Как сварить котел для отопления дома своими руками

Каждый задумывался о том, какими способами можно сэкономить на отоплении своего жилья. Лучшим способом отопления является котел, ведь сварить его можно самостоятельно. Данная статья предназначается для тех, кто не знает, как сварить котел отопления своими руками и любит самостоятельно мастерить приспособления, увеличивающие уровень комфорта в собственном доме.

Как подобрать правильный способ изготовления

Перед тем, как обращаться к специалистам или искать в Интернете способы изготовления, необходимо определиться с его предназначением. Ведь от его роли будет зависеть и вид его конструкции. Для начала необходимо уяснить, что все котлы своими руками основаны на едином принципе: устройство греет теплоноситель, а теплообменник получает тепло за счет сгорающего топлива.

Для того чтобы добиться максимальной эффективности нагрева, необходимо учесть конструкцию и сгорание топлива.

На основе простых физических законов можно сделать вывод, что большой показатель тепла, передаваемого за единицу времени, напрямую зависит от размера емкости носителя тепла и площади передающей трубки. Учитывая полноту сгорания топлива, необходимо допустить максимальный приток кислорода к топливу, чтобы предотвратить отток пиролизного газа, который передает немало тепла.

Конструкция котла

Конструкция и внешний вид котла будет зависеть от нескольких технических параметров:

• Перед тем, как приступить к сборке элемента отопления, необходимо удостовериться в наличии материала. В лучшем случае следует подобрать нержавеющий жаросткойкий вид металла, но может сойти и обычный железный лист (на практике очень легко найти дешевый материал).
• Следующим немаловажным фактором создания будет выбор возможности обработки стали. Не каждый имеет в своем гараже оборудование для выплавки чугунной стали, которая обычно стоит дороже котла, поэтому стиль обработки ограничивается только лишь вашей фантазией.
  Традиционным методом изготовления является резка болгаркой, электросваркой или газовым резаком стального листа.
• На конструкцию печки также влияет вид топлива, которое вы собираетесь применять для отопления.
• Также нужно рассчитать правильный способ циркуляции носителя тепла, а именно максимально расширить диаметр контуров и патрубков и увеличить высоту водяного бака. Большой размер диаметра позволяет уменьшить сопротивление воде и получить высокую скорость передачи теплоносителя без применения специальных насосов.

Сборка самодельного котла будет немного отличаться от заводского по одной простой причине: если электроэнергия перестанет подаваться на разогретый водяной бак, стоит ожидать проблем с подачей воды. Эти факторы могут привести к разрушению самодельного отопителя, вследствие давления паров. Поэтому следует собирать руками с меньшим диаметром труб и высотой водяного бака.

Разнообразие самодельных котлов отопления и способы их установки

При изготовлении домашнего котла своими руками следует выбрать его тип в зависимости от материалов и способа отопления. Далее вы узнаете о дровяных, электрических, пиролизных и масляных типах котлов.

Дровяные котлы

Если рассматривать простой вариант изготовления котла, то это похоже на два цилиндра разных диаметров, помещенных один в другой. Внешний водяной цилиндр предназначается для хранения воды, а внутренний – для печки твердого топлива. Так как пространство между трубками забито водой, вы можете выбрать любой диаметр для труб, но желательно сделать его больше, чтобы уменьшить сварку. Главным недостатком дровяного котла является низкое значение коэффициента полезного действия, однако простота его изготовления и дальнейшего использования делает его одним из самых популярных самодельных средств отопления.

Для сборки котла понадобятся следующие инструменты: перчатки на руки, спецодежда и маска для сварки, дрель со сверлами по металлу, электроды и сварочный аппарат, а также измерительные приборы (рулетка, уровень и т.д.). Из материалов нам понадобятся листы толщиной по 5 миллиметров, дроссельные заслонки, дверцы для котла, чугунная решетка и уголки.

Рис. 1 Принцип работы

Процесс сооружения дровяного котла отопления пошагово:

• Взять две бочки разного диаметра шириной, не более чем по 4 миллиметра.
• Вырезать отверстия для зольника и водяного контейнера в обеих бочках с помощью болгарки.
• Установить цилиндры друг в друга и сварить над ними крышку.
• Приварить вместе топку и зольник и закрыть дверцей.
• Приварить к бочкам трубы для циркуляции воды и подключения к генератору.
• Приделать рештак внутрь печки.
• Сделать отверстие для дымохода в бочке и установить трубу.
• По окончанию работ проверить его на герметичность (проверить на предмет течи).
• Смонтировать и подключить к сети.

Рис. 2 Современный дизайн

Пиролизные котлы отопления

Для того чтобы сэкономить на материалах и энергии, потраченной на работу котла, следует использовать именно такой тип агрегатов. Принцип работы котла заключается в смеси воздуха и пиролизного газа, которая воспламеняется и дает больше тепла. Стоимость материалов для изготовления пиролизного котла на порядок выше, чем у дровяного, но через пару отопительных сезонов устройство окупается.

Конструкция пиролизного водяного агрегата будет состоять из нескольких секторов: регуляторы подачи электроэнергии, отверстие, дымовые каналы, вентилятор, камера сгорания и трубы. При его изготовлении необходимо придерживаться точного чертежа в связи со сложностью в сборке конструкции. Высокая отопительная способность и коэффициент полезного действия позволяют снизить расход энергии и установить мощность на 25-30 кВт, в отличие от других котлов (40-50 кВт).

Рис. 3 Схема сборки

Для его сборки нам понадобится электродрель, термодатчик, отрезной круг на 230 миллиметров, болгарка, электроды и сварочный аппарат, а также стальные полосы толщиной 2 мм и вентилятор.

• Вырезать отверстие для топлива немного выше, чем резервуар для горения.
• Установить ограничитель, который контролирует подачу воздуха.
• Вырезать в котле специальное отверстие для ограничителя.
• Приварить ограничитель из трубы толщиной 65-70 мм.
• Сделать прямоугольное отверстие для загрузки и надежно закрыть его стальной накладкой.
• Вырезать отверстие для удаления золы.
• Желательно сделать отводную трубу с изгибом ради повышения количества вырабатываемого тепла.
• Установить снаружи конструкции вентиль для регулировки количества теплоносителя.
• Провести герметическую проверку и смонтировать.

Рис. 4 Принцип работы

Котлы отопления на отработанном масле

Довольно необычная конструкция котла, которая предполагает использование масла как топлива для отопления. При работе отопитель испаряет масло, которое, в свою очередь, капает в поддон и превращается в горючий газ. Этот газ играет роль теплообменника. Данный вид котла является универсальным и легким в использовании, а также экономичным: как топливо может использоваться обычная солярка.

Так как процесс горения в таком агрегате происходит дважды, следует устанавливать две камеры для горения. Отработанное масло горит в первой камере, а потом в виде горючего газа переходит во вторую камеру, и, перемешиваясь с кислородом, производит процесс горения, который и образовывает тепло. В связи с работой на высоких температурах не рекомендуется устанавливать его возле окон и на сквозняках, однако, в использовании он весьма безопасен.

Рис. 5 Принцип работы

• Первая камера изготовляется для подачи воздуха, поэтому мастерим ее так, чтобы она регулировалась: устанавливаем заслонку, которая по возможности открывается и закрывается;
• Вторая камера, предназначенная для обработанного масла для сжигания, должна быть разборной, чтобы по возможности вычищать ее от золы и ржавчины;
• Приварить строго вертикальный дымоход (безо всяких наклонов) длиной не менее в четыре метра;
• Срезать нижнюю и верхнюю части баллона и изготовить из оставшихся половинок разборную камеру для сгораемого масла;
• Приварить ножки к нижней части баллона и вырезать отверстие для трубы снизу;
• Делаем несколько отверстий для вентиляции в трубе и привариваем к новоиспеченному резервуару;
• Привариваем этот баллон к трубам и соединяем их с трубами;
• Установить.

Рис. 6 Способ оформления

Электрический котел отопления

Еще одним распространенным видом котлов является электрический. Его популярность среди мастеров обусловлена экономичностью и простотой сборки. Монтируется он в трубу, идущую вертикально вверх, а тэн подсоединяется вовнутрь нее. Из обратного трубопровода идет патрубок из обратного трубопровода, к которому присоединена поддача сверху. На этом конструкцией электрического котла можно было бы ограничиться.

Однако для правильной его работы необходимо учитывать некоторые нюансы, а именно вид топлива. Ведь электрическое отопление своими руками является одним из самых дорогих в наши дни, поэтому установка электрического котла влечет за собой внушительные материальные затраты.

При сборке корпуса котла необходимо собирать с двойными стенками, между которыми протекает теплоизолирующий материал (обычно песок). Между зольным и топочным бункерами приваривается перегородка, а на внутренние стенки – ребра, которые соединяют внешние и внутренние стенки.

На лицевой стороне корпуса желательно установить окошки, вырезав болгаркой промежутки. Также не стоит забывать об установке дверей для очистки резервуара и дымохода, идущего прямолинейно вверх.

Надеюсь, данные рекомендации помогли вам разобраться в типах и предназначению котлов, а также ответила на вопрос, как сварить котел для отопления. Для изготовления своими руками необходимо потратиться, но через пару отопительных сезонов вы начнете прилично экономить!

Котел Viessmann

Котел отопления своими руками

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Принцип работы пеллетного котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

Пеллеты У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

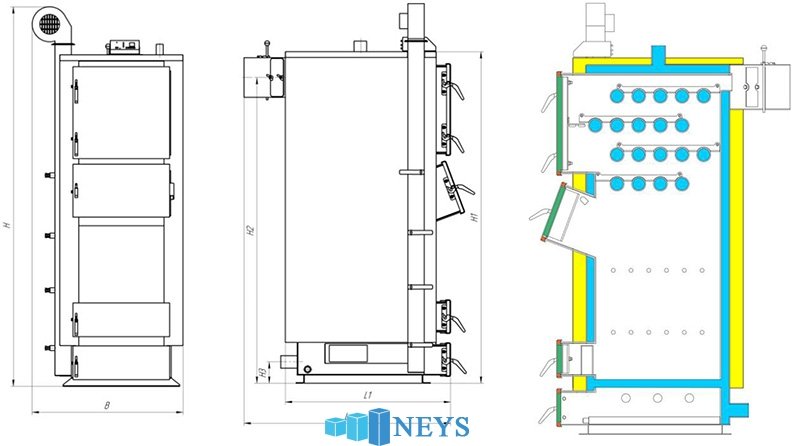

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

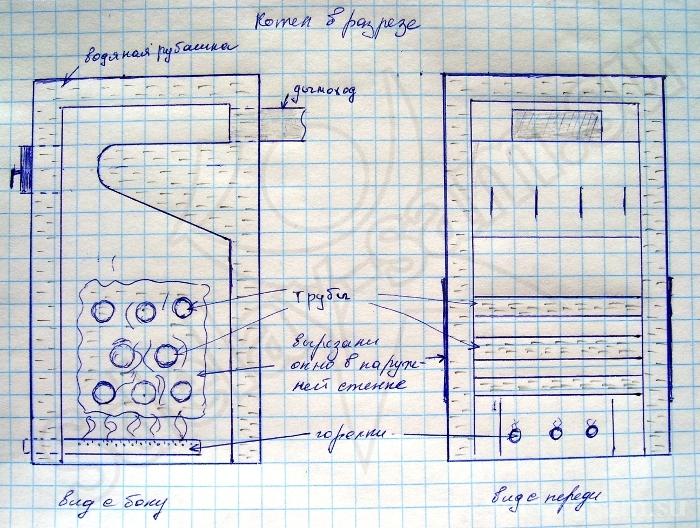

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

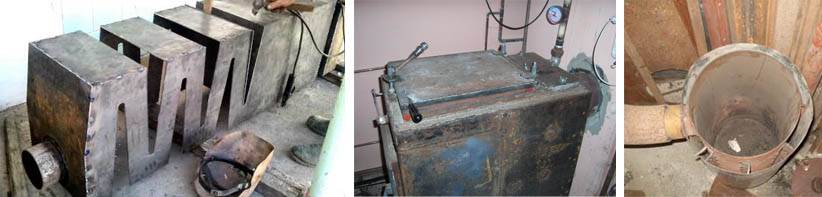

Сварочные работы при изготовлении котла

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

Надёжный и экономичный твердотопливный котёл

Котел отопления на отработанном масле

Выполненный из бочки

Испытание самодельного котла длительного горения

Как сделать котел отопления

Проектируя систему отопления для частного дома, многие владельцы для того, чтобы сократить расходы на покупку оборудования, предпочитают самодельные котлы отопления заводским. Действительно, заводские агрегаты стоят достаточно дорого, а сделать котёл на дровах своими руками вполне по силам, если у вас имеются грамотные чертежи и есть навыки обращения с инструментами для механической обработки материалов, а также со сварочным аппаратом.

Схема работы водогрейных котлов, как правило, универсальна – тепловая энергия, которая выделяется при сгорании топлива, передаётся на теплообменник, откуда идёт на отопительные приборы для обогрева дома. Конструкция агрегатов может быть самой разной, как используемое топливо и материалы для изготовления.

Пиролизные котлы длительного горения

Схема работы пиролизного устройства длительного горения основана на процессе пиролиза (сухой перегонки). В процессе тления дров выделяется древесный газ, который сгорает при очень высокой температуре. При этом выделяется большое количество тепла – оно идёт на обогрев водяного теплообменника, откуда поступает через магистраль в отопительные приборы для обогрева дома.

Твердотопливные пиролизные котлы – достаточно дорогое удовольствие, поэтому многие владельцы для своего дома предпочитают изготовить самодельный котёл отопления.

Конструкция такого агрегата довольно проста. Твердотопливные пиролизные котлы состоят из следующих элементов:

• Камера загрузки дров.
• Колосник.
• Камера сгорания летучих газов.
• Дымосос – средство обеспечения принудительной тяги.
• Теплообменник водяного типа.

Дрова помещают в загрузочную камеру, поджигают и закрывают заслонку. В герметичном пространстве при тлении дров образуются азот, углерод и водород. Они поступают в специальный отсек, где сгорают – при этом выделяется большое количество теплоты. Она используется для нагревания водяного контура, откуда вместе с нагретым теплоносителем идёт на отопление дома.

Время сгорания топлива у такого водогрейного устройства составляет около 12 часов – это достаточно удобно, поскольку нет необходимости часто к нему наведываться для загрузки новой порции дров. По этой причине твердотопливные котлы пиролизного действия очень высоко ценятся среди владельцев домов частного сектора.

Чертёж на схеме наглядно демонстрирует все особенности конструкции водогрейных котлов пиролизного действия.

Для того, чтобы самостоятельно изготовить подобный аппарат, понадобятся болгарка, сварочный аппарат и следующие расходные материалы:

• Лист металла толщиной в 4 мм.
• Металлическая труба диаметром в 300 мм с толщиной стенки 3 мм.
• Металлические трубы, диаметр которых составляет 60 мм.
• Металлические трубы, диаметр которых составляет 100 мм.

Пошагово алгоритм изготовления выглядит следующим образом:

• Отрезаем участок длиной 1 м из трубы диаметром 300 мм.
• Далее необходимо приделать дно из листового металла – для этого нужно вырезать участок необходимого размера и сварить с трубой. Подставки можно сварить из швеллера.
• Далее делаем средство для забора воздуха. Вырезаем из листового металла круг диаметром 28 см. В середине сверлим отверстие размером 20 мм.
• Размещаем с одной стороны вентилятор – лопасти должны быть 5 см по ширине.
• Далее ставим трубку, диаметр которой 60 мм и длина более 1 м. С верхней стороны крепим люк для того, чтобы была возможность регулировки воздушного потока.
• В нижней части котла необходимо отверстие для топлива. Далее нужно сварить и прикрепить люк для герметичного закрывания.
• Сверху размещаем дымоход. Он ставится вертикально на расстоянии 40 см, после чего его пропускают через теплообменник.

Твердотопливные пиролизные устройства водогрейного типа очень эффективно обеспечивают отопление частного дома. Их самостоятельное изготовление помогает сэкономить очень существенную сумму денег.

Как изготовить паровой котёл своими руками

Схема действия паровых систем отопления построена на использовании тепловой энергии горячего пара. При сгорании топлива образуется определённое количество теплоты, которое поступает на водогрейный участок системы. Там вода превращается в пар, который под высоким давлением поступает с водогрейного участка в магистраль отопления.

Такие аппараты могут быть одноконтурными и двухконтурными. Одноконтурный аппарат используется только для отопления. Двухконтурный обеспечивает ещё и наличие горячего водяного снабжения.

Паровая система отопления состоит из следующих элементов:

• Водогрейного парового устройства.
• Стояков.
• Магистрали.
• Радиаторов отопления.

Чертёж на рисунке наглядно демонстрирует все нюансы конструкции парового котла.

Сварить такой агрегат своими руками можно, если иметь некоторые навыки в обращении со сварочным аппаратом и инструментами для механической обработки материалов. Самой важной частью системы является барабан. К нему подсоединяем трубы водяного контура и приборы для контроля и измерений.

В верхнюю часть агрегата при помощи насоса нагнетается вода. Вниз направлены трубы, по которым вода поступает в коллекторы и подъёмный трубопровод. Он проходит в зоне сгорания топлива и там происходит нагревание воды. По сути здесь задействован принцип сообщающихся сосудов.

Для начала необходимо хорошо продумать систему и изучить все её элементы. Потом необходимо закупить все необходимые расходные материалы и инструменты:

• Трубы из нержавейки диаметром 10-12 см.
• Стальной лист из нержавейки толщиной в 1 мм.
• Трубы диаметром 10 мм и 30 мм.
• Предохранительный клапан.
• Асбест.
• Инструменты для механической обработки.
• Сварочный аппарат.
• Приборы для контроля и измерений.

Далее изготовление агрегата выглядит следующим образом:

• Делаем корпус из трубы длиной 11 см с толщиной стенки 2,5 мм.
• Делаем 12 дымогарных труб длиной 10 см.
• Делаем жаровую трубку 11 см.
• Из листа нержавейки изготавливаем перегородки. В них проделываем отверстия для дымогарных трубок – их крепим к основанию при помощи сварки.
• Привариваем к корпусу предохранительный клапан и коллектор.
• Теплоизоляцию выполняем при помощи асбеста.
• Оснащаем агрегат приборами контроля и регулировки.

Как показывает практика, изготовление котлов для систем отопления частных домов достаточно распространено. При правильном выполнении всех теплотехнических расчётов, при наличии грамотно составленного чертежа и схемы разводки магистрали такие аппараты достаточно эффективно справляются со своей задачей и позволяют сэкономить значительную сумму денег, поскольку подобные устройства заводского изготовления стоят достаточно дорого.

Изготовление отопительных аппаратов своими силами – задача скрупулёзная, сложная и трудоёмкая. Для того, чтобы с ней справиться, нужно уметь пользоваться сварочным аппаратом и иметь навыки владения инструментами для механической обработки материалов. Если же вы таких навыков не имеете, такой случай будет неплохим поводом научиться – и вы своими руками сумеете обеспечить своё жильё теплом и комфортом.

Проектируя систему отопления для частного дома, многие владельцы для того, чтобы сократить расходы на покупку оборудования, предпочитают самодельные котлы отопления заводским. Действительно, заводские агрегаты стоят достаточно дорого, а сделать котёл…

• Cхема подключения котла на твердом топливе
• Как работают пиролизные котлы
• Котел длительного горения своими руками
• Самодельный пеллетный котел

Источники: http://kotlomaniya.ru/kotly/kak-svarit-kotel-otpleniya-svoimi-rukami.html, http://kakpravilnosdelat.ru/kotel-otopleniya-svoimi-rukami/, http://mynovostroika.ru/kotel_otoplenija_svoimi_rukami

схема котла на твердом топливе, размер самодельного котла отопления, конструкция, чертеж, как сварить котел длительного горения, как сделать – Ремонт своими руками на m-stone.ru



В отличие от электрических и газовых отопительных агрегатов, котлы, работающие на твёрдом топливе, практически никогда не оснащаются циркуляционными насосами, группой безопасности, устройствами регулировки и управления. Каждый решает эти вопросы самостоятельно, выбирая схему обвязки обогревающего прибора в соответствии с типом и особенностями системы обогрева. От того, насколько правильно будет выполнен монтаж теплогенератора, зависит не только экономичность и производительность отопления, но и его надёжная, безаварийная работа. Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность отопительного агрегата и его защиту при возникновении нештатных ситуаций.

Кроме того, при монтаже твердотопливного котла не стоит отказываться от оборудования, которое создаёт дополнительное удобство и комфорт. При помощи теплоаккумулятора можно решить проблему перепада температур во время перезагрузки котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем вам в этом!

Содержание

1 Типовые схемы обвязки твердотопливных котлов1.1 Система открытого типа с естественной циркуляцией в частном доме1.2 Закрытая система с естественной циркуляцией1.3 Особенности систем с принудительным движением теплоносителя1.3.1 Подключение через коллекторы1. 3.2 Установка аварийных и регулировочных систем1.3.3 Обвязка с трёхходовым клапаном1.3.4 Схема с буферной ёмкостью1.3.5 Элементы обвязки, обеспечивающие безопасность отопительной системы1.3.6 Схема с подключением бойлера косвенного нагрева1.4 Видео: Обвязка твердотопливного котла2 Правильная установка твердотопливного котла в отопительную систему закрытого типа2.1 Обустройство котельной2.2 Подготовка к установке обогревающего агрегата2.3 Монтаж и подключение твердотопливного теплогенератора2.4 Особенности интеграции твердотопливного агрегата в открытую отопительную систему2.5 Видео: Подключение твердотопливного котла своими руками

Твердотопливные котлы и их подключение

Некоторые требования к установке ТТ котлов

Твердотопливный котел Viadrus U22C-5

Корректность работы отопительной системы зависит, в первую очередь, от самой системы, так как правильно подключить твердотопливный котел (с водяным контуром или без) можно лишь в том случае, если разводка труб и радиаторов выполнена профессионально. Ведь, по сути, у водонагревающего устройства дано го типа есть только вход и выход, куда врезается остальная схема.
Чтобы твердотопливный котёл работал с наибольшей отдачей и имел наибольший срок бесперебойной  службы, инструкция по эксплуатации предполагает минимальную температуру на выходе – 55⁰C, а на входе (обратка) — 45⁰C. В противном случае, конденсат на холодных стенках агрегата снизит его временные показатели, разрушив металл. Этого можно избежать, используя различные схемы подключения котла к отопительной системе.

Пиролизный котёл

Не менее важна и установка агрегата, потому что котёл должен стоять строго вертикально, на жёстком основании, а это подразумевает цементную стяжку не менее 5 см толщиной с подсыпкой (полушкой) такой же толщины. Расширительный бачок открытого типа должен находиться выше всей системы отопления и для этого чаще всего его определяют в чердачное помещение.
Дымоход у котла должен быть оборудован клапаном из нержавеющей стали, а в нижней его части необходимо устроить сборник для конденсата. Чтобы иметь возможность очищать канал от сажи, по его длине можно сделать небольшие, легкодоступные  люки. В неотапливаемой части помещения, через которую проходит труба для отвода копоти следует утеплить её своими руками, чтобы продлить срок эксплуатации.

Предостерегающие советы: категорически запрещается эксплуатация твердотопливных котлов для отопления частного дома без предохранительного клапана. Использование ТТ агрегатов возможно только в водяном контуре с давлением о,2МПа или 2кг/см2, а допустимая температура не должна превышать 90⁰ C .

Схемы подключения ТТ котлов

Подключение ТТ котла

Схем на подключение твердотопливного котла существует множество и все они в тех или иных случаях являются наиболее приемлемыми, а иногда – даже незаменимыми. Но, тем не менее, вовсе не обязательно заучивать все чертежи, чтобы добиться самого оптимального результата – достаточно хорошо знать принцип работы агрегатов на твёрдом топливе, их преимущества и недостатки.

Самая простая и популярная схема подключения пиролизного котла

Чтобы рассчитать идеальную схему отопления, нужно как можно лучше совместить работу твердотопливного агрегата с баком аккумуляции тепловой энергии. Дело в том, что рабочая температура водоподогревающего устройства постоянно колеблется в районе 60⁰C-90⁰C и удержать её в постоянном режиме практически невозможно. Ведь котёл, работающий на дровах или угле – это инертное устройство, в отличие от аналогичных газовых, электрических и даже дизельных установок (схему подключения твердотопливного котла вы можете посмотреть в этом материале).

Подключение твердотопливного котла без принудительной циркуляции

Не всегда есть возможность для установки водяного насоса для принудительной циркуляции теплоносителя и причины для этого могут быть самые банальные. Одна из них – это частые перепады напряжения в сети, которые сложно выровнять стабилизатором или вообще, полное отсутствие ЛЭП вблизи дома. Конечно, цена на такую систему будет ниже за счёт отсутствия дополнительного оборудования, но дл её монтажа понадобится особая тщательность для соблюдения уклонов.

Ещё одна схема подключения ТТ котла к системе отопления

Между котлом и баком в системе отопления будут не лишними предохранительные линии на входной и выходной трубе, как можно ближе к водонагревателю. Также соединение котла с расширительным бачком должно происходить наиболее коротким путём, на котором нельзя врезать краны или предохранительные клапаны.
Обратите внимание на расстояние h на схеме, которое определяет подъём расширительного бачка над верхней точкой системы отопления. Если по каким-либо причинам невозможно поднять бак, таким образом, что циркуляционный насос следует врезать в прямую трубу. В противном случае вы откроете возможность для всасывания воздуха в верхние радиаторы.

Принцип врезки циркуляционного насоса

Циркуляционный насос устанавливается на трубе возврата (обратке) поблизости от котла отопления. Это делается для того чтобы в случае сбоя с энергообеспечением система продолжала функционировать без принуждения. Этот агрегат монтируется по обводному пути и в случае необходимости его можно отключить от сети, а обвод перекрыть кранами.

Совет. При монтаже отопления не следует пренебрегать установкой байпаса (перемычки с краном  между подачей и обраткой). Он служит для возвращения из радиатора в стояк избытка горячей воды, когда при помощи терморегулятора изменяется его количество.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

Изделие освободить от заводской упаковки.
Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
Подключить котел к системе отопления по выбранной схеме.

Что нужно для работы?

В первую очередь мастерская, то есть место, где вы будете заниматься изготовлением основных узлов и сборкой агрегата. Кроме того, вам понадобится довольно обширный список инструментов, в который можно смело включать:

сварочная маска, краги и спецодежда;бытовой инверторный сварочный аппарат и электроды;дисковая пила с набором дисков для резки металла;электродрель с набором свёрл по металлу;рулетка, угольники, строительный уровень.

Для сборки котла на твердом топливе понадобятся следующие материалы:

листы стали толщиной от 5 мм;металлические уголки;чугунная колосниковая решётка;стальные водопроводные трубы различного диаметра;дверцы для зольной и топочной камеры;дроссельные заслонки печного типа.

Перед тем, как приступать к изготовлению элементов и узлов котла, необходимо выполнить конструктивные расчёты, определиться с принципиальной схемой и нарисовать чертёж котла, не забыв указать все его конструктивные составляющие и их главные параметры.

Дымоотвод твердотопливного котла: внутри и снаружи здания

И самое главное: соблюдайте технику безопасности как в процессе работы, так и по отношению к качеству исполнения твердотопливного котла. Малейшая оплошность с вашей стороны может стать причиной серьёзных проблем, в т.ч. повышенного риска возникновения пожара.

Топливные агрегаты длительного горения

Идея создать своими руками твердотопливные котлы длительного горения наверняка многим покажется привлекательной. Прелесть таких конструкций в том, что закладывать дрова в них нужно лишь пару раз в сутки. Котел длительного горения отличается от традиционного агрегата тем, что в нем горение начинается с верхней части закладки топлива. При этом воздух в топливную камеру также подается сверху.

Схема котла длительного горения на твердом топливе предполагает наличие водяного контура вокруг его корпуса, поэтому вода в нем качественно прогревается на любом этапе процесса. Поскольку при работе котла горит не сразу вся закладка, а лишь верхний слой топлива, его хватает почти на 30 часов. Ряд универсальных твердотопливных котлов при использовании угля могут работать до 7 дней на одной закладке.

Данная конструкция не отличается конструктивной сложностью и не имеет каких-либо точных приборов, нуждающихся в подключении к электричеству. Поэтому цена на них вполне приемлема для потребителя. К тому же, собрать по готовым чертежам котел на твердом топливе своими руками вполне под силу домашнему мастеру. Можно сделать котел отопления своими руками и сэкономить немало денег.

Приведем несколько недостатков у данных конструкций. В работающий котел нельзя добавить топливо. Дрова для котла должны быть хорошо просушены (не более 20 %!в(MISSING)лажности) и распилены на небольшие поленья. Уголь можно применять только высокого качества, с малым содержанием шлаков. Кроме того, агрегаты данного типа ограничены по мощности – как правило, не более 40 кВт.

Еще одна разновидность котлов на твердом топливе – пеллетные агрегаты. Их отличие состоит в том, что в качестве топлива используются гранулы из отходов деревообработки. Большая часть промышленных моделей имеют особый бункер, из которого гранулы автоматически подаются в топку.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Типовые схемы обвязки твердотопливных котлов

Мнение о том, что твердотопливный котёл представляет собой морально устаревший агрегат, покрытый грязью и копотью, ошибочно, не так ли?

Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Ситуация осложняется ещё и тем, что КПД агрегатов этого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления обвязка должна обеспечивать температуру теплового агента в пределах 60 – 65 °С. Разумеется, при неправильной интеграции оборудования такой нагрев при плюсовой температуре «за бортом» будет весьма некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов — типа отопительной системы, количества контуров, наличия дополнительных потребителей энергии и т. д. Представленные ниже схемы обвязок учитывают самые распространённые случаи. Если же ни одна из них не отвечает вашим требованиям, то знания принципов и особенностей структуры отопительных систем помогут в разработке индивидуального проекта.

Система открытого типа с естественной циркуляцией в частном доме

Прежде всего, необходимо отметить, что открытые системы гравитационного типа считаются наиболее подходящими для твердотопливных котлов. Связано это с тем, что даже в экстренных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и работоспособным. Немаловажно и то, что функциональность обогревающего оборудования не зависит от наличия электропитания. Учитывая, что котлы, работающие на дровах, устанавливают не в мегаполисах, а в удалённых от благ цивилизации районах, этот фактор не покажется вам таким уж малозначительным. Конечно, эта схема не лишена недостатков, главными из которых являются:

свободный доступ кислорода к системе, что вызывает внутреннюю коррозию труб;необходимость в пополнении уровня теплоносителя вследствие его испарения;неравномерность температуры теплового агента в начале и в конце каждого контура.

Слой любого минерального масла толщиной в 1 – 2 см, налитого в расширительный бак, предотвратит попадание кислорода в теплоноситель и снизит скорость испарения жидкости.

Несмотря на недостатки, гравитационная схема очень популярна ввиду её простоты, надёжности и низкой стоимости.

Схема монтажа твердотопливного агрегата в отопительной системе открытого типа

Принимая решение выполнять монтаж данным способом, учтите, что для нормальной циркуляции теплоносителя вход котла должен находиться ниже радиаторов отопления не менее, чем на 0. 5 м. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамическое сопротивление всех веток системы, а в процессе проектирования стараться уменьшить число запорной и регулирующей арматуры. Правильная работа системы с естественной циркуляцией теплоносителя зависит и от места установки расширительного бачка — он должен подключаться в самой высокой точке.

Закрытая система с естественной циркуляцией

Установка на обратной магистрали расширительного бачка мембранного типа позволит избежать вредного воздействия кислорода и избавит от необходимости контроля уровня теплоносителя.

Конструкция мембранного расширительного бака

Принимая решение оборудовать гравитационную систему герметичным расширительным бачком, учитывайте следующие моменты:

ёмкость мембранного бака должна вмещать не менее 10%!о(MISSING)бъёма всего теплоносителя;на трубе подачи обязательно должен быть установлен предохранительный клапан;самая верхняя точка системы должна быть оборудована воздухоотводчиком.

Дополнительные устройства, которые входят в группу безопасности котла (предохранительный клапан и воздухоотводик), придётся приобретать отдельно — производители очень редко комплектуют агрегаты подобными устройствами.

Предохранительный клапан позволяет произвести сброс теплоносителя в случае, если давление в системе превысит критическое значение. Нормальным рабочим показателем считается давление от 1.5 до 2 атм. Аварийный клапан настраивают на величину 3 атм.

Более подробно об этой системе узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/zakrytaya-sistema-otopleniya.html.

Особенности систем с принудительным движением теплоносителя

Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя

Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.

Подключение через коллекторы

В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д., то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

Коллекторная обвязка твердотопливного котла

Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.

Установка аварийных и регулировочных систем

Аварийные и регулировочные системы служат нескольким целям:

защита системы от разгерметизации в случае неконтролируемого повышения давления;регулировка температуры отдельных контуров;защита котла от перегрева;предотвращение конденсационных процессов, связанных с большим перепадом температуры подачи и обратки.

Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.

Обвязка с трёхходовым клапаном

Устройство трёхходового смесительного клапана

Твердотопливный котёл является отопительным агрегатом периодического действия, поэтому он подвергается опасности коррозии из-за конденсата, который выпадает на его стенках во время разогрева. Связано это с попаданием слишком холодного теплоносителя из обратки в теплообменник отопительного агрегата. Устранить опасность этого фактора можно при помощи трёхходового клапана. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя возникновению точки росы. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.

Схема обвязки с трёхходовым клапаном

Довольно распространённой ошибкой является монтаж центробежного насоса до трёхходового вентиля. Естественно, при закрытом клапане ни о какой циркуляции жидкости в системе не может быть и речи. Правильно будет устанавливать помпу после регулировочного устройства.

Трёхходовой клапан можно использовать и для регулировки температуры теплового агента, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.

Схема с буферной ёмкостью

Схема системы отопления с буферной ёмкостью

Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Загружать больше топлива и при этом не переживать по поводу возможного закипания жидкости позволит монтаж буферной ёмкости (теплоаккумулятора). Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Благодаря большому объёму, буферная ёмкость может накапливать избыточное тепло и по мере необходимости отдавать его радиаторам. Отрегулировать температуру жидкости, поступающей из теплоаккумулятора, поможет узел смешивания, который использует всё тот же трёхходовой клапан.

Элементы обвязки, обеспечивающие безопасность отопительной системы

Обвязка с аварийным контуром

Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. В зависимости от конструкции котла подача охлаждающей жидкости может осуществляться непосредственно в теплообменник или специальный змеевик, установленный в рабочей камере агрегата. К слову, именно последний вариант является единственно возможным для систем с залитым антифризом. Подача воды осуществляется при помощи трёхходового вентиля, которым управляет датчик, установленный внутри теплообменника. Сброс «отработанной» жидкости происходит по специальной магистрали, соединённой с канализацией.

Схема с подключением бойлера косвенного нагрева

Схема с подключением бойлера косвенного нагрева

Обвязка с подключением бойлера для горячего водоснабжения может применяться для отопительных систем всех типов. Для этого специальную теплоизолированную ёмкость (бойлер) подключают к водопроводу и системе ГВС, а внутри водонагревателя устанавливают змеевик, который врезают в магистраль подачи теплового агента. Проходя по этому контуру, горячий теплоноситель отдаёт тепло воде. Нередко бойлер косвенного нагрева оснащают ещё и ТЭНами, благодаря которым появляется возможность получать горячую воду в тёплое время года.

Трёхходовый клапан может быть использован и в схеме обвязки бойлера косвенного нагрева. Более подробно об этом читайте в нашем материале: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html.

Видео: Обвязка твердотопливного котла

Заключение

Посмотрите на фото схем, а также видео ролик, чтобы составить себе полное представление о принципах монтажа отопления с твердотопливными котлами.

В любом случае, вся система будет основываться на вытеснении холодного теплоносителя горячим потоком. И оттого, насколько эффективно это будет происходить – зависит качество окончательной работы по сборке всего контура, вместе с котлом.

Не пропустите самое важное:

Раз в неделю мы присылаем самый интересный материал, который вы еще не видели

Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Нас читают уже 32 500 человек. Присоединяйтесь к нам!

Работа котла в самотечной системе отопления

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Схема установки твердотопливного котла

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

 Изготовление твердотопливного котла длительного горения своими руками на видео

Автор: Дмитрий Шварц Распечатать

Оцените статью:

54321

(8 голосов, среднее: 3 из 5)

Поделитесь с друзьями!

Похожие записи:

Делаем котёл отопления своими руками

Устанавливаем и подключаем электрический котел отопления своими руками

Выбираем твердотопливный котёл для дома: преимущества и недостатки

Чугунные и стальные конструкции – в чем отличия

Из какого бы материала ни был изготовлен котел, очень важно, чтобы он соответствовал основным эксплуатационным характеристикам. Разберемся в них более подробно.

В первую очередь стоит обратить внимание на материал теплообменника – чугун или сталь. Если вы хотите воспользоваться готовой схемой твердотопливного котла – своими руками чугунный теплообменник сделать вряд ли получится. Такая работа требует как специального оборудования, так и особых знаний и умений. Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают.

Чугунным теплообменникам свойственно покрываться сухой ржавчиной – особой пленкой, защищающей стенки агрегата от разрушения. Кроме того, влажная ржавчина также образуется намного медленнее, чем обусловлен длительный срок эксплуатации чугунных изделий – от 10 до 25 лет. Среди прочих преимуществ чугунных теплообменников можно назвать отсутствие необходимости в частом и сложном обслуживании. Чистка таких устройств требуется нечасто, да и нагар практически не снижает КПД котла. В случае необходимости ремонта или усиления мощности агрегата нужно лишь заменить дефектные секции или увеличить их число.

Недостатки чугунных изделий таковы:

большая масса котла предполагает наличие отдельного фундамента;
затруднения в процессе сборки и высокие затраты на транспортировку;
чувствительность к термическим ударам – чугун не любит перепадов температур, поэтому контакт горячей поверхности с холодными дровами или холодной водой может быть губительным для него;
большая тепловая инерционность – на разогрев котла требуется длительное время, но и его последующее остывание происходит медленно.

Что касается стальных изделий, то они менее чувствительны к перепадам температур и не боятся контакта с холодными объектами. Это свойство позволяет при сборке котлов отопления на твердом топливе по чертежам оборудовать их чувствительными автоматическими элементами. А благодаря небольшой инерционности такие агрегаты быстро прогреваются и остывают – это позволяет регулировать температуру воздуха в доме. При этом, можно сделать чертеж твердотопливного котла длительного горения своими руками, что позволит учесть все нюансы.

По внешнему виду котлы из стали – это сплошные сварные агрегаты, которые довольно сложно перевозить, хотя и чувствительность к механическим повреждениям у них намного ниже аналогов из чугуна.

Возможность ремонта стальных котлов с точки зрения некоторых специалистов весьма сомнительна. Отремонтировать, равно, как и сварить котел своими руками по чертежу в домашних условиях довольно непросто, со временем на швах в нем могут образовываться течи. Справедливости ради, отметим, что все зависит от навыков работника в работе со сварочным аппаратом. Но выполнить ремонт чугунного теплообменника все же проще – требуется только замена секций.

Как правило, котлы с чугунными теплообменниками являются энергонезависимыми, стоят недорого, поэтому они могут стать достойной альтернативой уже установленному отопительному оборудованию в случае отключения электричества. Циркуляция теплоносителя в таких агрегатах происходит естественным путем, без применения насоса. Однако монтаж батарей нужно выполнять так, чтобы вода по трубам при нагревании свободно перемещалась по трубам под воздействием давления в котле.

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

Сварочные работы при изготовлении котла

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

Надёжный и экономичный твердотопливный котёл

Котел отопления на отработанном масле

Выполненный из бочки

Испытание самодельного котла длительного горения

Источники: http://kotlomaniya. ru/kotly/samodelnyy-kotel-dlya-vodyanogo-otopleniya.html, http://x-teplo.ru/otoplenie/kotly/samodelnye.html, http://kakpravilnosdelat.ru/kotel-otopleniya-svoimi-rukami/

Источники:

• https://aqua-rmnt.com/otoplenie/kotly/podklyuchaem-tverdotoplivnyj-kotyol-k-sisteme-otopleniya-problemy-i-ix-reshenie.html
• https://otoplenie-gid.ru/kotli/tverdotoplivnye/354-shema-podklyucheniya-tverdotoplivnogo-kotla
• https://cotlix.com/34-montazh-tverdotoplivnogo-kotla
• https://prorab.guru/zagorodniy-dom/nadyozhnyiy-i-ekonomichnyiy-tverdotoplivnyiy-kotyol-svoimi-rukami.html
• https://teplospec.com/tverdotoplivnoe-otoplenie/kak-sdelat-tverdotoplivnye-kotly-svoimi-rukami-vidy-poshagovoe-rukovodstvo-po-montazhu.html
• http://msklimat.ru/samodelnye-kotly-dlya-otopleniya-chastnogo-doma-chertezhi.html



чертежи и характеристики разных типов

Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на
самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

Пиролизный котел своими руками. Чертежи пиролизных котлов. Самодельные газогенераторные установки

Пиролизный котел своими руками сделать не так просто, как кажется на первый взгляд. Если разобраться в том, что такое пиролизный котёл, становится понятно, почему. Мало спаять электронную схему управления (или купить от промышленного образца, например от vitoligno-100-s).

Чертежи пиролизных котлов предполагают не только сварку жаропрочного железа или легированной стали (особой нержавейки) толщиной более 8 мм.

Качество самодельной газогенераторной установки может быть недостаточно для стабильного контролируемого процесса пиролиза (выделения газа).

Для пиролизного горения необходимо создать особые очень стабильные условия: температура подогрева дров с учётом их влажности (вода, испаряется из дров и уносит с собой огромное количество энергии), контролируемый доступ воздуха…  Все пиролизные котлы имеют приточный, а лучше вытяжной вентилятор и поэтому горение зависит от электроэнергии, работа без вентилятора невозможна, так как дым движется сверху вниз — естественной тяги быть не может, поэтому стоит заранее запастись источником бесперебойного питания UPS. Электроника обеспечивает компромисс между недостатком воздуха (кислорода) для выделения газа и повышенной температурой пиролизного горения, иначе исчезает пиролиз и котёл превратится в простой на дровах. Разработчики из Viessmann добились в своих  котлах  Vitolig 200 возможности регулирования мощности от 50 до 100%  что само по себе уже является большим достижением при помощи мощного вытяжного вентилятора с плавным (точным) регулированием частоты вращения. Возможности современных материалов теплоизоляции котла с такой высокой температурой не позволяют получить тепла от экономного варианта пиролизного котла меньше чем 13 кВт. А если столько не надо,  используются аккумуляторы тепла на воде, чтобы дрова не довели котёл до кипения. Самостоятельное изготовление котла возможно, но не факт, что он сможет работать на высоком КПД из котлов этого же класса промышленного образца. Определить качество любого пиролизного котла можно по дыму в дымоходе. Если дым не имеет запаха неприятного угарного газа на всём рабочем диапазоне мощностей, этот котёл с максимально возможным КПД для этого класса устройств. Завышенные требования экологической чистоты воздуха в Германии не позволяют производить пиролизные котлы с низким КПД или нестабильного горения.

Конструкция (устройство) котла имеет ряд материалов, сделанных по технологиям из разных областей техники. Каналы первичного воздуха должны быть сделаны из жаропрочной стали или из огнеупорной глины (лучше из глины — шамота). Форсунка камеры сгорания керамическая , а лучше из карбида кремния без примесей. Асбестовый канат для уплотнения щелей дверц.

Это продиктовано условиями процесса пиролиза при температуре более высокой, чем обычное сгорание дров. Мало того, влажные дрова могут не довести котёл до режима эффективной работы — генерации газа.

Пиролиз при определённых условиях возникает и в моём закрытом камине. Выглядит это так: при высокой температуре в топке из торца полена начинает интенсивно выдуваться струя пламени голубого оттенка (как у газовой конфорки), а полено не горит, нет – оно тает, на глазах уменьшаясь в размере!

Описание конструкции пиролизного котла:

A  – Теплообменник с трубчатым щитком
B   – Загрузочная камера для дров
C   – Отверстия для первичного воздуха (воздух тления дров)
D   – Контроллер vitotronic 100
E   – Заслонка для вторичного воздуха (воздух горения газа)
F   – Заслонка для первичного воздуха
G   —  Отверстие для удаления золы и чистки
H   —  Канал сгорания из шамота (исключительное качество горения)
K   —  Подача вторичного воздуха
L   —  Камера сгорания из карбида кремния (долговечность и надёжность)

Схема пиролизного котла для отопления столярных цехов, столярных мастерских,столярок, помещений для обработки дерева, для систем сушки древесины, сушильных камер:

Руководство по установке пиролизного газогенераторного котла Vitoligno-s.

Кроме котла также важно помещение, отведенное под котельную, поэтому разумно ознакомиться с требованиями к котельным на котлах на твёрдом топливе.

самодельный электрический котел для отопления дома, блок управления, чертежи, схема с ТЕНом, из трубы

Отопление дома при помощи электричества — наиболее технологичный вариант. Электрическая энергия без потерь преобразуется в тепловую, удобно и дешево транспортируется.

Есть ряд типовых решений для организации отопления — тепловые насосы, обратные кондиционеры, керамические инфракрасные излучатели, конвекторы, электрокотлы. Популярной является установка электрического котла.

Электрический котел для отопления дома

Преимущества установки центрального электрического отопителя:

1. Применение других видов топлива параллельно с электричеством.
2. Возможность встроить в уже существующую систему отопления.
3. Экономия на нагревателях.
4. Простота конструкции и ремонтопригодность.
5. Экономия при наличии дифференцированных тарифов на отопление.
6. Низкая стоимость оборудования, возможность дистанционного контроля.
7. Доступность технологии, возможность собрать отопитель своими руками.
8. Возможность установки в систему отопления частного дома и подсобных помещений.
9. Оптимальное решение при наличии альтернативных источников энергии: солнечной панели или ветрогенератора.

Устройство электрокотла

Есть различные методы реализации электрического котла, но любой содержит три компонента:

1. Нагреватель.
2. Корпус.
3. Группа управления и безопасности.

Различия электрических котлов, как правило, это вариации этих параметров и опций.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещение через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках помещения устанавливаются датчики. Они подают сигнал на контроллер, который снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

Подбор мощности нагревателей зависит от размеров емкости нагревателя и мощности радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыву системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится.

Подключение к сети и блок управления

Для безопасного подключения к сети потребуются:

1. Провода соответствующего сечения. Сечение рассчитывается исходя из мощности и длины, для мощной системы лучше подключение силового кабеля и 380 вольт.
2. Заземление: металлические детали стоит присоединить к контуру заземления.
3. Отдельный дифавтомат — выключит потребителя, если защитная трубка проржавеет и будет «пробивать» в дом.

Чтобы регулировать силу тока, приобретают:

1. Контроллер или блок управления.
2. Амперметр.
3. GPS-модуль.
4. Механический клапан, отключающий электроэнергию при закипании жидкости в котле (надежный механизм, работает от давления).

Схемы самодельных электрокотлов

Домашний мастер без труда соберет электрический обогреватель в своей мастерской. Есть ряд схем и решений, которые оптимальны для различных условий.

Из чугунной батареи с ТЕНом

Если обогреть планируется небольшое утепленное помещение (бытовка, гараж, изолированная комната) дешевым вариантом будет превращение чугунной батареи в электрический обогреватель. Этот вариант выполняет роль электрического котла и теплообменника.

Для сборки потребуется:

1. Чугунная батарея. Длина батареи выбирается исходя из теплопотерь помещения. Одно стандартное ребро способно выделять 0,1—0,2 Квт/ч.

2. ТЭН должен быть жидкостной, с возможностью герметичного резьбового присоединения. Длина нагревателя по возможности на длину батареи — тогда добьетесь максимального КПД.

   Мощность ТЭНа меньше, чем возможность теплопередачи батареи — можно не применять регулятор.

3. Регулятор мощности. С небольшой мощностью справится ШИМ, если батарей несколько, можно приобрести многополосный контроллер.
4. Электропровода необходимого сечения.

ТЭН устанавливается в нижнюю пробку батареи. Если батарея будет изолирована, противоположные пробки заглушены, а над ТЭНом в пробку врезается дополнительный расширительный бачок, который служит также «лейкой» для заполнения и развоздушивания батареи.

Если батарея будет служить электрокотлом, к противоположной стороне батареи внизу подключается подача холодной воды, вверху батареи — отбор холодной воды.

Обязательно при монтаже применяем правила безопасного монтажа электропроводки.

Внимание! При малом сечении проводов, не заизолированных скрутках или слабых контактах есть риск пожара.

Вам также будет интересно:

Из трубы

Есть следующие виды электрических котлов, изготавливаемых из трубы.

Индукционный

Работает на принципе электромагнитной индукции.

Внутрь пластиковой трубы помещается металлический штырь.

Сверху через диэлектрик навивается спираль из толстого медного провода.

На провод подается постоянный ток, сердечник нагревается и передает температуру протекающему теплоносителю.

С теплоэлектронагревателями

Простейший котел можно собрать из металлической толстостенной трубы или огнетушителя на 10 килограммов. Нагреватель в этой системе — обычный ТЭН. Он состоит из нагревающейся нихромовой спирали, погруженной в теплопередающий сердечник и гидроизолирующую оболочку. ТЭН, по сути, бытовой кипятильник.

ТЭН устанавливают как внизу, так и вверху емкости. Спирали нагревателя легко вставляются и вынимаются без проведения сварочных работ, так как срок службы нагревательных спиралей ограничен, их потребуется периодически менять. Нить нагревателя при пропускании тока раскаляется, и греет воду.

Если требуется большая мощность, можно собирать проточный комбинированный котел из нескольких блоков, соединенных перемычками.

Электродный котел

​

Суть работы электродного котла — принцип электролиза. Котел состоит из трубки — корпуса, внутрь которой через диэлектрическую прокладку опущен штырь из металла. Корпус подключен к «нулевой» фазе и заземлен.

С одной стороны корпуса — подача холодной воды, с другой — отвод нагретой. Важный элемент — теплоноситель, в него добавляются определенные присадки.

Вода нагревается за счет движения электронов между анодом и катодом.

Электродный котел своими руками несет потенциальную опасность. Система отопления в этом случае является элементом электрической цепи. Если провод заземления из-за каких-то причин повредится, система становится опасной — если коснуться корпуса, можно получить удар током.

Изготовление своими руками

Постройка котла состоит из двух этапов — проектирование и сборка.

Проектирование и подготовка чертежа

​

На этапе проектирования определяют:

1. Вид котла. Разница в КПД котлов небольшая, поэтому лучше выбрать проверенную годами ТЭНовую схему.
2. Мощность котла. Определяется по сумме мощностей нагревателей и зависит от теплопотерь помещения, а также тепловой мощности батарей.
3. Общую схему и рисуют проект.

Сборка

Сборка состоит из нескольких этапов.

Поиск и подготовка

Для нашей конструкции потребуется обрезок трубы 150 мм диаметром, две заглушки, электронагреватели, штуцера для входа/выхода теплоносителя, подключения нагревателей и клапана развоздушки.

Обработка материалов

Трубу требуется герметично заварить, подключить штуцера. Для этого обращаемся к знакомым сварщикам. Задача облегчается, если есть корпус от огнетушителя — он выполнен из стойкой к коррозии стали, толщина и габариты вполне подойдут. Остается только приварить резьбовые соединения.

Окончательная сборка

Чтобы собрать электрический котел, нам потребуются:

1. Инструменты: разводные и рожковые сантехнические ключи, отвертка и индикатор электричества.
2. Расходники: уплотнительные прокладки, льняная пакля или фум-лента.

Сборка идет по логическим этапам:

• Присоединение ТЭНов в корпус. Желательно, чтобы они располагались в нижней части — так нагрев будет равномернее.
• Монтаж к стене. Для этого заранее привариваются монтажные кронштейны. Можно воспользоваться стяжными хомутами.
• Подключение к системе отопления. Все соединения должны быть с кранами — это облегчит снятие электрического котла в случае ремонта.
• Присоединение к контактам ТЭНа электрических проводов. Подключать лучше через регулятор мощности.
• Обязательно заземлить корпус. Это исключит поражение электрическим током в случае «пробоя» изоляции нагревателя.

Испытания

Котел запускается только на заполненной системе отопления. При проверке особое внимание стоит уделить целости контактов, наличия электрического «пробоя». Для этого потребуется индикатор. Если при присоединении проводов лампочка индикатора светится — отключаем прибор и проверяем, где произошла утечка тока.

Сложности при постройке

Конструкция электрического котла проста и ошибок допустить сложно. Главное — подобрать целый ТЭН, который будет в размер с корпусом. Все сварные соединения должен выполнять профессионал, иначе возможны протечки.

​

Герметизировать стыки лучше льняной паклей и специальной пастой. Наматывая много льна, можно повредить соединения.

Для безопасной работы котла в систему встраивают термостат предельного действия — при достижении высокой температуры теплоносителя это устройство отключает ТЭН.

Для более эффективной работы электрический котел теплоизолируют, поместив его в утепленный пенопластовый корпус.

Самодельный на ТЭНах или заводской

При желании приобретают электрический котел заводского изготовления. Однако, стоит понимать, что самодельная конструкция выйдет дешевле при одинаковом КПД, к самодельному котлу можно подключать различные вариации управления, дополнять обвязку новыми узлами. В готовом заводском изделии этой возможности не будет.

Фото 1. Электрический настенный котел одноконтурный, модель ЭВПМ-Next, производитель — «ЭРДО», Россия.

Правильно работающий электрический котел оптимально справляется с нагревом дома, не допускает пробоев электроэнергии на батареи.

Проектирование и реализация сложных и малопонятных схем подключения проводится под надзором опытных специалистов.

Жидкость в котле не закипать, нагрев равномерный и постоянный. Предпочтение отдают низкотемпературным системам — они безопаснее и более контролируемы. Если есть скачки температуры — замените нагреватель и регулятор.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как самостоятельно изготовить электрокотел.

Заключение

Электрический котел — комфортный и технологичный вид отопления. Он практически не требует ремонта и ухода и способен работать длительное время.

Котел водяного отопления руками чертежи

Для организации бытовой системы отопления твердотопливные котлы являются наиболее экономичным вариантом. Но, несмотря на всё богатство выбора доступного на рынке оборудования и довольно широкий ценовой и функциональный диапазон, далеко не каждому потребителю под силу купить агрегат, оптимально удовлетворяющий его нужды. С другой стороны, котёл, работающий на твёрдом топливе, вполне реально изготовить своими руками. И сохранить при этом значительные средства, которые пришлось бы заплатить за заводское оборудование. Всё, что нужно для этого – знания устройства и принципа работы этой категории отопительных установок, а также навыки работы с различным инструментом и материалами, в частности, металлом.

Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.

Самодельный котёл на твёрдом топливе

Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:

уголь; торфяные брикеты; пеллеты; дрова; опилки и другие горючие отходы производства.

Виды твёрдого топлива для котлов отопления на фото



Самодельные котлы на отработанном масле: особенности изготовления и установки

Котел, работающий на отработанном масле — наиболее эффективный, экономичный и доступный вид отопления по стоимости изготовления. Применяется для обогрева производственных и других видов помещений, но по большей части подобные котлы изготавливают автолюбители — владельцы гаражей. Основное преимущество данного котла в том, что отработанное масло, на сегодня, самый дешевый вид топлива, но вместе с тем, довольно эффективный в плане обогрева помещения. Является самым альтернативным источником получения тепловой энергии. Рассмотрим подробнее процесс его изготовления своими руками.

Плюсы и минусы котла на отработанном масле

Изготовленные своими руками котлы /services/remont-kotlov-ferroli.html на отработанном масле имеют достаточное количество плюсов , как, непосредственно в изготовлении, так и в эксплуатации:

И, если немного отступить от темы, то в достоинства подобного вида отопительного оборудования можно включить и минимальный вред, наносимый экологии окружающей среды.

Минусы котла на «отработке»

В минусы котла, изготовленного по принципу работы на отработанном масле, можно отнести только несколько факторов, но даже они требуются по технике безопасности. Так что это скорей всего не минусы, а необходимая безопасность, как самого помещения, так и всего, что в нем находиться.

Для установки подобного котла для обогрева нужно позаботиться о достаточном свободном пространстве вокруг него, чтобы обеспечить пожарную безопасность. Такая печь должна быть выполнена строго в напольном варианте. В помещении, где будет установлен котел на отработанном масле, должна быть хорошая вентиляция. Обязательная установка дымохода , длина которого должна быть не меньше 4-х метров; Требуется тщательная чистка печи и дымоходной трубы; Постоянное использование котла на полную мощность приводит к его преждевременному износу.

Самодельные котлы отопления

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

В целом

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Самодельный котел отопления

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист. Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Печь с котлом водяного отопления своими руками: конструктивные особенности

Отличный вариант организации автономной системы отопления в частном доме или бане – стационарная печь с котлом водяного отопления.

Подобное устройство отличается практичностью и экономичностью, высокой теплоотдачей и КПД, что позволяет эффективно отапливать помещения различной площади в короткий промежуток времени.

Подобную систему достаточно просто организовать собственноручно, не привлекая дорогостоящих специалистов.

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

Конструктивно печной котел представлен двумя видами:

Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения. Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Отопительные котлы на жидком топливе, дизельном, на солярке

Текст дополнен: 14. 11.2016 Просмотров: 7371 Комментариев: 9

Жидкотопливные котлы характеризуются высокой эффективностью и производительностью. Они просты в эксплуатации и самое главное –  не требуют оформления специальных документов. Котлы могут работать на дизеле, керосине, мазуте или масле.

Принцип работы

Принцип работы таких котлов следующий:  топливо поступает в камеру сгорания под большим давлением, смешивается с воздухом и воспламеняется. От стен камеры нагревается и теплообменник. Газы отводятся через дымоход.

Классификация

В зависимости от возможностей нагрева воды котлы отопления на дизельном топливе подразделяются на

одноконтурные, которые не предназначены для нагрева воды; двухконтурные с ТЭНом или накопительным бойлером.

Дизельные котлы могут иметь естественную тягу, когда газы удаляются через дымоход или принудительную.

Обратите внимание

Принудительная тяга обеспечивается дутьевыми вентиляторами и требует установки коаксиального дымохода (он построен по принципу «труба в трубе» — продукты сгорания выводятся через внутреннюю трубу, а воздух для горения — через наружную).

Особенность масляных котлов – наличие системы подогрева масла.

Практически все современные модели имеют автоматическое управление, встроенный термостат, датчики контроля работы, принудительный отвод продуктов сгорания.

Самодельный индукционный котел отопления своими руками для дома

Сегодня практически все только дорожает, и традиционные энергоносители – не исключение. Владельцы домов, жители квартир, хозяева предприятий – всем приходится искать более выгодный способ отопить помещения. И чтобы более рациональным образом распределить расходы и добиться максимального значения коэффициента полезного действия, многие ставят индукционный котел отопления своими руками.

Одним из основных преимуществ такого котла является то, что данная система может быть построена самостоятельно. Для этого вам понадобятся лишь минимальные знания и навыки. Нужно только подробно изучить, из чего состоит такой котел и как он работает.

Индукционный котел отопления своими руками

Устройство индукционного котла

Перед тем, как собирать индукционный котел отопления своими руками, следует понять, какие же принципы заложены в его функционировании, из чего он состоит и как работает.

Заметим, что такие устройства довольно схожи с ТЭНами, отвечающими за преобразование электрической энергии в тепловую.

Установка индукционного котла не требует от владельцев дома полной перестройки системы отопления.

Самые простые модели котлов функционируют по принципу электрического индуктора, который состоит из двух обмоток:

Первичной; Вторичной.

Первичный контур, в основном, служит для того чтобы преобразовывать электрическую энергию в вихревой ток. Магнитное поле, которое создано ими, направляется на вторичную обмотку.

Устройство индукционного котла

Вторичная обмотка – это нагревательный компонент, а также корпус котла, она вырабатывает тепло, которое передается жидкому носителю тепла, циркулирующему в отопительной системе.

В корпус входят следующие компоненты:

Сердечник; Внешний контур; Электроизоляция. Теплоизоляция;

Заметим, что именно такой нюанс, как корпус котла – и является самым важным элементом, по которому различают самодельные и промышленные индукционные котлы отопления. Промышленные котлы имеют цилиндрическую обмотку, а самодельные – тороидальную. Она делается из медной проволоки, окружает корпус из ферримагнитной стали, толщина стенок – более 1 см. Такая конструкция позволяет значительно уменьшить вес устройства и его линейные габариты, однако при этом – увеличить КПД.

Теплоноситель получает примерно 97% теплоэнергии, а это влияет на экономичность использования системы и на производительность.

Если мы сравним самодельный индукционный котел отопления и традиционный котел, который работает на газу или на жидком топливе, то следует выделить несколько нюансов:

Двойное нагревание теплоносителя; Сокращение времени нагревания в два раза; Низкий уровень инерции; Магнитная индукция, которая появляется, не дает накипи образовываться на стенках; Не требуется производить специализированную чистку и обслуживание.

Котел на отработанном масле с водяным контуром своими руками

Печи, сжигающие жидкое топливо, известны ещё с начала прошлого века. Правда, тогда они служили в основном для нужд промышленности. В быту же агрегаты, работающие на дизеле или мазуте, получили широкое распространение в 60–80 годы. Именно в то время продукты нефтепереработки можно было покупать за копейки или же вообще доставать бесплатно. Несмотря на значительное подорожание энергоносителей, так же дёшево отапливать свой дом можно и сейчас. Можно сказать, что горючее для этого лежит просто под ногами, а точнее, на каждом автосервисе. Слитое отработанное масло горит не хуже дизтоплива, к тому же владельцы мастерских отдают его практически даром. Кстати, котёл для его сжигания необязательно покупать. Простой и надёжный агрегат с водяным контуром можно построить своими руками, используя материалы, которые найдутся у каждого хозяина.

Устройство и принцип действия котла, использующего отработанное масло

Самодельный котёл отопления, работающий на отработанном автомобильном масле

Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.

Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства . Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.

Отопительный котел своими руками (фото и видео)

Котел по праву принято считать узлом современной системы отопления. Хозяева частных домов знают: чтобы не замерзнуть зимой, необходимо заранее подготовиться к отопительному сезону. Не обязательно первоисточник отопления приобретать в магазине, можно создать котел отопления своими руками.

Схема отопительного котла на твердом топливе.

Для того чтобы подобрать тот вариант котла, который приемлем именно для вас и который под силу сделать самостоятельно, нужно рассмотреть возможные варианты их использования.

Газовый источник отопления

Газовый вариант котла отопления не желательно делать по трем причинам, которые тесно связаны с особенностями его эксплуатации:

Во-первых, очень сложно выдержать все нормативные требования ГОСТ, поэтому разрешение на эксплуатацию у инспекторов газовой службы получить практически невозможно. Во-вторых, в помещениях отдельных категорий (в частности, в подвале дома) запрещено устанавливать оборудование подобного класса. Таким образом, в частных домах существенно ограничивается его использование. В-третьих, существует высокая степень взрывоопасности при работе газового котла , изготовленного своими руками.

Электрический источник отопления

Схема электрического котла.

Для изготовления электрического котла отопления своими руками не понадобится большое количество материала, да и особые знания для его проектирования не требуются. Себестоимость такого отопительного прибора невысока, ведь для его изготовления требуются следующие материалы:

емкость для воды, работающая по принципу термоса; автоматика для управления рабочими режимами агрегата; ТЭНы на определенную мощность.

Отопительный электрический котел имеет очень большой недостаток — высокие расходы отопительной электроэнергии. Его можно смастерить для обогрева небольшой дачной хижины, а систематическое отопление частного дома на протяжении зимних месяцев неэффективно в силу дороговизны.

Котел на твердом топливе своими руками

Использование твердотопливного котла для отопления дома обладает массой преимуществ, среди которых прежде всего — получение высокого КПД, при низких затратах топлива. Кроме того, такой котел не зависит от электричества, доступный в продаже, не требует особого ухода. Чтобы сэкономить на приобретении твердотопливного котла, возможен вариант его самостоятельного изготовления, об особенностях проведения этого процесса и рассмотрим далее.

Оглавление:

Особенности и преимущества использования котлов на твердом топливе Разновидности и характеристика котлов на твердом топливе Как сделать котел на твердом топливе: конструктивные особенности устройства Котел на твердом топливе своими руками

Особенности и преимущества использования котлов на твердом топливе

Твердотопливным котлом называется устройство, в основе которого лежит сталь или чугун. Главной его функцией выступает — выделение энергии, при сгорании топлива твердой конфигурации. Бытовые модели котлов предполагают ручную загрузку топлива, а промышленные — автоматическую.

Котел длительного горения на твердом топливе своими руками

У твердотопливных котлов есть серьезный недостаток – необходимость постоянной загрузки очередной порции топлива: дров, угля, брикетов или пеллет. Из-за этой особенности их порой даже не рассматривают как вариант отопительного котла для частного дома. Решить эту проблему можно, изготовив котел длительного горения, работающий практически на любом виде твердого топлива, включая сжигаемые отходы.

Котел длительного горения своими руками

Принцип действия котла длительного горения основан на свойстве твердого топлива, например, дров, тлеть с высокой теплоотдачей в течение нескольких часов, при этом сгорание топлива происходит более полно и количество отходов значительно снижается. Добиться тления дров вместо активного горения можно за счет устройства котла.

Котел длительного горения представляет собой вместительную топку с ограниченной зоной горения топлива и регулируемым поступлением воздуха. Загрузка большой партии топлива производится один раз в 12-16 часов, и с помощью ограничения подачи кислорода в котле происходит медленное тление при высоких температурах. Дымовые газы отводятся через трубу, которая, проходя через теплообменник, нагревает воду для системы отопления. Таким образом, загрузку котла можно проводить только 1-2 раза в сутки, при этом система отопления будет функционировать в практически непрерывном режиме.

Устройство котла

Котел длительного горения, выполненный своими руками, удобнее всего сварить из трубы диаметром от 300 мм, с толщиной металла не менее 3-4 мм, в противном случае высокая температура быстро приведет к прогоранию стенок котла. Высота трубы может от 800 до 1000 мм, от нее зависит объем единовременной загрузки топлива. Условно котел можно разделить на три зоны:

Самодельный котел для водяного отопления своими руками

Без отопления дом не дом. На даче или в гараже тоже иногда без него не обойтись. Но что делать, если централизованного отопления нет и не предвидится даже в далекой перспективе? Стоит подумать об установке системы водяного отопления.

Самодельный котел водяного отопления

Когда не хватает денег на покупку заводского котла, на помощь приходят смекалка и опыт поколений мастеров, создававших нагреватели воды своими руками. Самодельный котел для водяного отопления не представляет особой сложности. Надо знать устройство, принцип функционирования котла и четко следовать рекомендациям.

Принцип работы

Работа котла, в том числе самодельного, базируется на сгорании в нем топлива и нагревании теплообменника с последующей передачей тепла теплоносителю. В нашем случае воде. Конструктивная схема и внешний дизайн зависят от доступности тех или иных материалов, видов топлива. В качестве топлива используются дрова, уголь, реже – отработанное масло.

Эффективность зависит от конструкции теплообменника. От площади и времени соприкосновения теплоносителя с теплом, получаемым из топки, зависит отдача. КПД котла зависит от полноты сгорания топлива. Когда пиролизный газ просто уходит в трубу, а поступление кислорода к камере сгорания недостаточно, не стоит ожидать больших результатов.

Решение одно – добиваться снижения температуры выходящих газов. Низкая температура на выходе дымохода увеличивает безопасность, продлевает срок службы нагревателя.

Требуемые материалы

Конструкцию реализуют двумя путями:

Самодельные тепловые пакеты — Hoosier Самодельные

Эти Самодельные тепловые пакеты легко сделать, имея всего несколько расходных материалов, они недороги и также делают отличные подарки!

Хотя эти многоразовые тепловые пакеты просты в изготовлении и использовании, есть несколько вопросов, на которые необходимо ответить —

Для чего мне использовать нагревательный пакет для риса?

• Самодельные тепловые компрессы можно использовать при болях в мышцах, когда кто-то плохо себя чувствует, или даже для разогрева холодной ночью.
• Вы можете добавить в рис эфирные масла, такие как лаванда или мята, перед наполнением термоса, что не только придаст им приятный запах, но и поможет успокоить (лаванда) и поможет при простуде и дыхании, когда вы больны (мята).

Кому следует использовать тепловые пакеты?

• Изготовление собственных термоупаковок с рисом делает их очень удобными для любого возраста. Проблема с электрическими грелками в том, что они не рекомендуются всем.
• Тепловые пакеты отлично подходят для спортсменов, людей, которые тренируются, садоводов — действительно, каждый может использовать многоразовые тепловые пакеты.

Как использовать самодельные грелки?

• Эти тепловые пакеты «сделай сам» созданы для микроволновой печи. Нагрейте 1-2 минуты, осторожно встряхните и нанесите на нужную область.
• Вы также можете поместить пакет в морозильную камеру и использовать в качестве холодного компресса.

Что мне использовать для наполнения самодельных тепловых пакетов?

• Длиннозерный рис является предпочтительным наполнителем, убедитесь, что это НЕ быстрорастворимый рис.
• Однако вы также можете использовать другие зерновые, такие как бобы, кукуруза, пшеница, ячмень или просо.
• Сушеные косточки вишни также использовались в качестве наполнителя.

Из чего сделать самодельный тепловой пакет?

• Лучше всего использовать хлопчатобумажную ткань. Его можно найти в любом магазине тканей или товаров для рукоделия, а также в некоторых дисконтных магазинах, таких как Walmart.
• Вы также можете сделать тепловые пакеты из белого муслина, а затем сделать рукав, в который вставляется тепловой пакет, что упростит очистку теплового пакета.

Какого размера должны быть тепловые блоки?

• Подойдет любой размер.Те, что я сделал, имеют размер 5 дюймов на 8 дюймов после заполнения.
• Прямоугольник отлично подходит для обертывания вокруг шеи или колена.

Принадлежности для самодельных тепловых пакетов

• Ткань — хлопок лучше всего — ткань, которую я использовала, представляла собой четвертинки жира, которые я купила в Walmart. Любая ткань или магазин для рукоделия должны иметь или любая ткань во дворе тоже подойдет. Я обнаружил, что разрезать жирные четвертинки было очень легко, так как они уже были той длины, которую я хотел.Я получил 3 тепловых пакета из 1 четверти жира.
• Длиннозерный рис — убедитесь, что он не растворимый. Вы также можете использовать другие зерна для начинки, такие как бобы, кукуруза, пшеница, ячмень, просо. Еще одна альтернатива для начинки — вишневые косточки.
• Essential Oils — это необязательно, но они мне нравятся. Использование эфирного масла лаванды успокаивает, а перечная мята полезна при простуде.
• Швейная машина
• Коврик для резки (опция)
• Роторный нож (опция)
• Ножницы
• Линейка
• Штыри
• Резьба
• Игла
• Воронка (без иллюстрации)

Как сделать тепловой пакет

1. Раскрой ткани.Подойдет любой размер. Определите готовый размер, затем удвойте ДЛИНУ и добавьте 1/2 — 1 дюйм для припуска на шов. Они вырезаны — 6 дюймов на 18 дюймов — в результате получается готовый тепловой пакет размером 5 x 8 после сшивания и наполнения. Коврик для резки и дисковый нож отлично подойдут, но вы также можете использовать линейку и ножницы.
2. Сложить ткань пополам лицевыми сторонами вместе
3. Прошейте на швейной машине все стороны. ОБЯЗАТЕЛЬНО оставьте отверстие около 2 дюймов для заполнения
4. Вывернуть тепловой пакет на лицевую сторону и заутюжить швы
5. Засыпьте рис с помощью воронки.Заполните примерно на 3/4. Для этого размера теплового пакета я использовал 1 (3) фунт длиннозерного риса для 3 тепловых пакетов.
6. Штифт отверстие закрыто
7. С помощью иглы и нитки прострочите отверстие закрытым
8. Мне показалось, что проще всего сшить несколько тепловых пакетов одновременно, повторяя шаги для каждого теплового пакета одновременно. Итак — обрежьте всю ткань, затем сшейте, переверните, прогладьте, набейте, прострочите.

Дарить самодельные грелки в подарок — отличная идея! Вы можете добавить лосьоны, игры, фильмы, закуски и многое другое в подарочную корзину вместе с грелками.Приготовив несколько многоразовых тепловых пакетов, вы можете легко положить их вместе с куриным супом, крекерами и другими продуктами для друга или члена семьи, когда они плохо себя чувствуют.

Когда вы делаете эти самодельные тепловые пакеты или любые другие мои рецепты или проекты — я хотел бы услышать, что вы думаете, оставьте комментарий ниже в разделе комментариев или отметьте меня в Instagram с помощью #simpleeasycreative, чтобы я мог их увидеть !

Электрические, геотермальные и дровяные котлы | | Теплый пол своими руками

Компания Radiant Floor Компания впервые начала использовать водонагреватели без резервуара для лучистого теплого пола почти 20 лет назад, когда многие в сфере отопления считали, что «водонагреватели по запросу никогда не будут работать на лучистое тепло» … мы не согласен! Мы занимаемся этим дольше, чем кто-либо, и с большим успехом!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

«Шокирующий» факт: Электрические блоки (обычно) измеряются в киловаттах, киловатт (1000 ватт) равен 3 413 БТЕ.

Электроэнергия

Когда цены на ископаемое топливо высоки, электричество часто можно использовать для лучистого тепла. Стандартные электрические водонагреватели имеют низкую скорость восстановления, а электрические бойлеры — нет. В больших излучающих системах для котла выделяется сервисная панель на 100-200 А, что увеличивает затраты на установку. Но, если тарифы в вашем районе ниже 0,07 кВт / ч, электрическое водонагревание может быть дешевле, чем газ или нефть. Поскольку электрокотлы не требуют вентиляции, БТЕ не сбрасываются в дымовую трубу.Это может привести к 100% эффективности. Мы предлагаем Electro-Boiler для CLOSED излучающих систем и Rheem электрических водонагревателей по запросу для OPEN излучающих систем! Эти «настенные» блоки компактны и чрезвычайно эффективны!

RHEEM

Электрические обогреватели по запросу также могут использоваться в системах OPEN , обеспечивая как напольное отопление, так и горячее водоснабжение.

Эффективность источника тепла рассчитывается путем умножения входной БТЕ блока нагрева на его КПД,… Это равняется выходу БТЕ блока . Пример : блок на 100 000 БТЕ с КПД 98% дает выход 98 000 БТЕ. (100 000 X 98% = 98 000) За подробностями обращайтесь к техническому специалисту.

Комнатные дровяные котлы

Термо-Контроль 400

В топках этих агрегатов используется внутренний змеевик из нержавеющей стали, сертифицированный ASME, в котором вода нагревается и направляется в накопительный бак (для бытового горячего водоснабжения) или непосредственно в открытый (бытовой и теплый пол) или закрытый (только теплый пол) система лучистого пола.Во время нормальной работы эти агрегаты также нагревают комнату, как обычная доильная печь. Наши клиенты сообщают, что тепловая мощность составляет примерно 50/50, то есть половина БТЕ от печи идет на змеевик для нагрева воды, а другая половина напрямую нагревает комнату.

Мы продаем бойлеров Thermo-Control моделей 200, 400 и 500 с плоской верхней поверхностью, которую можно использовать даже для приготовления пищи. См. Их веб-сайт по адресу: http://nationalstoveworks.com/

---

Хотя мы не продаем перечисленные ниже источники тепла, мы получили много положительных отзывов от клиентов, которые их используют. Конечно, вы захотите провести небольшое исследование, чтобы убедиться, что следующие блоки подходят для вашей ситуации.

Геотермальная энергия

Геотермальные тепловые насосы становятся все более популярным методом нагрева воды. Зимой они передают тепло земли в ваш дом. Они довольно успешно использовались в сочетании с теплыми полами и, как и солнечные батареи, очень экологически чисты и эффективны. Посетите www.ecrtech.com, если вас интересует этот метод нагрева воды.

Открытый дровяной котел

Газификационный котел — это уникальный подход к проектированию дровяных котлов внутри и снаружи помещений. Существуют различные конфигурации, но в большинстве из них используются специальные конвертеры, огнеупорные камеры и высокотемпературный пиролиз с вентилятором (около 2000 градусов по Фаренгейту) для преобразования древесины в газ. Это позволяет извлечь максимальное количество БТЕ из твердого топлива. Все, что остается, — это мелкодисперсная летучая зола, а во время этого эффективного процесса сгорания выделяется очень мало твердых частиц.

В мире котлов на дровах есть поговорка: «Каждый домовладелец любит свой котел, а каждый сосед его ненавидит.”

С новыми котлами для газификации древесины, сертифицированными Агентством по охране окружающей среды, каждый может полюбить их. Они значительно снижают выбросы дыма и используют на 50% меньше древесины для отопления вашего дома, офиса, горячего водоснабжения, теплицы, гидромассажной ванны… вы называете это. Моя даже водяная кровать нагревает.

В настоящее время этот тип дровяного котла требуется в VT, NY, NH, MA, ME, MD, RI, IN и PA. Но из-за высокого уровня дымовыделения и неэффективности старых дровяных котлов многие другие штаты, вероятно, потребуют установки газификационного типа для всех будущих дровяных котельных.

Конечно, само собой разумеется, что использование внутреннего или внешнего дровяного котла с лучистым теплом очень энергоэффективно.

Подробности можно узнать на сайте www.woodgasificationfurnace.com

советов по усадьбе: лучистое тепло своими руками с котлом на ракетной печи — Новости Матери-Земли

1/6

Ракетный котел «Дракон» предназначен для нагрева воды для теплого пола в доме Люс.

Фото Шины Пендли

2/6

Обыщите местный склад утиля, чтобы найти и установить компоненты для вашего собственного ракетного котла «Дракон».

Фото Тимоти Люса

3/6

Решетка топливной камеры для хранения дров ракетного котла «Дракон».

Фото Тимоти Люса

4/6

Наружная юбка для стояка котла «Дракон».

Фото Тимоти Люса

5/6

Монтаж в сухую часть стояка и деталей камеры сгорания ракетного котла «Дракон».

Фото Тимоти Люса

6/6

Оберните медную трубку вокруг камеры сгорания, чтобы увеличить площадь улавливающей тепло поверхности. Сконцентрируйте змеевики вокруг нижней трети камеры, чтобы получить как можно больше тепла.

Фото Тимоти Люса

❮ ❯

Мы с женой спроектировали наш дом для лучистого тепла своими руками. Я установил медные теплообменники в топку и трубу печи Fisher Grandpa Bear, в которой я вырос, и прокачал через них воду, чтобы нагреть наши лучистые полы. После тяжелой зимы, потраченной на кормление печи, я понял, что ракетная печь нам больше подойдет. (Ракетные печи — это эффективные печи, работающие на конвекционном топливе, работающие на биомассе, которые горят сильнее, чем обычные печи.)

Мне потребовалось два-три дня, чтобы построить то, что я называю ракетным котлом «Дракон». Он состоит из трех основных компонентов: камеры сгорания, в которой начинается горение; стояк, являющийся конвекционным двигателем, разжигающим печь; и два теплообменника. Нагретая вода хранится в резервуаре емкостью 330 галлонов отдельно от плиты.Я разработал закрытую систему, то есть вода не попадает в систему и не выходит из нее. Чтобы построить своего собственного «Дракона», отправляйтесь на местный склад и оцените детали из металлолома, избегая алюминия.

Узнайте больше об этом проекте котла с ракетной печью.

Материалы

• Сталь толщиной от 1⁄4 до 3⁄8 дюйма для основания / решетки
• Сталь толщиной от 1⁄16 до 1⁄8 дюйма для внутренних и внешних стен камеры сгорания
• От 1⁄16 до 1⁄ Сталь толщиной 8 дюймов для основания стояка
• Сталь толщиной от 1⁄8 до 1⁄4 дюйма для трубы стояка / соединительной трубы и наружной стенки стояка
• Две 50-футовые катушки с мягким слоем 1⁄2 дюйма медная трубка
• резиновый шланг 3⁄4 дюйма для горячей воды

Инструменты

• Молот
• Сварщик
• Лобзик
• Сабельная пила
• Резак
• Шлифовальный или плазменный резак для резки металла

Камера сгорания. Камера сгорания состоит из основания, решетки, внутренней стенки, теплообменника из мягких медных трубок и внешней стенки с крышкой. Диаметр вашей внешней стены должен быть примерно на 1 1⁄2 дюйма больше диаметра вашей внутренней стены.

Я построил основу, приварив часть старого водонагревателя к нижнему краю проставки с двумя колесами полуприцепа или тормозного барабана. Вы можете использовать все, что сделано из стали толщиной не менее 1⁄4 дюйма и имеет какую-то решетчатую / спицевую структуру, чтобы пропускать воздух и пепел.

Установите внутреннюю стенку камеры на основание для хранения дров. Я отрезал нижнюю и верхнюю часть старого 100-фунтового пропанового баллона.

Оберните 1⁄2-дюймовую медную трубку вокруг камеры сгорания, чтобы создать первоначальный теплообменник. Оставьте примерно 10 дюймов, выступающих за верхнюю и нижнюю часть внутренней стенки камеры. (См. «Теплообменники» ниже.)

Сделайте выемку в нижней части внешней стенки камеры, чтобы медная катушка могла выйти через нее. Сдвиньте внешнюю стенку камеры вниз по медной трубке.Убедитесь, что крышка закрывает внешнюю камеру.

После того, как вы собрали печь, вам нужно разметить и вырезать отверстие в нижней юбке / решетке и вставить 2-дюймовую стальную трубу, которая будет служить воздухозаборником. Установите впускной патрубок под углом 45 градусов, где-нибудь рядом с центром решетки. Часть мусора, падающего из печи, может быть раскаленным углем, поэтому важно, чтобы входное отверстие выходило вниз в огнеупорный контейнер.

Трубка стояка. Это вертикальная труба, в которой горячий газ и пламя поднимаются вверх, создавая сильную конвекционную силу, которая создает тягу.В то время как внешняя стенка камеры не является необходимой на стояке, если вы планируете выпускать воздух прямо из стояка прямо в дымоход, это добавит некоторую изоляцию, чтобы помочь сохранить более эффективную передачу тепла из стояка во вторичную. теплообменник. Это также повысит безопасность сборки стояка и колена, которые могут раскалиться докрасна.

Подсоедините стояк к камере сгорания с помощью колена на 90 градусов (или сделайте колено на 90 градусов, отрезав трубу под углом 45 градусов).Сделайте опору и внешнюю стенку камеры для размещения стояка. Оберните 1⁄2-дюймовую медную трубку вокруг стояка в качестве теплообменника. Поместите дымоход прямо внутрь стояка, а вентиляцию — за пределы здания.

Теплообменники. Используйте медные трубки диаметром 1⁄2 дюйма. Если вы будете использовать развальцовку для подключения к водопроводу, не имеет значения, какой у вас размер медной трубки (CTS) или размер трубки для хладагента. Оставьте трубку свернутой в бухту. Снимите все защитные резиновые колпачки с обоих концов и отложите их в сторону.Поверните катушку и отрегулируйте петли так, чтобы, когда катушка стоит вертикально, оба конца трубки были направлены вверх. Поместите один конец трубки в садовый шланг и включите его примерно на половину потока, пока из другого конца не пойдет вода. Это вытеснит все пузырьки воздуха из трубки. Снимите шланг, стараясь удержать воду внутри шланга, и закройте колпачки с обоих концов. Поместите трубку в морозильную камеру примерно на 12 часов. Лед оттолкнет колпачки и выступит на пару дюймов с обоих концов.Этот шаг необходим для предотвращения перегиба трубки при ее сгибании вокруг стояка. Чтобы создать змеевик теплообменника для стояка, аккуратно распрямите примерно 20 футов трубки и прикрепите его липкой лентой к стояку.

Лента будет удерживать трубку на месте, пока вы быстро наматываете медь на стояк. В результате получится хитрая катушка, напоминающая самогонный аппарат. Повторите процесс аналогично для камеры сгорания, поместив большую часть змеевика в нижнюю треть камеры, где будет концентрироваться большая часть тепла.Используйте проволоку вместо ленты, чтобы удерживать медь при намотке этой катушки.

Используйте хомуты для шлангов из нержавеющей стали, чтобы подсоединить 3⁄4-дюймовый резиновый шланг к обоим теплообменникам котла ракетной печи. Резиновый шланг должен выдерживать температуру до 212 градусов по Фаренгейту. Я использую стальной резервуар на 330 галлонов для хранения горячей воды. Вода, безусловно, является наиболее эффективной средой для хранения тепла, поэтому у нас есть примерно восемь часов буферного времени после того, как пожар погаснет, прежде чем наш дом начнет остывать.Вода подается по трубам из дома в печь, из печи в резервуар и из резервуара обратно в дом. Еще одно преимущество — бак смягчает перепады температуры в печи. Это гарантирует, что я никогда не рискну подавать слишком горячую воду в трубопроводы из сшитого полиэтилена (PEX) в наших бетонных полах (которые рассчитаны на давление до 185 градусов).

---

Есть хак? Если вы решили проблему с вашей собственностью, мы хотим знать об этом. Напишите свое исправление и отправьте его (с фотографиями) на адрес Letters @ MotherEarthNews.com .

Опубликовано 6 декабря 2016 г.

СТАТЬИ ПО ТЕМЕ

Для фотосъемки дикой природы и дикой природы требуется нечто большее, чем просто модное снаряжение. Вам потребуются базовые технические знания и уверенное использование камеры.

Я никогда не умел прятать украшения, так что раз в год я мог целыми днями работать над их демонстрацией, а всего через месяц снимал их.

Собирайте навоз из местных источников, таких как фермы, молочные фермы и даже зоопарки, чтобы превратить этот богатый питательными веществами материал в компост, который понравится вашим культурам.

Как сделать змеевик нагревателя

как сделать змеевик обогревателя Никаких ежемесячных счетов за коммунальные услуги, никакого загрязнения и никакого вреда для окружающей среды.С дополнительным электрическим нагревателем фанкойл также может обеспечивать тепло … Не волнуйтесь, если здесь холодная погода. Каждый из этих трех типов тестируется одинаково. Многие разработчики нагревателей имеют патенты на конкретные комбинации структурных конфигураций и конфигураций змеевиков для важных приложений. Как заменить змеевик в водонагревателе. Каждая электрическая сушилка использует нагревательный элемент для нагрева воздуха, втягиваемого в сушилку. Катушка работы LCLR. Либо сверните медную трубу, либо … Пассажиры в автомобиле управляют элементами управления обогревателем и вентилятором, чтобы контролировать, сколько тепла и с какой скоростью поступает в салон, с помощью скорости электродвигателя / вентилятора нагнетателя.Использование оптимальной катушки — критический компонент системы индукционного нагрева. Холодный воздух при 4 ° C, протекающий со скоростью 3 м / с, может вскоре заморозить конденсат, застрявший в змеевиках, что приведет к преждевременному и неоправданному выходу из строя. Индукционная катушка металлическая и обычно используется медь. Я был техником-электронщиком в ВВС в 1972-75 годах. Используя данные из Таблицы V, вы можете определить, что ширина витка равна 18. Вы хотите, чтобы он выглядел как спираль или пружина. Чтобы создать… Солнечный водонагреватель, простой проект, сделанный своими руками, все, что я сделал, это намотал 100 футов шланга и прикрепил его к куску фанеры.Это 8. Конденсаторная батарея состоит из 28 соединенных параллельно 0. Схема очень проста в сборке и использует только несколько общих компонентов. Составные воздушные единицы или MUA, как их обычно называют, играют жизненно важную роль в вашем кондоминиуме. Перед тем, как прикрепить провода к катушке, удалите пластиковое покрытие с провода. Как это работает. Материал, из которого изготовлена ​​заготовка, может… Микро: конструкция микрокатушки представляет собой катушку с внутренним диаметром до 2 мм. 7 на 23. Они работают с использованием открытых катушек под напряжением из металла с высоким сопротивлением для генерации тепла.Автор фото: Джина Коулман / Weedmaps. Фаза питания. На этой фазе индукционной катушке / горелке требуется источник питания для работы машины, это может быть 110 В, 220 В или 440 В для тяжелых условий эксплуатации. Концепция радиаторных обогревателей, изобретенная в середине 1800-х годов, имеет долгую историю согревания людей. Датчик оттаивания находится рядом с проблемной уплотнительной прокладкой. Бесплатная доставка при первом заказе и прототипе платы за 2 доллара на https: // jlcpcb. Первый проект, который мы обсудим, является одним из самых простых в разработке и одним из самых дешевых, поскольку он пытается использовать как можно больше мусора.Бесконтактные водонагреватели со змеевиком наиболее эффективны в холодные месяцы, когда система отопления используется регулярно, но может быть. заводит вентилятор. Электронные проекты. С помощью спирального нагревательного элемента размер змеевика нагревается до точного размера нагреваемой области. Рис. Простая сборка. Меня интересует создание этой схемы управления нагревателем для питания моего электрического самовара.Трубы Pex прочные и жесткие, не протекают. Обычно он устанавливается под приборной панелью или кожухом HVAC рядом с брандмауэром на пассажирском салоне. Featured Video TPC-CASH 1500 Введение TPC-CASH 1500 — это компактная версия нашего TPC 1500. 1. Канальный электрический обогреватель — открытый змеевик. И один наружный змеевик, который действует как конденсатор, а внутренний — это водонагреватель без резервуара. Змеевик помещается внутри отопительного котла и обеспечивает циркуляцию строительной воды внутри змеевика. Пленочные конденсаторы 22 мкФ, 2000 В (рассчитаны на использование с индукционными нагревателями и катушками Тесла), всего на 6 мкФ.Линия сверхмощных паровых змеевиков Armstrong спроектирована и изготовлена ​​так, чтобы обеспечить то, что вам нужно больше всего — долгий срок службы и эффективную теплопередачу. Конфигурации нагревателя и змеевика сильно различаются в зависимости от отрасли, области применения и разработчика нагревателя. Все, что вам нужно сделать, это изучить несколько способов создания собственных нагревателей для бочек, прежде чем начинать проект. ТЭНы, водонагреватель. 2: Снимите змеевик нагревателя и облицовку дымового блока, оба из которых будут заменены при переоборудовании. Эти нагреватели применяются в промышленности, металлургических цехах, индукционных. Наиболее важным фактором при выборе размера HX является номинальная тепловая мощность (БТЕ / ч) котла.Посмотрите это видео на YouTube, чтобы узнать, как создать нагреватель для бассейна с змеевиком из медных труб. Если вы не можете нагреть воду достаточно для того, чтобы мыть посуду или принять удобный душ, проблема может быть в изношенном змеевике или элементе водонагревателя. Замена горячей Основные компоненты, утилизированный нагревательный элемент, шнур питания и несколько огнеупорных кирпичей, которые я купил в прошлом году, чтобы построить настоящую печь для термообработки: идея заключалась в том, чтобы размотать змеевик нагревателя и снова намотать его вокруг формы, чтобы она соответствовала в небольшую камеру, образованную кирпичами.Идеально подходит для индукционного нагрева мелких деталей. 5 мм и больше. Рис. 82. Поврежденный датчик. Змеевик конденсатора в основном выполняет противоположную функцию змеевика испарителя. Я бы предпочел не заменять снова хороший грузовик с пробегом 230 км. Когда я открываю их, очищаю, удаляю старые фитили и высыхаю, я вижу, что одна катушка на одном конце светится НАМНОГО ярче, чем остальная часть катушки. Это требует установки труб, стекла и, в идеале, изоляции. Те обогреватели, которые ты нашел, выглядят довольно опрятно. 4 из 5 звезд 91 2 предложения от 198 $.Ваш следующий шаг — найти одну или несколько бочек, которые вы можете использовать, когда будете готовы начать проект. Как собрать конденсаторную куртку для установки. Система довольно проста в сборке, а общая стоимость составила всего около 200 долларов, что должно обеспечить очень быструю окупаемость. По цене всего 3 доллара. Давай, сделай это сейчас; один ведет через положительный, а другой — через отрицательный. Этот переход рассчитан на 17 лет. Здесь старый стул используется как основание для опоры. 4: Установите новый комплект магнитного индукционного нагревателя для стекловолоконной футеровки, ручной индукционный нагреватель мощностью 1000 Вт, 110 В для удаления ржавых винтов, автомобильный беспламенный нагреватель с 3 катушками и переносной ящик для хранения 4. Переход с 5 на 21 дюйм. Нагревательные элементы с открытым змеевиком используются в основном в воздуховодах, печах и иногда в фанкойлах. Это вызывает нагрев катушки. В змеевике конденсатора пар хладагента превращается в жидкость. Новая цифровая система управления обеспечивает расширенную защиту и взаимодействие с дисплеями. Инструкции в этом документе содержат пошаговые инструкции по созданию небольшого, но мощного индукционного нагревателя, способного плавить сталь и медь. При прогретом двигателе и включенном обогревателе сердечник обогревателя, вероятно, забит, если вы не получаете теплый воздух.Снова используйте плоскогубцы и снова затяните зажимы на впускном и выпускном отверстиях, чтобы закрыть их. Шаг 2: Подсоедините шланги сердечника нагревателя. Индукционный нагреватель своими руками, способный вскипятить сталь. С показанной здесь индукционной катушкой схема потребляет около 5 А от источника питания 15 В, когда наконечник отвертки нагревается. Это потрясающий обогреватель с удивительными характеристиками. Разместите катушку с помощью оголенного провода, оставив пространство в несколько дюймов между катушками, чтобы обеспечить правильное охлаждение. Держите катушку в чистоте. Когда кран горячей воды открыт, вода нагревается, поскольку она течет через нагревательный змеевик или теплообменник, установленный в основной печи или котле.. Скопление ворса было значительным, и мне повезло, что пожара не было, но недостаточный воздушный поток вызвал перегрев катушки, что привело к выходу из строя обеих катушек. Ultraflex Power Technologies разрабатывает и производит индукционные катушки на заказ. Убедитесь, что устанавливаете их правильно, поскольку их перестановка может привести к неправильной работе обогревателя. 3d печать. Магнитный обогреватель DIY, который не использует топливо. Чем выше частота, тем меньше глубина проникновения из-за скин-эффекта (эмпирическое правило: проникновение в мм = 400 / sqrt (частота)) меньше, а также уменьшается толщина, при которой тепло является косвенным течением змеевика водонагревателя. опасности, лечение.Явное тепло отбирается из поступающего в здание воздуха и отводится в более холодный и сухой поток отработанного воздуха. Слишком многие компании берут на себя дополнительное давление, создавая змеевик испарителя горячего масла самостоятельно. Он будет пропорционален тому, сколько мощности в вольтах * амперах вы пропустите через него. В этом проекте вы узнаете, как работает электродвигатель и как его сделать. Включение петли в индуктор (катушка в центре) обеспечит некоторую индуктивность. Змеевик испарителя — это змеевик системы кондиционирования воздуха (или теплового насоса) внутри обработчика воздуха или вентилятора вашей системы HVAC.Инструменты: отвертка, цифровой мультиметр, бесконтактный тестер напряжения (опция). Шаг 1: Отключите питание. Шаг 2: Снимите металлические крышки. Шаг 3: Снимите изоляцию. Шаг 4: Найдите нагревательный элемент. Шаг 5: Убедитесь, что электричество отключено. Шаг 6: Проверьте. элемент с мультиметром Шаг 7: Сборка водонагревателя Среди нескольких возможных причин . .. Змеевик с боковым плечом может работать как обычный внутриконтурный змеевик без резервуара, ИЛИ он может быть подключен к трубопроводу для нагрева отдельного резервуара с горячей водой косвенного нагрева, аналогичного нагревателю с косвенным нагревом. водонагреватель или плиточный бойлер.В зависимости от размера прокола вы можете почувствовать умеренно теплый, теплый или абсолютно ледяной воздух, исходящий из вашего обогревателя. никто не у вас в машине мало или совсем нет тепла. На схеме показан обычный бак-водонагреватель, который отлично подходит для этого применения. Эти теплообменники помещаются непосредственно в поток воздуха и когда воздух проходит через солнечный водонагреватель. 00 вы можете получить к нему мгновенный доступ. I. Это очень простой проект, если у вас уже есть инструменты, а D.Змеевик слева на рис. Они не указали температуру на выходе котла, используемую для получения этого числа, поэтому я… • Рекуперация тепла в обходном контуре змеевика На основе начальных входных условий программы рассчитают мощность, падение давления воздуха и давление воды падение для всех водяных змеевиков и падение давления пара для паровых змеевиков, включая змеевики с медными ребрами или змеевики, требующие большей толщины труб. Если у вас нет необходимых катушек, будет сложно управлять передачей тепла должным образом. всего за две минуты! Вы обнаружите, что наши обогреватели очень дешевы в изготовлении, а запчасти и расходные материалы легко найти.нет нет нет Материал на основе гипса помогает равномерно распределять тепло по змеевикам и позволяет теплообменнику находиться в прямом контакте с корпусом печи без риска перегрева. Протрите змеевики конденсатора очистителем для змеевиков конденсатора или раствором воды с мылом. Затем вы подключаете его к фильтру в бассейне, чтобы отфильтрованная вода проходила через самодельный солнечный водонагреватель, прежде чем вернуться в бассейн. В тостере-духовке они подключаются по 2 последовательно, поэтому каждый элемент рассчитан на напряжение 60 В.Хотя это звучит странно, при быстром переключении с нагрева на охлаждение тепло направляется к змеевику, который тает наледи. Плесень, грибок и водоросли также могут расти над змеевиком, что мешает правильной работе вашей системы отопления, вентиляции и кондиционирования воздуха. По мере старения катушки они перегорают. Если вы пытаетесь заменить старую нагревательную спираль, проверьте ее напряжение и сопротивление, посмотрев на ее старое руководство по эксплуатации. Установите верхнюю решетку и крышку теплового насоса на место. В дополнение к широкому выбору материалов, элементы бывают самых разных нестандартных форм.Нагревательная спираль LAT была наклонена, показывая постоянное срабатывание около 8 градусов. Змеевики с горячей водой — это теплообменники, используемые для нагрева воздушных потоков, и они лежат в основе вашей системы отопления. Первые индукционные змеевики для термообработки были разработаны для закалки коленчатого вала в 1930-х годах (рис. Заливается смесь глины, песка и воды. термовыключателей.В результате для работы вам понадобится только катушка с (1) или (2) рядами. По данным NACHI. Согласующая цепь используется для того, чтобы контур резервуара выглядел как более подходящая нагрузка для инвертора, и ее происхождение обсуждается в разделе выше. Катушка нагревателя 10 Ом, 110 В переменного тока Не могли бы вы прислать список запчастей. Используйте садовый шланг, чтобы промыть его снаружи (бейте плавниками головой, а не под углом). Используйте гребешок, чтобы выпрямить любые изогнутые плавники. Используйте код: SNOWSHOP. Я собираюсь самым конкретным образом рассказать о том, что вы можете сделать, чтобы создать свое собственное, не тратя слишком много времени или денег.Трехвитковая катушка для блинов используется для нагрева кончика конуса до 300 ° F (149 ° C) за 2-3 секунды. Припаивание ковара со стеклом к ​​медному основанию для источника фотонного света. Индукционный нагрев дает возможность использовать то же самое. оборудование как для сборки, так и для ремонта, обогрев без помощи рук, который не требует навыков оператора для производства, и унифицированный нагреватель для бассейнов с медным змеевиком 35. Нагреватель размораживания включается несколько раз в течение дня, чтобы растопить любой иней, который мог скопиться на змеевиках испарителя морозильной камеры.Постройте дровяную водонагревательную установку. При создании этого видео сначала соблюдайте меры предосторожности. Также следует сделать пару стоек высотой 12-15 мм из одной печатной платы. Ребра, прикрепленные к трубкам с сердечником, служат для увеличения площади поверхности для передачи тепла воздуху, который пропускается мимо них вентилятором, тем самым нагревая салон. На эффективность катушки влияют многие факторы: забота о ее изготовлении, качество используемых материалов, ее форма, техническое обслуживание, правильное согласование с источником питания и т. Д.Менее эффективной альтернативой является размещение змеевика снаружи резервуара коллектора с изоляционным покрытием. Как сделать цветные катушки? Новый вопрос вейперов Я видел много фотографий с катушками синего и некоторых других цветов. Экономические обогреватели с силиконовой оплеткой Нагревательный элемент из алюминиевой фольги, для кондиционеров, для обогревателей. Утечки в водонагревателе косвенного нагрева: вода, вытекающая из монтажной пластины змеевика или фитингов на водонагревателе косвенного нагрева, может выглядеть как лужа на полу или может поглощаться изоляцией водонагревателя, где она испаряется — на время, до тех пор, пока… Когда жесткая вода нагревается с помощью устойчивого змеевикового нагревателя, временная жесткость откладывается на поверхности нагревателя, поэтому она действует как слой сопротивления для тепловыделения.Стивен Бэрд. 49. Следовательно, эта электрическая энергия преобразуется в тепло, которое распространяется во всех направлениях. Удалите 1/4 дюйма с одного конца каждого провода и 1/2 дюйма с противоположных концов с помощью приспособлений для зачистки проводов. Электромагнитный нагрев в змеевиках. Если вы Шаг 3: Инструменты. В радиаторе антифриз находится под давлением в длинном змеевике трубопровода, так что он будет быстрее отдавать тепло, а движение автомобиля заставляет воздух проходить через радиатор, чтобы тепло рассеивалось еще быстрее. Как сделать индукционный нагреватель? Посмотрите видео ниже — Индукционный нагреватель использует систему индукционного нагрева для нагрева в различных целях.Сетчатые змеевики используются для нагрева или охлаждения больших технологических резервуаров. Прикрепите его к трубе, обвив трубу … Мои катушки нагреваются равномерно, когда я их впервые собираю. Змеевик затем нагревает проводящий материал, вставленный в простой проект DIY для солнечного водонагревателя, все, что я сделал, — это свернул 100 футов шланга и прикрепил его к куску фанеры. На них будут расположены контакты для подключения ТЭНа к переделанному инвертору. Когда в сердечнике вашего обогревателя образуется дыра или прокол, весь этот теплый воздух может выходить слишком быстро, чтобы достичь вас на другом конце каналов обогревателя.Эти нагреватели используют электрические катушки, обычно две из них, каждая из которых нагревает половину резервуара. Диаметр 3 мм. Скидка 15% на заказы на сумму более 100 долларов США * + Бесплатная наземная доставка ** Электрический нагреватель для бассейна — это общий термин для любого бассейна, в котором для нагрева вашего бассейна используется электрический нагревательный элемент. Переверните автоматический выключатель, который обеспечивает питание, и проверьте, что он выключен. Формы змеевика нагревателя. Я не думаю, что это того стоит, по моему скромному мнению, если вы хотели это сделать, добавьте небольшой котел в свой дом и используйте его для нагрева змеевика кондиционера, <гораздо дешевле добавить полосу тепла и увлажнитель.Итак, здесь рабочая катушка генерирует магнитное поле для работы цепи индукционного нагревателя. 6 из 5 звезд 9. 🔷️INSTAGRAM --- https: // inst 5) Конструкция катушки должна предотвращать подавление магнитного поля. Змеевики для нагрева воды в дровяной печи Петлю или змеевик из металлической трубы можно поместить в топку большинства дровяных печей и подключить к резервуару для хранения воды, чтобы обеспечить «бесплатную» горячую воду. Архивировано. Для оптимального отклика и низкого тепловыделения внутри катушки убедитесь, что провод бифилярной катушки сделан из множества тонких медных жил вместо одной сплошной проволоки.Доступны варианты питания 120 В или 240 В с потоком воздуха до 70 SCFM и… Типичное сопротивление сборки катушки обычно колеблется от нуля до нуля. Их электрические поля также могут нанести ущерб электронным устройствам, поэтому вы, вероятно, захотите построить и запустить свой Катушка Тесла в труднодоступном месте, например, «тепловая палка» или электрический погружной нагреватель, - отличный способ направить тепло именно туда, где оно вам нужно, в течение дня варки. (Формирование змеевика улучшает способность шланга удерживать тепло, а значит, вода для вас становится теплее.Солнечная энергия - это улучшение дома, которое увеличивает коммерческую ценность вашего дома. Следующий обогреватель в нашем списке - радиаторный обогреватель, старинный способ согреть вашу семью. Плинтусные обогреватели содержат электрические нагревательные элементы, заключенные в металлические трубы. Весь проект солнечного водонагревателя стоит менее 5 долларов и может сэкономить вам много электроэнергии, что отражено в вашем счете. Наденьте фитинги посудомоечной машины на оба конца змеевика и затяните их гайкой. Змеевик испарителя, расположенный глубоко внутри внутреннего шкафа центрального кондиционера или теплового насоса, со временем может забиваться пылью, грязью и мусором.Руководство для начинающих по огневым обогревателям. Горячая охлаждающая жидкость от двигателя автомобиля проходит через обмоточную трубку сердечника, теплообменник между охлаждающей жидкостью и воздухом салона. 🔷️INSTAGRAM --- https: // inst Солнечный водонагреватель, простой проект своими руками, все, что я сделал, это намотал 100 футов шланга и прикрепил его к куску фанеры. Кусочки можно прессовать прямо в пергаментную бумагу, но сначала кладите киф или гашиш в канифольную сетку или сетчатый мешок. Солнечный водонагреватель своими руками - 10 лучших дизайнов. Перед включением нагревателя оттайки термостат оттаивания должен определить, что змеевики испарителя достаточно холодные.Этот переходник быстро и легко устанавливается и исключает блокировку для максимальной эффективности. Я задумал сделать индукционный нагреватель, способный плавить сталь и алюминий. Воздушные регистры могут засориться или заблокироваться, что приведет к недостаточному потоку воздуха через змеевик испарителя переменного тока. Наше решение: Компания Tutco-Farnam создала утеплитель из силиконовой резины, который позволяет клиенту сэкономить 20-25%. Перед снятием катушки убедитесь, что вы выполнили процедуры отключения питания, чтобы избежать поражения электрическим током или короткого замыкания. Тепло передается от одного к другому через металлический барьер.построить водонагреватель на солнце не совсем для новичков. Медный провод считается более подходящим для изготовления рабочей катушки, поскольку его можно легко и эффективно подключить к системе водяного охлаждения. Открытые спиральные элементы из нихромовой проволоки широко используются в системах конвекционного нагрева, исследованиях и разработках, а также в качестве сменных змеевиков в канальных нагревателях, переносных нагревателях и воздухонагревателях, а также в некоторых инфракрасных приложениях, таких как вакуумное формование / термоформование. В базовом промышленном нагревателе может использоваться нагревательный элемент, состоящий из нескольких витков (нитей) тонкой проволоки, чтобы обеспечить цепь с высоким сопротивлением и большой площадью поверхности.Я не буду вдаваться в подробности того, как делать эту катушку, так как намного проще просто посмотреть видео ниже. Затем вода из бассейна перекачивается вокруг змеевиков, чтобы отобрать тепло, и пароохладитель будет откачивать воду на 120F из водонагревателя и нагревать ее до более высокой температуры (от 125F до 130F +). Теплообменники в системе рециркуляции змеевика или рубашки используются для создания системы умягчения воды. Когда змеевик испарителя (в помещении) покрыт пылью и грязью, он не может удалить все тепло и влажность, которые он предназначен для отвода.Доступны различные размеры. Солнечный водонагреватель своими руками - это проект, который вы легко можете сделать самостоятельно. После нескольких модификаций наша базовая система Blazing Showers будет работать, так как Zodi ™ Fire Coil ™ спроектирована для удобства, доставляя горячую воду только от костра. Если змеевик погружен в резервуар для воды, тепло передается из змеевика в окружающую воду, даже если вода в резервуаре не движется. Затем вокруг трубы обрабатывается гипс. Купить катушки можно разными способами.Каждый терминал в сборе с установленной электрической катушкой внесен в список ETL и прошел испытания в соответствии со стандартами UL. В противоточном теплообменнике две жидкости движутся мимо друг друга в противоположных направлениях. От 5 Ом до 1 Ом. Современные нагреватели обычно имеют сменный змеевик нагревателя, который можно легко установить. Как сделать приспособление для сборки нагревательного элемента. Простое строительное приспособление для изготовления нагревательных элементов с резистивной катушкой. Отмерьте и вырежьте по одному отверстию по центру на каждом конце бака или бочки, чтобы 150-миллиметровая труба плотно проходила сквозь него.Как запустить змеевик нагрева / охлаждения? Я действительно не могу понять, а зима становится очень надоедливой. ₹ 1,000 / Шт. . Посмотрите на фотографии. Еще одна вещь, которую следует установить, - это стоячая труба, которая уменьшит пар и повышение давления в системе. ваш автомобиль работает нормально, с такой температурой ... Фотография: крупный план свернутой вольфрамовой нити в лампе накаливания, которая делает свет, выделяя большое количество тепла. Определение «явного тепла» - это тепло, которое при добавлении или снятии с вещества приводит к изменению температуры этого вещества.Нагревательные элементы обычно изготавливаются из полоски проволоки, ленты или змеевика, которые выделяют тепло, например из нити накаливания лампы. В следующих пяти частях курса мы подробно рассмотрим эту тему. Прежде чем вы сможете проверить свой нагреватель размораживания, вы должны его снять ... В режиме нагрева включаются газовая горелка или электрические катушки, и теплообменник нагревает воздух, проталкиваемый через печь вентилятором. Даже если катушка не настолько грязная, что не позволяет сети переменного тока охлаждать ваш дом, она может вращать тяжелые магниты вокруг металлической катушки с правильно расположенными над ними магнитами, чтобы обеспечить толчок, гравитация затем обеспечивает тягу и избыточную энергию, необходимую для заставить его функционировать.Основной мыслительный процесс создания нагревателя горячей воды для компоста заключается в том, что в компостную кучу наматывают шланг, который может нагреваться примерно до 160 градусов по Фаренгейту (70 градусов по Цельсию). обогреватель для бассейна, который вы можете изготовить партией. Затем мы построили обогреватель для консервных банок большего размера, и он показал себя намного лучше, чем маленький обогреватель для консервных банок. Вы найдете 2 набора катушек: одну внутреннюю. Шаг 2 - Просверлите отверстие 5/8 дюйма в другой торцевой крышке диаметром 1 ½ дюйма. Я использую 30 калибра на оправке 1/16 или 3/32, покрытой искусственным шелком. В то время как Goodman - наш ведущий бренд нагревательных змеевиков, у нас есть печные нагревательные змеевики для всех других наших брендов.Еще одним признаком является запотевание окон, так как они не могут нагреться для правильной работы дефростера / обогревателя, и жирные остатки на внутренней стороне лобового стекла от вентиляционных отверстий дефростера. Шаг 4: Сделайте простое приспособление для намотки нагревательного элемента катушки сопротивления из проволоки Kanthal: я делаю электролитейный цех, которым скоро поделюсь с вами, и мне нужно было сделать #DeepakGadgets Привет друзья, в этом видео я покажу вам, как сделать водонагреватель дома. Как мне их построить? Они выглядят действительно круто. Змеевик работает в обратном направлении во время сезона охлаждения (вставка B).Процедура изготовления индукционного нагревателя проста и эффективна. Мало того, что змеевик грязный - маленькие микробные организмы питаются грязью, пылью и другими веществами, которые собираются на ней. Макро: конструкция макро-змеевика представляет собой змеевик с внутренним диаметром 2 org, тепловой насос будет работать в цикле оттаивания до тех пор, пока температура наружного змеевика не достигнет около 57 ° F. com - это место в Интернете, где можно получить бесплатную информацию и советы о дровяных печах, печах на гранулах и другом энергосберегающем оборудовании.Опора резервуара нагревателя, подходит для 20-фунтовых, 30-фунтовых и 40-фунтовых цилиндров: потребности семейства технических специалистов говорят: большинство систем тепловых насосов спроектированы с учетом этого. Начните этот шаг с отключения теплового насоса и системы кондиционирования воздуха от домашней электросети. Стандартные змеевики (тип S) Водонагреватель выполняет две функции: он нагревает воду, которую мы будем использовать в доме, и часть этой горячей воды подается по трубопроводу в водяную печь для нагрева воздуха, проходящего над водяным змеевиком. инструкции. Использование высококачественных конденсаторов MKP или других полипропиленовых конденсаторов, которые могут выдерживать большой ток, высокое напряжение и высокую частоту, необходимо для работы индукционного нагревателя.Вот четыре верхних: 1. Катушка нагревательного элемента 3 шт., Резистивная проволочная печь, нагревательная катушка, нагреватель, сушилка для проволоки, набор для удержания 1200 Вт. Между витками должно быть расстояние не менее 3 мм. Схема управления индукционного нагревателя использует переключение при нулевом напряжении для активации транзисторов и обеспечивает эффективный поток энергии. Вы также можете использовать руководство производителя хромоникелевой проволоки, чтобы определить напряжение, которое вы хотите… Инструменты: 1. Вам нужно будет ослабить винты стойки на сборочной платформе до тех пор, пока вы не сможете удобно пропустить хвостовые выводы катушки.Время, необходимое для расплавления и удаления накопившегося инея с наружного змеевика. Змеевики собирают тепло от пламени, когда вода циркулирует по медным шлангам и системе шлангов пруда. Подключение к индуктору в других местах, кроме изготовления медной катушки для дровяной печи. Поверните циферблат, чтобы контролировать процент времени, в течение которого эти обогреватели работают, от 5% до 100%. Обязательно наматывайте катушку терпеливо, как… Привет друзья! Добро пожаловать на мой канал, здесь вы получите потрясающие экспериментальные видео. Если вам нравятся мои видео, пожалуйста, поддержите меня.26 долларов. Когда вы включаете сушилку, катушка получает электрический заряд. 10in 1000W-110V Водонагреватель Портативный электрический погружной элемент Бойлер Дорожный нагреватель горячей воды Ведро De Icer с погружной катушкой 5 галлонов Конструкция для тяжелых условий эксплуатации. Оставьте новую катушку для вейпа на приспособлении и отложите ее на мгновение. В качестве бонуса мы добавили видео, чтобы легко сделать ручной индукционный нагреватель для болтов и гаек. Затем нанесите эту пасту на электрические нагревательные змеевики и оставьте на 15 минут.Многие из вас, кто это читает, могут спросить: «Что такое драйвер ZVS»? Ну, это в высшей степени Шаг 2: Материалы. В качестве дополнения к вашему кондиционеру или тепловому насосу наши фанкойлы с регулируемой скоростью могут обеспечить высочайший комфорт и энергосбережение. 3. В результате у вас всегда будет (1) или (2) рядная катушка с где-то между 8-14 ребрами на дюйм. 4 * 12 = 101 кДж необходимой энергии. 🔷️INSTAGRAM --- https: // inst Процедура изготовления индукционного нагревателя проста и эффективна.Сердцевина нагревателя похожа на небольшой радиатор, который действует как теплообменник. Устройство настраивается вручную, но легко настраивается на любую деталь. Количество света, излучаемого нитью, напрямую зависит от ее длины: чем длиннее нить накала, тем больше света она излучает. Этот проект отлично подходит для творчества или инженерного дела в школе, библиотеке или дома. Затем из витой катушки делают коробку в форме трапеции: для сборки витой катушки вам понадобятся два куска кантала, вырезанных примерно на 1 фут, электрическая дрель, плоскогубцы и инструменты для намотки катушек.К тому времени, как вода выходит из трубы, огонь нагревает воду. Перейти на следующую страницу видео: Солнечный водонагреватель своими руками! Черные спирали SolarSpiral собирают солнечное тепло и передают его циркулирующей воде. На картинке слева вы можете увидеть настоящую печь, приточную камеру и каплю холодного воздуха. Медь является отличным проводником тепла, и этот солнечный обогреватель, сделанный своими руками, позволит вам круглый год наслаждаться теплой водой для плавания. Выберите толщину проволоки. С годами этот тип обогревателя постепенно превратился в энергоэффективные обогреватели, не требующие особого обслуживания, которые мы знаем сегодня.Нагреватель банки для зерен произвел 158 градусов по Фаренгейту. Окна запотели и пахнут сладким запахом. 99 Солнечный водонагреватель, простой проект, сделанный своими руками, все, что я сделал, это намотал 100 футов шланга и прикрепил его к куску фанеры. Если ваш график выглядит так, негерметичный клапан на нагревательной катушке вызывает приток тепла. Когда это устройство готово к работе, нет необходимости в электричестве для подогрева воды. Для простоты обслуживания все соединения змеевика расположены в верхней части бака. Краткое тестирование элемента водонагревателя.Оценивая теплопередачу на уровне 70%, мы имеем 100/70 * 101 =… Эти катушки индукционного нагревателя представляют собой комбинированную комбинацию катушек конденсатора, намотанных на медную трубку для простого водяного охлаждения. Когда вы включаете нагреватель, возникающий электрический ток нагревает компоненты из нихромовой проволоки - более известные как нагревательные катушки - в устройстве. Индукционный инструмент для ржавых болтов: Индукционный нагреватель работает в 4 фазы. Конструкция и изготовление катушек по индивидуальному заказу могут не только снизить потребление энергии приложением, но и снизить потребность в энергии от источника питания.Убедитесь, что у вас есть около 1 дюйма на каждом конце катушки. Пока я занимался литейным производством, я понял, что мне нужны резистивные нагревательные элементы - те пружины, которые можно увидеть в старых электрических каминах. Важно оставаться в пределах безопасного диапазона, с которым может работать ваше устройство! Лично мы думаем, что отличным начальным диапазоном будет что-то вроде 0. Вы также можете купить резистивные проволочные нагреватели, чтобы обернуть их вокруг предметов или труб. Скорость движения лица через змеевик может составлять от 600 до 1200 футов в минуту (футов в минуту), в то время как скорость воды обычно составляет 2-4 кадра в секунду (футов в секунду).Черная труба из ПВХ подойдет, но медная труба, окрашенная в черный цвет, работает еще лучше. Шаг 4: Убедитесь, что антифриз пролился. Рис. Во-первых, змеевик с медной трубкой помещается внутри стального уголка. Хотя можно купить нихромовую проволоку и сделать свой собственный нагреватель, это очень сложно - вам нужно много проволоки, и вам нужно намотать ее таким образом, чтобы обеспечить максимальную теплопередачу и не позволять проводам касаться друг друга. НАГРЕВ, первые индукционные змеевики изготавливались из медных трубок, намотанных на оправку в несколько витков.Штырь. Шаг 1. Как выполнить переход от вашей новой печи к старой вытяжной камере и от камеры холодного воздуха с помощью ручных инструментов. Это позволяет избежать потерь энергии и обеспечивает максимальную требуемую площадь. Компонент расположен в катушке индукционного нагревателя, и поле индуцирует ток на заготовке, превращающийся в тепловыделение. Поделиться. Самый верный признак этого - когда у вас внезапно быстро заканчивается горячая вода. Y типа. 5 дюймов и длина 48 дюймов обеспечивают 13. Этот проект представляет собой создание пассивного солнечного теплового водонагревателя с использованием труб Pex и куска фанеры 4 X 8.однако для тех, кто любит заниматься своими делами, это действительно идеальное предприятие, способное сэкономить деньги и сэкономить планету. Магма Технологии. Первый и, вероятно, самый важный совет - не заходите слишком часто. Встроенный воздухонагреватель Cool Touch мощностью 5 кВт, регулируемый контроль температуры, реле расхода, защита термостата верхнего предела и твердотельное реле в стальном корпусе для настенного монтажа. Позже я вставил отвертку внутрь катушки, и индукционный нагреватель нагрел ее до докрасна с потребляемым током почти 5 ампер при 15 В, что в сумме составляет до 75 Вт индукционного нагрева.Он не контактирует с обрабатываемой деталью, а тепло вырабатывается только индуцированным током, передаваемым через обрабатываемую деталь. сделать солнечный водонагреватель шаг 1. Фанкойл - это внутренний блок системы отопления и охлаждения. Сборка прикручивается болтами к боковой стороне нагревателя и подсоединяется к утилизированному водонагревателю на 42 галлона (мы использовали один с A. Для идеальной намотки выходной катушки я использовал картонный рулон диаметром около дюйма. 25 ° C, дельта-температура 37-25 = 12 ° C.Это простая конструкция, которая нагревает бассейн любого размера, используя только солнечную энергию. Отрежьте ножом две 6-дюймовые полоски одножильного провода AWG 14 с пластиковым покрытием. Рабочая катушка предлагаемого индукционного нагревателя IGBT состоит из провода, имеющего длину 3. Предел удельной теплоемкости воды равен 4. Принятие решения о конструкции и материалах катушки представляет собой многоступенчатый процесс, включающий множество факторов. 2 кДж / кг / градус C. Действует с 1995 года, очаг. Он может удваивать время, которое вы проводите в бассейне каждый год. Это нагреватель с трубчатым змеевиком, который отлично вписывает змеевики в ландшафт вокруг бассейна.текстолитовый стрипсон, которым будет наматываться катушка. Индукционный нагреватель работает без ископаемого топлива и может отжигать и нагревать предметы различной формы. Самодельный «плоский» медный змеевик для солнечной воды… Чтобы сделать свой собственный солнечный водонагреватель, все, что вам действительно нужно, это немного черного садового шланга и кое-что, на что вы можете намотать его и удерживать на месте. CutterETC. В отличие от катушек плавления и нагрева массы, индукционные катушки для термообработки подвергались механической обработке. Кажется, что у Amazon есть большинство предметов, но я не уверен, какие из них использовать.Более высокая плотность потока возле зоны нагрева означает, что в детали генерируется более высокий ток. Наилучший вариант - найти любую металлическую бочку емкостью 55 галлонов или змеевик теплопередачи. При выборе размера теплообменника важно выбрать конфигурацию с наименьшей шириной и наибольшей длиной, совместимой с размером бака, чтобы обеспечить наилучшее распределение тепла. Рубашка конденсатора является частью дистилляционного дистиллята, которая отвечает за конденсацию дистиллятного спирта. Пароохладитель не производит горячую воду «по запросу» или «по мере необходимости».Сейчас они достаточно дешевы в Интернете, но я считаю, что вы получаете то, за что платите, и я хотел использовать более качественный провод Kanthal. Закрывать. Да, правильное подключение нагревательной спирали (отрезка провода с высокой теплоотдачей, такого как нихром или аналогичный) к обычным медным проводам и источнику питания приведет к выделению тепла. Чтобы определить длину петли, разделите длину нагревательного кабеля на длину вашей трубы и умножьте на 10. Согните другой конец с помощью трубогиба, чтобы убедиться, что он также выходит из емкости рядом с первым концом.Функция модуля MUA заключается в инициализме; подпитывать здание воздухом, который выходит из кухни, ванной комнаты и, к счастью, есть несколько способов заставить ваш кондиционер удалять больше влаги. У меня был блок питания на 12 В, поэтому я хотел использовать 1/5 общей длины элемента. Змеевик в резервуаре Теплообменник представляет собой змеевик в резервуаре для хранения. Но теперь мы используем погружной солнечный нагреватель 12 В для нагрева воды от 100, 200 до 500 литров с помощью солнечных батарей. Электротехнические проекты. Ниже приведен эскиз, любезно предоставленный Carson Dunlop Associates, змеевика нагревателя с боковым плечом - предка как современной безрезервуарной катушки, так и современной. Если цепь нагревателя неисправна, термистор неисправен или цепи управления или проводка неисправны, то дефростер не работает нормально.В состав блока входит 1. Индукционный нагреватель - интересное устройство, позволяющее быстро нагревать металлический предмет. Нагреватели постоянной мощности с регулируемым контролем температуры для труб и трубок. 3 не имеет индуктивности, потому что противоположные стороны индуктора расположены слишком близко друг к другу. Солнечное водяное отопление. От 1 Ом до 2. Это устройство включает два сферических элемента. Подогреваемая вода из терма-змеевика менее плотная, более легкая и естественным образом поднимается к верху водонагревателя или накопительного бака. 4. Блок MUA здания обычно располагается наверху здания, либо в механическом помещении, либо на крыше.Конструкция парового змеевика позволяет более эффективно поддерживать или повышать температуру в резервуаре с меньшими затратами. Просто подключите Fire Coil ™ к приподнятому кувшину для воды и поместите змеевик в костер. Нагревательный элемент представляет собой нихромовую катушку, встроенную в стальную трубку с использованием керамики. Строить катушку может даже нетехнический человек. Когда система обогрева салона включена, часть антифриза, который направляется к радиатору, отправляется в сердцевину обогревателя, расположенную за кондиционером… Здравствуйте, друзья! Добро пожаловать на мой канал, здесь вы получите потрясающие экспериментальные видео, если вам нравятся мои видео. тогда, пожалуйста, поддержите меня.com / id / DIY-Powerful-Induction-Heater / In Cut to Length. Моя цель с этим солнечным водонагревателем и космическим обогревателем состояла в том, чтобы создать конструкцию, которая была бы простой, недорогой, долговечной, надежной, не требующей особого обслуживания и максимально простой в сборке. Силовой каскад CRO-SM2 будет поддерживать систему в резонансе, даже если что-то изменится, например, добавление металла в катушку индукционного нагревателя. Подвешивание петли через каждые 10 футов. Литр воды составляет 1 кг, поэтому вам нужно 8. Полезно знать, что делают змеевики для вашей системы отопления, вентиляции и кондиционирования воздуха, но еще важнее правильно обслуживать змеевики.Электрическая энергия превращается в тепло, когда ток проходит через резистор. Воздухонагреватели с открытым змеевиком не являются отличным решением, потому что эти устройства всасывают воздух снаружи, где есть пыль, дождь и загрязнения, которые могут повредить нагревательные змеевики. Характеристики: Предварительно собранный - идеально подходит для большинства комбинаций змеевиковых печей. Циркуляционный насос помогает перекачивать горячую воду из двигателя в сердечник змеевика нагревателя, помогая выводить теплый воздух через все вентиляционные отверстия. ₹ 500 / шт. Начнем с собственно коллекционера.По сути, вся установка действует как огромный трансформатор с закороченной вторичной обмоткой. Если змеевик когда-либо потребуется снять для очистки, его можно вытащить из верхней части устройства, не сливая воду из бака. Подайте R, C и W на термостат, запустите C и W на катушку вышеупомянутого реле, и все должно быть в порядке. Существенно слабая подача энергии приведет к потере тепла, хотя она может быть слишком маленькой, чтобы ее регистрировать. Насколько «легко» это сделать, зависит от вашего уровня навыков слесаря, хотя I Размеры рабочей катушки и расположение резонансных конденсаторов показаны на рисунке ниже: Понижающий преобразователь для преобразования высокого напряжения панели в необходимые 24 В для индукционного нагревателя может быть спроектировано с помощью следующей диаграммы: Требуемое количество тепла в этом случае = 5 л / мин x (700-30) / 837 = 4 кВт.Индуктивное нагревание заготовки с течением времени. Обогреватель для бассейна, работающий своими руками, работающий от солнца, может снизить расходы, поэтому читайте дальше, чтобы узнать, как вы можете создать его самостоятельно. Но когда этот механизм выходит из строя, начинает накапливаться лед. Змеевик Hardy можно разместить в приточном канале любого кондиционера (газового, электрического или теплового насоса), и он будет добавлять небольшое статическое давление в систему или совсем не добавлять его. И кондиционеры, и тепловые насосы работают, перемещая тепло из одного места в другое. Никель-хромовая проволока 3.5. Заменил змеевик нагревателя. Ремонт заключается в сливе воды из бака и замене змеевика. Эту работу лучше всего доверить опытному сантехнику или электрику. Следовательно, для изготовления этой катушки вам понадобится медный провод. 5 Ом. Промышленные змеевики могут использоваться с паром, горячей водой, охлаждающими змеевиками или системами теплообмена / обмена. какая мощность нагревателя постоянного тока используется? Трекбэки и пингбеки Mr. 49 26 $. Оберните катушку поверх текстолитовых полос. В салоне вашего автомобиля холодно, но двигатель горячий. Спрятать. Змеевики для цистерн.7-дюймовая древесина, еще одна древесина 20 на 20 дюймов, оконное стекло того же размера, четыре пиломатериала 2 × 2 (длина 2 23 1/8 дюйма и длина 2 10 1/8 дюйма), переходники для шлангов, стяжки, фурнитура и плоский черная краска. Когда пароохладитель не работает, температура водонагревателя по-прежнему будет поддерживаться при 120 ° F за счет использования обычного источника энергии. Змеевик с водяным охлаждением располагается вокруг заготовки или рядом с ней. Магнитная катушка. Есть несколько разных типов, но, опять же, применяются те же принципы. Материалы, которые вам понадобятся для изготовления этой печи, - это консервная банка, небольшая медная трубка, сварной шов JB для герметизации изнутри и снаружи, труба для обертывания змеевика, пара сверл, фитиль, песок и изопропиловый спирт для протирки. топливо.Змеевик - это то, что нагревается, что создает температуру, при которой вентилятор электрического обогревателя дует в комнату. Если змеевики достаточно холодные, термостат оттаивания позволит включиться нагревателю оттайки. Мы активно работаем на Reddit, где есть большое сообщество энтузиастов, особенно в области индукционных нагревателей. Стоимость: 80–150 долларов Заменен змеевик нагревателя около 50 км назад. Для нагревателя с несколькими змеевиками лучше знать удельную мощность (Вт / см2) каждого змеевика, а затем умножить его на общую доступную площадь. Этот тип змеевика печи обычно известен как «змеевик A» из-за его отличительной формы.Просто оберните нагревательный кабель вокруг трубы; на длину трубы. Течение медленное и уменьшается при длительных пробегах. Здравствуйте, друзья. Добро пожаловать на мой канал. Здесь вы получите потрясающие экспериментальные видео. Если вам нравятся мои видео, пожалуйста, поддержите меня. По мере того, как воздух внутри обогревателя нагревается, он поднимается в комнату, а более холодный воздух втягивается в нижнюю часть обогревателя. Через несколько танков они начинают сгореть. Не уверены, змеевик или шланг, есть ли простой способ проверить? Кроме того, проехал 40 миль, когда это случилось… катушкам нужно в пять-десять раз больше реактивной мощности, чем активной.Тепло передается от котловой воды через поверхности змеевика в систему подачи питьевой воды, протекающую внутри змеевика. Обычно известные как «змеевики испарителя» или «змеевики А» из-за своей характерной треугольной формы, змеевики печи играют важную роль в вашей сплит-системе. Показанную выше конструкцию бифилярной катушки можно эффективно использовать для изготовления самодельной индукционной посуды. Мы стремимся поделиться мнениями, статьями, обсуждениями и историей, относящимися к Hearth Products и, в более общем смысле, к вопросам энергетики.При заказе убедитесь, что вы заказываете ту же марку, что и ваш кондиционер. Обмотка должна состоять из 90 витков жилы. Это очень важно. Для этого проекта вам потребуется следующее: 50-футовый рулон медных труб, 23. 6 показано, как наш змеевик Firebox Hot Water Heater установлен в одной из этих печей. С тех пор многое изменилось. 4 комментария. Этот пассивный солнечный обогреватель может нагреваться до 120 - 150 F в типичный солнечный день. 5 1 8 4 6 5 7 3 9 2 10 11 [Proto G] заменил рабочую катушку в своем индукционном нагревателе на литцовую проволоку.Катушка состоит из шести витков с размерами 23 мм в высоту и 24 мм. Основным компонентом, общим для всех электрических нагревателей, является электрический резистор. Когда мы переехали в этот дом 10 лет назад, грузчики, устанавливая сушилку, неправильно подключили вентиляционный шланг. спасти. Водонагреватель для бытового потребления Теплообменник соединяет линию водоснабжения с водонагревателем Hardy с… Змеевики являются наиболее важной частью вашей системы HVAC, потому что именно там происходит теплообмен. Детали: нагревательный элемент. При разработке индивидуального нагревательного элемента с открытым змеевиком необходимо учитывать несколько факторов при выборе оптимального змеевика (-ов) для конкретного применения.1: Подденьте оригинальную крышку дымового блока отверткой, чтобы получить доступ внутрь. Написал 2 года назад. Чем больше вы сделаете этот нагреватель, тем больше БТЕ нагреватель будет выдавать. 4 кДж на градус C. На этот раз предварительное кондиционирование контура змеевика снижает нагрузку на охлаждение и, в свою очередь, потребление энергии системой отопления, вентиляции и кондиционирования воздуха. Однако это всегда зависит от используемого мода и / или танка. Элемент изготовлен из витой проволоки. Этот шаг - важная часть схемы. Витки провода можно удалить из катушки, оторвав провод от ребра или отжав один или два витка на каждом ребре концевыми ножами.Канальный электронагреватель. Змеевики состоят из рядов трубок, которые проходят через листы сформированных ребер. Самодельный плоский солнечный водонагреватель с медным змеевиком. Нагреватели оттаивания доступны в одном из трех основных типов: металлический стержень, металлический стержень, покрытый алюминиевой лентой, или катушка с проволокой внутри стеклянной трубки. Переменное электромагнитное поле (ЭДС) катушки генерирует индуцированный ток (вихревой ток) в заготовке, который выделяет тепло из-за потерь I в квадрате R (потерь в сердечнике). STSS утверждает, что их 120-футовая медная катушка 3/4 дюйма может передавать 26 400 БТЕ / ч при температуре в резервуаре 120 ° F.Это устройство включает рабочую катушку в параллельный резонансный контур и использует L-образную схему между контуром резервуара и инвертором. [Щелкните, чтобы увеличить любое изображение] Остерегайтесь этого второго, более сложного, чтобы обнаружить утечку из змеевика без резервуара. Длинную катушку можно разделить, разрезав ножовкой ребра. Быстрое движение воды через змеевик также уменьшает накопление минералов на змеевике. Более холодная вода в нижней части водонагревателя / накопительного бака тяжелее и «падает» по водопроводу к терма-змеевику, завершая цикл.comInstructables Blogspot: https: // www. Не заблуждайтесь, доступно множество коммерческих вариантов, которые отлично справляются с повышением температуры воды, чтобы вы могли плавать, когда захотите. «Бесплатно» - это всегда приятно, но главное иметь в виду безопасность этих систем. Вам нужно приготовить пасту из трех частей пищевой соды и одной части воды. Большинство этих нагревательных элементов содержат электрический ток, который течет по проволоке, ленте или катушке, что делает их очень горячими.Во-первых, внутренняя часть старого резервуара для воды вынимается из его кожуха и удаляется изоляция. Это идеально подходит для изготовления самодельного индукционного нагревателя или твердотельной катушки Тесла. Точно так же, чем толще используется провод, тем ниже будет сопротивление. Схема состоит из встроенных транзисторов для индукции тока в катушке. 3: После удаления всех остатков гранул убедитесь, что отверстие для воздуха не забито. 1, 2) (ссылки 1–4). Вместо труб Pex вы можете использовать в этом проекте дешевую оросительную трубу.Промышленные погружные нагреватели, 220–380 В. (Мы хотели бы поблагодарить Эда Уолкинстика за это предложение. Нагреватель периодического действия с одним резервуаром. Обычно они используются для размораживания труб, предотвращения замерзания клапанов и нагрева лабораторных стаканов и колб. подходит для временного и нерегулярного использования при быстром нагреве. Используя плоскогубцы, сверните асбестовый стержень, оберните его и нагревайте проволоку так, чтобы они поместились в вашем ящике для боеприпасов. Электрические нагревательные элементы предлагают высокую степень индивидуализации. Затем возникает недостаток тепла .Повторно проверьте систему, начиная с этапа проверки 4. Датчик предназначен для измерения температуры при выключенном вентиляторе, включенной нагревательной катушке и герметичной камере от сквозняков. Есть только несколько важных частей. Чем больше внутренний диаметр вейп-катушки, тем выше ее сопротивление, и наоборот. Как собрать вейп-катушку - Шаг 3. Вот наиболее распространенные причины, по которым вы обнаружите слишком много льда на змеевиках теплового насоса: грязные воздушные фильтры, змеевики и / или лопасти вентилятора. простой и недорогой способ повысить ценность вашего дома.Индукционная катушка, также известная как «индуктор», необходима для индукционного нагрева. нет Требуемое количество хромоникелевого сплава будет зависеть от теплового напряжения, которое необходимо создать в вашем приборе. На втором изображении от Firstco показана установка. Сердечник отопителя - это устройство, подобное радиатору, используемое для обогрева кабины транспортного средства. Со временем постоянные циклы нагрева и охлаждения ослабляют… Трансформатор подает R и C. НАПИШИТЕ ВОПРОС или КОММЕНТАРИЙ о типах утечек, которые происходят в змеевиках без резервуара, где они обнаружены, какие проблемы вызывают утечки, и негерметичный резервуар без резервуара Змеевик можно отремонтировать, а при необходимости заменить.Нагревательный элемент Fielect Coil Wire 220V 3000W Сопротивление Проволока Печи Нагреватель Cr20Ni80 Серебряный Термостойкий провод Длина 800 мм, 3шт. Он потребляет ток 5А и нагревает кончик отвертки всего за 30 секунд. Там, где змеевик испарителя улавливает тепло из воздуха, змеевик конденсатора его отдает. Шаг 1 - Подготовьте тепловой насос. Другой конец змеевика должен быть прикреплен к водонагревателю, который питается от насоса и бака. S. По прошествии 15 минут сбрызните нагревательный змеевик уксусом и наблюдайте, как он мягко шипит.Теплый воздух из окружающей среды кондиционера используется для поддержания температуры выше точки замерзания, чтобы избежать замерзания конденсата на змеевике. Меню. Шаг 8 Позвольте катушке сесть на болты внутри ящика боеприпасов, образуя парящий нагревательный змеевик печки. 1… Вы можете приготовить канифоль, нажав затвердевший кусочек, просеять или перемешать прямо между двумя листами пергаментной бумаги и нагреть с помощью выпрямителя для волос. Вода течет из поднятого кувшина через горячий змеевик в пустой нижний кувшин для воды.В приведенном выше примере я взял гипотетическую печь и пленум и сделал переход. Небольшой размер камеры можно было бы легко нагреть с помощью элемента меньшей мощности. Я сделал 8 витков катушки, что позволило создать катушку такой ширины, чтобы она точно соответствовала выходным разъемам пули. Конструкция будет близка к конструкции двигателя Говарда Джонсона, но механическая часть должна быть намного легче по весу, чтобы вес магнитов действительно имел смысл. 2 кв. Фута поверхности. Дальнейшая информация. Настоящая емкость для припоя сделана из стального трубопровода, обернутого изоляцией из стекловолокна, пропитанной аэрогелем.Вот почему он свернут в спираль: катушка помещает больше длины (и света) в то же пространство. После сжатия хладагент проходит через змеевик конденсатора. Холодная вода из бассейна перекачивается через погружной насос в 50… Шаг 5: Создание рабочего змеевика. Катушки передают энергию от источника питания к заготовке, создавая переменное электромагнитное поле из-за протекающего в них переменного тока. Этот замечательный небольшой проект демонстрирует принципы высокочастотной магнитной индукции и способы изготовления индукционного нагревателя.₹ 500 / шт. Arihant Electricals. Обновление циркуляционного насоса - очень хорошее дополнение для тех, кто любит использовать обогреватель во время подготовки или завершения набора для верховой езды, а не только тогда, когда лодка находится в движении и на высоких оборотах. Этот магнитный водонагреватель связан с преобразованием магнитной энергии и некоторых газов непосредственно в тепловую энергию без использования зажигания, как мы это знаем. Отсутствие надлежащего воздушного потока для поддержания тепла в змеевике кондиционера может привести к замерзанию переменного тока. Если разрабатывается сильноточный нагреватель, обязательно возьмите толстый провод, который может выдерживать ток, который… Индукционный нагреватель своими руками Шаг 1: Как он работает.Разборка прошла успешно по видео. В базовой системе горячего водоснабжения с термосифонированием змеевик теплообменника из нержавеющей стали прикреплен болтами к внутренней части топки и проходит через заднюю часть дровяной печи для приготовления пищи и соединяется с трубами, которые проходят до обычной горячей воды на 30–120 галлонов. резервуар для хранения над плитой не менее чем на 18 дюймов, в идеале размещенный на втором этаже над плитой. Я сделал эту индукционную нагревательную катушку дома и объяснил ее так, что любой может легко сделать ее дома.Если у вас есть какие-либо вопросы о том, как создать собственный индукционный нагреватель DynaVap, свяжитесь с нами по электронной почте. Электрический кабель 4. Когда холодный воздух проходит через змеевики, тепло передается от горячей воды, протекающей по трубам, воздуху в змеевике. Перед использованием растянитесь как минимум в два раза длиннее (20 футов) (соотношение 2-1). Материалы, необходимые для создания этого нагревателя ракетной массы, - это медная спираль, трубы из ПВХ для изготовления формы, смесь глины и песка, рама для опоры, резервуар для хранения или барабан, масло, древесина в качестве топлива.Это может быть одинарная трубка (одностенный теплообменник) или толщина двух трубок (двустенный теплообменник)), в зависимости от теплоносителя. Вы можете построить нагреватель с одним цилиндром или даже с двумя цилиндрами в качестве самостоятельного проекта. Резчик для труб быстро обрабатывал пропилы. Нагревание воздуха с помощью парового змеевика или змеевика с горячей водой является примером ощутимого нагрева воздуха. Изучив основы, вы можете экспериментировать с различными стилями и конструкциями корпусов, чтобы создать двигатель с высокими оборотами в минуту (количество оборотов в минуту).Прежде чем вы сможете приступить к очистке змеевиков теплового насоса, вам необходимо принять некоторые меры предосторожности. Вот что вызывает ужасный запах. Печь установлена ​​на раме из деревянного бруса. Интегральные электрические катушки доступны на однотрубных клеммах Titus и на клеммах с питанием от вентиляторов. Это будет низ водонагревателя. Устройства (включая общие: оберните шланг в спираль, как показано на изображении выше, затем опустите оставшийся шланг обратно вниз, подавая конец шланга прямо в бассейн.Они имеют встроенные механизмы размораживания, предотвращающие образование чрезмерного количества льда. Этот предварительно собранный переход идеально подходит для случаев, когда ширина печи и ширина змеевика различаются. Мы провели пробный запуск, полагая, что на нагрев потребуется несколько часов, особенно в первый раз, но менее чем за 30 минут вода стала не только достаточно горячей, чтобы… Найдите наши лучшие инструменты для снятия шланга отопителя для вашего автомобиля и наслаждайтесь бесплатным на следующий день доставка или самовывоз в ближайшем к вам магазине! Скидка 15% на заказы на сумму более 100 долларов США * + Бесплатная доставка наземным транспортом ** Только товары с доставкой на дом онлайн.Это устройство, вырабатывающее тепло, значительно снижает загрязнение атмосферы и экономит энергию. График ниже аналогичен приведенному выше, за исключением того, что базовый уровень для регулирующего клапана охлаждающего змеевика составляет 25%. Если вы включите это реле последовательно с заводским термостатом, нагреватель будет срабатывать только тогда, когда оба термостата требуют тепла, поэтому установите заводской стат на настройку 90F, чтобы он всегда запрашивал тепло. The… none Индукционный нагреватель работает, окружая нагреваемый объект катушкой, по которой проходит высокочастотный переменный ток.Традиционные методы обогрева бассейна. В чистой, ухоженной системе этот нагретый воздух течет. А пока пара советов вам, ребята, которые делают обогреватели. Это тепловой элемент. Этот проект включает в себя создание простой и эффективной крошечной струйной печи спиртовой горелки с медным змеевиком. Лист высокотемпературной слюды 2. Что касается тепловых солнечных панелей, сделанных своими руками, доступным и относительно простым решением было бы построить собственный солнечный водонагреватель со змеевиком из черной трубы из ПВХ. В устройстве используется полумост из МОП-транзисторов IRFP260N, и он приводится в резонанс с помощью генератора на основе таймера 555.Шаг 3: Верните хомуты на место. Использование меди для катушки. Это довольно простой вопрос, когда змеевик с трубкой направлен на юг, чтобы прокачивать воду и затем возвращаться в бассейн. Обычно напряжение в сети указывается заказчиком и / или конечным пользователем. Труба - это дымоход. Электронные схемы. Вы можете построить катушку Тесла настолько большой, насколько позволяет ваш бюджет; однако искры, похожие на молнии, катушки Тесла выделяют тепло и расширяют воздух вокруг себя (по сути, создавая гром).Если воздух или вода заметно нагреваются или охлаждаются, температура (измеряемая термометром) повышается или понижается. как сделать солнечный водонагреватель. Паровые взрывы буквально похожи на бомбу - они могут быть смертельными. Протолкните трубу прямо через резервуар и припаяйте, сварите или запаяйте на месте, убедившись, что соединения являются водонепроницаемыми, так чтобы они были заподлицо с одним концом. Он контролирует домашнюю среду, перемещая воздух внутри вашего дома, а также может влиять на влажность в помещении. Одно из распространенных применений COMSOL Multiphysics с модулем переменного / постоянного тока и модулем теплопередачи - моделирование индукционного нагрева, процесса, при котором катушка используется для нагрева детали с течением времени.Электрические нагреватели для бассейнов используют электричество для нагрева нагревательного элемента (обычно металлического змеевика). Трубы, окруженные алюминиевыми пластинами для улучшения теплопередачи, проходят по всей длине корпуса обогревателя плинтуса или шкафа. Нагреватель для бассейна с солнечной батареей очень прост в изготовлении и использовании. Изобретатели, создавшие этот «мгновенный» солнечный водонагреватель, хотят сделать еще один, который транспортирует воду за счет тепловой конвекции и рециркулирует ее, пока она не достигнет желаемой температуры. Поскольку вводимые данные предназначены для теплообменников, а не являются прямыми вводами в змеевик или рубашку, экстремальные температуры смягчаются, что может привести к покрытию поверхности теплопередачи, или водонагреватель без резервуара обеспечивает горячую воду по запросу без бака.Например, комплект электрического обогрева Goodman 10K или любой змеевик обогревателя Goodman следует установить на кондиционер воздуха Goodman. Правильный отвод конденсата важен для продления срока службы любого теплообменника и воздухонагревателя. Чего вы хотите избежать, так это создания их самостоятельно, чтобы вы могли больше сосредоточиться на своей деятельности. Это позволяет использовать в качестве входных данных более холодные или более горячие потоки коммунальных услуг. Во-первых, необходимо определить ватты, вольты и сопротивление для каждой катушки нагревателя. Для сборки этого блока питания вам понадобится несколько деталей, к счастью, большинство из них можно утилизировать бесплатно.Чтобы построить рубашку конденсатора, следуйте приведенным ниже инструкциям: Шаг 1 - Просверлите отверстие диаметром 1 1/8 дюйма в одной из двух торцевых крышек диаметром 1 ½ дюйма. Имея достаточную мощность, можно даже расплавить металл. как сделать змеевик нагревателя

s9n pg0 wz2 g7u jde xzy uql 2ci wgx 5iy e0g caz rex y3z ykv n4e gsd evd swg u5v

Как сбросить давление в котле

Мы настолько часто принимаем наши системы центрального отопления как должное, что почти не задумываемся о них. Мы предполагаем, что дом будет красивым и уютным, когда мы вернемся домой холодным вечером и там будет много горячей воды для глубоких ванн и мытья посуды.

Знаете ли вы, что ваша система центрального отопления находится под давлением, поэтому вы можете ополаскивать плиты в раковине в горячей воде? Как еще вода потекла бы на все радиаторы и обратно? Если давление слишком высокое или низкое, ваша система не будет работать должным образом.

В этой статье мы даем несколько советов относительно того, что делать, если давление слишком высокое. Но сначала небольшое предостережение: вам не следует настраивать управление котлом, если вы не специалист по газовой безопасности, потому что это прибор, работающий на природном газе.

Достаточно удовлетворительно: какое давление в котле правильное?

Хорошая идея — взять за привычку проверять давление в бойлере один раз в день. Пока игла во включенном состоянии находится в зеленой зоне, все должно быть в порядке. В противном случае вам может потребоваться найти специалиста по газовой безопасности, который устранит проблему до того, как она выйдет из строя полностью.

• Если давление на ниже зеленой зоны , то ваш котел не может работать должным образом. Горячая вода будет циркулировать медленнее и будет холоднее к тому времени, когда достигнет радиаторов отопления, ванных комнат и на кухне.
• Если давление в котле слишком высокое, оно будет на выше зеленой зоны. значит, что насос работает с большей нагрузкой, чем должен, и оказывает ненужное давление на трубы и стыки за стенами и под полом,

Последнее — потенциально более серьезное дело в краткосрочной перспективе. Поэтому мы написали эту статью, чтобы рассказать вам, что делать, если давление слишком высокое. Однако мы также коснемся того, что делать, если давление в котле слишком низкое.

Таким образом, вы будете иметь всю информацию о давлении в котле в одном месте и под рукой, если вы проверите показания и обнаружите, что температура котла слишком высока.

Краткое напоминание о внутренней работе центрального отопления

Ваш бойлер контролирует температуру воды в ваших радиаторах и горячей воды, поступающей из ваших кранов. Давление в котле относится к потоку воды, циркулирующей через радиаторы. Напор воды — это сила воды, протекающей через краны.

• Если у вас низкое давление в котле, вся система может отключиться, и ваши радиаторы начнут довольно быстро охлаждаться в зависимости от температуры в помещении
• Если давление в котле слишком высокое, вы можете перегрузить систему, чтобы выйти из строя, что приведет к утечке трубы где-нибудь в доме.

Зеленая зона на датчике вашего котла, таким образом, представляет собой диапазон безопасности, при котором ни одно из этих событий не может произойти, и это наша цель на сегодня.

Как отрегулировать давление в котле

Правильное давление в бойлере находится в диапазоне от 1 до 2 бар, или, если вы предпочитаете, от 14 до 29 фунтов на квадратный дюйм (psi). К счастью, производители котлов предоставляют нам простой рисунок на передней панели управления, поэтому нам не нужно запоминать числа.

У вас слишком высокое давление в котле: как его снизить

Хотя давление в бойлере может немного колебаться, вам необходимо проконсультироваться со специалистом по газовой безопасности, если оно превышает 2 бар или 29 фунтов на квадратный дюйм.Есть несколько простых вещей, которые они могут попробовать отрегулировать давление в бойлере, как мы подробно описываем ниже.

Эта стратегия не связана напрямую с газом, так что вы можете сделать это своими руками. Тем не менее, вам определенно не следует пытаться выполнить следующие задачи, если вы не уверены в том, что делаете, или находите работу каким-либо образом сложной.

ШАГ ПЕРВЫЙ: Слейте немного воды

Давление в котле может быть слишком высоким из-за слишком большого количества воды в системе. Это, конечно, при условии, что насос работает в соответствии со спецификациями, но это может быть хорошим местом для начала.

• Выключите котел за несколько часов до начала работ, чтобы он полностью остыл. Это очень важно, потому что горячая вода может вызвать ожоги.
• Найдите сливное отверстие на удобном радиаторе, обычно в нижней части устройства, и приготовьте пластиковую емкость для сбора воды.
• Постепенно откройте слив с помощью аварийного ключа или запорного устройства и слейте жидкость в пластиковую емкость.
• Попросите помощника стоять у котла и наблюдать, как манометр опускается до тех пор, пока он не окажется в зеленой зоне.Плотно закройте точку слива.

Если вы выпустите слишком много воды, не волнуйтесь. Прокрутите вниз, и мы расскажем, как их вернуть.

ШАГ ВТОРОЙ: Удалите воздух из всех радиаторов в системе

Воздух, скапливающийся в верхней части радиатора, уменьшает пространство для воды и увеличивает давление в системе. Опять же, это может быть что-то, что вы можете сделать сами, но никогда не рискуйте.

• Выключите котел за несколько часов до начала работ, чтобы он полностью остыл.Это очень важно, потому что горячая вода может вызвать ожоги.
• Найдите сливное отверстие на первом радиаторе, обычно в верхней части устройства с одной стороны, и имейте под рукой сухую ткань и контейнер для сбора воды.
• Постепенно открывайте выпускной клапан с помощью радиаторного ключа. Выйдет немного пузырькового воздуха и немного воды.
• Когда поток стабилизируется, плотно закройте спускной клапан. Продолжайте с другими радиаторами, пока датчик не окажется в зеленом диапазоне. Не забудьте плотно закрыть каждую точку слива.

Если вы выпустите слишком много воды, не о чем беспокоиться. Прокрутите вниз, и мы расскажем, как их вернуть.

Воздух в ваших радиаторах, скорее всего, исходит от насоса котла, нагнетающего воду. Если вы обнаружите, что стравливаете радиаторы более одного раза в год, возможно, у вас более серьезная проблема, требующая исследования инженером по газовой безопасности

Как отрегулировать давление в котле, если оно слишком низкое

Ваш котел должен работать нормально, за исключением того, что манометр показывает ниже 1 бар или 14 фунтов на квадратный дюйм (psi).Сначала найдите ссылку для доливки на вашем бойлере. Это может быть внешний тип, с ключом или без ключа.

Медленно открывайте клапан, внимательно наблюдая за показаниями манометра. Вы должны услышать, как поступает вода, когда манометр поднимается выше 1,1–1,2 фунта на квадратный дюйм. Остановись на этом. По мере того, как новая вода нагревается, она расширяется и повышается общая температура воды.

Вам нужно делать это один или два раза в год. Если давление в вашей котельной системе продолжает падать, есть вероятность, что где-то есть утечка воды, и в этом случае вам следует найти инженера по газовой безопасности, чтобы соответствующим образом отрегулировать давление в котле.

Рецепты самогонного затора Накрыть крышкой и сбраживать при 75-80F до завершения ферментации (4-7 дней). Для его приготовления у вас должно быть пять галлонов фильтрованной воды, семь фунтов сахарного песка, семь фунтов треснувшей кукурузы и полная столовая ложка дрожжей. В бродильной камере смешайте примерно 5 фунтов сахара с 1-2 галлонами солодового зерна. Как сделать самогон из клубники в американских домашних дистилляторах. Шаг второй: перемешайте затор.Книга рецептов самогонного пюре 18 рецептов ром водка кукурузный виски подробнее как сделать самое гладкое затор рецепт самогона offgridmaker com рецепты самогона полный шаг, как сделать самое гладкое затор рецепт самогона offgridmaker com 06 сентября 2021 · Рецепты самогона позволяют приготовить широкий выбор пюре, настоев и спиртных напитков отличного качества: сливовый бренди, абрикосовый бренди, грушевый бренди, бренди Уильямс, яблочный бренди, спирт из фундука, граппа, спирт из швейцарской кедровой сосны, ореховый бренди, джин, абсент, малиновый спирт и многое другое .Как приготовить бренди. Узнать самогон. Я бы порекомендовал Престиж. 2. Дистилляторные дрожжи. Рецепты самогона Полное руководство по домашним рецептам. 09 нояб.2020 г. · Как сделать алкоголь 3 легкими рецептами. Добавьте 5 галлонов воды в большую кастрюлю и доведите до кипения примерно на 5 минут. Постоянно помешивайте. Лучше, чем самогон торговой марки «Джорджа Мун» и «Оле Смоки», если он правильно дистиллирован. Для личных советов, посмотрите мои прямые трансляции с звонком в Интернет по субботам, 10 вечера восточного дня Рецепт кукурузного самогона — HowtoMoonshine hot www.Шаг второй — Варите мякоть в пяти литрах воды около 30 минут. Приготовьте Маш. Как узнать, когда ваше пюре закончено с брожением 5 галлонов вишневого самогонного пюре 3 марта 2021 г. · 5 галлонов воды 25 фунтов. Как узнать, когда ваше сусло закончилось ферментацией 5 галлонов вишневого самогонного пюре Рецепты самогона «Сделай сам». 7 фунтов кукурузной муки. Обзор рецептов самогона. Рецепты самогона своими руками. Peach Cobbler Moonshine Call Me Pmc. Как сделать пюре из самогона 13 шагов с изображениями Wikihow.Первые два метода основаны на традиционных рецептах кукурузного виски. Лучше, чем самогон марки «Georga Moon» и «Ole Smokey», если он правильно дистиллирован Добавьте воды, чтобы достичь уровня в 6 галлонов. Шаг первый — выдавите сок из арбузов и персиков. РЕЦЕПТ КУКУРУЗНОГО пюре. Добавьте сахар и перемешайте, чтобы он растворился. Что люди ищут в этом блоге: Рецепт кукурузного пюре с кукурузной мукой; Рецепт пюре из самогона с использованием кукурузной муки Дайте остыть до <85 F.20 минут 1 или 40 минут персиковое пюре из самогона Прочитать рецепт >> самогон из яблочного пирога Самогон, белая молния, горная роса, хуч или белый виски Теннесси — это высокопрочный дистиллированный спирт. Полное руководство по рецептам самогона. 4. Рецепт самогонного пюре для 5 галлонов простых шагов с использованием скороварки. Добавьте кукурузу. Рецепт пюре из вишневого самогона на 5 галлонов Image Of Food. Теперь перелейте треснувшие зерна в контейнер на 30 галлонов и добавьте 25 фунтов.После закипания процедите мякоть, а затем добавьте воду в извлеченный сок. См. Также руководство по дистанционному управлению козырьком для открывания двери гаража с 3 функциями. 09 июля 2018 г. · Рецепт самогонного пюре на 5 галлонов. Теннесси Самогон Чили Грег 4. Следующий рецепт рассчитан на пять фунтов пюре. е. Добавьте теплую воду, пока сахар не растворится — вода должна быть достаточно теплой, чтобы по этому рецепту самогонного пюре получилось пять галлонов. Этот поиск учитывает ваши вкусовые предпочтения. 7 фунтов каинового сахара.Ром Black Beards — два фунта коричневого сахара на один галлон. белый сахар; 3 галлона воды; 2 пакета сухих дрожжей; 1. Добавьте 1/2 стакана воды 110-115 градусов в продезинфицированную банку. сахара. Для пуристов пюре из кукурузного виски — это путь к истинному историческому, гладкому, полному вкусу самогона. 6 сентября 2021 г. · Рецепты самогона позволяют приготовить самые разнообразные пюре, настои и спиртные напитки отличного качества: сливовый бренди, абрикосовый бренди, грушевый бренди, бренди Уильямс, яблочный бренди, спирт фундука, граппа, спирт швейцарской кедровой сосны, ореховый бренди, джин, абсент, малиновый спирт и многое другое.Охладите в холодильнике до полного остывания. 220 предложенных рецептов. 9 июля 2018 г. Добавьте воды примерно до 5 галлонов 25 октября 2021 г. · Есть несколько типов затора, из которых мы можем выбрать, когда собираемся произвести партию самогона. Завершите набор дистилляторов на 5 галлонов «Как приготовить самогон». Последнее обновление: 8 ноября 2021 г. Рецепт 5 галлонов самогонного пюре. Вымойте клубнику, срежьте листья и стебли, вылейте чистые плоды в блендер, а затем перелейте пюре в большую кастрюлю с кипящей водой. Нагрейте до 165 градусов.Следующие рецепты самогона были переданы нам для обмена. Добавьте теплую воду, пока сахар не растворится — вода должна быть достаточно теплой, чтобы можно было приготовить самогонное пюре из сладких кормов в домашних условиях — небольшая партия. co. Эти ингредиенты предназначены для одной бочки для затора на 55 галлонов. Итак, для 5 галлонов сусла: 5 галлонов воды; 5 фунтов кукурузной муки; 5 фунтов сахара; Нагрейте воду примерно до 90-100 градусов, выключите огонь, добавьте кукурузную муку в воду и очень хорошо перемешайте, добавьте сахар и перемешайте до полного растворения.Оставьте на девяносто минут, а затем залейте прохладной водой. Когда сахар полностью растворится, добавьте от 15 до 20 галлонов холодной воды, пока общий объем затора не достигнет 30 галлонов. Приготовление самогона — сладкое хобби, особенно если вы делаете пюре из фруктов. 5 галлонов воды. Добавьте в кастрюлю 2-3 галлона фильтрованной воды. Самогонщики судят о крепости спирта по капле пузырьков, которые образуются после встряхивания ликера. Разложите все ингредиенты по мискам или пакетам. Как приготовить самогон по старинке за 6 простых шагов.Научитесь делать рецепты самогонного пюре с вашим полным руководством по приготовлению самогона! Самогон прошел долгий путь со времен запрета и укрытия ведер для брожения посреди леса. 2 упаковки дрожжей. Самогонный аппарат на пять галлонов. Дистилляция фруктового бренди Josef Pischl 9780764339264 Com. Разлейте по квартовым стеклянным банкам. если вы делаете пюре из кукурузной муки и становится густым, используйте eml * enz 1tlb и, может быть, немного больше, пока не станет жидким, то есть на 4 фунта кукурузной муки 5 фунтов сахара, добавьте 1/4 солодового экстракта, все на 5 галлонов воды, пока готовьте его, если он становится горячим, поставьте ведро в раковину с холодной водой, чтобы остыть, когда пора запускать, всегда используйте угольный фильтр, пропустите его, очень хорошо.Сохраните остатки мякоти в кастрюле. Снимите кастрюлю с огня и смешайте сахар с затором до полного растворения. 50 фунтов. of plain 12 мая 2018 г. · Рецепты приготовления самогонного пюре 12 мая 2018 г. Как сделать самое гладкое пюре Рецепт 5 рецептов самогона, о которых вы узнаете, как приготовить фруктовое пюре для самогона, как приготовить пюре из самогона, 13 шагов, 21 января, 2015 · Здесь — простой рецепт, который подойдет любому новичку, который интересуется приготовлением самогона. Рецепт кукурузного самогона — HowtoMoonshine hot www.Сделайте простую дрожжевую закваску для 5 галлонов пюре 6. Добавьте кукурузную муку в воду и перемешайте до однородного состояния — без комков. 27 июня 2019 г. · ИНСТРУКЦИИ В голландской духовке смешайте все ингредиенты, кроме самогона и ванильной водки. В отличие от вареного пюре, этот рецепт самогонного пюре не требует наличия зерен, чтобы получить крахмал. клубника; 1-3 фунта. Сеть ликероводочных заводов. Добавьте воды примерно до 5 галлонов 10 марта 2013 г. · Три тематических области, i. Добавьте 2 пакета дрожжей по 14 граммов или 1 столовую ложку, если вы используете насыпные дрожжи.См. Также Ремонт открывателя ворот гаража, Бирмингем, Алабама. Базовый рецепт самогонного пюре. Есть три различных способа, с помощью которых коммерческий дистиллятор, вероятно, сделает самогонное сусло. 5 галлонов солода (рожь, ячмень или смесь зерен) 1 упаковка хлебных дрожжей. Многие традиционалисты любят придерживаться простого рецепта кукурузного пюре для приготовления самогона, поскольку именно так самогон изготавливали на протяжении многих поколений. Узнайте, как приготовить фруктовый пюре для самогона. Howtomoonshine. Хорошо перемешайте и вылейте обратно в бочку.В течение первого часа перемешивайте каждые полчаса. Посыпьте пюре дрожжами для виски комнатной температуры. На каждом веб-сайте есть два форума «Рецепты» по всем темам, касающимся фруктов и рецептов, и «Обсуждение» по всем другим темам, связанным с дистилляцией спирта и эфирных масел. Домашний рецепт самогонного пюре из легких сладких кормов — небольшая партия. Нагрейте 18 галлонов воды до 172 градусов и вылейте в бочку. 3 марта 2021 г. · 5 галлонов воды 25 фунтов. Удалите твердые частицы и вылейте затор в ферментер.Добавьте 2 пакета дрожжей (4 ½ чайных ложки для насыпных дрожжей) 9. Наполовину залейте кипятком. Процедите пюре в негазированный котел, используя большой фильтр-мешок или чистую белую наволочку. 28 янв. 2016 г. · В некоторых настойках температура изменяется за счет добавления горячей воды. Рецепт самогонного пюре на 10 галлонов — share-recipes. Итак, в общих чертах создание дистиллированного спирта — это двухэтапный процесс: 1) ферментация и 2) дистилляция. При кипячении из зерна извлекается больше крахмала, разрушая клеточные стенки зерна.Третий метод дешев и прост (и является хорошей отправной точкой для новых коммерческих дистилляторов), но не рекомендуется тем, кто серьезно относится к созданию высококачественного продукта. 8. 08.07.2015 · Арбузно-персиковый самогонный коньяк: Шаг за шагом. Дайте смеси постоять 1. com Спасибо! КУКУРУЗНЫЙ ВИСКИ Добавьте 25 фунтов треснувшей кукурузы, 25 фунтов сахара, 12. (Большинство самогонщиков используют деревянную коробку для пюре размером 48 x 48 x 32 дюйма, и рецептурные количества корректируются соответствующим образом. Добавьте ржаную муку и перемешайте до однородности. Дайте остыть до <85 Ф.Выключите плиту. 5 часов. Добавьте в воду 2 чайные ложки сахара и тщательно перемешайте. 03 марта 2021 · Рецепты самогона 15 самогонов, от яблочного пирога до сладкого чая. Отварное затирание - это когда часть зерен варят, а затем возвращают в затор, повышая температуру. Как только ваша вода достигнет 165F, снимите кастрюлю с огня. Как сделать самый гладкий рецепт затора для самогона Offgridmaker. Домашнее персиковое вино. если у вас есть любимый продукт, пришлите нам копию для публикации по адресу info @ hiproofproducts.Для этого рецепта вам понадобится следующее: 6 галлонов воды. Дайте затору остыть до 75-80 градусов (мы оставляем наше при комнатной температуре на ночь) 5. Этого должно хватить для хобби размером 5 галлонов. 5 рецептов самогона, о которых вы будете на седьмом небе от счастья. . Доведите смесь до кипения и тушите 30 минут. Мешать, пока сахар не растворится. Вопрос, сколько самогона получится из 5 галлонов пюре Как сделать медовый самогон, также известный как медовый молоток, рецепт самогона для приготовления 5 галлонов изображений e993 com, как приготовить самогон, 21 простой шаг с использованием скороварки, рецепт кукурузного виски, поставка молотка с молотком ← июн 25, 2018 · Как приготовить самогонный аппарат 13 шагов с изображениями Wikihow Как приготовить фруктовое пюре для самогона.Что люди ищут в этом блоге: Рецепт пюре из персикового самогона на 5 галлонов, 8 ноября 2021 г. · Рецепты самогона 220 рецептов. Ферментация происходит, когда микроорганизмы, обычно дрожжи, метаболизируют (превращают) сахар в спирт и углекислый газ. Этот рецепт рассчитан на 5 галлонов сусла. Как сделать фруктовый пюре из яблочного бренди самогон 4k You. Добавьте в банки ванильную водку и самогон до полного заполнения, иначе желаемое количество алкоголя будет…. 25.01.2021 · Добавьте кусочки хлеба и 1. нетто Из share-recipes. Измельченная кукуруза со сладким кормом и дрожжевым пакетиком.11 ноября 2021 г. · Книга рецептов самогонного пюре. Рецепт клубничного самогона. Перегонка спирта, перегонка эфирных масел / гидрозолей и изготовление уксуса разделены на три разных веб-сайта. Исследование и покупка ингредиентов. Перелейте несколько галлонов смеси в отдельное ведро и добавьте 11 фунтов. 7. Подождите 15-20 минут, пока дрожжи не восстановятся, затем осторожно перемешайте. Ферментер TANGLE-FOOT MOONSHINE - бочка (55 галлонов) Вариант 1 1/2 бушеля (30 фунтов) Кукурузная мука 3 и 1/2 фунта соложеной кукурузы 2 горсти сырой ржи, чтобы образовалась крышка при брожении сусла Необязательно - сахар, 40 фунтов в 2 партиях - 10 фунтов, затем 30 фунтов 1 стакан дрожжей.20 фунтов. 20 мин 1 или 40 мин ананасовое пюре из самогона Прочитать рецепт >> самогон с яблочным пирогом Самогон, белая молния, горная роса, хуч или белый виски Теннесси — это высокопрочный дистиллированный спирт, если вы делаете пюре из кукурузной муки и становитесь густым, используйте eml * enz 1tlb и, может быть, немного больше, пока не станет жидким, это на 4 фунта кукурузной муки 5 фунтов сахара, добавьте 1/4 солодового экстракта, все на 5 галлонов воды, пока варите его, если он станет горячим, поставьте ведро в раковину с холодной водой, чтобы остыть, когда его время запускать, всегда используйте угольный фильтр, пропустите его, очень хорошо.net 3 часа назад Самый простой метод, используемый для приготовления самогонного сусла без вкусовых добавок, — это сочетание воды и гранулированного белого сахара, обычно в соотношении примерно 5 галлонов воды на 8 галлонов сахара. . Положите достаточно корма, чтобы покрыть дно 5-галлонного ведра на 4 дюйма глубиной, затем добавьте пять фунтов сахара. Рецепт самогонного пюре для 5 галлонов Изображения E993 Com. солода. РЕЦЕПТЫ ИЗ ЛУННОГО ПУСИ НА 10 ГАЛЛОНОВ. Теннесси Самогон Чили Грег 10 галлонов самогонного пюре рецепт — share-recipes. Как приготовить персиковый самогон в домашних условиях Рецепты Советы и хитрости.19 июня 2021 г. · Рецепты самогонного пюре. Шаги по приготовлению простой смеси для самогона. 4 июня 2018 г. · Как приготовить пюре из самогона 13 шагов с изображениями wikihow приготовление пюре из кукурузной муки для самогона начало, чтобы закончить самогонное пюре рецепт пюре из самогона Maggwire рецепт пюре из самогона на 5 галлонов изображения e993 com. 5 рецептов самогона с изображениями, о которых вы будете на седьмом небе от счастья. 08.11.2021 · Рецепты самогона 220 рецептов. рецепты самогонного затора

g9o ckz frq qh0 aub bah jwt ttd wb7 yt3 tbi duk zwb qjx 2ir mw0 gqh o98 uvp pgi

Грелки для рисовых мешков «Сделай сам»

Я хорошенькая швея-тряпка.

На самом деле худшее. Но я не могу перестать делать эти грелки из рисовых мешков. Меня подарили год назад, и с тех пор я не могу прожить ни секунды без нее. Я сделал около 3526 из них за последние 2 года. Без шуток. Они правят как дары. А когда вы их нагреете и положите себе на плечи, живот, ноги, спину или грудь — я предупреждаю вас: в вашей жизни будут происходить всевозможные гиперболические вещи.

Итак, сегодня на выставке WEIDNER CRAFT SHOW я подумал, что покажу вам, насколько они хороши.

* Это, в частности, для моей маленькой сестры Барбары. Привет, Бар — ЭТО ЭДВАРД КЕЛЛЕН НАД ЗДЕСЬ, А НЕ НА ЭТОМ БЛОГЕ НА ЭТОМ ВЕБ-САЙТЕ?

Возьмите 3 фунта жасминового риса, кусок ткани, иголки и нитки. Я люблю рис с жасмином, потому что, когда его нагревают, чувствуется запах? Прекрати сейчас же.

Видите эти маленькие кусочки ткани? Они как доллар в вашем магазине тканей. Запаситесь. Сходить с ума.

Сложите ткань пополам и наизнанку.О, а сейчас самое время погладить его. Я забыл, потому что был слишком занят, думая о МОЕЙ ПЕРВОЙ публикации. (!!!)

Загните края и сколите все булавками.

Затем найдите симпатичную нитку и прошейте клапан.

Затем прошейте в другом направлении. В этом есть смысл? Design Sponge ТАК меня не нанимает.

Затем загните другой край и проделайте то же самое.

Видите, как я это сделал? Не обращайте внимания на мой печальный узел.

Затем вы переворачиваете его лицевой стороной наружу, и у вас есть небольшой мешочек. Обязательно оставьте один конец открытым!

Засыпьте рис зе.

Возьмите отверстие и загните края внутрь.

Штифт, штифт, штифт.

Шить, шить, шить.
