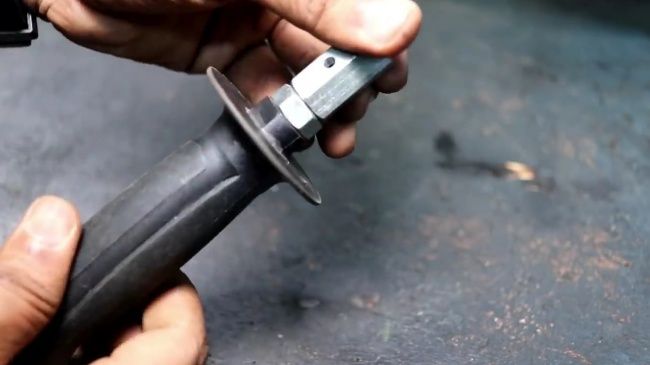

Электродержатель самодельный – своими руками делаем инструмент + видео

Для дугового соединения металлических предметов вам не обойтись без специального оборудования. Сегодня мы расскажем, чем нужно обеспечить сварщика, а также поделимся информацией о том, как создать самодельный электродержатель.

Вилочный и винтовый электрододержатель: разновидности

Электродержатели необходимы для того, чтобы обеспечить фиксацию электрода и для доступа напряжения к нему, а также для возможности проведения различных манипуляций в процессе сварки. Этот инструмент должен отвечать некоторым важным требованиям, например, обеспечение мгновенной смены электродов без больших временных “пауз”. Это же касается и удаления огарков, для чего необходимо, чтобы его длина была минимальной.

Нужно, чтобы держатель оборудования максимально качественно закреплялся в процессе сварки в любом положении: и под требуемым углом, и перпендикулярно. Естественно, он должен выдерживать большие нагрузки, быть простым по сборке, прочным и комфортным для работы. Все типы устройства выпускаются для номинального тока с максимальным показателем в 500 А, а вес оборудования составляет от 300 до 750 грамм. Рукоятка держателя должна быть изолирована специальными тепловыми и электро-материалами, которые предназначены для защиты.

Существуют различные виды оборудования. Самым известным считается электрододержатель винтового типа, имеющий достаточно простую конструкцию, при этом он отличается качеством и практичностью. Есть и другие типы оборудования: пассатижные, вилочные, рычажные устройства – они различны по своему использованию и, конечно же, возможностям. Так, например, пассатижные инструменты используются при сварке и наплавлении швов при напряжении не более 500 А, зажим при этом осуществляется между рычагом и губкой, проводящей ток.

Радует простота использования инструмента, ведь даже удаление огарка осуществляется простым нажатием на рычаг. Увы, стоят инструменты достаточно дорого, как и их ремонт, а потому многие смекалистые умельцы стараются сделать своими руками запасной инструмент. Но какой бы тип устройства вы не выбрали, инструмент должен быть безопасным в работе и иметь удобное управление. Конструкция инструмента должна отвечать таким требованиям, как:

  • Качественное крепление электродов;
  • Возможность мгновенной замены электродов;
  • Небольшой вес;
  • Возможность осуществления работ в малодоступных местах и при любых условиях;
  • 100 % изоляция всего инструмента.

Как сделать электродержатель своими руками?

Существует несколько возможностей для создания электродержателей – выбирать вариант придется вам, исходя из определенных требований и ваших личных возможностей. В любом случае, на создание этого инструмента у вас уйдет буквально несколько часов, зато вы сможете сберечь немало финансовых средств.

Своими руками – инструкция:

  1. Для создания первого электродержателя нам понадобится отрезок медной или металлической трубы длиной 25 см. С одной стороны мы привариваем к ней пластину из металла с сечением 3х2,5 см, лучше всего, если она будет выполнена в форме половины кольца с диаметром 5-6 см с загнутым краем. Со второй стороны труба должна быть сплющена, в ней нужно создать отверстие с помощью дрели. Через это отверстие мы будем крепить наконечник сварочного кабеля с помощью болта М8. Сверху на нее устанавливается часть дюритового шланга.
  2. Второе устройство изготавливаем из трубы длиной приблизительно в 30 см. С двух сторон на расстоянии около 3 см от конца с помощью ножовки создаем выемку, ее глубина должна быть не более 1,5 см. Чтобы у вас была возможность прижимать электроды к держателю, обязательно над выемкой привариваем небольшую металлическую проволоку, диаметр которой должен составлять примерно 0,6 см. Вторая сторона также предназначена для создания отверстия (диаметр около 0,8 см). Используя винт М8 и клеммы, присоединяем часть кабеля к держателю. Сверху мы надеваем резиновый шланг, подобрав его по внутреннему диаметру.
  3. Для создания следующего инструмента используем металлический уголок длиной 3 см. Чтобы вы смогли зажать внутри электрод, на внутренней части уголка привариваем пружинную проволоку, диаметр которой должен составлять около 0,4-0,5 см. С обратной стороны просверливаем отверстия для установки винта М8, к которому в будущем крепим кабель, поверху надеваем дюритовый шланг. На одном конце уголка в 1 см от края сверлим отверстие диаметром в 0,4 см. Оно нужно, чтобы мы при работе смогли быстро и удобно менять электроды.

Как видите, конструкция очень простая, испытана специалистами. Ее ключевыми особенностями считают легкость, небольшой вес, удобство применения, прочность и быструю замену “отработанного материала”. Как показывает практика, подобные электродержатели будут удобны и очень полезны во время проведения сварочных работ даже в самых стесненных условиях.

Следует напомнить, особенно новичкам, что при работе с подобными устройствами вам обязательно требуется соблюдать все меры предосторожности.

Главное, чтобы не допускали появления короткого замыкания при работе. Этого можно достичь, если оградить инструмент от слишком длительной работы – желательно делать небольшие перерывы. Не забывайте и про свою безопасность – используйте всю требуемую “амуницию”, о которой стоит рассказать чуть подробнее!

Обмундирование для сварщика – что нужно купить?

Сварочные электрододержатели – не единственное, что понадобится вам в процессе выполнения сварочных работ. Вы должны позаботиться и о других аксессуарах и оборудовании, которое может пригодиться вам. Нам понадобится шлем и щитки, желательно, изготовленные из пластмассы. Выбирайте устройства с матовой внутренней частью, лучше черного цвета, а шлем должен иметь удобный наголовник и корпус с окошком, что позволит обеспечить удобное расположение.

Понадобятся вам и светофильтры, которые помогут предохранить глаза от излучения. Они могут быть разных видов – лучше всего приобрести те, которые способны выдерживать работу с током силой до 900 А. Также нужно обязательно следить за состоянием шлема светофильтрами – старайтесь сразу заменять поврежденные либо изношенные детали. Важно обращать внимание и на одежду сварщика.

Так, спецовка – одежда сварщика, которая убережет вас от попадания металлических горячих брызг, вредного излучения инструмента. Спецодежда представлена комплектом брюк, курток, ботинок и рукавиц, однако если вы редко осуществляете работы, достаточно будет приобрести рукавицы и куртку. Естественно, важны и другие инструменты специалиста. Так, не обойтись без щетки, с помощью которой осуществляется зачистка места сварки от ржавчины и грязи – эти работы нужно проводить перед сваркой: для удаления дефектных мест и швов, засохших пятен, применяют зубило, слесарный молоток и сварочные горелки.

Важно грамотно хранить электроды, для чего нужно приобрести брезентовую крепкую сумку. Если в вашем арсенале всегда будет перечисленная нами одежда, инструменты и аксессуары, любые по сложности сварочные работы пройдут качественно и быстро, а также максимально безопасно.

  • Автор: Михаил Малофеев
