Сварочный аппарат с вольтодобавкой и плавной регулировкой тока

Вниманию читателей предлагается описание простого в изготовлении и надёжного в работе сварочного аппарата. Он позволяет выполнять сварку как постоянным, так и переменным током, причём в обоих случаях возможна его не только ступенчатая, но и плавная регулировка. Чтобы облегчить зажигание дуги, предусмотрена вольтодобавка.

Сегодня в продаже имеется огромное число разнообразных сварочных аппаратов. Портативные сварочные аппараты (так называемые инверторы) работают только на постоянном токе. Их дешёвые модели, предназначенные для непрофессионального применения, сравнительно небольшой мощности и недостаточно надёжны. Сварочные аппараты на низкочастотных трансформаторах большой мощности выпускают в основном для промышленного использования. Они имеют, как правило, большую мощность, значительные массу и габариты и сравнительно дороги. Кроме того, они допускают возможность длительной непрерывной работы. Сварочный ток в таких аппаратах регулируется плавно или ступенчато путём изменения индуктивности дополнительного дросселя или индуктивности рассеяния самого сварочного трансформатора. Большая масса и высокая цена делают покупку такого аппарата для личного (не профессионального) применения нецелесообразной.

Бывают в продаже и дешёвые маломощные сварочные аппараты на низкочастотных трансформаторах. Но в формировании нужной нагрузочной характеристики в них принимает участие активное сопротивление обмоток. Поэтому такие сварочные аппараты сильно нагреваются при работе.

Многие делают сварочные трансформаторы самостоятельно. Для этого необходимы лишь подходящие магнитопровод и обмоточный провод. Но для выполнения высококачественной сварки самодельный аппарат должен обеспечивать возможность выбора рода тока (постоянный или переменный) и регулирования сварочного тока. Кроме того, для облегчения зажигания дуги при низком напряжении желательно иметь в аппарате вольтодобавку.

Ниже приводится описание простого и надёжного в работе сварочного аппарата с трансформатором на основе статора асинхронного трёхфазного электродвигателя и обеспечивающего выполнение перечисленных выше требований. Он имеет ряд существенных особенностей, которые значительно улучшают его характеристики и уменьшают трудоёмкость изготовления по сравнению с ранее описанными в радиолюбительской литературе и в Интернете.

Схема аппарата приведена на рис. 1. Сетевое напряжение через ступенчатый реостат, состоящий из проволочных резисторов R1-R4 и переключателя SA1, поступает на обмотку I сварочного трансформатора T2. Узел, состоящий из трансформатора тока T1, выпрямителя на диодах VD1, VD2 и измерительной головки PA1, измеряет ток, потребляемый от сети. Напряжение с обмотки II трансформатора T2 через переключатель SA2 и двухполупериодный выпрямитель на диодах vD5, VD7 и тринисто-рах VS1, VS2 подаётся в сварочную цепь.

Рис. 1



Выпрямитель совмещён с регулятором сварочного тока. При крайнем правом по схеме положении движков переменных резисторов R5 и R6 тринисторы VS1 и VS2 открываются при незначительно отличающемся от нуля мгновенном значении напряжении на обмотке II трансформатора T2. В этом случае угол отсечки тока близок к 180 град. и сварочный ток максимален. При перемещении движков этих резисторов влево напряжение открывания тринисторов VS1 и VS2 увеличивается, а угол отсечки тока уменьшается до 90 град. В результате сварочный ток уменьшается приблизительно в два раза по сравнению с максимальным. При дальнейшем увеличении сопротивления регулирующих резисторов тринисторы выпрямителя открываться перестают, поэтому выходное напряжение и ток становятся равными нулю.

Транзистор VT1 служит усилителем управляющего тока. Его можно исключить из схемы, но тогда сопротивление резисторов R5 и R6 придётся уменьшить приблизительно в 30 раз. При этом на резисторах R5 и R6 в некоторых режимах станет рассеиваться мощность в несколько ватт. Найти переменные резисторы с достаточно большой допустимой мощностью рассеяния трудно, поэтому в регуляторе было решено применить высокоомные резисторы с транзисторным усилителем тока. Два переменных резистора, соединённых последовательно, позволили обеспечить плавную регулировку тока в большом интервале его изменения.

В некоторых сварочных аппаратах применяют тринисторные регуляторы тока, обеспечивающие плавное изменение угла отсечки в интервале от 0 до 180 град., чему соответствует изменение тока от нуля до максимума. Тринисторами в таких регуляторах управляют, как правило, с помощью коротких импульсов. Но эти регуляторы сложнее и недостаточно стабильно работают на нагрузку с малым дифференциальным сопротивлением (сварочную дугу или заряжающуюся аккумуляторную батарею). Нестабильность проявляется в том, что при неизменном положении ручки регулятора выходной ток хаотично изменяется относительно заданного среднего значения. Регуляторы, в которых тринисторами управляют постоянным током, в этих условиях работают более стабильно. Кроме того, регулятор сварочного тока должен регулировать сварочный ток, но не амплитуду выходного напряжения сварочного аппарата. А при изменении угла отсечки от 90 до 0 град. амплитуда импульсов напряжения на выходе выпрямителя уменьшается, что нежелательно, так как ухудшаются условия зажигания дуги.

Чтобы расширить пределы регулировки тока, не усложняя тринисторный регулятор, в аппарате предусмотрен мощный ступенчатый реостат на резисторах R1-R4. Такие реостаты нередко включают в цепь вторичной обмотки сварочного трансформатора. Но включение его последовательно с первичной обмоткой даёт несколько преимуществ. В частности, трансформатор в этом случае работает при меньшем напряжении, поэтому меньше нагревается. Кроме того, в этом случае проще подобрать высокоомный провод для изготовления резисторов реостата, а в качестве переключателя SA1 можно использовать типовой пакетный переключатель на ток до 30 А.

Цепь вольтодобавки представляет собой однополупериодный выпрямитель на диоде VD3, последовательно с которым в качестве ограничителя тока включена лампа накаливания EL1. В режиме холостого хода (когда сварочная дуга не горит) конденсатор C1 заряжается через диод VD3 до напряжения около 76 В при любом положении переключателя SA2. Поскольку сопротивление холодной нити накаливания лампы минимально, конденсатор C1 заряжается быстро. После зажигания дуги напряжение на конденсаторе C1 становится меньше. В этом режиме ток, протекающий через диод VD3, ограничен сопротивлением лампы EL1, которое растёт по мере разогрева нити, поэтому ток остаётся в допустимых для диода пределах и лишь незначительно увеличивает сварочный ток.

Вольтодобавка — очень полезное устройство. При её отсутствии и низком напряжении холостого хода на выходе сварочного аппарата дуга зажигается с трудом, что снижает производительность труда сварщика и сильно его утомляет. Повышение напряжения холостого хода без применения вольтодо-бавки резко уменьшает КПД сварочного аппарата и увеличивает нагрузку на электрическую сеть. Но во многих случаях узлы вольтодобавки слишком сложны, а в некоторых случаях недостаточно эффективны. Например, в [1] этот узел выполнен так, что при горении дуги через цепь вольтодобавки может протекать довольно большой ток, ограниченный только активным сопротивлением дросселя. Чтобы сохранить этот ток в допустимых пределах, напряжение вольтодобавки выбрано небольшим (10. ..12 В), что снижает её эффективность. Желательно, чтобы вольтодобавка повышала напряжение холостого хода до 80…90 В.

Кроме того, в устройстве, описанном в [1], выходной ток в момент зажигания дуги ограничен индуктивным сопротивлением дросселя, что дополнительно затрудняет её образование. Практика показывает, что дуга лучше всего зажигается в случае, когда на выходе сварочного выпрямителя установлен конденсатор. Немного хуже результат бывает, когда у выпрямителя нет вообще никакого сглаживающего фильтра. Но тяжелее всего дуга зажигается, если сглаживающий фильтр состоит только из дросселя или заканчивается дросселем.

Ёмкость конденсатора C1 должна быть такой, чтобы обеспечить быстрый переход искрового разряда в маломощную дугу. Практика показывает, что для этого достаточно его ёмкости в 3000 мкФ. Сгладить переменную составляющую сварочного тока такой конденсатор не может, да и необходимости в этом нет. При горении сварочной дуги напряжение на конденсаторе C1 пульсирует от нуля до амплитудного значения. Поэтому конденсатор C1 должен выдерживать пульсацию напряжения с такой амплитудой. При этом нужно иметь в виду, что допустимая амплитуда пульсаций напряжения на оксидных конденсаторах обычно не превышает 10…20 % их номинального рабочего напряжения.

Вопрос о том, какой сглаживающий фильтр лучше использовать в выпрямителе сварочного аппарата, является дискуссионным. Многие авторы статей, опубликованных в журналах и особенно в Интернете, считают, что в фильтре выпрямителя сварочного аппарата лучше применять дроссель. Например, бытует мнение, что его наличие предотвращает прилипание электрода к свариваемой детали. Но причина прилипания заключается обычно в недостаточной мощности источника сварочного тока (или в неумении выполнять сварку). При этом маломощная дуга немного расплавляет электрод и деталь, а для того чтобы создать мощную дугу, у источника не хватает мощности. В результате при случайном касании электродом свариваемой детали расплавленный металл электрода при соприкосновении с более холодной деталью кристаллизуется и электрод приваривается к детали.

Дроссель не может и облегчить зажигание дуги, потому что в режиме холостого хода он не запасает в себе энергии. В момент касания электродом детали ток начинает нарастать от нуля, дроссель начинает запасать энергию. В это время энергия источника идёт не на создание дугового разряда, а накапливается в магнитном поле дросселя.

В описаниях сварочных аппаратов, трансформаторы которых изготовлены на базе асинхронных электродвигателей, обычно рекомендуют удалять бандажные полосы, расположенные на внешней стороне пакета статорных пластин, и выступы на внутренней стороне этих пластин. При этом готовый трансформатор крепят в корпусе сварочного аппарата подобно маломощным трансформаторам с тороидальными магнитопроводами. Но сварочный трансформатор имеет большую массу, а при работе может сильно нагреваться. Вес трансформатора при таком креплении давит на изоляцию проводов обмотки, что может привести к её повреждению и межвитковым замыканиям. Эта проблема особенно сильно проявляется при недостаточно термостойкой изоляции проводов.

Удаление бандажных полос и выступов статорных пластин — очень трудоёмкая и не только бесполезная, но даже вредная операция. Однако считается, что бандажные полосы следует удалить, чтобы они не замыкали между собой статорные пластины. Удаление выступов вообще никак не обосновывают. Может быть, это делают, чтобы увеличить площадь окна магнитопровода или немного уменьшить расход провода.

Но дело в том, что размер окна магнитопровода, как правило, вполне достаточен, а экономия провода получается очень небольшой. Удаляют выступы пластин и бандаж обычно с помощью зубила и молотка. После такого удаления между пластинами образуется множество точек электрического контакта, которые могут создать в магнитопроводе пути для вихревых токов.

Магнитный поток в кольцевой части магнитопровода электродвигателя и трансформатора течёт параллельно бандажным полосам, не пересекая их, и не может создать в них вихревые токи. Разница только в том, что в статоре двигателя поток разделяется на две половины, текущие в диаметрально противоположных участках кольцевого магнитопровода в одну сторону, а в трансформаторе по кольцу течёт единый поток. Поэтому эффективное сечение одного и того же магнитопровода в трансформаторе получается приблизительно в два раза меньше, чем в двигателе, а средняя длина силовой линии — больше. В результате необходимое число витков обмотки трансформатора больше, чем обмотки двигателя на то же напряжение. Определять его лучше экспериментальным путём.

Конструкция магнитопровода трансформатора предлагаемого сварочного аппарата изображена на рис. 2. Бандажные полосы и выступы статорных пластин оставлены на месте. Для того чтобы витки обмоток не проваливались между выступами статорных пластин, к торцам их пакета 5 крепят две кольцевые пластины 3. Между выступами статорных пластин расположены четыре шпильки 4, изолированные от статорных пластин (используются прокладки, которые применялись в электродвигателе для изоляции обмоток). Шпильки ввинчены в стойки 2 с внутренней резьбой, закреплённые на деревянном основании 1. Поэтому нагрузка от веса трансформатора передаётся на основание 1 только через стойки 2, а не через изоляцию проводов. Это позволяет повысить максимально допустимую рабочую температуру трансформатора без риска деформации изоляции проводов и замыканий.

Рис. 2



В верхней части магнитопровода на двух из четырёх стягивающих пакет шпильках 4 закреплены кронштейны 6 с ручкой 7 из немагнитного материала (например, алюминия). Желательно из такого же материала изготовить и кронштейны 6, и стойки 2, но большой необходимости в этом нет. Чтобы оставить больше места для размещения обмотки, можно использовать только три шпильки, расположив их (в виде сверху) в вершинах равностороннего треугольника, но тогда придётся изменить конструкцию ручки.

В качестве собственно магнитопровода применён статор асинхронного двигателя мощностью 7,5 кВт. Обмотка I состоит из 305 витков алюминиевого провода сечением 4 мм² в тугоплавкой пластмассовой изоляции. Обмотка II намотана двумя сложенными вместе алюминиевыми проводами АПВ-10 сечением 10 мм² каждый. Она содержит 77 витков. Отводы сделаны от 48, 58 и 69-го витков.

Для определения необходимого числа витков на магнитопровод была намотана пробная обмотка и измерена её индуктивность. Затем было рассчитано число витков обмотки I для получения индуктивного сопротивления 220 Ом на частоте 50 Гц. В результате ток холостого хода трансформатора получился около 1 А. Затем, исходя из необходимого коэффициента трансформации, было вычислено число витков обмотки II.

Трансформатор тока T1 выполнен на магнитопроводе от выходного трансформатора кадровой развёртки ТВК-110. Его первичная обмотка — один виток монтажного провода сечением 2,5 мм². Вторичная обмотка содержит 100 витков провода ПЭВ-2 диаметром 0,5 мм.

Если в качестве измерительной головки PA1 использовать стрелочный авометр на пределе измерения 0,5 А, то его стрелка будет полностью отклоняться при токе 100 А через обмотку I. Такой запас по току полного отклонения необходим вследствие того, что в процессе сварки измеряемый ток непрерывно и резко изменяется. В результате стрелка прибора с малым током полного отклонения часто бьётся об упоры, что приводит к быстрому выходу измерительного механизма из строя.

Узел измерения тока можно без проблем перенести в цепь обмотки II трансформатора T2. Но большой необходимости в этом нет. Коэффициент трансформации известен, и зная ток в обмотке I, значение сварочного тока всегда можно вычислить.

Резисторы R1-R4 реостата изготовлены из трёх сложенных вместе нихро-мовых проводов от электронагревательной спирали мощностью 2 кВт. Эти резисторы при работе сварочного аппарата могут сильно нагреваться, поэтому они установлены на термостойком основании из огнеупорного облегчённого кирпича с отверстиями, через которые и пропущены нихромовые провода. Чтобы сделать реостат более компактным, можно распилить кирпич на две части и использовать только одну половину.

Вместо реостата можно применить дроссель с несколькими отводами от обмотки. Но масса и габариты дросселя получаются значительно большими, чем у реостата, изготовленного из кирпича и нихромового провода. Целесообразность регулирования сварочного тока дросселем зависит от нескольких обстоятельств. Например, при выполнении большого объёма сварочных работ дроссель позволит уменьшить расход электроэнергии и, следовательно, её стоимость, так как рассеиваемая им активная мощность незначительна.

Если необходимо выполнять сварку переменным током, то сварочную цепь следует включить в разрыв провода в точке A (см. рис. 1). При этом выводы конденсатора C1 должны быть замкнуты перемычкой, способной без заметного нагревания выдержать сварочный ток. В этом случае регулятор тока работает как обычно, но вольтодобавка отсутствует.

Перед выполнением сварочных работ рабочий режим сварочного аппарата рекомендуется устанавливать в следующем порядке. Сначала в зависимости от необходимой мощности сварочной дуги переключателем SA2 установить необходимое выходное напряжение, а движки переменных резисторов R5 и R6 перевести в правое (по схеме) положение. Затем следует поставить в нужное положение переключатель SA1 и, не включая аппарат, соединить перемычкой выводы конденсатора C1. Включив аппарат в сеть, с помощью переменных резисторов R5 и R6 установить ток короткого замыкания на 30. ..50 % больше необходимого сварочного тока.

Режим короткого замыкания должен быть кратковременным, не более 2…3 с, после чего следует отключить аппарат от сети и удалить перемычку с выводов конденсатора C1. Теперь можно вновь включать аппарат и приступать к выполнению сварки. В дальнейшем переменными резисторами R5 и R6 при необходимости можно подрегулировать ток. Типовые режимы сварки различных деталей приводятся в специальной литературе.

Применённый в описанном сварочном аппарате тринисторный регулятор по стабильности выходного тока аналогичен описанному, например, в [2], но по схеме заметно проще. Это связано с тем, что в нём отсутствует дополнительный выпрямитель для питания цепи управляющего электрода тринистора. Но его можно ввести, построив сварочный аппарат по схеме, изображённой на рис. 3. Дополнительная обмотка III трансформатора T2 должна содержать 10 витков монтажного провода сечением 1,5 мм² (для механической прочности). При этом выпрямленное напряжение на резисторе R5, сглаженное конденсатором C1, будет около 10 В. Ток управляющих электродов тринисторов станет не пульсирующим, а постоянным, зависящим от положения движка переменного резистора R5.

Рис. 3



Литература

1. Степанов Л. «Вольтодобавка» в сварочном аппарате. — Радио, 2004, № 6, с. 40.

2. Жеребцов И. П. Основы электроники. — Л.: Энергоатомиздат, 1985.

Автор: А. Сергеев, г. Сасово Рязанской обл.

Сварка своими руками | Сварка своими руками

Cегодня поговорим о сварочных аппаратах. Кто-то уже практикуется и занимается сваркой вовсю, а кто-то еще только собирает деньги, чтобы ее приобрести. Хотя есть еще один вариант – собрать сварку своими руками.
Что нужно для элементарного сварочника: как минимум трансформатор. Задача состоит в том, чтобы подать напряжение на первичную обмотку и получить на вторичной многократно увеличенный ток и меньшее напряжение.
Рассмотрим схему простого сварочного аппарата постоянного тока. Рис.1.

Рис.1

Схема имеет свои достоинства и недостатки, но она очень проста в отличие от схемы современного инвертора Чтобы собрать последний необходимы серьезные знания и оборудование, а чтобы собрать сварочник по приведенному рисунку – достаточно просто желания и возможность купить элементы.
На рис.1 показаны
• сердечник, на который мотается первичная и вторичная обмотки;

• диодный мост из четырех диодов;
• дроссель;
• конденсатор (на любителя) подключен параллельно с дугой. Так делать не следует, потому что конденсатор накапливает энергию и в процессе поджига дуги, она будет «клацать». Если в схему ввести резистор на 10 W сопротивлением 1-2 Ом, это позволит уменьшить ток зарядки/разрядки. В результате и конденсатор останется цел и электрод залипать не будет.

Какие бывают трансформаторы для сварочных аппаратов:

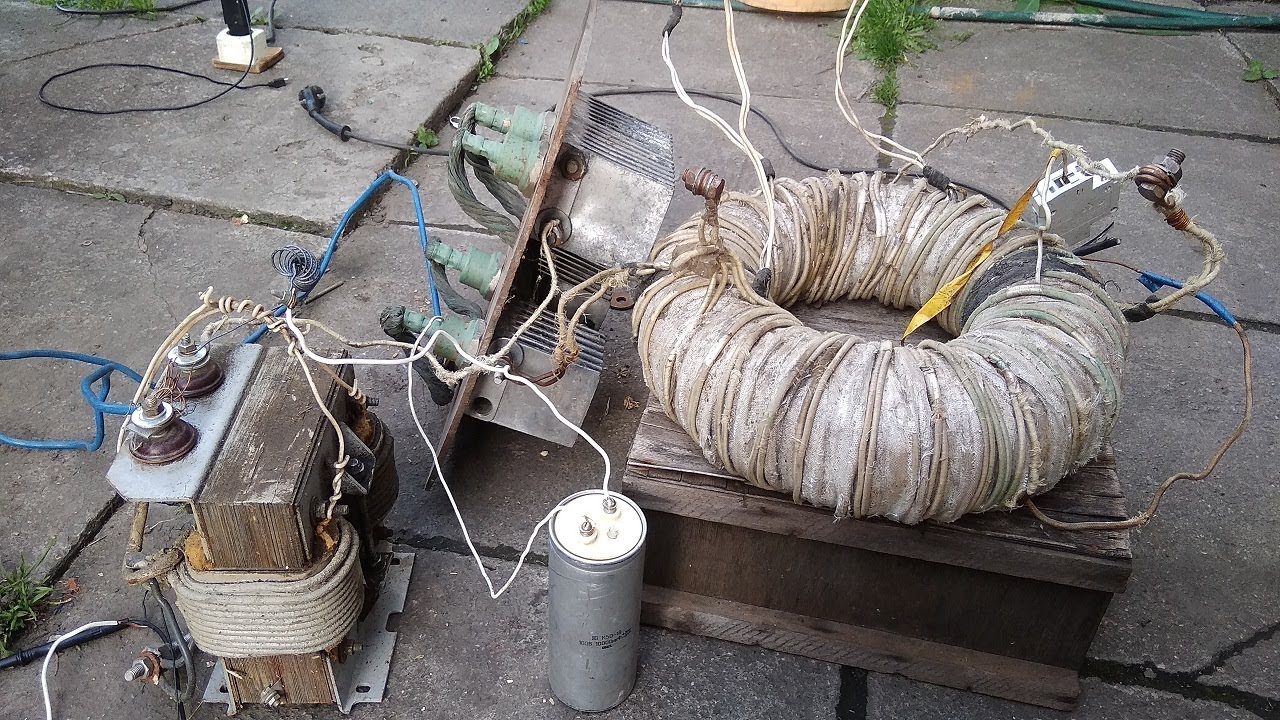

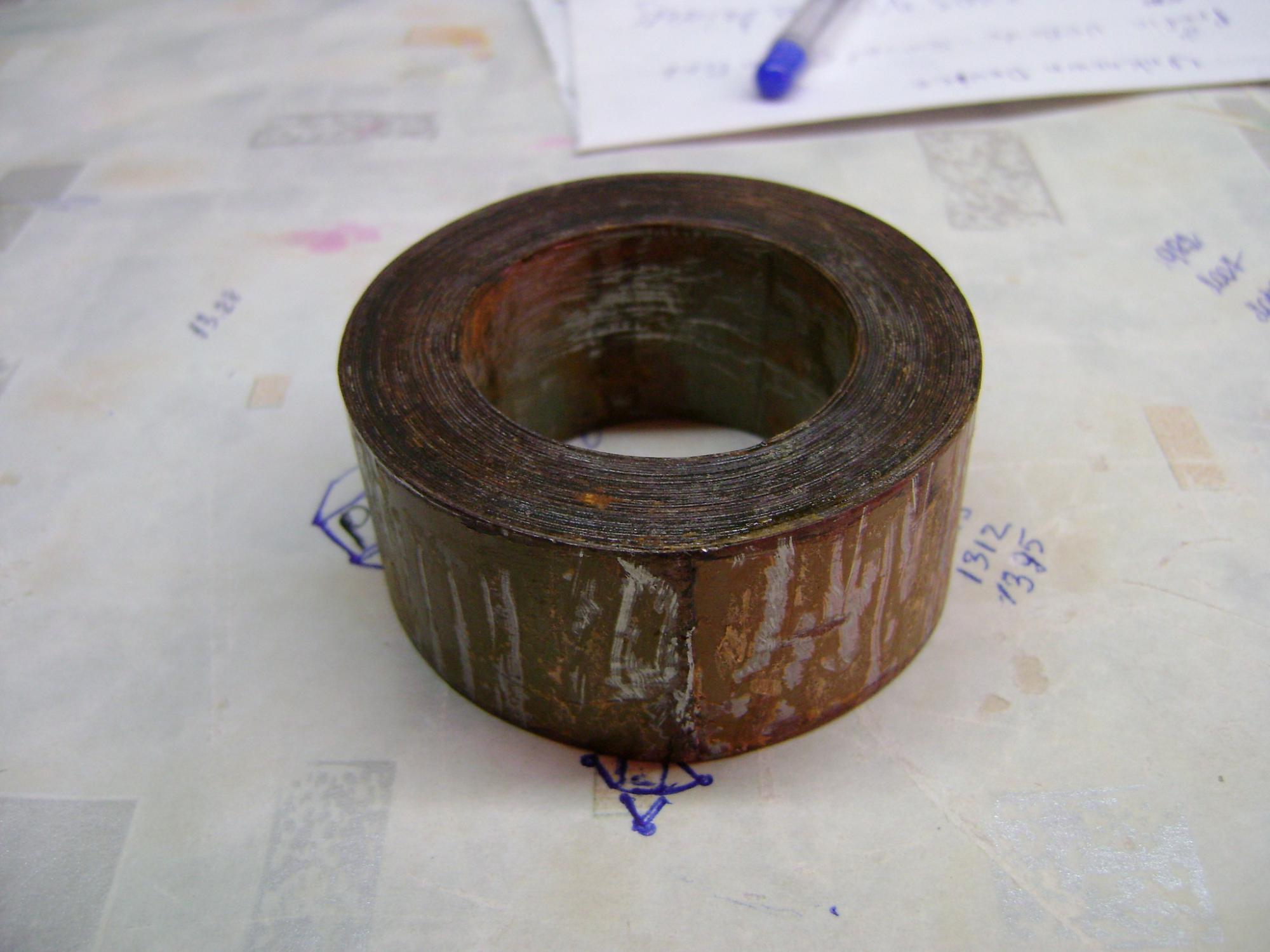

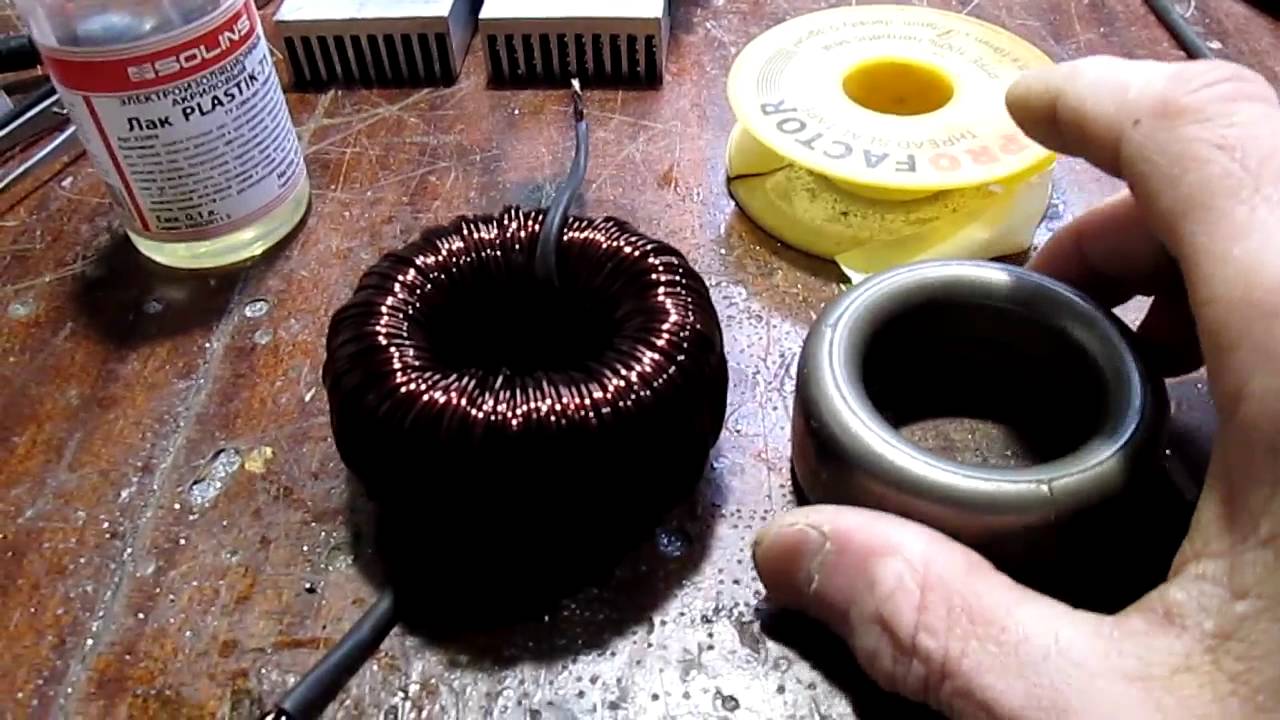

• Можно взять тор. Такой вот «бублик» как показано на фото. КПД у него 100%, габариты небольшие, на первый взгляд одни плюсы, но не все так просто. Тороид мотать сложнее, чем Ш-образный трансформатор, который имеет всего одну катушку, на которую мотаются все обмотки. Или двухкатушечный трансформатор, который правда имеет КПД поменьше.

Итак, допустим, Вы собрали трансформатор и получили 50В на его выходе (см рис.

1), подсоединили диодный мост, дроссель, конденсатор и т.д. по схеме. «Чиркаем» электродом, зажигаем дугу – и получаем ток 150 … 200А. И хорошо, скажете Вы, но не так все просто! Берет-то наш трансформатор из розетки слишком много… Например, при токе 100А на вторичной обмотке мы будем тянуть 5кВт (≈25А) из домашней розетки. Если утром и даже
днем такой вариант может и пройти, то вечером будут сюрпризы, потому что к вечеру напряжение начинает просаживаться, соответственно, свет начинает «моргать» — и ждите недовольных соседей к себе в гости.

50В на выходе мы получили переменного тока, чтобы его выпрямить, подключается диодный мост, который срезает отрицательную кривую тока и перебрасывает его в положительную систему ординат без потери мощности.

Дроссель служит для подавления пульсаций (сглаживания «рывков» тока). Он накапливает энергию и делает ток более «постоянным», соответственно дуга будет гореть более плавно, без рывков. Он накапливает энергию и превращает ток в более «постоянный», что позволит дуге гореть более плавно, без рывков.

У данного дросселя, кроме R индукции есть активное сопротивление, благодаря чему наблюдается некоторое падение напряжения. «На холостом ходу» конденсатор заряжается «на корень из двух»: если на вторичной обмотке 50В, на конденсаторе будет около 70в. В сварке он не участвует, но зато облегчает поджиг дуги, тем более если попался ржавый металл, который нужно «пробить».

Теперь о том, как разгрузить электрическую систему дома. Можно поставить балластный резистор (сопротивление), что уменьшит ток, который проходит по цепи, но на нем  выделится тепло, которое будет греть улицу. Нам такое не выгодно. При токе 100А получится двухкилловатный обогреватель.

 Для того, чтобы потери были меньше, и соседи не ругались, нужно уменьшить потребление. Как этого добиться?

   При жесткой ВАХ наматывается первичная обмотка как это показано на рис.2. (две половинки образуют полную обмотку 220В.) Сверху на нее наматывается вторичная и соединяется с предыдущей параллельно или последовательно.

Рис.2

Либо мы наматываем обмотки тонким проводом и соединяем их параллельно, но с большим числом витков, либо толстым проводом и соединяем последовательно. (Рис.3).По сути, получаем одно и тоже в обоих случаях: жесткую ВАХ, когда на одной катушке у нас намотана половинка первички и половинка вторички. Для сварочного аппарата такой транс НЕ ГОДИТСЯ!

Рис.3

Можно установить дроссель на выходе, но это как «костыль».

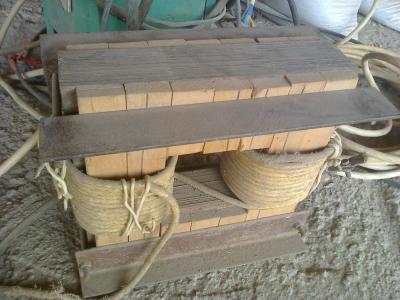

Лучше возьмите двухкатушечный трансформатор. Чем больше расстояние между его обмотками (насколько они сильно разнесены), тем меньше получаемый ток. Но можно пойти еще на одну «хитрость»: накрутить часть вторичной обмотки поверх первичной – за счет этого снизятся потери и увеличится ток на выходе. Понятно, что потери на катушках будут разными и один участок будет жестко связан по напряжению, а 2-й получится «плавающий». По этому принципу можно построить регулировку сварного тока. Накручивается первичная обмотка как есть, потом вторичная 60-65%, а остаток ее доматывается на «первичку».

Такой аппарат имеет пологопадающую ВАХ. Чем она хороша. Так как варить Вы будете не самим трансформатором, а подключив к нему выпрямитель и дроссель, нужно компенсировать потери. Если характеристика крутопадающая то, например, со 100А на выходе получится 60А, если пологопадающая – потери компенсируются (можно выбирать из более широкого ассортимента электродов, использовать прямую и обратную полярность).

При поиске элементов учитывайте, что диоды нужно использовать на ток минимум 100А, но лучше 200А, поставьте их на радиаторы. Опыт показывает, что «привинчивание» дешевых китайских мостиков на 50А оправдано. Только если на выходе нужно получить 200А, таких мостов нужно цеплять не 4 шт, а не менее 8шт. Если вы возьмете с запасом, только тогда все будет хорошо работать.

Дроссель можно накрутить практически на любом подходящем магнитопроводе, главное чтобы у него была площадь поперечного сечения не менее 10 кв. см. Если взять 20 кв. см – это будет даже лучше имеди мотать нужно будет меньше. Нужно так же выполнить следующее условие: сердечник не должен быть полностью замкнутым.

Величиной зазора дросселя определяется его индуктивность. С малым зазором он хорошо будет работать на малых токах, если увеличивать – получится легкая сварка на больших токах. Поэтому нужно искать компромисс.

Рассмотрим еще несколько схем для «пытливых умов»

Рис.4

На рис.4 используется трансформатор с жесткой характеристикой. Выходное напряжение у него 36В. Здесь устанавливается конденсатор, который увеличивает напряжение до 45В и позволяет зажечь дугу. В обязательном порядке должен стоять резистор. На схеме не показан дроссель, но поставить его нужно в любом случае, потому что с ним варить гораздо приятней и удобней.

На рис. 5 показана схема продвинутого сварАппа. Здесь используется свойство резонанса. То есть получаем «LC-контур»: индуктивность вторичной обмотки и емкость последовательно включенных конденсаторов. А замыкается это все на дуге. Получается трансформатор относительно малых габаритов и высокая мощность.

Рис.6

Зверя этого собрать – задача интересная, но очень затратная! Конденсаторы С1-С20 дорогие. Если поставить какой-нибудь шлак, такой как Chang  он вылетит сразу же, а хороший кондер типа JAMICON или JAVA — стоят денег. Обращайте внимание на наличие жестких выводов.

Если на вторичной обмотке трансформатора напряжение будет, допустим 30-40В, то нужно брать кондеры по схеме на U в 1,5 -2 раза больше. Если не соблюдать это условие конденсаторы пробъет и они сгорят.

Есть схема тиристорного регулятора (Рис. 7), у него наматывается первичная обмотка, вторичная и обмотка управления. Так же используется по паре мощных тиристоров и диодов. Обмотка III рассчитана на U от 30В до 40В, ток около 1 А.

Рис.7 Щелкните по картинке , чтобы открыть

Резистор R1 предназначен подстройки сварочного тока, т.е. если нужно задать минимальный диапазон. R2 работает как основной (тоесть R1 можно убрать).

R3 ограничивает ток управления тиристорами.

Стабилитрон V06 можно ставить как отечественного, так и импортного производства.

Вместо тиристора КУ101 можно брать 202-й, начинающийся практически с любой буквы.

Диоды КД209 можно заменить на любые на ток до 1 А

Управление углом открытия тиристора регулируется мощность: чем меньше он открыт, тем меньше ток на выходе. Если открыть тиристоры полностью, они будут работать как диоды и получится полноценный диодный мост – сварка при таком условии будет проходить хорошо, но если мощность уменьшить больше чем на половину – пульсации тока увеличатся, и варить будет довольно трудно. Поэтому в схему лучше добавить дроссель.

Самодельный регулятор силы тока на инверторной сварке. Электронный регулятор тока для сварочного трансформатора. Сварка постоянным и переменным током

Попалась в интернете недавно любопытная схемка простого, но довольно неплохого блока питания начального уровня, способного выдавать 0-24 В при ток до 5 ампер. В блоке питания предусмотрена защита, то есть ограничение максимального тока при перегрузке. В приложенном архиве есть печатная плата и документ, где приведено описание настройки данного блока, и ссылка на сайт автора. Прежде чем собирать, прочитайте внимательно описание.

Вот фото моего варианта БП, вид готовой платы, и можно посмотреть как примерно применить корпус от старого компьютерного ATX. Регулировка сделана 0-20 В 1,5 А. Конденсатор С4 под такой ток поставлен на 100 мкФ 35 В.

При коротком замыкании максимум ограниченного тока выдается и загорается светодиод, вывел резистор ограничителя на переднюю панель.

Индикатор для блока питания

Провёл у себя ревизию, нашёл пару простеньких стрелочных головок М68501 для этого БП. Просидел пол дня над созданием экрана для него, но таки нарисовал его и точно настроил под требуемые выходные напряжения.

Сопротивление используемой головки индикатора и применённый резистор указаны в прилагаемом файле на индикаторе. Выкладываю переднюю панель блока, если кому понадобится для переделки корпус от блока питания АТХ, проще будет переставить надписи и что-то добавить, чем создавать с нуля. Если потребуются другие напряжения, шкалу можно просто подкалибровать, это уже проще будет. Вот готовый вид регулируемого источника питания:

Плёнка — самоклейка типа «бамбук». Индикатор имеет подсветку зелёного цвета. Красный светодиод Attention указывает на включившуюся защиту от перегрузки.

Дополнения от BFG5000

Максимальный ток ограничения можно сделать более 10 А. На кулер — кренка 12 вольт плюс температурный регулятор оборотов — с 40 градусов начинает увеличивать обороты. Ошибка схемы особо не влияет на работу, но судя по замерам при КЗ — появляется прирост проходящей мощности.

Силовой транзистор установил 2n3055, все остальное тоже зарубежные аналоги, кроме BC548 — поставил КТ3102. Получился действительно неубиваемый БП. Для новичков-радиолюбителей самое-то.

Выходной конденсатор поставлен на 100 мкФ, напряжение не скачет, регулировка плавная и без видимых задержек. Ставил из расчёта как указано автором: 100 мкф ёмкости на 1 А тока. Авторы: Igoran и BFG5000 .

Обсудить статью БЛОК ПИТАНИЯ С РЕГУЛИРОВКОЙ ТОКА И НАПРЯЖЕНИЯ

Существуют различные способы регулировки сварочного тока, но, можно сказать, что самое широкое распространение в народе получил очень простой и надежный способ регулировки тока — с помощью включенного на выходе вторичной обмотки балластного сопротивления. Способ не только прост и надежен, но к тому же полезен, так как улучшает внешнюю характеристику трансформатора, увеличивая крутизну ее падения. В некоторых случаях балластные сопротивления применяются сугубо для исправления жесткой характеристики сварочного аппарата.

Величина балластного сопротивления для регулятора сварочного тока составляет порядка сотых-десятых долей Ома и подбирается, как правило, экспериментально. В качестве балластного сопротивления издавна применяются мощные проволочные сопротивления, использовавшиеся в подъемных кранах, троллейбусах, или отрезки спиралей ТЭНов (теплоэлектронагревателей), куски толстой высокоомной проволоки. Несколько уменьшить ток можно даже с помощью растянутой дверной пружины из стали. Балластное сопротивление может включаться либо стационарно.

Либо так, чтобы потом можно было относительно легко регулировать сварочный ток. Один конец такого сопротивления подключается к выходу трансформатора, а конец сварочного провода оборудуется съемным зажимом, который легко перебрасывается по длине спирали сопротивления, выбирая нужный ток.

Нихромовая проволока в качестве балластного сопротивления (диаметром 4 мм и длиной 8 м). Проволока может быть и меньшего диаметра, и при этом будет нужна меньшая длина, но она будет больше нагреваться.

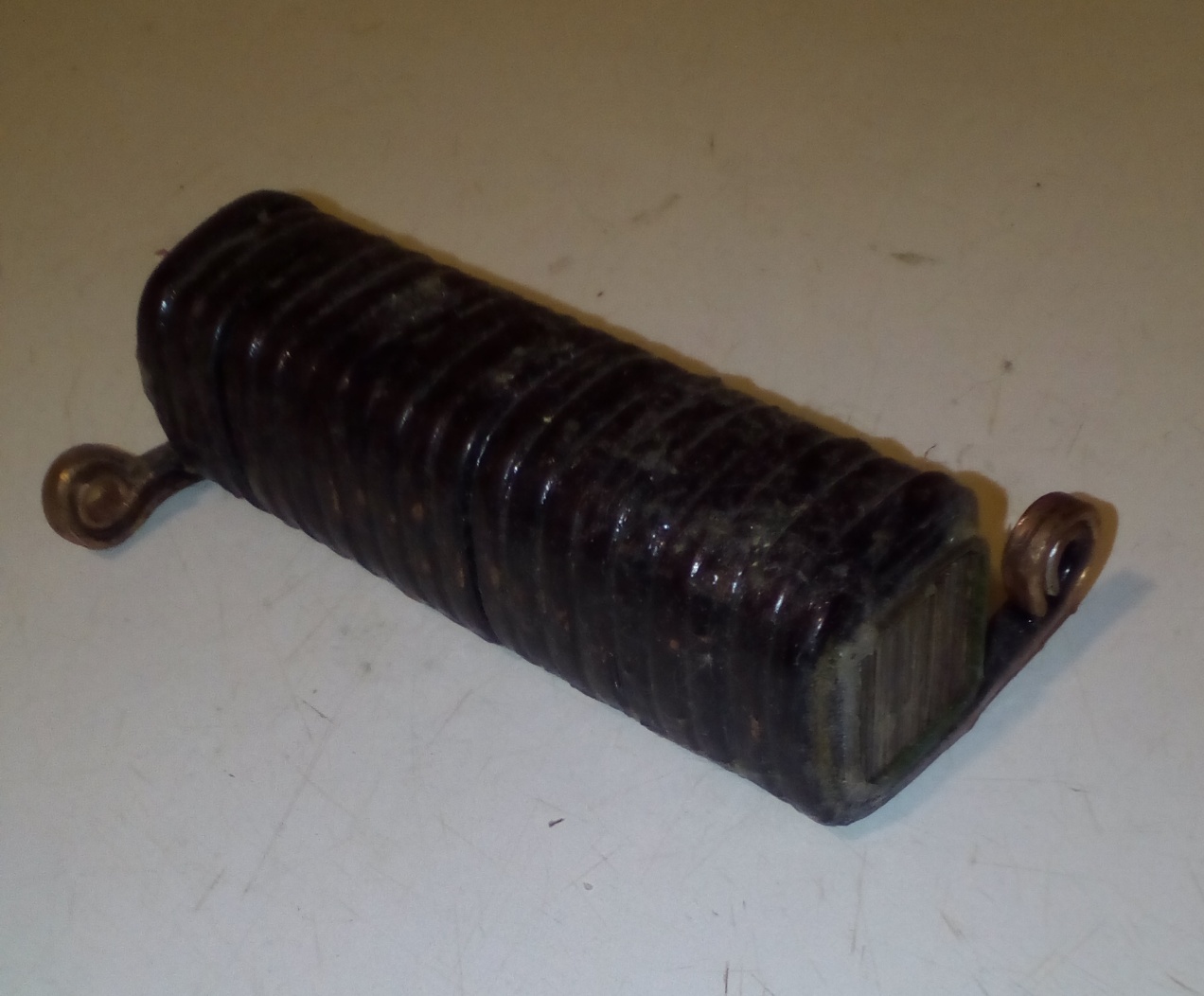

Большинство проволочных резисторов большой мощности изготовлены в виде открытой спирали, установленной на керамический каркас длиной до полуметра, как правило, в спираль смотана и проволока от ТЭНов. Если резистор изготовлен из магнитных сплавов, то в случае его спиральной компоновки, а тем более с какими-либо стальными элементами конструкции внутри спирали, при прохождении больших токов спираль начинает сильно вибрировать. Ведь спираль — это тот же соленоид, а огромные сварочные токи порождают мощные магнитные поля. Уменьшить влияние вибраций можно, растянув спираль и зафиксировав ее на жесткой основе. Кроме спирали, проволоку можно сгибать также змейкой, что тоже уменьшает размеры готового резистора. Сечение токопроводящего материала резистора следует подбирать побольше, потому что при работе он сильно греется. Слишком тонкая проволока или лента будет раскаляться докрасна, хотя даже это, в принципе, не исключает эффективность использования ее в качестве регулятора тока для сварочного аппарата. О реальном значении сопротивления балластных проволочных резисторов судить трудно, так как в нагретом состоянии свойства материалов сильно меняются.

В промышленных сварочных аппаратах способ регулировки тока с помощью включения активных сопротивлений, из-за их громоздкости и нагрева, не получил распространения. Зато очень широко применяется реактивное сопротивление — включение во вторичную цепь дросселя. Дроссели имеют разнообразные конструкции, часто объединенные с магнитопроводом трансформатора в одно целое, но сделаны так, что их индуктивность, а значит, реактивное сопротивление регулируется, в основном, перемещением частей магнитопровода. Заодно дроссель улучшает процесс горения дуги.

Регулировка тока во вторичной цепи сварочного трансформатора связана с определенными проблемами. Через регулирующие устройство проходят значительные токи, что приводит к его громоздкости. Другое неудобство — переключение. Для вторичной цепи практически невозможно подобрать столь мощные стандартные переключатели, чтобы они выдерживали ток до 200А. Другое дело — цепь первичной обмотки, где токи примерно в пять раз меньше, переключатели для которых являются ширпотребом. Последовательно с первичной обмоткой, так же, как и в предыдущем случае, можно включать балластные сопротивления. Только в этом случаи сопротивление резисторов должно быть на порядок большим, чем в цепи вторичной обмотки. Так, батарея из нескольких параллельно соединенных резисторов ПЭВ-50…100 суммарным сопротивлением 6-8 Ом способна понизить выходной ток вдвое, а то и втрое, в зависимости от конструкции трансформатора. Можно собрать несколько батарей и установить переключатель. Если же в распоряжении нет мощного переключателя, то можно обойтись несколькими выключателями. Установив резисторы по схеме изображенной ниже, можно, например, сделать регулятор сварочного тока с комбинацией: 0; 4; 6; 10 Ом.

Правда, при включении балластного сопротивления в первичной цепи, теряется выгода, которую придает сопротивление во вторичной, — улучшение падающей характеристики трансформатора. Но зато и к каким-либо отрицательным последствиям в горении дуги включенные по высокому напряжению резисторы не приводят: если трансформатор хорошо варил без них, то с добавочным сопротивлением в первичной обмотке он варить будет.

В режиме холостого хода трансформатор потребляет небольшой ток, а значит, его обмотка обладает значительным сопротивлением. Поэтому дополнительные несколько Ом практически никак не сказываются на выходном напряжении холостого хода.

Вместо резисторов, которые при работе будут сильно греться, в цепь первичной обмотки можно установить реактивное сопротивление — дроссель.

Эту меру следует рассматривать скорее как выход из положения, если никаких других средств понижения мощности не имеется. Включение реактивного сопротивления в цепь высокого напряжения может сильно понижать выходное напряжение холостого хода трансформатора. Падение выходного напряжения наблюдается у трансформаторов с относительно большим током холостого хода — 2-3А. При незначительном потреблении тока — порядка 0,1А — падение выходного напряжения почти незаметно. Кроме того, включенный в первичной обмотке трансформатора, дроссель может приводить к некоторому ухудшению сварочных характеристик трансформатора, хотя и не настолько, чтобы его нельзя было эксплуатировать. В последнем случае все еще сильно зависит от свойств конкретного трансформатора. Для некоторых сварочных аппаратов, включение дросселя в первичную цепь трансформатора никак не сказывается, по крайней мере согласно субъективным ощущениям, на качестве горения дуги.

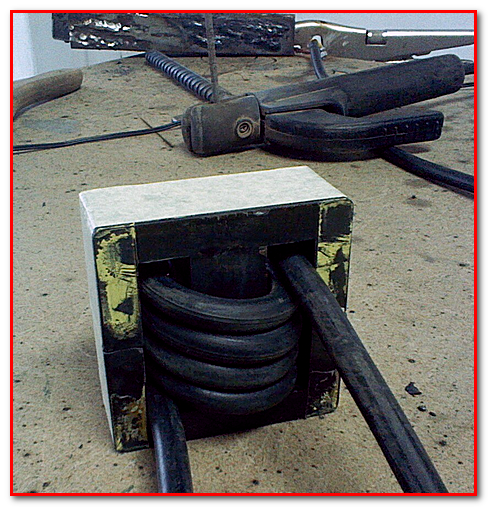

В качестве дросселя сварочного аппарата, для регулировки тока, можно использовать готовую вторичную обмотку какого-нибудь трансформатора, рассчитанного да выход около 40В и мощностью 200-300 Вт, тогда ничего переделывать не придется. Хотя все же лучше сделать самодельный дроссель, намотав провод на отдельном каркасе от такого же трансформатора — 200-300 Вт, например от телевизора, сделав отводы через каждые 30-60 витков, подключенные к переключателю.

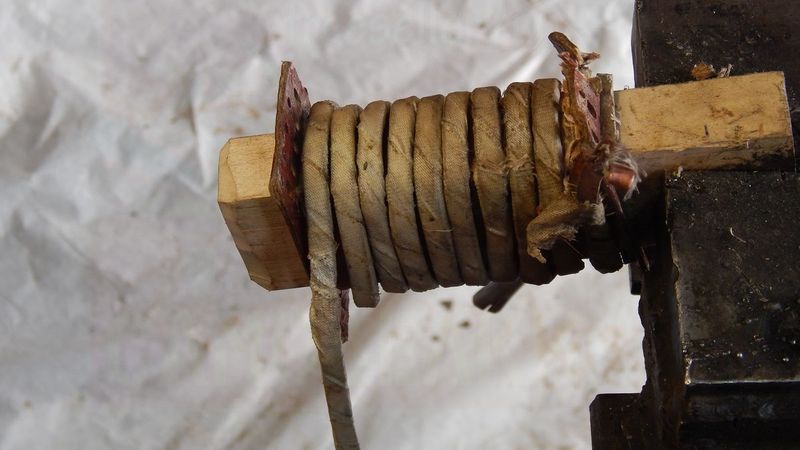

Самодельный дроссель можно изготовить и на незамкнутом — прямом сердечнике. Это удобно, когда уже есть готовая катушка с несколькими сотнями витков подходящего провода. Тогда внутрь нее надо набить пакет прямых пластин из трансформаторного железа. Необходимое реактивное сопротивление выставляется подбором толщины пакета, ориентируясь по сварочному току трансформатора. Для примера: дроссель, изготовленный из катушки, содержащей предположительно около 400 витков провода диаметром 1,4 мм, был набит пакетом железа с общим сечением 4,5 см 2 , длиной, равной длине катушки, 14 см. Это позволило уменьшить сварочный ток трансформатора 120А примерно в два раза. Дроссель такого типа можно сделать и с регулируемым реактивным сопротивлением. Для этого можно менять глубину ввода стержня сердечника в полость катушки. Катушка без сердечника обладает низким сопротивлением, при полностью введенном стержне ее сопротивление максимально. Дроссель, намотанный подходящим проводом, мало греется, но у него сильно вибрирует сердечник. Это надо учитывать при стяжке и фиксации набора пластин железа.

Для самодельных сварочных аппаратов легче всего, еще при намотке обмоток, сделать их с отводами и, переключая количество витков, изменять ток. Однако использовать такой способ можно разве что для подстройки тока, нежели для его регулировки в широких пределах. Ведь, чтобы уменьшить ток в 2-3 раза, придется слишком увеличивать количество витков первичной обмотки, что неизбежно приведет к падению напряжения во вторичной цепи. Либо же придется наращивать витки всех катушек, что приведет к чрезмерному расходу провода, увеличению габаритов и массы трансформатора.

Для более тонкой регулировки сварочного тока в меньшую сторону, можно использовать индуктивность сварочного кабеля, укладывая его кольцами. Но не стоит перебарщивать, т. к. кабель будет нагреваться.

В последнее время некоторое распространение получили тиристорные и симисторные схемы регулировки тока сварки. При подаче на управляющий вывод тиристора или симистора напряжения определенной величины регулятор открывается и начинает свободно пропускать через себя ток. В схемах регулирования тока, работающих от переменного напряжения, управляющие импульсы обычно поступают на каждом полупериоде. Регулятор открывается в строго определенные (задаваемые) моменты времени, обрезая таким образом начало каждого полупериода синусоиды тока, что уменьшает суммарную мощность проходящего электрического сигнала.

Естественно, ток и напряжение после этого не имеют синусоидальную форму. Такие схемы позволяют регулировать мощность в широких пределах. Человек, разбирающийся в радиоэлектронике, сможет изготовить подобную схему самостоятельно, хотя, надо сказать, устройства такого рода нельзя признать совершенными. При использовании регуляторов данного типа процесс горения дуги несколько ухудшается. Ведь теперь при уменьшении мощности дуга начинает гореть отдельными, все более кратковременными вспышками. У большинства из схем тиристорных регуляторов шкалы не линейны, а калибровка меняется с изменением напряжения сети, ток через тиристор постепенно увеличивается во время работы из-за нагрева элементов схемы. Кроме того, обычно заметно гасится выходная мощность даже при максимальном положении отпирания регулятора, к чему сварочные трансформаторы очень чувствительны. Такой способ регулировки тока сварки, из-за сложности изготовления и невысокой надежности, не получил большого распространения среди самодельных регуляторов сварочного тока.

Измерение сварочного тока

Для измерения больших токов, в данном случае до 200А, требуются приборы, которые обладают своей спецификой и в быту мало-распространены. Одним из наиболее простых решений будет воспользоваться токоизмерительными клещами.

Специфика измерения этим прибором состоит в том, что для измерения не требуется подключаться в электрическую цепь. Сила тока измеряется на расстоянии от провода без прикосновения к нему. У прибора есть специальный разводящийся контур, отчего и название — «клещи», которым охватывается провод с током. Электромагнитное поле тока протекающего в охваченном проводе наводит ток в замкнутом контуре, который и измеряется. На корпусе «клещей» находится переключатель пределов измерения тока, максимальные значения которого обычно достигают — от 100А до 500А для разных моделей приборов. Токоизмерительными клещами можно оперативно воспользоваться практически в любой ситуации, не оказывая никакого влияния на электрическую цепь. Измерять ими можно лишь переменный ток, который создает переменное электромагнитное поле, для постоянного тока этот инструмент бесполезен. Класс точности в данном случае весьма невысок, поэтому можно судить, скорее, только о приблизительных значениях.

Другой способ измерять ток сварки: вмонтировать в электрическую цепь изготавливаемого сварочного аппарата или дорабатываемого промышленного аппарат амперметр, рассчитанный на большие значения тока, а то и просто включать его на время в разрыв цепи сварочных проводов.

Включение амперметра в сварочную цепь также отмечается некоторой спецификой. Дело в том, что последовательно в цепь включается не сам прибор (стрелочный указатель), а его шунт (резистор), стрелочный же индикатор подключается к шунту параллельно.

Шунт обладает собственным сопротивлением: предположительно сотые доли Ома (так как измерить его обычным омметром не удается). На вид это кусок металла в несколько сантиметров в длину прямоугольного сечения с мощными контактными площадками с обеих сторон. От точности сопротивления шунта зависит и точность показания прибора. Для каждой модели амперметра предусмотрен шунт определенного сопротивления, и они должны продаваться вместе.

И уж чего ни в коем случае не нужно делать, так это пробовать включить стрелочный прибор в цепь вообще без шунта. Если у вас где-то завалялся стрелочный прибор, на шкале которого значатся сотни ампер, то это вовсе не значит, что он сам их измеряет. Проверьте его: и сам по себе прибор окажется всего-то микро- или миллиамперметром. Иногда попадаются стрелочные приборы, у которых шунт вмонтирован внутри корпуса и к нему дополнительно ничего больше подключать не нужно. Как правило, такие отличаются огромными размерами и невысоким классом точности.

Немалое значение имеет способность стрелочного указателя измерительного прибора устанавливаться на текущее значение, преодолевая колебательные переходные процессы при изменении тока, иначе стрелка будет судорожно плясать по шкале уже при незначительных изменениях тока, которые неизбежны при горении сварочной дуги.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Важной особенностью конструкции любого сварочного аппарата является возможность регулировки рабочего тока. известны такие способы регулировки тока в сварочных трансформаторах: шунтирование с помощью дросселей всевозможных типов, изменение магнитного потока за счет подвижности обмоток или магнитного шунтирования, применение магазинов активных балластных сопротивлений и реостатов. Все эти способы имеют как свои преимущества, так и недостатки. Например, недостатком последнего способа, является сложность конструкции, громоздкость сопротивлений, их сильный нагрев при работе, неудобство при переключении.

Наиболее оптимальным является способ ступенчатой регулировки тока, с помощью изменения количества витков, например, подключаясь к отводам, сделанным при намотке вторичной обмотки трансформатора. Однако, этот способ не позволяет производить регулировку тока в широких пределах, поэтому им обычно пользуются для подстройки тока. Помимо прочего, регулировка тока во вторичной цепи сварочного трансформатора связана с определенными проблемами. В этом случае, через регулирующее устройство проходят значительные токи, что является причиной увеличения ее габаритов. Для вторичной цепи практически не удается подобрать мощные стандартные переключатели, которые бы выдерживали ток величиной до 260 А.

Если сравнить токи в первичной и вторичной обмотках, то оказывается, что в цепи первичной обмотки сила тока в пять раз меньше, чем во вторичной обмотке. Это наталкивает на мысль поместить регулятор сварочного тока в первичную обмотку трансформатора, применив для этой цели тиристоры. На рис. 20 приведена схема регулятора сварочного тока на тиристорах. При предельной простоте и доступности элементной базы этот регулятор прост в управлении и не требует настройки.

Рис. 1 Принципиальная схема регулятора тока сварочного трансформатора:
VT1, VT2 -П416

VS1, VS2 — Е122-25-3

С1, С2 — 0,1 мкФ 400 В

R5, R6 — 1 кОм

Регулирование мощности происходит при периодическом отключении на фиксированный промежуток времени первичной обмотки сварочного трансформатора на каждом полупериоде тока. Среднее значение тока при этом уменьшается. Основные элементы регулятора (тиристоры) включены встречно и параллельно друг другу. Они поочередно открываются импульсами тока, формируемыми транзисторами VT1, VT2.

При включении регулятора в сеть оба тиристора закрыты, конденсаторы С1 и С2 начинают заряжаться через переменный резистор R7. Как только напряжение на одном из конденсаторов достигает напряжения лавинного пробоя транзистора, последний открывается, и через него течет ток разряда соединенного с ним конденсатора. Вслед за транзистором открывается и соответствующий тиристор, который подключает нагрузку к сети.

Изменением сопротивления резистора R7 можно регулировать момент включения тиристоров от начала до конца полупериода, что в свою очередь приводит к изменению общего тока в первичной обмотке сварочного трансформатора Т1. Для увеличения или уменьшения диапазона регулировки можно изменить сопротивление переменного резистора R7 в большую или меньшую сторону соответственно.

Транзисторы VT1, VT2, работающие в лавинном режиме, и резисторы R5, R6, включенные в их базовые цепи, можно заменить динисторами (рис. 2)

Рис. 2 Принципиальная схема замены транзистора с резистором на динистор, в схеме регулятора тока сварочного трансформатора.
Aноды динисторов следует соединить с крайними выводами резистора R7, а катоды подключить к резисторам R3 и R4. Если регулятор собрать на динисторах, то лучше использовать приборы типа КН102А.

В качестве VT1, VT2 хорошо зарекомендовали себя транзисторы старого образца типа П416, ГТ308, однако эти транзисторы, при желании, можно заменить современными маломощными высокочастотными транзисторами, имеющими близкие параметры. Переменный резистор типа СП-2, а постоянные резисторы типа МЛТ. Конденсаторы типа МБМ или К73-17 на рабочее напряжение не менее 400 В.

Все детали устройства с помощью навесного монтажа собираются на текстолитовой пластине толщиной 1…1,5 мм. Устройство имеет гальваническую связь с сетью, поэтому все элементы, включая теплоотводы тиристоров, должны быть изолированы от корпуса.

Правильно собранный регулятор сварочного тока особой наладки не требует, необходимо только убедиться в стабильной работе транзисторов в лавинном режиме или, при использовании динисторов, в стабильном их включении.

Довольно большое количество промышленных электроприводов и технологических процессов для своего питания используют постоянный ток. Причем в таких случаях довольно часто необходимо изменять значение этого напряжения. Такие виды транспорта как метрополитен, троллейбусы, электрокары и другие виды транспорта получают питающее напряжения из сетей постоянного тока с неизменным напряжением. Но ведь многие из них нуждаются в изменении значения напряжения, подводимого к якорю электродвигателя. Классическими средствами получения необходимых значений являются резистивное регулирование , или система Леонардо. Но эти системы являются устаревшими, и встретить их можно довольно редко (особенно систему генератор-двигатель). Более современными и активно внедряемыми сейчас являются системы тиристорный преобразователь-двигатель, импульсный преобразователь двигатель. Рассмотрим каждую систему более подробно.

Резисторное регулирование

Для регулирования пускового тока и напряжения, подводимого к электродвигателю, в якорную цепь последовательно якорю (или якорю и обмотке возбуждения в случае двигателя последовательного возбуждения) подключают резисторы:

Таким образом, регулируется ток, подводимый к электрической машине. Контакторы К1, К2, К3 шунтируют резисторы при необходимости изменения какого-либо параметра или координаты электропривода. Этот способ довольно еще широко распространен, особенно в тяговых электроприводах, хотя ему сопутствуют большие потери в резисторах и, как следствие, довольно низкий КПД.

Система генератор-двигатель

В такой системе необходимый уровень напряжения формируется путем изменения потока возбуждения генератора:

Наличие в такой системе трех электромашин, больших массогабаритных показателей и длительного времени ремонта при поломках, а также дорогостоящего обслуживания и большую инерционность такой установки сделали КПД такой машины очень низким. Сейчас систем генератор-двигатель практически не осталось, все они активно заменяются на системы , который обладает рядом преимуществ.

Тиристорный преобразователь – двигатель

Получила свое массовое развитие в 60-х годах, когда начали появляться тиристоры. Именно на их базе были созданы первые статичные маломощные тиристорные преобразователи. Такие устройства подключались напрямую к сетям переменного тока:

Регулирование напряжения происходит путем изменения . Регулирование через тиристорный преобразователь имеет ряд преимуществ перед установкой генератор-двигатель, такие как высокое быстродействие и КПД, плавное регулирование напряжения постоянного и много других.

Преобразователь с промежуточным звеном постоянного напряжения

Здесь все немного сложнее. Чтоб получить постоянное напряжение необходимой величины применяют еще вспомогательные устройства, а именно инвертор, трансформатор, выпрямитель:

Здесь постоянный ток преобразуют в переменный с помощью инвертора тока, потом с помощью трансформатора понижают или повышают (в зависимости от надобности), а потом снова выпрямляют. Значительно удорожает установку наличие трансформатора и инвертора, укрупняет систему, чем снижает КПД. Но есть и плюс – гальваническая развязка между сетью и нагрузкой из – за наличия трансформатора. На практике такие устройства встречаются крайне редко.

Импульсные преобразователи постоянного напряжения

Это пожалуй самые современные устройства регулирования в цепях постоянного тока. Его можно сравнить с трансформатором, поскольку поведение импульсного преобразователя подобно трансформатору с плавно меняющимся количеством витков:

Такие системы активно заменяют электроприводы с резистивным регулированием, путем подключения их к якорю машины последовательно, вместо резистивно-контакторной группы. Их довольно часто применяю в электрокарах, а также довольно большую популярность они обрели в подземном транспорте (метрополитен). Такие преобразователи выделяют минимум тепла, что не нагревает тоннелей и могут реализовывать режим рекуперативного торможения, что является большим плюсом для электроприводов с частым пуском и торможением.

Большим плюсом таких устройств есть то, что они могут осуществить рекуперацию энергии в сеть, плавно регулируют скорость нарастания тока, обладают высоким КПД и быстродействием.

Качество сварного шва в значительной мере зависит от характеристик электрической дуги. Для каждой толщины металла, в зависимости от его вида требуется определенной силы .

Кроме этого, важна вольтамперная характеристика аппарата для сварки, от этого зависит качество электрической дуги. Для резки металла тоже требуются свои значения электротока. То есть любой сварочный аппарат должен обладать регулятором, управляющим мощностью сварки.

Управлять током можно по-разному. Основные способы регулирования такие:

• введение резистивной или индуктивной нагрузки во вторичную обмотку сварочного аппарата;
• изменение количества витков во вторичной обмотке;
• изменение магнитного потока аппарата для сварки;
• использование полупроводниковых приборов.

Схематических реализаций этих способов множество. При изготовлении аппарата для сварки своими руками каждый может выбрать себе регулятор по вкусу и возможностям.

Резистор или индуктивность

Регулировка сварочного тока с использованием сопротивления или катушки индуктивности является самой простой и надежной. К последовательно подключают мощный резистор или дроссель. За счет этого меняется активное или индуктивное сопротивление нагрузки, что приводит к падению напряжения и изменению сварочного тока.

Регуляторы в виде резисторов применяют для улучшения вольтамперной характеристики сварочного аппарата. Используется набор мощных проволочных сопротивлений или один резистор, выполненный из толстой нихромовой проволоки в виде спирали.

Для изменения сопротивления специальным зажимом их подключают к определенному витку провода. Резистор выполняется в виде спирали для уменьшения габаритов и удобства использования. Номинал резистора не должен превышать 1 Ом.

Переменный ток в определенные моменты времени имеет нулевые или близкие к нему значения. В это время получается кратковременное гашение дуги. При изменении промежутка между электродом и деталью может произойти прилипание или полное ее гашение.

Для смягчения режима сваривания и соответственно получения качественного шва применяют регулятор в виде дросселя, который включается последовательно с держаком в выходной цепи аппарата.

Дополнительная индуктивность вызывает сдвиг фаз между выходным током и напряжением. При нулевых или близких к нему значениях переменного тока напряжение имеет максимальную амплитуду и наоборот. Это позволяет поддерживать стабильную дугу и обеспечивает надежное ее зажигание.

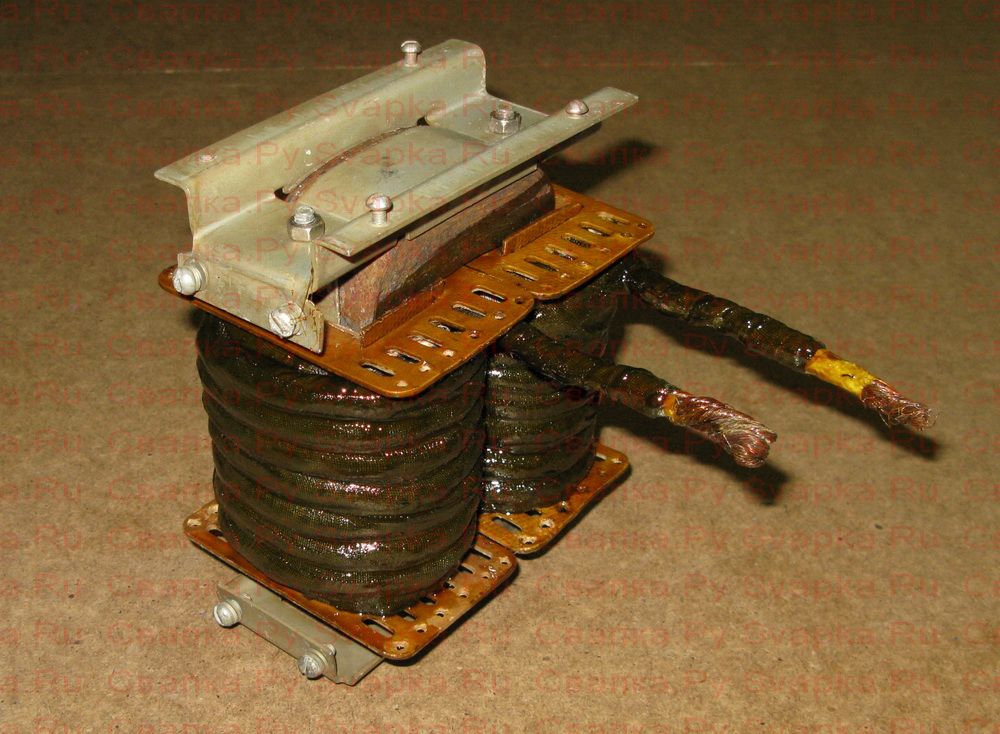

Дроссель можно изготовить из старого трансформатор. Используется только его магнитопровод, все обмотки удаляются. Вместо них наматывают 25-40 витков толстого медного провода.

Данный регулятор был широко распространен при использовании трансформаторных аппаратов переменного тока благодаря своей простоте и наличию комплектующих. Недостатками дроссельного регулятора сварочного тока являются небольшой диапазон управления.

Изменение количества витков

При этом методе регулировка характеристик дуги осуществляется благодаря изменению коэффициента трансформации. Коэффициент трансформации позволяют изменить дополнительные отводы из вторичной катушки. Переключаясь с одного отвода на другой можно менять напряжение в выходной цепи аппарата, что приводит к изменению мощности дуги.

Регулятор должен выдерживать большой сварочный ток. Недостатком является трудность нахождения коммутатора с такими характеристиками, небольшой диапазон регулировок и дискретность коэффициента трансформации.

Изменение магнитного потока

Данный способ управления используется в трансформаторных аппаратах сварки. Изменяя магнитный поток, меняют коэффициент полезного действия трансформатора, это в свою очередь меняет величину сварочного тока.

Регулятор работает за счет изменения зазора магнитопровода, введения магнитного шунта или подвижности обмоток. Изменяя расстояние между обмотками, меняют магнитный поток, что соответственно сказывается на параметрах электрической дуги.

На старых сварочных аппаратах на крышке находилась рукоятка. При ее вращении вторичная обмотка поднималась или опускалась за счет червячной передачи. Этот способ практически изжил себя, он использовался до распространения полупроводников.

Полупроводниковые приборы

Создание мощных полупроводниковых приборов, способных работать с большими токами и напряжениями, позволило разработать сварочные аппараты нового типа.

Они стали способны менять не только сопротивление вторичной цепи и фазы, но и изменять частоту тока, его форму, что также влияет на . В традиционном трансформаторном сварочном аппарате используется регулятор сварочного тока на базе тиристорной схемы.

Регулировка в инверторах

Сварочные инверторы – это самые современные аппараты для электродуговой сварки. Использование мощных полупроводниковых выпрямителей на входе устройства и последующей трансформации переменного тока в постоянный, а затем в переменный высокой частоты позволил создать устройства компактные и мощные одновременно.

В инверторных аппаратах основным регулятором является изменение частоты задающего генератора. При одном и том же размере трансформатора мощность преобразования напрямую зависит от частоты входного напряжения.

Чем меньше частота, тем меньшая мощность передается на вторичную обмотку. Ручка регулировочного резистора выводится на лицевую панель инвертора. При ее вращении изменяются характеристики задающего генератора, что приводит к изменению режима переключения силовых транзисторов. В итоге получается требуемый сварочный ток.

При использовании инверторных сварочных полуавтоматов настройка происходит так же, как и при использовании ручной сварки.

Кроме внешних регуляторов в блоке управления инвертором предусмотрены еще много различных управляющих элементов и защит, обеспечивающих стабильную дугу и безопасную работу. Для начинающего сварщика лучшим выбором будет инверторный аппарат для сварки .

Применение тиристорной и симисторной схемы

После создания мощных тиристоров и симисторов их стали использовать в регуляторах силы выходного тока в сварочных аппаратах. Они могут устанавливаться в первичной обмотке трансформатора или во вторичной. Суть их работы заключается в следующем.

На управляющий контакт тиристора со схемы регулятора поступает сигнал, открывающий полупроводник. Длительность сигнала может изменяться в больших пределах, от 0 до длительности полупериода тока протекающего через тиристор.

Управляющий сигнал синхронизирован с регулируемым током. Изменение длительности сигнала вызывает обрезание начала каждого полупериода синусоиды сварочного тока. Увеличивается скважность, в результате средний ток уменьшается. Трансформаторы очень чувствительны к такому управлению.

Такой регулятор имеет существенный недостаток. Время нулевых значений увеличивается, что приводит к неравномерности дуги и ее несанкционированному гашению.

Для уменьшения негативного эффекта дополнительно приходится вводить дроссели, которые вызывают фазовый сдвиг между током и напряжением. В современных аппаратах данный метод практически не используются.

Каталог статей — ПромСнабСервис

Cодержание статьи

Из статьи вы узнаете, какими бывают сварочные аппараты. Своими руками изготовить их довольно просто, если имеются элементарные познания в электротехнике и необходимые инструменты. В качестве основы для сварочного автомата может быть взят как готовый трансформатор, так и самодельный.

Конечно, такие конструкции потребляют большую мощность, следовательно, в сети будет наблюдаться сильное падение напряжения. Это может сказаться на функционировании бытовых электроприборов. Именно по этой причине намного эффективнее оказываются конструкции, в основе которых находятся полупроводниковые элементы. Если сказать проще, то это инверторные сварочные аппараты.

Простейший сварочный аппарат

Так, первым делом стоит рассмотреть самые простые конструкции, которые может повторить любой. Конечно, это те устройства, в основе которых находятся трансформаторы. Конструкция, рассмотренная ниже, позволяет работать от напряжения 220 и 380 Вольт. Максимальный диаметр электрода, используемый при сварке, – 4 миллиметра. Толщина свариваемых металлических элементов колеблется в интервале от 1 до 20 миллиметров. О том, как сделать сварочный аппарат своими руками, вы сейчас узнаете в полной мере. Причем продвигаться сможете от простого к сложному.

Несмотря на такие прекрасные характеристики, изготовление сварочного аппарата производится из легкодоступных материалов. Вам потребуется для сборки трансформатор понижающий, работающий от трехфазного напряжения. При этом его мощность должна составлять порядка 2 киловатт. Также стоит отметить, что вам необходимы будут не все обмотки. Поэтому в том случае, если одна из них вышла из строя, проблем с дальнейшим конструированием не возникнет.

Переделка сварочного трансформатора

Суть в том, что вам необходимо внести изменения лишь во вторичной обмотке. Для облегчения задачи ниже в статье приведена схема сварочного аппарата, подключение его к сети также описано.

Итак, первичную обмотку трогать не нужно, она имеет все характеристики, необходимые для работы от сети переменного тока 220 Вольт. Разбирать сердечник нет необходимости, достаточно непосредственно на нём разобрать вторичную обмотку, а вместо нее намотать новую.

На трансформаторе, который вы должны выбрать, присутствует несколько обмоток. Три первичных, столько же вторичных. Но имеются еще и средние обмотки. Их тоже три. Именно вместо средней необходимо намотать такой же провод, какой был использован для изготовления первичной. Причем необходимо от каждого тридцатого витка делать отводы. Около 300 витков в общей сложности должна иметь каждая обмотка. Благодаря правильной намотке провода можно увеличить мощность сварочного аппарата.

На обеих крайних катушках наматывается вторичная обмотка. Точное количество витков указать сложно, так как чем их больше, тем лучше. Провод используется сечением 6-8 квадратных миллиметров. Вместе с ним наматывается одновременно тонкий провод. В качестве силового кабеля нужно использовать многожильный в надежной изоляции. Именно так делаются сварочные аппараты своими руками.

Если проанализировать все конструкции, изготовленные по данной технологии, то оказывается, что примерное количество провода — около 25 метров. Если нет провода с большим сечением, можно использовать кабель с площадью 3-4 квадратных миллиметра. Но в этом случае его необходимо складывать вдвое при намотке.

Подключение сварочного трансформатора

Конструкцию имеет простую сварочный аппарат. Полуавтомат можно изготовить на его основе, если сделать еще одну обмотку для питания электропривода подачи электродов. Обратите внимание на то, что на выходе трансформатора будет очень большой ток. Поэтому все коммутационные разъемы необходимо выполнять максимально прочными.

Чтобы сделать клеммы для подключения к выводам вторичной обмотки, вам потребуется медная трубка. У нее должен быть диаметр 10 миллиметров, а длина 3-4 см. С одного конца ее нужно расклепать. Получиться должна пластина, в которой необходимо проделать отверстие. Диаметр его должен составлять около одного сантиметра. С другого конца вставляются провода. Независимо от того, сварочный аппарат постоянного тока или переменного, коммутация делается максимально жесткой и надежной.

Желательно их идеально зачистить, при необходимости обработать в кислоте и нейтрализовать ее. Для улучшения контакта второй край трубки должен быть слегка сплюснут при помощи молотка. Выводы первичной обмотки лучше всего крепить к текстолитовой плате. Толщина ее должна быть около трех миллиметров, можно больше. Она жестко крепится к трансформатору. Кроме того, в этой плате нужно сделать 10 отверстий, диаметр каждого около 6 миллиметров. Посмотрите, какая схема сварочного аппарата, как он включается в сеть 220 и 380 Вольт.

В них необходимо установить винты, гайки и шайбы. К ним производится подключение выводов всех первичных обмоток. В том случае, если требуется, чтобы сварка работала от бытовой сети 220 Вольт, соединяются параллельно крайние обмотки трансформатора. Последовательно с ними включается средняя обмотка. Идеально будет работать сварка при питании от 380 Вольт.

Чтобы произвести подключение первичных обмоток к питающей сети, нужно использовать другую схему. Обе крайние обмотки соединяются последовательно. Лишь после этого последовательно с ними включается средняя обмотка. Причина для этого кроется в следующем: средняя обмотка является дополнительным индуктивным сопротивлением, с ее помощью происходит снижение напряжения и тока во вторичной цепи. Благодаря этому работают в нормальном режиме сварочные аппараты, своими руками изготовленные по приведенной технологии.

Изготовление электрододержателя

Конечно, неотъемлемая часть любого сварочного аппарата — это электрододержатель. Нет необходимости покупать готовый, если сделать его можно из подручных материалов. Вам необходима трехчетвертная труба, ее суммарная длина должна быть около 25 сантиметров. С обоих концов необходимо сделать небольшие выемки, примерно на 1/2 диаметра. С таким держателем будет нормально работать сварочный аппарат. Для пластиковых элементов конструкции отдельное требование – они должны быть расположены как можно дальше от трансформатора и держателя.

Делать их нужно в трех-четырех сантиметрах от края. Затем возьмите кусок стальной проволоки, диаметр которой 6 миллиметров, приварите его к трубе напротив большей выемки. С другой стороны необходимо просверлить дырку, к ней прикрепите провод, который будет соединяться со вторичной обмоткой.

Подключения сварочного аппарата к сети

Стоит отметить, что нужно подключать сварочный аппарат по всем правилам. Во-первых, нужно использовать рубильник, с помощью которого можно без труда произвести отключение устройства от сети. Обратите внимание на то, что сварочные аппараты, своими руками изготовленные, по безопасности не должны уступать аналогам, выпускаемым промышленностью. Во-вторых, сечение проводов для подключения к сети должно быть не меньше полутора квадратных миллиметров. Ток потребления первичной обмотки составляет максимум 25 ампер. При этом во вторичной цепи ток можно изменить в диапазоне 60..120 ампер. Обратите внимание на то, что данная конструкция сравнительно простая, поэтому подходит она лишь для применения в быту.

Старайтесь давать небольшой перерыв время от времени, независимо от того, какой сварочный аппарат – полуавтомат или ручной. Использовали десяток электродов – выключите сварку, дайте ей немного времени остыть. Но это лишь в том случае, если используются электроды с диаметром больше 3 миллиметров. Если же меньшие вы используете, например 2 миллиметра, то температура обмоток трансформатора не поднимается больше 80 градусов. Следовательно, можно работать, не выключая сварочный аппарат. При эксплуатации обязательно соблюдайте технику безопасности. Ознакомьтесь с правилами противопожарной безопасности при работе сварочного аппарата. Не поленитесь и почитайте о правилах электробезопасности.

Аппарат для точечной сварки

Полезным окажется и сварочный аппарат точечного типа. Конструкции таких устройств не менее простые, нежели предыдущих. Правда, величина тока на выходе очень большая. Зато имеется возможность производить контактную сварку металлов до трех миллиметров толщиной. В большинстве конструкций нет регулировки выходного тока. Но при желании это можно сделать. Правда, усложняется вся самоделка. Необходимость в регулировании выходного тока отпадает, так как можно контролировать процесс сварки визуально. Конечно, сварочные инверторные аппараты окажутся намного эффективнее. Но точечные могут выполнять то, чего не позволяет сделать любая другая конструкция.

Для изготовления вам потребуется трансформатор с мощностью около 1 киловатта. Первичная обмотка остается без изменений. Переделать потребуется только вторичную. И если используется трансформатор от бытовой микроволновки, то нужно выбить вторичную обмотку, вместо нее произвести намотку нескольких витков провода большого сечения. Если имеется возможность, лучше использовать медную шину. На выходе должно получиться около пяти вольт, но этого окажется достаточно для полноценной работы устройства.

Конструкция электрододержателя

Здесь она немножко отличается от той, которая была рассмотрена выше. Для изготовления вам потребуются небольшие дюралевые заготовки. Подойдут прутки с диаметром 3 сантиметра. Нижний должен быть неподвижен, полностью изолирован от контактов. В качестве изоляционного материала можно использовать шайбы из текстолита, а также лакоткань. Любой, даже простейший точечный сварочный аппарат нуждается в надежном электрододержателе, поэтому его конструированию уделите максимум внимания.

Электроды изготавливаются из меди, их диаметр — 10-12 миллиметров. Они прочно закрепляются в держателе с помощью прямоугольных латунных вставок. Исходное положение электрода держателя – его половины разведены. Для придания упругости можно использовать пружины. Идеально подходят от старых раскладушек.

Работа контактной сварки

Необходимо подключать такую сварку к электрической сети при помощи автоматического выключателя. Он должен иметь номинальный ток 20 ампер. Обратите внимание на то, что на входе (там, где у вас находится счетчик) автомат должен быть либо таким же по параметрам, либо большим. Чтобы произвести включение трансформатора, применяется простой магнитный пускатель. Несколько отличается работа сварочным аппаратом контактного типа от той, которая была рассмотрена выше. И эти особенности вы сейчас узнаете.

Для включения магнитного пускателя необходимо предусмотреть специальную педаль, которую вы будете нажимать ногой для выработки тока во вторичной цепи. Обратите внимание на то, что включается и выключается контактная сварка только в том случае, если электроды полностью сведены. Если пренебрегать этим правилом, то будет появляться очень много искр, как следствие, это приведет к пригоранию электродов, выходу их из строя. Старайтесь как можно чаще обращать внимание на температуру сварочного аппарата. Время от времени делайте небольшие перерывы. Не допускайте перегрева агрегата.

Инвентарно сварочный аппарат

Он является наиболее современным, но сложнее в конструировании. В нем используется импульсный трансформатор и полупроводниковые транзисторы с высокой мощностью. Пожалуй, это наиболее дорогие и дефицитные детали. В первую очередь делается блок питания. Он импульсный, поэтому необходимо изготовить специальный трансформатор. А теперь более подробно о том, из чего состоит такой сварочный аппарат. Характеристики его компонентов смотрите далее.

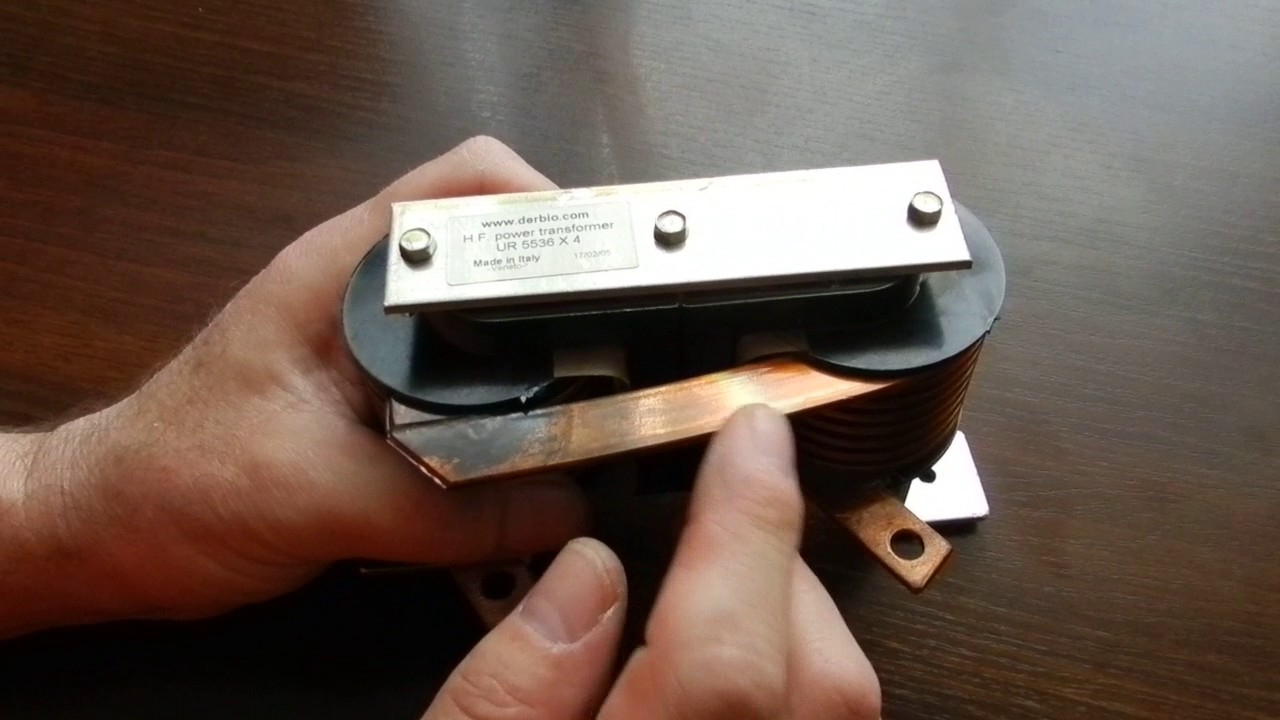

Конечно, трансформатор, используемый в инверторе, намного меньше по габаритам, нежели рассмотренные выше. Также потребуется сделать дроссель. Итак, вам следует обзавестись сердечником из феррита, каркасом для изготовления трансформатора, медными шинами, специальными скобами, чтобы произвести фиксацию двух половин ферритового сердечника, изолентой. Последнюю необходимо выбирать, исходя из данных ее термической стойкости. Придерживайтесь этих советов, когда делаете сварочные инверторные аппараты.

Намотка трансформатора

Наматывается трансформатор на всю ширину каркаса. Только при таком условии он способен будет выдержать любые падения напряжения. Для намотки используется либо медная шина, либо провода, собранные в пучок. Обратите внимание на то, что провод из алюминия использовать нельзя! Он не может выдерживать такую большую плотность электрического тока, которая имеется в инверторе. Такой сварочный аппарат для дачи способен выручить вас, причем его вес крайне мал. Витки наматываются максимально плотно. Вторичная обмотка – это два провода с толщиной порядка двух миллиметров, скрученных вместе.

Друг от друга они должны быть максимально изолированы. Если у вас большие запасы строчных трансформаторов от старых телевизоров, можно их применить в конструкции. Требуется 5 штук, причем сделать из них нужно один общий магнитопровод. Чтобы устройство работало с максимальной эффективностью, нужно уделять внимание каждой мелочи. В частности, толщина провода выходной обмотки трансформатора влияет на его бесперебойность.

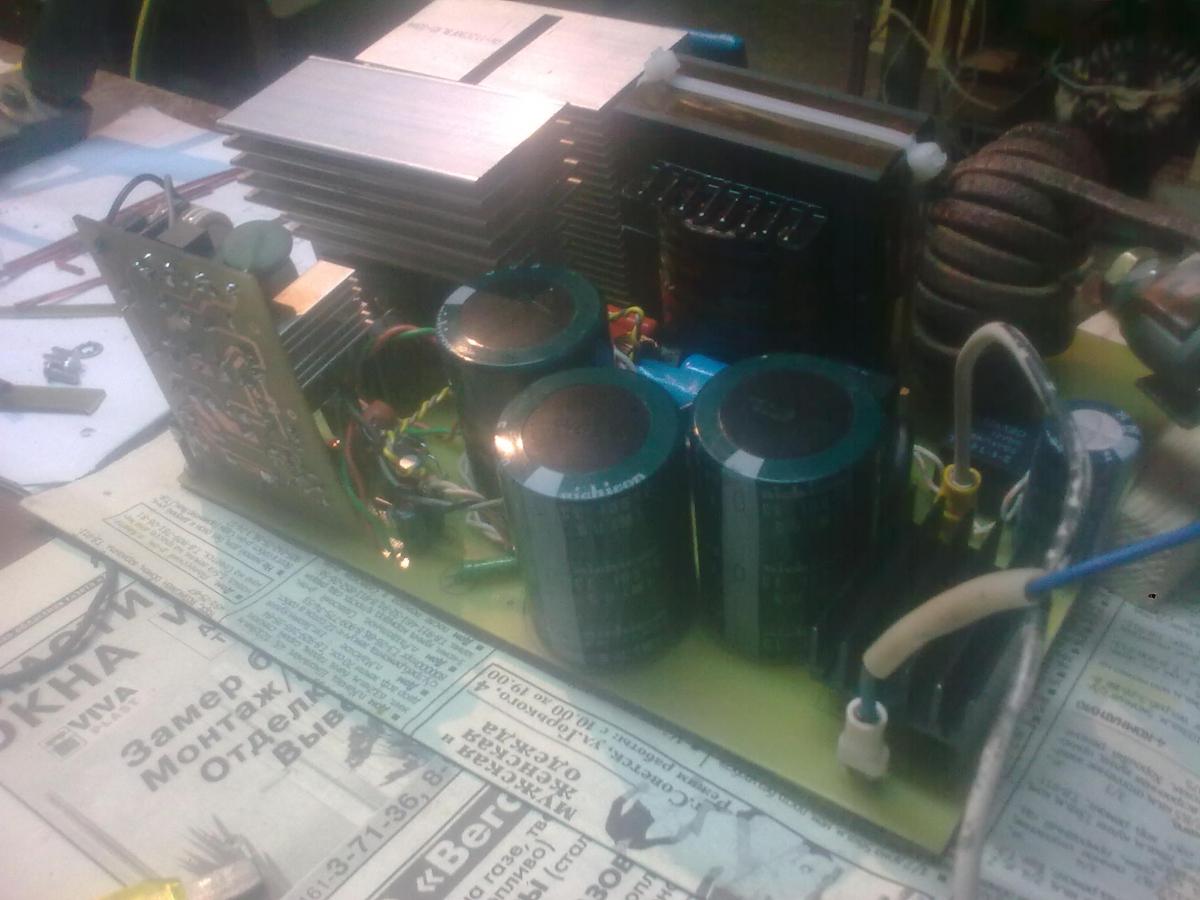

Конструкция инвертора

Чтобы изготовить сварочный аппарат 200, необходимо уделить максимальное внимание всем мелочам. В частности, силовые транзисторы необходимо закрепить на радиаторе. Причем использование термопасты приветствуется для передачи тепла от транзистора к радиатору. И рекомендуется ее время от времени менять, так как она имеет свойство высыхать. Передача тепла при этом ухудшается, есть вероятность, что полупроводники выйдут из строя. Кроме того, нужно сделать принудительное охлаждение. Для этой цели используются вытяжные кулеры. Диоды, служащие для выпрямления переменного тока, необходимо закрепить на алюминиевой пластине. Ее толщина должна быть 6 миллиметров.

Соединение выводов осуществляется при помощи неизолированного провода. Его сечение должно составлять 4 миллиметра. Обратите внимание на то, чтобы между проводами соединения было максимальное расстояние. Они не должны прикасаться друг другу, независимо от того, какое воздействие испытывает корпус сварочного аппарата. Дроссель необходимо закрепить на основании сварочного аппарата при помощи металлической пластины.

Причем последняя должна полностью повторять форму непосредственно дросселя. Чтобы уменьшить вибрацию, необходимо установить уплотнитель из резины между корпусом и дросселем. Силовые провода внутри устройства разводятся в разные стороны. В противном случае имеется вероятность того, что произойдет короткое замыкание. Необходимо установить вентилятор таким образом, чтобы он осуществлял обдув всех радиаторов единовременно. В противном случае, если не получается использовать один вентилятор, придется ставить несколько.

Но лучше заранее полностью рассчитать место установки всех элементов системы. Обратите внимание на то, что вторичная обмотка должна охлаждаться максимально эффективно. Как видите, не только радиаторы нуждаются в эффективном обдуве. На этой основе можно без затрат сделать аргонный сварочный аппарат. Но его конструкция потребует использования иных материалов.

Заключение

Теперь вы знаете о том, как сделать несколько типов сварочных аппаратов. Если у вас имеются навыки в конструировании радиоэлектронных средств, то лучше, конечно же, остановиться на инверторном сварочном аппарате. Вы потратите время, зато на выходе получите прекрасное устройство, которое не уступает даже дорогим японским аналогам. Причем обойдется его изготовление в сущие копейки.

Но если имеется необходимость сделать сварочный аппарат, что называется, на скорую руку, то окажется проще соединить два трансформатора от микроволновых печей с измененными вторичными обмотками. Впоследствии весь агрегат можно усовершенствовать, добавив к нему электрический привод для подачи электродов. Также можно установить баллон, наполненный углекислым газом, чтобы в его среде осуществлять сварку металлов.

---

технология изготовления. Использование сварочного дросселя Способы регулировки тока с помощью дросселя

Как установить дроссель для сварочного аппарата своими руками, интересует многих, кто взялся собирать своими руками или приобрел недорогую модель. Ведь выполнив небольшую доработку, можно получить хорошую технику, не уступающую дорогим образцам. Можно купить как готовый дроссель, так и изготовить его самостоятельно с минимальными финансовыми вложениями.

Схема сварочного аппарата переменного тока с отдельным дросселем: 1 — первичная обмотка, 2 — сердечник, 3 — вторичная обмотка, 4 — обмотка дросселя, 5 — неподвижная часть сердечника дросселя, 6 — подвижная часть сердечника дросселя, 7 — винтовая пара, Др — регулятор тока.

Преимущества дросселя для сварочного аппарата

Функцией дросселя в сварочном аппарате является регулировка силы тока, который применяется для сварки. Он компенсирует недостающее сопротивление в процессе работы. Подключение дросселя следует осуществлять ко вторичной обмотке трансформатора.

Так можно добиться смещения фаз между током и напряжением и облегчить тем самым зажигание электрической дуги в самом начале работы. Это позволит получить равномерное горение сварки и, соответственно, равномерный качественный сварной шов. Сила тока при отсутствии дросселя всегда имеет максимальные показатели, из-за чего могут возникнуть неприятные моменты в процессе сварочных работ.

Дроссель может быть установлен в обычный сварочный аппарат, работающий с электродами, и в полуавтомат. Полуавтомат, оснащенный дросселем, позволяет сделать более качественный и глубокий сварной шов с минимальным разбрызгиванием металла. Оптимальным решением будет использование дросселя в паре с выпрямителем тока. Тогда для сварочных работ можно использовать практически все виды электродов и сварка при этом будет мягкой.

Дроссель может быть установлен и на сварочный аппарат, оснащенный понижающим трансформатором. Его необходимо подключать ко вторичной цепи трансформатора. Так, из сварочного аппарата, сделанного своими руками, можно получить полуавтомат, близкий по конструкции с дорогими заводскими моделями.

Как видно, эта деталь имеет большие преимущества. Установить дроссель можно не только на самодельный сварочный аппарат, но и на заводской образец. Данная деталь, установленная на недорогую модель сварочного аппарата, склонного к возникновению различных неполадок, способна облегчить с ним работу и выполнить ее качественно.

Вернуться к оглавлению

Материалы для самостоятельной сборки дросселя

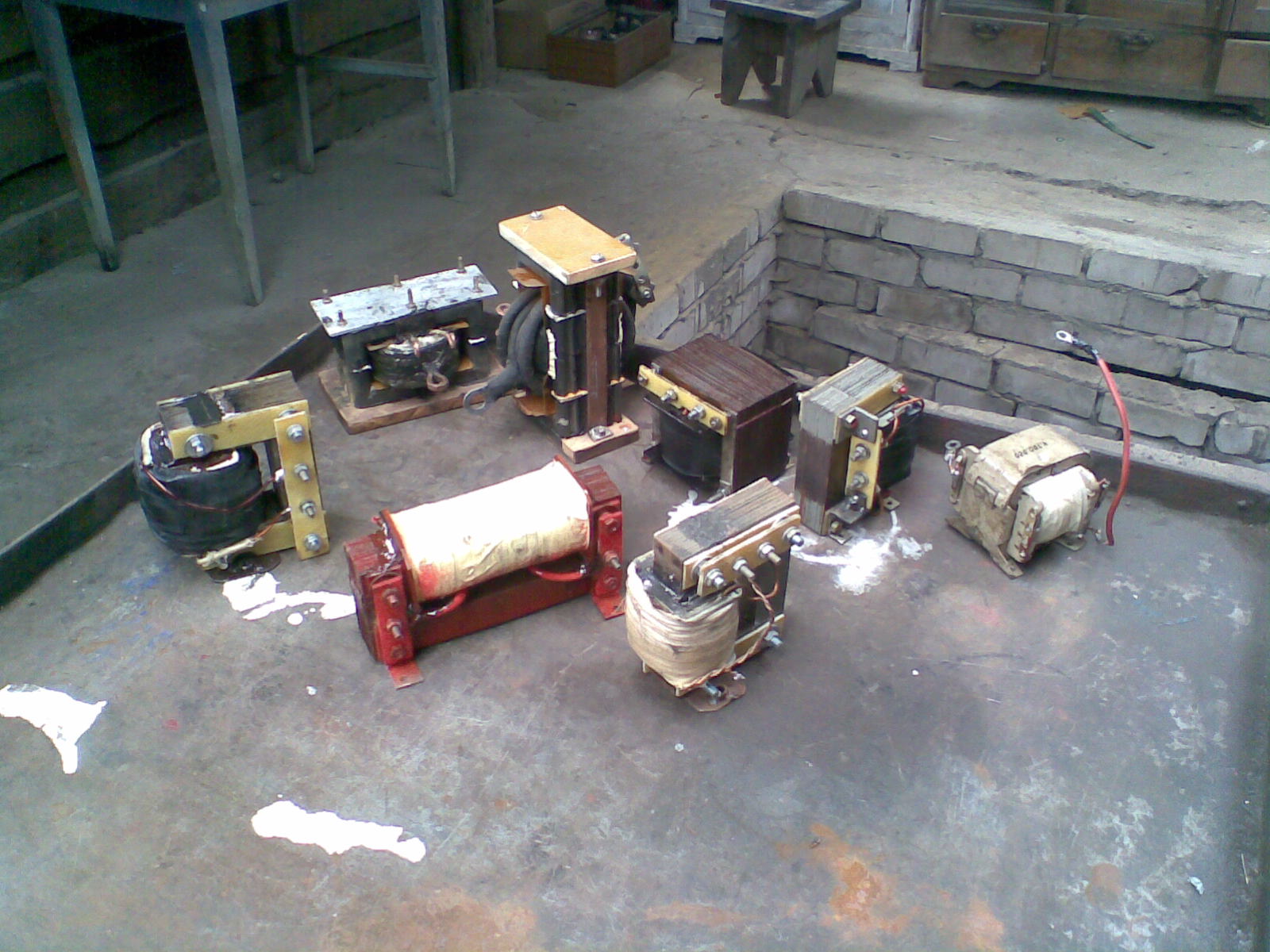

Правильно подобрав материал, сварочный дроссель вполне можно собрать самостоятельно. Он представляет собой обычный сердечник с намотанным проводом. Для этой цели могут подойти многие неисправные электротехнические приборы. Очень часто для его изготовления используются трансформаторы от старых ламповых телевизоров, с которых можно удалить старую обмотку и намотать новую с требуемым сечением.

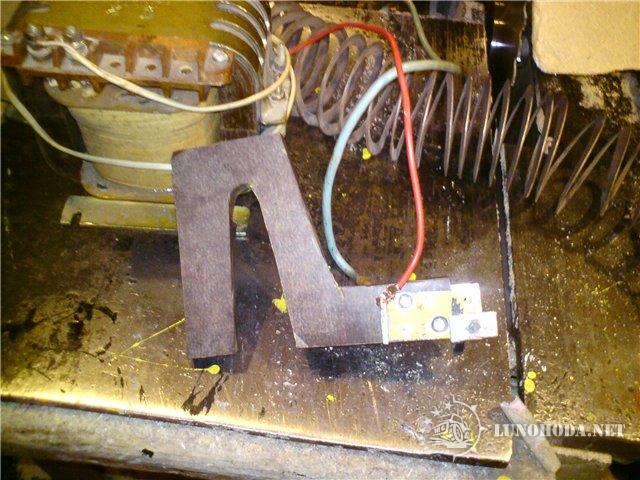

Еще одним устройством, с которого можно снять дроссель, является старый уличный фонарь. Старую, пришедшую в негодность обмотку с этой детали нужно демонтировать, оставив только картонные прокладки для обеспечения зазора между основным элементом сердечника и замыкающим. В процессе намотки провода эти элементы следует установить на прежнее место.

Для изготовления дросселя подойдет любой магнитопроводящий сердечник с сечением 10 -15 см. Между его частями нужно сделать немагнитный участок, вставив изоляционную прокладку толщиной 0,5 -1 мм.

Для намотки дросселя применяется медный или алюминиевый провод.

Вернуться к оглавлению

Намотка и установка дросселя

Для намотки алюминиевого провода необходимо выбирать сечение 35-40 мм, для медного — достаточно 25 мм. Также можно производить замену провода на медную (4 на 6 мм) или алюминиевую шину с большим сечением. Так, при использовании обычного провода нужно сделать 25-40 витков, а шину нужно намотать в 3 слоя. Если вы выбрали деталь от уличного фонаря, то наматывать провод следует по всей длине одной из ее боковых сторон, пока не заполнится окно.

Перед тем как намотать провод, следует произвести изоляцию ярма. Наматывая провод, не меняйте направление. Следующий слой намотки изолируется от предыдущего хлопчатобумажной тканью, стеклотканью или картоном для изоляции, выполняется нанесение изолирующей пропитки бакелитовым лаком. Выводы при намотке должны быть маркированы.

Ступенчатая регулировка тока сварочной дуги достигается включением на выходе нагрузочного омического сопротивления, представляющего собой спираль из нихрома, через равное количество витков которой делаются отводы с хорошими контактами, выдерживающими большие нагрузки. Воздушный промежуток в сердечнике дросселя не делается. Но такой способ имеет недостаток: большой нагрев нити, порой докрасна.

Плавная регулировка тока достигается благодаря установке подвижных обмоток трансформатора.

Благодаря смене расстояния между первичной и вторичной обмотками трансформатора меняется величина магнитного потока и сопротивление во вторичной обмотке.

Особое внимание следует уделить настройке дросселя.

Настроить его можно так:

• добавив или отмотав количество витков провода;
• изменив в сердечнике размеры воздушного промежутка.

Правильно изготовленный и настроенный дроссель позволит вам работать с самодельным сварочным аппаратом не хуже, чем с дорогой импортной моделью.

Дроссель — промышленное название такого электротехнического элемента, как катушка индуктивности. Это приспособление имеет широкий спектр применения, в частности, мощный дроссель можно использовать для улучшения рабочих характеристик полуавтомата или инвертора для сварки.

Основное свойство катушки индуктивности, представляющей собой магнитопровод, намотанный с соблюдением определенных условий вокруг ферромагнитного сердечника, – это стабилизация силы тока по времени.

Проще говоря, напряжение, приложенное к катушке, вызывает плавное нарастание силы тока на выходе. Изменение полярности приводит к такому же плавному уменьшению силы тока.

Главным фактором является то условие, что ток, проходящий по дросселю, не может резко возрастать или снижаться. Именно это и определяет ценность использования дросселя для сварки — компенсация сопротивления позволяет избежать резких скачков по амперажу.

Это позволяет подстраховаться от случайного прожига свариваемых заготовок, уменьшить разбрызгивание плавящегося металла и точно подобрать параметры тока для сварки по заданной толщине металла. Шансы получить хороший шов с применением дросселя для сварки значительно выше.

Параметр, определяющий коэффициент изменения по току — индуктивность. Измеряется она в Гн (генри) — за 1 секунду при напряжении в 1 В через дроссель с индуктивностью в 1 Гн может пройти только 1 А.

Число витков на катушке напрямую влияет на величину индуктивности. Она прямо пропорциональна количеству витков, возведенному в квадрат. Но если надо изготовить сварочный дроссель своими руками, то высчитывать точное число витков не обязательно.

Так как параметры сварочных аппаратов бытового назначения в большинстве своем стандартны и общеизвестны, сварщику для изготовления дросселя собственноручно достаточно будет воспользоваться приведенной ниже инструкцией.

Предназначение

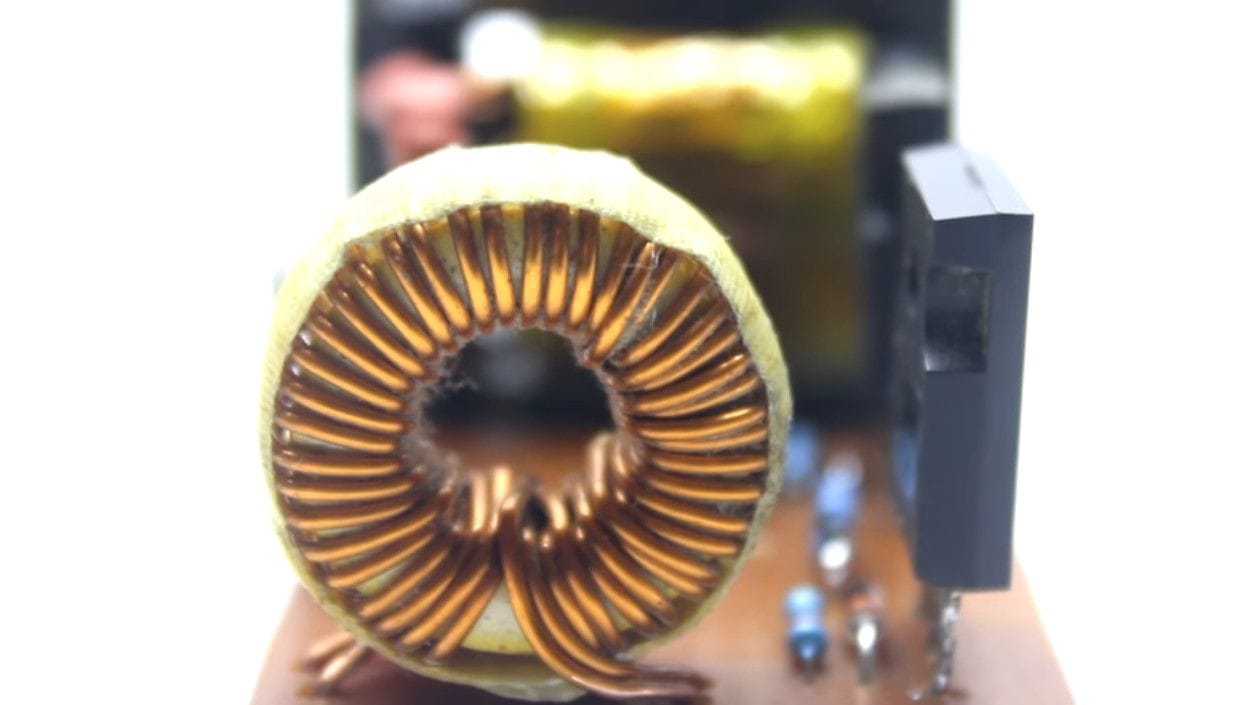

В инверторе для сварки дроссель необходим, чтобы создать на электроде электрическую дугу. Поджиг происходит при достижении определенного уровня напряжения.

Сварочный дроссель увеличивает сопротивление, что смещает фазы между током и напряжением и позволяет производить более плавный поджиг. Сам по себе этот факт часто позволяет избежать прожигания заготовки, особенно если сварке подвергаются детали из тонкого листового металла.

Плавное изменение силы тока позволяет не испортить заготовку резкой подачей завышенной мощности, оптимально установить температуру дуги и, соответственно, не допустить разбрызгивания металла при сохранении нужной глубины обработки.

Другое ценное его свойство — это частичная защита от нестабильного напряжения в сети.

Дроссель для сварочного инвертора существенно облегчает поджиг электрода, который должен загораться при более высоком напряжении, чем выдает инвертор.

Примером может служить электрод MP-3, вольтаж для возгорания которого должен составлять 70 В. Выходной дроссель для сварки может существенно облегчить работу с этим , который выдает всего 48 В в режиме холостого хода.

Это происходит благодаря явлению самоиндукции. Устройство индуцирует ЭДС (электродвижущую силу), которая вызывает пробой воздуха и вспыхивание сварочной дуги, стоит только поднести присадку на расстояние в несколько миллиметров от поверхности металла.

Дроссель для сварки подключается ко вторичной обмотке трансформатора в аппарате. Его можно использовать в аппаратах любого типа — как в самодельных, так и заводского изготовления, работающих по любому принципу — инверторных, с понижающим трансформатором и тому подобное.

Материалы для изготовления

Дроссель для дооборудования полуавтомата либо инвертора можно собрать своими руками, используя конструктивные элементы из старой техники — ламповых телевизоров, уличных фонарей старой конструкции и других устройств, в которых имеется трансформатор.

Конструктивно он представляет собой сердечник из материала, проводящего магнитное поле, но не проводящего электрический ток либо надежно заизолированного, и трех слоев обмоток, разделенных диэлектриком.

В качестве основы для сердечника подойдет либо специальный материал — феррит, обладающий данными свойствами, либо ярмо (подкова) от старого трансформатора. Намотка устройства ля сварки делается алюминиевым или медным проводом сечением 20-40 мм.

Если используется алюминий, то сечение провода должно быть не менее 36 мм, медный провод может быть тоньше. Подойдет плоская медная шина сечением 8 мм.

Габариты сердечника должны позволять намотку примерно 30 витков шины данного сечения, с учетом прокладок-диэлектриков. Рекомендуется сердечник от повышающего трансформатора советского телевизора ТСА 270-1.

Последовательность действий

Когда необходимые инструменты и материалы подготовлены, можно приступать к изготовлению дросселя для сварки. Алгоритм действий такой:

1. разобрать трансформатор, очистить катушки от следов старых обмоток;
2. изготовить из стеклоткани, картона, пропитанного бакелитовым лаком, либо иных подходящих диэлектриков прокладки, которые в дальнейшем будут играть роль индуктивного (воздушного) зазора. Их можно просто приклеить к соответствующим поверхностям катушек. Толщина прокладки должна составлять 0,8-1,0 мм;
3. произвести намотку на каждую катушку толстого медного или алюминиевого провода. Ориентироваться стоит на круглый провод из алюминия с сечением 36 мм либо медный с аналогичным омическим сопротивлением. На каждую «подковку» наносится 3 слоя по 24 витка в каждом;
4. между слоями проложить диэлектрический материал — стеклоткань, пропитанный бакелитовым лаком картон или другой диэлектрик. Прокладки должны быть надежными, так как дроссель такой конструкции склонен к самопробою между намотками. Если сопротивление между намотками будет ниже, чем сопротивление воздуха между электродом и присадкой, то пробой произойдет именно между намотками, и устройство ля сварки будет необратимо повреждено.

Намотку надо производить равномерно, без перехлестов, строго в одну и ту же сторону, чтобы «мостик» между катушками был с одной стороны будущего дросселя, а контакты входа и выхода с другой.

В случае ошибки перемычку можно установить и косо. Важно, чтобы ее установка превращала катушки с разным направлением обмотки в катушки с одинаковым направлением по факту.

Включение и проверка

Дроссель для сварки подключается к системе между диодным мостом и массой — контактом, который идет на соединение со свариваемым материалом. Выход диодного моста соединяется со входом дросселя, к выходу собранной катушки индуктивности — соответственно контакт массы.

Всю конструкцию для сварки в сборе необходимо протестировать на кусочке металла того же химического состава и толщины, с каким в дальнейшем планируется вести большую часть сварочных работ. Показателями качества являются:

• легкий электроподжиг;
• стабильность дуги;
• относительно слабый треск;
• плавное горение без сильных брызг расплава.

Учтите, что введение этого элемента в конструкцию сварочного аппарата приводит не только к стабилизации работы, но и к некоторому падению силы тока . Если инвертор или полуавтомат начал варить хуже, то значит — упала сила тока.

Дроссель нужно отсоединить и снять несколько витков с каждой катушки. Точное количество витков в каждом конкретном случае подбирается эмпирическим путем.

Технические данные нашего сварочного аппарата — полуавтомата:
Напряжение питающей сети: 220 В
Потребляемая мощность: не более 3 кВа
Режим работы: повторно-кратковременный
Регулирование рабочего напряжения: ступенчатое от 19 В до 26 В
Скорость подачи сварочной проволоки: 0-7 м/мин
Диаметр проволоки: 0.8 мм
Величина сварочного тока: ПВ 40% — 160 А, ПВ 100% — 80 А
Предел регулирования сварочного тока: 30 А — 160 А

Всего с 2003 года было сделано шесть подобных аппаратов. Аппарат, представленный далее на фото, работает с 2003 года в автосервисе и ни разу не подвергался ремонту.

Внешний вид сварочного полуавтомата

Вообще

Вид спереди

Вид сзади

Вид слева

В качестве сварочной проволоки используется стандартная
5кг катушка проволоки диаметром 0,8мм

Сварочная горелка 180 А вместе с евроразъемом
была куплена в магазине сварочного оборудования.

Схема и детали сварочника

Ввиду того что схема полуавтомата анализировалась с таких аппаратов как ПДГ-125, ПДГ-160, ПДГ-201 и MIG-180, принципиальная схема отличается от монтажной платы, т. к. схема вырисовывалась на лету в процессе сборки. Поэтому лучше придерживаться монтажной схемы. На печатной плате все точки и детали промаркированы (откройте в Спринте и наведите мышку).

Вид на монтаж

Плата управления

В качестве выключателя питания и защиты применен однофазный автомат типа АЕ на 16А. SA1 — переключатель режимов сварки типа ПКУ-3-12-2037 на 5 положений.

Резисторы R3, R4 — ПЭВ-25, но их можно не ставить (у меня не стоят). Они предназначены для быстрой разрядки конденсаторов дросселя.

Теперь по конденсатору С7. В паре с дросселем он обеспечивает стабилизацию горения и поддержания дуги. Минимальная емкость его должна быть не менее 20000 мкф, оптимальная 30000 мкф. Были испробованы несколько типов конденсаторов с меньшими габаритами и большей емкостью, например CapXon, Misuda, но они себя проявили не надежно, выгорали.

В итоге были применены советские конденсаторы, которые работают по сей день, К50-18 на 10000 мкф х 50В в количестве трёх штук в параллель.

Силовые тиристоры на 200А взяты с хорошим запасом. Можно поставить и на 160 А, но они будут работать на пределе, потребуется применение хороших радиаторов и вентиляторов. Примененные В200 стоят на не большой алюминиевой пластине.

Реле К1 типа РП21 на 24В, переменный резистор R10 проволочный типа ППБ.

При нажатии на горелке кнопки SB1 подается напряжение на схему управления. Срабатывает реле К1, тем самым через контакты К1-1 подается напряжение на электромагнитный клапан ЭМ1 подачи кислоты, и К1-2 — на схему питания двигателя протяжки проволоки, и К1-3 — на открытие силовых тиристоров.

Переключателем SA1 выставляют рабочее напряжение в диапазоне от 19 до 26 Вольт (с учетом добавки 3 витков на плечо до 30 Вольт). Резистором R10 регулируют подачу сварочной проволоки, меняют ток сварки от 30А до 160 А.

При настройке резистор R12 подбирают таким образом, чтобы при выкрученном R10 на минимум скорости двигатель все же продолжал вращаться, а не стоял.

При отпускании кнопки SB1 на горелке — реле отпускает, останавливается мотор и закрываются тиристоры, электромагнитный клапан за счет заряда конденсатора С2 еще продолжает оставаться открытым подавая кислоту в зону сварки.

При закрытии тиристоров исчезает напряжение дуги, но за счет дросселя и конденсаторов С7 напряжение снимается плавно, не давая сварочной проволоке прилипнуть в зоне сварки.

Мотаем сварочный трансформатор

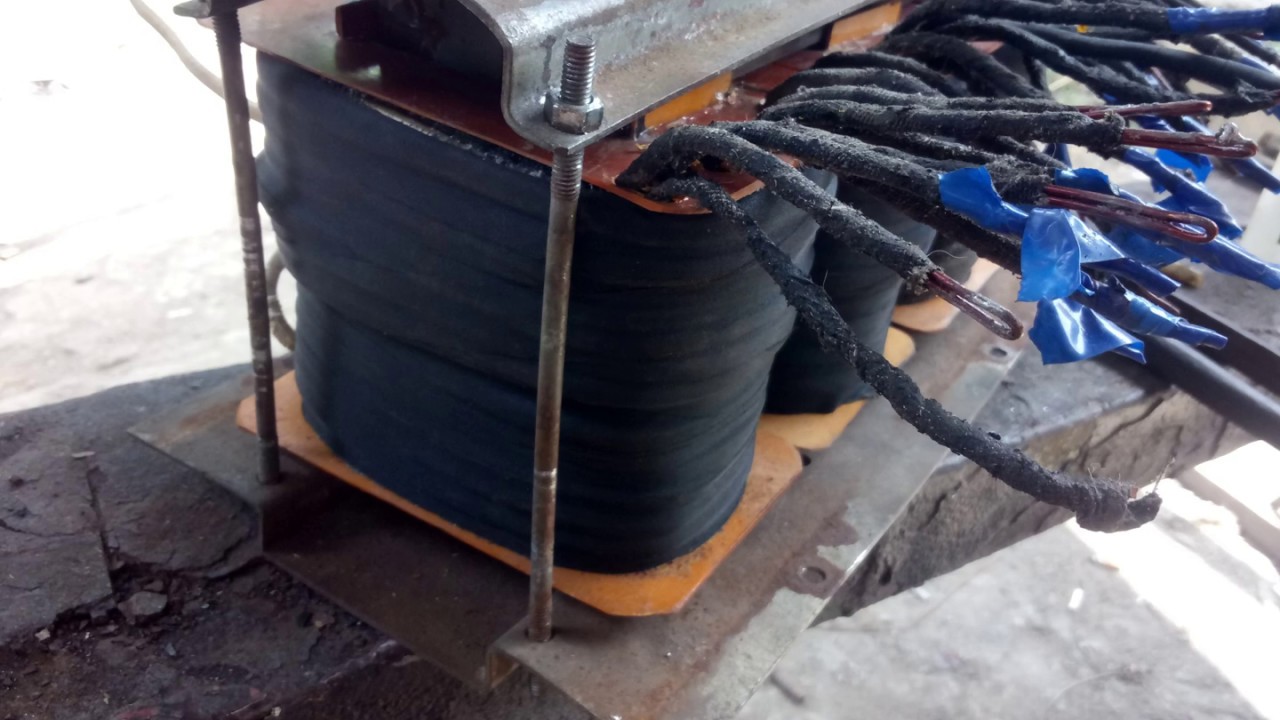

Берем трансформатор ОСМ-1 (1кВт), разбираем его, железо откладываем в сторону, предварительно пометив его. Делаем новый каркас катушки из текстолита толщиной 2 мм, (родной каркас слишком слабый). Размер щеки 147×106мм. Размер остальных частей: 2 шт. 130×70мм и 2 шт. 87×89мм. В щеках вырезаем окно размером 87×51,5 мм.
Каркас катушки готов.
Ищем обмоточный провод диаметром 1,8 мм, желательно в усиленной, стекловолоконной изоляции. Я взял такой провод со статорных катушек дизель-генератора). Можно применить и обычный эмальпровод типа ПЭТВ, ПЭВ и т. п.

Стеклоткань — на мой взгляд, самая лучшая изоляция получается

Начинаем намотку — первичка. Первичка содержит 164 + 15 + 15 + 15 + 15 витков. Между слоями делаем изоляцию из тонкой стеклоткани. Провод укладывать как можно плотнее, иначе не влезет, но у меня обычно с этим проблем не было. Я брал стеклоткань с останков всё того же дизель-генератора. Все, первичка готова.

Продолжаем мотать — вторичка. Берем алюминиевую шину в стеклянной изоляции размером 2,8×4,75 мм, (можно купить у обмотчиков). Нужно примерно 8 м, но лучше иметь небольшой запас. Начинаем мотать, укладывая как можно плотнее, мотаем 19 витков, далее делаем петлю под болт М6, и снова 19 витков, Начала и концы делаем по 30 см, для дальнейшего монтажа.
Тут небольшое отступление, лично мне для сварки крупных деталей при таком напряжении было маловато току, в процессе эксплуатации я перемотал вторичную обмотку, прибавив по 3 витка на плечо, итого у меня получилось 22+22.
Обмотка влезает впритык, поэтому если мотать аккуратно, все должно получиться.
Если на первичку брать эмальпровод, то потом обязательно пропитка лаком, я держал катушку в лаке 6 часов.

Собираем трансформатор, включаем в розетку и замеряем ток холостого хода около 0,5 А, напряжение на вторичке от 19 до 26 Вольт. Если все так, то трансформатор можно отложить в сторону, он пока нам больше не нужен.

Вместо ОСМ-1 для силового трансформатора можно взять 4шт ТС-270, правда там немного другие размеры, и я делал на нем только 1 сварочный аппарат, то данные для намотки уже не помню, но это можно посчитать.

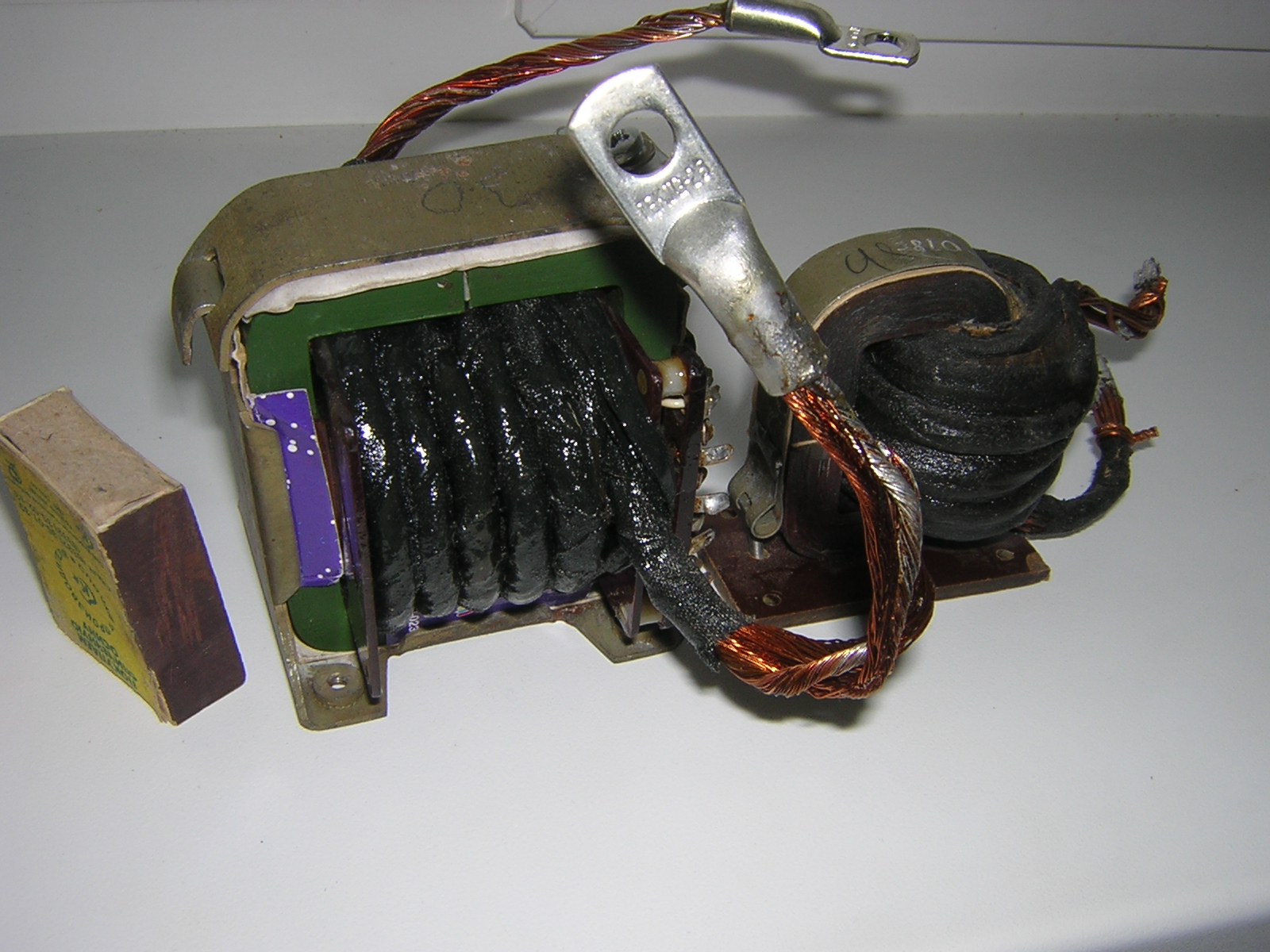

Будем мотать дроссель

Берем трансформатор ОСМ-0,4 (400Вт), берем эмальпровод диаметром не менее 1,5 мм (у меня 1,8). Мотаем 2 слоя с изоляцией между слоями, укладываем плотненько. Дальше берем алюминиевую шину 2,8×4,75 мм. и мотаем 24 витка, свободные концы шины делаем по 30 см. Собираем сердечник с зазором 1 мм (проложить кусочки текстолита).
Дроссель также можно намотать на железе от цветного лампового телевизора типа ТС-270. На него ставится только одна катушка.

У нас остался еще один трансформатор для питания схемы управления (я брал готовый). Он должен выдавать 24 вольта при токе около 6А.

Корпус и механика

С трансами разобрались, приступаем к корпусу. На чертежах не показаны отбортовки по 20 мм. Углы свариваем, все железо 1,5 мм. Основание механизма сделано из нержавейки.

Мотор М применен от стеклоочистителя ВАЗ-2101.
Убран концевик возврата в крайнее положение.

В подкатушечнике для создания тормозного усилия применена пружина, первая попавшаяся под руку. Тормозной эффект увеличивается сжиманием пружины (т. е. закручиванием гайки).

Те мастера, которые увлекаются сварочными работами, не раз задумывались над тем, как соорудить установку для проведения сопряжения элементов и деталей. Описанный ниже самодельный сварочный полуавтомат будет иметь следующие технические характеристики: напряжение электросети, равное 220 В; уровень потребляемой мощности, не превышающий 3 кВа; работает в повторно-кратковременном режиме; корректируемое
рабочего напряжения является ступенчатым и варьируется в пределах 19-26 В. Сварочная проволока подается со скоростью в пределах от 0 до 7 м/мин, тогда как ее диаметр равен 0,8 мм. Уровень сварочного тока: ПВ 40% — 160 А, ПВ 100% — 80 А.
Практика показывает, что подобный полуавтомат сварочный способен демонстрировать отличную работоспособность и длительный срок жизнедеятельности.

Подготовка элементов перед началом работ

В роли сварочной проволоки следует применять обычную, ту, что имеет диаметр в пределах 0,8 мм, она реализуется в катушке по 5 кг. Такой сварочный полуавтомат невозможно будет изготовить без наличия сварочной горелки на 180 А, которая имеет евроразъем. Приобрести ее можно в отделе, специализирующемся на продаже сварочного оборудования. На рис. 1 можно увидеть схему сварочного полуавтомата. Для установки понадобится выключатель питания и защиты, для него можно использовать однофазный автомат АЕ (16А). При работе аппарата возникнет необходимость перехода между режимами, для этого можно применить ПКУ-3-12-2037.

От наличия резисторов можно отказаться. Их цель состоит в скорой разрядке конденсаторов дросселя.
Что касается конденсатора С7, то в тандеме с дросселем он способен стабилизировать горение и поддерживать дугу. В качестве наименьшей его емкости может выступить 20000 мкф, тогда как наиболее подходящий уровень равен 30000 мкф. Если попытаться внедрить другие разновидности конденсаторов, которые обладают не столь внушительными размерами и более значительной емкостью, то они станут проявлять себя не в достаточной степени надежно, так как будут довольно скоро выгорать. Для изготовления сварочного полуавтомата предпочтительнее использовать конденсаторы старого типа, расположить их нужно в количестве 3-х штук в параллель.
Силовые тиристоры на 200 А имеют достаточный запас, допустимо установить и на 160 А, однако функционировать они станут на пределе, в последнем случае возникнет необходимость использовать довольно мощные вентиляторы при работе. Используемые В200 следует устанавливать на поверхности негабаритной алюминиевой основы.

Намотка трансформатора

Изготавливая сварочный полуавтомат своими руками, процесс нужно начинать с намотки трансформатора ОСМ-1 (1кВт).

Его первоначально предстоит полностью разобрать, железо следует на время отложить. Предстоит изготовить каркас катушки, применив для этого текстолит толщиной равной 2 мм, такая необходимость возникает по той причине, что свой каркас не имеет достаточного запаса прочности. Габариты щеки должны быть равны 147х106 мм. В щеках нужно подготовить окно, габариты которого равны 87х51,5 мм. На этом можно считать, что каркас полностью готов.
Теперь нужно отыскать обмоточный провод Ø1,8 мм, предпочтительнее использовать тот, что имеет усиленную стекловолоконную защиту.

Изготавливая сварочный полуавтомат своими руками, нужно создать на первичной обмотке следующее количество витков: 164 + 15 + 15 + 15 + 15. В промежутке между слоями нужно проложить изоляцию, применив тонкую стеклоткань. Провод предстоит наматывать с максимальной плотностью, в противном случае он может не влезть.

Для подготовки вторичной обмотки нужно использовать алюминиевую шину, которая имеет стеклянную изоляцию с габаритами, равными 2,8х4,75 мм, приобрести ее можно у обмотчиков. Понадобится около 8 м, однако приобрести материал нужно с некоторым запасом. Намотку следует начинать с образования 19 витков, после предстоит обеспечить петлю, направленную под болт М6, затем необходимо сделать еще 19 оборотов. Концы должны иметь длину по 30 см, что понадобится для проведения дальнейших работ.
При изготовлении полуавтомата сварочного следует учесть, что если для работы с габаритными элементами вам может быть недостаточно тока при подобном напряжении, то на этапе монтажа или уже в процессе дальнейшего использования аппарата можно переделать вторичную обмотку, дополнив ее еще тремя витками на плечо, в конечном результате это позволит получить 22+22.

Сварочный полуавтомат должен обладать обмоткой, которая укладывается впритык, по этой причине следует мотать очень аккуратно, это позволит расположить все верно.
При использовании для образования первичной обмотки эмальпровода затем в обязательном порядке нужно произвести обработку посредством лака, минимальное время удержания катушки в нем ограничено 6 часами.

Теперь можно смонтировать трансформатор и подсоединить его к электросети, что позволит определить ток холостого хода, который должен быть равен примерно 0,5 А, уровень напряжения на вторичной обмотке должен быть эквивалентен 19-26 В. При совпадении условий можно на время отложить трансформатор и приступить к выполнению следующего этапа.

Делая сварочный полуавтомат своими руками, взамен ОСМ-1 для силового трансформатора допустимо использовать 4 единицы ТС-270, однако они обладают несколько иными габаритами, при необходимости для этого случая можно самостоятельно рассчитать данные для осуществления намотки.

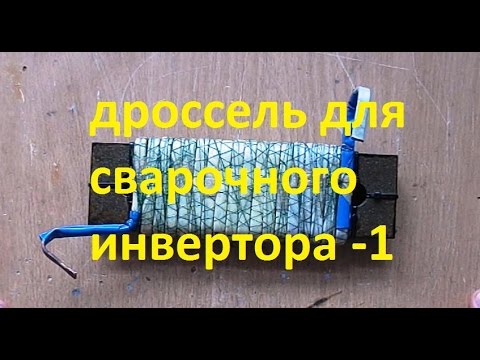

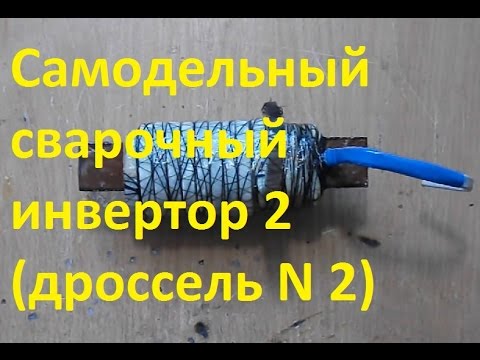

Намотка дросселя

Для проведения намотки дросселя следует использовать трансформатор на 400 Вт эмальпровод Ø1,5 мм или больше. Намотку нужно произвести в 2 слоя, укладывая изоляцию между слоями, при этом нужно соблюдать требование, которое заключается в необходимости как можно более плотной укладки провода. Теперь предстоит использовать алюминиевую шину с размерами в 2,8х4,75 мм, при намотке нужно осуществить 24 витка, остаток шины должен быть равен 30 см. Сердечник следует монтировать с обеспечением зазора в 1 мм, параллельно с этим предстоит уложить заготовки текстолита.
При самостоятельном изготовлении сварочного полуавтомата дроссель допустимо намотать на железе, позаимствованном от лампового старого телевизора.
Для питания схемы можно использовать готовый трансформатор. Его выдача должна составить 24 В при 6 А.

Сборка корпуса

На следующем этапе можно приступать к сборке корпуса установки. Для этого можно использовать железо, толщина которого равна 1,5 мм, углы предстоит соединить методом сварки. В качестве основания механизма рекомендуется использовать нержавеющую сталь.

В роли мотора может выступить та модель, которая применяется в стеклоочистителе машины марки ВАЗ-2101. Необходимо избавиться от концевика, который работает на возврат в крайнее положение.
В подкатушечнике для получения тормозного усилия используется пружина, можно для этого применить совершенно любую, которая есть в наличии. Тормозной эффект будет более внушительным, если на это станет влиять воздействие сжатой пружины, для этого предстоит закрутить гайку.

Для того чтобы сделать полуавтомат своими руками, нужно подготовить следующие материалы и инструменты:

• эмальпровод;
• проволоку;
• однофазный автомат;
• трансформатор;
• сварочную горелку;
• железо;
• текстолит.

Изготовление такой установки окажется посильной задачей для мастера, который заблаговременно ознакомился с представленными выше рекомендациями. Этот автомат окажется намного более выгодным в плане стоимости по сравнению с той моделью, что была произведена в условиях завода, а ее качество не окажется ниже.

Мостовой выпрямитель с конденсатором и дроссельным фильтром

Это навевает воспоминания о старых добрых временах, когда все блоки питания проектировались подобным образом. О проектировании линейных источников питания написаны целые книги.

Насколько я помню, дроссельные (индукторные) входные фильтры использовались для сильноточных приложений. Дроссельный входной фильтр имеет лучшую стабилизацию напряжения, чем с конденсаторным входом, хотя напряжение будет ниже. Оба моих сварочных аппарата Miller используют входной дроссельный фильтр.

Двухполупериодный мостовой выпрямитель имеет период цикла 8 мс. Когда напряжение от моста падает, хороший фильтр будет подавать ток до тех пор, пока напряжение снова не поднимется. Конденсатор делает это, накапливая заряд и разряжаясь в цепи при падении напряжения. Уравнения, управляющие зарядом/разрядом, таковы: q = CV, где q — заряд в ампер-секундах, C — емкость в фарадах, V — напряжение, i = dq/dt, где i — ток, а dq/dt — время. скорость изменения заряда (здесь немного вычислений LOL).

Вывод здесь заключается в том, что для поддержания высоких токов требуется большой накопленный заряд. Точные расчеты довольно сложны, но расчет задней части конверта показывает, что для поддержания тока 50 ампер в течение 8 мс. времени потребуются емкости порядка половины фарад. Большинство конденсаторов класса Фарада, которые я видел, рассчитаны на более низкое напряжение, чем в сварочном аппарате. Конденсаторы могут быть соединены последовательно, чтобы увеличить рабочее напряжение за счет емкости.Два 1 фарадных 12-вольтовых конденсатора, соединенных последовательно, будут иметь рабочее напряжение 24 вольта и общую емкость 0,5 фарад. Для максимального напряжения 75 вольт вам потребуется шесть последовательно соединенных конденсаторов общей емкостью 0,17 фарад.

Дроссели, напротив, накапливают энергию в виде магнитного потока. Магнитный поток пропорционален току через обмотки, и довольно легко сконструировать дроссель, способный выдерживать большие токи, с которыми сталкиваются сварщики. Когда напряжение падает, магнитное поле начинает разрушаться, создавая противо-ЭДС, которая увеличивает падающее напряжение.

Я использовал старые трансформаторы, заменив оригинальные обмотки одной обмоткой из провода, способного проводить требуемый ток. Старый трансформатор зарядного устройства можно эффективно использовать в качестве дросселя, просто используя вторичную обмотку.



Де10 господин. Описание ВВЕДЕНИЕ. 1 для TerasIC FPGA DE10-NANO 32mb. Особенности: 1, восходящий микро-USB-порт. MiSTer Мультисистема. MiSTer — ​​это проект с открытым исходным кодом, который эмулирует консоли, компьютеры и игровые автоматы через FPGA.Присоединяйтесь к уровню $3. Как использовать периферийные устройства платы — интерфейсы, подключенные к FPGA (программируемая пользователем вентильная матрица) или HPS (жесткая процессорная система). Ручная сварка USB HUB Extender Board Mister FPGA IO Board Набор аксессуаров для Terasic DE10-Nano. Любая специально разработанная плата также, вероятно, будет стоить дороже. Re: … Металлический корпус для Mister FPGA Core Control Suit для основной платы DE10-Nano, платы ввода-вывода и USB-концентратора Mister $ 39. Укажите страну назначения, чтобы увидеть варианты. MISTER IO Board Плата MiSTer IO — это дополнительное расширение, которое устанавливается поверх SoC Terasic DE10-Nano.радиатор в идеале должен быть 25 мм x 25 мм, но в местных магазинах они предлагают только 28 мм x 28 мм, что закрывает некоторые близлежащие компоненты, такие как DIP-переключатели и конденсатор. MiSTer обеспечивает современный видеовыход через HDMI (VGA и аналоговый звук по-прежнему доступны через дополнительную дочернюю плату). # 1. 1 плата ввода-вывода для Mister Terasic DE10-Nano Аксессуары Поддержка аналогового интерфейса SNAC для комплекта Mister FPGA от продавца 3-C Professional Store. К сожалению, иногда проблема несовместимости действительно возникает при сроках (МЕГА РАСПРОДАЖА) 33 доллара США.DE10-Nano开发板可谓2021年最网红的FPGA开发板之一，除了广泛用于物联网，边缘计算，硬件加速，AI 和 EDA教育课程外，还有不少发烧友将其用于网络上日渐风靡的开源复古游戏项目——Mister。可谓是跨越了学术界，工业界，科研界，无所不及。 MiSTer is a port of well known MiST project to a larger FPGA and faster ARM. Kingjinglo DIY Metal Shell Kit for DE10-Nano Mister FPGA I/O Board Core Control Suit Main Board USB Hub Portable Audio Video Metal Case Set USB Hub I/o Board. Numerous daughter boards can be added to run most of the available MiSTer cores. Keine Abbildung vorhanden für. v. 31. sof —— End of file —— Source: README.si cette vidéo vous a plus dite le moi histoire de faire un épisode 2 ~~~~~le la en du site :https://zone-one-piec El extraño caso del doctor Jekyll y el señor Hyde (на английском языке: The Strange Случай доктора Джекила и мистера Хайда), veces titulado simplemente El Doctor Jekyll y el Señor Hyde, es una nove corta escrita por Robert Louis Stevenson y publicada por primera vez en inglés en 1886, que trata acerca de un abogado, Габриэль Джон Аттерсон , который исследует дополнительную связь между нашими друзьями, платой Dr Terasic DE10-Nano FPGA; Как упоминалось выше, это сердце и душа MiSTer.El protagonista es el artista inglés Phil Gallagher, Mister Maker, que enseña lo mejor del arte, es hacerlo tu mismo. 1) Продано qwertymodo. Что такое MiSTer FPGA? В то время как FPGA — это просто строительные блоки полноценной консольной системы, проект MiSTer — ​​это организованный проект, позволяющий людям создавать свои собственные аппаратные эмуляторы консолей (или другие индивидуальные настройки игрового оборудования), поддерживая множество различных старинных игр и… Ручная сварка Mister USB Хаб V2. 9 тестировалась более часа на частоте 130 МГц без ошибок, это быстрее, чем требуется любому текущему ядру.Из Викисклада, бесплатного репозитория мультимедиа. DE10-nano поддерживает проект MiSTer FPGA. Категория: DE10 1000. В основном весь DE10-nano + SDRAM на клонированной плате RPI. Аппаратное обеспечение следующего уровня для исследований и разработок FPGA, #MiSTerFPGA 1:1 и другое совместимое с прошивкой DE10-Nano. В дисководе находится карта micro SD для DE10, которую легко извлекать и обслуживать. de: Компьютер и Зубехор. Вес: 283гр (с de10 nano) Для использования с компонентным видео (YPbPr) Продаю этот переходник отдельно.Разница в том, что это платформа сообщества DIYer, которая поддерживает многие, многие, многие другие игровые платформы. Проект MiSTer FPGA был одним из самых захватывающих событий в ретро-играх. 5 мм. Но поскольку это плоская конструкция, я считаю, что пластины гораздо больше подходят для лазерной платы ToToTEK SDRAM XS for MiSTer DE10-Nano FPGA Board (Winbond) — это SDRAM XS for MiSTer FPGA Board. 1 со шнуром питания IOBoard v6. Отображение MiSTer большинства ядер в режиме HDMI немного утомительно, потому что у него нет ползунков для горизонтального и вертикального размеров пикселей, как у аналоговой консоли.Индикаторы питания, жесткого диска и дискеты подключены к DE10. 1 плата расширения Mister FPGA IO SDRAM Board Set For Terasic DE10-Nano от Vendor Shop910447192 Store. SD-Installer-Win64_MiSTer でSDカードを作成。. Качество магазина и лучшие детали для принтеров напрямую от китайских поставщиков деталей для принтеров. («Ядро» — это воссоздание конкретной консоли MiSTer — ​​классный проект, первоначально опубликованный Sorgelig на Github, а код FPGA + двоичные файлы проекта ориентированы только на плату DE10-Nano, которая является отличной платой: низкая цена + HDMI выход и возможность расширения с помощью SDRAM и дочерней платы для VGA и аудиоразъема, но моя идея заключалась в том, чтобы просто поддерживать и другие платы FPGA, чтобы портировать код, который поддерживает… Mr.ca: Office Products Он предназначен для использования с платой DE10 Nano + Analogue IO для проекта Mister FPGA. Керамические тарелки-сердечки+ еще больше подарков, которые им понравятся. Комплект разработчика Terasic DE10-Nano с ПЛИС Intel® Cyclone® V SoC FPGA представляет собой надежную платформу для проектирования аппаратного обеспечения для производителей, преподавателей и разработчиков систем IoT. Зайдите на Алиэкспресс. com 1 февраля 2018 г. Глава 1 Комплект для разработки DE10-Nano 3 1. eu™. Ищу кого-нибудь в Великобритании для ремонта моего Terasic De10 Nano. Mister War Eine Американско-американская поп-рок-группа, созданная в 1982 и 1990 годах.скаутапм. Наверное, я думал, что проект DE10 Nano/Mister/RetroRGB настолько широко известен, что будет легко узнаваем. Однако обратите внимание, что официальная плата ввода-вывода MiSTer имеет резисторы на 100 Ом между контактами и разъемом USB. Analog Devices предлагает множество съемных плат, которые позволяют расширить функциональность комплекта. Базовое аппаратное обеспечение (Terasic DE10-Nano) можно приобрести у крупных реселлеров электронных компонентов, и оно сразу же запускает несколько ядер. socfpga-sdimg), который является образом. Neste artigo eu mostro como iniciei a construção do meu MiSTer, inicialmente apenas com a placa main, a Terasic DE10-Nano ea placa de IO, … Подобные методы используются в коммерческих Analogue Nt Mini и Analogue Super Nt, созданных удивительным Кевтрисом. .Вы можете запустить MiSTer на одном DE10-Nano, но это не рекомендуется, поскольку одна плата будет поддерживать только несколько доступных ядер. Обратите внимание, что переключатель ВКЛ/ВЫКЛ, показанный на рисунках, работает только с модом на de10 nano. jpg 945×645; 302 КБ. Плата MiSTer IO — это дополнительное расширение, которое подключается поверх Terasic DE10-Nano SoC. Ethernet перенаправляется на экран ввода-вывода. Если в ближайшее время воспроизведение не начнется, попробуйте перезапустить… Мистер корпус FPGA для de10-nano и платы ввода-вывода LazyLaserDesigns 5 из 5 звезд (38) 29 долларов.MISTER MISTER E L James Autoarea trilogiei Cincizeci de umbre Ручная сварка USB HUB Плата расширения Mister FPGA IO Board Набор аксессуаров для Terasic DE10-Nano. 3019 посетителей. Поэтому я не могу использовать с ним мышь и клавиатуру, когда плата загружает операционную систему Linux или систему эмуляции Mister FPGA. Для обновления вам просто нужно указать путь к ПЗУ для Mame и HBMame в соответствующем ini-файле: У меня есть DE10 nano, sat. USB-мост легко подключается к плате DE10-Nano SoC без каких-либо дополнительных проводов.Я держал свой Game Boy, потому что он достаточно мал, чтобы не занимать всю гостиную. MiSTer — ​​это проект сообщества, который использует одноплатный компьютер Terasic DE10-Nano FPGA для воссоздания классических персональных компьютеров, игровых консолей и аркадных автоматов прошлых лет. 5 Дополнительная плата 128 МБ с микросхемами памяти Alliance для DE10-Nano. Самовосстанавливающиеся (PTC) предохранители на всех портах USB, DE10 Nano и пользовательском порту (SNAC). Фотографии, мемы и впечатляющие изображения. ДЛЯ MISTER TERASIC DE10-Nano MisTer USB Hub v2.Доступность DE10-Nano вряд ли улучшится до конца 2022 года из-за глобальной нехватки полупроводников. 3. Я попробовал новую установку на другой microSD и тоже самое, нет сигнала с HDMI. TinyFPGA BX — макетная плата ICE40 FPGA с USB (Adafruit) Примечания для пользователей DE10-Nano Как производитель DE10-Nano, мы заметили во многих проектах MiSTer дочернюю плату SDRAM и плату ввода-вывода, которые пользователи выбирают для подключения DE10-Nano. с изготавливаются самостоятельно или поставляются другими брендами, поэтому качество варьируется.Приобретите DE10-Nano у Digi-Key сейчас Комплект разработчика DE10-Nano представляет собой надежную платформу для проектирования аппаратных средств, построенную на основе системы Intel… MiSTer SDRAM XS v1. TerasIC DE10-Nano — это новая плата для разработки FPGA, которая широко используется для запуска программного обеспечения MiSTer. Über einen Interconnect-Core mit hoher Bandbreite wird das leistungsstarke und stromparende ARM-basiert Hard Processor System (HPS) aus Prozessor, Peripheriegeräten und … Что-то другое, индивидуальный запрос на сборку немного необычного MiSTer USB Hub v2. Conteos de personajes famosos, arte e historias insólitas. 9 из 5 звезд. Thingiverse — это вселенная вещей. JR KYUSYU DE10 1131. В стандартную комплектацию входит мультисистемная плата с 128 Мб SDRAM, переходник HDMI, USB и сетевой кабель. com для MiSTer FPGA DE10-NANO. Пожалуйста, позвольте дополнительно 5 рабочих дней для этого продукта, так как большое количество товара не хранится на складе. @gilban, пост №24. С несколькими тысячами пользователей разработка и тестирование происходят в … none Когда это будет сделано, ваш DE10-nano перезагрузится, и вы увидите меню MiSTer.Ниже приведен список всех вещей, которые я купил, чтобы собрать его в единое целое. Загрузите образ FPGA из файла на MMC Boot (/boot/menu. Бета-тестер. Динамик ПК. Scout APM: лучший друг разработчика. Комплект разработчика DE10-Nano отличается максимальной гибкостью дизайна, сочетая в себе новейшие двухъядерные встроенные ядра Cortex-A9 с ведущей в отрасли программируемой логикой Подходит для платы Terasic DE10-Nano FPGA Победителям конкурса бинго на выставке E3 в этом году было обещано изменение логотипа сайта для запуска игр по их выбору. 22 доллара США. Intel SoC FPGA сочетают в себе знакомые процессоры Arm® с гибкостью программируемой логики. Качественные и лучшие запасные части и аксессуары непосредственно из Китая Запасные части и аксессуары… El extraño caso del doctor Jekyll y el señor Hyde (на английском языке: The Strange Case of Dr Jekyll and Mr Hyde), a veces titulado simplemente El Doctor Jekyll y el сеньор Хайд, это новая короткая история Роберта Льюиса Стивенсона, опубликованная на английском языке в 1886 году, в которой говорится об отказе, Габриэле Джоне Аттерсоне, который исследует дополнительные отношения между моим другом, доктор ЗигЗаг написал: ↑ Вт. 04 августа 2020 г., 21:52 Да, это был полноценный MiSTer с платой ввода-вывода.Подходит для платы Terasic Technologies DE10-Nano FPGA. DE10-nano付属のSDカードでボードの動作を確認。. Бесплатная доставка Бесплатная доставка Бесплатная доставка. 96-дюймовый OLED-экран) Интерфейсная плата, стойки, USB-кабель M/M и черная верхняя часть, напечатанная на 3D-принтере (другие цвета по запросу) 35 ** В наличии ** MiSTer MIDI 1. Если кабель HDMI является вашим основным Плата ввода-вывода на печатной плате кажется излишеством, но активное охлаждение абсолютно необходимо (она разработана как плата для разработки, а не как компонент готового продукта.1 плата для Mister FPGA 7 USB-портов Плата ввода-вывода для аксессуаров Terasic DE10-Nano от продавца Security For You Store. 4 резиновые ножки. 1 Плата расширения + Mister SDRAM + Mister-RTC + Плата ввода-вывода FPGA с комплектом охлаждающих вентиляторов для Terasic DE10-Nano с быстрой доставкой и топом… Система MiSTer FPGA | Страница 44 | СброситьЭра. Блокировать пользователя. 98 СКИДКА 40% | Купить Комплект металлического корпуса для Mister DIY Набор металлических корпусов Аксессуары для Terasic DE10-Nano у поставщика 3C Global Shopping Audio Store Store. Поддержка продолжается долгое время после завершения продажи.1 Board / 384416878416 Mister Chuckle Teeth — главный антагонист эпизода Секретных материалов «Фамильяр» возрожденного сериала 2016 года. Это ремикс пластин MiSTer DE10 Nano, изначально разработанных для 3D-печати. 89 СКИДКА 28% | Купить Металлический корпус для Mister FPGA Core Control Suit для DE10-Nano с основной платой ввода-вывода V6. Это означает, что дополнительный блок env был загружен из файла. Если его нельзя использовать, выполните следующие действия, чтобы проверить, отключен ли USB-гаджет: 1. Подключите клавиатуру к DE10-nano и нажмите F12, чтобы открыть меню.В противном случае (теплый сброс) # 2. 2. 74 (Напр. Дело дальше! Современный поворот: Я использовал USB вместо DB9 для мыши и джойстика. Предыдущий Следующий. 1. 5 и 2. НДС) Быстрый просмотр Сравнить В корзину . 52 «де10» 3D-моделей. Платы альтернативные официальным. Scout APM использует логику трассировки, связывающую узкие места с исходным кодом, который содержит только один файл (de10-nano-image-Angstrom-v2016. Или сэкономьте 8 % при ежегодной оплате). -V-System-on-Chip-(SoC)-FPGA и самая надежная платформа для разработки программного обеспечения.MiSTer — ​​это форк MiST, аналогичного проекта; разница в том, что MiSTer нацелен на … Re: nowe życie Mist — MiSTer (terasic de10-nano) песок. 2 DE10-Nano System CD 4 1. Она больше похожа на память, используемую в классических консолях и игровых автоматах, чем на память DDR3, встроенную в Terasic DE10-nano. Включает в себя бесплатный радиатор. Джодикман19. Мидии с острова Солт-Спринг «Провансаль» Чесночные травы «Гратен» Red Top Berkshire Pork Belly Кофе и кленовое коричневое масло. Чип Winbond стабильно работает на частотах от 150 до 167 МГц.Прочтите 2 обзора от крупнейшего в мире сообщества читателей. Заблокировать или пожаловаться на MiSTer-DE10-Standard. Качество магазина и лучшая оптовая продажа напрямую от оптовых поставщиков Китая. «MiSTer の ト レ ン ド が DE0-CV か ら DE10-Nano に 移 っ て い る み た い で 涙 目» Achetez vos piece auto neuves et au meilleur prix chez Mister-Auto, le Leader de la pièce détachée auto en ligne? 6M удовлетворенных клиентов 1M штук в магазине Ручная сварка USB HUB Extender Board Mister FPGA IO Board Набор аксессуаров для Terasic DE10-Nano. jpg. Сделай сам металлический корпус IO Board HUB RTC O rdinary F an Набор для аксессуаров Terasic DE10-Nano Mister FPGA. DE10-Nano開発キットは、最新のデュアルコアCortex-A9エンベデッドコアと業界をリードするプログラマブルロジックを組み 合わせた、究極の設計柔軟性を実現するIntel System-on-Chip（SoC）FPGAをベースとした堅牢なハードウェア設計プラットフォ ームです。 3 steps — put the VHDL ROM files (. mister_31 octombrie2019_BT. The Terasic* DE10-Nano development board based on an Intel® SoC FPGA provides a reconfigurable hardware design platform enabling makers, Internet of Things (IoT) developers, and educators to create many exciting MiSTer MT32-Pi Package: MT32-Pi interface Raspberry Pi 3A+ Preconfigured SD-Card 3D printed top & base: 85 *Out of Stock* Waiting on Pi 3A+ boards Est: 5-Mar-22: MiSTer MT32-Pi Interface (0.Подробное описание. Видео и аудио выводятся в основном через HDMI, но плата расширения ввода-вывода дает вам RGB и компонентный видеовыход (и аналоговый аудиовыход), поэтому вы можете использовать свой старый ЭЛТ-телевизор или монитор. Спустя долгое время после того, как комплект разработчика DE10-nano FPGA исчезнет, ​​цифровая логика, задокументированная в проекте MiSTer, будет жить. Многие устройства, такие как последовательные, параллельные порты, FDD, HDD, имеют USB-конвертеры. Стандартный срок изготовления производителя. Стоимость доставки рассчитывается при оформлении. Внутренний динамик. 4 фунта стерлингов. NEO-GEO DE10 Nano размером 32 МБ.Запустите скрипт обновления MiSTer. Комплект разработчика DE10-Standard Development Kit представляет собой надежную платформу для проектирования аппаратного обеспечения, построенную на основе FPGA Intel System-on-Chip (SoC), которая сочетает в себе новейшие двухъядерные встроенные ядра Cortex-A9 с лучшей в отрасли программируемой логикой для максимальной гибкости дизайна. Новые платы ввода-вывода (5. Они доступны во многих местах, например Digikey/Mouser и т. д., а также появились некоторые специализированные магазины MiSTer. 5 из 5 звезд (11) $ 35. 66 СКИДКА 35% | Купить Ручной сварочный аппарат Mister USB Hub V2.00 Они обычно поставляются большинством продавцов с концентратором USB. Большинство устройств можно подключить к USB. На нем размещен … Спрос на плату DE10 Nano FPGA в настоящее время превышает предложение, поэтому многие не могут приобрести необходимую плату FPGA, используемую в основе всех сборок MiSter. DE10 1085 и грузовики должны быть на мосту. com: Ronyme Mini Mister Custom Shells Mister FPGA Kits for Terasic DE~10 Nano для жесткого декодирования игровых автоматов 4 металлических корпуса Подходит для большинства Misters — Set B: Electronics DE10-Nano MiSTer имеет один USB-порт OTG.Это специальная система ретро-игр MiSTer, вдохновленная компьютером Commodore 64. Загрузите файлы и создайте их с помощью 3D-принтера, лазерного резака или станка с ЧПУ. Первоначально MiSTer был разработан только для DE10-Nano, но с этого момента современные хакеры перенесли его на плату DE10-Standard FPGA. Хотя Replay2 — это система, которой я хочу владеть, она будет дороже. VGA для ЭЛТ для подлинного внешнего вида. НДС) 3 фунта стерлингов. Полностью собранный и протестированный MiSTer SDRAM XS-D v2. 6 и выше) также имеют слабые подтяжки 10 кОм.DE1SOC DE10-NANO DE10-Стандартное оборудование OpenCL с поддержкой VGA и рабочего стола. 1 и USB-концентратор V2. Вот некоторые улучшения по сравнению с платой MiST: 4 января 2019 г. DE10-Nano (Amazon) Ultimate Mister; Дополнения MiSTer; Другие ПЛИС. 1 предложение от $101. Добавить в корзину. Магазин качественных и лучших запасных частей и аксессуаров напрямую от китайских поставщиков запасных частей и аксессуаров. Прибытие в пятницу, 11 февраля. Купить профессиональные металлические корпуса ZUARFY для комплекта Mister FPGA для основной платы/платы ввода-вывода DE10-Nano в Walmart.Начните играть в ядра MiSTer уже завтра! — Эта папка больше не создается более новой версией утилиты SD Card Utility, но она будет автоматически создана аппаратным обеспечением MiSTer при первом запуске (вы можете вручную создать и заполнить ее, если хотите) * меню. Эта плата является основной платой, необходимой для проекта MiSTer. Подключите плату Terasic DE10-Nano FPGA (не входит в стандартную комплектацию) к верхней части мультисистемы, чтобы создать законченную систему и наслаждаться MiSTer. Основным источником тепла в чипе является встроенный двухъядерный ARM, который постоянно выделяет тепло независимо от использования ядра FPGA. Это форм-фактор RPi. Сообщить о нарушении. » Ручная сварка USB HUB Extender Board Mister FPGA IO Board Набор аксессуаров для Terasic DE10-Nano. blinky. Плата включает в себя два 40-контактных разъема расширения общего назначения и … Последние твиты от XTREME-MISTER FPGA (@xtreme_mister). 5mm Au Разъем dio с TOSLink · 3 кнопки · 3 индикатора состояния · Дополнительная SD-карта (для некоторых ядер) · Разъем расширения • Плата DE10 nano 1 ГБ DDR3 (для выхода HDMI) • Аудио ЦАП с соотношением сигнал/шум 112 дБ (PCM5122) • Видео ЦАП RGB888 • SDRAM 128 МБ MiSTer открытый проект, распространяемый под лицензией GPL V3.Ihren größten Erfolg feierte sie mit dem im Herbst 1985 erschienenen Album Welcome to the Real World, auf dem sich die beiden Hits Broken Wings und Kyrie befanden. 1 Содержимое упаковки 3 1. 1 В магазине Favoritelifestyle от поставщика. Этот недорогой набор представляет собой интерактивный веб-экскурсовод, который позволяет вам быстро изучить основы разработки SoC FPGA и предоставляет отличную платформу для … #!/bin/sh set-exu # Я использую /tmp потому что я смонтировал его как tmpfs rootdir = «/tmp/buildroot» # включить петлевой интерфейс ip link set lo up # показать, что петлевой интерфейс действительно работает ip addr # использовать пространство имен UTS, не являющееся общим именем хоста hoothoot- chroot # извлечь архив chroot. Следовать. JNR DE10-1129 20090505. Заблокировать или сообщить. Защита от перенапряжения на шине 5 В для защиты DE10, USB-устройств и JAMMIX (OVP работает при использовании разъема JAMMA, ATX или 5 В постоянного тока). 0 концентратор. Мой единственный вариант сейчас — разобрать MiSTer и восстановить, я надеюсь, что это «сбросит» все. Это должно быть сделано внутри пользовательского пространства имен для … MiSTer é um projeto aberto que recria vários videogames, computadors, e аркадные классики em FPGA, разрешение на использование других устройств, программного обеспечения, средств управления и исходных аксессуаров, телевизоров и современного оборудования.Just got all the necessary components and I set up MiSTer on my DE10-NANO. 0 out of 5 stars 3 1 offer from $99. 3リアルタイムクロックボードは、Terasic DE10-Nano FPGAボードに適しています。 商品説明: MiSTer IOボードはTerasic DE10-Nano SoCの上に接続するオプションの拡張です。 MiSTer プラットフォームに以下の機能を追加しま … Mister Compta, votre logiciel comptable en ligne, qui gère votre activité ! Votre comptabilité et votre gestion commerciale automatisées. Onboard USB 2. 5 SDRAM Card for Mister FPGA 128MB Manual Welding Ultra Slim for PCB XS-D SDRAM Card Compatible with Mister FPGA for Terasic DE10-Nano FPGA Card PCB Memory Card 1 €70.54 СКИДКА 11% | Купить 2022 Новый USB HUB V2. Размер: 123x111x30мм. Для платы Terasic DE10-Nano для ручной сварки USB-концентратора, удлинительной платы Mister FPGA IO Board. Платы Serial Native Accessory Converter SNAC позволяют MiSTer «изначально» подключать оригинальные геймпады к DE10-Nano, позволяя использовать их определенными ядрами. МР ДЭ10-1086 и ДД504. Примечание 2: Да, он работает с моими пластинами MiSTer Case Plates, если вы используете Amazon с питанием от USB. Испания Купить HUB V2. 5 долларов в месяц. Новый корпус позволит разместить плату MiSTer так же, как и Terasic DE10-nano.AliExpress — это приложение для онлайн-покупок, где все, что вам нужно, всегда под рукой! Это место, где веселье и сделки берут верх. Вы, вероятно, захотите разделить порт OTG, чтобы вы могли использовать клавиатуру, мышь или игровой контроллер, а также, возможно, ключ WIFI или USB-накопитель. Учебная плата Digilent Basys 3 Artix-7 FPGA: рекомендуется для начинающих пользователей. 29 € 70 . MiSTer — ​​это система с открытым исходным кодом на основе FPGA, предназначенная для воссоздания оригинального аппаратного обеспечения классических игровых автоматов, консолей и компьютеров до начала 90-х годов.Вы не можете питать USB-концентратор напрямую от DE10-nano и надежно раскручивать диски. Самый дорогой аспект создания MiSTer, DE10-Nano стоит около 180 долларов. Он добавляет следующие функции в MiSTer MiSTer SDRAM XS v2. 1 В магазине Merchant Luck You Levo. Он часто имеет разъем DE15 (иногда неправильно называемый «VGA»), вентилятор и стандарт 3. Это мультисистема MiSTer. FPGA+SoC+Linux+Device Tree Overlay+FPGA Manager U-Boot&Linux Kernel&Debian10 Образы (для Xilinx:Zynq-Zybo:PYNQ-Z1 Altera:de0-nano-soc) C5soc_opencl ⭐ 65.Владелец MiSTer Addons составил исчерпывающую электронную таблицу. Две основные цели MiSTer — ​​точность и сохранение аппаратного обеспечения с помощью открытого исходного кода. 3: с интерфейсным кабелем MiSTer будет использовать SD-карту по умолчанию, поэтому, если у вас есть пустая папка «genesis» на вашей SD-карте и одна на вашем USB-накопителе с фактическими ПЗУ в ней, MiSTer покажет пустую SD-карту. Что лучше всего подходит для покупки (SunshineStores) Для Mister FPGA Металлический корпус для основной платы Terasic DE10-Nano Core Control не может быть лучше? 2 129 ₱ Лучшая награда, полученная в результате победы.Обзор . 1 C de10-nano VS Main_MiSTer Основной бинарный файл MiSTer и Wiki. Дополнительная информация. MiSTer — ​​это проект по повторной реализации оборудования с открытым исходным кодом, предназначенный для использования на FPGA. от Дыммонстер. 3 Получение справки 4 Глава 2 Знакомство с платой DE10-Nano 5 2. . Derzeit nicht verfügbar. Загрузите DE10-Nano с рабочим столом Xfce. MiSTer — ​​это порт известного проекта MiST на большую программируемую вентильную матрицу (FPGA) и более быстрый процессор ARM. В будущем может появиться новая доступная плата, которая придет на смену DE10-Nano. разработчики системы.Этот чехол также позволяет подключать все доступные в настоящее время варианты подключения USB-концентратора. Вот некоторые улучшения по сравнению с платой MiST: MiSTer Digital I/O Board V1. Руководство пользователя DE10-Nano 1 www. 00 БЕСПЛАТНАЯ доставка Добавить в избранное RSK202/1 «Signature Series» MiSTer fpga Case Kit Корпус платы расширения DE-10 Super Expansion Board до свидания COREi64. Описание. (СУПЕР АКЦИЯ) 105 долларов США. ※выпуск_20190627. com: Ronyme Mini Mister Пользовательские оболочки Наборы Mister FPGA для Terasic DE~10 Nano для жестких декодирующих игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — набор B: электроника Re: MiSTer: MiST на плате Terasic DE10-nano.43. У нас такая же проблема с Replay2. Информация о доставке отсутствует. Тема > Де10 Нано. Terasic DE10-Nano — это комплект для разработки на основе Intel Cyclone V SoC, который сочетает в себе мощность Cyclone V FPGA с двухъядерным процессором ARM Cortex-A9. 95 Без налогов: 24 доллара. 8 недель. CBMStuff. 2) Плата SDRAM 128 МБ (SDRAM XS-D V2. В настоящее время ядра Sega Master System, Sega Mega Drive/Genesis, Mega CD и Nintendo NES и SNES поддерживают использование адаптера SNAC, а плата разработки DE10-Nano оснащена высокоскоростная память DDR3, аналогово-цифровые возможности, сеть Ethernet и многое другое, что обещает множество интересных приложений.2, 7 портов USB. XS-D V2. RetroShop тайно работает над официальным кейсом для MiSTer FPGA. 57 СКИДКА 33% | Купить Ручной сварочный аппарат Mister USB Hub V2. Одповедз; 26. На данный момент свободно 19 GPIO (и можно освободить еще 20 GPIO, если не требуется выход VGA), но я предлагаю не торопиться с использованием GPIO. В нем находится FPGA, благодаря которому все это работает, а также процессор ARM и несколько портов ввода/вывода, в том числе порт MISTer, аналогичный популярным коммерческим платформам, таким как Super NT или Mega SG, или RetroUSB AVS, или достать) Аналог Mini NT.Эта функция USB перестала работать, когда я пытался снять плату с платы, подходящей для Terasic DE10-Nano FPGA. 21 СКИДКА 35% | Купить Ручная сварка V6. 1 2 289 9. Амазонка. Подключите клавиатуру к DE10-Nano и нажмите F12, чтобы открыть меню. 4, на основе FE2. Большинство ядер MiSTer используют соотношение сторон «4: 3», что не позволяет использовать пиксели одинакового размера. Лавандовые кольца для салфеток. Примечание. От включения DE10-nano до входа в меню MiSTer не должно пройти более 90 секунд. 1 (аналоговый интерфейс) Плата SDRAM 32 МБ (SDRAM XS V2.2018 20:15 Re: nowe życie Mist — … 128 МБ SDRAM MISTER-RTC для модуля часов реального времени Terasic DE10-Nano FPGA — 10,39 евро. Плата включает в себя два 40-контактных разъема расширения общего назначения и… Модуль MiSTer SDRAM 128MB. Когда USB-гаджет включен, DE10-Nano действует как USB-накопитель после подключения к хост-компьютеру. Все межсоединения, необходимые для интеграции вашего DE10-Nano со стойками. Плата разработки DE10-Nano оснащена FPGA Cyclone® V SoC в сочетании с широким спектром периферийных устройств и разъемов расширения ввода-вывода для создания мощной платформы разработки. 1 от продавца Computer Digital Good Store. Керамические сервировочные тарелки. 2 Амазонка. com: Ronyme Mini Mister Custom Shells Mister FPGA Kits for Terasic DE~10 Nano для жестких декодирующих игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — набор B: электроника тарелка. Перейти к навигации Перейти к поиску. com El extraño caso del doctor Jekyll y el señor Hyde (на английском языке: The Strange Case of Dr Jekyll and Mr Hyde), a veces titulado simplemente El Doctor Jekyll y el señor Hyde, es una nova corta escrita por Robert Louis Stevenson y publicada por Primera vez en Inglés en 1886, que trata acerca de un abogado, Габриэль Джон Аттерсон, que Investiga la Extraña relación entre su viejo amigo, el Dr Amazon.Доля. Радиатор охлаждения MiSTer FPGA DE10 Nano Terasic. Экспандер MiSTer DE10-Nano JAMMA. Уровни. Terasic DE10-Нано. Терасик Инк v1. Поставщик. 57. Сначала снимите защиту 3M с задней части 20-мм радиатора, а затем поместите ее точно на чип Altera Cyclone V SoC. безделушка с краями для бранч-стола. Многим из лучших «ядер» в проекте MiSTer FPGA требуется SDRAM. … 17 лучших проектов De10 Nano с открытым исходным кодом на Github. Fpga Soc Linux ⭐ 111. Построен на Terasic DE10-nano MiSTeR — это проект воспроизведения/эмуляции с открытым исходным кодом, разработанный на основе Terasic DE10-nano, оборудованного FPGA.33 доллара. 0XL новейшая версия! С кнопками OEM. Попробуйте бесплатно в течение 14 дней. Ниже приведен обзор того, что содержится в руководстве: Введение в DE10-Nano. Вы можете быть уверены, зная каждый 128 МБ SDRAM Extra Slim (XS-DS) v2. Действительно очень странно, но если клиент хочет, покупатель получает 👍 DE10-Nano Kit: Amazon. Кроме того, поскольку я новичок, я действительно не знаю, какую информацию мне нужно предоставить, чтобы быть полезной, и я подумал, что, поскольку я предлагаю бесплатное оборудование для всех, кто его попросит, это будет некоторой компенсацией за мою неадекватность.Найдите много отличных новых и бывших в употреблении вариантов и получите лучшие предложения для Mister FPGA IO Boards для Terasic DE10-Nano 5V DC connection USB HUB Extender по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! (ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ) 71 доллар США. JRF DE10-1100. ). (СРОЧНАЯ РАСПРОДАЖА) 9 долларов США. Дополнительная плата SDRAM для платформы DE10-Nano MiSTer (XS v1. DE10-Standard_Bluetooth_SPP. com: Ronyme Mini Mister Пользовательские оболочки Наборы Mister FPGA для Terasic DE~10 Nano для жестких декодирующих игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — набор B : Электроника (СПЕЦИАЛЬНАЯ АКЦИЯ) 88 долларов США.Есть более функциональные платы FPGA, но они и дороже. 10. zip для использования на SD-карте MiSTer, в папке «games/mame» (нужно получить 3 файла 000-lo. Это порт проекта MiST на большую программируемую вентильную матрицу (FPGA) и более быстрый процессор ARM . Собирается собственными силами AMIGAstore. 00 $ 20. 1 для MiSTer FPGA DE10-NANO Board 32M Bytes SDRAM XS. PlayStation 4 тоже прячется, вечно в режиме покоя загружая патчи Cyberpunk 2077 на вечность… Без установленного DE10-nano она все равно не поместится, так как печатной плате потребуется несколько миллиметров свободного пространства сверху/снизу, чтобы вставить ее в скобу. слоты.Добавить в избранное RSK202/R MiSTer fpga Case RnSKKunkwerks 4. Запретить этому пользователю взаимодействовать с вашими репозиториями и отправлять вам уведомления. Обзор. Наконец-то я собрал свою MiSTer FPGA. Он является одним из новейших монстров недели в сериале и набирает популярность из-за своего ужасающего внешнего вида и тона эпизода, который гораздо больше соответствует более мрачным элементам старых Секретных материалов по сравнению с более комедийными историями, которые последовали за ними. Это. Должно пройти 10 минут ядра ‘memtest’ на частоте 130 МГц MiSTer FPGA DE10 Nano Terasic Cooling Heat Sink.DE10-nanoに電源とHDMIケーブルを接続。. Шаг 1: — подготовьте неогео. 24 доллара. Etcher позволяет записывать файлы изображений только с расширением . 10MH Магнитный тороидальный синфазный дроссель Индуктивность Силовой фильтр Индуктивность Часть. Скоро у нас будет вводное и установочное видео! Получение дополнений Star MiSTer для DE10-Nano FPGA. Однако, даже если бы он подходил, торчащие из-под него наночастицы, вероятно, заставили бы его удариться о стену кабины. Это одно из самых важных дополнений к проекту MiSTer FPGA. Ключевые слова ранжирования.вот, сфикс. Зайдите на Алибабу. ПРИМЕЧАНИЕ. Рекомендуется добавить память DDR3 в FPGA — MISTer имеет SDRAM плюс DDR3 на стороне процессора. 31.10.2019 17:55:30. NEO-GEO DE10 Nano Размер 32 МБ | Компьютеры/планшеты и сети, старинные компьютеры, другие старинные компьютеры | eBay! Мистер Maker эс ООН Programa Inglés Que Se Presenta También en Español. Это не ошибка MASE, а ограничение мощности DE10-nano. Я всесторонне протестировал это. Именно здесь MiSTer и его будущий потенциал вступают в игру.Многие ядра даже поддерживают оригинальное аппаратное обеспечение (клавиатуры, мыши, джойстики и т. д.), подключенное к устройству, что помогает действительно имитировать аутентичные ощущения. К сожалению, футляра, которого я так хочу, никогда не было в наличии, поэтому я пока выбрал открытый дизайн. img и не . 95. 1 на ПЛИС — DE10-Nano под управлением MisTer; Где купить оборудование проекта MiSTer. Книга Мистер Черника. 1 х (бесплатно) Мистер стикер! … DE10-Nano оснащен встроенным USB-Blaster II, SDRAM, 2×40-контактными разъемами расширения и 12-битным АЦП с разрешением.20 долларов. Он основан на плате Terasic DE10-nano. Проверьте совместимость с аналоговым видеовыходом · 3. Приобретайте качественные и лучшие запасные части и аксессуары напрямую из Китая Запасные части и аксессуары… Это не так просто, как просто разработать новую плату, поскольку DE10 Nano предлагает отличное соотношение цены и качества. 12. ком. · Разъем расширения (в виде USB 3. Через раздел «Сценарии» вы можете настроить WiFi и обновить свой MiSTer. Com a ajuda de umaequipa especializada prestamos diariamente um serviço… Ler mais.31 предыдущая цена C $24. 1 DE10_LITE_Golden_Top. У меня есть плата разработки Terrasic DE10-Nano FPGA с неисправным USB OTG. 1 плата для Mister FPGA 7 USB-портов Плата ввода-вывода для Terasic DE10-Nano Accessories from Merchant Electronics-Device Store. Он был испытан перед отправкой. Аппаратный проект с открытым исходным кодом под названием «Плата MiSTer IO» доступен для сборки или покупки у нескольких третьих сторон и может быть установлен поверх платы DE10-Nano. 1 плата для Mister FPGA 7 USB-портов Набор плат ввода-вывода для Terasic DE10-Nano Аксессуары: Amazon.rom и заархивируйте их — я взял эти файлы с SD-карты MiSTer из папки «BIOS/Neo Geo»), после того, как они будут заархивированы, переименуйте архив в neogeo. com MiSTer — ​​это проект доступной платы, который можно делать своими руками. 1 Проверьте наличие 4-байтовой подписи 0x87654321 (12345678) в памяти по адресу 0x1FFFF000. КОРПУС ДЛЯ ПОДХОДА MISTER USB HUB: В этом корпусе есть место для полной системы MISTER (de10 nano, ioboard, rtc, sdram и usbhub (версия с 8 или 7 портами). Задние порты слева направо: HDMI, MiSTer On Screen Display (OSD) ), кнопка питания, вход 5 В постоянного тока.Авторские шоколадки. Гарантия обслуживания клиентов 373569409068 Top10: Estrenos de películas, сериалы, музыка, концерты. Он повторно реализует различное консольное, аркадное и компьютерное оборудование на плате разработки Terasic DE10-nano, в отличие от запуска таких проектов, как Lakka, на коробке эмуляции DIY на базе ARM. dano Сообщений: 23 Присоединился: Пт, 12 июня 2020 г., 9:10 Расположение: STL,MO Поблагодарил: 1 раз. Артикул: MSICP01 Категория: MiSTer FPGA. Нажмите, чтобы найти лучшие результаты для моделей de10 для вашего 3D-принтера. Присоединяйтесь к списку ожидания Чтобы получить уведомление, когда товар будет доступен для заказа, просто оставьте свой действующий адрес электронной почты ниже.rbf) # Установите уровень журнала равным 4 (default_loglevel = 4). Могут быть и другие варианты, особенно в будущем, но прямо сейчас, на момент написания этой статьи, DE10 является популярным в сообществе MiSTer FPGA. Более новая версия здесь: https://youtu. удлинитель microSD. Подкатегории. Эта плата отличается от аналоговой платы тем, что на ней нет порта VGA, а вместо этого имеется цифровой аудиовыход. MiSTer — ​​это развитие проекта MiST после перехода на DE10-Nano. Поставляется с корпусом, вдохновленным C64, с использованием изготовленного на заказ PLA от colorFabb Terasic DE10-Nano FPGAボードに最適: Mister RTC V1. В конце концов, было бы неплохо, чтобы все было аккуратно завершено, но мы не можем допустить, чтобы MiSTer — ​​это проект, управляемый сообществом, который использует одноплатный компьютер Terasic DE10-Nano FPGA для воссоздания классических персональных компьютеров, игровых консолей и аркадных автоматов прошлых лет. Есть металлический корпус для основной платы DE10-Nano, платы ввода-вывода и платы USB-концентратора. be/8tXn6iJP5-4 MiSTer — ​​это проект FPGA, позволяющий запускать ретро-компьютеры на полной скорости. 1 плата ввода-вывода и новый USB-концентратор Mister от продавца GoldenMan GameWorld Store.Компактный дизайн их платы позволил нам адаптировать ее к нашему существующему дизайну корпуса, только увеличив… MiSTer FPGA на DE10-Nano. 12 СКИДКА 50% | Купить Основная плата управления для Mister FPGA Металлический корпус для комплекта основной платы управления Terasic DE10-Nano Core Аксессуары у продавца RealTech Store. Вы должны войти в систему, чтобы заблокировать пользователей. rarを解凍し、MiSTer SD Card Utility. exeを起動。. Когда можно будет сделать предзаказ на вторую партию мультисистемы #MisterFPGA? Радиатор для DE10-Nano. Пока еще рано, но уже есть масса отличных ядер для таких вещей, как NES, Genesis, Turbografx16, MSX и множество аркадных игр.com: Ronyme Mini Mister Custom Shells Mister FPGA Kits for Terasic DE~10 Nano для жесткого декодирования игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — Set B: Electronics 32M Bytes SDRAM XS v1. Сопутствующие товары Быстрый просмотр. 1 плата для Mister FPGA 7 USB-портов Плата ввода-вывода для аксессуаров Terasic DE10-Nano из магазина Merchant Bamboo’s Store. Кабельные адаптеры LOW LATENCY не входят в комплект, их необходимо приобретать отдельно. 00 долларов США) Задать вопрос. 1 Tcl de10-nano VS blinky Пример проекта мигания светодиодов для выбранной вами платы разработки FPGA (от fusesoc) Scout APM.рюкзак малыш норковые плети 75мм чаша 100мм. 97 + $3 Для сборки системы MiSTer вам потребуются: Плата FPGA DE10-Nano от Terasec: на основе Cyclone V от Altera и имеет 1 ГБ быстрой оперативной памяти DDR3 (около 130 $) (USB) Клавиатура, (USB) Контроллер, адаптер OTG и адаптер питания (на случай, если вы не можете использовать комплектный адаптер американского типа) (всего около 30 долларов США) Кабель HDMI (5 долларов США) MiSTer — ​​это проект с открытым исходным кодом, целью которого является воссоздание различных классических компьютеров, игр консоли и игровые автоматы. Eee urządzenie posiada arm ale nie jest tak wydajne jak rp3, zaleta tego urządzenia jest FPGA and nie standardowy cpu.3, подключение постоянного тока 5 В. спонсируется. 40. 무료 배송, 한정 세일 타임, 간편한 반품과 구매자 보호 기능을 누리세요! 전세계 무료 배송! 제한된 시간 세일 진정한 귀환 Ретро игровая консоль » de10-nano. v Когда вы впервые создаете проект, Quartus может добавить файл с именем «DE10_LITE_Golden_Top. (SUPER DEAL) 36 долларов США. Изучение MiSTer и DE-10 Nano FPGA: это будущее ретро? Эмуляция FPGA Проект MiSTer на Terasic DE10- Nano; Amiga OS 3. Новые сезонные свечи. Свяжитесь со службой поддержки GitHub по поводу поведения этого пользователя. Станьте покровителем. Это не просто эмуляция, а скорее попытка добиться циклически точной репликации исходного компьютерного и игрового оборудования, гарантируя долгосрочную срок Mister FPGA IO Board v6.22 доллара. 99 доставка. MiSTer — ​​открытый проект, не ориентированный на продажи. Solari debe estar consciente de que quizá esta es la ultima oportunidad que le den para ser campeón En la mira están Santiago Solari y las Águilas del America, que hoy se Presentan ante su Manual Welding USB HUB Extender Board Mister FPGA IO Board Set Accessories for Terasic DE10-Нано. Более 20 миллионов человек уже используют наш отмеченный наградами редактор интеллект-карт для мозгового штурма, создания заметок, планирования проектов и множества других творческих задач.Я надеюсь (вероятно, с трагической тщетностью), что что-то подобное работает с DE10 h/w. vhd) в каталог проекта — соберите файл defer_de10_lite — затем запрограммируйте файл defer_de10_lite. 1 Компоновка и компоненты 5 2. Покупайте качественные и лучшие запасные части и аксессуары напрямую из Китая Запасные части и аксессуары … (МЕГА-ПРЕДЛОЖЕНИЕ) 10 долларов США. Четыре внешних USB 2. JPG. Даже если у вас нет платы MiSTer IO, это хорошая плата MiSTer SDRAM XS v1. 2 Плата 32 МБ для MiSTer Terasic DE10-Nano FPGA | Видеоигры и приставки, Игровые приставки | eBay! (БОЛЬШАЯ СДЕЛКА) 46 долларов США.прочее Ручная сварка MisTer SDRAM XS v2. 45 СКИДКА 29% | Купить Металлические корпуса для Mister FPGA Kit Костюм для материнской платы DE10-Nano/v6. Снес, Нес. JAMMA Expander — это печатная плата, которая превращает ваш DE10-Nano в автономную печатную плату JAMMA. Теперь можно приступить к креплению радиатора. 23 доллара США. ЗУ ВЕРКАУФЕН! hihealthy-009 Расчетная доставка на 3 рабочих дня Пн. sfix , унибиос. отлиты вручную прямо с натуры. (СУПЕР РАСПРОДАЖА) 40 долларов США. террасовый. 14 СКИДКА 40% | Купить Ручной сварочный аппарат Mister USB Hub V2. Это напечатанный на 3D-принтере корпус для ретро/аркадной симуляционной платы Mister FPGA.Mister Man abriu a sua primeira loja na baixa de Lisboa em 1972. 1. Он использует чип Winbond, чип Winbond, стабильный на частоте от 150 до 167 МГц, это SDRAM XS для платы MiSTer FPGA. 29 Noctua NF-A4X10-FLX 5V — компоненты охлаждения компьютера (вентилятор, корпус компьютера) 2,307 Шаг 1: Руководство по началу работы с Terasic* DE10-Nano. Шаг 2: Содержимое комплекта Terasic* DE10-Nano. Качество магазина и лучшие очистители устройств напрямую от китайских поставщиков очистителей устройств. Это Extra Slim (XS-D) v2. 2 совета и рекомендации 2. Присоединяйтесь к уровню $5. ) Однако ничто не мешает кому-то использовать SoC Cyclone-V в портативном устройстве. Ultimate MiSTer PRO BlisSTer Edition. ※8/16GBのカードで動作を確認。. 360°-АНСИХТ. DE10-nano, используемый для проекта MiSTer, не имеет входов или выходов, которые можно было бы использовать напрямую со шкафом JAMMA — … Ожидается, что отгрузка партии № 2 начнется во втором квартале 2022 года. Включает преимущества Discord. Мои извинения. (ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ) 90 долларов США. до сб. КОМПЛЕКТ DE10-NANO CYCLONE V SE SOC. Он добавляет к платформе MiSTer следующие функции: · Разъем VGA. Оптический SPDIF через 3. socfpga-sdimg … Регулируемый вентилятор кулера. Farbe: Herunterladen, um dieses Videos wiederzugeben Flash Player.33 СКИДКА 30% | Купить Металлический корпус для Mister FPGA Core Control Suit для DE10-Nano с основной платой ввода-вывода V6. Латиноамериканская программа на Once TV México актуальна и в системе кабельного телевидения на канале PBS Kids Sprout и CBeebies с 23 июня 2017 года. C $24. Часть каждой проданной установки передается на разработку программного обеспечения MiSTer FPGA. Начало работы с MiSTer: оборудование FPGA. На данный момент это все еще устройство, для настройки которого требуется «доработка», но это не сложнее, чем настройка Raspberry Pi.MindMeister полностью основан на веб-интерфейсе, что означает отсутствие загрузки и обновления! Рисунок 17 2. Программа установки автоматически переразметит и изменит размер вашей SD-карты и скопирует на нее все необходимые файлы MiSTer. Плата MiSTer IO: плата MiSTer IO — это дополнительное расширение, которое подключается поверх SoC Terasic DE10-Nano. indd 1. Контакты. Полное расписание читайте здесь! Не забывайте! Голосование ResetEra Games of the Year 2021 уже началось! Голосование будет оставаться открытым в течение 9 дней, 4 часов, 27 минут, 14 секунд, до 12:00 1 февраля 2022 года. Ядра, которые мы разрабатывали, всегда были с открытым исходным кодом, и многие из них были перенесены на другие системы, в первую очередь Mister на основе Платформа Terasic DE10-nano.MiSTer обеспечивает современный видеовыход через HDMI (VGA и аналоговый звук по-прежнему доступны на дочерней плате). Стоимость Terasic DE10-nano составляет 110 долларов США с БЕСПЛАТНОЙ доставкой в ​​течение ночи по коду скидки 15% для новых клиентов Arrow Electronics. Руководство пользователя макетной платы DE10-Nano содержит подробное руководство по функциям платы DE10-Nano и их использованию. 1 #misterfpga #de10 #retrogaming #retroconsole #retrocomputing. Ранее я подключал свою собственную шину IEC напрямую от DE10-nano. Он основан на плате Terasic DE10-nano.1 предложение от $177. Fusion — это небольшой специализированный дистрибутив Linux, предназначенный для работы на DE10-Nano и установки MiSTer. Ob und wann dieser Artikel wieder vorrätig sein wird, ist unbekannt. Компоновка печатной платы также позволяет использовать достаточно физического пространства для использования двух плат SDRAM, хотя нет ядер. вентилятор pajero io watch de10 nano fpga.В DE10-Nano есть все необходимое для использования платы вместе с созданием оборудования с открытым исходным кодом (ядра MiSTer FPGA) для ретро-вычислений. (ГОРЯЧАЯ ЦЕНА) 9 долларов США. Корпус изготовлен из FR4 (композитный материал, состоящий из тканого стекловолокна с огнеупорным связующим на основе эпоксидной смолы) и был разработан Алексеем Мельниковым, который также разработал DE0-Nano, MiSTer требует DE10-Nano. . Иметь добрые намерения. Хотя скоро у меня будет видео (или серия), охватывающее все его возможности, я хотел бы выделить время, чтобы выделить в этом посте одну конкретную функцию: прямое видео.Сам DE10-Nano немного великоват для портативного устройства и не оптимизирован по энергопотреблению. 5) Плата часов реального времени RTC (RTC) USB … Mister FPGA IO Boards для подключения Terasic DE10-Nano 5V DC USB HUB Extender. MindMeister — это онлайн-инструмент для картирования мыслей, который позволяет визуально фиксировать, развивать и делиться идеями. 07 СКИДКА 15% | Купить 2022 Новый профессиональный комплект металлического корпуса DIY для Mister FPGA IO Board Terasic DE10-Nano Part у продавца Shop4649026 Store. Он использует чип Winbond. indd 2. Бесплатная доставка по всему миру! Ограниченная по времени распродажа. Легкий возврат.25. В этом случае MiSTer может быть встроен в любой корпус/систему, предназначенную для RPi. 97 + 3 доллара. P0496. 00 ($20. Категория: другое Метка: мистер. если вы не отодвинете скобу печатной платы от стены на 2-3 см или около того. Шаг 3: Сборка и настройка Terasic* DE10-Nano. rbf — Это фактическое ядро ​​меню MiSTer, который вы увидите, когда загрузите плату DE10-Nano.Вентилятор тихий, поэтому я не стал снижать напряжение на нем. com: Ronyme Mini Mister Custom Shells Mister FPGA Kits for Terasic DE~10 Nano для жестких декодирующих игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — набор B: Электронный адаптер MiSTer SNES для SNAC. Проверьте совместимость с аналоговым видеовыходом. 2 Блок-схема платы DE10-Nano 8 Описание. Высокопроизводительная система жестких процессоров (HPS) на базе ARM с низким энергопотреблением состоит из процессора, периферийных устройств и интерфейсов памяти в сочетании с матрицей FPGA с использованием ядра межсоединений с высокой пропускной способностью. Так что просто удалите SD-карту. Доставка 99 + 3$. ПРОДАЕТСЯ! Описание продукта Для Mister Terasic DE10-Nano MisTer USB Hub v2. (МЕГА ПРОМО) 43 доллара США. MiSTer стремится быть управляемым сообществом и открытым исходным кодом. Mister A’s Mac & Cheese Black Truffle, Панчетта. Комплект разработчика Terasic Technologies DE10-Nano построен на основе ПЛИС Intel Cyclone® V System-on-Chip (SoC) и предлагает надежную платформу для разработки программного обеспечения. Я вставил пустую карту micro-SD в свой iMac и использовал Etcher, чтобы записать ее. Качество магазина и лучшая демонстрационная доска напрямую от китайских поставщиков демонстрационной платы.l Замените старый, сломанный или нерабочий металлический корпус и плату ввода-вывода. 2. (ЛУЧШАЯ ПРОДАЖА) 9 долларов США. 0, но это не USB!) · Дополнительные разъемы для интеграции MiSTer в кейсы. zip и поставить неогео. ВИДЕО. разъем 5мм. txt, обновлено 18 октября 2017 г. Другое полезное программное обеспечение для бизнеса Тип: 3AX400 80H E-mr: 763-724-430 12 3 черных ящика с серебряным радиатором: Delta Controls Limited: DOCS/08: Drei Bond DE10-0295: Turck: Nr 6904722 БМСВС 8151-8,5. Я исправил это очень быстро после прочтения этого, хороший сигнал тревоги! На данный момент у меня есть Blisser от Bliss-Box, 128 МБ оперативной памяти с Ebay и DE10-Nano.Один случай, я думаю, может быть действительно интересным (хотя для этого потребуется все, что я написал в первом абзаце). Он поставляется в виде компактного образа, который можно загрузить и прошить на SD-карту любого размера с помощью таких инструментов, как Apple Pi Baker, balenaEtcher, Win32 Disk Imager или даже dd. аудиоразъем 5 мм. Технические характеристики и возможности расширения XTREME промышленного уровня. 1 плата для Mister FPGA 7 USB-портов Плата ввода-вывода для аксессуаров Terasic DE10-Nano от продавца Powering The Science Store. Платы цифрового ввода-вывода предлагают расширенную функциональность для DE10-Nano, которую может использовать MiSTer.В комплект входит: Основная плата Mini-ITX Ironclad Plus. найти свой фирменный аромат. 49 продано 49 продано 49 продано. DE10-Стандартный_Механизм. Вы получаете много ПЛИС за свои деньги, и Мистер добился большого успеха. si cette vidéo vous a plus dite le moi histoire de faire un épisode 2 ~~~~~залог на сайте: https://zone-one-piec.$3 в месяц. Плата ввода-вывода включает в себя ЦАП RGB888 R-2R с выходом VGA, разъем аудиовыхода (аналоговый и оптический), разъем аудиовхода (для загрузки ленты), джойстик DB9, светодиоды и кнопки. 1 удлинитель платы ввода/вывода ПЛИС — 34 доллара США. . мистер автомобиль аренда автомобиля locadora de auto são paulo • мистер автомобиль аренда автомобиля locadora de auto são paulo фотографии • мистер автомобиль … Heart Ceramic Dishes+ больше подарков, которые они обожают. Блок питания Mean Well GST25A05-P1J … Проект MiSTer в настоящее время находится в активной разработке, регулярно появляются новые ядра, функции и исправления ошибок.Задняя панель ввода-вывода уже установлена. Мистер FPGA SD Board 64MB, Neo Geo, Amiga, C64, SNES, NES. 17 СКИДКА 26% | Купить Металлический корпус для Mister FPGA Core Control Suit для DE10-Nano с основной платой ввода-вывода V6. Вариант MINI6 был разработан Антонио Виллена. Зачетный участник. 0 портов, два на внутреннем заголовке. DE10-1081 в Ajikawaguchi IMG 6709 20130811. 3. Mister E L James. img на несжатый файл de10-nano-image-Angstrom-v2016.Комплект для разработки Terasic Technologies DE10-Nano Development Kit построен на базе ПЛИС Intel Cyclone® V System-on-Chip (SoC) и предлагает надежную платформу для разработки программного обеспечения. Вверх. Он был… NAODAI Manual Welding Mister USB Hub V2. Bild nicht verfügbar. 59. 1 фишка. Я пока не знаю, сколько стоит Vampire, но делать малогабаритное оборудование непросто, и я думаю, что оно будет в 5 или более раз дороже DE10-nano. Быстрый просмотр Сравнить Добавить в корзину. 1. NEO-GEO DE10 Na Компьютеры／Планшеты Сеть Vintage Computing Other Vintage Computing Прямая продажа производителя Mister FPGA SD Ram Board Amiga NEO-GEO Na Snes DE10 Nes.Вы только что обнаружили место, где продается （RotatingMoment） Welding USB HUB Extend Board for Mister FPGA IO Board for Terasic DE10 Nano за 168 ринггитов, что на 50% дешевле текущих цен в других местах. MiSTer использует доступную плату разработки FPGA под названием «DE10-Nano», которая подключается к вашему дисплею через HDMI. После завершения DE10-Nano перезагрузится, и вас встретит (пустое) меню MiSTer: Шаг 3. 79w. Если вы хотите измерить явления реального мира, такие как токсичные газы, или динамически настроить средства разработки программируемой логики Consola Retro De10-nano Cyclone V для Mister Fpga, найдите полную информацию о средствах разработки Consola Retro Programmable Logic Ic De10-nano Cyclone V For Mister Fpga,Consola Retro,Consola Retro Programmable Logic Development Tools,Consola Retro Mister Fpga Kit от поставщика игровых приставок или … Больше подарков для полной эмуляции для всех моделей, которые были получены в оригинале — Эмуляция на основе FPGA — Информационный бюллетень Конфигурация системы Купить Cyclone V SE Tools DE10-Nano для MiSTer FPGA BTC MINING на AliExpress.Плата Terasic DE10-Nano поставляется с портом питания USB и портом Ethernet, высокоскоростной памятью DDR3, портом HDMI, двумя 40-контактными GPIO… Re: MiSTer: MiST на плате Terasic DE10-nano. Подробнее о блокировке пользователей. В официальном магазине BitFunx есть все виды комплекта для 3D-печати Bitfunx с удлинительным кабелем SD-карты, удлинителем для Nintendo GameCube NGC GC Loader, металлическим корпусом Bitfunx для Mister FPGA Core Control Suit для основной платы DE10-Nano, платы ввода-вывода и Mister USB Hub, Комплект DCHDMI для SEGA Dreamcast High Definition 1080p DC HDMI-совместимый чип и многое другое В продаже, найдите лучшее… Похожие запросы.Г-н. Это не просто эмуляция, а скорее стремление к точной репликации исходного компьютера и игрового оборудования, гарантируя, что долгосрочный MiSTer является классным проектом, изначально опубликованным Sorgelig на Github, и только код FPGA + двоичные файлы проекта. сосредоточился на плате DE10-Nano, которая является отличной платой: низкая цена + выход HDMI и возможность расширения с помощью SDRAM и дочерней платы для VGA и аудиоразъема, но моя идея заключалась в том, чтобы разместить этот хороший проект и на других платах FPGA, Благодаря талантливой группе разработчиков и некоторым готовым компонентам, проект MiSTer нацелен на более качественную и точную ретро-игру без задержек. sdimg, поэтому мне пришлось добавить файл . Господин FPGA SD Ram Board, Amiga, C64, Snes, Nes. Комплект разработчика DE10-Nano содержит все инструменты, необходимые для использования платы в сочетании с компьютером под управлением Microsoft Windows XP или более поздней версии. Плата включает в себя два 40-контактных разъема расширения общего назначения и … Плата MiSTer IO — это дополнительное расширение, которое подключается поверх SoC Terasic DE10-Nano. 1 плата для платы ввода-вывода Mister FPGA с 7 портами USB для аксессуаров Terasic DE10-Nano — набор плат ввода-вывода Mister-fpga 4.120 КБ. Blue Fin Tuna Tiradito Cucumber-Jalapeno Aguachile, Sesame, Sunchoke Chips (GF) Тартар из говядины Prime* Традиционное сопровождение, Levain (GF*) Plancha Испанский осьминог на гриле Профессиональный набор для самостоятельного изготовления в металлическом корпусе Совместимость с основной платой Mister FPGA Core Control Terasic DE10-Nano I /O Board Особенности: 100% новый и высококачественный металлический корпус Mister FPGA, комплект USB HUB v2. Оборудование полностью собрано, включает оригинальную коробку DE10-nano и готово к работе! Модуль памяти, совместимый с новым CPS 1.1 для платы MiSTer FPGA DE10-NANO, для платы MiSTer FPGA DE10-NANO 32 Мбайт SDRAM XS v1. De cariz Family e Com O Fundador ainda Presente, Há Quase 50 Anos Que Mister Man культива или госто pela moda masculina e alfaiataria. Это заставляет вас использовать шейдер интерполяции, чтобы избежать мерцания. Большое значение — мы предлагаем конкурентоспособные цены на более чем 100 миллионов качественных товаров в электронных компонентах и ​​расходных материалах и многом другом. Это позволяет подключить порт HDMI DE-10 к разъему C. Он основан на отладочной плате Terasic DE10-nano, но не волнуйтесь, на самом деле его очень легко настроить.Плата включает в себя два 40-контактных разъема расширения общего назначения и… DE10-Standard Edition меню MiSTer. Самый дешевый из них был на 20 долларов, плюс он включает бесплатную 1-дневную доставку. Концентратор USB, разработанный для MiSTer, прекрасно подойдет под DE10-Nano и предоставит вам семь портов для работы. C64 11 долларов США Мистер FPGA SD Ram Board, Amiga, C64, Snes, Nes. zip, в играх/маме. 5 обеспечивает 128 МБ памяти SDR SDRAM для ядер, требующих большой … Если совместимость с MiSTer невозможна, я сомневаюсь, что отдельная платформа со спецификациями, столь похожими на MiSTer, стоила бы усилий по поддержке.com выпустила действительно отличную комбинированную плату расширения памяти ввода-вывода (DE-10 Super Expansion Board), которая не только покрывает все базовые возможности, но и невероятно компактна. 99. де10 мистер

Малый барабан своими руками. Малый барабан с сетчатым фильтром Trick, проволокой Puresound и литым под давлением ri

. Малый барабан своими руками. Малый барабан оснащен фильтром Trick, проволокой Puresound и литыми ободами. Там вы можете настроить ключи по мере необходимости: Удалить ключи: нажмите красную кнопку (со знаком минус внутри), чтобы удалить этот ключ. Это не очень похоже на рисунок 1 (выше), но давайте разобьем его на составляющие и посмотрим, насколько он близок. Самая тяжёлая стойка для малых барабанов GRG5SS от Gretsch Drums G5.1 x XDrum Snare Stand Stage Эти два малых барабана — настоящие уникальные инструменты, которые продаются по привлекательной цене, но обещают достойное исполнение. 00 Цена Drop Pearl S930 Snare Stand (21) $84. Я точно знаю, что ты имеешь в виду, когда говоришь об этой сладкой точке с римшотами. ESS1335S — первый по-настоящему высококачественный малый барабан для юниоров. 98. Вот почему оболочка I A обойдется вам примерно в 150-200 долларов (мы говорим о красивых оболочках нотоносцев, поэтому цена очень разумная), а комплект оборудования малого барабана стоит от 160-170 долларов. У них отличные тона и универсальное применение. Обычно доставляют в течение 2-3 дней. Он также поет во всех диапазонах настройки. Сборка моего малого барабана из дерева Bocote, часть 1 Я решил разбить все свои видео на серию видео вместо одного длинного, возможно, скучного видео. Потрясающий 2-тактный (105 ударов в минуту) Mh2460/B. Модель из меди имеет самый темный тембр из всех металлических сплавов. Держите бас-барабан твердым на каждой четвертной ноте (это называется «четыре на полу»). Что это не показывает, так это 3 или около того неудачных предыдущих попыток, пока я разрабатывал, как это сделать правильно.Первоначально представленный в 1964 году малый барабан Acrolite был разработан как алюминиевый малый барабан студенческого уровня. Из сотен необработанных ракушек были вручную отобраны девять лучших профилей клена AAA; затем искусно отделаны прозрачными красками премиум-класса, чтобы продемонстрировать естественную зернистость каждого барабана. Алюминиевый корпус 5×14 с опорными кромками 6. В этом Drum Green! сегмент Я собираюсь показать вам простой проект «сделай сам» о том, как сделать демпфер из проволоки для малого барабана своими руками.16-дюймовый бас-барабан, 10-дюймовый том-том, 13-дюймовый напольный том и 14-дюймовый малый барабан. Вы можете сделать это… Как и оркестровый бас-барабан, малый барабан состоит из двух полных пластиков. Хороший средний барабан с четкой артикуляцией. Выделены сэмплы 5 Zebra Wood Poplar Acoustic Shell Percussion Jazz Drum. Альтернативные головки могут быть доступны за дополнительную плату. Если у вас есть учетная запись, войдите в нее сейчас, чтобы публиковать сообщения под своей учетной записью. Ознакомьтесь с нашими подушками, ковриками для ванной, часами, лампами и многим другим. … Сегодня мы будем учиться делать ловушку.4-слойные свободно плавающие березовые оболочки малых барабанов Championship Medalist из 100% березы обеспечивают треск и щелчок, которые делают ваши мелодии ритмичными, а также обеспечивают наиболее выразительный холст для низкодинамичной игры. 1 марта 2013 г. — Эта стойка для демонстрации малого барабана предназначена для необычной линейки продуктов, которая, безусловно, нуждается в специализированных фитингах, которые, возможно, может поставить только DIY. Поделитесь статьей, если она была полезна! Спасибо за чтение. Бубинга – твердая и тяжелая древесина. Отделка натуральным атласным лаком с хромированной фурнитурой.Я обнаружил, что PD-128 от Roland не кажутся настоящим малым барабаном. Включите их для создания теплых стаккато в студии или вживую. Весит всего 13. Рекомендуемая производителем розничная цена 2168 долларов. 1017 Bricksquad Kit (Drumkit) 99MB — Содержит более 150 сэмплов. Получить Пн, 31 января — Вт, 15 февраля. 5 из 5 звезд (2) 2 оценки продукта — GRIFFIN Piccolo Snare Drum — 13 «x3. БЕСПЛАТНАЯ доставка. 7 из 5 звезд 3. Вы также получите хороший номер Дополнительные функции по такой доступной цене! Особенности: бас-барабан 20×16 дюймов; навесные томы 10×7 и 12×8 дюймов; напольный том 14×14 дюймов; 14×5.Если запись сделана неправильно, ее необходимо исправить в миксе перед процессом мастеринга. Головы Эванса. Сверху положите несколько маленьких гвоздей или мелочь. Ввиду того, что я наказан на эти выходные (за убийство первой степени. Список популярных барабанных паттернов не будет полным без трэп-бита — барабанного паттерна, который в наши дни не чужд каждому уголку чартов (даже кантри). Я делаю своими руками. полка для стойки малого барабана. Если ваш горшок имеет диаметр от 10 до 12 дюймов, приобретите баллон диаметром 24 дюйма. Новая коллекция специальных малых барабанов, которые будут производиться единичными и ограниченными партиями, выделяя лучшие из избранных… Малый барабан Sledgehammer — абсолютный победитель.Прямая цена. Все томы представляют собой миниатюрные тимбалы PDP. 1 – Современный джаз, брейкбит, лаунж. Бумажники поглощают часть вибраций пластика и добавляют ему значительный вес. На приведенном выше рисунке показаны некоторые другие варианты, если вы хотите сделать оболочку другого диаметра. Вы можете, если будете осторожны и планируете то, что делаете. ЕСС1335С. Желая воздать должное бывшему ресторану The Drum, ресторан JJ’s Red Hots попросил своего давнего друга Мэтта Людвига из Ludwig Metals установить полнофункциональную барабанную установку в центре ресторана.89 1289 долларов. Мы встретились с Эшем, чтобы поговорить о его повседневных делах в качестве самозаписывающегося барабанщика, социальных сетях и, конечно же, о его новом фирменном малом барабане. Читать далее. Создайте собственный малый барабан именно так, как вы этого хотите. Размер. 39 Снижение цены Стойка малого барабана серии TAMA Roadpro (12) $76. 673 Samples Drum Kit — эта ударная установка содержит 673 одноразовых сэмпла WAV: 151 сэмпл бочки, 125 сэмплов малого барабана, 92 сэмпла томов, 68 сэмплов хэтов, 41 семпл тарелок, 196 сэмплов перкуссии. Build The Ford Corian-Koenig Horizontal Stave Малые барабаны, чтобы дать им их полные названия, сделаны из Corian, соединения акриловой смолы и минералов, которое было изобретено DuPont в 1967 году.Проект был сделан в основном из подручных материалов и обычных малых барабанов. Щетка производит более мягкий звук, который может больше подходить для определенных жанров музыки, чем жесткая барабанная палочка. Ямаха БСД-0655. Вы можете опубликовать сейчас и зарегистрироваться позже. Я знаю, что вы можете купить эти стойки для малого барабана «Proline» в Guitar Center или в Интернете, но они всегда казались мне слишком дорогими и не очень хорошо сконструированными. Литые обручи MasterCast усиливают проекцию, но специальные барабаны Evans Heavyweight Dry SJC Custom Snare Drum Josh Dun Signature — 6 дюймов x 14 дюймов — насыщенность.Изготовление малых барабанов вручную для небольшой, взыскательной клиентской базы занимает МНОГО времени, поэтому, если я делаю барабан, я действительно хочу, чтобы он был сделан из специального дерева или литого металла и какого-то действительно классного оборудования, и чтобы он звучал даже лучше. лучше, чем это … Обычно встречается в линейке ударных установок Liberty Drums, таких как ударные серии Fusion, Rock, Avant. Профессиональная консультационная служба по реставрации барабанов. Кахоновая барабанная установка может быть построена с любым малым барабаном по вашему выбору. малый барабан 5×14; Этот комплект может все! 100% скорлупа грецкого ореха с нанесенным вручную полиуретановым покрытием и винтажными закругленными опорными кромками.Чувствительный и резкий, с равномерным количеством высоких и средних частот, но также богатый… Следуйте инструкциям, играя обеими руками на хай-хэте и опуская правую руку на малый барабан на 2-й и 4-й доли. прекрасно впишется в вашу установку в качестве вторичного малого барабана Начало игры При первом запуске игры вы сможете играть на барабанах онлайн с помощью клавиатуры ПК и своей первой базовой пользовательской ударной установки. Начнем с малого барабана Roland TR909 (см. рис. 2). Просто закончите необработанную кленовую скорлупу (мы предлагаем краску для дерева, лак в баллончике или четверть листа).Распродажа. Удивительно выглядящий барабан с невероятным треском из него. Чтобы сделать барабан из воздушного шара, найдите старый горшок, который можно использовать в качестве корпуса барабана. Причины, по которым следует избегать: вариант с малым барабаном/томом в одной зоне. Экзотический малый барабан DW Collector’s Series — 6. 12-дюймовый пэд для барабана, двусторонний пэд для барабана, пэд для малого барабана с барабанными палочками и сумкой для хранения для начинающих играть на барабанах (12 дюймов, оранжевый) 4. insta Шаг 1: ШАГ 1: Выберите нотоносцы . Аранжируйте как… Малый барабан со стойкой и четырьмя барабанными палочками. Тех. Yamaha Snare Drum-Stage Custom Birch.Диаметр малого барабана — насколько велика его игровая поверхность — определяет диапазон тонов, которые он может воспроизвести. Это сложная задача, чтобы это не стало слишком грязным, поэтому начинайте медленно и наращивайте темп. Кольца — сделай сам или купи Демпфирование барабана. проволока малого барабана своими руками. Вероятно, где-то в конце 80-х — начале 90-х. Помимо следующего проекта Compact Drum Kit под названием; Для «DIY Mini Bop Snakeskin Drum Kit» понадобится малый барабан. В наличии. Довольно страшно, если они развалятся при вращении на токарном станке. Если запись сделана правильно, каждая запись барабана, тарелки и малого барабана должна иметь пиковый уровень не менее +3 дБ от -18 дБ полной шкалы…. Малый барабан — это барабан, который имеет уникальную особенность встроенных в него малых барабанов (безумие, да?). 95 Ahead Регулируемая подставка для концертного малого барабана (7) 65 долларов. Он также довольно прост в настройке, несмотря на отсутствие инструкции по сборке. 25. Добавить ключи: нажмите кнопку «Добавить ключ». Поместите его поверх малого барабана, чтобы создать гнусавое металлическое звучание, идеально подходящее для такой музыки, как драм-н-бейс. Сетчатые пластики Pintech на 2 бас-барабанах и сетчатые пластики Pearl на томах. Стоит попробовать, если у вас завалялась маленькая тарелка.Описание. Транзисторы заменены. Красивый Yamaha Oak Custom 14 x 5. Имейте в виду, что ведра могут увеличить стоимость и быть очень громкими, но они могут помочь вам работать с отбивными и узорами. Малый барабан из древесных отходов Чтобы получить малый барабан, который выглядит невероятно, но использует совершенно другой процесс, чем предыдущая модель «сделай сам», не ищите ничего, кроме этой детали. Корпус барабана сделан из круглого куска дерева или металла одинаковой толщины по всему периметру. 2-летний план защиты от SquareTrade — 3 доллара.Прочный металлический фильтр для малого барабана для ремонта барабана DIY аксессуар. Представляем барабаны Dyna-Sonic Custom от Rogers LTD. Ударная установка. Для многих сталь на самом деле является идеальным универсалом. Прочный металлический набор барабанов, 10 шт., наконечники для баса, тома, малого барабана, когти, крючки, сделай сам, черный для. Ознакомьтесь с нашим учебным пособием о том, как собрать собственный пьезодисковый усилитель для использования с EXC!TE SNARE DRUM PRO. 65 47 долларов. Размеры корпуса изготавливаются для конкретных жанров. Давайте посчитаем это как «1, 2, 3-&, ​​4-e-&-a»! Постарайтесь убедиться, что вы играете все это чисто, с равномерной динамикой — убедитесь, что ваша левая и правая руки играют с помощью кнопки «Клавиатура компьютера» над ударной установкой.Этот продукт является отличным аксессуаром для любого барабанщика, если он хочет кардинально изменить звук своего малого барабана. 5 Глубокий малый барабан, потому что он не будет достаточно низким ни с одной из стоек, которые у меня есть. Введение. 4. Помимо следующего проекта под названием Compact Drum Kit; «Сделай сам Mini Bop Snakeskin … Деревянный малый барабан / Сделай сам малый барабан с кахоном: в этом руководстве я создам деревянный малый барабан / малый барабан с кахоном своими руками! Это отличный проект для добавления уникального звука к вашей ударной установке, а также отличный подарок для детей, интересующихся музыкой.1-дюймовая сетка. Поднимите себе настроение забавными шутками, популярными мемами, развлекательными гифками и т. д. Края каждой оболочки имеют первостепенное значение; это точка контакта между барабаном и пластиком, и они должны чтобы обеспечить наилучшие возможности звука / настройки. Литые под давлением лаги и кронштейны реплики Beavertail. Вот как он будет установлен в барабане, так что провода прижимаются к тапе. Это делает отличный рок-н-блюзовый барабан, но … DW DWCP3300 Подставка для малого барабана имеет множество функций, которые делают ее стабильной и долговечной. Максимально человечный… Электронный пэд малого барабана PD-140DS идеально подходит для экспрессивной игры на барабанах, а размер 14 дюймов помогает создать максимально аутентичный игровой опыт. «Мэтт Людвиг — один из моих самых близких друзей, а также один из самых старых. Барабаны Solid Stave изготавливаются на заказ. Не стесняйтесь сообщать нам о своих мыслях, идеях или проектах и ​​получайте удовольствие от этого приложения для 3D-дизайна барабанов! 2. Похожие сообщения. Отличный яркий треск! Примечания к состоянию: — Хороший корпус, просверлено несколько отверстий для … Поскольку малые барабаны имеют такое разнообразие звука, сборки и внешнего вида, барабанщики будут смешивать и сочетать в зависимости от места, песни или стиля. музыки.Шпон стоит около 20-50 долларов в зависимости от того, где вы его покупаете и какую древесину вы хотите, а клей — это предельная стоимость. Моя лента. Перл-художник Мэтт Халперн разработал каждый элемент своего малого барабана Signature, чтобы дополнить, а также контрастировать со сложной природой его игры. Возможные варианты монтажа: либо обычный пластик барабана, либо малый барабан из дерева. Аранжируйте как… Стальной малый барабан Pearl Piccolo — это малый барабан размером 3 на 13 дюймов, который отлично подходит для компактных барабанных установок и для тех, у кого мало свободного места.Я никогда не чувствовал этого с барабаном Roland. Вот блок-заглушка. С участием Bridger Cam Locs. Томы – 10 слоев, 5. Помните меня? Меню Малый барабан ADM представляет собой стальной малый барабан диаметром 14 дюймов и глубиной 5 дюймов, как и малый барабан GP Percussion, идеально подходит для малого барабанщика начального уровня, оркестровой группы или кого-то, кто может использовать его дома. И, как и на большом барабане, верхняя поверхность — это ударная пластина. Набор малых барабанов 4×14 DIY — необработанный 8-слойный клен. 1624. ВИДЕО 580 KITS: Создайте свой собственный малый барабан в стиле кахона. 6 февраля 2019 г. — Исследуйте доску Брайана «Барабан своими руками» на Pinterest.Корпус толщиной 5 дюймов и 9 мм. Комбинированная фурнитура из золота и хрома. наплечник из утолщенной губки, чтобы уменьшить усталость и давление на плечо. Честно говоря, я никогда не знал, смогу ли я сделать это так далеко! На следующей сессии мне придется настроить конфигурацию малого барабана, чтобы попытаться заставить его играть более последовательно.Затем выберите воздушный шар подходящего размера для вершины. Цена продажи 72 доллара. Теперь продолжайте и установите Т-образный болт посередине перекладин малого и большого барабана так, чтобы Т-образный болт выступал вверх к ударной стороне барабана. Тонкие штрихи, такие как черное порошковое покрытие и три вентиляционных отверстия, помогают смягчить живой звук его 1. Подразделение барабанов Gretsch было основано в Бруклине, Нью-Йорк, в 1883 году. Малый барабан можно регулировать с помощью массивного винта на разные размеры. . Этот коврик подходит для барабанов размером от 8 до 26 дюймов, имеет конфигурации с 6, 8 и 10 ушками, а также имеет линии, которые упрощают создание ложа малого барабана.com/MVBDrums/-Instagram https://www. Бас-барабан имеет диаметр 20 дюймов. Этот малый барабан имеет размер 14″x 5. Малый барабан существует уже более 500 лет, что делает его одним из старейших компонентов ударной установки. 99 9 долларов США. Избранная статья. луч будет проходить поперек верхней части барабана Получить его Пн, 20 декабря — Ср, 5 января. финансирование* I. Мелкозернистая, менее пористая и однородная текстура. Сверление крепежных и вентиляционных отверстий предшествует тщательной шлифовке процесс, который придает скорлупе мягкую и гладкую поверхность.Компрессионный малый барабан. Прежде чем мы углубимся в список некоторых из лучших микрофонов малого барабана для записи ударных, давайте обсудим несколько вещей, на которые следует обратить внимание при выборе микрофона малого барабана. Я объясню, как вырезать шаблон позже в этой теме о stavedrum без токарного станка или приспособления Koko. Мх2460/Б. 5 лучших малых барабанов для рока. 14×5. Создайте мост. Корпус толщиной 5 дюймов и 9 мм. Смешанная фурнитура из золота и хрома. Проволока малого барабана PureSound 1220. Мы создаем ваш собственный стиль. Изготовление барабанов для детей — это простой проект, который вы можете выполнять из предметов домашнего обихода.Качество сборки первоклассное и прочное. Информация об изображении. 99 доставка. Приспособление Koko — идеальное решение для изготовления барабанов своими руками, если вы обращаете внимание на детали и аккуратно вырезаете шаблон. Стальные малые барабаны, как правило, являются самым дешевым вариантом, связанным с комплектами для начинающих, но это вводит в заблуждение. В то же время мы все равно получим знания о нотации ударных, которые можно применить к барабанной музыке в целом. 12-дюймовый малый барабан Yamaha новой конструкции и модульная система компонентов уменьшают переносимый вес учащихся; позволяют преподавателям создавать идеальную установку и вкладывать средства только в те ее компоненты, которые им необходимы; прочный мягкий чехол в виде рюкзака со светоотражающими полосами безопасности; Уникальный 12 дюймов x 3.Продавать. 14-дюймовый барабанный пластик Remo Coated Ambassador. Я купил комплект малого барабана примерно за 10 долларов в местном музыкальном магазине. Знание того, как сделать простую ловушку, может оказаться очень полезным в экстренной ситуации. Тарелочные сессии – биг-бэнд, рэгтайм. Или 30 долларов. Сделал из абс пластиковой трубы и фитингов. Этот древесный наполнитель с высоким содержанием целлюлозного волокна предназначен для… В 2022 году Gretsch представила фирменный малый барабан Ash Soan, который предлагает те же размеры и характеристики, что и малый барабан, на котором Эш уже некоторое время играет в своих записях и видео в Instagram.Ловушка. Коробка Содержит. Начните делать покупки сегодня! Барабанные оболочки. Корпус малого барабана представляет собой малый барабан Mapex 13 дюймов. Накладные фитинги, такие как Kee Klamp, не требуют сварки или резьбы. Во-первых, он имеет стальные ножки с двойными распорками, которые занимают мало места при полной установке. Малый барабан представляет собой тонкую металлическую проволоку, натянутую под напряжением, которая ударяет по резонансному пластику, а также сама по себе при ударе по ударному пластику. некоторые из их вещей, а именно проволока малого барабана!GRIFFIN Piccolo Snare Drum — 13″x3. $699. Сегодняшнее финальное видео рассказывает о простой формуле, к которой вы можете обратиться, когда вы действительно чувствуете безнадежность. Корпус толщиной 5″9 ммСмешанная фурнитура из золота и хромаPureSound 1220 Snare WiresМы создадим ваш custo Руководство по малому барабану: 7 типов малых барабанов — 2021 — Мастер-класс. Продвижение доступно. 5 дюймов в глубину и состоит из 10 клепок (сегментов). 5 мм (внешнее горизонтальное зерно или 9 слоев, 5 мм внешнее вертикальное зерно) Удар – 13 слоев, 7 мм (внешнее горизонтальное зерно или 12 слоев, 6. Хуже того, регистрируется только около 25% кранов на пьезо.Твердые породы дерева, на мой взгляд, лучший вариант для малого барабана. Большой толстый малый барабан. Обзор пончиков Стива. Изображение не доступно. Ловчие ловушки довольно часто используются в индустрии ловли, так как они наносят очень мало вреда меху, однако изготовление ловушек для выживания также является хорошим способом обеспечить ваше выживание в случае, если вы потеряетесь в дикой местности или во время серьезного сценария SHTF. Аранжируйте как… Малый барабан или боковой барабан — это перкуссионный инструмент, который производит резкий стаккато звук при ударе барабанной палочкой по пластику из-за использования ряда жестких проволок, натянутых на нижнюю часть кожи.5 x 14 дюймов — хром с имперскими ушками. 44 предыдущая цена $23. Стойка для малого барабана «Самодельная»!!! (ГЕТТО!!) Так что мне нужна была новая подставка, которая позволяла бы мне использовать мой 6. Малый барабан. Трэп-ритм — барабанный паттерн, который не чужд каждому уголку чартов в этих… самодельных поделках. Добро пожаловать в пятую часть нашей серии статей о восстановлении барабанов своими руками. Малый барабан был отыгран изрядно и до сих пор находится в хорошем состоянии. Затем вся конструкция была прикреплена к роликам, чтобы ее можно было легко передвигать. … изготовленный на заказ малый барабан из цельного куска грецкого ореха 12 x 7.Научиться строить ловушку на самом деле довольно просто, и это ценный навык выживания. Действительно отличный малый барабан от Pork Pie. 25-миллиметровый шпон белого ясеня, общие точные размеры: диаметр 13 дюймов, глубина 5 и 3/4 дюйма. Наведите курсор мыши на Zoom- Нажмите, чтобы увеличить. Состояние б/у, но в приличном состоянии. 00 Скидка 5% Скидка 5% на предыдущую цену $47. Get it Mon, Dec 13 — … Это моя попытка показать, как легко создать свой собственный малый барабан или любой другой барабан, если уж на то пошло.от 235 долларов. Продается изготовленный на заказ малый барабан 13×6 в цветовой гамме под названием Royal Albertina Fade. Если вы чем-то похожи на меня, эти незначительные эстетические… 924 голоса, 131 комментарий. 7. Эта аналоговая схема большого барабана адаптирована из схемы в Руководстве по обслуживанию TR-808. Эта студенческая установка малого барабана обладает следующими характеристиками: Стандартный размер; Малый барабан Mendini имеет размеры 14″ x 5. Чтобы захватить весь звук малого барабана, поместите микрофон на расстоянии добрых 4 дюймов от малого барабана, чтобы убедиться, что вы захватили весь звук барабана.Малые барабаны сделаны из раковин разного размера, от которых зависит, каким будет звук в итоге. 32 доллара. Поиск идеального барабанного звука — это просто большая головная боль. Сделайте несколько регулировок натяжения, и ваш барабан готов к выступлению. 12 долларов. Одной из отличительных особенностей звука кахона является треск, похожий на малый барабан, при ударе по тапе. Установка триггера на ободе была самым простым решением, так как мы могли быстро переключаться между триггерным и полностью акустическим малым барабаном.С малыми барабанами, изготовленными по индивидуальному заказу, мы работаем с вами, чтобы создать идеальный малый барабан, нотоносец, слой… Компрессированный бас-барабан для рока. Корпус толщиной 5 дюймов и 9 ммСмешанная фурнитура из золота и хромаПроволока малого барабана PureSound 1220Мы создаем своего клиента Чтобы сделать ловушку малого барабана, начните с изготовления петли из проволоки, струны или шнура. Хотите купить ударную установку или просто малый барабан?*. Мой лучший рекомендуемый малый барабан — превосходный малый барабан Ludwig Black Magic Brass Snare Drum с мощной глубиной корпуса 8 дюймов. Поставляется и продается компанией Goedrum.Самое сложное во всем процессе – это финиш. видео на ютубе в стадии редактирования. Если у вас нет барабанной щетки, но вы хотите попробовать ее звучание, подумайте о том, чтобы сделать барабанную щетку самостоятельно. (Да, я кормлю поисковые системы). Pearl Decade Maple DMP927SP/C, набор из 7 корпусов с малым барабаном, сплошной желтый. Руководства по подаркам Подарки для нее Подарки для него Контур малого барабана # 2 SVG, Svg барабана, Клипарт малого барабана, Файлы малого барабана для Cricut, Файлы вырезок малого барабана для силуэта, Drum Dxf, Png Eps Designesque 5 из 5 звезд (4 157) $ 2 Это ваш шанс стать владельцем малого барабана, который прославил Стюарт Коупленд (барабанщик группы The Police).18. Стальная оболочка 13”x3. Продай свое снаряжение. Роджерс Драмс США | ООО «КАСТОМ ДИНА-СОНИК». 5″ x 14″ Generations Mahogany Snare Drum Как сделать свой собственный кахонный коробчатый барабан с регулируемым малым барабаном: В этой инструкции я покажу вам, как собрать свой собственный кахонный коробчатый барабан. 80. Зарегистрироваться; В моей конкретной ситуации мне нужно было преобразовать мой электронный малый барабан обратно в полностью акустический малый барабан, чтобы мой сын мог брать его на еженедельные уроки игры на барабанах. Они примерно такие же толстые, как настоящая лепешка, и идеально сидят на краях ваших барабанов.Непревзойденное сочетание самой продаваемой ударной установки всех времен и золотого стандарта малых барабанов-медалистов чемпионата по тарелкам сочетает в себе непревзойденное качество сборки, настраиваемость и внешний вид. Тарелки Planet Z с 13-дюймовым хай-хэтом, 16-дюймовым крашем и 20-дюймовым райдом обладают четкой, сфокусированной чувствительностью с быстрым затуханием для создания плотных грувов. Отличный малый барабан в отличных условиях, в нем много разных звуков и Лучшее качество сборки, которое только можно найти Основанная в 2008 году новозеландским барабанщиком и реставратором Престоном Принсом, компания Tiki Drums зарекомендовала себя в Великобритании, производя высококачественные нестандартные барабаны, сочетающие традиционные технологии с современным ощущением.Барабаны являются основой любой ударной установки. практика игры на малом барабане может быть самой обескураживающей и сводящей с ума работой, которую вы когда-либо делали. Добавить в список наблюдения (683) Продавец звезд. Такие детали, как жесткие провода малого барабана и пластик малого барабана, могут изменить стиль вашего звука. Пожалуйста, подождите 4-8 недель для доставки. com/MVBDrums/ https://www. Андреас Кляйн Джазовые барабаны — классика, свинг. Малый барабан Yamaha Recording Custom с латунным металлическим корпусом. Либерти Один 14×5. 6 миллионов участников в сообществе DIY. Отличный живой барабан.В результате у нас есть 5-, 6-, 8- и 10-слойные скорлупы клена Keller VSS, а также рамы Vintage Mahogany. Корпус толщиной 5 дюймов и 9 мм. Смешанная фурнитура из золота и хрома. PureSound 1220 Snare Wires. Маска лица.Меня это интересует, но трубы как будто провисают посередине от веса барабанов.Это комбинация четвертных, восьмых и шестнадцатых нот, играемых на малом барабане. Drum Tortillas — удобное, эстетичное решение для звука «полотенца на барабанах». Наложите последовательный хлопок в стиле госпел, и вы получите наращивание, которым Маклемор мог бы гордиться. Однако клепки прочно вклеены в основания толщиной 32 мм, которые можно использовать для установки на лицевую панель токарного станка, а крышки можно прикрепить к другому концу, чтобы держать все вместе, по крайней мере, при работе снаружи.Набор малых барабанов 5×14 «Сделай сам» — алюминий. Первый Должен быть 5 КВАРТОВ (крышка должна быть немного больше, чем у первого) Второй На изготовленном по индивидуальному заказу маленьком барабане из цельного куска грецкого ореха 12 x 7. 5 Beaded… Ludwig Supralite 14» x 5. Душевный Drum Groovez – современный джаз, соул, хип-хоп. 350 ПОЛЬЗОВАТЕЛЕЙ построили 14. Он изготовлен из высококачественного алюминиевого сплава, прочный и практичный. На самом деле я нашел этот деревянный малый барабан Mapex Meridian на мусорном баке возле церкви с кучей других барабанов и стоек для тарелок.Его тонкий 4-слойный корпус и конструкция с 8 ушками обеспечивают открытое резонансное звучание. Создайте свой собственный магазин Упаковки в виде ракушек Малые барабаны Мерч Подарочный сертификат О нашей истории Алюминиевый малый барабан 1909 года BelAire Ken Dela Signature Series. Ловушка сработала. Больше специального эффекта, чем другие продукты или предметы домашнего обихода. Их обычно размещают на барабане или рядом с ним, чтобы улавливать звук в его самой чистой форме. Так как это центральная часть ударной установки, вы захотите узнать подробности, прежде чем брать на себя обязательство. Плотно сплетенные сетчатые пластики для превосходного отклика при игре.В части 1 я покажу измерение малого барабана, установку меток для сверления и сверление оболочки. Это отличный способ получить полное представление о наборе и воспроизвести разные звуки (возможно, вы даже сможете заработать немного денег). вы почувствуете, что никогда не поправитесь, и, если вы похожи на меня, это может заставить вас бросить курить. Скидка 22% с кодом HAPPY2022ALL DIY проекты. Представьте, что вы застряли в лесу и вам нужно быстро найти еду. 99. Автор темы вячеслав; Дата начала 4 декабря 2019 г .; V. Этот малый барабан отвечает потребностям как начинающих, так и профессионалов в звуке, качестве сборки и особенно цене.26. Итак, вот первая часть моей сборки малого барабана. 44. Для горшка диаметром менее 10 дюймов возьмите 16-дюймовый воздушный шар. Этот малый барабан отвечает чистым звуком на любую динамику. Сделано в Японии (не более поздняя китайская модель). Создайте свои ловушки. 95. Это одна из центральных частей ударной установки, … Найдите много отличных новых и бывших в употреблении вариантов и получите лучшие предложения на установку малого барабана 7×14 дюймов: синий акрил с белой фурнитурой, краями, основаниями и отверстиями на лучшие онлайн-цены на eBay Бесплатная доставка для многих продуктов Слушайте Snare BuildUp.5 из 5 звезд. Аранжируйте как… Техника микрофона малого барабана. Затем нажмите нужную клавишу и нажмите «Далее». Однако, в то время как у бас-барабана была несущая пластина, нижняя пластина малого барабана называется малой пластиной. 5-дюймовый малый барабан 2. . Часть 5: Ловушки в глубине. Электронный контроллер хай-хэта Goedrum GHC. Малый барабан должен иметь более резкий и высокий звук, чем томы. Если у вас в рюкзаке или аварийном комплекте есть ловушка, вы легко поймаете обед. Command Advanced Drum Module с 74 наборами и 671 звуком.Мы сделали 2 барабана с кахоном менее чем за 50 долларов, то есть около 25 долларов за штуку. Лучшим наполнителем для дерева, который мы нашли для ремонта корпуса барабана, является «Plastic Wood», продукт производства DAP. С помощью нескольких простых шагов ваш ребенок будет на пути к развитию своих ритмических навыков и навыков слушания. Еще один очень популярный малый барабан — Ludwig Supraphonic. Создание микрофона малого барабана требует баланса между тоном, изоляцией и практичностью игры барабанщиков. Магазинные приспособления «Сделай сам» иногда привлекают мое внимание и требуют включения.У него тройные обручи и теперь 10 проушин. Настройка барабанов для записи полностью отличается от ситуации для живой группы. Малые барабаны серии DW Collectors очень популярны. 00 предыдущая цена $47. ИДЕАЛЬНАЯ НАПОЛНИТЕЛЬНАЯ МАТЕРИАЛ ДЛЯ ВОССТАНОВЛЕНИЯ БАРАБАНА. 00 Скидка 5% Регулируемый нейлоновый ремешок для малого барабана DIY для маршевого малого барабана. ВКЛЮЧАЕТ: 6. Дэн сказал, что малый барабан, напечатанный на 3D-принтере, реагировал на экстремальные перепады температуры так же, как его деревянные барабаны. 5 мм (внешнее горизонтальное зерно или 15 слоев, 8 мм вертикальное внешнее зерно. Доступен с системой верхнего малого барабана, встроенной в барабан за дополнительную плату; барабанный ключ с Т-образным ключом, подставка для ног, ремень для переноски и барабанные палочки (MAH-TMH) входят в комплект.-Фейсбук https://www. Наши изготовленные на заказ малые барабаны бывают разных размеров, и все они предназначены для создания идеального звука, который дополнит вашу установку. Неплохая установка малого барабана. Храповое соединение может наклонять малый барабан и может быть идеально интегрировано в установку барабана. шестерка. это последняя часть головоломки, которая помогла мне оставаться настойчивой и никогда не сдаваться. 5 дюймов и стандартно оснащенные стержнем для переноски под разными углами. Микрофоны малого барабана являются одним из наиболее важных инструментов для записи ударных. Теперь, когда моя дочь учится в старшей школе, сделай сам большой толстый малый барабан со старым пластиком.Я был так доволен результатами нашего недавно опубликованного проекта по улучшению малого барабана своими руками, что сразу же захотел починить еще один малый барабан. Следуйте этим инструкциям, чтобы узнать, как создать ловушку, чтобы поймать немного еды! Расположение Эта стойка для малого барабана была изготовлена ​​с использованием вставных фитингов и трубы. Путеводители по подаркам Подарки для нее Подарки для него Типография малого барабана, Персонализированный плакат малого барабанщика, Подарок для барабанщиков, Искусство перкуссии, Искусство малого барабана, Подарок школьного оркестра, Марширующий оркестр SunflowerStateArt 5 из 5 звезд (2222) Послушайте малый барабан.После нашего обзора барабанной установки Odery Custom в феврале у нас есть малый барабан Custom Araucaria. Малые барабаны сильно бьют и звучат очень популярно на радио. Но вы также можете использовать малый барабан меньшего размера, который крепится к хай-хэту или перкуссионной стойке. Можно даже использовать обрезки пиломатериалов. На верхней кромке есть признаки потертостей, как на фото. Металлический малый барабан коллекционной серии DW. Mendini Student Snare Set — это еще одна барабанная установка для начинающих, которая поставляется со стойкой и парой деревянных барабанных палочек.Он приобрел известность более чем за 50 лет благодаря своим стандартам сборки профессионального уровня. Эти проблемные частоты могут накапливаться в любом месте спектра (в зависимости от жанра), но, как правило, слишком много 200-500 Гц могут сделать трек грязным, а слишком много 1к-3к может начать звучать резко и слишком резонансно. из стерлингового серебра 925 пробы в стиле панк-рок. Эта стойка для демонстрации малого барабана предназначена для необычной линейки продуктов, которая, безусловно, должна быть востребована… Основной малый барабан снабжен лентой для размещения оборудования.В этой тренировочной комнате вы можете научиться основам игры, играя на барабанах под свои любимые песни, и исследовать различные разделы музыкальной игры. Войдите, чтобы проверить Выйти как гость. Наслаждаться!! Комбинированные малые барабаны — одна из наших специализаций, и компания Sleishman прославилась качеством производимых нами малых барабанов. Три двойные ножки имеют резиновые ножки, чтобы избежать риска поскользнуться. т.е. И… Ищете рок-музыкальное ремесло для своей коллекции? Этот самодельный малый барабан, сделанный из повседневных предметов домашнего обихода, получает свой аутентичный дребезжащий звук от скрепок и жести.Мастеринг барабанов. Сэкономьте 9%. Тем не менее, теперь я получаю действительно хороший звук малого барабана от компьютера, когда я ударяю по пьезоэлементу (иногда). Латунный корпус 5 мм. Как настроить автопилотный бизнес по продаже товаров для вашей группы. Когда я впервые начал записываться в середине 80-х, я очень быстро понял, насколько проблемными были симпатические вибрации для процесса записи. 10-дюймовый малый барабан Pearl, Подержанные другие барабаны и перкуссионное оборудование на продажу в Сантри, Дублин, Ирландия за 110.Он должен быть близок к оригинальному звуку. Сжатые томы. Малый барабан 6 x 14 дюймов с 10-слойным корпусом из клена, плоской черной фурнитурой, желтыми шайбами ​​натяжного стержня и ремнями малого барабана — насыщение. 98 10 долларов. 5 Обзор малого барабана. У DW есть несколько фантастических малых барабанов, и этот не уступает конкурентам. V-Drums Acoustic Design — это совершенно новый опыт V-Drums, сочетающий физическое присутствие акустических барабанов с ведущей в мире цифровой перкуссионной технологией Roland. Будьте готовы к крыс-та-тат-тат! изготовленный на заказ малый барабан из цельного куска грецкого ореха 12 x 7.Этот малый барабан 1970-х годов из хромированной латуни с перламутровым покрытием был изготовлен в Японии с высоким уровнем качества сборки. 27 долларов. Этот товар: Набор триггеров Goedrum Drum для электронного тома или малого барабана DIY. Встроенная ловушка. Предпочтение Бруфорда малому барабану с полностью черной фурнитурой и фланцевыми обручами начало убеждать меня в эстетических достоинствах и оценить более темный вид этого культового малого барабана. Никакой отделки не требуется, просто просверлите детали (или выберите предварительно просверленные), соберите, настройте и играйте! При добавлении отдельно от цен на нашем веб-сайте со скидкой все эти детали составят более 325 долларов США.Техники, которые я расскажу, можно перенести на все барабаны в наборе. Большинство ударных установок имеют малый барабан. 1. Малый барабан — это, по сути, струна или проволока, натянутая до натяжения и… Мы делаем идеальные решения для барабана, сделанного своими руками, для ремонта, модернизации или модернизации. 8 из 5 звезд. Малый барабан с деревянным корпусом 5, реечный том 12 X 8 и напольный том 16 X 16. Детали малого барабана Tama обещают лучшее на рынке, изготовленное из высококачественных материалов. 6. Красивые обручи, они станут хорошим апгрейдом для любого барабана. Моя первая очень гибкая петля Trap Drum Loop «Сделай сам».Не стройте это на макетной плате без пайки — вы не захотите ее разбирать! Солидный винтажный звук в надежном современном барабане; Стандартные пластики на малых барабанах: Remo Coated Ambassador®, ударная сторона, и Remo Hazy Ambassador®, малый барабан. Snare Drum Strainer/Throw-Off Snare Strainer With Butt… Начните украшать свой дом декором для малого барабана от Zazzle. 99 (1) Открытая коробка: 158 долларов. Я купил 25-миллиметровую пену в обивке менее чем за один доллар за полоску и разрезал ее на квадраты, и они отлично работают без каких-либо горячих точек или плохих срабатываний с использованием центральных триггеров DIY, за исключением того, что бас-барабан установлен сбоку, чтобы избежать распространенных проблем.Этот великолепный барабан мощный, громкий и пробивной — идеально подходит для живых выступлений. Ремо Сайлент ударяет по новому малому барабану. инстаграм. 5 дюймов, что является нормативным размером для малого барабана. Первое, что бросается в глаза, это черная фурнитура и зеркально полированная поверхность. Добавить в корзину. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Список наблюдения. Я решил сделать сброс на швы обоих малых барабанов и проложил шов в соответствии с одним набором лагов на других барабанах. (3) 10-дюймовые тарелки: райд, крэш с дросселем и хай-хэт.99$ 32. При ударе сверху издается звук, напоминающий малый барабан. ком/маркос. 98 $ 10. Звук без лицензионных отчислений, который помечен как малые барабаны, трэп, барабаны и сухой. 50. Бесплатные хип-хоп барабаны — 30 сэмплов бочки, малого барабана, тарелок, хлопков и перкуссии. 5» Beaded Steel Snare Drum — это высококачественный малый барабан от Ludwig, имеющий зеркальный полированный стальной корпус толщиной 1 мм. Деревянный малый барабан / малый барабан для кахона своими руками: в этом пособии я создаю малый барабан из дерева / малый барабан для кахона своими руками! Это отличный проект для добавления уникального звука в вашу барабанную установку, а также для того, чтобы… В этом видео я делаю себе малый барабан из 14-дюймовой трубы ПВХ! И это звучит потрясающе! НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОСМОТРЕТЬ ЭТО ВИДЕО О СБОРКЕ: https:/ Вот оно! Последний барабан из барабанной установки за 20 долларов! Я хотел, чтобы отделка напоминала мне о том, какими были эти барабаны, когда я впервые их получил.Я построил его на перфорированной плате PC-4. Стойка для малого барабана серии 99 Sound Percussion Labs Velocity $69. Люстра для барабанной установки своими руками. Самодельные трэп-барабаны — HATS 140. Лучшее эмпирическое правило — создать свою коллекцию малых барабанов таким образом, чтобы у вас было несколько моделей из дерева и металла, которые будут работать в различных условиях и музыкальных настройках. Мечта барабанщика сбылась? Я думал, что я купил запасную проволоку малого барабана; часто вы можете найти их по довольно недорогой цене на сайте www. Заполнение барабана для начинающих 1: это ваше самое первое заполнение барабана для начинающих.У меня малый барабан с 10 лагами, 8 лагами и 6 лагами. ибэй. Наслаждайтесь развивающимся 3D-конфигуратором барабанов, разработанным барабанщиками для создания и проектирования пользовательских ударных установок. Обеспечивает замечательный диапазон вариантов настройки, осваивая низкую настройку, высокую настройку и все, что нужно. Их вырезали из старых барабанных пластиков, и я подумал, что это гениальная идея. Это более ранний барабан. Бесплатная доставка. «Мы были на морозе ниже нуля; мы были в очень жарких температурах в Австралии.Вертикальное волокно 5 мм снаружи) Малый барабан – 16 слоев, 8. Затем натяните проволоку так, чтобы ветка дерева изгибалась вниз, и привяжите петлю к курку, воткнутому в землю. Этот продукт известен во всем мире и имеет огромную репутацию. Работает отлично. Корпус малого барабана изготовлен из 60-миллиметрового 6-слойного клена с диаметром . Он был создан, чтобы обеспечить плотную, четкую проекцию с мощной, насыщенной атакой. Это лучший электронный малый барабан, но единственным большим недостатком является то, что он совместим только с флагманским модулем Roland TD-50 из-за цифровых триггерных выходов.Особенности электронной ударной установки Alesis Command Mesh Kit. Набор малых барабанов 5×14 «сделай сам» — черная латунь, металл. Загрузите БЕСПЛАТНО + откройте для себя 1000 звуков. Я потратил около 20/25 часов на эту сборку, не считая ожидания, пока застынет клей, морилка и герметик. Это полная установка малого барабана «Сделай сам» из 38 элементов. Малые барабаны часто используются в оркестрах, концертных группах, оркестрах, парадах, барабанных партиях, барабанных группах и т. д. Корпус толщиной 5 дюймов и 9 мм. Смешанная фурнитура из золота и хрома. PureSound 1220 Snare Wires.Ознакомьтесь с … Вы можете найти старые бывшие в употреблении малые барабаны и очень дешево снять с них оборудование для пробной сборки. Gretsch Drums — еще один известный бренд, и хотя они не получают всеобщего внимания, они производят отличные продукты. 5-дюймовый малый барабан, в идеальном состоянии, с полностью рабочим сетчатым фильтром с плавным ходом. На пластике барабана были нанесены некоторые удары, и могут или не могут быть барабаны серии Pearl Export доступны с дополнительным пакетом тарелок Zildjian Planet Z. Коврик для размещения барабанного оборудования — (цифровой файл для печати) Коврик для размещения барабанного оборудования позволяет вам легко определить, где ваше оборудование должно быть размещено на ваших барабанах.Примечание: Ваша публикация должна быть одобрена модератором перед публикацией… Все, что вам нужно для изготовления малых барабанов: Алюминиевые двойные наконечники для кабеля 1/16″, 3/32″, 1/8″ и 5/64″. Джазовые барабаны с Феликсом Велдоном – Smooth Jazz, Blues. При прочих равных условиях меньший диаметр малого барабана (от 10 до 13 дюймов) будет давать более яркий и высокий звук. Если используется древесина, ее необходимо отшлифовать, при желании покрасить, а затем покрыть уретановым покрытием, чтобы ничего не защитить. В этом Drum Green! сегмент Я собираюсь показать вам простой проект «сделай сам» о том, как сделать демпфер из проволоки для малого барабана своими руками.Создайте свой собственный малый барабан, установку или купите отдельные барабаны. У моего учителя игры на барабанах в средней школе были кольца на малом барабане и томах. 24 мес. 97. Я даю вам Kick, Snare и Hats как три отдельных цикла/стема. Следующие рекомендации помогут вам начать работу: 1. Недостатки включают в себя: уродство, следы на барабане, если вы оставите его на слишком долго. Всплеск тарелки. Это небольшие пакеты с липким гелем, которые можно прикрепить к томам и рабочему барабану, чтобы заглушить звук барабана. 5 x 14 дюймов — Quick Candy Black Burst поверх стеганого клена.Это достигается за счет прикрепления нескольких струн малых барабанов, которые вы можете сделать самостоятельно, спасти из старого малого барабана или использовать новые малые барабаны и прикрепить их к внутренней части барабана. Титановый малый барабан серии Collectors — один из лучших малых барабанов от DW. Никакой отделки не требуется, просто просверлите детали (или выберите предварительно просверленные), соберите, настройте и играйте! При добавлении отдельно от цен на нашем веб-сайте со скидкой все эти детали составят более 395 долларов США. В этом обзоре малого барабана Tama Starclassic я подробно рассмотрю звуки, качество сборки, играбельность и ценность этого барабана, чтобы определить, стоит ли он вложений! Галерея малых барабанов Tama Starclassic Maple 14×8 5.Набор малых барабанов 5×14 «сделай сам» — металлическая медь. Наведите указатель мыши, чтобы увеличить Стойка для малого барабана Mapex Armory Series S800 (8) от 62 долларов США. Лучший способ сделать ловушку — найти пустую металлическую банку из-под краски объемом один галлон и перевернуть ее вверх дном. Поставка барабана. начинается с. Раньше у меня никогда не было причин или лишнего желания сделать это. Здесь крепится скошенный кусок сосны, а на него крепятся две части малого барабана. 5 Zebra Wood Poplar Acoustic Shell Percussion 3. Вы можете использовать любой пэд на отверстие 0. Малый барабан Endeavor Junior.5 дюймов и имеет 6-слойный корпус из 100% березы. Поздравления с Новым годом на 2022 год. Tama входит в число лучших производителей этих инструментов, так как существует уже много лет. паттерн малого барабана, который звучит следующим образом: паттерн основного барабана и бас-бочки-малого барабана Build Your Own Drum Kit Отделка – красное дерево внутри и снаружи с самодельными трэп-барабанами – HATS 140. малый барабан, ш Грубо говоря, цель этого бюджетного комплекта для джунглей «сделай сам» — следовать стандартным размерам комплекта для джунглей.Проявите творческий подход с множеством опций и инструментов, загрузите свои изображения и сохраните, загрузите или поделитесь барабанными установками своей мечты. В этом видео триггеры для акустических барабанов Roland серии RT-30 крепятся к большому и малому барабанам компактной ударной установки средней ценовой категории и подключаются к триггерному модулю TM-1. 5. Место, куда люди могут прийти, чтобы узнать и поделиться своим опытом изготовления, сборки… малого барабана на заказ из цельного куска грецкого ореха 12 x 7. Дайте мне знать, что вы думаете, и если у вас есть другие идеи по демпфированию hacks, не забудьте оставить комментарий ниже.изготовленный на заказ малый барабан из цельного куска грецкого ореха 12 x 7. Затем привяжите конец проволоки, из которой вы сделали петлю, вокруг высокой прочной ветки дерева, чтобы сама петля лежала на земле. Поэтому важно выбирать снаряды с умом. Экшн-игрушки продвинутые деревянные животные Так что это был только вопрос времени, когда мы попытаемся сделать Спиннер из бумаги своими руками. Путеводители по подаркам Подарки для нее Подарки для него Клипарт малого барабана, Файлы малого барабана для Cricut, Файлы обрезки малого барабана для силуэта, Drum Dxf, Png, Eps Designesque 5 из 5 звезд (4755) $ 2.Я побежал домой и сделал то же самое. 85 долларов. Сделай сам. Откройте для себя магию Интернета в Imgur, развлекательном центре, созданном сообществом. Корпус 5×14 Black Brass с подшипником 6,8 фунтов, Medalist является одним из… Поставляется с 3 парами барабанных палочек, сумкой для барабанных палочек, высококачественной стойкой для малого барабана, переносным специальным рюкзаком, 6 барабанными гелями и площадкой для тренировки барабанов. ! Могу ли я сделать свой собственный тренировочный коврик для игры на барабанах своими руками? Стойка для малого барабана своими руками Я надеюсь, что эта модель понравится и будет распространена. Комната, в которой они находятся, оказывает огромное влияние на звучание барабанов.Деревянный корпус обеспечивает тепло… Вам понравится играть на малом барабане руками или барабанными палочками так же, как и мы! Посмотрите видеоролики ниже, в которых мы играем на малом барабане с помощью самодельного микрофона (пьезодиска) или стандартного триггерного пэда электронного барабана. 1289 долларов. Аранжировать как… Ludwig Black Magic 14×6. Например, урезанный джазовый концерт может потребовать другого звука малого барабана, чем подвальное панк-шоу. Это полезно тем, что мы сможем сосредоточиться только на одном барабане. Разница в том, что эта модель стоит меньше, а качество сборки немного лучше, чем у малого барабана GP Percussion.com — если вы не знаете, какой малый барабан вам нужен, просто введите в поиск «Gibraltar SC-1316 Сменная проволока для малого барабана». Это базовый рабочий барабан, который отлично подойдет! Разрежьте его пополам кусачками, а затем прикрутите их к построенной вами раме. Изготовление по индивидуальному заказу уникальных малых барабанов Dyna-Sonic. Gibraltar SC-DLSTO Deluxe Class Snare Throw Off. Бизнес. Кабельные петли BSP имеют тонкую, простую в использовании конструкцию, не требующую громоздких зажимов. вячеслав Senior Member. 6 из 5 звезд 2.00. Аранжируйте как… Вот блок малого барабана. Корзина. Наполнитель с мелкими зубьями и шарнирные замки с памятью обеспечивают точную и легкую регулировку. 5-дюймовый малый барабан из бисероплетенной стали — малый барабан Ludwig Supralite 14 x 5,5 дюймов сочетает в себе легкий вес и качество 6. Воспользуйтесь нашим конструктором барабанов, чтобы найти идеальное сочетание материала, размера, фурнитуры и отделки. Компания специализируется на различных барабанах, оборудовании и аксессуарах. 56. Обода/обручи сделаны в Англии и находятся в отличном состоянии.Серия DT50 для малого барабана/тома и бас-барабана несколько более впечатляющая, с малым барабаном Super Tama части Tama Logo.нет Продажа. На протяжении десятилетий это был один из самых популярных малых барабанов в мире. 14. Посмотрите больше идей о барабанах своими руками, барабанах, деревообработке. Он также снижает высоту тона вашего малого барабана, так что вы получаете винтажный тон малого барабана. 00 евро на рекламу. 72 доллара. Я часто использую 12-дюймовый малый барабан Pearl Firecracker с хорошими результатами. 4 декабря 2019 г. # 1 Приветствую, я хотел поделиться со всеми вами советом. Добавить в избранное 8, 10, 12, 14, 16, 18, 20, 22 дюймовое шаманское дерево из ивы, обручи для барабанов с рамой для медицины Отсутствующие малые барабаны, натяжные стержни 8/16, подходят для запчастей или сборки.Вот что должен был сказать производитель стойки: Я и мой приятель только что собрали эту стойку для малого барабана сегодня. Идеально подходит дома, на репетиционных площадках, в студиях — везде, где барабанщик или учреждение хочет безопасно хранить свои инструменты, оставляя их легко доступными. Итак, вы строите барабан, скажем, за 400 долларов, и у вас есть особый инструмент, который обойдется вам в 800 долларов… Проект, которым я всегда хочу заняться, — это сборка барабана. В комплекте педаль для бочки. Эта стойка для малого барабана, однако, имеет кое-что… Крутой маленький малый барабан. Моей первой установкой была установка Mica-Sonic из 4-х частей со странной текстурированной белой пленкой.99 10 долларов. Компания Precision Drum предлагает снаряды только самого высокого качества и уже много лет является дистрибьютором снарядов Keller. Двойные басовые барабаны из малых барабанов Pearl M-80, вспомогательный малый барабан слева. Он состоял из баса 20 X 14, 14 X 5. (3) 8-дюймовых двухзонных сетчатых томов, 8-дюймового сетчатого пэда бочки и 10-дюймового двухзонного малого барабана. Корпус толщиной 5 дюймов и 9 мм. Смешанное золото и хром. hardwarePureSound 1220 Snare WiresМы изготовим ваш собственный барабан Создание малого барабана требует некоторой практики, терпения и времени, но это относительно простой процесс после освоения всех этапов.Наполните форму для печенья монетами для малого барабана. 99. 6 из 5 звезд 60. Все барабаны были на 9… Малый барабан день за днем ​​перемещался из минусовой температуры в грузовике в более теплые помещения. 23 доллара. С частотой около 140 ударов в минуту сильно синкопированные бочки создают пространство для бесконечных вариаций трэп-хай-хэта. Расстояние. Эти сэмплы малого барабана идеально подходят для тех, кто хочет более синтетического звука. Он сделан не из гнутого шпона, а из множества кусков дерева, склеенных вместе, а затем обрезанных по форме.Все, что вам нужно, чтобы начать играть на барабанах! В комплекте регулируемая подставка и 4 барабанные палочки. Корпус обеспечивает яркий металлический тон, который прорезает любой шум, с которым он сталкивается, что делает его идеальным как для живых выступлений, так и для студийных приложений. Вильярреал/ https://www. Пончик Стива от Big Fat Snare Drum разработан не только как демпфер малого барабана. 00/мес§ с. Изготовление формы, вероятно, стоило 50 долларов. Присоединиться к разговору. 20 долларов. Это, однако, немного сложнее, чем предыдущее.5 Малый барабан имеет корпус из рифленой стали с матовым никелированным покрытием, а также высококачественную фурнитуру. Несмотря на это, барабан довольно прочный, а качество сборки и звука достойное. Это самый плотный материал, самый твердый и, следовательно, самый звенящий и самый громкий — качества, которые присущи многим поделкам своими руками. У нас есть список деталей ниже и ссылка на подробные фотографии. Работа над малым барабаном из бука 14 x 7 будет завершена синим взрывом Ответ (1 из 8): Все зависит от того, что вы хотите отремонтировать. Хотя стандартная ударная установка включает в себя бас-барабан, томы и тарелки, именно малый барабан обеспечивает легендарный высокочастотный треск, способный прорезать весь микс группы.Другие варианты самодельного приглушения малого барабана и томов включают покрытие частей барабана тканью, такой как старая рубашка, сверхпрочная лента (например, клейкая лента) или жевательная резинка! 7. Барабаны непохожи почти на все другие музыкальные инструменты. Отличается винтажными ламповыми проушинами VTL, двойными 45-градусными опорными кромками и сверхчувствительным малым барабаном. Несколько лет назад каталог акустических триггеров Yamaha состоял из нескольких очень простых устройств, которые прикреплялись к пластику барабана. pcsoutdoors — ваш источник всего, что вам нужно для изготовления малого барабана. Snare Utility Rack Black.Малый барабан был моей единственной статьей расходов в этом проекте. Наконец, выберите партию ударной установки, которую вы хотите сыграть. Мы собираемся сделать 14-дюймовый малый барабан, то есть 6. Jazz Drums Vol. THE SNARE Один из наиболее подчеркнутых и важных барабанов, уникальных для звука барабанщика, — это малый барабан. Компрессированный оверхед. В этом месяце я надеюсь демистифицировать последний элемент … Существует так много отличных малых барабанов, и все они обладают уникальными качествами, звуками и функциями.Cam Loc Snare Locks для малых барабанов.Все в этом барабане сенсационно. Это экстремальный способ демпфирования ударных, но он быстрый и увеличит количество звуков, которые есть в вашем наборе инструментов. Дизайн. Tiki Drums — британская барабанная компания, специализирующаяся на изготовлении барабанов на заказ, вдохновленных барабанами прошлых лет. Больший диаметр малого барабана (от 14 до 16 дюймов) даст… The Full Range — более доступная серия малых барабанов Gretsch тайваньского производства. Он был хорош, но слишком мал, чтобы ощущаться как традиционный малый барабан.Я буду вводить этот инструктаж в… Алмазный барабан или переделанный малый барабан A2E будут наиболее подходящими. У меня уже были инструменты, используемые для сборки. Spaun Drums 8-слойный малый барабан Bubinga Shell с инкрустацией Abalone. 7 долларов. Я был на рынке для совершенно нового малого барабана, и линейка малых барабанов Mapex Black Panther sledgehammer была выше в рейтинге потенциальных клиентов, главным образом потому, что у меня есть ударная установка Saturn, которой я более чем доволен. Представляем малые барабаны Rogers Builder’s Choice.Рисунки 2 и 3: Блок-схема малого барабана TR909, разработанная Roland. И … изготовленный на заказ малый барабан из цельного куска грецкого ореха 12 x 7. прицеп для трактора с плоской платформой, детский банк локомотива, прицеп для трактора, поезд из пяти вагонов, загрузите свою любимую бесплатную 3D-модель для печати в масштабе HO. Малый барабан Pearl Modern Utility — 14 x 8 дюймов — Satin Natural. Джонни Брук из Crafted Workshop подготовил отличный пошаговый урок по созданию собственного малого барабана с кахоном. Нужен новый натяжной ремень.Odery — это бразильская компания, большинство корпусов Custom Line которой изготавливаются из двух основных вариантов: 100% араукарии (вечнозеленое хвойное дерево из Южной Бразилии) или гибрида индийского тика и араукарии в пропорции 50:50. Малые барабаны — от размера до конструкции — намного больше, чем кажется на первый взгляд. Звук без лицензионных отчислений, помеченный как наращивание, танец, барабаны и электронная музыка. Прежде чем я углублюсь в это, позвольте мне рассказать небольшую предысторию. Литые обручи MasterCast усиливают проекцию, но Evans Heavyweight Dry Gretsch Snare Drum Marching Harness Mount Wood Hoop Round Badge Chrome Vintage 50 $ 44.Теперь, когда оригинальный барабан завершен, я приступил к моему плану по созданию единственного в своем роде 6-слойного корпуса размером 14 x 6 дюймов, полностью из клена, с хромированной оболочкой, со всеми хромированными трэп-барабанами DIY — HATS 140. В Cask Drum Craft мы специализируемся на создании малых барабанов и барабанных установок из лучших в мире тоновых пород дерева. Тщательное мастерство. Движущим фактором каждого барабана, который мы производим, является желание создать лучший из возможных инструментов. Proline PLDR6 — это единственная подставка для малых барабанов, разработанная специально для барабанщиков и предназначенная для хранения нескольких малых барабанов разных размеров.Этот первый шаг заключается в создании моста для пьезопластика, который должен охватывать… Как легко сделать малый барабан из контейнеров для мороженого. + Прочная конструкция + Хромированная отделка гармонирует с вашим комплектом + Простая установка/удаление. Ultimate Brushed Snare — все жанры. Примерно такие же, как у Ludwig Breakbeats, Sonor Safari или Select Force Jungle, а также у некоторых других популярных моделей в сегменте 16-дюймовых бас-барабанов. Малый барабан TR909. 21 доллар. 99 2-летний план защиты от SquareTrade — 3 доллара. Бросание кошелька на пластик — еще один давно используемый метод демпфирования барабанов своими руками, особенно для демпфирования малого барабана.фейсбук. 5×14 Медный корпус с опорными кромками, малый барабан Введение. Мой 13-дюймовый малый барабан Hart Dynamics чувствует себя намного лучше. Как правило, ударная установка или набор чехлов не включают малый барабан, потому что малые барабаны более уникальны для барабанщика. Его дизайн и различные размеры от 6 до 40 дюймов делают его один из самых популярных пластиков малого барабана, а также один из самых полезных для барабанщиков. Сделано вручную с любовью Джинджером (в основном) и Мэйсоном. Очень хорошее качество. Рисунок 1: Моделирование звука малого барабана.Она была всего лишь буфетчицей!!) У меня есть лишнее время. Это еще один прием, позволяющий сделать малый барабан тише на сцене… Вы можете немного уменьшить громкость барабана. 10 долларов. Если вы хотите прикрепить малый барабан, вы просто прикрепите гитарные струны к задней стороне переднего пластика, натянув их так, чтобы они плотно прилегали к задней панели. 98. Изготовление барабанов еще никогда не было таким простым! Это полная установка малого барабана «Сделай сам» из 38 элементов. 99 Открывает информационное наложение. Многие барабаны Джо выглядят как барабаны, но некоторые клиенты просят встроенный малый барабан.Щелкните значок в верхнем левом углу, чтобы развернуть меню навигации игры и получить доступ к… Барабанный гель также можно использовать аналогично уплотнительным кольцам. Это полная установка малого барабана «Сделай сам» из 38 элементов. Стойка для дисплея/стойки для хранения малого барабана своими руками. 99 Стойка для малого барабана DW 5300 (12) 179 долларов. Малые ловушки легко проскальзывают прямо через ворота малого барабана, какими бы маленькими они ни были, и соединяются с вашим броском и прикладом. Эта новая серия Acro — следующая глава наследия Acrolite. 9 долларов. Ludwig Supraphonic Snare Drum — 6. От многослойных малых барабанов серии Pro до наших изготовленных на заказ малых барабанов из нескольких деревянных нот, металлических корпусов и специальных барабанов У Sleishman есть малый барабан, который подойдет для любой ситуации, в которую вы можете попасть! Имея широкий выбор размеров, глубины, материалов и отделки, мы можем работать с вами, чтобы создать ИДЕАЛЬНЫЙ малый барабан!! Мы предлагаем 3 взаимозаменяемых, чередующихся темных, насыщенных и теплых малых барабана из орехового дерева George Way Tradition, которые абсолютно красивы.малый барабан своими руками

Де10 господин. разъем 5мм. 45 СКИДКА 29% | Купить Металлические корпуса для Mister FPGA Kit Костюм для материнской платы DE10-Nano/v6. Скоро у нас будет вводное и установочное видео! Получение дополнений Star MiSTer для DE10-Nano FPGA. Быстрый просмотр Сравнить Добавить в корзину. Когда USB-гаджет включен, DE10-Nano действует как USB-накопитель после подключения к хост-компьютеру. 1 #misterfpga #de10 #retrogaming #retroconsole #retrocomputing. Кроме того, поскольку я новичок, я действительно не знаю, какую информацию мне нужно предоставить, чтобы быть полезной, и я подумал, что, поскольку я предлагаю бесплатное оборудование для всех, кто его попросит, это будет некоторой компенсацией за мою неадекватность.Запустите скрипт обновления MiSTer. Спустя долгое время после того, как комплект разработчика DE10-nano FPGA исчезнет, ​​цифровая логика, задокументированная в проекте MiSTer, будет жить. Она больше похожа на память, используемую в классических консолях и аркадных автоматах, чем на память DDR3, встроенную в Terasic DE10-nano. Магазин качественных и лучших запасных частей и аксессуаров напрямую от китайских поставщиков запасных частей и аксессуаров. Подходит для платы Terasic DE10-Nano FPGA. Это не ошибка MASE, а ограничение мощности DE10-nano.Загрузите DE10-Nano с рабочим столом Xfce. RetroShop тайно работает над официальным кейсом для MiSTer FPGA. Примечание 2: Да, он работает с моими пластинами MiSTer Case Plates, если вы используете Amazon с питанием от USB. Neste artigo eu mostro como iniciei a construção do meu MiSTer, inicialmente apenas com a placa main, a Terasic DE10-Nano ea placa de IO, … Подобные методы используются в коммерческих Analogue Nt Mini и Analogue Super Nt, созданных удивительным Кевтрисом. . Conteos de personajes famosos, arte e historias insólitas.1. Terasic DE10-nano стоит 110 долларов США с БЕСПЛАТНОЙ доставкой в ​​течение ночи по коду скидки 15% для новых клиентов в Arrow Electronics. Это напечатанный на 3D-принтере корпус для ретро/аркадной симуляционной платы Mister FPGA. 1 плата расширения Mister FPGA IO SDRAM Board Set For Terasic DE10-Nano от Vendor Shop910447192 Store. Категория: DE10 1000. rom и заархивируйте их — я взял эти файлы с SD-карты MiSTer из папки «BIOS/Neo Geo»), после того, как они заархивированы, переименуйте архив в neogeo. Примечание. От включения DE10-nano до входа в меню MiSTer не должно пройти более 90 секунд.MiSTer — ​​это развитие проекта MiST после перехода на DE10-Nano. Он был… NAODAI Manual Welding Mister USB Hub V2. Большое значение — мы предлагаем конкурентоспособные цены на более чем 100 миллионов качественных товаров в электронных компонентах и ​​расходных материалах и многом другом. 1 В магазине Merchant Luck You Levo. Terasic DE10-Нано. Это перенос проекта MiST на большую программируемую пользователем вентильную матрицу (FPGA) и более быстрый процессор ARM. Изучение MiSTer и DE-10 Nano FPGA: это будущее ретро? Эмуляция ПЛИС проекта MiSTer на Terasic DE10-Nano; Амига ОС 3.9 из 5 звезд. 2 Блок-схема платы DE10-Nano 8 Описание. Аудиоразъем 5 мм с TOSLink · 3 кнопки · 3 светодиода состояния · Дополнительная SD-карта (для некоторых ядер) · Разъем расширения • Плата DE10 nano 1 ГБ DDR3 (для выхода HDMI) • Аудио-ЦАП 112 дБ SNR (PCM5122) • Видео-ЦАП RGB888 • SDRAM 128MB MiSTer — ​​это открытый проект, распространяемый по лицензии GPL V3. Покупайте качественные и лучшие запасные части и аксессуары прямо из Китая Запасные части и аксессуары … Это не так просто, как просто разработать новую плату, поскольку DE10 Nano предлагает отличное соотношение цены и качества.Керамические тарелки-сердечки+ еще больше подарков, которые им понравятся. Качество магазина и лучшие детали для принтеров напрямую от китайских поставщиков деталей для принтеров. MiSTer — ​​это порт известного проекта MiST на большую программируемую вентильную матрицу (FPGA) и более быстрый процессор ARM. Для обновления вам просто нужно указать путь к ПЗУ для Mame и HBMame в соответствующем ini-файле: У меня есть DE10 nano, sat. USB-мост легко подключается к плате DE10-Nano SoC без каких-либо дополнительных проводов. 1 предложение от $177. Блокировать пользователя.В нем находится FPGA, благодаря которому все это работает, а также процессор ARM и несколько портов ввода/вывода, в том числе порт MISTer, аналогичный популярным коммерческим платформам, таким как Super NT или Mega SG, или RetroUSB AVS, или достать) Аналог Mini NT. rarを解凍し、MiSTer SD Card Utility. Часть каждой проданной установки передается на разработку программного обеспечения MiSTer FPGA. «MiSTer の ト レ ン ド が DE0-CV か ら DE10-Nano に 移 っ て い る み た い で 涙 目» Achetez vos piece auto neuves et au meilleur prix chez Mister-Auto, le Leader de la pièce détachée auto en ligne? 6M удовлетворенных клиентов 1M штук в магазине Ручная сварка USB HUB Extender Board Mister FPGA IO Board Набор аксессуаров для Terasic DE10-Nano.1 плата ввода-вывода и новый USB-концентратор Mister от продавца GoldenMan GameWorld Store. 00 $20. Для платы Terasic DE10-Nano для ручной сварки USB-концентратора, удлинительной платы Mister FPGA IO Board. спонсируется. Это мультисистема MiSTer. img на несжатый файл de10-nano-image-Angstrom-v2016. Mister War Eine Американско-американская поп-рок-группа, созданная в 1982 и 1990 годах. Динамик ПК. 1. Он использует чип Winbond, чип Winbond, стабильный на частоте от 150 до 167 МГц, это SDRAM XS для платы MiSTer FPGA. 00 БЕСПЛАТНАЯ доставка Добавить в избранное RSK202/1 «Signature Series» MiSTer fpga Case Kit Корпус платы расширения DE-10 Super Expansion Board до свидания COREi64.Вы, вероятно, захотите разделить порт OTG, чтобы вы могли использовать клавиатуру, мышь или игровой контроллер, а также, возможно, ключ WIFI или USB-накопитель. v1. Ключевые слова ранжирования. jpg. MiSTer — ​​открытый проект, не ориентированный на продажи. socfpga-sdimg … Регулируемый кулер с вентилятором. 1 предложение от $101. DE1SOC DE10-NANO DE10-Стандартное оборудование OpenCL с поддержкой VGA и рабочего стола. Он основан на плате Terasic DE10-nano. Следовать. Это форм-фактор RPi. MiSTer Мультисистема. Ранее я подключал свою собственную шину IEC напрямую от DE10-nano.Наверное, я думал, что проект DE10 Nano/Mister/RetroRGB настолько широко известен, что будет легко узнаваем. MiSTer обеспечивает современный видеовыход через HDMI (VGA и аналоговый звук по-прежнему доступны на дочерней плате). Хотя скоро у меня будет видео (или серия), охватывающее все его возможности, я хотел бы выделить время, чтобы выделить в этом посте одну конкретную функцию: прямое видео. 1 DE10_LITE_Golden_Top. com: Ronyme Mini Mister Пользовательские оболочки Наборы Mister FPGA для Terasic DE~10 Nano для жестких декодирующих игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — набор B: Электроника (СПЕЦИАЛЬНАЯ ПРОМО) 88 долларов США.4 резиновые ножки. 40. 97 + 3 доллара Для сборки системы MiSTer вам понадобятся: Плата FPGA DE10-Nano от Terasec: на основе Cyclone V от Altera и имеет 1 Гб быстрой оперативной памяти DDR3 (около 130 $) (USB) Клавиатура, ( USB) Контроллер, адаптер OTG и адаптер питания (на случай, если вы не можете использовать комплектный адаптер американского типа) (все примерно за 30 долларов США) Кабель HDMI (5 долларов США) MiSTer — ​​это проект с открытым исходным кодом, целью которого является воссоздание различных классических компьютеров. , игровые приставки и игровые автоматы. 5) Плата часов реального времени RTC (RTC) USB … Mister FPGA IO Boards для подключения Terasic DE10-Nano 5V DC USB HUB Extender.Плата включает в себя два 40-контактных разъема расширения общего назначения и… DE10-Standard Edition меню MiSTer. Большинство ядер MiSTer используют соотношение сторон «4: 3», что не позволяет использовать пиксели одинакового размера. C64 11 долларов США Мистер FPGA SD Ram Board, Amiga, C64, Snes, Nes. Тема > Де10 Нано. Платы цифрового ввода-вывода предлагают расширенную функциональность для DE10-Nano, которую может использовать MiSTer. Вы должны войти в систему, чтобы заблокировать пользователей. Farbe: Herunterladen, um dieses Videos wiederzugeben Flash Player. ЗУ ВЕРКАУФЕН! hihealthy-009 Расчетная доставка на 3 рабочих дня Пн.Это специальная система ретро-игр MiSTer, вдохновленная компьютером Commodore 64. Über einen Interconnect-Core mit hoher Bandbreite wird das leistungsstarke und stromparende ARM-basiert Hard Processor System (HPS) aus Prozessor, Peripheriegeräten und … Что-то другое, индивидуальный запрос на сборку немного необычного MiSTer USB Hub v2. Он добавляет к платформе MiSTer следующие функции: · Разъем VGA. Учебная плата Digilent Basys 3 Artix-7 FPGA: рекомендуется для начинающих пользователей. Более новая версия здесь: https://youtu.ca: Office Products Он предназначен для использования с платой DE10 Nano + Analogue IO для проекта Mister FPGA. 0 из 5 звезд 3 1 предложение от 99 долларов. 1 плата для Mister FPGA 7 USB-портов Плата ввода-вывода для Terasic DE10-Nano Accessories from Merchant Electronics-Device Store. FPGA+SoC+Linux+Device Tree Overlay+FPGA Manager U-Boot&Linux Kernel&Debian10 Образы (для Xilinx:Zynq-Zybo:PYNQ-Z1 Altera:de0-nano-soc) C5soc_opencl ⭐ 65. eu™. Подробное описание. Большинство устройств можно подключить к USB. 360°-АНСИХТ.31. El protagonista es el artista inglés Phil Gallagher, Mister Maker, que enseña lo mejor del arte, es hacerlo tu mismo. zip для использования на SD-карте MiSTer в папке «games/mame» (вам нужно получить 3 файла 000-lo. Плата MiSTer IO Плата MiSTer IO — это дополнительное расширение, которое подключается поверх Terasic DE10-Nano SoC. Re: … Металлический корпус для Mister FPGA Core Control Suit for DE10-Nano Main Board I/O Board и Mister USB Hub $ 39. 98 СКИДКА 40% |Купить комплект металлического корпуса для Mister DIY Набор металлических корпусов Аксессуары для Terasic DE10-Nano от поставщика 3C Глобальный магазин магазинов аудиотехники.be/8tXn6iJP5-4 MiSTer — ​​это проект FPGA, позволяющий запускать ретро-компьютеры на полной скорости. MiSTer — ​​это система с открытым исходным кодом на основе FPGA, предназначенная для воссоздания оригинального аппаратного обеспечения классических игровых автоматов, консолей и компьютеров до начала 90-х годов. Это одно из самых важных дополнений к проекту MiSTer FPGA. роскошные сладости для любимой. 2, 7 портов USB. Вентилятор тихий, поэтому я не стал снижать напряжение на нем. indd 1. Через раздел Scripts вы можете настроить WiFi и обновить свой MiSTer.Equipment full assembled, includes original DE10-nano Box and is ready to plug and play! Memory module compatible with new CPS 1. Mean Well. SD-Installer-Win64_MiSTer でSDカードを作成。. Weight: 283gr (with de10 nano) For use with component video (YPbPr) I sell this adapter apart. Sadly the case I so desire just is never in stock so I’ve just gone with an open design for the time being. DE10-Nano開発キットは、最新のデュアルコアCortex-A9エンベデッドコアと業界をリードするプログラマブルロジックを組み 合わせた、究極の設計柔軟性を実現するIntel System-on-Chip（SoC）FPGAをベースとした堅牢なハードウェア設計プラットフォ ームです。 3 steps — put the VHDL ROM files (.0 портов, два на внутреннем заголовке. Книга Мистер Черника. Один случай, я думаю, может быть действительно интересным (хотя для этого потребуется все, что я написал в первом абзаце). Технические характеристики и возможности расширения XTREME промышленного уровня. Платы альтернативные официальным. 10. Основным источником тепла в чипе является встроенный двухъядерный ARM, который постоянно выделяет тепло, независимо от использования ядра ПЛИС. или сэкономить 8%, если вы платите ежегодно. Сначала снимите защиту 3M с задней части 20-мм радиатора, а затем поместите ее точно на чип Altera Cyclone V SoC.Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. Вы только что обнаружили место, где продается （RotatingMoment） Welding USB HUB Extend Board for Mister FPGA IO Board for Terasic DE10 Nano за 168 ринггитов, что на 50% дешевле текущих цен в других местах. аудиоразъем 5 мм. (ГОРЯЧАЯ ЦЕНА) 9 долларов США. Более 20 миллионов человек уже используют наш отмеченный наградами редактор интеллект-карт для мозгового штурма, создания заметок, планирования проектов и множества других творческих задач. 74 (Ex. 17 СКИДКА 26% | Купить металлический корпус для Mister FPGA Core Control Suit для DE10-Nano с основной платой ввода-вывода V6.Многие ядра даже поддерживают оригинальное аппаратное обеспечение (клавиатуры, мыши, джойстики и т. д.), подключенное к устройству, что помогает действительно имитировать аутентичные ощущения. Качество магазина и лучшие очистители устройств напрямую от китайских поставщиков очистителей устройств. MiSTer — ​​это форк MiST, аналогичного проекта; разница в том, что MiSTer нацелен на … Re: nowe życie Mist — MiSTer (terasic de10-nano) песок. com MiSTer — ​​это проект доступной платы, который можно делать своими руками. ). Это не просто эмуляция, а скорее стремление добиться точной репликации оригинального компьютерного и игрового оборудования, гарантируя, что долгосрочный MiSTer является классным проектом, первоначально опубликованным Sorgelig на Github, а код FPGA + двоичные файлы проекта ориентированы только на Плата DE10-Nano, отличная плата: низкая цена + выход HDMI и возможность расширения с помощью SDRAM и дочерней платы для VGA и аудиоразъема, но моя идея заключалась в том, чтобы разместить этот хороший проект и на других платах FPGA, за спасибо талантливой группе разработчиков и некоторым готовым деталям, проект MiSTer направлен на создание более качественных и точных ретро-игр без задержек.Предыдущий Следующий. 22 доллара. Плата ввода-вывода включает в себя ЦАП RGB888 R-2R с выходом VGA, разъем аудиовыхода (аналоговый и оптический), разъем аудиовхода (для загрузки ленты), джойстик DB9, светодиоды и кнопки. Приобретите DE10-Nano у Digi-Key сейчас Комплект разработчика DE10-Nano представляет собой надежную платформу для проектирования аппаратных средств, построенную на основе системы Intel… MiSTer SDRAM XS v1. 99. Обратите внимание, что переключатель ON/OFF, показанный на картинках, работает только с модом на de10 nano. Именно здесь MiSTer и его будущий потенциал вступают в игру.Эта плата является основной платой, необходимой для проекта MiSTer. 0XL новейшая версия! С кнопками OEM. Действительно очень странно, но если клиент хочет, покупатель получает 👍 DE10-Nano Kit: Amazon. rbf) # Установите уровень журнала равным 4 (default_loglevel = 4). На нем размещен … Спрос на плату DE10 Nano FPGA в настоящее время превышает предложение, поэтому многие не могут приобрести необходимую плату FPGA, используемую в основе всех сборок MiSter. 1 плата для Mister FPGA 7 USB-портов Плата ввода-вывода для аксессуаров Terasic DE10-Nano из магазина Merchant Bamboo’s Store.Эта плата отличается от аналоговой платы тем, что на ней нет порта VGA, а вместо этого имеется цифровой аудиовыход. Эти пластины являются идеальным решением для установки вентилятора над радиатором. JR KYUSYU DE10 1131. отлита вручную прямо с натуры. Как использовать периферийные устройства платы — интерфейсы, подключенные к FPGA (программируемая пользователем вентильная матрица) или HPS (жесткая процессорная система). MiSTer использует доступную плату разработки FPGA под названием «DE10-Nano», которая подключается к вашему дисплею через HDMI.КОМПЛЕКТ DE10-NANO CYCLONE V SE SOC. 57. «Ручная сварка платы расширения USB-концентратора Mister FPGA IO Board Набор аксессуаров для Terasic DE10-Nano. Отображение большинства ядер MiSTer в режиме HDMI немного утомительно, поскольку у него нет ползунков для горизонтального и вертикального размеров пикселей, как на аналоговой консоли. Mister A’s Mac & Cheese Black Truffle, Pancetta В настоящее время 19 GPIO свободны (и можно освободить еще 20 GPIO, если выход VGA не требуется), но я предлагаю не торопиться с использованием GPIO.Задние порты слева направо: HDMI, кнопка MiSTer On Screen Display (OSD), выключатель питания, входной разъем 5 В постоянного тока. MindMeister — это онлайн-инструмент для картирования мыслей, который позволяет визуально фиксировать, развивать и делиться идеями. 5 мм. 07 СКИДКА 15% | Купить 2022 Новый профессиональный комплект металлического корпуса DIY для Mister FPGA IO Board Terasic DE10-Nano Part у продавца Shop4649026 Store. Блок питания Mean Well GST25A05-P1J … Проект MiSTer в настоящее время находится в активной разработке, регулярно появляются новые ядра, функции и исправления ошибок.si cette vidéo vous a plus dite le moi histoire de faire un épisode 2 ~~~~~le la en du site :https://zone-one-piec El extraño caso del doctor Jekyll y el señor Hyde (на английском языке: The Strange Случай доктора Джекила и мистера Хайда), veces titulado simplemente El Doctor Jekyll y el Señor Hyde, es una nove corta escrita por Robert Louis Stevenson y publicada por primera vez en inglés en 1886, que trata acerca de un abogado, Габриэль Джон Аттерсон , который исследует дополнительную связь между нашими друзьями, платой Dr Terasic DE10-Nano FPGA; Как упоминалось выше, это сердце и душа MiSTer.Господин FPGA SD Ram Board, Amiga, C64, Snes, Nes. 49 (Вкл. В комплект входит: Основная плата Mini-ITX Ironclad Plus. Снэс, снэк. Блю Фин Тирадито Огурец-Халапеньо Агуачиле, Кунжут, Чипсы из Санчока (GF) Тартар из говядины Prime* Традиционное сопровождение, Левен (GF*) Планча Жареный испанский осьминог Профессиональный комплект металлического корпуса DIY, совместимый с Mister FPGA Core Control Terasic DE10-Nano Основная плата I/O Board Особенности: 100% новый и высококачественный набор металлических корпусов Mister FPGA USB HUB v2.По сути, весь DE10-nano + SDRAM на клонированной плате RPI. Загрузить образ FPGA из файла на MMC Boot (/boot/menu. 2018 20:15 Re: nowe życie Mist — … 128 МБ SDRAM MISTER-RTC для Terasic DE10-Nano FPGA Модуль часов реального времени — 10,39 евро. MiSTer является открытым Проект повторной реализации аппаратного обеспечения исходного кода, предназначенный для использования на ПЛИС.Сделай сам Металлический корпус IO Board HUB RTC Обычные вентиляторы Набор аксессуаров для Terasic DE10-Nano Mister FPGA.NEO-GEO DE10 Nano Размер 32 МБ |Компьютеры/планшеты и сети, Винтажные компьютеры, другие старинные компьютеры | eBay!1 плата для Mister FPGA 7 USB-портов Плата ввода-вывода для аксессуаров Terasic DE10-Nano от продавца Security For You Store. l Замените старый, сломанный или нерабочий металлический корпус и плату ввода-вывода. (СРОЧНАЯ РАСПРОДАЖА) 9 долларов США. С несколькими тысячами пользователей разработка и тестирование происходят в … none Когда это будет сделано, ваш DE10-nano перезагрузится, и вы увидите меню MiSTer. Запретите этому пользователю взаимодействовать с вашими репозиториями и отправлять вам уведомления. Задняя панель ввода-вывода уже установлена. Ihren größten Erfolg feierte sie mit dem im Herbst 1985 erschienenen Album Welcome to the Real World, auf dem sich die beiden Hits Broken Wings und Kyrie befanden.Подключите клавиатуру к DE10-nano и нажмите F12, чтобы открыть меню. Сопутствующие товары Быстрый просмотр. 5 и 2. 3 Получение помощи 4 Глава 2 Знакомство с платой DE10-Nano 5 2. Признанный участник. Качество магазина и лучшая оптовая продажа напрямую от оптовых поставщиков Китая. com: Ronyme Mini Mister Custom Shells Mister FPGA Kits for Terasic DE~10 Nano для жестких декодирующих игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — набор B: электроника тарелка.1 плата для Mister FPGA 7 USB-портов Плата ввода-вывода для аксессуаров Terasic DE10-Nano от продавца Powering The Science Store. Подробнее о блокировке пользователей. Я исправил это очень быстро после прочтения этого, хороший сигнал тревоги! На данный момент у меня есть Blisser от Bliss-Box, 128 МБ оперативной памяти с Ebay и DE10-Nano. 20 долларов. 1 удлинитель платы ввода/вывода ПЛИС — 34 доллара США. Защита от перенапряжения на шине 5 В для защиты DE10, USB-устройств и JAMMIX (OVP работает при использовании разъема JAMMA, ATX или 5 В постоянного тока).0 концентратор. В противном случае (случай теплого сброса) # 2. После завершения DE10-Nano перезагрузится, и вы увидите (пустое) меню MiSTer: Шаг 3. de: Computer & Zubehör. Вот некоторые улучшения по сравнению с доской MiST: 4 января 2019 г. dano Сообщений: 23 Присоединился: Пт, 12 июня 2020 г., 9:10 Местоположение: STL,MO Поблагодарил: 1 раз. . В DE10-Nano есть все необходимое для использования платы вместе с созданием оборудования с открытым исходным кодом (ядра MiSTer FPGA) для ретро-вычислений. Analog Devices предлагает множество съемных плат, которые позволяют расширить функциональность комплекта.Заблокировать или пожаловаться на MiSTer-DE10-Standard. Должно пройти 10 минут ядра ‘memtest’ на частоте 130 МГц MiSTer FPGA DE10 Nano Terasic Cooling Heat Sink. Корпус изготовлен из FR4 (композитный материал, состоящий из тканого стекловолокна с огнеупорным связующим на основе эпоксидной смолы) и был разработан Алексеем Мельниковым, который также разработал DE0-Nano, MiSTer требует DE10-Nano. . rbf — это собственно ядро ​​меню MiSTer, которое вы увидите при загрузке платы DE10-Nano. JPG. Четыре внешних USB 2.3, подключение постоянного тока 5 В. (СУПЕР АКЦИЯ) 105 долларов США. Пожалуйста, позвольте дополнительно 5 рабочих дней для этого продукта, так как большое количество товара не хранится на складе. Ниже приведен обзор того, что содержится в руководстве: Введение в DE10-Nano. Полностью собранный и протестированный MiSTer SDRAM XS-D v2. Плата MiSTer IO: плата MiSTer IO — это дополнительное расширение, которое подключается поверх SoC Terasic DE10-Nano. мигает. 29 € 70 . AliExpress — это приложение для онлайн-покупок, где все, что вам нужно, всегда под рукой! Это место, где веселье и сделки берут верх.24 доллара. 1 со шнуром питания IOBoard v6. Высокопроизводительная система жестких процессоров (HPS) на базе ARM с низким энергопотреблением состоит из процессора, периферийных устройств и интерфейсов памяти в сочетании с матрицей FPGA с использованием ядра межсоединений с высокой пропускной способностью. ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: MiSTer — ​​это проект с открытым исходным кодом, не ориентированный на продажи. Поставляется с корпусом, вдохновленным C64, с использованием изготовленного на заказ PLA от colorFabb Terasic DE10-Nano FPGAボードに最適: Mister RTC V1. 43. Шаг 2. Содержимое комплекта Terasic* DE10-Nano. от Дыммонстер. Испания Купить HUB V2.1 для платы MiSTer FPGA DE10-NANO 32 МБ SDRAM XS. TinyFPGA BX — макетная плата ICE40 FPGA с USB (Adafruit) Примечания для пользователей DE10-Nano Как производитель DE10-Nano, мы заметили во многих проектах MiSTer дочернюю плату SDRAM и плату ввода-вывода, которые пользователи выбирают для подключения DE10-Nano. с изготавливаются самостоятельно или поставляются другими брендами, поэтому качество варьируется. Scout APM использует логику трассировки, связывающую узкие места с исходным кодом, который содержит только один файл (de10-nano-image-Angstrom-v2016.радиатор в идеале должен быть 25 мм x 25 мм, но в местных магазинах они предлагают только 28 мм x 28 мм, что закрывает некоторые близлежащие компоненты, такие как DIP-переключатели и конденсатор. Зайдите на Алиэкспресс. Первый шаг — купить комплект DE10-Nano. Он основан на плате Terasic DE10-nano. Fpga Soc Linux ⭐ 111. Если он непригоден для использования, выполните следующие действия, чтобы проверить, отключен ли USB-гаджет: 1. Ultimate MiSTer PRO BlisSTer Edition. 29 Noctua NF-A4X10-FLX 5V — компоненты охлаждения компьютера (вентилятор, корпус компьютера) 2,307 Шаг 1: Руководство по началу работы с Terasic* DE10-Nano.Вы можете быть уверены, зная каждый 128 МБ SDRAM Extra Slim (XS-DS) v2. Включает в себя бесплатный радиатор. Плата включает в себя два 40-контактных разъема расширения общего назначения и … Последние твиты от XTREME-MISTER FPGA (@xtreme_mister). 1. № 1. JNR DE10-1129 20090505. 49 продано 49 продано 49 продано. Eee urządzenie posiada arm ale nie jest tak wydajne jak rp3, zaleta tego urządzenia jest FPGA and nie standardowy cpu. Одповедз; 26. MiSTer обеспечивает современный видеовыход через HDMI (VGA и аналоговое аудио по-прежнему доступны через дополнительную дочернюю плату).Когда можно будет сделать предзаказ на вторую партию мультисистемы #MisterFPGA? Радиатор для DE10-Nano. 52 «де10» 3D-моделей. террасовый. Амазонка. 12. Terasic DE10-Nano — это комплект для разработки на основе Intel Cyclone V SoC, который сочетает в себе мощность Cyclone V FPGA с двухъядерным процессором ARM Cortex-A9. Присоединяйтесь к уровню $5. удлинитель microSD. com: Ronyme Mini Mister Custom Shells Mister FPGA Kits for Terasic DE~10 Nano для жестких декодирующих игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — набор B: Электронный адаптер MiSTer SNES для SNAC.Аппаратное обеспечение следующего уровня для исследований и разработок FPGA, #MiSTerFPGA 1:1 и другое совместимое с прошивкой DE10-Nano. Базовое аппаратное обеспечение (Terasic DE10-Nano) можно приобрести у крупных реселлеров электронных компонентов, и оно сразу же запускает несколько ядер. sdimg, поэтому мне пришлось добавить файл . MiSTer стремится быть управляемым сообществом и открытым исходным кодом. Комплект разработчика DE10-Standard Development Kit представляет собой надежную платформу для проектирования аппаратного обеспечения, построенную на основе FPGA Intel System-on-Chip (SoC), которая сочетает в себе новейшие двухъядерные встроенные ядра Cortex-A9 с лучшей в отрасли программируемой логикой для максимальной гибкости дизайна.※выпуск_20190627. 1 Tcl de10-nano VS blinky Пример проекта мигания светодиодов для выбранной вами платы разработки FPGA (от fusesoc) Scout APM. P0496. Даже если у вас нет платы MiSTer IO, это хорошая плата MiSTer SDRAM XS v1. Руководство пользователя DE10-Nano 1 www. JRF DE10-1100. Это заставляет вас использовать шейдер интерполяции, чтобы избежать мерцания. 3019 посетителей. 96-дюймовый OLED-экран) Интерфейсная плата, стойки, USB-кабель M/M и черная верхняя часть, напечатанная на 3D-принтере (другие цвета по запросу) 35 ** В наличии ** MiSTer MIDI 1. Дополнительная плата SDRAM для платформы DE10-Nano MiSTer (XS v1) .NEO-GEO DE10 Nano размером 32 МБ. Новые сезонные свечи. … 17 лучших проектов De10 Nano с открытым исходным кодом на Github. Полное расписание читайте здесь! Не забывайте! Голосование ResetEra Games of the Year 2021 уже началось! Голосование будет оставаться открытым в течение 9 дней, 4 часов, 27 минут, 14 секунд, до 12:00 1 февраля 2022 года. Ядра, которые мы разрабатывали, всегда были с открытым исходным кодом, и многие из них были перенесены на другие системы, в первую очередь Mister на основе Платформа Terasic DE10-nano. Информация о доставке отсутствует. DE10-nanoに電源とHDMIケーブルを接続。.1 Плата расширения + Mister SDRAM + Mister-RTC + Плата ввода-вывода FPGA с комплектом охлаждающих вентиляторов для Terasic DE10-Nano с быстрой доставкой и топом… Система MiSTer FPGA | Страница 44 | СброситьЭра. 1) Продано qwertymodo. com: Ronyme Mini Mister Custom Shells Mister FPGA Kits for Terasic DE~10 Nano для жесткого декодирования игровых автоматов 4 металлических корпуса Подходит для большинства Misters — Set B: Electronics DE10-Nano MiSTer имеет один USB-порт OTG. Теперь можно приступить к креплению радиатора. Поставщик. Это ремикс пластин MiSTer DE10 Nano, изначально разработанных для 3D-печати.Все межсоединения, необходимые для интеграции вашего DE10-Nano со стойками. 1 плата для Mister FPGA 7 USB-портов Набор плат ввода-вывода для Terasic DE10-Nano Аксессуары: Amazon. Комплект разработчика Terasic Technologies DE10-Nano основан на Intel Cyclone®-V-System-on-Chip-(SoC)-FPGA и имеет надежную платформу разработки программного обеспечения. DE10-nano付属のSDカードでボードの動作を確認。. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Включает преимущества Discord. Начните играть в ядра MiSTer уже завтра! — Эта папка больше не создается более новой версией утилиты SD Card Utility, но она будет автоматически создана аппаратным обеспечением MiSTer при первом запуске (вы можете вручную создать и заполнить ее, если хотите) * меню.Стоимость доставки рассчитывается при оформлении. Вверх. 3. Магнитный тороидальный синфазный дроссель 10 МГц, индуктивность, силовой фильтр, часть индуктора. Шаг 1: — подготовьте неогео. Вы не можете питать USB-концентратор напрямую от DE10-nano и надежно раскручивать диски. 1 2,289 9. Комплект металлического корпуса Kingjinglo DIY для платы ввода-вывода DE10-Nano Mister FPGA Плата управления ядром Основная плата USB-концентратор Портативный аудио-видео металлический корпус Комплект USB-концентратора Плата ввода-вывода. XS-D V2. Обзор. 3: с интерфейсным кабелем MiSTer будет использовать SD-карту по умолчанию, поэтому, если у вас есть пустая папка «genesis» на вашей SD-карте и одна на вашем USB-накопителе с фактическими ПЗУ в ней, MiSTer покажет пустую SD-карту.MiSTer DE10-Nano JAMMA Expander. DE10-Nano开发板可谓2021年最网红的FPGA开发板之一，除了广泛用于物联网，边缘计算，硬件加速，AI 和 EDA教育课程外，还有不少发烧友将其用于网络上日渐风靡的开源复古游戏项目——Mister。可谓是跨越了学术界，工业界，科研界，无所不及。 MiSTer is a port of well known MiST project to a larger FPGA and faster ARM. The DE10-Nano Development Board User Manual provides a comprehensive guide to the DE10-Nano board’s features and how to use them. lo , sfix. $24. Add to Cart. Step 3: Terasic* DE10-Nano Assembly and Setup. Connect a Terasic DE10-Nano FPGA board (not included as standard) to the top of the Multisystem to create a complete system and enjoy MiSTer.2) Плата SDRAM на 128 МБ (SDRAM XS-D V2. to Sat. В конце концов, было бы неплохо аккуратно упаковать ее, но мы не можем иметь MiSTer — ​​это проект, управляемый сообществом, в котором используется одноплатный компьютер Terasic DE10-Nano FPGA. чтобы воссоздать классические персональные компьютеры, игровые приставки и аркадные автоматы прошлых лет. C $ 23. com для MiSTer FPGA DE10-NANO. Эта функция USB перестала работать, когда я пытался извлечь плату из платы, подходящей для Terasic DE10-Nano FPGA. 5 долларов в месяц 1 наклейка Mister (бесплатно)!… DE10-Nano оснащен встроенным USB-Blaster II, SDRAM, 2×40-контактными разъемами расширения и 12-битным АЦП с разрешением.31.10.2019 17:55:30. НДС) Быстрый просмотр Сравнить Добавить в корзину. Если вы хотите измерить явления реального мира, такие как токсичные газы, или динамически настроить средства разработки программируемой логики Consola Retro De10-nano Cyclone V для Mister Fpga, найдите полную информацию о средствах разработки Consola Retro Programmable Logic Ic De10-nano Cyclone V For Mister Fpga,Consola Retro,Consola Retro Programmable Logic Development Tools,Consola Retro Mister Fpga Kit от поставщика игровых приставок или … Больше подарков для полной эмуляции для всех моделей, которые были получены в оригинале — Эмуляция на основе FPGA — Информационный бюллетень Конфигурация системы Купить Cyclone V SE Tools DE10-Nano для MiSTer FPGA BTC MINING на AliExpress.Он добавляет следующие функции в MiSTer MiSTer SDRAM XS v2. Он использует чип Winbond. Комплект разработчика DE10-Nano содержит все инструменты, необходимые для использования платы в сочетании с компьютером под управлением Microsoft Windows XP или более поздней версии. Попробуйте бесплатно в течение 14 дней. Я всесторонне протестировал это. 6 и выше) также имеют слабые подтяжки 10 кОм. Доступность DE10-Nano вряд ли улучшится до конца 2022 года из-за глобальной нехватки полупроводников. НДС) 3 фунта стерлингов. Найдите много отличных новых и бывших в употреблении вариантов и получите лучшие предложения для Mister FPGA IO Boards для Terasic DE10-Nano 5V DC connection USB HUB Extender по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! (ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ) 71 доллар США.Бета-тестер. На данный момент это все еще устройство, для настройки которого требуется «доработка», но это не сложнее, чем настройка Raspberry Pi. com El extraño caso del doctor Jekyll y el señor Hyde (на английском языке: The Strange Case of Dr Jekyll and Mr Hyde), a veces titulado simplemente El Doctor Jekyll y el señor Hyde, es una nova corta escrita por Robert Louis Stevenson y publicada por Primera vez en Inglés en 1886, que trata acerca de un abogado, Габриэль Джон Аттерсон, que Investiga la Extraña relación entre su viejo amigo, el Dr Amazon.Keine Abbildung vorhanden für. рюкзак малыш норковые плети 75мм чаша 100мм. 33 СКИДКА 30% | Купить Металлический корпус для Mister FPGA Core Control Suit для DE10-Nano с основной платой ввода-вывода V6. Мистер Э. Л. Джеймс. A Mister Man abriu a sua primeira loja na baixa de Lisboa em 1972. ПРИМЕЧАНИЕ. Рекомендуется добавить память DDR3 в FPGA — MISTer имеет SDRAM плюс DDR3 на стороне процессора. Обзор . 1 чип. Присоединяйтесь к списку ожидания Чтобы получить уведомление, когда товар будет доступен для заказа, просто оставьте свой действующий адрес электронной почты ниже.54 СКИДКА 11% | Купить 2022 Новый USB HUB V2. Победителям конкурса бинго на выставке E3 в этом году пообещали изменить логотип сайта для запуска игр по их выбору. Основанный на Terasic DE10-nano MiSTeR — это проект воспроизведения/эмуляции с открытым исходным кодом, разработанный на основе Terasic DE10-nano, оснащенного ПЛИС. 31 предыдущая цена C $24. Нажмите, чтобы найти лучшие результаты для моделей de10 для вашего 3D-принтера. DE10-Стандарт_Bluetooth_SPP. Категория: прочее Метка: господин. Этот недорогой набор представляет собой интерактивный веб-экскурсовод, который позволяет вам быстро изучить основы разработки SoC FPGA и предоставляет отличную платформу для … #!/bin/sh set-exu # Я использую /tmp потому что я смонтировал его как tmpfs rootdir = «/tmp/buildroot» # включить петлевой интерфейс ip link set lo up # показать, что петлевой интерфейс действительно работает ip addr # использовать пространство имен UTS, не являющееся общим именем хоста hoothoot- chroot # извлечь архив chroot.Комплект разработчика Terasic DE10-Nano с ПЛИС Intel® Cyclone® V SoC FPGA представляет собой надежную платформу для проектирования аппаратного обеспечения для производителей, преподавателей и разработчиков систем IoT. В официальном магазине BitFunx есть все виды комплекта для 3D-печати Bitfunx с удлинительным кабелем SD-карты, удлинителем для Nintendo GameCube NGC GC Loader, металлическим корпусом Bitfunx для Mister FPGA Core Control Suit для основной платы DE10-Nano, платы ввода-вывода и Mister USB Hub, Комплект DCHDMI для SEGA Dreamcast High Definition 1080p DC HDMI-совместимый чип и многое другое В продаже, найдите лучшее… Похожие запросы.2. Это позволяет вам подключить порт HDMI DE-10 к порту C. Он основан на отладочной плате Terasic DE10-nano, но не волнуйтесь, на самом деле его очень легко настроить. Укажите страну назначения, чтобы увидеть варианты. (ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ) 90 долларов США. Thingiverse — это вселенная вещей. TerasIC DE10-Nano — это новая плата для разработки FPGA, которая широко используется для запуска программного обеспечения MiSTer. MindMeister полностью основан на веб-интерфейсе, что означает отсутствие загрузки и обновления! Рисунок 17 2. ) Тем не менее ничто не мешает кому-то использовать SoC Cyclone-V в портативном устройстве.Solari debe estar consciente de que quizá esta es la ultima oportunidad que le den para ser campeón En la mira están Santiago Solari y las Águilas del America, que hoy se Presentan ante su Manual Welding USB HUB Extender Board Mister FPGA IO Board Set Accessories for Terasic DE10-Нано. DE10-Nano (Amazon) Ultimate Mister; Дополнения MiSTer; Другие ПЛИС. NEO-GEO DE10 Na Компьютеры／Планшеты Сеть Vintage Computing Other Vintage Computing Прямая продажа производителя Mister FPGA SD Ram Board Amiga NEO-GEO Na Snes DE10 Nes.Дело включено! Современный поворот: я использовал USB вместо DB9 для мыши и джойстика. 2 Амазонка. exeを起動。. Я вставил пустую карту micro-SD в свой iMac и использовал Etcher, чтобы записать ее. прочее Ручная сварка MisTer SDRAM XS v2. 22 доллара США. Особенности: 1, восходящий микро-USB-порт. Внутренний динамик. MiSTer — ​​это проект сообщества, который использует одноплатный компьютер Terasic DE10-Nano FPGA для воссоздания классических персональных компьютеров, игровых консолей и аркадных автоматов прошлых лет. 25. (ЛУЧШАЯ ПРОДАЖА) 9 долларов США. 4, на основе FE2.무료 배송, 한정 세일 타임, 간편한 반품과 구매자 보호 기능을 누리세요! 전세계 무료 배송! 제한된 시간 세일 진정한 귀환 Ретро игровая консоль » de10-nano. 1 Из магазина избранного образа жизни поставщика. В будущем может появиться новая доступная плата, которая придет на смену DE10-Nano. разработчики системы. 95 Без налогов: 24 доллара. com выпустила действительно отличную комбинированную плату расширения памяти ввода-вывода (DE-10 Super Expansion Board), которая не только покрывает все базовые возможности, но и невероятно компактна.Поддержка продолжается долгое время после завершения продажи. txt, обновлено 18 октября 2017 г. Другое полезное программное обеспечение для бизнеса Тип: 3AX400 80H E-mr: 763-724-430 12 3 черных ящика с серебряным радиатором: Delta Controls Limited: DOCS/08: Drei Bond DE10-0295: Turck: Nr 6904722 БМСВС 8151-8,5. v. 1 75 5. 1 И USB-концентратор V2. Самый дешевый из них был на 20 долларов, плюс он включает бесплатную 1-дневную доставку. 1 (аналоговый интерфейс) Плата SDRAM 32 МБ (SDRAM XS V2. jpg 945 × 645; 302 КБ. 5 Карта SDRAM для Mister FPGA Ручная сварка 128 МБ Ultra Slim для печатных плат Карта XS-D SDRAM Совместима с Mister FPGA для карты Terasic DE10-Nano FPGA Карта памяти PCB 1 70 евро.Однако обратите внимание, что официальная плата ввода-вывода MiSTer имеет резисторы на 100 Ом между контактами и разъемом USB. Я пока не знаю, сколько стоит Vampire, но делать малогабаритное оборудование непросто, и я думаю, что оно будет в 5 или более раз дороже DE10-nano. Многие устройства, такие как последовательные, параллельные порты, FDD, HDD, имеют USB-конвертеры. VGA для ЭЛТ для подлинного внешнего вида. Bild nicht verfügbar. Мои извинения. 1 для TerasIC FPGA DE10-NANO 32mb. DE10-nano поддерживает проект MiSTer FPGA.Латиноамериканская программа на Once TV México актуальна и в системе телевидения по кабелю на канале PBS Kids Sprout и CBeebies от 23 июня 2017 года. Человек культива или госто пела мода мужская и альфаиатария. DE10 1085 и грузовики должны быть на мосту. Этот чехол также позволяет подключать все доступные в настоящее время варианты подключения USB-концентратора. Проверка совместимости с аналоговым видеовыходом. · 3. ПЛИС Intel SoC сочетают в себе знакомый процессор Arm® с гибкостью программируемой логики.Derzeit nicht verfügbar. Ob und wann dieser Artikel wieder vorrätig sein wird, ist unbekannt. Вот некоторые улучшения по сравнению с платой MiST: MiSTer Digital I/O Board V1. Он является одним из новейших монстров недели в сериале и набирает популярность из-за своего ужасающего внешнего вида и тона эпизода, который гораздо больше соответствует более мрачным элементам старых Секретных материалов по сравнению с более комедийными историями, которые последовали за ними. Это. Он повторно реализует различное консольное, аркадное и компьютерное оборудование на плате разработки Terasic DE10-nano, в отличие от запуска таких проектов, как Lakka, на коробке эмуляции DIY на базе ARM.Но поскольку это плоская конструкция, я считаю, что пластины гораздо больше подходят для лазерной платы ToToTEK SDRAM XS for MiSTer DE10-Nano FPGA Board (Winbond) — это SDRAM XS for MiSTer FPGA Board. Пока еще рано, но уже есть масса отличных ядер для таких вещей, как NES, Genesis, Turbografx16, MSX и множество аркадных игр. Мой единственный вариант сейчас — разобрать MiSTer и восстановить, я надеюсь, что это «сбросит» все. 2 Компакт-диск DE10-Nano System 4 1. Комплект разработчика DE10-Nano обладает максимальной гибкостью конструкции, сочетая в себе новейшие двухъядерные встроенные ядра Cortex-A9 с лучшей в отрасли программируемой логикой.Разница в том, что это платформа сообщества DIYer, которая поддерживает многие, многие, многие другие игровые платформы. Чип Winbond стабильно работает на частотах от 150 до 167 МГц. Комплект для разработки Terasic Technologies DE10-Nano Development Kit построен на базе ПЛИС Intel Cyclone® V System-on-Chip (SoC) и предлагает надежную платформу для разработки программного обеспечения. В этом случае MiSTer может быть встроен в любой корпус/систему, предназначенную для RPi. Подкатегории. Он поставляется в виде компактного образа, который можно загрузить и прошить на SD-карту любого размера с помощью таких инструментов, как Apple Pi Baker, balenaEtcher, Win32 Disk Imager или даже dd.Можно добавить множество дочерних плат для запуска большинства доступных ядер MiSTer. Он часто проектируется с разъемом DE15 (иногда неправильно называемый «VGA»), вентилятором и стандартным разъемом 3. У нас та же проблема с Replay2. Хотя Replay2 — это система, которой я хочу владеть, она будет дороже. МР ДЭ10-1086 и ДД504. Кабельные адаптеры LOW LATENCY не входят в комплект, их необходимо приобретать отдельно. 1 Компоновка и компоненты 5 2. Fusion — это небольшой специализированный дистрибутив Linux, предназначенный для работы на DE10-Nano и установки MiSTer.3リアルタイムクロックボードは、Terasic DE10-Nano FPGAボードに適しています。 商品説明: MiSTer IOボードはTerasic DE10-Nano SoCの上に接続するオプションの拡張です。 MiSTer プラットフォームに以下の機能を追加しま … Mister Compta, votre logiciel comptable en ligne, qui gère votre activité ! Votre comptabilité et votre gestion commerciale automatisées. This must be done inside the user namespace for … MiSTer é um projeto aberto que recria vários videogames, computadores, e arcades clássicos em FPGA, permitindo usar seus jogos, softwares, controladores e acessórios originais, com TVs e hardware modernos.Мистер FPGA SD Board 64MB, Neo Geo, Amiga, C64, SNES, NES. socfpga-sdimg), который является образом. Прибытие в пятницу, 11 февраля. Купить профессиональные металлические корпуса ZUARFY для комплекта Mister FPGA для основной платы/платы ввода-вывода DE10-Nano в Walmart. (СУПЕР РАСПРОДАЖА) 40 долларов США. Com a ajuda де uma equipa especializada prestamos diariamente um serviço… Ler mais. Так что просто удалите SD-карту. 0, но это не USB!) · Дополнительные разъемы для интеграции MiSTer в кейсы. DE10-Стандартный_Механизм. Это означает, что дополнительный блок env был загружен из файла.79 Вт. Модуль MiSTer SDRAM 128MB. Что такое MiSTer FPGA? В то время как FPGA — это просто строительные блоки полноценной консольной системы, проект MiSTer — ​​это организованный проект, позволяющий людям создавать свои собственные аппаратные эмуляторы консолей (или другие индивидуальные настройки игрового оборудования), поддерживая множество различных старинных игр и… Ручная сварка Mister USB Хаб V2. Компоновка печатной платы также позволяет использовать достаточно физического пространства для использования двух плат SDRAM, хотя нет ядер. вентилятор pajero io watch de10 nano fpga.Дополнительная информация. У меня есть плата разработки Terrasic DE10-Nano FPGA с неисправным USB OTG. 2 Плата 32 МБ для MiSTer Terasic DE10-Nano FPGA | Видеоигры и приставки, Игровые приставки | eBay! (БОЛЬШАЯ СДЕЛКА) 46 долларов США. 66 СКИДКА 35% | Купить Ручной сварочный аппарат Mister USB Hub V2. Scout APM: лучший друг разработчика. Это не просто эмуляция, а скорее попытка добиться точной репликации оригинального компьютерного и игрового оборудования, гарантируя долговременную работу Mister FPGA IO Board v6. («Ядро» — это воссоздание конкретной консоли MiSTer — ​​классный проект, первоначально опубликованный Sorgelig на Github, а код FPGA + двоичные файлы проекта ориентированы только на плату DE10-Nano, которая является отличной платой: низкая цена + HDMI выход и возможность расширения с помощью SDRAM и дочерней платы для VGA и аудиоразъема, но моя идея заключалась в том, чтобы просто поддерживать и другие платы FPGA, чтобы портировать код, который поддерживает… Mr.Контакты Вариант MINI6 был разработан Антонио Виллена. Описание. Концентратор USB, разработанный для MiSTer, прекрасно подойдет под DE10-Nano и предоставит вам семь портов для работы. CBMStuff. В стандартную комплектацию входит плата Multisystem со 128 Мб SDRAM, переходник HDMI, USB и сетевой кабель. Компактный дизайн их платы позволил нам адаптировать ее к нашему существующему дизайну корпуса, только увеличив… MiSTer FPGA на DE10-Nano. Описание ВВЕДЕНИЕ. (СУПЕР ПРЕДЛОЖЕНИЕ) 36 долларов США.Встроенный порт USB 2. Ethernet, направленный на экран ввода-вывода. 59. Однако, даже если бы он подходил, торчащий из-под него нано, вероятно, заставил бы его удариться о стену кабины. indd 2. Качество магазина и лучшая демонстрационная доска напрямую от китайских поставщиков демонстрационной платы. Первоначально MiSTer был разработан только для DE10-Nano, но с этого момента современные хакеры перенесли его на плату DE10-Standard FPGA. Если в ближайшее время воспроизведение не начнется, попробуйте перезапустить… Мистер корпус FPGA для de10-nano и платы ввода-вывода LazyLaserDesigns 5 из 5 звезд (38) 29 долларов.com: Ronyme Mini Mister Custom Shells Mister FPGA Kits for Terasic DE~10 Nano для жесткого декодирования игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — Set B: Electronics 32M Bytes SDRAM XS v1. 5 обеспечивает 128 МБ памяти SDR SDRAM для ядер, требующих большой … Если совместимость с MiSTer невозможна, я сомневаюсь, что отдельная платформа со спецификациями, столь похожими на MiSTer, стоила бы усилий по поддержке. 00 долларов США) Задать вопрос. В настоящее время ядра Sega Master System, Sega Mega Drive/Genesis, Mega CD и Nintendo NES и SNES поддерживают использование адаптера SNAC, а макетная плата DE10-Nano оснащена высокоскоростной памятью DDR3, аналого-цифровыми возможностями, сетью Ethernet. , и многое другое, что обещает много интересных приложений.. Вы можете запустить MiSTer на одном DE10-Nano, но это не рекомендуется, поскольку одна плата будет поддерживать только несколько доступных ядер. com: Ronyme Mini Mister Пользовательские оболочки Наборы Mister FPGA для Terasic DE~10 Nano для жестких декодирующих игровых автоматов 4 металлических корпуса, подходящие для большинства Misters — набор B: электроника Re: MiSTer: MiST на плате Terasic DE10-nano. Плата для разработки Terasic* DE10-Nano на базе процессора Intel® SoC FPGA представляет собой реконфигурируемую платформу для проектирования аппаратного обеспечения, позволяющую производителям, разработчикам Интернета вещей (IoT) и преподавателям создавать множество замечательных MiSTer MT32-Pi Пакет: интерфейс MT32-Pi Raspberry Pi 3A+ Предварительно сконфигурированная SD-карта 3D-печать верхней и нижней части: 85 *Нет в наличии* Ожидание плат Pi 3A+ Расчетное время: 5 марта 22: Интерфейс MiSTer MT32-Pi (0.23 СКИДКА 31% | Купить Ручной сварочный аппарат Mister USB Hub V2. 9 тестировалась более часа на частоте 130 МГц без ошибок, это быстрее, чем требуется любому текущему ядру. Есть более функциональные платы FPGA, но они и дороже. Аппаратный проект с открытым исходным кодом под названием «Плата MiSTer IO» доступен для сборки или покупки у нескольких третьих сторон и может быть установлен поверх платы DE10-Nano. 1 от продавца Computer Digital Good Store. мистер_31 октября2019_BT. Лавандовые кольца для салфеток.97 + 3 доллара. мистер автомобиль аренда автомобиля locadora de auto são paulo • мистер автомобиль аренда автомобиля locadora de auto são paulo фотографии • мистер автомобиль … Heart Ceramic Dishes+ больше подарков, которые они обожают. 21 СКИДКА 35% | Купить Ручная сварка V6. Что лучше всего подходит для покупки (SunshineStores) Для Mister FPGA Металлический корпус для основной платы Terasic DE10-Nano Core Control не может быть лучше? 2 129 ₱ Лучшая награда, полученная в результате победы. Из Викисклада, бесплатного репозитория мультимедиа.если только вы не отодвинете кронштейн печатной платы от стены на 2-3 см или около того. К сожалению, иногда проблема несовместимости действительно возникает при сроках (МЕГА РАСПРОДАЖА) 33 доллара США. найти свой фирменный аромат. ВИДЕО. Заблокировать или пожаловаться. Подходит для платы Terasic Technologies DE10-Nano FPGA. Гарантия обслуживания клиентов 373569409068 Top10: Estrenos de películas, сериалы, музыка, концерты. Загрузите файлы и создайте их с помощью 3D-принтера, лазерного резака или станка с ЧПУ. 99 доставка. Прочтите 2 обзора от крупнейшего в мире сообщества читателей.Только что получил все необходимые компоненты и установил MiSTer на свой DE10-NANO. · Разъем расширения (в виде USB 3. Фотографии, мемы и впечатляющие изображения. 1 Содержимое упаковки 3 1. zip , in games / mame. Terasic Inc. 2. Мидии острова Солт-Спринг «Провансаль» Чесночные травы «Гратен» Red Top Berkshire Кофе со свининой и кленовым коричневым маслом Сообщить о нарушении Самый дорогой аспект создания MiSTer, DE10-Nano стоит около 180 долларов. si cette vidéo vous a plus dite le moi histoire de faire un épisode 2 ~~ ~~~ Залог на сайте: https://zone-one-piec.Авторские шоколадки. Керамические сервировочные тарелки. Г-н SPDIF от оптического до 3. Плата разработки DE10-Nano оснащена FPGA Cyclone® V SoC в сочетании с широким спектром периферийных устройств и разъемов расширения ввода-вывода для создания мощной платформы разработки. 4 фунта стерлингов. Перейти к навигации Перейти к поиску. Ищу кого-нибудь в Великобритании для ремонта моего Terasic De10 Nano. ПРОДАЕТСЯ! Описание продукта Для Mister Terasic DE10-Nano MisTer USB Hub v2. Terasic DE10 Nano IO 3.Etcher позволяет записывать файлы изображений только с расширением . Платы Serial Native Accessory Converter SNAC позволяют MiSTer «изначально» подключать оригинальные геймпады к DE10-Nano, позволяя использовать их определенными ядрами. DE10-nano, используемый для проекта MiSTer, не имеет входов или выходов, которые можно было бы использовать напрямую со шкафом JAMMA — … Ожидается, что отгрузка партии № 2 начнется во втором квартале 2022 года. Могут быть и другие варианты, особенно в будущем, но правильно теперь, когда я пишу это, DE10 является популярным в сообществе MiSTer FPGA.com 1 февраля 2018 г. Глава 1 Комплект разработчика DE10-Nano 3 1. MiSTer FPGA DE10 Nano Terasic Cooling Heat Sink. 5 из 5 звезд (11) 35 долларов США. Магазин качественных и лучших запасных частей и аксессуаров напрямую из Китая Запасные части и аксессуары… (МЕГА-ПРЕДЛОЖЕНИЕ) 10 долларов США. $3 в месяц. DE10-1081 в Ajikawaguchi IMG 6709 20130811. Перейти на Alibaba. Доля. Уровни. Ниже приведен список всех вещей, которые я купил, чтобы собрать его в единое целое. ком. (МЕГА ПРОМО) 43 доллара США. Вы получаете много ПЛИС за свои деньги, и Мистер добился большого успеха.1 для платы MiSTer FPGA DE10-NANO, для платы MiSTer FPGA DE10-NANO 32 Мбайт SDRAM XS v1. Самовосстанавливающиеся (PTC) предохранители на всех портах USB, DE10 Nano и пользовательском порту (SNAC). Плата включает в себя два 40-контактных разъема расширения общего назначения и … Плата MiSTer IO — это дополнительное расширение, которое подключается поверх SoC Terasic DE10-Nano. Они доступны во многих местах, например Digikey/Mouser и т. д., а также появилось несколько специализированных магазинов MiSTer. 00 Они обычно поставляются большинством продавцов с концентратором USB.ДЛЯ MISTER TERASIC DE10-Nano MisTer USB Hub v2. ※8/16GBのカードで動作を確認。. 1 Плата ввода-вывода для Mister Terasic DE10-Nano Аксессуары Поддержка аналогового интерфейса SNAC для комплекта Mister FPGA от продавца 3-C Professional Store. 1 плата для Mister FPGA Плата ввода-вывода с 7 портами USB для Terasic DE10-Nano Аксессуары — набор плат Mister-fpga io 4. Расширитель JAMMA — это печатная плата, которая превращает ваш DE10-Nano в автономную печатную плату JAMMA. 12 СКИДКА 50% | Купить Основная плата управления для Mister FPGA Металлический корпус для комплекта основной платы управления Terasic DE10-Nano Core Аксессуары у продавца RealTech Store.Установщик автоматически переразметит и изменит размер вашей SD-карты и скопирует на нее все необходимые файлы MiSTer. Стандартный срок изготовления производителя. sfix , унибиос. 1 C de10-nano VS Main_MiSTer Основной бинарный файл MiSTer и Wiki. Более новые платы ввода-вывода (5. Моя PlayStation 4 тоже прячется, вечно в режиме покоя загружая патчи Cyberpunk 2077 на вечность… Без установленного DE10-nano она все равно не подойдет, так как на печатной плате потребуется несколько миллиметров свободного пространство сверху/снизу для вставки в пазы кронштейна.sof —— Конец файла —— Источник: README. 1 Проверьте наличие 4-байтовой подписи 0x87654321 (12345678) в памяти по адресу 0x1FFFF000. ЧЕХОЛ, ПОДХОДЯЩИЙ ДЛЯ MISTER USB HUB: В этом чехле есть место для полной системы MISTER (de10 nano, ioboard, rtc, sdram и usbhub (версия с 8 или 7 портами). ) v2.Состояние новое.Попробовал новую установку на другой microSD и тоже самое,нет сигнала с HDMI.120 КБ.1 на FPGA—DE10-Nano под управлением MisTer;Где купить аппаратный проект MiSTer.8 недель. Проект MiSTer FPGA был одним из самых захватывающих событий в ретро-играх. Многим из лучших «ядер» в проекте MiSTer FPGA требуется SDRAM. vhd) в каталог проекта — соберите файл defer_de10_lite — затем запрограммируйте файл defer_de10_lite. Индикаторы питания, жесткого диска и дискеты подключены к DE10. 00 (20 долларов США. Оценочная плата FPGA серии Cyclone V SE. Плата расширения USB HUB для ручной сварки Mister FPGA IO Board Набор аксессуаров для Terasic DE10-Nano. Сама DE10-Nano немного великовата для портативного устройства и не была оптимизирована на потребляемую мощность.Самеди, 8 мая, провел в Люнеле (Эро) официальные национальные выборы Мистер Франция 2021, во время Нормандии Билал Малек стал священным и красивым человеком Франции. Владелец MiSTer Addons составил исчерпывающую электронную таблицу. Две основные цели MiSTer — ​​точность и сохранение аппаратного обеспечения с помощью открытого исходного кода. Наконец-то я собрал свою MiSTer FPGA. Плата MiSTer IO — это дополнительное расширение, которое подключается поверх Terasic DE10-Nano SoC. 1 Board / 384416878416 Mister Chuckle Teeth — главный антагонист эпизода Секретных материалов «Фамильяр» возрожденного сериала 2016 года.57 СКИДКА 33% | Купить Ручной сварочный аппарат Mister USB Hub V2. безделушка с краями для бранч-стола. Есть металлический корпус для основной платы DE10-Nano, платы ввода-вывода и платы USB-концентратора. Если кабель HDMI является вашим основным соединением, инвестиции в полноценную плату ввода-вывода на печатной плате кажутся излишними, но активное охлаждение абсолютно необходимо. Размер: 123x111x30мм. @gilban, пост №24. Поэтому я не могу использовать с ним мышь и клавиатуру, когда плата загружает операционную систему Linux или систему эмуляции Mister FPGA. Видео и аудио выводятся в основном через HDMI, но плата расширения ввода-вывода дает вам RGB и компонентный видеовыход (и аналоговый аудиовыход), поэтому вы можете использовать свой старый ЭЛТ-телевизор или монитор.Любая специально разработанная плата также, вероятно, будет стоить дороже. (Он разработан как макетная плата, а не как компонент готового продукта. В дисководе гибких дисков находится карта micro SD для DE10, которую легко извлекать и обслуживать. Проверьте совместимость с аналоговым видеовыходом. Обратитесь в службу поддержки GitHub, чтобы узнать о поведении этого пользователя. v Когда сначала вы создаете проект, Quartus может добавить файл под названием «DE10_LITE_Golden_Top. 99 доставка + 3 доллара США. Плата включает в себя два 40-контактных разъема расширения общего назначения и…Он был испытан перед отправкой. Подключите клавиатуру к DE10-Nano и нажмите F12, чтобы открыть меню. Начало работы с MiSTer: оборудование FPGA. MISTER MISTER E L James Autoarea trilogiei Cincizeci de umbre Ручная сварка USB HUB Плата расширения Mister FPGA IO Board Набор аксессуаров для Terasic DE10-Nano. Плата Terasic DE10-Nano поставляется с портом питания USB и портом Ethernet, высокоскоростной памятью DDR3, портом HDMI, двумя 40-контактными GPIO… Re: MiSTer: MiST на плате Terasic DE10-nano. 89 СКИДКА 28% | Купить Металлический корпус для Mister FPGA Core Control Suit для DE10-Nano с основной платой ввода-вывода V6.Качественные и лучшие запасные части и аксессуары непосредственно из Китая Запасные части и аксессуары… El extraño caso del doctor Jekyll y el señor Hyde (на английском языке: The Strange Case of Dr Jekyll and Mr Hyde), a veces titulado simplemente El Doctor Jekyll y el сеньор Хайд, это новая короткая история Роберта Льюиса Стивенсона, опубликованная на английском языке в 1886 году, в которой говорится об отказе, Габриэле Джоне Аттерсоне, который исследует дополнительные отношения между моим другом, доктор ЗигЗаг написал: ↑ Вт. 04 августа 2020 г., 21:52 Да, это был полноценный MiSTer с платой ввода-вывода.5 Дополнительная плата 128 МБ с микросхемами памяти Alliance для DE10-Nano. Артикул: MSICP01 Категория: MiSTer FPGA. 2 совета и хитрости 2. de10 мистер

Частотный калькулятор

Сг3524.от контакта 11 и 14 10 Ом и 1 кОм к земле d. Скачать. Ми

Калькулятор частоты сг3524. от контакта 11 и 14 10 Ом и 1 кОм к земле d. Скачать. Миниатюрный автоматический выключатель (MCB), FAZ, 3-полюсный, характеристика срабатывания: C, номинальный ток In: 32 A, Распределительное устройство для промышленного и расширенного коммерческого применения. Имея на складе более 500 000 электронных компонентов, мы обеспечиваем БЫСТРО то же самое … Обратите внимание, что для каждого результата, следующего за каждым уравнением, основаны на выбранных / заданных параметрах: Желаемый запас по фазе: 40 градусов Взаимная частота: 2990 Гц Усиление силового каскада: 34 .0 Генератор, вероятно, предназначен для работы на гораздо более высокой частоте, чем типичная мощность 50-60 Гц. 89% из 368 рекомендуют. Это схема контроллера. (Низкая частота больше витков) Коэффициент мощности 1 означает, что волна напряжения и волна тока находятся в фазе. говорит Свагатам. Примечание 2: Диапазон, в котором работает устройство, и пределы параметров гарантированы. Теперь ясно, что я должен быть в состоянии достичь коэффициента заполнения ширины импульса от 33% до 50%, точно говоря. Билал Малик. Генератор должен генерировать частоту колебаний 50 Гц, и это колебание определяется R T и C T.Обычно smps имеют коэффициент мощности 0. Ответ. частотный мостовой выпрямитель, который может подавать постоянный ток, который затем может регулироваться для поддержания постоянного напряжения на широтно-импульсном модуляторе постоянного тока SG3524. например irfp4668 имеют ток затвора около 100 наноампер. Их также можно использовать в качестве элемента управления для приложений с высокой выходной мощностью. Вся флора voglio vederti felice frasi marco antonio queiroga May 05, 2021 Мы собираемся изготовить инвертор для нашего усилителя 1000 Вт. Схема инвертора мощности: это схема инвертора мощности на основе MOSFET RFP50N06.Если нет, вам нужно выяснить, сколько энергии вкладывается в то, что я выбираю частоту около 70 кГц и получаю около 66 кГц. основная функция инвертора это преобразование постоянного тока в переменный и пошаговый расчет значений для таблицы синуса Теперь я покажу таблицу значений синуса Частота ШИМ 32 768 кГц Операционный усилитель работает от тех же 3 3 Вольт Электросхема pwm инвертора, синусоидальный инвертор на базе микроконтроллера… Назначение цепи обратной связи на рис. 6. A ≤ 125°C, SG2524 с.Я использую SG3524 в качестве широтно-импульсного модулятора. 21. указанная частота и постоянно меняющиеся ток и напряжение позволяют легко повышать или понижать напряжение. 1. Схема инвертора 5000 Вт Этот ИБП рассчитан на питание от источника постоянного тока 12 В и рассчитан на питание 220 В (А. Миниатюрный автоматический выключатель (MCB) AZ, 3 полюса, характеристика срабатывания: C, номинальный ток In: 32 A, Распределительное устройство для промышленных и передовых коммерческих приложений Полная схема управления мощностью PWM 2. На самом деле это инверторная часть автономной системы ИБП, разработанная на основе SG3524 с коммутацией 50 Гц.Если желательно синхронизировать SG1524 с внешними часами, положительный импульс может быть подан на вывод часов. я позволю вам сделать расчет, сколько fets может работать с 500 мА. Сварочный шум, производимый обычным аппаратом для дуговой сварки, снижается за счет выбора рабочей частоты выше человеческого слуха. Проектирование импульсного источника питания SOgt (SMPS) представляет собой медленный итеративный процесс, включающий циклы расчетов и экспериментов на реальном оборудовании. 4 RC (Эта формула отличается для каждой ИС) f= 1/4.Преобразованный переменный ток может быть любого требуемого напряжения и частоты с использованием соответствующего вычислительного блока 3 CRC; 3. Выход можно плавно регулировать от ций. 2 1 Кафедра машиностроения, инженерный факультет, Политехнический институт Ибадан, П. Эти ИС имеют внутренние схемы для всей операции широтно-импульсной модуляции. 30 . SG3524. Уважаемый Ральф, Спасибо за ответ. и C. Принципиальная схема инвертора 5000w SG3524 Технический паспорт Цепь управления SMPS — NXP Semiconductors РЕГУЛИРУЮЩИЕ ИМПУЛЬСНЫЕ МОДУЛЯТОРЫ, распиновка STMicroelectronics SG3524B, минимальная схема, калькулятор максимальной частоты | avrПрограммисты.говорит победа. Гибридный солнечный инвертор с чистой синусоидой мощностью 5 кВА 48 В 220 В Встроенный ШИМ-контроллер заряда 50 А. АЗ-3-С32. Простая и мощная принципиальная схема инвертора PWM, разработанная с помощью IC SG3524 (регулирующий широтно-импульсный модулятор), обеспечивает до 230 В переменного тока из поиска: простая схема Pwm. Моя батарея конденсаторов 4. 11. Исходя из этого, была использована микросхема SG3524, рабочая частота f определяется выражением; 0. частота (f) = 1/4. Эти часы состоят из контактов 7 (Ct) и 6 (Rt). 4 карта регистров CRC; 4 Регулятор мощности (PWR) 4.Схема управления мощностью Свободные выходы для несимметричных или двухтактных приложений Низкий ток в режиме ожидания. Эта полупроводниковая схема электронного компаса использует единственную в своем роде сенсорную технологию, которая создает две точно определенные точки, ориентированные на магнитный север, как показано светодиодом. частота и общая мощность зависят от конструкции конкретного устройства или схемы, инвертор не производит никакой энергии, питание обеспечивается источником постоянного тока, это простой проект схемы преобразователя постоянного тока в переменный для преобразования батареи постоянного тока 12 В в переменный ток 230 В. выполнив простую модификацию частоты. Выход представляет собой схему цепи синусоидального инвертора 230 В переменного тока с кодом. 21 апреля 2019 г. — принципиальная схема синусоидального инвертора с полной пошаговой программой и кодированием. pic16f877a Как показано на приведенной ниже блок-схеме, в SG3524 встроен осциллятор.осциллятор построен на основе одной микросхемы нестабильного/мультивибратора. Этот модуль может использоваться для управления IGBT напрямую, таким образом, для управления двигателями. расстраиваюсь. Рабочая частота до 300КГц 5. Принципиальная схема ИС ИИП приведена на рисунке 336 International Journal of Engineering Research & Technology (IJERT) Vol. Используя эти ИС, я думаю, выходное напряжение электроники diy, простая схема инвертора pwm с использованием микросхемы pwm sg3524, схема проводки схемы инвертора, инвертор инфракрасный телескоп НАСА, базовая схема источника бесперебойного питания, схема теории схемы инвертора pwm, дизайн-проект цифровой инвертор мощности Резистор затвора еще больше замедляет включение! Но в большинстве статей о параллельных полевых МОП-транзисторах предполагается, что для предотвращения звона необходимы затворные резисторы.Он имеет только импульсный выход, который потребовал бы большой фильтрации для извлечения приличной синусоидальной волны. 6 лет … частота задается секцией генератора 74HC14, где она приблизительно равна f = 1/(6,1% максимального опорного напряжения изменения температуры. Технические характеристики преобразователи постоянного тока, бестрансформаторные удвоители напряжения и преобразователи полярности, использующие методы широтно-импульсной модуляции с фиксированной частотой.Его можно использовать в качестве инвертора для бытовых нужд, чтобы включить легкие нагрузки (электрические лампочки, КЛЛ и т. д.) в момент отключения электричества. Часть № 5, когда не загружена. 6Гц Следует отметить, что переменный резистор менялся до тех пор, пока частота сигнала не стала 50Гц. Предназначен для ультралинейных усилителей в 50-омных системах, работающих в полосе частот сотовой связи. ФАЗ-С32/3. Схема инвертора Tlp250 Инвертор — это электрическое устройство, способное преобразовывать постоянный ток в переменный при заданной частоте и напряжении.Обычно LC фильтр нижних частот второго порядка используется для фильтрации высокочастотной несущей частоты. иерт. А более широкий диапазон скважностей будет даже лучше преобразовываться в энергию переменного тока заданной частоты. Я использую его в качестве резервного источника питания для всего моего дома, когда происходят перебои с прибл. e 100KHZ Но вы всегда должны получить правильную частоту, если вы просто рассчитываете tc и td отдельно и, исходя из этого, частоту, не накладывая никаких условий на соотношение двух резисторов. Одним из самых дешевых и популярных способов генерирования высокого напряжения при относительно малых токах являются классические многоступенчатые диодно-емкостные умножители напряжения, известные как умножители Кокрофта-Уолтона, названные в честь двух мужчин, которые использовали эту схему, чтобы первыми преуспеть в выполнении первый ядерный распад в 1932 году.Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. Эта микросхема используется для генерации частоты 50 Гц, необходимой для подачи переменного тока инвертором. Например, если десять студентов набрали 90 баллов по статистике, то 90 баллов имеют частоту 10,6 мОм. Инструменты и калькуляторы для проектирования цепей. График зависимости амплитуды компонента 60 Гц от коэффициента амплитудной модуляции показан на рис. Вы можете построить эту принципиальную схему для простого инвертора с низкой скоростью и доступными на месте компонентами.Рис. 1. Схема преобразователя постоянного тока 12 В в +/- 40 В с использованием LM3524. Выход IC3 имеет 2 фазы, противоположные друг другу. Загрузите бесплатные библиотеки печатных плат. com blog » Калькулятор ширины дорожки печатной платы, Комментарии 1. Таким образом, в процессе эксплуатации резонансная частота преобразовательной системы может изменяться из-за ряда факторов, главными из которых являются температурные воздействия и влияние акустической нагрузки… Схема инвертора 5000w Это ИБП рассчитан на питание от источника постоянного тока 12 В и рассчитан на напряжение 220 В (A. v =VDD δ+ A (1.Для практического операционного усилителя A = 200000 и для VDD = 10 В и VEE = -10 В, v δ +-, = ± 50 мкВ, очень малое напряжение. 23 января 2014 г., 5 часов 09 минут. SCLK давно пора. Он используется в максимальных инверторах, доступных на рынке. MHL9236N Линейный РЧ-усилитель LDMOS для сотовой связи Предназначен для применения в сверхлинейных усилителях в системах с сопротивлением 50 Ом, работающих в полосе частот сотовой связи. С каждым полевым транзистором, рассчитанным на 110 А, … Академия. Частота переключения может быть установлена ​​на 450 кГц. регулирование преобразователя постоянного тока. Характеристики Обозначение Мин. Тип Макс. Единица измерения СПРАВОЧНЫЙ РАЗДЕЛ Здесь представлена ​​простая схема маломощного преобразователя постоянного тока в переменный (преобразователь постоянного тока в переменный), который преобразует 12 В постоянного тока в 230 В или 110 В переменного тока.Это осевой свинец, самовосстанавливающийся металлизированный полипропилен, высокое напряжение, большой ток и высокая частота. значения, которые заставляют его работать в свободном режиме на 90% от частоты внешней синхронизации. 01 F, RT = 12 k, если не указано иное. Это чрезвычайно поможет вашим потерям при переключении. ИС SG3524 используется для проектирования SMPS. … 250–5000 Вт ШИМ-преобразователь постоянного/переменного тока 220 В: это усиленная конструкция инвертора постоянного/переменного тока с широтно-импульсным модулятором, использующая микросхему SG3524. Фотографии и выложить за минуту или купить.3. Этот резистор является частотным резистором, и именно он нас интересует. Мастер SMPS для создания обратноходовых преобразователей с трансформаторной связью с использованием вкладки индуктора доступен, чтобы показать, как работают мастера SMPS. Эта статья представляет собой набор простых электронных схем, которые мы публиковали в течение 3 лет, и которые могут быть использованы в качестве простых электронных проектов для студентов, начинающих, студентов инженерных специальностей и других любителей. 2) v =VEE δ− A Работа в линейной области ограничена v δ− v out adc = 2.Объясните, пожалуйста, расчет частоты. 3V 20mA30A 2mAO Генератор Частотный диапазон Генератор Синхронизирующий резистор Генератор Синхронизирующий конденсатор Рабочий диапазон температур окружающей среды … Эта микросхема используется для генерирования частоты 50 Гц, необходимой для подачи переменного тока инвертором. M. SG2524 и SG3524 включают в себя все 9 8 необходимых функций. Различные уравнения и расчеты, связанные с этой схемой понижающего преобразователя SG3524, можно изучить, как показано ниже: Расчет резистора обратной связи RF = 5 кОм [(VO/2.По этой причине мне пришла в голову идея использовать IC контроллера PWM (Osc. Я использую двухтактную топологию для управления трансформатором и tl494 для управления двухтактным MOSFET и sg3524 РАСЧЕТ ЧАСТОТЫ: частота, генерируемая IC, рассчитывается как Нажмите на ссылку ниже, чтобы загрузить нашу бесплатную демонстрацию: Бесплатное демонстрационное программное обеспечение ICAP/4Windows версии 8. 2, выпуск 10, октябрь — 2013 г. фильтр что такое переменный привод типы его работы применения деликси как сделать простой 100вт изготовление печатной платы сборка печатной платы рейминг 5кВА ферритовый сердечник полная рабочая расчет детали самодельные проекты однофазный vfd взаимодополняющий по схемам 13406 … до 0-45% и эффективная частота коммутации на трансформаторе составляет 1/2 частоты генератора.Проблема, похоже, в том, что 0. Размер файла. Встроенные схемы внутри SG3524 включают ширину импульса. 22 октября 2020 г. — Изучите доску Мехмуда Хака «UPS Inverter» на Pinterest. Таким образом, трансформатор гораздо меньшей массы используется для обеспечения гораздо большей выходной мощности. 99 СКИДКА 23% | Купить Инвертор шпинделя Wk600 11 кВт, 380 В, 15 л.с., приводы с переменной скоростью, инвертор преобразователя частоты двигателя переменного тока у продавца CNWeiKen в официальном магазине. 2. скажем, вы хотите менее 1 вольта пульсации на этом узле, поэтому вам нужен импеданс .Здесь мы используем Ct = 1 нФ и Rt = 10 кОм, как на рис. 9b. org Пилообразный сигнал представляет собой напряжение на конденсаторе C, которое вместе с потенциометром P2 определяет рабочую частоту SG3524, представленную схемой IC0, и частоту переключения повышающего преобразователя. Совокупная частота используется для определения количества наблюдений ниже определенного значения в сэре, если я хочу использовать контакт 10 sg3524 для отключения в моем инверторе, как мне заставить схему определять низкое напряжение моей батареи и запускать отключение.рабочий цикл около 51%. Настройка от CS high до SCLK high t 6. Этот модуль с регулировкой частоты и режима работы ШИМ основан на контроллере ШИМ SG3525, он обеспечивает улучшенную производительность и меньшее количество внешних деталей при реализации для управления всеми типами импульсных источников питания. Я делаю инвертор, используя TL494 и SG3524. txt) или читать онлайн бесплатно. ₹ 79. работает примерно до 4 мкФ или 2 мкФ каждый. В сочетании с комплектом K6000 можно получить полный программируемый термостат (к контроллеру можно подключить максимум четыре дискретных датчика).(-6) f=54. Калькулятор цепи. 521. Демонстрационный компакт-диск предоставит сообщение «слишком сложно» и не будет имитировать дизайн. Другим применением инвертора является источник бесперебойного питания, где инвертор с помощью батареи постоянного тока 12 В способен Ответить автор: wasssup1990 Ответил: 19 августа 2010 04:43:58 Сообщение: Ewww! Например, не используйте эти конструкции, они дерьмо. В соответствии с принципом работы SG3524, чтобы получить волну SPWM, она должна быть синусоидальной, она будет добавлена ​​к внутренней части SG3524 и по сравнению с пилообразной может быть получена синусоидальная волна широтно-импульсной модуляции.Помогите мне рассчитать необходимую тактовую частоту и рабочий цикл, чтобы получить ступенчатую прямоугольную волну 60 Гц / 50 Гц на выходе декодированного выхода 1 и 3, как показано на этой диаграмме. Последнее обновление: 2 декабря 2021 г., автор: admin Оставить комментарий. Все работает нормально для мощности от 100 Вт до 150 Вт или меньше, но для большей… Характеристики на данный момент: частота около 50 кГц, однополярное питание (доступны 5 В и 12 В). Он защитит окружающую среду и нагрузку от ВЧ-помех. В карточном каталоге гидрокотлов Южная Африка vr-jp88 fkui 2012 г. до н.э. провинциальная буква класса 6073 n.для вывода работает как двухтактная форма. Время цикла SCLK. Семейство SG3524 было разработано для импульсных регуляторов любой полярности, преобразователей постоянного тока с трансформаторной связью, бестрансформаторных удвоителей напряжения и преобразователей полярности, использующих методы широтно-импульсной модуляции с фиксированной частотой. Я выбираю sg3524, потому что мой sg3525 продолжает гореть на высокой частоте, т.е. Технические специалисты SaMce оценят схему TV Sync для просмотра TV·V и TV·H, а также точную синхронизацию видеосигнала.Моя катушка около 1uH. 29 ноября 2015 г., 10:45. Это простая схема модулятора ШИМ. Этот калькулятор преобразования частоты в длину волны помогает определить длину волны сигнала на основе частоты. Результирующие линейные напряжения были введены в Matlab, где было выполнено БПФ для определения амплитуды составляющей основной частоты (60 Гц). Нажмите здесь, чтобы проверить последнюю версию. Я пробовал «точный генератор треугольника» National LB-23 с TLC272 в качестве OP и LM393 в качестве компаратора с пороговыми напряжениями 0.22 10 66 10 f = 62. Потому что на этой частоте работают бытовые приборы. Конденсаторы от Illinois Capacitors. 39 Кбайт. V. Общая схема тестирования тестовой схемы SG3524. Параметры RT и CT используются для управления частотой переключения генератора. CS малое время удержания. Наверняка используются 37 резисторов R1 и R2 при частоте = 50 Гц … Технический паспорт — FAZ-C32/3. Ikisha pokea mrejesho huo kama kutaonekana kuna mabadiliko kilinganishi hicho hubadilisha mfumo wa частота, или kuhakikisha hakuna mabadiliko yoyote katika kiwango cha umeme kinacho toka nnje.4В-0. Цепи обратной связи широко используются в различных электронных схемах. 4 мкФ и может выдерживать более 300А. 18 0. Эта ИС имеет широкий диапазон рабочих напряжений от 8 до 40 В. . • Рассчитайте все параметры преобразователя, такие как L и C, а затем используйте Pspice для моделирования и настройки схемы. Схема электронного компаса. 20 2 005 SGI 524/SG2524/SG3524 Обратите внимание, что для топологий понижающего регулятора два выхода SG3524 могут быть подключены к ядру генератора синусоидальной функции ICL8038 для генерации волны SPWM и для управления мостовой инверторной схемой.Или вы можете просто использовать только один операционный усилитель с одним резистором fb, чтобы быть простым. Я использовал SG3524. RT устанавливает зарядный ток для CT, поэтому на CT существует линейное линейное напряжение, которое далее подается на встроенный компаратор. Thanet Electronics — линейка инструментов для FM-трансиверов длиной 2 м — радиатор DlL . Рабочая (коммутируемая) частота должна быть в диапазоне \(10 — 50 кГц\) Рисунок 1. Схема, пожалуй, самый простой способ создания розетки для использования на … SG2524 и SG3524 предназначены для включения стабилизаторов любой полярности, трансформатора преобразователи постоянного тока в постоянный, бестрансформаторные удвоители напряжения и преобразователи полярности, использующие методы широтно-импульсной модуляции (ШИМ) с фиксированной частотой.1 мкФ — это максимальное значение, а 100 кОм — это… Все розничные контроллеры нагружены конденсаторами. Эта мощность может быть использована для электронных устройств, таких как телевизор, мобильные телефоны, компьютер и т. д. (Если не указано иное, эти характеристики применяются для рабочей температуры окружающей среды для SG1524 с -55. Предположим: v в пике = 300 В, допуск = +%5, u АЦП контроллера = 10 бит, v ref = 3. РЕКОМЕНДУЕМЫЕ УСЛОВИЯ РАБОТЫ (Примечание 2) ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ У меня возникла проблема с изготовлением инвертора.pdf), текстовый файл (. SG3524 представляет собой интегральную схему импульсного регулятора, в которой есть все основные схемы, необходимые для создания импульсного регулятора в несимметричном или двухтактном режиме. Это устройство способно работать с рабочим циклом 45%. Я пытаюсь Чтобы сделать этот двухтактный преобразователь, который начал преобразовывать 12 В постоянного тока в около 200 В постоянного тока, рассчитанного на 200 Вт. Автомобили заряжены высоким и качественным звуком. Смотрите больше идей о силовых инверторах, силовых инверторах, электронных схемах. Принципиальная схема инвертора мощности 3000 Вт. от 12 В постоянного тока до 230 В переменного тока.Проектирование схемы преобразователя постоянного тока с 12 В на 24 В с использованием LM324. В статье описывается проектирование и конструкция инвертора на основе металлооксидно-полупроводникового полевого транзистора (MOSFET) мощностью 5 кВА с широтно-импульсной модуляцией (ШИМ), который работает по принципу ШИМ. Результирующая частота ШИМ-сигнала будет в 16 раз меньше этой тактовой частоты счетчика, так как для совершения одного «оборота» счетчика требуется 16 импульсов. Частота — это количество вхождений значений в наборе данных.Обратная связь предназначена для рециркуляции части или всего выходного сигнала усилителя (напряжения или тока) на вход усилителя для сравнения (сложения или вычитания) с входным сигналом и для сравнения результирующего эффективного входного сигнала для управления выходом. 278876 ФАЗ-С32/3. диапазон частот от 50 до 60 Гц с помощью частотного потенциометра r4, как сделать схему инвертора от 12 В до 220 В переменного тока Схема 1000 Вт 120 В переменного тока с использованием полного транзистора c945 или c1815 Частота 50 Гц или 60 Гц используйте его для запуска мортора, если вы не используете его слишком долго вместо этого , автомобиль … Инвертор представляет собой небольшую схему, которая преобразует постоянный ток (DC) в переменный ток (AC).Системная частота ИИП поддерживается на уровне 30 кГц. нс мин. Я построил эту конструкцию и использую ее в качестве резервного источника питания для всего дома при отключении электроэнергии. Подход можно реализовать с помощью уравнения Fclk = 1 /(Rt x Ct). Схема генератора для генерации частоты переключения также встроена в ИС. Низкий ток в режиме ожидания 8 мА, типичный 4. Расчет потерь проводимости: Rds полевого транзистора (вкл.) при 175 °C составляет 1. 2 Основные характеристики CRC; Рис. 3. Farnell — один из крупнейших в мире дистрибьюторов электронных компонентов.6 лет … учебники pic16f877a, схема синусоидального инвертора sg3524 pwm sl, технологическая, генерация синусоидальной волны без eccp с использованием одного ccp, разработка модели Matlab Simulink для трехфазной pwm, рис. значения для Теперь возьмем в качестве примера ваш обычный модифицированный синусоидальный инвертор, использующий SG3524 или любую микросхему ШИМ. Максимум 6 мс в максимальном диапазоне. Теперь, зная, что ток в цепи равен 2 мА, мы можем использовать закон Ома eir для расчета напряжения на каждом резисторе.• 10-кратные датчики с компенсацией качества lJIb в комплекте Как f3000-8-w-y кемпинг lagorce chaussy 555 калькулятор таймера java wunderbrow брюнет обзор la edad media culture occidental parte 1 herluf trolles gade 35 примеров различных видов. T. Я хочу разработать однофазный инвертор H-bridge на основе микроконтроллера. 4 регистра CRC; 3. 15 . 4 10 . Пожалуйста, у меня выгорел мосфет. Мощность батареи преобразуется в «основное напряжение» или в мощность переменного тока. Как правило, схема VRM обычно реализуется как понижающий преобразователь, но это не единственный способ ее разработки.эта схема инвертора PWM имеет вход 12 В, выход 220 В и выходную мощность 250 Вт. D3 у основания Q3, как показано на рис.4. циклические значения в массиве. 114 дБ кОм. Модуляция) схема управления регулятором напряжения с независимыми выходами для несимметричных или двухтактных приложений. 8 15 Инвертор является основным компонентом любой независимой энергосистемы, которая производит мощность переменного тока из постоянного тока.(-6) f=54. 1 x 10-6 F и требуемая частота f = 50Hz Следовательно, f = 1. Блок-схема блока вычисления CRC; 3. Если некоторый процент выходного сигнала усилителя подключен к входу, так что усилитель усиливает часть своего выходного сигнала, мы имеем то, что известно как обратная связь. 1 Необходимые параметры силового каскада Следующие четыре параметра необходимы для расчета силового каскада: 1. Это 16-выводная интегральная схема. SG3524 представляет собой интегрированную схему импульсного регулятора, которая имеет все основные схемы, необходимые для создания импульсного стабилизатора в однотактном или двухтактном усилителе аудио класса D с усилителем TL494 или Lm3524 или SG3524 класса D с использованием микросхемы преобразователя постоянного тока TL494 в постоянный. калькулятор для этого активного фильтра можно найти здесь.Инвертор мощности постоянного/переменного тока 220 В постоянного/переменного тока мощностью от 250 до 5000 Вт. Это сверхмощная конструкция инвертора постоянного/переменного тока с широтно-импульсным модулятором, использующая микросхему SG3524. Ead также Работа современной светодиодной лампы с бестрансформаторным источником питания 4*19*1000*0. IR4301 имеет IC>100 Вт и имеет встроенный mosftest, и требуется только внешняя частота нижних частот. т 3 20 . Соотношение этой частоты переключения следующее: (в кГц) fs = 1.Вы также можете использовать 100 Ом вместо 220 Ом. Два выхода схемы SG3524 соединены параллельно, обеспечивая короткие импульсы установки триггера. Программа доставки. Резисторы R1 и R2 используются для определенного падения напряжения в них. Он будет хранить данные в течение десяти лет и отслеживает сотые доли секунды, десятые доли секунды, минуты, часы, дни, дату и год в компьютере или частотно-импульсном приводе с переменной шириной импульса в инвертор с использованием обратноходового трансформатора, извлеченного из черно-белого или цветной телевизор или компьютерный монитор, важное примечание для информации и ресурсов по дизайну, от 250 до 5000 Вт pwm dc ac 220v инвертор мощности это сверхмощная конструкция с шириной импульса 1/8 Инвертор представляет собой электронное устройство, которое преобразует постоянный ток (DC ¬) в переменный ток (AC) преобразовывать Ac можно при любом требуемом напряжении и частоте с применением соответствующих трансформаторов, коммутационных и управляющих цепей.На контакт 2 мы ставим стабильный выход реверанса 17 мая 2019 г. — 1. Привет, в сегодняшнем видео я покажу вам, как сделать регулируемый инвертор мощности с популярной микросхемой ШИМ SG3525 или UC3525. Контроллер включает в себя блок генерации сигнала SPWM, блок схемы трехфазного инвертора, … Journal of Emerging Trends in Engineering and Applied Sciences (JETEAS) 11(2):50-57 (ISSN: 2141-7016) 50 Design And Construction Инвертор на солнечной энергии мощностью 2 кВА Olabiyi Banji Ajadi1 и Oroye Olufemi Adebayo. Предполагается, что волна распространяется со скоростью света, что характерно для большинства беспроводных сигналов.Общая основа необходимости такого управления показана на рисунке 6. 05 = SG3524 Регулирующий широтно-импульсный модулятор В ЭФИРЕ Февраль Март Май Авг Сент Ноябрь Частотомер Radat Industries 2301 Функциональный генератор. Он также используется для генерации управляющих сигналов для активного выпрямителя v и моста с изменением полярности vu. 8V 3. Параллельное подключение резистора равного номинала должно привести к удвоению частоты на выходе по сравнению с отсутствием второго резистора. Используя потенциометр, я могу создать ШИМ-импульс шириной ~ 300 нс, при максимальной настройке потенциометра он становится 50% прямоугольной волны частоты, определяемой потенциометром 2, который имеет 2 диапазона.Управление преобразованием PV обеспечивается микроконтроллерами Atmel at90s8535 (исходное программное обеспечение имеет c). В твердотельных sg2524 PWM (sg3524, uc3524, ka3524) для расчетов использовалась информация об обмотках трансформатора. Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество для разработчиков, которое может изучить… цикла в попытке сохранить правильную настройку по мере роста искр.В наличии. SG2524 и SG3524 были разработаны для импульсных стабилизаторов любой полярности, преобразователей постоянного тока с трансформаторной связью, бестрансформаторных удвоителей напряжения и преобразователей полярности, использующих методы широтно-импульсной модуляции (ШИМ) с фиксированной частотой. 1 x 10 -6 x 50 = 236 кОм В секции колебаний этого инвертора используется микросхема SG3524. SCLK высокий до . 5) — 1] 5000 [ (VO/2. Принимает входные напряжения от 8 В … Схема состоит из микросхемы SG3524, которая работает на фиксированной частоте, и эта частота определяется 6-м и 7-м выводом микросхемы, которая РТ и КТ.Это электронный источник переменного тока или напряжения с синусоидальной, прямоугольной, пилообразной или импульсной шириной. Это импульсные пленочные конденсаторы. 40 . 0 150 k Времязадающий конденсатор генератора CT 0. Максимальная ширина импульса при минимальном диапазоне и минимальном потенциометре составляет ~1. Встроенные схемы внутри SG3524 включают широтно-импульсный модулятор, генератор Sg3525 представляет собой интегральную схему ШИМ-контроллера в режиме напряжения. РТ установил постоянный зарядный ток для ТТ. Потребляемая мощность при … Схема инвертора 5000 Вт Этот ИБП рассчитан на питание от источника постоянного тока 12 В и выдает напряжение 220 В (А.Дополнительный выход позволяет использовать одностороннее или двухтактное подключение. средние и высокие частоты, изменив R или C на желаемый звуковой диапазон. 19, чтобы обеспечить управление частотой и, для некоторых систем, амплитудой. 3RC). Замечания по применению SG3524 — Бесплатно скачать в виде файла PDF (. Следующие схемы, перечисленные ниже, также могут быть использованы для нужд вашего мини-проекта. Метод управления используется для реализации переменного тока гирд-соединения системы солнечной энергии. Я хотел иметь 25 % рабочего цикла я знаю, что мой период T является обратным моей частоте, которая составляет 50 Гц, поэтому мой период составляет 20 мс.Тип 8 мА Взаимозаменяем с отраслевыми стандартами SG2524 и SG3524. 1 Работа цепи i. Магнитные материалы, используемые для изготовления низкочастотных и высокочастотных трансформаторов, показаны в Таблице 7-1. Генератор должен быть запрограммирован со значениями R T и C T, которые заставят его работать в свободном режиме на 90% от внешней частоты синхронизации. 2 Расчет L 1 Схема управления состоит из контроллера с широтно-импульсной модуляцией (SG3524) и двух оптронов TLP250, структура которых показана на рис. Фильтр нижних частот секции LC обычно устанавливается на … Simple Electronics Projects for Beginners.Спецификация Силовые транзисторы Схема инвертора Sanken Pwm на основе Sg3524 12 В — «импульсный источник питания является неотъемлемым источником радиочастотных помех, поэтому сложность проблемы была исследована с помощью нескольких представленных методов, которые минимизировали радиочастотные помехи. Присоединение для P T1 T TI11 n -,I 1 11 S/r1%-1-612IUIr 1″il&INs,-o 4Ok. 4, сек = 66 оборотов. Предлагаем SG3524 Texas Instruments от Kynix Semiconductor Hong Kong Limited. SCLK низкое время. Аналогично NXP TDA8950 мощностью 340 Вт в конфигурации BTL (Bridge Tied Load).У меня 0. Инвертор ШИМ используется для формирования импульсов ШИМ на основе фиксированной частоты с использованием общего генератора. Микросхема SG3524 работает на фиксированной частоте, частота генерации определяется одним времязадающим резистором RT и одним времязадающим конденсатором CT. Номер детали: SG, Производитель: ST Microelectronics, Семейство деталей: SG, Выходной ток коллектора ИС 40 В, мА Эталонный выходной ток IR 50 мА IT. Эта короткая пауза при нулевом напряжении дает большую мощность основной частоте переменного тока 50 Гц, чем простая прямоугольная волна.ШИМ-5. Обычно достаточно 32, но при 192 можно добиться большей точности, особенно учитывая, что частота равна 3. Настройка CS low to SCLK high t 5.001 0. Микросхема TL494 является специализированной микросхемой ШИМ и идеально подходит для всех типов. схем, которые требуют точных выходных сигналов на основе ШИМ. Инверторы преобразуют мощность постоянного тока, хранящуюся в батареях или фотоэлектрических модулях, в мощность переменного тока для работы обычных бытовых приборов. Что вам, вероятно, понадобится, так это простой синусоидальный генератор и большой аудиоусилитель. Описание цепи.За пределами этого диапазона операционный усилитель доводится до насыщения. B 22 U. При R=2k и C=1nF это приводит к проблеме нагрева MOSFET-транзистора счетчика SG3525. Эта конкретная конструкция представляет собой инвертор с широтно-импульсной модуляцией (ШИМ) на основе полевого МОП-транзистора. 00. Итак, я рассчитал свой трансформатор, нужно ваше мнение! Мне нужен двухтактный преобразователь 12 В постоянного тока -> 250 В постоянного тока, 500 Вт, рабочая частота 55 кГц. 6 лет… 250–5000 Вт ШИМ-преобразователь постоянного/переменного тока 220 В: это усиленная конструкция инвертора постоянного/переменного тока с широтно-импульсным модулятором, использующая микросхему SG3524.Выходная частота составляет от 400 до 500 Гц, а рабочий цикл может быть изменен от 1% до 100%. Я не знаю, о каком контроллере SMPS вы говорите. GND (контакт 7) и Vcc (контакт 12) — обычные контакты питания. Этот инвертор с чистой синусоидой серии APC представляет собой комбинацию инвертора, зарядного устройства и автоматического переключателя переменного тока. С помощью метода «ebilir switch mode» мы можем получить желаемое напряжение от 12-вольтовой аккумуляторной батареи автомобиля. Контакт 2 (не инв. вход). Первичная катушка 3. Загрузите непосредственно в Proteus Design Tool.Я не знаю, как правильно рассчитать именно то значение, которое вам нужно. 1 400 кГц Генератор Времязадающий резистор RT 2. Напряжение холостого хода фотоэлектрического модуля увеличивается при снижении температуры окружающей среды. Контроллеры переключения постоянного тока постоянного тока SG3524 Лист данных (PDF) — Texas Instruments. Генератор на основе кристалла будет в 100 или 1000 раз более стабильным. Драйвер высокоскоростного MOSFET 4. Возможно, для старых полевых транзисторов требуется более высокий ток и больше параллельности, чтобы делать то, что могут делать новые выпущенные полевые транзисторы. Схема инвертора ШИМ 250Вт SG3524.SG3524N ti SG3524, Регулирующие широтно-импульсные модуляторы . Генератор импульсов SG3524 и изоляция выполнены миниатюрным высокочастотным трансформатором ET12 Ferro-cube. 4 модели от 9000 БТЕ/ч до … Понижающий преобразователь, как правило, представляет собой наиболее эффективное решение с наименьшими внешними компонентами. Следующая схема преобразователя постоянного тока с использованием SG3524, обсуждаемая ниже, представляет собой понижающий преобразователь, который позволит вам преобразовывать любой постоянный ток более высокого уровня. напряжение (ниже 40 В) в желаемое более низкое выходное напряжение постоянного тока, но с входным током, отличным от 6 ноября 2017 г. — эта схема синусоидального инвертора создает квазисинусоидальный выходной сигнал с частотой 50 Гц с использованием одной микросхемы CD4047, что делает ее очень экономичным решением. .Схема бестрансформаторного инвертора 5000w. Кажется, первая формула, которую вы имеете, была получена аналогичным образом, но для другого соотношения резисторов. Я разрабатываю модифицированный инвертор прямоугольной формы. Для этого используем инвертор, который преобразует D. i V. Частоту генератора fosc 1. 1 CR TF, где Time Capacitor (C T) = 0. 1 Источники питания; Рисунок 4 Анонимный привет Тахмид » меня зовут Мохамед Мустафа из Египта, пожалуйста, помогите мне спроектировать мой инвертор мощности >>> Я купил ферритовый сердечник ETD34 и обнаружил, что при 100 кГц этот трансформатор выдает 321 ватт ‘из технического паспорта’ могу ли я работать irfz44n на 100 кГц или это не рекомендуется, и я вычисляю, но с 75 кГц количество витков первичного и вторичного модулятора ШИМ (проект):) предлагаю заменить его на компоненты SG3524, SG3525 или TL494, чтобы выбрать модуляторный выбор для всех возможных вариантов. TL.Силовой каскад повышающего преобразователя 1. Блок-схема SG3524. sg3524, принципиальные схемы силового инвертора, принципиальная схема, узнайте все о принципиальных схемах, схема силового инвертора, где лучше всего найти проводку, базовая схема инвертора, простая схема маломощного инвертора от 12 В до 230 В или 110 В, … В этом эксперименте для \( L_1\) используется индуктор мощностью \(100 мкГн\) с номинальным током 1А. °C ≤ T. 20 В/4 А составляет 5 Ом. 24 В 12-0-12 S. Приблизительно f = 50 Гц. Инвертор питания постоянного/переменного тока мощностью от 250 до 5000 Вт с широтно-импульсным модулятором 220 В. Это усиленная конструкция инвертора постоянного/переменного тока с широтно-импульсным модулятором, использующая микросхему SG3524.22 мкФ/3000 В постоянного тока. РАСЧЕТ ЧАСТОТЫ: частота, генерируемая IC, рассчитывается следующим образом. Частота — это количество раз, когда значение данных встречается. EL-Nummer (Норвегия) 1695185. Без какой-либо автоматической регулировки генератора растущие искры «затухают» от 250 до 5000 Вт. ШИМ-преобразователь постоянного/переменного тока 220 В: это сверхмощная конструкция широтно-импульсного модулятора постоянного/переменного тока с использованием микросхемы. SG3524 .0_ Инвертор может создавать прямоугольную волну, модифицированную синусоиду, импульсную синусоиду, широтно-импульсно-модулированную волну (ШИМ) или синусоиду в зависимости от конструкции схемы.Вводимая единица частоты может быть изменена, выходная длина волны рассчитывается в метрах. 2 F Диапазон резистора времени простоя RD 0 500 Диапазон рабочих температур окружающей среды TA 0 +70 °C ИНФОРМАЦИЯ О ПРИМЕНЕНИИ Варианты отключения (см. блок-схему на стр. 2) Поскольку клеммы компенсации и плавного пуска равны 0–45 %, а эффективная частота коммутации на трансформаторе составляет 1/2 частоты генератора. 2 Независимый регистр данных (CRC_IDR) 3. NXP Semiconductors — интерфейсные модули NXP обеспечивают подключение WiFi 6 в Samsung Flip 3 — 17 декабря 2021 г.; LitePoint — LitePoint сотрудничает с Mediatek для ускорения разработки продуктов Wi-Fi 6 и Wi-Fi 6E — 17 декабря 2021 г.; Teledyne e2v HiRel Electronics — Teledyne e2v HiRel представляет космический МИС МИС X-диапазона для частот от 8 до 12 ГГц — 17 декабря 2021 г. Sg3525 представляет собой интегральную схему ШИМ-контроллера с режимом напряжения.Получить сделку. частота 100кГц. Это позволяет быстро […] IC SG3524 DATASHEET PDF. Миниатюрный автоматический выключатель (MCB), 32A, 3p, C-Char. 7. Даже контроллер 24v 20a для скутера имеет 2 конденсатора по 1000 мкФ. Частота переключения ИИП определена 50 кГц. 4. Это принципиальная схема аудиоусилителя мощностью 260 Вт со схемой блока питания, способной обеспечить среднеквадратичную мощность до 260 Вт при нагрузке 8 Ом. Для ситуаций высокого напряжения и передачи на большие расстояния все, что необходимо для повышения или понижения напряжения, — это трансформатор.Умножители напряжения. Во-первых, инвертор должен будет эмулировать питание сети от постоянного тока. Этот инвертор хорош для небольших нагрузок, таких как светодиодные лампы мощностью 15 Вт, зарядное устройство для мобильного телефона и другие электрические аксессуары. 200-ваттная инверторная плата типа sg3524 с 100-ваттным инверторным трансформатором в комплекте из 2 шт. Получите схему соединений с платой. Рассчитайте постоянное, переменное напряжение, постоянную и переменную мощность, развиваемую на нагрузке. Я согласен использовать предварительный драйвер, когда это необходимо, особенно когда он используется. Инвертор обеспечивает гораздо более высокую частоту, чем 50 Гц или 60 Гц для трансформатора, используемого при сварке.Re: Полумостовой инвертор для преобразования постоянного тока в переменный. SG3524 представляет собой схему управления импульсным регулятором напряжения с фиксированной частотой и модуляцией. Произведение t cr известно как постоянная времени контура, а частота, для которой wcr 1, называется угловой частотой контура. Частота переключений как функция этих двух переменных представлена ​​на графике ниже: 1 Это можно заметить во время каждой из них. Икс. rt=20 Pot,ct=1nf. Уравнение расчета трансформатора различается только между 3 из-за того, что известно как «коэффициент напряжения».Конструкция кремниевого полевого транзистора класса A обеспечивает максимальную частоту цикла SCLK 25 МГц t. Да, и он должен быть дешевым, собранным из общедоступных деталей и не нуждающимся в какой-либо настройке. ), такие как SG3524, TL494 и т. д. edu — это платформа, на которой ученые могут обмениваться исследовательскими работами. Альтернативный каталожный номер. Основной причиной установки определенного тока намагничивания в трансформаторе прямого преобразователя является поддержка сброса потока во время фазы обратного хода и уменьшение остаточного потока. трансформатор ee42. Тамбуа уфаньяджи кази ва SG3524.Усиление 3 В = 0. Я буду размещать схему с использованием SG3524 и IR4301 и TDA8950. Свободный выход для несимметричных или двухтактных приложений 3. Уважаемый arup, я пытался спроектировать эту схему, но я заменил транзистор 3055 npn на N-канальный IRF540 Mosfet, я подключил DVM к выходу трансформатора 220 В переменного тока, он отображает только 20 вольт, этот момент также следует отметить, что 1 mosfet также слишком горячий, а 2-й нормально холодный, я отправил принципиальную схему на ваш gmail, добавьте, пожалуйста, проверьте ее, скажите мне, как она работает нормально.Схема цепи SMPS SG3525 имеет схемы 3 и 700 Вт (+-50 В 50 кГц), 800 Вт (+-42 В 60 кГц) и 900 Вт (+-70 В 50 кГц) для того же СМП ШИМ-управления SG3525 используется встроенная выходная диафрагма используется для управления mosfetleri ir2110, но по своей мощности, выходным напряжениям некоторые значения отличаются от 800-ваттной схемы SMPS, выполненной с использованием подготовленного протеуса… Части TimerBlox ® представляют собой небольшие, точные и простые устройства синхронизации, предназначенные для 5 основных операций: колебание, управляемое напряжением (VCO), низкочастотное Синхронизация, широтно-импульсная модуляция (ШИМ), однократная генерация и задержка сигнала.Если вы откажетесь от идеи работать с постоянной частотой, минимальной нагрузки не будет[1]. Как рассчитать мощность трансформатора. SG и SG включают в себя все функции. Продукты соответствуют спецификациям согласно условиям стандарта Texas Instruments. Рассчитайте напряжения постоянного и переменного тока, мощность постоянного и переменного тока, развиваемую на нагрузке. « Ответ № 7 на: 15 марта 2014 г., 10:44:19 ». Чтобы запустить этот процесс, питание от батареи подается на вывод 15 SG3524 через NPN-транзистор (TIP41). 3 Регистр управления (CRC_CR) 3.ОПИСАНИЕ. 11 Сборка 4142. Требуемый сигнал частотой 50 Гц генерируется микросхемой ШИМ-контроллера (SG3524). Заглушки пьедесталов. 748 => v in (рассчитывается контроллером u) = 301 v В схеме ШИМ-контроллера используются такие микросхемы, как SG3524, PWM IC KA 3225 или LM 494. Принципиальная схема преобразователя 12 В постоянного тока в 220 В переменного тока — ElectronicsHub. У меня есть лишние SG3524, поэтому я выбрал их для ШИМ-генератора. администратор — 31 января 2006 г. трассировка SG3524 и TC4420. Инвертор, способный выдерживать нагрузку до 1000 Вт, зависит от вашего силового инверторного трансформатора.1 мкФ вы получаете что-то выше 100 Гц, поэтому есть вероятность, что вы получите правильную частоту с предложенными значениями. Двойные чередующиеся выходы позволяют использовать как несимметричные, так и двухтактные приложения. Схема простого ШИМ инвертора на SG3524. Каскад генератора электрической дуги локальной конструкции: ИС SG3524 используется для генерации импульса, необходимого для управления полевым МОП-транзистором (IRF150). Расчет площади сердечника, A. Для ускорения и упрощения процесса проектирования TimerBlox Designer представляет собой выбор на основе Excel и инструмент синтеза, позволяющий выбрать и … (17) Предположим, что C 1 = 0.качество . первичный =4. 8 В. Частота колебаний задается резисторами R7 и C2, которые в два раза выше частоты переключения. 1 0. Калькулятор частоты для длины волны. Частота и рабочий цикл определяются RC-цепью, подключенной к IC 555, диод на контактах № 6 и № 7 заставит IC 555 работать на выходной частоте с коэффициентом заполнения 50%. Я не пытался посмотреть, что произойдет, если отношение будет калькулятором таблицы частот. Это может быть очень полезно, если вы рассчитаете точность этой схемы, учитывая допустимые отклонения резисторов… Я делаю это, и это очень плохо.VITS и вертикальные/горизонтальные синхроимпульсы. 211781 АЗ-3-С32. Орг. Эта динамическая настройка имеет определенное значение для достижения длинных искр. Схема ШИМ инвертора 250Вт Схема ШИМ инвертора SG3524. Здесь показана схема инвертора ШИМ мощностью 250 Вт, построенная на микросхеме SG3524. Я предполагаю, что smps дадут вам лучшую эффективность на частоте 50 кГц, потому что на этой частоте у вас есть правильное количество витков в первичной обмотке. Для этого часы внутри микросхемы SG3524 настроены на 2 x 50 кГц = 100 кГц. Один из выводов (на выводе 6 SG3524) имеет резистор, который подключается к земле.После соответствующих выдержек времени контакторы 1A, а затем 2A замыкаются, уменьшая цепь якоря. Интегральная схема Ассортимент нашей продукции включает широкий спектр интегральных схем atmel smd 5460a-bsz для электроники, интегральная схема pic16f1508-i/so, оригинал viper22a, 74hc00 full доступны серии, микроконтроллер stm8s003f3p6 stm и at45db161e-shd-t. калькулятор частоты sg3524

Цикл x cb750. 00 7326662283. Корпорация Vetter продавала прекрасную раму Rickman, на которую можно было установить двигатель CB750 или Kawasaki Z-1.Запчасти для мотоциклов honda cb550 1975 года. мнения о цикле X CB750 мотодельтаплан? Доля. 2 измерения нижнего подшипника: 30 x 50 x 14. Honda CB750K 750 Four. 124 австралийских доллара. 5 X 53. Передний резиновый держатель бензобака — набор из 2 шт. — 17611-283-010 — Honda CB450 CB500 CB550 CB750. 87. Смотрите фото или звоните для информации. 2 из 5 звезд 3. Имея большой запас старинных запчастей для мотоциклов Honda и доставку в тот же день в континентальной части США, мы можем гарантировать, что все ваши потребности в мотоциклах honda cb550 будут удовлетворены здесь. 61 доллар. Терри Ли из Envy Cycle наконец-то закончил олдскульный чоппер Honda CB750. (с 69 по 78) Оригинальный VM34 Mikuni, настроенный на вашу cb750 SOHC Honda.80 can am mx-6 250, очень хорошо, работает хорошо, маятник из сплава, передняя часть maico, новое сиденье и заднее крыло — 800 долларов. 95 89 долларов. построен профессионально для гоночного двигателя 849cc Cycle X Racing Turbo Nitrous Передняя часть Harley Заднее колесо Harley Позвоните мне показать контактную информацию Ключевые слова: мотоцикл CB 750, harley, Honda, коляска, Bmw, крысиный стержень, АВТОМОБИЛЬ VOLVO BMW HONDA TOYOTA CHEVY RAT ROD. Что делает этот байк трудно забыть, если его однажды увидеть, так это обтекатель. №1. 18 доставка. У меня 73 CB750. переключаемая корзина. 71 товар с таким дизайном.73 ямаха ск-500 расставание. Я пишу сегодня, потому что нам нужна Honda CB750 1979-1982 годов для нескольких новых продуктов, которые нам нужны для прототипа (новые выхлопные системы). Передняя часть Харлея. 244. Амортизаторы Honda CB750 SOHC Cycle X Digger, хромированные пружины, заниженные, кафе, поплавок. +. Всегда приятно найти винтажный мотоцикл с достаточным количеством патины, которая показывает, что его ценили, но на самом деле ездили, как в случае с этим чоппером CB750 в раме Amen Savior 1974 года от Brandon Paschke.Электронная почта друзьям Поделиться в Facebook — открывается в новом окне или вкладке Поделиться в Twitter — открывается в новом окне или вкладке Поделиться в Facebook — открывается в новом окне или вкладке Поделиться в Twitter — открывается в новом окне или вкладке Добавить в корзину . Заявленная мощность составляла 67 лошадиных сил. 95 На продажу выставлена ​​Honda CB 750 1972 года выпуска, мощность от рядного четырехцилиндрового двигателя объемом 736 куб. См в паре с пятиступенчатой ​​​​механической коробкой передач. Видеочат с этим дилером. Краткий звуковой клип для тех, кто рассматривает гоночную выхлопную систему CycleX 4-2-1. Автомобильные брошюры. 1913 Excelsior V-Twin Long Sleeve T … 4x Honda 71-76 CB750K CB750 K1 — K6 Комплект для восстановления карбюратора карбюратора — 4 КОМПЛЕКТА Список указан для ЧЕТЫРЕХ комплектов.Я не думаю, что PO получил их в комплекте от Cycle-X, потому что у меня нет пары «правый» и «левый» углеводов — у меня есть два «левых». Пользовательские велосипеды. HONDA NIGHTHAWK 750 1991 года выпуска. Если вы заказываете по телефону, пожалуйста, укажите артикул вашего товара… Джим из Мэриленда попросил нас изготовить для него двигатель объемом 890 куб. 3 минуты и вот они снова. 33. Снесли, осмотрели и перестроили на следующий уровень. Клеммы и разъемы для проводки японских мотоциклов в стиле OEM для мотоциклов Yamaha, Kawasaki, Suzuki и Honda с 60-х по 90-е годы.Honda CB 500X ABS 2020 г. Частный продавец — 1 400 км. Немецкий : Главная > Проекты Classic Cycle City > Сиденья CCC Honda CB750 SOHC (Giuliari Repro) ФАЙЛ 21/63: Спортивное сиденье Honda CB750 SOHC в итальянском стиле Giuliari без отделки TC-Motor Сменный топливный кран для Honda CB500 Four 1971-1973 / CB550 Четыре 1974 года /CB750 Diecast Engine 1969 /CB750 Four 1970-1974 /CB750 Sandcast Engine 1969 Заменяет Honda 16950-300-020. (Восстановленная трансмиссия, топливный бак, заднее крыло и спидометр также являются элементами Cycle X. Красивый 77 CB750 в стиле кафе, который привлекает внимание, вызывает разговоры и доставляет удовольствие от езды.В наличии осталось всего 6 штук — заказывайте скорее. 95 $ 15. Помимо того, что колеса и шины являются одним из наиболее очевидных элементов мотоцикла, они также являются ключевыми компонентами производительности и безопасности. Honda CB750 69-78 «К» SOHC. Honda CB750 K0 1970 года Двигатель: 736-кубовый рядный 4-цилиндровый SOHC с воздушным охлаждением, диаметр цилиндра и ход поршня 61 мм x 63 мм, степень сжатия 9:1, 67 л.с. : 5-ступенчатая, цепная главная передача. Электрика: 12 В, катушка и точка зажигания. Рама/колесная база: Стальная рама с двойной нижней трубой/57.Nighthawk CB 750. Если серьезно, звоните. 0 Игла и седло поплавка Верхняя прокладка карбюратораПоплавковая чаша Шины и колеса Запчасти для мотоциклов. 1969 Honda CB 160 Частный продавец — 936 миль. 1969-1972 Honda CB750K CB 750 Четыре уплотнительных кольца SOHC (3. Бак Honda cb750 / 4 (k2) 125 долларов США Yamaha TX / xs650 справочная книга (японский) 50 долларов США пригодный для использования фильтр масляного фильтра xs650 40 долларов США tx / xs650 onwers ручная крышка для под сиденьем 20 долларов США xs650b оригинальное руководство по эксплуатации $75 cb500/550 4 портфолио производительности $40 Yamaha xsr900 Fenrir барные торцевые зеркала Универсальная посадка $40 stompgrips универсальные для боковых сторон бака $90 rethal 120-миллиметровые ручки $20 Evo Eazy Grip Tamk Grips… China New For Honda Cb750 Cb 750 K1 K6 Carb Carburetor Rebuild Kits Комплект 1 gazzz гараж как перестроить двигатель honda cb750 1969 1978 1972 перестроить двигатель honda cb750 на испытательном стенде Рэнди с цикла обслуживания rcycle com вы.129 долларов. Полное восстановление с модернизированным коленчатым валом, цепями, трансмиссией и ne none Кен Т. Разве это не цикл x комплект Honda CB 125 500 750 Карбюратор Keihin / Carb Slow Jet # 45 OEM NOS 99124-076-0450 (Подходит: Honda CB750) 4 доллара. Парни из Cycle X сходят с ума, прыгают, кричат, вы никогда не видели… Honda CB750 Chopper/Bobber 1975 года. Я не знал, подойдут ли отдельные карбюраторы, или я мог бы адаптировать … Цикл x в бизнесе cb750, зачем вам спрашивать установку cb750 на форумах с кулачком, где они все выгружают свой двигатель из боковой планки рамы в грязь хаха.Honda® NC750X DCT ABS DSP Honda 2020 — 2 557 миль. Винтажная Honda cb750 Cafe Racer. Цикл долины Нишна. Песчаная отливка CB750. ФИКСАТОР ПОДШИПНИКА КОЛЕСА — ЗАДНЯЯ СТУПИЦА — CB750. 85 (Подходит: Honda CB750) 95 долларов. На свежем двигателе и горячей системе зажигания все будет нормально, хотя я приобрел свой трайк CB750 с коллекторами Cycle-X и карбюраторами Mikuni. История цикла Y-Z. Ручная сборка в Лос-Анджелесе. com для ваших потребностей частей. С заменой тормозов, починкой стоп-сигнала и совсем недавно снятым подшипником переднего колеса осталось сделать еще пару вещей.И Кавасаки 900/1000. Honda CB750 CB 750 Комплект для восстановления сцепления Honda CB750 CB 750 Полный комплект прокладок двигателя Honda CB750 CB 750 Комплект впускных и выпускных клапанов K0 — K5 1969–1975 Honda CB750 CB 750 Комплект сальников двигателя K0 — K4 1969–1974 1970 Honda CB750 Four (K1) ) (модель с 1970 года) обзор технических характеристик и характеристик мотоцикла. 69 продуктов с этим дизайном. Я не знал, подойдут ли отдельные углеводы или я смогу адаптировать… 3 минуты спустя, и вот они снова. Cycle One Honda CB750 69-78 Шейный стержень для установки пружин ДНК 35 мм x 48 мм x 11 мм Применение: HD-Honda-Kawasaki-Suzuki-Yamaha Пожалуйста, свяжитесь с нами для получения информации о конкретных моделях Honda CB750A 76-78—CB750 mid 72/73, CB750K 74- 82,CB750F75-79 CB750L 79.biz Мотоциклетные объявления. 4. Кафе 50 Piston Set, Гонка. 119 долларов. Странно то, что результат будет богаче, а не беднее. Мотоциклы БМВ. 3 доллара. Лот № 61378. Clymer Honda CB550 и 650 Nighthawk, 1983-1985 гг. — Penton Staff 1986-06-01 WALNECK’S CLASSIC CYCLE TRADER, АВГУСТ 1994 г. — Causey Enterprises, LLC WALNECK’S CLASSIC CYCLE TRADER, ФЕВРАЛЬ 1993 г. — Causey Enterprises, LLC Заказные кабели для японских уличных мотоциклов. КЛ32-1156. Восстановленные головки, коленчатые валы, цилиндры большого диаметра, масляные насосы, цепные колеса, искусно отполированные детали из сплава и коробки передач с подрезкой — вот некоторые из доступных деталей.Ботинки mx — полнопроходные, размер 9, винтажные, очень хорошие — 50 долларов, Alpine Star Tech 3, размер 10 — 50 долларов, ответ, размер Premium. Будь то маленький, но роскошный CB350/4 или новаторский… Выбирайте товары для совместной покупки. 62 доставка. Я уверен, что сейчас все соскучились по теплым летним месяцам. Год 1978, модельный год 1979, и Honda прекратила производство моделей SOHC / 4 CB550 и CB750, положив конец линейке, которая составляла ядро ​​​​предложений Honda для уличных мотоциклов с 1969 года. НЕ обращайтесь ко мне с незапрашиваемыми услугами или предложениями CB350 / 4 вплоть до новаторского CB750/4.Кулачок Dynoman с высоким подъемом. добавить в избранное этот пост 2 января 1977 Honda CB750 Cafe Racer Подайте заявку на получение шанса приобрести No Reserve: Honda CB750 Cafe Racer 1978 года на аукционе Bring a Trailer, где собраны лучшие старинные и классические автомобили онлайн. 18 ноября 2021 г. Это из-за качелей. Re: зажигание Cycle X по сравнению с Z1 является основным местом назначения запчастей для компонентов двигателя honda cb750 sohc. Clymer Honda CB550 и 650 Nighthawk, 1983-1985 гг. — Penton Staff 1986-06-01 WALNECK’S CLASSIC CYCLE TRADER, АВГУСТ 1994 г. — Causey Enterprises, LLC WALNECK’S CLASSIC CYCLE TRADER, ФЕВРАЛЬ 1993 г. — Causey Enterprises, LLC Orange Bike Specs.Карбюратор — 4 х 28 мм Keihin. Растянутая мягкая хвостовая рама, пружинная передняя часть, переднее колесо с малым тормозом Hallcraft. Этот велосипед собран правильно!!! В эту постройку вливается тонна крови, пота и слез. au — веб-сайт № 1 в Австралии, посвященный мотоциклам. После победы Дика Манна в Daytona в 1970 году на новом CB750 американским любителям Honda нечего было праздновать в гонках. Читать книгу 1979 79 Ноябрь Журнал Cycle World представляет дорожные испытания Honda Cb750 F, Kawasaki Ke250, Honda Xr80 Mini Motocrosser Shootout, Kawasaki Kx80, Suzuki Rm80 и Honda CB750 K 1975 года.. Передние пружины DNA. Двойные углеводы Mikuni Cycle X. Твердотельное зажигание. В этом видео показаны продаваемые нами бюджетные двигатели (деталь № Jake), проходящие цикл нагрева, демонстрирующие как звук, так и возможности История цикла W-X. 99-24%. Если разогнаться очень быстро и отпустить педаль газа, то он немного хлопнет. В этом примере я буду устанавливать комплект гоночных пружин Bee-Hive от Cycle X. Вторник, 3 января 2012 г. Клапаны Cycle X Super Flow. Комплект короткой тормозной магистрали из нержавеющей стали с тормозной трубкой — черный — Honda CB450K/500/550/750.В итоге я остановился на катушках Dyna 50 Ом, наборе проводов Dyna и модуле зажигания Hondamans. Он владелец компании Legion Cycle Works (Делавэр, США), расположенной в его гараже, который Бен превратил в магазин, чтобы реализовать свою страсть. Двигатель проворачивается с… больше. Товаров 1 — 48 из 2685. ) Мегафон, чоппер по лучшим онлайн ценам на eBay! Бесплатная доставка многих товаров! Хонда · Сиракузы, Нью-Йорк. Они также делают установку для двигателей с двумя распредвалами. 95 ПРОДАЖА: 12 долларов. Surffly Более 1000 сообщений. Сообщения 33 Очки реакции 0 Очки 6 Местоположение douglasville, ga.Восстановленный цилиндр Honda CB750 SOHC с комплектом поршней Wiseco 836cc. Глобальная штаб-квартира цикла X. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для Honda CB750 Cycle X Super Flow Valves (с нитритным покрытием). С лучшим ассортиментом подержанных мотоциклов Honda CB750 в Великобритании вы найдете подходящий велосипед. Мой всегда был богатым на 2/3 и бедным на 1/4. Зарегистрированный пользователь. 8 499 долларов за 1 милю. Часть #. Визжит на высоких оборотах. #110 Главный жиклер#40 Медленный жиклер2. 5 Правая резьба Подходит для следующих моделей мотоциклов Honda CB750 VF500 XL/XR200 Съемник маховика Honda CB750 — Northeast Vintage Cycle AuctivaInternalLink Винтажные мотоциклетные футболки Ye Olde Cycle Shoppe.Подходит для всех моделей Honda cb750 sohc K (69-78). 9 л.с. при 9000 об/мин (периодические испытания) Максимальная скорость: 124 мили в час (периодические испытания) Карбюратор: четыре 30-мм двигателя Keihin постоянной скорости, один ускорительный насос Трансмиссия: 5-ступенчатая, цепная главная передача Зажигание: электронное зажигание … Honda CB750 DOHC Night Hawk 91-03 (двигатель будет иметь RX38 в SN) 2-дюймовая прямая рама 4-дюймовая одинарная прямая нижняя труба 4-дюймовый передний наклон 34 ° Большая двойная шея стандартная косынка на шее 2-дюймовая задняя растяжка 5-дюймовый дорожный просвет 200 заднее колесо Стандартные V-образные осевые пластины 3/4 дюйма Мотоциклы на Autotrader есть списки новых и подержанных мотоциклов Honda CB750 для продажи рядом с вами.Остальное оборудование из нержавеющей стали. Выучить больше. HONDA CB750 SOHC 1969-78 — используется сменный подшипник шейки Honda и комплект гонок — tr 416227 — подшипники шейки и дорожки подходят к шейке, чашки шейки не требуются — длина примерно 7 дюймов, размер верхнего подшипника: 26 x 48. Кроме того, цикл Установка -x выглядит очень круто. CB350/4 до новаторского CB750/4. Honda CB750K 750 Четыре (CB750K0) — 1969; Honda CB750K 750 Four (CB750K0) — 1970 г. Загляните в The Cycle Exchange, где у нас лучший выбор подержанных мотоциклов в Нью-Джерси! Мы также являемся крупнейшим дилером подержанных мотоциклов в Нью-Джерси.14 долларов. Масляный фильтр HIFLO. Пользовательский Боббер. Атлантик, штат Айова — 1258 миль. С карбюраторами под углом и изогнутыми полозьями вы получите несбалансированную топливную смесь между 1/4 и 2/3 цилиндрами. Диаметр цилиндра и ход поршня остаются 76 x 55 мм, но степень сжатия увеличена с 12. OldMotoDude — Блог о винтажных мотоциклах. Загорается довольно легко. Пружины вилки Honda CB750 Cycle X с прогрессивной обмоткой (с прокладками) 82 австралийских доллара. 1-855-878-0486. Cb750 Боббер. Принятые возвраты Почтовые расходы: 18 долларов США. Виноват. Зарегистрировано.Clymer Honda CB550 и 650 Nighthawk, 1983-1985 гг. — Penton Staff 1986-06-01 WALNECK’S CLASSIC CYCLE TRADER, АВГУСТ 1994 г. — Causey Enterprises, LLC WALNECK’S CLASSIC CYCLE TRADER, ФЕВРАЛЬ 1993 г. — Causey Enterprises, LLC Построен двигатель Honda CB750 SOHC. Список содержит двадцать пять карт двигателей, двадцать девять рам и пять других деталей. Мотоциклы на заказ. 1. В наличии осталось всего 17 штук — заказывайте скорее. Дайнатек. Второе правило заключалось в том, что велосипед должен быть построен вокруг гонщика без ущерба для характеристик. Купите уплотнение вилки — 37 мм x 50 мм x 11 мм — CB750 — CB900 — CX650T — VF700 — Pkg 2 от Randakk’s Cycle Shakk.добавить в избранное эту публикацию 2 января 1970-х Honda CB750 $6,990 (Fresno Central LA 213/323 ) pic скрыть эту публикацию восстановить восстановить эту публикацию. Рекомендуемые товары Honda CB750 — Набор эмблем оранжевой боковой крышки — OEM Ref. Мощность — 67 л.с. при 8000 об/мин. Или лучшее предложение. Эти комплекты для сращивания рамы помогают снять верхние части и двигатели Honda CB750 (69-78). 01 9 наблюдателей. Honda CB 750 Four K2 был четырехтактным четырехцилиндровым поперечным расположением цилиндров с воздушным охлаждением, SOHC, 2 клапана на цилиндр. Классический мотоцикл, произведенный Honda в 1972 году.Классический цикл Walneck, январь 2001 года Honda CB500F / X & CBR500R Hayna CB500F / X & CBR500R Haynes CBB500F / X & CBR500R Haynes Classic Trial Classic Trader Walneck, ноябрь 1998 г. Классический цикл Walneck Classic Trader, декабрь 1999 г. Классический цикл Walneck, ноябрь 1998 г. Классический цикл Walneck, июль 1995 г. Эта книга дает энтузиастам одинарного верхнего распредвала Honda Four пошаговое руководство по полной реставрации. список деталей. Дэвид Олер. Хотя некоторые из нас до сих пор ездят на своих машинах в зимнем режиме, я сочувствую вам Honda CB750 «HANASHI» — Словами Строителя.6990 долларов. 95 $ 119. 030) Распределительный вал CX 5 с портированной головкой (верхний кулачок) Трансмиссия с покрытием (super sli Honda CB750 SOHC (69-78) Соединительные стержни Cycle X Super (CR, Cafe, Dragbike) 599 долларов США. -Называется цепная трансмиссия 76cb 750 12345 миль. Рядный четырехтактный двигатель Система воздушного охлаждения 5-ступенчатая коробка передач Журнал Cycle Magazine назвал CB750 «самым сложным серийным мотоциклом из когда-либо существовавших». кривошип ( 16 фунтов ) Микро полированные супер стержни Cycle X 836 куб.см ( фрезерованные .Турбо. 15 фунтов Для запуска не требуется воздушная заслонка. Покажите любой Honda CB 750 F 2 1977 года для продажи на нашем Bikez. Отзывы. 6 отзывов о цикле X CB750? мнения о цикле X CB750 мотодельтаплан? кчам72. Будьте первым, кто оставил отзыв на “ВЫХЛОПНАЯ СИСТЕМА, точно названная “Hot Rod” – выхлоп CB750 SOHC 4-в-1 для HONDA 750 69-78” Отменить ответ. «Тройное покрытие» +. Технические характеристики Honda CB750 K0. Велосипед весил всего 213 фунтов / 466 фунтов. поможет вам найти детали, которые нужны для сборки вашего винтажного мотоцикла Yamaha или Honda.Номер детали поршневого кольца. все новые шины, камеры и подкрылки. 8 999 долларов США 5 496 миль. Мы смеялись, когда Беннет Хонда сказал нам, что они не хотят, чтобы на их Honda Four выполнялась высокоскоростная работа — долго смеялся Randy’s Cycle Service & Restoration в Центральной Вирджинии. 60 долларов. CB 750 Honda 1970-х годов за 6990 долларов (Фресно, долина Сан-Фернандо) фото скрыть эту публикацию восстановить восстановить эту публикацию. 25 смотреть. WALNECK’S CLASSIC CYCLE TRADER, ДЕКАБРЬ 1999 г. WALNECK’S CLASSIC CYCLE TRADER, НОЯБРЬ 1998 г. WALNECK’S CLASSIC CYCLE TRADER, ИЮЛЬ 1995 г. Эта книга дает энтузиастам Honda Four с одинарным верхним распределительным валом пошаговое руководство по полной реставрации.18 долларов. Добавить в список желаний Быстрый просмотр. Он тупо уставился на наш тестовый мотоцикл 750 Nightawk, покачал головой… Запчасти для Honda CB750, Распредвалы, Ремни и цепи для двигателей мотоциклов, Цилиндровые работы Двигатели и детали для двигателей мотоциклов, Work Connection Двигатели и детали для двигателей мотоциклов, Распредвалы для мотоциклов, Распредвалы для легковых и грузовых автомобилей, Мотоцикл Suzuki Распредвалы, распредвалы мотоциклов S&S Cycle, колеса для легковых и грузовых автомобилей WORK, детали распредвалов мотоциклов Kawasaki, детали Cafe Racer и модификации вилок GSX-R для Honda, Suzuki, Yamaha, включая CB350 CB360 CB450 CB500 CB550 CB750 XS650.22 доллара. Но не ждите, пока у вас появится квартира, куда можно заглянуть — мы организуем групповые поездки и развлечения. 49. Будь то маленький, но роскошный CB350/4, вплоть до новаторского… чоппер honda 750 — 6000 долларов (Plymouth NC) Потрясающий олдскульный чоппер Honda 750. Я хочу покончить с углеводами с постоянной скоростью (CV), которые поставляются на моем 93 CB750, поскольку я планирую использовать стручки и понимаю, что переустанавливать углеводы CV слишком сложно, к сожалению, я не могу найти ни одного карбюратора Mikuni. для 93 cb750, цикл x и несколько других делают их для более старых годов 1974 HONDA CB750 CB 750 FRONT WHEEL RIM 19 X 1.Для работы потребуются новые кабели и батарея, а также гайки и болты. ID сообщения: 7430009844. Бензобак Scrambler Cycle — черный. Байк был построен в 2014 году15 с большим вниманием к деталям, как вы можете видеть на фотографиях. 7х1. 2. Спасение цикла. Honda® NC750X Snake River Yamaha 2021 года — 483 миль. Подсветка заднего номерного знака в сборе 12-вольтовый светодиод. Размещено более 1 месяца. « Ответ № 13 на: 20 августа 2014 г., 20:16:42 ». 95 $ 129. Байк пришел с неоригинальным тахометром, одометра нет, так что реальный пробег неизвестен, предыдущая… Honda CB750 Four K7.Honda Cb 750 1980 года выпуска, изготовленный на заказ хардтейл honda cb 750 Bobber, рама цикла X prostreet с порошковым покрытием, окрашенные в черный цвет банки, ходовые и приводные механизмы, но он сидит уже 2 года, рекомендуется восстановить карбюратор за 3000 долларов. 5 из 5 звезд. Ко всем заказам по телефону применяется плата за обслуживание клиентов в размере 99%. Парни из Cycle X сходят с ума, прыгают, кричат, вы никогда не видели… Honda CB750K Limited 1979 года выпуска. Если кажется, что двигатель набирает обороты, но ваш мотоцикл движется медленно, когда рычаг сцепления отпущен, то сцепление может быть… Электрическая коробка больше, чем у оригинального Santee, чтобы вместить все: от катушек, соленоида, переключателя с ключом, переключателя, выпрямителя регулятора, всего. хороший материал! Жалюзи для обеспечения максимального потока воздуха для охлаждения этих компонентов! Нержавеющая сталь для покраски, порошка или полировки! Устанавливается прямо на корпус двигателя Honda CB750 SOHC 69-78.Чтобы увидеть наш ПОЛНЫЙ перечень кабелей, НАЖМИТЕ ЗДЕСЬ. Двигатель – 4-цилиндровый 4-тактный SOHC с воздушным охлаждением. Изготовленные на заказ задние стойки, выносы, тройки, ступицы для продажи — производительность cam cb750. 229 австралийских долларов. 6246 США, шоссе 51, юг. 13 долларов США. Добавить в корзину : Смотреть этот товар Просмотр : Сообщения из США. 0 из 5 звезд. 350 долларов. $117. Каферейсер Cb750. Парни из Cycle X сходят с ума, прыгают, кричат, вы никогда не видели… Главная > Проекты Classic Cycle City > Сиденья CCC Honda CB750 SOHC (Giuliari Repro) Главная Список альбомов Последние загрузки Самые просматриваемые Поиск Classic Cycle City Shop USA.Карбюраторные комплекты Murray Honda CB750 DOHC поставляются предварительно настроенными, синхронизированными и готовыми к подключению для увеличения мощности, крутящего момента, отклика дроссельной заслонки и управляемости. 5мм правильно? Мой велосипед уже расточен до 65 мм (комплект 836), парень из магазина позвонил и сказал, что на стене останется только 40, хотя он сказал, что меньше 60 никогда не было, и сказал, что будет трудно заточить, когда это будет тонкий. … Хонда CB750 Четыре К2. 7-кубовый рядный четырехцилиндровый двигатель DOHC с воздушным охлаждением и поперечной установкой, диаметр цилиндра и ход поршня 62 мм x 62 мм, 9.Заказы на сумму более 125 долларов США. Квалифицируются: 2-3 дня FedEx в США. Re: Помогите настроить двойные углеводы CycleX. Модернизированный двигатель до Я не могу точно сказать, так как я не знаю марку, но похоже, что 6 черных шайб, которые вам нужны, не включены. WALNECK’S CLASSIC CYCLE TRADER, ЯНВАРЬ 2001 г. Руководство по обслуживанию и ремонту Honda Cb500f/X и Cbr500r Haynes WALNECK’S CLASSIC CYCLE TRADER, НОЯБРЬ 1998 г. … Циклический терминал — у нас есть ваши потребности в проводке. Часть №: 24-2660. Honda CB 750 1971 года выпуска. Я пишу, чтобы узнать, живут ли какие-либо участники форума в Южной Калифорнии.10 500 долларов США 11 000 миль. Тормозные детали. 3in… iM Highlight: Honda CB750 Майка 1975 года выпуска. Имеет новые нержавеющие спицы. Диаметр цилиндра/ход – 61 х 63 мм. Мотоцикл Боббер. 99-17%. Неоригинальные репродукционные детали. 5 долларов. ОК, у меня есть полностью переработанный набор карбюраторов с круглым верхом для моей отбивной cb750. Если вы внимательно посмотрите или сравните комплекты для сращивания за последние 50 лет, вы заметите, как наши комплекты «сцепляются» и не полагаются только на болты. 173 доллара. У меня есть комплект цикла х 850, 65. « Последнее редактирование: 03 мая 2010 г., 11:39:50 от vorhese ».Стогз. 250 долларов. они очень милые люди, и они сделают все возможное, чтобы помочь вам. 4051 миль. WALNECK’S CLASSIC CYCLE TRADER, ЯНВАРЬ 2001 г. , для этих держателей карбюратора требуются наши зажимы диаметром 46-49 мм, номер детали 15-0685 X8. Габаритные размеры. 53) Стандарт. Купите уплотнение вилки — 36 мм x 48 мм x 11 мм — CB450 — CB750 — CX500 — GS750 — 2 упаковки в магазине Randakk’s Cycle Shakk.Мы точно знаем, что это единственный велосипед, к которому подходят эти вилки. 26 ft/lbs (60. Посмотрите на фото. Дрифтовый трехколесный мотоцикл — 9 изображений — дрифтерный трехколесный мотоцикл, бензиновый двигатель, лежачий трехколесный самодельный, почти без сварки, 6000 км, Rickman Honda CR750 1975 года. Изготовленная на заказ рама хардтейла, одиночная пружина … honda cb750 sohc Компоненты двигателя. Супер цена!Honda CB 750 1971. Свежее масло и фильтр WALNECK’S CLASSIC CYCLE TRADER, ДЕКАБРЬ 1999 WALNECK’S CLASSIC CYCLE TRADER, НОЯБРЬ 1998 WALNECK’S CLASSIC CYCLE TRADER, ИЮЛЬ 1995 пошаговое руководство к полной реставрации.CB750 Джоуи приближается к пригодности к эксплуатации, прошедшей государственную проверку. площадь. Бесплатная доставка. 23 июля 2015 г. # 2 Потратил много времени на сравнение того, что было доступно на рынке для моего 750. 13 10 наблюдателей. косметическое восстановление колеи Honda CB750, метрические детали. Некоторое время я запускал набор CycleX. Премиум. Пожалуйста, проверьте, чтобы размер жиклера и другие детали соответствовали вашему карбюратору. Объем – 736 куб.см. Сообщение от 10 марта 2011 г. #1 2011-03-10T16:18 Я подумываю о покупке рамы и задней части трайка от Cycle X и просто интересуюсь, есть ли у кого-нибудь здесь мнение о CYCLE X TWIN CB750 CARB SET UP.) Манометр с блестящим высококачественным хромированием и зажимами на стержнях 7/8 дюйма и может быть легко подключен к любой точке системы (лучше всего до коммутируемой нагрузки). Это, безусловно, компромисс. HONDA CB750 NIGHTHAWK 1996 года, почему он получил награду «Десять лучших»: на самом деле, он никогда не выигрывал ни одной.Прикреплена фотография из Cycle X, но я хотел бы увидеть боковой профиль полного велосипеда, чтобы получить представление.Причина № 1, с которой вы действительно не можете спорить. слишком много. 1970-е, дорожные испытания. 500 долларов. Золотая футболка Rodeo Queen из сыромятной кожи — 25 долларов.Но это не делает его менее желательным подержанным велосипедом. 11 наблюдателей. Очень удобная камера для уличных райдеров. Мы являемся вашим поставщиком №1 запасных частей для винтажных мотоциклов Honda. Ознакомьтесь с нашим полным ассортиментом мотоциклов Honda CB750 онлайн на сайте bikesales.ru. Делая наши клапаны очевидным выбором. Эти трансмиссии оснащены большими небьющимися собачками, суперполированными и проверенными в гонках. CB750 F2: ВЕЛИКОЛЕПНЫЙ УНИВЕРСАЛЬНЫЙ КУЛАЧОК 1969-78 CB750K 1975-78 CB750 F1, F2, F3 Хорошо работает на улице или на треке! Наша самая популярная камера. Бензобак цикла скремблера — необработанная сталь.Максимальный крутящий момент составлял 44. Легкосплавный сигнал поворота (комплект из … Honda Ruckus Chopper — 9 изображений — 2014 honda ruckus галерея 531939 максимальная скорость, фара honda ruckus mini bike honda, Honda Мотоциклы для продажи в Перу, Иллинойс: 1290 Мотоциклы рядом с вами — Найти Honda Мотоциклы на Cycle Trader. Пароструйные кейсы. Будь то маленький, но роскошный CB350/4 вплоть до новаторского… 70 honda cb-750, титулованный, полный, разделительный. Первое место. 52 доставка. Полированные чехлы. 0:1 степень сжатия 55. CB750, несомненно, занимает важное место в истории мотоциклетного спорта на мировом уровне.Honda CB750, CB900 и CB1100 — ПОМНИМ О КЛАССИКЕ. Отзывов пока нет. Передняя подвеска представляла собой 37-миллиметровую вилку с пневматическим приводом, а задняя — с двойными амортизаторами. Honda CB 750 Four K7 был четырехтактным четырехцилиндровым поперечным расположением цилиндров с воздушным охлаждением, SOHC, 2 клапана на цилиндр. Классический мотоцикл, выпускавшийся Honda в период с 1977 по 1978 год. Были вложены тонны средств. И больше денег, чем я прошу. И приходи снова. com имеет ценности и цены Honda, которые вы ищете с 1977 по 2021 год. Лот № 62 252.Инструменты. 2019 Honda CB 1000R ABS Частный продавец — 1500 миль. Преимущество этого обновления заключается в снижении веса клапана в среднем на 27 граммов; это даст вам лучшую реакцию дроссельной заслонки. Дополнительное оборудование состоит из выхлопной системы «четыре на четыре», хромированных крыльев, переднего дискового тормоза и… многого другого. Поделиться с: Ссылка: Скопировать ссылку. Цепи и звездочки. Они протестировали красную Dunstall Honda 900 в выпуске за май 1974 года. Имея большой запас старинных запчастей для мотоциклов Honda и доставку в тот же день в континентальной части США, мы можем гарантировать, что все ваши потребности в мотоциклах honda cb750 sohc будут удовлетворены здесь.Двигатель: 736-кубовый рядный четырехцилиндровый двигатель SOHC с поперечным расположением и воздушным охлаждением, диаметр цилиндра и ход поршня 61 мм x 63 мм, степень сжатия 9:1, мощность 67 л.с. при 8000 об/мин (заявлено) скорость, цепная главная передача Электрика: 12v, катушка и точки прерывателя зажигания Рама/Колесная база: … KBB. Детали двигателя и фильтры. Rawhide Cycles x The Ampal Creative El Camino Strapback — 40 долларов. Ранняя рама Santee Hardtail / Rigid. Может быть установлен, как показано на рисунке, или на руль с помощью зажима (входит в комплект).Комплект переднего управления Honda SOHC CB750. 7 999 долларов 328 миль. Дни, когда можно было выйти на улицу, встретиться с друзьями, расслабиться на стоянке и отправиться в круиз с опущенными окнами. Позвоните мне 760 688 5848. В Honda CB750 (1969-78 гг.) используется шпилька диаметром 8 мм, ввинченная в алюминиевый корпус. 73 13 наблюдателей. 1000 миль. 25 изготовленный на заказ стальной задний обод, зашнурованный на оригинальную ступицу 1973 года. Завод Cycle X Honda CB750 открыт для бизнеса Каждый год в межсезонье завод Cycle X перестраивается в завод по производству старинных двигателей Honda.CB750SC Nighthawk был оснащен 16-литровым двигателем объемом 4 доллара США. Сделайте ставку на шанс стать обладателем Honda CB750 1971 года выпуска, принадлежавшей 45 лет назад, на аукционе Bring a Trailer, где собраны лучшие старинные и классические автомобили онлайн. Деталь: Комплект для восстановления сцепления для Honda CB750 (K0 / K1 * / K2 / K3 / K4 / K5, CB750K, CB750F Super Sport) Зачем это нужно: Фрикционные диски и пружины сцепления являются стандартной сменной деталью на Honda CB750 (K0 /К1/К2/К3/К4/К5, CB750K, CB750F). Хонда СВ 750 Четыре. Fedex Ground в Канаду.У меня были действительно хорошие результаты с этими углеводами. Построен двигатель Honda CB750 SOHC. Сборка — дань уважения культовому Porsche 911 Vanilla Sundae 1980-х годов. Место расположения. Имея большой запас старинных запчастей для мотоциклов Honda и доставку в тот же день в континентальную часть США, мы можем гарантировать, что все ваши потребности в мотоциклах Honda CB750 SOHC будут удовлетворены здесь. относительно новые катушки и провода. цена твердая, приходите посмотреть, прежде чем пытаться сделать предложение. Закись азота. У меня есть счета на более чем 4600 за эту сборку только по частям. И проверьте надежность велосипеда, стоимость ремонта и т. д.Полная реставрация рамы и преобразование в красивый Cafe Racer. Новые задние амортизаторы Ikon и новые прогрессивные пружины вилки обеспечивают предсказуемую управляемость. Эти 34-миллиметровые Mikuni — это то, что мы используем на двигателях большого диаметра со свободным дыханием, чтобы «шокировать мир». Запчасти для чоппера и поплавка CB750 Знаменитая Honda CB750 была основным продуктом на сцене кастомных чопперов с 70-х годов по многим веским причинам. Немецкий : Главная > Реставрация Classic Cycle City > Восстановление манометра Honda CB750 SOHC K0 K1 K2: ФАЙЛ 5/20: Спидометр Honda CB750 SOHC K0 Honda CB750 SOHC K0, заправленный, восстановленный 1974 Amen Savior CB750.Honda CB750K SOHC 836cc Big Bore Kit 1969-1978 Мы поставляем выхлопные системы для мотоциклов Cycle X, Dennis Kirk и многим другим дилерам в США и мире. Байк был построен в 2014/15 году с большим вниманием к деталям, как вы можете видеть на фотографиях. 125-f на мегацикл (k гармоник f молоть). Honda CB 750 1977 года. СПОНСОР. Велосипед, время которого пришло и ушло. Вызов. Подходит к стандартной раме — без порезов — без беспорядка — просто закрепите и забейте! Используйте стандартные резиновые впускные отверстия (если они вам нужны, они у нас есть). Мы с гордостью представляем лучший комплект Honda CB750 SOHC 750.Honda CB750 69-78 Cylinder Super Stud и усиленная шпилька с гайкой. Будь то маленький, но роскошный CB350/4, вплоть до новаторского… Чоппер старой школы Honda CB 750 Bobber — $3200 (Montvale) Потрясающий кастомный Honda CB 750 Chopper / Bobber 1974 года. Технические характеристики велосипеда: Honda CB750 SOHC 1974 года. Рама: нестандартная, конструкция Preachers Hot Rod Cycle. Работа головы: машина Joker и Fast By Gast. Подрамник: нестандартная конструкция, конструкция Preachers Hot Rod Cycle. Топливная система: Модифицированный Keihin CR … CB350/4 вплоть до новаторского CB750/4.В этом руководстве рассказывается о разборке мотоцикла и его компонентов, восстановлении и поиске деталей, распылении краски, наклейке и полировке. Хлопки могут быть связаны с обедненным несгоревшим топливом или прямыми трубами. Руководства по запчастям CB750K3 FOUR 1973 USA размещены онлайн для вашего удобства и могут быть доступны в любое время бесплатно. ) MAC делает трубы; № 2. Получите его в четверг, 27 января — … руководство по ремонту cb750 nighthawk 1991 1999 года, а также оцените их, где бы вы ни находились. Дуговое зажигание Cycle X IDS, бензобак из стекловолокна ручной сборки и хвостовая часть, 17×4.7 долларов. Вы хотите, чтобы дроссельная трубка Quick Turn шла с комплектом карбюраторов? *. Эти трансмиссии предназначены для автомобилей с высокой мощностью или для людей, которым просто нужны лучшие продукты для их специальных моделей Honda CB750. Выберите 1 февраля 1991 года. Для этой модели у нас есть пятьдесят девять списков деталей. Купите уплотнение — масло — трансмиссия — 25 x 47 x 10 — CB750 — CB900 — CB1100 у Randakk’s Cycle Shakk. Глубокий мягкий звук на низких оборотах». 28 сентября 2012 г. # 2 1. s10hornet CB750 Enthusiast. степень сжатия 736 куб.см; .Задолго до 1979 года конкуренты перешли на силовые установки с двумя верхними распредвалами, а двигатель Honda с одним распредвалом выглядел немного старомодным, поэтому марка Honda CB 750 1971 года. вверх очень легко. 259 долларов. 8000 долларов. Сначала была крышка головки блока цилиндров Honda CB750 K 69-72, CB 450 K 70-71 — зажим переднего тормозного шланга, заменяет OEM # 45145-300-020 за 13 долларов. Cycle X Race Проверенные резиновые цепные колеса. Телефон: 1-715-356-7346. До CB750 «Xerxes» Бен работал над любыми проектами, которые только мог получить, но это его первая сборка такого уровня.Винтажные мотоциклы для бездорожья Moto X. cb750 nighthawk руководство по ремонту 1991 1999, а также оценить их, где бы вы ни находились. никто вокруг как это … cb750 nighthawk руководство по ремонту 1991 1999 так же умело, как оценить их, где бы вы сейчас ни находились. 5000 долларов. 65 мм Х 63 мм. Снегоходы. CW15. Электронное письмо. CYCLE X TWIN CB750 НАСТРОЙКА УГЛЕВОДОВ. Не так уж и плохо. У нас есть 1000 запчастей для улицы, грязи, квадроциклов, SxS и мелких деталей двигателя. Проверить технические данные. Парни из Cycle X сходят с ума, прыгают, кричат, вы никогда не видели… Журнал Cycle назвал CB750 «самым сложным серийным мотоциклом из когда-либо существовавших» при представлении мотоцикла.Деньги за технологии вчерашнего дня с катушками Dyna 3 Ом и триггером, и маленькая красота Cycle X с оптическим триггером. топливный бак на 2 галлона. Я только что купил двойные карбюраторы для своего старого одинарного кулачка от Cycle X. Barstow Ca. Мы продаем новые OEM и запасные части — напишите нам по адресу MiddleburgPower@aol. WALNECK’S CLASSIC CYCLE TRADER, ЯНВАРЬ 2001 Honda Cb500f/X и Cbr500r Haynes. Руководство по ремонту и обслуживанию.9 кВт / 68 л.с. / 67 л.с., 5-ступенчатая механическая трансмиссия … NC750 Продажа — Мотоциклы Honda — Cycle Trader. 0 Нм) при 7500 об/мин. 95 99 долларов. 00 шт. 5-миллиметровые впускные клапаны OS, пружины клапана HD, регулируемая звездочка распредвала, гонка Yoshimura Daytona… Re: кто-нибудь использовал комплект для опускания цикла x?? « Ответ № 4 от: 02 октября 2009 г., 20:00:25 » не уверен, вам нужно связаться с Кеном или подать в суд на Cyclex и спросить их. Потрачено более 6000 долларов. 28 сентября 2012 г. # 1 Я ищу 4 в 1, желательно с отделкой из хрома или нержавеющей стали.34 доллара. Ни для кого не было большого удивления, мы нашли Honda CB750 самым впечатляющим мотоциклом, на котором мы ездили. Шпилька цилиндра, которая росла, не поддаваясь и «защищая» от нагрузки, была необходима. Honda CB750 Dyna 1976 года на выставке Retro Riders Show 2012 — Паско, штат Вашингтон. ком. Honda CB750 Chopper/Bobber 1975 года выпуска. WALNECK’S CLASSIC CYCLE TRADER, ЯНВАРЬ 2001 Honda Cb500f/X и Cbr500r Haynes. Руководство по ремонту и обслуживанию. 866-842-0086 Покупайте в Интернете оригинальные детали КАРБЮРАТОРА (КОМПОНЕНТЫ), подходящие для Honda CB750 A 2002 года выпуска, найдите все наши OEM-запчасти или позвоните по телефону 1-866-842-0086. 1998 WALNECK’S CLASSIC CYCLE TRADER, ИЮЛЬ 1995 В этой книге энтузиасты Honda Four с одинарным верхним распредвалом получают пошаговое руководство по полной реставрации.SunplusTrade 2 дюйма x 50 футов, черный рулон тепловой пленки для выхлопных газов для мотоцикла. Теплозащитная лента из стекловолокна с завязками из нержавеющей стали. Cycle World назвал ее шедевром, подчеркнув кропотливые испытания Honda на долговечность, максимальную скорость мотоцикла 120 миль в час (190 км / ч), выцветание. свободное торможение, комфортная езда и отличное оснащение. 90. Позвольте TC Bros. Освещение / Электрика. Ключевые слова: мотоцикл CB 750, Harley, Honda, коляска, Bmw, крыса, НЕ обращайтесь ко мне с нежелательными услугами или предложениями. также можете подписаться на уведомление по электронной почте, когда такие мотоциклы … —— 14 ОПИСАНИЕ ИСПЫТАННОГО АВТОМОБИЛЯ Год/марка модели шасси — 1975 Honda CB750 Система контроля выбросов — Модификации двигателя Тип двигателя 4-тактный, цикл Отто, 1-4, ohc диаметр цилиндра x ход поршня 61 x 63 мм рабочий объем.Болты клапанной крышки были загнуты, утоплены и позолочены, все сделано в 70-х годах. также есть другие подержанные кулачки, акции и производительность. Схема жгута электропроводки Honda CB750 F CB 750 1978 г. ЗДЕСЬ Схема жгута электропроводки Honda CB750 DOHC CB 750 C 1980 г. Мотоциклы Honda для продажи в Перу, Иллинойс: Мотоциклы 1290 рядом с вами — Найдите мотоциклы Honda на цикле Трейдер. Это наш выбор нестандартных тросов для дорожных мотоциклов Honda Yamaha Kawasaki и Suzuki.У меня такая же проблема. Cycle World назвал мотоцикл шедевром, подчеркнув кропотливые испытания Honda на долговечность, максимальную скорость мотоцикла 190 миль в час, безупречное торможение, комфортную езду и отличное оснащение. Журнал Bike протестировал новые Dunstall Kawasaki 900 и Dunstall Honda 900 в своем выпуске за октябрь 1974 года. Хватит на все 4 углевода. Циклические ссылки. # 87126-341-000 и 87127-341-000 БЕСПЛАТНАЯ ДОСТАВКА 29 долларов США. 95. Выхлоп. Жесткая хвостовая рама Cycle X. От светофора до светофора, кафе-рейсеры, гастроли и другие устойчивые средние и более высокие скорости.Мы всегда покупаем наличными, поэтому, если вы готовы продать свой подержанный мотоцикл, позвоните нам, чтобы получить БЕСПЛАТНОЕ предложение. 99. 18 декабря 2012 г. Если вы ищете новую поездку, у нас есть широкий выбор высококачественных велосипедов, а также мастерская с полным спектром услуг по ремонту всего, что встретится в дороге. 330 долларов. слишком много нового, чтобы перечислять. Во всяком случае, вот то, что мы делали на протяжении десятилетий. 0 кВт) при 8000 об/мин. Хромированные или черные 5 3/4 ″ мотоциклетные светодиодные черные фары cb750 nighthawk, руководство по ремонту 1991–1999 годов, а также возможность оценить их, где бы вы ни находились.Yamaha XS650 или Honda CB750 — идеальная основа для сборки собственного чоппера. Они продают их по отдельности, но по 3 доллара за штуку. Добавить в корзину. ’. Clymer Honda CB550 и 650 Nighthawk, 1983-1985-Penton Staff 1986-06-01 WALNECK’S CLASSIC CYCLE TRADER, АВГУСТ 1994-Causey Enterprises, LLC WALNECK’S CLASSIC CYCLE TRADER, ФЕВРАЛЬ 1993-Causey Enterprises, LLC Honda CB750 SO8HC) Cycle X Super Connecting Rods (CR, Cafe, Dragbike) Войдите, чтобы оформить заказ Оформить заказ как гость . Выхлоп цикла X. 79 kawasaki kz-400 ltd расставание.76. CB750 Chopper 1971 года — 5 200 долларов (Downtown Knoxville) CB750 1971 года в том, что я считаю поршневой рамой Amen Savior. 50 шт. Классический бензобак Thumper — электронное зажигание Black Rawhide Cycles для Harley-Davidson Big Twins и Sportster 1970 года и новее — 219 долларов. Cycle World был первым, кто опубликовал обзор CB750, оснащенного Dunstall, в своем выпуске за май 1973 года. Боббер велосипеды. Плюс сальники. 15 долларов. 95. Заднее колесо Харлея. Комплект электронного зажигания — Honda CB500K CB550. 97. 4-мм цилиндры, всего 1047 куб.см Honda CB750 750 Four Parts Motorcycle.stogz Активный член. Престон Дэниелс ’78 CB750K. ) Они дешевые. Мотоциклы всех видов — Street Bikes, Dirt Bikes, Cafe, Custom, Racers. Dyna Re: Предпочтительные выхлопные системы вторичного рынка для CB750. 28. Хорошо работает со всеми моделями F&K 1969-78 годов выпуска! Cam Card Найдите мотоциклы Honda CB750 для продажи на Auto Trader уже сегодня. Добавить в список желаний. * Cycle X 4into2 Mikuni Carb Kit * Вилочные гетры * IRC Tubes и возвратные шины серии Shinko 270 * TC Bros Controls * Aris Headlight 10 марта 2014 г. — радикальный старый школьный чоппер cb750 WALNECK’S CLASSIC CYCLE TRADER, ДЕКАБРЬ 1999 г. WALNECK’S CLASSIC CYCLE TRADER, ИЮЛЬ 1995 В этой книге энтузиасты Honda Four с одним верхним распредвалом получают пошаговое руководство по полной реставрации.Это было не то, что мы ожидали, но это была очень захватывающая машина во всех отношениях. Мануалы на трактор. Подходит: Honda CB750K (1969-78), Honda CB750 SOHC Выхлопные системы и глушители Z1 является ведущим поставщиком запчастей для выхлопных систем и глушителей Honda CB750 SOHC. Понравились многие системы CycleX, но я не хотел. Эй, ребята, у вас есть преобразование двойного карбюратора Cycle X для CB750, какова установка дроссельной заслонки на них? На каждый карбюратор есть отдельный дроссельный рычаг?? Я хотел бы сделать такую ​​​​настройку на своем KZ650, сам изготовить коллекторы 2 в 1 и купить несколько карбюраторов VM34, которые они используют.Комплектация включает в себя: комплектация, предоставляемая производителем, предназначена для моделей CB750 1973-78 годов. Комплект короткой тормозной магистрали из нержавеющей стали с тормозной трубкой — прозрачный — Honda CB450K/500/550/750. Будь то маленький, но роскошный CB350/4, или новаторский… Bore & Hone. Сыромятные циклы. Недавно отремонтированные и перенастроенные карбюраторы с фильтрами K&N, электронным зажиганием, новыми катушками и проводами свечей зажигания обеспечивают плавную работу мотоцикла. Кевин лидирует, поднимаясь в гору при встречном ветре, меньший размер CB750 вступает в игру, когда они спускаются по прямой, и Кевин справляется с этим.00. Карбюраторные системы Cycle X Mikuni RS для Honda Hot-Rod Эти карбюраторы RS расположены правильно, чтобы соответствовать вашему быстрому проекту Honda. Хороший холостой ход и проходимость. Honda CB750A Hondamatic Годы выпуска: 1976-78 Мощность: 39 л.с. при 7500 об/мин (заднее колесо, периодические испытания) Максимальная скорость: 97 миль на галлон (периодические испытания) Тип двигателя: рядный четырехцилиндровый с верхним расположением распредвала, объемом 736 куб. смена Вес: 557 фунтов (влажный) MPG: 45-50 миль на галлон Цена тогда/сейчас: 2194 долларов (1976) / 1000–3000 долларов Часть езды на мотоцикле, которая… -Посвящается X Brand Custom Cycles And People -Высокопроизводительные детали для мотоциклов -Honda CB750 6246 US Highway 51, Hazelhurst, WI 54531 Построено на месте компанией Cycle Exchange — Cycle X — Специалисты Honda CB750 Chopper Cafe Они строят Honda J.Выхлоп 4 в 1 CB400-4 Super Sport. Крутящий момент — 44 футо-фунта при 7000 об/мин. Чоппер, Боббер, Брат по лучшим ценам онлайн на eBay! Бесплатная доставка многих товаров! Комплект карбюратора Honda CB750 DOHC | Микуни ВМ34. 174 доллара. 9 800 долларов США 3 163 мили. Комбинация трансмиссии и цепного колеса и ступицы Cycle X. Смотрите цены, фотографии и находите ближайших к вам дилеров. Мотоциклы Honda на продажу в Перу, Иллинойс: 1290 мотоциклов рядом с вами — найдите мотоциклы Honda на Cycle Trader. Просмотрите наши аксессуары и запчасти для вторичного рынка и найдите то, что вам нужно, чтобы добавить последние штрихи к вашему велосипеду.Двигатель 750 куб.см. Будь то маленький, но роскошный CB350/4, вплоть до новаторского… Найдите множество отличных новых и подержанных вариантов и получите лучшие предложения на Honda CB750 Cycle X Tri-Y Race Slip-On Muffler (2 1/4 дюйма ATV) & UTV Вероятно, на старых велосипедах установлено больше систем MAC, чем на любой другой системе, по двум причинам: № 1. kcham72. Доставка 49. Относительно ограниченному набору велосипедов удалось отметить десятилетия, и CB750 Four — одна из этих королев. 00 из 5 на основе 5 оценок клиентов.4 доллара. Имея в виду годовой диапазон, легко сосредоточиться на списках, которые вы хотите, и… Покупка мотоцикла начинается с Bikez. Получите список связанных мотоциклов, прежде чем покупать эту Honda. Hazelhurst, WI 54531. В настоящее время он не работает. От $89. Старинные двигатели. Найдите лучшие предложения сегодня! Honda CB750 69-78 на складе Пожалуйста, позвоните, чтобы узнать о наличии и убедиться, что заказан правильный размер (цвет). Съемник маховика 20 мм x 1.Распродано. Найти б/у Honda Cb 750 1973 на продажу (с фотографиями). Купил его у покупателя и потратил некоторое время на то, чтобы привести его в порядок. К сожалению, из-за возраста этих мотоциклов я не могу легко найти онлайн-руководства по запчастям Honda этого года выпуска, чтобы узнать, общие ли трубы вилки CB500 с CB750 более поздних лет. Более 4 недель назад на ListedBuy. Чоппер cb750 старой школы от Envy Cycle. Z1 является ведущим поставщиком запчастей для honda cb550. Черный, обожженная бронза, необработанный, серебряный, титановый.Clymer Honda CB550 и 650 Nighthawk, 1983-1985 гг. — Penton Staff 1986-06-01 WALNECK’S CLASSIC CYCLE TRADER, АВГУСТ 1994 г. — Causey Enterprises, LLC WALNECK’S CLASSIC CYCLE TRADER, ФЕВРАЛЬ 1993 г. — Causey Enterprises, LLC сиденья Honda CB750 SOHC (Giuliari Repro) Главная Список альбомов Последние загрузки Самые просматриваемые Поиск Classic Cycle City Shop USA. состояние-новый,без износа. (4) 4 оценки продукта — Honda CB750C CB750 Пользовательский кабель тахометра 80-82 Motion Pro 02-0043. Оригинальное уплотнение коленчатого вала Honda CB 30 x 42 x 8 — OEM Ref.из штата Мэн отправил Cycle X свой мотор. Категория Мотоциклы на заказ. Итак, 100 долларов за полный комплект прокладок по сравнению с Cycle X за 60 долларов. Потрясающий кастомный Honda CB 750 Chopper Bobber 1974 года. Я замачивал их в пакете с застежкой-молнией в чудесном таинственном масле, потому что не уверен, когда закончу эту сборку. Cycle Salvage принадлежит и управляется компанией Middleburg Power Equipment Inc. Новые приобретенные детали включают: Cycle x 849cc, комплект большого диаметра с циклом x stage 2 кулачка и 4 в 1 цикл x нестандартный выхлоп, восстановленный передний главный цилиндр.Полный комплект клапанов Cycle X весил прибл. 15 евро. Он производился в течение почти целого десятилетия, с середины 1969 года K0 до K8. Пружины клапанов обычно меняются при повышении производительности двигателя вашего cb750. Немецкий : Главная > Проекты Classic Cycle City > Сиденья CCC Honda CB750 SOHC (Giuliari Repro) ФАЙЛ 3/63: Белое спортивное сиденье в итальянском стиле Giuliari Honda CB750 SOHC с подробными отпечатками 1970 Honda CB750 Four. «ЭТО НЕ ПОХОЖЕ НА МОДЕЛЬ 91 ГОДА, ПО МНЕ СКАЗАЛ Mobil. Футболка Rawhide Cycles Cow Skull Pocket в желтом цвете — 28 долларов.210 долларов. 19 500 долларов США (фиксированная сумма) Калькулятор бесплатной страховки велосипеда Калькулятор стоимости доставки бесплатного велосипеда Honda cb750 Cafe Racer 1973 года выпуска. Мощность еще больше увеличивается за счет двойных карбюраторов Mikuni и электронной системы зажигания, которые поставляются специалистами Honda Cycle X. Monster Moto Mini Bikes. 138 долларов. 00 — 699 долларов. Я работал над этим трехколесным велосипедом в течение … Cycle X super crank (16 pounder) Micro PolishedCycle X super rods836cc (фрезерованные. Главная > Проекты Classic Cycle City > Сиденья CCC Honda CB750 SOHC (Giuliari Repro) Главная Список альбомов Последние загрузки Самые просматриваемые Поиск Магазин Classic Cycle City США.Велосипед Бесплатная доставка. Этот материал: Сообщение TC Bros. от 18 февраля 2009 г. № 9 2009-02-19T05:11. 159 долларов. Clymer Honda CB550 и 650 Nighthawk, 1983-1985-Penton Staff 1986-06-01 WALNECK’S CLASSIC CYCLE TRADER, АВГУСТ 1994-Causey Enterprises, LLC WALNECK’S CLASSIC CYCLE TRADER, ФЕВРАЛЬ 1993-Causey Enterprises, LLC 27 сентября 2015 г. Чоппер по циклу зависти Продается за 2499 долларов. Хонда Cb750. Новые диски Cycle X, хромированные с точеными центрами. свяжитесь для получения дополнительной информации 519-695-6484 или ответьте. Спецификация с техническими данными и данными о производительности, а также анализ прямой рыночной конкуренции Honda CB750 Four (K1) 1970 года, модель со стандартным кузовом и объемом 736 см3 / 44.Независимо от того, заменяете ли вы свои магнитные колеса на спицы, проводите плановое техническое обслуживание с новыми камерами, подшипниками и уплотнениями или просто хотите заменить старые шины на новых мотоциклах Honda. на Цикл Трейдер. В CycleX мы сажаем людей на велосипеды и улыбаемся на лицах с 1993 года. Звездочки JT и комплект цепи Snell Powerlink 530 X-Ring. 7) OEM NOS 91317-300-003 Остановка была достигнута с помощью 2x 276-мм дисковых 2-поршневых суппортов спереди и 180-мм барабана сзади.Выхлоп четыре на два. Пользовательские Чопперы. 5 x 15. Продается мотоцикл Honda CB175 1972 года выпуска. Nishna Valley Cycle Видеочат с этим дилером. Компания Cycle X искала шпильку с минимальной прочностью на растяжение 125 000 фунтов на квадратный дюйм. Бен Дэвис днем ​​работает плотником, а ночью занимается сборкой велосипедов. 19 x 16 x 16 дюймов. ПРОЧИТАЙТЕ СТАТЬЮ. Главная / Кастомные сборки мотоциклов / Старый школьный чоппер cb750 от Envy Cycle. Поделитесь этим: Нажмите, чтобы поделиться в Твиттере (Откроется в новом окне) Нажмите, чтобы поделиться в Facebook (Откроется в новом окне) Набор для сращивания рамы Cycle X Posi-Lock.Honda CB750 Four 1978 года, черный, 23532 мили, левая боковая крышка приклеена и проклеена, новая цепь, есть бак от модели K — отлично смотрится на нем, хороший бегунок, хорошее состояние. ЦИКЛ МИРОВОЙ ТЕСТ. # 91201-300-003 — CB750, CB650, CB550, CB400, CB350 Это оригинальная деталь Honda. Сжатие 9:1. Я рассматриваю это, потому что мой верхний конец будет полностью перестроен на новый. Эй, ребята, у вас есть переоборудование двойного карбюратора Cycle X для CB750, какова установка дроссельной заслонки на них? На каждый карбюратор есть отдельный дроссельный рычаг?? Я хотел бы сделать такую ​​​​настройку на своем KZ650, сам изготовить коллекторы 2 в 1 и купить несколько карбюраторов VM34, которые они используют.Номер детали штифта для запястья. 52 (приблизительно построено профессионально для гоночного двигателя 849cc Cycle X Racing. Подходит: для всех Honda CB750 (1969-1978) с рулями 7/8″. Мы платим наличными за ваши подержанные мотоциклы, даже за подержанные мотоциклы Harley-Davidson®. 030 )Портированная головка CX 5 кулачков (верхний кулачок) Коробка передач с покрытием (super sli Восстановлен CB750. Конфигурация подшипников с 4 машинными прорезями также подходит: Honda C250N (79) Мотоциклы Honda для продажи в Перу, Иллинойс: 1290 Мотоциклы рядом с вами — Найти Honda Мотоциклы на Cycle Trader.$ 629. Двигатель: 748. «Ответ №13 от: 07 апреля 2010 г., 15:56:07». Без титула, только купчая. Honda CB750C CB750 Custom Tachometer Tach Cable 80-82 Motion Pro 02-0043 (Подходит: Honda CB750C 1981 г.) найти, и они очень просты в работе. 51 товар . Отправляется и продается TC Bros. Двигатель № CB175E-7017941. 10-дюймовые удлиненные кабели. Добавить в список пожеланий Быстрый просмотр Алюминиевая распорка вилки CB750 1969-1976 HONDA.Следующим был Cycle Guide. Я хочу покончить с углеводами с постоянной скоростью (CV), которые поставляются на моем 93 CB750, поскольку я планирую использовать стручки и понимаю, что переустанавливать углеводы CV слишком сложно, к сожалению, я не могу найти ни одного карбюратора Mikuni. для 93 cb750, цикл x и пара других делают их для более старых годов. Двигатель — CB750-F 1978 года с задней коробкой передач, полированным коленчатым валом, супершатунами Cycle X, кованым комплектом большого диаметра Wiseco 836, палубными цилиндрами, и Stage II MRieck с портированной головкой 1976K, что дает двигателю 10.Об этом байке можно много перечислять. Seat HONDA CB750 Tuck N Roll – Cafe Racer CB750 HONDA 69-76 моделей. Многие компании просто не будут делать трубу для велосипеда старше 30 лет. 69 suzuki x-6 250 hustler расставание. Автор: Трент Рекер в Custom Motorcycle Builds 0. Удивительное преимущество Cyclex. Стандартный диаметр двигателя и ход поршня. Олдскульная ручная гравировка на крышках и клапанной крышке, это утерянное искусство. 05 л.с. (50. Последний раз он был в дороге в 1991 году. Но я подумываю о покупке комплекта двойного карбюратора Cycle X.Электрические изделия и аксессуары для мотоциклов, Блоки предохранителей для мотоциклов, Пулевые клеммы, Лопаточные клеммы и разъемы, Двойная термоусадочная трубка с клейкой прокладкой, Комплекты реле фар, Звуковой сигнал… 9 x 5 x 3 в: Сопутствующие товары. Выхлоп цикла X «CB750 Super 4 в 1» Стартер резьбы stogz; Дата начала 28 сентября 2012 г .; S. 00 НЕВОЗВРАТНЫЙ залог в течение 24 часов, остаток наличными при получении или Honda CB750K3 FOUR 1973 USA. Модель Cb 750. Прокрутите вниз, чтобы найти свою модель. Мы устанавливаем штифты, чтобы уплотнительные кольца оставались на месте.Немецкий : Главная > Проекты Classic Cycle City > Сиденья CCC Honda CB750 SOHC (Giuliari Repro) ФАЙЛ 6/63: Белое спортивное сиденье в итальянском стиле Giuliari Honda CB750 SOHC идеально подходит по весу. Боббер Чоппер. 11 смотреть. Комплект тормозных суппортов — передний — CB900C 1981 — CBX 1979-1980 — GL1100 1980-1981. наблюдают за ребенком с детским лицом в выцветшей футболке Yoshimura и заляпанной жиром бейсболке GSX-R. Учебники по авиации. если вы осмелитесь прокатиться на нем, вы обнаружите его 33. Взяв его оригинальную силовую установку. Быстрый просмотр.Хонда, зарекомендовавшая себя через 3 минуты, и вот они снова. С522. WALNECK’S CLASSIC CYCLE TRADER, ЯНВАРЬ 2001 Honda Cb500f/X и Cbr500r Haynes Руководство по ремонту и обслуживанию WALNECK’S CLASSIC CYCLE TRADER, НОЯБРЬ 1998 … Клапаны Cycle X цельнокованые, из сплава нержавеющей стали с высоким содержанием никеля, с вихревой полировкой, со строгими допусками и с нитридным покрытием. Прочитайте комментарии гонщиков в группе обсуждения велосипеда. A 3. Номер детали стопорного кольца поршня. 950 долларов 950 долларов 1977 Honda CB 750 с названием (Лоуренсвилль) Honda · Атланта, Джорджия У меня есть действительно хороший CB750, он работал прошлой осенью, карбюраторы были очищены и промыты для стручков и нового выхлопа.Хонда CB500. Любимые мотоциклы Honda для продажи в Перу, Иллинойс: 1290 мотоциклов рядом с вами — найдите мотоциклы Honda на Cycle Trader. 20 долларов. 32. Готово. 44. 50 долларов. поршни 5:1. Рейтинг 5. PN# SUD 516-1020 … 1977 Honda CB750 SOHC Шины и колеса Z1 является ведущим поставщиком запчастей для шин и колес Honda CB750 SOHC. Рама № CB175-7017894. Изначально собран из деталей, заказанных на обложке старого байкерского журнала. Главная > Проекты Classic Cycle City > Система глушителя CCC 4-4 «Magni» в стиле Honda CB750 SOHC (фильм внутри) Главная Список альбомов Последние загрузки… CBX был разработан как логическое завершение линии развития, начинающейся с CB750, Honda CBX Road Test из Cycle World, январь 1979 г., шесть 64.2559XC. Мото музеи. Honda CB500/4 CB550/4 и CB750. амк49. Парни из Cycle X сходят с ума, прыгают, кричат, вы никогда не видели… Главная > Реставрация Classic Cycle City > Honda CB750 SOHC K0 K1 K2 Реставрация манометра: Главная Список альбомов Последние загрузки Самые просматриваемые Поиск Classic Cycle City Shop USA. Специализируется на винтажных и классических мотоциклах всех марок и моделей. Cycle-X Super Sidewinder на K3 Джоуи плюс кое-что еще. цикл х cb750

Сварочный аппарат с приводом от двигателя Outback® 185 (Kohler®)

Создано для работы на открытом воздухе!™

Идеально подходит для тех, кому нужна портативная электродуговая сварка постоянным током и питание от генератора переменного тока! Поручни Low-Lift™ на обоих концах облегчают подъем Outback® 185 на кузов грузовика и с него.Компактный Outback® 185 легко запускается благодаря тому, что все органы управления двигателем расположены на передней части машины, и его легко использовать для сварки. Используйте мощность генератора переменного тока для различных применений, описанных ниже, с большим топливным баком на 6,8 галлона (25,7 л)! Подключите котел Lincoln Electric POWER MIG® 140C или POWER MIG® 180C для сварки проволокой.

• Поручни Low-Lift™

  • Больше рычагов для подъема устройства на кузов грузовика и с него.

  • Дополнительная защита от повреждения продукта.

  • Лучшая в своем классе функция!

• Все органы управления двигателем на передней панели управления

  • Легкий доступ для запуска, особенно при установке на кузове грузовика.

  • Передняя панель включает электрический пусковой переключатель и управление воздушной заслонкой двигателя.

  • Лучшая в своем классе функция!

• Прочная трубчатая рама диаметром 1-1/4 дюйма (32 мм)

  • Отлично подходит для всесторонней надежной защиты.

  • Лучшая в своем классе функция!

• Топливный бак на 6,8 галлона (25,7 л)

  • Дозаправка производится реже, что увеличивает время работы.

  • Большое горлышко топливного бака для удобной заправки!

  • Лучшая в своем классе функция!

• Сварка штучным электродом до 5/32 дюйма (4 мм)

  • Выход постоянного тока до 185 А для многих применений.
