Питание схемы от трансформатора с напряжением вторички 15В. Диодный мост на 5А и конденсатор на 10000мкФ, который забыл указать на схеме.
Дроссель L1 намотал на железе от трансформатора 250Вт, примерная индуктивность 40 мкГн.
R7 установлен на абсолютно всех полуавтоматах с инвертором, видимо для подмагничивания дросселя. Поэтому тоже его поставил.

Для схемы была изготовлена плата небольшого размера. Вышло очень компактно
Печатная плата для полуавтомата из сварочного инвертора

Скачать печатную плату для полуавтомата из сварочного инвертора

При первом включении напряжение на выходе полуавтомата регулируется от 14В до 22В

Ток на самодельной нагрузке для сварочных аппаратов показал около 140А в режиме дуговой сварки.

Все упаковывалось временно для тестов, так что тут без комментариев. Это потом переделаю, если все будет четко работать. 08.01.2022 ничего не менялось, но все работает до сих пор исправно пашет.

Осталось поварить самодельным полуавтоматом из инвертора. Пока без кислоты

На этом все. Если вам нравятся мои статьи, подписывайтесь на обновления в социальных сетях- кнопки сверху, а также добавьте эту статью в закладки- кнопки снизу справа

Уважаемые читатели. Дело в том, что сборка моих проектов занимает очень много времени, не простительно много удерживаю средств из семейного бюджета и больше этого делать не буду. Если вам нравиться то, чем я тут занимаюсь и хотите продолжения, то прошу поддержки с вашей стороны. Будет поддержка, будет много нового(чертежи и схемы уже лежат).Поддержать можно тут

Как переделать ММА инвертор в полуавтомат, что для этого нужно | Сварка и Пайка

Не будем вдаваться в преимущества сварочных полуавтоматов, поскольку они и так очевидны. Самое главное преимущество связано с созданием качественного и идеально ровного шва, без какого-либо шлака. Недостатков у полуавтоматов лишь два. Один из них это более высокая стоимость, чем на ММА инверторы, а вторая — необходимость использования защитного газа.

Однако можно сэкономить на покупке сварочного полуавтомата, если переделать обычный ММА инвертор под полуавтоматическую сварку. Таким образом, можно будет варить конструкции из тонких металлов, например, кузов автомобиля. Причём сам аппарат будет ничем не хуже заводских аналогов.

Как собрать полуавтомат с нуля

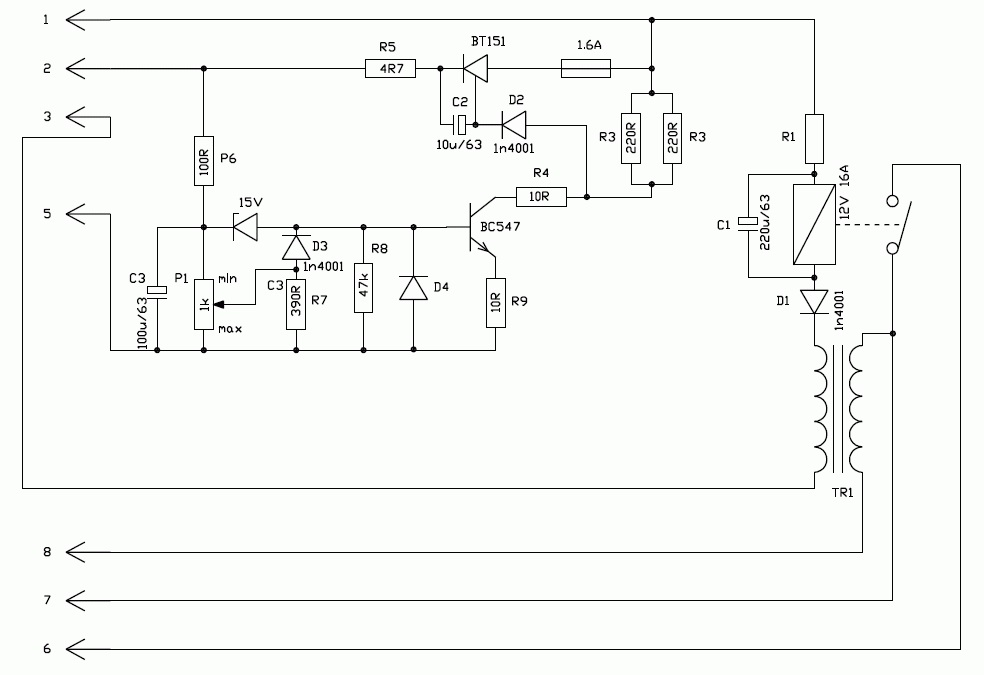

Ниже представлена схема сварочного полуавтомата, который можно собрать своими руками. Варить таким самодельным полуавтоматом можно как с использованием углекислоты, так и без неё. Для этих целей понадобится специальная самозащитная проволока, для сварки которой не нужен газ.

На схеме мы видим, что самодельный полуавтомат для сварки состоит из лабораторного автотрансформатора на 10 Ампер. Изменению подвергается лишь вторичная обмотка трансформатора, которая имеет две обмотки, по 30 витков каждая.

Также в схеме есть дроссель, который намотан медной шиной на рамке от трансформатора из старого телевизора. Для подачи сварочной проволоки в полуавтомате используется небольшой электродвигатель от дворников автомобиля.

Конечно же, при необходимости схема самодельного полуавтомата для сварки может быть изменена и модернизирована. Также можно использовать какие-то другие комплектующие, которые есть в гараже.

Обязательно нужно предусмотреть наличие в самодельном полуавтомате качественной системы охлаждения. Для этих целей в корпус полуавтомата устанавливается 120 мм вентилятор от компьютера.

Переделка ММА инвертора в полуавтомат

Однако, как показывает практика, намного проще и быстрее собрать полуавтомат для сварки на базе обычного ММА инвертора постоянного тока. К инвертору добавляется лишь мощный выпрямитель, который состоит из диодов, дросселя и конденсатора, емкостью в 50 мкФ.

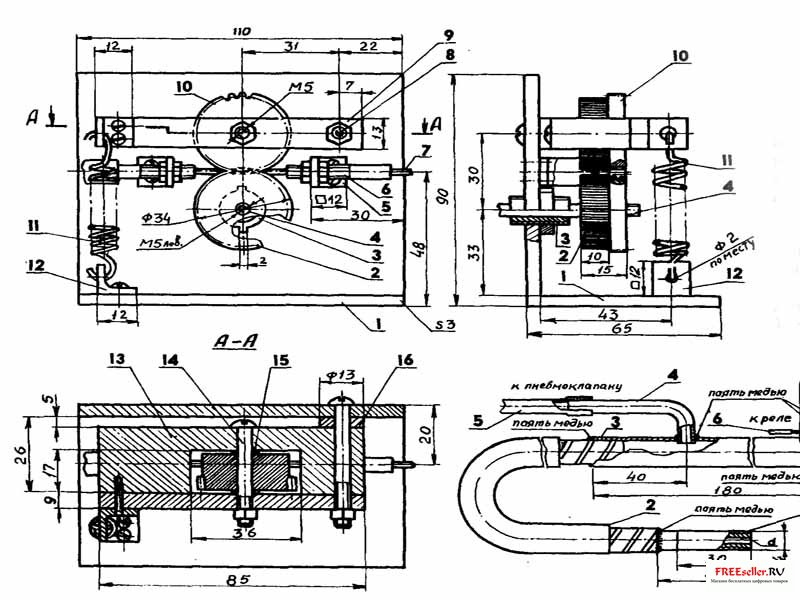

Также отдельно докупается шланг для подачи газа и протяжной механизм для проволоки. Отдельного внимания заслуживает регулятор подачи проволоки, а точнее его питание. Собрать питание регулятора подачи проволоки в полуавтомате можно из автомобильных реле и трансформатора на 12 Вольт.

Такие трансформаторы обычно используются для того, чтобы запитать светодиодную ленту, состоящую из блока светодиодов. После сборки регулятор подачи проволоки подключается к электродвигателю, который осуществляет вращение катушки с проволокой для сварки.

В интернете есть много идей изготовления самодельных полуавтоматов для сварки. Однако именно переделка ММА инвертора, с этой целью, оказывается самым простым и дешевым вариантом. Удачи всем, подписывайтесь на канал, и новых вам, творческих идей!
