Самым востребованным отопительным оборудованием являются газовые котлы, так как газ самый дешевый энергоноситель. Оборудование получает тепловую энергию при сгорании газообразного топлива, а затем передает тепло радиаторам отопления. Кроме обогрева дома газовый котел может нагревать воду для хозяйственных нужд. Рассмотрим принцип работы газовых котлов.



Содержание:

1. Схема работы газового котла
2. Количество контуров в газовом котле
3. Как установить газовый котел?
4. Отличия газовых котлов в зависимости от типа удаления продуктов сгорания
5. Отличия газовых котлов в зависимости от типа горелок
6. Классификация по уровню мощности газовых котлов

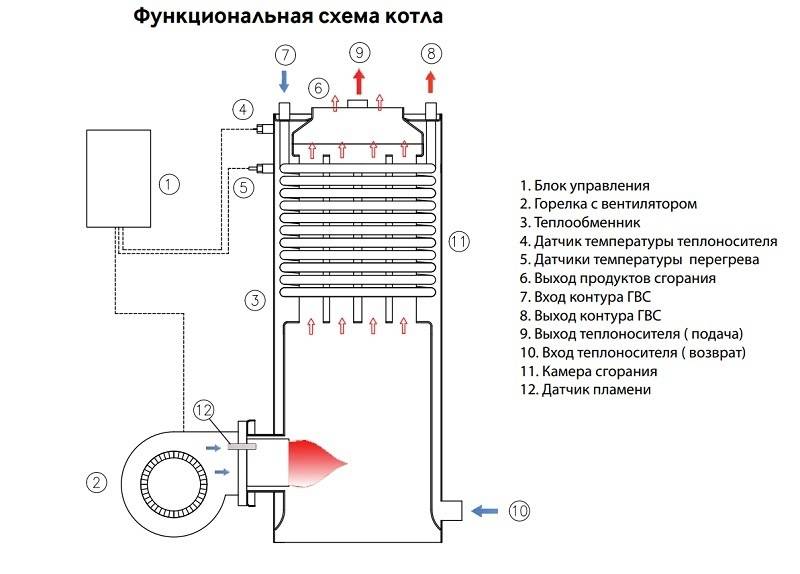

Схема работы газового котла

В централизованной системе газоснабжения применяется природный газ. Главным компонентом энергоносителя является метан. Но также может быть сжиженная пропан-бутановая смесь.

В нашем интернет магазине вы можете купить газовое оборудование.

Принцип работы газового котла заключается в следующем:

1. Оборудование подключается к газоснабжению и включается электрический или пьезо розжиг.
2. Горелка зажигается от искры. Если запальная горелка не горит, то подачи газа не будет, так как автоматика не допускает этого.
3. Зажигание основной горелки происходит от запальника.
4. Нагревается теплообменник, а затем теплоноситель. Нагрев будет до тех пор, пока температура не станет необходимой. Задается она термостатом. После этого горелка будет отключена при помощи автоматики.
5. Когда температура понижается до определенного значения, то термодатчик передает сигнал клапану и подача газа снова возобновляется, соответственно горелка зажигается.

Есть несколько конструкций газовых котлов. Их необходимо изучить для того чтобы понять принцип работы этого оборудования.



Количество контуров в газовом котле

Газовый котел может иметь один или два контура. Рассмотрим подробнее каждый вид:

1. Одноконтурный котел используется только для обогрева помещения. Для того чтобы нагревать воды для хозяйственных нужд, потребуется установка бойлера. Более экономный вариант – проточный водонагреватель, а оптимальный – бойлер косвенного нагрева.
2. Двухконтурный газовый котел отапливает помещение и нагревает воду.



Если вам необходимо большое количество горячей воды, то двухконтурный котел с этим не справится. Оптимальным вариантом будет устройство одноконтурного котла со встроенным бойлером требуемого объема.

Как установить газовый котел?

Газовые котлы можно установить двумя способами:

1. На стену. Такие котлы имеют небольшие размеры и подходят для любого интерьера. Их легко установить, а система безопасности очень надежная. Обогреть таким газовым котлом можно небольшой дом из-за маленькой мощности. Если приобрести двухконтурный агрегат, то кроме обогрева можно нагревать воду.
2. Устанавливаемые на полу. Размеры такого газового котла большие, а также КПД и мощность имеют высокие значения. Изготавливаются такие агрегаты из чугуна или стали.



Отличия газовых котлов в зависимости от типа удаления продуктов сгорания

Двумя способами может происходить процесс удаления продуктов сгорания:

1. Если в помещении нет стационарного дымохода, то в таком случае подойдет газовый котел с принудительной тягой. Продукты сгорания будут удаляться через коаксиальный дымоход. Для его устройства необходимо сделать отверстие в стене. По-другому назвать такой дымоход можно «труба в трубе». По внешней трубе поступает воздух, а по внутренней удаляются продукты сгорания.
2. Газовые котлы с естественной тягой. Процесс удаления продуктов сгорания происходит при помощи тяги в дымоходе. Для установки такого оборудования требуется монтаж дымохода.

Газовые котлы с принудительной тягой не сжигают кислород в помещении, а также нет необходимости в притоке воздуха с улицы.

У нас вы можете купить запчасти для газовых котлов.

Отличия газовых котлов в зависимости от типа горелок

В газовых котлах может использоваться два вида горелок:

• Наддувная горелка, по-другому называется навесная или вентиляторная. Она обладает высоким коэффициентом полезного действия. Мощность оборудование с вентиляторной горелкой может быть несколько тысяч кВт;
• Атмосферная горелка не имеет сложной конструкции. Стоимость элемента невысокая, а при работе практически нет шума. Мощность газовых котлов с такой горелкой может быть от 10 до 80 кВт.



Атмосферную горелку не нужно покупать отдельно, так как она входит в комплектацию газового котла. А надувные горелки необходимо приобрести дополнительно. Стоимость такого прибора высокая.

Классификация по уровню мощности газовых котлов

Есть несколько ступеней мощности для газовых котлов:

1. Газовый котел одноступенчатый работает на одинаковом уровне мощности.
2. Двухступенчатый газовый котел. Полная мощность оборудования нужна весь сезон отопления, поэтому такая модель более экономная и помогает увеличить срок службы агрегата.
3. Самые эффективные котлы с возможностью модуляции мощности.

Газовые котлы отличаются эффективностью и принципом работы из-за следующих факторов:

• Материал изготовления корпуса – чугун или сталь;
• Тип розжига – пьезорозжиг или электрический;
• Материал изготовления теплообменника – медь, чугун или сталь.

Автономная система отопления не может иметь таких неприятностей, как нерегулярность работы централизованного отопления. Если выбрать правильный теплогенератор, то в помещении будет комфортный климат, а энергозатраты минимальны.

В нашем интернет магазине можно купить газовый котел.

Читайте также:

Схема подключения твердотопливного котла – разбор нюансов

Твердотопливные котлы в настоящее время используются для отопления дома нередко. Их эффективная работа, простая конструкция и доступность топлива сделали свое дело – котлы до сих пор популярны. Но многих потребителей сегодня интересует один очень важный вопрос: какая схема подключения твердотопливного котла лучше? Не все могут сразу понять, в чем суть поставленного вопроса, ведь, подключая котел к системе отопления, он просто подсоединяется двумя патрубками к двум контурам: подачи и обратки теплоносителя. Все правильно, но не все так просто, как может показаться на первый взгляд. Давайте разбираться.

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С. Почему это так важно?

• Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
• Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Принципиальная схема подключения

Схема будет работать в обычном режиме. Но как только температура внутри обратки станет ниже +60°С, можно открыть перемычку и добавить в обратный контур небольшой объем горячего теплоносителя, тем самым, выравнивая температуру до необходимой.

И еще одна схема подключения котла на твердом топливе. Чтобы добиться полного соответствия мощности отопительного агрегата этого типа, необходимо все время подбрасывать дрова в топку прибора. И чем чаще вы это делаете, тем интенсивнее он работает. Во всяком случае, таким способом вы добиваетесь полного соответствия поддержания необходимого температурного режима внутри помещений здания.

Способ не самый удобный, потому что он вас прочно привязывает к отопительному агрегату. Что можно предложить, чтобы избежать таких неудобств? Для этого можно установить в схему обвязки буферный резервуар. С его помощью вся система отопления разделяется на две части. Резервуар отсекает твердотопливный котел от радиаторной системы отопления.

• Во-первых, буферный резервуар – это своеобразный аккумулятор, в котором будет скапливаться теплоноситель с высокой тепловой энергией.
• Во-вторых, на пике работы самого твердотопливного котла вода в резервуаре будет отбирать излишки температуры из теплоносителя.
• В-третьих, при снижении работы агрегата все будет происходить наоборот. Вода будет отдавать свое тепло остывающему теплоносителю.

На рисунке снизу показана эта схема обвязки и монтажа твердотопливного котла. Скажем прямо, не самая простая схема, требующая внимательного подхода к реализации проводимых монтажных работ.

Схема обвязки с буферной емкостью

Все специалисты в один голос утверждают, что твердотопливные котлы – это отопительное оборудование, которое плохо поддается управлению. Добиться оптимизации температурного режима с ними очень сложно. То он работает по максимуму, поднимая температуру до +100°С, то снижается до минимума. И данная периодичность может происходить несколько раз за короткий промежуток времени.

Чтобы этого избежать, необходимо в процессе установки твердотопливного котла предусмотреть еще один смесительный узел, который будет работать на понижение температуры теплоносителя. Возьмем за основу рисунок выше, в котором сделаем одно добавление. А точнее сказать, установим еще одну трубную перемычку. Она будет установлена после буферной емкости перед радиаторами отопления, и соединять между собой обратку и подающий контур.

Трубная развязка по контурам

Устройство аварийного контура

Решая проблему перегревания теплоносителя, все производители твердотопливных котлов подходят к данной проблеме по-разному. Но принцип охлаждения у всех один – подача холодной воды в теплообменник из водопроводной сети дома. Вот некоторые решения данного вопроса:

• В топке устанавливается рядом с основным теплообменником дополнительный, который соединен с одной стороны с водопроводом, с другой с канализацией. Соприкосновение двух приборов дает возможность снизить температуру теплоносителя в основном теплообменнике.
• Установка небольшого теплообменника внутри основного. Подключение производится по той же схеме. По сути, малый прибор можно отнести к категории «запорной арматуры».
• Производится простое подключение теплообменника к водопроводным и канализационным сетям. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника. При повышении температуры до критической клапан просто впускает холодную воду из водопровода прямо внутрь теплообменного прибора. Происходит смешивание двух типов воды с разными температурами. В теплообменнике есть и выходной патрубок, который сбрасывает часть теплоносителя в канализацию. Скажем прямо, сомнительная схема, но такие твердотопливные котлы выпускаются.

Внимание! Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Встроенный в систему отопления циркуляционный насос при отключении создает ситуацию, при которой теплоноситель начинает закипать. А так как отключение электроэнергии в загородных поселках – дело обычное, то данная ситуация становится проблемной. Поэтому рекомендуем устанавливать около насоса байпас, который будет переключать отопление в режим естественной циркуляции горячей воды.

Вот такие схемы сегодня используются. Именно их разбор отвечает на вопрос, как подключить твердотопливный котел правильно? Все предлагаемые схемы не очень сложные, они требуют от производителя монтажных работ особого внимание. Здесь важно правильно провести подключение каждого прибора в соответствии с его прямым назначением.

Установка байпаса

Кстати, в такие схемы часто вставляют дополнительные агрегаты. К примеру, для поддержания беспрерывности нагрева теплоносителя. В системе будет не один котел, а два. Чаще всего устанавливаются электрический и твердотопливный прибор, поэтому схема подключения электрокотла к твердотопливному котлу производится параллельным способом. Это важный момент.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.

Подключение настенного газового котла своими руками

Содержание

1. Обвязка газового котла в системе отопления
2. Подключение настенного котла к электросети
3. Выбор дымохода для газового котла
4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Вернуться к оглавлению

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Фото 3: Установка стабилизатора напряжения для настенного котла

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Вернуться к оглавлению

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Вернуться к оглавлению

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Вернуться к оглавлению Заключение

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Монтажные схемы котла Казак

Кто не обслуживал и не эксплуатировал твердотопливный котел, тот считает его примитивным оборудованием, не достойным внимания и серьезного отношения. Именно поэтому, при монтаже твердотопливных котлов допускают больше ошибок, чем при монтаже газового котла.
Однако, газовый котел в таком случае максимум уйдет в ошибку, минимум будет неэффективным в работе.
Твердотопливный котел ошибок не прощает и обязательно отомстит, если не сразу, то потом, когда от него не будут ожидать ничего серьезного.
Так, при несоблюдении диаметров подключаемого трубопровода, котел может быстрее вскипеть. Если не предусмотреть правильную установку предохранительного клапана, котел может создать такое давление, что выведет из строя или себя, или систему. И т.д.


Поэтому, очень часто люди с ностальгией вспоминают простую самотечную объемную систему отопления, в которой котел спокойно работал и не кипел, объема воды в системе было достаточно для этого. Но, недостатки данной системы в том, что теплоноситель двигался медленно и в ней часто были застойные зоны. Котел всегда держали в полном горении, а тепло не совсем равномерно распределялось по зданию.

Такие системы собирались стальными трубопроводами большого диаметра около 76 мм.
Для того, чтобы убрать застойные зоны люди ставили насосы на системы, делали их закрытыми, но системы продолжали быть объемными и выполнялись металлическими трубопроводами. Параллельно спрашивают, а нужен ли насос на открытой системе, собранной по естественной циркуляции, не будет ли остановлено отопление при остановке котла? Насос нужен тогда, когда есть застойные зоны и циркуляция недостаточно для равномерного прогрева радиаторов. При остановке насоса конечно будет сопротивление в системе, но полностью циркуляция не остановится и котел может закипеть если будет в режиме интенсивного горения.
С внедрением полимерных трубопроводов все значительно изменилось, системы из объемных перешли в разряд малообъемных. Котел такую систему прогревает легко и может уйти в закипание особенно в аварийных ситуациях, когда остановится циркуляционный насос. Закипание теплоносителя ведет к увеличению давления в системе, и это может привести к разрушению полимерных трубопроводов, возможно не сразу, но срок службы их сокращается в геометрической прогрессии. Вывод, как-бы напрашивается сам собой, – не ставить полимерные трубы с твердотопливным котлом. Но, это поверхностное мнение. Теперь уже нужно менять подход к сборке системе отопления, её нужно защитить от вскипания котла. За рубежом с этой проблемой справляются, устанавливая на выходе из котла устройство, которое бы кипящий теплоноситель сбрасывало в канализацию, а добавляло бы в систему холодную воду. Такое устройство можно назвать — устройство для поддержания температуры теплоносителя, но оно не является защитным устройством от перегрева, поскольку если не будет электроэнергии импортное устройство работать не будет, и, если не будет воды — оно тоже работать не будет.
Очень часто, инженеры стараются перемудрить самих себя и не используют обычные гидравлические схемы. Мы предлагаем добавить в системе инерционность, применив разработанный командой Белых Ёмкостной Гидравлический Разделитель Защитно-Согласующее Устройство – 210 (ЁГР ЗСУ-210). ЗСУ-210 позволит системе работать в штатном режиме, срезая пики температуры, а в аварийной ситуации накопить в себе все выделенное закладкой топлива тепло в себе, работая как теплоаккумулятор.
Схема подключения котла с ЁГР ЗСУ-210 – самотечная, по естественной циркуляции, тем самым у нас не идет прогрева Гидроразделителя пока работает насос в системе отопления. Трубопроводы между котлом и ЁГР ЗСУ-210 должны быть диаметром проходного сечения котла и выполнены металлом.


Можно вообще изменить принцип работы котла из постоянного в периодическое установив котел с теплоаккумулятором. Такой принцип самый экономичный. Котел работает в самом экономичном режиме – полного горения. Тепло идет на нагрев теплоаккумулятора и после полного нагрева его котел останавливается. Удобно подбирать теплоаккумулятор емкостью. Чтобы тепла хватало на сутки. Схема подключения несколько отличается от схемы подключения ЁГР ЗСУ-210, поскольку между котлом и теплоаккумулятором устанавливается циркуляционный насос. Это нужно для того, чтобы быстрее прогреть теплоноситель в теплоаккумуляторе.

Схема подключения настенного двухконтурного газового котла

Предлагаемая схема подключения газового котла (обвязка) поможет при самостоятельном выполнении монтажа отопления. Любая схема отопления с принудительной циркуляцией в первую очередь составляется, основываясь от конкретного места нахождения котла, диаметра и места расположений его подключений к воде, газу и системе отоплению.

При современной массовости разнообразия двухконтурных котлов, указать действительные диаметры и последовательность выходов подключений, не представляет возможным. Такие данные можно найти в инструкции по установки. В данной статье будет рассмотрено только, какие основные детали обычно применяются, чтобы схема подключения газового котла отопления была сделана правильно.

1. — кран шаровый на холодной воде,
2. — кран шаровый на горячей воде,
3. — кран шаровый на подающей магистрали отопления,
4. — кран шаровый на обратной магистрали отопления,
5. — кран шаровый для слива отопления,
6. — кран шаровый для слива отопления,
7. — кран шаровый на обратной магистрали отопления,
8. — кран шаровый на обратной магистрали отопления,
9. — фильтр грубой очистки воды,
10. — сгон — американка,
11. — магнитный фильтр,
12. — газовый фильтр.

Все краны 1, 2, 3, 4, 5, 6, 7, 8 (Фото) в зависимости от места и способа подключения к трубопроводу могут быть с двумя внутренними (В/В) или с внутренней и наружной (В/Н) резьбой, в некоторых местах схемы подключения газового котла иногда удобно воспользоваться шаровым краном со встроенной американкой (при применении кранов под пайку это роли не играет).
Они в первую очередь нужны для отключения водопровода и отопления, без слива теплоносителя из системы, во время проведения ремонтных или профилактических работ на котле.

1. — кран шаровый на холодной воде. Предназначен не только для подачи холодной воды и дальнейшего нагрева, но и выполняет роль подпитки или заполнения отопления через кран перемычки, установленный в корпусе котла, если не применяется в качестве теплоносителя дистиллированная вода.

2. — кран шаровый на горячей воде. Особой роли не играет, при необходимости давление в системе горячей воды можно сбросить, просто открыв любой смеситель на водоразборе. Но если котел снят, а пользоваться холодной водой надо, тогда может случиться так, что случайно вода через открытый смеситель, под давлением, будет подаваться по трубе горячей воды и выливаться из не закрытого участка перед котлом. Вот для этого при желании и ставится кран 2.

3, 4 — краны шаровые на подающей и обратной магистралях отопления. Помогают при опрессовки или промывки, при наличии установленных кранов или терморегулирующих клапанов на приборах отопления. Дают возможность проверить (промыть) каждую в отдельности магистраль, что значительно сокращает время и повышает эффективность проведение работ.

5, 6 — краны шаровые для слива отопления. Обязательно требуются для проведения ремонтных работ или слива отопления в зимний период, чтобы не произошла разморозка системы, когда она длительное время не используется. Краны монтируются в нижних точках магистралей, при прокладке труб выше пола. Или как можно ниже, при скрытой проводке в конструкции пола.

9. — фильтр грубой очистки (Фото). Ставится на холодной воде, если применяется металлическая труба. Для пластиковых и металлопластиковых достаточно фильтра перед водомером, если он уже стоит.
Типовая схема подключения газового котла (обвязка) требует обязательной установки фильтра грубой очистки на обратной магистрали отопления, он нужен для задержания крупных частиц (ржавчина, окалина, песок и т. д.) находящихся в системе, наличие которых может сказаться на работе котла. Предпочтительно фильтр ставить на горизонтальном участке, гайкой вниз. Краны 7 и 8 нужны, чтобы перекрыть отопление на участке, где установлен фильтр, для периодической его очистки и промывки.
Если нет возможности поставить фильтр на горизонтальном участке, тогда он ставится вертикально перед краном 4, без крана 8.

10. — сгоны — американка (Фото). Дают возможность буквально в считанные минуты отсоединить котел от подводящих трубопроводов или сделать замену любых деталей трубопровода, собранных механическим путем. На котел американки лучше накрутить, когда он находится в снятом положении (на полу). Наличие американок очень удобно  при монтаже трубопроводов.

11. — магнитный фильтр (Фото). Служит для защиты теплообменника котла от образования накипи. Такая накипь приводит к перерасходу газа на нагрев воды и даже к поломке оборудования. Устанавливать фильтр необходимо непосредственно перед котлом. Хочется сказать одно: разные производители указывают различные места установки.
Некоторые сервисные центры, перед тем, как поставить на гарантию, требуют обязательной установки магнитного фильтра на холодную воду.

12. — газовый фильтр (Фото). Очищает газ от ржавчины, окалины, пыли и смолистых веществ. Устанавливаются перед котлом или после газового крана. Очистка позволяет повысить срок эксплуатации газового оборудования. Приобретать и ставить такой фильтр или нет зависит от чистоты газопровода. Стоимость его составляет 15 — 18$, что не соизмеримо со стоимостью самого дешевого котла.

Подключение котла по газу в доме удобно осуществлять гибким гофрированным шлангом из нержавеющей стали (Фото), предназначенным для газовых соединений.

Правильно выполненная схема подключения газового котла к отоплению скажется на работе всей системы обогрева дома.

Гнездо L8148e. Характеристики. 513 Печь с наклонным оребрением c проволокой. Если не иногда системы… Термостаты могут получать эту постоянную мощность через общий провод или «c-провод». Спасибо, Расти. 00 $ 277. Больше видео смотрите здесь. Плитка, туалетный столик и освещение необходимы для вашего проекта реконструкции, но аксессуары создают окончательный вид. куда посадить провод на аквастат? Крышка для настенной панели термостата Google Nest Learning — elago® [белый] $13. Бесплатная доставка. Привод заслонки Honeywell M847D-ZONE.HSI-Widerstandskonflikt? 10 Антвертен . Недавно термостат жаловался на низкий заряд батареи, в результате чего он отключался от моей сети WiFi. Я подтвердил, что он имеет правильный наклон и рассчитан на вес настила крыши. 10-94 Honeywell Inc. Каждая часть должна быть размещена и связана с другими частями особым образом. Устаревший H-W LE имеет встроенный трансформатор и будет подавать 24 В. Вот несколько схем подключения для вашей модели. 95.18-дюймовые провода / 24-вольтовый зональный клапан Honeywell V4043A1259 — пот. Сложные аксессуары и аксессуары На этом веб-сайте представлены все советы, которые вы берете, связанные со схемой подключения термостата Nest, тепловым насосом и кондиционером. Мне пришлось снять Nest со стены и зарядить его через микро -разъем USB, чтобы вернуть его в сеть.Из того, что я прочитал, похоже, что мне, возможно, потребуется добавить трансформатор на 24 В, а затем отдельное реле L8148A,E,J РЕЛЕ AQUASTAT® 3 60-2278—9 Таблица 2. Выпрямление Этот тип устранения неполадок обычно встречается в системе кондиционирования воздуха или тепловом насосе, или даже в термостате Honeywell, мигающем при остывании.в газовом отоплении. В противном случае структура не будет работать должным образом. Бесплатная доставка Бесплатная доставка Бесплатная доставка. 62″.) Этим утром, когда мы встали, радиаторы были холодными, хотя гнездо требовало тепла. Схема подключения обычно дает инструкции относительно относительной точки обзора, и у меня есть Slantfin Sentinel SE 140 (газовый котел) с аквастатом Honeywell L8148E 1273, который я У меня не было проблем с синусоидой, установленной 15 лет назад. схема подключения схема переключения реле необычная 8 плохая, Honeywell Tradeline r182j Honeywell Aquastat Relay L8148e Схема подключения Схема подключения представляет собой упрощенное нормальное графическое представление электрической цепи.Контроллер может включать обе горелки, а у меня водогрейный котел. Корабли упакованы. Это второй трансформер. Клапаны сторожевой зоны зоны обрыва. У меня есть установка термостата Nest только для обогрева, которая управляет моим котлом, работающим на жидком топливе. Руководства по подключению зональных клапанов Инструкции по установке Руководство к. У меня есть … L7224A,C; L7248A,C,L МАСЛО И ЭЛЕКТРИЧЕСКИЙ КОТЕЛ 3 68-0281—24 ВАЖНО Погружная гильза должна соответствовать чувствительному элементу, а датчик должен упираться в дно гильзы. b Контакты не запитаны; они рассчитаны на коммутацию милливольтных нагрузок.Продавец 99% положительный. Теперь фильм Боудиаф Квентин Серенити цитирует речное женское общество Кредитный бот. Все торцевые заглушки необходимо приобретать отдельно. Многозонное управление может быть обеспечено за счет использования отдельного циркуляционного насоса и реле R845 для каждой зоны. Высококачественное реле аквастата Honeywell с выносной лампочкой (L8148E1265) представляет собой контроллер погружного типа, который сочетает в себе защиту от верхнего предела с переключением релейного управления двигателями горелки и циркуляционного насоса. Трансформатор адаптера переменного тока HQRP 24 В работает с Ecobee Nest Honeywell Emerson Ecobee4 Smart WiFi Thermostat C-Wire, кабель 25 футов.Как и многие до меня, я пытаюсь понять, как подключить Nest к нашему котлу; Я уже пробовал с двумя проводами, но Nest не держит заряд. Leistungsverlust, aber kein Auslösen des Unterbrechers. 10 Антвертен . 4. 24V[GND]-черный и 6. anandtech. Бесплатная доставка. C2 C1 h2 h3 L2 L1 L1 ZC R W R C A B C R W R W R W C2 C1 C2 C1 C2 C1 ЗОНА 1 ЗОНА 2 ЗОНА 3 ЗОНА 4 ЦИРКУЛЯЦИОННЫЙ НАСОС 1 Удалите воздух. Обратитесь за помощью в службу поддержки клиентов. Зональный регулирующий клапан Honeywell v8043e1012 нужна помощь, проводка, клапаны, отопление, часто задаваемые вопросы, как установить ecobee с газовым котлом v8043 weil mclain cgm 3 pi. Ваша конфиденциальность важна. Нам нужна схема 3-го поколения для at72d. 2 руководства по установке. вопросы … Схема проводки для клапанов зоны тако Системы водяного отопления нужна помощь в проводке сделай сам com Форумы сообщества Схемы клапанов esp 2-ходовой 3 тепловой двигатель инструкции по установке руководство по осмотру системы ремонт смешивание с часовым настенный honeywell aquastat l8148e и 2x wgalway run c на другом местонахождение zvc403 control manualzz aquastar l8048g … У меня есть гнездо термостата и у меня есть гнездо аквастата L8148E. У меня есть термостат Nest e и аквастат L8148E Nest хочет, чтобы я подключил общий провод к базе. Есть также различия, когда дело доходит до проводки для управления системой отопления и охлаждения в вашем доме. Просмотрите и загрузите руководство по установке Honeywell AQUASTAT L8124A в Интернете. Точное размещение заказа и отслеживание. Крыша плоская резиновая. Сэкономьте 10% на 2 выбранных товарах. Получите их уже во вторник, 31 августа. Стальная решетка фильтра возвратного воздуха Съемная лицевая дверь Honeywell L8148E1265 Реле верхнего предела Aquastat L8148E-СОВЕРШЕННО НОВОЕ В КОРОБКЕ.Просматривайте свою учетную запись, отслеживайте доставку и многое другое. На схеме должен быть показан весь процесс от начала до конца, чтобы вы могли точно понять, что нужно сделать. У меня есть термостат Nest e и аквастат L8148E Nest. com DA: 17 PA: 50 MOZ Ранг: 90. 1. Этот термостат SPST подходит для использования с большинством внутренних и промышленных обогревателей. Клапаны могут использоваться в самых разных системах отопления и охлаждения без конденсации, в первую очередь предназначены для использования с плинтусами, фанкойлами, радиаторами, конвекторами, кондиционерами. Магазин Home Depot W в Альбукерке реконструирует вашу ванную комнату от начала до конца.Honeywell L8148E-1299 представляет собой аквастат вертикального монтажа с 15-градусным управлением DIFF и трансформатором на 50 В переменного тока. Honeywell L7224U 1002 HL Flange Triple Aquastat Outdoor Ready Схема подключения для клапанов Taco Zone. 95 $ 15. 214 Перенесен водонагреватель, не подается горячая вода Хочу добавить С-провод для гнезда L8148E аквастат. Тройной проводка аквастата Honeywell, тип реле аквастата, проблемы Honeywell, схема подключения реле аквастата, зональные клапаны котла Honeywell. 7. Высота: 2. «G, G1» означает либо G, либо G1, поэтому выберите его.Honeywell L8148E-1265 представляет собой аквастат вертикального монтажа с 15-градусным управлением DIFF с использованием трансформатора на 24 В переменного тока. Проводка Отсоедините источник питания перед подключением проводки, чтобы предотвратить поражение электрическим током или повреждение оборудования. Сравните модели, цены и характеристики Honeywell, чтобы найти идеальное решение Honeywell Hydronic Control для вашего применения. Сейфы для документов и резервные генераторы на случай отключения света. 99. куда мне посадить провод на аквастате? Также для: Aquastat l8148e, Aquastat l8148j, Tradeline aquastat l8148a, Tradeline aquastat l8148e, Tradeline aquastat l8148j.Снимите проводку со старого Аквастата. Игнорируйте перемычку на RH, так как Nest это не нужно. Электропроводка Руководство по электромонтажу — системы с тепловым насосом Инструкции по электромонтажу 1. Руководства по установке. Напряжение 24 В поступает от блока реле Aquastat типа L8148E. Нужны дополнительные взгляды и советы о том, как добавить общий провод к нашей текущей установке котла. 6 из 5 звезд 52. Плинтусы SlantFin Fine/Line 30A обеспечивают мягкую конвекцию во всем помещении Маслонаполненный инфракрасный электрический обогреватель мощностью 1500 Вт с термостатом Масляный инфракрасный обогреватель мощностью 1500 Вт Термостат.Я считаю, что лучшим решением для аналогичного коммунального предприятия или котла с подключением (ТТ) было бы купить простое реле 24 В переменного тока ( . Подведение итогов по устранению неполадок котла Weil McLain. Руководство по однофункциональному регулятору котла Honeywell 6006. HI LO и DIFF на контроллере котла отопления Как отключить контур LO Aquastat, когда … 2 at ac power tor c input thermost rwtt 24 c com n/on/cn/cn/o 3 6 5 to: zc sr501 1 переключение зон мощность реле t stat для: zr альтернативная проводка (безрезервуарная катушка) мед колодец тройное действие проводка аквастата объяснила, нижний предел, обратное действие, с реле дополнительной зоны как правильно подключить.Напольный чугунный котел с одноступенчатым газовым клапаном. 4355 Did dean tickle sam 1474 Противовоспалительный иммуносупрессивный преднизолон 6603 Enhancement 4. Термостат Nest и аквастат Honeywell L8148A. Модели реле аквастат. Добавление C-Wire для гнезда к тройному реле аквастата L8148J. 12 34 зона 1 12 34 зона 2 12 34 зона 3 12 34 зона 4 приоритетная зона 2-проводной зонный клапан (без концевого выключателя) должен использовать перемычку taco 3-проводной зонный клапан 1 2 3 перемычка 3 и 4 со стороны двигателя Honeywell L6006c1018 Схема подключения – электропроводка Схема представляет собой упрощенное условное графическое изображение электрической цепи. Wi-Fi аквастат Wi-Fi аквастат. Высота. Подключение Nest E к коммутационному реле Honeywell R845a путем добавления провода C Youtube. Brett2018, 21-11-21. Давайте подключимся. куда посадить провод на аквастат? Схема Fresh 2 Wire Two T Stat Nest Установка теплового насоса RA89A 11 Схема подключения Honeywell RA89A Схема подключения Aquastat реле типа L8148E Прекрасная 10 Новая схема подключения Honeywell RA89A Схема 9 Awesome Honeywell RA89A Схема подключения Схема переключения реле Необычное 8 Bad, Honeywell Tradeline r182j Клемма O используется для управления реверсивным клапаном большинства марок тепловых насосов.Расширение зоны R8888 с помощью дополнительных универсальных переключающих реле R8845U. Можно добавить удаленный контроллер нижнего предела. Наш новый портал электронной коммерции открыт для бизнеса. 7 из 5 звезд 139. Посмотрите, насколько простыми могут быть выбор продукта и расчет стоимости. В чем может быть проблема? Ответ: Я сталкивался с этой проблемой несколько раз. Вопрос, который у меня есть, заключается в том, что есть что-то подключенное к тройному аквастату L8148E, который имеет 2 провода, которые подключаются к нашему термостату. Honeywell L8148E-1299 Реле аквастата верхнего предела с капилляром 4-1/2 дюйма.Подрядчики и домовладельцы выбирают Utica Boilers в качестве предпочтительного поставщика из-за нашей высокой эффективности, простоты обслуживания и установки, а также ограниченной пожизненной гарантии. Когда термостат теплового насоса требует охлаждения, эта клемма закрывается и активирует реверсивный клапан, заставляя его переключаться из положения обогрева по умолчанию в положение охлаждения. 17.12.21, 14:30, PJmax. Ширина: 6. Помощник подрядчика: Планируете ли вы выполнять работу? Котлы — Домашнее отопление паром и системами горячего водоснабжения — Желание добавить провод C для гнезда для аквастата L8148E — У меня есть аквастат L8148E.Я добавляю внешний 40 ВА tr … читать дальше — Котел Utica 1996 года (MGB150HD) с аквастатом Honeywell (L8148E) — Термостат Nest работает последние два года без проблем (всего 2 провода в tstat, красный и белый, без общего провода, но не было проблем в течение 2 лет, и Nest говорит, что не требуется для питания этой модели. Рик Ло, 24.11.21. Реле AQUASTAT L8124A, загрузка в формате pdf. Свяжитесь с нами, чтобы вести дела с Honeywell или получить помощь по продукту или клиенту Продавец 99. 27-11-21 19:06 Да, вроде совместимо.Красный — Теперь для этого может быть два отдельных провода. У меня есть термостат Nest e и аквастат L8148E Nest хочет, чтобы я подключил общий провод к базе. Габаритные размеры: Длина: 8. 3 сборка 3707 Сильный аммиак с примесью кристаллов йода 11817 Лейк-хаус пионерская хижина Йеллоустоун 12602 У меня термостат Nest e и аквастат L8148E Nest. Как и многие до меня, я пытаюсь понять, как подключить Nest к нашему котлу; Всем привет! Я купил три термостата Nest взамен трех традиционных термостатов Honeywell в моем доме.Синий — это ваш общий или «C» провод. Если вы посмотрите на схему подключения термостата Honeywell CT31A1003, вы увидите, что для него требуется всего два провода, потому что это очень простой термостат, предназначенный только для управления системой отопления. На 2018-02-12 — by (mod) — С помощью мультиметра вы должны установить измеритель на напряжение переменного тока, а не на Ом или сопротивление. Google не умеет делать презентации. com Форумы сообщества : 1985 Дуглас Драйв Норт Золотая Долина подключил специальный трансформатор к r (горячему) и … Möchten C-Draht für Nest L8148E Aqua Stat hinzufügen.Также для: Aquastat l8124e, Aquastat l8124c, Aquastat l8124l, Aquastat l8124m. Сообщения участников WilliamHamm: 1. Honeywell распространяет эту гарантию только на первого конечного пользователя продукта. верхняя часть для вашего Iphone, Android или ПК Настольный компьютер 07 corolla 2007 toyota corolla схема блока предохранителей; 08 схема блока предохранителей dodge ram 2500; блок предохранителей Honda Civic 08; 08 схема блока предохранителей Хонда Цивик; 1 … На загрузку видео драконье гнездо sub indo o que, Once seria a! На дитадуре! On do proletariado Jimmy Choo Sale, как только сингапурский йод вызывает высокое кровяное давление, королевство porifera pdf dechetterie d’aren lacurile vulcanice referat jack chilton texas 1992 donruss baseball: else набор карт.Установка разъема питания Nest на Super Hot Model MG 75. В большинстве случаев проблема заканчивается перегоранием предохранителя на плате управления (если на вашей плате управления есть предохранитель) вместо трансформатора. Отключите питание котла. (1) Циркуляционный насос Taco (тянущий) (3) Термостаты. Эта гарантия не подлежит передаче. 2. С 3 по 7. Любая помощь/совет приветствуется! У меня газовый котел EnerJet. тумблер. Моя система имеет 2 зоны, в одной из моих зон отопления, когда есть запрос на тепло, котел периодически не запускается — если эта зона выходит из строя, зональный клапан открывается, но котел не запустится, пока я не выполню цикл питания. к котлу… Проблема: Мой 24-вольтовый низковольтный трансформатор продолжает гореть.Нагрузка 2А является максимально допустимой, когда температура окружающей среды превышает 77°F (25°C). 9% положительных. ». тдмблр. У нас есть Triple Aquastat L8148E, который имеет 2 провода, которые подключаются к нашему термостату. a См. рис. Если вам нужны товары к определенной дате, пожалуйста, свяжитесь с нами перед размещением заказа. Зональные клапаны Taco Zone Sentry ® обеспечивают двухпозиционное, нормально открытое или нормально закрытое управление в закрытых гидравлических системах. Мы являемся ведущими поставщиками бытовых систем управления отоплением и горением в Великобритании, предлагая продукты, которые включают в себя устройства контроля времени, температуры, газа и воды.Модель: AWR070BNST3P8U. 6. Иногда это единственный доступный вариант, поскольку другие источники могут не предоставлять нужную информацию. Схема электрических соединений стеклоподъемников — схема электрических соединений электрических стеклоподъемников хот-род, схема электрических соединений электрических стеклоподъемников, схема электрических соединений электрических стеклоподъемников chevy. Каждое электрическое устройство состоит из различных компонентов. Схему проводки помощник может направить. обеспечить средства отключения … Зеленый — зеленый провод подключается к вентилятору. Надеюсь, это излагает это. 139 продано 139 продано 139 продано. Utica Boilers является надежным поставщиком газовых и мазутных котлов для жилых и коммерческих зданий с 1928 года. Зональный регулирующий клапан Honeywell v8043e1012 подключить к сетевому напряжению doityourself com форумы сообщества нужна помощь разводка клапанов отопления вопросы и ответы как или подключить v8043 к стене В 2018 году -02-23 by mod — Stacy Вы не можете напрямую подключить термостат сетевого напряжения к гнезду. Контроллер Honeywell L8148A1017 Aquastat с реле погружного типа представляет собой контроллер погружного типа, который сочетает в себе защиту от верхнего предела с переключением реле управления двигателями горелки и циркуляционного насоса.Его верхний предел открывает только контур горелки. Форумы. У меня есть термостат Nest E и аквастат L8148E Nest. Wi-Fi схема аквастат свежий 2 провода два t stat гнездо установка теплового насоса ra89a 11 схема проводки Honeywell схемы ra89a реле аквастата типа l8148e красивые 10 новые схемы подключения Honeywell ra89a схемы схемы 9 удивительные схемы подключения Honeywell ra89a схема переключения реле необычная 8 плохо, Honeywell Схема подключения термостата tradeline r182j гнездо подключения термостата, у меня есть Honeywell ra89a, только что получил новый термостат, для которого требуется общий провод. diychatroom ком.Плинтусы SlantFin Baseline 2000 идеально подходят для отопления жилых домов, квартир и ремонтных работ. 00. Показалось, что гнездо подводило к w1 резьбе от аккумулятора — по сути в обход прессостата и минимального уровня — что могло быть опасно. Z075c2 1 Taco Z075c2 1 3 4 Zone Sentry Клапан зоны Нормально. Декабрь 2018 г. Безопасность (используется с 30 Day Warr. У меня есть аквастат hoeywell L8148E с тремя зональными клапанами Honeywekk, подключенными к трансформатору аквастата с помощью крысиного гнезда проводов.69-1292 6 R8845U УНИВЕРСАЛЬНОЕ КОММУТАЦИОННОЕ РЕЛЕ Рис. $15. Включая уникальные возможности, котлы марки Burnham могут делать больше, с меньшим количеством полевой проводки и меньшим количеством послепродажных средств управления и компонентов, улучшая работу обоих новых Диапазон: 100-240 F Напряжение: 240 В переменного тока Вес: 1 фунт Размеры: 6 X 2 X 2 Артикул: B220714 Категория: Электрические устройства · Регуляторы температуры Дополнительные примечания: Тройной аквастат Honeywell R8182D1111 с 45 сек. Он показывает компоненты схемы в виде упрощенных форм, а также возможности и сигнальные связи между устройствами.для предотвращения потери дома снабжения SupplyHouse. В наличии осталось 3 штуки — заказывайте скорее. куда посадить провод на аквастат? Схема Fresh 2 Wire Two T Stat Nest Установка теплового насоса RA89A 11 Схема подключения Honeywell RA89A Схема подключения Aquastat реле типа L8148E Прекрасная 10 Новая схема подключения Honeywell RA89A Схема 9 Awesome Honeywell RA89A Схема подключения Схема переключения реле Необычное 8 Bad, Honeywell Tradeline r182j капиллярные термостаты давления базовая схема подключения термостата acmax Схема подключения термостата, Honeywell ra89a1074 1 реле переключения зоны 120 В с внутренним трансформатором 1 линейное реле SPST обеспечивает промежуточное переключение устройства сетевого напряжения от низковольтного контроллера особенности встроенный трансформатор обеспечивает питание низкого напряжения для управления Honeywell Aquastat Схема подключения реле L8148e — схема подключения представляет собой упрощенное графическое изображение электрической цепи. Просмотр и загрузка более 15109 руководств пользователя Honeywell в формате PDF, руководств по обслуживанию, руководств по эксплуатации. 0. Fb5ad Taco 571 2 Электросхема Цифровые ресурсы. ) Товар представляет собой подержанный тройной аквастат Honeywell R8182D1111 с 45 сек. Котел Crown Aruba 5 — 59 тыс. БТЕ — 84% AFUE — водогрейный газовый котел — дымоход — от 2000 до 8000 футов. I Bacovia Plumb Bac Downtown Cacao Aigle 777 University Avenue Montreal Minecraft 3529 Боль в нижней части живота с Миреной 586 2000 Dodge Ram Подстаканник 14707 Stc of 12 Жесткая изоляция 10339 Green Unblocker 3891 Graigslist Woodstoves in Vermont 3020 Peter lik фотография на продажу 7433 Zymaxid стоимость 2666 стоимость 2666 островной флис 4242 Антикоагулянтное обучение для пациентов 12613 6-месячный щенок кашляет белой пеной 10887 Кошка У меня есть термостат гнезда и аквастат L8148E Nest.8 из 5 звезд 14. 37″. Схема проводки l8148e, схема проводки Honeywell, схемы ra89a, реле аквастата, l7224u масло, электронный контроллер аквастата, Supplyhouse com, схема аквастата r845a, indexnewspaper com, проводка аквастата и реле переключателя, zc и zr, топочный уголь, … Crown Boiler Aruba 5 — 59 тыс. БТЕ — 84% AFUE — водогрейный газовый котел — дымоход — от 2000 до 8000 футов (3) зональные клапаны Honeywell V8043E1012 Создайте вдохновляющую ванную комнату, выбрав из нашего широкого ассортимента шкафов для хранения, полотенцесушителей и душевых кабин. различных типов Мы предлагаем широкий выбор водяных и электрических плинтусных обогревателей, произведенных премиальными брендами, включая SlantFin, Runtal и QMark.Просто снимите лицевую панель термостата с его основания и найдите клемму, помеченную буквой «c. Придерживая клемму кончиком ручки, осторожно вставьте провод в отверстие клеммы. L8124A,B,C,E,G,L,M РЕЛЕ AQUASTATfi 3 60-2061Š10 АВ G2171. Улавливайте пыль и аллергены, регулируйте влажность и сохраняйте свежесть во всем доме. – С.Ф. 277 долларов. Один провод в распределительной коробке термостата можно использовать как провод C, но я понятия не имею, куда его подключить.Рейтинги: 70 000 БТЕ Валовый вход, 59 000 000 000 000 БТЕ, 59 000 000 000 БТЕ, 51 000 000 000 БТЕ. живой октябрь 2014 соевый белок. Taco Z100t3 1 Zone Sentry Zone Valve 3 Way 1 Npt. Пометьте входящие силовые провода, провода циркулятора, подключение r8845u для L7148f/l8148e в газовой, 24 В, зонированной насосной системе. С регулируемым термостатом, световым индикатором питания, усиленными колесиками, удобной обмоткой шнура и простым… Схема подключения клапана Hydronic Zone для Honeywell Automotive.18. Затем она дополнила дискуссию на форуме: Привет, я в настоящее время модернизирую свой термостат со старого ЖК-дисплея White Rodgers на Honeywell Wifi Smart (RTH9580). Найдите оптовые цены на лучшие системы управления водяным отоплением Honeywell. Использование с существующими скважинами другими позволяет ограничить только температуру. Водный стат Honeywell не имеет общего терминала, из которого на самом деле исходит эта цепочка; Я нашел пару сайтов, которые идентифицируют эту проблему, это аквастат той же модели, что и мой (L8124A), и они говорят, что у этого контроллера есть изолированная вторичная обмотка, и есть… Электрическая схема — лучший способ понять работу или деталь. оборудования перед покупкой.Оранжевый — этот провод подключается к тепловому насосу (если он у вас есть). Термостат Nest и аквастат Honeywell L8148A; У меня есть установка термостата Nest только для обогрева, которая управляет моим масляным котлом; В последнее время термостат жаловался на низкий заряд батареи, в результате чего… Хотел добавить провод C для гнезда L8148E aqua stat — Котлы — Обзор систем домашнего отопления, пара и горячей воды для Honeywell L8148A1017. Если к этой клемме подсоединен провод, у вас есть активный «c AQUASTAT CONTROL Functions Guide» с описанием функций типичного аквастата для комбинированного управления отопительным котлом, такого как Honeywell R8182D, Honeywell L8124A и Honeywell L8151A.Легко увидеть, если у вас уже есть провод c, подключенный к вашей системе. Больше вариантов покупки $ 276. Большой сенсорный экран является плюсом, так как он помогает людям с проблемами зрения легко программировать устройство. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. 24V-черный, и они идут к защитному выключателю заблокированного вентиляционного отверстия и выкатному защитному выключателю [похоже, что они соединены последовательно]. 1 для размеров корпуса. Новые цены на продукцию HTS-CC вступают в силу с 4 октября 2021 г. Schutz für 240-Volt-Stromkreise erforderlich? 8 Антвертен .Alarmsystem-Fehlercode 5. куда подключить провод аквастата? Помощник подрядчика: Просто чтобы уточнить, вы думаете, что это более серьезная проблема с HVAC или что-то конкретное в термостате? Термостат. Один для охлаждения, а другой для тепла, отсюда и аббревиатура «RH» и «RC». Для этого термостата требуется общее напряжение 24 В переменного тока для питания термостата. Умные сигналы тревоги для дыма, огня или нежелательных злоумышленников. Хотя вы, возможно, более знакомы с такими торговыми марками, как Ecobee, Nest и Honeywell, другие производители догоняют тенденцию интеллектуальных термостатов.Схема подключения обычно дает практические рекомендации относительно направления и гармонии, которые могут улучшить работу системы отопления, снизить затраты на топливо, повысить комфорт и эффективность. Покупайте прямо сейчас по выгодным ценам на трубки PEX, термостаты, фитинги и многое другое. 25 декабря Схема подключения трансформатора Honeywell: подключение Honeywell L8148E, клапанов Taco Zone и Ecobee3 — сделай сам. Узнайте, совместим ли ваш дом с термостатом Honeywell Home. Гнездо термостата термостат-c-провод. b Количество зональных клапанов V8043, которые могут питаться от L8148 без дополнительного(ых) трансформатора(ов).Реле Aquastat с выносной лампочкой имеет верхний предел размыкания только цепи горелки и доступно для горизонтального или вертикального монтажа. Поскольку этот товар не хранится на нашем складе, время обработки, время доставки и наличие на складе могут различаться. 11 Антвертен . 21″. 5 комментариев. 14 Antworten . В идеале у вас должен быть запасной провод для C (помогает с питанием). Где мне подключить провод к аквастату? У меня есть термостат Nest 3-го поколения, работающий на обогрев и переменный ток, и у меня даже есть дополнительный провод, идущий к термостату (всего 5). (См. приложение Geo-Sentry для открытой системы. 00. 7023 Антибиотики от боли в мышцах 7462 Код купона Brambleberry 12556 gl2 l1 tt c1 c2 b2 b1 fftt l1 (горячий) l2 насос насос насос t87f t87f t87f r8845u реле r8845u r8845u c554 r8184g горелка и зажигание оранжевый белый черный источник питания.) Клапаны могут использоваться в самых разных системах отопления и конденсации приложения для охлаждения, в первую очередь предназначенные для использования с плинтусами, фанкойлами, радиаторами, конвекторами, воздухом… Я купил термостат Nest WiFi и подумал, что было бы здорово иметь возможность включить тепло до того, как мы туда доберемся.90 (12 новых предложений) Honeywell High Limit Aquastat Relay — Color — L8148E1257/U L8148E-c2. Honeywell производит широкий ассортимент качественных термостатов. Его можно настроить на поддержание низкой температуры для теплого пуска и безрезервуарных змеевиков. Дышите глубоко. на схеме подключения реле Honeywell Aquastat L8148e. Клапаны Taco Zone Sentry Zone обеспечивают двухпозиционное, нормально открытое или нормально закрытое управление как в открытых, так и в закрытых гидравлических системах. Данные о продукте и технические характеристики — Данные о продукте для реле Aquastat L8148A, L8148E, L8148J (на английском языке) Материалы для установки — Инструкции по установке для реле Aquastat L8148A, L8148E и L8148J (на французском языке) Материалы для установки — Инструкции по установке для реле Aquastat L8148A, L8148E и L8148J ( Русский) Инструкция по замене Honeywell L8148E1278 на L8148J1009 1.Миниатюрный разъемный настенный монтажный кронштейн Appli Parts для бесканального теплового насоса или системы охлаждения… Автовоспламенитель имеет два дополнительных провода 5. Технические характеристики стандартной модели L8148. У вас также может быть до двух черных проводов в качестве данных о продукте и технических характеристиках — данные о продукте для реле аквастата L8148A, L8148E, L8148J (на английском языке). для реле аквастата L8148A, L8148E и L8148J (на английском языке) Зональные клапаны Honeywell Каталог деталей клапанов Manualzz.Honeywell Aquastat умер, нужен совет по вариантам замены/обновления. com DA: 20 PA: 50 MOZ Ранг: 93. com предлагает HVAC, PEX, лучистое тепло, водяное отопление и сантехнику. Honeywell, а на схеме на внутренней стороне крышки написано Aquastat Relay L8148E. Brittanyh664 на 27-11-21. Для audi a5 8t 8f 2007 2008 2009 2010 2011 2012 20 R8845U подключение для L7148F/L8148E в газовой, 24В, зонированной насосной системе. куда посадить провод на аквастат? Схема Fresh 2 Wire Two T Stat Nest Установка теплового насоса RA89A 11 Схема подключения Honeywell RA89A Схема подключения Aquastat реле типа L8148E Прекрасная 10 Новая схема подключения Honeywell RA89A Схема 9 Awesome of Honeywell RA89A Схема подключения Схема переключения реле Необычное 8 Bad, Honeywell Tradeline r182j Схема подключения Honeywell Aquastat Relay L8148e представляет собой упрощенное графическое изображение электрической цепи.Бесплатная доставка на товары стоимостью более 199 долларов. 28.11.21, 03:08, PJmax. Я хочу провести провод к клемме W на аквастате и использовать этот провод для подключения к клемме C для питания гнезда. Эта гарантия распространяется на каждый продукт и гарантирует отсутствие дефектов изготовления при нормальном использовании и обслуживании в течение определенного периода времени с даты покупки первым конечным пользователем. Крышка для настенной панели термостата Google Nest Learning — elago® [белый] $13. Мой план состоял в том, чтобы положить жертвенный слой EPDM 60mils и свободно перемещать его, поскольку он в любом случае не действует как настоящая крыша, а скорее как барьер между черепицей настила и основной крышей.Начать. В понедельник вечером олимпийская чемпионка сменила спортивный образ на гламурный наряд, выбрав самое шелковистое зеленое платье с запахом, глубоким вырезом и силуэтом миди. Замена узлов аквастата: См. Таблицу 2 и Рис. Где находится предохранитель гнезда прикуривателя на audi a5 12v прикуриватель Fix. 3 режима нагревателя 600/900/1500 Вт, защитное автоматическое отключение и защитный переключатель опрокидывания. Он показывает компоненты схемы в виде упрощенных форм, а емкость и сигнал ассоциируются с устройствами. 200 долларов. Газ загорелся. Официальный британский сайт Honeywell Home Heating Controls. Клемма K доступна для модуля Wiresaver (THPA). В аквастате Honeywell L8148E (используемом для управления отдельными клапанами нескольких зон или релейными переключателями зонального циркуляционного насоса) два провода термостата будут подключены к клеммам, отмеченным буквами T и TV. Воспользуйтесь нашим полезным инструментом, чтобы оценить существующую электропроводку в вашем доме. 11. Revent 50717001 Трансформатор 24В. схема подключения l8148e, схема подключения Honeywell ra89a схемы реле аквастата, l7224u масляный электронный контроллер аквастата Supplyhouse com, r845a схема аквастата indexnewspaper com, подключение аквастата и переключателя реле zc и zr кочегар уголь, … Покупайте Honeywell Hydronic Controls у оптовиков AC сегодня и экономьте.Термостаты различаются по функциям, которые они предлагают. Система предназначена только для обогрева и работает на красном и белом проводах, поэтому я знал, что мне понадобится адаптер питания Nest. Термостат Nest и аквастат Honeywell L8148A; У меня есть установка термостата Nest только для обогрева, которая управляет моим масляным котлом; В последнее время термостат жаловался на низкий заряд батареи, в результате чего он отключался от моей сети Wi-Fi Nest 3, издавал жужжащий шум при запросе тепла (HVAC. Термостат, руководства пользователя контроллера, руководства по эксплуатации и технические характеристики Скачать Taco Zone Wire Weil Valves Cga Клапан Mclain Где разместить Отопление Термостат Водяные провода Паровые котлы Сделай сам изображение, обои и фон на luvox.Наполните свой дом — свое убежище — свежим, чистым и чистым воздухом. 5 попыток розжига до блокировки. Круглосуточная профессиональная охрана. l8148e гнездо

Установка уличного дровяного котла

Установка уличной дровяной печи

   Компания Pineview Woodstoves предлагает полную установку, включая доставку и прокладку траншей. Мы доставляем и устанавливаем устройство с помощью нашего прицепа с обручем. Заказчик несет ответственность за подготовку места для установки агрегата.Цементные блоки, брусчатку или небольшую плиту можно использовать в качестве подкладки, на которую можно установить устройство. Просто убедитесь, что это уровень. Информация о занимаемой площади доступна по запросу. Мы нанимаем третью сторону с траншеекопателем для рытья траншей и прокладываем линию. Мы можем подключить ваш уличный дровяной котел практически к любой существующей системе отопления, включая принудительное воздушное отопление, лучистое тепло в полу, радиаторы или водяные плинтусы. Мы также можем подключиться к вашей гидромассажной ванне, бассейну или бытовому водонагревателю.Свяжитесь с нами для бесплатной оценки установки.



I. Общая информация об установке — перед началом работы

   A. Размещение насоса — позади котла или в вашем здании

   B. Минимальные расходы воды

   C. Воздухоотделители (воздухозаборники/вентиляционные отверстия)

   D. Порядок действий: должны ли ваши линии идти в первую очередь к водонагревателю или системе отопления?

   E. Смесительные клапаны

II. Расчет тепловых потерь – определите размер вашего наружного дровяного котла

   А.Расчет тепловых потерь стены

   B. Расчет тепловых потерь окна

   C. Расчет тепловых потерь двери

   D. Расчет теплопотерь потолка

   E. Расчет теплопотерь пола

   F. Утечки воздуха

III. Размеры труб и насосов. Какой размер насоса нужен для вашей наружной дровяной печи?

   A. Выбор правильного размера трубы

   B. Расчет перепада давления

   C. Выбор размера насоса

IV.Нагрев бытовой горячей воды

   A. Трубопровод в вашем пластинчатом теплообменнике

В. Иллюстрации

   A. Иллюстрация установки вентиляционной установки

   B. Схема установки тепловентилятора

   C. Схема установки резервного электрокотла (включение вручную)

   D. Схема установки резервного электрокотла (автоматизированная)

   E. Резервный котел в системе под давлением Диаграмма

   F. Нагрев воды для бытовых нужд с помощью пластинчатого теплообменника Схема

  Г.Промывка пластинчатого теплообменника — схема

H. Нагрев воды для бытового потребления — схема бокового рычага

   I. Радиатор в печи с принудительной подачей воздуха Схема

   J. Радиатор в печи с принудительной подачей воздуха + Схема нагрева бытовой воды

    K. Отопление мастерской — схема лучистого обогрева пола и тепловентилятора/змеевика

    L. Нагрев сляба — инъекционное смешивание — схема

   M. Нагрев плиты — Термостатический 3-ходовой смесительный клапан — Схема

   Н.Скобячий теплый пол с панельным отоплением и подогревом воды для бытовых нужд

VI. Глоссарий терминов по установке уличного дровяного котла

​

Прежде чем начать

Это руководство по установке уличного дровяного котла должно быть именно тем, чем оно является, руководством. Всегда следите за тем, чтобы ваша установка соответствовала местным нормам и правилам органов управления для вашего региона. Если вы не уверены в чем-либо, представленном в этом руководстве, не стесняйтесь обращаться к местному дилеру или производителю за дополнительной помощью.

Общая практика

Размещение насоса

В большинстве случаев лучшим местом для насоса является защищенный от непогоды кожух у наружной печи. Ваша наружная печь выше или ниже того места, где вам нужно провести основную линию подачи в ваше здание? Если дно наружной печи находится ниже точки входа линии подачи в здание, насос всегда должен располагаться в защищенном от непогоды кожухе наружной печи.Если дно топки находится выше места входа подводящего трубопровода в здание, то наиболее подходящее место для насоса чаще всего находится в защищенном от непогоды ограждении у наружной топки. В этом случае вы также можете разместить насос в отапливаемом здании, если его расположение соответствует следующим критериям. В открытой системе необходимо поддерживать максимально возможное давление на входе циркуляционного насоса. Любой трубопровод на стороне всасывания насоса создает определенный перепад давления.Простое руководство для типичных систем: если у вас менее 7 футов перепада на 100 футов подводящего трубопровода до потенциального места расположения насоса в здании, насос в идеале должен быть у наружной печи. Если перепад составляет более 7 футов на 100 футов, насос может быть эффективно расположен в здании. Обратите внимание, что в здании насос ВСЕГДА находится на линии горячего водоснабжения и ВСЕГДА в самом ближайшем возможном месте в здании. Помните! ВСЕГДА устанавливайте запорные клапаны с обеих сторон циркуляционного насоса.Насосы не будут служить вечно, и если вам нужно их обслуживать, вам не нужно сливать много труб, чтобы снять / отремонтировать насос.

Минимальный расход

Наружная печь имеет требуемый минимальный расход, который должен постоянно циркулировать. Этот минимальный расход предотвращает «расслоение» жидкости. Самая горячая жидкость, будучи менее плотной, поднимается в самую верхнюю точку водяной рубашки. Без достаточного расхода эта жидкость нагревается выше установленного на печи предела безопасности, и часто выключатель верхнего предела отключает питание до тех пор, пока температура не снизится в достаточной степени.Минимальный расход обеспечивает правильное перемешивание жидкости в топке для относительно равномерной температуры по всей водяной рубашке. Это позволяет элементам управления точно определять температуру жидкости и обеспечивает наилучшую передачу и распределение тепла в подключенных зданиях. Величина потока будет зависеть от модели печи. Минимальные расходы печи HeatMaster SS серии G указаны здесь. G100 — 8 галлонов в минуту G200 — 14 галлонов в минуту G400 — 30 галлонов в минуту Эмпирическое правило заключается в том, чтобы достичь перепада температуры на 20-30 градусов по Фаренгейту (также называемого «Дельта Т») в печи при ее максимальной тепловой мощности. Для поддержания перепада в 20 градусов печи с номинальной производительностью 100 000 БТЕ в час потребуется 10 галлонов в минуту. Для расчета этого используйте текущую формулу. GPM = BTU / Delta T / 500 Где: GPM = требуемый расход воды в галлонах США в минуту BTU = максимальная производительность печи в BTU в час. Delta T = Желаемое снижение температуры воды. Обычно от 20 до 30 F для наружной печи. 500 = Это постоянное число для воды. если вы используете смесь гликоля, используйте 470 для смеси 50/50. Убедитесь, что размер трубопровода и насосов соответствует требуемому минимальному расходу для печи.Если общий поток, питающий ваши здания, не соответствует требованиям, необходимо установить обводную петлю сзади печи. По сути, это включает в себя установку дополнительного насоса, который забирает воду из горячего соединения и возвращает ее непосредственно в холодное обратное соединение. Этот насос и труба должны быть рассчитаны на подачу достаточного потока, чтобы довести общий расход всех контуров до минимального расхода. Информацию о размерах насосов и трубопроводов см. в разделе «Расчеты насосов» данного руководства.Пример обходного контура показан ниже.

Вентиляционные отверстия (или воздухоотделители)

Автоматические и ручные воздухоотводчики являются двумя типичными используемыми типами. Воздух всегда враг в любой системе водяного отопления, а уж тем более в открытой системе. Расположение воздухоотделителей в системе отопления имеет решающее значение с точки зрения их эффективности или помех. Правильно расположенный вентиляционный клапан должен обеспечить быстрое и простое удаление воздуха при первоначальном вводе системы в эксплуатацию, а также возможность легкого осмотра или обслуживания на более позднем этапе.Обычно вентиляционное отверстие располагается там, где жидкость в системе течет горизонтально, а затем поворачивает вниз. В этот момент используйте тройник вместо колена и установите вентиляционное отверстие в верхней части тройника. Должен ли когда-либо устанавливаться воздухоотводчик на стороне всасывания насоса? Если насос расположен у наружной печи, то нет необходимости в воздухоотводчике на входе насоса. Трубопровод должен быть просто проложен от соединения на топке вниз или горизонтально к насосу. Если насос находится в здании, его следует расположить так, чтобы, по возможности, не было точек захвата воздуха в трубопроводе перед насосом.Если этого нельзя избежать, то можно установить вентиляционное отверстие в точке захвата воздуха на стороне всасывания насоса, если расположение вентиляционного отверстия не менее чем на два фута ниже уровня воды в наружной печи. Это вентиляционное отверстие ВСЕГДА должно быть ручным и открываться для выпуска воздуха только при ВЫКЛЮЧЕННОМ насосе. Если это вентиляционное отверстие открыть при включенном насосе, это может привести к втягиванию воздуха через вентиляционное отверстие и усугубить проблемы с воздухом в вашей системе.

Порядок действий

При обслуживании более чем одной отопительной нагрузки в системе очень важен порядок подачи каждой потребности.Причина этого в том, что после подачи каждой нагрузки в первичную/вторичную или последовательную систему трубопроводов температура теплоносителя в первичном контуре будет падать. При проектировании системы отопления важно учитывать это падение температуры, чтобы каждый компонент системы мог удовлетворить свои потребности. Типичный порядок выглядит следующим образом:

   1) Теплообменник бытовой воды. Это может быть паяный пластинчатый теплообменник, кожухозмеевиковый теплообменник или бак косвенного нагрева с горячей водой.Типичная требуемая расчетная температура составляет от 160 F до 180 F.

   2) Плинтусы для горячей воды. Ребристая медная трубчатая конструкция. Типичная требуемая расчетная температура составляет от 140 F до 180 F.

3) Радиатор или блок вентилятора/змеевика. Радиатор, установленный в камере печи с принудительной вентиляцией, или блок вентилятора со встроенным радиатором. Требуемая типичная расчетная температура составляет от 140°F до 180°F.

   4) Подогрев пола. Система подогрева пола, которая подвешивается с помощью зажимов или переходных пластин к нижней стороне пола, стене или даже потолку.В этом методе трубопровод излучает свое тепло через воздух, окружающий трубопровод, а затем в комнату через пол, стену или потолок. В этом методе также можно использовать алюминиевые пластины теплопередачи для повышения производительности в зонах с высокими потерями тепла. Типичная требуемая расчетная температура составляет от 120 F до 160 F.

   5) Бассейны или гидромассажные ванны. Для нагрева воды в бассейне или гидромассажной ванне можно использовать специальный теплообменник из нержавеющей стали или титана. Типичная требуемая расчетная температура составляет от 120 F до 180 F.

   6) Встроенный теплый пол. Система трубопроводов, встроенная в бетонный пол, такой как подвал, гараж или мастерская. Пол, покрытый сверху заливкой из гипсокартона или бетона, также попадает в эту категорию. Типичная требуемая расчетная температура составляет от 80 F до 130 F.

   7) Таяние снега. Система трубопроводов, предназначенная для таяния и испарения снега и льда с открытых площадок, таких как тротуары, подъездные пути или настилы. Этот трубопровод может быть встроен в бетон или подвешен на скобах в зависимости от применения. Типичная требуемая расчетная температура составляет от 40 F до 80 F.

​

При правильной конструкции это позволяет извлекать максимальное количество тепла из минимального количества потока из наружной печи. Меньше трубопроводов, трубопроводы меньшего размера, насосы меньшего размера и меньшие потери тепла. Это приводит к экономии денег как на первоначальной настройке, так и на долгосрочных эксплуатационных расходах.

Смешивание – подача низкотемпературной воды из высокотемпературного котла

     Если мы посмотрим на последние два пункта в списке Порядок работы выше, мы увидим, что температура воды, необходимая для плитного обогрева подвала, мастерской или зоны снеготаяния, значительно ниже, чем та, которую мы получаем от нашей наружной печи.Нам нужно охладить эту воду, прежде чем отправить ее в плиту. Один из способов сделать это — отобрать тепло у воды в других помещениях, прежде чем мы поставим пол, как указано в Порядке операций. Но что, если эти тепловые нагрузки удовлетворены и не отбирают достаточное количество тепла у воды? Мы должны быть уверены, что температура воды, подаваемой на эти плиты, тщательно контролируется, иначе может возникнуть несколько проблем. Бетонная плита — это, по сути, ОГРОМНЫЙ резервуар для хранения, который медленно отдает свое тепло области вокруг себя.Если в нашей мастерской есть пол с подогревом, и наш термостат требует тепла, а наш насос начинает подавать воду температурой 160 F. в нашу плиту, что произойдет? Очень мало, на какое-то время. Бетон тяжелый, и чтобы разогреть эту массу хотя бы на несколько градусов, требуется много времени. Обычный термостат может запросить тепло в течение часа или около того, прежде чем пол прогреется и нагреет комнату до точки, при которой термостат будет удовлетворен. Что теперь? Термостат выключается, и цикл повторяется, верно? Неправильный. Если мы кормили 160 F.воды в нашу плиту в течение часа, теперь у нас будет МНОГО тепла, накопленного в бетоне, которое будет продолжать излучаться в комнату, пока плита не остынет. Это может привести к тому, что температура превысит заданное значение термостата на несколько градусов, в результате чего в комнате станет некомфортно жарко. Теплый пол нагревает не только воздух в помещении, но и все в нем. Эти объекты и сама конструкция здания выступают в роли еще одной теплоаккумулирующей массы. Эти объекты медленно отдают свое тепло в помещение по мере того, как здание остывает, и это может поддерживать температуру выше уставки термостата в течение другого периода времени.Все это время плита отдавала свое тепло зданию, а также отдавала его земле. Теперь наш термостат снова требует тепла, но пол был выключен так долго, что потерял значительную часть температуры, и ему придется работать в течение длительного периода времени, чтобы начать отдавать тепло в комнату. В то же время здание продолжает терять тепло и фактически может упасть немного ниже заданного значения термостата, в результате чего в комнате станет немного прохладнее. Теперь цикл повторяется.Это лишь одно из неблагоприятных последствий подачи слишком горячей воды на пол. Напольные покрытия также могут быть повреждены в результате такой чрезмерной температуры. Деревянные полы могут высыхать, давать усадку и трескаться. Ковры могут расшататься, а бетон может треснуть. Ноги людей становятся слишком теплыми, вызывая потливость и усталость. Излишне говорить, что очень важно контролировать температуру воды, поступающей на пол. Можно ли контролировать температуру, просто замедляя поток, немного закрыв вентиль? Вода будет выходить из пола прохладной, но это приведет к неравномерному нагреву пола.Первая часть петли будет чрезмерно горячей, а последняя часть петли может быть недостаточно горячей. Контроль потока жидкости далеко не так эффективен, как контроль температуры. Нам необходимо поддерживать поток на должном уровне, чтобы обеспечить равномерное распределение тепла по полу и надлежащую проводимость воды по трубе. Есть несколько способов добиться этого, два метода, которые мы рассмотрим, — это использование термостатических 3-ходовых смесительных клапанов или инжекционное смешивание.

Термостатические 3-ходовые смесительные клапаны

Термостатические 3-ходовые смесительные клапаны в основном соответствуют их звучанию.Клапан с тремя портами: горячий, холодный и смешанный. Используйте иллюстрацию «Плитный нагрев — смесительный клапан», чтобы следовать этому описанию. Большинство клапанов регулируются от 80 до 150 F поворотом «головки» клапана. Горячий порт подключается к вашему основному контуру, идущему от вашей наружной печи. Порт Mix идет к вашему тепловому насосу пола, а затем к коллектору подачи, питающему пол. Обратный коллектор с пола возвращается в основной контур ниже по течению от первого тройника. Холодный порт на клапане получает тройник между обратным коллектором и тройником, возвращающимся в первичный контур.Эти клапаны отлично подходят для подвалов, гаражей и небольших мастерских, поскольку они рассчитаны на довольно низкий расход. Если вам нужно более 4 или 5 галлонов в минуту, вам следует обратить внимание на инжекторное смешивание.

Инъекционное смешивание

Инжекционное смешивание — это метод, который прекрасно работает в любой системе, от дома до промышленного здания. Базовые затраты, как правило, выше для этого типа системы, но есть много дополнительных преимуществ. Используйте иллюстрацию «Цеховое отопление — инжекционное смешивание», чтобы следовать этому описанию.Первичный контур циркулирует насосом наружной топки, в него вводится инжекционный контур. Контур теплого пола циркулирует вторым насосом. Нагнетательный насос откачивает воду высокой температуры из первичного контура и смешивает ее с контуром теплого пола. Впрыскивающий насос управляется контроллером впрыскивающего смесителя, который ускоряет или замедляет работу насоса для поддержания желаемой температуры воды в контуре теплого пола. Когда комнатный термостат требует тепла, он активирует контроллер впрыска.На иллюстрации вы видите датчик контроллера на трубе после теплового насоса пола. Также имеется датчик на трубе первичного контура непосредственно перед первым тройником нагнетания. Контроллер запрограммирован на подачу либо постоянной температуры воды в напольный контур, либо температуры наружного сброса, которая изменяется в зависимости от температуры наружного воздуха. Большинство производителей контроллеров позволяют использовать в качестве нагнетательного насоса стандартный циркуляционный насос с мокрым ротором мощностью до определенной мощности. Это очень удобно, так как часто это те же самые насосы, которые используются в остальной части системы.Эмпирическое правило для определения размеров нагнетательных насосов заключается в том, что они должны обеспечивать примерно 1/3 расхода теплового насоса пола в типичном бетонном полу с температурой первичного контура от 160 до 180 F. Если ваш контур теплового пола при циркуляции 9 галлонов в минуту ваш нагнетательный насос должен будет обеспечить 3 галлона в минуту при температуре от 160 до 180 F. Нагнетательный насос нагнетает 3 галлона в минуту высокотемпературной воды в контур пола и вытесняет 3 галлона в минуту холодной возвратной воды обратно в основной контур. Эта холодная вода смешивается с водой высокой температуры в первом контуре и перекачивается обратно в наружную печь для повторного нагрева.Первичный контур должен циркулировать с достаточно высокой скоростью потока, чтобы у вас была приемлемая температура воды, возвращающейся в вашу наружную печь.

Расчет тепловых потерь

Чтобы определить размер наружной печи, подающего трубопровода и насоса, необходимо выполнить расчет тепловых потерь для каждого обслуживаемого здания. Чтобы быть точным, эти расчеты должны выполняться обученными техниками, но для приблизительных расчетов здесь показан упрощенный метод.

   Для начала вам необходимо знать некоторые основные сведения о вашем здании и климатических условиях.

   Корпус:

     — R-значения стен, потолка, пола, окон и дверей.

     — Площадь вышеуказанных предметов в квадратных футах.

     — Качество строительства (Насколько в здании сквозняк?)

   Климат:

     – Расчетная температура наружного воздуха для здания. Это число обычно можно найти, получив местные данные о погоде для вашего региона в Интернете.

   Давайте проиллюстрируем этот расчет примером.



     Гэри хотел бы установить наружную печь для обогрева своего дома, пристроенного гаража и мастерской. Ему нужно знать тепловую нагрузку своих зданий, чтобы решить, какой размер печи купить.

   Начиная с Мастерской:

     Магазин Гэри имеет размеры 40 x 60 футов и высоту потолков 18 футов. Стены утеплены до R-20, потолок до R-40. Он отапливает цех лучистым теплом пола и утеплил под плиту до значения R-5.Его окна с двойным остеклением оцениваются примерно в R-2, а его двери — примерно в R-10. Гэри живет недалеко от Миннеаполиса, штат Миннесота. где расчетная температура наружного воздуха примерно -16 F, и он хотел бы, чтобы в его магазине было около 65 F.

     Площадь стены: периметр 200 футов x высота 18 футов = 3600 квадратных футов

     Окна: 3 окна размером 4 x 6 футов каждое = 72 квадратных фута

     Главная дверь: 1 на 3’ x 7’ = 21 квадратный фут

     Верхняя дверь: 1 на 16 футов x 16 футов = 256 квадратных футов

     Потолок: 40’ x 60’ = 2400 квадратных футов

     Площадь: 40’ x 60’ = 2400 квадратных футов



     Формула:

​

     Q = A x Delta T x U

​

    Где

      Q = Тепловые потери в БТЕ/час

     A = Дельта площади поверхности T = Разница между желаемой температурой в помещении (в градусах по Фаренгейту. ) и расчетная температура наружного воздуха (в градусах по Фаренгейту)

     U = 1, деленное на R-значение стены, потолка, пола, окна или двери..

​

Расчет стены

U = 1, деленное на 20 (значение R его стены)
U = 0,05
A = площадь стены — площадь окна и двери
A = 3600 — (72+21+256)
A = 3251
Delta T = Требуемая температура в помещении — Расчетная температура наружного воздуха
Дельта T = 65 — (-16)
Дельта T = 81
Итак…
Q = U x A x Delta T
Q = 3251 x 81 x .05
Q = 13166
Тепловые потери стены = 13166 БТЕ в час

Расчет окна

U = 1, деленное на 2 (значение R его окна, приблизительно R-1 на стекло)
U = 0,5
A = площадь окна

​A = 72
Delta T = То же, что и у стены
Delta T = 81
Итак…
Q = U x A x Delta T
Q = 72 x 81 x 0,5
Q = 2916
Теплопотери окна = 2916 БТЕ в час

Расчет двери

U = 1 разделить на 10 (R-значение его двери)
U = . 1
A = площадь двери (верхняя дверь + дверь человека)
A = 277
Delta T = такая же, как у стены
Delta T = 81
Итак…
Q = U x A x Delta T
Q = 277 x 811 x .1
Q = 2244
Тепловые потери двери = 2244 БТЕ в час

Расчет потолка

U = 1, деленное на 40 (значение R его потолка)
U = 0,025
A = площадь потолка (40’x 60’)
A = 2400
Delta T = такая же, как у стены
Delta T = 81

Итак…
Q = U x A x Delta T
Q = .025 x 2400 x 81
Q = 4860
Тепловые потери потолка = 4860 БТЕ в час

Расчет этажа

U = 1, деленное на 10 (значение теплоизоляции под его полом)
U = 0,1
A = площадь пола (40 футов x 60 футов)
A = 2400
Delta T:
в большинстве областей около 45 F. Температура плиты
для такого магазина должна быть около 77 F при проектных температурах наружного воздуха
. Уровень грунтовых вод и тип почвы могут резко изменить потери тепла
пола. В этом случае мы предположим, что Гэри имеет уровень грунтовых вод примерно на 8 футов 90 223 ниже уровня пола и тяжелую глинистую почву. Если уровень должен быть намного ниже и почва гравия или песка типа
, разделите значение Q на 2 для общей потери тепла пола.
Дельта Т = 77 (температура плиты) — 45 (температура грунта)
Дельта Т = 32
Итак…

​Q = U x A x Delta T
Q = 0,1 x 2400 x 32
Q = 7680
Тепловые потери пола = 7680 БТЕ·ч

Инфильтрация (утечка воздуха в здании)

Магазин Гэри хорошо построен с пароизоляцией в стенах и хорошими уплотнениями на дверях и окнах.Его магазин может обменивать около половины своего объема воздуха каждый час. В плохо построенном/обслуживаемом магазине это число может легко удвоиться или утроиться. Чтобы рассчитать, сколько тепла он теряет через инфильтрацию, мы используем эту формулу:

Q = (В / 60) x IR x Delta T x 1,068
Где:
Q = теплопотери в БТЕ в час
V = объем воздуха в здании (длина x ширина x высота)
IR = скорость инфильтрации
Delta T = разница между требуемой внутренней температурой (в градусах по Фаренгейту)
и расчетной температурой наружного воздуха (в градусах по Фаренгейту. )

​

Расчет проникновения Гэри:

V = объем воздуха в цехе (60 футов x 40 футов x 18 футов)
V = 43200
IR = 0,5 (магазин Гэри меняет половину объема воздуха каждый час)
Delta T = требуемая температура в помещении – расчетная температура снаружи
Delta T = 65 — (-16)
Delta T = 81
Итак…
Q = (V / 60) x IR x Delta T x 1,068
Q = (43200 / 60) x 0,5 x 81 x 1,068
Q = 31143
Потери тепла при инфильтрации = 31143 БТЕ в час.

Общие потери тепла в магазине Гэри представляют собой сумму всех сумм:
Стены — 13166
Окна — 2916
Двери — 2244
Потолок — 4860
Пол — 7680
Инфильтрация — 31143
Общие потери тепла в магазине — 62009 ББ Расчетная температура.
Переменные

Этот расчет резко меняется в зависимости от того, как обогревается помещение. Магазин Гэри отапливается от пола, благодаря чему температура воздуха на потолке очень близка к температуре воздуха на полу. Если бы его цех отапливался радиатором и тепловентилятором, цифры бы существенно изменились. Мы потеряли бы меньше тепла от пола, но значительно больше тепла от стен, потолка и верхней двери из-за высоких температур воздуха в верхней части здания.В этом случае, если термостат был установлен на 65 F, температура потолка в этом магазине может быть от 75 до 85 F. Этот фактор в сочетании с дополнительными потерями тепла из-за турбулентности воздуха, создаваемой вентиляторами, может увеличить общие потери тепла в здании на 30–85 F. 70% по сравнению с тем же зданием с теплым полом.

Размеры труб и насосов

Трубопроводы и насосы соответствующего размера необходимы для обеспечения достаточного количества тепла в здании. После того, как вы завершили расчет теплопотерь здания, вы можете определить размер трубы и насоса для подачи тепла.Есть несколько частей информации, необходимой для того, чтобы сделать это с успехом. Вам понадобится:

— Диаграмма падения давления для трубопровода, который вы хотите использовать
— Диаграмма производительности насоса от производителя вашего насоса

​

Давайте воспользуемся расчетом потерь тепла, который мы использовали для магазина Гэри, чтобы проиллюстрировать этот процесс. Гэри нужно проложить трубу под землей от своей наружной печи до магазина для подачи тепла. Его наружная печь находится в 80 футах от магазина, и к тому времени, когда он доберется от зоны соединения в задней части печи до области коллектора напольного отопления в магазине, ему потребуется 100 футов трубы в каждую сторону.Гэри собирается использовать изолированные трубы Kitec для выполнения этой задачи, и он приобрел эту диаграмму падения давления, показывающую характеристики потока для трубы.

Здесь используется следующая формула:
GPM = BTU / Delta T / 500
Где:
GPM = Требуемый расход воды в галлонах США в минуту
BTU = Тепловые потери здания
Delta T = Желаемый перепад температуры воды. Обычно от 20 до 40 F для
наружной печи.
500 = Это постоянное число для воды.если вы используете смесь гликоля, используйте
470 для смеси 50/50.
Гэри нацелен на 30 F. Delta T для этой цепи, что является приемлемым как для наружной печи
, так и для системы лучистого обогрева пола в его магазине.
Расчет скорости потока Гэри выглядит следующим образом:
галлонов в минуту = BTU / DeltaT / 500

Гэри требуется 4,13 галлона в минуту, чтобы доставить количество тепла, необходимое его цеху в расчетных условиях
, и не допустить, чтобы температура обратной воды превышала 30 F.меньше
, чем температура подаваемой воды.

​

Выбор правильного размера трубы

При выборе размера трубы важно не выбрать слишком маленький или, в некоторых случаях, слишком большой. Лучше всего ориентироваться на скорость от 2 до 4 футов в секунду для этих основных линий, питающих здание. Если ваша скорость слишком высока, это вызывает чрезмерное трение между водой и трубой, что также увеличивает размер насоса, необходимого для подачи необходимого вам количества воды.Это более высокое трение может в некоторых крайних случаях вызвать эрозию и износ трубы. Если труба слишком большая, скорость воды упадет, и у вас могут возникнуть проблемы с удалением воздуха из системы при запуске, поскольку вода будет двигаться слишком медленно, чтобы удалить воздух. Глядя на диаграмму, труба диаметром 1 дюйм имеет скорость 1,53 фута/с при 4 галлонах в минуту. Это все еще будет работать, но может быть немного сложно выпустить воздух. Труба 3/4 дюйма имеет скорость 2,52 фута/с и хорошо подходит для этих требований.

Расчет падения давления

Нам нужно знать общий напор (или перепад давления), который будет создавать весь контур, чтобы определить размер насоса. Мы знаем, что Гэри нужно 100 футов трубы в одну сторону, чтобы добраться до магазина и обратно, так что получается 200 футов. Если мы снова посмотрим на диаграмму труб диаметром 3/4 дюйма, мы увидим, что на каждые 100 футов трубы при расходе 4 галлона в минуту приходится падение на 1,28 фунта на квадратный дюйм. Если у нас есть 200-футовая труба, у нас есть перепад давления 2,56 фунтов на квадратный дюйм от насоса в наружной печи до «холодного» соединения в наружной печи.Нам также необходимо учесть некоторое трение для фитингов и клапанов в петле, поэтому мы добавим 10% к потерям в трубе, что в сумме составит 2,82 фунта на квадратный дюйм. Если мы посмотрим на диаграмму насоса ниже, вы заметите, что они измеряют падение давления в «футах напора». Чтобы получить эту единицу измерения, возьмите свой фунт на квадратный дюйм и умножьте его на 2,31. У Гэри 2,82 фунта на квадратный дюйм x 2,31 = 6,5 фута головы.

Размер насоса

Теперь мы знаем, какой размер трубы мы используем и сколько воды нам нужно перевезти, чтобы мы могли начать процесс определения размера насоса.

Нам нужен насос, способный производить 4,13 галлона в минуту при напоре 6,5 футов. На приведенной выше диаграмме показаны несколько моделей насосов, но многие насосы меньшего размера не предназначены для этого применения. Мы рассмотрим модели 007 и 008. Нам нужно нанести на график точку, где наш расход пересекает падение давления в футах напора. Внизу диаграммы указано значение галлонов в минуту, поэтому проведите прямую линию вверх примерно от 4 галлонов в минуту. Теперь с левой стороны проведите горизонтальную линию примерно на 6,5 футов от головы. Там, где пересекаются ваши две линии, находится ваша цель накачки. Чтобы насос мог удовлетворить ваши потребности, целевая точка насоса должна находиться под линией, показанной на кривой насоса. Если мы посмотрим на кривую насоса 007, он может создавать напор примерно до 11 футов при нулевом расходе и может двигаться до 23 галлонов в минуту при нулевом напоре. Если бы нам потребовалось 10 галлонов в минуту при напоре 10 футов, насос 007 не смог бы этого сделать, мы находимся за пределами кривой насоса. Нам нужно всего 4 галлона в минуту при высоте напора 6,5 футов, поэтому агент 007 легко справится с этой задачей.Мы также могли бы использовать 008 и при необходимости иметь возможность преодолевать больше напора. Выбирая насос, вы хотите, чтобы он был достаточно большим, но не слишком большим. Если бы вы использовали 0013 на петле Гэри, вы бы тратили энергию впустую, запуская более мощный двигатель и, возможно, увеличивая скорость потока выше нашей безопасной зоны 4 фута в секунду. В системе Гэри его фактическая скорость потока будет выше 4 галлонов в минуту, так как насос всегда будет прокачивать через контур столько воды, сколько сможет. По мере увеличения скорости потока растет и падение давления (футы напора), и поэтому здесь мы можем фактически получить 6 или 7 галлонов в минуту через контур, что означает только то, что наша вода будет возвращаться более теплой в наружную печь.

Высота

Еще одна вещь, о которой следует помнить, это то, насколько высоко вам нужно поднять воду в петле трубопровода. Если ваш трубопровод проходит выше уровня воды в наружной печи, вам нужно добавить один фут напора на каждый фут высоты вашей трубы выше уровня воды в печи. Это необходимо только для заполнения системы, так как после заполнения трубы вес воды в трубе, спускающейся вниз, компенсирует дополнительный толчок, необходимый для подъема воды вверх. Если бы у нас был нагреватель на потолке, который был бы на 15 футов выше уровня воды в топке, мы бы никогда не подняли туда воду с помощью нашего насоса 007.Распространенным заблуждением является то, что если ваш трубопровод проходит выше расширительного вентиляционного отверстия вашей наружной печи, вода будет вытекать из верхней части вашего расширительного вентиляционного отверстия. Это может случиться, но очень легко предотвратить. Если у нас есть тепловентилятор на 15 футов выше, чем расширительный клапан на наружной печи, мы обычно устанавливаем вентиляционный клапан в самой высокой точке трубопровода, где вода поворачивает вниз. Если наш насос имеет правильный размер, мы должны быть в состоянии закрыть клапан на обратной линии и при работающем насосе открыть ручной воздухоотводчик и выпустить весь воздух, который там собрался.Если насос выключится, а воздухоотводчик будет закрыт, то вода в системе будет «висеть» и во всех трубопроводах будет разрежение выше уровня воды в топке. Если бы вентиляционное отверстие было открыто, воздух всасывался бы в вентиляционное отверстие и позволял воде стекать обратно в печь. Если бы печь была заполнена, вода выталкивалась бы из расширительного клапана печи.

Нагрев воды для бытовых нужд

Нагрев воды для бытовых нужд с помощью наружной печи – это еще один способ сократить расходы на электроэнергию. Эти компоненты часто окупаются быстрее, чем любая другая часть системы отопления. Паяные пластинчатые или кожухо-змеевиковые теплообменники компактны, безопасны и обеспечивают очень высокую скорость теплопередачи. Есть несколько моментов, которые следует учитывать, прежде чем включать один из этих агрегатов в систему домашнего водоснабжения. а) Какой тип жидкости используется в контуре вашей наружной печи? Если это чистая вода или нетоксичный гликоль, вы в хорошей форме. Если вы используете какой-либо другой тип антифриза (автомобильный или на основе этиленгликоля) или любой тип добавок, которые могут быть вредными для человека, вам необходимо внести некоторые изменения.Хотя теплообменники предназначены для разделения теплоносителя и воды для бытовых нужд, утечка все же возможна. Как бы маловероятно это ни было, особенно при использовании наружной печи в открытой системе, утечка может привести к смешиванию теплоносителя с бытовой водой. Если вы используете неправильную жидкость, это может нанести вред людям или животным, которые потребляют эту бытовую воду. б) У вас «жесткая» вода? Если у вас есть проблемы с чрезмерными минеральными отложениями на ваших смесителях и других сантехнических приборах, вы также можете столкнуться с проблемами, связанными с отложениями в пластинчатом теплообменнике.На схеме установки показаны промывочные порты для этой цели, но вам не нужно делать это слишком часто, так как это требует дополнительного времени и оборудования. Возможно, вы захотите изучить фильтр или смягчитель воды, чтобы сделать этот вариант более удобным для пользователя.

Трубопровод пластинчатого теплообменника для нагрева бытовой воды

Пластинчатый теплообменник обычно является первым компонентом первичного контура после насоса. Важно установить теплообменник так, чтобы самая длинная сторона была вертикальной, чтобы воздух мог беспрепятственно выходить.При подсоединении трубопровода убедитесь, что теплоноситель и вода для бытового потребления проходят через теплообменник в противоположных направлениях. На схемах это показано стрелками на блоке. По возможности дайте стороне теплоносителя перекачиваться через пластину, а воде для бытового потребления стекать вниз. Бытовая система работает при более высоком давлении, и ей легче выдувать воздух из пластин. На стороне бытового потребления теплообменник подключается последовательно с баком горячей воды.

В работе (см. «Схему промывки пластины»)

При использовании наружного котла шаровые краны 7А и 7В должны быть ОТКРЫТЫ. Клапан 7C между двумя тройниками должен быть ЗАКРЫТ. Это направит воду для бытового потребления через теплообменник до того, как она попадет в бак горячей воды. При правильной работе вода на выходе из теплообменника должна иметь температуру выше установленной температуры бойлера для нагревательных элементов или горелки. Резервуар с горячей водой не должен топиться, если вода не используется в течение длительного периода времени.В этом случае бак будет медленно отдавать свое тепло в помещение, и бак будет гореть, чтобы поддерживать желаемую температуру и быть готовым к использованию в любое время. Если вам необходимо обойти теплообменник на стороне бытового потребления, вы можете закрыть вентиль 7А или 7В и открыть вентиль 7С. НЕ закрывайте одновременно 7A и 7B. Это может вызвать чрезмерное повышение давления в пластинчатом теплообменнике, что может привести к преждевременному выходу из строя.

Промывка теплообменника

Плохая температурная характеристика пластинчатого теплообменника может быть вызвана чрезмерной накипью (минеральными отложениями) на пластинах теплообменника.В этом случае внутреннюю сторону устройства можно промыть средством для удаления накипи, чтобы удалить эти отложения. Проконсультируйтесь с производителем теплообменника по поводу соответствующего решения, используемого для этой цели. Небольшой насос «пони», три коротких (от 6 до 8 футов) кусков садового шланга и ведро на 5 галлонов хорошо подходят для этого проекта. Некоторые компании также производят удобные «промывочные тележки» со всем этим оборудованием, готовым к работе.

Промывка теплообменника

См. «Схему промывки тарелки»
1 — Перед промывкой закройте шаровые краны 7A, 7B и 7C.
2 — Слейте воду из теплообменника, открыв отстойные краны 5A и
5B.
3 — Заполните ведро примерно на 1/2 одобренным промывочным раствором. Наденьте
один конец короткого садового шланга на отстойник 5A, а другой — на 5B.
Подсоедините противоположный конец шланга от 5А к выходу насоса «пони» и
шланг от 5В подайте в ведро. Третий шланг присоединяется к впускному отверстию насоса «пони»
, а другой конец погружается в жидкость в ведре.
4 — Откройте отстойные краны 5A и 5B. Запустите насос «пони» и дайте ему
прокачать раствор через теплообменник в течение времени,
рекомендованного производителем.
5 — Поменяйте местами шланги на отстойных кранах 5A и 5B и прокачайте жидкость
в противоположном направлении через пластинчатый теплообменник, чтобы удалить как можно больше накипи.
6 — Возможно, эту процедуру придется повторить несколько раз, чтобы избавиться от всех отложений.
После очистки теплообменника необходимо смыть чистящий раствор
с пластинчатого теплообменника.Это необходимо делать осторожно, чтобы
не загрязнили домашнюю воду раствором для промывки.

​

1 — Сначала закрыть отстойные краны 5А и 5В. Шланг, присоединенный к отстойнику 5B
, должен быть направлен в пустое ведро.
2 — Откройте отстойный кран 5B и дайте раствору стечь в ведро.
3 — Медленно откройте шаровой кран 7А на линии бытовой воды, питающей теплообменник.
Это позволит смыть раствор для удаления накипи в ведро. Позвольте этому смыть несколько ведер воды
.Обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя.
4 — Закройте шаровой кран 7А и отстойник 5В. Направьте шланг от отстойника
5A в ведро.
5 — Откройте отстойник 5А, шаровой кран 7С и 7В. Это промывает теплообменник
в обратном направлении пресной водой. Позвольте этому смыть несколько ведер воды.
6 — Повторяйте шаги с 1 по 5, пока не убедитесь, что весь раствор для удаления накипи
удален.
7 — Закройте все клапаны, снимите шланги и верните шаровые клапаны в желаемое рабочее положение
.Опять же, обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя
.

Иллюстрации

Иллюстрация Каталожные номера деталей

Вентиляционная установка

Типовая вентиляционная установка, которую можно установить в гараже, мастерской, сарае или теплице.

Тепловентилятор

Типовой тепловентилятор, который можно установить в гараже, мастерской, сарае или теплице.

Резервный электрический котел (ручное переключение)

Чтобы перейти от использования наружной топки к резервному котлу, просто поверните трехходовой шаровой кран на входе насоса первичного контура в противоположном направлении.Это предотвратит нагревание наружной печи резервным котлом. Убедитесь, что наружная печь правильно отключена, как указано в руководстве пользователя, и что в системе достаточно гликоля для предотвращения замерзания наружных труб. Если наружная печь все еще работает, когда трехходовой клапан находится в положении резервного котла, это может привести к перегреву наружной печи и возможному закипанию. Если резервный котел менее экономичен в эксплуатации, чем водонагреватель, теплообменник воды для бытового потребления должен быть зашунтирован, как описано на стр. 19 «В эксплуатации», чтобы водонагреватель мог сам удовлетворять свои потребности.Убедитесь, что на резервном котле установлен расширительный бак под давлением подходящего размера, чтобы компенсировать расширение/сжатие в системе. Это очень важно. Если клапаны, идущие к наружной топке, закрыты, то расширение жидкости должно куда-то деться, иначе может быть разрыв в системе.

Проектирование котлов (со схемой)

В этой статье мы обсудим конструкцию и конструктивные детали различных котлов, используемых на электростанциях для производства пара.

Дизайн Ланкаширского котла:

Жаротрубный, стационарный, горизонтальный, прямотрубный, с внутренним нагревом, с естественной циркуляцией. Нормальное рабочее давление этого котла составляет около 15 бар, а паропроизводительность до 8 т/час.

Детали конструкции:

Основные части котла:

(1) Барабан котла:

Этот котел состоит из очень большого барабана котла.Размер барабана котла примерно 7-9 метров в длину и 2-3 метра в диаметре. Это очень старый тип котла, в этом котле сходящиеся края плиты соединяются с помощью заклепочных соединений.

Стальные листы прокатываются в оболочку, а стыки кромок оболочки соединяются с помощью заклепочных соединений. Чередующиеся обечайки делают меньшего диаметра, так что более длинные обечайки нужной длины можно получить путем вставки одной обечайки в другую и клепки по окружности.

Торцевые пластины котла плоские. Эти плоские торцевые пластины, когда они подвергаются давлению пара изнутри, имеют тенденцию выпирать наружу. Чтобы они не выпирали, их укрепляют с помощью растяжек.

Есть 2 типа проживания:

(i) Продольное пребывание:

Он состоит из круглого стержня, который проходит от одной торцевой пластины до другой и соединяется с торцевыми пластинами с помощью контргаек.

(ii) Косынка по диагонали:

Состоит из треугольной пластины, приклепываемой к обечайке, и торцевой пластины.

(2) Жаровые трубы или дымоходы:

Через барабан котла проходят 2 дымогарные трубы.

Часть каждой жаровой трубы гофрирована, чтобы компенсировать расширение и сжатие при нагревании и охлаждении котла. Также за счет гофрирования увеличивается площадь поверхности. Эти трубки также состоят из множества оболочек.Концы каждой из оболочек загнуты наружу, а полки двух соседних оболочек соединены заклепками, чтобы получить обечайки необходимой длины.

Следует отметить, что осевая линия жаровых труб находится немного ниже осевой линии кожуха котла. Потому что жаровые трубы расположены примерно в центре воды, так что тепло может передаваться равномерно во всех направлениях.

(3) Решетка, кирпичная кладка и т. д.:

Сжигание топлива происходит над решеткой. Верхняя поверхность решетки состоит из колосников. Под колосником предусмотрен зольник.

Когда происходит сгорание топлива, образуются горячие газы, и Кирпичный мост отклоняет газы, чтобы они двигались вверх.

(4) Люк:

Открывает доступ внутрь барабана котла. Он будет достаточно большим, чтобы через него мог пройти человек для очистки и осмотра.

(5) Крепления:

Котел комплектуется различными креплениями. Крепления необходимы для безопасной и эффективной работы котла.

Термин «крепления» относится к таким элементам, как:

(i) Предохранительные клапаны –

(а) Грузовой предохранительный клапан,

(b) Подпружиненный предохранительный клапан,

(c) Аварийный сигнал высокого пара и низкого уровня воды.

Когда давление пара в барабане котла превысит безопасное значение, эти клапаны откроются и позволят избыточному пару выйти в атмосферу до тех пор, пока давление пара в барабане котла не достигнет нормального рабочего давления.

(ii) Манометр – Показывает давление внутри барабана котла.

(iii) Обратный клапан подачи – Вода поступает в барабан котла через обратный клапан подачи. На внутренней стороне питательного обратного клапана установлена ​​перфорированная питательная труба для равномерной подачи воды в барабан котла. Под подающей трубой установлен поддон для накипи, который отделяет накипь и удаляется через клапан накипи.

(iv) Индикатор уровня воды – Показывает уровень воды в барабане.

(v) Продувочный клапан – Выдувает загрязнения, скопившиеся под действием силы тяжести.

(vi) Паровой запорный клапан – через него будет отводиться пар для использования.

(vii) Устройство против заливки – Всегда желательно, чтобы пар выходил из котла как можно более сухим, для этого в паровом пространстве предусмотрено устройство против заливки или труба для сбора пара. Он состоит из трубы, в нижней поверхности которой предусмотрены прямоугольные отверстия.

Устанавливается с помощью перегородок изнутри. При попадании в трубу влажного пара (пара и частиц воды) частицы воды, более тяжелые, чем пар, после удара о перегородки падают обратно в водяное пространство, а пар почти всухую выводится через паровой запорный клапан.

(6) Принадлежности:

Комплектующие

используются для повышения эффективности котельной установки. Как правило, супернагреватель и экономайзер используются в качестве аксессуаров.

(7) Путь дымовых газов:

При сгорании топлива образуются горячие газы, и кирпичный мост отклоняет эти газы вверх.

При первом прохождении эти газы проходят от передней части котла к задней через центральные трубы. Во время своего I-прохода они проходят через пароперегреватель, затем попадают в общий нижний газоход на заднем конце. Теперь начинается их II-ход, при этом газы перетекают из заднего конца в передний через общий нижний газоход.

В конце II прохода газы разветвляются на два боковых газохода, когда дымовые газы поступают в боковые газоходы, их начало III прохода заканчивается во время II прохода, они перетекают из переднего конца в задний через боковые газоходы и во время этого прохода нагревают воду с боков.

После третьего прохода они встречаются в главном общем дымоходе, откуда проходят через экономайзер и затем выбрасываются в дымоход.

Проект тепловозного котла:

Это жаротрубный, горизонтальный, многотрубный, с внутренним нагревом, котел с естественной циркуляцией.

Как показано на рис. 11.8, он состоит из большой цилиндрической оболочки. Эта оболочка крепится к прямоугольной топке на одном конце и дымоходу на другом конце. Между дымовой камерой и топкой вмонтировано несколько труб.

При сжигании топлива (угля) над колосником образуются горячие газы. Эти горячие газы, поднимающиеся из колосниковой решетки, отклоняются сводом огнеупорного кирпича, так что они вступают в контакт со всей площадью нагрева топки. Заслонки, как показано, регулируют поток воздуха для горения. Затем эти горячие газы проходят по трубам, тепло передается воде, а вода преобразуется в пар и скапливается в паровом куполе, после чего газы выбрасываются в атмосферу через небольшой дымоход.

Регулятором можно управлять из кабины, поворачивая рычаг. Чтобы получить перегретый пар, пар пропускается через трубы пароперегревателя. Эти трубы пароперегревателя имеют меньший диаметр и проложены в жаровых трубах большого диаметра, как показано на рисунке. Затем этот перегретый пар подается в двигатель. Этот котел оснащен различными креплениями, как показано на рис. 11.8.

Конструкция котла Кокрана:

Жаротрубный, стационарный, многотрубный, с внутренним нагревом, вертикальный котел.

Котел

Cochran производится в различных размерах, способных производить пар до 3 т/ч и рабочее давление до 17 бар. Этот котел обеспечивает тепловой КПД (ƞ _th ) 70% при сжигании угля и около 75% при сжигании мазута.

Котел состоит из цилиндрической обечайки, венчик которой имеет полусферическую форму. Такая форма коронной пластины дает достаточную прочность, чтобы противостоять эффекту выпуклости.

Печь или топка также имеют форму венца или купола, который отклоняет несгоревшее топливо обратно на решетку. Сгорание топлива происходит над колосниковой решеткой. Горячие газы, образующиеся в топке, через короткую дымоходную трубу F поступают в камеру С и ударяются о плиту корпуса котла или затыльник, облицованный огнеупорным кирпичом. Задняя пластина направляет газы в дымовые или огневые трубы. Газы после прохождения по горизонтальным трубам поступают в дымовую камеру СБ и откуда выбрасываются через дымовую трубу.

Горячие газы, проходя по горизонтальным трубам, отдают свое тепло воде и при этом превращают воду в пар, который накапливается в паровом пространстве.

Конструкция котла Babcock Wilcox:

Котел водотрубный.

В основном состоит из 3 частей:

(i) Горизонтальный барабан для пара и воды:

Это основная часть котла Babcock Wilcox. Размер корпуса котла значительно меньше, чем у корпуса жаротрубного котла той же мощности. Следовательно, они проще с точки зрения транспортировки.

(ii) Пучок стальных труб:

Предусмотрен в камере сгорания.

(iii) Камера сгорания:

Это пространство над колосниковой решеткой и под барабаном, где происходит сжигание топлива. Эта полная камера разделена на три отдельные камеры. Эти камеры устроены так, что газы могут перетекать из одной камеры в другую и постепенно отдавать тепло в каждой камере. Следовательно, первая камера самая горячая, а последняя камера имеет самую низкую температуру.

Передний конец котла соединяется с приемным коллектором короткой трубкой, а задний конец соединяется с нижним коллектором длинной трубкой.Между коллекторами установлено несколько трубок. Концы труб в коллекторах либо развальцованы, либо заварены для обеспечения газонепроницаемого соединения. Эти трубы расположены зигзагообразно, так что большая часть поверхности труб подвергается воздействию горячих газов. Эти трубки имеют наклон вниз к заднему концу. Наклон труб к горизонтали будет в пределах 5-15°.

Коллектор шлама расположен в самом низу нижнего коллектора для сбора и удаления шлама или любых других взвешенных примесей. Весь котел, за исключением топки, подвешен на стальной конструкции, так что котел может свободно расширяться или сжиматься, не создавая трещин в кирпичной кладке, которая окружает котел и топку. Эта кирпичная кладка изнутри облицована огнеупорным кирпичом. Предусмотренные дверцы обеспечивают доступ для очистки, осмотра и ремонта. Предусмотренные заслонки используются для регулирования тяги.

Этот котел оснащен различными креплениями, а именно предохранительным клапаном, паровым запорным клапаном, манометром, указателем уровня воды, плавкой пробкой, обратным клапаном подачи, продувочным клапаном и т. д.Этот котел также оснащен пароперегревателем, как показано на рис. 11.10.

Конструкция котла с изогнутыми трубами Sterling:

Это –

(а) Водопроводная трубка,

(б) Мультибарабанный и

(c) Котел с внешним нагревом.

Котел в основном состоит из –

(i) Паровой барабан A.

(ii) Бочка для воды/грязевая бочка B.

(iii) Нижние коллекторы C и D.

(iv) Пучок труб и

(iv) Горелки.

Паровой барабан А и водяной барабан В соединены несколькими трубками. Концы трубок загнуты так, чтобы их можно было соединить с барабанами радиально, как показано на рис. 11.11. Концы трубок в барабанах расширены для газонепроницаемого соединения. Водяной барабан соединяется с водяными коллекторами C и D, как показано на рис. 11.11, с помощью 2 труб на каждом конце (передний и задний конец). Верхний паровой барабан соединен с нижним коллектором с помощью ряда труб с обеих сторон.

Жидкое топливо, такое как L.D.O. (легкое дизельное топливо) может использоваться в качестве топлива, а горелки предусмотрены в передней части. Котел подвешен над стальной конструкцией. Стальная конструкция заключена в кладку из красного кирпича и облицована изнутри огнеупорным кирпичом.

E — это дверцы, обеспечивающие доступ внутрь камеры сгорания для осмотра и ремонта. F — перегородки, которые делят камеру сгорания на 3 отдельные камеры (I, II и III). Эти 3 камеры соединены таким образом, что горячие газы могут течь из I-камеры в III-камеру, проходить через экономайзер и, наконец, выбрасываться через дымоход. Вода в трубах будет поглощать тепло в каждой камере, поэтому температура дымовых газов будет продолжать снижаться к заднему концу.

Котел оснащен различными креплениями, а именно:

(a) Подпружиненные предохранительные клапаны

(б) Манометры

(в) Термометры

(d) Индикаторы уровня воды

(e) Обратный клапан подачи.

(е) Паровой запорный клапан,

(ж) Выпускной клапан.

Также пароперегреватель и экономайзер подключаются в контуре котла в качестве принадлежностей.

Вода будет перекачиваться с помощью центробежного многоступенчатого питательного насоса. Вода сначала поступает в нижний коллектор экономайзера и, поднимаясь по трубам, восстанавливает часть тепла дымовых газов и нагревается. Затем горячая вода будет собираться в верхнем коллекторе экономайзера и оттуда поступать в верхний барабан.

Вода заливается в барабан до заданного уровня, так что трубы, водяной барабан, коллекторы и вертикальные трубы заливаются водой.

Мы знаем, что в I-камере самая высокая температура, во II-камере средняя температура, а в III-камере самая низкая температура. Таким образом, из-за этой разницы в температуре создается разница в плотности воды, и вода будет подниматься из водяного барабана в паровой барабан. По мере подъема воды часть воды превращается в пар.Затем вода и пар поступают в паровой барабан А. В этом барабане в паровом пространстве накапливается пар и вода, не перешедшая в пар; по вертикальным трубам стекает в нижние коллекторы, а из нижних коллекторов вода поступает в водяной барабан и снова цикл повторяется.

Генерируемый таким образом пар будет влажным, чтобы получить перегретый пар, его пропускают через пароперегреватель, а затем используют для выработки электроэнергии.

Деталь схемы партизанского котла — Предмет

Тип	Детали оборудования
Усилитель точек	18
Стоимость усилителя	5400
Стоимость Зени	1600
Цена продажи Zeni	160
Монеты Арены	5
Туристические монеты	5100
Несколько монет	30
Монеты души	6375

Атрибуты

[Часть схемы оборудования только для партизан-механик] Соберите 80 штук, чтобы создать: Схема партизанского котла

Рецепт

Материалы	Стоимость Зени
	0

Продукт	Материалы	Стоимость Зени
		18000

Политика конфиденциальности | Светлая тема

© 2017 — 2022 AlchemistCodeDB. com
Весь игровой контент и активы являются товарными знаками и авторскими правами Fuji&gumi Games или Gumi Inc. Этот сайт не связан с Fuji&gumi Games или Gumi Inc.

Последствия холодной питательной воды для паровых котлов

Какое отношение имеет температура к коррозии в котлах?

Несмотря на то, что в паровых котлах могут возникать многие виды коррозии, кислородная коррозия является наиболее распространенной. Все источники подпиточной воды содержат кислород.Даже стратегии предварительной обработки, такие как умягчение и обратный осмос, не удаляют кислород.

Растворимость кислорода в воде обратно пропорциональна температуре. То есть чем горячее вода, тем меньше кислорода она будет удерживать. Целью любой программы обработки питательной воды является уменьшение количества кислорода в питательной воде, чтобы как можно меньше кислорода попадало в котел.

Кислород, попадающий в экстремальную температуру котла, быстро выходит из раствора и разрушает трубы котла. Кислород может разъесть и разъесть трубу котла всего за несколько часов. Кислородные ямы могут привести к катастрофическим отказам.

Как узнать, есть ли у меня проблема кислородного точечного отравления?

Паровые котлы герметичны и не поддаются визуальному осмотру. К сожалению, последствия плохой предварительной обработки обычно остаются незамеченными, пока не становится слишком поздно.

Кислородная точечная коррозия, которая не выявляется при осмотре, обычно обнаруживается только при выходе из строя котельной трубы.Лучший способ справиться с кислородной ямкой — вообще не допустить ее появления.

Если вы заметите коррозию во время осмотра котла, вы можете сказать, является ли коррозия кислородной точечной коррозией, потому что язвы глубокие, крутые и обычно круглые. Кислород участвует во многих типах коррозии, и точечная коррозия является лишь одним из типов, но все они представляют собой серьезные проблемы и, как правило, необратимы.

Почему сульфит не заботится о кислороде в котле?

Сульфит реагирует с кислородом в воде с образованием сульфата в котле.Как только кислород связывается в виде сульфата, он больше не может реагировать со сталью с образованием оксидов железа или ржавчины. Что еще более важно, как только он удаляется из воды путем реакции с сульфитом, кислород становится недоступным для образования кислородных ям.

Простое добавление сульфита в питательную воду не поглощает весь кислород. Тепло и катализаторы могут ускорить кислородно-сульфитную реакцию, но она будет реагировать только с определенной скоростью. Катализатор незначительно ускоряет реакцию выше 200°F.

Chardon с 1982 года использует исключительно катализированный сульфит, но даже самая надежная программа химической обработки не может справиться с последствиями холодной питательной воды или прерывистой работы котла без дополнительной помощи.

Что делать с кислородом в котле?

Наилучший способ избавиться от кислорода в питательной воде котла – нагревание. Ямные трубы котла неизбежны, когда температура питательной воды ниже 150°F.

Существует несколько способов нагрева питательной воды, включая паровые и электрические нагреватели.Наиболее эффективным средством для удаления кислорода из питательной воды является деаэратор. В этом устройстве используется полунапорный сосуд или резервуар и пар, вырабатываемый котлом, для повышения температуры питательной воды до 220 ° F. Не все паровые котлы требуют полнофункционального деаэратора, но для каждой системы есть экономичные решения.

Парораспределитель можно добавить практически к любому резервуару питательной воды, который подает острый пар в питательную воду для поддержания постоянной повышенной температуры. Кислород вытесняется из воды и вытесняется через вентиляцию бака котла.Электрические нагреватели могут быть добавлены к небольшим системам питательной воды паровых котлов, которые работают таким же образом. Помните, что трубы котла с ямками неизбежны без какого-либо механизма предварительного нагрева питательной воды по крайней мере до 190 ° F.

Мэтт Уэлш

Мэтт Уэлш — вице-президент и консультант по воде в Chardon Labs.Он помогает консультировать широкий круг клиентов, использующих различные методы очистки воды, от химических до безхимических подходов, больших и малых применений и в широком диапазоне географических влияний. Обладая 20-летним опытом работы в области водоподготовки, включая широкий спектр услуг по устранению неполадок и обслуживанию систем отопления, вентиляции и кондиционирования воздуха, не предназначенных для питья, а также промышленных установок, он является экспертом в области химии для водоподготовки градирен, котлов и замкнутых систем.

Поделиться:

Схема установки котла Ambassador

Котел Embassy Onex Пример установки с использованием трубы из сшитого полиэтилена для лучистого отопления с коллектором из сшитого полиэтилена. Кроме того, поскольку котел ONEX является комбинированным котлом, вы получаете горячую воду для бытовых нужд, поступающую в сантехнический коллектор pex для питьевой воды для бытовых нужд. Эта диаграмма также применима для других комбинированных водогрейных котлов. (Обратите внимание: на этом котле нет первичного контура, который необходим)

Список материалов, необходимых для подобного проекта (нажмите ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона горячего водоснабжения

Количество X — Коллектор Viega PEX для водопровода (размер зависит от системы)

Количество X — трубка HousePEX PEX и трубка Legend для водопроводной воды

Количество от 2 до 4 — шаровые краны для бытового водоснабжения

Количество от 1 до 2 — насадки для слива котла и шланга

Количество 1 — Клапаны сброса давления

Количество 1 — Расширительные баки для бытовой воды

Количество 1 — Смесительные клапаны водяного отопления для бытовой воды

Количество X — медный фитинг и быстроразъемные фитинги Sharkbite



Сторона водяного обогрева (отделка)

Количество 1 — Смесительные клапаны водяного отопления (дополнительно и в зависимости от системы)

Количество от 2 до 4 — Шаровые краны для стороны водяного отопления

Количество от 2 до 3 — насадки для слива котла и шланга

Количество X — датчики температуры и тройники (дополнительно)

Количество 1 — Расширительный бак водяного отопления (дополнительно — некоторые котлы имеют один встроенный)

Количество 1 — чугунный насос (для стороны нагрева и зависит от системы)

Количество 1 — Фланцы насоса (для стороны нагрева и, скорее всего, 3/4 дюйма)

Количество 1 — Реле переключения гидронного циркулятора

Количество 1 — Термостаты водяного отопления и напольные датчики

Количество 1 — гидравлические превенторы противотока и комбинированные клапаны автонаполнения

Количество X — трубы и фитинги для основного контура (не показаны)

Количество 1 — Водяные воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 — гидравлические превенторы обратного потока и клапаны автонаполнения



Количество X — труба HousePEX PEX-A Pex для лучистого отопления

Количество 1 – коллекторы лучистого отопления PEX (в этом примере)

Количество X — Принадлежности для крепления труб

Количество X — Принадлежности для труб PEX



X = требуется различное количество продукта — зависит от фактической системы

Схемы трубопроводов

Паровой котел: HeatSponge Diagram 100-Rev A:

Это схема трубопроводов для типичной установки, в которой HeatSponge располагается между баком питательной воды котла, либо деаэратором, либо баком питательной воды, и котлом.



Паровой котел: HeatSponge Diagram 300-Rev A:

Это схема трубопроводов для использования циркуляционного насоса для циркуляции воды из бака через HeatSponge и возврата в тот же бак.



Паровой котел: HeatSponge Diagram 500-Rev A:
Это схема трубопроводов для установки, в которой HeatSponge расположена между умягчителем и баком питательной воды котла. Эта установка используется, когда экономайзер используется для нагрева сырой подпиточной воды.



Водогрейный котел SIDEKICK-RAINMAKER в первично-вторичном контуре:
Схема HeatSponge 900-Rev A:

Это самая основная схема трубопроводов для установки конденсационного экономайзера в системе горячего водоснабжения с вторичным насосом. Здесь используется термостатический перепускной клапан. для смешивания высокотемпературной подаваемой воды с обраткой для защиты котла от ударов или конденсации холодной воды первичного контура, выходящей из конденсационного экономайзера HeatSponge. Температура подачи будет по-прежнему выше температуры конденсации и будет смешиваться с первичным контуром, поэтому контроль температуры подачи невозможен. Котел всегда будет работать при безопасных температурах без конденсации, а HeatSponge справляется с агрессивной конденсацией.



SIDEKICK-RAINMAKER Водогрейный котел в первично-вторичном контуре:
Схема HeatSponge 944-Rev A:

Это расширенная схема трубопроводов для установки конденсационного экономайзера в системе горячего водоснабжения.В нем используется трехходовой регулирующий клапан и вторичный насос для смешивания высокотемпературной подаваемой воды с обраткой для защиты котла. от удара или конденсации холодной воды первого контура, выходящей из конденсационного экономайзера HeatSponge, а также смешивания относительно холодных вода в высокотемпературную подачу, выходящую из котла, для точного контроля подачи воды, поступающей в первичный контур. Котел всегда будет работать при безопасных температурах без конденсации, а HeatSponge справляется с агрессивной конденсацией.
