Принципиальная схема и особенности полуавтоматической сварки

Полуавтоматическая сварка отличается от ручной ду­говой сварки тем, что механизируется подача электродной проволоки в сварочную зону, а остальные операции процесса сварки выполняются сварщиком вручную.

Для этого современная промышленность выпускает целую се­рию сварочных полуавтоматов, при помощи которых вы­полняют дуговую сварку в среде защитных газов. Их раз­рабатывают с использованием унифицированных узлов, что позволяет с наименьшими затратами выполнить на­ладку на сварку требуемых изделий. К таким унифициро­ванным узлам относятся прижимные и направляющие устройства, подающие механизмы, узлы, осуществляю­щие подъем и перемещение, а также механизмы автома­тической подачи присадочной проволоки. Полуавтоматы могут быть нескольких видов:

  • для сварки сплошной стальной проволокой;
  • для сварки сплошной алюминиевой проволокой;
  • для сварки сплошной стальной и алюминиевой про­волоками;
  • для сварки сплошной стальной или алюминиевой порошковой проволоками.

Кроме того, полуавтоматы могут различаться по спо­собу охлаждения горелки, регулировкой скорости подачи проволоки и методикой ее подачи и по конструктивным особенностям. При помощи этого универсального обору­дования обеспечивается сварка практически всех трудно­доступных мест с высоким качеством защиты сварочной ванны и дуги. Поэтому до 70% сварочных работ выполня­ется полуавтоматами. Различают полуавтоматы по марки­ровке. Первые две буквы в маркировке обозначают тип обо­рудования и способ сварки: «ПШ» — полуавтомат шлан­говый, «УД» — установка для дуговой сварки. При помощи третьей буквы в маркировке указывают на способ защиты сварочной дуги: «Г» — газовая, «Ф» — флюсовая. Первая цифра, проставленная после буквенного ин­декса, указывает величину сварочного тока (в сотнях ам­пер), а последующие цифры обозначают конкретную мо­дификацию изделия. И наконец, буквенный символ, проставленный после цифрового, обозначает климатическое исполнение полуавтомата: «У» — для эксплуатации в рай­онах с умеренным климатом; «ХЛ» — в районах с холод­ным климатом; «Т» — тропическое исполнение.

Принципиальная схема полуавтоматической установ­ки представлена на рис. Как правило, в комплект ус­тановки входят: выпрямитель — источник питания сва­рочной дуги; подающее устройство, предназначенное для подачи электродной проволоки в зону сварки; газовый клапан, предназначенный для снижения давления защит­ного газа, находящегося в специальном баллоне.

Подающее устройство сварочной проволоки может быть толкающего, тянущего и универсального типа. Как правило, оно состоит из следующих основных узлов: элек­тродвигателя, планетарной головки, блока управления, катушки с проволокой, электропневматического газово­го клапана.

Заслуживают внимания новые безредукторные конст­рукции подающих механизмов серии «Интермигмаг» с пульсирующей подачей проволоки, являющие­ся модификацией известного механизма «Изаплан». Со­стоит такой механизм из планетарной головки, корпус которой закреплен на полом валу электродвигателя по­стоянного тока. Укрепленные на ползунах подающие ро­лики прижимаются к сварочной проволоке и обкатываются вокруг нее при вращении якоря двигателя. Так как оси роликов расположены под углом 30-40° к оси прово­локи, это усилие разлагается на две составляющие — зак­ручивающее и осевое. Осевое усилие обеспечивает подачу проволоки, закручивающее — ее движение по шлангу. Скорость подачи проволоки регулируется изменением частоты вращения ротора двигателя постоянного тока.

При помощи подающего устройства обеспечивается последовательность включения исполнительных органов сварочного полуавтомата, необходимая скорость подачи сварочной проволоки, выбор рабочего режима сварки и т.д. Стабилизация выходных параметров источника пита­ния совместно со стабилизацией скорости подачи элект­родной проволоки позволяет получить сварные соедине­ния высокого качества.

Горелка является одним из важных узлов сварочного полуавтомата. Она предназначена для направления в зону сварочной дуги электродной проволоки, защитного газа или флюса. С помощью горелки возбуждается сварочная дуга, осуществляется формирование и направление струи защитного газа. Конструкции сварочных горелок унифи­цированы в соответствии с технологическими требова­ниями. Рукоятка горелки должна быть прочной и удобной в работе, поэтому ее изготавливают в форме, позволяющей обхват рукой сварщика. Для управления сварочным процессом и защиты руки сварщика от ожогов на рукоят­ке устанавливается предохранительный щиток и пуско­вая кнопка. Самыми распространенными являются руко­ятки круглой или овальной формы.

Токоведущая направляющая трубка соединяет токопровод с токосъемным наконечником. Конструкция труб­ки определяется сечением токоведущей части и необхо­димостью подвода защитного газа. По своему конструк­тивному исполнению направляющие трубки должны соответствовать требованиям гибкости и достаточной проводимости. Поэтому токопроводы изготавливают из мягкого провода, заключенного в изоляционную оболоч­ку, внутренний диаметр которой выбран таким образом, чтобы по нему можно было пропускать защитный газ или охлаждающую воду. Направляющие каналы токопровода служат для подачи электродной проволоки к сварочной горелке. Они представляют собой металлическую спираль, на которую надета стальная стягивающая оплетка и изо­ляционная трубка. Спираль может быть одно- или двухзаходной.

Наиболее ответственной частью горелки является ее сопло, представляющее собой токопроводящий наконеч­ник. Эта деталь горелки работает в условиях высокой тем­пературы и механического воздействия подающейся сва­рочной проволоки.

Поэтому наконечник быстро изнаши­вается и требует замены. Для снижения изнашиваемости наконечника его хромируют, полируют или изготавлива­ют из твердых составов на медно-вольфрамовой основе. При больших сварочных токах, достигающих более 315 А, применяют принудительное охлаждение наконечника.

УНИВЕРСАЛЬНЫЕ ПОЛУАВТОМАТЫ

Универсальные полуавтоматы позволяют выполнить быструю переналадку без существенных трудовых и мате­риальных затрат. К универсальным полуавтоматам отно­сят прежде всего модель, применяемую для сварки в среде углекислого газа сплошной или порошко­вой проволокой. У всех полуавтоматов подача электродной проволоки осуще­ствляется по пустотелому шлангу, поэтому они именуются шлан­говыми полуавтоматами.

Схематично полуавтомат для сварки в среде защитного газа состоит из следующих основных составные частей — сменная газо­вая горелка, подающий механизм, шланг подачи электродной про­волоки, кассеты для хранения проволоки, газового шланга, блока управления, источника питания, провода цепи управления, газо­вой аппаратуры, кабеля.

Мы часто упоминаем о сварочной горелке. Вкратце объясним ее устройство. Для этого обратимся к рисунку. Горелка предназна­чена для подачи в зону горения электродной проволоки и защитно­го газа.

Рукоятка сварочной горелки должна быть прочной и удобной для работы. С этой целью ее изготавливают из литьевого изоляци­онного материала. На рукоятке размещены предохранительный щиток и пусковая кнопка. Наиболее ответственными элементами сварочной горелки являются сопло и наконечник, подводящий ток.

1. Сварочная проволока
2. Газовое сопло
3. Токоподводящий мундштук
4. Корпус горелки
5. Рукоять горелки
6. Механизм подачи проволоки
7. Атмосфера защитного газа
8. Сварочная дуга
9. Сварочная ванна
Схема полуавтомата для сварки в защитных газах.

Сопло горелки — на нем из-за высокой температуры посто­янно возникает налипание расплавленного металла. Чтобы устра­нить это, металлическое сопло хромируют или полируют. Есть и другой выход — сопло изготавливают из керамического материа­ла. В случае, если сварочный ток достигает значения 315 А и выше, применяется дополнительное охлаждение сопла горелки. Пе­риодичность смены горелки — через каждые полгода.

Наконечники для подачи тока изготавливаются из меди с гарантированным сроком работы — от 5 до 10 часов непрерывной работы. Если наконечник изготовлен из бронзы,-то срок его служ­бы еще меньше. Изготавливаемые в последнее время медно-гра-фитовые наконечники имеют тоже малый срок службы, но лучше обеспечивают контакт и гарантируют хорошее скольжение, что важно при сварке алюминиевой проволокой. Только наконечник на медно-вольфрамовой основе обеспечивает более длительную работу без замены.

Проверка горелки перед сваркой


Режимы полуавтоматической сварки

схема самодельных аппаратов для сварки.

Как сделать его из инвертора по чертежам?

Сварка уже давно является одним из довольно востребованных процессов при работе с такой структурой, как металлы. Её использование позволяет обеспечить создание и ремонт разнообразных поверхностей, выполненных из различного рода металлов и сплавов. Но сам по себе сварочный аппарат – сравнительно недешёвое удовольствие.

Хотя, в принципе,

сделать сварочный полуавтомат своими руками в домашних условиях можно. Попытаемся разобраться, как самостоятельно сконструировать простое полуавтоматическое устройство для сварки и какие для этого понадобятся запчасти.

Особенности изготовления

Для понимания того, как собрать сварочный полуавтомат, требуется обладать кое-какими познаниями в области электротехники, ведь создание подобного прибора – не самая простая задача. Проще всего переделать устройство из инвертора. Чтобы это стало возможным, его мощность должна составлять не менее 150 ампер.

Также важным моментом будет наличие пусковой схемы сварочного полуавтомата.

В данном случае потребуется иметь под рукой трансформатор на 150 ампер, бобину, блок управления, механизм проволокоподачи, шланг газоподачи.

Лучше всего будет разместить все вышеупомянутые элементы в специальном корпусе. Например, корпусе от персонального компьютера или микроволновки.

Инструменты и материалы

Выше была уже упомянута часть материалов, которые потребуются для сборки рассматриваемого устройства. Но полный список элементов выглядит так:

  • 150-амперный инвертор;
  • механизм подачи проволоки;
  • газовая горелка;
  • шланг подачи, что выполняет роль направляющего рукава;
  • газовый шланг;
  • катушка с проволокой присадки;
  • электронный блок управления.

Как можно убедиться, большинство указанных компонентов применяется без каких-либо изменений. Единственное, что нужно будет немного поработать с механизмом проволокоподачи, чтобы процесс шёл с такой же скоростью, как и плавка. Кроме того, следует предусмотреть регулятор, ведь скорость может изменяться. На это повлияют:

  • диаметр проволоки;
  • тип;
  • категория материалов, что свариваются.

Пошаговая инструкция

Теперь приведем пошаговую инструкцию создания полуавтомата для сварки из китайских деталей:

  • немного будет сказано о схеме;
  • разберёмся, как произвести подготовку трансформатора;
  • произведём подбор корпуса;
  • разберёмся с блоком управления и катушками;
  • создадим охладительный механизм.

Схема

Схему самодельного полуавтоматического устройства для сваривания можно найти на просторах Всемирной паутины. Различные варианты почти не отличаются. Главные их компоненты – чертежи, а также описание конкретной модели рассматриваемого устройства. Учитывая малое количество отличий, целесообразно будет рассмотреть некую общую модель.

Обычно подача проволоки производится благодаря применению небольшого электрического двигателя. Лучше всего в данном случае использовать стеклоподъёмник, которым оснащается любой автомобиль.

Но работу этой части устройства следует регулировать. Для этого можно применить ШИМ-регулировку. Качество сварной работы будет полностью зависеть от верности подачи проволоки. Она должна идти ровно и чётко, без каких-либо прерываний.

Если говорить о подаче газа, то следует произвести регулировку соответствующим образом. Лучше всего будет, если клапан газоподачи будет открываться на пару мгновений ранее, чем начнется подача электрода. Если регулировку настроить неверно, это может стать причиной преждевременного оплавления и вместо ванны будет происходить возгорание электрода. Естественно, что в этой ситуации о получении хорошего и крепкого шва можно забыть.

Реализация необходимой задержки проволоки к месту подачи сварки может быть осуществлена при помощи реле. Если говорить о клапане подавания, его можно снять с автомобиля, применив автомобильный воздушный клапан. В качестве альтернативы может быть использован и электроклапан от баллонного редуктора.

Подобная схема полуавтомата будет приблизительной, где описаны основные части устройства. Конечно, другие модели могут иметь модификации, но принцип работы устройства везде остаётся одинаковым.

Подготовка трансформатора

Трансформатор – главный элемент самодельного сварочного аппарата из инвертора. Следует знать, что чаще всего при самостоятельном конструировании его берут из обычной СВЧ-печи, попросту переделав его. Это основной узел, который обеспечит питание процесса сварки. Обычно принцип его действия являются снижающим. Причина этого состоит в том, что сетевое напряжение довольно большое, из-за чего его необходимо снизить до требуемого показателя.

Переделка данной части будет состоять в создании определённого количества витков на обмотке первичного и вторичного типа, ведь в микроволновке установлен трансформатор повышающего типа, а в данном случае требуется противоположный.

Основа работы рассматриваемого устройства будет следующей: когда осуществится подключение к сети по контуру первичного типа, по нему начнёт идти ток переменного характера, что будет формировать магнитный поток. В обмотках начнёт индуцироваться ЭДС, что будет зависеть от наличия некоторого количества витков кабеля.

Если максимально упростить, то намотав на первичную обмотку 100 витков, а на вторую, предположим, 5, получим трансформационный коэффициент, равный 20. А в результате он даст где-то 11 вольт, то есть почти в 20 раз меньшее значение, чем в электросети.

То есть, делаем мы переделку, чтобы изменить количество витков на обмотке вторичного типа, ведь их существенно больше, чем потребуется. Но в этом вопросе лучше сильно не спешить. Если сила тока будет очень велика, то может случиться возгорание проводки, и трансформатор просто сгорит. А слабый ток не позволит устройству работать нормально.

Найти идеальное значение можно лишь исходя из расчётов. Сначала требуется понять, сколько напряжения будет на намотках, каким будет ток и иные показатели.

Именно на основе этих характеристик и должен производиться расчёт сердечника, намоток и подбор проводов с соответствующим сечением.

При проведении расчётов следует принимать во внимание большое количество характеристик. В данном случае лучше воспользоваться онлайн-калькуляторами.

Подбор корпуса

Если смотреть на схему сварочного аппарата, то можно увидеть, что тут присутствует немалое количество различных частей. Естественно, что они должны быть правильно размещены в корпусе устройства. Требований к нему не очень много, ведь он никак не влияет на работоспособность нашего полуавтомата. Но правильный подбор корпуса может существенно повысить комфорт работы с устройством.

Лучше всего будет использовать в данном случае короб, выполненный из тонколистового металла. Все размеры тут следует продумать заранее. Чтобы получить действительно удобный и практичный корпус, стоит предварительно сделать чертеж, где нужно отметить места расположения всех частей агрегата.

Когда короб будет изготовлен, в него следует поставить трансформатор, регулятор подачи проволоки и другие элементы, согласно схеме. Важным моментом, которым не следует пренебрегать, является механизм охлаждения. Он нужен, чтобы трёхфазный инвертор работал стабильно, ведь именно этот элемент нагревается больше всего. За охлаждение в данной конструкции будут отвечать вентиляторы, которые лучше всего будет расположить по бокам корпуса внутри.

Экономить на вентиляции нет нужды, и нагнетаемый воздух должен максимально быстро выводиться наружу.

Неплохим решением в этом вопросе будет корпус от компьютера. Его сильными сторонами будет наличие требуемых отверстий и места для вентиляторов.

Плата управления

Одним из важнейших элементов рассматриваемого устройства является блок управления. Он состоит из таких частей:

  • реле;
  • генератора задающего типа;
  • защиты от перегрузок температурного характера;
  • обратной связи.

Нелишним будет оборудовать наш полуавтомат регулятором тока, который вполне можно сделать самому. После окончания всех работ управляющую плату следует присоединить к силовому блоку устройства перед подключением в электросеть. После этого остаётся проверить работоспособность блока при помощи осциллографа через его присоединение к выходам.

Катушки

Как уже говорилось, в корпус полуавтомата из аккумулятора или любого другого приспособления, сделанного собственноручно, монтируются трансформаторы. После этого их следует совместить. Точнее, совместить первичные катушки со вторичными. Сделать это можно так: первичные намотки соединяем параллельно, а вот вторичные будут соединяться последовательно.

Благодаря этому появится возможность получить на выходе большую силу тока, которой будет вполне достаточно для бесперебойной работы устройства. То есть получится полуавтомат с вольтодобавкой.

Система охлаждения

Как уже стало ясно, во время постоянной работы трансформаторный импульсный инвертор может сильно перегреваться. Поэтому тут требуется хорошая система охлаждения.

Простейшим методом, который позволит осуществлять охлаждение элементов полуавтомата, будет монтаж вентиляторов, которые можно установить по бокам корпуса.

Их следует установить так, чтобы они могли работать исключительно на выдув. Кулеры можно вытащить из отработанного блока питания от компьютера. Кстати, не забудьте проделать отверстия для вывода воздушных масс в корпусе механизма. Их размер должен быть не меньше 5 миллиметров.

Использование самодельного аппарата

Чтобы нормально использовать самодельный сварочный полуавтомат, требуется чётко понимать, что его долговечность и надёжность зависят от того, насколько будет соблюдаться температурный режим. Нормальными будут считаться значения на радиаторах около 75 градусов по Цельсию.

При перегреве, поломке либо замыкании пользователь будет оповещён сигналом звукового характера. Кроме того, электронный блок управления автоматически снизит ток для работы до 20 ампер, а звуковое оповещение будет сохраняться до нормализации ситуации.

Необходимо точно знать, что именно вы делаете и для чего. Кроме того, следует использовать самодельный прибор исключительно по его прямому назначению и не пытаться применять его для чего-то ещё. Следует помнить и о том, что перед началом эксплуатации не будет лишним проверить его работоспособность.

О том, как сделать сварочный полуавтомат своими руками, смотрите далее.

Особенности конструкции полуавтоматов — Наплавка

В настоящее время широкое применение получили полуавтоматы для сварки в защитных газах А-547У, А-929С, А-537У и А-537Р, А-1230 и др. Технические данные некоторых шланговых полуавтоматов даны в табл. 57.

Полуавтомат А-547У позволяет сваривать металл толщиной 0.8—1,4 мм и угловые швы с катетом 1—7 мм в различных пространственных положениях. Он состоит (рис. 134) из легкого чемодана с подающим механизмом и катушкой для проволоки и пульт управления, смонтированного вместе с источником питания. Подача проволоки плавно регулируется изменением скорости электродвигателя постоянного тока и сменой подающих роликов. Особенностью полуавтомата является питание электродвигателя и ДРУГИХ Цепей управления (подогреватель газа, контактор) от источника сварочного тока (рис. 135). Перед началом сварки выключателем ВК производится подключение всей аппаратуры полуавтомата. После нажатия кнопки «Пуск», расположенной на щитке сварщика, замыкается цепь катушки силового контактора, срабатывает контактор и на горелку подается сварочное напряжение источника питания; одновременно включается двигатель механизма подачи проволоки, и она начинает подаваться в зону дуги. Процесс сварки продолжается, пока замкнута кнопка «Пуск». При отпускании кнопки «Пуск» процесс сварки прекращается.

Рис. 1. Общая схема установки и полуавтомата А-547У для сварки в защитном газе:
1 — пульт управления, 2 — источник питания дуги и электромотора полуавтомата, 3 — баллон с газом, 4 — электроподогреватель газа, 5 — осушитель газа, 6 — редуктор, 7 — расходомер, 8—горелка, 9 — шланг для подачи проволоки, 10 — чемодан с подающим механизмом и катушкой для проволоки, 11 — сварочный провод, 12 — кнойка «Пуск» для подачи напряжения от источника питания дуги и мотора полуавтомата, находящаяся на щитке сварщика

Рис. 2. Электрическая схема полуавтомата А-547У

Рис. 3. Горелка легкого типа полуавтомата А-547У

Полуавтомат А-547У снабжается легкой горелкой для сварочной проволоки 0,8—1,0 мм (рис. 3), массой 120 г, с шлангом длиной 1,2 м и тяжелой горелкой — для проволоки 1,2—1,4 мм. Газ подводится по отдельной трубке, присоединенной к штуцеру.

Рис. 4. Контакты держателя для изогнутых (а) и прямых (б) мундштуков при сварке проволокой 0,5—1,2 мм: 1 — контактный сапожок, 2 — наконечник, 3 — мундштук, 4 — сопло

Если вылет сварочной проволоки больше указанного, то увеличивается разбрызгивание электродного металла и нарушается процесс сварки; если вылет меньше, то подгорает наконечник. Постоянство вылета и надежность работы наконечника обеспечиваются контактным сапожком. В изогнутых наконечниках применяют один контактный сапожок, в прямых — два.

Сварка в различных положениях шва в пространстве производится на разных режимах. При переходе от нижних к вертикальным швам режим (напряжение и скорость подачи проволоки) следует уменьшать. Частое изменение режима сварки вручную отрывает сварщика и занимает много времени, поэтому некоторые Полуавтоматы комплектуются устройствами для дистанционного Управления режимом сварки. Устройство для дистанционного переключения режима делает полуавтомат удобным и .для опера, ций начала и окончания сварки.

К, двухрежимным относится шланговый полуавтомат А-929С. В процессе работы переключение режимов производится нажатием кнопки, расположенной на горелке полуавтомата.

Полуавтомат ПДПГ-500 для сварки в углекислом га« зе проволокой диаметром от 0,8 до 2 мм комплектуется так же, как полуавтомат А-547У. Полуавтомат снабжается двумя сварочными горелками: легкого типа, ох-лаждаемой защитным газом и предназначенной для сварки на токах до 150 А, и тяжелого типа — охлаждаемой водой, для сварки на токах до 500 А.

Серийно выпускаются универсальные полуавтоматы А-765, А-1035М, А-1197П и др.

Электрокинематическ а я схема полуавтомата А-765 для сварки порошковой проволокой представлена на рис. 138. Для лучшей подачи порошковой проволоки, обладающей малой жесткостью, механизм подачи снабжен двумя парами подающих роликов, что позволяет снизить давление на проволоку.

Унифицированный полуавтомат А-1197 предназначен, для сварки сплошной проволокой диаметром 1,6—2 мм и порошковой диаметром до 3,5 мм на токах до 500 А. Кроме универсальных полуавтоматов, промышленность выпускает полуавтоматы специального назначения, например для сварки в монтажных условиях.

Полуавтомат А-1114 для сварки в монтажных условиях (рис. 6) построен по упрощенной схеме; он обладает легкостью и компактностью — механизм подачи и катушка с проволокой расположены в чемодане.

Полуавтомат ранцевого типа ПДГ-304 предназначен для сварки в монтажных условиях. Он снабжен ранцевыми ремнями для переноски его на спине. Такая компоновка полуавтомата позволяет пользоваться коротким шлангом, что повышает равномерность подачи проволоки. Масса механизма подачи — 7 кг.

Кроме специализированных заводов, выпускающих сварочные полуавтоматы, некоторые организации страны изготовляют их по модернизированным схемам. Например, в институте «Оргэнерго-строй» разработан полуавтомат типа ПМП для сварки порошковой проволокой в условиях открытой строительно-монтажной площадки. Масса полуавтомата равна 10 кг, в том числе масса механизма подачи проволоки вместе с кассетой и пультом управления 7 Кг. Особенностью конструкции этого полуавтомата является от сутствие шкафа управления, что выгодно отличает его от других полуавтоматов, имеющих добоЛьно громоздкие и тяжелые шкафы управления.

Рис. 5. Электрокинематическая схема шлангового полуавтомата А-765: 1 — ролик прижимной, 2 — ролик ведущий, 3, 4 — червячные колеса, 5 — сменные шестерни, Пр — предохранитель, ТП — трансформатор понижающий, К1 — кнопка пусковая для наладочных операций, К2 — кнопка пусковая при сварке, Р — промежуточное реле, ПП — пакетный переключатель. РШ1 — штепсельная розетка, ШР1 — штепсельный разъем, М — электродвигатель

Рис. 6. Полуавтомат А-1114: а — внешний вид, б — электрическая схема; ДП — двигатель подачи проволоки, ОБДП — обмотка возбуждения двигателя подачи, К — кнопка включения полуавтомата (на рукоятке горелки), Р—реле для включения нормально открытого контакта Р1 и для выключения нормально закрытого контакта Р2 в цепи двигателя, Г — преобразователь сварочный

Рис. 7. Полуавтомат ПДГ-304 ранцевого типа: 1 — сопло, 2 — упор, 3 — приставка, 4 — рукоятка, 5 — горелка, 6 — шланг, 7 — катушка, 8 — механизм подачи


Реклама:

Читать далее:
Технология полуавтоматической сварки в защитном газе

Статьи по теме:

Принципиальная схема и особенности полуавтоматической сварки

Современные производители выпускают много разного оборудования для сварки. Но, независимо от производителя и марок, принцип работы у всех полуавтоматов один: они дают сварочный ток, подают проволоку и регулируют поток газа.

Сварочные полуавтоматы бывают компактными или универсальными. У компактного устройства источник питания, управление и устройство подачи проволоки размещены в одном корпусе (рис. 37). Радиус действия равен длине пакета шлангов горелки и составляет 3–5 м в зависимости от диаметра используемого проволочного электрода. У универсального полуавтомата устройство подачи проволоки размещается отдельно в кожухе и связано с источником тока и устройством управления с помощью промежуточного кабеля. Его можно установить рядом с изделием, благодаря чему радиус действия увеличится на 10–20 м по сравнению с компактным устройством. Подающий проволоку механизм может быть тянущим, толкающим или универсальным, т. е. выполнять сразу две функции.

Рис. 37. Схема подключения сварочного полуавтомата:

1 – баллон с защитным газом; 2 – регулятор давления и расхода газа; 3 – рукав газовый; 4 – сварочный полуавтомат; 5 – сварочная проволока; 6 – пакет шлангов; 7 – горелка; 8 – провод массы с зажимом; 9 – изделие

Источник питания понижает высокое напряжение сети и обеспечивает подачу требуемого тока высокой силы даже в случае короткого замыкания. Так как при сварке MIG/MAG используется только постоянный ток, в качестве источников тока применяются только выпрямители и инверторы (принцип их действия был описан выше в главе «Источники сварочного тока»).

Для того чтобы соответствовать особым требованиям различных производственных задач, источники питания должны быть регулируемыми. У простых устройств для сварки MIG/MAG регулирование производится с помощью расположенного с первичной стороны трансформатора ответвления обмотки и переключателя ступеней обмоток трансформатора. В более дорогих источниках питания установка тока происходит в выпрямительной части с помощью управляемых вентилей (тиристоров). Некоторые аппараты сварки MIG/MAG оснащаются инверторами в качестве источников питания.

Качество сварки MIG/MAG в значительной мере зависит от правильности выбора режимов работы сварочного аппарата (напряжение дуги, ток – скорость подачи проволоки, скорость сварки), а также от правильности выбора и расхода защитного газа (скорость подачи газа через сопло). Для регулировки расхода защитного газа целесообразно использовать редукторы с расходомерами поплавкового вида.

В устройстве подачи проволоки проволочный электрод с помощью подающих роликов подается к месту сварки в соответствии со скоростью его расплавления. При этом электрод вытягивается с катушки и проводится по пакету шлангов, на конце которого расположена горелка. Для этого перед подающими роликами расположен направляющий мундштук, приводящий проволоку в нужное положение, а позади роликов, в начале пакета шлангов, – приемный мундштук для проволоки. Установки механизированной сварки оснащаются еще и промежуточным направляющим устройством, устраняющим предварительный изгиб проволоки, возникающий вследствие наматывания ее на катушку.

Подающие ролики приводятся в движение электродвигателем постоянного тока с плавно регулируемой установкой скорости вращения. В современных устройствах для регулируемой сварки скорость подачи проволоки измеряется тахометром и регулируется вне зависимости от нагрузки. При сварке MIG/MAG скорость подачи проволоки, как правило, составляет от 2 до 20 м/мин, а в высокопроизводительных аппаратах и больше.

В пакет шлангов входят все необходимые виды проводки, т. е. электропроводка, шланг для подачи защитного газа, шланг подачи проволоки, управляющая линия, а у устройств, рассчитанных на высокие значения силы тока, – также подача и отвод охлаждающей жидкости. У аппаратов с водяным охлаждением электропроводка находится в линии рециркуляции воды. Поэтому сечение проводки может быть меньше, чем в аппаратах без охлаждения, а пакет шлангов становится более гибким.

Шланг подачи проволоки при сварке нелегированных и низколегированных сталей представляет собой стальную спираль. При использовании проволочных электродов из хромоникелевой стали или из алюминия и других металлов для подачи используется шланг из износостойкого синтетического материала (например, тефлона) с лучшим коэффициентом трения, чем у стали.

Благодаря линии управления управляющие сигналы передаются от горелки к системе управления. Для этого на держателе горелки находится переключатель, с помощью которого можно управлять необходимыми при сварке функциями. Например, включать низкую скорость подачи проволочного электрода при зажигании и настройку времени затухания дуги при завершении сварки. Благодаря настраиваемой низкой скорости подачи проволочного электрода при зажигании процесс зажигания становится надежнее, так как еще слабо горящая дуга на холодном изделии не тушится быстро подаваемой проволокой.

Настраиваемое время затухания, т. е. отключение подачи проволоки чуть раньше, чем сварочного тока, предотвращает пригорание электрода в кратере в конце шва. Другая программа предотвращает образование слишком большой капли на конце проволоки при окончании сварки, которая могла бы помешать при новом зажигании. Есть возможность плавного пуска тока в начале и соответствующего понижения тока при окончании сварки.

На конце пакета шлангов находится сварочная горелка. Горелки выпускаются нескольких типов. Чаще всего применяют S-образные горелки (рис. 38). Они обладают небольшим весом, благодаря чему обеспечивается очень хороший доступ дуги к месту сварки. Вместо такой горелки можно приобрести горелку для скоростной сварки или сварочный пистолет (двухтактную горелку). Для цифровой сварочной установки производятся специальные горелки с жидкокристаллическим дисплеем и дистанционным регулятором, при работе с которыми можно считывать параметры сварочного процесса с дисплея и регулировать их с горелки. Бывают и горелки, непосредственно на которых расположена мини-катушка для очень мягкой и тонкой проволоки. Двигатель подачи проволоки у таких горелок находится в держателе.

Рис. 38. Горелка для сварки MIG/MAG:

а – общий вид S-образной горелки; б – сечение пакета шлангов; в – сечение головки; 1 – пакет шлангов; 2 – рукоятка; 3 – кнопка «Пуск»; 4 – гусак; 5 – сопло; 6 – сварочная проволока; 7 – спираль; 8 – силовой кабель; 9 – кабель управления; 10 – газовый шланг; 11 – изолятор; 12 – внешний диффузор; 13 – внутренний диффузор; 14 – защитный газ; 15 – наконечник

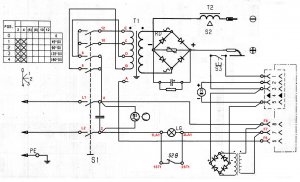

Схема сварочного полуавтомата своими руками

Среди большого количества различных решений создания самодельных полуавтоматов, предложенная схема сварочного полуавтомата своими руками выглядит наиболее


интересной. Сварочный полуавтомат предназначен для мастеров, предпочитающих выполнять кузовной ремонт своих автомобилей самостоятельно.

Полуавтомат изготовлен для работы с подачей проволоки для сварки в автоматическом режиме в среде углекислого газа. Учитывая, что основная цель применения полуавтомата, это сварка кузовных деталей, которые имеют небольшую толщину. Тонкий металл предпочтительнее всего сваривать очень быстрым воздействием нагрева точки сварки. При этом работать нужно аккуратно, чтобы кузовные детали не успели подвергнуться деформации или же деформируются, но в очень малой степени.

Это очень важно при работе с кузовными деталями. Металл прогревается незначительно и если это не новый металл, а ремонтируемые детали кузова, то и краска выгорает незначительно. Следовательно, при работе таким полуавтоматом заметно снижается объем подготовки, рихтовки и покраски свариваемого участка кузова.

Ускоряется и сам процесс ремонта кузова, благодаря быстрому расплавлению электродной проволоки, плюс к этому сварочный шов получается более качественным. Важно при этом и то, что нет необходимости очень точно подгонять детали перед произведением сварочных работ. Даже если свариваемые детали будут иметь разную толщину, то качество шва при этом не пострадает. Немаловажно и то, что по сравнению с ацетиленом или кислородом, углекислый газ не так дефицитен.

Освоить работу на таком полуавтомате можно очень быстро.

Особенности самодельного сварочного полуавтомата

Так как схема сварочного полуавтомата своими руками предлагает его работу с помощью углекислого газа, то при работе возникает одна проблема. Углекислый газ, с одной стороны, выполняет защиту ванну расплавленного металла от воздействия кислорода, действующего как окислитель металла. Однако с другой стороны углекислый газ начинает разлагаться на окись углерода и кислород.

Для защиты расплавленного металла от кислорода в полуавтомате применяется омедненная специальная проволока, в состав которой входит кремний и марганец. Диаметр проволоки может применяться, в зависимости от толщины металла свариваемых деталей, различного диаметра, это – 0. 8, 1.0 и 1.2мм.

Базой для этого полуавтомата является мощный трансформатор, работающий от сети 220 В. Мощность трансформатора подобрана порядка 2.5-3 кВт.

Автор использовал для сборки распространенные детали автомобилей. Это двигатель для подачи проволоки, где применен электродвигатель от автомобиля «Камаз» с питанием на 24В и потребляемым током в районе 3А. От вазовской «восьмерки» взят клапан подачи воды к очистителю ветрового стекла, который в полуавтомате выполняет роль газового клапана. Сам держатель от обычного промышленного сварочного полуавтомата.

Читайте также


Сварочный полуавтомат сделать самому своими руками: детали и схема сборки

Сварочный полуавтомат в руках человека, который умеет пользоваться техникой, является многофункциональным и полезным устройством. Благодаря ему рачительный хозяин загородного участка всегда может изготавливать различные металлические конструкции, а также заниматься мелким ремонтом автомобилей, не прибегая к посторонней помощи.

Конечно, можно приобрести агрегат для сварки в торговой сети, благо в настоящее время промышленность предлагает огромное количество моделей, но это может серьезно ударить по семейному бюджету. Поэтому народные умельцы, отыскав необходимые детали и схему сборки, сварочный полуавтомат стараются сделать своими руками.

В принципе, сама схема такого устройства особой сложностью не отличается. Обладая небольшими знаниями по электротехнике и умением проводить слесарные работы, можно смело приступать к изготовлению сварочного полуавтомата самостоятельно.

Особенности сварки

Традиционный сварочный аппарат представляет собой трансформатор, который имеет вторичную обмотку высокой мощности. Сварка черных металлов и стали с помощью такого приспособления особой сложности не представляет, но вот медь, алюминий и другие цветные металлы им варить не получится.

А объясняется это очень просто: детали из цветных металлов и сплавов на открытом воздухе очень быстро окисляются, поэтому соединения их не происходит. Для защиты шва приходится в зону сварки подавать элементы, способные ограничить доступ кислорода.

Наиболее качественно такую работу можно произвести самодельными сварочными полуавтоматами, которые по типу защиты делятся на такие виды:

  • Сварка происходит под защитой флюсом.
  • Соединение образуется в атмосфере инертного газа.
  • Процесс стыковки происходит с использованием электродной порошковой проволоки.

Главным условием прочного и качественного соединения является стабильное горение дуги, которое достигается применением постоянного тока.

Устройство самодельного аппарата

Принцип действия полуавтомата для сварки основан на преобразовании электрического тока переменной частоты в постоянный ток. Причем необходимо подать еще к месту соединения сварочную проволоку и защитный инертный газ.

Эти операции осуществляются следующими основными узлами, изготовленного своими руками сварочного полуавтомата:

  • Инверторного устройства.
  • Блока подачи сварочной проволоки.
  • Комплекта аппаратуры защитного газа.

Несмотря на кажущуюся сложность принципиальной схемы сварочного полуавтомата, изготовить его не сложно человеку, который знаком с принципами электротехники.

Изготовление самодельного приспособления

Начинать работу по устройству сварочного полуавтомата своими руками рекомендуется с планирования расположения основных узлов агрегата. В первую очередь необходимо тщательно продумать, из чего сделать внешний корпус агрегата. Он должен быть вместительным, легко открываться и закрываться для очистки, а также, что немаловажно, иметь небольшой вес.

Наиболее оптимальным вариантом считается применение для этих целей корпуса от старого системного блока персонального компьютера. Наличие уже готовых вырезов для охлаждения является огромным плюсом его использования.

Также в таком самодельном сварочном полуавтомате из компьютера уже существует встроенный блок питания с напряжением 12 В, которое необходимо для питания системы подачи проволоки. Если все же не удалось найти системный блок, то для внешнего корпуса вполне подойдет металлический короб соответствующего размера.

Проволоку для сварки лучше применять в стандартных бобинах весом 5 кг, так как их внутренний диаметр хорошо согласуется с полиэтиленовой трубой, используемой для оси вращения.

Проанализировав и скомпоновав элементы для изготовления сварочного полуавтомата своими руками, приступаем к переделке необходимых узлов.

Основные узлы, необходимые для аппарата

Конечно, перед тем как сделать сварочный полуавтомат, нужно заранее подготовить необходимые составляющие части этого устройства. Для этих целей нужно подготовить:

  1. Устройство, которое будет формировать рабочий ток 150 А – инвертор. Для самодельной схемы сварочного полуавтомата мастера часто используют трансформатор от бытовой микроволновой печи.
  2. Электротехнический узел, который необходим для управления агрегатом.
  3. Горелки специального назначения.
  4. Рукав для сварочного полуавтомата необходимый для подачи защитного газа к месту сварки.
  5. Узел для подачи сварочной проволоки.
  6. Бобину с проволокой.

Учитывая, что все оборудование имеет большой вес, многие сварщики рекомендуют смастерить своими руками тележку для сварочного полуавтомата.

Изготовление трансформатора

Для сварочного полуавтомата по многим техническим параметрам подходит трансформатор от микроволновой печи. Это изделие представляет собой две катушки с медным проводом. Первичная обмотка трансформатора остается неизменной.

Все операции по переоборудованию сварочного трансформатора для полуавтомата будут производиться на вторичной обмотке. Для уменьшения рабочего напряжения и увеличения выходной силы тока необходимо перемотать вторичную обмотку. При этом нужно правильно рассчитать диаметр медного провода для катушки, ведь как повышенное, так и пониженное напряжение на выходе значительно сказываются на качестве сварного шва.

Работы по перемотке необходимо выполнять с особой осторожностью, чтобы не повредить изоляцию проводников.

Для получения стабильного напряжения на выходе электрическая схема питающего блока также включает в себя выпрямительный мост, конденсатор и дроссель. Применение конденсатора необходимо для сглаживания пульсации напряжения на выходе выпрямителя. Дроссель служит для стабильного поддержания заданного уровня рабочего напряжения.

Газовая горелка

Применение этого устройства обусловлено необходимостью подачи защитного газа к месту образования сварного шва. Чаще всего это приспособление приобретается в торговой сети, так как самостоятельно изготовить его очень сложно, тем более что для сделанного сварочного полуавтомата своими руками применение дорогостоящих моделей не обязательно.

Слишком жесткий шланг значительно затрудняет работу с оборудованием, в то время как мягкий способен к перегибам Поэтому особое внимание следует уделить качеству рукава для сварочного полуавтомата. Исключить изломы шланга возле мест соединения можно вставкой дополнительных пружин.

Механизм подачи проволоки

Основным условием создания качественного сварного шва является равномерная и непрерывная подача проволоки к месту сварки. Для этих целей самодельный сварочный полуавтомат оборудуется системой подачи проволоки.

Для изготовления подающего узла понадобятся:

  1. Два подшипника, один из которых делается прижимным (регулируемым).
  2. Прижимная пружина.
  3. Направляющий ролик.
  4. Электродвигатель для вращения вала.
  5. Система крепления механизма.

Питание электродвигателя осуществляется от встроенного источника питания, который расположен в системном блоке. Если корпус собран из отдельного устройства, необходимо собрать автономную схему питания.

Этапы сборки механизма:

  1. На специальной металлической пластине сверлим отверстия для установки подшипников, а также вала электродвигателя.
  2. Прикрепляется электрический мотор на обратной стороне пластины.
  3. На ведущий вал устанавливается направляющий ролик.
  4. Закрепляются подшипники в верхней и нижней частях.

Устройство системы охлаждения

При эксплуатации сварочного полуавтомата происходит нагрев вторичной обмотки трансформатора. Поэтому возникает необходимость охлаждения агрегата. Для этих целей нужно установить на боковые стороны корпуса вентиляторы. Они устанавливаются напротив трансформатора, при этом должны быть настроены на вытяжку нагретого воздуха.

Для улучшения циркуляции воздуха необходимо просверлить в кожухе 20–50 отверстий диаметром около 5 мм.

Помните, что качественное и эффективное охлаждение электрической части сварочного оборудования положительно влияет на его производительность.

Дополнительное оборудование

Баллон для защитного газа принято приобретать стандартного типа, ведь при работе с газовыми смесями зачастую на первое место выходят показатели мер безопасности оборудования.

Использование углекислоты для защиты места сварки позволяет применять в качестве баллонов емкости огнетушителей. При этом все же придется установить специальный переходник для подключения редуктора.

Для повышения мобильности работы сварочные полуавтоматы для дачи и загородных участков оборудуются специальными тележками. Можно приобрести готовые заводские изделия, но опытные мастера предпочитают делать тележки самостоятельно.

Конструкцию этого приспособления каждый специалист может разработать своими руками. Материалы также могут быть различного типа (швеллер, труба круглая или профильная).

Некоторые особенности эксплуатации

Сварочное полуавтоматическое оборудование, изготовленное своими руками, требует определенного отношения к его эффективной эксплуатации. Помните, что самодельный аппарат не подходит для профессиональной деятельности.

Обязательно необходимо производить минимум один раз в 3–6 месяцев полную очистку оборудования от грязи и пыли. При повышенной эксплуатации эту операцию можно осуществлять чаще. Опытные сварщики рекомендуют очищать оборудование после каждого его применения.

Конечно, современная промышленность выпускает широкий ряд моделей сварочных полуавтоматов, но каждый рачительный хозяин предпочитает изготовить это приспособление самостоятельно. Это не только экономия средств, но и возможность сделать агрегат, отвечающий требованиям мастера.

Пусковая схема сварочного полуавтомата « схемопедия


Подача проволоки в зону сварки в сварочном полуавтомате происходит с помощью механизма состоящего из двух вращающихся в противоположных направлениях электродвигателем стальных роликов. Для снижения оборотов электродвигатель оснащён редуктором. Из условий плавной регулировки скорости подачи проволоки, скорость вращения электродвигателя постоянного тока дополнительно изменяется полупроводниковым регулятором скорости подачи проволоки сварочного полуавтомата В зону сварки также подаётся инертный газ – аргон, для устранения воздействия кислорода на процесс сварки. Сетевое питание сварочного полуавтомата выполнено от однофазной или трёхфазной электросети, в данной конструкции применён трёхфазный трансформатор, рекомендации по питанию от однофазной сети указаны в статье.

Характеристики сварочного полуавтомата:

Напряжение питания 3-фазы * 380 вольт.

Первичный ток фазы 8-12 ампер.

Вторичное напряжение холостого хода 36- 48 вольта.

Ток холостого хода 2-3 ампера.

Напряжение х/х дуги 56 вольт.

Ток сварки 40-120 ампер.

Регулирование напряжения +20%, – 20 %.

Продолжительность включения 30 %.

Трёхфазное питание позволяет использовать намоточный провод меньшего сечения, чем при использовании однофазного трансформатора. При эксплуатации трансформатор меньше нагревается, снижаются пульсации напряжения на выходе выпрямительного моста, не перегружается силовая линия.

Коммутация подключения силового трансформатора Т2 к электросети происходит симисторными ключами VS1-VS3. Выбор симисторов вместо механического пускателя позволяет устранить аварийные ситуации при поломке контактов и устраняет звук от «хлопаний» магнитной системы.

Выключатель SA1 позволяет отключить сварочный трансформатор от сети во время профилактических работ.

Использование симисторов без радиаторов приводит к их перегреву и произвольному включению сварочного полуавтомата, поэтому их необходимо снабдить бюджетными радиаторами 50*50 мм*40.

Рекомендуется сварочный полуавтомат оснастить вентилятором с питанием 220 вольт, подключение его – параллельно сетевой обмотке трансформатора Т1.

Трёхфазный трансформатор Т2 можно использовать готовый, на мощность 2-2,5 кВт или купить три трансформатора 220*36 Вольт 600 ВА, используемые для освещения подвалов и металлорежущих станков, соединить их по схеме звезда-звезда. При изготовлении самодельного трансформатора первичные обмотки должны иметь 240 витков провода ПЭВ диаметром 1,5-1,8мм, с тремя отводами через 20 витков от конца обмотки. Вторичные обмотки наматываются медной или алюминиевой шиной сечением 8-10 мм2, количество провода ПВ 3 – 30 витков.

Отводы на первичной обмотке позволяют регулировать сварочный ток в зависимости от напряжения электросети от 160 до 230 вольт.

Использование в схеме однофазного сварочного трансформатора позволяет применять внутреннюю электросеть, используемую для питания домашних электропечей с установочной мощностью до 4,5 кВт – подходящий к розетке провод выдерживает ток до 25 ампер, имеется заземление. Сечение первичной и вторичной обмотки однофазного сварочного трансформатора в сравнении с трёхфазным исполнением следует увеличить в 2-2,5 раза. Наличие отдельного провода заземления обязательно.

Дополнительное регулирование тока сварки производится изменением угла задержки включения симисторов. Использование сварочного полуавтомата в гаражах и дачных участках не требует особых сетевых фильтров для снижения импульсных помех. При использовании сварочного полуавтомата в бытовых условиях его следует оснастить выносным фильтром помех.

Плавное регулирование сварочного тока выполняется с помощью электронного блока на биполярном транзисторе VT1 при нажатой кнопке «Пуск» – регулировкой резистора R5 – «Ток».

Подключение сварочного трансформатора Т2 к электросети выполняется кнопкой SA2 -«Пуск», находящейся на шланге подачи сварочной проволоки. Электронная схема через оптопары открывает силовые симисторы и напряжение электросети поступает на сетевые обмотки сварочного трансформатора. После появления напряжения на сварочном трансформаторе включается отдельный блок подачи проволоки, открывается клапан подачи инертного газа и при касании выходящей из шланга проволокой свариваемой детали образуется электрическая дуга, начинается процесс сварки.

Трансформатор Т1 используется для питания электронной схемы пуска сварочного трансформатора.

При подачи сетевого напряжения на аноды симисторов через автоматический трёхфазный автомат SA1 к линии подключается трансформатор T1 – питания электронной схемы пуска, симисторы в это время находятся в закрытом состоянии. Выпрямленное диодным мостом VD1 напряжение вторичной обмотки трансформатора T1 стабилизируется аналоговым стабилизатором DA1, для устойчивой работы схемы управления.

Конденсаторы С2,С3 сглаживают пульсации выпрямленного напряжения питания пусковой схемы. Включение симисторов выполняется с помощью ключевого транзистора VT1 и симисторных оптопар U1-U3.

Транзистор открывается напряжением положительной полярности с аналогового стабилизатора DA1 через кнопку «Пуск». Использование на кнопке низкого напряжения снижает вероятность поражения оператора высоким напряжением электросети, в случае нарушения изоляции проводов. Регулятором тока R5 регулируется сварочный ток в пределах двадцати вольт. Резистор R6 не позволяет снижать напряжение на сетевых обмотках сварочного трансформатора более двадцати вольт, при котором резко повышается уровень помех в электросети из-за искажения синусоиды напряжения симисторами.

 Симисторные оптопары U1-U3 выполняют гальваническую развязку электросети от электронной схемы управления, позволяют простым методом регулировать угол открытия симистора, чем больше ток в цепи светодиода оптопары, тем меньше угол отсечки и больше ток сварочной цепи.

Напряжение на управляющие электроды симисторов поступают с анодной цепи через симистор оптопары, ограничительный резистор и диодный мост, синхронно с напряжением фазы сети.

Резисторы в цепях светодиодов оптопар защищают их от перегрузки при максимальном токе. Измерения показали,что при пуске при максимальном сварочном токе падение напряжения на симисторах не превышало 2,5 вольт.

При большом разбросе крутизны включения симисторов их цепи управления полезно зашунтировать на катод через сопротивление 3-5 ком.

На один из стержней силового трансформатора намотана дополнительная обмотка для питания блока подачи проволоки напряжением переменного тока 12 вольт, напряжение на который должно поступать после включения сварочного трансформатора.

Вторичная цепь сварочного трансформатора подключена к трёхфазному выпрямителю постоянного тока на диодах VD3-VD8. Установка мощных радиаторов не требуется. Цепи соединения диодного моста с конденсатором С5 выполнить медной шиной сечением 7*3 мм. Дроссель Др1 выполнен на железе от силового трансформатора ламповых телевизоров типа ТС-270, обмотки предварительно удаляются, а на их место наматывается обмотка сечением не ниже 2-х кратной вторичной, до заполнения. Между половинками трансформаторного железа дросселя проложить прокладку из электрокартона.

Наладку пусковой схемы сварочного полуавтомата начинают с проверки напряжения 5,5 вольт. При нажатии кнопки «Пуск» на конденсаторе C5 напряжение холостого хода должно превышать 50 вольт постоянного тока, под нагрузкой не менее 34 вольт.

На катодах симисторов относительно нуля сети напряжения не должно отличаться более чем на 2-5 вольт от напряжения на аноде, в ином случае заменить симистор или оптопару цепи управления.

При низком напряжении питающей сети, переключить трансформатор на отводы низкого напряжения.

При наладке следует соблюдать технику безопасности.

Пусковая схема смонтирована на монтажной плате, кроме элементов : VD3-VD8, T2, С5, SA1, R5, SA2 и Др1. Эти элементы закреплены на корпусе сварочного полуавтомата. Схема не содержит элементов индикации, они входят в блок подачи проволоки : индикатор включения и индикатор подачи проволоки.

Силовые цепи выполнены изолированным проводом сечением 4-6 мм 2, сварочные – медной или алюминиевой шиной, остальное – проводом в виниловой изоляции диаметром 2мм.

Скачать печатную плату в формате LAY

Автор: Владимир Коновалов

Планирует ли Джо Байден облагать налогом полуавтоматическое огнестрельное оружие?

Если Джо Байден будет избран президентом, американцы, владеющие определенными видами оружия, могут быть должны федеральному правительству немного денег.

В одном сообщении в Facebook, опубликованном 29 октября на странице одной из техасских компаний по производству одежды, утверждается, что американцы, владеющие полуавтоматическим огнестрельным оружием или магазинами большой емкости, будут платить 200 долларов за штуку в соответствии с политикой кандидата в президенты от Демократической партии в отношении оружия.

«Согласно плану Байдена, все полуавтоматическое огнестрельное оружие и магазины на 11+ патронов будут зарегистрированы под NFA», — говорится в сообщении.«Для регистрации каждого предмета требуется налог в размере 200 долларов. Сумма, указанная выше, — это сумма, которую вы будете платить за хранение огнестрельного оружия и принадлежностей, которые у вас уже есть».

Согласно сообщению в Facebook, если владелец оружия не соблюдает новый налог, это «сделает вас преступником».

Сообщение было отмечено как часть усилий Facebook по борьбе с ложными новостями и дезинформацией в своей ленте новостей. (Узнайте больше о нашем партнерстве с Facebook.) Несколько других групп, поддерживающих права на оружие и консервативную налоговую политику, опубликовали аналогичные заявления в Интернете.

Сообщение включает в себя рабочий лист, который владельцы оружия могут использовать, чтобы предположительно вычислить свое налоговое бремя при администрации Байдена. На нем изображен логотип Hawaii Firearms Coalition, организации, которая позиционирует себя как организация 501 (c) (4), базирующаяся в Гонолулу. Мы не смогли найти его зарегистрированным в налоговой службе США.

(Скриншот с Facebook)

В качестве доказательства в сообщении в Facebook цитируется план Байдена по борьбе с применением огнестрельного оружия.

«Давай, проверь это», — написала компания по производству одежды.Так мы и сделали.

Сообщение в Facebook является частично точным, но оно выходит за рамки того, что известно об оружейной политике кампании Байдена.

Байден не призывал вводить новый налог на огнестрельное оружие. Он выступает против легкого доступа к штурмовому оружию и запретит его производство и продажу. Существующее оружие будет подпадать под новые правила.

Он предложил применить существующий федеральный закон о пулеметах к штурмовому оружию, которое может включать полуавтоматическое огнестрельное оружие, и магазинам большой емкости.Этот действующий закон предусматривает налог в размере 200 долларов США.

Однако в конечном итоге неясно, будет ли этот налог применяться ко всему полуавтоматическому огнестрельному оружию, будет ли он взиматься за единицу или будут ли взиматься какие-либо суммы с существующих владельцев оружия.

О чем говорится в плане оружия Байдена

Согласно политике Байдена в отношении оружия, у американцев, владеющих штурмовым оружием или магазинами большой емкости, будет два варианта: продать их федеральному правительству через программу добровольного обратного выкупа или зарегистрировать в соответствии с Национальным законом об огнестрельном оружии.

Национальный закон об огнестрельном оружии (NFA) был принят в 1934 году. Закон облагал налогом тех, кто производил или продавал огнестрельное оружие, определенное в законе, в частности, короткоствольные винтовки и пулеметы. Владельцы определенных видов оружия должны были регистрировать их у министра финансов.

«Его основная цель заключалась в том, чтобы сократить, если не запретить, сделки с огнестрельным оружием NFA», — говорится на сайте Бюро алкоголя, табака, огнестрельного оружия и взрывчатых веществ. «Конгресс счел, что это огнестрельное оружие представляет собой серьезную преступную проблему из-за его частого использования в преступных целях.«

СВЯЗАННЫЙ: Джо Байден говорит, что он будет отстаивать запрет на штурмовое оружие, а не на все оружие

Закон ввел налог в размере 200 долларов на огнестрельное оружие, перечисленное в законе, налог, который не менялся с 1934 года. Те, кто не соблюдает этот налог, могут быть приговорены к штрафам или тюремному заключению, а также к обвинению в уголовном преступлении.

Как этот закон применим к тому, что предложил Байден?

В своей платформе Байден ссылается на законодательное предложение Юридического центра Гиффордса по предотвращению насилия с применением огнестрельного оружия, некоммерческой организации, которая поддерживает контроль над огнестрельным оружием.Предложение призывает распространить NFA на «все существующее штурмовое оружие», а именно запретить производство будущего огнестрельного оружия или потребовать его регистрации в соответствии с законом.

NFA в настоящее время регулирует такие виды огнестрельного оружия, как короткоствольные винтовки и пулеметы. Граждане, желающие передать огнестрельное оружие, регулируемое NFA, должны получить разрешение федерального правительства и уплатить налог.

План

Байдена распространит эти требования на «штурмовое оружие» — политизированный термин, который многие юрисдикции интерпретируют как применимый к полуавтоматическому огнестрельному оружию.Одним из примеров является винтовка AR-15, использованная в нескольких массовых стрельбах.

Как план Байдена применим к владельцам оружия

Сообщение в Facebook создает впечатление, что политика Байдена в отношении оружия требует, чтобы все американцы, владеющие полуавтоматическим огнестрельным оружием и магазинами большой емкости, платили налоги на него. Но это не всегда так.

Кампания сообщила нам, что она определяет магазины большой емкости как те, которые содержат более 10 патронов. Тем не менее, пресс-секретарь также сказал, что кампания еще не прояснила некоторые тонкие детали журналов, например, будет ли взиматься плата с владельцев за единицу.

Также возникает вопрос, как администрация Байдена определит «штурмовое оружие» — и будет ли оно включать все полуавтоматическое огнестрельное оружие, как говорится в сообщении. Представитель кампании Байдена сообщил нам, что точное определение «штурмового оружия» будет выработано в ходе законодательного процесса.

На этой фотографии, сделанной 15 марта 2017 года, винтовки в стиле AR-15, сделанные Battle Rifle Co. , оружейным мастером из Вебстера, штат Техас, выставлены в ее розничном магазине. (AP)

«Полуавтоматическое оружие — это такое оружие, которое выпускает одну пулю при каждом нажатии на спусковой крючок и автоматически перезаряжается для следующего выстрела — в отличие, скажем, от автоматического оружия», — сказал Джозеф Блохер, содиректор Герцогский центр закона об огнестрельном оружии.«Все штурмовое оружие (если не модифицировано) является полуавтоматическим; большинство полуавтоматического оружия не является штурмовым оружием».

Также не факт, что предложение Байдена автоматически повлечет за собой введение налога в размере 200 долларов для людей, которые уже владеют полуавтоматическим огнестрельным оружием.

В 1968 году в NFA были внесены поправки, предусматривающие 30-дневный период амнистии, в течение которого незарегистрированное огнестрельное оружие могло быть бесплатно зарегистрировано в федеральном правительстве. В новом законе под названием «Закон о контроле над огнестрельным оружием» также говорится, что ATF может вводить новые периоды амнистии на срок до 90 дней.

Подобные периоды амнистии могут также применяться к предложению Байдена.

«Фактическое законодательство, реализующее это предложение, безусловно, могло бы разрешить регистрацию без уплаты первоначального налога и вместо этого сохранить налог только на производство или передачу зарегистрированного оружия», — сказал Джейк Чарльз, исполнительный директор Центра Закона об огнестрельном оружии. «Первоначальное требование регистрации NFA не предусматривало взимания платы за существовавшее в то время оружие, которое требовалось зарегистрировать».

Эта проверка фактов доступна на сайте IFCN #Chatbot на выборах в США в 2020 году в WhatsApp.

SAGE: Полуавтоматическая система ПВО наземной среды

Летом 1952 года группа ученых, инженеров и военнослужащих встретилась в лаборатории Линкольна, чтобы обсудить пути улучшения противовоздушной обороны Северной Америки. Возглавляемая Джерролдом Захариасом, группа включала Альберта Хилла, директора лаборатории Линкольна, Герберта Вайса и Малкольма Хаббарда, среди других сотрудников лаборатории, а также ряд выдающихся ученых, в том числе Дж. Роберта Оппенгеймера, Исидора Раби и Роберта Паунда.

Летнее исследование 1952 г. поставило задачу оценить уязвимость Соединенных Штатов перед внезапным воздушным нападением и рекомендовать способы уменьшения этой уязвимости. Поскольку наибольшую угрозу представлял воздушный удар Советского Союза через Северный полюс, исследовательская группа сосредоточила свое внимание на воздушном пространстве над 55-й параллелью, где советские бомбардировщики, пролетев через полюс, могли незамеченными пролететь почти до границы. Соединенных Штатов.

План SAGE, который уже реализуется, заключался в обнаружении, идентификации, отслеживании и перехвате именно таких самолетов.Однако без раннего предупреждения о приближающемся нападении готовность перехватчиков и глубина воздушного пространства, в котором может происходить перехват, будут резко ограничены.

Летнее исследование пришло к выводу, что было бы целесообразно установить сеть обзорных радаров и линий связи через северную часть Северной Америки от Аляски до Гренландии, которая могла бы дать за три-шесть часов раннего предупреждения о предполагаемой угрозе. Результаты и рекомендации исследования были доведены до сведения ключевых сотрудников Министерства обороны (DoD) в конце августа 1952 года и были хорошо приняты.

Линия DEW

Министерство обороны одобрило конфигурацию летнего исследования 1952 года для того, что вскоре стало известно как Линия дальнего раннего предупреждения (DEW), и поручило ВВС принять немедленные меры по внедрению такой системы. К декабрю ВВС заключили контракт с Western Electric на строительство и эксплуатацию радара и сети связи на севере Канады. Трудности установки, эксплуатации и обслуживания радаров в арктических условиях были огромными, и линия DEW, введенная в эксплуатацию в 1957 году, остается выдающимся достижением инженерной мысли.

Лаборатория

Линкольна внесла большой вклад в разработку линии DEW. Один из первых вопросов, который необходимо было решить Летнему исследованию, касался возможности использования дальней связи в Арктике. Частое возникновение солнечных возмущений на крайнем севере исключило тогда стандартные формы ВЧ-связи ионосферного отражения. К счастью, исследователи из лаборатории Линкольна и Массачусетского технологического института уже разработали лучшую форму связи на большие расстояния — распространение ионосферного рассеяния в УКВ-диапазоне, которое не было подвержено солнечным возмущениям.

DEW Line остается выдающимся достижением инженерной мысли.

Для распространения в УКВ-диапазоне использовались неоднородности ионосферы, чтобы обеспечить надежную связь на большие расстояния даже в Арктике. Солнечные возмущения не нарушили этот вид связи; на самом деле они часто его улучшали. Кроме того, для распространения УКВ-рассеяния требовались передатчики средней мощности — от 10 до 50 киловатт.Таким образом, до появления спутниковой связи УКВ-радиосвязь могла обеспечить надежный метод обратной связи для линии DEW. Кроме того, распространение тропосферного рассеяния, которое также в значительной степени исследуется лабораторией Линкольна, было принято для многоканальной боковой связи между станциями вдоль линии DEW.

Еще одним вопросом, обсуждаемым на заседаниях Летнего исследования, было укомплектование установок. Совершенно очевидно, что было желательно разместить на каждом объекте как можно меньше технических специалистов, и автоматический радар аварийного оповещения, разработанный лабораторией Линкольна, позволил сократить потребности в персонале.Радар с автоматическим оповещением подает сигнал тревоги всякий раз, когда самолет входит в зону наблюдения, тем самым освобождая технических специалистов на объекте от 24-часовой бдительности у прицелов. Этот радар был особенно полезен в дальних северных регионах, потому что прицелы обычно были пустыми. Имея достаточно хорошо обученный персонал, на типичном объекте может работать менее 20 технических специалистов.

Автоматический радар аварийного оповещения X-1 был разработан и изготовлен в рамках пятимесячной программы аварийного сбоя в лаборатории Линкольна.После завершения этой программы были спроектированы и собраны в быстрой последовательности модели от X-2 до X-6 для установки Western Electric на испытательных полигонах в Иллинойсе и Арктике. Дизайн РЛС автоматического оповещения X-3 был передан Raytheon, а серийные образцы были установлены вдоль линии DEW. Этот радар получил обозначение AN / FPS-19. Такой подход, заключающийся в создании прототипов первых в своем роде изделий и последующем переходе дизайна в промышленность для производства, был разработан в Lincoln Laboratory в эпоху SAGE и применяется до сих пор.

Лаборатория

Lincoln также участвовала в разработке бистатического радиолокатора с непрерывным излучением, который использовался в качестве заполнителя промежутков между радиолокаторами AN / FPS-19 для обнаружения низколетящих самолетов. В конструкцию этих радаров, позже получивших обозначение AN / FPS-23, и при усовершенствовании больших поисковых радаров были введены новые методы и компоненты для уменьшения количества ложных тревог и улучшения автоматической работы.

Лаборатория Линкольна в разработке радаров в основном занималась вопросами электротехники, но сильные ветры и экстремальные температуры в арктических условиях вынудили лабораторию Линкольна усовершенствовать технические аспекты радаров. Антенные укрытия должны были обладать достаточной структурной прочностью, чтобы выдерживать арктические ураганы, и при этом обеспечивать минимальное ослабление луча радара. До разработки DEW Line надувные обтекатели иногда использовались в качестве антенных укрытий, но надувные обтекатели с большим трудом выдерживали арктические условия. Лаборатория Линкольна решила эту проблему, разработав жесткие электромагнитно прозрачные обтекатели. Эти обтекатели сделали возможным не только бесперебойную работу линии DEW, но и новое поколение очень больших, точно управляемых антенн для дальнего наблюдения.Этот вид жесткого обтекателя продолжает изготавливаться для многих целей.

Персонал недавно сформированной инженерной группы обратился к Бакминстеру Фуллеру, изобретателю геодезического купола, и попросил его помочь в разработке жесткого обтекателя. Фуллер предложил конструкцию с тремя четвертями сферы и порекомендовал стекловолокно на полиэфирной связке, которое обеспечивает высокое соотношение прочности и веса, отличную атмосферостойкость и разумную стоимость.

Концепция геодезического купола казалась осуществимой, поэтому инженерная группа лаборатории Линкольна закупила серию прототипов жестких обтекателей.Первый (экваториальный диаметр 31 фут) был возведен на крыше здания C. В августе 1954 года его неожиданно ударил ураган «Кэрол», скорость ветра оценивалась до 110 миль в час, и повреждений не было. Затем обтекатель был разобран и установлен на горе Вашингтон в Нью-Гэмпшире, и он успешно выжил в суровых условиях этой горы, где были зарегистрированы самые высокие скорости ветра на поверхности земли. Второй обтекатель диаметром 31 фут был установлен над антенной AN / FPS-8 на крыше здания C.Испытания показали, что влияние обтекателя на характеристики радара было незначительным.

Lincoln Laboratory разработала и закупила серию жестких обтекателей диаметром 50 футов, которые были установлены в Туле, Гренландия; Залив Саглек, Ньюфаундленд; и Труро, Массачусетс. Второй обтекатель был также установлен на крыше здания C, где он укрывал антенну Sentinel. Программа завершилась установкой обтекателя диаметром 150 футов в обсерватории Haystack.

Western Electric выполнила грандиозный и весьма успешный проект по установке радаров DEW Line.Линия DEW была завершена в октябре 1962 года с продлением до Исландии, в результате чего ВВС получили 6000-мильную радиолокационную сеть наблюдения от Алеутских островов до Исландии.

Бортовые радиолокаторы дальнего радиолокационного обнаружения УВЧ

Строительство линии DEW сняло опасения по поводу безопасности северного периметра США. Но, как было признано как во время Летнего исследования 1952 года, так и впоследствии, линия DEW ничего не сделала для уменьшения уязвимости восточного и западного побережья для нападения из-за океана.

Поскольку не было суши ни к востоку, ни к западу от Соединенных Штатов, логическим аналогом линии DEW был бортовой радар. Участники Летнего исследования обсудили необходимость в бортовых РЛС дальнего обнаружения (AEW) и определили наиболее важные требования.

В частности, они заметили, что важнее предупреждать SAGE о вторжении дальних самолетов, чем управлять перехватчиками. Поэтому разрешение по дальности, азимутальное разрешение и возможность определения высоты были менее важными характеристиками для радаров AEW, чем абсолютная дальность.Потребность в максимально возможной дальности побудила использовать относительно низкую рабочую частоту, поскольку доступные мощности передатчика были больше на низкой частоте, а влияние отраженных помех от океана на характеристики обнаружения было меньше.

Летнее исследование пришло к выводу, что радар UHF AEW выглядел победителем, и это оказалось именно так. Летом 1952 года в лаборатории Линкольна началась программа по изучению существующих радаров и проверке возможности создания радара УВЧ. Первой целью было установить поисковый радар УВЧ, чтобы увидеть, реальны ли ожидаемые выгоды.Частота, выбранная для первого радара, составляла 425 мегагерц, в первую очередь потому, что было доступно несколько десятков излишков военных триодов Western Electric 7C22 с двумя резонаторами. Их ограниченный диапазон механической настройки перекрывал эту частоту. Эксперименты прошли успешно, и частота 425 мегагерц стала предпочтительной для радаров Lincoln Laboratory. Фактически, использование лабораторией Линкольна 425 мегагерц для многочисленных последующих радаров было прямым следствием появления 7C22 в 1952 году.

В 1953 году, осознавая важность поддержки летных испытаний для разработки радаров AEW, ВМС создали подразделение на военно-морской авиабазе Южный Уэймут, штат Массачусетс, для поддержки нескольких программ лаборатории Линкольна.С той же целью ВВС базировали RC-121D и B-29 на базе ВВС Хэнском.

Ранняя демонстрация РЛС UHF AEW была на дирижабле ВМФ. Его рабочая высота была ограничена несколькими тысячами футов, но его сравнительно низкая скорость облегчила обнаружение движущихся по воздуху целей.

Летные испытания начались в марте 1954 года. Совместные испытания с маломощной РЛС UHF AEW в одном дирижабле и радаром AEW S-диапазона AN / APS-20 (разработанным Rad Lab во время Второй мировой войны) в другом показали, что преимущество низкочастотной работы.

Несмотря на некоторые преимущества, дирижабли не справились с ролью радиолокационных платформ ДРЛО, поскольку их работа ограничивалась малыми высотами. Однако воодушевленная успешными летными испытаниями дирижабля, лаборатория Линкольна решила установить радар AEW на самолет класса Super Constellation и увеличить передаваемую мощность.

Новая РЛС AN / APS-70 была представлена ​​в трех опытных модификациях. Два радара были построены Lincoln Laboratory, два — Hazeltine Electronics и два — General Electric (GE).Широкополосные антенны на 425 мегагерц (включая идентификацию друга или врага [IFF]) были поставлены компанией Hughes. Все три фирмы производили продукцию по контракту с лабораторией Линкольна, и таким образом технология была передана промышленности.

Лаборатория

Lincoln в 1954 году продемонстрировала, что радар UHF AEW дает лучшие результаты, чем системы S-диапазона, но ВВС посчитали, что независимые испытания необходимы. Поэтому в 1956 году он провел серию летных испытаний радаров S-диапазона и УВЧ ДРЛО. В ходе этих испытаний, получивших название Project Grey Wheel, самолет RC-121D был оснащен радаром AN / APS-20E (наиболее совершенная конфигурация) AEW S-диапазона, а другой самолет RC-121D был оснащен AN / APS- 70 УВЧ РЛС ДРЛО.

Испытания подтвердили превосходство системы УВЧ в обнаружении бомбардировщиков. Более того, они продемонстрировали способность системы УВЧ наводить на бомбардировщики перехватчики. Успех самолета, оснащенного AN / APS-70, помог убедить ВВС оснастить свой парк RC-121 Super Constellations радаром УВЧ-дальнего обнаружения и управления (AEW & C).

После создания прототипа AN / APS-70 лаборатория произвела усовершенствованный прототип радара UHF AEW AN / APS-95, который отличался настройкой с помощью одной ручки и другими функциями, не включенными в AN / APS-70. Hazeltine произвела серийную радиолокационную станцию ​​UHF AEW AN / APS-95 для ВВС, а GE — усовершенствованную версию — радиолокатор УВЧ AEW AN / APS-96 для ВМФ.

Несмотря на то, что УВЧ-операция помогла устранить некоторые помехи от моря, остро требовался способ удалить их больше, не теряя при этом низколетящие цели. К 1952 году наземные радары воздушного наблюдения дальнего действия могли различать цели, которые двигались радиально, и цели, которые не двигались, путем вычитания из импульса последовательных полученных сигналов после обнаружения. Однако нельзя было рассчитывать на то, что радиолокационный передатчик будет генерировать одну и ту же частоту и начальную фазу каждый раз, когда он будет импульсным, поэтому опорный сигнал должен был когерентно синхронизироваться с передаваемым сигналом для каждого импульса.

Лаборатория

Lincoln разработала решение, состоящее из двух частей, для обнаружения воздушных целей на фоне помех, называемого бортовой индикацией движущихся целей (AMTI).Сначала опорный сигнал был привязан к образцу отраженного отражения от поверхностных рассеивателей с близкого расстояния. Этот метод получил название бортовой РЛС с усредненными по времени помехами и помехами (TACCAR).

При умеренном уровне помех на море TACCAR хорошо зарекомендовал себя. Поскольку антенна радара сканировала на 360 градусов по азимуту, TACCAR автоматически позаботился о том, когда радар смотрит вперед или назад. Реализация TACCAR на промежуточной частоте (ПЧ) радара была ранним применением петли фазовой автоподстройки частоты.

Второй частью решения была антенна со смещенным фазовым центром (DPCA), впервые предложенная инженерами GE. DPCA компенсировал смещение самолета путем сравнения последовательных принятых импульсов для AMTI и регулировки фазового центра антенны для компенсации разности фаз между импульсами, вызванной движением.

Существующие в лаборатории антенны УВЧ ДРЛС были легко адаптированы к работе DPCA, а интеграция методов DPCA с IF TACCAR была продемонстрирована лабораторией Линкольна и затем реализована в AN / APS-95.

Лаборатория

Lincoln впоследствии продемонстрировала RF-версию TACCAR, которая была сделана совместимой со схемами защиты от помех. Поскольку бортовой радар может быть уязвим для создания помех, был разработан набор инструментов для усиления AN / APS-95 в этом отношении.

Чтобы улучшить характеристики обнаружения целей и в то же время сузить ширину луча радара УВЧ, Управление аэронавтики ВМФ спонсировало установку большого вращающегося обтекателя высоко над фюзеляжем Super Constellation. Одна из радаров AN / APS-70 AEW Лаборатории Линкольна была установлена ​​в фюзеляже. Хотя комбинация оказалась очень эффективной, испытания самолета показали, что он часто был на грани сваливания.

К концу 1957 года радары UHF AEW (с улучшенными системами AMTI) стали достаточно точными, чтобы их можно было включить в систему SAGE. Чтобы проверить совместимость радаров с SAGE, лаборатория Lincoln начала программу испытаний бортового дальномера (ALRI).

Испытания ALRI проводились с использованием самолета AEW, оснащенного AN / APS-70, в пределах прямой видимости установки экспериментального подсектора SAGE в Южном Труро, штат Массачусетс.Выходной видеосигнал от приемника AMTI радара был квантован и ретранслирован на землю по широкополосному каналу передачи данных УВЧ. На сайте экспериментального подсектора SAGE данные вводились в систему мелкозернистых данных, как если бы они поступали с находящегося поблизости радара. ALRI была сложной импровизацией, но она сработала.

Технология AMTI-радаров, разработанная лабораторией Lincoln и продемонстрированная в серии радаров AN / APS-70, легла в основу AN / APS-96. В этом радаре использовался мощный УВЧ ламповый усилитель для передачи сигналов линейной ЧМ со сжатием импульсов.Более мелкозернистое разрешение по дальности, обеспечиваемое сжатым импульсом после приема, улучшило отношение помех от цели к морю, облегчая работу AMTI. Более резкая дискриминация радара по дальности между близко расположенными целями облегчила работу боевого информационного центра. Другой важной особенностью была возможность определения высоты каждой цели при каждом сканировании.

ВВС модернизировали свои RC-121C / D радиолокационными станциями Hazeltine AN / APS-95 UHF AEW, а ВМС установили радиолокационные станции General Electric AN / APS-96 на турбовинтовых самолетах Grumman W2F-1 Hawkeye.

Линкольн Лаборатория радиолокационной программы ДРЛО подошла к концу в середине 1959 года. Не только семилетняя работа позволила вновь открыть спектр УВЧ для бортовых радаров, но и были разработаны высокоэффективные системы AMTI и методы, необходимые для интеграции самолетов ДРЛО с SAGE. был продемонстрирован. Подрядчики усердно работали над созданием радаров, которые могли бы применить эти достижения на самолетах ВВС и ВМФ. Задание лаборатории выполнено.

Технологии, разработанные в рамках программы AEW Лаборатории, продолжали развиваться и в конечном итоге стали базами системы предупреждения и управления воздушными силами (ДРЛО) и бортовых платформ дальнего обнаружения ВМС E-2C.Примечательно, что годы спустя Лаборатория повторно взаимодействовала с ВВС и ВМФ, а также разработала и создала прототипы ключевых технологий для следующих поколений этих двух систем. Раннее предупреждение с воздуха — это активная область исследований в лаборатории сегодня.

Ручка кувшина и радары Boston Hill

К 1954 году стало очевидно, что наземные радары контроля перехвата (GCI) L- и S-диапазонов, используемые в системе Кейп-Код, показывали недопустимое количество помех на своих дисплеях.В то же время продолжающаяся разработка радиолокационных систем воздушного дальнего обнаружения (ДРЛО) УВЧ, оснащенных индикацией движущихся целей, демонстрирует преимущества радаров, работающих на более длинных волнах. Радары GCI, работающие на более длинных волнах, по-видимому, решают все проблемы, с которыми сталкиваются работающие в L- и S-диапазонах. Однако горизонтальная апертура вращающейся антенны радара должна быть больше пропорционально длине волны, чтобы поддерживать такое же угловое разрешение по азимуту.Для желаемых возможностей антенна должна была быть 120 футов в ширину и 16 футов в высоту, но поскольку ее механические допуски могли быть менее жесткими, чем у антенны L-диапазона (из-за ее более низкой частоты), не ожидалось, что она будет такой. большая задача построить.

Новый радар УВЧ с желаемыми возможностями получил обозначение AN / FPS-31. Место было выбрано на холме Джаг-Хэндл-Хилл в Уэст-Бат, штат Мэн, что сделало AN / FPS-31 аналогом береговых радаров GCI в Саут-Труро, штат Массачусетс, и Монток-Пойнт, штат Нью-Йорк.

Первоначальный дизайн предполагал, что вращающуюся антенну переносили на тележках на концах трехрукого паука, который катился по гладкой ровной круговой дорожке на вершине башни. Эта система вызвала проблемы с самого начала. Гусеница не была сделана достаточно гладкой, и колеса вскоре износились. Необходимость ввести в действие радар AN / FPS-31 привела к принятию схемы, по которой весь вращающийся узел опирался на большой центральный шар. Хотя эта модификация представляла свои проблемы, механические проблемы в конечном итоге были устранены, и была достигнута надежная работа большой вращающейся антенны.Опыт, накопленный лабораторией Линкольна в решении этих проблем, окупился в последующих успешных механических конструкциях радара противодействия (CCM) Mark I, антенны слежения за углом радара Millstone, радаров слежения AN / FPS-49 и других. .

Радар AN / FPS-31 начал работать в октябре 1955 года. Во время ранней проверки радара наблюдались эхо, напоминающие отражения от штормов. Оказалось, что это отголоски северного сияния — северного сияния.Радар был настолько чувствителен, что мог обнаруживать обратное рассеяние от полярных сияний высоко в земной атмосфере, далеко на севере.

В 1956 году, после передачи радара Jug Handle Hill Экспериментальному подсектору SAGE, лаборатория Линкольна начала работу над экспериментальным усовершенствованным радаром УВЧ, который будет использоваться, в частности, для оценки новых методов противодействия. Экспериментальный радар, получивший обозначение CCM radar Mark I, имел особое значение, поскольку диапазон частот УВЧ должен был использоваться в радиолокационных установках, которые тогда разрабатывались Советским Союзом.

Разработка антенны и вышки началась в сентябре 1956 года. В феврале 1957 года площадка на вершине Бостон-Хилл в Северном Андовере, штат Массачусетс, была арендована для радара. Строительство началось немедленно, и радар был впервые включен в августе 1958 года.

Основная цель радара Boston Hill заключалась в том, чтобы служить в качестве инструментальной системы для тестирования автоматического обнаружения и отслеживания удаленных объектов с достаточно высокой скоростью передачи данных, чтобы служить входом в систему SAGE. Экспериментальные работы также подчеркнули меры, направленные на то, чтобы радар мог работать как активно, так и пассивно в условиях помех.

Техас Тауэрс

Последним звеном в сети раннего предупреждения, защищающей периметр США, был комплекс радарных установок, расположенных в Атлантическом океане. В 1952 году лаборатория Линкольна впервые предложила возвести постоянные платформы на мелководье в отдельных точках континентального шельфа, чтобы обеспечить расширение системы радиолокационного оповещения в сторону моря. Строительство этих постоянных морских радиолокационных станций стоило недешево; тем не менее, они были дешевле и эффективнее, чем корабли с радиолокационными пикетами, которые также использовались в разное время во время разработки SAGE.


Успешное использование таких платформ у побережья Мексиканского залива для операций по бурению нефтяных скважин (отсюда прозвище «Башни Техаса») сделало этот план осуществимым. После тщательного изучения ВВС решили принять предложение лаборатории Линкольна. К январю 1955 г. планировалось строительство и установка радарных платформ у берегов Кейп-Код, штат Массачусетс, и Лонг-Айленда, штат Нью-Йорк.

Возможность дальней связи была одним из основных соображений при оценке практичности фиксированной морской радиолокационной станции.Другие радиолокационные станции использовали для связи телефонные линии и микроволновую радиосвязь прямой видимости. Башни океанского базирования, расположенные более чем в 100 милях от берега, не могли использовать ни то, ни другое. Обычное решение — трансатлантический кабель — было слишком дорого для необходимого количества каналов.

Решение проблемы связи на большие расстояния пришло из разработки лабораторией Линкольна УВЧ связи с тропосферным рассеянием. Фактически, Башни Техаса были первыми в использовании УВЧ распространения тропосферного рассеяния для надводной связи.

Линия УВЧ между каждой вышкой и ее центром управления обеспечивала эквивалент 72 четырехпроводных телефонных каналов. Связь между каждой башней и самолетом для управления перехватчиком осуществлялась по радиоканалу прямой видимости.

Каждая Техасская башня, стоящая на стальных кессонах диаметром 10 футов, вбитых в морское дно, представляла собой стальной остров размером в полакра, возвышающийся на 67 футов над уровнем моря. На самой верхней из четырех палуб находились три обтекателя с поисковой РЛС AN / FPS-3 и двумя радиолокационными станциями для определения высоты AN / FPS-6.На палубе также находилось оборудование для идентификации друга или врага (IFF), радиомаяк Mark X и четыре цифровых передатчика данных AN / FST-2. На остальных трех палубах размещались персонал и оборудование для технического обслуживания, контрольно-измерительная аппаратура, вода и топливо. На каждой станции работало пятьдесят военнослужащих ВВС, два метеоролога и двадцать гражданских лиц.

ВВС одобрили пять площадок, но фактически были построены только башни Техас 2, 3 и 4. 15 января 1961 года Башня Техаса 4 была разрушена зимним штормом. К сожалению, никто из 28 летчиков и гражданских подрядчиков, укомплектовавших станцию, не выжил.

По материалам E.C. Freeman, ed., «Technology in the National Interest», Lexington, Mass: MIT Lincoln Laboratory, 1995.

избирателей поддерживают план Джо Байдена по контролю над огнестрельным оружием. Доказательства менее ясны.

Американцы в целом поддерживают правила, касающиеся штурмового оружия и проверки анкетных данных при покупке оружия, — показал новый опрос Data for Progress и Vox.Однако эти меры, вероятно, окажут лишь умеренное воздействие на высокий уровень применения огнестрельного оружия в стране.

Опрос, проведенный 19-21 марта (после стрельбы в Атланте, но перед стрельбой в Боулдере, штат Колорадо), опросил 1291 вероятный избиратель и имеет погрешность выборки в 3 процентных пункта. Треть респондентов заявили, что у них дома есть оружие. (Другие опросы, не ограниченные вероятными избирателями, показали, что уровень владения оружием составляет около 40 процентов, что указывает на то, что в этой выборке может быть меньше владельцев оружия, чем репрезентативно, или что средний избиратель с меньшей вероятностью будет владеть оружием, чем средний американец. )

После недавних обстрелов призывы к всеобщей проверке биографических данных и запрету на боевое оружие отозвались через Демократическую партию, в том числе от президента Джо Байдена.

Опрос показал, что обе эти политики широко популярны. На вопрос, поддержат ли они «законопроект, требующий проверки биографических данных для всех покупок оружия», 65 процентов респондентов ответили утвердительно, и только 27 процентов выступили против, в том числе 48 процентов республиканцев и 58 процентов независимых.

На вопрос о «запрете производства, хранения и продажи полуавтоматического оружия, известного как штурмовые винтовки», 61 процент поддержали, в том числе 45 процентов республиканцев и 53 процента независимых. Эти результаты согласуются с другими опросами, показывающими, что большинство поддерживает эти меры.

Демократы годами призывали к мерам контроля над огнестрельным оружием в ответ на массовые расстрелы, но эффективность этих предложений обсуждается реже. Фундаментальная реальность проблемы американского оружия заключается в том, что она зависит от того, сколько оружия у американцев. Сильное сокращение этих запасов может быть единственным способом значительно сократить количество смертей от неконтролируемого оружия в Америке, как подчеркнул Лопес из Vox в своем репортаже по этому вопросу:

Политика контроля над огнестрельным оружием, которая не решает основную проблему — что у Америки просто слишком много оружия — обречена на то, чтобы просто грызть края. Повсюду в мире люди спорят.В каждой стране есть жители, которые опасны для себя или других из-за психических заболеваний. В каждой стране есть фанатики и экстремисты. Но здесь человеку уникально легко достать оружие, позволяя напряженным, но несмертельным конфликтам перерасти в смертельное насилие.

Обзор стрелкового оружия

Универсальная проверка биографических данных не влияет напрямую на количество оружия, принадлежащего американцам. Как объяснил Лопес, они «могут заблокировать некоторых людей от получения оружия … недавние исследования показывают, что даже универсальные проверки биографических данных сами по себе не имеют большого влияния на смертность от огнестрельного оружия». Другой политикой поддержки опросов DFP / Vox является создание базы данных для отслеживания продаж оружия. Хотя эти усилия могут помочь следователям и затруднить доступ некоторых людей к оружию, ни один из них не может проникнуть в корень проблемы.

Запрет на штурмовое оружие был бы большим первым шагом.

Запрет на производство, владение и продажу этих типов оружия по определению сокращает количество оружия в обращении. Лопес сообщает, что запрет на штурмовое оружие может снизить смертоносность некоторых массовых расстрелов, «но не решит 70 с лишним процентов убийств с применением огнестрельного оружия, связанных с применением огнестрельного оружия».

Обязательная программа обратного выкупа, аналогичная той, что была реализована в Австралии после того, как в результате массового расстрела погибло 35 человек, явный путь к успеху. Опрос Vox / DFP спросил респондентов об обязательной программе обратного выкупа полуавтоматического оружия и нашел поддержку большинства (54 процента), а добровольная программа получила еще большую поддержку (62 процента).

Еще одна идея, которую отстаивал сенатор Кори Букер (штат Нью-Джерси) в ходе президентской кампании 2020 года, будет требовать лицензии на покупку и владение оружием. Эта проблема напрямую не снижает количество оружия в обращении, но может затруднить получение оружия, тем самым уменьшая количество владельцев оружия, как сказала Кассандра Крифаси, исследователь Центра политики и исследований в области оружия Джонса Хопкинса. Лопес:

«Конечным результатом является общее сокращение владения оружием», — сказала мне Кассандра Крифаси, исследователь (и владелец оружия ) из Центра Джонса Хопкинса по политике и исследованиям в области оружия.«Многие думают:« Ну, наверное, не стоит проходить через все эти обручи, чтобы купить огнестрельное оружие, поэтому я не собираюсь его покупать ». И тогда у вас будет меньше огнестрельного оружия и меньше внимания».

В Массачусетсе, где действует аналогичная программа, самый низкий уровень смертей от огнестрельного оружия в стране.

Демократы не настаивают на национальной программе лицензирования прямо сейчас, но опрос Vox / DFP показывает, что 70 процентов избирателей будут за одну, в том числе большинство республиканцев (53 процента).

Примерно 39 000 американцев умирают от огнестрельного оружия ежегодно. Массовые расстрелы привлекают внимание к этой проблеме, но повседневные самоубийства и жестокие столкновения, которые неоправданно перерастают в убийства из-за легкой доступности оружия, являются нормой в Соединенных Штатах. Если политики серьезно настроены изменить это, радикальное сокращение количества оружия — это путь вперед.

Полунеявная схема полуавтоматической сегментации в программе NaturaSat

Список литературы

[1] М. Амброз, М. Балажович, М. Медла, К. Микула, Численное моделирование распространения пожаров на поверхности диких земель с помощью эволюционирующих кривых поверхности, Достижения в вычислительной математике, апрель 2019 г., том 45, выпуск 2, стр. 1067-1103
[2] EuropeanSpaceAgency, CopernicusOpenAccessHub, (2020) .URL https://scihub.copernicus.eu/
. [3] Европейское космическое агентство, OpenSearch API — Центр открытого доступа Copernicus, (2020). URL https://scihub.copernicus.eu/userguide/OpenSearchAPI
[4] Гейли Дж., Адлер М., Библиотека сжатия Zlib, (2004).URL https://zlib.net/
[5] Соавторы GDAL / OGR, GDAL / OGR Программное обеспечение для абстракции геопространственных данных Library Open Source Geospatial Foundation, (2020). URL https://gdal.org
[6] Г. Геннебо, Б. Якоб, Eigen v3, (2020). URL http://eigen.tuxfamily.org
[7] T.Y.Hou, J.Lowengrub, M.Shelley, Удаление жесткости из межфазных потоков и поверхностного натяжения, J. Comput. Phys., 114 (1994), с. 312-338.
[8] гл. Карни Ф. Ф., GeographicLib, (2019), URL https: // geographiclib.sourceforge.io/
[9] М. Кимура, Численный анализ движущихся граничных задач с использованием метода отслеживания границ, Japan J. Indust. Прил. Math., 14 (1997), стр. 373-398.
[10] К. Микула, М. Ольбергер, Схема притока-неявного / оттока-явного для решения уравнений адвекции, в конечных объемах в сложных приложениях. VI, Проблемы и перспективы, под ред. J.Fořt et al. (Труды Шестой Международной конференции по конечным объемам в сложных приложениях, Прага, 6-10 июня 2011 г.), Springer Verlag, 2011 г., стр.683-692
[11] К.Микула, М.Ольбергер, Дж. Урбан, Методы конечного объема, неявно-притока / оттока, для решения уравнений переноса, Прикладная вычислительная математика, Vol. 85 (2014) стр. 16–37
[12] К. Микула, Д. Шевчович, Эволюция плоских кривых под действием нелинейной функции кривизны и анизотропии, SIAM J. Appl. Math., 61 (2001), стр. 1473–1501.
[13] К. Микула, Д. Шевчович, Прямой метод решения анизотропного потока средней кривизны плоской кривой с внешней силой, Математические методы в прикладных науках, Vol.27, No. 13 (2004) pp. 1545-1565
[14] К. Микула, Д. Шевчович, М. Балажович, Простой, быстрый и стабилизированный метод конечных объемов с потоком для решения общих уравнений эволюции кривых, Сообщения в вычислительной физике, Vol. 7, No. 1 (2010) pp. 195-211
[15] К. Микула, Дж. Урбан, Новый быстрый и стабильный метод Лагранжа для сегментации изображений, Труды 5-го Международного конгресса по обработке изображений и сигналов (CISP 2012), Чунцин, Китай, 16-18 октября 2012 г., ISBN- 978-1-4673-9 / 10, стр.834-842
[16] К.Микула, Ю.Урбан, М.Коллар, М.Амброз, И.Яролимек, Ю.Шибик, М.Шибикова, Полуавтоматическая сегментация местообитаний NATURA 2000 на спутниковых снимках Sentinel-2 с помощью развивающихся открытых кривых. Дискретные и непрерывные динамические системы серии S, приняты
[17] К. Микула, Ю. Урбан, М. Коллар, М. Амброз, И. Яролимек, Ю. Шибик, М. Шибикова, Автоматическая сегментация местообитаний NATURA 2000 на основе оптических данных Sentinel-2, Дискретные и непрерывные динамические системы Серия S, принято
[18] The Qt Company, Qt: Межплатформенная разработка программного обеспечения для встраиваемых систем и настольных компьютеров (2020 г.).URL https://www.qt.io/

Сводка по запрету на штурмовое оружие

— сенатор США от Калифорнии

Массовые расстрелы в Ньютауне, Авроре и Тусоне слишком ясно продемонстрировали необходимость регулирования штурмового оружия военного типа и магазинов с боеприпасами большой емкости. Это оружие позволяет стрелку быстро и без перезарядки стрелять большим количеством снарядов.

Что делает счет:

Законодательство запрещает продажу, передачу, производство и импорт:

  • Все полуавтоматические винтовки, которые могут принимать съемный магазин и имеют по крайней мере одну военную особенность: пистолетную рукоятку; передний хват; складной, телескопический или съемный приклад; гранатомет или реактивный гранатомет; кожух ствола; или ствол с резьбой.
  • Все полуавтоматические пистолеты, которые могут принимать отъемный магазин и имеют хотя бы одну военную особенность: ствол с резьбой; вторая пистолетная рукоятка; кожух ствола; способность принимать съемный магазин в каком-либо месте за пределами рукоятки пистолета; или полуавтоматическая версия автоматического огнестрельного оружия.
  • Все полуавтоматические винтовки и пистолеты с фиксированным магазином на 10 патронов.
  • Все полуавтоматические ружья со складным, телескопическим или съемным прикладом; пистолетная рукоятка; фиксированный магазин на 5 патронов; возможность принять отъемный магазин; передний хват; гранатомет или реактивный гранатомет; или ружье с вращающимся цилиндром.
  • Все устройства подачи боеприпасов (магазины, ленты и барабаны), способные принимать более 10 патронов.
  • 157 единиц огнестрельного оружия с конкретными названиями (перечислены в конце этой страницы).

Законодательством исключено из законопроекта следующее оружие:

  • Любое оружие, находящееся в законном владении на дату принятия законопроекта;
  • Любое огнестрельное оружие с ручным приводом с затвором, помпой, рычагом или затвором;
  • Штурмовое оружие, используемое военными , правоохранительными органами и правоохранительными органами в отставке ; и
  • Старинное оружие .

Закон о защите охотничьего и спортивного огнестрельного оружия:

  • Законопроект не включает 2 258 законных охотничьих и спортивных ружей и ружей определенных марок и моделей.

Законодательство усиливает запрет на использование штурмового оружия 1994 года и государственные запреты:

  • Переход от теста с двумя характеристиками к тесту с одной характеристикой.
    • Законопроект также затрудняет уклонение от запрета за счет исключения из проверки характеристик легко снимаемых байонетных креплений и пламегасителей.
  • Запрещение опасных модификаций и обходных путей послепродажного обслуживания.
    • Ударные или скользящие ложи, представляющие собой модифицированные ложи, позволяющие полуавтоматическому оружию вести огонь со скоростью, аналогичной полностью автоматическим пулеметам.
    • Так называемые «пулевые кнопки», которые позволяют быстро заменять магазины с боеприпасами, часто используются в качестве обходного пути к запрету на съемные магазины.
    • Приклады с отверстиями для большого пальца — тип приклада, который был создан как обходной путь, чтобы избежать запретов на использование пистолетных рукояток.
  • Добавление запрета на ввоз штурмового оружия и магазинов большой емкости.
  • Отмена 10-летнего заката, позволившего истечь первоначальному федеральному запрету.

Закон касается миллионов единиц штурмового оружия и магазинов большой емкости, существующих в настоящее время:

  • Требование проверки данных обо всех продажах или передачах устаревшего штурмового оружия.
    • Эту проверку биографических данных можно запустить через ФБР или, по выбору штата, инициировать в агентстве штата, как в случае с существующей системой проверки данных.
  • Запрещение продажи или передачи устройств подачи боеприпасов большой емкости, законно находящихся в собственности на дату принятия законопроекта.
  • Разрешение штатам и местностям использовать средства федерального гранта Byrne JAG для проведения добровольной программы выкупа устаревшего штурмового оружия и устройств подачи боеприпасов большой емкости.
  • Установление требований к безопасному хранению старинного огнестрельного оружия, чтобы уберечь его от доступа запрещенных лиц.
  • Требование, чтобы на штурмовом оружии и устройствах подачи боеприпасов большой емкости, изготовленных после даты вступления в силу закона, были выгравированы серийный номер и дата изготовления оружия

Доказана эффективность запрета на штурмовое оружие

Запрет на штурмовое оружие 1994 г. позволил снизить уровень преступности и убрать это военное оружие с наших улиц.С момента истечения срока действия запрета от этого оружия погибло более 350 человек и более 450 получили ранения.

  • Исследование министерства юстиции, посвященное запрету штурмового оружия, показало, что он стал причиной уменьшения на 6,7% общего количества убийств с применением огнестрельного оружия при прочих равных.
    • Источник: Джеффри А. Рот и Кристофер С. Копер, «Оценка воздействия Закона 1994 года о защите населения и использования огнестрельного оружия в развлекательных целях» (март 1997 г. ).
  • В том же исследовании также было обнаружено, что «штурмовое оружие непропорционально часто используется в убийствах, при этом несколько жертв составляют человек, на одну жертву нанесено несколько ранений, а жертвами становятся сотрудники полиции человек.”
  • Использование штурмового оружия в преступных целях снизилось более чем на две трети примерно за девять лет после вступления в силу запрета на использование штурмового оружия в 1994 году.
    • Источник: Кристофер С. Копер, «Обновленная оценка федерального запрета на штурмовое оружие: влияние на рынки оружия и насилие с применением огнестрельного оружия, 1994–2003 годы» (июнь 2004 г.), Университет Пенсильвании, отчет для Национального института юстиции США. Департамент правосудия.
  • Процент изъятого полицией в Вирджинии огнестрельного оружия, в котором было магазинов большой емкости, значительно снизился во время запрета .С момента истечения срока запрета эта цифра увеличилась на вдвое и на .
  • Когда в 1994 году Мэриленд ввел более строгий запрет на штурмовые пистолеты и магазины большой емкости, это привело к падению штурмовых пистолетов на 55%, изъятых полицией Балтимора .
    • Источник: Дуглас С. Вейл и Ребекка К. Нокс, Письмо в редакцию, Запрет Мэриленда на продажу штурмовых пистолетов и журналов большой емкости: оценка воздействия в Балтиморе, 87 Am. J. of Public Health 2, февраль.1997.
  • 37% полицейских управлений сообщили о заметном на увеличении использования преступниками штурмового оружия на с момента истечения федерального запрета 1994 года.
    • Источник: Исследовательский форум руководителей полиции, Оружие и преступность: новые рубежи, сосредоточив внимание на местных последствиях (май 2010 г.).

Список запрещенного огнестрельного оружия по наименованию

Винтовки: Все типы АК, включая следующие : AK, AK47, AK47S, AK – 74, AKM, AKS, ARM, MAK90, MISR, NHM90, NHM91, Rock River Arms LAR – 47, SA85, SA93, Vector Arms AK-47, VEPR, WASR-10 и WUM, ИЖМАШ Сайга AK, MAADI AK47 и ARM, Norinco 56S, 56S2, 84S и 86S, Poly Technologies AK47 и AKS; Все типы AR, включая следующие: AR – 10, AR – 15, Armalite M15 22LR Carbine, Armalite M15 – T, Barrett REC7, Beretta AR – 70, Bushmaster ACR, Bushmaster Carbon 15, серия Bushmaster MOE, Bushmaster XM15, Винтовки Colt Match Target, винтовки DoubleStar AR, тактические винтовки DPMS, Heckler & Koch MR556, Olympic Arms, винтовки Remington R – 15, Rock River Arms LAR – 15, винтовки Sig Sauer SIG516, винтовки Smith & Wesson M и P15, винтовки Stag Arms AR, Sturm, Ruger & Co. Винтовки SR556; Barrett M107A1; Barrett M82A1; Beretta CX4 Storm; Calico Liberty Series; CETME Sporter; Daewoo K – 1, K – 2, Max 1, Max 2, AR 100 и AR 110C; Fabrique Nationale / FN Herstal FAL, LAR, 22 FNC, 308 Match, L1A1 Sporter, PS90, SCAR и FS2000; Feather Industries AT – 9; Galil Модель AR и Модель ARM; Карабин Hi-Point; HK – 91, HK – 93, HK – 94, HK – PSG – 1 и HK USC; Kel-Tec Sub – 2000, SU – 16 и RFB; SIG AMT, SIG PE-57, Sig Sauer SG 550 и Sig Sauer SG 551; Springfield Armory SAR – 48; Steyr AUG; Sturm, Ruger Mini-14 Tactical Rife M – 14 / 20CF; Все винтовки Томпсона, в том числе следующие: Thompson M1SB, Thompson T1100D, Thompson T150D, Thompson T1B, Thompson T1B100D, Thompson T1B50D, Thompson T1BSB, Thompson T1 – C, Thompson T1D, Thompson T1SBD, Thompson T1SBD, Thompson T5100D, Thompson T5100D, Thompson T5100 , Thompson TM1C; Винтовка UMAREX UZI; Мини-карабин UZI, карабин UZI модели A и карабин UZI модели B; Valmet M62S, M71S и M78; Вектор Оружие Типа УЗИ; Ночной Ястреб Weaver Arms; Wilkinson Arms Linda Carbine.

Пистолеты: Все типы АК-47, включая следующие: пистолет Centurion 39 AK, пистолет Draco AK-47, пистолет HCR AK-47, пистолет IO Inc. Hellpup AK-47, пистолет Кринкова, Mini Draco AK– Пистолет 47, пистолет Юго Кребса Кринк; Все типы AR – 15, в том числе: пистолет American Spirit AR – 15, пистолет Bushmaster Carbon 15, пистолет DoubleStar Corporation AR, пистолет DPMS AR – 15, пистолет Olympic Arms AR – 15, пистолет Rock River Arms LAR 15; Пистолеты Calico Liberty; Пистолет DSA SA58 PKP FAL; Encom MP – 9 и MP – 45; Пистолет Heckler & Koch model SP-89; Intratec AB – 10, TEC – 22 Scorpion, TEC – 9 и TEC – DC9; Пистолет Kel-Tec PLR 16; Следующие типы MAC: MAC – 10, MAC – 11; Мини-пистолет Masterpiece Arms MPA A930, пистолет MPA460, тактический пистолет MPA и мини-тактический пистолет MPA; Military Armament Corp.Ingram M-11, Velocity Arms VMAC; Пистолет Sig Sauer P556; Сайты Spectre; Все типы Thompson, включая следующие: Thompson TA510D, Thompson TA5; Все типы УЗИ, в том числе: Микро-УЗИ.

Ружья: Franchi LAW – 12 и SPAS 12; Все типы сайгака ИЖМАШ 12, в том числе: Сайга ИЖМАШ 12, Сайга ИЖМАШ 12С, Сайга ИЖМАШ 12С ЭКСП – 01, Сайга ИЖМАШ 12К, Сайга ИЖМАШ 12К – 030, ИЖМАШ Сайга 12К – 040 Тактика; Дворник; Нападающий 12.

Ленточное полуавтоматическое огнестрельное оружие: Все полуавтоматическое оружие с ленточным питанием, включая TNW M2HB.

Как подрывается глобальный золотой стандарт Австралии по контролю над оружием | Контроль над огнестрельным оружием

Было воскресенье, и сторонник контроля над огнестрельным оружием и эксперт Ребекка Петерс была дома и слушала радио, когда она услышала, что в Тасмании произошла стрельба.

«За пару часов, — вспоминает она, — погибло не менее восьми человек, а погибло от 10 до 14 человек.Это число продолжало расти, и, поскольку оно превышало количество других массовых расстрелов, которые я изучал и знал наизусть, я мог видеть, что это намного превосходит то, что мы когда-либо видели в Австралии ».

На тот момент подробности стрельбы в апреле 1996 года были еще неясны, но Петерс знал, что должно было быть использовано полуавтоматическое оружие. Она работала полный рабочий день волонтером в Национальной коалиции за контроль над огнестрельным оружием в качестве консультанта по СМИ после резни в Стратфилде в Сиднее в 1991 году, когда боевик убил семь человек, включая себя, из полуавтоматической винтовки, зарезав девушку. до смерти.В 1995 году она закончила юридический факультет, защитив диссертацию по сравнению законов об оружии в юрисдикциях Австралии.

Она была экспертом для политиков, стремившихся ужесточить контроль над огнестрельным оружием в своих штатах, разрабатывая идеальные законы об оружии, которые так и не получили правительственной поддержки. Этот вопрос был политическим динамитом, особенно среди региональных избирателей.

Когда мрачная реальность того, что происходило на тасманской туристической достопримечательности, утвердилась в тот день, многолетний опыт и знания Петерс резко активизировались — она ​​подготовила брифинг для СМИ с ключевыми моментами о недостатках действующих правил обращения с оружием.

«В нем нужно было изменить три вещи: rego для всех видов оружия, запрет на полуавтоматику и требование доказательства причины необходимости оружия».

Она отключила свою телефонную линию, подключила факс и разослала брифинг в различные новостные агентства. Это заняло так много времени, что ей не удалось ответить ни на один звонок, чтобы ответить на вопросы журналистов.

«Это было потрясающе, на следующий день средства массовой информации сосредоточились на трех вещах, которые необходимо было изменить».

Тем временем подсчитали окончательное число погибших.Бандит использовал два полуавтоматических оружия. Тридцать пять человек погибли.

После соглашения об огнестрельном оружии последовала обратная реакция.

28 апреля исполнилось четверть века со дня кровавой бойни в Австралии с применением огнестрельного оружия в Порт-Артуре. Это был момент, когда ужесточение законов об оружии в Австралии стало образцом для жизни после массовых расстрелов во всем мире.

Австралийские эксперты по безопасности оружия, которые столкнулись с жестокими физическими угрозами, работая с правительствами над конкретным национальным соглашением о более жестких мерах, в конечном итоге стали консультировать Организацию Объединенных Наций и политиков по всему миру и стали частыми фигурами на американском телевидении после массовых расстрелов. В Соединенных Штатах.

Однако за годы, прошедшие после Порт-Артура, люди, которым приписывают снижение уровня смертности от огнестрельного оружия в Австралии, предупреждают о системных проблемах, которые укрепили позиции оружейного лобби Австралии и медленно подорвали аспекты национального соглашения об огнестрельном оружии (NFA) от 1996 года.

История о том, как соглашение вступило в силу, легла в основу легенды Джона Ховарда. В течение 12 дней после кровавой бойни, когда страна осознала масштабы трагедии, Ховард, ставший премьер-министром в марте, работал над тем, чтобы объединить министров полиции штатов для того, что станет NFA, которое будет формировать радикальные реформы, принятые в унисон всеми австралийскими юрисдикциями.

Мемориальная доска в Порт-Артуре с именами тех, кто погиб в результате резни 1996 года. Фотография: Марк Кольбе / Getty Images

Полуавтоматические винтовки и дробовики были запрещены, за некоторыми исключениями, все огнестрельное оружие необходимо было зарегистрировать, для всех соискателей лицензии на оружие и покупки оружия требовалось подтверждение причины. защита не считается причиной. Лицензии будут пересмотрены, и продажи боеприпасов будут ограничены теми, которые имеют лицензию для конкретного огнестрельного оружия.Должен был быть сформирован национальный интегрированный реестр.

Примечательно, что реформы включали выкуп полуавтоматического оружия и ружей у владельцев, которые больше не имели права владеть им. В рамках реформ, которые обошлись в 500 миллионов долларов, было уничтожено около 650 тысяч единиц оружия.

Чтобы добиться этого, Петерс вспоминает «безумный» 12-дневный период, который он путешествовал туда и обратно между Канберрой и Сиднеем, между кабинетами премьер-министра и лидера оппозиции в парламенте Нового Южного Уэльса и телестудиями, а также импровизированной штаб-квартирой для Коалиция возникла в подвале сиднейского университета, где к ядру группы из примерно восьми человек присоединились новые добровольцы, «и люди, приходящие просто для того, чтобы поговорить о том, что произошло».

После подписания соглашения началась негативная реакция оружейного сообщества. По мнению Питерс, в окно ее дома в Сиднее был брошен кирпич, что вынудило ее переехать. Ей также угрожали смертью и изнасилованием.

«Вы не узнали бы пистолета, если бы я поднял свой 303-й калибр и нажал на спусковой крючок», — это голосовое сообщение, которое она вспоминает в то время.

«Трудно передать, насколько это было страшно, — говорит Петерс.

Говард в бронежилете под костюмом во время выступления на митинге по борьбе с огнестрельным оружием в Сейле, регион Виктория, стал символом напряженности.Политическая поддержка со стороны партнера по коалиции «Граждане» и ее лидера Тима Фишера рассматривается как важнейшая часть достижения реформ.

«Это было большим культурным изменением для Австралии», — сказал Фишер Guardian Australia в 2016 году, за три года до своей смерти.

Его коллеги по национальности вспоминают лидерство Фишера, которое начинало с убеждения симпатизирующих, но скептически настроенных партийцев в ключевых изменениях NFA в процессе его завершения, до признания политического негодования, которое законы вызовут в кустах и, в конечном итоге, повлияли на них. настроения, стоящие за такими партиями, как One Nation.

«Я помню, как мы вошли на первое заседание кабинета министров после резни, Тим [Фишер] сказал мне, что Джон [Ховард] хочет что-то сделать с контролем над оружием, и Тим знал, что мы должны поддержать это», — Джон Шарп, один трех граждан в кабинете во время Порт-Артура, сообщает Guardian Australia.

«Мы знали, что это повлияет на членство и голосование, но мы также знали, что это правильно».

Как и Fischer, Sharp также получал угрозы. Он был одним из многих депутатов, получивших на своем посту белые перья — символ трусости.Он также помнит, как один из избирателей прибил письмо к его входной двери, когда его жена была дома.

«Это было личное столкновение, но как партия мы все знали оружие, мы могли говорить на языке людей, которые использовали оружие», — говорит Шарп. «Подлинность, которую Тим мог привнести в это, была жизненно важна — он мог передать это таким образом, который не чувствовал себя либеральным политиком, приезжающим из города . .. Я не могу переоценить роль Тима в законах, которые у нас есть сейчас».

После смерти Фишера его роль в NFA широко признавали действующие и бывшие политики с обеих сторон.

За годы, прошедшие с момента принятия NFA штатами и территориями, количество смертей от огнестрельного оружия в Австралии снизилось — с 516 в 1996 году до 229 в 2019 году.

Огромный шаг вперед, огромная ответственность

Число лицензированных владельцев оружия уменьшилось примерно на треть после Порт-Артура, несмотря на рост населения. Количество ружей на одного владельца увеличилось с 2,1 в 1997 году до 3,9 в 2019 году — это означает, что сейчас в Австралии больше ружей (3,9 миллиона в 2017 году), чем во время принятия NFA в 1996 году (около 3.2м).

Недавние перестрелки не были в масштабах Порт-Артура, но убийства семьи Эдвардс в 2018 году и последующее коронарное расследование выявили недостатки в законах о владении оружием, а ранее в этом месяце Ховард предупредил, что «мы не должны позволять этому растрачиваться». .

Эксперты считают, что в действующих законах есть и другие вопиющие недостатки, но они также сетуют на отсутствие политической воли противодействовать сторонникам оружия, а это означает, что дальнейшие репрессии маловероятны «до тех пор, пока мы не увидим последствия стрельбы».

Австралийские законы продолжают оставаться в силе на международном уровне, но Gun Control Australia, преемница Национальной коалиции по контролю за огнестрельным оружием, обеспокоена тем, что, по ее мнению, является растущим влиянием местного оружейного лобби. Тим Куинн, официальный представитель Gun Control Australia, отмечает, что, хотя движение против огнестрельного оружия в Австралии оставалось в основном на добровольных началах со времен Порт-Артура, изменения в законе извращенно «поддержали другую сторону».

Куинн говорит, что это связано с тем, что требование NFA иметь реальную причину для владения оружием вызвало всплеск членства в оружейных клубах — приемлемая причина для владения.

Тим Фишер (справа), в то время заместитель премьер-министра, беседует с скорбящими на поминальной службе 1996 года в Тасмании по жертвам резни в Порт-Артуре. Фотография: The Sydney Morning Herald / Fairfax Media через Getty Images

«Клубы взимают сборы, и поэтому есть финансовый стимул для создания оружейного клуба, потому что люди придут, если они захотят иметь оружие».

Куинн выделяет Австралийскую ассоциацию спортивных стрелков (SSAA) как влиятельного лоббиста более мягких законов об оружии и утверждает, что она жертвует незначительные партии, включая стрелков, рыбаков и фермеров.

«Для меня это просто самое безумие — за то, что мы как страна решили прекратить, за те же законы, чтобы создать деньги, которые идут на попытки ослабить эти законы», — говорит Куинн.

«Мы хотим, чтобы контроль над огнестрельным оружием рассматривался как проблема общественного здравоохранения. Что касается курения и алкоголя, это вещи, которые считаются плохими для общества — существуют правила их рекламы, департаменты здравоохранения активно участвуют в противодействии сообщениям и ограничению лоббирования. Почему этого не происходит с оружейным лобби? »

Рэйчел Оксборроу, официальный представитель SSAA в области СМИ, признает, что законы NFA увеличили размер группы.

«Количество членов увеличилось с 30 000 в 1996 году до более чем 200 000 в 2021 году», — сказала она Guardian Australia, отметив, что в настоящее время по всей стране открыто 400 отделений.

«Разумно предположить, что количество членов SSAA увеличилось из-за подлинной причины статуса собственности, связанной с членством в клубах по стрельбе по мишеням в некоторых штатах и ​​территориях».

Oxborrow также нанес ответный удар по Gun Control Australia и группам, которые «давно испытывают идеологическую ненависть к огнестрельному оружию», которые «используют страх для сенсации».

«SSAA всегда будет поддерживать меры, которые действительно способствуют общественной безопасности», — говорит она.

«SSAA выполняет функции лоббирования и защиты интересов, вызванных нашими усилиями по продвижению стрелкового спорта и защите интересов владельцев огнестрельного оружия. Мы не требуем «ослабления» законов об огнестрельном оружии в Австралии, как это предлагают группы, выступающие против огнестрельного оружия ».

Неспособность всех штатов и территорий разработать полностью интегрированный национальный реестр, который был частью NFA, является основной проблемой для Gun Control Australia, но также нет органа, регулирующего соблюдение, и были другие «эрозии» законы последних лет.Отсутствует механизм регистрации, когда владелец переезжает в другую юрисдикцию, а запрет на глушители снят в некоторых штатах, в том числе в Новом Южном Уэльсе.

Боеприпасы для ограниченного оружия также можно закупить в некоторых юрисдикциях, в то время как 28-дневный перерыв для второй покупки оружия был отменен в Новом Южном Уэльсе, Тасмании, Западной Австралии и других штатах.

Возрастные ограничения для стрельбы на стрельбище снизились с 18 в некоторых штатах, а в Западной Австралии нет никаких возрастных ограничений, по данным Gun Control Australia.

В Новом Южном Уэльсе скандальное ружье Adler с рычажным механизмом, защитники которого высказывали опасения по поводу его способности вести более быструю стрельбу, недавно было реклассифицировано в более мягкую категорию лицензий на оружие.

Отдельно Куинн полагает, что внимание, вызванное трагедией Эдвардса, когда отчужденный отец смог получить разрешение на членство в оружейном клубе, несмотря на то, что ему отказали в двух предыдущих клубах, и застрелил двух своих детей, прежде чем покончить с собой — и последующим коронным убийством. расследование будет в некоторой степени способствовать укреплению законов о собственности в Новом Южном Уэльсе.

После смертей в 2018 году полиция объявила, что в реестре огнестрельного оружия будет произведена «масштабная реструктуризация». Но Куинн считает, что реестры других штатов отстают.

В этом месяце, в публичных извинениях, опубликованных после коронарного расследования смертей Эдвардса, комиссар полиции Нового Южного Уэльса Мик Фуллер пообещал ужесточить законы об оружии в штате.

«Джон Эдвардс никогда не должен был иметь доступ к огнестрельному оружию … Мне нужно убедиться, что это не может повториться», — сказал он.

Несмотря на обещание Фуллера, Питерс по-прежнему резко отзывается о расслабленном отношении NSW к глушителям, говоря: «Преступники получают наибольшую пользу от глушителей».

Петерс указывает на откровения о том, что представители One Nation запрашивали пожертвования у влиятельной Национальной стрелковой ассоциации США, и отмечает, что законы об оружии стали частью риторики о преференциальных сделках в преддверии выборов, в том числе в Новом Южном Уэльсе, в 2019 году.

«У меня есть это обеспокоены тем, что людей в парламенте не было 25 лет назад, поэтому они не помнят, какую огромную ответственность они несут и какой огромный шаг вперед был сделан », — говорит Петерс.

«Им нужно поднять уровень общественной безопасности. Теперь меня беспокоит, что законы об оружии — это всего лишь козырная карта, которую политики используют для победы в переговорах с небольшими партиями ».

VWR® SG-900 Полуавтоматический переключающий коллектор для некоррозионных газов

Положения и условия

Спасибо, что посетили наш сайт. Эти условия использования применимы к веб-сайтам США, Канады и Пуэрто-Рико (далее «Веб-сайт»), которыми управляет VWR («Компания»). Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Все пользователи веб-сайта подчиняются следующим условиям использования веб-сайта (эти «Условия использования»). Пожалуйста, внимательно прочтите эти Условия использования перед доступом или использованием любой части веб-сайта. Заходя на веб-сайт или используя его, вы соглашаетесь с тем, что вы прочитали, понимаете и соглашаетесь соблюдать настоящие Условия использования с поправками, которые время от времени вносятся, а также Политику конфиденциальности компании, которая настоящим включена в настоящие Условия. использования. Если вы не желаете соглашаться с настоящими Условиями использования, не открывайте и не используйте какие-либо части веб-сайта.

Компания может пересматривать и обновлять настоящие Условия использования в любое время без предварительного уведомления, разместив измененные условия на веб-сайте. Продолжение использования вами веб-сайта означает, что вы принимаете и соглашаетесь с пересмотренными Условиями использования. Если вы не согласны с Условиями использования (в которые время от времени вносятся поправки) или недовольны Веб-сайтом, ваше единственное и исключительное средство правовой защиты — прекратить использование Веб-сайта.

Использование сайта

Информация, содержащаяся на этом веб-сайте, предназначена только для информационных целей. Хотя считается, что информация верна на момент публикации, вам следует самостоятельно определить ее пригодность для вашего использования. Не все продукты или услуги, описанные на этом веб-сайте, доступны во всех юрисдикциях или для всех потенциальных клиентов, и ничто в настоящем документе не предназначено как предложение или ходатайство в какой-либо юрисдикции или какому-либо потенциальному покупателю, где такое предложение или продажа не соответствует требованиям.

Приобретение товаров и услуг

Настоящие Условия и положения распространяются только на использование веб-сайта. Обратите внимание, что условия, касающиеся обслуживания, продаж продуктов, рекламных акций и других связанных мероприятий, можно найти по адресу https://us.vwr.com/store/content/externalContentPage.jsp?path=/en_US/about_vwr_terms_and_conditions.jsp , и эти условия регулируют любые покупки продуктов или услуг у Компании.

Интерактивные функции

Веб-сайт может содержать службы досок объявлений, области чата, группы новостей, форумы, сообщества, личные веб-страницы, календари и / или другие средства сообщения или связи, предназначенные для того, чтобы вы могли общаться с общественностью в целом или с группой ( вместе «Функция сообщества»).Вы соглашаетесь использовать функцию сообщества только для публикации, отправки и получения сообщений и материалов, которые являются надлежащими и относятся к конкретной функции сообщества. Вы соглашаетесь использовать веб-сайт только в законных целях.

A. В частности, вы соглашаетесь не делать ничего из следующего при использовании функции сообщества:

1. Оскорблять, оскорблять, преследовать, преследовать, угрожать или иным образом нарушать законные права (например, право на неприкосновенность частной жизни и гласность) других.
2. Публикация, размещение, загрузка, распространение или распространение любых неуместных, непристойных, дискредитирующих, нарушающих авторские права, непристойных, непристойных или незаконных тем, названий, материалов или информации.
3. Загружайте файлы, которые содержат программное обеспечение или другие материалы, защищенные законами об интеллектуальной собственности (или правами на неприкосновенность частной жизни), если вы не владеете или не контролируете права на них или не получили все необходимое согласие.
4. Загрузите файлы, содержащие вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут повредить работу чужого компьютера.
5. Перехватить или попытаться перехватить электронную почту, не предназначенную для вас.
6. Рекламировать или предлагать продавать или покупать какие-либо товары или услуги для любых деловых целей, если такая функция сообщества специально не разрешает такие сообщения.
7. Проводите или рассылайте опросы, конкурсы, финансовые пирамиды или письма счастья.
8. Загрузите любой файл, опубликованный другим пользователем функции сообщества, который, как вы знаете или разумно должен знать, не может распространяться на законных основаниях таким образом или что у вас есть договорное обязательство сохранять конфиденциальность (несмотря на его доступность на веб-сайте).
9. Подделывать или удалять любые ссылки на автора, юридические или другие надлежащие уведомления, обозначения собственности или ярлыки происхождения или источника программного обеспечения или других материалов, содержащихся в загружаемом файле.
10. Предоставление ложной информации о принадлежности к какому-либо лицу или организации.
11. Участвовать в любых других действиях, которые ограничивают или запрещают использование веб-сайта кем-либо или которые, по мнению Компании, могут нанести вред Компании или пользователям веб-сайта или подвергнуть их ответственности.
12. Нарушать любые применимые законы или постановления или нарушать любой кодекс поведения или другие правила, которые могут быть применимы к какой-либо конкретной функции Сообщества.
13. Собирать или иным образом собирать информацию о других, включая адреса электронной почты, без их согласия.

B. Вы понимаете и признаете, что несете ответственность за любой контент, который вы отправляете, вы, а не Компания, несете полную ответственность за такой контент, включая его законность, надежность и уместность. Если вы публикуете сообщения от имени или от имени вашего работодателя или другого юридического лица, вы заявляете и гарантируете, что у вас есть на это право. Загружая или иным образом передавая материалы в любую область веб-сайта, вы гарантируете, что эти материалы являются вашими собственными или находятся в общественном достоянии или иным образом свободны от проприетарных или иных ограничений, и что вы имеете право размещать их на веб-сайте. Кроме того, загружая или иным образом передавая материалы в любую область веб-сайта, вы предоставляете Компании безотзывное, бесплатное, всемирное право на публикацию, воспроизведение, использование, адаптацию, редактирование и / или изменение таких материалов любым способом, в любые и все средства массовой информации, известные в настоящее время или обнаруженные в будущем во всем мире, в том числе в Интернете и World Wide Web, для рекламных, коммерческих, торговых и рекламных целей, без дополнительных ограничений или компенсации, если это не запрещено законом, и без уведомления, проверки или одобрения.

C. Компания оставляет за собой право, но не принимает на себя никакой ответственности (1) удалить любые материалы, размещенные на веб-сайте, которые Компания по своему собственному усмотрению сочтет несовместимыми с вышеуказанными обязательствами или иным образом неприемлемыми по любой причине. ; и (2) прекратить доступ любого пользователя ко всему или к части веб-сайта. Однако Компания не может ни просмотреть все материалы до их размещения на веб-сайте, ни обеспечить быстрое удаление нежелательных материалов после их размещения.Соответственно, Компания не несет ответственности за какие-либо действия или бездействие в отношении передач, сообщений или контента, предоставленных третьими сторонами. Компания оставляет за собой право предпринимать любые действия, которые она сочтет необходимыми для защиты личной безопасности пользователей этого веб-сайта и общественности; тем не менее, Компания не несет ответственности перед кем-либо за выполнение или невыполнение действий, описанных в этом параграфе.

D. Несоблюдение вами положений пунктов (A) или (B) выше может привести к прекращению вашего доступа к веб-сайту и может подвергнуть вас гражданской и / или уголовной ответственности.

Особое примечание о содержании функций сообщества

Любой контент и / или мнения, загруженные, выраженные или отправленные через любую функцию сообщества или любой другой общедоступный раздел веб-сайта (включая области, защищенные паролем), а также все статьи и ответы на вопросы, кроме контента, явно разрешенного Компания, являются исключительно мнениями и ответственностью лица, представляющего их, и не обязательно отражают мнение Компании. Например, любое рекомендованное или предлагаемое использование продуктов или услуг, доступных от Компании, которое публикуется через функцию сообщества, не является признаком одобрения или рекомендации со стороны Компании. Если вы решите следовать какой-либо такой рекомендации, вы делаете это на свой страх и риск.

Ссылки на сторонние сайты

Веб-сайт может содержать ссылки на другие веб-сайты в Интернете. Компания не несет ответственности за контент, продукты, услуги или методы любых сторонних веб-сайтов, включая, помимо прочего, сайты, на которые есть ссылки на Веб-сайт или с него, сайты, созданные внутри Веб-сайта, или стороннюю рекламу, и не делает заявлений относительно их качество, содержание или точность.Наличие ссылок с веб-сайта на любой сторонний веб-сайт не означает, что мы одобряем, поддерживаем или рекомендуем этот веб-сайт. Мы отказываемся от всех гарантий, явных или подразумеваемых, в отношении точности, законности, надежности или действительности любого контента на любых сторонних веб-сайтах. Вы используете сторонние веб-сайты на свой страх и риск и в соответствии с условиями использования таких веб-сайтов.

Права собственности на контент

Вы признаете и соглашаетесь с тем, что все содержимое веб-сайта (включая всю информацию, данные, программное обеспечение, графику, текст, изображения, логотипы и / или другие материалы) и его дизайн, выбор, сбор, расположение и сборка являются являются собственностью Компании и защищены законами США и международными законами об интеллектуальной собственности.Вы имеете право использовать содержимое веб-сайта только в личных или законных деловых целях. Вы не можете копировать, изменять, создавать производные работы, публично демонстрировать или исполнять, переиздавать, хранить, передавать, распространять, удалять, удалять, дополнять, добавлять, участвовать в передаче, лицензировать или продавать какие-либо материалы в Интернете. Сайт без предварительного письменного согласия Компании, за исключением: (а) временного хранения копий таких материалов в ОЗУ, (б) хранения файлов, которые автоматически кэшируются вашим веб-браузером в целях улучшения отображения, и (в) печати разумного количество страниц веб-сайта; в каждом случае при условии, что вы не изменяете и не удаляете какие-либо уведомления об авторских правах или других правах собственности, включенные в такие материалы. Ни название, ни какие-либо права интеллектуальной собственности на любую информацию или материалы на веб-сайте не передаются вам, а остаются за Компанией или соответствующим владельцем такого контента.

Товарные знаки

Название и логотип компании, а также все связанные названия, логотипы, названия продуктов и услуг, появляющиеся на веб-сайте, являются товарными знаками компании и / или соответствующих сторонних поставщиков. Их нельзя использовать или повторно отображать без предварительного письменного согласия Компании.

Отказ от ответственности

Компания не несет никакой ответственности за материалы, информацию и мнения, предоставленные или доступные через Веб-сайт («Контент сайта»). Вы полагаетесь на Контент сайта исключительно на свой страх и риск. Компания не несет никакой ответственности за травмы или убытки, возникшие в результате использования любого Контента Сайта.
ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА И ПРОДУКТЫ И УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ ИЛИ ДОСТУПНЫЕ ЧЕРЕЗ САЙТ, ПРЕДОСТАВЛЯЮТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ» И «ПО ДОСТУПНОСТИ», СО ВСЕМИ ОШИБКАМИ. КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ ИЛИ ЗАЯВЛЕНИЙ В ОТНОШЕНИИ КАЧЕСТВА, ТОЧНОСТИ ИЛИ ДОСТУПНОСТИ ВЕБ-САЙТА. В частности, НО БЕЗ ОГРАНИЧЕНИЙ ВЫШЕГО, НИ КОМПАНИЯ И НИ ЛИБО, СВЯЗАННОЕ С КОМПАНИЕЙ, НЕ ГАРАНТИРУЕТ ИЛИ ЗАЯВЛЯЕТ, ЧТО ВЕБ-САЙТ, СОДЕРЖАНИЕ САЙТА ИЛИ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ ЧЕРЕЗ САЙТ, БУДУТ ТОЧНЫМИ, НАДЕЖНЫМИ ИЛИ БЕСПЛАТНЫМИ ЧТО ДЕФЕКТЫ БУДУТ ИСПРАВЛЕНЫ; ЧТО ВЕБ-САЙТ ИЛИ СЕРВЕР, КОТОРЫЙ ДЕЛАЕТ ЕГО ДОСТУПНЫМ, НЕ СОДЕРЖИТ ВИРУСОВ ИЛИ ДРУГИХ ВРЕДНЫХ КОМПОНЕНТОВ; ИЛИ ЧТО ВЕБ-САЙТ ИНАЧЕ ОТВЕЧАЕТ ВАШИМ ПОТРЕБНОСТЯМ ИЛИ ОЖИДАНИЯМ.КОМПАНИЯ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕ НАРУШЕНИЯ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ ИЛИ ЕЕ ЛИЦЕНЗИАРЫ ИЛИ ПОДРЯДЧИКИ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ЛЮБОГО РОДА, ПРИ КАКИХ-ЛИБО ЮРИДИЧЕСКИХ ТЕОРИЯХ, ВЫЗВАННЫЕ ИЛИ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ВАМИ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАТЬ ВЕБ-САЙТ, СОДЕРЖИМОЕ САЙТА, ЛЮБЫЕ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА САЙТЕ ИЛИ ЧЕРЕЗ ВЕБ-САЙТ ИЛИ ЛЮБОЙ САЙТ, ВКЛЮЧАЮЩИЙ ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, СПЕЦИАЛЬНЫЕ, КОСВЕННЫЕ ИЛИ КАРАТНЫЕ УБЫТКИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ, ЛИЧНЫЕ ТРАВМЫ, ПОТЕРЯ ФАКТОВ ИЛИ УБЫТКОВ , ВИРУСЫ, УДАЛЕНИЕ ФАЙЛОВ ИЛИ ЭЛЕКТРОННЫХ СООБЩЕНИЙ, ИЛИ ОШИБКИ, УПУЩЕНИЯ ИЛИ ДРУГИЕ НЕТОЧНОСТИ НА ВЕБ-САЙТЕ ИЛИ СОДЕРЖАНИИ САЙТА ИЛИ УСЛУГАХ, ИЛИ ИЛИ НЕ ИСПОЛЬЗУЕТСЯ КОМПАНИЯ, И ПРЕДОСТАВЛЯЛА ЛИ КОМПАНИЯ ВОЗМОЖНОСТЬ ЛЮБЫЕ ТАКИЕ УБЫТКИ, ЕСЛИ НЕ ЗАПРЕЩЕНЫ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ.

Компенсация

Вы соглашаетесь возместить и обезопасить Компанию и ее должностных лиц, директоров, агентов, сотрудников и других лиц, участвующих в веб-сайте, от любых обязательств, расходов, убытков и издержек, включая разумные гонорары адвокатам, возникающих в результате любое нарушение вами настоящих Условий использования, использование вами веб-сайта или любых продуктов, услуг или информации, полученных с веб-сайта или через него, ваше подключение к веб-сайту, любой контент, который вы отправляете на веб-сайт через любые Функция сообщества или нарушение вами каких-либо прав другого лица.

Применимое право; Международное использование

Настоящие условия регулируются и толкуются в соответствии с законами штата Пенсильвания без учета каких-либо принципов коллизионного права. Вы соглашаетесь с тем, что любые судебные иски или иски, вытекающие из настоящих Условий использования или связанные с ними, будут подаваться исключительно в суды штата или федеральные суды, расположенные в Пенсильвании, и вы тем самым соглашаетесь и подчиняетесь личной юрисдикции таких судов для цели судебного разбирательства по любому подобному действию.
Настоящие Условия использования применимы к пользователям в США, Канаде и Пуэрто-Рико. Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, пожалуйста, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Если вы решите получить доступ к этому веб-сайту из-за пределов указанных юрисдикций, а не использовать доступные международные сайты, вы соглашаетесь с настоящими Условиями использования и тем, что такие условия будут регулироваться и толковаться в соответствии с законами США и штата. Пенсильвании и что мы не делаем никаких заявлений о том, что материалы или услуги на этом веб-сайте подходят или доступны для использования в этих других юрисдикциях.В любом случае все пользователи несут ответственность за соблюдение местных законов.

Общие условия

Настоящие Условия использования, в которые время от времени могут вноситься поправки, представляют собой полное соглашение и понимание между вами и нами, регулирующее использование вами Веб-сайта. Наша неспособность реализовать или обеспечить соблюдение какого-либо права или положения Условий использования не означает отказ от такого права или положения. Если какое-либо положение Условий использования будет признано судом компетентной юрисдикции недействительным, вы, тем не менее, соглашаетесь с тем, что суд должен попытаться реализовать намерения сторон, отраженные в этом положении и других положениях Положения и условия использования остаются в полной силе.Ни ваши деловые отношения, ни поведение между вами и Компанией, ни какая-либо торговая практика не может считаться изменением настоящих Условий использования. Вы соглашаетесь с тем, что независимо от какого-либо закона или закона об обратном, любые претензии или основания для иска, вытекающие из или связанные с использованием Сайта или Условий использования, должны быть поданы в течение одного (1) года после такой претензии или причины. иска возникла или будет навсегда запрещена. Любые права, прямо не предоставленные в настоящем документе, сохраняются за Компанией. Мы можем прекратить ваш доступ или приостановить доступ любого пользователя ко всему сайту или его части без предварительного уведомления за любое поведение, которое мы, по нашему собственному усмотрению, считаем нарушением любого применимого законодательства или наносящим ущерб интересам другого пользователя. , стороннего поставщика, поставщика услуг или нас. Любые вопросы, касающиеся настоящих Условий использования, следует направлять по адресу [email protected].

Жалобы на нарушение авторских прав

Мы уважаем чужую интеллектуальную собственность и просим наших пользователей поступать так же.Если вы считаете, что ваша работа была скопирована и доступна на Сайте способом, который представляет собой нарушение авторских прав, вы можете уведомить нас, предоставив нашему агенту по авторским правам следующую информацию:

  • электронная или физическая подпись лица, уполномоченного действовать от имени правообладателя;

  • описание работы, защищенной авторским правом, в отношении которой были нарушены ваши претензии;

  • идентификация URL-адреса или другого конкретного места на Сайте, где находится материал, который, по вашему мнению, нарушает авторские права;

  • ваш адрес, номер телефона и адрес электронной почты;

  • ваше заявление о том, что вы добросовестно полагаете, что спорное использование не разрешено владельцем авторских прав, его агентом или законом; и

  • ваше заявление, сделанное под страхом наказания за лжесвидетельство, о том, что приведенная выше информация в вашем уведомлении является точной и что вы являетесь владельцем авторских прав или уполномочены действовать от имени владельца авторских прав.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
