Схема сварки калитки: Калитка из трубы: чертеж, фото, видео

Posted on By alexxlab

Содержание

схема, изготовление своими руками, фото галерея

Для защиты загородного участка от ветра, нежданных гостей и любопытных взглядов владельцами устанавливаются надежные и прочные высокие заборы. Конечно же, сплошным забор быть не может – в нем необходимо предусмотреть ворота и калитку. В последнее время для таких сооружений все чаще используется долговечный и достаточно недорогой металлопрофиль. Калитку из этого материала своими руками установить достаточно просто, а как это сделать, мы подробно расскажем в этой статье.

Содержание

  • 1 Преимущества металлопрофиля

  • 2 Размеры и схема калитки из металлопрофиля

  • 3 Установка опорных столбов для калитки и ворот

    • 3.1 Установка опорных столбов из металлических труб

    • 3.2 Как сделать опорные столбы из камня или кирпича?

  • 4 Изготовление калитки своими руками: этапы работ, фото

    • 4.1 Сварка рамы

    • 4.2 Монтаж калитки из металлопрофиля

    • 4. 3 Установка замка на калитку и ворота из металлопрофиля

Преимущества металлопрофиля

Для изготовления калитки и ворот используются профлисты, которые имеют много достоинств:

  1. Листы достаточно легкие, поэтому под калитку или ворота не надо будет укладывать ленточный фундамент. Опоры просто бетонируются в ямах.
  2. Справиться с монтажом калитки из металлопрофиля своими руками сможет даже непрофессиональный строитель.
  3. Материал имеет невысокую стоимость, поэтом является конкурентом сетке рабице и дереву.
  4. Профлисты прочны и долговечны. Их срок эксплуатации может достигать до 20 лет и более.

Еще до недавнего времени заборы из металлопрофиля особой привлекательностью не отличались. Однако в последние годы на строительных рынках можно увидеть профильные листы с имитацией дерева, камня или кирпича. Примеры ворот и калиток из такого материала можно увидеть в фото галерее.

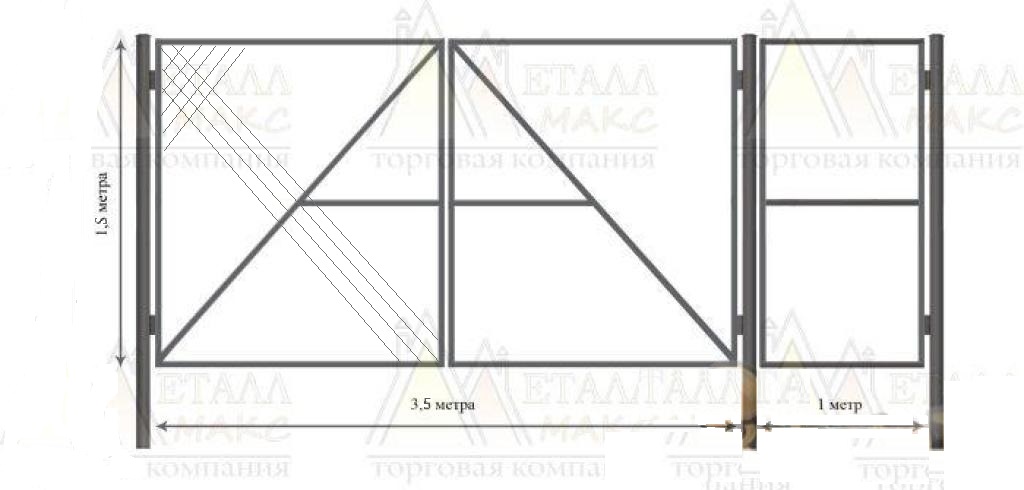

Размеры и схема калитки из металлопрофиля

Ограничений или обязательных норм в части размеров калиток и ворот не существует. Каждый владелец делает их своими руками под индивидуальные потребности. И все же, определяясь с размером, следует учесть:

  1. Высота калитки не должна превышать двух метров. Не очень удачно она будет смотреться, если установленный вокруг нее забор будет выше. Чтобы чрезмерно не утяжелять полотно, сверху него в проеме между столбами можно установить дополнительные перекладины и прикрепить к ним вставку из металлопрофиля.
  2. Оптимальная ширина калитки должна составлять один метр. Большая ширина приведет к перекосу полотна или быстрому износу петель. В ширину проема в 1 метр легко можно занести практически любые габаритные вещи.

Если по какой-то причине высоту или ширину калитки или ворот нужно сделать больше, то следует укрепить раму дополнительными поперечинами и установить специальные петли.

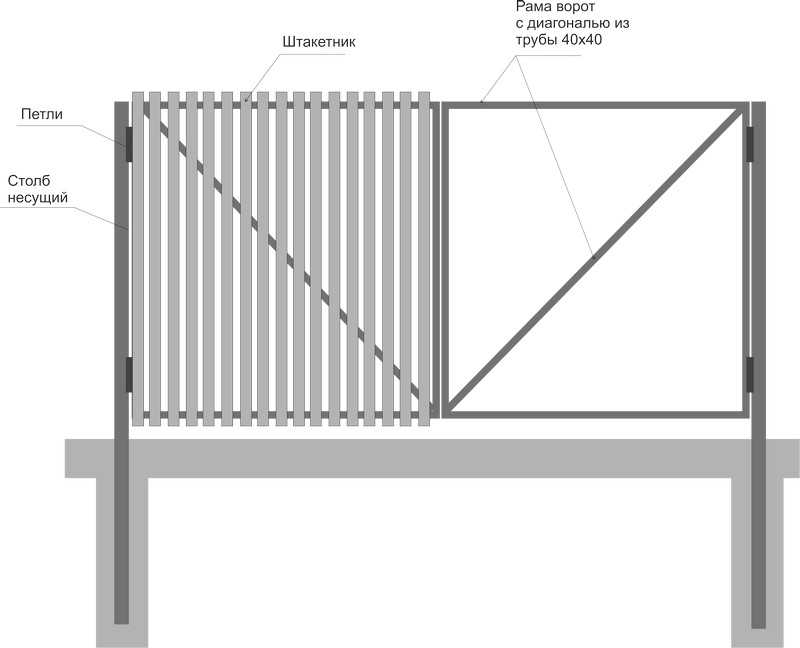

Установка опорных столбов для калитки и ворот

Монтаж опорных столбов – это одна из трудоемких работ при сооружении калитки или забора из металлопрофиля своими руками. Работа будет несложной, но займет достаточно много времени, особенно если опоры предполагается выложить из кирпича.

Конечно, калитку и ворота можно прикрепить к вкопанным в землю металлическим трубам. Но наиболее прочным и красивым вариантом будет калитка и забор из профлистов в окружении столбов из камня или кирпича.

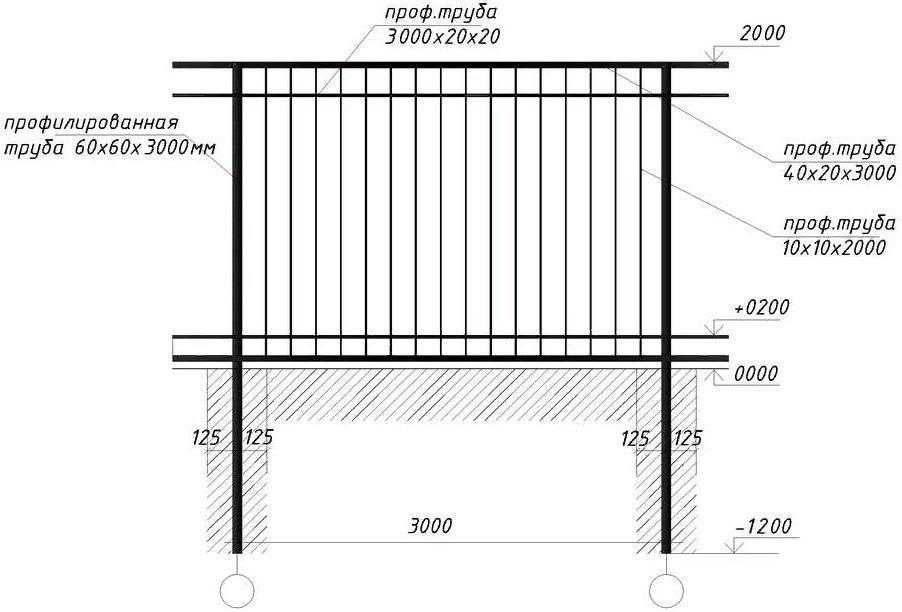

Установка опорных столбов из металлических труб

Опоры из металла для ворот и калитки установить своими руками довольно просто и быстро. Для их изготовления использовать рекомендуется профильные трубы 80х80 мм, толщина стенок которых должна составлять 3-4 мм.

Глубина ям под такие опоры зависит от грунта, в которые они будут устанавливаться:

  • для каменистой почвы будет достаточно глубины в 70 см;
  • для глинистой почвы – около 1,2м, здесь все зависит от глубины промерзания грунта.

На дно ямы необходимо насыпать и уплотнить слой щебня. Затем в него устанавливаются трубы, при помощи уровня проверяется их вертикальность, и яма заполняется бетонной смесью. Навесить на забетонированные металлические опоры калитку или ворота можно будет через 5-6 дней, в течение которых бетон должен стать достаточно прочным.

Чтобы внутрь столбов не попадала влага, сверху их следует закрыть заглушками.

Как сделать опорные столбы из камня или кирпича?

Такие опоры для ворот и калитки обычно выкладываются в 1,5 кирпича, в результате чего их размер получается 390х390 мм. При этом фундамент должен иметь размеры от 500х500 мм.

Сделать своими руками опоры из камня и кирпича довольно сложно, поэтому такой вариант выбирается редко.

Кирпичная кладка нагрузку на изгиб выдерживает плохо. Чтобы придать ей дополнительную прочность, перед заливкой фундамента в яму следует установить металлические трубы, вокруг которых и должен укладываться камень или кирпич.

Перед началом возведения опор к трубам надо не забыть приварить металлические закладные и вывести их за кладку. Впоследствии на них будет устанавливаться калитка или ворота.

Изготовление калитки своими руками: этапы работ, фото

Пока фундамент набирает необходимую прочность, можно приступить к сборке калитки.

Сварка рамы

Для изготовления рамы своими руками необходимо подготовить:

  • профильную трубу 60х30 или40х40;
  • профнастил для поперечин;
  • сварочный аппарат;
  • состав, защищающий металл от коррозии;
  • краску;
  • инструмент для резки металла.

Согласно подготовленной заранее схеме из трубы нарезаются заготовки, края которых нужно сделать под углом в 45 градусов. Предварительно профильную трубу следует очистить от ржавчины металлической щеткой.

Чтобы придать конструкции большую жесткость и облегчить установку замка, между большими сторонами рамы, по ее высоте вставляются две поперечины.

Чтобы углы рамы получились прямыми, ее заготовки рекомендуется закрепить в самодельном кондукторе, который можно сделать своими руками:

  1. Из листа толстой фанеры вырезается полотно, размеры которого на 50 мм должны превышать размеры будущей калитки.
  2. Прижимать элементы рамы к полотну будут струбцины, которых должно быть в два раза больше, чем сварных швов.

Замерив диагонали рамы и проверив все углы, между ее нижней и верхней перемычками устанавливаются сначала поперечины, а затем струбцины. Необходимо проследить, чтобы струбцины были расположены на небольшом расстоянии от места сварки.

Еще раз тщательно проверив параллельность сторон, можно приступать к сварке. Струбцины нужно будет убрать только после того, как остынут все швы.

Сваренный каркас обрабатывается антикоррозийным составом и к нему сплошным швом привариваются петли. После того как рама будет покрашена, ее изготовление можно считать законченным.

Монтаж калитки из металлопрофиля

В первую очередь на опорных столбах необходимо отметить места крепления петель. Для этого рама устанавливается строго вертикально и под нее подкладывается брусок. Между дорожкой и калиткой необходимо сделать зазор в 10 см, чтобы дверка могла легко открываться и в зимнее время года.

С помощью электросварки петли крепятся на намеченные места опорных столбов и после проверки на открывание и закрывание обвариваются сплошным швом. Правильно установленная рама самопроизвольно открываться и закрываться не будет.

Далее по измеренным меркам вырезается металлопрофиль и крепится к раме при помощи саморезов. В готовую конструкцию врезается замок.

Установка замка на калитку и ворота из металлопрофиля

Выбирать замок следует исходя из того, в какую сторону открывается калитка или ворота. Если она будет открываться наружу, то приобрести необходимо врезной замок. Если полотно будет открываться внутрь, то замок может быть и накладным, и врезным.

Установка ручки и замка производится на высоте примерно в 90 см.

  1. Вдоль длинных, отмеченных на полотне сторон замка с помощью болгарки делаются прорези.
  2. По размеченной полосе коротких сторон дрелью высверливаются отверстия, которые должны быть расположены как можно ближе друг к другу.
  3. С помощью напильника отверстие доводится до нужной формы.
  4. Борфрезом по металлу для сердечника выпиливаются круглые отверстия.
  5. Высверливаются отверстия для монтажных винтов, и замок устанавливается на калитку или ворота.

Теперь в опорный столб необходимо врезать вторую часть замка. Для этого замок закрывается и отмечается место, куда будет заходить запорный элемент.

Если в замке отсутствует приемный блок, то в опоре просто высверливается отверстие, которое до нужной формы доводится напильником. Для замка с приемным блоком дополнительно нужно будет сверлить отверстия для крепежей.

Сделав точную разметку и начертив схему будущей калитки и ворот из металлопрофиля, своими руками ее сделать не так уж и сложно. Сам процесс монтажа довольно прост, а при должном усердии можно в результате получить долговечный надежный и красивый забор. Лучше разобраться в этом вопросе помогут фотографии из галереи.

  • Автор: Анна Николаевна Мирошниченко
