Схема устройства откатных ворот: Каркас откатных ворот. Что учесть до заказа каркаса откатных ворот

Содержание

чертеж, схема установки и рекомендации по монтажу с видео

Все типы ворот предназначены для решения одной задачи — ограничить доступ на территорию участка. Выбирая эти изделия, каждый человек руководствуется собственными мотивами. Наиболее важными среди них являются экономия пространства и простота конструкции. Этим требованиям в полной мере соответствуют ворота откатные. Чертеж и схему их установки вполне может разработать и сам мастер.

Принцип работы

Ворота сдвижные могут быть рельсовыми или роликовыми. Более надежной и простой является конструкция второго типа. Благодаря простоте конструкции откатных ворот, чертежи, схемы и эскизы можно легко сделать самостоятельно.

Откатные ворота добавят благородства вашему участку

Для изготовления своими руками этих ворот можно выбрать одну из двух конструкций:

двойная модель;
моноширма;

Ворота первого типа состоят из двух створок, раздвигающихся в противоположных направлениях. Их конструкция предполагает наличие 2 фундаментов и балки, выполняющей роль основания для дополнительных роликов. Такая система рассчитана на большой вес полотна и применяется при изготовлении ворот высотой от 2 м.

Моноширма значительно проще в изготовлении. При ее создании можно обойтись без верхней перетяжки между опорами. Она применяется в воротах высотой менее 2 м. На частном участке чаще всего используется именно такая система, и именно ее стоит рассмотреть подробно. Так как схема откатных ворот на роликах очень проста, то проблем при ее создании возникнуть не должно.

Среди остальных элементов конструкции стоит выделить:

Верхний и нижний улавливатель — имеют П-образную форму. С их помощью ворота фиксируются в закрытом положении, достигается снижение нагрузки на ролики и направляющую, а также предотвращается «заваливание» полотна.
Поддерживающая скоба — необходима для фиксации моноширмы и монтируется на основной стойке.
Опорный ролик — установлен на переднем торце направляющей и выступает в качестве демпфера.

Дополнительно на ворота можно установить декоративные заглушки, которые также будут препятствовать попаданию снега на направляющие.

В данном видео рассмотрим установку откатных ворот:

Особенности проектирования

Чтобы не испытывать затруднений при подборе материалов и во время монтажа, следует разработать схему и чертеж откатных ворот. Только после этого можно приступать к изготовлению конструкции.

Размеры полотна

Одной из важнейших задач, решаемых на стадии проектирования изделия, является выбор размера ворот. Сначала необходимо уточнить расстояние между стойками, так как этот параметр влияет на все дальнейшие расчеты. Здесь нужно учитывать следующие факторы:

Габариты используемого автотранспортного средства.
Угол заезда машины.
С каждой стороны зазор между шириной автомобиля и стойками конструкции должен находиться в пределах 0,3-0,5 м.

Если у владельца участка легковая машина среднего класса, то ширина ворот составит 2,5-3 м. Когда планируется заезд крупногабаритной техники, то этот показатель должен быть не менее 3,5 м. Кроме этого, следует помнить, что если движение автотранспортных средств перпендикулярно воротам невозможно, ширину конструкции придется увеличить примерно в 1,5 раза.

При расчете ширины полотна соответствующий размер проема нужно увеличить на 20 см. Чаще всего высота полотна несколько уступает размеру забора. В результате создается зазор между грунтом и створкой. Также этот показатель зависит от габаритов рамы и размера направляющей, расположенной снизу. Все эти моменты необходимо предусмотреть во время проектирования.

Схемы и чертежи

Главный элемент всей конструкции — направляющая. Если ролики сдвинуть за боковой габарит, то можно обеспечить достаточную свободу проезда. Для этого длина створки увеличивается за счет откоса, являющегося одновременно противовесом. Если размер откоса составит половину ширины створки, то можно не бояться возможного перекоса во время движения ворот.

Во время работы откатного механизма, вся нагрузка приходится на роликовые тележки, и монтировать их следует на прочное основание. Фундамент лучше сделать в виде монолитного сооружения из железобетона, оснащенного верхней закладной площадкой из металлического швеллера достаточной ширины. Затем на швеллере можно будет устанавливать не только роликовые опоры, но и электропривод. Для проведения всех необходимых расчетов и разработки чертежа со схемой установки откатных ворот необходимо понимать принцип работы всего механизма.

раздвижные и сдвижные автоматические ограждения, универсальный выдвижной механизм

В наше время можно установить на своей территории различные ворота. Они обеспечивают высокий уровень безопасности, защищая ваш участок от злоумышленников. Среди большого разнообразия конструкций выделяются откатные ворота. Они обладают отменными эксплуатационными характеристиками.

Особенности

В конструкции откатных ворот присутствуют такие элементы:

направляющие;
щит;
ролики;
рама;
привод электрического типа.

Основная характеристика сдвижных ворот отражена в их названии. Конструкция, обладающая высоким уровнем прочности и долговечности, словно откатывается в сторону, именно поэтому подобный вариант очень популярен и востребован в наше время. Конструкции такого вида представляют собой раму прямоугольного типа, которую обшивают специальными панелями. Профиль выполнен из высокопрочного алюминия или из нержавеющей стали.

Продлить срок службы конструкции можно, обработав ее специальными составами, которые защищают от воздействия различных негативных факторов.

Роль конструкции несущего типа выполняет силовая рама, выполненная из металла. Ее обязательно бетонируют для улучшения основных эксплуатационных свойств. Направляющие – это элементы, которые расположены сверху рамы. Уловители находятся с противоположной стороны от данных деталей.

Есть нижний и верхний элемент. Ролики устанавливают так, чтобы они находились на равном расстоянии друг от друга. Для их монтажа достаточно выделить два участка в общей конструкции.

Электрический привод – это надежный механизм движения. Им управляют с помощью дистанционного пульта или специальной кнопки. Надежный автоматический механизм позволяет с легкостью открывать и закрывать ворота даже в плохую погоду. Есть три вида раздвижных ворот, которые популярны в наше время:

Рельсовые

Ворота рельсового типа отличаются компактными размерами.

Пользоваться ими комфортно и легко. Рельс, проложенный на земле, служит основой для установки полотна на колесиках. Разнообразные механические воздействия не влияют на вид ворот.

Подвесные

Универсальные подвесные ворота устанавливают на промышленных объектах. Это огромные конструкции, монтажом которых должны заниматься настоящие профессионалы. Злоумышленники не смогут взломать такие ворота. Негативные факторы не отражаются на их первоначальном виде.

Консольные

Конструкции консольного типа пользуются популярностью на мировом рынке.

Это бесшумные устройства, которые не требуют готового проема для установки. В конструкции модели присутствует очень много элементов, с разнообразием которых не разберется человек без опыта.

Это основные особенности современных откатных конструкций. Вы можете сделать выбор в пользу любого из вариантов, определившись со своими потребностями и особенностями места монтажа ворот.

Требования к установке

Нужно заранее осмотреть ту территорию, где будут установлены откатные ворота. Также вам необходимо убедиться в том, что на участке можно заниматься монтажом конструкции подобного вида. Чтобы не совершить ошибку, внимательно осмотрите проем и ту территорию, которая к нему прилегает:

Чтобы створка откатывалась без всевозможных препятствий, следите, чтобы свободного пространства было достаточно для подобных целей. Чтобы ворота функционировали в нормальном режиме, оставляйте примерно полторы ширины проема вдоль забора. Также расстояние в глубину участка должно достигать 40 см;

помните о том, что створка, которая сдвигается, будет двигаться со стороны забора, расположенной внутри. Данный фактор стоит принять во внимание в процессе создания планировки территории, во время высадки деревьев, а также прочей растительности;

калитка не должна помешать свободному перемещению створки, поэтому лучше сделать так, чтобы она располагалась с противоположной стороны. Достойным решением станут ворота, калитка которых встроена в общую конструкцию. У такого варианта есть высокий порог, который является ее основным недостатком. Он усложняет проход пожилым людям и детям;

чтобы открытие или закрытие полотнища было оптимальным, понадобится ровный рельеф. Если на территории есть бугры, наклоны или впадины, то нагрузка на автоматику увеличится, что выведет ее из строя раньше времени.

Это те требования, которые необходимо соблюдать в процессе монтажа откатных ворот. Если все они будут выполнены, то установка конструкции не вызовет у вас никаких проблем. Вы сможете пользоваться откатными воротами, не сталкиваясь со сложностями, которые могут вызвать определенный дискомфорт.

Плюсы и минусы

Преимуществ у выдвижных ворот очень много.

На их популярность повлияли следующие моменты:

обшивка из сэндвич-панелей позволяет сохранить максимум ценного тепла внутри помещения;
ход подобных конструкций плавный и очень тихий, поэтому они не будут доставлять дискомфорт;
зимой вы можете не тратить свое время на уборку снега перед воротами;

деревянные и прочие конструкции прослужат максимально долго, поскольку они надежные и прочные;

управление воротами осуществляется вручную или с помощью специального пульта;
пользоваться конструкциями очень легко, поэтому с процессом управления справится любой человек;
воротам не страшны негативные погодные факторы, а также механические воздействия.

На конструкциях можно установить сигнальные лампы, которые дадут возможность чувствовать себя в полной безопасности. Подобные ворота станут оптимальным решением для каждого участка.

Недостатков у откатных ворот не так уж и много, но стоит разобраться с ними подробнее:

возникает необходимость в дополнительном бетонировании столбов и самой конструкции;
чтобы калитка не перекрывалась, для отката необходимо организовать дополнительное пространство;

необходимо защищать роликовую систему от снега, а также регулярно очищать ее от листьев.

Это основные минусы, которые характерны для откатных ворот. Несмотря на это, люди продолжают заказывать конструкции, поскольку они выгодно выделяются на фоне прочих вариантов.

Материал

Наиболее распространенными и востребованными материалами для изготовления таких ворот является древесина и металл.

У каждого из этих видов есть свои преимущества и недостатки.

Ворота из профнастила обладают такими преимуществами:

Наивысший уровень прочности. Жесткость конструкции способствует тому, что ей не страшны всевозможные механические воздействия;
Дешевизна. Металлические ворота дешевле своих аналогов, поэтому их приобретение более доступное;
Отсутствие рисунка на поверхности. Благодаря этому монтаж конструкции облегчается, поскольку не придется подбирать узор;

Простота монтажа. Установить стальные ворота можно с помощью инструментов, которые найдутся в арсенале каждого хозяина;
Защита от коррозии. Ворота для дачи обрабатывают специальными составами, которые не дадут пятнам ржавчины испортить их первоначальный вид;
Ассортимент оттенков. Вы можете подобрать конструкцию того цвета, который вам нравится;
Долговечность. Прослужат сварные ворота максимально долго, поскольку производитель дает гарантию минимум на 20 лет.

Если говорить о недостатках ворот из профнастила, то он только один. Если повредить слой защитного материала, то коррозия вскоре разрушит ворота.

Ворота из дерева тоже обладают определенными свойствами:

стоимость конструкций доступная;
для изготовления и установки ворот понадобится минимальный набор инструментов;
единственный длительный этап в процессе монтажа конструкций состоит в ожидании полного застывания бетонного раствора, который использовался для установки столбов;
выглядят ворота очень презентабельно и солидно.

Вы сможете воплотить в жизнь любой проект, получив достойные результаты своего труда.

У деревянных ворот есть и определенные недостатки:

они не прослужат слишком долго;
механическая прочность материала крайне низкая;
деревянная конструкция может загореться;
вам не гарантирован высокий уровень безопасности.

Выбирайте сами, какие ворота установить: алюминиевые или деревянные. Обязательно примите во внимание особенности их использования, а также основные характеристики выбранного вида материала.

Декор

Основным украшением территории являются ворота, дополненные декоративными элементами. Подобные конструкции выглядят презентабельно и солидно вне зависимости от того, из какого материала они выполнены. Различные фотоэлементы, дополнительные детали и прочие мелочи кардинально преображают участок в лучшую сторону.

Украсить откатные ворота помогут такие интересные варианты:

сверху будут великолепно смотреться кованые элементы, отличающиеся друг от друга своими размерами и формами;
украсить двойные ворота с лицевой стороны можно коваными решетками или презентабельными узорами, выполненными в технике ковки;
можно расположить украшение по углам створок, а также по всей их площади;
необычно и стильно выглядят декорации, которые вырезаны из профлиста и размещены на лицевой стороне конструкции;
профиль рамы и несущие столбы можно декорировать профилями, выполненными в различных формах.

Это способы, которые подойдут для украшения различных откатных ворот. Проявите фантазию, чтобы создать уникальный и непревзойденный шедевр.

Конструкции

Полотно ворот установлено на раме, которая выполнена из высокопрочной профильной трубы. Балка несущего типа прикреплена к раме, дополненной специальным профилем. Каретки роликового вида входят в полотно с помощью данной детали. Перемещение балки вместе с воротами происходит в разные стороны, благодаря чему секционные ворота распахиваются. Все основные детали регулярно подвергаются немалым нагрузкам, поэтому для увеличения срока службы деталей ворота дополняют роликами, которые способны оптимизировать нагрузки.

Чтобы ворота не перекосились со временем, нужно установить направляющую с роликами на колесах, а также верхний улавливатель.

Он будет фиксировать конструкцию, если распашные ворота закрыты. Специальные заглушки, установленные внутри балки, предотвращают попадание грязи и пыли внутрь механизмов. Намного лучше монтировать ворота на фундаменте и на опорных столбах. Можно соорудить опоры из профильной трубы, выполненной из высокопрочного и долговечного металла, если подобных элементов нет на территории.

Качественный электродвигатель легко реализуется в откатных воротах. Его прикрепляют прямо между кареток с роликами. Разные виды конструкций требуют использования конкретных моделей привода. Чтобы полотно двигалось, на его боковую поверхность устанавливают рейку зубчатого типа. Также электропривод в сборных конструкциях снабжают устройствами, которые дают возможность обеспечить высокий уровень безопасности.

Механизм работы

Балка с сечением в форме буквы С – это основная деталь в общей системе. Она стала местом для установки специальных кареток. Блоки роликов «ходят» благодаря функционированию мобильных направляющих, которые и приводят их в движение. Также благодаря верхнему элементу функционирует кнопочный привод.

Ворота разных размеров могут быть дополнены следующими функциональными элементами:

датчики, контролирующие состояние конструкции;
лампы, издающие специальные сигналы;
механические системы, блокирующие работу ворот в случае возникновения аварийных ситуаций.

Привод торсионного типа дает возможность управлять секционными воротами. Сигнал с поста переходит на пульт, вследствие чего происходит подъем ламелей. Они наматываются на вал, проходя через рельсы по бокам. В результате получается компактный рулон. Опорой и подвесом служит высокопрочный кронштейн. Чтобы движение было равномерным, на подшипниках вращаются внешние узлы. Управлять подъемниками позволит электрический пульт или магнитная карта. Это очень легко и удобно, поэтому с проблемами вы точно не столкнетесь.

Типы направляющих

Консоль или направляющая планка – это специальная балка, которая присутствует в конструкции ворот. Именно она дает возможность сделать движение створок максимально плавным. Только качественная рельса будет способствовать правильной и непроблематичной работе ворот. Их регулировка станет более простой и доступной, а открытие будет полным.

Помните о том, что зубчатые рейки и прочие элементы должны быть максимально качественными. В противном случае, детали быстро деформируются и выйдут из строя раньше времени.

В результате вы потратите немало финансов на ремонт ворот, а также поставите под угрозу собственную безопасность.

Выбирая балку, примите во внимание ее сечение. Данный элемент не должен быть квадратным. Такая форма свидетельствует о том, что перед вами – подделка.

Если подразумевается установка противопожарного оборудования, необходимо подобрать направляющие, которые подойдут по размеру. Стандартная длина данных элементов варьируется от 5 до 7 м, но можно найти и более длинные направляющие, которые позволят установить все необходимые детали правильно.

Выбирать оптимальный размер направляющей необходимо очень внимательно. Обязательно рассчитайте ширину проезжей части, которая равна размерам полотна конструкции. Также примите во внимание тот момент, что общая длина створки равна длине полотна, которая прибавлена к габаритам противовеса. Его размеры достигают половины размера створки.

Особенности расчета

Прежде всего, необходимо отметить, что все процессы проходят в несколько основных стадий:

измерьте ширину и высоту проема. Также стоит обратить внимание на то, свободным ли будет продвижение ворот. Чтобы забор открывался без проблем, необходимо освободить выезд, а также определиться с подходящим вам типом конструкции;
если речь идет о самодельных воротах, подберите оптимальный материал для их изготовления, ориентируясь на особенности условий окружающей среды;
оцените общий вес конструкции, а также необходимое количество створок;
создайте макет и эскиз тех ворот, которые вы желаете установить на своей территории.

Когда вы определитесь со всеми вышеописанными пунктами и выполните их, можете приступать к основным расчетам.

Чтобы правильно обустроить телескопические или прочие элементы, примите во внимание определенные нюансы:

Высота и ширина (обязательно учитывайте использующиеся материалы). Чтобы правильно создать профиль, помните о том, что в процессе работы к нему придется приваривать определенные детали. Именно поэтому необходимо правильно рассчитать подходящую высоту и ширину будущих ворот;
Общие габариты конструкции. Необходимо взять информацию, касающуюся устойчивости к ветрам, с запасом. Особенно данный момент важен для людей, которые проживают в регионах, где невозможно узнать точную силу ветра.

Чтобы упростить себе задачу, можно воспользоваться специальными калькуляторами в режиме онлайн. Это программы, которые помогут определиться со всеми важными параметрами. Также можно обратиться к профессионалам, которые занимаются изготовлением и установкой ворот такого типа. Специалисты помогут создать черновик, который позволит вам сэкономить собственное время на осуществлении основных замеров. Они определят размеры штакетника, а также прочих элементов, которые присутствуют в конструкции откатных ворот. Благодаря этому вы сможете получить информацию, которой вы будете руководствоваться в процессе выполнения основных работ.

Не забывайте о том, что ширина ворот – это длина от полного закрытия до полного раскрытия. Значит, вы сможете высчитать размеры самостоятельно.

Прибавьте расстояние проема и тот участок, куда будут выезжать до конца ворота в открытом состоянии. Если вы составляете проект конструкции, то помните о том, что показатель ширины должен быть в два раза больше, чем ширина проема.

Автоматика

Нередко владельцы подобных конструкций сталкиваются с вопросом выбора автоматики для установки на уличные ворота. Основным в подобном оборудовании является качественный привод. Этот мотор должен быть безопасным и надежным, поскольку от его особенностей напрямую зависит долговечность ворот.

Выбирая двигатель для конструкции, обращайте внимание на следующие факторы:

размеры общей конструкции;
особенности несущей системы, которые напрямую влияют на легкость перемещения полотна ворот;
необходимо составить эскиз так, чтобы все элементы конструкции геометрически соответствовали всем деталям;
примите во внимание то, насколько часто будет использоваться конструкция;
немалую роль играет общий вес створки.

Можно установить специальные датчики, которые будут работать с помощью привода. Помните о том, что для тяжелых ворот понадобится очень мощный привод. Если ворота на территории не будут регулярно подвергаться сильным нагрузкам, то достаточно интенсивности привода до 30%. Если же конструкции будут пропускать большое количество машин, то обратите внимание на приводы, интенсивность которых более 50%.

Также вам понадобится специальный пульт, который позволит с комфортом пользоваться конструкциями. В процессе выбора обращайте внимание на дальность его действия. Есть автоматика, которая действует на расстояние более 5 м. Вам достаточно просто нажать на кнопку, не выходя из машины, чтобы ворота поднялись вверх. Благодаря таким решениям можно чувствовать себя комфортно даже в холодное время суток.

Тонкости изготовления

Изготовление откатных ворот – это процесс, с которым справится практически каждый хозяин.

Чтобы справиться с процессом, необходимо рассчитать такие факторы:

показатели ширины проема;
общую высоту конструкции;
размеры материала, которым обшивают каркас.

Специальная формула поможет рассчитать длину консольных панелей ворот: берется 1,5 ширины проема конструкции и суммируется с 20 см. Если говорить о высоте ворот, то она должна быть идентичной высоте панели, к которой добавляют высоту дорожного просвета. Также необходимо организовать ее немного ниже забора (на 5 см). Чтобы готовая система правильно функционировала, необходимо подготовить специальный комплект фурнитуры. В его составе есть ролики, П-образные несущие балки, а также надежные держатели. Есть комплекты различных размеров. Чтобы открытием ворот было легко заниматься, нужно правильно подобрать такие элементы. Окончательный выбор зависит от веса ворот, а также от общей ширины проема на просвет.

Подходящими сочетаниями являются следующие варианты:

ворота общей высотой в 4 метров и весом в 4000 кг требуют комплекта небольшого размера;
ворота, высота которых достигает 6 м, а вес – 400 кг, нуждаются в комплекте средних габаритов;
ворота высотой более 6 м и весом более 600 кг можно установить только с помощью большого комплекта.

Необходимо провести монтаж дистанционных элементов оперативно и эффективно. Для их крепления выбирают специальные места в конструкции профиля. Необходимо обязательно проверить, работает ли дистанционное управление, чтобы не столкнуться с проблемами и сложностями в дальнейшем процессе эксплуатации конструкции.

Монтаж

Установить откатные ворота можно даже без помощи профессионалов.

Чтобы справиться с подобными работами, необходимо следовать такому плану:

подготовьте схему или чертеж будущей конструкции, чтобы в будущем сэкономить немало времени и сил на ее монтаже;
определитесь с тем, какой фундамент для ворот вам подойдет;
займитесь изготовлением отдвижной конструкции;
если есть желание, произведите автоматизацию ворот.

Если вы решили соблюсти последний пункт, уделите должное внимание стадии закладки фундамента. На этом этапе необходимо провести все нужные коммуникации, чтобы в будущем не столкнуться с проблемами и сложностями. Начинается изготовление откатных ворот с обустройства их каркаса. Необходимо вбить в землю колышки. Их обязательно выравнивают, воспользовавшись специальным гидроуровнем. Сверху укладывают перемычки. Данные элементы могут быть выполнены из листов металла или же древесины.

Профильные трубы укладывают только на готовые конструкции. Их оптимальные габариты – 60х40х2 м. Трубы необходимо зафиксировать по краям точечным способом. После этого их приваривают, строго следуя месторасположению швов. Далее для создания подвесных конструкций необходимо взять трубу, габариты которой составляют 40х20 м. Необходимо нарезать заготовки, которые понадобятся для создания обрешетки внутри конструкции. Их монтируют точечным методом. Конструкцию обязательно проверяют на вертикаль. После этого обрешетку приваривают швами, размер которых не превышает 1 см. Расстояние между швами не должно быть менее 40 см. Швы в обязательном порядке зачищают. Также их необходимо качественно обработать обезжиривателями и лакокрасочными покрытиями.

Установить ворота из профлиста или древесины можно следующим образом. В самом начале к балке несущего типа прикрепляют несущие тележки. После этого такую конструкцию устанавливают прямо на фундамент. Балку выдвигают в проем. Теперь можно отрегулировать ширину просвета, следуя промежутку от столба и до конца самой балки. Помните о том, что консольная часть может заваливаться на бок, именно поэтому зафиксируйте ее с помощью специальных дощечек.

Тележку, которая будет расположена спереди, необходимо правильно приварить. Она должна располагаться от края конструкции на расстоянии, не превышающем 150 мм. После этого можно приварить каркас конструкции. Попробуйте откатить несущую балку так, чтобы она оказалась в центре фундамента. Теперь середину необходимо с ней совместить.

Приварите к этой балке каркас. Только ручная работа позволит вам достичь эффективного результата. Швы нужно сваривать примерно в 2 или 3 см. Между ними должно быть расстояние минимум в 40 см. Нужно работать сразу с двух сторон, сдвигая конструкцию то влево, то вправо.

Нельзя сваривать те места, в которых расположены ролики, поскольку ворота перестанут хорошо и легко открываться.

Если вы уже приварили каркас, воспользовавшись верхним кронштейном, займитесь работами, связанными с предотвращением процессов коррозии. Для этого ту щель, которая расположена между несущей балкой и откатным полотном, смажьте автомобильным акриловым грунтом. Когда средство полностью высохнет, залейте в данную щель герметик на основе акрила. После этого дождитесь его полного застывания. Данное место необходимо обработать обезжиривателями, а также выкрасить подходящими покрытиями.

Когда вы завершите вышеописанные работы, приступайте к обшивке подготовленной конструкции. Для подобных целей можно пользоваться профлистами, ассортимент оттенков и видов которых очень широкий. Также подойдут деревянные доски и покрытия, которые напоминают брус своим внешним видом. Если вы хотите повторить цвет забора, делайте выбор в пользу установки профлиста марки С-8 или МП-20.

Полезные советы

Автоматические ворота обладают высокими показателями надежности, прочности и долговечности, но со временем могут возникнуть определенные неисправности, ведь детали изнашиваются. Все виды механизмов нуждаются в обслуживании, поскольку только в таком случае можно рассчитывать на их длительный срок службы. Владельцы ворот нередко прибегают к услугам срочного ремонта, чтобы найти выход из ситуации.

Если вдруг конструкция внезапно сломалась, то пользоваться ею уже нельзя. Закрыть ворота будет невозможно даже механическим способом.

Только ремонт позволит справиться с проблемой, поскольку сломанные подвижные ворота могут нарушить ваши планы, а также помешать вам выполнить важные дела.

Ворота обслуживаются сервисными службами, ведь это неотъемлемая часть их комфортной эксплуатации. В особенности, это касается той ситуации, когда ворота установлены на промышленном объекте. Если вдруг они выйдут из строя, предприятие может понести значительные убытки. Хоть преимущества откатных ворот очевидны, они не защищены от поломок. Обычно неисправности могут возникнуть из-за того, что человек пользуется конструкцией неправильно.

Если говорить о неправильном процессе эксплуатации конструкции, то здесь все должно быть понятно. Если управлять воротами в ручном режиме, можно произвести манипуляцию, которая выведет из строя деталь ворот. Если речь идет об автоматической работе конструкции, то внутрь могут попасть посторонние предметы, которые не дадут воротам свободно перемещаться. Сюда же можно добавить и то, что сотрудники современных предприятий чувствуют абсолютную вседозволенность. Они начинают самостоятельно ремонтировать конструкции, если те вышли из строя. В результате поломка становится еще более масштабной. Именно после подобных вмешательств может понадобиться капитальный ремонт ворот.

Во многих ситуациях вы можете с легкостью избежать необходимости в проведении серьезного ремонта конструкции. Помните о том, что даже малейшие сбои в работе могут усугубить весь процесс производства.

Избежать их можно, если пользоваться услугами регулировки и настройки конструкций. Их предлагают многие сервисные службы. Если подобное регулирование не осуществляется, то человек столкнется с необходимостью в проведении капитального ремонта конструкции. В результате предприятие понесет немалые убытки. Разнообразные поломки могут быть вызваны тем, что обслуживанием ворот занимаются сотрудники с недостаточным опытом работы. Нужно провести работу с персоналом, отправить работников на курсы повышения квалификации, чтобы исключить риск выхода ворот из строя.

Обратите внимание на то, что лучше предотвратить поломки, поскольку ремонт может влететь в копеечку. Также нередко невозможно починить ворота из-за того, что в магазинах нет нужных для них комплектующих. В ремонте вам может быть отказано из-за того, что проводить ремонт нецелесообразно. Может оказаться, что намного дешевле установить новую конструкцию, чем ремонтировать вышедший из строя вариант. Никуда не деться и от такой проблемы, как пренебрежение плановым техническим обслуживанием. Данное направление деятельности – это прерогатива специальных организаций, которые обладают немалым опытом, но и это не должно успокаивать полностью.

Если говорить об идеальном варианте, клиент должен сотрудничать с компанией, которая будет обслуживать ворота. Значит, техническое состояние конструкции будет отслеживаться специальным профессионалом, который обладает всеми основными умениями и знаниями.

Он без особых проблем обнаружит, в чем проблема, а после займется процессом ее устранения. Первые признаки, которые говорят о наличии неисправности, игнорировать нельзя. Если вдруг ворота перестали хорошо открываться или закрываться, не медлите с их техническим обслуживанием. Благодаря услугам специалистов у вас будет возможность сэкономить финансы на решении проблемы.

Чаще всего, поломка ворот сопровождается различными проявлениями, которые ей предшествуют. Это могут быть сторонние громкие звуки, которых ранее вы не слышали. Также конструкция может перекоситься или же перестать плотно закрываться. Вышедшие из строя ворота работают с шумом и с прерываниями. Нередко установкой ворот занимаются профессионалы без должного опыта, именно поэтому они совершают определенные ошибки, которые приводят к проблемам в дальнейшем. От данных факторов невозможно защитить даже электрические системы, стоимость которых очень высокая.

Относитесь к вопросам регулировки ворот очень внимательно. Сделать это намного дешевле и проще, чем справиться с серьезной поломкой конструкции.

Если люди будут внимательно и ответственно относиться к техническому состоянию ворот, то они смогут продлить срок службы конструкции. Необходимо регулярно инструктировать сотрудников касательно вопросов про обслуживание ворот. Также обязательно приглашайте на свой объект профессионалов, чтобы избежать серьезных поломок и необходимости проведения капитального ремонта.

Распространенные ошибки

Самостоятельная установка подобных конструкций – это то, от чего не застрахован ни один человек.

Есть наиболее распространенные погрешности, которые часто встречаются в процессе выполнения подобных работ:

ошибки в процессе подготовки основания для установки конструкции;
неправильно прикрепленные комплектующие, которые выходят из строя раньше времени;
нередко ворота начинают издавать громкие скрипы в процессе эксплуатации. Причиной этому может быть песок, который попал в подшипники. Его можно удалить, исправив проблему. Причиной появления скрипов может стать и такая ошибка в процессе установки конструкции, как неправильное определение расстояния между опорами;

иногда люди неправильно подбирают массу ворот, ориентируясь на несущую балку. В результате через некоторое время конструкция полностью провисает;
если в тех местах, где расположены сварочные швы, виднеются подтеки, это свидетельствует о том, что краска на полотно была нанесена не по правилам. Вам нужно очистить поверхность от жира и прочих загрязнений. Затем на нее наносят слой грунтовки, который окрашивают лакокрасочным покрытием;
столбы могут перекоситься в одну сторону или вспучиться со временем. Причиной этих явлений считается такая ошибка, как неправильный расчет глубины промерзания почвы и габаритов фундамента. Основание должно превышать основную нагрузку в несколько раз.

На самом деле, установка откатных ворот может быть осуществлена без помощи профессионалов. Вам достаточно изучить важные правила и нюансы, а также четко следовать им в процессе выполнения работ. Благодаря этому вы избежите ошибок в процессе монтажа ворот, поэтому вышеописанных проблем в будущем не возникнет.

Красивые примеры

Откатные ворота великолепно выглядят в экстерьере любой территории. Вы можете подобрать тот вариант, который подойдет по основным характеристикам именно вам. Воспользуйтесь интересными идеями, которые предложены опытными дизайнерами.

Это очень стильная конструкция, выполненная из древесины. Откатные ворота идеально вписались в экстерьер, поскольку они дополнены белым забором. Сам материал обработан специальными покрытиями, которые защищают его от негативных факторов. Древесина прослужит максимально долго, позволяя вам наслаждаться комфортом.

Откатные ворота являются наиболее востребованным и популярным видом конструкции. Это обусловлено тем, что пользоваться ими невероятно легко. Достаточно нажать на одну из кнопок на пульте, чтобы они открылись. Ширина этих ворот прекрасно подошла для установки на данном участке. Они созданы в строгом и лаконичном дизайне, что дает возможность украсить и дополнить любой экстерьер.

Выполнены подобные ворота могут быть в любом стиле. Эта конструкция выглядит очень современно и презентабельно. Для ее изготовления был выбран популярный и востребованный в наше время стиль хай-тек. Блестящий лист металла отражает все, что находится вокруг. Такая конструкция является отменным решением для современных участков, где воплощены последние модные тенденции.

Откатные ворота сейчас на пике популярности. Это обусловлено их привлекательным видом, высоким уровнем прочности, длительной службой и надежностью. Обустроить ворота можно даже без помощи профессионалов, поскольку в их монтаже нет абсолютно ничего сложного.

Презентабельно и солидно выглядят кованые откатные вороты, верх которых декорирован разнообразными элементами. Выполнены заборы из высокопрочных материалов. Это может быть стандартная конструкция, которая отличается минимальным количеством декоративных элементов.

Но есть и более интересные варианты. В подобных конструкциях элементы ковки складываются в замысловатые узоры и интересные переплетения. Такой забор станет достойным украшением вашей территории, поскольку оставить его без внимания просто невозможно.

Среди основных видов откатных ворот особого внимания заслуживают подвесные конструкции. Они обеспечивают максимум комфорта и безопасности. Обычно управление такими воротами осуществляется с помощью специального дистанционного пульта. Достаточно нажать лишь на одну кнопку, чтобы ворота поднялись вверх. Их опора прочная, надежная и долговечная.

Если говорить об откатных воротах рельсового типа, то они тоже распространены. Яркие и нестандартные конструкции преображают территорию в лучшую сторону прямо на глазах. Вы сможете с легкостью их установить, не прибегая к помощи профессионалов.

Сложные и замысловатые конструкции выглядят невероятно презентабельно и солидно. В них прослеживаются уникальные решения дизайнеров. Можно дополнить свою территорию роскошным забором, который станет ее основной фишкой и изюминкой. Разнообразие конструкций поражает воображение, позволяя человеку воплотить в жизнь свои основные идеи.

Прочные металлические откатные ворота могут быть дополнительно декорированы интересными деталями. Это различные вкрапления, отверстия и прочие элементы, составляющие интересные композиции. Выглядят подобные изделия очень оригинально, поскольку их поверхность может быть декорирована различными способами.

Подбирайте те ворота, которые подойдут для установки на вашей территории. Принимайте во внимание общее оформление участка, а также прочие важные моменты.

Если у вас получится разобраться со всеми важными моментами и нюансами, то и проблемы в будущем полностью исключены. Вы можете обратиться за помощью к дизайнерам, которые помогут вам подобрать оптимальный вариант для конкретной территории. Они дадут вам возможность определиться с подходящим материалом для изготовления забора, с его декором и с прочими важными моментами, благодаря которым вы сможете создать уникальный и оригинальный экстерьер.

Можно выбрать простую конструкцию, а можно обратить внимание на замысловатый дизайн забора. Окончательный выбор зависит от ваших пожеланий и финансовых возможностей. Помните о том, что наиболее популярными и распространенными считаются кованые ворота. Их презентабельный и стильный вид покорит любое сердце, ведь такую роскошь невозможно оставить без внимания. Какие бы откатные ворота вы ни выбрали, они удачно дополнят экстерьер вашего участка. Разнообразие всевозможных конструкций поражает воображение, позволяя взглянуть на свою территорию другими глазами. Вы сможете установить ворота своими силами, не сталкиваясь с проблемами и сложностями.

Мастер-класс «Откатные ворота своими руками» смотрите в следующем видеоролике.

Откатные ворота, инструкция по монтажу – разобраться просто

В этой статье речь пойдет о том, как изготовить откатные ворота консольного типа, начиная с нулевого цикла и заканчивая 100% готовностью. Ворота данной конструкции пользуются широкой популярностью, поскольку являются достаточно практичными и почти не занимают места, двигаясь вдоль забора.

Створка перемещается не касаясь проезда, а ее несущие конструкции его ничем не ограничивают. Это возможно за счет перемещения направляющего рельса, прикрепленного к створке, по роликовым опорам, которые находятся в стороне от проезда.

Створка перемещается плавно и бесшумно за счет минимального зазора между роликовыми опорами и направляющим рельсом.

Содержание статьи:

Подготовительные работы

Перед основными работами нужно выполнить подготовительные. В первую очередь снимается растительный грунт и разбиваются оси. Для обозначения основных осей можно использовать четыре отрезка арматуры диаметром 10-12 мм. Их длина должна быть около одного метра.

Сварочными электродами можно обозначить временные оси. Также нужно приготовить шпагат или леску.

Из отрезков арматуры нужно сделать квадрат или прямоугольник, в котором будут находиться ворота. Арматуру можно забивать в грунт только после проверки диагоналей, которые должны совпасть.

Во время забивки нужно оставлять над поверхностью земли части арматуры высотой около 10-15 см. После того как арматура заглублена, между ней можно натянуть леску или шпагат.

Земляные работы

После выполнения подготовительных работ можно приступать к откапыванию приямков фундаментов столбов и роликовых опор. Дно приямков должно находиться ниже нормативной глубины промерзания, которая не менее 90 см (в некоторых областях нашей страны до 1,2 м).

Приямки под опоры в плане должны быть немного больше, чем их сечение – так проще будет начать кирпичную кладку. Например, если опора 40х40 см, приямок должен быть 45х45 см.

Приямок под швеллер роликовых опор должен быть равен по длине половине ширины будущего проезда. Если, к примеру, ширина проезда 3,0 м, приямок должен иметь длину не менее 1,5 м. Ширина приямка обычно 25-30 см.

Если при отрывке приямков осыпаются их стенки, нужно сделать опалубку, пусть даже из старых досок, так как на данном этапе внешний вид не важен.

Дно всех приямков нужно пролить водой, чтобы утрамбовать взрыхленный грунт. Если пока не планируется заливка бетоном, все приямки нужно накрыть щитами, чтобы их не размывало дождем.

Подготовка металлоизделий подлежащих бетонированию

Перед бетонными работами нужно подготовить все металлические конструкции: сердечники опор ворот и швеллер для установки роликовых опор.

В качестве сердечников можно использовать квадратные трубы сечением 80х80 мм или 100х100 мм. Длина сердечника принимается в зависимости от глубины фундамента и высоты кирпичной кладки столба.

Например, если глубина фундамента 1,0 м, а высота будущей опоры 2,0 м, сердечник должен быть не более 1,95 мм, чтобы снизу его защищал слой бетона фундамента, а сверху была возможность накрыть кирпичную кладку козырьком.

Сердечник нужно устанавливать в приямок при помощи гидравлического уровня, чтобы он находился в строго вертикальном положении.

Также его необходимо надежно закрепить, чтобы он не сместился под натиском бетона во время заливки. Для более надежной фиксации сердечника в теле бетона к нему можно в форме креста снизу приварить два отрезка арматуры длиной 20-25 см диаметром 8-10 мм.

Сверху сердечник на время нужно закрыть полиэтиленом, чтобы в него не попадали осадки.

Обычно под роликовые опоры используют горячекатаный швеллер №№22-24, который должен иметь длину не менее половины ширины проезда.

Для надежной фиксации швеллера в бетоне, нужно к нему приварить армокаркас из четырех вертикальных отрезков арматуры длиной около 0,8 м диаметром 8-10 мм и четырех горизонтальных, этого же диаметра.

Подготовленный швеллер нужно опустить в приямок и выставить его горизонтально при помощи гидравлического уровня. Поверхность швеллера должна быть в едином горизонте с поверхностью проезда – это одно из условий нормального перемещения створки. Швеллер необходимо закрепить, чтобы не было его смещения при бетонировании.

Все металлоконструкции перед бетонированием нужно очистить от ржавчины, обезжирить и прогрунтовать.

Бетонирование

Для устройства фундаментов нужно использовать бетон М200. Для приготовления бетона такой марки нужно соблюдать пропорцию: на 1 кг цемента 2 кг песка и 3,5 кг щебня.

Объем воды около 20% от объема замеса.

Бетонирование желательно проводить при плюсовых температурах на улице, чтобы не пришлось тратиться на покупку противозаморозковых добавок. Заливая бетон его нужно постоянно трамбовать, чтобы в его массе не было пустот.

Когда бетонные работы окончены, нужно поверхность фундаментов загладить и накрыть, чтобы не попадали солнечные лучи. Первые пару суток фундаменты нужно интенсивно поливать водой, чтобы не образовывались трещины.

Бетону нужно дать набрать прочность, потому приступать к дальнейшим работам можно не ранее чем через неделю.

Кирпичная кладка опор ворот

Кладку нужно выполнять на цементно-песчаном растворе марки М100. После первых трех рядов кирпича нужно установить закладную деталь из уголка 40х40 мм длиной 70 мм и отрезка арматуры диаметром не более 8 мм.

В каждую из опор устанавливаются минимум три закладных детали. Самую верхнюю закладную размещают на 10-15 см ниже верхней грани створки. Среднюю закладную – равномерно между верхней и нижней закладными.

Изготовление створки

Створка состоит из несущего и вспомогательного каркасов, а также полотна, которое может быть из окрашенного профнастила. Чтобы не допустить ошибок в процессе изготовления створки, нужно заранее подготовить ее подробный чертеж.

Акция! Покупая фурнитуру (ссылка на Світ Воріт), которую мы рекомендуем, Вы бесплатно получите разработанный нашим инженером чертеж Ваших ворот.

До начала изготовления каркаса, все его элементы должны быть очищены от ржавчины, обезжирены и прогрунтованы. Несущий каркас обычно делают из прямоугольных труб сечением 60х40 мм или 60х30 мм, а вспомогательный из тр.30х20 мм.

К нижней трубе несущего каркаса нужно приварить направляющий рельс. Соединение выполняется прихватками с обеих сторон длиной шва 15-20 мм шагом 700 мм.

Соединение сплошным швом запрещено, так как направляющий рельс может деформироваться, и ворота будут тяжело перемещаться.

После того как каркас створки сделан, сварочные швы нужно зачистить болгаркой, обезжирить и все элементы покрасить в три слоя. Теперь можно приступать к зашивке каркаса профнастилом.

Профнастил крепится к трубам вспомогательного каркаса таким образом, чтобы его листы были утоплены относительно наружных граней несущего каркаса.

Для крепления листов нужно использовать саморезы по металлу диаметром 19 мм под головку №8.

Створку в треугольной части можно не зашивать, так как она не попадает в проезд.

Когда изготовление створки закончено, можно приступать к монтажу всех ее несущих элементов.

Каркас для откатных ворот также можно сделать из Т-профиля — нового типа металлопроката, который появился не так давно.

Крепление металлических нащельников

Нащельники представляют собой отрезки труб сечением 60х30 мм или 60х40 мм, которые крепятся к закладным деталям на столбах.

Нащельник, который находится со стороны швеллера под роликовые опоры, должен иметь вырез 60х40 мм, чтобы была возможность закрепить верхнюю пластину с роликами.

Сверху второго нащельника нужно установить заглушку, чтобы в него не попадали атмосферные осадки.

Что нужно знать о фурнитуре откатных ворот

Основными элементами фурнитуры являются:

Направляющий рельс.
Роликовые опоры.
Верхняя пластина с роликами.
Нижний концевой ролик.
Нижний улавливатель.
Верхний улавливатель.
Резиновые заглушки.

Дополнительным элементам можно отнести монтажные пластины и замок для запирания ворот.

Направляющий рельс должен быть по всей длине ровным, чтобы ворота плавно перемещались.

Если посмотреть на его поперечный разрез, нижние полки должны находиться в едином горизонте, чтобы износ роликовых опор был минимальным. Все изгибы профиля должны быть с минимальными закруглениями.

Чтобы направляющий профиль не деформировался под нагрузкой, он должен быть изготовлен из стали с повышенным содержанием углерода.

Роликовые каретки в зависимости от производителя и модели фурнитуры могут быть с роликами из полимеров или металла. В наших погодных условиях полимеры имеют непродолжительный срок службы, так как при низких температурах воздуха они легко ломаются, а при высоких теряют форму, становясь пластичными.

Подшипники роликов бывают обычными или усиленными, а также с металлическими или металлорезиновыми пыльниками. Металлические пыльники при контакте с атмосферными осадками нередко ржавеют, в результате чего подшипник требует замены, так как вращается с подклиниваниями.

Подвижная часть роликовой опоры не должна иметь тугой ход, так как если ворота используются редко, она может окислиться. Это сделает опору неподвижной, и ролики будут быстро изнашиваться.

Что касается антикоррозийного покрытия кареток, слой его должен быть достаточным. Нанесенный слой считается нормальным, если на поверхности опоры отсутствуют потемнения. Между роликовыми опорами и направляющим рельсом есть зазор, который должен быть 1-2 мм, чтобы ворота при закрывании попадали в улавливатели, а не проваливались.

Верхняя пластина с роликами крепится к нащельнику, у которого должен быть вырез 60х40 мм. Пластина с роликами нужна чтобы при перемещении удерживать верхнюю часть створки.

Верхняя пластина может иметь ролики из пластика или резины. Резиновые элементы при контакте со створкой ее не царапают.

Нижний концевой ролик, накатываясь при закрытии створки, заводит ее в улавливатели.

Ролик находится в направляющем рельсе и крепится к нему при помощи болтов.

Ролик накатывается на полку нижнего улавливателя.

Нижний улавливатель имеет полку,

которая на себя принимает нижний концевой ролик при закрывании створки.

Нижний улавливатель крепят к нащельнику на таком уровне, чтобы створка наезжая на него приподнималась на 3-4 мм.

Верхний улавливатель предназначен для фиксации верхнего угла створки в закрытом положении.

Выбирая тот или иной комплект фурнитуры, проверяйте наличие данного элемента, так как не все производители его включают.

Резиновые заглушки с торцов защищают направляющий рельс от попадания в него снега и грязи.

Заглушки должны быть с гофрированной частью, чтобы прочно держаться в направляющем профиле. Их материал (резина) не должен рассыхаться во время жары или дубеть на морозе.

С помощью монтажных пластин выполнить установку роликовых опор быстрее и проще — все регулировки делаются вращением гаек на шпильках.

Производители не включают эти элементы в основной комплект фурнитуры, поэтому их нужно покупать отдельно.

Замок для запирания. У него не стандартная конструкция, потому он предназначен только для откатных ворот. Выбирая замок нужно обратить внимание на его механизм, чтобы основные его части были из латуни, а не силумина или алюминия, которые окисляясь, приводят его в негодность.

Монтаж верхней пластины с роликами

Для установки верхней пластины с роликами необходимо в нащельнике со стороны фундамента роликовых опор сделать вырез размером 60х40 мм.

Одну из сторон верхней пластины с роликами нужно завести между нащельником и столбом, после чего ее приварить.

Монтаж роликовых кареток

Каретки крепятся к швеллеру, а расстояние между ними должно быть как можно больше.

Для крепления роликовых кареток есть два способа: непосредственно на швеллер или монтажные пластины.

Способ №1. Основание кареток прихватывается сваркой, после чего нужно проверить легкость перемещения створки.

Если ход тяжелый, сварку нужно срезать и заново выставить опоры, а потом вновь проверить ход ворот. Эту операцию нужно выполнять пока ворота не будут легко двигаться.

Способ №2. Вместо роликовых кареток привариваются к швеллеру монтажные пластины, а каретки нанизываются на их шпильки. Вращая гайки на шпильках, можно регулировать положение роликовых опор.

Монтаж концевого ролика и нижнего улавливателя

Ролик должен находиться в направляющем рельсе с его торца.

Крепление осуществляется двумя болтами.

Нижний улавливатель приваривается к нащельнику.

Нижний улавливатель располагают на таком уровне, чтобы створка накатываясь на его полку приподнималась на 3-4 мм.

Монтаж верхнего улавливателя

Данный элемент крепится к нащельнику при помощи сварки.

Установка заглушек

Заглушки располагают по торцам направляющего профиля. Гофра нужна чтобы заглушки плотно находились в рельсе.

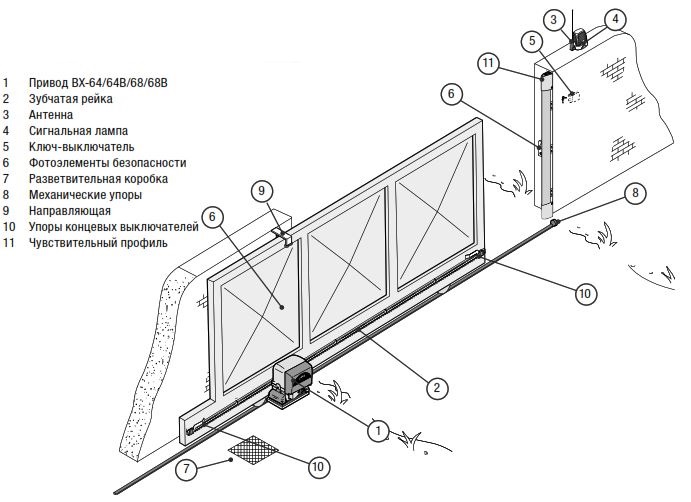

Что нужно для автоматизации откатных ворот

Чтобы сделать откатные ворота автоматическими необходим такой минимум оборудования и изделий:

Привод со встроенным блоком управления.
Пульт дистанционного управления (или любое другое устройство для управления автоматикой).
Зубчатая рейка.

Привод крепится на швеллер между роликовыми опорами.

При этом должно быть обеспечено сцепление его наружной шестеренки с зубчатой рейкой.

Пуль дистанционного управления в зависимости от модели может быть много- или одноканальным.

Наиболее популярными являются 2-х и 4-х канальные передатчики. При помощи двухканального пульта можно управлять двумя разными системами автоматизации, а четырехканального, соответственно четырьмя.

Определить сколько каналов у пульта можно по количеству у него кнопок.

Зубчатая рейка для длительной эксплуатации в наших климатических условиях должна быть из оцинкованной стали.

Рейка крепиться к нижней трубе каркаса створки, но не к направляющему рельсу, так как он может потерять форму, и ворота будут перемещаться с подклиниваниями.

Для автоматической остановки створки, когда она приближается к крайнему открытому или закрытому положению по краям зубчатой рейки крепят магнитные или механические концевые выключатели.

В нашей стране лучше использовать магнитную систему отключения, так как она не дает сбоев в зимний период. Один из магнитных концевых выключателей, приближаясь приводу, воздействует на встроенный в корпус датчик-геркон, в результате чего мотор-редуктор прекращает работу.

Ворота можно оснастить дополнительным оборудованием безопасности, такими как:

Фотоэлементы.
Сигнальная лампа.

Фотоэлементы позволяют автоматике реагировать на внезапно появившееся препятствие перед двигающимися воротами. Они крепятся к опорам или размещаются на спецстойках.

Между этими сканирующими устройствами образуется невидимый луч, когда работает привод. Если его разорвать, створка, которая открывалась остановиться, а та, что закрывалась, начнет открываться.

Сигнальная лампа начинает работать за несколько секунд до того, как створка начнет двигаться. Лампу крепят таким образом, чтобы она была видна со всех сторон.

На этом статья подошла к концу и если у Вас остались вопросы, обратитесь к нашему специалисту для бесплатной консультации по контактам, указанным на этом сайте.

Цепь контроллера автоматических откатных ворот

В этом посте мы исследуем схему, предназначенную для реализации автоматических откатных ворот или действия двери и включающую в себя набор функций, указанных в запросе. Идею предложил г-н Андреас.

Технические характеристики

Вы можете помочь мне разработать простой контроллер для откатных ворот. Как это может работать … Нажмите выключатель и откройте ворота, через минуту ворота снова закроются.

Если во время закрывания кто-то проходит перед воротами, ворота снова открываются (с помощью инфракрасной камеры ??).

Достижение конца (остановка) во время открытия и закрытия осуществляется с помощью магнитного или концевого выключателя. Обратите внимание, что эта система должна работать от 24В.

Большое спасибо,

Андреас Христодолоу

Конструкция

Предлагаемая схема автоматического управления откатными воротами может быть понята, как объяснено в следующих пунктах:

Ссылаясь на схему ниже, ее можно разделить на три этапа: защелка установки-сброса с использованием T1 / T2, моностабильный таймер с использованием IC 4060 и ИК-перехватчик с использованием T3 / T5.

Примечание:

Пожалуйста, отсоедините 100 кОм ниже C1 от земли и подключите его к положительной клемме C1, то есть 100 кОм следует подключать прямо к клеммам C1 и нигде больше.
R6 необходимо рассчитать для получения 1-минутной задержки перед тем, как ворота инициируют обратное закрытие.

Предположим, что ворота находятся в «закрытом» положении, а язычок № 2 приводится в действие соответствующим магнитом ворот.

Это гарантирует, что вывод №12 IC 4060 будет иметь высокий уровень, а IC останется неактивной (вывод №3 выключен).

В приведенном выше сценарии реле № 1 уже выключено, а его положение N / C закрыто (потому что T1 / T2 выключены), а T4 также выключен из-за отсутствия основного привода, что подразумевает реле № 2 выключен и находится в положении N / C.

Если реле № 2 находится в нормально замкнутом положении, двигатель отключается из-за отсутствия положительной перемычки через замыкающий контакт реле № 2.

Таким образом, вся цепь находится в выключенном состоянии.

Теперь, по запросу, открытие ворот инициируется кратковременным нажатием SW1.

Нажатие SW1 мгновенно фиксирует T1 / T2 через R4, переключая реле № 1 так, что его замыкающие контакты замыкаются, что, в свою очередь, заставляет двигатель сдвигать ворота в направлении «открытия».

Как только вентиль отодвигается от своего «закрытого» положения, язычок № 2 отпускается, что мгновенно включает IC 4060, и он начинает отсчет, а его вывод № 3 теперь имеет логический ноль.

Ворота вращаются, пока не достигнут крайнего конца, когда другой соответствующий магнит, закрепленный на воротах, активирует язычок №1.

При срабатывании геркон № 1 подтягивает основание T1 к земле через C1, размыкая защелку, которая, в свою очередь, деактивирует реле № 1, и его контакты возвращаются в свои N / C точки.

Однако реле № 2 все еще находится в выключенном состоянии, что приводит к остановке двигателя из-за отсутствия питания через точки реле № 2 (замыкающие контакты).

Тем временем IC 4060 завершает свой счет, позволяя высокому уровню появиться на контакте №3. (IC теперь фиксируется в этом положении через D2)

Это немедленно активирует реле № 2, разрешая обратную активацию двигателя.

Двигатель начинает сдвигать ворота в сторону «закрытого» положения, и в момент, когда он достигает «закрытого» конца, язычок № 2 снова активируется. В этом положении ИС снова сбрасывается, вызывая отсутствие сигнала на его контакте №3, дезактивацию реле №2 и …. отключение двигателя. Схема возвращается в исходное состояние ожидания.

Расчет временной задержки

Универсальное уравнение для определения значений временной составляющей Rt и Ct:

f (osc) = 1 / 2.3 x Rt x Ct

2.3 — это просто константа в отношении внутренней конфигурации ИС.

Предотвращение случайного проникновения

В соответствии с запросом, схема должна реагировать на случайное проникновение человека через ворота в процессе закрытия, чтобы обезопасить человека, а также механизм ворот.

Это реализуется с помощью узла приемника инфракрасного передатчика, как показано на схеме.

D3 — ИК-фотодиод приемника, который остается включенным через перпендикулярный ИК-активированный луч передатчика, сфокусированный на D3, положение луча должно быть прямолинейным вдоль движения затвора.

Пока D3 остается активированным, T3 / T5 не могут проводить, однако в присутствии человека, который может пытаться быстро проникнуть через ворота во время их закрывания, в ходе движения будет препятствовать прохождению ИК-луча, вызывая срабатывание Т3 / Т5, которые, в свою очередь, будут проводить и отключать Т4 и реле №2.

Если реле № 2 отключено, дверь немедленно прекратит закрытие и остановится на месте, пока человек полностью не пересечет ограниченную линию действия.

Для простоты более подходящей выглядит кратковременная остановка ворот вместо принудительного обратного открывания, которое может излишне задерживать процесс.

Использование транзисторного каскада таймера

Вышеупомянутое можно было бы значительно упростить, заменив каскад таймера IC 4060 транзисторным таймером включения задержки и удалив каскад ИК-детектора. Полную принципиальную схему можно увидеть ниже:

Ступень ИК-передатчика

ИК-передатчик, который должен фокусировать луч на D3, может быть построен с использованием следующей схемы:

О Swagatam

Я инженер-электронщик (dipIETE ), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Схема шлюза NAND и объяснение работы

Шлюз NAND — это цифровой логический вентиль, предназначенный для арифметических и логических операций, каждый студент-электронщик должен изучить этот вентиль — его / ее карьера. Этот вентиль в основном используется в приложениях, где есть необходимость в математических вычислениях.Таким образом, калькуляторы, компьютеры и многие цифровые приложения используют эти ворота.

Здесь мы собираемся использовать для демонстрации 74LS00 IC , у этого чипа 4 логических элемента NAND. Эти четыре затвора имеют внутреннее соединение, как показано на рисунке ниже.

Эти вентили имеют ограничения по рабочему напряжению и входной логической частоте. Если эти ограничения не принимаются во внимание, микросхема может необратимо выйти из строя, поэтому при выборе логических вентилей следует обратить внимание.

Необходимые компоненты

Блок питания (5В)
Резисторы 1K и 220 Ом
74LS00 QUAD NAND GATE IC
1 светодиод
Кнопки
Конденсатор 100 нФ
Соединительные провода
Макет

Принципиальная электрическая схема и рабочее объяснение

Таблица истинности логического элемента И-НЕ показана на рисунке.

А	Б	Y
л	л	H
л	H	H
H	л	H
H	H	л

Как и в таблице истинности, выход логического элемента И-НЕ должен быть низким, только если оба входа логического элемента имеют высокий уровень.В любом другом случае выход должен быть высоким. Таким образом, если на каком-либо одном или обоих входах низкий уровень, выход логического элемента И-НЕ будет высоким.

На этой схеме затвора NAND мы собираемся подключить оба входа затвора к земле через резистор 1 кОм. А дальше входы подключаются к питанию через кнопку.

Итак, когда кнопка нажата, соответствующий штифт ворот становится высоким. Таким образом, с помощью двух кнопок мы можем реализовать таблицу истинности логического элемента NAND.Когда одна из кнопок нажата, один вход гейта будет высоким, а другой будет низким, в это время выход должен быть высоким.

Итак, по таблице истинности светодиод должен выключаться только при нажатии обеих кнопок. Если отпустить одну или одну из кнопок, светодиод должен загореться.

Конденсатор предназначен для нейтрализации эффекта отскока кнопки. При отсутствии конденсатора счетчик может считать события, произошедшие неправильно. Эти понижающие резисторы необходимы, так как выбранный ЧИП запускает положительный фронт.Если не учитывать резисторы, схема может дать непредсказуемые результаты. (Также проверьте: НЕ Цепь ворот)

Установка 45: Схемы и компоненты Dr

Презентация на тему: «Блок 45: Схемы и компоненты Dr» — стенограмма презентации:

1 Блок 45: Цепи и компоненты Dr
Блок 45: Цепи и компоненты Dr.Фади Эль-Нахаль Технический английский Исламский университет Газы Апрель, 2017

2 Краткое описание Простая схема Электросеть и распределительные щиты переменного тока
Печатные и интегральные схемы Электрические и электронные компоненты

3 A. Простая схема На схемах ниже показаны лампы, включенные в параллельную цепь и в последовательную цепь.Электропитание имеет токоведущие и нулевые провода. В источнике переменного тока разница между фазой и нейтралью заключается в том, что проводники на нейтральной стороне приборов заземлены, то есть соединены с землей (землей).

4 B. Сетевые цепи переменного тока и распределительные щиты
Если источник переменного тока входит в здание, он подключается к распределительному щиту. Он имеет ряд переключателей, позволяющих включать и выключать различные цепи в здании.Цепи включают силовые цепи. Они служат для питания розеток (или розеток) вилок бытовых приборов. Обычно в каждую цепь устанавливается автоматический выключатель. Это предохранительный выключатель, который автоматически отключается при возникновении проблемы.

5 B. Сетевые цепи переменного тока и распределительные щиты
Это может произойти, если человек коснется токоведущего проводника или произойдет короткое замыкание. Короткое замыкание — это когда ток течет непосредственно от токоведущего проводника к нейтральному, например, из-за повреждения изоляции.Автоматические выключатели также позволяют отключать цепи вручную, чтобы изолировать их (безопасное отключение), например, перед работами по техническому обслуживанию. Примечание: оборудование в распределительных щитах часто называют распределительным устройством.

6 C. Печатные и интегральные схемы
Схемы в электрических приборах часто представляют собой печатные схемы на печатных платах (ПП). Они заполнены (снабжены) электрическими компонентами.Многие устройства также содержат небольшие сложные интегральные схемы, часто называемые микрочипами (или чипами), сделанные из кремниевых пластин (очень тонких кусочков кремния). Они действуют как полупроводники, которые могут быть положительно заряжены в определенных точках на своей поверхности и отрицательно заряжены в других точках. Этот принцип используется для создания очень маленьких схем.

7 D. Электрические и электронные компоненты
Есть много типов электрических и электронных компонентов.Их можно использовать по отдельности или в сочетании с другими компонентами для выполнения различных задач. Например: Датчики или детекторы могут определять или обнаруживать уровни или изменения таких значений, как температура, давление и свет. Системы управления автоматически используют обратную связь от датчиков для управления устройствами. Например, механические устройства, такие как водяные клапаны, могут перемещаться или регулироваться сервомеханизмами с электрическим приводом, которые автоматически управляются сигналами («сообщениями») от датчиков.

8 Д.Электрические и электронные компоненты
Логические вентили широко используются в системах управления. Они отправляют сигналы в виде низкого напряжения на другие устройства. Выходной сигнал логического элемента включается или выключается в зависимости от принимаемых входных сигналов.

Автоматические откатные ворота по выгодной цене — Отличные предложения на автоматические откатные ворота от глобальных продавцов откатных ворот

Отличные новости !!! Вы попали в нужное место для автоматических откатных ворот.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти автоматические раздвижные ворота в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автоматические откатные ворота на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автоматических откатных воротах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести автоматические раздвижные ворота по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
