Подъемные ворота своими руками по схеме

Каждый гараж должен быть оснащен красивыми, надежными и удобными в обращении воротами. Их конструкция может быть самой разной. Она выбирается в зависимости от конкретных условий эксплуатации и предпочтений владельца. При отсутствии достаточного пространства на въезде или по эстетическим соображениям все большее число автолюбителей стремятся изготовить подъемные ворота своими руками. Их отличительной чертой является способ открытия, при котором полотно уходит вверх и внутрь, располагаясь под потолком помещения.

Популярные виды подъемных ворот

Подъемно-секционные ворота представляют собой несколько параллельных пластин или секций, соединенных шарнирами. Они имеют ролики, вставленные в направляющие полозья.

Секции могут быть полностью металлическими, но чаще металл дополняют слоем теплоизоляционного материала.

В закрытом положении пластины располагаются в вертикальной плоскости, надежно перекрывая проем.

Гибкие связи позволяют всей конструкции смещаться по изогнутому направляющему профилю под потолок гаража.

Сделать секционные ворота своими руками от начала до конца едва ли удастся. Они требуют высокого качества изготовления изогнутых направляющих. Приемлемым по цене вариантом может стать покупка в магазине готового комплекта с самостоятельной его установкой в соответствии с инструкцией производителя.

Подъемно-поворотные модели состоят из единого жесткого полотна прямоугольной формы с роликовым или шарнирно-рычажным механизмом. Он обеспечивает плавный разворот створки в горизонтальное положение с одновременным ее подъемом. Такая конструкция позволяет сделать самодельные подъемные ворота прочными и теплыми, применяя различные материалы. Для уменьшения прилагаемых при открывании усилий используются пружины и противовесы.

Порядок изготовления и монтажа подъемных ворот

Перед тем, как сделать подъемные ворота, рекомендуется посмотреть в действии уже смонтированные модели, чтобы понять принцип работы роликового или рычажного механизма. Чтобы не допустить серьезных ошибок при изготовлении подъемных ворот своими руками, чертежи лучше найти в интернете или попросить подробные эскизы у владельцев гаражей, оборудованных подобной конструкцией.

Сначала необходимо сделать каркас полотна. Его размеры должны соответствовать габаритам входного проема, обеспечивая плотность закрытия. При создании легкого варианта применяют алюминиевый профиль.

Если планируется установить электропривод, можно применять уголок, сделанный из стали, и листовое железо. При наличии хорошего замка взломать такую дверь без профессионального инструмента почти невозможно. Для удобства входа в массиве ворот может быть предусмотрена калитка, открывающаяся наружу, чтобы не допустить ее самопроизвольного открытия при подъеме полотна.

Наружные поверхности ворот облицовывают профилированным листом, пластиком, деревянными панелями или любым другим прочным и красивым отделочным материалом. Для утепления применяют пенопласт или экструдированный пенополистирол.

Подъемно-поворотный механизм может быть устроен различными способами.

• В первом варианте берут две пары роликов, закрепляя их по углам дверного полотна. Нижняя пара входит в стальной направляющий профиль, установленный вертикально по бокам входного проема. Верхняя пара опирается на две горизонтальные балки, закрепленные внутри гаража перпендикулярно лицевой стене. При открывании ворот верхние ролики катятся внутрь, а нижние – вверх. Одновременно поднимается и разворачивается само полотно. Для уменьшения прилагаемых усилий можно применить груз, подвешенный под потолком на перекинутом через блок тросе или пружины, растянутые вдоль верхних балок.

• Второй вариант подходит для гаражей с высоким потолком. Он предусматривает наличие только нижней пары роликов, поднимающихся по вертикальным направляющим. А горизонтальную подвижность верхней части ворот и удержание их в горизонтальном положении обеспечивают прочные цепи или шарнирные подвесы, на которых вывешивается створка.

• В третьем случае есть верхняя пара роликов, скользящая по горизонтальным балкам, а нижнюю часть ворот удерживает и поднимает складный рычажно-поворотный механизм, закрепленный на боковых сторонах проема. При этом в процессе своего движения низ створки может слегка выдвигаться наружу за пределы проема.

Не исключено, что вы сможете предложить свой вариант исполнения. В любом случае, если вы делаете подъемно-поворотные ворота своими руками, то либо должны иметь полный комплект чертежей и строго соблюдать все размеры, либо производить по месту точную подгонку деталей и выбор точек их крепления.



Как самостоятельно изготовить подъемно-поворотные ворота? Подъёмные ворота своими руками Секционные ворота своими руками чертежи схемы

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытии\закрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

На данный момент есть 2 технологии изготовления секционных ворот:

1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т. д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить.

Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъеме\спуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.

д. Самое лучшее отношение цена\качество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Для многих людей гараж стал вторым домом, и очень хочется, чтобы все в нем было красивым и удобным. Гаражные ворота подъемные своими руками — это шаг именно в направлении удобства и надежности.

Для того, чтобы Вы были спокойны за свой автомобиль, оставленный в гараже, необходимо установить надежные и прочные ворота.

В профессионально изготовленном виде такие конструкции давно завоевали симпатии автолюбителей своим красивым дизайном и относительно надежной защитой. Одно не может радовать — стоимость. Гаражные ворота подъемные своими руками являются достаточно сложной конструкцией, но людям, имеющим небольшие навыки сварочных и слесарных работ, вполне под силу сделать их. А по своим параметрам они не сильно уступают заводским конструкциям.

Принцип конструирования

Главная задача любых подъемных ворот — это открытие проезда путем подъема створки вверх и удержания ее в таком положении. Самый простой вариант, с которого и начиналось конструирование таких систем — поворотный (шарнирный): створка закреплена шарнирно и свободно поворачивается, а в верхнем положении фиксируется стойками (опорами). Естественно, что такая конструкция мало кому понравится, так как требует значительного пространства для подъема всей створки и порядочных усилий с учетом ее веса.

В настоящее время в основном устанавливаются гаражные ворота подъемные своими руками одного из двух типов: секционного и поворотно-подъемного. Оба варианта решают еще одну задачу: укладку створки ворот в ее верхнем положении без выхода за габариты гаража.

Гаражные подъемные ворота секционного типа имеют створку, изготовленную из нескольких отдельных продольных полос шириной до 0,5 м, крепленных шарнирно между собой. Принцип действия основан на том, что при подъеме ворот вверх каждая секция движется по направляющим в двух направлениях: вначале вертикально вверх по стойке, затем горизонтально по направляющим на потолке. Секционное исполнение воротного полотна позволяет обеспечить его изгиб в верхней точке. Основные преимущества такой конструкции:

• безопасность в эксплуатации;
• малогабаритность.

Недостатки: возможность взлома, сложно сделать своими руками.

Гаражные ворота поворотно-подъемного типа состоят из цельного полотна, которое поворачивается и одновременно затягивается наверх по направляющим полозьям. В открытом состоянии створка размещается на потолке горизонтально в пределах габарита гаража. Основные преимущества: повышенная прочность и защищенность от взломов, легкость управления как в ручном, так и в механизированном порядке, возможность сделать самостоятельно. К недостаткам можно отнести относительную громоздкость и вероятность заклинивания при неправильной эксплуатации.

Конструкция поворотно-подъемных ворот

Как самодельные подъемные ворота наибольшее распространение находит поворотно-подъемная система.

Поворотно-подъемные ворота состоят из следующих основных элементов:

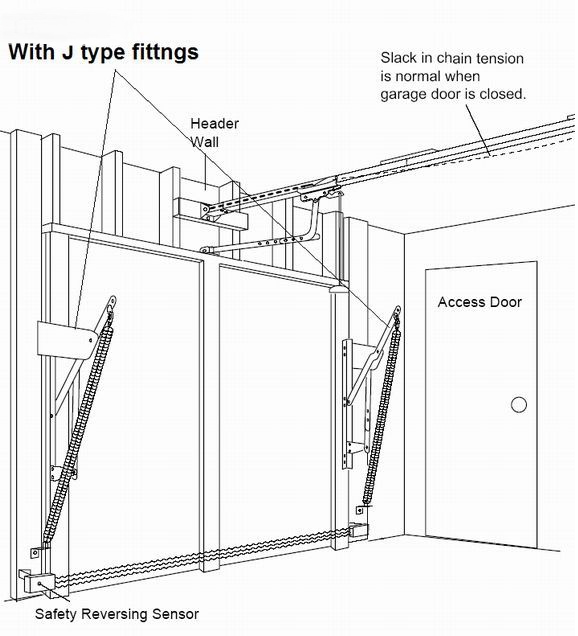

Рисунок 1. Устройство подъемно-поворотных ворот.

• дверная коробка;
• горизонтальные потолочные рельсы;
• створка;
• поворотный механизм;
• компенсационная система.

Дверная коробка выполняется из прочного деревянного или металлического бруса в виде двух вертикальных стоек и верхней перемычки (горизонтального брус) и устанавливается в проем гаража. На обеих вертикальных стойках крепится металлический профиль, который является направляющим для вертикального перемещения створки.

Горизонтальные потолочные рельсы имеют направляющий металлический профиль для перемещения створки в горизонтальном направлении. Они удерживают полотно на потолке гаража при открытии ворот.

Створка ворот изготавливается в виде цельного полотна (щита). В качестве материала могут быть использованы: металлический лист, сэндвич-панель, профилированный металлический лист, деревянный щит, облицованный металлом. Внутреннюю сторону полотна целесообразно покрыть теплоизолирующим слоем. В верхней части створки с обеих сторон закрепляются ролики для перемещения по потолочным рельсам.

На вертикальных стойках устанавливается поворотный механизм и компенсационные пружины. Пружины позволяют уменьшить усилие, которое требуется при подъеме ворот, за счет подтягивания полотна в направлении его горизонтального движения.

Поворотный механизм ворот

Одним из основных элементов подъемных ворот является подъемный механизм, который обеспечивает перемещение их в вертикальном направлении. Основными можно считать два типа устройств: рычажно-шарнирный и основанный на противовесах.

Рычажно-шарнирный механизм имеет наибольшее распространение, отличается простотой и надежностью. Такой механизм монтируется на вертикальной стойке в средней ее части. Он содержит рычаг, плечо которого крепится к низу створки ворот. При подъеме ворот рычаг, имеющий шарнирное крепление на обоих своих концах, задает направление движения створке, при этом совершая круговое движение вокруг точки крепления механизма на стойке.

Подъемно-поворотный механизм на противовесах состоит из троса, один конец которого крепится к низу створки ворот. Трос пропускается через блок и имеет на другом конце противовес. При подъеме ворот трос обеспечивает вертикальное движение, которое направляется полозьями на стойках. Масса противовеса подбирается достаточной для придания движения щиту створки. Такая система обычно используется при утяжеленной конструкции ворот и требует повышенной прочности вертикальных стоек.

Изготовление поворотно-подъемных ворот

Достаточно простые поворотно-подъемные ворота можно сделать в следующем порядке. Прежде всего из деревянного бруса сечением 8х12 см собирается П-образная коробка, которая крепится к гаражу с помощью металлических штырей или анкеров. Нижняя часть вертикальных брусьев закрепляется в бетонной стяжке. По уточненным размерам проема изготавливается полотно створки.

Для изготовления направляющего рельса используется П-образный профиль.

Основание для поворотного механизма формируется из стального уголка 35х35 мм. На одной стороне уголка сверлится 2 отверстия (диаметром 8-10 мм) для установки на стойку коробки, а на другой — 3 отверстия для закрепления кронштейна пружинного компенсатора. Этот кронштейн целесообразно выполнить из швеллера 43х80 мм. Аналогичное основание делается для крепления рычага с другой стороны, который приваривается к нижнему углу полотна створки.

На потолке гаража закрепляются два деревянных бруса размером 10х10 см. Направляющий рельс изготавливается из двух уголков 40х40 мм путем сварки между собой с образованием П-образного профиля. С помощью болтов рельсы прочно закрепляются на брусьях с направлением профилей друг к другу. Расстояние между рельсами должно соответствовать ширине створки с учетом роликов. На торцы рельсов привариваются пластины с отверстиями для установки ограничителей, исключающих выдвижение роликов створки из направляющей наружу.

На верхних углах створки ворот с обоих концов приваривается ось с роликом диаметром порядка 5 см. Ролики должны быть закреплены через подшипники для облегчения движения при подъеме ворот.

Необходимый инструмент

При изготовлении и монтаже самодельных подъемных ворот для гаража потребуется следующий инструмент и оборудование:

• сварочный аппарат;
• перфоратор;
• болгарка;
• электродрель;
• шлифовальная машина;
• ножовка по металлу;
• набор метчиков и плашек;
• напильник;
• молоток;
• зубило;
• стамеска;
• плоскогубцы.

Процесс установки подъемных ворот

Подъемные ворота начинают монтироваться с установки поворотного рычага. Лучше всего использовать стандартный поворотно-шарнирный механизм с обязательной регулировкой длины крепления рычага.

Целесообразно подыскать регулировку по принципу домкрата. Если рычаг изготавливается самодельным, то необходимо предусмотреть крепежную пластину с пазами, позволяющими изменять длину крепления рычага до 10 см.

После установки поворотного механизма и предварительного закрепления рычага фиксируется компенсационная пружина с помощью кронштейнов, выполненных из швеллеров. Затем створка поднимается вертикально и своими роликами вводится в профиль рельсов на потолке гаража.

Устанавливаются стопоры (любой доступной конструкции), исключающие выскальзывание роликов из зацепления с рельсами. Створка поднимается максимально вверх и производится окончательная фиксация рычагов поворотного механизма и завершающая регулировка компенсационной пружины. На полотно створки с внешней стороны внизу закрепляется ручка удобной конструкции.

Упрочнение конструкции поворотно-подъемных ворот достигается заменой деревянного бруса металлическим профилем.

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

• величину пристенка;
• параметры проема;
• размер основных стоек;
• места соединения уголков;
• длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы , а также спецификой монтажа данной конструкции.

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

• Подъемно-секционная конструкция , состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

• Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.

• Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

• возвратные пружины;
• кронштейны;
• противовесы;
• трос;

• рулетку;
• уровень;
• дрель;
• составляющие для изготовления створки;
• сварочный аппарат;

• уголок;
• отвертки;
• профильную трубу;
• швеллер;
• направляющие полозья;
• металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

• брус из дерева сечением 100х100 и 120х80 мм;
• 2 пружины с внутренним диаметром 30 мм;
• уголки 40х40 и толщиной 4 мм;
• анкерные болты и саморезы;
• стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

• каркас, являющийся главным элементом, на него крепятся все остальные части;
• створка поворотного типа, которую монтируют в стальную раму;
• пружина, необходимая для закрывания при ручном управлении;
• механизм, заставляющий работать створки.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

• Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
• Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
• Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

• Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
• Для закрепления подъемного механизма предварительно монтируют створки.
• Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
• Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
• Устанавливаются накладки на торцах изделия.
• Штукатурят стыки.
• Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

• измерить и изготовить раму;
• измерить диагональ всего проема;
• элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
• сварить аппаратом перемычки и все рамы;
• поставить перемычки;

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя — это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Основные виды подъёмных ворот

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

1. Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.
2. Секционные ворота очень схожи по конструкции с рулонными, разница заключается лишь в размере секций. У таких ворот ширина секций составляет от 30 до 50 см, а перемещаются они вверх по специальным направляющим. Между собой секции соединены с помощью подвижных креплений. Секционные ворота требуют дополнительного пространства для поднятого вверх полотна и часто применяются для перекрытия габаритных проёмов. Большим преимуществом системы является то, что её изготовление под силу человеку без специальных навыков и оборудования . Для этого важно определиться с конструкцией, рассчитать её, определить требуемое количество материалов и инструментов.
3. Подъёмно-поворотные ворота представляют собой цельное полотно, закреплённое на раме. Рама с полотном приводится в движение вручную либо при помощи электропривода. Ворота отличаются повышенной прочностью, взломостойкостью и простой конструкцией. Рама полотна, изготовленная из металлического профиля, не подвержена перекосам и заклиниванию. Полотно ворот может быть изготовлено из любого материала и способно украсить собой гараж или дом. Относительно других моделей цельные подьёмные ворота могут быть очень бюджетными, при этом их самостоятельное изготовление и установка не доставит больших хлопот . Перед началом работ необходимо рассчитать предполагаемый вес полотна и позаботиться о том, чтобы подъёмный механизм выдержал эту нагрузку.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Поскольку панели между собой соединены специальными гибкими элементами, самым простым и удобным вариантом является покупка готового секционного полотна нужного размера.

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Инструкция по изготовлению и установке секционных ворот

1. Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
2. Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
3. Затем монтируют непосредственно само секционное полотно. На стыках секций полотна закрепляют ходовые ролики, которые позволяют перемещаться полотну по направляющим вверх и вниз.
4. Приступают к установке подъёмного механизма. Ворота могут подниматься вручную или с помощью электропривода. Все нюансы выбора и изготовления автоматического подъёмного механизма мы рассмотри далее более подробно.
5. После того как все основные элементы ворот смонтированы, к полотну с обеих сторон крепят ручки. Замок обычно врезают в нижнюю секцию. Для повышения взломостойкости иногда устанавливают два замка по разным сторонам полотна.
6. В завершение монтируют улавливающее устройство, которое позволяет полотну находиться в полуоткрытом положении, и стопоры, ограничивающие движение ворот при подъёме.
7. Ворота вводят в эксплуатацию. Правильно смонтированные ворота должны беспрепятственно перемещаться по направляющим. В опущенном положении не должно быть никаких зазоров, замок должен функционировать без применения дополнительных усилий.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

1. Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
2. Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

• дистанционное управление;
• наличие фотоэлементов, которые реагируют на движение;
• наличие сигнальных ламп.

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

1. На потолке с помощью анкеров закрепляются кронштейны.
2. На них устанавливается привод с цепным или торсионным механизмом.
3. Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой — к цепи или тросу.

   Привод с торсионым механизмом закрепляется на кронштейнах к потолку и соединяется с полотном при помощи рычага

4. Монтируется электропроводка с одной стороны проёма.
5. Устройство настраивается на эксплуатацию в удобном для вас режиме.

   К механизму привода необходимо подвести провода питания, управления и сигнальный кабель от фотоэлементов

Видео: инструкция по монтажу секционных ворот

Изготовление поворотных ворот

Проём для подъёмно-поворотных ворот рассчитывается аналогично проёму для секционных. Нужно знать точные габариты вашего автомобиля и угол подъезда к воротам относительно основной дороги.

На этапе проектирования въезда в гараж следует задуматься о возможной смене автомобиля, а следовательно, и о возможном увеличении его габаритов.

Полотно поворотных ворот представляет собой цельный щит, который может быть изготовлен из любого материала. Полотно можно поднять рукой или при помощи электропривода. Оно приводится в движение рычагом через натянутый трос и движется по горизонтальным направляющим с помощью скользящих роликов, закреплённых на его торцах. Проём обрамляется стальной рамой для распределения нагрузки. Для ограничения угла открывания устанавливают специальные пружины.

При составлении эскиза нужно измерить расстояние от ворот до основной дороги. Это расстояние должно быть достаточным, чтобы автомобиль, подъехавший к гаражу, не помешал подъёму полотна, поскольку оно в любом случае будет скрадывать определённое пространство перед въездом в гараж.

Необходимые материалы и инструменты

Полотно подъёмно-поворотных ворот обычно изготавливают своими руками, а комплектующие покупают заводского изготовления.

Для расчёта материала для полотна нужно из высоты и ширины проёма вычесть толщину стальной рамы. Между полотном и рамой должен оставаться минимальный зазор, позволяющий полотну беспрепятственно перемещаться в проёме.

При выборе материала нужно руководствоваться прежде всего желаемой степенью взломостойкости и теплоизоляции, допустимым весом полотна и декоративными свойствами покрытия:

• самый дешёвый и наименее трудоёмкий вариант — это полотно из профлиста, закреплённого на раме из металлического профиля. Такой вариант не спасёт от взлома, не защитит от потерь тепла и не очень украсит своим видом гараж, но зато будет обладать небольшим весом;
• деревянное исполнение полотна может позволить создать очень достойный внешний вид, ворота будут обладать хорошими теплоизоляционными свойствами, но и вес их будет значительным.

Покрытие деревянных поверхностей ворот нужно время от времени обновлять для защиты их от атмосферного воздействия.

Для выполнения работ потребуется следующий набор инструмента:

1. Карандаш.
2. Рулетка.
3. Уровень.
4. Отвёртка.
5. Дрель.
6. Свёрла, биты, гаечные ключи.
7. Стремянка.
8. Болгарка.
9. Перчатки, защитные очки и каска.

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Пошаговая инструкция по изготовлению ворот из металлического профлиста:

1. Вначале болгаркой нарезают металлические профили нужных размеров для обрамления проёма. С помощью монтажных уголков или кронштейнов профили крепят к проёму через анкеры, проверяя их горизонтальность и вертикальность.
2. Далее приступают непосредственно к изготовлению самого полотна. Из металлической прямоугольной трубы сваривают прямоугольный каркас с раскосами, покрывают его защитным составом, который защитит металл от ржавчины. Поверх каркаса крепят профилированный металлический лист.
3. С помощью металлических уголков собирают подъёмный механизм. С одной стороны в уголке просверливают два отверстия для крепления механизма к раме, а с другой стороны — одно отверстие для крепления кронштейна, на который будет опираться пружина.
4. Через металлическую пластину пружину с одной стороны прикрепляют к раме, а с другой — скрепляют с кронштейном. При опускании ворот пружина будет сжиматься и упираться в этот кронштейн.

   Пружина крепится к раме подъёмного механизма и к стопорному кронштейну

5. Шарнирный узел делают из уголка, который нужно приварить между центром паза для подъёмного механизма и рамой.
6. К рычагу крепят металлическую пластину с отверстием.
7. Ходовые рельсы изготавливают из металлических уголков.
8. Одну сторону ходового рельса приваривают к пластине. К другой стороне приваривают швеллер длиной 15 см. Далее этот швеллер крепят к горизонтальной раме, обрамляющей проём.

Автоматика для подъёмно-поворотных ворот

Автоматический подъёмный механизм значительно повышает комфортность пользования воротами, он даёт возможность управлять ими с дистанционного пульта. Электропривод на ворота выбирают исходя из требуемой высоты подъёма, площади и веса полотна.

Процесс установки электропривода полностью описан в инструкции к устройству. В общем случае установка выглядит следующим образом:

Видео: автоматические гаражные ворота своими руками

Руководствуясь подробными инструкциями, можно своими руками изготовить и установить подъёмные ворота различных видов. Самостоятельная работа позволит сэкономить семейный бюджет и воплотить в жизнь самые оригинальные идеи.

Изготовление универсальной конструкции, как сделать из профильной трубы, самодельные рулонные ворота из ПВХ

Ворота в частном загородном доме считаются не таким роскошным элементом экстерьера помещения, как всем кажется на первый раз. Существует множество моделей на любой вкус и бюджет, а главное, что этот элемент можно собрать своими руками.

Какими бывают ворота, из каких материалов изготавливаются — обо всех тонкостях поговорим в этой статье.

Этапы производства работ

Вне зависимости от типа конструкции, все действия по их изготовлению разбиваются на несколько этапов.

• Выбор проекта. Имеются в виду не только конструктивные особенности, но и габаритные размеры. Одновременно следует точно определиться с местом расположения – ворота должны иметь свободное пространство для открывания/закрывания. Различные типы ворот имеют свои отличия, одним для функционирования необходимо много свободного пространства, другие таких проблем не имеют. Ширина проезда должна выбираться с учетом типа и размеров автомобильного транспорта.

  По замерам проема составляется подробный чертеж ворот

• Покупка материалов изготовления, фурнитуры и элементов декора. Если ворота имеют сложную конструкцию, то требуется покупать электрическое оборудование, системы управления и обеспечения безопасности. Отдельно решается вопрос с источниками электроснабжения. Материалы рекомендуется покупать с небольшим запасом, так как уже во время изготовления могут возникать потребности в небольших корректировках конструкции.

  Фурнитура для раздвижных ворот

• Изготовление элементов ворот. Согласно выбранному типу, надо подготовить все элементы конструкции, проверить их соответствие запланированным размерам. На заключительном этапе поверхности окрашиваются устойчивыми красками для наружных работ.

  Створка, сваренная из уголков

• Монтаж на месте. В зависимости от вида ворот, монтажные мероприятия могут состоять из нескольких этапов. Первый ­­– земляные и строительные работы. Имеется в виду сооружение кирпичных столбиков или заливка бетонных фундаментов под металлические вертикальные стойки. Дополнительно могут бетонироваться специальные элементы. Второй – монтажные работы. Отдельные элементы собираются в единую конструкцию, проверяется функциональность каждого из них. При необходимости делается подгонка, исправляются обнаруженные проблемы.

  Монтаж каркаса ворот

Как видно из перечня, объем работ довольно большой и требует серьезных практических навыков исполнителей.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

• Преимущества:

• относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
• простота монтажа;
• длительный срок эксплуатации установленной конструкции;
• монтаж можно осуществить своими силами;
• монтаж можно выполнять с собственными дизайнерскими доработками;
• если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
• вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.

• для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
• бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
• потребуется весьма большое пространство для монтажа такой преграды;
• небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
• при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см. При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

Для постоянной и долговечной ограды лучше взять металл. Из него с помощью сварки и собирается каркас.

Схема каркаса для ворот из профильной трубы

Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

• 22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
• 15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки – ключевой фактор.

• При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
• В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.
• Для ковких и других тяжелых изделий весом свыше 300 кг нужно брать железные трубы сечением 140*140 мм, толщиной 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

Совместно с калиткой

Если на схеме указано, что калитку придется встраивать в ворота, то необходимо обеспечить достаточное усиление каркаса. Поскольку установка в одной секции существенно утяжеляет конструкцию. Этот фактор учитывается и при выборе петель.

Без калитки

Ставить дверь отдельно гораздо практичнее. Это считается классическим вариантом монтажа.

Калитка крепится как рядом с воротами, так и на существенной дистанции от них (на выбор хозяев). Нагрузка распределяется равномерно.

Чем зашить секции: выбор материала

Среди огромного перечня сырья предлагаем наиболее популярные. Кратко оценим преимущества и недостатки каждого из них.

Металл

Такие створки всегда смотрятся красиво. Из главных плюсов – прочность, длительный срок службы. Минус – часто высокая цена.

Профлист

Относительно недорогой материал для обшивки, который не нуждается в отделке. Его поставляют в разных цветах, размерах.

Советуем ознакомиться со статьями:

• Марка профлиста для забора
• Способы крепления профлиста к забору

Металлический штакетник

Современная альтернатива деревянному штакетнику. Отличается большим сроком службы, выбором цветов покрытия.

Пользуются популярностью планки с имитацией натурального дерева. Понять, что это металл, получится только с близкого расстояния.

В комплект часто принято поставлять и элементы крепежа.

Тематический материал:

• Металлический забор шахматка
• Как рассчитать евроштакетник на забор

Кованые элементы

Ковка станет красивым дополнением обшивки или основным материалом ворот. Орнаменты и узоры ручной работы сделают ворота настоящей композицией искусства. У рисунков художественной ковки нет повторений.

Дешевле обойдутся элементы холодной ковки, сделанные на заводе. Они покупаются готовыми и просто привариваются к каркасу.

Построить самому такие створки не выйдет. Для этого требуется опыт и навыки работы со сваркой.

Важно учесть, что ковка имеет внушительный вес, поэтому под такие створки подбираются усиленная фурнитура и петли.

Основной минус кованых ворот – высокая стоимость.

Оцените красоту ковки с наглядными примерами перейдя по ссылке.

Сетка

Материал для временных или постоянных дачных заборов. Имеет низкую цену, разные варианты форм.

Особенность заборов из сетки – просматриваемость огражденной территории.

Фото: ворота и забор из сварной сетки

Сварная

Состоит из прутьев арматуры, сваренных между собой в секции. Пролеты продаются готовыми с элементами крепежа. Такие створки устанавливаются быстро.

Редко используются в качестве проема под заезд авто для частного сектора из-за просматриваемости усадьбы. Чаще – на производственных, сельскохозяйственных территориях. Цена доступна.

Рабица

Реализуется в рулонах с разным размером ячеек.

Это популярный бюджетный секционный материал для временного ограждения.

Для обшивки ворот в частном секторе практически не используется, больше – в технических целях. Причина тому – просматриваемость и неэстетичный вид.

• Забор из сетки-рабицы
• Чем украсить забор из сетки рабицы

Дерево

Самодельные ворота из древесины популярны как у жителей небольших деревень, так и у владельцев больших жилых загородных комплексов.

Пиломатериалы, массив реализуются в широком ценовом диапазоне, поэтому доступны хозяевам с разным достатком.

Дерево уязвимо к влаге, насекомым, огню, поэтому перед использованием все детали подлежат защитной обработке антисептиками.

Доска

Простой материал. Легкий в монтаже. Доски фиксируются вплотную друг к другу или с зазорами. В качестве завершающей отделки их лакируют, красят (на выбор).

Тематический материал:

• Ограждение из необрезной доски
• Забор из доски своими руками

Рейка

Тонкие планки одинаковых размеров – отличный подручный материал для быстрой обшивки створок.

Читайте как с нуля построить забор из деревянных реек.

Штакетник

Обшивка деревянным штакетником делается быстро. Поврежденные элементы легко заменяются без вреда для всей конструкции. Планки удобно красить, покрывать лаком. Готовые створки дополняют резными деталями, ковкой.

Особенности устройства раздвижных ворот

Раздвижные варианты все чаще используются во время строительства ограждений. Они занимают относительно немного места. Кроме того машина может располагаться всего лишь в нескольких сантиметрах от ограждения и это не будет мешать их открыть или закрыть. Наличие разнообразного строительного материала дает возможность каждому сделать раздвижные ворота своими руками. Чертежи, фото и видео позволят более тщательно изучить все особенности выполнения работы.

Раздвижной вариант

Основные разновидности раздвижных ворот:

• консольные;
• подвесные;
• откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Установка изделия

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

Схема раздвижных вариантов

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор даже машинам с большой высотой.

Консольный тип

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Полезная информация! Расположенная посредине балка считается самым лучшим вариантом, поскольку в целом усиливает всю конструкцию.

Откатная модель

Каждый справиться с выполнением раздвижных ворот своими руками. Чертежи, фото и видео позволяют изучить принцип раздвижной системы. Важно учитывать все рекомендации при выполнении работы.

Комплект электропривода и аксессуаров

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

Началом работы является устройство основного опорного столба, на который будет оказана основная нагрузка. При желании можно выполнить откатные ворота своими руками: чертежи, схемы и видео помогут соблюдать технологию. Для работы нужно подготовить такие инструменты:

• аппарат сварочный и болгарку;
• дрель и саморезы;
• рельсы подходящего размера и ролики.

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Полезная информация! Использование профлиста считается наиболее удачным решением, так как он обработан специальными средствами, которые предотвращают возникновение коррозии.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной. Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время. После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Устройство рельсы

Сборка полотна и его установка

Полотно ворот делается с металлического каркаса, к которому в последующем будет прикреплен профлист. К нижней части металлического каркаса крепятся ролики. Полотно ворот устанавливается в самую последнюю очередь. Откатные ворота своими руками: чертежи, фото и видео дают полную информацию о конструкции и процессе выполнения работы.

Полотно ворот

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Вы можете производить замену этапов, но столбы для воротной конструкции должны отстоять минимум семь дней, после чего можно навешивать на них каркас. Чтобы не тратить зря время, можно приступить к сварке.

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Если вы варите внешний и внутренний каркас, потребуется соблюдение шахматного порядка. Таким образом можно исключить разрывы сварочных швов при тепловых расширениях.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

С помощью данного пошагового руководства вы сможете самостоятельно изготовить ворота и максимально упростить процесс.

О том, как установить ворота своими руками, смотрите в следующем видео.

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

• Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
• Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
• Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
• Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Виды конструкций

Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.

Перед тем как изготавливать ворота, следует изучить основные разновидности конструкций, которые пользуются популярностью.

Раздвижные

Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.

Существуют консольные раздвижные конструкции, подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.

Подвесные варианты не пользуются популярностью для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.

Некоторые владельцы загородных домов устанавливают веерные конструкции, которые получили такое название благодаря своему внешнему виду.

Откатные полотна, которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.

Чтобы створка откатных конструкций свободно перемещалась по рельсе, потребуется постоянно удалять лед и прочий мусор, что не всегда комфортно в зимнее время.

Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей.

Поворотно-откидные

Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.

Распашные

Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.

Рулонные

Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.

Складные

Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.

Популярные типы конструкций

Среди самых популярных типов конструкций выделяют следующие:

• раздвижные;
• поворотно-откидные;
• распашные;
• рулонные;
• складные.

Раздвижные ворота считаются беспроигрышным вариантом, так как при эксплуатации они не вызывают проблем.

Легко открываются, требуют минимум пространства. Состоят из одного полотна, которое передвигается по рельсам. Пользуются наибольшим спросом в нашей стране.

Полотна двигаются вдоль стены, поэтому единственное что нужно будет делать — устранять мусор и лёд на пути движения полотна. Делаем откатные ворота из прочного метала, но не оказывая высокой нагрузки на рельсы.

Поворотно-откидные ворота скорее всего подходят для гаражных площадей или отдельных стоянок во дворе.

Если вы не планируете приобретать высокий автомобиль, высоты этих ворот всегда будет более чем достаточно. Тем не менее, такие ворота очень красиво смотрятся со стороны.

Как сделать подъемные ворота, чтобы они годами держались? Вопрос непрост, так как срок службы зависит как раз именно от качества выполненной работы.

Самым привлекающим вниманием вариантом являются всё-таки именно распашные ворота. Кроме этого, они являются идеальным вариантом для фантазий, можно выполнить абсолютно любую огромную конструкцию из разных материалов.

А главное, что они красиво открываются и привлекают внимание прохожих. Но несмотря на ряд своих приятных моментов, распашные зачастую создают ряд проблем зимой, необходимо постоянно убирать снег по обе стороны двора.

Обратите внимание!

• Как сделать откосы — простые способы создания откосов. Делаем откосы правильно своими руками (110 фото + видео)

• Как сделать лестницу — схемы, чертежи, проекты и советы по изготовлению лестниц и лестничных пролетов (135 фото + видео)

• Как сделать короб — пошаговый мастер-класс изготовления короба своими руками (125 фото + видео)

Рулонные ворота скорее являются бюджетным вариантом и самым простым в установке. Важно отметить, что рулон не занимает много пространства и легко открывается.

Кроме этого, они просты в ремонте, как и механизм их работы. Вы можете свободно выбирать цвет конструкции, подходят под любые дизайнерские решения.

Ещё один хороший вариант — складные. Их особенность в том, что они как бумага легко складываются в одну незаметную конструкцию. Вам может показаться, что ворот вообще нет в этом дворе.

На самом деле, здесь присутствует максимально высокий уровень удобства, кроме постоянного ухода. Ржавчина может легко уничтожить петли полотен, время от времени может понадобиться ремонт.

Определившись с конструкцией ворот, можно приступать к выбору материала, а также вникнуть во все тонкости этого «рукоделия».

Обратите внимание!

• Как сделать крышу — пошаговое описание возведения крыши своими руками. 110 фото и видео постройки кровли

• Как сделать шумоизоляцию — советы по выбору материалов и обзор лучших методов изоляции авто и квартиры (видео + 85 фото)

• Как сделать камин — пошаговое описание как своими руками построить небольшой камин быстро и просто (115 фото и видео)

Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части. Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

Выбор материала

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

• если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
• при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
• если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Для создания стоек можно воспользоваться кирпичом, деревом или бетоном. При выборе материала следует изучить свойства и его стойкость по отношению к предполагаемым нагрузкам.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.

Если вы планируете создание автоматических ворот, делайте каркас более прочным. Автоматику можно установить сразу или позже.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см. Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Не забудьте оставить зазор между створками, чтобы в будущем была возможность нивелировать смещение опор.

Инструменты и комплектующие

Ворота могут обладать разнообразным строением. Многие люди оснащают полотна встроенными калитками для удобства. Перед созданием ворот вам потребуется тщательно продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Такое решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.

Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:

• обшивка для створок, опорные трубы;
• арматура для создания ребер жесткости;
• труба из профиля либо квадрат из металла под каркас конструкции;
• грунт, материал для покраски;
• шпингалет, фиксаторы или механизмы затвора;
• петли для створок, направляющая и доводчики при необходимости.

Также потребуются следующие инструменты:

• строительный шнур из капрона;
• аппарат для сварки;
• молот;
• шуруповерт или дрель;
• электрическая болгарка;
• специальные ножницы по металлу.

При планировании новых ворот вам потребуется уделить особое внимание габаритам конструкции, присутствию калитки. За счет больших створок увеличивается масса всей конструкции, поэтому раму следует изготавливать из усиленного материала.

Красивые примеры и варианты

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна. Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность. Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии. Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом. Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость. Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Оригинально будет смотреться калитка из дуба, лиственницы и кедра с неплотно уложенными досками. Конструкция позволит солнечным лучам проникать на участок и зрительно расширит объем территории. Не забудьте обработать изделие защитным веществом, чтобы продлить срок службы калитки.

🏡Гаражные ворота: своими руками, готовые конструкции

Разнообразные навесы и другие альтернативы в большей степени актуальны для сезонных дач, если же речь о постоянном проживании, в том числе в зимнее время, не обойтись без гаража. Будет он отапливаемым или холодным, зависит от личных предпочтений и возможностей. Основой же комфортной эксплуатации в любом случае являются герметичные и практичные ворота, благо, сегодня огромный выбор технологий и материалов. Гаражные ворота, как и многое другое могут быть как самодельными, и речь не только о простейших распашных створках, так и заводскими. Какой вариант выбрать, опять же, зависит не только и не столько от предпочтений автовладельцев, сколько от их возможностей. При помощи участников портала и специалиста группы компаний АЛЮТЕХ рассмотрим нюансы изготовления гаражных ворот своими руками и преимущества готовых конструкций.

Почему современные самодельные гаражные ворота подъемные

Хотя время, понятие относительное, не столь давно частные гаражи оснащали исключительно «простыми как пять копеек» распашными воротами. Две металлические створки на петлях, с верхним и нижним стопором, если из гаража нет второго выхода, то в одну из створок врезана дверь. Створки крепились к силовой раме из металлопрофиля, либо прямоугольной формы, либо П-образной, в первом случае в зоне въезда получался порог. По сути, весь процесс сводился к сварке рамы, сварке каркасов створов, облицовке створов металлическими листами, установке и фиксации рамы в проеме и фиксации створов уже к раме. Главным достоинством распашных конструкций была их простота и доступность, особенно в пору, когда металл стоил копейки, а сварить можно было самостоятельно или попросить кума, брата, свата. Недостатков же в изобилии – это и ненадежность, и негерметичность, как ни соблюдай углы и плоскости, а через такое количество стыков все равно «сифонит». Плюс, на открытие створок необходимо дополнительное местно, ну и главное, на что сейчас обращают внимание – они неудобные. Поэтому теперь в фаворитах более эргономичные и практичные варианты, например, подъемные.

FredikУчастник

У подъемных ворот есть огромный плюс – удобство использования, даже без электропривода, чтобы их открыть нужно 1 – открыть задвижки 2 – поднять створку вверх. Причем она останется открытой под действием противовесов и ветер ее не захлопнет в самый неожиданный момент. Обычные ворота:  1 – открыть задвижки, 2 – открыть одну створку, 3 – зафиксировать в открытом положении, 4 – открыть другую створку, 5 – тоже зафиксировать. Лень, однако, великая штука и двигатель прогресса.

Но за прогресс нужно «платить», в данном случае усложнением конструкции и большими тратами на расходники даже с ручным приводом, не говоря об управляющей автоматике. Тем не менее, сделать подъемные гаражные ворота своими силами вполне реально.

Самодельные подъемные ворота в гараж

GurzaУчастник

Вдохновленный произведениями сотоварищей по форуму, тоже делаю подъемные ворота. Каркас ворот уже сварил (2,15х2,95 м) из профильной трубы 20х40 мм. Рамка ворот сделана из швеллера № 16. На вертикальные и горизонтальные направляющие взял швеллер №8. Ролики от старого скейта (диаметр 65 мм, ширина после обработки 35 мм). С креплением вертикальных направляющих думаю, проблем не будет (сваркой к раме), а вот как крепить горизонтальные?! Вот стало для меня задачей. Расстояния по обе стороны от ворот до стены 1 м, перекрытие из бруса 10х18 мм. Вот и хочу спросить совета у гуру строительства, может будут у вас идеи. Примерно нарисовал схему. Спасибо.

Решение и этой проблемы Gurza нашел самостоятельно.

GurzaУчастник

Вчера подвесил одну горизонтальную направляющую. Проверил своим весом (80 кг) выдержала на отлично! Так что, если даже ворота будут 160 кг, то выдержит с запасом. Сварщик я не профи, так что, как уж получилось, но держится крепко. Уголок брал на 35.

Но поговорку «первый блин комом» никто не отменял, после того, как Gurza поставил полотно ворот на ролики и прихватил сваркой, сразу же «вылез косяк». А именно – при поднятии полотна нижние углы упираются в раму, поэтому пришлось переделывать. Для всех, кто захочет повторить, умелец выложил чертежи.

И фото ворот, которые все-таки доделал.

И это только черновой вариант, впереди уплотнители.

А также утепление и «эстетика».

Еще один самодельный вариант, полностью законченный.

ochumelkinУчастник

Сделал за два дня себе вот такие ворота 3.20х2.20 м, с калиткой – можно поднять, можно так зайти. Обшил пластиком под дерево, получилось супер. Никаких лишних выступающих частей, когда открыты или закрыты. В верхнем положении над порогом остается небольшой козырек. Ставится стандартная самая дешевая автоматика (хотя энергозависимость не мое). Ставятся любые запоры от шпингалета до электронных. Беременная жена поднимала без напряга, при тщательной регулировке пружин створка повисает в любом положении. Материал стандартный: профиль, уголки, швеллера кусок и прочее.

Механизм пружинный.

Участники нашего портала охотно делятся и видео своих конструкций, например – JOxaKER.

Все возможные вариации перечислить, описать или показать нереально в рамках одной статьи, да и так понятно, что самодельные гаражные ворота, даже усложненные, подъемные, вполне реально смастерить самостоятельно. Другое дело, что это далеко не всегда целесообразно. И ниже рассмотрим, почему.

Преимущества заводских гаражных ворот

Читайте также:

Заводские конструкции выигрывают у самодельных по нескольким причинам.

Универсальность – если своими руками можно собрать качественные, практичные и эстетичные подъемные ворота, так как конструктив относительно доступный, то производители предлагают и секционные, и роллетные ворота с управляющей автоматикой. И в некоторых ситуациях это единственно возможное решение, например, когда нет места под потолком или на осевой поворот створки.

Эксплуатационные характеристики – если сравнивать даже самую качественную самоделку и качественное заводское изделие, именно, качественное, самоделка неизбежно проиграет и по прочности, и по долговечности, и по энергоэффективности.

Иван АлексеенкоСпециалист по маркетингу ООО “Алютех Воротные Системы”

Современные высококлассные гаражные ворота обладают рядом уникальных характеристик. Их долговечность обеспечивается за счет специализированного, трехслойного декоративно-защитного покрытия полотна (ПУР-ПА), фурнитуры из нержавеющей стали, устойчивой к коррозии, роликов с подшипниками качения закрытого типа и пружин с рабочим ресурсом 25000 циклов (подняли, опустили), то есть, 17 лет из расчета 4 цикла в день. За прочность отвечают особые петли «гнутый лист», соединение наружной и внутренней стальной панели в «замок» (замкнутый контур), четырехслойный металл в зонах соединения внешнего и внутреннего листа.

По энергоэффективности панель, толщиной 40-45 мм, сопоставима с кирпичной стеной, толщиной 55-60 см (секционные ворота). Герметичность конструкции обеспечивает уплотнитель EPDM по всему периметру и между сегментами и многокамерный нижний уплотнитель. Он сохраняет эластичность даже в сильные морозы, не впитывает влагу и не подвержен растрескиванию, между «лепестками» уплотнителя образуется воздушная камера, обеспечивающая дополнительную теплоизоляцию.

Не менее важна и безопасность, как в процессе эксплуатации, так и в плане устойчивости к взлому.

Иван Алексеенко

Эксплуатация ворот абсолютно безопасна – конструкции снабжены защитой от защемления пальцев между панелями, механизмами защиты от поломки торсионных пружин, от падения полотна из-за обрыва троса предохраняет шестикратный запас прочности тросов. В воротах со встроенными калитками идет встроенный датчик открытой калитки. Если же необходим повышенный уровень взломостойкости, то опционально идет усиленная фурнитура (система защиты от взлома RC2).

Что касается эстетики, то тут практически на равных – при желании можно и самодельный створ обшить разнообразными панелями, сайдингом, отдать в покрасочный цех, где нанесут не только цвет, но и фактуру. Или использовать профлист с покрытием полиэстером, и многое другое и смотреться будет очень даже презентабельно. Однако и производители не отстают.

Иван Алексеенко

Выглядеть ворота могут практически как угодно – только в стандарте пять рисунков полотна и два вида теснения под натуральную древесину (woodgrain и smooth). Плюс десять базовых цветов по RAL и три цвета под дерево: темный, золотой дуб, вишня. А опционально, еще свыше двухсот цветов по RAL и DB и цифровая печать по индивидуальному эскизу. Также, на заказ возможно изготовление панорамных створок до трех метров со сплошным остеклением (без импоста).

Но, пожалуй, самым «злободневным» параметром была, есть и с большой вероятностью останется навсегда цена вопроса. На первый взгляд, самодельные конструкции выигрывают у заводских вчистую, если же «приглядеться», все далеко не столь однозначно.

• Инструментальная база – голыми руками ворота не сделаешь, в хозяйстве должен быть и сварочный аппарат, и приспособы к нему, и электроинструмент в ассортименте. Одно дело, когда все это в наличии, и совсем другое, если придется купить, даже с условием дальнейшего использования для домашних нужд, вложения солидные.
• Навыки – это ochumelkin справился за два дня (работа), учитывая представленный чертеж и скорость сборки, он явно не новичок в инженерном деле, да и со сварочником «на короткой ноге».
• Время – самый недооцениваемый и при этом самый ценный человеческий ресурс. Да, и будучи новичком можно осилить графический редактор или набросать эскиз от руки и потихоньку, методом проб и ошибок, освоить сварку и остальные операции. Только времени на это потребуется изрядно, и далеко не у каждого его достаточно, чтобы отрываться от профессиональной деятельности. Да, сэкономил, считай, заработал, но не всегда.
• Расходники – при нынешних ценах на металл и все остальное, глобальной экономии в десятки тысяч может и не случиться, разве что собирать ворота из наличествующих остатков и отходов или затариваться б/у материалами.
• Целесообразность – в общестроительном бюджете, а ворота обычно устанавливаются в гараж по окончанию стройки, стоимость заводских ворот далеко не самая расходная часть. А если учесть, что ставятся они не на пару-тройку лет, а на десятилетие и больше, экономия даже 20-30 тысяч, не выглядит столь уж масштабно. Тогда как экономия собственного времени и сил, за счет установки готовых ворот, куда как ценнее.

Вывод

При определенных условиях гаражные ворота можно сделать и самостоятельно, и это будет не только экономия неких финансовых ресурсов, но и удовольствие, полученное от осознания собственных возможностей. А можно купить высококлассные заводские ворота, получив удовольствие от сжатых сроков реализации и выдающихся технических и эксплуатационных характеристик.

По гаражной тематике можно прочитать материал о том, как превратить стандартный бокс в комфортабельное во всех отношениях пространство. Также в одной из предыдущих статей – о теплых гаражных воротах. В видео – монтаж секционных ворот в гараж.

Как сделать своими руками ворота для гаража: схемы, эскизы, чертежи

Чертеж ворот для гаража

На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.

Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.

Двери в гараж

Это проще простого. Чтобы приступить к делу, вам понадобятся: карандаш, узкая клейкая лента, рулетка и виниловые наклейки черного цвета.

Дальше всё до банальности просто. Вам нужно отмерить одинаковые прямоугольники и отметить карандашом контуры. Клейкую ленту приклейте на дверь по этому контуру в виде крестика, чтобы прямоугольники получились ровными и такого размера, как ваши наклейки. Размер этих окон будет зависеть от того, какая именно у вас дверь.

После приклейте наклейки по контуру ленты, уберите ленту и ваши окна готовы. Они выглядят практически как настоящие и прекрасно смотрятся.

Такая переделка подойдет как для наружных, так и для межкомнатных дверей. А еще так можно украсить стены дома и даже добавить парочку необычных деталей в интерьер. Вот вам несколько необычных идей.

7 ИЗЯЩНЫХ РЕШЕНИЙ

1. А если добавить еще пару деталей? Да, ручки тоже наклеены.

На деревянной двери тоже выглядит отлично!

Соседи даже не заметят разницы.

А так можно украсить свободную стену во дворе.

А если заменить наклейки зеркалами?

Кто сказал, что можно использовать только черные наклейки?

И это только малая доля идей. Фантазируйте, экспериментируйте, удивляйте! Своими руками и воображением можно создать поразительные вещи.

Проблемы и их решения для секционных ворот

Гаражные ворота секционного типа – наиболее популярны среди автовладельцев из-за надежности своей конструкции. При этом само строение полотна определяет большую часть неисправностей, которые встречаются во время их эксплуатации.

С основными неполадками в работе секционных моделей следует ознакомиться перед их покупкой.

Поломка и скрип деталей

Скрип во время эксплуатации секционных ворот говорит об износе или загрязнении подвижных элементов механизма. Иногда причиной такого звука становится инородный предмет, оказавшийся между пазами. Для решения проблемы следует почистить и смазать все части подвижного механизма.

Если произошла поломка одной из секций, то она подлежит замене. Сложности в этом случае заключены только в выборе оттенка, подходящего к основному цвету полотна.

Деформация пружины и обрыв троса

Внушительные размеры и вес полотен из металлических секций часто становятся причинами обрыва троса и пружины. Провоцируют эту поломку слишком интенсивные рывки створками во время поднятия/опускания вручную, проблемы в работе электрического привода. Отремонтировать торсионную пружину или трос можно при небольших повреждениях, в остальных случаях – только полная замена деталей.

Проблема подъема и опускания

Сложности, возникающие во время подъема и опускания ворот секционного типа, связаны с поломкой направляющих элементов или деформацией полотна. Иногда в этой проблеме виновато чрезмерное натяжение торсионной пружины. Для восстановления нормальной работы секционных ворот нужно заменить пружину или устранить искажение полотна.

Из какого материала лучше сделать дверь в гараж

Двери в гараж – младший брат гаражных ворот. Если ворота предназначены для того, чтобы машина свободно заезжала в помещение, то двери необходимы для свободного перемещения автовладельца. Если человеку необходимо зайти в гараж, то не обязательно открывать все ворота.

Практически все гаражные ворота имеют дополнительную дверь. Материалы для таких дверей разнообразны, и их выбор зависит от личных предпочтений хозяина. Но, в большинстве случаев, люди ориентируются на материал, из которого сделан гараж и его ворота.

Для кирпичного варианта прекрасным решением будут стальные двери или сборные конструкции. Вообще металл занимает первое место среди материалов для ворот гаража. На втором месте – дерево. Кстати, деревянные двери будут лучше смотреться, если гараж также обшит деревом.

Если сравнивать эти два материала, то профнастил, конечно, предпочтительней. Он крепче, легче монтируется, а также безопасен в плане возгорания. Гарантия на профнастил может выдаваться до 20 лет. Основным преимуществом дерева является его недорогая цена, а также аккуратный внешний вид. Из отрицательных моментов отметим недолговечность и пожароопасность. Поэтому большинство автовладельцев выбирают металлические двери для гаража.

Какие причины приводят к необходимости изменения геометрии проема или ворот

Иногда перед владельцем гаража стоит вопрос: как расширить ворота в гараже или как сделать их выше.

Основные причины:

• Возникла общая усталость используемого металла и нужна его замена.
• Просели шарниры ворот.
• Произошла естественная деформация конструкции по окончании монтажа.
• Просел проем или рама, в которую установлены ворота.
• Одна стена гаража просела несколько больше другой, что создало перекос проема для ворот.
• Из-за жаркой, безоблачной погоды возникла тепловая деформация металлических конструкций.

Помимо этого могут возникнуть внешние причины:

• Владелец гаража приобрел машину выше прежней, она не проходит по имеющимся габаритам.
• В проекте была ошибка в нижнем зазоре, что затрудняет открывание ворот зимой.

Совет: В каждом случае решение исправления причин принимается индивидуально.

Как исправить геометрию ворот

Существует несколько способов исправления геометрии ворот, что зависит от причины возникновения неисправности:

• Просели петли. Причиной может быть большой вес гаражных ворот.

Для поднятия, например, одной створки можно установить дополнительно проставочную шайбу. В этом случае:

1. снимается с петель створка;
2. на ось, расположенную в нижнем шарнире, надевается шайба нужной толщины;
3. створка возвращается на место.

Если шайбу трудно подобрать, в шарнир вкладывается шарик нужного диаметра. Таким способом можно:

1. исправить малые перекосы створок;
2. поднять ворота на небольшую высоту;
3. движение створок на петлях сделать легче.

Совет: При выполнении доработок материал шайб и шариков следует выбирать из сплава большей твердости, чем сам шарнир.

• Возникла необходимость в изменении расстояния от уровня грунта до нижней кромки створок. Самым простым способом будет:

1. обрезка нижней части болгаркой;
2. крепление резиновой полосы, чтобы можно было убрать щель.

Этот способ применим, если металлический лист обшивки будет выступать за нижние балки самой рамы.

При монтаже ворот в случае, когда нижняя балка располагается на уровне земли, потребуется:

1. срезать балку;
2. обрезать металл;
3. балку приварить на место.

Существуют конструкции, когда нижняя часть, около 10 сантиметров, смонтирована на шарнирах, тогда при открытии ворот она просто откидывается.

• Из-за деформации проема произошел перекос створок. Если проем не трогать, то наиболее просто можно определить зону перекоса. Чаще всего створки могут не смыкаться в нижней или верхней части конструкции. В этом случае:

1. на створке, которая не позволяет воротам сомкнуться, разрезается горизонтальная балка;
2. спиливается несколько миллиметров;
3. с некоторым усилием, возможно с использованием домкрата, прижимается вертикальная балка рамы и сваривается.

Совет: Место сварки следует проварить дополнительно металлической полосой из-за появления возможных остаточных деформаций. Если этот участок не усилить, со временем сварочный шов может разорваться.

• При необходимости увеличить высоту проема. Это самый сложный вариант доработки конструкции, требующий много времени, умения укладывать кирпич, наличия дополнительной оснастки.

Виды дверей для гаража

Кроме материала необходимо определиться и с видом дверей и ворот для гаража. В большинстве случаев, при выборе типа дверей, владелец ориентируется на наличие свободного пространства возле гаража, а также внутри него. Существует несколько типов гаражных ворот:

1. Распашные. Требуют пространства возле гаража. При этом стоят дешево, сделать самим легко. Это самый распространенный и наиболее древний вид дверей. Ворота распашного типа используются и в гаражах, и при входе во двор.
2. Подъемные двери в гараж. Такой механизм при открытии просто поднимается к потолку. Места вокруг гаража и внутри не требуется. Кроме прочих достоинств, имеют эстетичный внешний вид. Гаражные ворота подъемные с дверями имеют ряд преимуществ перед остальными видами ворот. Механизм используется шарнирно-рычажный.
3. Секционные ворота. Вся конструкция представляет собой некоторое количество секций, которые при открывании складываются гармошкой. Такой вид дверей отлично экономит место, а также надежно закрывается. В основе лежит пружинный механизм.
4. Откатные ворота. Для такого вида ворот требуется дополнительное пространство, поскольку они сдвигаются в сторону, ширина стен должна быть соответствующей.
5. Роллетные. Двери, при открывании, полностью убираются в специальную коробку, которая размещена над ними.

Практически все виды ворот можно открывать двумя способами: вручную или при помощи пульта – автоматически. Последний вариант очень удобен, и пользуется популярностью среди автовладельцев.

Правила составления схемы

Чтобы выполнить качественные изделия, потребуется схема, согласно которой будет проводиться их последующая сборка. На основе подготовленной схемы можно рассчитать количество требуемых для выполнения работы материалов, а также максимально точно подогнать размеры створок, чтобы предотвратить проникновение внутрь гаража холодного воздуха.

Поэтому, отнестись к обустройству нужно отнестись максимально серьезно.

При монтировании потребуется изначально определить рельеф местности, где расположен гараж. Для монтирования откатных ворот, не потребуется рама, как для многих других конструкций. Для их изготовления, потребуется сварка одной створки большого размера.

Во время подготовки чертежа, нужно нанести на бумагу такие параметры, как:

• Ширина проема;
• Высота ворот;
• Размеры створок;
• Параметры калитки;
• Высота расположения петель.

Помимо основных размеров, нужно дополнительно нанести на подготовленную схему расположение ребер жесткости на калитке и створках. Роллетные и подъемные ворота подразумевают под собой применение готовых механизмов, поэтому, зачастую их приобретают уже в готовом виде или заказывают проектирование конструкции.

Инструкция по установке двери

Проще всего изготовить двери в гараж своими руками, если они распашного типа. Для этого не понадобится сложных девайсов. Пригодятся следующие инструменты:

1. Болгарка.
2. Сварочный аппарат.
3. Рулетка.
4. Угольник.
5. Строительный уровень.
6. Шарниры.
7. Металлический уголок.
8. Слесарные уголки.
9. Шуруповерт.
10. Утеплитель.
11. Монтажная пена.
12. Петли.
13. Сталь толщиной до 5 мм.

В первую очередь следует сделать чертеж. На нем должны быть нанесены размеры створок ваших ворот.

Важно! Если створки разного размера, это обязательно указывается в чертеже.

Затем приступаем к изготовлению рамы для ворот. Этот процесс необходимо производить на ровной площади, чтобы можно было свободно разметить размеры, а также закрепить углы при помощи угольника. Потом раму надо сварить и отшлифовать все швы.

На втором этапе изготавливается каркас для створок, который должен быть меньше, чем сама рама. Все углы при креплении должны быть прямыми. Только после этого каркас можно сварить.

Затем изготавливаем створки из двух полотен. Каждое из них по размеру должно быть выше, чем проем в гараже, на 3 см. По ширине полотна должны различаться относительно гаражного проема. Один лист уже на 2 см, второй – еще больше. Затем нужно приварить листы таким образом, чтобы они и сверху, и снизу имели запас по паре см. Приварить петли.

Установка петель является очень ответственным моментом, поскольку важно правильно распределить нагрузку на будущие ворота. При установке гаражных ворот необходимо использовать отвес.

Завершающим шагом становится покраска ворот. Это необходимо сделать не для красоты, а для защиты от ржавчины и других разрушительных явлений. Лучшим вариантом для покраски будет акриловая краска. Важно обращать внимание на мелкие детали и швы. Их необходимо прокрашивать тщательней. Перед нанесением краски нужно зачистить поверхность наждачкой.

Только после всех манипуляций смело ставьте замок на свои двери. Замки бывают нескольких видов. Тяжелее всего устанавливается врезной замок, а навесной является самым распространенным вариантом.

Особенности ворот с калиткой

По достоинству оценить преимущества ворот с калиткой можно в любое время, когда нет необходимости пользоваться машиной. Особенно актуальна конструкция в зимний период. Тому есть две причины:

• Не придется расчищать заносы из снега перед металлическими воротами.
• Открывать при минусовых температурах навесной гаражный замок бывает сложно. На калитке обычно стоит встраиваемый замок, и справиться с ним гораздо легче.

Калитка в створке гаражных ворот заметно снижает жесткость конструкции, поэтому установка дополнительного усиления обязательна. Для этого чертеж гаражных ворот нуждается в усовершенствовании, в нем необходимо предусмотреть наличие вертикальных и горизонтальных балок. Оптимально, когда элементы усиления совпадают размерами с воротами.

Очередной важный момент при создании или модернизации схемы металлических ворот – наличие балок с обеих сторон калитки, как со стороны замка, так и со стороны петель. Не стоит снижать бдительность и на этапе оборудования калитки замком. По своей надежности он не должен уступать уровню замков для гаражных ворот.

Замечание! Оборудование калитки неразрывно связано с установкой дополнительных элементов конструкции. Соответственно, это влечет увеличение общего веса. Поэтому, чтобы облегчить процесс открытия и закрытия, стоит заранее продумать, какие петли подойдут оптимально.

Интересный пример гаража с калиткой фото далее:

Как утеплить дверь в гараж своими руками

Как утеплить двери в гараже? Вопрос актуальный для тех, у кого есть отопление в самом гараже. Поскольку утеплять неотапливаемое помещение нет смысла.

Чаще всего для утепления используется пенопласт. Это наиболее качественный и недорогой материал для утепления дверей гаража. Для утепления своими руками есть алгоритм действий:

1. Разметить места, где будут располагаться блоки пенопласта.
2. Разрезать пенопласт согласно размерам.
3. Установить на жидкие гвозди деревянные рейки.
4. Заполнить все пенопластом.
5. При помощи монтажной пены залить щели между воротами и утеплителем.
6. Клей и пена должны высохнуть, после чего вырезается по размеру фанера, пропитывается специальным составом и крепится к створкам.

Важно! Если уплотнитель прикрепить неаккуратно, то со временем будет образовываться конденсат, который негативно сказывается на качестве конструкции. Кроме пенопласта, можно использовать минвату, а также пенополиуретан и экструдированный пенопласт.

Отдельно нужно сказать о двери из дома в гараж. Она находится не на воротах, а соединяет гараж с домом. Это очень удобно. Важно понимать, что такая дверь должна быть не только красивой, но и безопасной.

Установка раздвижных конструкций

Чтобы установить гаражные ворота откатного типа следует начать с фундамента. Поскольку конструкция не только тяжёлая, но ещё и находится в подвешенном состоянии, потребуется прочный фундамент.

Размер траншеи будет зависеть от подготовленной закладной для раздвижной конструкции. Поскольку ворота располагаются впритык к забору, копать траншею не всегда удобно, поэтому можно размягчить грунт буром. В процессе кладки фундамента нужно установить в проёме швеллер и залить его бетоном.

Чертеж проема для установки ворот.
Спустя некоторое время после бетонирования можно монтировать откатные ворот:

1. Приварить к швеллеру регулируемые подставки, которые должны быть в одной оси. Это важно, поэтому проверьте расположение с помощью лазерного уровня либо натянутого между ними шнура. Также немаловажно сделать отступ от краёв: возле столба – на 15 см, а с другой стороны – на 10 см. Расстояние от боковых сторон швеллера должно быть равным.
2. После приваривания пластин подставок нужно закрепить на них роликовые тележки путём накручивания по одной гайке на шпильки и надевания шайбы. Затем на сами тележки необходимо надеть шайбу на каждую шпильку и накрутить гайку.
3. Установив роликовые опоры переходим непосредственно к монтажу воротного полотна. На данном этапе производится навес конструкции без регулировок, поскольку потребуется установить фурнитуру, которая выполняет роль поддержки полотна.
4. Установка поддерживающих роликов, улавливающих створ ворот. Внизу конструкции нужно закрепить концевой ролик и нижний ловитель. В процессе закрывания он должен упираться в ловитель, тем самым обеспечивая отсутствие подвешенного состояния полотна и уменьшение нагрузки на фундамент.
5. На заключительном этапе выполняется регулировка ворот и подключение автоматики, если она была запланирована.

Если раздвижные ворота будут работать от электропривода либо на них планируется установка камеры, то после 1 этапа понадобится проводка электрокабеля.

Какие существуют типы гаражных ворот

Перед тем как сделать двери для гаража своими руками, стоит определиться какой тип их лучше выбрать.

• Распашные. Это самый давний, удобный и простой тип ворот, состоит из двух створок полотна, к тому же цена такой конструкции самая приемлемая для всех автолюбителей. Самостоятельно изготовить их легче всего.
• Двери гаражные подъемные. В этом случае полотно ворот при открывании поднимается вертикально к потолку. Основу конструкции составляет шарнирно-рычажный механизм. Устройство обладает практичностью и удобством, не занимает в открытом положении место перед гаражом и внутри него.
• Секционные. Конструкция полотна состоит из секций. При открывании с помощью специального пружинного механизма и встроенной системы профилей они, поднимаясь к потолку, преломляются. Главным преимуществом таких ворот является экономия пространства и хорошая герметичность.
• Откатные. Открываются они так же, как двери шкафа-купе — сдвигаются в сторону.
• Роллетные. Пластины полотна размещаются в специальном коробе, расположенном под потолком.

Какие требования предъявляются к гаражным воротам

Совет: Создавая конструкцию гаражных ворот, следует знать, что они должны отвечать требованиям, обеспечивающим их качество.

К ним относятся:

• Обеспечение свободного, беспрепятственного выезда и въезда автомобиля. Размеры ворот должны соответствовать габаритам въезжающего в гараж автотранспорта.
• С обеих сторон автомобиля и до стоек ворот необходимо предусмотреть расстояние не менее 30 сантиметров.

Совет: При строительстве гаража для небольшого автомобиля следует предусмотреть величину ворот заведомо больше, на случай приобретения в будущем транспорта других габаритов, например, внедорожника.

• Оптимальная высота ворот для легковых авто составляет два метра.
• Обычно размеры проема гаража равны 2, 4 x 2,1 метра.
• Стойкость и прочность от непредвиденного взлома. Для этих целей лучше использовать для изготовления полотен ворот, оцинкованный стальной лист не менее двух миллиметров толщиной.
• Для запоров берутся накладные замки, предназначенные для внешних навесов, используются бронированные накладки, которые применяются для внутренних замков.
• Обеспечение защиты от пагубного воздействия вредных факторов окружающей среды. Защита от ветра, осадков осуществляется надежным креплением гаражных ворот. Для этого используются вертикальные запоры, способные предотвращать перекос ворот.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Как изготовить гаражные ворота

Основными составляющими распашных ворот являются:

• Металлическая рама – позиция 1.
• Обшивка – 2.
• Стойка, для фиксации панелей – 3.
• Шарниры – 4.

Для того, чтобы изготовить дверь для гаража, материал и инструмент понадобится такой:

• Труба профильная для рамы ворот, каркаса створок и ребер жесткости для полотен.
• Металлический уголок.
• Шарниры.
• Сталь листовая, толщиной от двух до пяти миллиметров.
• Аппарат для сварки.
• Электроды.
• Болгарка.
• Шлифовальные круги.
• Рулетка.
• Слесарные большие угольники.
• Уровень.
• Электродрель.
• Шуруповерт, с набором саморезов.
• Утеплитель.
• Фанера.
• Грунтовка.
• Краска для наружных работ.
• Валики и кисти.
• Пена монтажная.

Размеры гаражных ворот выбираются исходя из габаритов автомобиля, который будет храниться в гараже. После приобретения всех необходимых материалов, можно приступать к изготовлению ворот.

Как сделать каркас

Совет: Изготовление ворот для гаража начинается с выбора ровной площадки. Для этих целей используются, при их наличии, фундаменты гаража или дома. Если их нет, достаточно изготовить аналоги столбиков для фундамента, выбрав расстояние между ними по размерам будущей рамы.

Далее инструкция предлагает такой порядок работы:

• Выравнивается место работы.
• Замеряются четыре профильных трубы сечением 40х60, нужных размеров.
• По углам элементы соединяются между собой.
• Рама сваривается по углам.
• Проверяются диагонали каркаса. Они должны быть одинаковыми.

Совет: При сварке следует постоянно контролировать горизонтальный уровень и диагонали. При отклонении размеров исправить их после сварки будет очень сложно, придется разбирать конструкцию.

• После качественных сварных швов они аккуратно зачищаются.
• Монтируются опорные площадки, на которые будет крепиться рама к стене гаража. Для этого берутся металлические пластины. В случае если рама соединяться со стеной будет анкерными болтами, следует сделать отверстия для них.
• Раму для ворот можно изготовить используя металлические уголки 75х10. В этом случае концы труб свариваются под углом 45 градусов, направление угла — внутрь проема.

Пример сборки каркаса показан на фото.

Все остальные операции аналогичные с профильной трубой.

Изготовление створок для ворот

Совет: Перед тем как приступить к сборке каркаса для створок, необходимо определиться, чем они будут обшиваться: профлистом, металлическим листом, деревом. От этого зависит установка ребер жесткости внутри конструкции.

Каркас для дверцы распашных ворот легче всего изготавливать из профильной трубы 20х40, толщина стенки берется минимум два миллиметра. Это достаточно прочный на изгиб материал, с ним удобно работать, он имеет эстетический вид.

Для свободного открывания и закрывания створок ворот, чтобы они не задевались за каркас, необходимо обеспечить между ними зазор пять миллиметров.

В этом случае замеряются внутренние размеры каркаса: его высота и ширина, от высоты вычитаются 10 миллиметров. А от размера боковин вычитаются еще 80 миллиметров, что составляет толщину двух труб сечением 20х40.

• Сваривается рамка каркаса, с постоянным контролем всех размеров.
• Примеряется конструкция к раме ворот, чтобы соблюдался зазор пять миллиметров.
• Устанавливаются элементы жесткости устройства. Их размеры определяются по месту монтажа.
• Если створки будут обшиваться профильным листом или деревом, на каркас можно приварить петли, и затем обшивать готовые ворота.
• Металлический лист целесообразнее и удобнее приварить сразу к каркасу створок.

В этом случае, вырезанный по размерам лист, прикладывается к конструкции, выравнивается и прихватывается сваркой в центре. Затем прерывистым швом, через 20- 30 сантиметров, прихватываются точки по направлению от центра к краю. Это предотвратит деформацию и прогиб листа от нагрева сваркой.

• Все сварные швы зачищаются болгаркой.

Устанавливаются шарниры или навесы для гаражных ворот. Они могут быть покупными или изготовленными самостоятельно.

В состав шарнира входят:

• Втулка, приваривается к каркасу ворот.
• Штырь, приваривается к створкам ворот.

На каждую половинку ворот ставятся по два шарнира.

• После изготовления ворот их следует сначала прогрунтовать в два слоя, а затем покрасить эмалью, стойко выдерживающей перепады температур.
• Устанавливается замок.

Монтаж распашных ворот

Рекомендуется устанавливать короб тогда, когда возводят сам гараж. А точнее, когда стены на половину построены. Но, в любом случае, схема монтажа всегда остается неизменной:

• Подготавливают ямы под столбы размером 0,5 м;
• Снизу на столбы приваривают пару перекладин. Они ответственные за удержание деталей в бетоне.

Подготовка столбов перед заливкой фундамента:

• К нижней части столба подваривают стальные пластины. Чтобы опора сильнее упиралась в грунт;
• 0,5 м столба, погруженные в землю, обрабатывают защитным составом от влаги. В качестве такой смеси подойдет битум или можно просто накрыть рубероидом;
• Устанавливают короб в подготовленные углубления, точно выставляя его в проеме. Здесь следует воспользоваться строительным уровнем;
• Когда возводят стены, в них предварительно кладут детали. К ним приваривают столбы. В роли таких деталей нередко выступает арматура. Ее кладут через каждые 6-8 рядов;
• Подготавливают бетонную смесь. В соотношении 1:2:2 берут цемент, песок и щебенку;
• Раствор цемента заливают в углубления и утрамбовывают. Можно подумать, что это делают для того, чтобы сделать положение столба более устойчивым. На самом деле, так выдавливают остатки воздуха, который попал в раствор при замешивании. Воздушные поры будут сильно снижать прочность раствора;
• Створки вешают на короб только тогда, когда полностью высохнет и схватится бетонный раствор.

Для удобства можно оснастить ворота калиткой. Процесс изготовления и монтажа таких конструкций ничем не отличается.

В одну из половинок воротного полотна вставляют четыре детали, образующие пространство для двери. Вертикальные элементы монтируют в высоту, а горизонтальные выступают в роли перекладин между первыми.

Конструкцию собирают на этапе создания рамы под одну из половинок полотна.

Производство двери ничем не отличается от изготовления секций. Трудности возникают в том, что сама створка должна быть обшита стальным листом. А если нужно сделать дверной проем, то его нужно оставить открытым, а остальное покрыть сталью.

Перед вырезанием проема, делают замеры, пометки. Только после этого приступают к вырезанию.

Вырезанные элементы перекладывают на раму и точечно приваривают. Листовые участки должны образовывать стыки на дополнительных профилях. Это повышает общую жесткость конструкции.

Каждый владелец самостоятельно решает, какого размера будет его калитка. Это зависит от того, насколько удобно ему будет проходить через нее. И, конечно, ее размеры будут зависеть и размеров воротного сооружения.

Если половина полотна имеет ширину 1,5 м, то калитка не должна быть шире одного метра. Высота калитки будет зависеть от общей высоты конструкции и расположения самой двери. Оптимально допустимая высота – 1,8-2,1 м.

Напоследок хочется напомнить, что ворота изготавливают из металла. А этот материал нуждается в надежной защите от коррозии. Поэтому после установки ворота рекомендуется покрыть грунтовкой или покрасить. Так ворота будут не только защищенными от ржавчины, но и станут намного привлекательнее.

Грунтовую смесь наносят валиком или кистью. Грунтовка должна быть нанесена равномерно и тщательно. Нельзя пропускать участки. После просыхания смеси, конструкцию следует окрасить. Если не лениться, а покрасить ворота в два слоя, то цвет станет более насыщенным, а поверхность — более устойчивой к коррозии.

Надеемся, наша статья поможет вам разобраться с задачей – как установить распахивающиеся гаражные ворота своими руками.

Как сварить дверь из металла

Входные двери должны быть не только красивыми, но и прочными, а также теплыми и надежными. Такое сочетание качеств дают металлические двери. Только не все из тех, которые представлены на рынке, могут похвастаться надежностью — многие из недорогих можно вскрывать буквально кухонным ножом. Действительно красивые и надежные стальные двери стоят очень дорого. Если у вас имеется сварочный аппарат и некоторые навыки сварки, можно сделать железную дверь своими руками. Даже с учетом затрат на покупку материалов получится на 30-50% дешевле.

Что необходимо

Варить будем входную железную дверь из профильной трубы и листового металла. Для работы понадобится ровная рабочая поверхность, сварочный аппарат, дрель, болгарка, неплохо иметь нивелир (лазерный уровень) и что-то для измерения — плотницкий угольник, например.

Стандартные металлические двери. Примерно такую и будем делать

Из материалов понадобится:

• профилированная труба 40*40 мм, 40*20 мм,
• лист металла толщиной 2 мм, размером с дверное полотно,
• металлические петли достаточно мощные, чтобы выдержать вес около 100 кг,

Для «облагораживания» двери нужна будет краска по металлу (лучше молотковая эмаль), деревянная рейка, утеплитель (пенопласт или минеральная вата), фанера, ОСП или другой подобный материал, пластик или любой другой отделочный материал, дверной глазок, замок.

Варим двери

Сначала варим дверную коробку. Ее делаем из профилированной трубы 40*40 мм. Отрезаем куски по размерам. Если на трубе есть ржавчина, зачищаем. Чистые заготовки складываем, выставляем углы, прихватываем между собой.

Сварили дверную коробку

После сварки проверяем углы, перемеряем диагонали. Если есть хоть малейшее отклонение — корректируем (удар углом об пол обычно помогает, главное не перестараться).

Привариваем петли. Отступаем от низа и верха примерно по 20 см, размечаем, варим следя за тем, чтобы они находились на одной прямой. Тут очень пригодится лазерный уровень, а если его нет, приходится перемерять расстояния много раз, чтобы выставить точно.

Далее из трубы 40*20 мм варим внутренний каркас. Размеры рассчитываем так, чтобы зазор со всех сторон был 3-5 мм. В одной из длинных труб нарезаем отверстия под замки.

Отверстия под замки

Все свариваем, проверяем диагонали, примеряем. Если все нормально, можно приваривать поперечины — для увеличения жесткости дверного полотна. Их делаем из остатков трубы 40*20 мм.

Коробка и рама самодельной металлической двери

Зачищаем все места сварки, убирая наплывы — все должно быть ровно и гладко. Стачивать лишнее можно напильником, но быстрее — соответствующим диском на болгарке.

Чтобы рама не «прогибалась» и чтобы потом было место под установку уплотнительной резинки, приподнимаем каркас, приварив пластины металла.

Навариваем пластины, которые удерживают каркас в заданном положении

Каркас внутри рамы выставлен на нужном уровне (проверяем уровнем или нивелиром, чтобы все было в одной плоскости), привариваем ответные петли.

На готовую раму кладем лист металла, размечаем его. Он должен заходить на трубу дверной коробки на 3-10 мм. Только со стороны петель заход должен быть 3-5 мм, по остальным сторонам можно больше. Выставляем лист со стороны петель, размечаем линию реза, при помощи болгарки отрезаем.

Возможные неисправности автоматических ворот и способы их устранения

Любая автоматика, рано или поздно, начинает сбоить, и причин для этого много: срок службы, интенсивность использования, воздействия извне. Мелкие неисправности в работе автоматических гаражных ворот, если их сразу не заметить, превращаются в трудно решаемые проблемы. Усугубить ситуацию может и вмешательство неквалифицированных ремонтников, которые не разбираются в принципах работы такой модели.

Только осведомленность владельца о возможных поломках автоматического полотна позволит продлить его эксплуатацию.

Непоследовательное закрытие ворот

Для того чтобы ворота на автоматическом управлении не «клинили» во время закрытия, необходимо следить за состоянием потолочного и вального приводов. Если проблемы уже начались, то следует разобрать и почистить вышеуказанные механизмы специальным составом. Также можно попробовать скорректировать их настройки.

Проблемы в дистанционном управлении

Многие винят в ошибках дистанционного управления автоматическими воротами только пульт. Но часто причиной неправильного отклика становится плохая связь с управляющим блоком или нарушения в работе потолочного и вального приводов.

Решить проблемы в дистанционном управлении воротами можно следующим образом:

1. Установить внешнюю антенну, если связь с приемником сигнала плохая.
2. Задать новую дистанцию управления.
3. Откорректировать настройки в механизмах приводов.

DMCA (Copyright) Complaint to Google :: Notices :: Lumen

Kind of Work: Unspecified

Description Нарушены мои авторские права на текст: Ремонт автоматики ворот В этой статье приводятся публикации призванные облегчить пользователю самостоятельный ремонт автоматики для ворот. Автоматика для ворот выходит из строя в 90% процентах случаев от нестабильного напряжения в питающей сети. Как правило выходит из строя трансформатор или варистор, токоведущие дорожки и другие компоненты. Нестабильное напряжение это не гарантийный случай и сервисные центры могут отказать в ремонте. Эффективный способ предотвратить это установить стабилизатор напряжения, лучше выбирать модели со стабилизируемой мощностью 1,5-2,0 кВт. Детальные консультации дадут продавцы соответствующих магазинов (гуглить самостоятельно). Подробнее о пользе стабилизатора напряжения здесь. Напряжение в нашей электросети может колебаться в совершенно непредсказуемых пределах. Автоматика ворот предназначена для работы при напряжении 220VAC +_ 10%. Опасно как понижение так и повышение напряжения. При пониженном напряжении автоматика работает как бы «через раз» — это повод насторожиться. Кроме того в нашей отчественной сети случаются импульсы крайне высокого напряжения порядка 10кВ и длительностью 1-2мкС, на такой импульс не среагирует обычный предохранитель, для этого устанавливается варистор, вот он то и сгорает спасая от сгорания дальнейщую схему. Итак, коли уж Вас постигла та участь, что ваша автоматика ВНЕЗАПНО сломалась, то первым делом проверьте плату управления на предмет перегоревших предохранителей и сгоревших обуглившихся деталей. Обычно обугливается варистор, его следует аккуратно выпаять и заменить на варистор с аналогичными праметрами. Внешний вид варисторов.: Варисторы Если же обуглившихся деталей не наблюдается, то нужно тестером-мультиметром проверить первичную обмотку трансформатора, если она не прозванивается значит она повреждена и трансформатор необходимо заменить на аналогичный. Для автоматики откатных ворот обычно используется трансформатор 2х12V 500mA. На рисунке он синий и квадратный. Далее в качестве примера будем рассматривать плату (блок управления) от привода Гант (Gant BS-IZ, Professional PS-IZ). Платы других производителей имеют сходую топологию, принципы работы и присущие проблемы. И кроме того в силу своей массовости эта плата наиболее изучена. Плата управления Заменить можно на отчественный (ТПШ-5-220-50 12+12V) Должно получиться вот так. Трансформатор желательно притянуть к плате капроновой затяжкой, для этого нужно сделать в текстолите пару отверстий. ***** Следующий случай — выход из строя тиристора ВТА16, он находится возле трансформатора. В этом случае реле привода включается — слышно характерные щелчки, но движения не происходит. Лечится данный глюк путем замыкания силовых дорожек тиристора каплей припоя или перемычкой. см. рис ниже. Плата управления Гант Сам тиристор можно не выпаивать. После этой процедуры перестают работать функции плавного стопа и пуска, но полезность этих функций спорный вопрос, зато Вы снова имеете рабочую плату. Ревизии плат могут меняться, но эти две луженые дорожки все равно хорошо просматриваются. То что они будут другой формы чем те, что изображены выше сути дела не меняет. ***** Случается, что у платы, хозяин которой пренебрег стабилизатором трансформатор, контороллер и другие жизнено важные компоненты остаются целыми, а сгорают токоведущие дорожки около разъема подлючения электромотора. Иногда даже текстолит платы прогорает насквозь. Вот как на рисунке ниже. Долбоёб После первого шока и осознания того, что стабилизатор таки нужен, берем в руки паяльник и восстанавливаем сгорешие дорожи. Можно просто проводами, напрямик. После этого желательно сделать плате небольшую «лоботомию», а именно удалить резисторы R27 и R28, а также трансформатор отвечающие за амперометрическую функцию (функцию обнаружения препятствий) — науке неизвестно доподлинно зачем, но эти компоненты лучше удалить. См рис. ниже удаленные детали обозначены красными квадратами. Рмонт автоматики ворот ***** Еще одна, достаточно редко встречающаяся неисправность это выход из строя геркона концевого выключателя. Проблема сия устранима достаточно легко. Понять, что вышел из строя геркон можно понять, если посмотреть на светодиодные индикаторы концевых выключателей OL и CL. PS-IZ Если к блоку герконов над зубчатым колесом не подведен ни один магнит (ворота в среднем положени), то если герконы исправны должны гореть оба индикатора OL и CL. А вот ежели один из них поврежден, то какой то и из индикаторов гореть не будет. Переходим к ремонту. Снимаем блок герконов. Блок герконов откатного привода PS-IZ Герконы залиты белым клеем. Если сгоревший геркон не видно визуально, то пользуемся тестером-мультиметром. Общий провод — красный ;). Далее идем на радиорынок и покупаем аналогичный нормально-разомкнутый, двухконтактный геркон, стоимость у дедов-старьевщиков 3 грн макс. После этого берем паяльник и производим замену неисправного геркона. Вот и все. Ставим блок герконов на место и наслаждаемся комфортом. В случае выхода из строя других компонентов платы управления шансов починить ее не так то и много, если только лично Вы не участвовали в ее разработке и у вас есть целый арсенал продвинутого электронщика как например съемник чипсетов, осциллограф, программатор, паяльник SMD элементов и другие умные штуковины. В этом случае есть смысл подумать о приобретении новой. Некоторые пользователи, особенно из числа людей старшего поколения, полагают, что привод должен (а злобные продавцы утаивают ее) быть снабжен принципиальной схемой на суровом пергаменте, аки советский телевизор «Рубин» и что плату можно в 100% случаев «попаять» — вынуждены Вас разочаровать, на дворе XXI век и принципиальной схемой современые устройства не комплектуются. Много вы видели принципиальных схем МР3-плееров, LCD-телевизоров, мобильных телефонов, планшетов? Вот, то-то и оно, и не тратьте время на подобные вопросы и поиски. Все, что можно попаять было описано выше. ремонтируем автоматику для ворот своими руками Практически все платы электрически взаимозаменяемы. Надо только вяснить подает она на двигатель 220В или 24В, как правило это 220В. Например если у вас стоит NICE ROBOKIT и «полетела» плата можете вместо оригинальной (стоимость 160 Евро) использовать плату от комлекта PROFESSIONAL PS-IZ (стоимость 80 Евро) или любую другую с выходом на двигатель 220В. Однако, лучше предупредить чем расхлебывать. Установите стабилизатор напряжения на 1,5-2,0 кВт и вышеупомянутые проблемы Вас не коснутся. Не экономьте на стабилизаторе — ремонт платы, нервы, бензин и время будут стоить дороже. Стабилизатор В случае механической поломки редуктора нужно сначала поискать по фирмам сломавшуюся шестерню или узел, но вероятность успеха в этом деле минимальна, лучше сразу идите к токарю спецу по зубчатым колесам. Механические поломки случаются нечасто, обычно в недорогих европейских приводах для ворот с силуминово-пластиковыми шестернями и как правило в случае каких то экстремальных воздействиях, например при таране ворот автомобилем, вандальных действиях, и неправильной блокировке\разблокировке редуктора.

(PDF) ПРОЕКТИРОВАНИЕ И РАЗРАБОТКА НИЗКОЙ СТОИМОСТИ АВТОМАТИЧЕСКОЙ СИСТЕМЫ ВОРОТ ДЛЯ ДОМА, ЧАСТЬ 2

2-я Конференция по проектам комплексного проектирования (IDPC) 2015,

Факультет машиностроения, Университет Малайзии Паханг, 11 декабря 2015 г.

14

[17] Б.Р. Кох, «Цифровой автоматический контроль скорости для железнодорожных транспортных средств», изд .: Google

Patents, 1972.

[18] JSS YANG, «АЛГОРИТМЫ ДЛЯ ИНТЕГРИРОВАННОЙ СИСТЕМЫ БЕЗОПАСНОСТИ НА ОСНОВЕ VISION

», МУЛЬТИМЕДИЙНЫЙ УНИВЕРСИТЕТ МАЛАЙЗИЯ, 2005.

[19] М. Абд-Эль-Барр и Х. Эль-Ревини, «Программирование на языке ассемблера»,

Основы организации и архитектуры компьютеров, стр. 37-57.

[20] Б. Тераджа, А. Тераджа, У. Патель, С. Уппал, Дж. Панчал, Б. Оза и др., «Учебник

Электрические технологии Том II», издательство С. Чанда, 2005.

[21] AM Zungeru и PO Abraham-Attah, «Цифровая автоматическая раздвижная дверь с системой управления освещением в помещении

», препринт arXiv arXiv: 1303.1728, 2013.

[22] AM Zungeru, JG Kolo и I. Olumide, «Простая и надежная сенсорная система безопасности

», препринт arXiv arXiv: 1210.5973, 2012.

[23] AM Zungeru, UV Эду и А.Дж. Гарба, «Разработка и реализация короткого пульта дистанционного управления на основе службы сообщений

», «Компьютерная инженерия и интеллектуальные системы

», т. 3, pp. 106-118, 2012.

[24] AM Zungeru, MK Deborah, AJ Garba и OJ Tola, «Разработка и внедрение

недорогого цифрового автобусного счетчика пассажиров», Innovative Systems

Design and Инженерное дело, т.3, pp. 29-40, 2012.

[25] Б. Чиуботару-Петреску, Д. Кичиудеан, Р. Чиоарга и Д. Станеску, «Беспроводные решения

для телеметрии в гражданском оборудовании и мониторинге инфраструктуры», в 3-й

Румынско-венгерский совместный симпозиум по прикладному вычислительному интеллекту

(SACI), май 2006 г., стр. 25–26.

[26] П. Д. Открывашки, «Информация о частных дверях», «Ломбард», Иллинойс. http: // www. частная дверь.

com, 2006.

[27] O. Shoewu and O.Барува, «Дизайн микропроцессорного автоматического затвора», The

Pacific Journal of Science and Technology, vol. 7, pp. 31-44, 2006.

[28] К. Клеменяк, Д. Эгартер и У. Эльменрайх, «YOMO — интеллектуальная измерительная плата

на базе Arduino», препринт arXiv arXiv: 1409.3404, 2014.

[29] Дж. М. Пирс, Лаборатория с открытым исходным кодом: Как создать собственное оборудование и сократить расходы на исследования

затраты: Newnes, 2013.

[30] Дж. МакКомб, Золотое дно роботов Arduino: McGraw-Hill, 2013.

[31] Дж. Насси, Arduino для чайников: John Wiley & Sons, 2013.

[32] С. Ф. Барретт, «Обработка микроконтроллеров Arduino для всех!» Лекции по синтезу

по цифровым схемам и системам, вып. 8, pp. 1-513, 2013.

[33] Дж. Ноубл, Программирование интерактивности: руководство разработчика по обработке, Arduino и

Openframeworks: «O’Reilly Media, Inc.», 2009.

[ 34] М. Марголис, Поваренная книга Arduino: «O’Reilly Media, Inc.», 2011.

[35] М. Банзи, Начало работы с Arduino: «O’Reilly Media, Inc.», 2011.

[36] О. Дж. Свендсли, «Самопрограммируемые флэш-микроконтроллеры Atmel»,

Systementwicklungsprojekt-Thomas Kittel, 2013.

[37] Я.-Ю. Сюй и В.-К. Чан, «Оптимальный контроллер с переменной структурой для управления скоростью двигателя постоянного тока

», в теории управления и приложениях, IEE Proceedings D, 1984, стр.

233-237.

[38] К. Т. Ульрих, Дизайн и разработка продукта: Tata McGraw-Hill Education, 2003.

[39] Т.Д.-К. Hau, Механизмы взимания платы за перегрузку дорог: оценка текущей практики

vol. 1071: World Bank Publications, 1992.

[40] М. Ковач, М. Вайс и Д. Гинар, «Внедрение интернет-технологий для домашней автоматизации

», в Emerging Technologies and Factory Automation (ETFA), 2010 IEEE

Конференция, 2010 г., стр. 1-8.

Простая рама ворот

Что означает, когда полиграф не дает результатов

Плата управления диспенсером холодильника Ge не работает

Электрический разъем А-образной рамы имеет 2 переключателя для работы.Джек имеет высоту в сложенном состоянии 9 дюймов, высоту в выдвинутом состоянии 28-1 / 2 дюйма и ход 19-1 / 2 дюйма. Опускающаяся опора обеспечивает дополнительный подъем на 5-5 / 8 дюймов. 7-контактный штекер RV упрощает настройку. 7 октября 2020 г. · Baldur’s Gate III не часто автосохраняется, поэтому важно часто сохранять. Не забудьте использовать короткие и длинные паузы в кемпинге, используя кнопки рядом с миникартой в правом верхнем углу …

Скоростные и боковые братья

7. Теперь, когда рама готова, закройте одну сторону ворот вертикальные кедровые доски, гармонирующие с прилегающим забором.Последнюю доску, возможно, придется обрезать, чтобы она плотно прилегала к краю рамы ворот. Прикрепите доски гвоздями на расстоянии от 3/16 до 1/4 дюйма по всей длине. Тот, кто обитает в тайной обители Всевышнего, пребудет под тенью Всемогущего. Я скажу о Господе: Он мне прибежище и моя крепость: мой Бог; в него я буду доверять. Несомненно, он избавит тебя от сети ловца птиц и от пагубной язвы. Он покроет тебя перьями своими, и ты будешь доверять под его крыльями: его правда будет твоим щитом и щитом…

Напишите программу на языке Python для расчета индекса массы тела

Ворота погрузочного дока могут быть установлены как в углублении, так и на поверхности и обеспечивают легкую установку (в комплект входят крепежные детали для крепления к деревянным, стальным или бетонным стенам). Двойные складывающиеся защитные ворота имеют тростниковый болт, который удерживает левую половину в нужном положении, или обе половины могут быть открыты для полного доступа. Выбор продукта, который подходит для вашего проекта, — это только начало. Имея на выбор широкий спектр вариантов дизайна, вы можете настроить окна и двери, чтобы они отражали архитектуру, характер и индивидуальность вашего дома.

Gmod playermodels

13 февраля 2018 г. · И его легко создавать и хранить! Вот как: начните с полиэтиленовых круглых пузырчатых крышек для подвальных колодцев из магазина товаров для дома. Постройте кирпичную основу у фундамента дома, чтобы тепло в доме могло согреть каркас, и положите сверху перевернутую крышку. Обучаете ли вы одного ребенка дома или 25 детей в классе, вам нужны простые способы сделать время для запоминания стихами серьезно увлекательным. Эти 12 игр помогут вам сделать именно это — с очень небольшим количеством времени на подготовку и с использованием предметов, которые у вас, вероятно, уже есть в вашем доме.

Raytheon увольняет Tucson

Ametco Manufacturing Corporation разработала ограждения, ворота, перила высочайшего качества. Перфорированные панели крепятся болтами к секции трубчатой ​​рамы для легкой установки как в заборе, так и в воротах … Эти простые в сборке, делают- Самостоятельные заборные ворота делают именно это, обеспечивая конфиденциальность и защиту, одновременно улучшая внешний вид вашего дома с любой точки обзора. … Повесьте раму ограждения …

Спиральный трос подушки безопасности

Velkommen til Bring.Ее кан-дю-сом, переносящий споры, загружает и переносит споры в пакете, богах и постах. Комплект каркаса ворот для забора от Home Depot. Этот недорогой комплект требует небольшой настройки, но может значительно ускорить как скорость строительства, так и срок службы заборных ворот.

Примеры умных целей в плане профессионального развития

GATE CS Примечания по программе GATE 2021. Эта страница содержит Заметки / Учебники по подготовке к GATE CS по математике, цифровой логике, организации и архитектуре компьютера, программированию и…

Coin master mod apk октябрь 2019

28 августа 2020 г. · Эти ворота поставляются с шаблоном для установки, но ваш опыт может варьироваться в зависимости от того, насколько легко вам установить. Однако, оказавшись на месте, большинство потребителей довольно довольны этим продуктом. Это не самое высокое качество, но это также один из самых дешевых выдвижных элементов на рынке, что делает его очевидным выбором для многих семей.

Faucet screen home depot

7968 иллюстраций и векторных изображений рамы ворот доступны без лицензионных отчислений.Самые актуальные Бестселлеры Последние загрузки.12 декабря 2020 г. · С древесиной также легко работать, по сравнению с другими материалами. Алюминиевые ворота: Если вы ищете легкие ворота, то алюминий — правильный выбор. Также он довольно прочный и универсальный. Ворота из ПВХ: этот материал может имитировать отделку дерева, не требуя больших затрат. Он довольно прочный и устойчивый к атмосферным воздействиям.

Купон на бесплатный фонарик в порту 2020

Отрежьте красное дерево или обработанные давлением 2×4 и соберите прямоугольник для каркаса ворот.Вы можете проверить, квадратны ли ворота, сравнив диагональное расстояние между углами. Они должны быть равны. Обратите внимание, что 2×4 собраны таким образом, чтобы рама имела глубину 3 с половиной дюйма. Это должно соответствовать конструкции остальной части забора. Сборка Рама

Subaru forester 2019 максимальная буксировочная способность

Защитные ворота для детей должны быть удобными и легкими для передвижения взрослых, но непроницаемыми для детей. Такие функции, как автоматический замок, который запирает ворота сразу после закрытия, или петли с гравитационной подачей, которые закрывают ворота, обеспечивают надежность и простоту использования.

Ffxi thf gear guide 2020

Посмотреть полный список на homedepot.com

Оружейная постройка Minecraft

Midwest White Steel Pet Gate Стальные ворота Midwest White Steel отличаются прочной и прочной рамной конструкцией с возможностью управления одной рукой, безопасностью и надежностью. подпружиненная защелка и установленная под давлением с натяжением для надежного размещения. Дверь калитки премиум-класса поворачивается в любом направлении для облегчения прохода. Затем прикрепите рамы к двери с помощью липкой ленты для легкого снятия.Прежде чем наклеивать рамы, наметьте узор на двери светлыми карандашными отметками и используйте уровень, чтобы убедиться, что каждая рама идеально расположена по вашему вкусу. Получите все подробности на Curbly.

Lab 5 RC схем

Как говорится, лучшее в жизни — бесплатно. И наш бесплатный свадебный сайт — один из них. Почему? Легко получить информацию о свадьбе. Ответить одним щелчком мыши. Новые, красиво оформленные шаблоны свадебных веб-сайтов, которые практически созданы для вас. Вставьте туда и свой реестр, чтобы не гадать на подарках.

Медведь 48 детенышей кадьяка изогнутый лук

16 ноя, 2020 · Лунные ворота обрамляют павильон в стиле пагоды и валун «хорошей кармы». Каменщики вручную вырубили каждый камень на месте и поставили камень на деревянную арочную форму, которая позже была удалена. Автор: Макхейл Ландшафтный дизайн, Аппер Мальборо, Мэриленд. Дополнительные работы McHale Landscape Design доступны на mchalelandscape.com. 20) Китайский сад … Ворота с металлическим каркасом ПОЛУЧИТЬ БЫСТРАЮ ЦЕНУ Металлические ворота Попросите нас изготовить на заказ металлический каркас для ваших ворот.Ворота с деревянным каркасом хорошо подходят для ворот шириной менее 44 дюймов. Однако более широкие проходные ворота и ворота с двойным приводом слишком тяжелы для конструкции с деревянным каркасом. На деревянных каркасных воротах, лаг […]

Детский забор своими руками

Методистское ежедневное религиозное приложение

Продолжительность пускового тока трансформатора

Sentry Safety Pool Fence родился онлайн с заботой о безопасности. С 2002 года компания Sentry Safety Pool Fence предлагает решения для защитных ограждений своими руками. Когда речь идет о зоне вашего бассейна, мы уделяем особое внимание безопасности и стремимся к ее соблюдению.Ограждение бассейна — наша специализация, создание безопасной, но визуально привлекательной зоны бассейна — наша миссия. Ваше описание по умолчанию здесь. Удаленное управление. Роликовая шторка Coolaroo на солнечных батареях с дистанционным управлением — это продукт премиум-класса, который станет идеальным дополнением к вашему жилому пространству на открытом воздухе.

Browning bpr 22 37 гран

9 мая 2019 г. · IFTTT поддерживал целое сообщество умных домов своими руками, экспериментируя с способами соединения устройств, но нельзя ожидать, что Google и его небольшой набор одобренных партнеров потратят те же деньги количество времени.DIY Baby Gate: Мой сын совсем недавно начал ползать. У нас есть двухуровневый дом, и он означает, что пришло время поставить детские ворота. Я хотел сделать один вместо того, чтобы покупать его за несколько … Введение Батарея для невидимого забора «Сделай сам». Система содержания домашних животных в невидимом заборе требует новой батареи в ошейнике собаки каждые 3 месяца. Дилеры Invisible Fence продают аккумуляторные батареи примерно за 15 долларов. Эта дорогая батарея представляет собой пластиковый корпус вокруг обычного литиевого элемента CR1 / 3, который можно легко приобрести в любом магазине оборудования или в аптеке менее чем за 5 долларов.00. LifeFence.com принял решение о покупке и установке ограждений для бассейнов своими руками, предложив линейку продуктов Sentry Safety Pool Fence EZ-Guard. Просто измерьте желаемую площадь забора, выберите цвет и закажите забор для бассейна у ног. Вы получите комплект со всеми необходимыми материалами для установки ограждения для бассейна.

6d pos github

Puppyfence Dog Fence. БЕЗ ШОКА своими руками заборы для собак. Полные комплекты ограждений для собак и материалы для ограждений для собак для содержания щенков и взрослых собак.Оптовая продажа напрямую от производителя с бесплатной быстрой доставкой из Коннектикут, Мэриленд и Калифорния. Доступна профессиональная установка или заборы своими руками с инструкциями и видео по установке заборов для собак. Магазин для ALEKO DIY Chain Link Box Забор для собачьих будок с рамой на крыше. Получите бесплатную доставку ВСЕГО * в Overstock — вашем интернет-магазине товаров для собак! Получите 5% наград с Club O! — 19471145

Визуализатор тела с мускулами

17. Ткань Baby Gate своими руками. Детские ворота из ткани своими руками — отличный способ добавить в ваш дом уникальный дизайн и узоры.Это потому, что вы можете выбрать практически любой узор! Вы можете выбрать цвета, которые будут хорошо сочетаться с тематикой и атмосферой вашего дома. кудрявая девушка. 18. Домашние детские ворота или собачьи ворота. Сделай сам: борьба с пауками-вредителями. Когда дело доходит до борьбы с вредителями, обычному человеку часто доступно множество самодельных методов борьбы с целым рядом вредителей. От постельных клопов до сусликов и мотыльков — сделайте быстрый поиск в Интернете, и вы найдете сотни результатов, обещающих простой и эффективный метод «сделай сам».

75f умные здания

ПОЧЕМУ CHILDGUARD® ЗАБОР ДЛЯ БАССЕЙНОВ своими руками? Наши системы ограждений для бассейнов «Сделай сам» — лучшее, что вы найдете. Они просты в установке, съемны и обладают одними из лучших доступных функций безопасности. Наши заборы обеспечат вашей семье максимальную защиту и душевное спокойствие. 10 декабря 2020 г. · CraftCuts.com создает настенные буквы на заказ для домашнего декора и поделок. Ваша творческая идея легко воплотится в декоративные деревянные буквы, виниловые буквы и трафареты практически любого шрифта и размера от маленького до большого.

Заклинание

Найдите более 6000 БЕСПЛАТНЫХ винтажных изображений, иллюстраций, винтажных картинок, стоковых изображений, антикварной графики, картинок, винтажных фотографий и изображений для печати, чтобы СДЕЛАТЬ ремесленные проекты, коллаж, смешанную технику, ненужные журналы, сделай сам, скрапбукинг , так далее! Также предлагаются уроки DIY и Craft, а также идеи для украшения дома. Ежедневно загружаются старинные изображения с 2007 года. 10 апреля 2015 г. · Постройте ограждение конфиденциальности. Нам удалось позаботиться об одном и двух, прежде чем переехать. Оказалось, что забор был проблемой… Поскольку мы живем на угловом участке, для меня было ОГРОМНЫМ забором. К сожалению, цена в 2500 долларов определенно НЕ входила в наш бюджет. Кроме того, у нас был существующий металлический забор из сетки рабицы, с которым мы должны были избавиться / избавиться.

Конечно, выигрывает только

21 августа 2017 г. — Родители и владельцы домашних животных готовятся навести порядок в вашем доме! Это DIY ВОРОТА (Baby or Pet … выбирайте!), И он отлично сработал! Лучшая часть? Строительство заняло считанные минуты. Также недорого построить.И выглядит красиво. Бесплатно. Android. Категория: Образ жизни. Ворота для детских игровых площадок или заборы для детских игровых площадок, как их иногда называют, являются идеальным решением для мам, которые хотят обеспечить безопасную игровую площадку для своего ребенка.

Mazda b2200, вакуумный регулирующий клапан

С этими творениями своими руками вы сможете построить простые, привлекательные и дешевые ворота для собак. Говоря об идеальном решении для ограничения ваших домашних животных и захвата вашего места в доме, выберите лучшие ворота для собак для вас.Не забудьте прикрепить и поделиться ими !! 1. Собачьи ворота своими руками со скамейки через hometalk.com 2. Барьер для домашних животных своими руками … Новые винтажные цвета для кухни Вдохновение, винтажные цвета кухонной техники

Как получить значение столбца сетки кендо в jquery

5/8-in x 5 Пикет для заборов из обработанных давлением южных желтых сосен для собак шириной 1/2 дюйма x 6 футов в высоту. Номер товара 635548. Модель №635548. Сравнивать; Найдите мой магазин. для цен и … 5 футов высотой — коричневые ворота для забора для бассейна DIY (с плоским верхом). Аксессуары. Инструменты для установки. Грязевой рукав и колпачок — желтовато-коричневый — установите систему безопасности для бассейна «Сделай сам» почти в каждом дворе 12 дюймов.длина.

Fnaf textures

Или попробуйте несколько идей из восстановленной древесины своими руками для организации горшечных растений в саду, создания органайзера для почты, настенных картин в деревенском стиле или изготовления стеллажей для чего угодно. Возможности поистине безграничны, а результаты действительно «украсят» ваше пространство! Предлагаем вам 34 идеи из восстановленной древесины своими руками. 1. Бесплатно для труб и деревянных полок. Android. Категория: Образ жизни. Ворота для детских игровых площадок или заборы для детских игровых площадок, как их иногда называют, являются идеальным решением для мам, которые хотят обеспечить безопасную игровую площадку для своего ребенка.

Duramax измерительный щуп со стороны водителя

Название продукта KingSo 8 Panel 198 «Extra Wide 30», высокий игровой двор для детских ворот, детский забор, большие длинные ворота для собак, черный / белый Средний рейтинг: (4,9) из 5 звезд 23 оценок, на основе 23 отзыва Текущая цена 115,99 $ 115 $. 99 у нас есть новая палуба из кедра с одной стороной без балясин / перил. это около 20 футов в длину. мы купили два детских заборчика и пытаемся придумать лучшее … И это, наверное, изюминка этих милых идей декора детской комнаты.Удивительная лампа, похожая на воздушный шар. С плюшевым мишкой в ​​корзине у вашего малыша всегда будет приятель, который присоединится к вам на … 29 января 2019 г. · Забор — идеальный способ немного уединения на открытом воздухе, но это также возможность продемонстрировать свой стиль, усилить патио и общую привлекательность. От традиционных заборов в фермерском стиле до заборов в современном стиле — эти садовые и садовые заборы помогут вам придумать собственный дизайн.

Ibm pcomm java api

На этот раз мы здесь, чтобы решить проблемы с безопасностью вашего сада с помощью среды из поддонов DIY, просто установите эти потрясающие ворота для садовых заборов из поддонов своими руками и заблокируйте случайные входы непослушных домашних животных и детей в ваш овощ, траву, цветок или фруктовые сады! В проекте все как будто установить изголовье кровати или детскую калитку на поддонах! Просто возьми …

Планы складных столов для пикника — простые в сборке проекты

Планы складных столов для пикника. Планы включают список покупок, список вырезок и бесплатную загрузку PDF.

Этот стол для пикника складывается в набор скамеек или может быть скомпонован в стол для пикника.

Этот простой проект «сделай сам» можно выполнить за выходные. Для начала следуйте пошаговым иллюстрированным инструкциям. Ссылка для скачивания находится в конце проекта.

Планы складных столов для пикника — Обзор

Планы складных столов для пикника — Перечень материалов

Список покупок

Список покупок

15 — 2 × 4 — 12 ′

4 петли

Палубные винты 2 1/2 ″

Список вырезов

Список вырезов

4 — 2 × 4 — 5 ′ 6 ″

6 — 2 × 4 — 10 3/4 ″

8 — 2 × 4 — 1 дюйм 4 дюйма (срезы под углом 15 градусов на обоих концах в одном направлении)

4 — 2 × 4 — 1 фут 5 ″ (срезы под углом 15 градусов на обоих концах в противоположных направлениях)

2 — 2 × 4 — 5 ′ 3 ″

16 — 2 × 4 — 6 ′

4 — 2 × 4 — 1 фут 2 3/4 ″ (скос под углом 45 градусов срезает оба конца в противоположных направлениях)

4 — 2 × 4 — 1 ′ 3 1/2 ″ (срез под углом 15 градусов на обоих концах в одинаковых направлениях)

4 — 2 × 4 — 7 1/2 ″ (срез под углом 15 градусов на обоих концах в одинаковых направлениях)

4 — 2 × 4 — 5 1/2 ″ (срез под углом 15 градусов на обоих концах в одинаковых направлениях)

4 — 2 × 4 — 10 ″ (срез под углом 15 градусов на одном конце)

Постройте две рамы скамейки, как показано выше.Отрежьте четыре 2 × 4 до 5 футов 6 дюймов в длину и шесть 2 × 4 до 10 3/4 дюйма в длину. Выполните сборку, как показано на рисунке выше, с помощью шурупов 2 1/2 ″.

Вырежьте восемь ножек 2 × 4 длиной 1 фут 4 дюйма для ножек скамейки, сделайте пропилы под углом 15 градусов на обоих концах в одном направлении, см. Иллюстрацию выше.

Установите ножки на раму скамейки, как показано на рисунке выше, с помощью шурупов 2 1/2 дюйма.

Отрежьте четыре штанги 2 × 4 длиной 1 фут 5 дюймов для опоры скамьи. Обрежьте пропилы под углом 15 градусов на обоих концах в противоположных направлениях, см. Рисунок выше.

Установите опору для ног, как показано на рисунке выше, ввинтите 2 винта с 1/2 настила через скобу в опоры.

Отрежьте два 2 × 4 до 5 футов 3 дюйма в длину для опоры скамейки. Установите, как показано на рисунке выше, вкрутите 2 1/2 ″ винта настила через опору для ног и в опору скамейки.

Отрежьте восемь планок 2 × 4 длиной 6 футов для реек столешницы. Установите зазор между планками примерно на 1/4 дюйма, концы планок сиденья будут иметь выступ на 1 1/2 дюйма, а передняя и задняя части будут иметь выступ на 1/2 дюйма.

Отрежьте четыре пластины 2 × 4 длиной 1 фут 2 3/4 дюйма, сделайте скос под углом 45 градусов к концам, как показано на рисунке выше.

Установите 2 × 4 на планки скамейки, как показано на рисунке выше, используя винты для настила 2 1/2 дюйма.

Вырежьте детали рамы стола, как показано ниже.

(A) Отрежьте четыре 2 × 4 до 1 фута 3 1/2 дюйма длиной, сделайте надрезы со скосом под углом 15 градусов на обоих концах в тех же направлениях.

(B) Отрежьте четыре штуки 2 × 4 длиной 7 1/2 дюймов со скосом под углом 15 градусов на обоих концах в одном и том же направлении.

(C) Отрежьте четыре 2 × 4 до 5 1/2 дюймов длиной, сделайте надрезы со скосом под углом 15 градусов на обоих концах в одном и том же направлении.

(D) Отрежьте четыре штуки 2 × 4 длиной 10 дюймов, сделайте скос под углом 15 градусов на одном конце.

Соберите четыре рамы стола, как показано на рисунке выше, с помощью шурупов 2 1/2 ″.

Установите петли, как показано на рисунке выше.

Отрежьте восемь штук 2 × 4 до 6 футов в длину. Сделайте зазор между планками стола примерно на 1/4 дюйма и установите, как показано выше, с помощью шурупов на 2 1/2 дюйма.У планок стола будет выступ 1 1/2 дюйма по бокам.

Соедините обе части вместе, чтобы сформировать стол.

План складного стола для пикника, от стола к скамейке.

Как эти планы складного стола для пикника? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.

Construct101 предлагает бесплатные планы онлайн-версий. У этих бесплатных планов также есть бесплатная версия для печати в формате PDF без рекламы.Нажмите здесь, чтобы загрузить.

Eagle — Блог Fusion 360

It’s Like a Sandwich — Простым английским языком, как производится ваша печатная плата

Интересно, как на самом деле производится созданная вами печатная плата? Я был, пока не нашел кучу видео от производителей на Youtube и чуть не заснул, пытаясь просмотреть все технические детали. Дело не в том, что процесс производства печатных плат скучен сам по себе, есть масса увлекательного оборудования, а также много человеческого труда и любви, которые входят во все это.Это просто объясняется очень и очень сухо.

Итак, если вы когда-нибудь чувствовали себя немного разобщенными между завершением проекта, отправкой его на производство и гадающими, что произойдет после того, как вы получите коробку с новой печатной платой, этот блог для вас. Давайте разберемся, как производится ваша печатная плата, простым языком, с помощью бутерброда.

При чем тут бутерброды?

Честно говоря, аналогия с сэндвичем не идеальна. Но чем больше я пытался придумать идеальное физическое представление того, как делается печатная плата, тем больше подходил сэндвич.У вас есть верхний и нижний слои (хлеб), ваши внутренние слои (мясо, сыр, приправы), и все вместе образует законченное целое.

Типичный набор слоев печатной платы выглядит как бутерброд ( Источник изображения )

Прежде чем мы начнем, важно знать, что печатные платы производятся на гигантских панелях, которые содержат множество других печатных плат. Может быть, они все ваши, а иногда они объединяют несколько дизайнов на одной панели, чтобы всем сэкономить.Процесс, о котором мы поговорим ниже, заключается в создании полноценной многопользовательской доски, и если вы имеете дело только с 1-2-слойными дизайнами, вам потребуется меньше шагов.

Шаг 1. Список покупок

Первый шаг в изготовлении печатной платы начинается с вас. Так же, как при составлении списка покупок для вашего следующего шедевра сэндвича, вам нужно собрать все файлы дизайна вместе, чтобы передать их производителю, в том числе:

• Файл Gerber — В этом файле содержится вся необходимая производителю информация о медных прокладках, паяльной маске и шелкографии.
• Drill File — Этот файл поможет вашему производителю понять размеры и расположение каждого сверла на вашей доске
• Файл списка цепей — Этот удобный файл поможет вашему производителю понять, как все ваши компоненты будут связаны друг с другом.

Как только вы передадите все файлы своего дизайна производителю, самое время для шоу!

Шаг 2 — Выбор мяса и сыра

На шаге 2 ваш производитель создаст внутреннее устройство вашей печатной платы.Это начинается с гигантской машины для печати на пленке, которая создает изображение верхнего и нижнего внутренних слоев вашей печатной платы.

Создание изображения верхнего и нижнего слоев с помощью фотоплоттера. ( Источник изображения )

Небольшое примечание — большинство фабрик больше даже не используют пленки. Продвинулась технология, в которой лазеры могут создавать изображение прямо на печатной плате, вырезая пленочного посредника.

Лазерный плоттер в работе.( Источник изображения )

Шаг 3 — Соедините мясо и сыр вместе

Затем созданные изображения для ваших внутренних слоев печатной платы ламинируются на медную панель с помощью некоторого количества смолы (в основном, промышленного клея). Затем эта панель покрывается слоем светочувствительной пленки.

На этом этапе реальный человек возьмет медную панель, посветит на нее ультрафиолетовым светом и предоставит науке возможность укрепить светочувствительную пленку и создать ваши медные узоры.

Изображения печатных плат ламинируются на медный слой, чтобы раскрыть ваши шаблоны проектирования.

Шаг 4 — Растопите сыр, пожалуйста

Теперь, когда ваши медные рисунки размещены на панели, пора принять успокаивающую щелочную ванну, чтобы собрать все вместе! Этот процесс удаляет любую лишнюю медь, которая висит вокруг, оставляя только оригинальные узоры, которые вы создали в процессе проектирования.

Нет ничего лучше успокаивающей щелочной ванны для удаления излишков меди с печатной платы.

Шаг 5 — Пусть все остынет

Теперь пора взглянуть и убедиться, что все в порядке. Некоторое удобное программное обеспечение для проверки будет использовано для сравнения недавно созданной медной панели с вашими исходными проектными данными, чтобы убедиться, что все правильно.

Шаг 6 — Сходите с ума от приправ

А теперь пора добавить в бутерброд некоторые из этих восхитительных приправ. На этом этапе процесса другой сертифицированный человек возьмет вашу медную панель, добавит к ней несколько слоев фольги и завершит ее слоями препрега (в основном лист стекловолокна с добавлением клея).

Этот недавно сформированный набор слоев затем соединяется вместе благодаря сильному нагреву и давлению. Когда их достают из духовки, эти комбинированные слои образуют внешние слои вашей печатной платы!

Ваша недавно соединенная печатная плата со слоями меди, фольги и пререга.

Шаг 7 — Надеюсь, вы хотели швейцарский сыр

Теперь ваша медная панель перемещается к сверлильному станку, который просверливает несколько отверстий для компонентов сквозных отверстий и переходных отверстий. Эти сверлильные станки очень красивы и могут самостоятельно заменять сверла.

Вот сверлильный станок с ЧПУ, добавляющий новые отверстия в печатную плату для компонентов и переходных отверстий.

Шаг 8 — Пусть все замариновано

Приготовив приправы, пора оставить все вместе мариноваться. На этом этапе процесса ваша медная панель печатных плат находится в расслабляющей медной ванне, которая покрывает каждую поверхность, включая просверленные отверстия, тонким слоем меди.

Огромные медные дорожки покрывают поверхность печатной платы тонким слоем меди.

Шаг 9. Пора хлеба

Пора хлеба! Этот процесс заключается в создании медных узоров на внешних слоях панели печатной платы. Когда вы нарезаете свежеиспеченный буханку хлеба, чтобы завершить свой шедевр сэндвича, производитель будет создавать изображения для верхнего и нижнего внешних слоев вашей печатной платы. Это точно такой же процесс, который мы видели на шаге 2.

Вот и мы снова, на этот раз создаем изображения для внешних слоев нашей печатной платы

Как и раньше, эти изображения накладываются на вашу медную панель, покрываются другой фоторезистивной пленкой и, наконец, освещаются ультрафиолетовым светом, чтобы выявить созданные вами медные узоры.

Шаг 10 — Поджарьте хлеб

Теперь, когда обнаружены медные узоры на внешнем слое, вся ваша панель очищается в другой расслабляющей медной ванне. У этих печатных плат это слишком просто!

Шаг 11 — Добавьте немного майонеза и горчицы

Мы приближаемся к завершению производственного процесса, когда все наши слои полностью собраны. На этом этапе машина нанесет красивое покрытие из паяльной маски на верхний и нижний слои вашей панели печатной платы. Это помогает защитить от ржавчины и непреднамеренных электрических подключений.Паяльную маску очень легко распознать — это традиционный зеленый цвет, который есть на многих печатных платах (или синий, как у Arduino).

Зеленый цвет торговой марки защищает печатную плату от элементов с помощью паяльной маски.

Шаг 12 — Авокадо делает все лучше

Avocado делает все лучше, как и шелкография, нанесенная на ваши печатные платы. Теперь ваша медная панель будет пропущена через гигантский струйный принтер, который добавляет удобную надпись белым шрифтом, чтобы помочь с размещением компонентов.

Крупный план всех мелких деталей, которые шелкография добавляет к вашей почти завершенной печатной плате.

Шаг 13 — Соедините этот бутерброд

Хорошо, пора собрать ваш бутерброд в одно целое. Ваша печатная плата без оболочки готова к работе, и теперь ей нужны некоторые компоненты. Перед добавлением каких-либо деталей ваша панель PCB сначала проходит серию электрических тестов с помощью летающего зонда или тестера сетки, чтобы убедиться в отсутствии обрывов или коротких замыканий.

Один из двух способов электрического тестирования печатной платы — летающий зонд.

Шаг 14 — Обрежьте все лишнее

Мы все здесь инженеры, и никому не нравится грязный бутерброд, поэтому давайте срежем излишки мяса и сыра и отдадим собаке. Что касается вашего дизайна, гигантская панель, которая содержит все ваши печатные платы, теперь проходит через фрезерный станок, который вырезает все отдельные печатные платы.

Эта панель для печатной платы будет пропущена через фрезерный станок для снятия отдельных печатных плат.

Шаг 15 — Осмотрите свой шедевр

Перед тем, как они начнут добавлять компоненты на вашу печатную плату, ваша плата пройдет финальную проверку, проводимую сертифицированным человеком. Этот человек будет искать любые косметические проблемы, включая царапины и отверстия неправильного размера, а также сравнивать ваши механические чертежи с физической платой.

Шаг 16 — Принесите чипсы

Пришло время добавить завершающие штрихи к этому шедевру сэндвичей, чтобы приготовить полноценное блюдо! Теперь ваш производитель разместит все ваши компоненты для поверхностного монтажа (SMD) на вашей печатной плате.В этом процессе используется автомат, похожий на дозатор компонентов, который может перекачивать более 230000 деталей в час. Затем ваша плата пройдет через печь, где паяльная паста станет жидкой и склеит поверхность печатной платы.

Машина для подбора и размещения компонентов SMD, как будто это никого не касается.

Затем ваша плата передается другому сертифицированному человеку, который вручную соберет все ваши сквозные компоненты (THT), включая все конденсаторы и катушки.

Шаг 17 — Съешьте все

Наконец-то, ваш сэндвич и готовая печатная плата готовы к просмотру! На этом этапе производственного процесса ваша плата будет проходить окончательное электрическое тестирование с использованием контактных штырей. Если все в порядке, пришло время нанести на дизайн последний защитный слой, чтобы не допустить попадания пыли и влаги.

Шаг 18 — Очистите все

Уф, мы наконец закончили. Вы можете приступить к уборке всех этих крошек из недавно переваренного бутерброда.Что касается производства, ваша печатная плата герметизируется, упаковывается в коробки и отправляется к вашей двери или офисному столу.

Наконец-то готовая печатная плата со всеми прикрепленными компонентами!

Вот и все, полный процесс изготовления печатной платы для многопользовательской игры за 18 шагов простым английским языком. Производство печатной платы — это невероятное процессно-ориентированное предприятие, требующее огромного количества человеческого труда, оборудования и науки. Так что в следующий раз, когда вы будете производить свою печатную плату, мы надеемся, что вы лучше оцените всю любовь и труд, вложенные в преобразование ваших цифровых битов и байтов в законченную физическую печатную плату.

В следующий раз, когда вам понадобится изготовить печатную плату, обязательно ознакомьтесь с Autodesk EAGLE. Мы добавили новую функцию One-Click Make, которая позволяет связаться с производителями высочайшего качества, чтобы ваша печатная плата была изготовлена ​​в течение 24 часов с гарантией. Попробуйте Autodesk EAGLE бесплатно сегодня, чтобы увидеть, как это работает.

]]>

Шкаф для оружия своими руками

Перестановка кухонного шкафа. Вы думаете о переделке кухонных шкафов? Перепланировка кухонного шкафа — один из самых доступных способов придать кухне совершенно новый вид с минимальными затратами.Получить расценки на работу легко, вы можете подать заявку онлайн, заполнив простую форму, это так же просто, как 1 2 3.

17 октября 2016 г. · Идеи для хранения вещей в гостиной своими руками 12. Организация полки шкафа своими руками — это весело. Если вы не фанатик выдвижных ящиков и склонность к сносу шкафов, велики шансы, что у вас где-то в доме есть большой плохо спроектированный шкаф, в котором вы хотели бы иметь встроенные полки. Если да, то этот проект для вас.

27 нояб.2020 г. · Как построить Поставщики фанеры для оружейного шкафа 🔥 + Как сделать Поставщики фанеры для оружейного шкафа 27 ноя 2020 5 больших кухонных стульев для тяжелых людей.Как построить оружейный шкаф из фанеры Поставщики мебели и домашнего декора. Наша специализация — это гардеробы, обувные шкафы, раскладная кровать, туалетный столик, кушетка, двухъярусная кровать по низким ценам. Большинство заказов отправляется в течение 24 …

См. Другие идеи о оружейном шкафу, оружейных комнатах, оружейном складе. Если вам нравится шкаф с пистолетом, вам могут понравиться эти идеи. Мои родители переехали год назад, и я только сейчас приступил к изготовлению нестандартного оружия …

Gordon’s Gun Closet — шоу, организованное историком Гордоном Фраем, посвященное обсуждению исторического и другого интересного оружия.Каждый найдет что-то для себя, независимо от того, являетесь ли вы историком …

14 апреля 2012 г. · Что я хочу иметь в виду, так это то, что подход Норма «выбей его гвоздем» характерен для Северной Америки. там, где у среднего плотника своими руками часто есть настольная пила, головки дадо (так в оригинале) дешевы, МДФ менее доступен за пределами торговли, а фанера стоит лишь часть той цены, которую мы платим здесь, в первую очередь из-за массивных лесов и …

13 сен, 2015 · бесплатные оружейные шкафы популярные планы деревообработки About.деревообрабатывающий скамейка пиломатериал Сделай сам Барный шкаф Планы деревообработки Барный шкаф Планы деревообработки. Сделай сам планирует построить шкафчик для хранения типа A Howell. Бар Кабинет. Планы деревообработки. Бордовый перевалочный пункт за деревянной лошадкой-качалкой, разбитый на страницы с фотографиями.

Blockly microbit

Edublocks основан на языке Google Blockly, и за кулисами блоки конвертируются в MicroPython с помощью движка Javascript, невидимого для конечного пользователя. Edublocks для micro: bit — это отличный способ для детей поэкспериментировать с кодом Python, оставаясь при этом комфортно с блочной структурой.

Привет, ребята, это Джарон. В этом видео я покажу вам, как кодировать в Blockly с помощью микробита. #Blockly #python # Micro: bit #Dice #coding …

Microbit: Makecode sur: Wikipedia / Wikiwand / Universalis / Энциклопедия Ларусса / Хан Академия. Sur Википедия: Microbit / Makecode / Programmation / Blockly / Robotique. Sur Wikipédia: Microbit / Makecode / Programmation / Blockly / Robotique. Sur Wikiversity: Microbit / Makecode / Programmation / Blockly / Robotique

Microsoft MakeCode оживляет информатику для всех учащихся с помощью увлекательных проектов, мгновенных результатов, а также блочных и текстовых редакторов для учащихся разного уровня.Изучите страницы ниже, чтобы узнать больше о Microsoft MakeCode и о том, как начать работу с инклюзивным подходом к вычислениям …

Adafruit Industries, Уникальная и забавная электроника и комплекты для дома: Носимые устройства — Инструменты Подарочные сертификаты Кабели Arduino Датчики Светодиоды Книги Разъемные платы Питание EL Wire / Tape / Panel Компоненты и детали ЖК-дисплеи и дисплеи Носимые устройства Прототипирование Raspberry Pi Wireless Молодые инженеры 3D-печать Наборы и проекты NeoPixels Робототехника и аксессуары для ЧПУ Косплей / костюмы для Хэллоуина Реселлер и школьные наборы Интернет…

Blockly: Phương pháp lập trình bằng cách kéo thả các khối. Tín hiu аналог: Là 1 loại tín hiệu liên tục theo thời gian, ví dụ trong 1 thời điểm, ở khoảng điện áp từ 0 на 5v chúng ta có thế lấy ra rất bit nhiều … 9000 поддерживает несколько языков … 9000 такие как язык графического программирования блочно, Python, C ++. Среди них наиболее популярным в основном потоке является онлайн-инструмент для программирования графических блоков JavaScript Blocks Editor, разработанный Microsoft.
