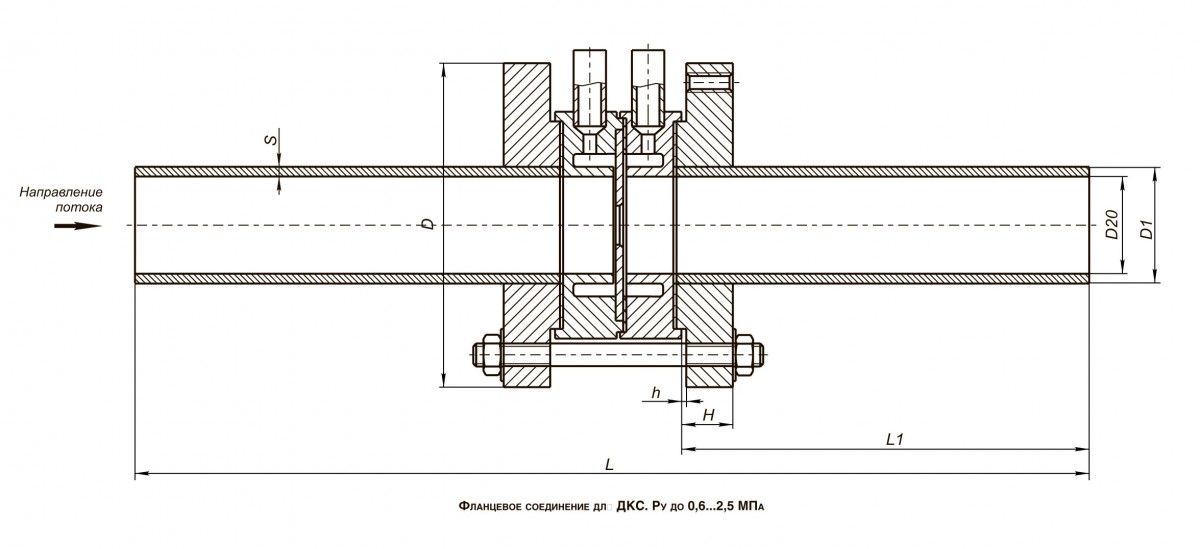

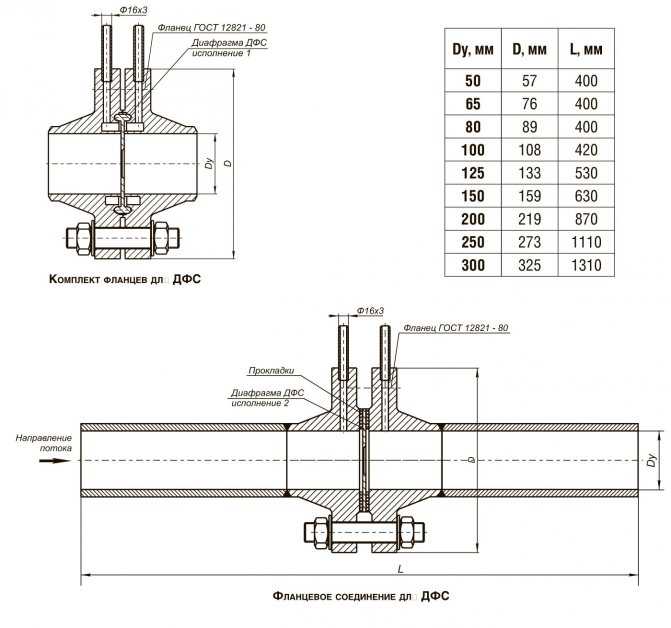

Соединение фланцевое чертеж: Фланцевое соединение — Чертежи, 3D Модели, Проекты, Начертательная геометрия и Инженерная графика

Posted on By alexxlab

Уплотнения фланцевых соединений :: HighExpert.RU

Уплотнения фланцевых соединений :: HighExpert.RU

Фланцевые соединения применяются в нефтехимической, фармацевтической, пищевой и других областях промышленности. Задачей конструктора (проектировщика оборудования) является проектирование фланцевых соединений резервуаров для определённых условий эксплуатации (давления или разряжения [вакуум], температур и т.д.). Наряду с этим возникает проблема [в особенности при высоких температурах и давлениях, а также при разряженении] уплотнения фланца с целью обеспечения необходимой герметичности.

Рис. 1. Эскиз уплотнения фланцевого соединения.

Проводим инженерные расчеты и проектируем уплотнения фланцевых соединений для нефтехимической, фармацевтической, пищевой и других областях промышленности по техническому заданию заказчика (для температур от -40 градусов Цельсия до +500 градусов Цельсия включительно, для перепадов давлений до 20 Бар, а также при вакууме).

Выполняем: расчет уплотнений фланцевых соединений, толщин стенок корпуса (обечаек), расчёт резьбовых соединений фланцев с обоснованием выбора материалов, а также необходимой термообработки. Разработка конструкторской документации — эскизов и чертежей фланцев и их уплотнений, выпуск отчётов, проработка и предложение необходимых рекомендаций.

Рис. 2.

На Рис. 2. показан эскиз фланца с размерами и техническими требованиями, а также местный вид А, на котором приведены размеры канавки под установку металлического уплотнения фланцевого соединения.

Рис. 3.

На Рис. 3 показан сборочный чертеж фланцевого соединения реактора. Местный вид А демонстрирует количество, размеры и технические требования канавок под установку уплотнительных резиновых колец.


    01.07.2022

    Ремонтопригодное торцевое уплотнение для водяного насоса 4ВЦ дизеля Д49

    В статье приводится информация по торцевому уплотнению для водяного насоса 4ВЦ дизеля типа Д49, выполнена предварительная опытно-конструкторская работа по . ..


    Категории новостей:
  • ∈ Анонс (19)
  • ⇛ Главная
  • ® Разработки и патенты
  • ♥ Расчет торцевых уплотнений
  • ✈ Конструирование и модернизация
  • ↻ Изготовление торцевых уплотнений
  • ↯ Контроль качества
  • ¡ Экспертиза торцевых уплотнений
  • ▩ Материалы
  • © Статьи
  • ¿ Частые вопросы
  • ◫ Краткий каталог
  • ◉ Типы торцевых уплотнений
    • ▣ Применяемость
    • ① ТИП 1 / TYPE 1
    • ☆ ТИП 1 СПЦ РПВ / TYPE 1 SPC RCN
    • ☆ ТИП 1 СПЦ ВТ / TYPE 1 SPC HT
    • ② ТИП 2 / TYPE 2
    • ③ ТИП 3 / TYPE 3
    • ⊛ ТИП 8 / TYPE 8
    • ⊛ ТИП 9 / TYPE 9
    • ☆ ТИП 10 / TYPE 10
    • ☆ ТИП 10 СПЦ ВТ / TYPE 10 SPC HT
    • ☆ ТИП 11 [СПЦ РПВ] / TYPE 11 [SPC RCN]
    • ☆ ТИП 12 / TYPE 12
    • ⇒ ТИП 14 / TYPE 14
    • ☞ ТИП 20 / TYPE 20
    • ☞ ТИП 22 / TYPE 22
  • ⇆ Схемы расположения
  • ▦ Таблицы аналогов уплотнений
  • ⊠ Подбор аналога торцевого уплотнения
  • ⊙ Уплотнения насосов
  • ◍ Примеры работ
  • ◈ Акты-отзывы
  • ◔ Файлы
  • ◘ Примеры расчётов
  • ▤ Уплотнения фланцев
  • ▢ Фото
  • ▶ Видео
  • ∈ Новости
  • ∓ Поиск
  • ≃ Оплата и доставка
  • ☺ Контакты
  • ☍ Карта сайта

Создание сборочного чертежа «фланцевое соединение» в системе компас 3d

Федеральное агентство по образованию

Бийский технологический институт (филиал)

государственного образовательного учреждения

высшего профессионального образования

«Алтайский государственный технический университет

имени И. И. Ползунова»

Г. И. Куничан, Т.Н. Смирнова, Л.И. Идт

Методические рекомендации по выполнению лабораторных и практических работ в системе КОМПАС – ГРАФИК для студентов специальностей 240901, 151001, 160302, 260601, 240706, 170104, 200106, 190603, 240702, 220501

Бийск

2010

Федеральное агентство по образованию

Бийский технологический институт (филиал)

государственного образовательного учреждения

высшего профессионального образования

«Алтайский государственный технический университет

имени И. И. Ползунова»

Г. И. Куничан, Т.Н. Смирнова, Л.И. Идт

Методические рекомендации по выполнению лабораторных и практических работ в системе КОМПАС – ГРАФИК для студентов специальностей 240901, 151001, 160302, 260601, 240706, 170104, 200106, 190603, 240702, 220501

Авторы Куничан Г. И.

Смирнова Т.Н.

Идт Л.И.

Зав. кафедрой ТГ Куничан Г.И.

Нормоконтролер кафедры ТГ Идт Л.И.

Методист факультета Ромашев А.Н.

Зав библиотекой Волкова Л.В.

Редактор

Первый заместитель директора по УР Харитонов В.А.

Бийск

2010

УДК 515,(075.8)

Рецензент: доцент кафедры МАХиПП А.И. Легаев

Куничан, Г. И.

Создание сборочного чертежа «Фланцевое соединение» в системе КОМПАС 3D: методические рекомендации по выполнению лабораторных и практических работ в системе КОМПАС–ГРАФИК для студентов специальностей 240901, 151001, 160302, 260601, 240706, 170104, 200106, 190603, 240702, 220501/ Г.И. Куничан, Т.Н. Смирнова, Л.И. Идт; Алт. гос. техн. ун-т им. И. И.Ползунова, БТИ.- Бийск. Изд-во Алт. гос. техн. ун-та, 2010.- с.

Методические рекомендации предназначены для начинающих изучение системы КОМПАС-3D V9. В работе рассмотрен пример создания 3D модели сборочного узла и выполнение его ассоциативного чертежа.

УДК 515,(075.8)

Рассмотрены и одобрены

на заседании кафедры Технической

графики.

Протокол № 60 от 19 апреля 2010

БТИ АлтГТУ, 2010

Введение

Сборка в КОМПАС-3D – трехмерная модель, объединяющая модели деталей, подсборок и стандартных изделий (они называются компонентами сборки), а также информацию о взаимном положении компонентов и зависимостях между параметрами их элементов. Состав сборки и ее компонентов задается пользователем.

Выделяют следующие способы проектирования сборок:

  • проектирование «снизу вверх»;

  • проектирование «сверху вниз»;

  • смешанный способ проектирования.

Проектирование сборки «снизу вверх» представляет собой последовательное добавление в сборку деталей (компонентов), сопровождающееся установлением их взаимного расположения. Такой порядок проектирования используется только при создании сборок, состоящих из небольшого количества деталей.

Проектирование сборки «сверху вниз» характеризуется тем, что компоненты сборки можно моделировать непосредственно в самой сборке.

В предлагаемых методических рекомендациях рассматривается проектирование сборочного узла первым способом: «снизу вверх», т.е. создание всех компонентов сборки заранее.

Как создать трехмерные фланцы для ваших чертежей трубопроводов

    Фланцы могут быть немного сложными для рисования вручную в САПР, особенно в 3D. Сегодня мы рисуем фланцы труб в изометрическом виде, используя наш инструмент Mech-Q в AViCAD.

    После загрузки основного диалогового окна трубопровода с панели инструментов или из раскрывающегося списка Mech-Q вы можете выбрать одинарную, двойную линию или 3D. В приведенном ниже видеопримере мы работаем с опцией 3D.

    3-минутное пошаговое видео о том, как создать фланец трубопровода.

    Тип фланцев:

    После двойного щелчка по значку фланца вы можете открыть диалоговое окно настроек, где вы можете ввести необходимую информацию, начиная с типа фланца, который необходимо нарисовать.

    • Blind Plate
    • Flat
    • Slip-On
    • Welding Neck
    • Lap Joint
    • Long Neck
    • Ring Joint
    • Socket Weld
    • Boss
    • User defined

    Select the flange type from the ” Введите «список» — затем, чтобы начать процесс рисования, выберите значок, соответствующий требуемому фланцу и виду. См. точки вставки (отмеченные X), чтобы выбрать, какую сторону фланца вам нужно нарисовать.

    После выбора из двух значков программа запросит точку вставки и угол поворота или направление вверх.

    Примечание. После выбора точки вставки количество отверстий и другие соответствующие значения также определяются в командной строке.

    Доступные варианты фланцев

    Процедура фланцев позволяет использовать множество различных настроек, включая толщину фланцев, диаметр и крепежные детали. В их состав входят:

    • Центры 2D (вкл./выкл.)
    • Рисование скрытых линий 2D (вкл./выкл.)
    • Приподнятая поверхность или плоскость
    • Накладные фланцы (если применимо)
    • Начертите в виде плоского фланца.
    • Прокладка (вкл./выкл.)
    • Болты или шпильки (только для спецификации)

    Примечание. Болты/шпильки также можно добавить в спецификацию сопрягаемого фланца конца трубы или фитинга.

    Если дважды щелкнуть эскиз фланца, вы также увидите различные параметры фланца трубы.

    На рисунке показано типичное диалоговое меню с различными доступными настройками.

    Как определить свои собственные фланцы

    Вы также можете добавить свой собственный фланец. Это позволит вам позже быстро восстановить настройки фланца. Сначала выберите «Пользовательский» из списка «Тип» фланца.

    Затем, чтобы определить новый фланец, выберите пункт «<Добавить новый >» в списке «Выбрать» в поле «Пользовательские фланцы». Отобразится диалоговое окно User Flange Data. Введите данные фланца, затем используйте кнопку «Сохранить проект», чтобы сохранить новый дизайн фланца.

    Определяемые пользователем фланцы затем отображаются в списке «Выбор». Список может отображать либо все пользовательские фланцы текущего размера, либо все пользовательские фланцы в базе данных.

    Другие примечания по трубопроводам:

    Процедура работы с фланцами также работает непосредственно со спецификацией трубопровода, поэтому крепежные элементы также можно заносить в таблицу.

    Mech-Q позволяет быстро нарисовать фланцы в 2D или 3D вместе со многими другими фитингами — каждый из них может быть включен в спецификацию для дальнейшей отчетности.

    Кроме того, можно загрузить руководство и учебник по Mech-Q, а также подробные практические примеры.

    Загрузить бесплатную пробную версию

    Фланцы — размеры фланцев и болтов ASME/ANSI B16.

    5

    Размеры фланцев определяются размером трубы и классом давления, необходимыми для применения. Фланцы стандартизированы в соответствии с публикациями таких организаций, как ASME, MSS, API и других.

    ASME/ANSI B16.5 Предоставляет

    • Шея сварки
    • Слипко
    • СОКТА WELD
    • РАСПОЛОЖЕНИЯ
    • LAP SAINT
    • Blind
    9003 поставленные цифры с
9003 поставленные цифры с номерами поставленных поставленных диаграмм
  • . — в классах от 150 до 2500. Обратите внимание, что рейтинги указаны пошагово с такой терминологией, как 9.0008 ASME класс xxx или API xxxx .

    В общем случае необходимо указать размер (толщину) присоединяемой трубы при стыковой сварке с фланцем. Толщина стенки не влияет на сварные и резьбовые соединения с раструбом, и для них требуется только наружный диаметр.

    • Размеры стальных труб — Спецификация 40
    • Размеры стальных труб — Спецификация 80

    Номинальный размер трубы
    NPS
    (дюймы)     		Класс 150
    (Диаметр
    Фланцевой     		Bolt
    Circle
    (inches)
    1/4 3-3/8 4 1/2 0. 62 2-1/4
    1/2 3-1/2 4 1/2 0.62 2-3/8
    3/4 3-7/8 4 1/ 2 0.62 2-3/4
    1 4-1/4 4 1/2 0.62 3-1/8
    1-1/4 4-5/8 4 1/2 0,62 3-1/2
    1-1/2 5 4 1/2 0.62 3-7/8
    2 6 4 5/8 0.75 4-3/4
    2-1/2 7 4 5/8 0.75 5-1/2
    3 7-1/2 4 5/8 0.75 6
    3-1/2 8-1/2 8 5/8 0. 75 7
    4 9 8 5/8 0.75 7-1/2
    5 10 8 3/4 0.88 8-1/2
    6 11 8 3/4 0.88 9-1/2
    8 13 -1/2 8 3/4 0.88 11-3/4
    10 16 12 7/8 1 14-1/4
    12 19 12 7/8 1 17
    14 21 12 1 1.12 18-3/4
    16 23-1/2 16 1 1,12 21-1/4
    18 25 16 1-1/8 1. 25 22-3/4
    20 27-1/2 20 1-1/8 1.25 25
    24 32 20 1-1/4 1.38 29-1/2

    • 1 дюйм = 25,4 мм

    Nominal Pipe Size
    NPS
    (inches)     		Class 300
    Diameter of
    Flange
    (inches)     		No.
    of
    Bolts    		 Diameter of
    Bolts
    (inches )     		Diameter of
    Bolt Holes
    (inches)     		Bolt
    Circle
    (inches)
    1/4 3-3/8 4 1/2 0.62 2-1/4
    1/2 3-3/4 4 1/2 0. 62 2-5/8
    3/4 4-5/8 4 5/8 0.75 3-1/4
    1 4-7/8 4 5/8 0,75 3-1/2
    1-1/4 5-1/4 4 5/8 0.75 3-7/8
    1-1/2 6-1/8 4 3/4 0.88 4-1/2
    2 6-1/2 8 5/8 0.75 5
    2-1/2 7-1/2 8 3/4 0.88 5 -7/8
    3 8-1/4 8 3/4 0.88 6-5/8
    3-1/2 9 8 3/4 0.88 7-1/4
    4 10 8 3/4 0. 88 7-7/8
    5 11 8 3/4 0.88 9-1/4
    6 12- 1/2 12 3/4 0,88 10-5/8
    8 15 12 7/8 1 13
    10 17-1/2 16 1 1.12 15-1/4
    12 20-1/2 16 1-1/8 1.25 17-3/4
    14 23 20 1-1/8 1,25 20-1/4
    16 25-1/2 20 1-1/4 1.38 22-1/2
    18 28 24 1-1/4 1.38 24-3/4
    20 30-1/2 24 1-1/4 1. 38 27
    24 36 24 1-1/2 1,62 32

    Nominal Pipe Size
    NPS
    (inches)     		Class 400
    Diameter of
    Flange
    (inches)     		No.
    of
    Bolts    		 Diameter of
    Bolts
    (inches)     		Diameter of
    Bolt Holes
    (inches)     		Bolt
    Circle
    (inches)
    1/4 3-3/8 4 1/2 0.62 2-1/4
    1/2 3-3/4 4 1/2 0.62 2-5/8
    3/4 4-5/8 4 5/8 0.75 3-1/4
    1 4-7/ 8 4 5/8 0,75 3-1/2
    1-1/4 5-1/4 4 5/8 0. 75 3-7/8
    1-1/2 6-1/8 4 3/4 0.88 4-1/2
    2 6-1/2 8 5/8 0.75 5
    2-1/2 7-1/2 8 3/4 0,88 5-7/8
    3 8-1/4 8 3/4 0.88 6-5/8
    3-1/2 9 8 7/8 1 7-1/4
    4 10 8 7/8 1 7-7/8
    5 11 8 7/8 1 9-1/4
    6 12-1/2 12 7/8 1 10-5/8
    8 15 12 1 1. 12 13
    10 17-1/2 16 1-1/8 1.25 15-1/4
    12 20-1/2 16 1-1/4 1.38 17-3/4
    14 23 20 1-1/4 1.38 20-1/4
    16 25-1/2 20 1-3/8 1.5 22-1/2
    18 28 24 1-3/8 1.5 24-3/4
    20 30-1/2 24 1-1/2 1.62 27
    24 36 24 1-3/4 1.88 32

    Nominal Pipe Size
    NPS
    (inches)     		Class 600
    Diameter of
    Flange
    (inches)     		No.

    Болты    		 Диаметр
    Болты
    (дюймы)     		Диаметр
    Болт Отверстия
    (дюймы)     		Болт
    0
    Окружность

    0134

    1/4 3-3/8 4 1/2 0.62 2-1/4
    1/2 3-3/4 4 1/2 0.62 2-5/8
    3/4 4-5/8 4 5/8 0.75 3-1/4
    1 4-7/8 4 5/8 0,75 3-1/2
    1-1/4 5-1/4 4 5/8 0.75 3-7/8
    1-1/2 6-1/8 4 3/4 0.88 4-1/2
    2 6-1/2 8 5/8 0.75 5
    2- 1/2 7-1/2 8 3/4 0,88 5-7/8
    3 8-1/4 8 3/4 0. 88 6-5/8
    3-1/2 9 8 7/8 1 7-1/4
    4 10-3/4 8 7/8 1 8-1/2
    5 13 8 1 1,12 10-1/2
    6 14 12 1 1.12 11-1/2
    8 16-1/2 12 1-1/8 1.25 13-3/ 4
    10 20 16 1-1/4 1.38 17
    12 22 20 1-1/4 1.38 19- 1/4
    14 23-3/4 20 1-3/8 1.5 20-3/4
    16 27 20 1-1/2 1. 62 23 -3/4
    18 29-1/4 20 1-5/8 1.75 25-3/4
    20 32 24 1 -5/8 1,75 28-1/2
    24 37 24 1-7/8 2 33

    Nominal Pipe Size
    NPS
    (inches)     		Class 900
    Diameter of
    Flange
    (inches)     		No.
    of
    Bolts    		 Diameter of
    Bolts
    (inches)     		Diameter of
    Bolt Holes
    (inches)     		Bolt
    Circle
    (inches)
    1/2 4-3/4 4 3/4 0.88 3-1/4
    3/4 5-1/8 4 3/4 0. 88 3-1/2
    1 5-7/8 4 7/8 1 4
    1-1/4 6-1/4 4 7/8 1 4-3/8
    1-1/2 7 4 1 1.12 4-7/8
    2 8-1/2 8 7/8 1 6-1/2
    2-1/2 9-5/8 8 1 1.12 7-1/2
    3 9-1/2 8 7/8 1 7-1/2
    4 11-1/2 8 1-1/8 1.25 9-1/4
    5 13-3/ 4 8 1-1/4 1.38 11
    6 15 12 1-1/8 1. 25 12-1/2
    8 18-1/2 12 1-3/8 1,5 15-1/2
    10 21-1/2 16 1-3/8 1.5 18-1/2
    12 24 20 1-3/8 1.5 21
    14 25-1/4 20 1-1/2 1.62 22
    16 27-3 /4 20 1-5/8 1,75 24-1/2
    18 31 20 1-7/8 2 27
    20 33-3/4 20 2 2.12 29-1/2
    24 41 20 2-1/2 2.62 35-1/2

    .
    Nominal Pipe Size
    NPS
    (дюймы)     		Класс 1500
    Диаметр
    Фланцевой )     		Bolt
    Circle
    (inches)
    1/2 4-3/4 4 3/4 0. 88 3-1/4
    3/4 5-1/8 4 3/4 0,88 3-1/2
    1 5-7/8 171 5-7/8 1717137
    1 5-7
    1
    1
    1
    1 4
    1-1/4 6-1/4 4 7/8 1 4-3/8
    1-1/2 7 4 1 1,12 4-7/8
    2 8-1/2 8 7/8 1 6-1/2
    2-1/2 9-5/8 8 1 1.12 7-1/2
    3 10-1/2 8 1-1/8 1.25 8
    4 12-1/4 8 1-1/4 1,38 9-1/2
    5 14-3/4 8 1-1/2 1. 62 11-1/2
    6 15-1/2 12 1-3/8 1.5 12-1 /2
    8 19 12 1-5/8 1.75 15-1/2
    10 23 12 1-7/8 2 19
    12 26-1/2 16 2 2.12 22-1/2
    14 29-1/2 16 2-1/4 2.38 25
    16 32-1/2 16 2-1/2 2.62 27-3/4
    18 36 16 2-3/4 2.88 30- 1/2
    20 38-3/4 16 3 3.12 32-3/4
    24 46 16 3-1/2 3. 62 39

    Nominal Pipe Size
    NPS
    (inches)     		Class 2500
    Diameter of
    Flange
    (inches)     		No.
    of
    Bolts    		 Diameter of
    Bolts
    (inches)     		Diameter of
    Bolt Holes
    (inches)     		Bolt
    Circle
    (inches)
    1/2 5-1/4 4 3/4 0.88 3-1/2
    3/4 5-1/2 4 3/4 0.88 3-3/4
    1 6- 1/4 4 7/8 1 4-1/4
    1-1/4 7-1/4 4 1 1.12 5-1/8
    1-1/2 8 4 1-1/8 1. 25 5-3/4
    2 9-1/4 8 1 1.12 6-3/4
    2-1/2 10-1/2 8 1-1/8 1,25 7-3/4
    3 12 8 1-1/4 1.38 9
    4 14 8 1-1/2 1.62 10-3/4
    5 16-1/2 8 1-3/4 1.88 12-3/4
    6 19 8 2 2,12 14-1/2
    8 21-3/4 12 2 2.12 17-1/4
    10 26-1/2 12 2-1/2 2.62 21-1/4
    12 30 12 2-3/4 2.
    Share This Post  :

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Guava WordPress Theme, Copyright 2017 2025 © Все права защищены.
