Трубопроводная система из ПВХ под клеевое соединение FIP (Италия)
Компания «ПластТермо» занимается поставками труб, фитингов и запорной арматуры из ПВХ под клеевое соединение. В каталоге они представлены продукцией итальянского завода FIP.
ПВХ-трубы под клеевое соединение представляют собой изделия из поливинилхлорида, которые скрепляются посредством склеивания. Такая технология позволяет получать надежные и герметичные системы, поэтому она считается холодной сваркой. Это соединение иногда называют и химической сваркой, потому что стенки элементов трубопровода размягчаются под воздействием клеящего состава, а потом вновь застывают.
Ассортимент продукции ПВХ
Трубы ПВХ | Фитинги ПВХ | Запорная арматура ПВХ |
Запорная арматура ПВХ с электроприводом | Запорная арматура ПВХ с пневмоприводом | Инструменты и аксессуары для монтажа |
Основные преимущества ПВХ FIP
1. ООО ПластТермо является официальным дистрибьютором завода FIP в России. Работая с нами, Вы получаете гарантию лучшей цены.
2. Продажи ПВХ FIP в России насчитывают более чем 20-ти летнюю историю. За это время реализовано более 1000 проектов на крупнейших предприятиях страны. А самое главное, накоплен бесценный опыт применения ПВХ FIP в различных областях применения, а также заработана безупречная репутация продукции. По Вашему запросу мы предоставим отзывы и рекомендательные письма авторитетных специалистов отрасли.
3. Качество продукции подтверждается Российскими сертификатами:
• свидетельство о государственной регистрации;
• сертификат соответствия;
• экспертное заключение о пригодности изделия FIP в районах повышенной сейсмичности;
• свидетельство Российского морского регистра судоходства;
• декларация о соответствии на запорную арматуру FIP ТР ТС 010/2011 «О безопасности машин и оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
4. Сервисный центр на базе представительства FIP в России. Мы всегда готовы проконсультировать Вас по правильному выбору продукции для Вашей системы, а также произвести обучение, с выдачей соответствующих сертификатов.
5. Наличие программного обеспечения для проектирования FIPlastiCAD.
6. Огромный ассортимент труб, фитингов и запорной арматуры на складе в Москве. Организация доставки во все регионы России.
Надёжность и долговечность продукции являются ключевыми преимуществами FIP. Не экономьте на качестве. Выбирая FIP, Вы сможете минимизировать эксплуатационные расходы на Вашем объекте.
Область применения клеевого ПВХ
Трубопроводы из ПВХ под клеевое соединение являются наиболее востребованными, и широко применяются на протяжении многих лет в различных отраслях промышленности. Благодаря высокой коррозионной стойкости трубы и фитинги из ПВХ применяются не только в инженерных, но и технологических системах для транспортировки различных жидкостей: от питьевой воды до различных химически агрессивных сред.
• Обвязка бассейнов
Небольшой вес, простота и скорость монтажа и обслуживания, надежность и долговечность при эксплуатации, а также и безукоризненный внешний вид обвязки – все это сыграло свою решающую роль при выборе трубопроводной системы из ПВХ компаниями данного рынка.
• Водоподготовка
Наиболее обширная отрасль по применению пластиковых трубопроводных систем — системы водоочистки и водоподготовки. Деминерализованная и деионизированная вода, кислотные растворы и концентрированная серная кислота – основные среды, транспортируемые по пластиковым трубопроводам в цехах ХВО.
Такие качества труб из ПВХ, как:
— высокое сопротивление химически агрессивным средам,
— отсутствие коррозии и отложений на стенках, влияющих на чистоту транспортируемых жидкостей,
• Химическая промышленность
На протяжении многих лет трубопроводы ПВХ широко используется на химических предприятиях при транспортировке агрессивных жидкостей. Материал ПВХ стоек к большинству минеральных кислот, оснований, водных растворов солей, жиров, масла, бензину (не содержащего бензола), а также к гипохлориту натрия. Трубы и фитинги из ПВХ удовлетворяет самым высоким требованиям, предъявляемым к нему с точки зрения безопасности, экономического фактора и последующего обслуживания.
• Тепличное хозяйство
Обвязка технологического оборудования, узлы для приготовления растворов, трубопровод для капельного полива, система навозоудаления — в данном сегменте трубы из ПВХ нашли самое широкое применение. В животноводстве трубопроводы из ПВХ применяются для организации систем подачи питьевой воды и корма. Здесь на первый план выходят такие характеристики систем из ПВХ как: отсутствие коррозии и отложений. Трубы из ПВХ биологически инертны, и не поддерживают рост числа бактерий.
Общие характеристики клеевого ПВХ
Изобретенный в 1930 году в Германии, ПВХ (жесткий поливинилхлорид) производится в процессе полимеризации мономера винилхлорида. Благодаря присутствию хлора в молекуле ПВХ получаемая смола имеет отличные характеристики по термической, химической и механической стойкости при температурах до 60 °C.
Различные соединения, полученные путем добавления соответствующих присадок и стабилизаторов, делают ПВХ самым гибким из полимерных материалов и позволяют адаптировать его к применению в широком диапазоне областей применения напорных трубопроводов.
• Химическая стойкость: смолы ПВХ обладают высокой устойчивостью к воздействию многих кислот и щелочей, парафиновых и алифатических углеводородов и солевых растворов. Не рекомендуется использовать их для транспортировки полярных органических соединений, в том числе хлористых и ароматических растворителей. Согласно действующим национальным и международным нормативам смолы. ПВХ полностью совместимы также с пищевым сырьем, деминерализованной водой, питьевой водой и водой, подлежащей опреснению.
• Термическая стабильность: смолы ПВХ отличаются высокой термостабильностью в интервале температур от 20°C до 50°C, а потому широко применяются в промышленности и водопроводных системах, обеспечивая отличную механическую прочность, значительную жесткость, пониженный коэффициент теплового расширения и повышенный коэффициент надежности при работе. Также, компаунды ПВХ устойчивы к горению: точка воспламенения составляет 399°C, и пламя поддерживается только если концентрация кислорода в два раза превышает содержание в атмосфере или при наличии внешнего источника возгорания. Точка воспламенения: 399° C. Концентрация кислорода: 45%. Класс горючести UL 94: V0. Благодаря пониженному коэффициенту теплопроводности (λ = 0,15 Вт/м °C по стандарту ASTM C177), использование смол ПВХ для транспортировки горячих сред обеспечивает умеренные потери тепла и позволяет избежать проблем конденсации.
• Высокая механическая прочность: смолы ПВХ отличаются низкой проницаемостью для кислорода и пониженным водопоглощением (0,1% при 23° C по стандарту ASTM D 570). Термическая стойкость материала обусловливает высокую механическую ударопрочность и способность выдерживать рабочие давления порядка 4-6-10-16 бар при температуре 20°C.
• Устойчивость к старению: смолы ПВХ обладают повышенным пределом прочности по всей площади (минимальное необходимое усилие MRS ≥ 25,0 МПа при 20°C) и обеспечивают очень большой срок службы систем без заметного ухудшения физико-механических свойств.
Преимущества систем из ПВХ с клеевым соединением
Поливинилхлорид является одним из наиболее экономичных решений из всех существующих термопластиковых материалов. В его состав могут вноситься различные добавки и стабилизаторы, которые модифицируют молекулярный состав и придают ПВХ необходимые характеристики. В результате из этого получаются вариации материала, подходящие для использования в различных областях, в которых требуется транспортировка жидкостей под давлением.
Основные преимущества таких трубопроводов определяются характеристиками материала.
- Инертность поливинилхлорида к большинству неорганических соединений. По ПВХ-трубам с клеевым соединением можно транспортировать среды, которые содержат:
- кислоты;
- щелочи;
- различные соли;
- алифатические или парафиновые углеводороды.
В то же время не рекомендуется перекачивать по таким трубам составы, содержащие полярные органические растворители, в том числе, ароматические и хлорированные типы.
- Уникальная молекулярная структура. Она обеспечивает ПВХ-трубам под клеевое соединение низкий коэффициент теплопроводности. За счет этого у системы появляются такие преимущества, как минимальные потери тепла и отсутствие конденсата.
- Малая проницаемость для кислорода и сниженная абсорбция воды.
- Старение материала происходит очень медленно из-за особых физических и химических свойств ПВХ-смолы.
- По трубопроводам из поливинилхлоридных элементов можно без каких-либо ограничений транспортировать питьевую воду, напитки и пищевые продукты. У всех компонентов ПВХ-труб под клеевое соединение имеются гигиенические сертификаты.
- Отличные механические характеристики материала и его повышенная ударная прочность. Это позволяет эксплуатировать ПВХ-трубы под клеевое соединение с рабочим давлением до 16 атмосфер при температуре +20 °С.
- Пожарная стойкость материала. Температура воспламенения поливинилхлорида составляет +399 °С. Горение поддерживается только в экстремальных условиях, если:
- содержание кислорода в воздухе вдвое превышает нормальное атмосферное;
- имеется открытое пламя.
- Минимальные расходы на монтаж. При работе с ПВХ-трубами под клеевое соединение можно выбирать различные типы креплений элементов. Это позволяет существенно сэкономить на сборке системы.
В нашем каталоге представлен полный ассортимент поливинилхлоридных труб, фитингов и запорной арматуры под клеевое соединение. На складе в Москве всегда имеется запас продукции для любого объема вашего заказа.
Физические характеристики ПВХ
Параметр | Метод тестирования | Единица измерения | Значение |
Плотность | ISO 1183 ASTM D792 | г/см3 г/см3 | 1,38 1,38 |
Модуль эластичности | ISO 527 | MPa=N/mm2 | 3000 |
Ударная прочность по IZOD с надрезом при 23°С | ASTM D256 | J/m | 50 |
Относительное удлинение при разрыве | ISO 527 | % | 50 |
Твёрдость по шкале Роквелла | ISO 868 | Shore D | 80 |
Предел прочности на растяжение | SO 527 | MPa=N/mm2 | 50 |
Теплостойкость по VICAT (В/50) | ISO 306 | °C | 76 |
Температура деформации при нагреве (0,46 Н/мм2) | ASTM D648 | °C | 86 |
Теплопроводность при 23°С | DIN 52612-1 ASTM C177 | W/(m°C) W/(m°C) | 0,15 0,15 |
Коэффициент термического расширения | DIN 53752 ASTM D696 | m/(m°C) m/(m°C) | 8 x 10-5 8 x 10-5 |
Коэффициент термического расширения | DIN 53752 ASTM D696 | % % | 45 45 |
Компания ООО «ПластТермо» является официальным дистрибьютором завода FIP (Италия). Мы поставляем весь ассортименте труб, фитингов и запорной арматуры ПВХ под клеевое соединение. Продукция всегда имеется на складе в Москве.
Монтаж труб своими руками с помощью фитингов
Trubtraid » Обслуживание труб » Склеивание
Склеивание
Автор Trubtraid.ru Опубликовано Обновлено
Такое мероприятие, как монтаж труб пвх своими руками может показаться достаточно сложным, практически невыполнимым делом, однако по факту реализация рассматриваемого мероприятия требует от мастера лишь четкого понимания технологии и добросовестного подхода к её реализации.
Содержание
- Благодаря чему такие трубы обрели популярность?
- Каковы основные способы соединения?
- Какой инструмент применяется для сварки ПВХ?
- Каковы правила выполнения работ?
- Что следует учитывать в процессе прогрева и сборки?
- Какие разновидности фитингов применяются чаще?
Благодаря чему такие трубы обрели популярность?
Рассматриваемые детали имеют немало значимых преимуществ, ключевыми из которых вполне объективно считаются:
- Тотальная устойчивость коррозионным процессам, во многом обеспечивающая долговечность рассматриваемых изделий.
- Низкая, если сравнивать с аналогами, стоимость.
- Рассматриваемая продукция применима не только для воды или отопления, но и для обустройства канализации и даже газопровода.
- Максимальная простота механической обработки и, соответственно, высокая оперативность спаивания.
- Малая конечная масса конструкции, значительно продлевающая ее прочность и увеличивающая срок службы изделия.
- Для полноценной сборки водопровода из таких труб не требуется наличие опыта, что так или иначе в контексте рассматриваемых работ достаточно важно.
Важно: приобрести устройство для спаивания пластиковых труб можно, однако если ситуация предполагает однократное выполнение работ, гораздо разумнее и экономичнее взять аппарат в аренду или рассмотреть другие доступные варианты.
Каковы основные способы соединения?
К основным технологиям соединения таких узлов относят:

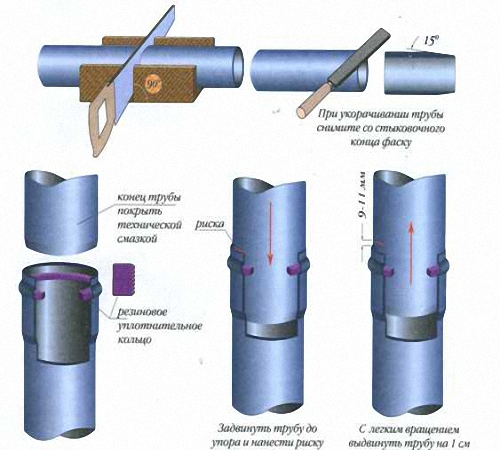

- Раструбный способ соединения. В контексте данного способа один из концов трубы расширяется для того, чтобы продолжить работу.
- Муфтовый способ соединения. В этой ситуации для соединения двух разрозненных деталей используется третья деталь — муфта. Если же предполагается резьбовой монтаж, то цель достигается с помощью фитингов.
Какой инструмент применяется для сварки ПВХ?
Если диаметр обрабатывемых деталей не превышает 40 мм, то для их монтажа подойдет переносной «утюг».
Принцип работы таокго устройства достаточно прост: тепло с нагревательного элемента (ТЭНа) передается на гильзу, а с гильзы – на насадку, посредством которой и нагревается деталь.
Интересно: Что же такое пвх, как переводится сочетание букв и какой состав в этих изделия. Об этом можно почитать перейдя по этой ссылке.
Каковы правила выполнения работ?
Во время монтажа ПВХ необходимо соблюдать следующие правила:
Труборез (16-42 mm) БРИГАДИР
- Обрезка отдельных компонентов осуществляется хорошо наточенным инструментом и только под углом в 90 градусов.
- Обработка армированных деталей предполагает удаление армировки по краям изделия.
- Оптимальная температура нагрева обрабатываемой поверхности — 260 градусов, поэтому работать следует в рукавицах.
Что следует учитывать в процессе прогрева и сборки?
- Как уже говорилось выше, оптимальная температура для соединения отдельных деталей составляет 260 градусов.
Меньший прогрев не обеспечивает достаточной эффективности, но и перегревать не стоит, поскольку это приведет к разрушению структуры материала.
- Установка фитингов должна выполняться с максимальной оперативностью, при этом нельзя забывать о контроле за ровностью и качеством шва.
- Движение соединенных деталей в течение нескольких минут после обработки является недопустимым, крайне важно обеспечить надежную фиксацию конструкции.
- Если трубы используются в контексте отопительной системы, то частое применение пластиковых фиксирующих деталей будет вполне оправданным.

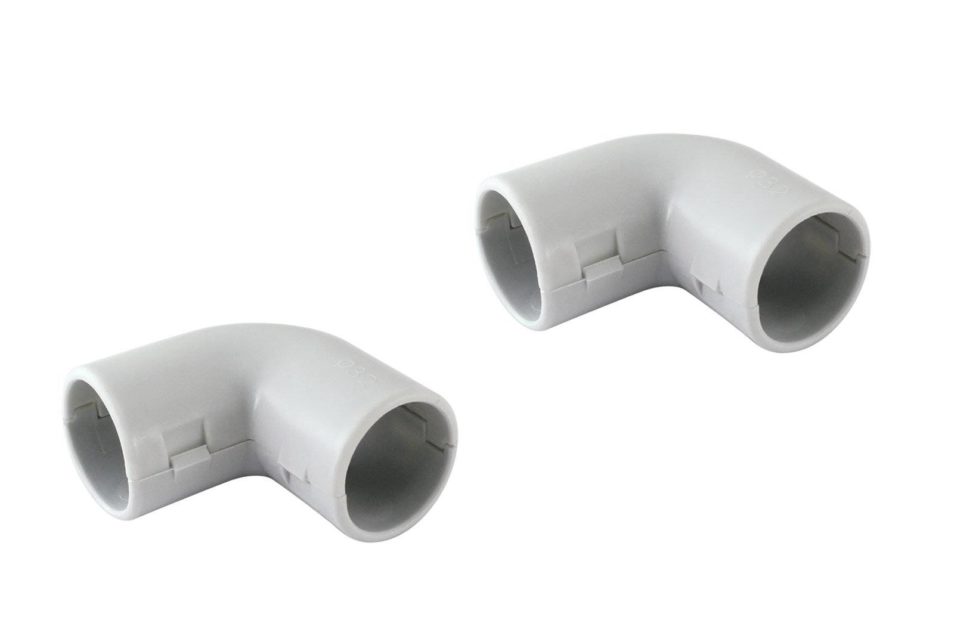

Какие разновидности фитингов применяются чаще?
На сегодняшний день наибольшей популярностью пользуются следующие разновидности фитингов:
- Детали компрессионного типа.
- Пресс — фитинги.
Запчасти из второй группы проявили себя более надежным способом соединения. Сам по себе процесс сборки системы осуществляется в рамках следующей схемы:
Работа с фитингами. Инструкция № 2
Не стоит проявлять беспечность и отказываться от изучения инструкции к «паяльнику». Как правило, там подробно сообщается о том, какие трубы и сколько времени нужно прогревать до начала непосредственной сборки конструкции. Снимать детали нужно с осторожностью, чтобы избежать возможной деформации. Несмотря на объемность описания, сам по себе процесс не отнимет большого количества времени и не доставит существенных хлопот, если выполнять монтаж добросовестно и следовать изложенной инструкции.
Посмотрите видео о том как склеить водопроводные трубы из пластика, длительность 2 мин 26сек
Инструкция по монтажу труб и фитингов ПВХ/ХПВХ поэтапно
Холодная сварка с применением специального связующего состава и растворителя представляет собой продольное соединение труб и фитингов из ХПВХ TemperFIP100® и ПВХ.
Холодная сварка выполняется при помощи специальных связующих составов, полученных в результате разложения полимеров ХПВХ и ПВХ в смеси растворителей, которые размягчают стенки труб и фитингов перед последующим соединением. Холодная сварка позволяет получить неразъемные соединения с химической и механической стойкостью, сопоставимой с аналогичными характеристиками используемых труб и фитингов. Связующие составы должны подбираться с учетом типа соединяемых полимерных материалов, поскольку свойства растворителей и добавок могут изменяться.
Следует помнить, что все связующие составы, предназначенные для соединения труб TemperFIP100® и входящие в систему TemperFIP100® должны использоваться для соединения труб, фитингов и арматуры из одного и того же полимерного материала. Ни в коем случае нельзя применять один и тот же связующий состав для соединения элементов из разных полимерных материалов, используемых в системе TemperFIP100®.
Для соединения труб ХПВХ компания FIP разработала специальные связующие составы TemperGLUE и TemperGLUE/ Weld-On 724 с применением компаунда ХПВХ марки CORZAN, который используется при производстве труб, фитингов и арматуры, что гарантирует получение высоконадежного неразъемного соединения.
Перед выполнением холодной сварки проверьте срок годности и состояние используемых материалов и соединяемых деталей. Проверьте однородность, текучесть и срок годности связующего состава.
1. Отрезать трубу перпендикулярно ее оси. Для получения правильного прямого сечения рекомендуется пользоваться роликовыми труборезами для резки труб из термопластика.
2. Обработать конец трубы с фаской на наружной поверхности, чтобы обеспечить правильное введение трубы в фитинг, под углом 15° (с учетом значений, приведенных в таблице “Длина холодной сварки и размер фаски трубы”).
Эта операция обязательна, поскольку отсутствие фаски может привести к соскабливанию и удалению связующего состава с поверхности фитинга, что нарушает эффективность соединения. Операция выполняется с помощью специальных приспособлений для снятия фаски (рис. 2).
3. Измерить глубину раструба фитинга до внутреннего упора и отметить на концетрубы соответствующее расстояние.
4. Пользуясь салфеткой/промокательной бумагой (чистой) или аппликатором, пропитанным очистителем Primer или Primer P70 (TemperFIP), устранить все следы загрязнения и (или) смазки с наружной поверхности трубы по всей длине холодной сварки; повторить ту же операцию на внутренней поверхности раструба фитинга до размягчения поверхностей (рис. 4).
Просушите поверхности в течение нескольких минут, а затем нанесите связующий состав.
Следует помнить, что используемые очистители Primer TemperFIP100® или Primer P70 не только очищают соединяемые поверхности, но и оказывают важное действие по размягчению и подготовке к нанесению связующего состава, что позволяет получить оптимальное соединение.
5. Равномерно в продольном направлении нанесите связующий состав TemperGLUE или TemperGLUE/Weld-On 724 на оба соединяемых компонента (на наружную поверхность трубы и на внутреннюю поверхность раструба фитинга), пользуясь аппликатором или грубой кистью подходящего размера (таблица “Характеристики и размеры кистей и аппликаторов”).
Рекомендуется использовать аппликатор/кисть размером не менее половины диаметра трубы (рис. 7 — 8).
Связующий состав TemperGLUE должен быть нанесен на всю длину холодносвариваемых поверхностей трубы и фитинга:
на всю глубину раструба фитинга до внутреннего упора;
на всю длину холодносвариваемой трубы, ранее отмеченную на ее наружной поверхности.
6. Без промедления вставьте трубу в фитинг на всю предусмотренную длину холодной сварки, не поворачивая ее, только после этого можно слегка повернуть оба конца (не более 1/4 оборота между трубой и фитингом). Вращательное движение способствует более однородному распределению нанесенного слоя связующего состава (рис. 8).
7. Вставлять трубу в фитинг нужно как можно быстрее (рекомендуется выполнять эту операцию в течение не более 20-25 секунд). В зависимости от диаметра трубы и, следовательно, от степени сложности операции, вставка трубы в фитинг должна выполняться:
вручную одним человеком, до наружных диаметров d < 90 мм;
вручную двумя людьми, для наружных диаметров от d 90 мм до d < 160 мм;
с помощью механических толкателей труб, для наружных диаметров d > 160 мм.
8. Сразу после введения трубы в фитинг (до упора) необходимо на несколько секунд приложить давление к деталям, затем без промедления убрать крепированной бумагой или чистой салфеткой избыток связующего состава с наружной поверхности и, по возможности, с внутренних поверхностей (рис. 9).
9. Высыхание связующего состава: необходимо оставить соединенные компоненты для естественной сушки связующего состава, контролируя отсутствие аномальных нагрузок.
Время сушки зависит от нагрузок, которые будут прикладываться к соединению. В частности, необходимо выдерживать следующие минимальные интервалы времени в зависимости от температуры среды:
до перемещения соединения:
— от 5 до 10 минут при температуре окружающей среды > 10 °C;
— от 15 до 20 минут при температуре окружающей среды < 10 °C;
для ремонтных соединений, не подвергающихся испытанию под давлением, для всех размеров и любого давления:
— 1 час для каждой атмосферы прилагаемого давления;
для соединений, которые подвергаются гидравлическому испытанию, для труб и фитингов любого диаметра до PN 16:
— не менее 24 часов.
Указанное время, необходимое для надлежащего высыхания связующего состава, рассчитано для комнатной температуры (около 25 °C). Для специальных климатических условий (влажность, температура и т. д.) рекомендуется обратиться в отдел техобслуживания и (или) на предприятия, производящие связующие составы, за более подробной информацией.
Инструкция по монтажу труб и фитингов ПВХ/ХПВХ
Инструкция по монтажу труб и фитингов ПВХ/ХПВХ (Источник: FIP)
Холодная сварка с использованием клеящего вещества, или просто клеевое соединение, представляет собой специальное продольное соединение, которое используется для соединения труб и фитингов из ПВХ или ХПВХ.Клеевое соединение выполняется с помощью соответствующих клеящих веществ/адгезивов, полученных в результате разложения полимеров ПВХ или ХПВХ в смеси растворителей, которые размягчают стенки труб и фитингов перед последующим соединением. Химическая сварка позволяет получить неразъемные соединения с химической и механической прочностью, сопоставимой с аналогичными характеристиками используемых труб и арматуры.

- Отрежьте трубу перпендикулярно оси. Чтобы получить качественное сечение, рекомендуется использовать специальные труборезы с роликами, предназначенные для резки труб из термопластов.
- Снимите фаску под углом 15°. Данная операция должна быть выполнена в обязательном порядке, так как в результате ненадлежащей обработки торцов может произойти соскабливание клея с поверхности фитинга, а также нарушение соединения. При осуществлении данной операции следует использовать соответствующие фасочные резцы.
- Измерьте глубину фитинга и нанесите на край трубы соответствующую отметку.
Таблица 1: Глубина вставки, клеевого соединения и ширина фаскиВнешний диаметр de (мм) Глубина клеевого соединения L (мм) Ширина фаски Sm (мм) 16 14 1,5 20 16 1,5 25 18,5 3 32 22 3 40 26 3 50 31 3 63 37,5 5 75 43,5 5 90 51 5 110 61 5 160 86 5 225 118,5 6 - Используя чистую бумажную салфетку или кусок ткани, пропитанной очищающим средствомPrimer, удалите остатки грязи и/или смазки с наружной поверхности трубы по всей длине клеевого соединения, а также с внутренней поверхности фитинга.
Просушите поверхности в течение нескольких минут, а затем нанесите клей. Следует помнить, что очистители, кроме промывки и очистки, также размягчают и подготавливают соединяемые поверхности к нанесению клеящего вещества, что позволяет получить оптимальное соединение.
- Нанесите клеящее вещество ровным слоем на продольные поверхности обоих соединяемых компонентов (наружную поверхность трубы и внутреннюю поверхность фитинга) с помощью аппликатора или грубой кисти соответствующих размеров (таблица 2).
Таблица 2: Характеристики и размеры кистей и аппликаторов Рекомендуется использовать аппликатор/кисть, размеры которого/которой составляют не менее половины диаметра трубы.Наружный диаметр трубы de (мм) Тип и размеры кисти или аппликатора 16-25 Круглой формы (8-10 мм) 32-63 Круглой формы (20-25 мм) 75-160 Прямоугольной/круглой формы (45-50 мм) > 160 Прямоугольной/цилиндрической формы (45-50 мм) Клей должен быть нанесен на всю длину склеиваемых поверхностей трубы и фитинга:— на всю глубину фитинга;— на всю длину склеивания трубы, заранее отмеченную на наружной поверхности.
- Быстро вставьте трубу в фитинг на всю глубину соединения, не вращая ее. Только после этого можно слегка повернуть оба края (не более ¼ оборота трубы и фитинга). При повороте компонентов нанесенный клей распределяется еще более равномерно.
- Вставка трубы в фитинг должна осуществляться быстро (рекомендуется выполнить все необходимые действия в течение 20-25 секунд). С учетом наружного диаметра труб и различных производственных трудностей, вставка трубы в фитинг должна выполняться:— вручную одним человеком, если наружный диаметр составляет не более 90 мм;— вручную двумя людьми, если наружный диаметр составляет от 90 до 160 мм;— с помощью соответствующего соединителя для труб, если наружный диаметр составляет более 160 мм.
- Сразу после вставки трубы в фитинг (до самого конца) прижмите оба компонента на несколько секунд, а затем немедленно удалите остатки клея с наружной поверхности, используя кусок крепированной бумаги или чистой ткани, а также с внутренних поверхностей, если это возможно.
- Просушка клея
- перед воздействием на соединение: — от 5 до 10 минут при температуре окружающей среды 10°С и выше — от 15 до 20 минут при температуре окружающей среды менее 10°С
- в отношении ремонтных соединений, которые не подвергаются гидравлическому испытанию, в отношении всех размеров и значений давления: — 1 час при любом давлении
- в отношении соединений, которые подвергаются гидравлическому испытанию для труб и фитингов любого диаметра до PN 16:

- В том случае, если значения внутреннего диаметра трубы и наружного диаметра фитинга являются предельными, сухая труба не может быть вставлена в фитинг.
- Если не указано иное, значения допусков должны быть следующими:

- Рекомендуется соблюдать следующие меры предосторожности:
- Учитывая летучесть растворителей, присутствующих в клее и чистящем средстве, следует закрывать емкости с данными веществами сразу после их использования.
- Растворители, находящиеся в газообразном состоянии, образуют легковоспламеняющиеся смеси. В связи с этим рекомендуется исключить присутствие в месте выполнения работы источников, способных вызвать воспламенение, включая: сварку, скопление электростатических зарядов, а также курение. Необходимо обеспечить обязательное выполнение мер предосторожности, приведенных на упаковках и предписанных производителями клеящих веществ.
- Клеевое соединение следует выполнять при температуре окружающей среды от 5 до 40°С, чтобы обеспечить надлежащие характеристики клея и чистящего средства.
- Количество клея, необходимого для выполнения соединения, зависит от ряда факторов (внешних условий, размеров труб, вязкости клея, опыта обслуживающего персонала и т.д.). В таблице 3 приведены приблизительные значения количества клеящего вещества, которое обычно требуется для соединения труб и фитингов различного диаметра.
Диаметр трубы/фитинга d (мм) | Количество соединений на 1 кг клея |
16 | 550 |
20 | 500 |
25 | 450 |
32 | 400 |
40 | 300 |
50 | 200 |
63 | 140 |
75 | 90 |
90 | 60 |
110 | 40 |
160 | 15 |
225 | 6 |

Причина | Непосредственный эффект | Следствие |
Слишком жидкий клей (чрезмерное количество разбавителя) | Ненадлежащее склеивание | Проскальзывание или наличие протечки в месте соединения трубы и фитинга |
Чрезмерное количество клея | Наружное и внутреннее склеивание за участком соединения | Ослабление поверхностей за участком соединения и образование пузырей с микротрещинами/источниками трещин на основном материале |
Клей слишком густой из-за испарения растворителя | Ненадлежащее склеиваниеНеравномерное высыхание | Проскальзывание или наличие протечки в месте соединения трубы и фитинга Возможное появление поверхностных трещин с источниками трещин на основном материале |
Недостаточное или ненадлежащее распределение клея | Ненадлежащее или слабое соединение в определенных местах | Проскальзывание или наличие протечки в месте соединения трубы и фитинга |
Ненадлежащая вставка трубы (неполная, чрезмерная, со смещением оси) | Ненадлежащее соединение | Передача механической нагрузки от трубы к фитингу и/или наличие протечки в месте соединения |
Грязные и/или влажные поверхности соединяемых компонентов | Ненадлежащее соединение | Проскальзывание или наличие протечки в месте соединения трубы и фитинга |
Инструкция по применению
Трубы ПВХ под клеевое соединение: виды труб, особенности монтажа
17 октября 2018
Трубы
Все чаще при строительстве и ремонте мастера отдают свое предпочтение пластиковым изделиям, оправдывая свой выбор легкостью установки и эстетической красотой таких конструкций.
Одним из видов пластиковых изделий будут ПВХ трубы, основным компонентом при производстве которых является поливинилхлорид. Самым легким способом соединения любых поверхностей является склейка. Именно поэтому была создана технология, позволяющая делать трубы ПВХ под клеевое соединение.
Виды ПВХ труб с клеевым соединением
Каждый мастер при выборе того или иного материала для будущей конструкции в-первую очередь изучает все технико-эксплуатационные характеристики. Для ПВХ труб свойственны следующие показатели:
Кольцевая жесткость | Позволяет конструкции не бояться давления до 120 атмосфер и физических воздействий |
Температурная устойчивость | Изменение формы изделия возможно только на 5% |
Морозоустойчивость | ПВХ труба с клеевым соединением сможет выдержать до -150С, при использовании при более низких температурах нужно использовать специальные утеплители |
Термоустойчивость | При использовании конструкций для передачи материалов с температурами выше 800С арматура теряет свою твердость.![]() |
Устойчивость к UF-лучам | Позволяет изделию не бояться солнца и применяться на открытых местностях |
Гладкость внутренней поверхности | Гладкость внутренней поверхности Данный показатель позволяет использовать данное изделие в различных отраслях, без страха образования засоров и застоев |
Трубы ПВХ под клеевое соединение могут быть нескольких видов:
- Напорная труба ПВХ – отличительной чертой данного вида арматуры будет их устойчивость к показателям давления, которые меняются относительно диаметра изделия. Так конструкция из напорных изделий будет выдерживать давление от 0,4 до 2,5 Мпа. Использование таких изделий возможно как для производственного, так и коммунального назначения.
- Безнапорная труба ПВХ – технические характеристики ПВХ конструкций данной разновидности напрямую зависят от диаметра и толщины бокового слоя. В современных магазинах продаются безнапорные трубы с диаметром 3,15 и 4 метра.
Важно! При выборе клеевых изделий и клея стоит особое внимание уделить будущему месту эксплуатации, так как агрессивные передаваемые материалы или несоответствие температур окружающей среды могут уменьшить срок эксплуатации.
Содержание
Как правильно выбрать фитинги для ПВХ труб
Выбор фитингов для конструкций из поливинилхлорида – важный этап создания будущей системы (водопроводной, канализационной или промышленной).
Всего существует несколько основных видов изделий из поливинилхлорида:
- труба — на одном из концов располагается уплотнительное кольцо, которое позволяет проводить состыковку клеевых изделий в раструб;
- муфта – предназначена для соединения двух концов клеевых пвх арматур, соединительное кольцо на которых отсутствует;
- колено (или отвод) – используется для изменения углов ПВХ соединений трубопровода;
- тройники и крестовины — понадобится соединения более двух арматур пластиковых трубопроводов;
- редукция – для соединения изделий разных диаметров.
При монтаже могут быть использованы разные способы соединения:
- клеевой способ, при котором результатом будет соединение с высоким показателем герметичности;
- муфтовый – с помощью специального фитинга и клея происходит объединение двух окончаний;
- в раструб – здесь будут использоваться исключительно соединительные кольца трубы, поэтому стоит внимательно отнестись к соосности изделий;
- сварка – используется в случаях, если эксплуатация и доступ к конструкции в дальнейшем будут осложнены;
- фланцевый.
Какие бывают клея для ПВХ труб
Для склеивания ПВХ изделия мастера рекомендуют выбирать клея, проверенные временем:
- Tangit;
- Марс;
- Феникс и др.
Производители клея обязательно на упаковке указывают следующие сведения:
- цель использования – при выборе клеевых арматур из поливинилхлорида и клея для них обязательно на упаковке указывается «подходит для изделий из поливинилхлорида»;
- технология склеивания – возможно отличная от стандартного монтажа, поэтому обязательно для прочтения на продукции, которую еще не использовали ранее;
- время застывания – чтобы достигнуть хорошей герметичности, потребуется соединение выдержать определенное время;
- особенности хранения – потребуется в случае приобретения больших объемов клея, чтобы в дальнейшем он не потерял свои клеящие свойства.
Преимущества использования клеевых труб ПВХ
Основные характеристики изделий из поливинилхлорида, соединенных клеевым способом:
- высокая устойчивость к химическим реагентам и действиям окружающей среды;
- легкость монтажа и большой выбор способов соединения;
- поверхностная гладкость стенок как внутри, так и изнутри, что позволяет эстетической конструкции с легкостью распределять жидкости на больших скоростями без создания засоров;
- низкий показатель теплоотдачи, а при использовании утеплителя этот показатель становится еще выше;
- срок службы до 50 лет, такой цифрой могут погордиться далеко не многие аналоги;
- прочность поверхностей клеевых конструкций приближается к показателям железных конструкций.
Особенности эксплуатации труб ПВХ под клеевое соединение
Трубопроводы из поливинилхлорида самые неприхотливые в эксплуатации. Так как они являются идеально гладкими, достаточно будет их периодически проверять на отсутствие дефектов и протеканий.
Если при выборе данной арматуры были учтены особенности температурных режимов, то будущему сооружению не потребуется никаких сопутствующих улучшений (добавление утеплителя и т.п.).
Также стоит учесть, что конструкции из поливинилхлорида относятся к пластиковым, что не позволяет излишнего физического воздействия на соединительные стыки, это может повлечь за собой разрушение соединительного шва.
Сфера применения
Область применения клеевых сооружений очень разнообразна – это могут быть как оросительные конструкции в сельскохозяйственных отраслях, так и водопроводные сооружения в многоквартирных жилых домах.
Многие мастера рекомендуют использование клеевых арматур в системах канализации и для построения систем отопления.
Помимо перечисленных сфер использования возможна эксплуатация в следующих отраслях:
- нефтедобывающая промышленность – здесь будут использоваться напорные изделия из ПВХ, так как они смогут выдержать большее давление;
- химическая промышленность – при установке мастер учитывает, что для применения электросварки потребуется специальный допуск к работе, а для использования клеевого соединения достаточно выбрать качественные материалы;
- передача природного газа;
- пищевая промышленность;
- жилищно-коммунальные цели.
С каждым днем область применения конструкций из поливинилхлорида только увеличивается, так как производитель постоянно дорабатывает технологии производства.
Установка ПВХ труб с клеевым соединением
Для монтажа потребуются:
- трубы;
- клей, кисточка для его нанесения или клеевой пистолет;
- фитинги;
- труборезы и наждачка;
- обезжириватель.
В-первую очередь будущую конструкцию примеряют, чтобы каждая деталь подходила друг к другу. После того как все детали разметили и разрезали, требуется обработать обезжиривателем места будущего склеивания.
Для облегчения монтажа можно воспользоваться специальным пистолетом для клея, который поможет равномерно без излишков распределить соединяющий материал. Если все-таки пистолета нет, нанесение клеевого состава производится обычной кисточкой, однако надо нанести клей аккуратно, чтобы не появлялись излишки на стыке соединения.
Когда клей нанесен, нужно сразу вставить арматуру в фитинг с соединительным кольцом и удерживать конструкцию несколько секунд (в зависимости от времени, указанного на упаковке клея). Некоторые мастера рекомендуют для равномерного распределения клея сразу повернуть вставляемую деталь на одну четвертую диаметра.
Важно! Нельзя вставлять арматуру в фитинге глубже, чем до указанной отметки.
После полного засыхания клея получается герметичная конструкция, которая может прослужить до полувека в зависимости от правильности выбора и соблюдения правил эксплуатации.
17 октября 2018
Задать вопрос экспертуПоделиться статьей:
Статьи по теме
Читайте также
Новые статьи
Самые популярные статьи
Самые обсуждаемые статьи
Пластиковые трубы.

Начало темы: Пластиковые трубы. Руководство для инженеров. Материалы. Часть 1
Также по теме:
Автор статьи: Александр Костромицкий
В этой части рассмотрим резьбовые и фланцевые соединения труб ПВХ. И прежде всего отметим, что не все трубы ПВХ могут быть безопасно нарезаны. Если трубы и фитинги PVC-C могут иметь резьбу без ограничения, то для некоторых труб и фитингов PVC-U предпочтительны другие способы соединения. Дело в том, что из-за уменьшения толщины стенки в точке нарезания резьбы номинальное давление в трубе снижается на 50%. Именно поэтому резьбовые соединения не рекомендуются для применения под высоким давлением.
Соединение резьбовым способ выполняется следующим образом. Во-первых, труба должна быть разрезана под определённым углом с помощью электропилы, инструмента для резки под углом или пластикового трубореза. Заусенцы должны быть удалены с помощью ножа или инструмента для удаления заусенцев. Резьбу можно нарезать с помощью ручного или электрооборудования. Инструменты должны быть чистыми, острыми и находиться в работоспособном состоянии. Специальные инструменты для резки пластиковых труб также имеются и рекомендуются. При использовании ручного резьбонарезного инструмента матрицы должны иметь отрицательный передний передний угол от 5 до 10°. При использовании электрического резьбонарезного пресса у головок должны быть передние элементы с отрицательным углом 5°, а сами головки должны быть самооткрывающимися. Наличие фаскоснимателя ускорит процесс. Тем не менее, матрицы не должны приводиться в движение на высоких скоростях или с большим давлением. При использовании ручного резьбонарезного патрубка трубу следует держать в тисках. Чтобы предотвратить раздавливание или надрезание трубы, следует использовать защитную пленку, такую как наждачная бумага, резина или рукав из легкого металла.
- Свойства труб ПТФЭ
- Свойства труб ПВДФ
- Достоинства и недостатки труб ЭХТФЭ
Получить консультацию специалистаКонсультация
Вставьте коническую заглушку в конец трубы с резьбой. Эта заглушка обеспечит дополнительную поддержку и предотвратит деформацию трубы в области резьбы. Во время заправки рекомендуется использовать смазочно-охлаждающую жидкость, такую как мыльный и водный раствор или водорастворимое машинное масло. Также настоятельно рекомендуется очистить инструмент. Диаграммы и таблицы, опубликованные в американском стандарте ASTM F 1498 для стандартной конической трубной резьбы, обязательны для изучения, потому что резьба нарезается в соответствии не с метрической, а с дюймовой системой измерений. Периодически проверяйте резьбу кольцевым манометром, чтобы убедиться, что резьба точная. Допуск составляет ± 1,1/2 оборота.
Очистите резьбы и ленту из ПТФЭ по всей длине резьбы. Начните со второй полной резьбы и заверните ленту в направлении резьбы, чтобы предотвратить разматывание, когда фитинг натянут на трубу. Наложите каждый виток на половину ширины ленты. Пасты или другие смазочные материалы для резьбы не рекомендуется использовать с трубами из ПВХ и ХПВХ. Наденьте фитинг на трубу и затяните вручную. Далее затяните фитинг (один-два оборота после затягивания), используя специальный ключ. Избегайте чрезмерного затягивания, так как это может привести к повреждению резьбы или фитинга. При комбинировании пластиковых и металлических резьбовых систем рекомендуется ввинчивать пластиковую наружную резьбу в металлическую внутреннюю резьбу, а не металлическую наружную резьбу в пластиковую внутреннюю резьбу во избежание повреждения последней.
Теперь перейдём к монтажу фланцевых соединений. Для систем, где требуется периодический демонтаж, либо тех, которые имеют статус временных, фланцевание является удобным методом соединения. Это также простой способ соединения пластиковых и металлических систем. Монтаж выполняется следующим образом. Присоедините фланец к трубе, используя процедуры, показанные в разделах, посвященных клеевому или резьбовому соединению. Используйте эластомерное уплотнение, которое устойчиво к химическим веществам, транспортируемым по данной трубопроводной системе. Уплотнение толщиной 3 мм и твёрдостью со значением 55-80, как правило, является удовлетворительным. Совместите фланцы и уплотнение, вставив все болты в отверстия для болтов сопряженного фланца. Обязательно используйте плоские шайбы надлежащего размера под всеми головками болтов и гайками. Последовательно затяните болты в соответствии с чертежами или рисунками, предоставленными производителем. Используйте специальный ключ, чтобы затянуть болты должным образом.
Равномерное затягивание болтов очень важно, поскольку это поможет избежать утечек среды в местах фланцевых соединений. Максимальное давление для любой фланцевой системы составляет 10 бар. При повышенных температурах напорная способность фланцевой системы должна быть снижена в соответствии с температурным значением, что определяется по специальным формулам. Также учтите, что если фланец соединен с жестким и неподвижным элементом или металлическим фланцем, особенно скрытым, может произойти деформация, поэтому пластиковый фланец должен поддерживаться для устранения потенциального напряжения.
Для получения более полной информации, надо обратиться к нашим специалистам по телефону
+7 (495) 268-0242, или почте [email protected], они окажут помощь в подборе необходимого оборудования, которое будет соответствовать вашим требованиям как в части технических характеристик, так и в ценовом плане.
Типы фитингов для труб из ПВХ
Источник: www. pinterest.com
Фитинг для труб из ПВХ или соединитель для труб из ПВХ — это приспособление, которое используется для соединения секций трубы или трубки. В сантехнике используется большое количество фитингов из ПВХ. Каждый тип имеет определенную функцию и может использоваться в определенных приложениях. В этом блоге мы обсудим различные типы фитингов для труб из ПВХ и для чего каждый из них используется. Надеюсь, это поможет вам в выборе наиболее подходящих фитингов для труб из ПВХ.
Типы трубных фитингов из ПВХ
Источник: www.pinterest.com
Фитинги являются неотъемлемой частью водопровода, поскольку они также помогают регулировать поток среды. В зависимости от вашей системы, вы сможете выбрать фитинг, который подходит именно вам.
Резьбовые трубы
Одним из типов трубных фитингов из ПВХ является резьбовой фитинг. Этот тип имеет резьбу снаружи, которая ввинчивается в соответствующую резьбу на трубе. Он часто используется для соединения двух частей трубы вместе или для соединения трубы с клапаном. Еще одним типом фитингов для труб из ПВХ являются скользящие фитинги. Этот тип имеет гладкий канал и надевается на конец трубы без резьбы. Он часто используется для соединения двух отрезков трубы вместе или для соединения трубы с муфтой или фитингом.
Муфты и соединения
Муфта из ПВХ представляет собой тип фитинга для труб из ПВХ с двумя внутренними резьбами на каждом конце. Тройник — это тип фитинга из ПВХ, который имеет три отверстия. Одно отверстие предназначено для трубы, а два других – для отводов от основной трубы. Его часто используют для создания Т-образного соединения. Колено — это тип фитинга из ПВХ, который имеет изогнутую форму и позволяет трубе менять направление. Часто используется для соединения труб под углом.
Фланцы
Фланец — это тип фитинга трубы из ПВХ с отверстиями под болты по краям. Он используется для крепления трубопровода к чему-либо другому, например, к стене или полу. Втулка — это тип фитинга для труб из ПВХ с гладким отверстием, который используется для адаптации размера трубопровода. Он часто используется для соединения труб разного диаметра. Наконец, клапан представляет собой тип фитинга из ПВХ, который используется для остановки или запуска потока воды по трубопроводу. Часто используется для регулировки давления воды.
Отводы
Отводы — это тип трубных фитингов из ПВХ, которые используются в сантехнике для изменения направления потока в трубе. Их можно использовать для соединения двух отрезков трубы под углом 90 градусов или для перенаправления потока трубы в другом направлении. Отводы бывают стандартных и уменьшенных размеров и могут быть изготовлены из ПВХ или АБС-пластика.
Колено из ПВХ обычно используется для соединения стока раковины с сифоном. Колено позволяет дренажной трубе сделать 90 градусов свернуть в ловушку. Это предотвратит попадание канализационных газов в ваш дом через канализацию. Колена также можно использовать для подключения линий подачи к таким приспособлениям, как туалеты и душевые, или для отвода воды от стен или других объектов.
Размеры фитингов из ПВХ
Источник: www.pinterest.com
Альтернативный текст: размеры фитингов из ПВХ
Что касается фитингов из ПВХ, то существует множество размеров на выбор. Размер фитинга будет зависеть от диаметра трубы, к которой он подключается. Вот некоторые из наиболее распространенных размеров фитингов из ПВХ:
- Фитинги ½ дюйма. Эти фитинги из ПВХ имеют диаметр 1/2″ и используются для соединения труб диаметром 1/2″.
- Фитинги ¾ дюйма. Эти типы фитингов для труб из ПВХ имеют диаметр 3/4″ и используются для соединения труб диаметром 3/4″.
- 1-дюймовые фитинги – Эти фитинги из ПВХ имеют диаметр 1″ и используются для соединения труб диаметром 1″.
- Фитинги 1-¼ дюйма – Эти типы фитингов из ПВХ имеют диаметр 1-1/4″ и используются для соединения труб диаметром 1-1/4″.
- Фитинги 1-½ дюйма. Эти фитинги из ПВХ имеют диаметр 1-1/2″ и используются для соединения труб диаметром 1-1/2″.
- 2-дюймовые фитинги – Эти фитинги из ПВХ имеют диаметр 2″ и используются для соединения труб диаметром 2″.
- 3-дюймовые фитинги – Эти фитинги из ПВХ имеют диаметр 3″ и используются для соединения труб диаметром 3″.
- 4-дюймовые фитинги – Эти фитинги из ПВХ имеют диаметр 4″ и используются для соединения труб диаметром 4″.
- 6-дюймовые фитинги. Эти фитинги из ПВХ имеют диаметр 6 дюймов и используются для соединения труб диаметром 6 дюймов.
- 8-дюймовые фитинги. Эти фитинги из ПВХ имеют диаметр 8 дюймов и используются для соединения труб диаметром 8 дюймов.
- 10-дюймовые фитинги. Эти фитинги из ПВХ имеют диаметр 10 дюймов и используются для соединения труб диаметром 10 дюймов.
- 12-дюймовые фитинги. Эти фитинги из ПВХ имеют диаметр 12 дюймов и используются для соединения труб диаметром 12 дюймов.
Заключение
При выборе размера фитинга из ПВХ важно убедиться, что фитинг совместим с трубой, к которой он подключается. В противном случае фитинг может не подойти должным образом и потенциально может протечь. Также важно отметить, что размер фитинга будет влиять на величину давления, которое может быть на него оказано. Таким образом, если вам нужен фитинг, способный выдерживать высокое давление, вам нужно будет выбрать тот, который соответствует размеру. На нашем веб-сайте вы найдете различные фитинги для труб из ПВХ, и мы поможем вам выбрать тот, который подходит именно вам.
Как отремонтировать протекающую дренажную трубу из ПВХ
5 методов, которые вы можете попробовать
По
Аарон Стикли
Аарон Стикли
Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, а также обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 03.05.22
Рассмотрено
Ричард Эпштейн
Рассмотрено Ричард Эпштейн
Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.
Узнайте больше о The Spruce’s Наблюдательный совет
Ель
Обзор проекта
Трубы из ПВХ и соединительные фитинги обычно склеиваются клеем на основе растворителя ПВХ. Эти соединения являются быстрыми и прочными, так как пластиковые детали химически сплавляются друг с другом с помощью клея. Плохая новость заключается в том, что если у вас есть утечка в стыке или трубе из ПВХ, невозможно разделить соединения, чтобы заменить протекающие части. Постоянный ремонт обычно требует обрезки трубы и установки новых муфт и запасных частей,
Но если у вас есть утечка в дренажной трубе из ПВХ, часто вы можете временно отремонтировать ее, пока не появится время для постоянного устранения. Дренажные трубы не находятся под давлением, что делает временный ремонт относительно эффективным.
Прежде чем начать
Описанные здесь методы ремонта применимы и к трубам из АБС, которые также являются безнапорными дренажными трубами. В то время как трубы из ПВХ, как правило, белого цвета, АБС-пластик представляет собой черный пластик.
Однако один тип пластиковой трубы не подходит для такого вида ремонта. Некоторые трубы для подачи воды под давлением изготавливаются из ХПВХ, которые обычно представляют собой пластиковые трубы кремового цвета диаметром 1/2 или 3/4 дюйма. Если у вас есть протечка в водопроводной трубе из ХПВХ, то протечка будет сильной, ее невозможно будет игнорировать, и вам придется прибегнуть к другим методам ремонта — обычно отключают подачу воды и заменяют неисправный участок трубы.
Смотреть сейчас: Лучшие способы ремонта протекающей трубы из ПВХ
Оборудование/инструменты
Использование резиновой или силиконовой ремонтной ленты
- Ножницы или канцелярский нож
Использование ремонтной эпоксидной смолы
- Пластиковый одноразовый шпатель (при необходимости)
Использование обертки из стекловолокна
- Ножницы или канцелярский нож
Использование резины и хомутов для шлангов
- Ножницы или канцелярский нож
- Отвертка
Замена труб и фитингов
- Резак для труб из ПВХ
Материалы
Использование резиновой или силиконовой ремонтной ленты
- Чистая тряпка
- Резиновая или силиконовая ремонтная лента
Использование ремонтной эпоксидной смолы
- Чистая тряпка
- Набор из двух частей эпоксидной смолы
Использование обертки из стекловолокна
- Чистая тряпка
- Обертка из стекловолокна
Использование резиновых и шланговых хомутов
- Чистая тряпка
- Кусок листовой резины
- Два или более хомута с червячной передачей для крепления к трубе
Замена трубы или фитингов
- Замена труб и фитингов из ПВХ по мере необходимости
- Грунтовка для труб ПВХ
- Клей на растворителе ПВХ с аппликатором
Как отремонтировать трубу из ПВХ с помощью резиновой или силиконовой ремонтной ленты
Резиновая или силиконовая ремонтная лента представляет собой толстую, прочную ленту, которая прилипает сама к себе. Он эластичный и немного липкий, поэтому его можно растянуть. Ремонтная лента лучше всего работает на трещинах в трубе, а не на негерметичных соединениях.
Очистите и высушите трубу
Используйте чистую тряпку, чтобы протереть трубу или фитинг, чтобы они были тщательно очищены и высушены. Ремонтная лента имеет больше шансов на успех, если она может образовывать плотную связь непосредственно с ПВХ-пластиком.
Ель / Кевин Норрис
Обернуть ремонтной лентой
Отрежьте кусок ремонтной ленты и очень плотно оберните ее вокруг протекающего стыка или трубы из ПВХ, вытягивая витки далеко за пределы области ремонта с обеих сторон. Одним из преимуществ ремонтной ленты является то, что ее можно наматывать по спирали на значительное расстояние, если в трубе появляется продольный разрыв. Тем не менее, это может быть трудно применить в труднодоступных местах, где вам может потребоваться отрезать кусок ленты и аккуратно намотать ее на трубу.
Ель / Кевин Норрис
Проверка ремонта
Пропустите воду через слив и посмотрите, нет ли утечек в месте ремонта. Ремонтную ленту следует рассматривать как временное решение; вы захотите заменить неисправный участок трубы или фитинга как можно скорее.
Ель / Кевин Норрис
Как отремонтировать трубу из ПВХ с помощью ремонтной эпоксидной смолы
Ремонтные эпоксидные смолы, предназначенные для приклеивания к ПВХ и другим пластикам, обычно выпускаются как в форме замазки, так и в виде жидкости (шприц). Это лучшее решение для протекающих фитингов, хотя оно также сработает при трещинах в трубах.
Очистите и высушите трубу
Тщательно очистите трубу или фитинг чистой тряпкой и убедитесь, что он полностью высох. Эпоксидная смола лучше всего приклеивается к полностью сухой и чистой трубе.
Ель / Кевин Норрис
Смешайте ремонтную эпоксидную смолу
Смешайте эпоксидный пластырь в соответствии с указаниями производителя.
Практически все такие продукты представляют собой двухкомпонентные составы, требующие смешивания катализатора/отвердителя с эпоксидной смолой для создания активированного пластыря.
Многие продукты поставляются в форме шприцев, которые смешиваются автоматически, когда вы нажимаете на поршни на трубках, соединенных бок о бок. Эти продукты обычно производят жидкий эпоксидный материал, который наносится или распределяется по области ремонта непосредственно из шприца-аппликатора. Другие эпоксидные смолы для ремонта требуют ручного смешивания для получения ремонтного материала, похожего на замазку, который можно наносить с помощью палочки для рукоделия или одноразового шпателя.
Жидкая эпоксидная смола тоньше, чем замазка, и может лучше устранять протечки в труднодоступных местах, например, там, где дренажные трубы проходят через отверстия в шпильках или других элементах каркаса.
У вас будет ограниченное количество времени для работы с эпоксидной смолой, поэтому, как только она смешана, переходите непосредственно к нанесению ее на область, которая нуждается в ремонте.
Ель / Кевин Норрис
Нанесите эпоксидную смолу
Тщательно покройте участок трубы, где происходит утечка. В случае протекающих соединений обычно лучше всего нанести эпоксидную смолу по всему соединению.
Ель / Кевин Норрис
Дайте вылечить, затем проверьте
Дайте эпоксидной смоле затвердеть в соответствии с указаниями производителя. Большинство типов схватывается примерно через 25 минут, но может потребоваться час или больше, чтобы достичь полной прочности. После того, как эпоксидная смола полностью затвердеет, спустите воду через слив и наблюдайте за местом ремонта, чтобы убедиться в отсутствии утечек.
Ель / Кевин Норрис
Как закрепить трубу из ПВХ стекловолокном
Пленка из стекловолокна представляет собой ткань из стекловолокна, покрытую водоактивируемой смолой. Лучше всего подходит для устранения течей в стенках трубы, а не для негерметичных соединений.
Очистите и высушите трубу
Используйте чистую сухую ткань, чтобы протереть трубу от остатков и влаги. Ткань заплаты лучше всего приклеится к трубе, если она плотно прилегает к трубе и не содержит загрязнений.
Ель / Кевин Норрис
Отрежьте и наложите повязку
Отрежьте кусок стекловолокна, чтобы покрыть место ремонта.
Смочите ткань из стекловолокна, затем плотно оберните ею трубу над местом ремонта. Для достижения наилучших результатов следуйте инструкциям производителя и постарайтесь удлинить обертку не менее чем на 2 дюйма с каждой стороны места утечки.
Ель / Кевин Норрис
Дайте обертке затвердеть
Дайте активированной смоле в обертке из стекловолокна полностью затвердеть — для большинства продуктов это занимает от 15 до 20 минут.
Ель / Кевин Норрис
Как отремонтировать трубу из ПВХ с помощью резины и хомутов
Толстый кусок резины и пара хомутов для шлангов позволяют выполнить временный ремонт, который можно выполнить, не идя в магазин за расходными материалами. Если утечка изолирована в одном месте, а не разделена по всей длине соединения или куска трубы, то обычно вы можете обмотать ее куском резины. Старая велосипедная камера является хорошим источником для ремонта резины.
Этот ремонт лучше всего работает на гладких участках трубы, где резина может полностью соприкасаться с поверхностью трубы. Он плохо работает на контурах или на краях, где фитинги соприкасаются с трубой.
Очистите трубу
Используйте чистую сухую тряпку, чтобы тщательно протереть и высушить трубу вокруг места ремонта.
Ель / Кевин Норрис
Вырежьте резиновую заплатку
С помощью ножниц или канцелярского ножа вырежьте заплатку из листовой резины, чтобы она поместилась вокруг трещины в трубе. Поместите заплатку на поврежденный участок трубы.
Ель / Кевин Норрис
Прикрепите хомуты для шлангов
Полностью ослабьте пару червячных хомутов, затем поместите их на трубу и резиновую заплатку.
Зажимы должны располагаться непосредственно над концами трещины в трубе. Затяните хомуты до тех пор, пока не увидите, что резина сильно сжимается. При правильном расположении хомуты должны полностью закрыть трещину.
Ель / Кевин Норрис
Проверка ремонта
Пропустите воду через слив и осмотрите место ремонта на наличие признаков протечки. Резиновые заплатки следует рассматривать как временную меру; лучше заменить неисправную трубу или фитинг как можно скорее.
Ель / Кевин Норрис
Как заменить трубы или фитинги из ПВХ
Лучший ремонт из всех — это вырезать поврежденный участок трубы или неисправный фитинг и вставить на его место новые трубы и фитинги. Это подход, который будет применяться, если вы наймете профессионального сантехника для выполнения ремонта, но он вполне доступен любому домашнему мастеру, имеющему некоторый опыт работы с трубами из ПВХ.
Процесс включает в себя вырезание поврежденного участка трубы (или плохого фитинга) с помощью трубореза для ПВХ, а затем сборку и установку нового участка трубы и фитингов с использованием клея на основе растворителя ПВХ. Соединение с существующими трубами осуществляется при помощи соединительных фитингов, приклеенных растворителем.
Доступны также удобные ремонтные муфты, к которым уже присоединены соединительные фитинги. Вы просто вырезаете плохой участок трубы, затем устанавливаете ремонтную муфту на отрезанные патрубки с помощью клея на растворителе или с помощью соединений push-fit (Shark-bite). Эти ремонтные муфты могут быть особенно полезны для ремонта разрывов оросительных линий из ПВХ.
Как соединить трубы ПВХ без клея? [5 методов]
Монтажные наборы для взрослых иногда используются с трубами из ПВХ. Это связано с их простотой сборки и настройки. Кроме того, они представляют собой исключительную трубу из-за своей прочности и способности транспортировать жидкости и газы.
Единственное решение, которое нужно принять, это демонтировать ли их. Трубы будут водонепроницаемыми, если вы используете клей для ПВХ, но их будет сложно разобрать снова. Клей для ПВХ также грязный для постоянного использования.
Если вы не хотите использовать клей, сходите в хозяйственный магазин и купите фитинги для труб из ПВХ, которые можно найти в большинстве мест. В качестве альтернативы вы можете отрезать два крошечных кусочка клейкой ленты ножницами. Соединение труб из ПВХ без клея полезно для герметизации фитингов с обеих сторон трубы для обеспечения плотного прилегания.
В этой статье мы покажем, как соединить трубы ПВХ без клея. Таким образом, вы избежите громоздкой стороны проекта. Продолжайте читать, чтобы получить больше советов и советов.
Связанный: Как отремонтировать трубу из ПВХ в ограниченном пространстве? [7 эффективных способов]
Содержание
- Что такое клей ПВХ?
- Соединение труб из ПВХ без клея [5 методов]
- Способ 1: Использование уплотнительного кольца
- Способ 2: Использование механических соединителей
- Способ 3: Использование силикона RTV
- Способ 4: Использование гибких муфт
- Способ -5: Использование резьбовой трубы из ПВХ
- Где можно использовать соединение трубы из ПВХ?
Что такое клей для ПВХ?
Обычно клей для ПВХ растворяет поверхность ПВХ. Они использовали сварку, чтобы соединить два куска металла вместе. Отдельный материал не может быть извлечен. Каким бы большим ни был размер частиц, если он не уменьшен до субмикронного размера. Для простоты изготовления клей для ПВХ специально разработан для размягчения пластика и прилипания.
Клей для ПВХ отличается от обычного клея тем, что он не прилипает к поверхностям, а действует как связующее вещество. Клей ПВХ впитается в наружные слои труб, что позволит веществам соединиться. Кроме того, он химически связывается с пластиковыми трубами и фитингами для длительного использования.
Клей или фитинги из ПВХ можно использовать для герметизации трубы при использовании трубы из ПВХ для удержания жидкостей или газов.
Для этой формы применения не всегда требуется постоянное уплотнение. Если вы строите раму из ПВХ, потребуется больше стыков и соединений. Это может занять много времени и быть очень грязным.
Связанный: Как заменить чугунную дренажную трубу на ПВХ? [3 простых шага]
Соединение труб из ПВХ без клея [5 способов]
Метод-1: Использование уплотнительного кольца
Эти фитинги, также известные как вставные фитинги, продаются специально для этой цели. Они имеют уплотнительное кольцо для гидроизоляции и стальное кольцо, которое обжимает вставленную трубу из ПВХ.
Вы также можете снимать и использовать эти фитинги с помощью уникального инструмента, поставляемого брендами, которые их продают. Вы знаете, как соединить трубы ПВХ без клея с помощью этих фитингов?
Для этого выполните следующие действия:
Шаг 1
Убедитесь, что втулочный конец имеет фаску примерно от 12° до 15° при резке в секторе. См. Приложение для измерения фаски соединения уплотнительного кольца и расположения контрольных меток.
Шаг 2
Очистите гнездо, уделяя особое внимание кольцевой канавке. Не используйте тряпку, пропитанную смазкой.
Шаг 3
При замене O-образных резиновых колец перед установкой резинового кольца сначала очистите и высушите кольцо и его канавку, как указано на коробке.
Шаг 4
Проведите пальцем по входному углу резинового кольца, чтобы убедиться, что вы должны быть осторожны, чтобы оно было правильно установлено, не согнуто и равномерно распределялось по кольцевой канавке.
Шаг 5
Очистите конец трубы до контрольной метки. Определите, что все заусенцы исчезли.
Шаг 6
Смажьте втулочный конец до контрольной метки, обращая особое внимание на скошенную область.
Шаг 7
Совместите выступ с гнездом и вдавите выступ в гнездо с твердым равномерным усилием. Закрепите раструбный конец линии, чтобы предотвратить закрытие ранее соединенных труб.
Шаг 8
Убедитесь, что метка на стыке едва видна невооруженным глазом. Труба никогда не должна быть вставлена в раструб до упора. Это приспособит потенциальное развитие трубы.
Этап 9
Если стык трубы задвинут слишком далеко, его можно немедленно удалить; однако необходимы механические приспособления для разделения соединения после высыхания смазки.
Способ 2: Использование механических соединителей
Механические соединители для труб из ПВХ чрезвычайно популярны в домашних условиях и часто обеспечивают превосходное сочетание низкой стоимости и простоты обслуживания. Вы можете сделать это, выполнив следующие шаги:
Шаг 1
Очистите и удалите заусенцы с трубы проволочной ватой, желательно, чтобы удалить грязь или остатки.
Этап 2
Пакет малых шайб/стяжных гаек должен быть полностью открыт.
Шаг 3
Установите гайку, шайбу и резиновую шайбу на ту часть трубы, которую необходимо подсоединить. Резиновая шайба должна плотно прилегать и выходить за пределы трубы не менее чем на 15-20 мм.
Шаг 4
Наденьте корпус соединения на трубу, плотно прижав его к резиновой шайбе.
Этап 5
Вставьте шайбу и болт в соединительную трубу до того, как они коснутся соединения.
Шаг 6
Сделайте это и сделайте надежное водонепроницаемое соединение, затем плотно затяните болт с помощью сантехнического ключа.
Способ 3: Использование силикона RTV
Трубопроводы, отверстия, стыки и швы должны быть герметизированы ПВХ. Силикон — это простой и быстрый способ герметизации труб из ПВХ без клея. Однако перед добавлением силикона труба должна быть полностью сухой.
Если вы не герметизируете трубу из ПВХ достаточно хорошо, она не будет водонепроницаемой, и вода может просочиться внутрь. Чтобы сохранить водонепроницаемость, купите много трубок и заранее хорошо спланируйте трубу. Вы знаете, как заклеить трубу ПВХ без клея, используя силиконовый герметик RTV? Если вы этого не сделаете, вы можете выполнить следующие шаги.
Шаг 1
Для удаления грязи и мусора с поверхности трубы из ПВХ используйте влажную ткань или тряпку.
Шаг 2
С помощью универсального ножа отрежьте 1/4 дюйма от кончика тюбика силиконового герметика. Затем проткните уплотнение гвоздем или тонкой проволокой, вставленной в наконечник трубки.
Шаг 3
Вставьте силиконовую трубку для герметика в пистолет для герметика. Прижмите нажимную пластину к краю трубки.
Шаг 4
Нажмите на спусковой крючок, чтобы толкающая пластина вошла в силиконовую трубку.
Шаг 5
Определите шов или зазор в куске ПВХ в месте соединения. Заделайте шов или зазор, поместив на него кончик трубки.
Шаг 6
Продолжайте нажимать на кнопку, пока не появится силиконовый наконечник. Чтобы добавить каплю силикона, проведите кончиком тюбика по шву или зазору.
Шаг 7
Смочите палец, окунув его в миску с водой. Затем разгладьте силиконовую текстуру, проведя по ней пальцем.
Метод 4: Использование гибких муфт
Для соединения двух труб ПВХ используются гибкие муфты. Эти соединители из ПВХ доступны в различных конфигурациях для соответствия необходимым размерам и рабочему давлению.
Хотите знать, как соединить трубы из ПВХ с помощью гибкой муфты? Затем вы можете выполнить следующие шаги для соединения труб из ПВХ.
Этап 1
Обрежьте секцию канализации с помощью трубореза или пилы. Участок соединения/замены должен иметь длину около 20 мм.
Шаг 2
Извлеките отключенный сегмент и отпустите. Любой источник тока или питания должен иметь точку подключения BAND-SEAL на каждом конце. Смазка не требуется.
Шаг 3
Используя новый метод конвейерной обработки, интегрируйте его в производственную линию. Карандашная отметка, равная половине ширины BAND-SEAL, должна быть прикреплена к каждому стыку.
Этап 4
Расположите BAND-SEAL над одним кончиком карандаша, затем закрепите хомуты по одному. Затяните ленты перед стрижкой.
Шаг 5
Установите BAND-SEAL на место, а затем сильно надавите на открытый трубопровод для достижения наилучших результатов. Затем используйте кусторез, чтобы разрезать пластиковую трубу пополам, чтобы у вас был квадратный наконечник на обоих концах.
Этап 6
На обеих трубах из ПВХ должен быть установлен уплотнитель Band-SEAL. Сожмите кусты так, чтобы передний край был параллелен ПЛАНАРНОМУ. Смазки не нужны.
Этап 7
Ленты должны быть растянуты с одной стороны, а затем приложено усилие сдвига. При установке BAND-SEAL утрамбуйте вокруг и под трубкой с особой осторожностью.
Способ 5: Использование трубы из ПВХ с резьбой
В зависимости от области применения существует несколько типов резьбы из ПВХ, но чаще всего используется небольшой металлический круглый предмет с острой внутренней резьбой. Нити снабжены ручкой, которая используется для физического разделения пряжи для соединения труб ПВХ.
Несложно нарезать трубку PEX; вам просто нужны тиски для труб PEX, тряпка и тиски с захватом. Вы должны выполнить следующие шаги:
Шаг 1
Оберните тряпкой трубу из ПВХ посередине и закрепите ее тисками.
Шаг 2
Поместите инструмент для нарезания резьбы на край трубы и поворачивайте по часовой стрелке, вдавливая инструмент в трубу, пока край инструмента не коснется конца трубы.
Этап 3
Выньте трубку из хомута и очистите тряпкой свежую резьбу.
Где можно использовать соединение труб из ПВХ?
Использование вне помещений:
Наиболее часто используемым материалом для пластиковых труб является поливинилхлорид (ПВХ). Он устойчив к коррозии, экономичен и долговечен. Его можно использовать под землей или на открытом воздухе, если труба стабилизирована и обработана ингибиторами УФ-излучения, а также покрыта латексной краской на водной основе.
Связанный:
Лучшие распылители латексной краски
Как отшлифовать латексную краску?
Использование в строительной инфраструктуре:
Крестовины из труб ПВХ часто используются при возведении каркаса здания. Помимо низких затрат на установку, пластиковые трубы желательны для безнапорных применений из-за гладких внутренних стенок, которые обеспечивают высокие скорости самотечного потока и снижают вероятность заторов. Кроме того, пластиковые трубы из ПВХ достаточно прочны, чтобы выдерживать грунтовые нагрузки, и обладают высокой химической стойкостью, что обеспечивает долгий срок службы при использовании в канализационных установках.
Связанный: Как снять застрявший носик ванны?
Подземная канализация и водоотведение:
Соединители труб из ПВХ предназначены для заглубления в землю и используются для поглощения и отвода сточных вод без применения давления. ПВХ — это вещество, которое используется для обработки и управления отходами. ПВХ используется для удаления мусора в различных компонентах инфраструктуры современного общества, от домашних хозяйств до коммерческих зданий и производственных предприятий. Трубы из ПВХ используются в системах канализации и канализации, а также в дренажах и вентиляционных отверстиях, связанных со зданиями и машинами.
Связанный: Как установить раковину в гараже?
Final Words
Понятно, что некоторые люди хотят использовать клей для ПВХ. Возможно, они предпочитают менее прочное решение или не хотят иметь дело с возникшим беспорядком. Вместо использования клея вы можете использовать специальные фитинги, чтобы закрепить трубы из ПВХ и позволить им выполнять свои функции.
Вы уже знаете, что фитинги предотвращают протечки. Я надеюсь, что вы узнали, как закрепить трубу ПВХ без клея, прочитав эту статью.
Связанный:
Как разрезать гибкий металлический трубопровод? [Пошаговое руководство]
Как заменить двухрычажный душевой клапан? [Pro-Guide]
Как снять джакузи?
Материалы для труб: Соединение труб из ПВХ без клея
Заинтересованы в системах/ATU?
Получайте статьи, новости и видеоролики о системах/АТП прямо в свой почтовый ящик! Войти Сейчас.
Системы/АТП + Получать оповещения
Использование грунтовки и клея является наиболее распространенным методом соединения двух частей трубы из ПВХ, но существуют и другие соединения и соединения, используемые и необходимые для конкретных применений.
Резьбовые соединения
Резьбовые соединения часто необходимы при установке компонентов в септический трубопровод. Переходники с наружной и внутренней резьбой используются для перехода на резьбовые фитинги. Резьбовые соединения бывают двух типов: на заводе и в полевых условиях. Когда резьба изготавливается в процессе производства, эти соединения можно использовать при полном номинальном давлении.
При нарезании резьбы на месте не следует нарезать резьбу на трубах сортамента 40 и SDR. Нарезание резьбы из этого материала уменьшает толщину стенки, а номинальное давление трубы уменьшается вдвое. Если необходимы трубные ниппели, у Schedule 80 более толстая стенка и на них можно нарезать резьбу без существенной потери прочности, хотя вы потеряете 15% номинального давления.
Все резьбы труб должны быть герметизированы. Тефлоновая лента обычно используется для систем трубопроводов сточных вод. Смазки для соединения труб, пасты или другие смазки для резьбовых соединений должны быть одобрены для использования с ПВХ.
Резьбовые соединения следует затягивать вручную. В лучшем случае для затягивания можно использовать ленточный ключ. Следует избегать чрезмерной затяжки, так как это может привести к повреждению резьбы или фитинга. При комбинировании систем с пластиковой и металлической резьбой рекомендуется ввинчивать пластиковую наружную резьбу в металлическую внутреннюю резьбу, чтобы предотвратить растрескивание пластика расширяющейся металлической резьбой.
Механические соединения
Механические соединения используются с трубами из ПВХ, ковкого чугуна и трубами с прокладками. Механические соединения состоят из четырех частей: фланца, отлитого с раструбом; резиновая прокладка, входящая в раструб звонка; сальник или прижимное кольцо для сжатия прокладки; болты и гайки с Т-образной головкой для затягивания соединения. Сборка соединения трудоемка, но очень проста и требует только одного инструмента — обычного трещоточного ключа. Механические соединения являются гибкими, степень деформации которых зависит от диаметра трубы. Механическое соединение используется в основном с фитингами, а не с трубой. Это связано с преобладанием вставных соединений, которые более экономичны, быстрее устанавливаются, более безотказны и обеспечивают лучший сервис, чем механические соединения.
Обычно рекомендуется смазывать гладкий конец, муфту и прокладку во время сборки механических соединений. Используйте мыльную воду или одобренную смазку для труб во время сборки механического соединения, чтобы улучшить уплотнение прокладки и увеличить срок службы. Не используйте клей для ПВХ или смазки на нефтяной основе.
Прокладки
Некоторые типы труб из ПВХ соединяются с помощью прокладочных соединений. Эти прокладки не обеспечивают механического соединения, а вместо этого используют вес засыпки, чтобы удерживать соединение на месте. Иногда прокладки являются частью трубы (раструбом), а иногда представляют собой отдельный фитинг. Перед установкой прокладки должны быть чистыми и сухими. Перед соединением канавка под прокладку и выступ должны быть чистыми и сухими. Смазка необходима для выполнения соединения в соответствии с рекомендациями производителя. Смазка наносится на гладкий конец трубы. Хорошее соединение получается, когда линия вставки втулочного конца трубы совпадает с краем раструба, в который вставляется втулочный узел. Эту вставку следует выполнять осторожно, выровняв трубы по горизонтали и вертикали, иначе вы можете свернуть прокладку.
Упорные блоки и механические соединения
Трубные соединения с прокладками не обеспечивают механического соединения между трубой и фитингами. Этот тип соединения труб зависит от веса засыпки, удерживающей соединения на месте. В системах под давлением начальная скорость жидкости (вызванная запуском насоса) может создавать нагрузку на соединения труб. Когда сточные воды достигают колена, колено должно заставить поток изменить направление — это изменение направления имеет результирующую силу, пытаясь оттолкнуть колено от трубы. Со временем почва вокруг отвода будет поддаваться силе отвода, что приведет к выходу фитинга из строя. Упорные блоки и механические соединители используются для усиления соединений, чтобы предотвратить раздвигание трубы гидравлическими силами.
Опорные блоки представляют собой грубую заливку бетона, обеспечивающую большую опорную поверхность на ненарушенную грунтовую стенку. Бетон заливается снаружи углового фитинга и доходит до родной почвы. Рекомендуется размещать упорные блоки вокруг тройников, крестовин, отводов и клапанов. Механические соединители физически удерживают фитинги вместе. Зажимы размещаются вокруг обоих фитингов, чтобы предотвратить любое движение между трубой и фитингом. Размер и расположение упорных блоков и/или механических фитингов должны быть предусмотрены в проекте. Проконсультируйтесь с проектировщиками системы, если вы не уверены в необходимости или месте для усиления соединения.
Об авторе
Сара Хегер, доктор философии, исследователь и преподаватель программы очистки сточных вод на месте в Центре водных ресурсов Университета Миннесоты, где она также получила степень в области сельского хозяйства и инженерия биосистем и наука о водных ресурсах. Она выступает на многих местных и национальных учебных мероприятиях по проектированию, установке и управлению септическими системами и связанным с ними исследованиям. Хегер является избранным президентом Национальной ассоциации по переработке сточных вод на местах и входит в состав Международного комитета NSF по системам очистки сточных вод. Задайте Heger вопросы о проектировании, установке, обслуживании и эксплуатации септической системы, отправив электронное письмо на [email protected] .
Эта статья является частью серии статей о материалах для трубопроводов:
- Введение в материалы труб для локальных систем очистки
- Материалы для труб: понимание стандартов поливинилхлорида
- Материалы труб: фитинги и соединения из ПВХ для механически прочных уплотнений
- Материалы для труб: соединение труб и фитингов из ПВХ с помощью сварки растворителем
- Материалы труб: соединение труб из ПВХ без клея
Как собрать ПВХ – Основы сантехники, часть 4
Инструменты, необходимые для сборки ПВХ
- Рулетка.
Невозможно точно «на глазок» измерить трубу из ПВХ и сделать правильные разрезы.
- Маркер для маркировки трубок.
- Ножовка или труборез.
- Грунтовка ПВХ и цемент/клей.
Как правильно измерить трубу из ПВХ
При измерении длины трубы из ПВХ для крепления к фитингу или клапану необходимо учитывать глубину фитинга. Труба должна полностью войти в фитинг и правильно войти в раструб. Загляните внутрь скользящего фитинга из ПВХ, и вы увидите внутреннюю кромку, которая не позволяет трубе входить дальше. Используйте рулетку, чтобы определить, сколько трубы необходимо, чтобы полностью вставить в фитинг, пока он не остановится кромкой.
Не пытайтесь протолкнуть трубу в фитинг для измерения. Многие фитинги из ПВХ имеют слегка конусообразную форму и в большинстве случаев не позволяют полностью установить «сухую» трубу. Мы объясним это подробно, когда перейдем к тому, как склеивать ПВХ. Вынос состоит в том, чтобы использовать рулетку для расчета глубины фитинга.
1. Резка ПВХ
Наиболее распространенный способ резки ПВХ-трубы — ножовка, поскольку у большинства людей она есть в гараже. Полотно ножовочной пилы предназначено для резки металла, но отлично подходит для ПВХ, если после этого вы очистите разрез. Также имеется множество «резаков для труб из ПВХ», поэтому просто выберите решение, которое подходит именно вам. Резаки для ПВХ просты в использовании и делают чистые разрезы, что очень удобно, когда нужно сделать несколько разрезов. Вы можете найти его менее чем за 20 долларов в большинстве хозяйственных магазинов.
Как резать ПВХ
- Отметьте на трубе место, где вы хотите резать. Убедитесь, что линия выровнена. Срез должен быть квадратным, а не под углом, потому что квадратный срез обеспечивает наилучшее уплотнение внутри фитингов.
- Надежно держите трубу на плоской поверхности, чтобы она не двигалась во время использования пилы. Тиски будут работать, чтобы удерживать его на месте, если у вас есть доступ к ним, просто не затягивайте их слишком сильно и не лопните ПВХ.
- Делайте медленные плавные движения пилой. Это предотвратит сколы на конце трубы. Как говорят профессионалы: «Пусть пила делает свою работу».
2. Удалите заусенцы!
При резке ПВХ ножовкой остаются шероховатые края с заусенцами. Заусенцы представляют собой небольшие кусочки ПВХ, свободно прикрепленные к концу трубы. Заусенцы не позволят вставить трубу в клапан или фитинг. Заусенцы, оставшиеся внутри трубы, со временем попадут в аквариум.
Как удалить заусенцы
- С помощью острого лезвия, например, канцелярского ножа, проведите лезвием по внешнему и внутреннему краю трубы. Держите лезвие под углом для плавного прохода.
- Используйте мелкозернистую наждачную бумагу (зернистость 120), чтобы аккуратно счистить заусенцы на внутреннем и внешнем ободе трубы. Не шлифуйте трубу агрессивно, достаточно удалить заусенцы.
«Сухая подгонка» — это сборка ПВХ-системы без клея для проверки размеров. Проблема в том, что многие фитинги из ПВХ предназначены для соединения с трубами с помощью фрикционной посадки. Это означает, что фитинг слегка сужается, что делает модель чрезвычайно тонкой.0710 плотно прилегает к , так что нет зазоров для заполнения клеем ПВХ. Вам может быть очень трудно удалить ПВХ с фитингов после сухой установки, и они могут склеиться. Будьте осторожны и не вставляйте трубы полностью на место. Это нормально, просто оценить свои порезы на глаз.
4. Цементируйте ваш ПВХ и фитинги
ПВХ цемент на самом деле не похож на цемент или клей, это специальный растворитель, предназначенный для легкого растворения поверхности ПВХ труб и фитингов. После сборки компонентов из ПВХ растворитель испаряется, и ПВХ снова затвердевает. Два компонента теперь являются одним целым и «сварены» вместе водонепроницаемым уплотнением. Для обеспечения герметичности конец трубы должен быть квадратным, без заусенцев, грязи и масел, то же самое относится и к фитингам.
Существует несколько видов клея для ПВХ (и грунтовки), каждый из которых разработан для определенных типов пластика. Убедитесь, что продукт специально предназначен для материала ПВХ. Клей для труб из ХПВХ предназначен для труб из ХПВХ (хлорированного поливинилхлорида) и не должен использоваться с ПВХ.
Зачем использовать грунтовку для ПВХ?Грунтовка для ПВХ запускает химическую реакцию, которая размягчает ПВХ и смывает остатки с поверхности пластика. Праймер снижает вероятность плохого сцепления между деталями из ПВХ. Праймер обычно окрашен в фиолетовый цвет. Это позволяет инспекторам сантехники легко определить, использовалась ли грунтовка в водопроводной системе дома. Некоторым аквариумистам не нравится вид пурпурных пятен на их системе фильтрации. ПВХ можно склеивать без грунтовки, но вы должны быть уверены, что на компонентах нет жира или масла, когда вы склеиваете их вместе.
Как цементировать ПВХ
Следующие шаги включают использование грунтовки при сборке системы из ПВХ. Подготовьте все компоненты перед началом процесса сборки. При работе с грунтовкой и цементом вам нужно работать относительно быстро. Грунтовка и ПВХ-клей могут испачкаться при сборке сантехники. Подготовьтесь к каплям, подложив картон под свою работу. Перчатки защитят ваши руки от пятен растворителя и фиолетового грунта.
- С помощью кисточки на крышке банки нанесите грунтовку на внутреннюю часть фитинга и наружную часть трубы из ПВХ. Праймер активен только пока он влажный, что составляет около 10 секунд.
- Немедленно нанесите клей ПВХ на загрунтованные участки. Как правило, это и конец трубы, и внутренняя часть фитинга.
- Поверните трубу на четверть оборота, вставляя ее в фитинг. Это приведет к тому, что цемент растечется и заполнит все щели. Смягченный ПВХ позволит вам полностью вставить трубу в конический фитинг.
- Проверить выравнивание. У вас очень мало времени, чтобы внести небольшие исправления.
- Крепко удерживайте трубу и фитинг около 30 секунд, чтобы обеспечить надежный сварной шов.
- Сотрите излишки цемента, чтобы придать поверхности более чистый вид.
- Дайте цементу высохнуть в течение 24 часов, прежде чем прокачивать воду через систему.
Работа с резьбовыми фитингами из ПВХ
Резьбовые ПВХ и фитинги используют коническую резьбу. Все конические трубные резьбы имеют небольшой спиральный путь утечки между сопрягаемыми резьбами. Путь утечки должен быть герметизирован в процессе сборки, чтобы получить герметичное соединение. Наиболее распространенным решением является использование тефлоновой ленты. Тефлоновая лента оборачивается вокруг наружной резьбы перед ввинчиванием в фитинг. Идея состоит в том, чтобы закрыть путь утечки слоем ленты.
Хотя тефлон успешно используется, профессионалы не рекомендуют его. Вот почему. Скользкий тефлон позволяет легко перетянуть фитинг. Это может привести к образованию трещин и утечек в фитингах с внутренней резьбой. Тефлоновая лента также «скручивается» в резьбе, оказывая большее давление на фитинг с внутренней резьбой. Если фитинг с наружной резьбой немного отогнут, тефлоновое уплотнение часто теряется, что приводит к протечкам.
Профессионалы-сантехники рекомендуют незатвердевающую герметизирующую пасту. После нанесения пасты затяните фитинг вручную до плотного прилегания, затем затяните еще максимум на один-два оборота. Это все, что требуется для надежного соединения без утечек. По возможности избегайте использования гаечного ключа.
Прочтите серию «Основы сантехники»:
- ПВХ – Основы сантехники, часть 1 – Что вам следует знать
- Как определить размеры фитингов для переборок – Основы сантехники, часть 2
- Как правильно выбрать клапан – Основы сантехники, часть 3
Метки: резьбовой фитинг, тефлоновая лента, грунтовка пвх, труба пвх, клей пвх, цемент пвх, монтаж пвх, пвх, основы сантехники, сантехника, как монтировать, обратный клапан, краны шаровые
Подставка для орошения своими руками
Описание фитингов из ПВХ
Когда дело доходит до ирригации, фитинги и их совместимость не только друг с другом, но и с трубкой или трубой, для которой они предназначены, могут быть одним из самых сложных факторов в проектирование и монтаж. Вы, несомненно, слышали много терминов для различных стилей фитингов из ПВХ, от Slip, Socket, Spigot, Slide и Bite. Это может вызвать замешательство даже у ветеранов отрасли.
В этой статье мы попытаемся пролить свет на то, как эти фитинги работают не только с трубой из ПВХ, но и друг с другом. Это включает в себя соединение фитингов с другими фитингами и то, как термины указывают, какие комбинации совместимы.
Начнем с различных терминов для описания фитингов из ПВХ.
Накладка
Накидной фитинг часто путают с скользящим фитингом, который иногда называют скользящим ремонтным фитингом. Скользящие фитинги не скользят и не выдвигаются. В этом контексте скользящий фитинг из ПВХ просто означает фитинг без резьбы или шипа. Скольжение не указывает на мужское или женское, а только на то, есть ли нити или нет. По сути, если труба входит в фитинг или если фитинг входит в фитинг большего размера без резьбы, это скользящий фитинг.
Направляющие
Их часто путают с скользящими фитингами, однако это совершенно разные вещи. Скользящий фитинг (или фитинг для ремонта скольжения) может быть наружным или женским, резьбовым, скользящим или даже закусывающим. Их называют скользящими, потому что они регулируются и могут сдвигаться внутрь или наружу за счет телескопического действия, обеспечивая большую или меньшую длину. Это делает их идеальными для ремонта участка трубы из ПВХ. Скользящие фитинги могут быть скользящими, резьбовыми, колючими или врезными.
Укус
Врезной фитинг, хотя и без резьбы, не является скользящим фитингом. Вместо резьбы у него есть зубы, которые вгрызаются в трубу или шланг, чтобы закрепить его на месте. Их иногда называют «замковыми» фитингами; фитинг на изображении представляет собой фитинг с замком из ПВХ. Они работают как скользящие фитинги, поскольку вы вставляете трубу в фитинг, однако вместо того, чтобы проскальзывать (следовательно, скользящий фитинг) и приклеиваться на место, они входят в зацепление с зубьями фитинга, создавая надежное соединение.
Защелка
Защелкивающиеся фитинги из ПВХ, как следует из названия, «защелкиваются» на трубе из ПВХ. Их по-прежнему необходимо сваривать растворителем (грунтовка и цемент), но сделать новые соединения значительно проще, чем вырезать нужное количество труб и затем установить тройник. При использовании защелкивающегося тройника вы просто наносите грунтовку/цемент, а затем защелкиваете тройник на трубу из ПВХ. Затем вы можете использовать дрель, чтобы сделать отверстие в трубе, чтобы вода могла проходить через новый тройник. Обратите внимание, что защелкивающиеся фитинги из ПВХ следует использовать только с трубой из ПВХ, а не с другими фитингами.
Гнездо/Втулка
Гнездовой фитинг обозначает фитинг с внутренней резьбой, а штуцер — штуцер с наружной резьбой. Фитинг с раструбом / патрубком может работать как с патрубком, так и с патрубком. Например, раструбное соединение ½” может скользить по трубе из ПВХ ½” или внутри более крупного фитинга из ПВХ ¾”.
Здесь больше всего путаницы, так как не всегда понятно, что фитинг можно соединить напрямую с другим фитингом, а не с трубой. Это позволяет использовать редукторы и адаптеры, которые иначе были бы невозможны или недоступны. Обратите внимание, что скользящие фитинги с раструбом/втулкой совместимы с широким спектром фитингов, а не только с белыми фитингами из ПВХ. Один из способов сохранить их прямыми — помнить, что втулочный конец фитинга имеет такой же внешний диаметр, как и труба.
Сама по себе труба из ПВХ никогда не используется в качестве соединения с внутренней резьбой. Это связано с изменением внутреннего диаметра. Труба из ПВХ имеет номинальный размер, то есть внутренний диаметр может варьироваться, но средний размер будет близок к названному. Это означает, что труба из ПВХ диаметром 1 дюйм может иметь внутренний диаметр от 0,95 до 1,09 дюйма.
На рисунках ниже показаны несколько различных соединений с выделенными и помеченными участками раструба/втулки.
