Споттер своими руками сделать: Как сделать споттер своими руками

Posted on By alexxlab

Содержание

Как сделать споттер своими руками

Для восстановления геометрии кузова автомобиля и удаления различных вмятин применяются споттеры. Они есть в каждом СТО и автосервисе, занимающемся кузовным ремонтом. Для профессиональной деятельности целесообразно приобрести заводской споттер, отличающийся удобством работы, выносливостью и качеством. Но для рихтовки своего авто можно обойтись самодельным споттером. За его сборку можно браться, если Вы разбираетесь в электротехнике и под рукой есть подходящие комплектующие. Рассмотрим, как сделать самодельный споттер в гараже и что для этого нужно.

В этой статье:

  • Схема и принцип действия
  • Основные составляющие для споттера
  • Делаем споттер из сварочного аппарата
  • Функциональность споттеров серийных моделей
  • Методы работы со споттером

Схема и принцип действия

Вспомним принцип действия споттера, чтобы хорошо понимать, какие элементы потребуются.

Аппарат работает бездуговым методом. Электрод от пистолета приставляется к изделию и запускается импульс. В точке контакта возникает повышенное сопротивление, от нагрева которого электрод приваривается к поверхности кузова.

На электротехническом уровне это происходит в такой последовательности:

  1. Первый трансформатор принимает напряжение от сети 220V и понижает вольтаж до безопасного значения. При этом, за счет действия электромагнитной индукции, сила тока возрастает.
  2. Ток с повышенной силой передается на диодный мост, дополненный переключателем и реле.
  3. Напряжение поступает на конденсатор и заряжает его.
  4. Чтобы подать сварочный ток, в схеме споттера задействуют второй трансформатор с тиристором.
  5. Когда реле срабатывает, включается вторая цепь, по которой накопленный заряд из конденсатора передается на тиристор.
  6. Тиристор открывается и впускает напряжение на второй трансформатор.
  7. Электрод приваривается к поверхности.
  8. Конденсатор разряжается, тиристор закрывается и весь цикл повторяется заново.

Чтобы регулировать силу тока, в схеме нужно сопротивление. От его параметров, а также от характеристик конденсатора зависит длина и мощность выдаваемого импульса. Регулировать время подачи сварочного тока можно через микроконтроллер, если добавить его в схему. Тогда получится устанавливать более точные настройки, вместо примерного диапазона 0.1-0.5 с.

Собрать споттер своими руками можно по простой схеме. Это вариант на 220 V, который подойдет для работы в любом гараже.

Основные составляющие для споттера

Понимая схему работы электроцепи споттера, перейдем к сборке. Для этого понадобятся:

  • корпус, служащий основой;
  • пистолет;
  • обратный молоток;
  • внутренние детали.

    • Корпус самодельного споттера

    Сперва найдите основу из диэлектрического материала. Если такого нет, крепите токонесущие части трансформатора и диодов через специальные защитные вставки, чтобы избежать передачи тока на корпус при коротком замыкании. Углы корпуса удобно выполнить из вертикального уголка с полкой 25 мм.

    Верхнюю крышку можно сделать несъемной и прикрепить к ней рукоятку для переноса. Боковые крышки лучше предусмотреть съемными, чтобы было легче добираться к ключевым узлам для ремонта или обслуживания. Стенки корпуса изготовьте из листового металла сечением 0.8-1.0 мм. Его можно покрасить, чтобы самодельный аппарат выглядел более красиво.

    Поскольку такой споттер не рассчитан на продолжительные, объемные работы, воздушное принудительное охлаждение не требуется. Достаточно перфорации в количестве 20-30 отверстий на каждой боковой стенке. Диаметр дырочек произвольный от 3 до 6 мм — лиш бы проходил воздух.

    На лицевой стороне требуется два гнезда для установки разъемов силовых кабелей. Кроме них, необходимо разместить:

  • тумблер переключения режимов;
  • диод, показывающий наличие сети 220 V;
  • кнопку включения;
  • вольтметр;
  • амперметр.

    • Рабочий пистолет споттера

    Чтобы приваривать к кузову шайбы, шпильки, гребенку и прочие приспособления, необходим пистолет споттера. Проще всего купить готовую версию. Проследите, чтобы разъем подходил по диаметру к вашему самодельному аппарату.

    Чтобы добиться максимальной экономии, можно изготовить пистолет самостоятельно. Используйте корпус клеевого пистолета для плавки клеевых стержней. Разберите его и удалите нагревательный элемент. На стволе предусмотрите цанговый зажим. В него получится вставлять медный электрод-переходник для приварки шайб или даже штангу от обратного молотка. Упрощенная схема и функционал такого пистолета можно посмотреть на фото. Некоторые делают пистолет из корпуса сломанной дрели, шуруповерта.

    Пуллер

    Чтобы плавно вытягивать вмятины, используют пуллер с тянущим действием, рабочая часть которого приварена к поверхности кузова. Для самодельного изготовления пуллера понадобится любой механизм с курком. Это может быть приспособление для фиксации алюминиевых заклепок или монтажный пистолет для выдавливания силикона, акрилового клея. В случае монтажного пистолета обрезают торцевые части на штоке и делают круговой упор.

    Обратный молоток для самодельного споттера

    Изготовить обратный молоток для споттера можно из любого штифта диаметром 10-16 мм. Один торец фиксируется к изолирующей рукоятке и к нему подводится силовой кабель с кнопкой. На втором конце нарезается резьба для накручивания цанги и установки медного электрода. На ось надевается грузик. Достаточно 300-400 г, чтобы воздействовать на тонкий кузовной металл.

    Грузик можно найти готовый, просверлив в нем отверстие. Или сварить вместе несколько толстых прутьев с отверстием внутри, а потом зачистить наружную поверхность. На концах штифта важно установить толстые ограничители, чтобы груз не бил о рукоятку или цангу.

    Нюансы конструкции

    Основой выработки сварочного тока в споттере является трансформатор. Подойдет от неработающей микроволновой печи, но потребуется переделать его вторичную обмотку. Старая обмотка разматывается и удаляется. Вместо нее намотайте три витка медной жилы сечением минимум 50 мм². Это даст на выходе нужный ток для сварки.

    Если под рукой нет испорченной микроволновки, трансформатор можно намотать самому. Используйте Ш-образный сердечник, на который накрутите 200 витков медной жилы сечением 2.5 мм². Вторичная обмотка трансформатора потребует семи витков провода сечением 50 мм². Каждый слой проволоки изолируйте плотной бумагой, покрывая токонесущие части шеллаком. На концах трансформатора не забудьте припаять клеммы, чтобы подключить последующую цепь. Допустимо использовать для «вторички» более толстый провод с меньшим количеством витков.

    Для второго трансформатора жестких требований нет — главное, чтобы он выдавал минимум 12V. Тиристор покупают готовый на радиорынке или заказывают в интернете. Подойдет модель ТПЛ-50 или аналог.

    Важно, чтобы из сети 220V он мог «вытягивать» не менее 40 А. Тогда на «вторичке» получится сила тока около 1000 А, чего хватит для импульса. Диоды нужны с аналогичными характеристиками.

    Настройка сопротивления выполняется переменным резистором. Ищите модель с величиной от 100 Ом. Для хорошего импульса понадобится конденсатор с емкостью 1000 мкФ. Напряжение устройства должно соответствовать 24-25V.

    Делаем споттер из сварочного аппарата

    По аналогии можно сделать споттер из сварочного трансформатора. Бытовые версии выдают силу тока до 180-200 А. Чтобы ее повысить до 1000 А, нужно переделать вторичную обмотку. Предыдущую удаляют, используя зубило или стамеску. Действуйте аккуратно, чтобы не повредить изоляцию первичной обмотки.

    При помощи кабеля сечением 50 мм² создают новую вторичную обмотку в количестве семи витков. Если под рукой только провод толщиной 30 мм² (но это совсем для не продолжительных задач), понадобится 10 витков.

    Это будет трансформатор Т2 на схеме. Остается добавить недостающие детали (конденсатор, диодный мост, резистор) и споттер готов. В случае инвертора изготовление споттера еще проще, поскольку многие элементы в нем уже имеются.

    Функциональность споттеров серийных моделей

    Но, если предстоит большой объем по рихтовке и вытягиванию вмятин на собственном авто, а за услуги мастера платить не хочется (или в городе нет хорошего специалиста), лучше купить заводской споттер. Он обладает большими возможностями и функционалом, чтобы качественно справиться с работой. Для сотрудников СТО или мастеров, оказывающих коммерческие услуги по ремонту кузовов у себя в гараже, выбор тоже очевиден — только серийная модель споттера для профессионального использования. Никакие «самоделки» не выдержат серьезной нагрузки.

    Характеристики споттеров, выпускаемых серийно

    В отличие от самодельных споттеров, серийные версии обладают повышенной мощностью, благодаря которой можно быстрее выполнять процесс рихтовки кузова или сваривать более толстые заготовки. Если бытовые самодельные модели часто не превышают показатель 1000 А, то серийные споттеры бывают 1500 А и выше. Например, аппарат TELWIN DIGITAL CAR SPOTTER 5500/220 + ACC вырабатывает сварочный ток 4200 А и легко соединяет две заготовки толщиной 1.5+1.5 мм.

    В комплекте с заводскими споттерами поставляются:

  • пистолет;
  • пуллер;
  • обратный молоток;
  • сварочные кабеля;
  • набор шайб, гребенок, шпилек.

    • У некоторых версий есть сварочные клещи для контактной сварки, чтобы соединять пороги, сегменты днища автомобиля.

    Управлять споттерами, выпускаемыми серийно легко, поскольку предусмотрены кнопки и световая подсветка включенных режимов. На модели FUBAG TS 3800 кнопки прорезинены и защищают сварщика от поражения электрическим током даже при пробое обмотки. TELWIN DIGITAL PULLER 5500 и другие модели этого производителя наделены крупным ЖК дисплеем и синергетическим управлением. Сварщику достаточно указать толщину металла и оборудование само выставит оптимальный режим.

    Все значения хорошо видны на экране и их можно корректировать вручную по желанию сварщика.

    Некоторые заводские версии очень компактны, несмотря на вырабатываемую мощность, что позволяет легко перемещаться с ними по большой мастерской. Например FUBAG TS 2600, весит всего 14 кг. Есть серийные споттеры для работы с алюминиевыми частями кузова авто. Обычным оборудованием приварить торец обратного молотка к такому сплаву не получится, а FUBAG TS 7500 ALU справится с такой задачей.

    Источник видео: Frenkitaly welding_experience


    Методы работы со споттером

    Споттером можно вытягивать вмятины на дверях, крыше, капоте, арках авто. Работа ведется одним из следующих способов.

    Пуллером

    Подходит для небольших вмятин-ямочек диаметром 20-30 мм с ровными краями. Опорное кольцо пуллера устанавливается вокруг вдавленного места, центральный стержень подводится к вогнутой поверхности и прихватывается. Затем нажатием на рычаг железо вытягивается. В случае пуллера достаточно одной-двух прихваток, чтобы устранить деформацию.

    Обратным молотком

    Метод подходит для вмятин с ровными краями диаметром 50-60 мм. Кончик молотка прихватывают к поврежденной поверхности и ударом груза вытягивают металл. Процесс повторяют многократно, переставляя кончик молотка, пока деформированное пятно не будет выровнено.

    Пистолетом и обратным молотком через гребенку

    Технология предназначена для исправления крупных повреждений кузова, длинных продольных вмятин. При помощи пистолета к поверхности вдоль линии вогнутости приваривают шайбы, гребенку. Их подцепляют переходником с 5-6 крюками. Воздействуют обратным молотком, сразу вытягивая обширную площадь. После этого участок дорабатывают точечными обратными ударами молотка или пулером.

    Угольным электродом

    Если при повреждении кузова образовались дополнительные ребра жесткости, вытянуть металл обратно до ровного состояния будет сложно. Сперва требуется устранить напряжение металла. Для этого в пистолет вставляют угольный электрод и разогревают место изгиба. После этого продолжают рихтовку вышеописанными способами.

    Ответы на вопросы: rак сделать споттер своими руками

    Какое лучше сечение магнитопровода трансформатора для споттера?

    СкрытьПодробнее

    Лучше всего железо сечением 40 мм кв. Используйте пластины электротехнической стали.

    Плохо прилипает кончик электрода самодельного споттера, что делать?

    СкрытьПодробнее

    Проверьте затянутость всех контактов, возможно, идут потери на сопротивление и нагрев. Измените вторичную обмотку трансформатора на более толстую, например 100-150 мм².

    Из какого материала лучше выполнить стержень обратного молотка?

    СкрытьПодробнее

    Лучше из меди. Она быстрее проводит ток, меньше будет потерь. Но, если медного стержня нет, можно и из малоуглеродистой стали.

    Можно ли намотать обмотку трансформатора для споттера на П-образный сердечник, если нет Ш-образного?

    СкрытьПодробнее

    Да. Главное, выбирать сечение железа не менее 40 мм². Конфигурация сердечника значения не имеет.

    Какое сечение кабелей требуется для молотка и массы при самодельном споттере?

    СкрытьПодробнее

    Для обратного молотка-пистолета хватит сечения 100 мм². На массу можно использовать более тонкий кабель сечением 70 мм².

    Как реализовать схему включения-выключения?

    СкрытьПодробнее

    Удобнее всего выполнить на симметричных тиристорах. Подойдет марка ТС.

    Остались вопросы

    Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

    Обратная связь

    Вернуться к списку

    преимущества самодельного оборудования, выполнение аппарата из инвертора

    Споттер представляет собой аппарат, предназначенный для выполнения точечной сварки. Это оборудование широко используется при выполнении рихтовки и восстановлении кузова автомобиля. Благодаря простоте конструкции таких аппаратов сделать своими руками споттер не составит особого труда.

    • Особенности применения
    • Принцип работы
    • Устройство на базе инвертора
      • Корпус и кабели
      • Выполнение рабочего пистолета
      • Сборка обратного молотка
    • Споттер из сварочного аппарата

    Необходимо лишь использовать качественный инвертор, на основе которого выполняется сварочное оборудование.

    Особенности применения

    Если изначально споттеры использовались лишь при выполнении различных кузовных работ с автомобилями, то сегодня благодаря универсальности этого оборудования имеется возможность его использования в быту для качественной точечной сварки. С помощью самостоятельно изготовленных сварочных аппаратов выполняются всевозможные металлоконструкции, заборы из арматуры, осуществляется правка поверхностей кузовных панелей без необходимости разборки обшивки.

    Основным назначением споттера является именно ремонт и восстановление кузовных панелей автомобилей. В том случае, когда выровнять детали изнутри невозможно, а их демонтаж представляет определенные сложности, используются споттеры, позволяющие выполнять качественную сварку, которая в последующем будет отлично защищена от появления коррозии.

    Принцип работы

    На сегодняшний день существует несколько вариантов электрических схем споттеров, которые изготавливаются из инвертора, трансформатора и старого аккумулятора. Самодельные аппараты функционируют по принципу молотка, позволяя вытягивать кузовные элементы без локальной покраски, а качество точечной сварки при использовании рабочего пистолета позволяет обеспечить максимально надежную и долговечную фиксацию кузовных элементов.

    Самодельный споттер имеет несколько режимов работы:

    • Сварочный режим, с использованием угольного электрода, когда вся работа выполняется на минимальной мощности.
    • Кратковременный режим, при котором направляющую закрепляют с помощью специальных колец и вытягивают металл при его точечном разогреве.

    Наибольшей популярностью сегодня пользуются модели аппаратов для точечной сварки, которые выполнены на базе инвертора. Такие устройства имеют специальный дополнительный пистолет, с помощью которого осуществляется точечный разогрев соединяемых металлических элементов.

    Устройство на базе инвертора

    Самодельные аппараты точечной сварки, выполненные на основе сварочного инвертора, отличаются простотой конструкции, имеют необходимую для работы с большинством металлов мощность и с легкостью могут быть изготовлены своими руками.

    Простейшие споттеры могут состоять из следующих элементов:

    • Корпус инвертора.
    • Кабель.
    • Острый пруток или электрод.
    • Пистолет стаддер.

    Проще всего изготовить такой аппарат для контактной сварки используя инверторы, к которым через кабель крепят сварочный пистолет. Можно использовать как уже готовые покупные пистолеты стаддеры, так и изготовить их самостоятельно на базе металлического пистолета для герметика.

    Преимущества самостоятельно изготовленных споттеров:

    • Возможность вытягивания металлических деталей без повреждения оригинального лакокрасочного слоя.
    • Удобство в эксплуатации.
    • Универсальность применения.
    • Возможность выполнения осадки металла с использованием графитовых электродов.
    • Наличие двух и более режимов выполнения сварочных работ.
    • Простота конструкции.
    • Доступная стоимость используемых компонентов.

    Можно найти различные схемы изготовления инверторных споттеров. Можно подобрать как простейшие модели, которые предназначены для их бытового использования, так и профессиональные установки, сочетающие мощность, универсальность применения и расширенные возможности.

    Для самостоятельной сборки аппарата потребуются следующие компоненты:

    • Контактная группа на 220 Вольт.
    • Диодный мост.
    • Реле управления на 30А.
    • Трансформатор, который понижает напряжение на 12 Вольт.
    • Тиристор на 200 Вольт.
    • Кнопки управления.

    Подключение к сети осуществляется при помощи диодного моста и трансформатора. Тиристорная цепь и контактная диодная группа в инверторе повышает напряжение, после чего ток подается по кабелю на рабочий сварочный пистолет.

    Используемый транзисторный диодный блок должен выдерживать максимально высокие показатели выходной силы тока, которые достигают 1500 Ампер. Управлять мощностью выходного сварочного тока можно при помощи шины, которая устанавливается вместо вторичной обмотки.

    Несмотря на кажущуюся сложность, даже начальных навыков чтения электросхем и работы с радиодеталями будет достаточно для самостоятельного изготовления споттеров, которые могут использоваться не только в быту, но и для выполнения различного рода кузовных работ.

    Необходимо лишь подобрать качественную схему исполнения аппарата для контактной сварки, и в последующем полностью придерживаться имеющейся на руках документации.

    Корпус и кабели

    Коробку изготовленного самостоятельно споттера можно выполнить из подручных металлических материалов. Проще всего использовать для этой работы корпус от старого компьютера. Наличие работающего вентилятора будет дополнительным плюсом, что позволит снизить температуру, позволяя улучшить продолжительность работы устройства без его отключения на обязательное охлаждение.

    Внутри корпуса необходимо установить несколько вентиляторов, которые работают от 12 Вольт и позволяют осуществлять качественное охлаждение силовой части инвертора. Проще всего использовать компьютерные вентиляторы, которые напрямую подключаются к блоку управления и работают постоянно или по сигналу от температурных датчиков.

    Наличие внутри корпуса компактных вентиляторов позволяет продлить время непрерывной работы устройства при максимальных показателях мощности.

    Сварочные кабели лучше всего использовать уже готовые покупные с сечением не меньше 1 миллиметра на 10 Ампер мощности максимальных показателей тока. Для массы используют кабели с длиной не более 150 сантиметров, а рабочий провод выполняется не длиннее 250 сантиметров. В противном случае может отмечаться потеря силы тока, что отрицательно сказывается на работе аппарата и качестве сварки.

    На обоих концах кабеля крепят резьбовые соединения для фиксации сварочного пистолета и подключения его к инвертору. Качеству соединения следует уделить должное внимание, так как от этого зависят потери силы сварочного тока. На обратной стороне силового кабеля для массы устанавливают быстрозажимный зажим или используют клеммы с резьбовым креплением.

    Выполнение рабочего пистолета

    Основным рабочим элементом споттера является сварочный пистолет, который позволяет осуществлять точечный разогрев металла. Если планируется постоянно использовать оборудование, то предпочтительно приобрести уже готовый заводской пистолет, который отличается простотой конструкции, надежностью и долговечностью. Если же споттер изготавливается для нерегулярного использования, то вполне по силам собрать рабочий пистолет из подручных приспособлений.

    Проще всего выполнить его из монтажного клеевого пистолета, к которому приделывают надежную и удобную ручку из текстолита или других непроводящих ток материалов. В клеевом пистолете делаются соответствующие отверстия для направляющих, к которым в последующем фиксируется используемый электрод. Кабель от инвертора подключается к пистолету и при нажатии на спусковой крючок происходит подача короткого мощного импульса.

    Кронштейн-держатель, который фиксирует сварочный электрод, выполняется из медной трубки прямоугольного или квадратного сечения. В качестве электродов используют медные прутки с диаметром 8—10 миллиметров.

    Можно найти различные схемы и варианты изготовления пистолета для контактной сварки, которые подразумевают смену электрода без разборки выполненного устройства.

    Сборка обратного молотка

    Одним из преимуществ использования споттера является быстрая замена рабочих инструментов, что расширяет функциональные возможности такого оборудования. Для выполнения рихтовочных и сварочных кузовных работ используется обратный молоток или как его еще называют по-другому инопуллер. Изготовить своими руками простейший обратный молоток не составит труда. Выполняют его на основе металлического монтажного пистолета.

    От старого монтажного пистолета отрезается часть, которая держит баллон с герметиком и монтажной пеной. На освободившуюся площадку приваривают три прутка, диаметром не более 10 миллиметров. К свободным концам прутков фиксируют сваркой кольцо, которое делается из прутка с сечением 6—10 миллиметров. Диаметр кольца не должен превышать 100 миллиметров.

    У штока пистолета обрезают упоры и изогнутую часть. Вместо них приваривается крепление, к которому в последующем подсоединяют кабель от сварочного инвертора. Крепление кабеля можно выполнить при помощи двух гаек и болта с резьбой в М10.

    С помощью обратного молотка может осуществляться высококачественная точечная сварка и рихтовочные работы без повреждения оригинального лакокрасочного покрытия.

    При желании можно приобрести уже готовые обратные молотки, которые различаются диаметром рабочего органа и предназначены для использования на споттерах с различной мощностью.

    Споттер из сварочного аппарата

    Проще всего изготовить своими руками споттер из сварочного аппарата. В таком случае потребуется лишь дооснастить агрегат тиристором и диодом с требуемыми параметрами, что позволит осуществлять импульсную сварку. Дополнительно сварочный аппарат может оснащаться втягивающим реле, которое позволяет регулировать мощность подачи импульса.

    Споттер из сварочного аппарата выполняется в полном соответствии с имеющейся схемой, а всё что останется сделать — это приобрести или изготовить самостоятельно рабочий пистолет и обратный молоток. Отдельные схемы исполнения споттера подразумевают возможность переключения режимов работы, когда используемый инвертор может работать как классический сварочный аппарат, так и устройство для точечной сварки.

    Сделать споттер своими руками не составит особой сложности. Выполнить такое устройство для контактной точечной сварки можно из инвертора или старого сварочного аппарата. Необходимо лишь иметь на руках качественную схему, по которой будет выполняться сборка аппарата. Изготовить используемые рабочие пистолеты и обратные молотки можно из приспособлений для распыления монтажной пены и герметика. Выполнение такого оборудования своими руками позволит существенно сэкономить на покупке техники, изготовленной промышленным способом, при этом функциональные возможности самодельного оборудования не будут отличаться от дорогостоящих покупных агрегатов.

    гайд по созданию инструмента в домашних условиях – Setafi

    Что такое споттер? Это прибор/механизм для надёжного соединения тонколистовых металлов. По сути, это сварка. Функция споттера – сварка тонколистовых металлов. На участок металла подаётся импульс с высокой силой тока, поверхность нагревается и моментально расплавляется, участки сплавляются, соединяются и застывают. Используют споттер в основном для ремонта автомобилей, работы с тонкими металлами.

    В этой статье мы разберём, как своими руками сделать споттер для авторемонта.

    Содержание статьи

    • Почему споттер используют для ремонта автомобилей?
    • Как устроен споттер? Как использовать споттер для авторемонта?
    • Как сделать пистолет для споттера из шуруповёрта
    • Изготовление споттера для авторемонта
    • Как сделать массу для автомобильных работ
    • Как использовать самодельную массу

    Почему споттер используют для ремонта автомобилей?

    Чтобы исправить вмятины. Автомобиль получает вмятины, к которым нет доступа с другой стороны. Придётся разбирать автомобиль? Нет, если есть споттер. С его помощью к поврежденному участку точечно приваривают шпильки/гайки/шайбы. За них тянут, вытягивая кузов и исправляя вмятину. Далее срезают приваренный элемент, рихтуют, шлифуют поверхность.

    Также споттер можно применять для пайки металлов. Нередко его используют, чтобы разогреть, обработать материал/заготовку.

    Как устроен споттер? Как использовать споттер для авторемонта?

    Стандартный споттер состоит из:

    • Источника питания (трансформатор, выпрямитель, инвертор, аккумулятор).
    • Рукояти-пистолета.
    • Соединительных сварочных кабелей.
    • Массы.
    • Насадок (жала, обратный молоток).

    Зачистите место сварки кузова. Подключите споттер к электросети. Соедините массу с зачищенным местом. Вставьте электрод или гайку/насадку в рабочую рукоять. Запустите споттер. Подайте короткий, но мощный импульс. Гайка/наконечник отбойного молотка приварится к поверхности кузова. Потяните за ручку, чтобы выправить впадину.

    Споттер – один из лучших инструментов для разноплановых работ в гараже.  Ниже мы расскажем, как сделать споттер своими руками из подручных средств.

    Что нужно для сборки споттера?

    Вам понадобятся:

    • Аккумулятор на 12 Вольт
    • Клеммы
    • Кабельные наконечники (5 штук)
    • Зажим для массы
    • Сварочный кабель (3 куска, толщина +8 миллиметров – иначе будет перегреваться)
    • Пистолет для споттера (можно сделать из шуруповёрта)
    • Стяжки
    • Плоские разъёмы
    • Двужильный провод

    Как сделать пистолет для споттера из шуруповёрта

    Сначала нужно разобрать шуруповёрт. Открутите шурупы корпуса, отсоедините моторчик с редуктором, закрутите шурупы обратно.

    После открутите винт отвёрткой внутри патрона/полости под биты. Он с правой резьбой. Далее открутите сам патрон – вставьте в шуруповёрт шестигранник, зажмите его и вращайте. На патроне левая резьба. Если он не идёт, ударьте по шестиграннику молотком.

    К ведущему валу с патрона нужно приварить обрезок стальной трубки. Обрезок с одного края должен быть разрезан пополам на 3-4 сантиметра. В отрезанной половинке нужно просверлить отверстие под болт. Это будет своеобразным зажимом для сварочного кабеля.

    Проверьте тестером провода от кнопки пуска шуруповёрта на замыкание.

    Сделайте отверстие в корпусе шуруповёрта. Оно должно быть в центре воздухоотводной решётки.

    Подключите сварочный кабель к проводам кнопки запуска, соедините все элементы и проденьте их в сделанное отверстие.

    Конец кабеля нужно продеть в подходящую по диаметру стальную трубку. Конструкцию зажмите в тисках. Возьмите болт, установите его на трубку. Ударьте несколько раз по болту. Отступите 1-2 сантиметра и снова сделайте вмятину в трубке. То же самое повторите с противоположной стороны трубки. Трёх-четырёх таких вмятин хватит, чтобы удержать кабель.

    Изготовление споттера для авторемонта

    Дальше вам понадобится стартер от легкового автомобиля, подойдёт даже неисправный. Из него нужно достать втягивающую. Пружина вам не понадобится – вытащите её и установите якорь в стартер. Чтобы он не выпал, приварите к нему пластину из металла, оставьте при этом небольшой зазор.

    Сварочный кабель от шуруповёрта/пистолета подсоедините к одному из двух контактных болтов втягивающего. Вместе с кабелем от пистолета нужно протянуть двужильный провод от кнопки, но его пока что никуда не подключайте.

    Второй отрезок сварочного кабеля нужно провести от оставшегося контактного болта к плюсовой клемме аккумулятора.

    Третий отрезок кабеля нужно подключить к минусовой клемме аккумулятора. Это будет масса.

    Один из проводов от кнопки включения нужно подсоединить к втягивающему. Второй, более длинный, соедините с отрицательной клеммой аккумулятора.

    Вместо жал можете использовать обрезки медных трубок. Отлично подойдут отрезки из старых водопроводных кранов.

    Плюсы самодельного споттера:

    • Быстро меняются жала.
    • Можно подключить обратный молоток.
    • Стоимость изготовления.
    • Мощность.
    • Эффективность.

    Как сделать массу для автомобильных работ

    На такой самодельный споттер можно поставить и обычную массу от инверторной сварки – он будет исправно работать.

    Если вы хотите, чтобы масса не перегревалась, то лучше сделать её самостоятельно.

    Вам понадобятся:

    1. Мощная гайка из латунного прутка.
    2. Стальной болт под гайку.
    3. Гайка меньшего размера.
    4. Кабельный наконечник (рекомендуем медные).

    Заточите наконечник болта и проденьте его через наконечник от кабеля. Закрутите на болт маленькую гайку. Закрутите гайку большего размера. Длина болта должна быть больше высоты гайки.

    Как использовать самодельную массу

    На рабочую часть установите гайку. Её и массу подсоедините к одному материалу. Включите самодельный споттер. Масса и гайка прихватятся к материалу. Дальше оторвите дополнительную гайку и начните откручивать большую. Большая увеличит площадь заземления, из-за этого оно будет меньше нагреваться.

    функции и характеристика, правила изготовления

    В хозяйстве и строительстве часто используют аппарат для сварки. Любители автотранспорта считают незаменимой вещью споттер – сварочный аппарат точечной сварки, который используется для устранения кузовных дефектов и ремонта автотранспорта. Если не хватает средств на приобретение такого оборудования, можно попробовать изготовить споттер своими руками. Самостоятельно сделать этот инструмент – дело несложное, если есть руки, желание и небольшие знания электрики.

    Применение споттера

    Этот инструмент используется для кузовных сварочных работ, чтобы выправить поверхность кузова без разборки обшивки автомобиля. Споттер очень удобен в том случае, если требуется рихтовка деталей кузова, когда производители установили ограничение доступа из-за конструктивных особенностей.

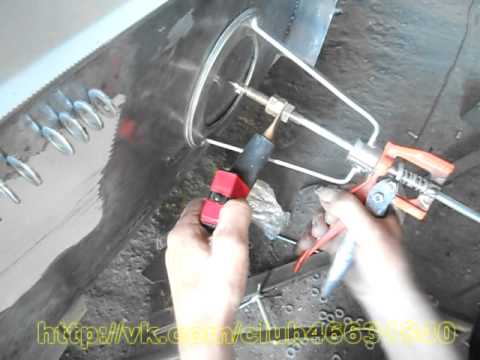

    Осуществляя кузовные работы, с помощью споттера осуществляют приваривание специального крепежного инструмента к деформированной детали автомобиля. Далее за этот крепежный инструмент вытягивают деформированный металл при помощи обратного молотка. Помимо этого, споттер способствует нагреву металла, способствуя таким образом быстрому возврату необходимой формы и жесткости.

    Функции и свойства производственного споттера

    Поставленный на производственный поток инструмент обладает множеством положительных функций:

    • присоединение ремонтных шайб сварочным аппаратом;
    • точечная сварка, осуществляемая посредством металлического электрода, необходимая для вытягивания металла панели;
    • осуществление прогрева углеродным электродом металлической детали с его дальнейшим охлаждением;
    • конструкция споттера делает его простым и очень удобным в эксплуатации;
    • этот инструмент имеет два режима сварки: режим постоянного включения, требующий применения углеродного электрода, и режим с кратковременным включением, регулируемый по времени, в процессе которого осуществляется приваривание шайб и металлического электрода;
    • имеется принудительная система охлаждения и термостат, который отключает сварочный аппарат в случае его перегрева, а также автоматически включает его, когда необходимая температура сварки достигнет нужного значения.

    Это сварочное устройство имеет следующие характеристики:

    • для нормального функционирования необходимо напряжение в 220 В;
    • предельная мощность составляет 10 кВт;
    • напряжение вторичной обмотки аппарата для сварки – 7,8 – 9 В;
    • таймер;
    • тяговое усилие для иглы – больше 100 кг;
    • частота переменного тока – 50 – 60 Гц;
    • пределы установки времени – 0 – 1,2 секунды;
    • тяговое усилие для шайбы – больше 100 кг;
    • вес – 32 кг;
    • максимальный рабочий ток – 1300 А.

    Изготовление споттера своими руками

    Стоит такое устройство очень дорого, поэтому многие изготавливают споттер своими руками.

    Требуемые материалы для этого:

    • сварочный трансформатор;
    • привод 12В;
    • диодный мост;
    • контактор 220 В;
    • тиристор на напряжение 200 В;
    • реле 30 А;
    • кнопка.

    Перед тем как приступить к изготовлению споттера своими руками, следует обезопасить себя от случайного удара током, поэтому используют резиновый коврик и соблюдают правила техники безопасности.

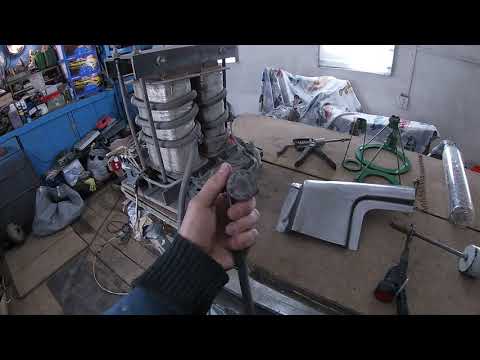

    Сварочный аппарат является идеальной основой для споттера своими руками. Важно изменить его таким образом, чтобы он на выходе подавал от 1500 А.

    Собирают споттер следующим образом:

    • С аппарата снимают вторичный слой.
    • После этого необходимо выяснить, сколько витков может потребоваться на 1 В. Чтобы это выполнить, на первичную обмотку необходимо обвернуть медную изолированную проволоку, после чего измерить количество вольт. Полученная цифра делится на число витков проволоки. Итоговый результат определяет нужное количество витков.
    • Из снятого вторичного слоя изготавливают шину таким образом, чтобы сечение составляло 160 мм2, не меньше, а напряжение – 6 В.
    • Если сечение будет меньше этого значения, ее разделяют на несколько частей и скрепляют матерчатой изолентой. Количество частей зависит от первоначального показателя. Например, если сечение составляет 40 мм2, то шину следует разделить на 4 части.
    • Потребуется 2 шины с обмоткой из малярного скотча и изоленты. Изоляцию лучше всего проводить следующим образом: сначала будет слой изоленты, потом – скотча и затем снова изоленты. Открытые края необходимо заклепать.
    • Полученные шины наматывают на трансформатор. Это довольно сложно, поэтому потребуется помощник и молоток. Необязательно добиваться плотного сцепления трансформатора и первички. Главное, чтобы шина располагалась ровно и не имела никаких повреждений.

    Если мощности хватает, то прибор своими руками почти готов. Осталось только изготовить пусковое устройство.

    На рукоятке споттера имеется кнопка, через которую привод 12 В управляет реле. Это реле необходимо, чтобы перекрыть провод, имеющим напряжение в 220 В. Имея такое устройство, точечная сварка осуществляется легко и безопасно.

    Сварочный пистолет изготавливается из полуавтомата, однако к нему следует изготовить небольшие дополнения, необходимые для крепления к прибору рихтовки. Внутри полуавтомата фиксируют ось из латуни.

    Под клещи используют обычную трубу 20х20 мм. Силовой провод, соединяющий трансформатор и пистолет, должен иметь такое сечение, которое будет идентично или больше, чем сечение шины. Рабочий кабель, соединяющий трансформатор и пистолет, изготавливается обычно из коммутирующего провода, имеющего термоизоляцию. Обязательно учитывают тот момент, что нагреваясь, этот слой начинает стягиваться.

    Заключение

    Изготовление споттера своими руками – дело несложное. Работа с ним требует навыков в сварочном деле. Кроме того, обязательно следует соблюдать правила эксплуатации прибора и правильно проводить сварку. Таким образом, осуществляется качественная работа по ремонту деформированных частей кузова.

    • Автор: Виталий Данилович Орлов

    автор

    Михайлов Мирон
