Средства индивидуальной защиты сварщика реферат: Средства индивидуальной защиты при проведении сварочных работ. МОНА – Средства индивидуальной защиты при производстве сварочных работ — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Средства индивидуальной защиты. Маски сварщика

Производственные предприятия являются основными пользователями средств индивидуальной защиты. Потому именно там могут возникнуть опасные для здоровья и жизни человека ситуации. Нередки случаи травм на работе среди людей, пренебрегающих использование СИЗ, в то время как своевременное применение обеспечило бы комплексную защиту. Эффективность от использования СИЗ во многом зависит от качества и правильного подбора.

Особенно необходимо использование СИЗ на работах связанных с опасным производством. Существует разработанная специальная классификация, предоставляющая защиту определенных частей тела.

Средства защиты глаз.
Защитные очки для работы, в различных условиях, в зависимости от вида работ. В первую очередь они защищают от проникновения пыли и летящих частиц, от сильного света и его вспышек, от излучений разного характера: лазерного, инфракрасного, ионизирующего, а также от электромагнитных полей.
СИЗ головы и лица.
Включают в себя: защитные каски, шлемы с шапками, сварочные и лицевые маски. Используются при работе с электро- и пневмоинструментами, сварочными аппаратами, при работе с агрессивными средами и жидкостями, при работе на высоте или внизу, когда есть опасность падения различных предметов с высоты, при обработке древесины, металла и т.д.

СИЗ органов слуха.
Использование таких предметов как: беруши, наушники, защитные шлемы необходимы в местах, где уровень шума превышает установленный нормами критический уровень.
СИЗ органов дыхания.
Используются респираторы, полумаски, маски, противогазы при работе связанной с сильной запыленностью, загазованностью, задымленностью и другими, связанными с риском факторами, в том числе с вредным воздействием окружающей среды – сильными морозами, жарой, влажностью.
СИЗ для рук.
Рукавицы, перчатки различных видов используются для защиты от механических повреждений и химических, от вредного воздействия при работе в радиоактивных условиях, а также для защиты от погодных условий, мороза, ветра.

Перечень требований к одежде работника этой специальности выше, чем для большинства других рабочих профессий. Должна обеспечиваться защита от следующих факторов:

Высокие температуры.
Оптическое и тепловое излучение.
Испарение ядовитых веществ.
Попадание раскаленного металла.

Очень важно, чтобы рабочий комплект имел вентиляцию, препятствующую перегреванию, защищал от прожигания, был устойчив к деформации.

Имеет огромное значение удобство формы, в которой человеку приходится проводить весь трудовой день. Не должно быть трудностей с чисткой, учитывая, что при слишком частых стирках может смываться огнеупорное покрытие.

Немаловажно, из какого материала сшита летняя спецодежда для сварщика, ведь в условиях работы с высокими температурами и одновременно жаркой летней погоды комплект должен быть изготовлен из «дышащей» ткани. Это может быть брезент с хлопчатобумажной и льняной основой или стопроцентный хлопок с огнеупорной пропиткой.

Для использования в холодное время года используются комплекты с утеплением ватином. Они должны надежно сохранять тепло и давать телу дышать.

Зачастую при пошиве костюма используется так называемый спилок — специально обработанный слой натуральной кожи. Обычно он защищает зоны, которые чаще всего подвергаются воздействию окалин, искр, брызг раскаленного металла.

Как выбрать костюм сварщика

Необходимый вариант выбирается в результате анализа предстоящих условий труда, удобства, времени года, климатических условий и с учетом всех необходимых требований к безопасности. Должна быть возможность применять сухую чистку. Недопустимо, чтобы форма стесняла движения и мешала труду, не стоит также останавливать свой выбор на моделях из синтетических тканей. Все костюмы должны соответствовать ГОСТ Р 12.4.247-2008 «Одежда специальная для защиты от искр и брызг расплавленного металла».

По доступной цене приобрести костюм для сварщика, в том числе, летний, можно на официальном сайте производителя спецодежды https://jasic.ua/category/sredstva-individualnoj-zashchity/maski-svarochnye.

Доступные цены, гибкие условия работы с заказчиками и удобная доставка делают особенно выгодным приобретение такого комплекта у производителя и поставщика.

Правильный выбор рабочей формы гарантирует комфорт и безопасность, практичность использования и, в конечном счете, скажется на качестве труда и производительности.

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

спецодежда, краги и обувь. Требования, ГОСТ.

маска хамелеон

Каждый сварщик имеет комплект средств без которых попросту невозможна работа без снижения ее эффективности и риска нанести ущерб здоровью. Даже если вы занимаетесь сварочным делом время от времени в гараже, на даче или имеет место быть мелкая подработка по вечерам, вам все-равно не обойтись как минимум без краг, спецодежды, и сварочной маски.
Не стоит экономить на покупке этих вещей – как известно, хороший товар дешевым не бывает. В данном случае некачественный товар либо очень быстро придет в негодность, либо будет неудобным, либо выяснится, что он попросту непригодный.

Переплачивать тоже не стоит, производители давным –давно изучили, какие-же все таки возможны самые распространенные условия труда и подобрали исходя из этого наиболее оптимальные варианты. Так что выбрать «под себя», под свои конкретные задачи эффективное средство защиты сегодня может каждый.

Подробно о выборе щитка вы можете прочесть в материале

«Как выбрать маску для сварки: ХАМЕЛЕОН или сварочный светофильтр ( отзыв сварщика )»

В данной статье более подробно расскажем о выборе не менее важных средства индивидуальной защиты сварщика (СИЗ), таких как:
• роба
• краги
• обувь

Каким же требованиям они должны соответствовать? Из каких материалов должны состоять. Читайте ниже.

Выбор спецодежды

цельноспилковый костюм ГОСТ

Часто задаваемые вопросы: как правильно подобрать робу, либо костюм сварщика со спилком? Каким требованиям он должен соответствовать, чтобы надежно защищал от вредных факторов? Какие бывают их виды ?

Требования к спецодежде сварщика

Все костюмы должны соответствовать ГОСТ Р 12.4.247-2008 «Одежда специальная для защиты от искр и брызг расплавленного металла». Следовательно, при его покупке вам должны предъявить сертификат качества или акт проведенных испытаний.

В магазине ориентируйтесь на следующее:

• Основной показатель качества одежды – стойкость к прожиганию
• Обращайте внимание на цену изделия, если она слишком низкая, значит, костюм не сможет защитить вас от существующих вредных факторов, таких как: брызги расплавленного металла, излучение дуги, тепловое воздействие и т.д.
• Ткань хорошей робы должна быть пропитана огнестойким веществом, либо иметь термо- огнестойкое полимерное покрытие. Последнее применяется недавно, но уже положительно себя зарекомендовало.

Какие виды костюмов существуют на рынке?

• Бюджетный вариант – из брезента с пропиткой. Надежно защитит вас от всех вредных факторов. Ткань состоит приблизительно из 50 % лена и 50% хлопчатобумажной ткани. Если работаете в холодное время года, выбирайте утепленный брезентовый.
• Комбинированный выполняется из брезента с накладками из кожевенного спилка. Отличный вариант для сварщиков, которые ищут при покупке приемлемое соотношение цены-качества товара.
• Для тех, кто профессионально занимается сварочными работами и уделяет им большую часть своей жизни, необходимо приобретать цельно — спилковый костюм. Он на 100% выполняется из огнестойкого кожевенного спилка, обеспечивая самую надежную защиту от вредных рабочих факторов
• Для работы в летнее время отличным выбором станет приобретение спецодежды, выполненной из стопроцентного хлопка с пропиткой.

Нарукавники сварщика

бывают нескольких видов:

Спилковые для сварки и сборки;
Брезентовые;

Кожаные нарукавники станут незаменимы в знойные летние дни, чтобы постоянно робу не одевать, потому что и так очень жарко. Варить же незащищенными руками небезопасно: кожа очень быстро сгорает – а там и до онкологического заболевания недалеко. Для прихваток, подварок-заварок рукава быстро одеваются и снимаются – вспотеть не успеешь. Стоимость нарукавничков китайского производства доступна (около 1000 руб), при этом материал, из которого они сшиты, спилк очень качественный. Одним словом, продукт отлично выглядит и функционально хорошо работает.

Нарукавники не поддерживают горение и обеспечивают надежную защиту при взаимодействии с горячими предметами до 100 ^оС, от теплового излучения и конвективного тепла до 300 ^оС. Также защищают от ультрафиолетового воздействия сварочной дуги, брызг металла. Могут использоваться для сборки и при работе с нагретыми деталями.

Брезентовые нарукавники обеспечивают защиту от вредных факторов на производстве, при проведении сварочных работ. Применяются для дополнительной защиты и позволяют предотвратить повреждение и изнашивание более дорогой робы.

Как правильно выбрать краги

краги прошитые кевларовой нитью

Они должны обеспечивать надежную защиту от искр, расплавленного металла, высокой температуры руки.

Часто задаваемый вопрос: на что нужно обращать внимание в первую очередь при их выборе?

• Хорошие перчатки выполняются из спилка говяжей или свиной кожи, обработанной по специальной технологии (покрываются теплозащитным составом).
• Они должны иметь раструб, при его наличии краги можно быстро скинуть, если возникли какие-то ЧП.
• Качественный пошив: швы должны быть крепкими, нитки не должны торчать, распускаться. Рекомендуется использовать, прошитые пропитанными кевларовыми нитками.
• Внутренняя подкладка должна быть из стопроцентного хлопка.

• В зимнее время, если приходится работать при минусовой температуре, используйте краги с меховым утеплителем.
Если выполняете точные сварочные работы, выбирайте пятипалые краги. При выполнении менее точных работ выбираются трехпалые и однопалые краги.

Выбираем обувь

Ботинки сварщика с металлоподноском

Кроме одежды (робы) сварщик должен быть защищен специальной рабочей обувью. Ботинки защитят не только от инфракрасного излучения, но и от прямого соприкосновения с нагретой или высокотемпературной поверхностью. В связи с этим к обуви предъявляются особые требования.
Конечно, при «простых» условиях труда, когда влияние высокой температуры кратковременное, можно использовать ботинки, выполненные из сочетания кирзы и натуральной кожи, сшитые обычными нитками. Но, если условия тяжелые, постоянному влиянию высокой температуры рабочий подвержен, приобретайте ботинки из 100% натуральной кожи, сшитые специальными тепло- жаростойкими нитками.
Вся обувь, которая предназначена для металлурга или сварщика должна иметь металлоподносок, выдерживающий предельную ударную нагрузку 200 Дж.

Должна иметь подошву, которая закреплена литьевым методом, что дает ряд преимуществ, в частности, герметичность. Материал подошвы – полиуретан, устойчивый к термическим воздействиям. Полиуретан сохраняет свои свойства и защищает рабочего при температурах поверхности до 200 градусов (но 200 градусов держит кратковременно).
При тяжелых условиях труда металлурга или сварщика используют нитриловую подошву, выдерживающую температуру до 300 градусов

4.1.4.Средства индивидуальной защиты

Электросварщики обеспечиваются специальной защитной одеждой, специальной обувью и средствами индивидуальной защиты в зависимости от характера работ, согласно действующих отраслевых норм. Электросварщики обязаны использовать средства индивидуальной защиты, а именно:

— электросварщики ручной дуговой сварки – костюм брезентовый, перчатки диэлектрические (дежурные), щиток защитный (маску), ботинки кожаные, рукавицы брезентовые;

— электросварщики полуавтоматической и автоматической сварки – костюм хлопчатобумажный (далее «х/б»), галоши диэлектрические, очки защитные, рукавицы брезентовые, перчатки.

При работах на открытом воздухе и в неотапливаемых помещениях в холодное время года сварщикам должна выдаваться одежда в комплекте с утепленными прокладками в зависимости от климатических зон, а для защиты от соприкосновения с влажной, холодной землей, снегом – подстилки, наколенники из огнестойких материалов с эластичной прослойкой.

При сварке, выполняемой сидя, на коленях или лежа, в условиях повышенной опасности поражения электрическим током при отсутствии автоматического отключения напряжения холостого хода, а также в особо опасных помещениях сварщики кроме спецодежды должны быть обеспечены диэлектрическими перчатками и ковриками.

Для удаления сварочной пыли и газов должна устанавливаться вытяжная вентиляция, удаляющая вредные газы и пыль непосредственно у места их образования.

При временном или аварийном отключении от общей вентиляции или местных отсосов при сварке, наплавке в помещениях и на открытых площадках, где концентрация газов не превышает предельно допустимые нормативные нормы, а запыленность воздуха высокая, для защиты органов дыхания применять противопылевые респираторы ШБ-1 «Лепесток» или «Астра-2».. Для защиты органов слуха должны применяться противошумовые наушники и вкладыши «Беруши».

4.1.5. Дополнительный инструмент сварщика.

Для присоединения провода к изделию применяют винтовые зажимы типа струбцин, в которые конец провода впаивают твердым припоем. Зажимы должны обеспечивать плотный контакт со свариваемым изделием.

Для зачистки швов и удаления шлака применяют проволочные шетки — ручные и с электроприводом.

Для клеймения швов, вырубки дефектных мест, удаления брызг и шлака служат клейма, зубила* молотки.

Для хранения электродов при сварке на монтаже применяют брезентовые сумки длиной 300 мм, подвешиваемые к поясу сварщика. В цеховых условиях для этой цели используют стаканы, изготовленные из отрезка трубы диаметром 50—75 мм, длиной 300 мм, с приваренным донышком-подставкой.

4.1.6. Столы сварщиков

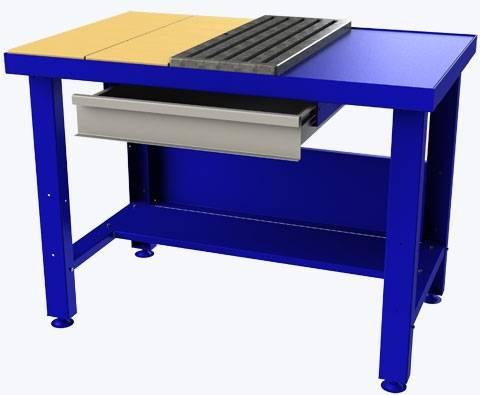

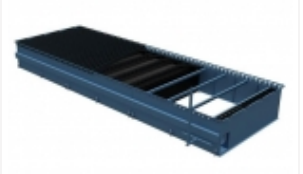

Для ручной и механизированной сварки мелких изделий применяют сварочные столы (ССН-1, С100 и др.) со встроенными МО (Рис.19).

Рабочая зона стола сварщика 1000×700 мм, высота от пола до рабочей зоны 700 мм, общая высота 1400 мм, масса 110 кг.

Иногда при сварке мелких изделий, требующих наложения сварочных швов по периметру, целесообразно применять вращающийся стол, регулируемый по высоте при помощи винта. Пользуясь таким столом, можно поднимать и опускать детали в наиболее удобное положение и работать в такой позе, при которой сварщик меньше подвергается воздействию вредных выделений сварки и меньше устает.

Для устранения вынужденного неудобного положения тела при ручных видах сварки необходимо снабжать сварщика рациональным сиденьем, регулируемым по высоте.

Рис.19. Столы сварщиков

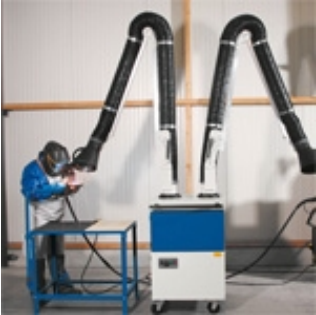

При сварке изделий длиной до 2…3 м используют подьемно-поворотные воздухоприемники.

Рис.20. Стол сварщика с подьемно-поворотным воздухоприемником.

Задание.1 Произвести оценку пространственной организации рабочего места.

1.1. При проведении анализа следует определить:

— достаточна ли площадь для размещения машин, механизмов, инструмента, инвентаря, средств контроля, приспособлений, материалов, деталей и т.д.;

— в достаточной ли степени обеспечена возможность свободного передвижения работающих по оптимальным траекториям, выполнения основных и вспомогательных операций в рабочем положении, соответствующем специфике трудового процесса, в удобной рабочей позе и с применением наиболее эффективных приемов труда.

1.2. Для проведения анализа компоновки рабочего места вычерчивают его эскизы в трех проекциях: сверху, спереди (со стороны работающего) и в профиль. На эскизах схематически изображают все элементы рабочего места. Стрелками обозначают те параметры рабочего места, которые подлежат измерению и оценке. Эскизы рабочего места вычерчивают обычно в масштабе 1:10. В отличие от схемы на чертеже изображают внешнюю конфигурацию элементов основного и вспомогательного оборудования. Элементы рабочего места, которые не являются значимыми при решении основной задачи, вычерчиваются упрощенно (квадрат, круг и т.п.). Все элементы рабочего места кодируют условными знаками. Размах движения рычагов и педалей показывают пунктиром. Число эскизов зависит от степени сложности организации рабочего места. На одном из них изображают общую планировку рабочего места (станок, пульт с органами управления и средствами отображения информации, рабочее сиденье и т.п.). Этот чертеж дает общее представление о насыщенности рабочего места различными элементами. На другом чертеже показывают, например, ручные органы управления.

На каждом чертеже стрелками показывают расстояние от выбранных координатных плоскостей до каждого элемента (органа управления, индикатора и т.п.). Измерение параметров рабочего места производят при помощи рулетки или складной линейки с ценой деления 1 см.

1.3. С целью определения частоты использования органов управления проводят наблюдения за трудовым процессом, в ходе которого учитывают все случаи обращения работающего к органам управления. Полученную информацию представляют в виде таблиц. На основании этих данных в соответствии с нормативами о частоте использования органов управления можно сделать вывод о том, какие органы управления должны быть расположены в оптимальной зоне моторного поля.

Результаты всех измерений представляют на эскизах и заносят в таблицы.

1.4. Затем проводят сопоставительный анализ. Для этого значения измерительных параметров рабочего места с учетом степени важности и частоты их использования сравнивают с соответствующими величинами параметров, установленными нормативными документами. После этого определяют степень рациональности размещения органов управления, средств отображения информации в зависимости от степени важности и частоты их использования в соответствии с требованиями ГОСТ 12.2.032-78 и ГОСТ 12.2.033-78.

1.5. В случае, если рабочие места не соответствуют эргономическим требованиям и не обеспечивают оптимальный или допустимый уровень рабочей нагрузки, следует разработать мероприятия по рационализации рабочих мест, оптимизации труда. Через 3 — 6 месяцев после внедрения мероприятий проводят повторные исследования трудовой деятельности, функционального состояния систем организма и эффективности труда, после чего производят экономическую оценку эффективности оздоровительных мероприятий

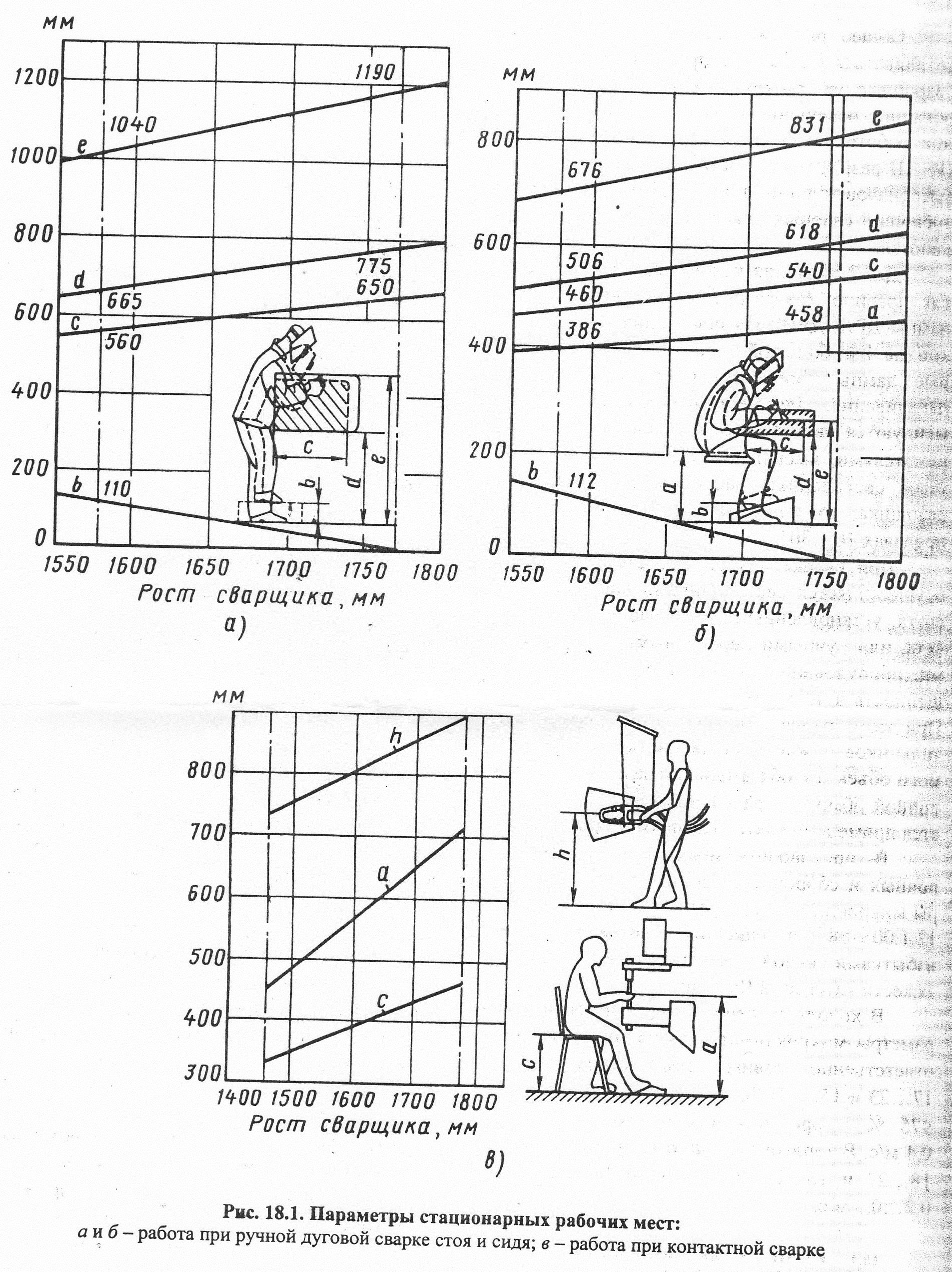

Рис. Параметры стационарных рабочих мест: а,б- работа при ручной дуговой сварке стоя и сидя; в- работа при контактной сварке.

Приложение 1

ПЕРЕЧЕНЬ ОСНОВНЫХ ОБЩЕПРИНЯТЫХ ПАРАМЕТРОВ, ИСПОЛЬЗУЕМЫХ

ПРИ ЭРГОНОМИЧЕСКОЙ ОЦЕНКЕ РАБОЧИХ МЕСТ

Элементы рабочего места	Параметр	Значения
Рабочая поверхность	1. Высота рабочей поверхности (от уровня пола, рабочей площадки), мм 2. Ширина рабочей поверхности, мм 3. Глубина рабочей поверхности, мм 4. Пределы регулирования высоты рабочей поверхности, мм
Зоны расположения органов управления в вертикальной плоскости	5. Зона досягаемости, мм 6. Зона легкой досягаемости, мм 7. Оптимальная зона, мм
Зоны расположения органов управления в горизонтальной плоскости	8. Зона досягаемости по ширине, мм 9. Зона досягаемости по глубине, мм 10. Оптимальная зона по ширине, мм 11. Оптимальная зона по глубине, мм 12. Зона легкой досягаемости по ширине, мм 13. Зона легкой досягаемости по глубине, мм
Органы управления (ОУ)	14. Расстояние от органов управления ( ОУ) до края рабочей поверхности, мм 15. Расстояние между органами управления, мм 14. Расстояние от ОУ до края рабочей поверхности, мм 15. Расстояние между органами управления, мм 16. частота использования ОУ, раз./ч 17. Величина сопротивления приводных элементов переключения, вращения ОУ, Н, кгс
Зоны расположения средств отображения ин формации (СОИ	18. Углы обзора СОИ в горизонтальной и вертикальной плоскостях, рад (или град.) 19. Расстояние между СОИ в зонах информационного поля, мм 20. Цвет индикаторов 21. Яркость знаков, кд/кв. м 22. Яркость фона, кд/кв. м 23. Частота сигналов, Гц 24. Уровень звукового давления сигналов, дБ
Рабочее сиденье	25. Высота сиденья (от пола или другой опорной поверхности), мм 26. Глубина сиденья, мм 27. Ширина сиденья, мм 28. Пределы регулирования высоты сиденья, мм 29. Расстояние между высотой сиденья и рабочей поверхностью оборудования, мм 30. Угол наклона сиденья, рад (град.) 31. Высота верхней кромки опорной поверхности спинки сиденья до верхней поверхности сиденья, мм 32. Пределы регулирования высоты спинки сиденья, мм 33. Высота опорной поверхности спинки сиденья от верхнего до нижнего края спинки сиденья, мм 34. Ширина опорной поверхности спинки сиденья, мм 35. Угол наклона спинки сиденья от вертикальной плоскости, рад (град.) 36. Пределы регулирования угла наклона спинки сиденья, рад (град.)
Подлокотники	37. Высота подлокотников до опорной поверхности сиденья, мм 38. Пределы регулирования высоты подлокотников, мм 39. Длина подлокотников, мм 40. Ширина подлокотников, мм 41. Расстояние между внутренними гранями подлокотников, мм
Пространство для ног	42. Высота пространства для ног, мм 43. Ширина пространства для ног, мм 44. Глубина пространства для ног, мм
Пространство для стоп при работе стоя	45. Высота пространства для стоп, мм 46. Ширина пространства для стоп, мм 47. Глубина пространства для стоп, мм
Подставка для ног	48. Высота подставки для ног, мм 49. Ширина подставки для ног, мм 50. Длина подставки для ног, мм 51. Угол наклона подставки, рад (град. 52. Пределы регулирования угла наклона подставки дли ног, рад (град.)

ЛИТЕРАТУРА

1. ГОСТ 12.2.032-78 «ССБТ. Рабочее место при выполнении работ сидя. Общие эргономические требования».

2. ГОСТ 12.2.033-78 «ССБТ. Рабочее место при выполнении работ стоя. Общие эргономические требования».

3. ГОСТ 12.2.049-80 «ССБТ. Оборудование производственное. Общие эргономические требования».

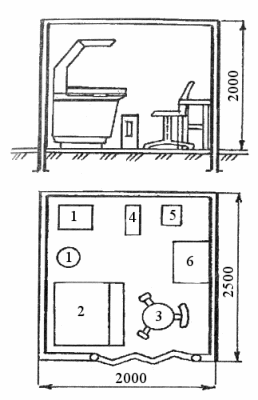

Рис. 1. Сварочная кабина: 1 — источник тока; 2 — стол; 3 — стул; 4 — тумба; 5 — шкафчик; б — стеллаж; 7 — баллон с защитным газом .

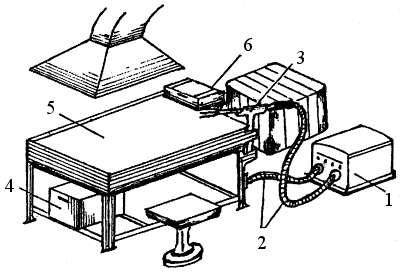

Рис. 2. Постоянный сварочный пост: 1 — источник электропитания; 2 — кабели; 3 — электродержатель; 4 — ящик для электродов; 5 — стол; 6 — ящик для инструментов

Индивидуальные средства защиты сварщика.

Количество просмотров публикации Индивидуальные средства защиты сварщика. — 631

Назначение, основные части и принцип работы сварочных трансформаторов, агрегатов и выпрямителей. Регулирование сварочного тока.

2. Оборудование сварочного поста для ручной дуговой сварки.

1. Для питания сварочной дуги применяют специальные источники тока. Источник питания должен обеспечивать легкое зажигание дуги и ее устойчивое горение.

Каждый источник питания сварочной дуги рассчитывают на номинальное напряжение и номинальный ток при определенном повторно-кратковременном режиме работы, когда нагрузка чередуется с паузами холостого хода, при котором сварочная цепь разомкнута. Источник питания дуги должен давать ток короткого замыкания, превышающий рабочий ток не более чем в два раза. В целях безопасности максимальное напряжение источника питания сварочной дуги не должно превышать 80 В для переменного и 90 В для постоянного тока.

Сварочные трансформаторы – источники питания сварочной дуги переменного тока, понижающие напряжение сети с 220, 380, 500 В до 60…80 В, крайне важно е для возбуждения дуги.

Сварочные трансформаторы имеют регулируемое индуктивное сопротивление для получения крутопадающей внешней характеристики, обеспечивающей устойчивое горение сварочной дуги. Для ручной дуговой сварки применяют трансформаторы с увеличенным магнитным рассеянием и подвижной обмоткой марок: ТД–306У2; ТД–500–4У2; ТС–300; ТСК–500 и др., с магнитными подвижными шунтами СТШ–250, СТАН–1 и др.; с нормальным магнитным рассеянием и реактивной обмоткой СТН–350, ТСД–500 и др.
Размещено на реф.рф
На рисунке 74 показан сварочный трансформатор ТСК–500, который наряду с другими трансформаторами применяется в ремонтных мастерских сельского хозяйства. Цифры в марке трансформатора показывают значение номинального сварочного тока в амперах. В трансформаторах ТД, ТС и ТСК сварочный ток регулируется перемещением вверх и вниз катушек 5 вторичной обмотки.

Для перемещения катушек служит винт, снабженный рукояткой 4. При сближении катушек 5 и 6 магнитное рассеивание и вызываемое им индуктивное сопротивление обмоток уменьшаются, а сварочный ток увеличивается. При раздвижении катушек большая часть магнитного поля рассеивается, то есть проходит не полностью по стальному сердечнику 3 магнитопровода, индуктивное сопротивление обмоток увеличивается, что приводит к уменьшению тока в сварочной цепи. На крышке корпуса около рукоятки 4 есть шкала, показывающая приближенное значение тока. Серийное оборудование для ручной дуговой сварки переменным током обеспечивает регулирование величины тока в пределах 60…580 А.

Номинальное рабочее напряжение 26…40 В, напряжение холостого хода, т. е. когда дуга не горит, составляет 60…80 В.

Осцилляторы – аппараты, которые применяют для питания сварочной дуги током высокой частоты (150…450 кГц) и высокого напряжения (2…8 тыс. В). Осцилляторы бывают параллельного и последовательного включения с трансформаторами. Ток высокой частоты и высокого напряжения позволяет возбуждать дугу без касания электродом изделия и поддерживать ее без всяких усилий. Создаваемое осциллятором высокое напряжение не опасно для человека ввиду малой электрической мощности осциллятора, которая не превышает 150 Вт.

Для дуговой сварки постоянным током применяют следующие источники питания: сварочные преобразователи, генераторы, выпрямители.

Сварочные преобразователи служат для преобразования переменного тока в постоянный. Преобразователи марок ПД–305У2, ПСО–300–2У2 (рис. 75) и др.
Размещено на реф.рф
используют при ручной сварке. Преобразователь ПСО-300-2У2 (преобразователь сварочный однопостовый с номинальным сварочным током 300 А, модификации – 2, климатическое исполнение – У2) состоит из сварочного генератора постоянного тока и приводного электродвигателя, расположенных в общем корпусе.

Рис. 74 Сварочный трансформатор ТСК-500:

а – общий вид; б – схема регулирования сварочного тока; в – электрическая схема; 1 – корпус; 2 – клеммы; 3 – сердечник; 4 – рукоятка регулирования; 5 – катушка вторичной обмотки; 6 – катушка первичной обмотки; 7 – компенсирующий конденсатор

Рис. 75 Сварочный преобразователь ПСО-300-2У2:

1 – приводной электродвигатель; 2 – генератор постоянного тока

Рис. 76 Общий вид агрегата АДД–305У2:

1 – сварочный генератор; 2 – дизельный двигатель; 3 – соединительная муфта; 4 – пульт управления; 5 – аккумуляторная батарея; 6 – топливный бак

Якорь генератора и ротор электродвигателя расположены на общем валу. Преобразователи для дуговой сварки позволяют регулировать величину сварочного тока в пределах 300…500 А, номинальное рабочее напряжение 32…40 В, а напряжение холостого хода 80…90 В.

Сварочные агрегаты состоят из генератора постоянного тока и двигателя внутреннего сгорания, валы которых соединены эластичной муфтой. Генератор и двигатель установлены на общей раме. Агрегаты предназначены для питания сварочных постов при работе в полевых условиях и устанавливаются обычно на специальном прицепе. Применяют агрегаты с бензиновыми карбюраторными двигателями АСБ–300–7У1, АСБ–300–МУ1 и агрегаты с дизельными двигателями АДД–Э05У1 (рис. 76), АСД–300–М1У1 и др.

Сварочные выпрямители – агрегаты, которые с помощью полупроводниковых элементов преобразуют переменный ток в постоянный. Для ручной дуговой сварки применяют выпрямители типа ВСС–300, ВКС–500, ВД–201УЗ и др.
Размещено на реф.рф
Выпрямитель ВСС–300 – выпрямитель селеновый, сварочный, с номинальным сварочным током 300 А. У выпрямителя ВКС–500 выпрямительный блок состоит из кремниевых пластин. Сварочные выпрямители могут иметь крутоподающую и жесткую внешнюю характеристику. По сравнению со сварочными преобразователями и сварочными агрегатами они более экономичны, удобнее в эксплуатации, имеют более высокий КПД, бесшумны в работе.

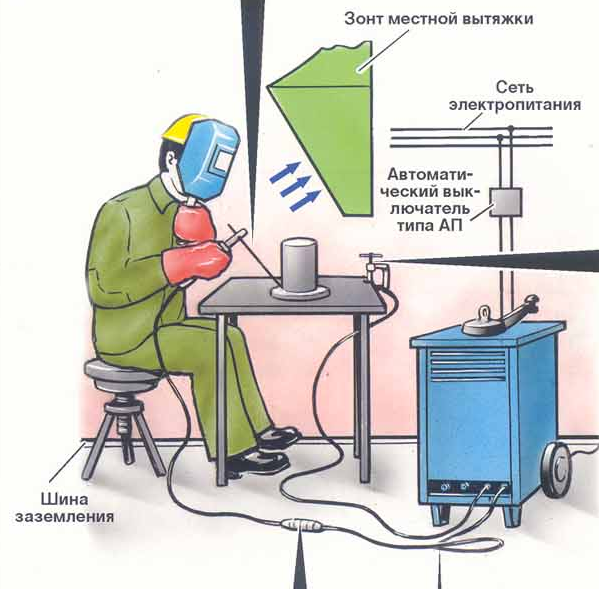

2. Сварочный пост для ручной дуговой сварки переменным (рис. 77) или постоянным током состоит из стола сварщика, источника питания сварочной дуги, гибких сварочных проводов, электрододержателя, сварочного щитка или маски со светофильтром.

Рис. 77 Пост ручной дуговой сварки:

1 – предохранительный щиток; 2 – электрод; 3 – свариваемое изделие; 4 – сварочный трансформатор

Электрододержатели предназначены для зажима электрода и подвода к нему тока в процессе ручной дуговой сварки. Электрододержатели выпускают следующих типов: для тока 125 А и провода сечением 25 мм²; тока 315 А и провода 50 мм²; тока 500 А и провода 70 мм².

Сварочные щитки и шлемы применяют для защиты глаз и кожи лица сварщика от лучей сварочной дуги и брызг расплавленного металла. Их делают из фибры или пластмассы. Стоит сказать, что для наблюдения за дугой в лицевой части щитка или шлема есть прямоугольный вырез, окаймленный рамкой, в которую вставлен светофильтр, не пропускающий ультрафиолетовые и инфракрасные лучи. Для защиты от брызг металла светофильтр должен быть прикрыт снаружи защитным стеклом.

Сварочные провода служат для подвода тока от источника питания сварочной дуги к электрододержателго и изделию. Для меньшей утомляемости сварщика и обеспечения маневренности манипулирования электродом в процессе сварки к электрододержателго крепится отрезок гибкого провода длиной 2…3 м. Учитывая зависимость отназначения сварочного тока выбирают следующее сечение проводов:

Значение тока, А 200 300 450 600

Сечение провода, мм² 25 50 70 95

Для зачистки сварочных швов и удаления шлака используют проволочные щетки, зубила и молотки. Инструментами сварщика являются также линейки, угольники, шаблоны и др.

4. Индивидуальные защитные средства сварщика. Для защиты тела от ожогов сварщик пользуется брезентовым костюмом, брезентовыми рукавицами и кожаной или валяной обувью. Брюки должны быть гладкими, без отворотов с напуском поверх ботинок или валенок. Рукавицы должны иметь напуск на рукава и завязываться тесьмой. Прямая одежда и отсутствие открытых частей тела исключают возможность попадания брызг металла на тело и на складки спецодежды. Кроме спецодежды к средствам индивидуальной защиты сварщика относятся: пояс предохранительный с лямками (при работе на высоте), резиновые диэлектрические шлем, перчатки, сапоги (или галоши), коврики. При сварке внутри резервуаров, баков, цистерн крайне важно пользоваться резиновыми сапогами и резиновым шлемом. При сварке металлических конструкций, в случае если сварщик работает лежа, сидя или стоя на элементах свариваемой конструкции, кроме резиновых сапог (или галош) и шлема необходимы резиновые коврики, а также наколенники и подлокотники, подшитые войлоком.

Тема 3.2.4 Дуговая сварка в защитном газе, её виды сущность и применяемое оборудование

Вопросы:

Требования к применению средств индивидуальной защиты

Рабочие, занятые изготовлением сварных строительных конструкций, должны обеспечиваться средствами индивидуальной защиты в соответствии с типовыми отраслевыми нормами выдачи спецодежды, спецобуви и предохранительных приспособлений. Эти средства должны отвечать конкретным санитарно-гигиеническим условиям труда.

Спецодежда для сварщиков должна надежно защищать их от искр и брызг расплавленного металла, механических воздействий, влаги и вредных излучений.

Для защиты рук электросварщики должны обеспечиваться рукавицами, изготовленными из искростойких материалов с низкой электропроводностью.

Обувь электросварщика должна защищать его ноги от ожогов брызгами расплавленного металла, а также от механических травм.

Для защиты головы сварщика от механических травм и поражения током ему должна выдаваться защитная каска из токонепроводящих материалов. Каска должна удобно сочетаться со щитком или маской, служащей для защиты глаз, лица и частично органов дыхания сварщика.

При наличии опасности отравления при термической обработке металлов и сплавов, содержащих медь, свинец, цинк, хром или имеющих антикоррозионные покрытия, необходимо пользоваться встроенными или местными отсосами, а также противопылевыми респираторами.

Для защиты органов слуха при стыковой контактной сварке, плазменной обработке и зачистке металла механизированным инструментом следует использовать противошумные вкладыши типа «Беруши» или противошумные наушники, соответствующие ГОСТ 12.4.051—87.

Для защиты глаз и лица электросварщикам и плазморезчикам необходимо использовать щитки и маски, соответствующие требованиям ГОСТ 12.4.035—78, а газосварщикам, газорезчикам и вспомогательным рабочим — защитные очки.

Рабочим, обслуживающим ацетиленовые генераторы, производящим загрузку карбида кальция и выгрузку ила, следует пользоваться резиновыми перчатками и защитными очками с бесцветными стеклами.

При дуговой сварке под флюсом, контактной сварке и зачистке металла от шлака, грата и окалины рабочие должны использовать защитные очки закрытого типа с бесцветными стеклами.

При выполнении сварных швов и потолочном положении сварщик должен применять асбестовые или брезентовые нарукавники, а для защиты верхней части туловища — пелеринки.

При сварке конструкций с подогревом свариваемых соединений сварщики и вспомогательные рабочие должны обеспечиваться теплозащитной одеждой и обувью.
