Стилоскоп это: Стилоскоп: история, достоинства и недостатки

Содержание

Стилоскоп: история, достоинства и недостатки

Авторы:

сотрудники компании

История создания, принцип работы, достоинства и недостатки. Чем заменить стилоскоп?

С чего все начиналось

История стилоскопа начинается в 1850-1860х годах, когда немецкие учёные занимались проблемой обнаружения щелочных металлов с помощью спектроскопа (спектроскоп — простейший оптический прибор для визуального наблюдения спектра света, подаваемого на вход прибора). В производстве же первыми использовать такое устройство догадались англичане. В 1923 году они начали использовать спектроскоп для сортировки лома, направленного в переплавку. Позднее, в 1931 году, прибор был модифицирован для быстрого обнаружения никеля, хрома и других металлов в сталях, и снабжён подвижным окуляром для наблюдения любой области видимого спектра. Такой прибор был назван «Steeloscope» (от слов сталь и наблюдение).

Первый стилоскоп в СССР был сконструирован в 1933 году в

НИИФе МГУ. Там же была написана первая методика грубого определения основных легирующих добавок в стали (Ni, Cr, W, Mo, Co, Mn и V). Простота и дешевизна прибора стали гарантом его широкого распространения в промышленности.

Принцип работы

Стилоскоп относится к визуальному эмиссионному спектральному анализу. По сути он является простейшим спектральным анализатором. Назначение этого прибора — визуальный качественный и, в лучшем случае, полуколичественный спектральный анализ металлов и сплавов в видимой области спектра, к точности которого не предъявляется серьёзных требований.

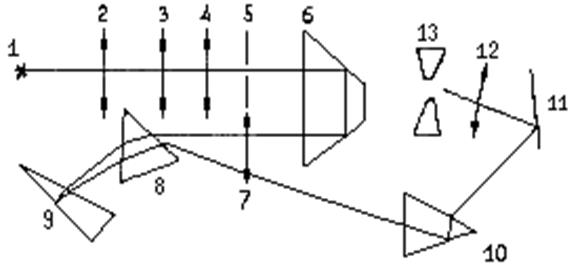

Принцип работы этого прибора следующий: между исследуемым образцом и электродом (как правило, медным) зажигается разряд (искровой, дуговой или комбинированный). Оператор с помощью спектроскопа визуально наблюдает спектр этого разряда.

Вращая ручку прибора, оператор просматривает весь спектр от фиолетовой до красной области, уделяя особое внимание тем участкам, где должны находиться спектральные линии примесей. Рис 1, рис 2 и рис 3 — пример спектра, наблюдаемого оператором в окуляре стилоскопа (фотографии с сайта vnii.ucoz.ru).

Рис. 1

Рис. 2

Рис. 3

Найдя такую область по атласу для стилоскопа, оператор идентифицирует спектральную линию какой либо примеси и далее, визуально сравнивая её по яркости свечения с соседними линиями основы, делает выводы относительно концентрации той или иной примеси, сверяясь с таблицей. (рис 4, рис 5 и рис 6 — примеры спектра в таблице и участка спектра, служащего для определения концентрации, взятые из типичного атласа спектральных линий для стилоскопа)

Рисунки из атласа спектральных линий для стилоскопа
Рис. 4 Вид спектра железа.	Рис. 6 Спектральные линии для спектроскопического определения никеля и меди в сталях.
Рис. 5 Вид спектра меди.

Естественно, оператор может видеть спектр лишь в тот момент, когда горит разряд. Найти требуемый участок спектра, идентифицировать линию и оценить её яркость занимает значительное время. И эту процедуру надо повторить для каждой примеси, иногда по много раз. Прибор перегревается через несколько минут и его надо выключить, чтоб он остыл, после включить и продолжить оценку. Естественно, чем опытнее стилоскопист, тем точнее и быстрее он может оценить количество примесей в исследуемом образце.

Достоинства и недостатки

Достоинства стилоскопа: цена. Простота в изготовлении и дешевизна компонентов складываются в невысокую стоимость прибора.

Недостатки: их много, попробуем перечислить:

Источником свечения являются крайне простые и дешёвые генераторы, не обеспечивающие стабильность свечения разряда, зависящие от колебаний напряжения в сети.
Это сводит на нет попытки оборудовать стилоскоп видеокамерой и программным обеспечением для расшифровки спектров, якобы повышающих точность прибора, но на деле повышающих лишь стоимость: неоднозначность результатов заложена ещё в генераторе.
Регистрирующим элементом является глаз оператора. Индивидуальное восприятие информации у разных людей разное. Даже у одного человека оно может быть разным ото дня ко дню. Образно говоря, на результаты анализа может влиять то, что вчера оператор пил и ел, или хорошо ли он выспался. «Человеческий фактор» влияет на результаты анализа — это неприемлемо в современных условиях производства.
Стилоскоп работает исключительно в видимой области спектра — то есть там, где глаз может видеть этот спектр. Приблизительно от 400 нм до 700 нм. И далеко не каждый человек способен различать свет даже на границах этой области. Кроме того, основные спектральные линии (наиболее яркие и стабильные) находятся в диапазоне от 190 нм до 400 нм и ниже, поэтому они недоступны для регистрации стилоскопом. Это сильно снижает возможные пределы обнаружения.

Хороший оператор стилоскопа помнит множество фрагментов спектров исследуемых металлов визуально. Обучение стилоскописта, способного выдавать удовлетворительные результаты измерений за разумное время занимает месяцы, а иногда и годы. Не говоря о том, что сейчас в нашей стране учебные заведения уже не обучают этой профессии.
Ну и наконец, стилоскоп не является средством измерения, это оценочный анализатор. Результаты измерения на стилоскопе не легитимны, их нельзя ни внести в сертификат готовой продукции, ни использовать в арбитраже (судебных спорах).

Вместо эпилога

В настоящий момент известны такие стилоскопы, как СЛУ, СЛ-13, СЛП и др. Все они на сегодняшний день идеологически устарели. И даже включение в их состав различного дополнительного оборудования, позволяющего, например, облегчить оценку интенсивностей линий, или даже сфотографировать спектр и обработать его специальным программным обеспечением на компьютере, не позволяют заменить современный аналитический прибор стилоскопом ввиду описанных выше особенностей.

Современные приборы лишены этих недостатков. В приборах, выпускаемых нашей компанией, отсутствуют все перечисленные недостатки стилоскопа: источник разряда стабилизирован, спектр регистрируется электронными детекторами и обрабатывается ЭВМ, основная работа ведётся в ультрафиолетовой и вакуумной ультрафиолетовой области спектра, обучение оператора занимает не более одной рабочей недели (по прошествии которой он будет выдавать результаты быстрее и точнее стилоскописта с большим стажем работы), наконец, наши приборы внесены в реестр СИ РФ. Они не только обеспечивают требования ГОСТов на методы спектрального анализа, но и дают десятикратный запас по нормативам ГОСТов. Нижний предел обнаружения у наших приборов практически по всем элементам, находится на уровне 0,0001%.

Программное обеспечение сохраняет зарегистрированный спектр, автоматически производит необходимые расчеты и выдает оператору на монитор концентрации всех элементов в соответствии с выбранной методикой.

Применение современных технологий и материалов позволили нашей компании создать эмиссионные оптические спектрометры, работающие стабильно в течение многих лет.

2013 г.

Авторы: Максимов Максим Валентинович, Кучков Андрей Николаевич

Стилоскоп? Есть вопросы? — Отвечаем.

Эта страница посвящена интерактивному общению с нашими заказчиками и партнерами. Ответы помогут Вам в принятии решения или откроют дополнительную информацию по приобретаемому Вами оборудованию. Данный раздел постоянно дополняется. Чтобы задать профильный вопрос, просим обратиться в соответствующий отдел в разделе контакты.

Что такое стилоскоп?

Стилоскоп – это простейший анализатор металлов и сплавов, который уже очень давно используется в промышленности для определения марки сплава или входного контроля на предприятии. С помощью стилоскопа проводится оптический спектральный анализ многих марок легированных сталей, как качественный – т. е. на присутствие химического элемента в сплаве, так и сравнительно количественный или как еще выражаются полуколичественный анализ – т.е. на определение доли химического элемента.

Как работает стилоскоп?

Анализируемый образец контактирует с электродом стилоскопа, в результате чего образуется искра или дуга. Излучаемый свет проходит через оптическую систему и раскладывается на спектр. В окуляре лаборант наблюдает спектральные линии в области спектра, доступного человеческому зрению. На основании методических указаний по выбору диапазона спектра, наличию и интенсивности спектральных линий стилоскопист принимает решение о наличии химического элемента в сплаве и его доли.

Какие химические элементы можно анализировать с помощью стилоскопа?

Стилоскоп предоставляет возможность качественного и полуколичественного определения химических элементов Cr, W, Mn, Si, V, Mo, Ni, Co, Ti, Al, Nb, Zr, Cu, Zn, Fe, Pb, Sn, Be, Bi, Mg.

Предусмотрена ли сертификация стилоскопа по ГОСТу?

В соответствии с действующей номенклатурой продукции, в отношении которой законодательством Российской Федерации предусмотрена обязательная сертификация, введенной в действие постановлением Госстандарта России, техническое средство «стилоскоп» не подлежит обязательной сертификации и не подлежит обязательному декларированию соответствия в Системе ГОСТ.

Стилоскоп не входит в перечень продукции подлежащей обязательной сертификации, утвержденный Постановлением Правительства Российской Федерации от 1 декабря 2009 г. N 982 с изменениями, внесенными Правительством РФ от 13 ноября 2010 г. № 906.

а так же не входит в Номенклатуру продукции о декларировании соответствия Агентства Ростехрегулирования.

Предусмотрена ли поверка стилоскопа?

Согласно п.3 ст.9 Федерального закона от 26.06.2008 г № 102-ФЗ «Об обеспечении единства измерений» техническое средство «стилоскоп» не отнесено к средствам измерений в виду отсутствия нормативно-правового документа принятого органом исполнительной власти т. к. согласно п.5 Приказа Минпромторга РФ от 27.04.2009 № 323 «Об утверждении порядка отнесения технических средств к средствам измерений».

Техническое средство «стилоскоп» не предназначено для выполнения измерений, а применяется для наблюдения спектров излучения в соответствии с толкованием:

Стилоскоп (от англ. steel — сталь и …скоп) — спектроскоп для быстрого качеств. анализа хим. состава сталей и сплавов с визуальным наблюдением спектров излучения.

Спектроскоп (от спектр и …скоп) — оптический прибор для визуального наблюдения спектра излучения.

Большой энциклопедический словарь. Политехнический : энциклопедия / ред. А.Ю.Ишлинский. – М. : Большая Российская энциклопедия, 1998.

Отображающие значения узлы стилоскопа, такие как амперметр и вольтметр подлежат поверке производителем соответствующего устройства.

Барабан выбора области спектра размечен либо в условных единицах, либо в нанометрах и подлежит только калибровке.

Какой квалификацией должен обладать специалист для допуска к самостоятельной работе?

Какие удостоверения/сертификаты должны быть у данного специалиста?

Специалист должен иметь профессию лаборант спектрального анализа не ниже 2 разряда, допуск по электробезопасности не ниже 2 группы.

Мы запускаем лабораторию НК, какой прибор нам приобрести для проведения стилоскопирования?

Зависит от направления работы, если это формат лаборатории начните выбор со стилоскопа СЛ-13 У, если возможны выездные анализы, либо работа в цеху, обратите внимание на легкий прибор стилоскоп СЛУ-1.

Хочу узнать стоимость оборудования, на сайте нет?

Любой из стилоскопов можно укомплектовать понравившимся Вам источником питания, все возможные источники питания указаны на странице с описанием анализатора металлов. Таким образом, появляются разнообразные комплекты оборудования и нам проще обработать Вашу заявку по телефону или через e-mail, так как в ходе беседы специалист уточнит предназначение прибора, формат и специфику Вашей работы, сможет предоставить Вам консультацию по техническим характеристикам или ответить на дополнительные вопросы.

Расскажите о дополнительном оборудовании, что оно дает?

В первую очередь, возможность оцифровки отображаемого спектра. Камера окуляр позволяет использовать стилоскоп с любым цифровым устройством с портом USB или аналоговым входом. Далее у Вас появится возможность записи фотофиксации и сохранения процесса анализа. К примеру, Вы можете записать процесс анализа стандартного образца и потом использовать его при исследовании незнакомого объекта или при входном контроле.

ЖК дисплей является надстройкой к камере окуляру и отлично подходит для учебных центров и проведении процесса обучения лаборантов.

У нас окончательно стал негодным для работы старый стилоскоп, можно ли его отремонтировать?

Схема работы по ремонту такова: чтобы полноценно произвести ремонтные работы нам необходимо произвести диагностику прибора, это удобнее, проще и быстрее сделать в нашем специализированном центре. Вы отправляете оборудование в наш адрес любой транспортной компанией. После получения, в течении трех рабочих дней, мы предоставляем диагностический лист, в котором указаны все необходимые работы и запасные части для ремонта, а так же сроки проведения работ. Если Вас устраивают предлагаемые работы — мы приступаем к их выполнению, если нет — отправляем прибор обратно.

СЛУ-1 — универсальный стилоскоп

Розница	оформление заказа в офисе;
Интернет Старт*	начальный уровень выгоды;
Интернет 1..5*	пять ступеней: больше заказов — больше выгода;
Интернет Опт*	максимальная выгода;
Интернет VIP*	индивидуальная скидка.

* дейстуют только для заказов, оформленных на сайте, по типовым шаблонам договоров и счетов, обязательно принятие Условий о конфиденциальности информации индивидуального предложения

Универсальный стилоскоп СЛУ-1 предназначен для быстрого визуального качественного и сравнительного количественного анализа черных и цветных сплавов в видимой области спектра.

Универсальный стилоскоп СЛУ-1 применяется для экспрессных анализов, к точности которых не предъявляется высоких требований. Анализу могут быть подвергнуты образцы любых размеров и форм как непосредственно на месте, где расположен объект анализа, так и в лабораторных условиях.

Стилоскоп может быть использован:

на складах при контроле материала,
на шихтовых дворах,
в пунктах сортировки металлического лома,
в экспресс-лабораториях литейных цехов,
в научно-исследовательских лабораториях.

Стилоскоп позволяет определять наличие в образцах

Хром	0,05	0,1
Вольфрам	0,4	1
Марганец	0,02	0,02
Ванадий	0,15	0,1
Молибден	0,15	0,15
Никель	0,2	0,2
Титан	0,05	0,05
Кремний	0,1	0,1
Алюминий	2	1
Бериллий	2	1
Железо	0,2	0,5
Олово	0,1	0,5
Свинец	1	1
Цинк	0,4	1
Магний	0,05	0,03
Медь	0,1	0,1

Спецификация

Инструкции и программное обеспечение

Оптическая система
Фокусное расстояние, мм	322,2
Генератор
Режим работы	«дуга» (ток 7 А) / «искра» (ток 3,5 А)
Приемник
Обратная линейная дисперсия, нм/мм	1,65 (для области 390 нм) / 3,50 (для области 470 нм) / 13,34 (для области 700 нм)
Ширина входной щели, мм	0,01
Спектральный диапазон, нм	от 390 до 700
Предел разрешения, нм	0,089
Питание
Работа от сети переменного тока	да
Требования к сети переменного тока
Напряжение в сети, В	220
Частота переменного тока, Гц	50
Габариты и вес
Вес, кг	35,000
Стилоскоп (Высота x Ширина x Длина), мм	175,0 x 190,0 x 695,0
Блок питания (Высота x Ширина x Длина), мм	375,0 x 150,0 x 350,0
Источник света (Высота x Ширина x Длина), мм	300,0 x 180,0 x 380,0
Срок службы и гарантийные обязательства
Гарантийный срок эксплуатации, месяцев	18

Заметили неточность в описании товара?

Переносной стилоскоп СЛП-4У | ООО «РУСЭНЕРГО» — Инжиниринговые услуги в области промышленной безопасности, технического диагностирования, проектирования и строительства

1.

НАЗНАЧЕНИЕ

Переносный портативный стилоскоп CЛП-4у (мини) служит для быстрого визуального качественного и полу количественного анализа всех наиболее распространенных марок легированных сталей и цветных сплавов по их спектрам излучения, в основном по элементам Сr, Ni, W, V, Zn, Fe, Pb, Sn, Al, Cu, Mg, Mo, Mn, Si методом спектрального анализа.

Указанное число элементов, определяемых с помощью переносного стилоскопа. может быть расширено. Так, например, имеются таблицы «аналитических признаков», составленные для определения Cr, W, Mn, V, Mo, Ni, Co, Ti, Al, Nb, Zr, Si, Сu в сталях: Zn, Ni, Mn, Fe, Pb, Sn, Al, Be, Si в медных сплавах: Mg, Сu, Mn, Fe, Si, Zn в алюминиевых сплавах, и для ряда других сплавов. Переносной, стилоскоп в основном предназначен для сортировки металла. Анализу могут быть подвергнуты детали любой формы и конфигурации. Стилоскоп имеет металлический корпус, что позволяет продлить срок пользования прибором.

Переносный компактный стилоскоп рассчитан на анализ крупногабаритного металла, металлического лома, громоздких агрегатов, крупных поковок, деталей крупногабаритных агрегатов и машин без их разборки и т. д. непосредственно на месте, где расположены объекты анализа, а также для работы в труднодоступных местах, в условиях полевых ремонтно-восстановительных мастерских, когда анализируемый объект не может быть доставлен в лабораторию для анализа на стационарном стилоскопе.

Прибор может применяться в производственных условиях, включая работу на открытом воздухе под навесом в сухую погоду. В настоящем описании приведены лишь общие указания, но использованию стилоскопа.

Особенностью данной модели стилоскопа является укороченная оптическая труба, которая позволяет при оптимальном увеличении увидеть детализированный спектр. Стилоскоп будет незаменим для входного контроля металлов в условиях больших цехов и помещений, где от прибора требуется мобильность, легкий вес, простота и удобство в эксплуатации.

Стилоскоп имеет два регулировочных зеркала для центровки искры. Минимальная площадка для прожига составляет 30х20мм. Держатель электродов позволяет использовать дисковый электрод, при необходимости электрод можно быстро заменить на стержневой. Стилоскоп СЛП-4у имеет более высокое оптическое приближение, за счет небольшого размера оптической трубы при оптимальном увеличении, что позволяет увидеть в окуляр спектральные линии более детально. Корпус прибора выполнен из пластика, барабан, регулировочный винт и упорный башмак выполнены их металла.

Между двумя электродами, одним из которых является анализируемый объект, а другим постоянный электрод стилоскопа дисковый медный или стержневой медный (стальной), зажигается дуга, вследствие чего междуэлектродный промежуток заполняется светящимися парами материала электродов и анализируемого объекта.
Лучи света от дуги направляются на спектральный аппарат через конденсатор и узкую щель. Образующийся линейчатый спектр рассматривают при помощи окуляра и устанавливают присутствие в спектре характерных спектральных линий определяемых элементов.

Наблюдаемый через окуляр спектр содержит линии основного элемента пробы и электрода стилоскопа и линии примесей, имеющихся в анализируемой пробе. Наличие линий того или иного элемента в спектре свидетельствует о присутствии этого элемента в анализируемом объекте; отсутствие линий является признаком того, что искомого элемента в анализируемом объекте в количествах, доступных для определения с помощью стилоскопа, нет.

Для большинства перечисленных выше элементов эти линии появляются в спектре при концентрациях порядка нескольких десятых и сотых долей процента. Для получения устойчивого горения используется встроенный генератор, который работает в режимах искра /дуга.

Концентрация анализируемого элемента определяется с помощью специальных таблиц по сравнительной интенсивности свечения его характерных линий и линий основного элемента. Характерные линии элементов приведены в следующей литературе, которой необходимо пользоваться при работе на стилоскопе.

«Методические указания для работы на стилоскопе». Данная литература дополнительно приобретается у производителя, по желанию заказчика.

Для получения искры применяется генератор СГ-3, входящий в комплект прибора СЛП-4у. Генератор работает в режиме дуги и искры.

2. ОСНОВНЫЕ ДАННЫЕ

2.1. Основные параметры и размеры стилоскопа

1.	Рабочий диапазон спектра, нм	400-700
2.	Предел разрешения: Прибор допускает раздельное наблюдение спектральных линий, нм	λ= 519,140 λ= 519,235
3.	Угол расхождения крайних лучен спектра (расчетное)	10°56’
4.	Диоптрийное перемещение окуляра от установки окуляра на спектральную линию	λ= 459,537 нм, мм от 9 до -3
5.	Увеличение зрительной трубы (расчетное)	11,2х
6.	Размеры выходного зрачка, мм	2,3×1,2
7.	Фокусное расстояние, мм: объектива окуляра	304,6 28,8
8.	Наибольшие габаритные размеры, мм: длина ширина высота	400 120 250
9.	Масса, кг, не более: стилоскопа комплекта стилоскопа в укладке	2,0 4,0

2. 2. Основные параметры и размеры генератора

1.	Генератор стилоскопа и прибор устойчиво работают от сети переменного тока, В/Гц, при колебаниях напряжения в сети -10%÷+5% и частоты ±2″/о в режимах дуга искра с обязательным наличием заземляющего контакта в розетке питания.	~ 220/50
2.	Ток нагрузки, А	3,0-6,0
3.	Наибольшие габаритные размеры, мм: длина ширина высота	410 230 360
4.	Масса генератора, кг, не более	20

3.1. Оптическая схема стилоскопа

Оптическая схема прибора изображена на рис. 1. Как видно из рисунка, спектральный аппарат представляет собой автоколлимационный спектроскоп. Лучи света от дуги (14) и электрода (15), пройдя через защитные стекла (1 и 2), направляются двумя зеркалами (3) на конденсор (4), который концентрирует их на щель (5) спектроскопа. Прошедший через щель пучок лучей объективом (6) из расходящегося превращается в параллельный и диспергирующими призмами (7 и 8) разлагается в спектр.

Большой катет призмы (8) посеребрен, отражаясь от него, пучок лучей вновь проходит в обратном направлении призмы (7 и 8), где достигается увеличение дисперсии прибора. Затем, снова пройдя объектив (6), пучок лучей превращается в сходящийся и попадает на призму (9), которая направляет его через промежуток между призмами (7 и 8) в окуляр (10), где и наблюдается спектр.

Рис. 1. Оптическая схема стилоскопа СЛП-4у

3.2. Электрическая схема генератора

Генератор, электрическая схема которого представлена на рис.2, работает по следующему принципу:

При включении генератора в сеть 220 В, с обязательным наличием заземляющего контакта в розетке питания, прилагаемым сетевым шнуром, напряжение через трехконтактный разъем и предохранители ПP1, ПP2 подается на первичную обмотку разделительного трансформатора T1. Т1 имеет две вторичные обмотки. Заземленный конец одной из обмоток соединяется с головкой стилоскопа, затем с анализируемым объектом. Вторая обмотка включена в цепь сигнализации.

На рукоятке стилоскопа имеется кнопка при нажатии которой срабатывает магнитный пускатель К1. Со вторичной обмотки T1, через замкнутый контакт K1 и ограничительное сопротивление R1 напряжение подается на первичную обмотку повышающего трансформатора Т2. Напряжение со вторичной обмотки Т2 подается к искровому колебательному контуру, состоящему из С4, индуктивности первичной обмотки ТЗ и искрового разрядника PP.

Конденсатор колебательного контура заряжается от вторичной обмотки Т2, происходит пробой искрового промежутка, конденсатор разряжается в цепь первичной обмотки высокочастотного трансформатора ТЗ. Возникающие в колебательном контуре колебания высокой частоты трансформируются ТЗ, накладываются на низкое напряжение дуги и соединительными кабелями подводятся к электродам стилоскопа.

Напряжение В4 ионизирует рабочее межэлектродное пространство и возникает устойчивая дуга.

Вращением рукоятки искрового разрядника, на передней панели, добиваются устойчивого горения дуги.

Рис. 2. Электрическая схема генератора

1. При эксплуатации стилоскопа СЛП-4у необходимо соблюдать «Правила по устройству и содержанию лаборатории и пунктов спектрального анализа».

2. Стилоскоп по способу защиты от поражения электрическим током относятся к классу 1 по ГОСТ 12.2.007.0-75.

3. Работу со стилоскопом могут выполнять лица, достигшие 18-летнего возраста, прошедшие обучение, инструктаж по технике безопасности и имеющие группу не ниже третьей квалификационной в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей и правил техники безопасности при эксплуатации электроустановок потребителей» (ПТЭ и ПТБ), утвержденных Госэнергонадзором РФ.

4. При работе на стилоскопе необходимо обеспечить чистоту окружающего воздуха, отвечающую нормам производственной санитарии.

5. Во время работы стилоскопа нельзя прикасаться к головке стилоскопа и электроду.

6. Смену электродов производить только при отключенном блоке питания.

7. Все виды ремонтных работ должны производиться при отключении прибора от сети.

8. Не оставлять прибор под напряжением между анализами и по окончании работ.

9. В случаях перерыва в подаче электроэнергии прибор необходимо срочно выключить.

10. Запрещается смотреть незащищенными глазами на электрический разряд (электродугу).

11. Не допускать превышения норм стилоскопирования, а также указаний относительно работ, связанных с фотометрированием спектров в одну смену, которое, согласно «Правил по устройству и содержанию лабораторий и пунктов спектрального анализа», составляет 4 часа.

12. Ввиду того, что искровой электрический разряд (электрическая дуга), образующиеся при работе стилоскопа, излучают вредные для зрения невидимые ультрафиолетовые лучи, при производстве работ со стилоскопом в местах значительного скопления людей рабочее место оператора должно ограждаться непрозрачной для ультрафиолета ширмой или щитом. При регулировании электрической дуги или искрового разряда оператору рекомендуется пользоваться очками с обычными прозрачными стеклами или щитками из стекла, т.к. такое стекло задерживает ультрафиолетовое излучение.

5.1. Описание стилоскопа

Стилоскоп (рис. 1, 3) состоит из головки с осветительной системой и собственно спектрального аппарата.

В корпусе головки (11) находятся постоянное защитное стекло (2), призма (3) и конденсор (4).

Перед постоянным защитным стеклом (2) имеется сменное защитное стекло (1). Сменное защитное стекло (1) принимает на себя во время работы брызги расплавленного металла, предохраняя тем самым от порчи постоянное защитное стекло (2). Когда сменное защитное стекло (1) покроется пятнами (от выгорания стекла), дающими заметное ослабление интенсивности спектра, его необходимо сменить.

Рис. 3. Стилоскоп CJIП-4у

На головке (11) защитная пластина (12) она служит для упора прибора в зачищенное место анализируемого объекта для подводки к объекту одного из полюсов электрической сети, а также для устойчивости во время работы.

Головка изолируется от остальной части прибора изолятором (13). В отверстии изолятора находится разрезная втулка (18), в которую вставляется стержневой электрод (19) или держатель карусельного электрода (20), а крепление их производится с помощью винта.

Спектральный аппарат заключен в корпус (24), на котором укреплен окуляр (25), а с помощью трубы присоединен изолятор с головкой. В трубе помещается оправа со щелью. В поле зрения окуляра имеется указатель для фиксации спектральных линий. На окулярной части закреплен резиновый наглазник (27). Наглазник защищает глаза от попадания постороннего света. Наглазник, кроме того, позволяет наблюдателю опираться головой о прибор, что создает для него устойчивое положение.

Таблица 3

Наименование элемента	Длина волны в спектре, нм	Значение на шкале барабана, у.е.
Cr₁	520,63	47,8
Cr₂	425,43	25,1
Cr₃	464,91	34,5
Cr₄	540,97	52,6
Cr₇	534,71	51,1
Cr₅	436,11	27,6
Cr₆	492,20	41,0
W₁	505,35	44,1
W₂	551,47	55,1
W₃	465,98	34,8
W₄	484,38	39,1
Mn₁	477,79	37,6
Mn₂	551,61	55,1
Mn₃	601,73	67,1
Mn₄	445,43	29,9
V₁	438,81	28,3
V₂	622,00	71,9
V₃	487,54	39,9
Mo₁	553,30	55,5
Mo₂	603,06	67,4
Ni₁	471,44	36,1
Ni₂	505,79	44,2
Co	486,78	39,7
Cu₁	512,93	45,9
Cu₂	529,25	49,8
Ti	499,53	42,7
Nb₁	467,37	35,1
Nb₂	405,89	20,45
Nb₃	534,76	51,1
Nb₄	509,53	45,1

Примечание: Значения, приведенные в таблице 3, носят рекомендательный характер и требуют уточнения по стандартным образцам.

Напряжение от генератора к головке и электроду подводится при помощи проводов (22 и 23).

Необходимый при работе поворот зеркал (3) осуществляется с помощью регулировочных винтов (28а).

На корпусе смонтирован маховик (28) со шкалой (29). Вращением маховика осуществляется поворот призмы (8), вследствие чего спектр перемещается в поле зрения окуляра.

В таблице 3 представлены основные элементы, встречающиеся при анализе сталей, значения длины волны, в котором возможно обнаружить элемент, и значение на маховике соответствующее длине волны.

К корпусу винтами крепится ручка (31) с заключенным в ней механизмом включения генератора, представляющим собой кнопку-пускатель (32). Ручка (31) служит для удерживания прибора во время работы.

Электрическая связь стилоскопа с генератором осуществляется с помощью муфты с кабелем, два провода которого подключены внутри ручки к кнопке- включателю, а два других непосредственно к электроду и головке стилоскопа.

При определении малых содержаний некоторых элементов стержневой электрод может заменяться карусельным электродом, закрепленным в держатель. Электрод дает возможность длительной его эксплуатации без заточки. Для этого предусмотрено вращение карусели.

К прибору прилагаются стержневые и дисковые электроды.

При работе на стилоскопе можно пользоваться как стержневым, так и дисковым электродами, в зависимости от материала анализируемой пробы и концентрации определяемого элемента. Так, например, анализ сталей с дисковым электродом можно производить, в случае определения малых концентраций марганца, хрома, кремния. Кроме того, анализ сплавов на медной основе также производится с дисковым электродом.

5.2. Описание панели генератора

Панель генератора представлена на рис. 4.

На ней находятся: разъем для подключения сетевого провода (6) 220 В. рядом расположены предохранители (7) и (8), в другом варианте конструкции, предохранители могут быть расположены на задней стенке генератора.

Стилоскоп подключается к генератору через разъемы (9) разъем подключения провода управления магнитным пускателем, (12) разъемы для подключения силовых проводов. Силовые провода имеют специальные разъемы для подключения, их не возможно перепутать. При подключении в сеть для индикации состояния загорается светодиод (3), при нагрузке генератора загорается светодиод (4) разрядника (РР), сила тока отображается на амперметре (5).

Для переключения между режимами Дуга/Искра используется тумблер (11). Внимание на модели генератора СГ реостат (2) вынесен на корпус генератора, что позволяет генератору выдерживать большую нагрузку и не перегреваться. Для удобства транспортировки используйте ручки.

Рис. 4. Передняя панель генератора

Открыть крышки ящиков. Распаковку приборов из укладочных ящиков производить согласно перечням вложений, помещенных в указанных ящиках.

После распаковки осторожно и тщательно протереть металлические части прибора и принадлежности.

В зависимости от габаритов и химического состава исследуемого металла на приборе установить дисковый электрод с помощью держателя дискового электрода или стержневой электрод. При помощи кабелей питания и управления пускателем соединить стилоскоп с генератором.

7.1. Правила ухода за стилоскопом

Несмотря на то, что стилоскоп СЛП-4у в наибольшей степени приспособлен к работе в заводских условиях, следует помнить, что он является оптическим прибором, требующим ухода и бережного обращения. При эксплуатации прибора необходимо оберегать от ударов наиболее уязвимые узлы прибора: головку с изолятором, маховик перемещения спектра, окуляр, стараясь предупредить возможные поломки.

Необходимо регулярно осматривать прибор, очищать от грязи и пыли.

Сохраняя в порядке и чистоте металлические детали стилоскопа, особое внимание следует обращать на чистоту его оптических частей, особенно окуляра. Оптические детали желательно чистить как можно реже, стараясь оберегать их от загрязнения.

Необходимость в очистке должна быть после длительных перерывов в работе стилоскопа. Оптические поверхности необходимо очищать от пыли с осторожностью, применяя для этого мягкую волосяную кисточку и мягкую чистую салфетку, слегка смоченную спиртом.

Ремонт и регулировка стилоскопа должны производиться только специалистами производителя, в случае самовольного вмешательства в систему работы стилоскопа или вскрытия стилоскопа. производитель отказывается от гарантийных обязательств в одностороннем порядке.

7.2. Правила ухода за генератором

Уход за генератором заключается в периодической очистке от пыли внешних частей генератора. Необходимо следить за тем, чтобы в генератор не попадала влага.

Во избежание большой утечки токов высокой частоты важно следить, чтобы провода, идущие от генератора к стилоскопу, не переплетались между собой и по возможности не касались бы металлических предметов.

Режим работы генератора повторно-кратковременный: 5 минут работы, 2 минуты перерыва. При непрерывной работе генератор перегревается и выходит из строя.

При работе с генератором необходимо соблюдать условия техники безопасности. Любые переключения генератора необходимо осуществлять только при полном отключении прибора от сети. Свет дуги и искры вреден для глаз, поэтому при работе рекомендуется пользоваться очками. Для этого пригодны и обычные прозрачные очки.

Ремонт и регулировка генератора должны производиться только специалистами производителя, в случае самовольного вмешательства в систему работы генератора или вскрытия генератора, производитель отказывается от гарантийных обязательств в одностороннем порядке.

7.3. Проверка генератора в случае отсутствия дуги (искры)

Если при включении согласно описанию, генератор не работает, т. е. дуга между электродами не зажигается, сигнальный светодиод не горит, необходимо проверить:

а) напряжение в сети питания:

б) надежность подсоединения генератора к сети и стилоскопа к генератору;

в) исправность кнопки для включения генератора;

г) правильность включения генератор и исправность предохранителей на 6А.

Если при включении генератора и при переключении тумблера в положение «пуск» магнитный пускатель срабатывает нечетко, следует проверить напряжение сети.
Если при включении генератора в сеть сигнальный светодиод горит, но при переключении тумблера в положение «пуск», магнитный пускатель не срабатывает, необходимо проверить:

а) исправность тумблера-включателя*;

б) надежность соединения генератора со стилоскопом;

в) исправность магнитного пускателя*.

Если при исправном генераторе при работе отсутствует дуга, необходимо проверить исправность проводов, соединяющих генератор со стилоскопом. и наличие контакта их с контактной площадкой стилоскопа и со сменным электродом.

Примечание. В других случаях, а также в случаях, отмеченных звездочкой (*), если Вы не можете определить причину неисправности, обратитесь в сервисный центр производителя. Ремонт и регулировка генератора или стилоскопа должны производиться только специалистами производителя, в случае самовольного вмешательства в систему работы генератора, вскрытия генератора или стилоскопа, производитель отказывается от гарантийных обязательств в одностороннем порядке.

     Участок территории предприятия, где производятся анализы, должен быть оборудован однофазной электрической сетью переменного тока напряжением 220 В, рассчитанной на силу тока до 10 А.
     Перед каждым анализом стержневой электрод должен быть тщательно заточен и зачищен. При заточке не требуется строгого сохранения размеров, но рекомендуется придерживаться стандарта в подготовке электродов.
     Применение электродов с различной заточкой может вносить искажения в спектроскопические оценки. В этих же целях необходимо следить, чтобы все постоянные электроды имели один и тот же химический состав. При пользовании дисковым электродом рабочая поверхность его перед началом анализа должна быть также тщательно зачищена.

На анализируемом объекте выбирается участок, расположенный по возможности горизонтально, на нем зачищается площадка размером примерно 3×2 см. Зачистка должна производиться до полного удаления следов краски, окалины и всякою рода пороков поверхности объекта (трещин, раковин). В тех случаях, когда есть основание предполагать, что анализируемый объект проходил травление или термическую обработку, вызывающие изъятие некоторых элементов из поверхностного слоя, то этот слой должен быть также удален при зачистке.

На расстоянии 8-9 см. от края зачищенной площадки зачищается вторая площадка размером 1х1 см. под шинную пластину (12), достаточно зачистить лишь краску и окалину.

Зачистка анализируемого объекта производится с помощью электрического точила или напильника, а также наждачной бумаги.

Затем генератор подсоединяется к стилоскопу.

Генератор подсоединяют к сети 220В. Горящий сигнальный светодиод укажет на включение генератора под напряжение.

После того, как установка готова для проведения анализа, стилоскоп, который наблюдатель держит правой руке за ручку, устанавливают на анализируемом объекте таким образом, чтобы упорный контакт на конце головки уперся в меньшую из зачищенных площадок, а электрод оказался бы против середины большой площадки.

Затем пальцем правой руки нажимается кнопка-включатель, и одновременно прибор наклоняется вправо до тех пор, пока не загорится дуга. Если не происходит образование искровой дуги вплоть до самого соприкосновения электрода с объектом, следует отключить генератор и проверить правильность включения прибора и исправность генератора.

Когда дуга загорится, рукояткой искрового разрядника регулируют величину искрового промежутка, добиваясь УСТОЙЧИВОГО горения дуги.

Если яркость спектра и резкость линий при этом окажутся недостаточными, необходимо небольшими наклонами добиться требуемой яркости спектра. Аналогичным образом поступают при анализе в случае ухудшения видимости спектра вследствие «бегания» дуги.

Вращением накатанного кольца окуляра (27) добиваются максимально резкого изображения спектральных линий.

Картину спектра наблюдают через окуляр, выводя на середину поля зрения нужную область спектра вращением рукой маховика (28).

Найдя нужную область спектра, приступают к анализу. С помощью специальных рисунков из «методических указаний для работы на стилоскопе» (приобретается отдельно) определяют содержание анализируемого элемента путем сравнения интенсивности спектральных линий определяемого элемента с линиями основного вещества пробы.

По окончании анализа прибор выключают, отпустив кнопку — включатель (в процессе работы она должна все время удерживаться в нажатом положении), а по окончании работы отключают генератор от сети.

Следует иметь в виду, что при работе на открытии воздухе в яркий солнечный день или в ветреную погоду условия для наблюдения картины спектра ухудшаются, так как уменьшается яркость свечения линий спектра. Это происходит по следующим причинам:

— во время ветра дуга горит неравномерно и несколько перемещается;

— при яркой солнечной погоде через входное окно стилоскопа может попадать много рассеянного света, вследствие чего спектральные линии в приборе будут наблюдаться на сероватом фоне, что затруднит их наблюдение;

— при быстром переходе глаза наблюдателя от условий яркого солнечного освещения окружающих предметов к наблюдению спектральных линий в приборе глаз наблюдателя, в силу физиологических особенностей зрения, не может быстро адаптировать, и требуется некоторое время для того, чтобы глаз освоился с новой освещенностью.

В случае наличия ветра и при ярком солнечном освещении рекомендуется установить экран, защищающий дугу от ветра и от попадания рассеянного света во входное окно стилоскопа.

Наименование и условное обозначение	Кол-во
Стилоскоп переносной СЛП-4у (мини)	1 шт.
Источник питания стилоскопа СГ-3	1 шт.
Короб для хранения и транспортировки стилоскопа	1 шт.
Окуляр	1 шт.
Держатель карусельный (насадка)	1 шт.
Электрод стержневой медный (основа)	2 шт.
Электрод карусельный медный (стальной)	6 шт.
Электрод карусельный стальной	2 шт.
Предохранитель 6А	6 шт.
Соединительные провода	2 шт.
Сетевой шнур	1 шт.
Паспорт	1 экз.
Методика по работе на стилоскопе	1 экз.

ЭМИССИОННЫЙ СПЕКТРОМЕТР «АРГОН-5» – БЕСПЕРЕБОЙНАЯ РАБОТА В ЛЮБЫХ УСЛОВИЯХ

Спектральный анализ сталей и сплавов – неотъемлемая часть многих сфер промышленности, в которых нужен контроль состава металлической продукции. Если ваша заводская лаборатория оснащена приборами для химического анализа сплавов, выпущенными ещё в прошлом веке, задумайтесь: сколько брака вы могли выпустить из-за неточности анализа, сколько было затрачено понапрасну сил и времени? Пора переходить на современное оборудование и шагать в ногу со временем! Автоматизированный анализатор сплавов «АРГОН-5», разработанный отечественной компанией ООО «Спектрософт», позволяет провести высокоточный количественный и качественный анализ. Как отечественный потребитель воспринимает новую разработку и какими преимуществами обладает российский спектрометр, корреспондент нашего журнала решил выяснить у одного из разработчиков прибора, генерального директора компании ООО «Спектрософт» Александра Викторовича ПЕЛЕЗНЕВА.

– Александр Викторович, можете рассказать немного об истории создания спектрометра «АРГОН-5»?

– Потребность в экспресс-анализе сталей и сплавов в нашей стране возникла ещё в 30-х годах прошлого века в связи с индустриализацией. А в военное и послевоенное время эта потребность только усилилась – нужно было что-то делать с трофейным металлом. Именно тогда в Научно-исследовательском институте физики МГУ С.Л. Мандельштамом и Г.С. Ландсбергом были проведены первые работы по разработке и внедрению приборов для визуального спектрального анализа металлов – стилоскопов. Стилоскопы работают в ручном режиме: зажигается дуговой или искровой разряд на поверхности образца металла или сплава, и оператор визуально по спектральным линиям определяет, какие примеси есть, а каких нет. И что самое интересное, этот метод анализа не канул в Лету – он до сих пор существует, это самый доступный и дешёвый способ сортировки сталей и сплавов. В 1980 г. в Институте спектрокопии АН СССР под руководством его директора, члена-корреспондента АН СССР С.Л. Мандельштама, были начаты разработки с целью создать более современный, автоматизированный экспресс-анализатор сталей и сплавов, именно эти разработки и легли в основу создания нашего прибора. Мы не пошли по простому пути копирования имеющегося оборудования, у нас была цель создать свой хороший продукт. Первый макет вышел в свет и даже прошёл испытания в 1986 году, но общий упадок в стране задержал продвижение изобретения. В 90-е годы стала широко популярна импортная техника: априори считается, что всё импортное всегда лучше нашего. Но мы работать не прекращали. Сегодня перемены курса развеяли этот стереотип, и на отечественную продукцию обратили внимание.

– Скажите, а чем всё-таки спектрометр лучше стилоскопа?

– Стилоскоп – это полуколичественный (в лучшем случае!) спектральный анализ металлов и сплавов в видимой области, без серьёзных требований к точности. Гарантировать определение марки невозможно. А сегодня перепутывание марок – это одна из острых проблем. Перепутав марку сплава, можно ухудшить качество изготавливаемых деталей, повредить обрабатывающий инструмент, выпустить бракованную продукцию. И, если раньше изготовителей металла было немного и лаборатория на заводе в любом случае была, то сейчас возникло множество мелких производителей, зачастую без серьёзного контроля качества. Причём от отсутствия контроля за выпускаемой продукцией страдает не только потребитель, но и изготовитель, вынужденный платить немалые штрафы. Предотвратить эти проблемы можно, оснастив лабораторию спектрометром «АРГОН-5». Секунды анализа – и марка сплава определена точно.

– Скажите, а в чём состояло принципиальное отличие спектрометра «АРГОН-5» от ранее выпускавшихся приборов для спектрального анализа сталей и сплавов, таких как квантометры?

– В спектрометре «АРГОН-5» была применена регистрация спектральных линий при помощи набора линейных многоканальных твердотельных фотоприемников (ПЗС) вместо набора отдельных выходных щелей, как в квантометрах. Это дало несколько преимуществ – универсальность, т.е. возможность одновременно анализировать стали и все другие нужные заказчику сплавы: медные, алюминиевые, титановые, свинцовые и т.д.; стабильность работы при изменении внешних условий в широких пределах; компактность. Вместе с тем, как и на квантометре, можно измерять содержание в сталях углерода, серы и фосфора.

– Где в основном применяется спектрометр АРГОН-5? Какими конкурентными преимуществами обладает перед им-портными аналогами?

– АРГОН-5 – это малогабаритный вариант, который решает большинство необходимых задач при демократичной цене. Такой прибор применяется для экспресс-анализа цветных и чёрных сплавов в основном в металлургии и машиностроении. А что касается наших преимуществ, первое и, по-моему, самое весомое – в разы дешевле импортного оборудования, при этом качество анализа удовлетворяет ГОСТам на методы спектрального анализа. И второй немаловажный фактор – доступность, скорость и цена сервисного обслуживания. Конечно, зарубежные изготовители имеют в России сервисные центры, но, как показывает практика, при серьёзной проблеме ремонт сильно затягивается и удорожается. Я знаю это не понаслышке: на некоторых предприятиях, с которыми мы сотрудничаем, наш прибор стоит бок о бок с импортным. И можно сравнивать напрямую. У нас всё гораздо проще! Во-первых, мы рядом, а во-вторых, мы разработчики прибора, и знаем его как никто другой, поэтому любую проблему можем решить. А по качеству и надёжности наши приборы ничуть не уступают приборам зарубежных производителей. Об этом свидетельствует и срок гарантии, который мы предоставляем нашим заказчикам: не один год, как общепринято, а 2 года.

– А какие компании входят в число партнёров ООО «Спектрософт»?

– Наши спектрометры работа-ют от Калининграда до Магадана, начиная от маленьких цехов по пе-реплавке металла и заканчивая крупными машиностроительными предприятиями, такими как ФГУП НПП «Прогресс», Авиационная компания «Рубин», Институт авиационных технологий, «ЗарубежАтомЭнергоСтрой» и т.д. Есть в числе наших заказчиков и учебные заведения, например, Омский университет путей сообщения или Университет им. Канта в Калининграде. Также мы выполняем заказы для оборонного комплекса страны. Даже металл для ВИП-автомобилей, и тот измеряется в НАМИ спектрометром «АРГОН-5». На сегодняшний день более 200 спектрометров типа «АРГОН-5» успешно эксплуатируются на предприятиях России и стран СНГ.

– С точки зрения заказчика, чем хорошо заказать спектрометр именно у разработчика, скажем, у ООО «Спектрософт»?

– Помимо удобства сервиса, о чём я уже говорил, это возможность подстроиться под индивидуальные нужды заказчика: кому-то нужен внешний компьютер; кому-то нужно оперативно передавать результаты измерения в той форме, которая принята у них на предприятии; кто-то хочет расширить измеряемые диапазоны концентраций и т.д. Каждый наш спектрометр индивидуален и учитывает нужды конкретной лаборатории.

Обобщая, можно сказать, что спектрометр «АРГОН-5» – это то, к чему мы шли, вкладывая силы, время, свои знания и, конечно, хотим, чтобы это было оправдано – востребованностью прибора нашей промышленностью.

ООО «Спектрософт»
108840, г. Троицк, ул. Физическая, д. 5
тел. +7 (495) 212 1523
e-mail: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
www.argon5.ru

Стилоскоп

Пользователи также искали:

стилоскоп это, стилоскоп или спектрометр, стилоскоп переносной, стилоскоп принцип работы, стилоскоп сл — 13 цена, стилоскоп сл — 13, стилоскоп спектр, стилоскоп цена, стилоскоп, Стилоскоп, цена, спектрометр, спектр, работы, принцип, переносной, стилоскоп или спектрометр, стилоскоп спектр, стилоскоп это, стилоскоп принцип работы, стилоскоп цена, стилоскоп сл — цена, стилоскоп сл -, стилоскоп переносной, стилоскоп сл — 13 цена, стилоскоп сл — 13, оптические приборы. стилоскоп,

…

Стилометры и стилоскопы — Справочник химика 21

Метод основан на визуальном изучении спектра анализируемого вещества, наблюдаемого через окуляр спектрального прибора (наиболее распространены стилоскопы и стилометры). Идентифицируя линии в спектре, проводят качественный анализ, а оценивая их относительные интенсивности, — полуколичествен-ный и количественный анализ. Визуальный спектральный анализ отличается простотой техники эксперимента, экспрессностью и наглядностью, а также невысокой стоимостью аппаратуры. К недостаткам визуального метода следует отнести субъективный характер оценки спектра, высокие пределы обнаружения элементов, за исключением щелочных и щелочноземельных металлов, и низкую воспроизводимость определений. [c.12]
В настоящее время отечественная промышленность выпускает ряд довольно разнообразных призменных и дифракционных спектральных приборов. К простейшим из них относят стилоскопы и стилометры для визуального спектрального анализа (стационарные стилоскопы СЛ-3 — СЛ-12, переносные стилоскопы СЛП-1—СЛП-4, стилометры СТГ—СТ7). [c.69]

В настоящее время известны десятки приборов, предназначенных для получения эмиссионных спектров — различные спектрографы, стилометры, стилоскопы и т. д. В этих приборах используются различные оптические свойства светового излучения, они имеют существенно разные эксплуатационные характеристики, разное конструктивное оформление и т. д. Однако каждый из спектральных приборов имеет следующие основные узлы источник возбуждения диспергирующий элемент рецептор (приемник света). [c.12]

Свет, разложенный в спектральном аппарате в спектр, можно рассматривать визуально или зарегистрировать с помощью фотографии или фотоэлектрических приборов. Конструкция спектрального аппарата зависит от метода регистрации спектра. Для визуального наблюдения спектра служат спектроскопы — стилоскопы и стилометры. Фотографирование спектров осуществляют с помощью спектрографов. Спектральные аппараты — монохроматоры — позволяют выделять свет одной длины волны и его интенсивность может быть зарегистрирована с помощью фотоэлемента или другого электрического приемника света. [c.8]

Спектроскоп, предназначенный для эмиссионного анализа, получил название стилоскопа. Другой тип спектроскопа — стилометр — также предназначен для спектрального анализа по спектрам испускания. Стилометры снабжены фотометрами, что позволяет не только наблюдать спектр, но и изменять количественно относительную интенсивность спектральных линий. [c.117]

Конструкция стилоскопов и стилометров отличается жесткостью и прочностью, оптические детали достаточно герметично укрыты внутри корпуса. Штатив для электродов и осветительная система собираются вместе со спектральным аппаратом и составляют с ним один прибор или жестко связываются с ним при установке прибора в лаборатории. Все это обеспечивает надежную работу приборов в любых условиях эксплуатации. [c.119]

Все стилоскопы и стилометры имеют небольшой вес. Для большей компактности приборов в их оптические схемы вводят поворотные призмы. [c.119]

Разложенный свет минует первую поворотную призму и поворачивается под прямым углом второй, а затем зеркалом отклоняется под углом вверх. Это позволяет расположить окуляр удобно для работающих. Прибор снабжен сменными окулярами с увеличением 20 и 12,5 В фокальную поверхность можно вводить фотометрический клин переменной плотности, который поглощает часть света. Это превращает стилоскоп в простейший стилометр. Клин расположен в фокальной поверхности камерного объектива в центре поля зрения (рис. 85). Перемещение клина осуществляется маховиком и отсчитывается по шкале, наблюдаемой в поле зрения, или по внешней шкале, расположенной рядом с окуляром. [c.119]

Освещенность поля зрения стилометр а и его разрешающую способность можно проверить так же, как и стилоскопов, по линиям дугового спектра железа. [c.124]

Кроме описанных приборов в спектральных лабораториях имеется много стилоскопов и стилометров других моделей. Недавно был разработан простейший спектроскоп прямого зрения СПЗ-1 очень удобный для учебных целей и для работы с простыми спектрами. [c.124]

Проверьте правильность установки и исправность стилометра СТ-7 или стилоскопа СЛ-П по дуговому спектру железа. Предварительно детально изучите устройство этих приборов по заводской инструкции к ним. Вычислите реальную разрешающую способность по разрешению близких пар линий. Познакомьтесь с устройством и работой переносного стилоскопа. [c.125]

Точность оценки относительной яркости двух линий зависит также от их ширины. Поэтому при работе со стилоскопами и стилометрами используют щель больше нормальной. Только в тех случаях, когда разрешение недостаточно, в стилометрах уменьшают ширину щели. [c.155]

Наблюдая спектр с помощью спектрального прибора (спектроскоп, стилоскоп, стилометр), можно установить не только количественный состав анализируемого материала, но и оценить по яркости спектральных линий содержание элементов, так как при увеличении концентрации примеси в пробе увеличивается и интенсивность его линий. Сам факт появления линии определяемого элемента в спектре пробы уже [c.675]

Об определении магния в чугуне см. также в [179, 220, 593, 837, 956, 977]. Для экспрессного определения магния в чугуне можно использовать стилоскоп СЛ-3 относительная ошибка 10—30% [160]. Об определении магния в чугуне с помощью фотоэлектрического стилометра см. в [215]. [c.169]

С помощью стилоскопов и стилометров могут решаться три типа задач [c.409]

Задача полуколичественного спектрального анализа — грубая оценка содержания определяемого элемента в анализируемой пробе в рамках от половины до одного порядка, например, (0,5—1,0) 10- % или 1 10- —ЫО- /о- Подобная необходимость возникает в ряде случаев аналитической практики, например, при оценке содержания некоторых компонентов в минералах, рудах, воде и др. , при сортировке металлических отходов в металлургии, при оценке примесей в некоторых видах промышленного сырья и продуктов и др. Для этого используют как спектрографы, с регистрацией полученных спектров на фотопластинке, так и более простые приборы визуальной оценки спектра, называемые стилоСкопами, усовершенствованные модели которых, стилометры , снабжены фотометрическим устройством для измерения интенсивности линий. [c.363]

Визуальный спектральный анализ, проводящийся с помощью стилоскопов и стилометров различных типов, получил широкое распространение благодаря простоте обслуживания и быстроте получения результатов. Этим методом осуществляется экспресс-анализ металлов и сплавов на складах машиностроительных заводов при контроле материалов, на шихтовых дворах, в пунктах сортировки металлического лома и лабораториях литейных цехов. Анализ на стилоскопе сопровождается лишь незначительными повреждениями образца, что позволяет проверить готовые детали на сборке. В современных стилоскопах окуляр снабжается фотометрическим клином, позволяющим уравнивать интенсивности сравниваемых аналитических линий, что упрощает работу на приборе и повышает точность анализа, превращая его из качественного, каким он был первое время, в полу-количественный. [c.287]

Штатив должен быть таким, чтобы можно было быстро и точно устанавливать электроды в заданном положении относительно входной щели спектрального прибора и чтобы были надежными контакты электродов с электрододержателями. Как правило, штативы конструируют применительно к конкретным аналитическим задача ,I. Например, специальные штативы применяют для экспрессных анализов металлов со стилоскопами, стилометрами, для фотоэлектрических установок, для анализа руд, минералов и растворов. Некоторые штативы снабжают приспособлениями для равномерного введения жидкой или сыпучей пробы в разряд. Штатив заключают в специальный кожух, подсоединенный к вытяжной вентиляции для у даления вредных продуктов испарения и для защиты измерительной аппаратуры от электрических помех, создаваемых генераторами искры или дуги. [c.189]

Со стилометром оценивают интенсивность линий точнее, чем со стилоскопом. Чтобы при этом повысилась еще и точность анали-за, необходимо более тщательно соблюдать условия анализа во всех его звеньях и более тщательно выбирать аналитические линии. [c.232]

В стилоскопе, приборе для экспрессного качественного и полуколичественного анализа, спектр расс.матривается визуально через окуляр интенсивность линий измеряется с помощью оптического клина. В стилометре наблюдение ведется визуально, приборы снабжены фотометрическим устройством. В спектрографе спектр анализируемого вещества фотографируется иа фотопластинку, затем спектр просматривается на спектропроекторе или микроскопе, а интенсивность линий на пластинке измеряется микрофотометром. В спектрометре интенсивность спектральных линий измеряется непосредственно фотометром. Измерения проводятся по отношению к спектральным линиям элементов известных концентраций в анализируемом веществе или в спектре стандартного вещества. [c.224]

В монохромной фотометрии применяются визуальные и объективные способы. В данной работе используются объективные способы фотографического фотометрирования, в которых для измерения плотности почернения применяются микрофотометры. Визуальные способы фотометрирования используются при работе со стилоскопом и стилометром, а также при фотометрическом интерполировании (см. 35 и 37). [c.222]

Стилоскопы с фотометрической частью, позволяющей более точно производить визуальную оценку интенсивностей аналитических линий, получили название стилометров. На рис. 36.3 представлена оптическая схема стилометра СТ-7. Призма Волластона раздваивает изображение спектральных линий, причем величина раздвоения зависит от угла поворота этой призмы. Поворачивая призму, можно найти такое ее положение, при котором одно из двойных изображений аналитической линии (например 2а на рис. 36.4) придется точно под одним из изображений второй аналитической линии (например, 5), что облегчит сравнение их интенсивностей устранение наложения этих линий производится регулировкой высоты щели диафрагмой. Интенсивности обеих линий уравниваются поворотом призмы Франка—Риттера. [c.287]

Различные типы стилоскопов и стилометров, применяемые при визуальном экспресс-анализе, описаны в монографии [12], в которой обстоятельно рассмотрены разнообразные методики и приведена обширнейшая литература (512 наименований). [c.289]

Часто при проверке чистоты газа достаточно указать лишь верхнюю или нижнюю границу присутствия примесей, т. е. фактически произвести визуальную полу-количественную оценку их содержания. Такая оценка с успехом может быть проведена с помощью стилоскопа или иного визуального спектрального прибора. Визуальные методы полуколичественного анализа металлов и сплавов на стилоскопе и стилометре хорошо разработаны р ] и имеют широкое распространение в промышленности. По сравнению с анализом сплавов анализ смесей газов на стилоскопе оказывается даже проще, благодаря тому, что спектры газов значительно беднее линиями. [c.181]

Для регистрации спектральных линий применяются визуальные, фотографические и фотоэлектрические приборы и аппараты. В зависимости от способа регистрации спектра различают визуальный спектральный анализ, в котором спектр наблюдают в видимой области при помощи стилоскопов и стилометров или при помощи флуоресцирующих экранов, преобразующих невидимые ультрафиолетовые лучи в видимые. Визуальный анализ применяют в качественном анализе и иногда в количественном анализе. Если для регистрации спектров используют фотографические пластинки, то метод анализа называется фотографическим спектральным анализом. Особенно широко этот метод применяют в качественном и количественно анализе. В фотоэлектрическом спектральном анализе, который используется исключительно для количественного анализа, спектры регистрируются фотоэлектрическими приборами. [c.225]

Приборы, предназначенные для визуального сравнения иитенсивности спектральных линий при анализе сталей, получили название стилометры (от английского слова steel — сталь). Недостатки оценки интенсивности на глаз при работе, например, на стилоскопе (стилометре) состоят в том, что не учитывается разная чувствительность глаза к различным частям спектра, его утомляемость. Необходимо отметить, что оценка на глаз сугубо субъективна. [c.100]

Для целей маркировки сплавов при экспрессном полуколичест-венном анализе используют стилоскопы и стилометры. Для получения более высокой точности определения исцользуют фотографические методы, в которых при анализе металлов и сплавов достигают величины 5г = 0,01—0,05. [c.116]

Стилоскопы и стилометры собирают как по простой, так и по автоколлимационной схемам. Для обеспечения достаточно высокой разрешающей способности 01П1 снабжены диспергируюи ей системой, состоящей из нескольких стеклянных призм. Обычно применяют три 60-градусные призмы при обычной схеме или одну 60-градусную и одну 30-градусную ири автоколлимационной. Угловая дисперсия и разрешаюи ая способность обеих схем одинаковы. [c.117]

Стилоскопы и стилометры имеют сравнительно большое относительное отверстие ( 1 7), что обеспечивает достаточную освепденность спектра при работе с яркими источниками света. [c.119]

На стилоскопе сравните интенсивность нескольких пар линий, указанных преподавателем. Измерьте их относительную интенсивность с помощью стилометра или стилоскопа СЛ-11. Для каждой пары линий возьмите по десять замеров. Найдите среднее значение и среднюю арифметическую ошибку. Сравьште, как изменяется средняя арифметическая ошибка для линий, лежащих в разных частях видимой области. [c.157]

Стилоскопы и стилометры относятся к простейшим видам спектральных приборов. Приборы этого типа предназначены для визуального качественного и полуколичественного анализа сталей, цветных металлов и сплавов, их сортировки по маркам. Отечественная промышленность выпускает два типа таких приборов— стилоскоп дифращионный СЛ-13 и переносной стилоскоп СЛУ. Их основные технические характеристики приведены в табл. 14.20 и 14.21. [c.384]

Первые применения эмиссионного спектрального анализа относят к 1859 г., когда Кирхгоф и Бунзен опубликовали совместную работу по обнаружению щелочных металлов с помощью спектроскопа. В чисто производственных целях спектроскоп начал использоваться в 1923 г. в Англии для сортировки металлического лома, в связи с чем прибор и был назван стило-скопом (от англ. steel — сталь). Хотя теперь визуальными спектральными приборами анализируются не только стали, за ними прочно сохраняются привившиеся названия — стилоскоп и стилометр. Легкость и быстрота проведения наблюдений в видимой области спектра с помощью глаза обусловливают широкое распространение этого вида спектрального анализа и в настоящее время, несмотря на высокий уровень развития других, главным образом фотоэлектронных методов измерений световых излучений. [c.409]

В окуляр стилоскопа можно рассматривать весь видимый спектр от фиолетовой области до ьсрасной. При выполнении качественного анализа необходимо определить длины волн наблюдаемых спектральных линий. Для этого измеряют относительное положение линий в спектре отсчетом по шкале барабана микрометрического винта, а их длины волн находят по дисперсионной кривой прибора. Дисперсионную кривую предварительно строят для каждого экземпляра стилоскопа или стилометра. Это можно сделать как по спектрам чистых элементов (см. табл. 14.30), так и но спектру железа, который является своеобразной шкалой для определения длин волн спектральных линий всех других элементов. Дисперсионной кривой называется график, связывающий длины волн линий с делениями шкалы барабана, разворачивающего диспергирующий элемент стилоскопа. [c.409]

В зависимости от степени точности измерений различают полуколи-чественный и количественный спектральный анализ. Полуколичествен-ный анализ выполняют с помощью приборов, называемых стилоскопами. Для количественного анализа применяют более совершенные приборы, называемые стилометрами. Эти приборы предназначены для визуального наблюдения спектров. Для получения фотографий спектров применяют спектрографы, например ИСП-22, ИСП-28, ИСП-30 и др. [c.343]

Помимо основной аппаратуры, применяют ряд приспособлений для подготовки пробк йнализу, а также приборы, облегчающие проведение анализа и обработку его результатов. Известно значительное число специализированных установок для спектрального анализа, приспособленных к анализу определенных объектов и к решению довольно узкого круга задач. К их числу относятся стилоскопы, стилометры, квантометры, пламенные фотометры. [c.175]

UNIVERSAL STEELOSCOPE SLU — Скачать PDF бесплатно

1 Госкорпорация «НПЗ Оптика» Новосибирский приборостроительный завод УНИВЕРСАЛЬНЫЙ СТАЛЬОСКОП СЛУ Регистрационное удостоверение ПС

2! Внимание! Категорически запрещается переключение тумблеров ДУГА, ИСКРА, ЕМКОСТЬ при замкнутом кнопочном контакторе в рукоятке стилоскопа или при включенном тумблере СТАРТ источника света (если операции удерживаются в неподвижном состоянии).Избегайте использования стилоскопа на открытом воздухе под дождем и на влажной земле, а также когда он сам или его блок питания намокают. Транспортируйте прибор и блок питания из холодного помещения в теплое в плотно закрытых ящиках, чтобы избежать потоотделения. Открывать корпуса следует при достижении прибором температуры окружающей среды (для перехода от -40 до +18 C требуется 2-3 часа). Работа с устройством может производиться как снаружи под навесом, так и в помещении при температуре от -40 до +45 С и относительной влажности до 80%.Стилоскоп требует осторожного обращения. Защищайте голову изолятором, маховиком спектра и окуляром от ударов и чрезмерной силы. В связи с постоянным совершенствованием продукции технические характеристики могут быть изменены без предварительного уведомления. 2

3 1 ПРИМЕНЕНИЕ СТАТЬИ 1.1 Универсальный стилоскоп SLU предназначен для быстрого визуального качественного и сравнительного количественного спектрального анализа черных и цветных сплавов в видимой области спектра.1.2 Универсальный стилоскоп используется для экспресс-анализов, к точности которых нет высоких требований. Образцы любого размера и формы могут быть подвергнуты анализу непосредственно на месте, а также в лабораторных условиях. 1.3. Стилоскоп может использоваться на складах при проверке материала, на складе, станциях сортировки металлолома, в лабораториях экспресс-анализа литейных производств, научно-исследовательских лабораториях. 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2.1 Основные параметры и размеры универсального стилоскопа приведены в таблице 1.Таблица 1 Основные параметры и размеры Стандарты Рабочий спектральный диапазон, нм От 390 до 700 Обратная линейная дисперсия, нм / мм для области 390 нм 0,8 для области 470 нм 2,0 для области 700 нм 6,8 Разрешающая способность, нм Фокусное расстояние объектива, мм Ширина входной щели, мм 0,01 Ток дуги, А +3,0 7-1,0 Искровой ток, А, 0-0,5 Потребляемая мощность, ВА Входное напряжение, В переменного тока Частота, Гц 50 ± 1 Габаритные размеры , мм, не более: стилоскопа 75x190x695 блока питания 375x150x350 источника света 300x180x380 Общая масса, кг, не более 35 3

4 4 3 Состав артикула и инвентарной ведомости 3.1 Состав универсального стилоскопа и инвентарный список приведены в таблице 2. Таблица 2 Обозначение Наименование Кол-во Примечание Стилоскоп Источник света Дисковый электрод Опорная рейка Скоба Крепление кабельного стержня Запасные части Винт 2 Винт M5-6gx Прокладка ГОСТ Прокладка 6.65G Предохранитель VPB Диск Диск 0 Лампа МН Защитное стекло Электрод 2 Съемные детали Крепление Инструменты Отвертка Принадлежности Калибр -01 Датчик -02 Датчик -03 Гнездо для датчика РШ-цч / 220 1 Потребительская тара Кейс Кейс Транспортировка Контейнер Кейс Сервисная документация ПС Свидетельство о регистрации ПС1 Методы спектрального анализа 1 из сталей с помощью универсального стилоскопа SLU. Отдельным документом.

5 4 КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ 4.1 Принцип работы универсального стилоскопа Анализ с помощью стилоскопа заключается в следующем. Между анализируемым образцом и электродом зажигается дуга или зажигается искра, и ее излучение направляется в щель стилоскопа с помощью однолинзового осветителя. Наблюдатель рассматривает спектр анализируемого сплава через окуляр. Спектральные линии имеют кривизну с выпуклостью, направленной в красную область спектра. 4.2 Базовая оптическая схема Оптическая схема стилоскопа представляет собой автоколлимационную схему.Свет от дуги (рис.1) через призму 4 направляется на линзу 5, линза формирует изображение источника на пластине 6 с прорезью, расположенной в фокальной плоскости объектива 7. Параллель луч света падает на рассеивающие призмы 8, 9. Большой катет призмы 9 посеребрен, поэтому лучи отражаются от него, проходят в обратном направлении через призмы к объективу, затем призмой 10 направляются на окуляр 11, в котором наблюдается спектр.Для защиты призмы 4 от атмосферных паров, пыли и брызг расплавленного металла используется постоянное защитное стекло 3 и съемное защитное стекло. Основная электрическая схема. ) Гц с помощью штекера XP1 (рис. 2). Напряжение сети подается через вилку X2, розетку X3, плавкие вставки FU1 и FU2, замкнутые контакты 1,7 тумблера Ql, через обмотки дросселя L1 на первичную обмотку изолирующего трансформатора TV1.Дроссель L1, конденсаторы С1, С2, СЗ, С13, С14 служат для уменьшения радиопомех, излучаемых блоком питания. В дуговом режиме силовой агрегат работает следующим образом. Когда тумблер Q1 установлен в положение «ARC», вторичные обмотки разделительного трансформатора TV1 включены параллельно. При закрытии кнопки S1 стилоскопа и тумблера S2 в источнике света напряжение подается на реле KV1 (рис. 3, 4). Напряжение со вторичных обмоток поступает на аналитический разрядник стилоскопа или источника света через резисторы Rl, R2, замкнутые контакты KV1.1 реле КВ1, вторичная обмотка высокочастотного трансформатора ТВ3, и 5 розеток

6 Х4, Х5. Одновременно с одной из секций вторичной обмотки разделительного трансформатора TV1 через резистор Rl, замкнутые контакты KV1.1 KV1.2 реле KV1, резистор R4 подается напряжение на первичную обмотку высоковольтного трансформатора. TV2. Высокое напряжение снимается со вторичной обмотки и подается в искровой колебательный контур, состоящий из конденсаторов С11, С12 и катушки индуктивности первичной обмотки высокочастотного трансформатора ТВ3 и искрового разрядника.Конденсаторы колебательного контура заряжаются от вторичной обмотки высоковольтного трансформатора ТВ2. Когда напряжение на конденсаторах по величине равно напряжению пробоя разрядника, происходит пробой воздушного зазора и конденсаторы разряжаются в цепь первичной обмотки высокочастотного трансформатора TV3. Процесс повторяется каждый полупериод питающего напряжения. Возникающие в колебательном контуре колебания высокой частоты преобразуются высокочастотным трансформатором ТВ3, накладываются на низкое напряжение во второй обмотке трансформатора ТВ3 и через гнезда Х4, Х5 поступают на разрядник стилоскопа или источник света. .В искровом режиме блок питания работает следующим образом. При установке тумблера Q1 в положение «ИСКРА» последовательно включаются секции вторичной обмотки изолирующего трансформатора. Одновременно с этим к конденсатору C1O подключаются дополнительные конденсаторы C4 C9. Величина дополнительной емкости выбирается переключателем Q2 «ЕМКОСТЬ». Такая схема дает импульсный разряд с повышенной плотностью тока. Высокочастотная часть цепи в искровом режиме работает аналогично дуговому режиму.Для улучшения теплообмена блока питания предусмотрен вентилятор Ml, продувающий резисторы Rl, R2. Лампа h2 служит индикатором включения блока питания в сеть. После обесточивания реле KV1 резистор R3 снимает остаточное напряжение на конденсаторах C4 … C. Основная электрическая схема стилоскопа состоит из разрядника FV1 (рис. 3), на который через штекеры X6, X7 подается напряжение. . Кнопка S1 предназначена для включения реле KV1 в цепи блока питания. Принципиальная электрическая схема источника света состоит из разрядника FV2 (рис.4), на которое напряжение подается через штекеры X8, X9. Тумблер S2 и удерживающий ключ S3 предназначены для включения реле KV1 в цепи силового агрегата. Когда блок питания работает вместе с источником света, первый заземляется через клемму XT1 (рис. 2), а второй — через клемму XT2 (рис. 4). 6

7 4.4 Конструкция универсального стилоскопа Универсальный стилоскоп включает в себя сам стилоскоп 3 (рис. 5), источник света 2, блок питания 1, рельс 8, опору 6, кабель. осветительная система и спектральная аппаратура.Кожух головки 16 (рис. 6а) представляет собой постоянное защитное стекло, призму и линзу. Перед постоянным защитным стеклом расположено съемное защитное стекло. Съемное защитное стекло принимает в эксплуатации брызги расплавленного металла и защищает постоянное защитное стекло от повреждений. Когда съемное защитное стекло станет пятнистым (из-за горения стекла), что приведет к заметному ослаблению интенсивности спектра, его следует заменить. На головке 16 с помощью винта 17 закреплена опора 1, на которой установлены три вольфрамовых контакта 18.Последний служит для подведения одного из полюсов сети к исследуемому объекту, а также для устойчивости стилоскопа в работе. На головке имеется навесной калибр 2, позволяющий установить стержневой электрод 3 в нужное положение. Для анализа мелких деталей съемная опора 19 (рис. 6б) комплектуется стилоскопом, она крепится к головке винтом 17. При работе на открытом воздухе на опору 19 надевается кожух 29. Головка изолирована от остальной части стилоскопа изолятором 6 (рис.6а). В отверстии изолятора находится разъемная втулка 5; стержневой электрод 3 или держатель дискового электрода 25 (рис. 6б) вставляется в разъемную втулку, их фиксация осуществляется винтом 4 (рис. 6а). Дисковый электрод можно долго использовать без заточки; для этого вращение диска 27 (рис. 6б) обеспечивается за счет использования рукоятки 28 с фиксацией на каждой 15. Стилоскоп комплектуется стержневым (стальным) и дисковым (стальным и медным) электродами. Стальные электроды изготовлены из стали марки У7, медные — из меди марки М1Т2.Для изготовления стальных электродов допускается использовать стали марок У8, У9, У10, У12, У7А, У8А, У9А. Требуется поворот призмы в эксплуатацию осуществляется с помощью штока 13 (фиг. 6а), который крепится к стилоскопа с помощью зажима 14 и стопорного винта 15 в шарнире. Напряжение питания от блока питания подается на головку и электрод по проводам 20, 21 (рис. 6б). Спектральный аппарат заключен в кожух 12, на котором закреплен окуляр 8, а изолятор с головкой соединен с помощью трубы 25.Крепление с оптической щелью 7

8 помещается в трубу. Есть индикатор фиксации спектральных линий в поле зрения. На окулярной части закреплены щиток для глаз и подголовник 9. Щиток для глаза и подголовник защищают глаза от дугового света. На корпусе установлен маховик 10. Вращением маховика осуществляется поворот диспергирующей призмы 9 (рис. 1), за счет чего спектр перемещается в поле зрения окуляра.Ручка 24 с кнопочным переключателем S1 крепится к корпусу винтами 22 (рис. 6б). Стилоскоп электрически соединен с блоком питания кабелем 23. Для транспортировки стилоскопа во время работы предусмотрен ремень 7. Блок питания представляет собой переносное устройство, которое позволяет создавать дугу переменного тока и искру низкого напряжения. Корпус силового агрегата выполнен из двух боковых стоек 3, 5 (рис. 7), верхней панели 2 и нижнего шасси 4. Боковые крышки закреплены снизу винтами.На верхней панели расположены: розетка X3 для включения блока питания в сеть 220 В по кабелю; сигнальная лампа h2; плавкие вставки FU1 и FU2, защищающие силовой агрегат от перегрузок; клемму заземления XT1, рукоятку 1 разрядника F1 для управления разрядником в работе; розетки X4, X5 для стыковки блока питания со стилоскопом или источником света; тумблер Q1 ARC, SPARK для переключения режимов работы силового агрегата, тумблер Q2 CAPACITANCE для включения дополнительного конденсатора в работу в искровом режиме. В корпусе энергоблока установлены: трансформатор высокочастотный ТВ3; конденсаторы высоковольтные С11, С12; фильтр высоких частот, состоящий из дросселя L1 и конденсатора С3 (рис. 2), нагрузочных резисторов R1, R2 (рис. 7), выполненных в виде спиралей высокоомного провода; вентилятор Ml для уменьшения нагрева корпуса; разделительный трансформатор ТВ1; трансформатор высоковольтный ТВ2; реле КВ1; конденсаторы С8, С9 и резистор R. Источником света является электрический разрядник, работающий в дуговом и искровом режимах и состоящий из стенда 8 (рис.8), кожух 7 и колпачок 4. С помощью стойки устанавливается источник света на рейке. Образец любой формы для анализа помещается под крышку на токоведущем столе 6. Образцы малых размеров фиксируются с помощью съемного зажима 5, который ввинчивается в любое из четырех отверстий стола. Зажим может использоваться как зажимное устройство для образцов малой массы и нестабильной формы. Дисковый электрод 10 (медный или стальной) закреплен на откидной створке 11; что обеспечивает легкий доступ к дисковому электроду при его замене.8

9 Дисковый электрод может использоваться длительное время без заточки, для этого предусмотрено вращение диска с помощью ручки 2 с фиксацией на каждой 15. Требуемый зазор между анализируемым образцом и электродом устанавливается с помощью накладных датчиков 3 путем подъема дискового электрода с помощью винта 1. Для исключения отсечки светового потока рекомендуется поместить анализируемую пробу на стол краем над дисковым электродом.Напряжение от блока питания к источнику света подводится оплеткой с разъемами. В процессе работы силовой агрегат включается тумблером S2 с источником света. Удерживающий ключ размыкает цепь низкого напряжения при открытии крышки и защищает оператора от скачка тока. Обязательное заземление источника света выполняется с помощью клеммы XT2. Для сбора и удаления накипи с корпуса источника света предусмотрен лоток Направляющая 8 (рис.5) стандартного профиля предназначен для крепления опоры и источника света. Для крепления на столе на рейке предусмотрены четыре регулируемые опоры 5. Опора 6 (рис. 5) предназначена для фиксации стилоскопа на рейке. Высота опоры регулируется гайкой 7. Стилоскоп установлен в направляющей 4 и зажат рукояткой. 5 МЕРЫ БЕЗОПАСНОСТИ 5.1 Универсальный стилоскоп — это первоклассное устройство защиты от поражения электрическим током, то есть он имеет заземляющий кабель и вилку с заземляющими контактами.5.2 Элементами, предназначенными для защиты от случайного прикосновения к токоведущим частям, являются корпуса стилоскопа и блока питания. 5.3 Перед включением стилоскопа в сеть необходимо заземлить блок питания и источник света. Помещение должно быть оборудовано комбинированной приточно-вытяжной вентиляцией и заземляющим матом с максимальным сопротивлением 4 Ом. 5.4 Во время работы не прикасайтесь к головке стилоскопа и электроду. Электроды следует заменять только при выключенном блоке питания.5.5 Во время работы используйте резиновые калоши и перчатки. 5.6 Запрещается смотреть на дугу (искру) незащищенными глазами. 5.7 Операция завершена или в промежутках между анализами блок питания должен быть отключен. 9

10 5.8 Меры безопасности должны соответствовать мерам, применяемым при использовании установок с напряжением до 1000 В. 6 ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ 6.1 Установка универсального стилоскопа В зависимости от размеров анализируемого образца и типа выполняемых операций универсальный стилоскоп может быть установлен в двух вариантах: вариант 1 стилоскоп 3 (рис.9) со съемными креплениями, блок питания 1, кабель 2; вариант 2 стилоскоп 3 (рис. 5), блок питания 1, источник света 2, рельс 8, опора 6, кабель 9. При сортировке деталей, анализе крупногабаритных конструкций, крупных поковок, металлолома рекомендуется Вариант использования 1. При разработке и внесении ясности в методы спектрального анализа или анализе партии изделий из малогабаритной пробы целесообразно использовать вариант Крепление универсального стилоскопа по варианту Крепление и закрепление стержня на стилоскопе. В зависимости от размеров анализируемого образца устанавливают раму 1 (рис.6а) или 19 (рис. 6б) на головке стилоскопа. Установите электрод, необходимый для работы (стальной или медный). Подключите стилоскоп к блоку питания. Включите блок питания в сеть с помощью кабеля. ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ СТИЛОСКОП В СЕТЬ ДОМА. 6.3 Монтаж универсального стилоскопа согласно варианту. Установите и закрепите штангу на стилоскопе. Снимите крепление с головки стилоскопа. Установите направляющую на столе. Установите источник света и опору на направляющую.Закрепите стилоскоп на опоре. Направьте трубку стилоскопа вдоль рельса. Установите любой образец на стол с источником света. Подключите источник света к блоку питания. Включите блок питания 10

11 в сеть с помощью кабеля. Включите источник света с помощью тумблера S2 (рис.8). Изменяя положение источника света и стилоскоп, совместите оптические оси источника света. и стилоскоп, наблюдающий за спектром через окуляр.Яркое равномерное освещение поля зрения окуляра свидетельствует о правильном монтаже указанных узлов. Закрепите источник света и опору со стилоскопом на направляющей. 6.4 Подготовка электродов и образцов Перед работой тщательно очистите поверхности электрода и образца. Выполните очистку абразивным диском или напильником. Выберите небольшой плоский участок в образце. Очистить, чтобы полностью удалить следы краски, окалины и другие дефекты поверхности образца (трещины, ямки).Если анализируемый образец подвергался травлению или химической обработке, этот слой также следует удалить. Стержневые электроды затачиваются в виде усеченного конуса, дисковые — по периметру. Размеры электродов не требуют. строгая консервация, но требует однородности. Если форма заточки должна быть изменена по каким-либо причинам, проверьте соответствие спектроскопических признаков по образцам с известным химическим составом для выбранных условий.7 ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ 7.1 Работа с универсальным стилоскопом в соответствии с вариантом Установите расстояние от электрода до образца, который будет анализироваться прибором. Во избежание нарушения условий возбуждения элементов зазор между электродами устанавливается каждый раз после анализа. В зависимости от аналитической задачи в блоке питания включается один из режимов. Для включения дугового режима тумблер Q1 (рис. 7) устанавливается в положение ARC, для включения искрового режима — в положение SPARK.Во избежание сгорания контактов тумблера Q1 во время работы запрещается переключать силовой агрегат из одного режима в другой. Удерживая ручку стилоскопа, установите стилоскоп таким образом, чтобы электрод располагался напротив очищенной площадки стилоскопа. объект 11

12 подлежит анализу. Используется крепление 1 (рис. 6а), требуется очистить дополнительную площадку размером 1х1 см на расстоянии 8 см от анализируемой площадки, при этом достаточно только удалить краску и окалину.Во время работы опорный контакт крепления 1 должен упираться в эту площадку для подведения одного из полюсов электрической сети к исследуемому объекту. Нажмите кнопку-переключатель S1 (рис. 6б), одновременно наклоняя стилоскоп вправо. до тех пор, пока не возникнет дуга или не возникнет искра. Регулируя величину искрового промежутка с помощью ручки 1 (рис. 7), добейтесь стабильного искрения без прерывания зажигания Поворачивая поворотную призму с помощью стержня 13 (рис. 6а) ) или коротким наклоном стилоскопа получить требуемую яркость наблюдаемого спектра. Вращая маховик 10, подведите спектральную линию, необходимую для работы, к указателю окуляра.Соответствие показания шкалы маховичка 11 истинному значению длины волны спектральной линии определяется по дисперсионной кривой (см. Приложение 2). Установив окуляр, получите максимальную резкость спектральных линий, после чего начните оценку содержания. в анализируемом образце. Каждому химическому элементу соответствуют определенные линии спектра излучения. Следовательно, наличие линий данного элемента в спектре свидетельствует о его наличии в анализируемом объекте.По яркости спектральных линий можно судить о количестве вещества в анализируемом объекте: спектральные линии становятся более интенсивными с увеличением содержания примеси. Однако спектральные линии примесей не следует наблюдать отдельно от других линий спектра, так как интенсивность линий зависит не только от содержания примесей в образце, но и от условий возбуждения спектра; кроме того, довольно сложно судить об интенсивности отдельной линии, не сравнивая ее с эталоном.Интенсивность спектральной линии оценивается путем ее сравнения с другими спектральными линиями, интенсивность которых принимается за общепринятый стандарт. Итак, о концентрации искомой примеси судят по соотношению интенсивностей двух линий: линии примеси и линии сравнения, принимаемой за линию основы сплава. Спектроскопические признаки для определения легирующих элементов в сталях приведены в приложении.При анализе сильно возбужденных элементов (кремний, фосфор) рекомендуется включить дополнительный конденсатор с помощью тумблера Q2 CAPACITANCE 12

13 (рис.7) на блоке питания. Режим работы блока питания следует циклически менять, чередуя 5-минутные интервалы включения и 5-минутные интервалы отключения. 7.2 Работа с универсальным стилоскопом по варианту. Установите расстояние от электрода до анализируемого образца с помощью датчиков. Поместите образец для анализа на стол источника света. Закройте крышку источника света. Установите необходимый режим работы на блоке питания и включите источник света с помощью тумблера S2 (рис. 8). Повторите операцию в соответствии с п. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 8.1 Общие указания Техническое обслуживание — это система профилактических мероприятий, позволяющая поддерживать универсальный стилоскоп в рабочем состоянии. Техническое обслуживание следует проводить при выключенном энергоблоке. Техническое обслуживание должно выполняться только специалистами, прошедшими курс обучения. особая тренировка. 8.2 Виды и интервалы технического обслуживания Очистку контактов реле КВ1 (рис. 7) типа РПУ-2 производить спиртом один раз в три месяца. Очистку контактов разрядника производить мелкой наждачной бумагой с периодичностью. не более чем через каждые 500 часов работы. Очистка защитного стекла и линзы окуляра производится спиртом при загрязнении и ухудшении видимости спектра. Замена защитного стекла производится при выгорании стекла. стекло (несмываемые пятна).Для замены съемного защитного стекла ослабьте винты 1 (рис. 10), выньте стекло 2 и установите новое стекло из ремонтного комплекта. 13

14 9 ТРАНСПОРТИРОВКА И ХРАНЕНИЕ Прибор можно транспортировать любым видом крытого транспорта при температуре не выше 40 С и не ниже минус 50 С. При транспортировке и хранении необходимо защищать корпус с прибором. от проникновения влаги, нагрева от прямых солнечных лучей, от ударов и тряски.Не разрешается переворачивать ящики, ставить их на снег или мокрую поверхность, а также бросать. Устройство, упакованное в футляр, необходимо хранить в сухих отапливаемых складских помещениях при температуре окружающего воздуха от 8 С до 35 С и относительной влажности не более 80%. Суточные колебания температуры не должны вызывать конденсации влаги воздуха на металлических частях набивки. В помещениях складов необходимо избегать паров кислот, щелочей и других веществ, вызывающих повреждение прибора.10 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Универсальный стилоскоп SLU, серийный №, признан исправным и упакован в соответствии с заявленными требованиями. Дата изготовления и сохранности. Подписи 14

15 РИСУНОК 15

16 ОПТИЧЕСКАЯ БАЗОВАЯ ЦЕПЬ Рис. 1 16

17 Заземление Заземление Заземление ЭЛЕКТРИЧЕСКАЯ БАЗОВАЯ ЦЕПЬ ЭЛЕКТРОБЛОК Рис. .3 18

19 ЭЛЕКТРИЧЕСКАЯ БАЗОВАЯ ЦЕПЬ ИСТОЧНИКА СВЕТА Цепь высокого уровня Общее управление Управление Заземление Цепь заземления Рис. 4 19

20 ОБЩИЙ ВИД УНИВЕРСАЛЬНОГО СТАЛИОСКОПА (ВАРИАНТ 2) Рис. 5 20

21 КОНСТРУКЦИЯ STEELOSCOPE Рис. 6

22 22 Рис. 6b

23 КОНСТРУКЦИЯ СИЛОВОГО БЛОКА Рис.7 23

24 КОНСТРУКЦИЯ ИСТОЧНИКА СВЕТА Рис. 8 24

25 ОБЩИЙ ВИД УНИВЕРСАЛЬНОГО СТАЛИОСКОПА (ВАРИАНТ 1) Рис. 9 25

26 Головка осветительная Рис.

27 Приложение 1 Обозначение Наименование Кол-во Примечание Конденсаторы С1, С2 КТП- 3Aa-N70-400V-0,15 мкФ 2 С15, С16 С3 МБГЧ-1-2A-250-1 мкФ ± 10% -V С4 . .. С9 МБГЧ мкФ ± 10% -V 6 С10 МБГЧ-1-2A-250-1 мкФ ± 10% -V С11, С12 KVI ± 10% 2 С13, С14 K V-0.01 мкФ ± 10% 2 f FV FV2 FU1, FU2 Плавкая вставка VPB6-26V 2 Н1 Лампа MN KV1 Реле РПУ UZA 110 В 50 Гц 1 L1 Дроссель М1 Вентилятор VN2-V Q1, Q2 Тумблер трехполюсный PTZ-10T 2 Кнопка S1 K3 S2 Тумблер PT24 S3 Переключатель PKN6-1V R1, R2 Резистор R3 Резистор C кОм ± 10% R4 Резистор C5-35V-3-10 кОм ± 10% R5 Резистор C5-35V-3-20 кОм ± 10% TV1 Трансформатор TV2 Трансформатор TV3 Трансформатор Х1 Вилка ВШ-тз / 220 Х2 Линия ШР20П3НШ7 Х3 Блок ШР20П3ЭШ7 Х4 Розетка Х5 Розетка 2РМТ22БПН4Г3В1В Х6, Х8 Вилка Х7, Х9 Вилка 2РМТ22КПН4Ш4В1В 2 ХТ1, ХТ2 Разрядник 2 ХТ1, ХТ3000 Разрядник 2 ХТ1, ХТ2 9В Разрядник 2 ХТ1, ХТ2 9В Разрядник 2 ХТ1, ХТ2 Разрядник 9В ДЛЯ СТИЛОСКОПА SLU # 1-й оборот 2-й оборот Маховик деление шкалы 28

29 Содержание 1 Назначение артикула 3 2 Технические характеристики 3 3 Состав артикула и инвентарный список 4 4 Устройство и принцип действия Принцип действия универсального стилоскопа Базовая оптическая схема Основная электрическая схема Конструкция универсального стилоскопа 7 5 Меры безопасности 9 6 Подготовка изделия к работе Монтаж универсального стилоскопа Монтаж универсального стилоскопа по варианту Монтаж универсального стилоскопа по варианту Подготовка электродов и образцов 7 Последовательность работы Работа с универсальный стилоскоп по варианту 7.2 Эксплуатация универсального стилоскопа по вариантам обслуживания Общие указания Виды и интервалы обслуживания 3 9 Транспортировка и хранение Приемо-сдаточный акт 14 Рисунки 5 Приложение 1 Перечень элементов электрических цепей 27 Приложение 2 Дисперсионная кривая для стилоскопа SLU №

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Visual-Arc Spectroscopic Analysis — Страница 17

Следующий текст был автоматически извлечен из изображения на этой странице с помощью программного обеспечения для оптического распознавания символов:

ЧАСТЬ IV.- ОБОРУДОВАНИЕ ДЛЯ ВИЗУАЛЬНОГО СПЕКТРОСКОПИЧЕСКОГО АНАЛИЗА

Спектроскоп, используемый в лаборатории
Восточной экспериментальной станции для большинства работ
, представляет собой модель L-220, произведенную Gaertner
Scientific Co., Чикаго, штат Иллинойс. Некоторые работы
были выполнены с использованием модели Gaertner L-111
research спектрометр, в котором призма заменена репликой решетки миссии trans-
. Этот прибор
менее желателен для общей работы
, потому что только одна спектральная линия
может быть обнаружена во время искрения образца.Также можно использовать спектрометры с длиной волны постоянного отклонения
. В приборах этого типа сигнал спектра
сканируется вращением призмы, а длина волны
считывается непосредственно с калиброванного барабана
. Кэндлер 15 описывает метод количественного визуального анализа с использованием спектрометра с постоянным отклонением длины волны
, снабженного специальным окуляром
и серией фильтров. Спектроскопы
и спектрометры постоянного отклонения можно приобрести у Gaertner Scientific Co.,
Bausch & Lomb Optical Co., Рочестер, штат Нью-Йорк,
и Jarrell-Ash Co., Бостон, Массачусетс,
Аналитический спектроскоп
прямого считывания, оснащенный дифракционной решеткой, был разработан и описан Вриландом
16. Этот прибор
имеет собственный источник питания
, работающий на переменном токе 115 В. При испытании
образец помещается на регулируемый огнеупорный под
, установленный под горизонтальной угольной дугой.
Линии идентифицируются с помощью мастер-пленки
с подсветкой, встроенной в прибор.Спектр образца
появляется в позиции рядом с
от эталонных пленок, а линии в неизвестной области
совпадают с известными линиями, отмеченными на эталонных пленках
. Прибор можно приобрести в компании
Vreeland Corp., Милл-Вэлли, Калифорния.
Спектральный анализатор Todd Spectranal для анализа растворов производится компанией Todd Scientific
Co., Спрингфилд, Пенсильвания. Он состоит из трехрычажного бунзена
. Спектроскоп типа
с одинарной стеклянной призмой, блоком возбуждения, работающим от переменного или постоянного тока 115 В, и стеклянной камерой возбуждения
с водяным охлаждением.Платиновый электрод
и «электрод специального возбуждения
» погружены в раствор азотной кислоты
неизвестного происхождения. Искры, появляющиеся
под поверхностью жидкости на специальном возбуждающем электроде
, возбуждают неизвестный элемент.
15 Кэндлер, К., Практическая спектроскопия: Hilger & Watts, Ltd., Лондон,
1949, 190 с.
16 Вриланд, ФК , Аналитический спектроскоп с прямым считыванием показаний: Am.
Минерал., Т. 33, 1948, с. 600-611.

ед. В растворе.Для анализа металлических полос, проволоки и стержней
неизвестный образец
заменяет специальный электрод возбуждения.
Доступны две модели этого прибора:
модель A, полный блок, включающий спектроскоп
, блок возбуждения и камеру для раствора,
и модель B, такие же, как модель A, но без спектроскопа
.
Инструменты, используемые для быстрой сортировки сталей
с помощью визуальной спектроскопии, известны как стилоскопы
и доступны от Adam
Hilger Ltd., Лондон, Англия, Jarrell-Ash Co.,
и CA Brinkman & Co., Great Neck, Long
Island, NY
Питание дуги постоянного тока (приблизительно
или 220 вольт) может быть получено от
мотор-генераторная установка или от выпрямительного блока.
Электропитание от мотор-генератора, используемого для питания
всех лабораторий в здании постоянным током
, обычно будет удовлетворительным. Выпрямители
можно приобрести в Applied Research
Laboratories, Детройт, штат Мичиган., или Glendale,
Calif., и Electronic Rectifier Co., 1462 East
Main Street, Rochester 2, NY
Реостат, используемый в лаборатории на Восточной экспериментальной станции
, представляет собой моноблочный,
40-омный, 14- 5,3 ампер Ward-Leonard Vitrohm
№ 65-214 и может быть получен от Eimer &
Amend Co. Другой удовлетворительной компоновкой
является использование постоянного сопротивления последовательно с регулируемым реостатом
. Три или более 20-омных конусных нагревателя
, подключенных параллельно друг другу и последовательно соединенных
, типоразмера No.25 или № 28 реостат компрессионного типа Allen-Bradley
.
Угольные компрессионные реостаты доступны
от Allen-Bradley Co., Милуоки, Висконсин.
Такое расположение имеет то преимущество, что часть
тепла от резисторов рассеивается
фиксированным балластом, который может быть расположен на расстоянии
от Оператор; также подходит переменный реостат
меньшей мощности. Стойки
Arc можно приобрести у Bausch
& Lomb Optical Co., Applied Research Labora-
tories, Jarrell-Ash Co. и Gaertner Scientific
Co. Те, которые используются в этой лаборатории, состоят из узлов зубчатой рейки
и зажимов электродов
со стальной пружиной, установленных на вертикальных бакелитовых столбах
. Рейка, шестерня и стальные зажимы
могут быть приобретены отдельно у Bausch &
Lomb Optical Co., или они могут быть получены как части
полного дугогасительного стенда.
Стеклянные линзы для проецирования изображения дуги на
17

Перевод и значение стилоскопа (англ.) /? c = financial На арабском языке, Английский Арабский Словарь терминов Page 1

Steely iron _{[Общие выражения]}	حديد فولاذي
кислородный базис сталеплавильное производство _[Общие]	ناعة الصلب باستخدام الاوكسجين الاساسي
кислород кислородный сталеплавильный завод _[Общие]	مصنع أساسي لصناعة الصلب باستخدام الاوكسجين
Британия Сталевары Комитет по ползучести _[Общие]	«معية / هيئة زحف صناعة الصلب البريطانية
непрерывное производство чугуна и выплавка стали _[Общие]	الانتاج المستمر للحديد والصلب
непрерывный выплавка стали процесс _[Общие]	ريقة مستمرة لصناعة الصلب
экологическое сталеплавильное производство _[Общие]	ناعة / أعمال صناعة الصلب الايكولوجي
European Nuclear Сталеплавильное производство Club _[General]	النادي الأوروبي لصناعة الصلب النووية
Hellenic Steelmakers ‘Union _[General]	Обновить الهيلينيك ستيلميكرز
внутренний сталеплавильный контур _[Общие]	دارة الصلب الداخلي
ковш сталеплавильный _[Общие]	مغرفة الفولاذ
первичный сталеплавильный _[общий]	ناعة / أعمال صناعة الفولاذ الأساسية
Сталевар _[Общие]	عامل في مصنع الصلب
Сталеплавильное производство _{[Технологии]}	صناعة فولاذية
сталеплавильное производство чугун _[Общие]	حديد صلب
сталеплавильное производство ковш _[Общие]	مغرفة الفولاذ
сталеплавильное производство чугун _[Общие]	حديد ام مصنوع فى مصنع الصلب
сталеплавильный цех _[Общие]	متجر ناعة الصلب
сталеплавильный шлак _[Общие]	مخلفات تنيع الحديد
Сталеплавильное производство Supplies Limited _[Общие]	لوازم ناعة الصلب المحدودة

Определение серы с помощью стилоскопа в деталях из сульфидированного кермета

ПРОМЫШЛЕННАЯ ПОРОШКОВАЯ МЕТАЛЛУРГИЯ, ЭКОНОМИКА

И ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА

СТАЛИОСКОП ОПРЕДЕЛЕНИЕ СЕРЫ

TS СЕРЫ ID

I0002TS.А. Ваисерман и Н.И. Щербань

Киевский мотоциклетный завод Перевод с Порошковой Металлургии, № 7 (31), с. 97-99, июль 1965 г. Оригинал статьи представлен 26 июня 1964 г.

Сопровождается химическое определение содержания серы в металлокерамических деталях. со значительными трудностями и постоянно требует больших затрат времени, что, естественно, не удовлетворяет производственным требованиям.

Мы исследовали возможность использования стилоскопического метода для определения серы в сульфидированных металлокерамических деталях.В качестве исследуемых материалов использовались металлокерамические материалы на основе железа (железо + 3% графита с добавкой 1% серы), используемые на нашем заводе. В соответствии с этим были приготовлены синтетические стандарты, состав которых приведен в таблице 1.

Для приготовления стандартов использовали следующие порошки: 1) палочная сера (ТУ № ОРУ 83-5q), 2) графит марки КЛ3.-1, 3) чугун марки АПЖМ. Навески перемешивали в лабораторном смесителе в течение 4 ч. Чтобы предотвратить расслоение порошков из-за удельного веса при заполнении матрицы и улучшить уплотнение, 0.В шихту добавляли 3-0,4% мас. Машинного масла. Образцы прессовали в рабочих формах на прессе КО-35 и имели форму втулок.

Спектрографическому определению серы в металлокерамических деталях способствует тот факт, что в результате значительной пористости образцов (20-300 / 0) сера испаряется из глубоких слоев во время разгрузки, обеспечивая тем самым постоянная подача серы в аналитическую щель в течение всего необходимого для анализа периода.

Для возбуждения спектра использовался дуговый генератор переменного тока в условиях «автотрансформатора» в схеме Борбата и Головченко [2]. На рисунке 1 показана принципиальная схема генераторов. Изображение источника света резко проецируется на щель стилоскопа SL-3. Вспомогательные электроды представляют собой медные стержни диаметром 8 мм, сужающиеся к усеченному конусу. Ток дуги 4 А, аналитический зазор 1,5-2,0 мм.

Для улучшения зажигания разряда свободный конец катушки соединяют со стальным стержнем А диаметром 1 мм, расположенным над аналитическим зазором на расстоянии 1-2 мм от образца.Высокочастотная искра, проходя между стержнем А и образцом О, поддерживает разряд в рабочем промежутке.

В описанных условиях возбуждения и наблюдения спектра линии серы стабильны во времени, и поэтому можно провести качественное и полуколичественное определение серы в сульфидированной

ТАБЛИЦА 1

№ состава

Состав стандартов / ц по весу

0.2 0,4 0,50 0,75 1,00

1,50 2,00

3,0

96.803 9.60 ТАБЛИЦА 2

Содержание серы эталона,%

0,20

0,50

0,75

ТАБЛИЦА 3

Оценка интенсивности спектральных линий

1> 2

No.образца

Химический спектрографический анализ,% S анализ,% S

0,45 0,50 0,56 0,5O 0,92

1,40

0,37

0,14

0,47

0,21

0,45

1,00

1,50

0,20

0,40

0,1S

0,45

0,2020003

0,30003

0,45

0,2020003 ii1. Принципиальная схема генератора: Тр) трансформатор 220/3000 В, 100 Вт; Т) нагревательная трубка, 220 В, 40 Вт; Ж) разрядник высокочастотной цепи; L I и L 2) индуктивности 100 мкГн; C I) конденсатор 0,012 / IF; C 2) блокирующий конденсатор 0,25 / IF; С3) батарея конденсаторов, 32 мкФ; А) электрод искрового зажигания; П) вспомогательный электрод; S) образец.

IF JIU [ll. ~ Fe.

Рис. 2. Распределение линий спектрального анализа.

металлокерамические детали, без использования специальных приборов, применяемых при спектрографическом определении серы в стали и чугуне (перемещение образца относительно вспомогательного электрода [1] или установка стойки с электродами в вакууме камера [3]).Полуколичественное определение серы следует проводить через 10-15 с с момента зажигания разряда.

На рисунке 2 схематически показана форма спектра, наблюдаемого в окуляре стилоскопа, показаны линии серы и линии сравнения железа, используемые для анализа: 1) S 5453,88 A, 2) Fe 5455,61 A, 3) Fe 5462.96 A.

Спектрографические критерии для оценки содержания серы в металлокерамических образцах приведены в таблице 2. Однократное определение серы описанным методом производится за 1-2 мин.Было обнаружено, что эти спектрографические критерии могут быть использованы для определения серы как в сырье, так и в спеченных образцах. Чтобы проверить возможность определения серы в спеченных образцах, исходные стандарты были спечены в типичных условиях

594

для данного типа деталей. В таблице 3 приведены результаты химического и спектрографического анализов спеченных образцов.

Представленные данные показывают возможность проведения качественного и полуколичественного спектрографического определения сульфидированных металлокерамических деталей с использованием стилоскопа с точностью и скоростью, достаточными для массового производства.

2. 3.

L ИТЕРАТУРА

Куделя Е.С. Спектрографическое определение углерода, фосфора и серы в металлах и сплавах, Гостехтздат УССР, (1958), с. 41. Борбат А.М., Головченко В.П. // Зав. лаб., 9, 1096 (1951). Кр [пскит] А.М. Сборник статей 1-й научно-технической конференции по спектроскопическим аналитикам, Изд. АН БССР, Минск (1956).

Все аббревиатуры периодических изданий в приведенной выше библиографии являются побуквенной транслитерацией сокращений, приведенных в оригинальном русском журнале.Часть или вся эта периодическая литература вполне может быть доступна в переводе на английский язык. Полный список английских переводов обложки

находится в конце этого выпуска.

595

% PDF-1.4 % 1966 0 объект > эндобдж xref 1966 91 0000000016 00000 н. 0000002175 00000 н. 0000002274 00000 н. 0000002761 00000 н. 0000002956 00000 н. 0000003293 00000 н. 0000003508 00000 н. 0000003530 00000 н. 0000003654 00000 н. 0000003676 00000 н. 0000003805 00000 н. 0000003827 00000 н. 0000003956 00000 н. 0000003978 00000 н. 0000004107 00000 н. 0000004129 00000 н. 0000004258 00000 п. 0000004280 00000 н. 0000004409 00000 н. 0000004431 00000 н. 0000004561 00000 н. 0000004598 00000 н. 0000004620 00000 н. 0000004748 00000 н. 0000004770 00000 н. 0000004897 00000 н. 0000004919 00000 н. 0000005046 00000 н. 0000005068 00000 н. 0000005196 00000 н. 0000005218 00000 н. 0000005345 00000 н. 0000005367 00000 н. 0000005495 00000 н. 0000005517 00000 н. 0000005645 00000 н. 0000005667 00000 н. 0000005797 00000 н. 0000005819 00000 н. 0000005949 00000 н. 0000005971 00000 п. 0000006101 00000 п. 0000006123 00000 н. 0000006251 00000 н. 0000006273 00000 н. 0000006402 00000 п. 0000006424 00000 н. 0000006553 00000 н. 0000006575 00000 н. 0000006668 00000 н. 0000006691 00000 н. 0000007045 00000 н. 0000007068 00000 н. 0000007503 00000 н. 0000007527 00000 н. 0000011433 00000 п. 0000011456 00000 п. 0000012614 00000 п. 0000012637 00000 п. 0000013112 00000 п. 0000013136 00000 п. 0000015670 00000 п. 0000015693 00000 п. 0000016536 00000 п. 0000016560 00000 п. 0000018829 00000 п. 0000018852 00000 п. 0000019310 00000 п. 0000019333 00000 п. 0000019842 00000 п. 0000019865 00000 п. 0000020363 00000 п. 0000020386 00000 п. 0000020877 00000 п. 0000020900 00000 н. 0000021419 00000 п. 0000021443 00000 п. 0000023813 00000 п. 0000023837 00000 п. 0000026685 00000 п. 0000026708 00000 п. 0000027393 00000 п. 0000027417 00000 п. 0000029333 00000 п. 0000029357 00000 п. 0000031063 00000 п. 0000031086 00000 п. 0000031557 00000 п. 0000031580 00000 п. 0000002429 00000 н. 0000002738 00000 н. трейлер ] >> startxref 0 %% EOF 1967 0 объект > эндобдж 1968 0 объект > / Кодировка> >> / DA (/ Helv 0 Tf 0 г) >> эндобдж 2055 0 объект > транслировать Hb«e`e`f`

Vera Ltd — Диагностика

Share This Post :

Стилоскоп: история, достоинства и недостатки

С чего все начиналось

Принцип работы

Достоинства и недостатки

Вместо эпилога

Стилоскоп? Есть вопросы? — Отвечаем.

СЛУ-1 — универсальный стилоскоп

1.

ЭМИССИОННЫЙ СПЕКТРОМЕТР «АРГОН-5» – БЕСПЕРЕБОЙНАЯ РАБОТА В ЛЮБЫХ УСЛОВИЯХ

Стилоскоп

Пользователи также искали:

Стилометры и стилоскопы — Справочник химика 21

UNIVERSAL STEELOSCOPE SLU — Скачать PDF бесплатно

Настройка вашего браузера для приема файлов cookie

Почему этому сайту требуются файлы cookie?

Что сохраняется в файле cookie?

Visual-Arc Spectroscopic Analysis — Страница 17

Перевод и значение стилоскопа (англ.) /? c = financial На арабском языке, Английский Арабский Словарь терминов Page 1

Определение серы с помощью стилоскопа в деталях из сульфидированного кермета

Vera Ltd — Диагностика

Добавить комментарий Отменить ответ
