Подвижные сварные петли
| Диаметр резьбы d | Рабочая нагрузка при подъёме по оси петли тн | Рабочая нагрузка при боковом подъёме тн | b мм | e мм | g мм | SW мм | t мм | Размер подъёмной петли мм | Вес кг | Код изделия |
| M10 | 0,60 | 0,30 | 36 | 18 | 54 | 30 | 43 | 13x55x30 | 0,41 | NS8KL03 |
| M12 | 1,00 | 0,50 | 36 | 18 | 54 | 30 | 43 | 13x55x30 | 0,42 | NS8KL05 |
| M16 | 2,00 | 1,12 | 36 | 20 | 54 | 30 | 43 | 13x55x30 | 0,44 | NS8KL1 |
| M20 | 4,00 | 2,00 | 52 | 30 | 70 | 41 | 58 | 16x70x34 | 0,95 | NS8KL2 |
| M24 | 6,30 | 3,15 | 57 | 30 | 78 | 46 | 64 | 18x85x40 | 1,44 | NS8KL3 |
| M30 | 10,60 | 5,30 | 70 | 35 | 97 | 55 | 82 | 20x85x40 | 2,25 | NS8KL5 |
| M30 | 12,00 | 8,00 | 80 | 35 | 111 | 65 | 90 | 22x115x50 | 3,58 | NS8KL8 |
| M36 | 15,00 | 10,00 | 80 | 50 | 111 | 65 | 91 | 22x115x50 | 3,73 | NS8KL10 |
| M42 | 15,00 | 10,00 | 80 | 50 | 111 | 65 | 91 | 22x115x50 | 3,89 | NS8KL1042 |
| M45 | 22,40 | 15,00 | 104 | 60 | 134 | 80 | 109 | 28x140x65 | 6,84 | NS8KL15 |
| M48 | 15,00 | 10,00 | 80 | 72 | 111 | 65 | 91 | 22x115x50 | 4,21 | NS8KL1048* |
| M48 | 22,40 | 15,00 | 104 | 60 | 134 | 80 | 109 | 28x140x65 | 7,37 | NS8KL1548* |
| M56 | 23,60 | 16,00 | 104 | 78 | 134 | 80 | 109 | 28x140x65 | 7,56 | NS8KL1556* |
| M64 | 25,00 | 20,00 | 129 | 110 | 190 | 105 | 150 | 36x170x75 | 17,66 | NS8KL20* |
| M80 | 31,50 | 25,00 | 129 | 150 | 190 | 105 | 150 | 36x170x75 | 20,50 | NS8KL25* |
| M90 | 40,00 | 31,50 | 148 | 150 | 218 | 115 | 172 | 40x170x80 | 22,50 | NS8KL30* |
Разновидностью точек крепления является подвижная сварная петля овальной формы.
- нагрузка при подъеме вертикально – 0,6-40 т, под углом – 0,3-31,5 т;
- запас прочности – 4 к 1;
- поверхность окрашена.
Простую конструкцию применяют на транспорте, складах, промышленных объектах.
Шарнир петля для сварки — Морской флот
Задача ворот – надежно запираться, удерживать силовые нагрузки, быть функциональными. А еще хорошие ворота – это комфортное открывание и закрывание. Нужно не просто знать, как приварить петли на ворота или калитку, а еще уметь пользоваться электрической дуговой сваркой, тогда все будет выполнено качественно и правильно. Когда элементы приварены правильно, калитка будет хорошо открываться. Вместе с этим в закрытых воротах не будет никаких щелей.

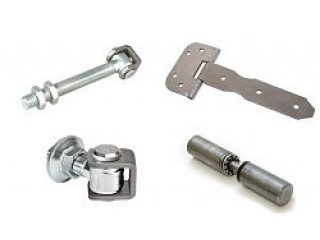

Виды петель и их свойства
Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:
- проворачиваться без усилий;
- не издавать звуков;
- не болтаться;
- быть крепкими.
Важны качество изделия, надежность производителя и допустимая нагрузка.
Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.
- В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
- В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки.
Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток. - Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
- Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
- Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
- Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.
- Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.
Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.Шарики для легкого и плавного открывания
Правильно привариваем петли
Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.
Привариваем петли к круглым столбам
Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.
Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.
На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.
Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.
Чтобы проверить, правильно ли открываются створки, можно использовать лазерный уровень.
Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:
- створки должны стоять вертикально, отвес поможет проверить расположение;
- требуется убедиться, что петля расположена параллельно краям створки;
- затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.
Привариваем петли к воротам из профнастила
Если выполнены ворота из профнастила, тогда нужно:
- Сделать перемычки, параллельные верхней части.
- Осуществить их фиксацию.
- Своим расположением они должны делить полотно на три равные части.
- Приварить элементы.
- Прикрыть их профнастилом.
Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:
- изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
- расстояние должно быть для трех таких деталей;
- к перемычкам привариваем петли.
Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.
Привариваем петли к каменному забору
Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки.
Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.
Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.
Правильная установка закладных деталей
Рассмотрим очередность выполняемых работ:
- Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
- Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
- Затем одевают их на приваренные нижние части петель.
- В подвешенном состоянии нужно попытаться открыть створку.
- Если створки работают без нареканий, то делают еще несколько приварок на петлях.
- Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
- После окончания работ швы нужно зачистить при помощи болгарки.
В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.
Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.
Сама по себе, основная функция ворот базируется далеко не на одном их верном закрывании и стойкости к большим нагрузкам. Однако, весьма важный момент — это их открывание и также закрывание.
Вообще, в совершенстве 2 последние функции , а еще отсутствие уже между прикрытыми воротами тех же щелей достигаются в результате хорошей сварки. Так вот, у многих часто возникает весьма логичный вопрос — как приварить петли на ворота?? Люди, которые имеют навык работы электрической сваркой, смогут на должном уровне приварить различные петли к воротам, если станут совершать этот процесс правильно.
И открытие, и закрытие самих ворот без каких-либо скрипов плюс рывков – это наилучшее, что может предоставить верный монтаж петель. Как же можно такое соорудить? 1-ым делом, избрать правильный метод монтажа петель для определенных материалов ворот плюс опорных столбов. Сами ворота бывают:
- из металла;
- из дерева;
- профнастиловые/поликарбонатные;
- железные;
- древесные;
- бетонированные;
- из пенобета;
- кирпичные;
- каменные либо шлакоблоковые.
Среди петель наиболее оптимальными считаются шариковые. Полости подобных петель имеют шарики, которые в 2 раза упрощают ход самих ворот. Вначале нужно определить, как же функционируют петли на воротах вкупе: на 1-ой воротной створке две петли должны находиться на проделанной прямолинейной осевой полосы. То есть, после завершения этой процедуры петля (снизу) обязана быть конкретно под той (которая сверху) плюс у той и иной петли обязано быть прямолинейное осевое размещение в пространстве. Во время подобной приварки петель — перегрузка веса двери станет распределятся на подвесные опоры в равной мере. Говоря иначе, если приварить петлю правильно — то будет прочно держаться.
Старт процесса
Цилиндрообразная форма петель часто принуждает малоопытных людей в данной сфере — спросить у себя: «А подобное, в принципе — варится?». Поверьте, варится! И приварить можно легко. Сами петли, изготовленные из шестигранника либо четырехгранника в практике приварить проблематичнее. По верной технологии, петли поначалу привариваются к особым «платикам».
Совершать данное лучше на гладкой горизонтальной поверхности, к примеру, на наковальне (попутно уже разрешено подключить тот же «минус» нашего агрегата).
Внимание! Обязательное условие: приваривать платики к петлям нужно используя сплошной шов.
Инструменты
- сварочный аппарат, лучше инверторный;
- сухие электроды d=3 мм;
- щетка по металлу;
- маска защитная;
- также костюм сварщика и ботинки;
- механослесарный молоток;
- пластинки и/или платики;
- петли (с подшипником либо без).
Выбрать подобающий по размерам платик не трудно. Предусматриваем вес ворот и надежность материала (из какого они сделаны и определяем это «на глаз»). Также, учесть сварочный шов — то есть какой конкретно длины сумеет выдержать вес и не даст, чтобы дверь либо гаражные конструкции «растянулись». Платиками образуется продуктивная «среда» в целях выполнения сварки, а вдобавок они служат в качестве пластин (которые распределяют) воротного полотна, что не позволяет крайнему «разрушится» — если совокупный вес самой конструкции тяжелый.
Монтаж ворот
Правильно совершать сварку петель с уже прикрепленными платиками необходимо в стационарном режиме, прежде размещая ворота в их так называемое — «базовое место». В общем, ворота потребуется укреплять «холостым путем» и добиваться подобающего положения до старта работы. Позицию дверей нужно обязательно проверить. Кстати, перепроверить еще столько раз, сколько понадобится – вплоть до 10 раз.
Сварочный процесс
После того, как уже будет сделан хороший «тест» месторасположения ворот, заблаговременно измеряемых и означенных полей для пластин, можно приступать к сварке с петель (те, которые нижние) на столбах. Сам «вертикальный шов» считается нелегкой работой даже специалистам в этой сфере. Однако, из-за пластин любой молодой сварщик сумеет с ними совладать, а точнее приварить ту же дверь либо гаражные калитки. Когда 1 штыковой элемент петли на створке будет сделан, разрешено пользоваться лазерным уровнем с целью сверки верного расположения ее оси и нахождения истинного расположения 2-ой штыковой петли.
Завершающий аккорд
После корректной сваркой составляющих петель, далее к ним следует прикреплять вставную верхнюю часть петли вместе с шариками. Следом весьма плотно припереть наживленную часть к самому полотну двери и возобновить деятельность. По завершению всего процесса, швы стоит обработать болгаркой. Вот и все, теперь вы знаете — как приварить петли на ворота, а самое главное — как смастерить это правильно.
Кстати, подобной методикой многие годы благополучно пользуются различные службы, которые занимаются установкой дверей. Совершить это без помощи других будет несложно, если есть опыт работы со сварочным аппаратом и нужное оборудование с расходным материалом.
Важно! Сами ворота (в том числе и гаражные) должны открываться наружу, потому как если они будут открываться внутрь — при изобилующем снегопаде в зимнее время это может повлечь за собой немалые проблемы.
Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции
Выбор и подготовка петель
Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более. Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик.
Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.
- Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
- Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
- Длина платиков не должна препятствовать нормальной работе створки.
По завершении этого процесса можно приступать к сборке конструкции.
Методика крепления к воротам
Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.
Рекомендации по установке петлевой группы:
- зазор между опорной стойкой и рамой створки – до 5 мм; предварительно делается разметка с учетом того, что петли должны находиться на одной оси; часть петлевой группы со штифтом располагается снизу, его направление – вверху; сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли; после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения; окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.
Материалы и инструменты
Для качественного выполнения работы потребуются профессиональные инструменты. Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов.
Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:
- защитная маска сварщика; измерительный инструмент: линейка, рулетка, строительный уровень; смазка для петель – солидол или аналогичный ему по свойствам состав; болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.
Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.
Рекомендации по установке
Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа. Важно помнить о технологическом зазоре.
В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.
После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.
В качестве примера рекомендуется посмотреть видео о профессиональном приваривании петель на ворота:
Сварная петля с шарикопдшипником
ПОДВИЖНАЯ СВАРНАЯ ПЕТЛЯ С ШАРИКОПОДШИПНИКОМ ДЛЯ ПОДЪЁМА ВО ВСЕХ НАПРАВЛЕНИЯХ
|
| Рабочая нагрузка при подъёме по оси болта тн |
Рабочая нагрузка при боковом подъёме тн |
A мм |
B мм |
G мм |
T мм |
Размер подъемной петли мм |
Вес кг |
Код изделия |
| 4,00 | 2,00 | 5,5×45 | 49 | 68 | 55 | 16x70x34 | 0,89 | NS8KL2HI |
| 6,30 | 3,15 | 7×45 | 57 | 74 | 58 | 18x85x40 | 1,33 | NS8KL3HI |
| 12,00 | 8,00 | 10×45 | 80 | 105 | 81 | 22x115x50 | 3,30 | *NS8KL8HI |
| 22,40 | 15,00 | 12×45 | 104 | 128 | 102 | 36x140x65 | 6,26 | *NS8KL15HI |
* Звездочкой отмеченные изделия со сроком поставки 2-4 недели на склад Финляндии
| Диаметр резьбы d |
Рабочая нагрузка при подъёме по оси петли тн |
Рабочая нагрузка при боковом подъёме тн |
b мм |
e мм |
g мм |
SW мм |
t мм |
Размер подъемной петли мм |
Вес кг |
Код изделия |
| M10 | 0,30 | 36 | 18 | 54 | 30 | 43 | 13x55x30 | 0,41 | NS8KL03 | |
| M12 | 1,00 | 0,50 | 36 | 18 | 54 | 30 | 43 | 13x55x30 | 0,42 | NS8KL05 |
| M16 | 2,00 | 1,12 | 36 | 20 | 54 | 30 | 43 | 13x55x30 | 0,44 | NS8KL1 |
| M20 | 4,00 | 2,00 | 52 | 30 | 70 | 41 | 58 | 16x70x34 | 0,95 | NS8KL2 |
| M24 | 6,30 | 3,15 | 57 | 30 | 78 | 46 | 64 | 18x85x40 | 1,44 | NS8KL3 |
| M30 | 10,60 | 5,30 | 70 | 35 | 97 | 55 | 82 | 20x85x40 | 2,25 | NS8KL5 |
| M30 | 12,00 | 8,00 | 80 | 35 | 111 | 65 | 90 | 22x115x50 | 3,58 | NS8KL8 |
| M36 | 15,00 | 10,00 | 80 | 50 | 111 | 65 | 91 | 22x115x50 | 3,73 | NS8KL10 |
| M42 | 15,00 | 10,00 | 80 | 50 | 111 | 65 | 91 | 22x115x50 | 3,89 | NS8KL1042 |
| M45 | 22,40 | 15,00 | 104 | 60 | 134 | 80 | 109 | 28x140x65 | 6,84 | NS8KL15 |
| M48 | 22,40 | 15,00 | 104 | 60 | 134 | 80 | 109 | 28x140x65 | 7,37 | *NS8KL1548 |
| M56 | 23,60 | 16,00 | 104 | 78 | 134 | 80 | 109 | 28x140x65 | 7,56 | *NS8KL1556 |
| M64 | 25,00 | 20,00 | 129 | 110 | 190 | 105 | 150 | 36x170x75 | 17,66 | *NS8KL20 |
| M80 | 31,50 | 25,00 | 129 | 150 | 190 | 105 | 150 | 36x170x75 | 20,50 | *NS8KL25 |
| M90 | 40,00 | 31,50 | 148 | 150 | 218 | 115 | 172 | 40x170x80 | 22,50 | *NS8KL30 |
* Звездочкой отмеченные изделия со сроком поставки 2-4 недели на склад Финляндии
А также поставляем рым-петли с длиной резьбового соединения 120 мм:
|
Поставщики производителей сварных швов на шарнирах
Петли под приварку
Петли под приварку — это маленькие петли, которые соединяют две отдельные металлические части,
как правило, двери и дверные коробки, при этом допускается до 180
степени раскачивания.
Иногда их еще называют пулей.
петли, цилиндрические петли или съемные петли. Приварные петли предлагают высокие
контроля качества и обычно используются в тяжелых промышленных
такие приложения, как стальные шкафы, электрические коробки, стальные ворота,
двери для машин, корпуса трансформаторов и ящики для инструментов.
Применяются не только в промышленности, приварные петли также используются в таких отраслях, как судостроение, автомобилестроение, судоходство, строительство, электроника, коммерция и т. Д., В таких областях, как ямы для барбекю, рыболовное снаряжение, ящики для инструментов, ограждения кабины, защитные ворота. , органы управления светофорами, кузова грузовиков или прицепов, лодки и кабины. Типичные материалы, используемые при сварке шарниров, включают железо, нержавеющую сталь , оцинкованное железо, низкоуглеродистую сталь, латунь, сталь и алюминиевые сплавы.Способные выдерживать значительные нагрузки, а также подходящие для узких рам, петли для тяжелых условий эксплуатации при сварке на петлях являются отличной альтернативой более традиционным петлям, таким как стыковые петли и петли для фортепиано .
Приварные петли представляют собой две половинки петли, которые можно отдельно приваривать к поверхностям. Эти половинки называются охватываемым и охватывающим цилиндрами, поэтому сварка на шарнирах также называется сваркой на шарнирах цилиндра или просто шарнирами цилиндра.Мужской ствол — это ствол со штифтом, а охватывающий ствол — это ствол без штифта. Охватываемый ствол приваривается к поверхности конструкции, такой как дверная рама, а охватывающий ствол приваривается к другой поверхности, например к двери. Так как двери, которые используют приварные петли, становятся откидными дверцами, охватывающий цилиндр должен входить в верхнюю часть охватываемого цилиндра. Это связано с тем, что откидные двери часто опускаются, и нижний ствол должен иметь большую несущую способность из двух.
Преимущество подъемных дверей в том, что они могут быть сняты с петель в любое время без необходимости откручивать петли.Материалы, используемые для приварки петель, сначала подвергаются экструзии. В этом процессе круглая металлическая заготовка, называемая «заготовками» или «бревнами», продавливается плунжером через матрицу, которая представляет собой полый профиль, который придает металлу определенную форму выдавливания по мере продавливания заготовки. Затем в материалах просверливаются отверстия и вырезаются петли необходимой формы. Дополнительная информация о приварных петлях
Сварные съемные петли (MISUMI) | MISUMI
| Номер детали | W | T | (R) | D | * Допустимая нагрузка (кг) | Вес (г) | |
| Тип | L | ||||||
| HHSMZL (для левостороннего использования) HHSMZR (для правостороннего использования) | 50 | 40 | 2.6 | 10,5 | 5 | 15 | 62 |
| 65 | 50 | 2,6 | 10,5 | 5 | 20 | 95 | |
| 75 | 70 | 3,2 | 12,5 | 6 | 30 | 180 | |
| 100 | 82 | 4 | 16 | 8 | 50 | 335 | |
| HHSMYL (для левостороннего использования) HHSMYR (для Правостороннее использование) | 50 | 40 | 2. 5 | 10,5 | 5 | 15 | 60 |
| 65 | 50 | 2,5 | 10,5 | 5 | 20 | 89 | |
| 75 | 70 | 3 | 12 | 6 | 30 | 165 | |
| 100 | 82 | 4 | 16 | 8 | 50 | 347 | |
* Материал для L = 75 и 100 HHSMZL и HHSMZR — SPHC.
Петли для приварных стволов — с выступами
Страна
США —————— AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D «ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHond urasHong Kong (Республика Китай) HungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle Of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейской Народно-Демократической Республики OfKorea, Республика OfKuwaitKyrgyzstanLao Народно-Демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшей югославской Республики OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian территории, OccupiedPanamaPapua Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и Гре nadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbia И MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwan (Республика Китай) TajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited Королевство (Великобритания) Соединенные StatesUnited Штаты Малые отдаленные острова УругвайУзбекистан ВануатуВатикан-государствоВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U.
s.Wallis And Futuna, Западная Сахара, Йемен, Зайр, Замбия, Зимбабве,
Состояние
Почтовый индекс / Почтовый индекс
Отказ от ответственности за доставку: Все заказы подлежат подтверждению. Дополнительные расходы на доставку, хотя и редкие, могут применяться из-за веса, размера, местоположения и / или других переменных. Если для вашего заказа потребуются дополнительные средства для покрытия транспортировки товаров, с вами свяжутся до обработки заказа для утверждения.
Производители приварных петель | Поставщики приварных петель
Приварные петли — Marlboro Manufacturing, Inc
Приварные петли используются не только в промышленности, они также используются в таких отраслях, как судостроение, автомобилестроение, судоходство, строительство, электроника, коммерция и др. ямы, рыболовное снаряжение, ящики для инструментов, кожухи кабины, ворота безопасности, светофоры, кузова грузовиков или прицепов, лодки и кабины.
Типичные материалы, используемые при сварке петель, включают железо, нержавеющую сталь, оцинкованное железо, низкоуглеродистую сталь, латунь, сталь и алюминиевые сплавы. Способные выдерживать значительные нагрузки, а также подходящие для узких рам, петли, предназначенные для сварки в тяжелых условиях, являются отличной альтернативой более традиционным петлям, таким как стыковые петли и петли для фортепиано.
Приварные петли — Marlboro Manufacturing, Inc
Приварные петли представляют собой две половинки петли, которые можно отдельно приваривать к поверхностям.Эти половинки называются охватываемым и охватывающим цилиндрами, поэтому сварка на шарнирах также называется сваркой на шарнирах цилиндра или просто шарнирами цилиндра. Мужской ствол — это ствол со штифтом, а охватывающий ствол — это ствол без штифта. Охватываемый ствол приваривается к поверхности конструкции, такой как дверная рама, а охватывающий ствол приваривается к другой поверхности, например к двери.
Поскольку двери, в которых используются приварные петли, становятся подъемными дверцами, охватывающий цилиндр должен входить в верхнюю часть охватываемого цилиндра.
Это связано с тем, что откидные двери часто опускаются, и нижний ствол должен иметь большую несущую способность из двух. Преимущество подъемных дверей в том, что они могут быть сняты с петель в любое время без необходимости откручивать петли. Материалы, используемые для приварки петель, сначала подвергаются экструзии.
В этом процессе круглая металлическая заготовка, называемая «заготовками» или «бревнами», продавливается плунжером через матрицу, которая представляет собой полый профиль, который придает металлу определенную экструдированную форму по мере продавливания заготовки.Затем в материалах просверливаются отверстия и вырезаются петли необходимой формы.
| Петли для приварных стволов | ||||||||
| Приварные петли, также известные как цилиндрические петли и подъемные петли, обеспечивают прочный, компактный и привлекательный способ крепления металла двери с металлическими рамами для электрических, сельскохозяйственных, охранных, сейфов, шкафы для инструментов, ворота, ограждения и многое другое промышленное Приложения.Приварные петли доступны из стали, нержавеющей стали. сталь и алюминий, со штырями из стали, латуни и нержавеющей стали, и с пресс-масленками или без них. Все размеры, показанные ниже, являются в наличии, многие товары хранятся на складе. Пожалуйста прочти ниже: Соображения по конструкции и инструкции для правильной установки и сварки приварных петель. | ||||||||
| Петля приварная | Петля приварная | Общая длина | Штифт | Размер ствола | ||||
| Каталожный номер | Описание | в. (ном.) | мм. | Dia. (дюймы) | Главный (дюймы) | Цилиндр (дюймы) | ||
| WP-040 | Петля приварная 1,57 «- корпус стальной со стальным стержнем | 1-1 / 2 « | 40 | 0,20 | 0,37 | 0,32 | ||
| WP-050 | Приварной шарнир 1.97 «- стальной ствол со стальным штифтом | 2 « | 50 | 0,20 | 0,37 | 0,32 | ||
| WP-060 | Петля приварная 2.36 «- стальной цилиндр со стальным стержнем | 2-3 / 8 « | 60 | 0,24 | 0,46 | 0,39 | ||
| WP-070 | Приварной шарнир 2.76 дюймов — стальной ствол со стальным стержнем | 2-3 / 4 « | 70 | 0,24 | 0,51 | 0,45 | ||
| WP-080 | Петля приварная 3,15 дюйма — стальной корпус со стальным стержнем | 3-3 / 16 « | 80 | 0,32 | 0,61 | 0,51 | ||
| WP-100 | Приварная петля 3.94 «- стальной ствол со стальным стержнем | 4 « | 100 | 0,39 | 0,76 | 0,63 | ||
| WP-120 | Петля приварная 4,72 дюйма — стальной корпус со стальным стержнем | 4-3 / 4 « | 120 | 0,39 | 0,76 | 0,63 | ||
| WP-135 | Приварная петля 5.32 дюйма — стальной ствол со стальным стержнем | 5-3 / 8 « | 135 | 0,90 | 0,71 | |||
| WP-150 | Петля приварная 5,90 дюйма — стальной корпус со стальным стержнем | 6 « | 150 | 0,50 | 1,00 | 0,79 | ||
| WP-180 | Приварная петля 7.09 «- стальной ствол с стальной штифт | 7 « | 180 | 0,50 | 1,00 | 0,79 | ||
| WP-200 | Петля приварная 7,87 «- стальной цилиндр со стальным стержнем | 7-7 / 8 « | 200 | 0,63 | 1,13 | 0,75 | 1,46 | 1,10 |
| Приварной шарнир со стальным корпусом, стальным стержнем, латунной втулкой и Пресс-масленка | ||||||||
| Петля приварная | Петля приварная | Общая длина | Штифт | Размер ствола | ||||
| Каталожный номер | Описание | в.(ном.) | мм. | Dia. (дюймы) | Главный (дюймы) | Цилиндр (дюймы) | ||
| WPG-080 | Приварной шарнир 3,15 дюйма — стальной цилиндр со стальным штифтом и пресс-масленкой | 3-3 / 16 « | 80 | 0,32 | 0,61 | |||
| WPG-100 | Приварная петля 3.94 «- стальной цилиндр со стальным штифтом и масленкой | 4 « | 100 | 0,39 | 0,76 | 0,63 | ||
| WPG-120 | Приварной шарнир 4,72 дюйма — стальной цилиндр со стальным штифтом и пресс-масленкой | 4-3 / 4 « | 120 | 0,39 | 0,76 | 0,63 | ||
| WPG-135 | Приварная петля 5.32 дюйма — стальной цилиндр со стальным штифтом и масленкой | 5-3 / 8 « | 135 | 0,50 | 0,90 | 0,71 | ||
| WPG-150 | Приварной шарнир 5,90 дюйма — стальной цилиндр со стальным штифтом и пресс-масленкой | 6 « | 150 | 0,50 | 1,00 | 0,79 | ||
| WPG-180 | Приварная петля 7.09 «- стальной цилиндр со стальным штифтом и масленкой | 7 « | 180 | 0,50 | 1,00 | 0,79 | ||
| WPG-200 | Приварной шарнир 7,87 дюйма — стальной цилиндр со стальным штифтом и пресс-масленкой | 7-7 / 8 « | 200 | 0,63 | 1,13 | 0,91 | ||
| WPG-260 | Петля приварная 10.24 «- стальной цилиндр со стальным штифтом и масленкой | 10-1 / 4 « | 260 | 0,75 | 1,46 | 1,10 | ||
| Приварной шарнир со стальным корпусом, латунным стержнем и латунной втулкой | ||||||||
| Петля приварная | Петля приварная | Общая длина | Штифт | Размер ствола | ||||
| Каталожный номер | Описание | в. (ном.) | мм. | Dia. (дюймы) | Главный (дюймы) | Цилиндр (дюймы) | ||
| WPB-040 | Петля приварная 1,57 «- корпус стальной с латунным стержнем | 1-1 / 2 « | 40 | 0,20 | 0,37 | 0,32 | ||
| WPB-050 | Петля приварная 1.97 «- стальной цилиндр с латунным стержнем | 2 « | 50 | 0.20 | 0,37 | 0,32 | ||
| WPB-060 | Петля приварная 2.36 «- стальной цилиндр с латунным стержнем | 2-3 / 8 « | 60 | 0,24 | 0,46 | 0,39 | ||
| WPB-070 | Петля приварная 2,76 дюйма — стальной корпус с латунным стержнем | 2-3 / 4 « | 70 | 0.24 | 0,51 | 0,45 | ||
| WPB-080 | Петля приварная 3,15 дюйма — стальной корпус с латунным стержнем | 3-3 / 16 « | 80 | 0,32 | 0,61 | 0,51 | ||
| WPB-100 | Петля приварная 3.94 «- корпус стальной с латунным стержнем | 4 « | 100 | 0.39 | 0,76 | 0,63 | ||
| WPB-120 | Петля приварная 4,72 дюйма — стальной корпус с латунным стержнем | 4-3 / 4 « | 120 | 0,39 | 0,76 | 0,63 | ||
| WPB-135 | Петля приварная 5,32 «- корпус стальной с латунным стержнем | 5-3 / 8 « | 135 | 0.50 | 0,90 | |||
| WPB-150 | Петля приварная 5,90 дюйма — стальной корпус с латунным стержнем | 6 « | 150 | 0,50 | 1,00 | 0,79 | ||
| WPB-180 | Петля приварная 7,09 «- корпус стальной с латунным стержнем | 7 « | 180 | 0.50 | 1,00 | 0,79 | ||
| WPB-200 | Петля приварная 7,87 «- стальной цилиндр с латунным стержнем | 7-7 / 8 « | 200 | 0,63 | 1,13 | 0,91 | ||
| WPB-260 | Петля приварная 10,24 «- корпус стальной с латунным стержнем | 10-1 / 4 « | 260 | 0.75 | 1,46 | 1,10 | ||
| Приварной шарнир со стальным корпусом, латунным стержнем, латунной втулкой и Пресс-масленка | ||||||||
| Петля приварная | Петля приварная | Общая длина | Штифт | Размер ствола | ||||
| Каталожный номер | Описание | в.(ном.) | мм. | Dia. (дюймы) | Главный (дюймы) | Цилиндр (дюймы) | ||
| WPBG-080 | Приварной шарнир 3,15 дюйма — стальной цилиндр с латунным штифтом и пресс-масленкой | 3-3 / 16 « | 80 | 0,32 | 0,61 | 0,51 | ||
| WPBG-100 | Приварная петля 3.94 «- стальной цилиндр с латунным штифтом и масленкой | 4 « | 100 | 0,39 | 0,76 | |||
| WPBG-120 | Приварной шарнир 4,72 дюйма — стальной цилиндр с латунным штифтом и пресс-масленкой | 4-3 / 4 « | 120 | 0,39 | 0,76 | 0,63 | ||
| WPBG-135 | Приварная петля 5.32 дюйма — стальной цилиндр с латунным штифтом и масленкой | 5-3 / 8 « | 135 | 0,50 | 0,90 | 0,71 | ||
| WPBG-150 | Приварной шарнир 5,90 дюйма — стальной цилиндр с латунным штифтом и масленкой | 6 « | 150 | 0,50 | 1,00 | 0,79 | ||
| WPBG-180 | Приварная петля 7.09 «- стальной цилиндр с латунным штифтом и масленкой | 7 « | 180 | 0,50 | 1,00 | 0,79 | ||
| WPBG-200 | Приварной шарнир 7,87 дюйма — стальной цилиндр с латунным штифтом и пресс-масленкой | 7-7 / 8 « | 200 | 0,63 | 1,13 | 0,91 | ||
| WPBG-260 | Петля приварная 10.24 «- стальной цилиндр с латунным штифтом и масленкой | 10-1 / 4 « | 260 | 0,75 | 1,46 | 1,10 | ||
| Приварной шарнир со стволом из нержавеющей стали и стержнем из нержавеющей стали | ||||||||
| Петля приварная | Петля приварная | Общая длина | Штифт | Размер ствола | ||||
| Каталожный номер | Описание | в.(ном.) | мм. | Dia. (дюймы) | Главный (дюймы) | Цилиндр (дюймы) | ||
| WSS-040 | Приварной шарнир 1,57 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт | 1-1 / 2 « | 40 | 0,20 | 0,37 | 0,32 | ||
| WSS-050 | Приварной шарнир 1.97 дюймов — ствол из нержавеющей стали с нержавеющей сталью штифт | 2 « | 50 | 0,20 | 0,37 | 0,32 | ||
| WSS-060 | Приварной шарнир 2,36 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт | 2-3 / 8 « | 60 | 0,24 | 0,46 | 0,39 | ||
| WSS-070 | Приварной шарнир 2.76 дюймов — ствол из нержавеющей стали с нержавеющей сталью штифт | 2-3 / 4 « | 70 | 0,24 | 0,51 | 0,45 | ||
| WSS-080 | Приварной шарнир 3,15 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт | 3-3 / 16 « | 80 | 0,32 | 0,61 | 0,51 | ||
| WSS-100 | Приварная петля 3.94 дюйма — ствол из нержавеющей стали с нержавеющей сталью штифт | 4 « | 100 | 0,39 | 0,76 | 0,63 | ||
| WSS-120 | Приварной шарнир 4,72 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт | 4-3 / 4 « | 120 | 0,39 | 0,76 | 0,63 | ||
| WSS-135 | Приварная петля 5.32 дюйма — ствол из нержавеющей стали с нержавеющей сталью штифт | 5-3 / 8 « | 135 | 0,90 | 0,71 | |||
| WSS-150 | Приварной шарнир 5,90 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт | 6 « | 150 | 0,50 | 1,00 | 0,79 | ||
| WSS-180 | Приварная петля 7.09 «- ствол из нержавеющей стали с нержавеющей сталью штифт | 7 « | 180 | 0,50 | 1,00 | 0,79 | ||
| WSS-200 | Приварной шарнир 7,87 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт | 7-7 / 8 « | 200 | 0,63 | 1,13 | 0,91 | ||
| Приварной шарнир со стволом из нержавеющей стали, штифтом из нержавеющей стали и Пресс-масленка | ||||||||
| Петля приварная | Петля приварная | Общая длина | Штифт | Размер ствола | ||||
| Каталожный номер | Описание | в.(ном.) | мм. | Dia. (дюймы) | Главный (дюймы) | Цилиндр (дюймы) | ||
| WSSG-080 | Приварной шарнир 3,15 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт и пресс-масленка | 3-3 / 16 « | 80 | 0,32 | 0,61 | 0,51 | ||
| WSSG-100 | Приварная петля 3.94 дюйма — ствол из нержавеющей стали с нержавеющей сталью штифт и пресс-масленка | 4 « | 100 | 0,39 | 0,76 | 0,63 | ||
| WSSG-120 | Приварной шарнир 4,72 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт и пресс-масленка | 4-3 / 4 « | 120 | 0,76 | 0.63 | |||
| WSSG-135 | Приварной шарнир 5,32 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт и пресс-масленка | 5-3 / 8 « | 135 | 0,50 | 0,90 | 0,71 | ||
| WSSG-150 | Приварной шарнир 5,90 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт и пресс-масленка | 6 « | 150 | 0.50 | 1,00 | 0,79 | ||
| WSSG-180 | Приварной шарнир 7,09 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт и пресс-масленка | 7 « | 180 | 0,50 | 1,00 | 0,79 | ||
| WSSG-200 | Приварной шарнир 7,87 дюйма — корпус из нержавеющей стали с нержавеющей сталью штифт и пресс-масленка | 7-7 / 8 « | 200 | 0.63 | 1,13 | 0,91 | ||
| Приварной шарнир с алюминиевым корпусом и стержнем из нержавеющей стали | ||||||||
| Петля приварная | Петля приварная | Общая длина | Штифт | Размер ствола | ||||
| Каталожный номер | Описание | в.(ном.) | мм. | Dia. (дюймы) | Главный (дюймы) | Цилиндр (дюймы) | ||
| WA-040 | Приварной шарнир 1,57 «- корпус из алюминия со стержнем из нержавеющей стали | 1-1 / 2 « | 40 | 0,20 | 0,37 | 0,32 | ||
| WA-050 | Приварной шарнир 1. 97 «- корпус из алюминия со стержнем из нержавеющей стали | 2 « | 50 | 0.20 | 0,37 | 0,32 | ||
| WA-060 | Приварной шарнир 2,36 дюйма — корпус из алюминия со стержнем из нержавеющей стали | 2-3 / 8 « | 60 | 0,24 | 0,46 | 0,39 | ||
| WA-070 | Приварной шарнир 2,76 дюйма — корпус из алюминия со стержнем из нержавеющей стали | 2-3 / 4 « | 70 | 0.24 | 0,51 | 0,45 | ||
| WA-080 | Приварной шарнир 3,15 дюйма — алюминиевый корпус со стержнем из нержавеющей стали | 3-3 / 16 « | 80 | 0,32 | 0,61 | 0,51 | ||
| WA-100 | Приварной шарнир 3,94 дюйма — корпус из алюминия со стержнем из нержавеющей стали | 4 « | 100 | 0.39 | 0,76 | 0,63 | ||
| WA-120 | Приварной шарнир 4,72 дюйма — алюминиевый корпус со стержнем из нержавеющей стали | 4-3 / 4 « | 120 | 0,39 | 0,76 | 0,63 | ||
| WA-135 | Приварной шарнир 5,32 дюйма — корпус из алюминия со стержнем из нержавеющей стали | 5-3 / 8 « | 135 | 0.50 | 0,90 | 0,71 | ||
| WA-150 | Приварной шарнир 5,90 «- корпус из алюминия со стержнем из нержавеющей стали | 6 « | 150 | 0,50 | 1,00 | 0,79 | ||
| WA-180 | Приварной шарнир 7,09 «- корпус из алюминия со стержнем из нержавеющей стали | 7 « | 180 | 1,00 | 0,79 | |||
| WA-200 | Приварной шарнир 7,87 дюйма — алюминиевая ствол со стержнем из нержавеющей стали | 7-7 / 8 « | 200 | 0,63 | 1,13 | 0,91 | ||
| Приварной шарнир с алюминиевым корпусом и штифтом из нержавеющей стали, а также Пресс-масленка | ||||||||
| Петля приварная | Петля приварная | Общая длина | Штифт | Размер ствола | ||||
| Каталожный номер | Описание | в.(ном.) | мм. | Dia. (дюймы) | Главный (дюймы) | Цилиндр (дюймы) | ||
| ВАГ-080 | Приварной шарнир 3,15 дюйма — алюминиевый корпус со стержнем из нержавеющей стали и пресс-масленка | 3-3 / 16 « | 80 | 0,32 | 0,61 | 0,51 | ||
| ВАГ-100 | Приварная петля 3.94 дюйма — алюминиевый ствол со штифтом из нержавеющей стали и пресс-масленка | 4 « | 100 | 0,39 | 0,76 | 0,63 | ||
| ВАГ-120 | Приварной шарнир 4,72 дюйма — алюминиевый корпус со стержнем из нержавеющей стали и пресс-масленка | 4-3 / 4 « | 120 | 0,39 | 0,76 | 0.63 | ||
| ВАГ-135 | Приварная петля 5,32 «Петля приварная для алюминиевого цилиндра с нержавеющей стальной штифт и пресс-масленка | 5-3 / 8 « | 135 | 0,50 | 0,71 | |||
| ВАГ-150 | Приварной шарнир 5,90 дюйма — алюминиевый корпус со стержнем из нержавеющей стали и пресс-масленка | 6 « | 150 | 0.50 | 1,00 | 0,79 | ||
| ВАГ-180 | Приварной шарнир 7,09 дюйма — алюминиевый корпус со стержнем из нержавеющей стали и пресс-масленка | 7 « | 180 | 0,50 | 1,00 | 0,79 | ||
| ВАГ-200 | Приварной шарнир 7,87 дюйма — алюминиевый корпус со стержнем из нержавеющей стали и пресс-масленка | 7-7 / 8 « | 200 | 0.63 | 1,13 | 0,91 | ||
| Соображения по конструкции и инструкции по правильной установке и Сварка наварных петель. | ||||||||
| 1) Применение откидных дверей | ||||||||
| В большинстве случаев применения приварных петель для подъемных дверей Ствол (ствол со шкворнем) приваривается к рамной конструкции. Почему? Откидные двери падают. Петли на этих опущенных дверях согнуться. Поэтому женские стволы (навески стволов без штифты) следует приварить к двери. | ||||||||
| 2) Применение несъемной двери | ||||||||
| Ориентация приварного шарнира — Функционально наличие самца дает преимущество по нагрузке. стволы, прикрепленные к раме, сверху и снизу, обращенные друг к другу Другие.Причина: больший промежуток между петлями. | ||||||||
| 3) Примерка | ||||||||
| a) Приварите прихваточным швом охватываемый корпус нижнего шарнира к раме. Вставлять втулка над штифтом. | ||||||||
| б) Аккуратно подогнать дверцу и прихватить охватывающий цилиндр нижней петли к дверь. | ||||||||
| c) Нижняя петля теперь поддерживает вес двери, пока слесарь держит верх. | ||||||||
| г) При точно установленной двери выровняйте петли по прямой вдоль сварных выступов, гарантируя, что все петли поворачиваются вокруг та же ось. | ||||||||
| 4) Сварка | ||||||||
| Выполните сварку по всей длине сварного шва. | ||||||||
| Осторожно: НЕ допускайте проникновения сварного шва через стенку охватывающего ствола, приварив ствол к штырь.Это частая ошибка. Петля больше не петля так как все детали сварены вместе, и пора начинать шлифование. | ||||||||
5″>
0,50
51″>
0,51
71″>
0,71
63″>
0,63
5″>
0,50
39″>
0,39
5″>
0.50
9″>
0,90
«>
Обратите внимание: убедитесь, что у вас достаточно свободного пространства для
шприц для смазки при установке охватывающего ствола наварной петли с
пресс-масленка.J Петли с болтами, петли для тяжелых условий эксплуатации
Петли с болтами J, петли для тяжелых условий эксплуатацииТележка
0 товар (ов) в корзине / всего: $ 0 просмотреть корзинуЦена для вас: 44,95 $
(1)Ваша цена: 54 доллара.95
Не продается
Цена для вас: $ 49,95
Цена для вас: $ 49.00
(1)Цена для вас: $ 49.00
Цена для вас: 34,95 $
Цена для вас: 24,95 $
Цена для вас: $ 89.00
Цена для вас: $ 89.00
Цена для вас: $ 89.00
Цена для вас: $ 11,95
Цена для вас: 44,00 $
Ваша цена: 59 долларов.
95
Цена для вас: 66,90 $
Цена для вас: $ 59,95
Не продается
Цена для вас: 66,90 $
Цена для вас: 69,90 $
Не продается
Цена для вас: $ 64,95
Цена для вас: 21,00 $
Цена для вас: 11,50 $
(1)Цена для вас: 13,50 $
Цена для вас: 16,70 $
(1)Ваша цена: 14 долларов.95
Цена для вас: 112,99 $
Не продается
Цена для вас: 72,00 $
Цена для вас: 21,95 $
Цена для вас: 84,00 $
Цена для вас: 29,95 $
(1)Цена для вас: $ 42,95
Цена для вас: $ 49,95
Цена для вас: 14,95 $
Ваша цена: 21,99 $
Цена для вас: 22,59 $
(1)Ваша цена: 14 долларов.95
Цена для вас: $ 45.00
Цена для вас: $ 80.00
Цена для вас: $ 120.00
Цена для вас: $ 180.00
Цена для вас: 88,95 $
Цена для вас: 29,90 $
Цена для вас: 44,85 $
Цена для вас: $ 59,80
Цена для вас: 74,75 $
Цена для вас: $ 43,98
Ваша цена: 65 долларов.97
Цена для вас: 87,96 $
Цена для вас: 109,95 $
Цена для вас: 45,18 $
Цена для вас: 67,77 $
Цена для вас: 90,36 $
Быстрый просмотр
Петли из нержавеющей стали для сварки — кожухи, двери и оконные рамы
Это вторая часть нашего сообщения в блоге о петлях из нержавеющей стали.В данном случае речь идет о петлях для сварки кожухов и оконных и дверных рам.
Петли для приварки кожухов, дверей и окон.
Кожухов рама на которых закреплена:
- элементы открывания дверей или оконных рам и т. Д. (так называемые ставни)
- не открываются стекла или двери и оконные панели
Кожухи не путать с рамками счетчика. Последние изготавливаются из пассивированной стальной эстакады (или необработанной древесины) и крепятся к стене цементом, к которому привинчиваются светильники.Иногда кожухи прикручивают клиньями прямо к стене. В частности, кадры из железа и стали оболочки могут быть закреплены непосредственно к стене без counterframe.
Вас интересуют двери и окна?Обычно под термином «обшивка» ошибочно понимается вся дверная и оконная рама. Однако последний является архитектурным элементом, реализованным для закрытия проемов в кладке. Рамы окон и дверей, соединяет:
- интерьер и экстерьер здания
- две внутренние комнаты в одном здании
Рама включает окна, двери, неподвижное остекление и т. Д..
Когда использовать петли для сварки?Помимо петель, описанных в предыдущем посте, Inoxmare также предлагает петли для сварки из нержавеющей стали AISI 304 / A2.
- Петли под приварку с 2 или 3 створками, съемной шайбой и штифтом :
- он используется, когда пространство не позволяет поднять (или переместить) раму, чтобы снять ее с места
- латунная шайба используется в качестве регулировочной шайбы и необходима для предотвращения скольжения двух крыльев.(Примечание. На самом деле, латунь имеет более низкий коэффициент трения, чем нержавеющая сталь)
- Петли для сварки с двумя крыльями и фиксированным штифтом :
- для использования, когда кожух можно снять с петель
- Петли для рам с 2 створками и правым / левым пальцем
- Петли для рам с 3 створками и съемным стержнем
- для крепления с очень большим весом
Познакомьтесь с нашими петлями из нержавеющей стали для сварки.
