Можно ли удлинять сварочный кабель на инверторе и насколько

Содержание статьи:

Можно ли удлинять сварочный кабель на инверторе и насколько

При покупке нового инвертора оказывается так, что сварочный кабель недостаточной длины. Особенно это касается бюджетных аппаратов для сварки, где производитель пытается экономить, на чем только можно.

Однако короткий сварочный кабель — это не повод отказываться от покупки дешевого инвертора. Кабель можно легко заменить на другой, нарастить или переделать своими руками.

Как устроен сварочный кабель

Конструкция сварочного кабеля — это медная жила, покрытие и разделительный слой. Сварочные кабеля имеют достаточно большое сечение, как правило, не менее 10-16 мм².

Условия эксплуатации диктуют свои требования, поэтому сварочный кабель изготавливается только из меди и обязательно гибким. К покрытию сварочных кабелей также предъявляются особые требования. Обычно в качестве такого служит резина или натуральный каучук.

Характеристики сварочных кабелей

Сварочный кабель должен обладать отличной гибкостью. Он обязан выдерживать большую силу тока в зависимости от того, какой аппарат применяется для сварки.

Чтобы нарастить сварочный кабель, нужен кусок такого же кабеля по сечению. В противном случае, кабель начнёт греться, что чревато возгоранием его покрытия.

Сварочный кабель — какие виды бывают?

Существуют два основных типа сварочных кабелей, это кабель КОГ и кабель КГ. Гибкий кабель КГ используется в сетях с переменным напряжением до 660 вольт и частотой тока в 40 Гц. Также возможно применение этого кабеля и в сетях с постоянным напряжением до 1000 вольт.

Кабель КОГ — расшифровывается как «кабель особо гибкий». Это практически аналог того же кабеля КГ, но только с большей гибкостью. Используется он преимущественно в сетях от 220 до 700 Вольт и с частотой тока в 50 Гц.

Можно ли удлинять сварочный кабель на инверторе

Удлинить сварочный кабель для инвертора можно. Однако важно правильно выбрать сечение кабеля, чтобы не было просадок по току, а сам кабель смог бы нормально выдерживать возросшие нагрузки.

Также следует знать, что не рекомендуется делать сварочный кабель длиной более 3 метров. Всё дело в том, что любой кабель имеет свое сопротивление, как активное, так и реактивное. Всё это может повлечь за собой резкое увеличение напряжения, что может стать причиной выхода из строя сварочного инвертора. Обычно в таком случае пробивают диоды.

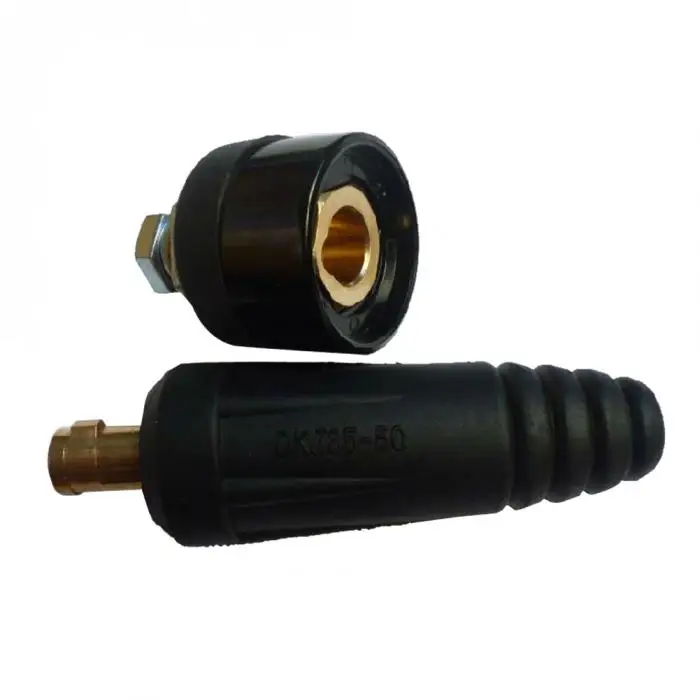

Поэтому главными нюансами в удлинении сварочных кабелей остается выбор нужного сечения и эффективный способ соединения проводников. Что касается сечения сварочных кабелей, то всё во многом зависит от того, какую максимальную силу тока будет использовать сварщик при выполнении сварочных работ.

Для большинства бытовых работ, когда сила тока для сварки не превышает 160 Ампер, вполне хватит кабеля сечением в 16 мм². Если ток сварки ниже, то можно использовать кабель на 10 мм². Именно такой кабель и можно использовать для удлинения.

При токе в 200 ампер, сечение сварочных кабелей должно быть не менее 25 мм².

---

---

Поделиться в соцсетях

Обзор сварочных аппаратов, выбор кабеля для сварки

Главная

Обзоры и советы

Статьи

Обзор сварочных аппаратов, выбор кабеля для сварки

Аппаратура для производства сварочных работ отличается большим разнообразием. Только для электросварки разработано несколько типов сварочных аппаратов

Трансформаторные аппараты для сварки переменным током

Трансформаторные аппараты для сварки переменным током. Отличаются простотой и надежностью конструкции, основу которой составляет автотрансформатор. Но дуга на переменном токе нестабильна, а трансформатор не может поддерживать на выходе аппарата стабильно высокое напряжение холостого хода. Поэтому для трансформаторного сварочного аппарата необходимо качественное напряжение сети без существенных просадок, а варить таким аппаратом можно только черные металлы. Сварочный аппарат для сварки переменным током Аппарат на основе того же трансформатора с добавлением на выходе диодного или тиристорного выпрямителя. Такое устройство позволяет варить нержавеющую сталь и цветные металлы при условии применения специальных электродов. Однако недостатки, связанные с низким уровнем напряжения холостого хода трансформатора, в этом аппарате лишь усугубляются, потому что на выпрямителе также теряется часть электрической мощности. Аппарат для сварки переменным током с добавлением на выходе тиристорного выпрямителя

Сварочные полуавтоматы

Малогабаритные аппараты достаточно сложного устройства: помимо трансформатора и выпрямителя имеют в своем составе горелку и привод подачи проволоки, которая в некотором смысле выполняет роль электрода. Полуавтоматы очень производительны и позволяют варить самые разные металлы. В качестве среды для сварки зачастую используются инертные или, напротив, активные газы. Сварочный полуавтомат

Сварочные инверторы

Универсальные сварочные аппараты, в которых частота напряжения сети повышается при помощи тиристорных преобразователей.

Это позволяет использовать трансформатор с минимальными габаритами. Аппарат варит металлы выпрямленным напряжением. Инверторы являются самыми современными сварочными аппаратами, они всегда обеспечивают оптимальные рабочие параметры за счет электронных систем стабилизации напряжения холостого хода. Фактически инвертор может обеспечивать стабильную дугу и поддерживать заданный ток даже при существенной просадке напряжения сети. Инверторы – наиболее дорогие сварочные аппараты. Сварочный инвертор

От чего зависит качество сварки?

Чтобы обеспечить качество сварочных работ, необходимо следующее:

1. Правильно выбрать сварочный аппарат для дуговой сварки по таким характеристикам как максимальный рабочий ток, напряжение холостого хода и относительная продолжительность цикла работы.
2. Использовать электроды, соответствующие типу металла свариваемых конструкций и величине катета шва.
3. Выбрать хороший держак и зажим «крокодил» для минусового провода (массы)

  4. Рассчитать и правильно выбрать сварочный кабель для массы и для линии аппарат-электрод (держака).   О четвертом пункте поговорим подробнее.

Выбор сварочных кабелей

Сечение и марка кабеля для держателя электрода и для массы подбирается одинаковым. Выбор сечения можно сделать по таблице, приведенной ниже. Выбор сечения сварочного кабеля Выбор марки сварочных кабелей диктуется условиями работы. Однако наиболее распространенная марка кабеля – КГ (медный гибкий многопроволочный кабель в резиновой оболочке). Раньше этот кабель имел маркировку КРПТ или КОГ. Эти кабели идеально соответствуют условиям работы при строительстве благодаря высокой гибкости многопроволочных жил и способности

резиновой изоляции выдерживать многочисленные циклы изменения нагрузок. Для работы в условиях низких зимних температур выпускается модификация кабеля КГ, имеющая маркировку КГ хл. Но стоит заметить, что даже изоляция обычного кабеля КГ никогда не станет жесткой на морозе и не начнет лопаться. В качестве кабеля для держака и массы выбирается одножильный кабель КГ (КГхл) нужного сечения, а для питания сварочного аппарата по высокой стороне обыкновенно выбирается двух- или трехжильный КГ в случае питания от одной фазы, или (четырех-) пятижильный в случае питания аппарата от трех фаз. Одножильный сварочный кабель КГ   Кабель КГ многожильный для подключения сварочного аппарата Сечение кабеля высокой стороны определяется исходя из паспортной мощности аппарата и его фазности, точно так же, как и для любого другого электроприемника, включаемого в общепромышленную сеть 220 или 380 вольт переменного тока.

Кабели инвертора мощности, стандартные кабели и кабели PS

Нужна помощь? Позвони сейчас! 800-367-3019

Дом | Часто задаваемые вопросы | Мой счет | Моя тележка

Стандартные кабели gif» colspan=»4″> Эти кабели имеют кольцевые клеммы 3/8 дюйма как со стороны батареи, так и со стороны инвертора. Используется для инверторов с входными клеммами постоянного тока, которые имеют резьбовые штыри. ПС Кабели Эти кабели имеют кольцевые клеммы на стороне батареи и шпильки на стороне инвертора. Используйте для инверторов и преобразователей с входными клеммами постоянного тока, которые имеют трубчатое отверстие с установочным винтом, например Cobra, IOTA и серии Samlex PSE. Наши кабельные комплекты изготовлены из высококачественного сварочного кабеля и оснащены клеммами для тяжелых условий эксплуатации, термоусадкой с двойными стенками и защитой клемм от высоких температур. Мы можем изготовить кабели нестандартной длины для вашего применения. Если нужного вам размера нет в списке, позвоните по телефону 1-800-367-3019, чтобы узнать цену и сделать заказ. Рекомендации по размеру кабеля: Размер инвертора Калибр кабеля 1000 Вт #4 1500 Вт #2 2000 Вт №1/0 2500 Вт №1/0 3000 Вт №3/0 ПРИМЕЧАНИЕ. Это общие рекомендации по минимальному размеру инверторов, в которых используется только один набор кабелей (один положительный и один отрицательный кабель), и они могут не соответствовать всем инверторам или приложениям. Рекомендации по размеру кабеля могут различаться в зависимости от марки и модели инвертора; проверить Руководство пользователя для модели, которую вы покупаете, прежде чем купить к ней провод.

Сварочный кабель 25 мм

Сварочный кабель 25 мм

Сварочный кабель 25 мм Спецификация

• Проводник

  Обычная отожженная медь класса 5 по BS EN 60228

• Изоляция

  Резина

• Оболочка

  Резина

• Минимальная рабочая температура

  -30°С

• Максимальная рабочая температура

  90°С

• Основные цвета

  Красный, черный

• Цвет оболочки

  Красный, черный

• Текущая пропускная способность

  Значения тока см. в IEC

  .

Заявка:

Сварочный кабель диаметром 25 мм можно использовать в качестве кабелей для развлекательных или сценических осветительных приборов в кинотеатрах, системах освещения и звука, а также в фургонах связи. Другие возможные применения сварочного кабеля включают аккумуляторные кабели для автомобилей, инверторные кабели, а также в качестве более дешевой альтернативы подвесному/наматываемому кабелю на подъемниках и кранах. Например, многие солнечные электростанции широко используют сварочный кабель для соединения солнечных панелей, аккумуляторных батарей и преобразователей.

Стандарт:

Дополнительная гибкость:

Когда требуется высокая гибкость, аккумуляторный кабель должен стать заменой.

Особенность:

Устойчив к порезам, разрывам и истиранию, а также к влаге. Сварочная проволока обеспечивает хорошее сохранение цвета наряду с большой гибкостью.

Подходящее использование:

Сварочный кабель используется для соединения электрододержателя и зажима с дуговым сварочным аппаратом, шиной, сварочной коробкой или трансформатором. Может также использоваться в автомобильной промышленности, где требуется высокая гибкость и превосходная стойкость к истиранию и химическому воздействию.

Служба поддержки клиентов:

Являясь одним из ведущих производителей кабелей, мы всегда ставим качество на первое место. Чтобы гарантировать рабочие характеристики сварочного кабеля диаметром 25 мм, ZW производит кабель в строгом соответствии с международными стандартами. Наш сварочный кабель диаметром 25 мм очень популярен в мире. Мы обещаем предоставить квалифицированные продукты для наших клиентов.

Сварочный кабель 25 мм Параметр

Размер проводника	Скрутка (0,25 мм) 225	Диаметр проводника (дюймы)	Толщина изоляции (дюймы)	Общий диаметр (дюймы)	Максимальный усилитель
6 авг	253	0,20	0,06	0,32	115
4 авг	370	0,23	0,06	0,35	150
2 авг	634	0,30	0,06	0,42	205
1/0	1004	0,47	0,08	0,53	285
2/0	1255	0,43	0,08	0,59	325
4/0	2047	0,56	0,08	0,72	440
