Содержание

Двухфазный сварочный аппарат

Сварочный кабель КГ – это гибкий токопроводник с изоляцией, сплетенный из медных проволок различных диаметров (0,18-0,2 мм). Кабель такого типа подводит ток от сварочного аппарата или другого источника напряжения к приспособлению, удерживающему электрод.

Помните – чтобы ваш сварочный аппарат оправдал свой эксплуатационный срок и работал бесперебойно, сварочный кабель необходимо выбирать, в соответствии с техническими характеристиками сварочного оборудования.

Допустимая токовая нагрузка в зависимости от сечения кабеля

Марка: кабель КГ 1х16 нагрузка: 189 А

Марка: кабель КГ 1х25 нагрузка: 240 А

Марка: кабель КГ 1х35 нагрузка: 289 А

Марка: кабель КГ 1х50 нагрузка: 362 А

Марка: кабель КГ 1х70 нагрузка: 437 А

Марка: кабель КГ 1х95 нагрузка: 522 А

Подключение аппарата для сварки.

Сварочный аппарат – это устройство, при помощи которого мы получаем возможность преобразовать ток и напряжение, необходимые для получения дуги между свариваемым металлом и электродом. Основным фактором, в процессе качественной работы сварочного аппарата, в первую очередь является мощность. К примеру для сварки заборов или решеток, будет достаточно электрода до 4 мм., когда сварочный ток будет колебаться в диапазоне 180-220 ампер. Немаловажную роль играет напряжение холостого хода (Ux.x.). Бытует мнение, что чем выше напряжение, тем меньше надо усилий, чтобы разжечь дугу. Как правило напряжение холостого хода колеблется в диапазоне от 30 до 80В.

Помимо этого, сварочный аппарат оборудован рычагом регулировки тока, с помощью которого можно уменьшить или увеличить ток. Большинство сварочных аппаратов рассчитаны на 380 или 220В, и об этом надо помнить, при подключении оборудования к сети.

Если вы обладатель двухфазного сварочного аппарата, то сварочные провода, следует подключать в следующем порядке: первый – на фазу, второй – на нейтраль, третий – на защитный ноль. В свою очередь, трехфазный сварочный аппарат подключается в любым двум фазам, а третий, в свою очередь, к защитному нулевому проводнику.

Как выбрать оборудование для сварки

Сегодня производители предлагают очень большой выбор оборудования для сварки. Для того, чтобы сделать правильный выбор, необходимо, как минимум понимать, какие аппараты бывают, на какие характеристики, в первую очередь, следует обращать внимание, и что нужно знать, чтобы правильно подключить приобретенное сварочное оборудование.

Ассортимент сварочных аппаратов, просто огромен, но как правило, выбор состоит из:

Существует, абсолютно неверное, мнение, что чем больше и тяжелее аппарат, тем он лучше – вес и габариты оборудования, не определяют его функциональных возможностей. Как правило вес инвертера не превышает 10 кг, сварочного выпрямителя – 20 кг, а сварочного трансформатора – 30 кг. Соответственно и цены на оборудование разные.

Одним из важных условий, на которое стоит обратить внимание при выборе сварочного оборудования, являются параметры при сварочном токе: ПВ (продолжительность выключения) и ПВР (процент времени работы).

Для отсчета времени, стоит ориентировать на интервал в 15 минут. Большое количество устройств обладают весьма удобной опцией розжига дуги. Стоит отметить, что аппараты с выпрямлением сварочного тока, производят качественный шов, а также оборудованы функцией пуска двигателя, нагревают и рихтуют металл, при помощи угольного электрода.

Довольно часто возникает вопрос: не пострадает ли счетчик потребления электроэнергии, если подключать аппарат для сварки через него? Бытовые счетчики, установленные в большинстве квартир, рассчитаны на нагрузку в 40 ампер, что равно 8 кВт потребляемой мощности. К примеру, при сварке электродом “тройкой”, используемый ток будет равен 12-20 амперам, а в случае использования электрода 4 мм, ток будет 20-30 ампер. Поэтому, можно совершенно спокойно использовать сварочный аппарат через счетчик – счетчик не пострадает.

Читайте самые интересные истории ЭлектроВестей в Telegram и Viber

Каталог радиолюбительских схем

Мастерок – сварочный аппарат

Предлагаемые для самостоятельного изготовления в домашних условиях конструкции малогабаритных сварочных аппаратов предназначены в основном для ручной дуговой сварки на переменном токе с питанием от стационарной электрической сети с трехфазным напряжением 380/220 В или однофазным напряжением 220 В, а также от маломощных передвижных электрогенерирующих установок.

Описываемые аппараты могут быть отнесены к устройствам быстрого реагирования в любой сфере хозяйственной деятельности, где сварочные работы имеют в целом непродолжительный, но неотложный или срочный характер.

Кроме того, с выпрямляющими переменный ток элементами малогабаритное сварочное устройство может использоваться для зарядки аккумуляторных батарей, а также для питания стартеров автомобилей при запуске их в зимний период.

Потребность в изготовлении универсальных малогабаритных сварочных аппаратов с широкими функциональными возможностями в домашних условиях продиктована нехваткой маломощных, простых, надежных и экономичных агрегатов, зарядных и пусковых устройств, крайне необходимых фермеру, индивидуальному застройщику, кооператору и вообще мастеровому человеку.

Однако, необходимо иметь в виду, что самостоятельное изготовление электроэнергетической техники требует знаний основ электротехники, Правил устройств электроустановок и Правил техники безопасности при эксплуатации электроустановок. Следует твердо усвоить, что электрическая сварка относится к работам небезопасным для здоровья, а порой и жизни человека.

Рассматриваемые ниже конструкции сварочных аппаратов получаются в результате усовершенствования уже готовых устройств, которое превращает их в изделия нового качества, пригодные к применению в сварочном режиме работы.

Принципиальные электрические схемы малогабаритных сварочных аппаратов, созданных на базе трехфазного трансформатора, представлены на рис. 1 и 2.

Рис. 1. Принципиальная электрическая схема малогабаритного сварочного аппарата (на базе трехфазного трансформатора) с питанием от трехфазной сети 380/220 В: 1 – магнитопровод трансформатора, 2,3, 4 – первичные обмотки, 5,6, 7 – вторичные обмотки, 8 – добавочная обмотка трансформатора, 9 – выносные конденсаторы, 10 – переключатель режимов сварки, 11 – контактный датчик температуры и звуковое сигнальное устройство, I, II – положения переключателя режимов сварки

Рис. 2. Принципиальная электрическая схема малогабаритного сварочного аппарата (на базе трехфазного трансформатора) с питанием от однофазной сети 220 В: I – магнитопровод трансформатора, 2, 3,4 – первичные обмотки, 5,6,7 – вторичные обмотки, 8 – добавочная обмотка трансформатора, 9 – выносные конденсаторы, 10 – переключатель режимов сварки, 11 – контактный датчик температуры и звуковое сигнальное устройство, 12 – выпрямительный диод, I, II, III, IV – положения переключателя режимов сварки

В основе их конструкции – трехфазный трехстержневой трансформатор типа ТСА (ТСЗИ) напряжением 380/220/36 В и мощностью 1,6 или 2,5 кВА, применяемый для электроосвещения или питания электроинструмента пониженного напряжения, например, бетонных вибраторов.

На магнитопроводе первичные обмотки трансформатора (рис. 1) соединяются в “звезду” или в “треугольник” для подключения устройства соответственно к трехфазной сети 380 или 220 Б. Для питания аппарата от однофазной сети 220 6 две первичные обмотки крайних стержней магнитопроводов трансформатора (рис. 2) соединяются встречно-параллельно. При этом вторичные обмотки всегда имеют фиксированную схему соединений в разомкнутый треугольник с одной “вывернутой” обмоткой.

Добавочная обмотка, намотанная поверх всех уже имеющихся обмоток вокруг трехстержневого магнитопровода трансформатора, последовательно вводится в сварочный контур в качестве балластного сопротивления для ступенчатого изменения сварочного тока. Данные этой обмотки: 40. 50 витков провода АПР или АП-РТО сечением 4. 6 мм г.

В таком исполнении малогабаритный сварочный аппарат имеет две ступени регулирования сварочного тока: на I ступени возможна сварка электродами диаметром 4 мм в сильных электрических сетях и диаметром 3 мм в слабых электрических сетях, на II ступени – соответственно электродами диаметром 3 мм и 2 мм.

Принципиальная электрическая схема малогабаритного сварочного аппарата на базе однофазных трансформаторов приведена на рис. 3.

Рис. 3. Принципиальная электрическая схема малогабаритного сварочного аппарата (на базе двух однофазных трансформаторов) с питанием от однофазной сети 220 Д, 1 – магнитопровод сдвоенного трансформатора, 2, 3 – первичные обмотки, 4, 5 – вторичные обмотки, 6 – добавочная обмотка среднего стержня сдвоенного трансформатора, 7 – выносные конденсаторы, 8 – переключатель режимов сварки, 9 – контактный датчик температуры и звуковое сигнальное устройство, I, II – положения переключателя режимов сварки

Основу конструкции составляют однофазные трансформаторы с 0-образными сердечниками магнитопроводов типа ОСО напряжением 220/36 В мощностью 0,4 кВА, применяемые для питания цепей управления и электроосвещения пониженного напряжения в схемах электрооборудования некоторых установок.

Два таких трансформатора стыкуются и скрепляются свободными сторонами сердечников магнитопровода так, что образуется один трехстержневой трансформатор с катушками на крайних стержнях.

После намотки на образовавшийся средний стержень добавочной обмотки конструкция превращается в малогабаритный сварочный аппарат, работающий от однофазной сети 220 8.

На общем магнитопроводе две первичные обмотки крайних стержней соединены встречно-параллельно для подключения устройства к однофазной сети 220 В, при этом вторичные обмотки крайних стержней соединены встречно-последовательно.

Добавочная обмотка среднего стержня последовательно вводится в сварочный контур в качестве балластного сопротивления для ступенчатого изменения сварочного тока. Характеристики этой обмотки: 40. 50 витков провода АПР или АПРТО сечением 2,5. 4 мм г.

Корпуса рассмотренных сварочных аппаратов изготавливаются из бетона с хорошей формуемостью специального приготовления, сухая смесь которого имеет следующий состав (по массе): песок мелкозернистый, очищенный промывкой 75% цемент марки 400 или 500 20% стекловата резаная длиною 5 . 10 мм 2,5% клей ПВА или водорастворимый латекс 2,5%

Минимальная толщина оболочки корпуса должна быть не менее 10 мм, Перед заливкой бетона в форму конструкция аппарата тщательно очищается от грязи и пыли и хорошо просушивается.

После отверждения бетона аппарат просушивается еще раз и пропитывается снаружи органическими мономерами: метилметакрилатом или стиролом (можно и кузбасслаком) с последующей термообработкой в течение нескольких часов при температуре 70.”80° С. В результате мономер полимеризуется в порах бетонной оболочки, образуя упрочненный водонепроницаемый поверхностный слой, который защищает устройство от воздействия окружающей среды.

Такие малогабаритные сварочные аппараты работают на пределе своей мощности, что допустимо лишь при повторно-кратковременном режиме их включения. Поэтому для контроля за температурой активных частей устройства предусматривается термическая защита, состоящая из контактного датчика температуры с выходом на звуковой и световой индикатор. Если же она отсутствует, то температуру активных частей устройства контролируют наощупь, не допуская их чрезмерного нагрева.

В полевых условиях малогабаритные сварочные аппараты хорошо работают от маломощных передвижных электрогенерирующих установок (например, от бензоэлектрических агрегатов мощностью 4 и 2 кВт) В этом случае при максимальных сварочных токах в сварочный контур вводят выносные конденсаторы переменного тока, которые обеспечивают совместимость малогабаритных сварочных аппаратов в предельных режимах с маломощными передвижными электрогенерирующими установками и создают эффект концентрации энергии в сварочной дуге.

Для этой цели применяют неполярные пусковые алюминиевые оксидно-электролитические конденсаторы типа К50-19 емкостью 750 мкФ на напряжении 80 В (обязательно погружаемые при эксплуатации в масло).

Конденсаторы для получения требуемой емкости включаются параллельно друг другу. В сварочных аппаратах на базе трехфазного трансформатора используются по три таких конденсатора, на базе двух однофазных трансформаторов – два конденсатора.

Для мастеров, занимающихся сваркой тонколистового металла, необходимо указать на весьма эффективный способ образования малоамперной сварочной дуги в малогабаритном сварочном аппарате (на базе трехфазного трансформатора) при подключении его к однофазной сети 220 В. При сварке на переменном токе первичная обмотка среднего стержня трансформатора вводится последовательно в сварочный контур в качестве балластного сопротивления совместно с параллельно включенным этой обмотке выпрямительным диодом на 10 А, а при сварке на постоянном токе – через выпрямительный мост 4×10 А.

Во время эксплуатации малогабаритных сварочных аппаратов необходимо тщательно следить за надежностью контактных соединений.

Выбор электродов для сварки – достаточно ответственная задача. Однозначных рекомендаций на этот счет дать, однако, невозможно, так как тип и марка электродов зависят от рода сварочного тока, материала свариваемых изделий, положения сварочного шва и других факторов, поэтому в каждом конкретном случае следует руководствоваться рекомендациями справочной литературы.

В заключение приведем основные технические характеристики рассмотренных малогабаритных сварочных аппаратов.
Сварочные аппараты (на базе трехфазного трансформатора):

номинальная мощность, кВА -1,6
максимальная мощность в повторно-кратковременном режиме работы аппаратов, кВА – 6,4
напряжение питания, В:
трехфазное – 380
трехфазное – 220
однофазное – 220
число ступеней регулирования сварочного тока – 2
пределы регулирования сварочного тока, А – 40-80-120
масса, кг – 25
габаритные размеры, мм – 175 х 325 х 250

Сварочный аппарат (на базе двух однофазных трасформаторов):
номинальная мощность, кВА – 0,8
максимальная мощность в повторно-кратковременном режиме работы устройства, кВА – 3,2
напряжение питания, В
однофазное – 220
число ступеней регулирования сварочного тока – 2
пределы регулирования сварочного тока, А – 60-90
масса, кг – 12,5
габаритные размеры, мм – 125 х 250 х 175

Рассмотренные конструкции просты в изготовлении, что позволяет обеспечить домашних мастеров недорогим и эффективным сварочным устройством с возможностью его дальнейшего совершенствования.

Без сомнения, эти конструкции не лишены недостатков. Прежде всего это связано с низким качеством магнитопроводов обмоток исходных трансформаторов, однако, с этим можно смириться, поскольку аппараты по данным автора работоспособны, просты и надежны в эксплуатации, а также сравнительно недороги в изготовлении.

Двухфазный сварочный аппарат

Электросварочное оборудование должно быть надежно заземлено. Помимо этого, у сварочных трансформаторов заземляют зажимы вторичных обмоток. Схема подключения сварочного трансформатора показана на рисунке. Схема подключения сварочного трансформатора к сварочному посту: 1 — сварочный пост, 2 — шланговый трехжильный кабель с заземляющей жилой, 3 — сварочный трансформатор, 4 — регулятор, 5 — заземляющие зажимы корпуса, 6 — шланговый одножильный кабель, 7 — электрододержатель, 8 — заземляющие провода. Перед пуском у трансформатора необходимо проверить соответствие напряжения его первичной обмотки подводимому напряжению сети. До включения трансформаторов сварочная цепь должна быть разомкнута.

Поиск данных по Вашему запросу:

Двухфазный сварочный аппарат

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Технические характеристики и схема сварочного трансформатора ТД-500

Схема подключения трехфазного сварочного аппарата

Как выполняется подключение сварочного аппарата?

Двухфазный сварочный аппарат

Подключение сварочного аппарата к различным видам сети

Что такое сварочный трансформатор?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Переделка сварочного аппарата на постоянный ток

Технические характеристики и схема сварочного трансформатора ТД-500

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: AndreyVP , 22 декабря в Технологии сварки. Рассматривается как альтернатива инвертору. Порылся поиском по частотникам Есть однофазные на , а есть двухфазные. У меня, например, такой «Линкор» есть ПА. Там два однофазных транса на двух фазах. Теоретицки, мона, но не нуна, ибо частотник на должную мощу прийдётся брать с запасом, учитывая перегрузки при сварке , будет стоить соизмеримо с инверторным ПА.

А инвверторный сам по себе лучше трансформаторного по многим параметрам. Только заметил. Опечатка, конечно же, двухфазный на В подключить к однофазной сети В.

А он какой-то редкий. Этот я честно спёр, нигде больше таких не видел и ни от кого не слышал. Все дивятся. У него тороидальные трансы и скользящий, вернее прыгающий контакт по вторичке.

Соответственно, две ручки регулировки тока. Надо крутить синхронно, накакой синхронизации нет — на глаз ставишь. Вот такое чудО инженерной мысли. Но варит нормально, примерно на уровне трёхфазника.

Даже на сайте нет ПотрУдитесь — найдете и другие сайты, и все они «Линкоры» и почему-то телефоны сильно разные и продукция тож разная. А для чего огород? Если вдруг удастся подключить одно к другому, то для чего регулировать частоту на входе транса? Не вижу ни одной причины — почему так стоит сделать. Инвертор и частотник совсем разные вещи по сути, хотя в начинке есть похожие узлы. А подробнее мона? Частота, напряжение между хвазами, сдвиг меж ними. Первый раз слышу, чего-то сомневалки разбирают.

И не только.. Когда в техникуме учился, в розетках там было 2 фазы.. Еле нашел — кляти мериканци. Хваленный Тесла внедрял эту двухвазную сеть, а почему-то его ставят в один ряд с Доливо-Добровольским. Бюджетный переход с В на В Вместо фазного В напряжения пользователям подавалось В линейное Инвертор работает на значительно больших частотах, на порядка, поэтому сам св.

ОССД имеет встроенный газовый клапан, регуляторы изменения задержки формирования высоковольтных импульсов относительно времени перехода напряжения через 0В, регулятор времени продувки газового тракта, переключатели вида сварки, встроенный силовой ключ переменного тока. Производит это чудо контора под названием «Криптон», типа украинская, но дело даже не в этом, а в вот в чем — будет ли обычный читай — китайский трансформатор в паре с осцилятором считаем, хорошим по качеству сварки превосходить инвертор?

А если состыковать такой осцилятор с выпрямителем каким-нибудь средненьким, не брэндовым — будет ли доступен нормальный TIG? PS Стоимость такого осцилятора сопоставима, даже равна, стоимости среднего инвертора ММА-TIG, поэтому повторюсь — будет ли качество сварки намного лучше?

Потому, что инвертор, который предназначен для ТИГ алюминия во первых полавляет постоянную составляющую, во вторых позволяет регулировать частоту и форму тока, в третьих имеет еще ряд нужных функций.

Использование этой приставки с св. Разве только на сварке каких- нибудь громадных алюминиевых конструкций, ну там железнодорожных цистерн, токами под Ампер. Спасибо за развернутый ответ по TIG. А что касается моего же вопроса по ММА? Вы должны быть пользователем, чтобы оставить комментарий.

Зарегистрируйтесь для получения аккаунта. Это просто! Уже зарегистрированы? Войдите здесь. Нет пользователей, просматривающих эту страницу. Технологии сварки. Поиск в. Войти анонимно. Вся активность Главная Технологии металлообработки Технологии сварки 2-х фазный сварочный аппарат к через частотник.

Назад 1 2 Вперёд Страница 1 из 2. Рекомендованные сообщения. Опубликовано: 22 декабря Возможно ли ЭТО вообще? Кто-то пробовал? Цены, где брали? С уважением, Андрей. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах. А что это за зверь такой? Или это однофазный аппарат на В? Опубликовано: 22 декабря изменено. Если не сложно, схему подключения Вот ленивые Двухфазный не нашёл Опубликовано: 23 декабря Двухфазная сеть у американцев.

Вы взорвали мне моск! Мне сдать диплом инженера-электрика назад?.. В России тоже кое где встречается.. Вообще возможно, только смысла никакого. Не будет таким способом альтернативы инвертору. Кроме того в генераторе инвертора осуществляется формирование характеристик. Опубликовано: 24 декабря Нормальный ТИГ будет доступен и без осциллятора, только опять же, если есть навыки. Создайте аккаунт или войдите в него для комментирования Вы должны быть пользователем, чтобы оставить комментарий Создать аккаунт Зарегистрируйтесь для получения аккаунта.

Зарегистрировать аккаунт. Войти Уже зарегистрированы? Войти сейчас. Перейти к списку тем Технологии сварки. Войти Регистрация.

Схема подключения трехфазного сварочного аппарата

Из всевозможных видов промышленного оборудования самым распространенным является сварочный трансформатор. Такой аппарат состоит из нескольких ключевых узлов и способен создавать ток, дуга которого плавит сталь, и соединяет стороны изделия в единый шов. Оборудование делится на несколько видов по сложности исполнения конструкции, а также способности выдавать необходимую величину напряжения. В чем заключается принцип действия сварочного трансформатора и его устройство?

Сварочный кабель КГ — это гибкий токопроводник с изоляцией, сплетенный из медных проволок различных диаметров (0,,2 мм). Кабель такого.

Как выполняется подключение сварочного аппарата?

Хотелось бы увидеть схему подключения сварочного аппарата к трехфазной сети. Желательно с комментариями. Annushka написал : Хотелось бы увидеть схему подключения сварочного аппарата к трехфазной сети. Annushka написал : Желательно с комментариями. Имеется старинный сварочный аппарат состоящий из прямоугольного сердечника размером 1 х 04 м. На сердечнике имеются 2 катушки первичных и 2 катушки вторичных. Со вторичными катушками все ясно, с них идут провода на держатель электрода и землю, а с первичными не понятно. Знаю, что к промышленные сварочным аппаратам подсоединяется 2 фазы и ноль, а к каким из четырех концов первичных катушек подцепить 2 фазы и ноль не могу разобраться, помогите. Желательно схемой. И фото не повредит

Двухфазный сварочный аппарат

Двухфазные сварочные трансформаторы встречаются достаточно редко. Чаще в продаже можно встретить однофазные и трехфазные модели, которые проще конструировать и которыми проще управлять. Однако существуют и двухфазные аппараты, которые имеют принципиально отличную схему. Для работы с двухфазным током чаще всего в схему трансформаторного аппарата включают два отдельных однофазных трансформаторных узла. Эти узлы могут быть совсем не связанными друг с другом, а могут быть связанными общей нейтральной точкой первичных и вторичных обмоток.

Организация на постоянной основе ведет закуп металлических отходов лома, стружки, канаты, троса, скраб, шлак , окалина и тд.

Подключение сварочного аппарата к различным видам сети

Сварочный кабель КГ — это гибкий токопроводник с изоляцией, сплетенный из медных проволок различных диаметров 0,,2 мм. Кабель такого типа подводит ток от сварочного аппарата или другого источника напряжения к приспособлению, удерживающему электрод. Помните — чтобы ваш сварочный аппарат оправдал свой эксплуатационный срок и работал бесперебойно, сварочный кабель необходимо выбирать, в соответствии с техническими характеристиками сварочного оборудования. Сварочный аппарат — это устройство, при помощи которого мы получаем возможность преобразовать ток и напряжение, необходимые для получения дуги между свариваемым металлом и электродом. Основным фактором, в процессе качественной работы сварочного аппарата, в первую очередь является мощность. К примеру для сварки заборов или решеток, будет достаточно электрода до 4 мм.

Что такое сварочный трансформатор?

Каталог товаров. Тогда милости просим в компанию Электромотор! У нас Вы сможете приобрести очень полезное, эффективное устройство — сварочный инвертор исток иист Сварочный инвертор исток иист предназначен для произведения ручной дуговой сварки ММА с использованием штучных электродов диаметром до шести миллиметров, а также для произведения сварки при помощи неплавящихся электродов в среде защитного газа TIG с контактным возбуждением дуги. Сварочный инвертор исток иист характеризуется высокой надежностью эксплуатации в стационарных и монтажных условиях, имеет отличное техническое оснащение, высококачественную защиту от перегрузок. Сварочный инвертор исток иист способен обеспечить легкость поддержания дуги, компенсацию колебаний напряжения сети. Эксплуатация данной модели сварочного инвертора производится от 2-фазной сети. Схема включения — фаза 1- нуль и фаза 2-нуль.

Сварочный трансформатор — трансформатор, предназначенный для различных видов В понижается до величины не более 70 В. Бывают и двухфазные (с объединенными в две фазы по в) сварочные трансформаторы.

Каждому мастеру необходим инструмент который справится со своими задачами и всегда будет под рукой. Сварочные инверторы удовлетворяют этим требованиям. На данный момент они являются самыми популярными устройствами для сварки. Само собой существует и другое сварочное оборудование, такое как трансформаторы или сварочные выпрямители, но из-за высокой цены больших габаритов и требованию к более высокой квалификации сварщика они предназначены скорее для промышленности а не для хозяйских нужд.

Сварочные аппараты на вольт распространены в производстве и строительстве из-за мощности и неприхотливости. Использование трехфазных устройств позволяет работать с электродами больших диаметров и металлами максимальной толщины. Сварка по сравнению с однофазными аппаратами получается более мягкой. При работе в составе производственных линий также используется трехфазное оборудование. Сварочное оборудование первого вида в основе имеет трехфазный трансформатор. Первичная обмотка состоит из трех обмоток соединенных звездой, а вторичная понижающая обмотка соединяется треугольником.

Помощь — Поиск — Пользователи — Календарь. Перейти к полной версии этой страницы на форумах сайта Электрик: помогите с двухфазной сваркой.

Сварочный трансформатор преобразует напряжение сети или В в низкое напряжение, а ток из низкого — в высокий, до тысяч ампер. Сварочный ток регулируется благодаря изменению величины либо индуктивного сопротивления, либо вторичного напряжения трансформатора, что осуществляется посредством секционирования числа витков первичной или вторичной обмотки.

Это обеспечивает ступенчатое регулирование тока. Для надежного зажигания дуги вторичное напряжение сварочных трансформаторов должна быть не менее В; напряжение дуги при ручной сварке обычно не превышает В. Для сварки переменным током широко применяют однофазные трансформаторы, которые понижают напряжение с В до величины не более 70 В. В промышленности чаще всего используют трехфазные сварочные трансформаторы, где напряжение с В понижается до величины не более 70 В. Бывают и двухфазные с объединенными в две фазы по в сварочные трансформаторы, которые понижают напряжение с в до 70 В.

Скрепление деталей сваркой и пайкой основано на одном принципе: заливке соединяемых элементов расплавленными металлами. Только при пайке используют легкоплавкие свинцово-оловянные припои, а при сварке — те же металлы, из которых сделаны свариваемые конструкции. Физические законы, действующие при сварке. Чтобы перевести металл из обычного твердого состояния в жидкую стадию, его необходимо разогреть до очень высокой температуры, большей значения его плавления.

Сварочный двухфазный аппарат | Festima.Ru

Товары для дома

Таблица Список Лента

Продам сварочный аппарат. Находится в области. Торг

Мы нашли это объявление 2 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений

Перейти к объявлению

Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам

Комментарий

Показать оригинал

Адрес (Кликните по адресу для показа карты)

Воронеж, улица Генерала Лизюкова

Еще объявления

Сварочный трансформатор в рабочем состоянии, 300А, двухфазный 380В. Без торга.

Ремонт и строительство

год назад Источник

продам сварочный трансформатор 220. двухфазный. Обмотка алюминиевая.

Ремонт и строительство

2 года назад Источник

Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности

Двухфазный советский сварочный аппарат размер 45 см /30 см использовался мало пользовались в домашних условиях .Обмотка алюминиевая. Варит и режет электродами 3 и 4 .Кабеля толстые медные длинна 7 метров и 6 метров

Ремонт и строительство

2 месяца назад Источник

Сварочный аппарат двухфазный

Ремонт и строительство

Волгоград, улица Рокоссовского
2 года назад Источник
Сварочный аппарат двухфазный
Ремонт и строительство

Волгоград, улица Рокоссовского
2 года назад Источник
Аппарат сварочный двухфазный. Прямой ток(диодный мост), для производства. Вес 40кг работает отлично.
Ремонт и строительство

Ростов-на-Дону, Нахичевань
2 года назад Источник
Сварочный аппарат двухфазный тдм 250
Ремонт и строительство

Ставропольский край, Минераловодский г.о., Минеральные Воды
2 года назад Источник
Двухфазный сварочный аппарат
Ремонт и строительство
2 года назад Источник
Сварочный аппарат двухфазный, переменного тока. Сварочный ток от 70 А до 460 А. Легко варит электродом 6 мм. В идеальном состоянии, очень мало эксплуатировался и не ремонтировался.
Ремонт и строительство
5 месяцев назад Источник
Сварочный аппарат двухфазный, рабочий, варит всё, можно сказать песню поёт, не за что бы не продал если бы фазу не отобрали.
Ремонт и строительство
4 месяца назад Источник
продам новый сварочный ТДМ-180 двухфазный С кабелем
Ремонт и строительство
2 года назад Источник
Продам сварочный аппарат двухфазный, 380 вольт. Селма. Комплектация как на фото. Можно проверить. Звоните договоримся Анатолий (есть WhatsApp).
Ремонт и строительство
год назад Источник
сварочный трансформатор переменого тока двухфазный. Может быть использован для обогрева фундаментов
Ремонт и строительство
год назад Источник
Сварочный аппарат в рабочем состоянии, двухфазный.
Ремонт и строительство
месяц назад Источник
сварочный аппарат новый, 300 ампер, двухфазный, 380 вольт, с регулировкой, возможно укомплектовать сварочным и сетевым кабелем. Торг
Ремонт и строительство

Волгоградская область, Волгоград, Советский район, посёлок Горьковский, Железнодорожная ул. , 43
2 года назад Источник
сварочный аппарат профессиональный, новый, 300 ампер, двухфазный, 380 вольт, с ручной плавной регулировкой , возможно укомплектовать сварочным и сетевым кабелем. Торг
Ремонт и строительство
2 года назад Источник
сварочный аппарат профессиональный, новый, 300 ампер, двухфазный, 380 вольт, с ручной плавной регулировкой , возможно укомплектовать сварочным и сетевым кабелем. Торг
Ремонт и строительство

Волгоградская область, Волгоград, Советский район, посёлок Горьковский, Железнодорожная ул., 43
2 года назад Источник
Бензиновый сварочный генератор Linz electric (италия) 10кВт,модель E1W11,сварочный ток 160А/220А, двухфазный двухполюсный генератор переменного тока , максимпльно выдаваемый фактический ток 9 кВт,бензиновый двигатель Honda GX 390 ,13 л. с.
Ремонт и строительство

Москва
2 года назад Источник
Бензиновый сварочный генератор Linz electric (италия) 10кВт,модель E1W11,сварочный ток 160А/220А, двухфазный двухполюсный генератор переменного тока , максимпльно выдаваемый фактический ток 9 кВт,бензиновый двигатель Honda GX 390 ,13 л.с.
Ремонт и строительство
2 года назад Источник
Бензиновый сварочный генератор Linz electric (италия) 10кВт,модель E1W11,сварочный ток 160А/220А, двухфазный двухполюсный генератор переменного тока , максимпльно выдаваемый фактический ток 9 кВт,бензиновый двигатель Honda GX 390 ,13 л.с.
Ремонт и строительство

Москва
2 года назад Источник
Войти
Все сервисы становятся доступными без ограничений
Сможете пользоваться сервисом Festima. Ru на разных устройствах.
Это удобно и бесплатно
Сварочный аппарат. Виды и типы
Устройство и принцип работы сварочного аппарата
Трудно недооценить необходимость сварочных аппаратов в домашнем или дачном хозяйстве. Простота конструкции устройства позволяет производить их сборку самостоятельно.
Однако качество выполняемых работ зависит не только от умений, но и внутреннего устройства изделия. Данная статья посвящена устройству и принципам работы этих аппаратов.
Назначение
Сварочный аппарат относится к классу электрических устройств, предназначенных для формирования напряжения питания сварочной дуги. Принцип работы сварочного аппарата основан на преобразовании напряжения сети в сварочную дугу. Поскольку в дуге присутствуют большие токи (до 250 А), то чтобы их получить используют подход понижения напряжения питания дуги. Основная задача конструкции обеспечить устойчивую дугу, температура горения которой может доходить до нескольких тысяч градусов.
Типы сварочных аппаратов
Существует большое количество классификационных признаков, но в конструктивном плане электрические сварочные аппараты подразделяются на:
трансформаторные;
выпрямительные;
инверторные.

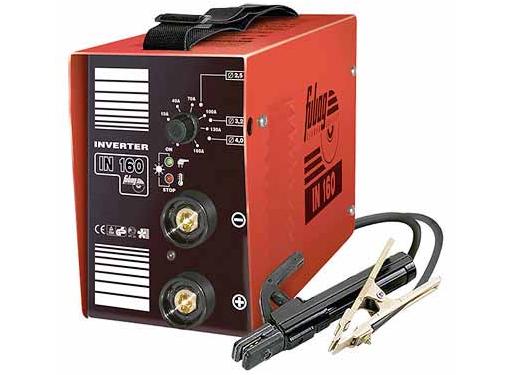

Устройство и принцип работы инверторной сварки
Устройство и принцип работы сварочного аппарата трансформаторного типа предполагают, что поддержание стабильности дуги при сварке происходит путём изменения индуктивного сопротивления вторичной (нагрузочной) обмотки. Это достигается введением реактивной катушки, а в мощных версиях – специальными магнитными шунтами.
Популярное решение состоит в раздвижении катушек, что приводит к изменению магнитного потока, в, свою очередь, к регулированию тока. Выпрямительная схема – самая простая. Регулировку выходного тока организуют с помощью тиристоров. Лучшими нагрузочными характеристиками обладает трёхфазная схема выпрямления.
В сварочном аппарате инверторного типа используется принцип двукратного преобразования переменного в постоянное напряжение. Сложность конструкции оправдывается достижимыми техническими характеристиками, влияющими на конечные характеристики сварочной дуги.
Характеристики
К основным техническим показателям агрегата относятся:
мощность;
напряжение питания;
характеристика холостого хода;
диапазон тока сварки;
диаметр поддерживаемых электродов;
защита от перегрева.
Преимущества сварки постоянным током
Сварочные конструкции, работающие на постоянном токе, более предпочтительны по сравнению с их “переменнотоковыми собратьями”. К ним относятся:
мягкость поджига дуги;
возможность работы с тонкостенными предметами;
меньшее разбрызгивание металла;
создание аккуратно проваренного шва;
отсутствие неприятного, раздражающего треска.
Эти преимущества достигаются исключением прерывистости при горении дуги, которая объясняется синусоидальным характером выходного тока: дуга пропадает при прохождении нулевого уровня.
Сварочный аппарат инверторного типа  – эффективное решение
Принцип работы сварочного аппарата инверторного типа использует преобразование сетевого напряжения в постоянное. Далее происходит преобразование выпрямленного напряжения в высокочастотное.
Именно эту операцию реализует инвертор. Используя широтно-импульсное модулирование (ШИМ) происходит регулирование выходного тока. Этот принцип регулирования основан на изменении длительности выходных импульсов.
Этот агрегат вмещает:
питание силовой части;
непосредственно силовую часть;
ШИМ-регулятор;
питание слаботочной части;
управление, защита, индикация.
Достоинства
Инверторный тип сварки обладает рядом преимуществ, благодаря которым он заслужил доверие пользователей и популярность. Вот они:
малые габариты и масса конечного изделия за счёт отсутствия силового трансформатора;
плавность регулировки выходного тока, реализованная на основе ШИМ-контроллера, позволяет делать ровный шов;
возможность запоминания часто используемых режимов из-за наличия устройств памяти;
широкий спектр нагрузочных характеристик вплоть до плазменной резки.
Недостатками изделия считаются сложность и стоимость конструкции.
Таким образом, учитывая все достоинства и недостатки сварочника выполнение “тонких” сварочных работ следует доверить аппаратам инверторного типа. Но, как всегда, главный выбор за пользователем.
2 Устройство и принцип работы каждого приспособления
В этом пункте мы подробно рассмотрим принцип работы сварочного аппарата каждого типа. Начнем с трансформаторов переменного и постоянного тока. В первом случае конструкция оборудования обязательно предполагает наличие сердечника и пары обмоток в изоляции. Первичная обмотка подключается к сети, а вторичная соединяется с предметом сварки и держателем электродов.
Регулировка сварочного тока происходит следующим образом. Вращая соответствующую ручку, вы обеспечиваете перемещение по вертикали катушек вторичной обмотки. При их сближении сварочный ток увеличивается и наоборот. При этом диапазон регулировки находится в пределах от 65 до 460 А, если катушки соединены параллельно, а вот при последовательном соединении он составляет 40–180 А. Переменный ток, поступив на первичную обмотку, способствует намагничиванию сердечника. Далее магнитный ток проходит через вторичную обмотку и преображается в переменный ток, но только уже более низкого напряжения.
Устройство выпрямителя аналогично предыдущей модели. Главное его отличие – выходной выпрямитель (тиристорный либо диодный). Благодаря последнему можно преобразовать переменный ток в постоянный, однако несколько страдает мощность оборудования. Ток регулируется за счет изменения расстояния между обмотками, посредством разделения обмоток трансформатора на секции либо за счет дросселя насыщения
Очень важно, чтобы в обоих случаях были качественные провода, иначе скачков напряжения в сети не избежать
Основными элементами сварочных генераторов выступают асинхронный двигатель и генератор постоянного тока. Существует две основные схемы таких устройств. Если обмотка возбуждения параллельна, а размагничивания – последовательна, то для магнитных полюсов такого устройства понадобится ферромагнитная сталь. Источники питания бензогенераторов – бензиновый двигатель. Во второй схеме обмотка возбуждения независима. А размагничивание происходит с помощью последовательной обмотки. Регулируя количество ее витков, можно обеспечить сварочный ток нужного значения. Питание такого генератора происходит от сети
Так что может понадобиться стабилизатор, и периодически обращайте внимание на провода
Сварочный генератор
В основе полуавтоматов находится источник питания, а именно выпрямитель либо инвертор, механизм подачи и баллон с активным газом. С помощью блока управления можно задавать нужные характеристики сварки. Особенность такого аппарата – отсутствие электродов и электрододержателя, ведь в качестве электрического проводника выступает проволока, подаваемая через горелку.
Устройство инверторов предполагает наличие транзисторных электрических схем, а принцип работы заключается в следующем. Переменный ток, пройдя через выпрямитель, преобразуется в постоянный. Затем он поступает в силовой модуль, где происходит обратное преобразование, но только новый переменный ток обладает более высокой частотой. Далее в ход идет высокочастотный трансформатор, где происходит выпрямление напряжения, и оно поступает на дугу.
Главная особенность такого оборудования – отсутствие силового трансформатора. А работа заключается в фазовом сдвиге напряжения. Усиление тока идет каскадом и регулируется с помощью микропроцессора. Таким образом получается добиться идеального значения этой характеристики, что самым положительным образом влияет на качественные показатели.
Какой инвертор выбрать для домашнего пользования
Чтобы выбрать подходящий сварочный инвертор, необходимо прежде всего определиться в том, что им предполагается делать и в каких условиях он будет эксплуатироваться. На основании этих данных уже можно выбирать мощность, режимы работы и прочие технические характеристики будущего аппарата. Домашнему мастеру для бытовых нужд вряд ли потребуются такие разновидности сварки, как MIG/MAG и TIG, поэтому дальше речь будет идти только о ручной электродуговой сварке MMA.
Для того чтобы качественно сваривать уголки, швеллеры, полосы и трубы толщиной до 5 мм, теоретически достаточно сварочного инвертора со следующими характеристиками:
напряжение сети — 220 В;
максимальный сварочный ток — 120÷150 А;
ПВ — 40÷50%;
толщина электрода — до 4÷5 мм.
Но на практике эксплуатация инвертора, скорее всего, будет происходить в условиях, отличных от нормативных. Поэтому почти наверняка придется скорректировать выбранные характеристики. В первую очередь следует проанализировать качество и стабильность напряжения питания. Обычно сварочные инверторы предназначены для работы в условиях колебаний входного напряжения ±10÷15%, поэтому при подключении к электросети с такими параметрами они будут работать без каких-либо проблем. Если же отклонение достигает 30% (что нередко случается на дачах, в гаражах и сельской местности), то следует выбирать модель инвертора с возможностью работы при пониженном напряжении.
При этом необходимо помнить, что мощность инвертора и ток сварки будут падать пропорционально снижению напряжения. Надо также учесть, что применение сварочных проводов длиной более пяти метров (что наверняка потребуется при сварке на открытом воздухе) также снижает его мощность. Поэтому необходимо выбирать аппарат с запасом по току. В нашем случае оптимальным будет устройство с максимальным током 160÷180 А.
Домашний инвертор должен быть легким, чтобы было удобно его переносить, и компактным, чтобы помещался в багажник автомобиля. Желательно подобрать инвертор с ударопрочным и влагозащищенным корпусом, а также с прозрачной защитной крышкой панели управления. Наличие цифрового индикатора желательно, но необязательно, т. к. на недорогих моделях они нередко работают с большими погрешностями.
Рисунок 8 — Процесс сварки
Технические требования для выбора лучшего домашнего сварочного инвертора в нашем варианте будут выглядеть примерно так:
№ Наименование Бытовые
1 Входное напряжение (В) 220
2 Допустимые колебания напряжения (%) +15 / -40
3 Мощность (кВт) 4÷5
4 Макс. и мин. значения рабочего тока (А) 10÷180
5 Напряжение холостого хода (В) 60÷80
6 Степень защиты IP-22
7 Диаметр электрода (мм) 1. 6÷5.0
8 Продолжительность включения (ПВ, %) 30÷50
9 Дополнительные функции Arc Force, Anti stick, Hot start
10 Вес (кг) 4÷5
При выборе конкретной модели следует ориентироваться на известные торговые марки, которые присутствуют на рынке не менее десяти лет
Также необходимо обратить внимание на близость сервисного центра и гарантийный срок, который у производителей инверторов лежит в интервале от одного до пяти лет
Варим полиэтилен
Области применения сварки пластмасс.
Что можно варить кроме металлов? Керамику. Стекло. Но на втором почетном месте стоят пластмассы или полимеры, прежде всего это полиэтиленовые трубы. С полиэтиленом можно работать терморезисторным, электромуфтовым методами, можно электросопротивлением: эти термины перечисляются в технической литературе. Не пугайтесь, все варианты можно называть коротко – сварка НЗ. НЗ – закладные нагреватели.
Суть процесса – расплавление полиэтилена в местах соединения с помощью металлических спиралей электрического нагревателя, который заложен в деталь. Способ чрезвычайно популярен, у него большие перспективы в промышленности: применяется в различных трубопроводах, замене старых металлических труб новыми полиэтиленовыми, установке и ремонте, развитии новых полимерных технологий.
В работе с пластмассами применяется еще один способ НИ или сварка нагретым инструментом. Самый простой вариант подвода тепла для нагрева полимерных поверхностей. Для работ с НИ существует множество вариантов сварочных инструментов – от простого электропаяльника для маленьких деталей до специальных сварочных аппаратов различной величины. Уважающие себя сантехники держат в своих рабочих чемоданах такого рода аппараты в обязательном порядке.
Кстати, способы сварки НЗ и НИ входят в том числе в список владения обязательными методами профессионального сварщика с подтвержденной квалификацией, например, аттестацией от НАКС – Национального Агентства Контроля Сварки.
Теперь классификация по типу механизации процесса:
Автоматическая
Автоматизированная
Механизированная
Ручная, начнем с нее.
Виды трансформаторов
Существуют различные виды сварочных трансформаторов. Они могут классифицироваться по разным критериям: по напряжению сети, по функциональности, по способу регулировки тока, по количеству рабочих постов. Давайте рассмотрим эти критерии подробнее
Напряжение сети
Сварочный трансформатор для ручной дуговой сварки может работать как от 220В, так и от 380В. Это зависит от того, сколько фаз у трансформатора. Выше мы уже говорили, что существуют однофазные, двухфазные и трехфазные аппараты. Однофазные работают от розетки 220В
Двухфазный сварочный трансформатор встречается редко, поэтому не будет заострять на нем внимание Трехфазные трансформаторы требуют напряжения 380В
Также существуют комбинированные трансформаторные аппараты, способные работать при любом напряжении сети.
Функционал трансформатора
От функциональности напрямую зависит назначение сварочного трансформатора. Разделяют бытовые, профессиональные и промышленные аппараты. У них разные характеристики, соответственно разный функционал. Аппарат бытового класса не способен выдать более 200А, поэтому его возможности ограничены. А вот профессиональные модели генерируют от 300А и позволяют варить даже толстый металл.
Промышленный сварочный трансформатор обладает возможностями, позволяющими выполнять самые сложные сварочные работы. Но, справедливости ради, сейчас трансформаторы практически не используются в промышленной сварке. Их заменили более технологичные аппараты.
Количество рабочих постов
Трансформаторы для ручной дуговой сварки могут предназначены для разного количества рабочих постов. Чем больше сварочных кабелей можно подключить к трансформатору, тем больше рабочих постов можно организовать.
Условно аппараты делятся на однопостовые и многопостовые. Однопостовые рассчитаны на одно рабочее место. Проще говоря, к такому аппарату можно подключить всего один сварочный кабель и работу сможет выполнить только один сварщик. Многопостовые аппараты позволяют подключать от 3 до 6 кабелей, тем самым позволяя осуществлять сварку трех-шести сварщикам одновременно.
Способ регулировки силы тока
Выше мы писали, что трансформатор для сварки оснащен регуляторным узлом в котором есть дроссель насыщения. Меняя расстояние между катушками можно изменить и силу тока. Но на самом деле, это не единственный тип регулировки сварочного тока.
Помимо дросселя насыщения может использоваться дроссель магнитного зазора, двигающийся или подмагниченный шунт, реактивная обмотка, подвижная катушка кондекнсатор, рассеивающиеся обмотки, тиристорные регулировки или импульсные стабилизаторы.
Как видите, существует множество разновидностей трансформаторов. Поэтому выбирайте аппарат исходя из своих потребностей и нужд. Для домашнего использования будет достаточно однофазного однопостового трансформатора с максимальной силой тока до 300А, с дросселем насыщения для регулировки. Такие аппараты наиболее надежны и неприхотливы в эксплуатации.
Приварим намертво, недорого, звоните
Прихватка конструкций перед сваркой.
Основные способы сварки – частое, но неверное определение классификации в данном контексте. Правильнее будет «самые популярные».
Перед вами тройка заслуженных призеров:
Ручная дуговая – золото.
Газовая – серебро.
Полуавтоматическая – бронза.
Каждый призер относится к разным сварочным семействам, по идее их лучше описывать на своих законных местах вместе с близкими «родственниками». Но мы поступим неправильно – представим сварочных чемпионов в начале обзора.
Ручная дуговая сварка РД
Народная любимица №1, самый распространенный вид в быту и в промышленности. Три главных слова в РД – простота, дешевизна, транспортабельность. Физика процесса заключается в плавке специального покрытого электрода, который оставляет за собой след в виде варочного шва. Электроды применяются разные, в зависимости от металла. Дуга – это расстояние между электродом и поверхностью металла, который играет роль второго электрода.
По сути дуга представляет собой сильнейший разряд в газовом пространстве (воздухе). При РД плавятся три предмета: края двух соединяемых поверхностей с электродом. Чем лучше смешиваются продукты тройной плавки (для этого электрод двигают влево и вправо), тем качественнее шов.
Сварка РД имеет серьезные преимущества перед другими видами:
способу РД легко научиться;
варить можно в любых положениях в пространстве;
варить можно самые разные металлы, в продаже есть электроды на любой вкус;
доступное транспортабельное оборудование
Газовая сварка
Народная чемпионка №2, заслуженная серебряная медаль. Вот когда сварщики возят с собой газовые баллоны: им нужна смесь кислорода с каким-нибудь горючим газом – ацетиленом, пропаном или бутаном. Физика процесса – тоже плавление, но тепло подается не электродом, а газовой горелкой. Металл поверхностей плавится факелом горелки, процесс происходит плавно и довольно медленно. Чем толще слой металла, тем медленнее он плавится.
В чем газовая сварка лучше других способов:
отлично варятся цветные металлы;
оборудование проще, чем электрических методов;
возможность контролировать смесь и пламя;
не нужен мощный источник энергии, метод автономен.
Без минусов не обойтись, «газовые» недостатки следующие:
очень медленный нагрев поверхностей;
низкая концентрация тепла из-за рассеивания;
высокая стоимость электричества.
По стоимости электричества дуговые способы могут поспорить с газовыми: при РД электричество тоже тратится нещадно. Но в итоге газовый метод из-за своей «тихоходности» обходится значительно дороже.
Важно! Там, где есть пара слов «горючий газ», обязательно присутствует вторая пара «техника безопасности». Правила по безопасности хорошо регламентированы, но выполнение требований несет дополнительные затраты денег и времени
Кстати, газовой сварке больше 100 лет – вот она, нержавеющая классика, аплодисменты.
Полуавтоматическая сварка
Классификация сварочной дуги.
Бронзовый чемпион, замыкает популярную тройку, но по своим перспективам легко обойдет первых призеров. По сути это вид знакомого нам дугового вида, прогрессивная эволюция РД. Отличается большим количеством технологических нюансов, вариантов, инструкций. Нам достаточно знать то, что «автоматическая часть» метода – это подача сварочной проволоки.
Ручная часть – сам процесс сварки с контролем подачи проволоки. Варить можно с газом (углекислым газом для новичков, аргоном для профессионалов), можно без газа, с подачей прямого тока. Вариант без газа любят в гаражах и на дачных участках, в этом случае нужна специальная порошковая или флюсовая проволока. Когда она горит, образуется газ с парами, которые защищают область горения.
Полуавтомат – безальтернативный метод на СТО: кузовные работы проводятся только с его помощью. В полуавтомате используются газ и специальная проволока вместо привычного электрода. Газ из горелки с проволокой подаются в сварочный рукав. В итоге процесс защищен от воздействия внешней среды. Режимы процесса определяет сварщик в зависимости от толщины металла.
У полуавтоматического метода серьезные преимущества перед другими видами:
отличное качество шва;
высокая скорость работы;
удобство в работе;
варятся как цветные и черные металлы;
можно варить заржавевшие или оцинкованные металлы;
широкий выбор материалов, скромные финансовые затраты.
Разновидности
Существует множество разновидностей сварочных преобразователей. Мы разделили их на несколько групп.
Количеств сварочных постов
Сварочный преобразователь может быть как однопостовым, так и многопостовым. Однопостовой предназначен для питания только одной сварочной дуги. Это значит, что сварку сможет выполнять только один сварщик. Соответственно, от многопостовой установки сварку могут выполнять сразу несколько мастеров, что очень удобно на производстве.
У многопостового преобразователя много плюсов. К нему можно подсоединить сразу несколько сварочных кабелей и варить большим коллективом, при этом избежать больших расходов на ремонт и обслуживание, поскольку установка всего одна. Но КПД у многопостового преобразователя существенно меньше чем у однопостового. Так что выбор количества постов зависит от многих факторов.
Иногда бывает ситуация, когда однопостовой преобразователь – это лучший выбор по всем показателям, но его мощности может быть недостаточно. В таком случае можно параллельно подключить два преобразователя, предварительно настроить на них одинаковое напряжение холостого хода.
Способ установки и характеристики
Сварочный преобразователь может быть как стационарным, так и передвижным. Для стационарного применения необходимо предварительно залить фундамент, поскольку вес у преобразователя не маленький. Для более мобильного применения установку можно смонтировать на специальную раму с колесами.
Вольтамперные характеристики могут быть падающими, пологопадающими, жесткими, комбинированными.
Функциональность
Многие преобразователи универсальны и предназначены для разных типов сварки: от ручной дуговой до автоматической сварки под флюсом. Также преобразователю под силу сварка в среде защитного газа и автоматическая сварка. Все это возможно в том случае, если установка обладает комбинированными вольтамперными характеристиками и может обеспечить как жесткую, так и падающую характеристику.
Инверторные аппараты — лучшее решение для домашнего мастера
Самыми популярными сварочными устройствами сегодня являются инверторы, имеющие другое название импульсные аппараты для сварки. С появлением инверторов, они произвели настоящий переворот в сфере сварочного оборудования. Сначала они стоили очень дорого, и имели множество недостатков. Однако вскоре недостатки, в том числе, и высокая стоимость, были устранены. Это повлекло за собой популяризацию этих устройств. Сегодня практически у каждого домашнего мастера имеются сварочные аппараты инверторного типа. Если собираетесь купить сварочный аппарат для дома, то без выяснения их достоинств и недостатков рекомендуется сразу же выбирать инверторные аппараты.
Однако все же не помешает разобраться с конструктивными особенностями инверторов, чтобы в итоге покупаемый аппарат удовлетворял всем потребностям мастера. Инвертор — это аналог трансформаторных и выпрямительных устройств, которые лишены громоздкого элемента — трансформатора. Роль источника понижения тока играют полупроводниковые элементы. В конструкции устройства присутствует трансформатор, который в десятки раз меньше, и предназначен он для уменьшения входного сетевого напряжения.
Инверторы потребляют намного меньше электроэнергии, по сравнению со своими древними аналогами — трансформаторными и выпрямительными моделями. Прибор исключен необходимости затрат энергии на нагревание конструктивных элементов. Дуга создается достаточно быстро, и характеризуется стабильностью горения, обеспечивая достойное качество шва. В конструкции инверторов применяются также стабилизаторы, осуществляющие преобразование тока, а также электрические микросхемы, состоящие из полупроводниковых элементов.
Входное переменное напряжение 220В поступает на выпрямительный блок, в котором происходит его преобразование в постоянное. В качестве выпрямителя выступает диодный мост. Преобразуется вместе с переменным напряжением и сила тока. Постоянная величина тока поступает на блок инвертора, где повторно происходит его преобразование из постоянного в переменный, но уже с более высокой частотой. Снижение переменного напряжения способствует увеличению величины высокочастотного тока. Ток большой величины и высокой частоты преобразуется в постоянный, на основании которого происходит выполнение сварочных манипуляций. Ниже представлена схема работы сварочного инвертора.
Увеличение частоты тока достигается за счет полупроводниковых элементов — транзисторов. Их переключение происходит с частотой в 60-80 Гц. В процессе функционирования аппарата наблюдается сильный нагрев элементов, поэтому немаловажный момент — это применение радиаторов с вентиляторами, способствующие отводу тепловой энергии. Чтобы предотвратить выход из строя выпрямительного блока, в конструкции прибора установлен датчик, отключающий подачу питания, когда температура выпрямителя достигнет критического значения в 90 градусов.
Теперь выясним все преимущества инверторов, и узнаем, почему же именно эти виды сварочных аппаратов получили широкую популярность среди домашних мастеров:
Качественный сварочный шов
Высокая производительность оборудования
Большой КПД — свыше 90%
Экономичный расход потребления электрической энергии
Незначительная степень разбрызгивания металла
Плавность регулировки сварочного тока
Универсальность — возможность варить любой металл
Небольшие габариты и вес, что делает такое оборудование мобильным и простым в транспортировке
Это интересно! Когда же стоит выбирать инверторные сварочные аппараты? Их выбирают 80% домашних мастеров, которые выполняют сварочные работы самостоятельно. Все дело в том, что они стоят достаточно не дорого, и при этом имеют массу преимуществ, необходимых для обычного пользователя. Инвертор не заменит полуавтомат, но при этом первый вариант не требует приобретения газовых баллонов и проволоки. Сварка осуществляется электродами разных размеров.
Выше представлены основные разновидности сварочных аппаратов, которые подходят для дома и дачи. Следует сделать вывод о том, что для домашнего применения подходят лучше всего модели инверторного типа, а для профессиональной эксплуатации лучше выбирать полуавтоматы. Трансформаторы и выпрямители — это прошлый век, которые по причине своих недостатков, встречаются все реже.
5 Делаем сами аппарат для сварки
Сейчас мы перейдем к практической части и рассмотрим, как самостоятельно собрать сварочный аппарат. Как ни удивительно, но чтобы сделать это, не понадобятся даже особые знания в электротехнике. Необходимо подготовить качественные толстые провода, 4 аккумулятора (12 В) либо 2 АКБ (24 В), держатель для электродов, причем в этом случае нам даже не понадобится стабилизатор.
Последовательно соединяем все аккумуляторы. Для этого нам понадобятся провода с зажимами. Затем к “-” крайней АКБ подводим кабель с электрододержателем, а “+” другого аккумулятора подсоединяем к детали
Очень важно, чтобы провода не имели дефектов. Конечно, мощность такого самодельного аппарата получится невысокая, но зато шов ровный, агрегат автономный, т
к. не нужно подключать к сети, экономный по сравнению с бензогенератором. Если планируете использовать аппарат постоянно, то обзаведитесь 54-вольтовым зарядным устройством.
Сборка самодельного сварочного аппарата
Существует множество схем, по которым можно собрать генератор. В этом случае нам понадобится двигатель, электрический генератор, блок управления, выпрямитель и, конечно, провода. Первым делом изготавливаем раму из металлического уголка. В местах крепления движка, топливного бака и генератора необходимо просверлить отверстия. Затем устанавливаем все элементы и фиксируем их с помощью болтов.
Помогите определить модель сварочного аппарата — Наше оборудование
#1 DegtjarevRA
Отправлено 03 August 2009 01:52
Хотелось бы разобраться что за «зверь», хотя бы как называется? Мож в инете про него че есть? Он двухфазный (но сейчас подключено две катушки и он работает как однофазный) Слышал мнение что этот аппарат можно использовать для обогрева теплиц. … Всем большое спасибо.
Прикрепленные изображения

Наверх
Вставить ник
#2 OLEG
Отправлено 03 August 2009 02:31
2 атушки это ещё не 2-ух фазный.2 фазы когда 380 v с двух фаз подаётся.а если 220 то 1 фазник просто выходное напрежение будет меньше и всегото так как число витков в первичной обмотке ,больше по расчёту на 380 v.если хочеш перебери его и сделай нормальный 1 фазник,выкинь третью обмотку вместе с сердечником.напиши какая площадь сердечника у тебя.
Наверх
Вставить ник
#3 DegtjarevRA
Отправлено 03 August 2009 10:49
А название не подскажите? Он сейчас варит как однофазный, я ошибся, сказав двухфазный. Варит как зверь, электорды диам.6 мм мне кажется это не предел. Но меня устроило бы и 3 мм варить, лишь бы в гараже напруги хватало и я мог от розетки использовать. Потому как когда варю 6 мм, лампочка в доме тухнет….
Наверх
Вставить ник
#4 Minotawr
Отправлено 10 August 2009 10:09
Такие агрегаты используют строители для освещения строящихся зданий (Гирлянды лампочек на 36v).
Совет: Попробуй отключенную 3 катушку использовать как дроссель, чтобы варил мягче и дуга прерываться не будет.
Как сделать: Один из проводов идущих на сварку подключаешь на низкую сторону 3 катушки и выход с нее на свариваемое изделие.
Витек
Наверх
Вставить ник
#5 OLEG
Отправлено 10 August 2009 18:27
про дроссель в составе это гон!!
Наверх
Вставить ник
#6 Minotawr
Отправлено 11 August 2009 13:20
8.2009, 19:27″>
про дроссель в составе это гон!!
А ну конечно сердечник дросселя должен быть отдельно от сварочного аппарата!
Витек
Наверх
Вставить ник
#7 Cowboy
Отправлено 05 May 2010 14:48
Люди, не дайте пропасть, наставьте на путь истинный…
Есть на даче такой сварочный трансформатор (фото). Понятное дело, с советских времен. Решил на нем учится сварке. Но никаких инструкций к нему не сохранилось. Какие у него параметры? Что куда подключать? Нифига не ясно. Сорентируйте. Или мож его на цветмет сдать))) и новый купить. В сварке полный профан, но с чего то надо начинать. Буду благодарен за любые советы.
Прикрепленные изображения

Наверх
Вставить ник
#8 tig
Отправлено 05 May 2010 22:35
Я такого аппарата точно не знаю. Сдавать на цветмет не советую-дадут копейки. Для начального обучения сгодится, позже с приобретенным опытом можно купить конечно и что то посовременней, если возникнет необходимость. Книг в нете для начинающих много, но советую учится по какой то одной-в разных книгах может отличатся терминология и можете запутатся. Будет лучше если найдете знакомого сварщика который покажет и раскажет азы этой увлекательной и иногда прибыльной професии. Подключить аппарат попросите любого электрика, на фото к сожалению плохо видно клемные колодки для подключения проводов.Но кажется та колодка где четыре болта это выводы вторичной обмотки. Если есть возможность снимите верхнюю крышку и дайте снимок внутренностей трансформатора укажите диаметр проводов-те которые по тоньше это сетевые(скорее всего они на клемнике где два болта). Далее, замерте ток который потребляет транс, здесь потребуется помощ электрика(сомневаюсь что в Вашем хозяйстве найдутся токоизмерительные клещи). Ток должен быть в пределах 2-4 Ампера. И замерьте напряжение на вторичной обмотке(толстые провода), должно быть 50-60 вольт.Далее опять сюда на разговоры.
Помнится раньше на стройках применялись осветительные трансформаторы на 36 вольт. Визуально весьма похожие. Если на выходе будет 36 вольт то варить этим трансом не получится.
я не знаю что такое «кемпомат» и «болгарка»-Я знаю П/А и УШМ
Наверх
Вставить ник
#9 Spec
Отправлено 06 May 2010 08:23
Скорее всего клеммник с 4 выводами — первичная обмотка, с 2-я — вторичная. Напряжение ХХ в сварочниках обычно устанавливают изменением количества задействованных витков сетевой обмотки, так проще в изготовлении. Вехний вывод — общий, 3 нижних — на разные напряхения ХХ. Определить это можно попытаться цифровым омметром.
1. Выбрасывать не надо, если исправен, пригодится.
2. Если есть желание освоить сварку, купи бюджетный инвертор не ниже 160А или трансформаторный выпрямитель (если носить никуда не надо). На форумах полно советов по выбору. Трансформаторами уже мало кто пользуется.
Наверх
Вставить ник
#10 Cowboy
Отправлено 06 May 2010 09:48
получается, подавать 220 В надо со стороны 4-х выводов??? А что означает значок «заземл.» на корпусе именно с этой стороны?
Наверх
Вставить ник
#11 tsikoriy
Отправлено 06 May 2010 11:56
Не-не! Ни в каком случае,мессир! Тьфу ты. . Где четыре клемника-это есть низкая сторона,т.е. «оттудова варит». Это если провода обмоток толстые. К сожалению,не могу сказать (да и никто не сможет по фото) какого напряженя вход-220 или 380. Поэтому возможен и другой вариант- сварочник(если это на самом деле сварочный аппарат) имеет два вывода для подключения к сети: на 220 и на 380.В пользу этого варианта говорит тот факт,что знак заземления со стороны четырех клемников,хотя,опять же,по старым правилам т.б. вторичная обмотка заземляется… В общем тебе нужен не форум,а любой мало-мальский грамотный электрик,который вскроет крышку,заценит и скажет,что именно тебе с ним нужно делать.
Наверх
Вставить ник
#12 Cowboy
Отправлено 06 May 2010 12:24
Этим аппаратом однозначно варили. .. На вход подавали 220…
Хдеж его взять… грамотного электрика.
Но полюбому все спасибо огромное. Хотя вопрос остается открытым(((
Наверх
Вставить ник
#13 Spec
Отправлено 06 May 2010 13:41
Этим аппаратом однозначно варили… На вход подавали 220…
Хдеж его взять… грамотного электрика.
Но полюбому все спасибо огромное. Хотя вопрос остается открытым(((
Простой и надежный способ разобраться — вскрыть корпус и посмотреть, какие провода куда идут. У сварочного трансформатора вторичная обмотка выполнена проводом с большим сечением. В общем вскрыть — тестер и прозвонить. И все прояснится. Нет тестера — батарейка, лампочка, 2 провода.
Наверх
Вставить ник
#14 Cowboy
Отправлено 06 May 2010 13:53
Простой и надежный способ разобраться — вскрыть корпус и посмотреть, какие провода куда идут. У сварочного трансформатора вторичная обмотка выполнена проводом с большим сечением. В общем вскрыть — тестер и прозвонить. И все прояснится. Нет тестера — батарейка, лампочка, 2 провода.
Конечно буду тыкать-пробовать… Но спросить то у знающих людей надо… Может кто прямо расскажет, включай так итак, это туда это сюда…
Наверх
Вставить ник
#15 tsikoriy
Отправлено 06 May 2010 14:40
Рассказываю прямо. Открывай крышку (верхнюю). Увидишь две пары катушек. Между ними серджечник.На него не смотри. Где толще провода на катушках-это для сварки ,где тоньше- там 220.
Наверх
Вставить ник
#16 Cowboy
Отправлено 06 May 2010 14:52
Рассказываю прямо. Открывай крышку (верхнюю). Увидишь две пары катушек. Между ними серджечник.На него не смотри. Где толще провода на катушках-это для сварки ,где тоньше- там 220.
Спасибо конечно… Но два раза повторять не обязательно
И пофотаю обязательно…
Наверх
Вставить ник
#17 zxcvbnm
Отправлено 02 October 2012 10:08
В гараже стоит аппарат не знаю как называется нет документов,к нему прикреплена приставка под аргон РПО ОСППЗ-301М-1(1980года). Хочу разобраться помогите опознать что за модель.
Сообщение отредактировал zxcvbnm: 02 October 2012 18:52
Наверх
Вставить ник
#18 Vasikru
Отправлено 03 October 2012 12:06
Приобрел полуавтомат неизвестного названия, хотел починить, но ни где в интернете не нашел даже фото его.Хозяин его купил новым,в девяностых годах прошлого века,когда они были в дефиците.Прошу помочь в определении названия этого аппарата и схемы для него,так как в нем не подключен сварочный трансформатор,фото прилагаю.

Наверх
Вставить ник
#19 АВН
Отправлено 03 October 2012 19:41
Такого «моноблока» не знаю,но очень похоже что изготовлен кустарным способом.
Наверх
Вставить ник
#20 Vasikru
Отправлено 03 October 2012 21:05
Нет, сам корпус явно заводского изготовления,потому что боковые крышки сделаны при помощи штампа,я их сверял между собой.Они между собой-близнецы,да и надписи сделаны заводским способом,сзади еле проглядывется надпись-[font=»Times New Roman»]ICC ‘MOStetra’ WTD Kobra ,спереди -сеть,ручка-подача проволоки,тумблер-нагрев-сварка по-русски.[/font]
Наверх
Вставить ник
Gysmi 125 – компактный и функциональный сварочный аппарат для дома
Характеристики сварочного аппарата Gysmi 125. Применение. Функции ANTI STICK, ARC FORCE и HOT START. Когда необходим профессиональный ремонт аппарата. Неисправности Gysmi 125, которые можно устранить самостоятельно.
GYS – французский производитель качественного и доступного сварочного оборудования. Под торговой маркой Gysmi выпускает аппараты РДС, полуавтоматические, аргонодуговые, точечной сварки.
В линейке Gysmi есть как домашнее оборудование, так и профессиональное, промышленное.
Надежный, компактный и функциональный аппарат для дома — Gysmi 125.
Идеален для периодического использования, решения несложных сварочных задач дома и в гараже.
Обеспечивает качественную сварку строительных и нержавеющих сталей.
При соблюдении норм эксплуатации, продолжительности нагрузки, своевременном и правильном обслуживании – безотказен.
Благодаря легкому управлению и функциями, улучшающим сварочный процесс, хороший вариант для новичков.
Характеристики аппарата
Gysmi 125 – компактный однофазный аппарат инверторного типа с микропроцессорным управлением. Для сварки в режиме MMA – стандартной ручной дуговой сварки штучными электродами с покрытием.
Технические характеристики инвертора:
Питание – 220 В.

Диапазон регулировки тока – от 10 до 80 А.

Продолжительность включения – 35% при максимальном токе.

Габариты – 105х240х150 мм.

Вес – 2,8 кг.

Аппарат позволяет использовать электроды диаметром 1,6 – 2,0 мм. Пригоден для периодической и непродолжительной сварки строительных и нержавеющих сталей.
Имеет металлический ударостойкий корпус. Класс защиты IP21. То есть защищает внутренние детали, электрику от различных твердых предметов диаметром от 12,5 мм, а также от падающих строго вертикально капель воды.
Снабжен наплечным ремнем для удобной переноски.
Полезные функции
Да, аппарат компактный, нетяжелый, но главное, удобный в использовании
С микропроцессорным управлением.
Позволяет точно выставлять нужный сварочный ток поворотом регулятора.
Включает функции, упрощающие, улучшающие сварочный процесс. Это ANTI STICK, ARC FORCE и HOT START.
ANTI STICK – антизалипание электрода. Когда дуга прерывается, электрод вот-вот прилипнет к заготовке, аппарат автоматически уменьшает силу тока, в результате удается избежать прилипания и повреждения электродного покрытия.
ARC FORCE – форсаж дуги. Если при формировании шва на электроде образовалась большая капля, повышается вероятность того, что дуга погаснет, аппарат автоматически кратковременно повышает силу тока. Дуга не гаснет, сварочный процесс стабилизируется.
HOT START – горячий старт. Инвертор на короткое время повышает сварочный ток при возбуждении дуги. Результат – аккуратное, точное начало сварочного процесса с первой попытки.
Возможные неисправности Gysmi 125 и их устранение
Сварочный инвертор Gysmi 125 может выйти из строя раньше срока службы, отведенного производителем, при постоянном нарушении продолжительности включения, неправильном подключении, отсутствии надлежащего обслуживания.
Профессиональный ремонт сварочного инвертора Gysmi потребуется, если аппарат не включается, самопроизвольно отключается без перегрева, не удается отрегулировать ток сварки, работает нестабильно.
Некоторые проблемы можно решить и без помощи специалиста.
Например, аппарат работает, но не удается зажечь дугу. Возможно, слабый контакт массы или кабеля электрододержателя. Проверьте контакты, при необходимости зачистите их, затяните. Нежено зафиксируйте зажим массы на заготовке.
Если же дуга нестабильная, металл прожигается или, наоборот, получается непровар, выберите другую силу тока, в зависимости от толщины свариваемого металла. Исходя из силы тока, установите подходящий по диаметру электрод.
Аппарат сам выключился, загорелся индикатор «STOP» – сработала термозащита, нарушена продолжительность нагрузки, дайте оборудованию 15 – 20 минут на остывание.
Если неисправность не удалось устранить, доверьте ремонт Gysmi сервисному центру. Не исключено, что проблема в трансформаторе, преобразователе, плате управления. При наличии тестера прозвонить диодные мосты и другие узлы внутри корпуса можно и самостоятельно. Но замену в любом случае следует доверить сервисному центру. Без знаний в электротехнике и опыта велик риск спровоцировать КЗ, устроить пожар, получить удар током.
Ремонт сварочного электрооборудования – дело высококвалифицированных, опытных специалистов.
Сварочный аппарат Rilon Производители и импортеры в Индии | Дилеры сварочных аппаратов Rilon Inverters в Коимбатур | Сварочная компания Top Brand в Индии | Обзор сварочного аппарата Rilon
Сварка Rilon
Общая обратная связь
Сервисный запрос
Запрос о продукте
Добро пожаловать в Rilon Welding
Rilon Welding № 1 в мире по продажам TIG, MIG, плазменной, дуговой сварки, машин для резки, инверторов, точечной сварки, сварки шпилек, автоматизации сварки, аксессуаров и всего оборудования.
Мы предлагаем высокопроизводительные инверторы для сварочных аппаратов, которые производятся нашей собственной компанией и поставляются по всему миру. Эти инверторы были проверены на высокое качество и высокую производительность квалифицированными и опытными профессионалами. Наши инверторы обеспечивают длительный и бесперебойный срок службы. Эта ценная машина спроектирована так, чтобы быть высококачественной и экономичной.
В настоящее время компания является передовым производителем всех видов режущего и сварочного оборудования. Компания стремится стать ведущим поставщиком комплексных решений для сварки. Разработать профессиональное решение для сварки, предоставить соответствующее сварочное и режущее оборудование и выполнить высококачественный сварочный процесс в соответствии с конкретными требованиями заказчика к сварке, а также постоянно обеспечивать превосходное обслуживание.
Компания прошла сертификацию системы менеджмента качества ISO 9001, а ее продукция соответствует стандартам CCC, CE, ROHS, C-TICK и CSA. Владеет полными правами интеллектуальной собственности на все свои продукты, включая цифровой сварочный аппарат MMA, цифровой многофункциональный импульсный сварочный аппарат TIG, цифровой импульсный сварочный аппарат TIG переменного/постоянного тока с прямоугольной волной, цифровой сварочный аппарат MIG/CO2, цифровой импульсный сварочный аппарат MIG, инвертор SAW сварочный аппарат, аппарат для приварки стержней, аппарат для воздушно-плазменной резки, сварочные генераторы с приводом от двигателя и оборудование для автоматизации сварки и резки.
Rilon Welding имеет 200 офисов и более 1000 агентов по всему миру, чтобы предоставлять качественные продукты и услуги по всему миру. Это касается различных отраслей, таких как судостроение, котельная, нефтяная, химическая, железнодорожная, строительная, электроэнергетическая, металлоконструкция и т. д. Благодаря общенациональной гарантийной программе компания предоставляет своим клиентам всестороннюю, удобную и эффективную послепродажную и сервисную поддержку. На международном рынке ее продукция экспортируется в более чем 50 стран и многие регионы, включая Европу, Америку, Африку, Океанию, Ближний Восток и Юго-Восточную Азию.
Обладая обширным видением и постоянными инновациями, компания продолжит свои достижения. Rilon искренне надеется держаться за руки со своими друзьями из всех слоев общества по всему миру вместе, чтобы двигаться вперед и создавать славное будущее.
01. Контроль качества
Печатная плата является наиболее важной частью инверторного сварочного аппарата. Для лучшего контроля качества мы модернизируем нашу линию сборки печатных плат с помощью системы SMT, что значительно повышает эффективность при минимальной ошибке..Подробнее
02.Certificate
У нас есть сертификаты ISO stardard, сертификат ECO TTC, сертификаты Stick, сертификаты системы качества и многое другое.Подробнее (Следующий уровень модели Invers).Подробнее
04. Разработка продукта
У нас есть 150 продуктовых линеек с круглосуточной работой в Shenzhen Riland Industry CO. , LTD China Подробнее
Инверторы для дуговой сварки
Подходящий базовый материал: Углеродистая сталь, нержавеющая сталь, низколегированная сталь, мягкая сталь и все виды электродной сварки.
Характеристики продукта: Обладает мощной силой дуги. Наличие функции автозащиты от перенапряжения и перегрузки по току.
Посмотреть все инверторы для дуговой сварки
инверторы переменного/постоянного тока
Подходящие основные материалы: Алюминий, нержавеющая сталь, углеродистая сталь, мягкая сталь и низколегированная сталь.
Характеристики продукта: Защита от перенапряжения и перегрузки по току, высокая эффективность и энергосбережение. Небольшой, легкий и портативный аппарат для сварки TIG/MMA.
Посмотреть все инверторы для сварки TIG переменным и постоянным током
инверторы для сварки MIG
Подходящий базовый материал: Мягкая сталь, углеродистая сталь, низколегированная сталь, нержавеющая сталь, алюминий и алюминиевые сплавы.
Характеристики продукта: Энергоэффективность достигает 80~85%, а коэффициент мощности может достигать 0,93. По сравнению с традиционным способом экономится более 1/3 энергии.
Посмотреть все инверторы для сварки MIG
Инвертор для воздушно-плазменной резки
Подходящие базовые материалы: Углеродистая сталь, нержавеющая сталь, низколегированная сталь, медь, медные сплавы, мягкая сталь, алюминий и алюминиевые сплавы.
Характеристики продукта: Способен резать металл в любом направлении и любой форме.
Просмотреть все инверторы плазменной резки
Инвертор TIG/MMA
Подходящие базовые материалы: Нержавеющая сталь, углеродистая сталь, низколегированная сталь и мягкая сталь.
Характеристики продукта: Отличный источник питания прямоугольной формы; Способен работать через нулевую текущую позицию; Отличается очень стабильной дугой, но высокой частотой сборки.
Посмотреть все инверторы для сварки TIG
инвертор для дуги под флюсом
Подходящие базовые материалы: Нержавеющая сталь, углеродистая сталь, низколегированная сталь и мягкая сталь.
Характеристики продукта: Многофункциональные машины; Способен хорошо выполнять дуговую сварку под флюсом, сварку ММА и функции измерения содержания углерода.
Просмотреть все Сварка под флюсом
Запросить цену
2-фазные и 3-фазные сварочные аппараты
23-12-2011 #1
2-фазные и 3-фазные сварочные аппараты
Может кто-нибудь объяснить, почему мне сказали, что 3-фазные сварочные аппараты лучше, чем 2-фазные (некоторые называют их однофазными)? Я могу понять идею обычного сварочного аппарата трансформаторного типа старого типа и диодного моста, но в пределах напряжения двухфазного питания и с инверторной технологией, есть ли реальная разница? После «обработки» электроникой в инверторной машине выходной сигнал должен быть таким же, так где же разница или есть ли она? Является ли трехфазное питание более эффективным и, следовательно, более экономичным?
Ответить с цитатой
23-12-2011 #2
Re: 2-фазные и 3-фазные сварочные аппараты
http://en. wikipedia.org/wiki/Трехфазная_электрическая_сила
Изготовитель тепловой дуги 210
1970 Линкольн Редфейс
Миллер 150 STL
Еще нужен Syncrowave, и плазма, и фрезерный станок, и токарный станок, и большая мастерская, и…
Ответить с цитатой
23-12-2011 #3
Re: 2-фазные и 3-фазные сварочные аппараты
Первоначально Послано laverne3ca
Является ли это, что 3 фазы питания более эффективным и, следовательно, более рентабельным?
Да, они эффективнее. Существуют и другие факторы экономической эффективности (это слово?). В моем районе трехфазная мощность измеряется и оплачивается иначе, чем однофазная. Мой счет за электричество в магазине составляет около 450 долларов в месяц по сравнению с моим домом, который составляет 120 долларов в месяц. Только офисная часть моего магазина потребляет столько же электроэнергии, сколько мой дом. Добавьте к этому 1400 человеко-часов в месяц на оборудование (большие токарные станки, горизонтальные мельницы, столы, пара мостовых кранов, 256 4-футовых люминесцентных ламп, сварочные аппараты и т. д.), и магазин фактически потребляет примерно в 20 раз больше энергии, чем мой дом, но в счете за электроэнергию это не отражено.
Еще одним преимуществом для тех, у кого есть три фазы, является то, что у большинства людей их нет. Это снижает стоимость бывшего в употреблении оборудования, поскольку рынок обычно ограничивается промышленными/коммерческими пользователями. Вы можете купить подержанный Miller SRH-444, который продается новым более чем за 4 тысячи долларов, за пару сотен долларов.
Кроме того, трехфазное подключение намного дешевле. Как правило, вы работаете при напряжении 480 В переменного тока, что означает, что для передачи того же количества энергии требуется провод гораздо меньшего сечения (это еще не все, просто говоря в общих чертах).
Ответить с цитатой
23-12-2011 #4
Re: 2-фазные и 3-фазные сварочные аппараты
Хотя приведенное выше дает очень хорошее объяснение трехфазного питания, оно, похоже, не отвечает на ваш конкретный вопрос.
Забудьте «2 фазы». Сварочные аппараты бывают однофазными и трехфазными. Хотя трехфазное электроснабжение жилого дома было обычным явлением много лет назад, особенно на северо-востоке, это уже не так. Его можно иметь, но стоимость, как правило, непомерно высока. Так что, если вы говорите о жилых домах, вам понадобится сварочный аппарат с однофазным питанием. Вы также должны обратить внимание на свое жилищное обслуживание, чтобы убедиться, что у вас достаточно «доступной» мощности для сварщика, не перегружая ваше обслуживание. Большинство стандартных новых жилых услуг составляет 200 ампер. В очень большом жилом доме может быть ток 300 или даже 400 ампер, но стандартом для большинства жилых домов является 200. В более старых домах может быть ток 100 или даже 60 ампер, если дом был построен в 50-х или 60-х годах или ранее. Трехфазное питание обычно предназначено для коммерческого использования и является более экономичным для тяжелых нагрузок. Он также обеспечивает гораздо более высокий уровень мощности для коммерческих компаний.
Таким образом, если вы ищете сварщика для дома, ищите того, который использует однофазное питание, и убедитесь, что ваша служба достаточно велика, чтобы справиться с этим. Инверторные сварочные аппараты великолепны и имеют множество функций. Они легче по весу и потребляют гораздо меньше энергии для заданной мощности, но они намного дороже.
Удачной сварки.
Последний раз редактировалось davido30093; 23 декабря 2011 г., 09:07.
Ответить с цитатой
23-12-2011 #5
Re: 2-фазные и 3-фазные сварочные аппараты
Вдобавок к этому, многие ребята начинают копаться в Интернете и натыкаются на идею запустить фазовый преобразователь, а затем они настроены на трехфазный сварочный аппарат. Это вообще не так. Качество трехфазного тока, генерируемого преобразователем, не подходит для работы сварочного аппарата, плазмы или другого оборудования «электронного» типа.
Ответить с цитатой
23-12-2011 #6
Re: 2-фазные и 3-фазные сварочные аппараты
Моя мастерская питается от 575 В переменного тока, 3 фазы, и мой инверторный сварочный аппарат использует то, что я считаю технически 2-фазным, L1 @ 120 В, L2 @ 120 В и нейтраль от трансформатора коммунальных услуг, который питает свет и т. д., так что между L1 и L2 есть 240 В переменного тока, и да, счет за электроэнергию здесь меньше, чем дома, но я только хочу, чтобы промышленная энергия была здесь намного дешевле. Я понимаю, что вы, как правило, не можете получить более 240 вольт в качестве «одной» фазы, и я более или менее понимаю потери в трансформаторах, поэтому мой вопрос на самом деле заключается в том, является ли трехфазный сварочный аппарат более эффективным по своей природе, или это просто источник питания ?
Ответить с цитатой
23-12-2011 #7
Re: 2-фазные и 3-фазные сварочные аппараты
Независимо от того, что «должен» делать инвертор, они, по-видимому, более гладкие на 3 фазах и потребляют намного меньше тока на 3 фазах, независимо от того, являются ли они трансформаторными или инверторными машинами.
Однако, если у вас нет активного 3-фазного питания в вашем гараже, гораздо дешевле использовать обычные 240 однофазные. Вы получаете 99,9999% сварочной способности на одной фазе, и средний сварщик не будет знать разницу между 1 и 3 фазами, питающими его машину.
И если вы не находитесь в малоизвестном месте, в настоящее время почти во всех современных странах не используются «двухфазные» системы. 2-фазная мощность разделена по фазам на 90 градусов, вся однофазная мощность в США является разделенной фазой с фазами на 180 градусов.
Ответить с цитатой
23-12-2011 #8
Re: 2-фазные и 3-фазные сварочные аппараты
Это дает хорошее описание того, «почему» трехфазный более эффективен.
http://www.threephase.info/benefitsthreephasepower.htm
Ответить с цитатой
23-12-2011 #9
Re: 2-фазные и 3-фазные сварочные аппараты
и мой инверторный сварочный аппарат использует, как я думаю, технически 2 фазы, L1 @ 120 В, L2 @ 120 В и нейтраль.
Нет, это «технически» однофазный.
Если у вас есть трехфазное питание для сварочного аппарата, который вы хотите использовать, экономически выгодно использовать трехфазный сварочный аппарат. Я знаю, что у трехфазного сварочного аппарата нет никаких преимуществ, кроме экономической эффективности используемой мощности. Трехфазные сварочные аппараты стоят дороже, и, как правило, их сложнее продать, потому что меньше людей, у которых есть трехфазное питание, могут их использовать. Очень крупные коммерческие сварочные аппараты, как правило, доступны ТОЛЬКО в трехфазном исполнении.
Если вы собираетесь использовать его дома, однофазный. Если вы собираетесь использовать его только на работе, 3 фазы в порядке. Если вы собираетесь его продать, вам захочется, чтобы он был однофазным, если только вы не найдете коммерческого покупателя.
Ответить с цитатой
23-12-2011 #10
Re: 2-фазные и 3-фазные сварочные аппараты
Спасибо, Дэвид, я думаю, вы ответили на мой вопрос. У меня есть промышленный магазин, который поставляется с 575, 3, но я взял однофазный сварочный аппарат на 220/240 вольт и хотел знать, в чем заключается эффективность. Что касается 3-х сварочных аппаратов, которые дешевле, то здесь они ужасно дорогие, старый хлам продается за 2 тысячи долларов.
Я ценю все ответы, я многому научился из них.
Ответить с цитатой
23-12-2011 #11
Re: 2-фазные и 3-фазные сварочные аппараты
Первоначально Послано jmtebbens
Это дает хорошее описание того, «почему» три фазы более эффективны.
http://www.threephase.info/benefitsthreephasepower.htm
Хороший сайт! Для тех, кто не понимает 3-фазное питание, этот сайт отлично упрощает его.
Друг только что купил новый токарный станок с трехфазным двигателем. Фазопреобразователь стоил около 2000 долларов. Однако он находит его шумным и перемещает его с потолка своего механического цеха в соседнюю комнату на цементном полу.
Ответить с цитатой
23-12-2011 #12
Re: 2-фазные и 3-фазные сварочные аппараты
Я всегда слышал, что в качестве преобразователя можно просто использовать трехфазный двигатель. просто возбудите 1 фазу, и она подаст питание на все 3.
любой тип преобразователя убьет любой прирост эффективности. они действительно только для использования подержанного оборудования.
Ответить с цитатой
23-12-2011 №13
Re: 2-фазные и 3-фазные сварочные аппараты
Цифровые фазовые преобразователи становятся дешевле и дадут вам самую чистую преобразованную мощность. По сути, это инвертор, который выдает трехфазный сигнал. Размер может быть проблемой, но я видел, как они используют двигатели мощностью 15 л.с.
Ответить с цитатой
23-12-2011 №14
Re: 2-фазные и 3-фазные сварочные аппараты
Отмечен (для ссылки)
http://www.threephase.info/benefitsthreephasepower.htm
«Где Стикмен????????» — 7А749
«Ш-ш-ш!! Я послал его поймать этот MIC-4, пока он не смотрел!» — дуанеб55
«Я купил несколько вещей Tbone, в отличие от Stick-Man, который сам себе помогает» — TozziWelding
«Stick-man»
Ответить с цитатой
23-12-2011 №15
Re: 2-фазные и 3-фазные сварочные аппараты
3 фазы тока как таковые обеспечивают «более стабильное» питание.
Когда дело доходит до электродвигателей, 3 фазы обычно подразумевают более надежный/промышленный
. двигатель и, возможно, более низкие обороты / шум. Для сварщика 3 фазы будет
предел, где вы могли бы его использовать, кроме как для «стационарного» оборудования большой мощности,
Я бы всегда рекомендовал 3 фазы.
Ответить с цитатой
23-12-2011 №16
Re: 2-фазные и 3-фазные сварочные аппараты
Я хотел бы прояснить пару вещей в этом посте. Первые 2 фазы питания не такая уж редкость. Он используется в основном в сельской местности для управления двигателями ферм (двигателями ирригационных насосов, элеваторов и т. д.). 2-фазное питание обеспечивает потребителю трехфазное питание, хотя банки Open Delta не так эффективны. 3 фаза — это то, что генерируется и распределяется, и фазы находятся на расстоянии 120 градусов друг от друга. Одна фаза питает ваш дом. 2 120 ноги и нейтраль от однофазного трансформатора. Вы можете использовать фазоинвертор для сварщиков, но потребуется большой генератор примерно на 25 л.с. или около того, чтобы справиться с нагрузкой большинства сварщиков. Я построил машину мощностью 8 л.с., способную проверять сварщиков, но я бы не стал сваривать слишком долго. Вы никогда не захотите использовать инверторный привод для работы сварочного аппарата. Они предназначены для запуска двигателей и обеспечивают импульсный выход постоянного тока, имитирующий синусоидальную волну переменного тока, но имеют регулируемую частоту для управления скоростью двигателя.
Вы не можете использовать привод постоянного тока для создания фазового преобразователя просто потому, что вам нужны 2 ветви реального переменного тока для создания третьей ветви, а две ветви линии также являются нагрузочными ветвями, если это имеет смысл. вау это было долго.
Молоток
Файл
Большой молот
——————————
Вот, позвольте мне погуглить это для вас…
Ответить с цитатой
23-12-2011 # 17
Re: 2-фазные и 3-фазные сварочные аппараты
Первоначально Послано laverne3ca
Может кто-нибудь объяснить, почему мне сказали, что 3-фазные сварочные аппараты лучше, чем 2-фазные (некоторые люди называют это однофазным)? Я могу понять идею обычного сварочного аппарата трансформаторного типа старого типа и диодного моста, но в пределах напряжения двухфазного питания и с инверторной технологией, есть ли реальная разница? После «обработки» электроникой в инверторной машине выходной сигнал должен быть таким же, так где же разница или есть ли она? Является ли трехфазное питание более эффективным и, следовательно, более экономичным?
Я полагаю, вы могли бы разделить все типы дуговых сварочных аппаратов на три категории:
1/ Постоянное напряжение
2/ Постоянный ток
3/ Инверторные сварочные аппараты
Теперь сварочные аппараты постоянного тока с трансформатором постоянного напряжения, такие как сварочные аппараты MIG, процветают на трех фазах, конденсаторы не требуются для поддержания постоянного напряжения во время перехода сетевого напряжения через ноль, а нагрузка распределяется равномерно по всем трем фазам, что дает гораздо более жесткое и гораздо более постоянное сварочное напряжение постоянного тока.
Гораздо приятнее иметь (скажем) 15 ампер, распределенных по каждой из трех фаз, чем пытаться получить 45 ампер от одной однофазной розетки на 30 ампер.
Сварочные аппараты постоянного тока переменного или постоянного тока, не беспокойтесь о перепадах напряжения и провалах сетевого напряжения.
Когда вы зажигаете дугу или плазменную резку, она будет работать нормально в однофазном режиме.
Если напряжение сети падает на 30 вольт и все лампочки мигают, когда вы делаете искры, это не имеет ни малейшего значения. Если вы настроите свою машину на 60 ампер или 180 ампер, это примерно то, что вы получите.
Сварщики с инвертором в любом случае не заботятся об этом, потому что входящее сетевое питание сначала выпрямляется до постоянного тока, прежде чем электроника инвертора начнет работать с ним.
В основном это зависит от уровня мощности вашей машины.
Но в случае с трансформатором постоянного напряжения MIG трехфазный вариант дает наибольшие преимущества.
Привет, Тони.
_________________________________
Transmig 310 + Argoshield Light
Окси ацетилен
Кислородно-пропановый
Доисторический сварочный аппарат
_________________________________
Ответить с цитатой
23-12-2011 # 18
Re: 2-фазные и 3-фазные сварочные аппараты
Я не уверен, что консенсус точен. Вот спецификация Miller XMT304 CC/CV, очень распространенного инверторного сварочного аппарата в промышленности:
Это показывает, что вы получаете больше мощности от 3-фазной установки. Это соответствовало моему предыдущему инверторному термическому сварочному аппарату. Кажется, что от 3 фаз доступно больше мощности, чем от 1 фазы, даже при том же напряжении.
Прикрепленные изображения
-Дэйв
XMT304 с: фидером 22 А или HF251 Hi Freq DC TIG с воздушным охлаждением
Ответить с цитатой
23-12-2011 # 19
Re: 2-фазные и 3-фазные сварочные аппараты
Вот это эффективность! В том-то и дело, что три фазы эффективнее = больше мощность.
Ответить с цитатой
24-12-2011 #20
Re: 2-фазные и 3-фазные сварочные аппараты
В приведенном выше примере КПД в одной фазе немного выше.
Но с тремя фазами доступная мощность сварки будет значительно больше.
Однофазный:
Входная мощность 7,6 кВт, выходная мощность 6,525 кВт (29 В x 225 А), эффективность 85,85 %
Трехфазный действительно удивительно, потому что в обоих используется один и тот же инвертор.
Но трехфазный блок имеет более высокое входное постоянное напряжение, доступное для этого инвертора, поэтому он может работать немного тяжелее, почти на 47 % больше.
Привет, Тони.
_________________________________
Transmig 310 + Argoshield Light
Окси ацетилен
Кислородно-пропановый
Доисторический сварочный аппарат
_________________________________
Ответить с цитатой
24-12-2011 # 21
Re: 2-фазные и 3-фазные сварочные аппараты
Первоначально написал laverne3ca
В мой магазин подается 575 В переменного тока, 3 фазы, и мой инверторный сварочный аппарат использует то, что я думаю технически 2 фазы, L1 @ 120 В, L2 @ 120 В и нейтраль от трансформатора коммунальных услуг, который питает свет и т. д., так что через L1 и L2 есть 240 В переменного тока, и да, счет за электроэнергию здесь меньше, чем дома, но я только хочу, чтобы промышленная мощность была здесь намного дешевле. Я понимаю, что вы, как правило, не можете получить более 240 вольт в качестве «одной» фазы, и я более или менее понимаю потери в трансформаторах, поэтому мой вопрос на самом деле заключается в том, является ли трехфазный сварочный аппарат более эффективным по своей природе, или это просто источник питания ?
Это всего лишь одна фаза..
ПВТ Инвертиг 201
Линкольн Idealarc SP250
Ручка Miller 180 AC
Они должны были держать чайку ближе к работе, равномерно сжимая для лучшего осаждения.
Ответить с цитатой
24-12-2011 # 22
Re: 2-фазные и 3-фазные сварочные аппараты
Да, если есть только L1 и L2, которые всегда однофазные, 110 В или 220 В по-прежнему однофазные.
Три фазы всегда имеют L1, L2 и L3 с одинаковым напряжением между всеми тремя.
Привет, Тони.
_________________________________
Transmig 310 + Argoshield Light
Окси ацетилен
Кислородно-пропановый
Доисторический сварочный аппарат
_________________________________
Ответить с цитатой
25-12-2011 # 23
Re: 2-фазные и 3-фазные сварочные аппараты
В приведенном выше примере davec эффективность (в ваттах) аналогична, но коэффициент мощности (отношение входных кВт к входным кВА) намного лучше для 3-фазной сети. Это связано с тем, что более старые конструкции инверторов просто выпрямляют и фильтруют однофазную мощность, что дает низкий коэффициент мощности.
Более новые инверторы (например, Miller XMT350 или Lincoln C300) имеют так называемую «коррекцию активного коэффициента мощности», которая позволяет приблизить коэффициент мощности к единице при однофазном питании. Эта схема также позволяет этим машинам работать в широком диапазоне входных напряжений без замены перемычек, что является основным рекламным аргументом производителя.
Однако, каким бы эффективным ни был сварочный аппарат, он всегда будет потреблять меньше тока при трехфазном питании, чем при однофазном питании.
Джон
Несколько сварщиков
Много молотков
Целая партия С-образных зажимов
Ответить с цитатой
25-12-2011 # 24
Re: 2-фазные и 3-фазные сварочные аппараты
Первоначально Послано jmtebbens
Это дает хорошее описание того, «почему» три фазы более эффективны.
http://www.threephase.info/benefitsthreephasepower.htm
Это было почти нечитаемо. Точное описание, ужасная орфография.
Я пью, только когда я один или с кем-то
miller deltaweld 452 w/s62 и xr-w
Миллер первопроходец 302
Линкольн DC400 с ln7
эвтектическая буровая установка
гипертерм 900
Линкольн стт II с ln742
Ответить с цитатой
25-12-2011 # 25
Re: 2-фазные и 3-фазные сварочные аппараты
Один из способов «сгладить» мощность при использовании фазового преобразователя — пропустить ее через трансформатор 1:1. Другой метод, который я использовал, — это поместить блок крышек между двумя ногами, IIRC, крышки подключены параллельно со скоростью 1 мФд/ампер двигателя.
кто-нибудь, пожалуйста, поправьте меня, если это неправильно.
Я пью, только когда я один или с кем-то
miller deltaweld 452 w/s62 и xr-w
Миллер первопроходец 302
Линкольн DC400 с ln7
эвтектическая буровая установка
гипертерм 900
Линкольн стт II с ln742
Ответить с цитатой
Как преобразовать 3-фазный сварочный аппарат в однофазный
Как преобразовать 3-фазный сварочный аппарат в однофазный? На этот вопрос есть ответ из нескольких простых шагов, но прежде чем это сделать, вам нужно знать предысторию. Однофазный сварочный аппарат обычно используется в домах или на малых предприятиях, потому что он довольно недорогой и простой в установке. Однако когда речь идет о крупных компаниях с более значительными потребностями, им требуется 3-фазное электропитание из-за его эффективности.
Что делать, если у вас есть только трехфазный сварочный аппарат, но вам нужно запустить аппарат с однофазным питанием? Вот когда нужно преобразовать его!
Содержание
1 Что такое однофазный сварочный аппарат?
2 Что такое трехфазный сварочный аппарат?
3 Соображения перед преобразованием 3-фазного сварочного аппарата в однофазный
4 Что вам понадобится?
5 шагов по преобразованию 3-фазного сварочного аппарата в однофазный
5.1 С помощью нейтрального провода:
5.2 Использование частотно-регулируемого привода
5.3 Использование преобразователя фазы
5.4 Использование трансформатора
6 Часто задаваемые вопросы
7 Заключительные слова
Что такое однофазный сварочный аппарат?
Однофазный сварочный аппарат или однофазный сварочный аппарат работает от сети переменного тока с двумя проводами. Один провод — это провод питания (1 фаза), а другой — нулевой провод. Итак, ток течет между нейтралью и силовым проводом. Розетка на 220 В, которую вы используете дома, состоит из двух проводов, объединенных для получения вдвое большего напряжения, чем в розетке на 110 В. Это связано с тем, что в большинстве домов стандартная розетка переменного тока рассчитана на 110 вольт.
Поскольку оборудование в домах или на малых предприятиях не требует мощного источника питания, достаточно однофазных источников питания. Например, однофазный сварочный аппарат может работать с двигателями мощностью до 5 лошадиных сил, он потребляет больше тока, чем эквивалентный трехфазный двигатель; дополнительная нагрузка на машину. Таким образом, трехфазный источник питания является хорошим выбором для промышленных нужд из-за его эффективности в управлении нагрузкой для промышленных приложений.
Что такое трехфазный сварочный аппарат?
Трехфазный сварочный аппарат представляет собой цепь переменного тока с трехфазными проводами и одним нейтральным проводом. Трехфазный сварочный аппарат может передавать в три раза больше мощности по сравнению с однофазным сварочным аппаратом. Трехфазный источник питания/сварщик имеет три силовых провода 220 В, обеспечивающих три переменного тока. Вот почему ток, производимый трехфазным сварочным аппаратом, является постоянным, потому что у него всегда есть альтернативная фаза для подачи питания.
Трехфазный сварочный аппарат обычно используется на промышленном уровне, на производственных площадках или других предприятиях масштаба предприятия из-за его эффективности.
Соображения перед преобразованием 3-фазного сварочного аппарата в однофазный
Прежде чем приступить к преобразованию 3-фазного сварочного аппарата в однофазный, было бы лучше учесть эти факторы.
Внимательно прочитайте все инструкции.
Убедитесь, что вы их полностью понимаете
Выключите главный выключатель.
Сообщите всем вокруг вас, чтобы они не включали цепь
Что вам нужно?
Резиновые перчатки высокого напряжения
Инструменты с резиновыми ручками
Сумка для сварочных инструментов для хранения различных предметов
Нейтральный провод
Устройства
: преобразователь частоты/вращающийся преобразователь фазы/трансформатор
Действия по переоборудованию 3-фазного сварочного аппарата на однофазный
Для преобразования можно использовать следующие методы/устройства.
Просто используйте нейтральный провод, а другие 2 фазы в трехфазном питании могут легко преобразовать систему. Этот метод подходит, если ваш источник питания не требует высокой точности. Использование нейтрального провода может быть не таким точным, как другие методы для других устройств, но в большинстве случаев это работает.
Если ваш сварочный аппарат представляет собой высокотехнологичный аппарат промышленного уровня, вы можете использовать частотно-регулируемый привод. Если сила тока вашего сварочного аппарата и мощность частотно-регулируемого привода совпадают, просто подключите его к вашему сварочному аппарату, и он сделает все остальное.
Ну, вы можете легко преобразовать свой трехфазный сварочный аппарат в однофазный, используя также фазовый преобразователь. Поскольку его можно напрямую подключить к любому двигателю, который вы хотите переоборудовать. Для этого
Протяните два провода от двигателя к преобразователю
.
Затем от преобразователя к вашему блоку питания
Подсоедините входы к выходам с помощью двух проводов с зачищенными концами для преобразования
Использование трансформатора
Использовать трансформатор довольно сложно, если вы не профессионал. Поэтому я бы порекомендовал вам воспользоваться помощью профессионала, прежде чем пытаться использовать этот метод.
Каждый трехфазный сварочный аппарат имеет три катушки индуктивности, подключенные к трем источникам питания. Другими словами, ваш сварочный аппарат имеет 3 фазных провода и один нулевой провод. Теперь, чтобы конвертировать, выполните следующие действия.
Найдите три катушки в трех индукторах вашего сварочного аппарата
Убедитесь, что 1-я катушка должна быть на 0 фазе, 2-я катушка на 90-фазе и 3-я катушка должна быть на 180-фазе
Соединение с магистралью
Присоедините два конденсатора между 3 катушками для преобразования

Часто задаваемые вопросы
a) Хороши ли преобразователи фазы?
Вращающиеся фазовращатели очень эффективны, когда речь идет о сбалансированной мощности. Это делает фазопреобразователи предпочтительными по сравнению с другими двигателями, которые используются для управления нагрузками машин. Если ваш сварочный аппарат предназначен для промышленного использования, мы рекомендуем использовать вращающийся преобразователь фазы, чтобы избежать каких-либо проблем.
b) Могу ли я использовать однофазный сварочный аппарат на одной фазе?
Он может запуститься, но затем переключится на однофазный режим после того, как ваше устройство (т. е. двигатель) заработает. Сварщик начнет работать на одной фазе с пониженной мощностью, но дуга может быть плохой.
c) Каковы преимущества 3-фазного режима по сравнению с 1-фазным?
Трехфазная система вырабатывает электроэнергию с постоянной скоростью. Следовательно, он может передавать большую мощность по сравнению с однофазной системой. Кроме того, трехфазные машины менее дороги и эффективны, чем однофазные.
Заключительные слова
Итак, теперь вы можете попробовать предпочитаемый вами метод преобразования трехфазного сварочного аппарата в однофазный. Я попытался предоставить вам наилучшие и практичные решения, которые помогут вам конвертировать без каких-либо хлопот. Однако, если вы не понимаете сути или у вас есть какие-либо путаницы по поводу этого; посоветуйтесь с профессионалом.
Я бы порекомендовал вам прочитать полное руководство как минимум два раза и изучить свой сварочный аппарат, чтобы лучше понять его суть. Это поможет вам решить, какой метод использовать и как это сделать. Если у вас есть какие-либо вопросы, пожалуйста, напишите их в разделе комментариев ниже.

ARC160A, Китай Промышленный мини-переносной двухфазный аппарат для дуговой сварки цена Производитель и поставщик Цена на условиях FOB 50,0-100,0 долл. США/шт.0771
дуга электронный инверторный сварочный аппарат дуга горячий старт легкое зажигание дуги цвет переговоры Технология инвертора БТИЗ Диаметр 1,5–3,2 мм Макс. Толщина сварки 3,2 мм Вес 4,4 кг Номинальный рабочий цикл 60 Тип Аппараты дуговой сварки Метод охлаждения Воздушное охлаждение Номинальная входная мощность Макс. 4,8 кВт Номинальное входное напряжение 220В
Detail Description
Industrial mini portable two phase arc welding machine price
Product Description
1.Picture display

2. Detail pictures
3.Products information
1. Инверторная технология IGBT: Внедрение передовой инверторной технологии, которая характеризуется Сверхмощный сварочный аппарат меньшего размера и меньшего веса (4,5 кг), но также гарантирует высокий коэффициент использования мощности.
2. Легкий и удобный: дизайн с учетом портативности и использования на открытом воздухе, ручка (или плечевой ремень) сверху позволяет носить устройство с собой повсюду. Это идеальные машины, подходящие для небольших строительных работ, обивочной промышленности, большая высота, работа в полевых условиях, ремонт и домашний мастер.
3. Горячий старт: обеспечивает легкое и идеальное зажигание дуги.
4. Охлаждение вентилятором: двойной вентилятор сводит к минимуму всасывание частиц, улучшает рабочий цикл , производительность сварки и продлевает срок службы.
5. Защита от перегрузки: идеальная функция самозащиты в случаях перенапряжения, низкого напряжения, перегрузки по току, перегрева; безопасно и надежно.
6. Подходит для всех видов основных сварочных прутков, включая электроды с кислотным, щелочным и целлюлозным покрытием .
7. Подходит для углеродистой, нержавеющей, легированной стали и других материалов.
4.Technicial parameter
Model
45pt; border: solid #CCCCCC 1.0pt; border-left: none; padding: .85pt .85pt .85pt .85pt; height: 10.15pt;»>
ARC160
Input voltage
50/60hz(1ph)
85pt; height: 10.15pt;»>
230V, 110V ±10%
Номинальный входной ток
Max.24A
35pt;»>
No-load voltage
80V
Efficiency
45pt; vertical-align: baseline;»> 85%
Input power
Max.5kw
. 0918 35% при 160 А; 60%@120A
Welding rod
1.5-3.2mm
Weight
35pt; border-top: none; border-left: none; border-bottom: solid #CCCCCC 1.0pt; border-right: solid #CCCCCC 1.0pt; padding: .85pt .85pt .85pt .85pt; height: 19.85pt;»>
3.9kgs
Protection class
IP21
0pt; border-right: solid #CCCCCC 1.0pt; background: #EAF1DD; padding: .85pt .85pt .85pt .85pt; height: 21.35pt;»>
Размеры
28*11*17 см
8 9 0 1 Стандарт0773
45pt; vertical-align: baseline;»> CE,CCC
Trademark
OEM/SONSCN
Packaging & Shipping
5. Packing information
Normally, There are 2 packing ways of аппарат для двухфазной дуговой сварки .
1.      Одна машина и аксессуары помещаются в 1 цветную коробку или 1 картонную коробку
Затем 2 коробки помещаются в одну стандартную коробку.
2.      Один станок и аксессуары помещаются в 1 пластиковый ящик для инструментов.
Тогда 2 ящика для инструментов помещаются в одну стандартную коробку.
2pt;»>
1. Cardboard/color box Packing
2. Plastic tool box packing
Box size
36.5x15x28cm
Ящик для инструментов, размер
43x15x37cm
Carton size
38x33x31cm
(2boxes/carton)
Carton size
43. 5×31.5x39cm
( 2boxes/carton)
G.W/CTN
16kgs
G.W/CTN
18kgs
20 FT’S
1470pcs/735ctns
20 FT’S (pcs)
1040pcs/520ctns
6. Аксессуары
Есть стандартные аксессуары и дополнительные аксессуары на ваш выбор.
Стандартные принадлежности: 1. Соединитель
2. Держатель электрода с кабелем.
3. Зажим заземления с кабелем.

Optional accessories: 1. Wire brush
2. Welding mask
3. Plastic tool box

Company Information
7.Exhibition
We attend Canton Fair twice a year , Вы можете ознакомиться со всеми нашими аппаратами для двухфазной дуговой сварки на ярмарке и проверьте качество продукции. Добро пожаловать на нашу фабрику после выставки. Давайте поговорим с глазу на глаз.

8.Certification
Our two phase arc welding machine are applied for some certifications as follows:

Our Services

FAQ
Q: Где ваша фабрика?
A: город Юнкан, провинция Чжэцзян, Китай.

В: Какой у вас сертификат?
A: CE и CCC. Все виды сертификатов могут быть предоставлены на основе большого количества закупок.

В: Сколько времени займет запрос образцов?
A: Вообще говоря, через 3 рабочих дня после получения платежа.

В: Каково ваше время выполнения заказа для массовых продуктов, таких как 5000 единиц на единицу?
О: Это примерно через 25-35 дней после получения предоплаты.

В: Каковы ваши условия оплаты?
A: T/T, наличными, Western Union или L/C.

В: Каков ваш охват рынка в регионе?
A: Наши рынки по всему миру в каждом уголке, у нас есть 8 лет опыта во внешней торговле

В: Какова ваша основная линейка продуктов?
A: Мы в основном производим инверторные дуговые сварщики, сварочные аппараты TIG, сварочные аппараты MIG Jumper starter и UPS. и т. д.

45pt 0cm; background-color: #f5f5f5;»>
В: вы фабрика или торговая компания?
A: Мы фабрика, мы предоставляем услуги OEM.

В: Какова ваша гарантия?
О: 12 месяцев. Обычно мы поставляем некоторые запасные части для ремонта клиента со следующим заказом, если они сломаны.
Дополнительная информация
Условия оплаты Аккредитив, Т/Т, Вестерн Юнион
Минимальный заказ 50 шт.
Срок поставки Срок поставки 25 дней
Образец доступен Да Спросите образец
Информация о доставке 25 дней после депозита
Порт FOB Нинбо, Шанхай
Информация о загрузке LCL, PALLET, FCL и по морю или по воздуху или по воздуху экспресс
Информация об упаковке 1>.машина+держатель+зажим заземления+кабель 1 комплект/картонная коробка 2 коробки/коробка размер: 38x33x31см
Целевой рынок(-а) Африка (кроме Ближнего Востока), Центральная и Южная Азия, Восточная Европа, Гонконг/Макао/Тайвань, Япония и Корея, Латинская Америка, материковый Китай, Ближний Восток, Северная Америка, Северная Европа, Океания, Юго-Восточная Азия, Западная и Южная Европа
О нас
Завод электроприборов Yongkang SongShi
Завод электроприборов Yongkang Songshi является профессиональным производителем инверторных сварочных аппаратов, объединяя проектирование, производство и продажу в единое целое. Наше предприятие придерживается политики импорта и воспитания талантов. Мы будем постоянно улучшать композитный диатез и возможности нашего персонала, а также оптимизировать управление качеством. Наш завод располагает современным оборудованием для производства, испытаний и наладки. Средства тестирования самые совершенные в стране. Наша продукция имеет надежное качество и хорошо зарекомендовала себя среди наших клиентов. Мы придерживаемся принципа «техническое опережение, качество прежде всего, клиент превыше всего». Мы примем новые вызовы с новыми функциями и сильным развитием. Мы будем постоянно предоставлять нашим клиентам лучшие продукты и услуги. Мы постараемся сделать все возможное, чтобы создать блестящее будущее. .
Общая информация
Год основания 2002
Капитал 101 тысяча долларов США — 500 тысяч долларов США
Объем продаж 2,5 миллиона долларов США — 5 миллионов долларов США
Торговая марка SONSCN
или
Экспортная информация
Год экспорта 2002
Процент экспорта 81% — 90%
Время доставки 30 дней
Минимальный объем заказа 50
Условия оплаты Аккредитив Т/Т
Информация о производительности
Производственные линии 3 линии
Заводской размер 3000 квадратных метров
Ежемесячная производительность 12000 шт.
Инвестиции в производственное оборудование 501 тысяча долларов США — 1 миллион долларов США
Количество сотрудников 51 — 100 человек
Количество сотрудников НИОКР 5 — 10 человек
Количество инженеров 5–10 человек
Количество сотрудников отдела контроля качества 5–10 человек
Информация о заводе: Yongkang SongShi Electric Appliance Factory
Страна/регион Цзиньхуа, Чжэцзян, Китай
Адрес No.156 Huachuan Road, Новый район Чэнси, город Юнкан,
Застежка-молния 321300
Знакомство с заводом Yongkang Songshi Electric Appliance Factory является профессиональным производителем инверторных сварочных аппаратов, объединяющим проектирование, производство и продажу в единое целое. Наше предприятие придерживается политики импорта и воспитания талантов. Мы будем постоянно улучшать композитный диатез и возможности нашего персонала, а также оптимизировать управление качеством. Наш завод располагает современным оборудованием для производства, испытаний и наладки. Средства тестирования самые совершенные в стране. Наша продукция имеет надежное качество и хорошо зарекомендовала себя среди наших клиентов. Мы придерживаемся принципа «техническое опережение, качество прежде всего, клиент превыше всего». Мы примем новые вызовы с новыми функциями и сильным развитием. Мы будем постоянно предоставлять нашим клиентам лучшие продукты и услуги. Мы постараемся сделать все возможное, чтобы создать блестящее будущее.
2 фазы на TRIAC-устройстве для сварки швов
Добро пожаловать на EDAboard.com
Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию.
.. и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.
Регистрация Авторизоваться
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Мы установили этот сварочный аппарат в нашей отрасли. Эта диаграмма была сделана их инженером, который приехал сюда. Я спросил его, почему он имеет большую мощность в двухфазном режиме по сравнению с однофазным и нейтральным. Он сказал, что две фазы имеют большую мощность, потому что это означает, что у них два источника питания. Я не был убежден к тому времени. Теперь его нет. Он сказал мне, что это работает на двух фазах 120′. Я хочу знать, применяю ли я 1 фазу и 1 нейтраль на терминале. Это два SCR вплотную, TRIAC. Разве он не будет иметь большую мощность по сравнению с двумя фазами, потому что проблема в двух фазах на расстоянии 120 футов друг от друга. это принесло бы больше помех, есть меньший предел. в 1 фазе и 1 нейтрали нет проблемы с фазовым углом, поэтому ток движется свободно. В выше есть ограничение. Я видел сварочный агрегат, которым люди делают электросварку. Они тоже двухфазные. Помню один забавный случай, когда человек ставит на него однофазный гриндер черный, а декер на двухфазный, он думал, что другая линия ХОЛОДНАЯ, а обе горячие. Сгорает прямо на месте, как только нажимаешь на кнопку, еле крутится 2 сек в работе. С дымком из болгарки идет. Понятие то, что у меня в голове такое. Предположим, вы взяли два провода с 0′ в противофазе. Вы получаете нулевую мощность, потому что на терминале нет разности потенциалов. Когда вы увеличиваете разность фаз, вы получаете больше мощности. 180 Я считаю, что это точка, в которой вы получаете наибольшую разницу угла фаз и наибольшую мощность. Зачем об этом заботиться, когда я могу поставить фазу, нейтраль. Нет ограничений из-за фазового угла, потому что не будет проблем с фазовым углом, так как другая линия является НЕЙТРАЛЬНОЙ.
Сегодня я обсуждал этот контекст с другом. Мы следуем иерархии фактов, которые приводят к разумному заключению.
1)Во-первых, было решено, может ли сварочный аппарат мощностью 325 кВА питаться от однофазной сети, а не от двухфазной, как это было изначально.
Согласились, вполне возможно, не сомневайтесь.
2) Друг, записал две формулы P=VIcosΦ и P=√3VIcosΦ. Здесь будет использоваться второй, так как мы используем две фазы, разнесенные на 120 градусов.
3)Далее я сделал отказ от сленговой идеи КРИТОН. Рассказываю вам о сленговой идее. При вводе в эксплуатацию этого шовно-сварочного аппарата. Я был их репутацией и задал этот вопрос их эксперту KRITON. Он пытался убедить меня поверить в то, что две фазы имеют большую мощность, чем однофазные, чтобы поддержать его идею. Он привел мне соответствующий пример изготовления сварочных установок. Эти растения маленькие, портативные и используются руками. Сварочная установка большой мощности всегда двухфазная, сварочная установка малой мощности всегда однофазная. Его пример был правильным, но не поддерживает логические рассуждения, заданные здесь.
4) Далее я подумал о первичной обмотке этого трансформатора, питаемой от двух фаз. Насколько я знаю, я не могу перегрузить трансформатор, так как мощность определяется площадью поперечного сечения сердечника и она фиксированная. Так что было хорошо понятно, использую ли я однофазный, двухфазный. Мощность, подаваемая на трансформатор, не может увеличиваться/уменьшаться. Это зависит от площади поперечного сечения сердечника.
5) Нам нужно решить, так в чем же преимущество использования двухфазного трансформатора по сравнению с однофазным, если мощность трансформатора зависит от площади поперечного сечения сердечника (что верно), а не от фаз. Мой друг отмечает, что напряжение будет в √3 раза больше при двухфазном питании, поэтому ток должен снижаться, чтобы поддерживать постоянную мощность, как это диктуется площадью поперечного сечения сердечника. Далее мы стремимся к тому, чтобы разработчик трансформатора теперь мог использовать более тонкую медную обмотку, что увеличило бы их экономию как в финансовом, так и в электрическом плане из-за минимизации потерь I2R.
6) Тогда я спросил себя, может ли этот трансформатор также питаться от однофазного источника? Я пришел к выводу, что это может оказаться фатальным для трансформатора, потому что питание от одного источника повлияет на его входное сопротивление. Здесь я не хотел бы вдаваться в математический расчет импеданса. Я хотел бы просто сказать, что при питании от одного источника первичная обмотка трансформатора имеет более низкий импеданс, что приводит к более высокому протеканию тока. При питании от двухфазной обмотки первичная обмотка трансформатора имеет более высокий импеданс. Первичная обмотка этого трансформатора может быть сожжена, если питается от одного источника.
7)Подведение итогов. Я бы сказал, что производители делают это, потому что это экономит медь и помогает им сэкономить деньги. Во-вторых, из-за потерь I2R.
В основном масса меди, необходимая для трансформатора, не меняется, когда вы строите его для другого напряжения. Таким образом, производитель
делает , а не , не экономя денег. При более низком входном напряжении (и соответствующем более высоком токе) вам, возможно, потребуется
большее поперечное сечение соединительного кабеля, особенно высокие уровни мощности.
Основной причиной, по которой сварочные аппараты в основном рассчитаны на двухфазное подключение, является ограниченный ток питающей сети
. Я имею в виду стандартные трехфазные сети питания, в частности, 230/400 В. Страны с сетями низкого напряжения (115 В)
, напр. В США есть специальные конструкции, такие как двухфазные разъемы 230 В (угол сдвига фаз 180 °) для питания нагрузок высокой мощности.
