Увы, любая техника невечна. Поломки совершенно неизбежно настигают даже продукцию признанных лидеров рынка. Потому и начинающим, и опытным сварщикам крайне важно знать все о ремонте сварочных аппаратов «Ресанта».

Признаки и причины неисправностей

Характерными отклонениями от нормы являются:

• так называемое залипание электрода;

• невозможность разжечь дугу или ее погасание;

• нестабильность в дуговой зоне;

• чрезмерный нагрев сварочного аппарата;

• невозможность вообще включить устройство.

Каждое из таких нарушений может провоцироваться различными причинами. Так, с залипшим электродным инструментом сталкиваются в связи с:

• падением напряжения;

• использованием удлинителя малого (менее 2,5 мм) сечения;

• тепловым нарушением контактов;

• ослаблением контакта между кабелями.

Дуга дестабилизируется, если сварочный ток плохо отрегулировали. Но та же самая проблема может возникать из-за ошибок при отборе электродов. Нельзя исключать и низкое их качество.

Если инициировать электрическое плавление вовсе не получается, стоит предполагать:

• разрыв питающего кабеля;

• чрезмерную температуру инверторного устройства;

• отсутствие «массы»;

• повреждение основной автоматической платы.

Неоправданно сильно разогреваться сварочная техника «Ресанта» может из-за банального длительного использования без положенных перерывов.

Но в некоторых случаях проблема появляется из-за неработоспособности охлаждающего вентилятора.

Наконец, плата управления просто в силу электростатического эффекта притягивает изрядное количество пыли. Справиться с этой трудностью вроде бы несложно, однако проблемы возникнут у тех сварщиков, которые не хотят поддерживать чистоту и порядок.

Если сварочный аппарат не работает при нажатии на кнопку пуска, наиболее вероятны:

• отсутствие напряжения в сети или его недостаточность;

• повреждение или неработоспособность розеток;

• излом жилы где-либо в питающих проводах;

• срабатывание электрической и тепловой защиты;

• неисправность выключателя;

• нарушение работоспособности внутренних проводов;

• некачественная работа удлинителя;

• непригодность или чрезмерно большая длина удлинителя.

Основные поломки

Но надо понимать, что на этом перечень возможных нарушений не исчерпывается. Сварочные аппараты могут иметь недостаточно выверенный контакт на клеммах, который и мешает нормальной работе. Иногда действие сварочной техники нарушается из-за короткого замыкания. Особенно характерна эта проблема для цепей высокого напряжения. Иногда трудности возникают еще из-за перегрузки трансформаторной системы инвертора.

Проблемы также доставляет ослабленное крепление сердечников, неэффективное крепление механизма, движущего катушку.

Трансформаторы ломаются в несколько раз меньше, чем инверторные устройства. Однако это не означает, что они полностью защищены от проблем. В различных сварочных системах могут встречаться:

• нарушение изоляции;

• расплавление той же изоляции и самих проводов;

• невозможность регулировки сварочных токов;

• непроизвольное срабатывание отключающих систем.

Ремонтные работы

Чтобы произвести ремонт сварочных аппаратов «Ресанта», необходимо прежде всего внимательно обследовать схему устройства и последовательно пройтись по ней. Правда, опытные пользователи могут успешно решить проблему и без методических материалов. Обязательно придется прочищать внутренние части сварочного аппарата от пыли. Эта работа производится при любом ремонте. Опасаться обрыва проводов надо во всех точках, где они постоянно перегибаются.

Отследить это обстоятельство крайне тяжело, но если произошло короткое замыкание, то проверить такое предположение необходимо.

Чтобы реже производить капитальную починку аппаратов своими руками или с привлечением внешних специалистов, любые контакты время от времени надо подтягивать.

Устранить последствия чрезмерного увлажнения недостаточно — обязательно надо избегать такой практики в дальнейшем. Если происходит пробой «массы» на корпус, требуется обследовать точки касания токоведущих элементов с корпусом. Проблемные места инверторов придется тщательно заизолировать с нуля.

Но важно понимать, что трудности со сваркой могут быть существенно сложнее описанных ситуаций. Поломки высокотехнологичных компонентов сварочного аппарата требуют внимательного и взвешенного отношения. Обязательно необходимо производить визуальный осмотр проблемных деталей. Все, что вздулось, подгорело, обычно приходится чинить или же заменять. Пробитые разрядом тока диоды меняют на исправные аналоги и затем повторяют тест.

Следующий момент — обследование транзисторов. Ключевой транзисторный блок повышает частоту тока после передачи его на импульсный трансформатор. Важно: транзисторы для замены должны быть той же модификации, что и изначальные экземпляры. Однако в критических случаях требуется находить оптимальные аналоги.

Стоит понимать, что все полупроводниковые элементы не только осматривают визуально, но и обследуют при помощи специальных тестеров; эта проверка проводится после выпаивания.

Полноценный ремонт сварочных аппаратов «Ресанта» возможен лишь при использовании мультиметров и осциллографов. Неисправность управляющих плат обозначается желтым огнем светодиода. Требуется в такой ситуации разбирать инвертор и промерять напряжения последовательно на разных разъемах. Результаты замеров сопоставляют с табличными параметрами исправного устройства. Если обнаруживается расхождение, придется выпаивать плату и измерять сопротивления на отдельных микросхемах и в их отдельных частях («ножках»).

​​​​В инверторных аппаратах «Ресанта» часто приходится ремонтировать блоки питания. Начинают работу с «прозвонки» блоков питания и транзисторов. Дополнительно проверяют, нет ли подгоревших участков и поврежденных конденсаторов. Неработоспособность трансформаторов встречается редко. В этом случае обнаружить проблему помогает «прозвонка» обмоток.

Для ремонта сварочной техники подойдет бытовой мультиметр. Режим тестирования диодных компонентов не слишком нужен. Радиомонтажные работы выполняются при помощи паяльников и компонентов для них.

Если предстоит чинить те же инверторы часто либо ремонтировать другие виды техники, нужны станции для пайки. Еще надо брать кусачки, отвертки, пинцет.

Как производить ремонт сварочного аппарата «Ресанта» 190А, смотрите далее.

как отремонтировать если не работает, причины + видео

При покупке инверторного сварочного аппарата для работы в гараже или на даче первая мысль — ух ты, теперь всё-всё поварю! Не нужен диплом сварщика, устройство рассчитано на пользователя без специального образования. Обращаться со сваркой стало проще и комфортнее. Главное, понять принцип работы и первой помощи при затруднениях и поломках.

Инверторные аппараты — новое поколение ручной сварки

С начала 2000 годов инверторные сварочные аппараты стали дешевле и доступнее. Чтобы провести дома сварочные работы, достаточно иметь это маленькое и простое в обращении устройство и хорошие электроды.

Преимущества инверторов

Инверторные аппараты имеют малый вес, компактные размеры, а сфера использования и качество сварки у них выше, чем у тяжёлых и громоздких сварочных трансформаторов. Они выполняют свою задачу в полном объёме: варят машины, ворота, конструкции из труб (например, парники или беседки). Работа с ними мобильна — перебросив через плечо раздвижной ремень, сварку проводят в любых труднодоступных местах.

При вертикальной, горизонтальной или верхней сварке ток уменьшают на 10–20%, а при сварке под углом — увеличивают на такую же величину по сравнению с обычным положением.

С подключением также нет проблем, сварочный аппарат работает от обычной электрической сети. Замечательно, что он не остановится при понижении сетевого напряжения. При отклонении в пределах +/- 15% устройство продолжит нормально работать. Значение тока можно регулировать, подбирая мощность в зависимости от типа и толщины металла. Всё это делает инверторы идеальными и для новичков, и профессионалов.

Видео: испытание самодельного инверторного аппарата

Как работают сварочные инверторы

Инверторный аппарат соединяет детали постоянным током при помощи электродуговой сварки электродом с покрытием. Большой плюс в том, что в самом начале процесса нет скачков электроэнергии в сети, к которой подключено устройство. Накопительный конденсатор обеспечивает бесперебойность электрической цепи и мягкое разжигание дуги с её дальнейшим автоматическим поддержанием. При подключении к электрической розетке переменное напряжение сети частотой 50 Гц преобразуется сначала в постоянное, а потом в высокочастотное модулированное напряжение. Затем с помощью высокочастотного трансформатора сила тока растёт, напряжение уменьшается, а ток на выходе выпрямляется. Аппарат предусматривает регулировку величины сварочного тока и защиту от перегрева.

Инверторный аппарат сначала выпрямляет и модулирует входной ток, а затем увеличивает его силу за счёт снижения напряжения до появления дуги

Базовый режим работы инверторных сварочных аппаратов — ММА. Это ручное дуговое сваривание штучными обмазочными электродами. Для сварки стальных и чугунных изделий на постоянном или переменном токе используют диаметр 1,6–5,0 мм.

Аппараты различаются мощностью и продолжительностью рабочего цикла. Второй показатель — это период, в течение которого разрешено варить на максимально допустимой мощности, чтобы не допустить перегрева устройства. Его обозначают буквами ПВ (период включения) и определяют в процентах относительно единицы времени в 10 минут. Например, если на аппарате указан ПВ 60%, это значит, что им можно варить в течение 6 минут, а затем выключить на 4 минуты. Иногда цикл сварки устанавливается равным 5 минутам. Тогда значение показателя ПВ в 60% обозначает период работы в 3, а отдыха в 2 минуты. Показатели ПВ и рабочего цикла указываются в инструкции на каждый аппарат.

Устройство сварочного аппарата

Чтобы при первых сложностях в работе аппарата не искать специалиста по ремонту, желательно иметь хотя бы базовое представление о его конструкции.

Схема сборки инверторов своими руками

Мастера со знанием электротехники собирают сварочный аппарат сами. Не только экономии ради, но и по велению творческой души. В интернете выложены принципиальные схемы инверторов, чертежи и инструкции тех, кто сам изготовил инвертор. Главное, получить стабильность сварочной дуги. Чаще всего применяют схему «косого моста» («схему Бармалея») с использованием двух ключевых транзисторов: биполярных или полевых. Их ставят на радиатор для отвода тепла, они синхронно открываются и закрываются.

В «схеме Бармалея» главными управляющими элементами являются два транзистора, которые открываются и закрываются синхронно

Электротехническое решение схемы избавляет от высоковольтных выбросов и позволяет применять относительно низкоуровневые ключи. Применяют схему из-за её простоты, надёжности и не очень дорогих расходных материалов.

Видео: обзор схемы Бармалея

Сборка инвертора своими руками

Собирают аппарат из следующих блоков:

• блок питания для стабилизации входных сигналов. Между ним и другими элементами и блоками ставят металлическую перегородку. Многообмоточный дроссель управляется транзисторами и конденсатором с накопленной энергией. В дроссельной системе управления используют диоды;
• силовой блок, с участием которого проходит полный цикл преобразования тока. Собирают из первичного выпрямителя, инверторного транзисторного преобразователя, понижающего высокочастотного трансформатора и выходного выпрямителя;
• блок управления. В его основе находится задающий генератор со специальной микросхемой или широтно-импульсный модулятор. Ставят резонансный дроссель и 6–10 резонансных конденсаторов;
• защитный блок. Чаще собирают на силовом блоке, устанавливая для тепловой защиты его элементов термовыключатели. Чтобы не было перегрузок, ставят плату на основе микросхемы 561ЛА7. Снабберы с резисторами и конденсаторами К78–2 защищают преобразователь и выпрямители.

Видео: сборка сварочного инвертора

Причины выхода из строя инверторов

Конструкция инверторных сварочных аппаратов сложнее трансформаторных и, к сожалению, менее надёжна. Это часто приводит к выходу из строя различных узлов по следующим причинам:

• низкая защищённость от пыли. При скоплении её внутри срабатывает сигнал тепловой защиты, аппарат отключается. Нужна разборка минимум два раза в год, чтобы почистить внутренние части струёй сжатого воздуха или мягкой кистью;
• попадание влаги внутрь, вызывающее короткое замыкание, опасное для агрегата;
• низкое качество системы охлаждения в дешёвых аппаратах. Из-за этого плавятся пластмассовые части конструкции, не срабатывает аварийное отключение. В моделях с туннельной вентиляцией радиатор расположен вдоль корпуса, а главные узлы находятся внутри него. Такие аппараты намного дороже;
• скачки напряжения, особенно понижение до 190 В и более;
• перегрузка при резке толстого металла и работах, на которые конкретный аппарат не рассчитан. Тогда выходит из строя силовой модуль IGBT;
• некачественное крепление в контактах колодок, которое провоцирует перегрев этих мест и искрение;
• чувствительность к ударам и падениям из-за наличия пластмассовых деталей;
• низкое качество запчастей, которые используют при ремонте;
• нарушение допустимого режима температур. Электронные микропроцессоры при перегреве плавятся и разрушаются. Рекомендуется придерживаться диапазона от -10 до +40 ^oС.

Частые поломки сварочных инверторов

Неисправности бывают как механическими, так и связанными с выходом из строя электроники. Сварочный аппарат — сложное устройство, проблемы могут возникнуть в любом месте:

• обрыв стоек, особенно в дешёвых моделях. Лёгкие и хрупкие аппараты не переносят ударов;
• неработающий вентилятор — при критической перегрузке срабатывает защита от чрезмерного напряжения. Это же происходит, если аппарат продолжительное время работает в режиме включён-выключен;
• дефект соединения выключателя и нижней панели не даёт работать вентилятору, оставляет аппарат без напряжения;
• неправильное соединение внутри устройства выключает индикатор неисправностей, напряжения при этом нет;
• плохой контакт зажима «массы» в гнезде корпуса или с деталью не даёт поджечь и поддержать дугу. Колодка клеммы, к которой подключают сварочный кабель, — это уязвимое место любого сварочного аппарата;

  Плохой контакт в месте подключения кабелей к сварочному аппарату или к обрабатываемым деталям не позволяет получить усточивую дугу

• слабое соединение электродержателя с электродом или кабеля в гнезде аппарата не даёт поджига дуги. Плохой контакт вызывает перегрев в местах соединения проводов, опасный для устройства;
• неправильно подобранные по типу и диаметру электроды не дадут устойчивой сварочной дуги или вызовут большое количество брызг расплавленного металла;
• неисправность регулятора сварочного тока не обеспечивает его стабильного поступления и не даёт возможности им управлять;
• неверно выбранный автоматический выключатель вызывает отключения аппарата;
• выход из строя светового индикатора не остановит работу аппарата, но индикатор требуется заменить;
• перегрев устройства из-за несоблюдения режима сварки зажигает индикатор неисправностей и останавливает работу.

Короткое замыкание или поломка в каком-либо важном узле электросхемы делает невозможной эксплуатацию сварочного аппарата:

• неисправность платы управления не даёт стабильного сварочного тока и не позволяет получить нормальную дугу;
• повреждение транзистора верхней печатной платы ведёт к отключению аппарата;
• выход из строя системы защиты от перегрева определяют по запаху горелой изоляции, изнутри корпуса идёт дым.

Способы ремонта инверторных сварочных аппаратов

Приступая к ремонту неисправного агрегата, стоит учесть некоторые моменты.

Что исправляют без вскрытия

Плохое качество работы аппарата не всегда означает внутреннюю поломку. Виновниками часто становятся влажные или некачественные электроды. Если просушивание или замена не даёт красивого шва, рассматривают другие возможные причины:

• плохой поджиг, прилипание электродов к металлу часто возникает из-за потери мощности в рабочих кабелях или низкого сварочного тока. Правильный подбор сечения кабеля и повышение силы тока могут снять проблему. Нельзя использовать сетевые удлинители с сечением провода менее 2,5 мм² и слишком большой длины. Оптимальная длина до 15 м, максимальная — 40 м, иначе аппарат не будет работать из-за потери тока. Сварочный кабель рекомендуется длиной до 5 м;

  Для подключения сварочного аппарата необходимо использовать удлинитель с проводом сечением не менее 2,5 кв. мм и длиной не более 40 м

• прерывание, пульсацию дуги вызывает нестабильность или низкое значение сварочного тока. Проверяют надёжность подключений или повышают ток. Если в сети присутствуют значительные скачки напряжения, используют стабилизатор;
• сильное разбрызгивание металла провоцирует высокий сварочный ток или неправильно установленная полярность. Решают вопрос понижение силы тока и соблюдение полярности;
• горбатый, с подрезами, шов исправляют повышением тока и правильной установкой полярности;
• пористый шов с большим количеством дефектов получается из-за неподготовленного металла или сварки длинной дугой. Количество дефектов шва можно уменьшить при помощи очистки ржавой и грязной поверхности и приближения электрода к металлу.

  Дефекты сварного шва возникают из-за недостаточной очистки обрабатываемых поверхностей, неправильной полярности или слишком большого удаления электрода от места сварки

Важно верно подобрать размер электродов для правильной работы сварочного аппарата.

Таблица: соответствие диаметра электродов с толщиной металла

Диаметр электрода, мм	<3,5	3,0	4,0	5,0	6,0
Толщина металла, мм	<4	4–8	4–12	12 и >	>12

Внутреннее устройство

Чтобы суметь отремонтировать сварочный аппарат самостоятельно, сначала нужно разобраться с его внутренним устройством. На передней панели находятся гнёзда для рабочих кабелей, ручка регулятора силы тока и индикатор включения. Если конструкция предусматривает дополнительные функции, рабочие индикаторы располагают здесь же.

На передней панели сварочного аппарата расположены гнёзда для подключения кабелей, ручка регулятора силы тока и индикатор режима работы

Проверку начинают с наружного осмотра устройства. Первым делом проверяют наличие механических повреждений. Если на корпусе есть чёрные пятна, скорее всего, произошло короткое замыкание. Тестером проверяют предохранители, при необходимости их заменяют, обследуют изоляцию сварочных кабелей, соединения в гнёздах. Если нужно, подтягивают болты, зачищают контакты.

После откручивания шурупов и снятия кожуха открывается внутренняя часть аппарата, где расположены следующие компоненты:

• плата с силовыми транзисторами;
• плата управления;
• плата выпрямительных диодов;
• плата выпрямления сетевого напряжения;
• вентилятор;
• органы управления — ручка и переключатели.

Инструменты для работы

Для ремонта потребуются следующие инструменты.

1. Мультиметр с несколькими режимами:
   • прозвон цепи;
   • прозвон диодов;
   • измерение напряжения;
   • проверка сопротивления.
2. Осциллограф. Его используют, чтобы проверить диоды, стабилитроны, транзисторы, конденсаторы и другие элементы электрической цепи. Без осциллографа ремонтировать сварочный агрегат гораздо сложнее.

   Применение осциллографа обеспечивает более высокую точность в определении причин неисправности сварочного аппарата

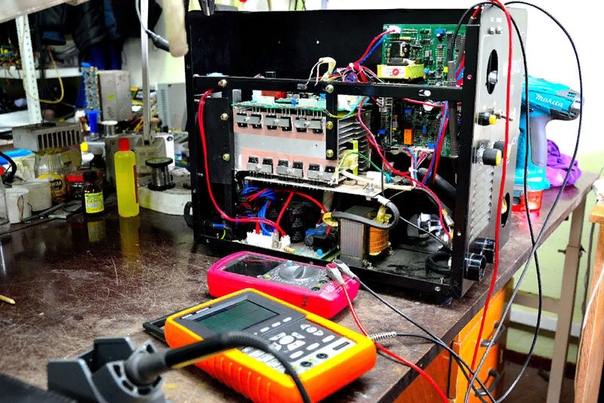

Ремонт сварочного аппарата своими руками

Начинка сварочного аппарата понятна тем, кто работает с радиоэлектроникой. Если необходимых навыков в этой области нет, вмешательство только навредит. Не зная правил обращения с платой и технологии такой тонкой работы, можно причинить ущерб гораздо больший первоначального. Дешевле и безопаснее доверить ремонт профессионалу.

Если сложно найти специализированную мастерскую, приходится восстанавливать сварочный инвертор самим. Важно последовательно проверить, что остановило работу устройства.

При появлении трудностей прочтите сначала инструкцию по эксплуатации сварочного аппарата. В ней обязательно есть раздел о возможных проблемах при сварке, причины появления неисправностей и рекомендации по их устранению.

После снятия крышки аппарата часто бывает заметно нарушение пайки деталей, вздутие конденсаторов, обрыв контактов. В таких случаях испорченные запчасти меняют на аналогичные. Оторванные и обгоревшие участки удаляют и перепаивают заново. Если не удаётся быстро определить причину поломки, проверяют каждый элемент электросхемы. Тестируют диоды, транзисторы, стабилитроны, резисторы и другие детали.

Подробную проверку производят последовательно: от деталей, которые чаще всего выходят из строя, к самым стойким.

1. Силовые диоды. Для их прозвонки тестер переводится в режим диодов, щупами прикасаются к выходным клеммам. Если в одну сторону прозвон есть, а в другую нет — силовые диоды в порядке, нижний модуль аппарата исправен.

   Если входные клеммы прозваниваются только в одну сторону, значит, силовые диоды исправны

2. Силовые транзисторы. Силовые транзисторы — это самые уязвимые детали в инверторе. Имейте в виду, что когда транзисторы расположены блоками, из-за одного неисправного не работает всё плечо. Проверяют их в следующей последовательности:
   • сначала прикасаются щупами к крайним ножкам: чёрным — к левой, красным — к правой. В этом положении тестер должен давать показания. При перемене щупов местами показаний быть не должно. Так проверяют все транзисторы, при этом цифровые показатели должны быть примерно равными;
   • затем проверяют внутренний диод каждого транзистора, для чего чёрный щуп прикладывают к средней ножке, красный — к левой;
   • наконец, транзистор проверяют на затвор. Для этого красный щуп ставят на правую ножку, чёрный оставляют на месте.

     Проверка силовых транзисторов производится тестером в трёх комбинациях положения щупов

3. Контакт в кнопке. Его проверяют в режиме прозвона, поставив кнопку в положение «включено». Если контакты прозваниваются — кнопка работает.

   Кнопку проверяют в режиме «включено», прозванивая её контакты

4. Сетевые мосты. Это надёжные элементы, но они тоже иногда выходят из строя. Перед проверкой лучше отпаять от них провода и снять плату. В режиме прозвона чёрный щуп ставят на плюсовой вывод диода, красным по очереди касаются каждого вывода сетевого моста. Затем наоборот — красный ставят на минусовый вывод диода, чёрным на каждый вывод сетевого моста. Если тестер везде показывает цифры, короткого замыкания нет, диодные мосты в порядке.

   Диодный мост тестируют, прикасаясь по очереди к каждому из его выводов

5. Полевой транзистор в первичном блоке питания. Проверяется по схеме, описанной во втором пункте. Если присутствует заряд, блок питания исправен.

   Полевой транзистор в первичном блоке питания прозванивается в той же последовательности, что и силовые транзисторы

6. Силовые узлы. Если нет осциллографа, используют тестер, который ставят в режим проверки напряжения. Аппарат подключают в сеть через лампочку. Если напряжение на выходе имеется, лампочка загорится, т. е. узлы исправны.

   Если лампочка, подключённая последовательно с аппаратом, загорается, силовые узлы исправны

7. Зарядный резистор. Обрыв зарядного устройства возможен, если при включении аппарата лампочка не засветилась. Проверяют последовательную цепочку ПТЦ и НТЦ, которая обеспечивает заряд конденсатора. Сопротивление обрывается при коротком замыкании диодных мостов или силовых транзисторов.

   Для проверки зарядного резистора роверяют последовательную цепочку ПТЦ и НТЦ

8. Плата управления ключами. Это сложный элемент инвертора, от функционирования которого зависит работа всего устройства. Проверяют включённый аппарат в режиме напряжения до 20 В. Регулятор ставят в положение минимума, чёрный щуп устанавливают на клемму, красный — на шестой вывод. При повороте регулятора в максимальное положение тестер показывает изменение напряжения. Если на аппаратах 160–200 А изменение в диапазоне 2,4–3,2 В, цепочка регулятора в порядке.

   Тестирование платы управления ключами производят тестером при включённом аппарате в режиме напряжения до 20 В

9. Обрыв обратной связи. Включают аппарат, на тестере выставляют напряжение в диапазоне 20 В. Чёрный щуп ставят на клемму, красный — на второй вывод. В устройстве на 200 А высветится напряжение 14–50 мВ. Если имеется обрыв обратной связи по шунту, тестер покажет около 500 мВ. Значит, где-то обратной связи нет.


   При поиске обрыва обратной свящи красный щуп устанавливают на второй вывод микросхемы

10. Блок питания. В режиме «включено» проверяют наличие напряжения 300 В с конденсатора на плату инвертора. Проверяют на целостность цепочки и транзистор. На выходе из блока питания два диода обеспечивают 25 В. Если прозвон показал, что короткого замыкания нет, вторичные цепи не нагружают блок питания, он запустится. Если запуска нет, возможно, пробита оптопара или транзистор. Если блок питания запускается на короткое время и затем отключается от сети, проверяют транзистор. Если он нагрелся, значит, рядом пробит и требует замены диод.


    Перед проверкой блока питания выключите аппарат из розетки!

    На первом этапе ремонта блока питания проверяют наличие напряжения 300 В на плате инвертора

При самостоятельном ремонте мастера используют ортофосфорную кислоту. Если к корпусам диодов нужно что-то припаять (например, отломанные стойки), их предварительно лудят. При ремонте отломленной стойки учитывают перпендикулярность. Важно установить её, чётко совмещая отверстия. Если припаять даже с минимальным перекосом, при последующем затягивании крепления стойка снова сломается.

Если нет технического фена, для выпаивания пользуются паяльником 100–150 Вт. Так не повредятся разъёмы и дорожки. Специалисты рекомендуют для лучшего результата перед пайкой подогреть блок до 160–170⁰ С, при этом пластиковые части вентилятора греть нельзя. При работе с паяльником или другими нагревательными элементами требуется осторожность, чтобы не прикоснуться к легкоплавким деталям аппарата.

Видео: ремонт сварочного аппарата и разбор основных его неисправностей

Инверторный сварочный аппарат уверенно прописывается в домашних мастерских. Перед покупкой стоит потратить время на изучение азов сварного дела и электротехники. Это поможет ориентироваться в характеристиках устройства и при необходимости самостоятельно починить его. Сложные случаи лучше доверить специалистам.

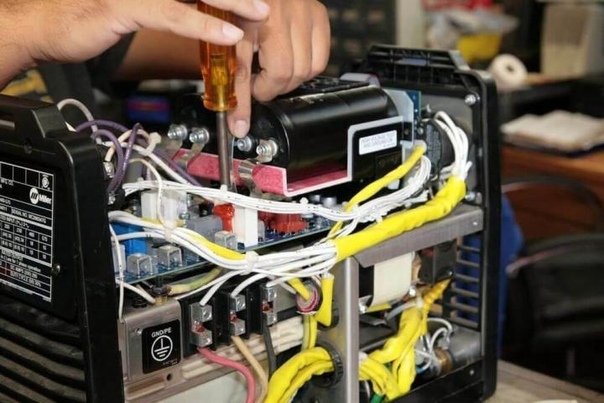

Ремонт сварочных аппаратов

Разница между старым сварочным трансформатором и новым инверторным сварочником примерно такая же, как между первыми автомобилями «Даймлер Бенц» и современным «Мерседесом». Инвертор значительно легче своего неподъемного предшественника, имеет встроенные функции, о которых ранее можно было только мечтать, например, возможность контроля величины сварочного тока или функция предотвращения залипания электрода. Но у великолепно задуманной идеи есть существенный недостаток – электронная начинка выходит из строя значительно чаще, чем у «старичков», а ремонт инверторных сварочных аппаратов требует немалых знаний и навыков. Любая попытка отремонтировать оборудование вслепую, без подготовки, чревата пожаром или даже травмой.

Как правильно организовать ремонт сварочного инвертора

Разумеется, ситуации, когда электронный сварочный аппарат сгорает, как свечка, и не подлежит дальнейшему ремонту, случаются крайне редко. На практике ремонт сварочного аппарата может оказаться намного проще, чем казалось в первый момент. В 90% случаев из строя выходят силовые цепи, в 50% — чувствительные управляющие элементы схемы. Но чтобы выполнять ремонт инверторных сварочных аппаратов своими руками, мало одного желания, как минимум, потребуется следующее оборудование:

• Цифровой тестер или мультиметр, все равно какой, можно с функцией проверки транзисторов;
• Паяльная станция, можно самодельная, но обязательно с регулируемым по температуре феном и исправным низковольтным паяльником;
• Нагрузочный реостат.

Кроме перечисленного, для работы может потребоваться шприц для откачки припоя, кисточка, спирт, лупа, сильный фонарик, лампа накаливания с проводами, ну и, конечно, справочники для заказа запасных частей.

Совет! У большинства профессиональных ремонтников имеется в распоряжении осциллограф. Для ремонта электроники, по сути, незаменимая вещь, если дело касается проверки работы системы управления аппарата.

Не факт, что осциллограф потребуется для ремонта сварочного аппарата своими руками, но в особо сложных случаях без него просто не обойтись.

Восстанавливаем сварочный инвертор, полный курс выживания

Перед тем как раскрывать аппарат и вникать в детали поломки, необходимо выяснить у сварщика две основные подробности. Во-первых, необходимо выяснить, как и в каких условиях произошла поломка сварочного инвертора, и во-вторых, были ли попытки выполнить ремонт другими специалистами.

Проблема заключается в том, что «любители» нередко заменяют заводские детали первыми попавшимися под руку компонентами. Без схемы восстановить номинал и марку детали, что крайне важно для качественного ремонта сварочного аппарата, очень сложно.

Процесс восстановления сварочного аппарата выполняется в три этапа:

1. Разборка устройства и осмотр внутренних повреждений;
2. Последовательная диагностика и устранение выявленных проблем;
3. Испытание и проверка работоспособности сварочного аппарата не на искру, как делает большинство любителей, а на балластный реостат большой мощности.

Нередко любительский ремонт сварочных аппаратов заканчивается проверкой, зажигается дуга или нет. Использование реостата позволяет проверить один из основных параметров работоспособности сварочного инвертора – способность к регулировке и подстройке сварочного тока под нагрузкой.

Перед тем как приступать к ремонту, нужно разобраться и выяснить для себя, как устроен аппарат, и в чем особенности его работы. Например, посмотреть типовую схему или блок схему, тогда станет понятно, что и где находится на плате.

Этап первый, определяем проблемы внешним осмотром платы

Чтобы получить доступ к внутренней начинке сварочного агрегата, необходимо освободить электронную плату от корпуса и сетевого шнура.

Совет! Если перед ремонтом аппарат включался в сеть для проверки, перед разборкой сварочного инвертора осторожно замкните выходные муфты под сварочные шланги с помощью пары проводов и обычной лампы накаливания 100-150 Вт. Это поможет избежать ударов током.

Для разборки нужно снять два-четыре винтовых или саморезных крепления корпуса и вытащить из и соединительных фишек провода. Для ремонта остается голая плата, утыканная электронными деталями. Первым делом осматриваем ее, стараемся выявлять критические для ремонта сгоревшие или поврежденные элементы, подгоревшие дорожки платы, черные резисторы и раздувшиеся конденсаторы.

В подавляющем большинстве случаев выходят из строя и подлежат ремонту следующие элементы платы сварочного аппарата:

• Балластное мощное сопротивление, разряжающее конденсаторы в силовом блоке схемы. Если питающий блок исправен, то при попытке включить сварочный аппарат конденсаторы моментально наберут немаленькую емкость и напряжение под 300В. Если в ходе ремонта, при отсутствии резистора, включить аппарат сварочный и случайно коснуться руками клемм, получите крайне болезненный удар током, почти как электрошоком;
• Полевые транзисторы-ключи. Их легко найти, они всегда установлены на массивных алюминиевых радиаторах. Если сгорело сопротивление, почти всегда требуется ремонт и замена как минимум одного из транзисторов;
• Если не регулируется сварочный ток, то, скорее всего, потребуется ремонт драйвера, одного из его каналов или операционного усилителя, входящего в схему управления.

Разумеется, приведенный перечень для ремонта является наиболее распространенным, но не исчерпывающим. Например, может сгореть термодатчик, следящий за перегревом сварочного аппарата, токовый трансформатор, работающий в паре с операционником, элементы входного диодного моста и многое другое. Поэтому ремонт сварочного аппарата необходимо начинать с прозвонки элементов по цепи.

Второй этап ремонта, проверяем цепи прозвонкой

В ходе ремонта нужно проверить самые нагруженные элементы платы. Переворачиваем ее тыльной стороной кверху и острыми щупами тестера, продираясь сквозь слой защитного лака, проверяем наличие короткого замыкания. Первоначально проверим, не пробит ли выпрямительный диодный мост на выходе. Ремонт диодов — довольно редкая вещь, если внутрь сварочного аппарата не попала вода или не произошло КЗ на шнуре. Аналогично меряем мост на входе.

После блока питания переходим к самым ответственным местам силовой части схемы. Это пара мощных конденсаторов и ключи на полевых транзисторах. Для ремонта необходимо установить наличие сопротивления между коллектором и эмиттером, или правильнее – переходы сток-сток, сток-затвор. В 99% случаев полевые транзисторы выходят из строя первыми, как результат — короткое замыкание между коллектором и стоком.

Кроме них, вторым кандидатом на ремонт и замену является драйвер платы сварочного аппарата. Но для его ремонта потребуются очень серьезные навыки и знания. Поэтому, если после замены транзисторов будут определены неисправности в каналах драйвера, лучше поручить его ремонт более квалифицированному специалисту.

Как проверить целостность драйвера

Забегая вперед, можно сказать, что после демонтажа ключей или полевых транзисторов потребность в ремонте драйвера первоначально определяют по состоянию опорных резисторов, соединяющих канал драйвера с затвором полевого транзистора — ключа. Для этого просто пальцем по плате проследим дорожку от места затвора до первого резистора. Проверяем его на обрыв, если сопротивления резисторов в каждом канале примерно совпадают, то на 99% можно считать, что устройство управления в рабочем состоянии.

В противном случае для ремонта сварочного аппарата придется обращаться к специалисту.

Простейший ремонт сварочного аппарата

Для ремонта агрегата потребуется снять старые транзисторы и заменить их новыми деталями. Каждый ключ крепится к массивному алюминиевому радиатору болтиком. После снятия болтов выворачивают саморезы крепления радиаторов. Для ремонта потребуется аккуратно выпаять полевой транзистор с помощью фена паяльной станции, делается это с максимальной осторожностью, чтобы не повредить дорожки и навесной монтаж. При выпаивании транзистор должен выйти без усилия, в противном случае поднимутся дорожки, и стоимость ремонта сварочного аппарата может подскочить в несколько раз. Место выпайки нужно освободить от припоя с помощью груши или шприца и очистить от пригорелого лака.

Перед установкой новых полевых транзисторов – ключей нужно выполнить ремонт балластного сопротивления. Вместо старого резистора, впаиваем новую деталь на 47 Ом, 10 Вт. Кроме того, прозваниваем конденсаторы и супрессоры, установленные по схеме на дорожках полевиков.

Чтобы продолжить ремонт, необходимо проверить форму и размер сигнала, приходящего по каждому каналу драйвера на затворы своего ключа — полевого транзистора. Перед тем как подключить осциллограф, между стоком и затвором рекомендуется выполнить навеску в виде конденсатора в несколько сот пикофарад, тем самым имитируется емкость затвора транзистора. Такой способ позволяет в ходе восстановления платы сварочного аппарата оптимальным образом нагрузить каждый канал драйвера, поэтому сигнал приходит в том виде, в котором он существует в реальных условиях при проведении сварочных работ.

После напайки конденсаторов подключаются щупы осциллографа, и включается питание платы сварочного аппарата.

Форма сигнала подтверждает, что ремонт выполнен правильно, на затворы транзисторов приходит сигнал от драйвера нужной формы и величины.

Осталось только закрепить новые полевые транзисторы с нанесенной теплоотводящей пастой на алюминиевых радиаторах. Радиаторы устанавливаются на плату, а ножки транзисторов поочередно запаиваются. Восстановление сварочного аппарата практически закончено, осталось только испытать устройство.

Заключение

Для этого подключаем к выводным контактам платы сварочного аппарата лампу на 40 Вт и включаем ее, если лампа загорелась вполнакала, значит, восстановление выходных цепей выполнено успешно. Чтобы удостовериться в полной работоспособности аппарата, к муфтам сварочных шлангов подключают реостат и тестером измеряют напряжение на выходных клеммах. Если поворотом ручки напряжение на клеммах муфты плавно меняется от 60 В до 10 В, значит, аппарат полностью исправен, в противном случае нужно менять операционный усилитель в цепи регулировки.

Интернет-магазин

ARC-160 — это профессиональный сварочный аппарат Stick Arc с Lift-TIG, использующий передовую инверторную технологию. Источник сварочного тока может обеспечить более сильную, более концентрированную и стабильную дугу. Когда стержень и заготовка становятся короче, реакция будет быстрее. Это означает, что его проще сконструировать как сварочный аппарат с различными динамическими характеристиками, и его даже можно отрегулировать по мере необходимости, чтобы сделать дугу мягче или жестче.

• ARC-160 — это профессиональный комбинированный аппарат для дуговой сварки Stick-Arc и Lift-TIG промышленного уровня.Он совместим со всеми электродами: E6010, E6011, E6013, E7014, E7018 и др. Аппарат имеет отличную функцию дуговой сварки Lift-TIG; 5-160A удобно сваривает тонкую нержавеющую сталь и другие металлы.
• Функция автоматического выбора автоматически определяет входное напряжение, что позволяет легко переключаться между входной мощностью 100 ~ 250 В / 50 ~ 60 Гц. Можно использовать почти все напряжения и частоты. Регулируемые настройки силы дуги позволяют удовлетворить ваши индивидуальные потребности в сварке.
• Включает передовую инверторную технологию IGBT с превосходными характеристиками дуги и имеет отличную стабильность дуги.Рабочий цикл 80% при 160 А обеспечивает длительную сварку, и аппарат может нормально работать с удлиненным шнуром питания до 700 футов. Шнур питания может противостоять колебаниям мощности и затуханию в кабеле любой длины.
• ARC-160 имеет очень мощные функции, упрощающие запуск и использование. Машина имеет встроенную функцию горячего старта, функцию антиприлипания, функцию регулировки тяги, функцию контроля силы тока и автоматическую компенсацию колебаний напряжения: защита от перенапряжения, защита от пониженного напряжения, защита от сверхтока и т. Д. -защита от нагрузки.
• ARC-160 Stick Arc с Lift-TIG позволяет добиться идеального сварного шва. Это сварочный аппарат высочайшего уровня; Прочность компонентов делает его надежным рабочим инструментом как для профессионалов, так и для отдельных лиц. В комплект поставки входят 7 футов шнура питания, 10 футов узла держателя электрода на 300 А, 10 футов узла заземляющего зажима на 300 А и адаптер питания с 230 В на 115 В.

Технические характеристики:

Упаковочный лист:

• ARC-160 Pro.Аппарат для дуговой сварки.
• 8-футовый шнур питания и вилка 6-50P (на машине).
• Адаптер питания с 230 В на 115 В.
• Держатель электрода 200A, кабель 10 футов, соединение 35-50 мм.
• Рабочий зажим на 200 А, кабель 10 футов, соединение 35-50 мм.
• Электрод из 2 частей, 3/32 дюйма
• Электрод из 2 частей 1/8 дюйма
• Руководство пользователя.

Инверторный контроллер сварки от китайского производителя, завода, завода и поставщика ECVV.com

Экспортные рынки:	Северная Америка, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Средний Восток, Восточная Азия, Западная Европа
Место происхождения:	Тяньцзинь в Китае
Детали упаковки:	Коробки

Краткие сведения

• Название бренда: Розен
• Материал: IGBT
• цвет: красный
• гарантия: 1 год
• Сертификация: ISO9001

Технические характеристики

Среднечастотный инверторный контроллер контактной сварки

Мы разрабатываем и поставляем различные типы контроллеров контактной сварки.Он обычно используется для управления трансформатором средней частоты. Как видно из графиков, наш сварочный контроллер MFDC может выдавать ток в постоянном токе. Таким образом, с помощью нашего сварочного контроллера легче контролировать процесс сварки, сварка может быть быстрее, а процесс сварки — более стабильным. Частота контроллера сварки составляет 1 кГц, поэтому при источнике питания 50 Гц процесс регулировки электрического тока происходит быстрее и точнее. Как показано на этих графиках, наш СРЕДНЕЧАСТОТНЫЙ сварочный контроллер может стабильно контролировать электрическую мощность.

Среднечастотный инверторный контроллер контактной сварки

Модель	MF1-400	MF1-800	MF1-1200	MF1-2400
Напряжение питания	380 В переменного тока / 400-460 В	380 В переменного тока / 400-460 В	380 В переменного тока / 400-460 В	380 В переменного тока / 400-460 В
Максимум.Первичный ток	400А	800A	1200A	2400A
Максимальный вторичный ток	20КА	35КА	54КА	120КА
Выходное напряжение	500 В	500 В	500 В	500 В
Охлаждающая вода	6 л / мин, T <= 30 градусов	6 л / мин, T <= 30 градусов	12 л / мин, T <= 30 градусов	18 л / мин, T <= 30 градусов

Usewell® 220v 50hz 160amp портативный инверторный сварочный аппарат Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы размещаете заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправить по адресу: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Ориентировочные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии.
