На сколько можно удлинить сварочные кабели на твоем инверторе | Ручная дуговая сварка

Всех приветствую . Продолжаем разбирать нужные и интересные темы для начинающих сварщиков , и сегодня на повестке дня очень важная информация , а именно на сколько можно удлинить сварочные кабели на твоем инверторе . Когда покупаешь новый сварочник , то его кабеля длинной с гулькин нос ! Но если ты собираешься заниматься сваркой в пределах своего гаража , то можно не заморачиваться и оставить все как есть .

Источник Яндекс картинки

Но вот если ты собираешься варить и за пределами гаража , то тут желательно купить и поставить сварочные кабели нормальной длинны . Сварочные кабели различаются по многим характеристикам , но мы остановимся на самом главном — его сечении , и какой провод подходит для твоего аппарата в зависимости от его характеристик .

Источник Яндекс картинки

Сечение кабеля для инвертора выдающего сварочный ток 80-100 А должно составлять 6 мм2 , инвертор 120 А-10 мм2 ,инвертор 180 А — 16 мм2 , инвертор 200 А — 25 мм2 , дальше продолжать не буду , потому что это самые многочисленные бытовые инверторы , для более мощных аппаратов эту информацию можно легко найти в интернете .

Источник Яндекс картинки

Вот мы узнали необходимое сечение кабеля для твоего инвертора , а теперь можно вычислить максимально возможную длину этого кабеля . А как это сделать я не знаю , да шучу шучу ! Для этого существует специальная формула ( Lmax =Sk /k ) где Lmax — это максимальная длина кабеля , имеется ввиду общая длина плюса и минуса кабелей . Sk — это максимальное сечение кабеля , имеется ввиду медного кабеля естественно , а k — это коэффициент , но тут он при токах 200 — 500 А равен 2 , а при токах менее 200 А его величину делим на 100 , пример инвертор 190 А -делим на 100 и коэффициет получается 1.9 . Вот и собрали все нужные нам данные для расчета , давайте узнаем длину .

Источник Яндекс картинки

Берем для примера 190 амперный инвертор , его коэффициент будет 1.9 , нужное сечение 16 мм2 , делим по формуле и получаем результат 8.4 метра , ну давайте округлим и получим 9м — вот такая общая длина минусового и плюсового кабеля возможно на таком аппарате , ну а там как вам угодно 9 метров делить на держак и массу . Теперь возьмем 200 амперный инвертор и вычислим все по формуле , получаем 12.5 метров общей длины . Как видим , что чем мощнее аппарат , тем большую длину кабеля мы сможем на него поставить . Знание — сила !

Источник Яндекс картинки

Хотя формулы формулами , а на моем 200 амперном инверторе оба кабеля по 10 метов и работаю я им уже лет 6 . Мне нравится , когда массу я могу подсоединить рядом с местом сварки .

Надеюсь статья была полезной! Если ты решил самостоятельно осваивать Ручную дуговую сварку, то просто кликай на этот текст, чтобы перейти на главную страницу канала, где можно сразу подписаться и выбрать для себя наиболее интересные статьи!

Кабель для сварочного аппарата — обзор марок, сравнение, советы при покупке

Часто встречаются ситуации, когда необходимо заменить старый сварочный кабель на новый, либо вместе с инвертором шел слишком короткий или некачественный сварочный кабель. Например, владельцы сварочного аппарата Ресанта обращают внимание, что в комплекте часто идут омедненные кабели.


Выбор марки кабеля для сварочного аппарата


Наиболее популярный кабель для сварки – силовой кабель марки КГ, расшифровывается как К – кабель Г- гибкий.

Силовой кабель КОГ1 второй по популярности сварочный кабель, его используют в случае, когда необходимо проводить сварочные работы в труднодоступных местах. КОГ расшифровывается как кабель особой гибкости.

Также вам может встретиться предложение купить сварочный кабель марки КРПТ, расшифровывается как кабель резиновый переносного типа. Однако стоит знать, что данная марка снята с производства и сегодня ближайшим аналогом является кабель КГ

Марки КГН и КГ-ХЛ внешне ничем не отличаются от кабеля КГ. Однако оболочка у КГН выполнена из масло-бензостойкой резины на основе бутадиеновых каучуков, что защищает кабель от попадания искр, масел, бензина.

КГ-ХЛ для сварки вам понадобиться только для проведения работ в экстремальных условиях при температурах ниже -40 С. Кабель КГ-ХЛ рассчитан на эксплуатацию от – 60 до + 60 градусов.

Помимо широко распространенных сварочных кабелей КГ и КОГ существуют и другие марки кабелей для электросварочного оборудования, такие как КПЭС, КВС.

Марка КПЭС относится к полому типу кабелей, то есть в таком кабеле нет жил, вместо них используется круглая металлическая трубка. КПЭС предназначен для подачи электродов в место сварки и для подачи тока 42В/48В переменного/постоянного напряжения, кабель используется для дуговой сварки автоматического и полуавтоматического типа, в том числе под флюсом. Работать с таким кабелем можно при температуре не ниже – 10 С. Кабель имеет достаточно короткий срок службы в зависимости от диаметра канала, например, с диаметром канала более 3 мм срок службы составляет не менее 3-х месяцев, более 6мм – не менее 1,5 года. Производитель кабеля – ТД «Укркабель». Помимо сварочных работ применяется для подключения электропечей.

Марка КВС расшифровывается как кабель с ПВХ изоляцией сварочный. Применяется для подключения держака сварочного аппарата к источнику питания до 127/220В переменного/постоянного напряжения. Рабочие температуры КВС от минус 40 до плюс 40 градусов. Так как в КВС используется изоляция из поливинилхлорида, то он не обладает такой гибкостью как кабель КГ.

Купить кабель для сварочного аппарата
вы можете в нашем каталоге!

Разница между сварочным кабелем КГ и КОГ1


Визуально конструкция сварочного одножильного кабеля КГ и КОГ1 похожа и разницы между ними казалось бы нет:
  1. Многопроволочная медная жила, т.е. состоящая из отдельных проволочек.

  2. Синтетическая плёнка по жиле (визуально похоже на полиэтилен, целлофан).

  3. Резиновая изоляция

  4. Резиновая оболочка

В кабеле КОГ1 возможно наложение общей изоляционно-защитной оболочки с большей толщиной (не менее 2-3 мм)

Тем не менее отличия между сварочными кабелями КГ и КОГ1 есть и весьма существенны:

  1. Класс гибкости

    Сварочный кабель КГ имеет 5-ый класс гибкости, а КОГ1 – 6-ой. Что это значит? Это значит, что диаметр проволочек 6-го класса тоньше 5-го класса. Например, у КГ 1х16 диаметр проволочек жилы составляет 0,41 мм в соответствие с ГОСТ 22483-77, а у КОГ1 1х16 – 0,21мм, поэтому КОГ1 1х16 гибче и мягче. В связи с этим у КОГ1 минимальный радиус изгиба меньше, это значит, что его можно больше согнуть под нужным вам углом.

    ВАЖНО! Кабель КОГ1 более гибкий по сравнению с кабелем КГ

  2. Вес кабеля

    Вес 1 м кабеля КОГ 1х16 составляет 240 г, вес КГ 1х16 – 310 г. Чем длиннее вы выберете сварочный кабель, тем он более тяжелый. С учетом, что длина сварочного кабеля может достигать 40 м ,то разница составит несколько килограммов.

  3. Разные параметры напряжения

    Кабель КГ рассчитан до 660 В при напряжении переменного тока (до 400 Гц) вольт, а КОГ — до 220 вольт и 50 Гц.

Рекомендации при покупке сварочного кабеля.

1. Кабель должен иметь медную многопроволочную жилу. На рынке может попасться китайский кабель КГ, в жиле которого содержание меди будет не больше 60-70%, цвет такой меди заметно тусклее. Вывод, покупайте КГ у проверенных поставщиков у которых ест сертификаты на продукцию.

ВАЖНО! От качества меди зависит передача тока по кабелю и в итоге качество сварки.

2. Кабель должен быть достаточно гибким с классом гибкости жил не ниже 4, так как в процессе работы со сварочным аппаратом приходиться менять положение и место, а кабель при этом должен не бояться изгибов и не создавать дополнительных помех.

3. Сечение кабеля должно быть подобрано исходя из параметров максимального тока сварочного аппарата.

ВАЖНО! Неправильно подобранное сечение кабеля ведет к перегреву кабеля.

4. Обращайте внимание на изоляцию кабеля, она должна быть достаточной толщины. Например, для кабеля КГ 1х16 толщина изоляции составляет не менее 1,1-1,2 мм с учетом допускаемых отклонений согласно ГОСТ 23286-78. Изоляции чаще всего выполнена из резины, в руках кабель должен легко гнуться.

Кабель питания сварочного аппарата


 Для питания сварочного аппарата также необходимо использовать кабели и провода для подвижного монтажа, так как инвертор в процессе работы все же приходится перемещать. В качестве таких марок подойдет тот же кабель КГ или ПВС. Эти же марки подходят в качестве удлинителя для сварочного аппарата. Рекомендуемое сечение не меньше 2,5 мм2 при длине не больше 20 м. В любом случае сечение питающего кабель для сварочного аппарата необходимо подбирать в зависимости от номинала автомата источника, чтобы защитить кабель от перегрузки. Также необходимо учитывать потери напряжения, если кабель достаточно длинный (больше 20м).

Кабель для заземления сварочного аппарата

Сварочные аппараты, запитанные через гибкие кабели или имеющие стационарное подключение к питанию как правило имеют отдельный провод заземления. Для стационарного сварочного оборудования обычно заземляющий кабель одним концом крепится корпусу аппарата, а другим к металлическому стержню в земле. Благодаря этому создается равенство потенциалов, и даже если корпус аппарата будет под напряжением, удара током при соприкосновении не произойдет.

В качестве кабеля для заземления сварочного аппарата используют кабель с медными жилами сечением не менее 6 мм2. В качестве заземляющего кабеля можно использовать марки ПВ6-3, ПУГВ и другие.

как правильно подключить кабели к аппарату и сети 220в – Расходники и комплектующие на Svarka.guru

Сварочный полуавтомат является очень удобным устройством для работы дома и в маленьких мастерских. С ним можно работать в любых условиях, не требуется особая подготовка рабочего места, он компактен почти как обычный инвертор.

В отличие от ручной дуговой сварки, для работы с ним не требуется высокая квалификация сварщика. Правильная настройка сварочного полуавтомата позволяет выполнять качественно работы и сварщику невысокой квалификации.

В зависимости от вида свариваемого материала, его толщины требуется правильно выставить скорость подачи проволоки, защитного газа. Дальше сварщику требуется равномерно вести горелку вдоль шва, и получится качественный сварной шов. Вся сложность заключается в правильном подборе параметров сварки для конкретного материала.

Устройство

Медь из доступных металлов служит лучшим проводником. В сочетании с гибкостью это делает ее идеальным материалом для изготовления основы сварочного провода- токопроводящих жил.
Конструкция состоит из следующих основных частей:

  • медная жила, скрученная из большого числа медных проволочек диаметром до 0, 5 мм;
  • разделительный слой- тонкая оболочка, предупреждающая слипание жилы и слоя изоляции, может дополняться тальком или другим порошком;
  • изолирующее покрытие, состоит из каучука, резины или другого полимера.

На концах предусмотрены контакты для того, чтобы подключаться к инвертору и держателю. Они опрессовываются и пропаиваются для обеспечения наилучшего контакта.

Характеристики

Важнейшая характеристика нужная для провода- его сечение. Оно определяет максимальный ток, проходящий через кабель. Не менее важно и сопротивление, обуславливающее потери электроэнергии на пути от аппарата к электроду. Большое значении имеют механические параметры:

  • прочность: способность выдерживать нагрузки;
  • упругость: способность возвращаться к начальной форме после деформации
  • температурная стойкость: способность сохранять рабочие свойства при изменении температуры;
  • способность выдерживать солнечный свет и влажность;
  • сопротивляемость грибку и плесени;

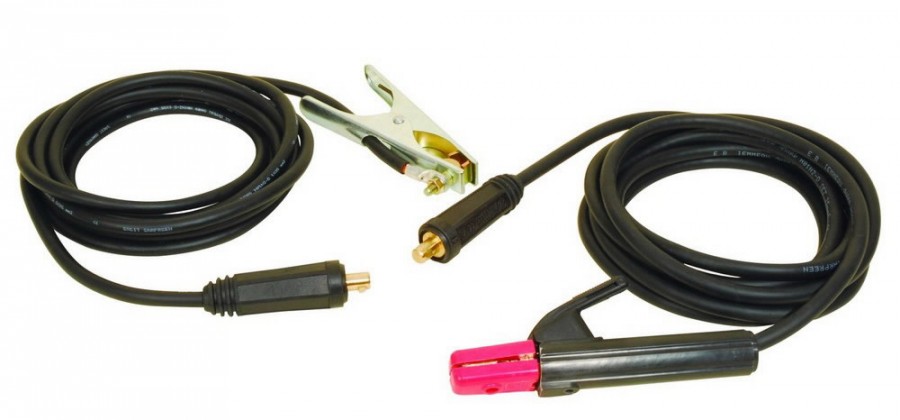

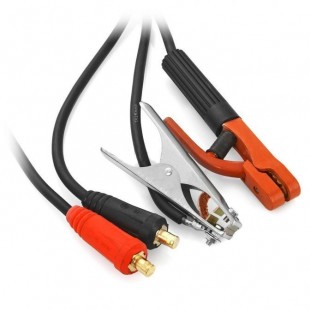

Комплект соединительных сварочных проводов, поставляемый вместе с аппаратом, соответствует ему по допустимому сечению и длине.

Виды

С инверторами бытового и полупрофессионального класса, наиболее распространенными в домашних мастерских, в основном используются одножильные провода марки КГ.

В зависимости от назначения и характеристик они бывают:

  • КГ-ХЛ, изоляция выполнена из морозоустойчивого каучука, они работают на холоде;
  • КГ-Т, изоляция пропитана веществами, предотвращающими рост грибка и плесени, используются во влажном климате
  • КОГ, провода повышенной гибкости, для сварки в труднодоступных местах, например, в судостроении.

По числу жил они подразделяются на:

Одножильный

Большая часть инверторных проводов выполняются одножильными.

Один провод соединяет клеммы аппарата с держателем электрода, другой- с зажимом массы на заготовке.

Двужильный

Используются для высокочастотной сварки и работы переменным током. Две жилы имеют собственную изоляцию, снаружи они покрыты еще одним изоляционным слоем. В качестве материала используются сплавы меди и других цветных металлов.

Трехжильный

Такие провода применяются, чтобы подсоединять системы автоматической сварки, соединяющих трубопроводы и большие емкости.

Каждая жила также имеет собственную изоляцию.

Методика работы с разными металлами

Поскольку без розжига дуги процесс сварки невозможен, то следует знать, что существует 2 метода сделать это:

  • нужно несколько раз стукнуть по металлу электродом, пока не произойдет зажигание дуги.
  • нужно электродом, как спичкой, чиркнуть несколько раз по металлу.

Каждый мастер подбирает наиболее удобный и подходящий способ зажигания дуги. Но чиркать нужно не где попало, а вдоль линии сварного шва, чтобы на заготовке не оставались следы.

Место, в котором плавится металл под воздействием электрической дуги, называют сварочной ванной. Чтобы ее двигать вдоль линии шва, применяют один из методов, показанных на следующем рисунке.

Для нормального движения ванны электрод наклоняется под углом 45-50°. Наклоняя присадку под разными углами, можно управлять шириной ванны. Каждый мастер подбирает оптимальный угол наклона для получения шва приемлемого качества.

Электрод может принимать положение углом назад или углом вперед. Чтобы получить широкий шов, используется наклон оснастки углом вперед, поскольку при таком способе получается меньший нагрев. Данным методом варят тонкие металлы. Толстый металл принято варить углом назад.

Для сварки цветных металлов придется подключить аргоновую горелку к сварочному инвертору и использовать уже неплавящийся электрод (вольфрамовый). Присадкой в данном случае служат металлические прутки, которые помещаются на линию шва и плавятся электрической дугой. В процессе сварки ванна обдувается инертным газом.

Выбор сечения

Корректно выбранное сечение сварочного кабеля для инвертора позволит работать безопасно и с ожидаемой производительностью. При недостаточном сечении сопротивление провода будет вызывать потери тока на его нагрев, в результате аппарат не сможет развить необходимый сварочный ток и качество шва резко ухудшится. На инверторе в таком случае начнет моргать индикатор, свидетельствующий о перегрузке.

Важно! при продолжительной работе перегревающимся кабелем возможно оплавление изоляции и клеммы соединения. Это часто приводит к выходу оборудования из строя и даже к возгоранию.

Для того, чтобы подсоединить маломощные инверторы переносного типа работающие от сети 220в, используют легкие и гибкие провода сечением до 16 мм2.

Для более производительных устройств потребуется сечением до 50 мм2.

Правила обслуживания инверторного аппарата

Техническое обслуживание сварочного аппарата инверторного типа, включает в себя следующие пункты.

  1. Внешний осмотр. Его необходимо проводить каждый раз перед началом работы и после нее для обнаружения возможных повреждений изоляции сварочных кабелей и сетевого шнура. Также при внешнем осмотре проверяется отсутствие повреждений корпуса и органов управления (нужно проверить регулятор тока).
  2. Проведение внутренней очистки агрегата. Проводится она после снятия кожуха с аппарата для удаления из всех его узлов пыли и накопившихся загрязнений. Очистка производится с помощью направленного потока сжатого воздуха на запыленные детали.
  3. Проверка и зачистка клемм аппарата. Периодически следует проверять места, к которым подсоединяются силовые кабели. Если на клеммах обнаружено окисление, его следует удалить с помощью мелкой наждачки.

Также следует избегать попадания на инверторный сварочный аппарат капель воды, водяных паров и других жидкостей, способных проникнуть внутрь агрегата и вызвать замыкание электрических цепей. Если какая-либо жидкость все же проникла в аппарат, то следует снять с него кожух и удалить всю влагу. Особенно тщательно следует высушить электронную плату инвертора, используя обычный фен.

В домашнем хозяйстве умение обращаться со сварочным аппаратом является огромным преимуществом. В строительстве или сборке какой-то техники своими руками без сварочного соединения металлических конструкций просто не обойтись. При этом владеет этим навыком ограниченный круг людей, которые прошли специальное обучение. Многие думают, что только на курсах могут дать полезные и важные уроки владения сваркой, хотя на самом деле этого можно достичь, изучая теоретический материал и постоянно оттачивая мастерство.

Правильное подключение

Правильное соединение гарантирует сварщику производительную и безопасную работу.

Подключение проводов к сварочному аппарату требует соблюдения ряда правил:

  • на конце обязательно должна быть клемма, обжатая или пропаянная;
  • провод по своему сечению должен соответствовать максимальному рабочему току аппарата плюс запас в 20%
  • следует внимательно следить за полярностью подсоединения и соблюдать ее;
  • кабель должен лежать в рабочей зоне свободно, без натяжения и петель.

Как подключить сварочный аппарат, если провода не хватает до зоны сварки? Можно нарастить его длину.

Дополнительные параметры

Помимо простейших устройств на рынке присутствуют и более продвинутые модели с расширенным функционалом. Давайте рассмотрим их возможности и для чего нужны дополнительные настройки.

Индуктивность (настройка дуги)

Самая популярная функция, которая активно внедряется даже в сварки бюджетного класса – настройка индуктивности. Параметр позволяет управлять жесткостью дуги и изменять характеристики сварного шва. Так, при минимальной индуктивности заметно снижается температура дуги и глубина проплавления, шов получается более выпуклый. Подобная настройка помогает сваривать тонкие детали, а также металлы, чувствительные к перегреву. При максимальной индуктивности вырастает температура плавления, ванна получается более жидкой, а глубина проплавления – максимальной. Валик такого шва ровный, без выпуклостей. Данный режим используется для проплавления толстого металла, работы в угловых соединениях.

Зная как реагирует дуга на изменение индуктивности сварщик может самостоятельно управлять глубиной провара и температурой ванны, для улучшения качества работ и создания более надежных ответственных соединений.

Высокая/низкая скорость

Переключатель, который маркируется как High/Low, в большинстве моделей отвечает за более точную настройку скорости подачи проволоки. Мы уже знаем, что каждый полуавтомат содержит подобный регулятор, но если ваше устройство может работать с проволокой 0.6 и 1.4 мм граничные отметки будут сильно отличаться. Именно поэтому при работе с тонким материалом тумблер устанавливается в положение High и проволока в общем подается быстрей, а для толстого припоя подходит положение Low.

Обратите внимание! Сейчас на рынке представлены сотни товаров от десятков различных производителей, поэтому чтобы наверняка разобраться, какой функционал есть у данной модели, за что отвечает тот или иной регулятор и выключатель следует внимательно изучить инструкцию по эксплуатации.

Можно ли удлинить сварочный кабель на инверторе

Наращивая длину, нужно понимать, что чем длиннее кабель для подключения сварочного инвертора, тем больше потери и ниже результирующая сила тока.
При необходимости вести сварку на большом удалении от аппарата следует подключать провода большего сечения, чтобы скомпенсировать потери.

При сращивании в единую схему 380в кабелей, оснащенных клеммами с отверстием, их следует зачистить и надежно соединить болтом с гайкой, не забыв проложить шайбы большого диаметра. Место соединения необходимо тщательно заизолировать с учетом того, что провод будут неоднократно протаскивать по металлу и бетону.

Как подключить инвертор, если на кабеле нет опрессованной клеммы? Провода сращивают путем многократного переплетения проволок, составляющих жилу. Потом место соединения следует пропаять и обжать.

В Абакумов, сварщик 5 разряда, Северная верфь: «Я стараюсь не удлинять кабель. По мне так проще подтащить аппарат поближе, чем возиться с оплетением и опрессовкой. К тому же удлиненный чаще цепляется и запутывается, на нем большие потери тока».

Существуют также специальные кабели-удлинители, имеющие опрессованные и изолированные разъемы. Их тип должен соответствовать разъему вашего аппарата.

Важно! Все разъемы перед соединением нужно тщательно зачистить нулевой шкуркой и обезжирить для улучшения контакта.

Заводы-изготовители не оговаривают ограничений на длину кабеля. В каждом случае сварщик сам решает, что лучше- удлинять или почаще перетаскивать инвертор и бензогенератор.

Общая информация

Для начала немного общей информации касаемо настройки полуавтомата. Вы должны понимать, что в мире не существует идеального режима сварки, при котором можно работать с любым металлом и при этом получать достойный результат. Настройки в любом случае необходимо корректировать, учитывая тип металла, его толщину, а также пространственное положение при сварке и тип шва.

Чтобы лучше понимать зависимость конечного результата от выбранных настроек, представьте, что настраивая аппарат, вы как бы настраиваете количество тепла, которое собираетесь вложить в плавление присадочной проволоки. И количество этого самого тепла будет разным, при работе со сваркой тонких или толстых деталей. Тонкому металлу требуется меньшее количество тепла, в противном случае может образоваться прожог. А вот толстому металлу тепла нужно больше, чтобы не было непроваров.

Маркировка сварочных кабелей

Маркировка сварочного провода состоит из нескольких групп букв и цифр. По ней можно понять, какая модель перед нами.

Сначала следует несколько букв, указывающих на тип кабеля.

После типа через тире может следовать указание на климатический класс провода:

Далее идет цифра, обознающаяся число жил- 1, 2 или более. Завершает обозначение сечение кабеля в мм2.

Требования по безопасности

При сварных работах следует соблюдать следующие требования:

  • нельзя работать проводами с нарушенной изоляцией и недостаточного сечения;
  • провод в рабочей зоне должен размещаться свободно, не цепляясь за руки или ноги сварщика;
  • в рабочей зоне должно быть достаточно света для уверенного перемещения сварщика;
  • при соединении с аппаратом нужно соблюдать полярность.

Правильно подобранные провода для сварочного инвертора- залог безопасной и производительной работы. Нужно обращать внимание на сечение, длину и климатический класс кабеля. Удлинение кабеля можно проводить в строгом соответствии с требованиями правил.

Как зажать в держаке

Метод фиксации сварочного кабеля зависит от типа электрододержателя: самодельный или покупной (произведенный компаниями соответствующего профиля).

Типы самодельных держаков и способы их сборки, их основные достоинства и недостатки рассмотрены в статье “Держатель электродов для сварочного аппарата“. В данной статье также представлен метод правильного и надежного подсоединения кабеля к электрододержателю.

Также следует обратить внимание на рекомендации мастера, которые помогут самостоятельно изготовить профессиональный грамотный держатель. Для наглядности представлено видео сборки держака.

Чтобы понять, как подсоединить сварочные кабели к приобретенному держателю, рекомендуем ознакомиться с представленным далее видео. Исполнитель может наглядно ознакомиться с тем, что кабель вместе с металлической прокладкой (пластинкой) вставляется в соответствующее отверстие и надежно фиксируется ключом посредством затягивания винтов.

Сварочные провода. Как правильно выбрать сечение

Сварочные провода, которыми комплектуются сварочные аппараты, иногда бывают недостаточно длинны. Поэтому, довольно часто пользователи бытовых сварочных аппаратов бывают не довольны длиной штатных сварочных проводов, идущих в комплекте с аппаратом. В этой ситуации логично ожидать, что многие захотят удлинить сварочные провода. И тут возникает проблема: нужно правильно подобрать сечение проводов, т.к. токи и мощности по ним идут большие.

Итак, как же правильно подобрать сечение сварочных проводов при необходимости их удлинения?

Рассчёт площади сечения сварочных проводов

На самом деле, тут всё достаточно просто — достаточно вспомнить физику из школьной программы. Там была такая формула:

R=?*L/S,

где:

  • R — полное сопротивление проводника,
  • ? — удельное объёмное сопротивление проводника,
  • L — длина проводника,
  • S — сечение проводника.

Теперь просто размышляем. Поскольку производитель выпустил данную модель сварочного аппарата с этими проводами, то нам нужно сохранить их сопротивление точно таким же. Таким образом, переменную R мы должны сохранить без изменения.

Удельное объёмное сопротивление проводника ? мы изменить попросту не можем, т.к. оно постоянно для каждого материала. Для меди оно равно примерно 0,017, но нам это не важно — сейчас сами поймёте, почему.

И вот мы подошли к L — той самой величине, которую мы хотим увеличить. Поскольку R и ? мы изменить не можем, то единственное, что мы можем изменить — это S, т. е., сечение провода. А теперь самое приятное…

Простой способ удлинить сварочные провода

Вспоминаем математику: если мы умножаем числитель, то, чтобы сохранить значение R, во столько же раз мы должны умножить и знаменатель. Т.е., нам не нужно ничего считать, не нужно задумываться о единицах измерения и т.д. — просто во сколько раз мы увеличиваем длину сварочных проводов, ровно во столько же раз нам нужно увеличить их сечение.

Например, у нас провода были длиной 2 метра, а мы хотим сделать 4 метра. 4 больше 2-х ровно в 2 раза, значит сечение тоже надо увеличить в 2 раза. Всё!

Единственный момент, на который следует ещё обратить внимание — это соединение новых сварочных проводов с клеммами и наконечниками. Ведь если провода стали толще, то, возможно, они не подойдут к прежним клеммам и наконечникам. Поэтому, имеет смысл обратить внимание на этот вопрос заранее.

Ещё по теме:

Что скрывают производители сварочных инверторов

Каким должен быть сварочный ток на самом деле



Видеокурсы:

Как варить электросваркой

Как установить сварочный ток правильно

Как выбрать маску «хамелеон»

Как настроить маску «хамелеон» правильно

Как выбрать сварочный инвертор

Подключение сварочных кабелей — Полезные статьи — ООО ТД «ОптКабель»

Выбирая и подключая сварочный кабель, необходимо учитывать тип сварочного оборудования, только в этом случае можно рассчитывать на его безопасную и эффективную работу. Есть важные моменты, которые помогают.

Особенности подключения при использовании со сварочными аппаратами.

Важно знать некоторые моменты, которые касаются использования удлинителя. Например, чем он больше, тем больше потери. Однако для того чтобы не допустить серьезные потери, следует использовать удлинитель с толстым кабельным сечением, и дополнительных потерь можно избежать, удлиняя кабель. Это значит, что сечение должно быть не просто толстым, а очень толстым.

Известно, что для подключения сварочного аппарата применяется штепсельная вилка. Она должна соответствовать установленным  требованиям термопропускной способности. У вилки должен быть наконечник, который обеспечивает заземление. Как раз к нему и должен подключаться подходящий кабель. Важно: вилка не должна подключаться к обычной домашней розетке.

Необходимо выполнить соединение обратного кабеля «земля» с нужной клеммой. При этом соединение должно выполняться с минимальным расстоянием от будущего шва.  Чтобы закрепить провод-держатель с выдающимся элементом электрода, нужно использовать специальный зажим. Если произошла поломка питающего кабеля, нужно немедленно выполнить замену. Лучше всего, если этой работой будет заниматься профессионал.

Особенности подключения при работе со сварочным инвертором

Кабели инвертора важно подключать в соответствии с  отметками полярности, которые имеются на силовом блоке. Зажим массы с проводом нужно выключить в разъем, на котором есть отметка «минус», а электродо-держатель предназначен для отметки «плюс», которая есть на силовом блоке. Инвертор должен быть отключен. Лучше всего отсоединить его от сети.




Читайте также:

16 июня 2017г.

Сварочные провода — 120 фото подбора сечения и маркировки кабеля

Провода для сварочного аппарата выступают в качестве гибких полупроводников электрической энергии. Они представляют собой сложные плетенные конструкции в составе которых присутствуют несколько разновидностей проволоки разного диаметра. Эти изделия подключают к сварочной установки для осуществления соединения разных деталей.

В процессе выбора, необходимо учитывать площадь сечения, максимальное напряжение установки и падение напряжения сварочного контура в момент сварочных работ. Опытные специалисты, рекомендуют соблюдать перепад электричества в процессе осуществления железного шва.

Краткое содержимое статьи:

Как правильно выбрать сварочные комплектующие?

Сегодня в специализированных магазинах представлен широкий выбор сварочных установок. Большинство из них собираются за рубежом. Начинающему сварщику, довольно часто, сложно сделать правильный выбор. Что необходимо учитывать при покупке данного оборудования?

Сварочный аппарат состоит из:

  • сварочного трансформатора. Здесь регулируется процесс подачи электричества. В дальнейшем, переменный ток начинает преобразовываться в постоянный. Перебои подачи электро питания быстро блокируются специальным предохранителем;
  • инвектор;
  • сварочные выпрямители.

Как подключать сварочные провода?На поверхности сварочного аппарата имеются два разъёма куда необходимо установить комплектующие. В момент присоединения важно соблюдать правильность вольтажей. Если неправильно подсоединить провода может возникнуть резкий скачок напряжения, что спровоцирует преждевременную поломку аппарата.


Большинство потребителей полагают, что устройство должно иметь огромный вес. На самом деле это не так. Современные установки имеют компактный размер. Они отличаются по типу мощности и способу работы.

Для домашнего использования можно приобрести сварочный аппарат минимальной мощностью. Он способен соединить различные виды труб и металлического профиля.

Маркировка сварочных проводов

Современные комплектующие сварочного аппарата отличаются по стоимости, количеству жил в составе провода и размеру. В продаже представлены:

Одножильный кабель. Эти изделия выполняют из медной проволоки. Они обладают хорошими показателями. Эти изделия отлично преобразовывают электрическую энергию, обладают хорошей проводимостью и эластичны. Провод сварочный медный обладает полу проводниковым действием. Он подходит для инвекторной установки.


Двужильный. Две разновидности жилы выполняют роль плюса и минуса в процессе соединения деталей.  Длина сварочного провода может варьироваться от 1 до 8 м. Эта разновидность проводит высокочастотный ток. В составе изделия присутствуют: медь и проводниковые металлические сплавы.

Трехжильный. Этот провод часто применяют в процессе сваривания трубопроводной и газовой сети. Благодаря такой разновидности места соединения имеют гладкую поверхность и прочное основание. Довольно часто, из такого вида делают удлинитель для сварочных проводов.

Маркировка включает в себя следующие обозначения:

  • КС – сварочный кабель;
  • П – имеется полимерная защита основания;
  • числа на поверхности изделия информируют о количестве жил в составе комплектующей;
  • ВЧ – провод пропускает высокочастотный ток.  Маркировка П обозначает полупроводниковый эффект.

Сечение кабеля

Сечение кабеля напрямую зависит от его параметров. Чем больше жил в составе изделия, тем выше его производительность.


Незначительное сечения провода составляет около 6 мм. Его применяют для инвекторного аппарата и при напряжении в 220 Вт.

Для автоматических установок принято использовать большое сечение жил. Оно должно составлять от 36 до 50 мм. В магазинах, как правило, представлен подробный каталог, который содержит в себе подробное описание каждой разновидности.

Если сечение и количество жил подобрано неправильно, то увеличивается риск возникновения короткого замыкания. В некоторых случаях сгорает трансформаторное устройство.

При маленьком сечении, электроэнергия будет собираться в области предохранителя. В этом случае сварочная установка отключится при любом скачке напряжения. На фото сварочных проводов изображены разновидности комплектующих для сварки.

Фото сварочных проводов

Также рекомендуем посетить:

Сварочный Кабель — Инструменты — OLX.ua

60 грн.

Договорная

Червоные Поди Вчера 21:05

800 грн.

Договорная

Кривой Рог, Покровский 6 февр.

50 грн.

Договорная

Мелитополь 5 февр.

100 грн.

Договорная

Кривой Рог, Метталургический 4 февр.

Кабели от аккумулятора к инвертору | 2/0 и 4/0 AWG

org/Product»> org/Product»> org/Product»>
Кабели от аккумулятора к инвертору, 2/0 AWG, 10 футов (120 дюймов), красная / черная пара AltE 2/0 10 ФУТОВ BC-PAIR ALTBC-2 / 0-120RB Кабели от аккумулятора к инвертору, 2/0 AWG, 10 футов (120 дюймов), красная / черная пара 2/0 AWG 120 дюйм 198,36 $
Кабели от аккумулятора к инвертору, 2/0 AWG 15 футов (180 дюймов), пара красный / черный AltE 2/0 15 ФУТОВ BC-PAIR ALTBC-2 / 0-180RB Кабели от аккумулятора к инвертору, 2/0 AWG 15 футов (180 дюймов), красная / черная пара 2/0 AWG 180 дюйм 194 доллара.94
Кабели от аккумулятора к инвертору, 2/0 AWG, 5 футов (60 дюймов), красная / черная пара AltE 2/0 60 «БЦ-ПАРА ALTBC-2 / 0-60RB Кабели от аккумулятора к инвертору, 2/0 AWG, 5 футов (60 дюймов), красная / черная пара 2/0 AWG 60 дюйм 89,00 долларов США
Кабели от аккумулятора к инвертору, 2/0 AWG, 8 футов (96 дюймов), красная / черная пара AltE 2/0 96 «БЦ-ПАРА ALTBC-2 / 0-96RB Кабели от аккумулятора к инвертору, 2/0 AWG 8 футов (96 дюймов), красная / черная пара 2/0 AWG 96 дюйм 99 долларов.00
Кабели от аккумулятора к инвертору, 4/0 AWG, 10 футов (120 дюймов), красная / черная пара AltE 4/0 10 ФУТОВ BC-PAIR ALTBC-4 / 0-120RB Кабели от аккумулятора к инвертору, 4/0 AWG, 10 футов (120 дюймов), красная / черная пара 4/0 AWG 120 дюйм 198,00 долл. США
Кабели от аккумулятора к инвертору, 4/0 AWG, 15 футов (180 дюймов), красная / черная пара AltE 4/0 15 ФУТОВ BC-PAIR ALTBC-4 / 0-180RB Кабели от аккумулятора к инвертору, 4/0 AWG, 15 футов (180 дюймов), красная / черная пара 4/0 AWG 180 дюйм 281 доллар США. 60
Кабели от аккумулятора к инвертору, 4/0 AWG 20 футов (240 дюймов), пара красный / черный AltE 4/0 20 ФУТОВ BC-PAIR ALTBC-4 / 0-240RB Кабели от аккумулятора к инвертору, 4/0 AWG 20 футов (240 дюймов), пара красный / черный 4/0 AWG 240 дюйм 279,00 $
Кабели от аккумулятора к инвертору, 4/0 AWG 25 футов (300 дюймов), красная / черная пара AltE 4/0 25 футов BC-PAIR ALTBC-4 / 0-300RB Кабели от аккумулятора к инвертору, 4/0 AWG 25 футов (300 дюймов), красная / черная пара 4/0 AWG 300 дюймов 349 долларов.00
Кабели от аккумулятора к инвертору, 4/0 AWG, 5 футов (60 дюймов), красная / черная пара AltE 4/0 60 «БЦ-ПАРА ALTBC-4 / 0-60RB Кабели от аккумулятора к инвертору, 4/0 AWG, 5 футов (60 дюймов), красная / черная пара 4/0 AWG 60 дюйм 163,56 $
Кабели от аккумулятора к инвертору, 4/0 AWG, 8 футов (96 дюймов), красная / черная пара AltE 4/0 8FT BC-PAIR ALTBC-4 / 0-96RB Кабели от аккумулятора к инвертору, 4/0 AWG, 8 футов (96 дюймов), красная / черная пара 4/0 AWG 96 дюйм 187 долларов.95
Кабели для зарядных устройств 6AWG, 60 дюймов, пара, кольцо / наконечник AltE 6AWG 60 «Кабель зарядного устройства Pr ALTCC-6AWG-60RB Кабели для зарядных устройств 6AWG, 60 дюймов, пара, кольцо / наконечник 6 AWG 60 дюйм 25,00 долл. США
Кабели для зарядных устройств 6AWG, 72 дюйма, пара, кольцевые клеммы AltE 6AWG 72-дюймовый кабель зарядного устройства Pr ALTCC-6AWG-72RB Кабели для зарядных устройств 6AWG, 72 дюйма, пара, кольцевые клеммы 6 AWG 72 дюйм 25 долларов. 00

В чем разница между кабелем аккумулятора и сварочным кабелем?

В чем разница между кабелем аккумулятора и сварочным кабелем? Есть ли? Хотя они похожи, при выборе между ними следует учитывать несколько моментов.

Приложения

Если вам просто нужно простое соединение между аккумулятором и его стартером, аккумуляторный кабель является идеальным решением. Для приложений без резких изгибов или тех, которые имеют прямой выход к источнику питания, кабель аккумулятора является наиболее эффективным вариантом.Медные жилы в кабеле аккумулятора толще и не так плотно уплотнены в оболочке из ПВХ, что делает кабель аккумулятора менее гибким, но более экономичным вариантом, когда преимущества сварочного кабеля не нужны. Из-за более толстых медных жил в кабеле аккумулятора меньше жил по сравнению со сварочным кабелем того же диаметра. Эта разница ограничивает использование кабеля батареи для приложений или проектов, которым требуется не более 60 В.

Когда требуется много изгибов для завершения электромонтажа в приложении, часто предпочитают сварочный кабель из-за его гибкости.Гибкость сварочного кабеля является результатом его конструкции с использованием более тонких жил из меди и изоляции из EPDM. Из-за более тонких медных жил в сварочном кабеле количество меди на фут больше, чем в кабеле аккумулятора, что позволяет сварочному кабелю работать с более высокими напряжениями. Сварочный кабель получил свое название, потому что изначально он использовался для сварочных целей, поскольку часто сварочные аппараты требуют мобильности, а кабель аккумулятора не такой мобильный из-за его неспособности перемещаться, раскручиваться и сгибаться.Тем не менее, сварочный кабель — лучший выбор для тех приложений, где важно удобство использования кабеля.

Элементы

Гладкая оболочка из термопластичного поливинилхлорида (ПВХ) кабеля аккумулятора защищает от растрескивания, истирания, погодных условий, масла и кислот. Кабель аккумулятора соответствует стандартам огнестойкости UL-558 и UL-553.

Точно так же сварочный кабель устойчив к жиру, маслу и воде, а также защищает от порезов и разрывов. Однако сварочный кабель также является огнестойким, но соответствует стандартам UL-1581.Этот рейтинг UL дает ему преимущество перед аккумуляторным кабелем, когда речь идет о защите от элементов.

Окружающая среда

Когда в вашем приложении или проекте требуются простое подключение и защита, аккумуляторный кабель — лучший выбор для поддержания работоспособности электрических соединений. Однако в холодную погоду аккумуляторный кабель становится очень жестким, и с ним трудно работать.

С другой стороны, сварочный кабель идеально подходит для установки в холодную погоду из-за его конструкции с более тонкой скрученной жилой, которая обеспечивает большую гибкость и удобство использования.Однако оба работают одинаково в холодных условиях.

Аккумуляторный кабель представляет собой экономичное и экономичное решение для ваших проектов и приложений с аккумуляторными батареями, которое не требует специальных улучшений, обеспечивая при этом отличную защиту и соединение. Однако, если удобство использования является главным приоритетом, лучше всего подойдет сварочный кабель.

В Del City имеется широкий выбор аккумуляторных и сварочных кабелей, а также все концы сварочного и аккумуляторного кабеля, необходимые для подключения.Если у Вас возникнут вопросы, позвоните нашим специалистам техподдержки по телефону 1.800.658.4757!

Сварочный кабель какого размера мне нужен?

Сварочный кабель какого размера мне нужен?

Выбор сварочного кабеля подходящего размера для работы может быть очень сложной задачей, но не обязательно. Я часто задаю этот вопрос, когда говорю о сварке в полевых условиях.

Я видел много случаев, когда использовался кабель неправильного размера, что приводило к повреждению сварочного кабеля.Часто для выполнения работы выбирается неправильный кабель просто из-за стоимости одного погонного фута кабеля. Однако стоимость не должна быть решающим фактором при выборе правильного кабеля для работы.

Чтобы выбрать кабель правильного размера, мы должны задать себе 3 очень важных вопроса.

  1. На каком расстоянии от источника тока я буду проводить сварку?
  2. Какова моя ожидаемая сила тока, необходимая для правильного выполнения работы?
  3. Какова номинальная мощность и рабочий цикл моей машины?

Для безопасного выполнения нашей задачи мы должны убедиться, что кабель, который мы собираемся использовать, будет поддерживать ток, необходимый для выполнения работы.Сварочный кабель состоит из тонких жил медной проволоки, которая покрыта изолятором и имеет внешнее покрытие из синтетического или натурального каучука. Внешняя оболочка обеспечивает гибкость, защищает от истирания и предохраняет внутреннюю медную сердцевину от контакта с рабочими и окружающей средой. Изоляция кабеля рассчитана на тепловую стойкость.

Типичные значения: 167 ° F (75 ° C), 194 ° F (90 ° C) и 221 ° F (105 ° C). Медные жилы внутри могут выдерживать гораздо более высокие температуры, но перед этим покрытие расплавится и может привести к пожару.Эти кабели обычно рассчитаны на температуру окружающей среды 86 ° F (75 ° C). Более высокие температуры могут привести к снижению пропускной способности по току, поэтому для работы может потребоваться больший диаметр.

Кроме того, сварочные кабели необходимо разложить, чтобы они могли рассеивать тепло во время использования. Плотное соединение сварочных кабелей может увеличить нагрев кабелей. Во время использования сварочный кабель может быть слегка теплым на ощупь, но никогда не должен быть «ГОРЯЧИМ».Если кабель горячий, это хороший признак того, что сварочный кабель недостаточен для используемой силы тока или возникло сопротивление из-за повреждения одного или нескольких компонентов сварочной цепи. Вот почему рекомендуется проверять сварочный кабель и компоненты перед сваркой.

Размер кабеля зависит от его площади поперечного сечения и классифицируется Американским калибром проводов (AWG). Согласно этой диаграмме, провода меньшего диаметра имеют большее число, а кабели большего диаметра имеют меньшее число, например, кабель №5 будет иметь площадь поперечного сечения (), тогда как 1/0 (произносится 1 а) будет иметь площадь поперечного сечения (). См. Таблицу ниже

Размер кабеля в зависимости от площади поперечного сечения

Размер кабеля

(AWG)

Метрический эквивалент

6

13,3

5

16.8

4

21,1

3

26,7

2

33,6

1 ​​

42,4

1/0

53. 5

2/0

67,4

3/0

85,0

4/0

107,2

Как далеко от источника тока я буду проводить сварку?

Чтобы определить подходящий размер кабеля, мы должны сначала определить расстояние от источника питания (сварочного аппарата).Это будет общее количество погонных футов всего необходимого сварочного кабеля, включая зажим заготовки и электрододержатель (внешний механизм подачи проволоки, горелку TIG и т. Д.). Например, если работа будет проводиться на расстоянии 100 футов от источника питания, вам, скорее всего, понадобится 200 футов. сварочного кабеля для замыкания электрической цепи.

Какова моя ожидаемая сила тока, необходимая для правильного выполнения работы?

Это очень важная часть определения подходящего размера кабеля, поскольку выбор слишком маленького размера не приведет к пропусканию ожидаемого тока и может вызвать повреждение самого кабеля. Подумайте, как работает садовый шланг. Он может доставить только определенное количество воды за раз. Если мы попытаемся увеличить количество воды в садовом шланге, шланг выйдет из строя. То же самое и с размером провода и током. Данный размер сможет выдержать только определенное количество тока, прежде чем он поглотит слишком много тепла и выйдет из строя. Это может привести к расплавлению изолированной оболочки, повреждению кабеля и, возможно, к возгоранию.

Какова номинальная мощность и рабочий цикл моей машины?

Машины

рассчитаны на основе их номинальной мощности и рабочего цикла.Номинальная мощность — это максимальная сила тока, которую может производить машина. Выходная мощность обычно указывается в названии машины, например, Rebel 285. Максимальная выходная мощность составляет 285 ампер.

Рабочий цикл — это мера выходной мощности, выраженная в процентах за 10-минутный период. Это отведенное время, в течение которого машина может работать при заданной силе тока до того, как обмотки машины перегреются. Например, машина, рассчитанная на 250 А при 30%, сможет производить 250 А в течение 3 минут (30% от 10 минут.) До того, как машина выйдет из рабочего цикла и выключится. Затем аппарат должен остыть в течение оставшихся 7 минут перед повторной сваркой. Вообще говоря, чем выше номинальная мощность, тем ниже будет рабочий цикл, и наоборот, при уменьшении мощности рабочий цикл будет увеличиваться. Мощность и рабочий цикл вашей машины должны быть указаны на задней стороне машины или на паспортной табличке.

Давайте попробуем упражнение. Если вам нужен ток 150 ампер, а длина сварной конструкции составляет 220 футов.от источника питания, кабель какого размера потребуется?

Рекомендуемые сечения сварочного кабеля AWG — номинальное значение 75 ° C *

Текущий

Рабочий цикл

Комбинированные длины электродов и рабочих кабелей

(амперы)

(%)

от 0 до 50 футов

от 51 до 100 футов

от 101 до 150 футов

от 151 до 200 футов

от 201 до 250 футов

125

30

6

5

3

2

1

150

40

6

5

3

2

1

180

30

4

4

3

2

1

200

60

2

2

2

1

1/0

225

30

3

3

2

1

1/0

250

30

3

3

2

1

1/0

250

60

1

1

1

1

1/0

300

60

1

1

1

1/0

2/0

350

60

1/0

1/0

2/0

2/0

3/0

400

60

2/0

2/0

2/0

3/0

4/0

400

100

3/0

3/0

3/0

3/0

4/0

500

60

2/0

2/0

3/0

3/0

4/0

600

60

3/0

3/0

3/0

4/0

2 2/0

600

100

2 1/0

2 1/0

2 1/0

2 2/0

2 3/0

650

60

3/0

3/0

4/0

2 2/0

2 3/0

700

100

2 2/0

2 2/0

2 3/0

2 3/0

2 4/0

800

100

2 3/0

2 3/0

2 3/0

2 3/0

2 4/0

1000

100

3 3/0

3 3/0

3 3/0

3 3/0

3 3/0

1200

100

4 4/0

4 4/0

4 4/0

4 4/0

4 4/0

1500

100

5 4/0

5 4/0

5 4/0

5 4/0

5 4/0

* Значения приведены для работы при температуре окружающей среды 40 ° C и ниже. Для приложений с температурой выше 40 ° C могут потребоваться кабели большего диаметра, чем рекомендовано, или рассчитанные на температуру выше 75 ° C.

Изображение из Lincoln Electric

Если вы сказали кабель №2, вы правы.

Имейте в виду, что для обеспечения установленной силы тока в кабелях для выполнения работы необходимо содержать кабели, приспособления и аксессуары в хорошем рабочем состоянии. Перед использованием все оборудование необходимо проверить.Если клеммы на источнике питания ослаблены, соединения и перемычки подключены ненадежно, кабели порезаны, порезаны или повреждены, вы не получите желаемый выходной сигнал. Поврежденные кабели могут вызвать дополнительное сопротивление в сварочной цепи и тем самым ограничить сварочный ток. Эти области также нагреваются из-за сопротивления и могут вызвать дополнительные проблемы. Всегда проверяйте исправность оборудования и его исправное состояние.

Зажимы для заготовок — еще один предмет, который обычно является виновником падения силы тока. Убедитесь, что он надежно подключен и не поврежден, и убедитесь, что вы получили зажим для заготовки хорошего качества, многие зажимы, которые поставляются с источниками питания в наши дни, довольно дешевые и хрупкие и сделаны из материалов, которые не проводят электричество, а также им следует. Идите вперед и потратьте лишнюю пару долларов на прочный зажим для заготовок из меди / латуни. Сварка будет намного проще, если вы сделаете свою установку как можно более электрически эффективной. Я надеюсь, что вы нашли информацию в этой статье познавательной, и хотел бы поблагодарить вас за то, что вы нашли время ее прочитать.До следующего раза сделайте каждый шов лучше, чем последний.

Калибр 4/0 0000 AWG Кабель аккумуляторной батареи с концами

ВЫБОР КРАСНОГО ИЛИ ЧЕРНОГО КАБЕЛЯ АККУМУЛЯТОРА И ВЫБОР РАЗМЕРА ПРОШИВКИ

Вы выбираете длину, цвет и концы кабеля из вариантов выше рядом с кнопками покупки. Варианты концов кабеля с медным кольцевым наконечником — 5/16 или 3/8, которые профессионально обжимаются на красной или черной медной батарее с помощью одобренного UL обжимного инструмента, как указано производителем. Затем мы заклеиваем точку подключения клеящейся термоусадочной трубкой того цвета, который соответствует цвету кабеля. Термоусадочная пленка имеет плавкую клеевую подкладку, которая защищает кабель от воздуха и влаги. Медные наконечники имеют оловянное покрытие, устойчивое к коррозии, которое вы увидите на кольцевых клеммах из неизолированной меди.

Если вам нужно что-то особенное в отношении длины или выступов, выходящих за рамки доступных опций, отправьте нам сообщение, и мы сможем вам помочь.

ОБ ИСПОЛЬЗУЕМОМ ПРОВОДЕ:

Этот аккумуляторный кабель с калибром 4/0 AWG для экстремальных условий эксплуатации специально разработан с учетом требований различных сред, при этом оставаясь чрезвычайно гибким.Медный проводник полного размера AWG, сделанный из отожженной электролитической меди с чистотой 99,9%, обеспечит максимальную мощность. Компаунды изоляции и оболочки специально разработаны, чтобы оставаться гибкими даже в холодную погоду и выдерживать температуру от -49 ° C до 105 ° C. Куртка устойчива к химическим веществам, воде, истиранию, маслу, солнечному свету и имеет цветную двойную экструзионную оболочку с белой внутренней изоляцией, которая более четко показывает любые повреждения внешнего кабеля. Этот кабель рассчитан на напряжение до 600 вольт и подходит для использования в автомобилях, проводке солнечных батарей, кабелях аккумуляторных батарей инвертора питания, кабелях морских аккумуляторных батарей и во многих других приложениях, требующих прочного, но гибкого кабеля аккумулятора.Кабели аккумулятора соответствуют требованиям SAE J1127 и J378, что делает их одобренными ABYC и Береговой охраной США для использования на лодках и на море.

ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА СВАРОЧНОГО КАБЕЛЯ:

Медный проводник полного размера AWG

Оболочка из TPE является маслостойкой, в то время как EPDM на многих сварочных кабелях является плохой изоляцией от масла

SAE для автомобильной и морской техники

ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА: CCA POWER WIRE

Наш кабель — Медь . .. НАСТОЯЩАЯ МЕДЬ, но остерегайтесь других «кабелей CCA», поскольку CCA означает алюминий с медной оболочкой, поэтому вы должны использовать алюминий, который является плохим проводником по сравнению с этим кабелем из чистой меди! Вам необходимо использовать алюминиевый кабель CCA большего размера, примерно на 2 размера больше, чтобы получить такую ​​же мощность, как у настоящего медного кабеля! Если вам важна максимальная мощность, используйте наш кабель!

Оболочка кабеля гласит:

BATTERYCABLESUSA.COM 4/0 AWG MARINE SAE J378 / J1127 600V (от -49C до 105C) СДЕЛАНО В США

Преимущества:

  • ABYC и USCG Одобрено для использования на лодках
  • SAE J1127 Approved
  • SAE J378 Approved TPE
  • is
  • Очень устойчива к маслу, воде, кислоте, газу, разрывам и истиранию
  • Изоляция оболочки соответствует классу огнестойкости UL FT1
  • Отожженная электролитическая медь с классом K (тип III) веревочная прокладка для гибкости
  • FULL AWG Содержание меди
  • футов маркировка на кожухе на каждой ноге (>

СДЕЛАНО В США

Технические характеристики:

  • Размер проводника: 4/0 AWG
  • Скрутка: 2109 медных жил (30 AWG каждая, класс свивки каната K)
  • Внешний диаметр скрутки: 0. 580 дюймов (номинал)
  • Внешний диаметр готового кабеля: 0,850 дюйма (номинал)
  • Ампер: рассчитан на постоянный ток 445 А вне моторного отсека (непрерывный 378 А внутри моторного отсека)
  • Вес: 0,858 фунтов на фут

Подходящие области применения:

  • Кабели для автомобильных аккумуляторов
  • Кабели для морских / лодочных аккумуляторов
  • Блок солнечных батарей
  • Кабели для зарядки вилочных погрузчиков
  • Кабели инвертора питания
  • Сварочные кабели
  • Проводка усилителя
  • Проводка усилителя..и многие другие применения

Заключительные указания по подбору наконечников …. большинство батарей с резьбовыми шпильками будут иметь шпильки 5/16 или 3/8 дюйма. В большинстве случаев отрицательный полюс будет 5/16, поэтому, если положительный элемент такого же размера, он также будет 5/16, но если ваш аккумуляторный стержень больше на положительном полюсе, он, скорее всего, будет 3/8. Из этого правила есть исключения, поэтому обратитесь к производителю или измерьте. Вы можете найти в Интернете таблицы размеров болтов, которые вам помогут.

Если у вас есть вопросы о размерах кабеля и правильности его размера, напишите нам, и мы сделаем все возможное, чтобы ответить вам или, как минимум, направить вас в правильном направлении.

Кабели инвертора мощности, стандартные кабели и кабели PS

Наши комплекты кабелей изготовлены из высококачественного сварочного кабеля и оснащены клеммами для тяжелых условий эксплуатации, термоусадочными устройствами с двойными стенками и защитными устройствами для высокотемпературных клемм.

Мы можем изготовить кабели нестандартной длины для вашего применения. Если нужного вам размера нет в списке, позвоните по телефону 1-800-367-3019, чтобы узнать цену и сделать заказ.

Рекомендации по размеру кабеля:

Размер инвертора

Калибр кабеля

1000 Вт

# 4

1500 Вт

# 2

2000 Вт

# 1/0

2500 Вт

# 1/0

3000 Вт

# 3/0


ПРИМЕЧАНИЕ. Это общие рекомендации по минимальному размеру инверторов, в которых используется только один комплект кабелей (один положительный и один отрицательный кабель), и они могут не подходить для всех инверторов или приложений.Рекомендации по размеру кабеля могут отличаться в зависимости от марки и модели инвертора; проверить Руководство пользователя приобретаемой модели перед покупкой провода для нее.

Ac / DcWireandSupply.com

Военный аккумуляторный терминал и ботинок ТОЛЬКО для тяжелых условий эксплуатации (ОТРИЦАТЕЛЬНЫЙ-)
Обычно отправка в течение 24 часов

Наша цена: 10 $. 99

Продажная цена: $ 7,99

98 в наличии!
Военные аккумуляторные клеммы и ботинки для тяжелых условий эксплуатации вне дорог
Обычно отправка в течение 24 часов

Наша цена: 22,99 $

Продажная цена: 14,99 $

189 в наличии!
1300 ‘АВТОМОБИЛЬНЫЙ ПРОВОД 18 AWG ВЫСОКОТЕМПЕРАТУРНЫЙ ПРОВОД GXL 13 ЦВЕТОВ 100 ФУТОВ EA
Обычно отправка в течение 24 часов

Наша цена: 110 $.00

16 в наличии!
Военный аккумуляторный терминал и багажник ТОЛЬКО для тяжелых условий эксплуатации (ОТРИЦАТЕЛЬНЫЙ -) Набор клемм и ботинок для аккумуляторных батарей для тяжелых условий эксплуатации в условиях бездорожья
1000 ФУТОВ АВТОМОБИЛЬНЫЙ ПРОВОД 18 AWG ВЫСОКОТЕМПЕРАТУРНЫЙ ПРОВОД GXL 10 ЦВЕТОВ 100 ФУТОВ EA
gif» colspan=»5″>
Комплект клемм военного аккумулятора 1/0 AWG HEAVY DUTY Off Road Marine Truck Car Solar
Обычно отправка в течение 24 часов

Наша цена: 39 долларов.99

Продажная цена: $ 29,99

87 в наличии!
18 ИЗМЕРИТЕЛЬНЫЙ ПРОВОД TFFN ПЛОТНЫЙ ПРОВОД ЧЕРНЫЙ МЕДНЫЙ ПРОВОД 600V
Обычно отправка в течение 24 часов 4996 в наличии!
СВАРОЧНЫЙ КАБЕЛЬ CCI ROYAL EXCELENE 1/0, черный СДЕЛАНО В США
Обычно отправка в течение 24 часов

Наша цена: 2 доллара. 35

2248 в наличии!
Военные аккумуляторные клеммы и ботинки для сверхмощной двойной аккумуляторной батареи в США.
Наконечники кабеля аккумулятора 1/0 калибра
18 ИЗМЕРИТЕЛЬНЫЙ ПРОВОД TFFN ПРИВЯЗАННЫЙ. 1/0 СВАРОЧНЫЙ КАБЕЛЬ EXCELENE С ВЫСОКОЙ ГИБКОСТЬЮ И НАЗНАЧЕНИЕ НА 600 В, МОЖЕТ ИСПОЛЬЗОВАТЬСЯ В КАЧЕСТВЕ СВАРОЧНЫХ КАБЕЛЕЙ ИЛИ БАТАРЕЙНЫХ КАБЕЛЕЙ ДЛЯ МАШИНЫ.(СООТВЕТСТВИЕ ROHS) СДЕЛАНО В США.
gif»>
Кабель аккумуляторной батареи 2-го калибра Луженая медь морского класса (на фут) КРАСНЫЙ
Обычно отправка в течение 24 часов

Наша цена: 2,25 $

801 в наличии!
Кабель батареи 2 калибра луженая медь морского класса (на фут) ЧЕРНЫЙ
Обычно отправка в течение 24 часов

Наша цена: 2 доллара.25

839 в наличии!
УНИВЕРСАЛЬНЫЙ НАЗЕМНЫЙ УСТРОЙСТВО ДЛЯ ТЯЖЕЛЫХ ДВИГАТЕЛЕЙ КОМПЛЕКТ ИЗ 4 ШТ. ГРУЗОВИК / АВТОМОБИЛЬ, СДЕЛАНО В США КОМПЛЕКТ СДЕЛАНО В США
Обычно отправка в течение 24 часов

Наша цена: 23,99 $

96 в наличии!
Кабель аккумуляторной батареи 2-го калибра Луженая медь морского класса (на фут) КРАСНЫЙ Кабель батареи 2 калибра луженая медь морского класса (на фут) ЧЕРНЫЙ УНИВЕРСАЛЬНЫЙ НАЗЕМНЫЙ РЕМНИ ДЛЯ ТЯЖЕЛЫХ ДВИГАТЕЛЕЙ, 4 ШТ. ГРУЗОВИК / АВТОМОБИЛЬ U.S.A MADE
НАБОР КАБЕЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ДЛЯ ПАЙКИ С 2 ДИАПАЗОНАМИ ВЕРХНЕЙ ПАНЕЛИ
Обычно отправка в течение 24 часов

Наша цена: 99,00 $

10 в наличии!
НАБОР КАБЕЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ДЛЯ ПАЙКИ С 2 МАНОМЕТРАМИ ВЕРХНЕЙ ПАНЕЛИ
Обычно отправка в течение 24 часов

Наша цена: 95 $.00

6 в наличии!
4 AWG HD сварочный кабель для тележки для гольфа Аккумулятор EZ Go TXT HD 13PC set
Обычно отправка в течение 24 часов

Наша цена: 79,99 $

4 в наличии!
ЭТО САМОВЫЙ КОМПЛЕКТ КАБЕЛЯ АККУМУЛЯТОРА ДЛЯ ПЕРЕКЛЮЧЕНИЯ БАТАРЕИ БЕЗ ОБЖИМА. ЭТО САМОВЫЙ КОМПЛЕКТ КАБЕЛЯ АККУМУЛЯТОРА ДЛЯ ПЕРЕКЛЮЧЕНИЯ БАТАРЕИ БЕЗ ОБЖИМА. 4 AWG Сварочный кабель HEAVY DUTY Кабели для аккумуляторных батарей для тележки для гольфа EZ Go TXT HD 13PC 4 AWG.
СДЕЛАНО В США
Кабель батареи 1/0 калибра Луженая медь морского класса (на фут) КРАСНЫЙ
Обычно отправка в течение 24 часов

Наша цена: 3 $.25

248 в наличии!
# 2 Сварочный кабель AWG BLk Кабели для аккумуляторов для гольф-тележек EZ GO TXT 94 & UP BLK
Обычно отправка в течение 24 часов

Наша цена: 22,00 $

18 в наличии!
# 4 Сварочный кабель AWG Кабель аккумулятора тележки для гольфа CLUB CAR 36V COMP KIT 83 UP
Обычно отправка в течение 24 часов

Наша цена: 78 $. 00

54 в наличии!
Кабель батареи 1/0 калибра Луженая медь морского класса (на фут) КРАСНЫЙ 2 Сварочный кабель AWG Кабели для аккумуляторов тележки для гольфа EZ GO TXT 94 и UP ЧЕРНЫЙ. 4 AWG Сварочный кабель Кабель аккумулятора тележки для гольфа CLUB CAR 36V КОМПЛЕКТ 83 UP.
СДЕЛАНО В США
УНИВЕРСАЛЬНЫЙ НАЗЕМНЫЙ РЕМЕНЬ ДВИГАТЕЛЯ, 5 ШТ. ГРУЗОВИК / АВТОМОБИЛЬ, СДЕЛАНО В США
Обычно отправка в течение 24 часов

Наша цена: 23,99 $

93 в наличии!
Комплект клемм для военной аккумуляторной батареи 2 AWG HEAVY DUTY Off Road Marine Truck Car Solar
Обычно отправка в течение 24 часов

Наша цена: 39 долларов.99

Продажная цена: $ 26.99

91 в наличии!
Комплект клемм для военной аккумуляторной батареи 2 AWG HEAVY DUTY Off Road Marine Truck Car Solar
Обычно отправка в течение 24 часов

Наша цена: 29,99 $

Продажная цена: 19,99 $

293 в наличии!
УНИВЕРСАЛЬНЫЙ НАЗЕМНЫЙ РЕМЕНЬ ДВИГАТЕЛЯ, 5 ШТ. ГРУЗОВИК / АВТОМОБИЛЬ U.S.A MADE Военные аккумуляторные клеммы и ботинки для сверхмощной двойной аккумуляторной батареи в США. Набор клемм и ботинок для аккумуляторных батарей для тяжелых условий эксплуатации в условиях бездорожья

Как выбрать силовой инверторный аккумуляторный кабель правильного размера

Кабели для аккумуляторов инвертора питания

не являются одними из самых захватывающих вещей в мире, но есть вероятность, что если вы читаете это, вы, вероятно, заинтересованы в них и у вас может возникнуть вопрос или два относительно того, какой кабель аккумулятора подходит для вашего заявление.Во-первых, давайте поговорим о различных размерах кабелей силовых инверторов, которые мы несем, и о том, для каких инверторов они рассчитаны. Мы предлагаем аккумуляторные кабели 4 AWG, 1/0 AWG и 4/0 AWG, которые производятся в США и нарезаются, обжимаются и термоусаживаются здесь в хорошем Ole Reno NV квалифицированными мастерами, которые гордятся своей работой. Говоря о Рино, сделаем небольшой шаг к местным жителям: если вам нужно высокое качество, кабели для аккумуляторов UL, сделанные быстро, позвоните нам по телефону 866-419-2616. Заказ и получение в тот же день.

Кабели для батарей 4 AWG

Четыре аккумуляторных кабеля AWG следует использовать в силовых инверторах мощностью до 1500 Вт и чаще всего использовать в инверторах мощностью 900, 1000, 1100, 1200 Вт.Инверторы меньшего размера обычно поставляются с коротким кабелем 6 AWG, который прилагается к инвертору. Вы можете найти наши кабели 4 AWG здесь, на IRU и на Amazon. Большинство клиентов будут использовать комплект предохранителей ANL на 150 А, который подключается к положительному кабелю от инвертора мощности к батарее.

1/0 AWG Кабели для батарей

Аккумуляторные кабели

1/0 AWG следует использовать в силовых инверторах мощностью до 3500 Вт и чаще всего используются в инверторах мощностью 2000, 2200, 2500, 3000, 3300 и 3500 Вт.Вы можете найти наши кабели 1/0 AWG здесь, на IRU и на Amazon. У нас есть предохранители и комплекты предохранителей ANL на 200 А и 300 А для использования с кабелями 1/0 AWG. Вы также можете найти их на IRU и Amazon.

4/0 AWG Кабели для батарей

Аккумуляторные кабели

4/0 AWG следует использовать в силовых инверторах мощностью более 3500 Вт и чаще всего используются в инверторах мощностью 4000, 4400, 5000, 6000, 6600, 7000, 8000, 9000, 10 000 и 12 000 Вт. Вы можете найти наши кабели 4/0 AWG здесь, на IRU и на Amazon. Для этих более крупных приложений используйте один из комплектов предохранителей ANL на 500 А, которые снова можно найти здесь, на IRU или на Amazon.

В обзоре:

4 AWG — до 1500 Вт
1/0 AWG — до 3500 Вт
4/0 AWG — более 3500 Вт

Если у вас есть какие-либо вопросы о кабелях и о том, какой размер может быть подходящим для вашего приложения, не стесняйтесь звонить нам по телефону 866-419-2616, и мы можем помочь вам со всем, что вам нужно.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
