Выбор сварочного кабеля: требования, характеристики, клеммы

При электродуговой сварке сварочные кабеля используются для передачи электрического тока от инвертора или баласного реостата к “держаку”, в котором закрепляется сварной электрод, а так же для проводки заземления от сварной поверхности к баласнику для создания замкнутого контура.

Как правило, используется кабель в одну жилу круглого сечения различных диаметров.

Данная статья разъяснит основные вопросы, которые могут возникнуть перед обывателем при выборе кабеля и пояснение основных технических характеристик.

Требования к сварочным кабелям

Так как сварочные кабеля служат для “работы” с электрическим током, то к ним предъявляется множество технологических требований и норм безопасности.

К основным можно отнести следующие:

• поскольку кабель прокладывается в различных условиях труда, то тело кабеля должно быть устойчиво к ударам, разрывам и химическим агрессивным средам. Оплетка кабеля, как правило, выполняется из полимерных материалов, которые не должны допускать оголения жил кабеля и повреждения сварщика электрической дугой или прямым воздействием тока высоких Ампер;
• так как кабель хранится в смотанном состоянии, то его многократные сматывания и разматывания не должны сказываться на упругости и эластичности полимерной защиты;
• сечение кабеля должно выдерживать необходимую токовую нагрузку;

Выбор кабеля производится сообразно техническим и вольтажным характеристикам баласника или инвертора

Хотели узнать как качественно сделать монтаж во время ремонтных работ или при ремонте автомобилей? Читайте статью о том, как выбрать и использовать инверторный сварочный аппарат.

Получите подробную информацию о видах и особенностях конструкции трансформаторов для сварочных аппаратов. Детали смотрите здесь.

Марки сварочного кабеля

Современный рынок и производители представляют для клиентов множество марок кабеля, которые описаны в единой технической номенклатуре.











К основным относятся следующие:

• одножильный кабель. Жила выполняется из меди, которая отличается высокими проводящими характеристиками, эластичностью и гибкостью при сматывании. Такие кабеля используются для переносных инвертора типа “Ресанта”.
• двужильный кабель. Де жилы в кабеле – анод и катод позволяют использовать высокочастотные токи для импульсной сварки, а также переменные токи для резки металлов. Жилы выполняются из меди или токопроводящих сплавов на медной основе;
• трехжильные кабеля используются в агрегатах автоматической сварки, как правило, для сварки трубопроводов, где необходима организация струйной сварки и ровный сварной шов.

Маркируются такие кабеля следующей аббревиатурой: КС (кабель сварочный) – 1(2,3) – число жил, П – полимерная защита, ВЧ(П, П) – высокочастотный ток(постоянный, переменный).

Так же кабеля делятся на два типа:

• устойчивые к холоду. Полимерное покрытие выполняется в холодостойком варианте, что препятствует замерзанию кабеля и возникновению на нем трещин;
• септический кабель. Устойчив к температуре более 50 градусов по Цельсию (тропические, пустынные условия). В условиях жары обычный кабель может свариться и разорваться при малейшем натяжении, что приведет к оголению жил.

Практически все кабеля выполняются по одной технологической схеме, кабеля производятся параллельно со сварочными инверторами, поэтому необходимо приобретать в комплекте.

Для того, чтобы выбрать кабель отдельно от “сварочника” необходимо учитывать параметры сечения кабеля и выяснить какого диаметра требуются клеммы.

Хотели бы приобрести хороший сварочный аппарат, но не знаете какой лучше? Мы вам поможем выбрать лучший с многих разновидностей современных сварочных аппаратов.

Хотите получить качественный и прочный шов, даже при соединении листов металла различной толщины? Смотрите с помощью чего это можно сделать в этой статье.

Сечение кабеля

Сечение кабеля напрямую зависит от сечения и количества жил.

Жилы большего сечения (47,2 или 35, 6) используются при автоматической сварки высокого вольтажа, малое сечение (6, 7 мм.) используется в инверторах, которые работают от сети 220 В.

Полная номенклатура сечения различных кабелей, расчётная масса и вольтаж представлены в специализированных каталогах, в которых можно предельно точно выбрать необходимые параметры кабеля по расчетным данным и ориентировочной силе тока.

Если сечение кабеля подобрано неправильно, то это приведет к короткому замыканию на сварочном аппарате или инверторе, это приведет к поломке или перегоранию реостата.

Если сечение меньше, то ток не пойдет по жилам а конденсируется на предохранителе, в этом случае сварочник просто отключится, сработает автоматическая защита.

Потекла батарея, а навыков и нужного оборудования для сварки у вас нету – эту проблему можно решить. Смотрите статью о всех особенностях холодной сварки.

Для работы по дому вам надо недорогой и не тяжелый сварочный аппарат? Смотрите детали тут.

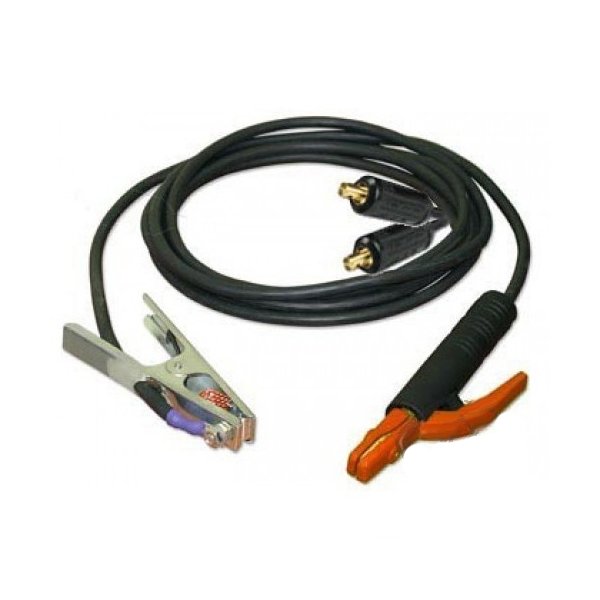

Соединительные клеммы для сварочного кабеля

К баласнику кабель подключается штекером, который выполняется из пластика, защищающего клеммные жилы для соединений.

Клеммы так же используются для наращивания кабеля. Выполняются клеммы из меди, размеры сообразно сечению жил.

Для соединения с заземляющим кабелем используются прищепки.

Отличие прищепок от клемм состоит в том, что клеммы соединяются с жилами с помощью напрессовки, в данное время клемма является единственным функциональным средством подвода кабеля к кабелю.

Выбор кабеля во многом определяет дальнейшую эксплуатацию сварочного аппарата, качество сварки и технические показатели, поэтому очень важно подобрать нужный и качественный кабель.

Читайте также:

• Сварочные выпрямители Так как источником тока для сварочных инверторов является переменный ток, то для преобразования переменного тока в постоянный или высокочастотный […]
• Термокарандаш для сварки Сварочный карандаш по внешнему виду представляет трубку или стержень, который туго заполнен сухим спрессованным горючем веществом, вещество при […]

ᐅ Как выбрать кабель для сварочного аппарата

06 января 2021

share.in Facebook share.in Telegram share.in Viber share.in Twitter

Содержание:

Сварка — очень популярный способ соединения металлических деталей. Она плавит металл при помощи сварочной дуги (дуговая сварка). Когда металл застывает, он образует прочнейшее соединение. Чтобы эффективно использовать сварочное оборудование, нужно знать много деталей и тонкостей работы с ним, уметь правильно подключать его, выбирать электроды и кабели. Собственно, о том, как подобрать сварочный кабель, мы и поговорим сегодня.

Каким требованиям должен отвечать кабель?

При выборе провода для зажима массы и держателя электрода, нужно знать несколько важных моментов:

• Даже самое слабое сварочное оборудование способно выдать ток большой силы. В среднем, бытовые сварки работают с током силой в районе 150 А, а промышленные — до 400 А и выше.
• Сварщик должен иметь возможность работать в разных условиях, в том числе, неудобном положении, и сваривать изделия со сложной формой.
• Иногда возникает необходимость работать в жару или в мороз.
• После окончания работ кабели сворачивают, чтобы их удобнее было транспортировать.

Из этих условий можно легко вывести основные требования к кабелю:

• Гибкость, достаточная для того, чтобы не возникало проблем при работе с электродом или горелкой.
• Высокий уровень устойчивости кабеля к механическим повреждениям, разрывам и скручиваниям.
• Материал изоляции кабеля должен не затвердевать, а оставаться эластичным даже при отрицательной температуре.
• Большое сечение провода, чтобы снизить влияние потенциальных просадок напряжения в сети.
• Устойчивость к постоянным скручиваниям и раскручиваниям.

Марки и виды кабеля для сварочного аппарата

Сегодня на рынке представлен большой выбор различных кабелей, которые различаются между собой по характеристикам:

• Одножильные кабели применяются при работе с компактными сварками. Они выполнены из меди или сплавов с ее содержанием. Наиболее популярная марка одножильного кабеля — КГ. Сечение таких проводов может достаточно сильно варьироваться.
• У многожильных кабелей широкая сфера использования. Их можно использовать не только для сварки (как дуговой, так и импульсной/автоматической), но и для резки металла.

Маркировка сварочного кабеля представляет собой сочетание букв и цифр, каждая из которых имеет определенное значение. «КС» означает «кабель сварочный», а цифры сообщают о количестве жил.

Также существуют типы кабеля, которые предназначены для использования в особых температурных условиях. Продукция с обозначением «Т» (тропический) подходят для сваривания при температуре до +50 °С. Обозначение «КХ» означает устойчивость к отрицательным температура до -60 °С. Если у кабеля нет такой маркировки, рекомендуется использовать его только при умеренных температурах.

Значение сечения кабеля для сварки

Чтобы работа со сваркой оставалась безопасной, а риск поломки оборудования был минимальным, нужно правильно определить сечение кабеля. Если сечение меньше нужного, то при высокой нагрузке сварочный аппарат может уйти в защиту или перегореть.

Необходимое сечение зависит от тока, с которым работает сварочный кабель, поэтому важно уметь правильно подбирать кабель, исходя из параметров сварки.

Выбор подходящего сечения сварочного кабеля

В бытовых условиях редко используются сварочные аппараты, способные выдавать ток больше 200 А, поэтому сначала мы рассмотрим вопросы подбора кабеля именно для такого оборудования:

• 80-100 А — 6 мм2;
• до 120 А — 10 мм2;
• до 189 А — 16 мм2;
• до 240 А — 25 мм2;
• до 289 А — 35 мм2.

Если нужно выполнять задачи профессионального уровня, то применяют трансформаторы. Диаметр кабеля для такого оборудования будет отличаться в большую сторону:

• до 362 А — 50 мм2;
• до 437 А — 75 мм2;
• до 522 А — 95 мм2;
• до 600 — 120 мм2.

Всегда пользуйтесь правилом: лучше пусть сечение будет немного больше, но никак не меньше нормы. В этом случае вам удастся сохранить сварочный аппарат в целости и сохранности.

Кабель для подключения сварки к сети

Кроме кабелей, которые подсоединяют к сварочному аппарату массу и электрод, нужно также запитать сварку от сети. Вне зависимости от типа сварки и силы тока, с которым может работать оборудование, ток на входе будет намного ниже. Чаще всего его значение составляет 30-50 А и зависит от мощности сварочного оборудования.

Благодаря более низким значениям тока, толщина кабеля может быть меньше. Ее значение рассчитывается, исходя из необходимой длины провода (расстояние до точки подключения к сети). Если вы пользуетесь инвертором однофазного типа или же трансформатором двухфазного типа, то вам хватит медного кабеля с сечением до 4 мм2. Если розетка заземленная, то нужен будет трехжильный кабель, а если нет — двухжильный.

Как правило, для комфортной работы хватает длины сварочного кабеля 3-5 метров. Если нужно перемещать сварку по объекту, то можно использовать удлинитель. В зависимости от его длины будет зависеть необходимое сечение:

• 10-20 м — 2,5 мм2;
• 40-60 м — 4 мм2.

Если вы будете постоянно пользоваться длинной переноской, удобно будет купить катушку, чтобы провод не путался под ногами. Это также продлит его эксплуатационный срок. Помните, что в свернутом состоянии кабель хуже охлаждается — это еще одна причина выбрать сечение с запасом, чтобы кабель не перегревался.

Для мощных трехфазных сварок промышленного уровня необходим медный кабель с 4 жилами и сечением 4-6 мм2. Если решили использовать алюминиевый кабель, то нужно увеличить сечение до 16 мм2.

Правила эксплуатации

В качестве заключающего раздела мы поделимся советами касательно эксплуатации сварочных кабелей:

• Чтобы подключить кабели к сварке, нужно использовать кабельные наконечники.
• Чтобы соединить несколько кабелей, нужно использовать гильзы. Метод скрутки для этого использовать нельзя.
• В инверторных сварочных аппаратах подключение происходит при помощи байонетов. Это нужно учесть при покупке кабеля, иначе вы просто не сможете его подключить. Кстати, при помощи байонетов можно легко и быстро сменять полярность тока.
• Если знаете, что не будете превышать определенные значения тока, то не берите кабели с большим запасом — это только затруднит работу.
• Не тяните за кабели, если хотите подтянуть сварку к себе.
• Никогда не выходите за пределы нормы сварочного тока для конкретного сечения.
• Если нужно постоянно перемещать сварку по объекту, сразу купите себе длинный кабель и катушку.

Если вы подберете кабель нужного сечения и типа, он долго прослужит вам и поможет добиться действительно качественного сваривания.

Какой кабель нужен для сварочного аппарата 220в

Время чтения: ≈5 минут

Если вы когда-либо выбирали аппарат для инверторной сварки, то наверняка замечали, что комплект очень скудный. Зачастую при покупке вы получаете сам аппарат, инструкцию и кабель питания. Но этого недостаточно для полноценной работы. Помимо электродов или газа вам также не обойтись без экипировки, держака и, конечно, сварочных кабелей.

Но как понять, какой кабель для сварки выбрать? На что вообще обратить внимание при покупке? На эти, и некоторые другие вопросы, мы ответим в этой короткой статье.

Общая информация

Для начала давайте разберемся, зачем вообще нужны кабели и для чего подключать их к сварочному аппарату.

Говоря простыми словами, сварочные провода, подключенные к источнику тока (сварочному аппарату),призваны проводить получаемый ток к держателю и к детали. Один кабель подключается к держаку, а второй подключается на массу (на деталь). Из-за такого подключения во время сварки образуется электрическая цепь, которая как раз и позволяет осуществить сварочный процесс.

По своему строению кабель сварочный практически не отличается от кабеля бытового. Он состоит из проволоки и внешней изоляции. Но отличия кроются в том, какая именно проволока используется при производстве кабелей и для каких условий они предназначены. Естественно, сварочный кабель способен работать и в жару, и в холод. К тому же, изоляция может состоять из двух и более слоев, чтобы обеспечить максимальную защиту. И, в целом, у кабелей для сварки должен быть повышенный запах по прочности, чтобы они могли надежно работать даже в самых экстремальных условиях.

Для каждых температурных условий предусмотрена своя изоляция. Если вы собираетесь варить зимой на улице, то стоит приобретать кабели с морозостойким покрытием. Если пренебречь этим, кабели просто потрескаются и придут в негодность. А для работы при очень высоких температурах нужно выбирать провода, оплетка которых не расплавится на солнце.

Словом, учитывайте все температурные нюансы ваших сварочных работ.

Также не забывайте о влажности. Кабель для сварочного аппарата, не предназначенный для работы в очень влажных условиях может просто заплесневеть и испортиться. Необходимо выбирать кабели с антисептическими свойствами. Такие провода не только выдерживают повышенную влажность и высокие температуры, но и в целом обладают большим сроком службы.

Отдельный вопрос — это длина сварочных кабелей. Максимальная длина сварочного кабеля может достигать 50 метров, но насколько это удобно и практично? Если вы варите стационарно, то приобретите два кабеля. Один для держателя длиной 3 метра, и второй для массы длиной 2 метра. Это оптимальная длина. Вы, конечно, можете увеличивать длину по мере необходимости, но учитывайте, что длина сварочного кабеля не должна превышать 30-40 метров.

Если у вас в комплекте все же есть кабели, но они слишком короткие, вы можете их соединить. Ниже видео, как произвести соединение сварочных кабелей.

Выбор кабеля

Марка сварочного кабеля — это первое, на что вам нужно обратить свое внимание при выборе. Существует две марки: КГ (кабель гибкий) и КОГ (кабель особо гибкий). Первая марка наиболее популярная и универсальная. Вторая подойдет для менее мощного оборудования.

Нельзя однозначно сказать, какой кабель сварочный лучше. Нужно выбирать исходя из типа работ. Если варите инвертором с предельной мощностью 250 Ампер, то рекомендуем выбрать кабель КГ 1х50. В целом, здесь всегда работает правило «Чем меньше ампер, тем меньше сечение сварочного кабеля». Для маломощных аппаратов может быть достаточно и 16 мм2.

Также маркировка сварочного кабеля содержит дополнительную информацию в виде цифр. Обычно записывается в формате YхY, например, 1х25. Первая цифра обозначает, сколько жил содержит данный кабель сварочный. А вторая цифра говорит о том, какое сечение у этого кабеля. Сечение измеряется в мм2.

Иногда в марке указывается, для каких температурных условий предназначен кабель. Кабели ХЛ способны работать при температуре до -60 градусов, кабели Т работают от -10 до +50 градусов. Но какой кабель нужен для выполнения работ, если вы не знаете диапазон температур, при которых будете его использовать? Ищите кабели без маркировки касаемо их температурных условий. Обычно возможно использование таких проводов при температуре от -40 до +60 градусов, чего достаточно для большинства работ.

Также кабель можно подобрать исходя из того, с каким значением ампер вы собираетесь работать. Ниже представлена небольшая таблица, которая поможет вам с выбором.

Вместо заключения

Надеемся, что эта статья поможет вам решить вопрос, как выбрать кабели для сварки. Если эта тема все так же вызывает у вас трудности можете купить комплект сварочных кабелей с электрододержателем и зажимом. Это оптимальный вариант для новичков, которым трудно разобраться в особенностях сварочных кабелей. Желаем удачи в работе!

Фейерверк разлетающихся слепящих искр с эпицентром, который похож на ярчайшую сверхновую звезду – многие из нас с интересом наблюдали за работой сварщика, зная, что на самом деле это очень опасно для зрения. Сварка – это не только красивый, но и технологически сложный процесс, требующий первоклассного оснащения и отличных профессиональных навыков.

К счастью, мы не будем рассматривать все 150 способов и разновидностей сварочных процессов, которые существуют сегодня, а остановимся на важной проблеме рационального выбора силового кабеля для сварочного аппарата. Речь пойдет об основных типах проводов для сварки, их конструктивных особенностях, популярных марках и критериях определения оптимального сечения.

Назначение и конструкция сварочных кабелей

Сварочный кабель применяется при выполнении работ методом электродуговой сварки для запитывания ручных, автоматических и полуавтоматических установок. При помощи силового провода данного типа осуществляется подведение электротока от сварочного аппарата, балластного (регулирующего) реостата или иного источника питания непосредственно к держателю электродов и заземляющему зажиму («массе») для создания замкнутого контура.

Алюминий редко используется при производстве сварочных проводов, поскольку имеет высокую теплопроводность, приводящую к критическому перегреванию жилы и изоляционного слоя, особенно в «горячих» местах близкого контакта со свариваемыми поверхностями. Кроме того, алюминиевые проводники недостаточно эластичны, поэтому плохо переносят процедуру частого сматывания и разматывания. Медный кабель не имеет подобных недостатков, поэтому хорошо зарекомендовал себя в качестве проводника для сварочного аппарата. Изделие может выпускаться как в моножильном, так и в мультижильном исполнении, которое включает в себя различные комбинации основной жилы с нулевой, заземляющей или другими вспомогательными.

К основным достоинствам кабелей для сварочного инвертора относятся:

• высокие показатели допустимых электронагрузок (до 0,66 кВ переменного тока на частотах до 400 Гц, до 1 кВ – постоянного),
• повышенная гибкость,
• стойкость к сдавливающим и растягивающим воздействиям,
• пожарная безопасность – проводные изделия не должны воспламеняться и распространять горение,
• возможность применения на открытом пространстве. Сварочные провода выдерживают резкие перепады температур, влияние ультрафиолета и осадков, химически агрессивных веществ,
• многочисленные исполнения, облегчающие выбор сварочногокабеля под текущие условия технологического процесса.

Конструктивные особенности и технические характеристики провода для сварки продуманы таким образом, чтобы изделие выдерживало высокие токовые нагрузки и жесткий температурный режим, обеспечивая бесперебойное электропитание, быстрый, качественный и максимально удобный рабочий процесс.

Сварочный кабель состоит из:

· медной или меднолуженой мультипроволочной токопроводящей жилы 5-го класса гибкости,

· синтетической спецпленки ПЭТ-Э, выполняющей функцию защиты проводящей ток жилы от склейки с изоляционным материалом,

· изолятора из резины марки РТИ-1 (или хладостойкой РТИ-1-ХЛ), имеющей в составе бутадиеновые и натуральные каучуки, которые и обеспечивает повышенную гибкость изделия,

· разделительного слоя из ПЭТ-Э, выполняющего аналогичные функции,

· общекабельной оболочки-изолятора, произведенной из шланг-резины других типов – маслостойкой РШН-1 или РШТ-2 (хладостойкой РШТМ-2-ХЛ), созданных на основе на основе полихлоропрена, бутадиеновых и изопреновых каучуков (РТИШМ и хладостойкая РТИШ-ХЛ используются в одножильных марках),

Классификация медных кабелей для сварочного аппарата

Провода для сварки можно купить у любого торгового предприятия, которое занимается реализацией кабельной продукции. Кабеля для сварочного аппарата различаются по цене, но обычно классифицируются по другим критериям.

По функциональному назначению различают:

• силовой провод – его применяют для подключения инвертора, трансформатора или иного устройства к электролинии,
• соединительный кабель для сварки – используют для передачи рабочего напряжения,
• провод для держателя – подает электроток на контактную часть сварочного аппарата,
• заземляющий и/или нулевой провод.

Как уже было сказано, в многожильных исполнениях сварочных проводов функционал может объединяться в одном изделии.

По области применения выделяют модификации сварочных кабелей для:

• бытовых устройств, работающих с токовыми нагрузками 100-250 А,
• полупрофессиональных установок (до 330 А),
• профессиональных сварочных устройств, применяемых с электротоком силой до 500 А,
• сверхмощных промышленных аппаратов (до 680 А).

Марки сварочного кабеля

Сварка – достаточно динамичный технологический процесс, который обычно подразумевает необходимость постоянного перемещения специалиста или смены позиции рабочего инструмента. Поэтому профессиональные сварщики используют только гибкие разновидности проводников, например, КГ, КГН или КОГ1.

Наиболее популярной маркой сварочных кабелей считается КГ. Отличаясь приемлемой ценой и оптимальными техническими характеристиками, КГ хорошо зарекомендовал себя как надежный «передатчик» электротока на держатель или силовой провод, питающий аппарат для сварки от сети.

Марка КГН создавалась для потребностей судостроения, поэтому отлично приспособлена для функционирования в агрессивной среде, помещениях с высокой влажностью воздуха, длительным конденсированием влаги, а также зонах повышенной пожарной опасности. Гибкий проводник КГН отличается от сварочного кабеля КГ наличием маслостойкой оболочки из резины РШН-1, которая выполнена на базе полихлоропрена и не поддерживает горение. Марка КГН часто используется в качестве обратного сварочного провода, который обычно располагается на поверхности пола производственного помещения или на земле.

Если для равномерного прогрева свариваемых поверхностей требуется обеспечить максимальную мобильность специалиста, то в качестве сварочного кабеля может применяться сверхгибкая марка КОГ1. Эта особенность проводника достигается благодаря облегченной конструкции. Он состоит из 1 мультипроволочной жилы, которая заключена в шланг-изолятор из РТИШМ-резины. Сварочный провод работает с переменным напряжением 200 В (50 Гц), постоянным – 700 В и присоединяется к оборудованию через пайку, сварку или опрессовку.

Какой кабель нужен для сварочного аппарата?

Провод для сварки подбирается под конкретный рабочий проект и должен отвечать ряду требований. Как правило, для выбора сварочного кабеля достаточно правильно определиться с токовыми характеристиками подключаемого инвертора или другого сварочного устройства и сечением провода, указанным производителем в техническом описании изделия.

Необходимо соблюдать «золотое» правило – чем выше сила тока в сварочном аппарате, тем большего сечения кабель следует приобрести. Важно не перестараться, ведь при недостаточном диаметре жил оборудование может попросту не запуститься. При этом слишком толстый сварочный кабель – это лишние расходы и чрезмерная нагрузка для сварщика, который вынужден постоянно перемещаться с проводом.

Для выполнения относительно небольших сварочных задач, особенно это касается бытовых вопросов, достаточно использовать оборудование инверторного типа, которое отличается компактностью и доступной ценой. Параметры сечения кабеля для сварочного инвертора с различными токовыми характеристиками должны быть такими:

• 80-100 А – 6-7 мм2,
• 120 А – 10 мм2,
• 160-189 А – 16 мм2,
• 200/250 А – 25 мм2.

Более масштабные и сложные работы требуют применения сварочных трансформаторов или инверторов повышенной мощности. Для токовых нагрузок 289 А необходимо выбирать кабель сечением 35 мм2, 350-362 А – 50 мм2. Трансформаторы, способные «выдавать» 437 А требуют 70 мм2 проводов, 522 А – 95 мм2. Для корректной работы сварочных выпрямителей с величиной тока до 600 А необходимы кабеля с сечением 120 мм2.

Длина кабеля сварочного аппарата

Еще одним важным критерием, который прямо влияет на производительность и качество сварочных работ, является длина проводника. Поскольку при увеличении протяженности сварочного кабеля происходит падение токовых характеристик, необходимо предельно точно просчитывать взаимосвязи данных параметров.

ПВ – продолжительность включения, одна из характеристик сварочного инвертора.

В таблице приведены примерные показатели сечения сварочных проводов для заданных значений силы тока и длины проводов. Важно учитывать рекомендации производителей агрегатов для сварки, которые могут прямо указывать предельные длины кабелей для каждой марки своих изделий, не рекомендуя или запрещая удлинение проводников.

Для того чтобы работа сварочного аппарата была предельно эффективной и продуктивной, требуется подобрать соответствующий кабель. Если требуются провода для сварочного аппарата купить, то подбор кабеля осуществляется таким образом, чтобы площадь его сечения, длина и возможное падение напряжения в сварочном контуре было не более 2 Вт.

Подбор кабеля

Сварочный кабель имеет конструктивные особенности, за счет которых ток может без препятствий достигать точки назначения. Токопроводящая жила выглядит округло, состоит из сплетенных между собой медных проводов, которые имеют сечение, эквивалентное 16 мм2. Между жилой и внешней оболочкой проложен разделительный слой из синтетической пленки. Иногда этот слой может отсутствовать. Срок эксплуатации сварочного провода редко превышает 4 года. По истечении этого времени следует провода для сварочного аппарата купить новые.

Таким образом, КГ (кабель гибкий) сварочный представляет собой гибкий проводник тока, защищенный изоляцией из сплетенных между собой медных нитей с разным диаметром. Такой кабель необходим для подвода тока от сварочного аппарата к устройству, держащему электрод.

Для того чтобы сварочный агрегат работал без нарушения эксплуатационных требований, бесперебойно, необходимо сварочные провода купить для сварки в соответствии с параметрами сварочного аппарата.

Разрешенная нагрузка тока в зависимости от сечения сварочного кабеля:

• Нагрузка устройства 189 Ампер соответствует сечению КГ 1х16
• Нагрузка устройства 240 Ампер соответствует сечению КГ 1х25
• Нагрузка устройства 289 Ампер соответствует сечению КГ 1х35
• Нагрузка устройства 362 Ампер соответствует сечению КГ 1х50
• Нагрузка устройства 437 Ампер соответствует сечению КГ 1х70
• Нагрузка устройства 522 Ампер соответствует сечению КГ 1х95

Виды сварочного кабеля

Провод для сварочного оборудования подключается к электрической сети с постоянным либо переменным напряжением. В зависимости от марки кабеля, он может использоваться в разных условиях и с различными нагрузками, как на суше, так и под водой. Какие сварочные провода купить зависит от того, какие параметры определяют маркировку провода:

• способность отражать механические повреждения;
• возможность использования кабеля при значительных колебаниях температуры;
• невосприимчивость к УФ излучению;
• устойчивость к образованию плесневелых грибов;
• несминаемость и устойчивость к изгибам.

Провода типа КГ могут также подразделять на несколько подвидов в зависимости от условий эксплуатации:

Кабель КГ-ХЛ. Такой кабель можно использовать при отрицательных температурах. Наружный слой таких проводов выполняется из морозоустойчивого каучука.

Кабель КГ-Т. Этот провод отличает невосприимчивость к грибковому поражению и к плесени.

Кабель КОГ. Такие провода для сварочного аппарата купить необходимо в том случае, если оборудование будет использоваться в труднодоступных местах, рекомендовано применение кабеля, имеющего очень гибкую жилу. Благодаря таким проводам можно быстро и безболезненно для провода поменять положение сварочного оборудования.

Купить провода для сварки можно в магазине, специализирующемся на продаже сварочного оборудования и электротехнического оборудования, а также в интернет-магазинах соответствующего назначения.

Подключение сварочного аппарата

Если задача в том, как купить провода для сварки, решена, можно приступать к монтажным работам.

Сварочное устройство представляет собой аппарат, благодаря которому реализуется возможность преобразования тока в напряжение, необходимое устройству для получения сварочной дуги между металлом, который сваривают и электродом.

Подключение двухфазного устройства осуществляется следующим образом: сначала следует подключить сварочные провода — первый на фазу, второй в нейтраль, а третий на ноль.

Подключение трехфазного сварочного оборудования происходит путем подключения первых двух проводов к любым двум фазам, а третьего провода — к нулевому проводнику.

Еще по этой теме на нашем сайте:

1. ТИГ сварка — купить и пользоваться новичку
   Применение алюминия в жизни человека очень широко: его используют для строения самолетов и кораблей, столовых приборов и варочных устройств. При конструировании этих устройств невозможно обойтись.

Какой сварочный кабель купить — цена и сечение кабеля
Сварочный кабель представляет собой весьма гибкий проводник для тока. Обычно это сплетённый из нескольких медных проволок (диаметр колеблется от 0,18 до 0,2 мм) шнур. Основное.

Сварочная маска Хамелеон — какую выбрать лучше для домашней сварки
Когда у сварщика, кроме специальной защитной одежды, обуви, имеется надежная маска с автоматически затемняемым световым фильтром, процесс сварки становится более безопасным и производительным. Чем ниже.

Правильный держак для сварочного аппарата и магнитные держатели для сварки
В ходе развития сварочной промышленности модифицировались не только основные инструменты для сварки, но и начали появляться вспомогательные приборы. Одним из таких приборов стал сварочный держатель.

Обзор сварочных аппаратов, выбор кабеля для сварки

Аппаратура для производства сварочных работ отличается большим разнообразием. Только для электросварки разработано несколько типов сварочных аппаратов

Трансформаторные аппараты для сварки переменным током

Трансформаторные аппараты для сварки переменным током. Отличаются простотой и надежностью конструкции, основу которой составляет автотрансформатор. Но дуга на переменном токе нестабильна, а трансформатор не может поддерживать на выходе аппарата стабильно высокое напряжение холостого хода. Поэтому для трансформаторного сварочного аппарата необходимо качественное напряжение сети без существенных просадок, а варить таким аппаратом можно только черные металлы. Сварочный аппарат для сварки переменным током Аппарат на основе того же трансформатора с добавлением на выходе диодного или тиристорного выпрямителя. Такое устройство позволяет варить нержавеющую сталь и цветные металлы при условии применения специальных электродов. Однако недостатки, связанные с низким уровнем напряжения холостого хода трансформатора, в этом аппарате лишь усугубляются, потому что на выпрямителе также теряется часть электрической мощности. Аппарат для сварки переменным током с добавлением на выходе тиристорного выпрямителя

Сварочные полуавтоматы

Малогабаритные аппараты достаточно сложного устройства: помимо трансформатора и выпрямителя имеют в своем составе горелку и привод подачи проволоки, которая в некотором смысле выполняет роль электрода. Полуавтоматы очень производительны и позволяют варить самые разные металлы. В качестве среды для сварки зачастую используются инертные или, напротив, активные газы. Сварочный полуавтомат

Сварочные инверторы

Универсальные сварочные аппараты, в которых частота напряжения сети повышается при помощи тиристорных преобразователей. Это позволяет использовать трансформатор с минимальными габаритами. Аппарат варит металлы выпрямленным напряжением. Инверторы являются самыми современными сварочными аппаратами, они всегда обеспечивают оптимальные рабочие параметры за счет электронных систем стабилизации напряжения холостого хода. Фактически инвертор может обеспечивать стабильную дугу и поддерживать заданный ток даже при существенной просадке напряжения сети. Инверторы – наиболее дорогие сварочные аппараты. Сварочный инвертор

От чего зависит качество сварки?

Чтобы обеспечить качество сварочных работ, необходимо следующее:

1. Правильно выбрать сварочный аппарат для дуговой сварки по таким характеристикам как максимальный рабочий ток, напряжение холостого хода и относительная продолжительность цикла работы.
2. Использовать электроды, соответствующие типу металла свариваемых конструкций и величине катета шва.
3. Выбрать хороший держак и зажим «крокодил» для минусового провода (массы)

  4. Рассчитать и правильно выбрать сварочный кабель для массы и для линии аппарат-электрод (держака).   О четвертом пункте поговорим подробнее.

Выбор сварочных кабелей

Сечение и марка кабеля для держателя электрода и для массы подбирается одинаковым. Выбор сечения можно сделать по таблице, приведенной ниже. Выбор сечения сварочного кабеля Выбор марки сварочных кабелей диктуется условиями работы. Однако наиболее распространенная марка кабеля – КГ (медный гибкий многопроволочный кабель в резиновой оболочке). Раньше этот кабель имел маркировку КРПТ или КОГ. Эти кабели идеально соответствуют условиям работы при строительстве благодаря высокой гибкости многопроволочных жил и способности резиновой изоляции выдерживать многочисленные циклы изменения нагрузок. Для работы в условиях низких зимних температур выпускается модификация кабеля КГ, имеющая маркировку КГ хл. Но стоит заметить, что даже изоляция обычного кабеля КГ никогда не станет жесткой на морозе и не начнет лопаться. В качестве кабеля для держака и массы выбирается одножильный кабель КГ (КГхл) нужного сечения, а для питания сварочного аппарата по высокой стороне обыкновенно выбирается двух- или трехжильный КГ в случае питания от одной фазы, или (четырех-) пятижильный в случае питания аппарата от трех фаз. Одножильный сварочный кабель КГ   Кабель КГ многожильный для подключения сварочного аппарата Сечение кабеля высокой стороны определяется исходя из паспортной мощности аппарата и его фазности, точно так же, как и для любого другого электроприемника, включаемого в общепромышленную сеть 220 или 380 вольт переменного тока.

Выбор и сечение сварочного кабеля

Чтобы сварочные работы проходили гладко и без проблем, важно выбрать не только качественный сварочный аппарат, но и дополнительное оборудование, в частности, сварочные кабели. Кабели для сварочного аппарата – неотъемлемая его часть, без которой работать устройство не сможет. Сегодня мы расскажем, какие провода выбрать, и какое сечение сварочного кабеля нужно для комфортной работы.



Сварочный кабель конструктивно устроен таким образом, чтобы сварочный ток без проблем проходил от аппарата к месту сварки. И, чем конструктивность продуманнее, лучше и качественнее, тем будет лучше и результат сварки. Внутри сварочного кабеля располагается токопроводящая округлая жила. Состоит она из медных проводов, сплетенных в определенном порядке между собой. Сечение проводов эквивалентно 16 кв. мм. В прослойке между внешней оболочкой и сердцевиной располагается слой из специальной, синтетической плёнки. Но, в некоторых моделях проводов она может отсутствовать. При регулярных сварочных работах, срок эксплуатации сварочных кабелей приблизительно равен 4 годам. После этого, рекомендуется заменить их новыми (но, не всегда это актуально).

Как правило, сварочные провода комплектуются вместе со сварочным аппаратом. Причём, у этих проводов есть штекеры для подключения к самому аппарату, а на другом конце держатель для электродов и зажим на массу. Однако если кабели не были предусмотрены комплектацией, или по какой-то причине их следует заменить новыми, следует знать, какого сечения нужны. В случае с заменой старых кабелей всё несколько проще – достаточно взглянуть на старый кабель и найти на нём информацию с содержанием основных параметров, в том числе сечения.

Если никаких данных нет, следует руководствоваться следующей информацией:

• для токовой нагрузки до 189 А, необходимое сечение кабеля равно 1х16 кв. мм, при этом, наружный диаметр кабеля составлять 11,5 мм;
• для токовой нагрузки до 240 А, сечение кабеля 1х25 кв. мм, и 13,5 мм наружного диаметра;
• для 289 А сечение кабеля должно быть 1х35 кв. мм, и 15,5 мм наружного диаметра;
• для 362 А сечение 1х50 кв. мм, наружный диаметр 17,8 мм;
• для 437 А сечение 1х70 кв. мм, наружный диаметр 21,1 мм;
• для 522 А сечение 1х95 кв. мм, наружный диаметр 23,8 мм.

Также выбирайте сварочный кабель в зависимости от того, в каких условиях он будет эксплуатироваться. Для сварки под водой, в холодных климатических условиях или даже в космосе будет применяться разный тип кабеля. Поэтому перед выбором ознакомьтесь с его возможностями, например, к отражению механических повреждений, для работы при разной температуре и так далее.

Сечение сварочных кабелей — vv-elektro.ru

Требования к кабелям

Главные требования и нормы, предъявляемые к проводникам:

• эксплуатация проводов осуществляется в различных условиях, поэтому они должны обладать устойчивостью к ударам, разрывам и агрессивным химическим средам ;
• хранение шнуров осуществляется в смотанном виде, поэтому провод должен выдерживать многократные сматывания и разматывания ;
• сечение кабеля для сварочного аппарата должно выдерживать токовую нагрузку оборудования. Поэтому очень важно правильно подбирать сечение провода. Именно данной теме будет посвящена наша статья.

Виды и маркировка

Российские и зарубежные производители предлагают достаточно широкий выбор кабелей, отличающихся между собой техническими характеристиками. К основным типам проводников относят следующие:

• одножильные провода применяются для оснащения переносных агрегатов, жила выполнена из меди или ее сплавов; самая популярная марка, сечение которой варьируется в значительных величинах — КГ. часто используется исполнителями КОГ ;
• провода с двумя жилами и более имеют более широкое применение, они используются не только для различных видов сварки: дуговая, импульсная, автоматическая, но и для резки; более подробная информация представлена здесь .

Маркировка проводов для сварки осуществляется посредством сочетания буквенных и числовых обозначений: КС — кабель сварочный, цифры обозначают количество жил.

Кроме этого, производители выпускают проводники для применения в особых климатических условиях. кабели с обозначением Т — тропический, устойчивы к температурам до +50°С; КХ — подразумевает стойкость к холоду, к температурам до -60°С. Проводники без подобных обозначений предназначены для умеренных температур окружающей среды.

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками.

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора .

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

• Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в80-100 А. должно составлять 6 мм2 .
• Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2 .
• Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А .
• Востребован у сварщиков сварочный кабель на 200 Ампер. сечение составляет 25 мм2.
• Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А. поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2 .

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в70 и 95 мм2. Первый способен проводить до437 А. второй — до 522 А .

Сварочные выпрямители выдают ток, величина которого может достигать 600 А. Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2.

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику — длина кабеля.

кабель для скрытой проводки в квартире

многопроволочный кабель для проводки

кабель под проводку

трубы пвх для проводки кабеля

Сварочный кабель как выбрать

Сварочный кабель: марки, как выбрать, характеристики

Нередко кабели, поставляемые вместе со сварочными аппаратами, короткие и имеют алюминиевый сердечник, который быстро перегревается. Чтобы укомплектовать свой инвертор надежными шнурами для электрододержателя и зажима массы, нужно разобраться, какие марки сварочного провода бывают, и на что обращать внимание при выборе. Так, Вы сможете подобрать кабель для сварочного аппарата, которым будет комфортно работать при любой температуре воздуха, а сама электрическая магистраль сможет выдерживать оказываемые нагрузки.

Читайте также:

Марки сварочного кабеля и их характеристики

Поскольку сварочный кабель испытывает повышенные нагрузки как со стороны аппарата, так и от внешних факторов (строительные условия, трение о землю или бетон, нагрев, мороз), то от правильности выбора зависит срок его службы и эффективность. Сперва вникнем, какие существуют сварочные кабели и в чем их отличия.

КГ

Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.

Cварочный кабель КГ.

КОГ1

В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.

Сварочный кабель КОГ1.

КГН

Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.

КГ-ХЛ

Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера. Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ.

Сварочный кабель КГ-ХЛ.

КПЭС

Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.

Сварочный кабель КПЭС.

КВС

Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40…+40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.

Сварочный кабель КВС.

КГТ

Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.

Как выбрать сварочный кабель

Разобравшись в маркировке товаров, перейдем к практичным советам по выбору. Сварочный кабель должен соответствовать аппарату, с которым он будет взаимодействовать. Существуют и другие параметры, подбираемые исходя из предстоящих задач по сварке.

Какой должна быть жила сварочного кабеля

Сварочный кабель, присоединяемый от аппарата к держателю и массе, может быть одножильным (например, 1х16). Первая цифра означает, что в разрезе у него сердечник общий, не разделенный на две или три изолированные линии под единой оболочкой. Такое исполнение уменьшает нагрев и содействует ускоренной передаче напряжения от источника к держателю.

Одножильный сварочный кабель.

Многожильные кабеля обозначаются 11х30, где первая цифра указывает на наличие 11 раздельных жил. Такое исполнение применяется на промышленных установках, использующих напряжение 500 А и выше.

Многожильный сварочный кабель.

Сама жила бывает алюминиевой или медной. В магазинах чаще всего комплектуют сварочные аппараты алюминиевыми кабелями, поскольку они дешевле. Этого достаточно для начинающего сварщика или редкого использования инвертора.

Алюминиевый сварочный кабель.

Профессионалы же всегда устанавливают медные кабели, поскольку у них удельное сопротивление в 7 раз меньше, чем у алюминия. В результате потери тока сокращаются. Еще медь лучше гнется и меньше греется.

Медный сварочный кабель.

Китайский дешевый кабель может называться медным, но содержать Cu не более 70%. Это легко заметить по тусклому цвету жилы в разрезе. Для бытовых нужд товар подойдет, а вот для производства лучше от него отказаться.

Сечение сварочного кабеля

Внутри металлического сердечника находятся тонкие проводки, которых может быть от 30 до 1000. Их общее сечение выбирается по мощности аппарата и используемого тока. Например, кабель сечением 1х6 мм² рассчитан на максимальную нагрузку в 11 кВт с силой тока 80-100 А. Но никогда нельзя использовать расчетные значения по максимуму. Оптимально всегда делить их на 2. В итоге, такой провод подойдет для источника питания с потребляемой мощностью 5 кВт. При возрастании силы тока (А), необходимо увеличивать и сечение кабеля, иначе это все-равно, что пытаться заправлять автомобиль на АЗС через соломинку — суженный проход будет снижать производительность.

Чтобы не было потерь сварочного тока, сечение выбирают исходя из выдаваемой мощности аппарата по этой таблице.

Сила тока, А	Сечение кабеля, мм²
80-100	1х6
120-150	1х10
150-180	1х16
200-250	1х25
250-300	1х50
330-400	1х100 или 11х50
500-600	1х120, 11х95
600	1х185 и выше

Если Вы варите «двоечкой» на токе 80 А, то вполне можете обходиться тонким кабелем 1х6 мм². Но это не позволит применить электрод «тройку». Поэтому аппараты требуется комплектовать исходя из возможной максимальной силы сварочного тока. Для бытового инвертора на даче достаточно минимального показателя 1х16 мм². В мастерскую необходимо 1.25 или 1х50 мм². Работа кабелем с меньшим сечением приводит к его перегреву и расплавлению.

Требования к гибкости кабеля

Для сварки требуется кабель с гибкостью не ниже 4-го класса. Более жесткие провода будут выкручивать руки сварщику, их труднее сматывать для транспортировки, неудобно манипулировать держателем при ведении шва в потолочном или вертикальном положении.

Шнур с обозначением КГ относится к 5-му классу гибкости. У него диаметр «волоска» составляет 0.41 мм. Товары с маркировкой КОГ относятся к 6-му классу. Повышенная гибкость достигается за счет диаметра «волоска» 0.21 мм.

Изоляция кабеля

Оболочка кабеля изготавливается согласно ГОСТ 23286-78. Изоляция не должна быть тоньше 1.1-1.2 мм, чтобы надежно защищать токоведущую часть от оголения. Выпускают наружную обмотку из резины с добавлением различных компонентов. На ощупь она должна быть мягкой и гибкой. Класс изоляции обозначается буквами и указывает на максимальную температуру нагрева, которую способна выдержать оболочка.

Например: индекс F подразумевает 150 градусов, а Н — 180.

Длина сварочного кабеля и можно ли его увеличивать

Длина сварочного кабеля влияет на удобство перемещения сварщика, когда работы ведутся вдоль длинной конструкции (например забора) или на высоте. Тогда аппарат можно реже переставлять, и передвигаться только с держателем в руке. Для стационарной деятельности достаточно 2 метров на массу и 3 метра на держатель. Для цеха лучше купить на электрододержатель 5 метров.

Но удлинять кабеля по своему произволу нельзя. Увеличение длины повышает сопротивление, а значит сила тока будет снижаться.

Максимальная длина рассчитывается по формуле:

Максимальный сварочный ток деленный на 100 = множитель.

Например, аппарат с показателем 160 А:100=1.6.

Сечение существующего кабеля нужно разделить на полученный множитель. Имеем кабель 1х25 мм². Если 25 разделить на 1.6, то получим 15 метров. Это максимальная длина, которую требуется разбить на массу и держатель, например 10 и 5 м. Если использовать кабель 20 м, то сила тока из аппарата 160 А понизится до 120 А. Каждое увеличение длины добавляет и вес, что сказывается на удобстве транспортировки.

Чтобы дорастить кабель, применяют медную опрессовку. Это обеспечивает плотный контакт и отсутствие перегрева. Скрутки не допускаются, поскольку создают дополнительное сопротивление.

Пример соединения кабеля опрессовкой.

Применяя эти советы получится выбрать сварочный кабель, точно соответствующий мощности аппарата и предстоящим задачам.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как выбрать лучший сварочный кабель? (с иллюстрациями)

При выборе сварочного кабеля всегда лучше покупать самый тяжелый из имеющихся. Практика сварки использует большое количество электричества для плавления стали; следовательно, чем тяжелее сварочный кабель, тем лучше протекает электрический ток. Как правило, сварочный кабель с толстой медной оплеткой предпочтительнее алюминиевого. В отличие от алюминиевого кабеля, медный кабель пропускает ток без перегрева.Всегда разумно приобретать сварочный кабель с сильным покрытием или экранированный, чтобы защитить кабель от порезов и ожогов.

Сварочные очки.

При покупке нового кабеля также необходимо убедиться, что сварочный кабель дойдет до любого угла мастерской.Часто используется сварочный кабель, который не позволяет пользователю добраться до определенных участков сварочного цеха. Это создает сложный сценарий, когда возникает большой и трудный для продвижения проект. Лучшие кабели — это сварочные кабели, которые легко доступны во всех помещениях магазина или рабочего места.

Сварщики должны носить шлем во время сварки, чтобы защитить лицо от искр и летящих материалов.

При выборе кабеля для электродной стороны сварочного аппарата важно приобрести гибкий кабель. Попытка сварить жестким и неуправляемым кабелем может затруднить создание гладкого сварного шва. Часто разница в гибкости кабеля зависит от типа защитного покрытия, используемого на кабеле.Резиновое покрытие всегда гибче пластика. В холодных условиях из-за пластикового покрытия сварочный кабель практически невозможно согнуть.

Как правило, лучший кабель можно найти в магазине сварочных материалов. Кабель, который можно найти в домах и магазинах бытовой техники, обычно не такого высокого качества, как кабель, продаваемый в магазинах сварочных материалов.Кабель более низкого качества со временем может расплавиться и сплавиться, создавая на кабеле жесткие участки или, что еще хуже, мертвые участки. Поврежденный провод может создавать большое сопротивление и фактически уменьшать количество электрического тока, протекающего по кабелю. Это приводит к точечной сварке с участками плохого проплавления, что приводит к более слабой сварке.

Если вы покупаете сварочный кабель впервые, всегда полезно посоветоваться с опытным сварщиком.Магазины сварочного оборудования обычно принадлежат и управляются опытным сварочным персоналом, который более чем готов помочь начинающему покупателю. Убедитесь, что у вас есть марка, модель и любая другая информация, доступная для типа используемого сварочного аппарата, при покупке расходных материалов, так как это поможет сделать правильный выбор.

Гибкий кабель облегчает создание гладкого сварного шва..

Сварочный кабель какого размера мне нужен?

• Сварочные ресурсы
  • Видео и блоги
  • Файлы с ЧПУ
  • Таблицы и плакаты
• Магазин
  • Одежда и рабочая одежда
  • Пощечины и баннеры
  • Инструменты
• О компании
• Свяжитесь с нами
  • Помощь со сварными швами
  • Свяжитесь с нами
  • Форум Facebook

Меню

• Сварочные ресурсы
  • Видео и блоги
  • Файлы с ЧПУ
  • Таблицы и плакаты
• Магазин
  • Одежда и рабочая одежда
  • Пощечины и баннеры
  • Инструменты
• О компании
• Свяжитесь с нами
  • Помощь со сварными швами
  • Свяжитесь с нами
  • Facebook Форум

.

Сварочный кабель — Таблица размеров сварочного кабеля

В настоящее время мы предлагаем только красный или черный сварочный кабель.

Предлагаете ли вы комплекты сварочных проводов в комбинации красный / черный?

Да, вы можете просмотреть наши списки сочетаний красного и черного здесь.

Как быстро я получу свой сварочный кабель в компании TEMCo? Как скоро мой заказ на сварочный кабель будет отправлен от TEMCo?

Отправка со склада в день заказа. Большинство заказов отправляется с ускоренной почтой, время доставки составляет от 1 до 3 дней.Обратите внимание, что сварочный кабель со следующими и более крупными порциями идет стандартной доставкой (от 1 до 7 дней).

• 2/0 200 футов
• 1/0 200 футов
• 2 AWG 300FT
• 4 AWG 500FT

Следует ли использовать для положительной стороны провода другого размера, чем для отрицательной?

Размер вывода (калибр) действительно влияет только на силу тока, которую провод может безопасно переносить, прежде чем повредить изоляцию. Лучше всего упростить задачу и использовать провода одинакового размера как для положительных, так и для отрицательных сторон.Если по какой-то причине вам нужно использовать провода разных размеров, убедитесь, что оба размера провода имеют достаточно высокий номинальный ток. Поскольку вторичная цепь при дуговой сварке включается в последовательную цепь, меньший провод будет нагреваться сильнее.

Что делать, если мне нужен короткий заземляющий и длинный положительный провод? Как заказать таким образом комплект сварочных проводов?

Если у вас есть инструменты, вы можете заказать один длинный кусок кабеля и отрезать его самостоятельно. В противном случае мы предлагаем только кабели нестандартной длины для заказов на количество

.

Можете ли вы предварительно отключить мои сварочные провода для меня?

Для количественных заказов доступно предварительное расторжение договора.

Что делать, если мне нужен сварочный кабель большей длины, чем вы указали? У вас есть запасы больше, чем указано в списке?

Мы можем предоставить более длинные кабели, но у нас нет на складе длины, отличной от указанной, поэтому доставка займет больше времени.

Будет ли TEMCo предлагать сварочный кабель, разрезанный по длине?

Мы предлагаем только кабели нестандартной длины для оптовых заказов. Пожалуйста, позвоните нам, чтобы узнать цену, если вам нужен отрезок кабеля определенной длины для оптового заказа.

---

.

О чем следует помнить при выборе сварочных кабелей

Каждый, от новичка до экспертов в сварке, должен знать, что нужно учитывать при выборе правильного сварочного кабеля. Прежде всего, что такое сварочный кабель ? Это электрический проводник, по которому проходит ток. Обычно он состоит из тонких медных жил (медь — лучший материал для использования в качестве электрического проводника) и изолирующей оболочки. Эта комбинация материалов обеспечивает наилучшую проводящую способность, а также защищает медь от внешней среды, а также сохраняет ее гибкость и долговечность.

Почему важен размер сварочного кабеля

Выбор правильного размера сварочного кабеля имеет жизненно важное значение, поскольку необходимый размер зависит от уровня проводимого тока. Ток измеряется в амперах (также называемых амперами), и по мере увеличения тока диаметр сварочного кабеля также должен увеличиваться. Это связано с тем, что с увеличением диаметра кабеля увеличивается количество медных проводов внутри него, что обеспечивает большую проводимость.На это важно обратить внимание, потому что, если вы проводите больше электричества, чем рассчитан на сварочный кабель, он может перегреться и стать причиной возгорания.

Итак, как выбрать правильный размер? Во-первых, вам нужно узнать длину вашей сварочной цепи. Все это означает, что вам нужно знать, как долго будет проходить путь электричества во время сварки. Сюда также входит все, что используется в вашем сварочном процессе. А во-вторых, вам необходимо знать максимальную силу тока (самый высокий уровень тока, который может проводиться), который вы будете использовать для сварочного аппарата и сварочного кабеля.Эта информация обычно предоставляется при покупке сварочного аппарата. Как только вы получите эту информацию, самое время выбрать размер кабеля. Сварочные кабели измеряются калибром. Чем меньше фактический диаметр сварочного кабеля, тем выше калибр.

Как продлить срок службы сварочного кабеля

Во-первых, вам необходимо убедиться, что вы выбрали лучший сварочный кабель для среды, в которой вы будете его использовать. Если вы собираетесь его использовать через какую-то суровую среду (истирание, высокие температуры, воздействие химикатов, изгиб и т. д.)), затем убедитесь, что выбранный сварочный кабель рассчитан на эти экстремальные условия. Во-вторых, как было сказано ранее, обратите внимание на размер кабеля!

Вы также должны принять соответствующие меры, чтобы предотвратить ненужное повреждение сварочного кабеля. В частности, вы должны стараться избегать перегибов или перекручивания провода во время установки. Избегайте чрезмерного натяжения и не допускайте раздавливания или сдавливания провода в любой форме (это может привести к повреждению оболочки и нарушению надлежащей изоляции меди). Обязательно держите провод подальше от любых элементов, для которых он не предназначен, чтобы находиться рядом или внутри, особенно обратите внимание на то, чтобы держать сварочный кабель подальше от открытого пламени. Также поработайте над регулировкой катушки с тросом. Хороший совет — периодически менять концы, особенно если один конец более восприимчив к определенным суровым условиям, сварочный кабель не испортится на одном конце.

Вы также должны позаботиться о надлежащем ремонте вашего провода, когда это необходимо. Это означает частый осмотр кабеля по всей длине, чтобы убедиться в отсутствии повреждений, и ремонт до того, как вам придется заменить весь сварочный кабель.Кроме того, вы должны удалить любой порезанный (или даже раздавленный) провод, прежде чем он превратится в потенциально опасную или опасную среду. Вы также должны держать запасной кабель под рукой на случай, если вам понадобится временное исправление, чтобы избежать повреждения оборудования.

Еще одна важная вещь, о которой следует помнить, — это вести учет вашего сварочного кабеля, а также всей вашей электрической и проводки. Если вы запишете, когда он был установлен, вы сможете узнать об ожидаемой скорости его ухудшения и о том, когда предлагается его заменить. Вам также следует отслеживать любые исправления, которые вы сделали, чтобы, если это перерастет в повторяющуюся проблему с вашим сварочным кабелем, вы могли лучше подготовиться при попытке определить основную проблему.А если вы анализируете характеристики сварочного кабеля, вы будете хорошо осведомлены о его замене, если вам потребуется внести изменения.

У вас есть вопросы о наших продуктах или услугах? Или вам нужна консультация о том, какой размер сварочного кабеля лучше всего подойдет для вашего проекта и оборудования? Свяжитесь с нами сегодня и позвольте нам помочь вам со всеми вашими кабелями и проводами!

Сварочный кабель

и кабель аккумулятора

Нокаут продукта: сварочный кабель vs.Кабель аккумулятора В нашей серии статей о продукте Knock-Out сравниваются два похожих продукта, чтобы помочь вам найти правильный выбор. Сварочный кабель и кабель аккумулятора схожи по своему применению, но различаются по своей конструкции, что позволяет использовать один тип кабеля больше, чем другой в определенных уникальных ситуациях. В этой статье представлен состав обоих этих кабелей, что позволяет более точно понять, в чем их различия. Обладая этими знаниями, мы уверены, что вы сможете найти тот продукт, который лучше всего подходит для вашей конкретной цели.

Купите Сварочный Кабель прямо сейчас!

Из чего сделаны сварочные кабели?

Сварочный кабель — это переносной шнур с одножильным проводом, многожильный для обеспечения гибкости. Предлагаются размеры от 6 AWG до 500 MCM. Часто называемый заземляющим кабелем, он состоит из одного голого отожженного медного проводника, который тонко скручен, что обеспечивает гибкость, которой славится сварочный кабель.
Сварочный кабель обычно используется из-за его гибкости и универсальности, которые являются результатом его конструкции из более тонких жил из меди и оболочки из EPDM или неопрена. Фактически, он обычно более гибкий, чем электрические провода или силовые кабели. В зависимости от производителя сварочный кабель имеет номинальную температуру от -50 ℃ до 105 ℃, и при испытании многие из этих кабелей выдерживают воздействие жира, масла и воды, а также порезы, разрывы и истирание.
Эти кабели часто идеальны для установки в более холодную погоду из-за их более тонкой скрученной конструкции, которая обеспечивает повышенную гибкость и удобство использования. Хотя эти кабели обычно предлагаются в красной и черной оболочке, но также могут быть найдены в дополнительных цветах, включая желтый, синий и зеленый, более прочную конструкцию сварочного кабеля можно определить по оранжевой оболочке.

Применение сварочного кабеля

Сварочный кабель, который часто используется в сложных условиях, представляет собой вторичный резистивный кабель напряжения для сварочных инструментов или в качестве силового кабеля, который присоединяется к генераторам и промышленному оборудованию. Например, инструменты для электродуговой сварки обычно работают с двумя отдельными кабелями; один из них действует как основной источник питания для устройства, а другой — как вторичный источник питания. Хотя сварочный кабель может не питать генератор, он необходим для электрода.
Сварочный кабель разрешен для использования в источниках питания, в которых напряжение не превышает 600 вольт. Оболочка из неопрена или EPDM делает этот тип кабеля подходящим выбором для использования в жестких аккумуляторных системах. Он представляет собой превосходную альтернативу кабелю аккумуляторной батареи и может также использоваться в морских приложениях, но изоляция должна быть маслостойкой и водостойкой, чтобы не пропитаться.

Безопасность сварочного кабеля

При использовании сварочного кабеля необходимо принять меры безопасности, чтобы предотвратить повреждение в будущем.Кабели следует регулярно проверять на наличие дефектов и очищать от жира и масла. Замените поврежденный сварочный кабель, если он находится в пределах трех футов от электрода. Эти кабели соответствуют стандартам огнестойкости UL-1581, что дает им преимущество перед кабелем аккумулятора, когда речь идет о защите от элементов.

Купите аккумуляторный кабель сейчас!

Из чего сделаны кабели аккумуляторных батарей?

Battery Cable — одножильный медный кабель с изоляцией из ПВХ или сшитого полиэтилена.Наличие более толстых медных жил, не столь плотно уплотненных в оболочке из ПВХ, делает ее менее гибкой, чем у большинства других типов кабелей. Предлагаются размеры от 6 AWG до 4/0 AWG. Кабели для аккумуляторов — лучший вариант, когда требуется простое подключение и защита. В холодную погоду кабель аккумулятора становится очень жестким, и с ним трудно работать из-за и без того ограниченной гибкости. Кабели батареи доступны в стандартном кабеле цепи батареи красного и черного цвета.

Области применения аккумуляторных кабелей

Аккумуляторный кабель поставляется в различные отрасли промышленности и может использоваться в самых разных областях. Эти кабели предназначены только для приложений или проектов, для которых требуется не более 60 вольт питания. Аккумуляторные кабели — идеальное решение для ситуаций, когда необходимо простое соединение между аккумулятором и стартером. Они также являются наиболее эффективным вариантом для приложений без резких изгибов или тех, которые имеют прямое попадание в источник питания.
Allied Wire and Cable имеет три типа аккумуляторных кабелей, включая SGT, STX и SGX.

Безопасность кабеля аккумулятора

При работе с аккумуляторным кабелем всегда следует принимать меры безопасности, чтобы предотвратить повреждение в будущем.Все варианты кабелей аккумуляторной батареи соответствуют спецификациям SAE J-1127, Ford и Chrysler для использования в автомобилях. Они также соответствуют стандартам огнестойкости UL-558 и UL-553.

Сравнение

При сравнении сварочного кабеля и кабеля аккумулятора легко увидеть, что, хотя кабель аккумулятора обычно имеет меньшее количество медных жил на провод, чем сварочный кабель того же диаметра, сварочный кабель определенно является лучшим выбором для приложений, в которых гибкость и удобство использования ограничены. важный.Также известно, что количество меди на фут сварочного кабеля больше, чем в кабеле аккумулятора, что позволяет ему работать с приложениями с более высоким напряжением. Хотя в холодном климате с аккумуляторным кабелем труднее работать, чем со сварочным кабелем, в этих условиях они работают одинаково.

Самый гибкий сварочный кабель

Мы гордимся тем, что являемся производителем лучшего сварочного кабеля в отрасли, ToughFlex ™ , и объясняем причины, по которым кабель продолжает оставаться самым продаваемым кабелем на рынке.Многие из этих качеств накладываются на другие наши сварочные кабели — например, как мы вытягиваем нашу собственную медь для превосходный контроль материалов , которому можно доверять, более 60 лет истории производство кабель для совершенствования наших продуктов для повышения качества и наших строгих режимов тестирования мы проверяем все продукты, чтобы создать продукты, на которые можно полностью положиться. В этом посте мы хотим рассказать о нашей сестре ToughFlex ™ — FlexWhip ™ . FlexWhip ™ — наш самый гибкий сварочный кабель. Если наш стандарт ToughFlex ™ уже является чрезвычайно гибким, то FlexWhip ™ идет еще дальше.

Что делает FlexWhip ™ гибкими ?

Основное различие между ToughFlex ™ и FlexWhip ™ состоит в том, что WhileFlex ™ — это 30 (0.010), тогда как FlexWhip ™ мы протягиваем еще тоньше до класса M , который представляет собой неизолированный медный провод 34 калибра. Конструкция сварочного кабеля FlexWhip ™ обеспечивает превосходную гибкость, обеспечивая исключительную гибкость при необходимости использования проводов, стержней / хлыстов и заземления.

Гибкий , , но также прочный ?

Наш процесс нагрева медного стержня и вытягивания его, позволяя ему медленно остыть, снимает внутренние напряжения и делает его более жестким, одновременно повышая его гибкость за счет того, насколько тонкой толщины мы делаем медные пряди.Результат — кабель, который можно с легкостью скручивать, сгибать и перемещать благодаря его высокой гибкости, который в равной степени может выдерживать суровые условия, в которых часто может потребоваться сварка.

Безопасность имеет большое значение при выборе сварочного кабеля, и мы серьезно к этому относимся. Мы понимаем, что чем более гибкой и тонкой становится медная жила, тем больше у клиентов должна быть уверенность в безопасности кабеля. Если скрутка неровная, слишком тонкая или склонная к разрыву, возникают серьезные проблемы с безопасностью, что определенно должно быть понятно производителю, у которого вы решите купить такой продукт.Вот почему мы делимся со всеми нашими клиентами тщательными испытаниями, которые проходит FlexWhip ™ , и сертификатами, которые он имеет, чтобы гарантировать его безопасность, надежность и долговечность.

Что делает FlexWhip ™ лучше, чем у конкурентов?

Нам потребовались годы, но благодаря тщательным испытаниям и доработке мы создали чрезвычайно гибкий, но такой же прочный сварочный кабель, который демонстрирует непревзойденную надежность по сравнению с конкурентами на рынке.Добавьте к этому наши многочисленные возможности индивидуальной настройки, более чем 60-летнюю историю производства Kalas и отличное обслуживание клиентов, и вы получите продукт, который превосходит другие варианты.

Прочность:

Вот что придает FlexWhip ™ долговечность. Во-первых, он изолирован высококачественной оболочкой из EPDM (этилен-пропилен-диеновый мономер), соответствующей требованиям RoHS, которая доказала свою стойкость к порезам, разрывам, истиранию, смазке, маслу, воде и пламени.Он также имеет бумажный разделитель для улучшения полос. FlexWhip ™ имеет диапазон рабочих температур от -50 ° C до + 105 ° C, рассчитан на напряжение 600 В и соответствует статье 630 Национального электрического кодекса для электросварщиков и испытанию пламенем UL VW-1, изложенному в UL1581. Мы надеемся, что это обеспечит вам необходимую надежность при выборе гибкого сварочного кабеля: вы будете получать надежный продукт каждый раз, когда покупаете FlexWhip ™ .

Настройки и опции:

Мы предлагаем FlexWhip ™ 4-го калибра, № 2 — 2/0, в стандартной оранжевой оболочке, обозначающей гибкий гибкий кабель. FlexWhip ™ — это катушки длиной 250 и 500 футов, что позволяет легко транспортировать и быстро брать их в руки, а также предлагает нестандартную длину по запросу. Каждый кабель последовательно маркируется с возможностью настройки легенды печати и даже использования отпечатка PermaPrint ™ с отступом, который не стирается. Мы предлагаем индивидуальную упаковку всего сварочного кабеля, что дает вам возможность приобрести кабель в бухтах, коробках или термоусадочных пленках длиной 25, 50 или 100 футов. И одна из вещей, которая делает нас уникальными, — это то, что мы также предлагаем полностью готовые сборки. Вы можете заказать FlexWhip ™ в уникальной конфигурации, необходимой для вашей работы, с соединителями Lenco & Tweco, создающими индивидуальную сборку, которую вы хотите.

Заключение

Мы надеемся, что чтение этого материала поможет вам понять разницу между FlexWhip ™ и ToughFlex ™ , а также выявит несколько причин, по которым FlexWhip ™ занимает лидирующие позиции, когда дело доходит до выбора очень гибкий гибкий кабель.Если у вас есть какие-либо вопросы о FlexWhip ™ или любом другом продукте, который мы продаем, свяжется с , и один из наших сотрудников, интеллектуальная группа активной поддержки клиентов, быстро свяжется с вами. Если вы готовы начать свой путь к лучшему кабельному и сервисному обслуживанию, вы можете заполнить нашу форму запроса предложения сегодня.

Посетите нашу информацию о FlexWhip ™ и прочтите наш технический паспорт продукта .

Посетите наши страницы о промышленности сварочного кабеля для получения дополнительной информации:

Мы с нетерпением ждем возможности обслужить вас и предоставить вам лучший кабель и возможность заказа!

Размеры свинца

для сварки палкой — размеры для любой работы

Сварочные лидеры: Wikimedia Commons

Чтобы получить полный обзор сварки штангой, щелкните здесь

Сварочные провода «Сварочные провода» — это кабели, используемые для отвода тока к земле и компонентам стингера.Это промышленные кабели, содержащие медные жилы, заключенные в высококачественную гибкую резину. Гибкость резины может варьироваться, и более гибкая резина имеет тенденцию быть более дорогой.

Размеры выводов для электродной сварки определяют рекомендуемую силу тока в зависимости от того, какие стержни вы планируете сжигать. Очевидно, что более толстые провода намного тяжелее, чем более тонкие, из-за дополнительных жил медных проводов, заключенных в резину. Любителям и сварщикам в гаражах, как правило, безнаказанно подходят провода меньшего диаметра, потому что они не превышают свои рабочие циклы на своей машине и обычно не сжигают огромные электроды.

Хлысты

Трубопроводчики и слесари-металлисты, как правило, используют провода большего калибра, потому что они сжигают более толстые стержни, работают с более высокими рабочими циклами и больше злоупотребляют своими выводами. Использование более толстого провода может стать утомительным, потому что сварщик держит больший вес, когда держит жало. Это не кажется проблемой, но когда сварка штангой — это работа на полную ставку, это действительно может утомить. Иногда сварщики используют так называемый «хлыст». Это более тонкая часть свинца, идущая от большего провода к жалу.Это делает удержание жала менее утомительным, потому что подвешенный провод (от жала к полу) тоньше в диаметре.

Я использую хлыст на своей мобильной сварочной установке, потому что мне приходится держать жало в течение долгих часов. Я могу обойтись без кнута меньшего диаметра, потому что большинство стержней 7018 и 6010, которые я сжигаю, имеют диаметр всего 3/32 дюйма. Это необычно, поскольку большинство сварщиков конструкций, а трубосварщики выжигают стержневые электроды с минимальным диаметром 1/8 дюйма, а часто и 5/32 дюйма.

Разъемы

Разъемы

типа «Tweco» — популярный способ аккуратно прикрепить кнуты, а также подходят для присоединения проводов к сварочному аппарату. Есть много вариантов, но это всего лишь мужской / женский способ подключения ваших выводов. Я обычно прикрепляю хлыст непосредственно к свинцу-жало, сращивая вместе медные провода, а затем используя изоленту. Он не такой красивый, но выполняет свою работу и не такой громоздкий. Здесь есть отличное видео от конвейера Остина Росса.

Опасности

Опасность использования выводов неподходящего диаметра заключается в том, что вы можете сжечь внутренние медные жилы ваших выводов. Поскольку эти медные нити заключены в резину, вы не узнаете, что они обжарены, пока не станет слишком поздно. Если вы посмотрите на внутреннюю часть провода, который слишком долго работал с слишком высокой силой тока, медь на самом деле становится черной и менее проводящей для необходимой вам силы тока. С учетом сказанного, я всегда предлагаю увеличить количество потенциальных клиентов, чтобы избежать этой проблемы.Более длительные периоды дуги без перерыва также могут способствовать ухудшению целостности ваших выводов.

Использование слишком маленького размера свинца для сварки штангой также может привести к перегреву и повреждению жала. Это может вызвать неудобство в использовании, так как вы почувствуете тепло сквозь сварочные перчатки.

С чего начать

В дальнейшем вам может потребоваться использовать электроды большего диаметра при сварке, поэтому покупка более толстых проводов для начала может сэкономить ваше время и деньги в будущем.Если вам когда-нибудь понадобится сварить сталь толщиной 1 дюйм, вы не захотите испортить свое оборудование из-за использования крошечных выводов.

Если вы планируете работать в поле, я бы порекомендовал иметь около 100 футов свинца-стингера и 100 футов заземляющего провода. Это позволит вам работать эффективно, даже если вы не можете расположить машину очень близко к рабочей зоне. Некоторые сварщики предпочитают использовать заземляющий провод немного меньше, чем стингер. Это связано с тем, что в большинстве случаев вы можете шлифовать станок на более близкой стороне заготовки (т. Е.забор), а затем потяните жало дальше, сваривая разные участки. Это не всегда так, поэтому полезно иметь одинаковую длину заземления и шнура.

Если вы любитель или сварщик в своем доме, вы можете обойтись 50-футовым комплектом проводов или даже 25- или 15-футовым комплектом.

Покупки

Многие производители сварочных аппаратов продают готовые провода с уже подключенными заземлением и стингером, а также кольцевые клеммы на задней стороне.Они, как правило, завышены. Я предпочитаю покупать поводки за ногу и собирать свой собственный набор. Вы даже можете выбрать разные цвета свинца и выбрать жало и землю, которые вам нравятся. Некоторые аппараты для стержневой сварки поставляются с комплектом проводов, поэтому вам, возможно, не придется делать покупки сразу. На разных сайтах-поставщиках цена будет отличаться от цены за фут свинца, а некоторые каучуки увеличивают стоимость.

Stick Stinger: Wikimedia Commons

Более длинные провода должны быть толще, чтобы проводить ток.Обратите внимание, что падение силы тока может стать проблемой, если вы планируете использовать длинные провода. Чем длиннее провод, тем меньше сила тока, которую вы действительно получаете для своего жала, независимо от того, на что настроена ваша машина.

График силы тока

Ниже приведена таблица с указанием размеров проводов и рекомендуемой силы тока. Вы заметите, что размеры выводов пронумерованы, а все размеры больше, чем все обычные размеры (# 1/0 больше # 1)

ампер	100 футов	150 футов	200 футов	250 футов	300 футов
100	# 4	# 4	# 2	# 2	# 1
150	# 4	# 2	# 1	# 1/0	# 2/0
200	# 2	# 1	# 1/0	# 2/0	# 3/0
250	# 1	# 1/0	# 2/0	# 3/0	# 4/0
300	# 1/0	# 2/0	# 3/0	# 4/0
350	# 1/0	# 3/0	# 4/0
400	# 2/0	# 3/0
450	# 2/0	# 4/0
500	# 3/0	# 4/0

Как видите, кабель №2 может справиться практически со всем, чем захочет заниматься любитель. Превышение 200 ампер для сварки штучной сваркой встречается реже, если вы не занимаетесь крупными промышленными работами.

Сварка стержневой сваркой в ​​тяжелых условиях: Wikimedia Commons

Ведет ногой

Поводки, продаваемые ногой, различаются по цене от 60 центов до 3 долларов за фут. Это связано с большим количеством меди в свинцовых выводах большей толщины, а также с качеством резинового покрытия. Существует несколько линий сверхгибких проводов, таких как «UltraFlex». Эти провода обычно оранжевого цвета и имеют очень пластичное резиновое покрытие.Сварщикам, работающим на полную ставку, они, как правило, нравятся, потому что они более маневренны в узких местах, таких как трубопровод, и меньше зацепляются за что-то.

Заключение

В заключение, я бы не стал слишком сильно задумываться о выводах, когда вы только начинаете заниматься сваркой штангой. Важнее всего то, чтобы а) ваши выводы были достаточно длинными, чтобы дотянуться до заготовки, и б) ваши выводы были достаточно тяжелыми, чтобы они могли должным образом проводить необходимый вам электрический ток. При необходимости вы всегда можете наложить дополнительную длину провода, и это не займет много времени.

Помните, что вы всегда можете купить больше лида, чтобы расширить свои настройки, если это необходимо.

В чем разница между кабелем стартера / аккумулятора и сварочным кабелем?

Кабель стартера или аккумулятора VS. Сварочный кабель

Короткая версия — если вам не нужна мощность 600 В или чрезвычайная гибкость, сварочный кабель является дорогостоящим излишним для большинства автомобильных приложений.

Сварочный кабель имеет такое же количество меди, что и стартовый (аккумуляторный) кабель того же калибра.Они могут выдерживать одинаковую силу тока при напряжении питания 12 В или 24 В.

Сварочный кабель был разработан для сварочных инструментов, которым требуется более высокое напряжение (600 В), он очень гибкий и выдерживает постоянное движение. В большинстве автомобильных приложений вы имеете дело только с напряжением 12 В или 24 В, и после того, как кабель установлен, его не нужно сильно изгибать.

Гибкость сварочного кабеля придает его конструкция, состоящая из большего количества и более тонких жил, чем у стандартного стартового кабеля. Например, наш стандартный пусковой кабель 2 GA состоит из 64 жил по 20 GA.«Сварочный» кабель 2 GA состоит из 651 жилы проволоки 30 GA (помните, что по мере увеличения номера калибра диаметр проволоки уменьшается — см. Эту статью для более подробного объяснения).

Таким образом, основным преимуществом сварочного кабеля для автомобильной промышленности является его гибкость. Если вам нужно провести пусковые кабели через серию крутых изгибов, стоит подумать о сварочном кабеле. Он, безусловно, приятный на ощупь, и с ним легко работать. Вам решать, стоят ли эти функции значительного повышения цены.

Кабель стартера хорошего качества подходит для большинства автомобильных приложений. Многие сравнивают сварочный кабель со своими старыми, высохшими, закаленными и корродированными кабелями. Проблема усугубляется тем, что недорогие пусковые кабели могут быть изготовлены из CCA (алюминия с медной оболочкой — см. Дополнительную информацию в этой статье), который из-за своей алюминиевой конструкции жестче, чем даже стандартный пусковой кабель. (К вашему сведению — пусковой кабель, который мы продаем, на 100% состоит из меди, а не провода CCA.) Таким образом, в действительности, стартовый кабель хорошего качества, вероятно, более чем достаточно гибкий для большинства приложений.

По нашему опыту, когда большинство людей физически берут в руки стартовый кабель хорошего качества и учитывают разницу в стоимости, они в конечном итоге выбирают стандартный стартовый кабель.

Эта запись не была размещена ни в одной категории.

Черный сварочный кабель 2/0 AWG

Описание

Сварочный кабель обеспечивает подачу электрического тока для сварочных аппаратов и состоит из тонких медных жил в жесткой изолирующей оболочке, обычно из синтетического или натурального каучука, которая специально разработана, чтобы выдерживать повторяющиеся движения по шероховатым поверхностям. Хорошо сохраняет цвет даже после грубой обработки. Тонкие медные жилы также обеспечивают большую гибкость, чем другие типы проволоки.

Выбор правильных сварочных кабелей

Выбор правильного размера (диаметра) сварочного кабеля зависит от максимальной выходной силы тока сварщика — чем больше ток вырабатывается, тем больше должен быть кабель. Это как садовый шланг против пожарного шланга — чем больше требуется воды, тем больше должен быть диаметр шланга.
Чтобы выбрать правильный размер, необходимо учитывать 3 фактора — общую длину сварочного контура (включая полную длину как электрода, так и рабочего кабеля), номинальную электрическую мощность сварщика и рабочий цикл сварщика (% от десяти- минутный период, в течение которого сварщик будет работать при определенном выходном токе до превышения своего теплового предела).Если требуется большая гибкость, выберите сварочный кабель Super VuTron.

СТРОИТЕЛЬСТВО
Проводник:	— Полностью отожженная многопроволочная неизолированная медь, скрутка класса К
Куртка	— EPDM премиум-класса 90 ° C, черный или красный
Напряжение	600 В
Диапазон температур	от -40 ° C до 90 ° C
Код цвета

Заявки:

— Сварочные провода сопротивлением вторичного напряжения
— Источники питания, не превышающие 600 В переменного тока

Стандарты:

— соответствует требованиям RoHS

Для получения дополнительных предложений мы просим вас воспользоваться случаем и ознакомиться с нашей обширной коллекцией сварочных кабелей на сайте ProWireandCable. com сегодня.

Чем сварочные кабели отличаются от кабеля аккумулятора?

Есть ли разница между сварочный кабель и кабель аккумулятора? Производители сварочных кабелей помогают своих клиентов в принятии решения, какой из них выбрать?

Если вам просто нужен простой связь между аккумулятором и его стартером, вы можете подумать о кабеле аккумулятора как решение. Приложения без резких изгибов или с прямым попаданием в Источник питания лучше всего работает с аккумуляторным кабелем.Производители используют более толстую медь жилы для создания кабеля аккумулятора, не упакованные плотно в ПВХ оплетка. Такая конструкция делает аккумуляторный кабель менее гибким, но эффективным вариантом. для приложений.

Из-за использования более толстой меди жилы, количество жилок меньше в кабеле аккумулятора по сравнению со сваркой кабель с таким же калибром. А это делает кабель аккумулятора непригодным для проекты или приложения, которые требуют питания 60 В или меньше.

Сварочный кабель подходит для необходимо много изгибов, чтобы завершить проект проводки приложения, как есть гибкий.Гибкость сварочного кабеля достигается за счет более тонких жил изоляция из меди и EPDM, используемая производителями для изготовления сварочного кабеля дизайн. Более тонкие медные жилы сварочного кабеля позволяют ему выдерживать более высокое напряжение. Приложения.

Кабель аккумулятора покрыт гладкий термопластичный поливинилхлорид (ПВХ), защищающий кабель от растрескивания, погодных условий, химикатов, масел, истирания и кислот. Аккумуляторные кабели кабели UL, соответствующие стандартам огнестойкости.

Сварочные кабели также устойчивы к маслам, смазывать, поливать и предотвращать порезы и разрывы. Сварочный кабель тоже пламенный устойчивы и соответствуют стандарту UL 1581. Этот рейтинг дает преимущество перед аккумулятором. кабель, когда речь идет о защите от элементов.

Когда вам нужна простая защита и подключения для вашего приложения или проекта, вы можете рассмотреть аккумуляторные кабели для постоянного электрического подключения.
