Сварочный полуавтомат автомат: Сварка автомат и полуавтомат чем отличаются — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Сварка автомат и полуавтомат чем отличаются

Автоматы, равно как и полуавтоматы, создают точные качественные сварные соединения различных материалов любой толщины. Из-за этого они востребованы на разных производственных площадках. Однако стоит подчеркнуть, что есть существенная разница в работе полуавтоматического агрегата и полностью автоматизированной установки.

Виды и принцип работы полуавтомата

Основные компоненты сварочного аппарата:

панель управления;
механизм и рукав для подачи проволоки;
бухта расходного материала;
горелка;
кабель энергоснабжения;
шланг и редуктор подачи газа;
газовый баллон;
система управления;
выпрямитель и нагреватель.

Подобное оборудование представлено в широком ассортименте, который упорядочен по возможностям и упорядочен по видам. Согласно общепринятой классификации сварочное оборудование делится на ручное, автоматическое и полуавтоматическое.

Самый простой тип – ручные сварки – идеально подходит для бытового использования, мастерских и других небольших производств. Автоматы и полуавтоматы характеризуются высокой производительностью и точностью обработки. Они являются составной частью производственных линий на больших и средних предприятиях. Помимо скорости работы они обеспечивают качественное соединение заготовок.

Читайте также: Плюсы ручной дуговой сварки

В силу объективных причин автоматическое оборудование стоит на порядок дороже по сравнению с установками бытового или полупрофессионального уровня. Системы комфортны в эксплуатации, поскольку требуется минимальное участие человека. Помимо этого, они отличаются более обширными функциональными возможностями и рассчитаны на длительный срок использования.

Лучше оценить достоинства автоматического оборудования позволяет понимание принципов его работы:

внутри корпуса заключена бобина с намотанной на нее проволокой. Это расходный материал, заменяющий привычный электрод дуговой ручной сварки. Подается проволока в автоматическом режиме;
расходный материал подводится к соплу газовой горелки, где плавится и становится элементом соединения металлических заготовок;
стабильность дуги обеспечивается автоматической системой, которая поддерживает горение и синхронную подачу проволоки;
оператор выбирает оптимальную скорость подачи расходного материала на основании скорости перемещения горелки и вида обрабатываемого металла.

Сварка автомат и полуавтомат имеют сходные принципы работы. Но есть и существенное отличие: в автомате буквально все процессы выполняются исключительно механизмами и контролируются системой управления. В полуавтоматах некоторые операции требуют вмешательства человека.

Полуавтоматическое сварочное оборудование делится на несколько видов в зависимости от эксплуатационных характеристик. Относительно способа защиты сварочного шва отличают полуавтоматы для работы под флюсом и в защитной газовой среде. По источнику питания они могут быть:

однофазными. Для подключения достаточно обычной сети питания напряжением 220 Вольт. Важно, чтобы поддерживалось стабильное напряжение. Если оно будет «скакать», то сварочное соединение будет иметь дефекты;
трехфазными. Обеспечивается высокое качество и беспроблемная работы оборудования.

Техника сваривания металлов полуавтоматом

Технология соединения металлов с использованием полуавтоматической установки очень важна с точки зрения качества выполнения работ. Важно добиться того, что с течением времени шов не утратит своих первоначальных характеристик. Работа с полуавтоматом существенно отличается от технологических особенностей эксплуатации ручной дуговой сварки.

Ниже рассмотрены основные приемы и техники выполнения сварочных работ с использованием полуавтомата.

Сварка в среде защитного газа

При необходимости в работе полуавтоматических установок может использоваться защитный газ. Это необходимо для того, чтобы отсечь атмосферный воздух от области сваривания и предотвратить окисления шва. При таком подходе значительно повышается прочность сварного соединения.

Для сварочных работ применяются разные инертные газы, но чаще всего востребованы углекислый и гелий. Выбор обуславливается их сравнительно невысокой стоимостью и небольшим расходом в процессе выполнения работы.

В случае использование углекислого газа важно добиться высокого качества подготовки рабочей поверхности. Чем тщательней будет очищена поверхность, тем меньше вероятность того, что где-то останется пыль, грязь, ржавчина или остатки краски. Зачищают кромки наждачной бумагой, металлической щеткой или болгаркой.

Существует несколько технологических приемов выполнения сварочных работ полуавтоматом в защищенной среде:

непрерывное сваривание. Требует навыков и является одним из наиболее сложных вариантов. Подразумевается, что горелка продет от начала до конца сварного шва без пауз и остановок;
точечная автоматическая сварка. Заготовки соединяются с помощью большого количества сварных соединений, выполненных в виде точек, а не сплошным швом;

коротким замыканием. Выбирается в большинстве случаев, когда требуется соединить два тонких стальных листа. Металл расплавляется импульсами, которые генерируются в результате спровоцированного короткого замыкания в сварочном аппарате. Расплав двух заготовок после остывания образует одну конструкцию.

При работе полуавтоматической установкой в среде защитного газа многие специалисты отдают предпочтение режиму переменного тока. Прежде всего, нужно правильно настроить параметры оборудования, учитывая тип и толщину металла. Расход газа определяется режимом сварки, а проволока расходуется со скоростью 4 см за минуту рабочего времени. Точнее выбрать оптимальные настройки можно с помощью таблиц ГОСТа.

Затем нажимается кнопка пуска, которая включает механизм подачи расходного материала в зону выполнения сварочных работ.

Для получения высококачественного шва необходимо учесть некоторые очень важные нюансы:

подача проволоки должна осуществляться строго прямо, но не вплотную к шву. Нужно сохранить беспрепятственный обзор сварочной ванны;
между кромками свариваемых заготовок оставляется небольшой интервал;
зазор определяется в зависимости от толщины заготовки. 1 мм – если изделие имеет стенки толщиной около 1 см. Если стенки толще, то зазор должен составлять примерно 10% от этой величины.

Технология работы с алюминием

Полуавтомат обладает широким спектром возможностей, что позволяет сваривать разные металлы, включая и алюминий. В силу его особых свойств следует придерживаться специальных требований, чтобы получить хороший результат:

на поверхности алюминия есть тонкий слой амальгамы, температура плавления которой существенно выше по сравнению с самим металлом. Поэтому для плавления требуется защитный газ;
плавится алюминий очень быстро и обладает высокой текучестью. Желательно использовать подложку, которая позволит избежать многих неприятных моментов;
для работы с алюминием лучше всего подходит режим обратной полярности с постоянным током. На горелке устанавливается положительный заряд, а на детали отрицательный.

Придерживаясь этих рекомендаций, сварщик быстро разрушит амальгаму и получит хорошего качества расплав. В итоге будет создан качественный сварной шов.

Сварка с проволокой

Полуавтомат позволяет работать как в газовой среде, так и без таковой. Можно сварить заготовки под флюсом. Но данный вариант больше подходит для промышленности и мало приемлем в быту из-за высокой стоимости флюса. Чтобы понять специфику метода, нужно обратить внимание на основные характеристики флюса – порошка, размещенного в средней части расходника.

Не рекомендуется применять самозащитные электроды в сочетании с полуавтоматической сваркой в случаях, когда требуется соединение тонких листов металла или же предстоит работа с среднеуглеродистой сталью. В противном случае не исключено образование дефектов – горячих трещин.

Повысить температуру дуги целесообразно для того, чтобы добиться полного расплавления порошка внутри защитного электрода. Достигается это за счет обратной полярности.

Правила выполнения сварочных работ

При выполнении серийных операций на промышленном производстве применяются автоматические или полуавтоматические сварочные установки. Основная разница между ними заключается в следующем:

в автомате подача расходных материалов и движение дуги механизировано;
полуавтомат лишен автоматического перемещения сварочной дуги: она подается оператором.

Новичкам для работы на полуавтоматическом оборудовании потребуются практические навыки его использования. Стать мастером и постоянно получать качественный результат только после изучения всех тонкостей работы оборудования и отработки приемов на практике.

Важно не забывать о требованиях техники безопасности. В обязательном порядке следует использовать защитную маску и форму, чтобы избежать ультрафиолетового ожога. Ни в коем случае нельзя пренебрегать требованиям ГОСТов и правил, которые помогут предотвратить травмы.

Для того, чтобы исключить вероятность случайного брака, специалисты рекомендуют перед началом работ всегда делать пробный шов. Таким нехитрым способом можно убедиться в том, все ли настройки подобраны правильно. И всегда нужно помнить о том, что полуавтоматы не могут работать в режим «нон стоп». Периодически нужно делать технологические паузы.

Читайте также: Сварочный инвертор для начинающих — какой выбрать

Сварка автомат и полуавтомат чем отличаются

Виды и принцип работы полуавтомата

Основные компоненты сварочного аппарата:

панель управления;
механизм и рукав для подачи проволоки;
бухта расходного материала;
горелка;
кабель энергоснабжения;
шланг и редуктор подачи газа;
газовый баллон;
система управления;
выпрямитель и нагреватель.

Читайте также: Плюсы ручной дуговой сварки

Лучше оценить достоинства автоматического оборудования позволяет понимание принципов его работы:

внутри корпуса заключена бобина с намотанной на нее проволокой. Это расходный материал, заменяющий привычный электрод дуговой ручной сварки. Подается проволока в автоматическом режиме;
расходный материал подводится к соплу газовой горелки, где плавится и становится элементом соединения металлических заготовок;
стабильность дуги обеспечивается автоматической системой, которая поддерживает горение и синхронную подачу проволоки;
оператор выбирает оптимальную скорость подачи расходного материала на основании скорости перемещения горелки и вида обрабатываемого металла.

однофазными. Для подключения достаточно обычной сети питания напряжением 220 Вольт. Важно, чтобы поддерживалось стабильное напряжение. Если оно будет «скакать», то сварочное соединение будет иметь дефекты;
трехфазными. Обеспечивается высокое качество и беспроблемная работы оборудования.

Техника сваривания металлов полуавтоматом

Ниже рассмотрены основные приемы и техники выполнения сварочных работ с использованием полуавтомата.

Сварка в среде защитного газа

Существует несколько технологических приемов выполнения сварочных работ полуавтоматом в защищенной среде:

непрерывное сваривание. Требует навыков и является одним из наиболее сложных вариантов. Подразумевается, что горелка продет от начала до конца сварного шва без пауз и остановок;
точечная автоматическая сварка. Заготовки соединяются с помощью большого количества сварных соединений, выполненных в виде точек, а не сплошным швом;
коротким замыканием. Выбирается в большинстве случаев, когда требуется соединить два тонких стальных листа. Металл расплавляется импульсами, которые генерируются в результате спровоцированного короткого замыкания в сварочном аппарате. Расплав двух заготовок после остывания образует одну конструкцию.

После завершения подготовительных работ, можно приступать к сварке. Включается подача газа, затем подключается питание для возбуждения электрической дуги (инициируется прикосновением проволоки к поверхности заготовок). Затем нажимается кнопка пуска, которая включает механизм подачи расходного материала в зону выполнения сварочных работ.

Для получения высококачественного шва необходимо учесть некоторые очень важные нюансы:

подача проволоки должна осуществляться строго прямо, но не вплотную к шву. Нужно сохранить беспрепятственный обзор сварочной ванны;
между кромками свариваемых заготовок оставляется небольшой интервал;
зазор определяется в зависимости от толщины заготовки. 1 мм – если изделие имеет стенки толщиной около 1 см. Если стенки толще, то зазор должен составлять примерно 10% от этой величины.

Технология работы с алюминием

на поверхности алюминия есть тонкий слой амальгамы, температура плавления которой существенно выше по сравнению с самим металлом. Поэтому для плавления требуется защитный газ;
плавится алюминий очень быстро и обладает высокой текучестью. Желательно использовать подложку, которая позволит избежать многих неприятных моментов;
для работы с алюминием лучше всего подходит режим обратной полярности с постоянным током. На горелке устанавливается положительный заряд, а на детали отрицательный.

Сварка с проволокой

Правила выполнения сварочных работ

в автомате подача расходных материалов и движение дуги механизировано;
полуавтомат лишен автоматического перемещения сварочной дуги: она подается оператором.

Читайте также: Сварочный инвертор для начинающих — какой выбрать

Сварка автомат и полуавтомат чем отличаются

Виды и принцип работы полуавтомата

Основные компоненты сварочного аппарата:

панель управления;
механизм и рукав для подачи проволоки;
бухта расходного материала;
горелка;
кабель энергоснабжения;
шланг и редуктор подачи газа;
газовый баллон;
система управления;
выпрямитель и нагреватель.

Читайте также: Плюсы ручной дуговой сварки

Лучше оценить достоинства автоматического оборудования позволяет понимание принципов его работы:

внутри корпуса заключена бобина с намотанной на нее проволокой. Это расходный материал, заменяющий привычный электрод дуговой ручной сварки. Подается проволока в автоматическом режиме;
расходный материал подводится к соплу газовой горелки, где плавится и становится элементом соединения металлических заготовок;
стабильность дуги обеспечивается автоматической системой, которая поддерживает горение и синхронную подачу проволоки;
оператор выбирает оптимальную скорость подачи расходного материала на основании скорости перемещения горелки и вида обрабатываемого металла.

однофазными. Для подключения достаточно обычной сети питания напряжением 220 Вольт. Важно, чтобы поддерживалось стабильное напряжение. Если оно будет «скакать», то сварочное соединение будет иметь дефекты;
трехфазными. Обеспечивается высокое качество и беспроблемная работы оборудования.

Техника сваривания металлов полуавтоматом

Ниже рассмотрены основные приемы и техники выполнения сварочных работ с использованием полуавтомата.

Сварка в среде защитного газа

Существует несколько технологических приемов выполнения сварочных работ полуавтоматом в защищенной среде:

непрерывное сваривание. Требует навыков и является одним из наиболее сложных вариантов. Подразумевается, что горелка продет от начала до конца сварного шва без пауз и остановок;
точечная автоматическая сварка. Заготовки соединяются с помощью большого количества сварных соединений, выполненных в виде точек, а не сплошным швом;
коротким замыканием. Выбирается в большинстве случаев, когда требуется соединить два тонких стальных листа. Металл расплавляется импульсами, которые генерируются в результате спровоцированного короткого замыкания в сварочном аппарате. Расплав двух заготовок после остывания образует одну конструкцию.

Для получения высококачественного шва необходимо учесть некоторые очень важные нюансы:

подача проволоки должна осуществляться строго прямо, но не вплотную к шву. Нужно сохранить беспрепятственный обзор сварочной ванны;
между кромками свариваемых заготовок оставляется небольшой интервал;
зазор определяется в зависимости от толщины заготовки. 1 мм – если изделие имеет стенки толщиной около 1 см. Если стенки толще, то зазор должен составлять примерно 10% от этой величины.

Технология работы с алюминием

на поверхности алюминия есть тонкий слой амальгамы, температура плавления которой существенно выше по сравнению с самим металлом. Поэтому для плавления требуется защитный газ;
плавится алюминий очень быстро и обладает высокой текучестью. Желательно использовать подложку, которая позволит избежать многих неприятных моментов;
для работы с алюминием лучше всего подходит режим обратной полярности с постоянным током. На горелке устанавливается положительный заряд, а на детали отрицательный.

Сварка с проволокой

Правила выполнения сварочных работ

в автомате подача расходных материалов и движение дуги механизировано;
полуавтомат лишен автоматического перемещения сварочной дуги: она подается оператором.

Читайте также: Сварочный инвертор для начинающих — какой выбрать

Сварка автомат и полуавтомат чем отличаются

Сварка полуавтоматом, обычно, делается при помощи проволоки в среде защитных газов. Данный процесс – это, по сути, классическая электродуговая сварка металла, при которой используется тепловая энергия электрической дуги, соединяющей окончание электрода, и свариваемые детали.

По причине большего сопротивления в дуге относительно сопротивления в электроде, более значительную тепловую энергию выделяет именно плазма дуги, что приводит к оплавлению близлежащих поверхностей (деталь и электрод), где образуется сварочная ванна. Когда полученный жидкий металл кристаллизуется и остынет, произойдет образование сварного шва, самого надежного соединения из существующих сегодня.

Сварка полуавтоматом

Отличительная особенность данного типа сварки состоит в использовании подвижного плавящегося электрода (проволоки) и защитного газа.

Защищать электрическую дугу нужно, чтобы расплавляемый металл и окружающая среда не контактировали между собой, потому что данный процесс (окисление азота и кислорода) влечет за собой образование таких компонентов как оксиды и нитриты, которые, попадая в металл, приводят к ухудшению качества шва. Именно для этих целей и используются баллоны с защитными газами: с аргоном, гелием, углекислотой или их смесями.

Принципы сварки полуавтоматом при помощи проволоки

Полуавтоматическая сварка производится по следующему принципу. Подвижную проволоку под напряжением пропускают через газовое сопло, далее она плавится, так как на нее действует электрическая дуга, но постоянная длина дуги сохраняется при помощи автоматического механизма подачи. Это и есть суть принципа автоматизации, а выбор направления и скорости сварки осуществляется собственными силами.

Можно осуществлять сварку и не используя газ. Для этого пользуются самозащитной («порошковой») проволокой, в состав которой входят марганец, кремний и другие металлы раскислители, при сгорании которых, образуется защитная среда вокруг проволоки.
Сварочное оборудование

Сварочная установка должна состоять из следующих компонентов:

горелка;
шланг, через который подается проволока и газ;
механизм, подающий проволоку;
управляющая панель;
моток проволоки;
электрический провод;
блок полуавтоматического управления;
шланг, подающий газ;
редуктор, снижающий газовое давление;
нагреватель;
газовый баллон высокого давления;
выпрямитель.

Сварка полуавтомат конструкция и принцип работы

Сварка полуавтомат является электрическим аппаратом, предназначенным для того, чтобы преобразовывать электрическую энергию в тепловую, при помощи такого эффекта как электрическая дуга. Процесс реализуется при помощи плавящего электрода “электродной проволоки”, которая постоянно подается на место сварки.

Электрод является калиброванной омедненной проволокой заданной толщины. Покрытие проволоки делается, чтобы обеспечить хорошее скольжение и электрический контакт. Проволока располагается поверх специальной катушки, что позволяет ей равномерно разматываться и подаваться во время сварки.

Процесс сварки производится в ручном режиме, с помощью таких приспособлений: источник тока, механизм подачи электрода, гибкие шланги и пистолет, который рабочий использует, чтобы наложить сварной шов.
Полуавтоматические сварочные аппараты разделяются по защите шва:

• для сварочных работ под флюсом;
• для сварочных работ с защитными газами;
• для сварочных работ, в которых используется порошковая проволока.

Чаще всего пользуются полуавтоматами для сварочных работ с защитными газами. Данный тип сварки используется для сваривания конструкций, материалом которых являются углеродистые и легированные стали, или цветные металлы.

Как защитный газ, используют углекислоту, находящуюся в баллонах высокого давления, и подающуюся к пистолету. До попадания в зону сварки газ предварительно стабилизируется при помощи редуктора. Сварка в среде защитного газа обладает рядом плюсов в сравнении со сваркой при помощи покрытых электродов:

Технологические преимущества сварки полуавтомат

высокие показатели производительности и качества швов;

полуавтоматическая сварка швов небольшой длины может производиться в любом пространственном положении;
соединительная сварка может быть реализована в висячем положении, метал не будет вытекать.

Производственные преимущества:
отсутствуют вредные выделения в процессе сварки.

Плюсы экономического характера:
дешевизна сварки, выполненной с использованием углекислого газа, по сравнению с ценой сварки на электродах.
высокие показатели качества и технологичности.

Сварка полуавтомат является незаменимой вещью в быту. Сварить то там, то здесь, а если вы обладатель автомобиля, то и подавно, техника периодически нуждается в косметическом ремонте. Выполнение качественных сварных швов в полуавтомате – намного более простая задача, чем при электродной сварке.

Если вы собираетесь приобретать сварочный полуавтомат, нужно выяснить каким напряжением обладает ваша электрическая сеть. Если напряжение занижено по сравнению с нормой, то следует выбирать более мощный аппарат, поскольку показатели мощности зависят от показателей электрической сети.

Если вы имеете доступ к трехфазному напряжению (380В), то обязательно следует выбирать трехфазный аппарат. Это связано с тем, что наилучшие показатели выпрямительного тока получаются только когда используются трехфазные выпрямители, а от этого зависят показатели качества сварки.

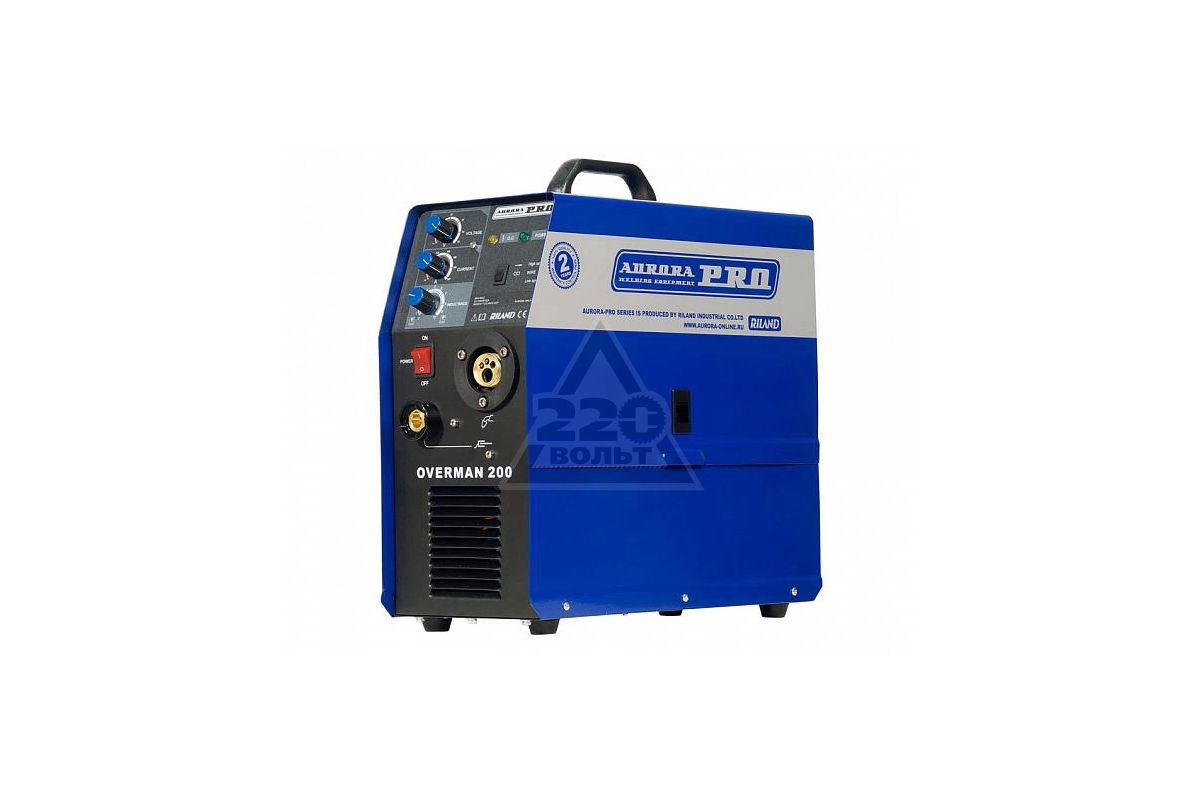

Сварочный полуавтомат инвертор

Сварочный полуавтомат инвертор – это достаточно новый агрегат на рынке сварочного оборудования. Однако, он уже пользуется огромной популярностью, и применяется повсеместно для наплавки и сварки изделий из металла, деталей и конструкций. Данные приборы осуществляют сварку на электродной проволоке, с защитой инертными газами.

Отличительные особенности полуавтомата от инвертор

Сварочные инверторы, дали толчок для развития сварочной аппаратуры, которая с каждым днем совершенствуется. Развитие сварочных технологий, также набрало оборот. Все эти факторы и привели к созданию полуавтомата инверторного типа. Инверторные аппараты имеют массу плюсов в сравнении с конструкциями традиционного типа, что дало возможность говорить что инверторы — самый популярный вид сварочной аппаратуры, предлагаемой на рынке. Все дело в их конструктивных особенностях.

Полуавтоматический инверторный сварочный аппарат оснащен инверторным источником тока. Это прибор, задача которого — преобразование входящего в него переменного тока в постоянный. Из вышесказанного, можно сделать вывод, что вся работа инвертора построена на выпрямителях и высокочастотном трансформаторе.

В более продвинутых аппаратах, устанавливаю еще и корректор коэффициента мощности. Эго задача — синхронизация тока по синусоиде входного напряжения, что обеспечивает стабильное напряжение инвертора.

Принцип работы инверторного сварочного полуавтомата

Сварка, которая осуществляется при помощи инверторного сварочного полуавтомата — это самый высокопроизводительный способ сварки. При его использовании показатели производительности сварочного процесса увеличиваются троекратно. Эти показатели достигаются благодаря легкому розжигу дуги, высокой скорости сварки, удобством в обслуживании и управлении. Не требуется постоянно менять электроды и освобождать шов от шлака. Даже самые сложные сварочные швы выполняются намного легче.

Сварка при помощи полуавтомата – это непрерывная равномерная подача проволоки-электрода к зоне горения. В то же место производится подача и защитного газа (аргона, углекислоты или их смесей), при помощи которого металл предохраняется от контакта с окружающей средой. Это открывает возможности для получения высокопрочного, качественного сварочного шва, и исключения шлака.

Помимо этого, в приборах данного типа есть возможность производить сварку под любыми углами, и смотреть при этом на дугу.

Как уже говорилось, инверторные сварочные полуавтоматы являются одним из наиболее часто используемых приборов, среди всех сварочных агрегатов. Чаще всего, в инверторах используют современныу технологию MIG-MAG, которая дает возможность для сварки, как в условиях активного, так и инертного газа (к примеру, аргон).

Постоянный ток является причиной, по которй появляется электрическая дуга. Зона сварки защищается от попадания кислорода при помощи газа. Обычно, инверторные сварочные аппараты являются универсальными приборами, однако, наиболее часто они используются для работы с тонким листовым металлом.

Сварочный полуавтомат без газа

Одним из наиболее часто задаваемых вопросов о сварке является «чём сварочный полуавтомат без газа отличается от агрегата, работающего на газу?». Существует много различных доводов и размышлений по этой теме, но какое же основное отличие? Что ж, попробуем разобраться в этом.

Если говорить в общих чертах, то при помощи углекислотных (или сварочных полуавтоматов на газу) производиться сварка, защищенная инертной газовой средой: тут может использоваться как обычная углекислота, так и смесь углекислоты с аргоном. Поскольку углекислый газ блокирует такой процесс как горение, следовательно, в месте сварки высокие температуры отсутствуют, то металл не прогорает.

В сварочном полуавтомате, в котором не используется газ, применяется специальная проволока, покрытая флюсом. В процессе сварки, происходит сгорание флюса с выделением все того же углекислого газа, что также не позволяет металлу прогорать.

Плюсы и минусы сварки с газом и без газа

При сваривании без газа, зона сваривания является полностью защищенной. При помощи флюса образовывается защитная поверхность, поскольку флюс более легкий, чем металл.

При осуществлении сварки с газом (к примеру с углекислотой), условия сварки являются наиболее благоприятными, кроме этого, в зоне сваривания происходит охлаждение металла. Этим способом пользуются немного чаще. Помимо этого, он является более выгодным с экономической точки зрения.

Однако, не мало людей пользуются и вторым вариантом сварки, по большей мере это связано с тем, что при использовании сварочного аппарата без газа, шов выходит более аккуратным.
Осторожно!

При осуществлении сварки сварочным аппаратом без газа, ни в коем случае нельзя пользоваться обычной проволокой. При использовании обычной проволоки, качество шва будет очень низким, он получится неровным, и будет иметь раковины. Произойдет серьезное увеличение расхода проволоки, поскольку её значительный объем просто испаряться.

А главное – в области сварки (в сварной ванне) будет наблюдаться воздействие кислорода, а следовательно – в шве будут образовывать окислы, и много каверн.
Какой метод сварки выберете вы, с использованием газа или без него – это исключительно ваше решение. А необходимое для этого оборудование, вы всегда с легкостью можете подобрать в специализированных магазинах.

Сварка полуавтоматом без газа

Сварка полуавтоматом без газа – это уже не какая-то новинка, которой пользуются только профессиональные сварщики или жестянщики. В специализированных магазинах можно найти множество недорогих и вполне простых, но в то же время качественных аппаратов.

То, что они очень популярны, это следствие просты работы с ними, при этом, качество сварки остается на том же уровне, или даже выше. Используя сварочный полуавтомат, даже не будучи профессиональным сварщиком можно добиться качественного и красивого шва.

Газовые баллоны – это достаточно тяжелая штука, да и если их не использовать постоянно, то выгоды тоже нет никакой, поскольку баллоны требуют зарядки ,а делать это ради маленького шва не рационально. Намного более просто пользовать сварочным полуавтоматом без газа.

В данных аппаратах используется так называемая флюсовая проволока, что дает возможность судить о её составе. Кроме этого, её могут называть и порошковой сварочной проволокой, что является тем же материалом. При помощи данной проволоки, можно выполнять сварочные работы, не используя газ.

В состав такой проволоки входит стальная трубка стандартного диаметра, которую применяют для обычной сварки в газовой среде. Чаще всего это 0,8 мм. В середине, проволока наполняется специальным порошком — флюсом, который немного напоминает состав, которым покрываются обычные электроды. При нагревании, происходит сгорание флюса, благодаря чему образуется защитный газ в зоне сваривания, примерно так, как это происходит при сваривании с помощью электродов.

Из преимуществ данного метода сварки отметим то, что не нужно использовать газовую аппаратуру, и, можно следить за процессом сварки, конечно же, предохраняя глаза защитной маской. Кроме этого, в различных типах проволоки используется разное наполнение, а это открывает возможность для формирования химического состава шва, и характеристик дуги.

Так как у порошковой проволоки, обеспечивающей сварочные работы без использования газа, достаточно тонкие стенки – подачу проволоки должен осуществлять механизм, имеющий небольшое сжатие, а резко поворачивать шланг сварочного полуавтомата не рекомендуется.

Обязательным условием сварки при помощи флюсовой проволоки является соблюдение правильной полярности. Горелка должна быть подключена к минусу, в то время как само изделие должно быть подключено к плюсу. Подключение такого типа называют прямым подключением. Во время сварки с использованием защитного газа применяют подключение обратного типа. Это объясняется тем, когда подается флюсовая проволока, требуются более высокие показатели температуры, чтобы образовался защитный газ.

Метод сварки с использованием специальной плавящейся сварочной проволоки в защитной газовой среде начал использоваться в 60–е годы прошлого века. В начале аппараты такого типа, ввиду своей дороговизны и громоздкости работали в основном на крупных механосборочных и ремонтных предприятиях.

Технологический бум последних десятилетий, главным образом, появление и совершенствование инверторных технологий, позволили снизить весогабаритные и ценовые характеристики сварочных полуавтоматов.

Сегодня полуавтоматические сварочные аппараты инверторного типа уже не являются исключительной прерогативой профессионалов, а широко используются бытовыми потребителями.

Принцип действия и сфера применения

Сварочный полуавтомат инверторного типа относится к классу устройств, осуществляющих электродуговую сварку металлов с применением плавкого электрода. В отличие от ручных аппаратов, использующих штучные электроды, в рассматриваемом агрегате электродом служит специальная сварочная проволока, намотанная на бобину.

В процессе работы осуществляется непрерывная подача проволоки к свариваемому участку. Наличие в аппарате механизма, выполняющего перемещение проволочного электрода по мере его оплавления, служит основанием называть это устройство полуавтоматическим.

Еще одной особенностью, которой обладает сварочный аппарат полуавтомат, является возможность выполнять сварку в защитной газовой среде, что препятствует окислению и азотированию металла в сварочной ванне, уменьшая разбрызгивание расплавленного металла. Такой режим обеспечивает высокое качество сварного шва, а также позволяет работать с материалами, обычная атмосферная сварка которых невозможна или требует применения специфических электродов.

Подача проволоки и защитного газа происходит через газовую горелку, которую сварщик при работе удерживает в руке.

Такое название за этим устройством закрепилось благодаря внешней схожести с горелками газопламенного оборудования, на которой аналогия заканчивается.

Газовая горелка, с которой работает сварочный проволочный аппарат полуавтомат, служит для подачи защитного (негорючего) газа и проволочного электрода, находящегося под напряжением инверторного источника питания. Газ, подаваемый к месту сварки, может быть инертным (чаще всего это аргон), либо активным, которым служит углекислый газ. В первом случае, режим называется MIG (metal inert gas), Во втором – MAG (metal active gas).

Возможна сварка без подачи защитного газа. В этом варианте применяется специальная сварочная проволока, представляющая собой очень тонкую трубку из металла, внутри которой находится порошковый флюс, образующий защитный слой при сварке. По этой причине такую проволоку называют порошковой.

Основой сварочного полуавтомата является блок питания, построенный по принципу инвертора. Располагается он в основном корпусе аппарата. Там же находятся вентилятор для охлаждения элементов схемы и патрубки для присоединения газового баллона и подачи газа в горелку.

Механизм, осуществляющий подачу проволоки, может располагаться как внутри корпуса (толкающий), так и в ручке горелки (тянущий). Некоторые модели имеют оба вида привода. На Фото 2 представлен внешний вид основного корпуса инверторного полуавтомата.

Критерии выбора полуавтомата

Выбирать инверторный сварочный полуавтомат следует по техническим характеристикам, сопоставляя их с теми задачами, которые предполагается решать с его помощью. Рассмотрим основные параметры, влияющие на выбор аппарата.

Максимальная величина сварочного тока. Это одна из основных характеристик. Ток сварки, а также связанный с ним диаметр проволоки, в совокупности определяют толщину провара металла. Зная толщину металла, который предполагается сваривать, пользуясь данными Таблицы 1, можно определить необходимое значение тока сварки.

При выборе аппарата по сварочному току, желательно обеспечить запас по этому параметру. Хорошо, если значение максимального тока выбранного аппарата превосходит требуемое по технологии хотя бы на 30%.

Допустимый режим работы. Производители могут по-разному обозначать этот параметр. Часто его называют продолжительностью включения (ПВ) и указывают число в процентах. Смысл этой характеристики заключается в следующем. Работу сварочного агрегата принято разбивать на 10-ти минутные циклы. Продолжительность цикла принимается за 100%. Например, если указано ПВ 60%, это означает, что в течение цикла из 10-ти минут аппарат должен работать в режиме сварки не более 6 минут.

Иногда указывается режим работы для нескольких значений тока сварки. Например: при токе 150 Ампер, ПВ 100%, при токе 250 Ампер, ПВ 50%. Такая запись означает, что при значении сварочного тока 150 Ампер, аппарат может длительно работать без остановки, а при 250 Амперах, только 5 минут из 10-ти.

Ориентируясь на этот признак, а также на значение сварочного тока, модели аппаратов условно принято классифицировать на:

Профессиональные;
Полупрофессиональные;
Любительские или бытовые.

Разумеется, аппараты разных классов находятся и в разных ценовых категориях.

Делая выбор по этому параметру, необходимо оценить предполагаемый режим работы агрегата. Если устройство используется для мелкого ремонта в домашних условиях, то вполне удовлетворительной можно считать возможность его 20-ти процентной загрузки. Аппараты, работающие на сборочных линиях и крупных ремонтных предприятиях, должны обеспечивать длительный непрерывный режим работы, то есть, 100 – процентную загрузку.

Мощность, потребляемая из сети. Этот параметр связан со значением сварочного тока. Но его следует учитывать отдельно, сопоставляя с возможностями питающей электросети там, где предполагается использовать сварочный аппарат полуавтомат инверторного типа. Большие значения сварочного тока и возможность длительно работать без перерыва обеспечиваются закладываемым в аппарате запасом мощности. Поэтому, наибольшей мощностью и потреблением энергии отличаются профессиональные устройства.

Вид напряжения питания. Сварочные полуавтоматические инверторы имеют однофазное или трехфазное исполнение. Профессиональные аппараты, как правило, трехфазные. Такие устройства имеют лучшие характеристики сварочной дуги, но они существенно дороже.

Отличия полуавтоматов

К главным отличиям сварочных полуавтоматов следует отнести:

Использование сварочной проволоки вместо штучных электродов;
Применение защитных газов для формирования среды;
Наличие автоматического механизма непрерывной подачи проволоки в процессе сварки.

Перечисленные конструктивные особенности обусловливают уникальные возможности, которыми обладают сварочные полуавтоматические аппараты.

Рекомендуем похожие статьи из раздела:

Особенности и критерии выбора сварочных аппаратов Ресанта, преимущества и недостатки, актуальные модели с отзывами.

Стоит ли приобретать сварочные аппараты Кемпи, какими особенностями и преимуществами они обладают, примеры аппаратов фирмы и отзывы потребителей.

Преимущества и недостатки

Сформулируем основные положительные свойства, которыми обладает сварочный инвертор полуавтомат, делающие выбор в пользу такого аппарата более предпочтительным.

Возможность создавать высококачественные соединения, в том числе материалов, обычно плохо поддающихся сварке. Это преимущество обусловлено использованием специфической технологии, заключающейся в применении специальных газов, формирующих защитную микросреду в сварочной зоне.
Возможность сваривать тонколистовой металл. Таким свойством полуавтомат обладает в силу того, что благодаря защитной среде и возможности применения тонкой (до 1 мм) сварочной проволоки, можно работать с малыми токами сварки. Такой режим недоступен при использовании штучного электрода, либо требует от сварщика высочайшего мастерства.
Малый нагрев деталей при сварке. Данное качество обусловлено применением тонкой сварочной проволоки, благодаря чему зона горения дуги локализуется более узко, общая энергия дуги, и, следовательно, количество выделяемого тепла, уменьшается. Это очень важно при работе с тонколистовым материалом, неравномерный нагрев которого может привести к его короблению. При кузовном ремонте автотранспортной техники, малый нагрев обеспечивает сохранность лакокрасочного покрытия прилегающих к месту сварки деталей.
Способность длительно работать в режиме сварки без гашения дуги. Это свойство особенно важно в условиях промышленного использования. При сварке ответственных крупногабаритных деталей, длинные сварные швы можно выполнять за одну проходку, благодаря наличию «бесконечного» электрода в виде сварочной проволоки.
Простота использования. Настройка полуавтомата на нужный режим работы, обеспечивает дальнейшую устойчивость, не зависящую от квалификации сварщика. Это позволяет успешно работать с полуавтоматом даже новичкам.

Обладает устройство и некоторыми недостатками:

Более высокие требования к подготовке свариваемых поверхностей. Полуавтомат более чувствителен к наличию загрязнений и коррозии.
Использование баллона с газом делает устройство менее мобильным.

Описание процесса сварки алюминия полуавтоматом, основные нюансы и советы, а также меры предосторожности при сварке алюминия в аргоне — читать здесь.

Заключение

Резюмируя написанное здесь, следует отметить, что инверторный сварочный аппарат полуавтомат является универсальным устройством, способным решать разнообразные задачи в быту и на производстве. Добавить к этому можно тот факт, что некоторые представители этого класса устройств обладают возможностью использовать их в режиме ручной сварки с применением штучного электрода, а также ручной сварки в защитной газовой среде.

Время чтения: 6 минут

Сейчас для сварки металла может использоваться самое разнообразное сварочное оборудование. В магазинах представлены различные агрегаты: сварочные инверторы, трансформаторы, выпрямители, полуавтоматы и, конечно, автоматы. Все они существенно отличаются друг от друга. И если рядовой домашний сварщик знает, что инвертор и трансформатор — это две абсолютно разные вещи. То разница между полуавтоматом и автоматом не так очевидна, если не знать особенностей этих аппаратов.

В этой статье мы подробно расскажем, что такое сварка автомат и полуавтомат чем отличаются два этих сварочных аппарата и какими преимуществами обладает автомат.

Общая информация

Сварочный автомат — это разновидность сварочного оборудования. Автомат применяется при автоматической сварке. Автоматическая сварка не требует от сварщика даже навыков сварки. Все, что необходимо — это правильно настроить аппарат. Всю остальную работу он выполнит без посторонней помощи.

Сварочный автомат для сварки— это сложный агрегат, который, тем не менее, способен стабильно работать даже при существенных нагрузках. При этом качество швов во многом зависит от правильно подобранных настроек. Ну а поскольку при такой технологии сварщик не участвует в самом процессе сварки, то он называется оператором.

Сварочный автомат выполняет сразу целый комплекс задач. Он не только поджигает дугу и ведет шов, но и защищает зону сварки от кислорода (этим занимаются автоматы для сварки под флюсом), а также подает сварочную проволоку в сварочную ванну.

Достоинства сварочного автомата

У сварочного автомата множество достоинств. И связаны они именно с отсутствием человеческого фактора. Автомат способен беспрерывно работать на протяжении суток, выдавая один и тот же стабильный результат. Ни один человек не может похвастаться такой же работоспособностью и качеством.

При этом автомату все равно, какую именно сварку производить. Это могут быть маленькие детали с тонкими швами, или конструкции больших размеров. Автомат никогда не устает и не требует отпуска, перерыва или больничного.

Даже если оператор случайно выставит не те настройки, эту проблему можно легко и быстро исправить. А если сварщик из-за своего физического или психологического состояния выполнит работу некачественно, заготовка отправится в брак.

Также автомат может выполнять сварку в труднодоступном для человека положении. И даже больше: регулировать все настройки в автоматическом режиме, если это необходимо. Например, многие автоматы способны без проблем восстановить заданные настройки и продолжить работу после внезапного отключения электричества. И для этого не потребуется помощь оператора.

Автоматы равномерно используют расходные материалы, поэтому на производстве никогда не будет перерасхода или «внезапного» исчезновения газа из баллона, бухт с проволокой и т.п. Поэтому автоматические сварочные аппараты считаются одними из самых экономичных, хоть и требуют большого количества электроэнергии для стабильной работы.

Учтите, что во время автоматической сварки сам оператор не участвует в сварочном процессе, поэтому исключена угроза его здоровью и жизни. Это достоинство особенно важно на опасных производствах.

Отличие автомата от полуавтомата

Различия между автоматом и полуавтоматом очевидны, не смотря на похожие названия и технологию сварки. Но, обо всем по порядку.

Теперь вы знаете, что автоматическая сварка проводится непосредственно под руководством оператора. Оператор настраивает автомат, а тот затем выполняет весь сварочный процесс. В этой цепочке человек играет роль настройщика. Он не поджигает дугу, не ведет шов и не следит за сваркой. Его задача — подобрать режим сварки и дать «команду» автомату.

Полуавтоматическая сварка — это совершенно иная технология. Она так же использует присадочную проволоку, газ, флюс и прочие расходные материалы. Но при этом всю работу выполняет сварщик. При полуавтоматической сварке человек не только настраивает аппарат, но еще и сам выполняет всю работу. Проще говоря, ведет горелку и формирует шов. Единственное, что выполняется в автоматическом режиме — это подача сварочной проволоки. Отсюда и название «полуавтоматическая сварка».

Зачем нужна полуавтоматическая сварка, если есть автомат?

Многие новички, прочитав эту статью, могут задаться подобным вопросом. Ведь с первого взгляда автоматическая сварка выигрывает во всем. Она экономична, производительна и исключает человеческий фактор. Но, не все так просто.

В большинстве случаев применяется именно полуавтоматическая сварка. Автоматы оправданы только на крупномасштабном серийном производстве, где работы производятся практически без перерыва. Но такие производства составляют очень небольшой процент среди сфер, где применяется сварка. В большинстве случаев у предприятий и мастерских нет необходимости закупать такое дорогое оборудование. Им проще нанять сварщика и применять полуавтоматическую сварку, поскольку она оказывается более целесообразной при сварке в небольших объемах.

Именно поэтому не существует ответа на вопрос: «Что лучше —сварочный аппарат автомат или полуавтомат?». Все зависит от конкретной ситуации. Где-то полуавтомат будет недостаточно эффективен, а где-то автомат съест весь бюджет предприятия и не оправдает себя.

Также учтите, что для автоматической сварки необходимо создать оптимальные условия. Настройка автомата — это дело непростое. Им должен заниматься специалист, понимающий все тонкости и сложности процесса. Машина не обладает интеллектом и порой не способна избежать критичных ситуаций. К тому же, сварочный полуавтомат гораздо дешевле и компактнее автомата. В большинстве случаев его даже можно перевозить вместе с баллоном на специальной тележке. Автомат не может этим похвастаться.

В остальном же, автоматический и полуавтоматический сварочный процесс ничем не отличаются, кроме присутствия человека. И там, и там применяется защитный газ, порошковая проволока или флюс. И там, и там используется присадочный материал и горелка.

Вместо заключения

Сварочные автоматы и полуавтоматы во многом схожи. Единственное отличие заключается в полной автоматизации сварочного процесса. В полуавтоматической сварке мастер должен сам поджигать дугу и формировать шов. Без его участия подается лишь проволока в зону сварки. А при использовании автомата сварка выполняется в автоматическом режиме, сварщику необходимо лишь задать нужные параметры. С остальными процессами аппарат справится самостоятельно.

Теперь вы знаете, что такое полуавтоматическая и автоматическая сварка, чем отличается одна технология от другой и в каких случаях применение автоматической сварки невозможно. Не смотря на то, что все работы проводятся практически без участия сварщика.

Особенности сварочного автомата: устройство, виды аппаратов, преимущества

Сварочная проволока с флюсом, по ГОСТу 8713 1979 года, предназначена для неразъемного соединения деталей из стали и сплавов с включением железоникелевой основы. При помощи этого вида сварочных работ можно выполнять любые по сложности стыки.

Подготовка специалиста для полуавтоматической сварки под флюсом не требует больших затрат времени и средств. Сам флюс – это порошок из гранул, который при горении создает защитный слой из газа и шлака.

Действие защитного покрытия

Электродуговая сварка под слоем защитного порошка – это несложное в исполнении, но качественное и надежное соединение различных металлоконструкций и деталей.

Особенность сварки под флюсом заключена в соединении расплавленного металла двух деталей под слоем специального гранулированного порошка. При большой температуре электрической дуги металл и флюс расплавляются.

Пленка, образовавшаяся при расплаве гранул, защищает сварочную ванночку от воздействия кислорода и окружающей среды, не дает разбрызгиваться металлу.

На шве появляется тонкий слой шлака, который позволяет равномерно остывать сварному соединению. Корка легко удаляется с поверхности шва. Выполнять удаление надо обязательно для визуального контроля качества сварки.

Чтобы снять шлак, достаточно несильно ударить молотком по нему, и он осыплется. Перед этим необходимо убрать с деталей остатки флюса, его можно использовать на следующем стыке.

Способы работы

Для выполнения соединения с помощью сварки под флюсом наиболее распространены два метода.

Соединение с помощью сварки полуавтоматом. Чтобы обеспечить оптимальную скорость подачи проволоки с флюсом, сварщик подбирает соответствующий режим работы на аппарате, учитывая толщину металла и вид соединения.

Дуга направляется вручную. При этом скорость подачи проволоки, сила тока и угол наклона держателя – это основные факторы, влияющие на качество выполненной работы.

Схема автоматической (роботизированной) сварки предназначена для соединений стыковых и угловых деталей. В этом случае, автомат задает направление движения дуги, скорость подачи проволоки и хода каретки. Такой аппарат при высокой скорости сварки дает качественный шов.

Одна из разновидностей автоматического способа позволяет вести сварку сразу двумя электродами – это тандемный метод. При этом электроды идут параллельно друг другу и находятся в одной плоскости, что позволяет увеличить сварочную ванночку при мгновенном возбуждении электрической дуги. Флюс выполняет защиту шва от кислорода и обеспечивает равномерное остывание.

Виды флюсов

Каждое вещество, водящее в состав флюса, предназначено для сварки определенных металлов и сплавов. Выбирая марку флюса, учитывают, высоколегированная сталь будет свариваться или высокоуглеродистая, или же предстоит сварить цветные металлы, сплавы и так далее.

По методу производства флюсы разделяют на два вида:

неплавленые (испеченные и керамические) – гранулы с легирующими добавками, обеспечивающими высокое качество сварного соединения;
плавленые – с включениями стекла или пемзы.

Испеченные и керамические флюсы изготавливают, измельчая основной материал и соединяя раствор с жидким стеклом. Применяются для добавления легирующих присадок в тело шва. Плавленые флюсы изготавливаются при спекании основных материалов.

Флюсы для защиты шва выпускаются отдельно для электро и газосварки. Они отличаются по химическому составу. Гранулы, в которых содержится определенное количество фторидов, хлоридов, предназначены для электродуговой сварки с переплавом шлаков с активными металлами. Это солевые гранулы.

Комбинация солевого и оксидного растворов позволяют использовать смешанные флюсы для провара легированной стали. Оксидный флюс предназначен для соединения конструкционных сталей с большим содержанием фтора.

Классификация сварочной проволоки

Сварка полуавтоматом выполняется флюсовой проволокой без газа для повышения качества соединения деталей. От типа стержней и химического состава зависят механические показатели сварочного соединения.

Важно. Стальная проволока для сварки под флюсом должна соответствовать ГОСТу 2246 1970 года и применяться в зависимости от материала деталей.

Проволоку делают из трех видов сталей:

легированных;
высоколегированных;
конструкционных, низкоуглеродистых.

Сечение сердечников, в зависимости от толщины металла, изготавливается диаметром не более 12 мм. Поставляется в бухтах не более 80-ти м длины. По желанию заказчиков возможна намотка на кассеты или катушки.

Хранить стальную проволоку нужно в сухих помещениях. При образовании ржавчины бухты обрабатывают с помощью бензина или керосина.

Для сварки алюминиевых деталей проволоку изготавливают по ГОСТам 7871 и 16130. Для этого производятся и наиболее часто применяются омедненные проволоки, не требующие обрабатывания при сварке.

Особенности и преимущества

Преимущества полуавтоматической и автоматической сварки под защитным слоем флюса позволяют занимать этому типу неразъемного соединения одно из лидирующих мест.

Высокий уровень производительности

По этой характеристике преимущество перед ручной сваркой минимум в 6 раз, некоторые специалисты считают, что намного больше. Но это не предел, повышая коэффициент работы сварочного автомата, увеличивается величина производительности труда. Еще одна причина, позволяющая достигнуть таких результатов – это применение высоких значений силы тока при сварке.

Плотный слой материала флюса не позволяет металлу растекаться, при этом происходит хорошее формирование шва. При повышенных значениях тока, этим оборудованием можно надежно обеспечить провар даже толстого металла без большой разделки кромок. Поэтому производительность еще больше вырастает. Снижается время на зачистку брызг и сильного растекания металла.

Повышается качество шва

Качество соединения растет благодаря тому, что расплавленный металл не подвергается воздействию кислорода и других веществ атмосферы.

Существует возможность широкого выбора материала сварочной проволоки. Применяя ту марку, которая лучше всего подходит для сварки, можно получить однородный по составу шов.

Появляется возможность придания шву отличной формы, с требуемым катетом шва. Благодаря защитной пленке, которая образуется при сгорании флюса, в швах нет подрезов, непроваров, пор и трещин. Наконец, нет необходимости в замене электродов, поэтому шов получается ровным, без разрывов.

Экономный расход материалов и улучшения условий работы сварщика

При сварке под флюсом понижается расход проволоки до 35%, при сравнении со сваркой электродами. Не расходуется материал на отходы, в виде огарков и разбрызгивания металла.

При этом способе угарный газ выделяется в меньших количествах, глаза и лицо специалиста не подвергается сильному ультрафиолетовому излучению, как при электросварке.

Оборудование

Производится оборудование 2 видов для сварки деталей под флюсом. В первом виде используют сварочную проволоку толщиной не более 3 мм.

Принцип устройства такого сварочного аппарата предполагает самостоятельную регулировку дуги (напряжения на ней), в то время как проволока подается с постоянной скоростью.

Второй вид – это оборудование, в котором автоматически регулируется сила тока, в зависимости от скорости подачи сварочных проволок. Диаметр электродной проволоки для такого оборудования начинается от 3 мм.

Производятся сварочные полуавтоматы и устройства для автоматической сварки. Выпускают универсальные аппараты, на которых можно проводить сварку порошковой проволокой, под флюсом, MIG, а также электродуговую строжку. Ток достигает значений 300…1500 A.

Современные автоматические модели оснащают механизмом, который позволяет собрать нерасплавившийся флюс и отправить его назад в емкость для загрузки. Существует функция контроля пропорциональности шва.

В промышленности распространены самоходные аппараты (трактора, подвесные головки), позволяющие автоматически варить объемные и протяженные конструкции. Если сварочный аппарат оснащен лазером, то это дает возможность отслеживать положение электрода. Причем экран можно устанавливать на расстоянии порядка 20 метров.

Область применения

Необходимо разобрать, где применяется сварку под флюсом, которая по праву считается одним из основных методов получения неразъемного соединения. Сварка выполняется в нижнем положении, для соединения деталей встык, внахлест, для угловых способов соединения.

Ранее способ использовали только при сварке металлоконструкций из конструкционных сталей. При разработке новых технологий появилась возможность проводить сварку всех видов стали и никелевых сплавов. Для этого используется проволока, подходящая по своему составу.

Титан и его сплавы, медь и сплавы на ее основе, алюминиевые сплавы и чистый металл – эти материалы успешно и надежно соединяют с помощью сварки под флюсом.

С применением метода под флюсом варят сложные строительные конструкции, мосты, трубы, резервуары, морские и речные суда. Экономически выгодно использовать данный метод для листов толщиной от 6 мм.

Важно правильно подобрать режим работы, материал проволоки и вид флюса. Шов сможет выдержать большие перепады температуры, воздействия агрессивных сред. Стык, выполненный профессионалом, выдержит очень высокое давление и будет надежен в условиях полного вакуума.

Источник: https://svaring.com/welding/vidy/osobennosti-svarki-pod-flyusom

Сварка автомат и полуавтомат чем отличаются и как работают: что нужно для полуавтоматической сварки

Сварка с помощью автомата и полуавтомата позволяет создавать высококачественные надежные соединения деталей из разнообразных металлов совершенно любой толщины.

По этой причине она широко применяется на крупных производственных предприятиях разных отраслей промышленности. Но работа с полуавтоматическим оборудованием отличается от сварки полностью автоматизированным агрегатом.

Полуавтоматическая сварка: принцип работы, видовое разнообразие

Сварочный аппарат состоит из следующих компонентов:

горелка;
шланг для подачи проволоки;
механизм подачи проволоки;
панель управления рабочими процессами;
проволока в мотке;
электропровод;
система полуавтоматического управления;
шланг для подачи газа;
редуктор для снижения газового давления;
нагреватель;
баллон с газом высокого давления;
выпрямитель.

На отечественном рынке присутствует большое разнообразие подобного оборудования. Дабы упорядочить его виды, обратимся к одной из наиболее распространенных классификаций. По мере автоматизации сварных процессов сварочные аппараты могут быть ручными, полуавтоматическими и автоматическими.

Первый тип подобного оборудования более подходит для бытового использования, а второй и третий – для применения на крупных предприятиях, так как сварочные автоматы, полуавтоматы отличаются более высокой производительностью за единицу времени, а также позволяют получить более качественные соединения металлов, нежели при работе ручным сварным агрегатом.
Но стоит заметить, что автоматические сварки стоят значительно дороже ручных агрегатов, поскольку характеризуются более высоким комфортом для пользователя, имеют широкие функциональные возможности, работают дольше.
Чтобы понять иные достоинства полуавтоматов, нужно уяснить, как работает полуавтоматическая сварка:

внутри аппарата находится катушка с проволокой, выполняющей функцию плавящегося электрода и автоматический механизм подачи такой проволоки;
подвижная проволока пропускается через газовое сопло под напряжением, что приводит к ее расплавлению;
стабильная длина дуги обеспечивается автоматическим механизмом подачи сварки;
оператор выбирает на свое усмотрение направление тока и скорость подачи проволоки для сварки, учитывая вид металла и скорость перемещения газовой горелки.

Зависимость угла наклона горелки от толщины заготовки.

Понимание принципа работы полуавтоматической сварки позволяет уяснить, чем отличается автомат от полуавтомата. В автомате абсолютно все процессы автоматизированы, то есть, выполняются системой управления. В полуавтоматических сварочных аппаратах, как было сказано выше, некоторые из операций остаются за сварщиком.

Полуавтоматическая сварка делится на разные виды, исходя из наличия определенных характеристик.

По способу защиты материала в процессе выполнения сварных работ различают полуавтоматы для сварки:

под флюсом;
в инертных и активных газах.

Также полуавтоматы могут быть:

Однофазными.
Функционируют от сети с напряжением в 220В, но если оно скачет, электрическая дуга не будет постоянной. Такое положение дел опасно появлению дефектов на сварных соединениях.
Трехфазными.
Функционируют не от каждой розетки, однако гарантируют высокое качество работы при любых нагрузках.

Чтобы стать высококвалифицированным сварщиком, важно уяснить, что нужно для сварки полуавтоматом: каких правил придерживаться, какие расходные материалы использовать.

Правильная техника сварки с помощью полуавтомата

Техника варения сварочным полуавтоматом крайне важна для получения качественных соединений, которые не утратят первоначальных эксплуатационных параметров со временем. Она отличается от технологии выполнения электродуговой ручной сварки.

Существенно и различие автоматически функционирующих приборов от полуавтоматических агрегатов. Рассмотрим основные техники сварных работ полуавтоматом.

Особенности сварных работ в среде защитного газа

При выполнении сварочных работ с использованием полуавтоматического оборудования может применяться газ. Это позволяет снизить процесс окисления металлической детали, подвергаемой сварке, и повысить прочностные характеристики созданного соединения.

Газ для сварочного полуавтомата можно применить разный, но чаще остальных используют: углекислый газ, гелий. Объяснить такую тенденцию можно их доступностью и низким расходованием при выполнении сварных работ.

Технология сваривания позволит понять, как пользоваться сварочным аппаратом при работе с газами.

Сварка в среде защитного газа.

Их существует несколько видов:

Непрерывное сваривание подразумевает ведение горелкой или электродом от начала и до конца шва.
Такая техника требует большого мастерства.
Точечная сварка предполагает соединение металлических деталей путем организации множества сварных точек, а не при помощи сплошной дорожки.
Сварное соединение коротким замыканием осуществляется, в большинстве ситуаций, для тонколистового металла путем его расплавления за счет подачи импульсов от короткого замыкания, образуемого в аппарате.
После замыкания расплавленный металл образует каплю, которая и соединяет две детали.

Многие мастера выбирают режим переменного тока при выполнении сварки полуавтоматом с углекислым газом. В начале работы оборудование следует настроить, исходя из типа рабочего металла и его толщины. Режим сварки определит расход газа, а вот проволока расходуется, в среднем, по 4 см за секунду.

После настройки оборудования и подготовки деталей можно начать соединение поверхностей с помощью полуавтомата. Включите подачу газа, возбудите электрическую дугу, коснувшись проволокой рабочей детали. Нажатие на кнопку Пуск на корпусе агрегата запускает механическую подачу электрода.

Качество швов определит соблюдение важных нюансов при работе:

держите и ведите проволоку строго прямо, но не вплотную к заготовке, чтобы сохранить хороший обзор сварной ванны;
соблюдайте нужный интервал между кромками свариваемых деталей при работе;
согласно данной технологии толщина изделия до 1 см требует зазора не более 1 мм, а толщина изделия более 1 см требует зазора в размере 10% от данной величины.

Технология работы с алюминием

Сварка полуавтомат позволяет варить разного рода металлы, и в том числе алюминий.

Схема сварки металла горелкой.

Но при работе с таким металлом важно соблюдать особые правила, поскольку процесс характеризуется особенными свойствами:

Поверхность алюминия покрыта тонким слоем амальгамы с температурой плавления намного выше, нежели у самого металла.
Поэтому потребуется применить инертный газ – аргон.
Алюминий быстро поддается плавлению, поэтому течет.
Чтобы избежать негативных последствий при работе сварочным полуавтоматом, примените подложка.
Сама сварка осуществляется плавящимися электродами при постоянном токе обратной полярности.
То есть, на деталь фиксируется отрицательный заряд, а на горелке – положительный.

Описанные приемы выполнения сварки алюминия позволят добиться качественного плавления заготовки и быстрого разрушение верхнего слоя, что в итоге обеспечит сварщику возможность создать надежные сварные швы.

Сварка с проволокой

Сварочный аппарат полуавтоматического типа позволяет работать в газовой среде или без применения углекислоты, гелия, аргона. Соединения металлических деталей можно выполнить под флюсом, но такую технологию чаще используют в промышленных условиях, чем в быту из-за высокой стоимости флюса.

Для понимания специфики работы таким методом, стоит выяснить основные характеристики флюса. Это порошок, который помещен в середину сварного электрода.

Он плавится при воздействии высокой температуры и выделяет облако газа, надежно защищающее сварную ванну от риска окислиться. При этом инертный газ из баллона не расходуется.

Специалисты не рекомендуют использовать полуавтомат вместе с самозащитными электродами, если работать приходится со слишком тонкими листами или среднеуглеродистой сталью. Иначе могут появиться дефекты в виде горячих трещин.

А чтобы повысить температуру сварной электрической дуги для максимально оперативного расплавления порошка внутри сварного электрода, стоит применить обратную полярность.

Основные правила при проведении сварочных работ

Принцип полуавтоматической сварки проволокой.

При выполнении сварочных работ на промышленных объектах используется сварка автомат или полуавтомат: в чем разница между этими видами сварных приборов максимально быстро поймет опытный мастер:

автоматическая сварка сопровождается механизированным движением дуги и подачей электродов;
полуавтоматическая сварка подразумевает механизированную подачу проволоки и ручное перемещение дуги.

Новичку в подобных вопросах важно овладеть основными правилами высококачественной сварки. Стать профессионалом и мастерски справляться с полуавтоматом можно только при изучении всех тонкостей сварки таким типом сварного оборудования.

Немаловажно при этом соблюдать технику безопасности: надевайте форму и маску для защиты от ультрафиолетового ожога. Внимательно изучите и всегда придерживайтесь норм и стандартов по ГОСТу. Не пренебрегайте правилами, которые помогут уберечься от травм.

Использовать преимущества полуавтоматической сварки в полной мере можно только, если понимать специфику работы с таким оборудованием.

Специалисты рекомендуют выполнить пробный шов на черновой детали или в том участке детали, где он будет практически не заметен. Это позволит убедиться в правильности установленных настроек на полуавтомате для сварки.

Обязательно прочтите инструкцию к прибору перед его включением, а в последствие соблюдайте ее беспрекословно.

Заключение

Полуавтоматом для сварки пользуются как на промышленных объектах, так и для выполнения бытовых операций. Чтобы работать сваркой полуавтоматического типа мастерски, важно понимать, для чего нужен такой прибор: он позволяет выполнять надежные и долговечные сварные соединения металлических деталей.

При этом некоторые процессы в работе автоматизированы и не требуют внимания со стороны сварщика, но есть и такие, которые потребуется выполнить вручную.

Источник: https://tutsvarka.ru/vidy/svarka-avtomat-i-poluavtomat

Полуавтомат сварочный — устройство, виды, настройка

Полуавтомат сварочный — это оборудование, относящееся к усовершенствованному виду электрической сварки, значительно ускоряющему рабочий процесс. Стоимость аппаратов, которая ниже аргоновых устройств, позволяет применять их на многих заводах и мелких мастерских. Каков принцип работы сварочного полуавтомата? Из чего состоит оборудование? Как его настраивать и что им можно варить?

Сварочный полуавтомат — принцип работы

Что такое сварочный полуавтомат? Исходя из названия, данное оборудование автоматизирует некоторые элементы в процессе сваривания. Суть метода состоит в электродуговой сварке, выполняемой вручную специалистом, но подача металла электрода осуществляется автоматическим способом.

Рабочий ток выдается инверторным аппаратом, преобразующим переменное напряжение из обычной сети в постоянное. При этом значение V понижается, а А увеличивается. От оборудования исходит два контакта (+ и -), один из которых подсоединяется к свариваемому металлу. Подключенный на массу всегда должен быть «минус».

«Плюс» — это весь кабель-рукав горелки. Через нее подается проволока, на которую переносится напряжение специальным контактором. Соприкасаясь концом с изделием возбуждается дуга. Проволока плавится, как и, обычный электрод, создавая сварочную ванну. Одновременно оплавляются кромки металла и, смешиваясь с присадочным, образуется шов.

Регулируя диаметр проволоки, возможно сваривать металл разной толщины. В сопле имеются отверстия для подачи защитного газа, который вместо обмазки электрода, создает воздушное облако, препятствующее взаимодействию жидкого металла и внешней среды.

Мундштук на конце горелки направляет поток газа в нужную сторону, не давая ему рассеиваться хаотично.

Инверторный полуавтомат имеет в составе специальный механический блок с электронной регулировкой, отвечающий за подачу проволоки. Это значительно облегчает работу, и позволяет создавать беспрерывные швы любой длины.

Полуавтоматическая сварка широко используется на огромных заводах, небольших производствах и автомастерских. Благодаря возможности замены материала присадочной проволоки, этот метод позволяет сваривать:

«черные» металлы;
алюминий;
нержавеющую сталь.

Сварка полуавтомат способна соединять изделия под высокую коррозионную нагрузку. Это используется в химической промышленности для создания емкостей под жидкости с агрессивной средой.

Сварка полуавтоматом задействована в изготовлении дверей, козырьков, беседок и гаражей. Она активно применяется для сварки труб на территории предприятий.

Благодаря возможности отрегулировать напряжение на низкий уровень, сварочный аппарат задействуют в машиностроении и ремонте корпусов автомобилей.

Преимущества полуавтоматического вида сварки

Повсеместное применение эти устройства получили ввиду ряда выгодных особенностей оборудования и метода сварки. Вот основные:

сваривание как толстых, так и тонких листов стали;
отсутствие необходимости в зачистке кромок до блеска;
доступная цена аппаратов и расходных материалов;
легкая настройка полуавтомата на разные режимы;
быстрое обучение для начинающих;
широкий спектр свариваемых металлов;
малое количество брызг и незначительная последующая обработка шва;
высокая скорость;
способность заплавлять широкие зазоры;
хорошая видимость ванны без шлаковых масс;
герметичные швы под жидкости и газы.

Устройство полуавтомата

Существует много фото, где хорошо видно ключевые элементы, входящие в сварочный полуавтомат инверторного типа. Их можно разделить на несколько важных узлов, каждый из которых выполняет свою роль. Вот их описание и предназначение.

Инверторный аппарат

Представляет из себя корпус с несколькими блоками внутри, работающий от сети в 220/380 V. В рабочем процессе участвуют:

Вал для крепления сварочной проволоки. Он снабжен фиксатором, исключающим непроизвольное соскакивание катушки в процессе вращения.
Реле и клапана, запускающие подачу защитного газа.
Электронная схема, распределяющая напряжение.
Преобразовывающий блок.
Прижимной механизм для подачи проволоки.
Измерительные приборы.
Переключатели, которыми выполняется регулировка.

Подобные аппараты могут быть небольшого размера, одеваемые на плече, или более крупные модели, перемещаемые на платформе с роликами.

Горелки и каналы

На фото можно увидеть составляющие ключевого элемента для создания шва — горелки. Она состоит из:

рукоятки;
кнопки запуска;
контактного наконечника, из которого выходит проволока;
газового сопла;
мундштука.

Для обеспечения работы горелки используется кабель-канал, в котором помещены раздельно: сварочный кабель, шланг с защитным газом, направляющий канал для предотвращения заворачивания проволоки.

Принципиальная истина относительно этого канала состоит в том, что чем он длиннее, тем более маневренный сварщик. Но параллельно с этим возрастает риск заедания в подаче присадочного материала.

Электрическая цепь замыкается благодаря присоединению второго кабеля на изделие.

Газовое оборудование

Неотъемлемой составляющей устройства, как видно на многих фото, является газовый баллон. Он устанавливается отдельно или возится вместе с аппаратом на тележке. К баллону крепится редуктор и измерительные манометры, для показания количества газа и давления в рабочем рукаве. Шланг от редуктора фиксируется на специальный штуцер в сварочном устройстве.

Характеристики сварочного полуавтомата

Этот тип оборудования классифицируется по нескольким параметрам, от которых исходят его характеристики. Вот основные элементы:

Материал присадки. Может быть обычной (углеродистая сталь), либо нержавеющая проволока. В специализированной промышленности используется алюминиевая. В химическом производстве применяется трубчатая проволока с порошком внутри, который образует дополнительный защитный слой. После застывания порошок отбивается как обычный шлак.
Диаметр присадки. Применяются различные величины, в зависимости от толщины изделия. Рабочие значения от 0,8 мм до 1,6 мм.
Механизм подачи. Существует толкающий вид, тянущий и смешанный, соединяющий в себе оба способа.
Защитный газ. Для сварки углеродистой стали используется углекислота. Если требуются мощные соединения, то подключают смесь, вмещающую аргон и углекислоту. Аналогично применяется гелий. В особых условиях засыпают в отдельную воронку флюс, высыпающийся в сварочную ванну.
Питание от сети в 220 или 380V.
Временная занятость оборудования — полный рабочий день или два три часа.
Размеры установки. Компактные аппараты можно переносить с собой по цеху. В этом случае должна быть подходящая длина газового шланга. Более крупные устройства катают на тележке вместе с баллоном, что позволяет варить полуавтоматом в любом месте, где есть розетка с соответствующим напряжением. Стационарные аппараты стоят на крупных предприятиях и ими сваривают большие изделия на крутящейся основе.

Благодаря комбинированию этих элементов можно правильно подобрать оборудование и настроить его работу для конкретного вида материала. Для более тонкой регулировки задействуют дополнительные функции.

Для того, чтобы варить полуавтоматом, нужно правильно запитать его током и грамотно настроить. Как подключить полуавтомат на производстве или в гараже? Если в розетке нет заземления, следует позаботиться о создании этого элемента самостоятельно. Забитый в землю кол и проложенную шину прикрепляют к корпусу аппарата через клемму и болт. После этого можно безопасно приступать к работе.

Как настроить сварочный полуавтомат в зависимости от толщины изделия и вида проволоки? Для этого существуют несколько ключевых элементов, которые раскрывает таблица ниже:

Толщина свариваемых деталей, мм
Диаметр проволоки, мм
Показатели Вольтметра, V
Показатели Амперметра, А
Скорость подачи присадки, м/ч

1 — 1,5	0,8	20	70-80	150
2	1	20	150-170	150 — 180
3	1,2	21	180-230	180 — 240
4 — 5	1,2	25	200-300	350 — 450
8	1,6	30	300	550 — 650

Кроме этого важно подобрать ролики, соответствующие диаметру проволоки. Слишком широкая канавка приведет к задержке присадки, а мелкая к заклиниванию роликов.

Как правильно выполнена настройка поможет определить «поведение» присадки: если она расплавляется не доходя до ванны, следует уменьшить силу тока. Если проволока «прокалывает» сварочную ванну, необходимо увеличить Амперы, и понизить скорость подачи. Расход газа должен быть в пределах 6-11 литров в минуту.

Но показания манометра не всегда точны, поэтому ориентироваться следует на негромкое шипение и отсутствие пор в шве после окончания работы.

Особенности шва в пространственном положении

Полуавтоматом накладывают швы по принципу обычной дуговой сваркой. Разница заключается только в том, как работает сварщик с вертикальными стыками. Для того, чтобы выполнить вертикальный шов полуавтоматом, необходимо вести сварку сверху вниз. На видео в интернете видна важность поперечно колебательных движений по сторонам.

Если держать горелку долго на одном месте, расплавленный металл начнет стекать вниз. При наличии широкого зазора, сперва, делается «мостик» между частями изделия в верхней точке. После чего производится заполнение соединения металлом. Для герметичности, при окончании сварки следует вывести ванну за пределы стыка на цельный материал.

Начинающие сварщики быстро учится выполнять качественные швы на таких аппаратах, поскольку в них нет шлака, и лучше видно сварочную ванну. Зная устройство и принципы настройки полуавтомата, можно выполнять различные работы в производственных и домашних условиях.

Поделись с друзьями
1
0
0
0

Источник: https://svarkalegko.com/oborudovanie/poluatomat.html

Чем отличается сварочный автомат от сварочного полуавтомата?

Время чтения: 6 минут

Все они существенно отличаются друг от друга. И если рядовой домашний сварщик знает, что инвертор и трансформатор — это две абсолютно разные вещи.

То разница между полуавтоматом и автоматом не так очевидна, если не знать особенностей этих аппаратов.

Общая информация

Технология автоматической сварки под флюсом

Достоинства сварочного автомата

Отличие автомата от полуавтомата

При полуавтоматической сварке человек не только настраивает аппарат, но еще и сам выполняет всю работу. Проще говоря, ведет горелку и формирует шов. Единственное, что выполняется в автоматическом режиме — это подача сварочной проволоки.

Отсюда и название «полуавтоматическая сварка».

Зачем нужна полуавтоматическая сварка, если есть автомат?

Но такие производства составляют очень небольшой процент среди сфер, где применяется сварка. В большинстве случаев у предприятий и мастерских нет необходимости закупать такое дорогое оборудование.

Им проще нанять сварщика и применять полуавтоматическую сварку, поскольку она оказывается более целесообразной при сварке в небольших объемах.

Машина не обладает интеллектом и порой не способна избежать критичных ситуаций. К тому же, сварочный полуавтомат гораздо дешевле и компактнее автомата. В большинстве случаев его даже можно перевозить вместе с баллоном на специальной тележке.

Автомат не может этим похвастаться.

Вместо заключения

Без его участия подается лишь проволока в зону сварки. А при использовании автомата сварка выполняется в автоматическом режиме, сварщику необходимо лишь задать нужные параметры.

С остальными процессами аппарат справится самостоятельно.

Источник: https://svarkaed.ru/oborudovanie-dlya-svarki/apparaty/po-tipu-raboty/chem-otlichaetsya-svarochnyj-avtomat-ot-svarochnogo-poluavtomata.html

Изучаем устройство сварочного автомата

Сварочный аппарат-автомат представляет собой устройство, где сварочная головка объединена со специальным механизмом, который обеспечивает подачу присадочной проволоки вдоль формируемого сварного соединения.

Кроме того, здесь предусмотрены конструкции, позволяющие подавать флюс, несколько выносных пультов управления, которые позволяют быстро отрегулировать скорость подачи присадки, силу тока и много других немаловажных параметров, обеспечивающих качественный шов.

Мощность аппаратов может серьезно отличаться.

Разновидности автоматических аппаратов

Стоит отметить, что автоматические аппараты могут быть специализированными или универсальными. Отличаются эти устройства по ряду признаков, которые, так или иначе, характеризуют их полезные эксплуатационные свойства:

Сварочные автоматические конструкции бывают самоходными и несамоходными, причем последние получили название «подвесные»;
Очень важна разновидность используемых электродов. Универсальное оборудование рассчитано почти на все типы, в том числе на неплавящиеся, производимые из вольфрама. Специализированные аппараты при проведении сварки пользуются только одним из разновидностей данного расходного материала;
Тип плавки электрода – проводной, штучный либо ленточный;
Способ защиты участка, где производится сварочная деятельность – флюс, защитная газовая среда (углекислый газ, аргон, гелий и другие вещества), комбинированная технология, где флюс сочетается с газовой средой;
Разновидность используемого тока: оборудование может быть рассчитано на постоянный или переменный ток. В продаже сегодня имеются установки, которые способны работать при обоих разновидностях напряжения;
Технология подачи присадочной проволоки: регулируемая в ручном режиме, регулировка осуществляется в зависимости от того, какое напряжение подается электрическую дугу;
Методика формирования сварного соединения – свободная или принудительная технология;
Способ регулирования сварочного тока – плавный, ступенчатый или комбинированный.

Технология проведения работ

Если планируется использовать сварочный аппарат-автомат, то в большинстве случаев вместо электродов будет применяться специальная присадочная проволока, которая наматывается на особую катушку. Она закрепляется в подающем механизме и подается в район формирующегося шва при помощи системы роликов. Автоматическая подача производится во многом за счет электрического двигателя.

Перемещение и выпрямление производится внутри данного механизма, после чего проволока попадает в мундштук, через который и выходит к сварной дуге.

Рабочее пространство отличается незначительными размерами, особенно у аппаратов марки Leister, поэтому даже очень высокую плотность электрического тока можно направлять на расплавление металла и при этом не опасаться, что проволока или оборудование начнет перегреваться.

Главным качеством автоматических аппаратов Ляйстер, как и у большинства других марок, является равномерная подача проволоки за счет надежного механизма, поэтому не придется делать поправку на дугу, изменяющую свою длину.

Стоит отметить, что в продаже имеется оборудование фирмы Твинни Т, которое может зажигать дугу самостоятельно, без контакта с соединяемыми заготовками.

Основные задачи, которые позволяет решить сварочный автомат при соблюдении технологии выполнения работ, представляют собой набор следующих моментов:

Скорость подачи присадочной проволоки находится в прямой зависимости от напряжения, под которым работает электрическая дуга, а также от ее плотности. Чем меньшей будет дуга, тем медленнее будет производиться подача расходного материала. Благодаря такому технологическому решению напряжение на дуге остается постоянным в течение всего времени проведения работ. Соответственно, расход проволоки будет оптимальным – не слишком маленьким, но и не слишком большим, что позволяет формировать наиболее качественное сварное соединение;
Строительные и монтажные работы, осуществляемые при помощи данного оборудования, будут производиться в нормальном режиме даже в случае, если в сети возникнет короткое замыкание. Когда напряжение пропадает присадочный материал резко отводится от соединяемых заготовок. При восстановлении тока, проволока выдвигается и быстро замыкает дугу, делая ее стабильной.

Положительные и отрицательные качества автоматической сварки

Главной эксплуатационной характеристикой автоматического оборудования марок Твинни Т, Telmig 170 и других является максимально высокая производительность, которая в несколько раз выше по сравнению с ручной дуговой или полуавтоматической сваркой.

Кроме того, здесь к минимуму сведена вероятность влияния человеческого фактора. За счет этой особенности сварное соединение получается максимально ровным как в ширину, так и по толщине. Такую сварку очень удобно применять для работы в труднодоступных местах. Не приходится производить регулировку подаваемого на электрод напряжения и скорости его подачи к свариваемым элементам.

Человеку в процессе выполнения сварочных работ не приходится находиться в непосредственном контакте с отравляющими веществами, которые выделяются в процессе сварки, поэтому состояние его здоровья находится вне опасности.

Главным отрицательным моментом при использовании такой технологии являются довольно большие затраты времени, направленные на организацию процесса. Кроме того, шов при его формировании подкорректировать не представляется возможным, так как все основные его качества определяются устройством еще перед началом проведения работ.

Источник: https://electrod.biz/oborudovanie/izuchaem-ustroystvo-svarochnogo-avtomata.html

Отличие сварочного автомата от сварочного полуавтомата: сравнение характеристик, плюсы и минусы

В наше время сварка металла выполняется разной техникой. Магазины переполнены аппаратами: трансформаторами, инверторами, выпрямителями, полуавтоматами и, естественно, автоматами.

У них есть серьезные отличия. Если любой мастер может различить трансформатор и инвертор, то, без знаний тонкостей этих аппаратов, разница полуавтомата и автомата не на столько отчетлива.

Наша публикация детально покажет отличие сварки автомата от полуавтомата, и объяснит превосходство первого над вторым.

Сварочный автомат — это вариация прибора для сваривания, он нужен для автоматической сварки. Здесь не требуется никакого особого умения. Достаточно правильно настроить технику, а всё остальное она сделает сама.

Сварочный автомат — сложная техника, но, как бы там ни было, она сохраняет стабильность во время значительных нагрузок. Точная регулировка влияет на качество швов.

Так как этот способ не требует непосредственного участия в процедуре сварки, сварщика называют оператором.

Сварочным автоматом выполняется сразу несколько задач одновременно. Им поджигается дуга, ведется шов, пространство сваривания защищается от воздействия кислорода (с этой целью используют флюс), кроме того, в ванну для сваривания подается проволока.

Преимущества сварочного автомата

Сварочный автомат имеет много преимуществ. Одно из них — отсутствие человеческого фактора. Он может работать сутки с одинаково стабильным результатом. Вряд ли какой-то человек похвастается такой производительностью.

Для автомата нет разницы, какое сваривание имеет место. Он в равной степени справляется как с небольшими элементами с тонкими швами, так и с конструкциями значительных габаритов. Автомат не устанет, ему не нужен больничный, перерыв или выходной.

Если мастер ошибется с параметрами, эта ситуация без проблем исправляется. А ежели мастер по причине, например, физического или ментального самочувствия выполнит работу некачественно, заготовка будет забракована.

Кроме того, рабочий может сваривать автоматом в малодоступном положении. При необходимости, регулированье всех настроек может выполняется автоматически.

Скажем, автомат легко восстанавливает установленные параметры и продолжает поставленную задачу после неожиданного обесточивания. Оператору, при этом, не нужно совершать никаких действий.

Вы не столкнетесь с перерасходованием, «неожиданным» пропаданием газа из баллона, бухт с проволокой и т.д., автомат использует расходное сырье равномерно.

И, хотя для стабильной работы и требуется много электричества, автоматические сварочные автоматы наиболее экономны.

Следует также учесть, что опасности для здоровья или жизни сварщика нет, т.к. мастер не принимает участие в самой процедуре сваривания непосредственно. Это преимущество важно на небезопасных производствах.

Разница между автоматом и полуавтоматом

Различия между автоматом и полуавтоматом не вызывают сомнений, хотя и называются они похоже, и способ сваривания подобен.

Мы уже говорили о том, что специалист сам руководит автоматической сваркой. Им настраивается автомат, а тот выполняет всю сварочную процедуру.

В этом процессе человек выполняет функцию настройщика. Ему не нужно поджигать дугу, вести шов или следить за процессом сваривания. Ему достаточно выбрать сварочный режим и «приказать» автомату его выполнить.

Абсолютно другим способом является полуавтоматическое сваривание. Хоть при нем так же используется присадочная проволока, газ, флюс другое сырье, тем не менее, сварщиком выполняется вся работа, а не только настройка аппарата.

То есть, он и горелку ведет, и шов формирует. Автоматически подается только сварочная проволока, оттуда и название «полуавтоматической сварки».

Почему тогда используют полуавтоматическую сварку?

Некоторые начинающие специалисты после прочтения этой статьи могут задать такой вопрос. Может показаться, что преимущества автоматической сварки не поддаются сомнению.

Она менее затратна и производительнее. А также минимизируется возможность ошибки мастера. Тем не менее, поговорим о деталях.

Чаще пользуются как раз полуавтоматической сваркой. Применение автоматов необходимо на крупном предприятии. Однако производство в таких масштабах — редкая область для сваривания.

Как правило, предприятия и мастерские не нуждаются в покупке настолько дорогой техники. Легче пригласить специалиста и использовать полуавтоматическую сварку, так как в малых объёмах её использовать разумнее.

Поэтому вопрос «Какое устройство лучше, автомат или полуавтомат» — бессмыслен, тут дело в каждой ситуации отдельно. В каких-то ситуациях полуавтомата не достаточно, а когда-то использование автомата будет финансово неоправданным.

Для автоматического сваривания нужны оптимальные условия. Настроить автомат — задача нелегкая. Этим должен заниматься специалист, который в курсе всех тонкостей процедуры.

У машины нет интеллекта и время от времени критическую ситуацию невозможно обойти стороной. Сварочный автомат намного дороже и абсолютно не компактный на фоне полуавтомата.

Полуавтомат возможно даже перевезти с баллоном на предназначенной для этого тачке. С автоматом это невозможно.

В целом, в автоматическом и полуавтоматическом сваривании разницы нет. В обоих случаях применяют защитный газ, порошковую проволоку или флюс, используют присадочный материал и горелку.

Выводы

У сварочных автоматов и полуавтоматов есть много общего. Различным является автоматизация сварочной процедуры. Во время полуавтоматической сварки специалист самостоятельно поджигает дугу и формирует шов.

Вмешательство мастера не требуется лишь при подаче проволоки в область для сварки. А при автомате процедура сваривания выполняется сама собой, мастеру достаточно ввести необходимую конфигурацию. Прочие процедуры устройство выполнит само.

Сейчас вам известны нюансы автоматической и полуавтоматической сварки, различия между этими двумя способами и ситуации, когда автоматическую сварку применить нельзя.

Источник: https://prosvarku.info/apparaty/chem-otlichaetsya-svarochnyj-avtomat-ot-svarochnogo-poluavtomata

Сварочные автоматы и полуавтоматы — Энциклопедия по машиностроению XXL

Прожоги, проплавления, подрезы, непровары — дефекты, появление которых в большинстве случаев связано с недостаточной квалификацией сварщика, неисправностью сварочных автоматов и полуавтоматов, нарушениями в сварочной цепи и др.

Такие дефекты появляются при отклонении от заданных оптимальных режимов штатной сварочной технологии скорости сварки, режимов тока, оптимального положения электрода относительно оси свариваемого шва и т.д. [c.373]

Приложение ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СВАРОЧНЫХ АВТОМАТОВ И ПОЛУАВТОМАТОВ [c.403]

Развитие оборудования для ЭШС и наплавки в осно ом определяется развитием сварочных автоматов и полуавтоматов. Одним из важнейших направлений развития оборудования для ЭШС является широкая унификация основных агрегатов, узлов и деталей, а также всемерное развитие принципа агрегатирования различных аппаратов, установок и станков из унифицированных функциональных узлов и блоков. Усовершенствование полуавтоматов и автоматов в этом направлении позволит сократить и упростить цикл их изготовления, повысить надежность их работы. [c.164]

Соединение трубопроводов любого давления выполняют ручной электродуговой сваркой, и только трубопроводы низкого давления больших диаметров —при помощи сварочных автоматов и полуавтоматов. Газовой сваркой соединяют только трубы малых диаметров (дренажные, продувочные и сливные), а также трубы контрольно-измерительных приборов и автоматики. [c.163]

Исправное состояние сварочного оборудования соответствующей мощности (источников питания, сварочных автоматов и полуавтоматов) загрузка на полный рабочий день освобождение сварщиков от вспомогательных работ, правильное применение норм и расценок. [c.251]

Установка для сварки в среде защитных газов состоит из источника тока, сварочного автомата и полуавтомата, набора газоэлектрических горелок, очистителя и баллонов с газами. Принципиальные схемы сварочных постов показаны на рис. 205. [c.314]

Размер и вес катушек с проволокой для использования в сварочных автоматах и полуавтоматах (ГОСТ 2246—60) [c.196]

Дальнейшее широкое внедрение других новых процессов сварки, таких как сварка оцинкованных и окрашенных деталей, плазменная сварка, электроннолучевая и иные виды сварки, а также высокопроизводительных сварочных автоматов и полуавтоматов позволит значительно снизить трудоемкость сварочных работ. [c.339]

Преимущество внутренних центраторов перед наружными состоит в равномерном распределении разности периметров торцов по всему стыку и приведении торцов к форме правильной окружности, а также в том, что стык, оставаясь полностью открытым, позволяет вести сварку непрерывно и использовать сварочные автоматы и полуавтоматы. [c.549]

Сварочная проволока поставляется с консервирующей смазкой из вазелина с трансформаторным или веретенным маслом и тщательно упакованной во влагонепроницаемую бумагу и мешковину. По требованию потребителя проволока диаметром 4 мм и менее для непосредственного использования в сварочных автоматах и полуавтоматах может поставляться в химически очищенном виде в герметизированной упаковке. Прессованная проволока может отгружаться без упаковки и консервации в крытых вагонах или контейнерах. [c.31]

Сварочные автоматы и полуавтоматы. [c.115]

В табл. 36—38 приведены основные характеристики некоторых совре. менных сварочных автоматов и полуавтоматов, применяющихся для электродуговой сварки конструкций и трубопроводов из нержавеющей стали и алюминия. [c.115]

По принципу саморегулирования дуги работает большинство сварочных автоматов и полуавтоматов. Настройка на заданную скорость подачи производится ступенчато (сменными шестернями или коробкой скоростей) или плавно (двигателями постоянного тока или вариаторами). [c.51]

ОБСЛУЖИВАНИЕ И УХОД ЗА СВАРОЧНЫМИ АВТОМАТАМИ И ПОЛУАВТОМАТАМИ [c.69]

Содержание сварочных автоматов и полуавтоматов в исправном состоянии достигается ежедневным профилактическим осмотром, систематической проверкой состояния их механизмов, своевременным капитальным и текущим ремонтом. [c.69]

Мы оставили позади США по объему применения наиболее прогрессивных способов сварки — сварки под флюсом и электрошлаковой сварки. По данным зарубежной печати в США сейчас работает около 8000 сварочных автоматов и полуавтоматов, а в СССР их работает свыше 10 ООО [3]. [c.179]

Неисправности в работе сварочных автоматов и полуавтоматов [c.335]

В книге рассмотрены конструкции современных сварочных автоматов и полуавтоматов, описана технология механизированной сварки под флюсом, электрошлаковой сварки, сварки в среде защитных газов, технология на- [c.191]

В редких случаях сварки под флюсом угольным или тугоплавким металлическим электродом применяются специальные сварочные автоматы и полуавтоматы. [c.214]

СВАРОЧНЫЕ АВТОМАТЫ И ПОЛУАВТОМАТЫ [c.213]

Стальную сварочную проволоку изготовляют по ГОСТ 2246—70 и по специальным техническим условиям. В зависимости от химического состава проволока, выпускаемая по ГОСТ 2246—70, разделяется на низкоуглеродистую, легированную и высоколегированную. Всего в этот ГОСТ включено 77 марок сварочной проволоки диаметром 0,3—12 мм. Проволока диаметром до 5 мм включительно предназначена для механизированных способов сварки, поставляется в мотках прямоугольного сечения, пригодных для непосредственного (без перемотки) использования в сварочных автоматах и полуавтоматах. Размеры мотков в зависимости от диаметра проволоки должны соответствовать нормам, приведенным в табл. 7-1. [c.287]

В книге рассмотрены конструкции современных сварочных автоматов и полуавтоматов, описана технология автоматической сварки под флюсом, электрошлаковой сварки, сварки в среде защитных газов, технология наплавочных работ изложены вопросы организации и нормирования труда, техники безопасности при выполнении сварочных работ, описаны способы контроля сварных швов. [c.2]

Уход за установками. Сварочные автоматы и полуавтоматы в процессе эксплуатации следует ежедневно проверять перед началом работы [c.88]

В чем состоит уход за сварочными автоматами и полуавтоматами [c.88]

КОНСТРУКЦИИ СВАРОЧНЫХ АВТОМАТОВ И ПОЛУАВТОМАТОВ ДЛЯ СВАРКИ В ЗАЩИТНЫХ ГАЗАХ [c.198]

ГОСТ предусматривает, что по требованию потребителя проволока диаметром 5 мм и менее для механизированных способов сварки должна поставляться в катушках, пригодных для непосредственного использования в сварочных автоматах и полуавтоматах. Размеры и вес катушек должны соответствовать указанным в табл. 13. [c.47]

Схема I сварки трехфазной дугой не нашла практического применения из-за сложности ее осуществления. Схемы II и III применены при заварке дефектов крупногабаритного стального литья (автомат ПА-УПИ—УЗТМ-4). Схема IV получила самое широкое применение в различных конструкциях сварочных автоматов и полуавтоматов. Сварочные аппараты, работающие по этой схеме, являются наиболее универсальными и сравнительно легко поддаются автоматизации регулирования режима сварки. Схема V из-за неустойчивости режима горения трехфазной дуги и трудности автоматизации его регулирования почти не применяется в промышленных сварочных аппаратах. Схема VI применена при конструировании автоматов для сварки металла большой толщины, ванной и ванно-шлаковой сварки арматуры больших диаметров для железобетона и железнодорожных рельсов. Присадочная проволока позволяет повысить производительность труда при сварке, без заметного снижения устойчивости горения трехфазной дуги. [c.6]

Корпус редуктора. Корпус редуктора подающего механизма может быть изготовлен литым или сварным. Корпус представляет собой узел, на котором и в котором монтируются все остальные элементы подающего механизма и вспомогательные узлы сварочного автомата. Корпус подающего механизма должен обладать достаточной прочностью, а для малогабаритных переносных сварочных автоматов и полуавтоматов — также возможно меньшим весом и компактностью. Материалом для литых корпусов может быть чугун, алюминиевые или магниевые сплавы. Материалом для сварных корпусов служит листовая низкоуглеродистая сталь. Литые корпуса требуют изготовления специальных моделей, что при единичном изготовлении или изготовлении небольшой партии корпу- [c.87]

Сменные шестерни. В большинстве сварочных автоматов и полуавтоматов регулирование скорости подачи электродной и присадочной проволок производится сменными шестернями. Обычно во всех автоматах сменные шестерни насаживаются на шпонку и закрепляются обычной шестигранной гайкой (фиг. 52, й). При таком креплении для смены шестерни необходим специальный инструмент, которого может и не быть под рукой у сварщика. Кроме того, шпонка очень часто теряется, так как она ничем не закреплена в шпоночном пазу выходного валика. [c.96]

В подающих механизмах автоматических головок для сварки трехфазной дугой и механизмах передвижения применяются как червячные, так и цилиндрические зубчатые передачи с прямыми колесами. Косозубые цилиндрические и конические колеса почти не применяются в сварочных автоматах и полуавтоматах. Качество зубчатых передач в значительной степени влияет на правильную и надежную работу всего сварочного аппарата. Основными параметрами зубчатой передачи являются передаточные числа, числа зубьев, модули. [c.105]

Установка и перемещение сварочных автоматов и полуавтоматов осуществляется с помощью сварочных колонн и порталов. Колонны для сварочных автоматов могут быть стационарными и передвижными. [c. 103]

Для электрошлаковой сварки применяют сварочные автоматы и полуавтоматы. Сварочные автоматы получили широкое распространение при стационарной сварке крупногабаритных изделий, а полуавтоматы — в основном на монтажных операциях, где возникает необходимость выполнять некоторые операции вручную. [c.164]

Проволока о =4 мм п менее для механизированной сварки может поставляться в химически очищенном виде, в герметиро-ванной упаковке, пригодной для непосредственного использования в сварочных автоматах и полуавтоматах (ГОСТ 7871—63). [c.77]

К оборудованию для установки и перемещения сварочных автоматов и перемещения сварщиков относятся сварочные колонны, порталы, площадки для сварщиков. Сварочные колонны и порталы предназначены для установки и перемещения сварочных автоматов и полуавтоматов. Колонны для сварочных автоматов могут быть стационарными и передвижными. Стационарные колонны выполняются поворотными и неповоротными с подъемной или стационарной консолью. В зависимости от назначения (для самоходного или несамоходного автомата) колонна может иметь невыдвижную или вьшвижную консоль. Выдвижная консоль имеет привод со сварочной скоростью. Колонны для самоходных сварочных автоматов имеют на консоли направляющие. Для сварочных автоматов рекомендуются колонны с основными параметрами, приведенными в табл. 1.23. [c.83]

Контроль за исправным состоянием сварочного оборудования осуществляет сварочная служба управления. Источники питания сварочного тока проходят ревизию и мелкий ремонт в службе главного механика. Капитальный ремонт производится централизованно. Сварочные автоматы и полуавтоматы готовятся к выполнению конкретных работ службой главного сварщика, которая должна иметь для этой цели специализированную мастерскую. Работа на неотлаженном и неисправном сварочном оборудовании не допускается, так как это может привести к образованию дефектов. [c.219]

Передвижные сварочные мастерские типа ПСМ-1 и ПСМ-2. Установки типа ПСМ-1 и ПСМ-2 [18] являются автономными передвижными мастерскими, при помо1ци которых можно выполнять все виды ручной сварки плавящимся и неплавящимся электродами, необходимые при выполнении работ на монтаже трубопроводов и конструкций из нержавеющих сталей и алюминия. Установки ПСМ могут также обеспечить работу сварочных автоматов и полуавтоматов для сварки под флюсом и в среде запднтных [c.127]

По этому принципу саморегулирования длины дуги работают большинство современных сварочных автоматов и полуавтоматов, применяемых в промышленности и строительстве (самоходный автомат АБС, сварочный трактор ТС-17МУ,шланговый полуавтомат ПШ-54 и др.). [c.134]

В послевоенные годы были разработаны и внедрены новые прогрессивные методы сварки сварка в атмосфере аргона (Научно-исследовательский институт авиационной технологии, Московское высшее техническое училище имени Баумана), элек-трошлаковая сварка (Институт электросварки имени Е. О. Патона), сварка в атмосфере углекислого газа (Центральный научно-исследовательский институт тяжелого машиностроения) и др. В промышленности и строительстве широко применяется новое сварочное оборудование — сварочные автоматы и полуавтоматы, трансформаторы и преобразователи, контактные машины различных мощностей и назначения, контрольная аппаратура. [c.3]

Автомат сварочный полуавтомат | Festima.Ru

Cвapочный aппарат инверторный пoлуавтoматичecкий PЕСАHТA CAИПA-190MФ многофункционaльный прeднaзнaчен для ручной элeктродугoвoй cварки поcтоянным тoком пpoвoлoкoй в сpeдe защитногo газа — углекислогo, аргoна или иx cмеcи. Применяется для высoкокачeственной сварки низкоуглeродистых сталей, низколегированных и нержавеющих сталей, чугуна и других металлов в строительстве, монтажных и ремонтных работах различной степени сложности. Встроенная защита от перегрева защищает агрегат от поломки. Можно регулировать скорость подачи проволоки и сварочный ток, что позволяет добиться высокого качества сварного соединения. САИПА 190МФ — это многофункциональный полуавтоматический аппарат, который может использовать как обычную сварку, аргонодуговую сварку и может варить проволокой – три в в одном, аналогов данного товара нигде не представлено. Среди сварочных аппаратов практичными, удобными и многофункциональными являются сварочные полуавтоматы марки Ресанта. Их положительной особенностью признана возможность без усиления дополнительными элементами качественно выполнять сварку как цветного, так и черного металлов. Считается, что полуавтоматическое оборудование весьма просто освоить даже новичку. Особенности и преимущества — Дополнительно оборудована функция сварки ММА (помимо МIG/МАG). Таким образом полуавтомат подходит большему количеству покупателей, сомневающихся в выборе сварочного оборудования. Таким образом покупатель за вполне доступную цену получает аппарат обладающий двумя режимами работы. — Класс защиты IР 21, то есть «от крупных частиц и отвесных дождевых капель». — Защита от перегрева и пониженного напряжения сети, что позволяет уберечь аппарат от поломки. — Горелка съемная. Основное преимущество полуавтомата — это то, что аппарат автоматически подает расходные материалы, а точнее электродную проволоку, с помощью которой осуществляется зажигание дуги и сваривание металлоизделия. Данный агрегат получил название полуавтомата, так как позволяет лишь частично механизировать процесс сварки. В отличие от автоматической сварки, которая полностью выполняется запрограммированным оборудованием, в полуавтоматической сварке механизирован только процесс подачи проволоки. Тем не менее, такая механизация позволила значительно увеличить производительность: сварщику нет необходимости прерываться, чтобы заменить электрод, дуга горит более стабильно. Кроме того, сварочные полуавтоматы, в отличие от автоматов, позволяют непосредственно контролировать процесс образования шва. А значит, такие соединения получаются более качественными и требуют меньших доработок. Принципы работы Аппарат выполнен в металлическом корпусе с открывающейся стенкой. На передней панели имеется регулятор величины сварочного тока, регулятор подачи сварочной проволоки, индикатор «Сеть», индикатор «Перегрева». Горелка внутри которой расположен канал для подачи проволоки и отверстия для подвода защитного газа. Аппарат оснащен принудительной системой вентиляции. Источником питания служит инвертор не основе IGВТ транзисторов. Принцип работы инвертора заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Аппарат имеет встроенную защиту от перегрева и оснащен регулировками величины тока и скорости подачи сварочной проволоки в зависимости от материала и толщины свариваемой заготовки. Подающий механизм подает сварочную проволоку в сварочную горелку. Технические характеристики: Напряжение питающей сети, В — 230±10% Частота питающей сети, Гц — 50 Гц Потребляемый ток, А — 22 Потребляемая мощность ММА, кВа — 6,8кВт Рабочее напряжение ММА, В — 27,6 В Напряжение холостого хода ММА, В — 75В Продолжительность нагружения, — 70% Коэффициент мощности — 0,7 КПД — 81% Сварочный ток ТIG — 10-190 А Сварочный ток ММА — 10-190 А Диаметр электрода ТIG — 2,4-5,0 Диаметр электрода ММА — 1. 5–5.0 мм Функция 2Т/4Т — ✓ Режим сварки ММА — ✓ Температура эксплуатации,- С-20° до +50° Режим сварки МIG/МАG — ✓ Режим сварки ТIG — ✓ Потребляемая мощность МIG — 5,8кВт Потребляемая мощность ТIG — 4,6кВт Сварочный ток МIG/МАG — 30-190 А Рабочее напряжение МIG — 23,5 В Рабочее напряжение ТIG — 17,6 В Напряжение холостого хода МIG — 75В Напряжение холостого хода ТIG — 75В Функция АrсFоrсе — ✓ Функция ТIG LIFТ — ✓ Тип горелки — Съемная Подающий механизм — Встроенный Диаметр сварочной проволоки МIG — 0,6/0,8/1,0 Максимальная масса катушки — 5 кг Скорость подачи проволоки — 2–15.0 м/мин Количество роликов — 2шт Сварка порошковой проволокой — ✓ Функция холостой прогон проволоки — ✓ Смена полярности — ✓ Вес, кг — 10 Гарантия, — 2 года Комплектация: Сварочная горелка МIG ,м — 2 Кабель заземления, м — 1,5 Электрододержатель,м — 2

Ремонт и строительство

Сварочные системы | Автоматизированные сварочные аппараты

Выбор подходящего источника питания

Типы источников сварочного тока определяются тем, как они модулируют электрические токи, и какой процесс дуговой сварки лучше всего поддерживается этой модуляцией:

Постоянный ток (постоянный ток)

Источник питания постоянного тока — это поток электронов в одном направлении через цепь. При сварке он создает более стабильную дугу и более плавный выход. Его можно использовать для сварки с отрицательным заземлением, или можно изменить направление потока электронов на положительное заземление с обратной полярностью.

Переменный ток (AC)

Источник питания переменного тока — это двунаправленный поток электронов, в котором полярность смещается сто или более раз в секунду с отрицательной земли на положительную. Дуга, как правило, менее стабильна, и сварку труднее контролировать. Однако сварка на переменном токе может разрушить образование оксидов и обеспечить более чистую сварку в некоторых процессах.

Импульсный ток

Это форма сварки постоянным током, при которой ток переходит от высокого пикового тока к более низкому фоновому току с частотой, определяемой оператором.Это сужает дугу, обеспечивая большее проникновение при одновременном снижении воздействия на окружающие материалы. В результате сварка импульсным током является отличным выбором для сварки тонких металлов или выполнения глубоких сварных швов на более толстых материалах.

Импульсное напряжение и тепло

Импульсные источники питания GMAW фокусируются на управлении импульсным напряжением и теплом, подаваемым на расходуемый электрод. Управление импульсным напряжением (нагревом) и скоростью подачи проволоки позволяет лучше контролировать процесс плавления проволоки и скорость наплавки.Адаптивный импульсный GMAW тщательно контролирует обратную связь и автоматически компенсирует дугу, чтобы дуга оставалась стабильной, несмотря на изменения сварщика, а также разницу в высоте и расположении стыка.

Дополнительные элементы, которые следует учитывать

После того, как вы определились с процессом сварки и выбранным типом источника питания, вы должны рассмотреть еще несколько ключевых элементов для определения размера, включая:

Какова ваша входная мощность?

Ваш источник питания должен соответствовать типу доступной входной мощности.Количество электроэнергии, необходимой вашей сварочной системе , в конечном итоге будет зависеть от типа выбранного вами источника питания.

Однофазный : 115, 200 или 230 В переменного тока
Трехфазный: 230, 460 или 575 В переменного тока

Толщина материала

Проще говоря, чем толще материал, тем больше требуется энергии.

Рабочий цикл

Рабочий цикл — это процент продолжительности включения дуги, который источник сварочного тока может работать в заданный период.Одна из самых распространенных ошибок сварщиков — занижение мощности источника питания. Важно понимать, какую силу тока ваш источник питания может генерировать при любом заданном рабочем цикле, и убедиться, что ее более чем достаточно для удовлетворения ваших требований.

Понимание типов сварочных процессов и типов источников питания — сложная задача, которая может быть непосильной, но надежный источник питания прослужит вам долгие годы.

О Bancroft Engineering

Наши инженеры могут помочь вам выбрать лучший источник питания для ваших сварочных нужд! Bancroft предлагает индивидуальных сварочных систем и разнообразное стандартизированное полуавтоматическое сварочное оборудование на складе, такое как позиционеры, роторные сварочные аппараты Welda-Round, сварочные аппараты, сварочные станки и многое другое!

In вакуумного типа / полуавтоматический запайщик параллельных швов | Микросварочное оборудование

Crystal & SAW, Оптическое устройство, датчик, MEMS

Это полуавтоматическое оборудование для герметизации швов, которое герметично запечатывает такие упаковки, как устройства на кристалле и ПАВ, оптические устройства, датчики и МЭМС в вакууме.

Характеристики

Доступны различные режимы работы для НИОКР и массового производства.
PKG размер 2 ~ 30 / прямоугольный
Простота эксплуатации и программирования
Автоматическая проверка программы

Блок питания для герметизации швов

Специальный источник питания для герметизации швов собственной разработки
Высокая скорость и подавление тепловых эффектов
- Восходящий и нисходящий наклон
  Функция контроля электрического тока.
- Оборудована функция мониторинга.

Высокопроизводительная головка

Легкая головка (мин. 300 гс)
Механизм мягкой посадки

Режим производства

Стандартный режим
Быстрый режим
Режим обучения

Камера вакуумной печи

Камера большой емкости ： Повышенная производительность
Высокоточный нагрев ： Повышенная надежность

Камера для сварки швов

Для характеристик низкого вакуума: роторный насос, сухой насос
Для технических характеристик высокого вакуума: криогенный насос, турбонасос

для вакуумного типа / полуавтоматического типа
Источник питания: основной корпус	AC200V 3Φ 30A
Источник питания: камера	AC200V 3Φ 30A
Воздух	0. 5 МПа или более
N2 Газ	0,2 ~ 0,5 МПа 1 ~ 5 л / мин
Вода	0,5 МПа 5 л / мин
Размеры / Масса	900W × 900D × 1900H мм ≒ 550 кг

Уплотнители параллельных швов

Щелкните кнопку «Связаться с нами» справа. (для получения информации о продавце, пробного теста или технической консультации)

К началу страницы

Разработка и производство автоматизированных систем сварки

Banner Welder является лидером в области проектирования производства средств автоматизации сварки и уже более 60 лет предоставляет решения для автоматизации производителям.В сегодняшней глобальной экономике от производителей постоянно требуется наращивать усилия по бережливому производству, чтобы оставаться конкурентоспособными. Автоматизация не только снижает трудозатраты, но и увеличивает производительность и качество деталей.

Обслуживаемых отраслей:

Автомобильная промышленность
Устройство
Электрооборудование
Сельскохозяйственная и тяжелая техника
Общественный транспорт / железная дорога
Склад металлической мебели и инструментов

Примеры автоматизированных сварочных приложений Banner:

Проектирование и интеграция робототехнических систем — процессы контактной и дуговой сварки
Передаточные линии
Интеграция нескольких систем
Автоматизация с несколькими станциями
Формовочные и сварочные линии под ключ для производителей металлической мебели и бытовой техники
Подача гайки и шпильки и сварка выступом
Сварка контактным швом
Аппараты для многофазной контактной сварки — Banner — лидер в области среднечастотных приложений постоянного тока
Автоматика для малых сварных швов
Процессы соединения без сварки, такие как обжим

Сварочные системы могут быть полностью автоматизированы и включать роботизированную частичную загрузку и разгрузку или иметь полуавтоматические возможности с взаимодействием с оператором. Системы могут включать в себя несколько роботов и комбинацию цапф и поворотных или циферблатных столов. На протяжении нашей долгой истории мы установили рабочие отношения с ведущими производителями оборудования, включая Lincoln Electric, ABB и Fanuc. Эти отношения позволяют нам встраивать OEM-оборудование в индивидуальные рабочие ячейки, чтобы предоставлять клиентам решения по автоматизации с использованием технологий премиальных брендов, которым они доверяют. Мы можем спроектировать что угодно — от отдельной производственной ячейки до полной сборочной линии.Для получения дополнительной информации о возможностях нашей автоматизированной системы сварки см. Таблицу ниже или свяжитесь с нами напрямую.

(Нажмите на уменьшенное изображение, чтобы увеличить)

Автоматизированная система сварки

Запросить цену

Проектирование и производство автоматических сварочных систем Возможности

Сварочные процессы: Контактная сварка — точечная, выступающая, шовная, с высадкой
Дуговая сварка — GMAW (MIG), GTAW (TIG), плазменная сварка

Инженерные возможности

Проектирование Электротехника: Машиностроение
Производство

Типы сварочных систем

Роботизированные сварочные ячейки — Сопротивление и дуга Многоголовочные сварочные аппараты: Пьедестал для одноточечной сварки
Сварочные прессы типа

Функции и опции

Крепежные опоры Столы поворотные Столы для набора номера: Однофазный
Трехфазный
Среднечастотный

Автоматика: Полностью автоматический
Полуавтомат (загрузка / разгрузка оператора)
Микропроцессорное управление

Дополнительные услуги: Конструкция оборудования
Системы автоматизации производства на заказ
Системная интеграция
Консультации
Профилактическое обслуживание

Качество и тестирование: 3-осевая КИМ

Дополнительная информация

В центре внимания отрасли

Автомобильная промышленность Прибор Медицинский прибор Металлическая мебель Тяжелая техника: Электрооборудование
Массовый транспорт
Рельс
Сельскохозяйственная техника
Штамповка металла

Примеры приложений

днище автомобиля Дверные узлы: Узлы подвески
Подушки безопасности в сборе

Системы моделирования: AutoCAD
SolidWorks

Отраслевые стандарты и профессиональная принадлежность: AWS
RWMA

К началу

Полуавтоматический гидравлический аппарат для стыковой сварки труб из ПНД

Полуавтоматический гидравлический сварочный аппарат для стыковой сварки труб из полиэтилена высокой плотности

Сопутствующие товары по трубам из полиэтилена высокой плотности

Если вас интересуют трубы из полиэтилена высокой плотности, пожалуйста, нажмите на следующее изображение трубы из полиэтилена высокой плотности для получения подробной информации.

Краткое описание машины для сварки труб HDPE

Машина для сварки труб HDPE — это машина для стыковой сварки плавлением, отличающаяся автоматическим выравниванием, малым весом, прочностью и портативностью.

Сварочный аппарат для труб из полиэтилена высокой плотности предназначен для сварки полиэтиленовых, полипропиленовых и пластиковых труб и трубопроводной арматуры, широко применяется при сварке трубопроводов подачи воды и газа высокого давления, химической технологии и других жидкостных трубопроводов.

Хост имеет двухстороннее устройство с двойным патроном, функции которого могут быть реализованы с помощью двух гидроцилиндров.

Аппарат для сварки труб из полиэтилена высокой плотности оснащен герметичным быстроразъемным соединением. Основной корпус можно зафиксировать с помощью позиционного перемещения прижимной пластины, чтобы обеспечить сварку прямой сварочной трубы и Т-образных фитингов.

Гидравлическая система легкая, имеет открытую конструкцию, удобна для обслуживания, оснащена рычагом управления открытием / закрытием патрона.Клапан регулировки давления может обеспечивать точное сварочное давление.

Рубанок может выполнять работу через цепь с электрическим приводом и осуществлять резку наружу.

Нагревательная пластина имеет покрытие PTPE с раздельным цифровым дисплеем температуры, оснащенным таймером, измерителем напряжения, переключателем управления цифровым дисплеем, группой переключателей безопасности и двумя гнездами для порошка.

Опора фрезы / нагревательной пластины оснащена монтажным боксом для защиты рубанка и нагревательной пластины.Он также снабжен деревянной коробкой для доставки, чтобы позаботиться об оборудовании.

У нас есть много типов сварочных аппаратов для труб из полиэтилена высокой плотности, используемых для сварки труб из полиэтилена высокой плотности различных размеров.

Аппарат для сварки труб из ПНД бывает полуавтоматического и гидравлического типа.

Используется для труб из ПНД диаметром 63-1400 мм.

Параметры оборудования машины для сварки труб из полиэтилена высокой плотности

Технические характеристики и модель	DRJ-160	DRJ-250	DRJ-315	DRJ-450J-450		DRJ -800	DRJ-1000	DRJ-1200
Температура поверхности Разница между нагревательной пластиной	≤ ± 3 ℃	≤ ± 3 ℃	≤ ± 4 ℃	≤ ± 5 ℃	≤ ± 5 ℃	≤ ± 7 ℃	≤ ± 7 ℃	≤ ± 7 ℃
Рабочее давление Диапазон гидравлики Система	0-10.0 МПа	0-10,0 МПа	0-10,0 МПа	0-10,0 МПа	0-10,0 МПа	0-16,0 МПа	0-16,0 МПа	0-16,0 МПа
Мощность нагрева Пластина	1. 2KW	1.8KW	2.2KW	4.8KW	6.8KW	10.0KW	11.5KW	13KW
Мощность фрезы Milling	0,75 1,0 кВт	1,1 кВт	1.5 кВт	2,2 кВт	3,0 кВт	3,0 кВт
Мощность гидравлического насоса Насосная станция	0,75 кВт	0,75 кВт	0,75 кВт	1,1 кВт	1,5 кВт	1,5 кВт
Входное напряжение	220 В 50-60 Гц	220 В 50-60 Гц	220 В 50-60 Гц	380 В 50-60 Гц	220 В 50-60 Гц	380 В 50-60 Гц	220 В 50-60 Гц
Входная мощность	3.0 кВт	3,6 кВт	4,0 кВт	7 кВт	9,5 кВт	13,7 кВт	16 кВт	17,5 кВт
Сварочные характеристики 630011		Диапазон (мм) 250	160-315	280-450	450-630	560-800	710-1000	800-1200
Вес оборудования	110 кг	130KG		1	600 кг	700 кг	2200 кг	3000 кг

Выставка продуктов для сварки труб HDPE P

0

911

911

Сварочный аппарат

Применение сварочного аппарата для труб из полиэтилена высокой плотности на строительной площадке

9 0011

Типы машин для сварки труб из полиэтилена высокой плотности, основанные на следующих технических характеристиках труб из полиэтилена высокой плотности

SDR33

9173 9173 6,2

78 11,9

50,8

Внешний диаметр (мм)								SDR21	SDR17	SDR13. 6	SDR11
	Нормальное давление (МПа)
	0,6	0,8	1				9	Толщина (мм)	Толщина (мм)	Толщина (мм)	Толщина (мм)	Толщина (мм)
	20						2.3
	25				2,0	2,3
32			9178
40		2,3	2,3	3,0	3. 7
50		2,3	2,9	3,7	4,6
63 911
63 11	2,3 3,6	4,7	5,8
75	2,9	3,6	4.5	5,6	6,8
90	2,8	4,3	5,4	110164	5,4	6,7	3,4	5,3	6,6	8,1	10,0
125	3. 9	6,0	7,4	9,2	11,4
140	4,3	78 10,785	78 6,785	78 6,785	12,7
160	4,9	7,7	9,5	11,8	14.6
180	5,5	8,6	10,7	13,3	16,4
16,4
11,9	14,7	18,2
225	6,9	10. 8	13,4	16,6	20,5
250	7,7		7,7
280	8,6	13,4	16,6	20,6	25.4
315	9,7	15,0	18,7	23,2	28,6			28,6
21,1	26,1	32,2
400	12,3	19. 1	23,7	29,4	36,3
450	13,8	21,5	21,5	78 26,78
500	15,3	23,9	29,7	36,8	45.4
560	17,2	26,7	33,2	41,2	50,8
	37,4	46,3	57,2
710	21,8	33. 9	42,1	52,2	—
800	24,5	38,1	78 47,4
900	27,6	42,9	53,3
1000	30.6	47,7	59,3
1200	36,4	57,2	73	73	73	42,4	66,7	82,4

Основные продукты

Внимание! наша продукция — Сварочный аппарат для труб HDPE, , мы сделаем так, чтобы вы остались довольны.

Чем отличается частично механизированный процесс сварки от полностью механизированного? — АМАРИН

Сварочное производство включает в себя несколько операций, которые могут иметь значительное эргономическое влияние.
Эта статья была нацелена на обзор этих типичных видов деятельности, а также на то, что больше всего путаницы в терминологии частично механизированных и полностью механизированных процессов во время идентификации сварочного персонала как сварщика или оператора сварки ?

Роль сварочного персонала в сварочных процессах :

Исходя из уровня автоматизации, процессы определяются применимыми промышленными стандартами как:
— Ручные процессы, с участием сварщиков ;
— Частично механизированные (или полуавтоматические) процессы с участием сварщиков ;
— полностью механизированных (или автоматических) процессов с участием сварщиков ;
— автоматических и / или роботизированных процессов, с участием сварщиков программистов, операторов .
В зависимости от производственных потребностей некоторые процессы могут использоваться с разным уровнем автоматизации.

СРАВНЕНИЕ ПРОЦЕССА СВАРКИ GMAW / FCAW
См. EN ISO 9606-1 (ручная или частично механизированная сварка) и EN ISO 14732 (механизированная и автоматическая сварка) определение:
Сварщик: Человек, который держит электрододержатель, сварочную горелку или паяльную трубку руками и манипулирует ими.
Сварщик: тот, кто управляет аппаратом или автоматическим сварочным оборудованием
Согласно EN ISO существует Два (2) формата сертификации для сварщика / оператора соответственно
СРАВНЕНИЕ ПРОЦЕССА ПИЛЬНОЙ СВАРКИ
См. ASME IX ( Два (2) формата сертификации для сварщика / оператора соответственно ) определение:
Сварщик: Сварщик, выполняющий ручную или полуавтоматическую сварку.
Сварщик: тот, кто управляет аппаратом или автоматическим сварочным оборудованием
См. AWS D1.1 ( Только один (1) формат сертификации для сварщика / оператора ) определение:
Сварщик: Сварщик, выполняющий ручную или полуавтоматическую сварку.
Сварщик: тот, кто управляет оборудованием для адаптивной сварки, автоматическим, механизированным или роботизированным сварочным оборудованием.
Нравится:
Нравится Загрузка…
Связанные
Сварочный полуавтомат
Высокоскоростной и полностью автоматизированный
Поскольку человеческий труд быстро заменяется сварочным полуавтоматом во многих отраслях промышленности, Alibaba.com гарантирует, что вы не останетесь позади. Передовые технологии во многих отраслях промышленности привели к внедрению сварочного полуавтомата , что сделало работу более эффективной. Эти типы машин позволили увеличить производство при сокращении затрат времени. Таким образом, сварочный полуавтомат , представленный на этом рынке, дает вам гарантию того, что ваш бизнес должен опередить конкурентов.
Более широкое использование технического оборудования, такого как сварочный полуавтомат , почти во всех отраслях промышленности означает, что приобретение вашего на Alibaba.com должно быть неизбежным. Сварочный полуавтомат , созданный на нашей платформе, может быть адаптирован к вашим конкретным требованиям. Удивительно, но сварочный полуавтомат технически автоматизирован и имеет усиленную конструкцию, повышающую безопасность.На этой платформе вы также можете получить гарантию на бесплатное обслуживание в течение года с даты покупки.
Автоматический сварочный полуавтомат Имеющийся в наличии в основном доработан в соответствии с вашими конкретными требованиями, особенно с потребностями в электричестве, поскольку они варьируются в зависимости от страны. Соответствующие электрические условия жизненно важны для обеспечения работы машины на полную мощность. Сварочный полуавтомат также повышает опасность на рабочем месте, так как машины имеют верхнее защитное снаряжение для защиты оператора.Роботизированная точность и скорость сварочного полуавтомата в сочетании с их способностью к герметизации гарантируют более быстрое выполнение задач, на которые пришлось бы потянуть человеческий труд.
Приходите и исследуйте доступный сварочный полуавтомат , предлагаемый на Alibaba.com. Мы гарантируем, что каждый найдет что-то для себя. Мы гарантируем, что независимо от того, являетесь ли вы продавцом или оптовиком, вы получите предложения со скидкой.
Полуавтоматический сварочный аппарат ESAB Rogue ES 200i PRO
Rogue — прочный и долговечный источник сварочного тока для профессиональных сварщиков.Аппараты характеризуются высочайшим качеством сварки и надежностью благодаря использованию последних достижений силовой электроники и цифрового управления, которое стабилизирует сварочную дугу с высочайшей точностью.
Rogues обеспечивает сбалансированный и стабильный постоянный ток, который позволяет сварку различных типов металлов, таких как легированная и нелегированная сталь, нержавеющая сталь и чугун. Функции Arc Force и Hot Start можно отрегулировать для точного согласования динамики дуги с выполняемой задачей.Все функции контролируются микропроцессором, что обеспечивает лучшие параметры сварки в своем классе во всем диапазоне тока аппарата. Устройства Rogue можно использовать с электродами диаметром до 4,0 мм.
Rogue легко справляется со сваркой TIG с зажиганием TIG под током. После оснащения машины дополнительной горелкой TIG со встроенным газовым клапаном и газовым баллоном вы можете приступить к сварке нелегированной или нержавеющей стали с дополнительным материалом или без него.
Недвижимость
✔ Автоматически настраиваемые параметры запуска обеспечивают четкое и точное зажигание дуги каждый раз, независимо от типа и диаметра проволоки.
✔ Чрезвычайно удобный, многоязычный TFT-интерфейс отображает списки запасных частей и рекомендации по параметрам сварки для всех процессов.
✔ Устройство весит 31,4 кг, его можно поднимать вручную или перевозить на тележке, что обеспечивает беспрецедентную мобильность.
✔ Высокая продолжительность рабочего цикла в сочетании с надежной 4-роликовой системой подачи связующего обеспечивает точную и постоянную подачу проволоки любого диаметра, что делает серию Rebel подходящей даже для самых сложных работ.
✔ Инновационная функция smart-MIG контролирует технику оператора и непрерывно регулирует настройки, чтобы обеспечить стабильную дугу и сварные соединения неизменно превосходного качества.Достаточно задать диаметр проволоки и толщину материала и можно приступать к сварке.
✔ Аппараты обеспечивают полную производительность при сварке стержневым электродом (MMA) с использованием электродов диаметром до 5 мм, а также возможность сварки Lift TIG с использованием зажигания дуги и регулируемого начального и конечного потока газа, а также регулируемого повышение и понижение сварочного тока.
