Сварочный трансформатор
Сварочный агрегат представляет собой устройство, в основу которого положен понижающий трансформатор. Различаются они по многим признаком, но запитываются от внешнего
Задача сварочного трансформатора состоит в преобразовании внешнего напряжения (380 или 220В) до величины напряжения 60В (в режиме холостого хода).

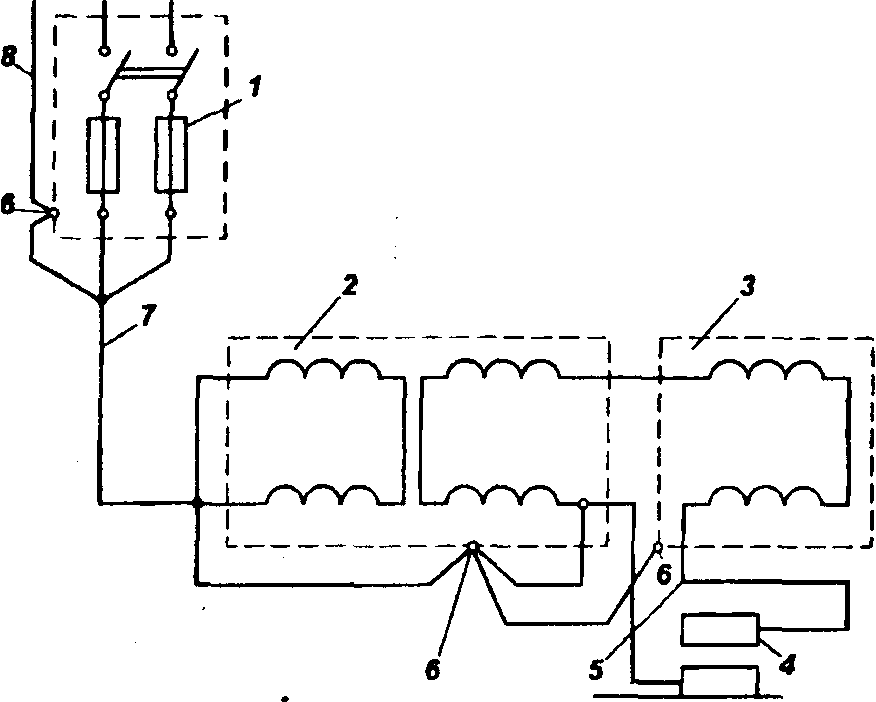

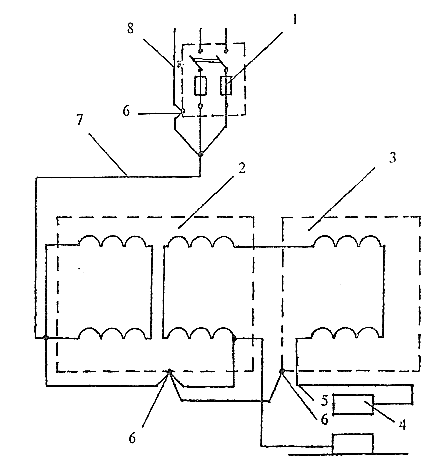

На фото. 1 представлена схема сварочного трансформатора с самостоятельным дроссельным устройством:
- поз. 1 – металлический сердечник понижающего трансформатора;
- поз. 2 – сердечник дроссельного устройства;
- поз. 3 – подвижный сердечник дросселя;
- поз. 4 – регулировочный винт, изменяющий воздушный зазор в дросселе;
- а – воздушный зазор. Изменение величины воздушного зазора обеспечивает регулировку сварочного тока;
- НН и ВН – обмотки низкого (выходного) и высокого (входящего) напряжения трансформатора;
- Др – обмотки дроссельного устройства.

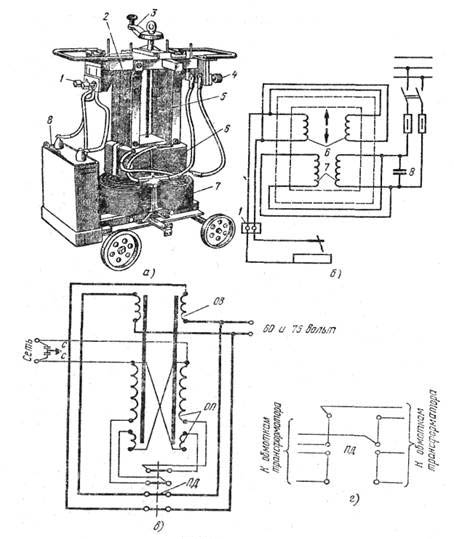

Физически это осуществляется регулировочным винтом.Электрическая схема со встроенным дросселем представлена на схеме. 2. В подобной схеме металлический сердечник трансформатора имеет замкнутую конфигурацию с воздушным зазором для регулировки тока сварки.
- Поз. 1 – сердечник трансформатора;
- Поз. 2 – разомкнутый сердечник дроссельного устройства;
- Поз. 3 – подвижная составляющая магнитопровода;
- Поз. 4 – регулировочный винт, изменяющий воздушный зазор (а) в дросселе;
- НН и ВН – обмотки низкого (выходного) и высокого (входящего) напряжения трансформатора;
- Др – обмотки дроссельного устройства.
СВАРОЧНЫЙ ТРАНСФОРМАТОР дома [устройство, принцип действия, схема]
Любой домашний мастер мечтает иметь в своем хозяйстве самый разный инструмент, в том числе и [сварочный трансформатор], который станет незаменимым помощником при необходимости собрать какую-либо конструкцию из металла или выполнить сварное соединение.
Данное устройство подходит как для ручной дуговой, так и для точечной сварки различных типов металла.
Автомобилисты могут из сварочного трансформатора сделать споттер, который даст возможность проводить ремонтные работы с кузовом машины в любое удобное время.
Принцип работы всех сварочных агрегатов, которые сделаны на базе обыкновенного трансформатора, один и тот же, различия носит конструктивный характер.
Следует отметить и то, что устройство сварочного трансформатора полуавтомата достаточно простое и собрать его можно даже из обычной микроволновки.
Такие устройства могут работать как от переменного, так и от постоянного тока, при этом качество сварного соединения всегда остается на высочайшем уровне.
Схема сварочного трансформатора полуавтомата состоит из нескольких обязательных элементов, которые можно найти в хозяйстве у каждого домашнего мастера.
Конечно, можно для домашних целей приобрести современный инвертор, однако его цена доступна далеко не всем.
В любом случае, трансформатор, сделанный своими руками, при правильном подходе к делу и выполнении всех основных рекомендаций, сможет собрать каждый.
Содержание:
- Особенности трансформаторов
- Виды и типы
- Основные характеристики
- Схема и расчет
- Этапы сборки
Особенности трансформаторов
В настоящее время существует большое количество самых разнообразных сварочных агрегатов, которые можно использовать, в том числе и дома.
Наиболее функциональным считается ручной инвертор, область применения которого достаточно широкая. Он получает питание от сети переменного тока и имеет высокие технические характеристики своей работы.
Инвертор удобен в использовании и обладает большим потенциалом работы. Следует отметить то, что цена инвертора достаточно высокая, и не каждый сможет позволить себе такой универсальный аппарат.
Видео:
Некоторые для дуговой и точечной сварки используют полуавтоматы.
Дело в том, что у полуавтомата, как правило, есть отвод специально для дуговой или точечной сварки.
Вообще, полуавтоматы используются при сварке с газом, однако если модель такого полуавтомата предусматривает отвод для точечной или дуговой сварки, то его можно смело использовать и для этих целей.
Между всеми устройствами для данного вида сварки существенное отличие состоит непосредственно в конструктивных особенностях.
В большинстве случаев от постоянного тока питание получают промышленные агрегаты. Бытовые ручные аппараты, в том числе инверторы и полуавтоматы, получают питание от переменного тока.
Если нет денег на инвертор, а для работы по дому постоянно требуется сварочный аппарат, то следует подумать о том, как собрать трансформатор для сварки.
Принцип работы сварочного трансформатора позволяет с легкостью выполнять высококачественные соединения металлов.
Его основные эксплуатационные и технические характеристики практически ни в чем не будут уступать заводским изделиям, если все действия будут выполняться в заданной последовательности.
Любой трансформатор состоит, главным образом, из медных проводов, которые образуют катушки с определенным количеством витков.
Такой самодельный аппарат должен иметь регулятор, при помощи которого будет производиться регулировка всех основных параметров работы, и выполняться технические условия.
Если планируется, что трансформатор будет использоваться, главным образом, для ремонта автомобиля, то внимание следует обратить на споттер.
Споттер отличается от обычного сварочного трансформатора температурой нагрева рабочей области на поверхности металла, что становится возможным за счет некоторых конструктивных особенностей.
Также своими руками можно собрать трансформатор для контактной сварки, и в этом случае можно будет соединять между собой крупногабаритные технические детали.
Виды и типы
Сварочная область активно развивается и постоянно совершенствуется.
Регулярно появляются все новые устройства для сварки, технические характеристики которых в несколько раз превосходят предыдущие изделия.
Как правило, в условиях дома чаще всего используют ручной аппарат, который получает питание от переменного тока и подходит для точечной и дуговой сварки металла.
Видео:
В настоящее время для дома наиболее совершенным считается ручной инвертор, технические характеристики которого отличаются высокими показателями работы, однако его цена доступна далеко не для всех домашних мастеров.
В этом случае многие мастера стараются своими силами собрать трансформатор широкого спектра действия, который можно использовать как для дуговой, так и для точечной сварки.
В настоящий момент есть разные виды трансформаторов для сварки. Для дома чаще всего используется аппарат для дуговой сварки.
Его основным преимуществом является простая и при этом надежная конструкция, а также широкая область применения.
Некоторые технические показатели его работы можно отнести к недостаткам, например низки КПД.
Данный самодельный аппарат можно изготовить даже из микроволновки.
Также большой популярностью среди домашних умельцев пользуется самодельный аппарат, предназначенный для точечной или контактной сварки.
Он имеет высокие технические характеристики своей работы и нашел широкое применение в условиях дома. Такой аппарат служит, главным образом, для проведения ремонтных работ в гараже.
Его трансформатор имеет более низкие показатели мощности, однако функциональные возможности достаточно большие. В его схему работы обязательно включаются конденсаторы.
А кроме этого, есть и другие небольшие конструктивные различия. Известны и другие виды устройств для сварки, созданные на основе трансформаторов.
Так, у автолюбителей большой популярностью пользуется споттер. Споттер позволяет качественно ремонтировать кузов машины за счет некоторых конструктивных особенностей.
Какой лучше аппарат собрать свои руками для дома, каждый мастер решает сам.
В этом случае, в первую очередь, необходимо определиться, для чего конкретно и какой он нужен.
Непосредственно перед тем, как перейти к сборке такого устройства, в обязательном порядке проводится расчет сварочного трансформатора, который позволяет определить все его основные параметры работы.
Основные характеристики
Все характеристики работы устройства в обязательном порядке необходимы для того, чтобы провести расчет сварочного трансформатора.
В первую очередь, следует обращать внимание на напряжение. В большинстве случаев в условиях дома трансформаторы для точечной, а также дуговой сварки получают питание от переменного тока.
На промышленных предприятиях, как правило, стоит аппарат постоянного тока, который имеет более высокие показатели мощности.
От переменного тока получает питание и инвертор, а также споттер. Большое значение, как для обычного трансформатора, так и для инвертора играет номинальный сварочный ток.
Этот показатель указывает на все возможности сварки, равно как и резки металлических заготовок.
Споттер и самодельный трансформатор, как правило, имеют величину в пределах двухсот ампер, что более чем достаточно для дома.
В процессе выполнения соответствующих работ, в зависимости от характеристики металла осуществляется регулировка силы тока.
Если соответствующий регулятор будет выставлен неправильно, то металл можно расплавить. Такой регулятор имеет и инвертор, а также споттер.
Видео:
Определенные технические характеристики имеет и используемый для сварки электрод.
Сегодня в специализированных магазинах предлагаются различные виды электродов, в том числе и с разным диаметром.
При работе с материалом, который имеет различную толщину, производится регулировка сварочного тока, а также подбирается соответствующий размер электрода.
Для трансформаторов, предназначенных для сварки металлов, должно учитываться и номинальное напряжение, которое замеряется на входе в аппарат.
Его регулировка ручным способом не предусмотрена, а поэтому этот параметр закладывают еще на этап конструирования устройства.
Для трансформатора большое значение играет номинальный режим работы. Это параметр указывает на то, в течение какого постоянного времени самодельный аппарат сможет функционировать в непрерывном режиме.
Также, для того чтобы произвести расчет сварочного трансформатора, необходимо обязательно знать показатели мощности, как потребляемой, так и выходной, а также напряжение холостого хода.
Как инвертор, так и самодельный споттер с трансформатором на корпусе в обязательном порядке имеют специальный регулятор исключительно для регулировки силы тока.
Все остальные параметры в большинстве случаев закладываются в устройстве при его конструировании.

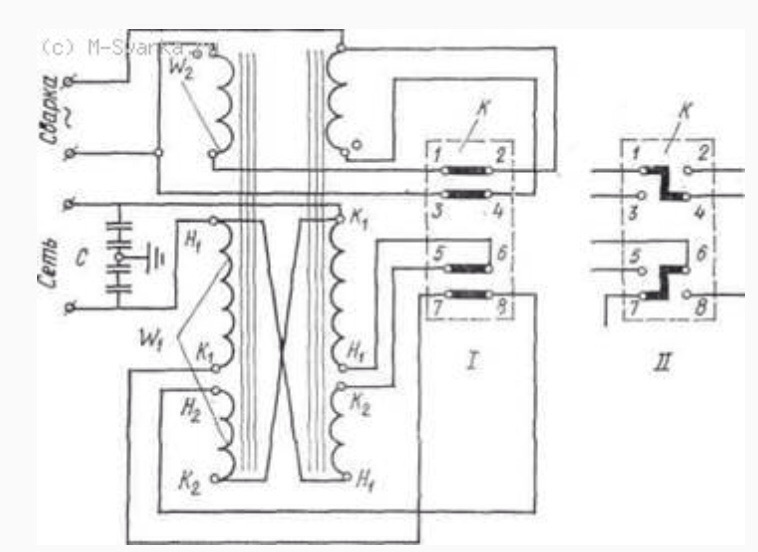

Схема и расчет
Собирая собственноручно для дома трансформатор или споттер, в обязательном порядке придется выполнять расчет сварочного трансформатора.
Как известно, любой трансформатор или споттер состоит из медных проводов, которые в виде витков уложены на сердечник.
Количество медных проводов в одном трансформаторе, предназначенном для сварки, особого значения не играет, так как такое устройство можно собрать даже из микроволновки.
В общую схему устройства необходимо будет правильно интегрировать диодный мост. Если собирается трансформатор для выполнения точечной сварки, то его принципиальная схема будет несколько сложней.
В этом случае помимо проводов и диодного моста, в нее необходимо будет включить в обязательном порядке тиристоры, диоды, а также конденсаторы.
При помощи данных элементов регулировка тока будет более точной, а значит, и качество сварного шва увеличится.
Вообще трансформатор, предназначенный для точечной сварки, имеет более сложное устройство не только в конструктивном плане, но и в схеме сборки.
Какой лучше собрать трансформатор для дома, каждый решает сам, для чего необходимо в точности знать его основное предназначение.
Любой тип трансформатора в обязательном порядке состоит из сердечника плюс обмоток проводов.
Оба этих конструктивных элемента и отвечают за технические характеристики сварочного устройства.
Для того чтобы правильно провести необходимый расчет, следует, прежде всего, определиться с такими параметрами, как номинальная сила тока, а также, естественно, напряжение на обмотках.
Видео:
На основании этих показателей и выполняется расчет сечения проводов, и также для обмоток проводов и самого сердечника.
Все расчеты в отношении проводов и сердечника проводятся по соответствующим формулам, и для этого необходимо обладать хотя бы школьными познаниями в физике.
Расчет проводов и сердечника трансформатора одинаков, как для контактной, так и для дуговой видов сварки.
Следует отметить, что расчет проводов необходимо проводить даже в том случае, когда агрегат собирается из обыкновенной микроволновки.
Все технические характеристики, полученные при проведении расчета, потребуются и при эксплуатации сварочного трансформатора.
Этапы сборки
После того, как на руках окажутся все необходимые расчеты, а также схема устройства, можно смело приступать к сборке своими руками.
Собирая самодельный сварочный трансформатор своими руками, придется много считать, в частности количество витков.
Для домашнего применения подойдет агрегат с П-образным сердечником, кроме этого, его легче и проще собрать самостоятельно.
Все действия начинаются с создания каркасов, на которые впоследствии будут смонтированы сердечники. Для этих целей лучше всего использовать специальные текстолитовые пластины.
Видео:
Данные пластины необходимо будет в обязательном порядке изолировать и только после этого можно начинать мотать сами обмотки.
В качестве обмоток лучше использовать провода, которые имеют стеклянную изоляцию, даже не смотря на то, что цена на них несколько выше, чем на обычный тип обмотки.
На концах каждого отвода от обмоток следует закрепить специальные медные болты. Далее следует сформировать и правильно отрихтовать магнитопровод.
При проведении работ следует постоянно контролировать при помощи тестера правильность сборки.
После того, как основная часть сварочного трансформатора будет готова, необходимо сделать диодный мост. Он подключается совместно с дросселем параллельно обмоточным отводам.
После этого устройство следует поместить в корпус и проверить на работоспособность.
Цена такого самодельного устройства будет значительно ниже заводских аппаратов, притом, что качество сварного соединения при правильном выполнении всех работ будет отвечать стандартам.
Для многих мастеров именно цена является определяющим фактором при выборе сварного оборудования и в этом случае такой самодельный аппарат будет отличным выходом из положения.
Принцип работы и применение сварочного трансформатора
| Технические книги Pdf
Сейчас у нас есть много блоков питания переменного тока.
Таким образом, использование сварочного трансформатора играет значительную роль в сварке по сравнению с мотор-генераторной установкой. Когда нам нужно использовать мотор-генератор для сварки, нам нужно, чтобы он работал непрерывно, что создает много шума. С помощью сварочного трансформатора сварка производится с меньшим шумом. Теперь давайте подробно рассмотрим сварочный трансформатор .
Конструкция сварочного трансформатора:
1. Сварочный трансформатор представляет собой понижающий трансформатор.
2. Магнитопровод с тонкой первичной обмоткой имеет большое количество витков на одном плече.
3. Вторичная обмотка с меньшим числом витков и большей площадью поперечного сечения на другом плече.
4. Благодаря этому типу обмоток в первичной и вторичной обмотках он ведет себя как понижающий трансформатор.
5. Так мы получаем меньшее напряжение и большой ток с выхода вторичной обмотки. это Строительство сварочного трансформатора переменного тока.
6. Сварочный трансформатор постоянного тока также имеет такой же тип обмотки, единственное отличие состоит в том, что мы подключаем выпрямитель (который преобразует переменный ток в постоянный) на вторичной обмотке для получения постоянного тока на выходе.
7.Также подключаем дроссель или фильтр для сглаживания постоянного тока. Это будет конструкция сварочного трансформатора постоянного тока. Схемы показаны ниже.
Рис. 1. Сварочный трансформатор постоянного тока
Рис. 2. Сварочный трансформатор переменного тока
Примечание:
Многие люди сомневаются, какая обмотка первичная, а какая вторичная. Обмотка, к которой подключен источник питания, называется первичной обмоткой, а обмотка, к которой подключена нагрузка, называется вторичной обмоткой.
Работа сварочного трансформатора:
1. Поскольку это понижающий трансформатор, у нас меньшее напряжение на вторичной обмотке, которое составляет от 15 до 45 вольт, и высокие значения тока, которые составляют от 200 до 600 А, а также могут быть выше, чем это значение.
2. Для регулировки напряжения на вторичной обмотке имеются отводы на вторичной обмотке, с помощью которых можно получить требуемую величину вторичного тока для сварки.
3. Эти ответвления соединены с несколькими сильноточными выключателями.
4. Теперь один конец вторичной обмотки соединяется со сварочным электродом, а другой конец соединяется со сварочными деталями, как показано на рис. 2. к контактному сопротивлению между свариваемыми деталями и электродом.
6. Из-за высокой температуры кончик электрода плавится и заполняет зазор между свариваемыми деталями.
Это , как работает сварочный трансформатор.
Вольт-амперные характеристики сварочного трансформатора:На приведенном ниже рисунке показаны вольт-амперные характеристики сварочного трансформатора.
Контроль дуги сварочного трансформатора:
Полное сопротивление сварочного трансформатора должно быть выше, чем у обычного трансформатора для управления дугой, а также для контроля тока.
Мы можем использовать различные реакторы для управления дугой. Они
1.Реактор с резьбой.
2. Реактор с подвижной спиралью.
3. Магнитный шунтирующий реактор.
4. Бесступенчатый реактор.
5. Реактор насыщения.
Теперь давайте подробно рассмотрим каждый из этих методов для контроля дуги сварочного трансформатора .
1. Дроссель с отводом:
Ниже приведена схема контроля дуги с помощью дросселя с отводом.
С помощью кранов контролируем ток. Имеет ограниченный контроль тока.
2. Дроссель с подвижной катушкой:
Ниже приведена схема управления дугой с использованием реактора с подвижной катушкой.
Расстояние между первичной и вторичной обмотками определяет силу тока. Если расстояние между первичной и вторичной обмотками велико, то ток меньше.
3. Магнитный шунтирующий реактор:
Ниже представлена схема управления дугой с помощью магнитного шунтирующего реактора.
Путем регулировки центрального магнитного шунта изменяется поток. Изменяя поток, можно изменить ток.
4. Бесступенчатый дроссель:
Ниже приведена схема управления дугой с помощью бесступенчатого дросселя.
Изменением высоты ввода активной зоны реактора. Если вставка сердечника больше, реактивное сопротивление выше, поэтому выходной ток будет меньше.
5. Реактор насыщения:
Ниже приведена схема управления дугой с помощью реактора насыщения.
Реактивное сопротивление реактора при этом регулируется изменением значения постоянного тока. возбуждение, полученное от постоянного тока. управляемый преобразователь. Выше d.c. токов, реактор приближается к насыщению. Это изменяет реактивное сопротивление реактора. Изменяя реактивное сопротивление, можно изменить ток.
С помощью вышеуказанных реакторов можно контролировать ток, что помогает контролировать дугу.
В этом посте мы узнали о сварочных трансформаторах .
Принцип работы и применение сварочного трансформатора
Трансформатор
администратор 0 Комментарии
Введение
В этой статье мы рассмотрели работу и применение сварочного трансформатора.
Основная идея сварочного трансформатора
Сварочный трансформатор представляет собой понижающий трансформатор, который имеет тонкую первичную обмотку с большим числом витков, а его вторичная обмотка имеет большую площадь поперечного сечения и меньшее число витков, что обеспечивает меньшее напряжение и очень большой ток во вторичке. Сварочный трансформатор снижает напряжение источника питания до более низкого напряжения, подходящего для сварки. Обычно от 15 до 45 вольт. Вторичный ток довольно высок и обычно может составлять от 200 до 600 А, но может быть и намного выше. Вторичный может иметь несколько ответвлений для регулировки вторичного напряжения для управления сварочным током.
Отводы обычно подключаются к нескольким сильноточным розеткам или к сильноточному выключателю. Один конец вторичной обмотки подключается к сварочному электроду, тогда как другой конец вторичной обмотки подключается к сварочному электроду, тогда как другой конец подключается к свариваемым деталям. контактное сопротивление между электродом и свариваемыми деталями. Вырабатываемое тепло расплавляет электрод, и зазор между двумя частями заполняется. Фиггер показывает простой сварочный трансформатор.
Полное сопротивление сварочного трансформатора может быть выше, чем полное сопротивление трансформатора общего назначения. Импеданс сварочного трансформатора может играть роль в процессе установления дуги и регулирования тока. Большие сварочные трансформаторы, скорее всего, рассчитаны на трехфазный ввод. Есть много меньших трансформаторов, которые предназначены для однофазного входа.
Сварочный трансформатор постоянного тока
Для сварки постоянным током (DC) к вторичной обмотке трансформатора подключается выпрямитель.
Также может быть фильтрующий дроссель или индуктор для сглаживания постоянного тока. всю сборку трансформатора и выпрямителя можно назвать сварочным источником питания. Обмотка, используемая для сварочного трансформатора, обладает высокой реактивностью. В противном случае может быть добавлен отдельный реактор последовательно со вторичной обмоткой.
Управление дугой сварочного трансформатора
Для управления дугой используются различные дроссели со сварочными трансформаторами. Некоторые способы управления дугой приведены ниже.
Дроссель с отводами
С помощью отводов на дросселе регулируется выходной ток. Это имеет ограниченное количество текущих настроек.
Реактор с подвижным змеевиком
Реактор с подвижным змеевиком — это реактор, в котором реактивное расстояние между первичной и вторичной обмотками регулируется. Ток становится меньше, если расстояние между катушками большое.
