Содержание

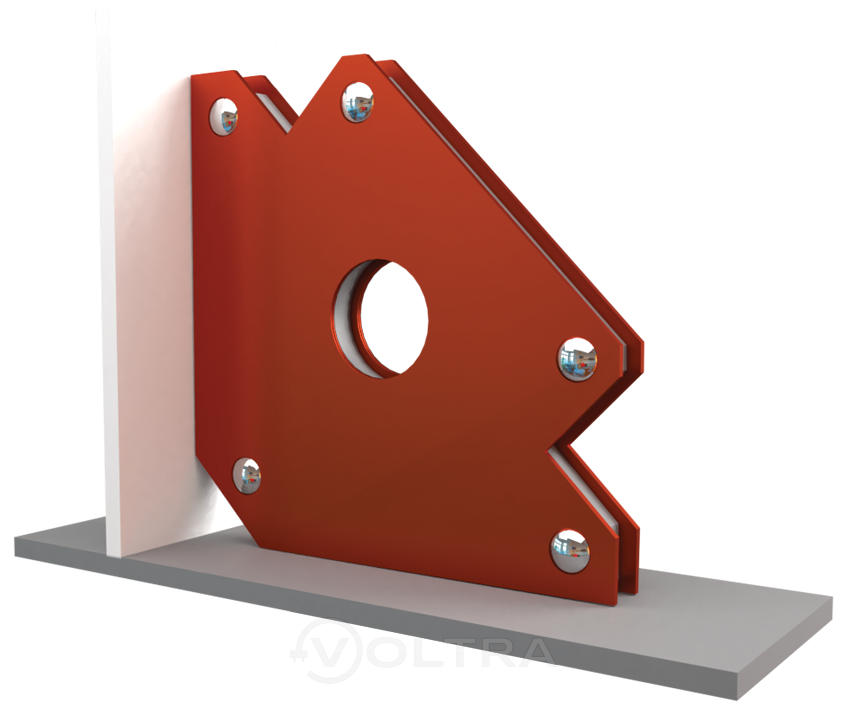

Что такое магнитный угольник (магнитный уголок)

Сварочный угольник — это тип магнита, который используется при сварке, обработке, пайке и монтаже ферромагнитных материалов. С помощью данной оснастки можно легко и быстро зафиксировать металлические детали в необходимом положении.

Принцип работы сварочного уголка основан на применении магнита. Любой ферромагнитный материал, который попадает в зону действия магнитного поля, начинает притягиваться к уголку. В зависимости от формы угольника детали образуют необходимый угол. Сварочный уголок может работать только с ферромагнетиками – железом, никелем, кобальтом, гадолинием и их сплавами, другие металлы он не притягивает.

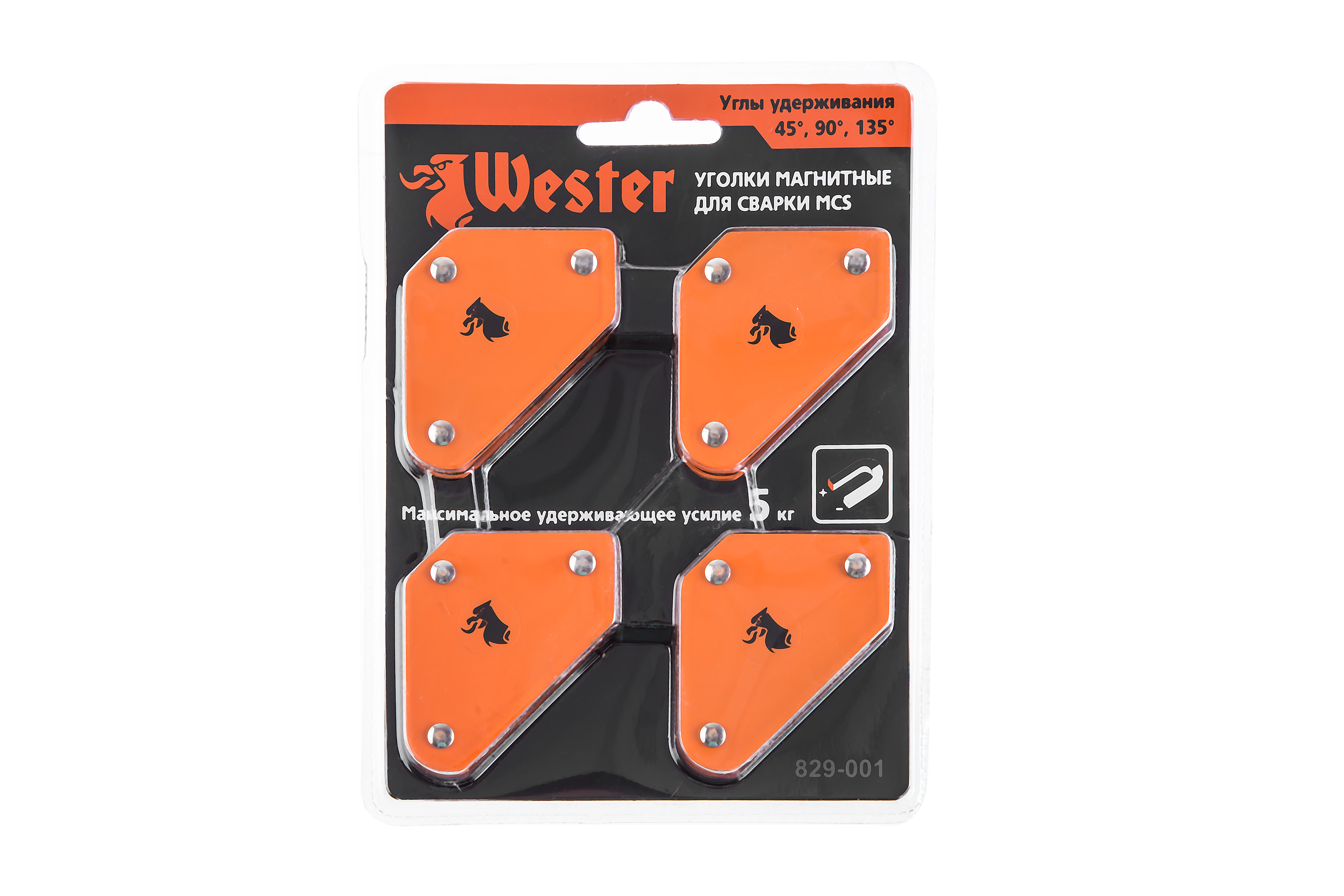

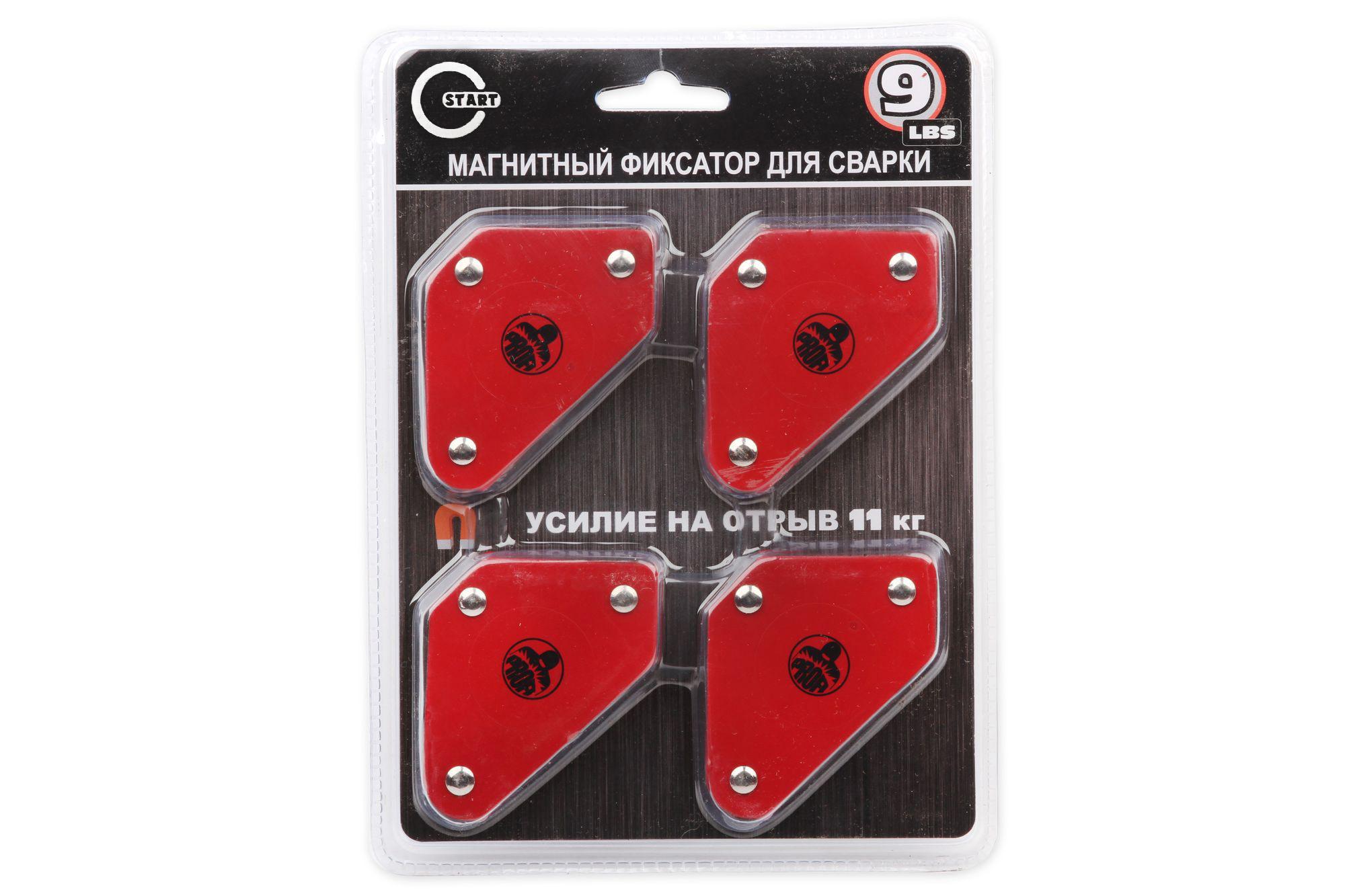

Виды сварочных уголков:

Многоугольник с фиксированными углами	Регулируемый уголок
Магнитная струбцина	Прямой угол

Все эти виды могут быть как с постоянными, так и отключаемыми магнитами.

Основные характеристики сварочных магнитов:

Сила удержания – это сила, которую нужно приложить к магниту чтобы оторвать его от поверхности ферромагнетика. Обычно выражается в килограммах и равна весу, который может поднять магнит. Варьируется от нескольких килограммов до полутоны.
Материал магнита – определяет силу удержания и температурный диапазон работы магнита. Это значит, что магнит меньших размеров может оказаться значительно сильнее более крупного. Так, например, неодимовый магнит может быть сильнее ферритового в 10 раз. Температурные диапазоны также существенно различаются. Самарий кобальтовый магнит функционирует при температуре до 300 °C, в то время как магнит из сплава Alnico способен выдерживать температуры до 800 °C. При превышении предельных температур магниты размагничиваются.

Преимущества:

Сварочные уголки значительно увеличивают скорость и качество выполнения работ. Нет необходимости в дополнительном инструменте для измерения углов.
Уголки меньше и легче сварочных струбцин, благодаря чему их можно использовать в труднодоступных местах.
При работе с ними отпадает необходимость в помощнике, который будет придерживать элементы конструкции. А также руки самого сварщика остаются свободными, что делает работу более удобной.

Недостатки:

Стоимость качественных угольников, как правило, выше струбцин.
Хрупкий материал магнитов – нельзя бить и ронять, это может привезти к размагничиванию.

Превышение рабочих температур неизбежно приводит к размагничиванию.

Как видно из списка, при бережном отношении и соблюдении температурных режимов, у сварочных магнитов остается только один существенный недостаток – это цена.

Как сделать магнитный уголок для сварки своими руками

1 / 1

Наличие в продаже недорогих, легких и качественных сварочных аппаратов стало причиной того, что теперь сварочные работы выполняются самостоятельно многими домашними умельцами. В отличие от заводских условий, домашние мастера не могут позволить себе множество сложной универсальной оснастки. Да и лишние руки (в смысле помощника) зачастую взять негде.

Для чего нужен магнитный угольник для сварки

Добрая проверенная струбцина не может считаться универсальной оснасткой, да и требует много времени и усилий для применения. Возникла острая необходимость в создании чего-то очень удобного, универсального и не дорогого. Еще лучше, если это можно было бы сделать своими руками. Решением проблемы стал магнитный уголок (угольник) для сварки.

Подавляющее большинство свариваемых конструкций требуют строгой выдержки углов между соединяемыми элементами. Ранее это достигалось применением простых приспособлений в виде тисков, струбцин и даже специальной оснастки. Появление большого количества держателей на основе постоянных магнитов сильно упростило этот процесс. Имея в арсенале набор такой оснастки, можно собирать конструкции любой сложности самостоятельно не прибегая к посторонней помощи.

Конечно, существует множество подобных изделий, изготовленных промышленным способом, но сварщики умеют обращаться с металлом и стараются сделать самодельные приспособления. Какой вариант предпочтительнее? Ответ на этот вопрос вы найдете в этой статье.

Виды магнитных уголков

Для полного понимания вопроса необходимо различать две принципиальные разновидности магнитных уголков, применяющихся в сварочных работах: угловые (постоянного действия) и отключаемые.

Наибольшее распространение получили угловые магнитные держатели. Основные их достоинства — это простота в применении и небольшая стоимость. Они выпускаются промышленностью для удержания металлических элементов конструкции различных размеров и под различными углами. Конечно, необходимо понимать, что уголок не может удержать балку весом 1000кг. В основном, речь идет о килограммах и десятках килограммов, чего хватает с избытком. Количество предлагаемых углов – шесть, чего тоже более чем достаточно.

Отключаемые уголки стоят в разы дороже, но и являются наиболее универсальными и удобными в работе. Сущность этого изделия состоит в том, что магнитное поле можно отключать по желанию пользователя. Физически это делается одним движением руки, переводя поворотный рычаг из одного положения в другое. Работа становится более быстрой и комфортной, не нужно прикладывать усилий для того, чтобы снять уголок с конструкции. Цены и полный ассортимент магнитных угольников можно посмотреть в каталоге сайта производителя КЕДР.

Для решения вопроса о том, какому виду отдать предпочтение, следует исходить из следующих соображений:

насколько часто вы занимаетесь сваркой металлических конструкций;
насколько критичным для вас является производительность труда;
готовы ли вы заплатить за комфорт или согласны потерпеть неудобства.

Как сделать магнитный уголок для сварки своими руками

Многие считают, и мы поддерживаем это мнение, что для домашнего пользования можно сделать магнитный уголок самому. Каждый умелец знает, какие детали и под каким углом ему приходиться сваривать чаще всего. Именно под эти условия можно сделать один – два уголка, которые обойдутся в незначительную сумму, ведь для их изготовления не требуется ни особых материалов, ни особого умения.

Необходимые материалы и инструменты

Список инструмента для изготовления магнитного угольника:

болгарка;
сверлильный станок;
дрель;
струбцины, тиски;
штангенциркуль;
линейка, угольник.

Это максимальный список инструментов. При необходимости, можно обойтись намного меньшим набором. При отсутствии болгарки, из двухмиллиметрового листа можно вырубить заготовки зубилом. Все отверстия просверлить дрелью, да и точность штангенциркуля может оказаться избыточной. В общем, каждый мастер сам может подобрать инструмент из числа имеющегося.

Предлагаем набор материалов, необходимых для изготовления магнитного угольника. Нетрудно догадаться, что этот перечень весьма условен, и, в случае отсутствия конкретного материала, его можно заменить подобным.

Материалы:

магнит кольцевой;
стальной прут Ф24 мм;
стальной лист толщиной 2 мм;
стальная трубка Ф15 мм;
болты, гайки, шайбы M6.

Кольцевые магниты чаще всего добывают из мощных советских динамиков. Хотя, где взять эти динамики, умалчивают. Это может стать проблемой, особенно если угольник нужен не один, а два – три. В таком случае могут выручить мощные неодимовые магниты, которые можно найти на рынке.

Процесс и порядок изготовления

В соответствии с чертежом, делаем разметку деталей. Вырезаем треугольники болгаркой, три втулки отрезаем ножовкой от стальной трубки. Для точности сверления, сверлим две заготовки одновременно, предварительно стянув их струбцинами. Нам достался магнит с отверстием в центре, поэтому крепим его при помощи цилиндра соответствующего диаметра, отрезанного от кругляка. Полученные детали зачищаем, красим и начинаем собирать.

Сборка

Сборка готового изделия не представляет особых трудностей и не нуждается в детальном описании. Вкратце процесс происходит следующим образом:

В три угловых и одно центральное отверстия вдеваем болты.
На болты, выходящие из углов треугольника, надеваем втулки, а на болт в центре, надеваем цилиндр (если не забыли просверлить в нем отверстие).
Надеваем магнит на цилиндр.
Ставим на четыре болта второй треугольник и закрепляем конструкцию гайками, предварительно подложив под них шайбы.

Сборка закончена, изделие готово к применению.

Преимущества использования самодельного магнитного уголка

Главным преимуществом самодельного уголка следует считать его дешевизну. Металл можно выбрать из любых доступных марок. Это позволяет иметь в арсенале сварщика не один вид, а достаточное количество разнообразных уголков, обеспечив ими весь спектр производимых работ. Вторым, не менее важным, преимуществом можно считать возможность изготовления для своих нужд не стандартных образцов, а изделий, которые в полной мере соответствуют характеру выполняемых Вами работ.

Магнитный уголок для сварки

При проведении сварочных работ возникают моменты, когда необходимо одновременно осуществлять прихват детали и удерживать ее под определенным углом. Для такой работы необходимо два человека или специальный инструмент. Чаще всего используется струбцина. С ее помощью фиксируют деталь, выставленную в нужном положении. Однако струбцина имеет кучу недостатков. Поэтому необходим специальный магнитный держатель, который поможет выполнить такую работу быстро и без лишних хлопот.

Достоинства магнитного уголка для сварки

Способен удерживать обе металлические детали, что освобождает руки для выполнения основной работы.
Не перекрывает доступ к месту соединения, что делает его лучше струбцины.
Позволяет создавать несколько вариантов углов.
Прост в использовании.
Не требует больших затрат при изготовлении.

Процесс изготовления магнитного уголка

Для начала нам понадобиться магнитный диск диаметром ~15 см и внутренним диаметром ~ 5 см.

Также необходимо иметь квадраты из листового металла толщиной в 3 мм, со стороной 20 см. Очень важно, чтобы стороны у квадрата были идеально ровными. Желательно, чтобы магнит по толщине не превышал наиболее используемый в работе материал. Лучше всего подходит вариант в 1-1,5 см.

Магнит устанавливаем в центр квадрата и обводим его маркером, чтобы создать разметку. Далее на металл наносим линии отрезов, которые необходимо сделать для создания лекала.

Заготовку зажимаем в тиски, и с помощью турбинки отрезаем лишние элементы.

Получившуюся деталь прикладываем ко второму квадрату, чтобы обвести ее контуры. Далее также турбинкой удаляем лишнее и с него.

Две полученные заготовки соединяем вместе и прихватываем сваркой. Теперь мы можем выполнять одну операцию, сразу над двумя деталями.
Далее нам потребуются две резьбовые соединительные муфты. На заготовку устанавливаем магнит, прикладывая его к намеченному ранее месту. Затем распределяем муфты по его периметру, на одинаковом удалении друг от друга.

Их положение намечаем маркером.

Убираем муфты. Намечаем отверстия в центре места расположения муфт. Далее с помощью сверла, соответствующего диаметру отверстия в муфте, проделываем отверстия и в нашей заготовке. Именно через них и будут устанавливаться болты для фиксации.

После этого, к заготовке привариваем кусок трубы, диаметром внутреннего отверстия магнита. Ее фиксируем именно на этом месте. В итоге мы получили деталь, которую можно зажать в патроне токарного станка.

При помощи сверла и резца на станке, создаем отверстие, равное внутреннему диаметру магнитного кольца.

Удаляем приваренную трубу и зачищаем нашу деталь. При этом очень важно получить идеально ровные грани, сохраняя соответствие углам. Поэтому работать придется не только шлифовальной машинкой, но и напильником. Мы делаем своеобразный измерительный инструмент, а значит, точность работ должна быть на высоте.

На следующем этапе нам понадобятся муфты и болты под них.

Заготовки разъединяют и зачищают.

Далее устанавливают на одну из них магнит и муфты.

Сверху их накрывают второй заготовкой, фиксируя местоположение болтами через муфты, но не затягивая их до конца.

На заключительном этапе конструкцию выравнивают и проверяют на соответствие углам. Только после этого производят затяжку болтов. Магнитный шаблон готов к работе.

Смотрите видео

Магнитный держатель (уголок) для сварки своими руками

Привет всем любителям самоделок!
Сегодня хочу показать один из вариантов по изготовлению простого магнитного уголка (держателя) для сварочных работ. Идея конечно не новая, есть много модификаций данной самоделки, но по своему функционалу они практически не отличаются, а пользы от данной вещи можно получить довольно много, если учитывать, что при сварочных работах довольно часто приходится работать в одиночку.

Собственно это сподвигло меня на изготовление данного держателя. Где его можно будет применить, я опишу в конце статью.

Необходимые материалы

Для изготовления магнитного уголка потребуется:

— два мебельных уголка
— три удлиненные гайки
— шесть болтиков
— половина магнита (лучше конечно использовать неодимовый)

Изготовление сварочного уголка

Первым делом укорачиваем болтики, что бы они смогли поместиться в увеличенную гайку (размеры подбирайте индивидуально). Отрезал болтики обычной болгаркой.

Далее немного на наждаке обточил магнит, чтоб немного скруглить острые края и что бы он поместился в уголок между гайками.

Затем немного рассверлил отверстия в уголке под болтики, а так же просверлил дополнительные в середине уголка, что бы в дальнейшем зафиксировать его тремя гайками.

Теперь необходимо собрать все в одно целое.

Чтоб инструмент выглядел красиво и выделялся из топы других инструментов, покрасил в ярко синий цвет.

Получилось все довольно красиво!

Использование держателя для сварки

Теперь собственно применение магнитного уголка на практике:

При помощи этой самоделки можно легко и просто в одиночку приваривать детали под углом 90 градусов, причем не держа заготовки.
Для примера, ниже фото. На первой кусок арматуры был приварен просто от руки:

Как видно, заготовку скосило и прямой угол не получился.

На следующем фото тот же самый кусок арматуры, но с использованием уже самодельного магнитного держателя:

Как видим, результат получился намного лучше!

Помимо этого варианта, так же можно использовать магнитный держатель при сварке деталей сбоку или даже снизу, причем заготовки так же можно не держать.

Конечно же, этот держатель, не подойдет для каких либо работ, где используются большие и тяжелые заготовки, но для мелких домашних работ он просто не заменим. Да и если нужно закрепить что то большое, то просто можно сделать держатель побольше и с неодимовым магнитом, у которого сила притяжения намного выше.

Все зависит от Ваших потребностей.

Видео по изготовлению держателя для сварки

Так же рекомендую посмотреть видео, по изготовлению магнитного уголка (держателя):

Я данной самоделкой очень доволен, уже не раз выручала в работе! Всем рекомендую сделать, ведь инструмент лишним ни когда не бывает! Всем большое спасибо за внимание и до новых самоделок!

Использование, типы и что следует учитывать

Сварочные магниты приобрели большую популярность и бывают различных форм и размеров. Вы можете прочитать эту статью, чтобы ознакомиться с ними и решить, нужен ли вам один или два.

Содержание

Что такое сварочные магниты?

Сварочные магниты — это аксессуары, которые содержат сильные магниты, покрытые металлическими пластинами. Они напоминают сварочные угольники и угловые зажимы. За это их еще называют магнитными квадратами и магнитными зажимами.

Их металлические пластины выходят за пределы магнита, чтобы удерживать круглые или неровные детали с большей стабильностью. Этот зазор также удерживает магнит на расстоянии от горячих металлов.

Сварочный магнит, вид сбоку

У больших сварочных магнитов есть большое отверстие для пальца в центре для облегчения установки и снятия. Некоторые разновидности используют шестигранное отверстие или уровень для отрывающего рычага.

У других есть небольшие заклепочные отверстия по краям, чтобы вы могли комбинировать больше магнитов в качестве крепежных элементов.

Сварочные магниты не имеют острых углов, что упрощает обращение с ними и позволяет лучше вставлять их в стыки.

К чему относится сила тяги магнита?

Производители заявляют, что их сварочные магниты могут тянуть во много раз больше своего веса. Давайте посмотрим на это поподробнее.

Самые популярные сварочные магниты имеют максимальное тяговое усилие 25 фунтов (11,3 кг), 50 (22,5 кг) или 75 фунтов (34 кг).

Существуют магниты меньшего размера, которые могут тянуть 9 фунтов (400 грамм), и гораздо более сильные сверхмощные магниты с двухпозиционными переключателями, которые могут тянуть более 1000 фунтов (453 кг).

Сила притяжения магнита — это максимальная сила, которую он может тянуть с самой длинной стороны. Чем короче сторона магнита, тем слабее сила тяги.

Максимальное тяговое усилие действительно, когда самая длинная сторона приложена к центру заготовки и для металла определенной толщины. Чаще всего 3/8 ″ (9,5 мм). Чем тоньше металл, тем слабее тянущее усилие.

Магнит и обрабатываемая деталь также должны находиться в состоянии покоя. Вы не можете перемещать или поднимать заготовку, вес которой равен силе притяжения магнита.

Кроме того, чтобы получить максимальное тяговое усилие, заготовка должна быть чистой от грязи, без покрытий и иметь ровную поверхность.

Для чего используются сварочные магниты?

Сварочные магниты используются для квадратной резки и удержания ферромагнитных металлов любой формы, например труб, труб или прутков. Ферромагнитные металлы — это металлы, содержащие большое количество железа, никеля или кобальта.

В большинстве сварочных работ используются ферромагнитные металлы, например, низкоуглеродистая сталь.Они могут удерживать их, даже если у них есть покрытия, такие как оцинкованная сталь.

Сварочные магниты быстрее в использовании и более универсальны, чем традиционные сварочные угольники и зажимы. Они могут сэкономить вам много времени, если вы используете детали небольшого и среднего размера.

В традиционных сварочных углах и зажимах необходимо использовать угольник для установки угла. Затем используйте зажимы, чтобы удерживать металлы на сварочном столе. Со сварочным магнитом вы объединяете оба инструмента.

По сравнению со сварочными угловыми зажимами они по-прежнему проще, быстрее и универсальнее.

Сварочные магниты имеют небольшую рамку и могут поместиться в ограниченном пространстве, где традиционные сварочные зажимы не могут.

Вы можете использовать множество сварочных магнитов, чтобы удерживать часть или весь проект, если это возможно, чтобы вы могли проверить его перед сваркой.

Помимо сварки, вы можете использовать их для удержания металлов для любых других процессов соединения, таких как пайка или пайка.

Еще одна вещь, которую вы можете сделать со сварочными магнитами, — это обернуть их куском пластика или ткани и очистить рабочее место от металлической пыли и стружки.

Как правильно использовать сварочные магниты?

Правильное использование сварочных магнитов — удерживать заготовки ими под нужным углом и прихватывать их. Затем необходимо снять магниты и после этого приступить к сварке стыков.

Удаление сварочных магнитов важно, поскольку они чувствительны к теплу и могут влиять на электрическую дугу. Оба объяснены позже в статье.

Какие бывают типы сварочных магнитов?

Существует большое количество различных сварочных магнитов.От небольших и простых, которые используют большинство сварщиков и производителей, до сверхмощных сварочных магнитов для промышленных целей.

Большинство сварочных магнитов поставляются с заранее заданными углами, но есть регулируемые для проектов с необычными углами.

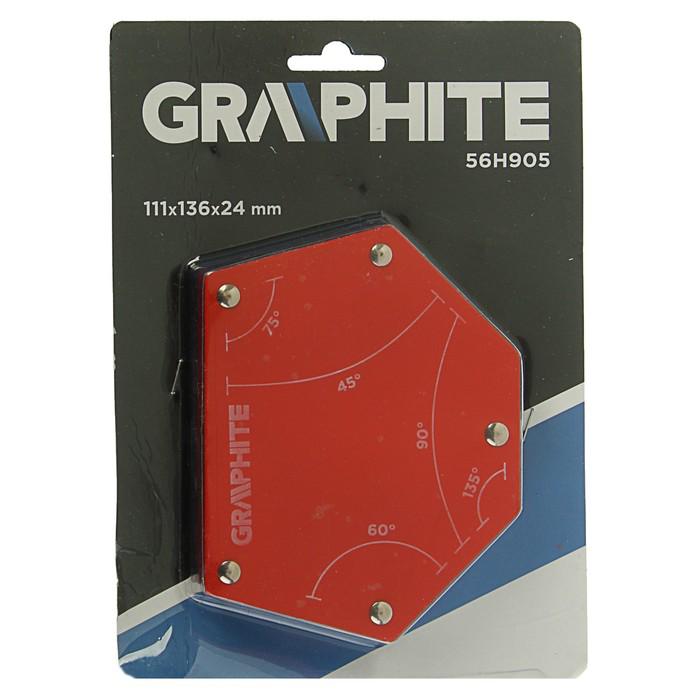

1. Многоугольный с шестью сторонами

Многоугловой сварочный магнит

Многоугольный магнит имеет шесть используемых сторон. Это делает их очень универсальными, поскольку они могут удерживать металлы под разными углами с достаточной прочностью.

Многоугольные сварочные магниты под разными углами

Как и все другие сварочные магниты, они могут удерживать металл под углом 180 º с любой стороны, которая является достаточно длинной и достаточно прочной.

2. Многоугольные с определенным углом 90

Они также многоугольные, но у них есть четко определенный угол 90 º , поскольку это наиболее распространенный угол. Эти магниты могут удерживать другие углы: 30 º , 45 º и 60 º .

Многоугловой сварочный магнит с заданным углом 90 º

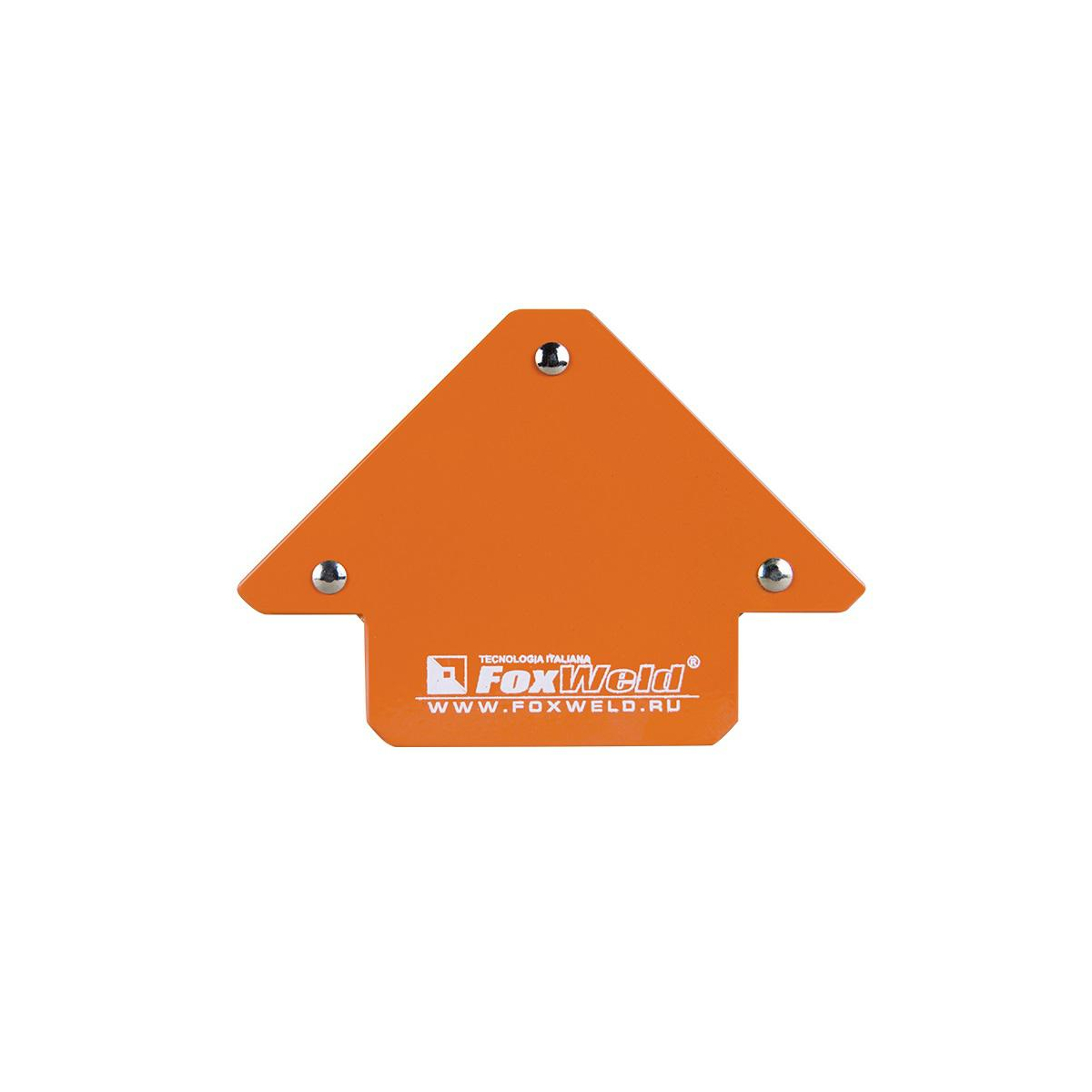

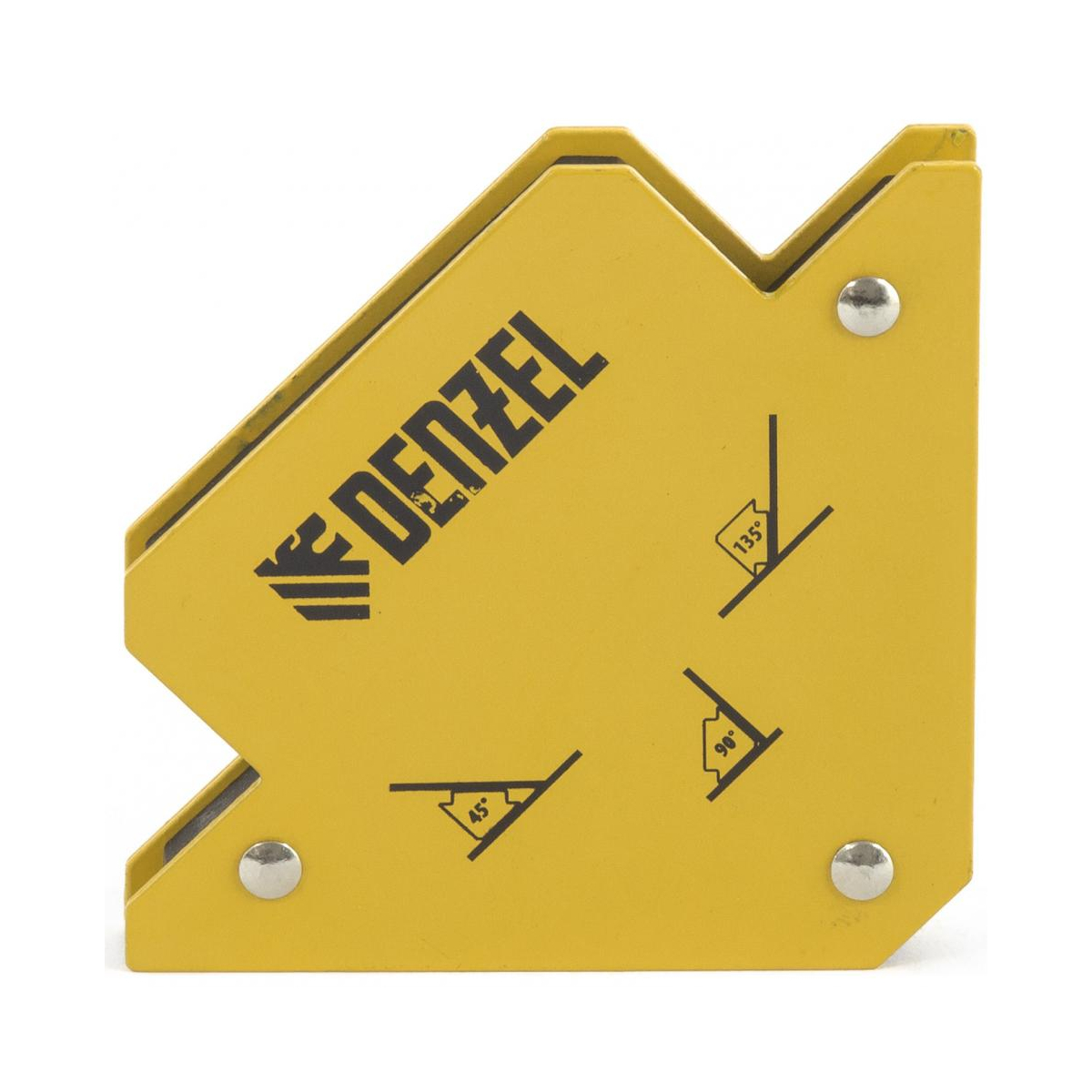

3. Стрелочная форма

Стрелочные сварочные магниты являются самыми популярными. Они имеют форму стрелки, отсюда и название. Их форма упрощает обращение с ними, а также дает дополнительные углы для небольших заготовок.

Сварочный магнит со стрелкой

Магниты со стрелками позволяют удерживать внутренние углы заготовки под углом 45 º , 90 º и 135 º . Эти углы покрывают самые обычные углы проекта.

Кроме того, вы можете использовать их маленькие уголки, чтобы удерживать внешние углы очень маленьких заготовок под углом 90 º .

Сварочный магнит со стрелой 90 º внешний угол

4. Фиксированный внутренний-внешний угол

Предыдущие типы имеют ограничение, заключающееся в том, что вы можете использовать их только с внутренними соединениями.Если у вас нет доступа к внутреннему стыку, то угловые магниты решат эту проблему.

Они имеют L-образную форму, поэтому их можно размещать на внешних углах под углом 90 º . Это также полезно, когда вы хотите работать с внутренним суставом, свободным от препятствий.

Угловой сварочный магнит внутри — снаружи

Их также можно размещать во внутренних соединениях, и, в зависимости от их конструкции, они могут удерживать их под разными углами. Например, 30 º , 60 º , 90 º или 120 º .

Эти магниты имеют во внутреннем углу рельеф, который обеспечивает дополнительный зазор для высоких выступов из листовой стали, которые могут выступать наружу.

5. Регулируемый внутренний-внешний угол

Магниты с регулируемыми углами похожи на угловые магниты, но они не имеют предварительной формы. Вы можете выбрать нужный угол из широкого диапазона, прежде чем размещать их на заготовке.

В зависимости от конструкции они могут настраиваться на все 360º или на ограниченный диапазон, например 30 º -270 º , как показано на рисунке ниже.

Регулируемый сварочный магнит изнутри и снаружи

Вы устанавливаете нужный угол, а затем затягиваете магнит, чтобы зафиксировать угол. Их хорошо держать под разными углами, как внутри, так и снаружи.

6. Регулируемые углы наклона V-образных опор

Сварочные магниты с V-образными опорами — небольшие и легкие. Они состоят из основного корпуса и двух поворотных головок. Все детали имеют неодимовые магниты, поэтому они мощные, несмотря на свой размер.

Регулируемый угол наклона сварочных магнитов с V-образными подушечками

Размер и форма V-образных подушек делают их очень универсальными.Они идеально подходят для удержания небольших заготовок под разными углами и положениями, поэтому вы можете прикрепить их вместе или к основной заготовке.

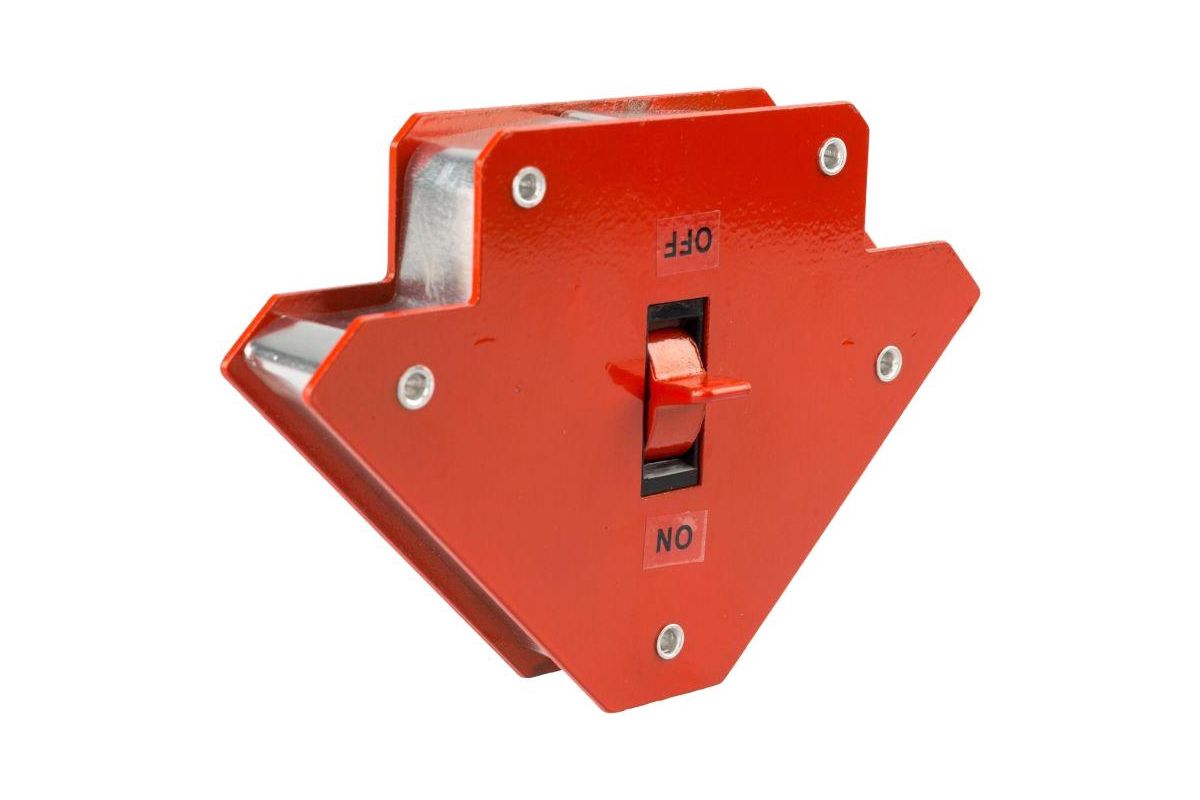

Двухпозиционные сварочные магниты

Двухпозиционные сварочные магниты похожи на другие магниты со стрелками, многоугольные или угловые магниты, но у них есть переключатель, который, кажется, включает или выключает их магнитные поля.

Когда вы посмотрите на них, вы можете удивиться, как они могут это сделать.

Сварочный магнит с двухпозиционным выключателем

Как работают двухпозиционные магниты?

Во-первых, двухпозиционные магниты не являются электромагнитами. Для таких размеров и силы тяги они не нужны.

Двухпозиционные сварочные магниты содержат множество небольших, но мощных магнитов и стальных стержней. Эти магниты и стальные стержни имеют особое расположение . Когда вы поворачиваете переключатель, вы поворачиваете половину из них и меняете расположение их магнитных полюсов.

Когда выключатель выключен

Когда выключатель выключен, полюса магнита выровнены в противоположном направлении. Противоположные полюса притягиваются, и их магнитные поля концентрируются внутри стальных стержней.

Это происходит потому, что сталь обеспечивает гораздо более легкий путь движения магнитных полей, чем воздух. Стальной стержень достаточно большой, чтобы вместить большинство из них, поэтому они не могут выйти наружу. В некотором смысле стальные прутья действуют как барьеры.

Когда переключатель включен

Когда вы включаете переключатель, вы выравниваете полюса магнита в одном направлении. Полюса отталкивают друг друга настолько сильно, что их магнитные поля не могут проходить через стальные стержни.

Теперь они предпочитают проходить через воздух и выходить за пределы сварочного магнита.Теперь сварочный магнит работает и может удерживать нужные металлы на месте.

Плюсы двухпозиционных магнитов

Сварочные двухпозиционные магниты имеют отличные преимущества, например,

Двухпозиционные магниты просты в использовании. Вы можете включить или выключить их в нужном месте и в нужное время. Это очень важно, потому что с сильными сварочными магнитами, например, весом 50 фунтов, очень трудно обращаться. Возможно, вам даже придется использовать молоток с резиновым наконечником, чтобы удалить их с заготовки.
Магниты, которые проще в обращении, также означают, что с ними безопаснее работать.
Хранить двухпозиционные магниты проще и безопаснее. Вы можете положить их в ящик для инструментов, не вытягивая и не намагничивая другие инструменты.
Они не держат металлическую стружку при выключении.

Минусы двухпозиционных магнитов

Недостатком двухпозиционных магнитов является стоимость. Это потому, что они содержат дорогие неодимовые магниты.

Это редкоземельные магниты, и они самые сильные из всех. Кроме того, они не теряют свои магнитные поля, когда находятся близко друг к другу.

Но если вы хотите работать с тяжелыми деталями, то вам подойдут двухпозиционные магниты.

Сварочные магниты удерживают различные популярные свариваемые металлы, такие как нержавеющая сталь аустенитных марок

, например 304, 308, 310, 316. Несмотря на это, они содержат железо и никель.
Алюминий.
Медь.
Бронза.
Латунь.

Если ваши магниты прилипают к нержавеющей стали, это может быть дуплексная нержавеющая сталь, пригодная для сварки.В противном случае это может быть ферритная или, что еще хуже, мартенситная нержавеющая сталь, которая очень трудно сваривается.

Эти металлы не являются ферромагнитными, поскольку не содержат железа или никеля. Или их внутренняя структура не позволяет им взаимодействовать с магнитными полями, например, аустенитная нержавеющая сталь.

Минусы сварочных магнитов

Сварочные магниты имеют недостатки, когда вы используете их с горячими процессами, такими как сварка.

Магниты чувствительны к нагреванию. Если подвергнуть их воздействию высоких температур, они начнут терять прочность.Через некоторое время они станут недостаточно прочными, чтобы удерживать детали вместе, что может привести к несчастным случаям.
Неодимовые магниты, которые находятся в двухпозиционных магнитах и магнитах с V-образной прокладкой, чувствительны к высоким температурам. Они хорошо работают, если их температура не выше 175Fº (80Cº).
Большинство других сварочных магнитов используют керамические магнитные материалы и могут работать при температуре до 400Fº (205Cº).
Это ограничение делает сварочные магниты непригодными для удержания горячих деталей или если вы хотите их предварительно нагреть.
Кроме того, если температура магнита достигает температуры Кюри (Википедия), он теряет свой магнетизм. Неодимовые магниты теряют свой магнетизм при 600Fº (315º), а керамические — при 840Fº (450º).
Магниты также теряют свой магнетизм при ударе, например, при падении, или если вы ударите их, чтобы снять их с сустава.
Магниты также могут расколоться от удара, потому что они хрупкие.
Сварочные магниты сильны, но они не могут удерживать заготовки так же надежно, как традиционные зажимы.Если сдвинуть их или заготовку боком, вы увидите, что это сделать несложно. Это также может стать причиной несчастного случая.
Если оставить магниты на стыках на долгое время, оставшийся магнетизм будет притягивать металлические опилки в стыках.

Но самый существенный недостаток сварочных магнитов — это следующий.

Влияют ли сварочные магниты на сварку?

Сварочный магнит может повлиять на сварку, если в нем используется электрическая дуга. Это потому, что любое магнитное поле, близкое к дуге, предложит дуге более легкий или более сложный путь.Это заставит дугу отклониться от желаемого пути.

Это неправильное направление дуги называется дутьем дуги (или блужданием дуги) и очень заметно при использовании постоянного тока (DC). Если вы используете переменный ток (AC), влияние на дугу будет очень слабым.

Сварочные магниты предназначены только для прихватывания. Если у вас есть магниты на заготовке и сварка рядом с ними, вы рискуете получить дефектные сварные швы.

Влияние сварочного магнита на дугу зависит от

Сила тяги магнита.
Расстояние от дуги. Сила магнитного поля падает тем быстрее, чем дальше от дуги.
Размер заготовки. Чем больше заготовка, тем больше магнитных полей она может «поглотить», уменьшая радиус действия магнита.

Кроме того, если вы оставите сильные магниты на сварочном столе на долгое время, он может навсегда намагнититься. Это вызовет возникновение дуги при прохождении дуги вблизи этой намагниченной области.

Подробнее о дуге вы можете прочитать в этой статье WeldPundit.

Какой сварочный магнит вам нужен?

Перед тем, как выбрать один или несколько сварочных магнитов, необходимо учесть примерно

Их тянущее усилие.
Их размер.
Различные углы наклона.
Если собираются держаться за углы.
Универсальность, которую они предлагают, например, если их можно комбинировать для создания более крупных светильников.
Если у них есть двухпозиционный переключатель.

Для большинства сварочных работ пара 25 фунтов (11.5 кг) стрелка или многоугловые сварочные магниты — это все, что вам нужно. Они дешевы, их легко найти, и у них достаточно углов для большинства проектов.

Тогда, если вам нравится работать со сварочными магнитами, вы можете купить более специализированные.

Как чистить сварочные магниты

Когда вы начнете использовать сварочные магниты, вы обнаружите, что они очень быстро собирают металлическую стружку и пыль.

Загрязнение сварочного магнита

Двухпозиционные магниты не имеют этой проблемы, поскольку грязь падает, когда вы их выключаете.

Но вот несколько способов удалить металлическую пыль с простых магнитов.

Если у вас есть сжатый воздух, смахните им всю грязь со сварочного магнита. Это самый простой способ.
Используйте щетку с жесткой пластиковой щетиной для очистки магнита.
Для удаления грязи можно использовать неодимовый магнит, покрытый пластиком. Неодимовые магниты являются самыми сильными и могут вытягивать металлическую начинку из большинства других сварочных магнитов. Затем снимите пластик, чтобы удалить грязь, и повторите.

Заключение

Сварочные магниты — это полезные приспособления, которые могут помочь в быстром и правильном позиционировании ферромагнитных заготовок.

Используйте их для прихваточной сварки заготовки. Не рекомендуется оставлять их на заготовке во время сварки, поскольку они могут мешать сварочной дуге и вызывать дефекты. hide_bundle_price}}

{{#strDisplayWasPrice}} Сейчас {{/ strDisplayWasPrice}} {{#strPrice}} {{{strPrice}}} {{/ strPrice}}

Был: {{{strDisplayWasPrice}}}

Сохранить: {{{strDisplayWasPriceSaving}}} {{#strDisplayWasPriceSavingPercent}} ({{strDisplayWasPriceSavingPercent}}%) {{/ strDisplayWasPriceSavingPercent}}

РРП {{{strDisplayRRPPrice}}}

Сохранить: {{{strDisplayRRPPriceSaving}}} {{#strDisplayRRPPriceSavingPercent}} ({{strDisplayRRPPriceSavingPercent}}%) {{/ strDisplayRRPPriceSavingPercent}}

{{/ strDisplayRRPPriceSaving}} {{/ strDisplayWasPrice}} {{/ hide_bundle_price}} {{#show_out_of_stock_message}} {{out_of_stock_message}} {{/ show_out_of_stock_message}}

Сварочный уголок: монтажное приспособление для сварки

Сварочный уголок: практическая помощь при соединении ферромагнитных компонентов

Любой, кто регулярно работает со сварочным аппаратом, знает проблему: детали должны быть соединены вместе под идеально подходящим углом. Однако часто рук недостаточно, чтобы одновременно удерживать компоненты и сваривать. С помощью уголков для магнитной сварки это можно исправить в мгновение ока!

Для чего используются уголки для магнитной сварки?

Магнитные сварочные уголки — один из самых популярных крепежных инструментов на сталелитейных предприятиях, помимо сварочных зажимов. Их всегда используют при пайке, сварке или монтаже. Таким образом, они служат в качестве вспомогательного средства для сварки, позволяющего точно соединять различные детали из ферромагнитного металла.Царапины и сварка вместе превращаются в легкую игру. Кроме того, они предлагают вам возможность исправить детали во время сборки на месте.

С правильными сварочными углами, которые вы найдете в нашем магазине в различных размерах и углах, у вас всегда будут обе руки свободны! Благодаря своим магнитным свойствам углы магнитной сварки удерживают ваши компоненты в нужном для вас положении, пока вы извлекаете нужный инструмент из своей практичной магнитной чаши.

Какие бывают формы приварных уголков?

Угловые магниты для сварки доступны в различных размерах и исполнениях.В магазине «Магнит» вы найдете эти варианты в Интернете:

Простые углы для точных углов 90 °
Комбинированные модели для углов 90 ° и 45 °
Многофункциональная отделка для углов 135º, 90º, 75º, 60º, 45º и 30º

В зависимости от типа сварочного угла можно использовать разные угловые упоры. Просто поверните магнитный угол, чтобы выбрать нужный угол. Их небольшой вес делает маленьких помощников в мастерской универсальными и простыми в использовании.

Мы также предлагаем модели со встроенной ручкой.Они особенно удобны для монтажа над головой или в паре. В такой работе вы также можете воспользоваться нашими постоянными подъемными магнитами.

В наш ассортимент сварочных уголков входят не только классические постоянные магниты, но и версии с переключаемыми магнитами. Это позволяет еще более точно соединять детали. После установки в нужное положение вы можете активировать магнит. После сварки угловой магнит можно снова «выключить» выключателем и отпустить. Закажите в нашем интернет-магазине сегодня подходящий угол сварки для вашего проекта и воспользуйтесь нашей выгодной ценовой шкалой!

Какие материалы можно закрепить с помощью магнитных уголков?

В зависимости от удерживающей силы и формы сварочного уголка вы можете удерживать на месте самые разные материалы.В магазине «Магнит» вы найдете монтажные кронштейны для следующих материалов:

Листовой металл
Тарелки
Профили
Трубы

Комбинация отдельных углов для магнитной сварки также позволяет соединять различные элементы вместе. Это означает, что вы можете полностью собрать детали целиком перед их сваркой и проверить конструктивные ошибки. Единственное требование состоит в том, что вы также можете использовать углы ферромагнитных свойств соответствующих материалов.

В этих отраслях используются сварочные уголки

Мы поставляем сварочные уголки проверенного и стандартизованного промышленного качества по разумным ценам. В нашем ассортименте есть большой выбор магнитных углов с разной нагрузкой и удерживающей силой. Их сегодня используют во всех металлообрабатывающих цехах и отраслях:

на металлургических заводах
на крупных машиностроительных заводах
в сварочных цехах

Даже когда вы занимаетесь хобби, вы можете воспользоваться преимуществами нашего магнитного сварочного уголка — у вас всегда есть свободные руки для работы, а наши продукты уменьшают вашу рабочую нагрузку!

Многоугловой сварочный магнит 45 ° / 90 ° / 135 ° — 10-15 кг

Многоугольный сварочный магнит 45 ° / 90 ° / 135 ° — 10-15 кг | Интернет-магазин Магниты магнитосферы

Номер позиции: $ {this. currentVariation && this.currentVariation.item.id}

Содержимое: $ {this.currentVariation && this.currentVariation.unit.content} $ {this.currentVariation && this.currentVariation.unit.names.name}

Цена за единицу: $ {this.currentVariation && this.currentVariation.prices.default.basePrice}

$ {this.currentVariation && this.currentVariation.variation.availability.names.name}

Искл. Без НДС Перевозки

Код товара item.id»/>
Состояние
Возрастной рейтинг Без возрастных ограничений
Идентификатор вариации
Модель
Производитель item.manufacturer.externalName»/>
Страна-производитель
Содержание
Масса
Масса нетто
Номер таможенного тарифа item.customsTariffNumber»/>
Лучший сварочный магнит | Обзор необходимого сварочного инструмента [топ 5]
Мне нравится создавать бесплатный контент, полный советов для моих читателей, вас.Я не принимаю платное спонсорство, мое мнение принадлежит мне, но если вы сочтете мои рекомендации полезными и в конечном итоге купите что-то, что вам нравится, по одной из моих ссылок, я мог бы заработать комиссию без каких-либо дополнительных затрат для вас. Узнать больше
Сварочные магниты — незаменимый инструмент для всех, кто занимается сваркой, будь то хобби или получающий доход.
Собираетесь ли вы приобрести сварочные магниты впервые, модернизируете или заменяете их, важно знать сильные и слабые стороны каждого типа и какие функции следует искать.
После исследования многочисленных продуктов, доступных на рынке, я рекомендую всем, кто покупает сварочный магнит, использовать Strong Hand Tools Adjust-O Magnet Square. Это чрезвычайно прочный продукт, способный выдержать шестифутовую трубу. Он может удерживать материалы под разными углами и имеет переключатель включения / выключения.
На рынке доступно несколько различных типов сварочных магнитов, поэтому давайте посмотрим на мои лучшие 5.
В этом посте мы рассмотрим:
Что такое сварочные магниты?
Сварочные магниты — это магниты с очень высоким уровнем магнетизма, сформированные под определенными углами для помощи сварщику.
Они используются для удержания деталей вместе за счет магнитного притяжения, чтобы сварщики могли сваривать, резать или красить металлические материалы.
Они прикрепляются к любой металлической поверхности и могут удерживать предметы под разными углами. Сварочные магниты способствуют выравниванию и точному удержанию.
Они делают любой сварочный проект проще и плавнее, потому что позволяют рабочему освободить руки, чтобы вы могли безопасно работать над своим проектом.
Поскольку вам не нужно удерживать детали на месте, сварной шов получается более прямым и аккуратным.Они также помогают с настройкой и обеспечивают надежную и точную фиксацию во время сварки.
Сварка — это не то же самое, что пайка, узнайте все о различиях между сваркой и пайкой здесь
Руководство покупателя: особенности, которые следует учитывать при покупке сварочных магнитов
Перед тем, как выбрать сварочные магниты, первое практическое рассмотрение — это решить, какой тип сварка вашего проекта требует.
После этого вы сможете приобрести лучший инструмент в соответствии с вашим бюджетом и вашими потребностями.
Если вы создаете стандартные стальные профили, то можете смотреть на магнит под фиксированным углом. Если вам нужен магнит, чтобы держать ваши заготовки под разными углами, вам нужно будет присмотреться к многоугольным магнитам.
Если вы в основном работаете с легкими материалами, вам не нужен магнит с очень большой грузоподъемностью.
Количество углов, обеспечиваемых сварочным магнитом
Как следует из названия, многоугловые сварочные магниты могут удерживать детали под разными углами — 45, 90 и 135 градусов.Они идеально подходят для сборки, разметки, монтажа труб, пайки и сварки.
Очевидно, что чем больше углов обеспечивает сварочный магнит, тем он полезнее для широкого спектра применений.
Есть ли на нем переключатель включения / выключения?
Есть два основных типа магнитов — электромагнитные и постоянные. Основное отличие в том, что один тип позволяет выключать и включать магнит, а другой всегда намагничен.
Сварочный магнит с переключателем включения / выключения позволяет управлять магнетизмом, что означает, что вам не нужно беспокоиться о том, что магнит прилипнет к вашему рабочему столу или привлечет какие-либо другие инструменты в вашем рабочем ящике.
С помощью этой функции вы можете не выключать магнит, пока не будете готовы к работе.
Грузоподъемность
Важно убедиться, что грузоподъемность магнита достаточно высока для ваших целей. Некоторые магниты выдерживают только небольшой вес до 25 фунтов, но некоторые имеют грузоподъемность до 200 фунтов и более.
Если вы работаете преимущественно с тонкими и легкими материалами, вам не потребуется значительная грузоподъемность.
Есть много магнитов среднего веса, которые имеют нагрузку от 50 до 100 фунтов.Обычно этого достаточно для самых разных приложений.
Долговечность
Прочность и долговечность материала важны для любого инструмента. Магнит должен быть изготовлен из высококачественной стали и иметь порошковое покрытие для предотвращения ржавчины и коррозии.
Вот еще один незаменимый сварочный инструмент: сварочные клещи MIG (я рассмотрел лучшие из них)
Наши рекомендуемые лучшие сварочные магниты
В общем, давайте прямо сейчас посмотрим на лучшие сварочные магниты на рынке.
Лучший универсальный сварочный магнит с переключателем включения / выключения: Strong Hand Tools Adjust-O Magnet Square
(просмотреть больше изображений)
Это, пожалуй, первый сварочный магнит, на который стоит обратить внимание.
Мощный ручной инструмент MSA46-HD Adjust-O Magnet Square предлагает все функции, описанные выше, включая двухпозиционный переключатель, который позволяет пользователю контролировать магнетизм.
Эта особенность также упрощает установку и удаление этого магнита. Он обеспечивает углы как 45 градусов, так и 90 градусов.
Хотя он имеет компактные размеры и весит всего 1,5 фунта, его тяговое усилие достигает 80 фунтов, что достаточно для большинства сварочных работ.
Характеристики
Количество углов : Обеспечивает углы в 45 и 90 градусов. Квадрат также идеально подходит для ловли практически всего, что вам нужно.
Переключатель включения / выключения : У этого магнита есть переключатель включения / выключения. Это дает вам выбор: выключить, наполовину или включить магнетизм. Это позволяет выполнять более мелкие прихваты и не позволяет магниту собирать всю металлическую стружку на рабочем месте.Это также упрощает очистку — просто выключите его, и любая металлическая стружка, прилипшая к магниту, отпадет.
Грузоподъемность : Этот сварочный магнит чрезвычайно компактен по размеру, но его грузоподъемность составляет до 80 фунтов.
Долговечность : Этот инструмент, сделанный из чрезвычайно прочной высококачественной стали, рассчитан на длительный срок службы.
Актуальные цены можно найти здесь
Лучший стрелочный сварочный магнит: ABN Arrow Welding Magnet set
(просмотреть больше изображений)
Эти магниты-стрелки поставляются в упаковке по 6 штук, в которую входят:
2 x 3 дюйма с пределом веса 25 фунтов
2 x 4 дюйма с пределом веса 50 фунтов
2 x 5 дюймов с пределом веса 75 фунтов
Изготовлен из высококачественной нержавеющей стали с порошковым напылением. Эти сверхмощные угловые магниты с покрытием имеют прочный, долговечный и устойчивый к ржавчине и коррозии.
Ярко-красное порошковое покрытие позволяет легко найти их в мастерской. Центральное отверстие на магнитах весом 50 и 75 фунтов обеспечивает простоту использования.
Поскольку в наборе так много опций, он позволяет одновременно настраивать несколько аспектов задания, что позволяет работать более эффективно.
Характеристики
Количество углов : Каждый сварочный угловой магнит имеет форму стрелки, позволяющую работать под разными углами при сварке, пайке или установке металлоконструкций.Каждый магнитный сварочный держатель обеспечивает углы под углом 45, 90 и 135 градусов.
Выключатель / выключатель : Эти магниты не имеют выключателя. Таким образом, следует позаботиться о том, чтобы не подпускать детей, когда они используются. Также важно не приваривать слишком близко к магниту.
Грузоподъемность : Этот пакет из 6 магнитов предлагает различную силу — от 25 фунтов до 75 фунтов. Комбинированная сила этой упаковки из 6 предметов делает ее чрезвычайно универсальной и простой для работы с тяжелыми металлическими предметами.
Прочность : Эти магниты изготовлены из высококачественной нержавеющей стали с порошковым покрытием. Это делает их очень прочными и устойчивыми к ржавчине и коррозии. Красное порошковое покрытие также упрощает поиск магнитов.
Проверьте последние цены здесь
Лучший бюджетный сварочный магнит: Магнитный набор CMS из 4 шт.
(просмотреть больше изображений)
Этот магнитный держатель для сварки обеспечивает удерживающую силу 25 фунтов, что достаточно для широкого диапазона малотоннажные сварочные работы.
Мощные магниты, используемые в этом держателе, притягивают любые предметы из черного металла. Этот инструмент идеально подходит для быстрой настройки и обеспечивает точную фиксацию при любых сварочных работах.
Держатель также может использоваться как поплавок для отделения стальных пластин. Красное порошковое покрытие защищает его от ржавчины и царапин во время использования. Этот продукт поставляется в упаковке из четырех магнитов.
Это самый дешевый набор в моем списке, отлично подходит для небольших бюджетов. Он выполняет свою работу, но имеет меньше функций и меньшую прочность, чем, например, мой любимый сварочный магнит Strong Hand Tools номер один, указанный выше.
Характеристики
Количество углов : Этот гибкий магнит удерживает ваши материалы под углом 90, 45 и 135 градусов.
Переключатель вкл. / Выкл. : нет переключателя вкл. / Выкл.
Допустимая нагрузка : его удерживающая сила ограничена до 25 фунтов, что делает его идеальным для сварки в легких условиях.
Прочность : Имеет порошковое покрытие для защиты от царапин и коррозии.
Актуальные цены можно найти здесь
Лучший компактный и легкий сварочный магнит с зажимом заземления: Magswitch Mini Multi Angle
(просмотреть больше изображений)
Это очень компактный и эффективный магнитный инструмент для удержания заготовок с несколькими углами наклона , с сильным удержанием 80 фунтов. Он может удерживать как плоский, так и круглый металл.
Благодаря компактным размерам, это простой инструмент для работы на стройплощадках, но при этом он достаточно прочен для выполнения тяжелых работ.
Он оснащен переключателем включения / выключения, который обеспечивает точное размещение и легкую очистку.
В качестве бонуса это многофункциональный инструмент. Зажим заземления на 300 А сверху можно использовать в качестве заземления для безопасной работы.
Характеристики
Количество углов : позволяет использовать углы 45, 60, 90 и 120 градусов для небольших деталей.
Переключатель вкл. / Выкл. : Он имеет переключатель вкл. / Выкл., Который обеспечивает точное размещение и легкую очистку.
Грузоподъемность : Обладая грузоподъемностью до 80 фунтов, этот удерживающий инструмент более чем достаточно силен для большинства сварочных работ.
Долговечность : Прочный и долговечный
Последние цены можно узнать здесь
Лучший регулируемый угловой сварочный магнит: Strong Hand Tools Angle Magnetic Square
(просмотреть больше изображений)
Наконец, регулируемый угловой сварочный магнит для вверху списка.
Из-за множества возможных ракурсов этот инструмент, пожалуй, самый многофункциональный в моем списке. Он отлично подходит для тех, кому требуется гибкость под разными углами для своих проектов.
Он может удерживать приклад как снаружи, что оставляет вам пространство для сварки на внутренних швах, так и на внутренних, позволяя выполнять сварку снаружи.
Два независимых прямоугольных магнита, когда обе стороны прикреплены к заготовкам, будут обеспечивать постоянную, неизменную магнитную силу до 33 фунтов.
Этот многофункциональный инструмент удерживает и позиционирует квадратные, угловые или плоские заготовки, листовой металл, а также круглые трубы.
Кроме того, вы можете использовать монтажные отверстия для соединения двух магнитов вместе для использования в качестве крепежных элементов, а также шестигранное отверстие на магните для отрыва от рычага.
Характеристики
Количество углов : Регулируемый угол от 30 градусов до 270 градусов.
Переключатель включения / выключения : Это постоянный магнит без переключателя включения / выключения.
Грузоподъемность : Этот магнит имеет тяговое усилие до 33 фунтов.
Прочность : Изготовлен из высококачественной нержавеющей стали, этот магнит прочный и долговечный.
Проверьте последние цены здесь
Часто задаваемые вопросы (FAQ)
Наконец, давайте рассмотрим некоторые часто задаваемые вопросы о сварочных магнитах.
Для чего нужны сварочные магниты?
Сварочные магниты — это очень сильные магниты, из которых можно сделать отличный сварочный инструмент.Они могут прилипать к любой металлической поверхности и могут удерживать предметы под углом 45, 90 и 135 градусов.
Сварочные магниты также обеспечивают быструю настройку и точное удерживание.
Какие бывают типы сварочных магнитов?
Существуют различные типы сварочных магнитов:
Сварочные магниты с фиксированным углом
Сварочные магниты с регулируемым углом
Сварочные магниты в форме стрелы
Сварочные магниты с двухпозиционным переключателем
Можно использовать сварочные магниты для заземления связь?
Некоторые сварочные магниты, такие как многоугловой магнит Magwitch Mini из моего списка, можно использовать для заземления.
Используется ли аккумулятор для сварочных магнитов с двухпозиционным переключателем?
Нет, сварочные магниты с двухпозиционным переключателем не используют батарею.
Заключение
После внимательного изучения представленных выше сварочных магнатов становится ясно, что есть только один продукт, который предлагает все функции, которые считаются важными для качественного магнита.
Сильный ручной инструмент MSA 46- HD Adjust O Magnet Square — это прочный и очень прочный магнит с грузоподъемностью 80 фунтов.Он имеет переключатель включения / выключения и может удерживать заготовки под разными углами. Это определенно выходит на первое место.
Затем узнайте все, что нужно знать о сварочных трансформаторах
Какой тип сварочного магнита вам нужен?
Если вы наблюдали за работой сварщика, скорее всего, вы видели, как он использует сварочный магнит. Сварочные магниты — это очень сильные магниты, из которых можно сделать отличный сварочный инструмент. Они могут прилипать к любой металлической поверхности и могут удерживать предметы под углом 45, 90 и 135 градусов.Сварочные магниты содержат магниты из алнико, неодима (NdFeB) или самария-кобальта (SmCo), гарантируя, что вы будете работать с магнитом, достаточно сильным для удовлетворения требований любого применения.
Сварочные магниты делают сварочные работы более гладкими, потому что они позволяют рабочему освободить руки для безопасной работы над своим проектом. Сварочные магниты также обеспечивают быструю настройку и точное удерживание. Есть разные типы сварочных магнитов.
Сварочные магниты с переключателем
Сварочные магниты с переключателями
соответствуют своему названию — это сварочные магниты с переключателем ВКЛ / ВЫКЛ.Это означает, что вы можете буквально «выключить» их магнетизм, и вам не придется беспокоиться о том, что магнит прилипнет к вашему рабочему столу или привлечет другие инструменты в вашем рабочем ящике, когда вы его упаковываете или рыетесь в нем, чтобы найти другие инструменты, которые вам нужны. необходимость. Эти типы сварочных магнитов могут удерживать заготовки под углом 45 и 90 градусов. Просто оставьте его в положении «ВЫКЛ», пока не будете готовы к работе, а затем просто поверните магнит в положение «ВКЛ», когда начнете работать.
Магниты для многоугловой сварки
Многоугольные сварочные магниты
идеально подходят для сборки, маркировки, монтажа труб, пайки и сварки.Они достаточно прочные, чтобы удерживать заготовки под углами 45-90 и 135 градусов и могут притягиваться к любой поверхности черного металла.
Магниты для сварки стрел
Магниты для сварки стрелок
и магниты для сварки стрел с отверстиями также являются сильными магнитами, которые притягиваются к любой поверхности черного металла и могут удерживать заготовки под углами 45, 90 и 135 градусов. Они обычно используются для монтажа труб, сварки, сбыта сборки и сварки.
Регулируемые сварочные магниты
Сварочные магниты с регулируемым углом
могут поворачиваться на 360 градусов, что позволяет им удерживать металл под любым углом. Каждый из двух магнитов имеет удерживающую способность 50 фунтов. Сварочные магниты с регулируемым углом идеально подходят для сварки и сборки.
Сварочные зажимы с регулируемым звеном
используются для удержания стальных листов в нужном положении во время пайки, сварки или других операций с высокими температурами. Их хорошо использовать в рабочих зонах с ограниченным пространством. Двойные магнитные блоки обеспечивают общую зажимную силу в 50 фунтов, которая остается высокой даже при высоких температурах.
Зажимы для магнитной сварки
Регулируемые зажимы
Heavy Duty используются для сварки, изготовления и сборки крупных компонентов.Этот тип сварочного магнита имеет два магнитных рычага на оси, которые можно надежно установить под любым углом от 45 до 90 градусов. Устройство также имеет инкрементную маркировку каждые 15 градусов для облегчения позиционирования, а также немагнитный корпус, который сводит к минимуму паразитные магнитные поля и снижает вероятность притяжения сварочных брызг.
Фиксированный магнитный сварочный зажим 90 ° обычно используется для фиксации внутренних квадратных углов различных магнитных материалов перед сваркой. Эти сварочные магнитные инструменты очень прочные и притягиваются к любой поверхности черного металла.
Если вам нужен высокопроизводительный сварочный магнит для вашего проекта или применения, мы в BC Magnets уверены, что у нас есть сварочный магнит, который оправдает ваши ожидания.
Сопутствующие товары
Патент США на узел зажима для магнитной сварки под любым углом Патент (Патент № 6,708,964, выданный 23 марта 2004 г.)
Уровень техники
Изобретение относится к узлу сварочного зажима, а более конкретно к узлу, который используется для скульптурной сварки или сварки конструкций, где два соединяемых металлических элемента ориентированы под углами, отличными от 45 градусов или 90 градусов.
Существуют сварочные зажимные узлы предшествующего уровня техники, которые позволяют размещать металлические конструктивные элементы так, чтобы их боковые кромки были ориентированы друг относительно друга под углом 45 градусов и 90 градусов. Если металлические элементы должны быть ориентированы друг к другу под разными углами, сварщик скульптуры должен расположить металлические элементы под желаемым углом друг к другу и сварить их прихваточным швом, чтобы сохранить желаемый угол. Затем вы можете взглянуть на ориентацию двух участников и решить, является ли это ориентацией, которую он желает.Если ему нужна именно такая ориентация, он навсегда соединит их вместе сварным швом. Если сварщик скульптуры не удовлетворен их ориентацией, он должен либо прервать точечную сварку, либо расплавить ее и начать процесс заново. Такая перестановка и точечная сварка могут потребоваться много раз.
Целью изобретения является создание нового узла сварочного зажима, который может располагать смежные части вместе, а также удерживать их в этом положении под различными углами, кроме 45 градусов, 90 градусов или 180 градусов.
Целью изобретения также является создание нового узла сварочного зажима, который перед сваркой позволяет соединять соседние детали с проушинами в различных положениях без необходимости сваривать их вместе прихваточными швами.
Другой целью изобретения является создание нового узла сварочного зажима, который прост в использовании.
Дополнительной целью изобретения является создание нового сварочного зажима, экономичного в производстве и продаже.
Другой целью изобретения является создание нового узла сварочного зажима, который идеально подходит для скульптурной сварки.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Узел зажима для магнитной сварки под любым углом имеет гибкий металлический кабель с магнитным блоком, прикрепленным к каждому из его противоположных концов. Металлический кабель предпочтительно представляет собой кабель микрофонного типа, который позволяет изгибать кабель с различными кривизнами, которые могут самостоятельно поддерживаться без помощи другой конструкции. По сути, у кабеля есть память. Это чрезвычайно важно при выполнении скульптурной сварки произвольной формы или если сварщик пытается подогнать деталь к существующей детали под странным углом.Это позволяет сварщику выровнять две части относительно друг друга перед сваркой или точечной сваркой и оценить ориентацию двух металлических элементов, чтобы увидеть, удовлетворен ли сварщик их расположением. Сварщик может менять ориентацию несколько раз, просто скручивая металлический кабель по мере необходимости, и его память будет удерживать две металлические детали в разных угловых ориентациях друг к другу. Сварщик скульптуры может использовать несколько сборок магнитных сварочных зажимов под любым углом для сборки нескольких деталей для визуальных целей перед сваркой на месте.Металлические элементы, подлежащие сварке вместе, могут быть пластинчатыми, трубчатыми и т. Д.
Магниты предпочтительно представляют собой керамические магниты, хотя можно использовать и другие типы магнитов. Фланцы на корпусе или оболочке магнитных блоков защищают хрупкие керамические магниты.
ОПИСАНИЕ ЧЕРТЕЖА
РИС. 1 представляет собой вид спереди в перспективе, иллюстрирующий, как узел зажима для магнитной сварки под любым углом используется для зажима металлических элементов вместе перед их сваркой;
РИС.2 — вид спереди одного из магнитных блоков с оторванной частью;
РИС. 3 — вид в разрезе по линиям 3–3 на фиг. 2; и
РИС. 4 — вид спереди альтернативного варианта магнитного блока.
ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ
Узел зажима для магнитной сварки под любым углом обычно обозначен цифрой 10, и его лучше всего понять, обратившись к фиг. 1-3 рисунка. Узел зажима 10 показан удерживающим металлические пластины 12 и 14 вместе под тупым углом.Их соответствующие боковые кромки 16 и 18 соприкасаются друг с другом и фиксируются на месте сварным швом 20.
Узел зажима 10 состоит из трех основных компонентов. Это гибкий металлический кабель 22 и два магнитных блока 26. Металлический кабель 22 имеет память, аналогичную памяти кабеля микрофонного типа. Его можно согнуть в различных изогнутых конфигурациях, и после отпускания он останется в той же изогнутой конфигурации. Металлический трос 22 имеет длину L1 в диапазоне 2-36 дюймов. Он также имеет ширину W1 в диапазоне от до 1 дюйма.Металлический трос 22 трубчатый с отверстием 24.
Магнитные блоки 26 каждый имеет оболочку или корпус 30, имеющий переднюю стенку 32, которая имеет переднюю поверхность 33 и заднюю поверхность 34. От периферийных краев передней стенки 32 простирается назад кольцевой фланец 36, который образует внутреннюю камеру 38. Магнит 40 закреплен в камере 38 и имеет центральное отверстие 41. Передняя стенка 32 имеет центральное отверстие 42. В предпочтительном варианте могут использоваться керамические магниты. Следует понимать, что также можно использовать другие типы магнитов.
Соединительный элемент 28 имеет трубчатую концевую часть 46, имеющую отверстие 47, которое телескопически принимает один конец металлического кабеля 22.
