Тестовое задание Т.З.№ 1(01) — 1(03) — РДС
ТЕСТОВОЕ ЗАДАНИЕ №1(01) — №1(03)- РДС-сварщик
для групп «Сварщик»
предмет «Ручная дуговая сварка (наплавка, резка) плавящимся покрытым электродом»
1 курс
Разработал преподаватель
ГПОУ ЯО Ярославского политехнического
колледжа №24
Постнова Вера Васильевна
Ярославль, 2016
ТЕСТОВОЕ ЗАДАНИЕ № 1(01) – РДС — Св
Для групп «Сварщик»
1курс
Предмет «Ручная дуговая сварка (наплавка, резка) плавящимся покрытым электродом»
Тема: «Сварочные материалы»
Вашему вниманию предлагаются вопросы и ответы на них. Вам необходимо
выбрать ОДИН ПРАВИЛЬНЫЙ ОТВЕТ.
Явление электрической дуги открыл профессор Петров В.В. в:
А. 1802г Б. 1812г В 1882г Г. 1888г
Изобретателем дуговой сварки является:
А. Патон Е.О Б. Кельберг О. В. Бенардос Н.Н. Г. Славянов Н.Г.
Способ дуговой сварки плавящимся электродом первым разработал:
А. Бенардос Н.Н. Б. Славянов Н.Г. В. Патон Е.О Г. Вологдин В.П.
Сварку можно выполнять:
А. Только на земле Б. Только под водой
В. Только в космосе Г. На земле, под водой, в космосе
Выполнять сварные швы можно в пространственных положениях:
А. В любом Б. Только в нижнем
В. В вертикальном Г. В потолочном
Сваркой соединяют материалы:
А. Только металлы Б. Металлы, пластмассы, стекло
В. Только стекло Г. Только пластмассы
7. Сколько %-в углерода содержит сталь?
А.
2,14% Б. Не менее 6,67% В. Не более 2,14% Г. Более 4,3%
8. Сколько %-в углерода содержит чугун?
А. Более 4,3% Б. Менее 2,14% В. Более 6,89 % Г. Более 2,14%
Чугун и сталь это сплавы:
А. Железа и серы Б. Углерода и чугуна
В. Углерода и железа Г. Фосфора и стали
Какими способами выполняется сварка?
А. Под давлением Б. Электрическая
В. Точечная Г. Прямого касания
11. Группа сварочных процессов, в котором используется один и тот же источник теплоты для нагрева относится к:
А. К методам сварки Б. К способу сварки
В. К видам сварки
12. Ручная, полуавтоматическая, автоматическая сварка -это
А. Способ сварки в зависимости от свойств электродов
В. Способ сварки в зависимости от метода
Г. Способ сварки по степени механизации
13. Полярность, при которой электрод присоединяется к отрицательному полюсу источника питания дуги, а объект сварки к положительному
А.
Прямая Б. Обратная
В. Косвенная Г. Независимая
14. До какой температуру нагревается сварочная ванна при РДС?
А. 1000С Б. 15390С В. 40000С Г. 60000С
15. Какая длина сварочного электрода?
А. 200-240мм Б. 250-450мм В. 500мм Г. 550мм
16. Что означает буквенные обозначения «ТГ2» в марке электрода?
Э 46А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Р 3 4
А. Покрытие электрода, для сварки каких сталей, диаметр электрода
Б. Диаметр электрода, тип покрытия, толщины покрытия
В. Тип электрода для сварки каких сталей, толщина покрытия, группа электрода
Г. Тип покрытия, толщина покрытия, группа электрода
17. Какой тип покрытия в указанной марке электрода
Э 46А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Р 3 4
А. Кислое Б. Рутиловое В. Прочие Г. Целлюлозное
18. Определите диаметр электрода
Э 46А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Р 3 4
А.
2мм Б. 3мм В. 4мм Г. 6мм
19. Что означает цифры «46» ?
Э 46А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Р 3 4
А. Временное сопротивление на разрыв шва – 460МПа
Б. Группа цифр указывающая на характеристики наплавляемого металла и металла шва
В. Для нижнего положения шва и полярность
20. Определите ГОСТ по которому выпускают электроды типа
Э 46А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Р 3 4
А. ГОСТ 9465 – 75 Б. ГОСТ 9467 – 75 В. ГОСТ 9468 – 75
Г. ГОСТ 9366 — 77
ТЕСТОВОЕ ЗАДАНИЕ № 1(02) – РДС — Св
Для групп «Сварщик»
1курс
Предмет «Ручная дуговая сварка (наплавка, резка) плавящимся покрытым электродом»
Тема: «Сварочные материалы»
Вашему вниманию предлагаются вопросы и ответы на них. Вам необходимо
выбрать ОДИН ПРАВИЛЬНЫЙ ОТВЕТ.
Явление электрической дуги открыл профессор Петров В.
В. в:
А. 1888г Б. 1812г В. 1802г Г. 1882г
Изобретателем дуговой сварки является:
А. Бенардос Н.Н. Б. Славянов Н.Г. В. Кельберг О. Г. Патон Е.О
Способ дуговой сварки плавящимся электродом первым разработал:
А. Вологдин В.П. Б. Бенардос Н.Н. В. Патон Е.О Г. Славянов Н.Г.
Сварку можно выполнять:
А. Только в космосе Б. Только под водой
В. На земле, под водой, в космосе Г. Только на земле
Выполнять сварные швы можно в пространственных положениях:
А. В потолочном Б. В любом
В. Только в нижнем Г. В вертикальном
Сваркой соединяют материалы:
А. Металлы, пластмассы, стекло Б. Только стекло
В. Только металлы Г. Только пластмассы
7. Сколько %-в углерода содержит сталь?
А. 2,14% Б. Не более 2,14% В. Более 4,3% Г.
Не менее 6,67%
8. Сколько %-в углерода содержит чугун?
А. Более 6,89 % Б. Менее 2,14% В. Более 2,14% Г. Более 4,3%
9. Чугун и сталь это сплавы:
А. Железа и серы Б. Углерода и железа
10. Какими способами выполняется сварка?
А. Под давлением Б. Электрическая
В.Плавлением Г. Прямого касания
11. Группа сварочных процессов, в котором используется один и тот же источник теплоты для нагрева относится к:
А. К видам сварки Б. К методам сварки
В. К способу сварки
12. Ручная, полуавтоматическая, автоматическая сварка -это
А. Способ сварки в зависимости от метода
Б Способ сварки в зависимости от свойств электродов
В. Способ сварки по степени механизации
Г. Способ сварки в зависимости от варианты вида сварки
13. Полярность, при которой электрод присоединяется к отрицательному полюсу источника питания дуги, а объект сварки к положительному
А.
Обратная Б. Косвенная
В. Прямая Г. Независимая
14. До какой температуру нагревается сварочная ванна при РДС?
А. 20000С Б. 60000С В. 15390С Г. 1000С
15. Какая длина сварочного электрода?
А. 550мм Б. 200-240мм В. 500мм Г. 250-450мм
16. Что означает буквенные обозначения «ТГ2» в марке электрода?
Э 46А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Р 3 4
А. Тип электрода для сварки каких сталей, толщина покрытия, группа электрода
Б. Тип покрытия, толщина покрытия, группа электрода
В. Диаметр электрода, тип покрытия, толщины покрытия
Г. Покрытие электрода, для сварки каких сталей, диаметр электрода
17. Какой тип покрытия в указанной марке электрода
Э 46А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-А 3 4
А. Кислое Б. Рутиловое В. Прочие Г. Целлюлозное
18. Определите диаметр электрода
Э 46А – УОНИ-13/65 – 3,0 – Т Г 2
Е43 2(5)-Р 3 4
А.
19. Что означает цифры «42А» ?
Э 42А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Р 3 4
А. Группа цифр указывающая на характеристики наплавляемого металла и металла шва
Б Временное сопротивление на разрыв шва – 420МПа, улучшенный тип электрода
В. Для нижнего положения шва и полярность, улучшенный тип электрода
20. Определите ГОСТ по которому выпускают электроды типа
Э 42А – УОНИ-13/65 – 3,0 – У Д 2
Е43 2(5)-А 3 4
А. ГОСТ 9465 – 75 Б. ГОСТ 9467 – 77 В. ГОСТ 9466 – 75
Г. ГОСТ 9366 — 77
ТЕСТОВОЕ ЗАДАНИЕ № 1(03) – РДС — Св
Для групп «Сварщик»
1курс
Предмет «Ручная дуговая сварка (наплавка, резка) плавящимся покрытым электродом»
Тема: «Сварочные материалы»
Вашему вниманию предлагаются вопросы и ответы на них. Вам необходимо
выбрать ОДИН ПРАВИЛЬНЫЙ ОТВЕТ.
Явление электрической дуги открыл профессор Петров В.В. в:
А. 1882г. Б. 1888г В. 1812г Г. 1802г
Изобретателем дуговой сварки является:
А. Кельберг О. Б. Бенардос Н.Н. В. Славянов Н.Г. Г. Патон Е.О
Способ дуговой сварки плавящимся электродом первым разработал:
А. Патон Е.О Б. Бенардос Н.Н. В. Славянов Н.Г. Г. Вологдин В.П.
Сварку можно выполнять:
А. Только на земле Б. На земле, под водой, в космосе
В. Только под водой Г. Только в космосе
Выполнять сварные швы можно в пространственных положениях:
А. В вертикальном Б. Только в нижнем
В. В потолочном Г. В любом
Сваркой соединяют материалы:
А. Только стекло Б. Только металлы
В. Металлы, пластмассы, стекло Г. Только пластмассы
7. Сколько %-в углерода содержит сталь?
А.
Не более 2,14% Б. 2,14% В. Не менее 6,67% Г. Более 4,3%
8. Сколько %-в углерода содержит чугун?
А. Менее 2,14% Б. Более 2,14% В. Более 4,3% Г. Более 6,89 %
9. Чугун и сталь это сплавы:
А. Углерода и чугуна Б. Железа и серы
В. Фосфора и стали Г. Углерода и железа
Какими способами выполняется сварка?
А. Прямого касания Б. Электрическая
В. Точечная Г. Прессовка
11. Группа сварочных процессов, в котором используется один и тот же источник теплоты для нагрева относится к:
А. К методам сварки Б. К видам сварки
В. К способу сварки
12. Ручная, полуавтоматическая, автоматическая сварка -это
А. Способ сварки в зависимости от варианты вида сварки
Б. Способ сварки в зависимости от метода
В. Способ сварки по степени механизации
Г. Способ сварки в зависимости от свойств электродов
13. Полярность, при которой электрод присоединяется к отрицательному полюсу источника питания дуги, а объект сварки к положительному
А.
Обратная. Б. Косвенная
В. Независимая Г. Прямая
14. До какой температуру нагревается сварочная ванна при РДС?
А. 15390С Б. 20000С В. 60000С Г. 1000С
15. Какая длина сварочного электрода?
А. 550мм Б. 500мм В. 200-240мм Г. 250-450мм
16. Что означает буквенные обозначения «ТГ2» в марке электрода?
Э 46А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Р 3 4
А. Тип покрытия, толщина покрытия, группа электрода
Б. Покрытие электрода, для сварки каких сталей, диаметр электрода
В. Тип электрода для сварки каких сталей, толщина покрытия, группа электрода
Г. Диаметр электрода, тип покрытия, толщины покрытия
17. Какой тип покрытия в указанной марке электрода
Э 46А – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Ц 3 4
А. Кислое Б. Рутиловое В. Прочие Г. целлюлозное
18. Определите диаметр электрода
Э 46А – УОНИ-13/65 – 1,0 – Т Г 3
Е43 2(5)-Р 3 4
А.
2мм Б. 3мм В. 4мм Г. 1мм
19. Что означает цифры «42А» ?
Э 42 – УОНИ-13/65 – 4,0 – Т Г 2
Е43 2(5)-Р 3 4
А. Группа цифр указывающая на характеристики наплавляемого металла и металла шва
Б Временное сопротивление на разрыв шва – 420МПа
В. Для нижнего положения шва и полярность, улучшенный тип электрода
20. Определите ГОСТ по которому выпускают электроды типа
Э 50А – УОНИ-13/65 – 3,0 – Л М 3
Е43 2(5)-Ц 1 4
А. ГОСТ 9465 – 75 Б. ГОСТ 9467 – 77 В. ГОСТ 9466 – 77
Г. ГОСТ 9466 – 75
ОТВЕТЫ
ТЕСТОВОЕ ЗАДАНИЕ № 1(01) – РДС — Св
Для групп «Сварщик»
1курс
Предмет «Ручная дуговая сварка (наплавка, резка) плавящимся покрытым электродом»
Тема: «Сварочные материалы»
ТЕСТОВОЕ ЗАДАНИЕ № 1(02) – РДС — Св
ТЕСТОВОЕ ЗАДАНИЕ № 1(03) – РДС — Св
Критерии оценок.
Оценка «5» — 100% — 85% — 20 – 17 правильных ответов
Оценка «4» 85% — 60% — 16 – 12 правильных ответов
Оценка «3» — 60% — 30% — 11– 6 правильных ответов
Оценка «2» — до 30% — 5 правильных ответов
Ручная дуговая сварка в Нижнем Новгороде
Ручная дуговая сварка (РДС) от профессионалов
Мало какой инженерный проект в наши дни обходится без задействования сварочного аппарата. Сложный и трудоёмкий процесс сварки металлоконструкций требует привлечения специалистов для получения качественного результата. В нашей компании используется продвинутое современное оборудование и работают высококвалифицированные профессионалы. Одним из направлений деятельности завода «КРАБЕР» является электродуговая сварка. Этот способ не только универсален в плане применения на разнообразных изделиях и металлах, но также позволяет сварщику находиться в любом положении и месте, что значительно расширяет область применения метода.
Технология РДС
Ручная дуговая сварка – это сварной процесс, где электрическая дуга образуется между покрытым электродом и сварочной ванной. Для поддержания дуги к аппарату подводится электрический ток. Относительная компактность и мобильность инструмента дают возможность проводить точные манипуляции и достигать труднодоступных мест. Мастера нашей компании обладают нужной квалификацией, чтобы эффективно сварить вертикальный шов, учитывая сложности, вызванные стеканием плавящегося металла.
Ручное дуговое сваривание имеет широкий спектр применения в разных областях промышленности и быта. Наши специалисты выполнят для вас ручное сваривание швов труб, стальных конструкций и сосудов, работающих под давление. Высокий профессионализм и богатое техническое оснащение завода «КРАБЕР» позволяют избежать пористости, трещин, непроваров, подрезов, шлаковых включений и других дефектов сварочного шва. Обратившись к нам вы получаете гарантию качественной работы над вашими изделиями.
Наши мастера могут справиться с работами любой сложности, начиная от варения тонкого листа металла, и заканчивая обработкой швов сложных толстостенных конструкций.
Оборудование завода «КРАБЕР» позволяет производить сваривание цветных металлов и их сплавов (алюминий, медь, титан и пр.), а также других материалов, включая нержавеющую сталь.
Какова цена РДС?
Ручная дуговая сварка – это ответственное задание, для качественного выполнения которого стоит обратиться к нашим специалистам. Профессиональные работники смогут обеспечить надёжность, долговечность и функциональность ваших изделий, производя ровные и качественные сварные швы. Цена электрической дуговой сварки зависит от нескольких факторов и формируется индивидуально для каждого клиента. Позвоните по номеру 8 (800) 5000-429 или оставьте заявку на сайте, с вами свяжется наш менеджер, чтобы обсудить все детали заказа.
Если вам необходима в Нижнем Новагороде или Москве ручная дуговая сварка, специалистов лучше, чем в «КРАБЕРе», вы не найдёте.
Движение Электрода при Сварке
Ни для кого не секрет, что во время сварки металла выполняется движение электродов. Эти движения зачастую называют колебательными.
Существует множество технологических подходов к выполнению сварочных работ металла.
Электроду в процессе сварки, независимо от применяемого способа, сообщается движение в трёх разных направлениях.
Первое движение называют поступательным, при котором движение идёт по оси электрода. Зависимо от скорости плавления, поступательное движение поддерживает постоянную длину дуги, которая не должна выходить за пределы 0.5-1.2 диаметра электрода. Длина дуги зависит от марки электрода и условий сварки. Формирование шва ухудшается при уменьшении длины дуги, а также возникает вероятность короткого замыкания (сокращенно КЗ). Увеличение же дуги является причиной повышения разбрызгивания металла электрода и снижения качества сварного шва по форме и его свойствам (механическим).
Вторым движением является смещение электрода вдоль оси с целью образования шва. Диаметр электрода, сила тока(постоянным или переменным) и скорость плавления электрода определяют скорость движения электрода.
В случае отсутствия поперечных смещений электрода, шов получается узкий (ниточный), ширина которого равна приблизительно 1.5 диаметра применяемого электрода. Данный шов используют при сварке тонких металлических листов.
Последним движением является смещение электрода поперек для корректировки ширины шва и глубины плавления металла. Данные колебательные движения предполагают высокую квалификацию сварщика и его навыков, а также определяются характеристиками свариваемого материала, положением и размером шва. Ширина шва, при использовании поперечных колебательных движений варьируется в пределах 1.5-5 диаметра используемого электрода.
Грамотное и технически правильное перемещение электрода – главная задача и условие для получения качественного шва при выполнении сварочных работ. Важна определённая методика выполнения колебательных движений электрода, а также рациональность его перемещения. Для выполнения качественного шва существует несколько общих способов, применяемых в любых ситуациях, с помощью которых сварщик выполняет движения во время сварки.
Это движения «ёлочкой» (а), углом (б), «движение по спирали» (в), «движение полумесяцем» (г). Рис.1
При сварке вертикального углового сварочного шва наиболее удобно показать все способы колебательных движений электрода, к тому же это очень часто применяемая операция в сварке изделий из проката. При этом мы опустим все вопросы, связанные с разделкой кромок и подготовкой поверхностей перед сваркой.
С применением колебательных движений электрода полумесяцем или по спирали , изначально наплавляют электродом полочку на кромки, а после мелкими порциями без пропусков и разрывов наплавляют металл, рекомендуется выполнять сварку непрерывно. Дальнейшая сварка металла производится постепенно со смещением электрода выше, за собой оставляя, готовый сварочный шов.
Другая схема колебательного движения при сварке – углом , предусматривает колебательные движения электрода с применением попеременного смещения вверх-вниз, без разрывов наплавливают на кромки металл с равномерным перемещением электрода вверх.
Методика «ёлочкой» характеризуется движением электрода вверх, затем вправо, после этого по короткой траектории спускают вниз влево. Желательно чтобы капля металла застывала при каждом отдельном этапе сварки между кромками. После, ушедший электрод двигают вверх влево и опять спускают из точки подъёма, но теперь вниз вправо. Такими постепенными движениями с непрерывными отдельными порциями, и выполняется шов сварки.
Сварка. Принцип действия, классификация электродуговой сварки
22.07.2019 Автор: VT-METALL
Вопросы, рассмотренные в материале:
- Каковы основные преимущества и недостатки дуговой сварки
- Какими преимуществами и недостатками обладают разные приемы дуговой сварки
- Как минимизировать недостатки дуговой сварки
Одним из широко распространенных методов соединения металлических поверхностей является дуговая сварка. Суть данной технологии заключается в том, что тепловая энергия, необходимая для плавки соединяемых кромок металлических поверхностей с помощью электрода, получается посредством воздействия постоянного или высокочастотного тока.
Остановимся более подробно на том, какие есть преимущества и недостатки дуговой сварки.
Общая информация

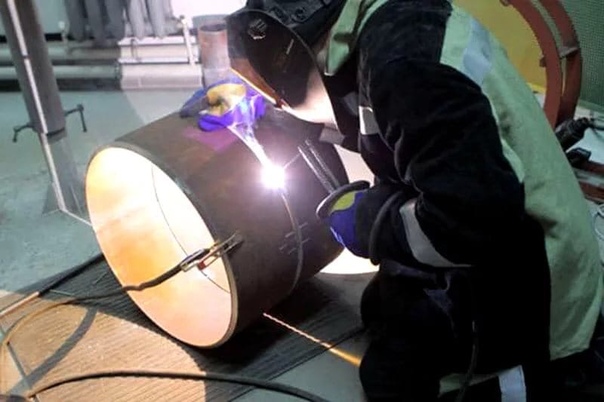

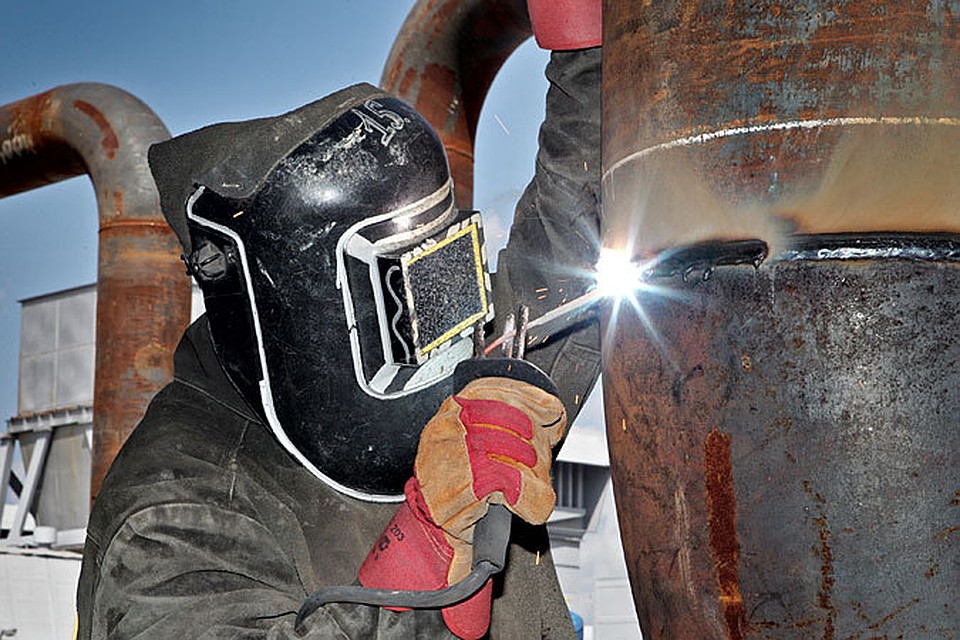

Ручная дуговая сварка MMA (MMA — общепринятое международное название) — это процесс формирования сварочного соединения с помощью электрической дуги. Дуга зажигается между электродом и поверхностью металла, горит стабильно и формирует ровный шов. Электроды для РДС изготавливаются из металлической проволоки и имеют специальное покрытие, защищающее сварочную зону от негативного влияния кислорода. В работе используются электроды, длиной до 45 сантиметров.
Дуга при ручной сварке зажигается либо методом постукивания (сварщик постукивает концом электрода о поверхность металла, не применяя силу), либо методом чирканья (по аналогии со спичечным коробком). Дуга плавит металл и одновременно с деталью плавится электрод. При плавлении электрода металл наплавляется и формируется шов. Допустимо незначительное разбрызгивание металла.
Ручная дуговая сварка MMA с помощью покрытых электродов — один из простейших видов сварки.
Отсюда и множество нюансов в работе. При таком методе сварки рабочее время расходуется нерационально, много сил уходит на формирование шва, снижается производительность труда. Поэтому такая технология больше востребована у домашних умельцев, нежели на крупном заводе.
Зато с помощью РДС вам под силу наплавка валов, сварка многих типов металлов и относительно быстрый ремонт изделий из металла в домашних условиях. Также при наличии опыта и квалификации можно выполнить разные типы швов, в том числе трудоемкие, вроде потолочных.
Разновидности
Существуют следующие способы дуговой сварки:
- Ручная дуговая. Заключается в применении исключительно ручного труда, без использования каких-либо механизмов.
- Механизированная. Как показано на фото дуговой сварки такого типа, часть работ в этом случае механизирована, а отдельные операции производятся вручную.
- Автоматическая. Здесь все процессы и манипуляции автоматизированы. Поэтому это самый стабильный способ проведения сварочных работ.
Помимо этого, выделяют сварку:
Пучком. Несколько электродов связывают вместе, сваривают с одной стороны и устанавливают в держателе. Благодаря такой сварке есть возможность использовать более широкий круг токов.
Лежачим электродом. Подобный метод применяется при работе в местах с затруднённым доступом или в случае довольно большого горизонтального расстояния под сварку.
Наклонным электродом. Здесь электрод фиксируют в держателе, оснащённом обоймой, способной перемещаться по стойке. При зажигании дуги металл электрода будет постепенно плавиться, передвигая обойму вниз. А сам угол наклона электрода к поверхности обрабатываемого материала будет оставаться неизменным.
Достоинства и недостатки
Ручная дуговая сварка плавящимся электродом не зря является самым популярным методом соединения металлов. С ее помощью можно выполнить несложный ремонт, сформировать короткие прочные швы, провести быстрое техническое обслуживание какого-нибудь оборудования.
Но это еще не все плюсы.
По сравнению с другими технологиями сварочные аппараты для РДС сварки стоят недорого, они компакты и просты в использовании. Также для работы не требуется дополнительная защита сварочной зоны с помощью газа или флюса, поскольку с этой задачей справляется электрод. Еще один плюс — возможность работать практически в любых условиях: и на улице, и в цеху, и на ветру, и под палящим солнцем. А это важно, если нужно произвести быстрый ремонт в «полевых» условиях.
Не стоит забывать, что РДС подходит для сварки самых разных металлов: от углеродистых и легированных сталей до чугуна, алюминия и меди. При этом толщина деталей может достигать нескольких сантиметров и мощный сварочный аппарат справится с этой задачей. Также можно произвести сварку в любом пространственном положении, если это потребуется.
Теперь о недостатках. РД по металлу требует частых перерывов в работе. Они необходимы, чтобы заменить расплавленный электрод на новый. А его расход может быть очень большим при отсутствии опыта или при сварке толстых металлов.
Если электрод достиг длины в 5 сантиметров и менее, то его тут же следует заменить.
Ручная сварка с применением электрода подразумевает образование шлака вокруг сварочной зоны и шва. С одной стороны, это хорошо, поскольку шлак дополнительно защищает сварочную ванну от кислорода. Но после работы шлак нужно удалить с поверхности металла. Этот процесс может быть трудоемким и отнимает немало времени.
Из-за этих двух недостатков ручная дуговая сварка считается одной из самых медленных. Она приводит к перерасходу времени и не идет ни в какое сравнение с конкурентами, вроде MIG сварки. Вы должны взять во внимание этот недостаток.
Из-за того, что в работе нельзя использовать электроды до конца, а принято часто заменять их на новые, происходит перерасход комплектующих. Выходит, что в работе используется не более 70% электрода, остальное считается огарком. Этот факт увеличивает себестоимость работ.
Несмотря на относительную универсальность, с помощью РДС не получится сварить олово или цинк.
И вообще все металлы с низкой температурой плавления. Это происходит из-за того, что коэффициент тепловложения слишком велик при сварке электрической дугой. Также ручная дуговая сварка плавящимся электродом не подойдет для соединения деталей из титана, тантала и любых других металлов, обладающих активными химическими свойствами. Электрод не сможет в должной мере защитить шов от окисления.
Ну и последний минус, который нужно упомянуть. В ручной дуговой сварке ток проходит по всей длине электрода, и если значение тока будет слишком велико, то стержень может перегреться и защитное покрытие разрушится. Из-за этого вы просто не сможете установить высокие значения тока, чтобы хоть как-то ускорить работу. Это еще одна причина, почему скорость работы при ручной сварке металлоконструкций может быть ниже, чем при использовании других методов сварки.
Что это такое?
Дуговая сварка (перейти к услуге) — процесс соединения деталей при помощи электрического разряда в газе, именуемого «дугой». Она получается между двумя электродами при увеличенном до определённого уровня напряжении.
Дуговой механизм состоит из анода и катода, дугового столба, переходных областей. В рабочей области температура может доходить до 7000 °С (выше температуры плавления всех используемых в промышленности металлов), что обуславливает высокую эффективность технологии и её востребованность.
Особенности сварки
Понимая принцип ручной дуговой сварки плавящимся электродом можно приступить к самому сварочному процессу. Для начала разберемся, в каких случаях такая сварка целесообразна. РД по металлу целесообразна том случае, если толщина детали начинается от 2 миллиметров и не превышает 50 миллиметров. Также целесообразна сварка легированных, углеродистых и нержавеющих сталей. РДС отлично подойдет для мелкосерийного производства или для сварки штучных изделий. Если металлы толще и деталей много, то рекомендуем заменить ММА сварку на MAG.
Если детали будут слишком тонкими, то они будут плавиться слишком быстро.
Это приводит к образованию дефектов, шов просто не успевает сформироваться. Даже если вы установите минимальное значение тока. Используйте другие технологии сварки тонкого металла, не рискуйте.
Выше мы писали, что возможна сварка деталей толщиной до 50 миллиметров. Но мы все же рекомендуем соединять металлы с толщиной максимум 20 миллиметров. Сварка толстых деталей экономически невыгодна при использовании технологии ручной дуговой сварки. Все эти правила не применимы к ситуации, когда нужно сварить короткий шов, чтобы произвести небольшой ремонт. Если участок сварки слишком мал, вы не будете использовать дорогостоящее оборудование, газ, флюсы и прочее. В таких ситуациях ручная дуговая сварка MMA вполне целесообразна при сварке деталей толщиной до 200 миллиметров.
Технология ручной дуговой сварки начинается с основ о пространственном положении. Мы писали, что ручная дуговая сварка плавящимся электродом возможна в любом положении. Это правда, но с оговорками. Дело в том, что не все электроды позволяют выполнить сложные потолочные или вертикальные швы.
Они плавятся слишком быстро и стекающий металл не позволяет сформировать шов. Обратите на это внимание перед выполнением ответственной работы.
По этой причине наилучший результат достижим именно в нижнем или горизонтальном пространственном положении. Такую работу сможет выполнить сварщик даже с низкой квалификацией, можно использовать электроды большего диаметра и установить на сварочном аппарате большую силу тока, чтобы ускорить рабочий процесс. Так что если вы можете заменить потолочные швы на нижние — не отказывайтесь от такого решения.
Если вы используете метод ручной дуговой сварки покрытыми стержнями и вам все же нужно сделать потолочных шов, то выберите электроды небольшого диаметра и установите на аппарате минимальное значение сварочного тока. Работайте не медленно и не быстро, постарайтесь найти «золотую середину» в скорости ведения дуги. Ведите дугу уверенно и не отклоняйтесь в стороны.
Теперь поговорим о типе и полярности тока. Сварка ММА может производить на постоянке и на переменке, выбор режима зависит от электродов.
Обязательно читайте упаковку ваших стержней перед работой, некоторые электроды могут быть предназначены только для работы на одном типе тока.
Одно известно точно — при постоянном токе дуга горит стабильнее, чем при переменном. Это заметно даже при использовании универсальных стержней, способных работать с любым родом тока. Словом, если вы начинающий сварщик, то приобретайте универсальные комплектующие и экспериментируйте с настройками.
Что касается полярности, то ее выбор зависит от того, какая скорость плавления электрода вам необходима. Если выберите обратную полярность и установите постоянный ток, то электрод будет плавиться медленнее и равномернее. Это наиболее приемлемый вариант. Есть электроды, которые работают одинокого хорошо с любой полярностью.
Ручная сварка железа или никеля имеет свои сложности. В работе металл может быть подвержен проблеме, называемой магнитным дутьем. Магнитное дутье — это когда дуга начинает непроизвольно отклоняться от сварочной ванны из-за магнитных свойств металла.
Чтобы избежать этих проблем установите на сварочнике переменный ток, это может помочь.
Подбор электродов
Электроды так же важны, как и соблюдение технологии сварки. От их правильного выбора во многом зависит качество будущего шва. Нужно подбирать стержни в соответствии с металлом, который вы собираетесь варить. Многие характеристики электрода можно узнать по его маркировке. О том, как читать маркировку мы рассказывали в этой статье.
При работе с ручной дуговой сваркой обращайте внимание на свойства выбранных вами электродов. Свойства зависят от типа покрытия. У электродов для РДС чаще всего рутиловое или основное покрытие. Мы не будем утверждать, какое из них лучше. Просто перечислим их положительные и отрицательные стороны.
Электроды с рутиловым покрытием часто используют новички, поскольку проще зажечь и вести дугу. Они представлены в широком ассортименте, есть и бюджетные, и дорогие марки. Мы не рекомендуем покупать слишком дорогие электроды для домашней сварки, поскольку они просто не раскроют весь свой потенциал.
Из недостатков рутилового покрытия можно выделить повышенное содержание водорода в сварном соединении, что несколько ухудшает качество шва. Но зато металл практически не разбрызгивается при сварке, что очень важно. Новичкам рекомендуем электроды марки МР-3, как одни из самых бюджетных и распространенных.
Электродами с основным покрытием — выбор опытных профессиональных сварщиков. С такими стержнями довольно трудно работать, поскольку дуга зажигается неохотно и в процессе сварки должна быть очень короткой. Все это требует опыта. Но если вы новичок не бойтесь применять такие электроды в своей практике. Так вы сможете быстрее научиться. Электроды с основным покрытием обеспечивают отличное качество шва. Если вам нужно сварить относительно тонкий металл, то выбирайте электроды с основным покрытием.
Также электроды подбираются исходя из экономических факторов. При таком медленном способе сварки как РДС важно знать скорость наплавки стержня, чтобы определить, сколько времени и электродов понадобится на формирование шва.
Существуют специальные высокопроизводительные стержни, с ними работе идет быстрее. Но ими, как правило, можно варить только горизонтальные швы.
Выше мы писали, что электрод нужно использовать на 70% процентов, оставляя примерно 5 сантиметров стержня. Некоторые новички намеренно устраивают перерасход электродов, используя их лишь наполовину. Многие объясняют это тем, что просто беспокоятся о длине электрода и предпочитают оставить стержень с запасом. Мы не рекомендуем так делать в своей практике. Вам придется еще чаще прерывать сварку и менять электроды на новые.
| APJ Kalam Private Ити Горакхпур Горакхпур |
| Колледж высшего образования Am и частный ITI — Горакхпур Горакхпур |
| Амар Шахид Бабу Бандху Сингх рядовой Ити Горакхпур Горакхпур |
| Институт промышленного обучения Ашока Горакхпур |
| Ashok Private ITI — Горакхпур Горакхпур |
| Баба Шив Шанкар Частный ITI Горакхпур Горакхпур |
| Баба Йогендра Дев Частный ITI — Горакхпур Горакхпур |
| Бабу Анируддх Сахи Гурукул Частный Ити Горакхпур Горакхпур |
| Бабу Говердхан Чанд Бачча Чанд Частный ITI — Горакхпур Горакхпур |
| Бабу Джанги Сингх Дурга Сингх Частный ITI — Горакхпур Горакхпур |
| Бабу Лал Сингх Джи Частный ITI — Горакхпур Горакхпур |
| Бабу Шайлеш Мани Трипати рядовой Ити Горакхпур Горакхпур |
| Бадами Деви, частный ITI, Горакхпур Горакхпур |
| Бадри Рай Частный ITI Горакхпур Горакхпур |
| Baijnath Private ITI, Горакхпур Горакхпур |
| Балендра Сингх Смарак Частный ITI, Горакхпур Горакхпур |
| Бапу Рядовой Ити Горакхпур Горакхпур |
| Bapu Private ITI, Горакхпур Горакхпур |
| Barhalganj Private ITI, Горакхпур Горакхпур |
| Басмати Деви Частный ИТИ Горакхпур Горакхпур |
| Будда рядовой Ити Горакхпур Горакхпур |
| Capital ITI- Cinema Road, Горакхпур Горакхпур |
| Чандра Вати Деви рядовой Ити Горакхпур Горакхпур |
| Чаусат Викаш Частный ITI Горакхпур Горакхпур |
| Классический частный ITI — Горакхпур Горакхпур |
| Девта Мишра Частный ITI, Горакхпур Горакхпур |
Д-р А. П. Дж. Абдул Калам рядовой Ити ГоракхпурГоракхпур |
| Др.Рам Манохар Лохия рядовой Ити Горакхпур Горакхпур |
| Ганеш Частный ITI — Горакхпур Горакхпур |
| Частный ITI Ганга Прабха — Горакхпур Горакхпур |
| Гангорти Деви рядовой Ити Горакхпур Горакхпур |
| Ganpati Private ITI — Горакхпур Горакхпур |
| Гаятри Деви рядовой Ити Горакхпур Горакхпур |
| Гаятри Деви Частный ITI, Восточные ворота удобрений, Горакхпур Горакхпур |
| Гида Рядовой Ити Горакхпур Горакхпур |
| Глобальный частный Ити Горакхпур Горакхпур |
| Горакхпур Национальный частный Ити Горакхпур Горакхпур |
| Горакхпур Частный ITI, Горакхпур Горакхпур |
| Гридхари Чаудхари Частный ITI — Горакхпур Горакхпур |
| Гулаб Анджани Чоудри Частный ITI — Горакхпур Горакхпур |
| Hariom Private ITI, Горакхпур Горакхпур |
| Hariram Private ITI, Горакхпур Горакхпур |
| Ипем Частный Ити Хапур Горакхпур |
| JP Smarak Private Ити Горакхпур Горакхпур |
Дж. N Частный ITI, Баргадахи Бхатхат Гулхария, ГоракхпурГоракхпур |
| Jagdamba Private ITI — Горакхпур Горакхпур |
| Мемориал Джанардана Прасада, частный ITI, Касая-роуд, Горакхпур Горакхпур |
| Janki Private ITI, Байдаули, Гаурхаш, Горакхпур Горакхпур |
| Калаш Частный ИТИ — Горакхпур Горакхпур |
| Камла Рядовой Ити Горакхпур Горакхпур |
| Karam Private ITI — Горакхпур Горакхпур |
| Кастурба Ганди Частный ITI, Горакхпур Горакхпур |
| Каушал Рядовой Ити Горакхпур Горакхпур |
| Кришан Сингх Частный ITI, Горакхпур Горакхпур |
| Кришан Сингх Частный ITI, Горакхпур Горакхпур |
| Кришна Дев Сингх Частный ITI Горакхпур Горакхпур |
| Поздний Бикау Прасад Частный ITI Горакхпур Горакхпур |
М. М. Частный ИТИ Сарахари Базар, Кампир Гандж, ГоракхпурГоракхпур |
| М.В. Частный ITI, Горакхпур Горакхпур |
| Маа Шарда Рядовой Ити Горакхпур Горакхпур |
| Мадан Мохан Мальвия рядовой Ити Горакхпур Горакхпур |
| Мадан Мохан Мальвия рядовой Ити Горакхпур Горакхпур |
| Мадхусудан Трипати рядовой Ити Горакхпур Горакхпур |
| Махаманав Гутам Будда Частный ITI, Горакхпур Горакхпур |
| Частный ITI Маханагара — Горакхпур Горакхпур |
| Частный ITI Маханагара — Раджендра Нагар Восточный Горакхпур Горакхпур |
| Махарана Пратап, частный ITI — Горакхпур Горакхпур |
| Частный ITI Махатмы Ганди — Горакхпур Горакхпур |
| Mahfooz Private ITI Горакхпур Горакхпур |
| Мата Ди Частный ITI Горакхпур Горакхпур |
| Частный ITI Национального межколледжа — Горакхпур Горакхпур |
| Национальный частный Ити [3496], Горакхпур Горакхпур |
| Neena Thapa Suhash Pvt, частный ITI — Горакхпур Горакхпур |
| Новый частный ITI Лал Бахадур Шастри — Горакхпур Горакхпур |
| Новый частный ITI Махарана Пратап, Горакхпур Горакхпур |
| New RDS Private ITI, Синдили Биндули, Рампур, Горакхпур Горакхпур |
| Мемориал Ом Пракаша, рядовой Ити Горакхпур Горакхпур |
| Panini Private ITI, Горакхпур Горакхпур |
| Частный ITI Парвати Деви, Горакхпур Горакхпур |
| Phoolmati Devi Private ITI — Горакхпур Горакхпур |
| Питамбар Чаудхари Частный ITI — Горакхпур Горакхпур |
| Пунам Частный ИТИ Горакхпур Горакхпур |
| Пракхар Рядовой Ити Горакхпур Горакхпур |
Пт. Тхакур Прасад Трипати Частный ITI — ГоракхпурГоракхпур |
| Р. Н. Ядав Рядовой Ити Горакхпур Горакхпур |
| Раджеш Кумар Сингх Частный ITI Горакхпур Горакхпур |
| Rajkiya Private ITI — Горакхпур Горакхпур |
| Раджкумари Прабха Рават Частный ITI — Горакхпур Горакхпур |
| Rajprabha Private ITI — Горакхпур Горакхпур |
| Рам Джатан Ядав Рядовой Ити Горакхпур Горакхпур |
| Рам Удар Сингх Частный ITI Горакхпур Горакхпур |
| Рама Шанкар Мишра Частный ITI — Горакхпур Горакхпур |
| RDS Private ITI, Сахси Хардичак, Горакхпур Горакхпур |
| Решма Деви Ниджи Частный ITI — Горакхпур Горакхпур |
| Частный ITI Рудра Дирадж — Сахджанва, Горакхпур Горакхпур |
| S R D Рядовой Ити Горакхпур Горакхпур |
| Сакет Рядовой Ити Горакхпур Горакхпур |
| Сардар Патель Частный ITI Горакхпур Горакхпур |
| Sarvodaya Private ITI — Горакхпур Горакхпур |
| sbgm рядовой Ити Горакхпур Горакхпур |
| Частный ученый ITI, Горакхпур Горакхпур |
| SDD Частный ITI Горакхпур Горакхпур |
| Shagun Private ITI — Горакхпур Горакхпур |
| Shagun Private ITI — Горакхпур Горакхпур |
| Шарда Рядовой Ити Горакхпур Горакхпур |
| Шитла Деви, частный ITI, Рудрапур Кушми, Горакхпур Горакхпур |
| Шив Прасад Пандей рядовой Ити Горакхпур Горакхпур |
| Shobha Capital Private ITI, Карим Нагар, Чаргаван, Горакхпур Горакхпур |
| Шри Рамнатх рядовой Ити Горакхпур Горакхпур |
| Шри Гурукул Частный ITI — Горакхпур Горакхпур |
| Шри Кришна Частный ITI Горакхпур Горакхпур |
Шри Р. C. Kushwah Private ITI, Gauhana Sasni HathrasГоракхпур |
| Шри Саи Частный ITI — Горакхпур Горакхпур |
| Шримати Сатьявати Диведи рядовой Ити Горакхпур Горакхпур |
| Шьямлата Деви рядовой Ити Горакхпур Горакхпур |
| Simirata Devi Private ITI — Горакхпур Горакхпур |
| Sishodiya Private ITI Горакхпур Горакхпур |
| Solanki Private ITI — Сахьянва, Горакхпур Горакхпур |
| Шри Лал Бахадур Шастри Частный ITI — Горакхпур Горакхпур |
| Шридутт Сингх Частный ITI Горакхпур Горакхпур |
| Субхас Чандра Бозе Частный ITI — Горакхпур Горакхпур |
| Sunshine Private ITI, Горакхпур Горакхпур |
| Свами Вивекананд рядовой Ити Горакхпур Горакхпур |
| Swarn Jaynta Private ITI, Горакхпур Горакхпур |
| Тапа Натх рядовой Ити Горакхпур Горакхпур |
| The Sun Rise Private ITI Горакхпур Горакхпур |
| UP Рядовой Ити Горакхпур Горакхпур |
В. NP Private ITI — ГоракхпурГоракхпур |
| VSAV Private ITI — Горакхпур Горакхпур |
| Вардан Частный ИТИ — Горакхпур Горакхпур |
| Вардан Частный ИТИ — Горакхпур Горакхпур |
| Vidhata Private ITI, Горакхпур Горакхпур |
| Vidya Private ITI, Горакхпур Горакхпур |
| Vijay Private ITI — Горакхпур Горакхпур |
| Частный ITI Виндхаянчал, Горакхпур Горакхпур |
| Vishwa Bharti Private ITI — Горакхпур Горакхпур |
| Vishwa Shobha Capital Private Ити Горакхпур Горакхпур |
| Вриндаван Рядовой Ити Горакхпур Горакхпур |
Abavelisi Bomatshini be-RDS baseChina be-Butt Fusion Machines kunye nabathengisi
I-RDS uthotho lombhobho weplastiki umatshini wokudibanisa umbane ubaluleke kakhulu ekuhambiseni i-polypelenbaen kunye-oklywabhobhobhobhobhobhobhobhobhobhobye.
Iimpawu zayo zikhuselekile, zilungile kwaye ziyasebenza.
Indawo yomsebenzi kunye noomatshini beeworkshop ezifanelekileyo ekuhlanganiseni i-butt fusion ye-PE kunye ne-PP imibhobho yeplastiki kunye nokufakwa.
Idityaniswe ngumzimba womatshini, ukufudumeza isipili, ukujongana nesixhobo kunye nebhokisi yezixhobo, njl.
Ukujongana neblade yentsimbi yenziwe ngesixhobo se-high-qality yesinyithhi, iBlade kabini kwaye iyatshintsha.
Ubushushu esipilini wawutyabeka PTFE, Kunye nolawulo lobushushu ngamnye.
Isakhiwo esine-винтовой привод ngeendlela ezimbini kunye neeseti ezine zeadaptha zeГладкое скольжение. Ухинзелело локузивала, кунье нокусебенза окуфанелекилейо.
Иипарамита эзисисисико зобугчиса
Умзекело | И-РДС-160 | Инксасо-мали йе-RDS-250 |
Улухлу олусебензайо, мм | 63, 75, 90, 110, 125, 140, 160 | 110, 125, 140, 160, 200, 225, 250 |
Рабочий диапазон, В/Гц | 220/50 | 220/50 |
Лобушушу Рабочая， ℃ | 180 ~ 250 | 180 ~ 250 |
Уксинзелело локусебенза, MPA | 0 ~ 6 | 0 ~ 6 |
Амандла окуфудумеза исипили, кВт | 1 | 2 |
Amandla esixhobo esijongileyo, кВт | 0. | 1,1 |
Амандла афелелейо, кВт | 2,45 | 3,85 |
Убунзима Бонке，ikg | 88 | 120 |
7Ilungelo lohlaziyo ligciniwe.
Рдс ИнфоТех | Steel_Detailing
Детализация конструкционной стали
Детализация конструкционной стали является важным процессом
техники и требует почти 99% точности.
Даже небольшая ошибка может привести к потере
ценное время и деньги. Детализация металлоконструкций является важным и обязательным
процесс во всех видах производственной и строительной деятельности, таких как монтаж
жилых, коммерческих и промышленных зданий. Процесс стальной детализации
является жизненно важным «звеном связи», которое соединяет ключевых специалистов, таких как инженеры,
архитекторы, подрядчики, производители и другие — все они индивидуально и
несут коллективную ответственность за высочайший уровень точности на каждом этапе.Сталь
Детализация включает в себя создание подробных чертежей для производителей и
подрядчиков, и включает в себя планы и сметы, а также другие отчеты и
важные задачи.
Процесс включает в себя два основных типа чертежей — рабочие чертежи и чертежи.
монтажные чертежи.
Заводские чертежи или детальные чертежи указывают каждую мельчайшую деталь отдельного человека. стальная деталь или компонент (колонны, балки, балки, фермы, раскосы и т. д.).), что нужно должен быть изготовлен производителем стали. Такие чертежи включают спецификации материалов, размеры и размеры компонентов, характеристики поверхности, сварка, болтовое крепление и покраска детали и всю другую информацию, относящуюся к изготовлению каждого компонента. Эти чертежи относятся только к изготовлению и не содержат сведений о сборка и установка металлоконструкций
Монтажные чертежи изображают планы с размерами и указывают расположение каждой стали.
компонент в общей структуре.Эти чертежи включают подробные и конкретные
информация о положении каждого компонента, требования к установке
их, а также все связанные с этим полевые работы, такие как установка болтов, клиновых анкеров и
точки сварки Услуги по детализации стали также включают в себя другие важные этапы, такие как
детализация арматурной стали, планы установки анкеров, проектирование стали, связность
схемы, сводка заводских болтов и спецификация (ведомость материалов).Стандарты стальной детализации
