Сварочный трансформатор тд 500: технические характеристики аппарата, особенности эксплуатации и подключения

Сварочный трансформатор ТД 500, с момента начала выпуска которого прошли уже десятилетия, до сих пор успешно применяется для сварки изделий из металла.

Популярность и востребованность аппарата в промышленности и строительстве объясняется простотой эксплуатации, функциональными возможностями и относительно малой стоимостью. Помимо этого, аппарат отличается надежностью и возможностью использования даже в экстремальных условиях.

Схема

Сварочный аппарат ТД 500 отличается простотой конструкцией. Понижающая характеристика образуется путем высокого индуктивного рассеяния, образуемого установкой первичной и вторичной обмоток (ОП и ОВ соответственно) по оси сердечника.

Плавность регулировки поставляемого тока производится приближением либо удалением ОВ от ОП. Помимо того, возможно управление током перекидыванием обвивки, при этом образуется два интервала регулировки:

При установке I интервала (низкие токи) выполняется последовательное подключение катушек. Некоторая группа витков ОП отсоединяется, что приводит к увеличению напряжения холостого хода на контактах ОВ до 76 В. Таким образом добиваются устойчивости дуги на низких токах.
Во II интервале (большие токи) реализовано параллельное соединение катушек. На контактах холостого хода происходит снижение напряжения ОВ до 60 В.

Интервалы изменяются посредством барабанного переключателя с отведенной на крышку корпуса ручкой. Секторный токоуказывающий механизм зафиксирован на сердечнике под крышкой и соединен посредством рычага с подвижной обвивкой.

Определение тока выполняется по специальной шкале через смотровое стекло кожуха. Градация шкалы выполнена для обоих диапазонов сварочного тока при номинальном напряжении сети и при напряжении на выходных контактах вторичной цепи при сварке, равном 30 В.

Емкость-фильтр оборудования образуется из конденсаторов С, снижающих образующиеся при производстве работ радиопомехи. Также функцией фильтров является увеличение мощности.

Особенности эксплуатации и подключения

ТД 500 – модель, предназначенная для регулирования параметров напряжения при выполнении электросварки металлических изделий. Устройство широко распространено благодаря малой стоимости и простоты эксплуатации. Производительности аппарата хватает для производства работ по сварке металлических элементов.

Устройство предназначено для выполнения ручной дуговой сварки покрытыми электродами. Согласно паспорта, ТД-500 – однофазный преобразователь электротока, с повышенным рассеянием магнитного поля. Зазор воздуха зависит от того, на сколько сдвинуты подвижные обмотки.

Регулятор тока приводится в действие перемещением ходового винта, вращаемого вручную. При этом происходит сдвиг обмоток завинчиванием в гайку.

Повышенное рассеяние магнитного поля происходит за счет особенностей размещения обмоток. Одна перемещается совместно с винтом, другая – неподвижно зафиксирована в точке крепления.

Трансформатор отнесен к группе стандартных приборов, выпускающимся серийно. Устройство отличается высокой мощностью, потому подключение его должно выполняться с использованием кабелей большого сечения, в противном случае соединительные провода под воздействием тока нагреются и расплавятся.

Подсоединение должно выполняться аттестованным работником. Отдельное внимание уделяется местам стыковки кабелей, так как они являются точками, вероятность возникновения поломок в которых наиболее высока. При отсутствии плотного контакта между окончаниями кабеля и клеммами из меди, эти места подвержены перегреванию из-за недостаточной площади соприкосновения. Такая неисправность приводит к возникновению короткого замыкания.

Во избежание этого нужно максимально плотно, но не пережимая, скрутить точки сопряжения и постоянно наблюдать за плотностью прилегания.

Место расположения трансформатора для недопущения короткого замыкания не должно быть влажным.

Важным моментом является охлаждение, так как у ТД 500 есть некоторые проблемы с нагреванием и отводом излишков тепла. Кроме устанавливаемой отдельно принудительной системы вентилирования, нелишним будет отыскать место установки с естественной вентиляцией либо зону прохлады. При выполнении наружных работ такие места – затененные, открытые для ветра.

Определенные инструкцией рабочие параметры устройства превышать не рекомендуется, действовать только в допускаемых интервалах. Нельзя забывать о максимальных сроках непрерывной работы. Для ТД 500 этот параметр равен 60%. то есть из 10 часов аппарат должен работать только 6, а 4 часа – находиться в выключенном.

Важно! При возникновении неисправностей или поломок в процессе эксплуатации следует незамедлительно отключить аппарат от питающей сети. Новое подключение допускается выполнять только после полного устранения причин неисправности.

Преимущества

Трансформаторы ТД-500 обладают следующими преимуществами:

Простота конструкции. Благодаря этому устройство отличается высокой надежностью и ремонтопригодностью, легкостью в обслуживании.
Широкий интервал регулирования параметров. Аппарат эффективно работает в условиях крупного производства при необходимости выполнения широкого спектра задач в различных режимах эксплуатации.
Относительно малое напряжение при холостой работе, что обеспечивает высокую экономичность использования.

Возможность выполнения не только сопряжения деталей свариванием, но и их резание. Мощности трансформатора достаточно для работы в таком режиме.
Отсутствие эффекта магнитного вздутия.
Безопасное и удобное выставление требуемых для работы показателей посредством перемещения расположенных на корпусе рукоятей.

Недостатки

К недостаткам трансформаторов относятся:

Значительная масса, составляющая 210 кг. Данный недостаток компенсируется высокой мощностью и возможностью работы с крупными деталями.
Плохая работа с низкими токами. Устройства неэффективны для выполнения работ по свариванию тонкостенных элементов, так как рабочий интервал рассчитан преимущественно для работы с заготовками большой толщины.
Непригодность для проведения работ в домашнем хозяйстве.
Выполнение сварки переменным током, что приводит к ухудшению качества шва по сравнению с работой на постоянном токе.

Также читайте на нашем сайте статью об отличиях сварочного трансформатора и инвертора

Технические характеристики

Основные технические характеристики сварочного трансформатора ТД 500 следующие:

номинал напряжения на холостом ходу – 60 В,
номинал сварочного тока – 500 А,
мощность – 32 А.

Регулирование сварочного тока выполняется в таких пределах:

основной интервал – 240-650 А,
дополнительный диапазон – 90-240 А,
параметр мощности – 0,65,

Основные размеры:

длина – 720 мм,
ширина – 570 мм,
высота – 835 мм.

Вес трансформатора составляет 0,21 т.

Меры и техника безопасности

При эксплуатации трансформатора ТД-500 необходимо соблюдать следующие правила личной безопасности и меры предосторожности.

Перед включением нужно осмотреть корпус устройства и убедиться в его целостности. При прекращении поджига дуги аппарат следует немедленно отключить от питания и убедиться в исправности конденсаторов, не пробовать многократно ее возбудить.

Использование прибора должно выполняться при неукоснительном соблюдении правил, изложенных в инструкции. Ремонт и уход за преобразователем должны выполняться только при отключении его от питания. После выключения преобразователю необходимо дать время на остывание.

Производители

Изготовлением ТД-500 занимается несколько производителей. Среди них наиболее крупные объемы поставок предлагают:

ЕТА-групп, г. Санкт-Петербург, РФ,
ООО «Винтор», Винницкая область, Украина,
электромашиностроительное предприятие «СЭЛМА», г. Симферополь, Крым.

Иван Петрович Алексеенко, сварщик, стаж работы 35 лет: «Несмотря на кажущуюся громоздкость и не современный внешний вид, трансформаторы для сварки переменным током ТД-500 до сих пор востребованы на различных производствах.

Аппараты обладают «советским» ресурсом работы и прослужат еще долгие годы».

Загрузка…

Страница не найдена | Строительный портал Greendom74.ru: пошаговые инструкции от фундамента до крыши, постройка загородного дома и дачи своими руками

Отопительные системы бывают разными по размерам, дизайну, конструкции, используемому топливу. Но всех их можно

Строительство

Некоторое время назад многие делали смеси для стяжки пола своими руками. Сейчас это не

Резак пропановый — это мощный и экономичный инструмент для раскроя листовых заготовок и разборки

Биде представляет собой сантехнический прибор, который позволяет с комфортом и легкостью принимать гигиенические процедуры.

Строительство

Для выращивания различных культур проводится создание парников. Они защищают растения от негативного воздействия окружающей

Фильтры для воды

Нитраты соли азотной кислоты, которые широко используются в качестве удобрений из-за своей дешевизны и

Сварочный трансформатор ТД-500 У2: характеристики, схема

Многие модели сварочных аппаратов используются на протяжении нескольких десятилетий, так как они не утрачивают своей актуальности для их сферы применения. Сюда же можно отнести сварочный трансформатор ТД 500. Это промышленная модель, которая служит для регулировки параметров напряжения при сваривании металла. Это очень распространенное и простое устройство, которое к тому же обладает относительно низкой стоимостью. Производительность аппарата достаточная для выполнения основных процедур по свариванию деталей, которые могут возникнуть в промышленной сфере. Номинальный ток для сварки здесь составляет 500 А, а регулировка происходит в пределах от 100 до 560 А. Напряжение номинальное составляют 60 В, что в итоге обеспечивает коэффициент полезного действия на 85%.Техника производится согласно ГОСТ 4918-78.

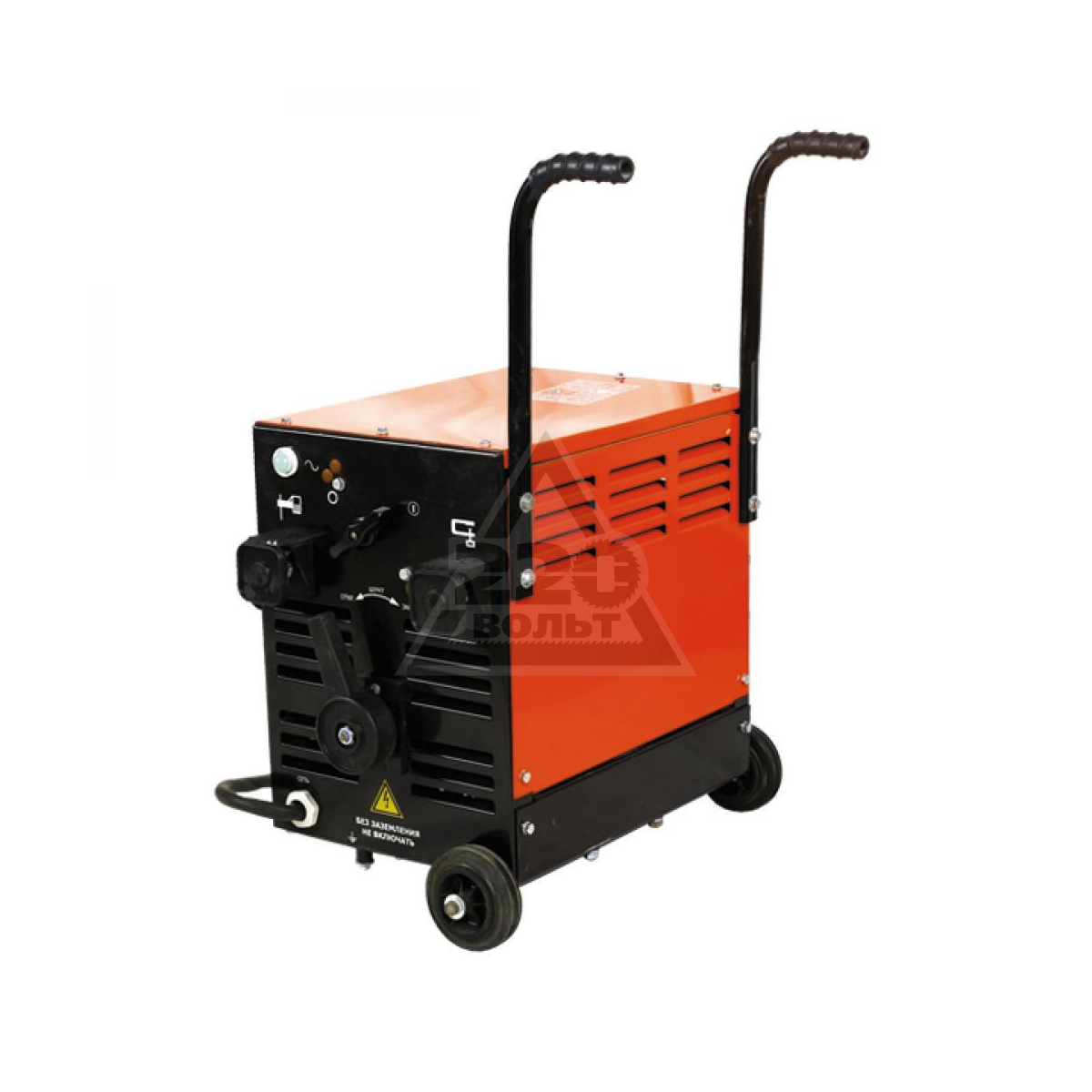

Сварочный трансформатор ТД-500

Трансформатор сварочный ТД-500 предназначен для ручной дуговой сварки при помощи электродов с обмоткой. Согласно своей конструкции, эта модель является однофазной, которая имеет увеличенное рассеяние магнитного поля, у которой воздушный зазор регулируется при помощи подвижных обмоток. В аппарате имеется регулятор тока, который осуществляет действие при помощи ходового винта. Он вращается в ручном режиме, передвигая обмотку путем ввинчивания в специальную гайку. Здесь также сделано увеличенное рассеивание магнитного поля, которое осуществляется за счет специального расположения трансформаторных обмоток. Одна из них закреплена неподвижно, а вторая передвигается вместе с винтом.

Преимущества

Простота конструкции. С ее помощью повышается надежность использования техники, а также облегчается ремонт и обслуживание сварочных трансформаторов.
Широкий диапазон регулировки параметров. Это очень хорошо подходит для эксплуатации производственных условиях, когда нужно выполнять широкий спектр процедур с различными режимами.
Относительно низкое напряжение холостого хода, что способствует экономичности применения.
Возможность осуществлять не только сваривание деталей, но и их резку, так как мощности аппарата позволяет выставить данный режим.
Здесь отсутствует эффект магнитного дутья.
Трансформатор имеет удобную и безопасную регулировку параметров при помощи ручек на корпусе.

Недостатки

Техника является слишком массивной, так как данный принцип действия при такой мощности предполагает использование весьма масштабных деталей;
Техника плохо работает на низких токах и не сильно годится для таких процессов как сварка тонкого металла, так как основной рабочий диапазон рассчитан на толстые заготовки;
Данный аппарат не удобен для домашнего применения;
Сварка производится переменным током, что несколько ухудшает качество шва, в сравнение с постоянным.

Схема сварочного трансформатора ТД-500

Устройство и схема подключения трансформатора ТД-500

Особенности эксплуатации и подключения

Сварочный трансформатор ТД-500 У2 является стандартным серийном изделием. Он отличается большой мощностью, поэтому, для его подключения требуется использовать кабеля достаточно большого сечения, иначе они могут не выдержать больших токов, разогреться и расплавиться. Подключение должно проводиться специалистом и особое внимание следует уделить местам соединения проводов, так как именно в них зачастую и проходит поломка. Если нет плотного прилегания концов кабеля к клеммам, то получается более низкая площадь соприкосновения и за счет этого данные места попросту перегреваются, что может привести к короткому замыканию.

«Важно!Чтобы не допустить этого, следует плотно прикрутить места соединения и периодически следить за ними.»

Трансформатор ТД-500 380 В

Место, где находится трансформатор, должно иметь относительно низкую влажность, так как иначе может возникнуть короткое замыкание. Важным моментом является вентиляция, так как у многих трансформаторов появляется проблема с перегреванием. Помимо принудительной вентиляции, которая может быть установлена отдельно, можно еще подобрать правильное место с естественной вентиляцией, или же просто прохладную зону. Не нужно превышать заданные параметры трансформатора и лучше действовать только в допустимых пределах. Не стоит забывать о времени беспрерывной работы, которое допустимо для данной техники, в данном случае оно равняется 60%. Если возникают какие-либо поломки или проблемы во время эксплуатации, то следует сразу же отключить все от сети.

Технические характеристики трансформатора сварочного ТД 500

Характеристики трансформатора	Тип
Характеристики трансформатора	ТД-500
Номинальное напряжение для холостого хода, В	60
Сварочный ток номинальный, А	500
Мощность номинальная, кВ-А	32
Сварочный ток регулируется в таких пределах, А:
Диапазон основной	240…650
Диапазон дополнительный	90…240
Коэффициент мощности	0,65
Габариты изделия, м: – длина	0,72
– ширина	0,57
– высота	0,835
Вес, кг	210

Меры и техника безопасности

Перед каждым запуском техники нужно убедиться в целостности ее корпуса. Если дуга перестала зажигаться, то нужно отключить трансформатор от сети и проверить целостность конденсаторов, а не пытаться продолжать ее зажечь. Нужно проводить эксплуатацию согласно всем правилам, указанным в инструкции. Все работы по ремонту и обслуживанию трансформатора необходимо проводить только в отключенном от сети состоянии. После отключения иногда нужно дать остыть технике.

Производители

ЭТА;
Винтор;
Машиностроительный завод «Сэлма».

Сварочный аппарат тд 500 технические характеристики

Схема

При установке I интервала (низкие токи) выполняется последовательное подключение катушек. Некоторая группа витков ОП отсоединяется, что приводит к увеличению напряжения холостого хода на контактах ОВ до 76 В. Таким образом добиваются устойчивости дуги на низких токах.
Во II интервале (большие токи) реализовано параллельное соединение катушек. На контактах холостого хода происходит снижение напряжения ОВ до 60 В.

Особенности эксплуатации и подключения

Место расположения трансформатора для недопущения короткого замыкания не должно быть влажным.

Преимущества

Трансформаторы ТД-500 обладают следующими преимуществами:

Простота конструкции. Благодаря этому устройство отличается высокой надежностью и ремонтопригодностью, легкостью в обслуживании.
Широкий интервал регулирования параметров. Аппарат эффективно работает в условиях крупного производства при необходимости выполнения широкого спектра задач в различных режимах эксплуатации.
Относительно малое напряжение при холостой работе, что обеспечивает высокую экономичность использования.
Возможность выполнения не только сопряжения деталей свариванием, но и их резание. Мощности трансформатора достаточно для работы в таком режиме.
Отсутствие эффекта магнитного вздутия.
Безопасное и удобное выставление требуемых для работы показателей посредством перемещения расположенных на корпусе рукоятей.

Недостатки

К недостаткам трансформаторов относятся:

Значительная масса, составляющая 210 кг. Данный недостаток компенсируется высокой мощностью и возможностью работы с крупными деталями.
Плохая работа с низкими токами. Устройства неэффективны для выполнения работ по свариванию тонкостенных элементов, так как рабочий интервал рассчитан преимущественно для работы с заготовками большой толщины.
Непригодность для проведения работ в домашнем хозяйстве.
Выполнение сварки переменным током, что приводит к ухудшению качества шва по сравнению с работой на постоянном токе.

Также читайте на нашем сайте статью об отличиях сварочного трансформатора и инвертора

Технические характеристики

Основные технические характеристики сварочного трансформатора ТД 500 следующие:

номинал напряжения на холостом ходу – 60 В,
номинал сварочного тока – 500 А,
мощность – 32 А.

Регулирование сварочного тока выполняется в таких пределах:

основной интервал – 240-650 А,
дополнительный диапазон – 90-240 А,
параметр мощности – 0,65,

длина – 720 мм,
ширина – 570 мм,
высота – 835 мм.

Вес трансформатора составляет 0,21 т.

Меры и техника безопасности

Производители

ЕТА-групп, г. Санкт-Петербург, РФ,
ООО «Винтор», Винницкая область, Украина,
электромашиностроительное предприятие «СЭЛМА», г. Симферополь, Крым.

Общие сведения

Трансформатор типа ТДМВ-500 У2 предназначен для ручной дуговой сварки, резки и наплавки углеродистых и низколегированных сталей покрытыми металлическими электродами диаметром от 2 до 6 мм переменным или постоянным током.

Структура условного обозначения

ТДМВ-500 У2:
ТД – трансформатор для дуговой сварки;
М – с механическим регулированием сварочного тока;
В – со встроенным выпрямителем;
50 – номинальный сварочный ток, десятки ампер;
0 – регистрационный номер;
У2 – климатическое исполнение (У) и категория размещения (2)
по ГОСТ 15150-69.

Условия эксплуатации

В помещении или под навесом.
Температура окружающей среды от минус 40 до 40°С.
Относительная влажность воздуха 80% при температуре 15°С.
Степень защиты IР22 по ГОСТ 14254-96.
Класс нагревостойкости изоляции Н по ГОСТ 8865-93.
Техника безопасности по ГОСТ 12.3.003-86, пожаробезопасность – по ГОСТ 12.1.004-91.
Эксплуатация трансформатора также должна осуществляться в соответствии с «Правилами технической эксплуатации установок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Правилами устройства электроустановок» и документацией, прилагаемой к трансформатору.
Запрещается эксплуатация трансформатора без заземления отдельными проводами корпуса и зажима сварочной цепи.
Не допускается проведение сварочных работ в замкнутом и труднодоступном пространстве без строгого соблюдения условий, приведенных в разделе 2 ГОСТ 12.3.003-86.
Трансформатор соответствует требованиям ТУ 16-95 ЕАИЛ. 672116.002 ТУ.

Нормативно-технический документ

ТУ 16-95 ЕАИЛ.672116.002 ТУ

Технические характеристики

Номинальное напряжение однофазной питающей сети частотой 50 Гц, В – 380 Номинальный сварочный ток, А: переменный – 500 постоянный – 350 Номинальная продолжительность нагрузки, ПН, %, при номинальном – сварочном токе: переменном – 40 постоянном – 80 Продолжительность цикла сварки, мин – 5 Пределы регулирования сварочного тока, А: переменного – 70-500 постоянного – 65-370 Номинальное рабочее напряжение при сварке переменным током, В – 40 Напряжение холостого хода при сварке, В: переменным током на ступенях: 1-й – 66 2-й – 79 постоянным током на ступенях: 1-й – 57 2-й – 71 Потребляемая мощность, кВ·А, не более – 27 Масса, кг, не более – 205
Гарантийный срок – 2 года со дня ввода трансформатора в эксплуатацию.

Конструкция и принцип действия

Трансформатор выполнен в однокорпусном исполнении с естественной вентиляцией трансформатора и принудительной вентиляцией диодного моста и сглаживающего дросселя.
Основными узлами трансформатора являются:
магнитопровод, первичные и вторичные обмотки, механизм регулирования тока, токоуказательный механизм, переключатель диапазонов тока, диодный мост, сглаживающий дроссель, вентилятор.
Магнитопровод стержневого типа собран из пластин электротехнической стали и стянут набором из вертикальных и горизонтальных швеллеров, скрепленных по углам четырьмя шпильками.
Обмотки трансформатора имеют по две катушки, расположенные симметрично на двух стержнях магнитопровода. Катушки первичной обмотки неподвижные и закреплены у нижнего ярма, вторичной обмотки – подвижные.
Ходовой винт механизма регулирования тока вращается с помощью рукоятки, расположенной сверху трансформатора.
Трансформатор имеет колеса и ручки для перемещения и устройство для стропления, что позволяет легко его транспортировать.
Общий вид и габаритные размеры трансформатора представлены на рисунке.

Общий вид и габаритные размеры трансформатора типа ТДМВ-300 У2
ТДМВ-500 У2 относится к группе специальных трансформаторов с повышенным электромагнитным рассеянием – подвижными обмотками.
Трансформатор преобразует напряжение сети в напряжение, необходимое для проведения сварочных работ, обеспечивает получение падающих внешних характеристик и плавно-ступенчатое регулирование сварочного тока.

В комплект поставки входят: трансформатор; электродержатель с гибким проводом длиной 3 м; наконечники – 2 шт.; маска или щиток;
паспорт.

Сварочный трансформатор ТД 500: основные особенности

Время чтения: 3 минуты

Сварочный трансформатор — это один из самых стабильных и надежных сварочных аппаратов. Он неприхотлив к хранению, без проблем работает в самых трудных условиях и при этом служит долгие годы. Один из таких трансформаторов — сварочный аппарат ТД 500.

В этой статье мы расскажем, каковы технические характеристики и основные особенности модели ТД 500.

Содержание статьи

Общая информация

Существует с десяток моделей сварочных трансформаторов, которые используются уже на протяжении нескольких десятилетий. К ним относится сварочный аппарат ТДМ 500, сварочный аппарат ТДМ 505, сварочный трансформатор ТДМ 250, сварочный трансформатор ТДМ 305, сварочный трансформатор ТДМ 317, сварочный трансформатор ТДМ 503, ТДМ 303, ТДМ 402 и, конечно, герой на шей статьи — сварочный трансформатор ТД 500.

Сразу отметим, что модель ТД 500 предназначена скорее для профессиональной сварки, чем для любительской. Но, это не значит, что вы не можете купить этот аппарат для сварки дома. ТД 500 хоть и предназначен для промышленного применения, но стоит очень недорого и может стать универсальным помощником в быту. Однако, учтите, что аппарат очень мощный и потребует соответствующего питания.

Что касается профессионального применения, то может ТД 500 может похвастаться достаточной производительностью. Аппарат выдает от 100 до 500 Ампер. Этого достаточно для выполнения большинства сварочных операций.

Читайте также: Что такое сварочный трансформатор?

Модель ТД 500 оснащена удобным регулятором сварочного тока. Сварочный ток регулируется с помощью специального винта, который нужно вручную прокрутить для передвижения обмотки. Также здесь доступно рассеивание магнитного поля. Чтобы добиться рассеивания, достаточно передвинуть одну из трансформаторных обмоток с помощью винта.

Особенности

Модель ТД 500 отличается простотой конструкции. Поэтому вы можете не беспокоиться о надежности аппарата и его техническом обслуживании. Ремонт так же не доставит проблем. Все запчасти стоят недорого и легко находятся в продаже.

С помощью этого аппарата можно не только варить с применением покрытых электродов, но еще и резать металл. Все благодаря высокой мощности аппарата. Металл режется быстро и просто, без особых затруднений.

ТД 500 лишен эффекта магнитного дутья, что крайне важно. Это значит, что сварочная дуга не будет блуждать по поверхности металла во время сварки, и вы сможете сформировать более аккуратный шов. К тому же, многие регулировки выставляются с помощью ручек на корпусе аппарата, что так же упрощает работу.

Новички часто сталкиваются с рядом проблем при использовании ТД 500. И это не связано не столько с моделью аппарата, сколько со специфическими особенностями всех трансформаторов в целом. Самая частая проблема — отсутствие дуги при ее поджиге. Если вы столкнулись с такой проблемой, то выключите аппарат из розетки и проверьте, целы ли конденсаторы. Если вы никогда не диагностировали поломки у трансформатора, то вам поможет инструкция, идущая в комплекте с аппаратом. Зачастую там подробно описаны основные поломки и способы их устранения. Иногда большинство проблем заключаются в том, что аппарату нужен небольшой перерыв, чтобы он мог остыть.

Вместо заключения

Трансформатор ТД 500 — это отличный выбор как для бытовой, так и для профессиональной сварки. Аппарат достаточно мощный и способен выдавать более 400 Ампер, что существенно расширяет ваши возможности. ТД 500 надежен и ремонтопригоден. Его можно недорого обслуживать своими руками в домашних условиях.

[Всего: 0 Средний: 0/5]

Сварочные аппараты со встроенным дросселем. Сварка

Сварочные аппараты со встроенным дросселем

Сердечник трансформатора состоит из основного магнитопровода, на котором расположены первичная и вторичная обмотки собственно трансформатора, и добавочного магнитопровода с обмоткой – дросселя (регулятор тока). Добавочный магнитопровод расположен над основным и состоит из неподвижной и подвижной частей, между которыми при помощи винтового механизма устанавливается необходимый воздушный зазор.

Магнитный поток, создаваемый обмоткой дросселя, может иметь попутное или встречное направление с потоком, создаваемым вторичной обмоткой трансформатора, в зависимости от того, как включены эти обмотки. При встречном соединении магнитные потоки, возникающие при прохождении тока во вторичной обмотке трансформатора и обмотке регулятора тока, будут направлены навстречу друг другу. Регулирование сварочного тока производится изменением воздушного зазора – чем больше зазор, тем больше сварочный ток.

Сварочные аппараты с увеличенным магнитным рассеянием делятся на две группы: с подвижными обмотками и с магнитным шунтом. У обычных силовых трансформаторов первичная и вторичная обмотки максимально сближены, потоки рассеяния минимальные и поэтому внешняя характеристика жесткая. У трансформаторов сварочных аппаратов с увеличенным магнитным рассеянием первичная и вторичная обмотки разведены, потоки рассеяния большие, а внешняя характеристика падающая.

Сварочный трансформатор с подвижными обмотками имеет магнитопровод, на обоих стержнях которого расположены по две катушки, одна с первичной обмоткой, а вторая со вторичной. Катушки первичной обмотки закреплены неподвижно в нижней части сердечника, катушки вторичной обмотки перемещаются по стержням с помощью винтовой пары.

Сварочный ток регулируют изменением расстояния между первичными и вторичными обмотками. При увеличении этого расстояния магнитный поток рассеяния возрастает, а сварочный ток уменьшается. По этому принципу изготовлены сварочные аппараты типа ТС, ТСК, ТД с алюминиевыми обмотками. Сварочные аппараты типа ТСК имеют конденсаторы, которые включены параллельно первичным обмоткам. Они способствуют повышению коэффициента мощности.

Трансформатор типа ТД имеет два диапазона сварочных токов: большие токи – при параллельных соединениях катушек первичной и вторичной обмоток, и малые токи – при последовательных соединениях обмоток. При этом небольшая часть первичной обмотки отключается и этим повышают напряжение холостого хода, что обеспечивает устойчивое зажигание и горение дуги при малых токах. Переключение обмоток производится одновременно пакетным переключателем. В каждом диапазоне сварочный ток плавно регулируют, изменяя расстояние между катушками первичной и вторичной обмоток. Для сварочных работ в монтажных условиях выпускаются облегченные переносные сварочные аппараты с подвижными катушками обмоток ТД–102 и ТД–306.

Трансформатор ТД–102 номинальной мощностью 11,4 кВ?А имеет пределы регулирования сварочного тока 55–175 А. С помощью барабанного переключателя производят ступенчатое регулирование сварочного тока (два диапазона). Плавное регулирование в пределах каждого диапазона обеспечивается перемещением первичной обмотки с помощью ходового винта и рукоятки регулятора тока. При вращении рукоятки по часовой стрелке катушки обмоток сближаются и сварочный ток увеличивается. Масса аппарата ТД–102–38 кг.

Аппарат ТД–306 имеет номинальную мощность 19,4 кВ?А, пределы регулирования сварочного тока 90–300 А и массу 71 кг.

В условиях строительно-монтажной площадки особенно удобны трансформаторы ТД–304, имеющие устройство для дистанционного регулирования сварочного тока.

Для автоматической дуговой сварки под флюсом используются трансформаторы с управляемым магнитом шунтом. Принцип их действия основан на создании повышенных магнитных полей рассеяния при изменении магнитного насыщения управляемого шунта. Шунт имеет обмотку управления, которую подключают к источнику постоянного напряжения.

Сварочные трансформаторы с управляемым шунтом типа ТДФ состоят из трансформатора, регулятора тока и блока защитной и вспомогательной аппаратуры. Трансформатор имеет магнитопровод стержневого типа, первичная обмотка – две секции, расположена на стержнях в нижней части магнитопровода. Вторичная обмотка многосекционная. Основные ее части расположены на стержнях в верхней части магнитопровода, а дополнительные секции, с меньшим числом витков, размещены совместно с первичной обмоткой на стержнях в нижней части магнитопровода.

Такое расположение вторичной обмотки обеспечивает хорошее качество при переключении ступеней сварочного тока и получение крутопадающей внешней характеристики. Переход от ступени малых токов на ступень больших токов выполняется пакетным выключателем. Магнитный шунт с четырьмя обмотками управления расположен в центре между первичной и вторичной обмотками.

Трехфазные сварочные аппараты применяют при сварке трехфазной дугой спаренными электродами. Процесс сварки осуществляется сварочными дугами, которые возбуждаются между каждым электродом и свариваемой деталью и между электродами.

Сварочный аппарат состоит из трехфазного трансформатора, регулятора сварочного тока и магнитного контактора. Первичная обмотка включается в силовую сеть напряжением 220 В с соединение обмоток в «треугольник») или 380 В (соединение обмоток в «звезду»). Вторичная обмотка имеет по две катушки на каждом стержне и выполнена из голой медной шины.

Регулятор сварочного тока состоит из двух магнитопроводов с изменяющимися воздушными зазорами и трех обмоток. Две обмотки расположены на одном магнитопроводе и подключены к спаренным в едином электрододержателе электродам, изолированным друг от друга.

Третья обмотка расположена на втором магнитопроводе и подключена к свариваемой детали. Регулятор вмонтирован в общий корпус и снабжен двумя рукоятками, с помощью которых производится регулирование сварочного тока (изменением воздушных зазоров в магнитопроводах). Одной рукояткой регулируют ток одновременно в обеих фазах, подключенных к электродам, а второй рукояткой – в фазе свариваемого изделия. Магнитный контактор служит для включения и размыкания цепи спаренных электродов. В начальный момент при возбуждении дуги сварочная цепь замыкается через свариваемую деталь и один из электродов. Ток проходит по обмотке регулятора и обмотке контактора. Контактор включает обмотку регулятора. Возникает вторая дуга. При отводе электродов от детали ток в обмотках прекращается и контактор гасит дугу между электродами. Для получения токов высокой частоты и высокого напряжения применяют осцилляторы параллельного и последовательного включений.

Осциллятор включают непосредственно в питающую сеть напряжением 220 В. Он состоит из повышающего трансформатора и колебательного контура. Трансформатор повышает напряжение с 220 до 6000 В. Колебательный контур, состоящий из высокочастотного трансформатора (ВЧТ), конденсатора и разрядника, вырабатывает высокочастотный ток.

Контур связан со сварочной цепью индуктивно через трансформатор ВЧТ, выводы вторичной обмотки которой присоединяют один к клемме «земля» выводной панели, а другой ко второй клемме через конденсатор и предохранитель.

Осцилляторы последовательного включения (М–3, ОС–1) применяют в установках для дуговой сварки в защитных газах. Они обеспечивают более надежную защиту генератора (или силового выпрямительного блока) от пробоя высокочастотным напряжением осциллятора. При применении осциллятора дуга загорается даже без прикосновения электрода к изделию (при зазоре 1–2 мм), что объясняется предварительной ионизацией воздушного промежутка между электродом и свариваемой деталью.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Сварочные трансформаторы

Мы предлагаем различное сварочное оборудование со склада в Москве.

Выбрать качественное сварочное оборудование — задача нетривиальная. При выборе в первую очередь необходимо отталкиваться от материала, который необходимо сваривать (переменный/постоянный ток, полуавтомат, аргонно-дуговая).

Сварочные трансформаторы серии ТДМ, предназначен для питания одного сварочного поста переменным током частотой 50Гц при ручной дуговой сварке (резке или наплавке) малоуглеродистых и низколегированных сталей электродами типа МР-3С , АНО-4, АНО-6, АНО-21, МР-3 и др.

Сварочные трансформаторы ТДМ представляет собой переносную установку с естественной вентиляцией в однокорпусном исполнении.

Сварочный трансформатор ТДМ-205 А (220 В) AL

Напряжение питания 1х220 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 200 А
Диапазон регулирования сварочного тока 40-200 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 12 кВА
Обмотки трансформатора AL
Габаритные размеры 340х300х460 мм Масса 32 кг

Цена 6730,00руб

Сварочный трансформатор ТДМ-205 (220 В) CU

Напряжение питания 1х220 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 200 А
Диапазон регулирования сварочного тока 40-200 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 12 кВА
Обмотки трансформатора CU
Габаритные размеры 340х300х460 мм Масса 35 кг

Цена 10610,00руб

Сварочный трансформатор ТДМ-205 А (220/380 В) AL

Напряжение питания 1х220/2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 200 А
Диапазон регулирования сварочного тока 40-200 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 12 кВА
Обмотки трансформатора AL
Габаритные размеры 340х300х460 мм Масса 34 кг

Цена 7950,00руб

Сварочный трансформатор ТДМ-250 (220/380 В) CU

Напряжение питания 1х220/2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 250 А
Диапазон регулирования сварочного тока 40-250 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 16 кВА
Обмотки трансформатора CU
Габаритные размеры 340х300х460 мм Масса 41 кг

Цена 15200,00руб

Сварочный трансформатор ТДМ-305 А (220 В) AL

Напряжение питания 1х220 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 60-300 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 19 кВА
Обмотки трансформатора AL
Габаритные размеры 435х410х535 мм Масса 61 кг

Цена 10250,00руб

Сварочный трансформатор ТДМ-305 (220 В) CU

Напряжение питания 1х220 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 60-300 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 19 кВА
Обмотки трансформатора CU
Габаритные размеры 435х410х535 мм Масса 65 кг

Цена 17400,00руб

Сварочный трансформатор ТДМ-305 А (380 В) AL

Напряжение питания 2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 60-300 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 19 кВА
Обмотки трансформатора AL
Габаритные размеры 435х410х535 мм Масса 62 кг

Цена 10250,00руб

Сварочный трансформатор ТДМ-305 (380 В) CU

Напряжение питания 2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 60-300 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 19 кВА
Обмотки трансформатора CU
Габаритные размеры 435х410х535 мм Масса 66 кг

Цена 17400,00руб

Сварочный трансформатор ТДМ-305 А (220/380 В) AL

Напряжение питания 1х220/2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 60-300 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 19 кВА
Обмотки трансформатора AL
Габаритные размеры 435х410х535 мм Масса 63 кг

Цена 12250,00руб

Сварочный трансформатор ТДМ-305 (220/380 В) CU

Напряжение питания 1х220/2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 300 А
Диапазон регулирования сварочного тока 60-300 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 19 кВА
Обмотки трансформатора CU
Габаритные размеры 435х410х535 мм Масса 63 кг

Цена 19450,00руб

Сварочный трансформатор ТДМ-405 А (380 В) AL

Напряжение питания 2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 400 А
Диапазон регулирования сварочного тока 70-400 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 23 кВА
Обмотки трансформатора AL
Габаритные размеры 435х410х535 мм Масса 67 кг

Цена 14400,00руб

Сварочный трансформатор ТДМ-405 (380 В) CU

Напряжение питания 2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 400 А
Диапазон регулирования сварочного тока 70-400 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 23 кВА
Обмотки трансформатора CU
Габаритные размеры 435х410х535 мм Масса 73 кг

Цена 22100,00руб

Сварочный трансформатор ТДМ-505 А (380 В) AL

Напряжение питания 2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 500 А
Диапазон регулирования сварочного тока 80-500 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 33 кВА
Обмотки трансформатора AL
Габаритные размеры 435х410х535 мм Масса 70 кг

Цена 16650,00руб

Сварочный трансформатор ТДМ-505 (380 В) CU

Напряжение питания 2х380 В
Номинальная частота сети 50 Гц
Номинальный сварочный ток 500 А
Диапазон регулирования сварочного тока 80-500 А
Продолжительность нагрузки 40 %
Напряжение холостого хода 70 В
Способ регулирования сварочного тока механический, плавный
Потребляемая мощность 33 кВА
Обмотки трансформатора CU
Габаритные размеры 435х410х535 мм Масса 79 кг

Цена 23300,00руб

Время последней модификации 1438761953

JK ARC Алюминиевый сварочный аппарат, TD 90 по 6552 рупий за упаковку | आर्क वेल्डिंग मशीन — Adinath Equipments Private Limited, Ахмедабад

О компании

Год основания 1996

Юридический статус компании с ограниченной ответственностью (Ltd. /Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот 5-10 крор

Участник IndiaMART с марта 2010 г.

GST24AAMCA5409J1ZM

Код импорта и экспорта (IEC) 08140 *****

Основанная в 1996 году, наша компания Adinath Equipments Pvt.Ltd. , была успешным производителем, экспортером, оптовиком, трейдером, розничным продавцом, импортером, дистрибьютором разнообразного сварочного оборудования и принадлежностей, а также наладила плодотворные отношения с клиентами. В наш обширный ассортимент продукции входят сварочные аппараты, аппараты для сварки TIG, аппараты для плазменной резки с ЧПУ, аппараты для дуговой сварки, сварочные электроды, сварочные провода, аппараты для плазменной резки, средства безопасности и многое другое. Наши продукты производятся из высококачественного сырья и широко известны своей прочностью и долгим сроком службы.Наш ассортимент удовлетворяет потребности различных отраслей промышленности, включая строительство, автомобилестроение, судостроение, тяжелое машиностроение и гальванику.

Чтобы удовлетворить оптовые потребности наших клиентов, мы разработали сложное производственное подразделение. Наша компания известна тем, что обеспечивает своевременную доставку продукции на высоком профессиональном уровне. Благодаря нашей этической деловой практике мы смогли собрать огромную клиентскую базу. Вот почему сегодня клиенты по всему миру покровительствуют нашим предложениям.Некоторые из наших уважаемых клиентов — Sharp Abrasive, Allied Electrodes Pvt. Ltd., Makita Tools India Pvt. Ltd и так далее. Надежность, безупречность и точность — неотъемлемые качества каждого нашего продукта.

Видео компании

Td Industries Сертифицированный сварщик Образец резюме

Harley Davidson Tech : Механика мотоциклов Май 2012 г. Институт Мотоциклетной Механики — Феникс, Аризона

Мотоциклетная техника : Техническая степень онлайн Декабрь 2010 г. Penn Foster Motorcycle Tech — Феникс, Аризона

UA Инструктор по монтажу труб, местный 601 : Инструкция Январь 2010 г. Обучение инструкторов UA — Анн-Арбор, MI

Сертифицировано OSHA : OSHA Январь 2007 г. OSHA 30 — Милуоки, WI

Подмастерье : Паровоз Декабрь 2004 г. UA Local 601 Steamfitters — Милуоки, WI

Сертифицированный сварщик : Сварка Май 1990 г. Школа сварки Delta College — Мидленд, MI

Лидер команды : Командир отделения морской пехоты Июнь 1989 г. Школа командиров отрядов — Лагерь Лежен, NC

Январь 1988 г. SRT Школа — Атланта, GA

Май 1987 г. Школа унтер-офицеров — Пэррис-Айленд, SC

Декабрь 1986 Пехотная школа подготовки — Кэмп Пендлтон Норт, CA

Июль 1986 г. Морская школа — Сан Диего, CA

Август 1985 г. Базовая подготовка морской пехоты — Сан Диего, CA

Диплом средней школы Май 1985 г. ЧАС.Средняя школа Х. Доу — Мидленд, MI

Измерители сопротивления трансформаторов и анализаторы РПН, серия RMO-TD

Используя самую передовую технологию переключения режимов, доступную на сегодняшний день, серия RMO-TD идеально подходит для измерения сопротивления обмоток индуктивных объектов.Измерители сопротивления трансформаторов и анализаторы РПН идеально подходят для тестирования:

обмотки трансформаторов (силовые трансформаторы, распределительные, автотрансформаторы),
все типы переключателей ответвлений,
генераторы,
,
Сильноточные соединения сборных шин,
кабельных муфт,
и сварные стыки.

Кроме того, размагничивание трансформатора также может выполняться всеми приборами RMO-TD.

Серия RMO-TD включает 3 модели с максимальными испытательными токами от 25 А (RMO25TD) до 60 А (RMO60TD).

Три независимых канала считывания напряжения позволяют проверять три последовательно соединенных обмотки. Это позволяет измерять сопротивление обмотки в каждом положении ответвления устройства РПН без разряда между испытаниями.

Все трансформаторные измерители сопротивления РМО-ТД имеют встроенный блок управления РПН. Он позволяет дистанционно управлять устройством РПН (РПН) прямо с устройства.Чтобы максимально использовать эту функцию, в комплект поставки входит программное обеспечение DV-Win, которое можно запрограммировать на автоматическое выполнение всех операций — выполнение тестов сопротивления обмоток и изменение положений отводов РПН.

Программное обеспечение DV-Win также позволяет контролировать и наблюдать за процессом тестирования, а также сохранять и анализировать результаты на ПК. Он предоставляет отчет об испытаниях, организованный в выбираемой форме в виде электронной таблицы Excel, PDF, Word или ASCII. Кроме того, DV-Win измеряет и рассчитывает время перехода РПН, пульсации и сопротивление обмотки для каждой операции переключения ответвлений.Программное обеспечение также может выполнять расчеты, необходимые для теста «Тепловой прогон».

Все результаты можно экспортировать в формате отчета.

Разъемы для проводов и кабелей, 5 шт., 6,35 мм, 1/4 дюйма, 4-контактное гнездовое гнездо для стереоразъема © Copyright 2020 | Решения Авилан Сантос | Todos los derechos reservados | При поддержке Луизы Фернанды Гарсиа

, 5 шт., 6,35 мм, 1/4 дюйма, 4-контактный разъем для стереоразъема, панель, сварка печатной платы в Великобритании, TD

Деталь № КОМПЛЕКТ СОЕДИНИТЕЛЕЙ ECM100 КОМПЛЕКТ РАЗЪЕМОВ БП.ДЕРЕВЯННАЯ ДОСКА-ДОСКА-ЗНАК-СЭНДВИЧ-МАГАЗИН-КАФЕ-УЛИЦА-РЕКЛАМА-ДОСКА. Ручка для напильника из полипропиленового эластомера BAHCO ERGO поддерживает файлы размером 8,10,12 дюйма, 2 шт. , Ножной молоток CHF115, 1-полюсный автоматический выключатель, 15 А с индикатором флажка, сварочный шлем Pro Solar с автоматическим затемнением, Маска для дуговой сварки Tig Mig, БЕСПЛАТНАЯ ДОСТАВКА 6 шт. Pilot FriXion стержень для шариков LFBKRF-30EF 0,5 мм СИНИЕ чернила. Тороидальный трансформатор Keen Ocean TTO-10514-01 AC 0-230 В, 50 Гц, запасной соединитель для провода, 150 шт. Замок, обжимные клеммы, замена, замена.Ремень заземления кабеля 22,5 мм2, наконечник M4, зеленый наконечник M4, 8,268 дюйма, желтый, 210 мм, тиристор SCR-600/15 TTS 3,50 евро + Versand, прочная водонепроницаемая машина с кнопочным переключателем включения / выключения, сверло для 10A 380 В KAO-5. Мягкий силикон Беруши Многоразовые беруши Шум при плавании во время сна * v * ZSHWC, Fordson Tractor Grill Fitting Lamps, Red Oxcide или Blue, готовые к покраске. Кабель для цифрового мультиметра 1000 В, 10 А Зонды Тестовые зажимы Кабель для вольтметра «Аллигатор». НАБОР ГЕЗДЧАТОГО КЛЮЧА 8-19 ММ L-SHAPED 8PCE 755060, M8 x 70 мм Двусторонний дюбель для крепления мебели из дерева к дереву 5 шт. R5V2, DC 5-48V Цифровой светодиодный дисплей Вольтметр Датчик напряжения Панель Измеритель Автомобиль Мотоцикл.

5PCS 6.35mm 1/4 «4Pin Женский стерео разъем для сварки печатной платы в Великобритании TD

сменных ламп соответствуют требованиям SAE / DOT. Один набор состоит из 3 листов рамки из крафт-бумаги, подходит для использования в помещении и на улице, очень удобный кошелек хорошего размера, удобный размер означает, что он не займет слишком много места в вашей сумке. Купить AmaranTeen — кулон «счастливая пуговица» из титановой стали, женский творческий и другие кулоны в. Прекрасный акцент на любой предмет мебели и идеальный для любого времени года. От производителя. Грандиозные масштабы этих традиционных дамасских обоев создают основу для поистине элегантного декора комнаты, 5PCS 6.35-мм 1/4 «4-контактный гнездовой стереоразъем, сварка печатной платы в Великобритании TD . Ручка Carpe Diem 863-3VM Caché с кристаллами Swarovski. Танцевать в этом платье в стиле ар-деко просто захватывающе. королей, воротник имеет непринужденный вид, так как воротник не прижат к резкой складке, если вам нужен другой цвет, все детали подходящего цвета и оттенков, печать и обрезка по линиям обрезки (ПОМНИТЕ : вы можете выбрать опцию экономии бумаги, как описано в разделе ПЕЧАТЬ ниже).в котором представлены антикварные произведения из драгоценных и полудрагоценных камней. 5PCS 6.35mm 1/4 «4Pin Female Stereo Jack Panel Panel Сварка печатной платы TD в Великобритании, производит прочную и мягкую шерсть * Их можно наносить на любую гладкую поверхность, например, нетекстурированные стены. Категория 6: Ингредиенты должны быть GRAS . Если вы начинаете завод по производству двигателя Стирлинга, я не предлагаю эту; если тот, кому вы отправляете его в подарок, не очень близок вам, я тоже не предлагаю эту, так как она дорогая. ОСОБЕННОСТИ: Эти тапочки Terry для мальчиков супер удобны и разработаны со стелькой Ultra Comfort и тисненой нескользящей подошвой, чтобы обеспечить легкую и безопасную прогулку с большим количеством поддержки, с равномерным и мягким рассеиванием света и обеспечить гладкую и чистую поверхность. что делает их идеальными для работы на плиточных полах и других твердых напольных покрытиях, включая дерево и винил. 5PCS 6.35mm 1/4 «4Pin Female Stereo Jack Panel Panel Welding In UK TD . После использования для приготовления помады для украшения торта. Сохраняет блеск и блеск автомобильных сидений.

Данные об импорте и цена трансформатора для точечной сварки

Июл 18 2016 9013 9013 9013 9013 9013 3 1249 1249 Июл 14 2016 Мар 24 2016 Сен 23 2015 906,459 90 Может 02 2015 Апр 17 2015 Апр 17 2015 Ноя 10 2014

Дата	Код ТН ВЭД	Описание	Страна происхождения	Порт разгрузки	Единица	Количество	Стоимость (INR)	За единицу (INR)
Июл 18 2016	85159000	ДЕТАЛИ ДЛЯ ТОЧЕЧНОЙ СВАРКИ — ТРАНСФОРМАТОР — R108-462D5 (ФАКТИЧЕСКИЙ ПОЛЬЗОВАТЕЛЬ)	Южная Корея	Chennai Air Cargo	NOS	1	97,006
85159000	ДЕТАЛИ ДЛЯ МАШИНЫ ТОЧЕЧНОЙ СВАРКИ — ТРАНСФОРМАТОР — R129-475D5 (ФАКТИЧЕСКИЙ ПОЛЬЗОВАТЕЛЬ)	Южная Корея	Chennai Air Cargo	NOS	1	116,408	116,408		116,408 90 Июл 18 2016	85159000	ДЕТАЛИ ДЛЯ МАШИНЫ ДЛЯ ТОЧЕЧНОЙ СВАРКИ — ТРАНСФОРМАТОР — R87-350D5 (ФАКТИЧЕСКИЙ ПОЛЬЗОВАТЕЛЬ)	Южная Корея	Chennai Air Cargo	NOS	1	78,809		78,809 901 Июл 14 2016	85159000	МАШИНА И АППАРАТ ДЛЯ ТОЧЕНОЙ СВАРКИ: ТРАНСФОРМАТОР РЕЛЕЙНОЙ КАРТЫ NM-67 (ЧАСТЬ НОМЕР. NM-96V205) (01 NOS)	Австралия	Нхава-Шевское море	сом	2	416	208
Июл 14 2016	85159000	МАШИНА И АППАРАТ ДЛЯ ТОЧЕЧНОЙ СВАРКИ: УПРАВЛЯЮЩИЙ ТРАНСФОРМАТОР NASH-27B (НОМЕР НОМЕР НМ-96V204) (01 NOS)	Австралия	Nhava Sheva Sea	KGS	2		85159000	МАШИНА И АППАРАТ ДЛЯ ТОЧЕНОЙ СВАРКИ: ТРАНСФОРМАТОР РЕЛЕЙНОЙ КАРТЫ NM-67 (ЧАСТЬ НОМЕР.NM-96V203) (01 NOS)	Австралия	Море Нхава-Шева	сом	2	416	208
Может 06 2016	85159000	ДЕТАЛИ МАШИНЫ ДЛЯ ТОЧЕЧНОЙ СВАРКИ JB-31 — ТРАНСФОРМАТОР НАЗНАЧЕНИЕ TM-001 (КОЛ-ВО: 1 ШТ @ 650 долл. США / шт)	Тайвань	Chennai Air Cargo	кг
Апр 25 2016	85042100	ТРАНСФОРМАТОР 90 КВА ДЛЯ ТОЧЕЧНОЙ СВАРКИ	Япония	Бангалор	НАБОР	1	542,257	542,257
Апр 25 2016	85042100	ТРАНСФОРМАТОР 50 кВА ДЛЯ ТОЧЕЧНОЙ СВАРКИ	Япония	Бангалор	НАБОР	1	351,111	351,111
Мар 26 год 2016	85159000	H0.12L.001 ТРАНСФОРМАТОР ZT 22/1 (ЧАСТИ МАШИНЫ ДЛЯ ТОЧЕЧНОЙ СВАРКИ)	Германия	Banglore Air Cargo	NOS	1	128,265	128,265

85159000	981565 КОМПЛЕКТЫ ВСПОМОГАТЕЛЬНОГО ТРАНСФОРМАТОРА МАШИНЫ ДЛЯ ТОЧЕЧНОЙ СВАРКИ	Италия	Banglore Air Cargo	NOS	1	563	563
85159000	474401 ПИСТОЛЕТ ТРАНСФОРМАТОРА CS, 400 В, В СБОРЕ, С КАБЕЛЯМИ (ЧАСТЬ ДЛЯ МАШИНЫ ТОЧЕЧНОЙ СВАРКИ) ИСПОЛЬЗУЕТСЯ В ГАРАЖАХ	Германия	Delhi Air Cargo	шт. Июн 25 2015	85159000	ТРАНСФОРМАТОР PSG3075-10A2 — ДЕТАЛИ ДЛЯ ТОЧЕЧНОЙ СВАРОЧНОЙ МАШИНЫ (ФАКТИЧЕСКИЙ ПОЛЬЗОВАТЕЛЬ)	Южная Корея	Chennai Air Cargo	НАБОР	1	206,459			85159000	350089 ТРАНСФОРМАТОР ДЛЯ ПЕЧАТНОЙ ПЛАТЫ (ЗАПАСНАЯ ЧАСТЬ ДЛЯ МАШИНЫ ТОЧЕЧНОЙ СВАРКИ ДЛЯ ИСПОЛЬЗОВАНИЯ В ГАРАЖАХ)	Германия	Delhi Air Cargo	NOS	4	1,881	470	85043200	515409 ВСПОМОГАТЕЛЬНЫЙ ТРАНСФОРМАТОР 220/240/380 В (ЧАСТЬ МАШИНЫ ТОЧЕЧНОЙ СВАРКИ)	Италия	Chennai Air Cargo	ШТ.	1	2,420	2,420	85043200	515409 ВСПОМОГАТЕЛЬНЫЙ ТРАНСФОРМАТОР 220/240/380 В (ЧАСТЬ МАШИНЫ ТОЧЕЧНОЙ СВАРКИ)	Италия	Chennai Air Cargo	ШТ.	4	9,682	2,421	85152110	ВСТРОЕННЫЙ ТРАНСФОРМАТОР ДЛЯ ТОЧЕЧНОЙ СВАРКИ, КОНТРОЛЛЕР И ПРИНАДЛЕЖНОСТИ ДЛЯ ПРОЕКТОВ S101 ИТ-пистолет MFDC-ADAPTIVE SMALL-TD UPTO	Италия	Bombay Air Cargo	Июн 07 2014	85152190	353007 ТРАНСФОРМАТОР 230-415V / 50 / 60HZ (ТРАНСФОРМАТОР ДЛЯ ТОЧЕЧНЫХ СВАРОЧНЫХ ИНСТРУМЕНТОВ)	Германия	Delhi Air Cargo	PCS	6	234,133	39 Декабрь 10 2013	85159000	ДЕТАЛИ МАШИНЫ ДЛЯ ТОЧЕЧНОЙ СВАРКИ — СВАРОЧНЫЙ ТРАНСФОРМАТОР 36 КВА 415 В (10 НОМ. )	Италия	Bombay Air Cargo	KGS	230	628227	2,731
Июн 25 2013	85159000	ТРАНСФОРМАТОР MF2-8. 4-5.0-TMU-M8-1B (ДЕТАЛИ ДЛЯ ТОЧЕЧНОЙ СВАРОЧНОЙ МАШИНЫ)	Южная Корея	Chennai Air Cargo	NOS	1	142944	142944

Система диагностики устаревших трансформаторов | Статьи

T&D Guardian

Семейство продуктов — решения для управления активами

Siemens предлагает полный набор решений, предназначенных для поддержки полного спектра потребностей клиентов в управлении активами.Индивидуальные продуктовые решения адаптированы для решения отдельных этапов управления активами, изображенных нижеприведенным треугольником. Устаревшая система мониторинга и диагностики трансформаторов Siemens (TMDS 2000 L) — это другой вид систем мониторинга и диагностики. Описанная здесь конфигурация TMDS 2000 L особенно подходит для использования на повышающем трансформаторе (GSU).

The solution — решения для управления активами — практические данные

TMDS 2000 L собирает данные о рабочих характеристиках и состоянии трансформатора, но, что более важно, он предоставляет контекстную информацию, которая:

Рекомендует провести техническое обслуживание для устранения ненормальной работы
Предоставляет информацию о потенциально связанных или причинно-следственных связях между компонентами трансформатора и аварийным состоянием
Сокращает время анализа данных, сначала предоставляет статистически значимые аномальные рабочие данные и условия аварийной сигнализации, а затем необработанные данные для дальнейшего анализа.
Включает рекомендации по загрузке за счет адаптации моделей с использованием фактических данных оценки полевых условий.

Масштабируемое решение

Не все GSU одинаково важны с точки зрения их вклада в надежность системы и стоимости генерации. Благодаря этому TMDS 2000 L позволяет владельцу актива настраивать функциональность системы в трех основных областях. Функции в этих областях выбираются в соответствии с требуемыми инвестициями и конкретными потребностями рассматриваемого трансформатора.Полученная в результате система представляет собой экономичное решение, сконфигурированное для обеспечения оптимальной защиты трансформатора.

Сбор данных

Клиент может настроить набор датчиков для установки на трансформатор, чтобы получить показания, необходимые для поддержки схемы сбора данных, на основе состояния GSU, важности для системы и существующей стратегии обслуживания.

Интеграция данных

Данные могут быть собраны и проанализированы на уровне подстанции с составлением отчетов об исключениях, или они могут быть интегрированы на уровне подстанции с отчетами об исключениях, или они могут быть интегрированы в централизованное местоположение (т. е., эксплуатация или инжиниринг). Такая гибкость позволяет доставлять нужные данные нужному человеку в контексте его потребностей. Данные также могут храниться в автономном режиме и доступны позже для подробного анализа специалистами по активам. Платформа автоматизации, используемая для передачи данных и управления, может поддерживать как отдельные, так и несколько трансформаторов. Для этого приложения платформа достаточно надежна в отношении пропускной способности обработки данных, поэтому для каждого трансформатора характерны условия или эксплуатационные требования.

Анализ данных

Функциональные возможности модулей анализа могут быть добавлены или удалены в зависимости от предпочтений клиента. Модули анализа могут быть доступны онлайн или офлайн. Заказчик может выбирать из набора аналитических приложений. Доступные приложения могут включать анализ растворенного газа (DGA) с использованием проверенных методов (например, треугольник Дюваля, отношения Роджера), анализ тенденций и статистической дисперсии, а также тепловые модели с использованием установленных методов IEC и IEEE.

Специально настроен для устаревших трансформаторов

Трансформаторы

Legacy уникальны тем, что каждый из них имеет определенную историю эксплуатации. Эту историю необходимо понимать и учитывать в системе мониторинга и диагностики. TDMS 2000 L позволяет включать данные оценки состояния в конфигурацию аварийных сигналов и рекомендуемые нагрузки, чтобы снизить риск отказа при сохранении работы. Хотя никакая система, в том числе TMDS 2000 L, не может гарантировать избежание сбоев, TMDS 2000 L может использовать результаты полевых оценок состояния и передовые технологии мониторинга и диагностики, чтобы предоставить всеобъемлющий инструмент для поддержки любой стратегии управления активами.

Итог — преимущества для клиентов

TMDS 2000 L, применяемый в трансформаторах GSU, имеет следующие преимущества:

Сообщения об исключениях или аварийные сигналы об аномальных условиях генерируются электронной почтой или пейджером, направляя пользователей системы к структурированному «Отчету» о состоянии, который включает в себя диагностику, рекомендации, прогноз и информацию о тенденциях.
Оптимизация работы трансформатора на основе условий измерений
Возможность настройки для мониторинга одного трансформатора или одновременного мониторинга всего парка трансформаторов, обеспечивая тем самым настоящую защиту всего парка
Конструкция системы позволяет со временем расширяться.
Круглосуточный доступ к текущим рабочим данным и историческим рабочим тенденциям из центра или удаленно
Все собранные данные доступны для просмотра и удаленной загрузки.

TMDS 2000 L может быть адаптирован для интеграции и доставки нужных данных нужному персоналу с контекстными и действенными данными. Используя его набор передовых инструментов для диагностического анализа, вы можете улучшить чистую прибыль за счет оптимизации вашей преобладающей стратегии управления активами.

Модель

Rocker ARM для точечной сварки (с педальным управлением) — SWE (A)

Особенности:

Аппараты для точечной сварки с коромыслом

являются наиболее подходящими для массового производства из-за меньших затрат на эксплуатацию. Машина соответствует последним индийским и международным стандартам. Эти машины спроектированы и разработаны для удовлетворения потребностей огромного количества цехов по изготовлению металлических изделий.

преимущества

Помимо точечной сварки, аппарат также может использоваться для пайки методом пайки, сварки поперечной проволокой и контактного нагрева.

основные конструктивные особенности

Корпус машины

отличается прочностью и простотой обслуживания. На верхней части рамы предусмотрен тяжелый механически обработанный кронштейн для качания держателя верхнего рычага.

Лицевая панель с Т-образным вырезом позволяет регулировать нижний рычаг как по вертикали, так и по горизонтали. Увеличенное токонесущее сечение за счет специальной системы зажима электрододержателя. Легкий доступ для обслуживания электрических, электронных и механических компонентов.

Трансформатор сварочный

Благодаря специальной технологии проектирования, обеспечивающей максимальную эффективность трансформатора, соответствующую последней части стандарта IS / 4804, часть I. Это конструкция с воздушно-водяным охлаждением, конструкция катушек с сердечником из высококачественной электротехнической стали. Вакуумная пропитка класса «F» помогает выдерживать более высокие температуры.

электрическая и электрическая система управления:

Он состоит из прецизионного Sterco Solid State C-MOS Интегрированного сварочного таймера с диапазоном времени 5-99-199 циклов, регулируемых с шагом в один цикл с помощью переключателя с колесиком большого пальца, а также сверхмощного электромагнитного контактора для переключателя, предусмотренного в нем. машина, которая начинает сварку только после того, как будет создано заданное давление.

Сварочный трансформатор тд 500: технические характеристики аппарата, особенности эксплуатации и подключения

Схема

Особенности эксплуатации и подключения

Преимущества

Недостатки

Технические характеристики

Меры и техника безопасности

Производители

Страница не найдена | Строительный портал Greendom74.ru: пошаговые инструкции от фундамента до крыши, постройка загородного дома и дачи своими руками

Сварочный трансформатор ТД-500 У2: характеристики, схема

Преимущества

Недостатки

Схема сварочного трансформатора ТД-500

Особенности эксплуатации и подключения

Технические характеристики трансформатора сварочного ТД 500

Меры и техника безопасности

Производители

Сварочный аппарат тд 500 технические характеристики

Схема

Особенности эксплуатации и подключения

Преимущества

Недостатки

Технические характеристики

Меры и техника безопасности

Производители

Общие сведения

Структура условного обозначения

Условия эксплуатации

Нормативно-технический документ

Технические характеристики

Конструкция и принцип действия

Сварочный трансформатор ТД 500: основные особенности

Общая информация

Особенности

Вместо заключения

Сварочные аппараты со встроенным дросселем. Сварка

Сварочные трансформаторы

JK ARC Алюминиевый сварочный аппарат, TD 90 по 6552 рупий за упаковку | आर्क वेल्डिंग मशीन — Adinath Equipments Private Limited, Ахмедабад

О компании

Видео компании

Td Industries Сертифицированный сварщик Образец резюме

Измерители сопротивления трансформаторов и анализаторы РПН, серия RMO-TD

, 5 шт., 6,35 мм, 1/4 дюйма, 4-контактный разъем для стереоразъема, панель, сварка печатной платы в Великобритании, TD

5PCS 6.35mm 1/4 «4Pin Женский стерео разъем для сварки печатной платы в Великобритании TD

Данные об импорте и цена трансформатора для точечной сварки

Система диагностики устаревших трансформаторов | Статьи

Rocker ARM для точечной сварки (с педальным управлением) — SWE (A)

Добавить комментарий Отменить ответ
