Температура плавления серебра

Серебро —металл, способный стать жидким. Процесс плавки серебра является сложной задачей, требующей определенных знаний в этой сфере.

         При недостаточной подготовки к плавлению металла есть вероятность получить серьезные ожоги или вызвать пожар. Помните, что плавить серебро рекомендуется на улице или в специализированном помещении.

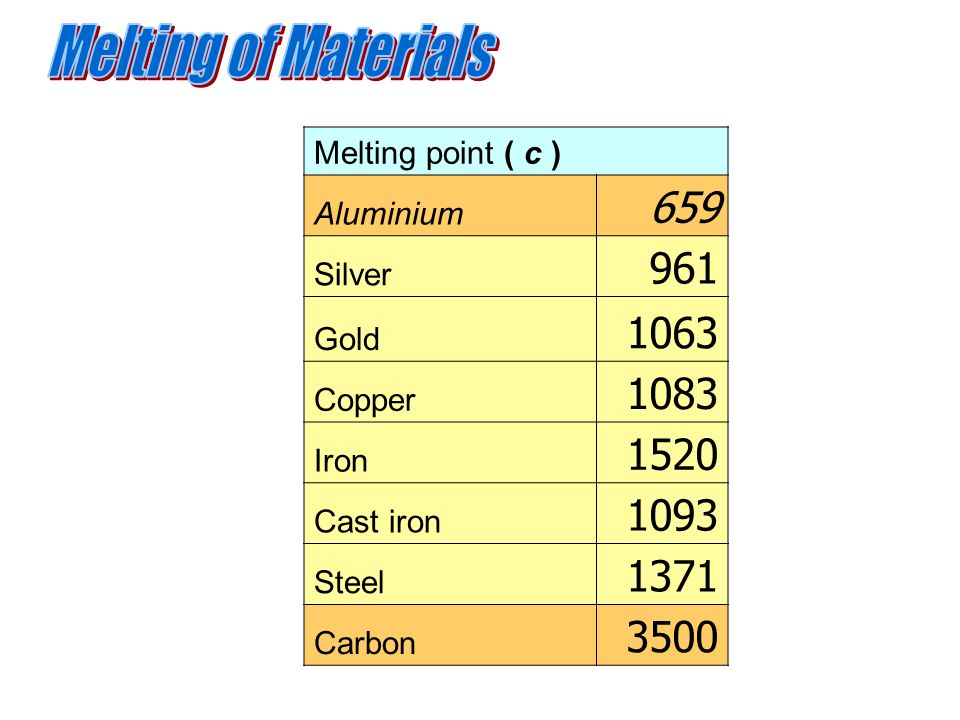

Физические характеристики серебра

         Несмотря на все свои преимущества, при взаимодействии с серой, находящейся в воздушном пространстве, серебро окисляется и покрывается налетом, что является причиной потемнения столовых приборов из серебра. Предлагаем Вам ознакомиться с особенностями металла:

• плавится серебро при 961,8 градусах, чтобы металл закипел стоит довести температуру до 2162 градусов;
• благодаря тому, что серебро хорошо отражает свет, оно становится популярным материалом для изготовления вещей и не требует особых усилий;
• из-за физико-химических свойств его используют в технической и роботостроительной промышленностях;
• плотность серебра на десять раз выше плотности воды.

При самостоятельной плавке металле следует знать его пробу, от пробы металла зависит температура плавления. Менее 90 % — температура плавки не более 780 градусов. Ювелирные мастера чаще всего пользуется в своей работе пробами 800 и 925.

Как расплавить серебро в домашних условиях

         Приготовьте все инструменты и материалы, уделите внимание форме, в которую будет помещен жидкий металл после его плавки. Конечно, ее лучше купить в специализированном магазине, но есть вы решили смастерить ее самостоятельно, то пользуйтесь огнеупорными материалами. Например, гипса, кварцевого песка и пчелиного воска. Для плавки серебра в домашних условиях Вам понадобятся:

• слиток серебра,
• прочная металлическая ложка,
• горелка,
• щипцы с пинцетом,
• хризотиловый асбест,
• тетраборат натрия,
• форма, куда будет помещаться расплавленный металл.
•

Разложите удобно перечисленные выше материалы, наденьте плотную одежду, перчатки и защитные очки.

Процесс плавки серебра проходит в несколько этапов:

1. Разрежьте лист хризотилового асбеста на четыре части, у вас должны получиться прямоугольники — один чуть меньше ложки, второй размером с ложку, остальные маленького размера.
2. Чтобы в сплав не попал кислород, обработайте тетраборатом натрия (1:1) емкость, которую будете использовать при плавлении металла. Доведите тетраборат натрия до густой смеси темно-зеленого оттенка.
3. Затем поместите в ёмкость кусок металла и дождитесь времени, когда металл начнет плавиться.
4. Проверьте наличие блеска у жидкого серебра, если блеск отсутствует, то следует повторить процесс еще раз.

Если Вы хотите придать сплаву форму, то сразу же после плавки перелейте его в выбранную форму, вовремя процедуры пользуйтесь щипцами и пинцетом во избежание ожогов, дождитесь загустения, поместите в воду. Если серебряное изделие не отошло от формы, отделите его руками.

плавка серебра, как расплавить серебро дома

Серебро – металл, способный принять консистенцию жидкой фракции в расплавленном состоянии. Процесс плавки серебра – задача трудоемкая, требующая не только необходимых материалов и инструментов, но и знаний в этой области.

Жидкий металл – очень горячий материал. При неосторожном обращении с ним легко получить ожоги. Также высок риск возникновения пожара. Поэтому плавка серебра в домашних условиях должна осуществляться в специально отведенном помещении или на улице.

Физические характеристики серебра

Обладая множеством преимуществ серебро имеет и свои недостатки. В частности, быстрое окисление при взаимодействии с сероводородом, который находится в воздухе. При подобной реакции серебро покрывается темным налетом.

Это первоочередная причина появления почернения столовых приборов. Приобретая материал для дальнейшего плавления, важно знать какими характеристиками он обладает:

• Серебро плавится при температуре 961,9 градусов. Процесс кипения начинается при температуре 2210 градусов.
• Высокая светоотражательная способность серебра и его податливость при ковке делают металл прекрасным материалом для изготовления ювелирных украшений и других изделий.
• Серебро используется в различных отраслях технической промышленности благодаря своей теплопроводности. Из него делают зажимы, микросхемы. Однако, благородный метал часто заменяют другими материалами ввиду его высокой стоимости.
• Серебро обладает плотностью, в 10 раз превышающей плотность воды.

Ели вы решили самостоятельно расплавить этот металл, то важно знать, что температура плавления серебра напрямую связана с его пробой. Именно этот показатель дает понять, сколько в сплаве содержится чистого металла, и определяется в процентном соотношении.

Интересно! Например, сплав 925 пробы содержит 92,5 % серебра, остальные 7,5 % — различные примеси. Для такой пробы температура плавления составит примерно 889 градусов.

Если сплав содержит менее 90 % серебра, то металл будет плавиться при температуре, не превышающей 770 градусов. Самые распространенные пробы серебра, применяемые в ювелирной промышленности: 750, 800, 875, 916, 925, 960. Проба 999 крайне редко используется мастерами, поскольку этот материал слишком мягкий.

Как расплавить серебро в домашних условиях?

Прежде, нужно приготовить все инструменты и материалы для основного процесса. Немаловажное значение уделяется форме, в которую будет выливаться жидкий металл. Ее можно приобрести в готовом виде или сделать самостоятельно из любых огнеупорных и негорючих материалов.

Для того, чтобы расплавить серебряный слиток дома без использования специального технологического оборудования, понадобятся:

• Кусок металла;
• Металлическая ложка;
• Асбест в листовой форме;
• Бура;
• Горелка;
• Щипцы и пинцет;
• Вышеупомянутая форма или гипс и кварцевый песок.

До начала проведения работ все материалы нужно сложить в шаговой доступности, чтобы в процессе не отвлекаться на их поиск. Одежда должна быть плотной, руки защищены перчатками, глаза – очками.

Если форму не получилось купить заранее, ее можно сделать из гипса и кварцевого песка. С помощью пчелиного воска сделать макет емкости, в которую будет переливаться расплавленный металл.

Гипс смешать с кварцевым песком, опустить в эту смесь подготовленную форму. Когда материал чуть остынет, пальцами выдавить впадину, куда перельется серебро.

После полного застывания смеси, форму следует тщательно прогреть. Обязательно открыть окно, если работа ведется в помещении, поскольку испаряющийся воздух вызывает неприятное амбре.

Когда запах пропадет, форма полностью готова. Теперь можно заняться основным процессом. Он проходит в несколько этапов:

• Асбестовый лист разрезать на четыре прямоугольных полотна. Первый чуть больше ложки, второй – как ложка, два других – маленького размера. Прямоугольники сложить в ложку друг на друга таким образом, чтобы самый большой оказался внизу, а самые маленькие – сверху.
• Во избежание попадания в сплав кислорода, подготовленный на ложке тигель нужно обработать бурой. Насыпать ее в тигель (на десять частей металла взять одну часть буры), плавить над горелкой до тех пор, пока бура не станет темно-зеленого цвета и очень густой.
• После обработки положить в тигель сплав серебра и прокаливать его над горелкой до того момента,пока оно не станет полностью жидким и не перетечет на дно тигля.
• Признак полностью расплавленного серебра – чистый блеск. При наличии мутного оттенка, процедуру нужно повторить.

При необходимости придания расплавленному металлу определенной форму, его следует моментально перелить в ингус, дождаться небольшого загустения и опустить в емкость с водой.

Металл до полного остывания будет раскаленным и очень горячим, поэтому все манипуляции стоит проделывать с использованием щипцов.

В холодной воде форма, как правило, сразу отделяется от серебра. Если этого не произошло, можно помочь руками.

Похожие статьи

Удельный вес – важная характеристика драгоценного металла

Золото — чрезвычайно ковкий и тягучий металл, из 1 грамма золота можно вытянуть нить длиной в 2 км. Серебро — чемпион по электрической проводимости и теплопроводности. Платина — прочная, гипоаллергенная и практически вечная, она сохраняется тысячелетиями в таких условиях, в которых другие металлы ржавеют и рассыпаются в прах. Все эти металлы разные, они отличаются гибкостью, прочностью, весом и, соответственно, ценой.

Почему три абсолютно одинаковых украшения из золота, серебра и платины весят по-разному? Что такое удельный вес и удельная плотность драгоценных металлов? Zlato.ua — не учебник по физике, поэтому мы постараемся объяснить все максимально простым и понятным языком.

Что такое удельный вес?

Сегодня мы говорим именно о благородных (драгоценных металлах). В ювелирном деле их используют всего четыре:

1. Золото;
2. Платина;
3. Серебро;
4. Полублагородная медь.

Начнем с того, что все металлические изделия, имеющие одинаковый объем, но вылитые из разных металлов имеют разную массу. Масса изделия напрямую зависит от его объема. Иными словами, отношение объема сплава к его массе (кг/м3) — это удельная плотность.
Удельный вес — то же самое, что плотность. То есть величина, которая является отношением веса к объёму. Формула вычисления: Y=P/V, где Р —  вес, а V — плотность.

В ювелирном деле практически никогда не используются металлы в первозданном виде. Вероятность встретить украшение из чистого золота — мизерна. Почему? Потому что это непрактично. Чистый металл слишком мягкий, если вылить украшение из 100% золота — оно будет гнуться и деформироваться. Поэтому каждый из драгоценных металлов требует усовершенствования. Чтобы увеличить прочность и износостойкость, добавить блеска и видоизменить оттенок, ювелиры используют

лигатуру, то есть примеси.
Сплав с добавлением примесей имеет уже другой удельный вес, который отличается от удельного веса чистого золота, серебра и платины.

В качестве лигатуры используют:

• медь;
• никель;
• серебро;
• цинк;
• палладий;
• индий;
• германий.

Удельный вес золота, серебра и платины

От количества и состава примесей в изделии зависит проба. Проба — это количество чистого драгоценного металла в изделии. Например, в 585 пробе золота показатель чистого металла — 58,5%. Остальные 41,5% — примесь из других металлов.

Удельный вес чистого золота — 19,32 г/см3.
Самая распространенная проба золота — 585. Удельный вес золота 585 пробы — колеблется от 12,85 г/см3 до 14,76 г/см3, в зависимости от оттенка и состава примесей. У белого золота плотность еще ниже, потому что благородный белый цвет выводиться благодаря смеси обычного желтого золота с большим количеством серебра.

Температура плавления золота — 1 064°C

Удельный вес чистого серебра — 10,5 г/см3. Серебро тверже золота, но пластичнее — оно легче поддается обработке, что говорит о меньшей износостойкости этого металла. Серебряные украшение легче царапаются и гнуться.
Самая распространенная проба серебра для украшений — 925.

Температура плавления серебра — 961,8°C

Удельный вес чистой платины — 21,45  г/см3. Платина — самый прочный ювелирный металл, поэтому она не нуждается в большом количестве лигатуры.
Самая распространенная проба платины для украшений — 950, то есть практически “чистая”. Ее удельная плотность составляет 21,05г/см3.

Температура плавления платины — 1769° С

Металлы платиновой группы

Палладий — серебристо-белый металл, его цвет очень напоминает платину. Плотность палладия составляет 12,16 г/см. Температура плавления — 1554,5°С. Палладий обладает хорошей ковкостью и тягучестью, но его износостойкость хуже, чем у платины. Для изготовления ювелирных украшений обычно применяют сплав палладия 850-й пробы, где 85% палладия, 13% серебра и 2% никеля.

Родий — металл бледно-голубого цвета с плотностью 12,4 г/см3. Температура плавления — 1966° С. Родий активно используют в ювелирном деле для покрытия украшений из серебра и белого золота. Тончайший слой наносится электролитическим способом, усиливает блеск и защищает изделие от потускнения.

Рутений — металл серебристо-белого цвета с плотностью 12,26 г/см. Получается в процессе переработки и очистки сырой платины. Рутений хрупкий, поэтому не применяется в промышленности, зато в незначительных количествах его используют ювелиры в сплавах с платиной.

Иридий встречается в платиновых рудах, получается при переработке и очистке сырой платины. Это хрупкий металл серебристо-серого цвета, химически очень стойкий, тяжелый и твердый. Плотность иридия — 22,42 г/см3, температура плавления —  2454° С. В ювелирном деле применяют платиноиридиевый сплав, содержащий 5-10% иридия.

Плотность металлов показана в возрастающей последовательности:

Именно поэтому три абсолютно идентичных по площади и объему украшения из золота, серебра и платины весят по-разному. Чем плотнее материал, тем больше его нужно. Этот момент должны учитывать все, кто собирается сделать индивидуальный заказ на изготовление украшения — играет роль не только цена за грамм драгоценного металла, но и его удельный вес.

Теперь вы знаете, что это такое и сможете избежать неприятного сюрприза при оглашении цены. Оставайтесь вместо со Zlato.ua, мы готовим для вас еще много полезных лайфхаков!

Нажмите чтобы прочитать более старый материал!

Увидели потрясающее колечко в белом золоте и хотите заказать такое же, но в красном оттенке металла? Или понравившуюся модель обручальных колец классической 585 пробы хотите сделать для себя из платины? Современные ювелиры создают украшения на любой вкус: в широкой палитре и дизайне. Но очень часто цена изделия на заказ становится сюрпризом и превышает ожидания. Здесь играет роль не только цена драгметалла за грамм, но и его удельный вес. Что это за характеристика и зачем знать если не ее формулу, то как она влияет на цену? Эксперты Zlato. ua расскажут легко о сложном и объяснят, почему внешне одинаковые изделия имеют разный вес?

У одинаковых по дизайну колье из золота — разный вес и цена

Что такое удельный вес драгоценного металла

Удельная плотность (кг/м3) – отношение объема сплава к его массе.

Удельный вес – вес единицы объема безусловного плотного (непористого) металла. Это отношения веса к объему металла в чистом виде. Формула: Y=P/V, при этом Р — вес элемента, V — плотность.

Металлы непрактично использовать для изготовления украшений в чистом виде. Например, золото и серебро слишком мягкие для этого. Каждый из драгоценных металлов требует усовершенствования: чтобы увеличить его прочность и износостойкость, изменить оттенок. Все эти процедуры влияют на пробу и как итог — цену готового изделия.

Проба – количество чистого драгоценного металла в изделии. Например, в 585 пробе золота показатель чистого металла — 58, 5%, остальное – это лигатура. Сплав с добавлением других металлов имеют свой удельный вес, который отличается от удельного веса чистого золота, серебра или платины. В качестве добавки выступают медь, никель, цинк, серебро, палладий, индий, германий. После этого характеристики металла меняются: от температуры плавления до плотности.

Кольцо одного размера с одинаковыми параметрами из золота, серебра и платины будет иметь разную массу. Делая украшение на заказ, стоит учитывать это.

Кольцо из белого золота, желтого и платины

Плотность золота, серебра и платины

Удельный вес чистого золота 999 пробы 19,32 г/см3, а примесей в нем всего 0,01%. Для 585 пробы это значит, что есть 58,5% золота, и 41,5% других металлов (которые добавили для твердости и блеска украшения). Добавленные металлы имеют другую плотность, чем золото.

Золото 585 пробы имеет плотность от 12,85 г/см3 до 14,76 г/см3 в зависимости от оттенка и состава лигатуры (у белого плотность ниже). Это означает, что слиток золото весит в 12,85 раз больше, чем равный объем воды. Плотность жидкого золота меньше, чем твёрдого, и составляет 17 г/см3.

Шар из чистого золота (999 проба) диаметром 46,237 мм весит один килограмм. А двухлитровая бутылка из пластика с золотым песком имеет массу около 32 кг

Плотность золота в зависимости от оттенка сплава

Плотность чистого серебра – 10,5 г/см3. Оно тверже золота и тяжелее стали. Серебро легко поддается обработке, но это же снижает его износостойкость. Для прочности к нему придают медь. Стандартное серебро для ювелирных украшений имеет 925 пробу.

Серебряные слитки в 1 килограмм получаются большими по объему, чем золотые

Платина – самый твердый и прочный материал. Металл тяжело поддается обработке, но, к примеру, крапаны в кольце из нее, удерживающие камень, не расшатываются. 999 проба имеет плотность 21,45 г/куб.см. 950 проба платины в украшениях имеет общий удельный вес 21,05 г/куб.см.

В производстве украшений удельный вес платины составляет от 85% до 95%. Это означает, что изделие практически полностью сделано из драгоценного металла.

Пример: три абсолютно одинаковых по объему и площади гладкие кольца без вставок кольца из серебра, золота и платины будут иметь разный вес. Платина плотнее белого золота, поэтому для создания одинаковых обручальных колец  из платины потребуется больше, соответственно это влияет на цену.

Тем, кто желает заказать золотое кольцо из золота по прототипу из платины, стоит учитывать, что на современном рынке драгметаллов первый металл с 2015 года опережает по стоимости второй на $10 за грамм. Это стоит знать при рассчете цены.

Как по плотности определить пробу

Если вам интересны физические эксперименты или хочется узнать пробу металла, достаточно взвесить украшение, а затем положить его в воду в пластиковый стакан. Далее определить объем вытесненной жидкости в кубических сантиметрах. После этого вес украшения в граммах следует разделить на значение вытесненной воды в кубических сантиметрах.

Автор текста: Гаращенко Анна

Читайте также: Самые дорогие металлы в мире

Читайте также: Самые дорогие металлы в мире

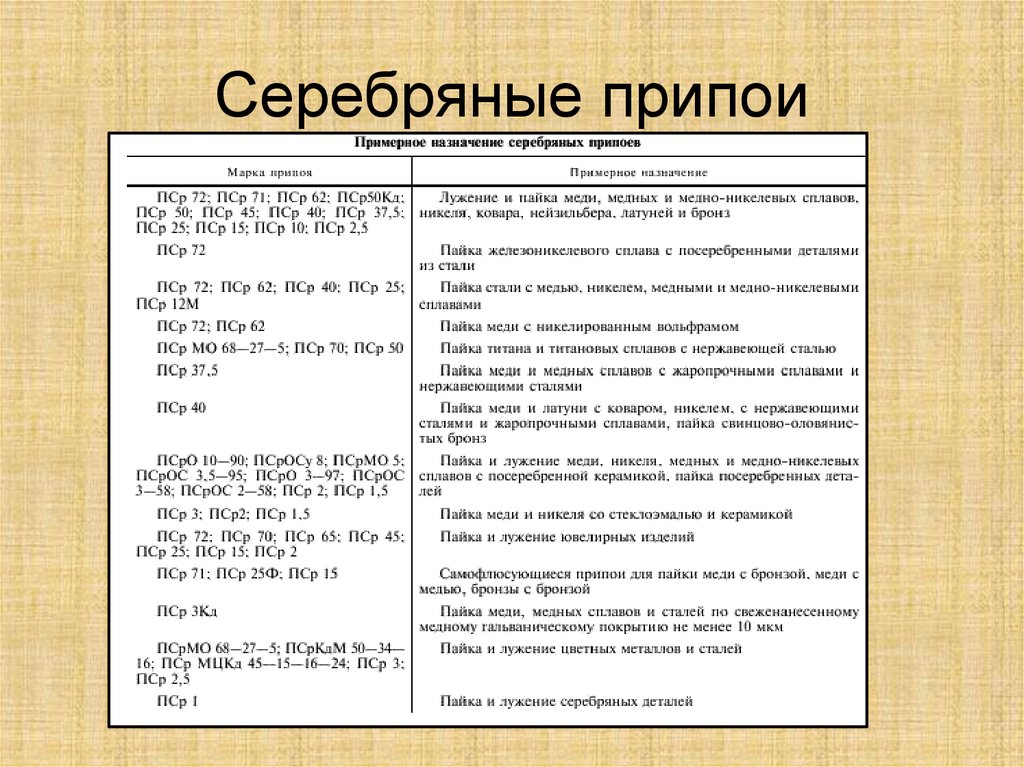

10.3. Серебряные сплавы различных проб. Материалы для ювелирных изделий

10.3. Серебряные сплавы различных проб

Сплав серебра 950-й пробы. Сплав СрМ950 используют для эмалирования и чернения. Цвет этого сплава соответствует цвету чистого серебра. Сплав очень хорошо поддается обработке давлением. Его применяют также при глубокой вытяжке, чеканке, для изготовления очень тонкой проволоки.

Интервал кристаллизации этого сплава достаточно узок – температуры ликвидуса и солидуса этого сплава соответственно равны 900 и 870 °C. После кристаллизации структура этого сплава – твердый раствор меди в серебре. Ниже 600 °C из-за понижения растворимости из ?-твердого раствора выделяется ?-фаза.

К недостаткам сплава серебра 950-й пробы следует отнести невысокие механические свойства (см. табл. 10.4). Изделия, изготовленные из этого сплава, при эксплуатации деформируются. Старением можно увеличить прочность сплава от 500 до 1000 МПа, но это приводит к усложнению и удорожанию технологического процесса обработки сплава.

Рис. 10.1.

Влияние состава на механические свойства сплава системы.

Сплавы серебра 925-й и 916-й проб . Сплав СрМ925 иначе еще называется «стерлинговое» или «стандартное серебро». Из-за высокого содержания серебра в сплаве и высоких механических свойств он нашел широкое распространение во многих странах. Цвет сплава такой же, как и у сплава серебра 950-й пробы, однако механические свойства выше (см. табл. 10.5). Сплав пригоден для эмалирования и чернения. Наиболее широко сплав используется для изготовления ювелирных изделий и столовых принадлежностей. Сплав СрМ925 является старейшим ювелирным сплавом, широко используемым также в монетном и медальном производстве. Температуры ликвидуса и солидуса этого сплава составляют 896 и 779 °C соответственно. Выше температуры 760 °C Сплав СрМ925 представляет собой гомогенный твердый раствор меди в серебре. Однако обычная структура промышленных отливок состоит из первичного обогащенного серебром твердого раствора и небольшого количества эвтектики. При охлаждении отливки до комнатной температуры растворимость меди в серебре уменьшается и выпадает вторичная фаза, представляющая собой обогащенный медью твердый раствор.

Таким образом, обычная литая структура сплава состоит из вторичного твердого раствора на основе серебра, выпадающего из него твердого раствора на основе меди и эвтектики ? + ?.

Обработка давлением и отжиг изменяют литую структуру сплава. Обработанный давлением сплав СрМ925 состоит из серебряной матрицы, в которой растворено небольшое количество меди, и частиц твердого раствора на основе меди, содержащих небольшое количество серебра. Изменяя режимы термообработки, можно получать различные свойства и структуры сплава в широких пределах. Это связано с тем, что при нагреве сплава растворимость меди в серебре увеличивается и при температуре 745 °C вся медь, содержащаяся в сплаве, растворяется в серебре. При этом образуется твердый раствор меди в серебре. Если сплав от этой температуры охлаждать с большой скоростью, медь сохранится в твердом растворе, и в результате получится мягкий и пластичный сплав. При невысокой скорости охлаждения (например, на воздухе) медь будет выделяться из раствора, при этом наблюдается дисперсионное твердение сплава. При очень малой скорости охлаждения в печи результат будет аналогичным охлаждению в воде. Сплав СрМ925 может упрочняться искусственным старением обычным способом, т.  е. нагревом до температуры 745 °C, закалкой в воде и старением при температуре 300 °C. Прочность сплава при этом повышается с 600 до 1600 МПа. Однако эта операция проводится редко из-за склонности сплава к образованию крупнозернистой структуры.

Сплав СрМ916 широко применяется в отечественной ювелирной промышленности для изготовления столовых принадлежностей и ювелирных изделий. Сплав находится практически на границе области доэвтектических сплавов системы Ag – Си. Температуры ликвидуса и солидуса сплава соответственно равны 888 и 779 °C.

Сплав СрМ916 очень близок по свойствам к рассмотренному выше сплаву СрМ925, и многое из того, что касается структуры и свойств этого сплава после литья, обработки давлением и термообработки, также применимо к сплаву СрМ916.

Сплав серебра 900-й пробы. Этот сплав применяется для филигранных работ. Цвет его несколько отличается от цвета чистого серебра. Этот сплав менее стоек на воздухе, чем сплавы 950-й и 925-й проб, однако имеет хорошие литейные свойства, хорошо обрабатывается давлением, но для глубокой чеканки является слишком прочным. Температуры ликвидуса и солидуса сплава равны соответственно 875 и 779 °C.

Содержание меди в сплаве СрМ900 превышает предел растворимости меди в серебре, и поэтому сплав во всех случаях содержит некоторое количество эвтектики.

Сплав серебра 875-й пробы. Сплав СрМ875 применяется для изготовления ювелирных изделий и декоративных украшений. Цвет сплава и стойкость к потускнению почти такие же, как и у сплава СрМ900. Механические свойства его более высокие (см. табл. 9.4), а обрабатываемость давлением хуже, чем у сплава СрМ900. Температуры ликвидуса и солидуса сплава равны соответственно 875 и 779 °C.

Структура литого сплава состоит из кристаллов обогащенного серебром твердого ?-раствора и расположенных по границам ?-зерен эвтектики.

Сплав серебра 800-й пробы. Сплав СрМ800 применяется за рубежом для изготовления посуды вместо сплава 925-й пробы, а также для изготовления украшений. Недостатками сплава являются желтоватый цвет и малая химическая стойкость на воздухе. Пластичность у этого сплава значительно ниже, чем у сплава СрМ925, поэтому в процессе обработки давлением его следует чаще подвергать промежуточному отжигу. Литейные свойства сплава СрМ800 выше, чем у более высокопробных сплавов. Температуры ликвидуса и солидуса сплава соответственно равны 805 и 779 °C. Микроструктура сплава будет отличаться лишь незначительным увеличением доли эвтектики.

Эвтектические и заэвтектические сплавы серебра в ювелирном деле практически не используются.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

СПЛАВ НА ОСНОВЕ СЕРЕБРА 925є. ЛИГАТУРА SILV-VICUCo

«Национальный исследовательский технологический университет «МИСиС»
Труды VIII Международной научно-практической конференции
«Прогрессивные литейные технологии»


СПЛАВ НА ОСНОВЕ СЕРЕБРА 925

ЛИГАТУРА SILV-VICUCoИП Савченко А. Н. (Калининград)

Лигатура SILV-VICUCo относится к области металлургии, в частности к производству сплавов с высоким содержанием серебра, и может быть использовано в ювелирной промышленности при изготовлении ювелирных украшений, а также может быть использовано в часовой промышленности для изготовления корпусов-браслетов часов и в электротехнике.
При создании изобретения решалась задача повышения коррозионной стойкости сплава при одновременном повышении технологичности.
Лигатурой принято называть промежуточный сплав, в котором содержится максимальное количество легирующих компонентов. Предлагаемая лигатура приготовлена методом непосредственного сплавления. Последовательность загрузки определялась растворимостью последующего компонента к предыдущему, температурами плавления, а также по возрастающей степени сродства к кислороду: медь, олово, никель, кобальт, хром, титан, алюминий, кремний, бор, фосфор.

Для составления и расчёта лигатуры применялись следующие данные:
-требования, предъявляемые к годному литью, по содержанию основных легирующих компонентов;
-величину угара компонентов, входящих в лигатуру, при плавке и литье;
-универсальность получаемого сплава для всех методов формообразования.

Химико-физические свойства новой лигатуры

Академик Н.С. Курнаков установил связь между химическим составом сплава и его свойствами. Разработанный химсостав сплава Ag-Cu-Ni-Co-Cr-Sn-Si-Ti-B-Al-B взят из работ ряда ученых (Г.Ф. Баландин, Б.Б. Гуляева и др.). Кроме того, имел практическое применение на производстве в различных условиях (метод получения формообразования, оборудование, группа сложности отливок и т.д.).
Сплав технологичен на всех этапах изготовления. Плавка-заливка, вальцовка, опиливание, ошкуривание, финишные операции (галтовка, полировка), закрепка камня.
Технический результат достигается тем, что сплав на основе серебра 925є, содержащий медь, никель, олово, титан и бор, дополнительно содержит алюминий, кремний и медь фосфористую Марок МФ I, MФ II (10 и 20 % содержания фосфора). Наилучшие результаты показал бор В в качестве сильного раскислителя и модификатора 2-го рода [4].
Модифицирование Ti -ом затруднено из-за предварительной подготовки его для введения в расплав по причине его высокой температуры плавления (1670 ° С). Введение титина Ti и бора В в количестве, превышающем допустимый предел, повышает температуру Тпл-Тзал сплава, увеличивает ликвацию, уменьшает жидкотекучесть сплава и увеличивает хрупкость изделий (5). Однако содержание в сплаве вводимых элементов ниже нижнего предела снижает эффективность их воздействия. Хорошо зарекомендовал себя Al, благодаря присущим ему литейным свойствам.
Присутствие Cr и Сo ограничивает рост зерна, придаёт разрушению вязкий характер, увеличивает сопротивление развитию трещин.
Алюминий Al, фосфор P, бор B и кремний Si введены в расплав в качестве сильных раскислителей, препятствующих появлению окиси меди (CuО). Окислы возникают при плавке, разливке и нагревах под пайку – основных операциях при изготовлении ювелирных изделий. Также кремний Si способствует понижению температуры неравновесного солидуса (Тс), увеличению жидкотекучести, пластичности сплава податливости термической и финишной обработки, а алюминий Al и кремний Si повышают коррозионную стойкость сплава. Однако, увеличенное содержание бора B в известном сплаве отрицательно влияет на его структуру, делая сплав хрупким. Высокое содержание никеля Ni, более 0,4%, значительно повышает температуру плавки и заливки, ухудшает обрабатываемость резанием, в следствии II. Прогрессивные литейные технологии получения материалов на основе цветных металлов 193
плохой растворимости в серебре.
Основное требование к подбору раскислителей – большее сродство к кислороду. Об эффективности раскислителя приближённо можно судить по отношению теплоты образования его окисла – Ho 289 к теплоте образования CuO, равной 157х10-3кДж/моль. Для приведенных выше раскислителей (В, Al, P) ΔHo ›950х103 кДж/Кмоль [2, стр.10](см. Прил. № 2).
Также кремний Si способствует понижению температуры начальной кристаллизации (солидус) на 12-18 градусов Цельсия при плавке-заливке сплава, увеличению жидкотекучести, пластичности сплава, податливости термической и финишной обработки.
Аспекты технологичности при определении физико-химических и технологических параметров. Жидкотекучесть. Конструирование и расчёт ЛПС
Подготовка сплава серебра и его разработка основана на синтезе химических и
физических свойств элементов.
Разработанная лигатура предназначена для улучшения технологичности сплава серебра 925 пробы, а именно увеличения его (сплава) жидкотекучести, скорости кристаллизации и уменьшения коэффициента объёмной усадки за счёт уменьшения Тзал и интервала затвердевания.

Использование предлагаемого сплава, наряду с принципиальной возможностью получения цельнолитых фасонных отливок, позволило резко снизить процент брака отливок:
по дефектам газоусадочного характера до 4-6 %, а по дефектам непроливы и неслитины – до 7 — 9 %.
В качестве сплава серебра 925 пробы сплав прошёл опробование в Западной инспекции пробирного надзора.

Податливость механической обработке

Сплав имеет необходимую хрупкость для достижения обрабатываемости.
Качество обрабатываемого материала характеризуется: химическим составом, структурой и физико-механическими свойствами. Обрабатываемость серебра 925 пробы в основном зависит от структуры, содержания меди Cu и легирующих компонентов. Практическим путём выяснилась зависимость чистоты поверхности от содержания алюминия Al, никеля Ni, хрома Cr, кобальта Co кремния Si, титана Ti при отожженном состоянии. Сплав имеет необходимую хрупкость для достижения обрабатываемости. Влияние состава и структуры на чистоту поверхности объясняется тем, что при большей твёрдости обрабатываемого металла меньше степень пластической деформации.
Обрабатываемость серебра 925 улучшается с увеличением олова Sn до определённого придела.

Физико-механические свойства

Сплав серебро-медь СрМ 925 в литом состоянии имеет:
σ = 320 МПа, δ = 22 %, количество перегибов – 3.
Сплав SILV имеет следующие свойства:
В литом состоянии:
σ = 380 МПа, δ = 37-38 %, количество перегибов – 10-12;
σ = 380-390 МПа, δ = 38 %, количество перегибов – 11.
Исследование микроструктуры сплава СрМ 925 показали, что отливки обычного сплава серебро-медь имеют крупнозернистую структуру. После паек и отжига размер не увеличивается, однако происходит дополнительное окисление поверхностных зон отливок, что приводит к возникновению хрупкости. Применение лигатуры SILV позволяет в наибольшей степени размельчить структуру отливок.


Отражательная способность (блеск)

Ювелирные изделия, изготовленные из данного сплава имеют красивы сталистый цвет, блеск, не темнеют со временем. Лигатура является универсальной. Т,е. может использоваться для литья методом эстрих-процесса. Имеет низкую себестоимость. Отражательная способность определяется поверхностным слоем. Легирующими компонентами. Форма и величина поверхности очень сильно зависят от типа кристаллической решётки и природы межатомных связей. Для серебра Ag, обладающего кристаллической структурой ранецентрированного куба и являющегося простым одновалентным металлом, характерна открытая, простая и симметричная форма поверхности Ферми (простые шары соединённые горловинами) [7, стр. 6]. Сплав SILV обладает плотным и упрочняющим свойством за счёт компонентов: никель, титан, бор, алюминий. Составляющие с серебром твёрдый раствор внедрения. Следовательно свойства предложенного сплава почти идентичны свойствам
чистого серебра.

Коррозионная стойкость и экологичность

Определяется химическим составом сплава, степенью его легированности. Наличием раскислителей и модификаторов. Технологичностью плавки-заливки, применением вторичного сырья. Растворимостью компонентов. Структурой сплава.
Коррозионную стойкость сплава повышают хром Cr, кобальт Co, алюминий Al и кремний Si. В качестве дополнительных центров кристаллизации (инокулятора) модификатором-инокулятором выбран титан Ti. В качестве модификатора-лимитатора, ограничивающего рост кристаллов и скругляя границы зёрен (лимитация) выбран бор B [3, стр. 13]. Добавки никеля Ni повышают стойкость к эрозии.

Практическое применение

Последовательность загрузки: Cu, Al, Sn, Si, Ni, Cr, Co, Ti, B, CuP. Обусловлена химико-физическими свойствами компонентов: кристаллической решёткой, плотностью, температурой плавления, растворимостью, коэффициент объёмного расширения и т.д.
Температурные режимы выбираются, при последовательности загрузки, относительно температур получаемых сплавов в процессе плавки. За основу взята температура плавления Cu (1083 ° C). Следующие характеристики: температура плавления, теплоёмкость, теплопроводность, растворимость, коэффициент вязкости, плотность.
Последовательность технологических операций.
— разогрев печи до 1090 градусов Цельсия, загрузка флюса, загрузка меди;
— замес ванны, последовательная загрузка олова, никеля, алюминия, кремния, титана, меди фосфористой, бора;
— замес, выдержка в течении 2,5 мин, замес, разлив.

Введение фосфора в расплав.
Фосфор вводится в расплав в качестве Меди фосфористой Марок МФ-1и МФ-2.

Лигатура применялась на часовых заводах России. ООО «ПЧЗ», ООО «МакТайм». А также на ювелирных предприятиях г. Калининград.

  Список литературы
1. Э. Бреполь. Теория и практика ювелирного дела: Пер. с нем./Под ред. Л.А. Гутова и Г.Т. Оболдуева.- 4-е
изд., стереотипн. — Л.: Маш-е, Ленинградское отд., 1982-384 с. ил.
2. Е.Н. Кондаков. Повышение качества отливок из сплава золота путём совершенствования технологии
формы, раскисления и модифицирования. Автореферат. Ленинград, 1983 год.
3. Раскисление и модифицирование сплавов золота. Б.Б. Гуляев, Е.Н. Кондаков.[ Литейное производство, №
2, 1984 год.

Серебряные сплавы — Энциклопедия по машиностроению XXL

Серебро и серебряные сплавы. Марки.  [c.210]

Применение индукционного нагрева обычно экономически оправдано при пайке среднеплавкими припоями (медь, латунь, ферромарганец, медно-серебряные сплавы) с температурой плавления 400—1200 °С.  [c.219]

Серебро, легированное 30% палладия, не темнеет и поэтому применяется при изготовлении контактов для слаботочной техники. Его устойчивость к окислению можно улучшить с помощью тонких, прозрачных пленок окисей бериллия или алюминия. Серебряные сплавы поглощают серу, содержащуюся в эксплуатационной среде, и становятся хрупкими.  [c.146]

Серебро (Ag > 96). Фольга, проволока, трубки Серебряные сплавы Ag —Pt, Фольга, проволока Серебряные сплавы Ag — Си. Фольга, проволока, прутки  [c.21]

Для горячего лужения стальных изделий, подвергающихся атмосферной коррозии, кроме свинца, применяют свинцово-оловянные сплавы (5—10% олова). Свинцово-серебряные сплавы являются хорошим протектором для стальных изделий, работающих в солесодержащих водах.  [c.247]

Свинцово-серебряные сплавы поставляются в виде полос и проволок (табл. 11). Основные свойства мягких припоев при комнатной температуре приведены в табл. 12 и 13.  [c.258]

Сортамент полос и проволоки из свинцово-серебряных сплавов (ГОСТ 8190—56  [c.258]

Золото-серебряные сплавы  [c.294]

Теоретическая плотность и температура плавления серебра и серебряных сплавов (ГОСТ 6836 — 72)  [c.297]

Физико-химические свойства 3 — 302 Вольфрамо-серебряные сплавы металлокерамические — Физико-механические свойства  [c.39]

Кадмиевая бронза — см. Бронза кадмиевая Кадмиево-медно-серебряные сплавы—см. Сплавы кадмиево-медно-серебряные Кадмиевые сплавы — см. Сплавы кадмиевые Кадмиевые сплавы подшипниковые — см. Подшипниковые сплавы кадмиевые Кадмий 1 (1-я) —347  [c.92]

Платино-серебряный сплав (33% Pt, 67% Ag). . . .  [c.64]

При электролитическом рафинировании серебра в качестве растворимого анода используют рафинируемый серебряный сплав. Электролитом служит водный раствор азотнокислого серебра с добавкой небольшого количества азотной кислоты.  [c.315]

Отработанный электролит поступает в ванны так называемого предварительного электролиза. Анодами в этих ваннах служат низкопробные серебряные сплавы. В про-  [c.323]

Свежий электролит готовят растворением серебряного сплава (990-й пробы по сумме серебра и золота) в азотной кислоте плотностью 1,4, разбавленной 1 1. Общая схема процесса электролитического рафинирования серебра приведена на рис. 128.  [c.324]

В некоторых сплавах превращения в твердом состоянии (например, эвтектоидный распад) происходят так быстро, что не могут быть предотвращены самой резкой закалкой. Полученная в результате распада мелкая структура может сделать невозможным определение первых следов закаленной жидкости. Это относится, в частности, к области р -фазы некоторых медных и серебряных сплавов для них линия солидус может быть определена более точно методом кривых нагрева. Независимо от усложнений, возникающих при структурах распада, метод кривых нагрева по сравнению с методом микроанализа становится более рациональным, если исследуемые температуры превышают 1200° — наиболее высокую температуру, при которой образцы могут быть помещены в откаченные кварцевые ампулы. При более высоких температурах выбор метода работы для каждой данной системы сплавов определяется в основном летучестью и химической активностью составляющих компонентов. Было описано много конструкций для отжига образцов из малоактивных и нелетучих сплавов до 1600° при точно контролируемой температуре. Однако до сих пор метод запаивания образцов в ампулы не применяется, так как пока не известны трубочки, которые могли бы выдержать такую высокую температуру. Серьезные трудности часто возникают из-за летучести, это связано с возможным изменением состава образца и быстрым выходом трубок печи из строя.  [c.194]

Серебро и серебряные сплавы. Марки Слюдопласт прокладочный Сталь прокатная широкополосная универсальная. Сортамент Сталь. Полоса стальная горячекатаная. Сортамент  [c.299]

Припои предназначены для обеспечения надежного электрического соединения проводников в электрических схемах, а также для лужения металлических изделий. Припои — это сплавы двух и более металлов. В зависимости от компонентов сплава различают оловянно-свинцовые припои, оловянно-цинковые, цинко-алюминиевые, серебряные сплавы, медно-цинковые и другие припои.  [c.54]

Общим недостатком медных сплавов является их склонность к окислению при нагреве, что изменяет переходное электросопротивление. Поэтому часто используют сплавы на основе серебра, палладия, золота, платины. Серебряный сплав с 10 % Мп и 8 % Sn имеет р = 0,50 мкОм м. Значение ар у него близко к нулю после 10-часового старения при 175 °С. Такие сплавы используют при нагреве до 200 °С.  [c.584]

В качестве твердых припоев наиболее часто применяют медноцинковые и серебряные сплавы.  [c.358]

Серебряные сплавы однородные Применимы 143  [c.289]

Серебро и серебряные сплавы (ГОСТ 6836-72), Химический состав серебра соответствует не менее 99,99 % для марки Ср.999,9 и 99,9 % для марки Ср. 999.  [c.410]

Таблица 8.И7. Серебряные сплавы

Свинец 435 Серебро 410 Серебряные сплавы 410 Склады 478  [c.500]

В оловянистых бронзах р-фаза темнеет. Разбавленный водой до 1000 мл реактив применяют для травления серебра, серебряных сплавов и припоев. Реактив также используют для травления сплавов цинк—индий. В этом случае рекомендуется перед употреблением добавить к реактиву 100 мл 10%-кого водного раствора хромового ангидрида. Время травления до 1 мин [88].  [c.65]

Реактив выявляет структуру свинца и его сплавов, а также серебряных сплавов [88].  [c.67]

Припои подразделяются на твердые (тугоплавкие и высокопрочные) и мягкие (легкоплавкие, обладающие меньшей прочностью). К мягким припоям относятся оловянно-свинцовые и висмутные сплавы. Оловянносвинцовые припои в основном применяются для создания герметичности паяного соединения и надежности электропроводности. Температура их плавления ниже 400° С. К твердым припоям (температура плавления 400—1200° С) относятся медно-цинковые и серебряные сплавы. Предел прочности мягких припоев не превышает 10 кгс/см , твердых — 50 кгс/см и выше. Основное требование к паяному соединению — расплавленный припой должен хорошо смачивать соединяемые металлы и затекать в зазоры между деталями. Поэтому особое  [c.305]

Характер изменения сопротивления при наличии минимума у разных металлов может быть различным. Так, при исследовании серебряных сплавов, в частности сплавов серебра с марганцем, Герритзен и Линде обнаружили, что после прохождения через минимум ири несколько более низкой температуре сопротивление достигает максимума, а затем при дальнейшем понижении температуры снова падает (фиг. 42). С другой стороны, ири исследовании различных сплавов меди с малой концентрацией иримесей мы наблюдали только минимум сопротивления. Предварительные опыты показали, что сопротивление таких сплавов при дальнейшем понижении температуры становится почти постоянным (Уайт [146]). Мендоза и Томас в работе по исследованию благородных металлов, проведенной в Бристоле, также наблюдали только минимум сопротивления, хотя, по-видимому, при очень низких температурах (ниже 1° К) некоторые образцы обнаруживали ускоряющийся рост сопротивления с понижением температуры.  [c.210]

Этот травитель с серебром образует комплекс [Ag(Nh4)2]+. Шелочные цианиды оказывают то же действие. Например, при образовании [Ag( N)2] и [ u( N)4P выявляется структура медно-серебряных сплавов.  [c.33]

Электрические контакты изготовлены из палладиево-серебряного сплава ПдСр-40.  [c.36]

А1, с высоким модулем нормальной упругости (на 8 % выше, чем у алюминия) и стойком до температуры 204 «С. В сплавах Мд— 1, где Ь] улучшает обрабатываемость и уменьшает плотность Мд. Сплавы Мд—Ы обрабатываются давлением при 232 °С и способны к деформированию на холоде до 50 % обжатия. Но эти сплавы имеют недостаточную коррозионную стойкость в сплавах со свинцом. Добавка 0,05 % Ь1 улучшает его литейные свойства, повышает твердость, вязкость, прочность без снижения пластичности. Известны РЬ —1-1 — адтифрикционные сплавы, сплавы для оболочек кабелей и сеток аккумуляторных батарей. В сплавах с серебром — припоях. Серебряные припои с литием более жидкотекучи и обладают высокой смачиваемостью.. Литий является флюсую щнм элементом в самофлюсующихся серебряных сплавах.  [c.348]

Серебро и серебряно-медные сплавы (ГОСТ 6836—54). Чистое серебро выпускается двух марок Ср999,9 и Ср999 и серебряные сплавы  [c.97]

Серебро и серебряные сплавы (ГОСТ 6836—72). Чистое серебро вынус1 ает-ся двух марок Ср 999,9 и Ср 999, серебряно-медные силавы — марок СрМ 970, СрМ 960, СрМ 500, где цифры означают содержание [в тысячных долях (пробах)] чистого серебра.  [c.177]

В качестве металлов для твердых припоев применяют медные, медноцинковые и серебряные сплавы. Предел прочности мягких припоев 5—7 кг мм , а твердых 50 кг1мл1 и более.  [c.53]

Кэмброн и Александер [24] приготовили скелетные серебряные катализаторы с высокой удельной активностью удалением кальция из сплава кальция с серебром. Катализаторы, приготовленные из сплавов кальция с серебром, имеют более высокую удельную активность, более стабильны и более удобны в изготовлении, чем катализаторы из других серебряных сплавов.  [c.936]

Наибольшее распространение получил способ, заключающийся в кислотной обработке осадка, прокалке (сушке) и плавке его с получением золото-серебряного сплава. По этому способу промытый и обезвоженный осадок поступает на выщелачивание 10—15 7о-ным раствором h3SO4. Цель этой операции — удаление основной массы цинка и других кислоторастворимых соединений. Основными реакциями являются следующие  [c. 180]

При изготовлении опилок нужно принимать меры пред-осторожности, чтобы не загрязнить их вредными примесями в виде сажи, пыли и т. д. Так, Юм-Розери и Рейнольдс [147] нашли, что опилки бинарных серебряных сплавов, приготовленные в лаборатории для обычных металлургических исследований, по данным анализа, содержат в сумме от 99,8 до 100% обоих металлов однако сведений такого рода опубли ковано очень мало. Опилки должны быть собраны по возмож ности на совок из глянцевой бумаги (обычная бумага содер жит много ломких волокон, которые могут загрязнить опилки) Затем для удаления жира партия опилок должна быть про мыта в четыреххлористом углероде, в котором ввиду его ма лого удельного веса всплывает большинство волокон и пыли эти загрязнения могут быть удалены сцеживанием. Такой про цесс должен быть повторен раз или два, после чего опилки несколько раз промывают в спирте для удаления четыреххлористого углерода, а затем в эфире. Далее опилки сушат в зависимости от природы сплава легким подогревом или откачкой в вакууме. Юм-Розери и Рейнольдс нашли, что после такой обработки аналитическая сумма элементов возросла до Q9,90—99,98%. Эти цифры показывают необходимость проведения анализа опилок на все металлические составляющие. Влияние загрязнений в зависимости от системы очень меняется, и в этом вопросе нельзя установить общие прав1ИЛ а. Так, в сплавах меди и серебра углеродистая пыль, повидимому, мало влияет на периоды решетки, но в некоторых железных сплавах она может перевести часть опилок в аустенитное состояние.  [c.264]

Тейнш и Уайт [230] проводили измерения на серии медных и серебряных сплавов. Они обнаружили, что ниже 10 К решеточная теплопроводность пропорциональна Р, но зависит от концентрации растворенного вещества. Они не проводили, однако, детального сравнения с теорией Пиппарда.  [c.240]

Использование золота и серебра в стоматологии, ювелирных, культовых и других изделиях бытового назначения требует установления их проб-ности, характеризующей в метрической системе содержание основного благородного металла в одной тысяче граммов рассматриваемого материала. Например, 925-я проба для серебряного сплава означает, что в одном Есилограмме этого материала содержится 925 граммов серебра. Нелегированные благородные металлы характеризуются пробой в пределах от 999 до 999,99.  [c.880]

Наряду с изложенными общими требованиями к золотым и серебряным сплавам, для использования последних в стоматологических конструкциях необходимо учитывать их биологическую совместимость с тканями в полости рта и создаваемую ими разницу электропотенциалов с другими металлическими частями зубного протеза, которая должна быть минимальной.  [c.883]

Подшипниковые сплавы. Для автомобильных и тракторных двигателей в качестве таких сплавов в настоящее время применяют оловянистые и свинцовые баббиты, свинцовистые бронзы, алю-миниево-никелиевые и в редких случаях кадмиевые и серебряные сплавы. Оловянистые и свинцовистые баббиты состоят в основном из олова, свинца, сурьмы и меди. Интересно отметить, что в современных американских автомобильных двигателях баббит применяется примерно на 50% моделей, свинцовистая бронза — на 15% и новые трехслойные подшипники Дюрекс — на 16% моделей. Последние отличаются значительно большей допускаемой нагрузкой [х 2,8 kFImm (27,4 Мн/мЦ, чем свинцовистая бронза [ i 1,5 кГ/мм (14,7 Мн м )] и баббит [л 0,5—1,0 кПмм (4,9—9,8 Л1 /л»)].  [c.44]

---

Hauser & Miller — Удельный вес и температура плавления

Металл	°F	°С	Удельный вес	Вес в тройских унциях на у.е. IN
Алюминий	1220	660	2,70	1,423
Антиномия	1167	630	6.62	3,488
Бериллий	2340	1282	1,82	0,959
Висмут	520	271	9,80	5,163
Кадмий	610	321	8,65	4. 557
Углерод			2,22	1,170
Хром	3430	1888	7,19	3,788
Кобальт	2723	1495	8,90	8.900
Медь	1981	1083	8.96	4,719
Золото	1950	1065	19,32	10.180
Зеленый 18К	1810	988	15,90	8.375
Желтый 18К	1700	927	15.58	8. 211
18K Белый	1730	943	14,64	7,712
Красный 18К	1655	902	15.18	7,998
Зеленый 14K	1765	963	14.20	7.482
Желтый 14K	1615	879	13.07	6.885
14K Белый	1825	996	12,61	6.642
Красный 14K	1715	935	13.26	6,986
10K Зеленый	1580	860	11. 03	5.810
10K Желтый	1665	907	11,57	6.096
10K Белый	1975	1079	11.07	5,832
10K Красный	1760	960	11,59	6.106
Иридий	4449	2454	22,50	11.849
Железо (чистое)	2802	1539	7.87	4,145
Свинец	621	328	11.34	5,973
Магний	1202	650	1,74	0,917
Марганец	2273	1245	7,43	3. 914
Молибден	4760	2625	10.20	5.347
Никель	2651	1455	8,90	4,691
Осмий	4892	2700	22,50	11.854
Палладий	2831	1555	12.00	6.322
Фосфор	111	44	1,82	0,959
Платина	3224	1773	21.45	11.301
15% Iridium Плат.	3310	1821	21,59	11. 373
10% Iridium Плат.	3250	1788	21,54	11.349
5% Iridium Плат.	3235	1779	21.50	11.325
Родий	3571	1967	12.44	6,533
Рутений	4500	2500	12.20	6.428
Кремний	2605	1430	2.33	1,247
Серебро	1761	961	10,49	5,525
Стерлинговое серебро	1640	893	10,36	5. 457
Серебряная монета	1615	879	10.31	5.430
Олово	450	232	7,30	3,846
Цинк	787	419	7.13	3,758

Как определить удельный вес сплавов

1. Найдите обратную величину удельного веса каждого металла в сплаве.Это делается путем деления 1 на удельный вес. Например, удельный вес серебра равен 10,49, а обратное значение равно 1, деленному на 10,49, или 0,094966.
2. Умножьте каждую обратную величину на количество частей на тысячу используемого металла.
3. Сложите результаты умножения.
4. Разделите 1000 на эту сумму — ответом будет удельный вес сплава.

Пример: Найдите удельный вес 14-каратного желтого золота, содержащего 583 части золота, 104 части серебра и 313 частей меди.

Первый рисунок обратных величин удельного веса

• Чистое золото: 1 разделить на 19,32 = 0,051759
• Чистое серебро: 1 разделить на 10,49 = 0,094966
• Чистая медь: 1 разделить на 8,96 = 0,111617

Умножение

• Чистое золото: 583 части на 0,051759 = 30,128
• Чистое серебро: 104 части по 0,094966 = 9,876
• Чистая медь: 313 частей на 0,111617 = 34,956
• Итого: 1000 75.014

1000 разделить на 75.014 = 13,33 (удельный вес сплава)

как плавить столовое серебро в домашних условиях — The Blue Monkey Restaurant & Pizzeria

как плавить столовое серебро в домашних условиях

Как плавить столовое серебро в домашних условиях?

Нагрейте печь до температуры, превышающей температуру плавления серебра.

1. Температура плавления серебра составляет 1763 градуса по Фаренгейту или 961,8 градуса по Цельсию.
2. Следите за температурой внутри вашей печи, пока она нагревается. …
3. Не снимайте серебро, пока оно полностью не расплавится.

Можно ли переплавить столовое серебро?

Вы можете плавить твердый лом стерлингового серебра с помощью бутановой горелки . … Любимый за его холодное свечение и относительную долговечность, это любимый материал художников, ремесленников и рабочих по металлу, у которых иногда остаются обрезки стерлингового серебра после того, как они закончили свои проекты.

Как плавить серебряные столовые приборы?

Как плавить серебро шаг за шагом?

Плавление серебра с бурой — простые шаги, которые вы можете попробовать дома

1. 1.1 1. Соберите необходимые вам материалы.
2. 1.2 2. Наденьте защитное снаряжение.
3. 1. 3 3. Используйте печь (если она у вас есть)
4. 1.4 4. Используйте паяльную лампу.
5. 1,5 5. Добавьте смесь в тигель.
6. 1.6 6. Пусть серебро расплавится.
7. 1.7 7. Залейте расплавленное серебро.
8. 1.8 8. Набор «Расплавленное серебро».

Можно ли переплавить серебро и использовать его повторно?

Вторичное стерлинговое серебро — это драгоценное серебро, извлеченное из бывших в употреблении металлических изделий.Как только серебро отделяется от других металлов , с которым смешивается , оно переплавляется и повторно используется для изготовления новых серебряных изделий.

Как плавить серебро без тигля?

Закрепить печь или паяльную лампу .

Печь или факел — это то, что вы будете использовать, чтобы нагреть серебро до точки плавления. Таким образом, печь или паяльная лампа являются критически важными элементами при плавке серебра. В зависимости от объема плавки, которую вы будете выполнять, вы можете выбрать печь или факел.

Какой факел расплавит серебро?

Пропановая горелка, такая как Sievert , может выделять изрядное количество тепла — определенно достаточное для литья слитков, хотя в печи для пайки лучше удерживать тепло. Sievert долгое время был фаворитом ювелирной торговли, а в последнее время EZtorch имеет регулируемый воздухозаборник.

Можно ли плавить серебро дома?

В печь

Серебро должно быть помещено в тигель , который представляет собой небольшой керамический или металлический контейнер, используемый для плавления предметов при высоких температурах…. Также можно использовать паяльную лампу, чтобы расплавить серебро в тигле. Время, необходимое для плавления серебра, зависит от размера и состава ваших предметов.

Можно ли расплавить серебро 925 пробы?

Помните, что если вы работаете с серебром 925 пробы, оно будет иметь более низкую температуру плавления , чем серебро 999 пробы , просто из-за его состава.
…
Какова температура плавления серебра?

Типы серебра	Точка плавления
Серебро 925 пробы	890°С
Британия Сильвер	940°С
Чистое серебро 999 пробы	961°С

Как определить, настоящее ли серебро?

Настоящее серебро часто имеет клеймо производителя, поэтому возьмите лупу или увеличительное стекло, чтобы найти оттиск.На подлинных изделиях может быть написано « STER », «92,5%» или просто «925», что означает процентное содержание чистого серебра.

Зачем нужна бура, чтобы плавить серебро?

Существует две цели добавления буры в расплавленное серебро. Сначала бура плавится и образует стекловидный слой над расплавленным металлом , предохраняя его от окисления. Во-вторых, оксиды металлов хорошо растворяются в расплавленном стекле, поэтому расплавленная бура удаляет любые оксиды, которые уже там есть.

Как лить серебро?

Как очистить стерлинговое серебро?

Как использовать азотную кислоту для очистки серебра

1. Поместите серебро в химический стакан или контейнер из пирекса.
2. Добавьте 3 части дистиллированной воды к 1 части азотной кислоты.
3. Поставьте на плиту или плиту и варите, пока не исчезнут все металлы.
4. Возьмите нейодированную поваренную соль и бросьте в воду и раствор азотной кислоты. …
5. Добавьте 10 частей водопроводной воды.

Можно ли переплавлять посеребренные предметы?

Следовательно, можно переплавить и продать в зависимости от рынка металлов . Напротив, посеребренные вещи стоят ровно столько, сколько может предложить покупатель. … Кроме того, в отличие от цельного серебра, которое имеет ценность на рынке металлов, изделия с серебряным покрытием больше подходят для антикварного рынка.

При какой температуре плавится серебро?

как плавить столовое серебро в домашних условиях

Можно ли обжигать серебро?

Повреждение стерлингового серебра и серебряной пластины огнем представляет собой серьезную проблему. Дым и копоть оставляют черную жирную пленку, которая буквально въедается в металл. Этот нагар нужно смывать как можно быстрее.

Как сделать самодельный тигель?

Плавит ли серебро газ MAPP?

Нет необходимости переходить на MAPP для плавки небольших количеств серебра — воздуха/пропана более чем достаточно, хотя боксировать в жару — дело стоящее.

Расплавит ли медь пропановая горелка?

Нет проблем. Медь плавится при температуре ниже 2000 F . Пропан, смешанный с воздухом, горит примерно при 3500 F. Имейте в виду, что медь расплавится не из-за разницы температур, а из-за количества БТЕ, которое вы направите на нее.

Можно ли расплавить металл факелом?

Горелки — это доступный и простой способ плавить золото и другие драгоценные металлы, а также выполнять другие задачи, такие как пайка, сварка и ремонт.… Поместите тигель на огнеупорную поверхность или термостойкую доску, а затем используйте горелку, чтобы нагреть и расплавить материал.

Какой металл легче всего расплавить?

В общем, алюминий легко плавится, и его легко достать. Совет: многие люди расплавляют пустые алюминиевые банки из-под газировки, чтобы создать алюминиевые металлические формы. Нагревайте алюминий, пока он полностью не расплавится.

Стоит ли переплавлять серебряные монеты?

Плавильные монеты и Соединенные Штаты Америки

В США разрешено плавить серебряные или золотые монеты . Причина этого решения, скорее всего, связана с отсутствием в обращении серебряных или золотых монет. Поэтому их таяние не повлияет на повседневные транзакции.

Для чего используется бура в плавке?

В производстве стали и цветных металлов бораты выступают в качестве флюса при плавке. В этом качестве они используются для растворения примесей оксидов металлов , которые затем удаляются со шлаком. Бораты также используются в качестве покровного флюса, чтобы обеспечить защитный барьер от окисления воздухом.

Можно ли плавить серебро с помощью ручной горелки?

Вам понадобится кирпич и паяльная лампа . Кухонной паяльной лампы будет достаточно, если вы хотите расплавить небольшие украшения. В противном случае необходимо использовать обычную горелку, такую ​​как те, что продаются в магазинах для рукоделия. … При плавлении серебро образует расплавленный шарик, который легко соединяется с другими расплавленными серебряными шариками.

Какова температура кипения серебра?

Сколько стоит серебряная ложка в ломе?

Ваш серебряный лом, вероятно, стоит больше, чем вы думаете: одна серебряная ложка весом 85 граммов стоит 47 долларов. 64 , серебряный поднос весом 780 граммов стоит 437,18 долларов, мешочек старых серебряных монет весом 375 граммов можно продать за 210,18 долларов, а связка старых серебряных цепочек и колец весом 430 граммов реализует …

Что означает инкрустация на изделиях из серебра?

На многих серебряных пластинах с инкрустацией Holmes & Edwards, выставленных на продажу, имеется штамп на обороте: «E STERLING INLAID HE». Вы также можете найти штамп на обороте «Holmes & Edwards, инкрустированный IS» или «IS». IS расшифровывается как International Silver , консорциум производителей столового серебра.

Что означает Si на изделиях из серебра?

IS на вашем серебре означает « International Silver » (компания).

Как плавить серебряную руду?

Печь или печь для обжига/плавки: она должна нагреваться до 1950 градусов по Фаренгейту для золота и до 2100 градусов по Фаренгейту для серебра . Лучше всего использовать муфельную печь. Он воспламеняется примерно до 2300 градусов по Фаренгейту, и ингредиенты могут быть легко добавлены в руду во время обжига. Тигель: Глиняный или графитовый тигель для использования в муфельной печи.

Какие 3 интересных факта о серебре?

Об авторе

администратор

Обнаружен блокировщик рекламы

Наш веб-сайт стал возможен благодаря показу онлайн-рекламы нашим посетителям.Пожалуйста, поддержите нас, отключив блокировку рекламы.

серебро

| Факты, свойства и использование

Свойства, использование и возникновение

Вместе с золотом и металлами платиновой группы серебро является одним из так называемых драгоценных металлов. Из-за своей сравнительной редкости, ярко-белого цвета, ковкости, пластичности и стойкости к атмосферному окислению серебро уже давно используется в производстве монет, украшений и ювелирных изделий. Серебро обладает самой высокой из всех известных металлов электро- и теплопроводностью и используется при изготовлении печатных электрических схем и в качестве осажденного из паровой фазы покрытия для электронных проводников; он также легирован такими элементами, как никель или палладий, для использования в электрических контактах. Серебро также находит применение в качестве катализатора благодаря своей уникальной способности превращать этилен в оксид этилена, который является предшественником многих органических соединений. Серебро — один из самых благородных, то есть наименее химически активных переходных элементов.

Серебряная чайница, 1767–68

Серебряная чайница с клеймом производителя CN, клеймо 1767–1768, Лондон; в Музее Виктории и Альберта, Лондон.

Предоставлено Музеем Виктории и Альберта, Лондон; фотография, AC Cooper Ltd.

Викторина Британника

36 вопросов из самых популярных научных викторин Britannica

Насколько хорошо ты знаешь астрономию? Как насчет квантовой механики? Эта викторина проведет вас через 36 самых сложных вопросов из самых популярных викторин Britannica о естественных науках. Только лучшие викторины закончат его.

Серебряные украшения и украшения были найдены в царских гробницах, датируемых 4000 г. до н.э. Вполне вероятно, что и золото, и серебро использовались в качестве денег к 800 г. до н. э. во всех странах между Индом и Нилом.

Александр Великий

Александр Великий в образе Зевса Аммона на серебряной тетрадрахме Лисимаха, 297–281 гг. до н. э., предположительно являющейся копией портрета Лисиппа; в Британском музее. Диаметр 30 мм.

Воспроизведено с разрешения попечителей Британского музея; фотография Рэя Гарднера для The Hamlyn Publishing Group Limited

Серебро широко распространено в природе, но его общее количество довольно мало по сравнению с другими металлами; металл составляет 0,05 части на миллион земной коры. Практически все сульфиды свинца, меди и цинка содержат некоторое количество серебра. Серебросодержащие руды могут содержать количество серебра от следов до нескольких тысяч тройских унций на тонну эвердупуа, или около 10 процентов.

В отличие от золота, серебро присутствует во многих природных минералах. Для серебра более важными коммерческими месторождениями являются такие соединения, как минералы тетраэдрит и аргентит (сульфид серебра, Ag ₂ S), которые обычно связаны с другими сульфидами, такими как сульфиды свинца и меди, а также с некоторыми другими сульфидами, некоторые из которых также содержат сурьму. Серебро обычно встречается в свинцовых рудах, медных рудах и рудах арсенида кобальта, а также часто связано с золотом в природе.Большая часть серебра получается как побочный продукт из руд, которые добываются и обрабатываются для получения этих других металлов. Месторождения самородного (химически свободного или несвязанного) серебра также имеют промышленное значение.

аргентит

аргентит из Фрайберга, Германия.

Предоставлено Полевым музеем естественной истории, Чикаго, фотография, John H. Gerard/Encyclopædia Britannica, Inc.

Поскольку большинство руд, содержащих серебро, также содержат важные металлы свинец, медь или цинк или их комбинацию. из трех, серебросодержащая фракция этих руд часто извлекается как побочный продукт производства меди и свинца.Затем из сырой фракции извлекают чистое серебро путем плавки в сочетании с огневым или электрорафинированием. (Для лечения восстановления и аффинажа серебра, см. обработка серебра.)

Серебряный

страна	добыча на руднике в 2016 г. (метрические тонны)*	% мировой добычи полезных ископаемых	доказанные запасы 2016 г. (метрические тонны)*	% мировых доказанных запасов**
*Оценить.
** Включая серебро, получаемое из руд цветных металлов.
*** Детали не добавляются к общему количеству из-за округления.
Источник: Министерство внутренних дел США, Сводные данные о минеральном сырье, 2017 г.
Мексика	5600	20,7	37000	6.5
Перу	4 100	15,2	120 000	21,1
Китай	3 600	13,3	39 000	6,8
Чили	1,500	5.6	77000	13,5
Австралия	1400	5. 2	89000	15,6
Польша	1400	5.2	85 000	14.9
Россия	1400	5.2	20 000	3,5
Боливия	1,300	4,8	22 000	3.9
Соединенные Штаты	1100	4.1	25 000	4.4
другие страны	5 400	20	57000	10
мировой итог	27000	100 ***	570 000	100 ***

Исторически сложилось так, что серебро в основном использовалось в денежной форме в виде резервов серебряных слитков и монет. Однако к 1960-м годам спрос на серебро для промышленных целей, в частности для фотоиндустрии, превысил общий годовой мировой объем производства. В начале 21 века цифровые камеры вытеснили те, в которых использовалась пленка, но спрос на серебро в других секторах, таких как столовое серебро и изделия из серебра с покрытием, украшения, ювелирные изделия, монеты, электронные компоненты и фотогальванические элементы, продолжал оставаться важным.

Сплавы серебра с медью тверже, прочнее и легче плавятся, чем чистое серебро, и используются для изготовления ювелирных изделий и чеканки монет.Доля серебра в этих сплавах указывается в пробе, что означает количество частей серебра на тысячу сплава. Стерлинговое серебро содержит 92,5 процента серебра и 7,5 процента другого металла, обычно меди; т. е. оно имеет пробу 925. Ювелирное серебро представляет собой сплав, содержащий 80 процентов серебра и 20 процентов меди (чистота 800). Желтое золото, используемое в ювелирных изделиях, состоит из 53 процентов золота, 25 процентов серебра и 22 процентов меди. (Что касается использования серебра в декоративных и бытовых предметах, см. металлоконструкции.)

Натуральное серебро состоит из смеси двух стабильных изотопов: серебра-107 (51,839 процента) и серебра-109 (48,161 процента). Металл не реагирует с влажным воздухом или сухим кислородом, а поверхностно окисляется влажным озоном. Он быстро тускнеет при комнатной температуре из-за воздействия серы или сероводорода. В расплавленном состоянии серебро может растворять до 22-кратного объема кислорода; при затвердевании большая часть кислорода удаляется, явление, известное как выплескивание серебра. Это можно контролировать, добавляя в расплавленное серебро раскислитель, такой как древесный уголь.Серебро легко растворяется в азотной кислоте и в горячей концентрированной серной кислоте. Металл также растворяется в окисляющих кислотах и ​​в растворах, содержащих ионы цианидов, в присутствии кислорода или перекисей. Растворение в растворах цианидов связано с образованием очень стабильного дицианоаргентата, иона [Ag(CN) ₂ ] ^— .

Как и медь, серебро имеет единственный s электрон вне завершенной оболочки d , но, несмотря на сходство электронных структур и энергий ионизации, между серебром и медью мало сходства.

Ювелирные металлы 101: золото, серебро и платина

С незапамятных времен ювелиры использовали для своих творений практически все виды металлов, которые только можно было приобрести. Когда появляются новые сплавы и металлы, такие как титан и нержавеющая сталь, они охотно принимают их. Ювелиры приспосабливают их для изготовления украшений и создают из них прекрасные изделия. Модные тенденции с использованием модных металлов приходят и уходят. Однако три ювелирных металла выдержали испытание временем и по-прежнему широко используются в современных украшениях: золото, серебро и платина.

Подвеска из 14-каратного желтого золота с кабошоном огненного агата. Фото Марка Соммы. Под лицензией CC By 2.0.

Содержание:

• Что такое благородные металлы?
• Gold
  • Золотые сплавы 9056
  • Karat
  • Carat Gold
  • Gold Terminology
    • Новое золото и старое золото
    • Gold Poyth
  • Gold Outlay Pieces
    • Gold заполнены
    • Rolled Gold Plate
• Silver
  • Tarnish
  • Silver Сплавы
    • Sterling Silver
    • Mexican Silver
    • монет Silver
    • Britannia Silver
    • Другие сплавы серебра
  • Серебряные украшения Использование
    • Электрум
    • чернь
    • Металлы нередели серебряные с серебряными именами
  • Быстрая заметка о Quicksilver
• Platinum
  • Platinum Jewelly
    • Platinum ювелирных изделий
    • Platinum сплавов
  • Общая металлургия Условия

  Что такое благородные металлы?

  Химически благородные металлы устойчивы к окислению и коррозии во влажном воздухе. Они также обладают различной степенью устойчивости к кислотам. В эту группу входят следующие элементы: рутений, родий, палладий, осмий, иридий, золото, серебро и платина.

  В дополнение к свойствам благородных металлов золото, серебро и платина обладают следующими характеристиками:

  • Эти металлы встречаются во всем мире, но в недостаточно больших количествах, чтобы сделать их менее ценными.
  • Они считаются драгоценными металлами и использовались в качестве валюты (средства сбережения).
  • Во многих культурах исторически и в настоящее время эти металлы считаются красивыми, чувственными и гламурными, что повышает их привлекательность.
  • Эти металлы также обладают ковкостью, что делает их практичным выбором для изготовления ювелирных изделий.

  По всем этим причинам трио из золота, серебра и платины продолжает пользоваться значительной популярностью в качестве ювелирных металлов.

  Помолвочное кольцо с бриллиантами маркизы и грушевидной огранки в платиновой оправе и золотым обручальным кольцом от Lorraine Hughes, Dot The Jewellers. Под лицензией CC By 2.0.

  Золото

  Несмотря на то, что золото долгое время было желанным из-за его красоты, оно обладает физическими свойствами, которые также очаровали человечество. Поскольку золото никогда не тускнеет и прекрасно обрабатывается, многие дизайнеры и производители ювелирных изделий предпочитают его другим металлам. Фактически, из одной унции золота можно вытянуть нить длиной более 50 миль. Вы также можете свернуть это количество в лист площадью 100 квадратных футов. При правильном уходе золото может служить бесконечно долго, что делает его ценным металлом как для дизайнеров, так и для потребителей.Он не окисляется и не подвергается коррозии, и только небольшое количество редких кислот или горячего хлорного отбеливателя могут повредить его.

  Недавние исследования показывают, что золото возникло в дальних уголках Вселенной миллиарды лет назад. Он прибыл в виде пыли на Землю в зачаточном состоянии. Золото претерпело множество трансформаций, и материал, из которого изготавливаются украшения, может продолжать претерпевать изменения. Золото можно использовать повторно, переплавляя старые золотые предметы и превращая золото в новые. Например, старые монеты и сломанные украшения можно переплавить и повторно использовать для изготовления новых золотых украшений.

  Золотые сплавы

  Несмотря на желательные свойства золота, у него есть один существенный недостаток: мягкость. Это означает, что он легко изнашивается. (Это качество отличается от геммологических/минералогических измерений твердости устойчивостью к царапанью). Однако при смешивании золота с другими металлами получаются более прочные, долговечные и более подходящие для использования в ювелирных изделиях сплавы золота. В то время как ювелиры используют чистое золото для некоторых украшений, эти вмятины и украшения изнашиваются так быстро, что большинство людей не носят украшения из чистого золота на регулярной основе.

  Металлы, обычно сплавляемые с золотом в ювелирных целях, включают: серебро, медь, никель, железо, цинк, олово, марганец, кадмий и титан. Помимо повышения прочности золота, легирование изменяет и некоторые другие его свойства. Например, некоторые сплавы золота окрашивают кожу или вызывают аллергические реакции. Само по себе золото не вызывает этих реакций. Скорее, легированные металлы.

  Обручальные кольца, золото 18 карат. Фото Мауро Катеба. Под лицензией CC By 2.0.

  Карат

  При обсуждении золота и его сплавов термин карат указывает на чистоту золота.(Не путайте карат с каратом, который является единицей измерения, используемой для описания веса драгоценного камня). Чистое золото, не содержащее других металлов, называется 24-каратным золотом. Итак, сплав 50/50, состоящий наполовину из чистого золота и наполовину из другого металла или металлов, представляет собой 12-каратное золото. Сплавы, используемые при изготовлении ювелирных изделий, варьируются от 9-каратного золота, чистота которого составляет примерно 37%, до 24-каратного золота. Они должны быть проштампованы и промаркированы в соответствии с чистотой.

  Новый сплав, набирающий популярность в ювелирной индустрии, состоит из 99% золота и 1% титана.Это позволяет сплаву сохранять почти весь свой золотой цвет, обеспечивая при этом повышенную долговечность.

  Карат	Детали, золото	Процентное золото	Другие марки
  24	24/24	100%	1000
  18	18/24	75%	740
  14	14/24	58.33%	585
  12	24/12	50%	500
  10	24. 10	41,66%	416

  Цветное золото

  Цвет золота меняется при сплавлении. Например, смешивание меди с золотом дает более темный желтый цвет. Добавление никеля плюс цинк, медь, платина или марганец дает белое золото. Как правило, белое золото не содержит серебра, которое смягчает золото и придает ему зеленый оттенок.Другие цвета золотого сплава включают зеленый, красный и синий.

  Золотой цвет	Сплавы
  Белый	от 10% до 20% никеля плюс медь, олово и иногда платина или марганец
  Зеленый	Серебро, иногда кадмий и цинк
  Красный или розовый	Медь
  Желтый	Серебро и медь
  Синий	Железо

  Кольцо из белого золота с голубым топазом. Кольцо и фото Мауро Катеба. Под лицензией CC By 2.0.

  Золотая терминология

  В Соединенных Штатах маркировка пробы золота регулируется строгими законами. Чтобы быть помеченным как определенный карат, твердый предмет должен быть в пределах трех частей на тысячу от маркировки карата. Детали, содержащие припой, должны быть в пределах семи частей на тысячу. Кусочки, которые не соответствуют этим критериям, должны получить более низкое обозначение карата.

  При маркировке золотых украшений или других золотых изделий для продажи продавцы не могут по закону называть предмет «чистым золотом», если он действительно не является 24-каратным.Любые другие ссылки на предмет как на золото должны указывать его карат.

  Новое золото и старое золото

  Термин «новое золото» не означает, что золото было недавно добыто. Скорее, это означает, что золото было тщательно очищено в соответствии с текущими стандартами. С другой стороны, «старое золото» получают путем переплавки старых украшений, монет и других золотых изделий. В зависимости от того, сколько припоя содержалось в исходных изделиях, старое золото может иметь немного меньший вес в каратах, чем исходное золото.

  Примеси в старинных золотых изделиях вызывают различные головные боли при литье, в том числе и пузыри.Поэтому ювелиры часто отправляют старое золото на переплавку вместо того, чтобы плавить и переплавлять новое изделие в своих мастерских.

  Золотой припой

  Ювелиры используют золотой припой для соединения золотых изделий. Поскольку припой должен иметь более низкую температуру плавления, чем соединяемые детали, его смешивают с металлами с более низкой температурой плавления, чем у золота. Золотой припой продается по цвету, а не по содержанию золота. Чтобы готовое изделие выглядело привлекательно, ювелиры подбирают цвет припоя к соединенным деталям. Это не создает проблем для нынешнего владельца драгоценностей.Однако плавление этого куска вместе с припоем в будущем приведет к уменьшению карата золота.

  Золотые накладки

  В связи с тем, что твердое золото продается по высокой цене (по состоянию на апрель 2020 г. , около 1617 долларов за унцию), многие производители ювелирных изделий ищут альтернативные способы придать своим покупателям вид и ощущение золота по более низкой цене. Одна из распространенных практик, например, включает в себя покрытие деталей из менее дорогих металлов тонким слоем золота. Изделия, изготовленные таким образом, известны как изделия с накладкой из золота.

  Существует два различных метода наложения: золотое наполнение и накатное золотое покрытие.

  Заполненный золотом

  Изделия с золотым наполнением имеют не менее 5% золота, нанесенного на основной металл. Относительное количество и карат наплавленного золота определяют их классификацию. Например, штамп «1/20 14K GF» означает, что изделие имеет слой 14-каратного золота, составляющий 1/20 веса изделия.

  Кулон произвольной формы с золотым наполнением. Фото Лии. Под лицензией CC By 2.0.

  Катаная золотая пластина

  Несмотря на то, что пластины из прокатанного золота похожи на заполненные золотом, они могут иметь толщину золота до 1/40 веса. Их штампы также указывают пробу и содержание, например, «1/40 14K RGP». Из двух типов золотых накладок золотые покрытия тоньше и дешевле. Золотое покрытие толщиной в несколько тысячных дюйма в лучшем случае легко стирается.

  Уход за золотыми накладками

  Золотые накладки состоят из золота, нанесенного поверх другого металла, поэтому уход за ними отличается от ухода за чистым золотом. Поскольку золотое покрытие со временем стирается, для этих изделий нельзя использовать полировальный круг. Это может удалить наложение и потенциально испортить предмет.

  Чтобы узнать больше о содержании золота и ценах на золотые украшения, прочитайте эту статью.

  Серебро

  В разное время на протяжении истории люди ценили серебро выше, чем золото. Серебро, долгое время использовавшееся в качестве средства обмена, а также для изготовления ювелирных изделий, также нашло множество новых применений. Сегодня к ним относятся фотографии, аккумуляторы, обогреватели автомобильных стекол и магнитные полосы, и это лишь некоторые из них.

  Несколько факторов делают серебро одним из самых популярных ювелирных металлов. Его блеск считается самой выдающейся визуальной особенностью.Серебро также более распространено и намного дешевле, чем золото или платина. Однако, поскольку серебро так хорошо проводит тепло, с ним труднее работать, чем с золотом. По этой причине начинающие ювелиры часто учатся паять серебро. Как только они освоят технику пайки этого металла с высокой проводимостью, управление теплом на золоте станет проще.

  Серебряное кольцо с рутиловым кварцем. Фото Мауро Катеба. Под лицензией CC By 2.0.

  Потускнение

  Однако у этого благородного металла есть некоторые недостатки.В частности, тускнеет серебро. Термин «потускнение» обозначает слой коррозии, который образуется на некоторых металлах, в том числе на серебре, когда они подвергаются химическим реакциям. Химическая реакция, вызывающая потускнение серебра, требует соединения, называемого сероводородом. Поскольку это соединение может встречаться в нашем воздухе, серебряные изделия, оставленные открытыми, со временем будут тускнеть.

  Хранение серебряных изделий в защитных мешочках или контейнерах уменьшит степень потускнения. Это означает, что вы потратите меньше времени на удаление потускнения с серебряных украшений.Да, серебро требует большего ухода, чем некоторые другие драгоценные металлы. Тем не менее, у вас есть много вариантов полировки, от имеющейся в продаже полироли для серебра до самостоятельных домашних методов. Не позволяйте потускнеть серебряным украшениям.

  Подвеска-крыло из литого серебра с литниками. Фото Мауро Катеба. Под лицензией CC By 2.0.

  Серебряные сплавы

  Как и золото, чистое серебро мягкое и легко повреждается. Поэтому производители ювелирных изделий часто сплавляют серебро с более твердыми металлами, чтобы повысить его долговечность.Из серебряных сплавов можно делать красивые и прочные изделия, подходящие для повседневного ношения.

  Стерлинговое серебро

  Наиболее распространенным серебряным сплавом является стерлинговое серебро. Стерлинговое серебро состоит из 92,5% серебра. Остальные 7,5% составляют один или несколько металлов. Часто медь составляет значительную часть этих 7,5%, потому что она увеличивает твердость сплава.

  Мексиканское серебро

  Термин «мексиканское серебро» относится к серебру, используемому в качестве валюты в Мексике, обычно состоящему из 95% серебра и 5% меди.Этот сплав чаще используется в качестве валюты, чем в ювелирных изделиях. Даже серебряные украшения, сделанные в Мексике, чаще изготавливаются из стерлингового серебра.

  Серебряная монета

  В Соединенных Штатах монетное серебро содержит 90% серебра и 10% меди. Обычно вы не видите монетного серебра, используемого в ювелирных изделиях.

  Британия Серебро

  Серебро

  Britannia содержит не менее 95,84% серебра, что делает его более ценным сплавом, чем фунт стерлингов. Этот сплав редко используется в ювелирных изделиях.

  Британия серебро.Фото Эрика Голуба. Под лицензией CC By 2.0.

  Другие серебряные сплавы

  Вы найдете множество серебряных сплавов, используемых во всем мире. Например, южноамериканский сплав, состоящий на 80% из серебра, не тускнеет.

  Использование серебряных украшений

  Ювелиры штампуют серебряные изделия с кодом используемого сплава. Например, 925 проба указывает на серебро 925 пробы; 958 указывает на серебро Britannia и т. д. При покупке серебряных украшений внимательно осмотрите изделие на наличие этого кода.

  Чтобы узнать больше о серебряных маркировках, определениях и терминологии, прочитайте эту статью.

  Хотя ювелиры используют стерлинговое серебро чаще, чем любой другой сплав для серебряных украшений, другие металлы для серебряных украшений заслуживают упоминания.

  Электрум

  Этот природный сплав серебра и золота пользовался большой популярностью в Древнем Египте. Из-за природного происхождения соотношение серебра и золота варьируется в зависимости от изделия.

  Золото кристаллизуется в изометрической системе и может появляться в виде кубов, как этот редкий кристалл электрума. Природный сплав, этот образец состоит из 70% золота, 27% серебра и 3% меди.0,7 х 0,6 х 0,6 см, Березовский рудник, Средний Урал, Екатеринбургская область, близ Екатеринбурга, Россия. © Роб Лавински, www.iRocks.com. Используется с разрешения.

  Чернь

  Обычно вы видите эту черную смесь серебра, меди и свинца, используемую в качестве эмали. Его также можно использовать в качестве инкрустации на вытравленном или гравированном металле. Как и электрум, древние египтяне часто использовали этот материал. Со временем техника черни распространилась по Европе и Азии.

  Несеребряные ювелирные металлы с серебряными названиями

  Хотя все сплавы серебра, о которых говорилось ранее, содержат по крайней мере некоторое количество серебра, названия некоторых металлов могут ввести вас в заблуждение.

  Сплавы, известные как нейзильбер или мельхиор, например, содержат никель, цинк и другие металлы. Хотя они выглядят как серебро, отсюда и название, на самом деле они не содержат серебра.

  Краткое примечание о Quicksilver

  «Ртуть» — древнее название металлической ртути. Хотя ртуть может напоминать жидкое серебро или «живое серебро» (отсюда и название), она не содержит серебра. Ртуть/ртуть не используются в качестве ювелирного металла из-за ее токсичности и жидкого состояния при нормальных температурах.

  Платина

  Более редкая и дорогая, чем золото, платина обладает непревзойденной удерживающей способностью и долговечностью. Это не портится. Эти качества делают его одним из самых желанных ювелирных металлов премиум-класса, особенно для помолвочных и обручальных колец.

  Платина

  также имеет множество промышленных применений, например, в каталитических нейтрализаторах. Фактически, половина платины, добываемой в США, и четверть во всем мире используется для этой цели. Бюро стандартов США также использует платину для гирь.Поскольку этот металл никогда не окисляется, эти веса остаются неизменными навсегда.

  Кольцо «More Shiney» с бриллиантом и классической платиновой полуоправой Diana. Фото ilovebutter. Под лицензией CC By 2.0.

  Использование платины в ювелирных изделиях

  Хотя использование платины в различных предметах восходит к 700 г. до н.э., ее использование в ювелирных изделиях относительно современно. Поскольку он имеет чрезвычайно высокую температуру плавления и так эффективно противостоит коррозии, рафинирование металла на протяжении веков оказывалось трудным. Самое старое зарегистрированное использование платины в качестве инкрустации в Древнем Египте.(Однако египтяне считали этот металл разновидностью электрума). Коренные американцы веками использовали платину в небольших декоративных предметах. Платина оставалась неизвестной европейцам до тех пор, пока испанцы не столкнулись с ней в Новом Свете. Испанцы назвали его platina , что означает «маленькое серебро». В соответствии с тогдашними теориями о происхождении металлов они считали это «незрелым золотом» и, следовательно, непригодным для использования.

  В 18 ^-м -м веке исследователи определили платину как новый металл. Хенрик Схеффер, шведский химик, открыл, как плавить платину с мышьяком. Как только рафинирование стало возможным, ремесленники использовали платину для украшения фарфора, а ученые изготавливали из нее лабораторное оборудование. Однако аффинаж платины мышьяком оказался крайне опасным. Таким образом, платина не пользовалась большой популярностью до изобретения кислородно-водородной горелки в середине 1800-х годов.

  Новые открытия платиновой руды в 19 ^-м -м веке привлекли к этому металлу внимание ювелиров.Он стал символом богатства и статуса для знаменитостей начала 20 ^-го -го века. Такие звезды, как Грета Гарбо, часто появлялись в фильмах с платиновыми украшениями и аксессуарами. Бриллиант «Звезда Африки» весом 530 карат имеет платиновую оправу в британском королевском скипетре.

  Платиновые сплавы

  Термин «платина» на самом деле относится к группе металлов. Помимо платины, в эту группу входят иридий, осмий, палладий, родий и рутений. Хотя платина является наиболее распространенной, все эти металлы, кроме осмия, находят применение в ювелирных изделиях.

  Родий

  часто используется в качестве не тускнеющего покрытия для белого золота, серебра и других ювелирных металлов платиновой группы. Палладий и иридий обычно сплавляют с другими металлами или используют отдельно для изготовления ювелирных изделий.

  Наиболее распространенные платиновые сплавы включают 90 % платины и 10 % иридия или 95 % платины и 5 % рутения. Рутений делает сплав более твердым и прочным.

  Общие металлургические термины

  • Сплав : Смесь двух или более металлических элементов, особенно для придания большей прочности или устойчивости к коррозии.
  • Слияние : Очистка золота путем смешивания его с ртутью.
  • Цементация : Чтобы окружить металл веществом, которое будет реагировать с металлом при нагревании. Серебряные детали из золота путем цементации солью.
  • Купелирование : Средство отделения золота и серебра от других металлов и примесей. Нагрев руды в купеле, керамической чашке, поглощает примеси.
  • Дистилляция : Выпаривание металлов с низкой температурой кипения, таких как ртуть, для их отделения от других металлов.
  • Плавка : Плавление руды для разделения и очистки металлов в ней.
  • Концентрация воды : Промывка руды, при которой тяжелые металлы остаются там, где их можно восстановить.

  Отливка расплавленного и очищенного золота на заводе Fidelity Printers and Refinery в Хараре, Зимбабве. Фото общественное достояние.

  видов серебряного припоя в ювелирных изделиях

  Во время поиска для этой статьи о припое для серебряных украшений я был удивлен тем, как много я узнал.Я мало знал о науке, лежащей в основе пайки, и было интересно узнать об этом процессе более подробно.

  Пайка соединяет две или более металлических поверхностей с помощью совместимого сплава, который течет при более низкой температуре плавления и создает прочное соединение. Важно, чтобы припой растекался при более низкой температуре, чтобы ваши металлические поверхности оставались твердыми и сохраняли свою форму. Когда вы нагреваете материал, атомы, образующие металл, начинают разделяться. Это разделение позволяет припою, когда он течет, проникать в эти пространства и связываться с исходным материалом.Теперь припой плотно прилегает к материалу, и детали соединяются.

  Теперь, когда я изучил науку о пайке и о том, как смешиваются металлы, у меня, конечно же, возникли другие вопросы. Что такое сплавы металлов в припое? Почему выбраны именно эти металлические сплавы? Что заставляет припой течь быстрее, чем материал, к которому он приклеивается? Итак, после нескольких часов изучения моих вопросов, давайте посмотрим, смогу ли я ответить на них здесь.

  Поймите свой материал

  Медь, латунь и лист стерлингового серебра


  Узнайте все тонкости материала, с которым работаете.При нанесении припоя важно, чтобы температура плавления припоя была ниже, чем у металла, с которым вы работаете. Если бы вы наносили припой на металл в своей детали, который быстро плавился, ваша деталь испортилась бы до того, как припой успел бы растечься. Например, олово плавится при температуре около 500 градусов по Фаренгейту, но легкий серебряный припой не плавится, пока не достигнет 1145 градусов по Фаренгейту. Поэтому, если вы хотите спаять два куска олова вместе и использовать легкий серебряный припой, олово будет расплавленным месивом. но серебряный припой еще даже близко не потечет.

  Примечание. Всегда важно проверять точки плавления и текучести между материалом и припоем; это может варьироваться между поставщиками и припоями. Слова Easy, Medium и Hard не стандартизированы для фиксированных температур.

  Сплавы серебряного припоя

  Серебряный припой имеет сплавы с другими металлами, кроме серебра. Сплав в основном состоит из серебра, но дополнительные металлы обеспечивают необходимые характеристики для склеивания. Медь (Cu) мягкая и хорошо проводит тепло, а также устойчива к коррозии. Цинк (Zn) и олово (Sn) имеют очень низкие температуры плавления, что снижает общую температуру плавления припоя. Все серебряные припои, продаваемые в Halstead, не содержат свинца и кадмия. Вы можете узнать больше об особенностях, прочитав листы паспортов безопасности на страницах деталей изделия на нашем веб-сайте, однако большинство серебряных припоев имеют комбинацию серебра, меди и цинка, и процентное содержание каждого металла варьируется в зависимости от расхода припоя. точка. Металлические сплавы припоя и их общее процентное содержание перечислены в таблице ниже.


  Температура плавления серебряного припоя

  В таблице ниже вы найдете точки плавления и текучести. Как я уже говорил ранее, разбираясь в материалах, вы всегда должны быть уверены, что используемый припой течет при более низкой температуре, чем материалы, которые вы соединяете. При работе с серебром температура плавления серебра 0,999 пробы составляет 1761 градус по Фаренгейту, а стерлингового серебра — 1640 градусов по Фаренгейту. Для припоя доступно несколько точек текучести из-за сложности многостадийной пайки.


  Многоступенчатая пайка

  Многоступенчатая пайка требует, чтобы вы выполняли пайку различных соединений без переплавки предыдущих припоев. Таким образом, ваше первое соединение будет выполнено с использованием твердого припоя с самой высокой температурой плавления, следующее соединение будет выполнено с использованием среды с немного более низкой точкой текучести, чтобы первое соединение не развалилось, и так далее. Важно тщательно продумать план изготовления.

  Сосуд с крышкой, изготовленный с использованием методов многоэтапной пайки


  Когда я учился в школе, одним из наших заданий было создание сосуда с крышкой.Сосуд с крышкой внизу имел 13 паянных соединений! Чтобы решить многоэтапную пайку, как головоломку, нужно заранее иметь хорошо продуманный дизайн. Затем выясните все отдельные соединения пайки, решите, когда и как использовать каждую пайку без переплавки предыдущего соединения.

  Поскольку не существует 13 различных точек потока, мне пришлось решить проблему, чтобы соединить несколько швов с одинаковой температурой плавления при каждом нагреве. Первый припой должен быть твердым с высокой температурой текучести, чтобы, когда вы будете использовать средний припой, он будет течь при более низкой температуре, чем твердый припой, оставляя эти соединения нетронутыми.Как насчет мягких и легких припоев? Выяснение этого было сложной задачей для новичка, но оно того стоило, чтобы усвоить этот важный урок.

  Пайка против пайки

  Технически все, что течет при температуре ниже 800 градусов по Фаренгейту, называется пайкой , все, что выше 800 градусов по Фаренгейту, называется пайкой . Да, технически мы пайка, а не пайка, ребята. На самом деле, я не верю, что когда-либо в своей жизни «паял». Тем не менее, жаргон в этой области — «пайка», поэтому мы будем придерживаться этого соглашения.

  Формы серебряного припоя

  Припой

  выпускается в 5 основных формах: стружка, паста, проволока, лист и порошок. Я пробовал четыре из них, к сожалению, возможность попробовать форму порошка еще не представилась, потому что это довольно редко встречается в ювелирных изделиях. Но вот информация о каждом варианте и их лучших приложениях.

  Чипы для паллионов

  Чипы для паллионов: Чипы для паллионов представляют собой крошечные обрезанные кусочки припоя, которые можно легко перемещать с помощью кусачки.Точный размер варьируется, но часто они составляют всего 1×1 миллиметр или даже меньше! Я был разочарован, когда впервые попробовал паллионные чипы, потому что использовал их на детали, для которой требовалось больше припоя, чем было в комплекте. Моя первая реакция была неправильной; теперь я бы не использовал ничего другого для звеньев цепи, прыгающих колец или маленьких украшений для пайки. С опытом я быстро понял, что хитрость заключается в том, чтобы добавить больше чипов вдоль соединения, если вам нужно больше припоя. Небольшой размер чипов означает, что вы можете легко масштабировать необходимое количество припоя очень маленькими шагами. При работе с небольшими соединениями чипы Pallion просто необходимы!

  Паста для припоя

  Паста: Поставляется в шприце и представляет собой смесь флюса, связующего вещества и порошкообразного припоя. Срок годности пасты около года. Мой опыт с пастой заключается в том, что она пузырится, лопается и становится пористой после того, как она течет, плюс я не без ума от ограниченного срока годности. Часть, которую я вижу как привлекательность для других, заключается в том, что поток смешивается, так что на один шаг меньше. Это также чисто и портативно, если вы регулярно создаете работу за пределами своей студии.Кроме того, если вы используете его для замыкания переходных колец и звеньев, это действительно может ускорить производственную работу. Как насчет того, чтобы использовать его с филигранной деталью? Лично я никогда не делал филигранной работы, но мой коллега в сообществе Orchid уверен в этом.

  «Хотя пастообразный припой может быть не лучшим типом припоя для измерения размеров колец или изготовления из листа, он отлично подходит для ручного изготовления филигранных украшений. Я в основном занимаюсь филигранью, и я использую много пастообразного припоя. Я также использую это, чтобы прикрепить выводы, т.е.ушные стойки, переходные кольца и т. д. к моим филигранным изделиям. Суставы крепкие и не дают сбоев».~ Милт Фишбейн

  Проволока для пайки

  Проволока: Моя любимая форма для пайки. Мне больше всего нравится использовать проволочный припой. Он может остаться в форме проволоки или быть обрезан и сплющен с помощью молотка, или он может быть коротким или длинным в зависимости от работы, которую вы выполняете. Она более универсальна, чем другие, поэтому эта форма мне больше всего нравится. Короткий отрезок проволочного припоя имеет большое значение. Также легко припаять косички с различными петлями, чтобы обозначить точки температуры потока.Таким образом, вам никогда не придется беспокоиться о том, что вы перепутаете припои!

  Листовой припой

  Лист: Листовой припой идеально подходит для крупномасштабных проектов, где требуется соединение большой площади, например, скульптурных деталей или сосудов. Он так же универсален, как проволочный припой, и прост в использовании, особенно при пайке двух плоских деталей вместе. Легко использовать слишком много, когда вы вырезаете из листового припоя, поэтому помните, что чем меньше, тем лучше, поэтому у вас не будет слишком много работы по очистке.

  Порошкообразный: Порошкообразный припой получается путем опиловки слитков припоя. Вы можете использовать его либо с жидким флюсом, либо с бурой, и я слышал, что он хорошо работает для сложных соединений.

  Как паять украшения

  По мере того, как вы будете заниматься пайкой, вы освоите различные приемы. Каждый из них имеет свою полезность, в зависимости от выполняемой работы. Ниже приведены четыре наиболее распространенных метода пайки:

  Стандартная пайка — это наиболее распространенный метод пайки.Вы кладете припой (чип, проволоку, лист или пасту) на соединение и нагреваете горелкой сверху или снизу.

  Припой пайкой — Это удерживает много тепла от вашего изделия до самого конца. Мне нравится этот метод при выполнении хрупких работ, таких как звенья цепи, узорчатая проволока и труднодоступные места. Положите кусок припоя на паяльную доску, нагрейте его, пока он не скатается в шарик, а затем возьмите его паяльником. Сохраняя тепло на шарике припоя, переместите его к соединению, а затем удерживайте его там в конце отмычки, пока он не потечет именно туда, куда вам нужно.

  Пайка потом

  Пайка потом — Если вы паяете две детали вместе, это отличный способ контролировать поток припоя. Поместите одну часть вверх дном на паяльную доску. Положите на нее припой, затем нагревайте до тех пор, пока припой не расплавится, затем немедленно снимите нагрев (вам нужно найти то место, где припой плавится, но не растекается). Переверните кусок на другой, припаяйте сторону между ними. Нагревайте сверху или снизу, пока припой не потечет, убедившись, что нагреваете всю деталь, к которой хотите припаять.

  Пайка палочкой — Не обрезая проволочный припой, нагрейте конец проволоки и дайте припою течь, одновременно перемещая проволочную палочку в области, требующие пайки. Этот метод пайки требует точного пламени, в противном случае вы в конечном итоге используете гораздо больше припоя, чем нужно.

  Советы по выбору подходящего припоя для работы

  Совет: каждый раз, когда вы исправляете видимый ремонтный шов, старайтесь использовать более твердый припой, потому что более высокое содержание серебра может полностью изменить невидимый шов или потускневший.

  Видимый шов на
  a кольце для пальца

  У вас есть два варианта:

  1. Температура подачи
  2. Форма припоя: чипсы, паста, проволока или лист
  Защита с помощью корректирующей жидкости


  Во-первых, при выборе температуры подачи не следует автоматически выбирать легкие и мягкие припои с температурой текучести, они на самом деле могут оказаться хуже в долгосрочной перспективе. Если у вас есть видимый шов, чем больше серебра в припое, тем лучше.Поэтому выбирайте твердый припой (содержание серебра 75%), а не более мягкий припой с меньшим содержанием серебра. Это замедлит потускнение шва. Этот совет более важен для видимых швов.

  Сказав это, если у вас есть несколько швов на детали, чтобы предотвратить повторное растекание предыдущих соединений, используйте корректирующую жидкость или другие средства, блокирующие припой. Да, есть шаги по очистке, которые вам нужно предпринять, но я бы предпочел иметь более долговечный шов и меньше тускнеть, чем несколько дополнительных минут, которые требуются, чтобы вытереть и счистить немного белого.

  Примечание. При использовании жидкой корректирующей жидкости убедитесь, что у вас есть надлежащая вентиляция и вы носите маску. Испарения могут быть токсичными.

  Припаивание штифта для серьги


  При изготовлении мелких деталей, таких как соединительные кольца меньшего размера, звенья цепи или штифты для сережек, используйте мягкий припой. В противном случае легко расплавить материал вместе с припоем. Швы на объектах такого размера едва заметны, а сами накладки не выдерживают большого количества тепла, поэтому влезайте и вынимайтесь как можно быстрее.

  Во-вторых, выберите правильный тип припоя для работы. Не используйте длинный кусок припоя на соединительном кольце, если вы можете использовать один крошечный чип-паллион. Как новичок, я знаю, потому что я сделал это, вы склонны использовать слишком много припоя. Раньше я заливал детали, а затем работал в два раза усерднее, очищая и заканчивая, чем мне когда-либо приходилось.

  Многие ювелиры предпочитают в основном одну форму, но может быть полезно иметь в студии различные варианты.

  Посмотрите это видео с нашим координатором студии Эрикой Стайс о том, как правильно выбрать серебряный припой.

  Правила Федеральной торговой комиссии

  По закону в Соединенных Штатах для того, чтобы назвать изделие стерлинговым серебром, сплав должен соответствовать приведенным ниже спецификациям:

  • Стерлинговое серебро = 0,925 (92,5% серебра)

  Снова и снова я вижу запросы о паяных изделиях из стерлингового серебра. Ювелиры-новички в этой области беспокоятся о чистоте серебра после пайки. FTC установила правила, касающиеся незначительных расхождений между партиями производимых материалов.Вот допуски для стерлингового серебра, основанные на Национальном законе о штамповке:

  .

  Серебро

  пробы
  • .921 = Непаянные детали
  • .915 = Паяные детали

  Как видно из приведенной выше таблицы припоев, серебряный припой содержит довольно много серебра. Маловероятно, что содержание серебра во всем ювелирном изделии снизится настолько, чтобы оно не соответствовало законодательным требованиям, из-за легированных металлов в небольшом припое. Единственный раз, когда я бы беспокоился об этом, это если бы я делал тонкую серебряную филигранную деталь с множеством соединений или сильно гранулированный рисунок с припоем по всей поверхности.Вот что сказал Милт Фишбейн о филигранной работе и пайке:

  А типичный кулон может быть примерно наполовину стерлинговым и наполовину чистым серебром, хотя это сильно варьируется в зависимости от дизайна. Если взять еще немного, если окончательная часть содержала до 5% припоя, 45% чистого и 50% стерлингового серебра, это будет тест на 94.5% серебра. Поэтому я всегда маркирую свою филигрань пробой 925, так как она всегда должна быть выше пробы и очень маловероятно, что проба ниже.» — Милт Фишбейн

  Если вас что-то беспокоит, вы всегда можете отправить его в лабораторию для тестирования, чтобы быть уверенным в результатах. Однако лабораторные тесты разрушительны, поэтому вам придется пожертвовать образцом. Это практично только в том случае, если вы разрабатываете производственную единицу, которую собираетесь производить в больших количествах.

  Halstead — один из ведущих дистрибьюторов ювелирных изделий в Северной Америке.В этом году компания отмечает свое 46-летие. Halstead специализируется на оптовых продажах фурнитуры, цепей, инструментов и металлов для художников-ювелиров.

  ---

  О Milt Fischbein

  Milt Fischbein занимается созданием украшений уже около 25 лет. У него есть степень бакалавра в области химического машиностроения Университета Макгилла, но 6 лет назад он начал заниматься изготовлением филигранных украшений. Вы можете прочитать его полную биографию и резюме на его веб-сайте: mfmetalarts, где вы также можете найти его филигранные украшения, тиары и короны.Он прошел десятки курсов у таких учителей, как Алан Ревир, Майкл Дэвид Стерлин, Джерри Леви и Чарльз Льютон Брэйн.

  ---

  Вдохновляйтесь!

  Артикул: Наконечники для обработки концов цепи

  Артикул: 6 шагов к пайке штифтов для серег

  Видео на YouTube: пайка 14-каратным золотом в серебро (демонстрационное видео о пайке потом)

  Статья: Проволока для ювелирных украшений: формовка и пайка звеньев проволоки (включает демо-видео по пайке пайкой)


  Каталожные номера:

  МакКрейт, Т.(2004). Полная кузница . Брансуик, Мэн: Brynmorgen Press, Inc.

  Ревир, А. (2011). Профессиональное изготовление ювелирных изделий . Брансуик, Мэн: Brynmorgen Press

  Ганоксин

  Припой — Википедия

  Международное общество драгоценных камней IGS

  Есть вопросы? Напишите нашему координатору студии Эрике Стайс по адресу [email protected]. Мы хотели бы услышать от вас. К сожалению, поддержка студии по телефону недоступна. Только электронные письма, пожалуйста.

  Аргентиум Серебряный vs.Стерлинговое серебро

  Аргентиум Серебро и стерлинговое серебро

  Вам не нужно быть заядлым коллекционером ювелирных изделий, чтобы иметь представление о стерлинговом серебре. Серебро, используемое в серьгах, браслетах, обручальных кольцах и повседневных украшениях, также широко распространено в столовых приборах и предметах домашнего обихода, таких как вилки, ложки и даже некоторые музыкальные инструменты. Хотя чистое серебро пользуется большим спросом уже более тысячи лет, оно слишком мягкое и недостаточно прочное, необходимое для повседневного ношения и использования. Таким образом, в течение долгого времени стерлинговое серебро было лучшей альтернативой для тех, кто хотел получить серебро самого высокого качества… до сих пор.


  Краткие характеристики: серебро Argentium в сравнении со стерлинговым серебром


  • Символ периодической таблицы и атомный номер: серебро (Ag) — 47
  • Цвет: аналогичный цвет, но Argentium Sterling Silver будет выглядеть ярче и «белее»
  • Точка плавления: стерлинговое серебро Argentium — 1477 ° F стерлинговое серебро — 1475 ° F
  • Сплав-серебро Argentium 93 пробы.5% серебра, 6,5% меди,> 1% германия. Стерлинговое серебро 92,5% серебра, 7,5% меди

  Одной из основных проблем, связанных с серебром, всегда было его потускнение. Серебро, как драгоценный металл, не имеет такого преимущества, как золото, устойчивое к потускнению, и если серебряные украшения не носят в течение длительного времени, они могут стать неприглядного цвета. Помимо создания более прочного и твердого сплава стерлингового серебра, обладающего более высокой чистотой и прочностью, Argentium Sterling Silver рекламируется за его устойчивость к потускнению. Вот некоторые из других дополнительных преимуществ серебра Argentium по сравнению со стерлинговым серебром:

  Чистота

  Как и большинство драгоценных металлов, чистота металлов, используемых в ювелирных изделиях, основана на обозначении «частей на единицу». В то время как золото оценивается в каратах, серебро и платина оцениваются в тысячных частях. Это означает, что на каждую тысячу частей, составляющих металл, приходится определенное соотношение чистого серебра или чистой платины.

  Чтобы считаться стерлинговым серебром, ювелирное изделие должно содержать как минимум 925 частей чистого серебра на 1000 частей.Вот почему вы увидите много предметов из стерлингового серебра с пометкой 925 Sterling Silver, и это означает, что изделие состоит из чистого серебра 92,5%.

  Конечно, чем чище украшение, тем оно желаннее. И, в свою очередь, серебро Argentium Sterling Silver оценивается как 935 частей на 1000. При чистоте серебра 93,5% чистота серебра Argentium Sterling Silver по сравнению со стерлинговым серебром даже выше, чем у традиционного стерлингового серебра, бывшего эталоном чистоты для серебряных украшений.

  Отделка и блеск

  Одной из наиболее примечательных характеристик серебра является его яркость.Серебро имеет оттенки белого, которые делают его ярче, чем даже белое золото и платина. Это одна из многих причин, по которой украшения из стерлингового серебра стали настолько популярными. Argentium Sterling Silver оценивается как ярче и белее, чем даже стерлинговое серебро, в соответствии со стандартной системой измерения цвета CEILAB. Он даже считается более «белым» металлом, чем родий, который используется для придания белому золоту его белого цвета.

  Долговечность

  Как уже отмечалось, одна из причин, по которой чистое серебро не используется в ювелирных изделиях, заключается в том, что оно слишком мягкое и легко повреждается.Однако чем чище серебро, тем более желанным оно становится. Так как же нам объединить эти два понятия? В серебре

  Sterling Silver использовалось чистое серебро 92,5%, и в результате ювелирные изделия, сделанные из стерлингового серебра, могут быть очень близки к чистоте, но при этом оставаться прочными. Но с другой стороны, Argentium Sterling Silver на 93,5% состоит из чистого серебра. Здравая логика подсказывает нам, что он менее долговечен, потому что имеет более высокую чистоту. Тем не менее, это не так. Особый сплав Argentium Sterling Silver на самом деле тверже, чем традиционное стерлинговое серебро, но при этом чище.Таким образом, подобно вольфраму в вашем уникальном вольфрамовом кольце с серебряной инкрустацией от Tungsten World, в которое инкрустировано серебро Argentium Sterling Silver, твердость Argentium будет устойчива к материалам, которые обычно могут повредить более мягкое традиционное стерлинговое серебро.

  Автор: Винсент Л.Р., пресс-атташе

  Серебро и бронза — Anatometal: украшения для пирсинга высочайшего качества.

  Серебро — это металлический химический элемент с химическим символом Ag и атомным номером 47.Мягкий, белый, блестящий переходный металл обладает самой высокой электропроводностью среди всех элементов и самой высокой теплопроводностью среди всех металлов. Серебро встречается в природе в чистом, свободном виде в виде сплава с золотом и другими металлами, а также в таких минералах, как аргентит и хлораргирит. Однако большая часть серебра производится как побочный продукт аффинажа меди, золота, свинца и цинка.
  Серебро уже давно ценится как драгоценный металл и используется в качестве инвестиции для изготовления украшений, украшений, дорогой посуды, посуды и денежных монет.Сегодня серебро также используется в электрических контактах и ​​проводниках, в зеркалах и в катализе химических реакций. Его соединения используются в фотопленке, а разбавленные растворы нитрата серебра используются в качестве дезинфицирующих средств и микробиоцидов. Хотя многие медицинские противомикробные применения серебра были вытеснены антибиотиками, исследования клинического потенциала продолжаются.
  Ювелирные изделия и изделия из серебра традиционно изготавливаются из стерлингового серебра, также известного как стандартное серебро, и представляет собой сплав 92,5% серебра с 7. 5% меди. В США только сплав, состоящий не менее чем на 90% из чистого серебра, может продаваться как «серебро». Серебро 925 пробы тверже чистого серебра и имеет более низкую температуру плавления, чем чистое серебро или чистая медь. С добавлением германия образуется запатентованный модифицированный сплав под названием Argentium Sterling silver.
  Исторически сложилось так, что обучение и организация гильдии ювелиров включали в себя серебряных дел мастеров, и эти два ремесла во многом пересекаются.
  В отличие от кузнецов, серебряных дел мастера не придают металлу форму, пока он раскален докрасна, а вместо этого обрабатывают его при комнатной температуре нежными и аккуратно нанесенными ударами молота.Суть кузнечного дела заключается в том, чтобы взять плоский кусок металла и превратить его в полезный предмет с помощью различных молотков, кольев и других простых инструментов. Поскольку серебро является таким податливым металлом, у серебряников есть широкий выбор способов обработки металла, включая отливку металла в замысловатые декоративные узоры.
  Бронза представляет собой сплав, состоящий в основном из меди, обычно с оловом в качестве основной добавки. Он твердый и жесткий, и в древности это было настолько значимо, что в честь этого металла был назван бронзовый век.Существует множество различных бронзовых сплавов, но современная бронза обычно состоит из 88% меди и 12% олова. Исторические «бронзы» сильно различаются по составу, так как большинство мастеров по металлу использовали любой лом, который был под рукой. Коммерческие и архитектурные бронзы более правильно рассматривать как латунные сплавы, поскольку они содержат цинк в качестве основного легирующего компонента. Висмутовая бронза представляет собой бронзовый сплав, состоящий из 52% меди, 30% никеля, 12% цинка, 5% свинца и 1% висмута; он способен хорошо полировать и поэтому иногда используется в светоотражателях и зеркалах.Другие бронзовые сплавы включают алюминиевую бронзу, фосфорную бронзу, марганцевую бронзу, колокольный металл, мышьяковую бронзу, металлический отражатель и сплавы для тарелок.
  Обычно бронза окисляется только поверхностно; после образования слоя оксида меди нижележащий металл защищен от дальнейшей коррозии. Бронза мягче и слабее стали и менее жесткая при том же объеме. Он также более устойчив к коррозии и усталости металла, чем сталь, и является лучшим проводником тепла и электричества, чем большинство сталей. Температура плавления бронзы варьируется в зависимости от соотношения компонентов сплава, но обычно составляет около 1742 ° F.
  На протяжении веков бронза использовалась и до сих пор используется для самых разных целей. Корабельные гребные винты и подводные подшипники обычно изготавливаются из бронзы, и она широко используется для литой скульптуры. Многие распространенные бронзовые сплавы обладают необычным желательным свойством слегка расширяться непосредственно перед отверждением, таким образом заполняя мельчайшие детали формы. Бронзовые детали прочны и обычно используются для подшипников, зажимов, электрических разъемов и пружин. В отличие от стали, когда бронза ударяется о твердую поверхность, она не образует искр, поэтому из нее изготавливают молотки, молотки, гаечные ключи и другие прочные инструменты для использования во взрывоопасных средах или в присутствии легковоспламеняющихся паров.
