Инструкции, как самому сделать теплицу из профильной трубы

Сегодня конструкции теплиц из профильной трубы можно встретить практически на любом приусадебном участке. И не удивительно, ведь строительный материал обладает особенностями, выгодно отличающими его от обычной металлической трубы и дерева.

В этой статье мы рассмотрим преимущества парников из профиля, расскажем, как выбрать материал. Также здесь содержится пошаговое руководство по проектированию и строительству арочной теплицы из профилированной трубы.

Invalid Displayed Gallery

Преимущества профтрубы для теплиц, выбор вида, размера

Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.

Плюсы металлопрофильных теплиц

Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта.

При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат – высокая прочность соединительных узлов. Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
Доступны разные способы соединения деталей теплицы между собой. Это сварка, саморезы, винты, хомуты-крабы. Они могут использоваться самостоятельно или в комбинации друг с другом.
Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей.
Теплицы из профтрубы могут монтироваться на фундамент или без него.

Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатомОбратите внимание: перечисленные преимущества профильной трубы позволяют использовать ее для строительства теплиц любой площади и геометрии. Ограничений нет никаких, надо только правильно выбрать вид сечения и размер профилей.

Как выбрать профильную трубу для теплицы

Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2. 01.07-85.

Обратите внимание: теплицы площадью от 10 м² без предварительных расчетов с применением СНиП строить нельзя. Неправильно спроектированная конструкция может деформироваться или разрушиться под собственным весом или снеговыми/ветровыми нагрузками. Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей

Invalid Displayed Gallery

Проект и изготовление теплицы из профильной трубы

Внимательное составление чертежей, правильные расчеты – это залог беспроблемного строительства.

Проектирование, составление чертежей

Прежде всего решаем для себя, какого типа конструкция нам нужна: одно- или двухскатная, дуговая, арочная, с фундаментом, без него… Далее набрасываем примерный эскиз того, что нам нужно. Имеет смысл поискать фото подходящих конструкций в интернете и рисовать на их основе, но со своими правками. На эскизе отмечаем примерные размеры конструкции, расположение фрамуг, дверей.

Выбирая размеры и форму теплицы следует учитывать следующее:

Расположение деревьев и высокорослых многолетников в непосредственной близости от будущей постройки.
Расположение строительной площадки относительно жилого/дачного дома.
Виды культур, которые будут выращиваться в закрытом грунте.
Ветровые и снеговые нагрузки в регионе. Чем они выше, тем круче должны быть скаты парника.

Нижняя часть каркаса теплицы из профильной трубы, чертеж – эскиз

На этапе составления эскиза выставляются только приблизительные параметры: ширина, длина, высота. При составлении же чертежей теплицы из профильной трубы с размерами нельзя ошибаться – все должно быть точно до миллиметра. Во время черчения обязательно выставляем размеры каждой детали, даже если они дублируются. Как это делается вы можете посмотреть на следующем чертеже.

Обратит внимание: когда чертеж будет готов, рассчитываем количество расходных материалов – делаем смету для покупок. Обычно данные выставляются на этом же листе, справа вверху или внизу. Делаем теплицу из профильной трубы своими руками, чертеж с выносом размеров

Проекций чертежей должно быть столько, чтобы строитель точно понимал, какая деталь куда идет. При этом узлы соединений элементов должны отрисовываться отдельно. Так поступаем с каркасом теплицы из профильной трубы, всеми фрамугами и дверями.

Изготовление теплицы из профильной трубы, чертеж торцевой части

Монтаж фундамента

Фундамент для теплицы, если только это не термос, делается ленточный, с армированием или без него – в зависимости от габаритов постройки. Он должен быть замкнутым, без разрывов по периметру. Параметры траншеи:

Высота – 40 см.

Ширина – 40 см.

По краю делаем опалубку-настройку, она должна выступать из земли на 20 см. На дно траншеи засыпаем песок (5 см), трамбуем, затем гравий – 10 см. Далее укладываем заранее связанный армопояс. Заливаем все песчано-бетонной смесью (3/1). Разопалубку делаем через 4 дня, тогда же приступаем к дальнейшему строительству. Исключение – массивные парники площадью от 15 м². Тут придется ждать набора фундаментом полной прочности – 28 дней.

Схема теплицы из профильной трубы, своими руками установить закладные детали под обвязку несложноОбратите внимание: до заливки бетона в фундаментной траншее выставляем и фиксируем закладные детали, на которые впоследствии будет крепиться обвязка теплицы из профильной трубы.

Как собрать каркас из профильной трубы своими руками

Прежде всего подготавливаем детали, из которых будет собираться теплица. Профильную трубу нарезаем, раскладываем недалеко от строительной площадки так, чтобы все было под рукой. Надо согнуть дуги для верхней части. Для этого придется приобрести или собрать своими руками трубогиб.

Как загнуть профильную трубу для теплицы, на видео рассказывается о самостоятельной сборке трубогибочного станка и работы на нем

Строительство начинаем с монтажа обвязки. Она крепится на закладные, установленные при заливке фундамента. Профильную трубу прикручиваем к закладным при помощи винтов. Затягивая крепежи, ориентируйтесь на строительный уровень – обвязка не должна иметь перекосов по плоскости. Стыки элементов обвариваем.

Далее очередь установки арок. Если запланировано усиление их верхней части, то делаем это на земле, на ровной площадке, также по строительному уровню. Работаем сваркой, винтами или хомутами-крабами. Арки крепятся на обвязку при помощи сварки или стальных уголков с саморезами. После того, как будет выставлена вся длина теплицы, собираем торцевую часть.

Как сварить теплицу из металлических профильных труб: арки выставляются после монтажа усиления верхней части

Монтаж поликарбоната

Поликарбонат начинаем монтировать с торцов. Прямоугольный лист прикручиваем на место, а затем обрезаем его по форме каркаса – лучше всего это делать электрическим лобзиком. После накрываем остальные поверхности теплицы из металлопрофиля. Ни в коем случае не укладываем укрывной материал внахлест. Листы должны плотно состыковываться. Для герметичности в стыки устанавливается разъемный профиль.

Обратите внимание: для крепления поликарбоната на теплицы из профильной трубы используем специальные термошайбы. Они обеспечивают герметичное соединение укрывного материала с каркасом.

В процессе следим, чтобы крепления входили в пластик строго вертикально. Изготовление теплицы из профильной трубы своими руками: конструкция, укрытая поликарбонатом

Изготовление каркаса теплицы из профильной трубы: размеры, чертежи + видео

Геометрическая форма сечения полого профиля четырёхугольной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления.

Схема теплицы из профильной трубы своими руками, приведенная на рисунке ниже, позволяет оценить материалоемкость и потенциальные трудозатраты на возведение конструкции. Виды и сечения, отраженные на рисунке, представляют собой чертеж крепежных элементов для соединения деталей, используемый при сборке тепличной постройки.

Распространены конструкции теплиц из профильной трубы двух типов – с двухскатной и арочной формой крыши. Стандартным размером теплицы из профильной трубы является конструкция с шириной 3 метра и длиной 6 метров.

Изготовление теплицы из профильной трубы своими руками проще выполнить при скатной конструкции, представленной на схеме выше, ввиду отсутствия необходимости изменения геометрии металлопроката для придания ему дугообразного профиля.

Теплица из профильной трубы с дугообразной формой каркаса при той же длине конструктивных элементов, что и скатная постройка, позволяют получить постройку с большими размерами по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с дуговым профилем, представленный ниже, это наглядно демонстрирует.

Арочные теплицы из профильной трубы имеют более эргономичный внешний вид и существенно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен. В то же время для возможности остекления и более длительного срока службы больше подходит теплица домиком из профильной трубы.

Важно! Металлический профиль должен быть защищен от коррозии, в противном случае срок службы ограничен.

Чем покрасить теплицу из металлических профильных труб определяется по состоянию поверхности. При нержавеющем металле – покраска не потребуется, при поверхности без следов ржавчины – достаточным будет трехслойное нанесение нитрокраски, если же поверхность ржавая – потребуется кислотная обработка и многослойное покрытие грунтом.

Двухскатная конструкция

Двухскатная теплица из профильной трубы своими руками является наиболее распространённым вариантом изготовления сооружения с жестким корпусом, предназначенного для продолжительной эксплуатации и пригодного для остекления или применения полимерного укрывного материала.

Основной составляющей любой тепличной постройки является профилированный металлический скелет, представляющий собой опорную конструкцию для закрепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличной постройки при двухскатной крыше может быть изготовлен двумя способами:

Выполнение надрезов в трех точках по длине профиля, выполнение сгиба под нужным углом и закрепление при помощи сварки.
Сборка сегментов соединением отдельных стоек при помощи тройников и их взаимное скрепление при помощи болтовых соединений.

Чертеж тепличной постройки с размерами, приведенный ниже, наглядно демонстрирует конструктивные элементы, входящие в её состав и придающие необходимую жесткость законченному сооружению.

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двухскатную форму крыши, вход смещен относительно центра, что подразумевает грядки разной ширины. В скате крыши оборудована форточка для проветривания и поддержания требуемого микроклимата.

Каркас тепличной постройки является основным несущим элементом и требует тщательного скрепления деталей конструкции между собой при помощи разъемных болтовых соединений или посредством сварки. Для рационального использования материала и минимизации отходов (обрезков), проектирование тепличной постройки должно предусматривать использование цельной плети металлопроката при условии соблюдения ширины и высоты сооружения.

Расчет теплицы из профильной трубы в этом случае сводится к определению высоты фронтона крыши [h], представляющего собой равнобедренный треугольник с основанием равным ширине сооружения [S]. Длина бедра треугольника при таком расчете определится как половина разницы длины металлопроката [L] и удвоенной высоты боковой стенки сооружения [H], с учетом высоты фундамента [h₁]. Возвышение фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину равную своему удвоенному значению.

Калькулятор расчета тепличного сооружения в этом случае можно представить формулой:

Расчет каркаса проектируемого сооружения заключается в определении общей длины металлопроката, получаемой суммированием длины всех деталей.

Рассчитать профильную трубу на теплицу 3х4 приняв, что один сегмент изготавливается из цельной плети металлопроката, можно применив следующее соотношение:

Важно! Запас длины в 10% принят при восьми раскосах, по четыре на каждый торец. При большем количестве элементов жесткости потребуется увеличение коэффициента запаса.

Сварка каркаса

Сварка каркаса тепличного сооружения необходима для соединения деталей между собой и придания конструкции жесткости.

Схема надрезов по длине плети металлопроката и ее сгиба, представленные ниже, наглядно демонстрируют содержание операций по сборке основной детали, составляющей каркас тепличной постройки. Сварка производится по местам сгибов позволяя получить жесткий элемент каркаса.

Арочная конструкция

Изготовление тепличного сооружения при арочном своде включает в себя следующие мероприятия:

Подготавливаются и крепятся к фундаменту продольные основания с направляющими для вертикальных дуг.
Готовятся дуги арочного свода, для чего потребуется оцинкованная профильная труба для теплиц сечением 20х20. Прокат загибается на 90^О вокруг бетонного кольца диаметром 3 м – данный способ является практическим решением получения дугового профиля, без специальных приспособлений.
Производится крепление вертикальных дуг, для чего она вставляется и крепится в направляющей продольного основания.
Соединение вертикальных дуг между собой производится при помощи продольных планок с направляющими, размер которых определяется тем, какой длины будет самодельная теплица из профильной трубы.

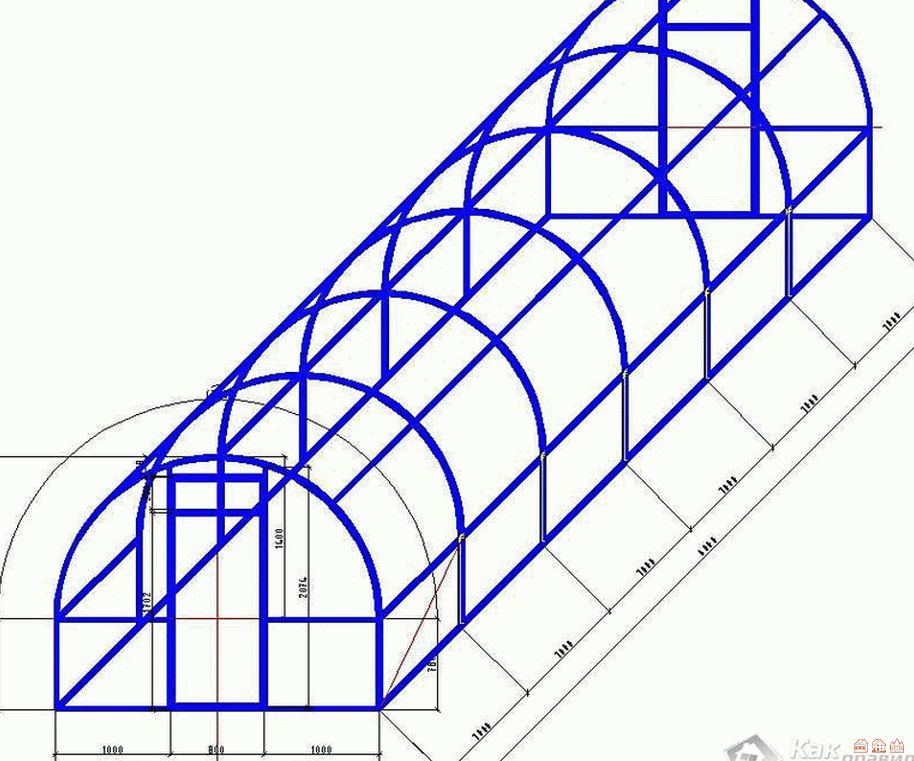

Ниже представлена схема тепличной постройки арочной формы с обозначением элементов конструкции при изготовлении полудуг, а не цельной сборочной единицы в виде арки. Такая схема изготовления требует большего числа продольных планок, что увеличивает металлоемкость и вес конструкции.

При больших габаритах арочного сооружения потребуется соединение деталей между собой при помощи сварки. Видеосюжет процесса монтажа подобной конструкции представлен ниже:

Как самому загнуть профильную трубу для теплицы

Ниже представлено видео, демонстрирующее как загнуть профильную трубу для теплицы при помощи самодельного трубогиба и отвечающее на вопрос — Как правильно согнуть профильную трубу для теплицы? Именно применение станочного оборудования позволяет добиться постепенного изменения формы цельного металлопроката и получить полноценный арочный свод без применения дополнительных стыков между элементами.

При отсутствии трубогибного станка или приспособления, алгоритм получения гнутой формы металлопроката, можно сформулировать следующим образом:

Гнутье следует выполнять вокруг предмета цилиндрической формы с поперечным размером, соответствующим диаметру арочного свода, например, вокруг железобетонного кольца.
Во избежание резкого сгиба следует заполнить внутреннюю полость песком и запечатать ее с обеих концов при помощи деревянной пробки.
Во избежание смещения, металлопрокат следует закрепить в бетонном кольце посредине, а для получения равномерного профиля производить одновременное сгибание в обе стороны.
Для лучшего сгибания поверхность материала может быть нагрета при помощи паяльной лампы.

Видеоматериал, демонстрирующий работу трубогибного станка, для получения гнутой формы металлопроката в условиях гаража можно увидеть ниже:

Оборудование для изготовления теплиц из профильной трубы, помимо рассмотренных выше трубогибных станков, может включать ручные приспособления для получения гнутья небольшой длины. Также для обработки металла в процессе изготовления потребуется следующий электроинструмент: болгарка или турбинка, сварочный трансформатор, дрель с регулируемой частотой вращения и шуроповерт, при отсутствии такой возможности.

Готовая теплица из профильной трубы

Теплицы из профильной трубы представленные на фото ниже наглядно демонстрируют чего можно добиться, если захотеть возвести тепличную постройку на приусадебном участке собственными руками.

парник своими руками и каркас, самодельный расчет и калькулятор

Можно воспользоваться готовыми чертежами и схемами, представленными в интернете, или, вооружившись терпением, разработать необходимые эскизы самостоятельно

Корректно составленные чертежи теплиц из профильной трубы с размерами – залог продолжительной эксплуатации конструкции подобного рода. Несмотря на кажущуюся сложность, справиться с разработкой проекта сможет даже начинающий садовод. Здесь важно акцентировать внимание на том, что непосредственная сборка теплиц из профильной трубы на основе технически правильного чертежа занимает не более 2-3 часов.

Проектировщикам на заметку: самодельная теплица из профильной трубы

Степень детализации чертежа – наиболее сложный во всех отношениях момент в работе. Если одни говорят о том, что технология требует учета всех объектов материального мира, присутствующих на объекте, другие – принимают во внимание лишь саму сварную теплицу. Истина, как часто это бывает, находится посередине.

Правильно изготовить парник из профильной трубы поможет рациональный подход к делу.

Опираться можно на приведенные ниже практические советы:

Учитывается положение всех источником тени, например, забор, растительность, другие дома и хозяйственные постройки;
Фиксируется тип выбранных строительных материалов, иначе разность технических параметров не позволит завершить производство домика для рассады;
Наличие трубопровода и других видов коммуникационных сооружений в непосредственной близости от теплицы нужно зафиксировать в проекте.

О выборе подходящего места для теплицы читайте в нашем материале https://homeli. ru/dvor-i-sad/teplitsy/ustanovka-teplitsy-po-storonam-sveta

Технически грамотный чертеж предполагает учет всего, что окружает парник. При этом внимание акцентируется только на том, что непосредственным образом взаимодействует с теплицей.

Строим парник из профильной трубы своими руками на колышках

Для начала проводится выравнивания поверхности, где будет установлен парник. После этого с максимальной точностью расставляются по всему периметру колышки. Интервал между ними составляет от 25 до 30 см. На основании указанных цифр несложно приобрести необходимое их количество.

Как только периметр теплицы отмечен, все колышки загоняются в землю на глубину 20-25 см. Необходимо убедиться в прочности получившейся конструкции, иначе дуги основания быстро потеряют прочность.

В дальнейшем производится сборка основания на основании сделанного чертежа.

Порядок действий выглядит следующим образом:

Тройники монтируются таким образом, чтобы труба свободно проходила через них;
В качестве основного фиксирующего элемента используется саморезы, которые подбираются с учетом размеров трубы;
Если нет желания возиться с крепежами, то можно использовать иной способ – своими руками следует нарезать трубу на более мелкие части;
Вне зависимости от выбранного способа фиксации, каждый тройник дополнительно закрепляется монтажным клеем, иначе каркас не будет достаточно прочным;
Инсталлируются арки и все соединяющие их элементы;
Выполняется изготовление оконных и дверных проемов в соответствии с утвержденным чертежом;
С целью исключения вероятности сквозняка, для дверной группы рекомендуется взять профиль с диаметром 1-1/4.

Разновидность парника на колышках хорошо себя зарекомендовала в умеренном климате. На этапе проектирования нужно указать положение каждого из них, в противном случае надежной фиксации арок ожидать не стоит. Помимо этого, для оконной и входной группы берется более широкий (в плане диаметра) профиль трубы.

Советы новичкам: теплицы из профильной трубы с коробами

В том случае, когда уровень грунтовых вод на участке достаточно низок, парник допускается установить на основание из досок. На этапе составления чертежа проводятся измерения диагоналей, проведенных из 4 точек основания.

Рассчитать оптимальную длину и ширину не очень сложно. Строительство окажется успешным только в том случае, когда каждый угол конструкции равен 90 градусам.

Новичкам необходимо помнить, что грунт характеризуется незначительной, но все-таки подвижностью. Для того чтобы в процессе изготовления зафиксированные размерности не изменились, следует применять дополнительное укрепление. Изготавливается оно из кусков старой арматуры.

Помимо этого, не лишним будет обратить внимание на приведенные ниже рекомендации:

В проекте необходимо учесть необходимое расстояние между дугами – оптимальный показатель находится в диапазоне от 0,5 до 1 м;
Фиксаторы из старой арматуры вбиваются в землю таким образом, чтобы над поверхностью они возвышались на 25-30 см;
В зависимости от того, планируется возвести из профилированной трубы парник 20х20 или 40х20, разрезаются сами трубы;
Каждый конец такой трубы фиксируется у основания с использование шурупов;
У каждого торца нужно установить деревянную рамку, в которой нужно сделать форточку;
Производится это на основании согласованной схемы работы.

Проект теплицы на деревянном основании оправдан в том случае, когда на участке хорошая почва. В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянного основания монтируется стальной каркас. Залогом успеха является правильный расчет расстояния между арочными дугами. Его можно сделать самому, или отдать предпочтение инженерному калькулятору.

Теплицы пользуются большой популярностью у огородников. Это возможность получать урожай ранней весной или круглый год. Обзор основных конструкций приведён в нашей следующей статье: https://homeli.ru/dvor-i-sad/teplitsy/vidy-teplits

Износостойкий каркас теплицы из профильной трубы: чертежи в деталях

Часто можно услышать, что даже корректно выполненный проект приводит к множеству проблем. Открывает список нарушения геометрии строения в результате частичной или полной деформации металлических арочных дуг.

С одной стороны, садовод учел минимальную необходимую толщину трубы, но что-то все-таки пошло не так. С другой стороны, винить стоит неверный сделанный расчет.

Акцент делается на ошибки, связанные с не совсем корректным соотнесением характеристик грунта, планируемых габаритов постройки и ее веса.

Снизить количество таковых помогут следующие рекомендации:

Чем шире будет теплица из поликарбоната, тем шире необходимо построить основание;
Длинная конструкция, например, от 30 м и больше, требует сварить арочные дуги на расстоянии не менее 1,2 – 1,5 м;
Наличие двух и более самодельных форточек автоматически влечет за собой потребность в использовании профильной трубы.

В наше время теплицы, сделанные из поликарбоната пользуются весьма значительной популярностью у фермеров и обычных любителей дачной жизни. Узнайте о том, как установить теплице на 8 м из нашего материала: https://homeli.ru/dvor-i-sad/teplitsy/teplitsy-iz-polikarbonata-8-metrov

Большинство ошибок возникает у садоводов на этапе составления проекта. Для начала необходимо запомнить, что ширина и высота конструкции напрямую влияет на основание. В связи с этим, нужно в обязательном порядке провести несколько измерений, позволяющих исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как сварить теплицу из металлических профильных труб

Для многих окажется настоящим открытием тот факт, что вне зависимости от вида конструкции, метод сварки учитывается при составлении чертежа. Диаметр труб, количество поддерживающих арочных конструкций – 2 наиболее важных параметра, определяющих минимальное количество точек для сварки.

Избавить от множества проблем в процессе сварки помогут разработанные садоводами со стажем рекомендации:

Обвязка всегда фиксируется на заранее смонтированных закладных на уровне фундамента. В этом случае даже неопытный сварщик не будет испытывать сложности.
Сварочные работы производятся только до момента нанесения поликарбоната, в противном случае покрытие придет в негодность. Перед тем как взять в руки сварочный аппарат, необходимо убедиться в правильности фиксации каркаса. Не лишним будет убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в ранее утвержденном проекте.
После завершения сварочных работ остов нужно покрасить и провести антикоррозийную обработку.

Теплица из профильной трубы своими руками (видео)

Даже незначительную оплошность невозможно будет исправить после того, как все точки крепления будут обработаны сваркой. Именно поэтом больше всего внимания, как было сказано раньше, уделяется чертежу. Документ кажется незначительным, хотя, на самом деле он на 90% определяет долговечность постройки. Если садовод не чувствует в себе силы, всегда можно воспользоваться инженерным калькулятором.

Как сделать теплицу из профильной трубы своими руками? Чертежи, фото, видео.

Профильная труба – это простой в сборке, технологичный и прочный материал для изготовления каркасных сооружений: теплиц, ферм, гаражей, самодельные качели. Все, что понадобится для сборки – это трубогиб, сварочный аппарат и утеплитель. Профильный трубогиб может быть ручным, но гидравлический значительно ускорит процесс сборки каркаса. Каркас теплицы из профильной трубы своими руками возводится за короткое время. Сложность сборки может заключаться в изготовлении деталей необходимого размера. При проектировании, составлении чертежа теплицы из профильной трубы с размерами необходимо сразу закладывать размеры трубы и металлических уголков.

Как сделать теплицу из профильной трубы

Для теплиц выбирают из двух типов конструкций:
• с арочной крышей;
• с двускатной крышей.

Арочные теплицы из профильной трубы могут иметь значительные размеры: 10х10 метров, 15х15, 20х20. Такие большие теплицы нельзя строить без предварительных расчетов с применением СНиП. При отсутствии сварочного аппарата лучше выбирать небольшие каркасы, которые не потребуют сварки. Такой каркас будет выполнен только с использованием крепежа.

Строительство начинается с проектирования. Чертежи каркаса теплицы из профильной трубы можно взять готовые или построить с учетом размеров участка. Здесь учитывают расположение деревьев и кустарников, жилых домов, виды культур, которые будут выращиваться, ветровые и снеговые нагрузки в данном регионе. Профильная труба обладает высокой прочностью, арочные и двускатные теплицы способны противостоять высоким ветровым нагрузкам. При составлении чертежа каркаса для теплицы из профильной трубы нельзя ошибаться даже в миллиметрах. Это же необходимо взять за правило при резке трубы: точность должна быть до миллиметров. Возможно, потребуются несколько проекций чертежей.

Следующий этап – это монтаж фундамента. Лучше выбирать ленточный, армированный или нет – определят габариты конструкции.

Профильную трубу нарезают, укладывают недалеко от фундамента. Для верхней части трубогибом сгибают трубу. Трубогиб можно собрать и своими руками.

Монтаж теплицы начинают с установки обвязки. Ее крепят на закладные, которые были установлены при заливке фундамента. При помощи шурупов трубу крепят, затягивают крепежи при помощи строительного уровня: это поможет избежать перекосов теплицы. Стыки элементов необходимо обваривать. После этого устанавливают арки. Усиление арок производят на земле, опять же с использованием строительного уровня. Арки крепят к обвязке сваркой, шурупами, хомутами, металлическими уголками с саморезами.

Следующим этапом будет монтаж поликарбоната. Его установку начинают с торцов, обрезая по форме каркаса электрическим лобзиком. Листы поликарбоната должны четко состыковываться и не идти внахлест. Крепят поликарбонат специальными термошайбами: они обеспечат герметичность теплицы.

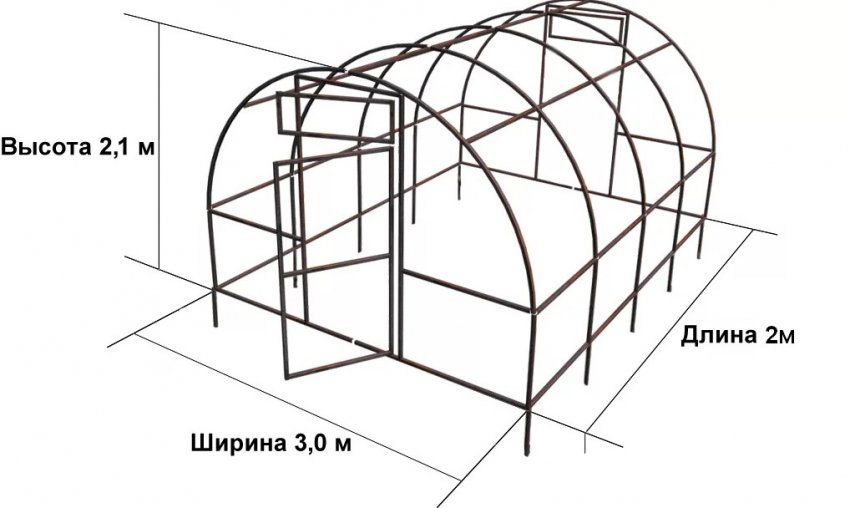

Арочная теплица из профильной трубы 6 3м чертеж. Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом.

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

Двускатная теплица чертеж. Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе. Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

: Из бруса чаще всего делают теплицу из поликарбоната домиком

: Усиление стропил тепличной крыши

: Общее устройство теплицы домиком

: Вариант теплицы с деревянным каркасом и разноуровневой двускатной крышей

: Порядок сборки деревянного каркаса своими руками для теплицы из поликарбоната

: Чертеж с размерами: односкатная теплица

: Еще один вариант — большего размера

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть, про односкатные —.

Чертеж арочной теплицы из профильной трубы. Начальный этап создания парника из профильных труб – чертеж и подбор материала

Определиться с точным количеством необходимых материалов можно максимально точно, если предварительно прикинуть в чертежах размеры парника из профильной трубы, а также учесть сами параметры выпускаемых изделий.

Оптимально для создания несущей конструкции подойдут профили сечением 40×20 мм или 40×40 мм. Они достаточно прочны и имеют толщину стен в 2 мм и более. В то же время, для стяжки по горизонтали можно применять изделия с более тонкими стенками, порядка 1-1,5 мм – этого будет достаточно.

Проект теплицы из профильной трубы может предусматривать несколько разновидностей конфигураций:

пристроенная к главному дому теплица, кровля которой имеет ассиметричную овальную или односкатную форму;
отдельное строение с крышей двускатной формы;
парник с арочной конфигурацией.

При расчете количества закупаемых труб стоит принять во внимание мерную длину трубопрокатов, доступных в продаже – она составляет 6,05 метров.

Учитывая данную величину, можно изготовить чертежи теплиц из профильной трубы с размерами 3, 4, 6 или 12 метров в длину, а также 2, 3, 4 или 6 метров в ширину. Оптимальными габаритами теплицы, в которой размещены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то – 4-6×3-12 метров. Однако чаще всего чертеж парника из профильной трубы составляется из расчета размеров 3×6 метров – это наиболее удобное соотношение.

А вот что касается высоты строения, то тут необходимо учитывать индивидуальные параметры хозяина. Как правило, потолок должен быть расположен выше роста человека на 30-40 см. То есть, высота парника может колебаться в пределах 1,9-2,5 метров.

Еще одним немаловажным фактором расчета высоты теплицы является отделочный материал для обшивки. В случае с обычной пленкой, это не имеет принципиального значения, а вот если вы приобретаете поликарбонат, то лучше, если его размеров хватит для покрытия высоты без обрезки или надставок.

Стандартная длина листа сотового поликарбоната составляет 6 м, а если использовать формулу длины окружности (L=π×D), можно высчитать, хватит ли его для обшивки арочной теплицы.

Итак, для примера, возьмем планируемую высоту постройки в 2 метра и подставим в формулу:

L=3,14×4=12,56 метров.

Тогда половина длины составит 12,56/2=6,28 метров – этого не хватит, чтобы полностью покрыть поверхность теплицы, а потребуется дополнительный отрезок в 28 см. Следовательно, лучше в чертеже арочной теплицы из профильной трубы предусмотреть высоту парника в пределах 1,9 метров.

Чертежи теплиц из профильной трубы с размерами. Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

Пристроенная к дому с односкатной или ассиметричной овальной крышей.
Отдельно стоящая арочная конструкция.
Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45^о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30^о, ширина теплицы 4 м. По теореме Пифагора: с²=а²+в², где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30^о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)²= 2²+х², 4х²= 4+х², 3х²= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Расчет теплицы 3 н. Особенности теплиц из поликарбоната

Качественны и некачественный сотовый поликарбонат

Свою популярность поликарбонат получил благодаря следующему набору достоинств.

По сравнению со стеклом, он обладает меньшей массой. Следовательно, для теплицы из поликарбоната требования к каркасу и фундаменту не такие строгие.
Прочность – при правильной работе и ответственном подходе к делу обшивка прослужит вам как минимум 5-6 лет.
Низкая теплопроводность – наличие пустот в ячейках, заполненных воздухом, делает поликарбонат неплохим теплоизолятором. Растения в теплице с такой обшивкой менее подвержены резким перепадам температур.
Высокая светопроницаемость — свет беспрепятственно проходит через материал.
Стенки ячеек, как уже было сказано выше, играют роль ребер жесткости. Благодаря им поликарбонат – прочный материал, способный выдержать на себе немалое количество снега, выпадающего на крышу теплицы зимой.

Эксплуатационные характеристики листов сотового поликарбоната

Важно! Поликарбонат следует сгибать определенным образом, чтобы линии сгиба располагались поперек ребер жесткости. В изображении ниже — правильный и неправильный примеры.

Как правильно сгибать поликарбонат

Кроме материала, в ходе проектирования теплицы важно выбрать ее будущую форму. Всего существует пять основных типов конструкции парника из поликарбоната, каждый со своими особенностями, достоинствами и недостатками.

Теплица в форме арки – к полукруглым опорным элементам крепятся горизонтальные балки. Каркас полностью обшивается гнутыми листами поликарбоната. Полукруглая теплица хороша тем, что на ее крыше будет минимальное количество снега, кроме того, для сооружения каркаса потребуется значительно меньше материалов и времени. Что касается недостатков, то обычно парники в форме арки обладают малой высотой, что не только неудобно в работе, но и накладывает ограничения на выращивание некоторых культур.

Арочная теплица

Теплица с двухскатной крышей – классическая версия. Для сооружения понадобится больше материала и времени, но при этом решается проблема с малой высотой постройки. При желании на ее основе можно создать теплицу Митлайдера , известную своей эффективной системой вентиляции.

Двускатная теплица

Теплица с односкатной крышей – оптимальный вариант для парника, пристраиваемого к забору, дому или к летней кухне. Конструкция сравнительно проста в создании, а при ее возведении рядом с домом уменьшаются затраты на подключение коммуникаций (если в этом есть необходимость).

На фото пристенная односкатная конструкция

Теплица-хлебница – полукруглая теплица небольших размеров с открывающейся створкой. Получила свое название за сходство конструкции с устройством хлебницы.

Хорошо подходит для работы с рассадой, при необходимости можно настроить степень открытия створки в зависимости от температуры.

Теплица-хлебница

Купольная теплица , также известная как шатровая. Сложна в постройке, но при этом чрезвычайно устойчива к воздействию ветра и снега. Кроме того, характеризуется наилучшими показателями освещенности. Дополнительное преимущество – привлекательный внешний вид.

Теплица из профильной трубы 40 20 своими руками. Как сделать теплицу своими руками из профильной трубы

Возведение теплицы можно разделить на несколько этапов:

Выбор места строительства.
Подготовка фундамента.
Монтаж каркаса.
Обшивка укрывным материалом.
Герметизация конструкции.

Выполнение приведённых ниже рекомендаций позволит максимально упростить процесс установки теплицы своими руками .

Желательно подготовить заранее чертежи теплиц из профильной трубы с размерами .

Выбор места строительства

Для начала следует выбрать место , на котором мы и будем сооружать нашу теплицу. Оно должно быть ровным, без высокорослых деревьев, по возможности – недалеко от дома (в случае зимней эксплуатации будет проще проводить обогрев путём подключения к источнику отопления дома).

Подготовка фундамента

Фундамент , на котором мы собираемся возводить теплицу, может быть 3 типов:

Брусовый. Выполняется из деревянного бруса с проведённой внешней обработкой для предотвращения коррозии. Срок службы такого типа фундамента — до 10 лет.
Кирпичный. Применение такого типа фундамента становится рациональным в тех случаях, когда установку теплицы приходится производить на участке с наличием природного уклона. Срок службы – до 30 лет. Осуществляется путём выполнения кладки шириной «в кирпич» на мелкодисперсном растворе, смешиваемом в пропорции 1:3 (цемент — песок).
Бетонный. Этот тип фундамента является самым долговечным, однако его возведение сопряжено с наибольшей трудоёмкостью. Для его возведения следует выкопать траншею, глубиной и шириной в один штык лопаты. Затем, либо оборудовать её каркасом, сваренным из арматуры – в этом случае срок службы фундамента становится от 50 лет, либо просто залить бетоном (до 60 лет). Бетон следует замесить в соотношении 1:4:3,5 (цемент, песок, мелкая галька либо битый камень).

Выбор типа фундамента следует осуществлять, исходя из соображений долговечности, затратности, а также условий, в которых проводится сооружение конструкции.

Монтаж каркаса

Монтаж каркаса для теплицы можно выполнять из различных элементов металлопроката, однако наиболее практичным из них является профильная труба.

Профильная труба — это металлическая труба с прямоугольным сечением. В наше время профильная труба является одним из наиболее распространённых элементов металлопроката.

Классифицируется она по длинам сторон. Чаще всего используется для производства каркасных конструкций, что обусловлено такими особенностями:

нагрузка равномерно распределяется по граням прямоугольника, форму которого имеет сечение профиля, что обеспечивает повышенную прочность готового каркаса;
доступная цена погонного метра профильной трубы делает использование данного материала наиболее выгодным для монтажа каркасных конструкций;
прямоугольная форма сечения упрощает процедуру обшивки сотовым поликарбонатом;
применение профильной трубы гарантирует долговечность конструкции .

Оптимальными разновидностями профильной трубы для монтажа тепличного каркаса считаются профили со сторонами 40х20 и 20х20, разница между которыми заключается в расчёте удельной нагрузки на единицу площади поверхности.

Также выбор используемого профиля зависит от типа теплицы из профильной трубы, которую мы собираемся строить. Они бывают арочными , стрельчатыми либо пирамидальными.

Чертеж теплицы 3х6. Каркас теплицы из профильной трубы – чертежи и расчеты

Подробный чертеж арочной постройки

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45 о . Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30 о , ширина теплицы 4 м. По теореме Пифагора: с 2 =а 2 +в 2 , где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30 о , равен половине гипотенузы. Составляем уравнение:

с=2х, отсюда (2х) 2 = 2 2 +х 2 , 4х 2 = 4+х 2 , 3х 2 = 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Видео теплица из Профильной трубы — Спустя 3 года

Теплицы из поликарбоната своими руками из профильной трубы: чертежи и строительство

Сезон выращивания овощей, фруктов и цветов на приусадебном участке достаточно короткий, особенно в центральной и северной части России. Есть только один способ его продлить, как минимум на месяц: обустроить на даче парник. Можно купить готовую конструкцию или изготовить ее самому.

Строительство теплицы из поликарбоната своими руками из профильной трубы обойдется гораздо дешевле, но прежде чем к нему приступить, стоит познакомиться с некоторыми особенностями и нюансами этой работы.

Содержание статьи

Почему для каркаса стоит использовать профильную трубу

Профильная труба изготавливается из специальной конструкционной стали, обладающей определенными физическими и химическими свойствами, необходимыми для эксплуатации в различных условиях. В процессе производства трубы также проходят многоступенчатую термообработку, обеспечивающую надежность швов.

Металлический профиль имеет квадратное или прямоугольное сечение

Конструкции теплиц из профильной трубы очень прочные, устойчивы к большим механическим нагрузкам, выдерживают любые погодные условия.

Их срок службы исчисляется десятками лет. В то же время, как и любое изделие из металла, они подвержены образованию ржавчины и коррозии, но есть достаточно много средств, обработка которыми позволит этого избежать. В остальном они неуязвимы и очень надежны.

Какую выбрать конструкцию для теплицы

Перед тем как сделать теплицу своими руками из профильной трубы, стоит определиться, какой формы изготовить будущее строение. Существует несколько вариантов конструкций: арочного или тоннельного типа, в виде домика с односкатной или двускатной крышей. Каждый вид имеет свои особенности и нюансы.

Как согнуть профиль для возведения парника арочного вида

Несмотря на то что работать с металлическими трубами достаточно просто, есть несколько моментов, которые могут вызвать трудности.

Например, при возведении арочной конструкции их придется сгибать, а гнуть профиль своими руками – занятие не из легких.

Арочная теплица из металлических труб

Сгибание металла производится на специальном станке – трубогибе, однако приобретать его для изготовления одной теплицы нецелесообразно, поскольку прибор стоит недешево. Проще воспользоваться услугами профессиональных компаний, но за каждую согнутую деталь придется также платить, что увеличит себестоимость конструкции.

Можно попробовать сделать это самостоятельно, заполнив профильную трубу речным песком. Но предварительно его нужно хорошо просушить и прокалить на огне. Для этого разложите песок тонким слоем на металлический лист и подержите над костром, чтобы из него ушла влага. На один конец трубы наденьте деревянную заглушку, засыпьте песок и закройте второю сторону другой заглушкой. Накалите металл при помощи паяльной лампы и аккуратно согните.

Трубогиб – устройство для сгибания труб

Способ ручной гибки сложный и малоэффективный, он скорее подойдет для сгибания единичных деталей.

Для строительства арочной теплицы из профильной трубы понадобится как минимум шесть дуг. Поэтому, если нет специального станка, лучше остановиться на парнике другой конструкции.

Преимущества теплицы прямоугольной формы

Теплица домиком из профильной трубы – наиболее простая и быстровозводимая конструкция. Такая форма предполагает использование прямых труб, которые хорошо поддаются обработке и легко режутся. Сварка профильной трубы, как правило, не вызывает никаких трудностей.

Двухскатная теплица с металлическим каркасом и поликарбонатом

В качестве укрывного материала можно использовать не только поликарбонат, но и стекло, что исключается в теплицах арочного вида. Раскрой материала тоже делается очень просто.

Прямоугольные конструкции позволяют с максимальной экономией пространства расположить на участке сразу несколько прилегающих друг к другу теплиц.

Как выбрать и рассчитать материал для изготовления каркаса

Для каркаса понадобится профильная труба с сечением 40х20 и 20х20. Первая, более мощная и прочная, используется для рам и нижней обвязки, вторая пригодится для горизонтальной связки рам и вертикальных элементов. Чтобы изготовить металлическую конструкцию, необходимо подготовить проект теплицы из профильной трубы и подсчитать, сколько потребуется материала.

Разработка плана – очень важный подготовительный этап в строительстве парника.

От того, насколько правильно он будет сделан, зависит прочность и устойчивость всей конструкции. Если этот момент представляет для вас сложность, ниже приведен чертеж теплицы из профильной трубы с размерами, которым вы можете воспользоваться.

Схема позволяет визуально увидеть, как будет выглядеть будущий парник, и определить необходимое количество материала.

Чертеж теплицы прямоугольной формы

Для строительства теплицы площадью 18 м2 потребуется 90 погонных метров металлопрофиля с сечением 40х20, в том числе:

для нижней обвязки – 18 м,
для вертикальных стоек и дверей – 40 м,
для крыши – 30 м.

Кроме того, для горизонтальных стяжек, усиления и дополнительных элементов понадобится еще порядка 50 м труб 20х20. В итоге каркас теплицы из профильной трубы, изготовленный по чертежу, будет выглядеть так, как показано на фото.

Металлический каркас будущей теплицы

Как подготовить фундамент для парника

Несмотря на то что металлическая конструкция имеет относительно небольшой вес, для нее понадобится сделать прочный и надежный фундамент. Только в этом случае можно быть уверенным, что теплица из профильной трубы, изготовленная своими руками, выдержит любые нагрузки и прослужит долго.

Фундамент прочно фиксирует каркас, обеспечивая устойчивость, хорошо сохраняет тепло, служит препятствием для проникновения в парник грызунов и насекомых.

Как сделать блочный фундамент

Фундамент из блоков отличается высокой прочностью и надежностью. Блочный фундамент обладает повышенными гидроизоляционными свойствами, благодаря чему он подходит для установки в низинах и на очень влажных почвах.

Этапы возведения блочного фундамента

Для того чтобы изготовить основание из блоков, нужно:

Подготовить ровную площадку, разметить ее в соответствии с размерами теплицы, вбить колышки и натянуть веревку.
Выкопать траншею, ширина которой должна быть на 5 см больше, чем размер блока. Ее глубина рассчитывается таким образом, чтобы блок находился вровень с землей.
На дно засыпать гравий слоем 10-15 см.
Сделать бетонный раствор и сначала залить им все углы. Затем вдавить в них блоки, и при помощи уровня правильно выставить вертикаль и горизонталь основания.
Проделать эту процедуру со всеми остальными блоками, установив их по всему периметру фундамента, а затем залить раствором все имеющееся пустоты.
На блочное основание необходимо уложить 4-5 рядов кирпичей, между которыми установить анкерные болты для крепления металлического каркаса теплицы.
После того как кирпичная кладка надежно схватится, можно производить монтаж конструкции.

Блочно-кирпичное основание – схема

Установка бетонного фундамента

Фундамент из бетонного раствора является одним из самых надежных оснований под теплицу. Его, как правило, устанавливают на участках с низким (от 2 м и ниже) уровнем залегания грунтовых вод, также он рекомендован для участков с уклоном, расположенных на косогорах и склонах.

Для изготовления теплицы из профильной трубы вполне подойдет мелко загубленный бетонный фундамент.

Для его обустройства необходимо:

Подготовить площадку, как описано выше, выкопать траншею глубиной до 30 см. Ее ширина должна быть на 25 см больше, чем сам фундамент.
На дно насыпать увлажненный песок и хорошо его утрамбовать, чтобы получился плотный слой высотой 5-7 см.
Далее нужно изготовить опалубку. Для этого подойдут старые ненужные доски или листы фанеры. Ее высота должна быть примерно на 5 см больше, чем высота фундамента.

Так выглядит опалубка с залитым бетоном

Чтобы укрепить основание, установить арматуру. Для тепличной конструкции достаточно будет уложить продольные металлические стержни диаметром 8 мм на высоте 8-10 см от песчаного слоя.
Подготовить бетонный раствор в таком соотношении: цемента – 1 часть, щебня – 2 части, песка – 3 части. Заполнить им траншею до необходимого уровня, оставляя не менее 5 см до верха опалубки. Заливка всего фундамента должна производиться одновременно без перерыва.
Помешать бетон палкой, убирая пузырьки воздуха, еще лучше, если это сделать строительным вибратором.
В уплотненный раствор установить анкерные болты или закладные металлические детали в места, где согласно схеме теплицы из профильной трубы, предполагается сделать крепление каркаса к фундаменту.

Готовый бетонный фундамент

Теперь необходимо подождать, пока не произойдет полное затвердевание фундамента. Обычно этот процесс составляет не менее трех недель. В течение этого времени, особенно если на улице жаркая погода, нужно периодически смачивать бетонное основание водой, чтобы исключить образование трещин.

Процесс строительства теплицы

После того как фундамент полностью застынет, можно приступать к изготовлению теплицы из профильной трубы, опираясь на чертеж.

Сделать каркас из металлических труб голыми руками не получится.

Для этого необходимо иметь специальные приспособления и инструменты: дрель, чтобы проделывать отверстия, болгарку для резки труб и сварочный аппарат для приваривания деталей к основной конструкции.

Как сделать каркас из труб

Чтобы возвести каркас теплицы своими руками из профильной трубы, нужно в первую очередь сделать нижнюю обвязку. Для этого возьмите трубу с сечением 40х20, приложите ее к основанию и отметьте места соединений с фундаментом. Если предполагается крепление на анкерные болты, то в трубах нужно проделать отверстия, а затем прикрутить специальными гайками. Если в бетоне спрятаны закладные элементы, то трубы к ним привариваются.

Проделайте эту операцию со всеми сторонами теплицы и соедините между собой сваркой все части нижней обвязки. Далее следует отрезать и приварить с шагом в один метр вертикальные трубы и основные элементы крыши под углом 30 градусов. После этого производится сварка средней горизонтальной стяжки из профиля сечением 20х20. Далее изготавливается верхняя стяжка, к ней привариваются остальные детали крыши и центральная труба.

Сборка торцевого пролета

Но можно сделать по-другому: трубы не разрезать на куски, а только надрезать в нужных местах болгаркой и аккуратно согнуть. В этом случае целесообразно приобретать трубы длинной 12 метров, которые позволяют полностью изготовить один пролет конструкции. Если выбран этот способ сборки, то каждый пролет собирается отдельно, а потом приваривается к нижней обвязке. После того как будут собраны своими руками все основные элементы каркаса парника из профильной трубы, приваривается средняя и верхняя горизонтальные стяжки.

Последовательность сборки каркаса

Как накрыть теплицу поликарбонатом

Стандартный лист имеет ширину 2 м, что соответствует ширине двух пролетов теплицы. Таким образом, поликарбонат придется резать только в длину.

Для крепления листов используются саморезы с термошайбами, которые устанавливаются с шагом 20-30 см. Предварительно в трубах проделываются отверстия диаметром на 2 мм больше, чем у саморезов. Это поможет избежать образования трещин на покрытии при терморасширении.

Правильное крепление поликарбоната к каркасу

Листы с двух сторон покрыты специальной пленкой, но только лицевая сторона, на которую обычно нанесен логотип производителя, обеспечивает защиту от ультрафиолетового излучения. Перед укладкой удалите пленку с внутренней стороны, наружную лучше снимать после монтажа. Поликарбонат имеет сотовую структуру, куда может попадать пыль, мелкие насекомые и жучки, поэтому ее торцы защищают силиконовым герметиком или клеевой лентой, ее также накладывают на места стыков.

Поликарбонат можно крепить при помощи специального соединительного профиля, состоящего из двух направляющих. Одна его сторона крепится к каркасу, затем в него устанавливаются листы и закрываются другой частью профиля. Этот способ получается дороже, чем с использованием саморезов, но он является более надежным и обеспечивает покрытию долгий срок эксплуатации.

Крепление с помощью разъемного профиля

Видео-урок и советы профессионала

Чтобы в деталях посмотреть, как сделать теплицу из профильной трубы своими руками, посмотрите видео, в котором мастер рассказывает о личном опыте строительстве и делится секретами.

Может кому-то покажется, что сделать теплицу из профильной трубы очень сложно. Что же, сегодня существует много вариантов: можно купить готовый парник или пригласить специалистов, которые за день построят любую конструкцию.

Но если вы хотите сэкономить и готовы немного потрудиться, чтобы обеспечить себя и свою семью свежими овощами, вы справитесь с этой задачей.

чертежи, изготовление изделия своими руками, проект конструкции, сколько весит, что можно сделать, расчет, схема, видео

Для самостоятельного изготовления каркаса теплицы из профильной трубы необходимы чертежи. Именно по ним начинающие огородники-тепличники возводят оригинальные конструкции.

Проект привлекает тем, что здесь идеально соотносятся стоимость и качество.

Это ─ наиболее оптимальный вариант для теплиц/парников, в которых выращиваются овощи и цветы. Данные изделия имеют стандартные размеры (кратные двум метрам).

Теплицы из профильной трубы своими руками

Самодельная теплица строится на основе уникального чертежа. Изготовление теплицы из профильной трубы будет стоить дачнику сущие копейки. Перед тем, как начать строить каркас, следует тщательно выровнять участок и вбить колышки,чтобы профиль для теплицы из трубы не разгибался.

Для собирания изделия понадобятся такие материалы:

профильные трубы;
сырье под шарниры;
тройники под трубы;
пленочные зажимы;
деревянные либо металлические колышки;
угловые тройники-переходники;
клеевой раствор и саморезы;
строительный метр.

О теплицах из квадратного профиля

Огородники-тепличники предпочитают возводить сооружения из профильных труб для теплиц, поскольку такой универсальный строительный материал обладает многими интересными свойствами и характеристиками:

Каркас теплицы из профильной трубы довольно прочен. Он имеет толщину порядка 1,5 мм и выдерживает нагрузку от большой массы снега.
Если все детали остова покрыть специальным составом, то конструкция приобретает добротные антикоррозийные свойства.
тепличные дуги можно сделать более прочными, перехватив их поперечными усилителями.

Современные теплицы из профильной трубы, своими руками сооруженные, обладают разнообразными формами. Очень популярным является их строительство тогда, когда на руках имеются чертежи теплиц из профильной трубы.

Наибольшим спросом пользуются парники с одно- и двухскатными кровлями, а также с арочными и шатровыми абрисами. В зависимости от конструкции парники делятся на:

Неразборные. Изделия используются круглогодично и не убираются на зимние месяцы.
Разборные. С приходом холодов теплицы из трубы демонтируются и хранятся в подсобном помещении (должен учитываться каждый метр).

Теплица из профильной трубы состоит из следующих элементов:

Фундамента. Это жесткая и твердая часть сооружения. Принимает на себя весь объем нагрузок, распределяя их по основанию. Временным сооружениям прочные фундаменты без надобности, а вот постоянным теплицам без него не обойтись. Фундаменты могут быть кирпичными, деревянными, бетонными или каменными. Конструкции из профильной трубы будут чувствовать себя прекрасно на монолитном ленточном фундаменте. Основание последнего заделывается на глубине приблизительно в метр (80 см ниже местной точки промерзания), а затем засыпается щебнем.
Каркаса. Речь идет о несущих частях конструкции (балках, дугах). Их можно сделать из дерева, стали, или поливинилхлорида (ПВХ). Чем прочнее каркас, тем устойчивее теплица, своими руками изготовленная. Каждая из разновидностей обладает достоинствами и недостатками. Так, деревянный каркас легко монтируется. Однако даже если детали были предварительно обработаны с помощью специальных водоотталкивающих составов, то остов, собранный из них, все равно уступает по прочности стальным каркасам. Сталь же справляется с большими нагрузками, но нуждается в антикоррозийных покрытиях.
ПВХ-конструкции. Привлекают своей безопасностью, прочностью, гибкостью и герметичностью. Однако ПВХ-сегменты стоят дороже прочих материалов. Самостоятельно собранный каркас из профильных труб домиком восхищает своей надежностью. Он дополнен ребрами жесткости (арками). Они располагаются с двухметровым шагом между соседними сегментами. Благодаря абрисам, атмосферные осадки, создающие нагрузки на конструкцию, не задерживаются на поверхности теплицы из трубы. Стальной профиль квадратного сечения не прогибается. Каркас из таких труб монтируется довольно легко. Здесь не нужно специальное оборудование. Для постройки подобных сооружений сгодится простая схема теплицы из профильной трубы.
Покрытия. Являются слоем защитного материала, который крепится на тепличный каркас. В результате, пагубные воздействия окружающей среды не могут повлиять на растения, находящиеся в теплице. Чаще всего самодельные теплицы из профильной трубы покрываются полотнами пленки, стеклом или сотовым поликарбонатом. Они различаются между собой долговечностью, прочностью или стоимостью. Поликарбонатное покрытие способствует созданию наиболее эффективных условий для развития овощей: непроницаем для холодного воздуха и пропускает солнечные лучи. Поликарбонатное покрытие привлекает своим креативным эстетическим видом.
Фурнитуры. При подборе сегментов желательно сделать предварительный расчет. Особое значение имеет материал, идущий на покрытие. Так, чтобы надежно прикрепить сотовый поликарбонат, понадобятся наборы соединительных профилей и термошайб. На металлическом основании поликарбонат фиксируется саморезами. С помощью соединительного профиля объединяются соседние поликарбонатные секции. Профили же из алюминия дополнены резиновыми уплотнителями.

Вместо заключения

Каркас теплицы из профильной трубы позволяет фиксировать различные узлы постройки на внутренней плоскости. Речь идет о комплексах автоматического полива, обогреве либо подсветке. Оцинкованный профиль отличается долговечностью, поскольку ему не страшна ржавчина. Среди дачников большой популярностью пользуются теплицы из профильной трубы, сделанные под пленку либо сотовый поликарбонат. Такие сооружения прекрасно держат тепло, создавая внутри эффект термоса.

Чертежи теплиц из профильной трубы

Каркас теплицы из профильной трубы (видео)

Теплица своими руками из профиля. Теплицы из профильной трубы.

Металлическая теплица, построенная своими руками — самый прочный, экономичный, надежный и популярный вид растений для выращивания растений в закрытом грунте. Такие изделия при прочном уходе отличаются прочностью, не требуют больших вложений в процессе эксплуатации. Но чтобы теплица действительно прослужила много лет и не рухнула при нагрузках, необходимо грамотно подойти к проектированию и строительству.

В статье мы расскажем о том, как сделать теплицу из профиля своими руками, расскажем, как сделать чертеж, какие размеры подходят, какой материал выбрать, как гнуть, что прикрепить, какой кровли более практична для строительства.

Металлическая теплица — это важно для дизайна

Прежде чем приступить к практическому строительству, необходимо знать, что металлическую теплицу можно построить с помощью нескольких видов металлических профилей:

Круглый металлический труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используется профиль диаметром 50 мм, для армированных конструкций элементы обычно приваривают через уголки.
Профильная квадратная, прямоугольная труба металлическая, с кромкой 20 * 20, 20 * 40, 20 * 60 мм, толщиной стенки 1,5-2 мм, для крупных конструкций 3 мм.
Алюминиевый профиль — легко, легко монтируется, для строительства лучше использовать анодированные кнуты, соединения производятся на специальные болты. Хотя стоимость изделия высока, теплицы из алюминиевого профиля и стекла пользуются спросом у садоводов, особенно если борта выполнены раздвижными системами, такая конструкция помогает организовать правильную вентиляцию.
В последнее время растет теплица из профиля для гипсокартона, плети недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа конструкции получаются прочными, надежными и очень практичными.

На фото теплица из алюминиевого профиля под остекление, делая проект, не забываем учитывать габариты стеклянного листа

Совет: К теплицам своими руками сделать длинно- жилой профиль, лучше покупать оцинкованные изделия, цена на них дороже, чем на обычный металл, но появление ржавчины маловероятно, если в конструкции не нарушен защитный слой.

Использование специальных шарниров для крепления металлических элементов фактически позволяет построить сборно-разборный каркас теплицы из профиля своими руками. Эту конструкцию можно легко разобрать, переместить в другое место и снова собрать.

На видео ниже подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.

Конструктивная

Теплица своими руками из построенного профиля может быть отдельно стоящей или сделанной пристройкой к дому, бане, гаражу.Самостоятельные постройки из алюминиевых и металлических профилей под гипсокартон обычно имеют прямоугольную форму в основании, под двускатной крышей. Настенные конструкции — под седло. Кровлю дома несложно собрать из прямого профиля, никаких специальных приспособлений не требуется. Металлоконструкции из круглых и профильных труб часто делают под арочной кровлей.

Металлическая теплица под стеклом с открывающейся крышей

Как согнуть металлический профиль для теплицы

Для гибки профиля понадобится профессиональное оборудование — гибочный станок, устройство можно изготовить самостоятельно, а также в строительных магазинах есть услуга изготовления металлических дуг стандартного диаметра.Из профиля для гипсокартона можно сделать дуги для теплицы своими руками, обрезав ножницами бока. Таким же способом можно сделать арку из трубы профтруб, разрезав с одной стороны на 2/3 ширины профиля болгаркой, загнуть шаблон и сварить швы.

Посмотрите видеоинструкцию, как сделать изгиб трубы своими руками, и как согнуть профиль для теплицы.

Габариты

Габариты теплицы из металлопрофиля зависят только от ваших амбиций и размеров участка, но при составлении чертежа важно учитывать габариты укрывного материала.Наибольшей популярностью пользуется поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стойки и диаметры следует располагать так, чтобы края листов попадали в середину профиля.

Для домашнего использования целесообразно делать теплицы из металлического профиля размером 6 на 3 м, не менее 2,8 м, если теплица арочная, то радиусом 1,9 м ровно по дуге ставится Лист поликарбоната 6 м. Кроме того, можно приобрести металлические трубы и профили длиной 3 и 6 м, что очень экономично и практически без отходов.При такой ширине внутри можно расположить грядки 1,0 м, будет место для удобной дорожки.

Проект арочной конструкции для самостоятельного строительства

Оптимальная высота арочной теплицы из металлопрофиля — 1,9 м для увеличения высоты, конструкция может быть установлена на фундамент с высоким цоколем. В теплицах с навесом рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края пандуса. От горизонтали до верхней точки головы до самой высокой точки (коньки) по-прежнему + 0.5-1,2 м. Это расстояние регулирует крутизну ската, которая зависит от ветровой и снеговой нагрузки в регионе. Для разных населенных пунктов этот показатель составляет 15-45 °.

Одноэтажная конструкция — идеально подходит для пристройки к дому

Полезно знать: длину откоса можно вычислить по теореме Пифагора: квадрат гипотенузы равен сумме квадратов квадрата ног, а напротив угла 30 ° лежит катет, равный половине гипотенузы.

Фундамент

Для легких, временных теплиц и теплиц из металлопрофиля фундамент делать нельзя, но не забывайте, металл испортится от земли. Поэтому площадку следует выровнять, присыпать щебнем, песком, расстелить по периметру полосы рубероида, желательно в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может быть влажным, покрытым ржавчиной.

Для полноценной металлической теплицы фундамент следует устраивать по всем нормам.Оптимально сделать ленту по периметру:

заливка монолитного бетона;
установить блоки и закрепить их;
кладка из камня, красного кирпича;
изготовить из бруса 100 * 100 мм, пропитав его смесью отработки с битумом и обмотав рубероидом;
использовать подручные материалы: стеклянные бутылки, насыпать пни;
основа канала тоже будет надежной.

Ленту лучше делать нечесанной, удаляя только верхний плодородный грунт на 300-500 мм, или неглубокий — 700-800 мм.Фундамент устраивают по схеме:

слой щебня — 100-200 мм;
песчаник — 100-200 мм, вытоптанный;
толь покрыт;
Внутри траншеи устанавливается арматурный каркас, обычно 2 горизонтальных уровня, по 2 гофрированных стержня по 8-12 мм в каждой секции, соединенных вертикальной арматурой, может быть гладкой 6-8 мм, узлы скрепляются вязальной проволокой.
;
, протыкается, выравнивается горизонталь;
через 2-4 недели снимаются щиты, производится вертикальная гидроизоляция битумом, рубероидом, проводится засыпка.

Высота ленты должна быть больше ее ширины, высокое основание на 100-300 мм над уровнем земли защитит металл от коррозии

Для заболоченной и очень неровной местности свайный фундамент станет выходом , он забивается или вкручивается в землю, обычно ниже уровня промерзания почвы. Для облегченных теплиц из их металлического профиля приемлем простой вариант: вырезать из стального уголка 50 * 50 мм полосу 700-1000 мм и забить в землю, но для рыхлой почвы такое решение не подходит.

Если территория влажная, теплица подходит для установки на столбчатый фундамент. Выкапываются ямы, изготавливается подушка, формируются столбы из рубероида, внутри устанавливается арматура и заливается бетоном. Можно сделать столбы из металла, асбестовые трубы, выложить кирпичи и камни. Для бюджетных незагроможденных столбов на подушку кладут рубероид и поверх обычного блока плоский камень, для небольших теплиц подойдет кирпич.

Фундамент из балки под металлический каркас

Теплица из профиля для гипсокартона своими руками — инструкция по изготовлению

Проект металлической теплицы рекомендуется брать готовый, типовой. , рассчитан на эргономику, габариты, нагрузки.Для простых конструкций самостоятельный рисунок не составит труда. Далее мы предложим пошаговую инструкцию, как сделать теплицу из алюминиевого профиля своими руками, но в этой конструкции допустимо использование стального профиля.

Чертеж теплицы из профиля под гипсокартон, для железобетонных конструкций вместо диагоналей рекомендуется устанавливать сечения с шагом 50 см.

Изучив чертеж видно, что вся теплица состоит из из нескольких узлов:

конец с кровельными палками с дверцей;
глухой с жалом под крышей;
боковые стенки — прямоугольники, состоящие из вертикальных стоек и ширины для жесткости;
концы связаны длинным поперечным металлическим профилем — гребнем;
2 диаметра до середины коньков, между ними перпендикулярно установлены нервюры — стропила;
каркас поликарбонат, пленка.

Совет: скаты крыши по сути прямоугольные, их нужно собирать на земле, приподнимать, закреплять на коньке и верхней перевязке.

Сборка

По предложенному алгоритму собираем элементы из металлического n-образного профиля для гипсокартона, детали соединяем крабом, как на фото ниже.

Как стыковать металлический профиль

Нарезаем профиль по размеру, согласно чертежу, на ровной площадке собираем концы.

Между вертикальными стойками расстояние 900-100 мм, но не более 1200 мм

Устанавливаем концевые узлы на фундамент, проверяем геометрию, прикрепляем к углам и длинным шурупам. По такой же схеме изготавливаем бортики, крышу, устанавливаем по месту, производим соединение.

Как правильно соединить перпендикулярные детали из металлического профиля

Проверяем металлоконструкцию на прочность, при необходимости усиливаем диагональными вставками или прибавляем ширины.

Конструкция теплицы из поликарбоната на металлическом каркасе усилена дополнительными поперечными деталями

Осталось покрыть металлическую конструкцию укрывным материалом. Такая теплица из оцинкованного профиля с поликарбонатом прослужит более 10 лет без дополнительных вложений. Также предлагаем посмотреть, как сделать арочную пленочную теплицу из металлического профиля под гипсокартон своими руками, пошаговый процесс на видео.

Теплицы и теплицы — это прекрасная возможность выращивать необходимые фрукты в рискованном земледелии. Они различаются по конструкции и материалам. Многие дачники отдают предпочтение теплицам из профильной трубы, тем более что их можно сделать своими руками.

Профильными называют трубы, у которых сечение не круглое, а другой формы, бывают овальные, квадратные и прямоугольные. Их очень удобно использовать в строительстве. Наиболее востребованы трубы квадратного и прямоугольного сечения, именно из них часто делают каркасы теплиц и теплиц.Их делают из стали: чаще углеродистой или легированной, реже нержавеющей.

Профильная труба по форме похожа на деревянный брус, но в строительных конструкциях намного выгоднее — легкая, прочная, защищенная от коррозии. Теплицы из профильной трубы, к тому же сделанные своими руками, намного дешевле заводских, купленных в магазине. Они не только экономичны, но и обладают рядом преимуществ.

Прямоугольная (или квадратная) геометрия секции вызывает интересный эффект: профтруб при небольшом весе обеспечивает необходимую прочность каркаса теплицы и теплицы.Достаточная жесткость конструкции достигается за счет четырех ребер трубы. Большая площадь контакта соединительных элементов увеличивает прочность всей конструкции. Детали каркаса теплицы можно соединять сваркой, шурупами, шурупами, струбцинами, возможность комбинации этих способов при строительстве теплицы своими руками также является плюсом. Профтрабы продаются с антикоррозийным покрытием, что очень удобно: больше не нужно думать самостоятельно, как защитить каркас (нужно обрабатывать только порезы).

Рама из профильных труб имеет неоспоримые преимущества:

ее легко монтировать и демонтировать;
конструкция имеет большую прочность при небольшом весе;
детали универсальны, удобны в погрузке и транспортировке;
Он не боится больших физических и механических нагрузок.

Небольшой вес достоинства легко может превратиться в недостаток, если на местности с сильным ветром не установить теплицу на прочном фундаменте.

Выбираем материал

Каркас для теплицы или теплицы сделать своими руками несложно, если правильно подобрать для него материал.Обычно выбирают между деревом, ПВХ и сталью. С деревом приятно и довольно легко работать своими руками, легко монтируется, это экологически чистый материал, но никакая обработка не продлит ему жизнь. Если теплица из поликарбоната, то покрытие явно переживет деревянный каркас.

Стальная рама также подвержена коррозии, но может выдерживать большие нагрузки. Трубы поливинилхлоридные вряд ли выберут дачник для изготовления теплицы своими руками из-за дороговизны, хотя этот материал вполне комфортен своей прочностью, безопасностью и долговечностью.

В поисках материала дачники обычно останавливаются на профильных трубах, и это вполне объяснимо — из них получаются самые надежные теплицы. Они не ржавеют, выдерживают большие нагрузки, не прогибаются под снегом, для монтажа не требуют специального оборудования или опыта. На стальную прямоугольную трубу легко крепить поликарбонат, за счет формы сечения легко производить стыки элементов.

Видео «Строительство каркаса теплицы»

Процесс сборки и установки каркаса теплицы и профильной трубы.Крепление элементов каркаса.

Чертежи и схема

Если хозяин будущей теплицы определился с материалом, то самое время выбирать форму. Выбор не очень большой.

Арочная теплица обычно используется для выращивания невысоких растений. Это удобно тем, что крышу не нужно чистить, на ней не остается снег и мусор.
Высокие (или вьющиеся) растения выращивают в туннельной теплице. Стандартные размеры: ширина — 10 м, высота — 5 м.
Саженцы выращивают в теплице пирамидальной формы, на земле очень мало места, узкие, стремятся вверх.
Двускатная форма наиболее удобна для тех, кто хочет выращивать растения разного плана. Это дает возможность рационально расположить место внутри теплицы, в нем будут располагаться высокие растения, а это может быть очень компактно многоярусная или вертикальная посадка низкорослых овощей и ягод.
Обнесенная стеной теплица представляет собой половину фронтона, прикрепленную к стене существующего здания.

Из профильной трубы удобнее всего делать двухквартирный дом — все элементы бортика лежат в одной плоскости. Он дает достаточно света и места для разнообразных растений, кроме того, позволяет устанавливать дополнительные элементы — двери, окна. Желательно начинать работу с создания схемы строительства, она позволит наглядно представить себе идеи хозяина о теплице или оранжерее, которую он собирается строить. Более того, именно схема поможет определить оптимальные размеры парника, чтобы произвести правильный расчет резки труб.А затем нужно составить чертеж с указанием всех габаритов теплицы «домик».

Стандартная длина профильной трубы 6,05 м. Чтобы сделать из него один каркас, нужно рассчитать его размеры по схеме. Если принять высоту 1,7 м, то с двух сторон потребуется 3,4 м, а ширина составит 2,24 м с углом крыши 30 °. Автор предлагает уменьшить ее на 24 см, чтобы на крышу хватило одного листа поликарбоната, а с боков осталось 10 см для отвода воды.Поскольку существует расчет материалов для возведения на свои деньги и своими руками, к этому мнению стоит прислушаться.

Возведение каркаса

Легкую теплицу из профильных труб и поликарбоната следует возводить на прочном фундаменте. Он может быть разным: деревянным, кирпичным, бетонным. Чаще всего для такой теплицы делают монолитный бетонный фундамент, в него закладываются специальные анкеры для последующего крепления к ним профильной трубы. После застывания бетона к этим анкерам крепится профильная труба сечением 40 мм на 20 мм, к ней будут прикреплены все рамы.Далее нужно собрать каркас, установив каркасы на основание.

Самым главным и важным моментом должна быть сборка торцевых рам, на которых планируются двери (ширина 70 см) и форточка (ширина 80 см). Дверь лучше всего делать из трубы сечением от 40 мм до 20 мм, а для форточки хватит труб сечением 20 мм на 20 мм. Петли на рамы можно установить прямо на монтажной площадке.

Каркасные рамы можно размещать на расстоянии 1 м друг от друга — жесткость и прочность труб сделают это без потери прочности теплицы.Причем их соединяют отрезками квадратной трубы сечением 20 мм на 20 мм, приваривать их нужно заподлицо с основным профилем. Если расчет был правильным, поликарбонат ровно ляжет на каркас. Монтаж готовых каркасов начинается с торцевого каркаса с дверью. Его нужно закрепить приваркой к основанию двумя раскосами из уголка. На расстоянии 10 см от перегиба из трубы делают горизонтальные соединения, они нужны для крепления поликарбоната.

Для самостоятельного изготовления из профильной трубы нужны чертежи. Именно по ним начинающие садоводы-теплицы возводят оригинальные конструкции.

Проект привлекает тем, что здесь идеально сочетаются стоимость и качество.

Это самый оптимальный вариант для теплиц / теплиц, в которых выращиваются овощи и цветы. Эти изделия имеют стандартные размеры (кратные двум метрам).

Теплицы из профильной трубы своими руками

Самодельная теплица построена по уникальному проекту.Изготовление трубы обойдется дачнику в копейки. Перед тем, как приступить к возведению каркаса, следует тщательно выровнять участок и забить колышки, чтобы профиль для теплицы из трубы не прогибался.

Для сбора товара понадобятся следующие материалы:

трубы профильные;
сырье для петель;
тройники для труб;
киноклипов;
колышки деревянные или металлические;
;
клеевой раствор и саморезы;
строительный метр.

О теплицах из квадратного профиля

Огородники-теплицы предпочитают строить конструкции из профильных труб для теплиц, ведь у такого универсального строительного материала много интересных свойств и характеристик:

Каркас теплицы из профильной трубы достаточно прочный. Он имеет толщину порядка 1,5 мм и выдерживает нагрузку от большой массы снега.
Если все части каркаса покрыть специальным составом, то конструкция приобретает хорошие антикоррозионные свойства.
можно сделать более прочными, перехватив их поперечными усилителями.

Современные теплицы из профильной трубы, построенные своими руками, имеют различные формы. Их очень популярно строить, когда они находятся на руках из профильной трубы.

Наибольшим спросом пользуются теплицы с одно- и двухъярусной крышей, а также с арочными и шатровыми плантациями. В зависимости от конструкции теплицы делятся на:

Неразделимая. Продукция используется круглый год и не снимается в зимние месяцы.
Разборный. С приходом холодов теплицы из трубы демонтируют и хранят в подсобном помещении (нужно учитывать каждый метр).

Теплица из профильной трубы состоит из следующих элементов:

Фундамент. Это жесткая и прочная часть конструкции. Принимает на себя весь объем нагрузок, распределяя их по основанию.Временные конструкции имеют прочный фундамент и без надобности, а вот в постоянных теплицах не обойтись. Фундаменты могут быть кирпичными, деревянными, бетонными или каменными. Конструкции из профильных труб прекрасно будут чувствовать себя на монолитном ленточном фундаменте. Основание последнего закладывается на глубину около метра (на 80 см ниже местной точки замерзания), а затем засыпается щебнем.
Каркас. Это несущие части конструкции (балки, дуги). Они могут быть из дерева, стали или поливинилхлорида (ПВХ).Чем прочнее каркас, тем прочнее теплица, сделанная вручную. У каждой из разновидностей есть достоинства и недостатки. Итак, деревянный каркас легко монтируется. Однако даже если детали были предварительно обработаны специальными водоотталкивающими составами, собранный из них каркас все равно уступает по прочности стальным каркасам. Сталь тоже справляется с большими нагрузками, но требует антикоррозионных покрытий.
Конструкция из ПВХ. Они привлекают своей безопасностью, прочностью, гибкостью и герметичностью.Однако сегменты ПВХ дороже других материалов. Самостоятельно собранный каркас дома из профильных труб восхищает своей надежностью. Дополняется ребрами жесткости (арками). Они расположены с двухметровым шагом между соседними сегментами. Благодаря очертаниям атмосферные осадки, создающие нагрузки на конструкцию, не задерживаются на поверхности теплицы от трубы. Стальной профиль квадратного сечения не гнется. Каркас из таких труб монтируется довольно легко. Нет необходимости в специальном оборудовании.Для возведения таких конструкций подойдет простая схема теплицы из профильной трубы.
Покрытия. Это слой защитного материала, прикрепляемый к каркасу теплицы. В результате вредное воздействие окружающей среды не может не сказаться на растениях в теплице. Чаще всего самодельные теплицы из профильной трубы покрывают пленочными полотнами, стеклом или сотовым поликарбонатом. Они различаются между собой прочностью, прочностью или стоимостью.Покрытие из поликарбоната способствует созданию максимально эффективных условий для развития овощей: оно непроницаемо для холодного воздуха и пропускает солнечные лучи. Покрытие из поликарбоната привлекает креативным эстетичным видом.
Фитинги. При выборе отрезков желательно произвести предварительный расчет. Особое значение имеет материал, идущий к покрытию. Итак, чтобы надежно прикрепить сотовый поликарбонат, вам понадобится набор соединительных профилей и защитных гильз.На металлической основе поликарбонат крепится саморезами. С помощью соединительного профиля совмещаются соседние секции из поликарбоната. Профили из алюминия дополнены резиновыми уплотнителями.

Вместо заключения

Каркас теплицы из профильной трубы позволяет закрепить на внутренней плоскости различные элементы конструкции. Это комплексы автоматического полива, отопления или освещения. Оцинкованный профиль отличается прочностью, так как не пугает ржавчину.Среди садоводов большой популярностью пользуются теплицы из профильной трубы, выполненные под пленку или сотовый поликарбонат. Такие конструкции отлично сохраняют тепло, создавая внутри эффект термоса.

Чертежи теплицы из профильной трубы

Каркас теплицы из профильной трубы (видео)

Поговорим о секретах…

Вы когда-нибудь испытывали боль в суставах? И вы не слышите, что это такое:

невозможность комфортно и легко передвигаться;
боль во время или после тренировки;
неприятные ощущения при подъеме и спуске по лестнице;
Воспаление в суставах, отек;
хруст неприятный, щелчок не по желанию;
Неоправданная и невыносимая ноющая боль в суставах …

Ответьте, пожалуйста, на вопрос: Вас это устраивает? Можно ли вытерпеть такую боль? Сколько денег вы уже «слили» с неэффективным лечением? Пора положить этому конец! Вы согласны? Сегодня мы публикуем эксклюзивное интервью профессора Дикуля, в котором доктор раскрыл секреты избавления от болей в суставах, лечения артритов и артрозов.

Понравился материал? Обязательно сохраните его в социальных сетях или просто распечатайте.

Геометрическая форма участка полого профиля четырехугольной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления.

Схема теплицы из профильной трубы своими руками, представленная на рисунке ниже, позволяет оценить материалоемкость и потенциальные трудозатраты на возведение конструкции.Виды и сечения, представленные на рисунке, представляют собой чертеж крепежа соединительных деталей, используемых при сборке тепличной конструкции.

Распространены конструкции теплиц из профильной трубы двух типов: с двускатной крышей и арочной формы. Стандартный размер теплицы из профильной трубы — это конструкция шириной 3 метра и длиной 6 метров.

Сделать теплицу из профильной трубы своими руками проще в случае наклонной конструкции, представленной на схеме выше, потому что нет необходимости изменять геометрию металлопроката для придания ему дугообразного профиля .

Теплица из профильной трубы с дугообразной формой каркаса при такой же длине конструктивных элементов, как и у скатной конструкции, позволяет получить постройки больших габаритов по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с дуговым профилем, представленный ниже, наглядно это демонстрирует.

Арочные теплицы из профильной трубы имеют более эргономичный вид и значительно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен.При этом по возможности остекления и более длительному сроку эксплуатации больше подходит тепличный дом из профильной трубы.

Важно! Металлический профиль необходимо защитить от коррозии, иначе срок службы ограничен.

Как покрасить теплицу из металлопрофильных труб определяется состоянием поверхности. С нержавеющей сталью — покраска не требуется, с поверхностью без следов ржавчины — достаточно трехслойного нанесения нитрокраски, если поверхность ржавая — потребуется кислотная обработка и многослойное покрытие грунтом.

Фронтальная конструкция

Двухступенчатая теплица из профильной трубы своими руками — наиболее распространенный вариант изготовления конструкции с жестким корпусом, рассчитанный на длительную эксплуатацию и пригодный для остекления или нанесения полимерного укрывного материала.

Основным элементом любой тепличной конструкции является профилированный металлический каркас, который представляет собой несущую конструкцию для крепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличного строительства с двустенной крышей может быть изготовлен двумя способами:

Выполнение пропилов в трех точках по длине профиля, гибка под нужным углом и фиксация сваркой.
Сборка сегментов путем соединения отдельных стоек при помощи тройников и их взаимного крепления при помощи болтовых соединений.

Чертеж тепличного сооружения с размерами, приведенными ниже, наглядно демонстрирует элементы конструкции, составляющие его состав и придающие готовой конструкции необходимую жесткость.

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двускатную форму крыши, вход смещен от центра, то есть грядки разной ширины.В скате крыши имеется вентиляционное отверстие для вентиляции и поддержания необходимого микроклимата.

Каркас тепличного строительства является основным опорным элементом и требует тщательного крепления деталей конструкции друг к другу с помощью разъемных болтовых соединений или сваркой. Для рационального использования материала и минимизации отходов (обрезков) конструкция тепличной конструкции должна предусматривать использование цельного куска металлопроката при соблюдении ширины и высоты конструкции.

Расчет теплицы из профильной трубы в данном случае сводится к определению высоты фронтона крыши [ х ], который представляет собой равнобедренный треугольник с основанием, равным ширине конструкции [ S ]. Длина бедренного треугольника при таком расчете определяется как половина разницы длины прокатываемого металла [ L ] и удвоенная высота боковой стенки конструкции [ H ] с учетом высоты подвал [ h 1 ].Поднятие фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину, равную ее удвоенному значению.

В данном случае калькулятор расчета тепличной конструкции можно представить формулой:

Расчет каркаса предлагаемой конструкции заключается в определении общей длины металлопроката, полученной суммированием длин всех частей.

Важно! Запас длины в 10% принимается у восьми раскосов, по четыре на каждом конце.При большем количестве ребер жесткости потребуется увеличение запаса прочности.

Сварка каркаса

Схема насечек по длине металлопроката и его загиба, представленная ниже, наглядно демонстрирует содержание операций по сборке основной детали, составляющей каркас тепличной конструкции.Сварка производится в местах складок, что позволяет получить жесткий элемент каркаса.

Арочная конструкция

Производство тепличной конструкции арочной арки включает в себя следующие виды деятельности:

Подготовлены и прикреплены к фундаменту продольных оснований с помощью направляющих для вертикальных дуг.
Готовятся арки арочные дуги, для чего требуется профильная оцинкованная труба для теплицы сечением 20х20.Прокат изгибается под углом 90 ° вокруг бетонного кольца диаметром 3 м — этот метод является практическим решением для получения дугового профиля без использования специальных инструментов.
Фиксируется вертикальная арка, за что вставляется и закрепляется в направляющей продольного основания.
Соединение вертикальных дуг производится при помощи продольных планок с направляющими, размер которых определяется длиной самодельной теплицы из профильной трубы.

Ниже представлена схема конструкции теплицы арочной формы с обозначением конструктивных элементов при изготовлении полуарки, а не всей монтажной единицы в виде арки.Такая схема изготовления требует большего количества продольных полос, что увеличивает металлоемкость и вес конструкции.

Если размеры арочной конструкции большие, детали необходимо будет соединить между собой сваркой. Видео процесса установки аналогичной конструкции представлено ниже:

Как согнуть профильную трубу для теплицы

Ниже видео показано, как согнуть профильную трубу для теплицы самодельной трубой и ответ на вопрос — Как согнуть профильную трубу для теплицы? Именно использование станков позволяет добиться постепенного изменения формы цельного проката и получить полную арку без дополнительных стыков между элементами.

При отсутствии гибочного станка или устройства алгоритм получения гнутого вида металлопроката можно сформулировать следующим образом:

Изгиб следует производить вокруг объекта цилиндрической формы с поперечным размером, соответствующим диаметру свода арки, например, вокруг железобетонного кольца.
Чтобы избежать резкого изгиба, заполните внутреннюю полость песком и закройте ее с обоих концов деревянной заглушкой.
Во избежание перекоса металлопрокат следует закрепить в бетонном кольце посередине, а для получения однородного профиля выполнить одновременную гибку в обоих направлениях.
Для лучшего изгиба поверхность материала можно нагреть паяльной лампой.

Видеоматериал, демонстрирующий работу гибочного станка для получения гнутой формы металла в гараже, можно посмотреть ниже:

Оборудование для производства теплицы из профильной трубы, помимо вышеуказанных гибочных станков, может включать в себя ручной инструмент для гибки небольших длин. Также для обработки металла в процессе изготовления потребуются следующие электроинструменты: колба или турбина, сварочный трансформатор, дрель с регулируемым числом оборотов и отвертка, если это невозможно.

Готовая теплица из профильной трубы

Представленные на фото ниже

Теплицы из профильной трубы наглядно демонстрируют, чего можно добиться, если вы хотите построить на приусадебном участке тепличный дом своими руками.

Друзья, сборные конструкции широко используются не только в промышленном строительстве, но и в сельском хозяйстве. Так что металлические теплицы из поликарбоната с каркасом из легкого профиля доступны и очень удобны в сборке и транспортировке.В этой статье вы узнаете, что собой представляет конструкция типа «металлическая теплица», процесс сборки каркаса и основные части устройства.

Обзор тепличного устройства

Металлические теплицы хороши тем, что их можно собрать и разобрать самостоятельно, своими руками, с помощью подручных средств. При установке конструкции теплицы на длительное время без переноса на другое место рекомендуется более серьезно подготовить фундамент, возможно даже небольшой фундамент.При перемещении теплицы с места на место нет необходимости прикладывать особые усилия к монтажной поверхности, так как вес конструкции небольшой, а за счет конструкции можно добиться хорошего результата по устойчивости в любой момент. года при любых погодных условиях.

Сборка каркаса теплицы своими руками

Для самостоятельной сборки конструкции нам потребуются металлические трубы квадратного сечения.

Комплект деталей рамы:

трубы шестиметровые квадратного сечения размером 40х20 в количестве 9 штук
тубы квадратного сечения 97 сантиметров размером 40х20 в количестве 60 штук
длина трубы 2.5 м квадратного сечения размером 40х20 в количестве 6 штук
Трубы длиной 2,3 метра квадратным сечением 40х20 в количестве 4 штуки
а также 4 шт. трубы 1,2 метра и одна труба длиной 0,9 метра с таким же размером сечения (40х20).

Внимание: эти данные приведены для примера как один из типовых проектов строительства, рекомендуем произвести правильный расчет, так как металлический каркас для теплицы может иметь как типовые, так и индивидуальные размеры и характеристики, в зависимости от требований к расположение и погодные условия окружающей среды.

Процесс сборки

Металлические поликарбонатные теплицы хорошо зарекомендовали себя в различных регионах России благодаря своей устойчивости и долговечности в плохую ветреную погоду.

Перед началом установки убедитесь, что поверхность очищена от среднего и крупного мусора, имеет практически идеальную горизонтальную поверхность. Очень важна установка в горизонтальном положении, чтобы металлический каркас теплицы не коробился.Процесс установки начинается со сварки 7 трубок длиной 6 м друг в друга, предварительно обработанных на стальном гибочном станке, который меняет форму на полукруг. Гибка стали или как ее еще называют «гибка листа» — интересное приспособление, которое можно найти в любом городе, где есть металлопрокатная база.

Для обшивки нам понадобится поликарбонат с шириной листа 2,1 метра. На основу (поверхность) кладем две шестиметровые трубы и две поперек, визуально это будет напоминать форму прямоугольника.

Способ крепления конструкции

Первое, что нужно проверить, это геометрию диагоналей (точность углов), которые должны плотно прилегать друг к другу и быть симметричными с максимальным отклонением 2-3 миллиметра.

Вторым этапом монтажа теплицы будет сварка арок с шагом, равным половине ширины листа поликарбоната, то есть, если ширина стандартного листа равна 2.1 метр, затем дугу следует приварить от начала каркаса через 1 метр 5 сантиметров. Этот расчет можно принять для строительства любой арочной теплицы, ширина 1: 2 = ступенька постановки дуг.

После монтажа полукруглых труб необходимо проверить геометрию вертикали крайних элементов. Делается это по специальному отвесу или, как его называют в простонародье, «грузинскому». Груз прикрепляется к верхней точке дуги и должен совпадать с перемычками внизу.Если совпадения нет, значит дуга засорена и ее нужно выровнять.

Если дуги уже установлены, возможно выполнение поперечной обрешетки теплицы. Делается это следующим образом: слегка сварите поперечные стальные трубы с шагом 0,6 метра.

Проверить диагонали

Важный этап строительства металлической теплицы из поликарбоната. Если размеры диагоналей неточны и погрешность превышает 3-5 миллиметров, необходимо будет проверить на точность всю установленную конструкцию рамы.

Помните, что металлические теплицы из поликарбоната просты в установке, но при установке каркаса нужно быть предельно внимательным, ведь от правильности монтажа зависит дальнейшая правильность и аккуратность работ по обустройству и кровле, а если изначально дизайн расходится даже на какие-то 1-2 сантиметра, тогда неточностей в коже не избежать.

В первую очередь внимательно осмотрите самые крайние дуги, если они засорены, то отвесная нагрузка будет слегка отклоняться в сторону.В этом случае нужно согнуть дугу в обратном направлении. Проверку нужно провести точно, при успешном результате можно сварить дугой каркас.

Важная информация: Каркас теплицы из тонкостенного профиля подвержен деформации отдельных элементов конструкции, поэтому работы по креплению каркаса (сварка или прикручивание саморезами) необходимо проводить после арки закреплены по вертикали правильно.

Торцы теплицы из поликарбоната

Следующим шагом будет установка дверного проема, для чего нам понадобится квадратная труба размером 40 мм: 2,3 и 2,5 метра.

Последним этапом строительства металлической теплицы первым методом будет антикоррозионная обработка каркаса, грунтовка и покраска металлоконструкции при желании.

Видео:

div>.uk-panel «)» data-uk-grid-margin = «»>

Каркас теплицы своими руками из профилированной трубы. Строим двускатную теплицу из профильной трубы по чертежу. Инструкция по строительству теплицы из профильной трубы

Чтобы воспользоваться всеми преимуществами садового участка еще на этапе его проектирования, имеет смысл уделить особое внимание выбору материалов для отделки стен и стен.

Долговечность теплицы будет зависеть от прочности каркаса, а благополучие растений будет зависеть от свойств.Лучшее сочетание этих требований демонстрирует пара «труба профильная / ».

Остальное
Все внимательно проверьте, все швы и углы приварите плотно.
Сварка двух дверей. Рама из угла, без всяких усилителей и ригелей! Просто рама … и не пугайтесь, что она выглядит хлипкой и ненадежной. Повесьте их на петли в проеме. Приварка петель и откидных створок (защелок и др. На ваш выбор) ВАЖНО! Запорные устройства не должны мешать последующей установке стекла! Если вы не уверены, то лучше оставить на потом, после глазирования.(правда опять разматывать сварку потом списают)
Внутри можно сразу приварить петли или кольца, к которым так удобно привязывать веревки (ведь у вас получатся отличные кусты томатов или большие плети огурцов)
Со специальными энтузиазма, можно дефлекторы поставить (тогда разбирайтесь сами).
Внизу, по углам и по периметру приварите куски профиля, чтобы скрепить его тем, чем будете зашивать низ (плоский шифер, например). При этом можно вокруг сделать небольшую «канаву» для углубления шифера, сантиметров десяти хватит.
Вы красите хорошей краской, как три в одном (грунтовка, трансформатор и краска), если есть деньги, наверное, можно использовать Hammeray! Раздайте кисти «помощникам» и детям и отдыхайте. Ты заслуживаешь это!
Низ сшиваем шифером, прикручивая на шурупы к ножкам. (Здесь не должны мешать вбитые на первом этапе колонны)
Установите внутри забор, чтобы грядки не попадали под ноги, также можно использовать шифер. (очень удобны вбитые в землю куски марки)
Внесите в землю.Тот, что под теплицей, вами настолько затоптан, что на нем ничего не вырастет. Навоз, перегной, торф, что хотите! (Удобнее делать земляные работы перед остеклением, но можно и потом.)
Полы можно вымостить кирпичом, например, очень красиво, я называю «красный квадрат»
(Кстати, оставьте проход шире, примерно на метр, поверьте, то пожалеешь, если пожадничаешь и грядки оставишь шире! Ну вроде полезная площадь и все такое, огурцы-переросшие не дадут прохода!)
Остекление
Ну вот и Последнее дело!
Стекло.Стандартные размеры стекол на строительном рынке 130 на 80. (Не может быть! Вы уже поняли?) Боковые окна будут стандартными, а не обрезными. На крышу упадет весь и еще кусок около 60 см (отрезать несложно. Учитывайте небольшой нахлест. То есть ставьте снизу целый стакан, сверху на него накладывается еще один кусок. сложные фронтоны. Резка под углом бывает затруднительна, особенно если стекло перегретое, некачественное. Ну и два стакана в двери (Помните про резку полосы в один см? Попробуйте.)
Никаких «зажимов» штапиков и шпатлевки! Купите коробчатый силиконовый герметик для наружного применения, прозрачный, влагостойкий. (стоит около ста рублей за тубу). Трубки для пистолета (на мой взгляд 330 мл) и самого пистолета (Шприц. Стоит шестьдесят восемьдесят рублей). Нанесите герметик на утюг и поставьте стекло (удобно использовать стеклянные присоски, продающиеся на строительных рынках). Снизу под стекло вставляем прокладку .. чтобы стекло не упиралось в железо (могло треснуть)…очень удобно мелкие веточки, веточки или щепки, при высыхании герметика их легко удалить. Чтобы стекло не упало (герметик долго сохнет), поддерживайте его снаружи … например, куском доски. Ставить стекло на крышу сложнее, но не прочно (конечно, если вы правильно сохранили размеры и стекло не упадет вам на голову). Поддерживаем доской (на моем фото выше видно как ..)
Когда все высохнет, проходим герметиком и замазываем все трещины.
После высыхания ваша конструкция приобретет завидную прочность и жесткость. Даже двери. Позвонил соседу, который сказал, что все очень хлипко и сделает это из угла за пятьдесят и обязательно с перекладинами для надежности.
Для тех, кто еще сомневается, скажу, что стекло от герметика (например под замену) оторвать очень сложно!
Получилось КРАСИВО, НАДЕЖНО и не очень дорого, учитывая то, что это раз и на много лет!
Венец труда выше всяких похвал.
Когда жена сажает ранний редис, укроп и салат под пленкой или укрытием и отмечает, где и что сажать, вы поймете, что вам нужно построить еще одну теплицу! Но это уже в следующем году.И поверьте, получится даже лучше!
Мои теплицы названы «старые», «новые» и «сверхновые».
Потом выложу фотки с всякими полезными мелочами. (если хотите)
Сорри буков много. Надеюсь, я не устал и помог.
Я устал.

Все дачники мечтают иметь в своем саду надежную теплицу, которая прослужит долгие годы. Поэтому я хотел бы предложить достойную альтернативу заводским теплицам, у которых будет гораздо лучший каркас.

Ведь, согласитесь, за счет этого вы снимаете с грядок хороший урожай … Еще он отлично защищает ваши растения от неблагоприятных факторов. окружающая среда, которых много. Значит, скоро начнется летний сезон и нужно будет сажать рассаду. Но для этого многие задаются вопросом: какой материал лучше всего подойдет для теплицы и как сделать его самому? Да конечно в интернете можно найти много разных способов … Но все же я считаю, что лучший вариант, если вы хотите сделать самому, — это профильная труба и поликарбонат.

Сегодня сотовый поликарбонат считается самым популярным. Он имеет отличную пропускную способность солнечного света, а также удивительно теплый и очень легкий для своих размеров. И что самое главное, цена не очень высокая, как у других материалов с таким же результатом.

Существуют теплицы разных типов (двухскатные, односкатные). В этой главе я хочу рассказать, как сделать парник арочного типа. Поэтому, кто из вас имеет представление, как это сделать, тот легко соберет.

1. Для начала нужно определиться с местом. Он размещен так, что одна длинная сторона обращена на юг.

2. Начинаем гнуть дуги, предварительно наметив по метру от каждого края профиля. Это необходимо для того, чтобы начать гнуть трубу от этой линии с помощью инструмента для гибки труб. Но не забудьте от него вырезать 10 см. За небольшой припуск и регулировку поликарбоната. Нам их для теплицы 6 метров нужно 7 штук, а для теплицы 4 метра 5 штук.

Кстати, в целях экономии беру металл для конструкции 20х20 мм. Можно использовать такие секции для перемычек, а для теплицы гнуть 40х20.

3. Теперь устанавливаем плоскость, на которой будем готовить торцевые детали. Он должен быть ровным, чтобы не получился саморез.

4. Возьмите два 6-метровых профиля, разрежьте их на 2 части по 3 м каждая и приварите их к двум торцевым дугам снизу. А оставшиеся две палочки мы уже готовим, как стойки внизу и вверху изогнутой арки, но от середины основы необходимо разметить 40 см в разные стороны.Чтобы было понятнее, я нарисовал черновой рисунок передней части теплицы.

5. Следующий шаг — вырезать и приварить перемычки.

Не забудьте очистить швы, чтобы не повредить поликарбонат при завинчивании.

6. Осталось приварить только дверь и передок будет готов. Измеряем наш проем, в данном случае он у нас 80 х 1,85 и делаем его на 1 см меньше. То есть 79 х 1,84 см отрезаем от профиля 3 короткие палочки, а потом две длинные палочки.

Приваривать швы нужно на прихватку, чтобы дверь во время сварки не сильно забивала. Также попробуйте использовать квадрат для установки стоек и перемычек.

После установки и закрепления петли можно посмотреть на проем.

8. Ваша лицевая часть готова, но чтобы дверь не поворачивалась в обратную сторону, нужно приварить косынки по углам вверху и внизу.

9. Аналогично проделываем заднюю часть торца, надевая его на переднюю и прижимая зажимами.

Самое главное — не перепутать стороны дуг, которые вы гнули, иначе после гибки трубы они могут быть другими. Лучше всего очертить и сделать все арки на одной стороне.

10. Также вместо двери можно сделать это с окном, но решать только вам.

11. Когда все будет подготовлено и сделано, отправляемся к месту, где мы будем устанавливать теплицу. Разметку делаем так, чтобы диагонали совпадали и вбиваем углы по углам, примерно 2.5-3 метра, и не забудьте выставить их на уровне или лазерном уровне. Привариваем переднюю и заднюю части теплицы к углам, а к нему уже привариваем профиль 5.96 по всей длине. Тогда длина теплицы будет ровно 6 метров.

Угол должен находиться внутри теплицы, чтобы он не мешал в дальнейшем поликарбонату.

12. Теперь внизу, где наваривается металл, натягиваем шнурок по всей длине и вбиваем арматуру в том месте, где будем ставить дуги.Этим же действием вбиваем туда, где стоят дверные стойки.

14. Соответственно, чтобы концевые нити не загибались при растяжении и стояли на уровне, еще временно подпираем их, пока не приварим все перемычки.

15. Привариваем перемычки с двух сторон, сдвигая дуги к приваренным перемычкам, тогда они все выровняются.

16. Это конструкция, которую вы должны получить.

Кстати, арки и перемычки лучше ставить по одной.Если установить все сразу, они будут гнуться и мешать натянутому шнурку.

17. Ну и последний шаг — покрыть поликарбонатом. Сначала разрезаем лист пополам и прикрываем концы, лишнее срезаем ножом.

18. Затем разложите листы по краям и закройте середину на конце.

Так и была сделана самодельная теплица.

Изготовление двускатной теплицы по чертежу

Такой вариант теплицы немного посложнее, и профильная труба займет больше.Такой дизайн позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое, что вам нужно сделать, это сделать черновой рисунок.

Не забудьте измерить диагональ перед приваркой столбов к 6-ти метровому профилю.

3. Таким же образом делаем торцевые стенки, на которых находятся двери и окна.В этом случае зазор между стойками и дверьми должен составлять 1 см.

4. Устанавливаем конструкцию на выровненные (ровные) кирпичи и свариваем все стены между собой.

6. Сварить крышу. При желании в него можно также приварить пару окон, для лучшей вентиляции.

Кстати, перемычки лучше делать через каждые 50 см, чтобы карбонат дольше простоял и не лопнул под воздействием снега.

7.И постепенно устанавливаем на стены теплицы.

8. Обшиваем нашу конструкцию поликарбонатом. Только не забудьте очистить и покрасить трубы теплицы. Все концы промываем скотчем для герметизации.

Как видите, сложностей в изготовлении нет. Получается дороже торговли, но надежнее.

Теплица из поликарбоната своими руками видео

В этом видео предлагаю посмотреть, как сделать самодельную теплицу? В чем его преимущество и правильное расположение на земле с учетом легкого полива.

Как видите, все легко и просто. А, как известно, скоро наступит сезон посадки и лучшего варианта теплицы, чем из профильной трубы и поликарбоната, не найти.

Как самому сделать арочную теплицу?

Хочу предложить еще один способ изготовления арочной теплицы, но он, пожалуй, самый сложный в изготовлении. Цена тоже не дешевая. В таком дизайне можно посадить множество выставленных на продажу растений.

1.Для начала просверливаем и засыпаем столбы 50х25 глубиной 1 м по периметру. Делаем это с натянутыми по углам шнурками. На них привариваем накладные пластины. Такую же высоту выравниваем уровнем.

Так как лист поликарбоната имеет ширину 2,10, заполняем столбики на одинаковом расстоянии. На торцевых стенах можно как угодно заливать, так как из-за дверей другой дизайн.

2. Поверх накладных, также по периметру, укладываем трубы 40х20 и привариваем к ним.Только не забудьте проверить диагональ основания теплицы.

3. Далее готовим арки из 6-ти метрового профиля с жесткостью перемычек и цоколя. В целях экономии допускается делать дуги таким образом, чтобы в дальнейшем стыки поликарбоната крепились к металлу 40х60, а середина — 20х20.

4. Устанавливаем на основание теплицы вертикальные стойки высотой около 2 метров с расстоянием между ними 700 мм. На них привариваем сделанную арку.

5. Для жесткости конструкции привариваем перемычки. Но делаем это не только по всей длине вертикальных столбов, но и по всем нашим хозяйствам. Соединяя их вместе.

6. Также привариваем перемычки между углами основания арки и стойки.

7. Чтобы конструкция не шаталась, нужно приварить раскосы по углам и залить фундамент по всему периметру. Также для надежности посередине постройки можно залить столбы ипотекой.

8. Теперь готовим и устанавливаем двери с одной стороны стыка, а окна для вентиляции с другой. Окрашиваем всю конструкцию в любой понравившийся цвет.

9. Наконец-то добрались до поликарбоната. Начинаем крепить с крыши. Соединяем листы между собой стыковочным профилем. Чтобы их было легче скручивать, мы используем две доски, на которые можно поставить лестницу и спокойно по ней ходить.

10. После арок зашиваем торцы и борта теплицы.

11. Ну и в заключение хочу привести рисунок этого чуда теплицы.

Надеюсь с теплицами все понятно, выбирайте любую и стройте. Хорошего урожая.

Заядлые дачники часто стремятся установить на своем участке надежную теплицу или теплицу, чтобы вырастить рассаду или получить урожай намного раньше. В этой статье пойдет речь о том, как сделать теплицу из профтрубы своими руками, чтобы она получилась надежной и долговечной.

Отметим, что выбор в пользу стальных профилированных труб продиктован прежде всего их устойчивостью к деформации и разрушению, а также их способностью выдерживать значительные нагрузки. Хотя сама установка таких изделий требует определенных усилий.

Начальный этап создания теплицы из профильных труб — чертеж и выбор материала

Определить точное количество необходимых материалов можно максимально точно, если предварительно прикинуть на чертежах размеры теплицы из профильной трубы, а также учесть параметры самих изделий.

Профили сечением 40 × 20 мм или 40 × 40 мм оптимальны для создания несущей конструкции. Они достаточно прочные и имеют толщину стенок от 2 мм и более. При этом для горизонтальной стяжки можно использовать изделия с более тонкими стенками, порядка 1-1,5 мм — этого будет достаточно.

Проект теплицы из профильной трубы может предусматривать несколько типов конфигураций:

пристроенная к основному дому оранжерея, крыша которой имеет ассиметричную овальную или скатную крышу;
отдельно стоящее здание с двускатной крышей;
теплица арочной конфигурации.

При расчете количества закупаемых труб стоит учитывать мерную длину трубных рулонов, имеющихся в продаже — она составляет 6,05 метра.

С учетом этого значения можно делать чертежи теплицы из профильной трубы размерами 3, 4, 6 или 12 метров в длину, а также в ширину 2, 3, 4 или 6 метров. Оптимальными габаритами теплицы, в которой расположены две параллельные грядки, будут значения в пределах 3 × 3-6 метров, а если грядки три, то 4-6 × 3-12 метров.Однако чаще всего чертеж теплицы из профильной трубы составляется исходя из размера 3х6 метров — это наиболее удобное соотношение.

А вот что касается высоты постройки, то нужно учитывать индивидуальные параметры хозяина. Как правило, потолок должен располагаться на 30-40 см выше роста человека. То есть высота теплицы может колебаться в пределах 1,9-2,5 метра.

Еще одним немаловажным фактором при расчете высоты теплицы является отделочный материал для облицовки.В случае с обычной пленкой это не имеет особого значения, но если вы покупаете поликарбонат, лучше, если его габаритов хватит, чтобы покрыть высоту без обрезки и надстроек.

Стандартная длина листа сотового поликарбоната — 6 м, и если воспользоваться формулой окружности (L = π × D), можно рассчитать, хватит ли ее для обшивки арочной теплицы.

Так, например, возьмем плановую высоту здания 2 метра и подставим ее в формулу:

L = 3.14 × 4 = 12,56 метра.

Тогда половина длины будет 12,56 / 2 = 6,28 метра — этого недостаточно, чтобы полностью покрыть поверхность теплицы, и потребуется дополнительный отрезок 28 см. Поэтому высоту теплицы лучше предусмотреть в пределах 1 на чертеже арочной теплицы из профильной трубы, 9 метров.

Предварительная подготовка к работе

Перед тем, как приступить к изготовлению теплицы из профильной трубы своими руками, следует обратить внимание на некоторые дополнительные условия вашего участка.В частности, имеет значение тип почвы. Устанавливать теплицу предпочтительнее на сухой почве, где не скапливается лишняя влага, которая может повлиять на несущие конструкции. Оптимально устанавливать теплицу на песчаных почвах, в отличие от глинистых, склонных к переувлажнению.

Также важно расположение теплицы по сторонам света. Итак, лучше всего, чтобы длинная сторона была обращена на юг, чтобы как можно больше проникали солнечные лучи теплицы, которые не отражались от листов поликарбоната.

Чтобы тепло не уходило слишком быстро из теплицы, и в ней было удобно перемещаться, входная дверь обычно располагается в торце. По стандартам ширина двери не должна составлять 70-80 см, но ее высота напрямую зависит от размеров самой теплицы.

Если вы планируете построить более-менее капитальную теплицу из профтрубы, то в ней можно дополнительно соорудить небольшой коридор или тамбур. В нем можно будет хранить инструменты и другие мелочи.К тому же такое пространство позволит вам согреться, когда вы откроете дверь в саму теплицу.

Каркас для строительства теплицы из профильной трубы своими руками необходимо ставить на ленточный или столбчатый фундамент, тип которого будет зависеть от типа грунта. В любом случае необходимо убрать мусор с участка под фундамент и удалить верхний слой почвы.

Последовательность работ при строительстве теплицы из профиля

В целом весь процесс строительства теплицы из профильных труб включает четыре основных этапа:

Разметка.
Заливка фундамента.
Сборник каркасных конструкций.
Обшивка поликарбонатом.

Сначала из профильной трубы намечают место под будущую теплицу и вбивают по ее периметру деревянные колышки, на которые натягивают веревку.

Далее приступают к возведению фундамента. Каркасная конструкция из профильной трубы, которая будет перенесена на опоры, достаточно прочная и не подвержена деформации.Поэтому для теплицы зачастую бывает достаточно столбчатого фундамента из асбоцементных труб.

Заливается столбчатый фундамент так:

пробуриваются в грунте на определенном расстоянии друг от друга диаметром, превышающим размеры труб;
в образовавшихся ямах, по сути, погружены асбестовые трубы;
зазоры между трубами и грунтом засыпают шпаклевкой и тщательно утрамбовывают;
внутрь трубы заливают цементный раствор, следя за тем, чтобы в нем не было пустот;

В верхней части залитой трубы в бетон погружается металлическая пластина или кусок арматуры, который будет служить сцепкой фундамента с каркасной конструкцией.

Сборка корпуса профильных труб начинается с торцевых участков конструкции. Соединение отрезков труб между собой производится сваркой, с использованием тройников, уголков, а также с помощью муфт. Сварные швы намного прочнее, а структура более устойчива. Однако если вы хотите сделать каркас разборным, то лучше использовать муфты.

На последнем этапе начинают обшивать кузов листами поликарбоната. Крепится саморезами с термошайбами, чтобы влага не проникала в ячейки материала.

Обратите внимание, что при креплении поликарбоната его ячейки должны располагаться под углом или вертикально. Горизонтальное положение не даст стечь влаге и ухудшит качество материала.

Если вы планируете построить теплицу из профильной трубы как дом, с полноценной двускатной крышей, то в ней, помимо входной двери, нужно прорезать форточки. Ну, небольшие арочные теплицы можно обойтись только дверью.

Как согнуть профильную трубу для теплицы «холодным» способом

Арочные теплицы из профильных труб для дачи — самые устойчивые и, в то же время, практичные конструкции.Благодаря обтекаемой форме теплицы арочной формы способны выдерживать сильные порывы ветра, в зимний период не накапливают осадки … Однако для создания такой конструкции необходимо предварительно согнуть трубы (читай: «») . В этом случае вариантов может быть два — обращение к специалистам за профессиональной помощью или выполнение работ самостоятельно с помощью трубогиба. Другой вариант — сделать это самостоятельно с помощью имеющихся инструментов. Чтобы справиться с задачей максимально качественно, понадобится шаблон радиуса.

Холодная гибка фасонных труб возможна двумя способами — с наполнителем и без него. Если планируется сборка корпуса из профилей толщиной до 10 мм, то гибку труб можно производить без наполнителя. А вот для гибки профессиональных труб с более толстыми стенками в них лучше насыпать канифоль или песок.

В качестве альтернативы существует метод гибки с использованием толстой пружины, сечение которой позволяет протолкнуть ее в полость трубы.Пружинные свойства такого устройства позволят достаточно хорошо изгибать трубы без изменения сечения профиля на изгибе.

Таким образом, существует два способа гибки профильных труб «холодным» способом:

использовать доступные инструменты и механизмы — гибочные листы и аналогичные инструменты;
используйте переносной или ручной заводской трубогиб.

Довольно примитивным, но, тем не менее, эффективным устройством для холодной гибки профилей являются гибочные пластины с отверстиями.В эти углубления помещаются стержни, которые будут служить упором при изгибе. Труба размещается между двумя стержнями, которые устанавливаются в плите на расстоянии радиуса деформации. Затем начинают гнуть профиль, продвигаясь от центра заготовки к ее краям.

Следует отметить, что данный ручной способ холодной деформации трубы достаточно трудоемок, а результат будет зависеть от усилий, затрачиваемых на изгиб.

Техника гибки профильных труб с подогревом

Техника горячей гибки выглядит так:

На первом этапе деревянные заглушки для труб изготавливаются в виде пирамид.Длина такой заготовки должна быть в 10 раз больше ширины ее основания, а площадь широкой части должна быть как минимум вдвое больше зазора трубы.
Когда заготовка подходит по размеру трубы, в ней с четырех сторон проделываются небольшие канавки, через которые будут выходить газы, образующиеся при нагревании трубы. Вторую заглушку обрабатывать не нужно.
Далее предварительно обжигается обработанный участок трубы.
Любой мелкий наполнитель перед засыпкой в трубу необходимо просеять через мелкое сито.Это удалит крупные частицы, которые могут отпечататься на поверхности трубы при нагревании. После этого очень мелкие частицы песка удаляются с помощью сита с размером ячеек 0,7 мм, чтобы они не спекались при нагревании внутри трубы.
Подготовленный песок прокаливают при 150 ℃.
С одной стороны трубы устанавливается заглушка без пазов. С другой стороны, в профтрубу ставится воронка, через которую небольшими порциями заливается прокаленный песок.
Периодически постукивая по стенам, можно убедиться, что песок хорошо утрамбован — звук будет глухим.Как только труба будет полностью заполнена песком, вставьте вторую пробку с канавками.
Место будущего изгиба трубы обозначить мелом. После этого отрезок трубы необходимо надежно закрепить в тисках, поместив его на шаблон. Обратите внимание, изделия со сварными швами необходимо гнуть так, чтобы стык располагался сбоку. Но гнуть по шву не стоит.
По маркировке металл начинает нагреваться до красного цвета. Когда материал достаточно мягкий, ему придают желаемую форму одним плавным и точным движением.

Когда заготовка остынет, изгиб сравнивается с шаблоном. Если работа выполнена идеально, можно вынуть заглушки и слить песок с профиля.

Желательно, чтобы все работы по горячей гибке выполнялись за один этап. Каждый последующий нагрев приведет к потере прочности металла.

В заключение отметим, что, по большому счету, со строительством теплицы для дачи из профильных труб справятся даже начинающие строители.Независимо от его дизайна, все основные работы будут проводиться по общему принципу … Единственными отличиями могут быть особенности ландшафта и предпочтения владельцев, которые необходимо будет учесть при строительстве.

Если вы счастливый обладатель дачного участка, то просто грех тратить деньги на покупку магазинных овощей и зелени. Чтобы ускорить сроки продуктивности и.

Чтобы сделать каркас теплицы из профильной трубы своими руками, придется потратить определенное количество времени, денег и физических усилий, но в итоге все старания при эксплуатации этой уникальной конструкции окупятся сторицей.

Почему профильная труба?

При выборе материала для строительства профильная труба будет самым оптимальным решением.

Естественно, можно использовать деревянные рейки, но для этого нужно использовать максимальные меры защиты, так как этот материал подвержен гниению, усадке и деформации.

Последний вид не имеет особого преимущества, просто его сегодня используют чаще всего по привычке, так как раньше для покрытия теплицы использовалось стекло, которым было бы сложно покрыть арочную конструкцию.

А инновационный и эластичный материал — поликарбонат позволяет покрыть теплицы любого типа.

Для основных каркасов каркаса будущей теплицы рекомендуется брать трубу 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль 2х2 см.

Если вы хотите сделать качественный каркас такой конструкции, как теплица из профильной трубы своими руками, чертежи необходимо сделать в обязательном порядке. Такой ход позволит правильно подобрать размеры и тем самым исключить большие потери металла при резке деталей.

Изготовление каркаса из металлопрофиля своими руками — не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы на изготовление Рамка.

Оптимальный размер двускатной конструкции рассчитывается следующим образом. Если высоту принять 1,7 м, то на два каркаса потребуется 3,4 м трубы, после чего остается 2,65 м профиля.

С учетом уклона крыши ширина одной рамы должна быть 2.25 мес. Главное, проследить, чтобы после перекрытия каркаса с каждой стороны до боковых свесов оставалось по 10 см материала.

При желании можно начать делать теплицу с полукруглых каркасов. Здесь габариты конструкции будут большими по сравнению с фронтоном, что увеличивает общую полезную внутреннюю площадь.

Но стоит учесть, что самостоятельное изготовление арочной теплицы из трубы квадратного сечения предполагает использование такого аппарата, как трубогиб.Благодаря ему можно будет качественно гнуть профиль так, как вам нужно.

Стоит задуматься, ведь ценовая политика такого устройства очень высока, а изготовить трубогиб с использованием имеющихся инструментов под силу далеко не каждому.

Существует несколько способов изгиба профиля без использования специального аппарата, но такие методы не дадут идеального изгиба и могут привести к деформации дорогостоящего материала.

Поэтому, чтобы избежать подобных сложностей, желательно остановить свой выбор на двускатном типе домашней теплицы.

Выбор и закладка фундамента

Здесь вы можете выбрать несколько вариантов фундамента от деревянных шпал до ростверка из винтовых свай.

Самый лучший вариант — выбор неглубокого монолитного фундамента, который закладывается своими руками не глубоко на один «штык» лопаты.

Перед тем, как сделать фундамент, со всех сторон устанавливаются анкеры для крепления элементов профиля. Когда бетонная смесь застынет к анкерам, можно приварить профили 4х2 см, которые станут надежной основой для установки будущего каркаса теплицы.

Для строительства можно использовать и обычный ленточный фундамент, он повысит надежность конструкции и ее долговечность.

Видео — установка фундамента

Процесс закладки фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и аккуратность, которую необходимо соблюдать в каждом действии.

Поэтому рекомендуется перед началом строительства заняться изготовлением чертежа будущей конструкции с указанием всех размеров, от которых не следует отклоняться, во избежание неприятных последствий при последующей эксплуатации.

Теплица с домиком в процессе строительства своими руками не требует применения трубогиба. Чтобы избежать образования возможных неровностей, желательно все собирать на прямом асфальтовом участке.

Монтаж каркаса своими руками

Поликарбонатные теплицы и профтрубы следует покрывать только встык; при этом следует внимательно следить за тем, чтобы лицевая сторона материала смотрела наружу конструкции.

Торцевые части листов поликарбоната обязательно обрабатываются герметиком на основе силикона, который их защищает. Ожидайте, что длина крышки должна быть на 10 см больше высоты профиля, чтобы образовался откос.

На верхнем стыке кровли металлической теплицы из профтрубы прикрывают профилем, который крепится на саморезы по продольным стяжкам.

Монтаж поликарбоната на дверь и форточку осуществляется по единому принципу, главное, чтобы его размер не мешал работе этих элементов.

На современном строительном рынке существует большой выбор различных средств, способных продлить срок службы металлического каркаса и ускорить процесс строительства.

Вникнув в тему и нюансы процесса строительства зданий из профильных труб, становится понятно, что качественный чертеж, изготовление каждого элемента и технология покрытия каркаса имеют одинаковое значение.

При изготовлении каркаса теплицы из профильной трубы своими руками необходимо иметь минимальные знания архитектуры и работы с металлическими элементами.

Один неверный шаг или расчет может перечеркнуть все работы, а правильное решение приведет к отличному конечному результату.

42 Лучшие теплицы своими руками (с отличными учебниками и планами!)

Как построить отличные теплицы своими руками, простые холодные каркасы, туннели и домики-кольца с ограниченным бюджетом с ЛУЧШИМИ учебниками и бесплатными планами строительства. Да, зимой и в холодном климате у вас может быть продуктивный сад!

Я могу мечтать о них весь день… теплицы и холодные конструкции! Они являются настолько эффективными структурами, чтобы продлить сезон, позволяя нам выращивать обильный сад круглый год, даже снежной холодной зимой!

Вы обнаружите, что можете получить отличную производительную теплицу или холодный каркас, даже если у вас небольшой бюджет и небольшие столярные навыки.

Каждая из этих теплиц и холодильных камер содержит идей, на которых можно поучиться. Вы найдете гениальные идеи, такие как пассивные нагревательные элементы окрашенных кувшинов, тюк соломы в качестве строительного материала, не требующий инструментов, с использованием веток деревьев, старых бутылок, окон и даже батутов! (Некоторые из полезных ресурсов представляют собой партнерские ссылки. Полное раскрытие здесь.)

1. Теплицы своими руками из пластиковых бутылок Учебное пособие для теплиц своими руками из пластиковых бутылок.

Самые простые теплицы своими руками за 1 минуту, но при этом удивительно эффективные. Ознакомьтесь с руководством и 3 секретами успеха здесь, в A Piece Of Rainbow!

2. Дом-обруч из кедровой ветки

Этот обруч из кедра своими руками прослужит 30 лет! Если у вас есть кедр или другие устойчивые к гниению деревья, они могут быть привлекательной и полностью натуральной альтернативой трубам из ПВХ. Просто добавьте качественный пластик для теплицы или менее дорогой пластиковый лист, такой как этот!

3.Складные теплицы малые

Просто хочу включить эти неработающие версии теплиц: эти складные крышки сделаны из полиэтиленовой тепличной ткани. Они недороги и их легко хранить, когда они не используются! Вы можете найти их здесь и здесь.

4. Теплица из поддонов

Древесина из поддонов — отличный материал для создания садовых конструкций, таких как плантаторы и теплицы! (Зеленый рычаг)

Вот наш любимый инструмент для разборки поддонов — устройство для уничтожения палуб Duckbill Deck Wrecker, которое делает это так быстро и легко!

Все о том, как найти и использовать поддоны в качестве строительного материала!

5.Старая оконная холодная рама

Тара делится учебным пособием из своей сказочной книги: Raised Bed Revolution о том, как построить холодную раму из старого окна.

6.

Простая самодельная холодная конструкция / мини-теплица

Переносная холодная конструкция проста в сборке и является отличным способом продлить вегетационный период. Посмотрите видеоурок ниже!

7. Фермерские теплицы своими руками с использованием старых окон

Эта очаровательная маленькая теплица сделана из 4 оконных панелей и 2 панелей фанеры.Авторы заделали стены фанерой.

Однако я бы использовал панели из настоящего дерева, сделанные из деревянных реек 1 × 4 или аналогичных, если теплица подвергается сильному воздействию дождя и влаги.

8 — 10. Холодильная камера для соломенных тюков Источник: Стори | High Mowing Seeds

Это очень простые в сборке холодные рамы. Такой простой и такой гениальный! Соломенные тюки удерживают тепло, как стены, для строительства которых не нужны инструменты, просто добавьте окна или пластик и каркас.

CSU Hort

Обратите внимание, что в этом дизайне остекление наклонено к югу, позволяет пропускать больше света с ярусами для выращивания!

Прежде чем мы поговорим о холодных стендах, я хочу поделиться с вами двумя из моих ЛЮБИМЫХ книг по тепличному садоводству —

Классика — «Четыре сезона урожая: органические овощи из вашего домашнего сада круглый год» Эллиота Колмана.Он садится круглый год в холодном Вермонте и в этой удивительной книге делится простыми и недорогими конструкциями холодных рам, неотапливаемых мобильных теплиц и подвалов.

Новая новаторская (буквально) книга «Лесная оранжерея» написана дизайнером пермакультуры Джеромом Озентовски, который выращивает бананы и цитрусовые на скалистом склоне холма в Колорадо с зимой до -30-х годов.

11 — 13. Простые теплицы с А-образной рамой своими руками

Теплицы с А-образной рамой очень легко сделать своими руками.Вот 3 варианта, демонстрирующие различные простые в использовании материалы, такие как тюки соломы, старые окна и полиэтиленовые пленки. (Источник: 11 | 12 | 13)

14. Оборудование для ограждения Hoop House Dave’s Garden | Peak Prosperity

Самый простой способ создать туннель из обруча — использовать металлическую проволочную сетку! Используемые здесь животноводческие панели представляют собой толстостенные оцинкованные сварные проволочные ограждения. Пластиковая крышка может быть съемной, чтобы летом могли расти бобы, тыквы и т. Д.!

Помните УДИВИТЕЛЬНЫЙ туннель для тыкв здесь?

15 и 16.Дом-обруч над грядкой

Трубы из ПВХ легко сгибаются. Вы можете использовать плавающие рядные покрытия или пластиковый для теплиц для строительства кольцевых домиков и туннелей для теплиц над грядками. (Bonnie Plants и Whole Lifestyle Nutrition)

17. Сделай сам дом из обруча легко

Отрежьте части старого шланга, чтобы прикрепить пластик теплицы к обручу из ПВХ. Отличная идея!

18 & 19. Переносная оконная холодная рама ideas

Старые окна плюс утилизированный кедр размером 1 ″ x 12 ″ равняется….классные портативные холодные рамы! Ники делится вдохновляющими советами по использованию холодных рам в своей замечательной книге: Круглогодичный овощевод: Как выращивать свою собственную еду 365 дней в году (нижнее изображение из «Из любви к Лилиан», срок действия URL-адреса истек).

20 — 22. Более простые теплицы с холодным каркасом своими руками

Вот еще один замечательный урок, вдохновленный книгой Ники: Круглогодичный огородник : Как выращивать собственные продукты 365 дней в году

Это Холодная рама имеет дополнительную изоляцию, которая отлично подходит для действительно холодного зимнего климата, и эта холодная рама с планом здания имеет легкую крышку.

Эта большая холодная рама очень креативно переключает старые складывающиеся окна!

23. Холодный каркас вдоль каменной стены

Этот каркас проходит по всей длине каменной стены, обращен на юг : идеальное место для холодного каркаса, , поскольку камень (бетонный тоже) поглощает солнечную энергию в течение дня и излучает его обратно ночью. (Deep Roots At Home)

24. Чехол для компакт-дисков DIY Greenhouse

Корпуса для компакт-дисков открываются и закрываются, как умно! Учебник Мэг наполнен множеством подробностей!

25.Небольшая простая теплица своими руками s

В северо-восточном саду Роба такие растения, как салат, капуста, брокколи, смогли пережить отрицательную погоду в этих уютных холодных помещениях. У него есть несколько потрясающих бесплатных планов самодельных холодных рам и самодельных теплиц для загрузки. (Bepa’s Garden)

26, 27. Простые в сборке теплицы с А-образной рамой

Легкие и портативные теплицы с А-образной рамой можно накрыть плексигласом, парниковым пластиком хорошего качества или менее дорогой пластиковой пленкой, такой как этот ! (Источник: 26 | 27)

28.Super Easy DIY Hoop House

Полюбите простую поперечную арку, которая идеально подходит для небольших поднятых кроватей, таких как здесь 4 на 6 футов. Вместо пиломатериалов, обработанных давлением, рассмотрите возможность использования красного дерева 2 × 12 или кедра, которые не токсичны. (QT’s Random Ramblings)

29. Батутный круговой домик с пассивным обогревом

Прекрасное использование старого батута — никакой резки стали — просто потяните части рамы на части, и вы получите две половинки рамы.

Я также ОБОЖАЮ использовать старые кувшины, окрашенные аэрозольной краской в черный цвет.Они наполнены водой. Днем вода нагревается, а ночью излучают дополнительное тепло внутри теплицы! (Хизер | Как она)

30. Mini Box DIY Greenhouse

Простая и красивая теплица Анны сделана из старых окон, а форма коробки позволяет легко ее построить!

31. Выдвижной домик-прут

Продуманный дизайн облегчает работу на грядках! Домик-обруч обрамлен буквой о.Труба ПВХ 5 ″. Они подходят к тройникам диаметром 1 дюйм, которые скользят по алюминиевым направляющим для труб диаметром 3/4 дюйма. Грядки сделаны из необработанной ели 8 футов длиной и 2 на 6 дюймов. (Песок)

32. Теплица с откидной крышкой DIY

Теплица Стефани имеет откидную крышку поверх приподнятой грядки. : более простой способ снять крышку теплицы!

33, 34. Холодные рамы с откидным верхом и теплицы своими руками

Дополнительные идеи о том, как создать мини-теплицу или холодную раму, которую можно открыть для вентиляции.(Срок действия оригинальных источников обоих изображений, похоже, истек. Если вы найдете его, дайте мне знать!)

35 — 37. Бесплатные планы по строительству теплиц своими руками

Отличные планы и инструкции Аны по созданию теплиц для сараев вдохновили множество версий!

Великолепная большая теплица DIY от The Elliot Homestead

38. Еще одна теплица DIY Barn

Теплицы в стиле амбара привлекательны и не слишком сложны в строительстве. Вот еще одна теплица своими руками с фотографиями пошаговой сборки.

39. Складывание теплицы своими руками

Эта небольшая теплица своими руками складывается! Его размеры всего 4 x 4 фута, он разбирается с помощью гаек за считанные минуты и может быть построен за выходные.

40 и 41. Теплицы с утилизированным окном

Это теплицы большего размера для амбициозных! У каждого есть отличные и уникальные идеи, на которых можно учиться!

Этот выше построен Энди в Грин Левер, в общей сложности 24 окна и 16 поддонов были использованы для строительства теплицы.Он также собирает дождевую воду!

Этот Cheft at Instructables имеет встроенные вентиляционные отверстия, вентилятор и т. Д. Поставляется с множеством подробных инструкций.

Этот потрясающий сине-зеленый дом от Fine Home Building показывает нам волшебство, которое могут творить краски!

42. Идеи теплицы из пластиковых бутылок

Эта теплица из пластиковых бутылок построена студентами на участке общественного сада Уилмингтонского колледжа в Огайо. Завершенная теплица имеет «след» размером 14 × 14 футов со старыми шинами в качестве основы и двумя дождевые бочки для сбора воды как часть северной стены.

Еще один отличный пример мерцания из Evergreen Scotland, где вы можете получить четкое представление о том, как соединить пластиковые бутылки вместе с помощью бамбуковых шестов.

Статья по теме: Сделайте дровяную печь на дровах из переработанных материалов, которые легко найти.

Сделайте землянку на дровах из переработанных материалов, которые легко найти.

43. Теплица из соломенных тюков

Этот красивый вариант наших других холодильных камер из соломенных тюков построен вдоль южной стены существующего сарая.Его размер составляет 10 на 14 футов, он сделан из прозрачных гофрированных кровельных панелей. Должен полюбить строительство тюков соломы! (Источник: Упростите и сохраните)

44 & 45. Самодельная теплица с геодезическим куполом s Астрид Дегроот

Трепет, не правда ли?!? Геодезический купол — красивое и элегантное сооружение. Он предлагает стабильность при сильном ветре, эффективность использования материалов, модульную конструкцию, оптимальное поглощение света и шанс быть признанным самым крутым задним двором в городе!

Северная Усадьба | Astrid Degroot

Статья по теме: 12 самых красивых навесов, сделанных своими руками на заднем дворе из утилизированных окон.

Статья по теме: Сделайте клубничную башню из переработанных детских горшков!

Любите эти идеи теплиц? Прикрепите их к своим садовым доскам на Pinterest!

Счастливого строительства и счастливого роста!

Чертежи теплицы из профильной трубы 40х20. Особенности изготовления теплицы из профильной трубы. Готовая теплица из профильной трубы

Правильно составленные чертежи теплицы из профильной трубы с размерами — залог долгой эксплуатации подобного сооружения.Несмотря на кажущуюся сложность, с разработкой проекта справится даже начинающий садовник. Здесь важно сделать акцент на том, что прямая сборка теплицы из профильной трубы по технически правильному чертежу занимает не более 2-3 часов.

Степень детализации рисунка — самый сложный во всех отношениях момент в работе. Одни говорят, что технология требует учета всех объектов материального мира, присутствующих на объекте, другие учитывают только саму сварную теплицу.Истина, как это часто бывает, посередине.

Рациональный подход к делу поможет правильно сделать теплицу из профильной трубы.

Вы можете положиться на следующие практические советы:

Учитывается положение всех источников тени, например, забор, растительность, другие дома и хозяйственные постройки;
Тип выбранных стройматериалов фиксируется, иначе разница технических параметров не позволит завершить производство рассады;
Наличие трубопровода и других видов коммуникаций в непосредственной близости от теплицы необходимо зафиксировать в проекте.

Технически грамотный чертеж предполагает учет всего, что окружает теплицу. При этом внимание сосредоточено только на том, что напрямую взаимодействует с теплицей.

Строим теплицу из профильной трубы своими руками на колышках

Для начала проводится выравнивание поверхности, где будет установлена теплица. После этого колышки расставляются с максимальной точностью по всему периметру. Интервал между ними от 25 до 30 см.Исходя из указанных цифр приобрести необходимое количество несложно.

Как только периметр теплицы обозначен, все колышки вбиваются в землю на глубину 20-25 см. Необходимо следить за тем, чтобы получившаяся конструкция была прочной, иначе базовые дуги быстро потеряют прочность.

В дальнейшем основание собирается на основе сделанного чертежа.

Порядок действий следующий:

Тройники монтируются таким образом, чтобы труба свободно проходила через них;
В качестве основного крепежного элемента используются саморезы, которые подбираются с учетом габаритов трубы;
Если не хотите возиться с крепежом, то можно воспользоваться другим методом — следует своими руками разрезать трубу на более мелкие части;
Независимо от выбранного способа крепления, каждый тройник дополнительно фиксируется монтажным клеем, иначе каркас не будет достаточно прочным;
Установлены арки и все соединяющие их элементы;
Изготовление оконных и дверных проемов по утвержденному чертежу;
Чтобы исключить вероятность возникновения сквозняка, для дверной группы рекомендуется брать профиль диаметром 1-1 / 4.

Теплица колышкового типа хорошо зарекомендовала себя в умеренном климате. Еще на этапе проектирования нужно указать положение каждой из них, иначе не стоит рассчитывать на надежную фиксацию арок. Кроме того, для оконной и входной группы берется более широкий по диаметру профиль трубы.

Советы новичкам: теплицы из профильных труб с ящиками

В случае, если уровень грунтовых вод на участке достаточно низкий, теплицу можно установить на фундамент из досок.На этапе составления чертежа снимаются замеры диагоналей, проведенных от 4-х точек основания.

Новичкам нужно помнить, что почва отличается незначительной, но все же подвижностью. Чтобы фиксированные размеры не менялись в процессе изготовления, следует использовать дополнительное армирование. Он сделан из кусочков старой фурнитуры.

Кроме того, не лишним будет обратить внимание на приведенные ниже рекомендации:

В проекте необходимо учитывать необходимое расстояние между дугами — оптимальный показатель находится в диапазоне от 0 .От 5 до 1 м;
Хомуты из старой арматуры вбиваются в землю так, чтобы они возвышались на 25-30 см над поверхностью;
В зависимости от того, планируется ли построить теплицу 20х20 или 40х20 из профилированной трубы, нарезаются сами трубы;
Каждый конец такой трубы крепится к основанию винтами;
На каждом конце нужно установить деревянную раму, в которой нужно сделать окно;
Это делается на основании согласованной схемы работы.

Проект теплицы на деревянной основе оправдан в том случае, если на участке хороший грунт. В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянной основы монтируется стальной каркас. Залог успеха — правильный расчет расстояния между арками. Вы можете сделать это самостоятельно, либо отдать предпочтение инженерному калькулятору.

Теплицы пользуются большой популярностью у садоводов. Это возможность собирать урожай ранней весной или круглый год… Обзор базовых конструкций представлен в нашей следующей статье:

Износостойкий каркас теплицы из профильной трубы: чертежи подробно

Часто можно услышать, что даже правильно выполненный проект приводит к множеству проблем. Открывает список нарушений геометрии конструкции в результате частичной или полной деформации металлических арок.

С одной стороны, садовник учел минимально необходимую толщину трубы, но все равно что-то пошло не так.С другой стороны, виноват неверный расчет.

Особое внимание уделяется ошибкам, связанным с не совсем правильным соотношением характеристик грунта, проектных размеров здания и его веса.

Снизить количество таких помогут следующие рекомендации:

Чем шире теплица из поликарбоната, тем шире необходимо построить цоколь;
Для длинной конструкции, например, от 30 м и более, требуется сварка дуговых дуг на расстоянии не менее 1.2 — 1,5 м;
Наличие двух и более самодельных форточок автоматически влечет за собой необходимость использования профильной трубы.

В наше время теплицы из поликарбоната очень популярны у фермеров и простых любителей дачного быта. Узнайте, как установить теплицу 8 м из нашего материала:

Большинство садоводов допускают ошибки еще на стадии подготовки проекта. Во-первых, нужно помнить, что ширина и высота конструкции напрямую влияет на основание.В связи с этим необходимо обязательно провести несколько измерений, чтобы исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как сварить теплицу из металлических профильных труб

Для многих станет настоящим открытием, что независимо от типа конструкции она учитывается при составлении чертежа. Диаметр труб, количество опорных арочных конструкций — 2 важнейших параметра, определяющих минимальное количество точек для сварки.

Рекомендации опытных садоводов помогут избавиться от многих проблем в процессе сварки:

Трубопровод всегда крепится к предварительно смонтированным закладным на уровне фундамента. В этом случае трудностей не испытает даже неопытный сварщик.
Сварочные работы ведутся только до момента нанесения поликарбоната, иначе покрытие придет в негодность. Перед тем, как забрать сварочный аппарат, необходимо убедиться, что рама правильно закреплена.Не лишним будет убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в ранее утвержденном проекте.
После завершения сварочных работ каркас необходимо покрасить и обработать антикоррозийным покрытием.

Теплица из профильной трубы своими руками (видео)

Даже небольшую оплошность не исправить после того, как были приварены все точки крепления. Именно поэт, как уже было сказано, больше всего внимания уделяет рисунку.Документ кажется незначительным, хотя на самом деле он определяет 90% прочности здания. Если садовник не чувствует в себе сил, всегда можно воспользоваться инженерным калькулятором.

Выбирая материал для каркаса теплицы, исходя из расчетов и чертежей, стоит остановиться на профильной трубе. Видео о его характеристиках свидетельствуют о том, что для изготовления теплицы это идеальное решение … Причем сделать это несложно самостоятельно.

Преимущества использования профильной трубы

Сравнивая профильную трубу с другими возможными материалами для изготовления каркаса, можно выделить следующие особенности и преимущества:

прочность.Как известно, деревянный брус от присущей теплице влажности сгниет достаточно быстро. Даже если его обработать антисептиком, срок его службы не продлится. Не забывайте об усадке, естественной деформации дерева, из-за которой каркас будет «коробиться». Алюминиевую трубу можно дополнительно обработать антикоррозийным составом или просто покрасить.
больше вариантов покрытия. Допустимо использование поликарбоната, пленки, стекла. В этом случае лучшим сочетанием будет первое, так как оба обладают надежностью и длительным сроком службы.
простота крепления. Детали легко свариваются под любым углом. И такие сложности возможны, если сделать акцент на металлопластиковой трубе … Если для покрытия выбран поликарбонат, никаких дополнительных прокладок не требуется.
легко собрать самостоятельно. Профильную трубу можно согнуть, разрезать на деталь нужного размера и закрепить под любым углом.
возможность укомплектовать теплицу любой формы.

Решив использовать профиль, необходимо определиться с местом для теплицы на участке, чтобы понимать, какого она должна быть размера.После этого следует работать по алгоритму:

Выберите форму и тип теплицы.
Нарисуйте схему или рисунок.
Рассчитайте количество и тип необходимых материалов.
Начать сборку.

Чертеж — что учитывать

При нанесении чертежа необходимо учесть, что профильная труба обычно реализуется типоразмеров: 3, 4, 6, 12 м. Уточнив у продавца на данный момент, начинать нужно с него.Это сэкономит на материале. Точнее уменьшить количество лома и излишков. Например, можно сделать теплицу длиной 6 м и шириной 4 м. Выбрав высоту 2 м, трубу можно резать без излишков и для вертикальных столбов.

Внимание! Толщина металла и внутренний диаметр играют важную роль. Для стоек и основных деталей лучше выбирать 20 * 40 мм, а для соединительных деталей — 20 * 20 мм.

Чертеж будет сформирован из следующих компонентов каркаса:

база;
стойки вертикальные;
обвязка верхняя;
крыша;
дверь, окна;
дополнительное усиление (проставки).

На чертеже необходимо учесть, на каком расстоянии нужно будет разместить вертикальные стойки. По нормам рекомендуется выбирать параметр 1 м. Если планируется накрыть пленкой, допустимо уменьшить до 60 см. Это снизит нагрузку на материал и продлит срок его службы.

Если возникнет необходимость оставить большее расстояние, например, при прорисовке лицевой части, потребуется дополнительно укрепить трубы.Это можно сделать с помощью трубы, вставленной по диагонали между вертикальными стойками.

Каркас крыши формируется по стандартной технологии строительства, поэтому на чертеже необходимо отразить:

две равные балки от каждой стены на расстоянии, равном зазору между стойками;
балок на каждом скате нужно будет соединить между собой в плоскости ската;
соединить противоположные балки. Получается этакая «ферма».

При составлении чертежа необходимо учитывать будущие места стыков поликарбоната.

Подход будет несколько отличным, если теплица будет арочной. Ввиду необходимости изгибать трубу под прямым углом, нужно четко понимать, какая высота получится в самом высоком месте, чтобы не тратить зря пространство или чтобы ее хватило для ухода за растениями. Например, чтобы получить в центре теплицы высоту около 2 м, вам понадобится профиль 12 м (или два по 6 м, соединенные в центре).Их нужно установить на расстоянии около 4 м (ширина теплицы). Количество дуг следует рисовать в зависимости от варианта обшивки и ожидаемой нагрузки. В среднем будет достаточно расстояния 0,6 — 1 м.

Каждая пара дуг будет соединена друг с другом, и для фиксации конструкции потребуется профиль с каждой стороны. На фронтонах с учетом дверей и окон также нужно нарисовать дополнительные распорки.

Не забывайте, что профильную трубу можно разрезать на любые части и сложить в нужную конструкцию.При желании, например, можно сделать теплицу треугольной, пристроенной, даже сферической формы.

Рабочая инструкция

Перед сборкой теплицы нужно подготовить основание — фундамент. На свое усмотрение можно залить бетоном, выложить из кирпича, использовать рейку или другой вариант. Поскольку конструкция не будет тяжелой, достаточно сделать литой фундамент на 20-30 см. Анкеры или закладные детали можно сразу закладывать в бетон в нескольких местах, к которым впоследствии можно приварить каркас.Это создаст прочный фундамент.

Нарежьте профиль необходимой длины на вертикальные стойки.
Приварите все вертикальные стойки в соответствии с размерами на чертеже, выровняв их по вертикали.
Установите и закрепите верхний трубопровод (труба поверх всех стоек).
Отмерьте и отрежьте фитинги между стояками.
Соедините стойки в обозначенных местах с помощью перекладин.
Приварите «балки» к крыше, соедините их перекладинами.
Дверь собрать отдельно, укрепить в нужном месте.

Это не единственный возможный вариант исполнения. Иногда проще собрать детали по частям на плоской горизонтальной поверхности и установить на постоянное место большие детали … Например, каждую сторону можно приварить к земле. Для этого нужно сделать большой четырехугольник, внутри которого приварить перекладины и закрепить их в поперечном направлении. Для упрощения работы детали лучше готовить небольшими «порциями», участками по 2-3 м.

Внимание! При сборке на земле нужно выбирать ровную поверхность, чтобы в деталях не было перекоса. Периодически стоит примерять конструкцию будущей теплицы, чтобы не ошибиться в размерах.

Так же с крышей. «Откосы» можно делать в виде прямоугольников и фиксировать их только в момент установки между собой. Выбор метода в этой ситуации зависит от количества людей, выполняющих монтаж.Двери и форточки можно приварить непосредственно к нужным деталям.

Совет. Если отрезать длинную трубу в нескольких местах с одной стороны, можно согнуть профиль так, чтобы он сразу превратился в конструкцию стоек с крышей (пятиугольная часть). Это сэкономит немного материала и времени.

Арочная теплица — характеристики

Чтобы сделать арочную теплицу из профиля, понадобится трубогиб. Это специальный инструмент, с помощью которого металл можно гнуть под любым углом, получая плавный переход.Если его нет в наличии, нужно немного поработать:

Отрежьте трубу до необходимой длины.
Сделайте небольшие надрезы с одной стороны.
Согните профиль до нужного радиуса.

Совет. Чем чаще выполняются разрезы, тем легче будет изгибаться труба и тем плавнее будет изгиб.

Кроме того, существуют народные методы сгибания. Один из них — прокаливание трубы песком. Прокаленный песок необходимо засыпать, плотно утрамбовать, забив оба выхода отбивными.Как подтверждают специалисты, с такой начинкой трубу можно гнуть вручную, без дополнительных приспособлений.

Дуги из профильной трубы можно изготовить трубогибом

Готовые дуги нужно будет закрепить по инструкции:

Поместите переднюю дугу на основание, выровняйте по вертикали, приварите.
Установить и прикрепить две вертикальные стойки на фронтоне, которые будут коробкой для установки двери.
Таким же образом смонтируйте следующую арку.
Скрепите арки между собой с боков куском необходимого размера.
Установите все дуги таким же образом.
Проложите трубу по верху, приварите к каждой дуге.
Если конструкция недостаточно надежна, выполнить дополнительные крепления по бокам.

Внимание! Сборку лучше начинать с двух противоположных сторон, чтобы конструкция была прочнее.

Собрать дверцы и форточки по схеме и приварить к фронтону.

Профильная труба как материал для изготовления теплицы — лучшее решение, так как в результате получается конструкция, которая отличается высокой надежностью и долговечностью на фоне других подобных укрытий.

Выбор дерева в качестве тепличного материала приведет к неприятным моментам. Например, древесина склонна к гниению, а также деформируется при недостатке или избытке влаги.

Чаще всего при сборке теплицы из профильной трубы предпочтение отдается изделиям, имеющим прямоугольное сечение.Такую конструкцию собрать намного проще, что касается и процесса крепления поликарбоната. При этом профильная труба не исключает использования полиэтиленовой пленки при установке теплицы. Единственное, он не устойчив к солнечным лучам, ветру и морозу, поэтому менять его придется каждый год.

Теплицы с трубчатым каркасом отличаются разнообразием конструкций:

Прямоугольная, отличается наличием двускатной крыши. Внешний вид такой теплицы соответствует форме обычного загородного дома… Их достоинство — большое внутреннее пространство, которое дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
Прямоугольный, определяется как туннель. № Имеют плоскую крышу, что обеспечивает, с одной стороны, экономию на профильных трубах, которые довольно дороги, а с другой — определяет возникновение ряда проблем. Например, горизонтальная крыша создает условия, при которых снег не может скатываться с нее. В результате тепло теплицы вызывает таяние снега, образование льда и возникает опасность повреждения поликарбоната из-за повышения давления.
Арочные , которые являются наиболее оптимальными с точки зрения расхода строительных материалов. При этом особенности конструкции требуют наличия специальных трубогибов, с помощью которых фасонной трубе придают форму дуги.

Наибольшее распространение при монтаже теплиц получили материалы сечением 20 на 20 мм и 20 на 40 мм. Последние в данном случае имеют изрядный запас прочности, но отличаются большим весом и более высокой ценой.

В связи с этим собирать теплицу только из труб большего размера нецелесообразно. Намного эффективнее использовать их только для установки в качестве опор стен и установки стропил. Все остальные элементы теплицы легко собрать из трубы 20 на 20 мм.

Конструкционные элементы

Конструкции теплиц отличаются друг от друга формами, используемыми материалами и технологиями. Наибольшей популярностью пользуются теплицы, имеющие один или два ската, шатровую или арочную форму.Конструктивно тепличные конструкции могут быть выполнены в стационарном виде , когда нет возможности их демонтажа, и в так называемом передвижном , позволяющем демонтировать теплицу с целью хранения в помещении. комната зимой.

Что касается конструктивных элементов, то их набор выглядит так:

Фундамент — часть конструкции, служащая ее фундаментом, которая необходима для придания устойчивости путем распределения возникающих нагрузок.Подходит для изготовления фундамента из различных материалов, таких как дерево или кирпич. Оптимальный вариант возведения фундамента под теплицу — строительство ленточного фундамента в виде единого монолита, который необходимо заделать на глубину не менее 80 см, но при условии, что температура промерзания грунта будет выше этой. отметка.
Рама — часть конструкции, определяемая как несущая конструкция, которая собирается из деревянных элементов и изготовлена из ПВХ или стали. Сила каркаса — устойчивость всей конструкции.В зависимости от выбранного материала проявляются плюсы и минусы этой части конструкции. Выбор дерева для изготовления каркаса значительно снижает трудоемкость монтажа, но обусловлен таким недостатком, как небольшой срок службы. Даже обработка дерева водоотталкивающими составами мало способствует долговечности каркаса на фоне аналогичной стальной конструкции. При этом стальной каркас хоть и имеет длительный срок службы и способность выдерживать серьезные нагрузки, но подвержен коррозии.
Каркас ПВХ — прочность, гибкость, герметичность и безопасность. Этот материал имеет более высокую цену по сравнению с уже упомянутыми. Он очень надежен, что обеспечивают ребра жесткости в виде арок, установка которых производится через каждые 2 метра. В результате получается обтекаемая форма, исключающая задержку выпадения осадков на поверхности. Сборка каркаса из профильной трубы — занятие малозатратное с точки зрения трудозатрат, не требующее использования специального оборудования.
Профильная труба — прочный конструктивный элемент, обеспечивающий дополнительное удобство, которое проявляется в том, что с его внутренней стороны можно прикрепить подсветку, систему полива и т. Д.
Покрытие — защита от негативного воздействия окружающей среды, материалом которой обычно является стекло, поликарбонат и пленка. Крепление производится к каркасу теплицы. Оптимальное покрытие — поликарбонат, который является надежной преградой для холодного воздуха, но не препятствует прохождению солнечных лучей.Покрытие из этого материала придает теплице привлекательный внешний вид и обеспечивает долговечность использования при относительно невысоких затратах на ее покупку.
Фитинги — все, что входит в систему крепления. Его выбор зависит от конструкции теплицы и материала покрытия. Если предполагается использовать поликарбонат, то потребуются термошайбы, соединительные профили и саморезы, необходимые для крепления этого материала к металлу. Для крепления листов поликарбоната используется специальный профиль.А если он алюминиевый, то вариант отличный, но довольно дорогой. Он оснащен резиновыми уплотнителями для обеспечения необходимого уровня гидроизоляции.

Инструкция по монтажу теплицы

На первом этапе монтажа планируется подготовить фундамент. Для этого можно использовать кирпич, бетон или другие подобные материалы. В связи с тем, что устанавливаемая конструкция имеет малый вес, достаточная глубина заливки фундамента составляет от 20 до 30 см. Чтобы в дальнейшем было удобно закрепить каркас, на этапе подготовки фундамента необходимо провести укладываем детали на такие застежки.

Этапы сборки теплицы следующие:

Профиль нарезается для вертикальных стоек.
Стеллажи приваривают в соответствии с чертежом, соблюдая вертикальное положение их расположения.
Фиксируется верхний контур, который представляет собой трубу, идущую вдоль верхних частей установленных стоек.
Монтажные детали готовятся к установке между стояками.
Далее их соединяют установкой поперечных брусков.
Балки привариваются к крыше и крепятся поперечинами.
Дверь собрана и подвешена.

Данный вариант тепличной установки не является единственно приемлемым, так как существует множество других решений. Например, к этому процессу можно подойти с позиции отдельной сборки крупных частей теплицы, которые затем устанавливаются на место. Для этого нужно собирать на земле целые участки размером от 2 до 3 метров.

Внимание! Сборка деталей теплицы на земле предполагает выбор максимально ровной поверхности, чтобы исключить возможность перекоса. В этом случае желательно периодически прикладывать собранный участок к будущему месту установки, что необходимо для сохранения точности размеров.

Точно так же можно подойти к установке откосов, то есть собрать их по отдельности, а при непосредственном монтаже закрепить вместе. Выбор конкретного способа установки во многом зависит от того, сколько человек задействовано в сборке теплицы.Подготовленные части форточки и дверей желательно сразу приварить.

Совет! Чтобы подготовить пятиугольную конструкцию багажника на крыше, можно взять длинную трубу и сделать несколько надрезов с одной стороны, а затем соответствующим образом согнуть.

Теплица арочного типа

Для сборки арочной теплицы понадобится такой прибор, как трубогиб, дающий возможность гнуть металл под нужным углом. Факт наличия данного устройства желателен, но не обязателен, так как существует достаточное количество способов обойтись без данного вида оборудования, например:

снимаем заготовку с трубы;
сделать неглубокие надрезы с одной стороны;
согните профиль под нужным углом.

Совет! Чтобы было легче гнуть трубу и получить более плавный изгиб, обрезайте ее чаще.

Также доступен метод, который включает обжиг преформы с песком. Этот прием считается популярным, но эффективным. Прокаленный песок помещается внутрь заготовки, по обе стороны от которой устанавливаются заглушки. После этого труба сравнительно легко гнется исключительно за счет силы рук, то есть дополнительных приспособлений в данном случае не предусмотрено.

Подготовленные дуги прикрепляют в следующем порядке:

На основании передняя арка закреплена строго вертикально.
На фронтоне установлены две стойки, образующие короб для двери.
Также монтируется следующая арка.
Стороны арок скрепляются соответствующими деталями.
Дуги установлены.
В верхней части монтируется труба, которая приваривается к каждой дуге.
Для повышения устойчивости собранной конструкции устанавливаются дополнительные крепления.

Внимание! Оптимально, когда сборка арочной теплицы начинается с двух сторон, так как это обеспечивает большую устойчивость конструкции.

Крепеж из поликарбоната

Это будет последний шаг. Чтобы уменьшить количество излишка этого материала, необходимо подогнать размеры заготовок под то, что было нарисовано на схеме. При установке поликарбоната необходимо учитывать следующие моменты:

листы следует укладывать стопкой так, чтобы сторона, на которую наносится пленка, смотрела вверх, так как только это положение обеспечивает защиту от ультрафиолетового излучения;
, чтобы исключить вероятность попадания влаги в теплицу, листы следует крепить с помощью саморезов, снабженных прорезиненным колпачком;
соединение листов осуществляется при помощи металлических пластин небольшой толщины;
стыки листов требуют герметизации с помощью герметика или липкой ленты;
после установки поликарбоната нужно снять пленку.

Усиление каркаса из профильной трубы

Сегодня на рынке представлены трубы квадратной формы, на поверхность которых нанесен полимер. Это порошковое покрытие обеспечивает дополнительную защиту, но стоимость готового продукта увеличивается примерно на 20%. Между тем, никакое такое покрытие не способно придать теплице дополнительную прочность, необходимую в ситуациях, когда возникают большие нагрузки, например, в результате снегопада.

Для усиления каркаса теплицы обязательно наличие опор, установленных под коньком и боковыми стенками.Монтаж таких элементов осуществляется как внутри теплицы, так и снаружи. Если в холодное время года укрывной материал не демонтируется, то можно обойтись без деревянных опор, чтобы исключить разрушение конструкции теплицы.

Стоимость

Теплица на основе профильной трубы высотой 2,1 м и шириной 3 м обусловлена достаточно широким диапазоном цен, который зависит от длины каркаса:

9 000–20 000 руб. — без поликарбоната;
15 000–30 000 руб. — с поликарбонатом.

Чертежи теплиц из профильной трубы

Плохой дизайн

Начальный этап создания теплицы из профильных труб — чертеж и выбор материала

Определить точное количество необходимых материалов можно максимально точно, если предварительно прикинуть размеры теплицы из профильной трубы по чертежам, а также учесть параметры самих изделий.

Профили сечением 40 × 20 мм или 40 × 40 мм оптимальны для создания несущей конструкции. Они достаточно прочные и имеют толщину стенок от 2 мм и более. При этом для горизонтальной стяжки можно использовать изделия с более тонкими стенками, порядка 1-1,5 мм — этого будет достаточно.

Проект теплицы из профильной трубы может предусматривать несколько типов конфигураций:

пристроенная к основному дому оранжерея, крыша которой имеет ассиметричную овальную или скатную крышу;
отдельно стоящее здание с двускатной крышей;
теплица арочной конфигурации.

С учетом этого значения можно делать чертежи теплицы из профильной трубы размерами 3, 4, 6 или 12 метров в длину, а также в ширину 2, 3, 4 или 6 метров. Оптимальными размерами теплицы, в которой расположены две параллельные грядки, будут значения в пределах 3 × 3-6 метров, а если грядки три, то 4-6 × 3-12 метров.Однако чаще всего чертеж теплицы из профильной трубы составляется исходя из размера 3х6 метров — это наиболее удобное соотношение.

Стандартная длина листа сотового поликарбоната составляет 6 м, и если воспользоваться формулой окружности (L = π × D), можно рассчитать, хватит ли ее для обшивки арочной теплицы.

Так, например, возьмем плановую высоту здания 2 метра и подставим ее в формулу:

L = 3.14 × 4 = 12,56 метра.

Тогда половина длины будет 12,56 / 2 = 6,28 метра — этого недостаточно, чтобы полностью покрыть поверхность теплицы, и потребуется дополнительный отрезок 28 см. Поэтому лучше предусмотреть высоту теплицы. теплица в пределах 1 на чертеже арочной теплицы из профильной трубы, 9 метров.

Предварительная подготовка к работе

Перед тем, как приступить к изготовлению теплицы из профильной трубы своими руками, следует обратить внимание на некоторые дополнительные условия вашего участка.В частности, имеет значение тип почвы. Теплица предпочтительнее устанавливать на сухой почве, где не скапливается лишняя влага, которая может повлиять на несущие конструкции … Теплица оптимальна на песчаных почвах, в отличие от глинистых, склонных к переувлажнению.

Также важно расположение теплицы по сторонам света. Так что лучше всего иметь длинную сторону, обращенную на юг, чтобы в теплицу попадало как можно больше солнечного света, который не отражался от листов поликарбоната.

Если вы планируете построить более-менее капитальную теплицу из профтрубы, то в ней можно дополнительно соорудить небольшой коридор или тамбур. В нем можно будет хранить инструменты и другие мелочи.К тому же такое пространство позволит вам согреться, когда вы откроете дверь в саму теплицу.

Последовательность работ при строительстве теплицы из профиля

В целом весь процесс строительства теплицы из профильных труб включает четыре основных этапа:

Разметка.
Заливка фундамента.
Сборник каркасных конструкций.
Обшивка поликарбонатом.

Далее приступают к возведению фундамента. Каркасная конструкция из профильной трубы, которая будет переноситься на опоры, достаточно прочная и не подвержена деформации.Поэтому для теплицы зачастую бывает достаточно столбчатого фундамента из асбоцементных труб.

Заливается столбчатый фундамент так:

пробуриваются в грунте на определенном расстоянии друг от друга диаметром, превышающим размеры труб;
в образовавшихся ямах, по сути, погружены асбестовые трубы;
зазоры между трубами и грунтом заполняются шпатлевкой и тщательно утрамбовываются;
, следя за тем, чтобы в ней не было пустот;

в верхней части залитой трубы, погруженной в бетонную металлическую пластину или кусок арматуры, который будет служить сцепкой для фундамента с каркасной конструкцией.

Сборка корпуса профильных труб начинается с торцевых участков конструкции. Соединение отрезков труб между собой осуществляется сваркой, с использованием тройников, уголков, а также с помощью муфт. Сварные швы намного прочнее, а структура более устойчива. Однако если вы хотите сделать каркас разборным, то лучше использовать муфты.

Обратите внимание, что при креплении поликарбоната его ячейки должны располагаться под углом или вертикально. Горизонтальное положение не даст стечь влаге и ухудшит качество материала.

Как согнуть профильную трубу для теплицы «холодным» способом

Арочные теплицы из профильных труб для дачи — самые устойчивые и в то же время практичные конструкции.Благодаря обтекаемой форме теплицы арочной формы способны выдерживать сильные порывы ветра, зимой в них не скапливаются осадки. Однако для создания такой конструкции необходимо сначала согнуть трубы (читай: «»). В этом случае вариантов может быть два — обращение к специалистам за профессиональной помощью или выполнение работ самостоятельно с помощью трубогиба. Еще один альтернативный вариант — согнуть своими руками подручными средствами. Чтобы справиться с задачей максимально качественно, понадобится шаблон радиуса.

В качестве альтернативы существует метод гибки с использованием толстой пружины, сечение которой позволяет протолкнуть ее в полость трубы.Пружинные свойства такого устройства позволят достаточно хорошо гнуть трубы без изменения сечения профиля в месте изгиба.

Таким образом, существует два способа гибки профильных труб «холодным» способом:

использовать доступные инструменты и механизмы — гибочные листы и аналогичные инструменты;
используйте переносной или ручной заводской трубогиб.

Следует отметить, что данный ручной способ холодной деформации трубы достаточно трудоемок, а результат будет зависеть от усилий, затрачиваемых на изгиб.

Техника гибки профильных труб с подогревом

Техника горячей гибки выглядит так:

На первом этапе деревянные заглушки для труб изготавливаются в виде пирамид.Длина такой заготовки должна быть в 10 раз больше ширины ее основания, а площадь более широкой части должна быть как минимум вдвое больше просвета трубы.
Когда заготовка подходит по размеру трубы, в ней с четырех сторон проделываются небольшие канавки, через которые будут выходить газы, образующиеся при нагревании трубы. Вторую заглушку обрабатывать не нужно.
Далее предварительно обжигается обработанный участок трубы.
Любой мелкий наполнитель перед засыпкой в трубу необходимо просеять через мелкое сито.Это удалит крупные частицы, которые могут отпечататься на поверхности трубы при нагревании. После этого очень мелкие частицы песка удаляются с помощью сита с размером ячеек 0,7 мм, чтобы они не спекались при нагревании внутри трубы.
Подготовленный песок прокаливают при 150 ℃.
С одной стороны трубы устанавливается заглушка без пазов. С другой стороны, в профтрубу ставится воронка, через которую небольшими порциями заливается прокаленный песок.
Периодически постукивая по стенам, можно убедиться, что песок хорошо утрамбован — звук будет глухим.Как только труба будет полностью заполнена песком, вставьте вторую пробку с канавками.
Место будущего изгиба трубы обозначить мелом. После этого отрезок трубы необходимо надежно закрепить в тисках, поместив его на шаблон. Обратите внимание, изделия со сварными швами необходимо гнуть так, чтобы стык располагался сбоку. Но гнуть по шву не стоит.
По маркировке металл начинает нагреваться до красного цвета. Когда материал достаточно мягкий, ему придают желаемую форму одним плавным и точным движением.

Когда заготовка остынет, изгиб сравнивается с шаблоном. Если работа сделана идеально, можно вынуть заглушки и высыпать песок из профиля.

В заключение отметим, что, по большому счету, со строительством теплицы для дачи из профильных труб справятся даже начинающие строители.Независимо от его дизайна, все основные работы будут выполнены по общему принципу … Отличия могут заключаться только в особенностях ландшафта и предпочтениях владельцев, которые необходимо будет учесть при строительстве.

Возведение можно разделить на несколько этапов:

Выбор площадки для строительства.
Подготовка фундамента.
Установка каркаса.
Обшивка укрывным материалом.
Уплотнение конструкции.

Желательно заранее подготовить чертежей теплицы из профильной трубы с размерами .

Выбор площадки для строительства

Для начала следует, на которой мы будем строить нашу теплицу. Он должен быть ровным, без высоких деревьев, по возможности — недалеко от дома (в случае зимней эксплуатации будет проще провести, подключив к источнику тепла дома).

Подготовка фундамента

На котором мы будем строить теплицу, бывает 3-х видов:

Брюсовый. Изготовлен из деревянных балок с внешней обработкой для предотвращения коррозии. Срок службы фундамента такого типа — до 10 лет.
Кирпич. Использование этого типа фундамента становится рациональным в тех случаях, когда установка теплицы должна производиться на участке с естественным уклоном. Срок службы — до 30 лет. Осуществляется кладкой в ширину на мелкодисперсном растворе, смешанном в соотношении 1: 3 (цемент — песок).
Бетон. Этот тип фундамента самый прочный, но его возведение связано с наибольшей трудоемкостью. Чтобы его возвести, нужно вырыть лопатой траншею, на один штык глубиной и шириной. Затем либо оснастите его сварным из арматуры каркасом — в этом случае срок службы фундамента станет от 50 лет, либо просто залейте бетон (до 60 лет). Бетон следует смешивать в соотношении 1: 4: 3,5 (цемент, песок, мелкая галька или щебень).

Выбор следует делать исходя из соображений долговечности, стоимости, а также условий, в которых осуществляется возведение конструкции.

Каркасный монтаж

Монтаж может осуществляться из различных элементов металлопроката, но наиболее практичным из них является профильная труба.

— это металлическая труба прямоугольного сечения. В наше время профильная труба — один из самых распространенных элементов металлопроката.

Классифицируется по длине сторон. Чаще всего используется для изготовления каркасных конструкций, что обусловлено такими особенностями:

нагрузка равномерно распределяется по краям прямоугольника, форма которого имеет профильное сечение, что обеспечивает повышенную прочность готового каркаса;
доступная цена погонного метра профильная труба делает использование этого материала наиболее выгодным для устройства каркасных конструкций;
прямоугольного сечения для удобной обшивки сотовый поликарбонат;
Использование профильной трубы гарантирует прочность конструкции .

Оптимальными видами профильных труб для монтажа каркаса теплицы являются профили со сторонами 40х20 и 20х20, разница между которыми заключается в расчете удельной нагрузки на единицу площади поверхности.

Также выбор используемого профиля зависит от типа теплицы из профильной трубы, которую мы собираемся строить. Они бывают стрельчатыми или пирамидальными.

Фото

Посмотрите на фото: чертеж каркаса теплицы из профильной трубы

Теплицы своими руками из профильной трубы

Арочные

Теплицы с полукруглым сводом.Установка каркаса такого типа связана с необходимостью равномерного изгиба профиля … Такая конструкция предпочтительна для бюджетного производства теплицы, способствует рассеиванию солнечных лучей и снижает вероятность скопления снега при эксплуатации в зимнее время. .

Для устройства теплицы арочного типа стоит использовать профиль 40х20 для несущих рам, 20х20 для продольных перемычек.

Несущие рамы изготавливаются путем гибки профильной трубы.Возникает вопрос как согнуть профильную трубу для теплицы … Гибку можно производить как вручную, так и с помощью трубогиба.

Рассмотрим вариант ручной работы несущих рам.

Из дерева или пластика вырезается пара заглушек, которыми заглушается конец трубы. Внутрь насыпается песок, уплотняется по мере заполнения трубы. Это делается для того, чтобы при изгибе нагрузка на внутреннюю поверхность распределялась равномерно.

Середина профиля размечается, затем закрепляется на бетонном кольце диаметром 3 м.Сгибание выполняется одновременно в обе стороны под углом 90 градусов к точке фиксации.

СОВЕТ № 1: Для равномерного изгиба изгиб можно нагреть с помощью горелки или паяльной лампы. Это сводит к минимуму риск поломки или резкого изгиба.

СОВЕТ № 2: Если теплица устанавливается в зимний период, вместо песка можно использовать воду. Его следует залить в профиль и дать ему застыть. ВНИМАНИЕ: Этот способ требует повышенного внимания, нельзя допускать промерзания, иначе профиль может сломаться изнутри.

Кроме того, существует возможность гибки профильной трубы с помощью ручных профилегибов. Самодельная машина, конечно, по презентабельности будет уступать заводской, но выполнять свои прямые функции она не хуже сможет.

Для создания профессионального гибочного станка в домашних условиях своими руками потребуется:

Уголок или швеллер, из которого сваривается каркас, на котором будет располагаться конструкция станка.
Ножки из трубы или металлического профиля.
Валы гибочные (можно заказать у токаря или на складе металла).
Передающий цепной механизм. По возможности можно использовать шестерни трансмиссии от ГРМ ВАЗ 21-06.
Натяжитель (там же).
Направляющая вала. Сделать это можно, сварив между собой два уголка по 20 мм.
Приводной элемент направляющей. Изготавливается из профильной трубы 40х20 мм.
Регулируемый винт.
Рукоять из подручного материала.
Закрепить основные валы болтами, предварительно сделав для них пазы в швеллере.

Lancet

Теплицы формы «домик». Они могут быть односкатными или двускатными. Для монтажа необходимы навыки использования сварочного аппарата .

Монтаж теплиц данного типа осуществляется скреплением отдельных частей профильной трубы «прихватками» так, чтобы перемычки образовывали окна размером 40х60 см, 60х60 или 80х60 в зависимости от типа используемой обшивки (чем уже, тем тяжелее). .

Использование рамы ланцетного типа обеспечивает попадание прямых солнечных лучей внутрь теплицы , а также позволяет оборудовать стены отражателями. Рекомендуется для теплиц, в которых планируется выращивание особо светолюбивых культур.

Пирамидальный

Пирамидальный каркас теплицы из профилированной трубы более рациональный для строительства или для базового складывания. По сути, это «шапка», закрывающая определенный участок почвы с целью формирования под ней микроклимата.

Обшивка укрывным материалом

Для облицовки готового каркаса могут использоваться следующие материалы:

стекло;
лист сотового поликарбоната.

Использование полиэтиленовой пленки — наименее прочный вариант облицовки. Его придется менять каждый год.

— довольно неплохой вариант обшивки. Обеспечивает отличный уровень светопропускания, а также герметичность конструкции при правильной обработке стыков.Среди отрицательных характеристик стекла как укрывного материала для теплицы — его вес и хрупкость.

— современный синтетический материал, наиболее рациональный для использования в качестве покрытия для теплицы … А чертежи теплиц из профильной трубы можно легко найти в Интернете.

Это связано со следующими особенностями:

Сочетание «прочность-легкость» позволяет при необходимости обойтись без возведения капитального фундамента.
… Для этого вида материала это около 90% — этого более чем достаточно для нормального роста тепличных культур.
Теплоизоляция — сотовая структура поликарбоната подразумевает образование воздушной прослойки.

Рассмотрим процесс обшивки готового каркаса листами сотового поликарбоната:

в зависимости от типа монтируемой теплицы размечается, затем вырезается лист поликарбоната, чтобы сохранить максимально цельную плоскость;
в местах соприкосновения листа с металлическим каркасом устанавливаем резиновые прокладки, также прощаем место стыка листов с ними — это облегчит дальнейшую герметизацию; №
лист пришивается к каркасу саморезами, с обязательным использованием термошайб.Заранее просверливаются отверстия для саморезов, на 1-2 мм больше их диаметра — это предотвратит растрескивание листовой конструкции при тепловом расширении;
Облицовку следует производить из расчета 30 саморезов на шестиметровый лист поликарбоната. Не зашивайте каждую точку соприкосновения с каркасом — поликарбонат не любит большого количества дырок;
лист поликарбоната нужно монтировать сотами вниз — так обеспечивается вероятность скопления в них конденсата;
Заклеив ячеистые соты специальной лентой, можно предотвратить скопление в них грязи и насекомых.

ВАЖНО: Для облицовки стоит использовать армированный поликарбонат с УФ-защитой. Сторона, армированная защитной пленкой, должна быть обращена на улицу.

Герметизация конструкции

Стыки листов обработать силиконом или герметиком. , чтобы придать конструкции необходимое условие герметичности для формирования микроклимата.

С этой же целью зазор между фундаментом и листами обшивки обрабатывается пенополиуретаном мелкопористой конструкции.

СОВЕТ: Небольшая хитрость, которая может помочь с обогревом зимой — перед тем, как засыпать грядки, положите под них коровий или конский навоз, затем утрамбуйте, засыпьте сверху землей. Прейя, он будет отдавать немного тепла, что, возможно, убережет корневую систему вашего любовно выращенного урожая от внезапных заморозков.

Как видите, теплица из 20 профильной трубы в домашних условиях своими руками вполне реальна. К тому же при ответственном выполнении приведенных выше рекомендаций не требует больших трудовых и финансовых затрат.

Конечно, выбор типа материала остается на усмотрение мастера, но при использовании материалов, указанных в рекомендациях, соотношение цена-качество приобретает наиболее приемлемый параметр.

Надеемся, теперь вы знаете ответ на поставленные вопросы. как сделать теплицу своими руками из профильной трубы , нужно ли заказывать проект теплицы из профильной трубы, чем отличается трубчатая теплица от других металлических теплиц.

Полезное видео

Посмотреть видео: каркас теплицы из профильной трубы, размеры, дуги, чертежи

При обнаружении ошибки выделите фрагмент текста и нажмите Ctrl + Enter .

Строим двухвинтовую теплицу из профильной трубы по чертежу. Как сделать теплицу из профильной трубы? Теплица из профильной трубы своими руками

Если вы счастливый обладатель дачного участка, то грех потратить деньги на покупку покупных овощей и зелени.Ускорьте сроки доходности и.

Чтобы сделать каркас теплицы из профильной трубы своими руками, придется потратить определенное количество времени, денежных средств и физических усилий, но в итоге все старания окупятся сторицей при эксплуатации этот уникальный дизайн.

Почему именно профильная труба?

При выборе материала для строительства — профильная труба станет самым оптимальным решением.

Естественно, мы можем использовать деревянные перила, но для этого нужно будет использовать максимальные меры защиты, так как этот материал подвержен гниению, высыханию и деформации.

Последний вид не имеет особого преимущества, это просто чашка всего и сегодня используется как привычка, так как раньше было сложно прикрыть конструкцию стрелки, чтобы закрыть теплицу, чтобы закрыть теплицу.

Инновационный и эластичный материал — поликарбонат позволяет перекрывать теплицы любого типа.

Для опорных каркасов будущей теплицы рекомендуется брать размер размером 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль размером 2х2 см.

Если вы хотите сделать качественный каркас такой конструкции, как теплица из профильной трубы, своими руками — чертежи должны быть выполнены обязательно. Такой ход позволит правильно выбрать размер и тем самым исключить большие потери металла при распиловке деталей.

Изготовление каркаса из металлопрофиля своими руками — не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы не более одного стандартного размера трубы составляло 6,05м.

Оптимальный размер рассчитывается следующим образом, когда шумная структура рассчитывается следующим образом.Если высоту принять в 1,7 м, то на два каркаса потребуется 3,4 м трубы, после чего еще 2, 65 м профиля.

С учетом конька на крыше ширина одной рамы должна составлять 2,25 м. Главное следить за тем, чтобы после нахлеста рамы на боковые лыжи оставалось по 10 см материала с каждой стороны.

При желании можно приступить к изготовлению теплицы с использованием полукруглых каркасов. Здесь габариты конструкции будут большими по сравнению с двухстяжной, что увеличивает общую полезную внутреннюю площадь.

Но стоит учесть, что самостоятельное изготовление арочной теплицы из трубы квадратного сечения предполагает использование такого приспособления, как трубогиб. Благодаря ему профиль будет лучше качественно гнуть, раз уж он вам нужен.

Стоит задуматься, ведь ценовая политика у такого устройства очень высока, а изготовление гибки труб первичным способом не для всех.

Существует несколько способов гибки профиля без использования специального оборудования, но такие методы не дадут идеального изгиба и могут привести к деформации дорогостоящего материала.

Поэтому во избежание подобных сложностей желательно остановить свой выбор на двухъярусной форме домашних теплиц.

Выбор фундамента и закладка

Здесь вы можете выбрать несколько вариантов фундамента из деревянных шпал, до пренебрежения винтовой сваей.

Наиболее оптимальным вариантом является выбор небольшого монолитного фундамента, который закладывается своими руками не глубоко на одной «шпильке» лопатой.

Перед тем, как сделать фундамент, со всех сторон устанавливают анкер для крепления элементов профиля.При промерзании бетономешалкой анкеров сваривают профили 4х2 см, которые станут надежным основанием для установки будущего каркаса теплицы.

Для конструкции можно использовать и обычный ленточный фундамент, это повысит надежность конструкции и ее долговечность.

Видео — Установка фундамента

Процесс бронирования фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и аккуратность, которую необходимо соблюдать в каждом действии.

Поэтому перед началом строительства рекомендуется произвести изготовление чертежа будущей конструкции с указанием всех размеров, от которых нельзя отказываться во избежание неприятных последствий при последующей эксплуатации.

Тепличные дома в процессе строительства не требуют использования отводов. Во избежание образования возможных неровностей желательно все собирать на прямой асфальтовой площадке.

Установка каркаса своими руками

Теплицы из поликарбоната и балок закрывать только домкратом.Следует внимательно проследить, чтобы лицевая сторона материала просматривалась наружу конструкции.

Лицевые части листов поликарбоната обязательно обрабатываются герметиком на основе силикона, который их защищает. Подсчитайте, что длина покрытия должна быть больше 10 см на высоту профиля, чтобы получился конек.

Это не верхний стык крыши металлической теплицы от выступов профиля, который крепится саморезами на продольных связях.

Монтаж поликарбоната на дверь и окно осуществляется по самому принципу, главное, чтобы его размер не мешал при эксплуатации этих предметов.

На современном строительном рынке представлен большой выбор различных средств, которые смогут продлить срок службы металлического каркаса и ускорить процесс его возведения.

Обращаясь к теме и нюансам процесса строительства конструкций из профильных труб, становится понятно, что качественный чертеж, изготовление каждого элемента и технология покрытия каркаса имеют одинаковое значение.

При изготовлении каркаса теплицы из профильной трубы своими руками необходимо иметь минимальные знания в области архитектуры и работы с металлическими элементами.

Если на участке теплица — значит, будут свежие овощи, от воскресения снега и до первых заморозков. Его можно купить, но лучше сделать самодельный в соответствии с вашими предпочтениями. Как сваривается теплица, на видео показано без подробностей. А новичкам в этом деле они важны для понимания нюансов процесса.

При равной прочности они на 25% легче швеллеров и двухсторонних балок. Конструкции профильных труб имеют следующие преимущества:

за счет квадратного сечения элементов каркас имеет высокую устойчивость к деформации во всех направлениях;
теплицу или теплицу можно изготовить самостоятельно, так как для установки не требуются профессиональные навыки;
собранная конструкция способна выдерживать значительные нагрузки;
материал не гниет, не поражается плесенью и грибком;
при одинаковом весе, их сопротивление изгибу за счет повышенной жесткости более 30%, чем у аналогов круглого сечения;
конструкция профиля устойчива к перепадам температур;
надежнее собранных на болтах.

За много лет эксплуатации недостатков не обнаружил. Однако в северных регионах были случаи, когда крепеж кровли не удерживался под тяжестью сырого снега. Если регулярная чистка кровли невозможна, рекомендуется уменьшить расстояние между фермами.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, окрашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше.Однако в сварных конструкциях в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдется дешевле, а покрасить его можно будет самостоятельно, выполнив каркас каркаса.

Если размер теплицы не превышает 6 × 2 × 2 м, достаточно трубы с кромкой 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40 × 20 × 2 или 40 × 40 × 2 мм.Для горизонтальных стяжек подойдет труба 20 × 20 × 1-1,5 мм.

Выбор дизайна формы

Перед тем, как приступить к проекту, необходимо определиться с внешним видом теплицы.

Есть много разных форм, но чаще выбирают следующие варианты:

Теплицы с коробчатой крышей позволяют использовать всю территорию. За счет изменения угла наклона кровли легко решается вопрос очистки снега. Однако из-за сложности конструкции увеличивается расход материалов.
Арочная теплица — самый популярный вариант. Не боится сильного ветра, едет легко и быстро. Но необходимо регулярно рассматривать это с нее, а для гибки профильных труб потребуется специальный инструмент.
А-образные конструкции похожи на снятую двойную крышу. Сбор порой — два, а про проблемы со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли от стен не подойдет.
У односторонних теплиц крыша делается с уклоном в одну сторону.Обычно прикрепляются к дому и используются для выращивания рассады. Достоинства и недостатки такие же, как у дускального варианта.

Помимо перечисленных форм, любители экзотики строят палатки, купола и прочие раны. Скорость созревания урожая и его качество в этих хорах не увеличиваются, а сложность монтажа и стоимость материалов увеличиваются.

Размеры и расчет количества материала

Чтобы правильно сварить теплицу из профильной трубы, при составлении проекта необходимо оттолкнуться от ее длины и количества основных элементов.Поскольку дуги следует устанавливать через 1 метр, то, например, для 6-метровой конструкции их потребуется семь штук. Стандартная длина Профильная труба 6010 мм. Несложно подсчитать, что из нее можно согнуть полукруг радиусом 1,9 метра. Чтобы не превратить дорогостоящий материал в отходы, высоту арочной конструкции следует выбирать 1,85 — 1,9 м при ширине по низу 3,7 — 3,8 м. При таких размерах необязательно резать поликарбонат с поликарбонатом, величина которого составляет 6 × 2.1 мес.

Для того, чтобы использовать трубы с максимальной высотой его стены при максимальной высоте его стены при угле наклона кровли 30 — 45⁰, выбирают равным 1,7 — 2 м, а ширину 4. м. Длина конька составит 2,25 — 2,45 м. Перемычки устанавливаются в верхней точке дуги и в средней части коньков. С каждой стороны по 2 шт. Задняя стенка усилена двумя перемычками. На фасаде имеется выступ (ящик, фраумуга) для двери.Исходя из его размеров, рассчитывается количество вспомогательного профиля.

Фундамент для теплицы

В зависимости от массивности строительного основания теплицы делают из дерева, кирпича, бетона. Фундамент нужен, чтобы теплица не переворачивала ветер и защищала от проникновения грызунов и других вредителей. Для небольших конструкций его делают из деревянных брусков.

Последовательность:

С выделенной территории убраны камни, мусор, растительность.
Маркировка осуществляется выбиванием присоединенной резьбы.
Если фундамент закладывается без минета. В противном случае придется рыть траншею на глубину штыковой лопаты.
Она протоптана, треть высоты засыпана песком или гравием.
Brux нарезает в соответствии с размерами теплицы и пропитывается антисептиком. Можно использовать битум, медный купорос, машинное масло.
Для сборки коробки используются металлические уголки или длинные винты.
После укладки в траншею выравнивают по горизонтали насыпным песком, высаживают.
По углам ящика просверливаются отверстия, в которые вставляются металлические стержни счетчика и забиваются в землю.
Зазоры между стенками траншеи и фундаментом засыпают, бруски закрывают каучукоидом или другим гидроизоляционным материалом.

Для массивных конструкций закладывается упрощенный вариант ленточного фундамента.После очистки и разметки места установки теплицу неглубоко копают, на штыковую лопату, траншею. Дно засыпает песком, в землю кладут зазубрины из сегментов профиля для крепления стоек. Арматурный каркас делать не имеет смысла, ведь даже очень большая теплица не настолько тяжелая, чтобы укрепить фундамент. Опалубка изготавливается из стволов, досок, листового пластика. После засыпки траншей, пока бетон не схватился, нужно проверить горизонтальность поверхности фундамента и при необходимости выровнять ее.

Изготовление каркасной теплицы

Чтобы сварить теплицу арочной формы из профильных труб, нужно уметь их гнуть. Данная услуга может быть оказана по металлу. Вариант с приобретением дорогостоящего специального станка рассматривать нельзя. Для изготовления арочных стоек своими руками потребуется выкройка нужного радиуса. Согнуть трубу без деформации можно тремя способами:

Отрезок нужной длины заглушаем с одной стороны деревянной заглушкой.После еще одного конца осторожно тонущий песок засыпает до полного заполнения. После установки заглушки труба готова к сгибанию по шаблону.
Если операция производится зимой, вместо песка заливают воду. Когда мороз обрабатывает его во льду, профиль может погнуться.
На трубке при равных зазорах болгарки выполнены пропилы на 2/3 глубины от ее толщины. Чем меньше радиус — тем больше пропилов. После сгибания завариваются все швы.

Стеллажи для бантальных конструкций можно собрать из нарезки по размеру отрезков, но лучше сделать их из цельнотянутых труб.Сначала посередине плеча делается угловой вырез горловины и загибается профиль под углом 60 °. На расстоянии 1700 мм от концов те же пропилы позволяют изгибать трубу до 30⁰. Если зазоры оказались большими, при сварке укладывают отрезки проволоки.

В первую очередь устанавливаются фасадные и задние стойки с приварными перекладинами, окна, двери. Их следует размещать на грабеже строго перпендикулярно, иначе это возможно по всей конструкции. На бетонном фундаменте их приваривают к закладным, а к деревянному основанию крепят металлическими уголками.После установки промежуточных стоек изготавливается каркас каркаса стяжек.

Обшивка стен и крыша

Для покрытия теплицы используется сотовый поликарбонат толщиной от 4 до 10 мм. Материалом 4 и 6 мм являются обрезки сезонных теплиц, а также 8 и 10 мм зимние варианты. Чтобы листы не бомбили под тяжестью снега, точки крепления поликарбоната 4 мм расположены с интервалом от 40 до 50 см, от 6 до 70 см. Для более толстых листов допускается расстояние до 1 м.

Последовательность обрезки:

Распакованные листы, нужно определить, на какой из сторон есть защитное покрытие.
После разрезания листа на торец, который будет внизу, наклеивается перфорированная лента, не препятствующая конденсации конденсата на каналах. Герметизация верхнего торца, чтобы дождевая вода не попадала в ячейку, осуществляется скотчем.
Подготовленный лист поликарбоната крепится к фасаду кровли самотеком.При использовании варианта с пластмассовыми термочехлами необходимо предварительно просверлить отверстия на 2 мм больше диаметра. Это предотвратит сшивание обшивки от теплового расширения поликарбоната при изменении температуры.
Прорези для дефлекторов и дверей.
Обшивка задней стенки выполняется аналогично.
Поликарбонат на крыше и сбоку теплицы уложен защитным слоем вверх и закреплен кровельными самозатяжками. Соседние листы кладутся на заготовку.

С окантовкой полиэтиленовой пленкой Крепится к доскам винтами или специальными обручами для арочных конструкций.

Двери и пьедесталы

Для эффективной вентиляции в теплице размером 3 × 6 м необходимо установить от 3 до 4 окон 40 × 120 см. Схема их расположения должна быть предусмотрена еще на этапе проектирования, чтобы не подстраиваться под пролеты готового каркаса. Метражи лучше устанавливать вверху теплицы на боковые стены.

Подготовка начинается с вырезания из корпуса прямоугольного куска поликарбоната. Желательно попасть в проем между элементами каркаса, но достаточно и близко расположенной горизонтальной перекладины.В размер листа делается рама для автомобиля из уголка или профиля. Поликарбонат крепится самозатяжкой, а к верхним углам прикручиваются петли. Снизу приваривается отрезок цепи, который фиксируется в разомкнутом состоянии.

Для эффективной вентиляции в теплице размером 3 × 6 м необходимо установить 3-4 форвардера 40 × 120 см

После снятия задира края поликарбоната кромка покрывается скотчем.Затем нужно вставить окно на место и убедиться, что ничего не мешает его движению. После проверки к крестовине прикрепляют свободные части петель.

Сборка двери производится по той же технологии, но рама усилена одним или двумя перемычками. Вставляется в подготовленный при сварке каркас. Если вы планируете использовать садовую тележку, ширину делают в 1 м, если нет — достаточно 0,6 м.

Заключение

Самостоятельная сварка теплицы из профильной трубы не так сложна, как кажется на первый взгляд.Для производства работы достаточно иметь инвертор, болгарку, электродрель и уметь ими пользоваться. Другие мелкие инструменты можно найти у любого владельца склада. При составлении проекта следует учитывать, что использование прямоугольных труб вместо квадратных снизит расход материала на 10-20%.

Видео как сделать теплицу своими руками

Выращивание овощей и других культур в теплице позволяет защитить их от морозов и непогоды, а также обеспечить оптимальные условия по температуре и влажности.А в итоге все время и силы, затраченные на обустройство конструкции и уход за растениями, с оценкой окупятся обильным урожаем высокого качества. Любишь все делать самому? Вы «мастер на все руки»? Тогда попробуйте сделать теплицу из профиля своими руками.

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция лучше теплицы из дерева или покупной конструкции, которую нужно просто привезти и собрать на месте? Прежде чем приступить к делу, следует понимать, что преимущества теплицы из профиля построены сами собой.

свобода выбора — Вы сами решаете, каких размеров и какой формы будет ваша будущая теплица. Ваше воображение может ограничить только требования к прочности каркаса и бюджету, выделенному на сельское хозяйство теплицы.
Экономия — Металлический профиль дешево, вагонка из поликарбоната или пленки тоже не дорого. Кроме того, стоимость здания не добавляется к стоимости строительства теплицы, которая может быть значительной.В результате постройка по площади и качеству может обойтись вам на 30-50% дешевле покупной.

Долговечность — Металлические оцинкованные профили не требуют дополнительной защиты от коррозии. Они не боятся сырости, влаги и воздуха, не ржавеют. При правильном строительстве и уходе за теплицей конструкция прослужит вам очень долго.

Mobility — каркас из металлического оцинкованного профиля и обшивка из пленки или поликарбоната имеют чрезвычайно малую массу.Такую теплицу можно перенести на новое место, даже не разбирая конструкцию. При необходимости демонтаж и обратный монтаж не отнимут у вас много времени.

Простота строительства — Для самостоятельного строительства теплицы из металлопрофиля не нужно иметь каких-то специальных знаний и навыков, нужны лишь базовые навыки работы с набором инструментов, который можно найти в любом доме. А тем, кто до этого занимался ремонтом и установкой потолков из гипсокартона, пойдет еще проще и быстрее.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо плюсов, перед началом строительных работ следует также ознакомиться с отсутствием теплицы из металлопрофиля. На самом деле он один, но довольно значительный — зимой под воздействием больших снежных масс каркас и крепеж могут не выдержать и теплица получится. Есть два способа решить эту проблему.

Недостаточное увеличение каркаса и нерегулярная очистка кровли теплицы от снега может привести к такому печальному результату.

Первый — усиление каркаса теплицы. Для этого вводится расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные приводы и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но со временем эти затраты окупятся.

Второй способ решить проблему со снеговой нагрузкой — устройство съемной кровли. Он подходит для тех теплиц, которые эксплуатируются только в загородный сезон.По его окончании в теплице снимается кровля на зиму. В итоге каркас ничему не грозит, а весной нужно только удалить остатки снега и смонтировать все обратно.

Важно! Если вы живете в южных широтах и зимой у вас мало снега, то о снеговой нагрузке можно не беспокоиться. Достаточно регулярно снимать его с крыши теплицы после выпадения очередных осадков.

Виды профилей

Собственно говоря, теплица из профиля — собирательное понятие.Он обозначает конструкции, заметно отличающиеся друг от друга и построенные из различных типов металлических (и не только) профилей. Некоторые профили изначально изготавливались для других целей, а другие создавались специально для строительства теплиц. Самые популярные из них представлены в таблице ниже.

Таблица. Виды профилей, подходящие для строительства теплиц.

Имя, фото	Описание
	Многие подвиды профилей П-образного сечения различаются шириной, высотой стенок и толщиной металла.Используется для строительства различных сооружений, в том числе теплиц. Для борьбы с коррозией, в зависимости от материала, цинкование (для стали) или анодирование (для алюминия).
	Металлический профиль V-образного сечения с «полочками» для крепления внизу и по краям. Недорогое и простое в эксплуатации изделие, но по прочности уступающее некоторым вариантам П-профилей. Создан специально для строительства теплиц. Усиленные варианты можно назвать W-профилями.
	Труба стальная оцинкованная прямоугольного или квадратного сечения.Высокая прочность и надежность. Для борьбы с коррозией покрывают цинком или порошковой краской.
	Несущий потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибается на концах. Оборудован гофрами, увеличивающими прочность изделия.
	Направляющий профиль для гипсокартона. Имеет П-образный профиль, используемый для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
	Профили из поливинилхлорида П-образного, квадратного и другого сечения. Металлические аналоги отличаются большей гибкостью и невысокой стоимостью при меньшей устойчивости к нагрузкам.

Есть несколько способов скрепления элементов из профиля между собой.

Болты и гайки с шайбами  — Хорошо подходят для профильных труб, V-образных и P-образных конструкций. Обеспечить простоту последующего демонтажа и обратного монтажа теплицы, но при этом потребовать предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
Selfless — Используется для работы со всеми видами металлических профилей, особенно с CD и UD. Для теплицы не рекомендуется использовать «жучки», а саморезы с прессом — тонкая шляпка не помешает установке ножен. Некоторые из винтов снабжены сверлами на концах, чтобы облегчить проникновение в металл.
Сварка — Надежное и прочное точечное крепление. Используйте только в том случае, если не планируется последующий демонтаж теплицы.Сварочные швы требуют дополнительной защиты от коррозии.
Соединители — Многие конструкции используются для соединения ПВХ-профилей между собой.

Совет! Выбирая профиль для теплицы, обратите внимание на качество антикоррозионного покрытия, особенно на углах и изгибах — там на нем не должно быть потертостей, пятен, посторонних включений и других дефектов. В противном случае срок службы каркаса может значительно снизиться из-за постепенного разрушения элементов, пораженных коррозией.

Выбор формы теплицы

Перед тем, как приступить к созданию чертежей и планов, нужно определиться с общей формой каркаса будущей теплицы. Есть несколько основных вариантов, которые имеют свои достоинства и недостатки. Мы рассмотрим их отдельно.

Теплица с двумя резервуарами . Классическая форма, которая существовала, существует и будет существовать десятки лет. По сути, это уменьшенный и упрощенный дом с двойной крышей.

Достоинства дизайна следующие:

высокая жесткость;
Углы наклона крыши — решение проблем со снегом;
отсутствие необходимости в гибком профиле;
Подходит 100% тепличный квадрат.

Недостатки двухъярусной теплицы следующие:

относительно высокий расход материалов;
структурная сложность;
неудобства с крышкой.

Арочная теплица. Самая распространенная форма каркаса для теплицы. Представляет собой набор дуг из профиля, соединенных между собой горизонтальными стяжками.

Преимущества:

простота конструкции;
небольшая материалоемкость;
устойчивость к сильным ветрам;
Скорость сборки каркаса и укладки обшивки.

Но есть арочная теплица и ее недостатки, и заметные:

необходимость регулярно принадлежать снегу;
нужен гибкий профиль или инструменты для его сгибания;
Узкие участки прямо у стены использовать нельзя.

А-образный. Представьте, что от обычной теплицы с двускатной крышей осталась только крыша, а высота большая. Так выглядит теплица с А-образным каркасом.

Довольно необычный дизайн встречается редко, но со своими достоинствами:

Отсутствие снежных проблем;
легко монтируется;
Необычный внешний вид.

Редкость теплицы А-образной формы объясняется ее недостатками:

проблемы с полезной площадью;
более трудоемкая строчка;
Недостаток в работе с грядкой.

Это обычная теплица, но крыша наклонена только в одну сторону.Достоинства и недостатки не отличаются от двухъярусной теплицы. Хорошо подойдет как пристройка к жилому дому и теплице для выращивания рассады для «большой» теплицы.

Существуют и другие, более сложные конструкции — палатка и т. Д. Однако необходимо учитывать, что теплица изготавливается самостоятельно и из относительно легкого каркаса, поэтому такие теплицы можно строить, но только с большим опыта, а также времени и сил, которые не жалко потратить.

Важно! Есть подвид теплицы с двускатной крышей -. От оригинала он отличается тем, что вершины стержней располагаются друг на друге, а в получившейся вертикальной стене устанавливаются. В результате теплица Митлидер является лучшей с точки зрения эффективности вентиляции и циркуляции воздуха.

Конструкция теплицы из профиля

Выбрав форму будущей теплицы, нужно взять несколько листов бумаги (желательно миллиметровых или в клетку), карандаш, ластик и приступить к рисованию чертежа конструкции.При наличии навыков работы с компьютером чертеж может быть составлен в программах для 3D моделирования и конструирования. Из них самым простым в разработке является Google Sketcup.

Для начала нужно выбрать размер конструкции. При этом исходите из габаритов стандартного листа — 6 на 2,1 м. Рассмотрим способ соединения отдельных элементов объекта между собой — с помощью соединительных профилей или флешек. Чаще всего дакеты выбирают шириной теплицы, равной 2-3 м.Длина может составлять 4, 6, 8 и 10 м, с некоторыми поправками к стандартным размерам листа SEC. Высоту арочной теплицы редко делают более 2,1 м, для двуплотной конструкции особых ограничений нет, главное соблюдать угол наклона коньков 25-30 °.

Цены на сотовый поликарбонат

сотовый поликарбонат

Не забывайте и о дверном проеме, продумайте, какие размеры вам будут удобны.Обращаем внимание на расположение Форм и Фрамуга, особенно в теплицах большой площади, так как растения в них особенно нуждаются в вентиляции.

Продумывается завершающий этап проектирования и прорисовка профильных соединений в единую раму. Не забудьте рассчитать количество желаемого материала и крепежа для последующей закупки с учетом запаса 10-15%.

Устройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент под теплицу в целом.С одной стороны, это не тяжелая постройка, и под собственным весом теплицу увидеть вряд ли получится. Но для теплицы без фундамента всегда есть риск, что его унесет ветром. Кроме того, основание, заложенное под теплицу, защищает растения от сквозняков, заморозков, грызунов, насекомых и других вредителей.

Перед тем, как приступить к возведению фундамента, нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатый почвой, отсутствие шейдеров от построек и некоторое укрытие от северных ветров в виде забора или живой изгороди.

Важно! Не стоит размещать теплицу между двумя домами или рядом с таким местом — здесь создается эффект «аэродинамической трубы», то есть постоянных и сильных сквозняков.

Самым простым и доступным видом фундамента является строительство бруса. Возможна аранжировка любых других видов, но чрезмерно. Для вашего удобства ниже представлена пошаговая инструкция.

Шаг 1. Очистите территорию под теплицей от мусора, камней и высокой растительности.

Шаг 2. Сделайте разметку. Для этого можно использовать колышки или отрезки фурнитуры и натянуть между ними.

Шаг 3. Определите состояние почвы. Если он достаточно прочный, то фундамент из бруса можно не заглублять. В противном случае возникает необходимость устройства траншеи.

Шаг 4. Если грунтовка мягкая, то по периметру теплицы вырывают траншею шириной в брус и глубиной в одну штыревую лопату.

Шаг 5. Провалить дно траншеи, насыпать туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины котлована.

Шаг 6. Выдавите и разрежьте брус по длине и ширине теплицы.

Совет! В качестве материала для фундамента желательно использовать пиломатериал из лиственницы — он устойчив к гниению и плесени.

Баран из лиственницы цена

брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можно использовать медь Кунера, битум или отработанное машинное масло.

Шаг 8. Соберите брус в прямоугольный ящик. Соединить можно латунными или длинными шурупами «по Полтереву» или с помощью металлических оцинкованных уголков.

Шаг 9. Перенести коробку из бруса в траншею, положить туда и выровнять по горизонтали. Для этого можно использовать песчаную пробку, землю или тонкую доску.

Шаг 10. Просверлите углы коробки от стержня через отверстия и вставьте штифты усиления длиной 1 м. Разбуди их в землю. Это необходимо для надежного крепления фундамента теплицы — чтобы он не унес его ветром.

Шаг 11. Выпадите из щелей между траншеей и основанием из песка, гравия или земли.

Шаг 12. Для дополнительной защиты бруса фундамент можно покрыть слоем каучукоида или другой рулонной гидроизоляции.

Сборка каркаса

Рассмотрим процесс изготовления двух вариантов обоев для теплицы — двухъярусной конструкции из профилей под гипсокартон и арочных из V-образных металлических изделий.

Первый вариант состоит из следующих элементов, собранных отдельно:

первичный и вторичный лобовой;
боковые стенки;
крыша.

Один из фасадов теплицы (а в случае длинного здания — оба) должен иметь отдельно собираемый проем для двери.Сами фасады собирались из цоколя, вертикальных стоек, верхней горизонтальной балки, кровли и стриминга.

Шаг 1. Сожмите профиль для основания и обрежьте его нужной длины. Для этого используют либо направляющую UD-профиля, либо потолочную, но с загнутыми на концах загибами в полях вертикальных стоек.

Шаг 2. Просверлите в базовом профиле отверстие для крепления к фундаменту теплицы. Интервал между ними равен 0.75-1,5 мес.

Шаг 3. Вставьте крайние вертикальные стойки «полку» слева и справа соответственно. Закрепите снизу четырьмя винтами на каждое соединение — по два на UD-профиль «лапа».

Шаг 4. Таким же образом вставьте внутренние вертикальные стойки. Используйте горизонтальную перемычку, чтобы сформировать дверную коробку. Его можно закрепить двумя способами — либо с помощью Т-образного соединителя, либо путем обрезки боковой части профиля перемычки и фиксации получившегося «лепестка».

Шаг 5. Установите верхнюю горизонтальную балку из того же профиля, из которого сделано основание.

Шаг 6. Закрепите профили стропил со стеной фасада и между собой с помощью обрезки боковин и формирования «лепестков».

Шаг 7. Предположим, что стропила терминала по схваткам и телам образуют более прочную конструкцию.

По той же схеме построить вторую фасадную теплицу.После этого можно переходить к созданию боковых стен.

Шаг 1. Выдавить и вырезать базовый профиль, просверлить отверстия под крепеж к фундаменту. Оставьте от краев «лепестки», чтобы соединить боковые стенки теплицы с фасадными.

Шаг 2. Подготовьте вертикальные стойки нужной высоты, вставьте их в основание и соедините шурупами (по два-три с каждой стороны профиля). Интервал между стойками в зависимости от плана может быть 0.5-1 мес. Чем меньше его стоимость, тем прочнее конструкция, но и тем больше материалов для нее потребуется.

Шаг 3. Установите в верхнюю часть стойки еще один горизонтальный профиль, соедините все самодельные ящики.

Совет! Для дополнительной прочности конструкции снабдите боковые стенки горизонтальной балкой посередине. Соединить его со стойками можно как с помощью крестообразного соединителя «краб», так и обрезав боковую часть профиля.

Шаг 4. Установите оба фасада и обе боковые стенки на фундамент, закрепите длинными винтами или анкерными болтами.

Последний этап формирования каркаса — обустройство кровли. Он собирается по тому же принципу, что и только фасадный, только на верхних горизонтальных балках с помощью «лепестков» крепятся стропила. Для дополнительной прочности конструкции многие мастера дополняют каркас досы, соединяя стропила и вертикальные стойки напрямую.

С помощью таких наклонных элементов можно значительно увеличить каркас и защитить его от нечастых

Совет! Повысить прочность соединений профилей между собой можно с помощью специализированных стоек и соединителей, как на изображениях ниже.

Сегодня многие конструкции из V-образного профиля продаются на тепличном рынке. Но при наличии должных навыков и инструментов воспроизвести самостоятельно, в домашних условиях, не составит труда. Начнем процесс строительства с фронтонов.

Шаг 1. Вырежьте отдельные части профиля, из которых будет составляться арка теплицы. Оптимальное количество составных элементов — 5 шт. Для придания округлости используйте трубогиб.

Шаг 2. Просверлить отверстия под крепеж по чертежу. Для защиты от коррозии обработайте их холодным цинкованием.

Шаг 3. Соедините арочные элементы в единую полукруглую конструкцию с помощью гаек и болтов.

Шаг 4. Прикрепите доску и перекладину к арке.

Шаг 5. С помощью уголков и пластин-треугольников закрепите вертикальные стойки, рамку под дверью и косые перекладины спереди. Также заранее скрепите уголки для горизонтальной стяжки теплицы.

Выбирая материал для каркаса теплицы, исходя из расчетов и чертежей, стоит остановиться на профильной трубе. Видео о его характеристиках свидетельствуют о том, что для изготовления теплицы это идеальное решение. Тем более, что его легко выполним своими руками.

Преимущества использования профильной трубы

Сравнивая профильную трубу с другими возможными материалами для изготовления каркаса, можно выделить ее особенности и преимущества:

Долговечность. Как известно, деревянный брус. От влажности, присущей теплице, быстро вращается. Даже если его обработать антисептиком, это не продлит его срок службы. Не забывайте о нежной, естественной деформации дерева, из-за чего каркас «переливается».Алюминиевую трубу можно дополнительно обработать антикоррозийным составом или просто покрасить.
другие варианты покрытия. Допустимо использование поликарбоната, пленки, стекла. При этом первое будет оптимальным сочетанием, так как оба обладают надежностью и длительным сроком службы.
легкое крепление. Детали легко сваривать, причем под любым углом. И такие сложности возможны, если остановиться на металлопластиковой трубе. Если для покрытия выбран поликарбонат, использовать дополнительную вагонку не нужно.
легко накопить самому. Профильную трубу можно согнуть, разрезать на нужный размер детали и закрепить под любым углом.
Возможность выполнить теплицу любой формы.

Решив воспользоваться профилем, необходимо определиться с местом для теплицы на участке, чтобы понимать, каким оно должно быть. После этого его следует эксплуатировать по алгоритму:

Выберите форму и тип теплицы.
Нарисуйте схему или рисунок.
Рассчитайте количество и тип материала.
Достаем сборку.

Чертеж — что учитывать

Чертеж чертежа нужно учитывать, что профильная труба обычно реализуется типоразмеров: 3, 4, 6, 12 м. Указав текущий момент продавца, необходимо от него отказаться. Это сэкономит на материале. Точнее уменьшить количество урожая и излишков. Например, можно сделать теплицу длиной 6 м, а шириной — 4 м.Выбрав высоту в 2 м, труба получится отрезанной без лишнего и для вертикальных стоек.

Внимание! Толщина металла и внутренний диаметр играют важную роль. Для стоек и основных деталей лучше выбирать 20 * 40 мм, а для соединительных — 20 * 20 мм.

Чертеж будет формироваться из таких компонентов каркаса:

основание;
стойки вертикальные;
обвязка верхняя;
крыша;
дверь, окна;
дополнительные укрепления (подкосы).

На чертеже необходимо учесть, на каком расстоянии нужно поставить вертикальные стойки. По нормам рекомендуется выбирать параметр 1 м. Если планируется накрыть пленкой, допустимо обрезать до 60 см. Это снизит нагрузку на материал и продлит срок его службы.

Если есть необходимость оставить большее расстояние, например, при прорисовке лицевой части, потребуется дополнительно укрепить трубы.Это можно сделать с помощью диагонально вставленной трубы между вертикальными стойками.

Каркас крыши формируется по стандартной строительной технологии, т.к. на чертеже необходимо будет отразить:

две равные балки от каждой стены на расстоянии, равном зазору между стойками;
балки на каждой лебедке нужно будет соединить друг с другом в наклонной плоскости;
противоположные балки для соединения. Получается своеобразная «ферма».

При нанесении чертежа необходимо учитывать будущие места домкратов из поликарбоната.

Несколько отличным будет подход, если теплица арочная. Ввиду необходимости изгибать трубу под прямым углом, необходимо четко понимать, какая высота получится в самом высоком месте, чтобы зря не расходовать пространство или чтобы этого хватило для ухода за растениями. Например, чтобы попасть в центр теплицы высотой около 2 м, профиль составляет 12 м (или два по 6 м, соединенные по центру). Устанавливать их нужно на расстоянии около 4 м (ширина теплицы).Количество дуг следует рисовать в зависимости от варианта оболочки и ожидаемой нагрузки. В среднем будет достаточно расстояния 0,6 — 1 м.

Каждая пара дуг будет соединена друг с другом, и профиль необходим для каждой стороны для закрепления конструкции. На лобах с учетом двери и окон также нужно нарисовать дополнительные подкосы.

Не стоит забывать, что профильную трубу можно отрезать по любым деталям и сложить нужную конструкцию.При желании, например, можно сделать теплицу треугольной, односторонней, даже сферической формы.

Инструкция по работе

Перед тем, как собрать теплицу, нужно подготовить фундамент — фундамент. По своему усмотрению можно залить бетоном, выложить кирпич, использовать рейку или другой вариант. Поскольку конструкция не тяжелая, фундамент пролета достаточно выполнить на 20-30 см. В бетон можно сразу заложить в нескольких местах анкерные или закладные детали, которые впоследствии приветствуют каркас.Это создаст прочный фундамент.

Отрежьте профиль нужной длины по вертикальным стойкам.
Обрежьте все вертикальные столбы в соответствии с размерами, указанными на чертеже, выставив их на уровне вертикально.
Установите и закрепите верхнюю штангу (труба в верхней части всех стоек).
Отмерьте и отрежьте соединительные детали между стояками.
Соедините стойки в указанных поперечных поперечинах.
Навор «балки» на крышу, совмещают их перекладины.
Дверь собрать отдельно, укрепить в нужном месте.

Это не единственный возможный вариант исполнения. Иногда проще собрать детали по частям на ровной горизонтальной поверхности и установить на постоянное место в крупные детали. Например, каждую сторону можно сварить на Земле. Для этого потребуется выполнить большой четырехугольник, внутрь которого вкрутить перекладины и продеть их в них. Для облегчения работы детали лучше варить небольшими «порциями», участками в 2-3 м.

Внимание! Собирая на Земле, нужно выбрать ровную поверхность, чтобы в предметах не было перекосов. Периодически стоит примерить будущее на будущее.

Аналогично с крышей. «Коньки» можно выполнить в виде прямоугольников и закрепить их только в момент установки. Выбор метода в этой ситуации зависит от количества людей, выполняющих монтаж. Двери и подкладки можно заказать сразу по нужным деталям.

Совет. Если длинная труба с одной стороны влезет в нескольких местах, можно согнуть профиль так, чтобы из него получилась конструкция багажников (пятиугольная часть). Это позволит немного сэкономить материал и время.

Арочная теплица — характеристики

Для изготовления арочной теплицы из профиля потребуется трубогиб. Это специальный инструмент, с помощью которого металл можно гнуть под любым углом, получая плавный переход.Если его нет в наличии, нужно немного поработать:

Трубу отрежьте нужной длины.
С одной стороны, чтобы корчить рожи.
Согнуть профиль до нужного радиуса.

Совет. Чем чаще выполнять материал, тем легче будет изгибаться труба и плавный изгиб.

Кроме того, существуют народные методы сгибания. Один подразумевает прокаливание трубы трубы. Кальцинированный песок должен засыпать внутрь, плотно разорвать, перекрывая оба выхода измельчения.Как утверждают специалисты, гнуть трубу с такой начинкой можно руками, без дополнительных приспособлений.

Дуги из профильной трубы можно сделать из колена

Готовые дуги нужно будет закрепить по инструкции:

Установить лицевую дугу на основание, установить уровень вертикально, до привари.
Установите и прикрепите две вертикальные стойки спереди, которые будут воздуховодом для установки двери.
Аналогично монтируем следующую арку.
Арки крепить стороной нужного размера со стороны сторон.
Аналогично устанавливаем все дуги.
Вверху проложите трубу, добро пожаловать в каждую дугу.
Если конструкция недостаточно надежна, выполнить дополнительные крепления по бокам.

Внимание! Сборку лучше начинать с двух противоположных сторон, чтобы конструкция была прочнее.

Двери и окна собираются по схеме и привариваются к фасаду.

Последним этапом сборки будет крепеж из поликарбоната. Если изначально учесть его размер при черчении схемы, то количество лишнего может быть значительно уменьшено. При установке нужно опираться на главный совет.

Сегодня практически каждый дачник хочет обустроить свое помещение в стационарной теплице или иметь разборную теплицу, так как без этой конструкции уже не обойтись. Дает возможность выращивать круглый год и получать урожай. Часто для каркаса стационарной теплицы используют профильную трубу.Такой выбор обусловлен высокой прочностью, долговечностью и надежностью материала на фоне других альтернатив.

Разнообразие исполнений теплицы с каркасом из профильных труб

Теплица с каркасом из профильных труб может быть построена в одном из самых популярных исполнений:

Прямоугольного типа с разносторонней крышей.
Голландский тип.
Прямоугольного типа с плоской крышей.
Тип арки.
Пирамидального типа.

Преимущества прямоугольного типа с разветвленной крышей

Конструкции с наклонной крышей имеют главное преимущество: большой внутренний объем, позволяющий выращивать высокие растения на всей территории теплицы. Недостатком такой конструкции является большой расход достаточно дорогостоящего материала для каркаса каркаса и выполнения обшивки.

Голландский тип

Теплицы, выполненные в голландском стиле, имеют те же качества, что и прямоугольные двухуровневые теплицы, но характерной особенностью является удлинение элементов каркаса стены по отношению к основанию.Такое решение гарантирует повышенную устойчивость конструкции теплицы.

Прямоугольный тип с плоской крышей

Положительным моментом этого типа теплицы является экономия на дорогой профильной трубе, а отрицательным — конструкция с отсутствием наклона конька подвержена большим временным нагрузкам и прочим. негативные последствия от естественных осадков. Например, на горизонтальной поверхности может скапливаться снег, в результате его таяния лед создает нагрузку, способную разрушить поликарбонат.

Тип арки

Этот вариант является оптимальным с экономической точки зрения, но для изготовления арочных теплиц необходимы специальные устройства для гибки труб, за счет которых трубы с профильным сечением приобретают форму дуги.

Пирамидальный тип

Достоинством такого конструктивного решения является минимизация расхода материала на каркас и обшивку. Кроме того, благодаря пирамидальным характеристикам теплица более освещена Солнцем и менее восприимчива к негативным воздействиям естественных осадков, т.е.е., возможные динамические нагрузки сведены к минимуму. Недостаток — небольшое внутреннее пространство.

Основные конструктивные элементы для изготовления теплицы из профильных труб

Каждая теплица может отличаться формой, размерами, мобильностью и подходами, используемыми для ее устройства, но конструктивные элементы, из которых состоит теплица, как правило, схожи по материал. Все теплицы состоят из следующих конструктивных элементов:

Фундамент.
Рама.
Полупрозрачная оболочка.
Крепежная фурнитура.

Необходимость фундамента и каркаса теплицы

Фундамент — самая важная часть любого объекта, выполняющая вспомогательную функцию. Обеспечивает устойчивость теплицы. В соответствии с этим материал должен быть качественным, но решение о его использовании должно быть рациональным, т. Е. Свайный фундамент будет подходить для легкой и мобильной конструкции, а большая, тяжелая и стационарная конструкция должна стоять на монолитном основании ленточного типа. .

Рама — элемент, с помощью которого создается основная форма помещений. Он состоит из материала, способного обеспечить желаемую жесткость всей конструкции теплицы. Металлопрофильные трубы отлично подходят для изготовления каркаса, так как ассортимент этого материала позволяет реализовать любое инженерное решение.

Подбор светопрозрачной оболочки и аксессуаров

Светопрозрачная оболочка — защитное покрытие тепличных растений от негативных воздействий окружающей среды.В качестве материала обшивки может применяться: пленка

;
стекло или поликарбонат.

Поликарбонат — оптимальный вариант для покрытия теплицы. Это оправдано тем, что его пустая конструкция, помимо пропускания солнечных лучей, служит отличным препятствием на пути холодного воздуха. Этот материал отличается солидным видом, относительно длительным сроком службы и невысокой стоимостью.

Застежки — материал, который нужен для качественного крепления кожи.Выбор фурнитуры зависит от типа конструкции конструкции и материала покрытия. Для поликарбоната необходимо:

термостойкие шайбы;
планки соединительные;
винты специальные.

Для скрепления листов поликарбоната используется специальный алюминиевый профиль, так как он идеально подходит для этого материала. Профиль снабжен резиновым уплотнением для обеспечения необходимого уровня.

Подготовительный этап изготовления теплицы

Перед тем, как приступить к созданию теплицы из профильной трубы, необходимо выбрать место, где будет располагаться конструкция.Критерии выбора:

Почва и рельеф.
Подсветка.
Сохранение тепла.

Почвы и рельеф. От типа грунта зависит, какой фундамент нужен под теплицу. Отличный вариант — возвышенное и сухое место с песчаным грунтом. В маловлажных с глинистыми типами почв накапливается излишняя влага, что способствует вытиранию, что может отрицательно сказаться на несущей конструкции теплицы.

Подсветка. Ключ к размещению теплицы из профильной трубы — с какой стороны ее лучше расположить южнее. Оптимальным решением станет выбор длинной стороны теплицы. Такое размещение конструкции сводит к минимуму отражение солнечного света от и способствует большему проникновению внутрь их.

Сохранение тепла. Входную дверь в теплицу нужно поставить ее торцом. Ширину двери лучше подбирать по стандарту 700-800 мм, а высоту — в соответствии с размерами самой теплицы.Если вы планируете возвести из профильной трубы капитальное сооружение, то лучше предусмотреть тамбур, в котором можно хранить инструмент. Такое решение даст возможность сохранить тепло при открывании двери в теплицу.

Расчистка и разметка местности, устройство фундамента

Перед выполнением работ по устройству подвала место на участке под теплицей необходимо очистить от мусора и удалить верхний слой почвы.Затем для разметки контура будущей теплицы нужно вбить по углам деревянные колышки и протянуть разметочную веревку.

Порядок устройства фундамента:

для фундамента свайного типа необходимы точечные отверстия в земле, а для ленты — траншеи по всему контуру будущей теплицы;
глубина ям или траншей должна быть меньше разметки грунтовки грунта;
в качестве опалубки, для свайного варианта можно применить асбестовые трубы; №
зазоры между опалубкой и грунтом засыпать щебнем и трамбовать;
Внутрь полученной формы заливается бетон и укладываются металлические детали рамы сцепления с фундаментом.

Сбор и установка теплицы из профильных труб

Для сборки конструкции необходимо изготовить силовые элементы ее корпуса по чертежу теплицы. Количество таких элементов должно соответствовать количеству створок в каркасе.

Сборка, как правило, начинается с торцевых клапанов корпуса. Нарезанные профильные трубы можно сварить между собой или соединить болтами с помощью уголка, тройника и муфты. Однако сварка дает более надежный результат.Все створки каркаса соединяются с закладными частями фундамента.

После того, как корпус теплицы был полностью смонтирован, можно начинать его листами поликарбоната:

покрытие покрытия осуществляется каруселями с термочехлами;
все стыки между листами покрытия необходимо залить силиконом;
Щель между обшивкой и фундаментом необходимо залить цементно-песчаным раствором.

При установке накладок необходимо учитывать следующий момент: поликарбонат очень плохо выдерживает динамические нагрузки, поэтому горизонтальное размещение этого материала не рекомендуется.

Самостоятельное выполнение холодной гнутья профильных труб

Арочные теплицы из профильных труб для приусадебных участков более устойчивы к сильным порывам ветра и за счет обтекаемости исключают накопление снега. Создание арочных конструкций сопровождается изготовлением каркасов теплиц из гнутых по дуге профильных труб. Для этого можно обратиться к профессионалам со специальным оборудованием или изготовить гибкую трубу самостоятельно с помощью отвертки.Для улучшения качества гибки нужно использовать специальные листы или заранее подготовленный дуговый узор. Перед тем как приступить к деформации профильной трубы с толщиной стенки более 10 мм, ее необходимо засыпать песком, чтобы не изменить размер сечения заготовки в местах загибов.

Для гибкой трубки необходимо использовать гибочную пластину с отверстиями для создания упора. Заготовка располагается между двумя стержнями, установленными в печи на расстоянии, равном радиусу планируемой деформации.Гибка выполняется от центральной части трубы к ее краям. Метод ручной гибки трубы довольно трудоемок, а результат напрямую зависит от приложенных усилий.

20 бесплатных планов теплиц «сделай сам», которые вы можете скачать прямо сейчас

Люди, живущие в стеклянных домах, не могут бросать камни, но они могут использовать камни и стекло, чтобы помочь своим растениям.

Нет необходимости выходить и покупать сборную теплицу, когда вы можете получить планы теплицы своими руками в Интернете, а для ее постройки требуется всего несколько инструментов и расходных материалов.

Как правильно выбрать план сборной теплицы своими руками

Вот несколько вещей, которые следует учесть, прежде чем выбрать план «Сделай сам».

1. Настройка

Найти сборную теплицу, которая соответствует вашим потребностям, может оказаться долгим и утомительным процессом. Все производители разные, и многие теплицы могут не подходить для вашего помещения именно так, как вам бы хотелось. Исследование и поиск теплицы, которая будет иметь смысл для вашего стиля садоводства, а также для вашего заднего двора, очень важно и может занять больше времени, чем ожидалось.Построение собственной теплицы своими руками позволит вам настроить здание и добавить дополнительные элементы или убрать конструктивные особенности, которые не соответствуют вашим потребностям.

Следует также отметить, что легко заменить или изменить внешний вид вашей теплицы, если вы построите ее самостоятельно. Попытка найти у производителя запасные части из стекла или пластика может быть кошмаром. Если вместо этого вы сделаете свою теплицу, вы сможете легко ее заменить и решить те мелкие проблемы, которые сложно решить с купленным продуктом.

2. Цена

В целом, проекты «сделай сам» дешевле, чем то, что вы потратите на сборную теплицу. Самостоятельное строительство теплицы позволяет вам использовать имеющиеся под рукой материалы, не покупая много в магазине. Во многих планах теплиц своими руками используются переработанные материалы, а также природные элементы вашего дома и заднего двора, которые помогают улучшить здание в целом. Купленные теплицы могут стоить минимум несколько сотен долларов, что делает теплицу своими руками разумным бюджетным выбором.

3. Время

Заказ приобретенной теплицы может показаться экономящим время выбором, но следует учитывать все факторы, о которых следует подумать перед покупкой. Вы потратите время на поиски лучшей сборной теплицы для своего двора, а также на поиски лучшей цены. Кроме того, примите во внимание тот факт, что многие теплицы по-прежнему нуждаются в сборке, когда они прибывают в ваш дом, поскольку многие из них не приходят в полностью собранном виде и не готовы к немедленному использованию. Вместо этого вы могли бы использовать это время, чтобы собрать необходимые материалы и построить свою собственную теплицу DIY, которая будет адаптирована к вашим конкретным желаниям и потребностям.

4. Экологичность

Одна из причин, по которой многие домовладельцы предпочитают строить собственные теплицы, заключается в том, чтобы помочь сохранить природу, используя переработанные и возобновляемые материалы. Имеет смысл использовать экологически чистые материалы для создания теплицы, которая будет способствовать развитию растений. Это позволит вам развить идею поддержки окружающей среды за счет ограниченного количества отходов и промышленных материалов и придать новую жизнь и цель таким предметам, как старые окна, пиломатериалы, металл и пластик.

Ознакомьтесь с этими 20 бесплатными планами теплиц своими руками, которые вы можете скачать прямо сейчас, чтобы приступить к созданию собственного ботанического сада.

1. Дешево, дешево, дешево

The Door Garden предлагает планы построить теплицу с расходными материалами всего на 50 долларов. Здесь вы найдете подробные фотографии и описания, которые показывают, как сделать дом из обруча, который идеально подходит для начинающего садовода.

2. Теплица ПВХ

Для тех, кто хочет использовать трубы из ПВХ в конструкции, «Планы ПВХ» предлагают отличное описание того, как использовать их вместе для создания арочной теплицы.

3. Небольшая теплица

How To Specialist предлагает планы небольшой теплицы с цифровыми чертежами, которые легко увидеть и понять. Нам нравится цветовая кодировка на иллюстрациях, которая помогает визуализировать готовый продукт.

4. Теплица складывающаяся

Если у вас мало места или времени, подумайте о выборе этой складной теплицы, в которой сторона здания используется в качестве основной опоры. Возможно, это не самая красивая вещь, но она выполнит свою работу и защитит ваши растения от суровых условий.

5. Теплица амбарная

Даже если у вас нет собственного сарая, вы все равно можете создать оранжерею в стиле сарая, которая станет долгожданным дополнением к любому заднему двору. Посмотрите оранжерею Аны Уайт в стиле амбара, которую она построила вместе со своим мужем.

6. Несоответствующая теплица

Если вы предпочитаете строить теплицу из имеющихся у вас материалов, подумайте о том, чтобы сделать эту несоответствующую теплицу от Montana Wildlife Blogger.Вы найдете очаровательное здание, которое демонстрирует свои причуды, но хорошо сохраняет растения в тепле.

7. Кедровая теплица

Эту красавицу можно было бы увидеть во дворе только из-за кедрового дерева, которое использовалось для ее создания. Нам нравится частичная крыша из кедра, а также дверь, через которую можно получить доступ к растениям, не наклоняясь.

8. Теплица из пластиковых бутылок

Чтобы сделать свой двор экологически чистым, вы можете легко переработать эти пластиковые бутылки, чтобы создать теплое и привлекательное место для роста растений.Обратите внимание на эту уникальную оранжерею, в которой используются переработанные бутылки.

9. Дом-обруч большой

The Florida Gardener предлагает планы большого дома из обруча, который можно масштабировать до размеров, если вам не нужно (или у вас) много места. Нам нравится точный список материалов, необходимых для сокращения поездок в строительный магазин.

10. Окно теплицы из вторсырья

Использование старых однослойных деревянных окон из других проектов — отличный способ создать теплицу, пропускающую свет.Нам нравится внешний вид старых окон, как способ превратить их во что-то полезное.

11. Батут теплица

Еще один отличный способ создать дом из обруча — повторно использовать предметы, предназначенные для свалки. Рассмотрим эту батутную оранжерею, в которой используется каркас старого батута, который идеально подходит для небольшого домика с обручем.

12. Крохотная теплица

Если ваш дом и двор слишком малы, эта крошечная теплица предлагает простой дизайн, в котором достаточно места для выращивания рассады.

13. Гостевой дом теплица

Вы можете вдвое увеличить вместимость как для растений, так и для гостей, выбрав эту оранжерею из новостей Mother Earth. И вашим гостям, и вашим растениям будет уютно и тепло.

14. Теплица настольная

Если у вас есть только несколько растений, которые вам нужно разместить в теплице, подумайте о том, чтобы сделать эту ультрамаленькую настольную теплицу, которая легко поместится на вашей уличной обеденной мебели.

15. Комплексный геокупол

Эта теплица не для всех, но она подойдет тем мастерам-плотникам, которые хотят построить что-то особенное. Нам нравится внешний вид геокупола, и мы желаем удачи всем, кто попробует это сделать!

16. Теплица на проволочной опоре

Этот вариант от How To Specialist включает открытую концепцию, включающую проволочную или пластиковую резьбу для поддержки пластиковых стен. Нам нравятся подробные чертежи деревянных швов, так как они упрощают проект.

17. Теплица с грядкой

Нам нравится эта уникальная теплица с приподнятой грядкой от Mother Earth News, которая имеет две откидные стороны, которые обеспечивают легкий доступ к растениям. Идеально подходит для небольшого сада или для тех, кто предпочитает меньшую конструкцию.

18. Теплица для начинающих

У вас мало опыта в строительстве? Эта теплица от Construct 101 предлагает подробные планы и изображения, за которыми легко следить. Нам также нравится несколько окон, которые позволяют настраивать поток воздуха.

19. Чехол для компакт-дисков тепличный

Если хотите чего-то более необычного, эта теплица в футляре для компакт-дисков покажет вам, как переработать любой прозрачный предмет в теплицу. Эта версия одновременно легкая и предлагает прозрачный доступ к нескольким растениям внутри.

20. Фанерная теплица

Эта простая в строительстве теплица с фанерным сайдингом и полами, а также легкодоступные материалы на местном складе пиломатериалов. Нам нравится простота конструкции, которую может легко построить большинство садоводов.

Пришло время построить собственную теплицу!

Выбор постройки собственной теплицы не только поддержит окружающую среду, но также сэкономит ваше время и деньги. Добавьте к этому тот факт, что вы можете полностью настроить свою теплицу в соответствии с вашими потребностями, и вам будет легко выбрать любую из этих теплиц, сделанных своими руками.

Если вы все еще в тупике после прочтения любого из этих планов, подумайте о том, чтобы присоединиться к любой из групп садоводства в вашем районе, где вы найдете множество советов и, возможно, даже некоторую помощь!

Небольшая домашняя геотермальная теплица | Уличная теплица

Современная теплица не всегда сильно отличается от классической.Его цель — защитить овощи, фрукты, цветы или другие растения от внешних факторов, таких как жара или мороз. В небольшом хозяйстве востребована небольшая теплица . Нет смысла строить что-то большое для некоммерческих целей. Что нужно обычной семье? Просто попробуйте свежие продукты из вашего сада. Для коммерческих целей теплица превращается в современное средство заработка, основанное на выращивании растительной продукции. Успех и размер прибыли зависят от действий владельца бизнеса и его подчиненных.В производственном масштабе необходимо очень тщательно контролировать все процессы. Одна ошибка будет стоить вам больших потерь. Этого нельзя допустить. С другой стороны, потеря урожая для обычной семьи тоже недопустима. Теплица — это:

односкатный;
остроконечный;
арочный;
каплевидной формы;
полигональный;
голландского типа.

Также теплиц различаются по типу назначения и делятся на:

овощи;
цветочный;
саженец.

Конечно, теплица бывает и летом, и зимой. В зависимости от потребностей следует определиться со всеми характеристиками и принять правильное решение. Опытные люди знают, о чем говорят. Новичкам лучше воспользоваться помощью специалиста, чтобы теплица была надежной. Это совсем не похоже на утечку пара, но вам нужно немного поиграться, чтобы привести в порядок микросистему внутри теплицы .

Теплица также отличается материалом изготовления.Бывает:

пленка полиэтиленовая;
сотовый поликарбонат;
спанбонд;
стекло;
армированная полиэтиленовая пленка.

А сотовый поликарбонат тепличный считается лучшим, но для разных целей это спорный вопрос. Важно обеспечить хорошую вентиляцию в теплице . В противном случае даже небольшая теплица не пригодится. Поликарбонат используется в многоугольном исполнении.Позволяет уберечься от солнечной радиации и увеличить полезную площадь теплицы .

Чем теплицы отличаются от маленьких теплиц?

В теплицах никогда не используется искусственное отопление или кондиционирование воздуха.

Теплица

Теплицы малые устанавливаются не только на участке, но и дома. В первую очередь, это тепличные конструкции высотой не более 1,3 м. У них нет дверей. Чтобы получить доступ к растениям, просто снимите пленку сбоку или сверху.Небольшая теплица удобна в использовании для личного пользования. Здесь выращивают не только обычные овощи или фрукты. Довольно часто встречаются экзотические растения. Домашняя теплица также подходит для горького или острого перца. Его слишком редко выращивают, поэтому для этого подойдет небольшая теплица .

Чем отличается голландская теплица ?

Вертикальная система штор, регулирующая проникновение света.

Плодоношение в доме теплица начинается раньше и заканчивается позже.Они бывают в форме пирамиды, клош и т. Д. Это не то же самое, что открытая теплица . Основная задача при строительстве — создать прочный каркас теплицы . Его цель — уберечь растения внутри от ветра в том числе. Конечно, по пленке, домашняя теплица не способна поддерживать свое состояние под действием, например, града. Поэтому покупают сотовый поликарбонат.

Электрическая мобильная сельхозтехника используется на больших земельных участках.Даже для перемещения между каркасами теплицы потребуется специализированная техника. Эта домашняя теплица не требует от человека ничего, кроме должного ухода. В промышленных масштабах нужна скорость. Если не предоставить, то наверняка очень скоро будут большие убытки.

Сделать геотермальную тепличку можно своими руками. Но лучше заказать. Из достоинств отметим:

дополнительный источник СО2;
эксплуатируется без затрат;
автономный от внешних источников энергии;
геотермальный тепличный создает мягкий микроклимат.

Невозможно сделать хотя бы аналогичную конвекцию существующей конструкции, чтобы она выглядела как геотермальная теплица . Никакой парниковый эффект не сравним. Эта система применяется на больших площадях от 50 кв.м.

Каркас теплицы

В Украине много компаний, производящих каркасов теплиц . Обычно они оцинкованы. Размеры можно подобрать для любых целей. Даже некапитальные конструкции для открытой теплицы нужно выбирать со знанием дела.Обычно в качестве покрытия для каркаса используются:

поликарбонат;
стекло;
.

Понятно, что каркас теплицы — это прямо каркас. Он должен быть изготовлен из качественных материалов. Поскольку их часто ставят на улице, необходимо защитить его от коррозии. Вам необходимо правильно выбрать несущую способность. Считается, что профильная труба прослужит дольше. Многое зависит от ее толщины и шага дуги, который должен быть менее 1 м.

Самая высокая цена за каркас теплицы из алюминиевого профиля. В Украине такая продукция практически не представлена, кроме кустарного производства. Самый распространенный — гнутый оцинкованный профиль. Но и цена у него совсем другая. Если купить профиль по госстандартам, его стоимость будет намного выше. Китайские аналоги или наши, но из металла некачественного качества, можно купить дешевле.

В качестве материалов для каркаса также используются:

Возможны три варианта получения каркаса:

купить готово;
заказ в мастерской;
своими руками.

Его основные функции:

поддержание температуры внутри выше;
, обеспечивающий жесткость конструкции;
определение формы конструкции;
обеспечение устойчивости.

К выбору оправы нужно относиться очень внимательно. Если облицовка вам не подходит, дешевле будет заменить ее. С фреймворком все будет сложнее. Лучше один раз обратиться к профессиональным менеджерам и получить свой каркас, оборудовать теплицу или оранжерею и насладиться дарами природы.Устанавливайте дома комбинированный котел, не забывайте ухаживать за открытой теплицей и живите спокойной жизнью. И все же человечество должно жить в гармонии с природой, есть свежие продукты, дышать свежим воздухом. Иначе и быть не может.

Биотопливо

Самая большая проблема в том, что биотоплива дороже обычного дизельного топлива (DP). В рыночной экономике фермер не может позволить себе использовать более дорогие средства ведения сельского хозяйства. Биодизель снизит выбросы, но стоимость производства увеличится.Это вызовет падение спроса. Если ваши товары не будут куплены, их можно просто выбросить в мусорное ведро. В этом смысле экономических процессов против биотоплива . Совсем другое — экологическая составляющая вопроса. Но без государственного вмешательства решить это будет невозможно.

Интересно, что люди постепенно приходят к таким мыслям, но пока что в более развитых странах. Повсеместно необходимо организовать использование электрических тракторов , других технологических транспортных средств и механизмов без вредных выбросов.Человечество не понимает, насколько тесно связаны экономические и экологические проблемы. Даже с экономической точки зрения, если не учитывать экологические последствия, следует ожидать больших экономических потерь.

Сегодня , электрическая мобильная сельскохозяйственная техника используется все чаще. Но на замену всех старых механизмов уйдут годы. Каждый день мы портим жизнь себе и своим потомкам. Решить этот вопрос на уровне рядового фермера невозможно.

Установить домашних теплиц , использовать открытых теплиц или геотермальных теплиц . Главное — думать и заботиться о природе, а не о прибыли. Деньги с собой не возьмешь.

Почему природа в последнее время доставляет нам такие вызовы?

Потому что мы ведем себя как паразиты.

Может, стоит массово вводить дроны для контроля за соблюдением экологического законодательства?

Биодизель

Биодизель все чаще используется в промышленности, чтобы не загрязнять воздух.В Европе есть даже специально разработанные программы, где фермеры могут позволить себе перейти на биотопливо практически беспрепятственно. В Украине этот вопрос до сих пор остается сложным. Для фермеров нет благоприятных условий для вложения денег или кредита с небольшой процентной ставкой и на длительный срок. К сожалению, биодизель сегодня не представляет интереса для государства. Ясно, что государственные расходы значительно увеличатся, если старые сельскохозяйственных электроприборов будут разрешены бесплатно утилизировать.Но открытая программа вместе с банковской системой должна появиться для покупки или обмена на новую.

Биодизель изготовлен на основе растительных масел и животных жиров. Это полностью безопасное биотопливо для человека и окружающей среды. Он создан из возобновляемых ресурсов, в отличие от обычных. Представляет собой метиловый эфир. Создано с:

водоросли;
масло пальмовое;
бразильский орех;
оливки;
рапс;
маки и др.

Понятно, что лучше всего добывать биотоплива из водорослей. Это сырье быстро растет и редко используется в столь масштабных проектах. Есть проблемы с перепадами температуры, но ничего критичного. Вот некоторые преимущества биодизеля :

низкие выбросы CO2;
без неприятного запаха;
сажа уменьшается на 50%;
разлагается на 90% за три недели;
практически не выделяет токсичных веществ.

Биодизель можно производить не только в производственных условиях. На обычной ферме можно произвести биотоплива , если вы купите мобильную установку стоимостью около 150 000 долларов США. Но его мощность составляет около 200 тонн в месяц.

Обычно , биодизель используется крупными корпорациями, которые могут позволить себе купить такое оборудование прямо здесь и прямо сейчас, чтобы найти биотоплива . В условиях жизни наших фермеров говорить о массовом приобретении биодизеля достаточно сложно.

Электротрактор

Сегодня электротранспортом никого не удивишь. Постепенно электромобили вытесняют обычные автомобили с улиц городов и магистралей мира. Не осталось в стороне и сельское хозяйство. Новая электрическая мобильная сельхозтехника начинает впечатлять. Уже есть опытные образцы самозарядных электротракторов с солнечными батареями. Во-первых, это действительно выгодно, и будущее с такой техникой не вызывает сомнений.

Пока мы видим только начало, когда агротехника постепенно переходит в работу. Еще многое предстоит сделать для полной замены старого оборудования на новое.

Рассмотрим преимущества электротрактора :

экологически чистый;
доходный;
новый.

Основным недостатком, который сегодня мы называем малую емкость аккумулятора. Не каждый электротрактор может проработать более четырех часов.Работнику удобно — можно отдохнуть. Но по организации труда электротрактор пока не может сравниться с обычным.

Другое дело, когда сегодня начали выпускать электротракторы , работающие по программе без вмешательства человека. Тогда хозяин экономит на человеческом труде, производит по очереди сельскохозяйственное электрооборудование , а другой платит и получает почти рабочий график по 24 часа в сутки.
