2. Термическое воздействие на человека и элементы оэ

Термическое воздействие на человека и объекты может происходить при пожарах за счет непосредственного действия огня или тепловой радиации пламени, а также при воздействии светового излучения ядерного взрыва. Термическое воздействие на человека связано с перегревом и последующими биохимическими изменениями верхних слоев кожи и внутренних тканей. Воздействие на элементы объектов сопровождается их сгоранием, обугливаем и выходом из строя. Действие высоких температур вызывает пережог, деформацию и обрушение зданий и сооружений.

Дистанционное термическое воздействие высоких температур на объекты оценивается величиной поглощенной плотности теплового потока q_погл, Вт/м² и временем воздействия теплового излучения τ, с. При относительно слабом термическом воздействии будет повреждаться только верхний слой кожи (эпидермис) на глубину около 1 мм (

ожог I степени — покраснение кожи).

Увеличение плотности теплового потока или длительности излучения приводит к воздействию на нижний слой кожи — дерму (ожог II степени — появление волдырей) и подкожный слой (ожог III степени).

Время достижения «порога боли» для человека τ, с, связано с плотностью теплового потока q, кВт/м², соотношением

Облучение до 350 Вт/м² не вызывает неприятного ощущения, до 1050 Вт/м² — ощущается жжение в месте облучения, а температура кожи в этом районе может повыситься на 10°С. При облучении до 1400 Вт/м² увеличивается частота пульса, а до 3500 Вт/м² — возможны ожоги. Возгорание материалов поверхностей объектов происходит, если плотность теплового потока q от источника огня больше критической. Для каждого материала существует критическое значение плотности теплового потока

q_кр, при котором воспламенение не происходит даже при длительным тепловом воздействии.

При ядерных взрывах,(ЯВ), взрывах газовоздушной смеси (ГВС) образуется очаг поражения с УВВ и световым излучением («огненный шар»). Световое излучение – это электромагнитное излучение в ультрафиолетовой, видимой и инфракрасной частях спектра электромагнитных волн. Основным параметром, характеризующим поражающее действие светового излучения, является световой импульс I_си — это количество световой энергии, падающей за все время свечения огненного шара на 1 м² освещаемой поверхности, перпендикулярной к направлению излучения. Световой импульс измеряется в

Дж/м², или ккал/см² (1 ккал/см² = 4,2 · 10⁴Дж/м²). Световое излучение вызывает ожоги открытых участков тела, поражение глаз (временное или полное), пожары.

В зависимости от величины светового импульса различают ожоги разной степени .

Ожоги 1-й степени вызываются световым импульсом 2…4 ккал/см²(84…168 кДж/м²). При этом наблюдается покраснение кожных покровов. Лечения обычно не требуется.

Ожоги 2-й степени вызываются световым импульсом 5…8 ккал/см² (210…336

кДж/м²). На коже образуются пузыри, наполненные прозрачной жидкостью. Если площадь ожога значительная, то человек может потерять работоспособность и нуждается в лечении. Выздоровление может наступить даже при ожоге площадью до 60% поверхности кожи.

Ожоги 3-й степени наблюдаются при величине светового импульса 9… 15 ккал/см² (368…630 кДж/м²). Происходит омертвление кожи с поражением ростового слоя и образованием язв. Требуется длительное лечение.

Ожоги 4-й степени имеют место при световом импульсе свыше 15 ккал/см² (630 кДж/м²). Происходит омертвление более глубоких слоев ткани (подкожной клетчатки, мышц, сухожилий, костей).

Здоровые взрослые люди и подростки выживают, если ожоги II и III степени охватывают менее 20 % поверхности тела. Выживаемость пострадавших даже при интенсивной медицинской помощи резко снижается, если ожоги II и III степени составляют 50 % и более от поверхности тела.

Опасность термического воздействия на строительные конструкции связана со значительным снижением их строительной прочности при превышении определенной температуры. Степень устойчивости сооружения к тепловому воздействию зависит от предела огнестойкости конструкции, характеризуемого временем, по истечении которого происходит потеря несущей способности. При проектировании зданий и сооружений используют железобетонные конструкции, предел огнестойкости которых значительно выше, чем у металлических.

Защитой людей от светового излучения ЯВ может служить любая непрозрачная преграда, любой объект, создающий тень. Защитой объектов – применение несгораемых или в меньшей степени возгораемых материалов покрытия наружных поверхностей.

Термическое воздействие — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Зависимость прочности сцепления F плазменно-напыленного вольфрама со сталью 1Х18Н10Т для покрытий различной толщины от температуры. [1]

Термические воздействия чаще всего сводятся к резким перепадам температуры. Термостойкость покрытия оценивается максимальной разностью температуры Д7 которую оно может выдержать без разрушения. [2]

Термическое воздействие на расплав зависит как от температуры расплава, так и от продолжительности его пребывания при этой температуре. Так, из рис. 3 видно, что термическая деструкция полиформальдегида4 приблизительно одна и та же, если расплав находится в течение 50 мин при 205 С или 8 мин при 250 С. [3]

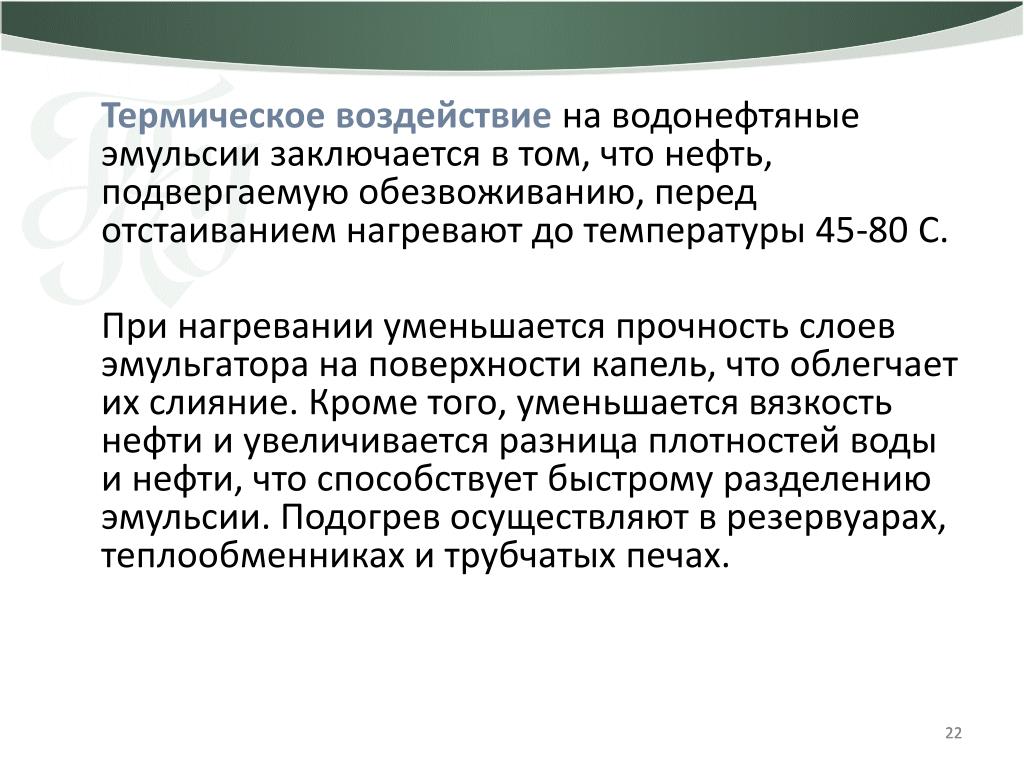

Термическое воздействие на нефтяные эмульсии заключается в том, что нефть, подвергаемую обезвоживанию, перед отстаиванием нагревают до температуры 45 — 80 С. При нагревании уменьшается прочность слоев эмульгатора на поверхности капель, что облегчает их слияние. Кроме того, уменьшается вязкость нефти и увеличивается разница плотностей воды и нефти, что способствует быстрому разделению эмульсии. Подогрев осуществляют в резервуарах, теплообменниках и трубчатых печах. [4]

Термическое воздействие наугольный пласт является, очевидно, одним из наиболее эффективных методов увеличения его мета-ноотдачи. [5]

Термическое воздействие на грунты обладает бактерицидным свойством, так как большинство бактерий и токсичных микроорганизмов не выдерживают длительного воздействия повышенных температур, порядка 80 — 100 С.

[6]

Термическое воздействие заключается в том, что нефть, подвергаемую обезвоживанию, перед отстаиванием нагревают. При нагревании, с одной стороны, уменьшается прочность бронирующих оболочек на поверхности капель, а, значит, облегчается их слияние, с другой стороны, уменьшается вязкость нефти, в которой оседают капли, а это увеличивает скорость разделения эмульсии. [7]

Термическое воздействие на пласт используют для повышения нефтеотдачи пластов благодаря возможности снижения вязкости пластовой нефти при ее прогреве закачиваемым теплоносителем. В качестве теплоносителя применяют горячую воду или пар. [8]

Термическое воздействие, вызывающее резкое повышение или понижение температуры в определенном слое, создает напряженное состояние на отдельных участках забоя скважины, снижая прочность породы за счет необратимых1 процессов и превращений. Источник нагрева или охлаждения может действовать прямо, непосредственно или косвенно, как результат других процессов.

[9]

Термическое воздействие при многопроходной сварке по характеру режима отличается высокой гетерогенностью награва и охлаждения, что имеет своим следствием получение разнородной структуры металла шва. Эта разнохарактерность структуры объясняется также химической неоднородностью наплавляемых слоев вследствие неизбежных колебаний длины дуги и другими факторами, влияющими на металлургический процесс сварки. [10]

Термические воздействия на человека включают воздействия как высоких, так и низких температур. [11]

Термическое воздействие характеризуется нагревом кожи, тканей вплоть до ожогов. Электролитическое воздействие заключается в электролитическом разложении жидкостей, в том числе и крови. Биологическое действие электрического тока проявляется в нарушении биологических процессов, протекающих в организме человека, и сопровождается разрушением и возбуждением тканей и судорожным сокращением мышц. Механическое действие приводит к разрыву ткани, а световое — к поражению глаз.

[12]

Термическое воздействие на образец в методе ДСК играет двойную роль [18]: оно инициирует внутренние процессы в материале и используется для сравнительного контроля изменений в его структуре. ДТА и ДСК имеют высокие чувствительность и разрешение к переходам при температуре выше температуры стеклования ( Тс), особенно к процессам, сопровождающимся тепловыми эффектами, но не, фиксируют переходы ниже Тс. [13]

Термическое воздействие выше 620 К приводит к деградации и деполимеризации полимера. Выход мономера в летучих продуктах реакции достигает порядка 20 — — 30 % ( масс), а выход углеводородов С5 и выше — более 65 — 70 % ( масс) при скорости деполимеризации 2 5 — 3 % мин. В числе получающихся наиболее важных, помимо изобутилена, продуктов следует отметить ди -, три-и тетрамеры изобутилена образующиеся при внутримолекулярной передаче цепи по свободно-радикальному механизму. [14]

Термическое воздействие проявляется в ожогах отдельных участков кожи, нагреве до высокой температуры кровеносных сосудов, нервов, сердца и других органов, находящихся на пути тока, что вызывает в них серьезные функциональные расстройства. [15]

Страницы: 1 2 3 4

Второй вопрос. Термическое воздействие на человека и элементы ОЭ — Студопедия

Поделись

Дистанционное термическое воздействие высоких температур на объекты оценивается величиной поглощенной плотности теплового потока q_погл, Вт/м²и временем воздействия теплового излучения τ, с. При относительно слабом термическом воздействии будет повреждаться только верхний слой кожи (эпидермис) на глубину около 1 мм (ожог I степени — покраснение кожи). Увеличение плотности теплового потока или длительности излучения приводит к воздействию на нижний слой кожи — дерму (ожог II степени — появление волдырей) и подкожный слой (ожог III степени).

Время достижения «порога боли» для человека τ, с, связано с плотностью теплового потока q, кВт/м², соотношением

Облучение до 350 Вт/м² не вызывает неприятного ощущения, до 1050 Вт/м² — ощущается жжение в месте облучения, а температура кожи в этом районе может повыситься на 10°С. При облучении до 1400 Вт/м² увеличивается частота пульса, а до 3500 Вт/м² — возможны ожоги. Возгорание материалов поверхностей объектов происходит, если плотность теплового потока q от источника огня больше критической. Для каждого материала существует критическое значение плотности теплового потока q_кр, при котором воспламенение не происходит даже при длительным тепловом воздействии.

В зависимости от величины светового импульса различают ожоги разной степени .

Ожоги 1-й степени вызываются световым импульсом 2…4 ккал/см²^{(84…168 кДж/м²). При этом наблюдается покраснение кожных покровов. Лечения обычно не требуется.}

Ожоги 2-й степени вызываются световым импульсом 5…8 ккал/см² (210…336 кДж/м²). На коже образуются пузыри, наполненные прозрачной жидкостью. Если площадь ожога значительная, то человек может потерять работоспособность и нуждается в лечении. Выздоровление может наступить даже при ожоге площадью до 60% поверхности кожи.

Ожоги 3-й степени наблюдаются при величине светового импульса 9… 15 ккал/см² (368…630 кДж/м²). Происходит омертвление кожи с поражением ростового слоя и образованием язв. Требуется длительное лечение.

Ожоги 4-й степени имеют место при световом импульсе свыше 15 ккал/см² (630 кДж/м²). Происходит омертвление более глубоких слоев ткани (подкожной клетчатки, мышц, сухожилий, костей).

Опасность термического воздействия на строительные конструкции связана со значительным снижением их строительной прочности при превышении определенной температуры. Степень устойчивости сооружения к тепловому воздействию зависит от предела огнестойкости конструкции, характеризуемого временем, по истечении которого происходит потеря несущей способности. При проектировании зданий и сооружений используют железобетонные конструкции, предел огнестойкости которых значительно выше, чем у металлических.

Термическое воздействие на человека и строительные конструкции

Стр 1 из 35Следующая ⇒

Термическое воздействие на человека связано с перегревом и последующими биохимическими изменениями верхних слоев кожи. Человек ощущает сильную (едва переносимую) боль, когда температура верхнего слоя кожного покрова (-0,1 мм) повышается до 45 °С. Время достижения «порога боли» т, с, связано с плотностью теплового потока q, кВт/м², соотношением

т = (35/q)¹^,³³.

При плотности теплового потока менее 1,7 кВт/м² боль не ощущается даже при длительном тепловом воздействии. Степень термического воздействия зависит от величины теплового потока и длительности теплового излучения. При относительно слабом термическом воздействии будет повреждаться только верхний слой кожи (эпидермис) на глубину около 1 мм (ожог I степени — покраснение кожи). Увеличение плотности теплового потока или длительности излучения приводит к воздействию на нижний слой кожи — дерму (ожог II степени — появление волдырей) и подкожный слой (ожог III степени).

Вероятность поражения той или иной степени при термическом воздействии определяется по формуле (2.2) с использованием пробит-функций, соответствующие формулы которых представлены в табл. 2.1.

Термическое воздействие на легковоспламеняющиеся материалы (например, вследствие пожара, ядерного взрыва и т. п.) может вызвать дальнейшее распространение аварии и переход ее в стадию каскадного развития. Согласно имеющейся статистике, распространение иразвитие пожаров в производственных помещениях происходят в основном по материалам, сырью и технологическому оборудованию (42 %), а также посгораемым строительным конструкциям (36 %). Среди последних наибольшее распространение имеют древесина и пластические материалы.

Для каждого материала существует критическое значение плотности теплового потока д_кр, при котором воспламенение не происходит даже при длительным тепловом воздействии. При увеличении плотности теплового потока время до начала воспламенения материала уменьшается (см. прил. II). В общем случае зависи-

Таблица 2.1 Формулы пробит-функций Рг в зависимости от степени термического поражения

Степень поражения
Ожог I степени Ожог II степени Смертельное поражение	Рг =-34,8 + 3,02 Щд^х) Рг =-38,1 + 3,02 Щд’/h) Рг =-31,4 + 2,56 1п(?⁴/³т)

Примечание. q, Вт/м²; τ, с.

мость времени воспламенения от величины плотности теплового потока имеет вид

т — А/(q — q_кр)^ⁿ , (2.6)

где А и п — константы для конкретного вещества (например, для древесины А = 4360, п = 1,61).

При длительности теплового воздействия 30 с и плотности теплового потока 12 кВт/м² воспламеняются деревянные конструкции; при 10,5 кВт/м² — обгорает краска на окрашенных металлических конструкциях, обугливаются деревянные конструкции; при 8,4 кВт/м² — вспучивается краска на металлических конструкциях, разлагаются деревянные конструкции. Плотность теплового потока 4,0 кВт/м² безопасна для объектов.

Особенно опасен нагрев резервуаров (емкостей) с нефтепродуктами, который может привести к взрыву сосуда. В зависимости от длительности облучения критическая плотность теплового потока для емкостей с нефтепродуктами температурой воспламенения < 235 °С значительно меняется:

Длительность

воздействия, мин. …………5 10 15 20 29 > 30

Критическое значение

плотности теплового

потока q_Kp, кВт/м²………34,9 27,6 24,8 21,4 19,9 19,5

Опасность термического воздействия на строительные конструкции связана со значительным снижением их строительной прочности при превышении определенной температуры.

Степень устойчивости сооружения к тепловому воздействию зависит от предела огнестойкости конструкции, характеризуемого временем, по истечении которого происходит потеря несущей способности. Прочность материалов может быть охарактеризована так называемой критической температурой прогрева, которая для стальных балок, ферм и перегонов составляет 470…500°С, для металлических сварных и жестко защемленных конструкций — 300… 350 °С.

При проектировании зданий и сооружений используют железобетонные конструкции, предел огнестойкости которых значительно выше, чем у металлических. Так, предел огнестойкости железобетонных колонн сечением 20×20 см соответствует 2 ч, сечением 30×50 см — 3,5 ч.

Потеря несущей способности изгибаемых, свободно опирающихся элементов плит, балок и т.п. наступает вследствие прогрева растянутой арматуры до критической температуры 470… 500 °С. Предел огнестойкости предварительно напряженного железобетона такой же, как у конструкций с ненапряженной арматурой. Особенность напряженных конструкций — образование необратимых деформаций при их прогреве уже до 250 «С, после чего их нормальная эксплуатация невозможна.

Ниже приведены значения критической температуры прогрева некоторых строительных материалов, °С:

Полимерные материалы……………………………150

Стекло……………………….,……………………………200

Алюминий………………………………………………..250

Сталь………………………………………………………..500

Барическое воздействие на человека, здания и сооружения

При взрыве атомной бомбы, технологической установки, резервуара, парогазовоздушного облака, взрывчатого вещества образуется ударная волна, характеризуемая избыточным давлением ЛР_ф, кПа, и импульсом фазы сжатия /⁺, кПа • с, негативно воздействующая на человека, здания, сооружения и т. п.

Приведем общую характеристику барического воздействия взрыва на человека, кПа:

Для человека безопасно…………………………………………………<10

Легкое поражение (ушибы, вывихи, временная

потеря слуха, общая контузия)……………………………………. 20…40

Среднее поражение (контузия головного мозга, повреждение органов слуха, разрыв барабанных

перепонок, кровотечение из носа и ушей)…………………..40…60

Сильное поражение (сильная контузия всего организма, потеря сознания, переломы

конечностей, повреждения внутренних органов)…………60… 100

Порог смертельного поражения 100

Летальный исход в 50% случаев………………………………….250…300

Безусловное смертельное поражение……………………………..> 300

Вероятность поражения той или иной степени при барическом воздействии на человека можно определить по формуле (2. 2) с использованием соответствующих формул, приведенных ниже:

Степень поражения Пробит-функция

Разрыв барабанных перепонок…….Рг = -7,6 + 1,524ln∆Р_ф

Контузия……………………………………..р_г = -5,74ln{4,2/(1 +∆Р_ф/Р₀) +1,3/[/I⁺/(P₀^1/2m^1/3)]},

где т — масса тела, кг

Летальный исход…………………………Рг = -2,44ln[7380/∆Р_ф + 1,38-10⁹/(∆Р_ф I⁺)]

Примечание. ∆Р_ф, Па; I⁺, Па с.

При оценке барического воздействия на здания и сооружения принимают четыре степени разрушений:

слабые разрушения — повреждение пли разрушение крыш, оконных и дверных проемов. Ущерб — 10… 15 % от стоимости здания;

средние разрушения — разрушения крыш, окон, перегородок, чердачных перекрытий, верхних этажей. Ущерб — 30…40 %;

сильные разрушения — разрушение несущих конструкций и перекрытий. Ущерб — 50 %. Ремонт нецелесообразен;

полное разрушение — обрушение зданий, сооружений.

Зависимость степени разрушений от величины избыточного давления на фронте ударной волны представлена в табл. 2.2.

Таблица 2.2

Избыточное давление (∆Р_ф, кПа), соответствующее степени разрушения

Объект		Разрушение
	полное	сильное	среднее	слабое
Здания жилые:
кирпичные многоэтажные	30…40	20…30	10…20	8…10
кирпичные малоэтажные	35. ..45	25…35	15…25	8…15
деревянные	20…30	12…20	8…12	6…8
Здания промышленные:
с тяжелым металлическим	60… 100	50…60	40…50	20…40
или железобетонным
каркасом
с легким металлическим	60…80	40…50	30…40	20…30
каркасом или бескаркасные
Промышленные объекты:
ТЭС	25. ..40	20…25	15…20	10…15
котельные	35…45	25…35	15…25	10…15
трубопроводы наземные				—
трубопроводы на эстакаде	40-50	30…40	20-30	—
трансформаторные подстанции		40…60	20…40	10…20

ЛЭП	120…200	80… 120	50…70	20…40
водонапорные башни		40…60	20…40	10…20
Резервуары:
стальные наземные
газгольдеры и емкости ГСМ
и химических веществ
частично заглубленные для
нефтепродуктов
подземные
Металлические и железобе-	250. ..300	200… 250	150…200	100…150
тонные мосты
Железнодорожные пути
Тепловозы массой до 50 т
Цистерны
Вагоны цельнометаллические
Вагоны товарные деревянные
Автомашины грузовые

Вероятность разрушения зданий и сооружений той или иной степени можно определить по формуле (2. 2) с использованием формул пробит-функции, представленных ниже:

Разрушение Пробит-фунщия

Слабое…………………………………Рг = -0,26ln[(4,6/∆Р_ф)³‘⁹ + (0,11/Г)^5,0]

Среднее……………………………….Рг = -0,26ln[17,5/Р_ф)⁸‘⁴ + (0,29/ I⁺)⁹—³]

Сильное………………………………Рг = -0,22ln[(40/Р_ф)⁷—⁴ + (0,46/ I⁺)^11,3]

Примечание. ДР_Ф, кПа; /⁺, кПа-с.

12345678910Следующая ⇒

Воздействие электрического тока на человека

Перейти к списку

Все статьи / 25.06.2019

tesli тесли электрический ток воздействие электрического тока защита от поражения эксперт

Когда человек вступает в контакт с источником напряжения, происходит поражение электрическим током. Касаясь проводника, находящегося под напряжением, человек становится частью электросети, по которому протекает электрический ток.

Как известно, человеческий организм состоит из множества жидкостей и минералов, что является хорошим проводником электричества. Это говорит о том, что действие электрического тока на организм человека оказывает летальный исход.

Существует много факторов, влияющих на результат действия электрического тока на организм человека:

пути протекания — самую большую опасность представляет ток, протекающий через головной и спинной мозг;
продолжительность воздействия — чем больше время действия тока на человека, тем тяжелее последствия;
от величины и рода протекания — переменный ток является наиболее опасным, чем постоянный;
от физического и психологического состояния человека — человек обладает неким сопротивлением, это сопротивление варьируется в зависимости от состояния человека.

Минимум, который способен прочувствовать человек составляет 1 мА. Если действие электрического тока более 25 мА, то это приводит параличу мышц органов дыхания.

Электрический ток проходя через организм человека может оказывать на него 3 вида воздействий:

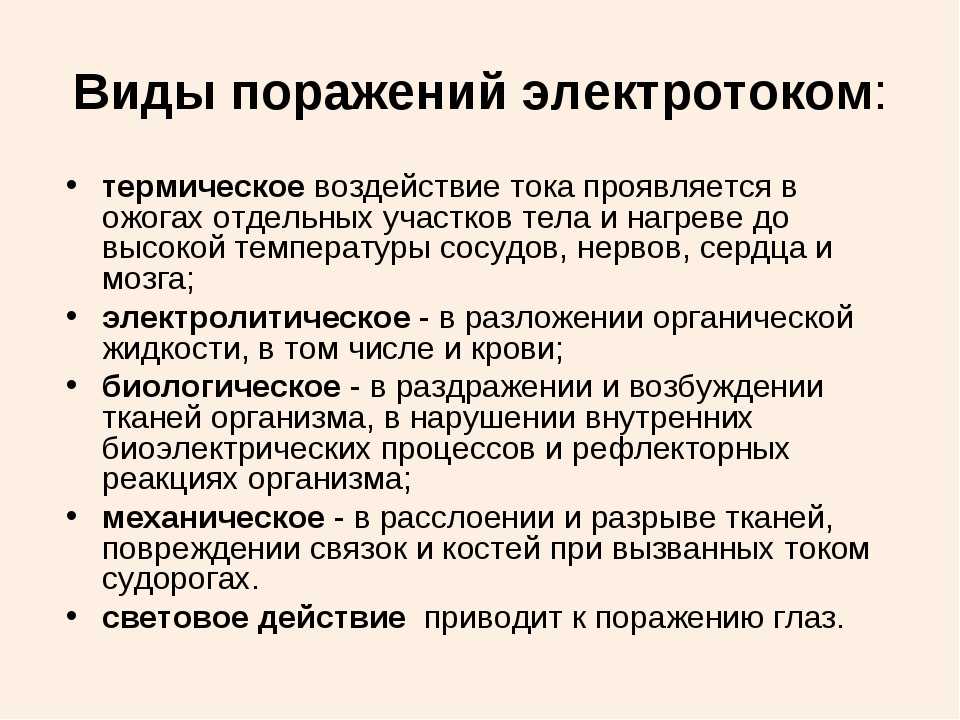

термическое — подразумевает появление ожогов, а так же перегревание кровеносных сосудов;

электролическое — проявляется в расщеплении крови, вызывает существенные изменения физико-химического состава;
биологическое — нарушение нормальной работы мышечной системы, вызывает судорожные сокращения мышц.

Существует множество повреждений, которые возникают в результате действия электрического тока: металлизация кожи, электрические знаки, электроофтальмия, механические повреждения. Наиболее опасным являются электрические удары. Электрический удар сопровождается возбуждением живых тканей организма током, который через него проходит.

В зависимости от того, какие последствия возникают после электрического удара, их разделяют на 4 степени воздействия:

I — судорожные сокращения мышц, человек в сознании;

II — судорожные сокращения мышц, человек без сознания, дыхание и работа сердца присутствуют;

III – отсутствие дыхания с нарушением работы сердца;

IV – клиническая смерть, отсутствие дыхания, остановка сердца.

Соблюдайте правила безопасности и берегите себя! Для защиты работы с электрическим током Вы можете посмотреть в нашем каталоге.
