Типы и виды фланцевых соединений

Фланец относится к универсальной детали, обеспечивающий надежное крепление, как правило,  трубопроводов.  Крепление отдельных частей трубопроводов или дополнение к трубам какого-либо  оборудования – основные задачи, которые выполняет фланец.

        Фланцы незаменимы в нефтяной промышленности, в ЖКХ и  в отраслях трубного, транспортного  хозяйства.  В зависимости от применения различают виды фланцев по размерам, по конструкциям       (свободные, цельные). К  недостаткам цельных фланцевых соединений относится одинаковая  нагрузка как на фланец, так на корпус.  Свободные фланцы отличаются легкостью и быстротой  в сборке.

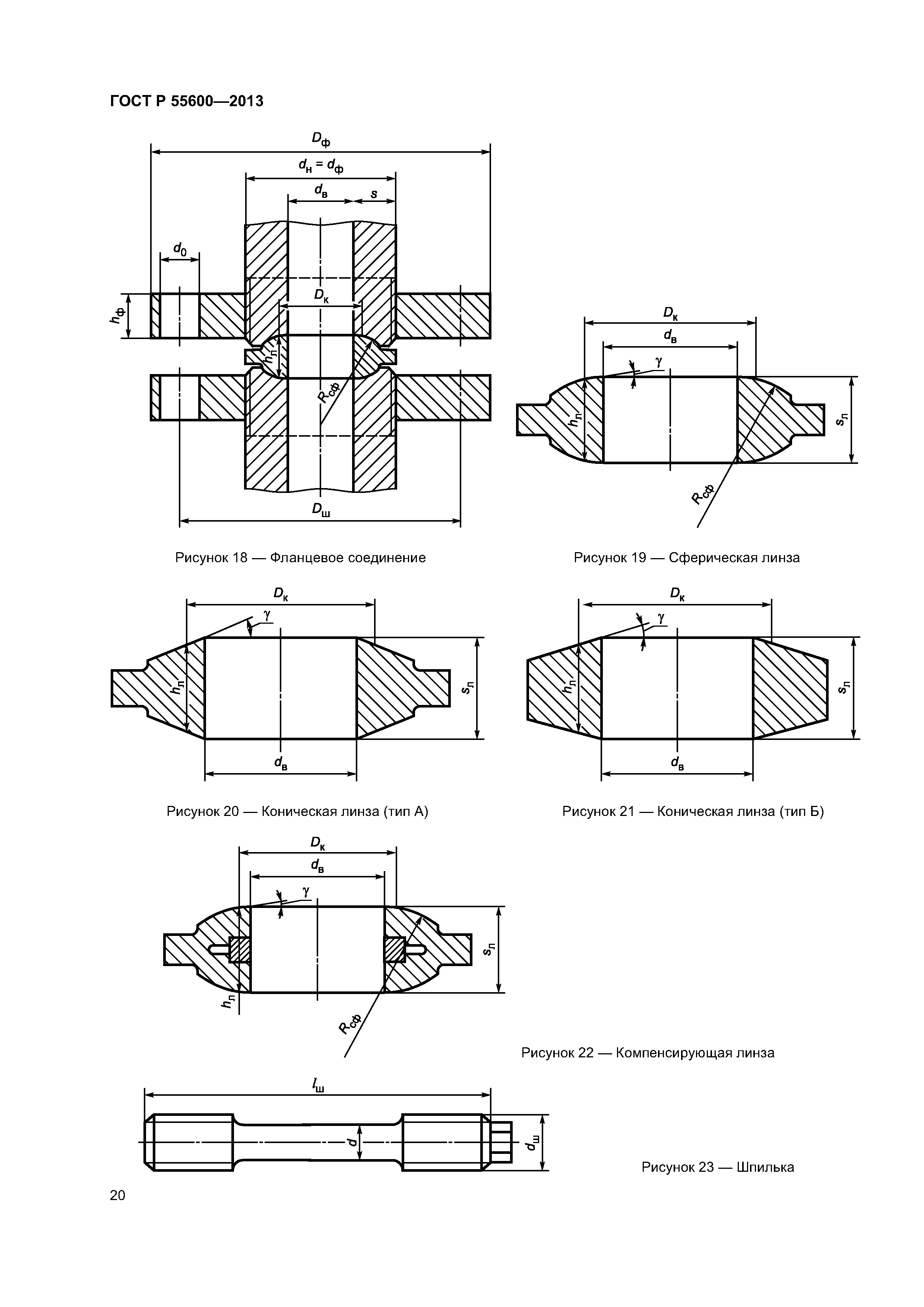

Фланцевое соединение труб

           Фланцы  изготовляют из разнообразных материалов:  ковкий чугун, легированные стали,  углеродистые стали, полипропилен. С учетом  среды применения осуществляется выбор  нужный материал.

    Государственный стандарт содержит  основные требования: конструкцию соединения, диаметр внутреннего сечения  фланцевого соединения, которые могут обеспечивать гарантированную работу фланца.

По ГОСТ фланцы делятся девять различных видов применения.

Таким образом, следует отметить основные параметры  фланцевого соединения:

а) выбор оптимального материала, который выбирается в соответствии с используемой средой применения;

б)   конструкция  фланцевого соединения, ГОСТ 12815-80 включает девять различных категорий исполнения;

г) устойчивость к  среде;

д) форма фланцевого соединения.

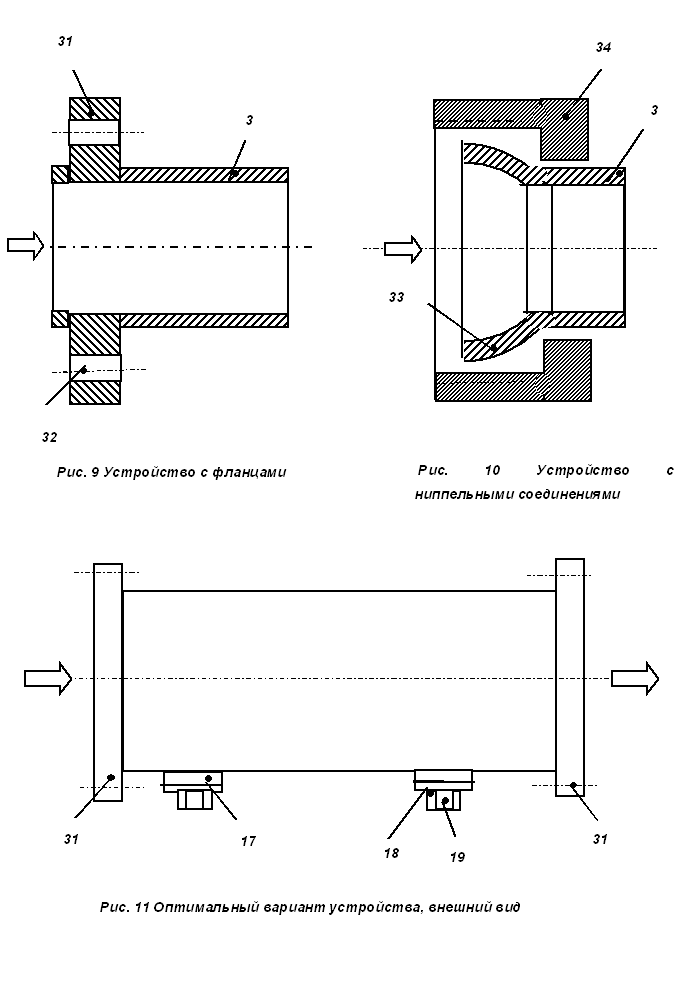

           Главной функцией любого фланца является  предоставление возможности соединения труб с другими важными элементами трубопровода.

Фланцы играют важную роль в герметичности  трубопроводов. Для получения гарантированного эффекта фланцевые соединения  снабжены прокладками. По форме фланцевые соединения могут быть приварные фланцы воротниковые и фланцы плоские.     Воротниковые фланцы имеют конус, которые привариваются непосредственно к  конструкции трубопровода в виде воротника, отсюда и название. Применение воротниковых фланцев способствует целостности системы трубопровода.

 Эти фланцы устойчивы к широкому диапазону температурам от +550, до -200 градусов по Цельсию.

Фланцы воротниковые для надежного и герметичного соединения труб между собой, присоединения к трубопроводу изделий арматуры, резервуаров, котлов, патрубков  и также для многого другого.

Особенность  плоских фланцев заключается в устойчивости  сильно  агрессивным средам. Следует заметить, плоские фланцы легко монтируются и к ним возможно присоединение приборов, сосудов и много другого для оптимальной работы всей конструкции. Кроме того могут работать при температуре от 400, до -80 градусов по Цельсию. С этим связано  часто применение  плоских фланцев. Между собой фланцы соединяются при помощи гаек  или болтов, что позволяет добиться высокой герметичности и надежности соединения. Плоские  фланцы предназначены для соединения отрезков стальных труб между собой, а также для подключения различной запорной  и измерительной аппаратуры. Фланцевое соединение дает возможность быстрой замены участка трубопровода.

Плоские фланцы – детали широко используют в сельском хозяйстве машиностроении, металлургии,  нефтегазовой промышленности.

Фланцевое соединение двутавров

        И последнее,  на что необходимо обратить внимание по технике безопасности. К работе с фланцевыми соединениями  допускаются лица не моложе 18 лет, прошедшие медосмотр,  прошедшие специальное обучение и получившие право к самостоятельной работе. Опасные производственные факторы – опасность  поражения электрическим током, подвижные части оборудования, шероховатые поверхности  инструментов.

Фланцевое соединение нижнего пояса фермы

31.07.2019
Просмотров: 1926

описание и особенности монтажа своими руками

Фланцевое соединение — распространенное и широко употребляемое приспособление, часто задействуется в работе со стальными трубами. По форме такие элементы могут быть круглыми или квадратными, иметь равномерно расположенные отверстия под болты, шпильки. Фланцы часто используются при выполнении герметичных и высокопрочных стыков, узловых замков в трубопроводных системах.

Фланцы задействуются в трубопроводных системах со стальными трубами

Принцип действия и особенности

В быту описываемые соединительные элементы не нашли повсеместного применения, они больше подходят для промышленных нужд. При необходимости монтажа фланцевого узла из стали стоит обращать внимание на обозначенные на нем отметки, которые должны соответствовать действующим нормативам. Такие стыки часто задействуются в промышленной, химической отрасли, в сфере ЖКХ. Причиной тому выступают их особенности:

• простота общей конструкции;
• максимальная герметичность;
• легкость монтажа.

Из-за простого строения фланцов их часто используют в промышленной и химической сфере

По своему строению фланец является не только отдельным элементом сантехнической арматуры. Он надежно скрепляет между собой трубы, применяемые в промышленных масштабах. При необходимости деталь подвергается разборке, соответственно, после ее демонтажа разрешено проводить какие-либо ремонтные мероприятия с участком магистрали и повторно его использовать. Межфланцевые соединения подбираются в соответствии с назначением оборудуемой коммуникационной системы. Они изготавливаются из разных материалов, представлены огромным ассортиментом.

Но наиболее востребованы следующие виды из стали:

1. Фланцы типа заглушек, являются тупиковыми вариантами.
2. Проходные модели предназначены для обеспечения надежной и непрерывной протяженности труб различного назначения.

Один из видов фланцов – проходные фланцы

Фланцы обычно монтируются в коммуникациях с большим эксплуатационным сроком. Они уместны для магистралей, в которых создается рабочая атмосфера под высоким внутренним давлением. Более прочными выступают монолитные соединения, сконструированные посредством сварки.

Перекачка рабочей среды непосредственно перед проведением монтажных мероприятий останавливается и снова запускается по завершении запланированных действий.

Давление внутри трубопровода наращивается в месте создания фланцевого соединения поступательно.

Виды соединения фланцов:

Сфера применения

Необходимо понимать, что фланец не выступает отдельным крепежным компонентом. Его непосредственная задача заключается в обеспечении опорной площади для закрепляющих элементов (например, болты) и создании при этом максимальной герметичности в месте стыка.

В качестве стыковочного, запорного приспособления фланцы нашли применение в нефтеперерабатывающей отрасли, абсолютно во всех коммуникациях, относящихся к ЖКХ. Отмечено их частое монтирование в газовой и топливной областях. Именно здесь необходимы точные и надежные крепления фланцевого типа, незаменимые при врезке в сети измерительных приборов.

Различные виды фланцевых соединений трубопроводов и технологические их особенности позволяют эффективно и на протяжении длительного времени использовать инженерные разветвления. Этот фактор имеет большое значение, особенно если речь идет про транспортировку агрессивных веществ под высокими показателями давления.

Если говорить про обустройство стальных трубопроводов, для них чаще всего применимы крепежные диски, изготовленные из аналогичного материала. Таким способом задается единый показатель нагрузочного давления, обеспечивается надежная подстраховка для рабочих деталей, подвергающихся резким температурным перепадам.

Повреждения обычно выявляются на стыковочных швах материалов, отличающихся теплопроводностью. Если речь идет про стальные трубопроводы, на отдельных их участках принято устанавливать фланцы из латуни, алюминия, бронзы, латуни. Однако несомненным лидером остаются детали из углеродистых сталей, причиной тому служат следующие факторы:

• практичность;
• доступная стоимость;
• легкий процесс обработки.

Фланцевые соединения встречаются часто и практически в любой сфере жизни человека. Из-за использования во время производства всевозможных материалов открываются возможности применения их практически в любой магистрали.

В некоторых коммуникациях оснащаются специальные углубления, рассчитанные под прокладки. Большое внимание уделяется фланцевым крепежным системам, которые входят в магистрали по перекачке газа. Для этих целей подбираются детали, предварительно прошедшие ряд испытаний на качество.

Характеристики фланцевых креплений

Отличительная особенность описываемых приспособлений заключается в их конструктивном строении. Их производство регламентируется такими нормами:

• ГОСТ 12821–80 — определение структурных отличий фланцев, привариваемых встык;
• ГОСТ 12820–80 — контроль изготовления привариваемых крепежных элементов плоского типа;
• ГОСТ 12822–80 — обозначение характеристик, применяемых к свободным фланцам из стали, закрепляющихся на привариваемом диске.

Изделия, входящие в обозначенные три группы, используются для стыковки обустраиваемых сетей с необходимым оборудованием. Что касается монтажа любого из представленных приспособлений, они имеют свои особенности.

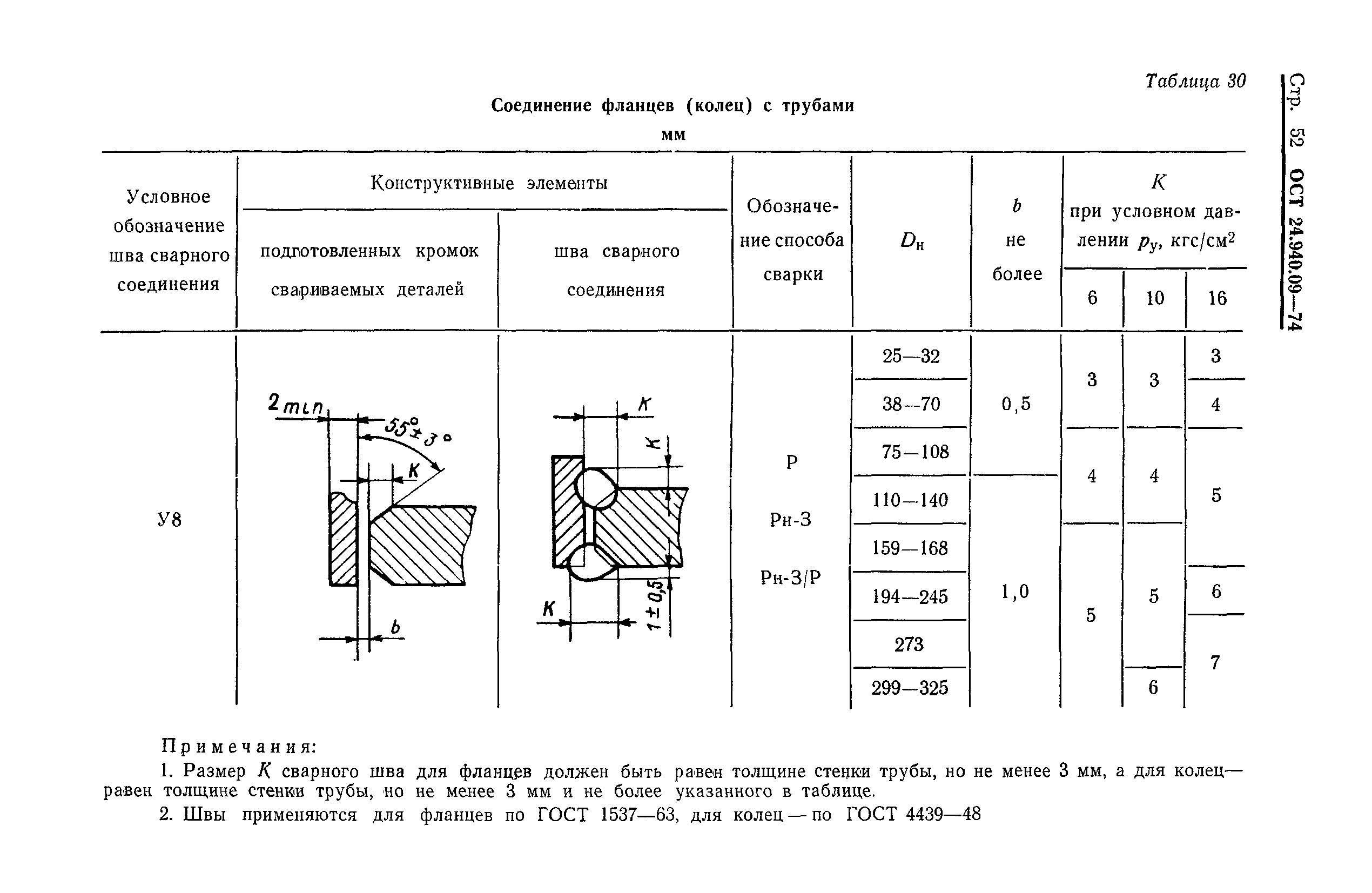

При монтажных работах приварные плоские варианты из прочной стали «насаживаются» на трубу, вокруг которой они и привариваются в нескольких местах.

Стальные механизмы, привариваемые встык, закрепляются в обозначенном месте трубопровода только лишь одним сварным швом, который и выступает главной частью соединения. Таким способом принято соединять встык торцевой участок трубы с «воротничком» используемой крепежной детали. Такой метод соединения достаточно простой и не требует много времени.

Конструкция из стали, закрепляемая на привариваемом круге, структурно представлена главной деталью и отдельным кольцом, которые характеризуются равными показателями давления и условного объема. В сравнении с предыдущими вариациями этот механизм очень удобен в монтаже. Он находится на более высоком уровне из-за наваривания круга непосредственно на трубу, фланец при этом находится в свободном положении.

В результате соединение ниш под болты на деталях, расположенных свободно, и на подобном им приспособлении на арматуре осуществляется очень легко, даже если рассматривать труднодоступные места. Описываемый вариант крепежа не требует поворота трубы.

Международная классификация фланцевых соединений: DIN — немецкие стандарты, ANSI/ASME — американские действующие нормы. Они представлены специальными таблицами с обозначением того или иного крепежа.

Уплотнительная поверхность фланцев

Описываемые приспособления, предназначенные для соединения стальных трубопроводов, производятся в соответствии с действующими ГОСТами. Они в обязательном порядке дополняются поверхностями с такими обозначениями:

• впадина — F;
• плоскость — А;
• деталь для линзовых прокладок — К;
• пазы — М или D ;
• выступ — Е;
• выступ непосредственно под соединение — В;
• детали с овальным сечением — J;
• шип — С.

Арматурные фланцы оснащаются поверхностями уплотнительного типа: А, В, D, F, J, K, M. Что касается остальных типов поверхностей, они выполняются по требованиям, заявленным клиентом. Фланцы, дополненные уплотнительными плоскостями типа А, B, C, D, E, F, предназначены для стыков, уплотняемых следующими видами прокладок:

• графитовыми;
• из металла;
• зубчатыми;
• металлографитовыми.

При производстве фланцев выполняются требования, в соответствии с которыми задается необходимая выдержка механических показателей, геометрических габаритов.

Фланцы плоского типа изготавливаются посредством сваривания. Если выдерживаются надлежащие условия по созданию шва, он обязательно выполняется по всей протяженности сечения обрабатываемого приспособления. Что касается качества подобных швов, оно проходит проверку специальным ультразвуком.

Привариваемые встык изделия из стали стандартно изготавливаются из бандажных заготовок, штамповки или поковки. Недопустимо применение в таком случае листового проката, методики по обточке.

Обычно способ изготовления фланцев определяется производителем, но в случае, если отсутствуют условия со стороны заказчика.

Фланцевые соединения — приспособления, часто применяемые при оснащении коммуникационных систем, инженерных магистралей, трубопроводов в различных промышленных отраслях. Они отличаются конструктивными особенностями, способом монтажа, помогают создавать прочные крепежные узлы.

Фланцы по ASME | Талнахский МЗ

Главная » Продукция » Фланцы » Фланцы по ASME

Узнать цену

Предприятие ТМЗ располагает техническими возможностями для производства фланцевых трубопроводных комплектующих в соответствии с различными международными техническими стандартами:

• JIS (Японский индустриальный стандарт)

• EN (Европейский стандарт)

• DIN (Немецкий технический стандарт)

• ASME (Американский стандарт)

Специалисты предприятия готовы оказать всю необходимую поддержку в части подбора фланцевых соединений, необходимых заказчику. Производство комплектующих осуществляется в минимальные сроки.

Фланцевые соединения по стандарту ASME

Данный стандарт был разработан Американским национальным институтом стандартов, описывает производство фланцевых фитингов и трубопроводных фланцев из различных марок стали. Изначально вступил в действие в 1977 году. Позднее обозначение было переименовано, и теперь продукция маркируется как фланцы по ASME – реорганизация института была проведена в 1982 году.

С развитием технологий возникла необходимость в корректировке технических критериев, что было осуществлено в 1988 году. Новая редакция получила обозначение ASME/ANSI В16.5-1988, а позднее — ASME В16.5-1988 (обозначение, утвержденное в 1996 году).

Фланцевые соединения типа Welding Neck

Изделия, в обозначении которых присутствует общепринятая аббревиатура WN. Оснащаются специальной шейкой, необходимой для приварки к трубопроводу. Приваривание осуществляется встык, к конечной части трубы. Такая конструкция необходима для эксплуатации в системах со сложными техническими условиями, для сложных производственных систем.

В рассматриваемых системах должно быть обеспечено точное соответствие внутренних диаметров участка трубопровода и фланца в месте установки. При оформлении заявки необходимо обозначить требуемый диаметр фланцевого отверстия.

Сквозные фланцевые системы Slip-On

Обозначаются аббревиатурой SO, предназначаются для надевания на концевую часть трубы. При этом выступание изделия за конец трубопровода должно составлять 9,5 миллиметров. В таких условиях становится возможной двусторонняя сварка – под стыковочную втулку, а также для уплотнения соединения.

Такая конструкция применяется для систем с невысоким давлением, в отдельных случаях можно обойтись без уплотняющего шва. Применение в системах высокого давления не рекомендуется по двум причинам:

• Недостаточно прочное соединение фланцевого элемента и трубопровода.
• Опасность развития коррозии при контакте с некоторыми рабочими или транспортируемыми средами.


Фланцы Threaded flanges (нарезные, резьбовые)

В продаже обозначаются аббревиатурой TF, механизм соединения точной такой же, как у других соединительных трубопроводных комплектующих с резьбовым типом монтажа. Если требуется максимальная герметичность системы, может быть выполнена дополнительная подварка. Ассортимент включает практически все базовые номиналы давлений и диаметров.

Свободновращающиеся фланцы Lap Joint

 Предусматривается приварка внахлест, сокращенное международное обозначение – LJ. Если обрезанные части трубопроводных элементом соединяются внахлест, такая система фланцев будет оптимальной, тем более что в ассортименте представлены все базовые диаметры и значения давления. Монтаж – надевание на трубу, без дополнительного крепления.

Фланцы типа LJ получили широкое распространение по следующим причинам:

• С противоположной стороны легко подобрать отверстия под болтовое соединение.
• Возможно быстрое восстановление поврежденных изделий для дальнейшей эксплуатации.
• Деталь не контактирует напрямую с рабочей средой.

Фланцы типа Socket-welding

Обозначаются SW, в конструкции предусмотрена впадина для сварки. Крепление осуществляется сварочным швом. Прочностные характеристики сравнительно невысокие, поэтому такие соединения подходят только для трубопроводов небольшого диаметра, с малым давлением рабочей среды. Основное достоинство изделий SW – простота подготовки и монтажа.

Заглушки Blind flanges фланцевого типа

Стандартное обозначение – B. В ассортименте обеспечена свобода выбора по всем базовым показателям диаметров и давления. Внешне выглядят как штамповки, которые применяются с целью перекрыть оконечные участки трубопровода. Отличительная особенность – простой доступ к внутренней части трубы.



Назад

13 типов фланцев для трубопроводов — Знания

Жизненно важные типыФланцы из нержавеющей сталиэто сварочная горловина, длинная сварочная горловина, накладной, сварной шов, резьбовое соединение, а также глухие фланцы. В дополнение к этим стандартным фланцам существуют некоторые специальные, называемыеWeldoflange/Nipoflangeтак же какElboflange, поворотный фланец, фланец расширителя / редуктора и фланцы с отверстиями.

Таблица материалов:

ОСНОВНЫЕ ВИДЫ ФЛАНЦЕВ

Тип фланца, который должен использоваться для трубопровода, зависит, как правило, от требуемой прочности фланцевого соединения. Фланцы используются, в дополнение к сварным соединениям, для помощи в процедурах обслуживания (фланцевое соединение может быть демонтировано быстро и удобно).

Позвольте’ s в настоящее время погрузиться, показывая основные виды фланцев с фотографиями.

СВЯЗЫВАЮЩИЙ ШЕЙНЫЙ ФЛАНЕЦ:

Приварной фланец ASME B16.5, а также B16.47. Сварка Фланцевая сварка

Фланец со сварочной горловиной (GG «; WN GG») имеет длинный конический центр, который можно сваривать с помощью трубы.

Этот тип фланца используется, как правило, в приложениях с высоким давлением, а также с высокими / низкими температурами, которые требуют неограниченного потока жидкости, транспортируемой трубопроводной системой (отверстие фланца совпадает с отверстием трубопровода).

Отсутствие перепадов напряжения предотвращает отрицательные результаты, такие как турбулентность и эрозия / коррозия сталей в близости фланцевых соединений.

Конусообразный центр обеспечивает плавное распределение механического напряжения и напряжения между трубой, а также фланцем шейки сварного шва и облегчает проведение рентгенографических оценок для выявления возможных утечек, а также проблем при сварке.

Размер фланца (NPS, а также режим труб) должен соответствовать размеру соединительной трубы.

Фланец с приваренной горловиной соединен с трубой V-образным стыковым сварным швом с единичной полной инфильтрацией. Размер и вес фланцев с приваренной горловиной ASME отображаются в этом сообщении.

ДЛИНА СВАРОЧНАЯ

Длинный приварной фланец

Длинные фланцы с приваренной шейкой (GG «; LWN GG») аналогичны фланцам с приварной шейкой, за исключением того, что шейка (коническая втулка) удлинена и имитирует тупое удлинение.

Длинные сварные фланцы обычно используются на бочках, колоннах или сосудах. Эти типы фланцев также доступны в тяжелых стволах (HB), а также в равных типах стволов (E).

НАКЛОНЕНИЕ НА ФЛАНЕЦ

Накладка на фланец ASME B16.5 Накладка на фланец, угловые швы

Вставной фланец соединен с трубой или фитингами двумя угловыми сварными швами, один из которых выполняется внутри, а другой — снаружи кариеса зуба фланца.

Размер залегания фланца скольжения больше наружного диаметра соединительной трубы, так как труба должна перемещаться внутри фланца, чтобы соединиться посредством выполнения углового шва.

Накладные фланцы также определяются по&»Hubbed Flanges GG»; а также их просто признать из-за их компактной и тонкой формы.

На этой веб-странице предлагаются размеры, а также вес вставных фланцев ANSI / ASME.

СВАРНАЯ ШЕЯ ПРОТИВ СКОЛЬЖЕНИЯ НА ФЛАНЕЦЕ:

Фланцевые соединения, изготовленные с помощью вставных фланцев, в будущем станут намного более хрупкими, чем соединения, выполненные с помощью фланцев с приваренной горловиной (в сопоставимых проблемах обслуживания). Это кажется из-за следующих реалий:

фланец с приваренной горловиной имеет конический центр, в котором отсутствует выходной фланец, который более равномерно распределяет механическое натяжение между трубой и фланцем

Сварочное шейное соединение как одна сварочная зона, а не две (сварной фланец с раструбом).

Еще одно преимущество фланца с приваренной горловиной заключается в том, что его можно прикрепить как к установкам, так и к трубам, тогда как выпускные сварные фланцы подходят только для трубопроводов.

РЕЗЬБОВЫЙ ФЛАНЕЦ

Резьбовой фланец ASME B16.5 Резьбовой фланец

Резьбовые фланцы соединяются с трубопроводами путем навинчивания трубы (которая имеет наружную резьбу, обычно NPT в соответствии с ASME B1.20.1) на фланец без сварных швов (в некоторых случаях, однако, небольшие сварные швы связаны с увеличением ударной вязкости связь).

Резьбовые фланцы доступны с размерами до 4 дюймов, а также с несколькими номинальными значениями давления, тем не менее, они используются, в основном, для трубопроводов небольшого размера в условиях пониженных нагрузок и при низких температурах, таких как водоснабжение, а также в сфере коммунальных услуг.

Резьбовые фланцы также являются обязательным требованием во взрывоопасных местах, таких как автозаправочные станции и заводы, так как выполнение связанных соединений в таких средах было бы опасно.

Обратитесь к этой короткой статье, чтобы узнать об измерении резьбовых фланцев ANSI / ASME.

ВЫХОДНОЙ СВАРОЧНЫЙ ФЛАНЕЦ:

Выходной соединительный фланец ASME B16.5. Выходной соединительный фланец, 1 угловое соединение

Фланцы сварного шва соединены с трубопроводами с использованием одиночного углового шва, выполняемого на внешней стороне фланца (отличается от типа фланца со скольжением, который требует двух сварных швов).

В соответствии с ASME B31.1, для выполнения фланцевого соединения с использованием сварного фланца с раструбом труба будет вначале вставляться в выходное отверстие фланца до тех пор, пока не достигнет нижней части фланца, затем ее следует поднять на 1,6 мм, а также окончательно сваренные.

Это пространство должно быть делегировано для обеспечения надлежащего расположения трубопровода внутри фланцевой муфты после затвердевания сварного шва.

Гнездовые фланцевые соединения используются для трубопроводов высокого давления, а также для трубопроводов небольшого размера, которые не перемещают очень жесткие жидкости.

Это связано с тем фактом, что эти типы фланцев подвержены коррозии в области пространства между завершением трубопровода и заплечиком муфты.

Их фиксированная стойкость фланцев выпускного шва аналогична скользящим фланцам’ но их прочность на истощение выше благодаря наличию отдельного, а не двойного углового шва.

Размеры и масса фланцев с приварными швами (ASME / ANSI) указаны здесь.

LAP СОВМЕСТНЫЙ ФЛАНЕЦ:

Фланцевое соединение ASME B16.5 с фланцевым соединением

Фланцы с шарнирным соединением имеют ровную поверхность и всегда используются вместе с заглушкой.

Фланцы с шарнирным соединением по форме напоминают скользящие фланцы, за исключением расстояния на проходе поперек поверхности фланца, а также отверстия, чтобы соответствовать фланцевому участку заглушки.

Фланец с коленчатым соединением скользит по трубе, а также с посадочными местами на задней части заглушки, и оба соединяются под действием напряжения болтов.

Использование фланцев внахлестку в сочетании с наконечниками является доступным решением для труб из нержавеющей стали или никелевого сплава, поскольку изделие фланца внахлест может быть более низкого качества (обычно из углеродистой стали), чем изделие конца заглушки ( который должен соответствовать сорту трубы, как в контакте с транспортируемой жидкостью).

В результате эта договоренность имеет следующие два преимущества:

сводит к минимуму общую стоимость фланцевых соединений трубопровода 39, так как уменьшается использование более качественных продуктов;

Операции с болтами упрощены, так как фланец коленчатого соединения можно поворачивать вокруг трубы, чтобы облегчить установку болтов.

Размеры и вес фланцевых соединений показаны в этой короткой статье.

ЗАГЛУШКА:

В отличие от всех других видов фланцев, глухие фланцы не имеют центрального отверстия и используются для перекрытия или закрепления трубопровода, клапана / сосуда под давлением, а также для блокирования потока жидкости.

Слепые фланцы должны выдерживать впечатляющие механические нагрузки из-за давления в системе, а также из-за необходимого давления болтов.

Слепые фланцы обеспечивают очень легкий доступ к трубе, поскольку их можно быстро отстегнуть, чтобы оператор мог выполнять задачи внутри конечного конца трубопровода (это также причина того, что в качестве люка для сосудов под напряжением используется вид глухих фланцев). иногда).

Возможно, интересно отметить, что, хотя этот тип фланцев гораздо проще в изготовлении, они продаются по исключительной средней цене за кг по сравнению с различными другими типами фланцев.

Опишите эту статью, чтобы узнать больше об измерениях глухих фланцев согласно ANSI / ASME B16.5.

ОСОБЫЕ ВИДЫ ФЛАНЦЕВ:

Нипофланец используется для патрубков под углом 90 градусов и представляет собой изделие, изготовленное путем интеграции фланца с приваренной горловиной со встроенным ниппелем.

Тем не менее, нипофланец — это прочный уединенный кусок кованой стали, а не 2 различных изделия, сваренных друг с другом.

Чтобы установить нипофланец, персонал трубопровода должен прикрепить ниппельную часть гаджета к рабочей трубе, а также привинтить фланцевую часть к фланцу разветвленной трубы.

Нипофланцы доступны в различных материалах, таких как углеродистая сталь ASTM A105 (высокотемпературная эксплуатация), ASTM A350 (низкотемпературная углеродистая сталь), ASTM A182 (нержавеющая сталь, включая дуплекс, а также супер дуплекс), а также никелевые сплавы. (Инконель, Инколой, Хастеллой и т. Д.).

Нипофланцы также изготавливаются в усиленном варианте, который обладает дополнительной механической прочностью по сравнению со стандартным нипофланцем.

WELDO FLANGE:

Weldoflange концептуально сопоставим с Nipoflange, так как они представляют собой комбинацию фланца с приваренной шейкой и соединения фитинга ответвления (в данном случае Weldolet). Сварные фланцы изготавливаются из отдельного изделия из прочной стали, а не путем сварки отдельных компонентов.

ELBOFLANGE, а также LATROFLANGE

Различные другие, гораздо менее распространенные типы фланцевых Olets — это так называемый Elboflange (смесь фланца и Elbolet), а также&»Latroflange GG»; (смесь фланца с латролетом). Эльбофланцы используются для разветвления трубопровода под углом 45 градусов.

Эльбо фланец ：

Поворотный фланец

Фланцы с поворотным кольцом способствуют размещению отверстий под болты между обоими фланцами, что является практичным во многих обстоятельствах, таких как установка труб большого размера, подводных и зарубежных трубопроводов, работа труб на мелководье и в аналогичных условиях. Поворотные фланцы подходит для нефти, газа, углеводородов, воды, химикатов, а также других жидкостей, требующих использования в нефтехимических и водных системах мониторинга.

Например, в случае трубопровода большого размера трубопровод на одном конце снабжен типичным фланцем сварочной горловины, а на другом конце — поворотным фланцем: просто вращая поворотный фланец на трубе, операторы могут выполнить идеальное размещение отверстий под болты таким простым и быстрым способом.

Важными стандартами для фланцев с поворотным кольцом являются ASME / ANSI, RACKET, BS, EN, ISO и т. Д. Наиболее обычное требование для нефтехимического применения — это ANSI / ASME B16.5 или ASME B16.47.

Поворотный фланец для подводных труб:

Поворотные фланцы доступны во всех распространенных формах типичных фланцев, например, с приварным горлышком, накладным, коленчатым, выходным сварным швом и т. Д., Во всех мирских качествах, а также в широком диапазоне размеров (размеры могут варьироваться от 3/8 GG). «до 60 ГГ», а также показатель давления от 150 до 2500).

Поворотные фланцы могут быть изготовлены из углеродистой стали (ASTM A105), легированной стали (ASTM A182 F1, A182 F5, A182 F9, A182 F91), а также из нержавеющей стали (ASTM A182 F304, A182 F304L, A182 F316, A182 F316L ).

УВЕЛИЧЕНИЕ ФЛАНЦА(GG quot; EXPANDER»).

Увеличение и уменьшение фланцев: расширительный фланец.

Расширитель фланцевый.

Расширяющие фланцы, или «GG», расширительные фланцы «GG», используются для ускорения зачатка трубопровода от определенной точки до дополнительной или для соединения труб с другими механическими устройствами, такими как насосы, компрессоры и клапаны, которые имеют различные входные размеры ,

Расширяющийся фланец, за которым стоит знать, — это фланец с приваренной горловиной с большим отверстием на конце без фланца.

Увеличивающие фланцы могут быть использованы для увеличения рабочей трубы, зародившейся только на одно или два оптимальных размера, а также на дополнительные (например, от 2 до 3 или оптимальные 4 дюйма).

Фланцы расширителяЭто более доступное (и более легкое) средство, которое отличается от комбинации редуктора со стыковой сваркой, а также стандартного фланца (который является стандартным решением для трубных подпружиненных опор выше 2-х размеров).

Одним из наиболее распространенных продуктов для расширения фланцев являются A105 (высокотемпературная углеродистая сталь), A350 (LTCS), а также ASTM A182 (нержавеющая сталь и выше).

Оценки напряжения, а также измерения увеличивающихся фланцев соответствуют спецификации ANSI / ASME B16.5 и легко доступны с приподнятой или ровной поверхностью (RF, FF).

увеличивающий фланец dwg.

Чертеж расширяющего фланца ASME.

МИНИМИЗИРУЮЩИЙ ФЛАНЕЦ (GG quot; РЕДУКТОР»).

Фланец редуктора:

Опускные фланцы, иначе называемые фланцами редуктора, имеют функцию, отличную от тех, которые видны над фланцами расширителя, то есть они используются для опускания зародыша трубопровода.

Глубина залегания рабочей трубы может быть сведена к минимуму всего лишь на 1 или 2 размера (или же необходимо использовать решение, основанное на комбинации редуктора для стыковой сварки и обычного фланца).

Редукционные фланцы доступны во многих размерах и с мирскими качествами, а также не всегда легко доступны из поставки.

Уменьшающие фланцы следуют тем же факторам, которые необходимо учитывать в отношении требований, размеров и качеств материалов, что и фланцы расширения.

Последний вид кованого предмета, который выглядит как форма фланца, является предполагаемым явным слепым явлением: хотя фланец и не используется надлежащим образом, между трубами используется глухая (или кольцевая распорка или лопата) для механической и трубопроводной изоляции трубопровода. простой способ. Еще больше информации дано в другом разделе нашей вики для трубопроводов.

Фланцы

Общие сведения — типы фланцев

Как уже было сказано ранее, наиболее часто используемыми типами фланцев ASME B16. 5 являются: приварной шейный, накидной, приварной внахлест, соединение внахлестку, резьбовой и глухой фланец. Ниже вы найдете краткое описание и определение каждого типа, дополненное подробным изображением.

Приварной фланец

Фланцы с приварной горловиной

легко узнать по длинной конической втулке, которая постепенно переходит в толщину стенки трубы или фитинга.

Длинная коническая втулка обеспечивает важное усиление для использования в различных условиях, связанных с высоким давлением, отрицательными и/или повышенными температурами.Плавный переход от толщины фланца к толщине стенки трубы или фитинга под действием конуса чрезвычайно полезен в условиях многократного изгиба, вызванного расширением линии или другими переменными силами.

Эти фланцы имеют отверстия, соответствующие внутреннему диаметру сопрягаемой трубы или фитинга, поэтому поток продукта не ограничивается. Это предотвращает турбулентность в месте соединения и уменьшает эрозию. Они также обеспечивают отличное распределение напряжения через коническую ступицу и легко поддаются рентгенографии для обнаружения дефектов.

Фланец этого типа приваривается к трубе или фитингу одним полным проплавлением, V-образным сварным швом (сварка встык).

Детали фланца приварной шейки

1 .Приварной фланец

2 .Сварка встык

3 .Труба или фитинг

Накидной фланец

Расчетная прочность накидного фланца под внутренним давлением составляет порядка двух третей от прочности фланцев с приваренной горловиной, а их срок службы при усталостной нагрузке составляет примерно одну треть от последних.

Соединение с трубой осуществляется двумя угловыми швами как снаружи, так и внутри фланца.

Мера X на изображении примерно равна.
Толщина стенки трубы + 3 мм.

Это пространство необходимо, чтобы не повредить поверхность фланца в процессе сварки.

Недостатком фланца является то, что в принципе всегда сначала должна быть сварена труба, а затем только фитинг. Комбинация фланца и колена или фланца и тройника невозможна, поскольку названные фитинги не имеют прямого конца, который полностью скользит во фланце Slip-On.

Детали накидного фланца

1 .Накидной фланец

2 .Заливной шов снаружи

3 .Заполненный шов внутри

4 .Труба

Муфта Приварной фланец

Фланцы

Socket Weld изначально были разработаны для использования на небольших трубопроводах высокого давления. Их статическая прочность такая же, как у накладных фланцев, но их усталостная прочность на 50 % выше, чем у двухсварных накладных фланцев.

Соединение с трубой осуществляется 1 угловым швом снаружи фланца. Но перед сваркой необходимо создать зазор между фланцем или фитингом и трубой.

ASME B31.1 1998 127.3 Подготовка к сварке (E) Сварка враструб..
При сборке соединения перед сваркой труба должна быть вставлена ​​в раструб на максимальную глубину, а затем извлечена примерно на 1/16 дюйма. (1,6 мм) от контакта между концом трубы и буртиком раструба.

Целью нижнего зазора в сварном шве с раструбом обычно является снижение остаточного напряжения в корне сварного шва, которое может возникнуть во время затвердевания металла шва. На изображении показана мера X для зазора расширения.

Недостатком этого фланца является наличие зазора, который необходимо сделать. Из-за коррозионных продуктов, в основном в трубопроводных системах из нержавеющей стали, трещина между трубой и фланцем может вызвать коррозию. В некоторых процессах этот фланец также не допускается.Я не специалист в этом вопросе, но в интернете можно найти много информации о формах коррозии.

Также для этого фланца считается, что всегда сначала должна быть сварена труба, а затем только фитинг.

Детали приварного фланца

1 .Приварной фланец с муфтой

2 .Заполненный шов

3 .Труба

X = Компенсационный зазор

Фланец для соединения внахлестку

Фланцы с соединением внахлестку

имеют все те же общие размеры, что и любой другой фланец, указанный на этой странице, однако у него нет выступа, они используются в сочетании с «укороченным концом соединения внахлестку».

Эти фланцы почти идентичны накидным фланцам, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части вставного конца.

Их способность удерживать давление немного лучше, чем у фланцев с накладным креплением, а усталостная долговечность узла составляет лишь одну десятую от срока службы фланцев с приваренной горловиной.

Они могут использоваться при любом давлении и доступны в полном диапазоне размеров. Эти фланцы надеваются на трубу, а не привариваются или иным образом крепятся к ней.Давление болтового соединения передается на прокладку за счет давления фланца на заднюю часть трубы внахлест (укороченный конец).

Фланцы с соединением внахлестку имеют определенные преимущества.

• Свободное вращение вокруг трубы облегчает совмещение отверстий под болты противоположных фланцев.
• Отсутствие контакта с жидкостью в трубе часто позволяет использовать недорогие фланцы из углеродистой стали с коррозионностойкой трубой.
• В системах, подверженных быстрой эрозии или коррозии, фланцы можно спасти для повторного использования.

Детали фланца внахлестку

1 .Фланец внахлестку

2 .Укороченный конец

3 .Сварка встык

4 .Труба или фитинг

Заглушка

Укороченный конец всегда будет использоваться с фланцем внахлестку в качестве опорного фланца.

Эти фланцевые соединения применяются при низком давлении и некритических условиях и представляют собой дешевый метод отбортовки.
Например, в системе труб из нержавеющей стали можно использовать фланец из углеродистой стали, поскольку он не соприкасается с продуктом в трубе.

Втулки

доступны практически для всех диаметров труб. Размеры и допуски на размеры определены в стандарте ASME B.16.9. Легкие коррозионностойкие заглушки (фитинги) определены в MSS SP43.

Фланец внахлестку с укороченным концом

Резьбовой фланец

Резьбовые фланцы

используются в особых случаях, их основное преимущество заключается в том, что их можно прикрепить к трубе без сварки. Иногда в сочетании с резьбовым соединением используется также уплотняющий сварной шов.

Несмотря на то, что резьбовые фитинги по-прежнему доступны для большинства размеров и классов давления, сегодня они используются почти исключительно для труб меньшего размера.

Резьбовой фланец или фитинг не подходят для системы труб с тонкой стенкой, поскольку нарезать резьбу на трубе невозможно. Таким образом, необходимо выбрать более толстую стенку… что толще?

В Руководстве по трубопроводам ASME B31.3 говорится. соответствует таблице 80 ASME B36.10.

Детали резьбового фланца

1 .Фланец с резьбой

2 .Резьба

3 .Труба или фитинг

Глухой фланец

Заглушки

изготавливаются без отверстия и используются для закрытия концов трубопроводов, клапанов и отверстий сосудов под давлением.

С точки зрения внутреннего давления и нагрузки на болты глухие фланцы, особенно больших размеров, являются типами фланцев, подвергающихся наибольшей нагрузке.

Однако большинство этих напряжений связаны с изгибом около центра, и, поскольку не существует стандартного внутреннего диаметра, эти фланцы подходят для применений с более высоким давлением и температурой.

Детали глухого фланца

1 .Фланец глухой

2 .Шпилька

3 .Прокладка

4 .Другой фланец

Примечание(я) автора…

Простой способ сделать зазор 1/16 дюйма…

• Вы когда-нибудь видели усадочное кольцо Socket Weld?.
  Это разрезное кольцо спроектировано и спроектировано таким образом, чтобы обеспечить предварительно измеренный минимальный зазор 1/16 дюйма для сварных швов враструб. Изготовлено из сертифицированной нержавеющей стали и устойчиво к коррозии от химических веществ, радиоактивных материалов и воды. После установки в фитинг кольцо становится постоянной частью шарнира, оно не будет дребезжать и вибрировать даже при экстремальном давлении
  Другой способ — применение водорастворимой доски. С помощью дырокола сделайте кольца с наружным и внутренним диаметром трубы. Вставьте кольцо во фланец или фитинг, и после гидроиспытания кольца больше не будет.
  Для обоих решений обратитесь за разрешением к клиенту.

Держите их на месте…

• Если необходимо разобрать фланцевое соединение внахлестку, например, для замены прокладки, это не всегда возможно сделать обычным способом. Обычным способом является использование расширителя фланцев или лома, который отталкивает два фланца.
  Соединение фланцев внахлестку невозможно, так как они скользят по трубе, а концы вставок остаются вместе. Чтобы предотвратить это, часто в 3-х местах, на расстоянии одного миллиметра за фланцем, на заглушке будут приварены короткие куски плоской стали.
  Не существует общего правила, как фланец с соединением внахлестку должен удерживаться на своем месте, поэтому он может отличаться в зависимости от спецификации заказчика.

Вы знали, что. ..?

• При наименьших размерах потеря стенки при нарезании резьбы фактически составляет примерно 55 % исходной стенки трубы.

Стыковые сварные швы и угловые сварные швы

• В системах с относительно высоким давлением и температурой необходимо избегать использования угловых сварных швов. Стыковые сварные швы в таких системах должны использоваться. Прочность стыкового шва не меньше прочности основного материала. Прочность угловых швов по отношению к прочности стыкового шва составляет около одной трети.
  При более высоких давлениях и температурах расширение и сжатие быстро вызывают серьезные трещины в угловых сварных швах, поэтому использование стыковых сварных швов имеет важное значение.
  Для трубопроводов к ответственному оборудованию, такому как насосы, компрессоры и турбины, которые подвергаются вибрации (в дополнение к расширению и сжатию), следует избегать использования угловых сварных швов или резьбовых соединений.
  Угловые швы имеют более высокую чувствительность к трещинам из-за концентрации напряжений, а стыковые швы характеризуются плавным обменом напряжениями.
  Таким образом, в критических ситуациях мы должны использовать фланцы, соединенные стыковой сваркой, такие как сварная горловина и кольцевое соединение, и избегать использования фланцев, соединенных угловыми сварными швами, такими как Slip On или Socket Weld.

%PDF-1.6 % 226 0 объект > эндообъект внешняя ссылка 226 1554 0000000016 00000 н 0000032808 00000 н 0000032946 00000 н 0000033073 00000 н 0000033229 00000 н 0000033442 00000 н 0000033793 00000 н 0000033830 00000 н 0000033878 00000 н 0000033926 00000 н 0000034155 00000 н 0000034233 00000 н 0000035005 00000 н 0000035392 00000 н 0000035615 00000 н 0000037048 00000 н 0000040405 00000 н 0000043099 00000 н 0000043501 00000 н 0000044215 00000 н 0000064902 00000 н 0000064974 00000 н 0000065071 00000 н 0000065181 00000 н 0000065230 00000 н 0000065354 00000 н 0000065433 00000 н 0000065668 00000 н 0000066196 00000 н 0000066322 00000 н 0000068308 00000 н 0000068390 00000 н 0000068472 00000 н 0000068554 00000 н 0000068636 00000 н 0000068715 00000 н 0000068794 00000 н 0000068873 00000 н 0000068952 00000 н 0000069031 00000 н 0000069264 00000 н 0000069738 00000 н 0000071725 00000 н 0000071787 00000 н 0000071877 00000 н 0000071967 00000 н 0000072057 00000 н 0000072155 00000 н 0000072253 00000 н 0000072343 00000 н 0000072433 00000 н 0000072523 00000 н 0000072613 00000 н 0000072704 00000 н 0000072795 00000 н 0000072886 00000 н 0000072977 00000 н 0000073068 00000 н 0000073159 00000 н 0000073250 00000 н 0000073341 00000 н 0000073432 00000 н 0000073523 00000 н 0000073614 00000 н 0000073705 00000 н 0000073796 00000 н 0000073887 00000 н 0000073978 00000 н 0000074069 00000 н 0000074160 00000 н 0000074251 00000 н 0000074342 00000 н 0000074433 00000 н 0000074524 00000 н 0000074615 00000 н 0000074706 00000 н 0000074767 00000 н 0000074845 00000 н 0000074923 00000 н 0000075001 00000 н 0000075079 00000 н 0000075157 00000 н 0000075235 00000 н 0000075287 00000 н 0000075339 00000 н 0000075391 00000 н 0000075456 00000 н 0000075546 00000 н 0000075636 00000 н 0000075726 00000 н 0000075816 00000 н 0000075914 00000 н 0000076012 00000 н 0000076102 00000 н 0000076179 00000 н 0000076257 00000 н 0000076321 00000 н 0000076434 00000 н 0000076575 00000 н 0000076716 00000 н 0000076829 00000 н 0000076879 00000 н 0000076938 00000 н 0000076985 00000 н 0000077032 00000 н 0000077089 00000 н 0000077193 00000 н 0000077271 00000 н 0000077411 00000 н 0000077458 00000 н 0000077545 00000 н 0000077686 00000 н 0000077756 00000 н 0000077833 00000 н 0000077906 00000 н 0000078047 00000 н 0000078118 00000 н 0000078195 00000 н 0000078273 00000 н 0000078414 00000 н 0000078552 00000 н 0000078692 00000 н 0000078832 00000 н 0000078972 00000 н 0000079112 00000 н 0000079252 00000 н 0000079302 00000 н 0000079380 00000 н 0000079520 00000 н 0000079619 00000 н 0000079666 00000 н 0000079722 00000 н 0000079778 00000 н 0000079834 00000 н 0000079890 00000 н 0000079946 00000 н 0000080002 00000 н 0000080059 00000 н 0000080116 00000 н 0000080220 00000 н 0000080283 00000 н 0000080421 00000 н 0000080525 00000 н 0000080603 00000 н 0000080743 00000 н 0000080800 00000 н 0000080857 00000 н 0000080961 00000 н 0000081024 00000 н 0000081164 00000 н 0000081268 00000 н 0000081346 00000 н 0000081486 00000 н 0000081543 00000 н 0000081600 00000 н 0000081704 00000 н 0000081767 00000 н 0000081907 00000 н 0000082011 00000 н 0000082089 00000 н 0000082229 00000 н 0000082286 00000 н 0000082343 00000 н 0000082447 00000 н 0000082510 00000 н 0000082650 00000 н 0000082755 00000 н 0000082833 00000 н 0000082973 00000 н 0000083030 00000 н 0000083087 00000 н 0000083192 00000 н 0000083255 00000 н 0000083395 00000 н 0000083499 00000 н 0000083577 00000 н 0000083717 00000 н 0000083774 00000 н 0000083831 00000 н 0000083935 00000 н 0000083998 00000 н 0000084138 00000 н 0000084242 00000 н 0000084320 00000 н 0000084460 00000 н 0000084507 00000 н 0000084585 00000 н 0000084726 00000 н 0000084964 00000 н 0000085438 00000 н 0000087425 00000 н 0000087515 00000 н 0000087605 00000 н 0000087695 00000 н 0000087785 00000 н 0000087883 00000 н 0000087981 00000 н 0000088071 00000 н 0000088161 00000 н 0000088251 00000 н 0000088341 00000 н 0000088432 00000 н 0000088523 00000 н 0000088614 00000 н 0000088705 00000 н 0000088796 00000 н 0000088887 00000 н 0000088978 00000 н 0000089069 00000 н 0000089160 00000 н 0000089251 00000 н 0000089342 00000 н 0000089433 00000 н 0000089524 00000 н 0000089615 00000 н 0000089706 00000 н 0000089797 00000 н 0000089888 00000 н 0000089979 00000 н 00000

00000 н 00000

00000 н 00000

00000 н 00000
00000 н 00000 00000 н 00000

00000 н 00000
00000 н 00000 00000 н 00000 00000 н 00000 00000 н 00000 00000 н 00000

00000 н 00000 00000 н 00000

00000 н 00000

00000 н 0000091184 00000 н 0000091274 00000 н 0000091364 00000 н 0000091454 00000 н 0000091544 00000 н 0000091642 00000 н 0000091740 00000 н 0000091830 00000 н 0000091907 00000 н 0000091985 00000 н 0000092049 00000 н 0000092162 00000 н 0000092303 00000 н 0000092444 00000 н 0000092557 00000 н 0000092607 00000 н 0000092666 00000 н 0000092713 00000 н 0000092769 00000 н 0000092826 00000 н 0000092883 00000 н 0000092987 00000 н 0000093065 00000 н 0000093205 00000 н 0000093309 00000 н 0000093387 00000 н 0000093527 00000 н 0000093574 00000 н 0000093647 00000 н 0000093788 00000 н 0000093858 00000 н 0000093935 00000 н 0000094008 00000 н 0000094149 00000 н 0000094220 00000 н 0000094297 00000 н 0000094375 00000 н 0000094516 00000 н 0000094654 00000 н 0000094794 00000 н 0000094934 00000 н 0000095074 00000 н 0000095214 00000 н 0000095354 00000 н 0000095404 00000 н 0000095482 00000 н 0000095622 00000 н 0000095721 00000 н 0000095768 00000 н 0000095824 00000 н 0000095880 00000 н 0000095936 00000 н 0000095992 00000 н 0000096048 00000 н 0000096104 00000 н 0000096161 00000 н 0000096218 00000 н 0000096322 00000 н 0000096385 00000 н 0000096523 00000 н 0000096627 00000 н 0000096705 00000 н 0000096845 00000 н 0000096902 00000 н 0000096959 00000 н 0000097063 00000 н 0000097126 00000 н 0000097266 00000 н 0000097370 00000 н 0000097448 00000 н 0000097588 00000 н 0000097645 00000 н 0000097702 00000 н 0000097807 00000 н 0000097870 00000 н 0000098010 00000 н 0000098114 00000 н 0000098192 00000 н 0000098332 00000 н 0000098389 00000 н 0000098446 00000 н 0000098550 00000 н 0000098613 00000 н 0000098753 00000 н 0000098857 00000 н 0000098935 00000 н 0000099075 00000 н 0000099132 00000 н 0000099189 00000 н 0000099293 00000 н 0000099356 00000 н 0000099496 00000 н 0000099600 00000 н 0000099678 00000 н 0000099818 00000 н 0000099875 00000 н 0000099932 00000 н 0000100036 00000 н 0000100099 00000 н 0000100239 00000 н 0000100343 00000 н 0000100421 00000 н 0000100561 00000 н 0000100608 00000 н 0000100686 00000 н 0000100827 00000 н 0000101060 00000 н 0000101534 00000 н 0000103521 00000 н 0000103581 00000 н 0000103671 00000 н 0000103761 00000 н 0000103851 00000 н 0000103949 00000 н 0000104047 00000 н 0000104137 00000 н 0000104227 00000 н 0000104317 00000 н 0000104407 00000 н 0000104498 00000 н 0000104589 00000 н 0000104680 00000 н 0000104771 00000 н 0000104862 00000 н 0000104953 00000 н 0000105044 00000 н 0000105135 00000 н 0000105226 00000 н 0000105317 00000 н 0000105408 00000 н 0000105499 00000 н 0000105590 00000 н 0000105681 00000 н 0000105772 00000 н 0000105863 00000 н 0000105954 00000 н 0000106045 00000 н 0000106136 00000 н 0000106227 00000 н 0000106318 00000 н 0000106409 00000 н 0000106500 00000 н 0000106561 00000 н 0000106639 00000 н 0000106717 00000 н 0000106795 00000 н 0000106873 00000 н 0000106951 00000 н 0000107029 00000 н 0000107081 00000 н 0000107133 00000 н 0000107185 00000 н 0000107250 00000 н 0000107340 00000 н 0000107430 00000 н 0000107520 00000 н 0000107610 00000 н 0000107708 00000 н 0000107806 00000 н 0000107896 00000 н 0000107973 00000 н 0000108051 00000 н 0000108115 00000 н 0000108228 00000 н 0000108369 00000 н 0000108510 00000 н 0000108623 00000 н 0000108673 00000 н 0000108732 00000 н 0000108779 00000 н 0000108835 00000 н 0000108892 00000 н 0000108949 00000 н 0000109053 00000 н 0000109116 00000 н 0000109256 00000 н 0000109360 00000 н 0000109438 00000 н 0000109578 00000 н 0000109625 00000 н 0000109712 00000 н 0000109853 00000 н 0000109923 00000 н 0000110000 00000 н 0000110087 00000 н 0000110228 00000 н 0000110299 00000 н 0000110376 00000 н 0000110454 00000 н 0000110595 00000 н 0000110733 00000 н 0000110873 00000 н 0000111013 00000 н 0000111153 00000 н 0000111293 00000 н 0000111433 00000 н 0000111483 00000 н 0000111561 00000 н 0000111701 00000 н 0000111800 00000 н 0000111847 00000 н 0000111903 00000 н 0000111959 00000 н 0000112015 00000 н 0000112071 00000 н 0000112127 00000 н 0000112183 00000 н 0000112240 00000 н 0000112297 00000 н 0000112401 00000 н 0000112464 00000 н 0000112602 00000 н 0000112706 00000 н 0000112784 00000 н 0000112924 00000 н 0000112981 00000 н 0000113038 00000 н 0000113142 00000 н 0000113205 00000 н 0000113345 00000 н 0000113449 00000 н 0000113527 00000 н 0000113667 00000 н 0000113724 00000 н 0000113781 00000 н 0000113886 00000 н 0000113949 00000 н 0000114089 00000 н 0000114193 00000 н 0000114271 00000 н 0000114411 00000 н 0000114468 00000 н 0000114525 00000 н 0000114629 00000 н 0000114692 00000 н 0000114832 00000 н 0000114936 00000 н 0000115014 00000 н 0000115154 00000 н 0000115211 00000 н 0000115268 00000 н 0000115372 00000 н 0000115435 00000 н 0000115575 00000 н 0000115679 00000 н 0000115757 00000 н 0000115897 00000 н 0000115954 00000 н 0000116011 00000 н 0000116115 00000 н 0000116178 00000 н 0000116318 00000 н 0000116422 00000 н 0000116500 00000 н 0000116640 00000 н 0000116687 00000 н 0000116765 00000 н 0000116906 00000 н 0000117140 00000 н 0000117614 00000 н 0000119601 00000 н 0000119691 00000 н 0000119781 00000 н 0000119871 00000 н 0000119961 00000 н 0000120059 00000 н 0000120157 00000 н 0000120247 00000 н 0000120337 00000 н 0000120427 00000 н 0000120517 00000 н 0000120608 00000 н 0000120699 00000 н 0000120790 00000 н 0000120881 00000 н 0000120972 00000 н 0000121063 00000 н 0000121154 00000 н 0000121245 00000 н 0000121336 00000 н 0000121427 00000 н 0000121518 00000 н 0000121609 00000 н 0000121700 00000 н 0000121791 00000 н 0000121882 00000 н 0000121973 00000 н 0000122064 00000 н 0000122155 00000 н 0000122246 00000 н 0000122337 00000 н 0000122428 00000 н 0000122519 00000 н 0000122610 00000 н 0000122671 00000 н 0000122749 00000 н 0000122827 00000 н 0000122905 00000 н 0000122983 00000 н 0000123061 00000 н 0000123139 00000 н 0000123191 00000 н 0000123243 00000 н 0000123295 00000 н 0000123360 00000 н 0000123450 00000 н 0000123540 00000 н 0000123630 00000 н 0000123720 00000 н 0000123818 00000 н 0000123916 00000 н 0000124006 00000 н 0000124083 00000 н 0000124161 00000 н 0000124225 00000 н 0000124338 00000 н 0000124479 00000 н 0000124620 00000 н 0000124733 00000 н 0000124783 00000 н 0000124842 00000 н 0000124889 00000 н 0000124936 00000 н 0000124993 00000 н 0000125095 00000 н 0000125173 00000 н 0000125313 00000 н 0000125360 00000 н 0000125447 00000 н 0000125588 00000 н 0000125658 00000 н 0000125735 00000 н 0000125808 00000 н 0000125949 00000 н 0000126020 00000 н 0000126097 00000 н 0000126175 00000 н 0000126316 00000 н 0000126454 00000 н 0000126594 00000 н 0000126734 00000 н 0000126874 00000 н 0000127014 00000 н 0000127154 00000 н 0000127204 00000 н 0000127282 00000 н 0000127422 00000 н 0000127521 00000 н 0000127568 00000 н 0000127624 00000 н 0000127680 00000 н 0000127736 00000 н 0000127792 00000 н 0000127848 00000 н 0000127904 00000 н 0000127961 00000 н 0000128018 00000 н 0000128120 00000 н 0000128183 00000 н 0000128321 00000 н 0000128423 00000 н 0000128501 00000 н 0000128641 00000 н 0000128698 00000 н 0000128755 00000 н 0000128857 00000 н 0000128920 00000 н 0000129060 00000 н 0000129162 00000 н 0000129240 00000 н 0000129380 00000 н 0000129437 00000 н 0000129494 00000 н 0000129596 00000 н 0000129659 00000 н 0000129799 00000 н 0000129901 00000 н 0000129979 00000 н 0000130119 00000 н 0000130176 00000 н 0000130233 00000 н 0000130335 00000 н 0000130398 00000 н 0000130538 00000 н 0000130640 00000 н 0000130718 00000 н 0000130858 00000 н 0000130915 00000 н 0000130972 00000 н 0000131074 00000 н 0000131137 00000 н 0000131277 00000 н 0000131379 00000 н 0000131457 00000 н 0000131597 00000 н 0000131654 00000 н 0000131711 00000 н 0000131813 00000 н 0000131876 00000 н 0000132016 00000 н 0000132118 00000 н 0000132196 00000 н 0000132336 00000 н 0000132383 00000 н 0000132461 00000 н 0000132602 00000 н 0000132835 00000 н 0000133309 00000 н 0000135296 00000 н 0000135386 00000 н 0000135476 00000 н 0000135566 00000 н 0000135656 00000 н 0000135754 00000 н 0000135852 00000 н 0000135942 00000 н 0000136032 00000 н 0000136122 00000 н 0000136212 00000 н 0000136303 00000 н 0000136394 00000 н 0000136485 00000 н 0000136576 00000 н 0000136667 00000 н 0000136758 00000 н 0000136849 00000 н 0000136940 00000 н 0000137031 00000 н 0000137122 00000 н 0000137213 00000 н 0000137304 00000 н 0000137395 00000 н 0000137486 00000 н 0000137577 00000 н 0000137668 00000 н 0000137759 00000 н 0000137850 00000 н 0000137941 00000 н 0000138032 00000 н 0000138123 00000 н 0000138214 00000 н 0000138305 00000 н 0000138366 00000 н 0000138444 00000 н 0000138522 00000 н 0000138600 00000 н 0000138678 00000 н 0000138756 00000 н 0000138834 00000 н 0000138886 00000 н 0000138938 00000 н 0000139003 00000 н 0000139093 00000 н 0000139183 00000 н 0000139273 00000 н 0000139363 00000 н 0000139461 00000 н 0000139559 00000 н 0000139649 00000 н 0000139726 00000 н 0000139778 00000 н 0000139856 00000 н 0000139920 00000 н 0000140033 00000 н 0000140174 00000 н 0000140261 00000 н 0000140402 00000 н 0000140472 00000 н 0000140548 00000 н 0000140689 00000 н 0000140802 00000 н 0000140852 00000 н 0000140911 00000 н 0000140958 00000 н 0000141014 00000 н 0000141071 00000 н 0000141128 00000 н 0000141232 00000 н 0000141305 00000 н 0000141445 00000 н 0000141516 00000 н 0000141593 00000 н 0000141697 00000 н 0000141760 00000 н 0000141900 00000 н 0000141947 00000 н 0000142025 00000 н 0000142166 00000 н 0000142244 00000 н 0000142385 00000 н 0000142523 00000 н 0000142663 00000 н 0000142803 00000 н 0000142943 00000 н 0000143083 00000 н 0000143223 00000 н 0000143273 00000 н 0000143351 00000 н 0000143491 00000 н 0000143590 00000 н 0000143638 00000 н 0000143696 00000 н 0000143752 00000 н 0000143808 00000 н 0000143864 00000 н 0000143920 00000 н 0000143976 00000 н 0000144033 00000 н 0000144090 00000 н 0000144195 00000 н 0000144258 00000 н 0000144396 00000 н 0000144500 00000 н 0000144578 00000 н 0000144718 00000 н 0000144775 00000 н 0000144832 00000 н 0000144936 00000 н 0000144999 00000 н 0000145139 00000 н 0000145243 00000 н 0000145321 00000 н 0000145461 00000 н 0000145518 00000 н 0000145575 00000 н 0000145679 00000 н 0000145742 00000 н 0000145882 00000 н 0000145986 00000 н 0000146064 00000 н 0000146204 00000 н 0000146261 00000 н 0000146318 00000 н 0000146422 00000 н 0000146485 00000 н 0000146625 00000 н 0000146729 00000 н 0000146807 00000 н 0000146947 00000 н 0000147006 00000 н 0000147065 00000 н 0000147170 00000 н 0000147235 00000 н 0000147376 00000 н 0000147481 00000 н 0000147561 00000 н 0000147702 00000 н 0000147762 00000 н 0000147822 00000 н 0000147927 00000 н 0000147993 00000 н 0000148134 00000 н 0000148240 00000 н 0000148321 00000 н 0000148462 00000 н 0000148511 00000 н 0000148592 00000 н 0000148734 00000 н 0000148970 00000 н 0000149436 00000 н 0000151424 00000 н 0000151516 00000 н 0000151608 00000 н 0000151700 00000 н 0000151792 00000 н 0000151892 00000 н 0000151992 00000 н 0000152084 00000 н 0000152176 00000 н 0000152268 00000 н 0000152360 00000 н 0000152453 00000 н 0000152546 00000 н 0000152639 00000 н 0000152732 00000 н 0000152825 00000 н 0000152918 00000 н 0000153011 00000 н 0000153104 00000 н 0000153197 00000 н 0000153290 00000 н 0000153383 00000 н 0000153476 00000 н 0000153569 00000 н 0000153662 00000 н 0000153755 00000 н 0000153848 00000 н 0000153941 00000 н 0000154034 00000 н 0000154127 00000 н 0000154220 00000 н 0000154313 00000 н 0000154406 00000 н 0000154499 00000 н 0000154600 00000 н 0000154655 00000 н 0000154723 00000 н 0000154815 00000 н 0000154907 00000 н 0000154999 00000 н 0000155091 00000 н 0000155191 00000 н 0000155291 00000 н 0000155383 00000 н 0000155463 00000 н 0000155544 00000 н 0000155599 00000 н 0000155666 00000 н 0000155780 00000 н 0000155846 00000 н 0000155988 00000 н 0000156129 00000 н 0000156271 00000 н 0000156385 00000 н 0000156466 00000 н 0000156608 00000 н 0000156661 00000 н 0000156742 00000 н 0000156823 00000 н 0000156904 00000 н 0000156985 00000 н 0000157062 00000 н 0000157203 00000 н 0000157277 00000 н 0000157355 00000 н 0000157498 00000 н 0000157639 00000 н 0000157780 00000 н 0000157921 00000 н 0000158029 00000 н 0000158079 00000 н 0000158139 00000 н 0000158199 00000 н 0000158259 00000 н 0000158319 00000 н 0000158379 00000 н 0000158439 00000 н 0000158500 00000 н 0000158561 00000 н 0000158666 00000 н 0000158747 00000 н 0000158886 00000 н 0000158992 00000 н 0000159073 00000 н 0000159214 00000 н 0000159275 00000 н 0000159336 00000 н 0000159441 00000 н 0000159522 00000 н 0000159663 00000 н 0000159768 00000 н 0000159849 00000 н 0000159990 00000 н 0000160051 00000 н 0000160112 00000 н 0000160217 00000 н 0000160298 00000 н 0000160439 00000 н 0000160544 00000 н 0000160625 00000 н 0000160766 00000 н 0000160827 00000 н 0000160888 00000 н 0000160994 00000 н 0000161075 00000 н 0000161216 00000 н 0000161322 00000 н 0000161403 00000 н 0000161544 00000 н 0000161605 00000 н 0000161666 00000 н 0000161771 00000 н 0000161852 00000 н 0000161993 00000 н 0000162098 00000 н 0000162179 00000 н 0000162320 00000 н 0000162381 00000 н 0000162442 00000 н 0000162548 00000 н 0000162629 00000 н 0000162770 00000 н 0000162875 00000 н 0000162952 00000 н 0000163093 00000 н 0000163166 00000 н 0000163244 00000 н 0000163294 00000 н 0000163375 00000 н 0000163517 00000 н 0000163752 00000 н 0000164632 00000 н 0000166619 00000 н 0000166711 00000 н 0000166803 00000 н 0000166895 00000 н 0000166987 00000 н 0000167087 00000 н 0000167185 00000 н 0000167285 00000 н 0000167377 00000 н 0000167469 00000 н 0000167561 00000 н 0000167654 00000 н 0000167747 00000 н 0000167840 00000 н 0000167933 00000 н 0000168026 00000 н 0000168119 00000 н 0000168212 00000 н 0000168305 00000 н 0000168398 00000 н 0000168491 00000 н 0000168584 00000 н 0000168677 00000 н 0000168770 00000 н 0000168863 00000 н 0000168956 00000 н 0000169049 00000 н 0000169142 00000 н 0000169235 00000 н 0000169328 00000 н 0000169421 00000 н 0000169514 00000 н 0000169607 00000 н 0000169700 00000 н 0000169755 00000 н 0000169810 00000 н 0000169865 00000 н 0000169933 00000 н 0000170025 00000 н 0000170117 00000 н 0000170209 00000 н 0000170301 00000 н 0000170401 00000 н 0000170499 00000 н 0000170591 00000 н 0000170683 00000 н 0000170775 00000 н 0000170867 00000 н 0000170960 00000 н 0000171053 00000 н 0000171146 00000 н 0000171239 00000 н 0000171332 00000 н 0000171425 00000 н 0000171518 00000 н 0000171611 00000 н 0000171704 00000 н 0000171797 00000 н 0000171890 00000 н 0000171983 00000 н 0000172076 00000 н 0000172169 00000 н 0000172262 00000 н 0000172355 00000 н 0000172448 00000 н 0000172541 00000 н 0000172634 00000 н 0000172727 00000 н 0000172820 00000 н 0000172913 00000 н 0000173006 00000 н 0000173099 00000 н 0000173192 00000 н 0000173285 00000 н 0000173378 00000 н 0000173471 00000 н 0000173564 00000 н 0000173657 00000 н 0000173750 00000 н 0000173843 00000 н 0000173936 00000 н 0000174029 00000 н 0000174122 00000 н 0000174215 00000 н 0000174308 00000 н 0000174401 00000 н 0000174494 00000 н 0000174587 00000 н 0000174680 00000 н 0000174773 00000 н 0000174866 00000 н 0000174921 00000 н 0000174976 00000 н 0000175044 00000 н 0000175158 00000 н 0000175235 00000 н 0000175376 00000 н 0000175450 00000 н 0000175527 00000 н 0000175608 00000 н 0000175750 00000 н 0000175864 00000 н 0000175941 00000 н 0000176082 00000 н 0000176156 00000 н 0000176233 00000 н 0000176310 00000 н 0000176451 00000 н 0000176525 00000 н 0000176603 00000 н 0000176684 00000 н 0000176826 00000 н 0000177059 00000 н 0000177219 00000 н 0000179196 00000 н 0000179285 00000 н 0000179374 00000 н 0000179463 00000 н 0000179552 00000 н 0000179641 00000 н 0000179738 00000 н 0000179835 00000 н 0000179924 00000 н 0000180013 00000 н 0000180066 00000 н 0000180157 00000 н 0000180212 00000 н 0000180280 00000 н 0000180396 00000 н 0000180477 00000 н 0000180619 00000 н 0000180781 00000 н 0000180841 00000 н 0000180946 00000 н 0000181069 00000 н 0000181192 00000 н 0000181315 00000 н 0000181438 00000 н 0000181561 00000 н 0000181684 00000 н 0000181807 00000 н 0000181930 00000 н 0000182053 00000 н 0000182176 00000 н 0000182299 00000 н 0000182360 00000 н 0000182421 00000 н 0000182482 00000 н 0000182543 00000 н 0000182604 00000 н 0000182665 00000 н 0000182726 00000 н 0000182787 00000 н 0000182848 00000 н 0000182951 00000 н 0000183042 00000 н 0000183145 00000 н 0000183236 00000 н 0000183339 00000 н 0000183430 00000 н 0000183533 00000 н 0000183624 00000 н 0000183727 00000 н 0000183818 00000 н 0000183921 00000 н 0000184012 00000 н 0000184115 00000 н 0000184206 00000 н 0000184267 00000 н 0000184358 00000 н 0000184419 00000 н 0000184510 00000 н 0000184571 00000 н 0000184632 00000 н 0000184693 00000 н 0000184754 00000 н 0000184815 00000 н 0000184876 00000 н 0000184937 00000 н 0000184998 00000 н 0000185059 00000 н 0000185163 00000 н 0000185254 00000 н 0000185357 00000 н 0000185448 00000 н 0000185551 00000 н 0000185642 00000 н 0000185745 00000 н 0000185836 00000 н 0000185939 00000 н 0000186030 00000 н 0000186133 00000 н 0000186224 00000 н 0000186327 00000 н 0000186418 00000 н 0000186479 00000 н 0000186570 00000 н 0000186631 00000 н 0000186722 00000 н 0000186783 00000 н 0000186844 00000 н 0000186905 00000 н 0000186966 00000 н 0000187027 00000 н 0000187088 00000 н 0000187149 00000 н 0000187210 00000 н 0000187271 00000 н 0000187374 00000 н 0000187465 00000 н 0000187569 00000 н 0000187660 00000 н 0000187763 00000 н 0000187854 00000 н 0000187958 00000 н 0000188049 00000 н 0000188153 00000 н 0000188243 00000 н 0000188347 00000 н 0000188437 00000 н 0000188540 00000 н 0000188630 00000 н 0000188691 00000 н 0000188781 00000 н 0000188842 00000 н 0000188932 00000 н 0000188993 00000 н 0000189054 00000 н 0000189115 00000 н 0000189176 00000 н 0000189237 00000 н 0000189298 00000 н 0000189359 00000 н 0000189420 00000 н 0000189481 00000 н 0000189585 00000 н 0000189675 00000 н 0000189778 00000 н 0000189868 00000 н 0000189972 00000 н 00001 00000 н 00001

00000 н 00001
00000 н 00001
00000 н 00001

00000 н 00001

00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001

00000 н 00001

00000 н 0000191197 00000 н 0000191258 00000 н 0000191319 00000 н 0000191380 00000 н 0000191441 00000 н 0000191502 00000 н 0000191563 00000 н 0000191624 00000 н 0000191685 00000 н 0000191788 00000 н 0000191878 00000 н 0000191982 00000 н 0000192072 00000 н 0000192176 00000 н 0000192266 00000 н 0000192369 00000 н 0000192459 00000 н 0000192562 00000 н 0000192652 00000 н 0000192755 00000 н 0000192845 00000 н 0000192948 00000 н 0000193038 00000 н 0000193099 00000 н 0000193189 00000 н 0000193250 00000 н 0000193340 00000 н 0000193401 00000 н 0000193462 00000 н 0000193523 00000 н 0000193584 00000 н 0000193645 00000 н 0000193706 00000 н 0000193767 00000 н 0000193828 00000 н 0000193889 00000 н 0000193992 00000 н 0000194082 00000 н 0000194185 00000 н 0000194275 00000 н 0000194378 00000 н 0000194468 00000 н 0000194571 00000 н 0000194661 00000 н 0000194764 00000 н 0000194854 00000 н 0000194957 00000 н 0000195047 00000 н 0000195150 00000 н 0000195240 00000 н 0000195301 00000 н 0000195395 00000 н 0000195456 00000 н 0000195546 00000 н 0000195607 00000 н 0000195668 00000 н 0000195729 00000 н 0000195790 00000 н 0000195851 00000 н 0000195912 00000 н 0000195973 00000 н 0000196034 00000 н 0000196095 00000 н 0000196199 00000 н 0000196289 00000 н 0000196392 00000 н 0000196482 00000 н 0000196585 00000 н 0000196675 00000 н 0000196778 00000 н 0000196868 00000 н 0000196971 00000 н 0000197061 00000 н 0000197164 00000 н 0000197254 00000 н 0000197357 00000 н 0000197447 00000 н 0000197508 00000 н 0000197598 00000 н 0000197659 00000 н 0000197749 00000 н 0000197810 00000 н 0000197871 00000 н 0000197932 00000 н 0000197993 00000 н 0000198054 00000 н 0000198115 00000 н 0000198176 00000 н 0000198237 00000 н 0000198298 00000 н 0000198401 00000 н 0000198491 00000 н 0000198594 00000 н 0000198684 00000 н 0000198788 00000 н 0000198878 00000 н 0000198981 00000 н 0000199071 00000 н 0000199174 00000 н 0000199264 00000 н 0000199367 00000 н 0000199457 00000 н 0000199561 00000 н 0000199651 00000 н 0000199712 00000 н 0000199802 00000 н 0000199863 00000 н 0000199953 00000 н 0000200014 00000 н 0000200075 00000 н 0000200136 00000 н 0000200197 00000 н 0000200258 00000 н 0000200319 00000 н 0000200380 00000 н 0000200441 00000 н 0000200502 00000 н 0000200605 00000 н 0000200695 00000 н 0000200799 00000 н 0000200889 00000 н 0000200992 00000 н 0000201082 00000 н 0000201185 00000 н 0000201275 00000 н 0000201378 00000 н 0000201468 00000 н 0000201572 00000 н 0000201662 00000 н 0000201765 00000 н 0000201855 00000 н 0000201916 00000 н 0000202010 00000 н 0000202071 00000 н 0000202161 00000 н 0000202222 00000 н 0000202283 00000 н 0000202344 00000 н 0000202405 00000 н 0000202466 00000 н 0000202527 00000 н 0000202588 00000 н 0000202649 00000 н 0000202710 00000 н 0000202813 00000 н 0000202903 00000 н 0000203006 00000 н 0000203096 00000 н 0000203199 00000 н 0000203289 00000 н 0000203393 00000 н 0000203483 00000 н 0000203586 00000 н 0000203676 00000 н 0000203779 00000 н 0000203869 00000 н 0000203973 00000 н 0000204063 00000 н 0000204124 00000 н 0000204218 00000 н 0000204279 00000 н 0000204369 00000 н 0000204430 00000 н 0000204491 00000 н 0000204552 00000 н 0000204613 00000 н 0000204674 00000 н 0000204735 00000 н 0000204796 00000 н 0000204857 00000 н 0000204918 00000 н 0000205021 00000 н 0000205111 00000 н 0000205214 00000 н 0000205304 00000 н 0000205407 00000 н 0000205497 00000 н 0000205600 00000 н 0000205690 00000 н 0000205793 00000 н 0000205883 00000 н 0000205986 00000 н 0000206076 00000 н 0000206179 00000 н 0000206269 00000 н 0000206330 00000 н 0000206424 00000 н 0000206485 00000 н 0000206575 00000 н 0000206636 00000 н 0000206697 00000 н 0000206758 00000 н 0000206819 00000 н 0000206880 00000 н 0000206941 00000 н 0000207002 00000 н 0000207063 00000 н 0000207153 00000 н 0000207214 00000 н 0000207304 00000 н 0000207365 00000 н 0000207455 00000 н 0000207516 00000 н 0000207606 00000 н 0000207667 00000 н 0000207757 00000 н 0000207818 00000 н 0000207908 00000 н 0000207969 00000 н 0000208059 00000 н 0000208109 00000 н 0000208180 00000 н 0000208241 00000 н 0000208330 00000 н 0000208420 00000 н 0000208510 00000 н 0000208786 00000 н 0000208841 00000 н 0000210477 00000 н 0000210569 00000 н 0000210661 00000 н 0000210753 00000 н 0000210845 00000 н 0000210945 00000 н 0000211045 00000 н 0000211137 00000 н 0000211229 00000 н 0000211321 00000 н 0000211413 00000 н 0000211506 00000 н 0000211599 00000 н 0000211692 00000 н 0000211785 00000 н 0000211878 00000 н 0000211971 00000 н 0000212064 00000 н 0000212157 00000 н 0000212250 00000 н 0000212343 00000 н 0000212436 00000 н 0000212529 00000 н 0000212622 00000 н 0000212715 00000 н 0000212808 00000 н 0000212901 00000 н 0000212994 00000 н 0000213087 00000 н 0000213180 00000 н 0000213273 00000 н 0000213366 00000 н 0000213459 00000 н 0000213552 00000 н 0000213616 00000 н 0000213697 00000 н 0000213778 00000 н 0000213859 00000 н 0000213940 00000 н 0000214021 00000 н 0000214102 00000 н 0000214156 00000 н 0000214210 00000 н 0000214264 00000 н 0000214332 00000 н 0000214424 00000 н 0000214516 00000 н 0000214608 00000 н 0000214700 00000 н 0000214800 00000 н 0000214900 00000 н 0000214990 00000 н 0000215070 00000 н 0000215151 00000 н 0000215218 00000 н 0000215332 00000 н 0000215474 00000 н 0000215616 00000 н 0000215730 00000 н 0000215783 00000 н 0000215836 00000 н 0000215886 00000 н 0000215936 00000 н 0000216028 00000 н 0000216170 00000 н 0000216244 00000 н 0000216322 00000 н 0000216414 00000 н 0000216556 00000 н 0000216631 00000 н 0000216709 00000 н 0000216791 00000 н 0000216933 00000 н 0000217072 00000 н 0000217213 00000 н 0000217354 00000 н 0000217495 00000 н 0000217636 00000 н 0000217777 00000 н 0000217830 00000 н 0000217912 00000 н 0000218053 00000 н 0000218161 00000 н 0000218211 00000 н 0000218271 00000 н 0000218331 00000 н 0000218391 00000 н 0000218451 00000 н 0000218511 00000 н 0000218571 00000 н 0000218632 00000 н 0000218693 00000 н 0000218798 00000 н 0000218864 00000 н 0000219003 00000 н 0000219108 00000 н 0000219190 00000 н 0000219331 00000 н 0000219392 00000 н 0000219453 00000 н 0000219558 00000 н 0000219624 00000 н 0000219765 00000 н 0000219870 00000 н 0000219952 00000 н 0000220093 00000 н 0000220154 00000 н 0000220215 00000 н 0000220321 00000 н 0000220387 00000 н 0000220528 00000 н 0000220633 00000 н 0000220715 00000 н 0000220856 00000 н 0000220917 00000 н 0000220978 00000 н 0000221083 00000 н 0000221149 00000 н 0000221290 00000 н 0000221396 00000 н 0000221478 00000 н 0000221619 00000 н 0000221680 00000 н 0000221741 00000 н 0000221846 00000 н 0000221912 00000 н 0000222053 00000 н 0000222158 00000 н 0000222240 00000 н 0000222381 00000 н 0000222442 00000 н 0000222503 00000 н 0000222608 00000 н 0000222674 00000 н 0000222815 00000 н 0000222920 00000 н 0000223002 00000 н 0000223143 00000 н 0000223193 00000 н 0000223275 00000 н 0000223417 00000 н 0000223466 00000 н 0000223591 00000 н 0000223640 00000 н 0000223766 00000 н 0000223815 00000 н 0000223942 00000 н 0000223991 00000 н 0000224117 00000 н 0000224166 00000 н 0000224291 00000 н 0000224340 00000 н 0000224479 00000 н 0000224528 00000 н 0000224644 00000 н 0000224692 00000 н 0000032010 00000 н трейлер ]>> startxref 0 %%EOF 1779 0 объект >поток ce&b4HzF/6j%Gvl;i(;WNQ@GWs2 vMp7j5эʃ/aYG Fbsb28zU~ ‘\@+- 1+A_ƂӴw8

Типы фланцев и фланцевых соединений

Типы фланцев и фланцевых соединений

Что такое фланцы?
Фланцы, также переводится как ободки, означающие симметричные дискообразные конструкции, используемые для соединения труб, контейнеров или механических частей с фиксированным валом, обычно с болтами и резьбовыми конструкциями для фиксации. Фланцы представляют собой детали в форме диска, которые наиболее распространены в сантехнике, и фланцы используются парами.
В сантехнике фланцы в основном используются для соединения труб. На трубопроводах, которые необходимо соединить, устанавливаются разнообразные фланцы, причем на трубопроводах низкого давления могут использоваться проволочные фланцы, а приварные фланцы применяются при давлениях свыше 4 кг.
Между двумя фланцами добавляется точка уплотнения, которая затем крепится болтами. Различные напорные фланцы имеют разную толщину и используют разные болты.Насосы и клапаны при подключении к трубопроводу, являющемуся частью этого оборудования, также имеют соответствующую форму фланца, также известную как фланцевое соединение.
Соединительные детали, которые одновременно закрываются болтами в обеих плоскостях, обычно называются «фланцами». Например, соединение вентиляционных каналов может называться «фланцевыми частями».
Однако это соединение является лишь частью оборудования, например, соединение между фланцем и водяным насосом, поэтому насос не следует называть «фланцевыми частями». Меньшие, такие как клапаны и т. д., можно назвать «деталями фланцев».
Что такое фланцевое соединение?
Фланцевое соединение предназначено для фиксации двух труб, фитингов или оборудования на фланце и между двумя фланцами с помощью фланцевых матов, скрепленных болтами для завершения соединения. Некоторые фитинги и оборудование имеют собственные фланцы и также являются фланцевыми.
Фланцевое резьбовое соединение (проводное соединение) фланцевое и приварное. Фланцы низкого давления малого диаметра с проволочным соединением, высокого давления и большого диаметра низкого давления представляют собой сварные фланцы.Толщина фланцев разного давления и диаметр и количество соединительных болтов разные.
В зависимости от уровня давления фланцевые прокладки также доступны из различных материалов: от асбестовых прокладок низкого давления, асбестовых прокладок высокого давления до металлических прокладок.
Фланцевое соединение простое в использовании и может выдерживать большие давления. Фланцевые соединения
широко используются в промышленных трубопроводах. В домашних условиях диаметр трубы небольшой и низкого давления, а фланцевое соединение не видно.Если вы находитесь в котельной или на производстве, везде есть фланцевые трубы и оборудование. Фланцевое соединение предназначено для фиксации двух труб, фитингов или оборудования на фланце и между двумя фланцами с помощью фланцевых матов, скрепленных болтами для завершения соединения. Некоторые фитинги и оборудование имеют собственные фланцы и также являются фланцевыми.
Обратите внимание на то, чтобы все болты были затянуты при соединении, особенно когда болты затянуты.
Соединение фланцевое — разъемная деталь, состоящая из пары фланцев, прокладок и болтов, гаек, шайб и других деталей.Основными параметрами стандартного фланца являются номинальный диаметр, номинальное давление и тип уплотнительной поверхности. Стандарты реализации фланцев
: серия GB (национальный стандарт), серия JB (механический отдел), серия HG (министерство химического машиностроения), ASME B16. 5 (американский стандарт), BS4504 (британский стандарт), DIN (немецкий стандарт), JIS (японский стандарт). Международная стандартная система фланцев труб
Flange: в международном стандарте фланцев труб есть две основные системы, а именно европейская система фланцев труб, представленная немецким DIN (включая бывший Советский Союз), и Америка, представленная американским фланцем трубы ANSI.Фланцевая система труб.
Кроме того, существуют японские трубные фланцы JIS, но они обычно используются только для общественных работ на нефтехимических заводах и не имеют большого значения на международном уровне.
Классификация фланцев: плоские приварные фланцы, фланцы с горловиной, фланцы для стыковой сварки, фланцы с кольцевым соединением, фланцы с раструбом и заглушки.
Типы фланцев

(1) Фланцы сосудов под давлением делятся на общие фланцы и обратные фланцы в соответствии с общей конструкцией.

(2) В соответствии с расположением прокладки она делится на две категории: узкий фланец и широкий фланец.
а) Узкий фланец — это фланец, поверхность контакта с прокладкой которого расположена в пределах окружности отверстия под болт фланца. Это наиболее широко используемый фланец.
b) Фланцевый фланец относится к фланцу, на котором контактная поверхность прокладки распределена как по внутренней, так и по внешней сторонам центральной окружности фланцевого болта. Обычно используется только для приложений с низким давлением.
(3) В зависимости от целостности каждой части фланца он делится на три типа: свободный фланец, цельный фланец и произвольный фланец. Его характеристики:
a) Свободный фланец: Относится к фланцу, который фланец не может эффективно соединить с контейнером или соединением. При расчете считается, что цилиндр не воспринимает крутящий момент фланца вместе с фланцевым кольцом, а крутящий момент фланца полностью воспринимается самим фланцевым кольцом.

б) Цельный фланец: фланец, горловина и цилиндр могут быть эффективно соединены в единый фланец. Три части разделяют роль крутящего момента фланца.

Встроенный фланец представляет собой фланцевое соединение. Это также тип фланца стальной трубы, приваренного к горловине. Материалы: углеродистая сталь, нержавеющая сталь, легированная сталь и т. д. Среди различных национальных стандартов IF используется для обозначения общего фланца. Он в основном используется в трубах с более высоким давлением. Производственный процесс, как правило, литой. Во фланцевом типе «IF» используется для обозначения типа встроенного фланца.Как правило, это фасет (RF). Если он используется в условиях воспламеняемости, взрывоопасности, высокой и чрезвычайной опасности, его можно использовать для герметизации выпуклой и вогнутой поверхности (MFM) и поверхности канавки (TG), кроме поверхности RF. Форма лица.
c) Произвольный фланец: Относится к фланцу с общей степенью между ними. Хотя цилиндр и фланцевое кольцо не образуют единой конструкции, они могут выступать в качестве конструктивного элемента, совместно выдерживающего фланцевый момент. Такими фланцами являются плоские приварные фланцы.

(4) В соответствии с соединением между фланцем и цилиндром, он делится на петлевой фланец, резьбовой фланец, фланец для сварки враструб, плоский фланец для сварки и фланец для стыковой сварки.

Свободный фланец приварного кольца представляет собой подвижный фланец. Обычно он сочетается с водопроводной и дренажной арматурой. Когда завод покидает завод, на каждом конце компенсатора есть фланец, который напрямую связан с трубопроводом и оборудованием в проекте.
Эффект:
Целью использования стыкового фланца для ослабления фланца, как правило, является экономия материала. Структура разделена на две части. Один конец трубы соединяется с трубой, а другой выполнен в виде кольца для стыковой сварки. Фланцы изготовлены из низкосортных материалов, а трубы для экономии материала изготовлены из того же материала, что и трубы.
Преимущество:
экономия затрат. Когда материал трубы особенный и дорогой, фланец из того же материала стоит дорого.
Неудобно сваривать или неудобно обрабатывать или требует высокой прочности. Например, пластиковые трубы, стеклянные стальные трубы и тому подобное.
Простота конструкции. Если при соединении отверстие для болта во фланце соединено, найти или предотвратить изменение отверстия для болта во фланце оборудования в будущем будет непросто.
Недостатки:
Поймите низкое давление.
Низкая прочность приварного кольца (особенно при толщине менее 3 мм)

Свободный фланец с плоским приварным кольцом представляет собой подвижный фланец.Подключайтесь напрямую к трубам и оборудованию в проекте.
Целью использования плоского приварного кольца для ослабления фланца, как правило, является сохранение данных. Конструкция разделена на две части, одна часть трубы соединена с трубой, один конец сделан во фланец, а фланцевая часть размещена на фланце.
Фланцы используют низкоуровневые данные, а трубы используются так же, как и трубы для сохранения данных.
Преимущество:
Удобен для сварки или удобен для обработки или высокой прочности, таких как пластиковые трубки, стеклянные трубки и тому подобное.
Удобен для строительства. Например, когда отверстие под болт во фланце подключено, удобно исправить или предотвратить изменение отверстия под болт во фланце оборудования в будущем.
Когда цена высока, стоимость сохраняется. Когда материал трубы особенный, фланец из того же материала стоит дорого.
Недостатки:
Выдерживает низкое давление.
Низкая прочность приварного кольца (особенно при толщине менее 3 мм)

Резьбовые фланцы изготавливаются путем обработки внутреннего отверстия фланца в трубную резьбу и соединения его с резьбовой трубой.Это неприварной фланец.
Преимущество:
По сравнению с плоским приварным фланцем или фланцем для стыковой сварки, резьбовой фланец имеет характеристики удобной установки и обслуживания и может использоваться на некоторых трубопроводах, где сварка не разрешена на месте. Фланцы из легированной стали обладают достаточной прочностью, но их нелегко сваривать или качество сварки не очень хорошее, вы также можете выбрать фланец с резьбой.
Недостатки:
Не рекомендуется использовать резьбовой фланец во избежание протечек при резком изменении температуры трубы или температуре выше 260 °С и ниже -45 °С.
Когда можно использовать резьбовое соединение?
Когда расчетное давление меньше или равно 1,6 МПа, а расчетная температура не превышает 200 °C, резьбовое соединение может быть принято в «Стальной сварной трубе для транспортировки жидкости под низким давлением» GB/T 3091.

Фланец для приварки враструб представляет собой фланец, который с одного конца крепится болтами к другому концу стальной трубы.
Форма уплотнительной поверхности:
Поверхность выступа (RF), вогнутая и выпуклая поверхность (MFM), поверхность канавки (TG), поверхность кольцевого соединения (RJ)
Область применения:
Сосуды под давлением для котлов, нефтяная, химическая, судостроительная, фармацевтическая , металлургия, машиностроение, штамповка колен, пищевая и другие отрасли промышленности.
Обычно используется в трубопроводах с PN≤10, 0 МПа и DN≤40.

Накладные фланцы относятся к системе стандартов национального стандарта фланцев. Это одно из проявлений национального стандартного фланца (также известного как фланец GB), который является одним из широко используемых фланцев на оборудовании или трубопроводах.
Преимущество:
Удобен в установке на месте, можно обойтись без сварки швов.
Недостатки:
Плоский фланец, приваренный к шейке, имеет малую высоту шейки и улучшает жесткость и несущую способность фланца.По сравнению с фланцем для стыковой сварки, сварочные работы велики, расход сварочного электрода высок, а высокая температура и высокое давление, а также многократные изгибы и колебания температуры не могут быть выдержаны.

Уплотнительные поверхности фланцев с приварной горловиной:
Выступ (RF), Вогнутость (FM), Выпуклость (M), Конус (T), Канавка (G), Полная плоскость (FF).
Преимущество:
Соединение не деформируется, эффект уплотнения хороший, а применение широкое.Он подходит для труб с высокой температурой или колебаниями давления или труб с высокой температурой, высоким давлением и низкой температурой, а также для транспортировки дорогостоящих сред, горючих и взрывоопасных сред и токсичных газов.
Недостатки:
Приварной фланец громоздкий, тяжелый, дорогой и сложный в установке. Поэтому его легче ударить при транспортировке.
Пластинчатый плоский приварной фланец

Плоский приварной фланец пластинчатого типа (химический стандарт HG20592, национальный стандарт GB/T9119, механический JB/T81).
Преимущества: простота изготовления, низкая стоимость, широкое применение
Недостатки: Низкая жесткость, поэтому его не следует использовать в системах трубопроводов химических процессов с высокими и экстремальными требованиями к опасности для подачи, спроса, воспламеняемости, взрывоопасности и высокого вакуума. .
Тип уплотнительной поверхности имеет плоскую поверхность и выпуклую поверхность.
В чем разница между приварным фланцем и плоским приварным фланцем?
Фланец для стыковой сварки такой же, как и труба, подлежащая сварке на стыковом конце, и сваривается как две трубы.
Плоский приварной фланец представляет собой вогнутый стол, который немного больше внешнего диаметра трубы на границе раздела, а труба приварена внутри.
Стыковая сварка имеет лучшие характеристики сварки и меньшую коррозию.
Плоская сварка и сварка встык – это способы сварки, когда соединяются фланцы и трубы. При сварке плоских приварных фланцев требуется сварка только с одной стороны, а внутренние стыки сварных труб и фланцев не требуются. Для сварки приварных фланцев требуется двойной фланец.Торцевая сварка.
Поэтому плоские приварные фланцы обычно используются для труб низкого и среднего давления. Фланцы для стыковой сварки используются для соединения труб среднего и высокого давления. Фланцы для стыковой сварки обычно имеют давление не менее PN2,5 МПа. Стыковая сварка используется для уменьшения концентрации напряжений. Сварной фланец в основном представляет собой шейный фланец, а также ниппельный фланец. Следовательно, стоимость установки приварного фланца, затраты на рабочую силу и затраты на вспомогательные материалы выше, поскольку существует более одного процесса.
Для приварного фланца не все из них нужно приваривать внутри и снаружи. Особых требований нет. Как правило, он сваривается только снаружи. Фланец под пайку 1/2″ не видел :), плоская сварка лучше. Поскольку трубка и фланец расположены правильно и вертикально, трубка не будет наклонена.
Каковы основные принципы выбора фланца?
Для труб с расчетной температурой 300 °С и ниже и номинальным давлением менее или равным 2,5 МПа должны применяться плоские приварные фланцы: для труб с расчетной температурой более 300 °С или номинальным давлением более больше или равно 4.0 МПа, следует использовать фланец под приварку встык.
Приварной фланец с муфтой

Фланец для приварки враструб представляет собой фланец, который с одного конца крепится болтами к другому концу стальной трубы.
Форма уплотнительной поверхности:
Поверхность выступа (RF), вогнутая и выпуклая поверхность (MFM), поверхность канавки (TG), поверхность кольцевого соединения (RJ)
Область применения:
Сосуды под давлением для котлов, нефтяная, химическая, судостроительная , фармацевтическая, металлургическая, машиностроительная, штамповочная, локтевая, пищевая и другие отрасли промышленности.
Обычно используется в трубопроводах с PN≤10, 0 МПа и DN≤40.
Стыковое кольцо со свободным фланцем

Свободный фланец приварного кольца представляет собой подвижный фланец. Обычно он сочетается с водопроводной и дренажной арматурой. Когда завод покидает завод, на каждом конце компенсатора есть фланец, который напрямую связан с трубопроводом и оборудованием в проекте.

Функция: Целью ослабления фланца приварного кольца, как правило, является экономия материала.Структура разделена на две части. Один конец трубы соединяется с трубой, а другой выполнен в виде кольца для стыковой сварки. Фланцы изготовлены из низкосортных материалов, а трубы для экономии материала изготовлены из того же материала, что и трубы.
Преимущества: экономичность и простота конструкции.
Недостатки: низкое давление. Низкая прочность приварного кольца (особенно при толщине менее 3 мм)
Плоский приварной фланец
Плоский приварной фланец представляет собой подвижный фланец.Обычно стыкуется на водопроводной и дренажной арматуре (чаще всего на компенсаторе). Когда завод покидает завод, на каждом конце компенсатора есть фланец, прямо в проекте. Трубы и оборудование скреплены болтами. Целью использования плоского приварного кольца для ослабления фланца обычно является экономия материала. Структура разделена на две части. Один конец трубы соединяется с трубой, один конец выполнен во фланец, а фланец частично надевается на фланец. Фланцы изготовлены из низкосортных материалов, а трубы для экономии материала изготовлены из того же материала, что и трубы.

Крышка фланца
Крышка фланца также называется глухим фланцем и глухой пластиной. Представляет собой фланец без отверстия посередине для герметизации заглушки трубы. Эффект такой же, как у приварной головки и резьбовой крышки, за исключением того, что глухой фланец и резьбовую крышку можно снять в любое время, а приварную головку — нет.

Поверхность уплотнения крышки фланца: плоская (FF), поверхность с выступом (RF), поверхность вогнутая и выпуклая (MFM), поверхность с пазами (TG), поверхность кольцевого соединения (RJ)
Крышка фланца футеровки
Крышка фланца футеровки глухая фланец, приваренный к стороне среды и изготовленный из нержавеющей стали. Крышка фланца футеровки используется в качестве заглушки на трубопроводах с агрессивными средами. Отличие от обычной фланцевой крышки состоит в том, что на контактную поверхность среды наносится антикоррозийное покрытие.

Фланец для приварки в горловину американского стандарта
Плоский приварной фланец с горловиной крепится к концу трубы. В основном детали, которые соединяют трубу с трубой. Фланец с горловиной имеет перфорацию на фланце, которую можно скрепить болтами, чтобы два фланца были плотно соединены, а фланцы уплотнены прокладками.
Фланцевое соединение с приваркой в ​​горловину относится к паре фланцев, прокладке и множеству болтов и гаек.
Прокладка помещается между двумя уплотнительными поверхностями фланцев.После затягивания гайки удельное давление на поверхность прокладки достигает определенного значения, после чего деформируется и заполняет неровности на уплотняемой поверхности, делая соединение герметичным. Фланцевое соединение является разъемным соединением. В соответствии с соединенными частями его можно разделить на фланец контейнера и фланец трубы. Фланец плоский приварной встык подходит для соединения стальных труб с номинальным давлением не более 2,5 МПа.
Фланец с плоской шейкой используется для стыковой сварки фланца и трубы.Структура разумна, прочность и жесткость велики, она может выдерживать высокие температуры и высокое давление, многократные изгибы и колебания температуры, а герметичность надежна. Фланец приварной плоский с шейкой на номинальное давление от 0,25 до 2,5 МПа имеет вогнуто-выпуклую уплотнительную поверхность.

Американский стандарт с прочным фланцем для стыковой сварки
Американский стандартный фланец представляет собой деталь, которая соединяет трубу с трубой и соединяется с концом трубы.Фланцы для стыковой сварки по американскому стандарту изготавливаются двумя способами.
В соответствии с состоянием шейки фланец для стыковой сварки американского стандарта можно разделить на фланец для сварки американского стандарта с шейкой и фланец для сварки американского стандарта без шейки.
Фланец для стыковой сварки американского стандарта состоит из двух фланцев и скрепляется болтами для завершения соединения. Во фланце американского стандарта есть отверстия, а болты плотно соединяют два фланца.

Материал
WCB (углеродистая сталь), LCB (низкотемпературная углеродистая сталь), LC3 (3.5 % никелевой стали), WC5 (1,25 % хрома, 0,5 % молибдена, сталь), WC9 (2,25 % хрома), C5 (5 % хрома, 0,5 % молибдена), C12 (9 % хрома, 1 % молибдена), CA6NM (4 (12 % хромированная сталь), CA15 (4) (12% хрома), CF8M (нержавеющая сталь 316), CF8C (нержавеющая сталь 347), CF8 (нержавеющая сталь 304), CF3 (нержавеющая сталь 304L), CF3M (нержавеющая сталь 316L), CN7M (легированная сталь), M35-1 (монель), N7M (никелевый сплав Hast B), CW6M (никелевый сплав Hasta C), CY40 (никелевый сплав Inconel) Подождите
(5) Стандарт фланцев сосуда под давлением делится на три типа : плоский приварной фланец, плоский приварной фланец и фланец для стыковой сварки с длинной шейкой.

Конструкция фланцевого соединения
Конструкция фланца относится к конструкции фланцевого соединения, включающей три части: конструкция прокладки, конструкция болта (шпильки) и конструкция корпуса фланца. Наиболее важным методом проектирования фланцев является знаменитый метод Уотерса, который используется в GB 150. Расчетные точки:
(1) конструкция прокладки
Это основа конструкции фланцевого соединения. В соответствии с условиями проектирования и используемой средой следует выбрать соответствующий тип и материал прокладки, чтобы определить размер прокладки (внутренний диаметр, внешний диаметр, толщина), а затем прокладку предварительно затянуть.И сила нажатия в рабочем состоянии.
(2) Конструкция болт/шпилька
В соответствии с расчетными условиями выбираются болты из соответствующих материалов, чтобы рассчитать площадь болта, необходимую для удовлетворения состояния предварительной затяжки прокладки и усилия прижима в рабочем состоянии. Фактическая площадь болта не должна быть меньше расчетной площади.
Принцип конструкции болта заключается в определении меньшего диаметра центра болта. Этого можно добиться, выбрав соответствующий размер и количество болтов.
(3) Фланцевая конструкция корпуса
Фланцевая конструкция делится на два случая: внутреннее давление и внешнее давление. Фланец, подвергающийся внешнему давлению, может быть спроектирован в соответствии с методом расчета фланца, который выдерживает внутреннее давление, за исключением того, что рабочий крутящий момент фланца немного отличается.
Метод расчета узких фланцев делится на два типа, а именно: расчет свободного фланца и расчет интегрального фланца. Произвольные фланцы обычно рассчитываются как цельные фланцы и при определенных условиях могут быть упрощены до расчета свободных фланцев.
Расчет свободного фланца относительно прост, и толщину фланца можно рассчитать за один раз. Расчет цельного фланца выполняется методом, предполагающим повторные расчеты конструктивных размеров каждой части.
Для встроенного фланца сначала примите размеры фланцевого конуса и фланцевого кольца в соответствии с конструкционными условиями оборудования. Затем рассчитайте момент, которому подвергается фланец, и различные возникающие напряжения. Когда разница между напряжением и соответствующим допустимым напряжением велика, следует скорректировать первоначальный размер фланца, и вышеуказанный расчет следует повторять до тех пор, пока напряжения не станут меньше соответствующих допустимых напряжений и разница не будет разумной.
Расчет полки широкой на формы не разбивается, а рассчитывается по упрощенной модели «простая балка».

Каковы причины утечек через фланец?
Утечки через фланец чаще всего происходят по следующим семи причинам.
Частичная горловина
Частичная горловина означает, что труба и фланец не перпендикулярны и отличаются друг от друга, а поверхности фланцев не параллельны. Утечка во фланце происходит, когда давление внутренней среды превышает давление нагрузки прокладки.Эта ситуация в основном возникает в процессе установки или обслуживания, и ее легче обнаружить. До тех пор, пока фактическая проверка завершена по завершении проекта, такого рода несчастных случаев можно избежать.
Неуместный
Неправильная горловина означает, что труба и фланец расположены вертикально, но два фланца не совпадают. Фланцы не концентричны, из-за чего окружающие болты не могут свободно проникать в отверстия для болтов. При отсутствии других средств, только расширение или использование небольшого болта в отверстии для болта, и этот метод уменьшит напряжение двух фланцев.Кроме того, уплотняющая поверхность уплотняющей поверхности также отклоняется, так что весьма вероятно возникновение утечки.
Открытая горловина
Открытая горловина означает, что зазор фланца слишком велик. Когда зазор фланца слишком велик и вызывает внешнюю нагрузку, такую ​​как осевая или изгибающая нагрузка, прокладка будет сотрясаться или вибрировать, а усилие прижатия будет теряться, что приводит к постепенной потере кинетической энергии уплотнения и разрушению.
Неправильное отверстие
Неправильное отверстие означает, что труба соосна фланцу, но расстояние между отверстиями под болты двух фланцев относительно велико. Неправильное отверстие вызовет нагрузку на болт, и сила не будет устранена, что вызовет срезывающую силу на болте. Когда время будет долгим, болт будет отрезан, что приведет к выходу из строя уплотнения.
Влияние напряжения
Когда фланец установлен, два фланца относительно стандартизированы. Однако при производстве системы после того, как трубопровод входит в среду, температура трубопровода изменяется, вызывая расширение или деформацию трубопровода, так что фланец подвергается изгибающей нагрузке или сдвигающей нагрузке.Вызывает выход из строя прокладки.
Эффект коррозии
Прокладка химически изменяется из-за коррозии прокладки на прокладку в течение длительного времени. Агрессивная среда проникает в прокладку, и прокладка начинает размягчаться, теряя прижимное усилие и вызывая течь фланца.
Тепловое расширение и сжатие
Из-за теплового расширения и сжатия текучей среды болт расширяется или сжимается, так что прокладка создает зазор, и среда просачивается под давлением.

Источник: Китайский производитель трубных фланцев — Yaang Pipe Industry Co., Limited (www.ugsteelmill.com)

(Yaang Pipe Industry является ведущим производителем и поставщиком изделий из никелевого сплава и нержавеющей стали, включая фланцы из супердуплексной нержавеющей стали, фланцы из нержавеющей стали, фитинги для труб из нержавеющей стали, трубы из нержавеющей стали. Продукция Yaang широко используется в судостроении, атомной энергетике, судостроении. машиностроение, нефть, химия, горнодобывающая промышленность, очистка сточных вод, природный газ и сосуды под давлением и другие отрасли промышленности.)

Если вы хотите получить больше информации о статье или поделиться с нами своим мнением, свяжитесь с нами по адресу [email protected]

Обратите внимание, что вас могут заинтересовать другие технические статьи, которые мы опубликовали:

Каталожные номера:

Фланцы с кольцевым соединением (RTJ)



Стандартные спецификации

для фланцев с кольцевым соединением

Размеры: ANSI B16. 5, ANSI B16.47 Серия A и B, MSS SP44, ASA, API-605, AWWA, Пользовательские чертежи
Размер: от 1/2″ (15 NB) до 48″ (1200NB) Класс
: 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов , 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. д. BS: BS4504, BS4504, BS1560, BS10

Материалы и сорта фланцев с кольцевым соединением (RTJ):

Фланцы кольцевого соединения из нержавеющей стали:
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Дуплексные и супердуплексные стальные кольцевые соединительные фланцы:
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Кольцевые фланцы из углеродистой стали:
ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 А36, А694 Ф42, Ф46, Ф52, Ф60, Ф65, Ф706

Фланцы кольцевого соединения из низкотемпературной углеродистой стали: ASTM A350, LF2, LF3

Фланцы соединения кольцевого типа из легированной стали:
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

Фланцы соединения кольцевого типа из медной легированной стали: ASTM SB 61, SB62, SB151, SB152 UNS № C 70600 (Cu-Ni 90/10),
C 71500 (Cu-Ni 70/30), UNS № C 10100, 10200 , 10300, 10800, 12000, 12200

Фланцы с кольцевым соединением из никелевого сплава:
ASTM SB564, SB160, SB472, SB162 Никель 200 (UNS No. N02200), никель 201 (UNS № N02201), монель 400 (UNS
№ N04400), монель 500 (UNS № N05500), инконель 800 (UNS № N08800), инконель 825 (UNS № N08825), инконель
600 (UNS № N06600), Inconel 625 (UNS № N06625), Inconel 601 (UNS № N06601), Hastelloy C 276 (UNS №
N10276), Alloy 20 (UNS № N08020)

ASME B16.5 Фланцы с выступающим кольцом Доступные типы

ANSI B16.5 Кольцевые фланцы	Соединение кольцевого типа с выступом Фланец
RTJ Кольцевое соединение Фланец	АСМЭ Б16.5 Размеры фланца RTJ
Фланцы кольцевого соединения ASME B16.5	ANSI B16.5 Класс 150 Кольцевое соединение Фланцы
Фланцы с кольцевым соединением класса 150	Фланец с плоским торцом и кольцевым соединением
Кольцевое соединение Фланцевый класс 900	Соединение кольцевого типа Фланец Класс 600
ANSI B16.5 класс 300 Фланец кольцевого соединения	ANSI 150 Кольцевое соединение Фланец
Фланец с накладным кольцом	Высококачественные фланцы кольцевого соединения
Соединение типа «кольцо с горловиной»	Фланец с кольцевым соединением ANSI
Соединение кольцевого типа Глухой фланец	Соединение в виде кольца по DIN Фланцы

Основные фланцы и тип фланца.

.

Фланец

Фланец — это метод соединения труб, клапанов, насосов и другого оборудования для формирования системы трубопроводов. Он также обеспечивает легкий доступ для очистки, осмотра или модификации. Фланцы обычно привариваются или привинчиваются. Фланцевые соединения изготавливаются путем соединения болтами двух фланцев с прокладкой между ними для обеспечения уплотнения.

Наиболее используемые типы фланцев:

• Фланец с приварной горловиной
• Накидной фланец
• Фланец под сварку враструб
• Фланец для соединения внахлестку
• Фланец с резьбой
• Глухой фланец

Специальные фланцы

Помимо наиболее часто используемых стандартных фланцев, существует еще ряд специальных фланцев, таких как:

• Фланцы с диафрагмой
• Длинные фланцы с приварной шейкой
• Фланец Weldo / фланец Nipo
• Расширительный фланец
• Переходной фланец

Материалы для фланцев Фланцы труб изготавливаются из различных материалов, таких как нержавеющая сталь, чугун, алюминий, латунь, бронза, пластик и т. д.Кроме того, фланцы, такие как фитинги и трубы, для определенных целей иногда снабжены внутри слоями материалов совершенно другого качества, чем сами фланцы, которые представляют собой «фланцы с футеровкой».

                      Материал фланца в основном устанавливается при выборе трубы, в большинстве случаев фланец изготавливается из того же материала, что и труба.

Типы фланцев



Наиболее распространенные типы фланцев

Фланец с приварной горловиной:

Фланцы с приварной шейкой легко узнать по длинной конической втулке, которая постепенно переходит в толщину стенки трубы или фитинга.

Длинная коническая ступица обеспечивает важное усиление для использования в различных условиях, связанных с высоким давлением, отрицательными и/или повышенными температурами. Плавный переход от толщины фланца к толщине стенки трубы или фитинга, зависящей от конусности, чрезвычайно удобен в условиях многократного изгиба, вызванного расширением трубопровода или другими переменными силами.

Эти фланцы имеют отверстия, соответствующие внутреннему диаметру сопрягаемой трубы или фитинга, поэтому поток продукта не ограничивается.Это предотвращает турбулентность в месте соединения и уменьшает эрозию. Они также обеспечивают отличное распределение напряжения через коническую ступицу и легко поддаются рентгенографии для обнаружения дефектов.

Фланец этого типа будет приварен к трубе или фитингу одним полным проплавлением, V-образным сварным швом.

Детали фланца с приварной горловиной.

Накидной фланец

Расчетная прочность накидного фланца под действием внутреннего давления составляет порядка двух третей от прочности фланцев с приваренной шейкой, а их срок службы при усталостной нагрузке составляет примерно одну треть от срока службы последних.

Соединение с трубой осуществляется двумя угловыми швами как снаружи, так и внутри фланца.

Мера X на изображении примерно равна:
Толщина стенки трубы + 3 мм.

Это пространство необходимо, чтобы не повредить поверхность фланца в процессе сварки.

Детали накладного фланца

Муфта Приварной фланец

Приварные фланцы с раструбом изначально были разработаны для использования на небольших трубопроводах высокого давления.Их статическая прочность такая же, как у накладных фланцев, но их усталостная прочность на 50 % выше, чем у двухсварных накладных фланцев.

Соединение с трубой осуществляется одним угловым швом снаружи фланца. Но перед сваркой необходимо создать зазор между фланцем или фитингом и трубой.

Назначение нижнего зазора в раструбном шве обычно состоит в том, чтобы уменьшить остаточное напряжение в корне шва, которое может возникнуть во время затвердевания металла шва.На изображении показана мера X для зазора расширения.

Детали приварного фланца

Фланец внахлестку

Фланцы с соединением внахлестку имеют все те же общие размеры, что и любой другой фланец, указанный на этой странице, однако у него нет выступа, они используются в сочетании с «укороченным концом соединения внахлестку».

Эти фланцы почти идентичны накидным фланцам, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части вставного конца.

Их способность выдерживать давление немного лучше, чем у фланцев с накладным креплением, а усталостная долговечность узла составляет лишь одну десятую от срока службы фланцев с приваренной горловиной.

Они могут использоваться при любом давлении и доступны в полном диапазоне размеров.Эти фланцы надеваются на трубу, а не привариваются или иным образом крепятся к ней. Давление болтового соединения передается на прокладку за счет давления фланца на заднюю часть трубы внахлест (укороченный конец).

Фланцы с соединением внахлестку имеют определенные преимущества:

• Свободное вращение вокруг трубы облегчает     выравнивание отверстий под болты противоположных фланцев.
• Отсутствие контакта с жидкостью в трубе часто позволяет использовать недорогие фланцы из углеродистой стали с коррозионностойкой трубой.
• В системах, подверженных быстрой эрозии или коррозии, фланцы можно спасти для повторного использования.

Детали фланца внахлестку

Укороченный конец

Укороченный конец всегда будет использоваться с фланцем внахлестку в качестве опорного фланца.

Эти фланцевые соединения применяются при низком давлении и некритичных применениях и представляют собой дешевый метод отбортовки.
          Например, в системе труб из нержавеющей стали можно использовать фланец из углеродистой стали, поскольку он не соприкасается с продуктом в трубе.

  Фланец внахлестку с заглушкой

Фланец с резьбой

Резьбовые фланцы используются в особых случаях, их основным преимуществом является то, что их можно прикрепить к трубе без сварки.Иногда в сочетании с резьбовым соединением используется также уплотняющий сварной шов.

Хотя резьбовые фитинги по-прежнему доступны для большинства размеров и номинального давления, сегодня они используются почти исключительно для труб меньшего размера.

Резьбовой фланец или фитинг не подходит для системы труб с тонкой стенкой, потому что нарезать резьбу на трубе невозможно. Таким образом, необходимо выбрать более толстую стенку… что толще?

Детали резьбового фланца

Глухой фланец

Глухие фланцы изготавливаются без отверстия и используются для закрытия концов трубопроводов, клапанов и отверстий сосудов под давлением.

С точки зрения внутреннего давления и нагрузки на болты глухие фланцы, особенно больших размеров, являются типами фланцев, подвергающихся наибольшей нагрузке.

Однако большинство этих напряжений связаны с изгибом около центра, и, поскольку не существует стандартного внутреннего диаметра, эти фланцы подходят для применений с более высоким давлением и температурой.

Детали глухого фланца

СПЕЦИАЛЬНЫЕ ТИПЫ ФЛАНЦЕВ

Нипофланец

Приварной фланец

Элбофланец

Фланцы с поворотным кольцом

Расширительные фланцы

Переходные фланцы

Если вам нравится этот пост, ставьте лайки, делитесь и комментируйте.

Подпишитесь, поставьте лайк и следуйте за нами, чтобы получить больше информации.

Тепловая энергия

Добро пожаловать в онлайн-учебник Thermal Power Tech. Этот сайт создан для знаний о тепловых электростанциях. Это отличная платформа для знакомства с теми, кто работает на тепловых электростанциях. Это очень полезно для инженера по эксплуатации котлов (BOE), дежурного 1-го класса, 2-го класса, инженера-турбиниста, нефтяника, химика-водника и студентов технических специальностей.
Накидной фланец

Спецификации и размеры

Накидной фланец, также называемый фланцем SO. Это своего рода фланец, надевающийся на трубу, с внутренней конструкцией, немного большей, чем труба. Поскольку внутренний диаметр фланца немного больше внешнего диаметра трубы, фланец SO может быть напрямую соединен с оборудованием или трубой с помощью углового сварного шва в верхней и нижней части фланца. Он используется для вставки трубы во внутреннее отверстие фланца.

Типы приварки накладных фланцев

Фланец SO можно разделить на фланец с приварной пластиной SO и фланец с приварной втулкой из стальной трубы SO. Его механические характеристики находятся между цельным фланцем и петлевым фланцем. Структура проста, обработка удобна. Таким образом, сварка с накладкой на фланце широко используется в различных трубопроводах для жидкостей.

Зависит от различной поверхности, также существуют диапазоны с выступающей поверхностью и кольцевым типом соединения.

Накладка с выступом на фланце

Небольшая часть выступает из нижней поверхности накладки на фланце, этот тип представляет собой накладку с выступом на фланце.Функция этой области состоит в том, чтобы поместить прокладку во время установки, чтобы получить лучшую герметизацию.

Чем больше номинальное давление, тем больше будет высота выступа.

Небольшая канавка выполнена на выступающей лицевой части, эта форма называется типом RTJ, функция этой канавки заключается в размещении прокладочного кольца, также применяемого для уплотнения, по сравнению с типом RF, RTJ предназначен для использования под высоким давлением.

Накладка на фланец Для соединения оборудования используется сварка накладкой, поэтому одно из следующих названий описывает один и тот же фланец:

• Накладка на приварной фланец
• Накладка на приварку фланца
• Накладка на фланец
• Накладка на приварку фланца
• Фланец SO

Упомянутый стандарт и марки

ASTM A105 для накладок из углеродистой стали на фланцы труб.
ASTM A182 для фланцев из сплавов и нержавеющей стали. (Сплав для F11, F22, нержавеющая сталь для F304/F304L, F316/F316L)
ASME B16.5 для трубных фланцев и фланцевых фитингов.
BS 3293
DIN 86029

Размеры и номинальное давление

Стандартные наружные диаметры: 1/2″, 2″, 3″, 4″, 6″, 8″, 10″, 12″. ‘, до 24”.
Специальные наружные диаметры: до 60 дюймов.
Диапазон классов: класс 150, класс 300, 400, 600, 900, 1500, 2500 (# или LB). от PN 2,5 до PN 250.
Тип поверхности фланца: RF (с выступом), RTJ (кольцевое соединение)

Типы изготовления

Накладка на фланец может быть выполнена путем ковки, резки стали, литья и т. д.Среди этих типов производства тип ковки имеет лучшее качество, а также наиболее распространенное использование, цена выше, чем у других типов. Поэтому, прежде чем купить накладку на фланец, вы должны знать, какова конкретная рабочая среда.

Преимущества накидного фланца

• Более низкие затраты на установку
• Более простое выравнивание с другими частями во время установки
• Лучшая защита от утечек
• Поскольку труба скользит по фланцу, она совместима с нижней ступицей на проскальзывании фланца

Накидной фланец по сравнению с приварным фланцем

• Прочность на внутреннее давление накидного фланца составляет две трети от приварного фланца.
• Срок службы составляет 1/3 фланца WN.
• Для фланца SO требуется 2 угловых шва, один внутри и один снаружи фланца.
• Во время сварочных работ между концом трубы и концом фланца должно быть оставлено пространство, чтобы не повредить поверхность фланца.
• Накладка на фланец должна сначала соединиться с трубой, а затем с фитингом. (Комбинация фланец+колено или фланец+тройник недоступна, поскольку фитинги не имеют прямого конца и не могут полностью входить в отверстие фланца.)

Накидной фланец обычно дешевле, чем фланец Weld-Neck (фланец с приварной горловиной), поэтому многие клиенты предпочитают выбирать их. Это один из наиболее часто используемых фланцев для трубопроводной системы низкого давления и средней температуры.

С другой стороны, поскольку отверстие фланца больше диаметра трубы, для него обычно требуется больше сварочных работ, чем для других фланцев. Таким образом, долговечность не такая длинная, как у фланца с приварной горловиной, все эти факторы следует учитывать, прежде чем выбрать правильный фланец.

Свяжитесь с нами сейчас для немедленного предложения

Компания Курта Дж. Лескера | Технические примечания к фланцам ASA HV

Фланцы ASA HV, адаптированные десятилетия назад из фланцев для паровых труб 150#, представляют собой простые вакуумные уплотнения с сексом: один фланец имеет канавку для установки уплотнительного кольца (рис. 1), а сопрягаемый фланец гладкий. Они изготовлены из нержавеющей стали 304L или свариваемого алюминиевого сплава.

Фланцы ASA HV ограничены (свойствами уплотнительного кольца) применением при температурах от ~0°C до 120—180°C и давлении от атмосферного до ~10 ^-7 торр или мбар.Предполагается более низкий уровень вакуума, чем у других систем с уплотнительными кольцами, поскольку фланцы ASA HV часто имеют больший диаметр и, следовательно, имеют большую газовую нагрузку из-за проникновения.

Размер этих фланцев соответствует номинальному внутреннему диаметру соединительной трубы. в дюймах. Нормальный диапазон: 1″, 1,5″, 2″, 3″, 4″, 6″, 8″ и 10″, хотя некоторые производители делают размеры до 36″. У них есть отверстия для болтов большого диаметра в ободе — наследие использования положительного давления. Следовательно, для любого заданного диаметра трубы фланцы ASA HV имеют намного больший O.D.s, чем другие типы фланцев. Адаптация и приспособление к вакуумным условиям привели к ухудшению стандартов.

Например:

• (a) Фланцы «большого диаметра», введенные для увеличения газопроводности, могут иметь больший внутренний диаметр. чем канавка под уплотнительное кольцо во фланцах с нормальным отверстием.
• (b) Отверстия под болты иногда имеют уменьшенный диаметр, что может привести к путанице при скреплении фланцев болтами.

Как и в случае с фланцами любого пола, при соединении двух фланцев одного пола возникают дополнительные проблемы.Здесь, если сопрягаемая пара имеет канавки для уплотнительных колец с одинаковыми внутренними диаметрами, между ними помещается тонкое металлическое кольцо. Если оба фланца гладкие, устанавливаются уплотнительные кольца, залитые в держатели.

При покупке фланцевых фитингов и компонентов ASA всегда тщательно сравнивайте размеры. При покупке фланцев для сопряжения с существующим элементом необходимо указать наружный и внутренний диаметр фланца этого элемента, количество отверстий под болты, диаметр окружности болтов и удобный внутренний диаметр канавки для уплотнительного кольца.
