Изготовление тороидального трансформатора своими руками

Многие домашние мастера задумываются об изготовлении тороидального трансформатора своими руками. Объясняется это тем, что его эксплуатационные характеристики значительно лучше, чем у трансформаторов с сердечниками другой формы. Например, при тех же электрических характеристиках, его вес может быть до полутора раз меньше. К тому же и КПД такого трансформатора заметно выше.

Устройство тороидального сварочного трансформатора.

Основных причин, по которым изготовление тороида не всегда удается, две:

1. Трудно найти подходящий сердечник.
2. Трудоемкость изготовления, особенно сложна намотка трансформатора.

Читайте также:

Что такое плазморез и как он устроен.

Способ изготовления споттера своими руками.

Об аргонно-дуговой сварке читайте здесь.

Расчет тороидального трансформатора

Схема сварочного полуавтомата.

Для упрощенного расчета трансформатора на тороидальном магнитопроводе необходимо знать следующие исходные данные:

1. Подаваемое на первичную обмотку входное напряжение U₁.
2. Наружный диаметр D сердечника.
3. Его внутренний диаметр – d.
4. Толщина магнитопровода – H.

Площадь поперечного сечения магнитопровода S_c определяет мощность трансформатора и, соответственно, надежность работы будущего сварочного аппарата. Оптимальными считаются значения 45-55 см². Рассчитать ее значение можно по формуле:

S_c = H * (D – d)/2.

Важной характеристикой сердечника является площадь его окна S₀, поскольку этот параметр определяет не только удобство намотки обмоточных проводов и интенсивность отвода избытков тепла, но и оказывает влияние на характер магнитного рассеяния. Оптимальные значения этого параметра 80-110 см². Вычислить его значение позволяет формула:

S₀ = π * d² / 4.

Броневой тип трёхфазных трансформаторов.

Зная эти значения, можно рассчитать ориентировочную мощность трансформатора:

P = 1,9 * S_c * S₀, где S_c и S₀ берутся в квадратных сантиметрах, а P получается в ваттах.

Далее можно найти число витков на вольт:

k = 50 / S_c.

Зная значение k, можно рассчитать количество витков во вторичной обмотке:

w₂ = U₂ * k.

Количество витков в первичной обмотке лучше рассчитать, используя в качестве исходного данного напряжение на вторичной обмотке:

W₁ = (U₁ * w₂) / U₂, где U₁ – напряжение, подводимое к первичной обмотке, а U₂ – снимаемое со вторичной.

Дело в том, что регулировать сварочный ток лучше изменением числа витков первичной обмотки, поскольку величина тока в ней меньше, чем во вторичной. Пусть, например, нужно получить три значения выходного тока 60 А, 80 А и 100 А при мощности трансформатора 5000 Вт.

Этим значениям сварочного тока будут соответствовать следующие значения напряжений на вторичной обмотке:

U₂₁ = P / I₂₁ = 5000 Вт / 60 А = 83,3 В;

U₂₂ = P / I₂₂ = 5000 Вт / 80 А = 62,5 В;

Классификационная схема трансформаторов.

U₂₃ = P / I₂₃ = 5000 Вт / 100 А = 50 В.

Пусть вторичная обмотка содержит w₂ = 70 витков. Теперь можно рассчитать число витков в соответствующих ступенях первичной обмотки для напряжения в сети U₁ = 220 В:

W₁₁ = (U₁ * w₂) / U₂₁ = 220 В * 70 / 83,3 В ≈ 185 витков;

W₁₂ = (U₁ * w₂) / U₂₂ = 220 В * 70 / 62,5 В ≈ 246 витков;

W₁₃ = (U₁ * w₂) / U₂₃ = 220 В * 70 / 50 В = 308 витков.

Последнее значение следует увеличить на 5%:

W₁₃ = 308 * 1,05 ≈ 323 витка – это и будет их необходимое число в первичной обмотке, а отводы следует сделать от 185-го и 246-го витка.

Для самодельных трансформаторов для сварки допустимая плотность тока в обмотках j = 3 А/мм². Зная ее, можно найти площадь поперечного сечения проводов обмоток. В приведенном ранее примере максимальный ток в первичной обмотке:

I_1m = P / U₁ = 5000 Вт / 220 В ≈ 23 А.

Сечение этого провода должно составлять:

S₁ = I_1m / j = 23 А / 3 А/мм² ≈ 8 мм².

Во вторичной обмотке следует применить провод с площадью поперечного сечения:

S₂ = I₂₃ / j = 100 А / 3 А/мм² ≈ 33 мм².

Вернуться к оглавлению

Вам может быть интересно: Сайт о сантехнике.

Подбор и изготовление тороидального сердечника

Наилучшим материалом для изготовления тороидального магнитопровода является ленточная трансформаторная сталь. Для изготовления сердечника эта лента сворачивается в рулон, имеющий форму тора прямоугольного сечения. Если имеется такая лента или сердечник из нее, то особых проблем при изготовлении магнитопровода для тороидального трансформатора не будет.

Характеристики сварочных трансформаторов.

При малом значении внутреннего диаметра d можно часть ленты с внутренней стороны тора отмотать, а затем намотать ее на наружную поверхность сердечника. В результате возрастут оба диаметра, а площадь внутренней части магнитопровода увеличится. Правда, несколько уменьшится площадь поперечного сечения сердечника S₀. При необходимости можно добавить ленту с другого магнитопровода.

Хороший готовый тороидальный сердечник можно взять от рассчитанного на ток 9 А лабораторного автотрансформатора ЛАТР 1М. Нужно только перемотать его обмотки. Бывает, что для изготовления тороидального сердечника для трансформатора используется магнитопровод статора подходящего электродвигателя.

Еще один способ изготовления тороидального сердечника – использование в качестве материала пластин от неисправного мощного промышленного или силового трансформатора, питавшего в свое время ламповый цветной телевизор. Сначала из этих пластин с помощью заклепок изготовляется обруч, имеющий диаметр около 26 см. Затем внутрь этого обруча начинают вставлять одну за другой пластины встык, придерживая их рукой от разматывания.

После набора нужного сечения S₀ магнитопровод готов. Для увеличения S₀ можно изготовить два тороида одинаковых размеров, а затем соединить их вместе. Края тороидов следует слегка закруглить с помощью напильника. Из электроизоляционного картона следует изготовить два кольца, имеющих внутренний диаметр d и внешний D, а также две полоски на внутреннюю и наружную сторону тора. После наложения их на тороид, сердечник обматывается поверх картонных прокладок киперной или тканой изоляционной лентой. Магнитопровод готов, и можно начинать наматывать обмотки.

Вернуться к оглавлению

Намотка трансформатора

Основные части обмотки трансформатора.

Как уже говорилось, мотать обмотки на любой тороидальный трансформатор, в том числе и сварочный, непросто. Самый простой способ – это использование для этой цели челнока, на который предварительно наматывается провод нужной длины, а затем, пропуская челнок через внутреннее окно сердечника, виток за витком формируется соответствующая обмотка.

Челнок обычно изготовляют из дерева или выпиливают из оргстекла. Его толщина 5-6 мм, ширина сантиметра 3-4, а длина порядка 40 см. В его торцах делаются полукруглые вырезы для провода. Для оценки длины провода, который нужно намотать на челнок, производится оценка средней длины одного витка наматываемой обмотки, ее значение умножается на число витков, и на всякий случай делается запас в 15-20%.

Удобнее производить намотку с помощью так называемого кругового челнока. В качестве заготовок для изготовления кругового челнока могут служить согнутые в кольцо пластмассовые трубы или гимнастический обруч со спиленной наружной частью, обод от велосипедного колеса и т. д.

Обруч или колесо распиливаются в одном месте, продеваются сквозь внутреннее окно сердечника, а затем место распила фиксируется любым удобным способом. Намотанный на челнок провод можно в нескольких местах зафиксировать изолентой, но удобнее резиновая лента по длине челнока, натянутая поверх провода. Она не дает проводу рассыпаться, но не препятствует его вытаскиванию сбоку.

Из описания ясно, что хотя изготовление тороидального сварочного трансформатора не такое уж простое дело, но оно вполне выполнимо.

Были бы только нужные материалы, а самое главное – желание.

Расчет сварочного трансформатора на тороидальном сердечнике

Трансформатор является главным узлом сварочного аппарата независимо от его конструкции. При самостоятельном изготовлении этого элемента возникает много вопросов: Как  выбрать  форму магнитопровода? Какой требуется намоточный провод? Как сделать расчет необходимого  количества витков?

Тороидальный трансформатор имеет ряд преимуществ перед трансформаторами другого типа:

• Равномерное распределение обмоток;
• Снижение массы на 20…30 % при сохранении мощности;
• Сниженные токи Х.Х. в 10…20  раз;
• Высокий К.П.Д;
• Уменьшение полей рассеяния;
• Низкий уровень шума.

Если приложить определенные усилия для создания тороидального  трансформатора своими руками, то можно получить свой уникальный набор характеристик устройства, которое удовлетворит все потребности при работе со сваркой. И даже более того – можно учесть текущие реалии нашей действительности такие как, например пониженное напряжение в сети вашего дома.

Используя формулы и методы, приведенные в нашей статье, вы получите практическое пособие по расчету сварочного трансформатора на тороидальном сердечнике.

Методика расчета – пошаговая инструкция

Сам же расчет тороидального трансформатора разделяется на две части:

1. Непосредственно рассчитать мощность тороидального сердечника, чтобы ее определить вы можете получить, при наличии у вас конкретного сердечника, или заданной мощности, то определить размеры будущего трансформатора.
2. Расчет собственно электрической части, которая включает в себя количество витков в обмотках, а также какое сечение будет применяться в обмотках и материал провода.

Расчет сердечника

Его мы произведем по формуле, которая уже включает в себя константы, для упрощения понимания его результатов. Дальше останется подставить в ниже приведенную формулу только переменные значения, а именно:

«P=1,9*Sc*So», где:

• P – это мощность, которую возможно получить, применяя сердечник с таким габаритными размерами
• 1,9 – результат математических действий над всеми константами для данного вида трансформаторов
• Sc- площадь сердечника, единица измерения сантиметры квадратные
• So – площадь отверстия в теле сердечника, в «кв. см.»

Формулы расчета площади сечения тороидального сердечника

Если сделанный трансформатор будет иметь основное назначение – сварка, то размеры его сердечника должны быть адекватными, иначе полученной мощности устройства будет не достаточно для выполнения своих функций. Для примера возьмем следующие значения и применив калькулятор вычислим.
«P=1,9*70*70=9310 Ватт»

Определим количество витков первичной обмотки

В первую очередь рассмотрим расчет с единой первичной обмоткой, без регулировки. Для этого сначала выясним, сколько витков обмотки должен иметь тороидальный трансформатор для получения 1 вольта напряжения. Применим следующую формулу.
К=35/ Sc, где:

• K – количество витков на 1 вольт напряжения.
• 35 – это константа, которая одинакова для всех типов тороидальных сердечников.
• Sc- площадь сердечника, единица измерения сантиметры квадратные.

Таким образом, если у нас имеется сердечник площадью 70 «кв. см.», то подставив значения в формулу, получим следующую ситуацию.
«K=35/70=0,5» витка на каждый вольт, и соответственно объём первичной обмотки узнаем, применив соответствующую формулу.
«W1=U1*K», где:

• W1- количество витков в первой обмотке.
• U1 – необходимое напряжение в этой точке.
• K – количество витков на 1 вольт напряжения.

«W1=220*0,5=110» – витков.
С учетом того, что мы проводим вычисления для сварочного трансформатора, то примем за рабочее напряжение вторичной равное 35 вольт, тогда исходя из аналогичной формулы, получим.
«W2=35*0,5=17,5» – витков.

Расчет сечения применяемых проводов

Чтобы рассчитать необходимые сечения нужно понять какой ток будет через них протекать, это единственный параметр который влияет на толщину используемого материала, итак, вычисление величины тока в обмотках трансформатора:
«I пер.=9310 Ватт/220 Вольт=42.3 Ампера»
С вторичной обмоткой несколько сложнее, все должно опираться на напряжение дуги и ток сварки.
«I свар.=(29 Вольт-14)/0.05=300 Ампер», где 29 вольт среднее значение дуги сварки. Теперь проверяем, возможна ли такая мощность у нашего устройства 300 Ампер*29 Вольт=8700 Ватт.

Это значение вполне укладывается в мощность, которой обладает тороидальный трансформатор, рассчитываемый нами, поэтому 300 Ампер, считаем током вторичной обмотки. Проведя эти нехитрые вычисления, для которых даже не всегда нужен калькулятор, можно перейти к определению сечения проводов и их материала.

Из руководящих документов таких как, например «ПУЭ», известно, что для продолжительной работы требуется 1 квадратный миллиметр сечения меди на каждые 5 ампер тока, а при использовании алюминия 2 ампера.
Исходя из этих данных, вычисляем сечение проводов в устройстве для меди:

1. Первичная обмотка=42,3/5=8,46 кв. мм, ближайший стандарт сечения это 10.
2. Вторичная обмотка=300/5=60 кв. мм, выбираем следующее по стандарту сечение в сторону увеличения это 70.

Применяем условие продолжительности нагрузки 40 процентов, так как никто не работает все время под нагрузкой. В этом случае сечение можно уменьшить в два раза, тогда получаем:

1. 8,46/2=4,23 ближайший стандарт сечения -6 кв. мм.
2. 60/2=30 следующий стандарт 35 кв. мм.

Как упростить задачу по намотке витков на сердечник

Зная как создать трансформатор во всех подробностях и всеми данными, остается перейти к практической работе, но намотка витков представляет собой достаточно трудоемкий процесс, требующий особой концентрации внимания. Правильность намотки также имеет значение и напрямую влияет на характеристики устройства, которое в итоге получится.

Но для таких случаев в помощь людям существует специальное устройство, станок для намотки тороидальных трансформаторов, цена такого приспособления не высока, но купить его не просто, поэтому на рынке часто встречаются самодельные устройства, и если почитать соответствующую литературу, то можно попробовать сделать этот станок самому.

Делаем самодельный сварочный трансформатор для дома своими руками.

Электросварка прочно вошла в арсенал работ домашних мастеров и автослесарей.

Еще 20-30 лет назад, личный аппарат для ручной дуговой сварки был настоящей экзотикой. Счастливые обладатели сварочника в гараже или в своем дворе, пользовались неизменной популярностью среди друзей и знакомых, и имели возможность дополнительного заработка.

Приобрести списанный (а зачастую украденный со стройки или завода) сварочный аппарат советского производства считалось большой удачей.

Поэтому отечественные «кулибины» мастерили сварочники самостоятельно, из того, что удавалось найти буквально на мусорке. Неказистые на вид, зачастую опасные для здоровья – они, тем не менее, исправно работали.

Сегодня в любом строительном супермаркете можно купить промышленно изготовленный сварочный аппарат, в любом варианте исполнения и для различной нагрузки.

Однако многие слесаря, по-прежнему изготавливают этот прибор самостоятельно.

Рассмотрим виды и принцип действия дуговых сварочных аппаратов

Сварочный трансформатор

Преобразует электрический ток для образования устойчивой электрической дуги.
На неподвижном сердечнике – магнитопроводе, располагаются две обмотки.

Принцип работы – понижение напряжения на вторичной обмотке с одновременным увеличением силы тока. Для регулирования параметров дуги, предусматривается изменение силы тока на вторичной обмотке. Либо переключением между витками обмоток, либо перемещением по сердечнику одной обмотки относительно другой.

Преимущества конструкции:

• Низкая стоимость;
• Простота изготовления;
• Высокая надежность;
• легкость в обслуживании.

Недостатки:

• Большая масса и габариты;
• Нестабильность сварочной дуги;
• Для работы требуется специальная подготовка персонала;
• Эффективно работает только с низколегированной сталью.

Сварочный выпрямитель

Состоит из двух блоков. Трансформатора и выпрямительного устройства.
После понижения напряжения и повышения силы тока на трансформаторе, вступает в дело выпрямитель, собранный на кремниевых или селеновых элементах. В результате на выходе мы получаем постоянный ток для питания электрической дуги. Выпрямитель может иметь дополнительные элементы схемы, для получения идеальных характеристик.

Преимущества конструкции:

• Получение стабильной и непрерывной дуги, что делает сварочный шов более качественным;
• Возможность работать с любыми типами стали, в том числе и некоторыми цветными металлами;
• Простота использования позволяет работать на аппарате сварщикам с невысокой квалификацией.

Недостатки:

• Сложная конструкция, как в изготовлении, так и в обслуживании;
• Более высокая стоимость в сравнение с простым трансформатором.

Сварочный инвертор

Высокочастотный преобразователь тока.
Конструктивно состоит из нескольких трансформаторов, дросселей и управляющих схем. На выходе выдает ток высокой частоты. Обеспечивает полный контроль над процессом сварки. Полная универсальность применения.

Преимущества конструкции:

• Низкое потребление мощности, за счет высокого КПД;
• Практически не зависит от колебаний входного напряжения;
• Устойчивая дуга позволяет работать с любыми металлами и электродами;
• Позволяет работать с длинными нагрузочными проводами;
• Широкий диапазон регулировки тока;
• Малая масса и компактные габариты;
• Простота использования.

Недостатки:

• Высокая стоимость;
• Сложность конструкции не позволяет обслуживать прибор в домашних условиях.

Полуавтомат

Формирует дугу постоянным или импульсным током.
Может работать или в инертной среде (углекислота), или при помощи специальной проволоки. Электродная проволока подается по резиновому шлангу в зону сварки при помощи специального держателя.

Преимущества конструкции:

• Высокое качество шва;
• Практически отсутствуют брызги раскаленного металла;
• Работа с металлом любой толщины, в том числе и малой;
• Применение в кузовных работах при ремонте автомобиля;
• Простота использования для неопытного сварщика.

Недостатки:

• Высокая стоимость;
• Использование специализированных расходных материалов.

Изготовление самодельного сварочного трансформатора для дома

Самодельный сварочник, как правило, представляет собой трансформатор или выпрямитель. Инвертор или полуавтомат изготовить дома может не каждый.

Для создания правильного аппарата, необходимо знать устройство и принцип действия сварочного трансформатора.

При работе с толстостенными металлическими заготовками используются мощные трансформаторы переменного тока. Типовая схема представлена на рисунке.

С помощью контактов 1,2,3,4.5 осуществляется регулировка количества витков на первичной обмотке – что позволяет выбрать необходимый ток сварки. В данном случае определение «чем больше, тем лучше» не подходит. Слишком высокий ток может просто расплавить металл. Для нормальной работы трансформатора необходим диапазон регулировки 50-200 ампер.

При сборке сварочного трансформатора необходимо провести элементарный расчет параметров. Электроды переменного тока имеют диаметр более 2мм. Ток в несколько десятков ампер дает относительно устойчивую дугу на толщинах металла 2-5 мм. Для воспламенения дуги выходное напряжения обязано быть в пределах 60-65 вольт.

Сварочный ток Iсв рассчитывается исходя из диаметра электрода.
Формула для расчета: Iсв=КК1*D
Iсв – сварочный ток в Амперах.
К1 = 30-40 (коэффициент, величина которого определяется типом и размером электродов)
D = диаметр электрода в мм.

ВАЖНО! При коротком замыкании, ток не должен превышать рабочее значение на 30-35%

График зависимости силы сварочного тока от напряжения приведен на рисунке:

При работе с тонкими металлами необходим сварочный выпрямитель. Принцип работы такой же, как у трансформатора, только на вторичную обмотку нагружается выпрямитель.

Напряжение холостого хода на обмотке должно быть в диапазоне 70-75 вольт, для устойчивой работы дуги при относительно небольших токах.
Для поддержания стабильного напряжения при сварке (точнее – для защиты дуги от его пульсаций) в схему добавлен дроссель с конденсатором.

Правильный аппарат с широким диапазоном рабочих токов

Собрать сварочный трансформатор переменного тока с широким токовым диапазоном сложно. Поэтому один и тот же трансформатор можно использовать для разных видов сварки. Для работы с толстым металлом и электродами диаметром 3-4 мм, используется только трансформатор с регулируемой обмоткой.

А для сварки тонкого метала (например, при ремонте автомобиля) к нему подключается схема выпрямителя. И тогда у вас появляется возможность варить переменным током небольшой величины.

Для безопасности работ лучше укрыть собранный комплект в диэлектрический корпус. Идеальный вариант – листы текстолита. Коммутационные контакты можно вывести на одну сторону ящика и подписать их назначение.

В этом видео подробно рассказано о том, что такое сварочный трансформатор и почему его так называют

Для охлаждения трансформатора и схемы выпрямителя в корпусе надо предусмотреть принудительную вентиляцию.

ВАЖНО! При соблюдении элементарных норм безопасности, ваш самодельный сварочный аппарат будет работать не хуже промышленного.

About sposport

View all posts by sposport

Загрузка…

Сварочный трансформатор своими руками

Просмотров 1k. Опубликовано 23.02.2019

Что нужно знать перед работой?

Перед тем как сделать сварочный трансформатор, необходимо разобраться, что это такое, и какими характеристиками он обладает. Это основной элемент практически любого электросварочного аппарата, преобразователь энергии сетевого электрического тока в сварочный ток, который выполняет функцию источника питания. От трансформатора будут зависеть вес самого аппарата и спектр его технических возможностей.

Основные технические характеристики трансформатора для сварочного аппарата: номинальное напряжение, номинальная частота, потребляемая мощность, диапазон сварочного тока, напряжение холостого тока. Собирая самодельный сварочный трансформатор, следует учитывать все эти характеристики.

Как сделать своими руками сварочный трансформатор?

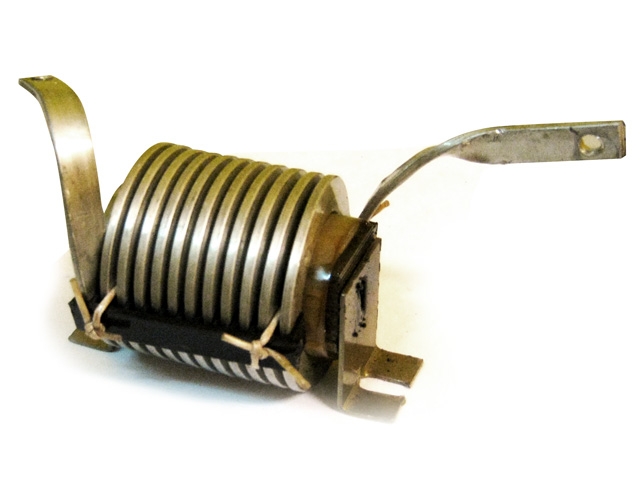

По сути, трансформатор – это две катушки медного провода, который намотан на железный сердечник, поэтому начать изготовление сварочного трансформатора следует с обмоток. Он состоит из двух катушек, имеющих разное число витков. На каждую катушку наматывается две обмотки — первичная и вторичная.

Первичная подключается к источнику тока, а во вторичной обмотке за счет индукции возникает ток меньшего напряжения, но большего ампеража. Намотка сварочного трансформатора имеет свои особенности: она всегда производится в одном направлении, каждый слой обмотки изолируется слоем электрокартона, кальки или хлопчатобумажной изоляции.

Перед тем как намотать сварочный трансформатор, следует правильно подобрать провод для обмоток. Для первичной обмотки подойдет медный провод в стеклотканевой изоляции. Не стоит использовать провода в ПВХ обмотке, так как она может расплавиться, а это приведет к короткому замыканию.

Если трансформатор сильно гудит, значит, не хватает витков сетевой обмотки и необходимо добавить некоторое количество. Вторичную обмотку необходимо наматывать на двух сторонах сердечника. Можно использовать провод сечением 20-25 мм2. При использовании алюминиевого кабеля следует увеличить его сечение в 1,5 раза.

Количество витков обмоток приходится подбирать под провод имеющегося сечения, получая тем самым необходимую мощность. Первичные обмотки должны соединяться параллельно, а вторичные – последовательно.

Особенности самодельных аппаратов

Самодельный сварочный трансформатор постоянного тока отличается мягким зажиганием дуги, возможностью сваривания тонколистовых металлов, отсутствием непровариваемых участков. Принципиальное отличие от трансформаторов переменного тока – завышенное напряжения во вторичной обмотке.

Достигается это введением во вторичную цепь диодного моста с конденсатором, в результате чего выходное напряжение повышается в 1,5 раза.

Сварочный аппарат из трехфазного трансформатора можно изготовить, используя трехфазный понижающий трансформатор на 380 В, потребляемой мощностью 2 кВт. Такой агрегат применяется для питания электроинструмента или освещения пониженным напряжением. Подойдет даже трансформатор с одной перегоревшей обмоткой.

Самодельный трансформатор для сварочного полуавтомата должен быть достаточно мощным. Необходимо, чтобы первичная обмотка состояла из 220 витков медного кабеля со стеклотканевой изоляцией диаметром 2 мм, а вторичная – из 56 витков медного провода сечением 60 мм2.

Ремонт трансформатора: устранение поломок сварочных трансформаторов

Ремонт трансформатора считается среди владельцев сварочного оборудования достаточно редкой операцией. Основные причины поломки — перегрев оборудования, плохой контакт и нарушение условий хранения и использования.

Трансформаторные аппараты — первая техника для сварки, базовый вариант без лишней электроники, настроек, аппаратной подготовки тока. Оборудование ценится за низкую стоимость, простоту и надежность — при соблюдении правил эксплуатации аппарат практически невозможно вывести из строя.

Поломка трансформатора тока случается крайне редко, стоят такие аппараты дешевле инверторных, подходят для работы на морозе, в условиях повышенной влажности. Поэтому оборудование на трансформаторах используется наравне с инверторными моделями, хотя устройства аналогичной мощности больше, тяжелее, а качество и стабильность дуги зависят от скачков электроснабжения.

Признаки, причины и методы устранения поломки трансформатора тока

1. Срабатывание защиты и отключение аппарата. Обычно происходит из-за короткого замыкания в цепи низкого или высокого напряжения: прорыв изоляции между витками, касание проводов, контакт между подводящим кабелем и корпусом, поломки конденсаторов или других компонентов устройства. Для ремонта требуется замена поврежденных участков, восстановление изоляции.
2. Увеличение громкости работы трансформатора — оборудование гудит, одновременно сильно нагревается, слышен треск или дребезжание. Причиной может быть перегрузка в результате неверного выбора электрода или режима сварки, длительная работа без перерывов, замыкание между кабелями, неплотный контакт, ослабление крепежных элементов, нарушение изоляции между пластинами магнитопровода. Для устранения необходимо проверить изоляцию, крепеж, выбрать подходящий электрод и режимы.
3. Сильный нагрев оборудования и контактов. Возможные причины: сварочный ток и размер электродов не соответствуют конкретной задаче, нарушены контакты, не соблюдаются интервалы, необходимые для охлаждения аппарата.
4. Слишком низкое или высокое значение сварочного тока. Параметр напрямую зависит от качества сети. Если с электроснабжением все в порядке, то дефект следует искать в регуляторе тока. Проблемы с регулировкой говорят о поломке дросселя (пробой изоляции), замыкании в катушке регулятора или механических поломках привода настройки.
5. Слишком большое электропотребление без нагрузки. Появляется при замыкании витков в обмотке. Требуется ремонт трансформатора с восстановлением изоляции.

Ремонт трансформатора своими руками

Сварочные трансформаторы — самая простая техника без электронных блоков и сложных настроек, поэтому некоторые проблемы вполне реально обнаружить и устранить самостоятельно. Перед началом работ желательно проверить полярность подключения, состояние проводов и внешних элементов, зажима, правильность настройки — иногда после грамотной регулировки ремонт не требуется.

Своими руками можно выполнить весь список работ, включая перемотку катушек сварочного трансформатора. Главное правило — необходимо точно выяснить, что именно сломано в оборудовании, чтобы не тратить время и средства на замену или восстановление исправных деталей.

Ремонт трансформаторов в СПб: сервисные центры для профессионального обслуживания

Восстановление и обслуживание сварочной техники в специализированном сервисном центре всегда проходит быстрее собственноручного ремонта, а в 70% случаев обходится дешевле за счет более доступных запчастей и точного определения поломки.

Этапы работы:

1. Доставка аппарата в мастерскую. Возможно использование транспорта заказчиком или вывоз техники силами сервисного центра.
2. Диагностика. Применяется контрольно-измерительная аппаратура, которая помогает точно оценить состояние оборудования, найти поломку, выяснить причины появления дефекта.
3. Восстановление. Для ремонта важно использовать оригинальные запчасти или их качественные аналоги. Если требуется перемотка обмоток трансформатора, то необходимо правильно подобрать проволоку, соблюдать число витков, обеспечить надежную изоляцию — то есть сделать все по технологии.
4. Проверка. После сборки оборудование тестируется, проходит базовую настройку, проверяется в рабочих режимах.
5. Отправка владельцу.

Качественный ремонт трансформаторов в СПб увеличивает срок службы оборудование в 2-3 раза, помогает восстановить старые аппараты, снизить расходы на замену блоков и покупку запчастей. Чтобы организовать ремонт выберите мастерскую, сообщите марку, модель и мощность трансформатора, уточните стоимость, сроки восстановления, договоритесь о доставке техники в сервисный центр.

Полуавтоматическая намотка трансформатора

Подмотчик трансформатора Проект

Я начал этот проект весной 2002 года и отложил его через несколько месяцев. Моей целью было создать полуавтоматическую намотку вторичной обмотки трансформатора. Другие намотчики, такие как Терри Фриц и Джеймс Карт, выполнили подобные проекты, которые послужили отправной точкой для моего дизайна. Ссылки на их проекты можно увидеть внизу страницы. Зачем создавать автоматическую намотку? Использовать ручную дрель для намотки вторичной обмотки катушки Тесла достаточно утомительно.Умножьте количество витков на 20 и уменьшите размер провода до размера человеческого волоса. Процесс намотки собственного трансформатора часто называют «не стоящим», «безумным» или «глупым» для обычного гаражного моталки. Это мое решение.

Ах да, эта линейка составляет 6,75 дюйма от конца до конца, для представления о масштабе.

Я должен воспользоваться моментом и сделать очень важное замечание. Для тех из вас, кто думает о реализации аналогичного проекта — ЭТО НЕ ПРОСТОЙ СПОСОБ.Мой проект не полностью посвящен обмоточным трансформаторам. Это больше о том, как сделать точную, удобную и полезную машину с помощью программируемых микроконтроллеров. Если бы я действительно просто хотел сделать трансформатор, я бы сделал очень простое устройство с ручным управлением, подобное тому, которое использовал Финн Хаммер. Я спросил Джеймса Карта, что бы он сделал по-другому, и он сказал мне, что тоже заставит свою руку управлять. Подъемная машина с компьютерным управлением — это гораздо большая банка с червями, чем необходимо. Только не говори, что я тебя не предупреждал.

А теперь немного подробных фото (простите, без строительства) ….

Вот узел направляющей для проволоки. Изготовлен из полиэтилена высокой плотности (HDPE) и UHMWHDPE (пластик). Провод пройдет через серию черных петель, через отверстие в верхней части пластика и вниз по концу указателя, где он встретится с первым. «Указатель» на самом деле представляет собой отрезок антенны с отрезанным концом. Такое расположение позволяет мне использовать катушки разного диаметра с простой регулировкой.Натяжение проволоки достигается поворотом черных петель, пока проволока находится в направляющей. Это делает трассу более сложной для движения проволоки, не добавляя слишком большого трения. Я могу решить использовать что-нибудь внутри колец, чтобы добавить трение, если это не поможет.

Главный шпиндель установлен на наборе герметичных шарикоподшипников, поэтому трение очень мало.

Детальный вид, показывающий, как узел направляющей проволоки прикреплен к моему самодельному зубчатому ремню.Он вырезан из полоски резинового дверного коврика, который я купил в Ace Hardware примерно за 10 центов.

Я установил двигатель на его собственную съемную пластину, поэтому все, что требуется для его отсоединения, — это удалить винт с накатанной головкой сверху и гайку-барашек под двигателем. Одна вещь, которую я узнал, наматывая множество вторичных обмоток катушек Тесла, заключается в том, что это действительно помогает иметь возможность легко снять катушку (особенно если она намотана хрупким проводом калибра 34).

A Крупный план двигателя главного привода.Не уверен, что крутящего момента будет достаточно, но все же хотелось бы его использовать. Если частота вращения главного приводного двигателя является переменной, может быть достигнута меньшая степень интервала между поворотами. Хотя, оглядываясь назад, я думаю, что стилус с винтовой головкой Терри — лучший способ добиться такого результата.

Быстрый снимок крепления двигателя, контролирующего натяжение ремня. Просто ослабьте винты снизу и сдвиньте двигатель, чтобы отрегулировать.

Мой самодельный шкив на противоположном конце.Он сделан из винтов, гаек, болтов и прочего из моей коллекции металлолома. Не так уж и плохо для франкенштейновского лэшапа.

Блоки, удерживающие поперечные стержни, были обработаны на моем сверлильном станке с использованием фрезы, чтобы вырезать середину для прохождения ленты. Однако это была непростая задача — особенно с учетом того, насколько темпераментным может быть акрил. Стержни изготовлены из холоднокатаной стали 1/4 дюйма, которую я отшлифовал / отполировал, а акрил — это лист толщиной 3/4 дюйма.

Весь проект с нетерпением ждет своего мозга…

Будущие разработки

На данный момент планируется использовать пару программируемых микроконтроллеров PIC 16F84 в качестве центра логического управления. Я думаю о создании схемы, позволяющей контролировать расстояние между проводами с помощью поворотного переключателя с разными номиналами резисторов, которые изменяют скорость шага основного двигателя. Я также ищу ЖК-дисплей. Есть много сайтов, которые показывают, как взаимодействовать с обычным чипом драйвера Hitachi.Я хотел бы иметь двухстрочный дисплей, который показывал бы «статус», была ли катушка намотана вправо или влево, приостановлена ​​или закончена, текущий «слой» и количество завершенных «витков». Я думаю, что это дало бы пользователю адекватную информацию в процессе намотки. Также может быть полезна сигнализация, чтобы оператор знал, когда слой был завершен, чтобы можно было добавить изоляцию.

Осталось много экспериментов и планирования. Я постараюсь поддерживать эту страницу в актуальном состоянии по мере продолжения работы.

Прямо сейчас я жду свой комплект программатора PIC … Я заказал его две недели назад и все еще жду «электронного письма с подтверждением доставки» от «Circuit Specialists, Inc.» обещал. Плохие деловые парни.

Ссылки

Виндер Терри Фрица: HTML или ZIP

Джеймс Виндер: Домашняя страница Джеймса или прямая ссылка

Учебное пособие по микроконтроллеру PIC

Сверните свои собственные силовые трансформаторы

Ссылка на интерфейс ЖК-дисплея

ЖК Проекты

ЖК «Инфо»

Тонны информации о шаговых двигателях

Вернуться на мою домашнюю страницу.

Глядя на сетевое напряжение в глаза и выживая

Часто удивительно видеть, как другие люди реагируют на электрическую сеть, когда они сталкиваются с ней в каком-либо оборудовании. Как инженеры, которые много лет занимались этим как лично, так и профессионально, легко забыть, что не у всех был такой опыт. С одной стороны, мы вздрагиваем от тех, кто ныряет, не опасаясь последствий, с другой — мы постоянно удивляемся количеству людей, которые относятся к любому предмету с напряжением более нескольких вольт, как если бы он был заражен радиоактивной сибирской язвой и боятся даже подумать об открытии.

Недавно мы побеседовали с авторами Hackaday о том, как мы можем подойти к этой теме. Легкий выход — быть сплошным эльфом и защитником и присоединиться к толпе радиоактивной сибирской язвы. Но мы пришли к выводу, что этот сайт — ресурс для хакеров и разработчиков. Некоторые из вас собираются приподнять крышку коробок со значительным напряжением, несмотря ни на что, поэтому мы подумали, что поможем вам сделать это безопасно, а не просто прислушиваться к отдаленным крикам.

Итак, вот первая из серии статей о том, как подойти к электронным устройствам, содержащим высокое напряжение, и как жить, чтобы рассказать сказку.Под «высокими напряжениями» мы подразумеваем все, вплоть до напряжений сети, и те, которые напрямую связаны с ними, например, выпрямленный постоянный ток в несколько сотен вольт, который вы найдете в импульсном блоке питания. Для многокиловольтного EHT вам придется подождать следующей статьи, потому что это отдельная тема. Мы упомянем эти более высокие напряжения мимоходом, но их детали лучше оставить коллеге по Hackaday с более подходящим опытом.

Предупреждение

Самое первое, что нужно прояснить при написании статьи, подобной этой, — это то, что вы должны игнорировать любые идеи о «безопасных» напряжениях или токах.Хотя история о значительном количестве людей, которые умирают каждый год от облизывания 9-вольтовой батареи, вероятно, является городской легендой, и вам не о чем беспокоиться о низковольтном оборудовании, лучше всего рассматривать любые более высокие напряжения как потенциально возможные. опасны и реагируют соответственно.

Если однажды у вас случился скачок напряжения в сети, и вам это сошло с рук, вам повезло, это не значит, что напряжение безопасное, вы просто играли в русскую рулетку с законом Ома и низкоомным источником высокого напряжения.Ваша бытовая сеть может сбросить изрядное количество тока, которое требуется вашему домашнему отоплению, вашей плите или электрическому чайнику, поэтому, если он найдет путь с низким сопротивлением через вас, то у него не будет проблем со сбросом того тока, который закон Ома позволяет ему пройти через это. путь. Скорее всего, если это случится с вами, путь будет иметь достаточно высокое сопротивление, вы получите только очень неприятный толчок и выживете, чтобы рассказать всю историю, но если это не ваш счастливый день, сопротивление будет достаточно низким, чтобы вы просто собираюсь сидеть на конце, дергаясь, пока не отключат питание, живы вы или нет. Это ужасная правда. Свяжись с этим, и ты можешь умереть, конец истории. Вы несете ответственность за свою безопасность, и это не шутка. ОК? Теперь за работу!

Верстак

Говоря об оборудовании, работающем от сети, следует начинать с вашей скамейки. Мы понимаем, что вы, вероятно, будете работать за своим кухонным столом или где бы вы ни находились, но лучше начинать такую ​​статью с базового уровня того, что вы на самом деле должны иметь , когда делаете это.Есть три вещи, которые мы считаем важными в системе электроснабжения на стенде сетевого напряжения. Изолирующий трансформатор для питания объекта, над которым вы работаете, если он нуждается в питании от сети, прерыватель цепи остаточного тока для остальных источников питания и аварийный разъединитель для всего стендового питания.

Разделительный трансформатор

Сетевой изолирующий трансформатор. wdwd [GFDL], через Wikimedia Commons Разделительный трансформатор изолирует сетевое питание от системы заземления.Это не меняет никаких рисков, связанных с сетевым напряжением или другими высокими напряжениями в вашем устройстве, но обеспечивает определенный уровень защиты, если вы случайно проложите путь к земле от компонента, находящегося под напряжением.

Здесь, вероятно, стоит на минутку объяснить, как работает заземление по отношению к электросети. У вас будет местное заземление в вашем доме, и ваша коммунальная компания подключит нейтральную линию к земле на подстанции, чтобы гарантировать, что линейные напряжения не будут индуцироваться более высоким напряжением по сравнению с их окружением, чем напряжение, которое они должны нести.Между фазой и нейтралью может быть 110 В или 230 В в зависимости от того, где вы живете, но без этого заземления оба этих проводника могут оказаться на тысячи вольт выше, чем их окружение, например, во время грозы. Заземление обеспечивает постоянную связь между напряжением в сети и окружающей средой, например, опорами электросети, деревьями, вашим домом и вами.

Заземление, таким образом, является жизненно важной частью безопасности распределения электроэнергии. Единственная загвоздка с открытым оборудованием на вашем столе заключается в том, что любое заземление становится действительной частью обратной цепи для питания, а поскольку это заземление может проходить через вас, это опасно.Изолирующий трансформатор разрывает цепь заземления вашего стенда, тем самым устраняя эту конкретную опасность. Результатом этого является то, что вы можете безопасно прикоснуться к , одному, из двух проводов, и, поскольку нет пути к земле, вы не попадете в ловушку. (Прикосновение к двум проводам замыкает цепь. Вы все равно должны быть осторожны!) Изолирующие трансформаторы также используются для подъема заземления, чтобы вы могли подключить электрическую цепь к осциллографу, даже если черный зажим щупа подключен к заземлению.

Автоматический выключатель остаточного тока

Автоматический выключатель дифференциального тока. Jimbob82 [общественное достояние], через Wikimedia Commons Автоматический выключатель дифференциального тока сравнивает ток, протекающий в проводе сети под напряжением, с током, протекающим в нейтрали. В нормальной ситуации эти токи будут идентичны, поскольку ток, протекающий по одному, должен течь обратно по другому. Если они различаются, вероятно, что пропавший ток вызван опасностью или неисправностью, и сработал автоматический выключатель.Поэтому, если в вашем теле происходит короткое замыкание на землю, а не на нормальный обратный путь, оно обнаруживается и отключается. Важно понимать, что автоматический выключатель дифференциального тока не защитит вас от цепей на другой стороне изолирующего трансформатора, однако он должен обеспечить некоторую защиту для других цепей на вашем стенде. Вы вполне можете обнаружить, что коды проводки в вашей стране означают, что у вас уже есть автоматический выключатель дифференциального тока.

Аварийный выключатель

Выключатель аварийного отключения. Сантери Виинамяки [CC BY 3.0], через Wikimedia Commons Вы будете знакомы с аварийными разъединителями, если работали с крупными станками. Большой красный переключатель, позволяющий легко выключить питание. Возможно, вы захотите ударить его, если что-то выйдет из-под контроля, или кто-то другой может захотеть ударить его, чтобы вы отключили питание, которое поражает вас электрическим током. В любом случае, это очень быстрый способ вручную обезопасить любые источники питания на вашем стенде, насколько это возможно в случае аварии.Помните ту часть, которую мы упоминали ранее, о том, как сидеть на конце линии и дергаться, пока не отключится питание? Это большой красный переключатель, который позволяет кому-то сделать это за вас.

Инструменты

Маркировка на изоляции отвертки, испытанной на напряжение 1000 В

Разобравшись с верстаком, как насчет ваших инструментов? Скорее всего, у вас уже есть все необходимое в этом отделе, но об этом стоит сказать здесь. Если вы используете инструмент или инструмент на оборудовании, передающем электричество, он должен иметь соответствующие изоляционные свойства для текущего напряжения.Возможно, вам пришлось лично испытать пробой изоляции в дешевом испытательном щупе, чтобы по-настоящему понять этот момент.

На рукоятке качественной электротехнической отвертки будет указано номинальное напряжение изоляции, хотя его отсутствие не обязательно является причиной не использовать ее. Многие отвертки имеют первоклассные изолированные ручки, но без номинального напряжения, потому что они продаются для общего назначения, а не для электроники. Когда вы выбираете отвертку или другой инструмент, учитывайте количество пластика, которое он помещает между вами и металлом, и выбирайте соответственно.Деревянные ручки могут не обеспечивать должной защиты, поэтому следует избегать использования металлических ручек любой ценой.

Номинальные значения категории IEC61010 на мультиметре Agilent. Медведев [CC BY-SA 3.0], через Wikimedia Commons. Все ваши инструменты, такие как мультиметры, осциллографы и их пробники, будут иметь соответствующий рейтинг безопасности для максимального напряжения, импульсного напряжения и тока. В современном оборудовании это будет обозначаться определенными классами, каждый с соответствующим напряжением, определенным в соответствии с IEC 61010, хотя вы можете найти более старое оборудование с номинальными характеристиками IEC348 или другими национальными стандартами (Fluke публикует удобный PDF-файл с подробным объяснением этих стандартов, если вы хотите знать более).Эти рейтинги важны для обеспечения вашей безопасности при использовании прибора.

Однако есть загвоздка. В последние годы на рынок поступает поток более дешевых инструментов, и было обнаружено, что некоторые производители этих устройств мошенническим образом выставляют рейтинги IEC 61010 на изделиях, которые никоим образом не соответствуют этим стандартам. Здесь, на Hackaday, мы не раз рассказывали истории о хитроумных дешевых мультиметрах и неудачных тестах, но, к сожалению, это широко распространенная проблема.Поэтому имейте это в виду при покупке мультиметра или другого прибора для работы с сетевым напряжением: самого дешевого может быть недостаточно. Мы все использовали счетчики по цене 5/10 долларов с нашими низковольтными аналогами или микроконтроллерами, потому что мигание светодиода на макетной плате вряд ли опасно, однако для более высоких напряжений маркировка класса IEC должна иметь достоверное происхождение. Купите самый дорогой инструмент, который вы можете себе позволить, у достойного и уважаемого производителя, это защитит вас и вы получите высококачественный измеритель, который прослужит вам всю жизнь.

Предвидение

Пока что мы обсудили ваш стенд и сопутствующее оборудование. Однако мы еще не совсем закончили, потому что есть еще один последний компонент в обеспечении безопасности вашей скамейки: вы. Если перед вами какое-то оборудование, и вы собираетесь его открыть, самая важная часть вашей повседневной жизни связана не с вашим оборудованием, а с тем, как вы к нему подходите.

Задумайтесь на минутку, что вы собираетесь найти в этой коробке? Вам нужно подумать, какие напряжения он принимает в качестве источника питания, что он делает с этими напряжениями, где какие-либо опасные напряжения могут находиться внутри него, и будут ли они доступны после снятия крышки.Важно понимать, что просто потому, что объект не питается от сети, это не означает, что вам больше не нужно учитывать это, например, если вы когда-либо открывали камеру со встроенной вспышкой, вы могли столкнуться с конденсатором с несколькими на нем осталось сто вольт. Где будет высокое напряжение?

Выявлены вероятные опасности, что вы собираетесь с ними делать? Вы просто открываете его из любопытства, собираетесь ли вы поработать над цепью высокого напряжения, чтобы починить его, или это излишки, которые вы собираете на запчасти? Если вам просто любопытно или вы просто собираете детали, возможно, вам не придется увеличивать риск, в первую очередь применяя питание, так какие еще риски могут остаться?

После того, как вы установили эти основные правила, вы можете адаптировать свой подход, основываясь на реалистичных ожиданиях связанного с этим риска.Этот процесс может показаться довольно долгим, но на практике он требует лишь минутного размышления. Бесконечно лучше воспользоваться этим моментом, чтобы подумать, чем получить неожиданный и, возможно, смертельный удар электрическим током высокого напряжения.

В следующий раз

В следующей части этой статьи мы рассмотрим некоторые из типичных устройств, с которыми вы будете работать, чтобы изучить отдельные опасности и методы, с которыми вы можете столкнуться.

Оборудование для испытания высоковольтных трансформаторов

Испытания трансформаторов

Трансформаторы являются неотъемлемой частью электросети.Их надежность напрямую влияет на надежность сети. Отказ этого критически важного актива может вывести сеть из строя и повысить ее волатильность. Поскольку замена высоковольтного трансформатора требует планирования по многим причинам, включая длительное время производственного цикла, которое может превышать целый год, широко признано, что управление активами, особенно трансформаторами, является полезным вкладом в работу сети.

Полный набор инструментов для тестирования трансформаторов

Megger позволяет получить полное представление о состоянии вашего трансформатора.

Испытания трансформаторов

Для надлежащего управления сроком службы трансформаторов требуется разнообразная информация о состоянии трансформатора, которую невозможно получить с помощью одного теста. Для получения подробной информации посетите нашу страницу применения трансформатора. Рекомендации по тестированию меняются в зависимости от срока службы трансформатора и связаны с обстоятельствами, при которых проводится тестирование. Чтобы узнать больше, посетите нашу страницу рутинных диагностических тестов.

Оборудование для испытаний трансформаторов

Осознанный выбор оборудования для испытаний трансформаторов — важный шаг на пути к окончательному совершенствованию решений по управлению сроком службы трансформатора.Тестирование и оценка трансформаторов — сложная задача. Даже с очень точным испытательным оборудованием результаты могут дать неточное представление о состоянии объекта. Тест трансформатора может иметь особую чувствительность к подготовке к тесту, соединениям тестовых проводов и среде тестирования. Хорошим примером является проверка коэффициента мощности / коэффициента рассеяния / тангенса угла δ (т. Е. PF / DF). Если результат теста не будет точно компенсирован для температуры, при которой он был проведен, сравнение с предыдущими результатами теста и применение предложенных стандартом «пределов» PF / DF будет недействительным.Организации по стандартизации фактически признали, что при изменении температуры каждый трансформатор ведет себя уникально, в зависимости от своего состояния, и поэтому больше не предоставляют таблицы «температурных поправочных коэффициентов» PF / DF.

Комплекты для испытаний трансформаторов

Megger разработаны и созданы таким образом, чтобы максимально исключить ошибки в результатах испытаний, чтобы вы могли быть уверены в своих выводах. Это требует большего, чем просто создание очень точного измерительного инструмента. Например, для решения проблемы зависимости коэффициента мощности / пеленга от температуры технология ITC компании Megger, на которую подана заявка на патент, определяет индивидуальную температурную поправку (ITC) и обеспечивает уверенность в том, что скорректированный результат испытания, предоставляемый прибором, представляет собой точный эквивалент коэффициента мощности / пеленгации 20 ° C для трансформатора. .

Почему стоит покупать испытательное оборудование для трансформаторов Megger?

Megger заботится о безопасности, точности, эффективности и удобстве использования наших приборов для тестирования трансформаторов. Мы — настойчивые новаторы, глубоко разбирающиеся в трансформаторах и их испытаниях, стремясь предоставить решения для испытаний без уступок. Например, чтобы удовлетворить потребность в более быстром проведении измерений частотной характеристики диэлектрической проницаемости (DFR) с исторически долгим временем испытаний, мы ввели многочастотный метод FDS, чтобы выполнить это, вместо того, чтобы включать менее точный «метод PDC» в испытание на скорость. время измерения.Встроенные экраны наших испытательных приборов представляют собой большие сенсорные дисплеи, удобочитаемые при солнечном свете, а наши измерительные провода тщательно спроектированы таким образом, чтобы исключить известные проблемы тестирования. Внимание к деталям, безопасность и простота использования очевидны в каждом продукте из нашего обширного портфеля испытаний трансформаторов.

Наше внимание уделяется испытательному оборудованию и решениям. Наша цель — помочь вам уверенно снабжать мир надежной электроэнергией.

Как сделать повышающий трансформатор

Что такое трансформатор?

Трансформатор — это статическое устройство, которое используется в электрических или электронных схемах для изменения напряжения в источнике переменного тока (AC). Он преобразует электрическую энергию из одной цепи в другую с помощью взаимной индукции между первичной и вторичной обмотками. Обычно частота входного сигнала не изменяется, но напряжение может быть увеличено или уменьшено в зависимости от необходимости.

Типы трансформаторов

Как упоминалось выше, существует два основных типа трансформаторов:

• Повышающий трансформатор: Повышающий трансформатор увеличивает выходное напряжение по отношению к входному напряжению.В трансформаторе этого типа количество витков на вторичной обмотке больше, чем количество витков на первичной обмотке.
• Понижающий трансформатор: Понижающий трансформатор снижает выходное напряжение по отношению к входному. Этот тип трансформатора противоположен вышеуказанному, количество витков на вторичной обмотке меньше количества витков на первичной обмотке.

Детали трансформатора

Прежде чем приступить к созданию повышающего трансформатора, давайте разберемся с основными частями трансформатора:

• Первичная обмотка — изготовлена ​​из магнитной проволоки
• Магнитный сердечник — выбирается в зависимости от мощности и частоты входного сигнала
• Вторичная обмотка — изготовлена ​​из магнитной проволоки

Вещи, необходимые для создания очень простого повышающего трансформатора

Перед началом строительства вам потребуются следующие компоненты:

• Лента электроизоляционная
• Медный провод с покрытием (т.е.е. магнитный провод)
• Материал сердечника (например, стальной болт может использоваться для представления сердечника)
• Резистивный элемент (например, лампочка)
• Источник питания переменного тока

Создание электрического повышающего трансформатора

Следующие шаги подробно объясняют процесс создания повышающего трансформатора:

• В качестве магнитопровода трансформатора используйте большой стальной болт. Сначала проверьте болт на намагничивание, прижав его к кухонному магниту. Если магнит заедает, стальной болт можно использовать в качестве сердечника.

• Оберните болт изолентой, чтобы изолировать обмотки от «сердечника». Разрежьте медную проволоку с покрытием на два отрезка одинаковой длины и зачистите их с концов. Использование того же провода поможет вам убедиться, что количество обмоток катушки сопоставимо.

• Оберните два медных провода несколько раз (не менее 12 витков) вокруг концов «сердечника» (стального болта).Эти проволочные катушки будут действовать как первичная и вторичная обмотки трансформатора. Убедитесь, что оголенные концы проводов оставлены свободными. Также сохраняйте зазор между первичной и вторичной обмотками. Закрепите изолентой.

• Теперь подключите оголенные концы вторичной катушки к контактным выводам резистивного элемента (лампы). Следите за тем, чтобы они не касались друг друга контактами лампы, потому что короткое замыкание не позволит лампочке загореться.При необходимости можно использовать изоляционную ленту, чтобы удерживать провода на месте.

• Наконец, подключите оголенные концы первичной катушки к источнику переменного тока. Выбор источника питания переменного тока с выключателем питания, регулируемым напряжением и предохранителем на входе поможет обеспечить безопасность и изоляцию от «настенного» питания. Начните с самого низкого уровня мощности переменного тока и постепенно увеличивайте, чтобы увидеть изменение яркости лампы. Лампочка должна загореться при включении питания.Если нет, проверьте соединения и попробуйте еще раз.

• Если вы почувствуете запах гари, немедленно отключите концы первичной обмотки от источника питания. Однако это маловероятная ситуация, поскольку трансформатор должен обеспечивать сопротивление, достаточное для предотвращения прохождения слишком большого тока.

• Если вы чувствуете запах гари, проверьте, не вызвано ли короткое замыкание контактом между оголенными проводами. Закройте оголенные провода изолентой и попробуйте еще раз.

• Обратите внимание, что яркость лампы будет увеличиваться при увеличении конфигурации. Более того, сердечник трансформатора начнет работать как электромагнит. Это можно проверить, приложив к нему металлические предметы.

Совет: Для изготовления промышленного повышающего трансформатора необходимо, чтобы вторичная обмотка имела больше витков, чем первичная.Более того, если вы хотите, чтобы у трансформатора было вдвое больше напряжения и вдвое меньше тока на вторичной обмотке, вставьте в два раза больше витков во вторичную обмотку.

Сопутствующие товары

Как только повышающая конфигурация успешно завершена, попробуйте изменить передаточное число катушки на обратное. Это позволит вам сравнить работу трансформатора в понижающем и повышающем режимах. Вы также можете протестировать обе конфигурации на разных резисторных нагрузках.

Канюльная консервная машина KegLand

Закаточная машина для банок KegLand Cannular — одна из самых компактных и простых в использовании настольных закаточных машин для банок. С помощью одного оператора вы можете сшить / запечатать банки менее чем за 5 секунд, что означает, что эта компактная машина подходит для небольших пивоваренных заводов или пивоваренных заводов, выполняющих небольшие производственные партии. Cannular поставляется с головкой для крышки пивной банки размером 202. Дополнительные штампы будут доступны в будущем, но на данный момент на этой машине можно консервировать только банки с крышкой 202 размера.

БЕЗОПАСНЫЕ ОПЦИИ ПИТАНИЯ 24 В Если вы когда-либо использовали закаточную машину для консервных банок, то знаете, что иногда при обработке банок вы можете пролить жидкость. В результате мы создали канюльный станок с напряжением 24 В постоянного тока, поэтому даже если вы устроите беспорядок, вы не рискуете порезаться электрическим током. Это также упрощает очистку и мытье машины. Дополнительный понижающий трансформатор (элемент X84) подключается к любой розетке на 110 вольт. Если вы не приобретете этот дополнительный трансформатор, вам потребуется двухпроводной вывод Anderson Plug (наш товар Z25), чтобы вы могли подавать питание на канюлированную консервную машину.Подходящие источники питания постоянного тока, помимо трансформаторов, включают аккумуляторные дрели на 18 или 20 вольт и даже автомобильные аккумуляторы.

ИДЕТЕ ВЕЗДЕ И ЛЕГКО УТИЛИЗАЦИЯ Банки — фантастический выбор для мероприятий на открытом воздухе, вечеринок, мероприятий у бассейна или на пляже. Нет шансов разбить стекло и / или пораниться, его легко очистить и упаковать.

LIGHT BLOCK Пиво может быстро испортиться из-за света. Если вы подвергнете большое количество пива воздействию солнечного света в течение даже 5 минут, пиво может повредиться от света («скунсоваться»).Даже более мягкий свет, такой как освещение в помещении, со временем повредит пиву, а заметное потускнение может произойти как при свете лампы накаливания, так и при флуоресцентном свете в течение нескольких часов. Поэтому, если вы не держите стеклянные бутылки все время в темноте, качество пива будет ухудшаться. Алюминиевые банки решают эту проблему, блокируя 100% вредного света.

АДАПТАЦИЯ К СТАНДАРТНЫМ БАНКАМ НА 16 УНЦИЙ Если у вас есть стандартные банки США на 16 унций с крышками типа 202, вы можете легко адаптировать Cannular по размеру.Просто поместите стопку шайб 9/16 дюйма высотой 3/8 дюйма (не входят в комплект) под нейлоновой основой на стойке. Вы также можете использовать три из наших шайб для ниппелей хвостовика Q93 в крайнем случае (заказываются отдельно). См. Картинку выше.

Размеры: 14 дюймов в глубину, 9 дюймов в ширину и 20 дюймов в высоту.

ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ: Канюльная консервная машина поставляется уже настроенной на использование банок емкостью 500 и 330 мл, которые мы продаем. Однако, если вы используете банки другого размера или машина не выровнена при транспортировке, вам может потребоваться отрегулировать Cannular.Щелкните ЗДЕСЬ для получения инструкций по настройке.

Миниатюрный блок питания для взлома высокого напряжения

Если вы хотите поэкспериментировать с плазмой, вам понадобится источник питания высокого напряжения. Обычно это означает что-то большое, сложное и (естественно) дорогое. Но этого не должно быть. Как [Джей Боулз] демонстрирует в своем последнем видео Plasma Channel , вы можете собрать недорогой источник питания, способный производить до 20 000 вольт, который поместится у вас на ладони.Хотя, вероятно, вам стоит просто положить вещь на стол, когда она используется…

Нахождение катушки обратной связи мультиметром.

Секрет конструкции — обратноходовой трансформатор. Эти устройства, являвшиеся предметом домашнего обихода в эпоху ЭЛТ-телевизоров, все еще можно легко найти в Интернете или даже восстановить из сломанного телевизора. Мы бы порекомендовали поискать на eBay новые старые стандартные трансформаторы (NOS), вместо того, чтобы рисковать быть пробитым стеной, пока вы ковыряетесь в старом телевизоре, который вы нашли на обочине дороги, но на самом деле все зависит от вашего уровня опыта работы с подобными трансформаторами. вещи.

В любом случае, если у вас есть обратноходовой трансформатор, остальная часть сборки очень проста. [Джей] демонстрирует, как можно определить распиновку трансформатора, даже если вы не можете найти на него техническое описание, а затем приступает к сборке нескольких вспомогательных деталей, необходимых для его привода. Размещенный на куске перфорированной плиты и прикрепленный к куску пластика, чтобы уберечь посторонние предметы от искрящихся битов под ним, этот небольшой блок питания станет надежной рабочей лошадкой для любого, кто хочет начать экспериментировать с высоким напряжением.Может быть, в вашем будущем ионный лифтер?

Читатели с фотографической памятью могут вспомнить, что [Джей] использовал тот же миниатюрный источник питания в своем недавно завершенном генераторе Маркса на водной основе.

% PDF-1.6 % 2252 0 объект> эндобдж xref 2252 835 0000000016 00000 н. 0000021051 00000 п. 0000021174 00000 п. 0000021306 00000 п. 0000021340 00000 п. 0000030147 00000 п. 0000030184 00000 п. 0000030754 00000 п. 0000031273 00000 п. 0000031790 00000 п. 0000031899 00000 п. 0000031980 00000 п. 0000032058 00000 п. 0000032213 00000 п. 0000032844 00000 п. 0000033211 00000 п. 0000033319 00000 п. 0000033367 00000 п. 0000033415 00000 п. 0000033465 00000 п. 0000033515 00000 п. 0000033563 00000 п. 0000033611 00000 п. 0000033659 00000 п. 0000033707 00000 п. 0000033755 00000 п. 0000033803 00000 п. 0000033851 00000 п. 0000033899 00000 п. 0000033948 00000 н. 0000033997 00000 п. 0000034045 00000 п. 0000034093 00000 п. 0000034141 00000 п. 0000034190 00000 п. 0000034238 00000 п. 0000034287 00000 п. 0000034335 00000 п. 0000034384 00000 п. 0000034433 00000 п. 0000034481 00000 п. 0000034529 00000 п. 0000034577 00000 п. 0000034626 00000 п. 0000034675 00000 п. 0000034723 00000 п. 0000034771 00000 п. 0000034819 00000 п. 0000034868 00000 п. 0000034917 00000 п. 0000034966 00000 п. 0000035015 00000 п. 0000035064 00000 н. 0000035113 00000 п. 0000035161 00000 п. 0000035210 00000 п. 0000035258 00000 п. 0000035306 00000 п. 0000035355 00000 п. 0000035404 00000 п. 0000035453 00000 п. 0000035502 00000 п. 0000035551 00000 п. 0000035706 00000 п. 0000035755 00000 п. 0000035804 00000 п. 0000035852 00000 п. 0000035901 00000 п. 0000035950 00000 п. 0000035999 00000 н. 0000036047 00000 п. 0000036096 00000 п. 0000036145 00000 п. 0000036194 00000 п. 0000036242 00000 п. 0000036290 00000 п. 0000036338 00000 п. 0000036387 00000 п. 0000036435 00000 п. 0000036484 00000 п. 0000036533 00000 п. 0000036582 00000 п. 0000036631 00000 п. 0000036680 00000 п. 0000036728 00000 п. 0000036777 00000 п. 0000036826 00000 п. 0000036875 00000 п. 0000036923 00000 п. 0000036971 00000 п. 0000037019 00000 п. 0000037068 00000 п. 0000037118 00000 п. 0000037167 00000 п. 0000037275 00000 п. 0000037430 00000 п. 0000037497 00000 п. 0000037545 00000 п. 0000037593 00000 п. 0000037641 00000 п. 0000037689 00000 п. 0000037737 00000 п. 0000037785 00000 п. 0000037833 00000 п. 0000037882 00000 п. 0000037931 00000 п. 0000037980 00000 п. 0000038029 00000 п. 0000038079 00000 п. 0000038128 00000 п. 0000038178 00000 п. 0000038227 00000 п. 0000038276 00000 п. 0000038325 00000 п. 0000038374 00000 п. 0000038422 00000 п. 0000038472 00000 п. 0000038520 00000 п. 0000038570 00000 п. 0000038618 00000 п. 0000038667 00000 п. 0000038716 00000 п. 0000039122 00000 п. 0000039321 00000 п. 0000039376 00000 п. 0000039484 00000 п. 0000039617 00000 п. 0000039725 00000 п. 0000039858 00000 п. 0000039966 00000 н. 0000040099 00000 н. 0000040207 00000 п. 0000040340 00000 п. 0000040448 00000 п. 0000040538 00000 п. 0000040646 00000 п. 0000040823 00000 п. 0000072631 00000 п. 0000072764 00000 н. 0000072854 00000 п. 0000072962 00000 п. 0000073070 00000 п. 0000073181 00000 п. 0000073289 00000 п. 0000103768 00000 н. 0000103876 00000 н. 0000104317 00000 п. 0000104425 00000 н. 0000104837 00000 н. 0000104945 00000 н. 0000105035 00000 н. 0000105125 00000 н. 0000105233 00000 п. 0000105341 00000 п. 0000105431 00000 н. 0000105539 00000 п. 0000105672 00000 н. 0000105783 00000 н. 0000105916 00000 н. 0000106024 00000 н. 0000106062 00000 н. 0000106174 00000 п. 0000137765 00000 н. 0000137820 00000 н. 0000165124 00000 н. 0000195568 00000 н. 0000225654 00000 н. 0000225955 00000 н. 0000226008 00000 н. 0000226389 00000 н. 0000226881 00000 н. 0000256418 00000 н. 0000256586 00000 н. 0000256753 00000 н. 0000284463 00000 н. 0000284683 00000 п. 0000284855 00000 н. 0000285058 00000 н. 0000285230 00000 н. 0000285402 00000 н. 0000285605 00000 н. 0000285808 00000 н. 0000286011 00000 н. 0000286229 00000 н. 0000286401 00000 п. 0000287357 00000 н. 0000287529 00000 н. 0000287732 00000 н. 0000287935 00000 п. 0000288107 00000 н. 0000288310 00000 н. 0000290980 00000 н. 0000291152 00000 н. 0000291355 00000 н. 0000291558 00000 н. 0000291730 00000 н. 0000291933 00000 н. 0000292105 00000 н. 0000292308 00000 н. 0000292525 00000 н. 0000292697 00000 н. 0000292900 00000 н. 0000293103 00000 п. 0000293306 00000 н. 0000293518 00000 н. 0000293721 00000 н. 0000293780 00000 н. 0000293850 00000 н. 0000293914 00000 н. 0000293980 00000 н. 0000294046 00000 н. 0000294924 00000 н. 0000298806 00000 н. 0000299712 00000 н. 0000302693 00000 н. 0000302896 00000 н. 0000303068 00000 н. 0000303237 00000 н. 0000303732 00000 н. 0000304207 00000 н. 0000304403 00000 н. 0000304713 00000 н. 0000304891 00000 н. 0000305121 00000 п. 0000305291 00000 п. 0000305460 00000 н. 0000305674 00000 н. 0000305959 00000 н. 0000306131 00000 п. 0000306304 00000 н. 0000306516 00000 н. 0000306612 00000 н. 0000306857 00000 н. 0000307619 00000 н. 0000307771 00000 н. 0000307923 00000 п. 0000308239 00000 н. 0000308475 00000 н. 0000308790 00000 н. 0000309034 00000 н. 0000309269 00000 н. 0000309439 00000 н. 0000309608 00000 н. 0000309843 00000 н. 0000310013 00000 н. 0000310182 00000 н. 0000310349 00000 п. 0000310517 00000 п. 0000310688 00000 п. 0000311748 00000 н. 0000311904 00000 н. 0000312187 00000 н. 0000312959 00000 н. 0000313134 00000 п. 0000313380 00000 н. 0000313556 00000 н. 0000313712 00000 н. 0000313975 00000 н. 0000314167 00000 н. 0000315019 00000 н. 0000315165 00000 н. 0000315252 00000 н. 0000315508 00000 н. 0000315698 00000 п. 0000315863 00000 н. 0000316149 00000 н. 0000316319 00000 н. 0000316465 00000 н. 0000316552 00000 н. 0000316747 00000 н. 0000316800 00000 н. 0000316973 00000 н. 0000317119 00000 н. 0000317608 00000 н. 0000317701 00000 н. 0000318275 00000 н. 0000318454 00000 п. 0000318624 00000 н. 0000318677 00000 н. 0000318849 00000 н. 0000318995 00000 н. 0000319170 00000 н. 0000321803 00000 н. 0000321902 00000 н. 0000322179 00000 н. 0000322854 00000 н. 0000328452 00000 н. 0000328598 00000 н. 0000329654 00000 н. 0000329714 00000 н. 0000329916 00000 н. 0000330976 00000 п. 0000331190 00000 н. 0000332208 00000 н. 0000332261 00000 н. 0000332432 00000 н. 0000332516 00000 н. 0000332731 00000 н. 0000332910 00000 н. 0000333725 00000 н. 0000334113 00000 п. 0000335523 00000 н. 0000336185 00000 н. 0000337789 00000 н. 0000337842 00000 н. 0000338333 00000 п. 0000338408 00000 п. 0000339045 00000 н. 0000339098 00000 н. 0000339270 00000 н. 0000339339 00000 н. 0000339963 00000 н. 0000340016 00000 н. 0000340505 00000 н. 0000340995 00000 н. 0000341485 00000 н. 0000341658 00000 н. 0000341831 00000 н. 0000341912 00000 н. 0000342577 00000 н. 0000342723 00000 н. 0000342895 00000 н. 0000342951 00000 н. 0000343126 00000 п. 0000343298 00000 н. 0000343467 00000 н. 0000343650 00000 н. 0000343820 00000 н. 0000344000 00000 н. 0000344169 00000 п. 0000344676 00000 н. 0000347073 00000 п. 0000347242 00000 н. 0000347414 00000 н. 0000347622 00000 н. 0000347796 00000 н. 0000347969 00000 н. 0000348038 00000 п. 0000348266 00000 н. 0000348554 00000 п. 0000348752 00000 п. 0000348925 00000 н. 0000349111 00000 п. 0000349514 00000 н. 0000349688 00000 п. 0000349865 00000 н. 0000350025 00000 н. 0000350295 00000 н. 0000350786 00000 н. 0000350861 00000 н. 0000351455 00000 н. 0000351511 00000 н. 0000352089 00000 н. 0000352167 00000 н. 0000352882 00000 н. 0000354054 00000 н. 0000354306 00000 н. 0000354359 00000 н. 0000354528 00000 н. 0000354726 00000 н. 0000354795 00000 н. 0000355359 00000 н. 0000355996 00000 н. 0000358163 00000 н. 0000358652 00000 н. 0000358869 00000 н. 0000358989 00000 н. 0000359188 00000 п. 0000359241 00000 н. 0000359414 00000 н. 0000359677 00000 н. 0000359847 00000 н. 0000360185 00000 п. 0000360331 00000 п. 0000360523 00000 н. 0000361029 00000 н. 0000361804 00000 н. 0000361977 00000 н. 0000362037 00000 н. 0000362218 00000 н. 0000362546 00000 н. 0000363321 00000 н. 0000363488 00000 н. 0000363693 00000 н. 0000363860 00000 н. 0000364055 00000 н. 0000364226 00000 н. 0000364395 00000 н. 0000364576 00000 н. 0000364743 00000 н. 0000364910 00000 н. 0000365089 00000 н. 0000365278 00000 н. 0000365478 00000 н. 0000365646 00000 н. 0000365816 00000 н. 0000365983 00000 н. 0000366135 00000 н. 0000366308 00000 н. 0000366511 00000 н. 0000366663 00000 н. 0000366877 00000 н. 0000367064 00000 н. 0000367267 00000 н. 0000367439 00000 н. 0000367639 00000 н. 0000367822 00000 н. 0000368039 00000 н. 0000368210 00000 н. 0000368400 00000 н. 0000368645 00000 н. 0000368812 00000 н. 0000368983 00000 н. 0000369151 00000 п. 0000369324 00000 н. 0000369497 00000 н. 0000369550 00000 н. 0000369721 00000 н. 0000369892 00000 н. 0000370064 00000 н. 0000370240 00000 н. 0000370410 00000 н. 0000370463 00000 п. 0000370633 00000 н. 0000370802 00000 н. 0000370974 00000 п. 0000371027 00000 н. 0000371200 00000 н. 0000371266 00000 н. 0000371489 00000 н. 0000371660 00000 н. 0000371840 00000 н. 0000372011 00000 н. 0000372178 00000 н. 0000372231 00000 н. 0000372402 00000 н. 0000372573 00000 н. 0000372626 00000 н. 0000373115 00000 н. 0000373205 00000 н. 0000373402 00000 н. 0000373571 00000 н. 0000373743 00000 н. 0000373913 00000 н. 0000374083 00000 н. 0000374253 00000 н. 0000374422 00000 н. 0000374592 00000 н. 0000374878 00000 н. 0000375793 00000 п. 0000375964 00000 н. 0000376027 00000 н. 0000376637 00000 н. 0000376846 00000 н. 0000378466 00000 н. 0000378610 00000 н. 0000379370 00000 п. 0000379423 00000 н. 0000379915 00000 н. 0000379987 00000 н. 0000380172 00000 н. 0000380342 00000 н. 0000380398 00000 н. 0000380983 00000 п. 0000381159 00000 н. 0000381459 00000 н. 0000381629 00000 н. 0000381811 00000 п. 0000383375 00000 п. 0000383431 00000 н. 0000383614 00000 н. 0000383784 00000 н. 0000383853 00000 н. 0000384627 00000 н. 0000385116 00000 п. 0000385285 00000 н. 0000385345 00000 п. 0000385540 00000 н. 0000385713 00000 н. 0000385886 00000 н. 0000386106 00000 п. 0000386275 00000 н. 0000386446 00000 н. 0000386572 00000 н. 0000387699 00000 н. 0000387869 00000 н. 0000387994 00000 н. 0000389098 00000 н. 0000389268 00000 н. 0000390436 00000 н. 0000390607 00000 н. 0000390777 00000 н. 0000390946 00000 н. 0000391536 00000 н. 0000391705 00000 н. 0000391974 00000 н. 0000392161 00000 п. 0000392425 00000 н. 0000392597 00000 н. 0000392684 00000 н. 0000393269 00000 н. 0000393613 00000 н. 0000393785 00000 н. 0000393955 00000 н. 0000394283 00000 н. 0000394466 00000 н. 0000394636 00000 н. 0000394844 00000 н. 0000395030 00000 н. 0000395199 00000 н. 0000395382 00000 н. 0000395570 00000 н. 0000395862 00000 н. 0000396033 00000 н. 0000396185 00000 н. 0000396337 00000 н. 0000396508 00000 н. 0000396598 00000 н. 0000396795 00000 н. 0000397287 00000 н. 0000397462 00000 н. 0000397515 00000 н. 0000397689 00000 н. 0000397742 00000 н. 0000398232 00000 н. 0000398722 00000 н. 0000399212 00000 н. 0000399383 00000 п. 0000399990 00000 н. 0000400163 00000 п. 0000400322 00000 н. 0000400915 00000 н. 0000401087 00000 н. 0000401254 00000 н. 0000401881 00000 н. 0000402051 00000 н. 0000402224 00000 н. 0000402396 00000 н. 0000402566 00000 н. 0000402739 00000 н. 0000403860 00000 н. 0000404024 00000 н. 0000404610 00000 п. 0000404663 00000 н. 0000405153 00000 н. 0000405322 00000 н. 0000405495 ​​00000 н. 0000405664 00000 н. 0000405835 00000 н. 0000406007 00000 н. 0000406176 00000 н. 0000406345 00000 н. 0000406511 00000 н. 0000407125 00000 н. 0000407402 00000 н. 0000408440 00000 н. 0000408614 00000 н. 0000408785 00000 н. 0000408958 00000 н. 0000409128 00000 н. 0000409181 00000 п. 0000409351 00000 п. 0000409493 00000 п. 0000410212 00000 п. 0000410364 00000 н. 0000410510 00000 п. 0000410682 00000 п. 0000410757 00000 п. 0000411342 00000 п. 0000411515 00000 н. 0000411686 00000 н. 0000411856 00000 н. 0000412035 00000 н. 0000412205 00000 н. 0000412378 00000 н. 0000412555 00000 н. 0000412618 00000 н. 0000413162 00000 п. 0000413333 00000 п. 0000413411 00000 н. 0000413952 00000 н. 0000414155 00000 н. 0000415255 00000 н. 0000415381 00000 п. 0000415981 00000 п. 0000416139 00000 н. 0000416259 00000 н. 0000416834 00000 н. 0000417006 00000 н. 0000417293 00000 н. 0000417371 00000 н. 0000417593 00000 н. 0000417758 00000 н. 0000418040 00000 н. 0000418252 00000 н. 0000418440 00000 н. 0000418551 00000 п. 0000418744 00000 н. 0000419236 00000 п. 0000419728 00000 н. 0000420220 00000 н. 0000420390 00000 н. 0000420559 00000 н. 0000420737 00000 н. 0000420906 00000 н. 0000421165 00000 н. 0000423682 00000 н. 0000424173 00000 п. 0000424328 00000 н. 0000426434 00000 н. 0000426593 00000 н. 0000428578 00000 н. 0000429870 00000 н. 0000430043 00000 н. 0000430220 00000 н. 0000430361 00000 п. 0000431082 00000 н. 0000431667 00000 н. 0000432211 00000 н. 0000432395 00000 н. 0000432722 00000 н. 0000432800 00000 н. 0000433041 00000 н. 0000433221 00000 н. 0000433547 00000 н. 0000433777 00000 н. 0000433962 00000 н. 0000434142 00000 п. 0000434362 00000 п. 0000434580 00000 н. 0000434801 00000 п. 0000434996 00000 н. 0000435214 00000 п. 0000435425 00000 н. 0000435610 00000 п. 0000435811 00000 п. 0000436008 00000 н. 0000436163 00000 п. 0000436378 00000 п. 0000436599 00000 н. 0000436773 00000 н. 0000436945 00000 н. 0000437091 00000 н. 0000437214 00000 н. 0000437429 00000 п. 0000437620 00000 н. 0000437831 00000 н. 0000438076 00000 н. 0000438237 00000 п. 0000438483 00000 п. 0000438588 00000 н. 0000438778 00000 п. 0000438936 00000 п. 0000439111 00000 п. 0000439292 00000 н. 0000439510 00000 н. 0000439713 00000 н. 0000439827 00000 н. 0000440396 00000 н. 0000440585 00000 н. 0000440816 00000 н. 0000440933 00000 п. 0000441143 00000 н. 0000441358 00000 н. 0000441561 00000 н. 0000441961 00000 н. 0000442063 00000 н. 0000442259 00000 н. 0000443413 00000 н. 0000443588 00000 н. 0000443734 00000 н. 0000443919 00000 н. 0000443991 00000 н. 0000444176 00000 н. 0000444470 00000 н. 0000444551 00000 н. 0000444745 00000 н. 0000445003 00000 н. 0000445384 00000 п. 0000445437 00000 н. 0000445608 00000 п. 0000446769 00000 н. 0000446941 00000 н. 0000447111 00000 н. 0000447281 00000 н. 0000447512 00000 н. 0000447682 00000 н. 0000448019 00000 н. 0000448241 00000 н. 0000449003 00000 н. 0000449437 00000 н. 0000449962 00000 н. 0000450528 00000 н. 0000450858 00000 п. 0000451294 00000 н. 0000451730 00000 н. 0000452014 00000 н. 0000452228 00000 н. 0000452718 00000 н. 0000452920 00000 н. 0000453095 00000 н. 0000453265 00000 н. 0000453434 00000 н. 0000453609 00000 н. 0000453779 00000 п. 0000453951 00000 н. 0000454123 00000 н. 0000454296 00000 н. 0000454469 00000 н. 0000454638 00000 н. 0000454856 00000 н. 0000455634 00000 н. 0000455857 00000 н. 0000456029 00000 н. 0000456149 00000 н. 0000456771 00000 н. 0000456941 00000 н. 0000457144 00000 п. 0000457347 00000 н. 0000457454 00000 н. 0000457562 00000 н. 0000457765 00000 н. 0000457968 00000 н. 0000458075 00000 п. 0000458183 00000 п. 0000458355 00000 п. 0000458558 00000 н. 0000458668 00000 н. 0000458776 00000 п. 0000459187 00000 п. 0000459295 00000 н. 0000459498 00000 п. 0000459670 00000 н. 0000459781 00000 н. 0000459889 00000 н. 0000460092 00000 н. 0000460225 00000 н. 0000460333 00000 п. 0000460704 00000 н. 0000460812 00000 н. 0000461112 00000 н. 0000461226 00000 н. 0000461379 00000 п. 0000461493 00000 н. 0000461646 00000 н. 0000461760 00000 н. 0000462069 00000 н. 0000462182 00000 н. 0000462473 00000 н.
