Просверлить отверстие и установить Шибер на трубе шиберной системы полива BF-202 в BF-203

Ирригационный шланг и поливной водяной насос для использования в системах поверхностного орошения. Мы также продаем различные другие сельскохозяйственные продукты.Свяжитесь с нами, чтобы узнать больше о наших продуктах и ​​получить индивидуальное предложение.

ОРОШЕНИЕ С ЗАСЛОННОЙ ЗАСЛОНКОЙ

Система орошения с задвижной задвижкой включает водяную трубку, наборы задвижки и перфоратор.

Культуры, требующие большого количества воды, обычно используют обычное бороздовое орошение и орошение затоплением. Однако, поскольку оросительная вода течет прямо на поле, вода постоянно поглощается почвой, что приводит к неравномерному поглощению воды на входе и выходе потока.На входе потока может быть слишком много воды, а на выходе может не хватить воды. Другим недостатком обычного полива по бороздам и затоплением является более длительное время полива. Эти недостатки особенно очевидны на больших площадях, таких как орошение сахарного тростника, орошение рисовых полей и т. д.

Для устранения этих недостатков хорошим решением является орошение с помощью шиберного затвора.

Полив со шиберным затвором, также известный как полив с боковым входом, полив с несколькими входами и т. д. Это простой и удобный метод устранения недостатков обычного полива по бороздам и орошения затоплением.Его можно использовать для сахарного тростника, риса и других культур, особенно для культур, которым требуется большое количество воды. Метод заключается в прокладке на поле водяной трубы подходящей толщины, соединенной с большим расходом воды насоса. Когда вода будет налита в трубку, пока она не будет заполнена примерно на 80%, установите задвижку на перфоратор и с помощью дырокола проделайте отверстие в трубке. Затем продолжайте углублять и расширять отверстие до тех пор, пока раструбная часть шиберной задвижки не будет вставлена ​​в фиксированное положение. Передняя кромка раструбной секции имеет кольцевидную расширенную зазубренную структуру.Это может зафиксировать задвижку, установленную на трубе. Когда перфоратор вынут, вода в трубке выходит из отверстия в шиберной задвижке. Срез затвора на наборе задвижек может регулировать скорость потока воды или отключать воду.

Таким же образом установить откатные ворота в соответствующем положении вдоль трубы. После установки по трубке остается множество отводов для полива. Это повысит равномерность полива и сократит время полива.

Если вы опасаетесь, что давление воды будет слишком высоким, что может привести к разрыву трубки.Вы можете использовать большую иглу, чтобы проколоть несколько отверстий вдоль трубки, чтобы уменьшить давление. Таким образом, трубка не лопнет из-за избыточного давления.

Боковой впуск – это простой способ полива затоплением или по бороздам. Он экономичен и прост в использовании. Применимо к растениям, которым требуется много воды за короткое время, таким как сахарный тростник, рис, масличная пальма и т. Д. Он просто кладет водяную трубу на землю, а затем соединяется с насосом с высокой скоростью потока. Перфоратор проходил через центральное отверстие открытой заслонки и последовательно пробивал отверстия для полива на трубке, когда трубка была заполнена водой примерно на 80%.Задвижка останется внутри трубы вместе с зубчатым кольцом. Мы можем открыть или закрыть задвижку, чтобы вода вытекала или нет. Сделайте несколько небольших отверстий на трубке, чтобы она не лопнула.

Инновационные конструкции ворот из нержавеющей стали

Ворота из нержавеющей стали всегда добавляют дому привлекательности. Будь это ваша резиденция или офис, нарядный вид помещения всегда производит более интеллигентное впечатление о владельце. Поскольку первое впечатление часто имеет большое значение, проектирование ворот, несомненно, имеет решающее значение для общего вида любого здания.

Если вы ищете ворот с инновационным дизайном, рынок предлагает ошеломляющее разнообразие. В наши дни из всех материалов нержавеющая сталь приобретает все большее значение на рынке благодаря своей долговечности и текстуре. Ворота из нержавеющей стали премиум-класса в настоящее время доминируют на строительном рынке, как никогда раньше. Вот некоторые из известных конструкций стальных ворот, которые вы хотели бы рассмотреть.

Основные распашные ворота

Из всех разновидностей ворот из нержавеющей стали наибольшей популярностью пользуются распашные.Независимо от того, ищете ли вы ворота из нержавеющей стали для своего дома или офиса, распашные ворота всегда могут быть разумным выбором. Большинство производителей используют сталь самого высокого качества для изготовления этих ворот. Эти ворота не только придают вашему помещению городской вид, но и обеспечивают максимальную безопасность помещения.

Необычные распашные ворота

Причудливые распашные ворота — это не что иное, как распашные ворота с изысканным дизайном. Большинство домов типа бунгало и грандиозных зданий выбирают этот тип стальных ворот.Элегантность этих ворот идеально сочетается с роскошью этих зданий. Причудливые распашные ворота, одна из самых популярных конструкций стальных ворот, также предлагают широкие проемы для больших транспортных средств.

Стальные раздвижные ворота

Раздвижные стальные ворота также популярны в наши дни. Лучшая часть использования этих ворот заключается в том, что вам не нужно беспокоиться об открытии ворот. В отличие от распашных ворот, они не занимают большой площади в открытом состоянии.

Раздвижные ворота просто отодвигаются и поэтому не требуют дополнительного места для них.Простота эксплуатации, связанная с этим разнообразием ворот, делает их одним из самых популярных конструкций ворот из нержавеющей стали 2021 .

Автоматические стальные ворота

со сварными стальными трубами. Этот вариант предпочитают те, кто не хочет ставить человека у ворот, чтобы открывать их в течение дня. Эти ворота интегрированы с новейшими технологиями.

Следовательно, ворота работают на основе подключенных к ним датчиков.Как только транспортное средство приближается к воротам, они открываются на основе полученных дистанционных сигналов. В сильно модернизированных установках обычно используется эта разновидность ворот. Также на некоторых промышленных въездах установлены автоматические ворота.

Ворота из стального забора

также станут одним из самых популярных дизайнов ворот из нержавеющей стали в 2021 году. Если вы заботитесь о конфиденциальности и безопасности, выберите этот тип ворот. Ваше помещение обязательно приобретет свежий вид уже через мгновение после установки ворот.

Стальные ворота изготовлены из высококачественной стали, что делает их прочными и надежными. На рынке представлено огромное количество моделей ворот. Выбирайте лучшее, учитывая размеры и требования помещения.

Ворота со стальными перилами

Стальные перила также являются популярным вариантом, когда речь идет о стальных воротах. Из всех конструкций, которые, вероятно, будут править рынком, разнообразие перил, несомненно, является одним из них. Большинство ворот из нержавеющей стали оснащены трубами из нержавеющей стали высшего качества.

Эти трубы придают воротам уникальный внешний вид и прочность. Не являются исключением и распашные ворота. Помимо защиты помещения от бродячих животных и злоумышленников, это также добавляет помещению элегантности.

Стальные ворота безопасности

Для коммерческих площадей и производств безопасность остается главным аспектом. Поэтому в промышленности используются специально изготовленные сверхпрочные ворота из нержавеющей стали для обеспечения полной безопасности помещения. Стальные защитные ворота изготовлены из высококачественной стали.

Устойчивые к ржавчине и прочные ворота изготовлены из высококачественных труб из нержавеющей стали. На рынке вы можете найти широкий выбор защитных ворот. Но всегда выбирайте те, которые изготовлены из высококачественной стали.

Ворота из декоративной стали

, несомненно, долговечна и прочна. Но эти качества не снижают эстетическую привлекательность стальных ворот. Если вы думаете о покупке декоративных ворот, вы также найдете множество декоративных ворот из нержавеющей стали.

Ворота с художественным дизайном не только обеспечивают безопасность, но и придают вашему дому великолепный вид. Установив такую ​​калитку на въезде, вы сможете произвести впечатление на любого посетителя в любой день. Эти ворота также оснащены трубами из нержавеющей стали самого высокого качества, которые придают воротам безопасность и блеск.

Стальные ворота на заказ

Еще одна разновидность ворот из нержавеющей стали, которая наверняка будет доминировать на рынке в 2021 году, — это ворота на заказ. Самое приятное в этих воротах то, что вы можете спроектировать ворота в соответствии с вашими требованиями.Вам не нужно ограничиваться готовыми проектами, доступными у производителей. Импровизируйте с тем, что доступно, и подготовьте ворота на основе ваших предложений. Индивидуальные стальные ворота особенно популярны, поскольку они придают помещению уникальный вид.

На рынке вы найдете несколько разновидностей стальных ворот. Тем не менее, выбор лучшего из них будет иметь решающее значение. Помимо проверки качества материала, также необходимо учитывать дизайн.Наиболее популярными вариантами являются распашные ворота, откатные ворота, автоматические ворота и ворота безопасности.

Тем не менее, вы также должны учитывать требования помещения, прежде чем соглашаться на любой из них. Кроме того, проверьте цены, так как разные производители указывают разные цены на, казалось бы, одни и те же ворота. Попробуйте найти причины колебаний цен, чтобы оправдать покупку дорогого товара.

Внимательно изучите дизайн ворот, чтобы понять плюсы и минусы каждого варианта, прежде чем заключать сделку.Разумным выбором будет тот, который будет соответствовать вашему карману и требованиям безопасности. В 2021 году на рынке также появятся несколько индивидуальных ворот из нержавеющей стали. Если у вас есть готовый дизайн или ворота, выбор индивидуальных ворот был бы идеальным.

Чертежи рамы ворот из профильной трубы. Как сделать ворота из профильных труб

Ворота и калитка являются необходимым дополнением к забору их профлиста. Ворота обеспечивают проезд на площадку автомобилей и спецтехники, а ворота предназначены для пешеходов.В отличие от забора, конструкция ворот и калитки получается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Хотим предложить вам несколько готовых чертежей ворот и калитки из профнастила, которые вы сможете подогнать под свои условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачи и загородных домов

• распашные двери — это две распашные двери, открывающиеся внутрь или наружу.Простые и дешевые в установке, однако они могут повредить автомобиль при въезде, особенно при сильном ветре. Также для них нужно расчистить значительное пространство.
• Ворота раздвижные или раздвижные с направляющей — ворота перемещаются на роликовом механизме по линии ограждения. Сложная конструкция, особая дорогая фурнитура делают такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод позволяет открывать их, не выходя из машины.

Чертежи распашных ворот и калитки

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель рамы.Не забывайте, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковых петлях и их вес полностью ложится на стойки опор. По этой причине столбы ворот часто делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна быть не менее 3-4 мм. Соответственно, фундамент под опоры ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для рамы нужно использовать более легкую профильную трубу, чтобы исключить перегрузку на створки, однако слишком тонкая рама не выдержит ветровых нагрузок.

Обратите внимание на выбор ширины ворот. Оптимальная ширина – 4 метра; это позволяет как легковым, так и грузовым автомобилям легко въезжать даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она оказывает на опоры (в соответствии с законом рычагов).

Схемы ворот и калиток из профнастила с параллельным каркасом

1.Перед нами «классический» и хорошо сбалансированный рисунок ворот с калиткой. Высота 2 метра соответствует традиционной высоте забора из профнастила. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него только один недостаток — отсутствие диагональной жесткости. Компенсируется наличием сразу двух горизонтальных полос профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также представлена ​​верхняя панель. Он дает более сбалансированное распределение нагрузки, предотвращает смещение стоек навстречу друг другу, однако для успешного въезда в зону высоких автомобилей нужно сделать его съемным.

2. Другой вариант рисунка. На этот раз без перекладины. Обратите внимание, что опорные столбы имеют больший диаметр из-за отсутствия перекладины.

3. Ворота распашные со встроенной калиткой.Эта схема отлично подойдет тем, у кого ограничено пространство для входа/въезда на территорию. На ширине 4 метра размещаются и ворота, и калитка. Однако следует понимать, что наличие калитки увеличивает массу створки, а значит, сечение боковой стойки должно быть не менее 10х10 см и калитку лучше располагать ближе к стойке (по закону рычага, он даст меньшую нагрузку на опору ворот).

Диагональные схемы ворот и калитки

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к разного рода деформациям, однако следует помнить, что дополнительные стропы – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так что вместо двух турников лучше использовать один. Варианты расположения диагональных полос показаны на рисунках ниже. Сечение опорных стоек для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы выглядят довольно красиво. Один похож на снежинку, другой образует ромбовидный узор.

Длина гипотенузы: , где a и b — стороны прямоугольного треугольника.

2. Диагонали от одного угла створки до другого. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сварка такой диагонали не очень удобна.

3. Небольшие диагонали по углам створок. Выглядит достаточно красиво, чтобы создать минимальную нагрузку, но такие створки имеют высокую парусность, а значит, могут страдать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скос опорных стоек под тяжестью створки:

Чертежи откатных ворот из профнастила

Самый оптимальный вариант раздвижного забора, который можно возвести своими силами – это конструкция с направляющей. Ей достаточно просто подобрать комплекты фурнитуры и систем автоматизации. Ворота включают в себя откатную створку с нижней направляющей, которая перемещается по специальной системе роликов. Для того чтобы конструкция в закрытом состоянии была уравновешена, сбоку к раме приваривается дополнительная треугольная консоль.

Как видите, рама ворот состоит из рамы и консоли, которые изготовлены из более толстой профильной трубы (60х40). Внутреннее убранство консоли тоже лучше всего сделать из этой трубы.Внутри дверной коробки рисунок рамы можно сделать в разных вариантах (прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Монтаж Процедура раздвижного забора представлена ​​в следующем видео:

Надеемся, что приведенные выше чертежи помогут вам сделать своими руками ворота и калитки из профнастила, которые будут удобными, надежными и долговечными.

В наше время профнастил часто используют для ограждения загородного участка. Для сохранения общего архитектурного стиля из этого материала также изготавливают ворота и калитки. Каркас для этих изделий изготавливается из профильной трубы. Этот материал эстетичен, прост в обработке, обладает высокой прочностью. Имея навыки сварки, можно сделать красивые и надежные ворота своими руками. Разберемся, как приварить ворота к забору из профильной трубы своими руками.

Материалы для изготовления

Для изготовления ворот потребуется:

• Профильная труба.
• Профильный лист для обшивки каркаса.
• Заклепки или саморезы для крепления профлиста.
• Ролики для откатных ворот.
• Аксессуары: замки, петли, ручки.

Профильная труба может быть следующих размеров:

• 60 х 30 мм для изготовления рамы ворот;
• 100 x 100 мм для столбов;
• 40 x 20 мм для перемычек и ребер жесткости.

Профлист можно использовать любой конфигурации и цвета, толщина металла должна быть не менее 0. 4 мм. Удобнее использовать профильную трубу прямоугольного или квадратного сечения. Для тренировки навыков лучше сначала сделать калитку.

Производство калитки

Рассмотрим, как сварить ворота из профильной трубы своими руками. Для его изготовления необходимо учитывать месторасположение. Ворота должны стоять на ровной площадке, без ям, впадин и уклонов. Также следует учитывать удобство использования. Он должен располагаться напротив входа в дом или напротив тропы, ведущей к входу по кратчайшему пути.

После выбора места установки калитки производятся замеры и чертеж изделия. Стандартный проем должен быть шириной не менее 1 метра, а высота – на уровне забора. Следует учитывать, что чем выше высота калитки, тем больше ее вес, и тем большее влияние она будет оказывать на опорные стойки и петли.

Основные этапы изготовления:

1. Идет установка столбов.Для этого используются профильные трубы 100 х 100 мм. Их закапывают на 1-1,5 м и бетонируют.
2. Каркас калитки изготовлен из профиля 60 х 30 мм. Трубы очищаются и обрабатываются антикоррозийными средствами. Далее по чертежу нарезаются трубы необходимой длины. Стыки в углах должны быть отпилены и сварены под углом 45°. Таким образом, получается более эстетичная и надежная конструкция.
3. Дополнительные перемычки вырезаются и привариваются из трубы 40 х 20 мм.
4. Шторы приварены к воротам. Затем к опорным стойкам приваривают шторы с калиткой.
5. Все сварные швы отшлифованы. Каркас калитки и столбы окрашены.
6. Далее калитка обшивается профлистом. Крепится кровельными саморезами или заклепками. Отверстия под заклепки должны быть предварительно просверлены.
7. К готовой калитке крепится ручка и замок.

Производство распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

• простота изготовления;
• дешевизна;
• надежность.

К недостаткам относятся:

• большая площадь проема ворот;
• сильное воздействие ветровых нагрузок.

Основным элементом дверей данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на шторы. Вторая сторона свободно висит, поэтому конструкция нуждается в усилении.Делается это с помощью трубы 40 х 20 мм.

Варианты 1 и 2 самые дешевые и подходят для ворот небольшой ширины. Их используют в регионах с низкой ветровой нагрузкой.

Варианты 3-5 представляют собой баланс между весом и надежностью. Различные вариации предусматривают усиление конструкции болтами, опорными колесами, замковыми устройствами.

Вариант 6 идеально подходит для автоматического открывания ворот. Не требует дополнительных запирающих и поддерживающих устройств.

Возможны дополнительные варианты усиления конструкции уголками, либо профильной трубой по углам створок. Опытные специалисты подскажут оптимальный вариант для конкретного товара.

Рассмотрим, как правильно приварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, размеров от земли, необходимых зазоров. Далее:

• по чертежу, с соблюдением углов 45° вырезают заготовки;
• для каркаса используется труба 60 х 30 мм, для небольших ворот, которые редко используются, например, на даче, возможно использование профтрубы 40 х 20 мм;
• далее заготовки каркаса и ребер жесткости раскладывают на ровной поверхности, проверяют правильность конструкции;
• все детали сварены в единую конструкцию; уголки используются для сохранения правильной формы;

• петли, защелки, скобы для замков и дополнительных устройств приварные;
• ворота приварены к стойкам 100х100мм;
• очищается вся конструкция, удаляется ржавчина и окалина;
• ворота покрыты грунтовкой.

Далее подготавливается место установки ворот. На этом этапе следует учитывать материал входной крышки. Если подъездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор в 5 см между створкой и грунтом.Если вход грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка осуществляется в следующей последовательности:

• шторы со створками снимаются; Столбы
• устанавливаются на глубину 1-1,5 метра и бетонируются;
• после застывания бетона навешиваются створки;
• конструкция окрашена;
• профлист крепится к каркасу саморезами или заклепками;
• замок врезан, ручки, защелки установлены.

Для надежной фиксации ригелей защелок в землю углубляются металлические трубки. Шпингалет должен заходить в трубу не менее чем на 10 см для предотвращения самопроизвольного открывания при сильном ветре.

Описание видео

Пример изготовления распашных ворот из профильной трубы на видео:

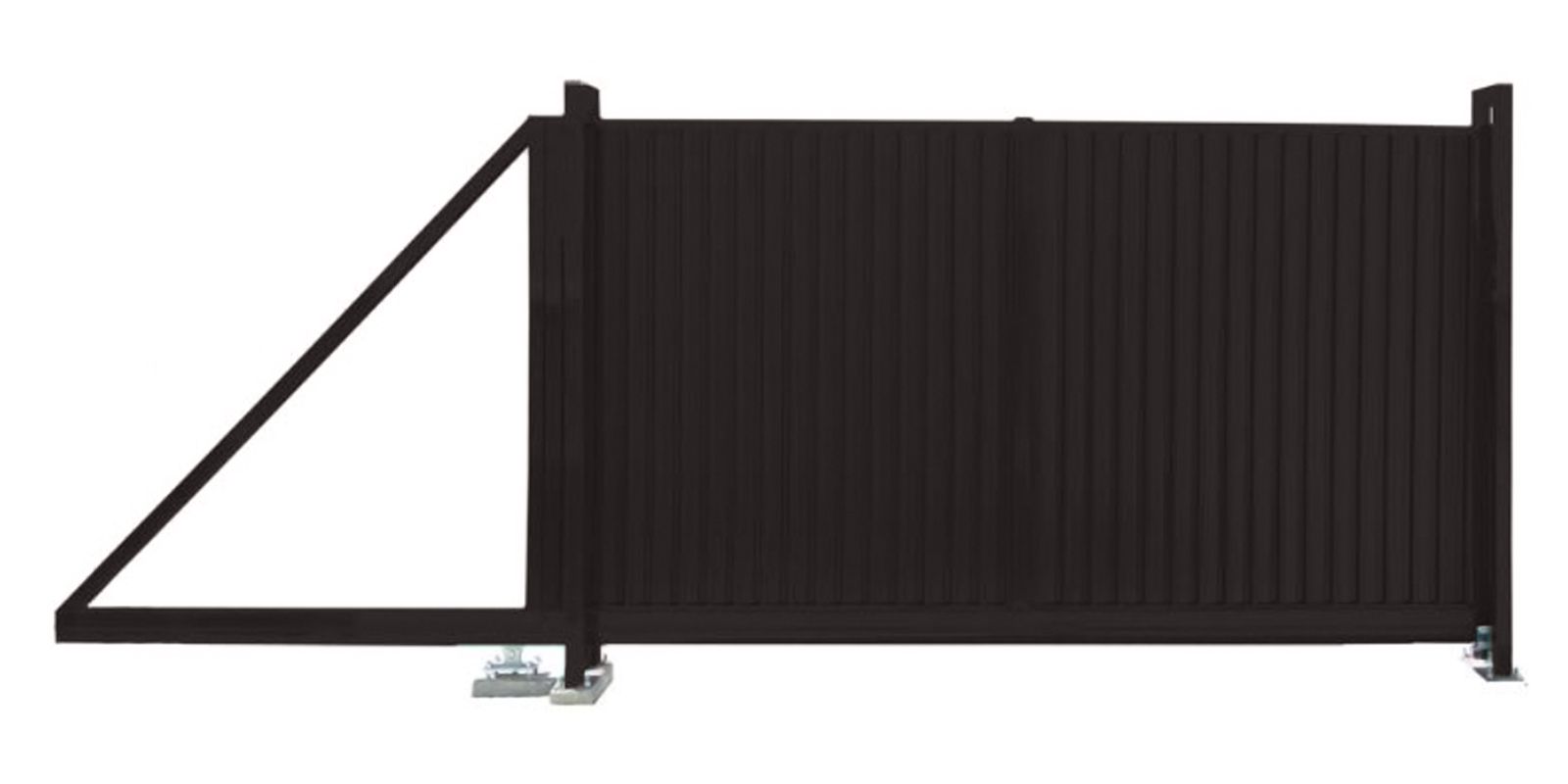

Откатные ворота своими руками

Откатные ворота — отличный вариант для дома или дачи. Они прочны и долговечны.Откатные ворота изготавливаются из профильных труб и обшиваются различными материалами, в том числе металлическими профилями.

Ворота откатные бывают двух видов:

• Рельсовые — устаревшая модель, используемая в основном на промышленных предприятиях.
• Консоль — самый распространенный вариант. Данная конструкция предусматривает наличие консоли, являющейся продолжением ворот и скрытой за забором. Благодаря этому ворота передвигаются на раздвижных тележках, прикрепленных к фундаменту.Каждый выдвижной механизм оснащен подшипниками с полимерными или металлическими роликами. Сами тележки находятся в направляющей, которая защищает их от загрязнений и осадков.

При использовании в частном доме такая конструкция прослужит более 20 лет. Он рассчитан на 60 000 циклов открытия-закрытия.

Преимущества откатных ворот:

• возможность ручного и автоматического управления;
• без ограничений по высоте и массе проезжающих транспортных средств;
• простота изготовления;
• техническое обслуживание не требуется.

Недостатки:

• необходимость более мощных подшипниковых опор;
• Для открывания створки требуется большая ширина ограждения.

Основные элементы откатных ворот:

1. Уловитель верхний.

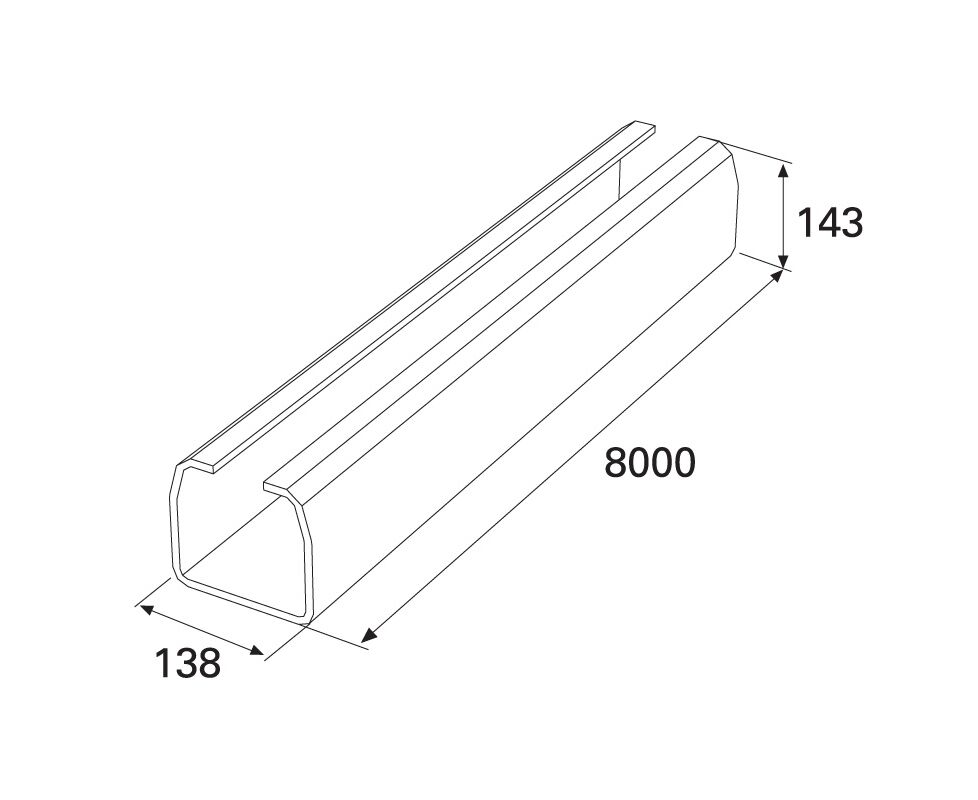

2. Опорная шина.
3. Стойка.
4. Нижний упор.
5. Опорный ролик.
6. Руководство.
7. Регулируемое выдвижное крепление для тележки.
8. Выдвижная тележка.
9. Сервопривод.

Для дистанционного управления дополнительно приобретаются: пульт, фотодатчики или датчики света для приема сигнала от пульта, препятствующие закрытию ворот при наличии в проеме какого-либо предмета.

Для изготовления ворот из профильной трубы в первую очередь необходим чертеж со всеми размерами, размерами и местом для отката. Ширина проема ворот должна быть не менее 3 метров, но при въезде под углом ворота должны быть шире.Высота ворот должна быть на 10 см ниже забора. Это сделано для того, чтобы скрыть направляющие и приемные ролики.

Дальнейшее изготовление откатных ворот осуществляется по следующему алгоритму:

• Устанавливаются столбы. В качестве столбов можно использовать как кирпичные, так и бетонные столбы, а также профильные трубы сечением 100 х 100 мм. Для их установки выкапывается котлован глубиной не менее 1 метра, устанавливаются и бетонируются столбы.
• Монтируется фундамент под прокатные ролики. Фундамент может быть как прямоугольным, так и в форме буквы «П». В его основе металлический швеллер шириной 200 мм, к которому приваривается арматура диаметром не менее 12 мм. Металлический каркас устанавливается в котлован и бетонируется таким образом, чтобы швеллер выступал над землей на 5-10 см. Возможна установка откатных роликов непосредственно в бетон, без использования швеллера и последующей сварки.Для этого нужно закрепить роликовую платформу с отогнутой внизу арматурой и соединить ее с основной рамой фундамента.

• Изготавливается рама ворот. Рассмотрим, как правильно сварить ворота из профильной трубы своими руками. По заранее разработанному чертежу нарезаются профильные трубы необходимого размера с обязательным соблюдением углов. В дальнейшем все заготовки следует очистить и обезжирить.Поскольку ворота длинные, при сварке требуется особая точность. Для этого все заготовки либо раскладываются на идеально ровной поверхности, либо на временном деревянном каркасе. Для этого по всем углам и стыкам створки ворот в землю забиваются колышки. На эти колышки устанавливаются трубы и соединяются сваркой.

К несущим стойкам приваривается:

• Одинарная стойка из профтрубы 60 х 40 мм, на которую будут крепиться верхний и нижний ловители.
• Со стороны фундамента сваривается П-образная конструкция из той же трубы, в которой будет двигаться створка.

П-образная стойка крепится к кирпичной опоре Источник артстрой.info

• Верхний и нижний ловители устанавливаются на одной стойке. На П-образной — опорная шина.
• Крепления для выдвижных тележек приварены к швеллеру.
• Рама ворот устанавливается на прежнее место. В направляющие вставляются выдвижные тележки, которые в последующем прикручиваются к своим креплениям болтами.
• Опорный ролик крепится к нижнему переднему краю двери. Он должен четко входить в нижний уловитель.
• Ворота регулируются с помощью болтовых соединений на выдвижных тележках.
• Все сварные швы зачищены и окрашены.
• Корпус ворот обшит профильным листом. Для этого используется материал толщиной не менее 0,4 мм. Профлист крепится кровельными саморезами или заклепками.
• Устанавливается электропривод. По всей длине ворот крепится зубчатая рейка. Он прикручивается к нижней профильной трубе саморезами. Не прикручивайте рейку к рейке. Приводной серводвигатель крепится к основанию двери.Его зубчатый вал должен войти в зацепление со рейкой. На рельсе также установлены концевые выключатели для открытия и закрытия ворот. Подключение электродвигателя и выключателей осуществляется по прилагаемой к ним схеме.

Описание видео

В этом видео как сделать откатные ворота:

Заключение

В наше время любой технически подкованный человек может сварить ворота своими руками. Для этого нужны чертежи и инструменты. А такие современные материалы, как профильная труба и профилированный лист, обеспечат высокую надежность, долговечность и отличный внешний вид изделия.

Если вы решили установить ворота на своем участке, то перед вами может встать вопрос, какой тип конструкции проще и экономичнее в установке.

Доступность материалов, простота изготовления и монтажа, транспортировки и эксплуатации, вот лишь краткий перечень преимуществ, которыми обладают ворота из профильной трубы.Для изготовления конструкции такого типа не требуется большого перечня материалов и инструментов, главное умение работать со сварочным аппаратом и знание особенностей стального материала.

Основное преимущество материала – долговечность, надежность и прочность, а главное цена. Конечно, есть ряд минусов, но они покрываются.

Преимущества и недостатки

Двери из профильных труб имеют ряд преимуществ и недостатков, на которые следует обратить внимание.

Основные плюсы:

• Наличие и стоимость профильных труб на рынке;
• Длительная эксплуатация;
• Простой монтаж, который можно выполнить своими руками, без привлечения специалистов;
• Надежная конструкция;
• Возможность реализации различных дизайнерских решений, в том числе в отношении забора и калитки;

Но есть и недостатки ворот из этого материала, к ним можно отнести следующие недостатки профильных труб:

1. Подверженность коррозии — при постоянном контакте и взаимодействии с влажной средой, а также при проникновении жидкостей в трубы возникает риск развития ржавчины;
2. При использовании резьбовых креплений возможна деформация конструкции;
3. Требуется большое количество краски и грунтовки, а также длительное нанесение защитных материалов.

Типы ворот

Ворота из профтрубы подразделяются на разновидности по способам открывания: раздвижные, раздвижные или распашные. Каждый из этих трех вариантов можно выполнить в уникальном и красивом дизайне, главное заранее подготовить правильные чертежи для удачного монтажа и легкой эксплуатации в дальнейшем.

Качели

Конструкция самая простая в установке; для его монтажа требуется только сварка и болгарка.Такие ворота устанавливаются как на забор, так и на гараж, очень легко, на обычные петли.

Раздвижной

Этот тип часто используется, если решено сконструировать гаражные ворота из профиля.

Их также можно установить в обычном заборе. Их также устанавливают на колесиках, они сложны в реализации, но при этом очень популярны.

Отдача

Если у вас нет желания возиться с петлями или вы хотите сделать конструкцию, удобную в эксплуатации, то можно установить раздвижное решение на роликах – это сложнее в реализации, но выглядит эффектнее и удобнее чем обычные распашные ворота.

Подготовка

Перед тем, как приступить к изготовлению ворот из профильной трубы своими руками, необходимо провести ряд подготовительных работ, которые позволят соответствующим образом изготовить раму.

Сначала сделайте замеры, затем приступайте к составлению чертежей, и только потом приступайте к приобретению материала и монтажу.

Как рассчитать размеры конструкции

Если вы автовладелец, важно подобрать такую ​​ширину, которая позволит вам комфортно управлять автомобилем.Стандартная конструкция имеет ширину 4 метра и высоту 2 метра. Если вы устанавливаете ворота на заранее установленные опоры, то в расчетах учитывайте размеры петель и зазор между створками, а также заранее рассчитайте расстояние между опорами ворот и калиткой, если таковые имеются .

Когда вы определились с размерами, можно приступать к созданию чертежа.

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Вы можете использовать готовый чертеж:

Этот чертеж ворот с калиткой, если строить из другого материала, то использовать его при создании чертежа нельзя.

Как выбрать профиль

Профиль используется в различных областях строительства, поэтому его ассортимент достаточно широк. Трубы различаются размерами сечения, покрытием, формой и материалом, из которого они изготовлены: оцинкованная сталь, нержавеющая сталь, углеродистая сталь.Первый тип металла не подходит для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходят.

Стали разных марок имеют разную плотность и могут применяться в разных климатических зонах.

Профиль также отличается технологиями производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но имеют высокую стоимость. А сварной профиль достаточно дешев, но менее устойчив к повреждениям. Выбор профильной трубы для ворот определяет срок службы конструкции.

Расчет материала

Именно по чертежу можно понять необходимое количество профильных труб, но помимо них потребуются и другие необходимые материалы:

1. Петли или валики — в зависимости от выбранного типа раствора;
2. Покрывной материал и декоративные элементы, если таковые имеются;
3. Замок или другой запорный элемент, такой как щеколда или щеколда;
4. Грунтовка и краска — для защиты конструкции от возможной коррозии.

• Профиль квадратный 80*80 мм длиной 3 метра в количестве 3-х штук, для возведения основания.
• Труба профильная 40*20 для строительства ворот длиной 3 метра в количестве 10 шт.
• Замок ворот.
• Металлический болт.
• Петли гаражные 6 шт.
• 1 мешок цемента для фундамента.
• Грунтовка и краска по 1 л.

Количество материалов может быть другим, если вы предполагаете структуру, отличную от рисунка выше.

Необходимые инструменты

Перечень инструментов для строительства может быть разным, но обычно нужны следующие инструменты:

1. Сварочный аппарат и электроды;
2. Измерительные инструменты: уровень, уголок, рулетка;
3. Дрель;
4. Болгарка и диски для резки и шлифовки металла;
5. Кисти для нанесения краски и грунтовки.

Пошаговые инструкции по сборке и установке своими руками

Когда чертеж и материалы подготовлены, можно приступать к установке ворот.Чтобы более подробно понять, как установить ворота поэтапно своими руками, вы можете прочитать видео в конце статьи.

Сначала решите, как вы будете строить конструкцию: или путем соединения профиля резьбовым методом.

Сварка или нарезание резьбы

Если вы не умеете правильно приваривать ворота, так как не умеете обращаться со сваркой, то собрать конструкцию из профильных труб можно с помощью обычных болтов и дрели. Это более трудоемкий процесс, но с ним справится любой домохозяин. В любом случае лучше использовать сварку – если вы не умеете обращаться со станком, можно нанять для этой цели квалифицированного сварщика.

Резка труб

Резка заготовок осуществляется по чертежу, с использованием болгарки и диска для резки металла. В местах срезов металлический профиль нужно зачистить болгаркой. Ржавчина удаляется таким же образом.

Установка опор

Заранее определяется место расположения будущих ворот, в местах установки опор выкапываются котлованы глубиной не менее одного метра и шириной 10 сантиметров.Высота опорных стоек должна соответствовать составленному чертежу и высоте ворот. В ямы засыпают песок и щебень. Затем внутрь ям устанавливаются столбы, после чего заливаются бетоном.

Используйте заранее подготовленную схему или чертеж для правильной установки несущих конструкций.

Используя чертеж выше, можно понять, что опору необходимо заглубить и забетонировать в землю на глубину 1 метр.

Петли

Монтажные петли предварительно установлены в местах, указанных на чертежах. Петли проще всего приварить обычным сварочным аппаратом, но при желании их можно прикрутить болтами. Петли на калитке лучше всего варить третьими электродами, чтобы не повредить детали или профиль.

Установка на раму

Когда петли приварены к опорам, можно приступать к сборке ворот. Используя рисунок выше, необходимо правильно сложить конструкцию перед сваркой на земле.Каждая створка должна иметь форму прямоугольника, с планками, установленными посередине каждой горизонтально, для цельности конструкции. Чтобы створки имели правильные углы, устанавливается диагональная планка.

Все трубы, используемые в предлагаемой нами к монтажу конструкции, имеют размер 2 метра. Таким образом, по рисунку выше у вас получится две зеркальные двери, на каждой из которых приварены петли на расстоянии 15 сантиметров от нижнего и верхнего углов.Они позволят прикрепить каркас к опорным столбам.

Крепление к опорам

Процесс крепления к опорам осуществляется вручную. Для работы потребуется несколько человек: поднимающих раму и контролирующих процесс крепления рамы петлями к опорным стойкам.

Ворота

Если у вас тоже из профильной трубы, то ее изготовление, монтаж и крепление производится аналогично. По предложенному нами чертежу калитка имеет одинаковую высоту, но три горизонтальные полосы должны иметь меньшую длину – 1.2 метра. Сборка конструкции также осуществляется на земле, согласно рисунку.

После окончания сборки привариваются 2 петли на расстоянии 15 сантиметров от верхнего и нижнего углов калитки.

Отделка

После завершения монтажа каркаса его необходимо обезжирить, покрыть грунтовкой для предотвращения коррозии и покрасить для долговечности. Затем конструкция высушивается и отделывается. Всего существует несколько способов отделки дверей из профильных труб, наиболее популярными являются: ковка, профилированный лист, дерево, поликарбонат, металлическая сетка или листы.

Декор ковка

Каркас, обшитый кованой арматурой из арматуры, выглядит очень эффектно. Для создания красивых кованых ворот вам понадобится профессиональная помощь сварщика 3 разряда. Декор выкован следующим образом:

Сеть

Обшивка профильного каркаса металлической сеткой выглядит не эффектно, но такой способ позволяет значительно сэкономить на отделке. Сетка — очень дешевый материал, и крепить ее проще, чем другие — можно использовать болты, а возможно и проволоку.Этот вариант подходит для реализации на дачных участках.

Поликарбонат

Карбонат сегодня очень популярен, но у него есть один недостаток – структура по сути прозрачная, как и при обшивке каркаса сеткой. Монтаж поликарбоната на кожухи очень прост – достаточно просверлить отверстия дрелью и закрепить листы поликарбоната на профильных трубах с помощью болтов.

Профессиональный список

Установка на каркас из профнастила считается более экономичной и простой в монтаже. Все, что нужно при установке профлиста, это просверлить в нужных местах отверстия и вкрутить в них болты. Подобные ворота выглядят так:

Металлическая облицовка

В середине девяностых годов была очень популярна отделка каркаса профиля металлическими листами. Их крепление производится сваркой – тяжелые листы металла на болтах не удержатся. Обычно для этой цели рекомендуется использовать холоднокатаные марки стали.

Грунтовка и покраска

После окончания монтажных работ следует приступить к обработке металлических поверхностей.Тщательно загрунтуйте стыки элементов профиля с деталями конструкции, чтобы избежать появления ржавчины.

Дерево

Дерево в роли обшивки для заборов и ворот смотрится очень красиво, к тому же спустя время модели, обшитые деревом, выглядят еще красивее, чем в исходном варианте. Недостатком этого вида облицовки является низкая устойчивость к гниению и механическим воздействиям – после установки дерева его необходимо тщательно обработать пропитками, грунтовкой и лаком.

После завершения отделки можно приступать к установке замков, грунтовочным и малярным работам, а также к установке декоративных элементов.

Ворота или калитки из профильной трубы своими руками можно увидеть на многих приусадебных участках. Хозяева стараются не тратить много денег, а делать все самостоятельно. С такой работой способен справиться даже человек без опыта, если есть необходимое оборудование, материалы, рекомендации и советы, которые помогут не совершать распространенных ошибок.

Ворота для ворот

Применение профтруб при создании ворот стало относительно недавним. Этот материал имеет несколько видов сечения, из которых выделяют прямоугольную, квадратную, овальную и круглую формы.

Кроме того, трубы делятся на разные категории по материалам и прочности стали. Из них различают следующие виды:

• углерод;
нержавеющая сталь
• ;
• Синк Сталь.

Создание красивого внешнего вида частного дома начинается именно со стен и ворот, но это не главное их качество, ведь они в первую очередь повышают уровень безопасности хозяев и имущества.

Соответственно для изготовления ворот выбирайте только углеродистую или оцинкованную сталь . Нержавеющая сталь обладает высокой прочностью, но не способна выдерживать большие нагрузки, поэтому больше подходит в качестве основы для калитки.

Способы производства профессиональных труб

Существует несколько способов производства профтруб, от которых зависит прочность и долговечность.Среди основных можно выделить следующие:

Какие трубы выбрать для создания ворот каждый решает сам. Все они имеют свои плюсы и минусы, но рекомендуется ориентироваться на материал, который будет удовлетворять поставленным целям.

Наиболее часто используется Комплексное применение всех видов материалов … Для изготовления рамы ворот используется прочная, долговечная бесшовная труба. Далее определяют, какими будут ворота: подвесными, откатными или распашными. Это очень важно для выбора схемы конструкции, дополнительных систем безопасности и материалов.

Например, многие устанавливают систему дистанционного управления, сигнализацию, видеокамеры, звонок, и все это нужно предварительно внедрить в конструкцию. В результате получаются красивые и надежные ворота из прочных профтруб. Подобный подход помогает сделать ворота из профильных труб своими руками.

Для самостоятельной работы лицо должно иметь базовые навыки сварки, резки труб болгаркой и умение составлять чертежи. Если таких навыков нет, помогут многочисленные советы по изготовлению воротной конструкции.В интернете много разных схем и пошаговых инструкций.

Профильные трубы значительно удешевляют конечную стоимость ворот. При изготовлении облицовки используются следующие материалы:

Выбор профильной трубы

Одной из основных задач при самостоятельном монтаже конструкции является выбор профтрубы. Некоторые специалисты махают на это рукой и используют для создания каркаса различные остатки металлических труб.

В итоге это приводит к заметному перекосу ворот из-за их большого веса, к быстрой деформации, непрезентабельному виду, ворота просто сложно открывать и закрывать.

Остальные трубы используются исключительно для создания перемычек, молдингов или внешней отделки. Более того, даже здесь рекомендуется использовать прочную углеродистую сталь , которая выдерживает высокие нагрузки и воздействие механических и внешних факторов.

Нержавеющая сталь или ее остатки непригоден при создании ворот. Этот материал не способен выдерживать постоянные высокие нагрузки и просто деформируется. Его лучше использовать как основу для калитки или как материал для мелких деталей.

Правила расчета размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо приступить к созданию схемы, в которую в первую очередь входят размеры. Несмотря на свою простоту, распашные ворота требуют точных расчетов, чтобы в итоге они идеально встали на место. При этом важно помнить о следующих особенностях:

Расчет материалов

Количество труб и денег считается только после окончания работы с чертежом и выбора «ингредиентов», которые будут использованы для создания ворот.

Для опор подходит профиль сечением 100×100 мм. Это прочное изделие, которое отлично справляется с выдерживанием больших нагрузок в течение длительного времени. В качестве материалов каркаса или рамы подходят трубы сечением 40×40 или 50×50 мм.

Основу для перемычки можно сделать из стального прутка или куска трубы, и здесь следует обратить внимание на качество и плотность стали … Сечение обычно выбирается 40×20 мм.

Нельзя забывать, что тип выбранных ворот напрямую влияет на количество материалов и их необходимую прочность. Из профильной трубы можно сделать следующие ворота:

• ажурный;
• с обшивкой из деревянного щита;
• с обшивкой из профилированного листа;
• кованый;
• решетка.

Соответственно и профтрубы будут подбираться в зависимости от целевого назначения и величины нагрузки.

Ворота выбирают исходя не только из личных предпочтений или денежной оценки, если речь идет о сборке своими руками. Еще один важный критерий — навыки человека … Если сварить ворота своими руками не получается, лучше отказаться от откатных ворот, остановив свой выбор на распашном типе, который практически не требует сварочных швов.

С учетом всех вышеперечисленных факторов рассчитывается максимальное количество материалов, затрат на оборудование и дополнительные системы, которые будут установлены для повышения безопасности дома.Например, система автоматического, дистанционного управления воротами. Это значительно сэкономит время, силы и повысит презентабельность.

Размеры конструкции ворот должны быть универсальными , чтобы любой автомобиль мог безопасно проехать. Минимальная ширина проема обычно составляет три метра. Это расстояние позволяет проезжать через ворота не только легковым, но и грузовым автомобилям.

Это же правило распространяется на калитки, которые должны соответствовать ширине от 0,75 до 1 метра … Это позволяет безопасно входить людям любого роста или сумок. Высота ворот позволяет защитить дом от вторжения или нежелательных взглядов. Стандартная высота ворот из профтрубы составляет 1,6 м, но многие предпочитают делать конструкцию высотой 2-2,5 метра.

Необходимые инструменты

Независимо от выбранного размера или типа конструкции необходимы следующие инструменты:

Это всего лишь список основных инструментов и материалов. Остальные детали добавляются специалистами при сборке ворот в зависимости от личных предпочтений, опыта и фантазии.

Инструкция по изготовлению ворот

Для изготовления ворот необходимо следовать пошаговой инструкции. Возьмем для примера самую распространенную конструкцию качелей.

Как сварить ворота из профильной трубы? Перечисленные советы и инструкции помогут вам легко решить эту проблему самостоятельно, даже если у вас нет достаточного опыта. Главное делать все поэтапно, следуйте рекомендациям и советам чтобы не допустить распространенных ошибок и получить качественные и долговечные двери.

Частная усадьба поражает множеством элементов экстерьера, одним из которых являются металлические ворота с калиткой. Ворота из профильной трубы можно изготовить самостоятельно, имея опыт работы с металлоизделиями и сварочным оборудованием. Решетка, отделанная коваными элементами, выглядит великолепно. Скрыть частную собственность от посторонних глаз можно с помощью оцинковки. Ворота могут быть распашного или распашного типа, а также конструкция может быть автоматической.

Основные вопросы изготовления ворот

Сделать калитку из профильной трубы может каждый хозяин.Главное, иметь необходимые инструменты и начальные навыки обращения со специализированной техникой. При отсутствии сварочного аппарата вы можете заказать изготовление основных элементов у профессионала и собрать конструкцию самостоятельно.

Для достижения желаемого результата необходимо выполнение нескольких условий:

• Тщательно выбирайте дизайн ворот.
• Сделайте грамотный рисунок.
• Выберите правильный металл.
• Приобретите соответствующие фитинги.

Ворота на металлическом каркасе можно использовать для въезда в гараж и во двор (читайте также: «»).Идеальный вариант – одиночное исполнение всей конструкции. Незамысловатый, но аккуратный дизайн будет смотреться гармонично только тогда, когда разные ворота будут похожи и окрашены в один цвет. Ворота разной конструкции выглядят эстетично (одни раздвижные, другие распашные), но имеющие одинаковую отделку. В закрытом состоянии даже конструктивно разные ворота могут выглядеть одинаково.

Изготовить ворота из профильной трубы самостоятельно достаточно сложно, так как процесс предполагает транспортировку металла, его резку и сварку.Отдельный этап – вкапывание столбов. Особое внимание следует уделить калитке: она должна открываться автономно от въездных ворот, так как используется гораздо чаще.

Выбор профильных труб

Результат изготовления ворот во многом зависит от качества материала и правильного выбора профильной трубы нужного сечения. Не делайте раму ворот из материала, оставшегося от других строительных работ. Это может привести к чрезмерно тяжелой или перекошенной конструкции, которая выглядит непривлекательно.Вы можете использовать оставшиеся куски для отделки или изготовления перемычек.

Заготовки из трубы квадратного или прямоугольного профиля считаются оптимальным вариантом для изготовления рамы ворот или других изделий каркасного типа. Этот материал изготавливается в соответствии с определенным техническим стандартом с использованием углеродистого металла, оцинкованной или нержавеющей стали.

позволяет изготавливать достаточно легкие и прочные изделия. Металл такого типа не выдерживает больших нагрузок, но может использоваться в качестве отделки ворот или калитки.

Профильные трубы выпускаются нескольких видов:

• Сварные или бесшовные.
• Горячекатаный или холоднокатаный.

Материалы первой группы применяют при изготовлении рам, опорных или рамных конструкций, так как они могут выдерживать большие нагрузки.

При самостоятельном изготовлении конструкции распашного или раздвижного типа возникает вопрос, из какой профильной трубы сделать ворота. Для этого используйте недорогие заготовки:

• Опоры можно сделать из профиля 10*10 см.
• Профиль 4*4 или 5*5 см отлично подойдет для изготовления рамок или рамок.
• Перемычки или решетки можно сделать из металлических прутьев или обрезков труб 4*2 см.

Подготовительные работы

Вентиль сваривается из профильной трубы поэтапно. В первую очередь следует определиться, какой тип ворот вы планируете делать. Они могут быть:

• Ажур.
• В виде решетки.
• С элементами ковки.
• Обшит деревом, профлистом или сайдингом.

Массивные ворота помогают скрыть внутреннее пространство двора от посторонних глаз. Если вы хотите показать красоту внутреннего дворика, можно сделать ворота ажурного типа с изящными элементами ковки.

При отсутствии необходимого опыта не стоит делать сложные конструкции, лучше сварить простые распашные ворота. Для этого достаточно сделать чертеж ворот из профильной трубы, с помощью которого легко рассчитать необходимое количество материала и длину отдельных заготовок.В соответствии с нарисованным чертежом вырезают профиль и металлический прут. Если вы планируете делать ворота с автоматическим управлением, то это также должно быть указано на чертеже.

Очень часто ворота, сваренные из профильной трубы, становятся частью забора, установленного чуть раньше (читайте также: «»). Нарисовав общий эскиз, можно в мельчайших подробностях увидеть конечный результат. Выбрав готовый чертеж ворот, следует совместить его со своим двором.

Металл, закупленный для изготовления ворот из профильной трубы своими руками, подлежит обязательной проверке на наличие бракованного профиля.Эти заготовки можно использовать для изготовления коротких или вспомогательных деталей. Участки трубы с признаками коррозии необходимо зачистить наждачной бумагой или металлической щеткой.

Для распашных ворот существует определенное правило: обе части должны быть симметричны друг другу. Поэтому производственные элементы должны быть вырезаны попарно с точными размерами. Только после этого вырезаются заготовки для калитки.

Элементы отделки ворот изготавливаются отдельно. Ажурные детали можно купить в готовом виде или заказать в кузнечной мастерской по индивидуальному проекту.

Для сварки вырезанных заготовок потребуется сварочный аппарат и навыки работы с ним. При отсутствии собственного снаряжения вы можете его арендовать. Однако следует помнить, что такая услуга стоит очень дорого. Поэтому к подготовительному этапу следует отнестись очень серьезно, чтобы не платить за простой оборудования. Изготовленная своими руками конструкция обойдется намного дешевле, чем установка покупных готовых изделий. Кроме того, есть повод гордиться самосборной конструкцией.

Установка опор

Важным условием этого этапа является точное позиционирование опоры по вертикали. Это предотвратит случайное опрокидывание или открытие ворот.

Качественный монтаж стоечных опор позволит конструкции функционировать долго и безупречно. Столбы рекомендуется вкапывать на большую глубину, тщательно бетонируя, чтобы конструкция не провалилась в землю под собственным весом.

При установке столбов нужно следить за их вертикальностью.При посыпке щебнем и заливке бетонного раствора после небольшой порции нужно проверить вертикаль. После этого яма полностью заполняется бетоном.

К дальнейшим действиям можно приступать только после полного застывания бетонного раствора. Чаще всего на это уходит около 3-5 дней, но на этот срок может влиять температура воздуха и качество цементного состава. Убедившись в прочности установленных опор, можно переходить к сборке основных элементов ворот.Скамейку можно сделать и из профильной трубы, что будет практичным дополнением.

Непосредственный монтаж ворот

Основная задача в процессе самостоятельной сборки двери – сделать надежный каркас.

Общая эстетика определяется точностью разметки и соблюдением равного расстояния между металлическими элементами. Вторым аспектом можно назвать аккуратные сварные швы рамы, обработанные от заусенцев и без грубых наплывов. Это обеспечит безопасную эксплуатацию как ворот, так и калитки.

Работы на сварочном оборудовании проводятся на открытом воздухе с источником бесперебойного питания. При этом важно соблюдать технику безопасности, а именно сваривать детали в защитной одежде и маске. Рекомендуется очистить зону сварки от легковоспламеняющихся предметов, чтобы предотвратить воспламенение от застрявшей искры или окалины.

После изготовления каркаса можно приступать к сварке мелких элементов конструкции. Петли для крепления ворот должны быть хорошо приварены к стойкам, чтобы обеспечить безупречную и надежную работу всей конструкции.Ворота и калитки навешиваются на приваренные петли.

На завершающем этапе металл обрабатывается различными защитными средствами.

Изготовление откатных или раздвижных ворот осуществляется аналогичным образом, только стоит предусмотреть установку направляющих и роликов для движения створок.

Описание калиток и ворот: их классификация и фото. Ворота въездные на дачный участок

При возведении забора вокруг своего земельного участка или при строительстве гаража обязательно встанет вопрос, как сделать ворота своими руками.Прежде чем закупать материалы и приступать к работе, необходимо определиться, какой из существующих видов ворот лучше всего подходит для установки в конкретном случае. Никакого просчета во всех нюансах заранее и выбора не самого удачного дизайна можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории под их установку.

Именно поэтому начинать нужно с изучения информации и особенностей их конструкции.

На сегодняшний день существует три основных типа ворот — откатные, распашные и подъемно-поворотные.Все они серьезно отличаются друг от друга конструктивно, поэтому стоит рассмотреть каждый вид отдельно.

Ворота распашные со встроенной в них или установленной рядом калиткой — традиционная схема, которая чаще всего используется в частных домах. Его основу составляют столбы, два из которых устанавливаются на ширину ворот, а третий при необходимости определяет ширину калитки, если она устроена рядом с воротами.

Створки ворот и калитки в этом исполнении крепятся на петлях, приваренных к опорным стойкам. Они могут крепиться к внешней стороне опор или к внутренней. От этого и от системы петель будет зависеть, в какую сторону будут открываться створки ворот – внутрь или наружу.

Полотна распашных ворот чаще всего представляют собой металлические каркасы, сваренные из уголка или профильной трубы, которые затем могут быть обшиты разными материалами – тонкими металлическими листами, профнастилом или деревом.

Распашные ворота могут быть изготовлены полностью из дерева.В этом случае доски закрепляются на усиленном каркасе из бруса, расположенном с внутренней стороны дверей.

При изготовлении створок важно помнить, что они не должны быть слишком тяжелыми, чтобы не давать большой нагрузки на опорные стойки и петли. Сами узлы и детали подвески по размерам и прочности должны соответствовать весу створок.

На дверное полотно устанавливается закрывающее устройство – это может быть шпингалет или петли для замка, а иногда и мощная защелка.При закрытых воротах двери в нижней части, посередине ширины въезда, упираются в установленный упор, а при широко открытых могут фиксироваться пружинными фиксаторами.

К недостаткам данной конструкции можно отнести возможный наклон опорных стоек и провисание створок, но это может произойти только при нарушении технологии монтажа или неправильном расчете веса от творога. Поэтому необходимо правильно заглубить фундамент опор, не использовать слишком тяжелый материал для полотен и установить соответствующие им по размеру петли.

Преимуществом распашных ворот является относительная компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это нужно будет сделать для других видов.

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то хорошо подойдут металлические столбы из труб диаметром 80÷100 мм или профилированной трубы с одинаковыми размерами сторон их квадратного сечения. подходит для них.Такие опоры вполне справятся со своей задачей. Однако подойдут и более массивные столбы, если их будет проще найти.

Столбы-опоры для ворот устанавливаются двумя способами — забиванием и бетонированием.

• Столбы обычно забивают на глубину 1,2–1,3 м. Этот метод имеет множество преимуществ, главные из которых – достаточная надежность и скорость работы.

Установка выполняется следующим образом:

— сверлится отверстие необходимого диаметра, примерно половина запланированной глубины столбов.

— теперь столбы нужно крепить к или к стационарным постройкам, расположенным во дворе;

– после этого к столбам привариваются петли, в местах, предварительно отмеченных уровнем;

— собранные створки подвешиваются на приваренные петли, проверяется правильность их схождения по центру.

• Бетонирование столбов для установки ворот обеспечивает повышенную жесткость и устойчивость конструкции. Такие опоры необходимы для широких или тяжелых створок.

Данный способ монтажа осуществляется без армирования или с использованием армирующего стакана. Работа выполняется поэтапно:

— сначала бурится скважина диаметром не менее 200-250 мм и глубиной 1,5-1,9 м. Точный размер отверстия будет зависеть от поперечного сечения столба.

— на дно котлована насыпают слои песка и гравия и тщательно утрамбовывают. Каждый из слоев должен быть около 100 мм;

— затем в котлован устанавливается столб, на песчано-гравийную подушку;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляют по уровню строго вертикально, фиксируя в этом положении с помощью подпорок.

• Если для крепления столба используется армирующая конструкция, то монтаж осуществляется так же, как и без армирования, до утрамбовки подушки для установки столба.

На подушке в просверленное отверстие сначала ставится так называемый армирующий стакан, а в него вставляется штифт. Затем в яму заливают бетон. В этом случае опоры для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора должной прочности на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят створкам свободно открываться и закрываться даже при возможном незначительном наклоне стоек из-за движения грунта во время таяния снега или затяжных дождей.

Во избежание подобных деформаций конструкции можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно заглубить в землю).Рама будет еще более жесткой, если оснастить ее верхней поперечиной, но в этом случае она будет ограничивать проезд грузовиков или микроавтобусов.

Видео: устройство и порядок установки распашных ворот

Цены на распашные ворота

Распашные ворота

Откатные ворота делятся на несколько подтипов, и из них можно выбрать подходящий для определенных условий. Но почти каждый из них потребует свободного места рядом. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного движения подвижной створки при ее открывании.

Ворота откатные консольные, подвесные и откатные, которые передвигаются по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).

Видео: виды откатных ворот

1. Подвесной вариант не очень популярен для установки в частном секторе, так как высота входа ограничена установленным сверху профилем, на который подвешивается дверное полотно и перемещается по нему.

2. Откатные ворота, которые передвигаются по рельсу, установленному в проеме и вдоль стены, также не очень популярный вариант, особенно в заснеженных и холодных регионах.Ворота будут свободно двигаться по рельсу, если их очистить ото льда и различного мусора, но зимой, в случае снежных заносов или обледенения, створка не сможет открываться и закрываться без предварительной очистки. Такой вариант ворот, скорее, хорош для южных регионов, где долго не лежит снег и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном он очень удобен тем, что не требует обширной территории для открытия и закрытия.

На стойку со стороны, в которую будет открываться створка, в верхней части устанавливаются ролики и кронштейны, удерживающие полотно.

Дно подвижной створки ворот также снабжено роликами, по которым она перемещается по рельсу или профилю, установленному на земле.

3. Консольные – самый удобный вариант из всех видов откатных ворот, тем более что они имеют несколько различных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, двигаясь в консольном узле, перемещает вместе с собой полотно створки.

Консольные ворота сложнее в конструкции, но лучше всего они работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида является то, что он не имеет ограничителя высоты, т.е. на площадку может въезжать как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы устанавливаются не с двух сторон, а только с одной стороны – именно в этом направлении будет двигаться створка при открытии прохода.

Консольная балка может располагаться в трех разных положениях — вверху, посередине и внизу.

• Самый распространенный вариант – расположение подвижной балки посередине дверного полотна. За счет своего расположения он усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не заносило снегом, а значит, ворота будут в рабочем состоянии в любое время года.

• Ворота консольные с установленной в нижней части дверного полотна подвижной балкой более уязвимы в зимнее время и требуют постоянного ухода в виде очистки от снежных заносов и наледи.В остальном это тоже удобный вариант, так как отвал не соприкасается с поверхностью земли, и нет необходимости устанавливать для него направляющую.

• В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды и мусора. Но такой вариант консольной двери требует особо жесткого усиления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только при наличии у владельца определенных навыков в такой работе.понимает сборочные чертежи, имеет базовые знания физики и механики. Приложив максимум усилий, вы сможете сделать ворота, которые будут неотличимы от фабричных изделий.

Любая консольная дверь может быть открыта при наличии электропривода и электронной системы дистанционного управления. Это позволит владельцу, не выходя из машины, открыть проезд с помощью брелока.

Установка откатных или раздвижных ворот – мероприятие гораздо более сложное, чем установка распашного варианта.

При установке данного типа ворот по бокам проезда, как правило, устанавливаются кирпичные столбы, на которые будут крепиться ролики, опорные кронштейны и улавливатели.

Основная нагрузка всегда ложится на швеллер, который устанавливается на надежно устроенном фундаменте со стороны ворот, где будет крепиться створка (при нижнем положении консоли) или на металлических опорах, если консоль расположена в центре ворот или наверху.

• Фундамент под установку швеллера может быть сплошным или состоять из 2 — 3 столбов.Второй вариант более экономичен. Выкапывается котлован – он может состоять из одной ямы или из двух-трех для столбчатого типа. Глубина должна быть от 1,2 до 1,5 м, ширина – 40÷50 см, а длина – не менее 1,5 м.
• Далее в котловане устраиваются две подушки из песка и гравия, толщиной по 10 см каждая.
• Затем в котлован устанавливается опалубка и в нее укладывается гидроизоляционный материал – рубероид или плотная полиэтиленовая пленка.
• В опалубку закрепляют арматурную конструкцию, а затем заливают готовый бетонный раствор маркой прочности не ниже М-300
• Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного застывания бетона должна получиться надежная металлическая площадка. Ворота можно устанавливать не ранее, чем через месяц после заливки фундамента.
• Несущая рама изготавливается. Для него понадобится металлический уголок или квадратная труба сечением 60×40 мм.
• К каркасу рамы привариваются дополнительные поперечины, придающие необходимую жесткость конструкции.В месте расположения консоли (в данном случае снизу) к раме необходимо приварить консольную направляющую балку, с помощью которой ворота будут двигаться по роликам.
• Сварные швы конструкции должны быть тщательно очищены от шлака. Всю опорную раму необходимо загрунтовать и покрыть металлической краской, которая предохранит ее от коррозии.
• Несъемный, из листового металла или плит, в зависимости от выбранного дизайна дверного полотна.
• Когда конструкция готова, а фундамент с установленным консольным швеллером полностью набирает прочность, можно приступать к установке узлов и деталей, необходимых для перемещения ворот.

• Консольные блоки, оснащенные роликами, устанавливаются на готовый фундамент со швеллером.
• Затем на них закатывают ворота, подгоняют строго по уровню, а после этого блоки приваривают к швеллеру.
• Затем устанавливаются и фиксируются верхний и крайний ролики.
• Верхний и нижний ловители крепятся к противоположной опорной стойке. Их нужно точно рассчитать по расположению роликов с накаткой, установленных на дверном полотне.
• Далее, если планируется, устанавливается электропривод, но ворота вполне могут открываться вручную.

Видеоинструкция по установке консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена ​​не только снизу, но и посередине или вверху дверного полотна.

При изготовлении и сборке данного типа ворот особенно важно точно рассчитать все параметры и внимательно соблюдать размеры, так как любая ошибка может вызвать деформацию конструкции.

Цены на откатные ворота

Откатные ворота

Этот тип ворот хорошо подходит для обустройства гаража. Они не подходят для въезда во двор, так как будут ограничивать высоту. Такие ворота должны легко закрываться и открываться путем подъема и перемещения полотна ворот горизонтально вверх, под полотно гаражных ворот.

При открытии или закрытии нижняя часть створки немного выступает вперед, за пределы гаража, поэтому установив подобный тип ворот, необходимо рассчитать, насколько близко вы можно подогнать машину так, чтобы она не мешала процессу открывания.

Полотно изготавливается из металлического каркаса, который обшивается, чаще всего, металлическими листами, деревом или композиционными ударопрочными материалами. Положительными качествами этого типа ворот можно назвать надежность и компактность в открытом положении, в отличие от вариантов с двумя распашными створками.

Чтобы сделать эту конструкцию своими руками, обязательно иметь чертежи со всеми необходимыми параметрами.

• Для монтажа ворот потребуется изготовить не только раму для двери, закрывающей проход, но и еще одну, на которую будут крепиться ворота. Иногда его используют для обрамления въезда в гараж, но чаще добавляют дополнительные направляющие, по которым будут катиться установленные на полотне ролики при открытии ворот. Они также функционируют как устройство, удерживающее полотно в открытом положении сверху.

• В этом случае внутри гаража рама будет Г-образной с обеих сторон от въезда. Его размеры должны обеспечивать необходимое пространство для прохода дверного полотна между потолком и дополнительными направляющими.
• На полотно с двух сторон сверху и снизу устанавливаются ролики, которые будут ходить по направляющим при движении ворот.
• С обеих сторон к раме, установленной в проем, крепятся два рычага, которые будут поднимать полотно при открытии. Должны быть предусмотрены амортизаторы – они смягчат удар при закрывании. Рычаги соединены с пружинами, отрегулированными на необходимое усилие – они не должны быть перетянуты или ослаблены, но при этом створка должна плотно закрывать входной проем.

• Несущая стационарная рама должна быть надежно закреплена в проеме, так как она постоянно подвергается значительным нагрузкам.
• Далее, когда вся конструкция смонтирована, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если вы планируете установить электропривод, то этот процесс проводится в последнюю очередь, и эту работу лучше доверить специалистам. Электрическая система открывания – довольно дорогое удовольствие, поэтому лучше не рисковать, если вы не имеете навыка монтажа и наладки такого оборудования.

Видео: пример накладных ворот своими руками

Цены на подъемно-поворотные двери

Подъемно-поворотные ворота

Внимательно изучив инструкцию и чертежи, подготовив все необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться вместе со знающим мастером – тогда дело пойдет гораздо быстрее и качественнее.

Если вы задумали сделать ворота своими руками, вам понадобится пошаговая инструкция, которая поможет просчитать все нюансы работы и облегчит процесс их создания.

Перед закупкой необходимых материалов определитесь с типом ворот, подходящим для конкретного случая, и удобным способом их установки.

Типы конструкций

Существует множество видов ворот, которые могут быть изготовлены из разных материалов и оснащены специальными механизмами. Широкий выбор позволяет создать самодельные ворота исходя из особенностей помещения или территории, ваших потребностей и частоты эксплуатации.

Перед изготовлением ворот следует изучить основные виды конструкций, которые пользуются популярностью.

Раздвижной

Раздвижные полотна делятся на несколько категорий. В зависимости от ваших предпочтений, вы можете выбрать нужный вам вариант. Для каждого типа конструкции необходимо будет освободить свободный участок вдоль забора, чтобы створка могла свободно открываться.

Существуют консольные раздвижные конструкции , подвесные и выдвижные. Конструкция таких полотен предполагает перемещение по рельсам и другим металлическим профилям.

Не популярны подвесные варианты для эксплуатации на частной территории, так как дорожный просвет ограничен верхним профилем, на котором закреплено полотно.Закрылки также перемещаются по этому профилю.

Некоторые владельцы загородных домов устанавливают конструкции вентилятора , которые получили такое название благодаря своему внешнему виду.

Выдвижные полотна , перемещающиеся по рельсу вдоль стены, также не пользуются популярностью в заснеженных и северных городах.

Для того, чтобы створки раздвижных конструкций свободно двигались по рельсу, необходимо будет постоянно удалять лед и прочий мусор, что зимой не всегда удобно.

Консольные створки считаются наиболее оптимальной конструкцией откатных ворот. Полотно жестко крепится к балке, которая перемещается по консольному узлу и перемещает за собой створку. Несмотря на то, что конструкция изделий сложная, отлично работают в зимнее время года, так как створка не касается земли.

Поворотно-откидной

Данная конструкция оптимальна для гаражных условий. Они не подходят для установки во дворе, так как ворота ограничивают высоту въезда.Полотно должно свободно функционировать, поднимая и сдвигая створку к потолку комнаты.

Качели

Такие конструкции с дверью часто устанавливают в частном секторе на забор. Распашные ворота опираются на столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она расположена рядом с конструкцией.

Рулон

Эти конструкции появились на рынке совсем недавно.Ворота изготовлены из стальных полос, которые объединены в гибкую створку. Когда необходимо открыть ворота, они начинают сворачиваться и накручиваться на вал. Такое решение позволяет подъезжать вплотную к помещениям.

Складной

Складные ворота многим известны под названием «гармошка». Паутина может открываться вверх и вбок. Между металлическими сетками расположены уплотнительные прокладки. Широкое распространение получили конструкции, открывание которых производится вверх.

Особенности изготовления

Каждый тип ворот имеет свои конструктивные особенности. Перед началом процесса изготовления следует изучить закономерности строения полотна и выработать план действий. Распашные ворота не являются исключением в этом вопросе. Сделать ворота распашного типа из профнастила своими руками сможет даже новичок, ранее не работавший с металлическими изделиями.

Для изготовления изделий потребуются навыки работы с дрелью, сваркой, шуруповертом, строительным скотчем и болгаркой.Дизайн изделий создан таким образом, что использование свободного пространства должно сопровождаться максимальной функциональностью. За надежность ворот отвечают роликовые блоки, которые расположены в нижней части профильной балки и перемещаются при открывании или закрывании створок.

Есть несколько особенностей этого типа ворот, отличающих его от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым удается исключить провисание створок в процессе эксплуатации;
• крепления материала скрыты, что позволяет сохранить декоративные свойства ворот.Также такое решение не позволяет посторонним предметам попасть в пространство между профилями;
• створки крепятся с помощью трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного листа из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы используется толстостенная труба диаметром 30 мм.

Для усиления створки используется металлическая жила. Он должен быть горизонтальным. Это армирование позволяет сохранить геометрию полотна.

Крепить створки можно с помощью электросварки или саморезов по металлу. Поскольку профлист легкий, для него будет достаточно двух прочных петель диаметром 20 мм. В качестве несущей опоры могут выступать металлические трубы диаметром 60-100 мм.

Крепление створок ворот осуществляется на базе имеющегося на участке забора.Если вы планируете установить забор из кирпича, подумайте заранее об установке закладных швов между кирпичами. К ним будут приварены шарнирные опоры.

Оптимальная ширина въездных ворот на приватной территории 3 м. Этих габаритов достаточно для въезда во двор грузового или легкового автомобиля. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штифты в форме буквы «Г».Они должны располагаться в нижней части створок. В землю вкапываются специальные хомуты, представляющие собой металлические трубки, диаметр которых превышает толщину запорного механизма.

Чтобы новые ворота гармонично вписались в общий интерьер участка, можно использовать профнастил для отделки каркасной части … Обычно материал крепится к полотну каркаса.

Соблюдайте расстояние от земли, которое должно быть 50-70 мм.

Выбор материала

На вид материала, из которого будут изготовлены ворота, влияют габариты конструкции, ее вес и другие факторы.Обычно рамы для створок делают из профильной трубы сечением 60х40 мм. Выбирайте металл толщиной 1,5-2 мм.

Размер секции также зависит от массы ворот, но специалисты рекомендуют делать выбор исходя из следующих показателей:

• если общий вес створок ворот не превышает 150 кг, можно использовать трубу сечением 80х80 мм. Толщина металла должна быть 4 мм;
• при массе металлического затвора 150-300 кг необходимо использовать трубу сечением 100х100 мм и толщиной 5 мм;
• если вес конструкции превышает 300 кг, вам подойдут железные трубы сечением 140х140 мм с толщиной материала 5 мм.

Для создания стеллажей можно использовать кирпич, дерево или бетон. При выборе материала следует изучить свойства и его стойкость по отношению к ожидаемым нагрузкам.

Петли могут иметь регулируемый или нерегулируемый механизм. Следите за тем, чтобы материал изготовления был качественным, так как петли должны выдерживать вес полотна.

Замок может быть механическим или электромеханическим. Выбор стоит делать исходя из ваших предпочтений.Также понадобится краска для покраски стоек и обшивки металлическим профилем.

Обшивка может быть изготовлена ​​из любого материала. Многие делают обшивку профилем, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для этой цели подойдет любой вариант, который вам нравится.

Если вы планируете делать автоматические ворота, сделайте раму более прочной. Автоматику можно установить сразу или позже.

Размеры (редактировать)

Лучший вариант — построить ворота одновременно с живой изгородью. Однако многие люди сталкиваются с ситуацией, когда необходимо расширить проход или заменить старый товар. В этом случае потребуется произвести точный расчет будущих ворот.

Проведение замеров и расчет необходимого количества материала, учитывать покрытие проездов … Если ваша территория оборудована асфальтовым, бетонным или плиточным покрытием, можно оставить зазор 5 см.Если на дороге трава, увеличьте клиренс до 10 см для комфортного открывания ворот.

Не забудьте оставить зазор между створками, чтобы в дальнейшем можно было выровнять смещение опор.

Инструменты и принадлежности

Ворота могут иметь различную конструкцию. Многие для удобства оборудуют полотна встроенными калитками. Перед созданием ворот нужно будет хорошо продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Это решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.

Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:

• обшивка створки, опорные трубы;
• арматура для создания ребер жесткости;
• труба профильная или угольник металлический для каркаса конструкции;
• грунт, материал для окраски;
• засовы, защелки или затворные механизмы;
• Петли створки, направляющая и дверные доводчики при необходимости.

Вам также понадобятся следующие инструменты:

• нейлоновый строительный шнур;
• сварочный аппарат;
• молоток;
• отвертка или дрель;
• электрическая мясорубка;
• специальные ножницы по металлу.

При планировании новых ворот потребуется особое внимание уделить габаритам конструкции, наличию калитки. Из-за больших створок увеличивается масса всей конструкции, поэтому каркас следует делать из армированного материала.

Как сделать самому?

Ворота изготавливаются поэтапно. Процесс делится на два этапа:

• установка стоек для подвешивания полотна;
• изготовление распашных ворот.

Можно менять этапы, но столбы для конструкции ворот должны быть не старше семи дней, после чего на них можно вешать раму. Чтобы не терять время, можно приступать к сварке.

Установка опор

Опоры могут быть изготовлены из:

• профильной трубы;
• бетонные столбы.Вы можете купить готовое изделие или залить его самостоятельно;
• кирпич или природный камень.
• деревянный брусок.

Установка опор может производиться следующими способами:

• забивка . .. Глубина забивки должна быть около 1,5 метра. Этот способ считается самым быстрым и экономичным. При выборе этого способа следует внимательно следить за уровнем, чтобы ворота не перекосились;
• железобетон … Вам нужно будет укрепить столб бетоном.

Пошаговая инструкция по установке опор:

• если вы решите заняться бетонированием, вам потребуется пробурить котлован глубиной не менее 1 метра. Делать сверление необходимо сверлом, диаметр которого более 200 мм.
• глубина ямы будет зависеть от степени промерзания грунта в вашем районе. Ширину бортов можно определить по качеству грунта и размерам самой опоры.
• создают бетонную подушку высотой 150-200 мм. Он должен состоять из песка и гравия. Подушка используется для исключения заглубления стоек;
• , то вам нужно будет установить столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выдержать неделю. Это минимальное время, необходимое для затвердевания бетона. Не забывайте периодически смачивать бетон водой, чтобы предотвратить появление трещин;
• для повышения надежности опор необходимо будет сделать усиление и вывести пару усиливающих закладных под петли.

Изготовление створок

Прежде чем приступить к возведению сооружения, следует определиться с расположением и внешним видом ворот. Место установки изделий может повлиять на внешний вид всех элементов.

Если вы планируете установить ворота на заднем дворе, при въезде на садовую территорию или создать забор для будущей стройки, вам нужно будет выбрать простые материалы. Для парадных следует выбирать более дорогие и презентабельные изделия. .

Универсальное руководство по изготовлению ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы можно произвести точный расчет требуемых материалов;
• Каркас для ворот должен соответствовать размерам отделки. Соблюдая это условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой стороне полотна;
• при проведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• для создания комплектующих для каркаса потребуется отрезать трубу нужной длины и отшлифовать;
• шлифовка требуется для удаления ржавчины с изделий.Если на металле есть масло, его можно удалить растворителями.

Сварка

При взаимодействии со сваркой не забывайте о технике безопасности. Если у вас недостаточно опыта, обратитесь к специалисту. С помощью этого метода можно улучшить качество работы и получить привлекательный дизайн.

Соединения должны выполняться таким образом, чтобы вода не затекала в трубу. … При неправильной сварке стыков в трубу будет попадать снег или вода, которые в теплое время начнут увеличиваться в объеме.Это приведет к расширению стенок изделия и деформации всей конструкции.

При сварке внешней и внутренней рамы необходимо соблюдать шахматный порядок. Таким образом можно избежать разрыва сварных швов при термическом расширении.

Ребра жесткости влияют на устойчивость к ветровым нагрузкам. Если вы зашиваете забор отделочным материалом, приварите трубу посередине наружного шва. Таким образом вы указываете место крепления облицовочного материала.

Приварку петлями следует делать к стойкам и к раме … Если для изготовления столбов вы использовали кирпичи, а арматуру не снимали, то вам нужно будет закрепить швеллер на кирпиче, а затем приступайте к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, он потребует грунтовки. Грунтовка продлевает срок службы краски и делает процесс нанесения более комфортным. Места сварки следует прогрунтовать более тщательно.

Окрашивание рамы

Перед покраской необходимо удалить всю пыль с рамы. Для покраски детали можно использовать любой тип краски. Большинство людей используют пистолет-распылитель, так как он гарантирует более ровное нанесение слоя. Использование кисти замедляет процесс, но снижает расход краски .

С помощью этого пошагового руководства вы сможете сделать свои собственные ворота и максимально упростить процесс.

Как установить ворота своими руками смотрите в следующем видео.

Красивые примеры и опции

Красиво оформленные ворота привлекут внимание к участку и продемонстрируют хороший вкус его владельца. Популярны ажурные ткани. Декоративные двери смотрятся дорого и изысканно. Внутренняя сторона конструкции может быть обшита поликарбонатными листами. Внешне такие ворота выглядят как настоящее произведение искусства.

Изделия могут быть установлены на даче или в загородном участке. С помощью узорчатых элементов вы можете показать индивидуальность вашей территории.

Витражные вставки на въездных воротах делают всю территорию эффектной и необычной. Дизайны демонстрируют свою яркость и оригинальность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от вашей фантазии. Стилистика идеи должна сочетаться с остальными составляющими конструкции.

Если вы хотите придать участку более строгий вид, обратите внимание на глухие металлические ворота с элементами ковки.Они будут гармонично сочетать металл с декоративными украшениями. Выбранный дизайн покажет хороший вкус своего владельца и скроет территорию от посторонних глаз.

На участке, граничащем с насаждениями, можно установить калитку из натуральных материалов. Вы можете использовать камень для поддержки. Такие полотна красиво смотрятся на фоне природы. Натуральные ингредиенты прослужат долго, если обработать поверхность защитными средствами .

Прочность ворот обеспечивают каменные опоры.Такая конструкция удобна, так как при замене основного полотна не нужно демонтировать все двери целиком.

Компактные белые дверцы всегда привлекают внимание. Белая цветовая гамма придает изделиям легкость и невесомость. Хотя ворота имеют броский цвет, они будут органично сочетаться с общим стилем территории.

Дизайн привлечет взгляды прохожих, так как бытует мнение, что такие ворота могут позволить себе только состоятельные люди.

Рулонные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и порадуют вас своим современным стилем.

Многие оборудуют ворота деревянными калитками, которые можно использовать не только как въезд на территорию, но и для зонирования пространства.

Первое, с чего начинается дачный участок – это ворота с калиткой. А так как это первое на наш взгляд, то было бы неплохо, чтобы конструкция была привлекательной и надежной.Если вы решили найти для себя подходящий вариант для конкретного участка земли, вам нужно будет досконально разобраться в этом вопросе.

Назначение

Ворота распашные с калиткой имеют универсальное значение для частного сектора. Они служат средством для прохода техники и людей, а также надежной защитой от злоумышленников, а также от холодных ветров. Особенно это актуально в холодное время года, ведь ветер может навредить как людям, так и растительности, которая высажена рядом с воротами.

Ворота с калиткой для дачи, их особенности и преимущества:

• Для создания ворот существует огромный выбор материалов, а это дает вам все возможности воплотить в реальность все ваши дизайнерские решения.
• Для крепления калитки используются три секционные верхние петли, что дает повышенный запас прочности.
• Имеют повышенную защиту от взлома, за счет отсутствия видимых креплений.
• Все может быть создано буквально с нуля по вашему замыслу и на выходе вы можете получить ворота с уникальным дизайном. Для этого обычно используют готовые эскизы из интернета и чертежи, самые разнообразные конструктивные решения и материалы (ковка, автоматика, фурнитура и т. д.).

Классификация по способу вскрытия

Ворота двустворчатые металлические — в таких дверях при открытии они поворачиваются вокруг боковых стоек. Они могут открываться как во внешнюю, так и во внутреннюю часть территории.Возможна установка автоматики для дистанционного управления.

Одностворчатые раздвижные ворота. Открывается перемещением одной створки ворот. Створка перемещается по направляющим, расположенным вверху и внизу двери, или по жесткой направляющей консоли.

Ворота распашные с калиткой

Делятся на одностворчатые и двустворчатые. Створки крепятся к раме с помощью петель. Ниже представлены варианты оформления в зависимости от типа створки.

С сеткой — отличный выбор, если нужно отгородить участок растительностью, не преграждая путь солнечным лучам.Сетка не отличается высокой ценой, не требует постоянного ухода, достаточно проста в монтаже.

С профлистом — надежные и долговечные двери. Оснащен каркасом, обитым профлистом. Если посмотреть фото таких ворот в интернете, то выглядят они красиво и эстетично; также можно добавить кованые детали для украшения. Они полностью оправдывают свою цену и на данный момент являются самым распространенным вариантом;

Ворота кованые – массивное изделие со сложным процессом монтажа.Отличается от других видов своим оригинальным дизайном.

Сооружение прослужит своему владельцу долгие годы, однако стоит рассчитывать на то, что цена таких ворот не будет ниже определенного уровня.

Ворота кованые могут быть двух видов:

Из металла — полностью состоят из металлических деталей. Они отлично выглядят и поэтому имеют высокую цену.

Комбинированный — выполнен из разных материалов и украшен коваными деталями.Они очень популярны и дешевле.

Изготовление кованых ворот практически не отличается от изготовления ворот из профнастила. Составляется эскиз, на него наносятся кованые элементы.

В интернете можно найти массу вариантов и сделать из них свой. Все детали соединяются и устанавливаются с помощью сварочного аппарата.

Из вышеизложенного можно сделать вывод, что при всех положительных сторонах кованые ворота имеют только два недостатка: высокая цена, сложный процесс изготовления.

Фото ворот с калиткой

После обустройства забора на дачном участке остается только оборудовать конструкцию калиткой.Распашные, раздвижные въездные ворота в частный дом можно оборудовать своими руками или купить готовые автоматические системы.

просмотров

Чтобы правильно выбрать тип, нужно проанализировать множество факторов: размеры двора, назначение строения, тип местности. Для гаража и забора частного дома используются следующие виды:

1. Отдача;
2. Качели;
3. Складной.

Наиболее популярны распашные – они просты по конструкции и устройству, считаются самыми удобными и надежными.Принципиально они состоят из опорных стоек, обшивки, петель (с их помощью створка устанавливается на опорные стойки) и ребер жесткости. Иногда такие конструкции оснащаются электроприводом.

Фото — раздвижные

Раздвижные или раздвижные часто также снабжены электроприводом. Принцип работы этой системы заключается в том, что при включении ворот они начинают двигаться за ограждением. Это позволяет оборудовать на участке ворота любого размера. Их часто используют как промышленные, поскольку с их помощью можно оборудовать въезд для большегрузных автомобилей.Такие ворота, в свою очередь, делятся на три подтипа:

1. Рельс;
2. Консоль;
3. Приостановлено.

Самодельные конструкции оборудуются рельсового типа. Они представляют собой каркас, который обшит профнастилом, сайдингом или другим материалом. Каркас устанавливается на рейки, которые соединены с опорными стойками. На нижней части системы расположены ролики, которые мягко откатывают калитку при движении.

Консольные механические ворота имеют другую конструкцию, они снабжены не роликами и несущими рельсами, а шарнирно-подвижным механизмом.Основным преимуществом этой системы является то, что стальные направляющие не нагружаются, когда система закрыта. Подвесные аналогичны консольным, но на нижних ребрах жесткости вообще не установлены механизмы. Но такая система неудобна из-за ограничений по высоте.

Секционные складные ворота монтируются, если нет возможности установить ворота другого типа. Они очень красивые и функциональные, но дорогие. Они могут быть горизонтального (раздвижные откидные ворота) и вертикального (подъем с балкой) типа.Они комплектуются профнастилом, деревом, сайдинговыми панелями, часто решетчатыми или коваными.

Как выбрать въездные ворота:

1. Секционные или роллеты подходят для небольшого двора, где нет возможности оборудовать раздвижные или раздвижные. Их конструкция позволяет использовать такие конструкции даже при площади двора менее 2 соток;
Раздвижные
2. являются не только самыми доступными вариантами, но и самыми надежными.Секционные периодически нужно смазывать для подвижности шарниров и пружин, раздвижные ломаются из-за снегопада. Кроме того, именно распашные модели проще всего эксплуатировать без электропривода;
3. Рулоны удобнее в качестве гаража или для обустройства подсобного помещения на даче, нежели садовые или как ворота для забора;
4. Специалисты рекомендуют выбирать модели из стали или железа, обработанные антикоррозийными составами. Кованые и гладкие уличные металлические ворота прослужат значительно дольше деревянных ворот, хотя и уступают им в эстетическом виде.Кроме того, ковка придает металлическим рельсам необходимую прочность и жесткость.

Крепление

Рассмотрим, как сделать въездные распашные ворота с калиткой во двор. Перед началом работы потребуется разработать чертеж конструкции. Вы можете взять типовые схемы или разработать индивидуальные с помощью специалистов.

Пошаговая инструкция:

Устройство консольных въездных ворот несколько отличается от распашных ворот.Их чертежи несколько сложнее из-за необходимости дополнительно рассчитывать нагрузку на ролики и точки запирания.

Фото — гараж Hörmann
Видео: раздвижные раздвижные ворота
