Ремонт глушителя своими руками без сварки

Опубликовано: 17.09.2019

Содержание

1. Делаем визуальный осмотр глушителя на повреждения
2. Ремонт выхлопной трубы или глушителя
3. Замена секции выхлопной трубы автомобиля

Вы можете узнать, как починить выхлопную трубу в вашем автомобиле, не имея большого механического опыта, средний владелец автомобиля может сделать ремонт дома, в зависимости от размера поврежденного участка и доступа к нему. Со временем содержание воды и кислоты в выхлопных газах объединяется в активные химические компоненты, что приводит к появлению ржавых, сломанных или протекающих глушителей.

Часто вам не нужно заменять целый глушитель. Тем не менее, вам необходимо решить проблему как можно скорее, чтобы предотвратить ее распространение и предотвратить попадание ядовитых выхлопных газов в пассажирскую зону вашего автомобиля.

С помощью нескольких инструментов и соответствующих мер предосторожности вы можете сэкономить много денег, исправляя, присоединяя или заменяя часть поврежденной выхлопной трубы или глушителя прямо у себя дома.

Делаем визуальный осмотр глушителя на повреждения

Для начала нужно оценить повреждение. Внимательно осмотрите область вокруг выхлопной трубы, которую нужно починить.

• При работе с трещинами или дырами у вас есть несколько вариантов ремонта. Такие продукты, как ремонтная паста (шпаклевка), свехвысокотемпературный силикон, просто заварить трещину с помощью сварочного аппарата или наложить металлическую латку в случае если в глушителе дыра – но так как эта статья про ремонт выхлопной трубы без сварки, то этот вариант опустим, комплекты для ремонта выхлопных газов легко доступны в большинстве магазинов автозапчастей. Некоторые из этих продуктов, иногда используемые с преобразователем ржавчины (для предотвращения распространения ржавчины на поверхности), обеспечивают быстрое, практичное и долговременное решение большинства проблем с поврежденными трубами, с которыми вам придется иметь дело.
• Однако для замены у вас есть другие альтернативы. Сначала, используя штангенциркуль, измерьте длину и диаметр поврежденного участка, которыю вы хотите отремонтировать.

Возможно, вам удастся отрезать эту поврежденную секцию и заменить ее на маленький кусочек трубы, используя выпускные переходники или распорные трубы. Спросите о доступных диаметрах в местных магазинах автозапчастей. Даже если вы не можете найти правильный диаметр для ваших нужд, подумайте об использовании инструмента расширителя, чтобы отрегулировать вашу трубу до доступного диаметра.

Чтобы исправить изогнутую трубу, ваш местный магазин автозапчастей может предоставить вам инструмент для формовки, чтобы восстановить первоначальную форму трубы. Кроме того, убедитесь, что у вас есть необходимое установочное оборудование, такое как зажимы глушителя и / или U-образные стяжки и хомуты.

При замене деталей сохраняйте конфигурацию вашей системы в соответствии с государственными и федеральными правилами. Например, не снимайте каталитический нейтрализатор, не установив новый.

Ремонт выхлопной трубы или глушителя

Вы можете найти различные доступные комплекты для ремонта выхлопных газов (особенно патчи и ленты) в местном магазине автозапчастей. Всегда строго следуйте инструкциям производителя на упаковке продукта.

Как отремонтировать глушитель или общий ремонт шаги и действия:

• Очистка и шлифование участка, который нужно починить.
• Прогревайте выхлопную систему, в течение нескольких минут на холостом ходу двигателя.
• Поместив кусок алюминия (вырезанный из банки с газировкой) на отверстие или трещину, которую нужно починить (если вы не используете шпаклевку, вы можете использовать металлический экран), стараясь не обжечься.

• Используя патч или обмотав ленту для ремонта глушителя вокруг поврежденного участка выхлопной трубы автомобиля.

• И закрепление ленты с помощью зажима или провода.

Когда вы управляете автомобилем, тепло в выхлопной расплавит пластырь или ленту и заклеит область, покрытую пластырем, после нескольких миль вождения.



Замена секции выхлопной трубы автомобиля

Для более сложного типа ремонта, такого как установка удлинителя трубы для замены ржавого или сломанного куска трубы, вам нужно будет сделать некоторые приготовления:

1. Припаркуйте свой автомобиль в хорошо проветриваемом помещении.
2. Поднимите автомобиль и установите его на домкраты или рампы. Установите аварийные тормоза и заблокируйте колеса на земле, чтобы предотвратить движение автомобиля.
3. Заблокируйте передние или задние колеса деревянными блоками, чтобы автомобиль не катился, пока вы работаете под ним.
4. Теперь наденьте защитные очки и заползите под машину.
5. Если вам нужно выкрутить какие-либо винты из системы выпуска отработавших газов, вам может понадобиться нанести на болты проникающую жидкость, например, WD-40, чтобы их было легче поворачивать; Используйте только шестигранные головки или гаечные ключи для предотвращения закругления болтов.
6. Отрежьте кусок выхлопной трубы, который нужно заменить. Выберите лучший инструмент для работы. Разрежьте трубу ножовкой, болгаркой или специальным резаком.  Конечно, вы можете облегчить свою работу с помощью электрической пилы, но вы будете производить много искр, и это может быть не так безопасно, как использование ручного инструмента, особенно при работе рядом с топливным баком.
7. Вам, вероятно, понадобится установить удлинительную трубу, чтобы снова соединить два конца. Выберите один из подходящих размеров в вашем магазине автозапчастей.
8. Используйте расширитель, чтобы развернуть один конец трубы, к которой нужно присоединиться, чтобы он был круглым и равномерным.
9. Измерьте, сколько расширительной трубы вам нужно соединить с другим концом. Примите во внимание перекрытие расширительной на конце другой трубы.
10. Поднимите один конец так, чтобы он находился на той же высоте, что и другой конец, к которому нужно присоединиться.
11. Используйте домкрат, чтобы поднять и удерживать её на месте, если это необходимо
12. Отрежьте удлинительную трубку до нужного размера.
13. Расширьте её с помощью расширителя, чтобы она скользила по другой части выхлопной трубы.
14. Закрепите удлинитель с обоих концов на старых трубах с помощью зажимов для выхлопных газов. Не перетягивайте зажимные болты, иначе вы получите утечку выхлопных газов и дополнительные ремонтные работы.

Вы также можете использовать готовые адаптеры для труб, если вы найдете правильный диаметр. Посмотрите следующее видео, чтобы увидеть, как их можно установить.

Научиться ремонтировать выхлопную или глушитель — не так сложно, как вы думаете. Тщательный визуальный осмотр поврежденного участка и посещение вашего магазина автозапчастей для проверки доступных решений в большинстве случаев помогут вам выполнить эту ремонтную работу на дому. Это относительно простое исправление может устранить утечку выхлопных газов, загрязнение и шум. Таким образом, своевременное решение проблемы не только экономит ваши деньги на ремонте автомобилей, но и предотвращает попадание токсичных газов на вас и всех, кто едет с вами.





Как вам статья?

Как сделать глушитель своими руками

Глушитель в автомобиле – одна из важнейших деталей, ведь он не только снижает шум от работы камеры сгорания, но и очищает выхлоп до состояния простого СО2 без каких-либо тяжёлых примесей. Сделать глушитель своими руками или купить готовый – дело каждого автолюбителя. Здесь следует ориентироваться на то, какие функции нужны автовладельцу.

Роль глушителей в авто

Для того чтобы определить для себя, какой именно нужен глушитель, необходимо знать все функции данного устройства.

Во-первых, он подавляет шум, но делается это в несколько этапов. На первом эту функцию выполняет резонатор глушителя, он ставится сразу после коллекторных трубок, то есть является первой или передней камерой стандартного агрегата. Данный резонатор не только подавляет первичные звуковые волны, но и выравнивает пульсацию газового потока от двигателя.

Глушитель в автомобиле является очень важной деталью

Во вторых, в следующей камере происходит полное поглощение шума от работающего двигателя. Это достигается различными методиками отвода газов, например, смещение потока на 90 градусов или использование перфорированных трубок внутри основной камеры, но чаще методы объединяются в одном устройстве.

В третьих, глушитель способен очищать выхлопные газы. Это происходит на молекулярном уровне с применением сетки из золота или платины, через которую проходит отработанный газ. Понятно, что из-за дороговизны материалов данные системы устанавливаются не во все автомобили. Но, тем не менее, такие глушители применяются довольно широко.

Виды и их отличия

Видов глушителей несколько и у каждого есть свои индивидуальные особенности. Ниже подробно описано о каждом.

Отражательные

Иногда их называют реактивными. Принцип работы построен на многократном отражении звука. Это обеспечивается путём изменения диаметра трубок или количества разветвлений.

Резонаторные

Это те же реактивные, но с немного измененной конструкцией. Ослабление звука обеспечивается благодаря слабо демпфированным резонансам своих элементов.

Существует несколько видов глушителей

Ограничительные

Это самый простой тип устройства, основанный на смене большого отверстия малым. Что значительно снижает мощность двигателя.

Поглотительные

Простой, но не очень эффективный глушитель, действие которого основано на поглощении звуковых волн в шумопоглащающем материале. Обычно это базальтовая вата, выложенная вокруг газоотводной трубки.

Инструменты и материалы

Для самостоятельного изготовления глушителя, комбинированного или любого другого, необходимо иметь специальный инструмент и материалы. В первую очередь понадобится сварочный аппарат и запас электродов. Станок отрезной типа «болгарка», электродрель с комплектом сверл.

Материалы в данном случае простые и доступные. Это трубы различного диаметра, стальной лист толщиной не меньше 2 мм, базальтовая вата, термостойкий изолятор.

Как сделать глушитель на авто своими руками?

Сделать глушитель своими руками не очень сложно, если есть соответствующий инструмент и опыт работы с ним.

Глушитель своими руками из нержавейки

Из нержавейки

В данном случае изготовление глушителя своими руками будет разбито на несколько этапов:

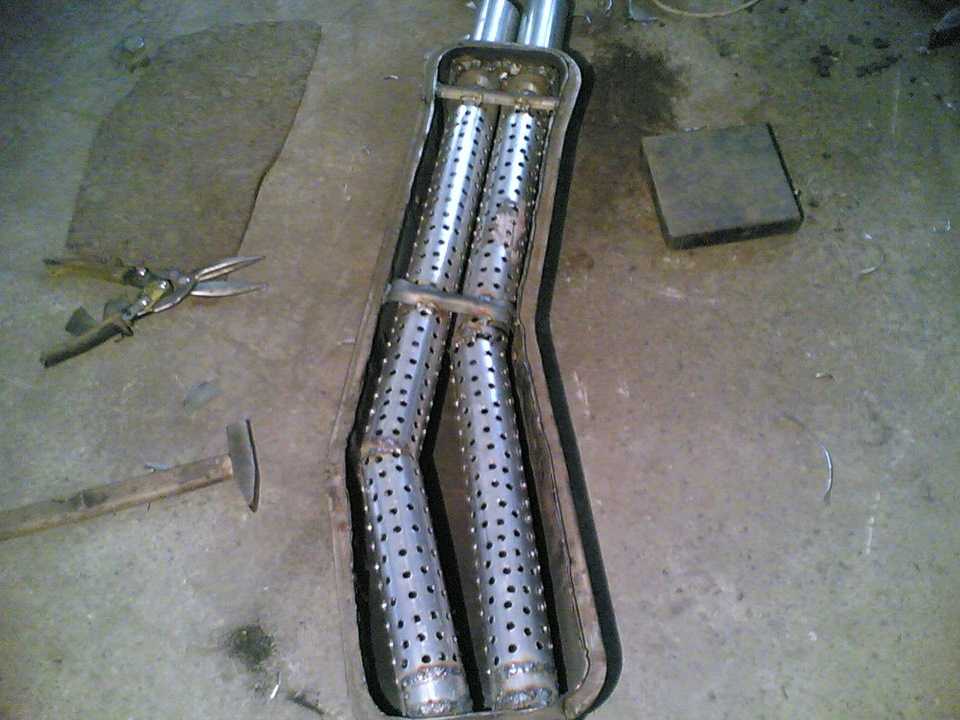

1. На первом подготавливается труба для прямотока. Выбирать её длину нужно опираясь на модель автомобиля и пространство под днищем. Диаметр трубы зависит от объёма двигателя. Так, например, для силового агрегата, объёмом от 1.6 до 2 л рекомендуется применять трубу диаметром 55 мм. В ней необходимо проделать ряд отверстий из расчёта – чем их больше, тем ниже будет шум двигателя, но нельзя забывать о потере прочности трубы при сильной перфорации.
2. Далее изготавливается банка глушителя. Она должна быть такого диаметра, чтобы в неё входила труба с фланцами. Корпус банки изготавливается из нержавейки толщиной 2 мм. Он сгибается и сваривается по правилам, разработанным именно для этого типа металла. Ведь он намного более упругий и прочный чем обычное железо.
3. На третьем этапе труба с перфорацией и приваренными фланцами обматывается жаропрочным материалом, а поверх него закрепляется базальтовая вата. В принципе, можно использовать обычную стекловату, но она недолговечна в таком устройстве, ведь глушитель автомобиля постоянно вибрирует и волокна ваты в результате будут ломаться и рассыпаться.
4. На последнем этапе труба помещается внутрь полученной банки из нержавейки и приваривается через заранее закреплённые на ней фланцы, закрывающие переднюю и заднюю часть конструкции.

Рекомендуется проваривать все швы с высокой точностью, чтобы не было микроотверстий, тогда глушитель прослужит долгие годы, оставаясь герметически закрытым.

Процесс выполнения работы

Из огнетушителя

Чтобы сделать глушитель из огнетушителя, понадобится пустой огнетушитель, высотой примерно 0,5 метров. Труба для прямотока изготавливается, так же, как и в первом варианте – в ней просверливаются отверстия по всей длине.

Сам огнетушитель нужно подготовить к установке в него трубы. То есть, обрезать переднюю и заднюю части, в дальнейшем они будут выполнять роль, фланцев.

В отрезанных частях огнетушителя прорезаются отверстия с диаметром, соответствующим перфорированной трубе. Затем они надеваются на неё и тщательно привариваются. На саму трубу наматывается теплоизолятор и базальтовая вата. После этого труба помещается в корпус огнетушителя и заваривается со стороны отрезанных ранее фланцев.

Из термоса

В данном случае в качестве камеры поглощающей шум выступает колба из-под термоса. Понятно что не из стекла, а из нержавейки. Так как термос, даже большой, для полноценного глушителя подходит не очень хорошо, его можно расположить в самом конце трубы, как последний маленький прямоток. Для этого в нижней части термоса, в наружной его стенке, прорезается отверстие, а нижняя часть внутренней стенки, перфорируется сверлом. Затем конструкция приваривается на выхлопную трубу, так, чтобы её кромка была на внешней стенке устройства.

Как сделать прямоток тише?

Сделать звук своего авто не просто тихим, но и неповторимым и красивым, помогут несколько специальных насадок на выхлопную трубу. Их вполне можно изготовить самостоятельно.

Глушитель своими руками из огнетушителя

Флейта

Самое распространённое устройство в этом направлении – так называемая флейта. Представляет она собой перфорированную трубку, закреплённую внутри металлического корпуса, длинной не более 25 см. Она способна снижать звук выхлопа на 4-5 ДБ.

Изготовить ее несложно:

• для начала берётся труба диаметром чуть меньшим выхлопной трубы;
• в ней просверливаются отверстия по всей длине, а к одному из её концов приваривается металлический диск с отверстиями для болтов;
• точно такой же диск приваривается к срезу выхлопной трубы;
• после этого труба с перфорацией помещается в выхлопную трубу, а диски скрепляются между собой болтами.

Заслонка

Прямоток с заслонкой способен приглушать звук выхлопа, но без потерь его мощности. Данное устройство широко применяется в среде гонщиков – любителей, так как в городе они ездят без лишнего шума, а вот на трассе заслонка открывается, шум усиливается, но мощность двигателя поднимается на 10-15 %.

Изготовить такой глушитель своими руками на авто полуспортивного типа вполне возможно, но заслонка не будет автоматической. Управление осуществляется ручным приводом с тросиком. Для облегчения работы по изготовлению прямотока с заслонкой используется верхняя часть от старого карбюратора. Она вваривается в корпус из нержавейки, а трос выводится в кабину.

В среде автолюбителей о том, как сделать глушитель своими руками, знают многие. Информация постоянно пополняется различными новыми устройствами и модификациями. Цель такой работы ясна – сохранение мощности двигателя и придание своему авто неподражаемого звучания. Поэтому можно и нужно, не бояться экспериментировать и разрабатывать что-то новое в данном направлении.

Как сделать глушитель своими руками? Ремонт глушителя своими руками без сварки :: SYL.ru

В последнее время все больше автолюбителей проводят изготовление и ремонт глушителя своими руками. Но почему же они пытаются сделать это собственноручно, если авторынки переполнены запчастями в большом ассортименте? Все упирается в стоимость. Именно стоимость является основным барьером для автовладельцев. Поэтому сегодня мы рассмотрим, как изготовить глушитель ВАЗ своими руками.

Природа шума выхлопной системы

Почему автомобиль так шумит при работе мотора автомобиля? Звук исходит по двум причинам, а именно из-за расширения выхлопных газов и вибрации элементов системы. Для борьбы с этой проблемой автолюбители увеличивают вес деталей выхлопной.

Чем толще металл, тем меньше будет шума и излишних вибраций. По этой причине автопроизводители делают выпускной коллектор более массивным, так как именно он принимает на себя первый удар – раскаленные газы из камеры сгорания цилиндров. Кстати, для сравнения можно взвесить коллектор отечественных и зарубежных автомобилей. У последних он будет гораздо тяжелее. Поэтому наши автомобили на порядок громче импортных. Но эту проблему можно исправить. Конечно, менять коллектор мы не будем. Все действия переведем на следующие элементы – резонатор и глушитель. Газы под высоким давлением попадают в первый элемент. Как правило, его диаметр трубы больше, чем у глушителя. После этого газы теряют часть своей энергии и уже под меньшим давлением идут на выход. Уже в глушителе они практически рассеиваются, благодаря чему мы не слышим характерного грохота, как на авто без выхлопной трубы.

Почему самодельный элемент лучше заводского?

Ввиду большого количества подделок найти действительно качественную запчасть на сегодняшний день очень трудно. А если и такая деталь найдется, цена на нее будет просто заоблачной. Причем больше всего нареканий касается именно элементов выхлопных систем. Глушитель очень быстро ржавеет и прогорает. Срок его эксплуатации не превышает 1-2 лет. Причем неважно, насколько интенсивно вы используете свой автомобиль. Он прогорает не от километража, а от времени. Даже если машина будет выезжать раз в неделю, глушителю это не прибавит жизни. Все равно его придется менять через год-два.

По истечении данного времени у автолюбителей возникает вопрос о необходимости замены или ремонта данной детали. Если произвести ремонт глушителя своими руками либо сделать его с нуля, можно быть уверенным, что он прослужит гораздо дольше. Ведь экономить на важных материалах мы не будем. Также изготовляя глушитель своими руками, можно внести свою конфигурацию в выхлопную систему. Например, сделать прямоток для увеличения мощности двигателя. Однако на дальние расстояния с такой «банкой» ездить будет некомфортно. Поэтому можно переделать систему другим путем, добавив в нее дополнительный резонатор. Так машина будет работать гораздо тише.

Материал и способ изготовления

Перед тем как сделать глушитель своими руками, нужно определиться с бюджетом и вариантом переделки выхлопной системы. Есть несколько способов тюнинга:

• Доработка нового, заводского глушителя.
• Изготовление самодельного. Кстати, сделать глушитель своими руками можно как с использованием нержавейки, так и обычной стали.

Специалисты не рекомендуют брать в работу старые глушители либо другие части выхлопной системы, уже побывавшие в работе. В таком случае даже при хорошем внешнем виде (ведь перед продажей их можно заново покрасить) внутри они будут покрыты коррозией либо вообще окажутся прогоревшими. Помните, что с каждым запуском двигателя металл в системе нагревается и меняет свои свойства. Несложно догадаться, в каком состоянии будет глушитель, откатавший порядка 2-3 лет на каком-нибудь автомобиле. Поэтому не ведитесь на уловки продавцов типа «легкое б/у» и не покупайте подержанный глушитель. А лучше всего изготовьте его сами.

Менее затратным решением с финансовой точки зрения будет тюнинг штатного глушителя. Изготовить деталь своими руками из нержавейки весьма надежный, но затратный вариант. Однако такой элемент будет более долговечным и не прогорит в самый неподходящий момент.

Переделываем глушитель своими руками

Выбирая данный способ тюнинга, лучше всего полностью переделать выхлопную систему. Для этого приобретается труба нужного размера (чаще всего ее диаметр составляет от 30 до 52 миллиметров). Конечно, тонкостенную трубку, которая идет на машину с завода, найти будет очень трудно. Поэтому в качестве аналога используем тонкостенную водопроводную.

Корпус для глушителя изготовляется из автомобильного огнетушителя. Причем выходные и входные отверстия должны смещаться относительно друг друга. Концы тонкостенных труб следует завести внутрь емкости на 60 процентов. Также в них следует проделать многочисленные отверстия. Что касается перегородок, которые устанавливаются в заводских вариантах, их вваривать необязательно. По такому же принципу делается и глушитель на карабин своими руками.

Обращаем внимание на вес

Ввиду того, что водопроводная труба весит на порядок больше той, что идет на деталь с завода, вам придется усилить крепления. Кроме этого, следует вставить гибкую гофру на место, что идет после выпускного коллектора.

Благодаря таким изменениям уровень шума значительно снизится, а срок эксплуатации детали составит больше 2 лет. Кстати, чем тяжелее труба, тем меньше вибраций от нее будет исходить.

Советы

Для того чтобы снизить шумливость самодельного глушителя, рекомендуется наполнить его корпус каким-нибудь материалом типа стекловаты. Также рекомендуется проделать отверстие для слива конденсата внизу глушителя. Таким образом, он не будет преждевременно ржаветь и издавать посторонних шумов.

Если это глушитель, своими руками сделанный из нержавеющей стали, важно продумать его конструкцию. Сделайте его частично разборным. Так вы периодически будете очищать полости трубы от грязи и по необходимости менять наполнитель. Благодаря разборной конструкции срок службы детали увеличится в несколько раз. Установка и замена своими руками глушителя производится на штатные места. Главное – усилить их, так как вес конструкции немного увеличивается.

Вопрос покраски

Стоит ли красить глушитель? Однозначного ответа на этот вопрос нет. Большинство автолюбителей говорят, что краска для него должна быть огнеупорной. В противном случае она попросту обгорит. Идеальным решением будет изготовление глушителя из нержавеющей стали. Пример вы можете посмотреть на фото ниже.

Использование нержавеющей стали закроет вопрос о покраске раз и навсегда. Ну а глушитель на карабин своими руками можно покрасить черной матовой краской. Главное, чтобы она была стойка к высоким температурам.

Как произвести ремонт глушителя своими руками без сварки?

Сейчас существует новый метод восстановления работоспособности деталей выхлопной системы при помощи универсального комозиционного полимера (различные герметики). Благодаря особому составу они быстро застывают и не подвергаются внешним негативным воздействиям, в том числе высоким перепадам температур, что очень актуально для выхлопной системы. На авторынках можно найти два вида герметиков, благодаря которым можно произвести ремонт глушителя своими руками без сварки:

• Пластичные.
• Жидкие.

В сочетании с качественными армирующими компонентами, данные виды герметиков сделают надежную «латку» на прогоревшем участке глушителя. Автолюбители отмечают эффективность действия пластичных элементов. Именно эти герметики отличаются высокой адгезией к металлу даже при наличии на нем ржавчины.

Как применять?

Холодная сварка глушителя своими руками производится следующим образом. Сначала поверхность проходит процедуру подготовки. Участок следует зачистить наждачной бумагой. После этого поверхность обезжиривается при помощи уайт-спирита, бензина или другого растворителя. Далее следует приготовить клеевой состав. Отрезаем нужное количество герметика и разминаем его. В случае с использованием жидких аналогов тщательно перемешиваем их. Далее наносим клей на поврежденный участок глушителя и выравниваем смесь.

Обратите внимание, что состав твердеет в течение нескольких минут, поэтому все работы с герметиком должны выполняться очень быстро.

Напоследок нужно выждать время до полного высыхания смеси. В зависимости от марки производителя на это требуется от 1 часа до суток.

Как еще уменьшить шум выхлопной системы?

Для этого можно установить дополнительный резонатор глушителя. Его вы можете изготовить с нуля, как и сам глушитель, а можно смастерить опять же из огнетушителя. Однако материал данной детали не сильно рассчитан на высокие температуры. Но, как показывает практика, такие резонаторы вполне эффективны в работе.

Самое главное при изготовлении дополнительного резонатора – правильно разместить трубки. Они должны быть смещены относительно друг друга (все аналогично изготовлению глушителя). Для завихрения отработанных газов в трубе проделывают отверстия. Таким образом, уровень давления газов уменьшается и на выходе они не создают особого шума. Как видите, изготовить резонатор на глушитель своими руками не так уж и сложно.

Также следует учитывать и вес новоизготовленного элемента. Если он тяжелее штатного, придется усиливать крепления по днищу, иначе деталь может оторваться прямо на ходу. Наполнять внутренность резонатора необязательно, как и устанавливать перегородки.

Итак, мы выяснили, как сделать глушитель своими руками.

Как сделать глушитель своими руками: материалы, инструкция

Диагностика и ремонт20 марта 2021

Содержание

• 1 Устройство автомобильного глушителя
• 2 Из чего можно сделать глушитель своими руками?
  • 2.1 Из огнетушителя
  • 2.2 Из нержавейки
  • 2.3 Из термоса
• 3 Из чего сделать прокладку?
• 4 Инструкция по изготовлению прямоточного глушителя
  • 4. 1 Инструменты и материалы
  • 4.2 Процесс изготовления
• 5 Как еще уменьшить шум выхлопной системы?

Необходимость сделать глушитель своими руками обычно возникает при сборке небольшого трактора из подручных материалов и серийных узлов. Но некоторые мастера собирают изделия из нержавеющей стали и других материалов для установки на автомобили. Самодельная конструкция отличается низкой ценой, не уступает по характеристикам заводской продукции, но многие глушители кустарного производства имеют небольшой ресурс.

Устройство автомобильного глушителя

Поток выхлопных газов выбрасывается через выпускной клапан со скоростью распространения звука, что вызывает шумовой эффект. Автомобильный глушитель снижает давление и скорость газовой среды. Узел состоит из корпуса, внутри которого расположены перегородки и перфорированные трубы. Они способствуют расширению выхлопных газов, которые затем выбрасываются в атмосферу. В автомобилях предусматривают 2-ступенчатую систему снижения шума, выхлоп проходит через резонатор, снижающий пульсацию и температуру потока, а затем попадает в глушитель.

В машинах, собранных с начала 2000-х гг., в выхлопной системе присутствует каталитический нейтрализатор или фильтр для улавливания частиц сажи (для бензиновых и дизельных агрегатов соответственно). Узел обеспечивает снижение токсичности выхлопных газов и одновременно обеспечивает первичное снижение уровня шума.

Элементы выхлопной системы соединены трубами, которые приварены к деталям или оснащены фланцами для соединения болтами. Герметизация стыка осуществляется металлической прокладкой, выдерживающей нагрев и воздействие кислот.

Из чего можно сделать глушитель своими руками?

Для изготовления глушителя используют:

• корпуса углекислотных или пенных огнетушителей, выполненные из углеродистой стали;
• кожухи термосов большого объема, изготовленные из пищевой нержавеющей стали;
• из листов нержавеющей стали, вырезанных по шаблону и соединенных контактной сваркой.

Из огнетушителя

Для изготовления потребуется пустой огнетушитель, головку обрезают абразивным диском или циркулярной пилой. Во внутреннюю полость устанавливают перегородку и трубы с отверстиями, детали соединяют электродуговой сваркой. Изделие отличается низкой ценой и простотой изготовления, но ресурс не превышает 1-2 лет. Агрессивные вещества, содержащиеся в выхлопных газах, вызывают коррозию корпуса. Кронштейны для крепления не выдерживают воздействия вибраций и дорожных реагентов.

Из нержавейки

Наилучшие результаты достигаются при использовании стали с повышенным содержанием легирующих элементов, устойчивой к воздействию кислот и дорожных реагентов. Для соединения деталей понадобятся сварочный аппарат и электроды, предназначенные для работы с нержавеющей сталью (подбираются по марке материала).

Подобные глушители используются с завода на автомобилях иностранного производства и способны выдержать до 15 лет эксплуатации.

Для изготовления простейшего глушителя для мопеда или мотоблока достаточно использовать в качестве наполнителя хозяйственные металлические губки, обвязанные проволокой из углеродистой стали. Пакет устанавливают в трубу из нержавеющей стали с прокладкой из минеральной ваты, а затем приваривают торцевые крышки. Некоторые мастера используют для заделки щелей смесь цемента и минеральной ваты, но давление нагретых до высокой температуры выхлопных газов выбивает заглушки через несколько дней или недель эксплуатации.

Из термоса

Насадка из металлического термоса пригодна для изготовления прямоточного глушителя, немного снижающего шумовой эффект. Корпус приваривают к выхлопной трубе вместо штатного устройства при помощи специальных электродов. Установить перегородки с перфорированными патрубками в кустарных условиях невозможно, кроме того, емкость термоса недостаточна для изготовления стандартного глушителя.

Из чего сделать прокладку?

Для изготовления прокладок используют асбестовое волокно, выпускавшееся в виде листов. Необходимо изготовить бумажный шаблон по контурам фланцев, а затем вырезать уплотнитель ножницами. Поскольку выпуск асбеста прекращен, то мастера дорабатывают штатные металлические прокладки либо используют термостойкие герметики. При изготовлении самодельного глушителя важно выдержать ровные поверхности фланцев, небольшие перекосы вызывают истечение газов, вызывающих повышенный шум при работе мотора.

Инструкция по изготовлению прямоточного глушителя

Классический глушитель состоит из нескольких камер, соединенных трубами. Поток газов проходит через отсеки и многократно расширяется и остывает, что способствует снижению шума. Но из-за большого числа отсеков возрастает сопротивление выхлопу, что приводит к потере мощности двигателя. Некоторые владельцы машин стремятся получить резкий «спортивный» звук выхлопа и прибавку нескольких лошадиных сил путем установки прямоточного глушителя. Снижение шумности достигается за счет эффекта резонанса, поэтому устройство следует собирать с учетом модели двигателя.

Инструменты и материалы

Минимальный набор оснастки и материалов включает в себя:

• сварочный полуавтомат с головкой, позволяющей подавать углекислый газ в зону сварки;
• электрическую угловую шлифовальную машинку с набором дисков для резки и полировки;
• электродрель или сверлильный станок с тисками для фиксации заготовок;
• защитный костюм сварщика, в т. ч. маску и обувь, предотвращающие ожоги от капель расплавленного металла;
• металлическую трубу для изготовления внешней оболочки глушителя;
• водопроводные трубы диаметром 50-60 мм для внутренних элементов конструкции;
• стальные патрубки для крепления к выхлопной системе и отвода газов в атмосферу;
• лист стали толщиной 2 мм для изготовления торцевых крышек и перегородки;
• минеральную вату или стальные губки для заполнения камер глушителя.

Для изготовления самодельного прямоточного глушителя используют углеродистую сталь, заготовки имеют толщину стенок не менее 2 мм, что позволяет увеличить ресурс до 2-3 лет. Если мастер не имеет навыков работы с полуавтоматом, то рекомендуется потренироваться на фрагментах трубы и обрезках стального листа. Для улучшения внешнего облика на выпускной наконечник можно надеть насадку из нержавеющей стали, подобранную по диаметру трубы.

Процесс изготовления

Общий алгоритм действий при изготовлении самодельного прямоточного глушителя для автомобиля:

1. Необходимо сделать заготовку для корпуса, которая должна помещаться в штатном месте для глушителя. Опускать кожух ниже или смещать в стороны не следует, поскольку изделие может снизить дорожный просвет, касаться элементов подвески или повредить топливный бак, расположенный под днищем машины.
2. Разметить на водопроводной трубе точки для отверстий диаметром 5-8 мм, расположенных рядами через 10-15 мм. Расстояние между каналами должно составлять около 15-20 мм, высокая точность при разметке не требуется. Отверстия должны располагаться только внутри корпуса глушителя, необходимо предусмотреть монолитный участок трубы для приварки торцевых крышек.
3. Просверлить каналы дрелью или на станке, а затем зачистить их от заусенцев абразивным инструментом.
4. Вырезать из листовой стали торцевые крышки, соответствующие по диаметру корпусу будущего глушителя.
5. Высверлить в крышках отверстия для установки на перфорированную трубу.
6. Надеть фланцы на трубу, выставить в соответствии с длиной корпуса и приварить по внутренней окружности.

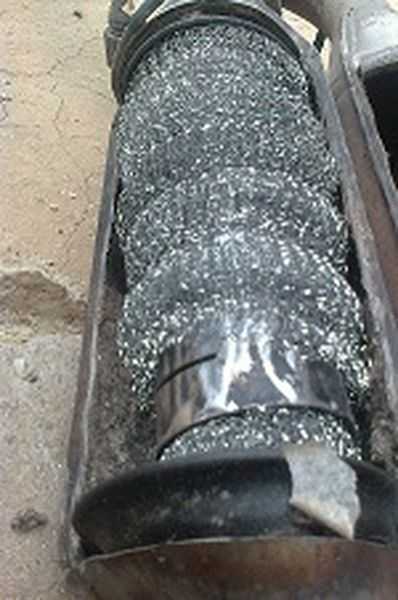

7. Обмотать поверхность минеральной ватой с повышенным содержанием стекловолокна либо обложить металлическими губками, зафиксированными стальной проволокой.
8. Аккуратно вставить конструкцию в заготовку корпуса, приварить торцевые крышки по периметру.
9. Просверлить отверстие диаметром 2-3 мм в нижней части глушителя, нужное для слива конденсата. Канал можно не делать, но при низкой температуре окружающей среды возможно образование льда, препятствующего выходу отработанных газов в атмосферу.
10. Установить на входной трубе фланец, позволяющий прикрепить изделие к выхлопной системе.
11. Оформить выходной патрубок, при необходимости установить декоративную насадку.
12. Приварить к внешней части корпуса или торцевым крышкам кронштейны из стального прутка, предназначенные для крепления глушителя под днищем автомобиля. От качества выполнения сварочных работ зависит долговечность узла. Шов должен иметь равномерную ширину, попадание в расплавленный металл шлака или грязи приводит к падению прочности конструкции.
13. Зачистить швы и обезжирить поверхность изделия, а затем нанести лакокрасочное покрытие. Для глушителя можно использовать эмали для тормозных суппортов, отличающиеся стойкостью к воздействию высоких температур. Стандартные краски и грунтовки применять не следует, поскольку защитный слой обгорит через несколько часов работы двигателя.
14. Установить конструкцию на автомобиль и произвести пробный пуск силового агрегата. Если обнаруживается посторонний дребезг или истечение газов через бракованный сварной шов, то следует доработать глушитель.

Как еще уменьшить шум выхлопной системы?

Штатная выхлопная система рассчитывается с учетом требований стандартов страны, в которой будет продаваться автомобиль. Самостоятельно доработать глушитель и резонатор невозможно, любое вмешательство в конструкцию может оказать негативное влияние на работу силового агрегата. Основным способом борьбы с посторонними звуками внутри салона является установка листов шумоизоляции, которые наклеивают на пол и потолок кузова, моторный щит и внутренние части дверей.

Для снижения шумового эффекта в спортивные глушители устанавливают фабричную или самодельную флейту. Узел состоит из торцевой втулки, уменьшающей проходное сечение выхлопного канала и приваренной перфорированной трубы с заваренной торцевой частью. Внутренний объем трубы заполнен металлической канителью. Изделие подбирают по модели глушителя и вставляют в выходной патрубок. При пуске мотора флейта работает как дополнительный элемент, снижающий давление и скорость выхлопных газов, повышающий акустический комфорт.

Владельцу автомобиля необходимо следить за состоянием элементов выхлопной системы и своевременно производить замену или ремонт. Например, на многих машинах между коллектором и банкой резонатора находится гофрированная секция, предотвращающая передачу вибраций на выхлопную систему. При образовании трещин появляется посторонний звук, но по мере прогрева мотора шум приходит в норму. Владельцу потребуется обратиться в сервис и установить новую гофру (оригинальную или универсальную), что восстановит нормальную работу выхлопной системы.

Замена Приемной Трубы Глушителя Своими Руками, Обзор Устройства и Назначения, Снятие и Установка Болтами Крепления

Содержание

• 1 Устройство и принцип работы приёмной трубы
• 2 Частые неисправности приёмной части выхлопной системы и методы их ремонта

Автолюбители новички не представляют значение выхлопной системы в слаженной и безаварийной работе силового агрегата их автомобилей, не уделяя ей должного внимания и не проводя её своевременное обслуживание. Все составные части выхлопной системы, не исключая приёмной трубы глушителя, работают при высоких температурах, из-за чего может произойти её скорый выход из строя, который приведёт к необходимости замены детали.

В своей конструкции, выхлопная система имеет несколько важных элементов — выпускной коллектор и катализатор, соединение которых и обеспечивает приёмная труба, или как её называют опытные автолюбители «штаны». Имея совсем простое строение, на первый взгляд неопытного автолюбителя, приёмная труба является одной из самых важных составных частей всей выхлопной системы, устройство которой и особенности её работы желательно знать каждому владелец легкового автотранспорта.

Устройство и принцип работы приёмной трубы

Конструктивно приёмный узел состоит из одной или более труб, некоторые варианты могут иметь четыре трубы, с соединительным фланцем в верхней части для её стыковки с выпускным коллектором, которые ниже объединяются в одну трубу, предназначенную для крепления с резонатором или катализатором выхлопной системы. В месте соединения труб, располагается жёсткая гофра, которая предназначена для гашения вибрации от работающего силового агрегата автомобиля.

Изготавливается приёмная часть выхлопной системы из металлических сплавов, стойких к повышенной температуре, которые должны обладать хорошей устойчивостью к механическому воздействию из-за своего месторасположения. Наиболее популярным материалом изготовления являются:

• нержавеющая сталь, обладающая стойкостью к образованию следов коррозии;
• алюминиевый сплав, хорошо выдерживающий высокие температуры и не подвержен образованию ржавчины;
• сплавы из чёрных металлов, которые имеют высокие эксплуатационные свойства, но обладают при этом довольно большим весом.

Данный узел выхлопной системы, изготовленный из вышеперечисленных сплавов, имеет различную стоимость, где самой высокой ценой обладает приёмная труба из алюминиевого сплава.

Главной задачей приёмной трубы, является объединение нескольких потоков выхлопных газов, поступающих из выпускного/выпускных коллекторов, в один, для последующего продвижения его по остальным частям выхлопной системы.

В современных автомобилях, в соответствии с экологическими требованиями, следом за приёмной трубой устанавливается датчик лямбда-зонд, который анализирует количество токсичных веществ в отработанных газах, и передаёт сигнал на блок управления силового агрегата.

Частые неисправности приёмной части выхлопной системы и методы их ремонта

Основными неисправностями приёмной трубы являются износ её уплотнительных элементов, размещённых на соединительных фланцах в местах стыковок с выпускным коллектором и катализатором и разгерметизация корпуса жёсткой гофры, установленной для гашения вибрации от работающего двигателя.

Обнаружить данные неисправности довольно просто, во время их появления, мотор начинает работать гораздо шумнее и в подкапотном пространстве автомобиля будет слышен характерный звук со стороны выпускного коллектора.

Эксплуатировать автомобиль с такой поломкой крайне нежелательно, это может привести к выходу из строя деталей головки блока цилиндров, в частности её клапанов, и даже навредить здоровью всех пассажиров автомобиля из-за попадания внутрь салона ядовитых выхлопных газов, именно по этой причине, откладывать ремонтные работы на долгий срок не стоит.

Ремонт уплотнительных элементов приёмной трубы, подразумевает собой их замену на новые, для чего необходимо открутить болты крепления приёмной трубы с коллектором и катализатором. Коллекторный крепёжный болт, зачастую представляет собой, резьбовую шпильку, которая вкручивается в корпус выпускного коллектора с гайкой с обратной стороны.

Для крепления фланца приёмной трубы к катализатору/резонатору, предназначен подпружиненный болт, который позволяет данным составным частям выхлопной системы иметь небольшое колебание, что позволяет конструкции не иметь жёсткого крепления в местах соединений.

Механическая поломка жёсткой гофры, представляет собой прогорание её корпуса, в результате чего происходит выход наружу выхлопных газов до прохождения необходимого полного цикла их отвода. В данном случае, понадобится замена приёмной трубы глушителя на новую или ее ремонт с помощью электро/газосварки.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Как сделать глушитель автомобиля своими руками

Главная » Двигатель » Вы читаете статью:

02.06.201501.11.2016 по Евгений

Постоянная тяга к улучшению и совершенству заставляет нас изменять даже самые простые вещи. В результате чего могут появиться действительно гениальные изобретения. Автомобиль, попавший в руки человеку с множеством идей, обязательно будет переделан. Такие улучшения зачастую не имеют в себе практического смысла, но некоторым без них трудно обойтись. В предложенной статье мы рассмотрим как сделать глушитель своими руками.

Содержание

• 1 Устройство и функции глушителя
• 2 Причины самостоятельного изготовления глушителя
• 3 Этапы изготовления
• 4 Резонатор глушителя

Устройство и функции глушителя

Устройство глушителя

Люди, которые не интересуются автомобильной тематикой, считают, что ничего особенного в данном элементе нет. Однако такая точка зрения абсолютно ошибочная. Чтобы это понять следует рассмотреть устройство глушителя автомобиля в разрезе. Выхлопная труба является неотъемлемым элементом транспортного средства и выполняет очень важную функцию. Главное предназначение устройства – глушить шум, который возникает в результате горения топливной смеси внутри камеры сгорания. В каждом отдельном цилиндре всего за одну минуту происходит несколько тысяч взрывов. Работающий двигатель создает много шума. Обычный мопед без выхлопной трубы звучит неприятно, при этом автомобиль создает шум в 10 раз сильнее.

Правильно сконструированный и установленный глушитель может практически полностью убрать этот шум. Благодаря своей особой конструкции он отлично глушит акустические колебания резонаторными камерами, которые обязательно настраивают под частоту определенного мотора. Таких камер обычно несколько, а их устройство весьма разнообразно и зависит от тонкостей конструкции выхлопной трубы.

Причины самостоятельного изготовления глушителя

Чтобы изготовить глушитель на авто своими руками необходимо потратить определенное количество денег, времени и сил. Поэтому причины должны быть действительно значимы, и в данном случае они такие:

1. Глушитель, спроектированный самостоятельно с учетом особенностей конкретного автомобиля, позволяет исключить неточности при его монтаже на специальные посадочные места.
2. Зачастую материалы стандартных выхлопных труб и антикоррозийная обработка имеют низкое качество. Новый глушитель может поржаветь всего через полгода эксплуатации, поэтому индивидуальный подход увеличивает срок его службы.
3. Возможность изменения конфигурации выхлопной трубы, ее длины и количества резонаторов.
4. Возможность самому подобрать материал глушителя и метод его последующей обработки. Использование качественных труб изготовленных из нержавеющей стали значительно увеличивает срок их службы.
5. Возможность регулировки звука, который издает самодельный глушитель.
6. Благодаря особой прямоточной конструкции выхлопа можно немного повысить мощность двигателя.

Это лишь часть большого списка преимуществ, которые заставляют владельцев автомобилей делать все собственными руками.

Часто во внутренних трубах резонатора просто просверливают отверстия, которые предназначены для завихрения отработанных газов

Этапы изготовления

Конструкция будущего глушителя в основном зависит от умения придать необходимую форму металлу и финансовых возможностей. Варианты могут быть следующие:

1. Использовать для переделки штатный выхлоп автомобиля, при этом места крепления должны остаться неизменными.
2. Сделать глушитель из качественной нержавеющей стали. Этот материал стоит дорого, однако такая выхлопная труба переживет сам автомобиль.
3. Использовать стальные тонкостенные трубы для изготовления конструкции.

Если нет возможности приобрести дорогую нержавейку, тогда лучше всего использовать для новой конструкции простые тонкостенные трубы. В таком случае глушитель будет весить немного больше, при этом даже улучшатся его звукопоглощающие свойства. Главное — не жадничать. Старые, отработавшие долгое время выхлопные трубы не годятся для изготовления качественного глушителя. У металла есть определенный запас прочности, который определяется циклами его нагревания и охлаждения. Нет абсолютно никакой гарантии, что б/у труба выдержит хотя бы несколько дней, даже если она имеет хороший вид.

Изготовление корпуса глушителя

Резонатор глушителя

Данный элемент выхлопной трубы можно сделать с нуля или использовать что-либо вместо его корпуса. Очень популярным решением является применение старого огнетушителя. Это достаточно простой вариант, однако сам огнетушитель много весит, а его корпус не способен выдерживать высокие температуры. При изготовлении резонатора следует помнить, что входное и выходное отверстия обязательно должны быть смещены. Перегородки внутри резонатора устанавливаются по своему усмотрению. Обычно их вообще не используют. Вместо этого в резонаторе просверливают отверстия, которые предназначены для завихрения отработанных газов. Последний резонатор можно не заполнять и оставить его как пустую резонирующую коробку. Также важно учитывать вес глушителя. При значительном расхождении данного параметра со штатным выхлопом придется усиливать элементы его крепления.

Преимущество всей операции самостоятельного изготовления глушителя в том, что кроме времени мы больше ничего не теряем. В любой момент можно вернуться к использованию старой конструкции или купить штатную выхлопную трубу.

Интересное по теме:

загрузка. ..

Выхлопная система своими руками — Выхлопная система на заказ в домашних условиях

| Практическое руководство — двигатель и трансмиссия

X Marks the Spot

Одним из многих аспектов сборки хот-рода в домашних условиях является создание выхлопной системы. Хотя проектирование и сборку коллекторов лучше доверить профессионалам (кропотливая работа и время, необходимые для изготовления большого набора коллекторов, могут быть непомерно дорогими для домашнего строителя), остальную часть системы может собрать и закончить кто-то другой. с приличными навыками сварки, базовым набором инструментов и нужными деталями.

Подбор нужных деталей становится проще после ознакомления с выхлопной системой Patriot. Один из брендов под брендом PerTronix Performance Products (люди, которые производят детали для электронного зажигания Ignitor и дистрибьюторы огнеметов), Patriot был включен в семейство PerTronix в 2000 году, которое еще больше расширилось за счет приобретения Doug’s Headers в 2005 году, JBA Performance. Выхлоп 2008 года, а также винтажная линейка Smithy’s Mufflers.

Помимо продажи трех типов согнутых на оправке труб J- и U-образного изгиба (мягкая сталь 1010, алюминированная и нержавеющая сталь) для домостроителей, Patriot также предлагает прокладки, фланцы, наконечники, глушители и многое другое. В этом проекте использовался глушитель Patriot VaraFlow, который оснащен небольшим серводвигателем постоянного тока, установленным сбоку от глушителя, который приводит в движение бабочку внутри. Это не только изменяет ноту выхлопа (по вкусу водителя), но и избавляет от гудящего шума выхлопа, который иногда возникает на определенных оборотах.

Еще один способ избавить выхлопную систему от раздражающего дрона — добавить Х-образную трубу, которая направляет выхлоп двумя разными путями. Преимущество прерывания импульсов выхлопа за счет перехода в другую трубу перед глушителем заключается в увеличении мощности на низких оборотах. Для этой поездки была изготовлена ​​нестандартная X-pipe с использованием деталей от Patriot, и это то, что домашний строитель может сделать сам вместе с остальной частью выхлопной системы, так что следите и смотрите, как это было сделано.

01 В этом проекте используются коллекторы H8482-1 Patriot с металлическим керамическим покрытием Tight Tuck для двигателя Ford мощностью 260–351 Вт.

02 Это пространство, с которым нам предстоит работать: шасси 32-го года от Speedway Motors с крестообразным элементом из прямоугольных труб.

03 Patriot предлагает несколько форм предварительно изогнутых выхлопных труб, в том числе эти изогнутые секции, которые можно разрезать и использовать соответствующим образом.

04 Эти вырезанные секции труб превращаются в: переходную секцию, которая позволяет импульсам выхлопных газов, поступающим от двигателя, проходить в другой выпускной канал.

05 Х-образная труба, изготовленная по индивидуальному заказу, является первой деталью, которую необходимо разместить под автомобилем.

06 Дон Линдфорс из Patriot проверяет посадку выхлопной трубы, делая это с большим вниманием, чтобы выровнять изгибы, чтобы меньшие секции можно было собрать вместе и превратить в более длинные.

07 Как только детали находятся там, где они нужны Lindfors, Курт Хильсен (техник по выхлопным системам Patriot) выполняет незаметную прихватку со своим сварочным аппаратом Miller MIG.

08 Каждая маленькая деталь начинается так: Детали помечаются ручкой Sharpie, чтобы облегчить их выравнивание, а затем их вытаскивают и кладут на верстак для сварки.

09 После того, как детали были прихвачены и повторно проверены на пригодность, секция возвращается на верстак для окончательной сварки TIG.

10 Когда выхлоп начинает приобретать форму, Lindfors измеряет выпускные отверстия по пути, чтобы убедиться, что они находятся на одном уровне друг с другом.

11 За процессом прихватки снова следует сварка TIG.

12 Чтобы скрыть серводвигатель, являющийся частью глушителя Patriot h4200 VaraFlow, каждый глушитель устанавливается так, чтобы двигатели были обращены к приводному валу.

13-14 Небольшой двигатель постоянного тока регулирует поток выхлопных газов в соответствии с желанием водителя, управляя бабочкой внутри.

15-16 Выходная сторона глушителя имеет скользящую посадку для остальной части трубки и закреплена хомутами из нержавеющей стали, которые поставляются компанией Patriot.

17 Прогресс достигнут до точки выхлопа над задней частью. Вы не хотите устанавливать его снизу по двум причинам: во-первых, если вам когда-нибудь понадобится тянуть заднюю часть, вам придется сначала вытащить выхлоп, а во-вторых, это просто выглядит некрасиво, когда выхлоп проходит под задней частью.

18 90-градусный и U-образный изгиб соединяются вместе, образуя секцию трубы над осью.

19 Компания Lindfors показывает, где будет проходить выхлопная труба, и отмечает место, где ее необходимо отрезать.

20 Чтобы выхлопная труба находилась близко к нижней части кузова грузовика, в обеих частях необходимо было сделать специальные углы для правильной прокладки трубы.

21 Слишком сложно понять, где отрезать выхлопные трубы на конце без установленной кровати, поэтому Lindfors оставил их немного длинными, пока не будет определена их окончательная длина.

22 Вся система собрана, так что теперь все можно полностью сварить.

23-24 Для подвешивания выхлопной трубы к двум точкам на шасси (за трансмиссией и рядом с задней поперечиной) эти подвески от Hot Rods by Dean (PN HR-1005) используют высокотемпературные тефлоновые втулки и позволяют выхлоп двигаться вперед-назад (с тепловым расширением), но не из стороны в сторону.

25 При необходимости всю выхлопную систему можно снять с автомобиля тремя частями.

Trending Pages

• Лучшие электромобили — модели электромобилей с самым высоким рейтингом

• Сколько стоит Тесла? Вот разбивка цен

• Лучшие гибридные автомобили — самые популярные модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить

  Это внедорожники с лучшим расходом бензина

Trending Pages

• Лучшие электромобили — модели электромобилей с самым высоким рейтингом

• Сколько стоит Тесла? Вот разбивка цен

• Лучшие гибридные автомобили — лучшие модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить

  9109

  Это внедорожники с лучшим расходом бензина

Как самостоятельно сделать выхлоп дома

| Практическое руководство — двигатель и трансмиссия

Не соглашайтесь на крошечные гофрированные трубы, чтобы заглушить рев вашего мускул-кара, вместо этого соберите свою собственную дома.

Нравится вам это или нет, но из-за отсутствия юмора у Человека в отношении открытых заголовков вам нужно запустить какую-то выхлопную систему на улице и даже на некоторых трассах. Не так давно выбор производительных выхлопных систем ограничивался либо стандартными трубами, соединенными для коллекторов и, возможно, турбоглушителей, либо поездкой в ​​​​местный магазин глушителей за некоторыми кастомными дуалами. В любом случае вы получаете трубы относительно небольшого диаметра, которые формируются с помощью обычного гибочного станка, оставляя гофрированные изгибы, которые еще больше уменьшают эффективное поперечное сечение трубы. В результате пострадал расход, что сделало полную выхлопную систему настоящим компромиссом для мощных уличных машин. Альтернативы, такие как большие прямые трубы, глушители и повороты перед осью, могут помочь сохранить мощность, но, как правило, усложняют вождение по дороге из-за грохочущего шума и проблем с дорожным просветом.

Когда в 80-х годах была построена выхлопная система этого Camaro, мы были счастливы найти замену заводским трубам, чтобы можно было сделать плотно прилегающую двойную систему с глушителями вторичного рынка. Он работал годами, но с его 21/4-дюймовыми изогнутыми трубами и древним глушителем с поперечным потоком требовалось много энергии. Теперь мы можем установить 21/2-дюймовую систему Flowmaster с изогнутой оправкой, которая должна подойти так же хорошо, но будет лучше течь и звучать лучше. Мы можем сделать это сами с относительно простыми инструментами.

Сегодня нам повезло больше. Решения по выхлопу, о которых мы могли только мечтать, теперь можно получить простым телефонным звонком или щелчком мыши. Выхлопные комплекты с большими трубами, в которых используются изгибы оправки для поддержания постоянного диаметра, минимизируют потери мощности и легко доступны из различных источников для различных применений с множеством вариантов глушителя. В качестве бонуса вы, вероятно, сможете справиться с установкой самостоятельно.

1. Первым шагом было удаление нашей старой системы, некоторые из которых существовали более 20 лет. Упрямые ржавые шлицевые соединения являются почти гарантированно отрезанным элементом, но если вы планируете сохранить выпускные коллекторы, как это сделали мы (см. врезку «Сохранение коллекторов»), вам все равно придется снимать трубы. К счастью, мы установили латунные гайки на коллекторы. со стороны водителя в 1986 году, и они сразу ослабли. Стальные гайки со стороны пассажира доставляли больше хлопот, и мы считали себя счастливыми, что сломалась только одна шпилька. Перед разборкой следует обильно нанести проникающее масло.

Мы решили заняться модернизацией выхлопной системы нашего Camaro 69-го года, чтобы заменить стандартные сдвоенные двигатели, которые знавали лучшие времена. Используя компоненты от Pypes и Flowmaster, мы смогли выполнить всю работу в CCshop без какой-либо сварки, хотя мы, вероятно, вернемся и наложим несколько швов, чтобы повысить прочность и надежное уплотнение в местах соединений, которые не нужно будет разъединять. опять таки. Мы также исследовали несколько необязательных элементов, которые могут быть полезны в вашей системе. О, и для тех из вас, кто не водит машины с пупком, мы также проверили несколько универсальных вариантов.

4. Здесь вступает в действие старая поговорка «семь раз отмерь, один раз отрежь». Наша H-образная труба была временно подвешена, а глушитель был установлен на домкрате. Зазор в корпусе, изгиб впускных патрубков и положение выходов выхлопных труб делают его правильное расположение довольно очевидным. Затем трубы, которые соединяют глушитель с H-образной трубой, были проверены, и выяснилось, что H должен двигаться к двигателю, укорачивая главные трубы, ведущие к нижним трубам Pypes. Мы воздержались от этих сокращений, пока все не было проверено.

Сохраните коллекторы

Хотя большинство производительных выхлопных систем будут включать в себя коллекторы, мы собираемся какое-то время придерживаться коллекторов. В нашем случае механическая муфта сцепления и корпус змеевика испарителя кондиционера противоречили конструкциям некоторых трубных коллекторов, и у нас были в запасе некоторые будущие улучшения, и мы хотели отложить коллекторы, чтобы избежать других проблем с зазорами позже. Другие парни могут просто захотеть сохранить стандартный вид под капотом. Есть также двигатели с чугунными коллекторами, похожими на коллекторы. Проблема с удерживающими коллекторами заключалась в том, что большинство современных комплектов выхлопной системы предназначены для коллекторов и начинаются под передней панелью, где должен был бы лежать коллектор коллектора. Большинство заводских коллекторов предназначены для 21/4-дюймовой трубы, поэтому их подключение к 21/2-дюймовой системе требует какого-то понижения, обычно требующего магазина глушителей, и часто это выглядит некрасиво. Недавно мы обнаружили дополнительное решение от Pypes PerformanceExhaust. Pypes относительно новичок в сфере выхлопных систем послепродажного обслуживания, но одним из его уникальных предложений является линейка коллекторных водосточных труб, разработанных для заводских маслкаров. В водосточных трубах стандартный фланец сочетается с изогнутым на оправке 21/2-дюймовым отводом для соединения с системой вторичного рынка большого диаметра. Pypes также предлагает собственную линейку полных комплектов выхлопной системы, глушителей, X-образных труб и других выхлопных деталей и аксессуаров, ориентированных на рынок маслкаров.

7. Ранние выхлопные трубы F-кузова несколько необычны тем, что они выходят сбоку от глушителя и должны проходить между шиной и рамой, а также вокруг листовых рессор, чтобы выйти сзади. Стандартные трубы были плотно прилегающие и всего 2 дюйма в диаметре, поэтому правильное размещение 21/2-дюймовых трубок Flowmaster было абсолютно критическим. Помните, что потребуется небольшое пространство для маневра, чтобы трубки могли вибрировать, не вызывая дребезжания. В этом конкретном случае задние колеса и шины также должны были быть проверены перед окончательной сборкой.

ПЕРЕЧЕНЬ ЗАПЧАСТЕЙ
ОПИСАНИЕ	Номер детали	ИСТОЧНИК	ЦЕНА
Ножовка Кларк	11815	Иствуд	119,99 $
Водосточные трубы	ДГУ14С	Пайпы	69,95
Комплект корпуса Flowmaster F	17104	Мастер потока	650. 41
Flowmaster, 2,5 дюйма, универсальный комплект	15936	Мастер потока	280. 90

10. Еще одним аксессуаром, который мы хотели включить, является шаровой фланец, который также можно приобрести в компании Flowmaster. Шаровые фланцы обеспечивают надежное соединение без использования прокладок, поэтому их можно без проблем разбирать и собирать повторно. Наша идея состоит в том, чтобы установить шаровые фланцы в задней части H-образной трубы, чтобы центральную часть выхлопной трубы можно было опустить, чтобы упростить техническое обслуживание трансмиссии. Вдохновением послужила стандартная установка, используемая на 5,0-литровых «Мустангах».

Trending Pages

• Лучшие электромобили — самые популярные модели электромобилей

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — самые популярные модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить

  Это внедорожники с лучшим расходом топлива

Trending Pages

• Лучшие электромобили — самые популярные модели электромобилей

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — самые популярные модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить

  Это внедорожники с лучшим расходом топлива

Технический уголок: Изготовление собственного выхлопа

19 марта 2020 г. 28 февраля 2020 г. Марк Уильямс 0 Комментарии Borla, Corsa, Custom Exhaust, Exhaust System, Exhaust Upgrades, Flowmaster, Pypes Performance Exhaust

Может быть, вы потратили свой бюджет на другие детали, может быть, ваша первая работа с частичной занятостью может поддерживать только так много, или, может быть, вы просто готовы чтобы проверить свои навыки — по какой бы причине вы ни решили, что хотите попробовать свои силы в изготовлении собственного выхлопа. Это то, с чем многие из нас баловались — и не зря. С помощью всего нескольких труб и глушителя вы можете создать функциональную и совершенно уникальную установку.

Инструменты и опыт Определите свой продукт

Обдумывая идею изготовления собственного выхлопа, вы спросите себя: смогу ли я это сделать? Если у вас есть терпение, сосредоточенность и способ поднять транспортное средство в воздух, то шансы есть. Насколько хорошо вы можете сделать это, это совсем другой вопрос. Поэтому, если вы впервые занимаетесь подобным проектом, не устанавливайте планку слишком высоко. Нет ничего постыдного в том, чтобы признать, что вы не будете создавать кастомную выхлопную систему, которая могла бы конкурировать с Corsa и Borla.

Это тоже можно делать на свой страх и риск. Создание выхлопной системы — это не ракетостроение, но оно требует внимания к деталям и, по крайней мере, некоторых базовых навыков. Кроме того, если вы планируете заняться сваркой самостоятельно, важно принять необходимые меры предосторожности, инвестируя в хорошее оборудование и защитное снаряжение.

Есть несколько причин для изготовления собственной выхлопной системы. В то время как некоторые люди просто хотят принять новый вызов, многие другие делают это, чтобы сэкономить немного денег. Сэкономит ли создание собственной выхлопной системы вы деньги зависит от того, с чем вам придется работать.

Прежде чем начать…

Помимо запасных частей, вам потребуются специальные инструменты. У вас уже есть сварочный аппарат или вам нужно его купить? Помните, что покупка одного может перевесить цену покупки новой выхлопной системы, особенно если вы только учитесь сваривать. При этом, если вы планируете заняться еще несколькими производственными проектами, возможно, это стоит вложений.

Еще одна вещь, которую следует учитывать, это то, что вы, как правило, можете поставлять предварительно изогнутые трубы только в «известных градусах», т.е. 45-, 90- и 180-градусные изгибы. Часто вам понадобятся немного разные углы. А это значит, что вам понадобится доступ к большему количеству инструментов, таких как отрезная пила, шлифовальная машина или трубогиб. Давайте не будем забывать, что эти разрезы приводят к большему количеству сварки. Опять же, вы сталкиваетесь с ситуацией, когда цена оборудования может привести к конечному результату, когда изготовление собственной выхлопной системы будет стоить дороже, чем покупка готового комплекта.

Другие факторы, которые следует учитывать при планировании строительства, — это местные законы и законы штата. Последнее, что вы хотите, это тратить время и деньги на незаконные модификации. Кроме того, убедитесь, что у вас есть четкое представление о настройке вашего автомобиля. Например, для системы с турбонаддувом обычно требуется более крупная выхлопная труба, чем для системы без наддува. Точно так же, если ваш проектный автомобиль все еще находится на ранней стадии разработки, стремитесь к выхлопной системе, которая будет служить вашему автомобилю в будущем. (В противном случае вы можете сфабриковать другой новый выхлоп.)

Прокладка

Прокладка выхлопной системы зависит от области применения, предпочтений и наличия компонентов. Например, если вы строите систему, чтобы просто запускать глушители из набора коллекторов, процесс изготовления будет отличаться от процесса изготовления полной системы.

Прежде чем начать, посмотрите на существующую систему (или то, что от нее осталось), чтобы определить маршрутизацию. Если у вас его нет, обратите внимание на нижнюю часть автомобиля, где может проходить выхлоп и где находятся существующие подвески, так как они будут необходимы для крепления системы к автомобилю. Не секрет, что на глаз не угадаешь каждый изгиб и длину. Вам нужно будет подгонять и строить одновременно, что делает этот проект чем-то вроде искусства.

Защита от дурака

Всегда нужно начинать с самой дальней секции вперед, а затем двигаться назад. Это может быть небольшой хитростью, потому что вам нужно определить необходимый тип и размер фланца, а также форму и длину трубы, которая должна отходить непосредственно от него. Это, как правило, самая сложная часть, так как почти всегда требуется сварка, чтобы подогнать ответный фланец к секции трубы. Однако, как только первый отрезок трубы/фланца будет на месте, вы можете начать сборку каждой части системы по частям.

Плотное прилегание каждой секции друг к другу имеет решающее значение для правильной подгонки, поэтому, соединяя систему вместе, убедитесь, что вы поставили каждой секции метку «часы» в месте совпадения соединений. Использование хомутов и/или шлицевых соединений значительно облегчит жизнь. Если вы предпочитаете сварку на ходу, то снимите секцию с автомобиля, выровняйте эти метки и сварите эту часть вместе, переустановив ее, прежде чем переходить к следующим секциям.

Во время работы вы хотите, чтобы все было как можно выше и плотнее. Не торопитесь, чтобы убедиться, что каждый угол в системе находится именно там, где вам нужно. Спешка через это может привести к провисанию системы или к тому, что она заедает или ударяется о поперечины и механические компоненты, вызывая дребезжание и повреждения. Точно так же, если вы собираетесь сваривать, не сваривайте систему целиком. Предоставление ему возможности изгибаться с соединениями предотвратит напряжение и трещины в системе во время движения автомобиля.

Типы соединений, которые вы будете использовать во всей системе, вам нужно решить. Скользящие соединения с хомутами и V-образными лентами являются жизнеспособными вариантами, но, возможно, вам следует рассмотреть возможность использования шаровых фланцев, соединяющих части системы. «Шаровые фланцы обеспечивают прочное соединение без прокладок, поэтому их можно без проблем разбирать и собирать повторно», — отмечают сотрудники Hot Rod Network. Когда они решили заняться модернизацией выхлопа для своего Camaro 69 года, они выбрали шаровой фланец от Flowmaster. «Наша идея заключалась в том, чтобы установить шаровые фланцы в задней части H-образной трубы, чтобы центральную часть выхлопной трубы можно было опустить, чтобы упростить обслуживание трансмиссии. Вдохновением послужила стандартная установка, используемая на 5,0-литровых «Мустангах».

Наборы для сборки и кроссоверы

Очевидно, что всегда приятно делать меньше работы для себя. Вы можете приобрести выхлопную трубу разной длины в местном магазине запчастей, но если у вас нет натренированной руки и острого глаза, вам может потребоваться несколько ходов в магазин и обратно, пока вы строите свою систему. Наборы для сборки очень полезны для облегчения этой работы, так как они обеспечивают практически любой изгиб или длину, необходимые для обычных применений. Существует множество поставщиков этих систем, но Pypes является фаворитом, так как вы можете получить комплекты для сборки различных размеров и материалов, включая нержавеющую сталь 304.

Этот универсальный вытяжной комплект от Pypes Performance включает в себя два колена 2,5″ 45/90 градусов, четыре 2,5″ колена 30/180 градусов, четыре прямые трубы 2,5″ x 59″, два фланца 3″, четыре универсальных подвеса и четыре проволочных подвеса, гарантирующие, что у вас есть все необходимое для изготовления собственной выхлопной системы. Источник: Pypes

Это творческий процесс, и это означает, что вам не нужно ограничивать себя тем, что изначально требует автомобиль. Если пространство ограничено, вы можете интегрировать Y-образную трубу. Если требуется производительность, можно добавить X-образную или H-образную трубу. У опытных производителей, очевидно, есть возможность сделать свои собственные кроссоверы, но многие поставщики предлагают готовые секции для добавления в систему.

Вешалки

Как вы знаете, вам нужно будет делать вешалки. Вешалки бывают разных форм и размеров, и выбор зависит от автомобиля. Вы можете использовать универсальные подвесы, которые крепятся к транспортному средству в любом месте с помощью гаек и болтов. Вы также можете приобрести вешалки фабричного типа, которые крепятся к фабричным местам. Во многих случаях строители просто покупают отрезок круглого материала, который они обрезают по длине и сгибают соответствующим образом, чтобы он встал на место.

Помните, что изготовление собственного выхлопа — это не испытание «один размер подходит всем». Это относительно и требует определенного уровня творчества, навыков, ресурсов и опыта. Это может быть супер просто или очень сложно. Но что хорошо в этом, так это то, что вы, как строитель, можете использовать любой из них. Мой единственный совет: начинайте там, где вам удобно, но всегда подталкивайте себя к достижению большего. Кроме того, я могу обещать вам, что когда вы выстрелите из этой штуки и услышите убийственный звук выхлопа, который вы знаете, вы отвечаете за производство, вы почувствуете себя полным боссом.

Нравится:

Нравится Загрузка…

Как сделать индивидуальную выхлопную трубу и полезные советы

Ваша сборка больше, чем обычная? Иногда вам нужно создать выхлопную систему, которая была бы такой же уникальной, как и ваша сборка, и, хотя это может показаться сложной задачей, мы вас обеспечим. Следуя приведенным ниже советам строителей, вы сможете сделать единственный в своем роде выхлоп, не выходя из своего гаража.
Когда дело доходит до создания собственного выхлопа, есть несколько рекомендаций, которые помогут вам не только хорошо работать, но и хорошо выглядеть. Здесь, в MagnaFlow, у нас есть все детали для создания вашего индивидуального выхлопа, и мы хотим предложить вам несколько советов по их сборке.

MagnaFlow известен своими компонентами выхлопа из нержавеющей стали, которые обеспечивают эффективный поток, отличный звук и длительную работу. Собрать собственную выхлопную систему из нержавеющей стали, безусловно, под силу опытному гаражному механику, поэтому давайте рассмотрим инструменты, которые вам понадобятся в вашем арсенале, чтобы начать работу.

Инструменты

Если вы не покупаете полную выхлопную систему с задней или задней осью, любая нестандартная работа, как правило, потребует сварщика. Когда дело доходит до сварки нержавеющей стали, есть несколько различных вариантов.

При сварке MIG (металл в среде инертного газа) и TIG (вольфрам в среде инертного газа) используется электрическая дуга для сплавления металлов. Разница между этими двумя методами сварки заключается в том, как они используют дугу. При сварке MIG используется подающая проволока, которая проходит через горелку, создавая искру и вплавляясь в сварной шов — это похоже на пистолет для горячего клея для металлоконструкций. Сварка TIG, с другой стороны, может использоваться для прямого соединения двух металлических частей с наполнителем или без него. Если вы решите использовать наполнитель во время сварки TIG, его держат вручную.

Для опытного сварщика лучшим выбором будет сварка ВИГ. Тем не менее, если вы впервые занимаетесь сваркой, мы рекомендуем сварку MIG, так как вы можете освоить ее за меньшее время. С учетом сказанного, потренируйтесь на каком-нибудь металлоломе, прежде чем идти на выхлоп.

Помимо сварщика по вашему выбору, наличие необходимого оборудования для обеспечения безопасности имеет первостепенное значение. Сварка может быть опасной, поэтому убедитесь, что вы используете качественную защиту для глаз и тепла. Мы также советуем вам наносить солнцезащитный крем на любую кожу, подвергшуюся воздействию тепла от сварки.

Когда дело доходит до изготовления вашего выхлопа, наличие шлифовальной машины с режущими и шлифовальными дисками, а также ленточной пилы значительно сократит время, необходимое для изготовления вашего выхлопа. Вы можете отрезать секции трубы без этих инструментов, но если вы планируете делать больше нестандартных выхлопных труб в будущем, наличие надлежащего оборудования — это стоящая инвестиция.



Начало работы Подготовка является ключом к любому проекту выхлопной системы, поэтому обеспечение надлежащего доступа к днищу вашего автомобиля так же важно, как и наличие правильных инструментов. Двухстоечный подъемник, безусловно, удобен (и «гаражных целей»), но мы понимаем, что не каждому домашнему мастеру доступна техника такого уровня.

Понимая это, мы рекомендуем поднять автомобиль как можно выше и, как и во всех проектах, поставить безопасность на первое место. При работе под автомобилем всегда следует использовать домкраты. Убедитесь, что вы поднимаете и поддерживаете свой автомобиль в надлежащих точках подъема, и не забудьте убедиться, что все устойчиво, прежде чем ползти под ним.

Заблаговременное планирование Планирование вашей выхлопной системы требует нескольких соображений, в первую очередь прокладки и зазора. Вы хотите убедиться, что ваша выхлопная система не касается чего-либо под автомобилем, так как контакт с шасси или другими компонентами, скорее всего, вызовет неприятные дребезжания, которые испортят удовольствие от вашего нового выхлопа.

Компоненты выхлопной системы также сильно нагреваются, поэтому крайне важно, чтобы ваша выхлопная система была проложена вдали от установленных на полу главных цилиндров, тормозных магистралей, стартера, соленоидов и всей проводки. Имейте в виду, что ковер и изоляция, прикрепленные к металлическому поддону, также легко воспламеняются, поэтому обеспечьте достаточно места для охлаждения.

Помимо того, что у вашей ходовой части и шасси есть передышка, вы также захотите дать немного свободы дороге. Дорожный просвет, даже на трамваях, всегда важен для управляемости. Вообще говоря, лучше всего, чтобы ваша выхлопная система не висела ниже самой нижней точки шасси и была поднята как можно выше. Для автомобилей с задним приводом самой низкой точкой часто является задний дифференциал, но это может варьироваться в зависимости от автомобиля.

Как только у вас появится представление о том, где будет начинаться и заканчиваться ваш выхлопной трубопровод, и как он будет соединять пропасть между этими точками, пришло время для веселой части — копаться в ваших вкусностях MagnaFlow и собирать их все вместе.

Собираем все вместе

Во многих выхлопных системах OEM или системах, изготовленных в вашем местном магазине выхлопных газов, используются изогнутые трубы сжатия, что означает, что труба «раздавлена» для создания изгиба. Этот тип изгиба может создать ограничение в выхлопе за счет уменьшения внутреннего диаметра трубопровода на изогнутых участках. Однако MagnaFlow — это, в общем-то, поток. Трубопровод с изгибом на оправке поддерживает внутренний диаметр трубопровода вокруг изгибов, уменьшая ограничение и тепло в вашей выхлопной системе. В конечном итоге это приводит к лучшей производительности, и именно поэтому все компоненты выхлопа MagnaFlow по возможности имеют изогнутые трубы. Хотя единственным недостатком труб, изогнутых на оправке, является то, что при создании нестандартного выхлопа требуется немного больше резки и сварки, мы обещаем, что производительность и хвастовство стоят дополнительного времени.

Когда вы начнете собирать куски трубы, вам нужно начать с коллекторов и двигаться к выхлопной трубе. Если вы решите сделать нестандартные коллекторы, вы, вероятно, захотите соединить их с остальной частью вашего выхлопа с помощью так называемого шарового фланцевого соединителя. Это соединение обеспечивает герметичность, но позволяет отделить выхлоп от коллекторов, если вашему автомобилю требуется обслуживание.

Поскольку большинство двигателей устанавливаются на прорезиненные или заполненные жидкостью опоры для уменьшения вибрации, ваша выхлопная система должна обеспечивать некоторый люфт при движении двигателя. Расположение гибкой трубы близко к началу вашего выхлопа гасит любые движения двигателя, которые в противном случае были бы переведены на ваш выхлоп.

При соединении секций трубы также рекомендуется делать герметичные соединения и использовать несмываемый маркер для нанесения контрольных меток на каждой стороне соединения. Плотные соединения облегчат процесс сварки, так как вы будете заполнять гораздо более узкий зазор между компонентами. Создание контрольных меток также гарантирует, что когда вы приступите к сварке компонентов, все будет правильно синхронизировано, что избавит вас от головной боли в дальнейшем.

В какой-то момент вы, вероятно, захотите добавить резонатор, глушитель или и то, и другое. У MagnaFlow есть множество вариантов, когда речь идет о глушителях и резонаторах, но обязательно узнайте о любых ограничениях по звуку в вашем штате или округе, прежде чем выбирать лучшие компоненты для вашего приложения.

Некоторым энтузиастам могут понадобиться модульные секции, позволяющие снимать глушители. Широкий выбор хомутов и V-образных соединений MagnaFlow отлично подходит для этой цели и может превратить трамвай в гусеничный вагон за считанные минуты.

Конечно, последней частью планирования вашего выхлопа является выбор места его выхода и какие советы вы будете использовать. MagnaFlow готовится выпустить несколько интересных новых вариантов наконечников, так что следите за новостями!



Прихватка и сварка

Первый шаг в сварке вашего выхлопа — это прихваточная сварка компонентов вместе. Прихваточная сварка — это когда небольшой сварной шов используется для временного соединения двух кусков металла. Когда вы делаете прихваточный шов, перемещайте наконечник сварочного аппарата с одной секции трубы на другую, а не просто заполняйте стык. Это обеспечивает более прочную и надежную прихватку для имитации вашего выхлопа.

Вы хотите прихватить выхлопную трубу при переходе от коллектора к выхлопной трубе, но не поддавайтесь желанию полностью закрыть все соединения сплошным сварным швом; если вы сделаете ошибку, прихваточный шов может быть легко разрезан, а соединение изменено.

После того, как вы прихватите всю выхлопную трубу и обеспечите необходимый зазор, вы можете приступить к самому процессу сварки. Настройки вашего сварочного аппарата будут различаться в зависимости от модели и условий, но есть несколько общих советов, применимых практически к любой конструкции выхлопной системы.

Пока ваш выхлоп все еще подключен к машине, вы хотите начать последние сварные швы. Визуализируйте, как каждый сустав разбит на четверти, причем одна четвертая находится в верхней части сустава, а другая — в нижней. Начните с приваривания четвертей, расположенных сбоку от стыка, двигаясь сверху вниз. Вы всегда хотите сваривать с наклоном вниз и с приличной скоростью, гарантируя, что ваша проволока находится непосредственно перед расплавленным металлом, заполняющим зазор. Чтобы избежать деформации из-за нагрева, работайте со скоростью и время от времени давайте сварным швам остывать. После того, как вы частично заварите все соединения выхлопной системы, снимите систему с автомобиля и завершите сварку верхней и нижней части выхлопной трубы, надежно опустив ее на землю. После завершения дайте выхлопу остыть перед обработкой и повторной установкой.

Мы надеемся, что с помощью этого руководства вы почувствуете себя в силах создать свой собственный высококачественный выхлоп. Если у вас есть какие-либо вопросы о том, какие детали MagnaFlow подходят для вашего конкретного проекта, свяжитесь с нашей службой поддержки клиентов по телефону 1 (800) 990-0905. Мы рады ответить на ваши вопросы!



КУПИТЬ СЕЙЧАС



Создайте собственную выхлопную систему — Motorhood

28 декабря 2014 г. 11:43

Автор Гость

Опубликовано в Tech

Добро пожаловать в мастерскую выходного дня, место, где вы можете сэкономить немного денег, испачкав руки. Эти технические руководства направлены на то, чтобы вооружить вас необходимой информацией и знаниями, чтобы выйти и попробовать самостоятельно, без необходимости в специалистах, по цене, которая не сломит банк. В этом месяце мы углубимся в сварку MIG выхлопной системы; ничего особенного — просто простая трехдюймовая выхлопная система из мягкой стали, подобная той, что используется во многих ваших наиболее распространенных сборках. На этом семинаре выходного дня мы будем следить за командой TTT Auto Engineering, которая строит трехдюймовую систему на турбодвигателе 13B RX-3 с использованием глушителей от Adrenalin R, но вы можете взять показанные здесь навыки и применить их к любому выхлопу. построить, независимо от того, какой размер или приложение.

Инструменты

Вам понадобится сварочный аппарат MIG и соответствующее оборудование для обеспечения безопасности. Здесь используется аппарат на 200 ампер, но для такого тонкого материала подойдет и гораздо меньший сварочный аппарат. Вам также понадобится домкрат и подставки, если у вас нет доступа к подъемнику. Шлифовальная машина с отрезным и шлифовальным дисками или, если она у вас есть, отрезная пила по металлу облегчит вам жизнь, но не является обязательной. Вы также должны использовать солнцезащитный крем на любой коже, которая будет подвергаться воздействию сварочного излучения, так как оно очень быстро обгорает.

Время

Команда ТТТ работает быстро и разработала эту полную систему за несколько часов, но делать это дома без подъемника и лежать под машиной на спине добавит немного времени, так что будьте готовы потерять лучшее часть дня.

Экспертный уровень

Мы говорим умеренный. Если вы быстро учитесь на сварщика, тогда жизнь будет легкой; если вы никогда раньше не брали его в руки, будет очень сложно воспроизвести показанные сварные швы MIG, но, если вы будете терпеливы и будете много практиковаться, у вас все получится.

Шаг первый — спланируйте

Ключом к созданию долговечной выхлопной системы является подготовка и использование правильных материалов.

TTT может похвастаться подъемником, но в большинстве домашних гаражей его нет, поэтому домкрат и подставки помогут. Убедитесь, что вы поднимаете машину как можно выше. В показанной здесь машине водосточная труба от турбонаддува уже была на месте, и это была наша отправная точка. Система также будет работать с гибким соединением и одним из мощных пакетов Adrenalin R с одним резонатором и задним глушителем. Если вы не используете гибкую трубку, система будет находиться под напряжением из-за движения двигателя и, скорее всего, рано или поздно сломается.

Шаг второй — убедитесь, что у вас есть зазор

Принимая во внимание дорожный просвет, начните с размещения глушителей и гибких шарниров в наилучших для них местах, что даст вам направление при планировании маршрута. С приемной трубой в качестве отправной точки убедитесь, что она плотно прикреплена к двигателю, так как 1 мм смещения вверх будет умножаться на другом конце выхлопной трубы. С задней подвеской в ​​полном провисании мы провели трубу прямо под дифференциалом, едва касаясь его — это даст вам максимальный дорожный просвет и достаточный зазор от подвески, если только вы не планируете делать какие-то массивные прыжки.

Шаг третий — разделение

Команда ТТТ предпочитает изгибы из мягкой стали толщиной 2 мм, а не 1,6 мм. Использование толщины стенки 2 мм облегчит жизнь во время сварки, а также немного продлит борьбу с ржавчиной.

Зафиксировав расположение компонентов, начните с обрезки изгибов со 180 градусов на изгибы под 90 градусов и работайте над подгонкой деталей, пока они не соединят гибкое соединение и водосточную трубу. Убедитесь, что ваши соединения плотно стыкуются для сварки. Если вы потратите время на идеальное соединение, это сэкономит вам много времени в долгосрочной перспективе и избавит вас от душевных страданий, когда дело доходит до сварки. Сконцентрируйтесь на сортировке и закреплении первого раздела, прежде чем переходить к следующему.

Шаг четвертый — подготовка к сварке

Мы не можем дать вам точные настройки, так как каждый сварщик и ситуация будут немного отличаться. Используемая ТТТ машина представляла собой 200-амперный MIG со значением силы тока 65 ампер, скоростью подачи проволоки восемь метров в минуту и ​​потоком аргона восемь литров в минуту. Помните, что эти настройки предназначены для использования стенки толщиной 2 мм; если вы используете только сталь толщиной 1,6 мм, вам нужно будет уменьшить силу тока.

Возьмите два куска металлолома, соедините их вместе и потренируйтесь прихватками. При сварке, особенно если детали не состыкованы идеально, всегда начинайте с одной детали и двигайтесь через зазор к другой, не направляя проволоку в стык. Держите сварочный аппарат двумя руками так, чтобы наконечник находился на расстоянии не более 12 мм от поверхности. Держите факел на 90 градусов к обеим деталям, которые вы свариваете. Загляните внутрь трубы, чтобы убедиться, что ваш сварной шов проникает должным образом. Практикуйтесь, практикуйтесь и еще раз практикуйтесь, пока не добьетесь совершенства.

Шаг пятый — закрепите его

После того, как вы отсортировали настройки, закрепите каждый стык в четырех местах одиночными прихватками, равномерно распределяя их по трубе. Начните со сварщика, направленного на одну деталь, затем двигайтесь поперек, образуя мост. Прикрепив первую секцию, перейдите к секции между гибким соединением — резонатором — прикрепите ее, а затем к последней секции.

Причина, по которой мы прихватываем всю систему перед полной сваркой каких-либо секций, заключается в том, что вы можете проверить, все ли чисто. Вы не захотите, чтобы какая-либо часть системы соприкасалась с телом или какими-либо его частями. Слишком близко к полу, и он не только будет грохотать, как сумасшедший, но также может расплавить вашу обувь или краску, или поджечь ковер и шумоизоляцию.

Шаг шестой — полностью сваренный

Чтобы ваши сварные швы выглядели наилучшим образом, визуально разделите трубу на четыре части и сваривайте только вниз по уклону. Приварите две боковые части автомобиля, затем снимите и приварите оставшиеся два сегмента (верхний и нижний) с выхлопной трубой, прижатой к полу и повернутой, так что вы все еще свариваете вниз по склону. При сварке вниз по склону вам нужно поддерживать быстрое движение горелки, при этом проволока подается прямо перед расплавленной ванной. Чем дольше вы будете сваривать, тем быстрее вам нужно будет двигаться из-за нагревания. Попрактикуйтесь в этом на запасной части, чтобы отсортировать скорость. В качестве альтернативы вы можете использовать импульсную сварку, но это займет намного больше времени.

Для импульсной сварки прихватите стык на 360 градусов. Сделайте один проход, затем подождите, пока не исчезнет красное свечение, продвиньтесь на полшага и снова запульсируйте — повторите 1000 раз. В любом из этих методов вам нужно будет распределить тепловую нагрузку, поэтому приварите по одной детали к каждому стыку, затем пройдитесь по всей системе, прежде чем вернуться к противоположной стороне, с которой вы начали.

Связанные

Защитите свои инвестиции

25 марта 2021 г. Технический

Toyo Tyres New Zealand — Mad Mike Q and A

15 марта 2021 г. Tech

Обзор продукта: MaxxECU PRO

4 ноября 2020 г. Автомобили, техника

Обзор продукта: Projecta Charge ’n’ Maintenance

4 ноября 2020 г. Автомобили, техника

McKenzie в рулоне

28 октября 2020 г. Автомобили, техника

Как сделать кастомную выхлопную систему мотоцикла за 5 шагов — Lowbrow Customs

Поиск

Меню блога

Поиск

Автор Тайлер Малинки · 13 сентября 2021 г. · Опубликовано в руководствах по мотоциклам · 0 Комментариев

Как сделать мотоциклетную выхлопную систему с помощью комплекта Biltwell Custom Exhaust Kit

Мотоцикл — это ценный актив, и о нем всегда нужно заботиться и обслуживать. Это включает в себя обеспечение того, чтобы ваш мотоцикл имел хорошо функционирующую выхлопную систему, которую можно настроить. Сделать выхлопную систему мотоцикла своими руками несложно, если у вас есть базовые инструменты и четкие инструкции. Вы можете выбрать внешний вид, цвет и отделку выхлопной системы. Итак, как построить выхлоп мотоцикла? Вот пошаговое руководство по сборке выхлопной системы мотоцикла.

Первоначально это было написано МакГу из Билтуэлла. Он был размещен здесь с его разрешения и представляет собой хороший учебник о том, как использовать комплект выхлопных труб для мотоциклов Biltwell Builder, чтобы сделать потрясающий мотоциклетный выхлоп для вашего чоппера, боббера, трекера, нестандартного Harley Sportster, мотоцикла Triumph и т. д. Вы можете используйте этот же учебник со многими различными вариантами изготовления выхлопных газов для мотоциклов, которые доступны на нашем веб-сайте.

Вор в законе BMX Крис «Бешеный пес» Меллер из S&M BMX попросил меня помочь сделать несколько новых трубок для этой печально известной Черной Вдовы. S&M BMX строит свои собственные дорогие велосипеды BMX в собственном здании прямо здесь, в США, поэтому в нашем распоряжении были навыки (управляющий магазином Джейсон Боллс, сам помешанный на чопперах) и оборудование в нашем распоряжении.

Мы с Крисом старые мартышки на BMX, но мы собрались вместе и за считанные часы придумали комплект труб для его нового мотора, используя только маркер, кусок сварочного стержня и наш (наполовину) ум. Вот краткий обзор вчерашней сессии в магазине:

Шаг 1: Подготовка рабочего места и черновой рисунок

Подготовьте рабочее место. Как видно на фото ниже, рабочей зоной может быть пол гаража или лифт в вашей первозданной личной мастерской по производству мотоциклов.

Многое можно сделать, когда дело доходит до изготовления выхлопной трубы мотоцикла на заказ, с помощью угловой шлифовальной машины с отрезным кругом и сварочного аппарата!

Шаг 2: Создайте базовую форму выхлопа

Создайте базовую форму с помощью куска сварочного электрода. Это может помочь упростить обсуждение и дать небольшую ссылку, чтобы помочь визуализировать окончательный дизайн.

Установите фланец жатки и начните собирать изгибы.

9№ 0004

Выхлопная труба легко отрезается ленточной пилой или отрезным кругом на шлифовальном станке. Плоские и ровные разрезы облегчат окончательную установку и сварку, поэтому не торопитесь, размечая и аккуратно обрезая трубку.

При обрезке радиусных участков выхлопной трубы отрезайте ее длиннее, чем вы думаете, что вам нужно, и обрезайте ее постепенно. Это позволяет вам удерживать следующую деталь на месте и обеспечивать нужный угол. Легче отрезать больше трубок, чем заменить секцию, когда вы поторопились и обрезали ее слишком коротко!

После того, как вы обрежете несколько деталей по длине, прихватите их небольшими изгибами и прямыми, придав форму

СОВЕТЫ: ​​ Как согнуть выхлопную трубу мотоцикла?

Изгиб полых выхлопных труб без гибочного станка может оказаться сложной задачей. Это можно сделать с помощью кислородно-ацетиленовой горелки, однако, чтобы труба не пережималась при изгибе, трубку перед нагревом необходимо засыпать песком. Концы трубок можно закрыть автомобильными заглушками. После того, как трубка нагрета до тускло-вишнево-красного цвета и согнута, дайте трубке остыть, снимите заглушки и высыпьте песок.

Как правило, проще и быстрее использовать предварительно изготовленные секции выхлопной трубы, согнутые на оправке, отрезая и соединяя части вместе, чтобы получить точный изгиб (или последовательность изгибов), который вы хотите.

Шаг 3: Изготовление выхлопной трубы мотоцикла на заказ

Оценивайте свои успехи, устанавливая и переустанавливая трубу по мере ее роста

, педали управления и двигатель), пришло время усилить выхлопную трубу в процессе изготовления.

На этом этапе вы можете сделать несколько сварных швов длиной 1/2 дюйма, чтобы более надежно удерживать ваш узел на месте.

Пока передняя половина трубы находится в подвешенном состоянии, оцените конструкцию и способ крепления задней части. Бешеному псу не нравилось, как глушители его шейкера висели на гигантском кронштейне, поэтому он отказался от этого приспособления в пользу нескольких выступов Да, это стяжки, на которые смотрит Джейсон

Шаг 4: Сварка компонентов

Очистите поверхности труб лепестковым диском, чтобы освободить место для новых стальных монтажных выступов и новых сварных швов

Используя сборку выхлопной трубы в качестве направляющей и приспособления, определите расположение
опорных выступов и прикрепите их на место

Шаг 5: Завершите сборку выхлопной трубы мотоцикла 7 сварить выхлопную трубу.

СОВЕТЫ: ​​ Лучший способ сварки выхлопной трубы

Лучший способ сварки выхлопной трубы — сварка ВИГ, поскольку сварка ВИГ подходит для материала выхлопных газов (обычно мягкой или потенциально нержавеющей стали). Точный контроль и проплавление сварки TIG превосходят сварку MIG, особенно на выхлопной трубе.

Хороший сварщик TIG может сварить плавлением (сварка TIG без добавления дополнительного материала через присадочную проволоку) выпускные сегменты вместе, если посадка и отделка плотная и без зазоров. Сварка MIG также хороша, хотя более крупные сварные швы часто требуют большой работы, чтобы их отшлифовать или отшлифовать, чтобы получить бесшовный вид.

Полюбуйтесь своей ручной работой. Повторите для выхлопа задней головки блока цилиндров.

Опыт, полученный при изготовлении нестандартной выхлопной трубы мотоцикла

• Даже чистый разрез ленточной пилой не оставит ваши отверстия для труб в идеальной форме для сварки встык. В этом случае помассируйте отверстия трубок наждачной бумагой. Чем больше лошадиных сил, тем лучше

• На сборку трубы для переднего цилиндра у нас ушло чуть более 5 часов, и потребовались некоторые модификации расположения подножки и педали, а также вышеупомянутые модификации глушителя. монтаж. Мы измеряли три раза. два раза обрезать и сварить один раз на каждом стыке. Лучше отрезать понемногу трубку за раз, чтобы ваши суставы были идеальными, чем отрезать слишком много трубки… снять всегда проще, чем добавить, особенно на узких радиусах.
• Пиво действительно ускорило этот проект.
• Если вы такой крутой сварщик TIG, как Джейсон, вы можете сплавить эти трубки вместе без стержня. Он сделал это несколько раз, и это выглядело потрясающе.
• Как мы втроем доказали, любой человек со средним талантом, простыми инструментами и небольшим количеством свободного времени может делать трубы для своего велосипеда — для этого вам не нужен велосипедный завод стоимостью в несколько миллионов долларов!

Отличный совет от Деррика: «Для всех, кто занимается сваркой TIG, попробуйте использовать хомуты с просверленными в них отверстиями, чтобы удерживать их на месте во время прихватки. Поверьте мне, это имеет огромное значение во времени.
