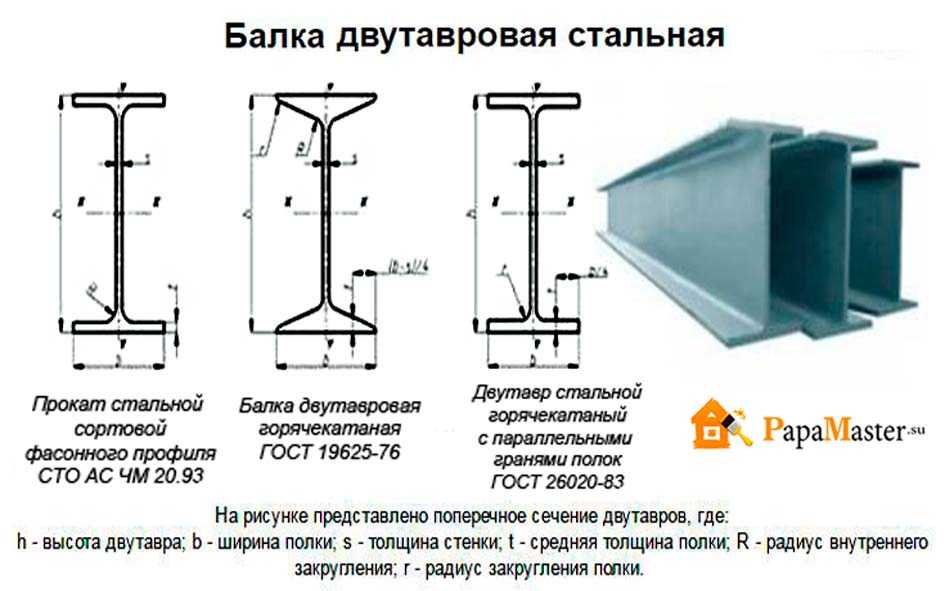

Двутавровая балка, размеры, таблица и вес: как рассчитать

Двутавровая балка – это железный профиль, напоминающий букву «Н». Такой профиль отличается повышенной прочностью и применяется в местах с повышенной нагрузкой. Сфера применения двутавра разнообразна, однако, наиболее часто он употребляется при постройке различных сооружений.

Существуют определенные стандарты и ГОСТы, в соответствии с ними изготавливается каждый отдельный продукт. Завод производитель обязан снабдить каждый товар техпаспортом, где будут указаны различные параметры изделия.

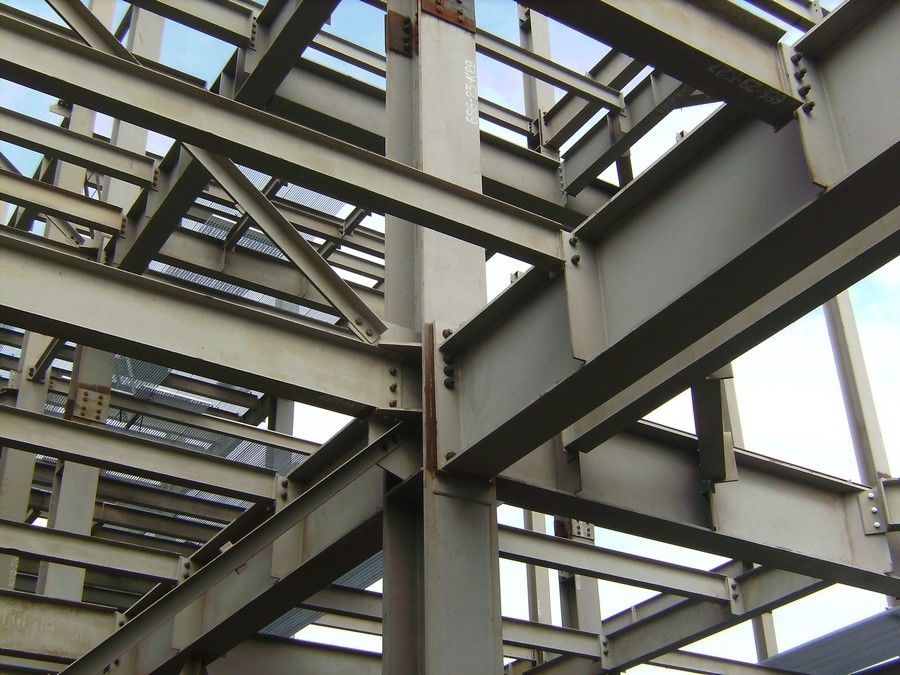

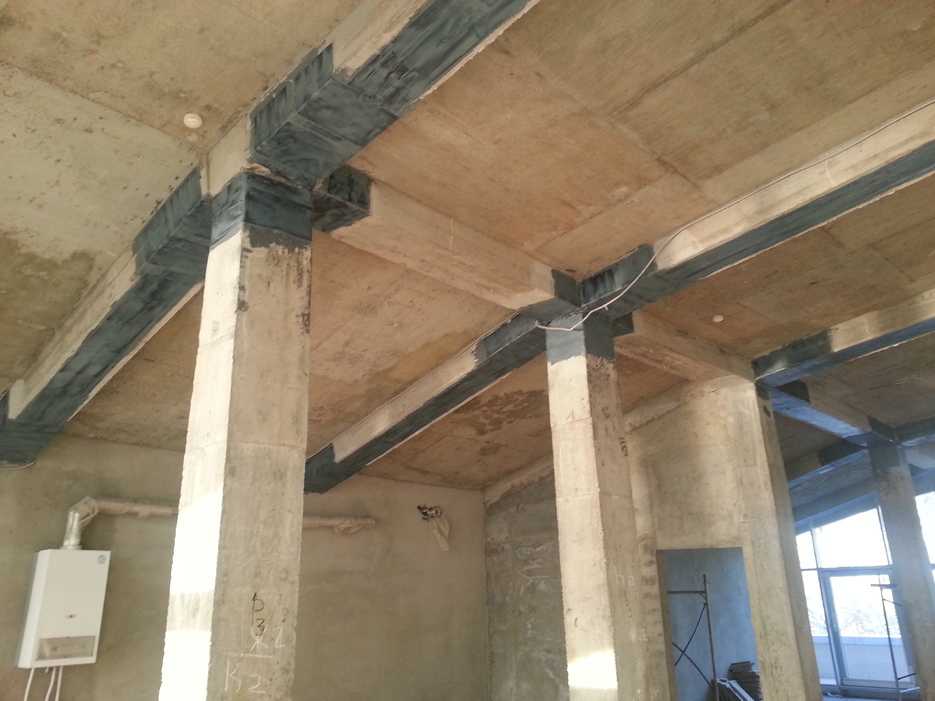

Где применяют двутавры

Применяя балки в строительстве здания, конструкторы добиваются нескольких положительных эффектов одновременно:

1. Повышается прочность строения;
2. Здание, не теряя жесткости, остается прочным, но вес конструкций значительно облегчается, что положительно сказывается на фундаменте и увеличивает продолжительность «жизни» сооружения;
3. Сооружение становится более устойчивым по отношению к различным природным катаклизмам, землетрясениям, эрозии почвы, техногенным катастрофам.

Благодаря высокой прочности и небольшому весу, который, впрочем, зависит от размеров определенного двутавра, спектр применения таких балок очень широк.

Данный вид строительного материала применяет при строительстве не только частных домов, промышленных объектов, но и при возведении многоэтажных зданий и, конечно же, различных фортификационных сооружений.

Виды

Балки делятся по нескольким параметрам, в их маркировки используются буквы и цифры, обозначающие определенные качества данного изделия.

Итак, необходимо запомнить, что параметры бывают следующие:

• размеры балки;
• назначение балки;
• технологии, которые применялись при изготовлении;
• толщина стенок изделия;
• материал или его состав;
• место расположения в здании и функции, которые будет исполнять изделие.

Часто встречается на двутавре пометку в виде букв «М» и «С», которые рассказывают о серии изделия. «М» означает, что она используется, как монорельса. Буква «С» значит, что ее стоить применять исключительно для армирования различных сооружений.

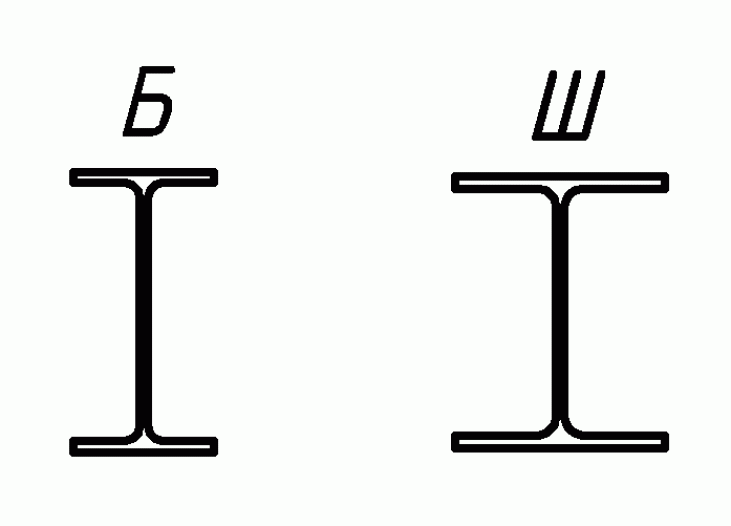

Кроме этих букв, можно встретить и иные буквенные обозначения:

• «Б» – обыкновенный или стандартный двутавр;
• «Ш» – означает, что изделие широкопольное, применяется для строительства колон без нагрузки;
• «К» – используется для тяжелых колонн.

Двутавровая балка бывает двух типов изготовлений: горячекатаная и сварная. Горячекатаная в соответствии с ГОСТом 8239-72 имеет в высоту от 100 мм до 500 мм, длина от 4 до 15 метров. Сварная балка может быть намного крупнее, существуют образцы, превышающие 500 мм в высоту и достигающие 1100 мм.

Плюсы и минусы

Как любой строительный материал двутавр имеет свои специфические достоинства и недостатки, при выборе этого материала для возведения сооружения необходимо подробно рассмотреть все стороны продукта, чтобы исключить различные ошибки и быть уверенными в том, что это тот материал, который подходит для выполнения поставленных перед строителями задач.

Итак, положительные качества этого стройматериала:

1. Надежность;
2. Долговечность;
3. Дешевизна;
4. Способность выдерживать большие нагрузки;
5. Широкий спектр применения.

Негативные стороны, заключаются в следующем:

1. Плохо переносит влажные помещения;
2. Невозможно заменить, если была вмонтирована в стену, которая находится под определенным давлением.

Следует, что положительных сторон, двутавр имеет значительно больше, чем негативных, опыт показывает, что проблем с этим стройматериалом практически не возникает.

Размеры и вес

Существует огромное количество разнообразных балок, применяемых в строительстве. Следует отметить, что каждый отдельный вид предназначен для определенной цели. Рассмотри наиболее часто встречающиеся балки, используемые в строительных целых.

Чтобы не запутать человека, интересующегося таблицами размеров балок, стоит уточнить, что «название» будет указано при помощи римских цифр и английских букв. Высота, ширина, толщина указываются в сантиметрах.

Таблица №1.

Параметры горячекатаных стальных балок, в соответствии по ГОСТу 8338–89:

Название	Высота	Ширина	Толщина	Масса в п.м.	Количество м./ тонну
X	10	5,5	0,45	7.2	9.6
XII	12	6,4	0,48	7.3	11.6
XIV	14	7,3	0,49	7.5	13.7
XVI	16	8,1	0,5	7.8	15.9
XVIII	18	9,0	0,51	8.1	18.2

Таблица №2.

ГОСТ 26020–83:

Название	Высота	Ширина	Толщина	Масса в п. м.	Количество м. / тонну
X B 1	10	5,5	0,41	5.7	8.104
XIIB1	12	6,4	0,38	5.1	8.658
XIVB2	12	6,4	0,44	6.3	10.37
XIVB1	14	7,3	0,38	5.6	10.51
XIVB2	14,5	7,3	0,47	6.9	12.89
XVIB1	16	8,2	0,4	5.9	12.7

Таблица №3.

ГОСТ 19425–74:

Название	Высота	Ширина	Толщина	Масса в п.м.	Количество м. / тонну
XIVC	14	8	0,6	9.1	16.9
XVIIM	18	9	0,7	12	25. 8
XXC	20	10	0,7	11.4	27.9
XXIIC	22	11	0,8	12.3	33.1
XXIVM	24	11	0,9	14	38.3

Таблица №4.

ГОСТ 26020–83:

Название	Высота	Ширина	Толщина	Масса в п.м.	Количество м. / тонну
XX K1	19,5	20	0,7	10	41.47
XX K2	19,8	20	0,7	11.5	46.87
XXIII K1	22,7	24	0,7	10.5	52.2
XXIII K2	23,0	24	0,8	12	59.47
XXVI K1	25,5	26	0,8	12	65. 22
XXVI K2	25,8	26	0,9	13.5	73.15
XXVI K3	26,2	26	1	15.5	83.13

Таблица №5.

ТУ У 01412851.001–95 Сварные балки:

Название	Высота	Ширина	Толщина	Масса в п.м.	Количество м. / тонну
XLV BС1	44,4	20	0,8	12	64.06
XLVBС3	44,8	18	0,8	14	65.94
XLVBС2	46	30	1,2	20	133.8
L BС1	48,2	20	1	16	85.57
L BС2	48,2	30	1,2	16	117.8
L BС3	50	30	1,2	25	160. 1
L BС4	51	30	1,4	30	190.8

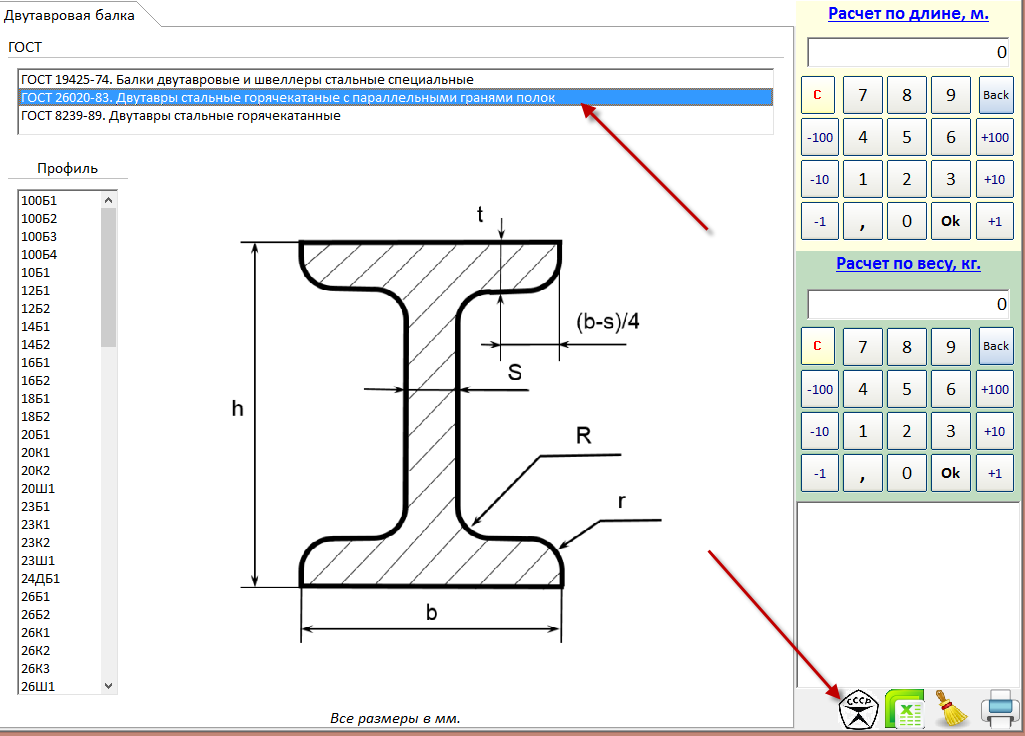

Как рассчитать

Конечно же, не все обходимые данные находятся в таблицах, которые предлагают производители своим клиентам. Очень часто нужно самостоятельно рассчитать количество метров балок, которые стоит купить для будущей стройки. Фактически большинство таблиц, которыми снабжается готовое изделие, врут в пределах 3-5% от реальной массы кончено продукта.

Данные из таблиц, как бы они ни вызывали сомнений все же нужны, можно самостоятельно взяв рулетку измерить различные стороны балки, но они вряд ли сильно будут отличаться от указанных в сопровождающем письме.

Зная, заводские параметры, и несколько простых формул. Взяв листок, ручку и калькулятор, можно достаточно быстро провести необходимые расчеты, чтобы удостовериться в правильности данных в заводском техпаспорте.

Наиболее распространенными формулами, которыми пользуются строители при подборе правильного материала, являются формула для расчета жесткости и формула, которая поможет отыскать правильное сечение двутавра относительно возможной нагрузки на него.

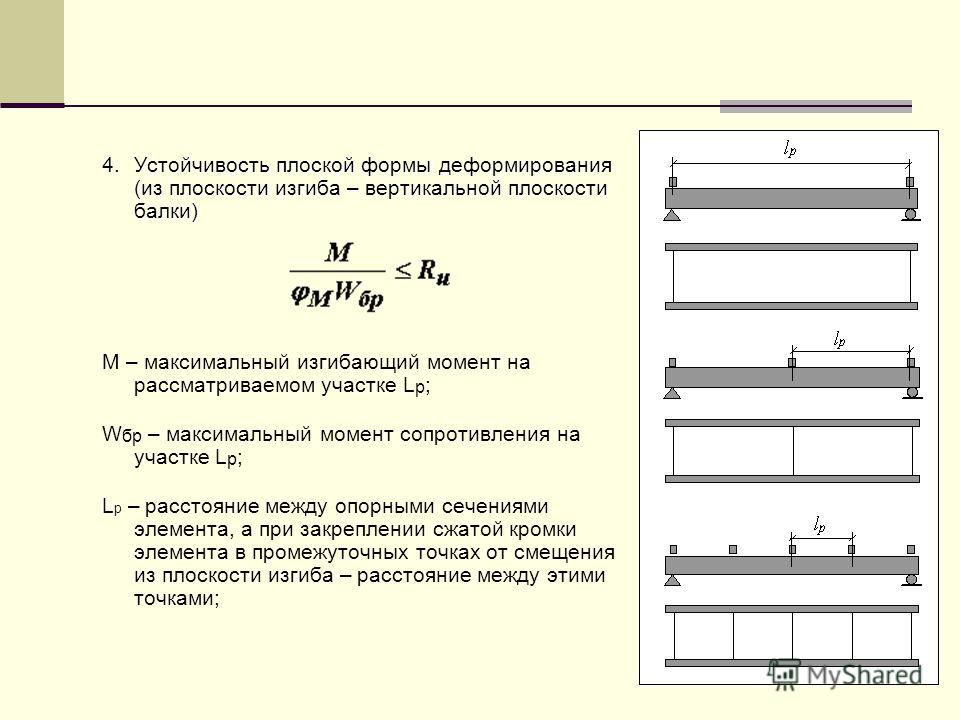

Расчет прочности, производится согласно формуле:

Подбор сечения можно произвести при помощи другой формулы:

или:

Пример расчета

Для того чтобы данные непонятные символы стали хоть, как-то объяснимы новичку в строительстве стоит подробно рассмотреть каждую из них.

 = 50/(160) = 312,5 см³.

Иными словами в строительстве здания лучше использовать именно № 24а, у которого W_x = 317 см³

Таким образом, достаточно быстро можно решить задачу, которая состоит в том, чтобы правильно подобрать размер и небезрассудно тратить деньги, покупая необходимую вещь не произведя нужных и правильных расчетов.

Следуя всем вышеизложенным советам, не составит большого труда отыскать необходимый материал для строительства.

Статья была полезна?

5,00 (оценок: 1)

Балка стальная двутавровая и тавровая от ООО УралКомплектМ Москва

Балка, или двутавр – еще один скромный труженик строительства, как и арматура, несет на себе колоссальные нагрузки, снимает и перераспределяет нагрузки на здания и сооружения, при этом, обычно, двутавровая балка перекрытия не видна обывателю закрытая другими перекрытиями. Ее применяют для возведения сложных промышленных конструкций, сооружений, например мостов, и в гражданском строительстве.

Специальные типы двутавра применяются в автомобильной промышленности, для производства машин и различных агрегатов, тяжелой техники. Балка двутавровая широкополочная широко применяется в строительстве.

Продукт современного производства балки-двутавр разнообразен и по материалу изготовления, и по форме, о чем мы и попробуем рассказать дальше. Её прочность дает возможность широко применять её в строительстве. Потому что это универсальное средство для сооружения различных построек, при этом экономичное и по способам обработки, и по массе получаемых зданий. Сортамент двутавровых балок определяется так же ГОСТ 19425-74

Вообще говоря, двутавроая балка — это брус, имеющий разное сечение, принимающий на себя и передающий нагрузки. Обычно вертикальную, но иногда и горизонтальную нагрузки (сейсмологические условия, ветер при определенной высоте зданий), балка передает фундаментным основаниям, через несущие конструкции — подвесы, стены, колонны. Свойство, определяющее возможность такой функциональности — это работа на изгиб.

Под этим термином чаще всего подразумевают двутавр, но существуют, так же: тавровая, полая, угловая и балка-швеллер.

Балка двутавровая

Наиболее часто используемая балка двутавровая(или двутавр) имеет «н» образный профиль в разрезе, или две соединенные буквы т.

Профиль в виде буквы т называют тавром. От сюда и называние «двутавровая» – две тавровые.

Двутавр разделяется по форме полок, которые могут быть параллельны друг другу (балка согласно ГОСТ 26020-83) или быть с уклоном (согласно ГОСТ 8239-89).

С параллельными гранями полок балка маркируется следующим образом:: «б» нормальная, «к» колонная, «ш» — широкополочная.

Балка с уклоном граней полок, который может составлять от шести до двенадцати процентов, в свою очередь имеет два вида — обычный и специальный. Специальная с маркировкой «м» применяется для возведения подвесных путей. В сфере добычи полезных ископаемых, автомобилестроении и производстве прочих агрегатов часто применяется специальный балочный прокат с маркировкой «с».

Длина стандартной балки может быть мерной — от 400 мм до 12000 мм, немерной и кратной.

Специальные имеет мерную длину — от 400 мм до 13000 мм, а также имеют такие стандарты длины, как: мерная с остатком и кратная мерная с остатков (где остаток не должен превышать пять процентов от массы партии). В зависимости от нужд потребителя, длина может варьироваться.

Параметры точности одинаковы как для стандартных, так и для специальных изделий. Допустимые отклонения составляют от -3 до +5 процентов по весу и 0,2 процента от длины — по кривизне.

Как и прочий металлопрокат, она делится на несколько классов точности. Так для стандартной балки применимы классы точности Б и В, повышенной и обычной, соответственно. Для специальной классы точности А и В — высокой и обычной.

Типов различного металлопроката действительно огромное множество, и выбрать необходимый для ваших нужд помогут менеджеры ООО «УралКомплектМ». Менеджеры помогут и определиться с необходимым типом проката, и минимизировать ваши затраты, сверяя выбранное с параметрами ГОСТов.

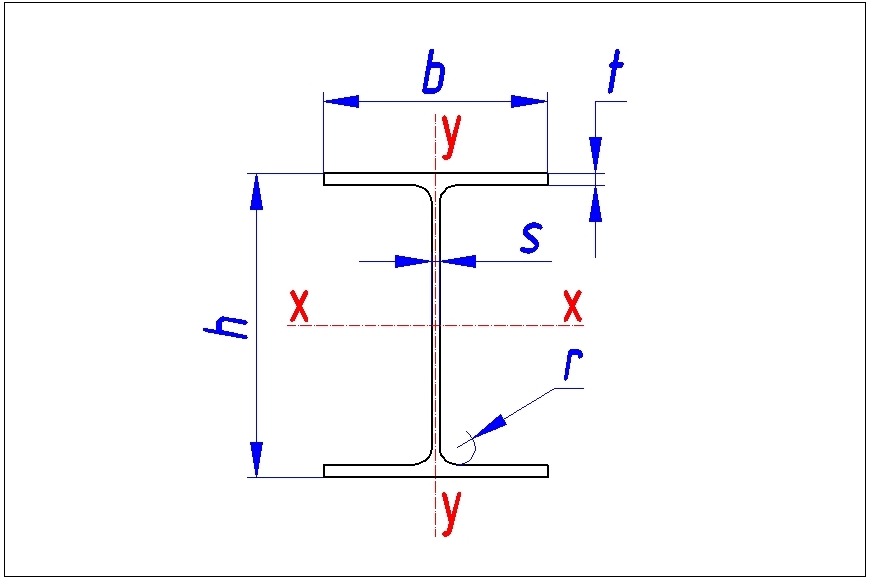

Размеры и вес балки двутавровой(СТО 20-93)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
20Б1	200	100	5,5	8	21,3
25Б1	248	124	5	8	25,7
25Б2	250	125	6	9	29,6
30Б1	298	149	5,5	8	32
30Б2	300	150	6,5	9	46,78
35Б1	346	174	6	9	41,4
35Б2	350	175	7	11	49,6
40Б1	396	199	7	11	56,6
40Б2	400	200	8	13	66
45Б1	446	199	8	12	66,2
50Б1	492	199	8,8	112	72,5
50Б2	496	199	9	14	79,5
55Б1	543	220	9,5	13,5	89
55Б2	547	220	10	15,5	97,9
60Б1	596	199	10	15	94,6
60Б2	600	200	11	17	105,5

Размеры и вес балки двутавровой(СТО 20-93)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
20Ш1	194	150	6	9	30,6
25Ш1	244	175	7	11	44,1
30Ш1	294	200	8	12	56,8
30Ш2	300	201	9	15	68,6
35Ш1	340	250	9	14	65,3
35Ш2	340	250	9	14	79,7
40Ш1	383	299	9,5	12,5	88,6
40Ш2	390	300	10	16	106,7
45Ш1	440	300	11	18	123,5
50Ш1	482	300	11	15	114,2
50Ш2	487	300	14,5	17,5	138,4
50Ш3	493	300	15,5	20,5	156,1
50Ш4	499	300	16,5	23,5	173,38

Размеры и вес балки двутавровой(СТО 20-93)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
20К1	196	199	6,5	10	41,4
20К2	200	200	8	12	49,9
25К1	246	249	8	12	62,6
25К2	250	250	9	14	72,4
25К3	253	251	10	15,5	80,2
30К1	298	299	9	14	87
30К2	300	300	10	15	94
30К3	300	305	15	15	105,8
30К4	304	301	11	17	105,8
35К1	342	348	10	15	109,1
35К2	350	350	12	19	136,5
40К1	394	398	11	18	146,6
40К2	400	400	13	21	171,7
40К3	406	403	16	24	200,1
40К4	414	405	18	28	231,9
40К5	429	400	23	35,5	290,8

Размеры и масса балки двутавровой с параллельными гранями полок (ГОСТ 26020-83)

Номер двутавра	Размеры, мм				Вес, кг/м
	h	b	s	t
10Б1	100	55	4,1	5,7	8,1
12Б1	117,6	64	3,8	5,1	8,7
12Б2	120	64	4,4	6,3	10,4
14Б1	137,4	73	3,8	5,6	10,5
14Б2	140	73	4,7	6,9	12,9
16Б1	157	82	4	5,9	12,7
16Б2	160	82	5	7,4	15,8
18Б1	177	91	4,3	6,5	15,4
18Б2	180	91	5,3	8	18,8
20Б1	200	100	5,6	8,5	22,4
23Б1	230	110	5,6	9	25,8
26Б1	258	120	5,8	8,5	28
26Б2	261	120	6	10	31,2
30Б1	296	140	5,8	8,5	32,9
30Б2	299	140	6	10	36,6
35Б1	346	155	6,2	8,5	38,9
35Б2	349	155	6,5	10	43,3
40Б1	392	165	7	9,5	48,1
40Б2	396	165	7,5	11,5	54,7
45Б1	443	180	7,8	11	59,8
45Б2	447	180	8,4	13	67,5
50Б1	492	200	8,8	12	73
50Б2	496	200	9,2	14	80,7
55Б1	543	220	9,5	13,5	89
55Б2	547	220	10	15,5	97,9
60Б1	593	230	10,5	15,5	106,2
60Б2	597	230	11	17,5	115,6
70Б1	691	260	12	15,5	129,3
70Б2	697	260	12,5	18,5	144,2
80Б1	791	280	13,5	17	159,5
80Б2	798	280	14	20,5	177,9
90Б1	893	300	15	18,5	194
90Б2	900	300	15,5	22	213,8

Размеры и масса балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)

N	Размеры						Площадь попер. сечения, см²	Масса 1 м, кг
	h	b	s	t	R	r
	неболее мм
10	100	55	4,5	7,2	7	2,5	12	9,46
12	120	64	4,8	7,3	7,5	3	14,7	11,5
14	140	73	4,9	7,5	8	3	17,4	13,7
16	160	81	5	7,8	8,5	3,5	20,2	15,9
18	180	90	5,1	8,1	9	3,5	23,4	18,4
20	200	100	5,2	8,4	9,5	4	26,8	21
22	220	110	5,4	8,7	10	4	30,6	24
24	240	115	5,6	9,5	10,5	4	34,8	27,3
27	270	125	6	9,8	11	4,5	40,2	31,5
30	300	135	6,5	10,2	12	5	46,5	36,5
33	330	140	7	11,2	13	5	53,8	42,2
36	360	145	7,5	12,3	14	6	61,9	48,6
40	400	155	8,3	13	15	6	72,6	57
45	450	160	9	14,2	16	7	84,7	66,5
50	500	170	10	15,2	17	7	100	78,5
55	550	180	11	16,5	18	7	118	92,6
60	600	190	12	17,8	20	8	138	108

Тавровая

–производится согласно техническим условиям. Тавровая балка — удобная форма проката, имеет профиль разреза в виде буквы т. Используется для сварных работ, позволяют заменить сдвоенный уголок. Широко применяется для возведения тепличных, и других конструкций, предполагающих легкость. В настоящее время тавровый прокат больших размеров не производят, заменяя его, при необходимости, разделенными вдоль двутаврами.

Балка — швеллер

Так, в некоторых источниках называют швеллер — это изделие металлопроката, полки которого находятся с одной стороны относительно стенки профиля, образуя, таким образом п – образный профиль разреза.

Существуют так же и другие виды сечения – полая и угловая.

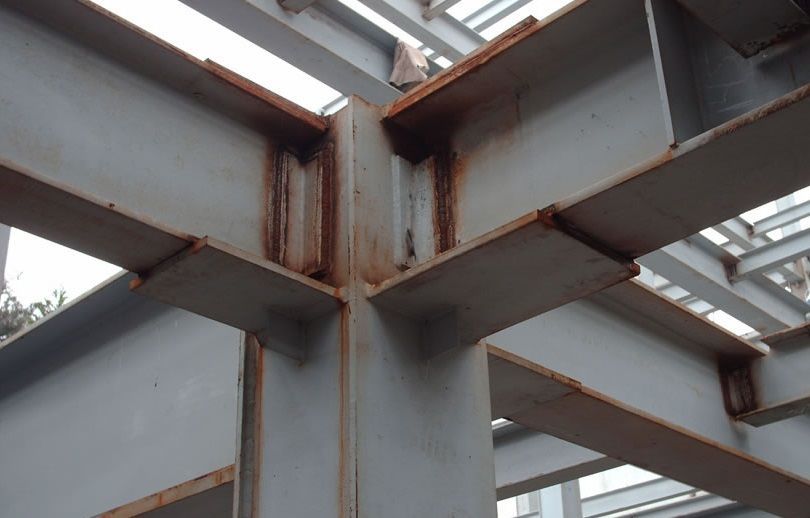

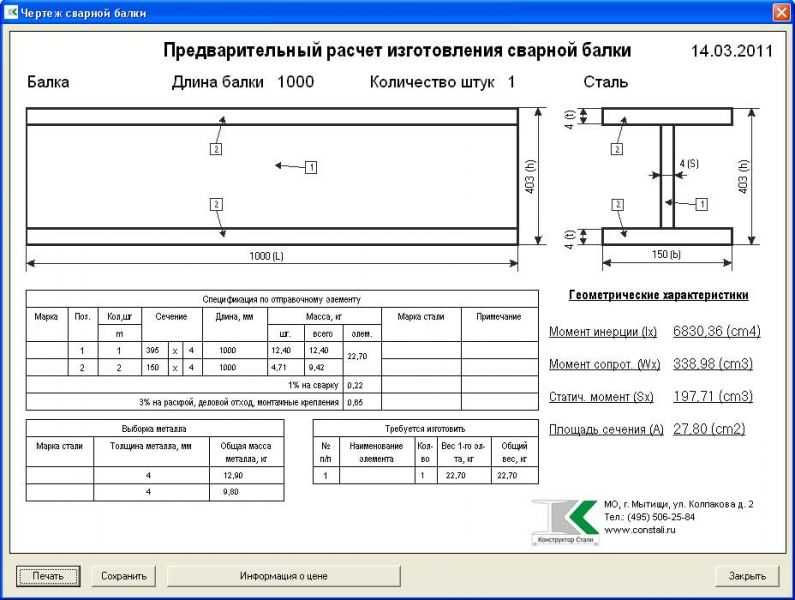

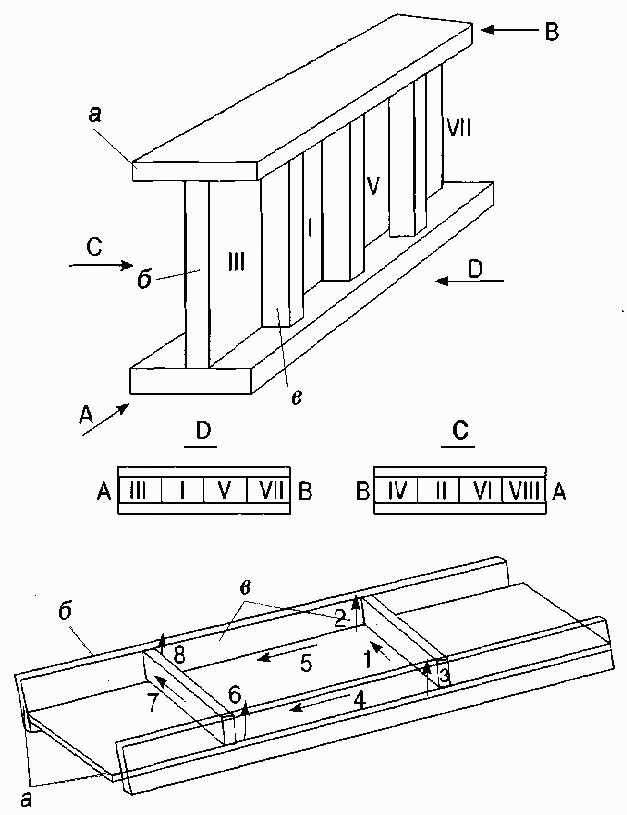

Электросварная балка

Новым поколением двутавровой балки является электросварная балка, которая не уступает ей по характеристикам, но проще в изготовлении и, соответственно, выигрывает у неё в цене.

Маркировка

При маркировке обычно указывают размер и класс балочного проката, например «18к2» — колонная балка класса к2, размер 18. Ассортимент выпускаемых швеллеров приведён в таблице:

размер	типы
10	10 нормальная, 10Б1, 10Б2, 10Б3,10К сварная, 10К1, 10К2, 10К3, 10К4, 10К5, 10М,10Ш1, 10Ш1 сварная, 10Ш2, 10Ш2 сварная,10Ш3, 10Ш4
12	12 нормальная, 12Б1, 12Б2, 12Б3, 12К сварная, 12К1, 12К2, 12К3, 12К4, 12К5, 12М, 12Ш1, 12Ш1 сварная, 12Ш2, 12Ш2 сварная, 12Ш3, 12Ш4
14	14 нормальная, 14Б1, 14Б2, 14Б3, 14К сварная, 14К1, 14К2, 14К3, 14К4 , 14К5, 14М, 14Ш1, 14Ш1 сварная, 14Ш2, 14Ш2 сварная, 14Ш3, 14Ш4
20	20 нормальная, 20Б1, 20Б2, 20Б3, 20К сварная, 20К1, 20К2, 20К3, 20К4, 20К5, 20М, 20Ш1, 20Ш1 сварная, 20Ш2, 20Ш2 сварная, 20Ш3, 20Ш4
25	25 нормальная, 25Б1, 25Б2, 25Б3, 25К сварная, 25К1, 25К2, 25К3, 25К4, 25К5, 25М ,25Ш1, 25Ш1 сварная, 25Ш2, 25Ш2 сварная, 25Ш3, 25Ш4
30	30 нормальная, 30Б1, 30Б2, 30Б3, 30К сварная, 30К1, 30К2, 30К3, 30К4, 30К5, 30М, 30Ш1, 30Ш1 сварная, 30Ш2, 30Ш2 сварная, 30Ш3, 30Ш4
35	35 нормальная, 35Б1, 35Б2, 35Б3, 35К сварная, 35К1, 35К2, 35К3, 35К4, 35К5, 35М, 35Ш1, 35Ш1 сварная, 35Ш2, 35Ш2 сварная, 35Ш3, 35Ш4
40	40 нормальная, 40Б1, 40Б2, 40Б3, 40К сварная, 40К1, 40К2, 40К3, 40К4, 40К5, 40М, 40Ш1, 40Ш1 сварная, 40Ш2, 40Ш2 сварная, 40Ш3, 40Ш4
45	45 нормальная, 45Б1, 45Б2, 45Б3, 45К сварная, 45К1, 45К2, 45К3, 45К4, 45К5, 45М, 45Ш1, 45Ш1 сварная, 45Ш2, 45Ш2 сварная, 45Ш3, 45Ш4
50	50 нормальная, 50Б1, 50Б2, 50Б3, 50К сварная, 50К1, 50К2, 50К3, 50К4, 50К5, 50М, 50Ш1, 50Ш1 сварная, 50Ш2, 50Ш2 сварная, 50Ш3, 50Ш4
60	60 нормальная, 60Б1, 60Б2, 60Б3, 60К сварная, 60К1, 60К2, 60К3, 60К4, 60К5, 60М, 60Ш1, 60Ш1 сварная, 60Ш2, 60Ш2 сварная, 60Ш3, 60Ш4

Материал

Выбор материала применяемого для изготовления зависит от ее назначения. Для металлической балки обычно это углеродистая или низколегированная сталь марок 09Г2С. В таблице указаны используемые марки стали и изготавливаемые из них марки:

09Г2С	К5 сварн, нормальная, Б1, Б2, Б3, К сварн, К1, К2, К3, К4, К5, М, Ш1, Ш2, Ш2 сварная Ш3, Ш4
19425-89	М
3ПС	Б3, М
3СП	К5 сварная, нормальная, Б1, К сварная, К1, К2, К3, К4, К5, М, Ш1, Ш1 сварная, Ш2, Ш3, Ш4
8239-89	нормальная
Ст3	нормальная, Б1, Б2, К1, К3, М, Ш1, Ш2, Ш4
СТО АСЧМ 20-93	нормальная, Б1, Б2, К1, К2, Ш1, Ш2
СТО АСЧМ 20-94	К1
СТО АСЧМ 20-95	К1

В ООО «УралКомплектМ» всегда в наличии различные виды металлопроката, разобраться в которых Вам помогут наши менеджеры по телефону +7 (495) 212-14-14. Принимаются заказы на специальные виды. Организуем доставку в любой регион России.

Двутавровая балка применение. Стальной двутавр: виды, характеристики, области применения

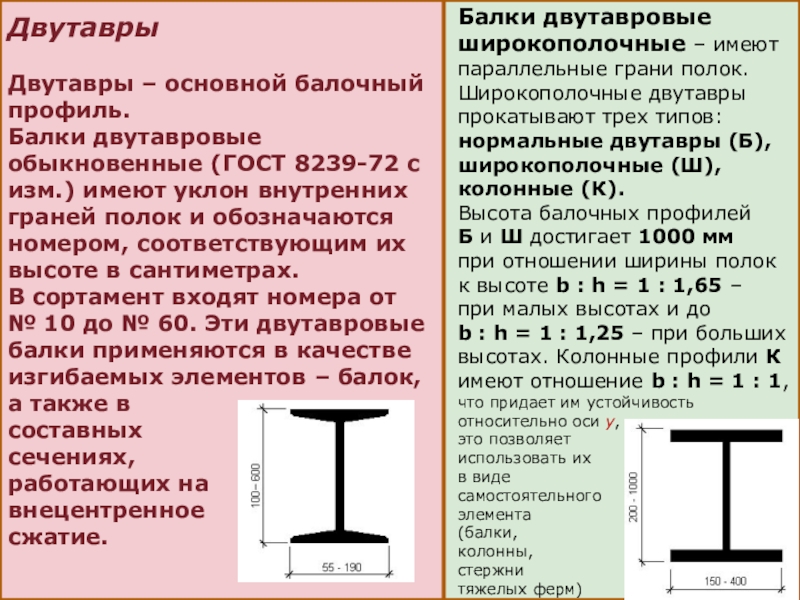

Разновидности двутавровых балок

Двутавровая балка представляет собой прокат или сварной профиль, в разрезе напоминающий букву « Н », и используемый в качестве ответственных несущих конструкций. Балка стальная двутавровая — более выигрышный вариант в строительстве, по сравнению с квадратным профилем соответствующего сечения, конструкция получается более прочной и более облегчённой. Используются такие балки там, где требуется повышенная сопротивляемость статическим и динамическим нагрузкам. Балку двутавр овую широко применяют для изготовления разнообразных металлоконструкций и сооружений гражданского и промышленного строительства, подвесных путей, мостов, шахтных перекрытий, в автомобильной промышленности и для частного строительства, для армирования бетонных изделий, в железнодорожной промышленности. Для каждого вида работ существует своя разновидность балок, отличающихся между собой углом наклона граней полок, толщиной стали, соотношением длин между стыковочными элементами. Все виды балок классифицируются по стандартам качества.

Двутавры делятся на:

Балки с параллельными гранями полок по двутавр ГОСТ 26020 -83 и стандарту СТО АСЧМ 20-93. Балка ГОСТ 26020 предполагает стальные двутавры горячекатаные с параллельными гранями полок высотой до 1000мм и шириной до 400мм.

Двутавр СТО АСЧМ 20-93 — стандарт СТО АСЧМ 20 распространяется на горячекатаные двутавры с параллельными гранями полок из нелегированной и низколегированной стали.

По соотношению размеров, форме профиля и условиям применения эти двутавры в свою очередь подразделяются на:

нормальные двутавры — имеют индекс Б (например, балка 20 Б1, двутавр 25Б1 , балка 30 Б2, 40Б1), широкополочный двутавр — имеет индекс Ш (балка 25 Ш1, двутавр 30 Ш1 , двутавр 35Ш1 , 45Ш2), двутавр колонный — имеет индекс К (20К1, двутавр 30К1 , 40К3). Приведём пример расшифровки обозначения балки 40Ш2:

цифра 40 обозначает высоту балки в см,

цифра после буквы —

2 — модификация, чем она больше, тем двутавр тяжелее и толще. Балки нормальные применяют для перекрытий, возведения стен, лестниц, опор, при строительстве ферм, мостов, различных гидросооружений. Балки широкополочные двутавровые используются в несущих конструкциях перекрытий, для лестничных пролётов. Колонные балки используют в промышленном строительстве.

Балка двутавровая низколегированная 09Г2С производится по стандарту СТО АСЧМ 20. Марка стали 09Г2С соответствует строительным конструкциям С345 и придаёт двутавру повышенную крепость, устойчивость к очень высоким (до +450 град С) и низким (до -70 град С) температурам, не образуя трещины. Последний факт позволяет использовать эту балку в условиях крайнего севера. Металлические балки 09Г2С изготавливают нормальные, балки 09Г2С широкополочные , балки 09Г2С колонные .

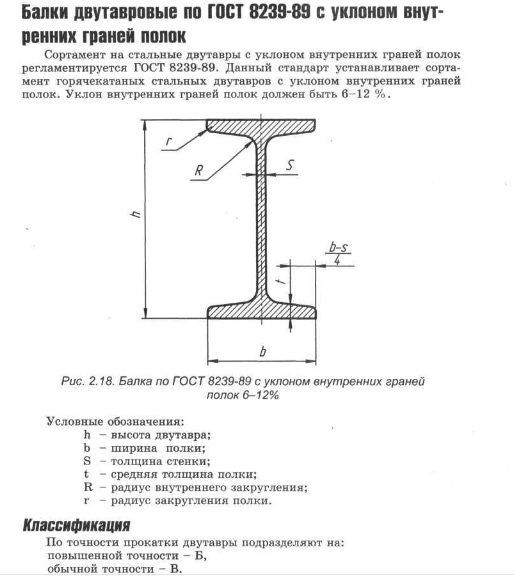

Балки с уклоном внутренней грани полок: обычные балка ГОСТ 8239 -89 и специальные двутавр ГОСТ 19425 -74. Такие двутавры обладают большой прочностью и способностью выдерживать большие нагрузки, поэтому используются при возведении мостов и используются в качестве перекрытий зданий.

Балка двутавровая ГОСТ 8239 распространяется на горячекатаный стальной двутавр с уклоном внутренней грани полок (уклон 6 — 12%) ( двутавр размеры : двутавр 10, двутавр 12, двутавр 14, балка 16 , балка 18, двутавр 20).ГОСТ 19425 относится к:

а) горячекатаным двутавровым балкам для подвесных магистральных путей —

балки монорельсовые двутавровые — имеют индекс М, уклон граней полок не может превышать 12%. Размеры балки : 18М, 20М, 24М, балка 30М , 36М, 45М. Монорельсовые балки применяют также для производства кран-балок, козловых и мостовых кранов, элект

Двутавр — Википедия.

Что такое Двутавр

Двутавровая балка в основании первого этажа строения.

Двута́вр — стандартный профиль конструктивных элементов из чёрного проката или дерева, имеющий сечение, близкое по форме к букве «Н». Балка двутаврового профиля в тридцать раз жестче и в семь раз прочнее балки квадратного профиля аналогичной площади сечения, что превосходит прочность швеллера. Однако, устойчивость двутавра к скручиванию очень мала (как и у других открытых сечений — швеллер, уголок) — примерно в 400 раз меньше, чем у круглой трубы такого же сечения.

• Название происходит от лат. taurus (бык) — двутавровые балки «двурогие» по обеим сторонам.
• В английском языке используется термин I-beam (или H-shaped), в польском и немецком — чаще используют термины, аналогичные double-T.

Общие характеристики

Размеры двутавров

Двутавры стальные горячекатаные с параллельными гранями полок согласно ГОСТ Р 57837-2017 по соотношению размеров и условиям работы делятся на типы: балочные (нормальные и широкополочные), колонные, свайные, образцы дополнительной серии. По точности двутавры классифицируются на образцы типа А (высокая точность) и образцы типа В (обычная точность).

Стандартные размеры по ГОСТ Р 57837-2017 варьируются в следующих диапазонах:

• Высота двутавра(h): от 100 (мм) до 780 (мм)^[1].
• Ширина полки (b): от 55 (мм) до 435 (мм).
• Толщина полки (t): от 5,1 (мм) до 146 (мм).
• Толщина стенки (s): от 3,8 (мм) до 96 (мм).

Сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок устанавливается ГОСТом 8239-89.

Стандартные размеры по ГОСТ 8239-89 варьируются в следующих диапазонах:

• Высота двутавра (h): от 100 (мм) до 600 (мм).
• Ширина полки (b): от 55 (мм) до 190 (мм).
• Средняя толщина полки (t): от 7.2 (мм) до 17.8 (мм).
• Толщина стенки (s): от 4.5 (мм) до 12 (мм).

По точности прокатки двутавры с уклоном внутренних граней полок классифицируются на образцы типа Б (повышенная точность) и образцы типа В (обычная точность). Уклон внутренних граней полок должен быть в пределах от 6 % до 12 %.

Двутавры всех типов изготавливают длиной от 4 (м) до 12 (м), по согласованию с потребителем допускается изготовление образцов длиной больше 12 (м).

Масса двутавров

Масса двутавра зависит от номинальной площади его поперечного сечения и длины. При расчётах веса используют среднюю плотность стали, которая составляет 7850 (кг/м³).

Вес рассчитывается по формуле:

m = p × V, где p — это средняя плотность стали, V — объём двутавра.

Объём двутавра рассчитывается по формуле:

V = FH × h, где FH — это номинальная площадь поперечного сечения, h — длина двутавра.

Согласно ГОСТ Р 57837-2017 масса одного погонного метра стального нормального балочного двутавра в зависимости от номера профиля варьируется от 8,1 (кг) до 194,8 (кг), широкополочного двутавра — от 24.4 (кг) до 518,3 (кг)^[2], колонного двутавра — от 26.8 (кг) до 1332 (кг).

Вес горячекатаных стальных двутавров с уклоном внутренних граней полок также зависит от номера профиля и устанавливается сортаментом вГОСТ 8239-89. Масса образцов варьируется в пределах от 9.46 (кг) до 108 (кг).

По нормативам ГОСТ 8239-89 отклонения по массе 1 (м) длины двутавра должны быть в рамках от +3 % до — 5 %.

Типы металлических двутавровых балок

Ржавая клёпаная стальная двутавровая балка

Двутавровая металлическая балка широко применяется в строительстве перекрытий и мостовых сооружений. Также стальные двутавровые балки часто используются для армирования шахтных стволов, в автомобильной промышленности и вагоностроении.

В США чаще всего используют балки с широкими полками (wide-flange (WF) shape).

Максимальная нагрузка на двутавровые балки по стандарту ASTM:

• A36 — до 36 ksi
• A572 — от 42 ksi до 60 ksi (обычно 50 ksi)
• A992 — от 50 ksi до 65 ksi

Номер профиля обозначает высоту сечения, например двутавр с номером профиля 20, имеет высоту сечения 20 см.

Помимо прочего, двутавровые балки бывают:

• Нормальный — обозначение символом «Б»
• Широкополочный — обозначение «Ш»
• Колонный — обозначение буквой «К»

Деревянная двутавровая балка

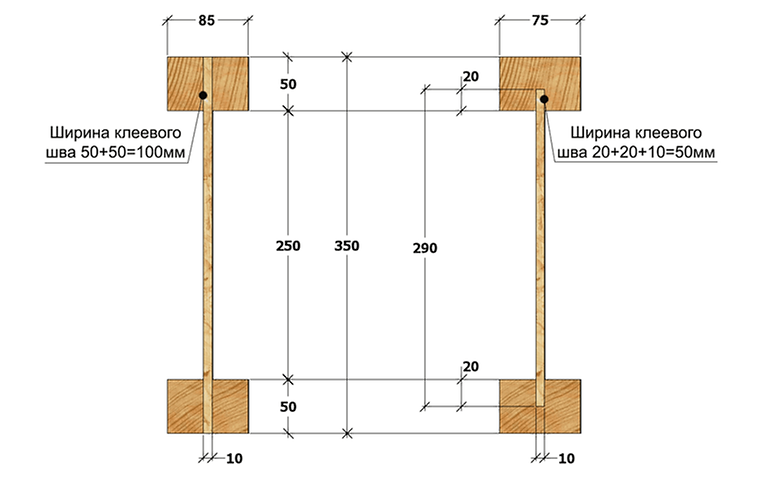

Схема деревянной двутавровой балки

Двутавровая деревянная балка применяется в каркасном домостроении. Применение деревянных двутавровых балок в перекрытиях в каркасном домостроении позволяет:

• сократить затраты на устройство фундаментов;
• ускорить сроки строительства;
• значительно снизить общий вес здания.

По сравнению с использованием простых балок в строительстве, использование двутавровых балок позволяет избежать таких проблем, как усадка, усушка, сдвиги, трещины, скрип готового строения и прочее.

См. также

Примечания

Ссылки

Двутавровые балки | Справочник

Расширенный поиск   Ваша корзина пуста 24.01.2020 23.01.2020 22.01.2020 19.12.2019 12.12.2019 Архив новостей

\ \ Двутавровые балки Наша фирма не занимается продажей двутавровых балок Информация представленная в данном разделе является только справочной Двутавровые балки, отличающиеся характерным сечением, широко распространены в строительстве благодаря простоте конструкции. Изготавливаются такие балки или углеродистой или низколегированной стали и подразделяются на две категории: балки с уклоном внутренних граней, балки с параллельными гранями. Последние, в свою очередь, можно разделить на стандартные, колонные и широкополочные. Существуют, помимо этого, несколько других критериев для разграничения разных групп двутавровых балок. Сфера применения Двутавровые балки используются для создания: Несущих конструкций; Перекрытий крыши; Межэтажных перекрытий; Опор; Рабочих площадок; Эстакад и мостов.  Действующие стандарты Номер Название Двутавры (балки двутавровые) с уклоном внутренних граней полок ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент ГОСТ 19425-74 Балки двутавровые и швеллеры стальные специальные. Сортамент Двутавры (балки двутавровые) с параллельными гранями полок ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент Двутавровые балки (двутавры)  по техническим условиям заводов-изготовителей СТО АСЧМ 20-93 Прокат стальной сортовой фасонного профиля. Двутавры горячекатаные с параллельными гранями полок. Технические условия Нижнетагильского металлургического комбината ТУ 14-2-336-78 Профиль двутавровый для шарнирных остряков № 8 ТУ У 01412851.001-95 Сварные двутавры Прочие виды специальных балок двутавровых (двутавров) ГОСТ 5267.5-90 Профиль двутавровый № 19 для хребтовой балки. Сортамент ГОСТ 5267.3-90 Профиль зетовый для хребтовой балки. Сортамент  Балки двутавровые (двутавры) по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12 % Рис1.  Балка двутавровая (двутавр)по ГОСТ 8239-89 с уклоном внутренних граней полок 6-12% Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки. Таблица 1. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 8239-89 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t 10 100 55 4,5 7,2 9,456 105,7 12 120 64 4,8 7,3 11,54 86,62 14 140 73 4,9 7,5 13,68 73,09 16 160 81 5 7,8 15,89 62,94 18 180 90 5,1 8,1 18,35 54,50 18а 180 100 5,1 8,3 19,92 50,20 20 200 100 5,2 8,4 21,04 47,53 20а* 200 110 5,2 8,6 22,69 44,08 22 220 110 5,4 8,7 24,04 41,60 22а* 220 120 5,4 8,9 25,76 38,82 24 240 115 5,6 9,5 27,34 36,57 24а* 240 125 5,6 9,8 29,40 34,02 27 270 125 6 9,8 31,53 31,71 27а* 270 135 6 10,2 33,88 29,51 30 300 135 6,5 10,2 36,48 27,41 30а* 300 145 6,5 10,7 39,17 25,53 33 330 140 7 11,2 42,25 23,67 36 360 145 7,5 12,3 48,55 20,60 40 400 155 8,3 13 56,96 17,56 45 450 160 9 14,2 66,50 15,04 50 500 170 10 15,2 78,64 12,72 55 550 180 11 16,5 92,66 10,79 60 600 190 12 17,8 108,0 9,263 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок не контролируются на готовом прокате. 3. Не рекомендуется двутавры от 24 до 60 применять в новых разработках. для балок серии М (для подвесных путей) уклон внутренних граней полок составляет 12%; для балок серии С (для армирования шахтных стволов) уклон внутренних граней полок составляет 16%. Рис 2. Балка двутавровая (двутавр) по ГОСТ 19425-74 с уклоном нутренних граней полок 12% и 16% Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; r — радиус закругления полки Таблица 2. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 19425-74 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t 14С 140 80 5,5 9,1 16,9 59,17 20С 200 100 7 11,4 27,9 35,84 20Са 200 102 9 11,4 31,1 32,15 22С 220 110 7,5 12,3 33,1 30,21 27С 270 122 8,5 13,7 42,8 23,36 27Са 270 124 10,5 13,7 47,0 21,28 36С 360 140 14 15,8 71,3 14,03 18М 180 90 7 12 25,8 38,76 24М 240 110 8,2 14 38,3 26,11 30М 300 130 9 15 50,2 19,92 36М 360 130 9,5 16 57,9 17,27 45М 450 150 10,5 18 77,6 12,89 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Радиусы закруглений на профилях не определяются и указываются для построения калибра. Балки двутавровые горячекатаные с параллельными гранями полок (по ГОСТ 26020-83) В зависимости от соотношения размеров и условий применения двутавры подразделяют на следующие типы: Б — нормальные двутавры; Ш — широкополочные двутавры; К — колонные двутавры; Д — дополнительной серии; ДБ — нормальные двутавры; ДШ — широкополочные двутавры. Рис. 3. Балка двутавровая по ГОСТ 26020-83 без уклона внутренних граней полок Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус внутреннего закругления. Таблица 3. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Нормальные двутавры (балки двутавровые) 10Б1 100 55 4,1 5,7 8,104 123,4 12Б1 117,6 64 3,8 5,1 8,658 115,5 12Б2 120 64 4,4 6,3 10,37 96,43 14Б1 137,4 73 3,8 5,6 10,51 95,12 14Б2 140 73 4,7 6,9 12,89 77,55 16Б1 157 82 4 5,9 12,70 78,74 16Б2 160 82 5 7,4 15,77 63,40 18Б1 177 91 4,3 6,5 15,37 65,07 18Б2 180 91 5,3 8 18,80 53,20 20Б1 200 100 5,6 8,5 22,36 44,72 23Б1 230 110 5,6 9 25,83 38,71 26Б1 258 120 5,8 8,5 27,96 35,77 26Б2 261 120 6 10 31,16 32,09 30Б1 296 140 5,8 8,5 32,90 30,39 30Б2 299 140 6 10 36,64 27,29 35Б1 346 155 6,2 8,5 38,88 25,72 35Б2 349 155 6,5 10 43,31 23,09 40Б1 392 165 7 9,5 48,08 20,80 40Б2 396 165 7,5 11,5 54,72 18,27 45Б1 443 180 7,8 11 59,84 16,71 45Б2 447 180 8,4 13 67,47 14,82 50Б1 492 200 8,8 12 72,98 13,70 50Б2 496 200 9,2 14 80,73 12,39 55Б1 543 220 9,5 13,5 88,99 11,24 55Б2 547 220 10 15,5 97,92 10,21 60Б1 593 230 10,5 15,5 106,2 9,418 60Б2 597 230 11 17,5 115,6 8,650 70Б1 691 260 12 15,5 129,3 7,732 70Б2 697 260 12,5 18,5 144,2 6,937 80Б1 791 280 13,5 17 159,5 6,269 80Б2 798 280 14 20,5 177,9 5,622 90Б1 893 300 15 18,5 194,0 5,155 90Б2 900 300 15,5 22 213,8 4,676 100Б1 990 320 16 21 230,6 4,336 100Б2 998 320 17 25 258,2 3,873 100Б3 1006 320 18 29 285,7 3,500 100Б4 1013 320 19,5 32,5 314,5 3,180 Продолжение таблицы 3. Размеры, масса и количество метров в тонне двутавров стальных горячекатаных по ГОСТ 26020-83 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Широкополочные двутавры (балки двутавровые) 20Ш1 193 150 6 9 30,58 32,71 23Ш1 226 155 6,5 10 36,17 27,65 26Ш1 251 180 7 10 42,68 23,43 26Ш2 255 180 7,5 12 49,24 20,31 30Ш1 291 200 8 11 53,62 18,65 30Ш2 295 200 8,5 13 60,95 16,41 30Ш3 299 200 9 15 68,29 14,64 35Ш1 338 250 9,5 12,5 75,10 13,32 35Ш2 341 250 10 14 82,22 12,16 35Ш3 345 250 10,5 16 91,29 10,95 40Ш1 388 300 9,5 14 96,05 10,41 40Ш2 392 300 11,5 16 111,1 8,999 40Ш3 396 300 12,5 18 123,4 8,106 50Ш1 484 300 11 15 114,4 8,741 50Ш2 489 300 14,5 17,5 138,7 7,212 50Ш3 495 300 15,5 20,5 156,4 6,396 50Ш4 501 300 16,5 23,5 174,0 5,746 60Ш1 580 320 12 17 142,1 7,036 60Ш2 587 320 16 20,5 176,9 5,654 60Ш3 595 320 18 24,5 205,5 4,866 60Ш4 603 320 20 28,5 234,2 4,270 70Ш1 683 320 13,5 19 169,9 5,887 70Ш2 691 320 15 23 197,6 5,062 70Ш3 700 320 18 27,5 235,4 4,249 70Ш4 708 320 20,5 31,5 268,1 3,730 70Ш5 718 320 23 36,5 305,9 3,269 Колонные двутавры (балки двутавровые) 20K1 195 200 6,5 10 41,47 24,11 20K2 198 200 7 11,5 46,87 21,34 23K1 227 240 7 10,5 52,20 19,16 23K2 230 240 8 12 59,47 16,81 26K1 255 260 8 12 65,22 15,33 26K2 258 260 9 13,5 73,15 13,67 26K3 262 260 10 15,5 83,13 12,03 30K1 296 300 9 13,5 84,77 11,80 30K2 300 300 10 15,5 96,30 10,38 30К3 304 300 11,5 17,5 108,9 9,183 Продолжение таблицы 3. Размеры, масса и количество метров в тонне двутавров (балок двутавровых) стальных горячекатаных по ГОСТ 26020-83 № балки Размеры, мм Масса 1 м балки, кг Количество метров в 1 тонне, м h b S t Колонные двутавры (балки двутавровые) (продолжение) 35К1 343 350 10 15 109,7 9,117 35К2 348 350 11 17,5 125,9 7,944 35K3 353 350 13 20 144,5 6,919 40К1 393 400 11 16,5 138,0 7,248 40К2 400 400 13 20 165,6 6,039 40K3 409 400 16 24,5 202,3 4,942 40К4 419 400 19 29,5 242,2 4,129 40К5 431 400 23 35,5 291,2 3,434 Двутавры (балки двутавровые) дополнительной серии (Д) 24ДБ1 239 115 5,5 9,3 27,82 35,94 27ДБ1 269 125 6 9,5 31,93 31,31 36ДБ1 360 145 7,2 12,3 49,14 20,35 35ДБ1 349 127 5,8 8,5 33,58 29,78 40ДБ1 399 139 6,2 9 39,70 25,19 45ДБ1 450 152 7,4 11 52,63 19,00 45ДБ2 450 180 7,6 13,3 65,03 15,38 30ДШ1 300,6 201,9 9,4 16 72,72 13,75 40ДШ1 397,6 302 11,5 18,7 124,4 8,036 50ДШ1 496,2 303,8 14,2 21 155,3 6,437 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Радиусы закруглений на профилях не определяются и указываются для построения калибра. Двутавры горячекатаные с параллельными гранями полок (СТО АСЧМ 20-93). Сортамент По соотношению размеров и форме профиля двутавры подразделяют на 3 типа: Б — нормальные с параллельными гранями полок; Ш — широкополочные с параллельными гранями полок; К — колонные с параллельными гранями полок. Рис. 4. Двутавр горячекатаный (балка двутавровая) с параллельными гранями полок Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; r — радиус сопряжения. Таблица 4. Размеры, масса и количество метров в тонне двутавров (балок двутавровых)горячекатаных (СТО АСЧМ 20-93) 15 Обозначение балки Размеры, мм Масса 1 м балки, кг Количество метров в тонне h b S t Нормальные двутавры (балки двутавровые) 10 Б1 100 55 4,1 5,7 8,043 124,3 12 Б1 117,6 64 3,8 5,1 8,598 116,3 12 Б2 120 64 4,4 6,3 10,31 97,00 14 Б1 137,4 73 3,8 5,6 10,45 95,67 14 Б2 140 73 4,7 6,9 12,83 77,92 16 Б1 157 82 4 5,9 12,64 79,11 16 Б2 160 82 5 7,4 15,71 63,65 18 Б1 177 91 4,3 6,5 15,31 65,33 18 Б2 180 91 5,3 8 18,74 53,37 20 Б1 200 100 5,5 8 21,26 47,04 25 Б1 248 124 5 8 25,59 39,08 25 Б2 250 125 6 9 29,50 33,90 30 Б1 298 149 5,5 8 31,97 31,28 30 Б2 300 150 6,5 9 36,66 27,28 35 Б1 346 174 6 9 41,30 24,22 35 Б2 350 175 7 11 49,51 20,20 40 Б1 396 199 7 11 56,58 17,67 40 Б2 400 200 8 13 65,97 15,16 45 Б1 446 199 8 12 66,12 15,12 45 Б2 450 200 9 14 75,90 13,18 50 Б1 492 199 8,8 12 72,46 13,80 50 Б2 496 199 9 14 79,44 12,59 50 Б3 500 200 10 16 89,61 11,16 55 Б1 543 220 9,5 13,5 88,93 11,24 55 Б2 547 220 10 13,5 97,86 10,22 60 Б1 596 199 10 15 94,50 10,58 60 Б2 600 200 11 17 105,5 9,483 70 Б0 693 230 11,8 15,2 120,1 8,327 70 Б1 691 260 12 15,2 129,3 7,736 70 Б2 697 260 12,5 18,5 144,1 6,940 Широкополочные двутавры (балки двутавровые) 20 Ш1 194 150 6 9 30,56 32,72 25 Ш1 244 175 7 11 44,09 22,68 30 Ш1 294 200 8 12 56,76 17,62 30 Ш2 300 201 9 15 68,53 14,59 35 Ш1 334 249 8 11 65,23 15,33 35 Ш2 340 250 9 14 79,63 12,56 40 Ш1 383 299 9,5 12,5 88,58 11,29 40 Ш2 390 300 10 16 106,7 9,375 45 Ш1 440 300 11 18 123,5 8,098 50 Ш1 482 300 11 15 114,2 8,759 50 Ш2 487 300 14,5 17,5 138,4 7,227 50 Ш3 493 300 15,5 20,5 156,0 6,408 50 Ш4 499 300 16,5 23,5 173,7 5,756 60 Ш1 582 300 12 17 136,9 7,304 60 Ш2 589 300 16 20,5 170,6 5,861 60 Ш3 597 300 18 24,5 198,0 5,049 60 Ш4 605 300 20 28,5 225,5 4,435 70 Ш1 692 300 13 20 166,0 6,026 70 Ш2 698 300 15 23 190,3 5,254 70 Ш3 707 300 18 27,5 226,9 4,408 70 Ш4 715 300 20,5 31,5 258,5 3,868 70 Ш5 725 300 23 36,5 294,9 3,391 80 Ш1 782 300 13,5 17 164,6 6,077 80 Ш2 792 300 14 22 191,0 5,234 90 Ш1 881 299 15 18,5 191,4 5,223 90 Ш2 890 299 15 23 212,6 4,704 100 Ш1 990 320 16 21 230,6 4,337 100 Ш2 998 320 17 25 258,1 3,874 100 Ш3 1006 320 18 29 285,7 3,501 100 Ш4 1013 320 19,5 32,5 314,4 3,181 Колонные двутавры (балки двутавровые) 20 К1 196 199 6,5 10 41,30 24,21 20 К2 200 200 8 12 49,81 20,08 25 К1 246 249 8 12 62,52 16,00 25 К2 250 250 9 14 72,30 13,83 25 К3 253 251 10 15,5 80,17 12,47 30 К1 298 2 /STRONG99 9 14 86,92 11,51 30 К2 300 300 10 93,97 10,64 30 К3 300 305 15 15 105,7 9,457 30 К4 304 301 11 17 105,8 9,454 35 К1 342 348 10 15 109,1 9,168 35 К2 350 350 12 19 136,4 7,330 40 К1 394 398 11 18 146,6 6,822 40 К2 400 400 13 21 171,6 5,827 40 К3 406 403 16 24 200,0 5,000 40 К4 414 405 18 28 231,8 4,314 40 К5 429 400 23 35,5 290,8 3,439 Примечания: 1. Масса 1 м (балки двутавровой) двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3. 2. Радиусы сопряжений на готовом прокате не проверяют. 3. Притупление углов полок — до 3 мм обеспечивают технологией прокатки и на профиле не проверяют. Таблица 5. Размеры, масса и количество метров в тонне нестандартных двутавров (балок двутавровых) по размерной спецификации Р40-2001 (соответствуют JIS G 3192, BS 4, ASTM A6) Обозначение балки Размеры, мм Масса 1 м балки, кг Количество метров в тонне h b S t Узкополочные двутавры (балки двутавровые) 31 У3А 309 102 6 8,9 28,51 35,07 31 У4А 313 102 6,6 10,8 32,94 30,36 36 У1А 349 127 5,8 8,5 32,88 30,41 36 У2А 353 128 6,5 10,7 39,24 25,49 41 У1А 399 140 6,4 8,8 39,47 25,33 41 У2А 403 140 7 11,2 46,50 21,50 46 У1А 450 152 7,6 10,8 52,30 19,12 46 У2А 455 153 8 13,3 59,82 16,72 46 У3А 459 154 9,1 15,4 68,79 14,54 46 У1В 449,8 152,4 7,6 10,9 52,59 19,02 46 У2В 454,6 152,9 8,1 13,3 60,11 16,64 46 У3В 458 153,8 9 15 67,43 14,83 46 У4В 462 154,4 9,6 17 74,43 13,43 46 У5В 465,8 155,3 10,5 18,9 82,33 12,15 61 У1А 599 178 10 12,8 82,73 12,09 61 У2А 603 179 10,9 15 93,13 10,74 Нормальные двутавры (балки двутавровые) 31 Б1А 310 165 5,8 9,7 38,90 25,70 31 Б2А 313 166 6,6 11,2 44,79 22,33 31 Б3А 317 167 7,6 13,2 52,49 19,05 31 Б1В 303,4 165 6 10,2 40,30 24,81 31 Б2В 306,6 165,7 6,7 11,8 46,13 21,68 31 Б3В 310,4 166,9 7,9 13,7 53,99 18,52 36 Б1А 352 171 6,9 9,8 45,13 22,16 36 Б2А 355 171 7,2 11,6 50,71 19,72 36 Б3А 358 172 7,9 13,1 56,77 17,62 41 Б1А 403 177 7,5 10,9 53,70 18,62 41 Б2А 407 178 7,7 12,8 59,79 16,72 41 Б3А 410 179 8,8 14,4 67,77 14,76 41 Б4А 413 180 9,7 16 75,20 13,30 41 Б5А 417 181 10,9 18,2 85,26 11,73 46 Б1А 457 190 9 14,5 74,46 13,43 46 Б2А 460 191 9,9 16 82,21 12,16 46 Б3А 463 192 10,5 17,7 89,57 11,16 46 Б4А 466 193 11,4 19 96,84 10,33 46 Б5А 469 194 12,6 20,6 106,0 9,432 46 Б1В 453,4 189,9 8,5 12,7 67,39 14,84 46 Б2В 457 190,4 9 14,5 74,55 13,41 46 Б3В 460 191,3 9,9 16 82,29 12,15 46 Б4В 463,4 191,9 10,5 17,7 89,58 11,16 46 Б5В 467,2 192,8 11,4 19,6 98,60 10,14 61 Б1А 603 228 10,5 14,9 102,5 9,753 61 Б2А 608 228 11,2 17,3 114,3 8,750 Среднеполочные двутавры (балки двутавровые) 20 Д1А 207 133 5,8 8,4 26,75 37,39 20 Д2А 210 134 6,4 10,2 31,53 31,72 25 Д2А 258 146 6,1 9,1 32,89 30,41 25 Д3А 262 147 6,6 11,2 38,81 25,77 25 Д4А 266 148 7,6 13 45,07 22,19 25 Д1В 251,4 146,1 6 8,6 31,73 31,52 25 Д2В 256 146,4 6,3 10,9 37,61 26,59 25 Д3В 259,6 147,3 7,2 12,7 43,58 22,95 Широкополочные двутавры (балки двутавровые) 30 Ш2С 298 201 9 14 65,44 15,28 50 Ш2С 488 300 11 18 128,4 7,790 Колонные двутавры (балки двутавровые) 12 КС 125 125 6,5 9 23,80 42,02 15 К1С 150 150 7 10 31,51 31,74 15 К1А 152 152 5,8 6,6 22,62 44,22 15 К2А 157 153 6,6 9,3 30,06 33,27 15 К3А 162 154 8,1 11,6 37,42 26,73 20 К2А 203 203 7,2 11 45,96 21,76 20 К3А 206 204 7,9 12,6 52,24 19,14 20 К4А 210 205 9,1 14,2 59,35 16,85 20 К5А 216 206 10,2 17,4 71,46 13,99 20 К6А 222 209 13 20,6 86,72 11,53 20 К7А 229 210 14,5 23,7 99,48 10,05 20 К4С 200 204 12 12 56,15 17,81 25 К1АС 246 256 10,5 10,7 63,47 15,76 25 К4С 244 252 11 11 64,42 15,52 30 К3С 294 302 12 12 84,51 11,83 31 К1АС 299 306 11 11 79,20 12,63 31 К3АС 308 310 15,4 15,5 111,4 8,980 35 К3С 338 351 13 13 106,2 9,418 35 К4С 344 354 16 16 130,8 7,645 40 К9С 394 405 18 18 167,7 5,962 Примечания: 1. Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3. 2. Индексы А, В и С означают отличие по размерам от СТО АСЧМ 20-93: А — размеры по ASTM A6; В — размеры по BS 4; С — размеры по JIS G 3192. Балка двутавровая (двутавр) сварная. Сортамент Рис. 5. Сварной двутавр Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки. Таблица 6. Размеры, масса и количество метров в тонне сварных двутавровых балок (двутавров) по ТУ У 01412851.001-95 производства Днепропетровского завода металлоконструкций им. Бабушкина  Обозначение балки двутавровой (двутавра) Размеры, мм Теоретичес кая масса 1 м, кг Количество метров в тонне h b S t 45БС1 444 200 8 12 64,06 15,6 45БС2 460 300 12 20 133,8 7,48 45БС3 448 180 8 14 65,94 15,2 50БС1 482 200 10 16 85,57 11,7 50БС2 482 300 12 16 117,8 8,49 50БС3 500 300 12 25 160,1 6,24 50БС4 510 300 14 30 190,8 5,24 55БС1 551 220 10 18 102,6 9,75 55БС2 547 200 10 16 90,67 11,0 60БС1 577 240 12 16 111,6 8,96 60БС2 585 240 12 20 126,7 7,89 60БС3 585 320 12 20 151,8 6,59 60БС4 595 320 14 25 185,5 5,39 60БС5 605 320 16 30 219,2 4,56 60БС6 597 190 12 16 101,0 9,91 70БС1 685 260 12 20 142,4 7,02 70БС2 685 320 14 20 171,4 5,84 70БС3 695 320 14 25 196,5 5,09 70БС4 705 320 16 30 231,7 4,32 70БС5 725 320 20 40 302,2 3,31 70БС6 692 230 12 16 119,9 8,34 80БС1 791 280 14 18 162,1 6,17 80БС2 815 300 18 30 248,0 4,03 90БС1 895 300 16 20 201,6 4,96 90БС2 927 300 16 36 276,9 3,61 100БС1 995 320 16 25 244,3 4,09 100БС2 1005 320 16 30 269,4 3,71 100БС3 1017 320 20 36 329,2 3,04 120БС1 1280 400 12 20 242,4 4,13 120БС2 1280 450 14 20 277,6 3,60 140БС1 1440 400 12 20 257,5 3,88 140БС2 1440 450 12 20 273,2 3,66 140БС3 1450 500 14 25 350,1 2,86 160БС1 1640 450 12 20 292,0 3,42 160БС2 1640 500 12 20 307,7 3,25 160БС3 1650 500 14 25 372,1 2,69 160БС4 1650 560 14 25 395,6 2,53 180БС1 1800 560 12 25 384,7 2,60 180БС2 1800 500 14 25 388,6 2,57 180БС3 1810 500 14 30 427,8 2,34 180БС4 1810 600 16 30 502,4 1,99 200БС1 2000 560 12 25 403,5 2,48 200БС2 2010 500 16 30 480,4 2,08 200БС3 2010 600 16 30 527,5 1,90 Примечание: Масса 1 м сварного двутавра (двутавровой балки) вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 8,9TD7,960БС6 TD/TD

Балка двутавровая 24М – основные тонкости выбора

Монорельсовая балка двутавровая 24М – одна из разновидностей фасонного черного металлопроката. Изделия еще называют монорельсовым двутавром либо двутавровым профилем, двутавром для подвесных путей. Почему фасонный прокат? Потому что касательная в любой точке контура поперечного сечения его пересекает.

Основное отличие от других видов проката – форма сечения профиля. Она выглядит как буква Н. Вертикальные полоски называются полками. Горизонтальная, соединяющая их перемычка – шейка (порой применяется термин стенка). Полки имеют одинаковую ширину и расположены по отношению друг к другу параллельно.

В маркировке проката обозначен ряд параметров. Цифра – высота двутавра (в сантиметрах округленно, с учетом толщины пары полок и длины стенки). В нашем случае 24 см или по ГОСТ 19425-74 – 240.0 мм. Буква это категория проката. М – обозначает что балка двутавровая 24М монорельсовая.

Расскажем детальнее об этом виде черного металлопроката и наиболее важных критериях его выбора.

Монорельсовая балка двутавровая 24М – специфика и особенности

Монорельсовый двутавр 24М относится к специальным видам стальной двутавровой балки. Основные параметры обозначены в ГОСТ 19425-74. Его уже отмечали выше. Главные отличия от других видов фасонного двутаврового проката:

• наличие уклона внутренних граней полок к основанию, этот параметр не должен превышать 12%;
• специфика применения, выделим использование в конструкциях с грузоподъемными механизмами;
• устойчивость к длительным статическим и периодическим разнонаправленным нагрузкам, включая прогибы, колебания и скручивания.

О направлениях использования разговор пойдет далее.

Монорельсовый двутавр 24М – нормативная база и основные характеристики

Монорельсовая двутавровая балка 24М изготавливается в полном соответствии с ГОСТ 19425-74. Он же определяет характеристики и для армирования шахтных стволов (маркируется как С), а еще швеллера.

Основные табличные параметры рассматриваемого нами вида фасонного металлопроката:

• высота (как отмечали, включает толщину полок и высоту стенки), h, мм – 240;
• ширина полки (обе равны между собой), b, мм – 110;
• толщина стенки (она же шейка), s, мм – 8.2;
• толщина средняя полки (для обоих полок приблизительно одинакова), t, мм – 14;
• радиус внутреннего закругления, R, мм – 10.5;
• масса одного погонного метра проката, кг – 38.3.

Справочные параметры для осей х-х и у-у следующие. Момент инерции (I_x/I_y) в см⁴ составляет 4640/276. Момент сопротивления (W_x/W_y) в см³ соответственно 387/50.2. Статический момент одного полусечения S_x в см³ – 223.0. Радиус инерции составляет по осям i_x/i_y в см – 97.5/23.8.

Важно знать

Двутавр для подвесных путей отличается по классу точности. Их два, первый A – высокой точности, второй B – обычной точности. Длина проката составляет от 4 до 13 погонных метров. Монорельсовая двутавровая балка 24М выпускается мерной длины, а еще кратной мерной и с остатком. Остатком принято считать профиль общей длиной более 3 метров. Помимо этого двутавр предлагается немерной длины.

Учитывайте, что по требованию заказчика этот вид фасонного металлопроката выпускается и длиной свыше 13 метров. А если потребуется, то изготавливается монорельсовый двутавр 24М и ограниченной, но в пределах немерной длины.

В маркировке обязательно должно быть указано что этот прокат монорельсовый (М). Еще должна быть обозначена высота профиля по оси y-y. В нашем случае 24 мм.

Важно! Фасонный прокат для подвесных путей изготавливают из стали определенных марок. Они должны полностью соответствовать ГОСТ 535-2005 (ранее ГОСТ 535-88).

От этого параметра напрямую зависят характеристики двутавра марки М, которые учитываются при проведении соответствующих расчетов.

Марки стали и специфика технологического цикла производства

Балка двутавровая 24М для подвесных путей изготавливается из углеродистых конструкционных марок стали. Наиболее часто встречаются стали марок Ст3сп, Ст3пс, Ст3Гсп, порой применяются и другие по ГОСТ 535-2005.

Технология производства по ГОСТ 19425-74 одна-единственная – горячей прокатки. Основные технологические этапы следующие. Первый – нагрев стальной заготовки (блюма или полученной с использованием технологии непрерывного литья, иным способом). В ходе нагревания сталь становится пластичной и легко подвергается деформации. Способ нагрева отличается в зависимости от используемых производственных мощностей, оборудования и технологий.

Затем на специальном прокатном стане с применением валков осуществляется пластическая горячая деформация заготовки. Разговор идет о ее формовке. В итоге:

• уменьшается общая площадь поперечного сечения;
• изменяется форма, таким образом формуется и уклон внутренних граней;
• увеличивается длина до заданных параметров (13 метров максимум, по заказу и более).

После выполнения прокатки осуществляется охлаждение заготовки, порой и ускоренное. Другие технологии производства двутавра для подвесных путей используются редко, в ГОСТ 19425-74 на них указания нет.

Важно! Резюмируя вышесказанное. От свойств подобранной марки стали, характеристик монорельсовой балки напрямую зависят ее рабочие, эксплуатационные и конструкционные параметры. Они оказывают непосредственное влияние и на цену этого вида фасонных изделий.

Направления использования и достоинства

Монорельсовая балка двутавровая 24М для подвесных путей широко применяется в различных отраслях. В первую очередь разговор идет об использовании в качестве несущего элемента металлоконструкции грузоподъемных механизмов. Зачастую это ездовые пути для тельферов (электротельферов). Реже можно встретить такой вид балки в элементах козловых и мостовых кранов. Там используется монорельсовый двутавр большей высоты.

Очень часто двутавровый профиль 24М задействуется в строительных несущих металлических конструкциях. Из него порой изготавливают балки перекрытий и кровли. В ходе выбора в таком случае требуется выполнить предварительно расчеты. И отметим еще одно направление использования – металлические инженерные конструкции. Это мосты, путепроводы и прочие сооружения из фасонного металлопроката или с его применением.

Основные плюсы применения

Это, конечно, базовые направления, все достаточно вариативно. Среди основных плюсов применения двутавра 24М для подвесных путей:

• высокая степень прочности и жесткости;
• экономичность использования, путем снижения расходов на строительство металлических конструкций и сооружений;
• повышенная устойчивость к разноплановым, включая и механические, нагрузкам;
• длительность срока полезного использования;
• устойчивость к различного рода воздействиям, в том числе химическому и биологическому;
• возможность использования различных видов подсоединения, в частности, сварного и болтового;
• удобство доставки, хранения и монтажа;
• небольшой удельный вес по сравнению с другим сортовым и фасонным металлопрокатом;
• невысокая степень текучести, стабильность линейных размеров под влиянием динамических и статических нагрузок.

Это лишь основные достоинства рассматриваемого нами вида двутавровых балок.

Покупка и дополнительные услуги

Монорельсовая балка двутавровая 24М используется в ответственных конструкциях. В связи с этим перед покупкой необходимо выполнить все расчеты и трижды перепроверить. В ходе покупки нужно получить весь пакет сопроводительной документации. Прокат должен быть промаркирован в соответствии с ГОСТ 7566.

Форма реализации – поштучная или пачками, в зависимости от требуемого объема. Среди вспомогательных услуг:

• погрузочные и разгрузочные работы;
• поставка на объект заказчика;
• сверление, гибка, резка на сегменты и иные технологические операции;
• антикоррозионная обработка (покраска или оцинковка) по мере необходимости;
• изготовление металлоконструкций по чертежам покупателя;
• ряд других.

Требуется двутавр 24М? Нужна более подробная информация, помощь в подборе и приобретении? Обращайтесь к нам! Поможем в правильном выборе!

Размеры стальных двутавров, HSS, швеллеров и уголков [+ бесплатный калькулятор]

Введение

Конструкционная сталь

доступна в различных стандартных размерах. Вы найдете размеры для этих размеров в наших удобных таблицах ниже, сгруппированные по форме конструкции. Кроме того, есть полезная информация о применимых стандартах и ​​других основах.

Конструкционная сталь

обычно обозначается ее профилем (например, «двутавровая балка») и размером. Размеры определяются стандартами, которые описаны в разделах для каждой формы ниже.

Одна из целей конструкционной стали, которая направлена ​​на определение формы, состоит в том, чтобы у нее был высокий второй момент площади, что делает их очень жесткими по отношению к площади их поперечного сечения. Это делает их прочными по сравнению с количеством материала и весом, которые необходимо использовать при их строительстве.

Стандартные профили из конструкционной стали Уильям Перри из отдела развития бизнеса Mercury — https://commons.wikimedia.org/w/index.php?curid=5326461…

Если вы хотите узнать больше о свойствах различных типов стали, используемых в конструкционной стали, ознакомьтесь с нашей удобной статьей о типах металлов.

Бесплатный калькулятор размеров и веса стали

Все данные, которые вам нужны по стандартным размерам стали, доступны ниже в табличной форме, но зачем использовать таблицы, когда доступен бесплатный калькулятор, который содержит всю ту же информацию, а также поможет вам рассчитать вес, объем и стоимость для квотирования работ ?

В наш калькулятор подачи и скорости G-Wizard встроено все это и многое другое. Воспользовавшись нашей бесплатной 30-дневной пробной версией, вы получите доступ к бесплатному калькулятору размера и веса стали (и многому другому):

Все стандартные конструктивные формы доступны в бесплатном калькуляторе размеров и веса…

Все стандартные конструкционные формы доступны в бесплатном калькуляторе размеров и веса, и это касается не только стали — есть большая база данных материалов с более чем тысячей различных материалов на выбор.

Чтобы получить бесплатную пробную версию и пожизненный доступ к бесплатному калькулятору размера и веса, щелкните ниже:

Стальной двутавр, размеры

Двутавровые балки

также известны как двутавровые балки, W-образные балки (для «широкого фланца»), универсальные балки (UB), стальные прокатные балки (RSJ) или двутавровые балки. Двутавровые балки имеют двутавровое или, если повернуть, H-образное поперечное сечение. Горизонтальные элементы буквы «I» называются «фланцами», а вертикальные элементы — «стенкой». Двутавровые балки являются одной из нескольких стандартных конструкционных форм для стали, и они обычно используются в строительных и гражданских проектах.

Форма двутавровой балки обеспечивает универсальную прочность при минимальном весе. Перегородка противостоит силам сдвига, в то время как фланцы противостоят изгибающему моменту, испытываемому балкой. Таким образом, двутавровые балки очень эффективны для несения изгибающих и поперечных нагрузок в плоскости стенки. Слабость формы в том, что она не сопротивляется скручивающим силам и не обладает большой пропускной способностью в поперечном направлении. Если необходимы прочности в этих областях, предпочтительны полые структурные секции (HSS).

Стальные двутавровые балки

обычно производятся методом прокатки, изобретенным в 1849 году Альфонсом Хальбу во Франции. Использование прокатных двутавровых балок было обычным делом в середине 20 века. Сегодня также широко распространены сборные двутавровые балки, которые изготавливают путем сварки вместе полок и стенки.

Стандарты США

В США наиболее распространены широкие полки (W-образные балки). Эти балки имеют почти параллельные фланцы. Соответствующие стандарты с пределом текучести:

— ASTM A992: 50 000 — 65 000 фунтов на квадратный дюйм (340-450 МПа)

— A588: аналогично A572

— A572: 42 000–60 000 фунтов на квадратный дюйм (290–410 МПа), но наиболее распространенным является 50 000 фунтов на квадратный дюйм (340 МПа).

— A36: 36000 фунтов на кв. Дюйм (250 МПа)

A992 в основном заменил старые стандарты A572 и A36.

Американский институт стальных конструкций (AISC) издает Руководство по стальным конструкциям для проектирования конструкций различной формы. В нем документируются общие подходы, расчет допустимого напряжения (ASD) и расчет факторов нагрузки и сопротивления (LRFD) (начиная с 13-го изд. ) Для создания таких конструкций.

Евронорм

— EN 10024: Горячекатаный конический фланец I профиля

— EN 10034: Конструкционная сталь I и H профилей

— EN 10162: Профили из холоднокатаной стали

Прочие стандарты

— DIN 1025-5

— ASTM A6, балки американского стандарта

— БС 4-1

— ИС 808 — Размеры стальных горячекатаных балок, колонн, швеллеров и уголков

— AS / NZS 3679.1 — Стандарт Австралии и Новой Зеландии

	Имя	Глубина	Ширина	Толщина стенки	Толщина фланца	Площадь сечения	Вес фунт / фут
	Вт 27 x 178	27. 8	14,09	0,725	1,19	52,3	178
	Вт 27 x 161	27,6	14,02	0,66	1,08	47,4	161
	Вт 27 x 146	27,4	14	0.605	0,975	42,9	146
	Вт 27 x 114	27.3	10,07	0,57	0,93	33,5	114
	Вт 27 x 102	27,1	10,02	0,515	0,83	30	102
	Вт 27 x 94	26,9	10	0,49	0,745	27,7	94
	Вт 27 x 84	26. 7	9,96	0,46	0,64	24,8	84
	Вт 24 x 162	25	13	0,705	1,22	47,7	162
	Вт 24 x 146	24,7	12,9	0,65	1,09	43	146
	Вт 24 x 131	24.5	12,9	0.605	0,96	38,5	131
	Вт 24 x 117	24,3	12,8	0,55	0,85	34,4	117
	Вт 24 x 104	24,1	12,75	0,5	0,75	30,6	104
	Вт 24 x 94	24. 1	9,07	0,515	0,875	27,7	94
	Вт 24 x 84	24,1	9,02	0,47	0,77	24,7	84
	Вт 24 x 76	23,9	9	0,44	0,68	22,4	76
	Вт 24 x 68	23.7	8,97	0,415	0,585	20,1	68
	Вт 24 x 62	23,7	7,04	0,43	0,59	18,2	62
	Вт 24 x 55	23,6	7,01	0,395	0,505	16,2	55
	Вт 21 x 147	22. 1	12,51	0,72	1,15	43,2	147
	Вт 21 x 132	21,8	12,44	0,65	1.035	38,8	132
	Вт 21 x 122	21,7	12,39	0,6	0,96	35,9	122
	Вт 21 x 111	21.5	12,34	0,55	0,875	32,7	111
	Вт 21 x 101	21,4	12,29	0,5	0,8	29,8	101
	Вт 21 x 93	21,6	8,42	0,58	0,93	27,3	93
	Вт 21 x 83	21. 4	8,36	0,515	835	24,3	83
	Вт 21 x 73	21,2	8,3	0,455	0,74	21,5	73
	Вт 21 x 68	21,1	8,27	0,43	0,685	20	68
	Вт 21 x 62	21	8.24	0,4	0,615	18,3	62
	Вт 21 x 57	21,1	6,56	0,405	0,65	16,7	57
	Вт 21 x 50	20,8	6,53	0,38	0,535	14,7	50
	Вт 21 x 44	20. 7	6,5	0,35	0,45	13	44
	Вт 18 x 119	19	11,27	0,655	1,06	35,1	119
	Вт 18 x 106	18,7	11,2	0,59	0,94	31,1	106
	Вт 18 x 97	18.6	11,15	0,535	0,87	28,5	97
	Вт 18 x 86	18,4	11,09	0,48	0,77	25,3	86
	Вт 18 x 76	18,2	11,04	0,425	0,68	22,3	76
	Вт 18 x 71	18. 5	7,64	0,495	0,81	20,8	71
	Вт 18 x 65	18,4	7,59	0,45	0,75	19,1	65
	Вт 18 x 60	18,2	7,56	0,415	0,695	17,6	60
	Вт 18 x 55	18.1	7,53	0,39	0,63	16,2	55
	Вт 18 x 50	18	7,5	0,355	0,57	14,7	50
	Вт 18 x 46	18,1	6,06	0,36	0. 605	13,5	46
	Вт 18 x 40	17.9	6,02	0,315	0,525	11,8	40
	Вт 18 x 35	17,7	6	0,3	0,425	10,3	35
	Вт 16 x 100	16,97	10,425	0,585	0,985	29,4	100
	Вт 16 x 89	16.75	10,365	0,525	0,875	26,2	89
	Вт 16 x 77	16,52	10,295	0,455	0,76	22,6	77
	Вт 16 x 67	16,33	10,235	0,395	0,665	19,7	67
	Вт 16 x 57	16. 43	7,12	0,43	0,715	16,8	57
	Вт 16 x 50	16,26	7,07	0,38	0,63	14,7	50
	Вт 16 x 45	16,13	7.035	0,345	0,565	13,3	45
	Вт 16 x 40	16.01	6,995	0,305	0,505	11,8	40
	Вт 16 x 36	15,86	6,985	0,295	0,43	10,6	36
	Вт 16 x 31	15,88	5,525	0,275	0,44	9,12	31
	Вт 16 x 26	15. 69	5,5	0,25	0,345	7,68	26
	Вт 14 x 132	14,66	14,725	0,645	1,03	38,8	132
	Вт 14 x 120	14,48	14,67	0,59	0,94	35,3	120
	Вт 14 x 109	14.32	14,605 ​​	0,525	0,86	32	109
	Вт 14 x 99	14,16	14,565	0,485	0,78	29,1	99
	Вт 14 x 90	14,02	14,52	0,44	0,71	26,5	90
	Вт 14 x 82	14. 31	10,13	0,51	0,855	24,1	82
	Вт 14 x 74	14,17	10,07	0,45	0,785	21,8	74
	Вт 14 x 68	14,04	10,035	0,415	0,72	20	68
	Вт 14 x 61	13.89	9,995	0,375	0,645	17,9	61
	Вт 14 x 53	13,92	8,06	0,37	0,66	15,6	53
	Вт 14 x 48	13,79	8,03	0,34	0,595	14,1	48
	Вт 14 x 43	13. 66	7,995	0,305	0,53	12,6	43
	Вт 14 x 38	14,1	6,77	0,31	0,515	11,2	38
	Вт 14 x 34	13,98	6,745	0,285	0,455	10	34
	Вт 14 x 30	13.84	6,73	0,27	0,385	8,85	30
	Вт 14 x 26	13,91	5,025	0,255	0,42	7,69	26
	Вт 14 x 22	13,74	5	0,23	0,335	6,49	22
	Вт 12 x 136	13. 41	12,4	0,79	1,25	39,9	136
	Вт 12 x 120	13,12	12,32	0,71	1,105	35,3	120
	Вт 12 x 106	12,89	12,22	0,61	0,99	31,2	106
	Вт 12 x 96	12.71	12,16	0,55	0,9	28,2	96
	Вт 12 x 87	12,53	12,125	0,515	0,81	25,6	87
	Вт 12 x 79	12,38	12,08	0,47	0,735	23,2	79
	Вт 12 x 72	12. 25	12,04	0,43	0,67	21,1	72
	Вт 12 x 65	12,12	12	0,39	0.605	19,1	65
	Вт 12 x 58	12,19	10,01	0,36	0,64	17	58
	Вт 12 x 53	12.06	9,995	0,345	0,575	15,6	53
	Вт 12 x 50	12,19	8,08	0,37	0,64	14,7	50
	Вт 12 x 45	12,06	8,045	0,335	0,575	13,2	45
	Вт 12 x 40	11. 94	8,005	0,295	0,515	11,8	40
	Вт 12 x 35	12,5	6,56	0,3	0,52	10,3	35
	Вт 12 x 30	12,34	6,52	0,26	0,44	8,8	30
	Вт 12 x 26	12.22	6,49	0,23	0,38	7,7	26
	Вт 12 x 22	12,31	4,03	0,26	0,425	6,5	22
	Вт 12 x 19	12,16	4,005	0,235	0,35	5,6	19
	Вт 12 x 16	11. 99	3,99	0,22	0,265	4,7	16
	Вт 12 x 14	11,91	3,97	0,2	0,225	4,2	14
	Вт 10 x 112	11,36	10,415	0,755	1,25	32,9	112
	Вт 10 x 100	11.1	10,34	0,68	1,112	29,4	100
	Вт 10 x 88	10,84	10,265	0.605	0,99	25,9	88
	Вт 10 x 77	10,6	10,19	0,53	0,87	22,6	77
	Вт 10 x 68	10. 4	10,13	0,47	770	20	68
	Вт 10 x 60	10,22	10,08	0,42	0,68	17,6	60
	Вт 10 x 54	10,09	10,03	0,37	0,615	15,8	54
	Вт 10 x 49	9.98	10	0,34	0,56	14,4	49
	Вт 10 x 45	10,1	8,02	0,35	0,62	13,3	45
	Вт 10 x 39	9,92	7,985	0,315	0,53	11,5	39
	Вт 10 x 33	9. 73	7,96	0,29	0,435	9,71	33
	Вт 10 x 30	10,47	5,81	0,3	0,51	8,84	30
	Вт 10 x 26	10,33	5,77	0,26	0,44	7,6	26
	Вт 10 x 22	10.17	5,75	0,24	0,36	6,5	22
	Вт 10 x 19	10,24	4,02	0,25	0,395	5,6	19
	Вт 10 x 17	10,11	4,01	0,24	0,33	5	17
	Вт 10 x 15	9. 99	4	0,23	0,27	4,4	15
	Вт 10 x 12	9,87	3,96	0,19	0,21	3,5	12
	Вт 8 x 67	9	8,28	0,57	0,935	19,7	67
	Вт 8 x 58	8.75	8,22	0,51	0,81	17,1	58
	Вт 8 x 48	8,5	8,11	0,4	0,685	14,1	48
	Вт 8 x 40	8,25	8,07	0,36	0,56	11,7	40
	Вт 8 x 35	8. 12	8,02	0,31	0,495	10,3	35
	Вт 8 x 31	8	7,995	0,285	0,435	9,1	31
	Вт 8 x 28	8,06	6.535	0,285	0,465	8,3	28
	Вт 8 x 24	7.93	6,495	0,245	0,4	7,1	24
	Вт 8 x 21	8,28	5,27	0,25	0,4	6,2	21
	Вт 8 x 18	8,14	5,25	0,23	0,33	5,3	18
	Вт 8 x 15	8. 11	4,015	0,245	0,315	4,4	15
	Вт 8 x 13	7,99	4	0,23	0,255	3,8	13
	Вт 8 x 10	7,89	3,94	0,17	0,205	2,9	10
	Вт 6 x 25	6.38	6,08	0,32	0,455	7,3	25
	Вт 6 x 20	6,2	6,02	0,26	0,365	5,9	20
	Вт 6 x 16	6,28	4,03	0,26	0,405	4,7	16
	Вт 6 x 15	5. 99	5,99	0,23	0,26	4,4	15
	Вт 6 x 12	6,03	4	0,23	0,28	3,6	12
	Вт 6 x 9	5,9	3,94	0,17	0,215	2,7	9
	Вт 5 x 19	5.15	5,03	0,27	0,43	5,5	19
	Вт 5 x 16	5,01	5	0,24	0,36	4,7	16
	Вт 4 x 13	4,16	4,06	0,28	0,345	3,8	13

	Имя	Глубина	Ширина	Толщина стенки	Площадь сечения	Вес фунт / фут
	S 24 x 121	24. 5	8,05	0,8	35,6	121
	S 24 x 106	24,5	7,78	0,62	31,2	106
	S 24 x 100	24	7,425	0,745	29,3	100
	S 24 х 90	24	7.125	0,625	26,5	90
	S 24 x 80	24	7	0,5	23,5	80
	S 20 х 96	20,3	7,2	0,8	28,2	96
	S 20 х 86	20,3	7,06	0. 66	25,3	86
	S 20 х 75	20	6,385	0,635	22	75
	S 20 х 66	20	6,255	0,505	19,4	66
	S 18 x 70	18	6,251	0,711	20.6	70
	S 18 x 54,7	18	6,001	0,461	16,1	54,7
	S 15 х 50	15	5,64	0,55	14,7	50
	S 15 x 42,9	15	5,501	0,411	12,6	42. 9
	S 12 х 50	12	5,477	0,687	14,7	50
	S 12 x 40,8	12	5,252	0,462	12	40,8
	S 12 x 35	12	5.078	0,428	10,3	35
	S 12 х 31.8	12	5	0,35	9,35	31,8
	S 10 х 35	10	4,944	0,594	10,3	35
	S 10 x 25,4	10	4,661	0,311	7,46	25,4
	S 8 x 23	8	4. 171	0,441	6,77	23
	S 8 x 18,4	8	4,001	0,271	5,41	18,4
	S 7 х 20	7	3,86	0,45	5,88	20
	S 7 x 15,3	7	3,662	0.252	4,5	15,3
	S 6 x 17,25	6	3,565	0,465	5,07	17,25
	S 6 x 12,5	6	3,332	0,232	3,67	12,5
	S 5 х 14,75	5	3,284	0,494	4. 34	14,75
	S 5 х 10	5	3,004	0,214	2,94	10
	S 4 x 9,5	4	2,796	0,326	2,79	9,5
	S 4 x 7,7	4	2,663	0,193	2,26	7.7
	S 3 x 7,5	3	2,509	0,349	2,21	7,5
	S 3 x 5,7	3	2,33	0,17	1,67	5,7

Размер стального канала

Структурный канал также известен как C-образная балка. Это тип конструкционной стальной балки, используемой в основном в строительстве и гражданском строительстве. Поперечное сечение канала имеет C-образную форму и состоит из широкой перемычки (при использовании обычно ориентированной вертикально) и двух «фланцев» вверху и внизу перемычки.

C-образные балки не симметричны (по крайней мере, когда используются вертикально), как двутавровые балки, что означает, что ось изгиба не отцентрирована по ширине полок. Если мы приложим нагрузку к верхней части полки, балка будет пытаться отклониться от стенки.Это может не быть проблемой для некоторых конструкций, но это приводит к тому, что каналы используются реже, чем двутавровые балки для структурных целей.

Вместо этого они чаще всего используются там, где большая плоская перегородка будет либо прикреплена к другой плоской поверхности для максимальной площади контакта, либо будет обращена наружу, чтобы скрыть фланцы по эстетическим причинам.

Применимым стандартом США для стали, используемой в швеллере, является ASTM A-36, который определяет предел текучести минимум 36 000 фунтов на квадратный дюйм.

Имя	Глубина (дюйм)	Ширина (дюйм)	Толщина стенки (дюймы)	Вес фунты / фут
C 15 x 50	15	3.716	0,716	50
C 15 x 40	15	3,52	0,52	40
C 15 x 33,9	15	3,4	0,4	33,9
C 12 х 30	12	3,17	0,51	30
C 12 x 25	12	3.047	0,387	25
C 12 x 20,7	12	2,942	0,282	20,7
C 10 х 30	10	3,033	0,673	30
C

Основы стальных балок — двутавровая балка и двутавровая балка с широким фланцем

Стальная двутавровая балка — это высокопрочные, длиннопролетные деревянные балки, которые широко используются в строительных и инженерных проектах. Вообще говоря, двутавровые балки содержат S-образную балку, универсальную балку, двутавровую балку или широкополочную балку. Однако эти секции балки различаются по размерам, прочности и применению.

Двутавровая балка состоит из горизонтального элемента — полки и вертикального элемента — стенки. Полоса выдерживает усилия сдвига, в то время как фланцы выдерживают большую часть изгибающего момента. Благодаря своей способности выдерживать как изгибающие, так и поперечные нагрузки, он наиболее часто используется для стальных зданий, мостов и гражданских объектов.

Балка стальная с W-образным и S-образным сечением

Балка стальная горячекатаная

По профилю стальные балки можно разделить на двутавровую S-образную балку и двутавровую балку с широкими полками.Чем отличается S-образная балка сечением от двутавровой широкополочной балки? Во-первых, стальная балка с широкими полками имеет параллельные полки, тогда как S-образная двутавровая балка имеет конические полки, которые имеют наклон на внутренней поверхности. Во-вторых, для балки с широкой полкой ширина стенки и полки почти равна, в то время как для балки S полка намного уже, чем стенка. В-третьих, из-за вышеупомянутых различий их механические свойства и области применения сильно различаются.

Размеры стальной двутавровой балки:

Согласно европейским стандартам, размеры стальных двутавровых балок содержат IPN и IPE.Найдите следующие профили и детали в конкретных стальных двутавровых балках.

Балка ИПН с коническим фланцем

Балки IPE с параллельными полками

Стальные двутавровые балки :

• Балки опорные для строительства, сооружений и инженерии.
• Швеллеры стальные опорные, уголки стальные.
• Платформы для рабочих мест.
• Заводские магазины, склады.
• Каркас кузова тележки.

Размеры двутавровой балки с широким фланцем :

• Облегченная версия — HEA согласно DIN 1025-3.
• Обычная версия — HEB согласно DIN 1025-2.
• Heavy Version — HEM согласно DIN 1025-4.

Широкополка для двутавровых балок :

• Строительные опорные балки для заводских цехов, металлоконструкций.
• Заводские платформы.
• Мосты.
• Рамы для кузова грузовика.
• Машинный.

Балка двутавровая широкополочная для цехового строительства.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.
Это поможет нам дать вам верное предложение.

Стальная балка ASTM A572 — отличное соотношение веса и прочности

Стальная двутавровая балка

ASTM A572-50 — размер IPN.

Стальная двутавровая балка A572-50 широко используется в строительстве, поскольку она может обеспечить большую прочность на единицу веса. Низкое содержание легирующих элементов, таких как колумбий и ванадий, оптимизирует свойства прочности и атмосферной коррозии. Благодаря своей высокой прочности, равной пределу текучести 50 000 тыс. Фунтов на квадратный дюйм, двутавровые профили из стали A572-50 все чаще заменяют обычные балки из углеродистой стали, такие как A36, которые должны быть толще, чтобы удовлетворять требованиям прочности.

ASTM 572 Сталь I раздела доступна в других сортах, таких как 42, 55 и 60. Пожалуйста, найдите конкретные химические компоненты в таблице ниже.

Описание продукта:

• Позиция : стальная балка ASTM A572.
• Технология : горячекатаный.
• Обработка поверхности : черный, оцинкованный или грунтованный.
• Размеры : европейский стандарт IPN и IPE.
• Ширина полотна : 42 — 215 мм.
• Глубина : 80 — 600 мм.
• Толщина полотна : 3,8 — 21,6 мм.
• Примечание : Стальные балки специальных размеров изготавливаются под заказ.

Химический состав (термический анализ)

Арт.	Оценка	Углерод, не более,%	Марганец, не более,%	Кремний, не более,%	Фосфор, не более,%	Сера, не более,%
Стальная балка A572	42	0.21	1,35	0,40	0,04	0,05
	50	0,23	1,35	0,40	0,04	0,05
	55	0,25	1,35	0,40	0,04	0.05

Механические свойства

Арт.	Оценка	Предел текучести, мин, тыс. Фунтов на кв. Дюйм [МПа]	Предел прочности, мин, тыс. Фунтов на кв. Дюйм [МПа]
Стальная балка A572	42	42 [290]	60 [415]
	50	50 [345]	65 [450]
	55	55 [380]	70 [485]

Стальная балка ASTM A572 — размер IPE

Арт.	Масса (кг / м)	Глубина (мм)	Ширина (мм)	Толщина стенки (мм)	Толщина фланца (мм)
IPE 80	6.0	80	46	3,8	5,2
IPE 100	8,1	100	55	4,1	5,7
IPE 120	10,4	120	64	4,4	6.3
IPE 140	12,9	140	73	4,7	6,9
IPE 160	15,8	160	82	5,0	7,4
IPE 180	18,8	180	91	5.3	8,0
IPE 200	22,4	200	100	5,6	8,5
IPE 220	26,2	220	110	5,9	9,2
IPE 240	30,7	240	120	6. 2	9,8
IPE 270	36,1	270	135	6,6	10,2
IPE 300	42,2	300	150	7,1	10,7
IPE 330	49,1	330	160	7.5	11,5
IPE 360	57,1	360	170	8	12,7
IPE 400	66,3	400	180	8,6	13,6
IPE 450	79,1	450	190	9.4	14,6
IPE 500	90,7	500	200	10,2	16
IPE 550	106,0	550	210	11,2	17,2
IPE 600	124,4	600	220	12	19

Стальная балка ASTM A572 — размер IPN

Арт.	Масса (кг / м)	Глубина (мм)	Ширина (мм)	Толщина стенки (мм)	Толщина фланца (мм)
ИПН 80	5.9	80	42	3,9	5,9
ИПН 100	8,3	100	50	4,5	6,8
ИПН 120	11,1	120	58	5,1	7.7
ИПН 140	14,3	140	66	5,7	8,6
ИПН 160	17,9	160	74	6,3	9,5
ИПН 180	21,9	180	82	6.9	10,4
ИПН 200	26,2	200	90	7,5	11,3
ИПН 220	31,1	220	98	8,1	12,2
ИПН 240	36,2	240	106	8. 7	13,1
ИПН 260	41,9	260	113	9,4	14,1
IPN280	47,9	280	119	10,1	15,2
ИПН 300	54,2	300	125	10.8	16,2
IPN320	61,0	320	131	11,5	17,3
ИПН 340	68,0	340	137	12,2	18,3
ИПН 360	76,1	360	143	13	19.5

Стальная балка

ASTM A572-50 для моста.

Все больше и больше заводских цехов используют стальные балки в качестве опорных материалов.

Все больше и больше заводских цехов используют стальные балки в качестве опорных материалов.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.
Это поможет нам дать вам верное предложение.

Стальная балка ASTM A36 — средняя прочность, но низкая стоимость

Углеродистая сталь ASTM A36 i-образного профиля

ASTM A36 i Балка имеет промежуточный предел прочности на растяжение и предел текучести из-за низкого содержания углерода без других легирующих элементов.Стальные балки A36 являются обычным материалом для строительства и гражданского строительства в результате конкурентоспособной низкой стоимости и хороших свойств при сварке, формовке и механической обработке.

Балки из углеродистой стали с горячим цинкованием

эффективно защитят сталь от коррозии, вызванной погодными условиями и окружающей средой. Количество цинкового покрытия настраивается в соответствии с вашими требованиями.

Описание продукта:

• Позиция : стальная балка ASTM A36.
• Технология : горячекатаный.
• Обработка поверхности : черный, оцинкованный или грунтованный.
• Размеры : Европейский стандарт IPN и IPE.
• Ширина полотна : 42 — 215 мм.
• Глубина : 80 — 600 мм.
• Толщина полотна : 3,8 — 21,6 мм.
• Примечание : Стальные балки специальных размеров изготавливаются под заказ.

Углеродный пучок A36 химический состав

Марка стали	Стили	Углерод, не более,%	Марганец,%	Фосфор, не более,%	Сера, не более,%	Кремний,%
A36	Профили стальные	0.26	–	0,04	0,05	≤0,40

Примечание : содержание меди доступно при указании вашего заказа.

Карбоновая балка A36, механические свойства

Марка стали	Стили	Предел прочности на разрыв, тыс. Фунтов на кв. Дюйм [МПа]	Предел текучести, мин, тыс. Фунтов на кв. Дюйм [МПа]	Удлинение 8 дюймов[200 мм], не менее,%	Относительное удлинение через 2 дюйма [50 мм], мин,%
A36	Профили стальные	58 — 80 [400 — 550]	36 [250]	20	21

Балка A36 i — размеры IPE

Арт.	Масса (кг / м)	Глубина (мм)	Ширина (мм)	Толщина стенки (мм)	Толщина фланца (мм)
IPE 80	6.0	80	46	3,8	5,2
IPE 100	8,1	100	55	4,1	5,7
IPE 120	10,4	120	64	4,4	6.3
IPE 140	12,9	140	73	4,7	6,9
IPE 160	15,8	160	82	5,0	7,4
IPE 180	18,8	180	91	5. 3	8,0
IPE 200	22,4	200	100	5,6	8,5
IPE 220	26,2	220	110	5,9	9,2
IPE 240	30,7	240	120	6.2	9,8
IPE 270	36,1	270	135	6,6	10,2
IPE 300	42,2	300	150	7,1	10,7
IPE 330	49,1	330	160	7.5	11,5
IPE 360	57,1	360	170	8	12,7
IPE 400	66,3	400	180	8,6	13,6
IPE 450	79,1	450	190	9.4	14,6
IPE 500	90,7	500	200	10,2	16
IPE 550	106,0	550	210	11,2	17,2
IPE 600	124,4	600	220	12	19

Балка A36 i — размеры IPN

Арт.	Масса (кг / м)	Глубина (мм)	Ширина (мм)	Толщина стенки (мм)	Толщина фланца (мм)
ИПН 80	5.9	80	42	3,9	5,9
ИПН 100	8,3	100	50	4,5	6,8
ИПН 120	11,1	120	58	5,1	7.7
ИПН 140	14,3	140	66	5,7	8,6
ИПН 160	17,9	160	74	6,3	9,5
ИПН 180	21,9	180	82	6.9	10,4
ИПН 200	26,2	200	90	7,5	11,3
ИПН 220	31,1	220	98	8,1	12,2
ИПН 240	36,2	240	106	8. 7	13,1
ИПН 260	41,9	260	113	9,4	14,1
IPN280	47,9	280	119	10,1	15,2
ИПН 300	54,2	300	125	10.8	16,2
IPN320	61,0	320	131	11,5	17,3
ИПН 340	68,0	340	137	12,2	18,3
ИПН 360	76,1	360	143	13	19.5
ИПН 400	92,4	400	155	14,4	21,6
ИПН 450	115	450	170	16,2	24,3
ИПН 500	141	500	185	18	27
ИПН 550	166	550	200	19	30
ИПН 600	199	600	215	21. 6	32,4f

Стальные балки ASTM A36, используемые в строительстве

Здание из стальной конструкции со стальными балками и другими секциями

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования.

методы крепления к различным видам стен, особенности установки балок

В частном строительстве обычно делают деревянные перекрытия по балкам. Крепление балок — важный технологический этап, от качества которого зависит надежность перекрытий.

Содержание

Способы соединения балки перекрытия со стеной

Перед тем как строить, нужно заказать проект дома и все действия выполнять в соответствии с ним. Обычно способ устройства перекрытия описан там. Здесь важно всё — используется ли специальная врубка или крепёж для установки балок, жёстко ли они соединяются со стеной или по плавающей системе. Способ крепления имеет большое значение.

Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо. В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа.

Есть одно различие между балками перекрытия и лагами для пола. Лаги должны лежать свободно, чтобы пол не коробило и не вело. Покрытие пола крепится уже непосредственно к лагам. К примеру, сезонное удлинение балки, даже воздушно-сухой, составляет 2-3 см на 5 м. Естественно, любой пол, приколоченный прямо к такой балке, выгнется. Из-за этого он начнет скрипеть, расходиться. Кроме того, под лаги кладут демпфирующие прокладки, которые гасят вибрацию от шагов.

Специальными металлическими крепежными пластинами

Металлические перфорированные пластины для деревянных конструкций были разработаны в Швеции. Крепление с их помощью деревянных балок достаточно простое, не требует точной подгонки. Кроме того, они способны сгладить изменения геометрии древесины вследствие набухания.

Балка перекрытия крепится в каркасном домостроении поверх продольной балки стенового каркаса. Она кладётся сверху на пролёт и закрепляется при помощи двух перфорированных уголков сбоку. Это позволяет устойчиво закрепить даже балку в виде лафетной доски, достаточно узкой, установленной на ребро. Если же балка — брус, и обеспечивать её устойчивость не так важно, можно крепить её уголками снизу. Брус применять лучше, так как лафетная доска склонна к кручению при высыхании и сезонном увлажнении, и перекрытие будет деформироваться.

Как-то закреплять балки перекрытия к стойкам нежелательно, если это заранее не предусмотрено в конструкции каркаса дома. Лучше чтобы они также никак не касались стоек и не упирались в них, а также в их крепёжные элементы. При монтаже от них нужно отступить.

Болтовое

Достаточно простое крепление балки — при помощи болтов-глухарей. С их помощью ставят только балку-брус, у которой размер поперёк сечения не меньше, чем половина сечения по высоте. Глухарь закручивается через балку в верхнюю часть стены и затягивается при помощи ключа-трещотки. Или же применяется стяжка из шпильки с гайками и шайбами через отверстие. Такое крепление позволит балке работать в качестве ригеля каркаса, в то же время оставаясь подобием шарнира в плоскости перекрытия.

Достаточно часто балки изготавливают из металла, особенно если длина пролёта превышает 3-4 метра. Подбирают крепёж к таким металлическим балкам, исходя из их несущей способности. Обычно используют двутавр и швеллер. В них делают аккуратные отверстия по разметке, под 25 мм болты примерно 28-30 мм. Затем балку ставят на место и закрепляют шпильками или глухарями. К каменным стенам балки никогда не прикручивают, если это не мауэрлат.

Соединение врезкой

Врезка — рубленое соединение балки со стеной, когда торец не выходит за наружную стену. Тем самым обеспечивается защита торца балки от попадания атмосферной влаги. Обычно так делают балки первого этажа рубленых домов и бань. Осуществляется оно по типу соединения «ласточкин хвост». Именуется врубка сковороднем и полусковороднем.

Врезка сковороднем более прочная и подразумевает симметричный ласточкин хвост. Но чаще встречается врезка полусковороднем. С одной стороны ласточкин хвост прямой, и закрепление его в гнезде внешней стены делается при помощи двойного клина. Врезка полусковороднем менее прочная, но проще в выполнении.

Соединение врубкой

Отличается от врезки тем, что врубка проходит на полную толщину стены, балка выходит наружу. Выполняется в лапу, полулапу или в полдерева, иногда — в хлуп или в обло. Используется в том случае, когда балкой надо перекрыть большой пролёт. Оно более прочное, чем врезка. Однако торец балки необходимо защитить от атмосферных воздействий.

Правила выбора балок для межэтажных перекрытий

Балка должна быть изготовлена из сухой древесины. Стоит выбирать ее согласно проекту. При составлении такового производят расчёт на прочность, жёсткость. Балка должна иметь достаточную собственную массу, чтобы хоть как-то гасить звуки и вибрации с верхнего этажа. Как правило, используют балки высотой 200-300 мм при пролётах до 5 метров. Балки укладывают через каждый метр, чтобы исключить прогиб лаг пола верхнего этажа. Обычно полноценная балка — это брус прямоугольного сечения, у которого ширина составляет 2/3-1/2 от высоты. Укладывается он на узкое ребро. Брус в разы надёжнее доски-лафета, уложенной на ребро в качестве балки.

лучший выбор для больших пролётов — металлическая балка. Двутавр обойдётся дешевле, чем мощный клееный брус такой же жёсткости и длины. И у металла не будет проблем с грибком, насекомыми, огнестойкостью. При укладке прокат нужно ставить на подушки и обеспечить хорошую гидро- и теплоизоляцию против конденсата. При желании их можно отделать под дерево.

Инструмент и приспособления для установки балок перекрытия

При работе используется обычный плотницкий инструмент. Когда используют соединение в виде перфорированных пластин или уголков, для их фиксации потребуется шуруповёрт. Для крепления на болты и глухари нужна низкооборотная дрель и ключ с трещоткой или динамометром. Также желательно иметь пилу-торцовку и цепную пилу, чтобы ускорять процесс. Самым желанным инструментом при монтаже балок является подъёмный кран. Особенно для балок из металла. Или хотя бы делают на верху треногу с лебёдкой, чтобы облегчить строительство. Ещё важно иметь на стройке разборные леса, козлы и другие подмости. Пользоваться одной лишь стремянкой невозможно.

Технология и тонкости монтажа балок

При монтаже важно произвести разметку. Для этого удобно пользоваться лазерными линейками, нивелирами. Также очень важно, чтобы балки располагались строго на одном уровне с самого начала. Если этого достичь не удалось, то их состругивают так, чтобы пол в конечном итоге лежал ровно, с перепадами не более 3-4 мм на метр.

Отмечают положение балок на стене, затем производят их подъём. Лучше сразу поднять все балки краном, не производя крепление этих балок перекрытия к стене, используя однократную аренду крана. Это обойдется дешевле, чем поднимать по одной и устанавливать. После этого балки раскладывают, проверяя их положение и уровень. По высоте уровень лучше проверять лазером, так как шнур всё равно провисает при любом натяжении. Делать какие-то подгонки по основанию балок нежелательно, так как это может повлиять на их конструктивную работу в каркасе из-за наличия упора-ступеньки, лучше подгонять верх электрорубанком уже при устройстве полов.

Крепление к стене из газобетона

Деревянные и металлические балки в таких домах установить проще всего. Ряд под балки прогоняется с выверкой по ватерпасу по всей длине. Затем балки устанавливают на стену, оборачивая в два слоя рубероидом и с обрабатывая фунгицидным составом. Это нужно для того, чтобы балка не гнила в месте образования конденсата, ведь каменная стена более теплоёмкая и там будет образовываться роса. После этого промежутки между балками закладывают стеновым материалом, а затем продолжают возведение стены. При монтаже металлических балок на газобетонную стену устраивают подушки из трёх рядов полнотелого кирпича с армированием под нижний ряд и верхний. Балку оборачивают рубероидом или толью.

Крепление бруса к бетонной и кирпичной стене

Главное правило при таком креплении к холодной стене или двутавровой балке — обеспечение гидрозащиту балки от конденсата. Это позволит избежать гниения древесины и её деформации при набухании.

Крепление бруса к деревянной стене

В случае рубленых стен оптимально крепить балку врезкой полусковороднем. В случае устройства каркасных стен — с опорой на продольный брус стены сверху. Требуется проверочный расчёт, допустимо ли устанавливать в стену новую балку, которая не была запланирована ранее. Крепление балки к деревянной колонне достаточно сложное. Необходимо прикрутить глухарями или шпильками на колонну бобышки, которые гарантированно выдерживали бы вес балки, и опереть балку на них. Опять же необходим расчёт.

Крепления бруса в конструкциях крыш

Стропильная система — отдельная сложная тема, которая хорошо знакома кровельщикам. Частного застройщика лучше пригласить специалистов, а не выполнять работу самому. Самостоятельно можно закрепить только мауэрлат — верхнюю часть, к которой крепятся стропила. Это брус, идущий вдоль всей стены – кирпичной или деревянной. Он должен крепиться к ней с помощью болтов и специальных дюбелей или же с помощью скоб к деревянным стенам.

Крепление бруса на подвесе

Всевозможные способы, когда брус опирается на металлический крепёж, прикрученный к стене, не выдерживают критики. Во-первых, брус, который с их помощью можно закрепить, явно не подходит по размеру для балок перекрытия, а только в качестве насеста в курятник. Во-вторых, само по себе такое крепление крайне непрочное по сравнению с врубками или опиранием.

Способ крепления бруса в каждом конкретном случае нужно выбирать ответственно, четко понимая какую нагрузку он будет нести и какие технологии применимы.

Да!

45.53%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

39.74%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.74%

Проголосовало: 1208

Оцените полезность статьи, нам будет приятно 🙂

Балка (брус) | это… Что такое Балка (брус)?

брус, опирающийся на двух точках и нагруженный в направлении, перпендикулярном или наклонном к его длине. — Б. бывают дсревянные, чугунные и железные; первые имеют круглое или прямоугольное сечение, а металлические — теобразное и коробчатое.

1) Деревянные балки. Бревна для приготовления балок обтесываются с двух сторон: снизу и сверху; обе грани по уложении на место должны быть горизонтальны, причем ширина Б. равна диаметру бревна. Когда же строения возводятся с особой тщательностью, то Б. обтесываются с 4-х сторон. При такой обтеске, высоте и ширине Б. даются размеры, при которых она будет иметь самую большую силу сопротивления. Так как прочность сечения пропорциональна ширине и квадрату его высоты, то весьма выгодно увеличивать высоту Б., в пределах необходимой ширины, для сопротивления боковым усилиям. — Чтобы вытесать из бревна брус наибольшего сопротивления, нужно диаметр бревна разделить на 3 равные части, в точках деления восставить перпендикуляры, и точки пересечения их с окружностью соединить с концами диаметра. В таком брусе стороны относятся к диаметру, как √⅓:1 и √⅔:1, а между собой, как 1:√2 = 5:7. На этом основании А. Красовским составлена следующая таблица:

——————————————————————————————————————————————————

| Длина балки в свету в арш.         | 3        | 6        | 9        | 10      | 11      | 12      | 13      | 14       |

|——————————————————————————————————————————————————|

| Высота балки в верш.                   | 2        | 4        | 6        | 6,60    | 7,30    | 8        | 8,60    | 9,30    |

|——————————————————————————————————————————————————|

| Ширина балки в верш.                 | 1,50    | 2,90    | 4,20    | 4,70    | 5,10    | 6,50    | 6,10    | 6,60    |

|——————————————————————————————————————————————————|

| Диаметр бревна на балку в          | 2,5     | 5        | 7½      | 8,0     | 9        | 10      | 11,0    | 12,0    |

| верш.                                          |           |           |           |           |           |           |           |           |

——————————————————————————————————————————————————

Выдерживаемый прочно равномерно распределенный груз при R = 24 пуда:

————————————————————————————————————————————————————————————

| а) на всю балку в пудах                   | 12,25    | 47,40    | 102,9    | 125,40    | 151,30    | 179,70    | 212,60    | 249,70     |

|————————————————————————————————————————————————————————————|

| б) на погон.  арш. длины балки в       | 4,08      | 7,89      | 11,43    | 12,54      | 13,76      | 14,97      | 16,35      | 17,84      |

| пуд.                                                 |             |             |             |               |               |               |               |               |

————————————————————————————————————————————————————————————

От обтески бревна теряется до 35% сопротивления при прямоугольном сечении и до 40% для бруса квадратного сечения. Размеры Б. зависят: 1) от ширины комнаты, 2) от груза, который будет лежать на них и 3) от взаимного расстояния между ними. Так как сопротивление Б. обратно пропорционально их длине, то из этого следует, что Б. всегда надобно класть по ширине комнаты, прибавляя от 4 до 9 верш. на каждый конец для укрепления Б. в стене. Груз, который несет Б., состоит из веса смазки, черного пола и оштукатуренного потолка, что составляет около 7,5 пуд. на один квадр. арш. (вес кв. фут. чистого пола равен 6 5/6 фун.; черного пола 6 5/6 фун.; кирпичной смазки 26 4/6 фун.; глины 4 фун.; подшивки потолка 2 1/6 фун.; штукатурки с дранью 7 фун.). Самая большая временная нагрузка в жилых помещениях бывает тогда, когда масса людей покрывает собой всю поверхность помещения. — Полагая на одну кв. саж. 9 человек и вес одного человека равным 4 пудам, получим,что на 1 кв. саж. пола жилого помещения — посторонней нагрузки приходится не более 36 пуд.; для другого рода помещений — принимают: концертных и танцевальных зал от 60 — 65 пуд., зернохранилищ до 180 пуд. и складов до 200 пуд. — По этим данным и определяют степень сопротивления, какой должна обладать Б. Из опытов дознано, что степень сопротивления Б. должна быть в 10 раз больше действующего на них груза. Относительно взаимного расстояния между балками нужно иметь в виду, что если смазка делается по доскам, то расстояние это не должно быть более 2 арш. для половых Б. и 4 арш. для Б. потолков, не несущих посторонней нагрузки. Если же потолок будет сделан по Б. из тонких бревен накатом, то расстояние между Б. может быть произвольно и будет тогда зависеть лишь от толщины их.

В России Б. обыкновенно располагают поперек покрываемого помещеиия и параллельно одна другой, на расстоянии 1,5 аршина середина от середины. — Толщина или высота Б. при таком их расстоянии между собой и обыкновенной нагрузке (по Рондле) составляет 1/24 их длины в свету, т. е. расстояния между опорными стенами.

Половые или потолочные балки в каменных зданиях закладываются или во время возведения стен, или же по окончании, на оставляемые для того горизонтальные выступы или борозды в стенах. Концы балок обвертываются войлоком и осмаливаются. Длина заделываемых концов балок бывает от 3 до 9 верш. и зависит от отверстия перекрываемого этими балками: — при отверстии до 4 саж. достаточно заделки в 3 вер., до 7 саж. — в 6 верш. и более в 9 верш.

В деревянных зданиях Б. врубаются в стены — лапой (см. Лапа) и сковороднем (см. Сковородень) или же кладутся на обрезы каменных фундаментов (см. Обрез). При укладке Б. следует наблюдать, чтобы не класть их на перемычки окон и дверей и удалять по возможности от дымовых каналов и не менее как на 1,5 кирпича. — В случае невозможности при этих условиях разместить Б. по стенам врубают некоторые Б. в ригеля (см. Ригель), опирающиеся в смежные Б.

На Б. употребляется дерево здоровое, срубленное в зрелом возрасте, потому что молодое скоро истлевает, а зрелое может существовать целые века. — Лучшим лесом для Б. считается сосна, обладающая легкостью и прочностью. Если высота Б. выходит более чем 10 верш., то ее подпирают, подвешивают или же составляют из нескольких брусьев. — Если подпоры не могут быть установлены часто, то для укрепления Б. употребляются подбалки — одиночные или двойные, первые обыкновенно в 1/9 длины Б. , а из вторых: верхние в 1/7 и нижние в 1/14. — Когда Б. состоит более чем из одного бруса, то ее называют составной. Высота таким балкам дается от 1/15 до 1/13 перекрываемого пространства, при ширине от 10 до 12 дюймов. — Сопротивление их принимается в ¾ соответственно цельной Б. такого же измерения. — Брусья составной Б. соединяются между собой зубьями, шпонками или распорками и связываются хомутами или болтами:

а) Когда 2 бруса соединены для образования Б. зубьями (см. Зубья) — то глубина врубки равна десятой части высоты самой Б., а длина зуба — высоте Б. Нижнему брусу дается выгиб в 1/60 его длины. Болты, стягивающие брусья, располагаются на расстояниях равных двойной высоте Б. — Скрепление брусьев может быть сделано и хомутами, но для этого надо Б. делать посередине толще, чтобы можно было нагнать с конца хомуты. По опытам Дюгамеля — сумма высот всех врубок должна равняться ⅔ высоты балки.

б) Шпонками (см. Шпонка), обыкновенно приготовляемыми из дерева твердой породы, соединяют 2 бруса, стянутые сквозь шпонки или между ними болтами или хомутами. — Практические размеры шпонки след.: ширина в 3,5 раза более глубины врубки в Б., длина равна ширине соединяемых брусьев. — Волокна шпонок должны быть отвесны. По Тредгольду, сумма высот всех шпонок должна быть равна 1⅓ высоты всей Б., а ширина вдвое более ее толщины. Такими балками покрывают отверстии более 5 саж. Когда Б. составляется из нескольких брусьев, то стыки располагают в перевязку: верхнюю часть такой Б., подверженной сжатию, делают из дерева твердой породы, напр. дуба, лиственницы, а нижнюю, подверженную вытягиванию, из хвойного — сосны, ели.

в) Распорки (см. Распорка) располагаются между двумя не соприкасающимися брусьями, в расстоянии 3,5 футов одна от другой и стягиваются хомутами или болтами. — Такими балками можно накрывать пространства от 6 до 7 саж. Если брусья немного изогнуть и между ними вставить распорки, уменьшая их от середины к концам, то получим Б. в виде бруса равного сопротивления. Расстояние между поясами посередине не должно быть более 1/25 отверстия, для которого сделана балка.

Фиг. 1.

Фиг. 2.

Деревянные Б. в проезжих мостах допускаются для отверстий до 3 саж. и расстоянии между прогонами от 0,50 — 0,70 саж., а в железнодорожных мостах для отверстий до 2,50 саж. — В обоих случаях на Б. употребляется 8-и верш. лес. Составные Б. употребляются в мостах на проезжих дорогах с отверстием до 8 саж. и железнодорожных — с отверстием до 5 саж. Временная нагрузка на мостовое полотно принимается до 3 пуд. на 1 кв. фут. — Наибольшая нагрузка на ось экипажа или телеги до 150 пуд. Вес мостовой настилки с балками до 30 пуд. на одну кв. саж., или 0,6 пуда на 1 кв. фут.

Чугунные Б. в строениях впервые начали употребляться при устройстве несгораемых потолков; но так как чугун по своей хрупкости неудобен для длинных Б., то и употребление их не получило никакого применения. По этой же причине чугунные Б. весьма редко употребляются под мосты железных дорог и вообще везде, где Б. подвержены сотрясениям. — В Англии чугунные Б. встречаются чаще, чем где либо — в строениях при перекрытии служб, кладовых и складов. В этих помещениях устройство отдельных подпор или колонн для поддержания длинных Б. не представляет препятствия, а потому при дешевизне чугуна имеют большое применение. Чугунные Б. имеют сечение однотавровое с вытягиваемым поясом или двутавровое с неравными поясами, из коих верхний сжимаемый, а нижний вытягиваемый. Желая составить проект тавровой чугунной Б., надо придерживаться следующих правил и данных, выведевных из опыта: чугунная тавровая Б., свободно лежащая концами на двух опорах, признается достаточно прочной, если прогиб ее составляет не более 1/480 пролета Б. при величине пробного груза равного ⅓ ломающего. Центр тяжести сечения должен находиться почти на ⅓ его высоты, считая от крайних вытянутых волокон. Высота сечения делается в 1/12 пролета и уменьшается только в случае недостаточности остающегося материала для поясов, сложная площадь которых должна быть около 2/5 всей площади сечения.

Отношение толщины стенки к высоте сечения изменяется от 1/24 до 1/16, среднее около 1/20 и бывает вообще более при меньшей высоте и не менее ½ дюйма. Толщина сжимаемого пояса одинакова со стенкой, или немногим более, а вытягиваемого в 2 и до 1,5 раза более нежели стенки. Ширина обоих поясов определяется по сопротивлению сечения и по требуемому положению неизменяемой оси. Наибольшая длина целых чугунных Б. бывает до 5 саженей, а наименьшая толщина металла ½ дюйма. — Удлинение чугунных Б. принимается в 0,00111 для перемены температуры до 80°Р., считая от точки замерзания до точки кипения воды. Сопротивление чугуна раздроблению в 5 — 6 раз более сопротивления разрыву, а потому самой непрочной частью Б. будет нижний пояс, подверженный вытягиванию. Двойная тавровая форма, придаваемая чугунным балкам, введена Годжкинсоном, с целью уравнять сопротивление вверху и внизу. Толщина полок нижней и верхней и ребер должна быть почти одинаковой, если же будет допущена разница толщины, то переходы от одной толщины до другой следует делать плавно и незаметно. Поперечные утолщения, а также украшения для чугуна не годятся, потому что в них обыкновенно бывают пузыри и чугун около них часто лопается. Просветов в отвесном ребре, по той же причине, не делают, а главным образом потому, что подобные отверстия уменьшают сопротивление сдвигающему действию груза. Обыкновенно чугунные Б. делаются из одного куска: если бы, однако, потребовалось составить Б. из нескольких частей, то следует, при этом соблюсти следующие правила: выше нейтральной оси стыки составных частей Б. должны быть плоские, плотные и совершенно перпендикулярные к оси Б.; ниже части эти должны быть связаны болтами, проходящими сквозь закраины. Поперечное сечение этих болтов должно быть рассчитано так, чтобы удлинение их при данной натянутости было равно удлинению заменяемой ими полки. Условие это тогда только выполнимо, когда площадь сечения болтов составляет около половины площади полки-балки.

Железные балки. — Обыкновенно самые употребительные формы поперечного сечении суть: а) прокатных железных балок — тавровая и двойная тавровая; б) котельных, состоящих из нескольких железных листов, соединенных между собой уголками и заклепками — двойная тавровая и трубчатая и в) шпренгелей, состоящих из плоского и брускового железа — прямоугольная.

Половые балки — обыкновенно двутаврового симметричного сечения. Железо на эти балки прокатывается в высоту от 12 до 22 дюймов; ширина поясов (см. Пояс) бывает при не высоком сечении вдвое менее высоты балки, а при высоком — втрое менее высоты балки; толщина же стенки от 3/16 до 5/16 дюйма, а поясов от ¼ до ½ дюйма.

Половые балки размещаются на взаимном расстоянии от 3 до 5 фут., заделываются концами в стены на глубину от 10 до 15 дюймов. Для увеличения сопротивления балок концы заделывают в стены со штырями или анкерами. При больших потолках такое устройство представляет то неудобство, что по причине удлинения или укорочения балок от изменения температуры — в заделанных местах происходит разрушение стены. Поэтому позади балок следует делать соответственные пустоты в кладке и концы балок оставлять свободными. Высота сечения этих балок, при вышесказанном расстоянии между ними, принимается в 1/35 до 1/30 их длины в свету, причем до положения в дело дается им выгиб в 1/200 покрываемого отверстия. — Допускается прогиб не более 1/300 отверстия. — При самой грузной заделке междубалочного пространства кирпичными своликами, балки с сечением до 5 дюймов употребляются для перекрытия пролетов до 2 саж.; высотой в 7 дюймов — для пролетов в 3 саж.; и 9 дюймов — для пролетов в 4 саж. Балки с сечением в 10 дюймов употребляются только в случае необходимости поддержать очень большие грузы. — Для более значительных отверстий в последнее время начали выделывать почти на всех заводах двутавровые балки до 20 дюймов высотой и до 10 саж. длиной. — Такие балки выкатываются из болванок железа весом от 150 до 180 пуд. Один из бельгийских заводов представил на Антверпенскую выставку 1885 года балки длиной в 15 саж. и высотой 12 дюймов, выкатанные из одного нагрева болванки. Выделка столь тяжелых сортов балочного железа начала быстро развиваться с того времени, как стали употреблять плавленое железо. Из многочисленных опытов, произведенных над степенью сопротивления этих балок по сравнению с балками, выделанными из пудлингового железа, оказалось, что первые на 40% прочнее последних. Кроме того, Б., выделанные из плавленого жслеза на 85% дешевле пудлинговых. — Б. с однотавровым сечением употребляются на стропила, подкосы, стойки, раскосы и т. д. Для хорошего прокатного железа можно допустить в балках напряжения до 280 пуд., а при небольшой длине — 240 пуд.

Обыкновенные железнодорожные рельсы употребляются как балки для построек и для мостов. У нас принят тип американского, или виньолевского рельса, т. е. с одной головкой и уширенным основанием. Вес пог. фута рельса высотой в 5 дюймов изменяется от 25 до 28 фунт., в 4½ дюйма — от 22 до 24 фунт., и в 4 дюйма — от 21 до 22 фунт. Длина рельса бывает в 14, 17, 18 и 21 фут., а в последнее время и 28 футов при той же высоте в 5″. Прочность рельсов, употребляемых в качестве балок, поверяется сообразно с распределенным на них грузом и способом поддержания концов. — Обыкновению рельсы употребляют в постройках для поддержания сводов. Для устойчивости каждый из концов рельсовой балки стягивается болтами с железной накладкой, в отверстие которой закладывается вертикальный штырь. — Расстояние между рельсовыми балками дается от 0,30 — 0,50 саж., смотря по величине пролета и толщиие свода. — Балки из рельсов для железнодорожных мостов отверстием до 8 фут. делаются из двух рельсов, склепанных между собой подошвами. Такие рельсовые балки концами своими лежат в чугунных подушках и склепаны через каждые 6 дюймов заклепками диаметра в 1 дюйм.

Железно-котельные склепанные балки отличаются от полосовых или прокатных тем, что состоят из отдельных частей, листов стенки и поясов, углового железа и т. д. По § 571 Урочного на строительные работы Положения, на железно-котельные балки полагается железо: на пояса, стенку, накладки и пр. — котельное, толщиною от ¼ до ⅝ дюйма; на сжимы кромок — угловое с ровными сторонами, шириной до 3 дюймов и толщиной от ¼ до ⅝ дюйма; на проушины и чеки для растяжек — полосовое; для растяжек — брусковое или тавровое; для заклепок — круглое от ⅝ до ⅞ дюйма. Накладки при стыках делаются шириной до 9 дюймов.

Высота сечения мостовых балок с одной стенкой допускается от 1/12 до 1/10, а гражданских построек от 1/25 до 1/20 отверстия. В гражданских сооружениях очень часто приходится делать балки из листов котельного железа, поставленных на ребро, соединенных по длине между собой заклепками и накладками, и для придания жесткости усиленными сверху и снизу приклепанными с обеих сторон листами посредством полос углового железа. Такие балки употребляются для пролетов от 3 сажен и более. Толщина стенки балки бывает от ¼ до ½ дюйма, а высота от 1/25 до 1/20 пролета в свету; угловое желзо берется в ¼ до ½ дюйма, при ширине полок от 2 до 3,5 дюйма; диаметр заклепок ½—¾ дюйма, а расстояние между ними 4 дюйма. Поверка прочности таких балок производится по тем же формулам, что и прокатных и двутаврового сечения, если потерю сопротивления, происшедшую от отверстий для заклепок, возместить сопротивлением загнутых частей углового железа. При устройстве балок следует принимать в соображение: 1) чтобы котельные листы и уголковые полосы, из которых составляется балка, имели стыки, расположенные в перевязку; 2) швы углового железа не должны находиться в одной вертикальной плоскости со швами стенки; 3) выступ пояса за стенку не должен превосходить 20 раз взятой его толщины; 4) при склепывании полос углового железа с поясами необходимо наблюсти, чтобы горизонтально сидящие заклепки приходились между вертикальными заклепками другого шва; 5) для придания балке жесткости, через каждые 3,5 до 6 фут. приклепываются вертикальные стойки из углового железа или однотаврового таким образом, чтобы концы стоек упирались в горизонтальные листы поясов; 6) для увеличения жесткости и прочности верхнего сжимаемого пояса его заменяют квадратной или цилиндрической трубой или же по верху пояса приклепывают однотавровое железо, наблюдая при этом, чтобы стыки, соединенные накладками с заклепками, были перпендикулярны к оси балки и плотно пригнаны; 7) для того, чтобы котельная железная балка могла быть совершенно прямая под действием лежащего на ней груза, она должна иметь такую форму, чтобы, будучи не нагруженной, была несколько выпуклой кверху, т. е. имела подъем равный тому прогибу, который получит после нагрузки. На железных дорогах такого рода балки употребляются при отверстиях от 2 до в сажен, а на проезжих (шоссе) — до 10 сажен. Толщина стенки мостовых балок бывает от ½ до ⅝ дюйма, ширина до 3 фут.; длина 17 фут. Длина накладки 2 фута и толщина немного более стенки. Средняя толщина углового железа в поясах от ½ до ¾ дюйма, ширина изменяется с величиной пролета и обыкновенно бывает при пролете до 15 фут. — в 1,5 до 2 дюймов; при пролете до 25 фут. — в 2,5 дюйма, до 30 фут. — в 3 дюйма, до 40 фут. — в 3,5 дюйма и более 40 фут. — в 4 до 5 дюймов. Ширина полки железа в 3 раза более диаметра заклепки или в 6 раз более толщ. железа. Диаметр заклепок в ⅝ или ¾ дюйма и расстояние между их центрами 4—5 дюймов. Пояс состоит из 2 и до 6 листов, толщиной ¼ и до ½ дюйма, смотря по величине изгибающего момента и бывают шириной от 6 до 12 дюймов. Листы по длине склепываются в нахлестку одиночным или двойным швом с напуском концов около 1 фута. Высота Б. обыкновенно берется в 1/10 отверстия, а высота балок с двумя стенками коробчатого или трубчатого сечения для железнодорожных мостов принимается: при пролетах до 15 саж. в 1/10, до 22 саж. в 1/13 и свыше 22 саж. в 1/15 пролета в свету.

Железные шпренгеля обыкновеннно состоят из дугообразно изогнутого железного бруска, струны, стягивающей концы дуги, хомутов и болтов, предназначаемых для соединения струны с дугой. По концам шпренгеля имеют проушины, в которые вставляются штыри, служащие для укрепления балки в стене. Вместо болтов употребляются иногда распорки, и тогда вся система сжимается плотно хомутами, образуя одно целое. Для удержания балок шпрепгелей в вертикальном положении употребляются или бруски, или крестообразные связи с загнутыми концами в виде крючков для зацепления балок. Без поперечных связей балки эти не могут сохранить данного им положения и не только не могут поддерживать груз, но даже сами собой не могут удержаться в равновесии. В случае устройства шпрепгелей для перекрытия больших отверстий или поддержания верхнего ряда балок, они делаются парные, состоящие из двух, неизменяемо соединенных шпренгелей. В настоящее время система шпрепгельных балок вовсе оставлена и котельным балкам отдано предпочтение ввиду большей степени сопротивляемости сравнительно со шпрепгельной системой. Б последней достаточно какого-либо незначительного повреждения, напр., излома распорки или болта, чтобы уменьшить, а иногда и совсем упичтожить его сопротивляемость.

Энциклопедический словарь Ф. А. Брокгауза и И.А. Ефрона. — С.-Пб.: Брокгауз-Ефрон. 1890—1907.

Усиление деревянных балок перекрытия — как укрепить межэтажные, чердачные и подвальные лаги по полу и потолку

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.



Когда нужно усиливать деревянные балки перекрытия

• плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

• снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;

• необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокномУсиление балок углеволокном — схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиляУсиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т. е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

ЗАДАЧА 3 — Студопедия

Поделись

Для заданных сечений, состоящих из прокатных профилей и полосы bЧh, определить положение центра тяжести.

Вариант	Двутавр	b, см	h, м	Швеллер
		20,0	1,2
		18,0	1,5
		24,0	1,8
		28,0	2,0	18а
		24,0	1,8	22а
		20,0	1,5	24а
		15,0	1,2
	24а	12,0	1,0
	18а	24,0	2,0
	22а	21,0	2,4

ПРИМЕР 3.

Определить координаты центра тяжести сечения. Сечение состоит из двутавра № 18, швеллера № 18 и пластины 200*60 (рисунок-6)

Рисунок — 6

1 Разобьем сечение на профили проката. Оно состоит из двутавра № 18, швеллера № 18 и пластины 200*60. обозначим их 1, 2, 3.

2 Укажем центры тяжести каждого профиля, используя таблицу приложения, и обозначим их С₁, С₂, С₃, проведем через них оси Х₁, Х₂, Х₃.

3 Выберем систему координатных осей. Ось Y совместим с осью симметрии, а ось Х проведем через центр тяжести двутавра.

4 Определим центр тяжести всего сечения. Так как ось Y совпадает с осью симметрии, то она проходит через центр тяжести сечения, потому Хс=0. Координату Yс определим по формуле:

Пользуясь таблицами ГОСТ 8239-89, ГОСТ 8240-89, ГОСТ 8510-86, ГОСТ 8509-86, определим координаты центров тяжести

А₁ = 20,7 см² 7,57 см

А₂ = 23,4 см²y₂ = 0

А₃ = 20*6 = 120 см² -12 см

Координата у₂ равна нулю, так как ось Х проходит через центр тяжести двутавра. Подставим полученные значения в формулу для определения у_С:

-7,82 см

1 Укажем центр тяжести сечения на рисунке и обозначим его буквой С. Покажем расстояние у_С = -7,82 см от оси Х до точки С.

2 Определим расстояние между точками С и С₁, С и С₂, С и С₃, обозначим их а₁, а₂, а₃:

а₁ = у₁ + у_С = 7,57 + 7,82 = 15,39 см

а₂ = у_С = 7,82 см

а₁ = у₃ — у_С = 12 — 7,82 = 4,18 см

3 Выполним проверку. Для этого ось Х проведем по нижнему краю пластины. Ось Y оставим, как в первом решении. Формулы для определения х_С и у_С не изменятся:

х_С = 0,

Площади профилей останутся такими же, а координаты центров тяжести двутавра, швеллера и пластины изменятся.

А₁ = 20,7 см² 22,57 см

А₂ = 23,4 см² 15 см

А₃ = 20*6 = 120 см² 3 см

Находим координату центра тяжести:

7,18 см

По найденным координатам х_С и у_С наносим на рисунок точку С. Найденное двумя способами положение центра тяжести находится в одной и той же точке. Сумма координат у_С, найденных при первом и втором решении: 7,82 + 7,18 = 15 см

Это равно расстоянию между осями Х при первом и втором решении:

18/2 + 6 = 15 см.

ЗАДАЧА 4

По оси ступенчатого бруса приложены силы и . Необходимо построить эпюры продольных сил и нормальных напряжений, определить абсолютную деформацию бруса. Принять Е = 2,1 * 10⁵ МПа.

Вариант	F1, кН	F2, кН	l1, м	l2, м	l3, м	А, см2
			1,0	1,2	1,4	4,0
			1,2	1,4	1,6	6,0
			1,4	1,6	1,8	3,5
			1,6	1,8	2,0	4,5
			1,8	1,6	1,4	4,0
			2,0	1,4	1,2	6,5
			1,8	2,0	2,4	7,5
			1,6	1,4	1,2	6,0
			1,4	1,2	1,0	5,0
			1,2	1,4	1,6	4,0

ПРИМЕР 4

Для данного ступенчатого бруса построить эпюры продольных сил и нормальных напряжений. Определить абсолютное удлинение (укорочение) бруса (рисунок 7)

Дано:

, , м, м, м, А=3,2 см ², Е=2,1*10⁵ МПа

Рисунок — 7

Решение

1 Проводим ось Z в сторону свободного конца бруса и определяем реакцию заделки :

2 Разбиваем брус на участки, границы которых определяются сечениями, где изменяется площадь поперечного сечения или приложены внешние силы. На каждом из участков проводим характерные сечения 1-1, 2-2, 3-3. С помощью метода сечений определяем продольные силы на каждом из участков бруса: мысленно рассекаем брус в пределах первого участка сечения 1-1, отбрасываем верхнюю часть бруса и заменяем ее действие продольной силой N₁ (рисунок 7) для оставшейся части составляем уравнение равновесия:

Аналогично находим N₂ и N₃:

сечение 2-2 (рисунок 7)

;

сечение 3-3 (рисунок 7)

.

По найденным значениям продольной силы строим соответствующую эпюру. Для этого параллельно оси бруса проведем базовую (нулевую) линию. Левее ее откладываем отрицательные значения N, соответствующие сжатому участку, а правее – положительные значения N, соответствующие растянутому участку (рисунок — 7).

Определяем нормальные напряжения в характерных сечениях бруса по формуле:

;

.

Строим соответствующую найденным значениям эпюру σ (рисунок — 7)

4 Определяем абсолютное удлинение бруса.

В соответствии с законом Гука:

где Е=2,1*10⁵ МПа – модуль продольной упругости для стали.

Складывая удлинение участков, получим:

Учитывая, что I м=10³мм, будем иметь:

(87,5*2,4+43,75*2,2-112,5*2,0)=0,39 мм.

Таким образом, абсолютное удлинение бруса = 0,39 мм.

ЗАДАЧА 5

По данным задачи 2 для двухопорной балки построить эпюры поперечных сил Qу и изгибающих моментов М_х. Подобрать сечение стального двутавра, приняв

[σ] = 160 МПа.

ПРИМЕР 5

Для двухопорной балки построить эпюры поперечных сил Q и изгибающих моментов М. Подобрать сечение стального двутавра, приняв [σ] = 160 МПа.

Дано: F₁=24 kH; F₂=36 кН; m₁=18 кНм;

m₂=24 кНм; =2.0 м; м; м.

Рисунок — 8

Решение

1 Составляем уравнение равновесия параллельной системы сил, из которых определяем опорные реакции балки:

(6)

Из уравнения (6) находим R_AУ:

Из уравнения (5) находим В:

Проверяем правильность определения опорных реакций, составляя сумму проекций всех сил на ось У:

то есть реакции определены верно.

2 Определяем значения поперечной силы Q в характерных сечениях балки, которые обозначим цифрами 1, 2, 3, 4 (рисунок 8 а)

Q₁=Q₂^лев=F₁=24 кН;

Q₂^прав=Q₃^лев=F₁+R_АУ=24-13=11 кН;

Q₃^2прав=Q₄=F₁+R_АУ-F₂= -R_ВУ= -25 кН.

По найденным значениям строим эпюру, поперечных сил Q (рисунок 8 б).

3 Аналогично определяем значения изгибающего момента М в характерных сечениях балки:

М₁=0;

М₂^лев=F₁*2.0=48 кНм

М₂^прав=М₂^лев+m₁=48+18=66 кНм;

М₃=F₁*5.0+m₁+R_АУ*3,0=120+18-39=99 кНм;

М₄=m₂=24 кНм.

По найденным значениям строим эпюру изгибающих моментов М (рисунок 8 в).

4 По эпюре изгибающих моментов определяем положение опасного сечения балки (сечение, в котором изгибающий момент имеет наибольшее по абсолютной величине значение). В нашем случае – это сечение 3, где М₃=М_maх=99 кНм. Из условия прочности балки на изгиб вычисляем необходимый осевой момент сопротивления:

.

В соответствии с ГОСТ 8239-89 принимаем сечение из стального двутавра № 33 с Wх=597 см³. Имеем перенапряжение:

что находится в разрешенных пределах (менее 5%).

Ответ: сечение балки двутавр № 33.



ИЗГИБ | Энциклопедия Кругосвет

ИЗГИБ – один из основных видов деформации балки, когда прямолинейная балка под действием внешних нагрузок приобретает криволинейную форму. (Корни слова «балка» – немецкие и первоначально это слово означало «бревно»). Во многих конструкциях балка является основным элементом; примером являются многие типы перекрытий, мостов и т.д.

Балка как конструктивный элемент обычно или закреплена концами на соответствующих опорах, или одним концом заделана в стену, тогда как другой конец оказывается свободным (в этом случае балку называют «консоль»), рис.1 (а, б).

В некоторых местах балка взаимодействуют с другими телами; схематизируя ситуацию (рис. 2), говорят, что в известных точках к балке приложены заданные сосредоточенные силы P, Q или распределенные нагрузки интенсивности q (килоньютонов на метр).

Примером распределенных нагрузок является собственный вес балки или вес достаточно длинного постороннего тела, лежащего на балке (например, снега). Нагрузки (или их часть), направленные перпендикулярно к балке, вызывают ее изгиб; направленные вдоль балки вызывают растяжение или сжатие. Задачей теории изгиба балок является определение прогиба балки под нагрузками, а также напряжений и деформаций в материале балки, естественно, что форма, размеры, материал балки и внешние нагрузки считаются заданными. Затем, при расчете на прочность, задачу трансформируют так: каковы должны быть размеры сечения балки, чтобы при заданных нагрузках напряжения не превышали бы допустимых значений?

Теория изгиба балки была создана Я.Бернулли и Л.Эйлером на рубеже 17–18 вв. Для простоты балка заменяется отрезком прямой, причем считается, что упругие свойства этого отрезка такие же, как у исходной балки. После приложения нагрузок отрезок изгибается и становится криволинейным. Получившаяся кривая называется упругой линией или эластикой. Задача – найти ее уравнение у = f(x). Решение этой задачи основано на утверждении, что в каждой точке упругой линии ее кривизна пропорциональна изгибающему моменту внешних сил, который зависит от координаты x и обозначается M(x). Так как при малых прогибах, которые в первую очередь интересуют инженеров, кривизна кривой практически равна ее второй производной, можно записать дифференциальное уравнение:

Коэффициент пропорциональности EJ называется изгибной жесткостью, он определяет способность балки сопротивляться изгибу и равен произведению модуля упругости материала балки E на момент инерции сечения балки J, который для прямоугольного бруса выражается формулой

где b – ширина сечения, а h – высота (рис. 3,а).

Если сечение балки есть фигура F (рис. 3,б), и начало координат проходит через центр масс сечения, то

J = тт y\up122 dF

т.е. момент инерции площади F определяется как двойной интеграл по этой площади. Название «момент инерции» связано с тем, что этот интеграл в динамике твердого тела связан с инерционными характеристиками тела.

Изгибная жесткость учитывает и упругость материала, и форму и размеры сечения балки.

Изгибающий момент M(x) полностью определяется величиной и положением нагрузок и находится по правилам статики. Например, если в консольной балке, нагружаемой на конце силой P, (рис. 2), мысленно провести сечение через точку с координатой x, то момент силы P относительно точки x выражается очевидной формулой

M = Px

(система координат показана на рис. 4), при изменении расстояния сечения от конца балки момент M растет линейно; этот график называют эпюрой изгибающего момента M(x). Напряжения s в сечениях балки пропорциональны M(x):

(координата y отсчитывается вверх от центра сечения).

В качестве примера можно рассмотреть две одинаковые балки: одну – на двух шарнирных опорах, другую – консольную, нагруженные одинаковыми силами P в середине пролета и на конце соответственно. Длина балок l, сечение – прямоугольник b × h. Прогиб первой балки в середине пролета равен

Прогиб на конце второй балки равен

Для сравнения укажем, что если ту же балку растягивать силой P, то ее удлинение будет равно . Напряжения и деформации в изогнутой балке распределены таким образом, что внешние волокна растянуты, а внутренние – сжаты, причем и напряжения s, и деформации e растут пропорционально расстоянию от середины сечения балки, точнее – от нейтральной линии, где s = 0, и e = 0. Другими словами, внешние слои балки несут большую часть нагрузки, внутренние – значительно меньшую. Поэтому целесообразно так организовать форму сечения балки, чтобы большая часть материала была удалена от центра сечения. Двутавровые (т.е. в виде двойного «Т») и трубчатые сечения балок являются типичными примерами оптимальных (т.е. наилучших в некотором смысле) сечений.

Проверь себя!
Ответь на вопросы викторины «Физика»

Что такое изотоп, чему равно число Авогадро и что изучает наука реология?

Пройти тест

ADJ Z-LTS-I/KNOB Соединитель удлинителя двутавровой балки

Для получения помощи по запчастям позвоните по номеру 800-356-5844 и нажмите «2» или напишите по электронной почте [email protected].

Напишите первый отзыв.

Наша цена: 7,50 долларов США

Гарантия низкой цены Товар доставляется БЕСПЛАТНО
при заказе на сумму более 49 долларов США.

Без процентов при полной оплате в течение 6 месяцев ^†
Узнайте, как

Ручка соединителя двутавровой балки для удлиненной фермы ADJ LTS50.

В настоящее время нет в наличии, сроки поставки могут варьироваться

Добавить в цитату Добавить в список желаний

Скопировано в буфер обмена

Описание

Ручка соединителя двутавровой балки для удлиненной фермы ADJ LTS50.

ПРЕДУПРЕЖДЕНИЕ: рак и репродуктивный вред — www.P65Warnings.ca.gov.

Часто задаваемые вопросы

Задайте вопрос по этой части.

Вопрос:

Что делать, если мой товар по-прежнему не работает или возникли дополнительные проблемы?

Ответ:
В большинстве случаев, если ваш товар имеет те же симптомы или новые симптомы, это происходит потому, что неисправность изначально была неправильно диагностирована. Имейте в виду, что мы не можем нести ответственность за ущерб из-за неправильного диагноза……

Ответ:
В большинстве случаев, если ваш товар имеет те же симптомы или новые симптомы, это происходит потому, что неисправность изначально была неправильно диагностирована. Имейте в виду, что мы не можем нести ответственность за ущерб из-за неправильно диагностированной неисправности, неправильной установки или неправильной работы вашего устройства.

Если вы не уверены в своем диагнозе, возможно, лучше доставить ваш предмет квалифицированному специалисту.

Вопрос:

Купленная мной деталь неисправна или вышла из строя вскоре после покупки. Есть ли гарантия?

Ответ:
Возможно — на некоторые запасные части распространяется гарантия, обычно с меньшим сроком, чем стандартная гарантия на готовую продукцию. В некоторых случаях производители продают запчасти «как есть» или не будут ……

Ответ:
Возможно — на некоторые запасные части распространяется гарантия, обычно с меньшим сроком, чем стандартная гарантия на готовую продукцию. В некоторых случаях производители продают запасные части «как есть» или не рассматривают товар, подлежащий возврату, если деталь не была установлена ​​ авторизованный центр .

Если вас беспокоит срок действия гарантии на запасные части, свяжитесь с нами перед размещением заказа. Имейте в виду, что если вы устанавливаете деталь для ремонта предмета, на который все еще распространяется гарантия производителя, вы можете аннулировать гарантию на свой предмет, выполнив несанкционированный ремонт.

Вопрос:

Можете ли вы помочь мне диагностировать мой товар?

Ответ:
В большинстве случаев нецелесообразно пытаться диагностировать без предмета вместе с соответствующим тестовым оборудованием. Если вы не уверены в своей способности диагностировать неисправность вашего товара;……

Ответ:
В большинстве случаев нецелесообразно пытаться диагностировать без предмета вместе с соответствующим тестовым оборудованием. Если вы не уверены в своей способности диагностировать неисправность вашего товара; возможно, лучше всего отнести ваш товар к квалифицированному специалисту.

Вопрос:

Правильно ли я заказываю деталь?

Ответ:
Проверьте описание продукта, чтобы убедиться, что ваша модель указана как совместимая. Детали от того же производителя 9 мая0034 кажутся совместимыми с вашим товаром, но это не всегда так. Если вы найдете ……

Ответ:
Проверьте описание продукта, чтобы убедиться, что ваша модель указана как совместимая. Детали одного и того же производителя могут казаться совместимыми с вашим товаром, но это не всегда так. Если вы нашли деталь, которая подходит для вашего товара, но вашей модели нет в списке, свяжитесь с нами, чтобы мы могли подтвердить совместимость. Вполне возможно, что деталь подходит для большего количества моделей, чем мы перечислили.

Внешний вид деталей может отличаться от оригинального компонента в зависимости от производителя, которого использует поставщик. Имейте в виду, что мы не можем нести ответственность за ущерб из-за установки неправильной детали. Неоткрытые, неустановленные детали можно вернуть в течение 30 дней.

Вопрос:

Могу ли я вернуть запчасть после ее установки?

Ответ:
Установленные запасные части не подлежат возврату, если они не являются дефектными. Все дефектные возвраты подлежат только обмену — деньги не возвращаются.

Вопрос:

¿Puedo regresar una parte de servicio una vez que se ha instalado?

Ответ:
Las partes de servicio instaladas no son retornables, a menos que estén faultuosas. Todas лас devoluciones дефективного сына соло де intercambio, не се reembolsará эль dinero.

Отзывы

Будьте первым, кто оставит отзыв об этом товаре.

Двутавровые балки с нормальными полками

Свойства стальных балок двутаврового профиля с нормальными полками.

Рекламные ссылки

DIN 1025 нормальный фланец двутавра свойства:

Для полной таблицы со статическими параметрами — момент инерции и модуль упругого сечения — поверните экран!

Designation	Dimensions					Static Parameters
						Moment of Inertia		Elastic Section Modulus
	Depth h (mm)	Width w (mm)	Web Thickness s (mm)	Sectional Area (cm 2 )	Weight (kg/m)	I x (cm 4 )	I y (cm 4 )	W x (cm 3 )	W г (cm 3 )
I 80	80	42	3. 9	7.58	5.94	77.8	6.29	19.5	3
I 100	100	50	4.5	10.6	8.34	171	12.2	34.2	4.88
I 120	120	58	5.1	14.2	11.1	328	21.5	54.7	7.41
I 140	140	66	5.7	18.3	14.3	573	35.2	81.9	10.7
I 160	160	74	6.3	22.8	17.9	935	54.7	117	14.8
I 180	180	82	6.9	27.9	21.9	1450	81. 3	161	19.8
I 200	200	90	7.5	33.5	26.2	2140	117	214	26
I 220	220	98	8.1	39.6	31.1	3060	162	278	33.1
I 240	240	106	8.7	46.1	36.2	4250	221	354	41.7
I 260	260	113	9.4	53.4	41.9	5740	288	442	51
I 300	300	125	10.8	69.1	54.2	9800	451	653	72.2
I 340	340	137	. 0258	13	97.1	76.1	19610	818	1090	114
I 400	400	155	14.4	118	92.4	29210	1160	1460	149
I 450	450	170	16.2	147	115	45850	1730	2040	203
I 500	500	185	18	180	141	68740	2480	2750	268

• 1 cm ⁴ = 10 ⁴ mm ⁴ = 10 ^-8 m ⁴ = 0.024 in ⁴

• 1 cm ³ = 10 ³ mm ³ = 10 ^-6 m ³ = 0. 061 in ³

• 1 cm ² = 10 ² mm ² = 10 ^-4 m ² =  0.16 in ²
• 1 кг/м = 0,67 фунт/фут

Балки двутаврового сечения:

• Великобритания: универсальные балки (UB) и универсальные колонны (UC)
• Европа: IPE. ОН. ХЛ. HD и другие секции
• US: широкий фланец (WF) и H секции

Вставка балок в модель Sketchup с помощью расширения Sketchup Engineering ToolBox

Рекламные ссылки

Связанные темы

Связанные документы

Engineering ToolBox — Расширение SketchUp — 3D-моделирование в режиме онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, увлекательными и бесплатными программами SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Реклама в ToolBox

Если вы хотите продвигать свои продукты или услуги в Engineering ToolBox — используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Citation

Эту страницу можно цитировать как

• Engineering ToolBox, (2008). Нормальный фланец I Балки . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/i-flange-steel-beams-d_1317.html [День доступа, мес. год].

Изменить дату доступа.

. .

закрыть

Какова средняя стоимость установки стальной балки?

Типичный диапазон:

1293 доллара США — 4715 долларов США

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 102 участника HomeAdvisor. Встроить эти данные

Как мы получаем эти данные

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

• Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
• Когда их проекты завершены, они заполняют краткий обзор стоимости.
• Мы собираем данные и сообщаем вам о затратах.

Обновлено 20 сентября 2022 г.

Рассмотрено Эзра Ланиадо, Экспертный участник.

Автор HomeAdvisor.

Установка стальных балок стоит от 1293 до 4715 долларов (включая оплату труда) для большинства домовладельцев, при средней стоимости 3004 долларов . Цена варьируется и зависит от размера и пролета марки балок и стоек. Ожидайте более высокую цену проекта, если вам нужно заменить несущую стену. Установка стальных двутавровых балок в вашем доме — отличный способ увеличить прочность вашей конструкции, открывая стены и поддерживая более тяжелые строительные материалы, такие как кирпичная кладка.

Хотя «стальные двутавровые балки более распространены в коммерческом и промышленном строительстве, поскольку они позволяют создавать большие открытые площадки и большие помещения, необходимые для производства, выставочных залов или складских помещений», — говорит Эзра Ланиадо, член экспертного совета Angi и владелец Landmark Construction. & Development Group, Inc., «они становятся все более популярными в жилищном строительстве, поскольку большие открытые планировки становятся все более популярными».

На этой странице:

1. Калькулятор стоимости стальной двутавровой балки
   1. Разбивка стоимости
      1. Стоимость за фут
      2. Стоимость за фунт
         1. Цены на стальные конструкционные балки по сравнению с другими материалами
         2. Стоимость строительства дома из стальных балок
         3. Типы стальных балок
         4. Установка стальной балки своими руками против найма профессионала
            1. Часто задаваемые вопросы

            Калькулятор стоимости стальной двутавровой балки

            Рассчитаем для вас данные о затратах. Где вы находитесь?

            Где вы находитесь?

            Почтовый индекс

            Среднее по стране	3004 долл. США
            Типовой диапазон	1293 доллара США — 4 715 долл. США
            Низкий уровень — Высокий уровень	$300 — 8 200 долларов США

            Данные о затратах основаны на фактических затратах на проект, о которых сообщили 102 участника HomeAdvisor.

            Разбивка стоимости установки стальной балки

            На окончательную стоимость установки стальной балки влияет несколько факторов. Затраты, связанные со следующими пунктами, варьируются в зависимости от требований разрешений, цен на материалы и ставок оплаты труда в вашем регионе.

            • Стоимость материала и доставки стального луча

            • Стоимость разрешения и требования

            • Наем конструкционного инженера , чтобы определить потребности проекта

            • Трубокая трудовая и материалы для постоянной стальной поддержки.

            Другие элементы, которые могут повлиять на окончательную стоимость проекта, включают следующее.

            • Снос, утилизация и подготовка к работе

            • Временные вспомогательные работы и материалы во время проекта

            • Стоимость аренды монтажного оборудования (например, крана) при необходимости

            • Стоимость труда и материалов для маскировки балок и выполнения отделочных работ

            Cost Factor	Average Cost Range
            Steel Beam	$80 – $190
            Permit	$90 – $450
            Structural Engineer	$390 – $1,400
            Material Delivery	$100 – $370
            Installation	$656 – $2,342
            Total Cost	$1,316 – $4,752

            Стоимость стальных балок за фут

            Установка стальных балок стоит от 100 до 400 долларов за фут . Это включает в себя работу и материалы для установки, но не дополнительные услуги, такие как демонтаж стены.

            Вот некоторые дополнительные расходы, с которыми вы можете столкнуться:

            • Стоимость удаления несущей стены составляет от 1200–10 000 долларов США .

            • Установка нового потолка стоит в среднем 1610 долларов США.

            • Перемещение или изменение маршрута газопровода стоит 15–25 долларов США за погонный фут.

            Поскольку для вашего проекта могут потребоваться или не потребоваться эти дополнительные компоненты, рекомендуется поговорить с генеральный подрядчик рядом с вами . Они предоставят вам детали проекта и смету.

            Стальные двутавровые балки Прайс-лист по длине

            Цены на стальные двутавровые балки варьируются от 6 до 20 долларов США за фут Только материалы.

            Steel I-Beam Length	Price Range
            10 feet	$60 — $180
            20 feet	$120 — $360
            30 feet	180 — 540 долларов
            40 футов	240 — 720 долларов

            Сравните продукты и оценки от местных профессионалов в области строительства

            Почтовый индекс

            Сравнить расходы

            Стоимость стальных балок за фунт

            Стоимость стальных балок от 0,90 до 1,60 долларов за фунт . Двутавровые балки обычно весят от 6 до 12 фунтов на фут , но могут весить до 50 фунтов и более . Более тяжелые балки распространены в промышленном или коммерческом строительстве.

            Основным фактором, определяющим цену стальной двутавровой балки, является не ее конструкция или длина, а высота и вес на погонный фут балки. Двутавровая балка 8 на 17 имеет высоту 8 дюймов, а весит 17 фунтов на погонный фут . Это будет стоить меньше, чем двутавровая балка 10 на 35.

            Вы можете приобрести любую балку необходимой длины. Тем не менее, важно отметить различия и то, как балки будут работать в вашем общем дизайне, прежде чем решить, что лучше всего подойдет для вашего конкретного проекта.

            Цены на стальные конструкционные балки по сравнению с другими материалами

            Цены на стальные балки в погонных футах такие же, как и на другие материалы, используемые в несущих конструкциях, за исключением алюминиевых двутавровых балок, которые дороже стали.

            Type of Beam	Average Cost Range for Material Only (per Linear Foot)
            Steel	$6 — $20
            Wood	$5 — $30
            Aluminum	$13 — $30
            LVL	$3 — $12
            Flitch	Talk to a contractor or home builder for an estimate
            Engineered Wood	$3 – $40
            Glulam	5–40 долл. США

            Деревянная двутавровая балка

            Большинство деревянных балок стоят от 5 до 30 долл. США за погонный фут , но могут стоить более 90 долл. США за погонный фут для редких пород дерева. В то время как когда-то они были основным типом конструкционной балки, сегодня домовладельцы часто используют деревянные балки в качестве украшения .

            В отличие от стандартных прямоугольных деревянных балок призматической формы, для двутавровых балок из дерева часто требуется ценовое предложение на материал. Найдите подрядчика по потолку в вашем районе , чтобы получить оценку цен на двутавровые балки за фут.

            Алюминиевая двутавровая балка

            Алюминиевая двутавровая балка стоит в среднем от 13 до 30 долларов США за погонный фут , хотя некоторые модели стоят до 140 долларов США или более . Более дорогие модели толще и выше и обычно не встречаются в жилом строительстве.

            Балка LVL

            Балки LVL стоят от 3 до 12 долларов США за погонный фут только за материал или от 50 до 200 долларов США за фут в сборе . LVL расшифровывается как клееный брус и представляет собой разновидность инженерного бруса.

            Перекладина

            Цены на перекладину варьируются, поэтому вам придется поговорить с подрядчиком или строителем рядом с вами для оценки. Этот тип балки имеет стальную внутреннюю часть, зажатую между деревом. Материал стоит меньше, чем сталь, но установка сложнее, чем традиционные деревянные балки. Из-за этого брусовые балки менее распространены в строительстве.

            Инженерная балка

            Инженерная балка обычно стоит от 3 до 40 долларов США за погонный фут . Наиболее распространенными конструкционными материалами являются LVL или Glulam, которые изготавливаются из древесного ламината. Одним из преимуществ инженерных балок является то, что их установка занимает меньше времени, но они не так долговечны, как сталь.

            Клееная балка

            Клееная балка — это клееный брус по цене от 5 до 40 долларов США за погонный фут. Эти конструкционные балки состоят из габаритных пиломатериалов, склеенных вместе с клеем. Они часто используются для покрытия больших площадей и для эстетической привлекательности.

            Получите расценки для вашего строительного проекта

            Почтовый индекс

            Сравните оценки

            Затраты на строительство дома из стальных балок

            Использование стальных конструкционных опорных балок обычно происходит в сочетании с другими опорными конструкциями. Ниже перечислены другие расходы на строительство, связанные с установкой стальной балки.

            Опорные балки цокольного этажа

            При первой установке опорной балки цокольного этажа (например, при строительстве нового дома) вам придется заплатить от от 1270 до 4950 долларов США . Если вам нужно заменить подвальную балку, вы можете заплатить от от 6 500 до 25 000 долларов, , но менее сложные работы не будут стоить более 10 000 долларов.

            Стальные колонны

            Стальные колонны обычно стоят от 50 до 100 долларов США только за колонну. Их часто можно увидеть в подвалах как постоянное приспособление, но иногда они используются для поддержки (например, при удалении несущей стены).

            Стальные балки

            Стальные балки представляют собой тип конструкционной балки и стоят от до 20 долларов за фут , не включая установку. Хотя балки часто считаются тем же самым, что и стальная балка, они обычно больше средней балки и обеспечивают горизонтальную поддержку.

            Замена опорной балки

            Средняя стоимость замены опорной балки в жилом помещении или подвале дома составляет от 6 500 до 25 000 долл. США или более . Замена балки в подполье, вероятно, будет стоить от 1500 до 4000 долларов , а средняя стоимость ремонта или очистки подполья составляет около 6000 долларов . Эти балки обычно меньше по размеру и имеют меньший вес, что упрощает их замену.

            Обратите внимание: поскольку стальные балки очень долговечны, вам может никогда не понадобиться их замена. Правильно установленная балка может легко прослужить 200 лет и более . Другие материалы (например, дерево) не служат так долго.

            Замена несущей стены стальной балкой

            Замена несущей стены стальной балкой и опорной конструкцией для создания открытой планировки стоит в среднем от 4 000 до 10 000 долл. США и часто является частью большого проект реконструкции дома. Демонтаж несущей стены стоит от 1200 до 3000 долларов для одноэтажного дома. Вам также потребуется отделка стен и потолка после установки стальной балки.

            Типы стальных балок

            Стальные конструкционные балки доступны в различных формах. Все они считаются двутавровыми балками, но каждый из них получил свое название в зависимости от дизайна и того, на какую букву похожа форма.

            Двутавровая балка

            Двутавровые балки являются стандартом для несущих стальных балок. Они состоят из двух параллельных частей, между которыми расположена перпендикулярная часть, образующая структурную единицу, которая часто устанавливается горизонтально для несущей опоры. Есть несколько других названий вариаций двутавров. Наиболее распространенными переменными являются двутавровые и S-образные балки. Стандартные двутавровые балки могут охватывать до 20 футов.

            Двутавровая балка

            Двутавровая балка также называется W-образной балкой. У них нет какого-либо конического фланца вверху и внизу, поэтому они напоминают букву «H», когда их кладут на бок. Двутавровые балки обычно шире двутавровых и намного тяжелее. Поскольку они прочнее, двутавровые балки могут выдерживать вес при длине до 330 футов .

            S-образная балка

            S-образные балки, также известные как младшие балки, отличаются коническими полками в верхней и нижней части, что обеспечивает большую прочность при меньшей плотности. В идеале эта смесь хорошо подходит для небольших зданий, где структурная поддержка стены не должна быть такой прочной. S-образные балки обычно доступны длиной до 100 футов .

            Установка стальных балок своими руками или вызов профессионала

            Стальные балки требуют профессионального определения размеров и установки. Это не проект «сделай сам», потому что вы имеете дело со структурным проектированием. Инженер должен определить размер ваших балок и убедиться, что размещение правильное как для целей проверки, так и для целей безопасности. Свяжитесь с инженером-строителем жилых домов рядом с вами , чтобы получить расценки.

            Часто задаваемые вопросы

            Сколько стоит конструкционная сталь?

            Текущие ставки на конструкционную сталь составляют от 0,90 до 1,60 доллара за фунт . Цены на сталь зависят от колебаний рынка и мирового спроса. Спрос и предложение влияют на стоимость материала. Когда доступно много стали и мало кто ее использует, цены низкие. Когда много проектов требуют всего сразу, все наоборот.

            Better Header Цены на щитовые пластины жатки зависят от проекта. Компания из Нью-Йорка может предоставить оценки для рабочих мест в своем районе.

            Сколько стоит колонка Lally?

            Столбец Lally стоит не менее 2500 долларов . Цены зависят от рабочего пространства и типа имеющихся балок. Колонны Lally распространены в подвалах и обеспечивают структурную поддержку.

            Какие цены на балки LiteSteel?

            Цены на балки LiteSteel варьируются от $5 до $20 за фут . Эти балки из оцинкованной стали легче традиционной стали.

            Сколько весит стальная балка?

            Вес стальной балки зависит от ее размера и толщины. Стальные балки можно разрезать практически до любой длины, и обычно они весят от 6 и 12 фунтов на погонный фут . 10-футовая двутавровая балка весом десять фунтов на фут будет весить 100 фунтов . В коммерческом строительстве часто используются более крупные стальные конструкционные балки, которые весят более 50 фунтов на погонный фут .

            Наймите местного специалиста по установке стальных балок рядом с вами

            Почтовый индекс

            Найдите плюсы

            Затраты на сопутствующие проекты

            • Сварной металл
            • Стройте добавление
            • Краска металлической крыши
            • Установите потолок
            • Наем инженер -строитель
            • . Док
            Фото: Westend61/Getty Images

            Популярные категории

            1. Дополнения и переделки
            2. Ванные комнаты
            3. Отопление охлаждение
            4. Кухни
            5. Пейзаж
            6. Все категории

            Популярные проекты

            1. Наймите разнорабочего
            2. Нанять горничную
            3. Установить Ландшафтный дизайн
            4. Реконструировать ванную комнату
            5. Реконструировать кухню

            Избранные статьи

            1. Сколько стоит установить или заменить кухонные шкафы?
            2. Сколько стоит пристройка к дому?
            3. Установить столешницы
            4. Сколько стоит установить окно?
            5. Сколько стоит чистка водостоков?

            Найти услуги стальных балок рядом с вами

            1. Чикаго, Иллинойс
            2. Денвер, Колорадо
            3. Филадельфия, Пенсильвания
            4. Хьюстон, Техас
            5. Миннеаполис, Миннесота
            6. Сент-Луис, Миссури
            7. Атланта, Джорджия
            8. Форт-Лодердейл, Флорида
            9. Канзас-Сити, Миссури
            10. Шарлотта, Северная Каролина
            11. Сиэтл, Вашингтон
            12. Колумбус, Огайо
            13. Луисвилл, Кентукки
            14. Даллас, Техас
            15. Детройт, Мичиган
            16. Вашингтон
            17. Лос Анджелес, Калифорния
            18. Литтлтон, Колорадо
            19. Майами, Флорида
            20. Ямайка, Нью-Йорк
            21. Тампа, Флорида
            22. Нью-Йорк, штат Нью-Йорк
            23. Альбукерке, Нью-Мексико
            24. Портленд, Орегон
            25. Мариетта, Джорджия
            26. Индианаполис, Индиана
            27. Форт-Уэрт, Техас
            28. Цинциннати, Огайо
            29. Балтимор, Мэриленд
            30. Вестминстер, Колорадо
            31. Сент-Пол, Миннесота
            32. Сакраменто, Калифорния
            33. Кливленд, Огайо
            34. Аврора, Колорадо
            35. Сан-Франциско, Калифорния
            36. Сан-Антонио, Техас
            37. Роли, Северная Каролина
            38. Феникс, Аризона
            39. Гранд-Рапидс, Мичиган
            40. Колорадо-Спрингс, Колорадо

            Не видите свой город?

            Как далеко может пролетать стальная двутавровая балка? – Модернизированный дом

            Стальные балки используются для поддержки всех видов зданий, от современных домов до небоскребов. Определение пролета стальной двутавровой балки является важной частью строительства. Будь то ширина 8 дюймов или 10 дюймов, следите за тем, как мы изучаем факторы, определяющие, насколько далеко может простираться стальная двутавровая балка.

            Стальные балки известны своей прочностью и используются в крупных строительных проектах, таких как небоскребы и масштабное жилье. Они кажутся невероятно разносторонними и бесконечно высокими. Однако всему должен быть предел, в том числе и размеру стальных балок. Стальные двутавровые балки, например, являются одними из самых распространенных балок, которые вы найдете. Важно знать, как далеко вы можете зайти, прежде чем вам понадобится еще один луч. Итак, как далеко может пролетать стальная двутавровая балка?

            Расстояние, которое может охватывать двутавровая балка, почти полностью зависит от размера балки. Когда дело доходит до жилых проектов, таких как дома и небольшие здания, вы можете ожидать, что стальная балка будет иметь ширину восемь дюймов. Это позволяет ему охватывать до 12 футов, прежде чем вам понадобится еще одна колонна. Некоторые балки могут иметь ширину 10 дюймов, что соответствует минимальному пролету 14 футов.

            Знание расстояния, на которое вы можете протянуть свои балки, оказывает огромное влияние на ваше планирование строительства, и не только из-за финансовых показателей. Пролет ваших стальных балок может повлиять на общую архитектуру вашего дома, а также заставить вас работать с большим количеством элементов, чтобы ваш дом был стабильным. Это руководство даст вам общее представление о том, чего ожидать и как это рассчитать.

            Связанный контент: Типы балок   | Какой размер балки мне нужен для пролета 20 футов?   | Сколько стоит замена прогнившей опорной балки?   | Провисание основной опорной балки?

            Прежде чем мы начнем: это работа своими руками?

            Хотя и можно рассчитать собственные пролеты стальных балок, правда в том, что это рискованное занятие. Выяснение того, насколько может охватывать двутавровая балка, является концепцией структурной инженерии, и это довольно сложная область. Таким образом, хотя существуют уравнения, которые вы можете использовать для расчета самостоятельно, лучшее, что вы можете сделать для своего строительного проекта, — это проконсультироваться с инженером-строителем.

            Все здания разные, и то, что подходит для одного дома, может не подойти для другого. Зная это, лучше принимать вещи на индивидуальном уровне. Мы понимаем, что это дорогое удовольствие, но поверьте нам, когда мы говорим, что лучше перестраховаться, чем сожалеть. Если возиться со стальными балками и сделать неправильный выбор, можно легко разрушить дом!

            Какой длины должны быть ваши двутавровые балки?

            Чтобы понять, какой размер стальной двутавровой балки может пролететь в вашем жилищном проекте, вам придется немного посчитать. К счастью, у большинства компаний, производящих стальные балки, есть диаграмма пролетов, которая показывает, насколько двутавровая балка может пролететь в зависимости от веса, который они будут нести.

            Величина веса имеет огромное значение для того, какой пролет могут предложить ваши двутавровые балки, не говоря уже о размере двутавровых балок, которые вам нужны. Чтобы узнать, что лучше всего подходит для вас, обратитесь к столбцу стальной балки для жилых помещений и таблице нагрузок. Эти таблицы позволяют узнать, сколько стальных балок вам нужно, чтобы выдержать вес вашего дома.

            Каков максимальный пролет стальной двутавровой балки?

            На этот вопрос сложно ответить, но лучший способ объяснить его состоит в том, что более длинный луч сможет охватывать большие расстояния. Также имеет значение, будет ли рассматриваемая балка использоваться в качестве основной или вспомогательной опоры для дома. Например, 20-метровая стальная двутавровая балка может иметь пролет 75 метров, если все остальные элементы конструкции дома правильно подобраны.

            Определенные вещи также могут помочь максимально увеличить ваш пролет, в том числе решетчатые полы и использование достаточных опорных конструкций. Спросив инженера, что можно сделать, чтобы увеличить пролет вашей двутавровой балки, вы сможете сократить расходы на строительство, не теряя при этом устойчивости конструкции вашего дома.

            Почему так сложно рассчитать пролеты стальных двутавровых балок?

            Стальные балки создают или разрушают структурную целостность вашего дома. Это балки, которые будут установлены в фундамент вашего дома и будут поддерживать все деревянные опорные балки, которые сделают ваш дом устойчивым. Если стальная балка смещена, все материалы вокруг нее начнут давить на ваши опоры, вызывая провисание… или, что еще хуже, поломку.

            Состав балок, а также физика опоры будут сложным вопросом, даже если вы работаете над довольно простым на вид домом. Вот почему большинство профессионалов используют программное обеспечение для проектирования конструкций, такое как Staad Pro или ETabs, чтобы убедиться, что они получают правильный пролет и размер балки.

            Сколько стоит установка стальной балки?

            Если вы хотите свести к минимуму сумму денег, которую вы тратите на стальные балки, вы можете использовать для этого решетчатые полы и другие архитектурные приемы. При этом, даже с большой архитектурной поддержкой, вы должны заплатить от 100 до 400 долларов за фут для установки стальной двутавровой балки в вашем доме.

            Учитывая среднюю длину стальной балки, можно с уверенностью сказать, что каждая балка может стоить от 1200 до 4800 долларов США для установки . Однако точная стоимость, которую вы понесете, будет зависеть от того, кого вы наймете для ее установки, веса балки, а также других аспектов конструкции, которые также могут сыграть свою роль.

            Что прочнее, двутавровая или двутавровая балка?

            Если вас беспокоит способность двутавровой балки выдерживать нагрузку, вы можете подумать о переходе на двутавровую балку. Опоры двутавровой балки часто имеют более толстую стальную стенку, что означает, что они более способны выдерживать большие нагрузки. Двутавровые балки также сконструированы таким образом, что они более равномерно несут нагрузку, когда дело доходит до кручения, но менее устойчивы к растяжению и прямому давлению.

            В большинстве случаев использование двутавровых балок сокращает время и затраты на строительство. Они также могут потреблять больше силы, чем двутавровые балки. Тем не менее, двутавровые балки часто лучше, если вам нужно иметь легкие конструкции и если вам нужно сопротивление натяжению. Если вы не уверены, какая балка будет лучше для вашего проекта, вам может помочь консультация инженера-строителя.

            Наш последний дубль

            Мы не собираемся скупиться на слова по этому поводу. Попытка выяснить пролет стальной двутавровой балки в доме — это не то, что случайный любитель делать своими руками должен пытаться самостоятельно. Даже если вы обратитесь к одной из многих диаграмм, предлагающих рекомендации по пролету, существует так много различных факторов, связанных с проектированием каркаса дома, что это просто не очень хорошая идея.

            Большинство инженеров-строителей полагаются на высокотехнологичное программное обеспечение для планирования, чтобы измерить максимальный пролет стальной двутавровой балки. Они также используют это программное обеспечение, чтобы определить, какой размер балки лучше всего подходит для проекта. Если у вас нет такого оборудования или опыта в проектировании конструкций, это не та задача, которую вы должны пытаться выполнять самостоятельно.

            С точки зрения чистого любопытства, длина пролета двутавровой балки может достигать 75 метров (или около 246 футов) в длину, если у вас есть 60-футовая стальная балка. При этом всегда есть новые достижения, когда дело доходит до проектирования конструкций, поэтому, хотя пролеты могут быть ограничены прямо сейчас, невозможно сказать, как далеко пойдет балка в будущем.

            Связанные руководства

            • Типы балок
            • Какой размер балки мне нужен для охвата 20 футов
            • Балка какого размера мне нужна для пролета 30 футов

            Недавно опубликовано

            ссылка на Шурупы какого размера для дверных петель?

            Винты какого размера для дверных петель?

            Дверные петли — это великолепные детали, которые позволяют беспрепятственно открывать и закрывать тяжелые двери. Вы даже не заметите, что они есть, пока один из них не начнет скрипеть или, что еще хуже, не оторвется. Если вы найдете…

            Продолжить чтение

            ссылка на «Самый простой способ очистить раствор без скребков»

            Самый простой способ очистить раствор без скребков

            Заманчиво оттереть стойкую грязь, сажу, мыльную пену, мусор, плесень и плесень на затирке. Тем не менее, это редко того стоит, так как очистка может повредить раствор и поднять его так, что влага может попасть…

            Продолжить чтение

            Самые популярные посты

            Приобретение паллетного домика — двутавровая балка

            Приобретение паллетного домика Планы конструкции двутавровой балки

            Чертежи включают: планы в формате pdf, разрезы, фасады, фотографии, схемы, визуализации и список материалов/инструментов — 75 долл. США


            ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ СЛЕДУЮЩЕЕ ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ ОТНОСИТЕЛЬНО ЭТОЙ ПОКУПКИ использовать и построить ОДНУ структуру из этих документов в течение двух (2) лет после оплаты. Дополнительные лицензии и продление этой Лицензии можно получить, связавшись с офисом I-Beam. За исключением лицензий, предоставленных в настоящей статье, никакие другие лицензии или права не считаются предоставленными или подразумеваемыми. Лицензиат не имеет права переуступать, делегировать, сублицензировать, закладывать или иным образом передавать какую-либо лицензию, предоставленную в настоящем документе, другой стороне без предварительного письменного согласия I-Beam. Любое несанкционированное использование этих документов осуществляется исключительно на риск Лицензиата и не несет ответственности перед I-Beam, ее аффилированными лицами или консультантами.

            Копии: Предоставляется одна копия плана. Ваше лицензионное соглашение позволяет вам копировать дополнительные наборы, но только по мере необходимости для вашего проекта. Местные условия: Эти документы предназначены для удовлетворения общепринятых требований к дизайну. Однако ОНИ НЕ ЯВЛЯЮТСЯ ОТПЕЧАТАННЫМИ АРХИТЕКТУРНЫМИ ЧЕРТЕЖАМИ. I-Beam не гарантирует, что они подходят для использования в вашей конкретной юрисдикции с местными условиями или что они будут соответствовать всем требованиям вашего местного агентства по обеспечению соблюдения норм. Лицензиат соглашается с тем, что перед попыткой получения необходимых разрешений на зонирование, строительство или торговлю, а также перед началом строительства, Лицензиат должен ВСТРЕЧАТЬСЯ И ПРОКОНСУЛЬТИРОВАТЬСЯ С СООТВЕТСТВУЮЩИМ ЛИЦЕНЗИРОВАННЫМ АРХИТЕКТОРОМ ИЛИ ИНЖЕНЕРОМ и подрядчиком для рассмотрения и/или изменения этих документов по мере необходимости в соответствии с местными законами, постановлениями. и правила и условия. Неспособность проконсультироваться или привлечь соответствующего специалиста по проектированию аннулирует лицензию Лицензиата на использование этих документов.

            Ответственность: Ни компания I-Beam, ни кто-либо другой, участвовавший в создании, производстве или доставке этих документов или дизайна, воплощенного в них, не несут ответственности за любые прямые, косвенные, косвенные или случайные убытки, возникающие в результате использования этих документов.

            Покупка: Все продажи являются окончательными. Без возмещения

            Общие примечания и отказ от ответственности

            1) Эти чертежи были подготовлены в соответствии с общепринятыми профессиональными стандартами и практиками, но были разработаны без привязки к конкретному месту или географическому положению Лицензиата. ЭТО НЕ ШТАМПОВАННЫЕ АРХИТЕКТУРНЫЕ ЧЕРТЕЖИ. Проект фундамента не предоставлен. Местные условия площадки, такие как глубина промерзания, несущая способность грунта, сейсмическая и ветровая зоны, возможные стихийные бедствия (наводнения, ураганы, землетрясения и т. д.), подверженность воздействию и т. д., могут значительно различаться. Местные нормы и правила в отношении таких требований безопасности жизнедеятельности, как ширина лестницы, подъем и длина лестницы, выходных окон и детекторов дыма и т. д., могут отличаться от показанных здесь. Прочность материалов, выбранных и используемых Лицензиатом (таких как пиломатериалы), а также доступного на месте оборудования и крепежа, также может различаться.

            Каждый муниципалитет, округ и штат в США и Канаде, а также в других странах имеют свои собственные строительные нормы и правила, а также собственные законы о зонировании и другие постановления. Ваш план, возможно, потребуется изменить, чтобы он соответствовал местным требованиям. Лицензиату может потребоваться получение разрешений от местных органов власти и проведение инспекций до и во время строительства. Почва, климат, а также местные нормы и правила могут повлиять на любой фундамент и конструкцию здания.

            В некоторых муниципалитетах, городах и штатах также требуется, чтобы лицензированный архитектор или инженер рассмотрел и поставил «печать» на ваши планы до начала строительства. Как указывалось выше, ЭТИ ДОКУМЕНТЫ НЕ ЯВЛЯЮТСЯ ПЛАНАМИ С ПЕЧАТЬЮ И ПЕЧАТЬЮ и, как они есть, НЕ подходят для подачи местным органам власти для получения разрешений в большинстве мест.

            Таким образом, Лицензиат обязан проконсультироваться со своим местным строителем и профессиональным проектировщиком или инженером-строителем, имеющим соответствующую лицензию, для рассмотрения и дополнения этих документов по мере необходимости, а также действовать в качестве официального проектировщика, чтобы соответствовать всем текущим федеральными, государственными/провинциальными и местными нормами, постановлениями/подзаконными актами и положениями и т.  д., а также с учетом конкретных условий площадки. Соблюдение таких требований имеет приоритет перед любым требованием этих документов.

            ВНИМАНИЕ: Убедитесь, что ваши планы фундамента проверены и, при необходимости, изменены инженером-строителем в вашем районе до начала строительства , даже если местные власти не требуют от вас этого.

            2) Любое использование этой информации без адаптации к изменениям в нормах, стандартах, условиях площадки и другим факторам квалифицированным и соответствующим образом лицензированным профессиональным дизайнером осуществляется исключительно на риск Лицензиата. I-Beam не несет ответственности за изменения, внесенные в эти планы другими лицами, и не дает никаких явных или подразумеваемых гарантий в отношении использования этих планов. В случае, если Лицензиат использует эти документы без дальнейшего взаимодействия с I-Beam, Лицензиат освобождает I-Beam, ее аффилированных лиц и консультантов от всех претензий, судебных исков и исков и отказывается от всех таких претензий. Лицензиат также соглашается в максимальной степени, разрешенной законом, защищать, возмещать ущерб и ограждать I-Beam, ее аффилированных лиц и консультантов от всех претензий, затрат, убытков или убытков, заявленных любой третьей стороной или организацией, включая претензии, вытекающие из телесные повреждения или смерть, материальный ущерб или экономический ущерб в результате использования Лицензиатом этих документов, включая расходы на защиту, судебные издержки и другие расходы.

            3) Прежде чем приступить к строительству, Лицензиат обязан проверить все размеры и детали вашего Строителя, а также убедиться в соответствии с руководящими проектными требованиями и требованиями кодекса для географической области, в которой дом должен быть построен. Все конструкционные и другие требования также должны быть рассмотрены до заказа материалов и/или начала строительства. В любом случае, если требования кода противоречат чертежам или размеры противоречат чертежам в масштабе, Лицензиат должен уведомить архитектора или инженера Лицензиата. 0003

            4) I-Beam не привлекался для надзора за строительством любого рода и не берет на себя никакой ответственности за обеспечение того, чтобы строительство соответствовало этим планам, а также не несет никакой ответственности за строительные средства, методы, приемы, последовательности, процедуры или меры предосторожности в связи с этим. с работой.

            5) Двутавровая балка сохраняет за собой право собственности на строительную документацию и все последующие копии работ независимо от формы оригинала и других копий. Это никоим образом не является продажей оригиналов документов.

            6) Эти чертежи и спецификации являются интеллектуальной собственностью I—Beam Design и защищены Законом США об авторском праве (раздел 17 Кодекса США), в частности Законом об охране авторских прав на архитектурные произведения (1990 г. с поправками) и Бернская конвенция о международной охране литературных и художественных произведений (1886 г.). Федеральная защита авторских прав распространяется на архитектурные произведения, построенные по оригинальным и измененным производным планам, а также на концепции и проекты, содержащиеся в них, и применяется как к преднамеренным, так и к непреднамеренным нарушениям. Несанкционированное копирование этих документов строго запрещено. Лицензиату предоставляется право делать копии по мере необходимости для строительства одного (1) здания на покупку плана. Любое другое копирование или использование запрещено. Лицензиат может нести юридическую ответственность за любое нарушение авторских прав, вызванное или поощряемое несоблюдением условий настоящего соглашения. Штрафы за такое нарушение могут составлять до 250 000 долларов США за каждое происшествие плюс гонорары адвокатов.




            Да, я согласен с лицензионным соглашением

            Вы получите цифровую версию конструктора в течение 24-48 часов.

            Конструкционная сталь для пристройки к дому

            Если вы рассматриваете конструкционную сталь для пристройки к дому, мы рассмотрим здесь несколько вариантов. Стали позволяют получить доступ к большему пространству для жизни с открытой планировкой. Выбор обычно заключается в том, чтобы установить сталь ниже линии потолка или установить ее в пределах площади пола выше.

            В этом блоге мы кратко рассмотрим, как инженер-строитель рассчитывает размер стали и как вы можете решить, где ее разместить. Мы также рассмотрим пример изогнутой стали со смежными потолками на разных уровнях.

            Везде, где это возможно, мы стремимся установить сталь в пределах глубины верхнего этажа. Это дает красивую, чистую линию без выступов. В частности, если ваша пристройка имеет двойную высоту, вы хотите почувствовать эту дополнительную высоту, как только войдете в комнату. Сталь под потолком уменьшает линию обзора и дает менее впечатляющее ощущение.

            В приведенном ниже примере со сталью в глубине первого этажа вы можете увидеть острую кромку, образованную между исходной линией потолка первого этажа и внешней стеной первого этажа. Вы можете прочитать больше об этом на нашей странице проекта расширения стекла.

            Иногда нецелесообразно размещать сталь на полу выше. В приведенном ниже примере мы столкнулись с двумя стальными конструкциями, уже установленными под потолком, когда строился первоначальный дом; они поддерживают две стены на первом этаже; вы можете видеть их на фото, указывая на окно. Мы не чувствовали, что техническая сложность и стоимость подъема этих балок представляют собой соотношение цены и качества. Поэтому мы устанавливаем нашу сталь под потолком на одной линии с ними. Оригинальные стали были приварены к новым, стена удалена, а здание расширено наружу.

            Вид на сварное соединение между старой и новой сталью. Более подробная информация содержится в нашем отчете о проекте двухэтажной пристройки.

            Еще один пример, когда оказалось нецелесообразным полностью разместить сталь в пределах площади пола выше, был там, где над сталью был дверной проем. Большая часть стали все еще могла быть потеряна в полу, но мы пошли на компромисс с 80-миллиметровой стойкой, чтобы избежать доступа.

            Инженер-строитель производит расчеты и описание метода установки стальных и поддерживающих их опор. Во многих случаях ему или ей потребуется более тщательно оценить грунтовые условия, прежде чем завершить проект. Для этого выкапываем пилотную яму рядом с вертикальной конструкцией. В зависимости от найденной устойчивости грунта инженеру может потребоваться дополнительное укрепление несущей конструкции. Чтобы распределить нагрузку на существующие стены, также может быть указан закладной камень. На изображении ниже вы можете увидеть закладной камень над кирпичами на дальнем пирсе.

            Вот эта комната после отделки, и вы можете прочитать больше в нашем отчете о ремонте этого дома в Бристоле.

            Вам необходимо временно поддержать верхний этаж при установке стали и удалении стены внизу. Это делается с помощью реквизита акроу либо с помощью игл, либо с помощью крепких мальчиков, в зависимости от инструкции метода.

            В приведенной выше конструкции вы можете увидеть силачей, засунутых в карманы; затем сталь вставляется под него. Это тщательно спланировано, чтобы обеспечить достаточный доступ для позиционирования и маневрирования большой тяжелой стали в ограниченном пространстве. На фотографии ниже подъемник поднимает сталь в нужное положение, но, по опыту, все еще требуется 6-8 человек, чтобы нести, тянуть, поднимать, маневрировать, указывать и давать полезные комментарии (!)

            Вот как получилось это расширение; поскольку под потолком была историческая сталь, новая сталь также была установлена ​​​​под потолком.

            В конструкции ниже подрядчик использовал иглы (короткие стальные отрезки) с подпорками с обеих сторон для поддержки двух обшивок верхнего этажа. Вы можете видеть только иголки, торчащие с дальней стороны, каждая из которых поддерживается двумя воронами. На этом этапе стена первого этажа еще держится.

            Затем была установлена ​​сталь и снята стена (см. ниже вид с другой стороны).

            Вы должны помнить, что иглы фактически проникают в комнату первого этажа, потому что вам нужно поддерживать двухслойную стену над полом с обеих сторон; затем сталь скользит в пространство пола под ними. Это недостаток установки стали на полу с использованием этого метода; Комнату на первом этаже также нужно будет сделать хорошо и отремонтировать. Но поговорите со своим инженером-строителем и подрядчиком. Можно подобрать обе шкуры с помощью силачей с одной стороны, но это требует особой осторожности и дополнительных усилий.

            После установки стали подрядчик вклинивает свинцовый шифер (или трамбует сухой цементный раствор) в любые небольшие зазоры, чтобы предотвратить оседание и растрескивание кладки наверху. Вот изображение этого готового расширения. Вы также можете видеть (или нет!), что потребовалась дополнительная сталь (для поддержки стены спальни), идущая поперечно и образующая Т с основной сталью. Деревянный каркас на фотографиях выше временно поддерживал эту стену, а затем был заменен стальным; балки были вырезаны и поддержаны подвесками для балок. Эта сталь также была потеряна в пространстве пола, создавая идеально ровный потолок. Представьте, как по-другому это выглядело бы, если бы посередине потолка стояла тумба.

            Если вы устанавливаете один большой стальной элемент, который поднимает двойную стенку, вы также должны установить над ним лоток для полости. Стены, обращенные к проливному дождю, особенно уязвимы для проникновения воды. По сути, ваша большая сталь препятствует естественному гравитационному прохождению воды. Обычно эта вода стекала внутрь полости и рассеивалась. Но поскольку новая сталь теперь блокирует маршрут, вода будет скапливаться на ней и проникать во внутреннюю обшивку. Если он потом пропитается, то испортит украшение внутри. Чтобы предотвратить это, на вашем чертеже должен быть указан пластиковый «лоток» поперек полости над сталью. Это образует угловой отвод, который улавливает любую проникающую воду, направляет ее обратно к внешней обшивке и через ряд дренажных отверстий в атмосферу.

            Для сохранения устойчивости от боковых нагрузок, особенно для длинной стены, инженеру-строителю потребуется каменная опора с внутренним выступом около 600 мм, на которую будет опираться сталь. Для кухни это достаточно удобно, так как отвод 640 мм закроет шкафы и столешницу, как на фото ниже.

            Однако, если вы хотите свести к минимуму какие-либо выступы, чтобы увеличить проем, пространство или обзор, вы можете рассмотреть конструкцию с качающейся рамой. Он имеет меньшее сечение и, следовательно, менее бросается в глаза, но изготовлен из стали, к которой верхняя сталь прикручена болтами или приварена. Один пример ниже показывает, где мы хотели максимально увеличить проем для новых французских дверей на этом конце фасада.

            вот оцинкованная качающаяся рама на месте:

            что привело к следующему результату:

            Обратите внимание на возврат всего 300 мм с каждой стороны дверей, максимально увеличивая застекленные секции и вид на сад. Вы можете прочитать больше на нашей странице портфолио ремонта дома.

            В настоящее время мы работаем над конструкцией с изогнутой сталью , которая будет «теряться» в двух потолках и стене. Большинство сталей цельные и прямые, но если вы открываете помещение с разницей уровней потолка, можно установить коленчатую сталь. Пример показан в разделе A-A ниже. Изготовитель изготовит его для вас, сварив вместе три или более стальных секций.

            Вот изогнутая сталь поднимается на место. Балки на двух разных высотах пола будут находиться в стенках двух отдельных горизонтальных стальных секций.

            И вот он на месте:

            Этот текущий проект также особенно интересен Н-образной конфигурацией стали, необходимой для удержания первого этажа (см. частичный вид в плане ниже). Мы сносим три стены первого этажа, чтобы полностью освободить пространство.

            Три стальные детали были скреплены болтами, как показано на подробном чертеже соединения ниже.

            Здесь вы можете увидеть 3 стальные позиции; передняя балка оцинкована; коленчатые и центральные балки отделаны суриком; если смотреть в плане, они образуют букву H:

            Вот почти законченный ремонт:

            Если вам нужна сталь, чтобы дотянуться дальше, инженер-строитель может указать ригельную пластину – плоскую секцию, приваренную к основанию основной конструктивный элемент. Это потребуется, скажем, для поддержки дополнительной каменной кладки, которая затем возводится из плиты. Вы можете увидеть ведомую пластину на оцинкованной балке (справа) ниже. Между прочим, эта балка была оцинкована, так как часть ее оставалась незащищенной от непогоды. Цинкование – это нанесение защитного слоя цинка на металлическую основу для предотвращения коррозии.

            На протяжении многих лет наши подрядчики предлагали опциональные цены на установку стали под потолком или внутри него.
