Изгиб и укорочение балок — Энциклопедия по машиностроению XXL

Д.

Изгиб и укорочение балок от усадки продольных и поперечных швов (см. рис. 1.30, г). Продольный шов (рис. 1.35) создает усадочную силу Ру , которая вызывает изгиб и укорочение балки. Макси- [c.57]

После сборки тавра с поясом 2 и сварки шва 2 возникнет изгиб в противоположном направлении, величина которого определяется по формуле (6.10) с подстановкой в нее момента инерции / всего сечения балки относительно оси у, проходящей через центр тяжести, и эксцентриситета в2. Дополнительное укорочение балки определится по формуле (6.12). При этом величину будет равна площади всего поперечного сечения балки. Если балка сначала собирается на прихватках, а затем свариваются швы 1 и 2, то изгиб от швов находится при эксцентриситетах 3 и 2 (рис- 6-15, а) и моменте инерции всего сечения. Расстояния в2 и взяты от центра тяжести площади поперечного сечения балки до Центра тяжести площади пластических деформаций.

[c.154]

Поперечные швы, расположенные перпендикулярно продольной оси балки, вызывают укорочение балки, а если они расположены не в центре тяжести ее поперечного сечения, то и ее изгиб.

Пусть на пояс двутавровой балки (рис. 8.17, а, б) уложен поперечный валик, который вызвал поперечную усадку в поясе [c.218]

Деформацию изгиба (рис. 5.60, а) можно исключить предварительным обратным прогибом балки перед сваркой (рис. 5.60, б) рациональной последовательностью укладки швов относительно центра тяжести сечения сварной балки (рис. 5.60,6, в случае несимметричной двутавровой балки вначале сваривают швы I и 2, расположенные ближе к центру тяжести) термической (горячей) правкой путем нагрева зон, сокращение которых необходимо для исправления деформации заготовки, до температур термопластического состояния (рис. 5.60, г штриховкой показаны зоны нагрева). При правке заготовки нагревают газовым пла.менем или дугой с применением неплавящегося электрода. Разогретые зоны претерпевают пластическую деформацию сжатия, а после охлаждения — остаточное укорочение. Последнее обусловливает дополнительную деформацию сварной заготовки, противоположную но знаку первоначальной внешней сварочной деформации.

Подобную деформацию можно также получить, если наложить в указанных зонах холостые сварные швы. [c.252]

Растягивающие и сжимающие напряжения в поперечных сечениях балки соответствуют удлинению и укорочению ее продольных волокон. Слой, длина которого не изменяется при изгибе, не испытывает напряжений и называется нейтральным слоем. [c.107]

При изгибе балок с поперечным сечением типа двутавра с широкими поясами (рис. 14.29, а), коробчатого сечения (14.29, б, в) с большими расстояниями между стенками и т. п., если внешние воздействия, вызывающие чистый изгиб балки, непосредственно приложены к стенке (стенкам), наблюдается следующая картина деформации. В сжатом поясе лишь то волокно, которое непосредственно связано со стенкой, испытывает деформацию, такую же как и примыкающее к нему волокно стенки. Остальные же волокна в сжатой полке укорачиваются в меньшей мере. Наибольшее отставание укорочения происходит в крайних волокнах полки. Наоборот, в растянутой полке —во всех волокнах, не соединяющихся непосредственно со стенкой, происходит отставание удлинений по сравнению с удлинением волокна полки, соединенного со стенкой. Вследствие этого торцевые сечения перестают быть плоскими — происходит их депланация — напряжения в поперечных сечениях полок распределяются неравномерно. С увеличением [c.425]

Вырежем из балки кусочек достаточно малой длины й1. При изгибе этот кусочек деформируется примерно так, как показано на рис. 254. Оба поперечных сечения покосились при деформации балки на угол ф. Представим мысленно, что балка разделена на горизонтальные достаточно тонкие слои, параллельные средней линии балки. Очевидно, что слой, прилегающий к средней линии 00, не изменит своей длины, поэтому его называют нейтральным слои или волокна ), находящиеся выше нейтрального слоя, удлинятся, например слой ММ (см. рис. 254) слои, расположенные ниже его, будут укорочены, сжаты, как, например, слой PQ. Укорочение и сжатие слоев пропорционально расстоянию слоя до нейтрального, так как поперечное сечение и при деформации остается плоским.

[c.317]

Следствием неравномерного кручения являются удлинение или укорочения волокон балки, т. е. возникновение нормальных напряжений. Таким образом, помимо дополнительных касательных напряжений, кручение балки должно вызвать и дополнительные нормальные напряжения. Поэтому если плоскость действия сил не проходит через центры изгиба поперечных сечений, то как нормальные, так и касательные напряжения получаются иными, чем при изгибе балок симметричного сечения нагрузкой, действующей в плоскости симметрии. [c.293]

В целях получения расчётных формул для рассматриваемой балки надо повторить в основном вывод, изложенный в 78 и 79. Верхние волокна балки сжаты, нижние растянуты, нейтральный слой проходит на некотором расстоянии г от верхнего края балки. Принимая, что сечения при изгибе остаются плоскими, получаем, что относительные удлинения и укорочения меняются по закону прямой линии (фиг. 272). Умножая относительную деформацию в каждой точке на модуль упругости соответствующего материала, получаем эпюру распределения нормальных напряжений (фиг. 273). [c.345]

Расчет поперечной усадки в деформаций от поперечных швов. Поперечные швы в балках, приваривающие различные конструктивные элементы и ребра жесткости на полках и стенках, сваривающие стыки полок, смещены относительно центра тяжести сечения балок. Поперечная усадка таких швов вызывает продольное укорочение сварной балки в направлении ее длины и деформации изгиба балки. При сварке поперечных швов на полках балок основное влияние на [c.82]

Кроме общих деформаций, вызывающих искажение формы и размеров всего элемента, возможны местные деформации. Например, балка таврового сечения с приваренными ребрами будет иметь изгиб продольной оси, дополнительное укорочение ее от приварки поперечных ребер и волнистость полки. [c.354]

Рис. 1.35. Сварная балка таврового профиля под действием усадочной силы, вызывающей ее изгиб и укорочение

Помимо изгиба и укорочения, в балках возникают закручивание и потеря устойчивости листовых элементов стенок.

[c.152]

Поперечные щвы, приваривающие ребра, если они смещены относительно центра тяжести сечения балки, вызывают значительные изгиб и укорочение. Общая схема расчета состоит в оп- [c.154]

После удаления куска I в балке никаких напряжений, вызванных швом, не будет. Не будет также укорочения и изгиба. Возвратим кусок с силами Р в балку (рис. 8. 7, в) и приклеим его к полке. Снимем фиктивные силы Р, приложив противоположные им силы —Р (рис. 8.17, г). Силы —Р на длине / балки вызовут ее укорочение [c.219]

Найти линию влияния для усилия в стержне СП системы, показанной на рис. 304, пренебрегая перемещениями от укорочений и удлинений и рассматривая лишь изгиб балки АВ. [c.302]

В предыдущих параграфах предполагалось, что материал балок был идеально пластичным (рис. 216). Рассмотрим теперь более общий случай, в котором механические свойства материала представлены кривой АОВ диаграммы на рис. 238. При рассмотрении чистого изгиба таких балок будем предполагать по-прежнему, что поперечные сечения балки остаются плоскими при изгибе следовательно, удлинения и укорочения продольных волокон пропорциональны их расстояниям от нейтрального слоя. Взяв это за основу дальнейших выводов и предположив, что при изгибе существует такое же соотношение между напряжением и деформацией, как и в случае простого растяжения и сжатия, мы сможем легко найти напряжения, возникающие в балке от изгибающего момента любой заданной величины ). [c.304]

При выполнении стыковых соединений с зазором (рис. 23) от неравномерного нагрева свариваемых пластин по их ширине пластины изгибаются с раскрытием зазора. Остывание металла в зоне уже сваренного шва приводит к сближению и повороту пластин, стремящемуся закрыть зазор. Деформации изгиба появляются при сварке листов, стержней и оболочек и являются следствием несимметричного расположения швов относительно центра тяжести сечения, неодновременного выполнения симметрично расположенных швов или неодновременного заполнения разделки кромок валиками сварного шва.

Неравномерные по толщине поперечные пластические деформации образуют угловое перемещение (рис. 24). Деформации полки тавровых соединений носят название грибовидность , эти деформации тем больше, чем больше толщина полки и катет сварного шва (рис. 25). Характерными являются деформации при сварке балочных конструкций, например продольного шва тавра (рис. 26). После окончания сварки возникает укорочение балки и изгиб тавра. [c.40]

Поперечные швы, расположенные перпендикулярно к продольной оси балки и присоединяющие к ней различные элементы, вызывают ее укорочение, а если они смещены относительно центра поперечного сечения балки, то и ее изгиб. Для определенм перемещений балки вначале необходимо определить усадку Апоп в зоне уложенного шва по формуле (1.4.2) с учетом доли теплоты, внесенной в балку. На рис. 1.36, а показан простейший пример приварки полосы угловыми швами I и 2. От шва 1 усадку в направлений х — х испытывает верхний пояс, имеющий поперечное сечение площадью 5п. Продольное укорочение балки от одного шва пропорционально доле площади пояса в площади сечения балки [c.58]

Общий анализ, метод Тимошенко ). В соответствии со сказанным суммарный прогиб центральной оси произвольной балки постоянного поперечного сечения будем представлять в виде Wt = Wf + Ws. Определим Wf как йрогиб при изгибе (flexural), рассматриваемый в классической теории и обусловленный удлинением и укорочением продольных волокон при возникновении продольных изгибных напряжений. Определим как прогиб, обусловленный только деформациями поперечного сдвига (shear) и вычисляемый при введении допущения о равномерном распределении касательных напряжений по всему поперечному сечению однако ниже будет введен числовой коэффициент, который позволит учесть как прогиб, обусловленный поперечными нормальными напряжениями, так и ошибки, связанные с заменой, параболического закона распределения напряжений и деформаций поперечного сдвига равномерным распределением по всему поперечному сечению. [c.195]

Рассматривая нродольно-ноперечный изгиб (рис. 12.51 б), будем считать, что сначала балка нагружена продольной силой 5, а затем поперечными нагрузками Р . Тогда в энергетическом балансе необходимо учесть работу SX силы S на укорочении Л, [c.417]

Деформации сварных конструкций имеют, как правило, сложный характер. Так, в сварных тавровых и двутавровых балках имеют место продольные и поперечные укорочения, продольный изгиб, угловые деформации (грибовидность полок). При сварке листов встык также развиваются деформации продольного и поперечного укорочения, продольный изгиб, угловые деформации и т. д. Деформации сварных составных конструкций (тавровые и двутавровые балки и др.) определяются в основном деформацией наиболее жестких элементов Рис. 145. Остаточная деформация из- конструкции. Например, дефор-гиба прн сварке двух листов разной мация продОЛЬНОГО ИЗГИба при ширины встык сварке тавра с нормальной тол- [c.360]

Перемещения при сварке балок. В балках наиболее существенны в практическом отношении следующие виды перемещений изгиб, закручивание, грибовидность полок и потеря устойчивости. Имеет место также продольное укорочение балок, однако оно обычно не вызывает производственных затруднений. Изгиб балок возникает от продольных и поперечных швов (рис. 12, а). [c.41]

Искажения, вызва11ные наложением сварных швов, ухудшают внешний вид, а иногда и снижают работоспособность конструкции. В листовых конструкциях причиной перемещений являются угловые деформации и потеря устойчивости при продольной усадке. Балки от наложения продольных и поперечных швов испытывают укорочение, изгиб и закручивание (рис. 4.8). Оценить величину перемещений можно с помощью методов, приведенных в 4.3.1.4. [c.82]

Решение. Температура серединной плоскости хг постоянна, —, и изменение температуры других волокон пропорционально у. Соответствующие относительные удлинения и укорочения от температуры будут также лропорциональнь у, т. е. они будут следовать тому же закону, как и деформации, определяемые уравнением (52). Результатом этого неравномерного расширения волокон явится изгиб балки, и радиус кривизны г найдется из уравнения (52), где вместо eJ . [c.91]

Имеются случаи, когда применяются балки из двух или нескольких различных материалов. Рис. 195, а представляет простой случай деревянной балки, усиленной стальной полосой, приболченой к балке снизу. Полагая, что при изгибе не существует скольжение межДу сталью и деревом, здесь также мы можем воспользоваться теорией цельных балок. Согласно этой теории, удлинения и укорочения продольных волокон пропорциональны расстояниям от нейтральной оси. Благодаря тому, что модуль упругости дерева значительно меньше модуля упругости стали, деревянная часть балки при изгибе будет эквивалентна очень узкой стенке из стали, как [c.187]

Преимущества стальной двутавровой балки — Портал по строительству

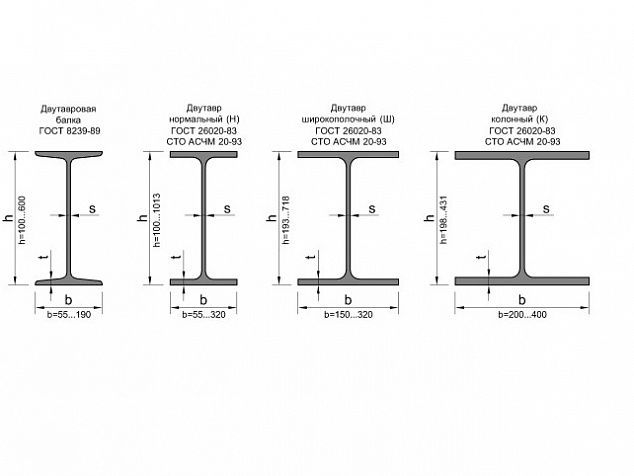

Самый известный профилированный металлопрокат, широко применяемый в строительстве, — это стальной прокат с двутавровым профилем. Его очертания почти полностью похожи на букву Н. Стальную двутавровую балку можно приобрести на сайте https://spb.spk.ru/catalog/metalloprokat/fasonniy-prokat/balka.

Благодаря этой детали балка выдерживает значительные вертикальные (изгибающие) и поперечные нагрузки, а также сжатие, кручение и растяжение. Другими словами, его уникальное поперечное сечение позволяет балке работать практически во всех областях.

Все двутавры прокатываются на специальном прокатном стане в соответствии со стандартами, установленными ГОСТом, поэтому имеют строго заданное сечение и структуру. Воспользовавшись специальной таблицей, в которой указана классификация этих изделий, вы можете свободно рассчитать необходимые параметры, требуемые для конкретной конструкции двутавра.

Металлопрокатная промышленность производит множество различных типов балок и двутавровых балок колонн, которые намного лучше аналогичных балок квадратного или прямоугольного сечения с точки зрения прочности и эффективности, особенно с точки зрения высокого запаса прочности. Поэтому они постоянно используются при возведении каркасных металлоконструкций при строительстве крупных промышленных предприятий.

выгода
Выдерживают большие нагрузки практически во всех направлениях;
Намного легче цельнометаллических балок с такими же прочностными характеристиками;
Легко транспортировать, хранить и устанавливать;
По сравнению с цельнометаллическими стальными балками двутавровые балки намного легче, а это означает, что для изготовления используется меньше металла;
При установке можно использовать ручную дуговую сварку и газовую сварку;
Благодаря особому сечению, когда полка двутавровой балки имеет одинаковое удлинение в обоих направлениях от ее центральной стенки, усилие, которое стремится ее скрутить, фактически минимально, поскольку жесткость конструкции обеспечивается со всех сторон.

Их производят горячей прокаткой на специальном прокатном стане после нагрева заготовки до определенной температуры на металлургическом заводе. Их преимущество выражается в полной прочности изделия, отсутствии единого шва, простоте и невысокой стоимости изготовления. Горячекатаные двутавры благодаря своей прочности обладают высочайшей надежностью и прочностью.

Процесс прокатки позволяет получать достаточно качественные металлические изделия с высокой точностью размеров. Недостатком является то, что после прокатки на поверхности металла остается окалина. Из-за толщины стенки Тавр имеет больший вес по сравнению с каналами того же размера. Ограничения по размеру. Прокат двутавра производится на российском металлургическом заводе, ширина полки не превышает 400 мм, а длина не превышает 12 м / п.

Напряжения и расчеты на прочность при изгибе.

Сопротивление материалов

Напряжения при изгибе

Нормальные напряжения при чистом изгибе

Как было установлено ранее, в поперечных сечениях балки при чистом изгибе возникают только нормальные напряжения растяжения и сжатия. Вопрос о распределении этих напряжений по поперечному сечению решается путем рассмотрения деформаций волокон балки.

Рассмотрим участок балки, подверженный деформации чистого изгиба. Двумя поперечными сечениями АВ и СD выделим элемент балки бесконечно малой длины ds (рис 1). Радиус кривизны нейтрального слоя балки обозначим ρ.

Рассмотрим слой волокон mn, находящийся на расстоянии y от нейтрального слоя NN. Это волокно в результате деформации изгиба удлинилось на величину nn₁. Ввиду малости расстояния ds заштрихованные треугольники будем считать прямолинейными; эти треугольники подобны (n₁F || mE):

Δ OEF ~ Δ Fnn₁.

Из подобия треугольников запишем равенство:

nn₁ / ds = y / ρ.

Так как левая часть этого равенства есть относительное удлинение, т. е. nn₁ / ds = ε, то y / ρ = ε.

Применив закон Гука при растяжении и сжатии σ = Еε, получим:

σ = Еy / ρ.

Из этой формулы видно, что нормальные напряжения при изгибе распределены по высоте сечения неравномерно: максимальные напряжения возникают в волокнах, наиболее удаленных от нейтральной оси. По ширине сечения нормальные напряжения не меняются.
Распределение нормальных напряжений изображено на рис. 2.

Полученная формула для определения нормальных напряжений неудобна, так как в нее входит радиус кривизны нейтрального слоя.
Для вывода формулы, связывающей нормальные напряжения с изгибающим моментом, применим метод сечений и рассмотрим равновесие части балки, изображенной на рис. 3.
В плоскости поперечного сечения выделим бесконечно малую площадку dA, в пределах которой будем считать нормальные напряжения σ постоянными; тогда нормальная сила dN, действующая на площадку dA, будет равна:

dN = σdA.

Составим уравнения равновесия:

1. Σ Z = 0; ∫dN = 0, или: ∫σ dA = ∫Еy / ρ dA = Е / ρ ∫y dA = 0.

(ρ для данного сечения, а также модуль упругости Е – величины постоянные, поэтому вынесены за знак интеграла). Поскольку ρ и Е не равны нулю, значит, ∫y dA = 0. Этот интеграл представляет собой статический момент площади сечения относительно оси x, т. е. нейтральной оси бруса (балки). Равенство нулю статического момента инерции означает, что при изгибе нейтральная ось проходит через центр тяжести площади поперечного сечения;

2. Σ М_и = 0; — m + ∫y dN = 0.

Так как при чистом изгибе изгибающий момент равен внешнему моменту М_и = m, то

М_и = ∫y dN = ∫y dA = ∫y Еy / ρ dA = Е / ρ ∫y² dA,

откуда:

М_и = Е I / ρ,

где: I = ∫y² dA – момент инерции поперечного сечения относительно нейтральной оси; ЕI – жесткость сечения при изгибе.

Так как при чистом изгибе балки постоянного сечения М_и = const, то:

ρ = EI / М_и = const.

Следовательно, изогнутая ось такой балки представляет собой дугу окружности. Выражение радиуса кривизны подставим в формулу для определения нормальных напряжений; тогда:

σ = Еy / ρ = Ey / EI / М_и = М_и y / I.

Максимальное значение нормальные напряжения будут иметь у волокон, наиболее удаленных от нейтральной оси:

σ_max = М_и y_max / I = М_и / I / y_max = М_и / W,

где W = I / y_max – момент сопротивления изгибу (или осевой момент сопротивления).
Момент сопротивления изгибу есть отношение осевого момента инерции поперечного сечения относительно нейтральной оси к расстоянию от этой оси до наиболее удаленного волокна.
Единица момента сопротивления сечения изгибу [W] = м³.

Итак, наибольшие нормальные напряжения при чистом изгибе вычисляются по формуле

σ_max = М_и / W.

Нетрудно заметить, что эта формула по своей структуре аналогична формулам для определения напряжений при растяжении, сжатии, сдвиге и кручении.

***

Касательные напряжения при изгибе

Очевидно, что при поперечном изгибе, вызванном приложением к балке поперечной силы, в сечениях балки должны возникнуть касательные напряжения.
Определением зависимости между внешними нагрузками, геометрическими и физическими параметрами балок и касательными напряжениями, возникающими в них, занимался русский мостостроитель Д. И. Журавский, который в 1855 году предложил следующую формулу:

τ = QS / (I d).

Эта формула называется формулой Журавского и читается так:
касательные напряжения в поперечном сечении балки равны произведению поперечной силы Q на статический момент S относительно центральной оси части сечения, лежащей выше рассматриваемого слоя волокон, деленному на момент инерции I всего сечения относительно нейтральной оси и на ширину b рассматриваемого слоя волокон.

По формуле Журавского можно вывести зависимости для определения касательных напряжений в балках, имеющих разную форму поперечного сечения (прямоугольную, круглую и т. п.).
Например, для балки круглого сечения формула Журавского в результате преобразований выглядит так:

τ_max = 4Q / (3A) = 4τ_сред / 3,

где Q – поперечная сила, вызывающая изгиб, А – площадь сечения балки.

Большинство балок в конструкциях рассчитывается только по нормальным напряжениям, и только три вида балок проверяют по касательным напряжениям:

— деревянные балки, т. к. древесина плохо работает на скалывание;
— узкие балки (например, двутавровые), поскольку максимальные касательные напряжения обратно пропорциональны ширине нейтрального слоя;
— короткие балки, так как при относительно небольшом изгибающем моменте и нормальных напряжениях у таких балок могут возникать значительные поперечные силы и касательные напряжения.
Максимальное касательное напряжение в двутавровой балке определяется по формуле Журавского, при этом геометрические характеристики таких балок берутся из справочных таблиц .

***

Расчеты на прочность при изгибе

Условие на прочность при изгибе заключается в том, что максимальное нормальное напряжение в опасном сечении не должно превышать допускаемое.
Полагая, что гипотеза о не надавливании волокон справедлива не только при чистом, но и при поперечном изгибе, мы можем нормальные напряжения при поперечном изгибе определять по такой же формуле, что и при чистом изгибе, при этом расчетная формула выглядит так:

σ_max = Ми_max / W ≤ [σ]

и читается так: нормальное напряжение в опасном сечении, определенное по формуле σ_max = Ми_max / W ≤ [σ] не должно превышать допускаемое.
Допускаемое нормальное напряжение при изгибе выбирают таким же, как при растяжении и сжатии.
Максимальный изгибающий момент определяют по эпюре изгибающих моментов или расчетом.
Так как момент сопротивления изгибу W в расчетной формуле стоит в знаменателе, то чем больше W, тем меньшие напряжения возникают в сечении бруса.

Ниже приведены моменты сопротивления изгибу для наиболее часто встречающихся сечений:

1. Прямоугольное сечение размером b x h: W_пр = bh² / 6.

2. Круглое сечение диаметром d: W_круг = π d³ / 32 ≈ 0,1d³

3. Кольцо размером D x d: W_кольца = ≈ 0,1 (D⁴ – d⁴) / D; (момент сопротивления кольцевого сечения нельзя определять, как разность моментов сопротивления большого и малого кругов).

***

Материалы раздела «Изгиб»:

Деформации растяжения и сжатия

Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Замена несущей балки плоской балкой

Роберт Робиллард о ремонте и реконструкции дома

Демонтаж несущей стены или открытой балки

Замена несущей балки плоской балкой была нашей миссией на прошлой неделе. У клиента была существующая деревянная балка с двумя стойками, соединенными с его кухонным островом, и ему не нравилось видеть стойки.

Было принято решение установить балку, перекрывающую всю кухню без стоек и утопленную в потолке.

Решение: должна ли балка быть скрыта или выступать вниз

Возможны варианты в зависимости от ситуации, области применения, размера луча и бюджета. Хотя это НЕ всегда так, многие новые балки LVL глубже, чем «старые» потолочные балки, и их нельзя спрятать.

Выбор балки

В этой ситуации у вас есть выбор:

Установка балки под потолком
Углубите большую балку в пространство потолка и оставьте часть балки выступающей ниже потолка.
Попросите инженера указать стальную балку, которая будет помещаться внутри области потолочной балки.
Если над незаконченным чердачным помещением находится незаконченное чердачное помещение, установите балку заподлицо с выступающей в незавершенное помещение балкой.

Производство стальных балок

Сначала мы начали работать с нашей лесопилкой, которая выбрала балку LVL.

Наша проблема заключалась в том, что пролет требовал LVL, который был НАМНОГО глубже, чем балки пола. После утопления балка LVL будет выступать на 8-10 дюймов ниже потолка.

Поэтому мы обратились в местную сталелитейную компанию, которая занимается поставкой, подготовкой и установкой балки. Мы предоставили сталелитейной компании длину балки, которая равнялась всей длине балки минус ¼ дюйма, и указали, что мы хотим, чтобы балка помещалась в пролет балки 2×10. Сталелитейная компания использует местного инженера-строителя, который выбрал стальную балку W8x58 со стойками PSL 4×6. Стойки PSL переносят вес на другие стойки [опорные точки] или на фундамент ниже

Примечание — для стальных балок инженер может указать стойки PSL 4×6, закрепленные металлическими соединителями, или стальные стойки, приваренные к стальным пластинам.

Открытые болты

Мы предоставили сталелитейной компании схему балок перекрытия, чтобы они могли просверлить отверстия диаметром 1/2 дюйма между балками перекрытия. Отверстия позволяют прикрепить к балке твердые пиломатериалы. Для крепления дерева к балке можно использовать болты с квадратным подголовком или резьбовой стержень.

СОВЕТ: Резьбовой стержень более доступен по цене и его легко найти.

Подготовка балки

Массивная древесина была установлена с каждой стороны балки.Это называется «упаковкой балки». Три доски 2 × 8 были необходимы, чтобы пройти за верхнюю и нижнюю стальные полки. Эта массивная древесина позволяет крепить балки с помощью вешалок для балок.

СОВЕТ: При установке массивной древесины; место, где верхняя и нижняя полки соприкасаются с вертикальной стенкой двутавровой балки, слегка закруглено. Скосите края 2×8, чтобы они плотно прилегали к паутине.

Подготовка

Перед демонтажем несущей стены снимите панель стены или потолка, чтобы обнажить каркас. Затем удалите или переместите провода, трубы или воздуховоды, которые будут мешать лучу.

Зачистите потолок на 2–3 фута от стены, которую нужно удалить, или балки, и установите временную стену. Это необходимо для доступа к каркасу потолка, перемещения проводов, труб и установки временных опорных стен.

В нашем случае мы построили наши стены на 4 фута назад из-за кухонного островка и необходимости в 4-футовом коридоре, чтобы позволить лифту Sumner Roust-A-Bout вкатиться. Балка весила больше, чем мог выдержать один лифт, поэтому использовались два лифта.Потребовался зазор 48 дюймов непосредственно под и на каждом конце балки. В некоторых случаях будет достаточно одного подъемника, и этот подъемник будет центрирован под балкой.

СОВЕТ: Прежде чем строить временные стены, поговорите с производителем металлоконструкций и узнайте, какой им нужен зазор для оборудования.

Временные опорные стены

Прикрепите временные стойки к верхней и нижней пластинам на расстоянии 2–3 фута от стены или балки. Обеспечьте плотную посадку, обрезав шпильки длиной от 1/8 до 1/4 дюйма и вставив их в нужное положение.Поместите шпильку под каждую потолочную балку и используйте два или три 3-дюймовых шурупа #10.

Весовая нагрузка на временные стойки возникает после удаления несущей стены или балки. В нашем случае мы заметили загрузку после удаления двух вертикальных стоек.

Совет: установите горизонтальные или диагональные распорки средней высоты на временную стену, чтобы стойки не прогибались.

Нужна ли вам временная стена внизу?

Имея только нагрузку на пол и чердак наверху для поддержки, я чувствовал, что этот 4-футовый чистый пролет не будет проблемой.Но в более сложных случаях, когда наверху есть выставленный гребень или другая значительная нагрузка, я всегда консультируюсь с инженером, который определяет расстояния, соединители и правильную последовательность удаления.

ПРИМЕЧАНИЕ — Если над стеной, которую вы хотите удалить, находится несущая стена, вам понадобится вторая пара несущих стен непосредственно над первой парой. В противном случае верхняя несущая стена будет поддерживаться только перекрытием, когда вы вырезаете секции из нижних балок.

Резка потолочной балки «Балочный карман»

Мы удалили одну балку и заменили ее плоской балкой, поэтому мы использовали те же места карманов балки, но увеличили их для размещения новой стальной балки.

Примечание: при вырезании кармана балки добавьте 1/2 дюйма к ширине стальной балки, чтобы облегчить установку.

Мы использовали линейный лазер Bosch Green, чтобы соединить оба кармана балки, а затем использовали скоростной угольник, чтобы отметить линии разреза непосредственно на балках. Для начала каждого разреза использовалась циркулярная пила, а заканчивалась сабельной пилой.

После вырезания кармана для балки уберите лишние гвозди, чтобы освободить место для балки. Мы использовали концевые кусачки, чтобы обрезать гвозди заподлицо, или сабельную пилу, чтобы обрезать их.

Примечание : Любые случайные гвозди можно вбить в черновой или финишный пол при установке балки.

Установка балки

После того, как карман балки был подготовлен, мы установили два подъемника Sumner Roust-A-Bout и отцентровали их под балкой. Затем балка была поднята и поставлена на место.

Подъемники Sumner Roust-A-Bout позволяют одному человеку поднимать и размещать грузы в труднодоступных местах, что было бы невозможно с другими подъемниками.Один подъемник может поднять груз весом 1500 фунтов на высоту до 25 футов за считанные минуты.

Установка опорных стоек балки — точечная нагрузка

Затем под каждым концом балки было установлено

инженерных стойки PSL 4×6.

Наконечник: Отрежьте стойки длиной 1/8 дюйма, а затем осторожно вставьте их на место, наклонив нижнюю часть стойки на место, а затем вбивая верхнюю часть вдоль поверхности балки. Чтобы загнать их на место, не нужно прилагать больших усилий, если их нужно будет перемерить и перерезать.

Затем стальные L-образные кронштейны

1/4″ были прикреплены к стойкам PSL с помощью структурных винтов Headlock, а затем кронштейн приварен к балке.

Если возможно, добавьте и прикрепите стойки PSL к каркасу стены, установленному с обеих сторон к верхней и нижней пластинам.

При замене несущей балки плоской балкой точки опоры новой балки должны полностью передавать вес на фундамент, что означает, что инженеру может потребоваться дополнительная поддержка стоек в перекрытиях под несущими стойками.Это также означает, что между балками перекрытия и краевыми балками должна быть прочная блокировка.

Примечание . Иногда вам может понадобиться добавить или увеличить фундаменты под опорными колоннами, чтобы выдержать дополнительную точечную нагрузку, создаваемую вашей новой работой.

Установка кронштейнов для балок

Перед установкой подвесов балок мы используем гидравлическую платформу, чтобы поднять любые низкие балки к нижней части балки. Гвозди для подвески балок № 10 использовались для крепления 2 × 10 подвесок Simpson к балке.Пневматический гвоздезабивной пистолет Paslode Positive Placement делает эту работу простой и эффективной.

Вешалки для балок 2×10 имеют диагональные отверстия для «двойного среза». Это фиксирует балку на балке и предотвращает ее вытягивание. Для забивания гвоздей с двойным срезом требуются более длинные крепежные детали. Мы используем грузила 16D или соединительные винты Simpson Strong-Tie ^® Strong-Drive ^® SD.

Примечание. Заполните все отверстия для крепления подвески балки.

Завершить проект

После того, как балка установлена и проверена, пора закрыть потолок и закончить комнату.Замена несущей балки на скрытую балку открыла эту комнату — никаких столбов!

Установка стальной балки

Как далеко может пролетать стальная двутавровая балка? – Модернизированный дом

Стальные балки используются для поддержки всех видов зданий, от современных домов до небоскребов. Определение пролета стальной двутавровой балки является важной частью строительства. Будь то ширина 8 дюймов или 10 дюймов, следите за тем, как мы изучаем факторы, определяющие, насколько далеко может простираться стальная двутавровая балка.

Стальные балки известны своей прочностью и используются в крупных строительных проектах, таких как небоскребы и крупномасштабное жилье. Они кажутся невероятно разносторонними и бесконечно высокими. Однако всему должен быть предел, в том числе и размеру стальных балок. Стальные двутавровые балки, например, являются одними из самых распространенных балок, которые вы найдете. Важно знать, как далеко вы можете зайти, прежде чем вам понадобится еще один луч. Итак, как далеко может пролетать стальная двутавровая балка?

Расстояние, которое может охватывать двутавровая балка, почти полностью зависит от размера балки.Когда дело доходит до жилых проектов, таких как дома и небольшие здания, вы можете ожидать, что стальная балка будет иметь ширину восемь дюймов. Это позволяет ему охватывать до 12 футов, прежде чем вам понадобится еще одна колонна. Некоторые балки могут иметь ширину 10 дюймов, что соответствует минимальному пролету 14 футов.

Знание расстояния, на которое вы можете протянуть свои балки, оказывает огромное влияние на ваше планирование строительства, и не только из-за финансов. Пролет ваших стальных балок может повлиять на общую архитектуру вашего дома, а также заставить вас работать с большим количеством элементов, чтобы ваш дом был стабильным.Это руководство даст вам общее представление о том, чего ожидать и как это рассчитать.

Связанный контент: Типы балок | Какой размер балки мне нужен для пролета 20 футов? | Сколько стоит замена прогнившей опорной балки? | Провисание основной опорной балки?

Прежде чем мы начнем: это работа своими руками?

Хотя можно рассчитать собственные пролеты стальных балок, правда в том, что это рискованное занятие.Выяснение того, насколько может охватывать двутавровая балка, является концепцией структурной инженерии, и это довольно сложная область. Таким образом, хотя существуют уравнения, которые вы можете использовать для расчета самостоятельно, лучшее, что вы можете сделать для своего строительного проекта, — это проконсультироваться с инженером-строителем.

Все здания разные, и то, что подходит для одного дома, может не подойти для другого. Зная это, лучше принимать вещи на индивидуальном уровне. Мы понимаем, что это дорогое удовольствие, но поверьте нам, когда мы говорим, что лучше перестраховаться, чем сожалеть.Если возиться со стальными балками и сделать неправильный выбор, можно легко разрушить дом!

Какой длины должны быть ваши двутавровые балки?

Чтобы понять, какой размер стальной двутавровой балки может пролететь в вашем жилищном проекте, вам придется немного посчитать. К счастью, у большинства компаний, производящих стальные балки, есть диаграмма пролетов, которая показывает, насколько двутавровая балка может пролететь в зависимости от веса, который они будут нести.

Величина веса имеет огромное значение для того, какой пролет могут предложить ваши двутавровые балки, не говоря уже о размере двутавровых балок, которые вам нужны.Чтобы узнать, что лучше всего подходит для вас, обратитесь к столбцу стальной балки для жилых помещений и таблице нагрузок. Эти таблицы позволяют узнать, сколько стальных балок вам нужно, чтобы выдержать вес вашего дома.

Каков максимальный пролет стальной двутавровой балки?

На этот вопрос сложно ответить, но лучший способ объяснить его состоит в том, что более длинный луч сможет охватывать большие расстояния. Также имеет значение, будет ли рассматриваемая балка использоваться в качестве основной или вспомогательной опоры для дома.Например, 20-метровая стальная двутавровая балка может иметь пролет 75 метров, если все остальные элементы конструкции дома правильно подобраны.

Определенные вещи также могут помочь максимально увеличить ваш пролет, в том числе решетчатые полы и использование достаточных опорных конструкций. Спросив инженера, что можно сделать, чтобы увеличить пролет вашей двутавровой балки, вы сможете сократить расходы на строительство, не теряя при этом устойчивости конструкции вашего дома.

Почему так сложно рассчитать пролеты стальных двутавровых балок?

Стальные балки создают или разрушают структурную целостность вашего дома. Это балки, которые будут установлены в фундамент вашего дома и будут поддерживать все деревянные опорные балки, которые сделают ваш дом устойчивым. Если стальная балка смещена, все материалы вокруг нее начнут давить на ваши опоры, вызывая провисание… или, что еще хуже, поломку.

Состав балок, а также физика опоры будут сложным вопросом, даже если вы работаете над довольно простым на вид домом. Вот почему большинство профессионалов используют программное обеспечение для проектирования конструкций, такое как Staad Pro или ETabs, чтобы убедиться, что они получают правильный пролет и размер балки.

Сколько стоит установка стальной балки?

Если вы хотите свести к минимуму сумму денег, которую вы тратите на стальные балки, вы можете использовать для этого решетчатые полы и другие архитектурные приемы. При этом, даже с большой архитектурной поддержкой, вы должны заплатить от 100 до 400 долларов за фут , чтобы установить стальную двутавровую балку в вашем доме.

Учитывая среднюю длину стальной балки, можно с уверенностью сказать, что каждая балка может стоить от 1200 до 4800 долларов США для установки .Однако точная стоимость, которую вы понесете, будет зависеть от того, кого вы наймете для ее установки, веса балки, а также других аспектов конструкции, которые также могут сыграть свою роль.

Что прочнее, двутавровая или двутавровая балка?

Если вас беспокоит способность двутавровой балки выдерживать нагрузку, вы можете подумать о переходе на двутавровую балку. Опоры двутавровой балки часто имеют более толстую стальную стенку, что означает, что они более способны выдерживать большие нагрузки. Двутавровые балки также сконструированы таким образом, что они более равномерно несут нагрузку, когда дело доходит до кручения, но менее устойчивы к растяжению и прямому давлению.

В большинстве случаев использование двутавровых балок сокращает время и затраты на строительство. Они также могут потреблять больше силы, чем двутавровые балки. Тем не менее, двутавровые балки часто лучше, если вам нужно иметь легкие конструкции и если вам нужно сопротивление натяжению. Если вы не уверены, какая балка будет лучше для вашего проекта, вам может помочь консультация инженера-строителя.

Наш последний дубль

Мы не собираемся скупиться на слова по этому поводу. Попытка выяснить пролет стальной двутавровой балки в доме — это не то, что случайный любитель делать своими руками должен пытаться самостоятельно.Даже если вы обратитесь к одной из многих диаграмм, предлагающих рекомендации по пролету, существует так много различных факторов, связанных с проектированием каркаса дома, что это просто не очень хорошая идея.

Большинство инженеров-строителей полагаются на высокотехнологичное программное обеспечение для планирования, чтобы измерить максимальный пролет стальной двутавровой балки. Они также используют это программное обеспечение, чтобы определить, какой размер балки лучше всего подходит для проекта. Если у вас нет такого оборудования или опыта в проектировании конструкций, это не та задача, которую вы должны пытаться выполнять самостоятельно.

С точки зрения чистого любопытства, величина пролета, которую может предложить двутавровая балка, может достигать 75 метров (или около 246 футов) в длину, если у вас есть 60-футовая стальная балка. При этом всегда есть новые достижения, когда дело доходит до проектирования конструкций, поэтому, хотя пролеты могут быть ограничены прямо сейчас, невозможно сказать, как далеко зайдет балка в будущем.

Связанные руководства

Оссиана Тепфенхарт

Оссиана Тепфенхарт — опытный писатель, специализирующийся на дизайне интерьера и общих советах по дому.Писательство — это ее жизнь, и это то, что она делает лучше всего. Ее интересы включают искусство и инвестиции в недвижимость.

Недавно опубликованные

ссылка на список отзыва холодильников Samsung: был ли отозван ваш холодильник? ссылка на Как долго живут заборы? (Винил, Дерево, Железо, Алюминий)

ADJ LTS50-IBEAM 5-футовый удлинитель двутавровой балки для фермы LTS-50T

БЕСПЛАТНАЯ доставка при заказе на сумму 99 долларов США

Получите бесплатную эконом-доставку наземным транспортом тысяч товаров при заказе на сумму 99 долларов США или более, которые отправляются в одну непрерывную точку U. С. адрес.

Несмотря на то, что мы хотели бы доставлять все бесплатно, существуют некоторые исключения для тяжелого и негабаритного снаряжения. Тем не менее, все снаряжение может быть доставлено прямо к вашей двери без проблем.

Руководство по бесплатной доставке

Чтобы получить бесплатную доставку: выберите «Бесплатная экономичная доставка» в качестве способа доставки при оформлении заказа.
Заказы стоимостью от 99 долларов могут претендовать на бесплатную наземную доставку.
Действительно только для поставок в пределах континентальной части США.Заказы, отправленные на Аляску, Гавайи, APO/FPO или международные адреса, не учитываются.
Легкие товары могут быть отправлены через Почтовую службу США и могут не содержать номер для отслеживания.
Для очень больших и негабаритных упаковок, таких как акустические системы, сабвуферы и некоторые ящики, которые необходимо пересылать фрахтом, может потребоваться дополнительная плата за доставку; подробности см. на странице описания продукта или в корзине.
Товары, приобретенные по заказу на поставку (PO), не подлежат бесплатной доставке.
Заказы с подтвержденной кредитной картой*, отправленные бесплатной наземной доставкой эконом-класса, обычно доставляются всего за 3–7 рабочих дней. Стандартной доставки в выходные дни нет. Ускоренная/воздушная доставка требует дополнительных сборов (как указано ниже).
Заказы с раздельной доставкой по-прежнему будут доставляться бесплатно при условии, что каждый из них будет претендовать на бесплатную доставку как отдельный заказ.
Бесплатная доставка не суммируется с другими предложениями или скидками.
Предложение может быть изменено или прекращено без предварительного уведомления.
Не несет ответственности за опечатки.

(ПРИМЕЧАНИЕ. Если возвращается товар, который изначально был доставлен бесплатно, стоимость доставки будет исключена из общей суммы возмещения или кредита, и покупатель получит разницу обратно. )

Быстрая обработка заказа

Товары в наличии по подтвержденным заказам* отправляются в течение 24 часов. Заказы, оформленные после 15:00. Отправка по тихоокеанскому времени не позднее следующего рабочего дня. Заказы могут отправляться с нескольких складов, чтобы обеспечить быструю доставку.Наша команда специалистов по обслуживанию усердно работает, чтобы гарантировать, что ваш заказ будет точным и своевременным. Однако в целях безопасности для некоторых заказов может потребоваться расширенная проверка.

Нужно быстрее?

Если ваш заказ не подлежит бесплатной доставке или если вам требуется ускоренная специальная доставка, вы все равно будете пользоваться очень разумными тарифами на доставку.

Тарифы на ускоренную доставку зависят от веса и региона. Чтобы просмотреть примерную стоимость доставки, добавьте товар(ы) в корзину, введите свой почтовый индекс, а затем выберите способ доставки, который вы предпочитаете, из доступных вариантов.
Для больших посылок может потребоваться дополнительная плата за доставку. Подробности смотрите на странице описания товара или в корзине.
Все сроки доставки измеряются в операционных рабочих днях и не включают праздничные дни, установленные перевозчиками.

Правила доставки

Чтобы вы получили свое снаряжение как можно быстрее, ваш заказ может быть доставлен в нескольких коробках в течение нескольких дней, но в результате с вас не будет взиматься дополнительная плата за доставку.
Если товары, находящиеся в наличии в заказе, уже отправлены, товары, оставшиеся в заказе, будут отправлены стандартной наземной доставкой.
Легкие товары могут быть отправлены через Почтовую службу США и могут не содержать номер для отслеживания.
Заказы, отправляемые за пределы США на Гавайи, Аляску и Пуэрто-Рико, могут быть отправлены только воздушным транспортом.
Заказы, отправляемые на адреса военных APO/FPO США, абонентские ящики и территории США (Гуам, Виргинские острова и т. д.), отправляются компанией U.С. Почтовая служба (6-10 рабочих дней). В международные пункты назначения APO/FPO может потребоваться дополнительное время доставки. ПРИМЕЧАНИЕ. Коробки весом более 70 фунтов каждая не могут быть доставлены в эти места.
Для получения информации о международной доставке нажмите здесь.

*Все заказы подлежат 24-часовой задержке, пока мы проверяем вашу платежную информацию у эмитента вашей кредитной карты. Это делается для защиты наших клиентов от мошенничества с кредитными картами и кражи личных данных. Чтобы ускорить этот процесс, убедитесь, что адрес для выставления счетов и номер телефона, которые вы нам предоставили, совпадают с данными, указанными в файле компании, выпустившей вашу кредитную карту.Международные заказы, институциональные заказы и заказы, размещенные с использованием заказов на покупку, могут потребовать дополнительного времени на обработку.

Мы не можем найти эту страницу

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}
{{l10n_strings.DRAG_TEXT_HELP}}
{{l10n_strings. LANGUAGE}} {{$select.selected.display}}
{{article.content_lang.display}}
{{l10n_strings.АВТОР}}
{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}
двутавровых балок | Хейвуд Крышная ферма
Конструкционная деревянная балка, более известная как двутавровая балка или двутавровая балка, представляет собой продукт, предназначенный для устранения проблем, возникающих с обычными деревянными балками.
Двутавровые балки / двутавровые балки с меньшей вероятностью изгибаются, венчаются, перекручиваются, чашеобразны, проверяются или расщепляются, как традиционные сплошные балки перекрытия.Эта структурная целостность в сочетании с незначительной усадкой или ее отсутствием помогает устранить скрип полов.
Мазонитные двутавровые балки / конструкция двутавровой балки
Двутавровые балки состоят из центральной стенки OSB между цельными верхней и нижней полками. Балки устойчивы к изгибу и вместе с перемычками обеспечивают выдающееся сопротивление сдвигу.
Наша Masonite I-Beam / I-Beams — это инженерная древесина, которая имеет большую прочность по сравнению с ее размером и весом.
Masonite Beams производит и продает современные, изготовленные на заказ, эффективные лучевые системы и технические решения.Все производство расположено в Рундвике, недалеко от Умео на севере Швеции, из экологически чистых источников.
Полки балок и стоек состоят из механически отсортированной конструкционной древесины, а стенка состоит из ОСП толщиной 10 мм. Специальные длины для оптимизации длины доступны по запросу, а в более крупных проектах и длинных сериях могут быть изготовлены специальные размеры.
Комплексное решение для напольных покрытий, которое экономит ваше время и деньги
Поскольку все решение разрабатывается и обрезается по размеру на заводе, целые полы можно укладывать за долю времени, которое требуется традиционными методами, не только экономя затраты на столярные работы, но и сокращая общие сроки проекта и связанные с ним накладные расходы.
Мы поставляем двутавровые балки для малых и крупных проектов по всей Великобритании
Мы предлагаем двутавровые балки для проектов, которые включают в себя крупные торговые центры, дома престарелых, жилые дома или даже небольшую пристройку. Наши клиенты варьируются от местных строителей до некоторых крупных национальных компаний, и мы обслуживаем объекты в Камбрии, Ланкашире, Чешире, Большом Манчестере, Йоркшире и Хамберсайде. При необходимости мы также можем предложить услуги по доставке и подгонке.
Котировки двутавровых балок/двутавровых балок
Чтобы получить расценки на панели перемычек, нажмите кнопку «Нужна расценка» ниже или, если вы спешите, воспользуйтесь формой быстрого запроса ниже.

Нужна цитата?
RSJ — что это такое и зачем они нужны?
RSJ — причина, по которой ваш домашний телефон не будет работать! Если вы планируете какие-либо серьезные структурные изменения или удаление несущей стены, вам потребуется установить соединение из прокатной стали (RSJ).
Стальные балки
RSJ являются наиболее популярными стальными балками, используемыми сегодня в строительстве. Есть два типа, один имеет Н-образное поперечное сечение, другой известен как двутавровая балка. Оба очень прочные и могут быть обрезаны до любого размера, что делает их идеальными для поддержки полов и потолков в любой пристройке дома.
При строительстве дома создаются несущие и ненесущие стены. Разница в том, что несущие стены несут ответственность за поддержание веса конструкции всего здания, в то время как ненесущие стены здания служат исключительно для разделения помещений.
Если вы хотите создать пространство открытой планировки, удалив или изменив несущую стену, вам нужно будет вставить стальную балку RSJ, чтобы выдержать нагрузку, иначе ваш дом буквально рухнет, поскольку в нем будут отсутствовать ключевые критические опоры.
Правильная установка RSJ требует тщательных расчетов, времени и навыков. Опытный строитель или инженер-строитель должен будет осмотреть вашу собственность и выполнить расчеты стальных балок, чтобы определить, с каким типом стены они работают, какая длина балки им нужна и какой вес будет поддерживаться балкой.
Стоимость установки RSJ может сильно различаться в зависимости от региональных ценовых различий между поставщиками, размера луча и простоты доступа к вашей собственности.Часто балку RSJ можно поднять на место, но для очень тяжелых балок или труднодоступных мест может потребоваться использование крана.
После демонтажа стены могут возникнуть дополнительные затраты на установку RSJ. Они могут включать:
«Приведение в порядок» неровного пола — часто полы по обе стороны от первоначальной стены могут быть неровными, и это необходимо исправить.
Стоимость косметического ремонта. Демонтаж стен дело грязное.
Соглашений стен партии.Если вы вносите изменения в конструкцию, которая потенциально может повлиять на соседнее имущество, вам потребуется юридическое соглашение, которое защитит вас и вашего соседа от любых споров по поводу ущерба, который может возникнуть во время строительства.
Все чертежи и расчеты для любых работ со стальными балками должны быть представлены в Строительный контроль, чтобы получить одобрение Строительных правил, и опытный строитель сможет сделать это за вас.
В наши дни довольно часто можно увидеть RSJ как в старых, так и в новых домах, но не думайте, что их планирование является обычным делом. Удостоверьтесь, что вы учитываете влияние удаления стены и то, кому вы достаточно доверяете, чтобы сделать это хорошо, если вы думаете о расширении дома.
Архитектурная сталь | Металлообработка Терминология
Терминология стальных балок иногда может сбивать с толку. Прочтите наше руководство, чтобы получить доступное и краткое введение в жаргон конструкционной стали.

Типы стальных профилей
Стальные конструкции
Балки коленчатые
Прочие пластины
отверстия
Соединительные пластины
Отделка металла
Типы стальных профилей — «Алфавит» или азбука конструкционной стали Конструкционная сталь
— это важный строительный материал, который состоит из трех форм: уголка , балки и швеллера (иногда называемого азбукой конструкционной стали).Все три обладают уникальными поперечными сечениями и механическими свойствами и требуют специальных способов их точного измерения.
A: угловая балка из архитектурной стали или «Г-образные балки»
Угловые балки или L-образные балки горячекатаные изделия . Процесс прокатки оставляет его в знакомой форме «L». Две «стороны» буквы «L» называются 90 195 ногами. Угловые балки состоят из двух ножек, которые сходятся под углом 90 градусов. Размеры ног могут быть или не быть одинакового размера, в зависимости от требований.Это разделяет Г-образный пучок на два лагеря: равный и неравный.
Угловые балки часто используются для:
Конструктивное усиление
Каркасы
Ремонт
Стеллаж
Кронштейны из конструкционной стали и соединения с планками (равнополочные уголки)
Перемычки и перекрытия (неравнополочные балки)
Равноугольная L-образная балка
Балка L-образная неравнополочная

Закругленный внутренний угол называется скруглением (произносится как «foe-lay»), а радиус скругления называется радиусом скругления. Знание размера этого радиуса важно, потому что оно будет иметь большое влияние на практичность и функциональность угловых балок, в зависимости от того, как вы хотите их использовать.

B: Несущие балки: «Двутавровые балки» или «Двутавровые балки»
Слово «луч» может иметь много разных значений. Традиционно балкой называют цельный кусок дерева. В строительстве балка похожа на мини-мост в конструкции, несущей нагрузку. Нагрузкой может быть кирпичная стена или пол или крыша здания.
Несущие балки называются двутавровыми или двутавровыми балками из-за формы их поперечного сечения. И двутавровые, и двутавровые балки способны выдерживать поперечные силы и чрезвычайно устойчивы к изгибу. Плоские горизонтальные участки балок называются полками . Средняя вертикальная часть, соединяющая оба фланца, называется стенкой .
Функция полотна состоит в том, чтобы сопротивляться силам сдвига, которые могут вызвать разрывы или обрушение
Фланцы предназначены для сопротивления изгибающим движениям.
Двутавровые балки также имеют несколько галтелей, где стенка соединяется под изогнутым углом с полками.

H-образная балка
Типовая двутавровая балка
Как ни странно, несущие балки имеют много разных названий:
W-образные балки (особенно с большими полками)
Универсальные балки
Балки из катаной стали (балки RSJ)
Двутавровые, двутавровые или W-образные балки — называйте их как угодно — обычно используются для поддержки конструкций в строительстве.В этом случае очень важно, чтобы профессионал правильно выбрал балку, чтобы выдержать нагрузку. Знание «глубины» (толщины балки) балки, ширины и толщины полки, а также толщины стенки поможет вам определить, достаточно ли прочна балка, чтобы выдержать нагрузку.
Также есть два типа балок: универсальные стойки и универсальные балки . Ширина универсальных колонн примерно равна их глубине (высоте). В результате универсальные колонны являются наиболее часто используемым сечением для строительства.Их небольшая глубина делает их идеальными для несущей нагрузки, когда высота ограничена.
Универсальные балки часто имеют глубину, намного превышающую их ширину. Универсальные балки имеют ряд преимуществ, таких как более высокая грузоподъемность. Однако пространство иногда может быть проблемой при строительстве, поэтому вместо этого используются универсальные колонны.
ВСТАВЬТЕ ЗДЕСЬ ПРИЗЫВ К ДЕЙСТВИЮ —-
Помните!
Несущие балки имеют много разных названий. Стальные двутавровые балки и стальные балки двутаврового сечения кажутся наиболее популярными.Но их также можно назвать W-образными балками, если полки достаточно широкие. Балки I, H и W также бывают двух размеров, известных как универсальные колонны и универсальные балки, и их также иногда называют «прямоугольными полыми» секциями или «квадратными полыми» секциями. Но это не так! Поскольку они изготавливаются (путем горячей прокатки), их иногда называют балками из прокатной стали или балками RSJ. Это означает, что вы также можете время от времени ожидать, что они будут помечены как «горячекатаные универсальные балки» и «горячекатаные универсальные колонны».Это как минимум десять вариантов названий этих структурных балок.
C: Швеллер из архитектурной стали или «C-швеллер» и U-образный стальной швеллер
Швеллеры из конструкционной стали представляют собой горячекатаный прокат, имеющий С-образное поперечное сечение. Они состоят из двух ножек, соединенных паутиной.
Балка C-образного сечения
Вот некоторые важные сведения о каналах из конструкционной стали, которые следует учитывать при их осмотре:
«Глубина» канала (насколько он высок)
Высота ножек
Толщина ножки
Толщина полотна
Скругление С-канала.Скругление — это угол, где ножка встречается с перемычкой. Этот радиус предоставляется не всегда
Существуют различные типы категорий стальных каналов:
Структурные каналы, широко используемые в строительстве и производстве
Корабельные и автомобильные каналы, специальные для этих отраслей
Швеллеры лестничные литые, для изготовления лестниц
Стержневые каналы, они обычно намного меньше, чем типичные С-образные каналы, для специальных целей
Как и в случае с конструкционными балками, эти швеллеры из конструкционной стали имеют множество разных названий. Их иногда можно назвать «горячекатаными параллельными швеллерами с полками», или просто «швеллерами с полками», или «швеллерными балками», или «профилями PFC», в дополнение к тому, что они просто называются стальными балками C-образной формы.
Швеллеры с более длинными опорами имеют U-образную форму, поэтому их называют стальными U-образными швеллерами или стальными швеллерами U-образного сечения. Они практически такие же, как типичный стальной c-образный профиль; только более длинная ножка дает стальному U-образному каналу его алфавитное название.
Швеллер часто используется для колонн и перемычек над дверями для поддержки балок пола.Если вы используете швеллер в качестве перемычки, к нему нужно будет добавить нижнюю пластину, чтобы принять внешние кирпичи. В качестве альтернативы два канала могут быть закреплены спиной к спине, чтобы поддерживать оба листа стенки полости.
P: Секции PFC
Секция PFC — это просто другое название C-образной (или даже U-образной) стальной секции. Они обычно используются в качестве колонн или в качестве опоры для балок пола и считаются важным несущим профилем.
Подробнее см. в разделе выше (C: Швеллер из архитектурной стали).
R: Балки RSJ
Что такое луч RSJ? Ответ прост: балка RSJ означает «балка из катаной стали». Они поддерживают нагрузку и часто используются в строительстве. В строительстве задействовано множество факторов, и обычно инженер-строитель определяет, является ли опорная балка RSJ более подходящей по сравнению с другими формами опор, такими как деревянные или бетонные балки.
«Балки RSJ» — это еще один способ обозначения двутавровых балок, двутавровых балок и других типов конструкционных балок (дополнительную информацию см. В разделе «B» выше).
T Стальной профиль (или тавровые балки) Балки
Т могут выдерживать большие нагрузки. Свою форму (и название) они получили из-за того, что у них нет нижнего фланца.
Стальные тавровые профили
часто используются в стальных фермах крыши для образования сборных секций. Отсутствие нижнего фланца экономически выгодно с точки зрения необходимости меньшего количества материалов, но есть компромисс. Т-образные балки не такие прочные, как их двутавровые аналоги.
Сталь
Т-образного сечения также иногда называют просто «полочной балкой», «стенкой и полкой» или даже «полкой и стенкой».Все эти названия подчеркивают тот факт, что у него «отсутствует» вторая полка, что характерно для двутавровых балок.
Стальные профили RHS (RHS означает «Прямоугольные полые профили»)
Стальные профили
RHS являются лишь одним из трех популярных типов стальных полых профилей. Балки RHS популярны в механических, структурных и строительных приложениях, потому что они обычно имеют очень плоскую структуру, что делает их более экономичными для сварки, соединения и различных других типов производственных работ.
Короче говоря, что такое RHS? Балки RHS представляют собой прямоугольные стальные трубы.Их нужно обрезать только при соединении с другими плоскими службами. Это делает секцию RHS очень популярной, так как требуется очень небольшая подготовка к сварке и соединению. Они также используются для украшения внешнего вида здания, так как они очень прямые и гладкие, а также прочные.
Прямоугольная форма довольно трудно закручивается. По этой причине он не так распространен, как универсальные столбцы (см. выше). К нему трудно прикрутить и прикрутить другие элементы или балки. Сталь RHS бывает двух типов: «горячая» и «холодная».Горячекатаные профили RHS состоят из одной детали прямо со стана. Холодногнутые секции RHS требуют сварки и не изготавливаются как единое целое.
Прямоугольная полая секция

Сталь SHS (SHS означает «квадратные полые секции»)
Квадратные полые профили — еще один популярный тип труб из конструкционной стали. Они являются своего рода промежуточным звеном между стальными трубами RHS и балками CHS с точки зрения внешнего вида и конструктивных характеристик. Сталь квадратного сечения также имеет плоскую поверхность и четкие линии, что делает сварку и соединение очень экономичными.
Сталь квадратного сечения
часто обеспечивает идеальный баланс между прочностью, эстетическим видом и функциональностью. По этим трем причинам квадратные металлические трубы до сих пор так популярны. Но, как и секции RHS, квадратные стальные трубы сложны в использовании. Их трудно прикрутить к балкам. Квадратные стальные трубы также бывают «горячими» и «холодными». Другое их название – «коробчатая секция».
Квадратная полая секция

Сталь CHS (CHS означает «круглые полые секции»)
Из всех стальных полых профилей первым был круглый полый профиль. Секция CHS является общей чертой в самых разных операциях по обработке конструкционной стали и широко используется в строительстве и механике. Последовательные и четкие линии стали CHS делают эту круглую трубу очень эстетичным выбором во многих строительных конструкциях.
Сталь
CHS популярна для изготовления перил, балюстрад и строительных лесов. Другие цели включают вывески, колонны, заборы и архитектурные элементы, такие как изгибающиеся стальные лестницы. CHS можно точно контролировать и зачищать изнутри. Это позволяет трубе быть пригодной для гибки на оправке.
Круглый полый профиль

Стальные плоские стержни (металлические плоские стержни или «плоские секции»)
Плоский стальной прокат является одним из самых основных строительных материалов.Плоские металлические стержни практичны везде, где требуется соединение между двумя балками. Плоские стальные профили обычно используются как:
Опорные пластины
Торцевые пластины
Ребра жесткости (вторичные пластины)
Вкладки
Косынки
Соединительные пластины
Когда плоская секция разрезается на более мелкие части, она называется плоской стальной пластиной. Плоские секции часто используются для усиления других балок, а иногда и для усиления деревянных балок.Вот почему так часто можно увидеть плоский стальной стержень с отверстиями, готовый к установке на место болтами.
Плоская секция

Вернуться к началу страницы.

Стальные конструкции

Стальные конструкции — это конструкции, собранные из различных стальных профилей, перечисленных выше (дополнительную информацию см. в разделе «Типы стальных профилей»). Существует много типов конструкций из архитектурной стали, и некоторые из них напоминают «повседневные» объекты, например, стойки ворот.
Стальные конструкции изготавливаются путем скрепления болтами различных типов стальных секций для достижения определенной функции с помощью болтов, сварки, клепки и т. д. Стальная конструкция, по самому простому определению, это просто сборка стальных секций, способных безопасно выдерживать нагрузку.
Стальные конструкции выполняют бесчисленные функции и повсюду в обществе. Вот несколько мест, где вы можете найти стальные конструкции:
Мосты
Опоры ЛЭП
Железнодорожные платформы
Промышленные здания
Краны
Резервуары для хранения нефти и газа
Каркасы высотных жилых домов
Дорожки
Фонарные столбы
Крыши стадионов
Балюстрады
Лестницы

Стальные конструкции стоек ворот
Балки ворот получили свое невообразимое название из-за своей формы.Когда две колонны и перекладина (обычно выступающая в роли перемычки) соединяются вместе, получается стойка ворот.
Балки стоек ворот часто используются там, где фундамент можно вырыть и залить бетоном (например, задние надставки). Балки ворот очень прочные. Если проект требует большого проема (отверстия или отверстия), то балки стойки ворот идеальны. Их колонны хорошо спроектированы для рассеивания нагрузки.
Существует несколько различных типов стальных конструкций стоек ворот:
Стойка ворот с перекладиной — Перекладина — это балка, расположенная между двумя стенами конструкции; в большинстве случаев для поддержки крыши здания. Балка стойки ворот часто используется с перекладиной, если перекладина заменила что-то в существующей конструкции.
Стойка ворот с 2 поперечными балками — Если две стены нуждаются в поддержке, может потребоваться использование балки стойки ворот вместе с двумя поперечными балками.
Две стойки ворот с перекладинами — Уберите две стены, и иногда могут возникнуть проблемы с нагрузкой. Две стойки ворот и перекладина обеспечивают конструктивно надежное решение для поддержки остальных стен.В некоторых случаях перекладину можно использовать для поддержки камина.

Поперечная балка
Как следует из названия: поперечная балка — это тип балки, которая проходит «поперек» конструкции, неся ее нагрузку. Это противоречит другим «балкам», которые поддерживают конструкцию в вертикальном положении. В машиностроении это может немного сбить с толку. Существует небольшая разница между балкой и поперечной балкой. Даже словарные определения иногда могут относиться к «балке» как к горизонтальной опоре.
Поперечная балка обычно изготавливается из стальной двутавровой балки и способна выдерживать огромный вес в течение очень длительного периода времени.
Существует несколько различных типов поперечных балок, которые функционируют как стальные конструкции:
Перекладина с двумя балками — Эта металлическая конструкция особенно хорошо подходит для поддержки дымовых труб. Поперечная балка принимает на себя основную часть веса, а параллельные балки охватывают стороны комнаты. Иногда добавляют верхнюю пластину, чтобы распределить вес дымохода.
Кривошип с поперечиной — Если есть потолок, скорее всего, будет кривошип с поперечиной. Эта конструкция отлично подходит для поддержки балок крыши.
Поперечная балка со средней опорой — Если нагрузка на поперечную балку нуждается в поддержке, то ответом обычно является средняя опорная колонна. Средние опорные колонны обычно должны помещаться между окнами, дверями и другими стенами.

Другие типы балочных конструкций
Балки воспринимают нагрузки за счет изгиба (процесс, известный как «изгиб»).Существует множество различных типов балочных конструкций. Каждый слегка изменен, чтобы приспособиться к динамичному миру архитектурной стали.
Существует много различных типов «других» балочных конструкций, которые не включают поперечные балки:
Конечная балка — Эта конструкция получила свое название благодаря своей форме с двойным изгибом. Два кривошипа опираются на основную балку для прочности. Часто верхушечная балка является предпочтительной конструкцией при ремонте пола.
Стойка со стальной опорной балкой — Стойка с балкой часто используется для дополнительной поддержки.Обычно это когда одна балка опирается на несущую стену, а другая нет.
Балка со средней опорой — Иногда нагрузка на балку может быть слишком высокой. В таких случаях стойка добавит дополнительную поддержку, сняв вес с балки. В общей конструкции конечное положение столба будет зависеть от планировки помещения, поэтому технически это не всегда может быть «средняя опора». Балки со средними опорами часто встречаются на больших мостах. В этих обстоятельствах их иногда называют непрерывным лучом.
Угловые балки со стойкой — Угловые балки со стойкой в основном используются для усиления задней и боковых стен. Это обычные конструкции пристроек.

Стальные коробчатые рамы
Стальная коробчатая рама представляет собой стальную конструкцию квадратной формы, состоящую из соединения четырех балок. Стальные коробчатые рамы распространены, когда в боковых стенах параллельно проходят стальные балки; одна сверху и одна снизу, с двумя опорными балками по бокам.
Существует множество различных типов стальных коробчатых рам:
Коробчатые рамы с перекладинами — Перекладина — это балка, расположенная между двумя стенами конструкции; в большинстве случаев для поддержки крыши здания. Коробчатая рама часто используется с перекладиной, если перекладина заменила что-то в существующей конструкции.
Коробчатые рамы со стальной опорной балкой и стойкой — Стальная стойка может потребоваться, если после завершения строительства коробчатую раму не на что будет поддерживать.При отсутствии несущей стены нагрузка перекладывается на столб и его фундамент.
Стальные коробчатые рамы с перпендикулярной коробчатой рамой — Если груз особенно тяжелый, одной стойки может быть недостаточно, чтобы выдержать вес. В таких случаях обычно добавляется нижняя балка: она соединяет стойку с основанием коробчатой рамы. Это служит для распределения веса, перенося нагрузку со стойки.
Две коробчатые рамы с поперечиной — В некоторых случаях для конструкции могут потребоваться две коробчатые рамы, соединенные поперечиной.Например, нередко стену «сбивают», чтобы увеличить жилое пространство. Когда стены нет, иногда требуется поперечная балка, чтобы справиться с нагрузкой.
Стальные коробчатые рамы с удлиненными балками — Расширенная балка часто используется, когда пространство ограничено, а колонна невозможна. Расширенная балка распределяет больше веса. Коробчатые рамы с удлиненными балками часто используются в коридорах больших зданий.

Вернуться к началу страницы.
—————-
Стальные соединения и стальные соединения
Стальные соединения — это буквально то, что скрепляет все вместе, соединения стальной рамы из конструкционной стали. Существуют различные типы соединений стальных балок и стальных соединений.
Стальные опорные плиты
Стальные опорные плиты поддерживают колонну на фундаменте. Для стабильности и долговечности необходимо закрепить опорную плиту примерно на 20 мм выше бетона вокруг колонны. Клинья и металлические прокладки могут открыть щель, которая затем заполняется сухим наполнителем (разновидностью бетона).
Опорная плита

Торцевые пластины
Торцевая пластина очень похожа на опорную пластину, но действует как анкер к стене, а не к полу.
Торцевая пластина

Соединения торцевой пластины
Как следует из названия, соединения торцевой пластины помогают соединить две точки. Это могут быть две балки или фланец.
Соединение торцевой пластины

Момент соединения
В строительстве термин «момент» относится к величине нагрузки на соединение.Соединения с сопротивлением моменту помогают уменьшить давление, под которым может находиться соединение. Нависающая пластина крепится болтами к обеим колоннам, усиливая их прочность.
Момент соединения

Пластины с шипами
Пластина накладки соединяет две балки вместе болтами (хотя в некоторых случаях может быть предпочтительнее приварить пластины накладки, в зависимости от обстоятельств). Он обеспечивает прочность и усиливает соединения на балках.
Шип

Распорки
Распорки иногда изготавливают из бетона, металла — даже пластика.Прокладка укрепляет сталь, удерживая ее на месте. Это важно для окончательной заливки бетона в конструкцию.
Распорки имеют много разных названий, например распорки арматуры, арматурные пространства, распорки сетки и так далее.

Распорные балки
Распорные балки часто используются для соединения двух балок болтами, что придает жесткость и безопасность.
A Распорная балка

Распорки PFC
Пространство PFC, как следует из названия, часто используется для соединения балки с балкой, обычно для крепления двух балок PFC болтами.(PFC расшифровывается как «Parallel Flange Channel».) После скрепления болтами двух балок PFC встык, распорка PFC предназначена для придания прочности стенам.
Распорная балка

Вернуться к началу страницы.
—————-

Балки коленчатые

Что такое коленчатая балка? Простой ответ: изогнутая стальная балка в наклонной балке с двумя перегибами, образующими угол 90 градусов. Основная функция коленчатой балки — поддерживать конструкции крыши, поэтому их необходимо сваривать особо плотно.Этот процесс называется сваркой с полным проплавлением и необходим для удержания нагрузки на крышах.
Кривошипные балки также иногда используются на лестницах, особенно если лестницы рассчитаны на большие нагрузки. Существует несколько типов коленчатых стальных балок:

Кривошип 90
º
Характерный кривошип с двумя заметными изломами. Шатуны на девяносто градусов поддерживают конструкции крыши. Поддержка крыши очень важна. Таким образом, при изготовлении этих кривошипов важно выполнять сварные швы с полным проплавлением.Сварной шов с проплавлением представляет собой сварной шов, который полностью проникает от кровли соединения (вверху) до крышки (внизу).
Рукоятка 90 градусов
Кинк 90
º
Изгиб под углом девяносто градусов представляет собой основную форму двух сваренных вместе секций. Эти перегибы распространены в скобках и для поддержки опоры колонн.
Изгиб 90 градусов
Угол излома
Этот угловой изгиб повторяет форму крыши. Это снижает нагрузку на поперечину.Это можно сделать без дополнительных вертикальных опорных столбов.
Кинк

Изгиб с пластиной
Пластина необходима для угла изгиба, если соединения имеют разные размеры. Пластина позволяет двум секциям соединяться вместе.
Изгиб с пластиной

Балка с изгибом
Балка «Согнутая» представляет собой горизонтальную балку с вертикальным сечением, сваренным под углом 90°. Этот тип луча напоминает отбрасываемую собачью ногу.Его часто используют для поддержки существующих лестниц.
Изгиб

Кронштейны для виселицы
Структурированные кронштейны для виселицы почти так же устарели, как средневековые кронштейны для пыток, от которых они получили свое название. Какое-то время они были популярны, начиная с 1800-х годов, как способ поддержки многочисленных конструкций, таких как дымоходы. В настоящее время балки RSJ, как правило, предпочтительнее структурированных кронштейнов виселицы.
Как и многие другие типы конструкционных балок и стальных соединений, кронштейн для виселицы имеет разные названия: например, «опорные кронштейны дымохода», несущие виселицы и «конструкционные кронштейны для виселицы».

Вернуться к началу страницы.
—————-

Пластины прочие

Плиты объединяют силы мира архитектурной стали. Часто они являются последней частью проектируемой строительной головоломки, но устанавливаются одними из первых. Они часто изготавливаются путем резки плоских секций, а затем привариваются к балкам.

Косынка (треугольная косынка)
Косынки треугольной формы. Такая форма обеспечивает дополнительную прочность конструкции.Во многих случаях косынки служат дополнительной опорой для нижних плит, приваренных к балке.
Косынка

Нижняя пластина
Нижние пластины обеспечивают балкам дополнительную поддержку, чтобы удерживать кирпичную кладку и деревянные балки на месте. Нижние плиты часто «выпирают» под балку. Это делается для того, чтобы обеспечить достаточную поддержку.
Нижняя пластина

Верхняя пластина
Верхняя пластина, как и нижняя, предназначена для увеличения поддержки балки.Иногда используются верхние плиты, если размер требуемой балки меньше, чем стена, которую она несет.
Верхняя пластина

Пластины жесткости
Ребра жесткости — это второстепенные пластины или секции, которые крепятся к стенкам или полкам балки для придания им жесткости; это помогает обеспечить дополнительную стабильность и предотвратить коробление. Их иногда называют ребрами жесткости стенки, поскольку они обычно прикрепляются к стенке других балок.
Элемент жесткости

Вкладки
Если секция колонны нуждается в анкеровке к стене, в этом случае пригодится язычок.Вкладки приварены в шахматном порядке к секциям колонны для придания им дополнительной жесткости.
Вкладка

Вернуться к началу страницы.
—————-

Отверстия

Отверстия часто просверливают в архитектурной стали, чтобы укрепить опору и структуру.
Фланцевые отверстия
Фланцевые отверстия являются альтернативой использованию выступов (дополнительную информацию о выступах см. в разделе выше). Как следует из названия, во фланцах часто просверливаются отверстия для дополнительной жесткости.
Отверстие Фланец

Отверстия в паутине
Отверстия в перемычке
идеально подходят для крепления подвесов деревянных балок к балочным балкам. Это часто необходимо для укладки лаг пола.
Перегородка отверстий

Вернуться к началу страницы.
—————-

Соединительные пластины

Соединительные пластины — это типы металлических соединительных пластин, предназначенных для соединения двух элементов конструкции встык. Сращивания вступают в силу, если существующие конструктивные элементы требуют большей длины, которой нет в наличии. По сути, они «преодолевают разрыв», чтобы компенсировать это отсутствие доступности. В результате их иногда называют сплайс-соединениями.
Соединительные пластины имеют маркировку в зависимости от соединения, для которого они используются. Следующие комбинации букв и цифр A1, A2, A3 и B1 обозначают определенные типы соединений:
Соединения A1
Соединительная пластина A1 требуется, когда балка охватывает две боковые стены для простоты установки, или когда балка слишком длинная или слишком тяжелая для установки.
Соединитель A1

Сращивание A2
Если для стыкового соединения требуются дополнительные внутренние фланцевые пластины, оно называется «стыковое соединение A2».

Соединительная пластина A3
Используется для выравнивания двух секций и требует дополнительной поддержки с помощью колонны или подкладочного камня.
Соединитель A3

Соединения B1
Соединение B1 является хорошим выбором для мест с ограниченным пространством. Это не полное сращивание, поэтому оно может быть непригодным для некоторых применений, но позволяет значительно сэкономить место.

Вернуться к началу страницы.
—————-

Отделка металла

Металлические покрытия помогают предотвратить ржавчину. Ржавчина – это конечный процесс химической реакции. И хотя в сталь добавляют ферросплавы, этого не всегда достаточно. Когда влага и кислород вступают в контакт со сталью, молекулы соединяются, образуя оксид железа. Это делает металл слабым, вызывающим коррозию и бесполезным.
Замедление или предотвращение ржавчины — это большое дело. Поскольку большая часть мира использует железо и сталь, очень важно сохранить нашу архитектуру здоровой.
Грунтовка (загрунтованная сталь)
Грунтовка — это слой, наносимый на сталь, чтобы предотвратить ее ржавчину. Обычно это делается перед покраской стали. Это распространено в морской, дорожной и инфраструктурной отраслях.
Сама грунтовка часто представляет собой «краску» из смолы, добавок и растворителей. Некоторые грунтовки даже содержат пластиковый полиэтилен. Грунтовки дольше сохраняют свежесть окрашенной стали, потому что используемые грунтовки помогают лакокрасочным покрытиям держаться на поверхности.
Архитектурные балки из грунтованной стали
Цинкование (оцинкованная сталь)
Цинкование – это процесс нанесения цинкового покрытия на сталь.Немного похоже на нержавейку. Это может защитить сталь от атмосферной коррозии более чем на 30 лет. Есть два основных применения цинкового покрытия: горячее погружение и электролитическое осаждение.
Цинковое покрытие часто «жертвует» собой, чтобы сохранить сталь в целости, поскольку химический состав цинка делает его более подверженным коррозии. Гальванизация является обычной и важной частью производства стали, особенно в облицовочной промышленности. Это очень полезно для сохранения целостности стали, особенно во внешних и влажных помещениях.Но также и для внутренних стен, подверженных проникновению влаги.
Пример из оцинкованной стали
Вернуться к началу страницы.
