Неразрушающий ультразвуковой контроль изделий из золота и выявление в них инородных вставок

ООО «ТЕХКОН» разработало и предлагает технологию ультразвукового контроля изделий из золота с целью выявления в них инородных вставок.

Ломбарды и другие организации часто сталкиваются с проблемой, когда внутри золотых изделий находятся инородные вставки. Например, эти вставки могут быть из вольфрама. Плотность вольфрама практически равна плотности золота, поэтому обнаружить такие вставки можно только с помощью ультразвука.

Для контроля изделий из золота применяется оборудование производства компании «OLYMPUS»:

— ультразвуковой высокоточный толщиномер-дефектоскоп 38DLPlus c большим набором функций;

— специальный высокочастотный фокусированный преобразователь V260 Sonopen с малым диаметром контактной поверхности — не более 2 мм.

На дисплее прибора отображается эхограмма (А-скан) и результат измерения толщины изделия в точке установки преобразователя.

По этим данным делается вывод о сплошности (однородности) материала изделия.

Процесс контроля золотого изделия – кольца толщиной от 1 до 2 мм показан на рис. 1, характерная эхограмма – на рис. 2.

Рис. 1. Контроль изделия из золота без вставок.	Рис. 2. Характерная эхограмма для изделия из золота без вставок.

В данном случае характер эхограммы и соответствие измеренной ультразвуковым методом толщины ее истинному значению (оно определяется штангенциркулем или микрометром) позволяет сделать вывод, что изделие из золота является однородным и не содержит посторонних вставок.

Ниже приведен пример обнаружения инородной вставки в изделии из золота. Изделие – цепь из цилиндрических звеньев диаметром 3,7 мм. Однако при ультразвуковом контроле было установлено, что каждое звено является трубкой с толщиной стенки 0,2 мм, а остальной объем звена занимает инородная вставка.

Для подтверждения полученных данных несколько звеньев было распилено, результаты визуального осмотра и ультразвукового контроля полностью совпали.

Характерная эхограмма для золотого изделия с инородной вставкой и само изделие после распила с подтверждением результатов ультразвукового контроля показаны на рис. 3 и рис. 4.

Рис. 3. Характерная эхограмма для изделия из золота со вставкой.	Рис. 4. Изделие из золота со вставкой после распила.

Таким образом, ультразвуковой контроль позволяет быстро, безопасно и достаточно надежно обнаруживать в изделиях из золота и других благородных металлов различные инородные вставки.

Для применения данной технологии требуются соответствующие толщиномер-дефектоскоп и преобразователь, а также практическое обучение персонала длительностью несколько часов.

По контролю изделий из золота снято обучающее видео:

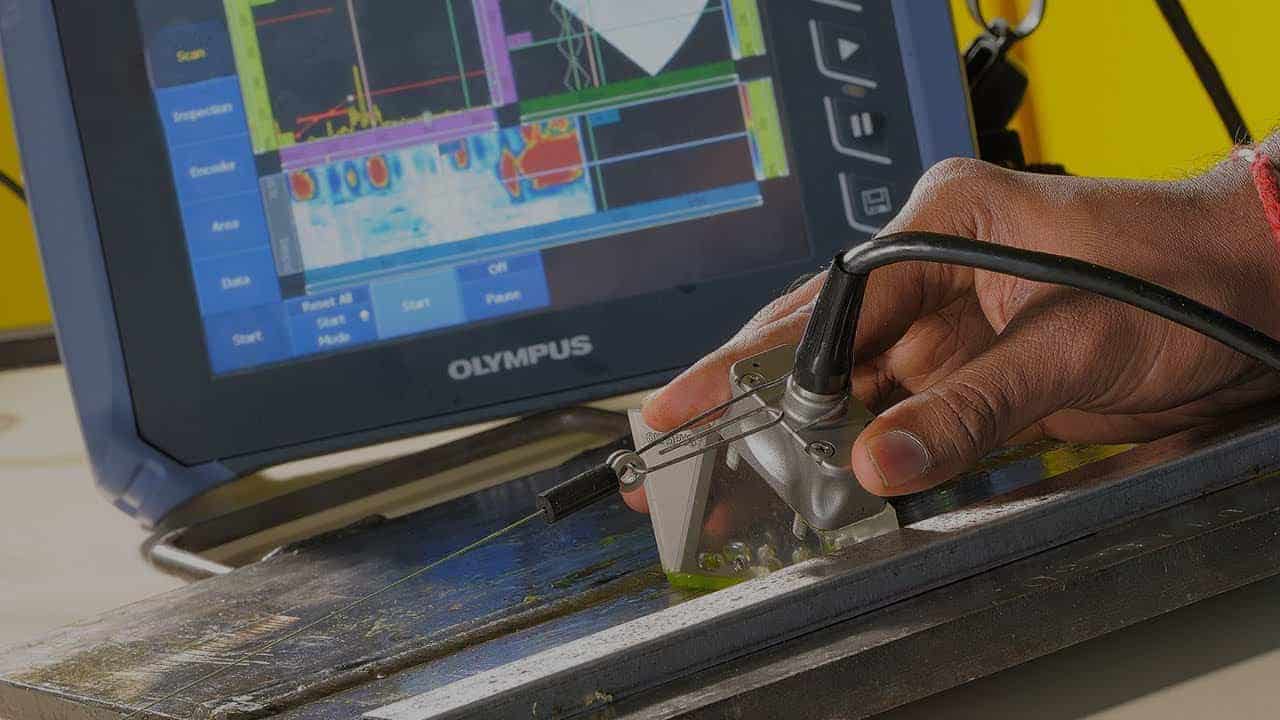

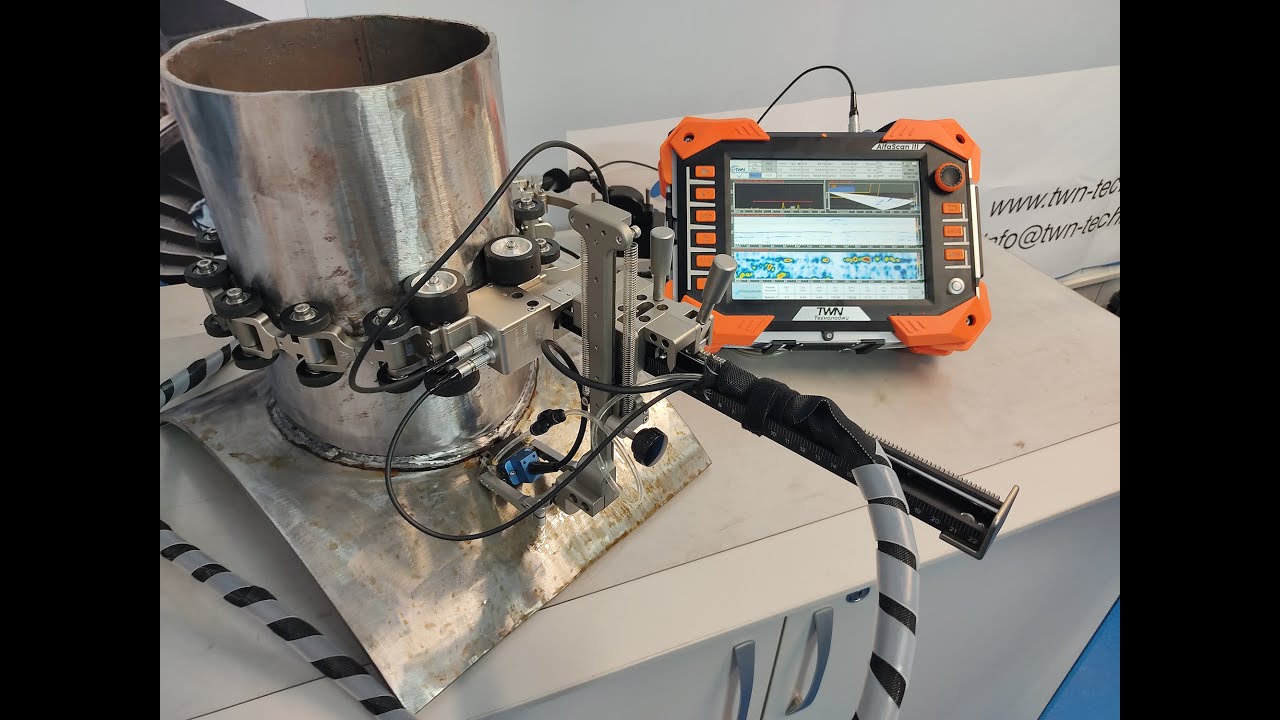

Ультразвуковой контроль дефектоскопами с фазированными антенными решетками

C 27 по 29 октября 2020 года в Москве в МВЦ «Крокус Экспо» прошла юбилейная, 20-я Международная выставка оборудования для неразрушающего контроля «NDT Russia».

Рубрика: Без рубрики |

В разделе «Публикации» размещены мои презентации, представленные на Форуме «Территория NDT».

Рубрика: Без рубрики |

По многочисленным просьбам слушателей в разделе Учебные материалы/ультразвуковой контроль выложено видео результатов моделирования. Показано распространение волны при падении под 1, 2 и 3 критическими углами.

22-24 октября 2019 года проходила 19-я Международная выставка оборудования для неразрушающего контроля.
Самое главное, по-моему, это новый OmniScan M3 компании Olympus, реализующий TFM (total focusing method)!

Рубрика: Без рубрики |

Вышла статья в журнале «В мире НК»
Н.В. Мелешко, Г.Г. Газизова, Д.Н. Абраменко, М.А. Марьин, Е.С. Коннова «Опыт применения дефектоскопа A1550 IntroVisor при контроле нестандартного сварного соединения», Том 22, №4 декабрь 2019, стр. 54-58
http://ndtworld.ru/index.php/ru/about-journal/journals/293-86.html

Закончилась XXIII Петербургская конференция «Ультразвуковая дефектоскопия металлов и перспективных материалов».
Проходила в Репино 28-31 мая 2019 года.
Презентации выложила в разделе Публикации.

Выложила в разделе Публикации лекцию «Опыт применения дефектоскоповс фазированными решеткамипри контролеаустенитных сварных соединений»
на «Территория NDT. Неразрушающий контроль. Испытания. Диагностика» 28.02.2018

Публикации

В рамках V Международного промышленного форума «Территория NDT. Неразрушающий контроль. Испытания. Диагностика» ООО «ИКБ «Градиент» совместно с АНО «УИЦ РОНКТД «Спектр» академика Клюева В.В.» организует лекции по актуальным вопросам неразрушающего контроля. Лекции пройдут на совместном стенде «Спектр решений в области НК» (D.09).
Моя лекция — 28.02.2018 в 11.00

Это не анекдот, это реальность 🙁
Экзамен по Электротехнике и электронике.
История 1. Студентка третьего курса плавает, ни на один вопрос толком ответить не может. Говорит, это вообще не мое. Спрашиваю — а что тогда делаешь в техническом ВУЗе? Она с плачем: «Родители здесь учились и меня заставилиииии!!!» Занавес.
История 2. Сидит товарищ, отвечает, иногда даже по теме, но сонный и поэтому соображает очень вяло, сопровождая свой ответ следующими комментариями «Я всю ночь не спал, делал курсовой по другому предмету». Я молчу, жду продолжения. Продолжение следует: «У меня дочка маленькая всю ночь не спала, плакала». Товарищу 18-19 лет.

История 3. Все там же, все та же группа. Отвечает очень слабо, хочу ставить неудовлетворительно. Тут открывается второе дыхание у студента, и он молвит: «А у моей мамы сегодня День рождения, давайте не будем ее расстраивать!» 🙂 Ну раз у мамы ДР, надо войти в положение человека, спрашиваю, а что из всего курса лучше всего знаешь? Говорит, выпрямители. К сожалению, не знает 🙁
История 4. На стандартный вопрос «Как зовут лектора?» ответ убил: «Не палите, пожалуйста!». Правда, описание учебника совпало с реальностью.
История 5. Спрашиваю, почему такие слабые знания, ответ стандартный — не мое. Но продолжение замечательное — у меня дедушка по этой теме академик. На вопрос, почему он Вам не может объяснить элементарные вещи, ответ — я пытался, к нему подходил, но он дал толстую книжку собственного сочинения и сказал прийти, когда прочитаю…

Ультразвуковой неразрушающий контроль



Ультразвуковой метод контроля был предложен советским физиком С.Я. Соколовым в 1928 году и в настоящее время является одним из основных методов неразрушающего контроля. Методы ультразвуковой дефектоскопии позволяют производить контроль сварных соединений, сосудов и аппаратов высокого давления, трубопроводов, поковок, листового проката и другой продукции. Ультразвуковой контроль является обязательной процедурой при изготовлении и эксплуатации многих ответственных изделий, таких как части авиационных двигателей, трубопроводы атомных реакторов или железнодорожные рельсы.

По сравнению с другими методами неразрушающего контроля ультразвуковой метод обладает важными преимуществами:

• высокая чувствительность к наиболее опасным дефектам типа трещин и непроваров
• низкая стоимость
• безопасность для человека (в отличие от рентгеновской дефектоскопии)
• возможностью вести контроль непосредственно на рабочих местах без нарушения технологического процесса
• при проведении УЗК исследуемый объект не повреждается
• возможность проводить контроль изделий из разнообразных материалов, как металлов, так и неметаллов.

К недостаткам ультразвукового метода контроля можно отнести невозможность оценки реального размера и характера дефекта, трудности при контроле металлов с крупнозернистой структурой из-за большого рассеяния и сильного затухания ультразвука, а также повышенные требования к состоянию поверхности контроля по шероховатости и волнистости. Согласно РД 03-606-03 максимально допустимая шероховатость при ультразвуковом контроле составляет Ra 6,3 / Rz 40

Наша лаборатория оказывает услуги по ультразвуковому контролю (УЗК) различных объектов. Лаборатория укомплектована оборудованием для ультразвуковой дефектоскопии, измерения толщины и твердости. Все допущенные к работам специалисты аттестованы на II уровень согласно ПБ 03-440-02. По результатам измерений выдается заключение установленного образца. Мы работаем с юридическими и физическими лицами. Проведение ультразвукового контроля возможно как лабораторно, так и с выездом.

Сущность ультразвукового метода неразрушающего контроля (видео ИКБ Градиент)

Многообразие задач, возникающих при необходимости проведения неразрушающего контроля различных изделий, привело к разработке и использованию ряда различных акустических методов контроля. Согласно ГОСТ 23829-85 акустические методы контроля делятся на 2 большие группы: использующие излучение и приём акустических колебаний и волн (активные методы) и основанные только на приёме колебаний и волн (пассивные методы).

Методы	Описание
Методы прохождения	выявляют глубинные дефекты типа нарушения сплошности, расслоения.
Методы отражения	выявляют дефекты типа нарушения сплошности, определяет их координаты, размеры, ориентацию путём прозвучивания изделия и приёма отраженного от дефекта эхо-сигнала.
Импедансный метод	предназначен для контроля клеевых, сварных и паяных соединений, имеющих тонкую обшивку, приклеенную или припаянную к элементам жёсткости.
Методы свободных колебаний	применяются для обнаружения глубинных дефектов.
Методы вынужденных колебаний (резонансные)	применяются в основном для измерения толщины изделия и для обнаружения зоны коррозионного поражения, расслоений в тонких местах из металлов.
Акустико-эмиссионный метод	обнаруживает и регистрирует только развивающиеся трещины или способные к развитию под действием механической нагрузки (квалифицирует дефекты по степени их опасности во время эксплуатации).

Наиболее широкое распространение в практике ультразвуковой дефектоскопии нашли методы прохождения и отражения (импульсные методы), реже применяют другие методы: резонансный, импедансный и метод акустической эмиссии.

Импульсные методы (прохождения и отражения)

Среди многочисленных методов прохождения и отражения на сегодняшний день наибольшее применение в дефектоскопии нашли: теневой, зеркально-теневой, и эхо-метод. Эхо-метод, в отличии от других, применим при одностороннем доступе к исследуемому объекту, и при этом позволяет определить размеры дефекта, его координаты и характер. В общем случае, суть перечисленных методов заключается в излучении в изделие и последующем принятии отраженных ультразвуковых колебаний с помощью специального оборудования — ультразвукового дефектоскопа и пьезоэлектрического преобразователя (ПЭП) и дальнейшем анализе полученных данных с целью определения наличия дефектов, а также их эквивалентного размера, формы, вида, глубины залегания и пр. Чувствительность ультразвукового контроля определяется минимальными размерами выявляемых дефектов или эталонных отражателей, выполненных в настроечном образце (ранее СОП). В качестве эталонных отражателей обычно используют плоскодонные сверления, ориентированные перпендикулярно направлению прозвучивания, а также боковые сверления или зарубки.

Самой массовой областью применения ультразвуковой дефектоскопии являются сварные соединения. Основным документом в России по ультразвуковому контролю сварных швов является ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» (pdf), в котором рассмотрены в полном объёме методы контроля стыковых, тавровых, нахлесточных и угловых сварных швов, выполненных различными способами сварки. Также в нём подробно описаны меры (калибровочные образцы) СО-2, СО-3 и СО-3Р, V-1, V-2 и настроечные образцы, а также параметры для их изготовления. Проведение ультразвукового контроля сварных соединений и наплавок оборудования и трубопроводов атомных энергетических установок регламентируется документом ПНАЭ Г-7-030-91 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Ультразвуковой контроль» (pdf)

В зависимости от области использования, различают ультразвуковые дефектоскопы общего и специального назначения. Дефектоскопы общего назначения могут использоваться для контроля самой разнообразной продукции, а специализированные дефектоскопы созданы для решения узкоцелевых задач. К наиболее популярным моделям ультразвуковых дефектоскопов общего назначения относятся:

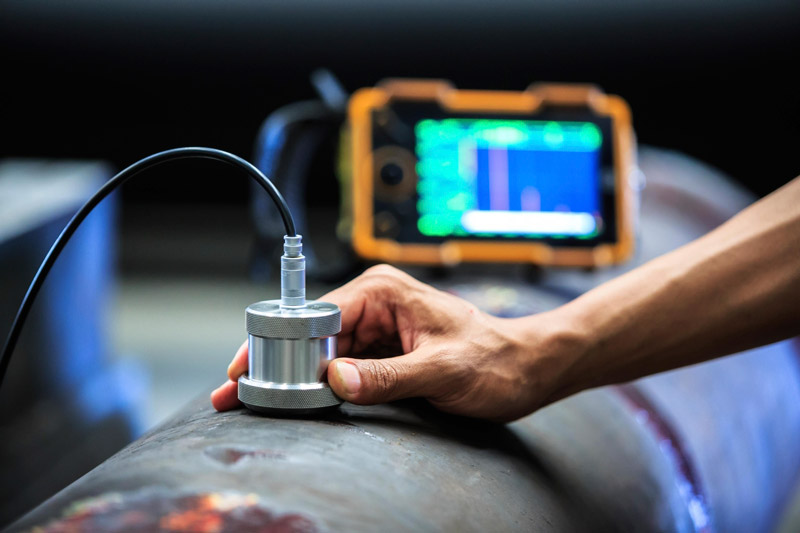

Ультразвуковая толщинометрия (резонансный и импульсный метод)

Как правило, ультразвуковой метод толщинометрии применяют в случаях недоступности или труднодоступности объекта для измерения его толщины механическим измерительным инструментом. Ультразвуковая толщинометрия — неотъемлемая процедура при определении толщины стенок труб, котлов, сосудов, то есть объектов замкнутого типа или с односторонним доступом, а также объектов судостроительного и судоремонтного производства. Современные ультразвуковые толщиномеры позволяют измерять толщины от 1 до 50 мм с точностью ±0,001 мм. По физическим принципам, используемым для измерения толщины, акустические толщиномеры делят на резонансные и эхо-импульсные.

Резонансный метод контроля основан на возбуждении и анализе резонансных колебаний в исследуемом объеме изделия, при этом исследование проводится при доступности одной стороны изделия, а погрешность метода составляет менее 1%. Резонансным методом измеряют толщину стенок металлических и некоторых неметаллических изделий (керамика, стекло, фарфор). Кроме того, при помощи резонансной дефектоскопии можно выявлять зоны коррозионного поражения, зоны непроклея и непропоя листовых соединений, зоны расслоения в биметаллах, тонких листах. Резонансные методы вынужденных колебаний в настоящее время не имеют широкого применения, так как задачи дефектоскопии и толщинометрии более точно решают импульсные ультразвуковые методы.

Принцип ультразвуковой импульсной толщинометрии основан на измерении времени прохождения ультразвукового импульса в изделии или в слое и умножении измеренного времени на коэффициент, учитывающий скорость звука в материале изделия. Основные нормативные документы по проведению ультразвуковой толщинометрии:

• ГОСТ Р 55614-2013 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования».
• ГОСТ Р ИСО 16809-2015 «Контроль неразрушающий. Контроль ультразвуковой. Измерение толщины».

К наиболее популярным моделям ультразвуковых толщиномеров можно отнести:

Импедансные дефектоскопы и твердомеры (импедансный метод)

Импедансный метод разработан советским ученым Ю.В. Ланге в 1958 году. Он основан на использовании зависимости полного механического сопротивления (импеданса) контролируемого изделия от качества соединения отдельных его элементов между собой. Этим методом можно выявлять дефекты в клеевых, паяных и других соединениях, между тонкой обшивкой и элементами жёсткости или заполнителями в многослойных конструкциях. Импедансные дефектоскопы широко используются в авиастроении, автомобильной и космической промышленности. Они способны обнаружить непроклеенные участки, расслоения, нарушения целостности и пустоты в различном оборудовании, приборах, конструкциях. Кроме того, метод ультразвукового контактного импеданса широко применяется для измерения твёрдости изделий из металлов и сплавов, таких как сосуды давления различного назначения (реакторы, парогенераторы, коллекторы, котельные барабаны) роторы турбин и генераторов, трубопроводы, детали различных транспортных средств, промышленные полуфабрикаты (отливки, поковки, листы) и т. д. Метод контактного импеданса основан на измерении режима колебаний преобразователя, соприкасающегося с объектом. По амплитудам и резонансным частотам такого преобразователя (часто имеющего вид стержня) судят о твердости материала изделия, податливости (упругому импедансу) его поверхности.

К наиболее популярным моделям ультразвуковых твердомеров можно отнести:

Средства для проведения ультразвукового контроля

Следующим важнейшим инструментом для проведения ультразвукового контроля являются пьезоэлектрические преобразователи (ПЭП), которые выступают в качестве излучателя и приемника ультразвукового импульса, обрабатываемого дефектоскопом или толщиномером. Принцип действия пьезоэлектрических преобразователей основан на использовании прямого или обратного пьезоэлектрических эффектов. Прямой пьезоэффект представляет собой способность некоторых материалов образовывать электрические заряды на поверхности при приложении механической нагрузки, обратный пьезоэффект заключается в изменении механического напряжения или геометрических размеров образца материала под воздействием электрического поля. В качестве пьезоэлектрических материалов обычно используют естественный материал кварц, турмалин, а также искусственно поляризованную керамику на основе титаната бария (ВаТiO3), титаната свинца (PbTiO3) и цирконата свинца (PbZrO3)

Основные требования к ультразвуковым преобразователям указаны в:

• ГОСТ Р 55725-2013 «Преобразователи ультразвуковые пьезоэлектрические. Общие технические требования» (pdf)
• ГОСТ Р 55808-2013 «Преобразователи ультразвуковые. Методы испытаний» (pdf)

Подробнее о ультразвуковых преобразователях, их классификации, маркировке и применении можно посмотреть здесь.

Для обеспечения хорошего контакта между ультразвуковым преобразователем и контролируемой поверхностью, а также для предотвращения образования воздушного зазора, создающего помехи звуковому импульсу, необходимо использовать различные контактные жидкости или гели. Контактная жидкость должна иметь специальный химический состав, соответствующий диапазону температур той или иной контролируемой поверхности и ее структуре. Так, для контроля арматурных стержней и неровных поверхностей необходимо использовать контактный гель высокой степени вязкости, при контроле нагревающихся поверхностей рекомендуется применять контактные гели на водной основе, а при очень низких температурах (до -60ºC) в качестве контактной жидкости можно использовать пропиленгликоль. Также стоит отметить, что в некоторых случаях (в частности, при контроле оборудования, используемого в ядерной промышленности) требуются контактные среды с ограниченным галогенным и серным составом. Подробнее о контактных жидкостях для ультразвукового контроля можно посмотреть здесь.

Одним из важных факторов качественного ультразвукового контроля изделий является обеспечение достоверности и единообразия при проведении контроля, особенно при диагностике объектов повышенной опасности. Метрологическое обеспечение оборудования подразумевает обязательную проверку работоспособности аппаратуры перед проведением ультразвукового контроля с использованием специальных образцов. Существует два вида образцов: меры (калибровочные образцы) и настроечные образцы (ранее стандартные образцы предприятия СОП).

Комплект калибровочных образцов необходим для проверки основных параметров аппаратуры (разрешающей способности, мертвой зоны, угла ввода, стрелы ПЭП), а по контрольным образцам предприятия СОП осуществляют настройку глубиномера дефектоскопа и определение уровней чувствительности для проведения контроля конкретного изделия по определенному НД. К используемым калибровочным образцам (мерам) относятся:

Контрольные образцы предприятия (СОП) предназначены для настройки глубиномера и чувствительности при проведении ультразвукового контроля конкретного изделия. Наиболее распространенными типами применяемых отражателей при контроле сварных соединений являются: плоскодонные отражатели, «зарубки» и сегменты. Подробнее о назначении, типах и области применения контрольных образцов можно посмотреть здесь.

Помимо технических требований, предъявляемых к процессу ультразвукового контроля, существует и установленный порядок организации работ. Так лаборатории, выполняющие ультразвуковой контроль должны быть аттестованы в соответствии с

• СДАНК-01-2020 «Правила аттестации и основные требования к лабораториям неразрушающего контроля»

Необходимость аттестации лабораторий НК регламентирована Письмом Госгортехнадзора России № 02-35/213 от 27 июня 2001 г. (pdf) в соответствии с которым, для проведения контроля оборудования, материалов и сварных соединений неразрушающими методами (в том числе и для сторонних организаций) организациям необходимо иметь лаборатории неразрушающего контроля, аттестованные в соответствии с вышеуказанным документом. По результатам аттестации лаборатории выдаётся свидетельство об аттестации в соответствующей области. Подробнее о порядке проведения аттестации, перечне необходимых документов и оборудования можно посмотреть здесь.

В зависимости от сферы деятельности, специалисты, проводящие ультразвуковой контроль должны быть аттестованы в соответствии с:

• ПБ 03-440-02 «Правила аттестации персонала в области неразрушающего контроля»
• ПНАЭ Г-7-010-89 «Федеральные нормы и правила в области использования атомной энергии»

Аттестацию специалистов в целях подтверждения их уровня теоретической и практической подготовки, необходимого для выполнения работ по конкретному методу контроля проводят независимые органы по аттестации персонала в сфере неразрушающего контроля (НОАП). НТЦ «Эксперт» является экзаменационным центром Независимого органа по аттестации персонала АЦ «НИКИМТ» АО «НИКИМТ-Атомстрой». При подготовке к аттестации специалистами могут быть использованы следующие учебные материалы:

Подробнее о порядке проведения аттестации персонала, перечне необходимых документов и стоимости аттестации можно посмотреть здесь.

Кроме того, в соответствии с требованиями ПНАЭ Г-7-010-89 и СДАНК-01-2020 для проведения ультразвукового контроля конкретного объекта должны быть разработаны технологические карты, содержащие перечень используемого оборудования, последовательность, параметры и схемы проведения контроля, оценку качества объекта с указанием информативных признаков выявляемых дефектов. Для объектов атомной энергетики технологические карты должны быть согласованы в Головных материаловедческих организациях (ГМО)

Подробнее о разработке и согласовании технологических карт, а также примеры технологических карт на различные методы неразрушающего контроля можно посмотреть здесь.



Купить оборудование и заказать услуги по ультразвуковому контролю можно в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов, Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и других городах, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.

FAQ | TRANSKOR

Вопрос:

Есть ли существенные отличия от технологий технического диагностирования с применением традиционных методов неразрушающего контроля металла (ультразвуковой контроль, длинноволновый ультразвук, акустическая-эмиссия, гидроиспытания, и т.п.)?

В чем состоит преимущество бесконтактных магнитных методов диагностирования трубопроводов?

Ответ:

Наиболее эффективным методом транспортирования продуктов топливно-энергетического комплекса – нефти, газа, топлива, теплоносителей, воды — являются трубопроводы. Они обеспечивают быструю доставку больших потоков грузов на значительные расстояния (100-кратно больших объемов, чем другие виды транспорта!) с относительно меньшими рисками аварий и затратами.

Учитывая огромное экономическое и политическое значение трубопроводов, большое внимание уделяется поддержке их полноценного функционирования. Это достигается путем своевременного выявления потенциально опасных зон и участков с нарушенной целостностью трубы и их профилактического выборочного ремонта. Основной проблемой для всего мира является контроль металла таких протяженных скрытых (подземных и подводных) объектов по всей длине. Лишь 30 % от всей протяженности трубопроводов подлежит внутритрубному инспектированию, а остальные трубопроводы из-за особенностей своей конструкции не могут быть обследованы снарядами-дефектоскопами. В этом случае контроль металла осуществляется лишь в отдельных точках после обеспечения доступа к поверхности металла – для этого надо выкопать шурф на подземном трубопроводе или удалить бетонное покрытие подводного трубопровода и зачистить поверхность металла для контроля. Объем такого контроля обычно не превышает 1 % по протяженности трубопровода, что явно недостаточно для прогнозирования его надежности. Это такие объекты, как газопроводы-отводы, трубопроводы газокомпрессорных и нефтеперекачивающих станций, НРЗ, нефте и газо-химических заводов, аэропортов, подводные трубопроводы, трубопроводы теплоснабжения и т. п.

На сегодняшний день наиболее достоверным и, надежными методом для решения проблемы предотвращения аварий таких трубопроводов является технология диагностики бесконтактным магнитометрическим методом. Основными преимуществами являются отсутствие подготовки к обследованию, невмешательство в рабочий режим, высокая производительность, учет реальных действующих нагрузок, что позволяет наиболее точно выявить риск аварии даже по сравнению с внутритрубным обследованием, которое фиксирует лишь размеры дефектов.

Бесконтактная диагностика имеет ряд преимуществ:

·         Высокая точность, которая достигается благодаря регистрации механических напряжений в реальных условиях эксплуатации. При выполнении такой диагностики работа трубопровода не прекращается, благодаря чему удается оценить состояние металла труб при рабочих нагрузках.

·         Практичность. Обследования требуют минимальных затрат ресурсов заказчика. Финансовые затраты определяются трудоемкостью обследования, исходя из конкретных условий – например, в составе сложной трубопроводной инфраструктуры на территории крупного города, газокомпрессорной станции, нефтехимического терминала или аэропорта

·         Возможность комплексного подхода — можно использовать несколько дополнительных диагностических методов одновременно, что повысит точность прогноза параметров безопасности – остаточного ресурса, безопасного рабочего давления, протяженности выводимых в ремонт участков.

·         Реализует ресурсосберегающую методологию RBI (Risk Based Inspection) – инспектирование и техническое обслуживание трубопроводной инфраструктуры с учетом рисков, что обеспечивает промышленную безопасность опасных производственных объектов.

Методы бесконтактной диагностики

Существуют различные виды диагностических систем, обладающих разными функциональными возможностями для выявления тех или иных дефектов.

1.    Визуально-измерительный контроль

2.    Ультразвуковая толщинометрия и дефектоскопия.

3.    Вихретоковый контроль.

4.    Акустико-эмиссионное обследование и обследование длинноволновым ультразвуком.

5.    Бесконтактная Магнитометрия.

Из перечисленных основных методов обследования металла бесконтактными являются лишь 4 и 5. Однако АЭ-контроль и длинноволновое акустическое обследования (4), в отличие от: бесконтактной магнитометрии (5) требует регулярного доступа к поверхности трубы по всему периметру для установки систем передающих и принимающих акустические сигналы датчиков. Обычно «шаг установки» подобных датчиков не превышает 20-50 м, что является достаточно сложной и дорогостоящей процедурой.

Применение данных видов диагностики дает возможность осуществлять мониторинг трубопроводной системы с определением объема ремонтных работ. Использование современных мониторинговых систем направлено на постепенный переход к полностью автоматизированному контролю функционирования трубопроводов.

Акустико-эмиссионная диагностика

Имеет широкий спектр применения. Используется для оценки состояния трубопроводов с высоким давлением, для контроля эксплуатационных возможностей нефтепромышленных трубопроводных магистралей, а также для исследования стандартных трубопроводных систем. Метод продолжает совершенствоваться и широко используется во всех странах мира. Его популярность объясняется высокой точностью и относительно небольшой стоимостью. В основе работы методики лежит непрерывный анализ поступающих сигналов при помощи специальных пьезодатчиков. Прослушивание сигнала производится в реальных условиях эксплуатации трубы – при условие доступа к поверхности металла по крайней мере в двух зонах (в шурфах на расстояниях 20-50 м снимается изоляционное покрытие с трубы по всему периметру для расстановки системы датчиков) .

На основе этого метода диагностики была создана популярная система «ЭХО», которая применяется для выявления участков сужения трубопроводов – т.е. изменения полнопроходного сечения трубопровода вследствие внутренних отложений различной природы (строго говоря – к дефектам собственно металла не относится – фиксирует лишь нарушение геометрии). Снижение пропускной способности трубы может быть связано с появлением отложений парафина и других технологических примесей. В месте сужения происходит замедление тока жидкости. При этом существенно снижается турбулентность и количество естественных завихрений. В результате изменяется прослушиваемый звук, что фиксируется при помощи микрофона. Определить место сужения просвета трубы удается с точностью до 1 метра.

Оптико-электронная диагностика

Данная методика широко применяется для оценки технического состояния всех типов трубопроводов в относительно ограниченных объемах на участках высокой категорийности.  При помощи оптико-электронных методов проводят комплекс контрольных мероприятий при прокладывании новой трубопроводной магистрали 1 категории в особо сложных условиях. Ограничением применения является высокая стоимость подобных систем. Дистанционная диагностика трубопроводов с аэроносителей или спутников используется перед определением объема ремонтных работ, для уточнения характера, степени и локализации уже образовавшегося сквозного дефекта.

При помощи оптико-электронных систем удается установить:

·         Наличие вмятин и незначительных деформаций. Эти нарушения геометрии гораздо точнее определяются при внутриполостном исследовании с применением современных оптико-электронных систем на снарядах дефектоскопах (внутритрубная диагностика).

·         Некачественные сварные швы. Этот дефект может быть связан с производственным браком или с поломкой в ходе активной эксплуатации. Широко реализуется в снарядах-дефектоскопах при внутритрубных обследованиях, однако имеет ряд затруднений при скрытых дефектах минимальных размеров, в спиральношовных трубах,

·         Микротрещины, которые приводят к утечке транспортируемого материала. При этом далеко не всегда удается обнаружить трещины неизвестной ориентации с минимальными размерами.

Перечисленные технологии широко применяется в том числе и для диагностического обследования трубопроводов (подлежащих внутритрубному инспектированию), которые расположены под водой. Если трубопроводы не позволяют применение внутритрубных снарядов-дефектоскопов, то альтернативой является бесконтактная магнитометрия. Высокие функциональные возможности бесконтактного метода позволяют работать с трубопроводами без какой-либо предварительной подготовки. Для выполнения диагностических мероприятий не требуется снятие изоляции и железобетонных покрытий-пригрузов, а также очистка полости, намагничивание и размагничивание металла, удаление вмятин и участков неполнопроходного сечения. Кроме того, допустима разнотолщинность, трубы из разных партий, любые углы спусков-подъемов-поворотов, любые диаметры (Ду условный диаметр более 56 мм или 2’) и неограниченные толщины стенок (у снарядов-дефектоскопов имеются жесткие ограничения по спецификации трубопроводов-объектов обследования).

Современные диагностические внутритрубные и дистанционные магнитометрические системы обладают высокой практичностью. Они позволяют проводить обследование по всей длине трубы со скоростью более 100 п. м в час.

Ультразвуковая диагностика

Требует очень качественной підготовки поверхности метала к обследованию, что значительно повышает цену и сроки підготовки трубопровода к обследованию

Дефектоскоп оснащен мощным пьезопреобразователем, при помощи которого происходит регистрация данных о наличии тех или иных дефектов. Применяется технология для контроля состоянияосновного метала и сварных соединений. Ультразвуковая диагностика дает возможность получить такие данные:

·         Эквивалентные размеры выявленных дефектов.

·         Особенности объемной и плоскостной формы.

·         Точная локализация с установкой направления распространения.

·         Глубины размещения дефекта в стенке трубы.

Функционирование аппарата основывается на регистрации колебаний ультразвуковых волн и скорости распространения ультразвука. При проведении диагностического исследования трубопроводов необходимо учитывать технические особенности металла, из которого изготовлена труба. На основе этого метода разработано несколько основных технологий:

·         Теневая.

·         Зеркальная.

·         Зеркально-теневая.

·         Дельта методика.

·         Эхо метод.

Электромагнитно- акустический метод (ЭМА)

Бесконтактная магнитометрическая диагностика трубопроводов позволяет выявить не только появившиеся дефекты, но и потенциально опасные участки. Все манипуляции выполняются в реальном режиме работы трубопроводов. Это дает возможность получить полную оценку состояния трубы с довольно точным вычислением риска возникновения аварийной ситуации – за исключением допусков по реальным режимам действующих нагрузок со стороны среды и механических напряжений.

На основе магнитомеханического эффекта или обратной магнитострикции (эффект Виллари) создана новейшая диагностическая технология – магнитометрическая диагностика по методу магнитной томографии (МТМ). Дистанционный метод диагностики трубопроводов позволяет решать комплекс задач, которые связаны с оценкой напряженно-деформированного состояния металла трубопроводом (российский норматив РД 102-008-2002 «Инструкция по диагностике трубопроводов бесконтактным магнитометричемским методом» АО ВНИИСТ Миннефтегазстрой)..

Бесконтактная магнитометрическая диагностика методом магнитной томографи (МТМ)

МТМ – современная диагностическая технология,, при помощи которой удается определить техническое состояние трубопроводов на основе оценки напряженно-деформированного состояния и выявления участков концентрации напряжений, где сосредоточены наиболее опасные дефекты, чревате риском разрушения.

Основная задача этого бесконтактного метода – выявление потенциально опасных участков, которые могут привести к возникновению аварийной ситуации, что реализует методологію риск-ориентированного подхода. Применение МТМ дает возможность комплексно оценить состояние трубопроводов с учетом рисков отказа вследствие сочетания дефектности метала и повышенных напряжений. Также, апаратура и программное обеспечение МТМ позволяет рассчитать длительность безаварийного срока службы (гамма-процентный ресурс) в условиях сохранения режимов эксплуатации трубы, зафиксированных на момент обследования или указати на безопасные режимы (безопасное рабочее давление). Кроме того, определяются параметры, необходимые для планирования ремонтно-восстановительных мероприятий – коэффициент безопарного давления (КБД) или рассчетный ремонтный фактор (ERF)

Работа аппаратно-приборного комплекса магнитомтр бесконтактный сканирующий (СКИФ серии МБС) базируется на частных измерениях магнитного поля системой датчиков в различных направлениях (сканировании). Благодаря этому удается установить участки с концентраторами механических напряжений, сопряженные с дефектами и повышенными локальними загрузками и определисть степень их опасности с учетомдействующих механических напряжений.

За счет интерпретации полученных данных удается установить точное месторасположение и степень опасности повреждения метала труб или его деформации в условиях внештатных загрузок (оползней, свободных провисов и т.п.). Кроме того, бесконтактная диагностика дает возможность выявить реальные риски появления дефектов на некоторых участкех с повышениями местного напряжения или деформации, возникающего под воздействием внешних и внутренних факторов, что приводит к отклику магнитного поля (Виллари эффект).

Принцип проведения бесконтактной магнитометрии (норматив РД 102-008-2002 Инструкция по диагностике технического состояния трубопроводов бесконтактным магнитометрическим методом АО ВНИИСТ)

Работы производятся оперативно со скоростями до 1, 5 м/с небольшой бригадой специально обученных сотрудников (не менее 2-х человек). Благодаря высокой производительности оборудования контроль металла может производиться с большой скоростью (в зависимости от сложности условий залегания трубопровода- от 200 м в условиях городской инфраструктуры до 20 км/день в условиях пустыни).

Диагностирование с применением МТМ включает:

·         Определение месторасположения оси подземного трубопровода. Осуществляется с использованием трассоискателя со встроенным GPS навигатором. При этом учитываются дополнительные данные по ориентирам (наземным привязкам на оси трубопровода) – наличие поворотов трассы, пересечений с реками, дорогами, другими коммуникациями-источниками помех (ЛЭП, другие трубопроводы) и сооружениями.

·         Сканирование трубопроводов с помощью магнитометра бесконтактного сканирующего (например, серии СКИФ МБС) с дальнейшим переносом данных на ПК для программной расшифровки. Магнитометр портативен и работает в автоматическом режиме, что существенно упрощает работу оператора и минимизирует возможное снижение качества вследствие «человеческого фактора».

·         обработка полученных данных и предварительный отчет. На этом этапе происходит первичная разметка выявленных аномалий (потенциально опасных областей. )

·         вскрытие трубопровода (выкапывание 1-2 шурфов на участках аномалий по согласованию с заказчиком) для проведения неразрушающего контроля с целью уточнения степени опасности участка с аномалией – метрологическая процедура калибровки данных (пересчета степени опасности для всех выявленных аномалий объекта)

·         Окончательный отчет с вычислением всех необходимых параметров безопасности для всех выявленных аномалий, их точным местоположением в системе абсолютных географических координат с привязкой к топо-основе всех наземных ориентиров.

Бесконтактный метод имеет некоторые ограничения:

·         Ослабление поступающего сигнала происходит при удалении от оси трубы более, чем на 15 ее диаметров (т.е при Ду трубы 1 м – удаление до ее оси желательно не увеличивать более 15-ти метров).

·         При высокой остаточной намагниченности металла трубопровода (например, в случае обследования магнитными снарядами-дефектоскопами в сроки менее 1 года до проведения МТМ) может кметь место тн «перебраковка» степени опасности или появляться помехи.

·         Если вблизи от трубопроводной системы находятся другие неуказанные заказчиком металлические коммуникации, то происходит искажение сигналов (возникают помехи), расшифровка природы которых требует увеличение времени на обработку даннях..

·         Бесконтактное обследование нормативно регламентировано только для труб, диаметр которых превышает 100 мм.

Функциональные возможности МТМ

При помощи данной технологии бесконтактного обследования трубопроводов удается выявить ряд дефектных состояний металла:

·         Наличие брака. МТМ помогает выявить заводские дефекты основного и сварного металла любого происхождение (металлургического, производственного).

·         Нарушения геометрической формы (к этой категории относятся различные вмятины и деформации – овализация и т.п.).

·         Дефекты сварных соединений любой природы, в том числе скрытые микротрещины, непровары, смещение кромок, неметаллические включения.

·         Коррозия – внешняя, внутренняя, общая или локальная. Стоит отметить, что при помощи МТМ удается точно установить степень концентрации напряжений в границах пораженного участка (кластера взаимовлияющих коррозионных дефектов).

·         Трещины и дефекты коррозионного растрескивания под напряжением (стресс-коррозия, КРН) или усталостные микротрещины различной величины и конфигурации.

·         Появление непроектных напряжения на каком-либо участке трубы с дальнейшей потерей устойчивости трубопровода (короблением) под действием повышенных нагрузок – вследствие оползней, воздействия подводных течений и появления свободных провисов, сейсмоактивных хон и т.п.)

Благодаря современным технологическим возможностям удается не только оперативно определить аварийный участок, но и выявить потенциально опасные зоны, которые в дальнейшем могут привести к аварии и установить режим мониторинга.

Применение бесконтактных диагностических методов позволяет существенно сократить расходы на проведение ремонтных мероприятий. Дистанционные технологии дают возможность перенаправить средства на поддержание оптимального состояния трубопроводов на больших территориях и проведение профилактических мероприятий по реальному техническому состоянию (фактическому износу), а не по «степени амортизации» вследствие длительности срока эксплуатации, что является скорее бухгалтерским понятием.

1955 слов    13481 символ без пробелов

Ультразвуковой дефектоскоп общего назначения УД9812 Уралец

УД9812 «Уралец»

  3 года гарантии!      УД9812 есть на складе готовой продукции.

Прибор производит измерение времени задержки ультразвуковых сигналов, координат дефектов, условных размеров дефектов и отношения амплитуд сигналов от них по ГОСТ 14782-86. Ручной ультразвуковой дефектоскоп УД9812 по ГОСТ 23049-84 предназначен для контроля широкой номенклатуры изделий толщиной от 2 мм до 6000 мм.

Цветной дисплей. Оконный интерфейс.

Габаритные размеры 184*124*75 мм.

Вес с аккумуляторами 1,4 кг.

Ультразвуковой дефектоскоп УД9812 «Уралец» внесен в реестр Газпром.

Сертификаты

• Свидетельство об утверждении типа средства измерений RU.C.27.057.A №42314

• Сертификат о признании утверждения типа средств измерений  в республике Казахстан KZ.02.03.06176-2014/46539-11


Главные отличительные особенности:

• Универсальный способ настройки глубиномера «авторасчет».
• Режим временной регулировки чувствительности «теоретический расчет» (замена АРД диаграмм, АРД шкал).
• Режим ультразвукового толщиномера – способ измерений по переходу сигнала через ноль.
• Встроенный диктофон.
• Связь с компьютером USB 2.0 (отображение экрана прибора на мониторе ПК в реальном времени).



Инструкции, ГосРеестр, и др документы

Процесс оформления для юридических и физических лиц:

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

1. Выберите тип покупателя (Юридическое лицо  или Физическое лицо) и регион доставки
2. Укажите способ доставки до терминала транспортной компании в вашем городе (самовывоз) или доставка курьером (DHL, СДЭК и т др.) в любом случае доставку можно будет изменить после разговора с менеджером компании или в личном кабинете в разделе заказы
3. Укажите Счёт для банковского перевода с вашего расчётного счёта Юр. лица (или личного счёта для Физ. лица)

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и присматривать следующий заказ на страницах каталога.

Оформление заказа в полном режиме выглядит следующим образом. Заполняете полностью форму начиная с обязательных полей: Название компании* (или ФИО),Контактное лицо*,E-Mail*
Телефон*, адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет сотруднику более детально ответить на ваши вопросы.
Нажмите кнопку «Оформить заказ».

Как во время оформления заказа так и после вы можете связаться с нами для уточнения любых вопросов

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

1. Банковский перевод для Юридических лиц при самовывозе или доставке курьером. Специалист свяжется с вами после оформления заказа. Вы переводите денежные средства после формирования счёта в личном кабинете или разговора с нашим сотрудником который отправит вам счёт для оплаты. Дальше стандартно подписываете товаросопроводительные документы (УПД) при получении товара.
2. Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.Доступно для карт привязанных к расчетному счёту Юридических лиц.
3. Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Юридические лица могут оформить счёт на оплату в процессе формирования заказа в личном кабинете, в последующие заказы реквизиты вашей компании сохраняются или направим вам счёт для оплаты в ответ на вашу заявку по электронной почте. Доступна оплата бизнес картами привязанными к вашему расчетному счёту.

Экономьте время на получении заказа. В интернет-магазине федеральной компании NDT Rus доступно 3 варианта доставки:

1. Курьерская доставка работает с 9. 00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
2. Самовывоз из пункта выдачи. Список точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
3. Самовывоз из терминала транспортной компании

Наш интернет магазин создан в первую очередь для удобной работы с Юридическими лицами

Мы сохраняем возможность нашим клиентам «старыми» способами оформить заказ: когда вы звоните по телефону и диктуете своему менеджеру заявку или отправляете сформированное ТЗ на e-mail и дополняем возможность оформить заказ через социальные сети, мессенджеры, онлайн консультант на сайте.

Но самое главное мы внедрили удобную систему создания счёта для оплаты Юридическим лицом прямо в личном кабинете. Больше не прийдётся ждать ответа от сотрудника, если вы сами знаете какой прибор или расходные материалы вам сейчас необходимо приобрести.

Оформив заказ один раз вы сохраните данные для последующих заказов.

В любой момент можно позвонить нам для получения консультации.

Ультразвуковой контроль при проведении блокад верхних и нижних конечностей

Актуальность

Блокады нервных стволов используются, для того чтобы выключить [вызвать онемение] всю или часть руки или ноги (периферическая блокада) для проведения хирургического вмешательства, или для облегчения боли после операции, или и для того, и для другого. С помощью ультразвука, анестезиологи могут «видеть» расположение жизненно-важных структур под кожей, что должно позволить им точно определить место инъекции местного анестезирующую средства (местного анестетика) и избежать повреждения других тканей или органов. Нашей целью было оценить, имеются ли у ультразвукового контроля какие-либо преимущества перед другими методами, определяющими местонахождение нерва, при проведении блокад нервов рук или ног у взрослых.

Характеристика исследований

Доказательства актуальны на 27 августа 2014 года. Мы нашли 32 исследования с 2844 участниками. Большинство исследований сравнили ультразвук с электрическими стимуляторами нервов или сравнили ультразвук в комбинации со стимуляторами нервов с только стимуляторами. Мы повторили поиск в мае 2015 года. Мы будем иметь дело с 11 исследованиями, представляющими интерес, когда мы в следующий раз будем обновлять этот обзор.

Основные результаты

Мы объединили результаты исследований с использованием статистических тестов и обнаружили следующее. Блокады нервов с большей вероятностью будут оценены как адекватные для выполнения хирургических вмешательств, и с меньшей вероятностью потребуется дополнительный анестетик, при использовании ультразвука или ультразвукового контроля в комбинации с другими методами. Мы также обнаружили, что было меньше осложнений, таких как «покалывание» в конечностях или случайных проколов кровеносных сосудов. Также требовалось меньше времени для выполнения блокады нервов, когда только ультразвуковой контрольбыл использован.

Качество доказательств

Были различия в качестве исследований и авторы не всегда предпринимали достаточно усилий для обеспечения того, чтобы оценивающие результаты (исходы) не знали о том, какая техника была использована для блокады нервов. В исследованиях также часто не объясняли четко, насколько опытными были лица, проводившие блокаду нервов. Это особенно важно, так как ультразвук все еще остаётся относительно новым методом и некоторые анестезиологи могут иметь ограниченный опыт. Мы оценили наши доказательства в отношении достаточности и адекватности блокад нервов для проведения хирургических вмешательств как средние (умеренные), но доказательства в отношении других наших исходов (результатов) были либо низкого или очень низкого качества.

Выводы

Наши доказательства свидетельствуют о том, что ультразвук превосходит другие методы для периферических блокад нервов. Однако, мы не можем сказать, зависит ли этот результат от опыта практически осуществляющих эту процедуру (технику).

Неразрушающий ультразвуковой контроль изделий из золота – новая технология ООО «ТЕХКОН»

В марте 2021 года компания «ТЕХКОН» представила технологию неразрушающего ультразвукового контроля изделий из золота для выявления в них инородных вставок.

Проблема ломбардов и других организаций, осуществляющих оценку драгоценностей – инородные вставки внутри золотых изделий. Вставки часто делают из вольфрама, так как его плотность практически такая же, как плотность золота. Определить наличие посторонних примесей в золоте можно только с помощью ультразвука.

Для контроля чистоты золотых изделий «ТЕХКОН» предлагает инновационное высокоточное оборудование фирмы OLYMPUS:

• ультразвуковой толщиномер-дефектоскоп 38DLPlus c большим набором функций;
• высокочастотный фокусированный преобразователь V260 Sonopen с диаметром контактной поверхности не больше 2 мм.

Степень однородности материала определяется по характеру эхограммы и результату измерения ультразвуковым методом толщины продукта в точке установки преобразователя. Проведённые эксперименты подтвердили, что неразрушающий контроль с помощью ультразвука позволяет быстро, безопасно и точно выявлять в ювелирных изделиях различные инородные вставки. Для использования этой технологии необходимы соответствующие толщиномер-дефектоскоп и преобразователь. Сотрудники организаций также должны пройти специальное обучение длительностью несколько часов.

Посмотреть обучающее видео по контролю изделий из золота можно по ссылке https://www. youtube.com/watch?v=sskg9dZ_4Xw

О компании:

ООО «ТЕХКОН» работает на российском рынке на протяжении 10 лет. Своим клиентам компания предлагает комплексные решения в области неразрушающего контроля на основе передовых технологий ведущих мировых производителей. В каталоге компании представлены приборы и инструменты от Olympus Inc, DeFelsko, GE Sensing & Inspection Technologies, Oxford Instruments, TIME Group, Elcometer и т. д. За годы деятельности ООО «ТЕХКОН» зарекомендовало себя как надёжный, стабильный поставщик и партнёр.

Контакты:

Адрес: 107023, г. Москва, ул. Суворовская, дом 6, строение 4
Телефон: +7 (495) 133-58-62
E-mail: [email protected]
Сайт: https://techkontrol.ru

Звуковые и ультразвуковые звуковые устройства

Когда начинают возникать проблемы с птицами, звуковые и ультразвуковые звуковые устройства могут стать возможной отправной точкой для попытки отпугнуть птиц-вредителей с территории до того, как они начнут гнездиться. Птиц, решивших доставить себе неприятности, разрушая дома и сады, нужно отгонять, прежде чем они смогут причинить еще больший вред.



Эти птицы также могут нанести ущерб различным строениям, если их не отогнать вовремя.Мало того, что их помет вызывает неприятные запахи и приводит к нежелательным задачам по очистке, но их присутствие также может привести к распространению болезней, если их не удалить быстро.



Для тех, кто хочет решить эту проблему гуманным путем, звуковые и ультразвуковые звуковые устройства являются прекрасным способом удержать птиц от проникновения на территорию в будущем. Хотя нет ничего плохого в том, чтобы обратиться в компанию по борьбе с птицами, когда эта проблема стала слишком серьезной, чтобы с ней справиться, профилактическая медицина всегда играет ключевую роль в подобных ситуациях.



Нет необходимости ранить или убивать этих невинных птиц, которые нашли свой путь в нашей жизни. Звуковые и ультразвуковые звуковые устройства одинаково хорошо работают с различными видами птиц. Это предоставляет владельцам домов и бизнеса помощь, необходимую им для принятия правильных решений в будущем.

Установка звукового устройства для отпугивания чаек с открытой площадки рядом со свалкой и водоемом.

Опция отпугивателя птиц

​

В конце концов, нам никогда не придется связываться с компанией по борьбе с птицами, если этим вредителям не будет дан шанс проникнуть в наши владения.Технологии звукового отпугивания прошли долгий путь, и теперь некоторые машины предназначены для борьбы с различными породами птиц по мере их поступления.



Например, каждая отдельная машина на рынке поставляется со своей звуковой платой, которая позволяет владельцам нацеливаться на конкретные проблемы, с которыми они сталкиваются. Это находка для тех, кто пытался решить проблему самостоятельно и еще не достиг всех своих целей в этом отношении.



Нужны ли вам звуковые и ультразвуковые звуковые устройства, которые позволяют нацеливаться на определенные виды птиц, или вы ищете что-то с более общими настройками, которые будут держать в страхе широкий спектр видов, у вас нет недостатка в доступных вариантах. Поговорите с нашими специалистами по контролю за птицами, если у вас есть дополнительные вопросы о том, какие системы лучше всего подходят для вас.



Разница между звуковыми и ультразвуковыми звуковыми модулями заключается в том, что звуковые устройства позволяют слышать звуки, издаваемые устройством. В то время как в ультразвуковых установках звуки не слышны человеческому слуху. Они сконструированы таким образом, что звуки, издаваемые агрегатами, могут слышать только птицы. Таким образом, в зависимости от желаемого местоположения, эта переменная может повлиять на выбор типа юнита.

Крики птиц транслируются через набор динамиков через определенные промежутки времени, и это заставляет птиц-вредителей задуматься о вторжении в вашу собственность. Крики различных хищных птиц транслируются по мере необходимости, и это вызывает у птиц инстинкт «бей или беги».



Если вы хотите избавиться от птиц-вредителей на обширной территории, вам потребуются для этого подходящие звуковые и ультразвуковые устройства.



Звуковые блоки доступны как на 110 вольт, так и на солнечных батареях.Оба идеально подходят для открытых пространств в зависимости от наличия источника питания. Даже если у владельца собственности есть несколько акров земли, которые они хотят защитить, оба подразделения более чем способны выполнить свою работу.



Обе машины оснащены настройками, учитывающими проблемы ночного и дневного времени. Благодаря ЖК-панели они легко программируются, и для их использования не требуется определенного уровня навыков. Эти блоки также изготовлены из лучших и самых прочных материалов, чтобы они могли противостоять любым погодным условиям.



С другой стороны, некоторым могут потребоваться звуковые и ультразвуковые звуковые блоки, оборудованные для защиты гораздо небольших объектов. Звуковые устройства являются хорошим сдерживающим фактором в таких случаях, и это устройство даже предлагает дополнительную защиту от различных других вредителей, которые имеют привычку пробираться на вашу территорию.

Легкое устройство отпугивания птиц

Этот отпугиватель птиц настолько универсален, насколько это возможно, и вы сможете наслаждаться душевным спокойствием, которое дает уверенность в том, что ваш двор всегда в безопасности.Нет причин ждать заражения птицами-вредителями, когда существуют такие полезные продукты.



Эти машины предназначены для того, чтобы делать то, что не под силу среднему владельцу дома или бизнеса. Даже приложив все усилия, мы не сможем воздействовать на слуховые органы птиц, как только они начнут садиться на насест. Вот почему мы должны создать ощущение опасности, чтобы у них была мотивация уйти, прежде чем причинить какой-либо ущерб.



Эти звуковые и ультразвуковые устройства легко найти и легко установить.Их машины регулируются по громкости, а звонки записываются естественным образом для максимального уровня эффективности.



Обработка поведения птиц-вредителей может показаться несбыточной мечтой, но с использованием этих устройств эта мечта может стать осуществимой реальностью. Эти устройства полагаются на использование научных исследований для выполнения своей работы, и им не нужно беспокоиться о громоздком шуме. Управляющие недвижимостью и домовладельцы могут использовать настройки, которые не позволяют прохожим слышать какие-либо дополнительные звуки.Благодаря таким устройствам птицы-вредители теперь не могут акклиматизироваться на новых территориях.



Aviaway Professional Bird Control может предоставить вам бесплатную оценку вашего дома или здания, чтобы помочь определить лучший звуковой или ультразвуковой звуковой модуль, который лучше всего поможет решить вашу конкретную проблему с птицами.

Что такое ультразвуковая кавитация? Воздействие ультразвуковой кавитации на здоровье

Ультразвуковая или ультразвуковая кавитация — это использование ультразвуковой технологии для разрушения жировых клеток под кожей.Это безоперационный метод уменьшения целлюлита и локальных жировых отложений.

Эта процедура включает в себя давление на жировые клетки с помощью ультразвуковых колебаний. Давление достаточно высокое, чтобы жировые клетки превратились в жидкую форму. Затем тело может избавиться от него в виде отходов через мочу.

Расщепленные жировые клетки попадают из организма в печень, где выводятся в виде отходов. Этот метод лечения используется вместе с другими программами по снижению веса, чтобы помочь избавиться от лишнего жира.Это предпочтительный метод по сравнению с другими инвазивными процедурами удаления жировых отложений. Важно отметить, что ваш вес может вернуться, если вы придерживаетесь высококалорийной диеты.

Как это работает?

Ультразвуковая кавитация тонизирует тело с помощью радиочастот и низкочастотных ультразвуковых волн. Эти волны образуют пузырьки вокруг жировых отложений под кожей. Затем пузырьки лопаются, разбивая жировые отложения в интерстициальную и лимфатическую системы, откуда они дренируются. Жировые отложения превращаются в глицерин и свободные жирные кислоты.Затем глицерин повторно используется организмом, а свободные жирные кислоты попадают в печень и выводятся из организма в виде отходов.

Как долго длятся сеансы ультразвуковой кавитации? Поскольку процедура настраивается в соответствии с индивидуальными потребностями, у некоторых она может занять больше времени, чем у других. Тем не менее, стандартное лечение должно быть завершено за один-три сеанса с двухнедельным интервалом между каждым сеансом в зависимости от лечения. Каждое занятие длится от 45 до 75 минут. Чтобы увидеть результаты ультразвуковой кавитации, требуется от 6 до 12 недель.

Какие части тела лучше всего подходят для ультразвуковой кавитации? Ультразвуковая кавитация лучше всего подходит для деталей с локализованным жиром. К таким областям относятся живот, бока, бедра, бедра и плечи. Эту процедуру нельзя выполнять на таких частях тела, как голова, шея и другие костные участки тела.

Воздействие ультразвуковой кавитации на здоровье

Ультразвуковая кавитация уменьшает жировые отложения в организме, от которых трудно избавиться, занимаясь только физическими упражнениями. Однако эта процедура не может быть использована для лечения потери веса сама по себе.Ультразвуковая кавитация лучше всего подходит для уменьшения целлюлита и жирового жира. Это улучшает форму и контуры тела и уменьшает окружность.

‌ Очень важно соблюдать низкокалорийную сбалансированную диету и выполнять физические упражнения после завершения процедуры кавитации. Это поможет контролировать массу тела и лечить такие состояния, как преддиабет у женщин с ожирением.

К лицам, имеющим право на процедуру ультразвуковой кавитации, относятся лица со стабильными значениями индекса массы тела (18.5к/м2 и 24,9кг/м2) и женщин с ожирением вокруг живота. Следующие лица не должны проходить процедуру:

• Беременные и кормящие женщины
• Лица с кожной складкой менее 2 см
• Инфекция или воспаление в области, где будет проводиться процедура
• Лица со злокачественными новообразованиями в анамнезе
• Люди с кардиостимулятором или другими металлическими имплантатами
• Лица с нарушениями свертывания крови или принимающие лекарства, влияющие на свертываемость крови
• Лица с серьезными заболеваниями, такими как диабет и остеопороз

Ультразвуковая кавитация — безопасная процедура, одобренная FDA. Поскольку процедура является неинвазивной, нет необходимости в восстановительном периоде. Разрушенные жировые клетки не восстанавливаются. Результаты ультразвуковой кавитации могут сохраняться при продолжении мероприятий по поддержанию веса.

Ультразвуковая кавитация не должна использоваться в качестве замены физических упражнений. Выполнение регулярных упражнений более эффективно снижает массу тела и снижает риск развития сердечно-сосудистых заболеваний.

Плюсы и минусы использования неинвазивных методов уменьшения жировых отложений

Использование неинвазивных методов уменьшения жировых отложений имеет свои преимущества и недостатки.

Плюсы:

• Практически не требует восстановительного периода
• Результат сохраняется надолго при здоровом образе жизни
• Вызывает минимум побочных эффектов вы можете сохранять осторожность в отношении лечения

Минусы:

• Меньшая потеря веса по сравнению с инвазивными методами, такими как липосакция
• Может быть неэффективным для людей с большим весом, чтобы сбросить
• Может потребоваться дополнение другими методами снижения веса методы достижения желаемых результатов
• Невозможно узнать точное количество потерянного жира ‌ ‌

Вы должны продолжать соблюдать здоровую и сбалансированную диету и получать достаточное количество жидкости после прохождения ультразвуковой кавитации. Рассмотрите возможность низкокалорийной диеты, потребляя меньше углеводов и продукты с низким гликемическим индексом (например, фрукты и овощи).

Как заблокировать ультразвуковые сигналы, о которых вы не знали, что они отслеживают вас

Антиутопические угрозы корпоративной слежки сегодня обрушиваются на нас со всех сторон. Компании предлагают «всегда включенные» устройства, которые слушают наши голосовые команды, а маркетологи следуют за нами по всему Интернету, чтобы создавать персонализированные профили пользователей, чтобы они могли (возможно) показывать нам рекламу, на которую мы действительно нажимаем.Теперь маркетологи экспериментируют с объединением этих веб- и аудиоподходов для отслеживания потребителей еще одним тревожным научно-фантастическим способом: с помощью аудиосигналов ваш телефон может слышать, а вы нет. И хотя вы, вероятно, понятия не имеете, что происходит маркетинг собачьих свистков, исследователи уже предлагают способы защитить себя.

Технология, называемая ультразвуковым отслеживанием между устройствами, внедряет высокочастотные тоны, неслышимые для людей, в рекламу, веб-страницы и даже в физические места, такие как розничные магазины. Эти ультразвуковые «маяки» излучают звуковые последовательности с помощью динамиков, и почти любой микрофон устройства — например, доступ к которому осуществляется через приложение на смартфоне или планшете — может обнаружить сигнал и начать собирать картину того, какую рекламу вы хотите видеть. видел, какие сайты вы просматривали, и даже где вы были. Теперь, когда вы достаточно обеспокоены, хорошая новость заключается в том, что на конференции по безопасности Black Hat Europe в четверг группа из Калифорнийского университета в Санта-Барбаре представит патч для Android и расширение Chrome, которые дают потребителям больше контроля над передачей данных. и получение ультразвуковых смол на своих устройствах.

Помимо абстрактного фактора ползучести ультразвукового отслеживания, большее беспокойство по поводу технологии вызывает то, что она требует предоставления приложению возможности прослушивать все вокруг вас, говорит Василиос Маврудис, исследователь конфиденциальности и безопасности из Университетского колледжа Лондона, который работал над исследование, представленное в Black Hat. «Плохо то, что если вы представляете компанию, которая хочет обеспечить ультразвуковое отслеживание, в настоящее время нет другого способа сделать это, вам придется использовать микрофон», — говорит Маврудис.«Таким образом, вы будете тем, что мы называем «сверхпривилегированным», потому что вам не нужен доступ к слышимым звукам, но вы должны их получить».

Этот тип отслеживания, который предлагался в той или иной форме такими компаниями, как Silverpush и Shopkick, едва ли получил широкое распространение. Но это сохраняется, поскольку все больше сторонних компаний разрабатывают ультразвуковые инструменты для различных целей, таких как передача данных без Wi-Fi или другого подключения. ¹ Чем больше развивается технология, тем проще ее использовать в маркетинге.В результате исследователи говорят, что их цель — помочь защитить пользователей от непреднамеренной утечки их личной информации. «Есть определенные серьезные недостатки в системе безопасности, которые необходимо устранить, прежде чем технология станет более широко используемой, — говорит Маврудис. «И отсутствует прозрачность. Пользователи в основном ничего не знают о том, что происходит».

В настоящее время, когда Android или iOS требуют, чтобы приложения запрашивали разрешение на использование микрофона телефона. Но большинство пользователей, вероятно, не знают, что, предоставив это разрешение, приложения, использующие ультразвуковое отслеживание, могут получить доступ к их микрофону — и ко всему, что он улавливает, а не только к ультразвуковым частотам — все время, даже когда они работают. фон.

Патч исследователей настраивает систему разрешений Android таким образом, чтобы приложения ясно давали понять, что они запрашивают разрешение на получение неслышимых данных. Это также позволяет пользователям блокировать все, что микрофон улавливает в ультразвуковом спектре. Патч не является официальным релизом Google, но представляет собой рекомендации исследователей относительно шага, который мобильные операционные системы могут предпринять, чтобы обеспечить большую прозрачность.

Действительно ли ультразвуковые тренажеры для собак безопасны и гуманны?

Источник: Уил Уитон/Flickr

То, как мы живем, часто отражает то, как живут наши домашние животные.Одним из примеров этого является растущая электронизация наших собак и кошек. Некоторые из этих электронных товаров для домашних животных, возможно, весьма полезны, например, GPS-чипы в ошейниках и видеокамеры, которые могут убедить нас в том, что с нашими пушистыми друзьями все в порядке, пока их нет. Другие, такие как устройства, которые позволяют нам общаться в видеочате с нашей собакой или автомобилем, и электронные устройства для выпуска лакомств, несущественны, но забавны. Но целый сегмент этого электронного рынка создает серьезные проблемы с благополучием собак и кошек.

Рынок коммерческих товаров для животных перенасыщен электронными тренажерами.Безусловно, самыми популярными из них, а также самыми коварными, являются электронные ошейники, часто эвфемистически называемые «электронными ошейниками» (что напоминает «электронную почту», «электронные покупки» и другие безобидные действия).

Электронный ошейник поражает шею собаки электрическим током, когда человек нажимает кнопку на пульте дистанционного управления или когда собака переступает через подземный проволочный «забор». Поскольку электронные электрошоковые ошейники все больше воспринимаются как жестокие, еще одна линейка электронных продуктов наводняет нишу электронного обучения и позиционируется как «безвредная и гуманная» альтернатива: ультразвуковые ошейники и «заборы».

Что такое ультразвуковые тренажеры и как они работают?

Эти ультразвуковые сдерживающие факторы работают, издавая высокий звук при активации. Антилаевые системы обнаруживают лай и издают в ответ пронзительный звук. Барьерные системы включают в себя ошейник, который носит собака, и устройство, которое издает высокий звук, когда обнаруживает ошейник в пределах досягаемости.

Эти отпугивающие устройства можно размещать вокруг дома (на веб-сайте одного из таких продуктов изображена собака, украшенная электронным ошейником, покорно избегающая дивана), в огороде или на краю двора. Одним из основных преимуществ этих устройств является то, что отпугивающие звуки не слышны людям. (Акустические ошейники, напротив, издают звуки в пределах слышимости.)

Производители этих ультразвуковых устройств обычно заявляют, что они безопасны и гуманны. Но так ли это на самом деле?

Применение «аверсивов» на собаках

Ультразвук вызывает отвращение у собак? Конечно. Это основа, на которой работают эти продукты. Огромная литература, насчитывающая несколько десятилетий, исследует негативное влияние неприятного и нежелательного шума на широкий круг живых существ (включая человека).

В исследованиях поведения лабораторных животных ультразвук является одним из ряда аверсивных методов, используемых для вызова реакции на стресс. Исследование, опубликованное еще в 1990 году, подтвердило, что ультразвук вызывает отвращение у собак (Blackshaw et al., 1990).

Таким образом, эти ультразвуковые устройства следует классифицировать как «аверсивные». Это не то, как они обычно рекламируются, но это то, как они работают. Они работают, навязывая неприятный сенсорный опыт, и попадают в категорию «положительного наказания» — используя дискомфорт, чтобы заставить собаку вести себя определенным образом.

За последнее десятилетие накопились данные о том, что аверсивные методы дрессировки менее эффективны, чем положительное подкрепление, и что аверсивные методы и продукты могут причинить продолжительный психологический вред собакам. (Подробный обзор см., например, в Ziv 2017 и G. Fernandes, A.S. Olsson, A.C. Vieira de Castro 2017.)

Я спросил Рейн Джордан, профессионального дрессировщика собак, который специализируется на помощи напуганным и травмированным собакам, что она думает об ультразвуковых тренажерах.«Звук, издаваемый устройствами, наказывает собак, пугая и/или вызывая дискомфорт», — сказала она мне по электронной почте.

Эти устройства наказывают собак за любой лай, исходящий изо рта, и не могут отличить соответствующий/счастливый/возбужденный лай от «неприятного» лая. Лай является совершенно нормальным, даже необходимым поведением собаки и представляет собой лишь неудобство по сравнению с человеческими предпочтениями.

Когда нормальное поведение не поощряется и подавляется, вы «рискуете либо выученной беспомощности, с одной стороны, либо агрессии без предупреждения, с другой.Собаки в электронных ошейниках не обязательно понимают, за что их наказывают, а даже если и знают за что, со временем они привыкают к наказанию, и «проблемное» поведение возвращается. Таким образом, у владельцев возникает соблазн повысить ставку, увеличив громкость на ультразвуковом устройстве или перейдя на что-то более экстремальное, например, на электрошоковый ошейник.

Хотя базирующиеся в США организации по защите прав животных еще не упоминают ультразвуковые устройства прямо, RSPCA Australia заняло твердую позицию.В своем заявлении об использовании электрошоковых ошейников они выступают против «использования ошейников, вызывающих отвращение, таких как звук или запах, включая ошейники с цитронеллой и устройства, излучающие высокие звуки». Во втором пункте своего заявления они отмечают: «Электронные устройства против лая причиняют боль и страдания животному и поэтому не должны использоваться». (Полное изложение их позиции см. ниже.)

Есть варианты получше

В статье об ультразвуковых ошейниках в Canine Journal эти устройства описываются как «более гуманные, чем другие средства защиты от коры».Но зачем идти на что-то даже немного бесчеловечное, когда у вас есть гуманные альтернативы?

Совместная работа с собакой с использованием хороших, старомодных угощений и похвалы может быть взаимообогащающей, построить прочные отношения между человеком и собакой и помочь собаке понять, о чем мы просим, ​​а нам понять, как четко просить о том, чего мы хотим. Среди дрессировщиков собак растет консенсус в отношении того, что аверсивные методы дрессировки менее эффективны, чем те, которые основаны на положительных подкреплениях, таких как пищевое вознаграждение, игра, похвала и дополнительная любовь.

У нас также должны быть реалистичные представления о том, что мы можем требовать от наших собак. Собаки лают. Слушать лай — часть жизни с собакой. Если собака лает все время, возможно, она испытывает разочарование и отсутствие стимуляции, и нам следует искать первопричины лая. Таким образом, решение проблемы лая означает целостный взгляд на жизненный опыт собаки и честную оценку того, получает ли собака то, что ей нужно физически, социально и эмоционально.

Вот соответствующий раздел заявления RSPCA Australia:

RSPCA Australia также выступает против использования ошейников, вызывающих отвращение, таких как звук или запах, включая ошейники с цитронеллой и устройства, излучающие высокие звуки.

1. Этот тип дрессировки называется «наказанием», так как собака эффективно наказывается ошейником за каждый лай. Наказание как метод дрессировки часто бывает неэффективным, поскольку собаки часто не связывают наказание (распыление цитронеллы, звук или шок) с поведением. Позитивное подкрепление является предпочтительным методом обучения, поскольку оно создает стимул для желательного поведения. В этом случае вы вознаградите свою собаку, когда она перестанет лаять и будет вести себя тихо, предложив ей вкусное угощение или игру с любимой игрушкой. Кормовые лакомства хороши для начала, но по мере обучения ваша собака должна воспринимать словесную похвалу и поглаживание как лакомство.
2. Электронные устройства против лая причиняют животному боль и дискомфорт, поэтому их не следует использовать.
3. Этот тип поведенческих модификаций, как правило, не является успешным, потому что он не устраняет основную причину поведения.Собаки лают по многим причинам: игра, страх, страх разлуки, разочарование, факторы окружающей среды, скука и т. д. Эти устройства не обязательно решат основную причину лая, а лишь временно замаскируют проблему.
4. Научные данные показывают, что собаки со временем привыкают к ошейнику, и лай снова возобновляется.
5. Иногда собакам уместно лаять (например, как средство общения), и в этом случае ошейник наказывает их за нормальное поведение. Поскольку ошейник не делает различий между проблемным лаем и нормальным собачьим поведением, существует вероятность жестокого обращения, если ошейник не снимается слишком долго.

Лечение неприятного поведения, такого как чрезмерный лай, должно начинаться с определения основной причины проблемы, а затем с попытки гуманного устранения основной причины.

Ультразвуковые отпугиватели для личной защиты, защиты дома и имущества

Нажмите ЗДЕСЬ, чтобы увидеть звуки летучих мышей, записанные с помощью HT90 HT90 Инструкции Входящие в комплект наушники могут отличаться от представленных на рисунке.

Этот уникальный предмет представляет собой подслушивающее устройство направленного ультразвукового гетеродинного типа. Послушайте удивительный мир высокочастотных звуков. Он имеет множество применений, как в научной сфере, особенно в энтомологии для изучения насекомых, летучих мышей, других животных и фауны. Утечки воздуха, воды, газа, пара, труб и износ оборудования — это лишь некоторые из многих легко обнаруживаемых неисправностей, потенциально предотвращающих более серьезные события. Он может служить детектором, позволяющим слышать животных или людей, идущих в лесу по сухой земле или даже в дождливый день.Смятый пластиковый пакет, движущиеся монеты, брелок, капли дождя и т. д. Это устройство открывает совершенно новый мир, позволяя вам слушать звуки, о существовании которых вы даже не подозревали! Его направленный прием позволяет обнаруживать и определять местоположение ультразвука, который может быть использован для беспокойства. Услышьте поразительный и невероятный мир высокочастотных звуков — за пределами частот, воспринимаемых человеческим ухом! Устройство направленного действия с батарейным питанием обнаруживает звуки за пределами диапазона человеческого слуха с узкополосной настройкой примерно от 23 до 27 кГц (-3 дБ), позволяет вам слышать и точно определять механические, электрические и биологические звуки, такие как утечки газов, воздуха, вода; утечка короны; звуки трения двигателя, потенциально включая шум износа подшипников; летучие мыши, насекомые и другие звуки матушки-природы; помощь охотнику для высокочастотных звуков, издаваемых животными, путешествующими по сухому лесу или даже по мокрой траве — даже по воде! Для этого юнита есть бесчисленное множество применений. 12-дюймовая алюминиевая параболическая антенна увеличивает количество и чувствительность собираемого звука (улучшает прием более слабых звуков или звуков с большого расстояния) и обеспечивает более точное определение местоположения цели. Определите раздражающие звуки, исходящие от контролеров лая, отпугивателей животных и тех, кто может намеренно использовать ультразвук против вас для преследования

Ультразвуковой резак Принцип｜Ультразвуковой резак и колонны ультразвуковой полировки｜SONOTEC

КОЛОНКА

Ультразвуковая резка/полировка колонн

Ультразвуковое оборудование

Ультразвуковые машины включают ультразвуковую машину для обработки, ультразвуковую сварочную машину, машину для ультразвуковой очистки, машину для ультразвуковой дисперсии, ультразвуковые измерительные приборы, ультразвуковую левитацию и т. Д.и мы специализируемся на ультразвуковой обрабатывающей машине. Мы имеем дело с ультразвуковыми резаками, которые могут резать материалы с меньшим сопротивлением, или ультразвуковыми полировальными машинами, которые могут полировать металл, такой как пресс-формы, с высокой эффективностью, используя ультразвуковую волну для передачи колебаний на инструменты.



Какая резка выполняется ультразвуковым резаком?



Ультразвуковой резак вибрирует лезвием от 20 000 до 40 000 раз в секунду (от 20 до 40 кГц). Благодаря этому движению ультразвуковой резак может легко резать смолу, резину, нетканый материал и композитные материалы.Помимо отличной ремонтопригодности, наши продукты безопасны для окружающей среды, поскольку практически не выделяют крошек, сточных вод, шума или дыма.

Как работает ультразвуковой резак?

Каждый объект имеет свою особую частоту, благодаря которой объект стабилен и легко колеблется. Добавляя внешнюю силу, соответствующую этой особой частоте, небольшая сила может вызвать большие колебания. Это явление называется резонансом. Режущая кромка сильно колеблется с использованием резонанса.

Ультразвуковой резак состоит из «преобразователя», который генерирует колебания, и «генератора», который приводит в действие преобразователь. Пьезоэлектрические элементы встроены в преобразователь, и при подаче переменного напряжения, совпадающего с характерной частотой преобразователя, от генератора к пьезоэлектрическому элементу, весь вибратор, включая режущее лезвие, входит в резонанс. Преобразователь поставляется с системой обратной связи, которая передает информацию об отклонении частоты или амплитуды генератору, вызванному режущей нагрузкой.Система управления с обратной связью может поддерживать стабильное состояние резонанса и амплитуду лезвия, что позволяет резчикам всегда резать материалы остро и чисто.



Посмотреть видео-образец разреза ультразвукового резака

Пожалуйста, пришлите свой образец. После завершения тестовой резки вы получите видео и данные, снятые в процессе резки, вместе с образцами.

У вас есть проблемы с ультразвуковыми резаками или полировальными машинами?

УЗИ

УЗИ диагностическое. Ультразвуковая диагностика позволяет неинвазивно визуализировать внутренние органы тела. Однако он не подходит для визуализации костей или любых тканей, содержащих воздух, таких как легкие. В некоторых случаях ультразвук может отображать кости (например, у плода или у маленьких детей) или легкие и слизистую оболочку вокруг легких, когда они заполнены или частично заполнены жидкостью.Одно из наиболее распространенных применений ультразвука — во время беременности для наблюдения за ростом и развитием плода, но есть и много других применений, включая визуализацию сердца, кровеносных сосудов, глаз, щитовидной железы, головного мозга, молочной железы, органов брюшной полости, кожи, и мышцы. Ультразвуковые изображения отображаются в формате 2D, 3D или 4D (3D в движении).

Ультразвуковой датчик (датчик) помещается над сонной артерией (вверху). Цветное ультразвуковое изображение (внизу слева) показывает кровоток (красный цвет на изображении) в сонной артерии.Изображение формы волны (внизу справа) показывает звук текущей крови в сонной артерии.

Функциональное УЗИ. Функциональные ультразвуковые приложения включают ультразвуковую доплеровскую и цветовую допплерографию для измерения и визуализации кровотока в сосудах тела или сердца. Он также может измерять скорость кровотока и направление движения. Это делается с помощью карт с цветовой кодировкой, называемых цветовой допплеровской визуализацией. Ультразвуковая допплерография обычно используется для определения того, блокирует ли накопление бляшек внутри сонных артерий приток крови к мозгу.

Другой функциональной формой ультразвука является эластография, метод измерения и отображения относительной жесткости тканей, который можно использовать для дифференциации опухолей от здоровых тканей. Эта информация может отображаться либо в виде цветных карт относительной жесткости; черно-белые карты, отображающие высококонтрастные изображения опухолей по сравнению с анатомическими изображениями; или карты с цветовой кодировкой, которые накладываются на анатомическое изображение. Эластографию можно использовать для проверки на фиброз печени, состояние, при котором в печени накапливается избыточная рубцовая ткань из-за воспаления.

Ультразвук также является важным методом визуализации вмешательств в организм. Например, игольчатая биопсия под ультразвуковым контролем помогает врачам увидеть положение иглы, когда она направляется к выбранной цели, такой как новообразование или опухоль в молочной железе. Кроме того, ультразвук используется для визуализации в режиме реального времени положения кончика катетера, когда он вводится в кровеносный сосуд и направляется по длине сосуда. Его также можно использовать для минимально инвазивной хирургии, чтобы направлять хирурга в реальном времени изображениями внутренней части тела.

Терапевтическое или интервенционное ультразвуковое исследование. Терапевтический ультразвук производит высокий уровень акустического выхода, который может быть сфокусирован на определенных объектах с целью нагревания, абляции или разрушения тканей. В одном из типов терапевтического ультразвука используются высокоинтенсивные звуковые лучи, направленные точно на цель, и он называется сфокусированным ультразвуком высокой интенсивности (HIFU). HIFU изучается как метод модификации или разрушения больных или аномальных тканей внутри организма (например,г. опухоли) без вскрытия или разрыва кожи или повреждения окружающих тканей. Ультразвук или МРТ используются для идентификации и нацеливания на ткань, подлежащую лечению, направления и контроля лечения в режиме реального времени и подтверждения эффективности лечения. В настоящее время HIFU одобрен FDA для лечения миомы матки, для облегчения боли при метастазах в кости и совсем недавно для абляции ткани предстательной железы.
