Общие положения оформления чертежей КМД / Чертежи КМД / 3dstroyproekt.ru

Формат чертежей. Деталировочные рабочие чертежи отдельных элементов конструкций, а также монтажные схемы желательно располагать на листах стандартного формата — А1 по ГОСТ 2.301—68.

Линии. При вычерчивании чертежей рекомендуются следующие толщины линий: для рамок чертежей — от 0,6 до 0,8 мм; для основных линий и узлов — от 0,15 до 1 мм в зависимости от масштаба изображения. Чем меньше масштаб, тем линии тоньше; для выносных, осевых и размерных линий — 0,2 мм; для линий разрезов — от 0,6 до 0,8 мм.

Оси здания наносят штрихпунктирными линиями и обозначают: поперечные оси — цифрами, продольные { называемые рядами } — буквами. Цифры и буквы заключают в кружки диаметром 6—9 мм.

Линии чертежа не должны пересекать цифры и надписи.

Для получения линий нужных толщин конструктору необходимо иметь два карандаша разной твердости: один НВ или ТМ — для тонких линий, второй В или 2М — для более толстых линий.

Надписи. Все надписи выполняют нормальным шрифтом. Высоту букв следует согласовывать с назначением надписи и размером отдельных видов и проекций на чертеже. Чертежи выглядят и читаются хорошо при следующей высоте строчных букв: 4 мм — для наименований чертежей и проекций на листах формата Ф1; 2,5 мм — для наименований конструктивных деталей { например, рельс КР-120 } ; 2 мм — для надписей на выносных линиях { например, вертикальные связи } . Заглавные буквы следует делать в 1,5 раза выше строчных.

Размеры. Все размеры на рабочих чертежах и монтажных схемах следует указывать в миллиметрах { только цифрами } и писать над размерными линиями. При малом расстоянии между выносными линиями размеры можно написать несколько в стороне под или над размерной линией. В этом случае от цифры к соответствующему участку размерной линии необходимо дать дополнительную выносную линию. Размерные и выносные линии делают сплошными. В точке пересечения размерных и выносных линий разрешается делать стрелку, жирную точку или засечку. Точки ставят на средних выносных линиях, если выносные линии расположены близко друг к другу. Размер цифр — 2—3 мм.

Условные обозначения. В целях упрощения изображения конструкций на чертежах применяют ряд условных обозначений.

Прокатные и гнутые профили в сечении имеют сложную форму. Их контурные линии сопрягаются друг с другом с помощью криволинейных участков. На чертежах металлических конструкций ввиду малого размера изображения криволинейные участки контурных линий не вычерчивают и основные контурные линии сопрягают друг с другом непосредственно в точках пересечений. Сечения прокатных профилей, а также сечения элементов, состоящих из нескольких прокатных профилей, соединенных сваркой, болтами или заклепками, — не штрихуют. В таблицах и примечаниях сечение изображают еще более схематично. Каждый элемент сечения, например полку или стенку двутавра, изображают линией. Сечение элемента сопровождается надписью о его размерах. Условные обозначения некоторых профилей показаны в табл. 16.

Таблица 16. Условные обозначения профилей

В сварных строительных конструкциях наиболее широко применяют стыковые и угловые швы. На основных проекциях конструкций, изображаемых на чертеже, эти швы обозначают условными знаками { табл. 17 } .

Таблица 17. Условные обозначения сварных швов

Швы, выполняемые на заводе, обозначают короткими черточками длиной 1—1,5 мм, наносимыми на чертеже в месте расположения сварного шва перпендикулярно к его длине. Швы, выполняемые на монтаже, обозначают крестиками.

Угловые швы в соединениях вугол или втавр могут быть как с обеих сторон, так и с одной стороны. Обычно по характеру конструкции четко видно, с какой стороны должны располагаться швы и на чертеже никаких дополнительных указаний о расположении швов не дают. Если в некоторых весьма редких случаях эти указания могут быть необходимы, тогда над условным обозначением шва, обычно рядом с цифрой, указывающей толщину шва, пишут две буквы: дс — дальняя сторона или бс — ближняя сторона. Ближней стороной конструкции считают ту, которая на рисунке находится ближе к наблюдателю, читающему чертеж.

Обычно в любой сварной конструкции преобладают угловые швы какой-либо одной толщины. Толщину этих швов указывают только в примечаниях к чертежу. Такой порядок позволяет освободить чертеж от многих цифр и сделать его более простым. Толщину всех угловых швов, отличную от основных швов, указывают непосредственно на чертеже цифрой, которую располагают над условным обозначением шва. Иногда бывает необходимо указывать не только толщину шва, но и его длину. В таком случае рядом с цифрой, показывающей толщину шва, через тире пишут длину шва. Если швы прерывистые, то рядом с толщиной шва дробью указывают: в числителе — длину участков швов, а в знаменателе — расстояние между участками шва.

Если форма угловых швов отличается от обычной { с равными катетами и небольшим усилением } , например вогнутая, с разными катетами или обеспечивающая сплошное проплавление стенки балки, то в этом случае необходимо давать специальные эскизы в виде разрезов по швам, характеризующие как форму, так и размеры шва.

Никаких указаний на чертежах о толщине стыковых швов, с какой стороны они должны быть расположены и об их протяженности не дают. В наиболее ответственных строительных конструкциях все стыковые швы заваривают с двух сторон на полную толщину свариваемых деталей и по всей протяженности стыкового соединения.

Поскольку обработка кромок деталей в стыковых соединениях весьма разнообразна, что связано с толщиной свариваемых деталей и со способом сварки, на чертежах следует давать поперечные разрезы по швам с указанием характера и размеров фасок и зазоров между деталями. Если необходима особая, т. е. нестандартная форма внешней части шва, например удаление усиления шва и зачистка его в уровне плоскостей сваренных деталей, на деталях швов следует делать соответствующие указания.

На разрезах по конструкции обозначения швов примерно соответствуют их фактическому очертанию. Сечение монтажных швов на ватмане зачерняют карандашом, а на кальках тушью.

Способ выполнения швов { вручную, полуавтоматически в среде СО2 и т. п. } , а также сварочные материалы { тип электродов, марки проволоки и флюса } указывают в примечаниях на рабочих чертежах и на схемах.

На основных проекциях каждую точку контактной точечной сварки изображают крестиком. Рядом с крестиком указывают диаметр точки и через тире — расстояние между точками. При большом числе точек в соединении на чертеже изображают несколько точек в начале и в конце соединения и, кроме того, дают размерную линию, на которой указывают расстояние между точками и расстояния nха. Если точка попадает в разрез, то ее изображают короткими черточками на линии соприкосновения деталей { перпендикулярно к ней } на участке расположения точки.

Таблица 18. Условные обозначения отверстий, болтов и заклепок

Условные обозначения отверстий, болтов и заклепок приведены в табл. 18. Вид условных обозначений вполне ясен из таблиц приложения { см. гл. IV } .

В конструкциях одного здания или сооружения в целях удобства их изготовления стараются применять отверстия, а также болты или заклепки какого-либо одного диаметра. В этом случае их диаметры указывают только в примечаниях к чертежам и схемам, что позволяет освободить чертеж от многих надписей. Если в конструкции кроме отверстий { для болтов или заклепок } основного диаметра применяются и другие, то диаметр массовых отверстий { для болтов или заклепок } указывают в примечаниях, а диаметр других — непосредственно на проекциях конструкции.

В примечаниях к чертежам и схемам указывают также технологию образования отверстий, тип болтов или заклепок и материал, из которого они будут изготовлены.

Далее:

Инженер-конструктор КМД

5 категорий сложности конструкций при разработке КМД

Организация производства и технологические условия завода

Научно-технический прогресс в проектировании металлоконструкций

Работа конструктора над чертежом

Учет допусков на размеры проката

Дифференциальные характеристики векторного поля

Чертеж стропильной фермы из труб

Нахождение потенциала

Рекомендации к разработке чертежей КМД

Общий план работы над чертежами КМД

Линейный интеграл и циркуляция векторного поля

Чертеж связи из уголков по фермам

Соответствие конструктивного решения расчетной схеме

Основные положения оформления монтажных схем

Огравление $\Rightarrow $

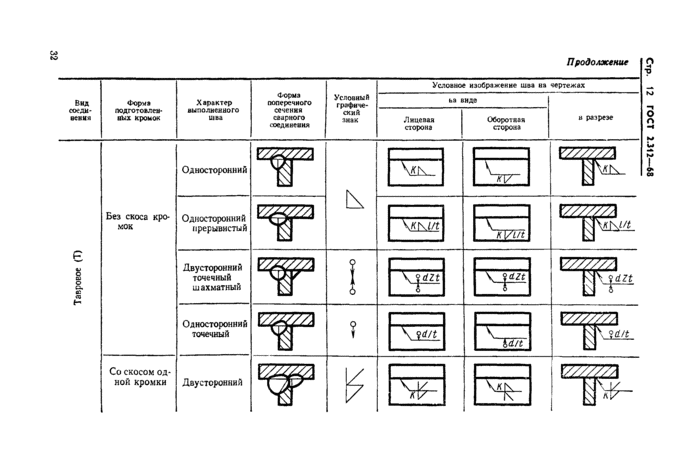

Условные графические изображения сварных швов на чертежах металлоконструкций

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ОТКРЫТЫЙ УНИВЕРСИТЕТ РЯЗАНСКИЙ ИНСТИТУТ (ФИЛИАЛ)

КАФЕДРА АРХИТЕКТУРЫ И ГРАДОСТРОИТЕЛЬСТВА

ПРАВДОЛЮБОВА С. С.

Методический материал для чертежа «Конструкции металлические»

Рабочий вариант

Рязань 2010

ЧЕРТЕЖИ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Общие сведения

При строительстве зданий промышленного и гражданского типа, имеющих большие пролёты используются металлические конструкции. Распространены конструкции их стали и сплавов алюминия. Чертежам металлических конструкций присваивают марку КМ. Правила расположения видов, нанесения размеров, оформления чертежей регламентирует ГОСТ 2.410-68.

Отдельным элементам конструкций присваиваются марки: колоннам – К1, К2…, балкам – Б1, Б2…, плитам – П1,П2… и т.д.

Основным материалом металлических конструкций является прокатная сталь, профилированная и листовая. В справочной литературе приводятся таблицы сортамента стали, выпускаемой российской промышленностью.

Условные обозначения прокатной стали Таблица 1

Обозначение		Наименование
L10010		Сталь угловая равнобокая. Числовые величины обозначают ширину и толщину полки уголка, мм
1006310		Сталь угловая неравнобокая
Н	30	Сталь двутавровая. Числовая величина обозначает высоту профиля, см
П	24	Швеллер. Числовая величина обозначает высоту профиля, см
 22		Сталь круглая. Числовая величина обозначает диаметр стали, мм
 2030		Сталь квадратная. Числовые величины обозначают размеры сторон сечения, мм
 20		Сталь тавровая. Числовая величина обозначает высоту профиля, см
_ 4008		Сталь полосовая. Числовые величины обозначают ширину и толщину полосы, мм

Основные элементы профиля прокатной стали имеют конкретные названия. У уголков это полки, обушок, перо (см. рис. 1). В двутавре и швеллере вертикальный элемент, характеризующий высоту профиля называется стенкой.

Рисунок 1 – Элементы уголка

Прокатная сталь находит применение в изготовлении таких строительных конструкций, как рамы и каркасы промышленных зданий, фермы. Она применяется для колонн и балок, как цельного, так и составного сечения, для устройства лестниц, различных мачт и башен.

Обычно стальные конструкции изготавливают на специализированных заводах, а затем доставляют на место стройки специальным транспортом. Это делает необходимым членение каждой конструкции на «отправочные марки». Отправочная марка –часть конструкции, удобная для транспортирования.

Каждая отправочная марка выпускается с завода с возможно большей степенью готовности.

Таблица 2

Наименование	Размеры, мм
	Заводские	Монтажные
Швы стыковые сплошные
А)с видимой стороны
Б)с невидимой стороны
Швы стыковые прерывистые
А)с видимой стороны
Б)с невидимой стороны
Швы угловые, тавровые или внахлёстку сплошные
А)с видимой стороны
Б)с невидимой стороны
Швы угловые, тавровые или внахлёстку сплошные
А)с видимой стороны
Б)с невидимой стороны
Швы точечные, контактные, внахлёстку		—
Швы электрозаклёпочные внахлёстку с круглыми отверстиями		—

В металлических конструкциях отдельные детали и отправочные марки соединяют между собой при помощи сварки, заклёпок или болтов. В таблице 2 приведены условные изображения сварных швов на чертежах.

Ферма является несущей конструкцией и представляет собой «плоскую» стержневую систему, предназначенную для поддержания покрытия здания. Фермы находят также применение в устройстве мостов, эстакад и т.д.

Рисунок 2 – виды ферм: Рисунок3 –Наименования элементов фермы

а) треугольная; б) полигональная;

в) параллельными поясами; г) сегментная

Решётка фермы состоит из верхнего и нижнего поясов, стоек и раскосов

. Место соединения отдельных элементов решётки фермы друг с другом называется узлом. Узел у места перелома верхнего пояса называется коньковым узлом, а узел в опорной части фермы – опорным узлом. Все остальные – промежуточными узлами. Расстояние между опорами фермы называется пролётом фермы (см. рис. 3).

Металлическими стропильными фермами перекрывают пролёты до 40м.

Расстояние между узлами фермы, измерянное по горизонтали, называется панелью. На рисунке 3 изображена четырёхпанельная ферма. Размер панелей одинаков и зависит от ширины (1,5 или 3.0м) стандартных ребристых железобетонных плит, обычно используемых в настоящее время для устройства несущей части покрытия здания.

Для получения из ферм пространственной конструкции, их при монтаже соединяют металлическими связями (см. рис. 4)

Рисунок 4 – Соединение фермы металлическими связями

В узлах элементы решётки фермы соединяются посредством стального листа (фасонки) с помощью заклёпок или сварки (см. рис. 5).

Размеры и форма фасонки зависят от действующих в узле усилий, расположения элементов решётки по отношению к узлу, длины швов приварки к фасонке отдельных элементов решётки фермы, сходящихся в узле.

Рисунок 5 – Соединение уголков с фасонкой.

Как и другие чертежи строительных изделий, чертежи металлоконструкций разрабатываются с применением условных изображений, которые оговорены ГОСТ 21. 501-93 (см. табл. 3)

Условные изображения на чертежах металлоконструкций

Таблица 3

буквенные и графические по ГОСТу

Содержание:

• Зачем нужны обозначения на чертежах
• Какой документ утверждает условные обозначения на чертежах
• Основные правила чтения чертежей
• Где найти список обозначений
• Условные обозначения на чертежах технологической документации
• Буквенные обозначения на чертежах
• Обозначение масштаба на чертеже
• Обозначение отклонений на чертежах
• Условные обозначения соединений на чертежах
• Обозначение принципиальной схемы на чертеже
• Условные обозначения конструкций на чертежах
  • Чертежи железобетонных конструкций
  • Чертежи металлических конструкций
  • Чертежи деревянных конструкций
  • Чертежи каменных конструкций
• Условные обозначения на чертежах генеральных планов
• Порядок чтения чертежей для начинающих
• Пример чтения чертежа детали

Содержание

• Зачем нужны обозначения на чертежах
• Какой документ утверждает условные обозначения на чертежах
• Основные правила чтения чертежей
• Где найти список обозначений
• Условные обозначения на чертежах технологической документации
• Буквенные обозначения на чертежах
• Обозначение масштаба на чертеже
• Обозначение отклонений на чертежах
• Условные обозначения соединений на чертежах
• Обозначение принципиальной схемы на чертеже
• Условные обозначения конструкций на чертежах
  • Чертежи железобетонных конструкций
  • Чертежи металлических конструкций
  • Чертежи деревянных конструкций
  • Чертежи каменных конструкций
• Условные обозначения на чертежах генеральных планов
• Порядок чтения чертежей для начинающих
• Пример чтения чертежа детали

Зачем нужны обозначения на чертежах

Определение

Чертеж — это изображение на плоскости, которое воспроизводит точную форму изделия с соблюдением размеров. Он поясняет конструкцию изделия и принцип его работы и является техническим проектным документом. Каждый чертеж читают при помощи специальных обозначений, установленных в ГОСТах.

Определение

Обозначения на чертежах — система графического языка в виде знаков.

Обозначения выполняют несколько функций:

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут.

1. Уточняют геометрическую форму изображаемого объекта.
2. Передают метрическую информацию о форме объекта.
3. Указывают технические и технологические требования и характеристики, предъявляемые к объекту.

Обозначения на чертежах применяют как самостоятельные элементы без их расшифровки и указания ГОСТа. То есть они должны полностью передавать необходимую информацию об изображаемом объекте для его точного воспроизведения.

Обозначения на чертежах бывают:

• буквенные;
• цифровые;
• буквенно-цифровые;
• графические.

Какой документ утверждает условные обозначения на чертежах

Стандартизация позволяет выполнять чертежи по единым правилам, требованиям и нормам выполнения. В результате достигается единство при подготовке чертежной документации, что обеспечивает их правильное восприятие.

Условные обозначения на чертежах стандартизированы в ГОСТах, включенных в единую систему конструкторской документации (ЕСКД).

Определение

ЕСКД — нормативные документы, которые утверждают определенные требования и правила для разработки и оформления конструкторских документов всех отраслей промышленности.

Общие положения ЕСКД отображены в ГОСТ 2.001-2013. Стандарты, входящие в ЕСКД, относятся к межгосударственным.

Основные правила чтения чертежей

Определение

Чтение чертежа — проведение словесной характеристики изображенного на чертеже объекта для понимания имеющихся данных, необходимых для изготовления и контроля детали.

При чтении чертежей сначала разбирают основную надпись, затем определяют, какие виды даны на чертеже, далее анализируют изображение для определения формы и размеров детали.

Сборочный чертеж читают путем представления размеров и формы изделия, понимания взаимной связи отдельных деталей, представления изделия в целом. Затем каждую деталь рассматривают в отдельности, мысленно разбирая всю сборочную единицу. Определяют принцип работы сборочной единицы, форму каждой детали и способы их соединения. По данным видам детали определяют недостающие виды, строят ее наглядное изображение.

Где найти список обозначений

Обозначения на чертежи можно найти:

• в стандартах ЕСКД;
• справочных материалах;
• учебных пособиях по черчению и начертательной геометрии;
• в межгосударственных стандартах единой системы конструкторской документации, ГОСТы 2.301—2.321.

Условные обозначения на чертежах технологической документации

Определение

Технологическая документация — совокупность технических документов, которые определяют сооружение объектов капитального строительства и изготовление изделий промышленного производства.

Технологические документы бывают и текстовые, и графические.

В технологической документации отражают все этапы разработки изделий: от изготовления до эксплуатации и ремонта. Также в ней могут быть указаны способы организации производственного процесса.

Чертежи технологической информации включают в себя следующие условные обозначения:

1. Буквенные обозначения. Для написания текстовых частей чертежа, маркировки, надписей, обозначения величин применяют буквы латинского и греческого алфавитов.
2. Виды — проекция, обращенная видимой частью поверхности предмета к наблюдателю. Подразделяются на основные виды, главный, местный.
3. Масштабы — отношение линейных размеров предмета, изображенного на чертеже, к истинным размерам этого предмета.

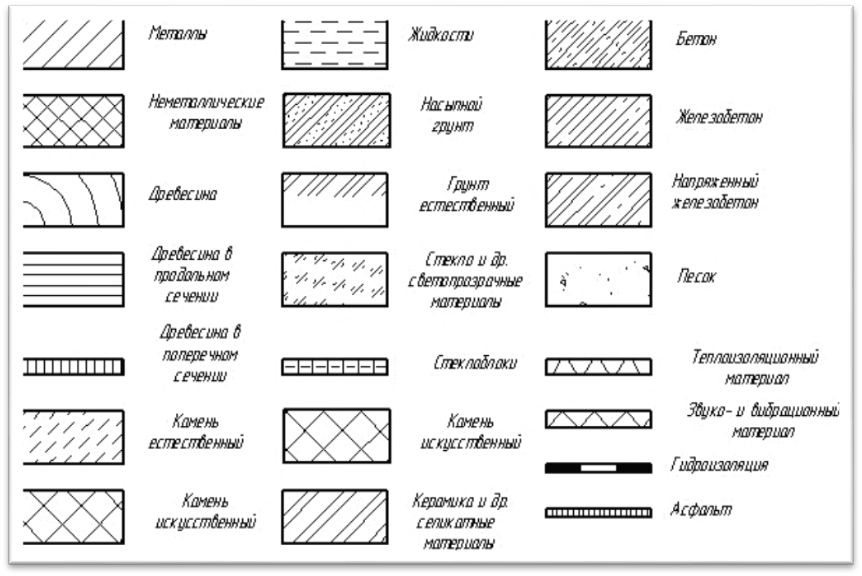

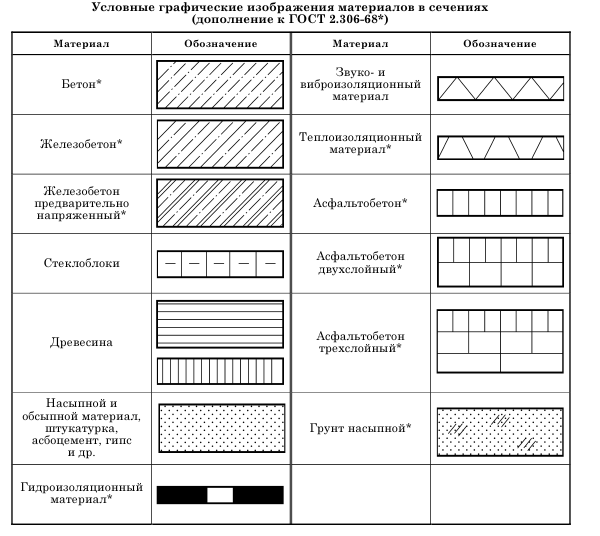

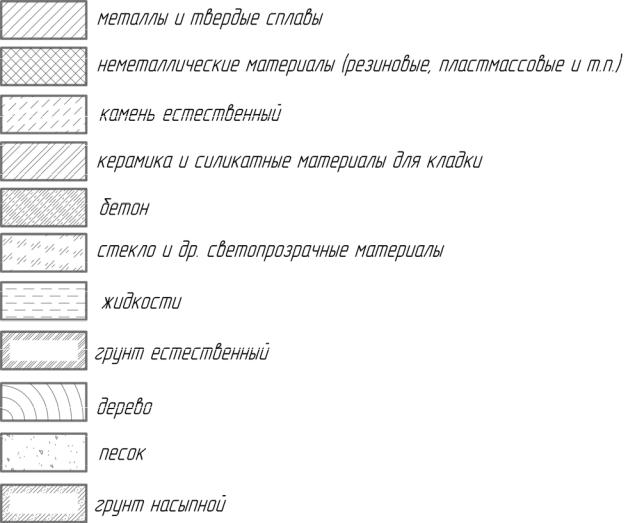

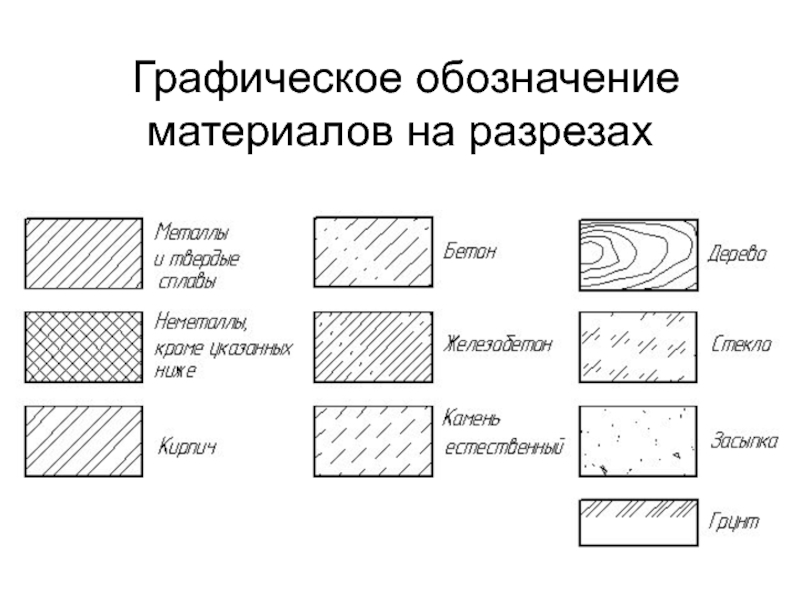

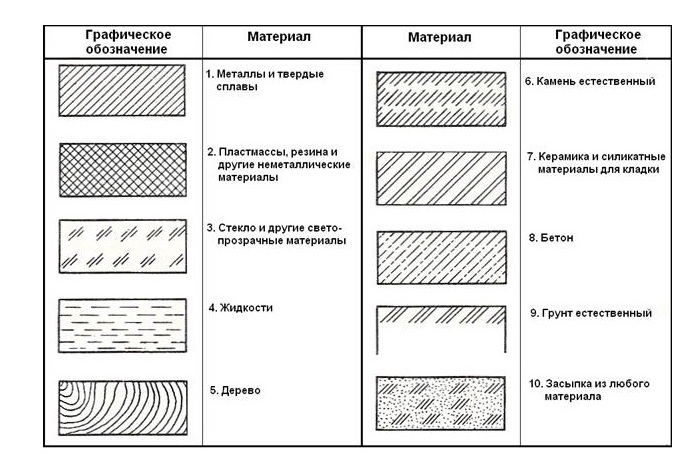

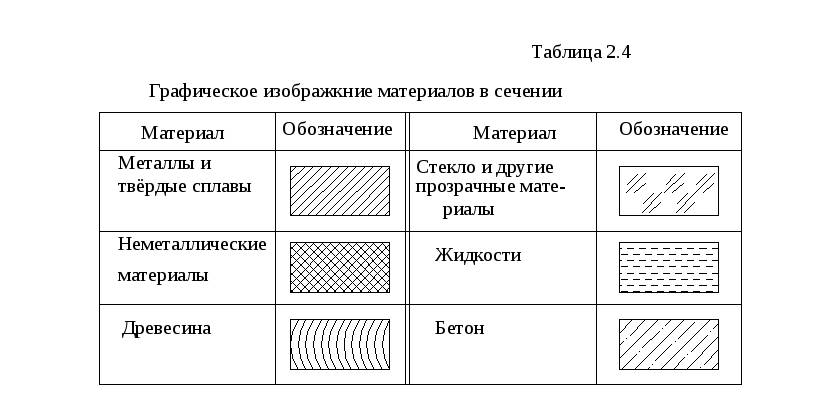

4. Материалы в сечениях. Вид материала, из которого должен изготавливаться объект, указывают в основной надписи текстом. ГОСТ 2. 306-68 ЕСКД регулирует правила графического обозначения материала сечения.
5. Основная надпись. Форму, размеры и ее содержание устанавливает стандарт. Располагается основная надпись в правом нижнем углу чертежа. В основной надписи указывают название изображаемого объекта, кем выполнен чертеж, дата выполнения, кем проверен и принят, материал изготовления детали, масштаб.

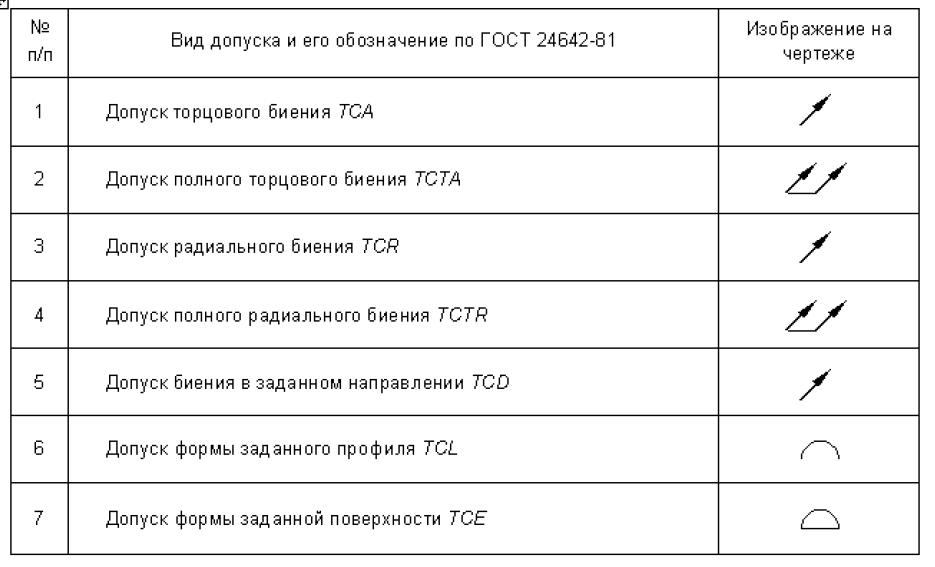

6. Отклонения форм поверхностей. Указывают полное и краткое наименование отклонений. Рассматриваются в рамках ЕСДП — единой системы допусков и посадок. Допуск — диапазон разрешенных отклонений от указанного размера. В рамках ЕСДП предусматривают зазоры необходимой величины для будущей сборки изделия и учитывают реальную точность обработки станками. Требования и правила к полям допуска и посадкам указаны в ГОСТ 25347-82.
7. Покрытия. В технических требованиях чертежа информация о покрытиях наносится в текстовой форме. Для обозначения информации о каждом виде покрытий и поверхности на самом чертеже применяют буквенные обозначения
8. Размеры. Размеры на чертеже — данные, применяемые для уточнения геометрической формы предмета, его элементов. Знание размеров позволяет контролировать процесс изготовления детали. Размеры позволяют представить с помощью чертежа истинную величину детали. Их отображают размерными линиями и числами.
9. Разрез — представляет собой мысленно рассеченный одной или несколькими плоскостями изображаемый предмет. В разрезе можно представить невидимые поверхности предмета и выявить, что располагается в секущей плоскости и за ней.
10. Сечения. Так же, как и разрез, представляют собой мысленно рассеченные изображения фигуры. Но показывают только то, что находится в секущей плоскости.

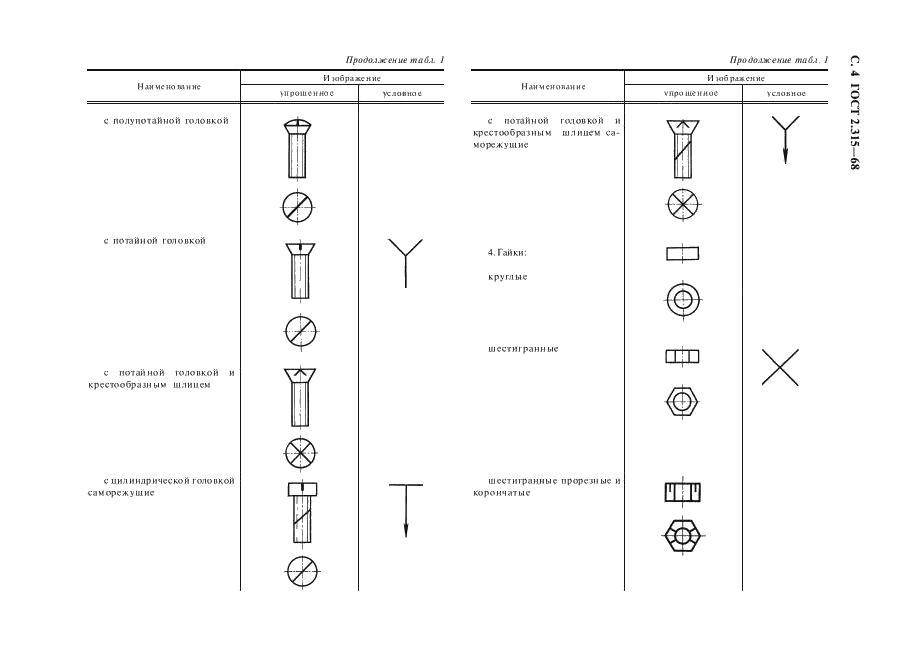

11. Соединения. На чертежах указывают разъемные и неразъемные соединения между деталями в виде полных, условных или упрощенных рисунков. Иногда могут применять дополнительные условные обозначения.
12. Спецификация — это документ, который систематизирует номенклатуру изделия.
13. Термообработка. Детали, которые подвергались термообработке, отображают на чертеже с указанием их свойств: пределы упругости и прочности, ударная вязкость, твердость, глубина обработки.
14. Технические требования. Указываются на чертеже в виде текста. Позволяют узнать дополнительную информацию о детали и ее размерах, расшифровать некоторые буквенные обозначения и т.д. Заголовок «технические требования» на чертеже не указывают. Обозначают лишь пункты, каждый из которых нумеруют и начинают с новой строки.
15. Форматы. Чертежи необходимо выполнять на листах определенных размеров, на которых выделяют поля, обведенные тонкой линией. Размеры сторон форматов указывают на форзаце.
16. Шероховатости. Представляют собой рельеф детали, образованный совокупностью всех неровностей. Шероховатость поверхности влияет на работу сопряженных деталей, в том числе на нагрев деталей, долговечность их работы, трение и износ трущихся поверхностей.
17. Шрифты. ГОСТ 2.304-81 регулирует выполнение надписей на чертежах. Чертежный шрифт характеризуется простотой, стандартизированными высотой, шириной и наклоном букв, толщиной линии обводки, расстоянием между буквами.
18. Линии. Линии используются для изображения предметов на плоскости.

Линии могут быть разных видов:

• сплошная толстая основная линия;
• сплошная волнистая;
• сплошная тонкая;
• штрихпунктирная;
• невидимый контур, штриховая линия;
• штрихпунктирная с двумя точками, тонкая.

Буквенные обозначения на чертежах

Использование буквенных обозначений на чертежах нормировано в ГОСТ 2.321-84.

Следующие величины имеют обозначения:

1. Ширина — B, b.
2. Длина — L, l.
3. Глубина, Высота — H, h.
4. Диаметр — D, d.
5. Радиус — R, r.
6. Толщина — s.
7. Межцентровое и межосевое расстояния — A, a.
8. Шаг: заклепочных соединений, винтовых пружин и т.п. — t.
9. Углы — α, β, γ, δ, иные буквы греческого алфавита.

Примечание

При использовании одинаковых буквенных обозначений применяют индексы в виде цифр или букв: b, b₁, b₂, bn₁.

Обозначение масштаба на чертеже

При изображении на чертежах крупных или очень мелких деталей рисунки уменьшают или увеличивают в сравнении с действительными размерами, то есть масштабируют.

Определение

Масштаб — отношение линейных размеров изображения предмета к действительности.

В стандарте ГОСТ 2.302—68 указаны требования к масштабированию изображений и обозначению масштабов.

Виды масштабов:

1. Масштаб уменьшения — 1:2; 1:2,5; 1:4; 1:5 и др. Изображения деталей уменьшают в сравнении с действительными.
2. Натуральная величина, — 1:1.
3. Масштаб увеличения — 2:1; 2,5:1; 4:1; 5:1 и т.д.. Изображения деталей увеличивают в сравнении с действительными.

Вне зависимости от выбранного масштаба на чертеж всегда наносят действительные размеры, то есть которые деталь должна иметь в натуре.

Угловые размеры при уменьшении или увеличении изображения не изменяются.

Обозначение отклонений на чертежах

При изготовлении деталей невозможно получить не только номинальный размер, но и идеальную геометрическую форму детали с абсолютно точным расположением поверхностей.

При токарной обработке детали возникают погрешности в отклонении от цилиндричности и взаимного расположения поверхностей (торцового и радиального биения)

При различных видах механической обработки деталей получают различные отклонения от формы.

Отклонения формы поверхностей подразделяются на:

1. Отклонение от круглости или допуск круглости. Отклонения овальной формы детали в поперечном сечении.
2. Отклонение от цилиндричности или допуск цилиндричности. Отклонения формы цилиндра реальной детали от номинальной формы.
3. Отклонения от прямолинейности. Погрешность поверхности после изготовления детали.
4. Отклонение от плоскостности. Величина отклонения профиля детали от плоскости.

Отклонения взаимного расположения поверхностей подразделяются на:

1. Отклонение от соосности. Когда оси цилиндрических поверхностей у одной детали не совпадают.
2. Торцовое биение. Закрепляющие механизмы в детали могут быть с погрешностями, из-за чего могут возникать осевые биения.
3. Отклонение от параллельности. Степень отклонения двух элементов детали (поверхностей, плоскостей, осей) по отношению друг к другу относительно параллели.
4. Отклонения от перпендикулярности.
5. Погрешность углов двух элементов реальной детали (поверхностей, плоскостей, осей).

Существуют другие допуски или отклонения, которые называют суммарными (например, допуск формы и допуск расположения).

Примечание

Данные о допуске указывают в прямоугольной рамке, размер которой по высоте — 8 мм. Длина рамки зависит от числового значения отклонения, наличия указания базы, относительно которой отсчитывается допуск. Высота букв, цифр и знаков равна 5 мм. Рамку выполняют тонкой линией.

Условные обозначения соединений на чертежах

Соединения на чертежах подразделяются на разъемные и неразъемные.

Разъемные можно разъединить, не нарушая формы основных деталей и их креплений:

• резьбовые соединения;
• шпоночные;
• шлицевые;
• при помощи клиньев;
• штифтовые;
• шплинтовые.

Неразъемные нельзя разделить без разрушения или же значительного повреждения скрепляемых или скрепляющих деталей:

• соединения с помощью заклепок;
• сварки;
• прессования;
• склеивания;
• паяные соединения.

Изображение на чертежах стандартизированных деталей и соединений регулируют соответствующие стандарты, в которых допускается ряд упрощений.

Многие соединения между деталями осуществляются с помощью резьбы, которая на чертежах изображается условно:

1. Резьбу на стержне по наружному слою отображают сплошными толстыми линиями, а по внутреннему — сплошной тонкой линией.
2. Резьба, показанная как невидимая, изображается штриховыми линиями по внутреннему и наружному диаметрам.

Условное изображение не позволяет понять, какую резьбу необходимо нарезать на детали. Для этого применяют обозначение резьбы: тип резьбы и основные размеры указывают на чертежах надписью.

Пример

\(M24\times2LH \)

где М — резьба метрическая;

24 — наружный диаметр 24 мм;

2 — шаг 2 мм;

LH — левая резьба.

Выносные линии при обозначении резьбы проводят от наружного большего диаметра.

Обозначение принципиальной схемы на чертеже

Определение

Принципиальная схема — упрощенное и наглядное изображение всех элементов установки и их связей, отображаемые графическими и буквенными символами, позволяющее полностью понять принцип действия данного устройства или изделия.

Принципиальные схемы подразделяются на:

• гидравлические;
• электрические;
• пневматические;
• вакуумные;
• кинематические и др.

Условные обозначения на схемах должны полностью соответствовать требованиям ГОСТа 2.701-2008 ЕСКД, поэтому на них не дают пояснений этих обозначений.

Примечание

Если изделие состоит из элементов разных видов, то для него могут разрабатывать несколько схем одного вида, например, принципиальную кинематическую и принципиальную электрическую схемы.

Выполнение принципиальной схемы на чертеже регулируется нормами:

1. Особенности изделия определяют, какой комплект схем выполнять. Количество схем должно быть минимальным, но достаточно полным для проектирования, изготовки и эксплуатации изделия.
2. Форматы могут быть разными и регулируются требованиями, установленными в ГОСТ 2.301 и ГОСТ 2.004. Для выполнения схем предпочтительно выбирать основные форматы.
3. Соблюдение масштаба для построения схемы не требуется.
4. При выполнении схемы можно не учитывать пространственное расположение частей изделия.
5. Условные графические обозначения (УГО) на принципиальной схеме необходимо располагать таким образом, чтобы гарантировать наиболее полное понимание структуры и связей изделия. Но, если соответствующее реальности расположение УГО на схеме не нарушает удобство чтения схемы, то допускается их изображать в том же порядке, что и в изделии.
6. В случае одинаковых элементов допускается отображать только первый и последний с указанием количества таких элементов.
7. Необходимо соблюдать расстояние между линиями схемы: между параллельными взаимосвязанными линиями — более 3 мм, а между отдельными УГО — более 2 мм.
8. Собственные принципиальные схемы устройств изделия выделяют отдельно и изображают их в виде прямоугольников.

Для выполнения чертежа принципиальной схемы применяют графические обозначения:

• УГО;
• прямоугольник;
• пояснения;
• линии взаимосвязи;
• упрощенные внешние очертания;
• текстовая информация с техническими данными;
• перечень элементов.

Примечание

Сведения о расположении устройств, местах подключения, соединениях и другая информация содержится в таблицах, прилагаемых к схемам. Эти таблицы считают отдельными самостоятельными документами с собственным кодом. Код состоит из кода взаимосвязанной схемы и буквы Т. Основная надпись содержит наименование изделия и документа «Таблица соединений».

Условные обозначения конструкций на чертежах

Строительные конструкции подразделяются на 4 вида:

1. Железобетонные.
2. Металлические.
3. Деревянные.
4. Каменные.

Чертежи железобетонных конструкций

Чертежи железобетонных конструкций выполняются по схеме:

1. От торца стержня или от наружной поверхности крюка (лапки) и от продольной оси стержня указываются привязочные размеры. Характер взаимного соединения арматурных изделий на чертеже не указывается. При необходимости дают поясняющую надпись на линии-выноске или на поле чертежа, а при сложных соединениях используют выносные элементы к основному изображению.
2. Сокращенные выноски позиции стержней приводят на схеме армирования. Указание диаметра стержня, номера позиции, класса стали и числа стержней приводятся на разрезах к схеме в полных выносках. Для стержней, не попадающих в разрез, полную выноску приводят на схеме армирования.
3. В спецификации элементов конструкций или в ведомстве стержней указывают данные для одиночных стержней, для которых не выполняются чертежи.
4. Скругление углов гнутых стержней и сечения профильного металла в графе «Эскиз или сечение» не приводят. В нее выносят все чертежи, входящие в состав данной конструкции, имеющие различные размеры и различную форму.
5. Рабочую и распределительную арматуру вычерчивают в одну линию, толщина которой в зависимости от масштаба чертежа принимается 0,4 — 1,5 мм.
6. Стержни арматуры нумеруются, номера ставятся на полках-выносках.
7. Дополнительные сведения размещают под полкой-выноской: число стержней, диаметр стержня в миллиметрах и индекс, обозначающий класс арматурной стали. Кроме того, каждый стержень заносят в спецификационную таблицу.

Чертежи металлических конструкций

Чертежи металлоконструкций содержат в себе несколько видов:

• главный;
• сверху;
• справа;
• слева.

Каждый вид, кроме главного, имеет надпись по типу Вид А. Направление взгляда определяют с помощью стрелки. Стрелки обозначают буквой.

Принцип выполнения чертежей металлических конструкций:

1. Число профилей обозначают перед знаком профиля цифрой. В выносной надписи не указывают число профилей в сечении.
2. Конструкции из различных металлов дополнительно обозначают буквенными символами, соответствующими начальным буквам названий металлов. Сталь дополнительно не обозначают.
3. Чертеж металлоконструкции может дополнительно содержать геометрическую схему. Ее отображают рядом с соответствующим видом сплошными основными линиями.
4. Изображения проектных чертежей могут содержать информацию о размерах профиля материала и его условное обозначение. Эти данные располагают либо параллельно изображения изделия, ибо используют линии-выноски.
5. Масштабы схем расположения металлоконструкций — 1:100, 1:200, 1:400, а рабочих чертежей — 1:10, 1:20, 1:50 и 1:100.

Чертежи деревянных конструкций

Принцип выполнения чертежей деревянных конструкций:

1. Для деревянных конструкций выполняют чертежи отдельных деталей из дерева и металла и рабочие чертежи конструкций с узлами.
2. Чертежи фрагментов и узлов выполняют в масштабе — 1:5, 1:10 и 1:20.
3. На чертежах отображают форму и размеры врубок, расположение, размеры и число соединяющих элементов (шпонок, болтов, гвоздей, нагелей и т.п.) и других частей, входящих в соединение.

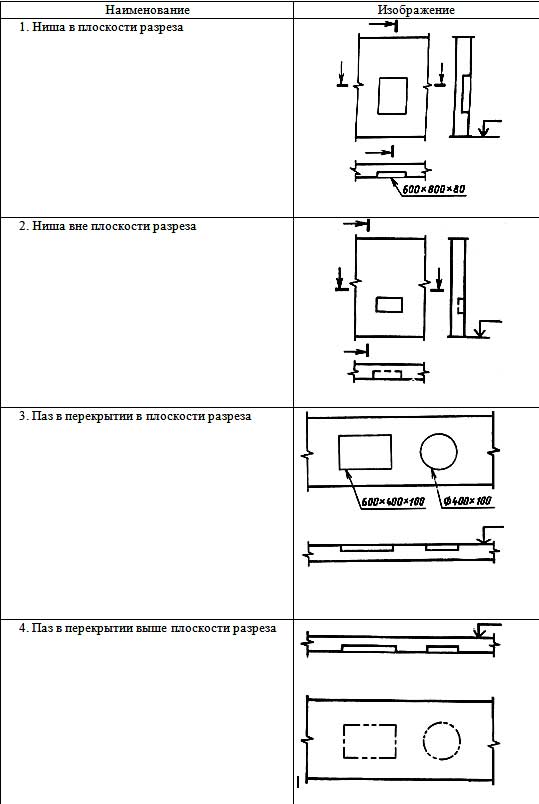

Чертежи каменных конструкций

Принцип построения чертежей каменных конструкций:

1. Чертежи каменных конструкций выполняют по тем же правилам, как и все строительные чертежи. Толщину основной линии принимают не толще 0,8 мм.
2. Масштаб выбирают с таким размером, чтобы была полная ясность изображения деталей и узлов.
3. Схемы расположения элементов конструкций выполняют в масштабе 1:100, 1:200 в виде планов, фасадов и разрезов.
4. На чертежах зданий, в разрезах, выполненных в масштабе 1:50 и мельче, каменную кладку в сечении можно показать заштрихованной тонкими двойными линиями, наклонными под углом 45 °, или обвести по контуру сплошной основной линией.

Условные обозначения на чертежах генеральных планов

Генеральный план разрабатывают при застройке промышленных территорий, городов, населенных пунктов и их частей, проектировании отдельных зданий.

Определение

Чертеж генерального плана — документ, в котором отражают принцип организации застройки территории.

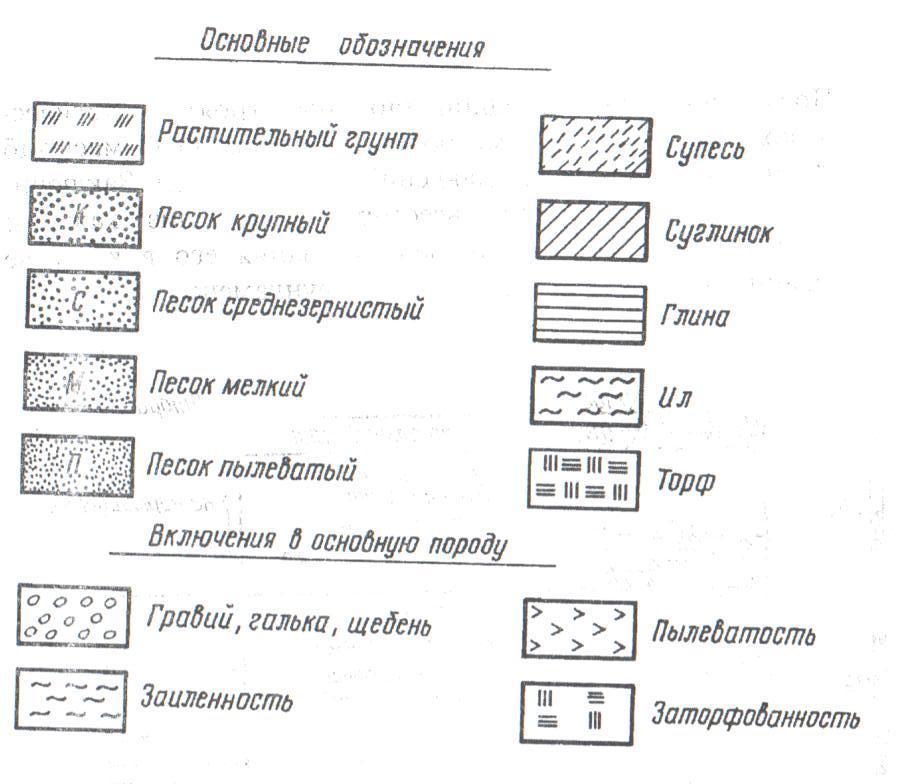

Данные о рельефе местности, полученные в ходе топографической и геодезической съемки, применяют для разработки генерального плана.

На генеральном плане обязательно указывают данные об элементах застраиваемой территории:

• здания, которые уже построены;
• границы каждого участка;
• инфраструктуру;
• коммуникации и другие сооружения.

Проектируемые строения так же наносят на план. Существующие и планируемые зеленые насаждения так же обязательно наносят на план.

Масштабы, принятые для выполнения генеральных планов (ГП):

1. План инженерных сетей — 1:500, 1:1000, 1:5000.
2. Благоустройство территории — 1:500, 1:1000.
3. Профили планировки: горизонтальный — 1:500, 1:1000, 1:2000; вертикальный — 1:50, 1:100, 1:200.

Выполнение чертежей генеральных планов регулируется стандартом ГОСТ 21.204-93.

Порядок чтения чертежей для начинающих

Порядок чтения чертежей:

1. Знакомятся с чертежом. Определяют, что на нем представлено: отдельная деталь или сборочное изделие.
2. Читают название изделия и всех его составных частей. В сборочном чертеже изучают спецификацию. Определяют назначение изделия.
3. Из основной надписи определяют масштаб изображения и называют материал изделия.
4. Изучают габариты изделия, установочные и присоединительные размеры.
5. Определяют, какими видами и разрезами представлено изделие.
6. По виду штриховки на разрезах и другим изображениям сборочного чертежа устанавливают форму объекта и каждой детали.
7. Выявляют способы соединения всех деталей.
8. Читают иную информацию: условные знаки, надписи, технические требования.
9. Для сборочных чертежей определяют последовательность сборки.

Пример чтения чертежа детали

Источник: tepka.ru

Рассмотрим пример поэтапного чтения представленного чертежа:

1. Изучают основную надпись и дают название детали. Название представленной детали «Направляющая».
2. Из основной надписи определяют материал изделия. В данном случае деталь изготовлена из стали.
3. Определяют масштаб чертежа. Масштаб представлен в натуральную величину 1:1.
4. Выделяют количество видов. Данный чертеж содержит два вида: главный и слева.
5. Далее выделяют все части детали. Рассматривая их слева направо, сопоставляют оба вида.
6. Определяют формы каждой части и называют их геометрическую фигуру. Для примера: На главном виде крайняя левая часть детали представлена прямоугольником, на виде слева — окружностью. Значит, это цилиндр.
7. Вторая слева часть детали — конус.
8. Третья часть — цилиндр.
9. Четвертая часть — шестиугольная призма.
10. Пятая часть — цилиндр.
11. Внутри деталь имеет сквозное цилиндрическое отверстие, что определяется по окружности меньшего диаметра и штриховым линиям на главном виде.
12. Далее устанавливают общую форму предмета, опираясь на все части. Представленная деталь состоит из расположенных на одной оси усеченного конуса, цилиндров, шестиугольной призмы. Внутри сквозное цилиндрическое отверстие.
13. Далее устанавливают габариты каждой части и всей детали. Определяют длины, диаметры отверстий, цилиндрических частей. Иногда габариты частей детали высчитываются математически. На представленном чертеже следующие габариты детали: диаметр — 90 мм, длина — 160 мм, диаметр отверстия 20 мм. Габариты остальных частей определяются аналогично.

Насколько полезной была для вас статья?

Рейтинг: 4.20 (Голосов: 5)

Символы чертежей для архитектурных, электрических, водопроводных и металлоконструкций

Содержание

• Что означают символы на чертеже?
• Типы символов Blueprint
  • Архитектурные символы Blueprint
    • A. Символы услуг
    • B. Символы освещения
    • C. Электрические символы
    • D. План, элевация и символы секции
  • Electrical Blueprint Symbols
  9
  • Electrical Blueprint Symbols
  99
  • . Символы Таблица
• Обозначения на чертежах сантехники
• Обозначения на чертежах сварки
• Обозначения на чертежах металлоконструкций
• Обозначения на чертежах мебели

Как читать чертежи и планы этажей (Видео) Что означают символы на чертежах

9?

Обозначения на чертежах обычно используются для обозначения функций, объектов или систем на плане этажа или любом инженерном чертеже. Он может присутствовать в структурных чертежах, архитектурных чертежах, электрических чертежах, машинах и т. д.

Типы символов чертежей

Существуют различные типы чертежей или графических символов, я перечисляю некоторые полезные категории символов чертежей.

1. Символы архитектурных чертежей
2. Символы электрических чертежей
3. Символы чертежа сантехники
4. Символы схемы сварки
5. Символы чертежа конструкционной стали
6. Чертеж символов мебели

Давайте обсудим приведенные выше чертежи один за другим.

Обозначения архитектурных чертежей

Начнем с архитектурных обозначений, которые обычно крупнее и сначала наносятся на планы этажей. Двери, окна, лестничные клетки, стены, шкафы и раковины являются их примерами. Чтение чертежей обычно требует хорошего понимания типов линий.

Перечисленные ниже архитектурные символы подразделяются на следующие категории:

• Сервисные символы
• Световые символы
• Электрические символы
• Обозначения планов, фасадов и разрезов

A.

Символы служб

Механика здания представлена ​​служебными символами, которые помогают идентифицировать такие элементы, как механическая вентиляция, канализационные трубы, подача электроэнергии и т. д.

B. Символы освещения

Начиная с архитектурного освещения Это такая широкая тема с таким количеством вариаций, символы освещения обеспечивают быстрый и простой способ определения положения, типа, количества и выходной мощности, не загромождая чертеж метками.

C. Электрические символы

Эти электрические символы аналогичны символам молнии. электрические символы показывают точное расположение и тип выходов силовых выключателей, а также другие технические детали.

D. Обозначения плана, фасада и сечения

Как следует из названия, эти обозначения обычно связаны с уровнями пола и линиями разреза и используются для улучшения читаемости чертежа.

изображение предоставлено: archisoup

Читайте также: Самые высокие и длинные стеклянные мосты в мире

---

Условные обозначения электрических чертежей

Электрические чертежи готовятся компетентными проектировщиками электрических систем в определенные сроки, чтобы избежать ненужных задержек. В электрических чертежах символы используются на электрических чертежах, чтобы упростить составление чертежей как для составителей, так и для рабочих, интерпретирующих чертежи.

Давайте проверим все электрические символы на изображениях ниже.

Электрические символы Таблица

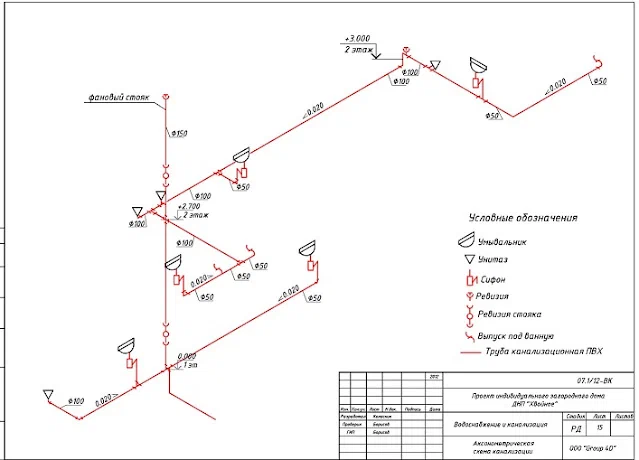

Символы чертежа сантехники

Сантехника является одним из наиболее важных отделов в любом строительном проекте. Если мы говорим о трубопроводах, существуют различные типы трубопроводов, такие как промышленные, жилые и коммерческие трубопроводы. , мы можем классифицировать его в соответствии с характером проектов.

Большинство промышленных трубопроводов предназначены для транспортировки жидкостей и газов, используемых в производственных процессах. Трубопровод используется во всех видах применения в коммерческих и жилых зданиях и обычно известен как «сантехника» и предназначен для подачи пресной воды, жидких и твердых отходов и газа. Все трубопроводные фитинги, приспособления, клапаны и другие компоненты представлены символами на сантехническом чертеже.

сообщите нам о различных типах символов сантехники:

символы сантехники

формы труб и соединений

символы чертежей сварки

символы сварки используются для представления всех деталей сварки, соединений, соединений машина, детали машины или другие детали здания, такие как окна, двери, перила и т. д. Обычно эти символы используются дизайнерами, например мастером цеха, инженером-сварщиком или супервайзером, а также сварщиком. Они упоминали все эти символы на инженерных и производственных чертежах, чтобы создать свой сварной шов, сварщик будет ссылаться на этот чертеж.

Прежде чем приступить к сварочным работам, сварщики обычно смотрят Спецификацию процедуры сварки (WPS). Это документ, который направляет сварщика, предоставляя такую ​​информацию, как толщина материала, общее положение, в котором деталь должна быть сварена, электроды использовать и так далее.

изображение предоставлено: AWS A2.4

Таблица символов сварки

символы сварки

символы сварных соединений

символы чертежа конструкционной стали

Вот символы, которые используются в конструкционной стали:

Символы чертежа конструкционной стали

Символы чертежа мебели

Общие символы, используемые для мебели.

Символы чертежей мебели

Читайте также: 11 шагов в строительстве многоэтажных зданий

Как читать чертежи и планы этажей (Видео)

Пожалуйста, посмотрите полное видео о том, как читать чертежи промышленное оборудование от Ejawda.

Blueprint — Значение символов

8 августа 2014 г. 3 сентября 2011 г. от masterturk

8.1 ОБЩИЕ СВЕДЕНИЯ
	Чертежи — применительно к строительной отрасли — обычно используются, чтобы показать, как здание, объект или система должны быть построены, реализованы, изменены или отремонтированы. Одной из основных функций графических символов на строительных чертежах является ссылка на другие чертежи в наборе. Например, круг, нарисованный вокруг области рисунка с расширением до числа, будет означать, что эта часть рисунка была нарисована в большем масштабе, чтобы предоставить больше информации, чем это было бы возможно при существующем масштабе (рис. 8.1). При подготовке рабочих чертежей для строительной отрасли архитекторы и инженеры разработали системы аббревиатур, символов и ключевых слов, чтобы упростить работу тех, кто готовит чертежи, и сохранить размер и объем строительной документации на приемлемом уровне. понятный минимум. Рисование простых компонентов здания без использования символов действительно было бы утомительной задачей. Таким образом, визуализация и чтение строительных чертежей требует знания символов и аббревиатур, используемых в строительной отрасли, и их правильного использования для представления материалов и других компонентов и их расположения (рис. 8.2). Символы могут немного отличаться от одного региона к другому. Большинство архитекторов и инженеров сегодня используют символы, принятые Американским институтом архитекторов (AIA) и Американским национальным институтом стандартов (ANSI). Тем не менее, дизайнеры и составители продолжают модифицировать некоторые из этих символов в соответствии со своими особыми потребностями для типов проектов, которые им обычно поручают разрабатывать. По этой причине на большинстве чертежей есть список символов или легенда, нарисованная и обозначенная буквами либо на каждом наборе рабочих чертежей, либо в письменных спецификациях. Консультант обычно выбирает модифицированные символы, потому что их легче рисовать и интерпретировать, и их достаточно для большинства приложений. Для того, чтобы эта система символов работала, каждый рисунок в наборе имеет свой уникальный номер. Обычно это комбинация цифр: номер отдельного чертежа, а также номер страницы или листа, на котором изображен конкретный чертеж. На отдельные чертежи можно ссылаться много раз в наборе строительных чертежей. Символы, обсуждаемые в этой главе, ни в коем случае не являются всеобъемлющими, но именно с ними строитель или проектировщик, вероятно, столкнется в большинстве общих приложений для строительства зданий.
	Авторское право © 2009 г., McGraw-Hill Companies, Inc.	195



	196	Глава 8
	Рисунок 8.1 Сгенерированный компьютером разрез жилой постройки, показывающий различные элементы с обведенными частями. Эти части детализированы в более крупном масштабе в другом месте набора. Обратите внимание, что выделенные части не обязательно должны быть кругами, но могут принимать и другие формы.
	Графические символы часто используются на планах зданий для обозначения таких элементов, как линии газо- и водоснабжения и типы окон, а также для перечисления примечаний к чертежам и обозначения отделки и изменений. Одна и та же графика может использоваться более чем для одной цели. Например, для каждой версии используется один и тот же символ; это число на графике, которое несет конкретную информацию. Специальные торговые символы включены для торговли электрооборудованием, HVAC и сантехникой. Одним из наиболее важных символов, который следует использовать в самом начале нового задания, является символ направления. Этот символ, который обычно представляет собой стрелку с надписью «N» для обозначения севера, позволяет читателю строительного чертежа сориентироваться. Однако существует множество вариаций символа точки «Север» в зависимости от фантазии дизайнера (рис. 8.2). Какой бы символ ни был выбран, рисунок правильно ориентирован, если его держать так, чтобы северная стрелка, показанная на рисунке, указывала на север. Рисунок должен быть правильно ориентирован, чтобы читатель мог связать информацию на нем с окружающим пространством.

	Значение символов	197
	Рисунок 8.2 Примеры типичных символов дверей и окон, показанных как в плане (как они могут выглядеть на чертеже), так и в графической форме. Чтение рабочих чертежей требует умения читать, понимать и визуализировать различные символы.
	На следующих рисунках показаны некоторые из наиболее распространенных стандартных символов; в ходе работы вы, вероятно, встретите и много других типов. По разным причинам некоторые обозначения на чертеже могут быть нестандартными. Много раз вы будете выяснять, что означает символ, анализируя его и думая о том, как он выглядит. В легенде на чертеже должны быть указаны любые нестандартные символы и их значения. Иногда архитектор или инженер, разрабатывавший чертеж, мог специально создать символ для определенного компонента или устройства.

	198	Глава 8
	Рисунок 8.3 Различные примеры символов северной точки. Архитекторы и дизайнеры часто любят создавать свои собственные символы для определенных предметов.
	8.2 АРХИТЕКТУРНЫЕ ГРАФИЧЕСКИЕ СИМВОЛЫ
	Чтение чертежей требует хорошего понимания типов линий. Например, на плане участка некоторая отображаемая информация будет включать линии собственности, полосы отвода, сервитуты, топографические особенности и стрелку севера. Типы линий более подробно обсуждаются в главе 3. На рисунках 8.4A и B показаны различные символы дверей, окон и стен, используемые в общем строительстве.

	Значение символов	199
	Рисунок 8. 4A Примеры различных общих символов дверей и окон, показанных в виде плана.

	200	Глава 8
	ВНУТРЕННИЕ СТЕНЫ Рисунок 8.4B Примеры различных символов наружных и внутренних стен, используемых в общем строительстве.
	8.3 ОБОЗНАЧЕНИЯ МАТЕРИАЛА
	Символы материалов используются для представления материалов или содержимого на планах этажей, фасадах и чертежах деталей. Для обозначения одного и того же элемента на этих чертежах могут использоваться разные символы. Контур рисунка может быть заполнен символом материала, чтобы показать, из чего сделан объект. Многие материалы представлены одним символом на высоте и другим символом в разрезе. Примерами этого являются бетонные блоки и кирпич. Другие материалы выглядят практически одинаково, если смотреть с любого направления, поэтому их символы в сечениях и фасадах нарисованы одинаково, как показано на рис. 8.5.

	Значение символов	201
	Рисунок 8. 5 Примеры графических обозначений материалов, используемых архитекторами и инженерами при подготовке чертежей.

	202	Глава 8
	Рисунок 8.6 Чертеж части фасада таунхауса, показывающий использование примечаний для кирпича на фасаде и битумной черепице, а не частичный рисунок символов.

	Значение символов	203
	Когда большая область состоит из одного материала, обычно символ рисуется только в части области. Некоторые составители еще больше упрощают это, используя примечание, указывающее, какой материал используется, и полностью опуская символ (рис. 8.6). В оставшейся части этого текста обозначения материалов представлены в том виде, в каком они появляются на видах в плане и фасадах. Многие символы предназначены для приближения к реальному внешнему виду материала. Это особенно верно для чертежей фасадов, как показано на рис. 8.6. Из-за сложности и требуемого места многие символы не имеют никакого графического отношения к элементам, которые они представляют. Их необходимо запомнить, если рисунки должны быть последовательно интерпретированы. Когда символы материалов похожи, всегда ищите обозначения, другой вид, детали или спецификации для получения информации о материале. 8.4 ЭЛЕКТРИЧЕСКИЕ СИМВОЛЫ
	Электрические чертежи, как и другие типы строительных чертежей, должны быть подготовлены компетентными специалистами по электротехнике в установленный период времени во избежание ненужных задержек. Символы используются на электрических чертежах для упрощения черчения как для составителей, так и для рабочих, интерпретирующих чертежи. Следует отметить, что электрические символы не стандартизированы в отрасли, что является одной из причин, по которой электрические чертежи обычно имеют легенду или список символов. Многие электрические символы используются для обозначения желаемого расположения освещения. Символы переключателей обычно располагаются перпендикулярно стене и читаются с правой стороны или снизу листа. На рис. 8.7 показаны два списка электрических символов, используемых в настоящее время на большинстве электрических чертежей. Списки представляют собой хороший набор электрических символов в том смысле, что их легко нарисовать, легко интерпретировать работники и их достаточно для большинства приложений. Электрическая система небольшого объекта обычно включает в себя проводку, а также такие устройства, как выключатели, розетки, осветительные приборы и бытовые приборы. Проводка обозначена линиями, которые показывают, как подключены устройства. Эти линии не показаны в их фактическом положении. Они просто указывают, какие переключатели управляют тем или иным освещением. Розетки (розетки) и выключатели обычно показаны в их примерном положении. Основные светильники и приборы показаны в их фактическом положении. На рисунках 8.8, 8.9, и 8.10 мы видим примеры символов розеток, символов сигнализации и других электрических символов. Некоторые из перечисленных символов содержат аббревиатуры, например, TV для телевизионной розетки и WP для защиты от непогоды. Другие представляют собой упрощенные пиктограммы, например, символ электрического счетчика. Один из способов развить способность интерпретировать рисунок и его символы состоит в том, чтобы сначала изучить основную форму различных символов. Это связано с тем, что многие символы похожи (квадрат, круг и т. д.), а добавление линии, буквы или числа определяет конкретное значение этого символа. 8. 5 СИМВОЛЫ САНТЕХНИКИ
	Необходимо различать промышленные и жилые или коммерческие трубопроводы. Промышленные трубопроводы обычно предназначены для транспортировки жидкостей и газов, используемых в производственных процессах. В тяжелых конструкциях стальные трубы имеют сварные или резьбовые фитинги и соединения. Трубопроводы, используемые в коммерческих и жилых помещениях, обычно называются «сантехникой» и предназначены для подачи пресной воды, жидких и твердых отходов и газа. Эти трубы могут быть изготовлены из пластика, меди, оцинкованной стали или чугуна. При подготовке чертежа сантехники все фитинги, арматура, клапаны и другие компоненты обозначаются символами 9.0003

	204	Глава 8
	Рисунок 8. 7 Список общих электрических символов, используемых в настоящее время.
	, такие как те, что перечислены на рисунках 8.11A,B,C. Использование этих символов значительно упрощает подготовку чертежей трубопроводов и экономит значительное количество времени и усилий. В жилых помещениях информация о сантехнике часто может быть предоставлена ​​на планах этажей в виде символов для приспособлений и примечаний (для размеров труб, уклона и т. д.) для пояснений. Другие элементы сантехники и информация, которые должны быть показаны на планах этажей, включают водопроводные соединения, стоки в полу, вентиляционные трубы и канализационные соединения. Сливы в полу показаны в приблизительном месте на планах и разрезах с примечаниями, указывающими размер, тип и уклон к сливу. Канализационные и водопроводные коммуникации располагаются в месте входа этих коммуникаций в здание. Линии коммуникаций обычно указываются на плане участка. Вентиляционные трубы

	Значение символов	205
	Рисунок 8.8 Список общих символов сосудов, часто встречающихся на чертежах.

	206	Глава 8
	СИМВОЛЫ – СИСТЕМА ПОЖАРНОЙ СИГНАЛИЗАЦИИ
	0	ОПИСАНИЕ ДЫМОВОЙ ИЗВЕЩАТЕЛЬ КАНАЛЬНОГО ТИПА. КОНТРОЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ КЛАПАНА, ЭЛЕКТРОМАГНИТНЫЙ ДЕРЖАТЕЛЬ ДВЕРИ, ВЫПУСКНОЙ ОТВЕРСТИЕ. ШКАФ ТЕРМИНАЛА ПОЖАРНОЙ СИГНАЛИЗАЦИИ. КЛАПАН ИНДИКАТОРА СТОП. ПЕРЕДАТЧИК ПОЖАРНОЙ СИГНАЛИЗАЦИИ (БАЗОВЫЙ КОНТУР) ЦИФРЫ ОБОЗНАЧАЮТ КОД, ПЕРЕДАТЧИК ПОЖАРНОЙ СИГНАЛИЗАЦИИ (БАЗОВЫЙ КОНТУР) ЦИФРЫ ОБОЗНАЧАЮТ КОД. МАСТЕР-СТАНЦИЯ ГОРОДСКОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ MTD 5′-6″ [1676 мм] AFF , ЕСЛИ НЕ УКАЗАНО. РЕГИСТРАТОР ПОЖАРНОЙ СИГНАЛИЗАЦИИ. БАТАРЕИ ДЛЯ ПОЖАРНОЙ СИГНАЛИЗАЦИИ УСТРОЙСТВО ДЛЯ ЗАМЕНЫ АККУМУЛЯТОРОВ, ЦЕНТРАЛЬНЫЙ КОНСОЛЬ ПОЖАРНОЙ СИГНАЛИЗАЦИИ,
	© Z-4-6
	Рисунок 8.9 Список используемых в настоящее время символов пожарной сигнализации.
	Рисунок 8. 10 Символы для типовых телевизионных и радиосистем.

	Значение символов	207
	ОБЩИЕ СИМВОЛЫ САНТЕХНИКИ Рисунок 8.11A Примеры распространенных сантехнических фитингов и символов.
	(которые обеспечивают непрерывный поток воздуха через здание) вычерчиваются в стене в соответствии с их расположением на плане, с пометкой, указывающей материал и размер. При подготовке сантехнических чертежей они обычно не отображаются на том же листе, что и архитектурный план этажа. Основными сантехническими элементами, показанными на планах этажей, являются светильники. Дренажные, вентиляционные и водные системы нарисованы толстыми линиями с использованием символов, сокращений и примечаний.

	208	Глава 8
	КАК ЧИТАТЬ САНТЕХНИЧЕСКИЕ ФИТИНГИ Рисунок 8.11B Примеры различных типов сантехнических соединений.
	8.6 СИМВОЛЫ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
	Основная функция чертежей HVAC — показать расположение блоков отопления, охлаждения и кондиционирования воздуха, а также схемы трубопроводов и воздуховодов. Графические символы на чертежах HVAC аналогичны тем, которые используются для сантехники. На рисунках 8.12A и B мы видим примеры типичных символов HVAC, используемых в настоящее время в США и Европе. Следует отметить, что на некоторых чертежах ОВиК можно увидеть два типа символов. Главный воздуховод может состоять из прямоугольника, чтобы представить фактический размер воздуховода, включая переходы. Тем не менее,

	Значение символов	209
	Рисунок 8.11C Примеры типичных символов трубных фитингов, показывающие примеры применения и графические изображения фитингов.

	210	Глава 8
	СИМВОЛЫ КОНДИЦИОНЕРА ВОЗДУХА Рисунок 8.12A Общеупотребительные символы кондиционирования воздуха.

	Значение символов	211
	ДУХОВАЯ ТЕРМОСТАТИЧЕСКАЯ ПОПЛАВКОВАЯ ЛОВУШКА ПОПЛАВКОВАЯ И ТЕРМОСТАТИЧЕСКАЯ Рисунок 8. 12B Примеры общеупотребительных символов нагрева.

	212	Глава 8
	ответвления показаны одной линией, при этом размеры каждого отмечены рядом с линиями. Оба метода используются на чертежах ОВКВ в строительной отрасли по отдельности или в комбинации (рис. 8.13А и В). В настоящее время доступен ряд пользовательских программ HVAC CADD, которые помогают повысить производительность и эффективность черчения. 8.7 РАЗНЫЕ СИМВОЛЫ
	Символы компонентов Символы компонентов обозначают такие предметы, как мебель, приспособления и бытовая техника. Символы многих компонентов аналогичны реальному элементу, представленному на виде в плане/фасаде. Специальные символы Многие специализированные профессии, такие как сварка, имеют свои особые символы. На рис. 8.14 приведены примеры основных и дополнительных обозначений сварки и стандартное расположение элементов обозначения сварки. Рисунок 8.15 и Рисунок 8.16 являются дополнительными примерами символов специального типа. Символы индексации Подводя итог, при чтении символов на чертеже следует помнить следующее: Размещение символов на планах этажей и фасадах может быть приблизительным, если они не имеют размеров. Не масштабируйте символ, чтобы определить его размер. Конкретную информацию следует получать из соответствующих деталей, графиков или спецификаций. Размер символа может варьироваться в зависимости от масштаба чертежа. Символы, нарисованные для обозначения материалов поверхности, могут покрывать только репрезентативную часть площади. Аббревиатуры часто используются вместо графического символа, чтобы сократить время и место при рисовании. Список архитектурно-строительных сокращений приведен в Приложении. Обозначения для одних и тех же элементов обычно различаются на чертежах в плане, фасадах и сечениях. Некоторые символы могут использовать одинаковую или аналогичную графическую обработку высоты. Проверьте обозначения, подробные чертежи и спецификации для идентификации.

	Значение символов	213
	РАЗЛИЧНЫЕ ТИПЫ СОЕДИНЕНИЯ ВОЗДУХОВОДОВ Рисунок 8. 13A Различные типы соединений воздуховодов.

	214	Глава 8
	ТИПОВАЯ СХЕМА СИСТЕМЫ ВОЗДУШНОГО ОТОПЛЕНИЯ Рис. 8.13B Типовая схема воздушного отопления.

	Значение символов	215
	Рисунок 8. 14 Схема, на которой показаны основные и дополнительные обозначения сварки, а также стандартное расположение элементов обозначения сварки.

	216	Глава 8
	ПРИМЕЧАНИЕ. ТАКЖЕ СМ. СТАНДАРТ КОНСТРУКЦИИ VA CD-2B. Рисунок 8.15 Примеры символов, используемых в различных системах связи.

	Значение символов	217
		ОБОЗНАЧЕНИЯ ДЛЯ РАБОТ НА МЕСТЕ ОПИСАНИЕ ПРЯМОЙ ПРОКЛАДЫВАЕМЫЙ КАБЕЛЬ – РАЗМЕР УКАЗАН. ТЕЛЕКОММУНИКАЦИОННЫЙ КАНАЛ СИЛОВОЙ КАНАЛ НАРУЖНЫЙ ПРОЖЕКТОР ЛЮК ДВОЙНОЙ ЭНЕРГИИ И ТЕЛЕКОММУНИКАЦИЙ ТРАНСФОРМАТОР НА ПОДУШКЕ – ЦИФРА ОБОЗНАЧАЕТ МОЩНОСТЬ КВА РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО – ПОДПИСКА ОБОЗНАЧАЕТ ПОДСТАНЦИЮ ВЫСОКОВОЛЬТНЫЙ ВЫКЛЮЧАТЕЛЬ НА БЕТОННОЙ ПОДУШКЕ НИЗКОВОЛЬТНЫЙ ВЫКЛЮЧАТЕЛЬ НА БЕТОННОЙ ПОДУШКЕ РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ
		СИМВОЛЫ – МОНТАЖ И ДЕМОНТАЖ ОПИСАНИЕ СУЩЕСТВУЮЩИЙ ВЕНТИЛЯТОР – СНИМИТЕ ВЕНТИЛЯТОР И ЗАГЛУШИТЕ ВЫПУСКНОЙ КАНАЛ СУЩЕСТВУЮЩИЙ ПРОВОД НА МЕСТЕ – УДАЛИТЕ СУЩЕСТВУЮЩИЕ ПРОВОДА И УСТАНОВИТЕ НОВЫЕ ПРОВОДА, КАК УКАЗАНО СУЩЕСТВУЮЩИЙ КАБЕЛЬ И ПРОВОД ОСТАВАТЬСЯ СУЩЕСТВУЮЩИМ КАБЕЛЕМ И ПРОВОДОМ, ПОДЛЕЖАЩИМ ОТКАЗАТЬ ИЛИ УДАЛИТЬ ПОДСОЕДИНЕНИЕ НОВОГО КАБЕЛЯ К СУЩЕСТВУЮЩЕМУ КАБЕЛЬНОМУ КАБЕЛЕПРОВОДУ С СОЕДИНЕНИЯМИ УТВЕРЖДЕННОГО ТИПА – УСТАНОВИТЕ НОВЫЕ ПРОВОДА УПЛОТНЕНИЕ КАБЕЛЬНОГО КАБЕЛЯ ДЛЯ ВЗРЫВОБЕЗОПАСНОЙ УСТАНОВКИ РАЗМЕЩЕН РЯДОМ С УСТРОЙСТВОМ. СИМВОЛ ОБОЗНАЧАЕТ, ЧТО ОБОРУДОВАНИЕ ДОЛЖНО БЫТЬ СНЯТО И ВЫПУСКНОЙ ОТВЕРСТИЕ ЗАГЛУШЕН МЕСТО РЯДОМ С СИМВОЛОМ УСТРОЙСТВА ОБОЗНАЧАЕТ, ЧТО ОБОРУДОВАНИЕ ДОЛЖНО БЫТЬ СНЯТО

Линии и символы на чертежах. Чертежи самолетов

Линии и их значения

Каждый чертеж состоит из линий. Линии отмечают границы, ребра и пересечение поверхностей. Линии используются для отображения размеров и скрытых поверхностей, а также для обозначения центров. Очевидно, что если для отображения этих вариаций используется один и тот же тип линий, рисунок становится бессмысленным набором линий. По этой причине на чертежах самолетов используются различные виды стандартизированных линий. [Рисунок 1] Примеры правильного использования линии показаны на рисунке 2.

Рисунок 1. Значение линий

Рисунок. линии: тонкие, средние или толстые. Эти линии могут несколько различаться на разных рисунках, но есть заметная разница между тонкой и толстой линией, а ширина средней линии находится где-то между ними. Осевые линии Осевые линии состоят из чередующихся длинных и коротких штрихов. Они указывают на центр объекта или часть объекта. Там, где пересекаются осевые линии, короткие штрихи пересекаются симметрично. В случае очень маленьких кругов осевые линии могут быть показаны сплошными. Размерные линии Размерная линия представляет собой светлую сплошную линию, прерванную посередине для ввода показаний измерений и имеющую противоположные стрелки на каждом конце, чтобы показать начало и окончание измерения. Как правило, они параллельны линии, для которой указан размер, размещаются за пределами контура объекта и между видами, если показано более одного вида. Все размеры и надписи расположены так, чтобы они читались слева направо. Размерность угла указывается путем помещения градуса угла в его дугу. Размеры круглых деталей всегда указываются в единицах диаметра окружности и обычно обозначаются буквой D или аббревиатурой DIA после размера. Размер дуги определяется ее радиусом и обозначается буквой R, следующей за размером. Параллельные размеры размещаются таким образом, чтобы самый длинный размер находился дальше всего от контура, а самый короткий размер был ближе всего к контуру объекта. На чертеже, показывающем несколько видов, размеры нанесены на каждый вид, чтобы лучше показать его детали. При определении расстояний между отверстиями в объекте размеры обычно даются от центра к центру, а не снаружи наружу отверстий. Когда показано несколько отверстий различных размеров, на выноске указываются желаемые диаметры, за которыми следуют примечания, указывающие операции обработки для каждого отверстия. Если деталь должна иметь три отверстия одинакового размера, расположенные на одинаковом расстоянии друг от друга, эта информация указывается явно. Для точной работы размеры указаны в десятичных дробях. Диаметры и глубины даны для расточенных отверстий. Для потайных отверстий указаны угол зенкерования и диаметры. [Рисунок 3] Рис. 3. Размеры отверстий Размеры, указанные для допусков, означают допустимый зазор между движущимися частями. Положительный припуск указывается для детали, которая должна скользить или вращаться на другой детали. Отрицательный допуск дается на силовую посадку. Когда это возможно, допуски и припуски для желаемых посадок соответствуют тем, которые установлены в Американском стандарте допусков, припусков и калибров для металлических посадок. Классы посадок, указанные в стандарте, могут быть указаны на сборочных чертежах. Выносные линии Выносные линии используются для удлинения линии, показывающей сторону или край фигуры, для нанесения размера на эту сторону или край. Они очень узкие и имеют короткий разрыв в том месте, где они выходят из объекта и выходят на небольшое расстояние за стрелку размерной линии. Линии сечения Линии сечения указывают открытые поверхности объекта на виде в разрезе. Как правило, это тонкие сплошные линии, но они могут различаться в зависимости от типа материала, показанного в разделе. Фантомные линии Фантомные линии указывают альтернативное положение частей объекта или относительное положение отсутствующей части. Они состоят из одной длинной и двух коротких черточек, расположенных через равные промежутки. Линии разрыва Линии разрыва указывают на то, что часть объекта не показана на чертеже. Короткие перерывы сделаны сплошными линиями от руки. Для длинных разрывов используются сплошные линейки с зигзагами. Валы, стержни, трубы и другие подобные детали, часть их длины которых выломана, имеют концы излома, показанные на рисунке 2.9.0003 Линии выноски Линии выноски представляют собой сплошные линии с одной стрелкой. Они указывают часть или часть, к которой относится примечание, номер или другая ссылка. Скрытые линии Скрытые линии указывают на невидимые края или контуры. Скрытые линии состоят из коротких штрихов, расположенных через равные промежутки, и часто называются пунктирными линиями. Контур или видимые линии Контур или видимая линия используется для всех линий на чертеже, представляющих видимые линии на объекте. Это линия от средней до широкой, которая представляет края и поверхности, которые можно увидеть, если смотреть на объект напрямую. Линии стежков Линии стежков используются для обозначения стежков или линий шитья на изделии и состоят из серии очень коротких штрихов, примерно в половину длины тире или скрытых линий, расположенных через равные промежутки. Длинные линии стежков могут быть обозначены серией линий стежков, соединенных воображаемыми линиями. Линии секущей плоскости и плоскости просмотра Линии секущей плоскости указывают плоскость, в которой выполняется разрез объекта. На рисунке 2 плоская линия А указывает плоскость, в которой взято сечение АА. Линии плоскости обзора указывают плоскость, с которой просматривается поверхность. Обозначения на чертежах Чертежи компонента состоят в основном из символов и условных обозначений, обозначающих его форму и материал. Символы — это стенография рисования. Они графически изображают характеристики компонента с минимальным количеством чертежей. Обозначения материалов Обозначения линий сечения показывают тип материала, из которого должна быть изготовлена ​​деталь. Материал может не указываться символически, если его точная спецификация указана в другом месте на чертеже. В этом случае для сечения используется более простой символ для чугуна, а спецификация материала указывается в спецификации или указывается в примечании. Рисунок 4 иллюстрирует несколько стандартных символов материалов. Рис. Share This Post  :  Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
