Установка для лазерной сварки и пайки оправ ОКУЛУС ЛАЙТ

Описание

Установка лазерная ОКУЛУС ЛАЙТ предназначена для лазерной пайки металлических оправ корригирующих очков. Лазерная пайка осуществляется путем местного расплавления металла посредством его нагрева по примыкающим поверхностям.

Лазерная установка ОКУЛУС ЛАЙТ может сфокусировать лазерный луч в пятно диаметром до 0,1 мм. В этом пятне концентрируется высокая энергия в очень небольшой промежуток времени. При высокой плотности мощности излучения и коротком времени облучения металл оправы нагревается только в зоне лазерного излучения, что существенно уменьшает площадь плавления металла и позволяет сделает минимальную площадь пайки оправы, например, при креплении носоупора.

Малая площадь нагрева уменьшает зону термического влияния, что снижает вероятность деформации оправы и трещинообразования.

Лазерная пайка позволяет осуществлять ремонт любых металлических оправ, включая оправы, изготовленные из титана. Производительность процесса пайки определяется скоростью его проведения и в среднем составляет 1 мм за 5 секунд.

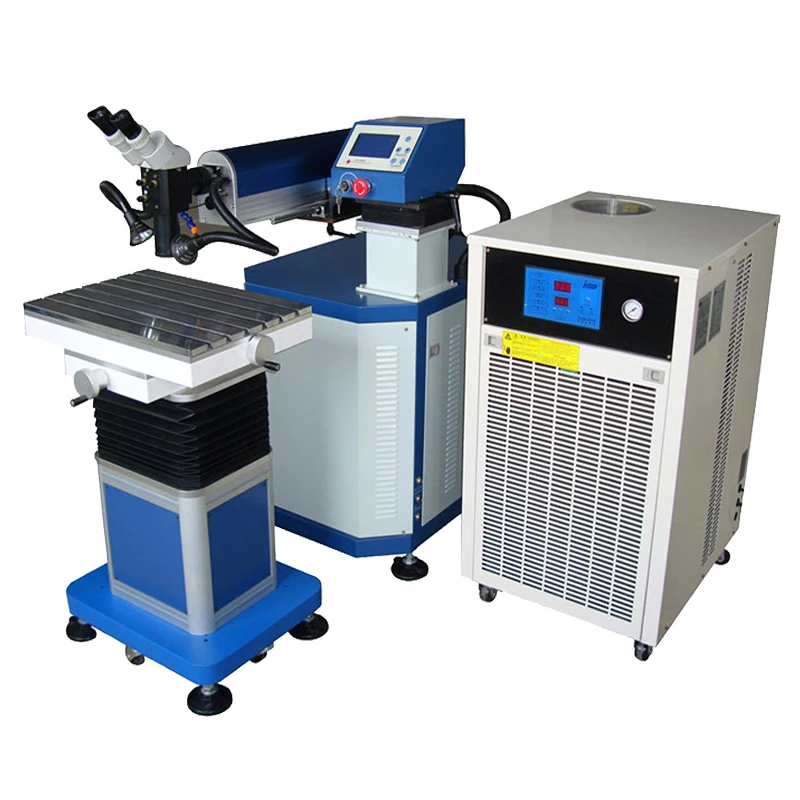

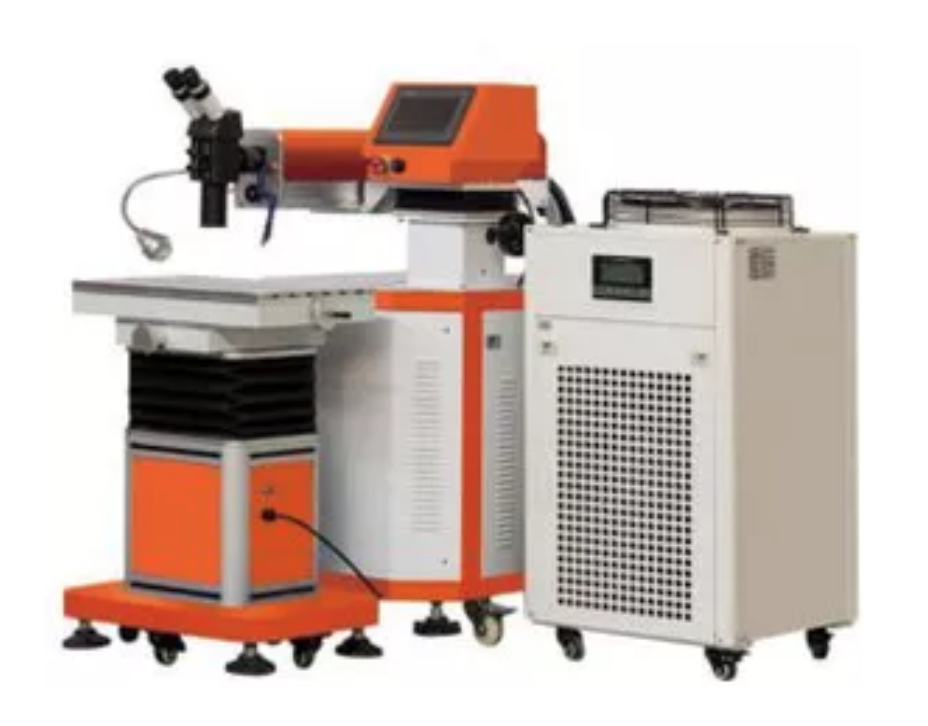

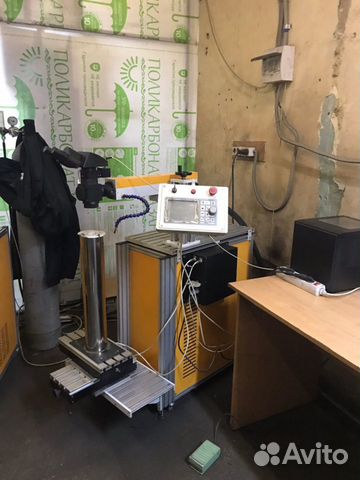

Установка ОКУЛУС ЛАЙТ состоит из двух блоков:

оптико-механического,
питания — управления и охлаждения.

Оптико-механический блок состоит из основания с «Т»-образными пазами, на котором установлены излучатель с контрольно-фокусирующей системой и его подъемное устройство по оси «Z». Наличие «Т» образных пазов в основании позволяет перемещать излучатель с подъемным устройством по осям «Х» и «Y» относительно поверхности. Для расширения рабочей зоны крепление излучателя к подъемному устройству по оси «Z» осуществляется через каркас с «Т»-образными пазами.

Во втором блоке располагается система электропитания, охлаждения и выносной пульт управления. Соединение оптико-механического блока и блока питания-охлаждения осуществляется гибкими коммутационными линиями связи, благодаря чему оптико-механический блок и пульт управления можно установить на каркасе блока питания и охлаждения, либо в другом удобном для оператора месте.

Для оптимизации рабочего пространства установка снабжена съемным предметным столом, который можно закрепить на каркасе блока питания и охлаждения. Предметный стол возможно перемещать по вертикали, что позволяет установить обрабатываемую деталь в удобное для оператора положение.

Органы управления установкой ОКУЛУС ЛАЙТ:

Выносной пульт управления с сенсорным экраном, датчиком и функциональными кнопками;
Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
Расширенный графический редактор формы импульса и расширенное сервисное меню;
В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
Дисплей пульта визуализирует основную информацию о работе установки;

Кнопка аварийного отключения лазера;
Ключ включения/выключения питания установки;
Педаль запуска лазера позволяет запускать лазер в режимах одиночного импульса и серии импульсов;
Предусмотрена возможность синхронизации установки с внешними устройствами.

Характеристики

Основные

Лазер
Тип лазера	Твердотельный, импульсно-периодический
Активная среда	Nd:YAG
Нестабильность энергии, %	2,5
Изменение формы импульса	наличие
Длина волны излучения лазера, мкм.	1,064
Максимальная энергия импульса, Жд.	80
Максимальная импульсная (пиковая) мощность, кВт.	10
Средняя мощность излучения, Вт.	50
Длительность импульса излучения, мс.	0,2-20
Частота повторения импульсов, Гц.	1-20
Диаметр сфокусированного пучка, мм.	0,2-2,5
Изменение формы импульса	наличие
Подъемник излучателя по оси «Z» с ходом, мм.	270
Перемещение излучателя по оси «Y» с ходом, мм.	170
Перемещение подъемника с излучателем относительно плоскости основания по оси «X», мм.	180
Перемещение подъемника с излучателем относительно плоскости основания по оси «Y», мм.	440
Электропитание, В/Гц/А	220 / 50 / 16
Потребляемая мощность, кВт.	1,8
Тип охлаждения	автономное, «вода-воздух»
Пульт управления	Сенсорный дисплей с датчиком
Внешняя синхронизация	да
Система фокусировки лазерного излучения и визуального наблюдения:
Тип микроскопа	Бинокулярный
Увеличение, крат	10
Диаметр поля зрения, мм.	8
Диаметр сфокусированного пучка, мм.	0,2-2,5
Фокусирующий объект (фокусное расстояние), мм.	100
Регулировка диаметра пятна	Ручная
Габариты: — оптический модуль, мм. — силовой модуль, мм.	600х300х400 500х350х500
Вес, кг.	50

Комплектация

Основные элементы:

Оптический модуль — 1 шт. ;
Видео модуль – 1 шт.
Силовой модуль — 1 шт.;
Комплект ЗИП (лампа накачки — 1 шт., защитное стекло — 1 шт.) — 1 шт.;
Паспорт и инструкция по эксплуатации установки — 1 шт.

Вспомогательные элементы:

Ручная система механизации лазерного излучателя;
Система подачи защитного газа в зону сварки с суставчатым шлангом-выводом;

Боковая точечная диодная подсветка зоны сварки;
Стандартное основание оптического модуля с Т-образными пазами.

Разработка оборудования

Институт лазерных и сварочных технологий проектирует и разрабатывает лазерное и лазерно-дуговое технологическое оборудование, создает технологические установки, реализующие различные процессы лазерной и лазерно-дуговой обработки материалов: сварки, наплавки, термообработки, резки.

При проектировании комплексов используется модульный принцип построения, что обеспечивает широкий диапазон возможных настроек взаимного расположения, входящих в состав комплекса элементов; увеличивает количество различных вариантов комплектации; упрощает модернизацию; расширяет возможности адаптации для решения различных задач, как исследовательских, так и практических, по сварке и наплавке с применением лазерных и лазерно-дуговых технологий.

При разработке комплексов используется как серийно-выпускаемое оборудование: лазерное, дуговое, компрессорное оборудование, промышленные роботы, манипуляторы и вращатели, так и уникальные модули, разработанные Институтом лазерных и сварочных технологий: лазерно-дуговые модули, системы мониторинга, система автоматического управления и блоки подготовки и распределения газов.

Лазерно-дуговой технологический комплекс ЛДТК-15
Лазерно-дуговой технологический комплекс ЛДТК-5
Сварочно-наплавочный технологический комплекс СНТК «Труба»
Лазерный сварочный технологический комплекс КТЛС «Робот-гибрид»
Лазерный сварочный комплекс КЛС «Сканатор»
Лазерный сварочный комплекс КЛС «Лабиринт»
КЛРС «Лазер-Комплекс»
Портальная установка для лазерно-дуговой сварки «Речфлот»

ЛДТК-15

Лазерно-дуговой технологический комплекс для сварки металлов больших толщин. Обеспечивает сварку сталей толщиной до 15 мм за один проход. Дополнительное сканирование лазерного луча во время сварки позволяет стабилизировать процесс формирования сварного шва и проводить сварку по зазору размером до 2 мм.
