Устройство современного сварочного инвертора

Автор На чтение 5 мин Просмотров 365 Опубликовано 09.09.2021

Прежде всего нужно хорошо понимать, что термин «инвертор» относится не к типу электродуговой сварки. Речь идет об источнике питания, требуемом сварочному аппарату. Этот способ появился в прошлом веке в начале 70-х гг. Его сложно назвать новым, однако за прошедшие 40 лет это устройство много раз подвергалось усовершенствованию.

Резонансный LCL-T-конвертер.

Сегодня в нем преобладает электроника, его стоимость доступна любому покупателю, а качество и надежность выросло во много раз. Устройство сварочного инвертора довольно сложное. Его работа основа на соответствии пары преобразователей напряжения, имеющих весьма высокие электрические показатели. Управляет такими преобразователями специальный электронный микропроцессор.

Содержание

1. Некоторые особенности
2. Характеристики изделий
3. Дополнительные приемы использования

Некоторые особенности

Работа сварочного инверторного устройства выполняется по принципу инверсии.

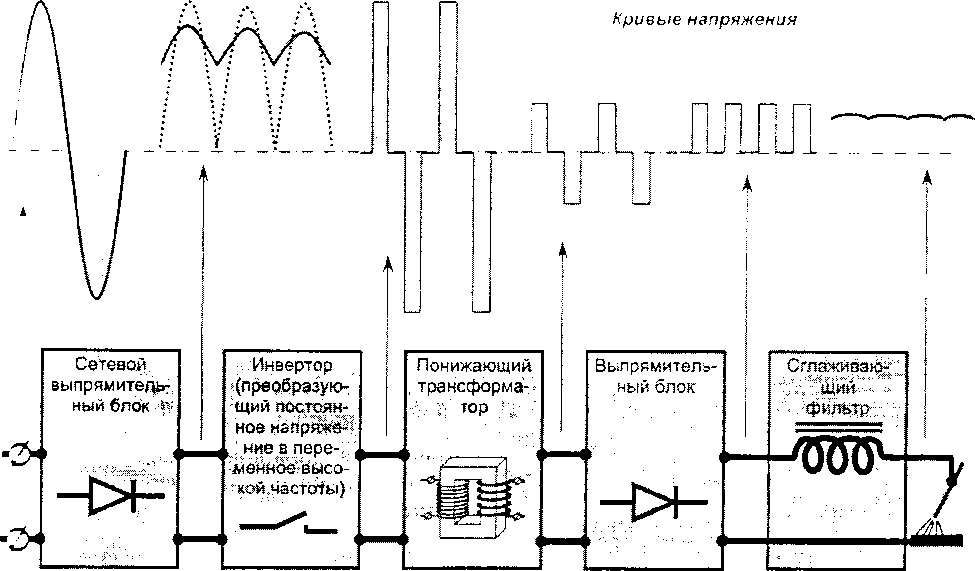

Блок – схема сварочного инвертора.

То есть происходит фазовый сдвиг подающего напряжения. Он осуществляется электронной схемой изделия с постепенным увеличением мощности тока, получаемой на выходе. В это время происходит двойное преобразование.

На первом этапе переменный ток, имеющий стационарное напряжение, превращается в постоянный. Попадая на следующий преобразователь, ток вновь возвращается в начальное состояние, то есть обращается в переменный, однако имеет низкое напряжение, другую силу тока, частоту более 50 Гц.

Чтобы понять, как при таких небольших объемах можно работать с токами, превышающими 200 А, необходимо более подробно ознакомиться с устройством таких аппаратов.

Вернуться к оглавлению

Характеристики изделий

Устройство сварочного инвертора.

Любой инвертор сконструирован из шести основных узлов.

Прежде всего, выпрямитель и зарядное устройство, которые необходимы для того, чтобы преобразовывать наличие переменного подающего напряжения в постоянный вариант. При этом присутствующие платы, которые управляют процессами инвертирования, питаются от силового выпрямителя, работает также отдельный выпрямитель и трансформатор.

На втором шаге низкочастотный фильтр сглаживает питание. Оно попадает на транзисторы, созданные в соответствии с технологией IGBT. Тиристоры создают переменное напряжение, имеющее одну фазу высокой частоты. Ключами управляет блок системы управления, в котором учитываются сигналы, идущие от тока и напряжения. При наблюдении за режимом функционирования инвертора происходит формирование выходного сигнала.

Затем в схему встроен сварочный трансформатор, который понижает напряжение до конкретного значения и уровня. Но в связи с тем, что сигнал высокочастотный, масса трансформатора уменьшается в несколько раз, если сравнивать ее со стандартной моделью.

На следующем шаге переменное напряжение вновь выпрямляется и после сглаживания высокочастотным фильтром происходит подача на электрод.

Cварочная горелка для полуавтоматов.

Сварочный агрегат инверторного типа разрабатывался не в качестве альтернативы к работающим устройствам, он должен был стать принципиально новым устройством, производящим сварку самых разных металлов и сплавов. Вот почему инверторный сварочный аппарат имеет много преимуществ. Некоторые из них:

1. Конструкция не имеет силового трансформатора. В результате практически не существует внутренних потерь от перемагничивания металла и нагрева. Электромагнитная индукция не поглощает энергию индукции в целом.
2. Отличная точечная настройка помогает обеспечивать хорошую обратную связь между напряжением и током. Это позволяет иметь горячий старт, отсутствует прилипание электрода.
3. Сварочный аппарат имеет много настроек сварочного тока, что дает возможность выполнять работу электродами маленького диаметра.

Возьмем для примера инвертор большой мощности — примерно на 160 А. Параметры такого сварочного аппарата позволяют работать электродом с диаметром 4 мм.

Вернуться к оглавлению

Дополнительные приемы использования

Схема инверторной сварки.

Если проводить работы от стационарной сети, необходимо замерить напряжение. Если оно будет менее 220 В, начнет происходить залипание электрода. Чтобы этого не происходило, придется работать с другим инвертором, обладающим более высокой мощностью, или пользоваться более тонкими электродами. В случае когда напряжение в сети будет менее 190 В, инверторный сварочный аппарат совсем не будет работать.

С включенным устройством работы выполняются так же, как и при обыкновенной сварке. Отличие лишь в том, что для получения дуги не нужно постоянно следить за величиной зазора между деталью и электродом.

Важным положительным качеством инвертора считается его небольшая масса. Он весит примерно 6 кг. Причем мощность дуги такая же, как у классических сварочных аппаратов.

Огромным достоинством является высокий КПД, достигающий 90%. Инверторное устройство обладает низким потреблением электричества.

В аппарате великолепно сочетаются показатели напряжения, величины силы тока. Это дает возможность без труда настроить сварочный аппарат на разные режимы сварки.

Кроме вышесказанного нужно отметить еще и тот факт, что инверторные аппараты могут работать с абсолютно любым видом сварочного оборудования, причем диапазон напряжения, которым обладает устройство, очень широк, начиная от 180 и заканчивая 230 В.

Важным отличием современных инверторов от стандартных сварочных трансформаторов считается наличие двух каскадов, преобразующих ток, осуществление постоянного контроля над ведущимися работами, электронным микропроцессором. Они, если возникнет необходимость, проведут корректировку электрических характеристик до получения нужных параметров сварки.

https://moyakovka.ru/youtu.be/f78SVlwbuhI

Одним из недостатков является поломка микропроцессора. Однако это в основном связано с неправильной эксплуатацией устройства.

При осуществлении выбора инвертора необходимо всегда помнить, что его стоимость дороже таких же конвенциональных аппаратов. Это устройство требует более аккуратного отношения. Однако начинающему сварщику будет легко на нем работать, так как он нечувствителен к небольшим огрехам.

Часто приходится проводить сварочные работы на больших высотах. Компактность инвертора позволит доставить его на любую высоту.

При точном соблюдении всех правил эксплуатации инвертор будет работать длительное время без поломок. Он всегда будет показывать качественный результат.

Устройство инверторного сварочного аппарата

Чтобы правильно подобрать оборудование для сварки, нужно знать устройство сварочного инвертора, его принцип работы. Если в этом хорошо разбираться, тогда можно не только работать данным инструментом, но и самостоятельно производить его ремонт.

Сегодня на рынке строительной техники в наличии довольно большое количество моделей инверторов. Это предоставляет возможность выбирать наиболее подходящие инструменты, учитывая собственные финансовые возможности, с потребными для работы функциями. При большом желании сэкономить, даже можно сделать сварочное устройство инверторного типа своими руками.

О конструкции

Инверторный агрегат отличается от традиционного сварочного трансформатора, привычного для каждого сварщика. Процедура изменения типа тока в инверторе осуществляется иначе, она состоит из нескольких этапов, для чего используется мини-трансформатор, немного большего размера, чем пачка сигарет. Еще инструмент такого типа отличается наличием электронной системы управления, которая существенно упрощает сварочные работы. Также, благодаря данной системе, соединительные швы получаются более качественными. Большинство пользователей инверторной сваркой оставляют исключительно положительные отзывы, в первую очередь, из-за качественного шва, компактности инструмента.

Электрическая схема

В устройство сварочного инвертора входят следующие компоненты:

• Генератор импульсов высокой частоты – инверторный блок, в конструкцию которого входят транзисторы высокого качества.
• Выпрямитель переменного тока, подаваемого от стандартной электросети.
• Выпрямитель переменного тока высокой частоты.
• Трансформатор, повышающий высокочастотный ток, уменьшающий высокочастотное напряжение.
• Рабочий шунт.
• Электронный блок управления аппаратом.
• Пускозарядное устройство.

Какими бы свойствами ни обладала конкретная модель инверторного устройства, принцип работы одинаков. Он основан на применении импульсного преобразователя повышенной частоты.

Блок управления

Основное преимущество инверторного прибора – наличие блока управления оборудованием. Электроника имеет довольно большое значение в процессе эксплуатации аппарата, так как за счет нее происходит обратная связь. Она позволяет осуществлять в полном объеме контроль над электрической дугой, то есть удерживать ее необходимые рабочие параметры.

Выходной выпрямитель

Чтоб на выходе образовался ток постоянного типа, для полуавтоматической сварки используют качественные выходные выпрямители. В основании подобной схемы заложены двойные диоды с общим катодом. Подобные компоненты характеризуются повышенной рабочей скоростью, они моментально открываются, закрываются. Период реакции диодов такого типа составляет порядка пятидесяти наносекунд. Скорость имеет значение в работе.

Электронная система

Такая система с зарядным устройством от пятнадцати вольтовых стабилизаторов напряжения, которые смонтированы на радиаторах. Напряжение подает главный выпрямитель. При подаче напряжения, которое в данный момент растет, нужно заряжать в первую очередь конденсаторы.

Диодная сборка защищена ограничительной схемой, оснащенной мощным резистором. После полноценной зарядки конденсаторов зарядным устройством сварка начнет работать. Замыкаются реле контакты, при этом резистор участия не принимает.

Дополнительные элементы

• Система управления, драйверы. Здесь основной элемент – это микросхема ШИМ-контролера, которая обеспечивает управление транзисторами большой мощности.
• Контрольные, регулировочные цепи разной конфигурации. Основной компонент в данном случае – трансформатор, задача которого – контроль параметров тока.
• Пусковое устройство из сварочного агрегата.
• Блок контроля напряжения, параметров тока в электросети. Эта система включает операционный усилитель, выполненный на основе микросхемы. Основное предназначение блока – пуск аварийной защиты при острой ситуации. Также система следит за исправностью электроблока, отслеживает его работу.

Электрическая дуга

Температуру в тысячи градусов Цельсия обеспечивает электрическая дуга, по сути являющаяся коротким замыканием между двумя электродами, расположенными достаточно близко друг от друга. Напряжение, которое подается на электроды, увеличивается, пока не будет пробоя воздуха, являющегося изолятором.

Пробой — эмиссия электронов катода. Разогреваемые током электроны выходят и направляются к ионизированным атомам анода. Затем появляется разряд, ионизируется воздух зазора, образовывается плазма, снижается сопротивление воздушной прослойки, ток усиливается, дуга разогревается, и став проводником замыкает цепь. Процесс получил название «розжиг» дуги. Стабилизируется дуга путем установления требуемого расстояния между электродами и поддержанием характеристик энергоснабжения.

Принцип работы прибора

Устройство инверторного сварочного аппарата предполагает работу оборудования следующим образом:

• Переменный ток электросети меняется постоянным. При этом напряжение равно 220В. Постоянный ток, поступивший от подающего устройства, снова меняется переменным, но уже высокочастотным.
• Напряжение переменного тока повышенной частоты уменьшается. Это существенно повышает силу тока.
• Образовавшийся высокочастотный электроток с пониженным напряжением, большей силой сменяется постоянным, на котором осуществляются сварочные работы.

Основным видом сварочных устройств, применяемых раньше, были трансформаторные аппараты, которые увеличивали сварочный ток, уменьшая напряжение. Основные недостатки подобных инструментов, находящихся в эксплуатации по сегодняшний день — это низкий КПД (большие затраты электроэнергии на нагревание железа), значительная масса, габариты оборудования.

Изобретение полуавтомата инверторного типа, в котором регулировка силы сварочного тока осуществляется абсолютно по другой технологии, предоставило возможность существенно уменьшить массу агрегата, сделать его более компактным. Благодаря высокой частоте осуществляется эффективная регулировка тока. Чем частота больше, тем размеры устройства могут быть меньше.

Что такое сварка?

Процесс неразъемного соединения нескольких деталей в единое целое посредством нагрева, деформирования и применения присадочных материалов (электродов) называется сваркой.

Материалы твердых соединяемых компонентов нагреваются до состояния, когда возникают межмолекулярные или межатомные связи в месте сварки. Аналогичного эффекта можно достичь, оказывая давление на поверхности в месте желаемого соединения.

Сочетание давления и нагрева позволяет оптимизировать и регулировать процесс сварки. Причем чем выше температура, тем меньшее требуется давление. При достижении температур плавления материалов соединяемых деталей потребность в давлении на них и вовсе исчезает.

Способ сварки, будучи зависимым от ряда факторов, влияет на выбор сварочного оборудования.

В этой статье мы говорим не о промышленных, а о бытовых сварочных аппаратах, которые можно купить в магазинах. Поэтому ограничимся описанием оборудования, в котором реализуется принцип электродуговой сварки, и сварочных полуавтоматов, для сварки которыми необходима газовая среда.

Подводим итог

Благодаря вышеперечисленным характеристикам инверторные агрегаты пользуются сегодня у профессиональных сварщиков огромным спросом. С компактным, легким инструментом намного комфортнее осуществлять монтажные работы разного типа. Аппарат, масса которого составляет всего порядки пяти килограмм, можно повесить через плечо и спокойно выполнять сварочные работы, при этом стоя на лестнице.

Это универсальное оборудование прекрасно подойдет для молодых, еще не имеющих достаточного опыта сварщиков, так как легкий розжиг, стабильность горения обеспечивает электронная система управления, которой оснащены инверторы. По данным критериям в сравнении не идут даже трансформаторы высокого качества.

Классификация инверторов

Сварочные инверторы можно классифицировать по размеру сварочного тока. Производители выпускают три типа устройств:

• 100-160 А – маломощные;
• 160-200 А — средние;
• 200-250 А — мощные.

Существует зависимость, между размером силы тока и габаритами аппарата. При выборе аппарата для использования в домашних условиях следует руководствоваться теми задачами, которые предстоит им решать.

Самые слабые аппараты можно отнести к устройствам самого низкого уровня, многие их используют для получения навыков работы. Аппараты, которые относят к среднему классу относят к самым популярным и позволяют выполнять самые разнообразные работы начиная от сборки забора и изготовления довольно сложных металлоконструкций. Самые мощные аппараты по большей части применяют в производственных целях. Их применяют для работы с металлопрокатом большой толщины.

Электроды для ручной дуговой сварки

Большая часть инверторов предназначена для работы с электродами, покрытыми обмазкой. Но их можно использовать и для работы со сварочной проволокой. Для этого, на устройство устанавливают приспособление которое подает проволоку в сварочную зону. Проволока подается через сварочный пистолет, через него же подается и газовая смесь, защищающая рабочую зону от воздействия атмосферного воздуха.

Потребляемая мощность

В зависимости от того, для каких работ используется инвертор и к какому типу относится, рассчитывается потребляемая мощность агрегата.

Бытовой сварочный, масса которого не превышает 5 кг, работает от однофазной сети переменного тока в 220 вольт. Аппарат рассчитан на время работы до 20 минут на предельной мощности.

Полуавтоматические и автоматические сварочные инверторы имеют в конструкции усиленный трансформатор, микроблок регулировки, дополнительные радиаторы, конденсаторы. Время непрерывной работы 6–8 часов от сети 220–380 Вольт, как от однофазной, так и от трехфазной.

Все характеристики аппарата — потребляемая мощность, ток на выходе, тип сети — указаны на маркировочной пластине аппарата. Для инвертора, который работает от бытовой сети 220 вольт, ток максимальной нагрузки не должен превышать 160 А.

Если подключить профессиональный инвертор с высокими характеристиками потребляемой мощности в бытовую сеть, произойдет либо автоматическое аварийное отключение агрегата, либо короткое замыкание и выгорание контактов розетки.

Во время эксплуатации необходимо отслеживать показатели индикатора защиты от перегрева, индикатор сети, настраивая аппарат через шкалу регулировки сварочного тока. Кнопка реле устанавливается на корпусе инвертора.

Техника безопасности

Перед тем как работать сваркой инвертором мастеру необходимо позаботится о собственной безопасности и обустройстве рабочего места. Для этого нужно:

• надеть специальный костюм, который имеет рукава, полностью скрывает участки шеи, на запястьях плотно застегивается. Костюм должен быть из натуральной ткани с повышенной прочностью и плотностью, устойчивой к плавлению и возгоранию;
• руки защитить сварочными рукавицами;
• обувь использовать лучше кожаную с толстой подошвой;
• для защиты глаз использовать маску;
• для предотвращения поражения током обустроить деревянный настил под ногами.

Из рабочего места следует убрать все лишние предметы, позаботится о качественном его освещении. Порядок подготовки к работе и непосредственно выполнение сварочного процесса наглядно описывает самоучитель сварки инвертором, который можно найти в интернете.

Дополнительные функции в инверторах

В современных инверторных устройствах реализованы некоторые опции, которые заметно облегчают работу сварщика:

1. Горячий старт – зачастую у начинающих сварщиков, да и не только у них, возникают сложности с розжигом и поддержанием дуги в рабочем состоянии. В момент розжига, ток вырастает до необходимого уровня и сразу после розжига возвращается к рабочим параметрам. Процесс изменения тока происходит полностью автоматически, без участия сварщика.
2. Еще одна проблема, которая преследует новичков – залипание электрода. Причин тому несколько, но решение у нее одно – снижение уровня сварочного тока. Эта операция так же выполняется автоматически.

1. Форсаж дуги позволяет выполнять швы в разных пространственных положениях.
2. Снижение напряжения холостого хода до безопасного для рабочего и его окружающих людей уровня.

Профессиональные советы начинающим сварщикам

Практически каждый человек, не обладающий опытом, задается вопросом как правильно сваривать металл инвертором с минимальными рисками для своей безопасности и максимально положительными результатами работы.

Советы профессиональных мастеров помогут освоить азы сварки инвертором и избежать ряда ошибок в процессе сваривания:

• ни в коем случае нельзя пренебрегать защитными средствами, особенно это относится к глазам. Ожоги сетчатки могут возникнуть даже при мимолетном взгляде на горящую дугу незащищенными глазами. А продолжительное воздействие может закончиться весьма печально, вплоть до потери зрения;
• впервые сваривая детали неопытные мастера практически всегда допускают разнообразные ошибки. Поэтому лучше вначале потренироваться на подготовленных заготовках и попробовать выполнять разные типы швов перед тем как пользоваться сваркой инвертором для создания металлоконструкций;
• каждый желающий может начать работать со сварочной аппаратурой, но только при тщательном подходе и предварительных тренировках можно выполнять надежные и ровные соединительные стыки;
• обработка швов после сварки имеет огромное значение. Чтобы предотвратить развитие коррозии и разрушение конструкций необходимо очищать спаи от шлаковых образований;
• не знаете, как предотвратить прилипание электрода? Проверьте силу тока, а также обратите внимание на сухость электродов;
• хранить электроды нужно в сухом проветриваемом помещении. Если они слишком сырые, то перед применением их следует просушить на солнце или в духовом шкафу;
• чтобы не произошло короткое замыкание нужно проверять положение провода перед включением и выключением аппарата.

Всю информацию о том, как подобрать ток для сварки инвертором и как должны происходить рабочие циклы можно найти в инструкции по эксплуатации оборудования или поискать в интернете уроки для начинающих сварщиков.

Зная основные правила сваривания и принцип работы аппаратуры вполне доступной станет инверторная сварка для начинающих мастеров, и уже в скором времени вы сможете без проблем изготавливать красивые и долговечные конструкции.

Полуавтоматические аппараты MIG и MAG

Они используются для сварки плавлением в среде защитных газов. Первый работает с аргоном, гелием и другими веществами инертной группы. Поэтому и возникло название metal inert gas welding.Технология именуется MAW – Gas metal Arc welding.

Она исключает возникновение химических реакций во время расплава металла и имеет такие преимущества:

• отсутствие ядовитых паров;
• легкий розжиг и поддержка дуги;
• малый расход проволоки;
• возможность соединения тонких деталей.

Рекомендуем к прочтению Каким аппаратом варят полипропиленовые трубы
В состав аппарата входят:

• генератор тока в виде инвертора или трансформатора;
• газовый баллон с редуктором;
• кабели и шланги;
• устройство подачи электрода.

Вторая разновидность работает в углекислом газе (metal active gas welding). Он дешевле инертного, поэтому сварка получается экономичнее. Только работать можно лишь с легированными и низколегированными сталями.

Чаще всего приобретают аппараты, в которых совмещены оба вида сварки. Этим достигается эффективность и универсальность процесса.

Плазменное оборудование

Такой тип сварочных аппаратов быстро набирает популярность среди производственных предприятий машиностроения, судостроительных заводов, коммунальных и ремонтных служб, рекламных агентств. Этому способствуют компактность, малые энергозатраты и безопасность в работе.

Устройства бывают струйными или дуговыми.

Они делятся на:

• микроплазменные для обработки заготовок малой толщины;
• модели, работающие на средних и больших токах.

Плазма в аппарате получается при использовании воздуха, водяного пара, а также газов:

• кислорода;
• водорода;
• азота;
• аргона.

Сопло охлаждается и удаляется окалина с кромки металла с помощью газового или водяного потока. Для резки доступны материалы толщиной до 200 мм.

К преимуществам плазменных аппаратов относят:

• скорость резки и сварки;
• точность швов и резов;
• не надо покупать дополнительный баллон для газов;
• во время работы оператор находится в безопасности;
• дуга все время стабильна;
• доступность ручного и автоматического режима;

• заготовка при выполнении операции не деформируется;
• возможность работы в труднодоступном месте;
• редко ломается, прост в обслуживании.
