Преобразователи для сварки в защитных газах.

Обратная связь

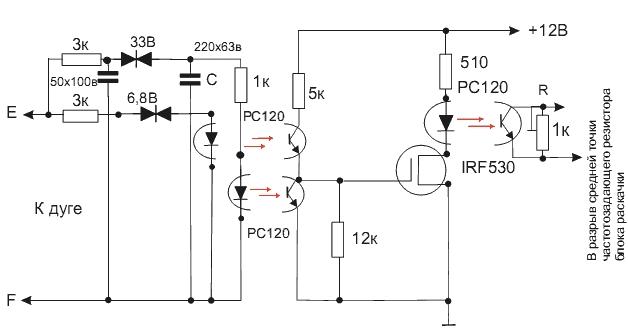

Преобразователи для сварки в защитных газах. Для автоматической и механизированной сварки в защитных газах необходимы сварочные преобразователи, обеспечивающие жесткие или возрастающие внешние характеристики. Для этой цели промышленность выпускает преобразователи ПСГ-350, ПСГ-500, а также универсальные преобразователи ПСУ-300 и ПСУ-500. Универсальные преобразователи типа ПСУ предназначены для ручной дуговой сварки, наплавки и резки металлов постоянным током, поскольку обеспечивают получение крутопадающих внешних характеристик. Преобразователь ПСГ-500 имеет однокорпусное исполнение. Генератор преобразователя имеет на основных полюсах две обмотки возбуждения: одну независимую и другую последовательную, подмагничивающую. Электрическая схема преобразователя ПСГ-500 показана на рис. 107. Рис 107. Электрическая схема сварочного преобразователя ПСГ-500:   Тр- трансформатор стабилизирующий, Г — генератор сварочный, ДЗГ — доска зажимов генератора, Д — двигатель, ДЗД — доска зажимов двигателя, ПК — пакетный выключатель, ВС — выпрямитель селеновый, Р — реостат цепи возбуждения, ДПД -доска переключения двигателя, V — вольтметр, Кз — конденсатор защитный, Кс — конденсатор стабилизирующий Обмотка независимого возбуждения питается от сети переменного тока через феррорезонансный стабилизатор напряжения и блок селеновых выпрямителей ВС, обеспечивающих постоянное, не зависящее от колебаний напряжение сети, напряжение возбуждения. Напряжение на зажимах генератора плавно регулируется в пределах 15-40 В реостатом Р, включенным последовательно в цепь обмотки возбуждения. Якорь генератора имеет малую индуктивность, благодаря чему при коротком замыкании электрода с изделием быстро возрастает сварочный ток, пределы регулирования величины тока 60-500 А.   Основные технические данные преобразователей типа ПСГ приведены в табл. 31.   31. Технические данные сварочных преобразователей ПСГ-350, ПСГ-500   Параметры Тип преобразователей ПСГ-350 ПСГ-500 Тип генератора ГСГ-350 ГСГ-500 Пределы регулирования напряжения, В 15-35 16-40 Номинальный сварочный ток (при ПР= 65%), А Пределы регулирования тока, А 50-350 60-500 Тип электродвигателя АВ-61/2 АВ-71/2 Мощность электродвигателя, кВт Исполнение Однокорпусный на колесах Масса, кг     Таблица 40. Неисправности сварочных преобразователей, причины их вызывающие, и способы устранения   Неисправности Причины появления Способ устранения Генератор не дает напряжения Размагничивание генератора Намагнитить полюса генератора, подключив обмотки возбуждения к источнику постоянного тока Генератор не дает напряжения Сильное загрязнение коллектора Очистить коллектор стеклянной мелкой бумагой и протереть тряпкой, смоченной в бензине Генератор не дает напряжения Обрыв в цепи обмотки возбуждения Устранить обрыв в цепи Генератор не дает напряжения Плохое прижатие щеток, питающих обмотку возбуждения Проверить пружины нажатия щеток и устранить возможное заедание щеток в щеткодержателе Перегрев обмотки статора Перегрузка сварочного генератора Устранить перегрузку Перегрев обмотки статора Большое падение напряжения в проводах питания двигателя Устранить падение напряжения Перегрев обмотки статора Неправильное соединение фаз обмотки Исправить соединение фаз обмоток Не запускается асинхронный двигатель Обрыв в цепи одной из фаз Устранить обрыв в цепи Не запускается асинхронный двигатель Неправильное соединение фаз обмотки Исправить соединение фаз обмоток Искрение и значительный нагар в одном месте коллектора Обрыв обмотки якоря или плохая пайка ее соединения Ликвидировать обрыв и улучшить качество пайки соединений обмотки Нагрев якоря Короткое замыкание части витков якоря Тщательно очистить коллектор от загрязнения Обгорание группы пластин коллектора Биение коллектора или заедание щетки в щеткодержателе Проверить индикатором коллектор на биение. При биении свыше 0,03 мм необходимо коллектор проточить на токарном станке. Устранить заедание щетки, подогнав ее по обойме щеткодержателя     При сварке неплавящимся электродом источники переменного тока имеют падающую внешнюю характеристику.   Дуга постоянного тока при сварке неплавящимся электродом имеет высокую устойчивость; для питания дуги применимы выпрямители или электромашинные преобразователи обычного типа с падающими внешними характеристиками.   Осцилляторы. Для возбуждения дуги без закорачивания электрода на изделие, а также для повышения устойчивости горения дуги переменного тока служат осцилляторы. Эти аппараты вырабатывают высокое напряжение (несколько тысяч вольт, при частоте 150-250 кГц), достаточное для электрического пробоя промежутка между электродом и изделием. Высокое напряжение при высокой частоте безопасно для человека: ток распространяется только по поверхности тела и не поражает жизненно важных органов.   Принципиальная схема осциллятора показана на рис. 3. Он состоит из повышающего трансформатора ПТ, конденсатора С, высокочастотного трансформатора ВТ, разрядника Р и защитного конденсатора ЗС. Трансформатор ПТ заряжает конденсатор С. При повышении напряжения на конденсаторе промежуток между электродами разрядника Р пробивается и конденсатор разряжается на первичную обмотку трансформатора ВТ. Поскольку эта обмотка представляет собой индуктивность, в разрядной цепи возникают электрические затухающие колебания высокой частоты. При этом во вторичной обмотке ВТ наводится э. д. с. высокой частоты, вызывающая пробой промежутка между электродом и свариваемым изделием. Конденсатор ЗС служит для ограничения тока промышленной частоты во вторичной цепи ВТ, пропуская при этом ток высокой частоты. Для устранения радиопомех в питающей сети на вход осциллятора устанавливается фильтр в виде дросселя (на схеме не показан). Он защищает цепь питания от токов высокой частоты. Кроме того, для защиты окружающей среды от радиопомех осцилляторы обычно закрываются металлическим экранирующим кожухом.   Осцилляторы бывают в двух исполнениях: для включения параллельно дуге, как это показано на рис. 3, и для включения последовательно с дугой. В последнем случае вторичная обмотка ВТ имеет достаточно большое сечение.   Для повышения устойчивости горения дуги переменного тока, кроме осцилляторов, применяются импульсные генераторы, назначение которых — резко повышать напряжение между электродом и изделием в начале каждого полупериода сварочного тока, когда повторно возбуждается дуга.     Рис. 3. Принципиальная схема осциллятора   Сварочный осциллятор — это устройство для возбуждения и стабилизации дуги, приспособленное для работы с серийными источниками питания переменного и постоянного тока. Сварочный осциллятор представляет собой искровой генератор затухающих колебаний. Он содержит низкочастотный повышающий трансформатор ПТ, вторичное напряжение которого достигает 2—3 кВ, разрядник, колебательный контур, составленный из емкости, индуктивности, обмотки связи и блокировочного конденсатора. Обмотки, в сварочном осцилляторе образуют высокочастотный трансформатор ВТ. Вторичное напряжение ПТ в начале полупериода заряжает конденсатор и при достижении определенной величины вызывает пробой разрядника. В результате колебательный контур оказывается закороченным и в нем возникают затухающие колебания с резонансной частотой. Эти высокочастотные колебания через обмотку и конденсатор прикладываются к дуговому промежутку. Блокировочный конденсатор предотвращает шунтирование обмоткой дугового промежутка для напряжения источника питания. Изоляцию обмотки сварочного трансформатора от пробоя защищает дроссель, включенный в сварочную цепь. Мощность сварочного осциллятора обычно составляет 250—350 Вт. Длительность импульсов от сварочного осциллятора должна составлять десятки микросекунд.   Осцилляторы обеспечивают наложение тока высокого напряжения и высокой частоты на сварочную цепь. Они разделяются на два типа:   возбудители сварочной дуги непрерывного действия   возбудители сварочной дуги импульсного питания   К первым относятся сварочные осцилляторы, которые, работая совместно с источниками питания дуги, обеспечивают ее возбуждение наложением на сварочные провода тока высокого напряжения (3000—6000 В) и высокой частоты (150—250 кГц). Такой ток не представляет большой опасности для сварщика при соблюдении им правил электробезопасности, но дает возможность возбуждать сварочную дугу, не касаясь электродом изделия. Высокая частота обеспечивает спокойное горение дуги даже при малых сварочных токах основного источника. Электрическая схема осциллятора ОСПЗ-201 приведена на рис.1,     Рис.1 Электрическая схема осциллятора, включенного в сварочную цепь параллельно     Рис.2 Электрическая схема осциллятора последовательного включения   Как видно из схемы, осциллятор включен в сварочную цепь параллельно и в цепь переменного тока напряжением 220 В и частотой 50 Гц. Предохранитель Пр1 обеспечивает безаварийную работу помехозащитного фильтра ПЗ, состоящего из батареи конденсаторов. Высоковольтный низкочастотный трансформатор Т1 повышает напряжение до 6 кВ. На стороне высокого напряжения трансформатора Т1 находится высокочастотный искровой генератор, состоящий из разрядника ФВ, конденсатора Сг и первичной обмотки трансформатора высокой частоты и напряжения Т2. Этот генератор является колебательным контуром, в котором беспрерывно, с большой скоростью, накапливаются в конденсаторе и разряжаются через искровой разрядник импульсы тока высокого напряжения, создавая высокочастотную характеристику трансформатора Т2. Для защиты источника от тока высокого напряжения служит фильтр в виде конденсатора Сп, а предохранитель Пр2 защищает обмотку трансформатора Т2 от пробоев фильтра Сп. Осциллятор может питаться не от сети, а непосредственно от сварочной цепи, что улучшает его свойства.   Осцилляторы последовательного включения (рис.2) считаются более эффективными, так как не требуют установки в цепи источника специальной защиты от высокого напряжения. Как видно из схемы, катушка 1к включена последовательно со сварочной дугой, остальные обозначения схемы аналогичны рис.1. При работе осциллятора разрядник издает тихое потрескивание; искровой зазор величиной 1,6—2 мм может быть установлен регулировочным винтом, но только при отключенном от сети осцилляторе. Следует иметь в виду, что установка и ремонт осцилляторов требуют более высокой квалификации электротехнического персонала. Основные типы применяемых осцилляторов и их характеристики приведены в табл.   Таблица   При сварке переменным током требуются возбудители с импульсным питанием, которые наряду с первоначальным возбуждением дуги должны способствовать ее зажиганию при смене полярности переменного тока. Казалось бы, что сварочные осцилляторы отвечают этому требованию. Однако они неудовлетворительно выполняют повторные зажигания при смене   полярности переменного тока источника, в результате чего действующий сварочный ток колеблется и ухудшается качество сварки. Кроме того, несинхронизированные сварочные осцилляторы создают значительные радиопомехи.   Другим способом бесконтактного возбуждения дуги является применение импульсных генераторов, использующих накопительные емкости, которые заряжаются от специального зарядного устройства и в моменты повторного возбуждения дуги разряжаются на дуговой промежуток. Так как фаза перехода сварочного тока через нуль во время сварки не остается строго постоянной, то для обеспечения надежной работы генератора необходимо устройство, позволяющее синхронизировать разряды емкости с моментами перехода тока дуги через ноль.   Тема 17. Импульсные возбудители дуги   Это такие устройства, которые служат для подачи синхронизированных импульсов повышенного напряжения на сварочную дугу переменного тока в момент изменения полярности. Благодаря этому значительно облегчается повторное зажигание дуги, что позволяет снизить напряжение холостого хода трансформатора до 40—50 В.   Импульсные возбудители применяют только для дуговой сварки в среде защитных газов неплавящимся электродом. Возбудители с высокой стороны подключаются параллельно к сети питания трансформатора (380 В), а на выходе — параллельно дуге.   Мощные возбудители последовательного включения применяют для сварки под флюсом.   Импульсные возбудители дуги более устойчивы в работе, чем осцилляторы, они не создают радиопомех, но из-за недостаточного напряжения (200—300 В) не обеспечивают зажигания дуги без соприкосновения электрода с изделием. Возможны также случаи комбинированного применения осциллятора для начального зажигания дуги и импульсного возбудителя для поддержания ее последующего стабильного горения.     Тема 18. Установка для ручной сварки вольфрамовым элек­тродом в аргоне. Установки для ручной сварки   Источник тока для сварки неплавящимся электродом обычно конструктивно объединяется с устройством для поджига дуги и аппаратурой управления циклом сварки и подачей защитного газа. Это устройство снабжается сварочной горелкой или комплектом горелок на разные токи, комплектом соединительных проводов и шлангов. Источник тока для сварки переменным током включает в себя устройство для подавления постоянной составляющей тока, с ним конструктивно объединяется также стабилизатор горения дуги. В таком виде эти изделия содержат все необходимое для ручной сварки и называются установками для сварки постоянным или соответственно переменным током.   Промышленность серийно выпускает установку для плазменной и аргонодуговой сварки на постоянном токе типа УПС-301 У4. В нее входят: сварочный выпрямитель с тиристорным регулированием сварочного тока, горелки для плазменной и аргонодуговой сварки, блок поджигания, содержащий возбудитель дуги типа УПД-1 или ВИС-501, газовая аппаратура (клапан, ротаметры), дистанционный регулятор сварочного тока. Установка обеспечивает сварку пульсирующей дугой и точечную сварку.   Для сварки от мощных шинопроводов постоянного тока (от многопостовых источников) выпускается установка УДГ-201УЗ. Установка представляет собой переносной транзисторный регулятор тока, имеет вертикальную (штыковую) внешнюю характеристику, обеспечивает зажигание дуги коротким замыканием на малом токе, работу в режиме сварки пульсирующей дугой, снабжена устройством для плавного нарастания тока при зажигании дуги и плавного снижения его в конце сварки, комплектуется газовой аппаратурой и горелкой без водяного охлаждения.   Для сварки на переменном токе промышленность выпускает комплектные установки типов УДГ-301-1 и УДГ-501-1. Установки содержат сварочный трансформа- тор с подмагничиваемым шунтом, возбудитель-стабилиза-тор дуги, диодно-тиристорную ячейку для компенсации постоянной составляющей сварочного тока, аппаратуру управления циклом, устройство для заварки кратера и комплектуются сварочными горелками серии ГР. Для увеличения радиуса действия эти установки имеют съемный переносной блок поджигания, в котором размещены газовый клапан, возбудитель-стабилизатор дуги и орган дистанционного управления сварочным током. I   На базе установки УДГ-301 выпускается универсальная установка типа УДГУ-301 для сварки на переменном и постоянном токе.   Технические данные установок для ручной сварки   приведены в табл. 6.3.   Для ручной сварки на переменном токе применяются сварочные трансформаторы совместно со стабилизатором дуги и компенсатором постоянной составляющей сварочного тока. В комплекте с горелками и газовой аппаратурой источник сварочного тока образует пост для ручной сварки. В состав простейшего поста для сварки на переменном токе входит сварочный трансформатор, стабилизатор дуги или постоянно включенный осциллятор (возбудитель) и балластный реостат в качестве компенсатора постоянной составляющей тока дуги. Для таких постов промышленность выпускает сварочный трансформатор в комплекте с возбудителем-стабилизатором дуги ВСД-01 трансформатор ТДМ-503-4.   Тема 19.



Патент США на систему зажигания с устойчивой дугой Патент (Патент № 4,033,316, выдан 5 июля 1977 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

В последние годы было предпринято много усилий для уменьшения или устранения некоторых загрязняющих веществ, выбрасываемых с выхлопными газами. транспортных средств с различными типами двигателей внутреннего сгорания. К таким загрязняющим веществам относятся окись углерода, различные углеводороды и оксиды азота.

К сожалению, модификации двигателей с искровым зажиганием обычно приводят к увеличению содержания оксидов азота при снижении содержания оксида углерода и углеводородов, и наоборот. В настоящее время представляется, что содержание углеводородов и угарного газа можно контролировать с помощью таких устройств, как каталитические нейтрализаторы, или путем создания камер предварительного сгорания, в которых богатая смесь воспламеняется искровым зажиганием, при этом пламя из камеры предварительного сгорания затем воспламеняет обедненную смесь в основная камера сгорания.

Одним из способов снижения выбросов закиси азота в двигателе с искровым зажиганием является работа с чрезвычайно бедным соотношением топлива и воздуха. Такая работа на обедненной смеси повысит эффективность двигателя и уменьшит выбросы загрязняющих веществ. Однако бедные смеси трудно воспламеняются, и по мере того, как смесь становится все беднее и беднее, количество пропусков зажигания увеличивается, что приводит к увеличению количества окиси углерода и углеводородов в выхлопных газах.

Удовлетворительное воспламенение является еще более серьезной проблемой для двигателей ротационного типа и двигателей с послойным зарядом. В некоторых (роторных) двигателях Ванкеля используются двойные свечи зажигания и двойные системы зажигания для получения необходимой картины горения. Топливный заряд в многослойном двигателе трудно удовлетворительно воспламенить с помощью одной искры или нескольких искр короткой продолжительности.

Чтобы обеспечить экономичную работу двигателя с искровым зажиганием, не требуя большой сложности и затрат, связанных с использованием камер предварительного сгорания, были разработаны системы зажигания, обеспечивающие более горячую и качественную дугу через искровые промежутки двигателей с искровым зажиганием. Одной из таких систем зажигания является хорошо известная емкостно-разрядная система, в которой к искровому промежутку прикладывается импульс напряжения, имеющий острый волновой фронт и амплитуду, в несколько раз превышающую таковую в обычных системах зажигания. Искра, обеспечиваемая системой зажигания типа C-D, чрезвычайно короткая, и, хотя она может воспламенять загрязненные свечи зажигания и минимизировать потери высокого напряжения из-за утечки в кабелях и полупроводниковых отложений на искровых промежутках, она не обеспечивает максимальное воспламенение обедненного топлива. воздушная смесь.

Некоторые другие типы систем зажигания, которые обеспечивают многократное повторяющееся искрообразование через искровые промежутки, были разработаны для повышения вероятности воспламенения обедненной топливно-воздушной смеси. Было обнаружено, что ни система зажигания C-D, ни система многократного искрового зажигания не являются столь же эффективными в воспламенении обедненной топливно-воздушной смеси в двигателе с искровым зажиганием, как искра увеличенной продолжительности.

ЗАДАЧИ И СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Целью изобретения является создание двигателя с искровым зажиганием, схемы зажигания, которая будет поджигать или воспламенять более обедненную смесь, чем могли бы системы зажигания предшествующего уровня техники, и которая будет обеспечивать лучшее воспламенение для роторных двигателей и двигателей с послойным зарядом.

Еще одной целью изобретения является создание для двигателя с искровым зажиганием схемы, которая обеспечивает дугу или искру любой требуемой продолжительности через искровой промежуток или промежутки такого двигателя.

Еще одной целью изобретения является создание схемы вышеуказанного типа, которую можно относительно легко добавлять к обычным схемам зажигания.

Еще одной целью изобретения является создание схемы, которая примерно удваивает продолжительность искры зажигания, когда двигатель работает примерно на половине максимально допустимой скорости вращения.

Еще одной целью изобретения является создание системы зажигания, в которой искра зажигания поддерживается высоким напряжением всего в несколько тысяч вольт, тем самым снижая нагрузку на изоляцию кабеля и снижая требования к высокому напряжению самого источника.

Таким образом, изобретение обеспечивает схему для подачи высокого напряжения на высоковольтную вторичную обмотку высоковольтной катушки системы искрового зажигания в заданное время для поддержания дуги в искровом промежутке в течение желаемого периода времени. Устройства, генерирующие синхронизирующие сигналы, и схемы управления используются для добавления высокого напряжения в нужное время.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представлена ​​блок-схема схемы искрового зажигания согласно изобретению.

РИС. 2 представляет собой схематическое представление, показывающее компоненты, используемые в каждом из блоков схемы на фиг. 1.

РИС. 3 представляет собой график форм волн, которые генерируются схемой зажигания, воплощающей изобретение.

РИС. 4 представляет собой блок-схему схемы, в которой устройство синхронизации и схема управления немного изменены по сравнению с фиг. 1.

РИС. 5 представляет собой еще одну блок-схему с небольшой модификацией схемы, показанной на фиг. 1.

РИС. 6 представляет собой блок-схему самой основной формы изобретения.

РИС. 7 представляет собой блок-схему модификации схемы по фиг. 6.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ВОПЛОЩЕНИЯ

На фиг. 1 показана схема зажигания согласно изобретению, состоящая из катушки зажигания Т1, имеющей первичную обмотку 10 низкого напряжения и вторичную обмотку 11 высокого напряжения. Как показано, один конец вторичной обмотки 11 подключен к высоковольтной обмотке постоянного тока. источник 12, заземленный как 13. Другой конец вторичной обмотки 11 также соединен с землей 13 через искровой разрядник 14. Как известно, для многоцилиндрового двигателя распределитель может быть вставлен между вторичной обмоткой 11. и множество искровых разрядников, таких как 14, для подачи напряжения на каждый искровой разрядник в нужное время. Поскольку заземления 13 являются общими, т. е. электрически они представляют собой одну и ту же точку, источник постоянного тока высокого напряжения 12 фактически соединен последовательно со вторичной обмоткой 11 и искровым разрядником 14.

Для образования искры или дуги через искровой промежуток 14 для воспламенения топливно-воздушной смеси в заданные моменты времени при работе двигателя с искровым зажиганием ток, протекающий через первичную обмотку 10 от соответствующей коммутационной цепи 15, должен быть прерван. Это прерывание вызывает коллапс магнитного поля, создаваемого первичной обмоткой 10, вызывая тем самым высокое напряжение порядка 10-40 кВ или более во вторичной обмотке 11. Чтобы вызвать желаемое прерывание тока в первичной обмотке 10 катушки зажигания Т1 предусмотрено устройство 16 генерирования синхронизирующего сигнала, которое работает синхронно с двигателем, для которого должна быть обеспечена искра зажигания. Устройство синхронизации также формирует сигнал для схемы управления 17, так что источник высокого напряжения постоянного тока включается для создания выходного высокого напряжения, которое добавляется к высокому напряжению, индуцированному во вторичной обмотке 11, при прерывании тока в первичной обмотке 10.

Для открытия искрового промежутка, обычно используемого в двигателях с искровым зажиганием, напряжение, индуцируемое на вторичной обмотке 11 катушки зажигания T1, должно быть порядка от 10 кВ до 40 кВ или более, чтобы образовалась дуга через искровой промежуток. Однако, как только дуга зажжется, ее будет поддерживать гораздо более низкое напряжение. Следовательно, в схеме на фиг. 1, было обнаружено, что высоковольтный источник постоянного тока должен иметь только амплитуду в диапазоне примерно от 1 кВ до 4 кВ. При таком расположении дуга в искровом промежутке будет поддерживаться до тех пор, пока высоковольтный источник постоянного тока обеспечивает высокое выходное напряжение.

Обратимся теперь к фиг. 2 показана принципиальная схема компонентов схемы, используемой в схеме на фиг. 1, и части, эквивалентные блокам на фиг. 1 обозначены соответствующими цифрами. Устройство 16 синхронизации состоит из набора контактных точек 18 зажигания, которые открываются кулачком 19 каждый раз, когда требуется искра в искровом промежутке или промежутках. Кулачок вращается синхронно с двигателем 20 с искровым зажиганием. Обычный конденсатор 21 может быть подключен к контактным точкам 18, что позволяет легко вернуться к исходной системе. Контактные точки 18 через провод 22 соединены с коммутационной схемой 15, которая будет описана ниже.

Как показано, коммутационная схема 15 обеспечивает подключение одного конца первичной обмотки 10 катушки зажигания T1 к положительному напряжению V1, как на 24, через соответствующий балластный резистор R1, а другой конец первичной обмотки 10 подключается через Цепь коллектор-эмиттер NPN-транзистора Q1 на землю, как на 13. Стабилитроны Z1 и Z2, последовательно включенные между электродом коллектора Q1 и землей, и конденсатор C1, подключенный между теми же точками, защищают транзистор Q1 от разрушительных напряжений, которые могут возникнуть, когда ток через первичную обмотку 10 отключается.

Для управления проводимостью транзистора Q1 его базовый электрод подключен через резистор R2 к точке между резистором R3 и NPN-транзистором Q2, резистор R3 и коллекторно-эмиттерная половина транзистора Q2 подключены последовательно между плюсом потенциал постоянного тока на 24 и заземление. Базовый электрод транзистора Q2 подключен через резисторы R4 и R5 к потенциалу V1 на 24. Вывод 22 от контактной группы 18 подключен к точке между резисторами R4 и R5. Как будет объяснено ниже, когда контакты размыкаются, транзистор Q2 становится проводящим, чтобы выключить транзистор Q1, тем самым создавая высокое напряжение на вторичной обмотке 11 катушки зажигания T1.

Источник 12 постоянного тока высокого напряжения включает секцию генератора 25, силовую часть 26 и секцию выпрямления 27. Колебательная секция 25 включает трансформатор T2, имеющий первичную обмотку 28 с отводом от середины, обмотку обратной связи 29 с отводом от середины и пару обмотки возбуждения 30 и 31 выполнены на насыщающемся сердечнике 32. Как видно на чертеже, верхний конец обмотки 28 соединен через коллектор-эмиттерный тракт транзистора Q3 с землей, а нижний конец обмотки подключен через коллектор -эмиттерный путь транзистора NPN к земле. Базовые электроды транзисторов Q3 и Q4 подключены к соответствующим концам обмотки обратной связи 29.. Ток для транзисторов Q3 и Q4 получается подключением среднего отвода обмотки 28 через резистор R6 к положительному потенциалу V1, как на 24. Резистор R7 может быть подключен параллельно обмотке 28 для устранения паразитных колебаний.

Силовая часть 26 источника 12 высокого напряжения включает в себя повышающий трансформатор высокого напряжения Т3, имеющий первичную обмотку 33 низкого напряжения и вторичную обмотку 34 высокого напряжения, и транзисторы Q5 и Q6 типа NPN. Цепи коллектор-эмиттер транзисторов Q5 и Q6 последовательно соединены между положительным потенциалом V2, как на 35, и общей землей, как на 13. Цепи база-эмиттер транзисторов Q5 и Q6 подключены к обмоткам возбуждения 30 и 31 трансформатора Т2 в секция генератора, как показано на рисунке.

Чтобы на первичной обмотке 33 генерировалось напряжение прямоугольной формы, ее верхний конец соединяется с точкой между эмиттерным электродом Q5 и коллекторным электродом Q6, а нижний конец, как показано, соединяется с точка между парой конденсаторов C2 и C3, которые последовательно соединены между положительным потенциалом V2, как на 35, и землей 13. Диоды D1 и D2 подключены поперек путей коллектор-эмиттер транзисторов Q5 и Q6 для защиты транзисторов от возможного разрушения. напряжения. Аналогичным образом, конденсатор C4 подключен между положительным потенциалом, как в точке 35, и землей 13, чтобы подавить любые скачки напряжения, которые могут присутствовать на положительном напряжении V2 в точке 35.

Верхний конец вторичной обмотки 34 трансформатора Т3 соединен с блокировочным конденсатором постоянного тока С5 секции выпрямления 27, а нижний конец соединен с землей, как в позиции 13. Сигнал прямоугольной формы высокого напряжения создается на вторичной обмотке 34 трансформатора трансформатора T3 из-за коммутационного действия транзисторов Q5 и Q6, управляемых генератором 25. Это высокое напряжение подается через конденсатор Q5 в секцию выпрямителя 27.

В секции выпрямителя выпрямители D3 и D4 последовательно соединены между проводом 36. и заземление 13, причем вывод 36 подключен к конденсатору С5 силовой части, а также к высоковольтному выводу 37 через выпрямители D5 и D6. Конденсаторы С6, С7, С8 и С9замкните выпрямители D3, D4, D5 и D6 соответственно, чтобы поглотить разрушающие скачки напряжения. Для фильтрации импульсов высокого напряжения, которые обычно появляются на выводе 37 из-за выпрямляющего действия выпрямителей D3-D6, фильтрующий конденсатор 10 подключается между выводом 37 и землей 13.

Расположение выпрямителей D3, D4, D5 и D6, как показано, с конденсаторами С10 и С5 образуют схему удвоения напряжения. Использование схемы удвоения напряжения преимущественно позволяет уменьшить размер вторичной обмотки 34 трансформатора Т3. Понятно, что можно использовать выпрямительные цепи, дающие другие кратные напряжения, но необходимо учитывать размер и вес необходимых конденсаторов, чтобы сбалансировать преимущества уменьшения размера трансформатора Т3. Например, можно использовать хорошо известную схему умножителя напряжения Кокрофта-Уолтона, но она требует большого количества выпрямителей и конденсаторов.

Для того чтобы генератор 25 высоковольтной секции 12 начал колебаться при размыкании контактных точек 18 синхронизирующей секции 16, предусмотрена схема управления 17. Схема управления 17 состоит из переключателя или вентиля, такого как транзистор Q7 типа PNP. Электрод коллектора Q7 подключен к среднему отводу обмотки обратной связи 29 трансформатора Т2 в секции генератора 25, а электрод эмиттера подключен через резистор R8 и провод 23 к точкам контакта 18. Электрод базы транзистора Q7 подключен через резистор R9к земле 13. Как будет объяснено ниже, транзистор Q7 становится проводящим, когда контактные точки 18 синхронизирующей секции 16 размыкаются, что позволяет подавать ток обратной связи на базовые электроды транзисторов Q3 и Q4 секции 25 генератора. секция генератора 25 начинает генерировать колебательный ток, высокое напряжение будет создаваться на высоковольтном выводе 37.

Работа схемы на фиг. 2 теперь поясняется в связи с формами волны на фиг. 3. Предполагая первоначально, что точки контакта 18 замкнуты, нижний конец резистора R5 секции 15 заземляется. Таким образом, электрод базы транзистора Q2 секции 15 и электрод эмиттера транзистора Q7 секции 17 находятся под потенциалом земли, и ни один из этих транзисторов не будет проводить ток. Поскольку транзистор Q2 является непроводящим, к электроду базы транзистора Q1 прикладывается положительный потенциал, что делает его полностью проводящим. Следовательно, ток течет от потенциала V1 на 24 через резистор R1, первичную обмотку 10 катушки зажигания Т1 и путь коллектор-эмиттер транзистора Q1 на землю 13. Это состояние представлено базовыми линиями 38, 39.и 40 для точек, напряжения дуги и тока дуги соответственно. В некоторый момент времени Т1 контакты размыкаются, тем самым вызывая протекание тока через цепь база-эмиттер транзистора Q2 и через цепь эмиттер-база транзистора Q7, делая эти транзисторы проводящими. Когда транзистор Q2 открывается, электрод базы транзистора Q1 находится под потенциалом, близким к заземлению, и транзистор Q1 закрывается. Это вызывает коллапс магнитного поля, создаваемого током в первичной обмотке 10 катушки зажигания T1, вызывая высокое напряжение во вторичной обмотке 11. Это высокое напряжение вызывает возникновение дуги или искры в искровом промежутке, к которому подключена вторичная обмотка 11. подключен.

Начальный всплеск напряжения, который возникает в искровом промежутке и вызывает пробой, показан под номером 41 на фиг. 3. После образования дуги напряжение падает до уровня 42 В и нормально продолжается до момента времени Т2. Пик, до которого увеличивается ток дуги, обозначен цифрой 43, а нормальный спад тока до 0 на базовой линии 40 обозначен цифрой 44.

Когда транзистор Q7 переходит из непроводящего в полностью проводящее состояние одновременно с транзистор Q2, напряжение обратной связи подается на базовые электроды транзисторов Q3 и Q4. Один или другой из транзисторов Q3 и Q4 начнет проводить до тех пор, пока сердечник 32 трансформатора Т2 не насытится, вызывая обратную операцию, после чего другой транзистор будет проводить. Это создает напряжения прямоугольной формы на обмотках 30 и 31 привода. Частота колебаний секции 25 генератора составляет порядка 10 килогерц.

Транзисторы Q5 и Q6, разумеется, из-за напряжения прямоугольной формы, подаваемого на обмотки возбуждения 30 и 31, попеременно включаются и выключаются, создавая напряжение прямоугольной формы на первичной обмотке 33 и вторичной обмотке 34 трансформатора Т3. Таким образом, на конденсатор С5 подается высокочастотное переменное напряжение прямоугольной формы.

Переменное прямоугольное напряжение высокой частоты выпрямляется и удваивается диодами D3, D4, D5 и D6 с конденсаторами C5 и C10 и создает выход высокого напряжения на выводе 37, который подключен к одному концу вторичной обмотки 11 катушки зажигания Т1.

Из-за высокого выходного напряжения высоковольтной секции 12 дуга через искровой промежуток будет поддерживаться, как показано под номером 45 на РИС. 3, пока осциллятор не отключится, как в момент времени T3. Таким образом, напряжение на дуге будет сохраняться до тех пор, пока точки 18 контакта снова не замкнутся. Как показано на фиг. 3, продолжительность дуги в искровом промежутке увеличена с момента времени t 2 до времени t 3 , что делает продолжительность дуги в два-четыре раза больше, чем у обычных дуг, когда работает двигатель с искровым зажиганием. на скорости где-то в диапазоне примерно от 40 до 60 процентов от его максимальных оборотов в минуту.

Из-за характеристики источника тока высоковольтного источника 12 постоянного тока ток остается практически постоянным, как показано позицией 46 на фиг. 3, с момента начала протекания через разрядник, за исключением начального падения. Спад искрового тока в обычной системе зажигания показан на 44. Заштрихованная область 47 представляет повышенную мощность дуги, которая примерно в четыре-десять раз превышает нормальную мощность дуги обычных систем зажигания.

Хотя схема на фиг. 2 был описан в отношении источника постоянного тока высокого напряжения, состоящего из генератора 25 с насыщающимся сердечником, силовой части 26 и схемы выпрямления 27, можно использовать другие подходящие схемы для генерирования постоянного тока высокого напряжения. Примером может служить так называемая схема высоковольтной обратной связи, очень похожая на схему высоковольтной обратной связи телевизора, но работающая при значительно более низком напряжении. Схема выпрямления, которая может быть подключена как удвоитель, утроитель напряжения или другой умножитель, преобразует повторяющиеся импульсы напряжения в постоянный ток, как в варианте осуществления, показанном на фиг. 2.

Поскольку нагрузка (дуга) на источнике высокого напряжения представляет собой по существу постоянное напряжение, инвертор должен иметь функцию ограничения постоянного тока или тока. Эта функция изначально предусмотрена в конструкциях обратноходовых инверторов и реализована в инверторе, показанном на фиг. 2 импедансом конфигурации трансформаторного выпрямителя.

АЛЬТЕРНАТИВНЫЕ ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ

Обратимся теперь к фиг. 4 показана схема зажигания, аналогичная схеме на фиг. 1, и компоненты, соответствующие компонентам на фиг. 1 обозначены теми же цифрами, что и на фиг. 1. В схеме на фиг. 4, устройство 16 синхронизации содержит магнитное зубчатое колесо, вращающееся синхронно с двигателем с искровым зажиганием, и приемную катушку, которая посылает импульс напряжения в коммутационную схему 15 для создания дуги на искровом промежутке 14. Поскольку этот импульс напряжения может быть недостаточным продолжительность, используемая для включения источника высокого напряжения 12, в течение желаемого периода времени, моностабильный мультивибратор 48 используется для управления и включения-выключения переключателя 49. что соответствует транзистору Q7, показанному на фиг. 2. Мультивибратор 48 запускается тем же импульсом напряжения, который подается на коммутационную схему 15.

Моностабильный мультивибратор имеет нормальное состояние, в котором один транзистор открыт, а другой выключен. Входной импульс заставит транзисторы изменить условия на короткий период времени, после чего они вернутся в свое нормальное состояние. С конкретной компоновкой, показанной на фиг. 4, мультивибратор 48 подключен к выходу для включения/выключения переключателя 49.в течение заданного периода времени после получения входного импульса от временной секции 16. Специалистам в данной области техники будет понятно, что продолжительность выходного сигнала мультивибратора 48 определяется различными постоянными времени и компонентами мультивибратора 48 и которые могут быть выбраны или разработаны для обеспечения соответствующей длительности выходного сигнала.

Хотя схема на фиг. 4 используется моностабильный мультивибратор 48 между таймером 16 и переключателем 49, мультивибратор не является существенной частью схемы. Импульсы напряжения, обеспечиваемые большинством таймеров, генерирующих магнитные импульсы, имеют достаточную длительность, чтобы при направлении на переключатель 49, они вызовут включение источника постоянного тока высокого напряжения на соответствующую часть рабочего цикла, чтобы существенно увеличить продолжительность искры по сравнению с обычными схемами.

РИС. 5 показана другая схема зажигания, аналогичная схемам на фиг. 1 и 4, и компоненты, соответствующие компонентам на фиг. 1 и 4 обозначены соответствующими цифрами. Магнитное зубчатое колесо 50 вращается синхронно с двигателем 20 с искровым зажиганием и создает импульс напряжения сначала в приемной катушке 51, а вскоре после этого в приемной катушке 52, когда каждый зуб колеса 50 проходит катушки. Более ранний импульс, появляющийся на приемной катушке 51, направляется на коммутационную схему 15 и вызывает скачок дуги через разрядник 14. Этот же импульс напряжения направляется на первый вход 53 триггерного мультивибратора 54, заставляя его направлять виток -включение сигнала с выхода 55 на включение-выключение выключателя 49. Когда переключатель 49 включен, источник 12 постоянного тока высокого напряжения создает выходное напряжение, которое добавляется к напряжению на вторичной обмотке 11 Т1. Источник 12 постоянного тока высокого напряжения будет продолжать создавать выходное напряжение для поддержания дуги в искровом промежутке 14 до тех пор, пока триггерный мультивибратор 54 имеет выходной сигнал. Таким образом, когда колесо 50 вращается, оно подает первый и второй импульсы напряжения в заданные моменты времени в течение каждого цикла работы двигателя.

Импульс напряжения, создаваемый на приемной катушке 52, следующий за импульсом, создаваемым на катушке 51, направляется на второй вход или вход сброса 56 триггерного мультивибратора 54, заставляя его вернуться в исходное состояние, при котором выходной сигнал не поступает от его выход 55 к переключателю включения-выключения 49. Таким образом, видно, что в схеме на фиг. 5, первый импульс включения заставляет триггерный мультивибратор 54 вырабатывать выходной сигнал и в то же время заставляет схему переключения 15 прерывать протекание тока через первичную обмотку 10 катушки зажигания T1, вызывая искру в искровом промежутке 14. Второй импульс, или импульс выключения, от приемной катушки 52 сбрасывает триггерный мультивибратор 54, отключая его выходной сигнал, в свою очередь отключая высоковольтный выход высоковольтного источника постоянного тока 12, чтобы погасить дугу в искровом промежутке 14.

РИС. 6 представляет собой блок-схему самой базовой формы изобретения, и части, соответствующие частям на других фигурах, обозначены соответствующими цифрами. В системе зажигания по фиг. 6, синхронизирующее устройство 16 заставит коммутационную схему 15 прерывать протекание тока через первичную обмотку 10 катушки зажигания Т1 в заданный момент работы двигателя с искровым зажиганием, с которым используется система. Это создает искру в искровом промежутке 14.

Как только искра проскакивает через разрядник 14, постоянно включенный источник высокого напряжения обеспечивает достаточное высокое напряжение для предотвращения гашения искры в течение относительно длительного периода времени. Однако иногда перед тем, как потребуется следующая искра, нормальный рабочий цикл, такой как выпуск, впуск или сжатие, приводит к гашению искры.

РИС. 7 иллюстрирует систему, аналогичную показанной на фиг. 6, за исключением распределителя 57, который дополнен множеством свечей зажигания 14а, 14b, 14с и 14d. Вторичная обмотка катушки 11 одним концом подключена к источнику постоянного тока высокого напряжения 12, а другим концом — к ротору 58 распределителя 57. Ротор вращается синхронно с двигателем 20, на что указывает штриховая линия 59 и зависимость устройство 16 отсчета времени вращения двигателя 20 показано пунктирной линией 60.

Когда ротор 58 перемещается от контакта 60а к контакту 60b, он разрывает путь тока от источника высокого напряжения 12 и обмотки 11, чтобы погасить искру в промежутке 14а. Аналогичным образом искры между контактами 14b, 14c и 14d гаснут, когда ротор 58 удаляется от контактов 60b, 60c и 60d соответственно. Таким образом, в системе по фиг. 7, длительность искры регулируется распределителем 57, расположенным между вторичной обмоткой 11 и множеством искровых промежутков 14а, 14b, 14с и 14d, хотя источник 12 высокого напряжения обеспечивает постоянное выходное напряжение.

Следует понимать, что изменения и модификации могут быть внесены в вышеописанные схемы зажигания специалистами в данной области техники без отклонения от сущности и объема изобретения, изложенных в прилагаемой формуле изобретения. Например, синхронизирующее устройство 16 может быть фотоэлектрического типа, а не обсуждаемого типа контактной точки или генерирования магнитных импульсов.

Зажигание дуги? | Форум Электроники

Добро пожаловать на EDAboard.com

Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию… и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.

Регистрация Авторизоваться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы Жавер
• Дата начала 29 марта 2022 г.

Жавер

Младший член уровня 3

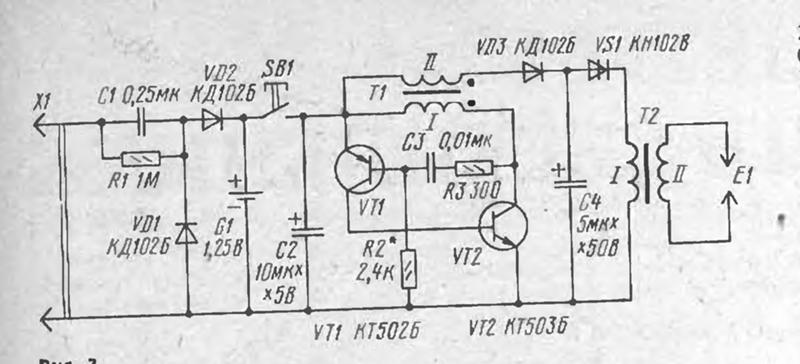

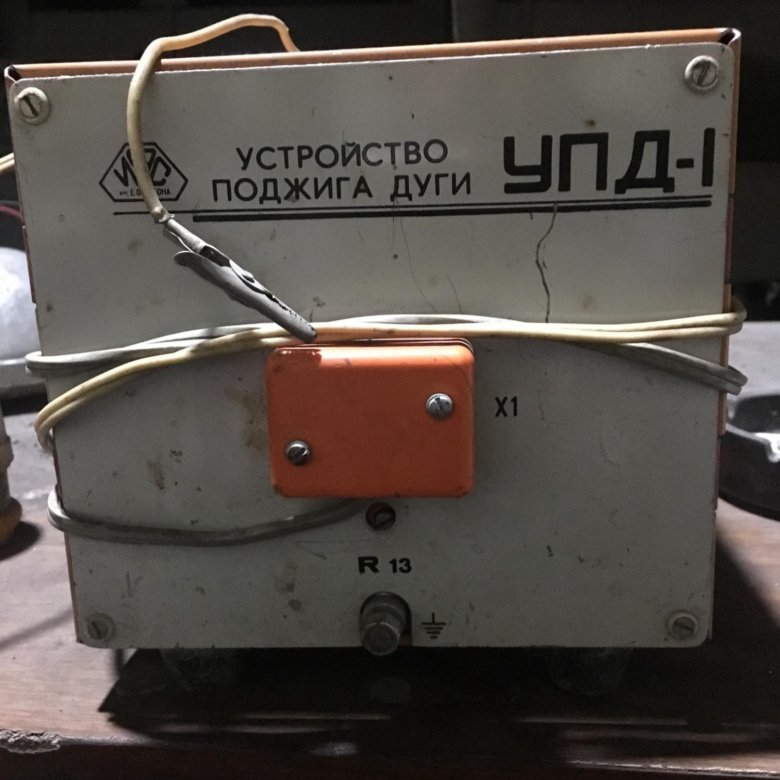

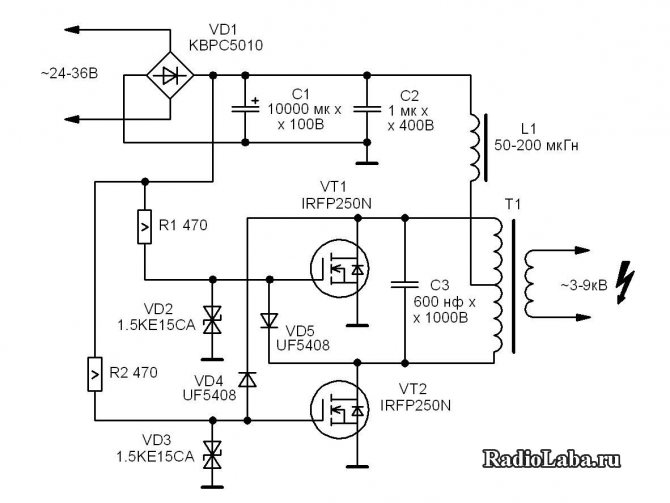

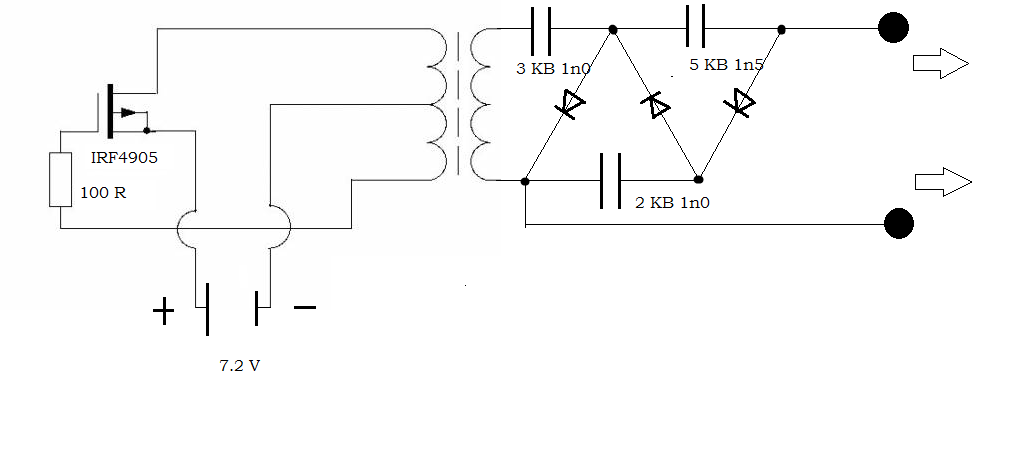

Мне нужна дуговая зажигалка.
Параметры:
Входное напряжение 12, возможно, 24 В
Выходное напряжение обычно 6 кВ — 10 кВ, короткие импульсы, скажем, 2 микросекунды с частотой повторения 50-100 Гц
Управление с помощью MCU, GPIO или прямого ШИМ от MCU.
Можете посоветовать какую-нибудь проверенную конструкцию?
Ничто Высоковольтный трансформатор от старого телевизора, что-то маленькое

Мне нужно ограничить верхнее напряжение до макс. 12 кВ.
Достаточно ли батареи MOV или лучше использовать другое решение?

Сортировать по дате Сортировать по голосам

плотник

Полноправный член уровня 6

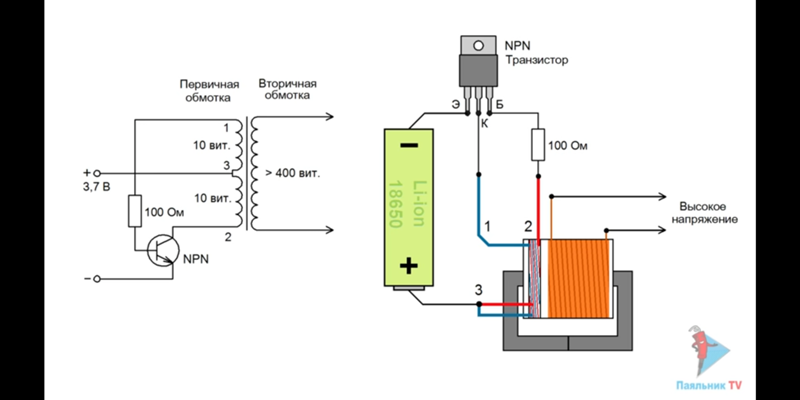

Для аналогичных целей часто используются небольшие высоковольтные трансформаторы обратного хода, например, FBT-17

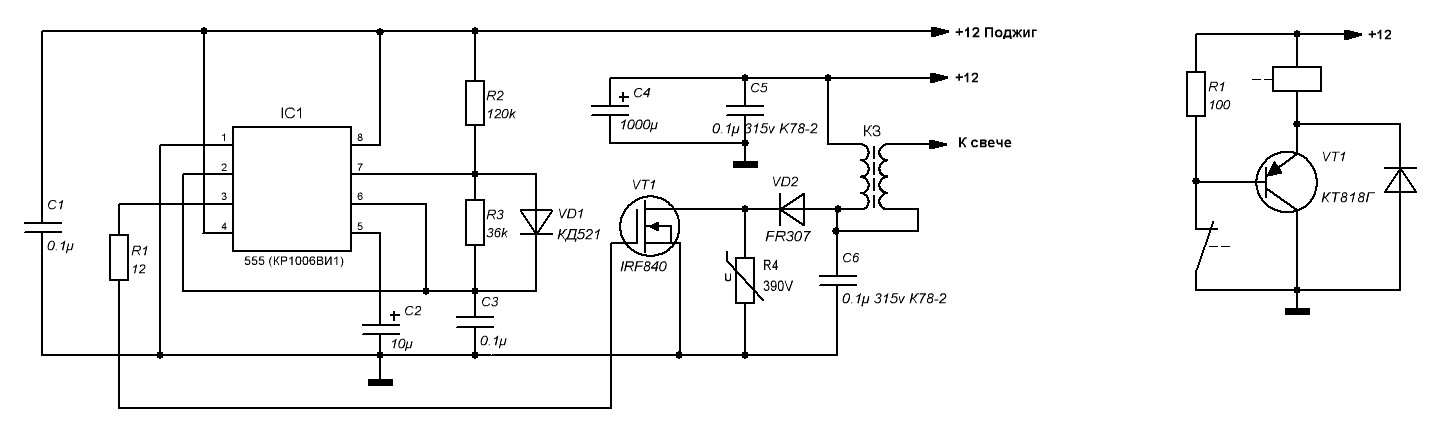

Сфотографируйте подключение для ознакомления, оно из Интернета, автор использовал то, что было под рукой, поэтому 500V MOSFET на 12V
MOV вместе с искровым разрядником обычно используется в аналогичной конструкции,
энергия от вторичной обмотки должна быть уничтожены где-то, если некуда выскочить искру.

Голосовать за 0 Понизить

KlausST

Супер модератор

Привет,

при подаче на IRF840 менее 4,5 В не сделает их полностью включенными.

Лучше использовать логический_уровень_MOSFET или подходящую схему драйвера.

Клаус

Голосовать за 0 Понизить

иджордж

Участник уровня 5

@ KlausST
У вас есть модель/номер детали для logic_level_MOSFET

Голосовать за 0 Понизить

данадакк

Расширенный член уровня 5

Не эксперт здесь, но МОП-транзисторы логического уровня на 500 В, такие как 840? Не уверен, что
предлагает здесь много, особенно для приводов на 3,3 В. Больше похоже на 100V область предложений?

Вопрос в том, что ваша схема испытывает для Vd во время переходных процессов?

С уважением, Дана.

Голосовать за 0 Понизить

KlausST

Супермодератор

Привет

igeorge сказал:

У вас есть номер модели/детали для logic_level_MOSFET

Нажмите, чтобы развернуть. ..

Нет, я бы воспользовался поисковым инструментом, предоставленным дистрибьюторами и производителями.

Клаус

Голосовать за 0 Понизить

плотник

Полноправный член уровня 6

Небольшое замечание, которое, надеюсь, исправит ошибки и неточности в предыдущем посте.

На картинке мы видим, как работает преобразователь FB. транзистор открыт, ток проходит через первичку, ток увеличивается, энергия запасается в сердечнике трансформатора и в момент выключения ток начинает течь через вторичку и энергия с сердечника разряжается.
tcharge = tdischarge
требуется tdischrge =2us (2000 нс)
Время переключения транзистора должно быть значительно меньше, чем время, в течение которого транзистор открыт.
Причина?
1. При переключении транзистор нагревается, его сопротивление выше RdsOn
2. Это влияет на ток через первичку и вторичку трансформатора. В конечном итоге это влияет на качество искры.

Зачем я это пишу?
МОП-транзисторы большего размера имеют значительную емкость затвора, которую необходимо заряжать и разряжать при открытии и закрытии транзисторов.
Максимальный ток типичного микроконтроллера GPIO составляет 25 мА.

Пример, АОД2610 60В, РДСОН около 10мОм. Если мы используем драйвер MCP1416 1,5A Mosfet, время переключения составит около 10 нс. Если мы управляем транзистором напрямую GPIO MCU, время переключения увеличивается прибл. 160 нс. Напоминаю, импульс длится 2000нс, переключение занимает 2х 160нс.
Да, при частоте импульсов 100Гц и используемом для розжига, может быть надо учитывать, мешает или не важно и сколько, но вообще надо всегда об этом знать.
Даже полевой МОП-транзистор, который переключается при напряжении 2,5 В, иногда не подходит для прямого управления микроконтроллером

Голосовать за 0 Понизить

Жавер

Младший член уровня 3

Всем спасибо.
Я безуспешно пытался найти техническое описание FBT-17.
Так хоть посмотрел профессиональные китайские разработки с этими трансформаторами.

Обычно используют постоянное переменное напряжение AC 24, AC 110, AC230, AC380, которые переключаются на трансформатор с помощью тиристора или реле.
На вторичной обмотке ВН у них есть, например, 1-4 шт конденсатор 2,2нФ 15кВ, разрядник и резистор 2-15Вт 1к.

Искровой разрядник вполне понятен. Напряжение на вторичке увеличивается до тех пор, пока энергия не имеет возможности утекать, если он не может прыгнуть туда, где есть, он прыгнет на разрядник.
Высоковольтный конденсатор. Ограничивает пик напряжения и распределяет энергию во времени, наверное имеет волну на длину искры. Вы видите это так же?
Сопротивление нагрузке Сопротивление нагрузки. Почему?

Для чего все это?
Во время сварки искра, проскальзывающая между электродами, ионизирует газ (например, аргон), и ионизирующий газ лучше проводит дугу более низкого напряжения, которая начинает гореть между электродами. Второе, что помогает, — это радиоактивные элементы в одном из электродов, излучение снова помогает ионизировать окружающую среду.

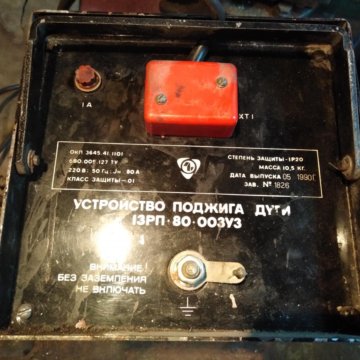

Измерил параметры высоковольтного зажигания в дорогом профессиональном сварочном аппарате некитайской конструкции и там были импульсы 6 кВ, длительность 2us и частота 65Гц. измеряется через резисторный делитель на 100 МОм.
Исходя из логики, я считаю, что величина напряжения и наклон переднего фронта импульса и, следовательно, искры имеют основное влияние на качество искры. а то я не знаю зачем у китайцев конденсаторы 2,2нФ 15кВ на выходе?

Голосовать за 0 Понизить

между

Супер модератор

Возможно, недостающим звеном в объяснении является то, что выход трансформатора — постоянный ток.
Обратноходовые трансформаторы немного отличаются от обычных, во-первых, они часто являются автотрансформаторами, а во-вторых, они построены в виде «блинчатых» слоев с диодом между каждым слоем или иногда с одним высоковольтным диодом и слоями, непосредственно связанными. Идея состоит в том, чтобы индуцировать напряжение поэтапно с изолирующим промежутком между ними, чтобы никакие детали не располагались так близко друг к другу, что могла возникнуть внутренняя дуга.

Конденсаторы на 15 кВ почти наверняка будут заряжаться постоянным током до тех пор, пока искровой разрядник не перекроется. Выходное сопротивление трансформатора будет относительно высоким из-за тонкого провода, разнесенных обмоток и выпрямителей, поэтому, если бы он использовался без конденсаторов, зазор должен был бы быть меньше.

Брайан.

Голосовать за 0 Понизить

FvM

Супер модератор

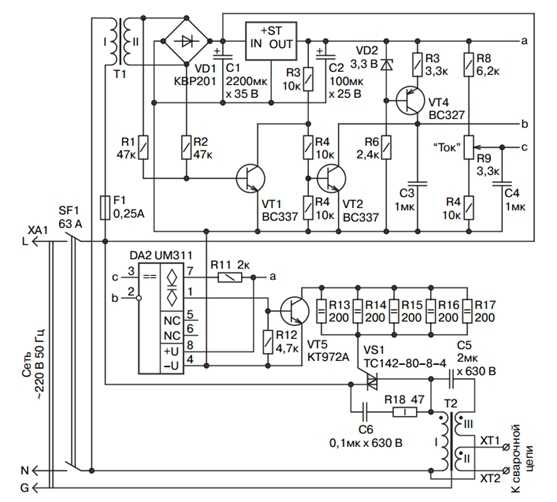

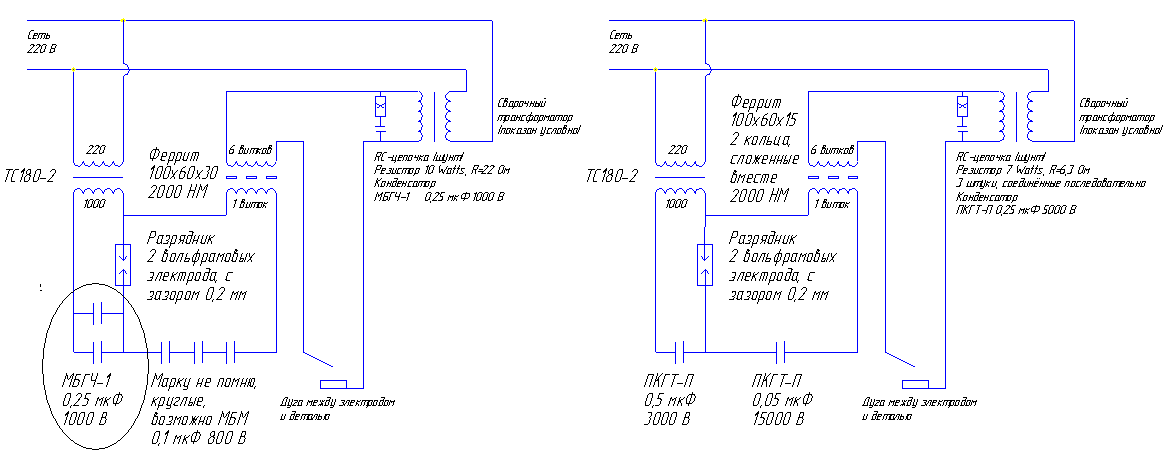

Согласен, что трансформатор скорее всего «диодно-сплит» со встроенными выпрямительными диодами. Еще один непонятный момент — подключение к дуговому сварочному аппарату. Устройства зажигания, которые я знаю, подключаются к цепи сильного тока с помощью последовательного трансформатора. Его свойства определяют требования к схеме igitor.

Голосовать за 0 Понизить

Жавер

Младший член уровня 3

В этом есть смысл.
Я пытался найти расстояние прыжка для искрового промежутка, но мне это не удалось.
Точнее на десятки, сотни и мегавольт находил, а на 5 — 15кВ ничего точного не находил

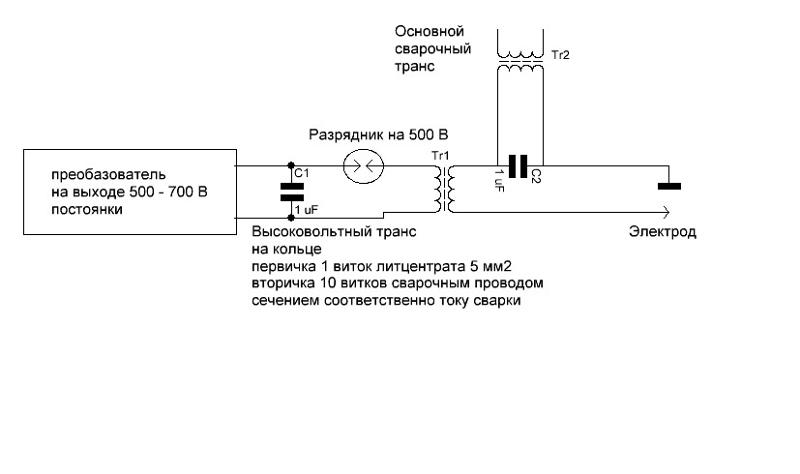

>Устройства зажигания известные мне подключаются к сильноточной цепи последовательным трансформатором.
Да, сильноточная сторона 18 витков 3×10мм Cu ВН сторона 10 турка с зажиганием ВН.

Вероятно, это связано с той частью схемы, которая видна на первой плате зажигания.
Напряжение на разъеме DC24V регулируется реле СМИ-24ВД и СЛА-24В 30А.
включение меньшего реле подает переменный ток 230 В (P1) на первичный трансформатор, что создает высокое напряжение для зажигания
Что делает большое реле?
Замыкает или размыкает цепи C6,C7,R3,D1 и любые на P2 F-PUT
Может просто защищает источник тока инвертора от высокого напряжения зажигания?

Голосовать за 0 Понизить

• п

  Электронная катушка зажигания Тестовая схема настройки

  • Запущено pnsuresh
  • 23 января 2018 г.
  • Ответов: 1

  Разработка аналоговой схемы

• С

  Высоковольтное зажигание, искра около 2 мкс.

  • Начат плотником
  • Использование потенциометра для измерения угловых секунд.
    • Автор: Skatefast08
    • 8 июня 2019 г.
    • Ответов: 13

    Аналоговая схема

  • Архитектура PTAT на основе BJT

    • Автор: ашрафсазид
    • 9 мая 2018 г.
    • Ответов: 1

    Разработка аналоговой схемы

  • Е

    Транзисторное электронное зажигание

    • Автор: erik_w
    • 28 февраля 2015 г.
    • Ответов: 6

    Разработка аналоговой схемы

  Делиться:

  Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

  Верх

  Электрическая безопасность

  Части под напряжением, которым может подвергаться работник, должны быть обесточены до того, как сотрудник начнет работать с ними или рядом с ними, за исключением случаев, когда обесточивание частей создает дополнительную или повышенную опасность или невозможно из-за конструкции оборудования или эксплуатационных ограничений. Примеры повышенных или дополнительных опасностей включают прерывание работы оборудования жизнеобеспечения, отключение систем аварийной сигнализации, отключение вентиляционного оборудования в опасных зонах или отключение освещения зоны. Детали под напряжением, которые работают при напряжении менее 50 вольт на землю, не нужно обесточивать, если нет повышенного риска электрических ожогов или взрывов из-за электрических дуг.

  Обесточенные детали

  Когда сотрудники работают с обесточенными частями или находятся достаточно близко к ним, чтобы подвергнуть сотрудников опасности поражения электрическим током, необходимо соблюдать следующие правила техники безопасности:

  • Обращаться с любыми проводниками и частями оборудование, которое было обесточено, но не было должным образом заблокировано или маркировано.
  • В то время как любой работник подвергается контакту с частями стационарного электрического оборудования или цепями, которые были обесточены, цепи, питающие части, должны быть заблокированы или маркированы бирками, или и тем, и другим. Кроме того, необходимо контролировать опасность поражения электрическим током; квалифицированный специалист должен проверить цепь на отсутствие питания от всех источников напряжения.
