Устройство сварочного инвертора.

В настоящее время стали очень популярны и доступны по цене сварочные аппараты инверторного типа.

Несмотря на свои положительные качества, они, как и любое другое электронное устройство, временами выходит из строя.

Чтобы отремонтировать инвертор сварочного аппарата нужно хотя бы поверхностно знать его устройство и основные функциональные блоки.

В первых двух частях будет рассказано об устройстве сварочного аппарата модели TELWIN Tecnica 144-164. В третьей части будет рассмотрен пример реального ремонта сварочного инвертора модели TELWIN Force 165. Информация будет полезна всем тем начинающим радиолюбителям, которые хотели бы научиться самостоятельно ремонтировать сварочные аппараты инверторного типа.

Дальше будет много букв – наберитесь терпения .

Сам инверторный сварочный аппарат представляет не что иное, как довольно мощный блок питания. По принципу действия он очень схож с импульсными блоками питания, например, компьютерными блоками питания AT и ATX.

Вы спросите: «Чем они похожи? Это ведь абсолютно разные устройства…». Схожесть заключается в принципе преобразования энергии.

Основные этапы преобразования энергии в инверторном сварочном аппарате:

• 1. Выпрямление переменного напряжения электросети 220V;

• 2. Преобразование постоянного напряжения в переменное высокой частоты;

• 3. Понижение высокочастотного напряжения;

• 4. Выпрямление пониженного высокочастотного напряжения.

Это кратко, так сказать, на пальцах . Такие же преобразования происходят в импульсных блоках питания для ПК.

Спрашивается, а зачем нужны эти пляски с бубном (несколько ступеней преобразования напряжения и тока)? А дело тут вот в чём.

Ранее основным элементом сварочного аппарата являлся мощный силовой трансформатор. Он понижал переменное напряжение электросети и позволял получать от вторичной обмотки огромные токи (десятки – сотни ампер), необходимых для сварки.

Как известно, если понизить напряжение на вторичной обмотке трансформатора, то можно во столько же раз увеличить ток, который может отдать нагрузке вторичная обмотка. При этом уменьшается число витков вторичной обмотки, но и растёт диаметр обмоточного провода.

Из-за своей высокой мощности, трансформаторы, которые работают на частоте 50 Гц (такова частота переменного тока электросети), имеют весьма большие размеры и вес.

Чтобы устранить этот недостаток были разработаны инверторные сварочные аппараты. За счёт увеличения рабочей частоты до 60-80 кГц и более, удалось уменьшить габариты, а, следовательно, и вес трансформатора. За счёт увеличения рабочей частоты преобразования в 4 раза удаётся снизить габариты трансформатора в 2 раза. А это приводит к уменьшению веса сварочного аппарата, а также к экономии меди и других материалов на изготовление трансформатора.

Но где взять эти самые 60-80 кГц, если частота переменного тока электросети всего 50 Гц? Тут на выручку приходит инверторная схема, которая состоит из мощных ключевых транзисторов, которые переключаются с частотой 60-80 кГц. Но чтобы транзисторы работали, необходимо подать на них постоянное напряжение. Его получают от выпрямителя. Напряжение электросети выпрямляется мощным диодным мостом и сглаживается фильтрующими конденсаторами. В результате на выходе выпрямителя и фильтра получается постоянное напряжение величиной более 220 вольт. Это первая ступень преобразования.

Вот это напряжение и служит источником питания для инверторной схемы. Мощные транзисторы инвертора подключены к понижающему трансформатору. Как уже говорилось, транзисторы переключаются с огромной частотой в 60-80 кГц, а, следовательно, трансформатор работает также на этой частоте. Но, как уже говорилось, для работы на высоких частотах требуются менее громоздкие трансформаторы, ведь частота то уже не 50 Гц, а все 65000 Гц! В результате трансформатор «сжимается» до весьма малых размеров, а мощность его такая же, как и у здоровенного собрата, который работает на частоте 50 Гц. Думаю, идея понятна.

Вся эта петрушка с преобразованием привела к тому, что в схемотехнике сварочного аппарата появляется куча всяких дополнительных элементов, служащих для того, чтобы аппарат стабильно работал. Но, хватить теории, перейдём к «мясу», а точнее к реальному железу и тому, как оно устроено.

Устройство сварочного аппарата инверторного типа.

Часть 1. Силовой блок.

Разбираться в устройстве сварочного инвертора желательно по схеме конкретного аппарата. К сожалению, схемы на TELWIN Force 165 я не нашёл, поэтому нагло позаимствуем схему из руководства по ремонту другого аппарата – TELWIN Tecnica 144-164. Фотографии аппарата и его начинки будут от TELWIN Force 165, так как именно он оказался в моём распоряжении. Исходя из анализа схемотехники и элементной базы, особых отличий между этими моделями практически нет, если не учитывать мелочи.

Внешний вид платы сварки TELWIN Force 165 с указанием расположения некоторых элементов схемы.

Принципиальная схема сварочного аппарата инверторного типа TELWIN Tecnica 144-164 состоит из двух основных частей: силовой и управляющей.

Сначала разберёмся в схемотехнике силовой части. Вот схема. Картинка кликабельна (нажмите для увеличения – откроется в новом окне).

Сетевой выпрямитель.

Как уже говорилось, сначала переменный ток электросети 220V выпрямляется мощным диодным мостом и фильтруется электролитическими конденсаторами. Это нужно для того, чтобы переменный ток электросети частотой 50 герц стал постоянным. Конденсаторы С21, С22 нужны для сглаживания пульсаций выпрямленного напряжения, которые всегда присутствуют после диодного выпрямителя. Выпрямитель реализован по классической схеме диодный мост. Он выполнен на диодной сборке PD1.

Следует знать, что на конденсаторах фильтра напряжение будет больше в 1,41 раза, чем на выходе диодного моста. Таким образом, если после диодного моста мы получим 220V пульсирующего напряжения, то на конденсаторах будет уже 310V постоянного напряжения (220V * 1,41 = 310,2V). Обычно же рабочее напряжение ограничивается отметкой в 250V (напряжение в сети ведь может быть и завышенным). Тогда на выходе фильтра мы получим все 350V. Именно поэтому конденсаторы имеют рабочее напряжение 400V, с запасом.

А что в железе?

На печатной плате сварочного аппарата TELWIN Force 165 элементы сетевого выпрямителя занимают довольно большую площадь (см. фото выше). Выпрямительный диодный мост установлен на охлаждающий радиатор. Через диодную сборку протекают большие токи и диоды, естественно, нагреваются. Для защиты диодного моста на радиаторе установлен термопредохранитель, который размыкается при превышении температуры радиатора выше 90С°. Это элемент защиты.

В выпрямителе применяются диодные сборки (диодный мост) типа GBPC3508 или аналогичный. Сборка GBPC3508 рассчитана на прямой ток (I₀) — 35А, обратное напряжение (V_R) — 800V.

После диодного моста установлены два электролитических конденсатора (здоровенькие бочонки) ёмкостью 680 микрофарад каждый и рабочим напряжением 400V. Ёмкость конденсаторов зависит от модели аппарата. В модели TELWIN Tecnica 144 – 470 мкф., а в TELWIN Tecnica 164 – 680 мкф. Постоянное напряжение с выпрямителя и фильтра подаётся на инвертор.

Помеховый фильтр.

Для того чтобы высокочастотные помехи, которые возникают из-за работы мощного инвертора, не попадали в электросеть, перед выпрямителем устанавливается фильтр ЭМС – электромагнитной совместимости. На английский манер аббревиатура ЭМС обозначается как EMC (ElectroMagnetic Compatibility). Если взглянуть на схему, то фильтр EMC состоит из элементов С1, C8, C15 и дросселя на кольцевом магнитопроводе T4.

Инвертор.

Схема инвертора собрана по схеме так называемого «косого моста». В нём используется два мощных ключевых транзистора. В сварочном инверторе ключевыми транзисторами могут быть как IGBT-транзисторы, так и MOSFET. Например, в моделях Telwin Tecnica 141-161 и 144-164 используются IGBT-транзисторы (HGTG20N60A4, HGTG30N60A4), а в модели Telwin Force 165 применены высоковольтные MOSFET-транзисторы (FCA47N60F). Оба ключевых транзистора устанавливаются на радиатор для отвода тепла. Фото одного из двух транзисторов MOSFET типа FCA47N60F на плате TELWIN Force 165.

Снова взглянем на принципиальную схему и найдём на ней элементы инвертора.

Постоянное напряжение коммутируется транзисторами Q5 и Q8 через обмотку импульсного трансформатора T3 с частотой гораздо большей, чем частота электросети. Частота переключений может составлять несколько десятков килогерц! По сути, создаётся переменный ток, как и в электросети, но только он имеет частоту в несколько десятков килогерц и прямоугольную форму.

Для защиты транзисторов от опасных выбросов напряжения используются демпфирующие RC-цепи R46C25, R63C30.

Для понижения напряжения используется высокочастотный трансформатор T3. С помощью транзисторов Q5, Q8 через первичную обмотку трансформатора T3 (обмотка 1-2) коммутируется напряжение, которое поступает от сетевого выпрямителя (DC+, DC-). Это то самое постоянное напряжение в 310 – 350V, которое было получено на первом этапе преобразования.

За счёт коммутирующих транзисторов постоянное напряжение преобразуется в переменное. Как известно, трансформаторы постоянный ток не преобразуют. Со вторичной обмотки трансформатора T3 (обмотка 5-6) снимается уже намного меньшее напряжение (около 60-70 вольт), но максимальный ток может достигать 120 – 130 ампер! В этом и заключается основная роль трансформатора T3. Через первичную обмотку течёт небольшой ток, но большого напряжения. Со вторичной обмотки уже снимается малое напряжение, но большой ток.

Размеры этого самого трансформатора невелики.

Его вторичная обмотка выполнена несколькими витками ленточного медного провода в изоляции. Сечение провода внушительное, да и не мудрено, ток в обмотке может достигать 130 ампер!

Далее со вторичной обмотки импульсного трансформатора переменный ток высокой частоты выпрямляется мощными диодными выпрямителями. С выхода выпрямителя (OUT+, OUT-) снимается электрический ток с нужными параметрами. Это и необходимо для проведения сварочных работ.

Выходной выпрямитель.

Выходной выпрямитель собран на базе мощных сдвоенных диодов с общим катодом (D32, D33, D34). Эти диоды обладают высоким быстродействием, т. е. они могут быстро открываться и также быстро закрываться. Время восстановления t_rr < 50 ns (50 наносекунд).

Это свойство очень важно, поскольку они выпрямляют переменный ток высокой частоты (десятки килогерц). Обычные выпрямительные диоды с такой задачей бы не справились – они бы просто не успевали открываться и закрываться, нагревались и выходили бы из строя. Поэтому в случае ремонта заменять диоды в выходном выпрямителе следует именно быстродействующими.

В выпрямителе используются сдвоенные диоды марок STTH6003CW, FFh40US30DN, VS-60CPH03 (с ними мы ещё встретимся ). Все эти диоды являются аналогами, рассчитаны на прямой ток 30 ампер на один диод (60 ампер на оба) и обратное напряжение 300 вольт. Устанавливаются на радиатор.

Для защиты диодов выпрямителя используется демпфирующая RC-цепочка R60C32 (см. схему силовой части).

Схема запуска и реализация «мягкого пуска».

Для питания микросхем и элементов, которые расположены на плате управления, используется интегральный стабилизатор на 15 вольт –

LM7815A. Он установлен на радиатор. Напряжение питания на стабилизатор поступает с основного выпрямителя PD1 через два последовательно включенных резистора R18, R35 (6,8 кОм 5W). Эти резисторы понижают напряжение и участвуют при запуске схемы.

Напряжение +15 со стабилизатора U3 (LM7815A) поступает на управляющую схему. Далее, когда схема управления и драйвер «раскачали» мощную схему инвертора, то на дополнительной вторичной обмотке трансформатора T3 (обмотка 3-4) появляется напряжение, которое выпрямляется диодом D11.

Через диод D9 напряжение питания поступает на интегральный стабилизатор LM7815A и теперь схема «запитывает» как бы сама себя. Вот такой вот хитрый «приём».

Выпрямленное напряжение после диода D11 также служит для питания реле RL1, охлаждающего вентилятора V1 и индикаторного светодиода D10 (Verde – «Зелёный»). Резисторы R40, R41, R65, R37 гасят излишки напряжения. Для стабилизации напряжения питания вентилятора V1 (12V) применяется 5-ти ваттный стабилитрон D36 на 12V.

Реле RL1 обеспечивает плавный запуск инвертора («мягкий пуск»). Разберёмся с этим подробнее.

В момент включения сварочного аппарата начинается заряд электролитических конденсаторов. В самом начале зарядный ток очень велик и может вызвать перегрев и выход из строя диодов выпрямителя. Чтобы уберечь диодную сборку от повреждения зарядным током применяется схема ограничения заряда (или «мягкого пуска»). Взглянем на схему.

Основным элементом схемы «мягкого пуска» служит резистор R4, мощность которого 8W (8 ватт). Сопротивление резистора – 47 ом. Именно на него возложена роль ограничения зарядного тока в первые моменты после включения.

После того, как заряд конденсаторов закончился, а инвертор начал работу в штатном режиме, электромагнитного реле RL1 замыкает контакты. Контакты реле шунтируют резистор R4, и в дальнейшем он не участвует в работе схемы, так как весь ток проходит через контакты реле. Таким образом реализован плавный запуск.

На плате инвертора TELWIN Force 165 также можно найти элементы схемы «мягкого пуска». В качестве реле RL1 выступает электромагнитное реле модели Finder на рабочее напряжение 24V (параметры контактов реле – 16A 250V~).

Итак, мы узнали о том, что сварочный инвертор состоит из сетевого выпрямителя 220V, мощного инвертора на транзисторах, понижающего трансформатора и выходного выпрямителя. Это силовые части схемы. Через них протекают огромные токи. Но где же «мозги» этого устройства? Кто управляет работой инвертора?

Об этом мы узнаем из следующей части нашего повествования. Читать далее.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

• Обозначение полевого транзистора на схеме.

• Параметры MOSFET транзисторов.

• Химические источники тока.



Устройство сварочного инвертора: принцип работы, схема

Все чаще для сварки стали использовать не трансформаторные сварочные аппараты, а инверторные. Они не просаживают сеть, ими легче варить. Это обусловлено тем, что устройство сварочного инвертора значительно отличается от трансформаторного сварочного аппарата.

Содержание статьи

• 1 Чем сварочный инвертор лучше трансформатора
  • 1.1 Как работает инверторный сварочный аппарат: блок-схема
  • 1.2 Для чего нужны все эти преобразования и почему инверторный сварочный аппарат такой маленький и легкий
• 2 Устройство сварочного инвертора: описание работы и назначение блоков на базе схемы РЕСАНТА САИ 140
  • 2.1 Первичный выпрямитель и конденсаторный фильтр
  • 2.2 Инвертор
  • 2.3 Выпрямление и стабилизация
• 3 На что обратить внимание при выборе сварочного инвертора
  • 3. 1 Ремонт и сервис

Чем сварочный инвертор лучше трансформатора

Начнем с того, что такое инверторный сварочный аппарат. Это устройство для ручной или полуавтоматической сварки, работающее от сетевого напряжения. Есть аппараты, которые подключают к сети 220 В, есть на 380 В. Вне зависимости от количества фаз, сварочный ток (который идет на электрод) постоянный. Так что варить инверторным сварочным аппаратом легче — дуга стабильна и не скачет. Кроме того, есть такие опции как «антизалипание» и защита от перегрева. Но это не все его плюсы.

Сварочный инверторный аппарат намного меньше и легче трансформаторного. Это важно, особенно, если надо таскать его по участку. Еще одно преимущество — он не «садит» сеть, не «дает» скачков напряжения.

В чем же дело, чем отличается инверторный аппарат от трансформаторного? Весь секрет в тройном преобразовании напряжения. Сначала переменное напряжение преобразуют в постоянное, а затем снова в переменное, но уже очень высокой частоты. Его затем на вторичном выпрямителе снова преобразуют в постоянный ток. Он и используется при сварке. Это и есть вкратце принцип работы сварочного инвертора.

Благодаря современной схемотехнике, качественные сварочные инверторы обладают высокой надежностью.

Как работает инверторный сварочный аппарат: блок-схема

Принципиальные схемы инверторных сварочников разных фирм отличаются, как отличается и элементная база. Но состоят все они из тех же блоков, так как принцип работы у всех одинаковый.

В первичном НЧ (низкочастотном) выпрямителе сетевое напряжение преобразуется в постоянное, которое подается на вход инвертора. Инвертор преобразует постоянное напряжение частотой 50 Гц в переменное напряжение высокой частоты (десятки кГц). Высокочастотный трансформатор понижает напряжение и увеличивает ток, который может превышать 250 А. Именно сила тока нужна при сварке. Вторичный выпрямитель преобразует переменное напряжение в постоянное, а дроссель завершает преобразование и на электрод уходит постоянный ток.

Блок-схема сварочного инверторного аппарата

Это общий принцип работы инверторного сварочного инвертора. Как видите, он называется так потому что инвертор — ключевой элемент схемы.

Инвертор — это устройство для преобразования постоянного тока в переменный с изменением величины напряжения. Обычно представляет собой генератор периодического напряжения, по форме приближённого к синусоиде, или дискретного сигнала.

Большая часть инверторных сварочных аппаратов имеет еще контроллеры и устройства поддержания заданных параметров. Выполнены они обычно на базе процессоров, хотя есть и электромеханические модели.

Для чего нужны все эти преобразования и почему инверторный сварочный аппарат такой маленький и легкий

Для чего столько ступеней преобразования? Для того чтобы получить на выходе ток в сотни ампер и не перегрузить при этом электрическую сеть. Вторая задача — получить постоянный ток, так как варить на «постоянке» проще. Дуга стабильна, ее проще контролировать.

В простейших трансформаторных сварочных аппаратах выпрямление происходило на трансформаторе и, после некоторой стабилизации (несколько конденсаторов), сразу шло на электрод. Для преобразования сетевого напряжения частотой 50 Гц трансформатор требуется большой по размеру, так как диаметр проволоки должен быть большим. И это определяло размеры самого аппарата и его вес.

Принцип работы сварочного инвертора: ступени преобразования напряжения и тока

В инверторах путем преобразований частоту увеличивают до нескольких десятков килогерц (может быть 50-80 кГц) и уже после этого преобразуют в постоянное. Высокочастотное переменное напряжение преобразуется в постоянное на трансформаторе малого размера. Он в разы меньше и легче. Именно поэтому инверторные сварочники такие компактные и легкие. Но так как ступеней преобразования много, требуется контроль и согласование работы всех блоков. Поэтому инверторные сварочные аппараты при малых размерах и весе стоят больше. Хоть, вроде, налицо экономия материалов. А дело в том, что есть еще контролеры, которые стоят немало.

Устройство сварочного инвертора: описание работы и назначение блоков на базе схемы РЕСАНТА САИ 140

У каждого производителя принципиальные схемы инверторных сварочных аппаратов разные. Мало того, даже разные линейки одного и того же производителя могут существенно отличаться. Но устройство сварочного инвертора имеет общие черты. Блоки те же. Просто собраны смогут быть по-разному. Это входной выпрямитель на базе мощного диодного моста и сглаживающих конденсаторов, инвертор — на ключевых транзисторах (тип IGBT или MOSFET) и выходной выпрямитель на базе высокочастотного понижающего трансформатора и диодного моста с выходным конденсаторным фильтром.

Принципиальная схема инверторного сварочного аппарата РЕСАНТА САИ 140

Далее рассмотрим, как работает сварочный аппарат, основываясь на схеме инверторного сварочного аппарата РЕСАНТА САИ 140. Он не лучше и не хуже остальных, просто есть его схемы.

Первичный выпрямитель и конденсаторный фильтр

Задача первичного выпрямителя — преобразовать синусоиду частотой в 50 Гц в постоянный ток. В реалии он получается не совсем постоянным, а с некоторой пульсацией, но это уже явно не синусоида. Реализуется это обычным диодным мостом, который «переворачивает» нижнюю полуволну синусоиды.

Как работает сварочный инвертор: первая ступень преобразования напряжения в Ресанта САИ 140

Сетевое напряжение через входную стабилизирующую группу попадает на конденсаторы С1 и С2. Основная задача —  снятие статического напряжения на землю. Именно поэтому включать инверторную сварку крайне желательно в розетку с действующим заземлением, а не просто с имеющимся контактом.

Далее, диодный мост «переворачивает» нижнюю полуволну. На его выходе получается пульсирующее напряжение. Для сглаживания пульсаций ставят конденсаторы (в приведенной схеме это конденсатор С8 ёмкостью 1 микрофарад на напряжение 400 В ). На их выходе напряжение уже постоянное. Конденсаторы стоят с солидным запасом по напряжению — 400 Вольт и выше, так как на выходе диодного моста напряжение уже больше чем сетевое — порядка 320-350 В. А если учесть еще возможные скачки… вот и ставят с запасом — на 400 В.

И конденсаторы, и диоды при работе сильно греются. Для лучшего отвода тепла их монтируют на алюминиевые радиаторы. Часто еще делают дополнительный обдув — ставят вентилятор. Если вы хотите, чтобы сварочный аппарат прослужил долго, следите за тем, чтобы кулер был в рабочем состоянии.

Инвертор

Блок инвертора преобразует постоянное выпрямленное напряжение низкой частоты в переменное напряжение высокой частоты. Реализуется обычно на ключевых транзисторах, которые открываются и закрываются с большой частотой. Именно они формируют переменное напряжение с частотой в десятки килогерц. Управляет их переключением контроллер.

Силовые транзисторы G30N60, при помощи которых преобразуется постоянный ток в высокочастотный переменный

G30N60 — биполярный транзистор с изолированным затвором (IGBTs).

На выходе инвертора получаем не синусоиду, а практически прямоугольные импульсы. Но для дальнейшего выпрямления это не проблема. Зато частота высокая, что значит, что вторичный выпрямитель можно сделать на небольшом по размеру трансформаторе.

Выпрямление и стабилизация

Полученное высокочастотное напряжение подается на высокочастотный трансформатор. Напряжение на нем понижается, ток увеличивается. Через его первичную обмотку протекает высокое напряжение небольшой силы тока, а со вторичной снимается более низкое напряжение, но сила тока уже порядка 150-220 ампер — в зависимости от мощности и класса аппарата.

Выходное преобразование напряжения перед подачей на электрод

Для получения постоянного напряжения на выходе трансформатора стоит диодный мост. Он выдает уже практически постоянное напряжение, которое «доглаживается» выходными конденсаторами и идет на сварочный электрод. Диоды на выходном мосту стоят особые — с высокой скоростью срабатывания (не более 40-55 наносекунд). Они должны сглаживать напряжение частотой в десятки килогерц, так что скорость срабатывания должна быть очень высокой. Если в процессе ремонта возникла необходимость их замены, то надо подбирать именно с высоким быстродействием. Иначе работать аппарат не будет.

STTH6003CW — диод быстродействующий 300В, 30А, 55нс.

Остальные блоки на схеме — это как раз управление, «дополнительные опции» типа защит от перегрева и залипания электрода.

На что обратить внимание при выборе сварочного инвертора

Речь пойдет не о характеристиках, а о выборе марок и производителей. Ситуация на рынке со сварочными инверторами не лучше и не хуже, чем с остальными инструментами или бытовой техникой. Очень много товара из Поднебесной.  Ценовая категория — от самого дешевого, до среднего. Есть также российские аппараты, украинские и белорусские. Они, в основном, в среднем ценовом диапазоне, хотя есть и более дорогие линейки. «Европейцев» в последние годы очень мало и цена далеко не «средняя».

Как работает сварочный инвертор — это одно. Надо еще, чтобы он был ремонтопригодным. Схемотехника может существенно различаться

Так что же выбрать? Оптимально — нормальный Китай и аппараты производства стран СНГ. И будьте осторожны. Очень много дешевых китайских подделок, которые имитируют российские, украинские или белорусские марки или даже «нормальный» товар из Поднебесной. В «фирменных» приборах заявленные параметры соответствуют реальным. И, если вы выставили ток, скажем, 130 ампер, на выходе вы получите именно 130 ампер плюс-минус пару процентов. В дешевых же поделках приходится потом «опытным» путем переписывать цифры на регуляторах. Потому что при положении регулятора 150 А, но на выходе может быть всего 90 А. В лучшем случае — 110-120 А, что явно не радует.

Ремонт и сервис

Второй момент, на который надо обратить внимание при выборе сварочного инверторного аппарата — его ремонтопригодность и доступность элементной базы. Производители разделились на два лагеря. У одних компоненты для ремонта стоят недорого, легкодоступны. Следовательно, ремонт быстрый, без особых проблем и недорого. Вторая группа производителей исходит из того, что нечего ремонтировать — покупайте новый аппарат. Элементная база подбирается особая, просто так ее не найти, приходится заказывать. Поставляет ее тот же производитель по очень высоким ценам. Так что действительно, часто получается дешевле купить новый аппарат, чем ремонтировать вышедший из строя.

Важно чтобы заявленные характеристики совпадали с реальными

Как ни странно, сварочные инверторы «второй группы» обычно работают нормально и довольно долго. Так что отзывы о работе обычно положительные. Но вот ремонт… Это проблема.

Ну, и следует обратить внимание на наличие сервисных центров в вашем регионе. И на то, на какой срок дают гарантию. Не только производители, но и сервисники. Может получиться так, что гарантия на аппарат солидная — несколько лет. А на ремонтные работы — всего месяц-два-три. Скажем, вам не повезло, ваш сварочник сломался очень быстро. Отвезли в мастерскую, они отремонтировали, а на отремонтированный аппарат дают гарантию два месяца. И все. Дальше «за свои деньги».

Принцип работы инверторного сварочного аппарата

Благодаря снижению цены, в настоящее время стали очень популярны сварочные аппараты инверторного типа. Лёгкие и надёжные, они широко используются и на производстве, и во время дачно-гаражных поделок. Мы на сайте уже знакомили вас (в статье про ремонт инверторов), в общих чертах, с устройством этих сварочников. Здесь подробно объясним принцип работы сварочного инвертора.

«Изюминки» сварочного инвертора

Сварочным инвертором принято называть блок питания сварочного аппарата, оснащённый инвертором. Сам по себе инвертор – это устройство, преобразующее постоянное напряжение в высокочастотное переменное.

В двух словах, происходит следующее:

• входной выпрямитель получает напряжение из электросети (220 В, 50 Гц) и постоянным током питает «косой мост» на ключевых транзисторах;
• «косой мост» формирует прямоугольные импульсы высокой частоты (до 50 КГц). Преобразование позволяет применить в схеме высокочастотный импульсный понижающий трансформатор. Этот узел, благодаря материалу сердечника, весит на порядок меньше своего 50-герцового «собрата», что положительно сказывается на общей массе девайса. А это приводит к уменьшению веса всего сварочного аппарата. Кроме того, экономится медь и другие дорогостоящие материалы, из которых изготавливается оборудование. Импульсный трансформатор понижает высокочастотное напряжение до необходимого рабочего.

Схемотехническое решение и применение в инверторе специальных компонентов, позволили сконструировать устройство, не критичное, в широких пределах, к колебаниям напряжения питающей электросети. При понижении его ниже допустимого предела — происходит отключение генератора и загорается жёлтая лампочка «авария».

В этом и заключаются две «изюминки»: малый вес и некритичность в широком диапазоне к колебаниям напряжения источника питания;

• выходной выпрямитель преобразует напряжение (уже имеющее необходимую амплитуду) в постоянное рабочее.

Внедрение указанных выше преобразований привело к тому, что в схемотехнике источника питания появилось большое количество всяких дополнительных элементов, обеспечивающих его стабильную работу.

Теперь рассмотрим принцип работы сварочного инвертора подробно.

Как работает сварочный инвертор

В качестве примера рассмотрим устройство сварочного инвертора бренда «TELWIN» (рисунки к указанному бренду отношения не имеют). Внешний вид платы с указанием расположения элементов схемы приведён на рисунке.

Вариант компоновки деталей сварочного инвертора.

Схема сварочного инвертора состоит из двух основных частей: силовой и управляющей.

Силовая схема сварочного инвертора

Принципиальная схема приведена на рисунке (рисунки в статье кликабельные: для увеличения и удобства просмотра нажмите на него и он откроется в новом окне).

Силовая часть схемы сварочного инвертора.

Электронный силовой блок состоит из следующих узлов:

• сетевой выпрямитель;
• помехозащитный фильтр;
• инвертор;
• выходной выпрямитель.

Сетевой выпрямитель

Выпрямитель состоит из:

• двухполупериодного диодного моста;
• сглаживающего фильтра из двух параллельных электролитических конденсаторов.

Через диодный мост протекают большие токи, и он нагревается. Для рассеяния тепла его устанавливают на охлаждающий радиатор. С целью предотвращения перегрева и выхода из строя диодного моста, на радиаторе установлен элемент защиты — термопредохранитель. Он отключает питание при превышении температуры радиатора выше 90 °С. Постоянное напряжение после выпрямителя и фильтра подаётся на инвертор.

Помехозащитный фильтр

Мощный инвертор в процессе работы создаёт высокочастотные помехи. Что бы исключить их попадание в электросеть, перед выпрямителем устанавливается фильтр ЭМС (электромагнитной совместимости). Фильтр состоит из конденсаторов и дросселя (в приведённой схеме — на тороидальном магнитопроводе).

Помехозащитный фильтр (на тороиде).

Инвертор

Инвертор собран по схеме «косого моста» на двух мощных ключевых полупроводниковых приборах. В качестве последних могут быть транзисторы типов «IGBT» и «MOSFET». Оба ключевых транзистора монтируются на радиаторы для охлаждения.

На первичную обмотку импульсного понижающего трансформатора поступает напряжение со входного выпрямителя, прошедшее преобразование на ключевых транзисторах и ставшее высокочастотным. С одной из вторичных обмоток снимается уже значительно меньшее по амплитуде напряжение (рабочее значение, необходимое для сварки). Эта обмотка выполнена несколькими витками ленточного медного провода в изоляции, что позволяет производить сварку током 120…130 А.

Понижающий импульсный трансформатор (от него отходят шины).

Выходной выпрямитель

С вторичной обмотки импульсного трансформатора переменный ток высокой частоты поступает на высокочастотные мощные диодные выпрямители. Они собираются на базе сдвоенных диодов по схеме с общим катодом. Диоды обладают высоким быстродействием (время восстановления trr < 50 ns). С выхода этого выпрямителя снимается электрический ток с нужными для сварки параметрами.

А теперь рассмотрим управляющую часть схемы сварочного инвертора.

Управляющая схема сварочного инвертора

Принципиальная схема приведена на рисунке (напоминаем о кликабельности рисунка).

Управляющая часть схемы сварочного инвертора.

Электронный управляющий блок состоит из следующих узлов:

• ШИМ-контроллер;
• цепи регулировки и контроля:
• блоки контроля напряжения сети и выходного напряжения.

ШИМ-контроллер

Схема управления имеет оригинальное решение. Поэтому, она будет рассматриваться подробнее силовой части.

«Мозгом» сварочного инвертора является микросхема ШИМ-контроллера (здесь и далее – обозначения по схеме: U1). Она, управляя работой мощных ключевых транзисторов, задаёт «ритм» работы всего преобразователя. Микросхема ШИМ-контроллера, посредством полевого N-канального MOSFET транзистора (Q4), передаёт на первичную обмотку разделительного трансформатора (T1) прямоугольные импульсы с высокой частотой — до 50 КГц. С вторичной его обмотки снимаются сигналы для управления работой ключевых транзисторов.

Защиту от возможного, в процессе управления, превышения допустимого напряжения между затвором и эмиттером ключевых транзисторов осуществляют стабилитроны (D16, D17, D29, D30).

Цепи регулировки и контроля

К цепям регулировки и контроля относятся:

• трансформатор тока (Т2). Этот узел является основой анализатора-ограничителя тока. Снимаемое с него напряжение, после выпрямления и ограничения, участвует в работе схемы, формирующей сварочный ток, и генератора импульсов на ШИМ-контроллере;

Трансформатор тока (в центре).

• узел контроля напряжения сети. Он состоит из элементов операционного усилителя, собранного на двух микросхемах (U2A и U2B). На резисторных делителях, установленных в цепях входного выпрямителя, выделяется напряжение электросети (завышенное или заниженное) и поступает на сумматор операционного усилителя. Последний вырабатывает результирующий сигнал и выдаёт его на задающий генератор импульсов – ШИМ-контроллер. При обнаружении напряжения ниже допустимого, он блокирует генератор, а, следовательно, и всю схему;
• схема контроля выходного напряжения. Последнее снимается с выходов «OUT+», «OUT-» и через оптрон (ISO1), поступает в схему контроля (U2A и U2B). Таким образом, выполняется отслеживание параметров выходного напряжения.

Одновременно с отключением инвертора включается жёлтый светодиод (D12), который указывает на то, что в схеме неисправность или есть проблемы с сетевым питанием (отсутствует или ниже нижнего предела).

Раздел сварочных аппаратов инверторного типа

• Сварка инверторным сварочным аппаратом
• Расчет сварочного аппарата. 7 критериев расчета сварочника
• Выбор инверторного сварочного аппарата
• Проверка сварочных аппаратов
• Как варить, приварить, сваривать

Устройство сварочного инверторного аппарата

Главная » Статьи » Устройство сварочного инверторного аппарата

Особенности устройства сварочного инвертора и его преимущества

Оглавление: [скрыть]

• Преимущества инверторных сварочных аппаратов
• Секреты устройства инверторных сварочных аппаратов
• Несколько нюансов при эксплуатации

Каково устройство сварочного инвертора и что это за оборудование? В наше время без сварочных работ никуда. Сварка применяется везде: в строительных, ремонтных и монтажных работах, при ремонте автомобилей и во многих других областях жизни. Сварочный аппарат сейчас имеют не только профессиональные сварщики, но и любители и просто хозяйственные люди. А появление сварочных аппаратов инверторного типа упростило жизнь всем, кто каким-либо образом связан с этим ремеслом. Однако первое время многие с опаской относились к такому оборудованию, потому что устройство сварочного инвертора для них казалось сложным и ненадежным. Но за годы успешной эксплуатации эти аппараты показали себя только с лучшей стороны.

Конструкция сварочного инвертора.

Преимущества инверторных сварочных аппаратов

По сравнению с обычными трансформаторными сварочными аппаратами, у инверторов есть определенные преимущества:

• малый вес;
• простота в работе;
• универсальность;
• надежность;
• возможность использования в быту и даже в квартире.

Принципиальная схема сварочного аппарата инверторного типа.

Благодаря таким качествам сварочные аппараты инверторного типа приобрели большую популярность. Они очень удобны при выполнении монтажных работ, так как имеют маленькие габариты и весят в основном около 5-6 килограммов. Такой аппарат можно повесить на плечо и выполнять сварку, стоя на лестнице или лесах, без каких-либо проблем. Инвертор отлично подойдет для начинающих сварщиков, потому что электронная составляющая максимально упрощает и сглаживает розжиг и горение дуги. Даже самые качественные трансформаторные аппараты не сравнятся с инверторными по этим показателям.

На выходе подается постоянный ток, что позволяет варить не только черный металл, но и цветные металлы, такие как нержавейка или алюминий.

Наличие постоянного тока позволяет даже использовать специальную горелку для сварки в среде инертного газа. Легкий и высокоточный инверторный сварочный аппарат создает минимальную нагрузку на электрическую сеть. Поэтому его можно подключать даже к обычной бытовой розетке. Большинство из этих сильных сторон обусловлены тем, как устроен инверторный сварочный аппарат.

Вернуться к оглавлению

Традиционные сварочные трансформаторы работали на основе явления электромагнитной индукции. Высокая сила тока возникала за счет изменения напряжения в катушках трансформатора. При этом потери тока были значительными, а коэффициент полезного действия – низким. Такие аппараты очень чувствительны к перепадам напряжения в сети, и поэтому плавность горения дуги была не на высшем уровне. Инверторный сварочный аппарат работает по другим принципам. Здесь входной переменный электрический ток низкой частоты (50 Герц) преобразуется сначала в ток высокой частоты (несколько тысяч Герц).

Схема работы сварочного инвертора.

Для изменения напряжения и силы такого тока требуется уже значительно меньший трансформатор. После того как ток обретает необходимую силу, он выпрямляется и подается на клеммы. Все эти процессы происходят под управлением микропроцессора. Он отслеживает такие данные, как входное напряжение, сила тока на выходе и температура трансформатора и платы. Работа устройства постоянно подстраивается под все эти параметры.Наличие такой тонкой электроники позволяет сделать работу аппарата более плавной и экономной, а сила тока все время поддерживается на заданном уровне.

Современные сварочные инверторные аппараты оснащаются несколькими системами для удобства работы. Например, в момент, когда зажигается дуга, часто можно наблюдать, что электрод прилипает к поверхности металла. Это происходит из-за малой силы тока. Дело в том, что в момент розжига дуги сила тока должна быть несколько выше, чем во время ее горения. В трансформаторных аппаратах эту проблему можно было решить, изменив напряжение и увеличив силу тока, что при сварке часто приводило к прожиганию металла. Сейчас же инверторные аппараты оснащаются функцией антизалипания электрода.

Микропроцессор увеличивает силу тока на доли секунды для того, чтоб зажечь дугу. После этого ток возвращается на заданный уровень. В случае если электрод по каким-то причинам все-таки начинает прилипать к металлу, электроника значительно снижает ток, чтобы электрод не приклеился к металлу и его было легко отцепить. Особенно приятны эти функции будут начинающим мастерам, у которых могут возникать проблемы со сваркой. Все инверторные аппараты оснащаются тепловой защитой, которая спасает электронику от перегрева. Так что если после длительной работы в жаркую погоду аппарат самостоятельно выключился – не пугайтесь, а просто дайте ему 15 минут, чтобы остыть, и он продолжит работать дальше.

Вернуться к оглавлению

Таблица требуемых технических характеристик для сварочного инвертора.

Мы все привыкли к тому, что электроника чаще всего очень нежная и требует к себе бережного отношения. Именно поэтому многие стараются избегать работы с инверторными сварочными аппаратами. А напрасно. Защита от перегрева никогда не позволит вам спалить обмотки трансформатора или плату. Все аппараты оснащаются защитой от скачков напряжения в сети, поэтому за это тоже можно не переживать. Однако есть все-таки несколько врагов у инверторных аппаратов. Первый из них – пыль. Она скапливается на элементах платы и становится накопителем и источником статического электричества. Впоследствии это может привести к короткому замыканию и выходу из строя отдельных элементов микросхемы.

Усугубляется это порой тем, что вентилятор, который используется для охлаждения, может втягивать пыль внутрь корпуса. Для того чтобы избежать проблем, связанных с пылью, старайтесь раз в год разбирать корпус сварочного аппарата и вычищать оттуда всю пыль. А если работы ведутся на стройке или в других местах с повышенным запылением, то делать это нужно даже чаще.

Второй враг – это влага. Прежде всего стоит обратить внимание на место хранения аппарата: оно должно быть сухим. А о том, чтобы варить под дождем, и речи быть не может: это запрещено техникой безопасности.

Сегодня можно встретить самые разные инверторные сварочные аппараты. Для бытового использования можно приобрести аппарат попроще, без лишних функций и невысокой мощности: в быту вы не будете пользоваться электродами толщиной 5 мм, и даже «четверка» редко понадобится.

Следовательно, и сила тока в 250-300 ампер вам не понадобится. Для промышленных же целей, конечно, лучше взять аппарат мощнее, оборудованный несколькими уровнями защиты и дополнительными функциями.

В любом случае инверторный сварочный аппарат намного практичнее и экономичнее любого трансформаторного, а надежность его уже не вызывает сомнений.

Если следовать нескольким простым советам, эксплуатация инверторного сварочного аппарата принесет вам только положительные эмоции, и вы не пожалеете о его приобретении.

parnikiteplicy.ru

Устройство современного сварочного инвертора

Комментариев:

Рейтинг: 17

Оглавление: [скрыть]

• Некоторые особенности
• Характеристики изделий
• Дополнительные приемы использования

Прежде всего нужно хорошо понимать, что термин «инвертор» относится не к типу электродуговой сварки. Речь идет об источнике питания, требуемом сварочному аппарату. Этот способ появился в прошлом веке в начале 70-х гг. Его сложно назвать новым, однако за прошедшие 40 лет это устройство много раз подвергалось усовершенствованию.

Резонансный LCL-T-конвертер.

Сегодня в нем преобладает электроника, его стоимость доступна любому покупателю, а качество и надежность выросло во много раз. Устройство сварочного инвертора довольно сложное. Его работа основа на соответствии пары преобразователей напряжения, имеющих весьма высокие электрические показатели. Управляет такими преобразователями специальный электронный микропроцессор.

Некоторые особенности

Работа сварочного инверторного устройства выполняется по принципу инверсии.

Блок – схема сварочного инвертора.

То есть происходит фазовый сдвиг подающего напряжения. Он осуществляется электронной схемой изделия с постепенным увеличением мощности тока, получаемой на выходе. В это время происходит двойное преобразование.

На первом этапе переменный ток, имеющий стационарное напряжение, превращается в постоянный. Попадая на следующий преобразователь, ток вновь возвращается в начальное состояние, то есть обращается в переменный, однако имеет низкое напряжение, другую силу тока, частоту более 50 Гц.

Чтобы понять, как при таких небольших объемах можно работать с токами, превышающими 200 А, необходимо более подробно ознакомиться с устройством таких аппаратов.

Вернуться к оглавлению

Устройство сварочного инвертора.

Любой инвертор сконструирован из шести основных узлов.

Прежде всего, выпрямитель и зарядное устройство, которые необходимы для того, чтобы преобразовывать наличие переменного подающего напряжения в постоянный вариант. При этом присутствующие платы, которые управляют процессами инвертирования, питаются от силового выпрямителя, работает также отдельный выпрямитель и трансформатор.

На втором шаге низкочастотный фильтр сглаживает питание. Оно попадает на транзисторы, созданные в соответствии с технологией IGBT. Тиристоры создают переменное напряжение, имеющее одну фазу высокой частоты. Ключами управляет блок системы управления, в котором учитываются сигналы, идущие от тока и напряжения. При наблюдении за режимом функционирования инвертора происходит формирование выходного сигнала.

Затем в схему встроен сварочный трансформатор, который понижает напряжение до конкретного значения и уровня. Но в связи с тем, что сигнал высокочастотный, масса трансформатора уменьшается в несколько раз, если сравнивать ее со стандартной моделью.

На следующем шаге переменное напряжение вновь выпрямляется и после сглаживания высокочастотным фильтром происходит подача на электрод.

Cварочная горелка для полуавтоматов.

Сварочный агрегат инверторного типа разрабатывался не в качестве альтернативы к работающим устройствам, он должен был стать принципиально новым устройством, производящим сварку самых разных металлов и сплавов. Вот почему инверторный сварочный аппарат имеет много преимуществ. Некоторые из них:

1. Конструкция не имеет силового трансформатора. В результате практически не существует внутренних потерь от перемагничивания металла и нагрева. Электромагнитная индукция не поглощает энергию индукции в целом.
2. Отличная точечная настройка помогает обеспечивать хорошую обратную связь между напряжением и током. Это позволяет иметь горячий старт, отсутствует прилипание электрода.
3. Сварочный аппарат имеет много настроек сварочного тока, что дает возможность выполнять работу электродами маленького диаметра.

Возьмем для примера инвертор большой мощности — примерно на 160 А. Параметры такого сварочного аппарата позволяют работать электродом с диаметром 4 мм.

Вернуться к оглавлению

Схема инверторной сварки.

Если проводить работы от стационарной сети, необходимо замерить напряжение. Если оно будет менее 220 В, начнет происходить залипание электрода. Чтобы этого не происходило, придется работать с другим инвертором, обладающим более высокой мощностью, или пользоваться более тонкими электродами. В случае когда напряжение в сети будет менее 190 В, инверторный сварочный аппарат совсем не будет работать.

С включенным устройством работы выполняются так же, как и при обыкновенной сварке. Отличие лишь в том, что для получения дуги не нужно постоянно следить за величиной зазора между деталью и электродом.

Важным положительным качеством инвертора считается его небольшая масса. Он весит примерно 6 кг. Причем мощность дуги такая же, как у классических сварочных аппаратов.

Огромным достоинством является высокий КПД, достигающий 90%. Инверторное устройство обладает низким потреблением электричества.

В аппарате великолепно сочетаются показатели напряжения, величины силы тока. Это дает возможность без труда настроить сварочный аппарат на разные режимы сварки.

Кроме вышесказанного нужно отметить еще и тот факт, что инверторные аппараты могут работать с абсолютно любым видом сварочного оборудования, причем диапазон напряжения, которым обладает устройство, очень широк, начиная от 180 и заканчивая 230 В.

Важным отличием современных инверторов от стандартных сварочных трансформаторов считается наличие двух каскадов, преобразующих ток, осуществление постоянного контроля над ведущимися работами, электронным микропроцессором. Они, если возникнет необходимость, проведут корректировку электрических характеристик до получения нужных параметров сварки.

https://moyakovka.ru/youtu.be/f78SVlwbuhI

Одним из недостатков является поломка микропроцессора. Однако это в основном связано с неправильной эксплуатацией устройства.

При осуществлении выбора инвертора необходимо всегда помнить, что его стоимость дороже таких же конвенциональных аппаратов. Это устройство требует более аккуратного отношения. Однако начинающему сварщику будет легко на нем работать, так как он нечувствителен к небольшим огрехам.

Часто приходится проводить сварочные работы на больших высотах. Компактность инвертора позволит доставить его на любую высоту.

При точном соблюдении всех правил эксплуатации инвертор будет работать длительное время без поломок. Он всегда будет показывать качественный результат.

moyakovka.ru

Схема инверторного сварочного аппарата

Современные схемотехнические решения и элементная полупроводниковая база позволили уйти от устаревших и тяжёлых трансформаторных выпрямителей. В наши дни используется преобразование сетевого напряжения по несколько иному принципу. Образцом такого решения служат схемы сварочных инверторов, преимуществами которых являются как небольшой вес, так и отсутствие нагрузок на электрические сети общего пользования.

Электрические схемы, основанные на использовании современной полупроводниковой электроники, открыли широкие возможности для совмещения инновационных принципов с высокими потребительскими качествами.

Виды сварочных аппаратов

Технологические возможности нашего века характерны использованием новых решений не только в военно-космической сфере, но и в бытовом применении инженерных, прогрессивных принципов. Этот процесс находит отражение и в технологии производства оборудования для сварочных работ. Стали возможными операции по соединению сплавов металлов и разнородных составов в единое целое. Для этого предназначены различные схемы сварочных инверторов, которые необходимы для выполнения определённых функций, а именно:

1. для электродуговой сварки покрытыми электродами необходимы инверторы ММА, которые обеспечивают высокий КПД, при малом потреблении и невысоком весе оборудования;
2. аппараты ММА+TIG, которые обеспечивают отличные показатели работы тугоплавкими электродами в среде инертных газов;
3. агрегаты с полуавтоматической подачей сварочной проволоки (MMA+MIG) в среду защитных или активных газов в сварочной ванночке;
4. оборудование для импульсной, точечной сварки для осуществления кузовного и прочего ремонта.
5. сварочные преобразователи для резки металлов различного принципа действия.

Важно подбирать оборудование в соответствии с вашими потребностями, чтобы не переплачивать за аппаратуру, которая в дальнейшем может не понадобиться, и убедиться в наличии центров гарантийного ремонта и обслуживания.

Принципиальная схема аппаратов инверторного типа

Для того чтобы понимать суть работы современного сварочного агрегата, необходимо знать из каких блоков состоит принципиальная схема сварочного инвертора, который обеспечивает энергией дугу короткого замыкания при сварочном процессе. Эти аппараты могут питаться как от трёхфазной сети 380В, так и от однофазного напряжения 220 В. Причём колебания питающего напряжения могут достигать значительных величин, что не сказывается на работоспособности агрегатов. Это позволяет работать в нестабильных сетях загородного электроснабжения, которое довольно часто присутствует в дачных поселениях. Переменное напряжение частотой 50 Гц поступает на вход аппарата, где выпрямляется и преобразуется в высокочастотные колебания до 70−85 кГц. Это даёт возможность за счёт высококачественной элементной базы и компактных трансформаторов получать на выходе импульсный и постоянный сварочный ток. Такая схема сварочного аппарата состоит из следующих элементов:

• низкочастотный понижающий выпрямительный блок с конденсаторным фильтром;
• регулируемый инвертор, преобразующий постоянный ток в высокочастотный переменный;
• трансформатор высокой частоты, выдающий на выходе высокочастотный или постоянный сварочный ток большой мощности;
• сдвигающий фазу дроссель, стабилизирующий характеристики выходного напряжения;
• схема обратной связи, управляющая выходными параметрами и блок управления, который меняет параметры тока и напряжения сварки.

Мощные выходные транзисторы и диоды должны обладать эффективными теплоотводящими радиаторами, которые охлаждаются принудительной вентиляцией, интенсивность действия которой должна зависеть от сварочной нагрузки. Только в этом случае удастся избежать неисправности силового блока инверторного аппарата. Также безупречная работа обеспечивается путём соблюдения правил безопасной работы и своевременного обслуживания отдельных агрегатов и узлов. Важное место занимает регулярная очистка от пыли охлаждающих радиаторов силовых, полупроводниковых элементов.

Отличия схемотехнических решений разных видов инверторов

Поэтому сварка в таких условиях имеет свои отличия от стандартной схемы, а именно:

• в аппаратуре TIG и MIG/MAG присутствует схема задержки сварочного тока относительно подачи защитного газа;
• для обеспечения работы аргонодугового метода (TIG) аппаратура снабжается специальными разъёмами для подачи газа, а горелка имеет устройство крепления для вольфрамового электрода;
• в полуавтоматических инверторах присутствует устройство протяжки сварочной проволоки с регулируемой скоростью, для этой цели используют еврорукав, через который подаётся газ и проволока в зону сварочного шва.

Широкие возможности аппаратурной регулировки параметров импульсного напряжения, позволяют сваривать сплавы титана и алюминия, тонкостенную легированную и нержавеющую сталь. Прочность соединения различных материалов обеспечивается правильным подбором параметров тока и состава сварочной проволоки, а также грамотным выбором состава газовой смеси.

Возможные неисправности и способы их устранения

Основными причинами плохой или неустойчивой работы схемы инвертора могут быть следующие причины:

• слишком низкое или высокое напряжение в электрической сети, обычно инвертор работоспособен от 170 до 250 В;
• малое сечение или большая длина сетевого провода, жилы должны быть сечением не менее 2,5 мм2, а длина не превышать 30 метров;
• штатный сварочный кабель не должен быть длиннее 3 м, а сечение от 35 до 50 мм2;
• необходимо убедиться в бесперебойной работе вентилятора, иначе может произойти выход из строя силовых полупроводниковых элементов схемы инвертора;
• плохой контакт одного или обоих кабелей.

Если причина неработоспособности инверторного аппарата заключается в подгорании контактов или транзисторов схемы, то лучше не предпринимать самостоятельных действий. Дело в том, что видимая неисправность, может повести за собой выход из строя других элементов схемы аппарата, которые можно обнаружить только с помощью соответствующего оборудования.

Важно проводить сложный ремонт в гарантийных и специализированных мастерских, чтобы избежать последствий и затрат, связанных с неквалифицированным вмешательством.

Итог

Мы рассмотрели принципиальную схему сварочного инвертора, знание которой убережёт вас от основных ошибок при эксплуатации сложной аппаратуры. Современные схемные решения сделали возможным создание лёгких и мощных сварочных аппаратов с широкими возможностями и высоким классом защиты. Но не следует забывать о правилах техники безопасности при выполнении сварочных работ, а также использовать спецодежду.

Сергей Одинцов

electrod.biz

---

Смотрите также

• Сварочное производство это
• Утюг для сварки полипропиленовых труб
• Технологический процесс сварки
• Выпрямитель сварочный вд 0801уз
• Режимы сварки под флюсом
• Сварочный аппарат форсаж 180
• Расчет сварочного шва
• Капли для глаз обезболивающие после сварки
• Сварочная мастерская профикар
• Как правильно работать сваркой правильный шов
• Сварка арматуры ванным способом это

Как работает сварочный инвертор – Конструкция и особенности ✓ Новости

Сварочный инвертор — Обобщение

Сегодня на рынке, с развитием электросварки, появилось огромное множество предложений по оборудованию, особой популярностью среди которого пользуются сварочные инверторы. На волне своей популярности в интернете гуляет очень много информации от фирм относительно своих аппаратов и их преимуществ. Очень часто покупателю тяжело разобраться в актуальности и корректности относительно оборудования, перед покупкой сварочного инвертора. Именно поэтому, мы попробуем простыми словами донести что же собой являет аппарат инверторного типа и как он работает, чтобы выбирая инвертор для себя, вы могли понимать на что обратить внимание

Сварочный инвертор по сути является преобразователем тока, который пропуская его через себя, несколько раз изменяет его показатели, добиваясь характеристик, пригодных для возбуждения сварочной дуги, в процессе которой происходит расплавление металла на обрабатываемой поверхности и электроде (как пример) с последующим плавным переносом его в сварочный шов.

Наиболее распространенными и применяемым в широкой области выступают сварочные аппараты для работы с электродами, большинство пользователей ассоциирует само понятие сварочного инвертора именно с такими аппаратами, хотя все инверторы имеют похожий принцип работы. В статье мы будем придерживаться такой же линии, хотя по большому счету она не совсем верна, ведь сварочным инвертором можно назвать любой аппарат, который в своей конструкции имеет диоды и силовые транзисторы. Таким образом по инверторной технологии могут работать не только сварочники для работы с электродами (ручная дуговая сварка, или РДС, ММА), но и полуавтоматы (MIG, MAG) или аппараты для работы с неплавящимся электродом (TIG, TAG).

Итак, первое что нужно понимать — Сварочный инвертор — это тип устройства, конструкции аппарата, которая преобразовывает ток, но никак не вид аппарата по назначению.

Принцип работы сварочного инвертора

Перед тем как понять, что же делает инвертор с током, необходимо вспомнить некоторые характеристики, которые свойственны току.

Зависимо от частоты, ток бывает переменным или постоянным.

Переменный ток имеет высокую частоту, в стандартной розетке 50 Герц (это количество раз которое частицы переносящие заряд в потоке за 1 секунду меняют направление движения). Поток образует постоянное колебание, волнение, которое выглядит как синусоида

Постоянный ток – это когда в потоке заряженные частицы движутся строго в одном направлении, без колебаний, его график стремиться к ровной линии, направление движения не меняется, а соответственно частота стремиться к 0.

Ключевым фактором здесь выступает частота тока (именно она и определяет каким будет ток)

Можно выделить 4 основных момента в процессе трансформации тока аппаратом

• Из сети электропитания переменный ток (с частотой 50-60 Гц) попадая в инвертор (на сетевой выпрямитель) преобразуется в постоянный, другими словами его частота выравнивается (задается строгое направление движения частицам в потоке, и убираются их колебания).
• Затем ток попадает на транзисторы, которые получая постоянный ток, снова задают хаотичное движение, только теперь значительно увеличивая его частоту, вплоть до 50 кГц (это в тысячу раз больше чем частота изначального переменного тока из розетки). Это ключевой элемент, который в последующем позволяет избежать применения громоздких и тяжелых элементов в устройстве сварочного оборудования.
• Далее на трансформаторе понижается напряжение высокочастотного тока с 220 Вольт из розетки до 60-70 Вольт (в 6 раз ниже) что значительно увеличивает его силу. Так как транзисторы до этого задали току высокую частоту, в сварочном инверторе нет необходимости применять большую катушку, поэтому трансформатор здесь используется маленький, что значительно уменьшает массу и размеры устройства.
• Теперь, ток с низким напряжением, высокой силой и частотой отправляется на выходной выпрямитель, где снова преобразуется в постоянный, подходящий для сварки с высокой силой и низким напряжением. Что позволяет концентрировано плавить металл, плавно и мягко не разбрызгивая его, вести сварочный шов аккуратно и просто, добиваясь отличного результата, даже не имея большого опыта сварщика.

Помимо указанных этапов, параллельно протекает и множество других процессов, связанных с контролем и управлением процессом внутри сварочного инвертора, обеспечивающих изменение и корректировку показателей, чтобы вы могли настроить аппарат под необходимые условия сварки, и получить комфортные характеристики тока.

Отличия в ключевых деталях сварочных инверторов

Сегодня прогресс шагает очень быстро и уже внутри инверторных технологий произошел ряд модификаций. Так первое на что можно обратить внимание в сварочном инверторе это тип силовых транзисторов:

• MOSFET – простые силовые ключи (их называют полевые). В виду своей простой структуры, требуют больший блок для управления, чем следующий вид, а соответственно сварочный инвертор становиться несколько массивней, да и самих транзисторов, как правило, требуется больше в таком аппарате.
• IGBT – более новый, сложный и совершенный по структуре тип транзисторов, они требуют меньше управления, являясь более самостоятельными, что позволяет снизить вес и размер сварочного инвертора.

В последнее время нововведения появились и в способе компоновки деталей на плату сварочного инвертора. Можно выделить такие варианты монтажа:

Пайка обычных выводных элементов

Такой вид внутренней компоновки в сварочном инверторе часто предполагает ручную сборку, даже если на заводе процесс автоматизирован, то некоторые детали часто все равно паяют мастера. По итогу качество и надежность работы инвертороного сварочника во многом зависит от качества сборки.

SMT или поверхностный монтаж

Компоненты, используемые в таком сварочном инверторе называются SMD, – они выглядят как небольшие, почти плоские прямоугольники, которые в разы меньше обычных деталей. Такие элементы впечатываются в плату на заводе, как правило процесс полностью автоматизирован, такой способ обеспечивает лучший контакт и более эффективную передачу сигналов, с меньшими потерями, по сравнению с обычными деталями. Исключается вероятность брака что положительно сказывается на точности работы всего сварочного инвертора, исключая вероятность брака.

Размер SMD деталей в несколько раз меньше, при этом сварочный инвертор становиться еще компактней, вместе с IGBT транзисторами, производители добиваются размеров сопоставимых с тостером.

К недостаткам такой технологии можно отнести сложность обратной пайки без  специализированного оборудования. Другими словами, не каждый мастер сможет заменить детали на такой плате, что сужает круг мастерских, которые занимаются ремонтом подобных сварочных инверторов.

В нашем интернет магазине представлен широкий выбор аппаратов, и если вы надумаете купить сварочный инвертор, мы поможем подобрать модель, которая будет соответствовать вашим требованиям и задачам, которые необходимо решать.

Если у вас остались вопросы про устройство или отличия сварочных инверторов, пишите в комментариях к этой статье и мы с удовольствием дополним материал, интересующей информацией.

Инверторный сварочный аппарат: выбор, устройство, характеристики

Для проведения сварочных работ в домашних условиях можно приобрести инверторный сварочный аппарат. В продаже можно встретить просто огромное количество различных вариантов исполнения этого устройства, что дает возможность подобрать наиболее подходящую модель. Довольно распространенным является вопрос о том, как выбрать инверторный сварочный аппарат для дома, а также какими эксплуатационными характеристиками он должен обладать. Инвертор – устройство, обладающее компактными размерами и незначительным весом, что существенно упрощает процесс транспортировки и хранение. При применении сварочного инверторного аппарата можно проводить практически все виды работ, главное подобрать более подходящую модель.

Инверторный сварочный аппарат

Содержание

Устройство инверторов

Рассматривая то, как работают сварочные инверторы, нужно вспомнить принцип действия трансформаторов, предназначенных для преобразования силы тока и напряжения. Аппарат инверторного типа обладает следующими особенностями:

1. Магнитная индукция применяется для существенного снижения напряжения, которое подается на рабочий орган.
2. При снижении напряжения в условии постоянного сопротивления существенно повышается сила тока. Сварочные аппараты инверторного типа обычное напряжение 220 В снижают до показателя 30 В, за счет чего сила тока увеличивается на несколько сотен ампер.
3. Повышение рассматриваемого показателя приводит к образованию дуги, которая становится источником тепла. За счет излучения происходит расплавка металла.

Инверторный сварочный аппарат изнутри

Простота конструкции определяет то, что домашний сварочный аппарат получил широкое распространение, применяется для осуществления различных по сложности задач. Однако, для повышения качества шва нужно точно контролировать параметры образующейся дуги. Именно поэтому преобразование напряжения проводится в несколько этапов.

При рассмотрении того, как правильно выбрать сварочный аппарат для дома, отметим, что типовая конструкция инвертора представлена следующими элементами:

1. На первом этапе проводится выпрямление напряжения, которое поступает от сети питания.
2. Далее проводится сглаживание импульсов, возникающие после выпрямления.
3. Постоянное напряжение преобразуется в переменный, частота которого варьируется в пределе от 20-50 кГц.
4. Выполняется понижение величины напряжения высокочастотного тока до 70-80 В. За счет этого сила тока возрастает до показателя 100-250 А.
5. Последний шаг заключается в преобразовании переменного тока в постоянный, что обеспечивает более благоприятные условия для образования сварочного шва.

Инверторы в последнее время получили более широкое распространение по причине того, что обладают достаточно большим количеством различных функций, которые могут быть полезными на момент проведения сварочных работ.

Инверторный сварочный аппарат может обладать следующими функциями:

1. Ускоренный процесс зажигания дуги.
2. Форсирование образующей дуги в зоне резания. Эта функция связана с увеличением силы тока при сближении электрода с обрабатываемой поверхностью, что позволяет снизить вероятность его прилипания.
3. Снижение вероятности прилипания электрода к обрабатываемой поверхности. Подобная функция заключается в автоматическом прекращении подачи напряжения на электрод, после его размыкания с поверхностью инверторный аппарат автоматически возобновляет ранее установленные режимы преобразования напряжения.

Схема конструкции инверторного сварочного аппарата

Для применения дома рекомендуется выбирать именно инверторный сварочный аппарат. Это связано с тем, что за счет дополнительных функций можно обеспечить наиболее высокое качество обработки.

Основные характеристики

Выделяют довольно большое количество различных характеристик, которые следует учитывать при выборе наиболее подходящего оборудования. Для начала отметим, что инверторный аппарат характеризуется высокой надежностью и практичностью в применении. К его ключевым моментам можно отнести:

1. Величину питающего напряжения. Некоторые модели предназначены для работы в сети с напряжением 220 В, другие же подключаются к трехфазной цепи питания. Для бытового применения подходит вариант исполнения, работающий от стандартной сети. Применение специальной цепи преобразования напряжения определяет то, что при включении инверторного сварочного аппарата в сеть не происходит скачка напряжения. Это достигается за счет применения устройства плавного пуска.
2. Продолжительность цикла обработки. Данный параметр можно назвать одним из основных. При показателе ПВ 60% после работы в течение 10 минут нужно обеспечить отдыха продолжительностью 10 минут. При работе устройство может серьезно нагреваться, и даже эффективная система охлаждения не позволяет беспрерывно проводить сварку на протяжении нескольких часов.
3. Диапазон регулировок. Этот показатель определяет область применения устройства. Бытовые инверторы способны выдавать то с значением силы в диапазоне от 150 до 200 А. У промышленных инверторных аппаратов диапазон существенно расширяется, что позволяет их применять для выполнения сварочных работ в различных условиях.
4. Подходящий диаметр электродов, применяемых при проведении сварочных работ. Он зависит от максимальной силы тока. В зависимости от особенностей оборудования могут применяться электроды со диаметром от 1,4 до 6 мм. Стоит учитывать, что этот показатель всегда указывается в маркировке инверторного аппарата.
5. Эффективность системы охлаждения. Как ранее было отмечено, во время работы инвертор может существенно нагреваться. Продлить непрерывный цикл работы можно за счет установки эффективной системы охлаждения. Как правило, она представлена сочетанием нескольких вентиляторов. Эффективность охлаждения зависит от количества вентиляторов, правильности их расположения, размеров и максимальной скорости вращения лопастей.
6. Рекомендуемые условия эксплуатации. Большинство моделей не может эксплуатироваться при температуре ниже -15 градусов Цельсия, что связано с включением в конструкцию большого количества электрических схем. При хранении инверторного аппарата следует исключать вероятность образования конденсата на поверхности, так как он может привести к повреждению микросхем и других элементов. Бытовые варианты исполнения могут храниться и использоваться при температуре от -10 до +40 градусов Цельсия.

Характеристики инвертора в зависимости от толщины металла

Рассматривая то, как выбрать сварочный инвертор для дома, также следует уделить внимание популярности бренда. Подобрать можно модель с бюджетной группы известного производителя или приобрести устройство, которое применимо для выполнения работ на профессиональном уровне. Инверторный сварочный аппарат (какой лучше выбрать вариант для дома зависит от поставленных задач) может иметь различные размеры и вид, что следует учитывать.

Сварочный ток

Преобразователи постоянного тока, которые называют инверторами, могут обладать различными эксплуатационными характеристиками. Изменение показателей сварочного тока проводится для того, чтобы сформировать дугу с наиболее подходящими характеристиками. Наиболее важным показателем считается сила тока: с ее повышением увеличивается показатель излучаемого тепла.

В продаже встречается довольно большое количество моделей, которые имеют регулировку показателей в обширном диапазоне. За счет этого можно существенно расширить область применения устройства.

Напряжение холостого хода

Этот показатель может варьироваться в достаточно большом диапазоне. При холостом ходе инверторный аппарат находится в режиме ожидания и не должен нагреваться. Слишком высокий показатель приводит к снижению срока работы.

Сварка инверторным сварочным аппаратом

Все основные показатели работы устройства должны указываться в технической документации. Некоторые производители наносят информацию на обратной стороне корпуса, размещая табличку

Питающее напряжение

При выборе инверторного сварочного аппарата для применения дома следует рассматривать варианты исполнения, которые работают с напряжением 220-230 В. Некоторые производители указывают на то, что устройство может применяться при отклонении показателя на 10-15%. Это свойство позволяет работать при скачках напряжений и его падении. Однако, для обеспечения продолжительного срока службы рекомендуется приобретать устройство, которое отвечает за контроль подаваемого напряжения. Слишком большой скачок напряжения может привести к повреждению основных элементов конструкции инверторного сварочного аппарата.

Режим работы на максимальном токе

Для того чтобы существенно расширить область применения инертного сварочного аппарата некоторые производители снабжают их режимом работы на максимальном токе. Он применяется в том случае, если нужно кратковременно увеличить показатель силы тока. Стоит учитывать, что этот режим не может применяться на протяжении длительного периода, так как слишком высокое значение становится причиной перегрева устройства.

Режим работы на максимальном ток – полезная функция, которая позволяет существенно расширить область применения сварочного инвертора.

Разновидности инверторов

Аппарат инвертор подбирается под конкретные условия эксплуатации. Основная классификация выглядит следующим образом:

1. Модели для бытовых целей.
2. Профессиональные, предназначенные для проведения различных работа на высоком уровне качества.
3. Промышленные, применяемые при массовом производстве.

Рассматривая сварочный аппарат инвертор и какой лучше для дома уделим внимание также классификации по типу режима сварки:

1. Аргоновая сварка.
2. Плазменная резка.
3. Ручная сварка.

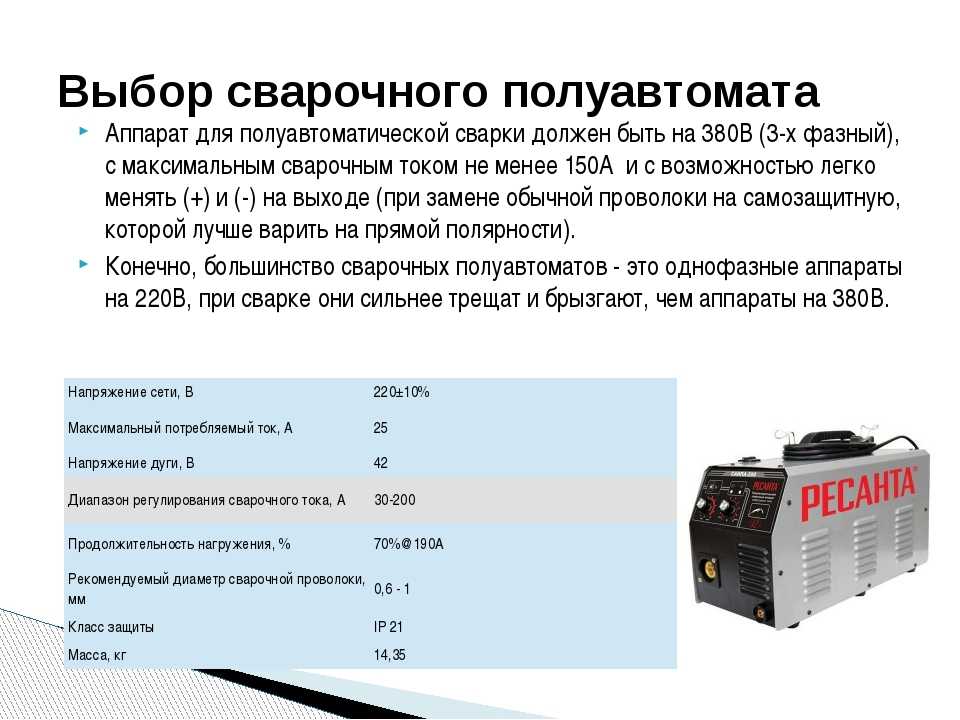

4. Полуавтомат.

Инверторный сварочный аппарат для сварки аргоном

Плазморез, сделанный из инвертора

Инверторный сварочный мини-аппарат

Для начинающих подходит мини сварочный аппарат из бюджетной группы. Это связано с тем, что небольшой аппарат подходит для большей части работ в домашней мастерской и при этом обходится не дорого. Переносной автомат сварочный также выбирается по показателю максимальной силы тока. Даже портативный инвертор способен подавать ток большой силы, чего будет достаточно для работы с металлами большой толщины.

Дополнительные функции инверторных сварочных аппаратов

Выбирая хороший сварочный аппарат следует учитывать, что многие оснащаются дополнительными функциями, которые позволяют существенно упростить работу и сделать ее безопасной. Примером приведем нижеприведенную информацию:

1. Защита от перегрева. При фиксации на одном из узлов высокой температуры термодатчик отключает подачу тока.
2. Некоторые приборы имеют повышенную защиту от воздействия пыли и влаги. При этом больше всего внимания уделяется системе охлаждения, которая захватывает воздух: устанавливаются специальные фильтры для защиты внутреннего устройства.
3. Большинство мастеров уделяет больше всего внимания функции антиприлипания. Она позволяет существенно повысить качество сварки и снизить вероятность того, что электрод прилипнет к поверхности.

Сварочный аппарат бытовой инверторный может обладать большим количество дополнительных функций, которые обеспечивают условия для качественного проведения сварки. Лучший сварочный инвертор также понижает силу тока на момент сварки в режиме холостого хода, что снижает вероятность получения травмы из-за случайного поражения электричеством.

Выбор марки инвертора

Какой сварочный аппарат лучше для дома – довольно распространенный вопрос, дать ответ на который можно только при рассмотрении особенностей каждой фирмы производителя. Недорогой сварочный инверторный аппарат выпускается также известными производителями, но при этом они обладают высоким качеством сборки и весьма привлекательными эксплуатационными характеристиками.

Популярные марки сварочных аппаратов обходятся дороже, но, как показывает практика, они служат намного дольше. Больше всего пользуются спросом сварочное оборудование, которое производится на территории Германии, Италии и Финляндии. Выбрать инвертор из средней ценовой категории можно при рассмотрении предложений, которые производятся на территории Китая и России. Самым доступным предложением можно назвать китайскую продукцию малоизвестных производителей. Некоторые европейские производители также включают в линейку продаж недорогие модели с заниженными эксплуатационными характеристиками.

При выборе недорогой модели стоит учитывать, что она будет существенно уступать в плане функциональности и надежности. К примеру, регулировка показателей образующейся дуги проводится в очень узком диапазоне с большим шагом.

Советы по выбору

При рассмотрении того, как выбрать сварочный аппарат для дома, следует уделить внимание нижеприведенным моментам:

1. Продолжительности рабочего цикла.
2. Спектру нагрузочных характеристик.
3. Наличию дополнительных функций.
4. Диапазону напряжений, при котором устройство может подключаться к сети.

Лучше купить инвертор у производителя, который обеспечивает сервисное обслуживание. Кроме этого, многие проводят сравнение сварочных инверторов для определения того, какой именно вариант исполнения в большей степени подойдет для применения в конкретном случае.

В заключение отметим, что сварочный инверторный аппарат для гаража (какой выбрать инвертор или трансформатор можно понять только после составления списка критериев) должен подбираться в соответствии с условиями сварки. Некоторые модели не могут использоваться под открытым небом во время выпадения осадков или повышенной влажности, другие производятся при применении качественных материалов, которые могут обеспечить защиту от воздействия окружающей среды. Сравнить основные параметры можно по спецификации, входящей в комплект поставки. Стоит учитывать, что не всегда заявленные технические характеристики соответствуют реальным. Подобная ситуация часто встречается в случае приобретения продукции малоизвестного производителя.

Что такое инверторный сварочный аппарат? Об инверторной технике и сварке

Дата: 13-12-2018

Weldclass Academy



Как работает инверторная технология (в сварочных аппаратах)?

Говоря простым языком, инвертор — это электронная система регулирования напряжения. В случае инверторного сварочного аппарата он преобразует питание переменного тока в более низкое полезное выходное напряжение, например, из источника питания 240 В переменного тока в выходное напряжение 20 В постоянного тока.

Устройства на основе инвертора используют ряд электронных компонентов для преобразования энергии — в отличие от обычных устройств на основе трансформатора, которые в основном зависят от одного большого трансформатора для регулирования напряжения.

Инвертор работает за счет увеличения частоты основного источника питания с 50 Гц до 20 000 – 100 000 Гц. Это достигается за счет использования электронных переключателей, которые включают и выключают питание очень быстро (до 1 миллионной доли секунды). Управляя таким образом источником питания до того, как он попадет в трансформатор, можно очень значительно уменьшить размеры трансформатора.



Каковы преимущества использования инверторных сварочных аппаратов?

Изделия на основе инвертора обладают многими преимуществами по сравнению с обычными устройствами на базе трансформатора:

• Вес и размер : Это наиболее важное и впечатляющее преимущество инверторного сварочного аппарата по сравнению с обычными аппаратами. Например, инвертор весом менее 5 кг, размером меньше чемодана, который удобно носить на плече, может иметь выходную мощность, сравнимую с 50-килограммовой трансформаторной машиной.
• Эффективность : Качественные инверторные аппараты, такие как инверторные сварочные аппараты Weldforce, будут иметь КПД около 80-90%, в то время как обычные сварочные аппараты имеют значительно более низкий КПД около 50%. Это связано с тем, что более крупные трансформаторы в обычных машинах имеют большее сопротивление и, следовательно, теряют значительное количество мощности (или энергии) за счет рассеивания тепла.
• Использование мощности генератора : Быть очень эффективным означает, что использование мощности генератора гораздо более целесообразно для инверторных сварочных аппаратов, которые могут работать на небольших переносных генераторных установках, что часто невозможно с традиционными трансформаторными машинами. Следует отметить, что существуют риски, связанные с использованием мощности генератора — для получения дополнительной информации прочитайте нашу статью об использовании генератора со сварочными инверторами.
• Рабочий цикл : Как правило, гораздо более высокие рабочие циклы достижимы для машин на основе инвертора, опять же из-за разницы в размерах трансформатора. Хотя мелкие компоненты инверторной машины быстро нагреваются, их можно охладить гораздо проще и быстрее. Однако в обычных «трансформаторных» сварочных аппаратах компоненты намного больше и, следовательно, имеют тенденцию накапливать тепло и дольше охлаждаться.
• Выход постоянного тока : Многие традиционные «трансформаторные» сварочные аппараты MMA (стержневые) имеют только выход переменного тока, что означает, что они ограничены в типах электродов, которыми они могут сваривать. Однако в инверторных аппаратах ток гораздо легче преобразовывается в постоянный, что означает, что они могут сваривать широкий спектр различных сварочных электродов. Это также означает, что некоторые инверторы MMA (стержневые) также подходят для сварки TIG на постоянном токе, что невозможно с обычными аппаратами переменного тока.
• Производительность : Производительность качественных инверторных сварочных аппаратов значительно выше, чем у обычных сварочных аппаратов. Это особенно заметно при сварке ММА (стержнем), когда операторы считают, что сварка намного проще и им не нужно «бороться» с дугой. Это в основном связано со способностью инверторных машин иметь более высокое напряжение холостого хода и включать такие функции, как горячий старт, защита от прилипания и форсирование дуги. Ярким примером этого является сварка тонких материалов: при использовании обычного сварочного аппарата это, как известно, сложно, если вообще возможно, но с инверторными аппаратами, такими как серия Weldforce, которые имеют бесступенчатую регулировку силы тока и очень стабильную дугу, выходную мощность можно очень сильно уменьшить. низкий, так что он будет сваривать листовой металл толщиной 1,6 мм или секцию трубы с относительной легкостью и контролем.
• Функции : Электроника инверторных машин гораздо легче поддается возможности включения дополнительных функций (таких как режим TIG) и делает существующие функции более управляемыми.



Что такое инверторная технология IGBT?

Аббревиатура IGBT расшифровывается как «Биполярные транзисторы с изолированным затвором». Это быстродействующие переключающие устройства, используемые во всех инверторных сварочных аппаратах Weldclass, которые облегчают регулирование напряжения.

В некоторых инверторных машинах используется старая технология MOSFET/транзисторы. Технология IGBT предлагает значительные преимущества по сравнению с полевыми МОП-транзисторами. Возможно, наиболее важным преимуществом является то, что IGBT менее уязвимы к колебаниям мощности сети и генератора, что делает их гораздо более надежными и менее подверженными повреждениям или отказам.

БТИЗ



Дополнительные статьи об инверторных сварочных аппаратах;

Что такое рабочий цикл и как он рассчитывается?

Использование генераторов для питания инверторных сварочных аппаратов

Все артикулы для сварочных аппаратов

Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации или ссылках и приложениях. Любые комментарии, предложения и рекомендации носят общий характер и могут не относиться к определенным приложениям. Пользователь и/или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемой цели и за обеспечение того, чтобы выбранный продукт мог работать правильно и безопасно в предполагаемом применении. Э.&О.Э.









Теги

Сварочные аппараты

Комментарии

Написать комментарий…

Обратите внимание: Спам-комментарии (или попытки создания обратных ссылок) будут УДАЛЕНЫ и НЕ будут опубликованы.

Сварочные аппараты с инвертором и трансформатором: объяснение различий

Каждый сварщик хоть раз задумывался над этим, инверторный или трансформаторный сварочный аппарат?

Основное отличие заключается в том, что инверторный сварочный аппарат значительно эффективнее и легче. Но трансформаторные сварочные аппараты более надежны в долгосрочной перспективе и лучше подходят для более суровых условий.

Итак, ответ не так прост, как вы думаете. Некоторые сварщики доверяют трансформаторному сварочному аппарату, а другие никогда не откажутся от удобства инверторного сварочного аппарата, несмотря ни на что.

Помимо этого краткого введения есть еще много различий, и в этой статье подробно рассматривается каждая технология, чтобы помочь вам решить, какая из них лучше всего соответствует вашим потребностям.

Inverter vs Transformer Welder: A Quick Overview

40133

	Inverters	Transformers
Weight	Low	High
Size	Compact	Huge
Эффективность	Высокая	Низкая
Рабочий цикл	Более длинный	Более короткий
Generator Support	Worse	Better
Current Output	AC and DC	AC and DC (only with rectifier) ​​
Advanced Digital Arc Control	Yes	Нет
Несколько процессов в одном сварочном аппарате	Да	Нет
Повышенная стабильность дуги	Worse
Cost	$$	$$$$
Technology age	Relatively new	Old
Lifespan	Shorter	Longer

Сварочные аппараты с трансформатором

По правде говоря, в каждом сварочном аппарате есть трансформатор, даже в инверторных сварочных аппаратах. Однако сварщики трансформаторов не используют передовые технологии для уменьшения размера сердечника.

Итак, когда мы говорим «трансформаторный» или «сварочный аппарат с трансформаторным сердечником», мы имеем в виду старую технологию громоздких, тяжелых машин.

Что такое сварочный аппарат с трансформатором

Традиционный сварочный аппарат с трансформатором представляет собой надежную технологию с ограниченным контролем дуги и значительным весом. Поэтому сегодня трансформаторные сварочные аппараты в основном используются в тяжелой промышленности или в качестве стационарных рабочих лошадок в сварочных цехах.

Благодаря долговечности трансформатора эти машины могут дожить до ваших внуков. Многие сварочные цеха до сих пор используют такое оборудование, которому более 50 лет.

Однако, поскольку их трансформаторный сердечник огромен и тяжел, их трудно перемещать и почти невозможно транспортировать.

Краткая история трансформатора

Первые сварочные аппараты на основе трансформатора появились в начале 1900-х годов, но эти ранние модели были в основном экспериментальными. Прошло много лет, прежде чем инженерам удалось сконструировать машины с относительно стабильной дугой.

Только в 1920-х и 1930-х годах трансформаторные сварщики получили реальное распространение. В то время соединение стали в основном осуществлялось заклепками, газовой сваркой и ковкой.

Дуговая сварка стала широко применяться ближе к концу Второй мировой войны. К 1980-м годам почти все выпускаемые аппараты для дуговой сварки были трансформаторными. Таким образом, сварочные аппараты с трансформаторными сердечниками прошли почти сто лет исследований и разработок, что во многом объясняет их надежность.

Как работает трансформаторный сварочный аппарат?

Сварщики трансформаторов используют «понижающий трансформатор». Эта простая технология берет высоковольтный ток с малой силой тока и преобразует его в низковольтный ток с большой силой тока.

Итак, вход переменного тока высокого напряжения (110В, 220В, 380В и т.д.) с малой силой тока (30А, 40А, 60А и т. д.) становится 17В-45В при 200А-600А.

Схема понижающего трансформатора

«Сердечник» трансформатора состоит из трех частей:

• Первичная обмотка — обмотка из медного провода, подключенная к основному входному напряжению от источника питания.
• Вторичная обмотка – обмотка, подключенная к сварочным проводам. Эта катушка имеет меньше провода, чем первичная катушка. Итак, когда магнитное поле от первичной катушки индуцирует электричество во вторичной катушке, напряжение и сила тока меняются местами. В этом суть системы с понижающим трансформатором.
• Сердечник — концентрирует магнитное поле, создаваемое в первичной катушке, во вторичной катушке.
Мостовой выпрямитель

Сварочные аппараты на базе трансформатора выдают только переменный ток, если они не имеют моста выпрямителей. Добавленные выпрямители блокируют одну из двух полярностей переменного тока, оставляя чистый постоянный ток (DC), предпочтительный для большинства типов сварки.

Прочтите также : Различия сварки на переменном и постоянном токе

Преимущества и недостатки трансформаторных сварочных аппаратов

PROS

• Протестированная технология, разработанная более века
• Простой, избыточный дизайн без цифровых элементов
• Надежный
• Проще ремонтировать и поддерживать, чем на основе инверторов

Cons

• Heavings 777

  CONS

  • Heaving 77777

    .

  • Иногда сварочные кабели должны быть очень длинными, поскольку аппарат трудно перемещать, что может привести к падению постоянного тока
  • Менее стабильная дуга по сравнению с инверторами
  • Низкий рабочий цикл портативных трансформаторных сварочных аппаратов
  • Ограниченное количество функций для контроля дуги
  • Дорогие

  Инверторные сварочные аппараты

  Инверторные сварочные аппараты используют современные технологии для повышения эффективности и значительного снижения веса аппарата.

  Кроме того, инверторные сварочные аппараты могут улучшить качество дуги и обеспечить ценные функции, которые были невозможны со старыми трансформаторными сварочными аппаратами.

  Что такое инверторный сварочный аппарат

  Сварочный инвертор — это сварочный аппарат, в котором используются полупроводниковые электронные детали для повышения эффективности преобразования электрического тока. Инверторные сварочные аппараты легкие, портативные и часто не больше вашей коробки для завтрака.

  Кроме того, инверторные сварочные аппараты часто имеют множество цифровых функций для управления дугой. Они используют аппаратное и программное обеспечение для управления стабильностью дуги, частотой, шириной конуса дуги, профилем валика, начальной и конечной силой тока, балансом переменного тока, потоком защитного газа, прогоранием проволоки, индуктивностью и настройками многих других параметров сварки.

  Часто сварочные аппараты на инверторной основе оснащены цифровым дисплеем, чтобы помочь вам со всеми настройками, но некоторые современные аппараты на основе трансформатора имеют его. Таким образом, цифровое управление не обязательно означает, что сварщик использует инверторную технологию.

  Как работает инверторный сварочный аппарат?

  Сварочные инверторы работают за счет увеличения частоты входной мощности с 50 Гц до 20 000–100 000 Гц. Для этого высокочастотного тока требуется значительно меньший сердечник трансформатора, чем у старых трансформаторных сварочных аппаратов. В старой технологии трансформатор был рассчитан на использование стандартной частоты переменного тока 50–60 Гц, доступной в настенной розетке.

  Поскольку в инверторных сварочных аппаратах используются электронные переключатели, которые включают и выключают питание до 1 миллиона раз в секунду, эта технология позволяет инвертору значительно увеличить частоту переменного тока.

  Таким образом, используя более высокую частоту, инверторные сварочные аппараты «заряжают» сердечник намного быстрее, 100 000 раз в секунду вместо 60 раз в секунду. Это позволяет использовать сердечник меньшего размера без потери выходной мощности, что делает инверторные сварочные аппараты намного более эффективными.

  Что такое технология IGBT?

  Биполярные транзисторы с изолированным затвором, или IGBT, представляют собой полупроводниковую технологию с тремя выводами, используемую для высокоэффективного переключения электроэнергии. БТИЗ были разработаны для удовлетворения потребности в синтезе сигналов сложной формы и используются не только в сварочных аппаратах.

  Вы можете найти системы IGBT в электромобилях, поездах, холодильниках, кондиционерах и т. д. Это второй наиболее широко используемый силовой транзистор в мире.

  БТИЗ имеют значительное преимущество по сравнению с предыдущими системами MOSFET, особенно в высоковольтных и сильноточных системах сварочных аппаратов. Таким образом, инверторные сварочные аппараты с технологией IGBT более долговечны, чем инверторные сварочные аппараты на основе MOSFET.

  Преимущества и недостатки сварщиков инверторов

  Pros

  • Низкий вес и небольшой размер
  • Высокая эффективность
  • Нижняя мощность
  • требует выключателя с более низким рейтингом
  • . количество цифровых функций для управления дугой
  • Увеличенный рабочий цикл
  • Позволяет машине выполнять сварку в несколько процессов

  Минусы

  • Меньший ожидаемый срок службы
  • Сложность ремонта
  • Менее прочный и легко повреждаемый из-за чувствительной электроники
  • Только специализированные инверторные сварщики могут эффективно работать с электродом E6010

  Инверторные и трансформаторные сварочные аппараты – что лучше?

  Хотя выбор технологии носит субъективный характер, кажется, что все больше сварщиков ежедневно присоединяются к клубу инверторных технологий.

  Да, инверторные машины первого поколения были не очень надежными. Но сегодня большинство инверторных сварочных аппаратов используют современные технологии.

  Итак, приобретя сварочный аппарат известного бренда, вы сможете воспользоваться преимуществами современной техники без особых недостатков.

  Производительность

  Сварочные аппараты с трансформатором обеспечивают достаточно приличную дугу, но аппараты с инвертором выдают более стабильную дугу с большей консистенцией. Поскольку трансформаторные машины не могут изменять дугу в режиме реального времени, они подвержены колебаниям напряжения дуги, возникновению дуги и другим проблемам, связанным с дугой.

  Внутренний микроконтроллер управляет IGBT в инверторных сварочных аппаратах, позволяя контролировать дугу в реальном времени. Это обеспечивает надежное постоянное напряжение, более стабильную дугу и позволяет использовать значительно больше функций, о которых мы поговорим позже.

  Таким образом, инверторные машины обеспечивают лучшую производительность. Профессионалы выигрывают от меньшей очистки после сварки, равномерного провара и стабильного профиля валика. Новичкам выгодна более легкая в управлении дуга.

  Надежность и ожидаемый срок службы

  Хотя инверторные сварочные аппараты претерпели значительные улучшения за последние 30 лет, трансформаторные аппараты по-прежнему более надежны. В настоящее время нет инверторного сварочного аппарата старше 30 лет, кроме как в музее. Тем не менее, по всей территории США используются тысячи 50-летних трансформаторных блоков, и они до сих пор находятся в хорошем состоянии.

  Но это не значит, что инверторные сварочные аппараты ненадежны. На качественные инверторные сварочные аппараты распространяется расширенная гарантия (3 года и более), и большинство из них переживает гарантийный срок. Но сварочные аппараты на основе трансформатора имеют более длительный срок службы.

  Стоимость

  Сварочные инверторы были дорогими, когда они только появились. Но сегодня IGBT-аппараты значительно дешевле, чем трансформаторные сварочные аппараты, если только вы не покупаете бывшее в употреблении оборудование.

  Инверторы сделали сварочное оборудование доступным для всех. То, что раньше стоило несколько тысяч долларов, теперь стоит всего несколько сотен долларов или даже меньше. Конечно, стоимость зависит от множества факторов, таких как марка машины и качество сборки. Но нельзя отрицать влияние инверторов на рынок. Таким образом, производители постепенно отказываются от сварочных аппаратов на основе трансформаторов, и многие бренды больше не поставляют их на коммерческий рынок.

  Сварочные среды

  Аппараты на основе трансформаторов лучше справляются с запыленными и влажными средами, чем сварочные аппараты на основе инверторов. Они заслужили свою надежную репутацию. Тем не менее, вы должны соблюдать рейтинг безопасности вашего устройства и руководство по эксплуатации. Многие инверторные сварочные аппараты лучше подходят для сомнительных условий, чем трансформаторные.

  Кроме того, многие старые аппараты на основе трансформаторов не имеют устройства снижения напряжения («VRD»), в то время как качественные инверторные сварочные аппараты MMA имеют его. VRD является важным элементом безопасности при сварке электродом. Он снижает напряжение холостого хода («OCV») до безопасного уровня, чтобы предотвратить случайное поражение оператора электрическим током. Таким образом, вы можете выполнять сварку в неблагоприятных условиях, таких как тесные пространства, высокая влажность и влажные помещения, без риска поражения электрическим током. К сожалению, многие сварщики были ранены или погибли при использовании оборудования, отличного от VRD, а старые трансформаторные системы обычно не поддерживают эту меру безопасности.

  Энергия

  Сварочные инверторные аппараты намного эффективнее старых трансформаторных агрегатов. Они могут выдавать такое же количество энергии, но требуют на 50% меньше входной мощности. Вот почему многие инверторные машины поддерживают стандартную домашнюю розетку 110 В.

  Например, трансформаторный сварочный аппарат Hobart Ironman 240 требует входа 50 А и 240 В для выхода 200 А. Напротив, для инверторного устройства Eastwood MIG 250 требуется вход 46 А и 240 В для выхода 250 А. Но тот же блок Eastwood выдает 140 А при подключении к розетке 120 В с цепью 20 А. Итак, инверторы намного превосходят по энергоэффективности, обеспечивая большую мощность и часто позволяя использовать 110/115/120В.

  Портативность и вес

  Благодаря своему огромному весу трансформаторные сварочные аппараты лучше всего использовать в качестве стационарных в сварочных цехах и на производственных предприятиях. Нецелесообразно использовать тяжелые, громоздкие машины для работы, требующей мобильности.

  Машины на базе инвертора мобильны, легки и портативны. Кроме того, портативность инверторов позволяет быстро перемещаться на новое рабочее место. Вы можете сваривать в своем гараже или загрузить машину в кузов грузовика, чтобы работать в другом месте.

  Рабочий цикл

  Обычные сварочные трансформаторы имеют массивный сердечник, который аккумулирует тепло из-за электрического сопротивления. Небольшие трансформаторы в инверторных машинах также нагреваются от сопротивления, но они могут быстро рассеивать это тепло благодаря значительно меньшей массе. Вот почему инверторные сварочные аппараты часто имеют более длительный рабочий цикл, чем старые трансформаторные блоки.

  Кроме того, небольшие электрические компоненты, такие как печатные платы в инверторных сварочных аппаратах, быстро нагреваются, но их легко охладить. Итак, вы часто увидите инверторные машины с системами вентиляторов и решетками для потока воздуха. Их механические части легко охлаждаются благодаря малой массе. Итак, если вам нужен длительный рабочий цикл, инверторная технология — хороший выбор. Тем не менее, это сильно различается между конкретными моделями. Существуют трансформаторные сварочные аппараты с лучшими рабочими циклами, чем у некоторых инверторов.

  На генераторе

  Некоторые генераторы имеют тенденцию выдавать «грязную» мощность, что является причудливым способом сказать, что их выходное напряжение может колебаться. Иногда выходное напряжение генератора может быть достаточно высоким, чтобы повредить чувствительные детали инверторных сварочных аппаратов.

  Однако вам не о чем беспокоиться, если вы используете качественный генератор. Ищите генератор с суммарным коэффициентом гармонических искажений («THD») ниже 6%. Чем ниже THD, тем меньше возникновение непредсказуемых скачков напряжения от генератора.

  Таким образом, трансформаторные сварочные аппараты более неприхотливы и не выдерживают никаких повреждений на большинстве современных генераторов. Но многие инверторные сварочные аппараты имеют системы защиты, обеспечивающие их безопасность.

  Например, коррекция коэффициента мощности («PFC») автоматически компенсирует скачки напряжения и обеспечивает необходимое напряжение для инвертора. Кроме того, многие производители используют высоковольтные конденсаторы для предотвращения повреждений и позиционируют эти инверторы как безопасные для генераторов.

  Характеристики

  Модели на основе трансформатора не могут сравниться с многочисленными функциями, доступными на инверторных сварочных аппаратах. Таким образом, хотя у старых трансформаторных сварочных аппаратов есть свои способы обеспечения основных полезных функций с помощью механических методов, они не могут сравниться с универсальностью инверторов с цифровым управлением.

  Например, инверторные аппараты для сварки TIG на переменном токе могут выводить сигналы различной формы, такие как прямоугольные, треугольные и мягкие волны. Сварщики трансформаторов ограничены простой синусоидой. Одно только это изменение может значительно улучшить вашу работу. Кроме того, инверторы представили возможность выполнять импульсную TIG, что значительно улучшило результаты при сварке тонкого металла.

  Но MIG, FCAW и дуговая сварка также не лишены улучшений. Инверторная технология позволяет выполнять импульсную сварку MIG, что снижает тепловложение и разбрызгивание, обеспечивая при этом высокую скорость наплавки и визуально ошеломляющие сварные швы. Многие инверторные сварочные аппараты имеют «синергический» или «автоматический» режим, который автоматически обновляет скорость подачи проволоки и напряжение в режиме реального времени, что упрощает работу для новичков.

  Инверторная технология также позволила объединить несколько сварочных процессов в одном аппарате. Таким образом, вы можете носить с собой сварочный аппарат размером с чемодан, не вспотев, и иметь возможность сварки TIG, MIG, сварки с флюсовой проволокой и MMA на переменном/постоянном токе с двумя входами напряжения. Кроме того, каждый процесс имеет множество функций для точной настройки, таких как частота и ширина импульса дуги, баланс переменного тока, амплитуда EN/EP, сила дуги, горячий старт, индуктивность, контроль обратного прожига и другие.

  Прекрасным примером этого является аппарат для сварки и плазменной резки Yeswelder MP200 5-в-1.

  Известные проблемы

  Не все сварочные аппараты с инвертором могут работать со штучным электродом E6010. Этот целлюлозный электрод используется для сварки труб, сварки в нерабочем положении и соединения ржавой стали. Сварщики трансформаторов не испытывают затруднений с электродом E6010, потому что он имеет высокое OCV, обеспечивая достаточное напряжение для поддержания дуги.

  Однако большинство инверторных сварочных аппаратов не имеют достаточно высокого OCV или необходимых алгоритмов для эффективного управления дугой с помощью электрода E6010. Итак, если вам нужно использовать этот электрод, ищите инверторные сварочные аппараты, где производитель специально указывает, что сварочный аппарат поддерживает его. Эта информация обычно включается в рекламную брошюру или лист спецификаций.

  Сварочные аппараты на основе трансформатора также имеют одну менее известную оговорку. Так как это в первую очередь стационарные машины, для маневрирования на работе необходимо использовать очень длинные тросы. Это не проблема, если вы используете выход переменного тока. Но поскольку в большинстве сварочных процессов используется выходная мощность постоянного тока (за исключением TIG переменного тока), напряжение будет падать в длинных проводах и ухудшать результаты сварки.

  Wrapping It

  Сварочные аппараты на основе инвертора гораздо проще сваривать благодаря многочисленным полезным функциям. Кроме того, они легкие и портативные. Благодаря низкой стоимости и лучшей стабильности дуги домашние мастера и сварщики-любители получают наибольшую выгоду от инверторных аппаратов. Но профессионалы также получают большую выгоду от более дорогих, высококачественных инверторных машин.

  Итак, инверторные сварочные аппараты имеют значительное преимущество перед старыми трансформаторными агрегатами. Но старая трансформаторная технология заслужила репутацию долговечности. Машины на основе трансформаторов могут работать десятилетиями, поскольку они имеют простую и надежную конструкцию без каких-либо цифровых элементов.

  Только вы можете решить, что лучше для вас, исходя из ваших потребностей. Надеемся, что информация в этой статье предоставила вам полезную информацию, которая поможет вам с выбором. Спасибо за чтение!

  Ссылки

  https://edisontechcenter.org/Transformers.html
  https://www.allaboutcircuits.com/textbook/alternating-current/chpt-9/step-up-and-step-down-transformers/
  Сварка: Принципы и приложения, 8-е изд., Ларри Джеффус.
  https://www.e-education.psu.edu/eme812/node/711


  Каковы преимущества инверторного сварочного аппарата?

  Содержание

  Недавно я хотел купить сварочный аппарат для своей строительной компании, и я начал исследовать различные типы сварочных аппаратов. Именно тогда мое внимание привлек инверторный сварочный аппарат. В то время как привлекательная новая технология сделала этот продукт очень привлекательным, я хотел знать, почему инверторный сварочный аппарат лучше, чем традиционные трансформаторные инверторы?

  Инверторные сварочные аппараты легкие, компактные, портативные и очень простые в использовании. Вы можете подключить его к бытовой розетке, потому что он потребляет очень мало электроэнергии. Он также имеет несколько настроек регулирования мощности, при этом он может работать с низкокачественными системами электроснабжения.

  Благодаря концепции и работе инверторного сварочного аппарата используемые трансформаторы имеют гораздо меньшие размеры. В результате это позволяет машине быть легкой и компактной до такой степени, что она может поместиться в портфеле. В результате это также позволяет вам легко носить его с собой.

  Что такое инверторный сварочный аппарат?

  Инверторный сварочный аппарат использует недавно разработанную кремниевую технологию для электронного управления процессом сварки. Он выпрямляет первичный переменный ток в постоянный перед увеличением частоты тока. Наконец, он снова выпрямляется до постоянного тока и подается на электрод.

  Компоненты этой машины на основе кремния обеспечивают критически важный контроль над процессами повышения частоты и выпрямления тока. Это также помогает добавлять такие функции, как защита от перегрузки, а также контролировать выходную мощность машины.

  — Читайте также: Сколько электроэнергии потребляет воздуходувка?

  Первоначально высокое входное напряжение 110–240 В выпрямляется до высокого постоянного напряжения. Затем система управления преобразует это постоянное напряжение в переменное, увеличивая частоту с обычных 50 Гц до гораздо более высокого значения в диапазоне от 10 000 до 30 000 Гц.

  Это высокочастотное переменное напряжение окончательно преобразуется в выходное постоянное напряжение в диапазоне 20–50 В, которое обеспечивает сварочную дугу. Благодаря высокой частоте размер трансформатора резко уменьшается. Это позволяет уменьшить размеры сварочного аппарата.

  Каковы преимущества инверторного сварочного аппарата?

  Power Efficient : Машина позволяет самостоятельно подключать ее к бытовой розетке благодаря трансформатору, потребляющему меньше энергии из-за небольшого размера. В результате вы можете обойтись обычной розеткой для выполнения сварочных работ, сводя при этом к минимуму свои счета за электроэнергию.

  Компактный размер : Вам также не потребуются громоздкие трансформаторы или генераторы, что позволяет использовать этот тип сварочного аппарата в разных местах, где есть только розетка на 110 В. Потому что он использует контроллер мощности, что означает, что вам не нужен большой трансформатор для повышения напряжения.

  Гибкое управление : Инверторный сварочный аппарат имеет электронные компоненты, которые регулируют подачу питания. В результате вы можете легко выполнять точные сварные швы, требующие точных настроек. Это дает вам дополнительную гибкость при сварке в зависимости от типа материала и типа требуемого сварного шва.

  В некоторых местах электроснабжение может быть нестабильным. Колебания напряжения и скачки частоты часто могут воздействовать на чувствительные внутренние компоненты сварочного аппарата, вызывая его повреждение.

  Сварочный инвертор имеет повышенную устойчивость к таким проблемам, защищая компоненты от повреждений и гарантируя, что сварочная дуга останется неизменной.

  — Читайте также: Каковы причины БАН Листодува?

  Я испытал огромное облегчение от того, что инверторный сварочный аппарат решил большинство моих предыдущих проблем со сваркой. Это убедило меня провести дополнительные исследования и найти лучший инверторный сварочный аппарат, доступный на рынке, чтобы я мог начать работу как можно скорее.

  Продолжайте читать, поскольку я делюсь некоторыми вещами, с которыми столкнулся во время своих исследований. Это включает в себя, что такое инверторный сварочный аппарат и советы по его использованию. Я также рассмотрел мой любимый инверторный сварочный аппарат на тот случай, если вы ищете его сами.

  Инверторные сварочные аппараты переменного или постоянного тока?

  Большинство инверторных сварочных аппаратов потребляют входную мощность переменного тока, но выдают выходную мощность в форме постоянного тока. Несколько машин, доступных сегодня, обеспечивают выход переменного тока, а также выход постоянного тока.

  Это делается с помощью выпрямителей и понижающих трансформаторов внутри аппарата, которые преобразуют входной переменный ток в требуемое постоянное напряжение, необходимое для сварки. Однако это не позволило использовать эти машины для целей, требующих сварки переменным током.

  Развитие сварочных технологий позволило использовать новые модели с опциями, позволяющими выполнять сварку как на переменном, так и на постоянном токе, в зависимости от соединяемых материалов и других факторов.

  В результате многие сварщики теперь предпочитают инверторные сварочные аппараты с двумя режимами работы переменного/постоянного тока, поскольку это дает им возможность выполнять сварку различных материалов с помощью одной компактной машины.

  Читайте дальше, пока я обсуждаю характеристики инверторного сварочного аппарата, которые я использовал и предпочитаю лично.

  Как долго служат инверторные сварочные аппараты?

  Сварочные инверторы имеют короткий срок службы. Это может уменьшиться еще больше, если они не обслуживаются и не хранятся должным образом. Так как в нем больше деталей, которые можно легко повредить, если не позаботиться о них должным образом. Инверторный сварочный аппарат может прослужить до 5-6 лет.

  Инверторные сварочные аппараты — это новая технология, которая все еще находится в стадии усовершенствования и развития. Однако благодаря своей конструкции с электронным управлением он позволяет обновлять программное обеспечение, что позволяет выполнять небольшие обновления без дорогостоящих новых компонентов.

  — Также читайте: Плохо ли оставлять воздушный компрессор под давлением?

  Если сравнить его с традиционным трансформаторным сварочным аппаратом, то срок его службы намного меньше. Ремонт и замена чувствительных компонентов и дорогих новых технологий требует больших затрат, что делает ремонт на данном этапе бессмысленным.

  В связи с этим вам также придется позаботиться о надлежащем обслуживании и хранении машины. В противном случае у вас возникнут серьезные проблемы с инверторным сварочным аппаратом намного раньше, чем ожидалось.

  В лучшем случае ваш инверторный сварочный аппарат прослужит от 5 до 10 лет, в зависимости от приобретенной вами марки. Однако, если вы ищете продукт, который прослужит вам в течение длительного периода времени, будьте готовы выложить за него немало денег.

  Как пользоваться инверторным сварочным аппаратом?

  Инверторные сварочные аппараты просты в настройке и эксплуатации по сравнению с традиционными трансформаторными сварочными аппаратами. Если вы не знаете, как пользоваться инверторным сварочным аппаратом, вы можете прочитать прилагаемое к нему руководство или посмотреть видео на YouTube. Вот шаги, которые вы можете прочитать, чтобы изучить основы использования инверторного сварочного аппарата.

  1. Подключите машину к обычной розетке и выполните необходимые положительные, отрицательные и заземляющие соединения с рабочей станиной.
  2. Проверьте наконечник вашего сварочного пистолета, чтобы убедиться, что какой-либо металл не сплавился с наконечником в предыдущем процессе. Если это так, удалите ненужный материал плоскогубцами.
  3. Носите защитное снаряжение, такое как шлемы, перчатки и закрытая обувь с защитой.
  4. Выберите соответствующие настройки, необходимые для сварки материалов по вашему выбору.
  5. Очистите и положите свариваемые детали рядом друг с другом. В точках, где они должны быть сварены, отшлифуйте материал, чтобы сформировать V-образное углубление.
  6. Переместите сварочный пистолет вдоль V в одном направлении, чтобы сформировать соединение.
  7. Отшлифуйте и удалите излишки сварного шва, чтобы получить однородную и гладкую поверхность.

  Какой инверторный сварочный аппарат лучше?

  CC: Amazon

  Из личного опыта мне очень понравилось использовать сварочный аппарат DEKO 160AMMA. Сначала я задавался вопросом, не иду ли я на компромисс, когда речь шла о качестве, поскольку я не мог поверить, насколько доступным он был. Однако его использование меня полностью удивило, так как я понял, сколько ценности и возможностей я получил за свои деньги.

  Я кратко расскажу о его функциях, прежде чем быстро перечислить его плюсы и минусы, основанные на личном опыте, а также на опыте других пользователей. Это даст вам представление о том, что искать в инверторной сварке, или даже убедит вас в том, что сварочный аппарат DEKO 160A — идеальный выбор для вас.

  • Этот сварочный аппарат MMA оснащен инверторной технологией IGBT, которая позволяет уменьшить размер аппарата и повысить его универсальность. С помощью этого инвертора вы можете легко сваривать мягкую сталь, нержавеющую сталь, чугун и алюминий.
  • Легкая и компактная конструкция этой машины делает ее портативной, а ручка для переноски позволяет легко переносить ее. Используемые материалы хорошего качества также гарантируют, что он прочный и долговечный, что позволяет использовать его на разных рабочих площадках.
  • Управление с обратной связью и другая электроника позволяют пользователям подключать его к различным электрическим сетям. Он также имеет систему согласования напряжения, которая гарантирует, что ток остается стабильным на всем протяжении, обеспечивая более качественную сварку.
  • Электроника обеспечивает защиту от перегрузок и обработку для защиты чувствительных внутренних компонентов от повреждений. Охлаждающий вентилятор помогает бесшумно рассеивать тепло изнутри, обеспечивая более эффективную сварку и повышенную безопасность.
  • Этот продукт поставляется с руководством, сварочным аппаратом, адаптером питания, вилкой и кабелем, электрододержателем с кабелем, рабочим зажимом с кабелем и щеткой.

  Если вы хотите узнать больше об этом продукте, вы можете прочитать страницу продаж Amazon.

  Pros

  • Легкая и компактная конструкция, ручка для максимальной портативности
  • Технология IGBT для надежной и энергоэффективной сварки
  • Усовершенствованная электроника обеспечивает внутреннюю защиту вместе с охлаждающим вентилятором
  • Стабильное выходное напряжение для стабильной сварочной дуги
  • Необходимые сварочные принадлежности в комплекте
  • Отличное соотношение цены и качества

  Минусы

  • Некачественные сварочные палочки, поставляемые вместе с аппаратом
  • Держатель электрода подвержен поломке
  • Ранний выход из строя и, по мнению немногих пользователей, не очень надежный

  Каковы преимущества инверторного сварочного аппарата?

  Сварочные технологии значительно улучшились за последние пятнадцать лет, но каковы преимущества инверторного сварочного аппарата? Хотя традиционные сварочные аппараты с трансформатором все еще широко используются сегодня, все большее число сварщиков все больше полагаются на инверторные модели.

  Каковы преимущества инверторного сварочного аппарата?

  • Compact Design
  • Эффективность мощности
  • Потребление питания
  • .
  • Разновидность электрода

  Электродуговая сварка получила широкое распространение во время Первой мировой войны и оставалась наиболее распространенным видом сварки. Трансформаторная конструкция сварочных аппаратов была доминирующей в промышленности, пока в 19 веке не начали появляться инверторные модели.90-е. Хотя модели с инвертором изначально были дороже, чем модели с трансформатором, сейчас они стоят почти столько же.

  В двадцать первом веке инверторы стали более надежными, и им доверяют профессионалы в области сварки. Усовершенствования в конструкции инверторов решили многие проблемы обслуживания, с которыми сталкивались машины на начальном этапе их создания. Компактные инверторные сварочные аппараты экономят электроэнергию, используют домашние розетки, используют несколько процессов и позволяют выбирать многочисленные компоненты и электроды.

  Содержание

  Какие преимущества предлагает инверторный сварочный аппарат?

  Инверторы прошли долгий путь с момента их создания более двадцати лет назад . Вначале инверторы страдали от отказов компонентов и увеличивали затраты на техническое обслуживание.

  Однако усовершенствования цифровых технологий стерли большую часть проблемного прошлого инвертора. Преимущества инверторных сварочных аппаратов привлекли многих сторонников трансформаторных сварочных аппаратов.

  Инвертор ARC/TIG

  Компактная конструкция

  Инверторы намного меньше и легче своих трансформаторных аналогов . Стандартный сварочный аппарат переменного тока весит более ста фунтов, а новый инвертор весит около 21 фунта. Имея вес в 1/5 веса традиционного сварочного аппарата, инверторы делают перемещение и хранение вашего сварочного аппарата проще, чем когда-либо прежде.

  Когда вам звонят, чтобы выполнить работу в поле, вам больше не нужно использовать грузовик компании для перевозки вашего оборудования в поле.

  Если у вас компактный автомобиль, вы можете разместить инверторный сварочный аппарат и все необходимое оборудование в багажнике. Инверторы идеально подходят для работы на большой высоте и в ограниченном пространстве.

  Связанное чтение: Как начать и развивать сварочный бизнес за 11 шагов

  Энергоэффективность

  Существенное различие между стандартными сварочными аппаратами переменного тока и инверторами заключается в выходной мощности. Традиционные сварщики используют большой трансформатор для выработки электроэнергии, а выходная мощность колеблется от 50% до 60%.

  Это означает, что не менее 40% мощности не передается на сварочный аппарат. Куда девается потерянная сила? Он уходит в виде тепла и повышает температуру машины и ее внутренних компонентов.

  Для сравнения, выход инвертора находится в диапазоне от 82% до 90%. Повышенный КПД инверторов защищает машины от перегрева.

  Потребляемая мощность

  В отличие от стандартной дуговой сварки, для которой требуется розетка на 220 вольт, инверторы используют бытовой ток (110 вольт). Вы можете подключить инвертор к любой стандартной розетке, и при работе с инвертором вы будете потреблять меньше энергии.

  Поскольку инверторы потребляют меньше энергии для работы, вы сэкономите деньги на счетах за электроэнергию, , и вы можете использовать несколько сварочных аппаратов, не беспокоясь о перегорании предохранителя. Если вы управляете сварочным цехом, вы сэкономите на эксплуатационных расходах, если будете снабжать свои цеха инверторами, а не только традиционными сварочными аппаратами.

  Охлаждающие свойства

  Внутренние компоненты сварочных аппаратов могут сильно нагреваться после нескольких часов сварки. Непрерывный нагрев может привести к выходу деталей из строя и сокращению срока службы сварочного аппарата.

  Подобно установке настольного компьютера, инверторы включают охлаждающий вентилятор для защиты компонентов от нагревания.

  Использование генератора

  Если вам нужно покинуть магазин для работы за пределами площадки, вам, вероятно, понадобится генератор, если вы не можете получить доступ к розетке для вашего сварочного аппарата. Генераторы бывают разных размеров, но только большой генератор способен обеспечить питанием традиционный сварочный аппарат.

  Еще одна проблема, с которой обычно сталкиваются сварщики при сварке на открытом воздухе, – это колебания мощности генератора. В отличие от стандартной розетки, подключенной к электросети, генераторы подвержены колебаниям. Если ваша мощность меняется, когда вы находитесь в процессе сварки, вы не можете контролировать дугу или сварочную ванну.

  С инвертором колебания мощности генератора не повлияют на качество ваших сварных швов. Новые инверторные сварочные аппараты включают биполярные транзисторы с изолированным затвором (IGBT).

  Эта новая технология обеспечивает регулирование напряжения машины и позволяет работать со старым расшатанным генератором с непостоянной выходной мощностью. Стандартные сварочные аппараты могут выйти из строя во время колебаний напряжения, но инвертор использует свое программное обеспечение для компенсации любых изменений напряжения.

  Преобразование переменного тока

  В отличие от стандартного сварочного аппарата, использующего электроды переменного и переменного тока, инверторы преобразуют переменный ток в постоянный. Инверторы могут принимать входное переменное напряжение высокого напряжения и изменять ток на выходное напряжение постоянного тока с более низким напряжением.

  Специализированное программное обеспечение инверторов преобразует и регулирует ток. Поскольку программное обеспечение регулирует напряжение, а не трансформаторы традиционных машин, трансформатор инвертора небольшой и легкий. Небольшой трансформатор позволяет преобразователю быть компактным и удобным для переноски.

  Похожие материалы : Что такое DCEN в сварке?

  Несколько сварочных процессов

  Сварка электродами остается доминирующим процессом в мире сварки. Тем не менее, другие методы, такие как MIG и TIG, обеспечивают прочную сварку материалов и ситуаций, которые невозможно выполнить с помощью дуговой сварки.

  До инверторов вам приходилось использовать другую машину, если вы хотели перейти от сварки электродом к сварке TIG. Премиальные инверторы позволяют использовать один аппарат для нескольких видов сварки.

  Инверторы имеют простые компоненты, которые вы настраиваете, чтобы обеспечить новый процесс, и большинство моделей включают в себя горелку MIG, держатель стержня и соответствующие кабели. Вместо того, чтобы покупать отдельные компоненты для каждого процесса, вы найдете все необходимое оборудование в одном инверторе.

  Связанное чтение: Преимущества работы сварщиком >>Зарплата, рабочее время | Worklife Balance

  Управление дугой

  По сравнению со стандартными аппаратами для дуговой сварки инверторы обеспечивают превосходное управление электрической дугой. Стабильная и легко контролируемая дуга необходима для получения надежных сварных швов . Программное обеспечение инвертора позволяет настроить способ управления дугой.

  Поскольку инверторы имеют более высокое напряжение холостого хода, чем стандартные машины, инверторы легче зажигают и поддерживают дугу.

  Разновидность электродов

  Стандартные сварочные аппараты используют только переменный ток для сварки, но инверторы преобразуют переменный ток в постоянный. При сварке на постоянном токе вы можете выбрать различные электроды, которые работают с DC- и DC+.

  Хотя некоторые электроды можно использовать с любым током, специальные электроды предназначены для конкретных задач. Если вы используете только аппарат для дуговой сварки на переменном токе, ваши возможности для сварочных работ ограничены.

  С инвертором вы можете начать день со сварки нержавеющей стали и через несколько минут перейти на алюминиевый стержень.

  Связанные чтения: Имеют ли сварочные электроды срок годности?| Срок годности электродов

  Каковы недостатки инверторных сварочных аппаратов?

  Хотя преимуществ инвертора намного больше, чем недостатков, стоит упомянуть несколько общих проблем с инверторами.

  • Дешевые инверторы ненадежны
  • После ограниченной гарантии ремонт инверторов стоит дороже
  • Менее долговечны, чем традиционные машины

  Дешевые ненадежные инверторы

  Как вы уже знаете, самый недорогой инструмент не прослужит вам всю жизнь . Инверторы — потрясающие машины, если вы готовы заплатить более 200 долларов. Самые дешевые инверторы стоят менее 80 долларов США и представляют собой плохо сконструированные сварочные аппараты с небольшим количеством функций.

  Если вам повезет, вы можете использовать дешевый инвертор в течение нескольких месяцев, прежде чем он выйдет из строя. Стоимость ремонта недорогой модели может быть вдвое меньше стоимости машины . Когда вы покупаете инверторы, потратьте дополнительные деньги на качественную машину, которая прослужит несколько лет.

  Более высокие затраты на ремонт

  Некоторые традиционные сварочные аппараты переменного тока сохраняют одну и ту же конструкцию более пятидесяти лет и недороги и просты в ремонте. Инверторы более сложны и содержат программное обеспечение и электронику, которых нет в стандартных машинах.

  По истечении срока гарантии вы заплатите немного больше за обслуживание инвертора. Один из способов избежать высоких затрат на ремонт — продлить первоначальную гарантию. Некоторые производители позволяют купить расширенную гарантию при покупке.

  Менее долговечны, чем сварочные аппараты переменного тока

  Хотя компактная конструкция инвертора удобна при работе за пределами площадки, он не такой прочный, как громоздкий сварочный аппарат переменного тока. Легкие инверторы более восприимчивы к повреждениям при сильном падении или в пыльной среде.

  Если ваш инвертор покроется взвешенными в воздухе частицами, например, содержащимися в зернохранилище, внутренняя электроника машины может выйти из строя и выйти из строя.

  Заключительные замечания

  Если вы несколько лет пользовались стандартным сварочным аппаратом переменного тока, вы можете попробовать новую модель инвертора. Обладая многочисленными преимуществами по сравнению с традиционной машиной, инвертор дает вам свободу выбора любого процесса и настройки дуги для достижения невероятных результатов.

  Итак, вы можете подключить свой новый инвертор к стандартной розетке и сваривать с уверенностью и точностью.

   Инверторные сварочные аппараты против. Трансформаторные сварочные аппараты >> Посмотрите видео ниже

  РАЗНИЦА МЕЖДУ СВАРОЧНЫМ АППАРАТОМ С ИНВЕРТОРОМ И СВАРОЧНЫМ АППАРАТОМ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

  РАЗНИЦА МЕЖДУ ИНВЕРТОРНЫМ СВАРОЧНЫМ АППАРАТОМ И СВАРОЧНЫМ АППАРАТОМ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

  Сварочные аппараты или сварочные аппараты, как некоторые могут называть это один из самых необходимых инструментов для профессионального сварщика. Сварка машины выделяют тепло, плавящее металлические детали, так что эти детали можно присоединился. Тем не менее, не существует единого сварочного аппарата, подходящего для все сварочные работы.

  ИНВЕРТОР СВАРОЧНЫЙ АППАРАТ

  Инверторный сварочный аппарат является относительно новым и инновационный тип сварочного аппарата, который имеет массу преимуществ по сравнению с обычные сварщики, к которым привыкло большинство из нас. Сварщики инверторного типа используют сложная технология на основе кремния по сравнению с тяжелой медью/алюминием трансформаторы и выпрямители, используемые в традиционных сварочных аппаратах.

  Нельзя отрицать, что когда инверторные сварочные аппараты впервые представленные, они создали довольно много проблем с прорезыванием зубов, как и любой новый технология бы. Однако с тех пор инверторная технология стала надежной, экономичный и имеющий свои достоинства.

  Проще говоря, инвертор — это электронная система. для регулирования напряжения. В случае инверторного сварочного аппарата он преобразует Источник питания переменного тока в более низкое используемое выходное напряжение — например, от 240 В переменного тока подача на выход 20 В постоянного тока.

  Устройства на основе инвертора используют ряд электронных компоненты для преобразования мощности — в отличие от обычных трансформаторных устройства, которые зависят главным образом от одного большого трансформатора для регулирования Напряжение.

  Инвертор работает за счет увеличения частоты первичное электропитание от 50 Гц до 20 000 – 100 000 Гц. Это делается через использование электронных выключателей, которые включают и выключают питание чрезвычайно быстро (до 1 миллионной секунды). Управляя электропитанием в таким образом, прежде чем он попадет в трансформатор, размер трансформатора может быть очень значительно снижен.

  ПРЕИМУЩЕСТВА ИНВЕРТОРНОЙ СВАРОЧНОЙ МАШИНЫ

  1. Небольшой размер, легкий вес, экономия производства материалы, портативные и легко перемещаемые

  Основные характеристики инверторного сварочного аппарата высокие рабочая частота, так что это приносит много преимуществ. Трансформатор, как исходная обмотка или вторичная обмотка, ее электрический потенциал (Е), ток частота (f), плотность магнитного потока (B), площадь сечения железного сердечника (S) и обмотка (Вт) выглядит следующим образом: E=4,44fBSW

  Так как частота инверторного сварочного аппарата намного выше рабочей частоты, поэтому размер и вес трансформатора будут значительно снижается. Точно так же существенное увеличение рабочей частоты, размер и вес реактора будут резко уменьшены.

  2. Гибкое управление

  Инверторный сварочный аппарат применяет полупроводниковый электропривод силовые устройства, он может точно контролировать размер тока в микросекундный диапазон. Управление для повышения точности значительно улучшено прецизионная сварка и резка, отвечает требованиям различных методов сварки. Сварочный ток традиционного сварочного аппарата регулируется только вручную. регулировочный трансформатор. Его стабильность дуги плохая и не может точно контролировать процесс сварки; трудно удовлетворить требования сварка доработана.

  3. Энергосбережение и высокая эффективность

  Трансформаторы и реакторы инверторной сварки машина значительно уменьшает размер и вес, соответствующие потери мощности (в основном потери в магнитном сердечнике и потребление энергии проводниками) также будет значительно снижается, а эффективная выходная мощность до 82% ~ 93%. эффективная выходная мощность традиционного сварочного аппарата всего от 40% до 60%, это серьезная трата силовых ресурсов.

  4. Стабильность выходного напряжения и тока

  Инверторный сварочный аппарат с защитой от помех, меньше чувствителен к колебаниям напряжения и перепадам температуры. Традиционный сварочный аппарат применяет мощность переменного тока, потому что направление тока и напряжения часто меняются, дуга гаснет и снова зажигается 100 ~ 120 раз за во-вторых, дуга не является непрерывным и стабильным горением, что делает нагрев заготовки увеличивается время и снижается прочность сварного шва.

  5. Отлично подходит для сварщиков-любителей

  Если вы только учитесь дома, трансформер машина вам не подходит из-за своего огромного веса и габаритов. Это не дружелюбный к новичкам, и они не поддерживают ваше домашнее электричество.

  Таким образом, компактный инверторный сварочный аппарат — единственное решение. для тебя. Он отлично поддерживает ваше домашнее электричество и не требует Любая дополнительная электропроводка.

  Поскольку вы только учитесь, вам нужно тренироваться все меры предосторожности, такие как ношение сварочного шлема ADF и других средств индивидуальной защиты. Помните, хотя инверторный сварочный аппарат маленький, это не значит, что он меньше. мощный.

  ДИЗЕЛЬ СВАРОЧНЫЙ АППАРАТ С ДВИГАТЕЛЕМ

  Сварочные аппараты с дизельным двигателем включают бензин, дизельный или пропановый двигатель, соединенный с электрическим генератором для производства мощность для дуговой сварки, сварки TIG, MIG и сварки порошковой проволокой. Сварочные аппараты с дизельным двигателем обычно перевозятся на грузовике или прицепе и в основном используются на открытом воздухе. Электроэнергия, вырабатываемая сварочным аппаратом с приводом от двигателя, питает вентиляторы, насосы, воздушные компрессоры. или другие электрические инструменты, обычно встречающиеся на рабочих площадках. Во время отключения электроэнергии, Сварочный аппарат с приводом от двигателя также может использоваться в качестве резервного генератора.

  ПРЕИМУЩЕСТВА СВАРОЧНОГО АППАРАТА С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

  Одно из самых больших преимуществ дизельного двигателя приводной сварочный аппарат заключается в том, что они являются чрезвычайно мощными инструментами и могут поэтому найдите серьезное применение. Они не приходят в маленьком сварочные аппараты с приводом от двигателя варьируются от 200 ампер до 800 ампер, что означает они подходят для любого размера работы. В идеале вы должны выбрать наиболее мощный генератор, который вы можете себе позволить. Так как вполне вероятно, что вы будете использовать его в районе, где нет доступа к электричеству, генератор большего размера будет означать, что вы можете используйте больше инструментов одновременно, помогая вам выполнять проект более эффективно.

  Мощный, дизельный двигатель сварочные аппараты также удивительно долговечны. Поскольку они предназначены для транспортируются с работы на работу, часто в суровых условиях, эти сварочные аппараты построены быть максимально суровым. В идеале выбранный вами сварочный аппарат должен быть достаточно прочным. выдерживать часто опасные условия сварки трубопроводов, а также быть достаточно маленьким, чтобы рабочие могли легко транспортировать его. Будь то по ухабистой дороге в кузове грузовика или в неблагоприятных погодных условиях условия, эффективный сварщик с приводом от двигателя выдержит довольно много что-нибудь брошенное в него.

  Наконец, поскольку сварочные аппараты с дизельным двигателем предназначены для использования в местах, где нет прямого доступа к электроснабжения, неудивительно, что у них достаточно мощность не только для работы самого сварочного аппарата, но и для ряда дополнительных оборудование, которое может вам понадобиться, от электроинструментов до освещения и многого другого. А сварочный генератор приличных размеров должен быть в состоянии генерировать не менее 11 000 Вт, которого будет достаточно для ваших нужд. Если произойдет полное отключение электроэнергии, тогда вы даже можете использовать его для питания аварийного оборудования, а также для вашего лучшего сварочного аппарата MIG, что делает его чрезвычайно полезным оборудованием, которое нужно иметь под рукой, где бы вы ни работали.

  Мир сварки особенно увлекателен для Энтузиаст-сделай сам или начинающий сварщик, который только начал осваивать профессию с широкий спектр продуктов и аксессуаров, доступных для использования на рынке. Существует широкий ассортимент сварочных принадлежностей, которые можно выбрать в пределах от сварщиков MIG, TIG сварщиков и аппаратов для сварки электродом вплоть до кислородно-ацетиленовой сварки сварщики. Есть также несколько других высококачественных сварочных аппаратов, которые относительно более дорогие по сравнению с более распространенными TIG и MIG; однако эти высокотехнологичные сварочные аппараты часто приводятся в движение двигатели для того, чтобы их можно было использовать вне электрической сети с равными удобство.

  Если вы начинающий сварщик, было бы лучше, если бы вы поняли различные типы сварочного оборудования, чтобы улучшить свои перспективы трудоустройства. Если вы можете определиться с моделью сварки будет более совместим для конкретного проекта, вы повысите свои шансы на быть назначенным руководителем или ассистентом проекта работодателем.

  Если хотите арендовать или купить качественный инверторный сварочный аппарат и дизельный двигатель сварочный аппарат с возможностью многопроцессорной сварки и вспомогательным питанием выход, пожалуйста, свяжитесь с GZ Industrial Supplies Limited. Наши портативные сварочные аппараты создан для самых сложных сварочных ситуаций. Данная машина изготовлена ​​с использованием Компоненты тонкой очистки со стороны поставщиков. Кроме того, предлагаемый нами сварочный аппарат отлично работает и рассчитан на долгий срок службы; он широко востребован в рынке по своим различным качественным признакам.

  11 декабря 2019 г. англ. Энтони Убонг

  Сварочный инверторный аппарат MMA-250 | buyolik.

  com % %

  රු39 990 රු38 465

  Артикул: 010-1-1 Категории: Машины, СВАРОЧНЫЙ АППАРАТ Тег: Бензиновый генератор OLiK 1.2KW -NSC 1001N

  • Сварочный ток 20-250A
  • Рабочий цикл 60%
  • Номинальное входное напряжение 160–250 В
  • Класс изоляции «F»
  • Усовершенствованная инверторная технология (IGBT)
  • Самый легкий инверторный сварочный аппарат MMA
  • Сверхмощная производительность сварки.
  • Упаковка размера Sammler экономит стоимость доставки более чем на 50 %
  • Сверхмощный
  • Поставляется в комплекте с электрододержателем и зажимом заземления, маской

  Мы являемся оптовым продавцом и дистрибьютором инверторных сварочных аппаратов № 01

  в Шри-Ланке . Они энергоэффективны и широко используются производителями трансформаторов, инфраструктурными компаниями, производителями воздуходувок, автомобильной промышленностью, энергетическими проектами, литейными заводами, трубопроводами, легкой и тяжелой промышленностью.
  У нас есть хорошая команда квалифицированных специалистов, которые имеют большой опыт ремонта сварочной автоматики. Автоматизация для каждого возможного продукта — наша специальность. Добро пожаловать в компанию ОЛиК.

  Это сделано с использованием высококачественного сырья и доступно с шестимесячным гарантийным периодом компании с БЕСПЛАТНЫМ держателем электрода, зажимом заземления и маской.

  433 в наличии

  Количество	Цена
  1 — 6	රු38,465
  7 — 13	රු31 955
  14+	රු29,980

  Сварочный инвертор MMA-250

  රු39,990 රු38,465

  Сварочный инверторный аппарат MMA-250 количество

  • Описание
  • Дополнительная информация
  • Отзывы (0)

  Дополнительная скидка/Ежемесячный платеж

  Пожалуйста, добавьте товар в корзину до выбора плана рассрочки. Схему рассрочки можно выбрать позже в разделе «Способы оплаты».


  Рассрочка 3M

  8 399 рупий/=


  Рассрочка на 6 месяцев

  4 239 рупий/=


  Рассрочка на 12 месяцев

  2 198 рупий/=


  Рассрочка на 24 месяца

  1 139 рупий/=


  Рассрочка 3M

  8 399 рупий/=


  Рассрочка на 6 месяцев

  4 239 рупий/=


  Рассрочка на 12 месяцев

  2 189 рупий/=


  Рассрочка на 18 месяцев

  1 465 рупий/=


  Рассрочка на 24 месяца

  1 114 рупий/=


  Рассрочка на 60 мес.

  485 рупий/=


  Рассрочка 3M

  8 556 рупий/=


  Рассрочка на 6 месяцев

  4 356 рупий/=


  Рассрочка на 7 месяцев

  3 768 рупий/=


  Рассрочка на 9 месяцев

  2 957 рупий/=


  Рассрочка на 12 месяцев

  2 237 рупий/=


  Рассрочка на 15 месяцев

  1 806 рупий/=


  Рассрочка на 18 месяцев

  1 518 рупий/=


  Рассрочка на 24 месяца

  1 187 рупий/=


  Рассрочка на 27 мес.
