Непровар сварного шва — в чем заключается основная опасность

1 / 1

По мере совершенствования, сварка становится основным способом соединения металлических деталей в большинстве отраслей производства. В том числе: военной, транспортной, строительной и даже космической. Задействование в таких ответственных отраслях потребовало от сварки высоких показателей качества и надежности. Это дало толчок развитию науки о качестве сварных швов и способах его контроля.

Для того, чтобы разработать методы борьбы с дефектами, их нужно тщательно изучить, классифицировать и описать.

Трещины: разновидности, причины их образования

Трещиной называют несплошность, которая вызывается резким охлаждением или воздействием нагрузок. Разновидность этого дефекта, которую можно обнаружить только оптическими приборами с увеличением, не менее пятидесятикратного, называют микротрещиной.

Продольные трещины располагаются вдоль сварного соединения и могут располагаться:

• в металле шва;
• в основном материале;
• на границе сплавления;
• в области температурного влияния.

Продольная трещина
Трещины в основном металле, причиной которых являются высокие напряжения, называют скрытыми. Внешне они напоминают ступеньки. Этот дефект присущ сварным соединениям значительной толщины. Высокие напряжения вызываются слишком жесткими соединениями или некорректным выбором сварочной технологии. Уменьшение сварочных напряжений снижает вероятность образования скрытых продольных трещин.

Конфигурация продольных трещин определяется линиями сплавления шва и основного металла.

Эти трещины разделяют на:

• горячие, их причиной является высокотемпературная хрупкость сплавов;
• холодные – возникают при медленном разрушении металла.

Поперечные трещины ориентированы перпендикулярно оси сварного шва. Они могут возникать, как в основном материале и металле сварного соединения, так и в зоне температурного влияния.

Радиальные трещины расходятся из одной точки и иначе называются звездообразными. Места их расположения аналогичны локализациям поперечных трещин. Причины образования поперечных и радиальных трещин такие же, как и у продольных.

В месте отрыва дуги на поверхности шва образуется углубление. Дефекты, которые возникают в этом месте, называют трещинами в кратере. Они разделяются на продольные, поперечные, звездоподобные. Конфигурацию этого дефекта определяют: микроструктура зоны сварного соединения, фазовые, термические и механические напряжения.

Если возникает группа не связанных друг с другом трещин, то они называются раздельными. Места и причины их возникновения аналогичны этим характеристикам поперечных и радиальных трещин.

Если из одной трещины образуется группа трещин, то такой брак носит название разветвленных трещин. Места их расположения – основной материал, металл шва, область термического влияния. Причины возникновения такие же, как и у продольных трещин.

Причины возникновения дефектов сварочных соединений

Сварочный процесс осложняется многими факторами, к которым можно отнести как объективные (свойства соединяемых материалов), так и субъективные (точное соблюдение технологичности процесса, правильность выбора технологии). Оправдать возникновение брака у профессионального сварщика можно только объективными причинами, да и то лишь в какой-то мере.

Основными причинами, которые приводят к образованию дефектов сварочных швов, являются:

• неправильная подготовка свариваемых поверхностей;
• несоответствие или неисправность сварочного инструмента;
• неправильный выбор защитных флюсов или газов и нарушение технологии их использования;
• недостаточная квалификация сварщика;
• несоблюдение в полной мере требуемых режимов сварки (мощность рабочего тока, длина дуги и др. ).

Поры: их форма, места расположения и причины появления

Дефекты сварных соединений и соединений в виде полостей в сварном соединении называют порами. Эти полости заполнены газом, который не успел выделиться наружу.

Различают следующие разновидности пор:

• Газовая полость – это образование произвольной формы, не имеющее углов, причиной появления которого явились газы, не успевшие покинуть расплавленный материал.
• Газовой порой называют газовую полость, имеющую сферическую форму.
• Группа газовых пор, которая располагается в металле сварного соединения, называется равномерно распределенной пористостью.
• Скопление пор – это три или более газовых полостей, расположенных кучно на расстоянии между собой, не превышающем тройной диаметр максимальной поры.
• Цепочкой пор называют ряд газовых полостей, которые располагаются линией вдоль сварного соединения с расстоянием между ними, не превышающем трех диаметров наибольшей из пор.
• Если дефектом является несплошность, вытянутая вдоль оси сварного шва и имеющая высоту, которая гораздо меньше длины, то она называется продолговатой полостью.
• Свищом называют трубчатую полость, которая располагается в металле сварного шва. Свищ вызывается выделением газа. Его форма и положение определяются источником газа и режимом твердения. Как правило, свищи образуют скопления в форме елочек.
• Газовая полость, нарушающая целостность поверхности сварного соединения, называется поверхностной порой.
• Если во время затвердевания вследствие усадки образуется полость – она носит название усадочной раковины. А усадочная раковина, расположенная в конце валика и не заваренная при последующих проходах, называется кратером.

Поры – дефекты сварных соединений, фото которых приведено ниже, появляются из-за наличия вредных примесей, как в основном металле, так и в присадочном. Поры могут образовываться из-за ржавчины и прочих загрязнений, которые не были удалены перед проведением сварки с кромок материала, повышенного содержания углерода, высокой скорости сварочного процесса, нарушений защиты сварочной ванны. Самой частой причиной возникновения пор является отсыревшее покрытие плавящегося электрода.

Наличие одиночных пор не представляет опасности, а вот их цепочка может негативно сказаться на прочностных характеристиках сварного соединения. Участок сварочного шва, пораженный этими дефектами, переваривают, предварительно механически его зачистив.

Поры и шлаковые включения

Способы предотвращения непроваров

Основная опасность таких дефектов как непровары заключается в снижении прочности шва до 70%. Поэтому проще и дешевле предотвратить их образование, чем переделывать работу заново.

Разделка кромок

Профилактику по предотвращению дефектов начинают на стадии, когда проводится подготовка стыков к сварке. На заготовках кромки разделывают под углом, достаточным для свободного доступа электрода к корню шва, не забывая оставлять притупление. Поверхности возле стыка очищают от грязи, ржавчины, окалины и обезжиривают. Заготовки без жесткого крепления укладывают в одной плоскости без перекосов и смещения по высоте. Между кромками оставляют зазор, необходимый для компенсации температурных деформаций, сопровождаемых появлением трещин.

Подача тепла

Непровары часто появляются из-за недостатка тепла при низком напряжении, поэтому мощности дуги не хватает для полного расплавления металла. Частой причиной образования такого дефекта сварки в начале и на конце сварного соединения становится уменьшение глубины провара из-за неустановившегося теплового процесса. Скорость ведения сварки выбирают такой, чтобы успевал плавиться металл кромок, иначе при быстром перемещении электрода теплоты будет хватать только на образование шва. Если при многослойной сварке не удалять шлак после каждого прохода, появление непроваров обеспечено, так как он будет препятствовать плавлению предыдущего шва.

Соблюдение режимов сварки

У неопытных сварщиков шов с непроварами получается при установке низкого значения тока, несоответствующего толщине и металлу заготовок. При неправильном выборе полярности, если сварка выполняется постоянным током, оксидные пленки электромагнитным полем прижимаются к кромкам, препятствуя их расплавлению. Также следует учитывать, что магнитное поле может отклонять дугу в сторону. Чтобы избежать появления непроваров на концах шва и при замене электрода у многофункциональных инверторов настраивают функцию кратковременного повышения напряжения. Она срабатывает в начале и в момент отрыва электрода. Высока вероятность образования изъянов при работе на старом аппарате без стабилизации параметров дуги. Ее ток будет изменяться при колебаниях сетевого напряжения. Поэтому для работы выбирают время, когда они минимальны.

Виды твердых включений в сварном шве

Твердые инородные включения, как металлического, так и неметаллического характера, имеющие в своей конфигурации хотя бы один острый угол, являются недопустимым дефектами в сварном соединении, поскольку играют роль концентраторов напряжений. Дополнительная опасность этих дефектов заключается в том, что они не видимы снаружи. Обнаружить их можно только методами неразрушающего контроля.

Шлаковые включения в сварном соединении

Твердые включения разделяются на следующие виды:

• Шлаковые включения – это шлаки, попавшие в сварочный шов. В зависимости от того, в каких условиях они были образованы, они бывают линейными, разобщенными, прочими. Причины их образования – большие скорости сварочного процесса, загрязненные кромки, многослойная сварка, если швы между слоями очищены некачественно. Форма этих бракованных включений очень разнообразна, поэтому они могут быть гораздо опаснее округлых пор.
• Флюсы, служащие для защиты металла от окисления, являются причиной образования флюсовых включений. Также, как и шлаковые, флюсовые включения делят на линейные, разобщенные и прочие.
• Причинами образования оксидных включений могут быть: недостаточно чистая поверхность основного или присадочного металлов, вытаскивание горячего сварочного прутка из области газовой защиты, неправильная подготовка кромок – слишком сильное их затупление.
• Частицы сторонних металлов – вольфрама, меди или других образуют металлические включения. Причиной их образования может стать эрозия вольфрамового электрода или случайное попадание металлических частиц снаружи, а также при использовании для поджига медной стружки.

Изучение дефектов

Дефект сварки – поры, это заполнение пустот газами.

Разумеется, если есть дефекты различных сварных соединений, то их обязательно нужно изучать. Для этого достаточно часто используется макроанализ. Он заключается в том, что структура металла изучается с помощью невооруженного глаза или лупы. В отличие от микроскопического анализа, макроанализ не позволяет в должной мере изучить структуру материала. Его основная задача – это контроль качества соединяемых деталей в процессе сварки. Он позволяет определить тип излома, волокнистое строение, нарушения сплошной структуры и так далее. Для того чтобы провести такой анализ, необходимо изучаемую часть подвергнуть травлению специальными элементами и обработке на шлифовальных машинах. Этот образец носит название макрошлифа. На его поверхности не должно быть никаких неровностей или инородных включений, в том числе и масляных.

Все те дефекты, которые были описаны выше, вполне могут изучаться и выявляться с помощью макроанализа.

Чтобы выявить структуру материала, чаще всего используются методы поверхностного травления.

Виды наплывов в швах.

Такой подход самым лучшим образом подходит для низкоуглеродистых и среднеуглеродистых сталей. Макрошлиф, который подготовлен заранее, нужно погрузить в реактив той частью, которая подвергается анализу. При этом его поверхность обязательно должна быть зачищена с помощью спирта. В результате взаимодействия элементов происходит химическая реакция. Она позволяет вытеснять медь из раствора. Происходит замещение материалов. Медь в результате осаждается на поверхности пробника. Те места, где на основной материал медь легла не полностью, подвергаются травлению. Эти места и содержат какие-либо дефекты. После этого образец изымается из водного раствора, сушится и очищается. Все эти действия нужно проделывать максимально быстро, чтобы не произошло реакции окисления. В результате этого можно выявить те участки, где присутствует большое количество углерода, серы и других материалов.

Травление участков, которые содержат эти материалы происходит не одинаково. Там, где присутствует большая концентрация углерода и фосфора, медь на поверхности выделяется неинтенсивно. Здесь минимальная степень защиты металла. Вследствие этого данные места подвергаются самому большому травлению. В результате проведения реакции эти участки окрашиваются в более темный цвет. Лучше использовать этот метод для сталей, которые содержат минимальное количество углерода. Если его будет очень много, то медь с поверхности образца будет весьма проблематично удалить.

Виды подрезов в швах.

Есть и другие методы макроанализа структуры материалов при сварном соединении. К примеру, часто для определения количества серы используется метод фотоотпечатков. Фотобумагу при этом смачивают и держат на свету какое-то время. После этого она просушивается между листами фольгированной бумаги. Раствор, в который она изначально помещается, содержит определенное количество серной кислоты. Затем, разумеется, эта бумага ровным слоем укладывается на макрошлиф.

Она должна разглаживаться с помощью валика, чтобы полностью были исключены все ее деформации. Все пузырьки воздуха, которые могут оставаться между фотобумагой и металлом, должны быть полностью удалены. Только в этом случае исследование будет носить объективный характер. Ее нужно удерживать в таком положении приблизительно 3-10 минут. Время зависит от того, какова изначальная толщина пробника, а также от других факторов.

Виды непроваров.

Включения серы, которые располагаются в наплавленном металле, обязательно вступят в реакцию с кислотой, которая была нанесена на поверхность фотобумаги. В очагах выделения сероводорода будет образовываться такое вещество, которое носит название фотоэмульсия. Участки сернистого серебра, которые будут образовываться в результате реакции, наглядно показывают распределение серы в металле.

Разумеется, эти участки будут наблюдаться на бумаге. Фотобумага, которая была использована для проведения опыта, подлежит мытью, а затем выдерживанию в растворе гипосульфита. После этого ее еще раз промывают в жидкости и сушат. В том случае если в сварном шве будут присутствовать фтористые включения, они обязательно выделятся наружу в виде участков темного цвета.

Несплавление и непровар: причины возникновения

Непровар и несплавление
Дефекты – несплавление и непровар – это отсутствие соединения основного материала и металла сварного соединения.

Несплавление возникает при высоких скоростях сварочного процесса и силе тока более 15000С. Для предотвращения несплавлений необходимо уменьшить скорость сварки, снизить временной разрыв между образованием и заполнением канавки, тщательно очищать сварочную зону от масел и загрязнений. Несплавления могут располагаться:

1. в корне сварного шва;
2. на боковой стороне;
3. между валиками.

Непровар возникает по причине невозможности расплавленного металла достичь корня шва. Причин непровара может быть несколько:

1. недостаточный сварочный ток;
2. слишком высокая скорость перемещения электрода;
3. увеличенная длина дуги;
4. слишком маленький угол скоса кромок;
5. перекос свариваемых кромок;
6. недостаточный зазор между кромками;
7. неправильно выбранный – увеличенный – диаметр электрода.
8. попадание шлака в зазоры между кромками;
9. неадекватный выбор полярности для данного типа электродов.

Непровар – очень опасный и недопустимый сварочный дефект.

Аппарат для контактной сварки своими руками – отличный вариант, если вы хотите сэкономить. Если вы часто делаете шашлыки, то вам будет полезен мангал, который можно сделать своими руками. Подробная инструкция в этой статье.

Не знаете, что нужно для газовой сварки? Подробный список необходимых материалов по ссылке.

Причины непровара

Распространённые причины образования непровара при ручной дуговой сварке:

• неправильный метод сварки;
• недостаточный профессионализм сварщика;
• неполадки сварочного оборудования;
• плохо подобранные сварочные материалы.

Иные причины:

• высокая скорость ведения электрода или горелки в направлении шва;
• завышенный диаметр электрода;
• низкая сила тока;
• образование водородных пор;
• неочищенная поверхность кромок;
• маленький зазор между кромками;
• изъяны большого угла притупления;
• маленький угол фасок.

Непровар сварного участка — это опасный дефект, возникающий в виде несплавления деталей.

Виды отклонений формы наружной поверхности шва от заданных значений

К нарушениям формы сварочного шва относят следующие дефекты:

• Подрезы непрерывные – представляют собой непрерывные углубления, расположенные на наружной части валика шва. Если подрезы располагаются со стороны корня одностороннего шва и образуются по причине усадки вдоль границы, их называют усадочными канавками. Подрезы являются широко распространенными поверхностными дефектами, которые возникают из-за слишком высокого напряжения дуги при сваривании угловых швов или по причине неточного ведения электрода. В этом случае одна из кромок проплавлена более глубоко, что приводит к стеканию металла на находящуюся в горизонтальном положении деталь. Для заполнения канавки металла не хватает. При сварке стыковых швов подрезы образуются редко. При слишком высоких значениях скорости сварки и напряжения дуги, как правило, возникают двухсторонние подрезы. Такого же типа дефект получается и при автоматической сварке в случае повышения угла разделки.

• Превышения выпуклостей стыкового или углового шва представляют собой избыток наплавленного металла с лицевой стороны швов сверх положенного значения.
• Если избыток наплавленного металла сверх установленного значения располагается на обратной стороне стыкового шва, то такой дефект называют превышением проплава. Разновидность – местный избыточный проплав.
• Если избыток наплавляемого металла натекает на основной металл, но не сплавляется с ним, то такой дефект называют наплавом.
• Линейное смещение возникает, если свариваемые поверхности расположены параллельно, но не на одном уровне.
• Угловым называют смещение между двумя поверхностями при их расположении под углом, который отличается от необходимого.
• Натек образуется из металла сварного шва который оседает под воздействием силы тяжести. Натек образуется при горизонтальном, потолочном, нижнем положениях сварки, в угловом соединении и шве нахлесточного соединения.
• При прожоге металл сварочной ванны вытекает, образуя сквозное отверстие. Причинами прожога могут стать загрязненность поверхности основного металла или электрода.
• Неполное заполнение разделки кромок возникает из-за недостаточного количества присадочного материала.
• Если в угловом соединении один катет значительно превышает другой, то возникает дефект чрезмерной асимметрии.
• Неравномерная ширина сварного шва.
• Неровная поверхность – это неравномерность формы усиления шва по его протяженности.
• Вогнутость корня шва представляет собой неглубокую канавку со стороны корня шва, которая образовалась по причине усадки.
• Из-за возникновения пузырьков в период затвердевания металла образуется пористость в корне шва.
• Возобновление. Этот дефект представляет собой местную неровность поверхности в зоне возобновления сварочного процесса.

Наплыв и подрез

Пористость сопряжения

При несваривании сварочного шва возникают различные изъяны. Пористость — один из них. Причиной такого дефекта является возникновение «пор».

Стимулирует появление маленьких газовых пузырей высокая концентрация углерода, водорода и азота. Также значение имеют физические показатели сварочных шлаков. Формируются «поры» в процессе перехода от жидкой фазы к кристаллизации.

Примечательно то, что сам металл кристаллизуется значительно быстрее, чем пузыри газа, поэтому при создании шва может образоваться внутренняя пористость изделия. Если внешняя пористость не всегда ведет к необратимым разрушениям материала конструкции, то внутренняя — требует обязательной реставрации.

Необходимо внимательно подходить к процессу и учитывать все особенности используемых деталей. Это поможет добиться ожидаемых результатов в любимом деле и при организации сварочного бизнеса.

Прочие дефекты сварных швов

Все дефекты сварных швов и соединений, которые не были перечислены выше, относятся к категории “прочие”. К ним принадлежат следующие типы дефектов:

• Случайная дуга. В результате возникновения случайного горения дуги возникает местное повреждение поверхностного слоя основного металла, который примыкает к области сварного шва.
• Брызги металла – капли, которые образовались от наплавляемого или присадочного металла во время сварочного процесса. Они прилипают к поверхности остывшего металла сварного шва или основного металла, расположенного в околошовной области.
• Вольфрамовые брызги – создаются частицами вольфрама, выброшенного из расплавленного электрода на основной металл или на сварной шов.
• Поверхностные задиры – это дефекты, которые возникают из-за удаления временно приваренного приспособления.
• Утонение металла образуется при механической обработке. При этом толщина металла имеет значение, которое меньше допустимой величины.

Допустимые дефекты сварных соединений – это отклонения, наличие которых не снижает эксплуатационные свойства сварного соединения и их присутствие разрешено нормативной документацией. Все остальные дефекты, как правило, исправляются с помощью подварки. Исправлять качество сварки более двух раз не разрешается, так как может произойти перегрев или пережог металла.

виды, методы обнаружения и контроля, причины

Поры: их форма, места расположения и причины появления

Дефекты сварных соединений и соединений в виде полостей в сварном соединении называют порами. Эти полости заполнены газом, который не успел выделиться наружу.

Различают следующие разновидности пор:

• Газовая полость — это образование произвольной формы, не имеющее углов, причиной появления которого явились газы, не успевшие покинуть расплавленный материал.
• Газовой порой называют газовую полость, имеющую сферическую форму.
• Группа газовых пор, которая располагается в металле сварного соединения, называется равномерно распределенной пористостью.
• Скопление пор — это три или более газовых полостей, расположенных кучно на расстоянии между собой, не превышающем тройной диаметр максимальной поры.
• Цепочкой пор называют ряд газовых полостей, которые располагаются линией вдоль сварного соединения с расстоянием между ними, не превышающем трех диаметров наибольшей из пор.
• Если дефектом является несплошность, вытянутая вдоль оси сварного шва и имеющая высоту, которая гораздо меньше длины, то она называется продолговатой полостью.
• Свищом называют трубчатую полость, которая располагается в металле сварного шва. Свищ вызывается выделением газа. Его форма и положение определяются источником газа и режимом твердения. Как правило, свищи образуют скопления в форме елочек.
• Газовая полость, нарушающая целостность поверхности сварного соединения, называется поверхностной порой.
• Если во время затвердевания вследствие усадки образуется полость — она носит название усадочной раковины. А усадочная раковина, расположенная в конце валика и не заваренная при последующих проходах, называется кратером.

Поры — дефекты сварных соединений, фото которых приведено ниже, появляются из-за наличия вредных примесей, как в основном металле, так и в присадочном. Поры могут образовываться из-за ржавчины и прочих загрязнений, которые не были удалены перед проведением сварки с кромок материала, повышенного содержания углерода, высокой скорости сварочного процесса, нарушений защиты сварочной ванны. Самой частой причиной возникновения пор является отсыревшее покрытие плавящегося электрода.

Наличие одиночных пор не представляет опасности, а вот их цепочка может негативно сказаться на прочностных характеристиках сварного соединения. Участок сварочного шва, пораженный этими дефектами, переваривают, предварительно механически его зачистив.

Устранение недостатков сварных швов

Практически все дефекты сварных соединений, за исключением наиболее незначительных по размеру, требуют устранения.

Если этого не сделать, эксплуатационные параметры швов и самой металлоконструкции значительным образом ухудшатся: наличие дефектов сварки может привести к деформации металла, его скорого разрушения при механическом давлении.

Разновидности недостатков сварных швов определят методы борьбы с ними.

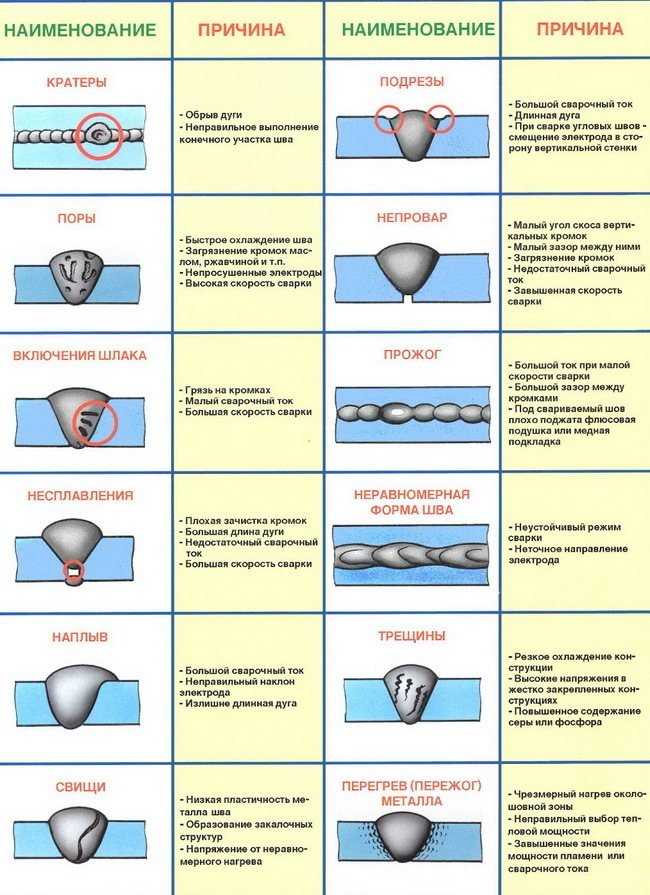

Виды дефектов сварных соединений.

Поэтому охарактеризуем самые распространенные дефекты сварки и способы их устранения:

1. Отклонения параметров швов от норм по ширине, высоте, катету, перетяжки соединений.
   Выявляются путем осуществления внешнего осмотра швов, анализ их размеров при помощи шаблонов. Устранить дефект можно путем срубания излишков металла, зачистки швов, подварки узких мест соединения.
2. Подрезы представляют собой углубление по линии сплавления рабочего и основного металла.
   Найти проблему поможет внешний осмотр швов, а устранить ее получится, если выполнить качественную зачистку места подреза и подварку самого шва.
3. Пора сварного шва представляет собой полость округлой формы с газом.
   Иногда несколько пор соединяются в цепочку. Способ выявления и методы устранения дефектов такого рода: визуальный осмотр, осмотр излома шва.
4. Свищи в форме воронкообразного углубления выявляются при внешнем осмотре, удаляются рубкой, строжкой с дальнейшей зачисткой и подваркой.
5. Непровар появляется из-за недостаточного расплавления кромок сварного соединения.
   Устранить дефект можно после визуального выявления, выяснения причины образования непроваров. Не допустить использование бракованной детали позволит метод контроля при лазерной сварке, а устраняется непровар вырубкой и выстрагиванием, зачищением и подваркой.
6. Наплывы на сварных швах имеют вид натекания металла сварного шва на поверхность рабочего металла.
   Эффективно выявляются и устраняются путем проведения внешнего осмотра, подрубки и удаления наплыва, а непроваренные участки потребуется подварить.
7. Шлаковые включения ‒ дефекты в виде вкрапления шлака.
   Выявить такую проблему и устранить ее можно при помощи визуального анализа детали, рентгено- и гаммаконтроля, контроля ультразвуковым агрегатом, магнитографическим оборудованием. Шлак из дефектного участка потребуется удалить, зачистить, подварить.

Методы устранения деформаций

Дефекты устраняют термическим с местным или общим нагревом, холодным механическим, термомеханическим способами. Для правки термическим методом с полным отжигом конструкцию закрепляют в устройстве, которое создает давление на искривленный участок, затем нагревают в печи.

Способ локального нагрева основан на сжимании металла при остывании. Для исправления дефектов искривленное место греют горелкой или сварочной дугой. Так как прилегающие участки остаются холодными, зона нагрева не может значительно расшириться. После охлаждения растянутый участок выпрямляется.

Термическим способом выправляют любые виды деформаций, однако при работе с тонкостенным металлом следует учитывать его особенности:

• тепло при местном нагреве тонких стальных листов быстро распространяется по всей площади, поэтому величина усилия сжатия оказывается недостаточной для исправления дефекта;
• температура локального нагрева тонкостенного металла не должна превышать 600 — 650⁰C, поскольку при увеличении температуры начнется образование пластических деформаций даже при отсутствии напряжения.

При механической правке растянутые участки деформируются внешними нагрузками в обратном направлении. Дефекты устраняют применением изгибания, вальцовки, растяжения, ковкой, прокаткой роликами.

Термомеханическую правку проводят с подогревом растянутого участка до 700 — 800⁰C и внешнего воздействия. Для выправления участков с большим растяжением сначала из избытков металла холодной рихтовкой формируют выступы в форме куполов. Затем по отдельности нагревают и резко охлаждают.

Способы снятия напряжений, минимизации деформаций и правки выбирают в зависимости от размеров и формы деталей, сложности конструкции. При этом учитывают эффективность метода, трудоемкость, величину финансовых затрат.

Визуальный осмотр

Любое соединение изначально оценивается визуально. Зачастую обычного наблюдения достаточно, чтобы выявить внешние и некоторые внутренние дефекты. К примеру, изменения габаритов шва по высоте и ширине говорят о том, что в процессе сварки происходил обрыв дуги. Он, как правило, становится причиной непроваров.

Перед осмотром шов необходимо очистить от образовавшегося шлака или брызг. При необходимости детального рассмотрения зону сварки обрабатывают спиртом и 10% раствором азотной кислоты. В результате такой обработки поверхность становится матовой, и на ней отчетливо видны трещины или поры. Закончив осмотр, следует остатки кислоты удалить спиртом, иначе она будет разъедать металл.

Визуальный контроль предусмотрен для выявления неправильной геометрии швов, трещин, пор, наплывов и непроваров. Из дополнительных средств оснащения применяется лампы освещения и лупа. При помощи этих инструментов распознается пережог и подрез. Помимо этого, можно отследить поведение трещины при эксплуатации. Точный измерительный прибор, позволяющий зафиксировать мелкие элементы – штангенциркуль. Но и обыкновенная линейка тоже бывает полезной. Некоторые дефекты обнаруживаются при помощи специальных шаблонов.

Группа 6

Все остальные дефекты, не попавшие в предыдущие группы, позиционируются, как дефекты 600. К ним относится случайная дуга, разбрызгивание, задиры и уменьшение толщины металла. Несмотря на большое разнообразие дефектов сварочных швов, разработаны вполне определенные рекомендации по их недопущению.

Начинающему сварщику трудно будет соблюдать все требования, однако профессиональные мастера без проблем могут избежать некачественного результата. Необходимо изначально выработать методику ведения сварки. Для этого предстоит решить такие вопросы, как выбор оборудования, выбор расходных материалов, правильная обработка поверхностей, техника ведения сварки.

Дефекты микроструктуры

К дефектам микроструктуры нужно отнести микроскопические трещины и поры, включения неметаллического типа (кислородные, нитридные), крупная зернистость структуры наплавленного металла с элементами перегревов и пережогов.

Самый опасный из всех перечисленных дефектов – пережог. При нем внутри шва появляются в большом количестве крупные зерна структуры металла, которые имеют минимальные прочностные связи между собой. Отсюда высокая хрупкость стыка. Причинами пережога являются присутствие кислорода в зоне сварки, а значит, изоляция ванны была плохой. Сюда же можно добавить высокую температуру сварочного процесса.

Капиллярный метод

Данный способ контроля использует свойство жидкости затягиваться в очень мелкие капилляры. Быстрота и степень проникновения внутрь материала связана с его смачиваемостью и диаметром капилляров. Больше смачивается сплав и тоньше капилляры – глубже проникает жидкость.

Капиллярный способ контроля качества шва позволяет иметь дело не только с любыми металлами, но и с керамикой, пластмассой, стеклом. Главное его применение связано с проявлением внешних изъянов, которые невозможно или трудно определить невооруженным глазом. Иногда, используя, к примеру, керосин, можно обнаружить сквозные дефекты.

Способ очень простой, работает со времен возникновения потребности проверки сварочных швов. Для него даже разработан специальный ГОСТ 18442-80.

В капиллярном методе контроля качества сварки используют пенетранты – вещества, имеющие малое поверхностное натяжение и сильный цветовой контраст.

Проникая в дефектные зоны, и подсвечивая их, пенетранты визуализируют изъяны сварки. Их делают на основе воды, керосина, масла для трансформаторов и прочих жидкостей.

Наиболее чувствительные пенетранты могут проявить дефекты диаметром от 0,1 микрона. Капиллярный метод контроля качества сварки эффективен для дефектов до 0,5 мм шириной. При больших диаметрах пор или трещин он не работает.

Способ с применением пенетрантов заключается в очистке поверхности, нанесении контрольной жидкости и проявлении изъянов. Очень эффективен способ контроля сварных соединений с помощью керосина.

Несмотря на разнообразные приборы контроля качества сварки, проверку этим способом используют до сих пор. С одной стороны наносят раствор мела, дают время для сушки, затем с другой стороны шов смазывается керосином. Бракованные места проявляются через несколько часов в виде темных пятен.

Характеристики и причины основных дефектов сварки

Не в каждом случае качество сварки соответствует установленным требованиям. Классификация дефектов сварных соединений в полном составе изложена в ГОСТ 30242-97. Но среди всех обозначенных в документе изъянов выделяют основные, которые чаще обычного выявляются при контроле и обследовании соединительных стыков.

Трещины

Для сварочных швов наибольшую опасность представляют трещины. Они способны спровоцировать мгновенное разрушение металлических конструкций и привести к трагическим последствиям.

Причинами появления трещин могут быть:

• неправильное расположение стыков;
• резкое охлаждение места сварки;
• неправильный выбор материалов;
• кристаллизация металла вследствие чрезмерно высоких температур.

По размеру различают микро- и макротрещины, по типу образования – поперечные, продольные и радиальные.

Вне зависимости от видов и причин возникновения трещины – это недопустимые дефекты сварных соединений металла.

Подрезы

Это образующиеся на наружной поверхности шовного валика продольные углубления. Если на шве есть подрез, то в месте его появления уменьшается сечение шва, а также образуется очаг концентрации напряжения.

Превышенная величина сварочного тока – основная причина появления таких дефектов. Довольно часто наблюдаются подрезы в горизонтальных швах.

Наплывы

Это натекший на поверхность избыток металла, который не имеет должного сплавления с соединяемой поверхностью. Часто наплыв возникает при сварке стыковых или угловых швов в горизонтальном положении. Образуется при недостаточном прогреве основного металла, избытка присадочного материала, наличия окалин на соединяемых кромках.

Прожоги

Такие дефекты являют собой сквозное отверстие, возникшее вследствие вытекания из сварочной ванны расплавленного металла. В данном случае с другой стороны отверстия как правило образуется натек.

Прожог может быть вызван слишком медленным передвижением электрода по линии сваривания, повышенным сварочным током, неплотным прилеганием к основному металлу прокладки или же недостаточной ее толщиной, большим зазором между соединяемыми кромками.

Непровары

Если на сварочном шве обнаружены локальные несплавления между основным и наплавленным металлом, то дефект такого типа называют непровар. Он существенно понижает прочностные свойства шва и соответственно всей конструкции.

Причины непроваров состоят в следующем: чрезмерно высокая скорость сваривания, некачественная подготовка кромок к сварному процессу, наличие ржавчины, окалин и других загрязнений на соединяемых поверхностях.

Кратеры

Образующиеся вследствие обрыва сварочной дуги углубления в соединительном валике называют кратерами. Такие изъяны существенно уменьшают сечение стыка, что негативно сказывается на прочности. Кратер опасен тем, что внутри него могут находиться усадочные рыхлости, приводящие к появлению трещин.

Свищи

Поверхностные дефекты в виде полости. Понижают прочность соединительного стыка и провоцируют образование трещин. Свищи имеют произвольную форму, могут возникать как на внешней поверхности, так и внутри шва.

Пористость

Поры – это заполненные газами полости, образующиеся при повышенном газообразовании внутри металла. Возникают при наличии разнообразных загрязнений на свариваемых поверхностях, при повышенной скорости сварки, а также повышенной вместительности углерода в используемом присадочном материале.

Посторонние включения

Качество шва существенно ухудшают сторонние включения – оксидные, шлаковые, вольфрамовые, флюсовые и другие включения. Главная ошибка, приводящая к их наличию – неправильный режим сварки. Любое из присутствующих включений понижает прочность и надежность соединения и подлежит устранению.

Непрерывное литье

Получение слитков и других изделий, во время перемещения расплава вдоль зон заливки и остывания называют непрерывным литьем. При этом сама литьевая форма может оставаться неподвижной или совершать определенные перемещения.

https://youtube.com/watch?v=lK3A_eyCXyo

Такой вид разлива металла позволяет получать отливки неограниченной длины. Но на самом деле длина отливок напрямую зависит от размеров производственного помещения. Качество получаемого металла напрямую зависит от равномерности скорости перемещения и разлива расплавленного металла, времени кристаллизации и вида удаления отливки. Для ускорения процесса кристаллизации применяют водяное охлаждение. Еще одно преимущество непрерывной разливки металла – это небольшое количество отходов, получаемых во время работы. Кроме того, эта технология разливки металла позволяет снизить трудоемкость процесса и уменьшить количество необходимо оснастки и инструмента.

Характеристики и причины основных дефектов сварки

Не в каждом случае качество сварки соответствует установленным требованиям. Классификация дефектов сварных соединений в полном составе изложена в ГОСТ 30242-97. Но среди всех обозначенных в документе изъянов выделяют основные, которые чаще обычного выявляются при контроле и обследовании соединительных стыков.

Трещины

Для сварочных швов наибольшую опасность представляют трещины. Они способны спровоцировать мгновенное разрушение металлических конструкций и привести к трагическим последствиям.

Причинами появления трещин могут быть:

• неправильное расположение стыков;
• резкое охлаждение места сварки;
• неправильный выбор материалов;
• кристаллизация металла вследствие чрезмерно высоких температур.

По размеру различают микро- и макротрещины, по типу образования – поперечные, продольные и радиальные.

Вне зависимости от видов и причин возникновения трещины – это недопустимые дефекты сварных соединений металла.

Подрезы

Это образующиеся на наружной поверхности шовного валика продольные углубления. Если на шве есть подрез, то в месте его появления уменьшается сечение шва, а также образуется очаг концентрации напряжения.

Превышенная величина сварочного тока – основная причина появления таких дефектов. Довольно часто наблюдаются подрезы в горизонтальных швах.

Наплывы

Это натекший на поверхность избыток металла, который не имеет должного сплавления с соединяемой поверхностью. Часто наплыв возникает при сварке стыковых или угловых швов в горизонтальном положении. Образуется при недостаточном прогреве основного металла, избытка присадочного материала, наличия окалин на соединяемых кромках.

Прожоги

Такие дефекты являют собой сквозное отверстие, возникшее вследствие вытекания из сварочной ванны расплавленного металла. В данном случае с другой стороны отверстия как правило образуется натек.

Прожог может быть вызван слишком медленным передвижением электрода по линии сваривания, повышенным сварочным током, неплотным прилеганием к основному металлу прокладки или же недостаточной ее толщиной, большим зазором между соединяемыми кромками.

Непровары

Если на сварочном шве обнаружены локальные несплавления между основным и наплавленным металлом, то дефект такого типа называют непровар. Он существенно понижает прочностные свойства шва и соответственно всей конструкции.

Причины непроваров состоят в следующем: чрезмерно высокая скорость сваривания, некачественная подготовка кромок к сварному процессу, наличие ржавчины, окалин и других загрязнений на соединяемых поверхностях.

Кратеры

Образующиеся вследствие обрыва сварочной дуги углубления в соединительном валике называют кратерами. Такие изъяны существенно уменьшают сечение стыка, что негативно сказывается на прочности. Кратер опасен тем, что внутри него могут находиться усадочные рыхлости, приводящие к появлению трещин.

Свищи

Поверхностные дефекты в виде полости. Понижают прочность соединительного стыка и провоцируют образование трещин. Свищи имеют произвольную форму, могут возникать как на внешней поверхности, так и внутри шва.

Пористость

Поры – это заполненные газами полости, образующиеся при повышенном газообразовании внутри металла. Возникают при наличии разнообразных загрязнений на свариваемых поверхностях, при повышенной скорости сварки, а также повышенной вместительности углерода в используемом присадочном материале.

Посторонние включения

Качество шва существенно ухудшают сторонние включения – оксидные, шлаковые, вольфрамовые, флюсовые и другие включения. Главная ошибка, приводящая к их наличию – неправильный режим сварки. Любое из присутствующих включений понижает прочность и надежность соединения и подлежит устранению.

Способы устранения дефектов

Любой сварочный процесс сопровождается образованием дефектов, вне зависимости выполняется он инвертором, полуавтоматом, трансформатором или другим оборудованием. При этом выделяют недопустимые и допустимые дефекты сварных соединений, по сложности которых определяется пригодность или непригодность конструкции к дальнейшей эксплуатации.

Способы устранения дефектов сварных соединений выбираются с учетом типа обнаруженного повреждения:

• прожоги исправляют тщательной зачисткой стыка с последующей его заваркой;
• для устранения подрезов выполняется наплавка тонкого соединения по всей линии дефекта;
• исправление трещины осуществляется методом ее полного рассверливания, вырубкой шва на проблемном участке, очисткой поверхностей и повторным завариванием с соблюдением сварочной технологии и действующих нормативов;
• непровары удаляются путем их вырезания и повторного сваривания;
• свищи и кратеры вырезаются до достижения основного металла, после чего по-новому завариваются;
• наплывы аккуратно срезаются, но при этом обязательно следует проверить срез на предмет наличия непровара;
• деформация при сварке устраняется термическим или термомеханическим способом;
• все типы дефектов с посторонними включениями устраняют вырезкой и завариванием.

Если в ходе обследования обнаружены технологические дефекты сварных соединений труб, то устранять их следует строго в соответствии нормативных требований одним из методов:

• механическим без последующей заварки;
• механическим с завариванием места выборки;
• вырезкой участка трубы, на котором присутствует дефект;
• полным удалением шовного соединения и выполнением нового.

При проверке на прочность и герметичность газораспределительных сетей разрешается исправлять дефекты сварных соединений газопроводов в случае, когда сварочный процесс выполнялся дуговой сваркой и не допускается при сваривании газовой сваркой.

Допустимые и недопустимые дефекты

Понятно, что все дефекты сварных соединений негативно влияют на качество сварной конструкции. Но есть такие, при которых конструкция может эксплуатироваться без проблем, а есть те, при которых эксплуатировать ее строго запрещено.

Поэтому перед тем как определить, можно или нельзя эксплуатировать сварную конструкцию, необходимо принять во внимание все обстоятельства и факторы, влияющие на выбор.

• Необходимо определить соответствует ли конструкция всем геометрическим и габаритным параметрам строго по проекту или чертежу.
• Тип дефекта, его размеры и место в соединении.
• Каким механическим нагрузкам будет подвергаться строение или сооружение. Выдержат ли их сварочные соединения.
• Характер окружающей среды. Природные нагрузки негативно влияют на состояние сварного шва.
• Функции, возложенные на конструкцию. То есть, один дефект может выдержать определенные нагрузки, а другие ему противопоказаны.

Определить допустимость дефектов можно только специальной аппаратурой. Поэтому рекомендуется использовать оборудование, которое по степени проверки дефекта была выше, чем номинальная допустимая величина самого изъяна. К примеру, трещину размером 3 мм нельзя измерять прибором, который определяет минимальные трещины длиною 5 мм.

Кстати, на допустимость влияют не только размеры и форма дефектов, не последнее слово за их количеством и частотой расположения.

Методы устранения дефектов сварных конструкций

Способы устранения проблем сварных швов сводятся к следующим:

• Зачистка грата крацеванием или фрезерованием;
• Плоскостная или объёмная правка конструкции, более эффективная в нагретом до 60…100С её состоянии;
• Отжиг с целью получения более равновесной структуры металла.

Во многих случаях, однако, исправление дефектов невозможно, поэтому приходится разъединять детали и производить повторную сварку с учётом всех вышерассмотренных факторов.

Способы предупреждения неудач заключаются в тщательном анализе границ применимости всех компонентов техпроцесса: сварочной оснастки, оборудования, режимов сварки, квалификации исполнителей и т.д.

Способы устранения дефектов

Зачастую выявленные дефекты сварочных швов не подлежат устранению и ведут к браковке изделия. Разумеется, никто не будет выбрасывать секцию ограды с наплывами, но для ответственных деталей контроль всегда необходим жесткий.

Некоторые дефекты вполне можно устранить:

• Наплывы удаляют механическим путем с применением абразивного инструмента.
• Крупные трещины подлежат заварке. Место появления трещины засверливается и зачищается с помощью абразива.
• Мелкие трещины и непровары ликвидировать сложнее. Обычно требуется полное разрушение выполненного шва, новая тщательная зачистка и повторная сварка.
• Подрезы устраняют наваркой тонких слоев металла.
• Перегрев возможно устранить при определенных режимах термической обработки.

После устранения всех недостатков деталь подлежит повторному, еще более тщательному контролю, который позволит удостовериться, что дефекты отсутствуют. В случае повторного обнаружения недостатков допускается произвести дополнительные исправления. Однако повторять такие процедуры можно не более трех раз, иначе высока вероятность резкого снижения механических свойств материала.

Зачастую трудно выполнить сварку совсем без дефектов. Однако постоянная практика и неукоснительное соблюдение технологии позволят свести их количество к минимуму. А знание теоретической базы поможет правильного организовать технологический процесс с целью получения изделий высокого качества.

Способы устранения дефектов

Любой сварочный процесс сопровождается образованием дефектов, вне зависимости выполняется он инвертором, полуавтоматом, трансформатором или другим оборудованием. При этом выделяют недопустимые и допустимые дефекты сварных соединений, по сложности которых определяется пригодность или непригодность конструкции к дальнейшей эксплуатации.

Способы устранения дефектов сварных соединений выбираются с учетом типа обнаруженного повреждения:

• прожоги исправляют тщательной зачисткой стыка с последующей его заваркой;
• для устранения подрезов выполняется наплавка тонкого соединения по всей линии дефекта;
• исправление трещины осуществляется методом ее полного рассверливания, вырубкой шва на проблемном участке, очисткой поверхностей и повторным завариванием с соблюдением сварочной технологии и действующих нормативов;
• непровары удаляются путем их вырезания и повторного сваривания;
• свищи и кратеры вырезаются до достижения основного металла, после чего по-новому завариваются;
• наплывы аккуратно срезаются, но при этом обязательно следует проверить срез на предмет наличия непровара;
• деформация при сварке устраняется термическим или термомеханическим способом;
• все типы дефектов с посторонними включениями устраняют вырезкой и завариванием.

Если в ходе обследования обнаружены технологические дефекты сварных соединений труб, то устранять их следует строго в соответствии нормативных требований одним из методов:

• механическим без последующей заварки;
• механическим с завариванием места выборки;
• вырезкой участка трубы, на котором присутствует дефект;
• полным удалением шовного соединения и выполнением нового.

При проверке на прочность и герметичность газораспределительных сетей разрешается исправлять дефекты сварных соединений газопроводов в случае, когда сварочный процесс выполнялся дуговой сваркой и не допускается при сваривании газовой сваркой.

виды, методы обнаружения и контроля, причины

Контроль сварных соединений рентгеновским излучением

Одним из самых распространенных на сегодняшний день методов контроля качества сварных соединений является рентгеновское излучение. Его также называют рентгено- и гаммаграфическим. Особенность этого метода заключается в том, что гамма-лучи способны проходить сквозь сварное соединение. Для фиксации результатов применяется специальная радиографическая пленка. В результате действия гамма-лучей на пленке возникает скрытый для обычного зрения рисунок. Его можно увидеть только после проявления и закрепления, как и в случае с фотообработкой. С целью лучшей проявки дефектов применяются концентраторы из металлических или флюоресцентных экранов.

Известно, что рентгеновские лучи являются теми же электромагнитными колебаниями, имеющие определенную частоту. Принимает излучения специальная рентгеновская трубка. Она оснащена двумя электродами, расположенными в баллоне. Процесс образования излучения возникает в момент торможения электронов, которые задерживаются анодом. При этом электрон принимает кинетическую энергию, равную E=eU. Когда достигается минимальная длина волны Emax=hc/λ0.

электронов на аноде, генерируется максимальное количество рентгеновского излучения. Учитывая, что h – постоянная Планка и равна 6,625∙10-34 Дж/с, с – это скорость света в вакууме, а е – заряд электрона равный 1,602∙ 10-19 Кл, то приравняв Е и Emax, можно определить минимальную длину волны λ0 и она будет равна

Если увеличивать напряжение на аноде, то длина волны становится меньше. В результате излучается спектральный состав рентгеновского излучения. В результате этого увеличивается максимальная энергия непрерывного спектра. Если изменять ток анодной трубки, то аналогично изменяется и интенсивность рентгеновского излучения. Дозу облучения можно определить из произведения анодного тока и длительности времени, на протяжении которого происходило воздействие.

Рентгеновская трубка обладает очень малым КПД, которые не превышает 2% от всей энергии электронов. Все остальное уходит на нагрев, который выводится специальной средой наружу. Для регистрации рентгеновского излучения, прошедшего через сварное соединение, используется эмульсия специальной радиографической пленки.

1. Радиографическая техническая плёнка Р8Ф; 2. Рентгеновская плёнка Agfa D5

Так как любая используемая для контроля качества сварки радиографическая пленка не имеет идеального участка на кривой, то контрастность и градиент определяется индивидуально из соотношения γd = dD/(d lg D). D – Плотность почернения пленки. Если используется безэкранная пленка, то плотность почернения в них Dб определяется пропорциональностью проявленных пятен. Экспозиция X при этом определяется количеством квантов, которые прошли через пленку. В таком случае Dб = Dmaх, k – чувствительность пленки, а Dmaх является величиной максимальной плотности почернения. Если используется экран, то уравнение будет иметь вид:

Пленки обладают, так называемой, спектральной чувствительностью. Это свойство указывает на способность получать разные плотности почернения с одинаковой экспозицией, но разной дозой. Спектральная чувствительность обозначается буквой Q и определяется по формуле

Все радиографические пленки характеризуются разрешающей способностью. Она определяет количество различимых штриховых линий на расстоянии 1 мм. Наиболее качественными в этом плане являются пленки типов РТ-4 М и РТ-5. Они также являются мелкозернистыми

Контроль с использованием усиливающих кранов позволяет получить более существенную картину, но при этом важно правильно выбрать материал для изготовления экрана, которым может быть олово, свинец, вольфрам. Материал выбирается в зависимости от величины питающего напряжения до 100 кВ и свыше 100 кВ. В промышленных масштабах для проведения контроля качества сварного шва используют пленку РТ-СШ

В качестве экрана применяется лавсан с покрытием из тяжелых элементов, заменяющих свинец. Выделяют 4 класса рентгенографических снимков.

В промышленных масштабах для проведения контроля качества сварного шва используют пленку РТ-СШ. В качестве экрана применяется лавсан с покрытием из тяжелых элементов, заменяющих свинец. Выделяют 4 класса рентгенографических снимков.

Как обнаружить сварные дефекты?

Обнаружить дефект сварного соединения можно следующими способами:

• визуальный осмотр осуществляется при помощи увеличительного прибора и позволяет обнаружить даже крохотные дефекты точечной сварки;
• дефектоскопия сварных швов – метод диагностирования качества сварного шва, основанный на склонности специального материала менять свой цвет в момент, когда он соприкасается с текучим материалом, к примеру, с керосином;
• магнитный метод – выполнение измерений искажения магнитных волн;
• УЗК – проверка ультразвуком предполагает использование специальных ультразвуковых дефектоскопов, способных измерить степень отражения звуковых волн;
• радиационный метод осуществляется путем просвечивания сварного шва рентгеном, получением снимка, описывающего все детали проблемного участка.

Наплывы на внутренней и внешней стороне сварного шва. Цветная дефектоскопия и ультразвуковой контроль сварных соединений считаются наиболее эффективными методами выявления дефектных сварных соединений, но осуществить их в бытовых условиях практически невозможно.

Контроль герметичности

Контроль качества сварки и сварных соединений включает в себя исследование на непроницаемость. Герметичность – это отсутствие пропускания как жидких, так и газообразных веществ. Контроль герметичности сварных соединений обнаруживает сквозные дефекты, через которые возможен выход газов или жидкостей наружу или проникновение их внутрь.

Проверка сварных швов на герметичность является неразрушающим видом контроля. Суть метода состоит в оценке количества протекающей через сквозной дефект жидкости или прохождения газа и сравнении этой величины с допуском, который указывается в технических условиях. Существуют сварные соединения, которые в обязательном порядке подлежат проверке на герметичность. В частности к ним относится контроль сварных швов трубопроводов, к которым предъявляются особые требования.

Все существующие методы контроля герметичности сводятся к созданию избыточного давления или, наоборот, разрежения воздуха для того, чтобы обнаружить место, через которое происходит протечка. Перед началом проведения контроля поверхности следует ее подготовить: почистить их и обезжирить. Существуют разные методы испытаний на герметичность.

Гидравлический способ

Методы контроля качества сварных швов включают в себя проверку с помощью обычной воды. Контролируемое соединение заполняют водой и, применяя насос или гидравлический пресс, создают давление в полтора или два раза превышающее рабочее. При этом наблюдают за сварными швами. Утечка жидкости означает наличие сквозного дефекта.

Пневматический контроль

При проверке используется сжатый воздух, азот или инертный газ, который подают на испытываемую конструкцию. Если она имеет небольшие габариты, то можно поместить ее в воду и обнаружить дефект и его местоположение по выходящим наружу пузырькам.

Если проверке подлежат крупногабаритные соединения, то контроль можно осуществить с помощью пенного индикатора, который представляет собой раствор мыла в воде. При низкой температуре часть воды можно заменить спиртом или добавить глицерин.

В целях безопасности подключают предохранительный клапан и манометр. Наблюдая за показаниями манометра можно осуществлять контроль давления. При наличии сквозных дефектов давление будет уменьшаться. Если давление превысит допустимый уровень, то предохранительный клапан снизит его.

Испытание керосином

Используется свойство керосина, заключающееся в том, что он может подниматься по трубкам, имеющим небольшое поперечное сечение. При испытании роль такой трубки выполняет сквозная трещина или подобный дефект.

На одну из сторон соединения наносят раствор мела в воде и дают ему высохнуть. Затем противоположную сторону смачивают керосином. Время, за которое он может проявить себя, зависит от толщины соединения. При наличии сквозного дефекта на стороне, покрытой меловым растром, можно будет четко увидеть пятна керосина.

Испытание аммиаком

Предварительно подлежащие контролю швы покрывают бинтом, пропитанным фенолфталеином. Вместо бинта можно использовать бумажную ленту. Затем подается аммиак, находящийся под давлением. После прохождения аммиака на ленте или бинте остаются характерные следы.

Проверка течеискателем

Такой метод, называемый ПВТ-контролем сварных соединений, является высокочувствительным и используется для контроля ответственных конструкций. Применяются гелиевые и галоидные течеискатели.

Непрерывное литье

Получение слитков и других изделий, во время перемещения расплава вдоль зон заливки и остывания называют непрерывным литьем. При этом сама литьевая форма может оставаться неподвижной или совершать определенные перемещения.

https://youtube.com/watch?v=lK3A_eyCXyo

Такой вид разлива металла позволяет получать отливки неограниченной длины. Но на самом деле длина отливок напрямую зависит от размеров производственного помещения. Качество получаемого металла напрямую зависит от равномерности скорости перемещения и разлива расплавленного металла, времени кристаллизации и вида удаления отливки. Для ускорения процесса кристаллизации применяют водяное охлаждение. Еще одно преимущество непрерывной разливки металла – это небольшое количество отходов, получаемых во время работы. Кроме того, эта технология разливки металла позволяет снизить трудоемкость процесса и уменьшить количество необходимо оснастки и инструмента.

Распространенные дефекты

Любой опытный сварщик скажет вам, что существуют многочисленные виды дефектов сварных швов. Их можно разделить на две категории — наружные и внутренние. Наружные дефекты сварных швов можно обнаружить прямо на поверхности шва с помощью специального инструмента (например, лупы) или хорошего зрения. Внутренние дефекты сварных швов визуально не видны и для их обнаружения нужно использовать особые методики контроля качества. О них мы расскажем ближе к концу. А пока дефекты.

В рамках этой статьи мы не будем перечислять все возможные дефекты, а расскажем только о самых распространенных. Итак, ниже наша краткая классификация дефектов сварных швов.

Непровар

Непровар в сварном шве — один из самых часто встречающихся дефектов у новичков. Представляет собой небольшой участок с недостаточно проваренным металлом. Основные причины образования непроваров — слишком длинная сварочная дуга, недостаточная сила тока или обе ошибки одновременно.

У новичков непровары образуются в том случае, если была выполнена неправильная разделка кромок или если сварка велась слишком быстро. Как не трудно догадаться, чтобы предотвратить непровар сварного шва нужно подобрать оптимальный режим сварки, варить не слишком быстро и на короткой дуге.

Подрез

Если вы когда-либо варили тавровый или нахлесточный шов, то наверняка могли заметить небольшие углубления вдоль сторон сварного валика. Это и есть подрезы. Частая причина образования подрезов — слишком быстрая сварка или неправильно подобранное напряжение сварочной дуги. Также подрезы порой возникают из-за слишком длинной дуги.

Некоторые новички спрашивают: «Допускаются ли подрезы сварных швов?».  Да, но только в очень сложных конструкциях, где подрезов не избежать. В подобных ситуациях подрезы называют просто «допустимые дефекты сварных швов». В остальных случаях это недопустимые дефекты.

Наплыв

Наплыв в сварном шве в 95% случаев свидетельствует о том, что вы неправильно настроили режим сварки или недостаточно тщательно зачистили кромки. Очевидно, что для предотвращения образования дефекта нужно правильно настроить силу сварочного тока и немного повысить напряжение дуги.

Прожог

Прожог сварного шва — это сквозное отверстие в сварном соединении, которое вы можете обнаружить невооруженным глазом. Прожоги образуются из-за медленной сварки. В одном месте концентрируется слишком большая температура и металл плавится больше, чем должен. Главная опасность прожогов — существенное снижение прочности шва.

Понизьте сварочный ток и ускорьте формирование шва. Только так вы сможете предотвратить появление прожогов

Уделите особое внимание, если варите алюминий. У него очень высокая теплопроводность, при этом низкая температура плавления

Так что получить прожог на алюминиевой заготовке проще простого.

Кратер

Кратер — это воронка небольшого размера, расположенная прямо на валике шва. Чаще всего в самом его конце. Образуется из-за резкого обрыва дуги. Ведите дугу плавно и оканчивайте сварку постепенно. Если на вашем сварочном аппарате есть специальный режим предотвращения образования кратеров, то включите его.

Горячая или холодная трещина

Трещины в сварных швах — также один из самых часто встречающихся дефектов. Трещины бывают холодными и горячими. Горячие образуются во время сварки, а холодные — после. Горячие трещины образовываются при несовместимости электрода/присадочной проволоки и свариваемого металла. Иногда трещины могут образоваться при попытке заварить кратер, о котором мы говорили выше. Проверяйте, чтобы состав присадочного материала и металла был идентичен.

С холодными трещинами все проще. Они образовываются только в том случае, если шов слишком хрупкий и не выдерживает механической нагрузки. Единственный способ предотвратить появление холодных трещин — соблюдать технологию сварки и работать профессионально. Горячие и холодные трещины могут быть как внутренними (скрытыми от глаз), так и наружными.

Поры

Что такое пора в сварке? Пора (а чаще всего поры) — это небольшие углубления в структуре шва. Могут быть поверхностными или внутренними. Представьте муравейник, который пронизывают множественные ходы. Вот то же самое происходит и со швом. Поры без сомнения можно назвать самым частым дефектом из всех возможных.

Если в ходе процесса образовались поры в сварном шве, значит вы с самого начала все делали неправильно. Скорее всего, вы недостаточно тщательно зачистили кромки и не защитили шов от попадания кислорода. А подобные ошибки совершают только те, кто только-только начал свое знакомство со сваркой. На работайте на сквозняке и проверяйте качество электродов/исправность горелки/исправность системы подачи газа.

Классификация дефектов сварных соединений

Далеко не в каждом случае получается добиться идеального качества сварного соединения. При желании можно найти отклонения от установленных требований. Полностью классификация сварных соединений изложена в пунктах ГОСТа 30242-97. Документ содержит информацию обо всех возможных изъянах. Из них можно выделить часть, которые чаще других встречаются при контрольном осмотре соединительных стыков.

Трещины

Наибольшее негативное влияние на качество сварного шва оказывают трещины. Потенциально они наиболее опасны, поскольку могут стать причиной быстрого разрушения всей конструкции, что в свою очередь может привести к трагедии.

Появляются трещины по разным причинам:

• стыки расположены неправильно;
• место сварки было резко охлаждено;
• неправильно подобраны расходные материалы;
• металл кристаллизировался вследствие избыточно высокой температуры.

По способу образования трещины могут быть продольными, поперечными или радиальными, а по размеру принято различать макро- и микротрещины. Вне зависимости от вида, причин и способа образования трещина является недопустимым дефектом.

Подрезы

Визуально изъян представляет собой продольное углубление с наружной части шва. Из-за подреза уменьшается сечение шва и образуется внутреннее напряжение соединения. Прочность такого шва вызывает большие сомнения. Основная причина образования дефекта – завышенный показатель сварочного тока. Чаще всего подрезы характерны для горизонтальных швов.

Наплывы

Избыточный расплав натекает на поверхность заготовки, остывает и образует ложный валик. Это наплыв, не имеющий прочного сплавления с рабочей поверхностью. Чаще всего дефект образуется при горизонтальной сварке стыковых или угловых швов. Причиной их образования является недостаточный прогрев основного металла, из-за избытка присадочного материала или окалин на кромках стыкуемых поверхностей.

Прожоги

Изъян представляет собой сквозное отверстие, которое образуется из-за вытекания металла из сварочной ванны. Как правило, из обратной стороны образуется наплыв. Провоцирует прожог слишком медленное перемещение электрода по линии стыка, слишком большой ток, недостаточная толщина прокладки или же неплотное ее прилегание, большой зазор между деталями.

Непровары

Если между швов и основным металлом есть участки, где видно несплавление между ними, то это непровар. То есть, основной металл не прогрелся как следует, чтобы образовать с расплавом единое целое. Такой дефект сильно понижает прочностные характеристики соединения и все конструкции в целом. Причиной непровара может быть слишком высокая скорость перемещения электрода, плохая предварительная подготовка кромок, присутствие окалины, ржавчины и прочих загрязнений на поверхности соединяемых заготовок.

Кратеры

Небольшие углубления в сварном валике образуются в результате разрыва сварочной дуги. Изъяны приводят к уменьшению поперечного сечения стыка, что снижает степень его прочности. вторичная опасность кратера заключается в том, что его дно может иметь дополнительные рыхлые включения, приводящие к появлению трещин.

Свищи

Изъяны представляют собой поверхностные дефекты в виде полостей. Они снижает прочность стыка и дополнительно опасны тем, что могут провоцировать образование трещин. Свищи характеризуются произвольной формой, могут образовываться как на внешней стороне, так и на внутренней.

Поры в сварном шве

В процессе сварки могут образовываться наполненные газами поры. Причиной их возникновения являются разные загрязнения на поверхности заготовки, высокая скорость перемещения электрода, слишком высокое содержание углерода в присадочном материале.

Посторонние включения

Качество шва значительно снижается из-за посторонних включений – шлаковых, флюсовых, оксидных, вольфрамовых и прочих. Основной причиной, которая их вызывает, является неправильно выбранный режим сварки.

Что такое дефекты сварочных соединений?

Дефекты сварных швов ‒ это изъяны на поверхности или внутри созданного путем применения сварочного оборудования шва.

Они могут иметь разную степень выраженности, форму, размер и приводят к снижению полезного срока металлоконструкции, могут влиять на ее эксплуатационные параметры, поэтому крайне нежелательны в работе.

Внешние дефекты сварных швов.

Появление сварочных изъянов можно объяснить разными причинами:

1. Созданные соединения могут иметь низкое качество, если мастер не обладает большим опытом выполнения сварочных операций: нарушает технологию электродуговой, аргоновой, лучевой сварки, пренебрегает подготовительным процессом, термообработкой узлов, путает схему сборки деталей, выбирает неверный режим функционирования сварочного аппарата при лазерной сварке и т. п.
2. Также неважные показатели швов могут являться следствием применения кустарно изготовленного или неисправного оборудования при ручной электродуговой сварке, низкокачественного металла, дешевых расходных материалов.

Все шовные дефекты называются по-разному и условно делятся на несколько групп, каждая из которых отличается определенным видом и особенностями:

• наружные;
• внутренние;
• сквозные.

Особенности недостатка определят наиболее подходящий способ его исправления

Для предупреждения подобных проблем в дальнейшем сварщику важно провести работу над ошибками и уяснить, что в его работе повлекло столь печальные результаты

Важно! Не каждый проблемный участок шва считается недопустимым недостатком. Исходя из перечня требований, предъявляемых к сварным соединениям и металлоконструкции в целом, существуют допустимые дефекты

Это такие изъяны, которые не способны влиять на качество сварочного соединения. Но их количество в любом варианте должно быть минимальным, чтобы срок службы изделия был максимальным.

Это интересно: Типы сварочных аппаратов, принцип работы устройства (видео)

Дефекты группы 3 – Твердые включения

Подобные включения ослабляют сечение шва, снижают его прочность и становятся зонами кон­центрации напряжений.

Места швов с твердыми включениями вырубают до здорового металла или удаляют строжкой и впоследствии заваривают.

Твердое включение

Твердое включение (300) – твердые инородные вещества металлического или неметаллического происхождения в металле сварного шва. Включения, имеющие хотя бы один острый угол, называются остроугольными включениями

Шлаковое включение

Шлаковое включение (301; Ва) – шлак, попавший в металл сварного шва.

В зависимости от условий образования такие включения могут быть:

• линейными (3011)
• разобщенными (3012)
• прочими (3013)

Шлак, образующийся при плавлении электродного покрытия или флюса, всегда всплывает на поверхность сварочной ванны. Шлак может оставаться внутри металла только при нарушении техники и технологии процесса (большим скорость сварки, неправильный наклон электрода, плохая зачистка ранее выполненного валика). Чаще всего шлаковые включения остаются в шве в результате подтекания шлака при выполнении корневых валиков и глубоких разделках. Сварка под флюсом кольцевых швов сопровождается шлаковыми включениями из-за несоблюдения рекомендуемой величины смещения электрода (зенита).

При сварке в защитных газах шлаковые включения встречаются редко. Шлаковые включения могут иметь размер до нескольких десятков миллиметров и поэтому являются очень опасными. Они уменьшают сечение шва и приводят к концентрации напряжений в нем.

Участок шва, на котором шлаковые включения превышают допустимые нормы, подлежит вырубке и переварке.

Флюсовое включение

Флюсовое включение (302; G) – флюс, попавший в металл сварного шва

В зависимости от условий образования флюсовые включения могут быть:

• линейными (3021)
• разобщенными (3022)
• прочими (3023)

Флюсовые включения образуются из-за флюса, не вступившего в реакцию с расплавленным металлом шва и не всплывшего на поверхность сварного шва. Причиной образования флюсовых включений является использование флюса с большой грануляцией, завышение скорости сварки, случайном попадании гранул флюса в сварочную ванну.

Оксидное включение

Оксидное включение (303; J) – оксид металла, попавший в металл сварного шва во время затвердевания.

Оксидные включения получаются в результате образования труднорастворимых тугоплавких пленок. Чаше всего они возникают вследствие значительных поверхностных загрязнений или при нарушениях защиты сварочной ванны. Также окисные включения, могут возникать в металле шва из-за слабой их растворимости и слишком быстрого охлаждения.

Являясь прослойкой в массиве шва, оксидные включения резко снижают прочность сварного соединения и могут привести к. его разрушению под приложенной в процессе эксплуатации нагрузкой.

Металлическое включение

Металлическое включение (304, Н) – частица инородного металла, попавшая в металл сварного шва

Различают металлические включения из:

• вольфрама (3041)
• меди (3042)
• другого металла (3043)

Вольфрамовые включения возникают при нарушении зашиты сварочной ванны при сварке неплавящимся вольфрамовым электродом. Кроме этого, вольфрамовые включения возникают при коротких замыканиях или завышенной плотности тока. Особенно часто встречаются вольфрамовые включения при сварке алюминия и его сплавов, в которых вольфрам нерастворим.

Характерные признаки образования вольфрамовых включений – замыкания треск и резкая вспышка дуги. Расплавленный конец электрода при этом разбрызгивается и попадает в расплавленным металл в виде мелких (или одного крупного) включения. Если в момент замыкания металл шва был достаточно затвердевшим, вольфрамовое включение останется на его поверхности. Чаще всего электрод замыкается при отделении капли присадочного металла во время сварки стыков в различных (неудобных для сварки) пространственных положениях шва. Отделившийся от электрода кусок вольфрама увлекается расплавленным присадочным металлом внутрь шва.

Отсутствие сплава | BOConline UK

Распространенная проблема, несплавление при сварке, возникает, когда металл сварного шва не сплавляется с боковой стенкой или соединением, или когда два сварных шва не соединяются полностью вместе

В худшем случае это может привести к серьезным трещиноподобным дефектам, которые снижают несущую способность соединения.

Выяснить причины и, что более важно, как предотвратить непровар при сварке.

Что вызывает непровар?

Есть две распространенные проблемы, с которыми вы, вероятно, столкнетесь:

• Непровар корня – когда первый валик сварного шва не полностью сплавляется с основным металлом
• Отсутствие сплавления боковой стенки – когда валик сварного шва, нанесенный непосредственно рядом с основной пластиной, не может полностью сплавиться с основной пластиной.

Отсутствие плавления при сварке обычно происходит, когда недостаточно тепла для плавления, но есть ряд дополнительных причин, которые стоит проверить.

Другие причины отсутствия сплавления включают:

• Плохая подготовка сустава или корневой зоны

  Стыки и прикорневые зоны могут подвергаться атмосферному загрязнению и, если кромки не подготовлены должным образом, могут не выровняться должным образом.

• Узкий сустав или корень

  Слишком узкое соединение может привести к тому, что дуга будет притягиваться только к одной из боковых стенок, в то время как доступ к корню может быть слишком затруднен, или корневой зазор будет еще больше сужаться по мере продвижения сварки.

• Неправильный выбор параметра

  Слишком высокая скорость сварки по отношению к силе тока увеличит риск непровара, в то время как слишком высокая сила тока или слишком низкая скорость сварки приведут к тому, что сварочная ванна будет двигаться перед дугой, что приведет к плохому проплавлению.

• Слишком большая длина дуги

  Если длина вашей дуги слишком велика, она может притягиваться только к одной стороне соединения, а это означает, что сварной шов не проникает достаточно хорошо, чтобы должным образом проплавиться.

• Продувка магнитной дугой

  Также известное как «дуговое блуждание», магнитное дуновение дуги возникает в результате искажения магнитного поля, создаваемого током дуги.

  Это неконтролируемое отклонение дуги часто приводит к непровару.

• Электрод неправильного размера

  Электрод должен быть достаточно большим для толщины материала, но может быть слишком большим, если корень узкий. Необходимо внимательно отнестись к выбору электрода для сварки.

Что вы можете сделать, чтобы свести к минимуму отсутствие слияния?

Можно принять меры для снижения риска непровара.

• Проверьте сварочный ток и газовую смесь

  Обычным решением проблемы непровара является увеличение среднего тока, улучшение техники работы или выбор защитных газов, обеспечивающих более жидкую сварочную ванну.

• Обеспечить достаточный доступ

  Убедитесь, что ваш стык или корень хорошо подготовлены и не слишком узкие для равномерного сваривания.

• Используйте правильные параметры сварки

  Для достижения наилучших результатов выберите высокий ток, короткую длину дуги и умеренную скорость сварки, чтобы обеспечить плавление и избежать затопления.

• Для сращивания боковины используйте технику плетения 9.

  0005

  Переплетение и выдержка могут улучшить сплавление боковых стенок, но имейте в виду, что это может быть ограничено спецификацией процедуры, что ограничивает входную энергию дуги.

• Для сплавления корня используйте прихваточный шов или ограничитель и убедитесь, что корень чистый

  Поддерживайте равномерный зазор между корнями и избегайте загрязнения оксидом, ржавчиной или покрытиями.

• Сведите к минимуму дуновение дуги, изменив положение сварочного зажима

  Искажение магнитного поля дуги можно свести к минимуму, расположив зажим кабеля обратного тока таким образом, чтобы сварка всегда была направлена ​​к зажиму или от него.

Вам также может понравиться…

Дефекты сварных швов — Отсутствие боковых стенок и межпроходного сплавления

Профессиональные знания 41

Размагничивание трубы

В статье описаны характерные признаки и основные причины непровара боковины и межвиткового провара. Даются общие рекомендации по передовой практике, чтобы сварщики могли свести к минимуму риск дефектов во время изготовления.

Обозначение

Отсутствие дефектов сплавления может возникнуть, когда металл сварного шва

• полностью не сплавляется с боковой стенкой соединения (рис. 1)
• для надлежащего проникновения в предыдущий наплавленный валик (рис. 2).

Рис. 1. Непровар боковой стенки

Рис. 2. Непровар между проходами

Причины

Основные причины: слишком узкая подготовка шва, неправильная установка параметров сварки, неправильная техника сварки и дуновение магнитной дуги. Недостаточная очистка замасленных или покрытых окалиной поверхностей также может способствовать непровару. Эти типы дефектов чаще возникают, когда доступ к суставу ограничен.

Подготовка стыка

Слишком узкая разделка стыка часто приводит к тому, что дуга притягивается к одной из боковых стенок, вызывая неплавление боковой стенки на другой стороне стыка или неадекватное проникновение в ранее наплавленный валик сварного шва. Слишком большая длина дуги может также увеличить риск предпочтительного плавления вдоль одной стороны соединения и привести к неглубокому проплавлению. Кроме того, узкая разделка шва может препятствовать адекватному доступу к шву или способствовать затоплению шва расплавляющимся металлом сварного шва. Например, это происходит при сварке ММА с использованием электрода большого диаметра или при сварке MIG, MAG и FCAW, когда не был сделан допуск на диаметр сопла защитного газа. Следует также учитывать особенности изготовления, которые могут мешать работе сварочной горелки.

Параметры сварки

Важно использовать достаточно большой ток, чтобы дуга проникла в боковую стенку соединения и ранее наплавленные швы. Следовательно, слишком высокая скорость сварки для сварочного тока увеличивает риск возникновения этих дефектов. Однако слишком высокий ток или слишком низкая скорость сварки вызовут заливание сварочной ванны перед дугой, что приведет к плохому или неравномерному проплавлению.

Техника сварки

Неправильная техника сварки, такая как неправильный угол или манипуляции с электродом/сварочным пистолетом, не позволит адекватно проварить боковую стенку стыка. Переплетение, особенно на боковой стенке стыка, позволяет сварочной ванне проникать в основной металл, значительно улучшая сплавление боковой стенки. Следует отметить, что величина плетения может быть ограничена спецификацией процедуры сварки, ограничивающей подвод энергии дуги, особенно при сварке легированных сталей или сталей с высокой ударной вязкостью.

Дуга магнитной дуги

При сварке ферромагнитных сталей непровары могут быть вызваны неконтролируемым отклонением дуги, обычно называемым дуговым ударом. Отклонение дуги может быть вызвано искажением магнитного поля, создаваемого током дуги (рис. 3), из-за:

• остаточного магнетизма в материале из-за использования магнитов для манипулирования
• магнитное поле земли, например, при сварке трубопроводов
• положение зажима кабеля обратного тока

Эффект сварки мимо кабеля обратного тока, который прикручен болтами к центру места, показан на рис. 4. Взаимодействие магнитного поля, окружающего дугу, и поля, создаваемого протеканием тока в пластине, на обратный ток кабеля достаточно, чтобы отклонить сварной шов. Искажение магнитного поля тока дуги можно свести к минимуму, расположив зажим кабеля обратного тока таким образом, чтобы сварка всегда была направлена ​​к зажиму или от него, а при сварке ММА — за счет использования переменного тока вместо постоянного. Часто единственным эффективным средством является размагничивание стали перед сваркой.

Рис. 3. Взаимодействие магнитных сил, вызывающее отклонение дуги

Рис. 4. Отклонение сварного валика при сварке MMA на постоянном токе, вызванное сваркой мимо соединения обратного тока

Передовая практика предотвращения

Следующие методы изготовления можно использовать для предотвращения образования непроваров боковых стенок и непроваров между проходами:

• использовать достаточно широкую разделку швов
• выберите параметры сварки (высокий уровень тока, короткая длина дуги, не слишком высокая скорость сварки), чтобы обеспечить проникновение в боковую стенку соединения и ранее наплавленные швы, не вызывая затопления
• убедитесь, что угол электрода/пистолета и техника манипулирования обеспечат надлежащий сплав боковой стенки
• использовать плетение и выдержку для улучшения сплавления боковых стенок при отсутствии ограничений по подводимой теплоте
• при возникновении дугового разряда переместите зажим кабеля обратного тока, используйте переменный ток (при сварке ММА) или размагнитьте сталь

Стандарты приемки

Пределы дефектов неполного сплавления в соединениях дуговой сварки стали указаны в BS EN ISO 5817 для трех уровней качества (см. Таблицу). Эти типы дефектов не допускаются для уровня качества B (строгий) и C (промежуточный). Для уровня качества D (умеренный) они разрешены только при условии, что они носят прерывистый характер и не разрушают поверхность.

Для соединений дуговой сварки алюминия длинные дефекты не допускаются для всех трех уровней качества. Однако для уровней качества C и D допускаются короткие дефекты, но общая длина дефектов ограничена в зависимости от толщины стыкового или углового сварного шва.

Допустимые пределы для определенных норм и стандартов применения

Применение	Код/Стандарт	Предел приемки
Сталь	БС ЕН ИСО 5817:2007	Уровень B и C не разрешен. Допустимы короткие дефекты уровня D, но не нарушение поверхности.
Алюминий	БС ЕН ИСО 10042:2005	Уровни B, C, D. Длинные дефекты не допускаются. Уровни C и D. Короткие дефекты допускаются.
Сосуды под давлением	БС ПД5500:2012+А1:2012	Не разрешено
Резервуары для хранения	БС ЕН 14015:2004	Не разрешено
Трубопровод	БС2633:1994	‘l’ не более 15 мм (в зависимости от толщины стенки)
Линейная труба	API 1104 (R2010)	‘l’ не более 25 мм (меньше, если длина сварного шва <300 мм)

Обнаружение и меры по исправлению положения

Если дефекты носят поверхностный характер, их можно обнаружить с помощью пенетрантной или магнитопорошковой дефектоскопии. Подповерхностные дефекты обнаруживаются с помощью рентгенографии или ультразвукового контроля. Ультразвуковой контроль, как правило, более эффективен, чем рентгенография, в обнаружении отсутствия межпроходных несовершенств сплавления.

Меры по исправлению положения обычно требуют их удаления путем локальной выемки или шлифовки с последующей повторной сваркой, как указано в согласованной процедуре сварки.

Если непровар является постоянной проблемой и не вызван ударом магнитной дуги, следует изменить процедуры сварки или переобучить сварщиков.

Копии других статей из серии «Профессиональные знания для сварщиков» можно найти в разделе «Практические знания по соединению» или с помощью поисковой системы.

Эта статья «Знания о работе» была первоначально опубликована в «Коннекте» за май/июнь 1999 г. Она была обновлена, поэтому веб-страница больше не отражает точно печатную версию.

Непровар при сварке — Причины — Устранение

Непровар при сварке

---

Сварщики используют различные методы, чтобы убедиться, что сварные швы получаются прочными и не имеют дефектов. Одним из распространенных дефектов является непровар, который может быть вызван рядом факторов, таких как неправильные параметры сварки или загрязнение поверхности сварного шва. В этой статье приведены советы о том, что такое непровар, его виды и причины, как проверить непровар при сварке и как его предотвратить?

Отсутствие сплавления в сварке или LOF или Холодная притирка является дефектом сварки . Во время сварки плавление представляет собой соединение двух металлических частей путем нагрева их поверхностей до температуры, при которой металл плавится, а затем сплавляется. Для прочного сварного шва и отличных механических и технологических свойств сплавление шва должно быть полным, без зазоров или пористости между металлом шва и основным металлом.

Из-за различных условий a дефект сварки может возникнуть при недостаточном сплавлении между поверхностью сварного шва основного металла и металлом сварного шва. Этот дефект сварки известен как «недостаточное плавление», «холодное запирание» или «холодная притирка». Отсутствие сплавления также называется отсутствием непрерывности в сварке.

Непровар не является трещиной, но тяжесть дефекта «Непровар» аналогична трещине. Как трещина, так и несплавление снижают прочность сварки аналогичным образом и склонны к распространению под нагрузкой, особенно в условиях динамической нагрузки.

Что вызывает непровар при сварке?

Непровар может быть вызван несколькими факторами, в том числе:

1. Неправильные параметры сварки — если погонная энергия слишком мала, сварной шов не проплавится должным образом.
2. Режим переноса металла — Режим переноса металла , который дает низкое тепловложение, может вызвать непровар. Например, режим передачи короткого замыкания s в GMAW.
3. Неправильный метод сварки- , если сварщик не держит электрод устойчиво и в правильном положении, это может привести к непровару шва.
4. Плохая подгонка между двумя металлическими деталями также может привести к непровару сварного шва. Большой зазор в сварном соединении не обеспечит прямой дуги к поверхности сварного шва основного металла и может привести к LOF.
5. Неправильная подготовка фаски под сварку- Недостаточный угол фаски под сварку или неравномерная подготовка поверхности сварного шва также могут быть причиной несплавления.
6. Недостаточная очистка основного металла- Основной металл, имеющий окалину или ржавчину, может помешать сплавлению между металлом сварного шва и основным металлом. Это также приведет к отсутствию слияния.

Непровар может вызвать ряд проблем, включая снижение прочности и коррозионной стойкости. LOF, присутствующий в сварном шве, приведет к снижению прочности металла сварного шва на надрез.

Что такое непровар при сварке?

Сварщикам часто приходится соединять вместе два куска металла. Это делается путем нагревания металла до расплавления, а затем с помощью сварочного стержня, чтобы соединить две части вместе. Сварка будет прочной, если две части сплавлены вместе должным образом.

Однако, если не проварится, сварной шов будет слабым и может выйти из строя. Есть несколько факторов, которые могут вызвать непровар, в том числе неправильная техника сварки, грязный или ржавый металл и неправильные настройки сварки, как подробно описано ранее. Если вы заметили непровар в ваших сварных швах, вы должны принять меры для устранения проблемы, прежде чем продолжить сварку.

Непровар (LOF) может возникать при сварке на различных участках, таких как:

• Непровар
• Непровар боковой стенки
• Непровар корня
• Непровар защитного валика, известный как перехлест при сварке.

Что такое отсутствие межпроходного сплавления при сварке?

Отсутствие межпроходного сплавления (LIF) — это дефект сварки, который может возникнуть во время сварки между проходами. Это вызвано тем, что два валика сварного шва не сплавляются вместе, что приводит к видимому разделению между ними.

Это может привести к снижению общей прочности и стабильности сварного шва и может потребовать корректирующих действий, прежде чем сварной шов можно будет считать законченным или окончательно принятым.

Большинство межпроходных непроваров являются внутренними дефектами сварки и могут быть обнаружены только с помощью:

1. Объемного неразрушающего контроля, такого как UR или RT.
2. Разрушающие испытания, такие как макросъемка или испытание на изгиб.

Существует несколько факторов, которые могут способствовать недостаточному проплавлению между проходами или LIF, включая неправильный метод сварки и угол наклона горелки, недостаточную очистку между проходами, неправильный выбор присадочного материала или неподходящую среду для сварки. Важно понимать причины LIF, чтобы их можно было избежать в процессе сварки.

Что такое непровар боковых стенок при сварке?

Непровар боковых стенок – дефект, обнаруживаемый на боковой стенке сварного соединения. При отсутствии сплавления боковых стенок сварочные валики не оплавляют поверхность сварного шва основного металла. Это приводит к разделению между сварным швом и поверхностью сварного шва.

Что такое непровар при сварке?

Непровар корня является дефектом сварки , который может возникнуть, когда металл сварного шва не сплавляет корневую поверхность основного металла в сварном соединении. Это может привести к возникновению слабого места в сварном шве, что может привести к поломке.

Непровар корня может быть вызван несколькими факторами, включая плохую подготовку сварки, неправильную технику сварки или неправильные параметры сварки. Это также может быть вызвано загрязнением поверхности сварного шва.

Существует несколько способов предотвратить или исправить несрастание корней. Наиболее важным шагом является обеспечение хорошей подготовки сварного шва, включая надлежащую очистку и подготовку поверхности. Сварщики должны использовать правильные методы и параметры сварки, а также обеспечивать надлежащую калибровку сварочного оборудования.

Загрязнение поверхности сварного шва можно предотвратить путем использования чистых материалов и адекватного покрытия защитным газом.

Как исправить и предотвратить непровар при сварке?

Сварщики часто сталкиваются с проблемой непровара. Это может быть вызвано многими факторами, такими как неправильная техника сварки, неправильные параметры сварки или неправильная подготовка сварного соединения. В некоторых случаях непровар можно исправить, регулируя параметры сварки.

Если сварной шов грязный и не содержит загрязнений, может потребоваться его очистка перед сваркой. Если сварочная ванна слишком велика, может потребоваться уменьшить сварочный ток. Если наплавленный валик слишком мал, может потребоваться увеличить сварочный ток.

В других случаях непровар не может быть устранен регулировкой параметров сварки. В этих случаях может потребоваться использование другого процесса сварки или другого типа присадочного металла.

Как проверить непровар при сварке?

Сварка является важным процессом во многих отраслях промышленности, но неправильное выполнение сварных швов может привести к ряду проблем. Одной из таких проблем является несплавление, которое может возникнуть, когда металл сварного шва не сплавляется должным образом с основным металлом. Это может привести к тому, что сварной шов будет слабым и подвержен разрушению.

Непровары являются линейными признаками, имеющими такие же характеристики, как и сварные трещины, и очень опасны. Они резко снижают прочность сварного соединения, особенно при динамической или циклической нагрузке.

Существует несколько способов проверки непровара при сварке. Радиографический контроль (RT) и ультразвуковой контроль (UT) являются двумя распространенными методами неразрушающего контроля , которые можно использовать для обнаружения этого типа дефекта.

RT включает использование рентгеновских лучей или другого излучения для создания изображений сварного шва, в то время как UT использует звуковые волны для создания изображений сварного шва. Эти изображения могут помочь определить любые области, где металл сварного шва не сплавился должным образом с основным металлом.

При обнаружении непровара необходимо немедленно его исправить.

Как проявляется отсутствие сплавления на рентгенографической пленке?

Непровар часто можно увидеть на рентгенографической пленке в виде темного линейного пятна на сварном шве. Отсутствие плавления снижает плотность сварного шва в зоне воздействия и, таким образом, приводит к темной линии или пятну на пленке RT в зависимости от интенсивности дефекта непровара в сварном шве.

Глубина проплавления при сварке

Глубина проплавления или глубина проплавления при сварке — это глубина, на которую сварочная ванна способна проникнуть в основной материал. Провар важен, потому что он обеспечивает прочность сварного шва и отсутствие зазоров или пористости в сварном соединении.

Хорошая глубина сварки плавлением обеспечивает прочный и надежный шов. На проплавление может влиять ряд факторов, в том числе тип используемого процесса сварки, состав основного материала и параметры сварки.

Сварочные процессы, в которых используется электрод (сварка электродом, сварка МИГ, сварка ВИГ), как правило, имеют лучшее проплавление, чем те, в которых используется порошковая проволока (сварка FCAW). Причина этого в том, что с электродом у вас фактически больше силы дуги.

Поверхностный сварной шов

Поверхностный сварной шов означает поверхность, которая оплавляется во время сварки и создает соединение между металлом сварного шва и основным металлом. В соединении с V-образной канавкой коническая поверхность сварного соединения представляет собой поверхность сварного шва.

Линия плавления при сварке

Сварка — это процесс соединения двух металлических частей путем их нагревания до температуры, при которой они могут сплавиться. В процессе сварки вокруг сварного шва образуется зона термического влияния (ЗТВ). ЗТВ очень сложно сваривать, для этого могут потребоваться специальные методы или оборудование.

Линия сплавления при сварке — это линия, по которой два куска металла соединяются вместе.
