Обустройство любой территории предполагает наличие ограждающего забора. Обязательным атрибутом такой конструкции являются ворота для обеспечения беспрепятственного проникновения на объект. Подобные системы используются как на промышленных предприятиях, так и на частных участках. Изделия такого типа могут различаться сложностью и дизайном. Предварительная подготовка позволит вам подобрать оптимальный вариант изделия с учетом всех нюансов.

Особенности

Ворота представляют собой универсальные ограждающие конструкции, которые устанавливаются на входе на определенный объект или частную территорию. Сегодня существует множество разновидностей таких конструкций, что позволяет подбирать их в зависимости от назначения.

Независимо от того, какой тип ворот рассматривается, изделие состоит из нескольких основных элементов:

• Полотно. Эта часть является основной всей системы. В зависимости от конструкции, полотен может быть несколько. Некоторые модели могут иметь сложную геометрическую форму, придаваемую с целью создания уникального дизайна.
• Опоры. Данные изделия принимают основную нагрузку, создаваемую створкой или полотном. Форма и технические особенности зависят от способа крепления ворот.

Ворота имеют несколько отличительных особенностей:

• Простота. Изготовление некоторых модификаций не требует знаний и опыта работы с разными материалами.
• Долговечность. Качественные изделия могут прослужить до 15-20 лет при правильном уходе.
• Легкость управления.
  Сегодня все виды ворот дополняются специальными петлями, роликами и другими системами, упрощающими открывание створок.
• Разнообразие дизайна. Продукцию изготавливают с применением различных материалов и подходов. Это позволяет получать не только прочные, но и красивые изделия.

Виды

Ворота являются неотъемлемым элементом многих предприятий и частных усадеб. Эти конструкции должны решать несколько универсальных задач. Соорудить их сегодня можно и самостоятельно, используя специальные чертежи или эскизы. В зависимости от технических параметров, воротные системы можно разделить на несколько видов.

Откатные

Створка таких ворот сдвигается параллельно забору или одной из стен. Основными компонентами изделий являются полотно, консольная балка, ролики и опоры. Схема крепления данных атрибутов зависит только от выбранного типа створки и места ее расположения.

Смещение каркаса осуществляется за счет консольной балки и роликов.

Самым популярным видом являются консольные ворота, но существуют и подвесные, и рельсовые системы. Последние, к примеру, очень похожи на консольные, но движение осуществляется по специальной рельсе. Существуют и так называемые складные ворота. В них створка как бы входит сама в себя. Достигается это применением металлопрофиля различной толщины и его крепления. Откатные ворота являются универсальными, так как их можно установить как на даче, так и на промышленном объекте.

Среди недостатков можно выделить необходимость наличия свободного пространства с одной из сторон, а также высокую стоимость продукции.

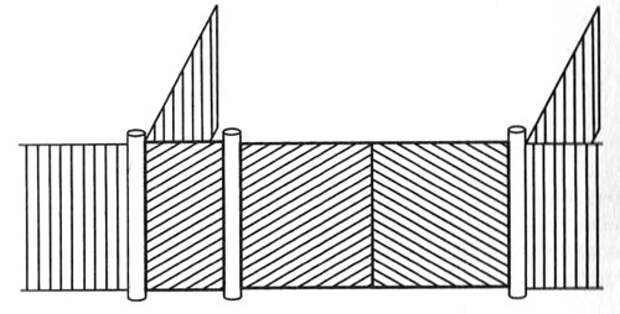

Распашные

Ворота такого типа состоят из одной или двух створок, которые открываются по дуге. Применение распашных систем сегодня очень разнообразно. Их используют как в частных домовладениях, так и на больших сельхозпредприятиях, где нужны дополнительные ограждения для территорий. Строительство этих ворот является одним из самых простых, что и привело к их столь широкому распространению. Для их монтажа понадобится металл и сварка, с помощью которой варят каркас полотна, а после ворота устанавливают в нужном месте. Сегодня распашные ворота используются в качестве въездных.

Одним из недостатков полотен можно считать необходимость наличия пространства перед ними для их свободного открывания.

Рулонные

Особенностью подобных конструкций является то, что полотно наматывается на специальный вал при движении вверх. Это стало возможным за счет разделения полотна на небольшие участки, которые связаны между собой. Теоретически, рулонные ворота могут устанавливаться на улице в качестве оградительных систем, однако этот процесс довольно трудозатратен, поэтому их монтируют в гаражах или на складах, где можно прикрепить каркас к основанию здания. Среди недостатков этих конструкций можно выделить их небольшую прочность.

Существуют разновидности, в которых полотно не скручивается в рулон, а складывается в гармошку, но применяют их довольно редко, так как они не так практичны.

Секционные

Ворота такого типа состоят из большого полотна из нескольких секций, которое двигается по специальным направляющим. Применяют подобные системы при строительстве больших складов, гаражей и других промышленных объектов. Чтобы повысить теплоизоляцию, внутрь полотна вставляют утеплитель. Ворота поднимаются вверх, так что дополнительное пространство возле основания не требуется. Некоторые модификации могут дополняться окнами и калитками.

Среди недостатков можно выделить высокую стоимость и ограниченность применения (монтаж выполняется только на прочные основания).

Поворотно-откидные

Этот вид ворот является разновидностью секционных модификаций, только здесь в качестве основания используется цельное полотно. Весь остальной функционал практически ничем не отличается от аналогичного типа.

Материалы

Теоретически, сделать ворота можно практически из любого материала.

Сегодня для таких целей применяют несколько видов:

• Металлические листы. Зачастую для таких целей используют профлист, который подбирают по толщине и цвету. Из него формируют само полотно. Обратите внимание, что железными листами не только обшивают каркас, но и формируют верхний слой рулонных механизмов. Для защиты металла поверхность покрывают ПВХ растворами.
• Трубы. Применяются как круглые, так и профильные изделия. Самодельные ворота зачастую делают из профиля: следует просто правильно сварить заготовки.
• Металлические уголки. Они необходимы для создания или укрепления каркаса. Для тяжелых ворот этот материал не применяется.
• Древесина. Данный материал является самым доступным и распространенным, но деревянные ворота сегодня встречаются все реже, так как они довольно требовательны к климатическим условиям.
• Металлические прутья. Из них изготавливают декоративные элементы. Они являются основой кованых ворот, которые отличаются оригинальностью и красотой.

Как сделать своими руками

Ворота могут кардинально отличаться друг от друга дизайном и техническими параметрами. Сооружение некоторых модификаций технически невозможно в домашних условиях. К ним можно отнести подвесные или рулонные разновидности.

Перед тем, как приступать к строительству ворот в частном доме, следует учесть несколько рекомендаций, действовать поэтапно.

• Определитесь с типом конструкции, которую планируете сооружать. Сегодня многие отдают предпочтение откатным системам, однако для них нужно свободное место вдоль забора. Это необходимо учитывать при планировании. На данном этапе желательно сделать все замеры, чтобы иметь данные, по которым будут рассчитываться основные параметры полотна.

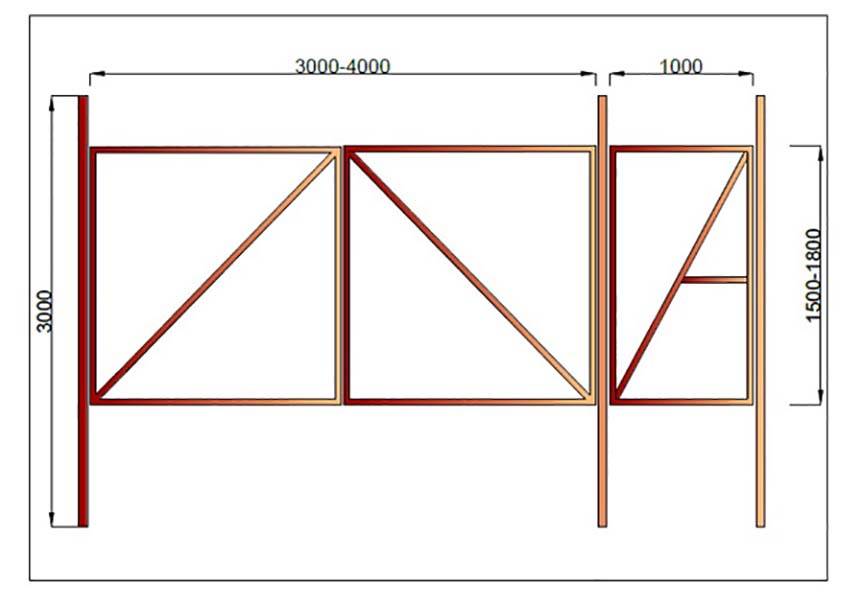

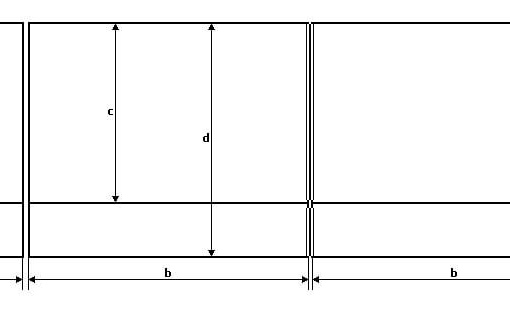

• Рассчитайте все параметры полотна и калитки (если она будет). Для этого лучше сделать небольшой чертеж, на который следует нанести все основные размеры будущей створки. Особое внимание нужно уделить консольным и веерным системам: для них точность наиболее важна.
• Запаситесь инструментом. Сооружение некоторых видов ворот требует не только наличия молотка и сварки, но и других вспомогательных инструментов: циркулярки, болгарки и многих других.
• Перед началом работ купите строительные материалы в нужном объеме: пластиковые трубы, профтрубы, ролики, петли и подобные. Необходимый набор определяется тем, какие ворота вы собираетесь строить.

Установка опор

Технически опорами можно называть элементы системы, которые удерживают полотна в определенном положении. Эти конструкции принимают основную нагрузку, поэтому их сооружают из прочных материалов. Самым простым вариантом является монтаж заборных столбов для распашных систем.

Состоит он из нескольких последовательных шагов:

• Изначально определяются с местом расположения. Зачастую для двустворчатых ворот опорные столбы располагают на расстоянии, равному двойной ширине одного полотна плюс небольшой запас. Важно учитывать также сторону движения полотна. Если оно будет открываться во двор, то нужно оставить место для распахивания.
• Бетонирование столбов. В качестве опор используют бетонные конструкции, деревянный брус или металлический швеллер различной толщины. Они подбираются в зависимости от веса ворот. При бетонировании важно углублять столбы не меньше, чем на 50 см. Выставлять их желательно строго вертикально, так как любое смещение может повлиять на возможность закрывания створок.
• Когда бетон залит, и столбы выставлены, нужно монтировать растяжку, чтобы столбы не сменили положения во время застывания раствора.

Установка опорной системы для отдвижных филенчатых ворот – более сложный процесс.

Описать его можно несколькими пунктами:

• Рытье канавы под нижнюю опорную балку. Она будет принимать основную нагрузку от отъездного полотна. Ров располагается вдоль проема, и его длина зачастую не превышает половины его ширины. Глубина ямы достигает 1-1,5 м.
• Сооружение балки. Эта конструкция состоит из стального швеллера и металлических опор, которые привариваются к нему. В итоге вся конструкция напоминает букву «П». Швеллер устанавливается ножками вниз, его плоская сторона должна располагаться на одном уровне с грунтом.
• Бетонирование. Когда все готово, ров с опорной балкой заливают бетоном. Важно контролировать, чтобы элементы не сместились в пространстве. Балка должна находиться в горизонтальной плоскости. Если не соблюдать данное условие, то движение отъездного полотна по роликам будет осложнено.
• Когда опорная балка застыла, приступают к формированию боковых опорных столбов. Они нужны для оптимизации работы складывающейся конструкции. На них монтируются доводчики, опорные ролики, датчики движения и другие вспомогательные атрибуты. Многие специалисты рекомендуют сначала делать декоративные столбы для забора, а после крепить остальные детали уже к ним.

Что касается бронированных ворот или конструкций из сэндвич-панелей, то они не устанавливаются на улице. Эти системы крепятся непосредственно к каркасу здания, который и выступает в качестве опор.

Некоторые модификации оснащаются металлическим каркасом, который легко крепить, еще на заводе.

Монтаж

Перед тем, как приступать к установке ворот, их следует собрать. Самыми простыми в сборке считаются распашные и откатные системы. Следует рассмотреть технологию сооружения и монтажа конструкций распашного типа.

Ее можно разбить на несколько этапов:

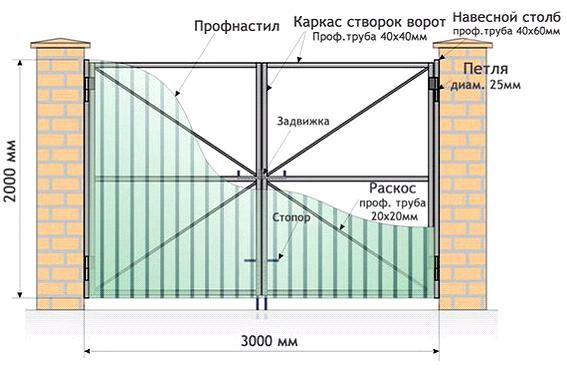

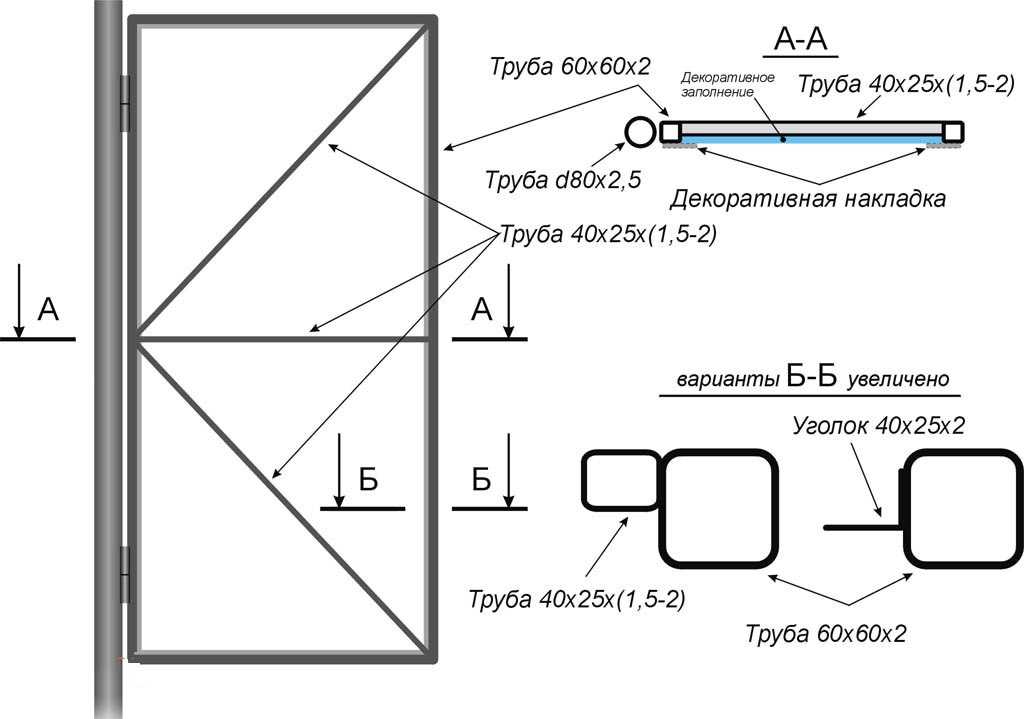

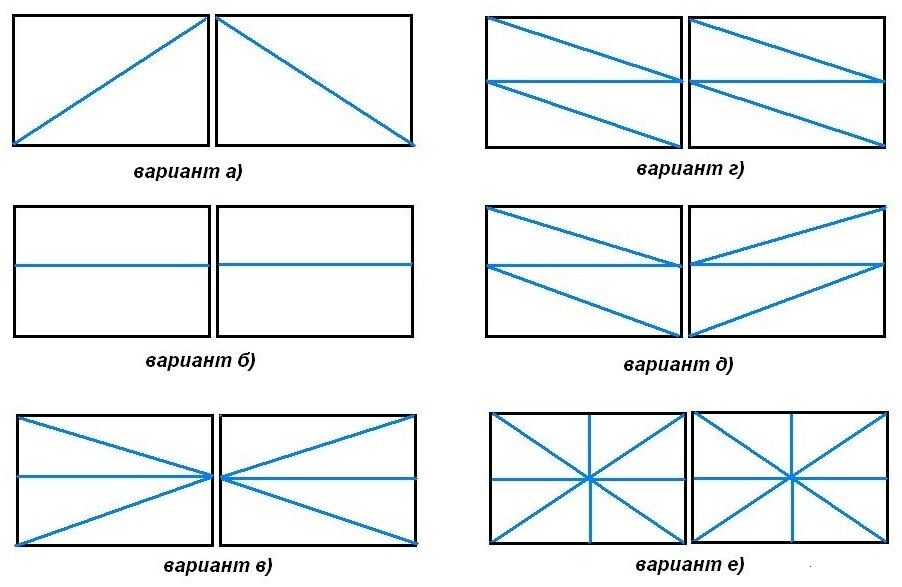

• Монтаж каркаса. Створку можно сделать как из дерева, так и из металла. Последний вариант предпочтительнее, так как металл более прочен и долговечен. Изначально профильные трубы режутся на заготовки, которые при складывании должны образовывать прямоугольник. Углы элементов соединяются между собой сваркой. Чтобы укрепить изделие, в местах стыков приваривают металлические уголки, придающие жесткости.
• Обшивка. Когда каркас готов, его обшивают профилированным листом, деревом или сеткой Рабица. Если вы хотите получить красивую и необычную конструкцию, то в качестве декора можно использовать элементы ковки. Они требуют наличия опыта работы с металлом, ведь его нужно гнуть, придавая определенную форму. Если у вас нет опыта, можно приобрести готовые варианты.
• Крепление. К готовым полотнам и опорным столбам приваривают навесные петли. Делать это желательно перед кладкой камня, чтобы можно было совместить обе половины петель идеально ровно. Если петли приварены правильно, то можно просто «надеть» створку на опорный штырь. В самом конце устанавливают замки и калитку.

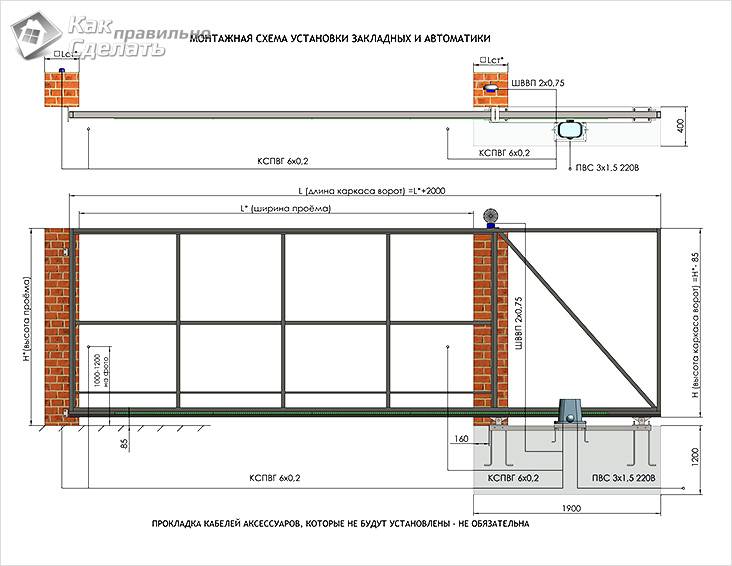

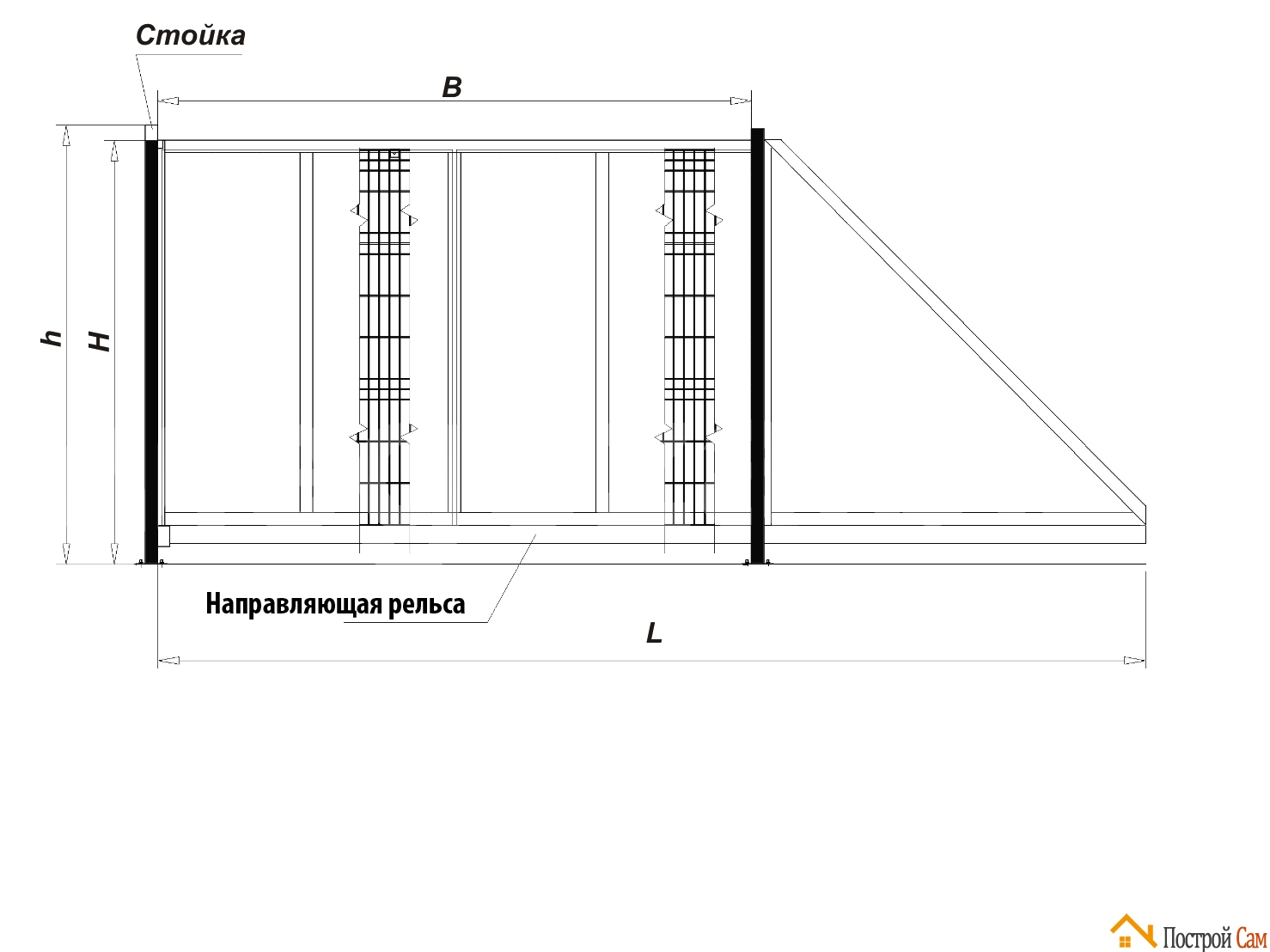

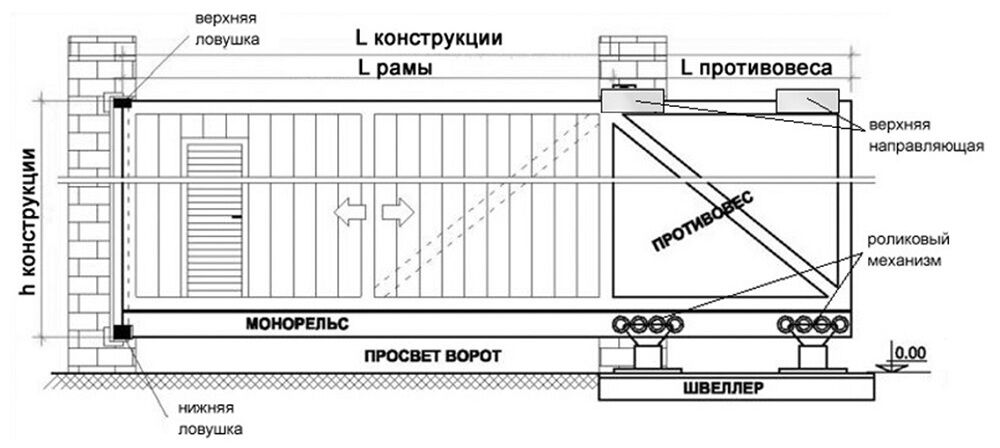

Монтаж откатных ворот намного сложнее. Он предполагает выполнение таких операций:

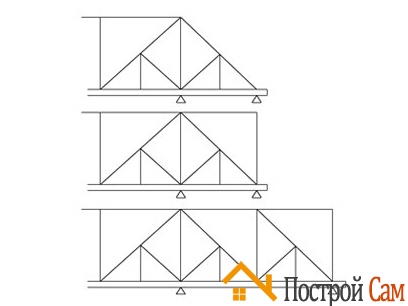

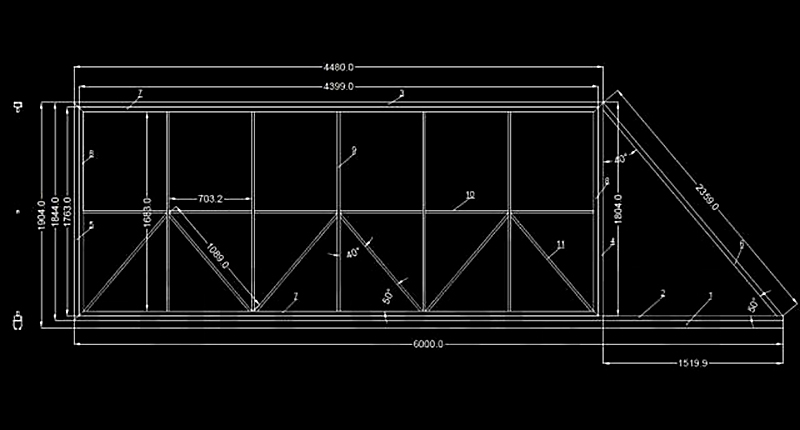

• Сооружение металлического каркаса. Его выполняют из прочной профильной трубы большой толщины. Длина полотна зачастую примерно на 50% больше, чем ширина проема. Это нужно, чтобы создать своеобразный противовес. Если же ширина полотна небольшая, противовес можно не делать. Технология также предполагает резку металла на заготовки с последующей их сваркой на углах, которым нужно уделить особое внимание. По всей длине каркаса следует приварить вертикальные опоры, к которым затем будет прикрепляться обшивка.
• Монтаж опорной балки. Внешне она напоминает профильную трубу с продольным разрезом. Длина балки равна ширине нижнего торца ворот. К нему она и крепится с помощью точечной сварки.
• Обшивка. Поверх каркаса располагают листы профилированной стали. Их крепят с помощью специальных саморезов, которые не боятся влаги и не повреждают металл.

• Монтаж роликов и верхней направляющей. Опорные роллы и крепятся к металлической платформе. Ее желательно зафиксировать сваркой на швеллере, который выступает в качестве основания. Ролики надежно прикручиваются обычными болтами. Верхняя направляющая представляет собой небольшую планку, которая двигается по роллам. Роллы, в свою очередь, крепятся к опорным столбам. Они не позволяют полотну сдвигаться в стороны при движении. Завершается процедура установкой съемных полипропиленовых заглушек, которые крепятся на концы труб, предотвращая попадание в них влаги или грязи.
• Установка ворот. Когда все системы закреплены, следует надеть полотно на ролики, протестировать. Все операции желательно выполнять хотя бы вдвоем, так как ворота довольно громоздкие и тяжелые.

Более подробно о том, как произвести монтаж откатных ворот своими руками, смотрите в следующем видео.

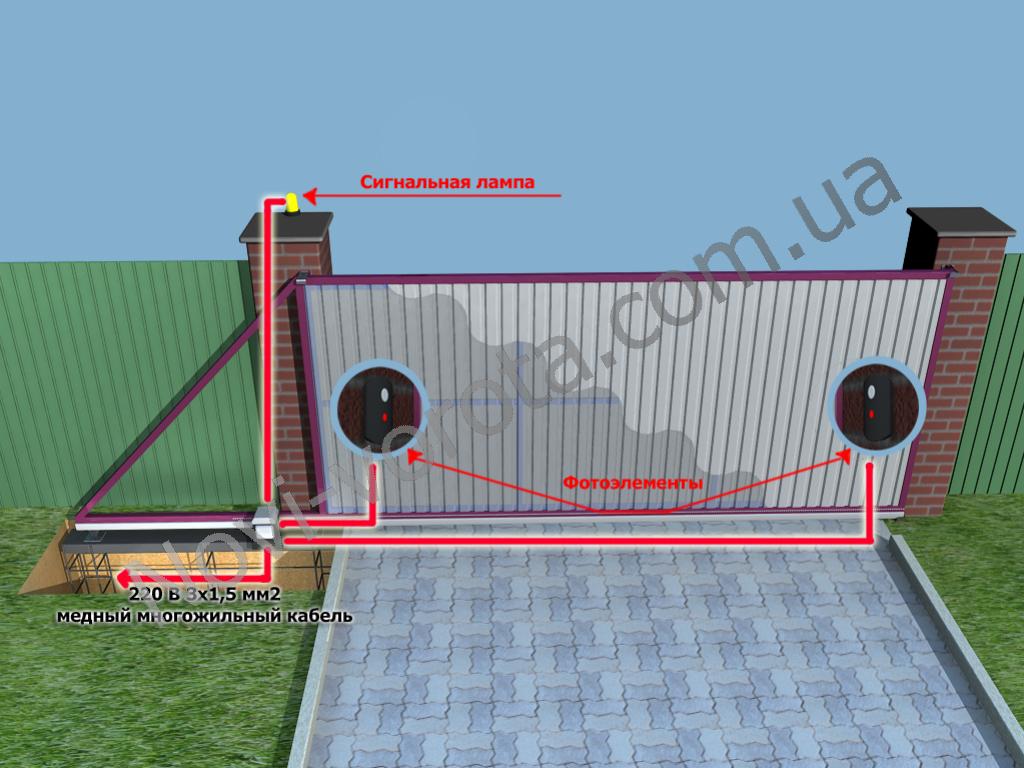

Автоматика

Каркас многих ворот изготавливают из металла, что увеличивает его вес. Открытие таких систем вручную не всегда комфортное. Решают данную проблему с помощью автоматических приводов. Изготовить их самому невозможно, так как для этого требуется специальное оборудование. Устанавливают автоматику на рольставни, раздвижные и распашные ворота. Этот процесс можно разбить на несколько последовательных шагов:

• крепление привода. Он представляет собой двигатель с шестернями, которые и приводят в движения всю систему. Располагаются они внутри специального корпуса, что позволяет защитить их от внешних факторов. На данном этапе устройство подгоняется относительно полотна таким образом, чтобы рейка двигалась без нагрузки.
• Крепление рейки. Ее фиксируют на полотне так, чтобы она совпадала с внутренней шестерней. Важно брать изделие в длину с небольшим запасом. При креплении ворота должны быть полностью закрыты.
• Настройка. Чтобы двигатель мог перемещать сдвижные ворота, нужно, чтобы зубцы на шестерне и на рейке совпадали. Совмещают их специальными методами, о которых можно спросить у опытных мастеров.
• Подключение. Двигатель соединяется с электрической сетью дома, при этом используют датчики, позволяющие открывать ворота с помощью телефона или обычной кнопки.

Если автоматика используется для распашных ворот, то она несколько проще. Здесь применяются системы на основе помп. Для подсоединения механизма следует один его конец прикрутить к полотну, а другой – к кирпичному столбу. После этого система подключается к электрической сети с использованием различных датчиков и контроллеров.

Советы и рекомендации

Монтаж ворот любого типа требует определенных навыков работы с металлом или другими подобными материалами. Чтобы получить надежную и долговечную конструкцию, желательно следовать нескольким простым рекомендациям:

• подбирайте для ворот только качественные материалы. Не используйте вторичное сырье, так как оно быстро придет в непригодность, и ворота потеряют все декоративные и механические свойства.

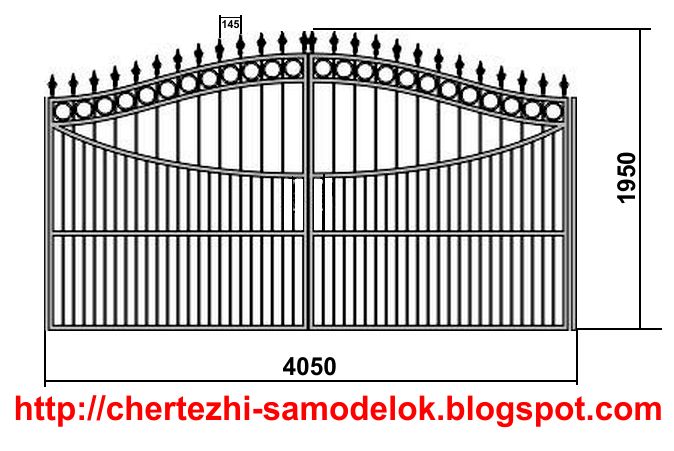

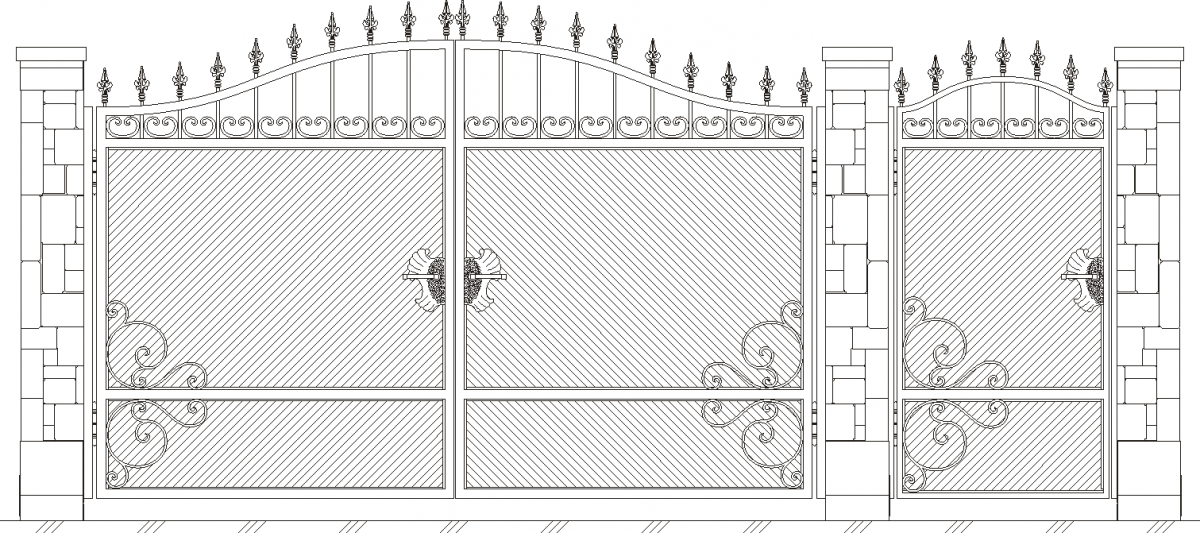

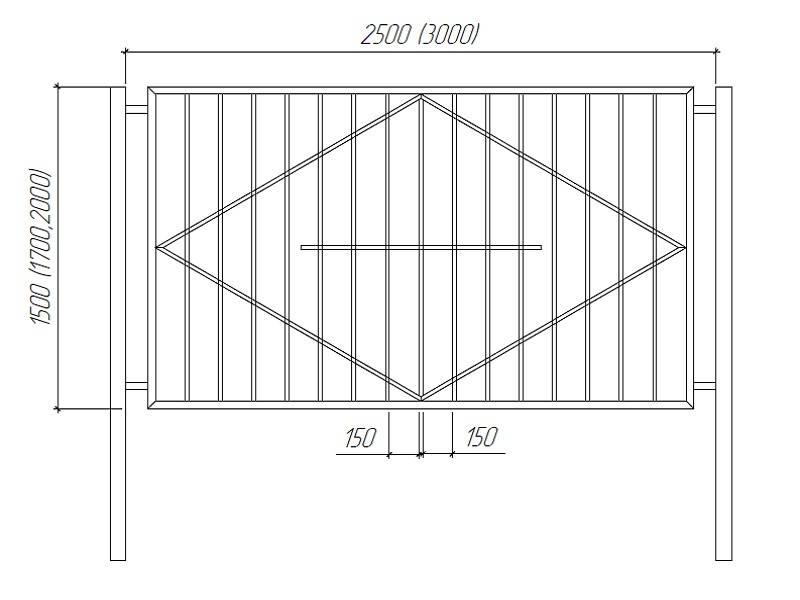

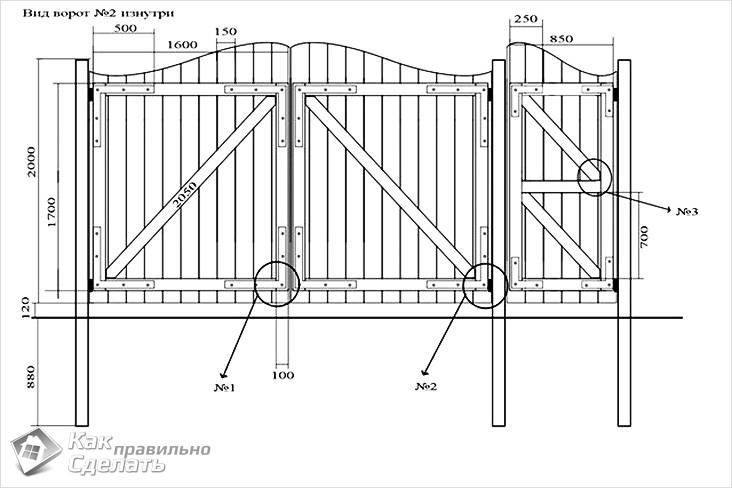

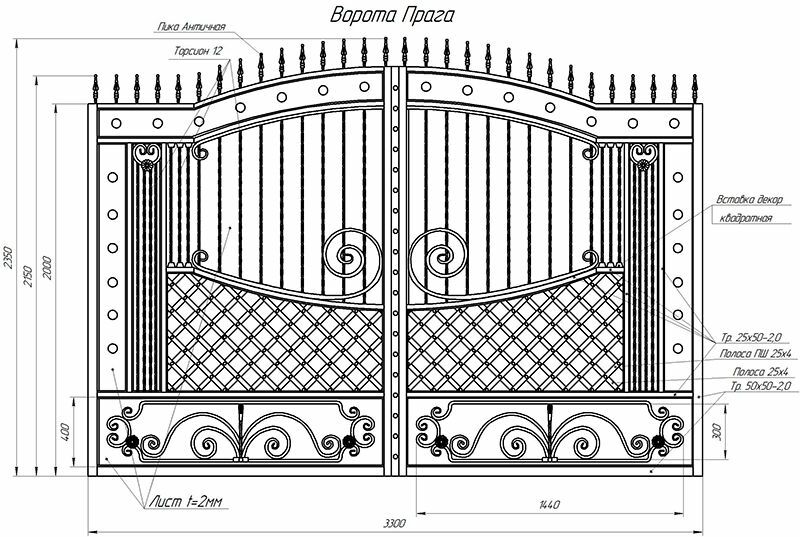

• Перед началом работ над проектом желательно составить детальные чертежи. Они нужны, чтобы правильно рассчитать нагрузки, а также подобрать необходимые материалы.
• Монтаж электрических приводов желательно доверять опытным специалистам. Выполняйте его самостоятельно, только если вы точно уверены, что сможете полностью разобраться во всех нюансах.
• Роликовые системы приобретайте только в специализированных магазинах. В них можно оформить гарантию на работу данного механизма, чтобы в случае неисправности заменить его на новый элемент.

Красивые примеры

Хоть соорудить ворота не так уж просто, умельцам с «золотыми» руками это удается. Они часто придают своим изделиям особую изюминку:

• Вот пример автоматических поднимающихся ворот в гараже. Задача мастера заключалась в подборе подходящего материала для полотна и надежной автоматики. Ему удалось и то, и другое. Ворота получились красивыми и удобными в эксплуатации.

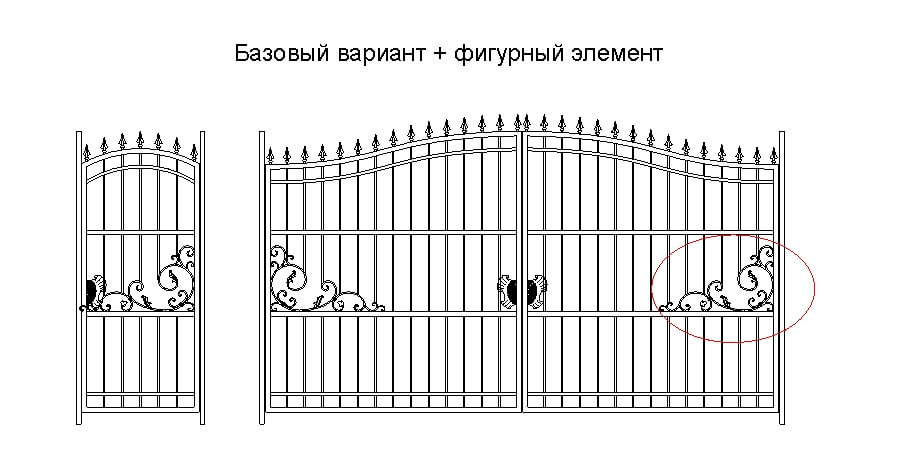

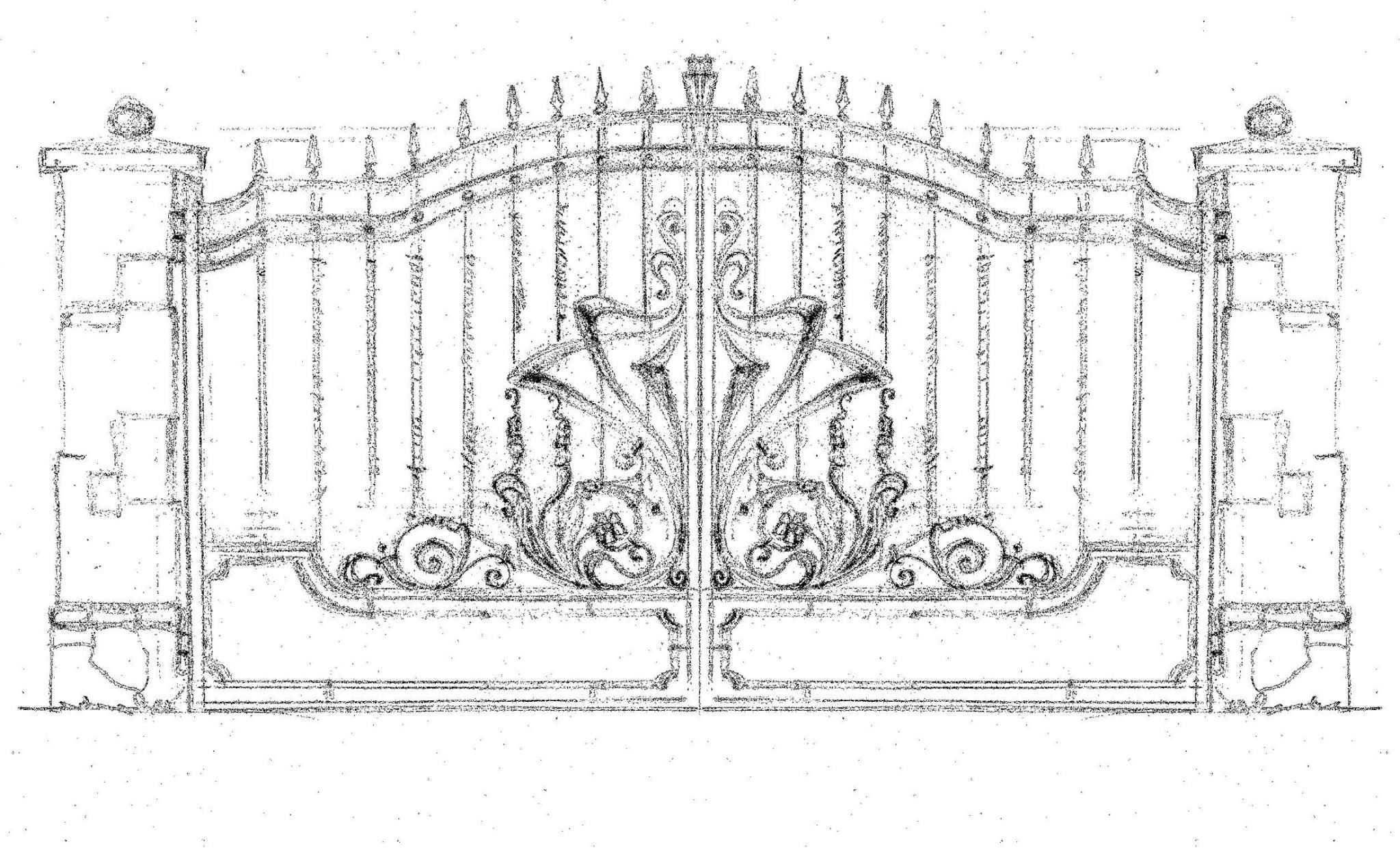

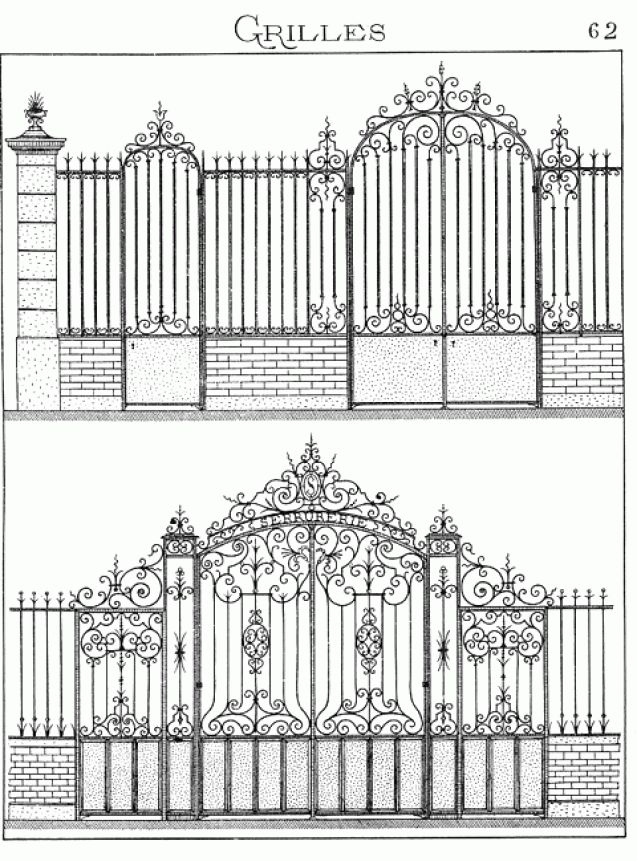

• Эти кованые ворота для больших арок – настоящее произведение искусства. Они выполнены по индивидуальному эскизу опытным мастером, поэтому представлены в единичном экземпляре. Ворота действительно украшают собой домовладение.

• Более простой вариант – ворота из досок. Выглядят они просто, но стильно, особенно в сочетании с забором из природного камня.

• Хозяин этого участка сделал удобные раскладывающиеся ворота-гармошку из профнастила. Получился недорогой и оригинальный вариант.

• На данной картинке – отличный вариант практичной подвесной модели, которую также называют висячей. Ворота подобраны под стиль и цвет дома, поэтому весь ансамбль выглядит красиво.

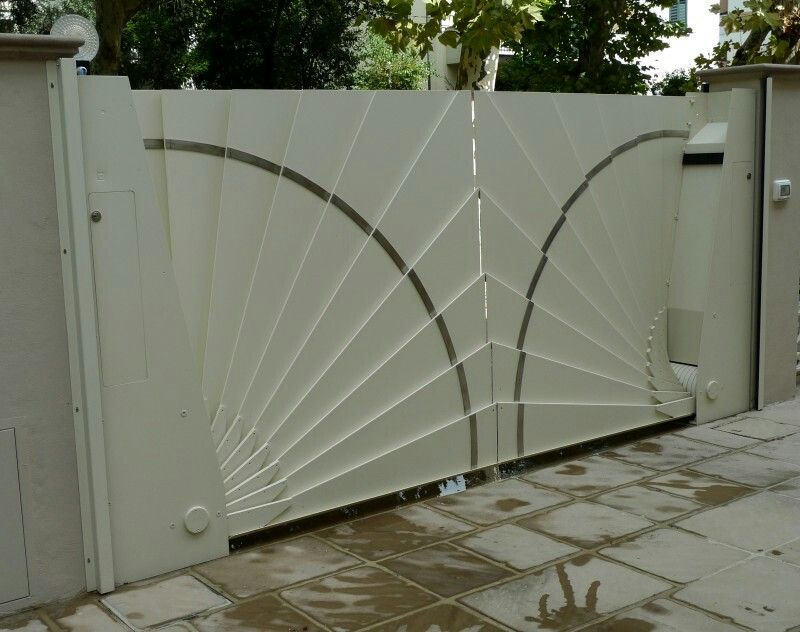

Высококачественные автоматические веерные ворота в Москве

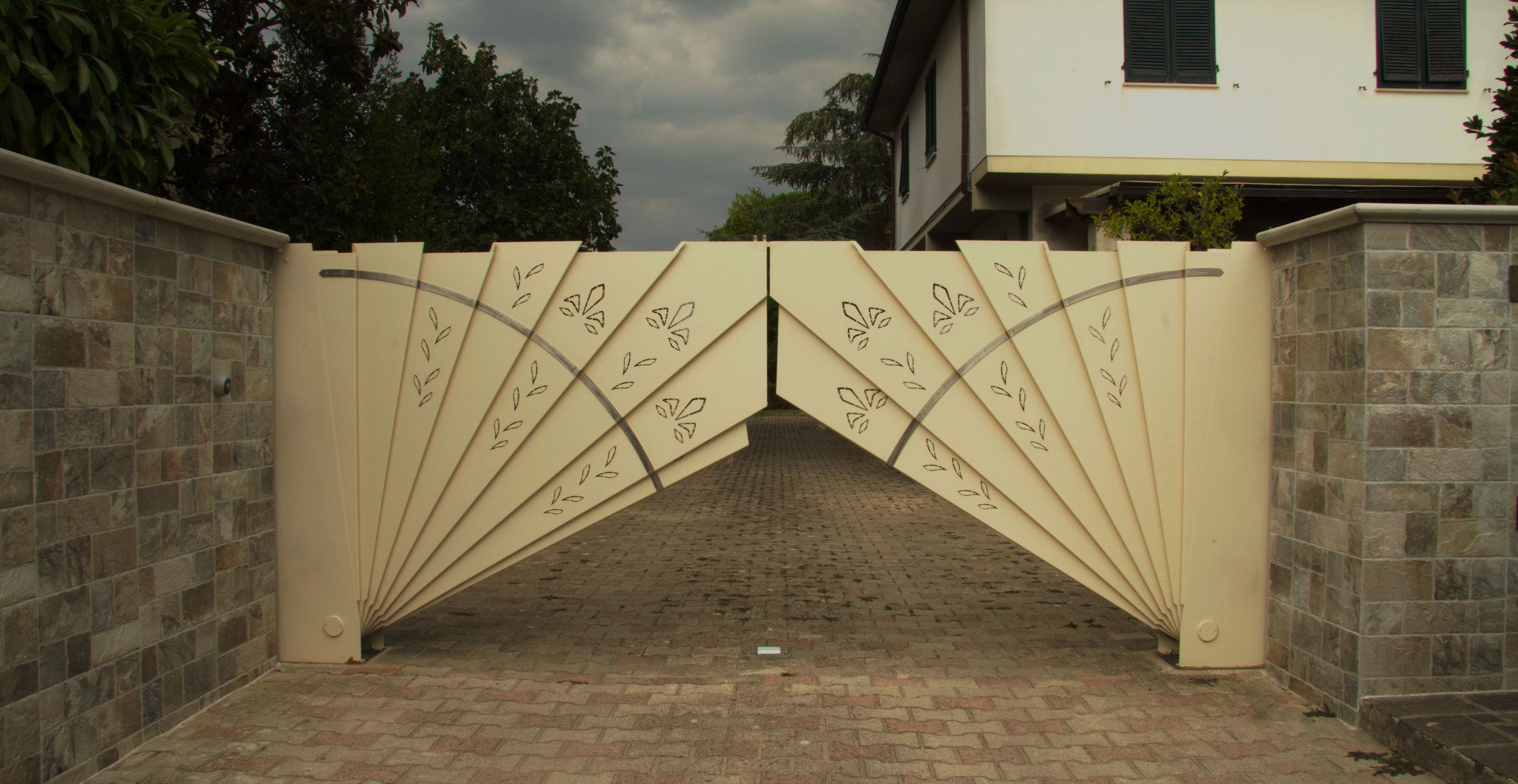

Веерные ворота в Москве – эксклюзивные возможности красоты и автоматизации от производителя

Веерные ворота перестали быть диковинными, но дизайнерские решения, вдохновленные изящным дамским аксессуаром, приобретают все большее распространение. Они бросаются в глаза, удобны в применении, конструктивно просто сделаны и полезны в применении, о котором пойдет речь ниже. Казанская компания «Ворота» предлагает купить веерные ворота разные по колористической гамме, исполнению, размерам и габаритам для коммерческих, производственных, офисных объектов по всей территории России.

Купить веерные ворота

Купить ворота веерного типа есть много желающих, поскольку данные ворота обладают следующими достоинствами:

1. Компактность размеров в открытом виде и связанная с этим экономия жизненного пространства на территории организации. Это важно в нынешних условиях ограниченности площадей на территории больших городов.
2. Дизайнерская привлекательность и новизна восприятия. В Европе они распространены, в нашей стране смотрятся эксклюзивно.
3. Многообразная палитра цветов.
4. Пропускают транспорт различной высоты.
5. Конструкция простая, удобная, не требующая серьезного сервиса.
6. Легко автоматизируются, совместимы с современными датчиками.

Эти плюсы вызывают востребованность изделий из-за их потребительских качеств и оригинальности конструкторских и дизайнерских решений.

Приобрести товар лучше всего у производителя, полно отвечающего за качество и надежность продукции. К таковым относится компания «Ворота», которая сделает:

1. Адаптацию конструкции к локальным условиям эксплуатации и специальный проект с привязкой к месту расположения.
2. Надежность конструкции и материалов, противопожарная обработка в соответствии с нормами и правилами.
3. Приемлемую цену веерных ворот, что вместе с долгосрочным использованием делает их установку хорошим вложением средств.
4. Уникальное дизайнерское и цветовое решение в каждом конкретном случае.
5. Применение средств автоматизации, которое сделает использование конструкции комфортным и современным.

Наша компания-производитель на рынке уже 17 лет. За это время мы приобрели репутацию надежного партнера, выпускающего продукцию хорошего качества и с продолжительным сроком эксплуатации. Касается это и столь инновационного решения, как веерные ворота, которые современны, долговечны, надежны и эстетически привлекательны.

Ворота веерного типа

Монтаж автоматических ворот

Автоматические ворота относятся к преграждающему оборудованию. Они выполняют функции контроля и ограничения доступа людей и автотранспорта на любые территории, от частных домов и гаражей до заводов и режимных объектов. Такие ворота позволяют управлять доступом в ручном, автоматическом режиме и под контролем системы контроля и управления доступом (СКУД).

Виды автоматических ворот

По применению ворота бывают

• Въездные — устанавливаются снаружи при въезде на территорию объекта;
• Промышленные — на въезде внутрь крупных промышленных зданий: цехов, складов, логистических терминалов и т.д.
• Гаражные — ставятся внутри гаражей.

Конструкции автоматических ворот:

Распашные ворота. Самый традиционный вариант ворот, дополненный управляемым приводом. Представляют собой две створки, закреплённые шарнирно на петлях (шпугах) к вертикальным элементам проёма и приводимые в движение рычажным приводом, электрическим или электрогидравлическим. К достоинствам таких ворот можно отнести возможность изготовления полотна из самых разных материалов, например, из древесины. Шпуги для красоты возможно выполнить в виде кованых элементов, такими же элементами украсить и сами ворота. Это аргумент в пользу выбора распашных ворот на объектах, требующих определённой эстетики — гостиницы, рестораны, офисы с соответствующей архитектурой, базы отдыха и т.д.

Распашные ворота

Плюсы распашных ворот:

• Простота конструкции
• Относительная дешевизна
• Презентабельность, возможность стильного оформления

Минусы:

• Невысокая надёжность
• Требуют сравнительно большой свободной площади в зоне проезда
• Плохая теплоизоляция в закрытых помещениях
• Большая масса

Откатные (раздвижные, консольные) ворота — представляют собой одиночное (в консольных) или двойное (в раздвижных) полотно, отъезжающее в сторону параллельно стене. На полотне крепится рельс, а на консольной балке над проёмом — ролики, по которым оно отъезжает в сторону. Полотно приводится в движение мотор-редуктором, входящим в зацепление с зубчатой линейкой.

Откатные ворота

Плюсы:

• Оптимальные массогабаритные показатели, позволяющие перекрывать проходы большой ширины
• Не требуют свободной площади в зоне проезда
• Высокая надёжность, возможность работы при низких температурах

Минусы:

• Требуют участка стены такой же ширины, как и проём, поэтому не применяются в качестве гаражных ворот
• Не обеспечивают теплоизоляцию
• Нужен квалифицированный монтаж с точным соблюдением привязочных размеров

Ворота веерного типа

Эти ворота появились на рынке сравнительно недавно и до сих пор являются скорее оригинальной дизайнерской «фишкой», чем широко распространённым продуктом. Конструктивно состоят из перекрывающихся ламелей, которые в закрытом состоянии свободно свисают вниз, а при открытии ворот поднимаются, заходя друг за друга подобно складывающемуся вееру. Пока изготавливаются главным образом под заказ.

Плюсы:

• Оригинальный дизайн
• В открытом виде очень компактны
• Относительная простота конструкции

Минусы:

• Мало представлены на рынке, изготавливаются под заказ
• Сравнительно высокая цена
• Средняя надёжность
• Не обеспечивают теплоизоляции

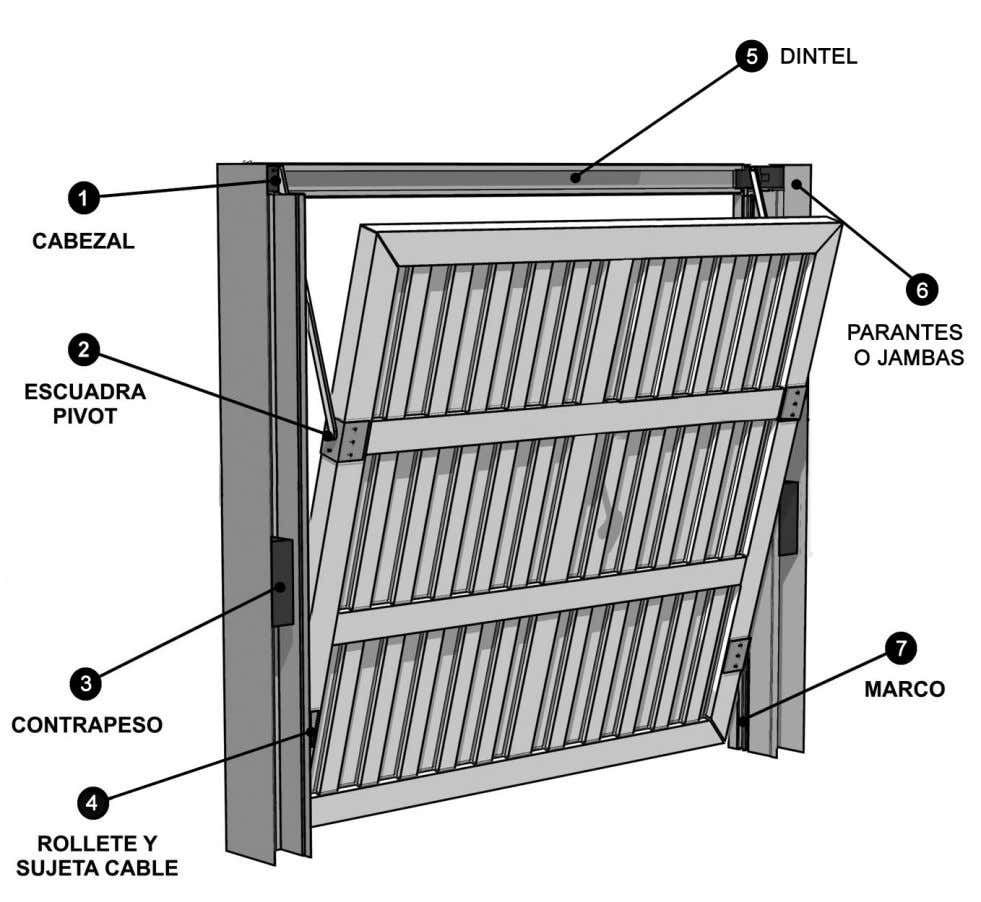

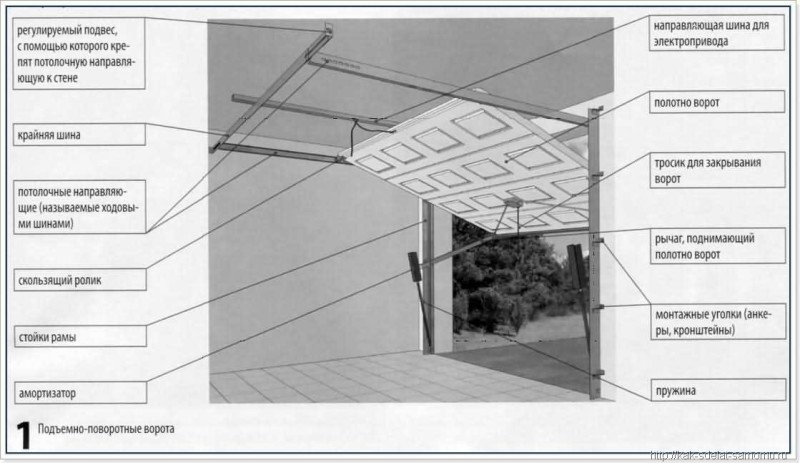

Подъёмно-поворотные ворота

Имеют сплошное полотно площадью во весь проём, которое при открытии ворот поднимается, а затем по специальным направляющим принимает горизонтальное положение под потолком. Такие ворота хороши тем, что не занимают места в проёме и по бокам от него, они отлично подходят даже для небольшого гаража. Конструкция имеет дополнительные механизмы, позволяющие открыть эти ворота даже при отсутствии электропитания — газлифты, торсионные пружины. Полость между листами полотна обычно заполняется пенополиуретаном для шумо- и теплоизоляции. Используются в качестве промышленных ворот или гаражных.

Плюсы:

• Конструктивная жёсткость и прочность
• Хорошие теплоизоляционные свойства, подходят для гаражей, в том числе утеплённых
• Стойкость ко взлому
• Можно открывать вручную
• Отличное соотношение цена/качество

Минусы:

• Требуют зоны безопасности перед воротами. Створка при открытии сначала выдвигается вперёд как минимум на половину своей высоты, об этом надо помнить при открывании ворот
• Необходима определённая высота притолоки (расстояние от верхнего края проёма до потолка здания), в это пространство уходит створка и там же крепится механизм
• Нужен квалифицированный монтаж и наладка

Секционные ворота

Относятся к категории гаражных либо промышленных. Створка секционных ворот разделена на горизонтальные секции, шарнирно соединённые между собой. Они открываются путём поочерёдного перемещения секций в пространство притолоки помещения подобно подъёмно-поворотным, однако конструктивно проще. Такие ворота удобны надёжны, весьма эстетично и современно выглядят. Есть возможность ручного открытия при отсутствии питания.

Как и подъёмно-поворотные ворота, секционные крепятся к потолку. Поэтому при выборе необходимо произвести замеры высоты притолоки и просчитать нагрузочную способность потолка и элементов крепления конструкции.

Секционные гаражные ворота

Плюсы:

• Универсальность
• Эстетичный внешний вид
• Плотное перекрывание проёма, хорошая теплоизоляция
• Низкое энергопотребление привода, возможность применять низковольтный резервный источник питания (аккумулятор)
• Прочность
• Относительная простота и надёжность конструкции

Минусы:

• Сравнительно высокая цена
• Нужен квалифицированный и относительно трудоёмкий монтаж, что увеличивает стоимость
• Требуется регулярное обслуживание
• Относительно невысокая взломоустойчивость
• Крепление механики к потолку требует достаточной прочности и наличия необходимого пространства притолоки

Рулонные (рольворота)

Являются более прочной разновидностью автоматизированных ролет, но свободны от некоторых присущих им недостатков. Как и у ролет, полотно рулонных ворот состоит из горизонтальных металлических ламелей, сворачивающихся в рулон при намотке на вращающийся барабан. Однако сами ламели изготавливаются не только в обычном, но и в утеплённом и антивандальном варианте. Утеплённые ламели имеют полость, заполненную вспененным полиуретаном, а шарнирные соединения бывают дополнительно закрыты эластичным материалом, например, силиконом или стеклотканью. Антивандальный вариант имеет стальные ламели, которые намного прочнее и жёстче алюминиевых. Рольворота тоже можно открыть вручную после разблокировки замка. При отсутствии достаточного места внутри здания рольворота можно разместить и снаружи.

Рулонные ворота

Плюсы:

• Простота и надёжность механизма
• Невысокая цена
• Стойкость ко взлому, есть антивандальные варианты
• При удачном выборе и правильном монтаже — неплохие теплоизоляционные свойства
• Возможность как полной автоматизации, так и ручного управления
• Компактность
• Защита от окружающего шума и проникновения пыли

Минусы:

• Створки могут подвергаться обледенению при минусовых температурах, что приводит к блокировке ворот
• Стандартные варианты не всегда обеспечивают хорошую защиту от взлома
• Многие модели рольворот имеют множество незакрытых зазоров между ламелями, это делает их теплоизоляционные свойства неудовлетворительными

Выбор ворот

Ориентировочный выбор оптимальных ворот лучше всего делать на этапе проектирования объекта. Тогда вам будет предоставлена полная свобода в выборе, не ограниченная заданными параметрами помещения или территории.

Для готового же объекта первое, на что надо обратить внимание — на требования к габаритам и наличию места для установки ворот, а для подвесных конструкций — ещё и к прочности перекрытий, на которых они будут крепиться. Например, иногда при недостаточной прочности потолков и большой массе ворот приходится по пролёту наваривать сплошную металлическую обвязку с опорой на стены или фермы, что значительно удорожает монтаж и возможно лишь при наличии достаточного пространства по высоте.

Из описанных выше свойствах ворот понятно, какие варианты подойдут для въезда во двор, какие — для гаража или промышленного помещения. Надо учесть и климатические особенности, и требования к теплоизоляции, чтобы зимой не «отапливать улицу» за свой счёт.

Вносят свой вклад и требования к безопасности. Для объектов повышенной секретности надо выбирать самые взломоустойчивые ворота с возможностью контроля доступа централизованным контроллером или сервером СКУД. Антивандальные варианты понадобятся и владельцам гаражей на дачных участках, где люди бывают лишь периодически. Но даже это не отменяет необходимости применения систем охранной сигнализации и/или видеонаблюдения.

Профессионалы компаний, специализирующихся на поставке и монтаже автоматических ворот, всегда помогут вам определиться в выборе, исходя из вашей конкретной ситуации.

Подготовка к монтажу ворот

Начинают подготовку прежде всего с изучения проекта и резервирования места под выбранную вами конструкцию ворот. Если это раздвижные ворота, нужно обеспечить возможность свободного проезда створки вдоль стены, если распашные — расчистить и выровнять пространство перед или за воротами, в зависимости от того, внутрь они будут открываться или наружу. Необходимо также предусмотреть место для установки привода и подвести к нему необходимые коммуникации — провода питания и/или передачи сигналов.

Для секционных, рулонных и подъёмно-поворотных ворот могут понадобиться дополнительные закладные элементы на крыше помещения, например, пластины, к которым изнутри будут крепиться шпильками либо болтами конструкции ворот.

Если подготовка к монтажу ворот требует работ с бетоном, монтаж начинают только после его окончательного отверждения.

Монтаж ворот

Монтаж начинают с разметки и закрепления несущих конструкций.

Раздвижные ворота: крепят к стене или фермам консольную балку, затем укрепляют на ней ролики. Точность и горизонтальность установки контролируют уровнем. После проверки навешивают на ролики рельс, к которому крепят полотно ворот. Проверяют свободу перемещения полотна в проёме. Затем устанавливают привод и зубчатую линейку, подключают провода, разблокируют привод и проверяют правильность перемещения полотна. Подают питание на привод, проверяют работу ручного управления и убеждаются в правильности работы механизма. Затем устанавливают в нужных местах концевые датчики так, чтобы один из них срабатывал в полностью открытом положении, а второй — в полностью закрытом. ВНИМАНИЕ! При регулировке концевиков необходимо учитывать инерцию полотна!

Виды и порядок монтажных работ могут отличаться для ворот разных моделей.

Распашные ворота монтируют обычно так: крепят петли, шпуги либо их ответные части к несущим конструкциям проёма, затем устанавливают и закрепляют одну створку в вертикальном положении (подкладывают опору — кирпичи, брус и т.д.), после чего крепят к ней петли. Проводят ту же операцию для второй створки, крепят привод, подключают к нему коммуникации, затем соединяют его рычагами со створками полотна. Разблокируют привод, убеждаются в правильности открытия-закрытия ворот, затем привод переводят в автоматический режим, подают питание и проверяют работу привода в этом режиме.

Монтаж секционных и подъёмно-поворотных ворот — работа достаточно сложная и ответственная, неточности и несоблюдение последовательности операций могут привести к их неработоспособности. Поэтому монтаж таких ворот лучше доверить специалистам. В любом случае, нужно внимательно изучить инструкции производителя, ведь конструкции и параметры этих ворот весьма разнообразны, универсальных рецептов здесь не существует. В общих чертах процесс тот же: крепят несущие конструкции, к ним всю остальную механику. Полотно также может крепиться и перед, и после механизма, как это предусмотрено изготовителем.

Рольворота в монтаже обычно достаточно просты. К стене и/или потолку крепится основание барабана, затем закрепляют по бокам направляющие, а потом устанавливают на место барабан, пропустив край полотна в их пазы. Монтируют механизм, проверяют его свободную работу в ручном режиме, затем подсоединяют привод, подают на него питание и контролируют бесперебойную работу в автоматическом режиме.

Веерные ворота обычно монтируют представители фирмы-изготовителя либо сами «народные умельцы». Этот вид изделий у нас пока мало распространён, и каждый экземпляр имеет свои конструктивные особенности.

Элементы индикации (сигнальные лампы) монтируют и подключают последними. Необходимо обеспечить их прямую видимость как изнутри, так и снаружи ворот. Иногда приходится докупать дополнительные сигнальные лампы.

Некоторые ворота оборудуются датчиками безопасности, необходимыми для предотвращения закрытия ворот при нахождении в проёме транспортного средства. Их также необходимо подключить к плате управления привода.

Проверка работоспособности, настройка контроллеров

Работу автоматических раздвижных ворот проверяют, как сказано выше, сначала в разблокированном режиме привода. ВНИМАНИЕ! Попытки открыть ворота вручную без разблокировки привода могут привести к поломке механизма и выходу привода из строя!

Затем на привод подаётся питание и проверяется работа от ручного пульта управления или выключателей внутри блока привода, при их наличии.

Обычно приводы, срабатывающие от пульта радиоуправления, необходимо «обучить» распознавать определённое количество пультов. Как это сделать, описано в руководстве по эксплуатации. Типовая процедура — внутри привода замыкается перемычка или нажимается кнопка, индикация мигает, показывая готовность. Затем на пульте нажимают указанную кнопку или последовательность, индикатор сигнализирует приём команды либо ошибку. Если команда принята, привод начинает реагировать на команды с пульта.

При наличии датчиков безопасности их также надо проверить и при необходимости отрегулировать согласно инструкции производителя.

Затем при наличии сетевого контроллера налаживается связь, устанавливаются адреса устройств и проверяется прохождение команд.

sigadoma.ru

Чертеж ворот — от эскизов до готовых проектов. 75 фото конструкций и правила распределения нагрузок

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.

Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

• комфорт при использовании;
• широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
• высокий показатель функциональности;
• компактная конструкция;
• отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

• выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
• соответственно с типом ворот подбираются опорные стойки;
• металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
• зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
• обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

Профлист

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

• низкая, доступная широкому кругу потребителей стоимость;
• эстетичность, изделие достаточно привлекательно выглядит;
• высокие качественные характеристики;
• продолжительный срок эксплуатации;
• рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Выводы

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.

Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

Фото чертежей ворот

Также рекомендуем посетить:

mojdominfo.ru

Изготовление ворот своими руками: пошаговая инструкция

Если вы планируете изготовление ворот своими руками, вам потребуется пошаговая инструкция, которая поможет просчитать все нюансы работ и облегчит сам процесс их создания.

Перед покупкой необходимых материалов определитесь с типом ворот, которые подходят для конкретного случая, и удобным способом их установки.

Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.

Перед тем как изготавливать ворота, следует изучить основные разновидности конструкций, которые пользуются популярностью.

Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.

Существуют консольные раздвижные конструкции, подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.

Подвесные варианты не пользуются популярностью для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.

Некоторые владельцы загородных домов устанавливают веерные конструкции, которые получили такое название благодаря своему внешнему виду.

Откатные полотна, которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.

Чтобы створка откатных конструкций свободно перемещалась по рельсе, потребуется постоянно удалять лед и прочий мусор, что не всегда комфортно в зимнее время.

Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей.

Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.

Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.

Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.

Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

• при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
• крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
• крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части. Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

• если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
• при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
• если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Для создания стоек можно воспользоваться кирпичом, деревом или бетоном. При выборе материала следует изучить свойства и его стойкость по отношению к предполагаемым нагрузкам.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.

Если вы планируете создание автоматических ворот, делайте каркас более прочным. Автоматику можно установить сразу или позже.

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см. Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Не забудьте оставить зазор между створками, чтобы в будущем была возможность нивелировать смещение опор.

Ворота могут обладать разнообразным строением. Многие люди оснащают полотна встроенными калитками для удобства. Перед созданием ворот вам потребуется тщательно продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Такое решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.

Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:

• обшивка для створок, опорные трубы;
• арматура для создания ребер жесткости;
• труба из профиля либо квадрат из металла под каркас конструкции;
• грунт, материал для покраски;
• шпингалет, фиксаторы или механизмы затвора;
• петли для створок, направляющая и доводчики при необходимости.

Также потребуются следующие инструменты:

• строительный шнур из капрона;
• аппарат для сварки;
• молот;
• шуруповерт или дрель;
• электрическая болгарка;
• специальные ножницы по металлу.

При планировании новых ворот вам потребуется уделить особое внимание габаритам конструкции, присутствию калитки. За счет больших створок увеличивается масса всей конструкции, поэтому раму следует изготавливать из усиленного материала.

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Вы можете производить замену этапов, но столбы для воротной конструкции должны отстоять минимум семь дней, после чего можно навешивать на них каркас. Чтобы не тратить зря время, можно приступить к сварке.

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Если вы варите внешний и внутренний каркас, потребуется соблюдение шахматного порядка. Таким образом можно исключить разрывы сварочных швов при тепловых расширениях.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

С помощью данного пошагового руководства вы сможете самостоятельно изготовить ворота и максимально упростить процесс.

О том, как установить ворота своими руками, смотрите в следующем видео.

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна. Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность. Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии. Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом. Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость. Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Оригинально будет смотреться калитка из дуба, лиственницы и кедра с неплотно уложенными досками. Конструкция позволит солнечным лучам проникать на участок и зрительно расширит объем территории. Не забудьте обработать изделие защитным веществом, чтобы продлить срок службы калитки.

dekoriko.ru

Хотите найти бесплатные фильмы? Мы предлагаем бесплатный поисковик фильмов

Кино любят все. Поэтому возможность быстро отыскать нужный фильм или сериал будет по достоинству оценена всеми поклонниками кинематографа. Embedy.cc предоставляет такую возможность. Мы разработали для вас удобный в использовании и очень оперативный бесплатный поисковик фильмов. Теперь вы в кратчайшие сроки можете отыскать по названию нужное вам видео.

Наши преимущества

Наш уникальный сервис позволяет найти бесплатные фильмы быстро и без каких-либо усилий с вашей стороны. Конечно, свои поисковики предлагают и другие сайты. Однако мы создали куда более удобную систему. Использование её обеспечивает следующие плюсы:моментальную выдачу нужных фильмов без перехода на другие страницы. При этом вы сразу же можете начать просмотр выбранного видео в онлайн-режиме;система фильтрации, дающая возможность отобрать контент в соответствии с вашими требованиями к его качеству, длительности, дате добавления и пр. При этом есть возможность оставить в результате выдачи только видео с HD-качеством;

проводится поиск кино онлайн бесплатно. Не требуется обязательная регистрация, просмотр рекламы, ответы на смс и пр. Просто вводите название нужного вам видео, и можете сразу же приступать к его просмотру.

embedy.cc

Исследование самодельных воздухоочистителей для уменьшения дыма от лесных пожаров в помещении

На этой странице:

Обзор исследования

Исследователь Агентства по охране окружающей среды Хайди Вриланд тестирует самодельный воздухоочиститель.

Каждый человек заслуживает доступа к чистому воздуху в помещении во время задымления от лесных пожаров. Но коммерческие воздухоочистители может быть трудно достать в условиях задымления от лесных пожаров из-за ограниченной доступности или высокой стоимости. Многие агентства по охране здоровья и качеству воздуха, а также некоммерческие организации предоставляют инструкции и детали для изготовления воздухоочистителей «сделай сам» (DIY) в качестве решения по уменьшению дыма в помещении. Самодельные воздухоочистители изготавливаются путем прикрепления воздушного фильтра к коробчатому вентилятору с помощью ленты, скоб или эластичного шнура. При их использовании были высказаны опасения по поводу возможности перегрева корпусных вентиляторов при работе с прикрепленным фильтром, что может привести к пожару или риску ожога.

В настоящее время имеется минимум информации о том, насколько эффективны самодельные воздухоочистители при удалении частиц дыма. Ограниченные данные, опубликованные в научной литературе, предварительные результаты испытаний Агентства по охране окружающей среды и несколько отдельных отчетов от государственных, местных и племенных агентств предполагают, что эти самодельные воздухоочистители могут помочь уменьшить воздействие частиц дыма.

Агентство по охране окружающей среды проводит исследование по оценке самодельных воздухоочистителей, чтобы ответить на вопросы партнеров Агентства по охране окружающей среды и общественности об их эффективности и безопасности. Исследование является частью многогранного исследования под названием «Исследование партнерства в области развития лесных пожаров для сокращения воздействия дыма в помещениях» (ASPIRE). Целями исследования ASPIRE Wildfire являются сравнение концентрации мелких твердых частиц (PM _2.5 ) внутри и снаружи помещений, основного компонента дыма от лесных пожаров, и разработка стратегий по снижению концентрации загрязняющих веществ внутри помещений в общественных зданиях во время задымления лесных пожаров.

Исследование эффективности

Агентство по охране окружающей среды США (EPA) проверяет эффективность самодельных и коммерческих воздухоочистителей при удалении дыма. Исследование проводится в лабораториях Research Triangle Park, Северная Каролина. Имитация дыма от лесных пожаров, сделанная из тлеющих сосновых иголок, используется в герметичной камере размером с комнату для определения скорости подачи чистого воздуха (CADR) очистителей. CADR является стандартной мерой того, насколько хорошо коммерческий воздухоочиститель может удалять частицы из помещения заданного размера. Результаты будут размещены на этой веб-странице после завершения оценки, рецензирования и публикации. Предварительные результаты ограниченного набора испытаний в лаборатории доступны в научной презентации в Science Inventory Агентства по охране окружающей среды по ссылке ниже. Испытания показывают, что скорость подачи чистого воздуха аналогична коммерческому воздухоочистителю небольшого размера.

Исследование безопасности

Поскольку самодельные воздухоочистители становятся все более популярными, возникли опасения, что работа коробчатого вентилятора с прикрепленным воздушным фильтром, особенно с грязным воздушным фильтром, может привести к перегреву компонентов вентилятора, что может привести к возгоранию или ожогам.Исследователи EPA сотрудничали с Chemical Insights Institute of Underwriters Laboratories Inc. (UL) для оценки рисков возгорания и ожогов от самодельных воздухоочистителей.

В качестве первого шага для оценки безопасности самодельных воздухоочистителей компания UL провела испытания пяти моделей корпусных вентиляторов с чистыми фильтрами, а также с фильтрами, заполненными дымом и пылью, предоставленными EPA. Самодельные воздухоочистители были протестированы в нескольких возможных сценариях, включая моделирование экстремального сценария, когда передняя и задняя части вентилятора были заблокированы в течение продолжительного семичасового периода.UL опубликовала результаты этого тестирования в отчете «Исследование безопасности при лесных пожарах: оценка самодельной фильтрации воздуха». Предварительные результаты показывают, что на протяжении всего испытания температура всех компонентов вентилятора оставалась ниже общепризнанных стандартов температурной безопасности. Ни один из испытанных сценариев не представлял какой-либо наблюдаемой пожароопасности.

Агентство по охране окружающей среды не может гарантировать, что результаты испытаний на безопасность являются репрезентативными для всех самодельных воздухоочистителей во всех сценариях, поскольку существует широкий диапазон вариаций используемых материалов и способов изготовления или эксплуатации очистителей.Кроме того, существуют неотъемлемые риски, связанные с эксплуатацией любого электрического устройства. Для получения более важной информации и советов по технике безопасности ознакомьтесь с часто задаваемыми вопросами о самодельных воздухоочистителях на этой странице и посетите веб-страницу EPA, посвященную воздухоочистителям и воздушным фильтрам в доме: https://www.epa.gov/indoor-air- качество-IAQ / воздухоочистители-и-воздушные-фильтры-дом.

Проверка безопасности коробчатых вентиляторов с прикрепленными фильтрами в Underwriters Laboratories. Предоставлено: UL

Отчет о безопасности UL

Следующая выдержка взята из отчета «Исследование пожарной безопасности: оценка самодельной фильтрации воздуха», опубликованного Институтом химических исследований компании Underwriters Laboratories Inc.(УЛ).

«Во всех сценариях испытаний вентиляторов/фильтров наиболее заметные повышения температуры наблюдались на двигателе и его обмотках. Однако все измеренные температуры упали ниже максимально допустимых пороговых значений, определенных рыночным стандартом безопасности для электрических вентиляторов (UL 507). Внешние поверхности, которые могут вступать в непосредственный контакт с людьми, оставались ниже 36 ° C, что ниже потенциала ожога первой степени, равного 47,5 ° C. Кроме того, экстремальный сценарий, когда и передняя, ​​и задняя часть вентилятора были заблокированы в течение продолжительного периода в 7 часов, не представлял заметной опасности возгорания.И после первоначального повышения температура оставалась стабильной на протяжении всего теста».

Ключевые замечания:

• Ни один из сценариев проверки фильтра/вентилятора не загорелся.
• Вентиляторы разных марок показали одинаковые температурные режимы в сценариях фильтрации.
• Температура компонентов внешнего вентилятора оставалась близкой к комнатной температуре воздуха, когда были прикреплены фильтры.
• Температура на компонентах внешнего вентилятора была выше температуры окружающей среды, но ниже порога опасности для экстремального сценария, когда обе стороны вентилятора заблокированы.
• Установка фильтра и работа вентилятора приводили к повышению температуры внутренних компонентов вентилятора независимо от типа фильтра (т. е. чистые, дымовые и пылевые фильтры). Однако все измеренные температуры упали ниже максимально допустимых порогов безопасности.
• В экстремальных условиях, когда обе стороны вентилятора были заблокированы, измеренная температура повышалась в течение первых 20 минут, а затем оставалась стабильной в течение продолжительного семичасового периода работы.
• Наибольшее повышение температуры, почти на 60 °C, наблюдалось на внутренних компонентах вентилятора с запыленным фильтром.
• При установке фильтров на вентиляторы наблюдалось снижение расхода воздуха.
• Состояние фильтра не влияло на электрический ток, сопротивление или мощность, подаваемую на вентилятор.

Часто задаваемые вопросы

Почему Агентство по охране окружающей среды объединилось с UL для проверки воздухоочистителей на безопасность?

В рамках приверженности администрации Байдена-Харриса борьбе с растущей угрозой лесных пожаров Агентство по охране окружающей среды проводит исследования, чтобы предоставить полезную информацию, которая поможет американцам оставаться в безопасности во время лесных пожаров.

Каждый заслуживает доступа к чистому воздуху, но стоимость, доступность и доступ к надежному источнику энергии (особенно во время пожаров) могут стать препятствием для людей, пострадавших от лесных пожаров. Многие агентства по охране здоровья и качеству воздуха, а также некоммерческие организации начали предоставлять инструкции и детали для изготовления воздухоочистителей «сделай сам» (DIY). Самодельные воздухоочистители состоят из коробчатого вентилятора с высокоэффективным бытовым воздушным фильтром, прикрепленного лентой, скобами или эластичным шнуром. Тем не менее, были высказаны опасения по поводу возможного перегрева двигателя вентилятора коробки при работе с прикрепленным фильтром, что может привести к возгоранию или ожогам.Исследователи из Агентства по охране окружающей среды США хотели узнать, могут ли эти самодельные воздухоочистители представлять угрозу безопасности для людей, их использующих.

Как EPA и UL оценивали безопасность?

EPA заключило партнерское соглашение с некоммерческой исследовательской организацией Chemical Insights Institute of Underwriters Laboratories Inc. (UL) для оценки потенциального риска возгорания и ожогов при эксплуатации самодельных воздухоочистителей. UL оценила риски перегрева вентиляторов и потенциального возгорания в результате использования различных вентиляторов и фильтров. Исследователи EPA предоставили UL образцы воздушных фильтров, которые были подготовлены в лаборатории.Некоторые фильтры содержали загрязнители воздуха из имитации дыма лесных пожаров, а другие содержали тяжелую домашнюю пыль. UL прикрепила фильтры к нескольким моделям корпусных вентиляторов. Затем они провели серию тестов в разных условиях и измерили температуру на разных компонентах вентилятора.

Этот тип испытаний помогает определить, достигают ли вентиляторы температуры, при которой возникает опасность возгорания или ожога. Однако исследование было ограничено несколькими моделями коробчатых вентиляторов и может не отражать все вентиляторы или потенциальные конфигурации фильтров.

Безопасны ли самодельные воздухоочистители?

Все измеренные температуры для протестированных сценариев соответствовали температурным стандартам для электрических вентиляторов (UL 507). Это включает в себя экстремальный сценарий, когда и передняя, ​​и задняя часть вентилятора были заблокированы в течение продолжительного семичасового периода. Этот и все другие оцененные сценарии не представляли какой-либо наблюдаемой пожароопасности во время испытаний.

Тем не менее, существует большое разнообразие типов используемых вентиляторов и фильтров, а также способов сборки и эксплуатации этих самодельных воздухоочистителей.Поэтому EPA не может гарантировать, что эти результаты являются репрезентативными для всех сценариев. Кроме того, существуют неотъемлемые риски, связанные с эксплуатацией любого электрического устройства. По этой причине EPA рекомендует всем, кто использует самодельный воздухоочиститель, следовать важным советам по безопасности.

Каким советам по безопасности следует следовать?

1. Если вы собираете воздухоочиститель своими руками, используйте корпусной вентилятор более новой модели (2012 года выпуска или новее). В новых моделях добавлены функции безопасности. Вентиляторы, изготовленные до 2012 года, не тестировались и представляют собой известные риски возгорания.
2. Используйте вентиляторы, которые были проверены аккредитованной третьей стороной на соответствие стандарту безопасности UL 507 для электрических вентиляторов или эквивалентному. Чтобы найти проверенный вентилятор, ищите вентилятор с маркировкой безопасности UL или ETL.
3. EPA не рекомендует использовать самодельные воздухоочистители с корпусными вентиляторами более старых моделей (до 2012 г.), но если они используются, их нельзя использовать без присмотра или во время сна.
4. Любой, кто использует самодельный воздухоочиститель, должен следовать инструкциям производителя корпусного вентилятора, которые могут включать: Не оставляйте детей без присмотра во время работы вентилятора; не используйте удлинитель и не используйте поврежденный или неисправный вентилятор.
5. Всегда следите за тем, чтобы по всему дому работали детекторы дыма.
6. Во время задымления фильтры нужно будет менять чаще, а также по окончании задымления. Несвоевременная замена фильтра может ухудшить его работу и привести к выбросу частиц дыма в воздух. Обязательно держите под рукой дополнительные фильтры и меняйте их, когда они начинают выглядеть грязными или испускать запахи дыма.

Эффективны ли самодельные воздухоочистители?

В настоящее время было проведено лишь ограниченное тестирование эффективности этих самодельных воздухоочистителей в удалении частиц дыма.Некоторые опубликованные литературные данные, предварительные испытания Агентства по охране окружающей среды и отдельные отчеты предполагают, что они могут быть эффективны для удаления частиц из дыма, при этом скорость подачи чистого воздуха может быть аналогична скорости подачи меньшего количества коммерческих воздухоочистителей. Исследователи Агентства по охране окружающей среды проверяют эффективность самодельных воздухоочистителей в лаборатории, чтобы определить, насколько хорошо эти самодельные воздухоочистители удаляют частицы дыма в помещении по сравнению с коммерческими воздухоочистителями, и сколько стоит их эксплуатация (затраты на электроэнергию и замену фильтров).

Как построить воздухоочиститель/Какую конструкцию следует использовать?

В Интернете можно найти множество конструкций и инструкций. Общественное здравоохранение Миссулы, партнер в исследовании Wildfire — ASPIRE, имеет веб-страницу, на которой описывается, как сделать и использовать очиститель воздуха своими руками.

Сколько воздухоочистителей мне нужно?

Вам может быть полезно иметь более одного воздухоочистителя, если дым очень густой или ваш дом плохо изолирован от внешней среды.Однако, если вы можете обозначить одну комнату в своем доме как комнату с более чистым воздухом, в которой люди проводят время, когда на улице задымлено, то одного воздухоочистителя может быть достаточно. Некоторые считают эффективным перенос одного воздухоочистителя из комнаты в комнату. Узнайте больше о фильтрации воздуха и о том, как сделать воздух в помещении более чистым, по адресу: https://www.epa.gov/indoor-air-quality-iaq/air-cleaners-and-air-filters-home.

Что еще нужно знать об использовании самодельного воздухоочистителя?

Использование самодельного воздухоочистителя может иметь недостатки по сравнению с коммерческим воздухоочистителем, такие как повышенный шум и тепловыделение от двигателя вентилятора, а также ограниченные данные о том, насколько хорошо самодельные воздухоочистители фильтруют частицы дыма. Когда коммерческие воздухоочистители недоступны или доступны по цене, самодельные воздухоочистители могут обеспечить некоторую защиту от дыма в помещении. Также важно предпринять другие шаги, чтобы уменьшить воздействие частиц во время лесных пожаров, а также следить за температурой и убедиться, что у вас есть способ сохранять прохладу, даже если это означает, что вам придется отправиться в другое место.

Связанные ресурсы:

Презентации:

Каталожные номера:

• Сян, Хуан, Шираи, Лю, Кармона, Зуидема, Остин, Гулд, Ларсон, Сето.(2021). Полевые измерения коэффициента проникновения PM2,5 и эффективности переносных воздухоочистителей во время лесных пожаров в жилых домах США. Наука об окружающей среде в целом 773 стр. 145642
• Мэй, Диксон, Джаффе. (2021). Влияние задымления лесных пожаров на качество воздуха в помещении и оценка недорогого метода фильтрации. Исследование аэрозолей и качества воздуха 21, 210046
• Отчет об испытаниях портативного воздухоочистителя — фильтр коробчатого вентилятора, март 2021 г. По состоянию на 17 августа 2021 г.
• Агентство чистого воздуха Пьюджет-Саунд.Веб-страница Воздушный фильтр своими руками. По состоянию на 17 августа 2021 г.

Толщина литников – обзор

18.2 Рекомендации по проектированию

Для литья под давлением доступны несколько типов литников. Они могут включать кромку, веер, подводную лодку, вспышку, туннель, кольцо, диафрагму, диск или литниковый затвор, как показано на рис. 18.12. Основные соображения дизайна для ворот следующие:

•

не на поверхности шоу

•

не вблизи структурного элемента или отверстия или застежки

•

минимизировать длину потока

•

Минимальное количество линий сварки

•

Отвод от толстого к тонкому

При литье под давлением литник обычно тоньше, чем толщина детали.Обычно толщина стенки для литья под давлением составляет 2–3 мм. Важно иметь постоянную толщину стенки в детали. Если требуются более толстые секции, важно иметь переходы от толстых к тонким областям. Более толстые области могут иметь пологие и не резкие переходы, как показано на рис. 18.12. Рекомендации по проектированию для литья под давлением следующие:

–

Отверстия

•

Отверстия возможны с направляющими, но могут образовывать линии сварки

•

0 90 Минимальное расстояние между отверстиями 90 и боковая стенка должна быть 1D

•

Должна быть расположена в 3D или более от края детали до минимальных напряжений иметь опору с обоих концов и с меньшей вероятностью изгибаться

•

Отверстия в нижней части детали лучше, чем отверстия в боковой части, что требует выдвижных штифтов

•

Глухие отверстия не должны быть больше 2D глубокий

•

Используйте ступеньки для увеличения глубины глубокого глухого отверстия

•

Для сквозных отверстий, вырезов в детали можно сократить длину штифта малого диаметра

•

Используйте перекрывающиеся и смещенные выступы полости формы вместо штифтов стержня для создания отверстий, параллельных линии разъема штампа (перпендикулярно направлению движения формы)

Литник не должен замерзать перед другим сечением. Это необходимо для обеспечения достаточной передачи удерживающего давления. Литник должен легко и надежно извлекаться из формы. Обычные бегуны показаны на рис. 18.11.

Рис. 18.11. Бегуны для литья под давлением (Runners, n.d.).

Направляющие включают

–

Полнокруглые направляющие

•

Наилучшие показатели с точки зрения максимального отношения объема к поверхности, минимизирующего падение давления и потери тепла.

•

Стоимость инструмента, как правило, выше, поскольку обе половины пресс-формы должны быть обработаны так, чтобы две полукруглые секции были выровнены, когда пресс-форма закрыта.

–

Трапециевидный направляющий элемент

•

Хорошо работает и позволяет проектировать и вырезать направляющий элемент на одной стороне пресс-формы. Обычно используется в пресс-формах с тремя плитами и на линии разъема в формах, где направляющая полного круга мешает скольжению формы.

•

Гидравлический диаметр и гидравлическое сопротивление.

•

Для сравнения рабочих колес различной формы можно использовать гидравлический диаметр, который является показателем гидравлического сопротивления.

•

Чем больше гидравлический диаметр, тем меньше гидравлическое сопротивление. Гидравлический диаметр можно определить как:

•

Эквивалентные гидравлические диаметры, показанные на рис. 18.12.

—

—

D _K = 4 A / P ,

P ,

44

—

Где

—

D _K = Гидравлический диаметр

–

A  = площадь поперечного сечения

–

P  = периметр

4 49.18.12. Эквивалентные гидравлические диаметры для рабочих колес (гидравлический диаметр, н. д.).

Направляющие обеспечивают необходимую систему распределения смолы от литника к полостям. Полозья должны быть достаточно большими, чтобы заполнять полости даже при остывании смолы вдоль стенок полозьев. Материалы с высокой вязкостью (низкий MFR) бегунов должны быть достаточно большими, чтобы предотвратить замерзание литника, например, поликарбонат имеет большую вязкость и должен иметь бегунок большего размера, чем нейлон, который имеет низкую вязкость.Бегуны должны быть сконструированы так, чтобы минимизировать сдвиг, например, ацеталь может разлагаться при чрезмерном сдвиге. Длина бегунка должна быть минимальной. При использовании вторичных желобов, как в многогнездных формах, поток должен быть оптимальным. Оптимизация направляющих сводит к минимуму напряжение сдвига на пластике.

Если одна и та же деталь изготовлена ​​в многополостной конструкции, бегунки должны быть сбалансированы и заполняться одновременно с одинаковым давлением. Когда полости изготавливаются из разных деталей, конструкция уравновешенного рабочего колеса усложняется, и следует использовать анализ потока. Балансировка желобов необходима для сбалансированной схемы наполнения с разумным перепадом давления. Выгоды от хорошего дизайна бегуна. Система бегуна, которая была разработана правильно, будет

•

достичь оптимального количества полостей

•

Доставка расплава в полостях

•

Баланс наполнения нескольких полостей

•

Баланс наполнения многоуровневых полостей

•

44

•

Открыть

•

Максимальная эффективность использования энергии

•

Управление наполнением / упаковкой /время цикла.

Существует несколько типов направляющих для пластика, как показано на рис. 18.13. Важно не течь прямо в форму, а иметь поворот под прямым углом на входе в форму. Это предотвращает растяжение пластика.

Рис. 18.13. Типы направляющих для литья под давлением (канавки в елочку, без даты).

Балансировка бегунков также важна для пластмасс, где бегунки большего размера необходимы для крупных деталей, а бегунки меньшего размера — для мелких деталей в пресс-форме семейного типа.Таким образом, все части заполняются одновременно. Это показано на рис. 18.14.

Рис. 18.14. Балансировка бегунков для пластика (Балансировка бегунков, н.д.).

Конструкция ворот является важным параметром для получения качественных деталей, изготовленных методом литья под давлением. Ворота могут быть одно- и многостворчатые. Одиночные ворота обычно желательны, потому что несколько ворот имеют линии сварки. Толщина ворот обычно составляет две трети толщины детали. Толщина ворот определяет время упаковки. Как правило, ворота большего размера предпочтительнее из-за лучшего внешнего вида, низкого остаточного напряжения и лучшей стабильности размеров.Расположение ворот удалено от несущих площадей. Положение литника находится вдали от областей тонкого сечения или областей резкого изменения толщины, чтобы избежать колебаний и утяжек. Типы ворот: ворота с ручной или автоматической отделкой. Ворота с ручной отделкой дешевле и требуют, чтобы оператор отделял детали от направляющих во время вторичной операции. Типы включают литник, выступ, край, перекрытие, веер, диск, кольцо, пленку, диафрагму и крестообразные ворота. Автоматически обрезанные ворота включают в себя функции инструмента, позволяющие сломать или срезать ворота.Они должны быть использованы для

•

Избегайте удаления ворот в качестве вторичной работы

•

•

Поддерживают последовательное время цикла для всех выстрелов

•

Минимизируйте шрамы затворы

Типы включают в себя литник, веер, туннель, кольцо, вкладка, штифт, подводная лодка и другие. Типы ворот показаны на рис. 18.15.

Рис. 18.15. Типы ворот для литья под давлением (Типы ворот, н.д.).

Краевая заслонка представляет собой небольшое прямоугольное отверстие в конце желоба. Стоимость краевых ворот невысока. Затвор подводной лодки начинается от кромки рабочего колеса и уходит под углом в кромку полости. Ворота срезаются при выбросе части. Это может создать высокое напряжение сдвига в детали. Стоимость выше, чем у краевых ворот. Затвор лепестка образован путем соединения бегунка непосредственно в полость без уменьшения поперечного сечения бегунка. Используется для крупных деталей. Вентиляторный затвор изготавливается путем уменьшения только толщины, а не диаметра канала рабочего колеса по мере его входа в полость.Его можно использовать для деталей промежуточных размеров, когда армирование не может проходить через краевые ворота. Кольцевой затвор используется для изготовления полых цилиндрических деталей. Он покрывает всю верхнюю часть цилиндрической детали, поэтому поток смолы направляется вниз к стенкам детали. Он используется для минимизации линий сварки.

Расположение затвора должно быть в самой толстой части детали, предпочтительно в месте, где функция и внешний вид детали не ухудшаются, и должно быть центральным, чтобы длины потока были равны каждому краю детали. Ворота должны быть симметричными, чтобы избежать коробления. Он должен быть вентилируемым должным образом, чтобы предотвратить воздушные ловушки. Ворота должны быть достаточно большими, чтобы избежать выброса струи. Он должен располагаться так, чтобы линии сварки и оплавления были сведены к минимуму.

Длина затвора должна быть как можно короче, чтобы уменьшить чрезмерное падение давления на затворе. Длина ворот колеблется от 1 до 1,5 мм (0,04–0,06 дюйма). Толщина ворот обычно составляет 50–80 % толщины секции стенки ворот. Штифтовые и подводные ворота варьируются от 0.от 25 до 2,0 мм (0,01–0,08 дюйма). Время замораживания на входе является максимальным эффективным временем уплотнения полости. Для материалов с волокнистым наполнителем требуются ворота большего размера, чтобы свести к минимуму поломку волокон.

–

Шибер – это конец литника и путь входа в полость

–

Форма литника сильно влияет на легкость извлечения детали из литниковой системы

–

ворота является самым ограниченным точком в пути впрыска и сначала, чтобы заморозить

—

дизайна

—

Gate Design Обзор

—

Single VS Младшие ворота

•

Одиночные ворота обычно желательно, потому что множественные ворота имеют сварные линии

—

Размер ворот

•

Толщина ворот обычно составляет две трети, толщина деталей

•

Толщина ворот определяет время упаковки

•

Выберите ворота большего размера, если хотите

Структурная целостность является целью любой конструкции. Основным компонентом проектирования структурной целостности во многих случаях является проектирование конструкции, которая должна быть достаточно жесткой, чтобы выдерживать ожидаемые нагрузки.

•

Увеличивать вес и стоимость детали пропорционально увеличению толщины

•

Увеличивать время цикла формования, необходимое для охлаждения большей массы изделий. материал

•

Повышение вероятности образования утяжек

Хорошо сконструированные ребра могут устранить эти недостатки лишь при незначительном увеличении веса детали.Типичное использование ребер:

•

Крышки, шкафы и компоненты корпуса с длинными широкими поверхностями, которые должны иметь хороший внешний вид и малый вес быть цилиндрической

•

Корпуса редукторов, где конструкция требует широких опорных поверхностей на центральном валу и на зубьях шестерен

Рамы и опоры могут улучшить структурную целостность детали. Основным компонентом проектирования структурной целостности во многих случаях является проектирование конструкции, которая должна быть достаточно жесткой, чтобы выдерживать ожидаемые нагрузки.

•

Увеличивать вес и стоимость детали пропорционально увеличению толщины

•

Увеличивать время цикла формования, необходимое для охлаждения большей массы материала.

•

Повышение вероятности образования утяжек

Хорошо спроектированные ребра могут устранить эти недостатки лишь при незначительном увеличении веса детали.Сохраняйте толщину детали как можно более тонкой и однородной.

•

Это сократит время цикла, улучшит стабильность размеров и устранит дефекты поверхности.

•

Если требуется большая жесткость, уменьшите расстояние между ребрами, что позволит добавить больше ребер.

Геометрия ребер является важным аспектом качественных деталей, изготовленных методом литья под давлением. Толщина ребра, высота и угол наклона связаны между собой: чрезмерная толщина приведет к образованию впадин на противоположной поверхности, тогда как малая толщина и слишком большой уклон сделают кончик ребра слишком тонким для приемлемого заполнения.Ребра должны иметь конусность (уклон) на 1 градус с каждой стороны. Можно использовать меньший уклон, до ½ градуса на сторону, если сталь, образующая стороны ребра, тщательно отполирована. Осадка увеличит толщину ребра от кончика к основанию примерно на 0,175 мм на сантиметр высоты ребра для каждого градуса угла уклона. Максимальная рекомендуемая толщина ребра у основания в 0,8 раза больше толщины основания, к которому оно прикреплено. Типичная толщина корня колеблется от 0,5 до 0,8 толщины основания.

Ребра, выровненные в направлении отверстия пресс-формы, являются наименее дорогим вариантом конструкции инструмента.

•

Как показано на рис. 18.16, выступ не должен располагаться рядом с параллельной стеной; вместо этого сместите выступ и используйте косынки, чтобы укрепить его.

Рис. 18.16. Бобышки для литья под давлением (Bosses, н.д.).

•

Косынки можно использовать для поддержки бобышек, расположенных вдали от стен. Те же правила проектирования, что и для ребер, применяются и для косынок.

Как показано на рис. 18.17, ребра могут иметь форму гофров. Преимущество заключается в том, что толщина стенок будет одинаковой, а угол уклона может быть расположен на противоположной стороне формы, что позволяет избежать проблемы утончения вершины ребра.

Рис. 18.17. Конфигурации ребер (Ribs, nd).

Сотовое оребрение, прикрепленное к плоской поверхности, обеспечивает превосходную устойчивость к изгибу во всех направлениях. Шестиугольный массив взаимосвязанных ребер будет более эффективным, чем квадратный, с тем же объемом материала в ребрах.Бобышки представляют собой выступающие площадки, которые используются для создания монтажных поверхностей или усиления вокруг отверстий. Они используют те же рекомендации, что и для ребер.

Поднутрения необходимы для скользящих стержней, разъемных форм или пластин для зачистки. Неглубокие поднутрения можно отделить от формы без необходимости вытягивания стержня. Когда у вас есть отверстия или выступы на боковой стенке, извлечение детали из формы затруднено. Формованная деталь должна двигаться вбок. Это называется подрезки. Подрез называется ползунком или подъемником.Пример подрезки для обычных материалов показан на рис. 18.18.

Рис. 18.18. Подрезы при литье под давлением (Undercuts, n.d.).

По возможности следует избегать формованных резьбовых соединений. Они используют сердечник, который вращается после завершения формования, чтобы отвинтить деталь. Поставьте ось винта на линии разъема формы и сделайте резьбу немногочисленной, мелкой и округлой формы, как показано на рис. 18.19.

Рис. 18.19. Резьба (винтовая резьба, н.д.).

Вставки полезны и практичны для усиления там, где напряжения превышают прочность пластика.Следует избегать острых углов. Рекомендуемые конструкции показаны на рис. 18.19. Надписи и украшения поверхности могут быть отлиты под давлением. Надпись на детали должна быть выпуклой. Надпись должна быть перпендикулярна линии разъема формы, иначе будет подрез.

Углы уклона необходимы для извлечения из формы. Общие углы уклона для материалов показаны в таблице 18.6. Углы уклона необходимы для формования детали. Эмпирическим правилом является увеличение размера на градус осадки.Минимальный угол уклона составляет 0,125 градуса, а типичный угол уклона – 2 градуса.

Таблица 18.6. Углы уклона пластиковых материалов (Углы уклона, н.д.).

0657

Пластиковый тип	Угол тяги
Polycarbonate (ПК)	1-2
Полистирол (PS)	& GT; 0.5
Полиарилсульфулфона (PSU)	1-2
Полиаримелтерльфульфон (PES)	1-2
жидкокристаллические полимеры (LCP)	& GT; 0. 5
Полибутилнетрефталат (PBT)	1-1.5	1-1.5
полиэтиленетерефталат (PET)	1-1,5
Акрилонитрил / полибутадиен / стирол (ABS)	& GT; 0,5
Полиметилметакрилат (ПММА)	> 1–2
Полиэтилен (PE)	> 07–0,8
Полипропилен (ПП)	> 0,7

Спроектируйте детали с уклоном не менее ½ градуса на каждую сторону, чтобы облегчить извлечение из формы.Как правило, детали, полученные литьем под давлением, имеют угол наклона 1–2 градуса. Три градуса обычно являются максимальным углом уклона. Следует избегать острых углов, так как они усиливают нагрузку на полимер. Скругления и радиусы должны быть максимально большими. Желательный минимум 0,5 мм, а предпочтительный минимум 1,0 мм.

Полировка поверхности и текстуры возможны с пластиковыми деталями. Возможна глянцевая отделка, но она может подчеркнуть раковины и дефекты. Предпочтительны тусклые, матовые или текстурированные поверхности. Плоские поверхности возможны, но склонны к появлению неровностей, чем плавно изогнутые поверхности, которые предпочтительнее.Линия разъема пресс-формы — это линия, образующаяся при соединении двух половин пресс-формы. Он должен быть прямым, так как две половинки формы сходятся в одной плоскости. Смещение штампов может помочь избежать дефектов внешнего вида, как показано на рис. 18.20.

Рис. 18.20. Линии разъема в литье под давлением (Линия разъема, н.д.).

Размерные коэффициенты и рекомендации по допускам полезны для правильного проектирования пластмассовых деталей. Литье под давлением может иметь жесткие допуски для отлитых под давлением деталей. Факторы, которые влияют на допуски

—

Материал Усадка

9 —

—

CLTE

—

Вариации настроек процесса

—

Бегуны и каналы охлаждения расположены в неверном месте

–

Сочетание двух разных материалов

Практическое правило: разные пластики могут иметь разные допуски. Пластмассы с низкой усадкой могут иметь жесткие допуски. Стекло и пластмассы с минеральным наполнителем могут иметь жесткие допуски.

Усадку можно уменьшить, а деформацию пластика можно контролировать путем правильного проектирования детали, пресс-формы и процесса, а также путем тщательного выбора материала. Поддерживайте толщину стенки менее 5 мм, поскольку толстые стенки могут привести к длительному времени цикла и плохим механическим свойствам.

–

Избегайте больших различий в толщине стенок, чтобы упростить схему течения и свести к минимуму колебания усадки, которые могут привести к короблению.Избегайте резких изменений толщины стенок, так как это может создать области концентрации напряжений, которые могут снизить ударную вязкость детали. Изменения толщины стенок должны иметь переходные зоны, которые уменьшают возможность концентрации напряжений, провалов, пустот и деформаций.

–

Избегайте литников вблизи областей с большой разницей в толщине стенок, поскольку колебания и трекинг могут привести к неравномерному потоку и усадке. Следующие правила проектирования дают некоторые рекомендации по разработке деталей без деформации и малой усадки

–

Толщина стенки: избегайте неравномерной толщины стенки или проектируйте переходную длину, в три раза превышающую толщину более тонкой области, как показано на рис.18.21

Рис. 18.21. Рекомендации по переходу толщины детали (Transition, nd).

Следующие правила проектирования дают некоторые рекомендации по разработке деталей с малой усадкой и без коробления

–

Толстые секции: изменение конструкции для замены толстых секций, которые вызывают значительную усадку и приводят к усадке или внутренним пустотам .

–

Тонкая однородная стенка с ребрами обеспечивает равномерную усадку, соотношение прочности и веса и экономичность.

Из-за усадки пластика могут образовываться утолщения и пустоты, если деталь слишком толстая, как показано на рис. 18.22. Деталь следует перепроектировать с постоянной толщиной стенки, чтобы свести к минимуму провалы и пустоты в детали.

Рис. 18.22. Утяжка и пустоты при литье под давлением (утяжка и пустоты, nd).

Следующие правила проектирования содержат некоторые рекомендации по разработке деталей с малой усадкой и без деформации.

Сбалансированное наполнение

–

Разработайте систему подачи так, чтобы обеспечить сбалансированное наполнение с постоянной скоростью фронта расплава.

–

Давление уплотнения

–

Хотя высокое давление уплотнения может помочь уменьшить усадку, оно также потенциально увеличивает уровень остаточного напряжения и требуемое усилие зажима.

–

Для улучшения технологического процесса используйте надлежащий уровень давления набивки, выждите достаточное время на набивку и снимите давление после того, как шибер замерзнет.

–

Давление уплотнения должно обеспечивать подачу дополнительного материала для компенсации объемной усадки детали.

Система охлаждения

•

Система охлаждения должна обеспечивать равномерное сбалансированное охлаждение как по толщине, так и по всей детали.

—

Остаточное напряжение

•

Увеличение остаточного напряжения и молекулярной или волокна ориентации на

•

Увеличение температуры расплава, температура стенок формы, время заполнения и толщина полости , или на

•

•

Уменьшение

•

Упаковка Давления и

•

•

Путь потока

9

5 Facebook Fanter Gate Sake

Малые предприятия, стартапы и франшизы монетизируют страницы Facebook, но вы не можете понять, как это сделать самостоятельно.

Как мы все знаем, Facebook позволяет пользователям создавать контент для тех посетителей, которые еще не нажали «Нравится».

Для этой функции требуется призыв к действию , чтобы пользователи взаимодействовали (Нравится) с вашей фан-страницей.

НО, может быть сложно спланировать, как вы хотите побудить этих пользователей войти в Facebook Fan Gate на вашу фан-страницу. Ниже приведены некоторые основные примеры методов, используемых для защиты этого драгоценного контента от доступа не-фанатов (мы должны сказать, что скоро они станут фанатами).

Ничего им не показывай! Заставьте их хотеть нажать «Нравится» , размыв реальные вещи . «Намек, намек» на воротах вентилятора трудно игнорировать, потому что вы действительно понятия не имеете, во что ввязываетесь.

http://facebook.com/RedBull

Кто не любит экономить? Я никого не знаю! Убедитесь, что вы прочитали политику конкурса Facebook , чтобы убедиться, что вы в порядке.

https://www.facebook.com/WorldQuestОрландо

Привлеките пользователей эксклюзивным контентом (купоны, предложения, видео и т. д.) Вы так усердно работали, чтобы сделать его доступным. Сделайте это, и вы получите «Мне нравится» просто за то, что у вас есть это — они еще даже не видели его!

https://www.facebook.com/ryankristafer

Кто не хочет выиграть бесплатные вещи? Нажмите «Бесплатно» на фан-гейте Facebook , и пользователи поставят «Нравится».

https://www.facebook.com/jacklinksbeefjerky

Любая комбинация этих методов будет работать нормально. Убедите будущих фанатов в том, что у вас есть то, что они хотят, и они ответят взаимностью .

https://www.facebook.com/VerizonFiOS



Если у вас есть дополнительные идеи о том, как подарить фанатам что-то особенное , или вы хотите беззастенчиво похвастаться своим новым Facebook Fan Gate — поделитесь им ниже!

Fan Facts About the Bean Chicago

Когда дело доходит до почтенных символов Чикаго, то, конечно же, есть Уиллис-Тауэр, Чикагский институт искусств, Филд-музей, Солидер-Филд, Военно-морской пирс и… да, Облачные врата. .Эта массивная публичная скульптура, более известная как «Боб», получила широкое признание с момента ее открытия в 2006 году. Облачные ворота — главная достопримечательность Миллениум-парка — обязательный пункт любого чикагского фототура. Может быть, вы видели фотографии Боба и задавались вопросом, что это за штука и кто ее разработал? Или, может быть, вам просто интересно, где лучше всего сделать селфи. Как бы то ни было, мы представляем вам этот взгляд на достопримечательность Чикаго.Вот некоторые вещи, которые вы, возможно, не знали о Чикагской фасоли.

Содержание

Основные факты о Бин

Когда был построен Бин?

Основные факты о Bean

Кто разработал Bean?

Британский художник индийского происхождения сэр Аниш Капур.

Когда был построен Боб?

Насколько велик Боб?

Cloud Gate официально имеет размеры 66 футов в длину, 42 фута в ширину и 33 фута в высоту. Он весит примерно 110 тонн, или примерно столько же, сколько авиалайнер Боинг 757. Это одна большая фасоль!

Что означает Боб?

Сэр Аниш Капур описал жидкую ртуть как источник вдохновения для Cloud Gate . Он стремился создать форму, отражающую движение окружающего парка и города за его пределами. Поверхность Боба с высокой отражающей способностью, очень похожая на жидкую ртуть, кажется готовой расплескаться.

Можешь потрогать Фасоль?

Да, посетители могут прикасаться к Бобу.Просто постарайтесь не оставлять слишком много отпечатков пальцев и не портить впечатления другим.

Бин чистят?

Да. Каждый день The Bean моют водой, а два раза в год проводят глубокую очистку. Во время глубокой очистки рабочие используют почти 40 галлонов моющего средства, чтобы вернуть металлическую поверхность в зеркальное состояние.

История боба

Строительство Миллениум-парка началось в 1999 году с целью открыть его вовремя, чтобы отпраздновать новое тысячелетие. Задержки и перерасход средств привели к тому, что парк открылся в 2004 году, с опозданием почти на четыре года. Градостроители рассмотрели несколько известных художников, прежде чем остановились на предложении сэра Аниша Капура для крупной художественной инсталляции. Опасения по поводу первоначальных проектов Капура еще больше задержали строительство. Некоторые опасались, что поверхность с высокой отражающей способностью может стать опасно горячей летом или холодной зимой. Другие опасались, что будет слишком обременительно поддерживать необходимую полировку скульптуры, подверженной воздействию стихии.Все это означало, что Облачные врата были открыты только в 2006 году.

Миллениум-парк

История и планирование

через Мичиган-авеню от района Луп. То, что в конечном итоге станет Миллениум-парком, когда-то было знаменитым бейсбольным полем Союза, домом для команды «Чикаго Белые чулки», пока оно не было уничтожено во время Великого чикагского пожара в октябре 1871 года. Существовавший в течение многих последующих десятилетий по-разному: парк, железнодорожная станция и автостоянка, этот район нуждался в обновлении, когда градостроители решили построить большой городской парк, чтобы отпраздновать наступление третьего тысячелетия. Несмотря на значительные задержки строительства и значительный перерасход средств, Миллениум-парк в конце концов открылся для публики в 2004 году. Преодолев эти проблемы, градостроителям удалось построить получившую широкое признание общественную зеленую зону, которая впоследствии завоевала место в сердцах многих жителей Чикаго.

Выдающиеся достопримечательности

Миллениум-парк находится в крайнем северо-западном углу гораздо более крупной городской зеленой зоны, в которую входят парки Мэгги Дейли, Грант-парк, Лейкфронт-парк и другие. То, что парк «Миллениум» выделяется среди других, является свидетельством дизайна и планирования парка. В дополнение к главной достопримечательности, Cloud Gate , в Миллениум-парке также есть знаменитый павильон Джея Притцкера. Притцкеровский павильон, спроектированный легендарным архитектором Фрэнком Гери, представляет собой большую эстраду, где выступают симфонический оркестр и хор Грант-парка, а также проходит музыкальный фестиваль в Грант-парке.Включение Гери плавных форм и решетчатой ​​структуры должно было вызвать футуристическую архитектуру, соответствующую новому тысячелетию.

Конструирование Bean

Atelier One, британская инженерная фирма, объединилась с инженером-фрилансером Крисом Хорнзи для проектирования внутренних частей Cloud Gate . Команда решила использовать пенополиуретан высокой плотности при строительстве окончательной конструкции. Секции были изготовлены заранее и доставлены в Миллениум-парк для сборки.Под зеркально отполированной поверхностью Bean находятся несколько обрамляющих элементов, поддерживающих устойчивость всей конструкции. Интерьер был разработан таким образом, чтобы избежать структурной перегрузки в любой точке. Рама позволяет Bean расширяться и сжиматься вместе с изменениями внешней температуры.

Что внутри фасоли?

Во время проектирования и строительства Cloud Gate инженеры, которым было поручено воплотить в жизнь замысел сэра Аниша Капура, столкнулись с многочисленными проблемами.При рассмотрении строительных материалов нержавеющая сталь была быстро отвергнута из-за ее склонности поглощать тепло из окружающей среды. Нагрев днем ​​и охлаждение ночью вполне могли привести к появлению трещин или других дефектов на поверхности скульптуры и тем самым испортить дизайн. В конце концов, инженеры черпали вдохновение в проверенных и надежных методах, используемых в судостроительной промышленности, и выбрали деревянную конструкцию, которая могла расширяться и сжиматься при изменении температуры.Вопреки некоторым городским легендам, внутри Боба на самом деле нет ничего, кроме основных структурных элементов, хотя в какой-то момент внутри располагалась рудиментарная строительная контора.

Сэр Аниш Капур

^{Vogler, CC BY-SA 4. 0, через Wikimedia Commons}

Сэр Аниш Капур, изображенный выше в 2017 году, — британский художник индийского происхождения, известный своими концептуальными работами. Родившийся в Бомбее в 1954 году, Капур переехал в Лондон в 1970-х, чтобы учиться и работать в сфере искусства.Другие работы Капура включают Ark Nova , Orbit , Dismemberment и другие. Он широко известен как скульптор-новатор. Вдохновением для Облачных ворот послужила текстура жидкой ртути, а поверхность скульптуры сделана таким же образом, чтобы отражать свет. Капур спроектировал нижнюю часть Cloud Gate в виде так называемого омфалоса. Это посетители, чтобы увидеть отражения от окружающей среды на вогнутых камерных внутренних стенах скульптуры.

Известно, что Капур предпочитает рисовать ручкой и бумагой, а не современным компьютерным программным обеспечением. Это создало проблемы во время строительства Cloud Gate , поскольку потребовались многочисленные проектные расчеты, чтобы убедиться, что проект действительно осуществим. Общая эстетика, содержащаяся в Cloud Gate , соответствует другим работам Капура, которые также стремятся стереть границы между объектами. Известно, что он наполняет свои художественные творения чувством духовности, которое опирается на темы, общие для индуизма, буддизма, даосизма и других восточных религий.

Лучшее место для селфи

Делать селфи в Bean несложно. Учитывая сильно отражающую поверхность, вам почти гарантировано хорошее фото, где бы вы ни стояли. Подумайте о том, чтобы расположиться на западной стороне скульптуры, смотрящей в сторону Мичиган-авеню, или на северной стороне, в сторону Ист-Рэндольф-стрит. Из этих мест вы можете захватить некоторые из окружающих высотных зданий, включая Центр Aon и Чикагский культурный центр.Другой вариант — попытаться сделать селфи с омфалоса на нижней стороне; однако искажения в отражениях с этой точки зрения могут не способствовать созданию идеальных фотографических композиций. Вы также, вероятно, столкнетесь со многими другими людьми, пытающимися сделать то же самое, а это означает, что вам придется бороться за место. Еще одна рекомендация — посещать парк в ранние утренние часы, когда восход солнца над озером Мичиган обеспечивает красивое освещение.

Боб ночью

Боб красив не только днем.Его отражающая поверхность прекрасна и после наступления темноты. Горизонт Мичиган-авеню отражается от скульптуры, а общая энергия крупного ночного города, кажется, проходит через весь парк. Вечер — отличное время, чтобы сесть на велосипед после утомительного дня и отправиться прямо в Миллениум-парк, где можно немного расслабиться перед тем, как отправиться на ночную прогулку по городу.

Заключительные мысли

Миллениум-парк открыт ежедневно с 6:00 до 23:00. Если у вас есть возможность, попробуйте посетить Чикаго весной или осенью, когда температура умеренная.Летом в Чикаго может быть удушающе жарко, но, как правило, здесь проходит множество культурных мероприятий. Город предлагает разнообразные музеи, магазины, рестораны и места для отдыха на природе. Это действительно один из лучших крупных городов Америки. Если у вас никогда не было возможности побывать здесь, сделайте этот год тем, когда вы, наконец, отправитесь в поездку в Чикаго. Город ветров ждет вас.

Информационное руководство по стадиону Доджер | Los Angeles Dodgers

ADA Accommodations

Если у кого-либо из наших гостей с ограниченными возможностями возникнут вопросы до вашего визита, пожалуйста, свяжитесь со службой болельщиков по телефону: 866 — DODGERS Ext.7

Находясь на стадионе, если у кого-либо из наших гостей возникнут вопросы или потребуется какая-либо помощь, свяжитесь с нами по горячей линии Dodger: 323-224-2611 или напишите нам по номеру 69050 #LADFAN.

Доступная парковка

Доступные парковочные места, предусмотренные законом, расположены на парковках B, D, G, L, N и P и зарезервированы для тех, кто надлежащим образом держит и использует действительный, выданный государством парковочный знак для инвалидов. или номерной знак, независимо от того, заплатили ли водители за привилегированную парковку на любом из этих участков. Кассиры и обслуживающий персонал на парковке с радостью направят водителей подходящих транспортных средств в эти зоны. Доступные парковочные места предоставляются в порядке очереди. После заполнения фанаты будут направлены на ближайшую стоянку, где еще есть стандартные парковочные места.

Услуги трансфера/карта для гольфа

Los Angeles Dodgers предлагает бесплатный трансфер, который зарезервирован для наших гостей, нуждающихся в помощи при передвижении. Этот шаттл курсирует от различных парковок до зон возле въездных ворот.Чтобы заказать эту услугу после того, как вы припарковались, вы можете позвонить на горячую линию Dodger по телефону (323) 224-2611, чтобы шаттл был доставлен к вам.

Места для людей с ограниченными возможностями

Места для людей с ограниченными возможностями есть на каждом уровне стадиона. Гости могут приобрести билеты на места с ограниченными возможностями, щелкнув ссылку «Билеты ADA» в нескольких местах на нашем веб-сайте или выбрав «Да, показать мне места для людей с ограниченными возможностями». справа на любой странице выбора билетов. Гости также могут связаться с билетной кассой Доджерс, позвонив по телефону 866-DODGERS доб.8 с любыми конкретными требованиями к сиденьям ADA.

Скрытые субтитры

Скрытые субтитры можно просматривать в бесплатном приложении MLB Ballpark. Загрузите приложение на мобильное устройство Android или Apple из Google Play, Amazon или App Store. Выберите «Стадион Доджер» и коснитесь параметра «Скрытые субтитры». Гости, у которых нет мобильного телефона с доступом в Интернет, могут получить устройства, посетив любую из станций обслуживания болельщиков, расположенных по всему стадиону, или позвонив на горячую линию Dodger по телефону: 323-224-2611 или отправив сообщение по телефону 69050. #ЛАДФАН.Все устройства должны быть возвращены в Fan Services по окончании игры.

Электрические розетки

Поручни для питья на поле, в лоджии, павильонах, запасной и верхней палубе имеют электрические розетки для подзарядки

Слабослышащие и слабовидящие

Вспомогательные подслушивающие устройства для болельщиков с нарушениями слуха и/или лица с нарушениями зрения можно оформить на любой станции обслуживания фанатов, или вы можете позвонить нам на горячую линию Dodger: (323) 224-2611 или написать нам по номеру 69050 #LADFAN, чтобы наш офис мог координировать доставку устройства вам. Все вспомогательные устройства для прослушивания должны быть возвращены фан-сервисам по окончании игры.

Служебные животные

Служебные животные допускаются во все общественные зоны стадиона, куда может пройти гость, использующий служебное животное. Служебное животное должно постоянно находиться под контролем своего дрессировщика. Служебное животное должно иметь шлейку, поводок или другую привязь, за исключением случаев, когда дрессировщик не может из-за инвалидности использовать шлейку, поводок или другую привязь, или использование шлейки, поводка или другой привязи может помешать безопасное и эффективное выполнение служебным животным работы или задач, и в этом случае служебное животное должно находиться под контролем дрессировщика (например,ж., голосовое управление, сигналы или другие эффективные средства). Гости со служебными животными несут ответственность за уборку за своими животными и за их надлежащее поведение по отношению к другим гостям и персоналу Dodger в любое время. В противном случае животное может быть удалено со стадиона. Доджерс никоим образом не несут ответственности за уход или присмотр за служебным животным. Квалифицированным служебным животным должна быть собака или миниатюрная лошадь. Животные для эмоциональной поддержки запрещены на стадионе Доджер.

Служба помощи инвалидам

Доступные места можно приобрести, позвонив в билетную кассу Dodgers по телефону 866-DODGERS или через Интернет на сайте www.dodgers.com. Гости, использующие инвалидные коляски, которые предпочитают сидеть на недоступных местах, могут зарегистрировать и хранить свое инвалидное кресло или другое устройство для передвижения, доставив их в специально отведенные места на площадях слева и справа на уровне поля, рядом со станциями обслуживания болельщиков или за домом. плита на всех остальных уровнях.

Сопровождение для тех, кому требуется помощь в инвалидной коляске, доступно внутри стадиона от любых ворот в порядке очереди, связавшись с любым сотрудником службы безопасности, службы поддержки гостей или службы поддержки болельщиков.

Экстренная эвакуация

Los Angeles Dodgers имеет план экстренной эвакуации, учитывающий потребности гостей с ограниченными возможностями. Если у вас есть какие-либо вопросы или опасения, или вы хотите сообщить о каких-либо особых опасениях по поводу эвакуации в случае чрезвычайной ситуации, позвоните по номеру 866-DODGERS. При звонке выберите свой язык, затем нажмите «7», чтобы поговорить с представителем.

Разумные изменения политик, методов и процедур, а также вспомогательных средств и услуг

Доджеры вносят разумные изменения в правила, методы и процедуры или вспомогательные средства или услуги по запросу, когда это необходимо, чтобы позволить гостю с равный доступ к игре, стадиону или его товарам и услугам, при условии, что это не создает чрезмерных трудностей, существенно не изменяет предоставляемые товары или услуги и не представляет прямую угрозу здоровью или безопасности любого другого гостя или персонала Dodger. Гостям, запрашивающим разумную модификацию или вспомогательную помощь или услугу, которые не регулярно предоставляются Доджерс, рекомендуется обращаться по телефону 866-DODGERS доб. 7 как можно раньше до их визита, чтобы повысить способность Доджерс удовлетворить запрос.

Сенсорное включение

Сенсорные сумки доступны как для взрослых, так и для детей, которые могут подвергаться риску сенсорной перегрузки. В эти комплекты входят наушники с шумоподавлением, игрушка-непоседа и другие инструменты для успокоения, и их можно проверить на любой станции обслуживания фанатов.Сенсорные сумки являются собственностью Los Angeles Dodgers и должны быть возвращены в фан-сервис после каждой игры.

Скрытые субтитры

Скрытые субтитры включены в доски DodgerVision и доступны для всех болельщиков на их мобильных устройствах через приложение MLB BALLPARK.

Адрес/телефон/интернет

Dodger Stadium

1000 Vin Scully Avenue

Los Angeles, CA

How To Kickstart Your SoundCloud Follow Using Fan Gates

Для оригинального производства публиковать свои следы, и в этой статье вы узнаете, как этично добиться того, чтобы их заметили.

Считаете ли вы иногда, что для того, чтобы расширить свою базу поклонников в Интернете, как профессионалы, вам, возможно, придется подумать о покупке «лайков» в социальных сетях или SoundCloud? Не надо! Есть совершенно этичный и часто очень эффективный способ действительно создать своих последователей, и он называется «фангейт». Давайте узнаем больше…

Немного о фан-гейтинге… и почему Facebook его запретил

Фан-гейт — это когда вы просите пользователей «Нравится» или «Подписаться» на ваш профиль в социальной сети, прежде чем они увидят фрагмент контента — в нашем В случае с ди-джеями/продюсерами, это, вероятно, будет загрузка микса или продюсирования.Некоторые исполнители электронной музыки доходят до того, что предоставляют ремиксы или бутлеги популярных треков или основы трека, в то время как на другом конце шкалы некоторые ди-джеи просто обменивают свои миксы на последующие.

Вы, наверное, видели это раньше — вы хотели скачать классный трек от исполнителя на SoundCloud, но когда вы нажали на ссылку «бесплатная загрузка», ваша загрузка не началась автоматически, а отправила вас на Facebook страница, предлагающая сначала поставить «Мне нравится» страница. Затем вы получили загрузку в обмен на «Мне нравится» этой страницы.

Однако в ноябре 2014 года Facebook решил запретить «Нравится для загрузок», потому что хотел убедиться, что люди лайкают страницы, потому что им действительно нравится бренд, бизнес или артист, а не из-за «искусственных стимулов». В то время Facebook заявил, что будет закрывать страницы, которые использовали шлюзы, такие как Like to Download и другие, и некоторые артисты действительно были закрыты за использование приложения в Facebook.

Как вы понимаете, это затронуло многих ди-джеев и артистов, которые зависели от фангейтов для развития своих страниц.Тем не менее, это также побудило сообразительных создателей музыки и предпринимателей удовлетворить спрос на платформы для фанатов. В этой статье мы познакомим вас с такими сервисами, как Click.dj, Hypeddit и ToneDen, которые де-факто стали фан-приложениями для многих артистов и ди-джеев.

Выбор фан-гейта

Каждое из самых популярных приложений фан-гейта имеет различные функции, и все они предлагают бесплатные и премиальные (платные) планы, которые являются достаточно доступными. Расскажу о плюсах и минусах, чтобы помочь вам принять взвешенное решение.

---

1. Click.dj

Создано Дином Ван Дугтереном, также известным как Apexrise, и используется некоторыми крупнейшими музыкальными брендами в Интернете. Click.dj использует «Подписаться на загрузку» и «Нравится для загрузки» для SoundCloud ( а также Spotify, Twitter, Instagram, YouTube, даже Facebook и – да – старая добрая электронная почта тоже).

На самом деле, «Электронная почта для подписки и загрузки» — одна из основных функций, которая привлекает многих пользователей Click.dj. Помимо получения мгновенных подписчиков в социальных сетях, вы можете отправить людям их загрузку по электронной почте.Как только ваш новый подписчик щелкнет ссылку для загрузки в своем почтовом ящике, его адрес электронной почты и информация о стране станут доступны вам. Наличие подписчиков по электронной почте — отличный способ напрямую взаимодействовать с фанатами и сообщать всем из определенной страны о ваших концертах в их регионе.

Еще одна ключевая функция — SoundCloud Repost to Download. Экспоненциальная сила других пользователей SoundCloud, повторно публикующих ваш трек, огромна. Представьте, что вы публикуете диджейский микс и отправляете его своим друзьям: они хотят скачать ваш микс, поэтому нажимают кнопку «Загрузить бесплатно», а затем открывается экран входа в SoundCloud, и всего за несколько кликов они мгновенно следуют за вами. с репостом вашего диджейского микса в своих профилях.У этих друзей могут быть друзья, которым также нравится ваш микс, поэтому они тоже публикуют его в своих профилях, и подписки продолжают появляться.

Click.dj — единственное приложение, которое предлагает плагин WordPress «Следуй за загрузкой» для встраивания функции «Отслеживание и загрузка» прямо на ваш собственный веб-сайт. Для пользователей WordPress это большое преимущество: он также позволяет хранить загрузки на своих серверах, экономя место в вашей учетной записи SoundCloud, поэтому вы можете загружать только потоковую версию вместо загрузки трека или микширования дважды.

Одним из недостатков Click.dj является то, что его удобство использования является только односторонним. Под этим я подразумеваю, что оно на самом деле используется только создателем музыки, тогда как два других приложения служат меломанам, а также создателям музыки, делясь лучшими или популярными треками на одной странице. Добавление этого к Click.dj сделает платформу более ценной для создателей музыки.

• Узнайте больше о Click.dj здесь.

---

2. Hypeddit

DJ Джон Голд, основатель BeatCanteen Records, человек, стоящий за Hypeddit.ком. Здесь вы можете предлагать загрузки своей музыки в обмен на подписчиков SoundCloud, лайки и комментарии.

Одна из причин, по которой многие пользователи Hypeddit любят этот фан-гейт, заключается в том, что компания предлагает список 100 лучших для многих жанров. Для меломанов это сравнимо со Святым Граалем бесплатных загрузок, а для ди-джея найти все самые популярные бесплатные треки — золотая жила.

В отличие от Click. dj, у Hypeddit нет подключаемого модуля для встраивания в WordPress, и те, у кого есть веб-сайт под управлением WordPress, могут решить, что отслеживание их ссылок и поиск способа интеграции с собственным доменом могут быть еще одним пунктом в списке дел.

• Узнайте больше о Hypeddit здесь.

---

3. ToneDen

TondDen.io предлагает множество функций SoundCloud как для артистов, так и для фанатов. Компания также предлагает приложение для меломанов, чтобы отслеживать популярные песни их любимых исполнителей, которые используют фан-ворота платформы. Введя свой номер телефона на главной странице, вы отправите приложение в виде текста. Если вам интересно, кто получает поклонников или последователей, когда вы сотрудничаете с горсткой артистов, вы будете удивлены, что ToneDen уже подумал об этом.

Многие пользователи ToneDen хвалят ту поддержку, которую предлагают создатели ToneDen. Похоже, что компания играет активную роль в успехе своих пользователей и имеет комплексную систему поддержки.

• Узнайте больше о ToneDen здесь.

Как включить фан-гейт

Теперь просто установка фан-гейта не обязательно привлечет к вашей музыке множество глаз. Хотя результаты некоторых художников поначалу могут показаться замечательными (и они впечатляют), в них нет ничего загадочного.Их успех обусловлен тем, что они отказались от подхода «Загрузи и молись» и выбрали более стратегическое продвижение. Если вы хотите, чтобы ваша музыка приносила результаты, вы также не можете полагаться на старый подход «Загрузи и молись».

Почему? Дело в том, что по состоянию на 2014 год каждую минуту загружается не менее 10 часов аудио, и, возможно, это число удвоилось в 2015 году. И никто не увидит и не услышит вашу музыку, если вы не откажетесь и не начнете продвигать ее. Вот почему упомянутые ниже ди-джеи и продюсеры подчеркивают важность продвижения.

Вот шаги, которые необходимо предпринять, чтобы обеспечить надлежащее продвижение вашей музыки:

1. Иметь отличное оформление . Прежде чем загружать свою музыку, важно иметь отличное оформление, чтобы убедиться, что вы привлекаете внимание тех, кто сталкивается с вами. твой трек. «Профессионально выглядящая обложка или обложка альбома считается признаком легитимности и также играет важную роль», — говорит Фрэнк М. Мюррей из старого Facebook Like to Download App days
2. Создавайте плейлисты из своей музыки — После загрузки некоторые исполнители добавляют или создают списки воспроизведения похожих звуков.Это помогает слушателю найти больше тех звуков, которые вы предлагаете. «Я создаю новый плейлист с треком, который предлагаю скачать. Таким образом, я могу сохранить показатели количества воспроизведений, и если я решу прекратить продвижение, мне не нужно ничего менять в самом треке, просто удалю плейлист», — говорит Леви Уэлен, пользователь Gumroad
3. Расскажи о себе – Затем создайте способы публикации своей музыки или показа ее в месте, где тусуется ваша целевая аудитория. «Я общаюсь с различными рекламными страницами, которые делятся/репостят сопоставимый стиль музыки для своей аудитории.Аудитория, которую я чувствую, является моей «целевой демографией». Например, я найду страницу, рекламирующую эмбиент, чилл-электронику, а не рекламную страницу DnB. Как только они поделятся моей песней со своей аудиторией, мой трафик временно увеличится. В течение этого времени я надеюсь на положительные отзывы и на то, что людям нравится то, что я создал, и они хотят услышать больше», — говорит Ян Кэмпбелл (NoxTros), пользователь Hypeddit
4. НЕ ПЛАТИТЕ за продвижение на Facebook здесь имеется в виду не плата за лайки, а законное продвижение.Если вы хотите платить за продвижение, делайте это в Твиттере. Это более эффективно, охватит нужную аудиторию и стоит лишь немного больше, чем Facebook, но преимущества перевешивают затраты. «Некоторые из ошибок новичков включают в себя оплату продвижения с помощью платформ, которые мало что предлагают взамен», — говорит Кайл Роза, пользователь Toneden

Наконец…

Теперь, когда вы знаете, что такое фангейт и как его использовать Чтобы помочь создать свою фан-базу в разных сетях, осталось только попробовать это самому.

Любая из услуг, которые можно послушать здесь, была бы хороша для начала, но если вы хотите протестировать ToneDen, компания предлагает бесплатный пожизненный премиальный доступ к ридерам Digital DJ Tips. Просто создайте учетную запись здесь и ответьте на приветственное письмо фразой «DigitalDJTips». Кроме того, отправьте электронное письмо по адресу [email protected] со ссылкой на свой профиль ToneDen.

Вы пробовали вентиляцию? Это сработало для вас? Какой услугой вы пользуетесь? Пожалуйста, поделитесь своими мыслями ниже.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings. TAGS}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$выбрать.выбранный.дисплей}}

{{article.content_lang.display}}

{{l10n_strings. АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$выбрать.выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} .
