Верстак для сварочных работ: Стол для сварочных работ из профильных труб – 403 — Доступ запрещён

Содержание

Сварочный стол — как подобрать оптимальный вариант

Сварочный стол — обязательный элемент поста. Это не просто поверхность для осуществления работ. Он должен обеспечивать удобную и безопасную работу сварщика.

Сварочный стол — это обязательный элемент поста, где осуществляются практически все виды работ по варке металла. Но это не просто поверхность для осуществления различных манипуляций. Он должен обеспечивать удобную и безопасную работу сварщика.

Далее в нашей статье мы разберем различные виды таких верстаков, их функции и основные требования при выборе.

Зачем нужен сварочный стол


Небольшие по габаритам изделия, которые изготавливают путем сварки, лучше всего мастерить не на коленке или где придется, а в удобном месте. На производстве для этого используют специальные столы, где работают с деталями по габаритам не превышающие 1 метр.Мобильный сварочный столМобильный сварочный стол

Такие верстаки обеспечивают надежное крепление заготовок, доступ к нужному месту во время сварки и обязательное освещение и отвод вредных дымов и газов. К тому же, дополнительно в них могут обустраивать крепление и хранение необходимых инструментов и расходных материалов.

Конечно, в домашних условиях чаще всего используют бытовые типы столов. Однако, если приходиться постоянно работать со сварочным оборудованием, неплохо приобрести специальное рабочее место.

Какие разновидности имеет стол для сварочных работ и что за функции в них включены?

Разновидности сварочных верстаков

Видов такого оборудования для работы имеется много, от самых простых с минимальным функционалом до сложных сварочно-сборочных столов. Из основных типов можно выделить следующие разновидности.

  • С механизированными функциями (универсальные).
  • Поворотные столы.
  • Стандартные верстаки.

Какие функции они имеют?

Механизированные виды


Механизированные виды сварочного стола, кроме основных функций, нужных для работы, оснащают дополнительно станками для сверления, шлифовки и заточки материалов. Или же, в простом исполнении, такой верстак имеет места для закрепления этого оборудования.

Обязательно также они имеют и встроенную систему вентилирования воздуха для отвода вредных дымов. Чаще всего столы с таким набором возможностей называют универсальными за их разностороннее использование.

Поворотные столы

Поворотные типы наиболее сложные. Главная функция заключается в возможности развернуть стол вокруг своей оси или же под нужным углом. Поворотный сварочный столПоворотный сварочный столИх удобно использовать при работе с крупными по параметрам изделиями или с деталями неправильной формы.

Деталь или заготовку на таком столе закрепляют в желобе, имеющем регулируемые габариты. Вращение упрощает подход с нужной стороны и не требует от сварщика постоянного самостоятельного смещения.

Стандартные виды

По сути — это обычный слесарный верстак с металлической поверхностью. Такой стол имеет кронштейны для сгибания прутка. Крепление деталей обеспечивается дополнительно тисками или струбцинами. Вентиляция и освещение обеспечиваются отдельно с оборудованием сварочного поста.

Самые простые столы имеют элементарную конструкцию, их можно даже изготовить самостоятельно.

Устройство сварочного верстака


Если разобрать по элементам, простой стол для сварки довольно прост. Он состоит из следующих деталей.Стол для сварки Стол для сварки
  • Каркас, собранный из стального уголка, на котором собираются все остальные элементы.
  • Опоры или ножки, обязательно имеющие регуляторы по высоте.
  • Тумбы слева и открытые полки справа, в которых можно хранить дополнительные инструменты и расходники.
  • Инструментальная поверхность в виде металлической плиты. Обычно дополнительно имеет упоры для крепежа деталей.
  • Поддон для сбора мусора, пыли и отходов.
  • Держатели для сварочных кабелей.

Дополнительно возможно наличие подставки или крепления для емкости с водой. Вентиляция может обеспечиваться как стационарно на пост, так и передвижным вентилятором.

Основные требования к столу


Для обеспечения безопасной работы сварочные верстаки должны соответствовать определенным требованиям и обладать особенными качествами.
  • Вентиляция должна быть как вытяжной, так и приточной. Чаще всего стол оборудуют вентилятором, расположенным на высоте до 1,5 метра слева от основного места работы. Для отвода дыма имеется вытяжной зонт.
  • Чтобы обеспечить удобную очистку электродов, обустраивается окантовка из медной полосы.
  • Важно наличие местного освещения рабочего места.
  • Поворотные держатели для инструментов и расходных материалов: молотков, зубил, щеток и электродов.
  • Дополнительно должны иметься тумбы для долговременного хранения оборудования.
  • Обязательно оборудуется кронштейн для закрепления заземления.



Рабочая поверхность стола изготавливается из металла, способного выдержать воздействие высоких температур и вес деталей. Конструкционно — это стальная плита.

По высоте стол сварщика имеет габариты от 700 до 850 миллиметров, а размер поверхности для работы 1000×800 мм.

При размещении рабочего стола для сварки в домашней мастерской можно продумать откидную поверхность, но обязательно с надежным креплением и запасом прочности.

Полупрофессиональные модели

Выбирая стол для домашней мастерской лучше всего склониться в сторону более универсальной конструкции. Такие сварочно-сборочные виды сварочных верстаков подойдут как для работы со сварочным оборудованием, так и для других функций: шлифовки, сверления, заточки, расклепки и прочих.Полупрофессиональный сварочный столПолупрофессиональный сварочный стол

Дополнительно такие верстаки могут иметь функцию вращения.

По внешнему виду — это стальная поверхность, которая собрана из полос металла и имеет отверстия и прорези для крепления струбцин и тисков.


Выбирая такой стол нужно руководствоваться следующими требованиями.
  1. Рабочая зона обязательно выполнена из негорючего и тугоплавкого материала.
  2. Надежность и устойчивость конструкции обеспечивается за счет веса в 180-200 кг.
  3. Обязательное освещение рабочего места без бликов и миганий.
  4. Наличие вентиляции.
  5. Возможность вращать рабочую поверхность в требуемом направлении.
  6. Для установки сверлильного или фрезерного оборудования такие верстаки имеют пазы в поверхности, а конструкция должна обеспечить надежность при различных нагрузках.

Стоит учитывать, что ценовая политика на такое полупрофессиональное оборудование начинается от 1000 долларов.

Выбирая тот или иной тип верстака нужно руководствоваться его целесообразностью. При единичных сварочных работах вряд ли Вам потребуется целый список дополнительных функций.

Что вы можете дополнить по этому материалу? Поделитесь своим опытом использования сварочных столов. Насколько требуется приобретение верстака для сварочных работ в домашнюю мастерскую? Примите участие в обсуждении в блоке комментариев к этой статье.

последовательность монтажных работ и оснастка верстака

Удобный и качественно изготовленный верстак для сварочных работ позволит облегчить труд сварщика. Его можно снабдить полками и ящиками для инструментов, разместить на нем держатель, струбцины, а современные модели оборудованы даже системой вентиляции. Самый простой стол или верстак можно сделать своими руками.

Основные требования по организации рабочего места

Размеры сварочного стола подбираются индивидуально. Перед тем как подготовить чертежи или эскиз, необходимо ознакомится с требованиями охраны труда к данной конструкции.

Работа с электросварочным оборудованием представляет угрозу здоровью не только сварщику, но и окружающим:

  • излучение от сварки вызывает резь в глазах и может привести к повреждению органов зрения. Поэтому при работе необходимо закрывать рабочую область экранами. Этим вы обезопасите себя и окружающих;
  • опасность представляют и газы при выполнении сварочных работ. Поэтому на посту должна быть оборудована вытяжка или работы должны проводиться в местах с хорошей естественной вентиляцией;
  • работа с электрооборудованием требует обеспечения надежной системы заземляющего устройства. Помещение должно быть сухим, при повышенной влажности работать лучше в диэлектрической обуви;
  • ветошь и другие горючие вещества должны находиться в закрытом ящике. При обустройстве мастерской в гараже обязательно уберите бензин и масла от места проведения сварочных работ.

Только обеспечив безопасные условия проведения электрогазосварочных работ можно приступать к изготовлению сварочного стола. Его можно сделать самым простым стационарным или приварить колеса. Встречаются модели поворотных сварочных столов, но самостоятельно выполнить такую конструкцию будет сложнее. В ней столешница поворачивается в вертикальной плоскости.

Подготовка деталей

Рассмотрим два варианта стола, которые можно сделать в домашних условиях. Весь цикл работ разбит на несколько этапов. Перед началом работы надо убедиться в исправности кабелей, электроинструмента и защитной одежды. При этом особое внимание следует уделять защитным очкам и сварочной маске.

Наиболее универсальной и простой будет конструкции из профильной трубы. Пусть ее высота составит 900 мм, длина 1100, а ширина 660.

Для удешевления конструкции сварочного стола предусматривают установку столешницы из фанеры с обшивкой тонким металлом. Лучшая столешница – это конечно плита из металла толщиной не менее 8 мм. Но это очень затратный вариант.

Для работы потребуется:

  • профильная труба с полкой 40 мм – 10 м;
  • стальная полоса шириной 40 мм, толщина не менее 5 мм – не менее 200 мм;
  • лист фанеры длинной 1100 мм и шириной 660;
  • листовая сталь не более 2 мм толщиной для обшивки столешницы. Ее требуется сделать немного большего размера с учетом загибов;
  • косынки из листовой стали 2 мм.

В данном варианте сварочного стола предусмотрено несколько полок, но можно изготовить ящики. Для полочек понадобится уголок с полками 30 мм, длиной 600 мм. На 2 полки понадобится 4 заготовки. Сами полки лучше выполнить из листов ЦСП.

Болгаркой нарезают заготовку по размерам. На ножки потребуется 4 заготовки по 840 мм из профильной трубы. Для верхней рамы надо подготовить 2 отрезка по 1100 мм и 3 по 580 мм.

На нижние перемычки сварочного стола потребуется один отрезок 1020 мм и 2 по 580 мм. Для полок из уголка отрезают 4 детали по 580 мм.

После реза остается заусеница, ее необходимо удалить либо болгаркой или напильником. Выполнив подготовительные работы, приступаем к сборке сварочного стола.

Сборка верхней рамы

Чтобы собрать верхнюю раму сварочного стола, на ровную поверхность выкладываем заготовку. Перемычки вставляются между длинной заготовкой рамы, поэтому они сделаны на 80 мм меньше (с учетом 2 продольных профилей). Чистый размер конструкции будет именно 1100/660. При использовании другой профильной трубы или металлопроката надо обязательно учитывать этот фактор.

Выложив в плоскости, прихватывают все углы по 1 прихватке, промеряют диагональ и прихватывают со всех сторон. После этого еще раз промеряют диагональ и проверяют, чтобы все детали были в одной плоскости. Как говорят специалисты «чтобы не было пропеллера». Только теперь обваривают все стыки.

На расстоянии толщины фанеры от верха, изнутри приваривают косынки. Они ужесточат раму и послужат упорами для столешницы из фанеры.

Окончательная сборка

Для окончательной сборки переворачивают раму лицом вниз и выставляют ножки сварочного стола. Можно использовать строительный уровень, но подойдет и простой отвес. Прихватывают ножки, и еще раз проверяют правильность установки, подбивают молотком до нужного положения и проваривают все стыки. Для большей надежности сварки с внутренней стороны варят косынки. Они будут служить как ребра жесткости.

На концы ножек сварочного стола приваривают пятаки из полосы. Затем переворачивают стол и на расстоянии от низа 150-200 мм приваривают нижние перемычки. Размечают места крепления полок и варят уголки. Скелет несложной конструкции сварочного стола готов. Осталось зачистить все стыки болгаркой и проверить швы.

Далее все поверхности сварочного стола обезжиривают растворителем и наносят первый слой грунтовки. После высыхания устанавливают столешницу. Перед установкой фанеру нужно обработать пропиткой. Сверху фанеру укрывают листом металла с загнутыми краями. Прихватывают металл в нескольких местах к раме.

После высыхания при желании можно покрасить стол жаростойкой краской, а можно обойтись без покраски. На последнем этапе устанавливают полки.

Весь процесс изготовления рассмотрен на видео.

Мобильная конструкция

Стол для сварочных работ можно сделать немного меньше и оснастить ножками с приваренными колесами. Это будет мобильный вариант.

Самодельный стол ничем не уступает по надежности и качеству промышленному, при условии выполнении работ без спешки и с учетом всех рекомендаций. Недостаток такого варианта – неустойчивость при проведении сварочных и слесарных работ.

Процесс изготовления мобильного стола такой же, как стационарного, но понадобится сделать крепежные отверстия для колес.

После выполнения монтажных работ остается оснастить конструкцию. Оснастка может быть различной. Но обязательно на сварочном столе должны присутствовать тиски и различные струбцины. Конструкций достаточно много. Можно выполнить поворотный стол для сварки, установленный на одной ножке, закрепленной к жесткому основанию. Но смысл этих конструкций один – они делают работу сварщика более удобной и простой.

Сварочный стол

Качественно сварить две детали достаточно просто, если в дополнение к хорошему электроаппарату и маске с ЖК регулятором куплены хорошие электроды, и все работы выполняются на удобном сварочном столе. Стальной верстак для сварки можно прикупить в супермаркете или специализированном салоне, но более удобным и рациональным вариантом будет сделать сварочный стол своими руками под индивидуальные предпочтения, рост и длину рук.

Виды сварочных столов

Большинство самодельщиков абсолютно уверены в том, что работать сварочным аппаратом можно и на обычном верстаке или даже на бетонном полу. Опытные мастера способны работать сварочным инвертором, что называется, «на коленке», но даже они предпочитают работать на специальном столе, особенно, если требуется изготовить сложную пространственную конструкцию.

Для работ с использованием сварки в домашних условиях преимущественно используется четыре основных модели столов:

  • Универсальный реечный станок или стол из металлического профиля. Конструкция во многом сходна со столярным верстаком, единственным отличием является то, что продольные рейки столешницы и станина свариваются из металла;
  • Металлический слесарный верстак, переделанный под специфику обращения со сварочным аппаратом. В ходе переделки мастера устанавливают на стальной столешнице дополнительную лампу в защитном кожухе, легкосъемный лоток с сухим песком и струбцины, используемые для фиксации свариваемых деталей;
  • Монтажный сварочный стол, отличается от предыдущих моделей формой и устройством столешницы. Вместо продольных стальных профильных лаг на поверхности столешницы вваривают несколько десятков трубчатых гнезд для установки и фиксации струбцин;
  • Поворотные столики и подставки используются для сварки малогабаритных деталей сложной конфигурации с большим количеством точек соединения.

Все столы для электросварки, независимо от схемы, изготавливают из конструкционной стали, чаще всего сваркой или с помощью болтовых соединений. На боковой поверхности столешницы или на одной из ножек столика врезают или вваривают контактную площадку, к которой будет подключаться нулевой зажим сварочного аппарата.

Остается уложить заготовку на столик, подключить сварку к сети, и можно варить металл. Это значительно удобнее, чем если попытаться сварить деталь на бетонном полу или на кирпичах, когда львиную долю времени приходится тратить в поисках места для подключения нулевого зажима.

Требование к сварочному столу

Нельзя делать сварочный стол по произвольной схеме, при выборе схемы и устройства основания следует учитывать, что работать предстоит с расплавленным и разбрызгивающимся металлом и электрической дугой в полторы сотни ампер. Поэтому конструкция должна соответствовать четко обозначенным требованиям:

  • Основание и столешница изготавливаются только из трубчатого профиля, столешница и вся конструкция должна быть достаточно массивной, чтобы удары молотком или случайный толчок, падение детали на рабочую поверхность не привели к опрокидыванию конструкции;
  • Стальные ножки или опоры обязательно перевязываются нижней горизонтальной обвязкой из профильной трубы или уголка. Таким образом, удается избежать расшатывания или деформации конструкции при установке на рабочее место очень тяжелых или габаритных деталей;
  • Рабочая поверхность оборудуется решетчатой декой, через которую раскаленный шлак и капли металла беспрепятственно, без рикошета, проваливаются в лоток с песком или на бетонный пол;
  • Место для проведения сварочных работ обязательно оборудуется вытяжкой. Если работы со сваркой проводятся нерегулярно, то металлическую конструкцию изготавливают передвижной или переносной, например, устанавливают на стальные колеса с резиновой оплеткой или на обрезиненные пятаки.

К сведению! Если сварочный стол планируется использовать для работ со сваркой на открытом воздухе, опоры должны в обязательном порядке изолироваться гетинаксом, резиной или любым другим диэлектриком.

Если рабочая или сварочная плоскость зашита сплошным металлическим листом, то нижний ярус верстака можно оборудовать сеткой или полкой для хранения инструментов. В профессиональных моделях сварочных приспособлений, ложементов в нижнем ярусе располагаются подставки для ног или монтажных крючков для хранения электродов, молотков, щеток и разметочного инструмента.

Конструкция стола для сварки

Устройство и схему верстака необходимо подбирать в зависимости от роста человека, характера свариваемых деталей, габаритов и веса. Наиболее значимыми условиями, обеспечивающими комфортную работу и обращение со сварочным аппаратом, считаются следующие факторы:

  • Высота стола для сварочных работ. В условиях работы стоя столешница или рабочая поверхность должна находиться на уровне пояса сварщика;
  • Габариты столешницы. Как правило, для профессиональных работ выбирается ширина и длина рабочей поверхности 70-75 см. Максимальная точность сварки достигается, если сварочная зона удалена не более ¾ длины рук сварщика;
  • Размеры сварочного стола для работы в сидячем положении можно скопировать с обычного домашнего табурета или стула, но в этом случае приспособление приходится оборудовать защитным экраном на высоту 70-80 см, чтобы избежать попадания искр и раскаленного шлака на ноги и одежду работника.

Сварочно-сборочные столы

Верстаки и столы, используемые для одновременного проведения монтажно-сборочных и сварочных работ, условно выпадают из общего ряда оборудования для сварки. Обычные столики, подставки и держатели заготовок изготавливают, что называется, в формате тумбочки, небольшая квадратная столешница обеспечивает удобный доступ к деталям с любой стороны.

По габаритам и устройству столешницы сварно-сборочные столы ближе к слесарным верстакам.

Рабочая поверхность изготавливается из толстолистового металла с просверленными отверстиями под установку струбцин, монтажных фиксаторов или измерительного инструмента.

На столешнице могут располагаться дополнительные приспособления для фиксации заготовок, например, при проведении сварочных работ объемных деталей из тонкого проката на столе приходится устанавливать ложементы, опорные плиты, штативы, обеспечивающие надежное удержание свариваемых кромок до окончания сборочных работ.

Поворотный сварочный стол

Поворотный стол-верстак больше похож на часть промышленного сварочного оборудования. Рабочая поверхность выполняется в форме сплошного металлического диска с несгораемым термостойким покрытием, приподнятым над станиной стола. Свободная наружная кромка диска позволяет фиксировать соединяемые детали в любом месте сварочного приспособления.

Как правило, на столешнице наносятся специальные маяки или разметка, позволяющие максимально точно совместить оси вращения и избежать биения сварного шва в процессе поворота детали. Это наиболее сложный вариант сварочного приспособления, но иногда без такого стола просто не обойтись. Например, если требуется сварить кольцевой шов на баллоне, круглом корпусе буржуйки, соединить заготовки двух стальных трубопроводов. В этом случае сварочный стол обязательно оборудуется поворотным ременным приводом. За счет вращения столешницы сварщик может сварить тяжелый шов, не меняя свое положение относительно приспособления, что очень важно для обеспечения высокого качества сварки.

Простой стол для сварочных работ

Простейший вариант стола может быть изготовлен по схеме, приведенной на фото. Из двух отрезков двутавра №70 сваривают основание рамы. Ножки высотой 60-65 см можно сделать из квадратной профильной трубы. Для изготовления столешницы потребуется десять метров двутавра №50 или пятерку профильной трубы 40х60 мм.

Трубу режут болгаркой по короткому ребру на две половинки, шлифуют и приваривают на готовую раму.

В результате получился очень надежный и удобный сварочный столик, на котором можно выполнить большую часть сварных работ.

Полупрофессиональный стол сварщика

Для выполнения сварных швов в изделиях более высокого уровня потребуется сварочный стол более сложного устройства. Одна из моделей современных приспособлений приведена на фото. Конструктивно стол отличается от любых других только наличием регулируемых по высоте опор и столешницей особого устройства.

Рабочая поверхность изготавливается из перфорированных ламелей. Набор стальных уголков обеспечит надежную фиксацию на сварочном столе изделия даже самой сложной конфигурации.

Необходимые инструменты и материалы

Для изготовления полноценного сварочного стола потребуется профильная труба 70х70х3,5 мм, комплект роликовых опор и лист толстого металла. Из инструментов потребуются сварочный инвертор, настольная пила для нарезки металла и разметочный инструмент.

Раскройку металла можно выполнить и с помощью ручной болгарки, но получить столь необходимый идеально прямой угол реза не получится, поэтому нарезать профильную трубу и полоски столешницы придется с помощью настольной или стационарной пилы.

Чертежи сварочного стола

Конструкция сварочного стола состоит из двух основных деталей — опорной рамы и столешницы. Раму можно изготовить из швеллера или трубы, если сварочный стол предполагается сделать передвижным, то лучше всего использовать профильную трубу или стальной уголок.

Рама сварочного стола усилена в нижней части Н-образной обвязкой из профильной трубы.

Для стационарных сварочных столов столешницу и защитный короб лучше всего установить на кирпичном каркасе. Наиболее необычные варианты сварочного стола в виде складывающейся конструкции или откидного столика, закрепленного на стене гаража или мастерской.

Чаще всего для обычного гаража или мастерской стол для сварки изготавливают со столешницей из листового металла. В этом случае его можно использовать как для сварочных работ, так и слесарки или ремонта. Поэтому угловые зоны рабочей плоскости используют для установки слесарных тисов, приспособлений для нарезки и сверловки металла. По сути, лучший вариант сварочного столика для домашних работ представляет собой комбинацию верстака для слесарных работ с небольшими дополнениями для подключения сварочного аппарата.

Изготовление сварочного стола

Процесс изготовления стола начинается с разделки купленной квадратной трубы. Рама и каркас столика изготавливаются из квадратной трубы 70х70 мм. От того, насколько точно будет выполнена нарезка и сборка всех деталей каркаса, зависит, будет ли вся конструкция достаточно устойчивой.

Ножки для стола

Первые отрезанные четыре куска квадратной трубы длиной по 80 см будут использованы для изготовления опорных стоек или ножек сварочного стола. Предварительно трубные заготовки собираются на стальной плите в один пакет, подрезаются и торцуются так, чтобы длина у всех ножек была выдержана с точностью до миллиметра.

Опорную часть каждой ножки необходимо снабдить толстой металлической пластиной, на которую будут крепиться поворотные колеса или ролики. Вырезанные из стали – пятерки пластины сразу засверливаем под крепеж колес и привариваем на ножки.

Далее необходимо собрать каркас сварочного стола. На бетонном полу размечаем плоскость будущей конструкции и выставляем готовые ноги на бетоне по выполненной разметке.

По выбранным габаритам вырезаем детали опорной части каркаса сварного стола.

Выложенные на бетоне заготовки выравниваем по уголкам — калибрам и фиксируем струбцинами. Каркас свариваем точками полуавтоматом или обычной электросваркой.

После того как металлические детали были прихвачены небольшими сварными швами, необходимо дать конструкции остыть и еще раз проверить геометрию ножек. Необходимо, чтобы стойки находились в строго вертикальном положении, а расстояния между ними на противоположных сторонах различалось не более чем на 1-2 мм.

Следующим этапом необходимо изготовить нижний ярус стола. Его конструкция несколько отличается от традиционной обвязки уголком, как это делается в случае сборки для столярных и слесарных верстаков.

Рама сварочного стола усилена в нижней части Н-образной обвязкой из профильной трубы. Такая конструкция нижнего яруса обеспечивает удобную постановку ног при работе с деталями, уложенными на сварочном столе. Ничего не мешает переносу центра тяжести далеко вперед, в результате появляется возможность сварить самые сложные и тонкие изделия.

Изготовление столешницы

После зачистки деталей от окалины и установки опорных роликов каркас сварочного стола окрашивают термостойкой краской. Столешницу лучше всего изготовить из стального листа толщиной не менее 5 мм. Большая толщина металла гарантирует, что рабочая поверхность не деформируется и не выдаст пузырь при сильном нагреве.

Плиту столешницы вырезают по чертежу и укладывают на готовый каркас. Прежде чем сварить, необходимо проверить наличие зазоров и подогнать опорные места так, чтобы столешница опиралась на все четыре точки основания. Металлическую плиту фиксируют струбциной и приваривают к каркасу углекислотным полуавтоматом.

Защитный короб

Главные враги опытного сварщика – пыль, шлак и окалина неизбежно накапливаются на рабочем столе. Иногда остатки эмульсии и крупные капли расплавленного шлака необходимо удалять со столешницы еще до окончания работ.

Для этих целей к столешнице добавляется защитный короб, его можно сделать из оцинкованной стали или обычного кровельного металла. Место для установки защитного короба на столе выбирается в зависимости от предпочтений сварщика.

Безопасность при исполнении сварочных работ

При проведении сварочных работ, прежде всего, нужно быть предельно внимательным, чтобы избежать поражения электрическим током и отравления при выполнении сварки деталей с цинковым или кадмиевым покрытием. Для безопасной работы на столе обычно укладывают лист асбеста или гетинакса, на который можно уложить сварочный ключ, не выключая инвертор.

Заключение

Изготовленный стол отвечает всем требованиям, предъявляемым к промышленному оборудованию и оснастке при проведении работ с использованием сварки любого типа. Для безопасной работы к столику потребуется добавить резиновый коврик, ящик с инструментами и исправно работающую систему вентиляции и автономное освещение.

Верстак для сварочных работ | VERSTAKI

Одним из важных видов деятельности в ремонтных мастерских являются сварочные работы. Для их проведения необходимо иметь следующие средства: сварочный аппарат, электроды, стол и защитное обмундирование. При сварке достигается очень большая температура, поэтому помимо защитных средств необходимо иметь жаростойкий металлический стол или верстак.

Бестумбовый верстак для сварочных работ выполнен преимущественно из листовой стали толщиной более 3 мм. Чем больше толщина стали, тем дольше она способна выдержать температуру сварки без каких-либо дефектов. Конструкция столешницы представляет собой перфорированную поверхность, решетку или реечное расположение металлических балок. Такая конструкция обеспечивает отвод пламени от столешницы при газосварке. На современных столах выделяющиеся при работе газы отводятся либо установленной вытяжкой, либо системой воздуховодов. Немаловажным фактором является и то, что столешница должна быть выполнена из чугуна. Чугун позволяет легко счищать с поверхности образовавшиеся капли металла в процессе трудовой деятельности.

Сварочный верстак создан не только в целях обеспечения безопасности, но еще и для удобства работы. Он состоит из:

  • прочной широкой столешницы;
  • экрана, на котором установлены полки для хранения материала и инструмента;
  • ящиков и полок, расположенных под столешницей;
  • держателя под горелку.

Таким образом, верстак является наиболее удобным и безопасным средством для проведения сварочных мероприятий.

Купить верстак для сварочных работ по низкой цене

Компания «4АКБ-ЮГ» производит надежные и долговечные металлические верстаки для сварки. Реализация продукции происходит по низкой для южного региона цене, поэтому купить верстак для сварочных работ не вызовет финансовых сложностей. Вы можете выбрать любой цвет стола и он будет окрашен порошковой краской. На нашу продукцию распространяется гарантия сроком 1 год. Также наша компания предлагает скидки оптовым покупателям.


Рекомендуем ознакомиться со следующими материалами:

Сварочный стол

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как можно самостоятельно сделать стол для сварки с полкой для инвертора, электродов, маски и инструмента, да еще при том данный стол транспортабельный за счет 2х колесиков расположенных на ножках, что придает ему удобство и мобильность, можно перекатывать по мастерской или гаражу с места на место) Помимо всего -это конечно же и удобство ведения сварочных работ, потому как все под рукой, а сама столешница выполнена в виде решетки из проф трубы квадратного сечения, под столешницей имеется специальная полочка установленная под углом для отвода осыпающихся искр и окалин. Решетчатая столешница удобна тем, что на нее не будет налипать сварка, в отличии от сплошного стола.

В начале собирается сама столешница из проф трубы 50х50 это для основания, а внутренняя 30х30, расстояние составляет порядка 30-50 мм. Ножки автор сделал из круглой трубы, на 2 из которых прикрутил колеса. В нижней части по периметру вварен уголок под установку полки из толстой фанеры.

И так, давайте рассмотрим, что конкретно понадобится для сборки стола? А так же разберем по полочкам весь пошаговый процесс.

Материалы
1. проф труба квадратного сечения размеры: 50х50 и 30х30
2. круглая труба для ножек
3. уголок
4. фанера
5. гайка
6. гвоздь 150 мм 2 шт
7. краска
8. колеса от магазинной тележки) 2 шт
9. металлические пластины 4 шт

Инструменты
1. сварочный аппарат
2. дрель
3. болгарка (УШМ)
4. наждак
5. наждачная бумага
6. молоток
7. линейка
8. уголок
9. уровень
10. маркер
11. рулетка
12. тиски

Пошаговая инструкция по сборке сварочного стола своими руками.
И так, первым делом автор произвел расчеты и набросал на тетрадном листке небольшой чертежик от руки, так же представил свои размеры, 370х580х780 , но в каждом случае размеры будут разные, потому как стол необходимо делать под себя и свой рост- это играет немаловажную роль в производительности труда и удобстве ведения сварочных работ.

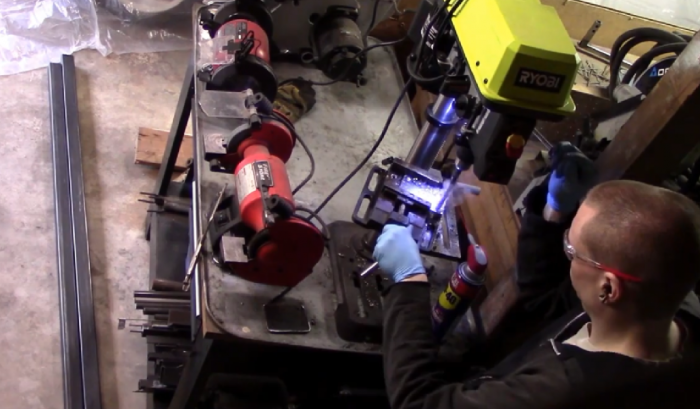

Далее при помощи болгарки (УШМ) автор начинает пилить проф трубу квадратного сечения, первым делом для основания, значит 4 штуки для последующего создания прямоугольника.Затем распиливает более тонкую трубу 30х30 она будет играть роль непосредственно самой решетки.Все полученные заготовки необходимо обработать и зачистить от ржавчины при помощи болгарки (УШМ).И так, все подготовлено к последующему процессу сварки.Чтобы получить правильный прямоугольник и металл не повело, автор использует уголок и струбцины.Вот собственно что получается в итоге, решетка сваренная из проф трубы квадратного сечения с шагом от 30 до 50 мм в зависимости от предпочтений сварщика.Затем места сварки мастер зачищает при помощи болгарки.Из круглой трубы нарезает 4 заготовки для изготовления ножек стола, материал был взят б/у, после ремонта системы отопления осталось очень много дельного железа)Заготовка зажимается в тиски и обрабатывается при помощи УШМ до характерного металлического блеска, то есть краску необходимо полностью снять.После того как ножки будут готовы, автор еще делает основание под них из металлических пластин.Наваривается на все 4 угла.Подготовленные ножки стола.Приваривает, здесь требуется точность и внимание, ножки должны быть ровно приварены иначе стол косой получится).И вот уже 3 ножки на своем законном месте.Основная работа выполнена, есть столешница на четырех ногах, но расслабляться не стоит впереди еще очень много работы.Для установки в нижней части стола полки из толстой фанеры, необходимо подготовить основание под нее из металлического уголка. Заготовки так же нарезаются при помощи болгарки, всего понадобится 4 уголка.Приваривает уголок к нижней части ножек.Для удобства ведения сварочных работ использует зажим и струбцины.Вот собственно что получается.Основание под полку готово.Затем мастер делает ручку для удобной транспортировки из металлического прутка толщиной 8-10 мм, отрезок необходимой длинны зажимает в тисках и придает форму.Приваривает к нижней части основания столешницы.Вот такая простая и удобная ручка получилась.После же автор изготавливает вешалки для размещения электропроводов от инвертора. Для чего берется гвоздь 150 мм, отпиливается острая часть и придается необходимая форма при помощи тисков и молотка.А далее просто привариваются к ножкам в том месте где предполагается расположить непосредственно сам инвертор.Для удобной транспортировки автор решил на 2 ножки прикрутить колеса от магазинной продуктовой тележки)В основание ножек были вварены вот такие гайки.То есть имея резьбовое соединение в ножке можно будет легко прикрутить колесико.И так стол на колесах можно гонять по мастерской)) Внимание!Обратите ваш взгляд на то что ножки стола одинаковые и столешница расположена ровно, не забывайте что при наращивании колес высота ножек изменится.Затем изготавливается полка для размещения инвертора, инструмента итд. В качестве материала служит толстая фанера, которая распускается по размеру при помощи электролобзика.Выпиливает по нанесенному размеру.Устанавливает, все отлично подошло, как там и было)Для защиты инвертора от искр и окалин летящих во все стороны во время проведения сварочных работ, а особенно они полетят вниз через решетчатую столешницу, так вот чтоб этого избежать автор придумал полку-защиту расположенную под уклоном, чтоб искры скатывались по уклону и отлетали от стола в бок. Основу составляет стальной прут.Приваривает вот таким образом.Обратите внимание! Под уклоном!Сама защита изготавливается из обычного кровельного железа, у автора как раз имелся небольшой кусок после ремонта, вот он и пригодился)Выпрямил при помощи киянки и загнул по краям бортики, дабы уложить ими прямо на основание из стального прутка.Затем автор занимается изготовлением ящика под инструмент сварщика, за основу берет все туже фанеру. Предварительно накидал эскиз будущего сундука)Нанес размеры на поверхность и выпиливает при помощи электролобзика.Вот такие заготовки получились.Начинает собирать все детали в единую конструкцию, крепит саморезами.И во такой аккуратный ящик получился, края обработал наждачной бумагой.Далее мастер переходит к покраске стола, для чего использует обычную краску для металлических покрытий.Столешницу как вы поняли, красить не следует.Собирает все и раскладывает по полочкам.На нижней полке расположился инвертор, электроды и ящик для инструмента.Такой аккуратный и удобный сварочный стол получился, а самое главное его можно транспортировать по гаражу, либо мастерской за счет установленных колес, что опять же повышает производительность труда. Представленный материал хорошего качества и желательно его добавить в закладки, чтобы не потерять.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Сварочный стол своими руками

Качественно сварить две детали достаточно просто, если в дополнение к хорошему электроаппарату и маске с ЖК регулятором куплены хорошие электроды, и все работы выполняются на удобном сварочном столе. Стальной верстак для сварки можно прикупить в супермаркете или специализированном салоне, но более удобным и рациональным вариантом будет сделать сварочный стол своими руками под индивидуальные предпочтения, рост и длину рук.

Сварочный стол своими рукамиСварочный стол своими руками

Виды сварочных столов

Большинство самодельщиков абсолютно уверены в том, что работать сварочным аппаратом можно и на обычном верстаке или даже на бетонном полу. Опытные мастера способны работать сварочным инвертором, что называется, «на коленке», но даже они предпочитают работать на специальном столе, особенно, если требуется изготовить сложную пространственную конструкцию.

Для работ с использованием сварки в домашних условиях преимущественно используется четыре основных модели столов:

  • Универсальный реечный станок или стол из металлического профиля. Конструкция во многом сходна со столярным верстаком, единственным отличием является то, что продольные рейки столешницы и станина свариваются из металла;
  • Металлический слесарный верстак, переделанный под специфику обращения со сварочным аппаратом. В ходе переделки мастера устанавливают на стальной столешнице дополнительную лампу в защитном кожухе, легкосъемный лоток с сухим песком и струбцины, используемые для фиксации свариваемых деталей;
  • Монтажный сварочный стол, отличается от предыдущих моделей формой и устройством столешницы. Вместо продольных стальных профильных лаг на поверхности столешницы вваривают несколько десятков трубчатых гнезд для установки и фиксации струбцин;
    Сварочный стол своими рукамиСварочный стол своими рукамиСварочный стол своими рукамиСварочный стол своими руками
  • Поворотные столики и подставки используются для сварки малогабаритных деталей сложной конфигурации с большим количество

Как сделать сварочный стол для домашней сварки своими руками

Сварочный стол Для домашней мастерской, если в ней часто производятся сварочные работы, просто необходима небольшая сварочная подмость, благодаря которой можно будет организовать комфортное рабочее место и при этом сэкономить некоторое пространство.

Стол, выполненный из металла, кроме удобства при сварных работах еще будет исполнять и роль заземляющего контура, кроме этого, на его нижних полках можно будет расположить сварочный аппарат, электроды и другие вспомогательные инструменты.

Требование к сварочному столу

Любой столик, предназначенный для сварочных работ, кроме удобства должен обладать еще и полной безопасностью для сварщика, так как при работе используется ток высокой силы с довольно большим напряжением. Для этого его конструкция должна отвечать следующим требованиям:

  1. Как собрать сварочный столНад столом обязательно должна быть оборудована принудительная вытяжка для отвода сварных газов и пыли из зоны проведения сварных работ на улицу.
  2. Вытяжной вентилятор рекомендуется устанавливать улиточный, на небольшой высоте от пола.
  3. По возможности окантовку столешницы желательно сделать из медной полосы. На ней очень удобно сбивать обмазку для электрода при зажигании дуги.
  4. Обязательно установить местную подсветку зоны работы. Напряжение для подсветки рекомендуется использовать напряжением 36 V, для этого специально используется понижающий трансформатор.
  5. Под столешницей должны быть полки или специальные кассеты для хранения электродов и различных вспомогательных инструментов (металлическая щетка, зубило, молотки и т. п.).
  6. Должно быть закрытое отделение для хранения оборудования, которое используется в редких случаях.

И самое основное требование — в его конструкции не должны использоваться, а также храниться огнеопасные и выделяющие при нагреве ядовитые вещества материалы.

Конструкция стола для сварки

Существует два вида столов для производства сварных работ для домашних мастерских — это обычные, самые простые столы для периодической сварки средней сложности и полупрофессиональные сборочно-сварочные столы, на которых выполняются более сложные задачи.

По удобству использования к столу предъявляются следующие требования:

  • Высота стола должна быть не ниже или выше пределов в 700 — 850 мм.
  • Минимально рекомендованные габариты рабочей поверхности должны составлять 800×1000 мм.
  • Высота стола с защитным экраном от сварочных лучей должна быть не ниже 1400 мм.

Простой стол для сварочных работ

Особенности сборки столаОтличается прочностью, простотой сборки и довольно удобной конструкцией для работы сварщика. Его конструкция состоит из жесткой рамы, которая сваривается из металла и состоит из четырех стальных стоек из уголка или профильных труб, сваренных между собой. По нижней части, на высоте примерно 200 мм от пола, стойки сварены уголками, сверху они приварены к прочной раме, на которой находится металлическая столешница.

На металлической столешнице могут иметься специальные пазы для крепления свариваемых заготовок.

На стальной раме, на которой расположена столешница, желательно приварить кронштейны для сварочного провода, а под столешницей рекомендуется разместить неглубокий поддон для сборки пыли и окалины.

С левой или правой стороны может находиться тумба с несколькими отделениями для хранения различных инструментов. Оставшееся место приспособлено для временного складирования более крупной оснастки.

Рядом желательно приварить подставку под емкость для воды.

Полупрофессиональный стол сварщика

Конструкция столаЭто уже довольно сложная конструкция сборочно-сварочного стола с дополнительной комплектацией. Эргономические свойства таких столов практически не отличаются от обычных, но на них предусматривается установка дополнительного оборудования для фрезеровки, сверления и других металлообрабатывающих операций. Также столы могут оборудоваться встроенными вентиляционными системами.

Ножки стола для жесткости всей конструкции, часто прочно прикрепляются к полу анкерными болтами или бетонной стяжкой.

Важной особенностью этих столов является возможность поворачивать рабочую платформу, благодаря чему сварщик может накладывать сварные швы на свариваемые детали с одной рабочей точки.

Сборочно-сварные столы часто комплектуются быстросъемными слесарными тисками, комплектом различного размера струбцин и поворотными приставками для установки сварочного аппарата.

Критерии выбора стола

Из чего сделать столЗащитные ширмы от лучей сварки, вентиляционных воздуховодов и другие облицовочные материалы рабочей зоны должны быть из негорючих материалов. Если раньше для этого применялась асбестовая ткань, то в настоящее время используются современные материалы Суперсил или базальтокартон.

Для жесткости всей конструкции ее масса должна быть не меньше 180 — 200 кг.

Освещение рабочей зоны должно быть настроено так, чтобы не создавались блики, мешающие работе сварщика (стекла сварочных масок практически их не поглощают).

Конструкция должна иметь поворотный механизм рабочей платформы и встроенную вентиляцию.

Материалы и комплектующие

Для изготовления стола используются разнообразные материалы в виде стальных уголков, профильных труб, мелких швеллеров и двутавров с листовым прокатом. Главным условием к нему является устойчивость и способность выдерживать большой вес обрабатываемых на нем заготовок.

Совет по выбору материала

Как самим собрать столДля высокой прочности, стойки стола лучше всего делать из профильной трубы с минимальным сечением 60×60×2 мм или уголка 63×63×4 мм.

Рабочую поверхность (столешницу) желательно изготавливать из швеллера или уголка, установленного на одно из ребер плоскостью вверх. Между деталями столешницы должен оставаться зазор для струбцин и других крепежных инструментов, которыми будут при надобности крепиться свариваемые заготовки.

Вспомогательные конструкции, с помощью которых можно увеличить площадь рабочей поверхности, лучше изготовить из профильных труб, так, как они по весу легче стального уголка.

Каркас защитного экрана также рекомендуется изготовить из профильной трубы и обшить тонким листовым металлом. Экран желательно сделать с боковыми бортами.

Набор дополнительных инструментов

Чтобы создать максимально комфортные условия работы, рекомендуется приобрести дополнительный набор инструментов с функциями надежной фиксации свариваемых деталей на рабочем столе с возможностью быстрого изменения их пространственного положения. Они должны иметь прочность и стойкость при резких температурных переменах.

К таким инструментам относятся струбцины, с помощью которых заготовки могут крепиться между собой или к рабочему столу.

Зажимы. Их функция практически та же, что и у струбцин, но более широкого использования. Благодаря им можно устанавливать определенный угол и фиксировать более сложные соединения заготовок между собой.

Магнитное основание. Рекомендуется для фиксации мелких заготовок, которые закрепить другими механическими приспособлениями невозможно.

Сварочный стол своими руками чертежи

Изготовление столаПроблема с самостоятельным изготовлением стола для сварки заключается в том, что на данный момент очень мало информации о подобных конструкциях. Если взять за основу модели, изготовленные для промышленных целей, то их чертежи являются довольно сложными для использования в домашних мастерских, а многие функции вообще невозможно использовать. Альтернативой может быть самый простой чертеж, который можно просто доработать и улучшить самостоятельно.

Самый простой и доступный вариант стола, который можно быстро и без труда изготовить своими руками, доработав его самостоятельно.

Изготовление сварочного стола

За пример изготовления можно взять конструкцию для производства сварочных работ, изготовленную из металлических профилированных труб и стального уголка. Естественно, что при изготовлении можно использовать другие размеры, материалы и менять геометрические формы самого стола.

Изготовление столешницы

Как собрать столСтолешницу не рекомендуется делать из сплошного полотна. Ее поверхность сварена из профильной трубы 60×40×2 мм (по периметру). Внутренняя решетка изготавливается из профиля сечением 30×30×1,2 мм (вместо них может использоваться 8 или 10 швеллер).

Заготовки труб нарезаются с помощью болгарки, а торцы зачищаются от заусениц. В первую очередь варится наружная рама, которая должна иметь четко одинаковые диагонали.

Внутренние профили вырезаются по проему изготовленной рамы и вставляются в ее середину (швеллера укладываются на раму) на расстоянии 30-50 мм друг от друга, после чего все сварные швы зачищаются болгаркой.

Ручки для конструкции сварочного стола могут понадобиться для удобства его перестановки на новое место. Они изготавливаются из круглой арматуры диаметром 12−14 мм, имеют П-образную форму и привариваются с обеих сторон книзу столешницы.

Ножки для стола

Особенности сборки столаЧетыре ножки для стола вырезаются из круглой трубы диаметром 50 мм (можно из квадратной трубы 50×50 мм). Их длина должна примерно составлять около 760 мм. Вырезанные стойки привариваются по углам ранее изготовленной крышки стола.

После того как ножки приварятся к столешнице, для усиления жесткости всей конструкции делается дополнительная обвязка по нижней части стоек. Для этого, отступив от нижнего конца стоек примерно 200−300 мм, ножки свариваются между собой уголком сечением 30×30 или 40×40 мм. Уголок варится плоской стороной в сторону нижней части стоек. В середину уголка будет уложена полка из ДСП или толстой фанеры для хранения различного сварочного инструмента и самого аппарата.

Во время приваривание ножек к крышке стола важно не допустить их перекоса. Они должны стыковаться с рамой четко под 90 градусов. Чтобы обеспечить такой ровный угол, необходимо использовать металлический угольник и рулетку.

К стойкам желательно приварить колесики для удобства перемещения стола, но это только в том случае, когда его приходится часто перекатывать. Если он будет стоять стационарно, их лучше не использовать, так как при работе стол будет неустойчив, и нужно будет делать дополнительное тормозное крепление для колес.

К стойкам стола приваривается несколько крючков для хранения сварочного кабеля, держателя других приспособлений. Они делаются из гладкой проволоки диаметром 6−8 мм или обычных гвоздей длиной 100−150 мм. Гвозди просто загибаются и привариваются с наружной стороны стоек.

Защитный короб

Материалы и инструментыКороб приваривается под столешницей к стойкам под небольшим уклоном. Изготавливается из металлического листа и имеет небольшие бортики. Его функция заключается в сборе мелкого мусора, окалины и шлака, сбитого со сварных швов. При этом он защищает от попадания этих же отходов на инструменты и приспособления, которые расположены на нижней полке, уложенной на обвязке стоек.

Инструменты лучше всего хранить в специальном ящике, сделанном из ДСП или листового металла. Лучше всего, если вместо него будет изготовлена тумбочка с несколькими полками, по которым можно рассортировать инструмент.

Безопасность при исполнении сварочных работ

  1. Как укрепить ножки столаЛюбые работы по сварке металла должны проводиться только в помещениях, в которых устроено хорошее проветривание или есть оборудование с вытяжной системой вентиляции.
  2. Во время проведения работ нужно использовать все необходимые для сварщика средства личной защиты. К ним относятся специальная невозгораемая одежда, обувь, кожаные или брезентовые рукавицы, сварочная маска или щиток, а в отдельных случаях респиратор (при сварке оцинкованного металла).
  3. Все стыки сварочных кабелей должны быть изолированы, и их изоляция не должна иметь повреждений. Если повреждения будут обнаружены при визуальном осмотре, их требуется немедленно заизолировать.
  4. На рабочем месте не должны находиться какие-либо легко возгораемые материалы и вещества.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
