Виды фланцев: Фланцы. Типы, виды, исполнения

Содержание

Виды фланцев Большое количество конструкций фланцевых соединений разработано для технологических тр…

Параметры выбора соединения

1. Форма фланцевого соединения. Фланцы могут быть: круглые, овальные или прямоугольные.

2. Условный проход. Его размер соответствует внутреннему сечению фланца, по которому будет протекать среда.

3. Конструктивное исполнение. Этот параметр регламентирует фланцевые соединения, ГОСТ 12815-80 включает 9 различных категорий исполнения.

4. Давление. Соединения могут выдерживать максимально условное давление, оно зависит от исполнения и геометрических размеров фланца. Этот параметр также предусмотрен основным нормативным документом.

5. Материал. Для изготовления используется чугун, углеродистая, легированная, нержавеющая сталь.

Материал выбирается в соответствии с используемой средой применения. Могут также применяться и дорогостоящие металлы.

Изолирующее фланцевое соединение имеет ряд отличий от других видов и несет на себе задачу препятствия прохождению электрического тока, а также защиты от электрохимической коррозии.

Большинство трубопроводов проложены под землей, где возможна вероятность возникновения блуждающих токов. В целом они не несут опасности всему трубопроводу на входе, но очень опасны на месте выхода. Такое воздействие может приводить к разрушению металла, образованию трещин и утечкам транспортируемой жидкости или газа, изолирующее фланцевое соединение обеспечивает необходимую безопасность. Состоит оно из фланцев, специальных изолированных прокладок, втулок и крепежных изделий. Применяют такое соединение в следующих случаях:

  • на границе трубопровода и переходе его от поставщика к потребителю;
  • когда фланцевое соединение труб обеспечивает совмещение разных материалов, из которых они изготовлены;
  • на трубопроводах, которые проложены в области источников блуждающих токов;
  • на выходе изолированной трубопроводной сети, которая соединяется с неизолированным трубопроводом;
  • на наземных участках газораспределительных станций.

 Другие типы фланцевых соединений

Измерительные фланцевые соединения. Они обеспечивают стыковку трубопроводных сетей с дополнительным оборудованием и измерительными устройствами.

Соединения, работающие под большим давлением. Такие узлы подвергаются переменным нагрузкам от работающих механизмов.

Поэтому чтобы обеспечить плотность и прочность, а также долговечность, следует соблюдать ряд технологических нюансов при монтаже. Закручивание шпилек производится постепенно по кругу и в определенной последовательности.

Фланцевые соединения могут стать более прочными за счет использования линзового вида прокладки. Чтобы использовать этот вид прокладок, предварительно необходимо отшлифовать поверхность и прокладки, и трубы непосредственно. Наилучшим вариантом для данного вида служат резьбовые фланцевые соединения. Также может использоваться наряду с линзовой прокладкой, плоская металлическая. Максимальная плотность фланцевого соединения обеспечивается использованием таких материалов для плоских прокладок, как медь или алюминий

Фланцевый замок. Это соединение по конструкции полностью соответствует

фланцевому, отличие заключается в том, что вместо привычных крепежных изделий – болтов и шпилек, используется специальная конструкция в виде полосы, которая обжимает фланцы и затягивается болтами.

В таких соединениях отверстия по диаметру фланцев отсутствуют. Такой вид отлично зарекомендовал себя в узлах, которые требуют быстрого и периодического разъединения-соединения. Использовать в этом случае можно плоские приварные фланцы или приваренные встык.



Виды фланцев стальных и область применения

Фланцы стальные – это детали трубопровода, которые применяются для соединения трубопроводной арматуры с трубами. При помощи фланца стального можно герметично соединять две части трубы. АкваКомплект осуществляет поставки стальных фланцев и других деталей трубопроводов.

Для изготовления фланцевых соединений используется марки стали 09Г2С, ст20 или 12X18h20T.

Конструкция фланца стального представляет собой как кольцо из стали, в котором проделаны отверстия для крепления детали к трубе или трубопроводной арматуре. По центру фланцевых деталей имеется отверстие для подвода трубопровода к фланцу. Проходной диаметр отверстия фланца должен быть одного размера с диаметром присоединяющей к нему трубы.

Для крепления фланцев к трубопроводу – их сначала наваривают по краям двух труб, а потом стягивают две части при помощи болтов или шпилек.

Стальные фланцевые детали подразделяются на несколько типов в зависимости от конструкции и назначения.

Типы стальных фланцев:

Преимущества стального фланца

Большим преимуществом стальных фланцевых деталей является то, что они очень прочны и отлично выдерживают экстремальные перепады температур окружающей или рабочей среды. Также фланцевые соединения устойчивы к коррозии и неблагоприятному воздействию агрессивной рабочей среды на корпус изделия, а также детали из стали меньше подвержены ржавлению. Стальные фланцы обеспечивают герметичное соединение труб и арматуры любой конструкции и размера.

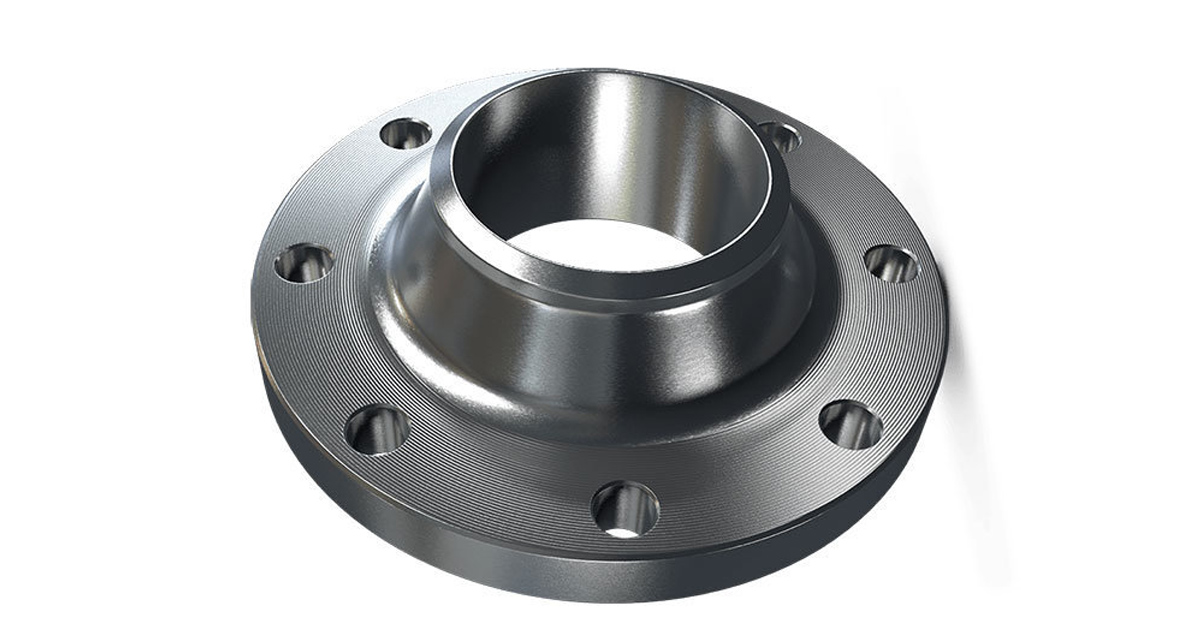

Фланец воротниковый

Воротниковый фланец – это трубопроводная деталь, в своей конструкции имеет юбочное кольцо, при помощи которого фланец соединяется с трубой. После стыковки детали с трубой, его обваривают сварочным швом.

Важно: приварные встык фланцы не насаживают, а пристыковывают к трубе обваривают с одной стороны, что позволяет упростить и ускорить дальнейшие монтажные работы.

Фланцы воротниковые широко применяются на трубопроводах среднего и высокого давления, изготовленные из легированной стали по ГОСТ 12821-80. Максимальная температура рабочей среды в трубе может достигать до +300°C и условное давления Ру 16 кгс/см2 (16 МПа). Диаметр фланцев может быть от 15 до 500 мм, в зависимости от диаметра используемой трубы заказчиком.

Изготавливаются воротниковые фланцы методом штамповки или литья. Второй способ менее трудозатратный, но при таком способе производства, возможны образования воздушных пор в корпусе изделия – это негативно может сказаться на дальнейшей его эксплуатации при возникновении высокого давления или перепадов температур в трубопроводной системе. Поэтому в магистральных трубопроводах, где возникают экстремальные условия в процессе эксплуатации при транспортировке рабочей среды, рациональнее использовать фланцевые соединения изготовленные методом горячей штамповки.

Фланец плоский

Плоский фланец – используется в качестве детали трубопровода, представляет собой плоский стальной диск, который предназначен для соединения трубы с трубопроводной арматурой. Изготавливается по ГОСТ 12820-80. Плоские фланцевые соединения нельзя применять на магистральных линиях с высокой токсичной, взрыво- и пожароопасной средой.

Проходной диаметр плоских фланцев на несколько миллиметров больше внешнего диаметра трубопровода, чтобы было удобно деталь насаживать на трубу. После этого насаженный фланец обваривают электро- или газосваркой в месте соединения.

Чтобы демонтировать плоский фланец, необходимо газовым резаком сдувать старый шов по направлению к фланцу. После демонтажа старой детали и установки новой, необходимо тщательно обработать поверхность трубы.

Уплотнительным материалом для плоских фланцев используют прокладки, они герметично защищают фланцевое соединение от протечек и выхода рабочей среды.

Чертеж плоских и воротниковых фланцев

Компания АкваКомплект занимается поставкой фланцевых деталей различного типа.

Преимущества компании АкваКомплект:

  • наличный и безналичный расчет;
  • консультация по любым возникшим вопросам;
  • соблюдаем сроки поставки;
  • большой опыт работы по продаже трубопроводной арматуры и сантехнического оборудования.

Купить фланцы стальные

Для покупки фланцев стальных в интернет-магазине АкваКомплект, отправьте заявку на электронный адрес, указанный в разделе контакты. В заявке необходимо указать наименование товара, его характеристики и количество. Также вы можете позвонить нашим менеджерам по телефону:

  • г. Минск +375(29)631-30-08;
  • г. Гомель +375(29)1111-12-61.
`]]

Дата публикации: 25.07.2018
Дата обновления: 05.01.2022

Записей не найдено.

Классификация фланцев — Сквайр

Фланцы разделяются:

  • по диаметру условного прохода;
  • способу крепления к трубе;
  • геометрическому изгибу уплотнительной поверхности фланца.

Фланцы стальные плоские приварные (плоские фланцы) – фланцы, которые привариваются к трубе по своему внутреннему диаметру. Внутренний диаметр фланца должен быть равен внешнему диаметру трубы, и небольшой зазор на сварку. Соответствуют требованиям по ГОСТ 12820-80 и эксплуатируются при давлениях от 0,1 мегапаскалей до 2,5 мегапаскалей.

Фланцы стальные приварные встык (фланцы воротниковые или юбочные) — Фланцы привариваются своим коническим выступом встык к трубе. Внутренний диаметр фланца равен внутреннему диаметру трубы. Соответствуют требованиям по ГОСТ 12821-80 и эксплуатируются в диапазоне давлений от 0,1 мегапаскалей до 20 мегапаскалей.

Свободные фланцы. Соответствуют ГОСТ 12822-80. Давление в трубопроводах 1-25 кгс/кв.см. При монтаже фланец одевается на трубу, труба проходит фланец насквозь и несколько выступает с обратной стороны фланца, где по кругу делается сварка. Затем на выступающий конец трубы наваривается кольцо, внешняя плоскость которого является поверхностью соединения.

Обозначение типов фланцев.

В технической документации типы фланцев имеют определенные правила обозначения:

Фланец 7-300-100 ст. 12Х18Н10Т ГОСТ 12821-80, где

  • 7 – исполнение формы уплотнительной поверхности фланца;
  • 300 — условный проход фланца «Ду» и измеряется в миллиметрах;
  • 100 — условное давление «Ру»и измеряется в атмосферах;
  • ст.12Х18Н10Т — марка стали или материала, из которой изготовлены фланцы;
  • ГОСТ 12821-80 – Государственный Стандарт изготовления фланцев.



Фланцы могут быть сборочными элементами деталей трубопроводов, узлов, агрегатов, корпусной частью деталей. Фланцы как отдельные элементы деталей трубопроводов чаще всего сваривают или привинчивают с концами соединяемых деталей.

Все типы фланцев используются для крепления арматуры к различным трубопроводам, фланцевые узлы обеспечивают прочность конструкции, герметичность и являются важным присоединительным элементом отдельных узлов и агрегатов в единую магистральную цепь трубопроводов и для присоединения этих узлов к оборудованию различного вида и назначения. Также фланцевые соединения имеют важный момент в проведении ремонтных работ, модернизации, и замене узлов и агрегатов магистральных трубопроводов.

Рабочая среда для фланцев может быть очень разной, от воды и пара до химически активных и агрессивных сред (кислот, щелочей и т.д.). Поэтому фланцы и фланцевые соединения подбираются из специального материала, в зависимости от рабочей среды и условий эксплуатации. Не мало важным есть изготовление металлических прокладок (линзовые прокладки, прокладки овального сечения, прокладки восьмиугольного сечения). По техническим требованиям они должны изготавливаться из материала, который мягче чем материал изготовления основного элемента фланца.

Типы фланцев — материалы изготовления и особенности

Типы фланцев

Содержание статьи:

Очень часто при строительстве трубопроводов, в особенности магистральных, рабочим приходится сваривать несколько труб в единую конструкцию. Но если обойтись только одной лишь сваркой и оставить сварочный шов без специальной защиты, то в скором времени на трубопроводе может произойти авария.

Огромное давление рабочей среды просто-напросто разорвёт сварное соединение. Чтобы этого не произошло, на участок сварки необходимо установить фланец.

Типы фланцев

Внешне данное изделие похоже на плоскую металлическую шайбу. Как правило, она является двойной, то есть состоит из двух уложенных друг на друга слоев металла.

Фланец устанавливается на трубу, а точнее — на участок, где проводилась сварка и закрепляется посредством специальных титановых болтов. Благодаря этому участок, где велись работы, становится полностью герметичным. Даже самое сильное давление не способно нарушить его целостность.

Существуют следующие разновидности фланцевых изделий:

  • воротниковые;
  • плоские;
  • приварные.

В основном они различаются способом своей установки. Воротниковые и плоские фланцы завинчиваются болтами, а приварные — привариваются с использованием инвертора или полуавтомата (см. samastroyka.ru).

Материалы изготовления

Фланцы изготавливаются из широкого спектра материалов, в первую очередь — из титана. Из него выполняют и плоские, и воротниковые изделия. Это чрезвычайно плотный и твёрдый металл, по своим физико-химическим параметрам существенно превосходящий легированную и даже инструментальную сталь. Изделия из него выдерживают длительное воздействие хлорсодержащих сред, разнообразных химических соединений, содержащих кислоты.

Очень долговечные приварные фланцы получаются и из чугуна. Они много весят, зато после своей установки могут прослужить как минимум 10 лет. Также для изготовления данных трубопроводных изделий могут использоваться:

  • различные марки высококачественной нержавеющей стали;
  • сплавы на основе никеля;
  • латунь.

Последний металл стал использоваться относительно недавно. Он легко приваривается к стальным трубопроводам и является достаточно износостойким. В основном элементы из латуни устанавливаются на бытовых водопроводах и газопроводах.

Для магистральных трубопроводов предпочтительно использовать более надёжные и долговечные изделия из титана либо из литого чугуна, прошедшего дополнительную термическую обработку.

Оценить статью и поделиться ссылкой:

Виды стальных трубопроводных фланцев | Талнахский МЗ

Чтобы создать надежный, долговечный и простой в обслуживании стальной трубопровод, необходимо использовать соответствующие фланцевые соединения. Они обеспечивают полную герметизацию места стыка, устраняют опасность возникновения утечек. Высококачественные фланцы, фланцевые заглушки и прочие сопутствующие детали можно заказать на заводе ТМЗ. Реализуется продукция собственного производства, изготовленная в строгом соответствии с требованиями ГОСТ.

Виды и материалы исполнения

Детали для стальных трубопроводов изготавливаются из аналогичного материала. Как правило, это стали марок ст20, 09Г2С, 12Х18Н10Т. Конструктивно изделие представляет собой кольцо с крепежными отверстиями. В центре находится отверстие, обеспечивающее подвод к основной трубе. По проходному диаметру фланец должен быть идентичным с трубопроводом.

Некоторые распространенные разновидности фланцев:

  • Приварной. Как следует из названия, фиксация изделия на трубе выполняется методом сварки. Демонтаж затруднен, но качество соединения высокое.
  • Резьбовой. Преимущественно для систем высокого давления, где использование сварки нежелательно. Легко монтируется и демонтируется.
  • Плоский. Предназначается для соединения трубы и трубопроводной арматуры. По применению фланец стальной плоский универсален – он не подходит только для магистралей с взрывоопасными или токсичными средами.
  • Воротниковый. Главная особенность – наличие юбочного кольца для соединения с трубопроводом. Специальная система стыковки облегчает монтаж. Крепится и фиксируется воротниковый фланец посредством сварного шва.

Чтобы закрепить деталь на трубопроводе, обычно используют следующий метод: изначально ее наваривают на края соединяемых труб, после чего шпильками или болтами стягивают конструкцию. Конечно, есть и другие системы крепления, в том числе без использования сварки.

Плюсы стальных фланцев

В отличие от аналогичных конструктивных элементов трубопроводов, изготовленных из других материалов, стальные детали отличаются повышенной прочностью, устойчивостью к агрессивным химическим веществам, способностью выдерживать резкие температурные перепады.

У стальных фланцев хорошая коррозионная устойчивость. Корпус долго не подвержен разрушению даже при крайне неблагоприятных и агрессивных воздействиях. Разнообразие типоразмеров позволяет подобрать соединения для трубопроводных систем любой конструкции и диаметра.

Типы фланцев

Фланцевое соединение позволяет обеспечивать простоту очистки, осмотра и модификации конструкции при необходимости. Технологически грамотно изготовленным и установленным фланцем гарантируется надежность и герметичность соединения, отсутствие выступов и зазоров.

Для вентиляционных систем изготавливаются два типа фланцев: прямоугольные и круглые.

Прямоугольные фланцы соединяют друг с другом элементы воздуховодов прямоугольного сечения. Такой фланец представляет собой элемент в виде плоского прямоугольника с равномерно расположенными отверстиями для элементов крепежа. Фланец прямоугольной формы является наиболее эффективным сочетанием полезной опорной площади фланца и его массы, такие фланцы характеризуются простотой изготовления и надежностью эксплуатации. Для изготовления прямоугольных фланцев применяются уголки или еврошина.

Круглые фланцы позволяют обеспечивать соединение деталей воздуховодов круглого сечения между собой. Также благодаря им фасонные изделия надежно крепятся к элементам воздуховода. Фланец круглой формы – это кольцо из стали, которое изготовлено из полосы или уголка. Для изготовления такого типа фланцев используется сталь 2-4 миллиметровой толщины. По окружности фланца равномерным образом располагаются отверстия для шпилек и болтов, количество которых зависит от фланцевого диаметра. Диаметр воздуховода соответствует внутреннему диаметру круглого фланца. Для обеспечения защиты круглого фланца от коррозии его покрывают грунтом.

В зависимости от назначения всей системы вентиляции и типа воздуховода выбирается материал для изготовления фланцевого соединения.

Фланцы, которые изготовлены из стального уголка или полосы, применяются для воздуховодов систем удаления дыма, а также пневмотранспорта и аспирации. Такими фланцами обеспечивается самое эффективное соединение элементов из черной и оцинкованной стали, служащих материалом для воздуховодов перечисленных выше систем. Важнейшим фактором, которым обуславливается выбор этого вида фланцев, является возможность избежать зазоров и выступов, а также надежность соединения его болтов. Трудоемкость монтажа, а также относительно большой вес конструкции из стального уголка или полосы – это явные недостатки данного типа фланцев.

Фланец из шины и уголка характеризуется меньшим весом, благодаря его использованию можно осуществлять легкий и быстрый монтаж конструкции непосредственно на самом объекте. Фланцевое соединение из шины и уголка можно назвать самым удобным методом осуществления монтажных работ с воздуховодами, которые имеют прямоугольные сечения. Благодаря использованию шины в качестве материала для фланцевого соединения можно избежать коррозии этого элемента.

Поскольку фланцевое соединение обеспечивает герметичность и надежность всей конструкции, фланец является важной деталью системы вентиляции. Доверить такую ответственную задачу, как изготовление и монтирование фланцевого соединения, лучше всего профессионалам с безупречной репутацией.

Фланцы| Hydroscand

Фланцы| Hydroscand

Программа фланцев охватывает все, от разъемных фланцев до резьбовых и сварных фланцев.





 Фланцевые узлы предназначены для применений  в гидравлических системах с высокими требованиями к  давлению и пульсациям. Фланцы изготовляются в соответствии с требованиями стандарта SAE J518 код 61 и 62. Код 61 указывает размеры давления, приведенные ниже, так же называемые 3000 пси. Код 62 обозначает, что параметр давления составляет 41,4 МПа, что равно 6000 пси.

Многие виды фланцев поставляются из нержавеющей стали.







ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ    SAE J518 КОД 61

Размер

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

Раб.давление МПа

34,5

34,5

34,5

27,6

20,7

207

17,2

13,8

Фунт/кв. дюйм

5000

5000

5000

4000

3000

3000

2500

2000




ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ    SAE J518 КОД 62

Размер

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

Раб.давление МПа

41,4

41,4

41,4

41,4

41,4

41,4

41,4

41,4

Фунт/кв. дюйм

6000

6000

6000

6000

6000

6000

6500

6000







Produkten har lagts i kundvagnen

10 типов фланцев — www.pipelinedubai.com

10 типов фланцев

Фланцы — это тип компонента, который чрезвычайно распространен в инженерном проектировании и включает в себя широкий спектр поверхностей. Это неотъемлемая часть конструкции трубопроводов и трубопроводной арматуры, а также важный компонент оборудования и его частей (таких как смотровые люки, указатели уровня со смотровыми стеклами и т. д.). Кроме того, другие профессиональные отрасли, такие как промышленные печи, теплотехника, водоснабжение и водоотведение, отопление и вентиляция, автоматическое управление и т. д., часто используют фланцевые соединения.

Материал:
Кованая сталь, углеродистая сталь WCB, нержавеющая сталь, 316L, 316, 304L, 304, 321, хромомолибденовая сталь, хромомолибденованадиевая сталь, молибден-титан, футеровка резиной, футеровка из фтористого материала.
Классификация:
Плоские приварные фланцы, фланцы с горловиной, фланцы под сварку встык, фланцы с кольцевым соединением, фланцы с раструбом и заглушки.
Стандарты реализации:
Есть серия GB (национальный стандарт), серия JB (механический отдел), серия HG (Министерство химической промышленности), ASME B16.5 (американский стандарт), BS4504 (британский стандарт), DIN (немецкий стандарт), JIS (японский стандарт).
Международная система стандартов на фланцы:
В международном стандарте на фланцы есть две основные системы, а именно европейская система фланцев, представленная немецким DIN (включая бывший Советский Союз), и американская система фланцев, представленная американским фланцем ANSI.

Фланец с приварной горловиной — это тип стального фланца, предназначенный для передачи напряжений на трубу с целью снижения концентрации высоких напряжений в основании фланца.По сравнению с другими типами, фланцы с приварной горловиной известны своей конической ступицей и плавным переходом от толщины фланца к толщине стенки трубы. Они устойчивы к деформации и обычно используются для трубопроводной системы высокого давления в условиях высоких или низких температур.

Типы фланцев

Серия America: Плоская поверхность (FF), Приподнятая поверхность (RF), Язык (T), Канавка (G), Женский (F), Мужской (M), Кольцевое соединение (RJ / RTJ)

Европейская серия: тип A (плоская поверхность), тип B (выступ), тип C (язычок), тип D (канавка), тип E (выступ), тип F (углубление), тип G (выступ с уплотнительным кольцом), Тип H (канавка под уплотнительное кольцо)

Преимущество:
Соединение нелегко деформировать, эффект уплотнения хороший, и оно широко используется. Он подходит для труб с большими колебаниями температуры или давления или труб с высокой температурой, высоким давлением и низкой температурой. Он также используется для труб, транспортирующих дорогостоящие среды, горючие и взрывоопасные среды и ядовитые газы.
Недостатки:
Фланец с горловиной встык громоздкий, громоздкий, дорогой и труднодоступный. Поэтому легче натыкаться на транспорт.

Накидной фланец — это тип стального фланца, который надевается на конец стального трубопровода, а затем приваривается на место.Поскольку перед сваркой труба проскальзывает во фланец, она имеет низкую ступицу. Внутренняя и внешняя части фланца свариваются, что обеспечивает достаточную прочность и отсутствие утечек. Групповые накладки HAIHAO на фланцах могут быть легко установлены и приварены к различным трубам. Они идеально подходят для применений с более низким давлением.

Преимущество:
Он удобен для сварки, прост в обработке или требует высокой прочности, например, пластиковые трубы, стеклянные стальные трубы и так далее.
Простая конструкция, например, соединение отверстия под болт фланца, соответствующего для облегчения выравнивания или предотвращения замены отверстия под болт на фланце оборудования в будущем.
Когда цена высока, экономьте деньги. Когда материал трубы особенный, фланец из того же материала стоит дорого.
Недостатки:
Принять низкое давление.
Низкая прочность сварного кольца (особенно толщиной менее 3 мм).

Резьбовые фланцы используются в особых случаях, их основное преимущество заключается в том, что их можно прикрепить к трубе без сварки. Иногда в сочетании с резьбовым соединением используется также уплотняющий сварной шов.Этот специальный тип фланца обычно используется для систем трубопроводов высокого давления, но с меньшим диаметром. Очевидно, что чем больше фланец, тем труднее нарезать резьбу.

Преимущество:
По сравнению с плоским приварным фланцем или фланцем для стыковой сварки, резьбовой фланец отличается простотой установки и обслуживания и может использоваться в некоторых трубопроводах, сварка которых на месте не допускается. Фланец из легированной стали имеет достаточную прочность, но его нелегко сваривать, или производительность сварки не очень хорошая, также можно выбрать резьбовой фланец.
Недостатки:
Не рекомендуется использовать резьбовой фланец во избежание утечек при быстром изменении температуры или при температуре выше 260 C ниже -45 C.

Глухой фланец – это популярный тип трубных фланцев  . Он не имеет отверстия в центре и в основном используется для закрытия концов трубопроводных систем. Этот фланец обеспечивает легкий доступ к трубопроводу после его герметизации. подвергаться механической обработке для принятия трубы номинальных размеров, к которой делается резьбовое или приварное уменьшение.Стальные глухие фланцы Haihao доступны в различных размерах и материалах на ваш выбор.

Очковая заглушка, также известная как заглушка в виде восьмерки, обычно представляет собой кусок металла, вырезанный так, чтобы он помещался между двумя фланцами трубы    , и обычно зажатый между двумя прокладками. Очковая шторка часто изготавливается из двух металлических дисков, соединенных друг с другом небольшим стальным отрезком. Форма похожа на пару очков или «очки» — отсюда и название очковая слепота.Один конец заглушки будет иметь отверстие, позволяющее пропускать поток через трубу во время работы, а другой конец будет сплошным, чтобы блокировать поток во время технического обслуживания. Как правило, они устанавливаются как постоянное устройство для разделения систем технологических трубопроводов.

Цельный фланец, который также называется фланцем с длинной приварной шейкой (фланец LWN), используется для ситуаций высокого давления, используются цельные фланцы с приварной шейкой, а для случаев очень высокого давления предпочтительны фланцы с длинной приварной шейкой.В этом случае сварной шов находится далеко от кольца, чтобы избежать объединения напряжений изгиба и напряжения сварного шва.

Фланцы с диафрагмой используются с расходомерами с диафрагмой для измерения расхода жидкости или газа в соответствующем трубопроводе. Фланцы с диафрагмой обычно поставляются либо с выступающими поверхностями, либо с RTJ (кольцевым соединением). Для всех интенсивных применений они аналогичны фланцам с приварной горловиной и вставными фланцами с дополнительной обработкой. Они имеют модификации радиальных резьбовых отверстий в фланцевом кольце. для соединений счетчиков и держателей диафрагмы для подсоединения соединений счетчиков.Дополнительные болты действуют как домкрат, позволяя разделить два фланца для замены диафрагмы или для других инспекционных услуг.

Фланец с приваркой враструб похож на накидные фланцы , однако приварные враструб имеют внутреннюю выемку на внутреннем диаметре, обеспечивающую более плавный поток технологической жидкости. Положительным моментом является то, что при правильной сварке и шлифовке создается гладкое отверстие. Недостатком этого типа фланцев является то, что они могут быть дороже, чем накладные, из-за более сложной обработки, и они могут быть менее доступны, чем накладные, из-за того, что нижняя половина внутреннего диаметра должна быть производится по тому же графику, что и используемая труба. (необходимо указать требуемый график) Эти фланцы для приварки враструб изначально были разработаны для использования на трубах меньшего размера при более высоких номинальных давлениях.

Пластинчатый фланец — это плоский круглый диск, который приваривается к концу стальной трубы и позволяет прикрепить его к другой трубе болтами. Обычно используемые в топливных и водопроводных трубопроводах, две фланцевые пластины скрепляются болтами с прокладкой между ними. Фланцевая пластина будет иметь отверстия для болтов по всему периметру и будет использоваться для создания соединений, тройников    и соединений.

Нестандартный фланец обычно используется по особым требованиям клиентов. В них указан сервис приложения, данные, спецификация и чертеж. Затем мы изготовили специальные фланцы в соответствии с их требованиями.

Размер

Пластинчатый фланец: 1/4″-160″, DN8-DN4000

Класс давления/температуры фланца (рабочий класс)


Фланцы классифицируются в соответствии с их характеристиками давления и температуры, которые обозначаются как 150#, 300#, 400#, 600#, 900#, 1500# и 2500#. Фланцы большого диаметра от 24 до 60 дюймов доступны до класса 900#. Номинальные значения давления-температуры представляют собой максимально допустимые рабочие манометрические давления в барах и температуры в градусах Цельсия.

Чем выше рейтинг, тем тяжелее фланец и он может выдерживать более высокое давление и температуру. При повышении температуры давление падает, и наоборот. Обратите внимание, что разные материалы имеют разные значения давления.

В зависимости от типа облицовки фланца его можно классифицировать следующим образом:

  1. Плоское лицо (FF)
  2. Приподнятое лицо (RF)
  3. Кольцевое соединение (RTJ)
  4. Язык и канавка (T&G)
  5. И мужской и женский тип

Плоская поверхность


Как следует из названия, фланец с плоской поверхностью имеет плоскую поверхность.Фланцы с плоской поверхностью используются, когда ответные фланцы имеют плоскую поверхность. Это состояние возникает в основном при подключении к чугунному оборудованию, клапанам и специальным устройствам. Прокладка с полным торцом используется, когда используется фланец с плоской поверхностью.

Поднятая сторона


Фланец с приподнятой поверхностью имеет небольшой участок вокруг отверстия, приподнятый над поверхностью. Прокладка садится на эту выступающую поверхность. Высота выступа зависит от номинального давления и температуры фланца, известного как класс фланца.Для моделей 150# и 300# высота выступа составляет 1/6 дюйма, а для моделей выше 300# — 1/4 дюйма. Прокладка с внутренней окружностью отверстия используется с выступающим фланцем.

Лицо RTJ


Торцевой фланец с кольцевым соединением имеет специально разработанную канавку, в которую садится металлическая прокладка. Этот тип фланца используется в условиях высокого давления и температуры.

Зубчатая поверхность фланца


На поверхности фланца есть небольшие канавки, как вы можете видеть на изображении.Эта обработка известна как зубчатая. Поверхность фланца может быть гладкой или зубчатой. Какой тип поверхности использовать, зависит от типа прокладки и службы жидкости.

Гладкая поверхность используется с металлической прокладкой, тогда как зубчатая поверхность используется с неметаллической прокладкой. Мягкий материал прокладок устанавливается в этих зубцах и препятствует прохождению жидкости или газа из фланцевого соединения.

Зубцы могут быть спиральными или концентрическими кольцами, как вы можете видеть на слайде.Отделка типа концентрических колец используется, когда жидкость имеет очень низкую плотность. Если вы используете отделку спирального типа с жидкостью очень низкой плотности, она может найти путь утечки через полость спирали.

Зубчатая поверхность фланца указывается в RMS (среднеквадратичное значение) или AARH (среднеарифметическая грубая высота), наиболее распространенное значение зубчатой ​​поверхности составляет 120-250 AARH. Калибр-компаратор используется для проверки зубчатости фланца. На изображении вы можете увидеть, как датчик используется для проверки значения зазубренности.

Материал фланцев

  • Углеродистая сталь: ASTM A105, ASTM A105N, ГБ 20, C22.8.
  • Легированная сталь: ASTM/ASME A182 F1-F12-F11-F22- F5-F9- F91
  • Нержавеющая сталь: ASTM/ASME A182 F304-304L-304H-304LN-304N
  • ASTM/ASME A182 F316-316L-316H-316LN-316N-316Ti
  • ASTM/ASME A182 F321-321H, F347-347H
  • Низкотемпературная сталь: ASTM/ASME A350 LF2.
  • Высокоэффективная сталь: ASTM/ASME A694 F42, F52, F56, F60, F65, F70

Фланцы классифицируются в соответствии с их характеристиками давления и температуры, которые обозначаются как 150#, 300#, 400#, 600#, 900#, 1500# и 2500#.Фланцы большого диаметра от 24 до 60 дюймов доступны до класса 900#. Номинальные значения давления-температуры представляют собой максимально допустимые рабочие манометрические давления в барах и температуры в градусах Цельсия.

Чем выше рейтинг, тем тяжелее фланец и он может выдерживать более высокое давление и температуру. При повышении температуры давление падает, и наоборот. Обратите внимание, что разные материалы имеют разные значения давления.

Фланцы изготавливаются из

  • Углеродистая сталь
  • Низколегированная сталь
  • Нержавеющая сталь
  • Или комбинация экзотических материалов (заглушки) и других материалов подложки.

Список материалов, используемых для изготовления фланцев, указан в ASME B16.5 и B16.47.

  • ASME B16.5 — Трубные фланцы и фланцевые фитинги NPS от ½ до 24 дюймов
  • ASME B16.47 — Стальные фланцы большого диаметра от 26 до 60 дюймов

Обычно используемые сорта кованых материалов:

  • Углеродистая сталь: – ASTM A105, ASTM A350 LF1/2, ASTM A181
  • Легированная сталь: – ASTM A182F1/F2/F5/F7/F9/F11/F12/F22
  • Нержавеющая сталь: – ASTM A182F6 /F304 /F304L /F316 /F316L/ F321/F347/F348

Проверка фланцев


Следующее должно быть подтверждено во время осмотра фланца

  • Внешний и внутренний диаметр корпуса
  • Круг болта и диаметр отверстия под болт
  • Диаметр ступицы и толщина сварного конца
  • Длина концентратора
  • Прямолинейность и выравнивание отверстия под болт

Допустимые допуски указаны в B16. 5 и стандарт B16.47.

Маркировка


Следующее должно быть отмечено на корпусе фланца

  • Логотип производителя
  • Код материала ASTM
  • Материал класса
  • Рейтинг службы (Класс давления-температуры))
  • Размер
  • Толщина (График)
  • Тепло Нет
  • Специальная маркировка при наличии QT (закалка и отпуск) или W (ремонт сваркой)

Стандарты
  • АСМЭ АНСИ В16.5,
  • АВВА C207
  • ПСС СП 44
  • CSA Z245.12
  • EN1092-1, EN1759-1.
  • ДИН2573, ДИН2576, ДИН2501, ДИН2502.
  • БС1560, БС 4504, БС 10.
  • АФНОР НФ Э29-200-1
  • ИСО7005-1
  • AS2129
  • ДЖИС Б2220
  • UNI 2276. UNI 2277.UNI 2278 .UNI 6089 .UNI 6090

Промышленные процессы

Штамповка, обработка.

Заявка на пластинчатые фланцы

Природный газ, химическая, нефтяная, судостроительная, морская, бумажная, металлургическая, электрическая, энергетическая, котельная и т. Д.

Источник:  Сетевое расположение – Китай Производитель трубных фланцев – Yaang Pipe Industry Co., Limited (www.pipelinedubai.com)

(Yaang Pipe Industry является ведущим производителем и поставщиком изделий из никелевого сплава и нержавеющей стали, включая фланцы из супердуплексной нержавеющей стали, фланцы из нержавеющей стали, фитинги для труб из нержавеющей стали, трубы из нержавеющей стали.Продукция Yaang широко используется в судостроении, атомной энергетике, морской технике, нефтяной, химической, горнодобывающей промышленности, очистке сточных вод, природном газе и сосудах под давлением и других отраслях промышленности.)

Если вы хотите получить дополнительную информацию о статье или поделиться с нами своим мнением, свяжитесь с нами по адресу [email protected].

Обратите внимание, что вас могут заинтересовать другие технические статьи, которые мы опубликовали:

Каталожные номера:

  • https://www. yaang.com/types-of-flanges.html
  • http://hardhatengineer.com

Типы фланцев и накладок и их применение

Фланец с приварной шейкой


Фланец с приварной шейкой приваривается к трубе встык. Фланцы Weld-Neck обычно используются в экстремальных условиях, таких как высокое давление и/или опасные жидкости. Стыковой сварной шов может быть проконтролирован радиографическим или ультразвуковым методом, а также методом магнитопорошковой дефектоскопии (MPI) или дефектоскопии красителем (DPI) во время изготовления.Таким образом, существует высокая степень уверенности в целостности сварного шва. Стыковой сварной шов также обладает хорошими усталостными характеристиками, и его наличие не вызывает высоких местных напряжений в трубопроводе.

Накидной приварной фланец


Обычно используется при низком давлении и малоопасных средах, таких как противопожарная вода, охлаждающая вода и т. д. Труба «двойным сварным швом» как к втулке, так и к отверстию фланца, а также рентгенография не практично. MPI или DPI будут использоваться для проверки целостности сварного шва.Если указано, фланец Slip-On будет использоваться на трубах диаметром более 1,5 дюймов, при этом предпочтение отдается фланцу с приваркой внахлест для размеров до 1,5 дюймов включительно.

Резьбовой фланец


Резьбовой фланец аналогичен фланцу Slop-On, за исключением того, что отверстие резьбового трубного фланца имеет коническую резьбу. Резьбовые фланцы часто используются для малых диаметров и высокого давления. Преимущество резьбовых фланцев заключается в том, что их можно прикрепить к трубопроводу без сварки.

Фланец под приварку враструб

Фланцы под приварку враструб часто используются при высоком давлении и опасных условиях, но их номинальный размер трубы (NPS) ограничен 1,5 дюймами. Труба приваривается угловым швом к ступице фланца SW. Рентгенография углового шва нецелесообразна, поэтому правильная подгонка и сварка имеют решающее значение. Угловой сварной шов обычно проверяется MPI или DPI.

Фланец для соединения внахлестку

Состоит из ступицы или «заглушки», приваренной к трубе, и опорного фланца или фланца с крышкой, который используется для соединения соединения болтами.Этот тип фланцевого соединения обычно используется в трубах cunifer (Cu/Ni/Fe) и других высоколегированных трубах. Ступица из сплава с опорным фланцем из оцинкованной стали дешевле цельного фланца из сплава. Фланец имеет приподнятую поверхность, а уплотнение выполнено с помощью плоской прокладки, такой как листовая прокладка из прессованного асбестового волокна (CAF).

Глухой фланец

Глухой фланец представляет собой круглую пластину без отверстия и используется для закрытия концов трубопроводов, клапанов и патрубков на отверстиях сосудов высокого давления. Глухой фланец используется для проверки потока газа или жидкости через трубу или сосуд, а также обеспечивает легкий доступ в случае необходимости выполнения работ внутри трубопровода или сосуда.

Фланец с поворотным кольцом

Подобно фланцу с соединением внахлестку, ступица приваривается к трубе встык. Поворотное кольцо расположено над ступицей и позволяет соединять соединение болтами. Фланцы с поворотным кольцом обычно используются при подводных работах, где поворотное кольцо облегчает выравнивание фланцев. Фланец уплотняется металлической прокладкой кольцевого соединения (RTJ).

Типы облицовки фланцев

Выступ (RF)

Уплотнение на фланце RF осуществляется плоской неметаллической прокладкой (или плоской металлической прокладкой для специальных применений), которая входит в болты фланца.Облицовка на фланце RF имеет концентрическую или фонографическую канавку с контролируемой обработкой поверхности. Если канавки слишком глубокие (или шероховатая поверхность), то требуется сильное сжатие, чтобы относительно мягкий прокладочный материал попал в канавки. Слишком мелкое (исключительно гладкая поверхность) и снова требуется сильное сжатие, так как становится более возможным путь утечки. Важно всегда проверять поверхность фланца на наличие дефектов, которые могут затруднить герметизацию. Например, радиальную канавку практически невозможно загерметизировать.Обработка поверхности на фланце зависит от типа используемой прокладки.

Плоская поверхность (FF)

Уплотнение осуществляется путем сжатия плоской неметаллической прокладки (очень редко плоской металлической прокладки) между фонографическими/концентрическими рифлеными поверхностями сопрягаемых фланцев FF. Прокладка подходит по всей поверхности фланца. Фланцы FF обычно используются в наименее экстремальных условиях, таких как слив воды под низким давлением, и, в частности, при использовании чугуна, бронзы или бронзового сплава, где большая площадь контакта прокладки распределяет нагрузку на фланец и уменьшает изгиб фланца.И ANSI B16.5, и BS 1560 определяют фланцы с плоской поверхностью и фланцы с выступом, а также фланцы RTJ. API 6A относится только к фланцам RTJ.

Соединение кольцевого типа (RTJ)

Обычно используется в самых тяжелых условиях, например, при работе с газопроводом высокого давления. Металлические прокладки кольцевого типа должны использоваться на фланцах этого типа.

  • RTJ в соответствии с API 6A, тип B, BS 1560 и ANSI B16.5: Уплотнение выполнено за счет контакта металл-металл между прокладкой и канавкой фланца. Поверхности двух противоположных фланцев не соприкасаются, и благодаря наличию прокладки сохраняется зазор.Такие фланцы RTJ обычно имеют выступающие поверхности, но в равной степени могут использоваться или указываться плоские поверхности.
  • RTJ по API 6A, тип BX: Фланцы API 6A, тип BX, уплотняются за счет комбинированного эффекта сжатия прокладки и контакта фланцев лицом к лицу, поэтому всегда будут иметь приподнятые поверхности. Во фланцах также используются специальные металлические кольцевые соединения. Фланцевое соединение типа BX, не имеющее прямого контакта, не обеспечивает герметизации и не должно вводиться в эксплуатацию.

Типы фланцев — Мир химического машиностроения

Типы фланцев

Типы фланцев

Типы фланцев

1. Фланец с приваренной горловиной: –

Используется для высоких температуре, работе под высоким давлением или при значительных колебаниях давление и температура. Эти фланцы полезны для работы с дорогостоящими, опасными, легковоспламеняющиеся, взрывоопасные жидкости, так как выход из строя или утечка фланцевого соединения может оказываются губительными для растения. Различные размеры, которые должны быть указаны для сварного шейный фланец:

  • (a) Внешний диаметр фланца.
  • (B) Минимальная толщина полки.
  • (c) Внешний диаметр выступа.
  • (D) Диаметр ступицы у основания.
  • (E) Диаметр ступицы в месте сварки.
  • (F) Длина через ступицу.
  • (G) Диаметр отверстия.
  • (H) Диаметр болтов.
  • (I) Диаметр окружности болта.
  • (J) Количество отверстий.
Фланец с приваренной горловиной

2.

Накладка на фланец: –

Широко используется из-за простоты выравнивания при сварке. Его стоимость также меньше.Фланец полезен для умеренных технологических процессов обслуживания, где изменения температуры, давления, вибрации, удары не являются серьезными. Его прочность составляет около 70% по сравнению с приварным фланцем с горловиной, а его усталостная долговечность составляет почти 1/3 по сравнению с приваренным фланцем с горловиной

. Накладка на фланец

3.

Резьбовой фланец: –

Резьбовой фланец можно соединить с трубой с резьбой без сварки. это не подходит для операций, связанных с изгибом или термическими циклами, потому что всегда есть возможность утечки через резьбовое соединение.Это может быть удовлетворительно используется с высоколегированной сталью для операций высокого давления, потому что сварка высоколегированной стали затруднена.

Резьбовой фланец

4.

Фланец внахлестку: –

Фланец внахлестку обычно используется с соединением внахлестку и ступицей. Они полезны там, где температура, изменения давления, вибрации и удары не являются серьезными. Эти фланцы бесполезны там, где существуют сильные изгибающие напряжения. Эти фланцы имеют только около 10% Усталостная долговечность по сравнению с приварным шейным фланцем.Для этих фланцев отверстия под болты легко выравниваются и это упрощает монтаж больших диаметров сосуды. Эти фланцы полезны для операций, когда сосуд часто вскрывали для чистки и осмотра.

Фланец для соединения внахлестку

5.

Глухие фланцы: –

Глухие фланцы очень обычно используется для отверстий сосуда под давлением, например. ручные отверстия и осмотр части. Они также используются на концах труб и клапанов. Эти фланцы способны выдерживать высокие напряжения изгиба, но не должны поглощать напряжения из-за теплового расширения.Эти фланцы используются для теплообменников. Заглушка представляет собой плоскую пластину. Он просто поддерживается на линии реакции нагрузки прокладки. это нагружается нагрузкой на посадку прокладки и комбинацией нагрузки на посадку прокладки, и равномерная нагрузка давлением.

Глухие фланцы

Справочная вики

13 типов фланцев для трубопроводов — Знания

Наиболее важными типами фланцев из нержавеющей стали являются фланцы с приварной шейкой, длинной приварной шейкой, накидными, с выходным швом, с соединением внахлестку, с резьбой, а также с глухими фланцами.В дополнение к этим стандартным фланцам существуют специальные фланцы, называемые Weldoflange / Nipoflange , а также Elboflange , поворотный фланец , фланец расширителя/редуктора и фланцы с диафрагмой.

Таблица материалов:

ОСНОВНЫЕ ТИПЫ ФЛАНЦЕВ

Тип фланца, который следует использовать для трубопровода, зависит, как правило, от требуемой прочности фланцевого соединения. Фланцы используются в дополнение к сварным звеньям для облегчения обслуживания (фланцевое соединение можно быстро и удобно демонтировать).

Давайте сейчас углубимся и покажем основные виды фланцев с картинками.

СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ:

Приварной фланец ASME B16.5 и B16.47. Сварка приварного фланца встык

Приварной фланец встык («WN») имеет длинный конический центр, к которому можно приварить трубу.

Этот тип фланца используется, как правило, при высоком давлении, а также при высоких/низких температурах, когда требуется неограниченный поток жидкости, транспортируемой по системе трубопроводов (отверстие фланца совпадает с отверстием трубопровода ).

Отсутствие перепадов напряжения предотвращает негативные последствия, такие как турбулентность и эрозия/коррозия сталей в непосредственной близости фланцевых соединений.

Конический центр обеспечивает плавное распределение механического напряжения и беспокойства между трубой и фланцем приварной шейки и облегчает выполнение рентгенографических оценок для обнаружения возможных утечек, а также проблем со сваркой.

Размер фланца (номинальный размер трубы, а также размер трубы) должен соответствовать размеру соединительной трубы.

Фланец встык приварной соединяется с трубой одиночным сплошным проварным V-образным стыковым сварным швом. Размеры и вес фланцев с приварной горловиной ASME отображаются в этом посте.

ДЛИННАЯ ПРИВАРНАЯ ШЕЙКА

Длинный фланец с приварной шейкой

Длинные фланцы с приварной шейкой («LWN») аналогичны фланцам с приварной шейкой, за исключением того, что шейка (коническая ступица) удлинена, а также имитирует унылое расширение.

Длинные фланцы с приварной горловиной обычно используются на бочках, колоннах или сосудах. Эти типы фланцев также доступны в типах с тяжелым корпусом (HB) и с равным корпусом (E).

НАКЛАДНОЙ ФЛАНЕЦ

Накидной фланец ASME B16.5 Накидной фланец, угловой сварной шов вне зубного кариеса фланца.

Исходный размер накладного фланца больше наружного диаметра соединительной трубы, так как труба должна перемещаться внутри фланца, чтобы соединиться с помощью углового сварного шва.

Накидные фланцы также называются «фланецами со втулкой», поскольку их легко распознать из-за их компактной и тонкой формы.

Размеры и вес вставных фланцев ANSI/ASME предлагаются на этой веб-странице.

ПРИВАРНАЯ ГОРЕЛКА VS НАКЛАДНОЙ ФЛАНЦ:

Фланцевые соединения, выполненные с помощью накладных фланцев, в будущем будут немного более хрупкими, чем соединения, выполненные с помощью приварных фланцев (при сопоставимых условиях эксплуатации). Это, по-видимому, связано со следующими фактами:

фланец с приваркой встык включает конический центр без выходного патрубка, который более равномерно распределяет механическое напряжение между трубой и фланцем

стык встык как одна зона сварки в отличие от двух (фланец под сварку враструб).

Еще одним преимуществом приварного фланца является то, что его можно крепить как к установкам, так и к трубам, тогда как отводные приварные фланцы подходят только для трубопроводов.

ФЛАНЕЦ С РЕЗЬБОЙ

Фланец с резьбой ASME B16. 5 Фланец с резьбой

Фланцы с резьбой присоединяются к трубопроводу путем навинчивания трубы (имеющей наружную резьбу, обычно NPT по ASME B1.20.1) на фланец , без стыковых швов (в отдельных случаях, однако, небольшие швы связаны с повышением прочности соединения).

Резьбовые фланцы доступны в размерах до 4 дюймов, а также в различных номинальных давлениях, однако они используются, в основном, в трубопроводах небольшого размера в системах с пониженным напряжением и при низких температурах, таких как водоснабжение и воздушная система.

Резьбовые фланцы также являются обязательным требованием во взрывоопасных зонах, например, на заправочных станциях и заводах, так как выполнение стыковых соединений в таких средах может быть опасным.

Прочтите эту короткую статью, чтобы узнать об измерениях резьбовых фланцев ANSI/ASME.

ВЫПУСКНОЙ ПРИВАРНОЙ ФЛАНЕЦ:

Выходной фланец ASME B16.5. Выходной приваренный фланец, 1 угловой сварной шов

Выходные приварные фланцы соединяются с трубопроводами с помощью одиночного углового сварного шва, выполненного на внешней стороне фланца (в отличие от накидного фланца, для которого требуется два сварных шва).

В соответствии со стандартом ASME B31.1, для выполнения фланцевого соединения с использованием фланца с раструбной сваркой, труба сначала вставляется в выходное отверстие фланца до тех пор, пока не достигнет нижней части фланца, после чего ее следует поднять на 1.6 мм, а также окончательно сварены.

Это пространство должно быть делегировано для надлежащего размещения трубопровода внутри фланцевого раструба после затвердевания сварного шва.

Фланцы с муфтовым соединением используются для трубопроводов высокого давления, а также трубопроводов малого диаметра, по которым не перемещаются чрезвычайно агрессивные жидкости.

Это связано с тем, что эти типы фланцев подвержены коррозии в пространстве между окончанием трубопровода и буртиком раструба.

Их фиксированная прочность выходных приварных фланцев аналогична накладным фланцам, но их предел прочности на истощение выше из-за наличия одиночного, а не двойного углового сварного шва.

Размеры и вес фланцев под приварку враструб (ASME/ANSI) указаны здесь.

ФЛАНЕЦ ДЛЯ НАКЛАДНОГО СОЕДИНЕНИЯ:

Фланец для соединения внахлестку ASME B16.5 фланцевое соединение с вставным концом

Фланцы для соединения внахлестку имеют плоскую поверхность и всегда используются в сочетании с врезным концом.

Фланцы с соединением внахлестку по форме напоминают вставные фланцы, за исключением расстояния на поверхности фланца, а также отверстия, подходящего для фланцевого участка вставного конца.

Фланец с соединением внахлест скользит по трубе, а также посадочные места на задней части вставного конца, и они соединяются под действием усилия болтов.

Использование фланцев внахлестку в сочетании с врезными концами является доступным решением для труб из нержавеющей стали или никелевого сплава, поскольку продукт фланца внахлестку может быть более низкого качества (обычно углеродистая сталь), чем продукт встык конец (который должен соответствовать марке трубы, так как контактирует с транспортируемой жидкостью).

Таким образом, такая компоновка имеет следующие два преимущества:

сводит к минимуму общую стоимость фланцевых соединений трубопровода, поскольку сокращается использование продукции более высокого качества;

операции болтового соединения упрощены, так как фланец соединения внахлестку можно повернуть вокруг трубы, чтобы облегчить размещение болтов.

Размеры и вес фланцев с соединением внахлест показаны в этой короткой статье.

ГЛУХОЙ ФЛАНЕЦ:

В отличие от всех видов фланцев, показанных выше, глухие фланцы не имеют центрального отверстия и используются для глушения или фиксации трубопровода, клапана/сосуда под давлением и также блокируют поток жидкости.

Глухие фланцы должны выдерживать значительные механические нагрузки из-за давления в системе, а также необходимого давления болтового соединения.

Глухие фланцы обеспечивают очень легкий доступ к трубе, так как их можно быстро отвинтить, чтобы оператор мог выполнять задачи внутри конечного конца трубопровода (это также является причиной того, что глухой фланец используется в качестве смотрового люка для сосуды под напряжением, иногда).

Возможно, интересно отметить, что хотя этот тип фланцев намного проще в производстве, они продаются по исключительной средней цене за кг по сравнению с различными другими типами фланцев.

Опишите этот текст, чтобы узнать больше о размерах глухих фланцев в соответствии с ANSI/ASME B16.5.

СПЕЦИАЛЬНЫЕ ВИДЫ ФЛАНЦЕВ:

Нипофланец используется для патрубков под углом 90 градусов и представляет собой изделие, изготовленное путем соединения фланца с приварной шейкой со встроенным ниполетом.

Тем не менее, нипофланец представляет собой цельный кусок кованой стали, а не 2 различных изделия, сваренных друг с другом.

Для установки нипофланца монтажники должны приклеить ниполетную часть приспособления к отводной трубе, а также привинтить фланцевую часть к фланцу ответвления.

Нипофланцы изготавливаются из различных материалов, таких как углеродистая сталь ASTM A105 (высокотемпературная работа), ASTM A350 (низкотемпературная углеродистая сталь), ASTM A182 (нержавеющая сталь, включая дуплексную и супердуплексную), а также никелевые сплавы (Inconel, Incoloy, Hastelloy и др. ).

Нипофланцы также производятся в усиленном варианте, который имеет дополнительную механическую прочность по сравнению со стандартным нипофланцем.

WELDO FLANGE:

Weldoflange концептуально сопоставим с Nipoflange, так как они представляют собой комбинацию фланца с приварной горловиной, а также ответвления (в данном случае Weldolet).Приварные фланцы изготавливаются из цельного куска прочной стали, а не путем сварки отдельных компонентов.

ELBOFLANGE, а также LATROFLANGE

Различные другие, гораздо менее распространенные типы фланцев Olets — это так называемый Elboflange (смесь фланца и Elbolet), а также «Latroflange» (смесь фланца с Latrolet). Эльбофланцы используются для разветвления трубопровода под углом 45 градусов.

Фланец Elbo:

ПОВОРОТНЫЙ ФЛАНЕЦ

Фланцы с поворотным кольцом позволяют размещать отверстия под болты между обоими фланцами разведения, что удобно во многих случаях, например при прокладке труб большого диаметра, подводных и морских трубопроводов. , труба работает на мелководье и в подобных условиях.Поворотные фланцы подходят для нефти, газа, углеводородов, воды, химикатов, а также других требуемых жидкостей в нефтехимической промышленности и при мониторинге воды.

В случае трубопровода большого диаметра, например, трубопровод оснащен на одном конце типичным фланцем с приварной горловиной, а также поворотным фланцем на другом конце: просто поворачивая поворотный фланец на трубы, операторы могут выполнить идеальное размещение отверстий под болты таким образом, более простым и быстрым способом.

Важными стандартами для фланцев с поворотным кольцом являются ASME/ANSI, RACKET, BS, EN, ISO и т. д.Наиболее распространенным требованием для применения в нефтехимии является ANSI/ASME B16.5 или ASME B16.47.

Поворотный фланец для подводных труб:

Поворотные фланцы доступны во всех стандартных формах типичных фланцев, т.е. широкий диапазон размеров (размеры могут варьироваться от 3/8″ до 60″, а также показатель давления от 150 до 2500).

Поворотные фланцы могут быть изготовлены из углеродистой стали (ASTM A105), легированной стали (ASTM A182 F1, A182 F5, A182 F9, A182 F91), а также из нержавеющей стали (ASTM A182 F304, A182 F304L, A182 F316, А182 Ф316Л).

УВЕЛИЧИТЕЛЬНЫЙ ФЛАНЕЦ («РАСШИРИТЕЛЬ»).

Фланцы увеличивающие и уменьшающие: Фланец расширительный.

Расширительный фланец.

Расширительные фланцы или «расширительные фланцы» используются для увеличения длины трубопровода от определенной точки до дополнительной или для соединения труб с другими механическими устройствами, такими как насосы, компрессоры и клапаны, которые имеют различные размеры входных отверстий.

Расширительный фланец — это фланец с приварной горловиной с большим отверстием на нефланцевом конце.

Увеличивающие фланцы могут быть использованы для увеличения проходной трубы только на один или оптимальные два размера, а также не больше (пример: с 2 на 3 или оптимальные 4 дюйма).

Фланцы-расширители являются более доступным (и более легким) решением по сравнению с комбинацией переходника, свариваемого встык, и стандартного фланца (который является стандартным решением для наддувов более 2-х размеров на трубе).

Одним из самых распространенных продуктов для развальцовки фланцев является A105 (высокотемпературный.углеродистая сталь), A350 (LTCS), а также ASTM A182 (нержавеющая сталь, а также указанные выше).

Показатели напряжения, а также измерения увеличивающихся фланцев соответствуют спецификации ANSI/ASME B16.5 и легко доступны для приподнятой или ровной поверхности (RF, FF).

увеличивающий фланец черт.

Чертеж расширительного фланца ASME.

МИНИМИЗИРУЮЩИЙ ФЛАНЕЦ («РЕДУКТОР»).

Переходной фланец:

Понижающие фланцы, иначе называемые переходными фланцами, имеют противоположную характеристику, чем расширительные фланцы, если смотреть сверху, т.е.е. они используются для снижения уровня трубопровода.

Уступ трубы можно безопасно уменьшить всего на 1 или 2 размера (или же необходимо использовать решение, основанное на сочетании переходника для стыковой сварки и обычного фланца).

Редукционные фланцы доступны во многих размерах и с мировым качеством, а также, как правило, не доступны в поставке.

Понижающие фланцы должны учитывать те же факторы в отношении требований, размеров и качества материала, что и расширяющиеся фланцы.

Последний тип кованых изделий, который выглядит как фланец, представляет собой предполагаемую феноменальную заглушку: хотя это и не фланец, а заглушка (или кольцевая прокладка или лопатка) используется между трубами для механической изоляции трубопровода и в очень простой способ. Еще больше информации дано в другом разделе нашей Вики для трубопроводов.

Фланцы » The Piping Engineering World

Фланцы широко используются в трубопроводной сети для съемных соединений с различными компонентами трубопроводов, такими как клапаны, специальные элементы, а также для соединения с оборудованием.Как правило, они изготавливаются методом ковки. Лишь в некоторых случаях его можно изготовить из пластин.
В соответствии с ASME B16. 5 только глухой фланец и редукционный фланец могут быть изготовлены из свариваемых качественных листов.

Теги : #Piping_Engineering #Piping_Fitings #Piping_Flanges

Трубные фланцы

Конструкционные материалы

Фланцы изготавливаются методом ковки. Итак, строительные материалы следующие.

  1.   A105   : Стандартные технические условия на поковки из углеродистой стали для трубопроводов.
  2. A181  : Стандартные технические условия на поковки из углеродистой стали для трубопроводов общего назначения.
  3. A182  : Стандартные технические условия на кованые или катаные фланцы труб из сплава и нержавеющей стали, кованые фитинги, клапаны и детали для работы при высоких температурах.
  4. A350  : Стандартные технические условия для поковок из углеродистой и низколегированной стали, требующие испытаний на ударную вязкость компонентов трубопроводов.

Применимые стандарты

Фланцы изготавливаются на международном уровне в соответствии со следующими стандартами:

  1. ASME B16. 1 : Чугунные трубные фланцы и фланцевые фитинги: классы 25, 125 и 250
  2. ASME B16.5 : Трубные фланцы и фланцевые фитинги от NPS 1/2 до NPS 24, метрические/дюймы Стандарт
  3. B ASME 4 : Стальные фланцы большого диаметра (от NPS 26 до NPS 60)
  4. DIN EN 1092-1 : Фланцы из кованой нержавеющей или стали.

Типы фланцев

  1. Slip на фланцах
  2. розетки сварные фланцы
  3. Фланцы сварки
  4. Сварочные фланцы
  5. Сварочные фланцы
  6. Слепых фланцев
  7. LAP суставные фланцы

скольжения на фланцах

  1. фланцы обычно кованые со ступицей.
  2. Когда они сделаны из пластин, у них нет втулки.
  3. Накидные фланцы более экономичны, чем фланцы с приварной горловиной.
  4. Они используются в некритических приложениях выше 2″ npd.
  5. Накладные фланцы привариваются к трубе как внутри, так и снаружи.
Накидной фланец

Фланцы для сварки враструб

  1. Фланцы для сварки враструб используются для сварки враструб труб малого диаметра.
  2. Привариваются только снаружи трубы.
  3. После трубы имеется небольшой карман, компенсирующий тепловое расширение трубы, в котором застаивается жидкость и может возникнуть коррозия, если жидкость сильно коррозионная.
  4. Фланцы с приваркой внахлест должны быть указаны с толщиной соединительной трубы, чтобы обеспечить надлежащие размеры отверстия.
Приварной фланец с муфтой

Резьбовые фланцы

  1. Резьбовые фланцы используются для труб с резьбой малого диаметра.
  2. Они также используются в местах, где сварка запрещена.
  3. Резьбовые фланцы используются в диапазоне температур от 25 ° C до 450 ° C.
  4. Резьба может быть NPT (номинальная трубная резьба) или BSPT (британская стандартная трубная резьба), как требуется в спецификации трубопровода.
Фланцы с резьбой

Фланцы с приварной шейкой

  1. Фланцы с приварной шейкой привариваются к трубе встык.
  2. Поскольку рентгенография требуется для всех сварных швов в критических условиях, в таких местах в основном используются приварные фланцы встык.
  3. Толщина фланцев с приварной горловиной должна быть указана для закупки, которая обычно совпадает с толщиной трубы того же размера.
  4. Фланцы с приварной горловиной дороже и используются в условиях высоких температур, горючих, токсичных и т. д.Сервисы.
Фланец с приварной шейкой

Для получения подробной информации ознакомьтесь с этой статьей о фланцах с приварной шейкой.

Фланцы для соединения внахлестку

  1. Фланцы для соединения внахлестку используются вместе с заглушкой, которая приваривается к трубе встык.
  2. Используется там, где трубы из более качественных или экзотических материалов.
  3. Свободный фланец в основном изготовлен из углеродистой стали.
  4. Внутренний диаметр фланцев с соединением внахлестку обработан так, чтобы соответствовать радиусу вставного конца.
Фланец внахлестку

Заглушки

Заглушки используются для закрытия конца трубы и крепятся болтами к другому фланцу.В некоторых местах глухие фланцы поставляются с резьбовыми отверстиями для инструментов или дренажного соединения.

Фланец заглушка

Фланцы переходные

Фланцы переходные используются для соединения труб различного диаметра без использования переходника. Размеры и толщина переходного фланца должны соответствовать трубе большего диаметра, но внутренний диаметр должен соответствовать трубе меньшего диаметра.

Переходной фланец

Доступные номиналы фланцев

  1. Для фланцев до 24 дюймов доступны номиналы: 150#, 300#, 400#, 600#, 900#, 1500# и 2500#.
  2. Для фланцев типа A от 26″ до 60″ доступны размеры 150#, 300#, 400#, 600# и от 26″ до 48″ для 900#.
  3. Для фланцев типа B, от 26″ до 60″, доступны номиналы 75#, 150#, 300#. Размеры от 26″ до 36″ для 400#, 600# и 900#.

Таблицы номинальных характеристик PT, указанные в ASME B16.5, определяют рабочее давление, которое фланец может выдержать при определенной температуре.
Указанный класс давления 150#, 300# и т. д. является базовым, а фланцы могут выдерживать более высокое давление при более низких температурах.

Фланцевые накладки

  1. Плоская поверхность,
  2. Рифленая поверхность,
  3. Наружная-внутренняя,
  4. Язык-паз,
  5. Соединение бурового типа.

Фланцы с плоской поверхностью

Фланцы с плоской поверхностью используются, когда ответные фланцы имеют плоскую поверхность. Фланцы с плоским торцом
в основном используются при соединении с чугунным оборудованием, клапанами и специальными устройствами. Фланец с плоской поверхностью имеет поверхность прокладки в той же плоскости, что и поверхность окружности болтового соединения.

Фланец с плоской поверхностью

Фланцы с выступом

Фланцы с выступом для трубы являются наиболее часто используемыми фланцами.
Толщина выступа для 150# и 300# включена в указанную толщину фланца, а для более высокого номинала она не включена в толщину фланца.

Накидной фланец с выступом

Фланцы с внутренней и наружной резьбой

Фланцы с внутренней резьбой являются улучшенной версией фланцев с выступом.

Фланцы с пазом и язычком

Фланцы с пазом и язычком являются наиболее надежным типом фланцевого соединения, но они дороже, чем другие типы фланцев.

Фланцы с шипом и канавкой

Фланцы с кольцевым соединением

Фланцы с кольцевым соединением обычно используются при высоком давлении (класс 600 и выше) и/или при высоких температурах выше 800°F (427°C).

Фланцы с кольцевым соединением

Покрытие поверхности фланца

  1. Доступные виды обработки поверхности: стандартная, гладкая/зубчатая и сверхгладкая.
  2. Фланцы Stock Finish используются с неметаллическими прокладками.
  3. Допустимая шероховатость фланцев со стандартной отделкой составляет 250–500 или 500–1000 микродюймов AARH.
  4. Фланцы с гладкой/зубчатой ​​отделкой используются с металлическими или спирально навитыми прокладками.
  5. Допустимая шероховатость фланцев с гладкой/зубчатой ​​поверхностью составляет 125–250 микродюймов AARH.Фланцы со сверхгладкой поверхностью
  6. используются с металлическими фланцами RTJ и T/G.
  7. Максимально допустимая шероховатость фланцев со сверхгладкой поверхностью составляет 63 микродюйма AARH.
  8. Типы торцевых зубцов фланцев: концентрические и спиральные.
  9. Обычно используются спиральные зубья.
  10. Концентрические зубцы используются, когда перекачиваемой жидкостью является легковоспламеняющийся, токсичный газ или газ с более низкой молекулярной массой.

Фланцы серии B

Серия B указывает размеры фланцев для компактных фланцев, которые в большинстве случаев имеют меньший диаметр окружности болтов, чем фланцы серии A.Компактные фланцы используются в стесненных условиях, например на кораблях, морских платформах и т. д. В соответствии с B16.47 фланцы с кольцевым соединением доступны только до 36 дюймов. Фланцы с кольцевым соединением для номинала 150 # имеют размер только до 24 дюймов.

Нравится:

Нравится Загрузка…

Основные типы трубных фланцев, которые необходимо знать

Основные типы трубных фланцев, которые необходимо знать

Идеально знать различные типы трубных фланцев, чтобы знать, что лучше всего подходит для ваших инженерных нужд. Узнайте все, что вам нужно знать ниже.

Фланцы труб представляют собой компоненты трубопроводов круглой формы, которые прикрепляют трубы для соединения или блокировки других компонентов, таких как сопла, клапаны, специальные элементы и т. д. Это второй по популярности метод соединения после сварки в инженерной вселенной.

Фланцевые соединения трубопроводов наиболее предпочтительны там, где требуется демонтаж компонентов для осмотра, технического обслуживания, эксплуатации или замены. Во фланцах труб также используются прокладки и болты между ними, чтобы обеспечить отсутствие утечек в соединениях трубопроводов.

Трубный фланец выбирается на основе класса трубы, который соответствует ASME B 16.47 или ASME B 16.5, и номинального давления-температуры. Тем не менее, возможно изготовление фланцев труб на заказ, хотя в промышленности это не является предпочтительным. Фланцы труб остаются лучшей альтернативой резьбе или сварке и обычно изготавливаются методом ковки.



Типы фланцев

В настоящее время в промышленности используются многочисленные типы. Обычно они классифицируются на основе следующего:







Типы трубных фланцев: в зависимости от трубного крепления/соединения

Фланцы с приварной шейкой

Отлично подходят для применения при высоких давлениях и температурах.Шейка фланца трубы обычно приваривается к шейке трубы.

Основные особенности:



  • Ограничения потока нет, так как ID трубы и ID фланца совпадают. С турбулентностью и эрозией также покончено.
  • Фланцы с приварной горловиной
  • поставляются с длинной конической втулкой между сварным соединением и фланцевым кольцом. Вот почему эти фланцы иногда называют «фланцами с высокой ступицей».



Эта втулка обеспечивает постепенный переход от толщины фланцевого кольца к толщине стенки трубы. Идентификатор также должен совпадать с идентификатором канала. Плавный переход значительно повышает прочность полки и минимизирует концентрацию высоких напряжений.



  • Этот конкретный тип фланца обычно прикрепляется к трубе с помощью стыковой сварки. Его также можно сделать рентгенографией, если это является жизненно важным требованием.
  • Фланцы с приварной горловиной
  • обычно подходят для экстремальных условий эксплуатации. Это преднамеренная конструкция, позволяющая фланцам труб выдерживать многократные изгибы от сжатия, расширения трубопровода или любой другой внешней силы.
  • Фланцы с приварной горловиной
  • обычно считаются лучшими фланцами для стыковой сварки в отрасли. Зона сварки предотвращает чрезмерное искажение, поскольку она находится вдали от лица.
  • Перед началом сварки фланец трубы с приварной горловиной необходимо точно выровнять по отверстиям под болты.
  • Фланцы с приварной горловиной
  • обычно намного дороже, чем фланцы других типов.
  • При заказе фланцев с приварной горловиной крайне важно указать номер и идентификатор трубы в спецификации.



Фланцы внахлестку Фланцы с соединением внахлестку

состоят из двух компонентов. Они поставляются с кольцевыми фланцами с соединением внахлестку и вставными концами. Трубы привариваются встык к заглушке, оставляя соединение внахлестку свободным для вращения вокруг заглушки. Поверхность заглушки действует так же, как выступ фланца, хотя для экономии затрат она может быть изготовлена ​​​​из разных материалов. Укороченный конец — единственная часть, которая вступает в непосредственный контакт с жидкостью.

Накидные фланцы

Накидные фланцы для труб обычно короче фланцев с приварной горловиной.Это означает, что их можно использовать там, где есть ограничение по пространству. Внутренний диаметр накладных фланцев трубы несколько больше внешнего диаметра трубы. И это позволяет легко скользить по трубе.

Накладные фланцы можно прикрепить к трубе с помощью двух угловых сварных швов изнутри и снаружи. Они широко используются в приложениях с более низким давлением и температурой из-за их низкой начальной стоимости. В большинстве случаев их срок службы составляет примерно 1/3 (одну треть) срока службы фланца с приварной горловиной.

Вот некоторые важные особенности:



  • Накидные фланцы не рекомендуются для каких-либо критических или коррозионно-активных сред.
  • Общая прочность накладного фланца трубы составляет примерно 2/3 прочности сопоставимого фланца с приварной горловиной.
  • Трубные фланцы
  • не слишком подходят для циклических нагрузок.
  • Соединение вставного фланца трубы не может быть подвергнуто рентгенографии из-за отсутствия сварного шва с полным проплавлением.



Фланец под сварку враструб

Во фланцах для сварки враструб используется одиночный угловой сварной шов на внешней стороне фланца. Трубы вставляются в раструбы в самом начале – в раструбном фланцевом соединении – до тех пор, пока они не достигнут нижней части фланца. Затем его приподнимают на 1,6 мм и, наконец, приваривают угловой шов. Этот зазор в 1,6 мм создается, чтобы обеспечить место для правильного расположения трубы во фланцевом раструбе после затвердевания сварного шва.

Фланцы с раструбной сваркой

очень подходят для небольших труб — до 2 дюймов — и не рекомендуются или не идеальны для тяжелых условий эксплуатации.Однако их можно использовать для трубопроводов высокого давления, по которым не передаются агрессивные жидкости. Это связано с тем, что скопление жидкости в зазоре может быстро вызвать коррозию трубы. Фланцы трубы с раструбным приваром во многом сопоставимы с накидными фланцами.





Глухой фланец

Фланцы глухих труб сплошные. Они не имеют центральных отверстий, используемых для перекрытия одной секции трубы или сопла на неиспользуемом оборудовании. Обычно они рассчитаны на мощное сопротивление обширному давлению.

Но тогда фланцы глухих труб не должны воспринимать слишком большую тепловую нагрузку, поскольку они всегда могут расшириться. Это потому, что они уже прикреплены к самому концу соединения трубопровода.

Фланцы для труб

Bling, которые могут быть с выступом или плоскими, обычно весят намного больше, чем другие фланцы для труб. Они обычно используются при испытаниях трубопроводных систем под давлением.

Фланец с резьбой или резьбой

Трубные фланцы с резьбой или резьбой соединяются с трубами путем их ввинчивания.Они обычно используются в системах трубопроводов, в которых не допускается прямая сварка трубы. Фланцы с резьбой используются для оцинкованных труб.

Промышленные резьбовые или резьбовые фланцы для труб изготавливаются различных размеров до 4 дюймов с различными характеристиками давления. Они используются только для небольших труб, по которым перекачивают жидкости с низким давлением и температурой.

Резьбовые трубные фланцы обычно используются в зонах, содержащих взрывчатые вещества. Резьбовые фланцы используются на несколько более толстых трубах, так как нарезать резьбу на очень тонких трубах чрезвычайно сложно.

К основным характеристикам резьбовых фланцев относятся:



  • Процесс прикрепления довольно быстрый
  • Резьба имеет тенденцию к протечке при циклической нагрузке. Вот почему они не рекомендуются для циклических услуг.
  • Типы трубных фланцев
  • : На основе фланца
  • Эти фланцы классифицируются следующим образом: фланцы с выступом, фланцы с плоской поверхностью, фланцы с пазом и язычком, фланцы с кольцевым соединением, а также фланцы с наружной и внутренней резьбой.





Типы трубных фланцев: по номинальному давлению-температуре

Фланцы, рассчитанные на давление-температуру, классифицируются следующим образом:



  • 150#
  • 300#
  • 400#
  • 600#
  • 900#
  • 1500#
  • 2500#



При увеличении номинального давления прочность полки, грузоподъемность и размеры также увеличиваются.



Типы трубных фланцев: на основе действующих норм проектирования

Классификация на основе основного кода конструкции:



  • DIN-фланец
  • Фланцы BS (BS 10, BS 1560)
  • Фланцы по индивидуальному заказу
  • Фланцы ASME/ANSI (ASME B16.1, ASME B16.5, ASME B16.42, ASME B16.47)
  • Фланцы API (API 6A, API17D) и т. д.



Кроме того, их можно разделить на следующие категории в зависимости от материала конструкции фланца трубы:



  • Чугунные фланцы
  • Фланцы из углеродистой стали
  • Фланцы из ковкого чугуна
  • Фланцы из легированной стали
  • Фланцы из нержавеющей стали/DSS
  • Неметаллические фланцы (фланец FRP/GRP/GRE)
  • Металлические фланцы





Подведение итогов

В заключение, знание правильного типа позволяет вам знать, когда их использовать и для какой цели. Это предотвращает неправильное использование фланцев труб при их использовании в технических целях.



8 типов обычно используемых фланцев для трубопроводной системы — объяснение



Фланец — это метод соединения труб, клапанов, насосов и другого оборудования для формирования системы трубопроводов. Он также обеспечивает легкий доступ для очистки, осмотра или модификации. Фланцы обычно привариваются или привинчиваются.

Фланцевое соединение состоит из трех отдельных и независимых, хотя и взаимосвязанных компонентов; фланцы, прокладки и болтовые соединения; которые собраны еще одним влиянием, монтажником.При выборе и применении всех этих элементов требуется особый контроль для получения соединения с приемлемой герметичностью.

В трубопроводных системах используются различные типы трубных фланцев, в зависимости от жидкости, рейтинга PT, материала конструкции, соединительного оборудования и т. д. Ниже приведены типы фланцев, используемых в трубопроводах, в зависимости от покрытия.


Наиболее часто используемые фланцы для труб: —

  • ПРИВАРНОЙ ФЛАНЕЦ
  • ДЛИННАЯ СВАРОЧНАЯ ШЕЙКА
  • НАКЛАДКА НА ФЛАНЦЕ
  • ФЛАНЕЦ С РЕЗЬБОЙ
  • ПРИВАРНОЙ ФЛАНЕЦ
  • ФЛАНЕЦ НАХОДНОГО СОЕДИНЕНИЯ
  • ГЛУХОЙ ФЛАНЕЦ
  • ВТУЛКА

    1.ПРИВАРНОЙ ФЛАНЕЦ :-

    Фланцы с приварной шейкой легко узнать по длинной конической втулке, которая постепенно переходит в толщину стенки трубы или фитинга.
    Этот тип фланца обычно используется в системах с высоким давлением и высокими/низкими температурами, где требуется неограниченный поток жидкости, транспортируемой по системе трубопроводов (отверстие фланца совпадает с отверстием трубы).
    Эти фланцы имеют отверстия, соответствующие внутреннему диаметру сопрягаемой трубы или фитинга, поэтому поток продукта не ограничивается.Это предотвращает турбулентность в месте соединения и уменьшает эрозию. Они также обеспечивают отличное распределение напряжения через коническую ступицу и легко поддаются рентгенографии для обнаружения дефектов.

    Фланец этого типа приваривается к трубе или фитингу одним полным проплавлением, V-образным сварным швом (сварка встык).

    2.ДЛИННАЯ СВАРОЧНАЯ ШЕЙКА:-


    Длинные фланцы с приварной шейкой аналогичны фланцам с приварной шейкой, за исключением того, что шейка (коническая ступица) удлиняется и действует как удлинитель расточки.
    Фланцы с длинной приварной горловиной обычно используются на сосудах, колоннах или бочках. Эти типы фланцев доступны также в тяжелом корпусе (HB) и равном корпусе (E).


    3.НАКЛАДКА НА ФЛАНЦЕ:-

    Накидные фланцы для труб. Как видно из их названия, эти фланцы для труб скользят по трубе. Они изготавливаются с внутренним диаметром, немного превышающим внешний диаметр трубы. Эти насадки присоединяются к трубе с помощью углового сварного шва в верхней и нижней части фланца.

    Этот тип фланцев доступен в больших размерах, а также для соединения трубопроводов большого диаметра с патрубками накопительных баков. Обычно эти фланцы имеют кованую конструкцию и снабжены ступицей. Иногда эти фланцы изготавливаются из пластин и не снабжены ступицей.


    4.РЕЗЬБОВОЙ ФЛАНЕЦ :- Резьбовые фланцы также известны как резьбовые фланцы, и они имеют резьбу внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе. Резьбовые фланцы используются в особых случаях, их основным преимуществом является то, что их можно прикрепить к трубе без сварки.Иногда уплотняющий сварной шов также используется в сочетании с резьбовым соединением. Но этот тип соединения является быстрым и простым, но не подходит для применения при высоких давлениях и температурах. Резьбовые фланцы в основном используются в коммунальных услугах, таких как воздух и вода.
    Резьбовые фланцы доступны с размерами до 4 дюймов и несколькими номиналами давления, однако они используются, в основном, для трубопроводов небольшого размера в системах низкого давления и низких температур, таких как водоснабжение и воздушная система.

    Резьбовые фланцы также являются обязательным требованием во взрывоопасных зонах, таких как автозаправочные станции и заводы, поскольку выполнение сварных соединений в таких средах может быть опасным.

    5. ПРИВАРНОЙ ФЛАНЕЦ :-

    Фланцы с приваркой внахлест соединяются с трубами с помощью одного углового сварного шва, выполненного на внешней стороне фланца (в отличие от типа накидного фланца, для которого требуется два сварных шва).
    Согласно ASME B31.1, для выполнения фланцевого соединения с использованием фланца с приваркой враструб, труба должна быть сначала вставлена ​​в раструб фланца до нижней части фланца, затем ее следует приподнять на 1.6 мм и, наконец, приварены.
    Этот зазор должен быть оставлен для обеспечения правильного позиционирования трубы внутри фланцевого раструба после затвердевания сварного шва. Приварные фланцы

    используются для небольших трубопроводов и трубопроводов высокого давления, по которым не передаются высококоррозионные жидкости.

    Это связано с тем, что эти типы фланцев подвержены коррозии в области зазора между концом трубы и буртиком раструба.


    Их статическая прочность фланцев под приварку враструб аналогична накидным фланцам, но их усталостная прочность выше из-за наличия одинарного, а не двойного углового сварного шва.


    6. ФЛАНЕЦ НАКЛАДНОГО СОЕДИНЕНИЯ :-

    Фланец внахлестку состоит из двух компонентов: вставной конец и свободный опорный фланец. Заглушка приварена к трубе встык, а опорный фланец свободно перемещается по трубе. Опорный фланец может быть изготовлен из материала, отличного от материала заглушки, и обычно из углеродистой стали для экономии средств. Фланец внахлестку используется там, где требуется частый демонтаж, а пространство ограничено. Кроме того, стандартный фланец внахлестку обычно имеет большую длину ступицы по сравнению с накидным фланцем, но это часто считается ненужным для многих применений.

    Фланец с соединением внахлест практически идентичен накладному фланцу, за исключением того, что он имеет радиус на пересечении отверстия и поверхности фланца.

    Фланец с соединением внахлест практически идентичен накидному фланцу, за исключением того, что он имеет радиус на пересечении отверстия и поверхности фланца. Этот радиус необходим для того, чтобы фланец мог вместить врезной конец соединения внахлестку. Обычно фланец с соединением внахлестку и патрубок с соединением внахлестку соединяются вместе в сборочной системе.

    7. ВТУЛКА :-

    Укороченный конец всегда будет использоваться с фланцем внахлестку в качестве опорного фланца.
    Эти фланцевые соединения применяются при низком давлении и некритических условиях и представляют собой дешевый метод отбортовки.
    В системе труб из нержавеющей стали, например, можно использовать фланец из углеродистой стали, поскольку он не соприкасается с продуктом в трубе. Втулки

    доступны практически для всех диаметров труб. Размеры и допуски на размеры определены в стандарте ASME B.16.9. Легкие коррозионностойкие заглушки (фитинги) определены в MSS SP43.

    8. ГЛУХОЙ ФЛАНЕЦ :- В отличие от всех типов фланцев, показанных выше, глухие фланцы не имеют центрального отверстия и используются для заглушения или герметизации трубопровода, клапана/сосуда под давлением и блокирования потока жидкости.

    Глухие фланцы должны выдерживать значительную механическую нагрузку из-за давления в системе и требуемых усилий болтового соединения.

    Глухие фланцы обеспечивают легкий доступ к трубопроводу, так как их можно легко отвинтить, чтобы оператор мог выполнять действия внутри конечного конца трубы (по этой же причине глухие фланцы используются в качестве смотровых колодцев для сосудов под давлением, при раз).

    Интересно отметить, что хотя этот тип фланцев проще в производстве, они продаются по более высокой средней цене за килограмм по сравнению с другими типами фланцев.




    Материалы для фланцев: —
    Фланцы труб изготавливаются из различных материалов, таких как нержавеющая сталь, чугун, алюминий, латунь, бронза, пластик и т. д., но чаще всего используется кованая углеродистая сталь с обработанными поверхностями.

    Кроме того, фланцы, такие как фитинги и трубы, для определенных целей иногда снабжены внутри слоями материалов совершенно другого качества, чем сами фланцы, которые представляют собой «футерованные фланцы».

    Материал фланца в основном задается при выборе трубы, в большинстве случаев фланец изготавливается из того же материала, что и труба.

    Все фланцы, обсуждаемые на этом веб-сайте, подпадают под действие стандартов ASME и ASTM, если не указано иное. ASME B16.5 описывает размеры, допуски на размеры и т. д., а ASTM — различные качества материалов.


    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
