Винтовая лестница из металла своими руками на несущей опоре: расчеты, сборка и видео

Выбрать проект лестницы для частного дома или квартиры с несколькими уровнями – задача не простая. Ведь она должна быть удобной, надежной, естественно вписываться в интерьер и не занимать много места. Особенно когда площадь ограничена. В этом случае наилучшим вариантом будет выбор винтовой лестницы. Материалом для ее изготовления чаще всего служат металл или дерево, но изделия из металла более прочны и изысканны по дизайну. Поэтому далее рассмотрим, как может быть изготовлена винтовая лестница из металла своими руками.

Чем отличаются конструкции винтовых лестниц

Метод крепления ступеней определяет конструкцию спиральной лестницы. Традиционный тип – консольный, когда всю нагрузку несет центральный опорный стержень, к которому привариваются металлические кронштейны. Опора выполняется из трубы диаметром 5-7 см с толстыми стенками. Кронштейны могут выполнять функцию ступеней или же служить основой для дальнейшей облицовки.

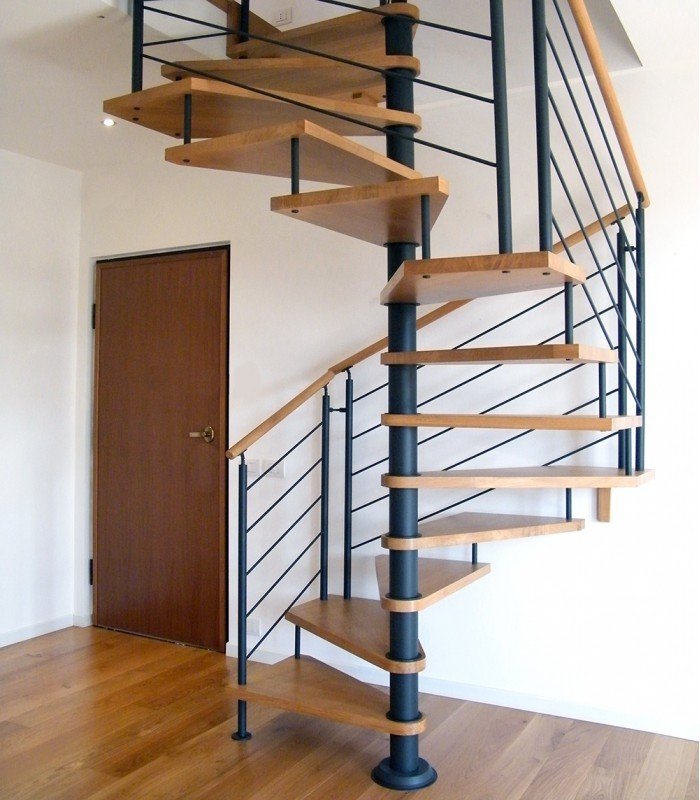

Логическим продолжением консольного типа – конструкция на больцах. В ней ступени соединяются между собой по наружному краю стальными стержнями – больцами и деталями перильного ограждения. Изнутри кромка ступеней крепится к гильзам, которые в свою очередь надеваются на опорный столб. Таким образом, нагрузка распределяется по всему сооружению.

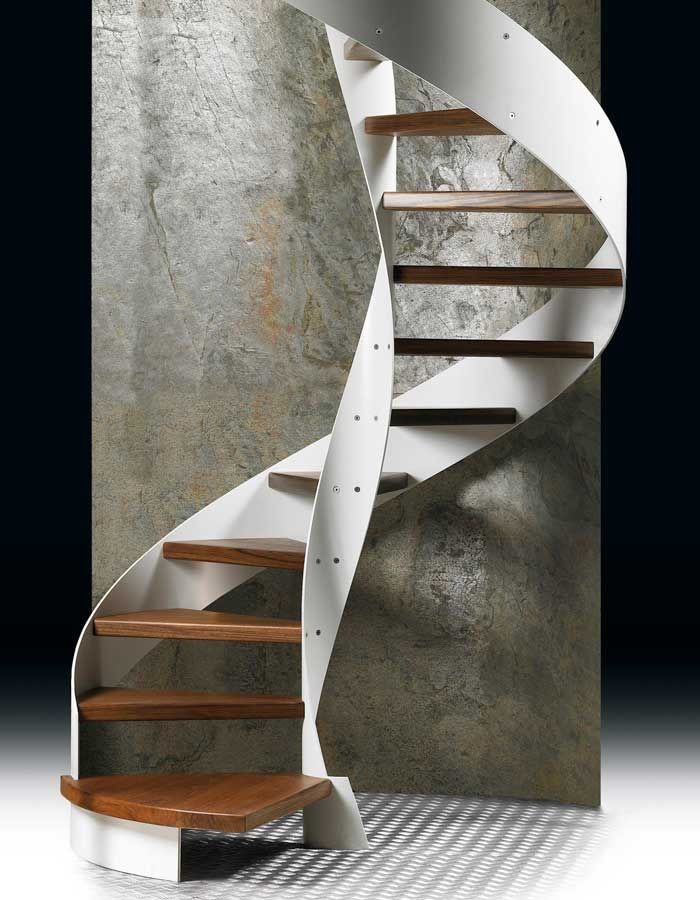

Существуют варианты спиральных лестниц без опорной оси, где силовыми узлами являются несущие балки – косоуры или тетивы. В первом случае ступени находятся на опорных балках, во втором – монтируются к ним торцами.

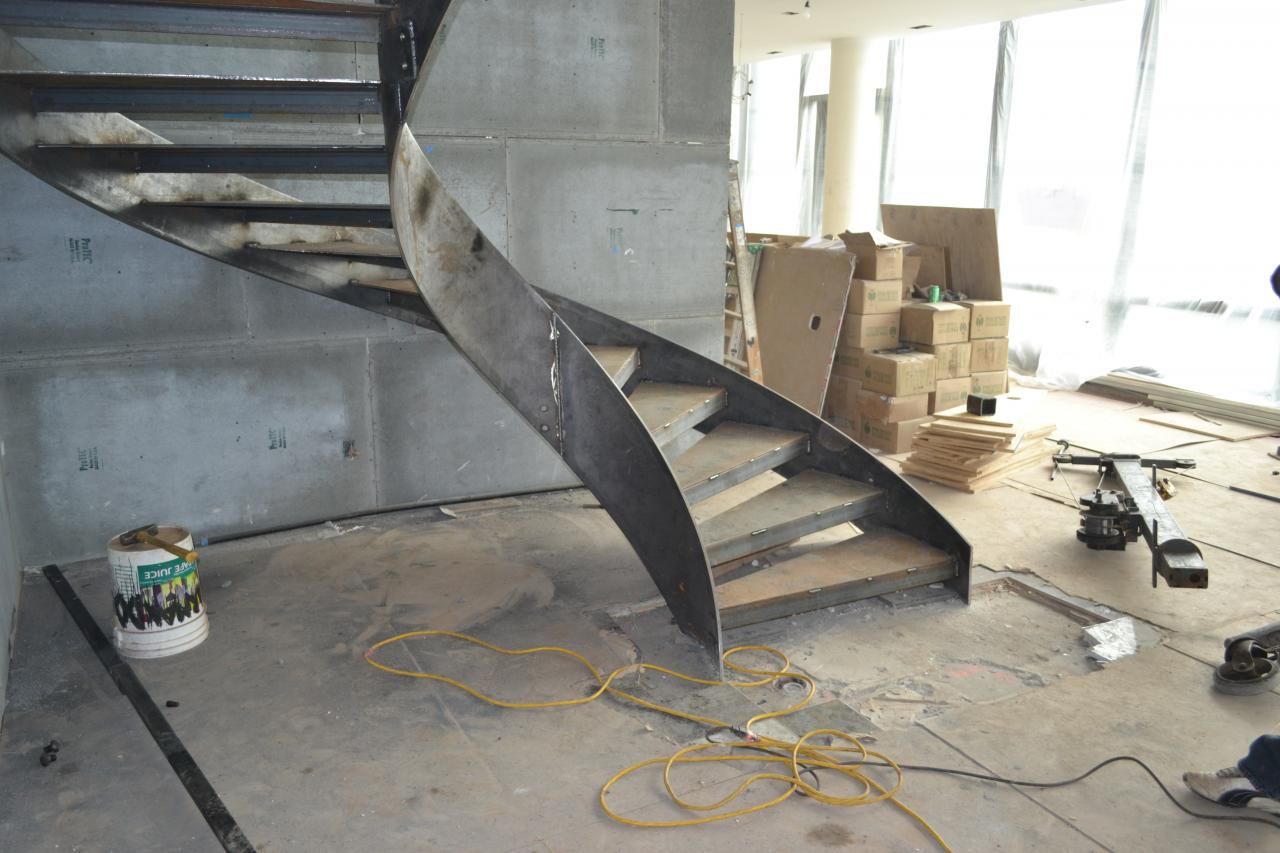

Спиральная лестница на тетивах

Хороший проект – основа всего

Разработка проекта винтовой лестницы должно основываться на ее безопасности и удобстве пользования, поэтому необходимо учитывать некоторые правила, описанные в нормативных документах:

• дистанция между витками (H₁), т.е. между нижней ступенью и той, что над ней – не менее 200 см.;
• комфортная высота подъема ступени (h) – 15-19 см. ;
• минимальная длина ступени – 80 см;
• оптимальная линия движения по винтовой лестнице лежит примерно на 2/3 ширины марша, поэтому глубина проступи на ней (e₀) должна быть минимум 20 см, а на расстоянии 15 см от центрального столба – минимум 10 см.;
• высота подъема ступени и глубина проступи связаны между собой зависимостью, которая должна выполняться:

2h+e₀=60…65 см,

• отношение толщины проступи к длине ступени должно быть в пределах 1:20;
• при ширине марша до 150 см лестница обязательно должна быть оборудована перилами 90-100 см высотой;
• для безопасного подъема на верхний уровень, размеры лестничного проема с каждого его края должны быть больше диаметра винтовой конструкции на 10 см.

Ознакомившись с нормативами, переходим к рассчетам.

Обратите внимание! Перед началом проектирования, определите точку входа и выхода с лестницы, угол ее поворота и направление вращения.

Дальше речь пойдет о лестнице на больцах, которая имеет опорный столб диаметром 76 мм, длину ступеней 1 м. и угол поворота 270 градусов. Высота подъема H (дистанция между чистовым полом на нижнем и верхнем уровнях) равна 3 м.

Радиус по линии подъема

R₀=38+1000∙2/3=705 мм

Длина лестницы по линии движения

L₀=3/4∙2πR₀=3/4∙2∙3,14∙705=3321 мм

Принимаем высоту ступеней h=190 мм. Тогда количество ступеней:

n=H/h=3000/190=15,8

Округляем до 16 и уточняем h=3000/16=188 мм. А точнее, 15 подъемов по 188 мм и один (на первой ступени) 180 мм.

Роль последней ступени выполняет площадка на верхнем уровне, следовательно, мы имеем 16 подъемов и 15 ступеней.

Теперь получим ширину проступи по линии движения e₀=3321/15=222 мм., что соответствует нормативам.

Проверяем эту величину на эргономичность: 2∙222+188=632 мм., т. е. здесь тоже все сходится.

Рассчитываем длину лестницы по наружному диаметру и ширину ступеней с этого края:

L=3/4∙2∙3,14∙(38+1000)=4489 мм., e=4489/15=326 мм

Определим размер лестничной площадки, допуская, что толщина верхнего перекрытия 20 см. Поднимаясь на 18,8 см с каждой ступенькой, на четвертой дистанция до потолка составит 205,6 см. Значит, площадка может перекрывать только 4 ступени.

Основные размеры нашей лестницы посчитаны. По ним делаем чертеж конструкции, который будет основой для изготовления.

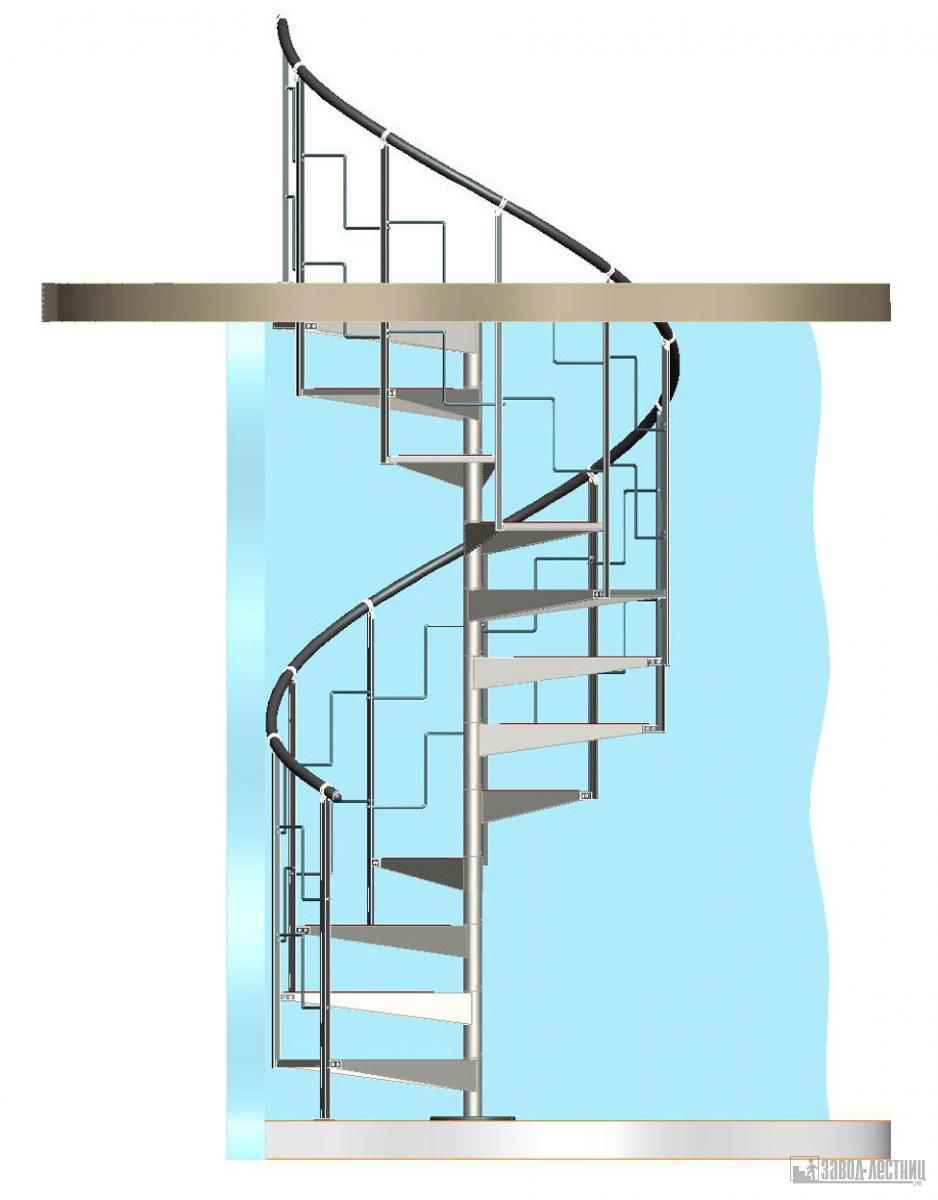

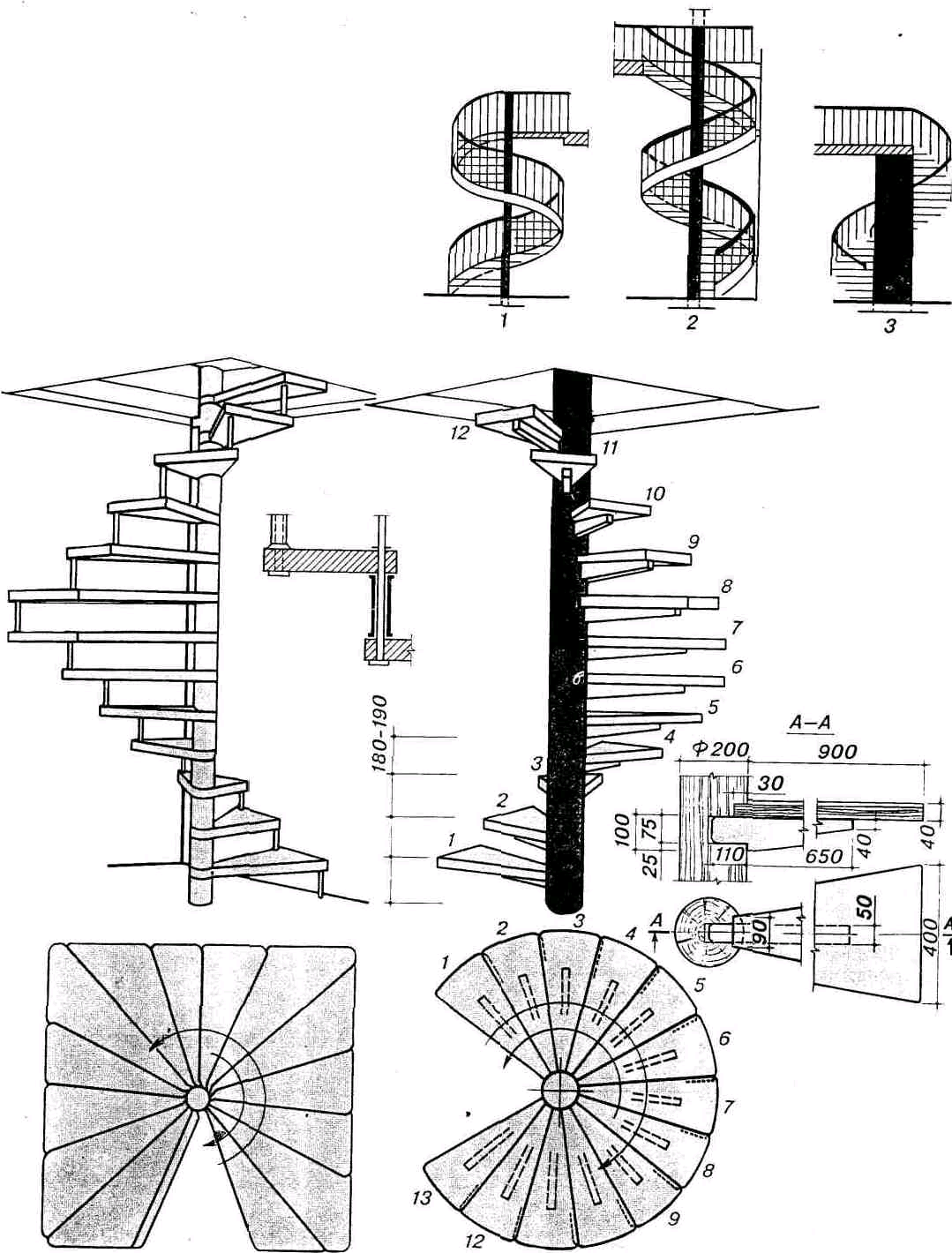

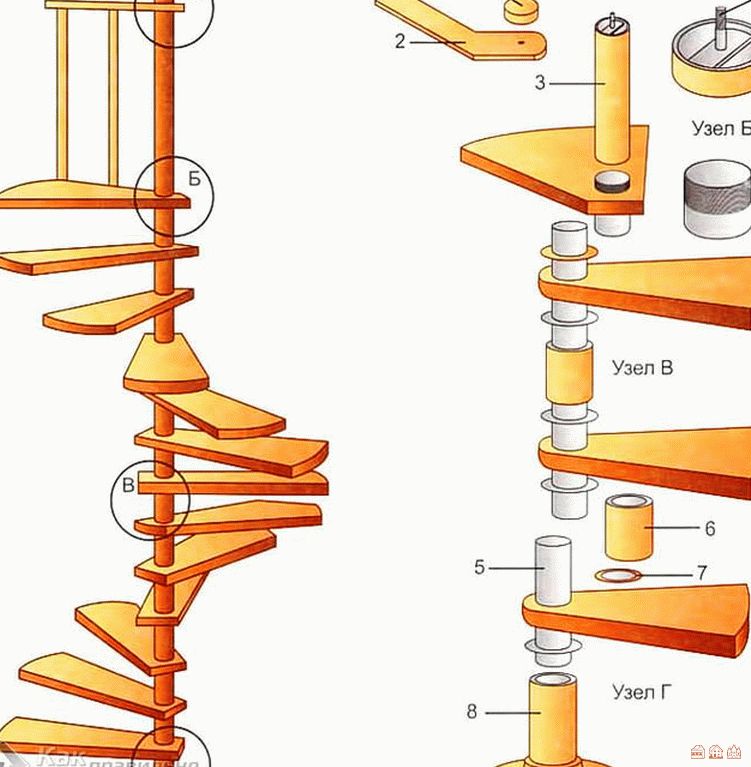

Чертеж винтовой лестницы

Сооружаем лестницу

Для осевой опоры понадобится труба Ø57 мм. с толстыми стенками. На нее будут одеваться гильзы из такой же трубы, но диаметром 76 мм. Для ступеней подойдет профилированная труба 25х40 мм.

Ход работ следующий:

• Нарезаем гильзы. Плоскость реза должна быть строго перпендикулярна оси, чтобы плотность установки гильз была максимальной.

Нарезанные гильзы

• Чтобы посадка гильз на опорную ось была без люфтов и зазоров сделаем уплотнительные кольца из 6 мм. прута – по 2 на каждую гильзу, накрутив их на более тонкую трубу.

Уплотнительные кольца

• Кольца разрезаем, сделав зазор, и ввариваем с каждого торца гильзы. Теперь, чтобы обеспечить плотную посадку, фрезером отшлифовываем кольца внутри.

Кольцо в гильзе

• Для одинаковой и правильной геометрии каркасов ступеней нам понадобится кондуктор. Делаем его из ДСП, нескольких брусков и оправки для трубы.

Кондуктор для ступеней

• Вкладываем в кондуктор заготовки под ступени, размечаем линии реза, отрезаем по ним и свариваем все в одно целое. По окончании зачищаем швы.

Сборка каркаса ступеней

• Далее собираем каркас. Гильзы со ступенями надеваем на центральную опору и устанавливаем полученную конструкцию на подготовленной площадке. Нижняя часть бетонируется, а верхняя крепится к перекрытию.
• Поворачиваем ступени под нужным углом, после чего между ними привариваем стойки из профилированной трубы. Гильзы фиксируем между собой сваркой.

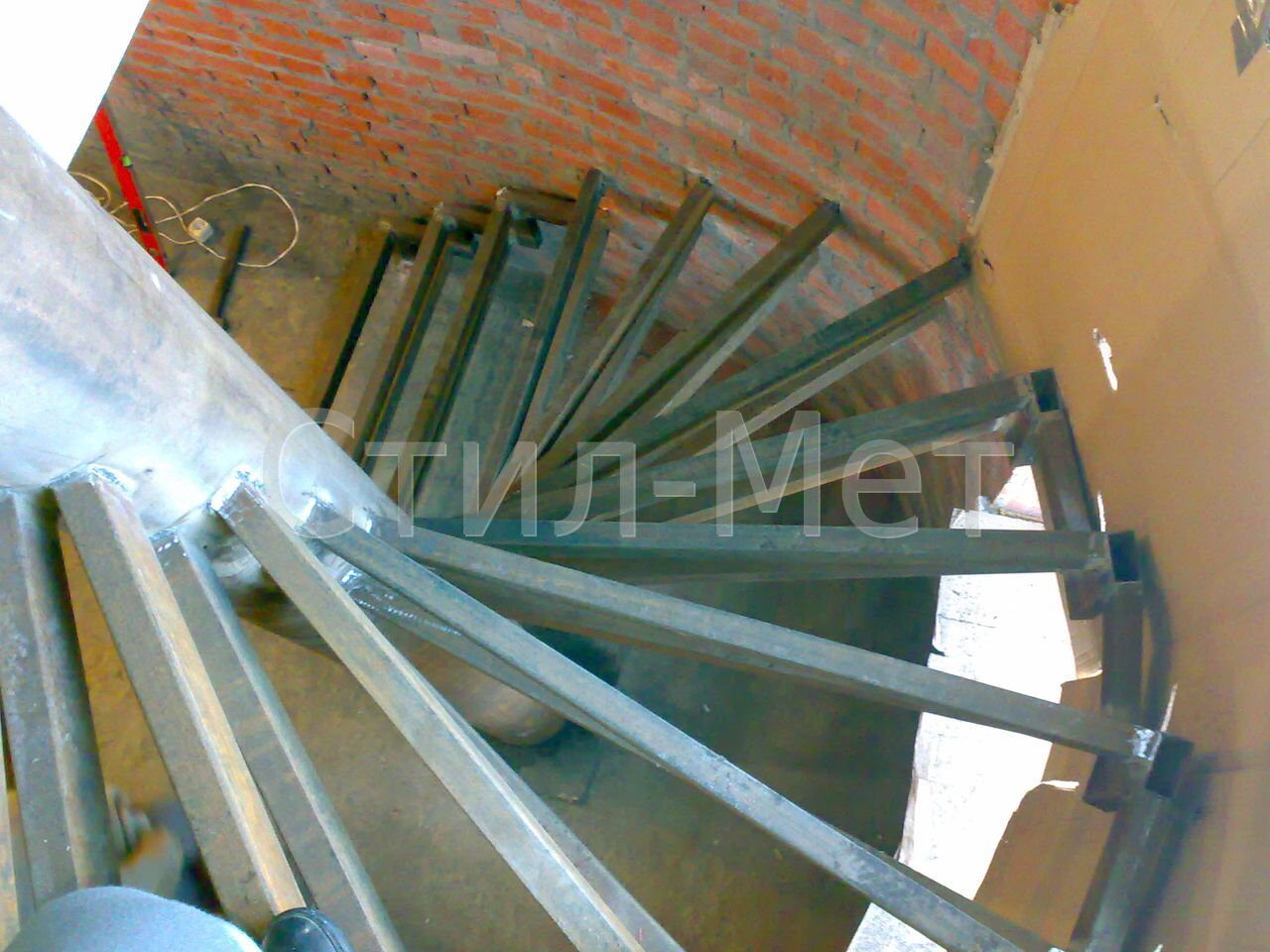

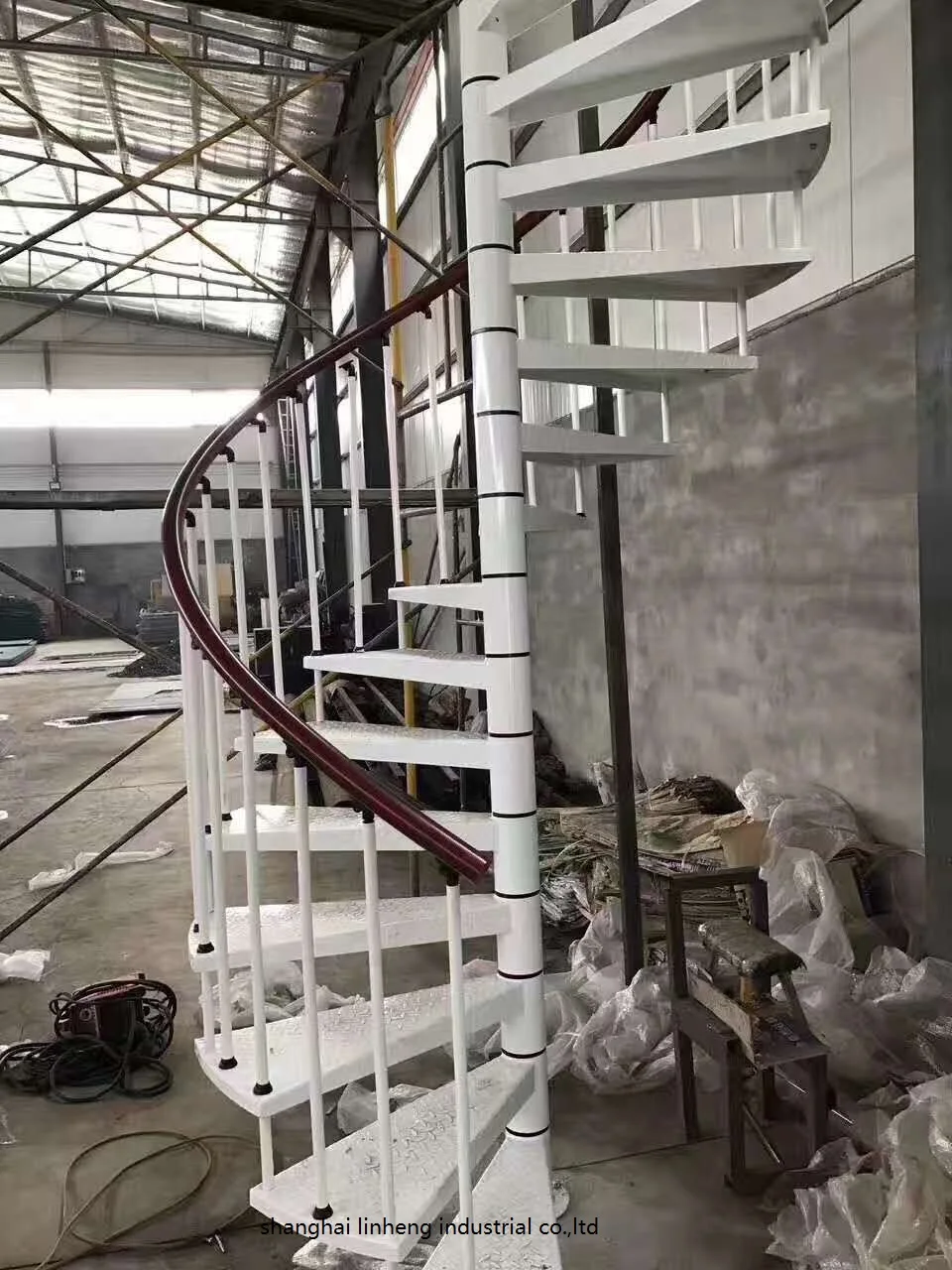

Готовый каркас

Каркас лестницы готов. После его грунтовки и покраски на ступени обшиваются, и устанавливаются перила. Как просто может быть оформлена винтовая лестница своими руками из металла, видео приведено ниже.

Вконтакте

Facebook

Twitter

Google+

кованные своими руками, фото и чертежи, железные на второй этаж, изготовление

Имея на руках чертеж винтовой лестницы, вы без проблем сможете создать уникальную конструкцию, которая придаст вашему дому толику уникальности и эксклюзива. Данные бумаги позволят вам самостоятельно подобрать все необходимые материалы, произвести правильные замеры и выполнить качественный монтаж.

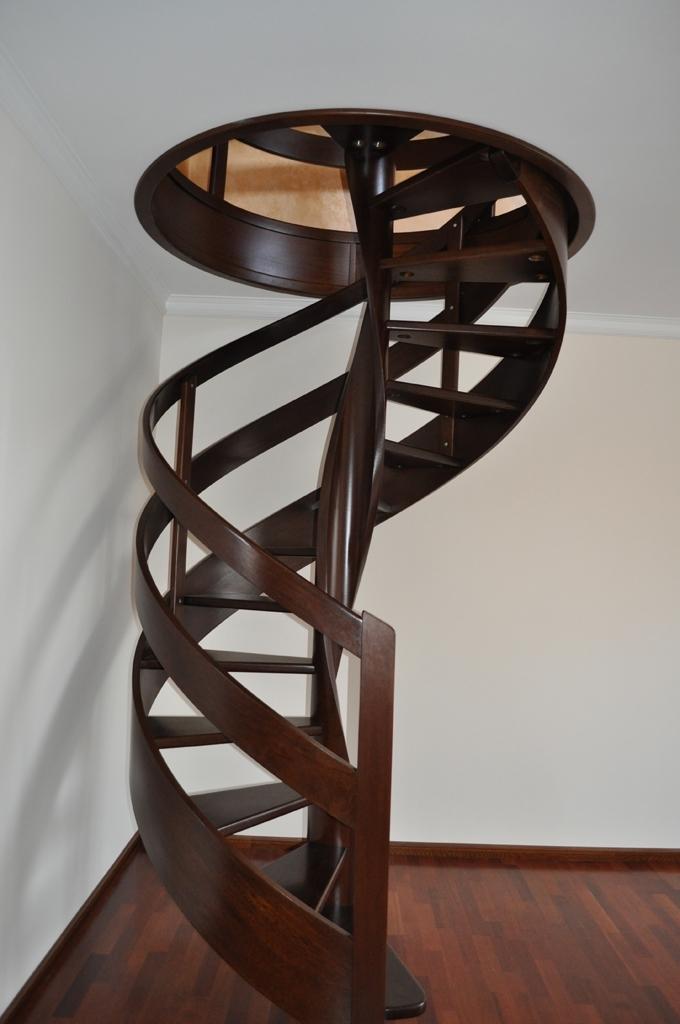

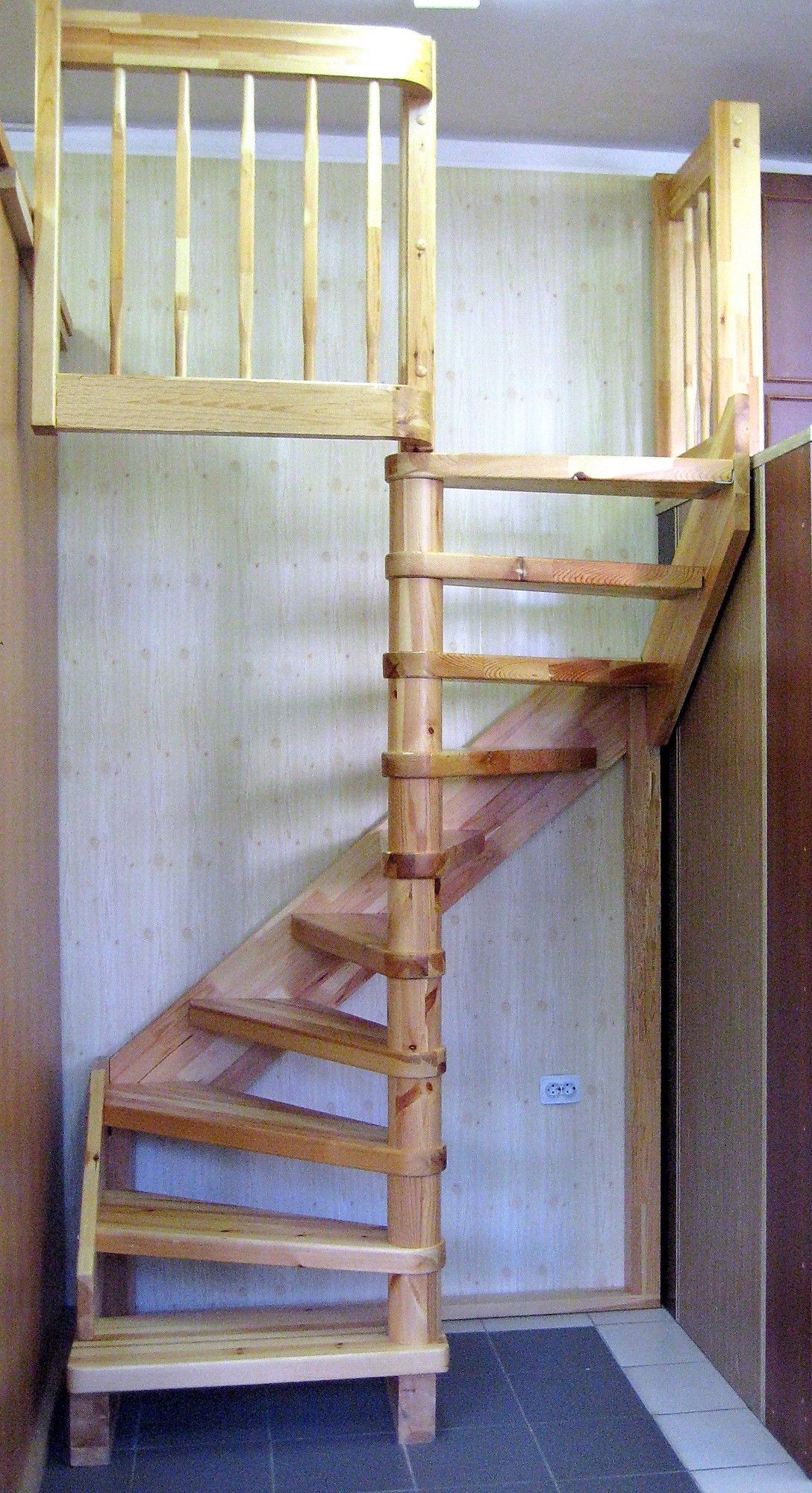

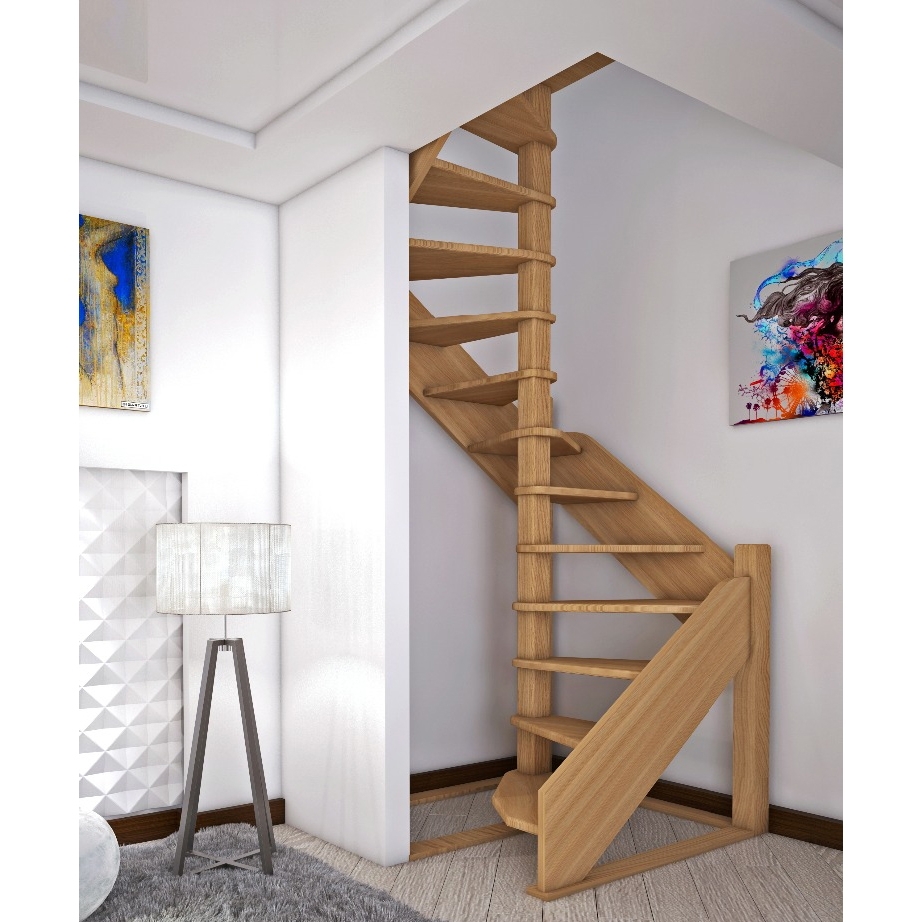

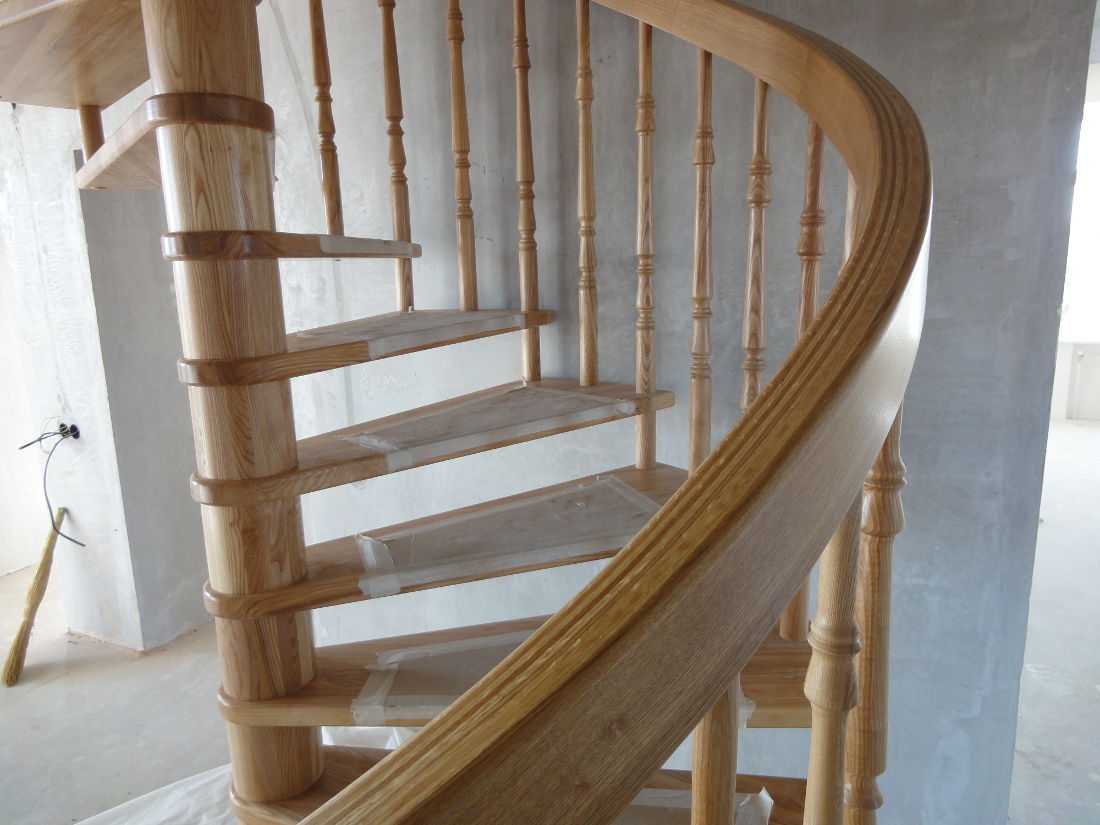

Элегантное сооружение из дерева

Но прежде чем приступить к проектированию, вам придется немного поразмыслить о конструкции самой лестницы и над ее особенностями (отделка и пр. ).

Чертеж – первый шаг к прекрасному

В маленьких помещениях вряд ли вам удастся возвести полноценный лестничный пролет, тогда как винтовой вариант будет как нельзя кстати. На компактной площади вы сможете разместить нужное количество ступеней для подъема на верхний этаж.

Помимо этого, следует отметить, что расход строительного материала на винтовые лестницы будет гораздо ниже, и соответственно цена такого решения также будет низкой.

Внимание! Использование различных материалов позволит вам не только придать своему дому свежий и симпатичный внешний вид, но и даст вам уникальную возможность попробовать себя в качестве декоратора, дизайнера и оформителя.

Винтовые лестницы из металла: способы изготовления и особенности

Изготовление всевозможных лестниц из металла предполагает использования различных стройматериалов и способов их обработки.

Можно выделить следующие конструкции:

• Кованная. Выполняется из стали, методом художественной ковки.
• Литая. Чугунная, однако, может быть выполнена из латуни или быть бронзовая.
• Сварная. Наиболее доступная и востребованная.
• Сборная. Лестница собирается на месте из заранее изготовленных элементов. Хромовая или из алюминия, часто делается на заказ.

Кованная и литая лестницы дорогие, поэтому их строят не часто. Сварная наиболее востребована, она недорогая, и сделать ее вполне, возможно, своими руками. Кстати металл не редко применяется только для каркаса, а уже после его создания лестница оформляется деревом или другим материалом. Если говорить о конструктивных особенностях, то металлические конструкции всегда имеют столб-опору для ступенек.

Тип крепления ступеней может быть:

• На гильзы и больцы.
• На наружную тетиву.
• На консоли.
• На опорные стенки.

Сделать лестницу вполне реально, а как будет описано ниже.

Подсветка лестницы очень важна, спускаться и подниматься по ступеням в темноте опасно. Стильно украсить лестницу и сделать её безопаснее, можно оригинальной подсветкой: .

Вывод

Красота своими руками
Ну вот в принципе и все – данная инструкция познакомила вас с основными аспектами проектирования и конструирования. Приступая к монтажу, не пренебрегайте нашими схемами, а представленные чертежи расчета винтовой лестницы и советы наверняка помогут вам в работе.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Удобная винтовая лестница из металла своими руками

Создавать конструкции из металла значительно сложнее, чем из древесины – здесь необходим не только опыт, но и спецоборудование и инструменты. Если же это не является проблемой, и домашний мастер «знаком» со сварочным аппаратом, то инструкция, описанная в статье, поможет самостоятельно сделать прочную и красивую лестницу. Разумеется, сначала необходимо выполнить замеры, расчеты и создать чертежи будущей лестницы, чтобы знать расстояние между ступеньками и их число, понять какая нужна форма проступей и тип крепежа.

Очень востребовано создание лестничной конструкции на больцах. Для этого нужно подготовить трубу с толстыми стенками, длина которой равняется расстоянию между этажами.

Также понадобится труба для создания гильз. Диаметр ее должен быть больше, а длина такая же. Не обойтись без стальных уголков и трубы еще большого диаметра для создания больцев.

Чтобы сварить лестницу следует:

1. Первым делам надо взять трубу из метала и разрезать на равные отрезки. Отрезки должны быть равны высоте подиума на 1 ступеньку.
2. Получившиеся гильзы надо примерить к опоре расположенной в центральной части. Если они надеваются слабо, со щелями и зазорами, необходимо вварить во внутреннюю часть гильз кольца уплотнители из проволоки нужной толщины, после чего обязательно отшлифовать места сварки.
3. Последующим этапом следует сделать шаблон из древесных реек, прикрутив их к ДСП, либо к фанерному листу.
4. Затем надо нарезать углы из стали. Уголки должны быть равны внутренним габаритам шаблона. Их надо вложить внутрь и приварить.
5. Далее надо сварить каркас ступеньки с гильзой, зачистить швы.
6. Следующим шагом надо провести нанизывание всех гильз на опору и установка ее на место.
7. Больцы надо заранее нарезать и приварить к ступенькам, предварительно сварив между собой гильзы, выставив их в необходимое положение.

Когда сварочно-монтажные работы окончены, каркас следует загрунтовать и окрасить, а ступеньки облицевать древесным материалом. Можно сразу выполнить сварку к гильзам готовых ступенек из металла. Они должны быть профилированными, что предотвратит скольжение, и с ребрами жесткости, что придаст прочности. Винтовые железные лестницы на металлокаркасе выглядят эффектно и надежно.

Лестницы нужны не только межэтажные, но и для подъёма на крыльцо дома. Деревянная лестница, качественно выполненная своими руками, прослужит долгие годы. Подробнее про такие лестницы в материале: .

Проведение монтажа

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно ознакомиться с технологией проведения процесса. Первоначально устанавливается и фиксируется стойка, которая располагается посередине. На следующем этапе вы можете начинать устанавливать ступени и распорные втулки. Мастеру необходимо зафиксировать верхнюю часть конструкции, а после укрепить перила и поручни. Если вами будет изготавливаться лестница, которая обладает консольным защемлением ступеней, то в качестве материала можно использовать бук. Все заготовки можно вырезать с помощью токарного станка, предназначенного для работы по дереву. Пригодится и ручной электрический инструмент. Если у вас в арсенале нет такого оборудования, то можно заказать подготовку деталей у мастера. Отвес позволит перенести точку угла проема на поверхность пола. Это будет начальная отметка для определения положения опоры. На основании пола необходимо изобразить линию, которая располагается параллельно проему, вырезанному в потолке.

Винтовая лестница своими руками из металла: чертежи и советы

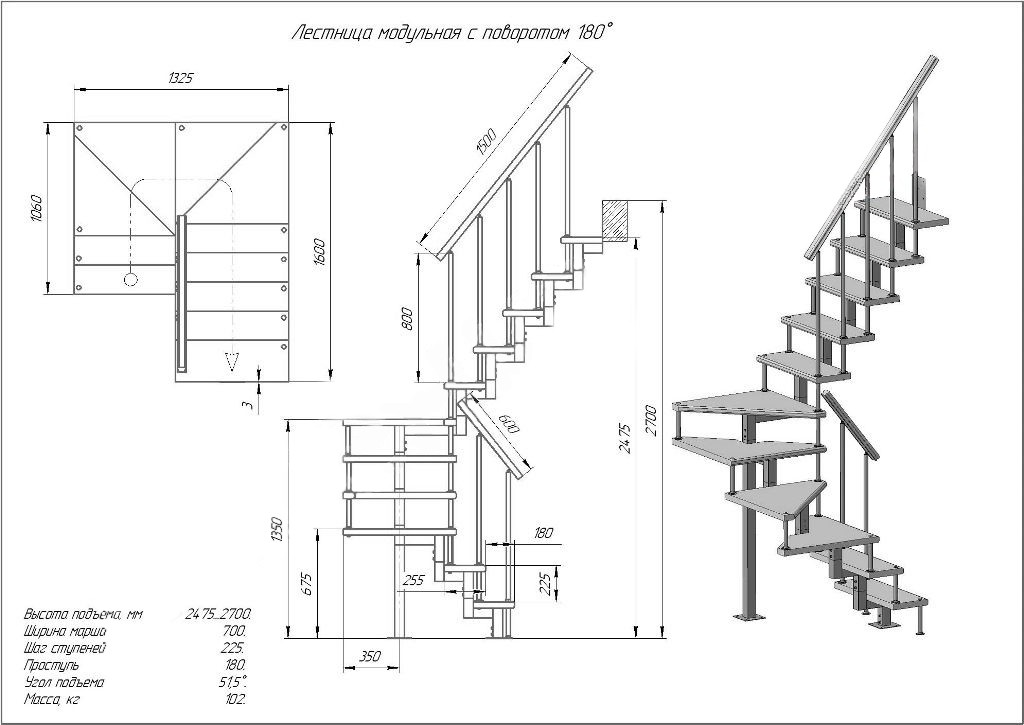

Чертежи можно взять готовые, а если есть навыки начертить самому. Сегодня кстати, разработаны специальные программы, которыми тоже можно воспользоваться. Несмотря на то, что винтовые лестничные конструкции являются самыми оптимальными для монтажа в маленьком пространстве, все же необходимо постараться, чтобы их эксплуатационные данные подходили требованиям.

А именно:

• Надежности;
• Эстетичности;
• Комфорта.

Это означает, что ширина марша лестничной конструкции должна быть подходящей не только для подъема и спуска, но и для прохождения мебели, объемных вещей. Спиральная лестничная конструкция диаметром 100 см и менее не подходит данным условиям, так как ширина марша в данном случае будет менее 50 см. Поэтому она может быть смонтирована только в качестве вспомогательного элемента и редко использоваться – для подъема на чердачное помещение или спуска в подвальную комнату.

Также следует правильно выбрать угол наклона. Если он будет более 45 гр., использовать такую лестницу будет опасно, а спускаться с неё, придется спиной вперед и увеличится риск получения травмы. Обязательно необходимо продумать устройство перил, даже если ступеньки широким концом встроены в стену, так как в противном случае детям и людям в возрасте будет трудно сходить/подниматься. Нельзя применять в качестве опоры перегородки из гипсокартона и других непрочных стройматериалов. А ступеньки нужно облицовывать не скользкими стройматериалами, либо прибить на них рифленые накладки.

Существует широкое разнообразие уличных лестниц, отличающихся по цене, форме и типу материала. Расскажем про них и поможем выбрать в обзоре: .

Расчет высоты ступеней и их необходимого количества

Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

Возьмем высоту ступени s=20 см.

Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

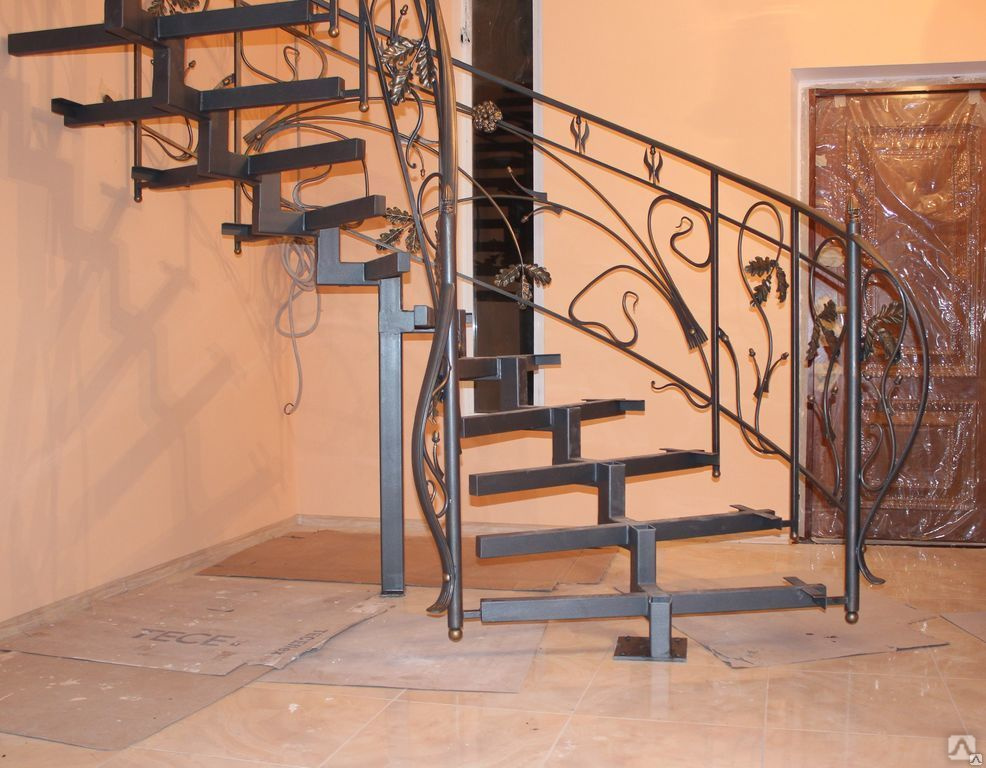

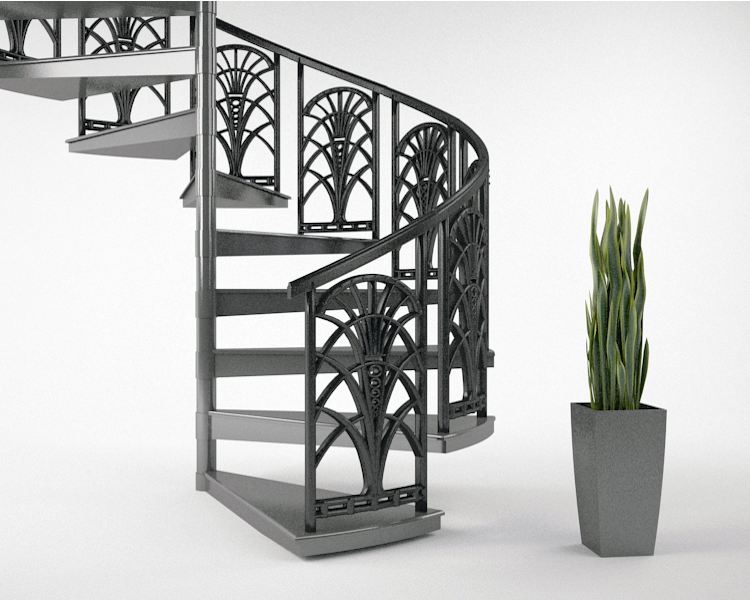

Лестницы винтовые: кованные

Если лестницы для дома или двухэтажной квартиры кованы, это всегда смотрится привлекательно и оригинально. Первая кованая винтовая конструкция появилась в средние века. Тогда это была просто красивая замена обычной лестничной конструкции. Время не стоит на месте, однако кованые лестницы до сих пор актуальны. Замки сменились частными домами, и лестницы не теряют своей актуальности.

Благодаря художественной ковке лестничные конструкции вписываются в любой интерьер, делая его:

• Изящным;
• Оригинальным;
• Сбалансированным.

Ковка сделает даже из самого заурядного дома некий замок, а его хозяев заставит чувствовать себя немного королями. Потому что качество и эстетичность такой лестничной конструкции будут 100% королевскими. Кованые конструкции не только очень, роскошные, но и долговечные, устойчивые к механическим повреждениям. Но, ухаживать за кованой лестницей всё-таки нужно. Кованые лестницы – идеальное украшение для дома.

Варианты конструкций

Перед тем как приступить к расчетным работам, необходимо определиться с приблизительным проектом, точнее, видом винтовой лестницы, которая лучше всего подойдет к конкретному помещению. Выбирать стоит из материала изготовления, а также из следующих конструкций:

• с опорой на стену и столб;
• с опорой на столб;
• с опорой на ограждение;
• с опорой на небольшую трубу.

Визуально представить себе каждый из видов конструкций позволит иллюстрация, которая находится выше. Первый вид винтовой лестницы подойдет в тех случаях, когда ее установка планируется в углу и есть возможность смонтировать дополнительную стену. Это позволит осуществить двойной упор для большей надежности. Одна часть ступеней крепится к опорному столбу, а вторая к стенам. Второй вид лестницы может быть установлен в любом месте. В нем нет необходимости в опорной стене. Все ступени прочно зафиксированы к основному столбу. Некоторые виды лестниц предусматривают наличие перил. Они могут быть выполнены как отдельные столбики или стеновая конструкция. В этом случае опора осуществляется и на нее, кроме столба.

Если захотелось совсем миниатюрной конструкции, тогда подойдет четвертый вид. Он представляет собой небольшую металлическую трубу, на которую осуществляется крепление ступенек. Этот вид схож со вторым, но получается значительно компактнее. Для изготовления конструкции винтовой лестницы могут применяться самые распространенные виды материала: древесина, металл и камень. Деревянные винтовые лестницы являются одними из самых сложных в изготовлении. Бетонные требуют большого количества времени, т. к. заливка должна идти аккуратно и поэтапно. Проще всего соорудить металлический вариант.

Обратите внимание! Отлично сочетаются практически с любым интерьером кованые винтовые лестницы. При этом они должны быть изготовлены на заказ методом горячей ковки, чтобы добиться уникального результата.

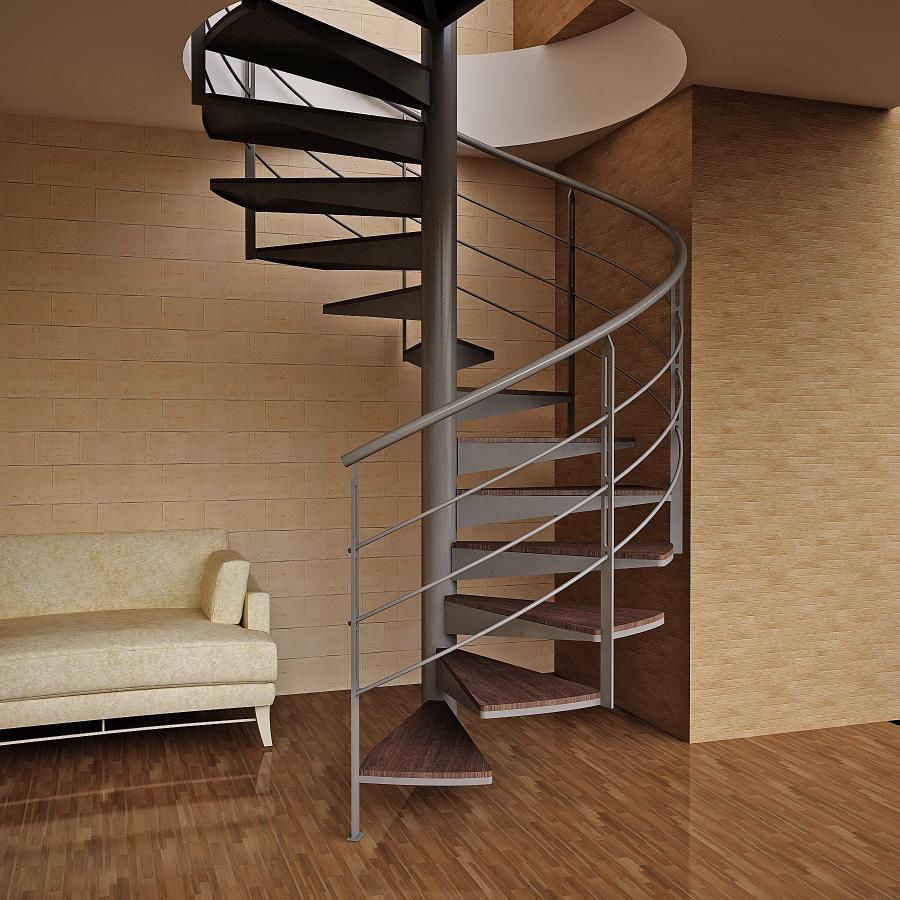

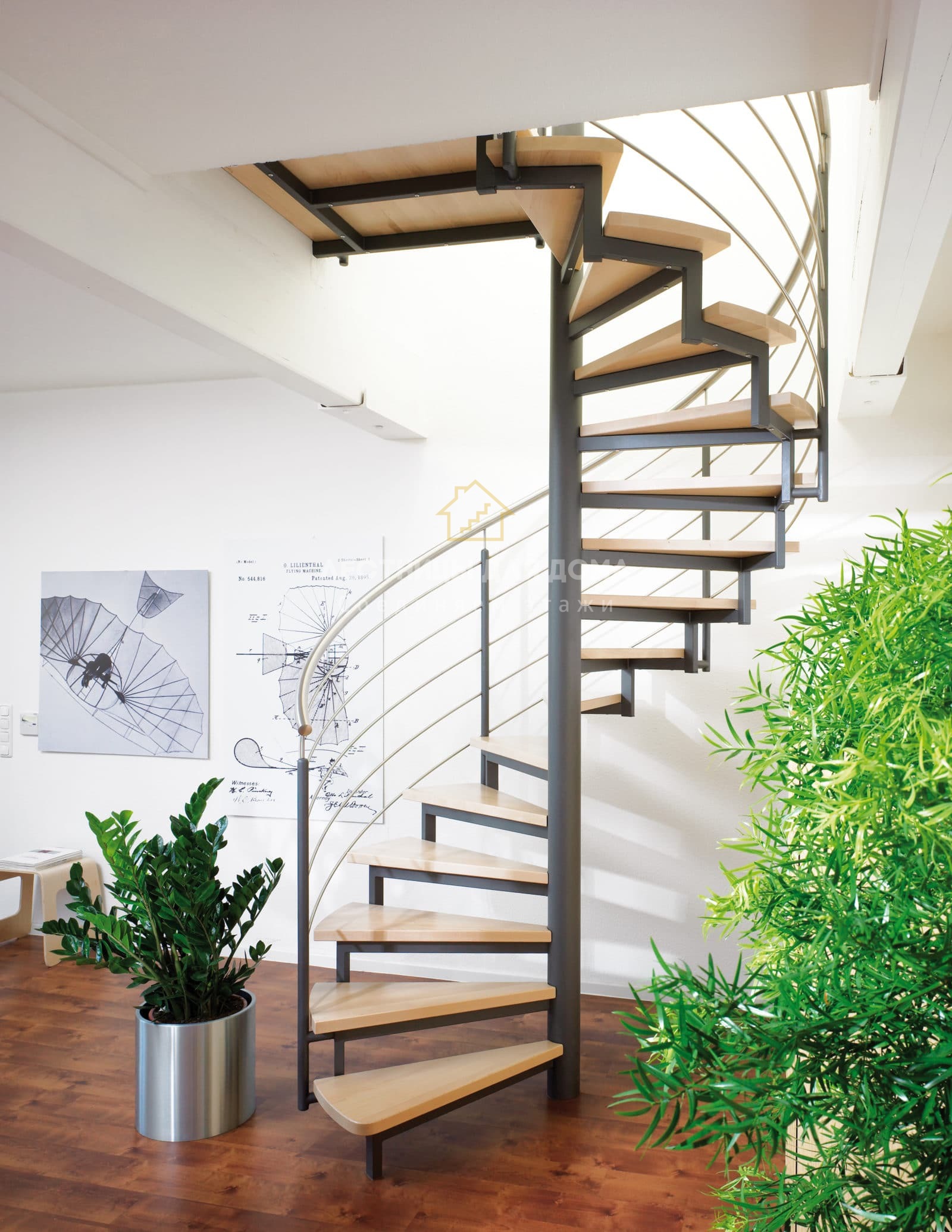

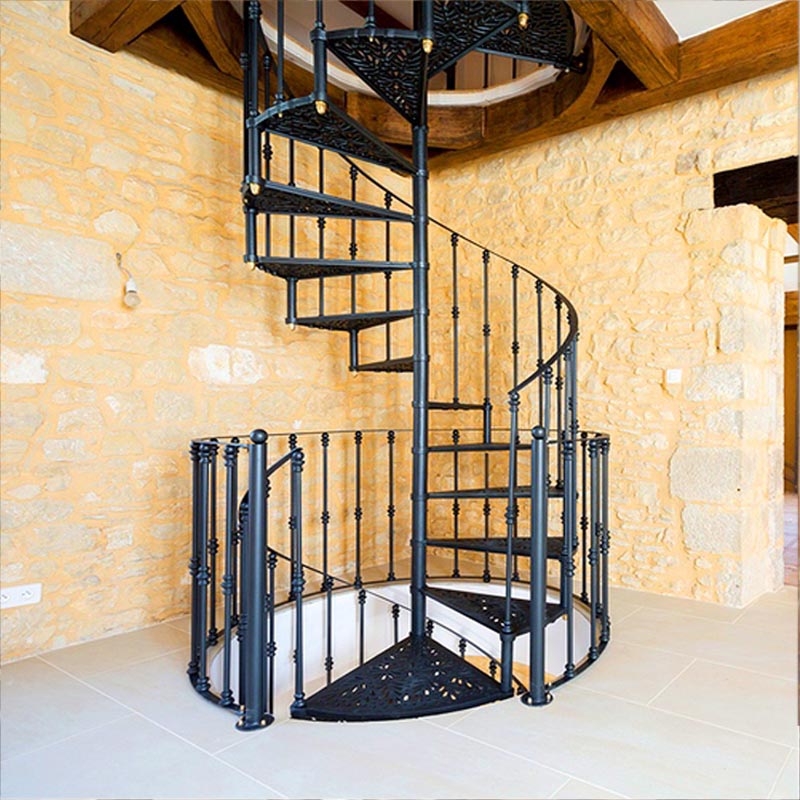

Дизайн металлической винтовой лестницы (фото в интерьере)

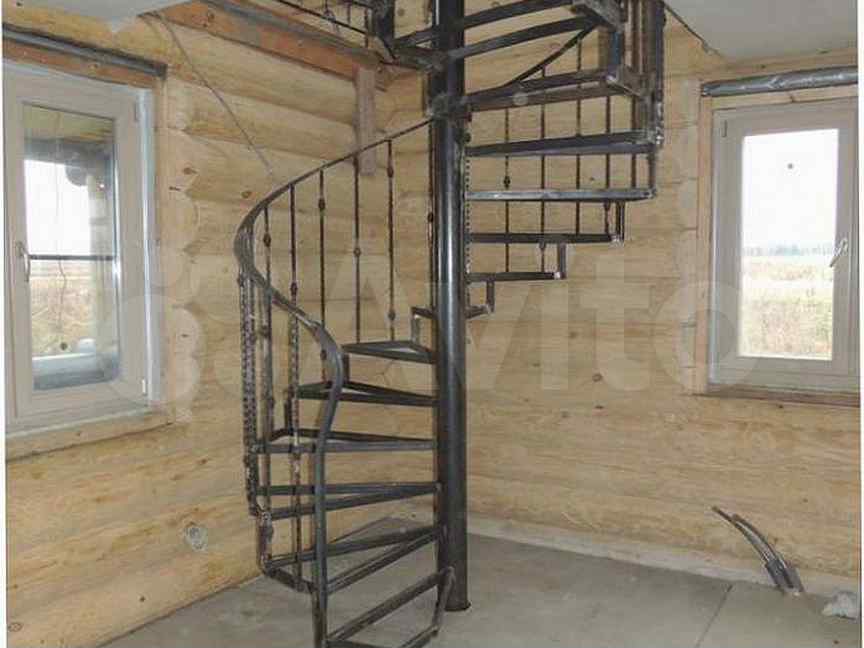

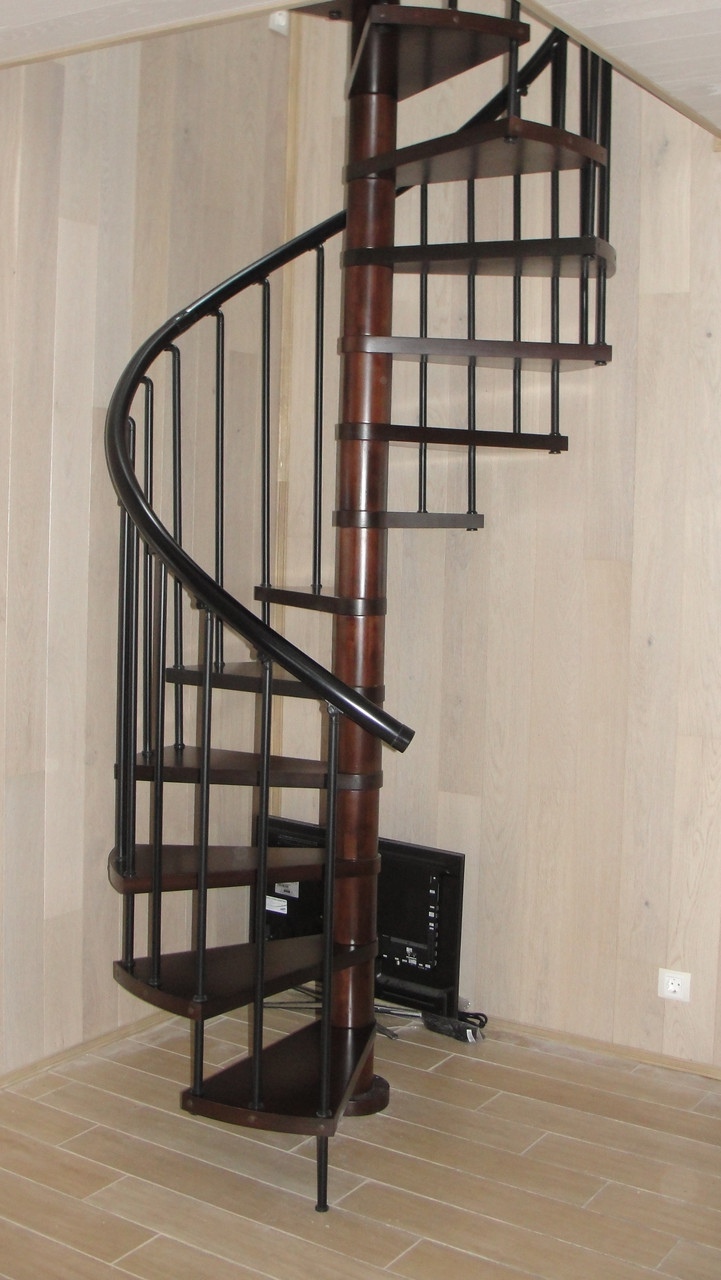

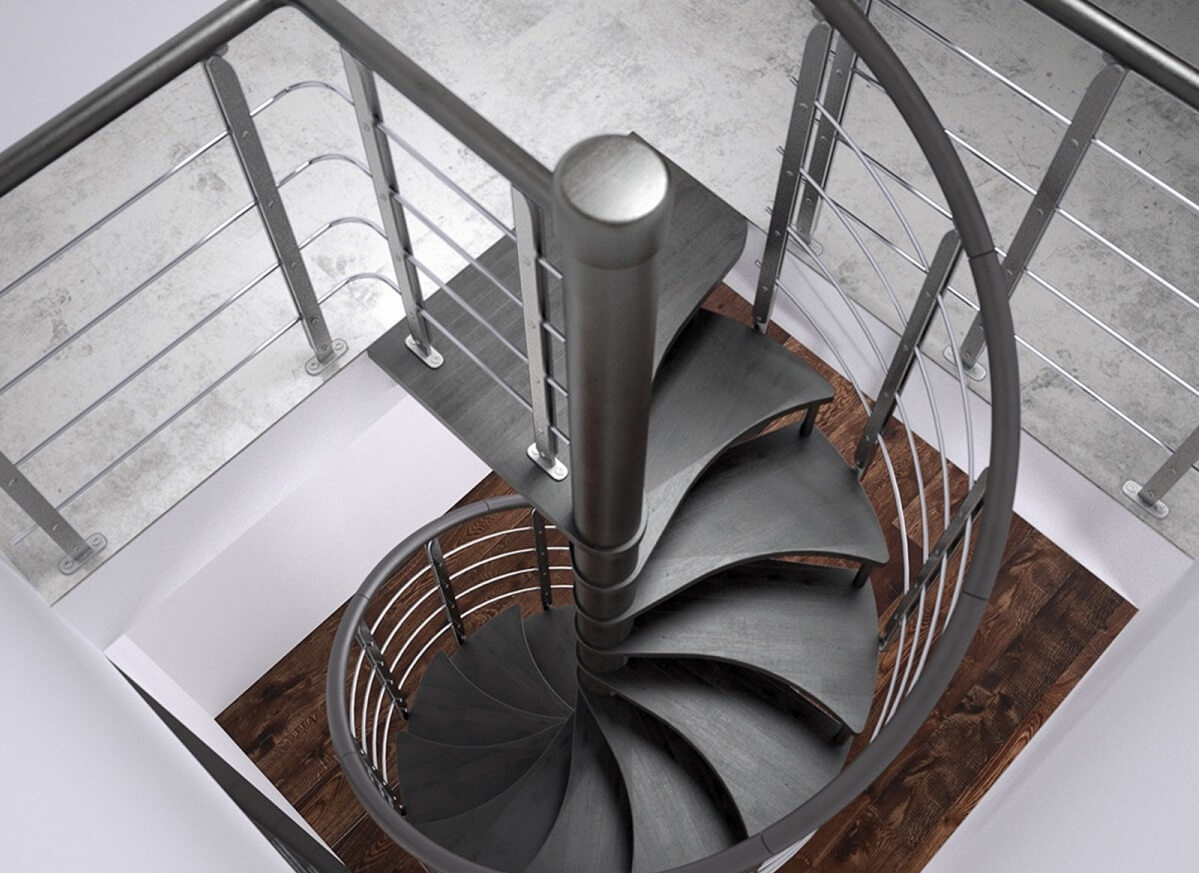

Винтовая лестница из металла на центральном столбе. Монтаж винтовой лестницы. Делаем винтовую лестницу своими руками. Обзор основных разновидностей металлических винтовых лестниц, технология сборки каркаса и монтажа.

Владельцы домов с несколькими этажами сталкиваются с проблемой выбора подходящей лестницы для того, чтобы как можно удобнее встроить её в интерьер. Оптимальной конструкцией в является винтовая лестница. Она не занимает много места и обладает повышенным запасом прочности. Далее поговорим о том, как изготовить металлическую винтовую лестницу своими руками.

Актуальность монтажа винтовой металлической лестницы

Винтовые лестницы появились в эпоху раннего средневековья. Они использовались в узких башнях, где невозможно было разместить никакой другой тип лестниц. По сегодняшний день назначение не поменялось – экономия пространства. Никаких других существенных плюсов винтовая лестница не имеет.

С другой стороны, есть ряд весомых недостатков:

1. Первый и самый главный – спиралеобразная форма. Поднимаясь по такой лестнице, есть риск возникновения головокружения. В случае падения на человека начинает действовать центробежная сила, в результате чего он скатится до самого низа, что приведет к серьезным травмам.
2. Второй минус – сложность монтажа. Хотя сама конструкция достаточно простая, изготовление отдельных ее элементов занимает много времени и требует определенных навыков.
3. Еще одна особенность таких лестниц – вибрация. Избавится от нее полностью невозможно. Под действием вибрации элементы крепления постоянно расшатываются и разрушают стены.

Тем не менее, для всех этих проблем есть решения, которые позволяют свести их к минимуму. О них и поговорим.

Типы винтовых лестниц

• Первый тип — винтовые лестницы из металла, состоящие из простых клинообразных ступеней, которые опираются своим широким концом на окружающие стены, а узким концом на средний опорный столб. Средний опорный столб делают из каменной кладки или утолщенных концов самих ступеней. На практике – это самый дешевый способ монтажа, но такая лестница не надежна и сильно разрушает стены.
• Второй тип — отдельные ступени которые консольно выступают из среднего монолитного опорного столба. Этот тип лестницы не нуждается в креплении к стенам. Установка целесообразна в больших помещениях, где лестница выполняет не только свою основную функцию, но и служит объектом декора.
• Третий тип представляет собой стальную винтовую лестницу с внутренним опорным стержнем. Это наиболее традиционный и часто используемый вариант. Поскольку центральная стойка является несущей конструктивной основой лестницы, её нужно выполнить из толстостенной металлической трубы диаметром не менее 50 мм. Стоит отметить, что это самый надежный способ монтажа винтовой летницы, который сводит вред вибрации к минимуму.

Винтовые лестницы из металла, фото которых представлены в статье, отличаются многообразием различных вариантов оформления.

Разработка проекта винтовой металлической лестницы

Перед началом работ, необходимо тщательно продумать все нюансы. Для этого составляют проект, состоящий из следующих пунктов:

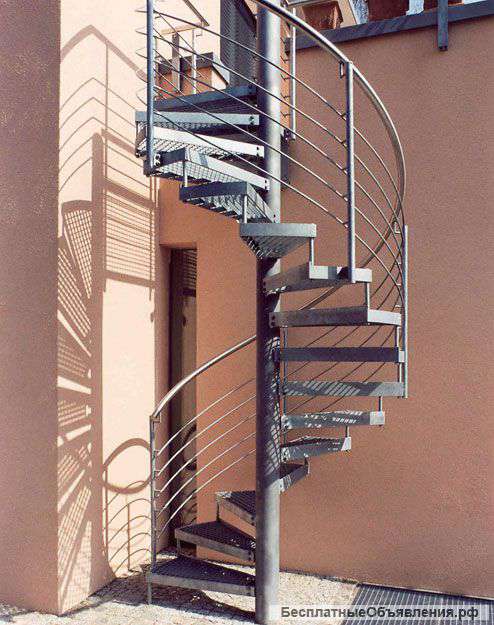

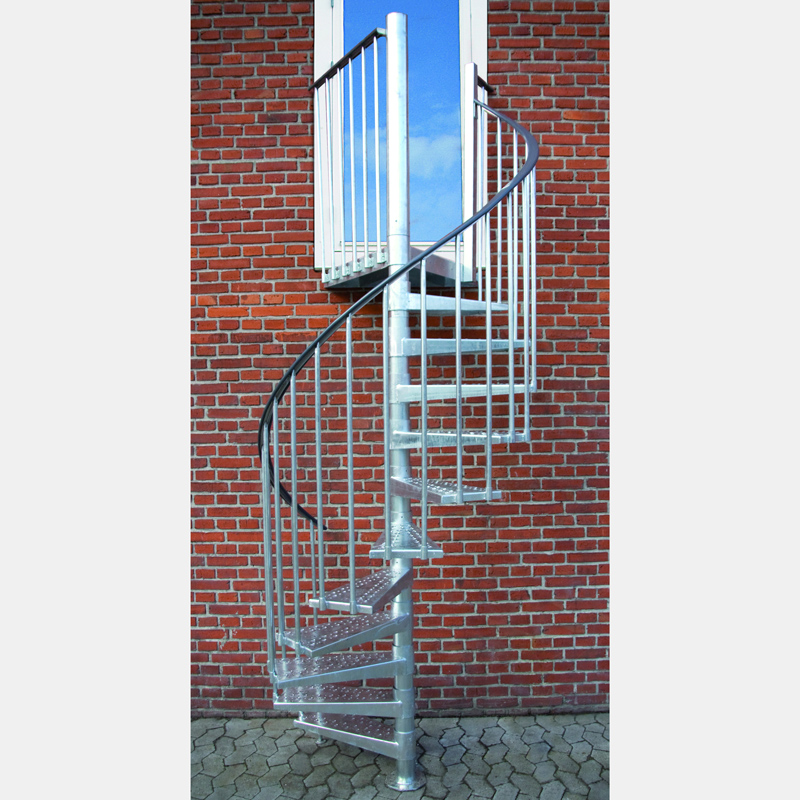

1. Выбор места. Иногда винтовые лестницы устанавливают снаружи здания или в неотапливаемых помещениях. Этого делать категорически нельзя. В зимний период металл промерзает и становится скользким, что неминуемо приведет к травмам. В летнее время металл нагревается до такой степени, что ходить по нему практически невозможно.

2. Создание чертежа. Необходимо продумать тип лестницы, ширину и глубину ступеней, а также высоту шага.

3. Выбор материалов. Кроме стали для каркаса понадобятся еще и декоративные элементы. Наиболее экономичный вариант – купить лист стали толщиной 4 мм и при помощи болгарки нарезать все детали. Конструкцию лучше делать полой, а плоскость ступеньки заполнять деревом. Это снизит общий вес, к тому же, по дереву приятно ходить даже босиком.

4. Подготовка инструмента. Для работы понадобится:

• болгарка,
• сварочный аппарат,
• дрель или перфоратор,
• набор дюбелей или анкеров, в зависимости от типа стены и перекрытий,
• набор гаечных ключей,
• рулетка,
• уровень.

Основные размеры металлических винтовых лестниц

Чертежи винтовых лестниц из металла строят по схеме:

1. Высота конструкции. Есть два значения:

• расстояние от пола до верхнего перекрытия. Опорный столб должен быть закреплен и сверху, и снизу, иначе конструкция будет иметь только 50% прочности;
• расстояние от пола до проема используется для просчета количества ступеней.

2. Диаметр проема. Винтовая лестница представляет собой круг. Во время подъема человек видит только половину площади лестницы. Таким образом для минимальных 50 см ширины прохода, диаметр должен быть 105 см. Следует учесть и диаметр опорного столба. Если планируется носить мебель, то диаметр проема должен быть не менее 305 см.

3. Ширина ступеней. Ступени винтовой лестницы имеют клинообразную форму. Желательно, чтобы ширина в месте прилегания была не меньше 10 см, иначе легко оступится и упасть.

4. Высота шага. Чем меньше высота шага, тем проще идти. Тем не менее, это значительно повышает расход материала и общий вес конструкции. Как правило, этот параметр рассчитывают математически: делят расстояние от пола до проема на числа начиная от 5, пока не придут к целому. Шаг 0,5.

Пример: 312/5=62,4; 312/5,5=56,7; 312/6=52; т.е. для этой высоты оптимально сделать 52 ступеньки высотой в 6 см.

Изготовление деталей металлической винтовой лестницы

Рассмотрим несколько вариантов, разделив их по ценовым категориям. Стоит отметить, что главные различья не в качестве, а во внешнем виде.

1. Наиболее дешевый способ:

• согласно чертежа просчитывается общая площадь лестницы. Для этого используют формулу: ширина ступени в средней части*высоту ступени*количество ступеней;
• далее покупаются листы металла толщиной 4 мм. Если лестница на чердак или в подвал, то достаточно 2 мм. Стоит учесть, что ступени имеют клинообразную форму, поэтому будет много обрезков и всегда берется один дополнительный лист;
• по чертежу нарезаются ступени. Для экономии, опорный столб часто варят из обрезков металла. Делают его квадратным;
• более долгий способ – создание полых ступеней. Для этого нарезают полоски шириной 2 см, 4 шт – боковых и 4 шт – торцевых на одну ступень. Далее полосы свариваются в уголок. Ступени заполняются деревом или элементами ковки. В результате — более эстетичный внешний вид и ощутимое снижение веса конструкции.

2. Средние капиталовложения:

• существенный недостаток листового железа – подверженность коррозии. Решить эту проблему помогает оцинкованная сталь. Но работа с ней предполагает наличие специального сварочного оборудования;
• проще в работе алюминий, но его стоимость еще выше. Зато вес конструкции будет в 2-3 раза меньше. Кроме того, алюминий практически полностью гасит вибрацию и не разрушает стены;
• сам процесс сборки ничем не отличается от изложенного выше;
• для сварки используют аргоновые агрегаты.

3. Эксклюзив:

• наиболее дорогими решениями станут кованная или медная лестницы;
• медь достаточно легкий и прочный металл, не подвержена коррозии и не требует декоративных работ. Срок службы такой лестницы ограничен исключительно материалами, из которых построен дом;
• кованная лестница даже превосходит по красоте медную. Если изготовление пришлось на момент строительства дома, то мастера сделают изделие цельным. С одной стороны, это добавит сложности при монтаже, зато с другой будет смотреться необычайно красиво. Кроме того, есть возможность создания кованных элементов по частям.

При выборе кованной лестницы уместно сразу же заказать ее воронение. Процесс позволяет защитить металл от негативного воздействия атмосферной среды. Возможный недостаток – лестница будет насыщенного черного цвета.

Монтаж винтовой лестницы

Процесс делится на четыре этапа:

• монтаж опорного столба,
• монтаж ступеней,
• монтаж поручней,
• декоративные работы.

1. Устанавливаем опорный столб:

• если лестница собирается на этапе строительства дома, то нижний край опорного столба бетонируется в пол, а верхний крепится дюбелями к перекрытию;
• глубина бетонирования не менее 40 см;
• когда возможности забетонировать нет, используют дюбеля 150 мм.

Иногда, на опорный столб надевают гильзы, к которым в последствии привариваются ступени. Они делаются из трубы большего диаметра. В теории это позволяет легче регулировать угол подъема, но на практике только добавляет лишний вес и сложности в закреплении элементов. Поэтому эту технологию рассматривать не будем.

2. Как только опорный столб закреплен, переходим к ступеням. Если есть возможность закрепить их не только на основе, но и на стене, то работа начинается с монтажа фиксаторов:

• для этого подойдут деревянные бруски 5х5 см;
• бруски разрезаются на куски равные максимальной ширине ступени, выставляются по уровню и дюбелями фиксируются в стене;
• далее ступенька приваривается к опорному столбу, а второй ее край прочно ложится на фиксатор;
• для снижения вибрации желательно прикрутить ступень шурупами к фиксатору;
• еще большей монолитности добиваются сварив между собой ступеньки. Используют полоски металла шириной в 1-2 см. Их наваривают на расстоянии 5 см, друг от друга.

3. Поручни – это полезный, но не обязательный элемент. Они снижают полезное пространство лестницы и актуальны только в том случае, если высота составляет более двух этажей. Монтируются просто: в стену крепятся опоры, в которые вставляется перекладина поручня. Могут быть:

• деревянными,
• металлическими,
• кованными.

Дерево наиболее приятно на ощупь, но все зависит от общего стиля лестницы.

4. Декорирование – самый важный и кропотливый момент. По большому счету есть три классических стиля винтовых лестниц:

• замковый,
• прованс,
• ковка.

Замковый стиль уместен только в том случае, если сочетается с остальным интерьером. Для его реализации понадобятся полые ступени. Стены вокруг лестницы оформляются декоративным камнем. В качестве поручней используют периодический выступающие каменные элементы. Ступени лестницы заполняются сланцем или другим природным камнем. В качестве подложки используют фанеру. При выборе этого варианта важно сразу же подсчитать необходимую ширину уголка, камень должен на ¾ находится в ступени.

Прованс предполагает наличие дерева. По сути, это самый элегантный стиль, но он потребует достаточно много сил и времени. Загвоздка в том, что каждая деталь лестницы обшивается деревом. Для работы удобно использовать сосну. При помощи морилок, в последствии ей придается вид более благородных пород деревьев.

Как видно из названия, ковка предполагает наличие кованных элементов. Стиль этот достаточно дорогой, но смотрится эффектно. Для реализации необходимо нарисовать будущую лестницу и отнести эскиз в кузнечную мастерскую. Когда все элементы будут готовы, останется их только сварить.

Финальные штрихи

Металл достаточно грубый материал, поэтому после проведения сварочных работ останется множество дефектов, которые необходимо устранить:

• окалина,
• заусенцы,
• наплывы.

Окалина удаляется непосредственно после сварки. Для этого шву нужно дать остыть не менее пяти минут, а затем простучать его молотком. Делается для того, чтобы избежать появления ржавчины.

Заусенцы появляются в местах среза металла. О них легко порезаться, поэтому необходима шлифовка. Шлифуются не только заусенцы, но и все острые края.

Наплывы сварки возможны в том случае, если дуга не пошла с первого раза. Их также необходимо шлифовать. Полезной нагрузки не несут, а внешний вид портят.

Еще один немаловажный момент – это защита лестницы. Металлический каркас обрабатывают краской с эффектом антиржавчины, затем красят в нужный цвет. Даже, если все элементы будут спрятаны, красить необходимо.

расчет, схема + фото-видео – Ремонт своими руками на m-stone.ru



Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.

Винтовая лестница своими руками

Винтовая лестница своими руками может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.

Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет деревянная лестница с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».

Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.

Содержание статьи

1 Положительные и отрицательные моменты винтовых лестниц2 Основные разновидности винтовых лестниц3 Элементы винтовой конструкции3. 1 Видео: сборная модульная винтовая лестница «Мечта»4 Важные нюансы при расчетах, изготовлении и монтаже лестницы5 Расчет параметров винтовой лестницы6 Изготовление деталей конструкции6.1 Опорный столб6.2 Изготовление ступеней6.3 Изготовление стоек и балясин6.4 Перила лестницы7 Как производится монтаж7.1 Видео: проведение монтажа готового комплекта винтовой лестницы

Положительные и отрицательные моменты винтовых лестниц

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант для устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.

Одно из главных преимуществ винтовой лестницы — экономия площади

Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх крупногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях — из-за простоты ее монтажа.
Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже — и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

Типовое разнообразие винтовых лестниц

Если рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет.

Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один.

Часть ступеней может крепиться к стене здания

На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.

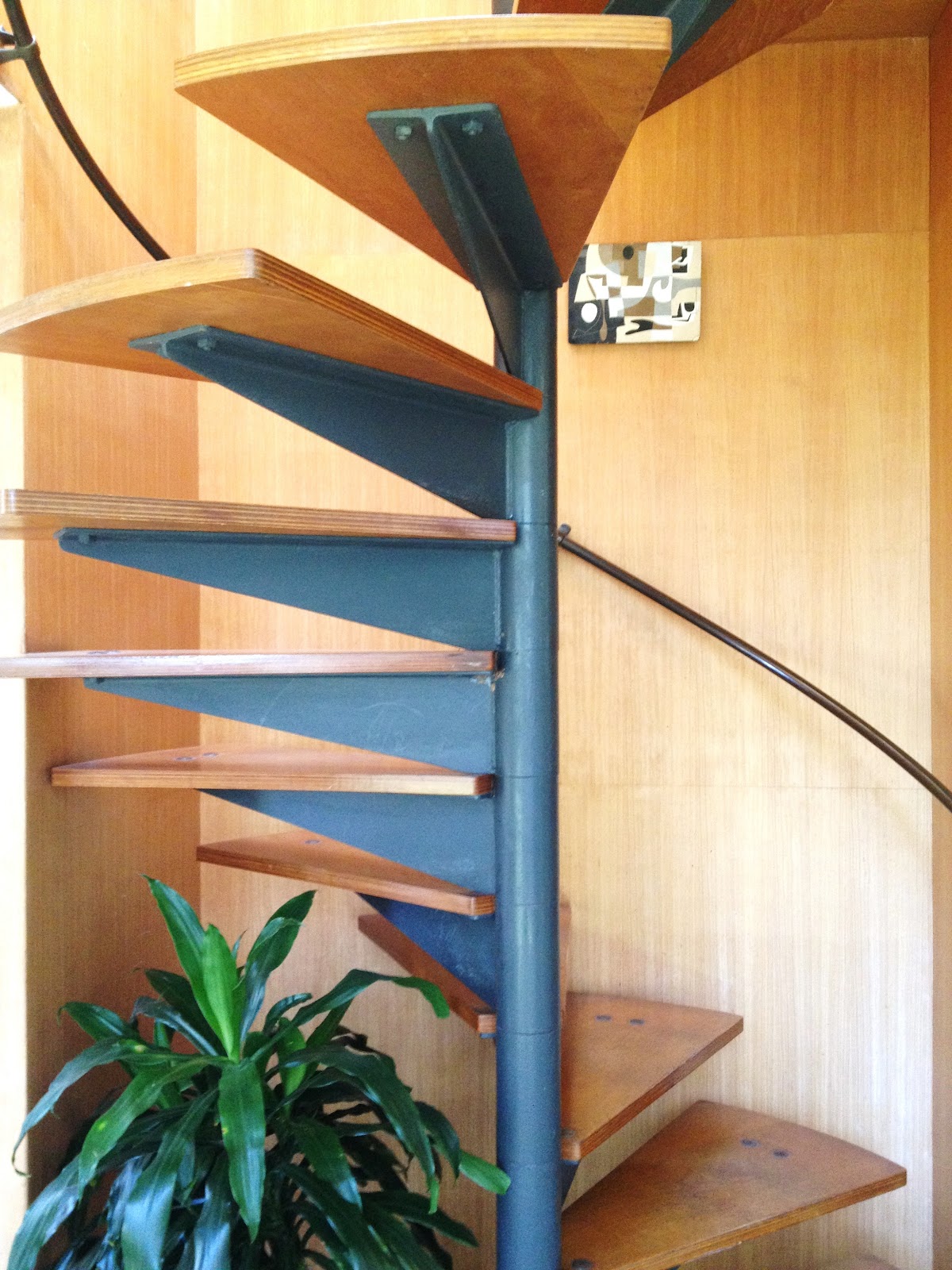

Ступени жестко крепятся на центральной стойке

В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.

Вариант вообще без центральной стойки — с гнутыми тетивами

В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.

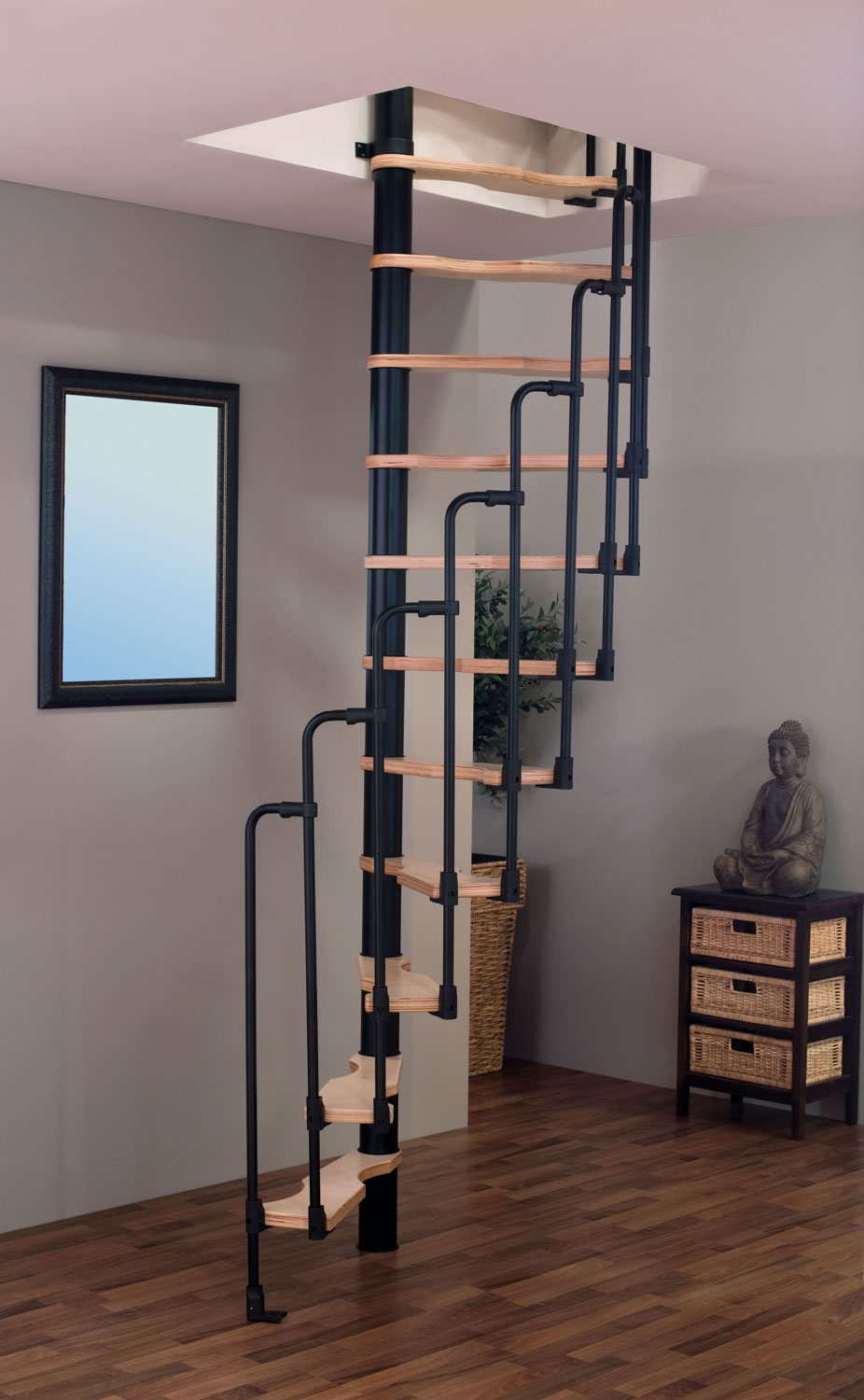

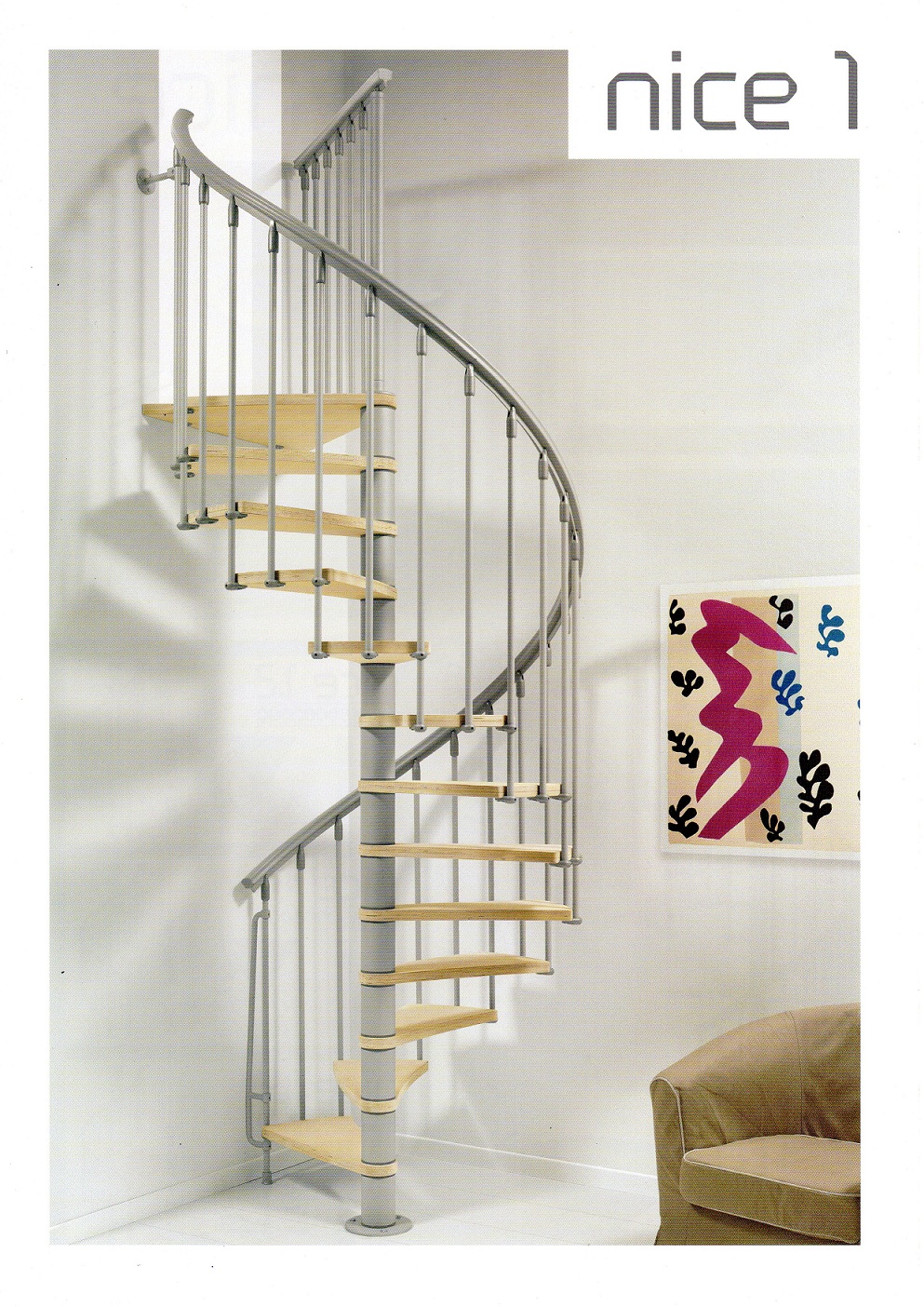

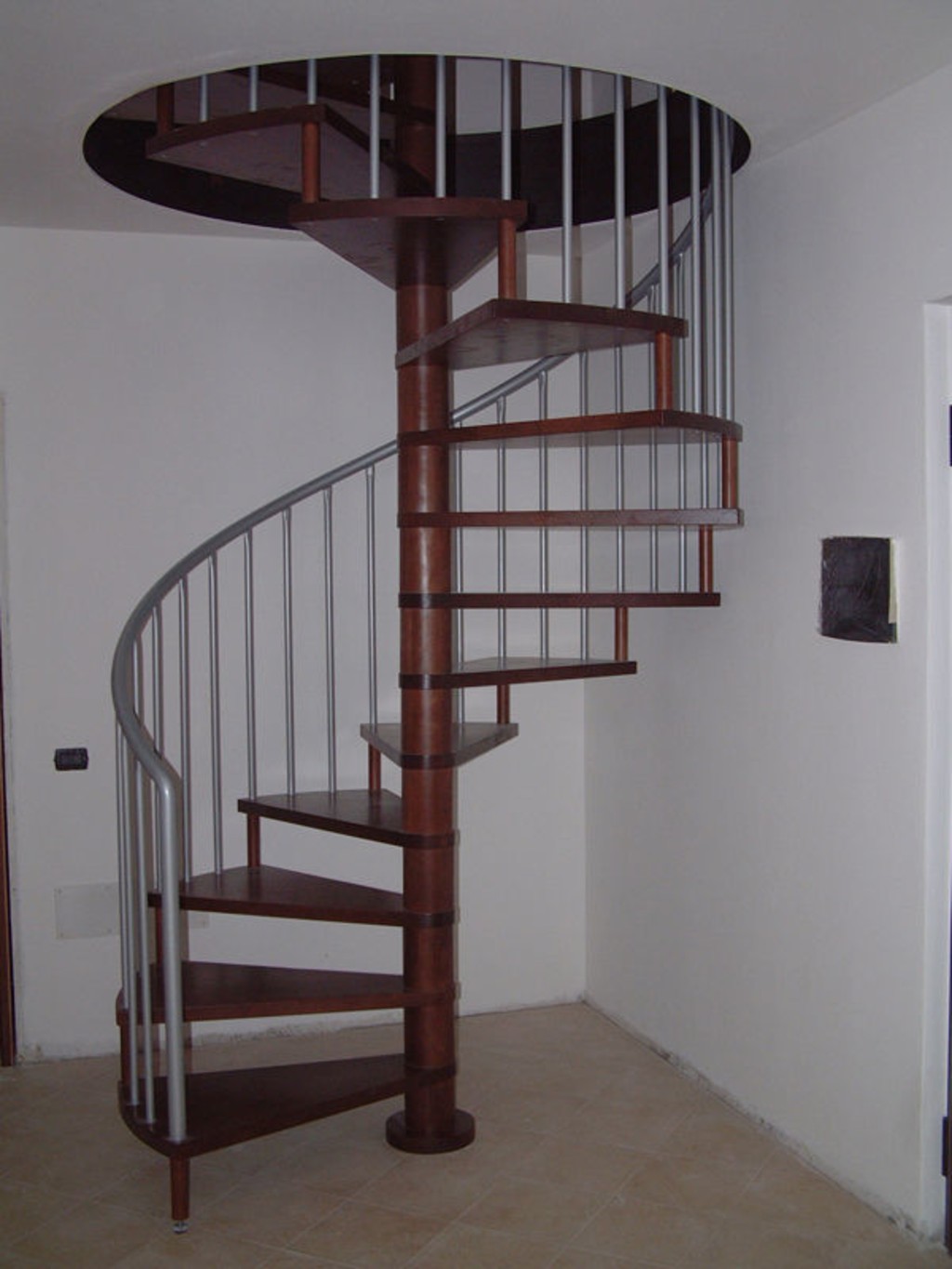

Ступени «набираются» на центральную вертикальную стойку

Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие —  более сложные, которые могут быть изготовлены только мастерами-профессионалами.

Узнайте, какую систему подсветки лестницы лучше выбрать, из нашей новой статьи.

Элементы винтовой конструкции

Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются. Поэтому, прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.

Общая типовая конструкция лестницы

1 — Ступени лестницы.

2 — Завершающая верхняя площадка конструкции.

3 — Опорный для поручней и балюстрады столб.

4 — Центральный цилиндрический опорный столб, который можно назвать основой всей конструкции.

5 — Составляющие центральный столб цилиндры.

6 — Балясины стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.

7 — Перемычки.

8 — Винтообразный поручень

9 — Ограждение второго этажа.

Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:

Варианты крепления деталей и узлов между собой

Узел «А» — соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.

На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.

Далее, сверху него прикручивается деревянная или металлическая декоративная крышка, которая и фиксирует поручень в определенном месте.

Узел «Б» — показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
Узел «В» — установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
Узел «Г» — соединение опорной стойки с основанием, которое фиксируется к полу.

Видео: сборная модульная винтовая лестница «Мечта»

Важные нюансы при расчетах, изготовлении и монтаже лестницы

Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов, при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.

Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
На винтовой лестнице не рекомендовано устанавливать подступенки, так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
Каждый из витков лестницы должен иметь не менее 11 ÷ 12 ступеней.
Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ÷ 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.

Расчет параметров винтовой лестницы

Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты, иначе конструкция может быть попросту небезопасной.

Первое, с чего начинают — общий чертеж и расчет параметров

Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.

Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900  мм, ее высота — 2700 мм, а диаметр центральной опорной стойки — 300 мм.

Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 × 2) и прибавить к получившемуся результату диаметр опорной стойки:

(900 × 2) + 300 = 2100 мм

Далее, нужно на листе бумаги исполнить чертеж. Наносится окружность с найденным выше диаметром в 2100 в масштабе 1:10, получится 210 мм.

В эту окружность нужно вписать еще одну, которая будет показывать траекторию движения человека, идущего по лестнице. Радиус второй окружности будет равен сумме радиусов опорной центральной стойки и ширины лестницы, разделенной пополам.

(900 + 150) : 2 = 575 мм

Далее, необходимо определить, какое количество ступеней будет в каждом полном витке конструкции. Для вычисления этого параметра нужно взять величину средней ширины ступени. Так как обычная ширина этого элемента составляет у наружного ограждения 400 ÷ 450 мм, то примерно посередине (по проводимой траектории движения человека) для вычисления можно взять 250 мм.

Затем, длину окружности траектории движения необходимо разделить на среднюю ширину ступени.

(2 × 3,14 × 575) : 250 = 14,44 шт.

В данном случае, округление делается в большую сторону и в результате получается 15 ступеней.

Следующим шагом, нужно найти высоту ступеней. Для этой цели первая окружность делится на 15 равных частей. Нужно учитывать, что последняя и первая ступени витка должны располагаться между собой по высоте человека достаточно рослого, например, 1900 мм. Прибавив к этому параметру еще резерв – порядка 100 мм. Кроме этого нужно учесть и толщину ступени, допустим, она будет составлять 30 мм. Итого получается

1900 + 100 + 30 = 2030 мм

Далее, зная все вычисленные параметры, можно легко узнать высоту каждой из ступеней (если, конечно, их размещение планируется на одинаковом интервале по высоте). Для этого высоту витка нужно разделить на количество ступеней:

2030 : 15 = 135,33 ≈ 135 мм

Для того, чтобы узнать общее количество ступеней в лестнице, нужно ее высоту – от пола первого этажа до уровня второго, разделить на высоту ступени.

2700 : 135 = 20 ступенек.

Итого за весь подъем лестница сделает 20 : 15 = 1,(33) полных оборота, или опишет полный виток и плюс еще 120 градусов.

Воспользуйтесь калькулятором расчета размеров забежной или винтовой лестницы с описанием.

Изготовление деталей конструкции

Опорный столб

Для опорной центральной стойки используют металлические трубы, бетонные, кирпичные и деревянные столбы.

Очень часто в качестве центральной стойки используется металлическая труба

К металлу, бетону или кирпичу ступени могут быть закреплены с помощью приваренных к трубе элементов, муфт или болтов.

К деревянной стойке закрепить ступени гораздо проще. Для этого могут быть использованы любые способы, начиная от металлических уголков и заканчивая деревянными брусками, установленными вертикально в зазоры между ступенями.

Стойка должна быть прочной и спокойно выдерживать суммарную массу всех элементов конструкции и крупного человека с поклажей, находящегося на лестнице. Кроме этого, центральный опорный столб необходимо надежно закрепить в верхней и нижней части.

Диаметр стойки из металла (трубы) должен быть не менее 50 мм, а изготовленной из других материалов — от 150 до 500 мм и даже иногда больше.

Изготовление ступеней

Для изготовления ступеней чаще всего выбирается дерево с плотной структурой — бук или дуб, но нередко используются и другие породы. Однако, лучше не выбирать хрупкую древесину, такую, как сосна или ель, так как они могут не выдержать выпадающую на эти детали лестницы большую нагрузку.

Выбирая материал для ступеней, нужно знать, что толщина готовых деталей должна быть не меньше 50 мм, при условии, что высота лестницы не превышает 2-х метров. Если же общая конструкция будет выше, то и толщина ступеней должна быть больше – минимум 60 мм.
Материал для изготовления деталей должен быть в меру просушен и обработан. Лучше всего приобретать уже оструганную доску. При неравномерной просушке древесины, она может, постепенно теряя влагу, деформироваться, приобретая форму пропеллера или лотка. Хуже всего, если это начнёт происходить уже после того, как заготовка будет установлена в общую конструкцию. Скорее всего, деформирующуюся ступеньку придется заменить, иначе она «потянет» за собой и остальные детали, нарушая общую прочность сборки.

Склеивание бруса в единую панель и разметка ступеней

Воспользуйтесь калькулятором расчёта ступеней лестницы с пояснениями.

Учитывая все эти обстоятельства, и опираясь на опыт мастеров, рекомендовано для изготовления ступеней использовать проклеенную древесину, которую вполне можно сделать самостоятельно, использовав бруски нужной толщины. Панель из брусков должна иметь длину, равную длине ступени, а по ширине – вмещать две ступени, уложенные в противоположном направлении.

Бруски собираются в общую панель, и при этом очень важно предусмотреть, чтобы рядом лежащие детали имели структурный рисунок волокон, направленный в противоположных направлениях. Бруски склеиваются между собой и стягиваются с помощью струбцин, и в таком положении эта сборка оставляется до полного просыхания.
Для того чтобы не прибегать к измерениям при изготовлении каждой детали постоянно, лучше всего смастерить шаблон ступени, с помощью которого форма и размер будет переноситься на подготовленные склеенные панели с очень большой точностью.

Шаблон изготавливается по параметрам, полученным в результате проведенных заранее расчетов. Обязательно следует помнить, что после вырезания заготовки ступени будут подвергаться окончательной обработке, поэтому для нее нужно тоже предусмотреть определенный припуск, примерно в 5 мм, и делать шаблон уже с учетом этой поправки.

Используя шаблон для переноса формы ступени на клееную панель, особенно важно точное перенесение размера широкой стороны ступени и отверстия (если оно предусмотрено) под стойку. От правильно перенесенных параметров напрямую будет зависеть правильность, лёгкость и качество монтажа конструкции. Естественно, не менее важно точно перенести и другие размеры (ширина средней и узкой части), но они уже не так серьезно повлияют на качество сборки.
Так как самая верхняя ступень является своеобразной площадкой, которая соединяет лестницу и полы второго этажа, она имеет значительно большие размеры.

Ее можно разметить и выпилить, используя шаблон, изготовленный для рядовых ступеней, только затем несколько увеличив размеры. На рисунке хорошо виден процесс расчета и разметки верхней ступени-площадки на заготовке-панели, склеенной из брусков.

Верхняя ступенька имеет свои особенности

Иногда размер длины этого элемента увеличивают для того, чтобы площадка могла упираться своей широкой стороной на межэтажное перекрытие, что сделает лестницу более прочной. Кроме длины делается больше и ширина этой ступени, что улучшит ее эксплуатационные качества.

После разметки ступеней, их выпиливают, а затем обрабатывают на специальных столярных станках или же доводят до готовности вручную.
Если предусмотрены отверстия для монтажа ступеней на опорную стойку, то их выбирают специально подобранной фрезой, только после того, как все элементы будут выпилены.

Несколько ступеней складывают стопкой, надёжно фиксируют их между собой с двух сторон, а затем проводят сверление отверстий под опору. Используя этот «пакетный» метод вырезания отверстий, можно получить более точное их расположение, что поможет в дальнейшем облегчить монтаж конструкции.

Разметка готовых ступенек для вырезки монтажных пазов

Читайте статью, как оформить пространство под лестницей самостоятельно с подробными описаниями действий.

Изготовление стоек и балясин

Далее, проводится разметка и высверливание или выпиливание отверстий или пазов нужного размера или формы под установку балясин.

Для изготовления стоек необходимо иметь клееный брус, имеющий размер сечения не менее 50 × 50 мм и токарный станок. Можно, конечно же, в виде стоек установить хорошо обработанные квадратные в сечении бруски, но традиционными являются круглые, имеющие определенный рельефный рисунок балясины. В случае отсутствия возможности самостоятельного изготовления таких элементов, их можно приобрести и в готовом виде.

Балясины можно выточить самостоятельно или приобрести уже готовыми

Чтобы обеспечить жесткость конструкции, крайние стойки делают такой формы, чтобы они могли соединить сразу две ступени — это также необходимо для того, чтобы исключить риск проворачивания ступени на опорной трубе.
Нужно отметить, что стойки-балясины могут быть вклеены в высверленные отверстия, закреплены сверху ступеней специальными креплениями или же надеты и приклеены на ступени с помощью выпилов, сделанных в нижней части балясин, на половину их сечения.

Расчет места установки балясин хорошо показан на представленном ниже рисунке-чертеже.

Позднее необходимо будет провести разметку и спил верхней части стоек под нужным углом, который будет зависеть от уклона и поворотов лестницы.

Перила лестницы

Отлично смотрятся на винтовой лестнице изогнутые деревянные перила, но изготовить их самостоятельно – задача очень высокого уровня сложности. Так, необходимые детали могут быть исполнены несколькими способами, любой из которых простым никак не назовешь:

— выпиливание отдельных частей перил из цельных кусков дерева, а затем сборка их между собой;

— выпиливание перил из склеенных между собой брусков;

— склеивание элемента из тонкого деревянного шпона.

Изготовление гнутых деревянных поручней — задача для настоящих мастеров

Для изготовления перил потребуется не только соответствующий материал, но и инструмент, который обеспечивает нужный изгиб, и одновременно фиксирует согнутый элемент в нужном положении.

Поэтому, чтобы не тратить время и силы на изготовления гнутых поручней (тем более, без особой гарантии успеха), их можно заказать в специализированных производственных фирмах, занимающихся изготовлением сложных деревянных конструкций, в том числе — лестниц и комплектующих к ним.

Мастер на месте определит, под каким радиусом делать изгиб, снимет все параметры лестницы и изготовит поручень, а также плинтус, если он тоже есть в проекте.

Владельцу дома останется только установить эти элементы на лестницу при ее монтаже, хотя эту работу также вполне можно доверить мастерам.

Если есть необходимость сэкономить на поручнях из древесины, можно заказать их изготовление и из другого материала, например, из пластика, который прекрасно имитирует фактурный рисунок дерева. Еще один вариант перил — это комбинированный, то есть сделанный из металла и пластика.

Однако, какой бы вид перил ни был  выбран, его установка и закрепление происходит в последнюю очередь.

Как производится монтаж

Определив место установки лестницы, его размечают таким образом, чтобы конструкция, задуманная для установки на определенном расстоянии от стены, в нее не упиралась.

Если лестница будет опираться на стену, то это сразу учитывается при разметке места монтажа

Если же конструкция будет определенным образом закрепляться на стене, для нее тоже нужно точно рассчитать место установки центральной стойки и форму проема в потолочном перекрытии.

Первым шагом нужно провести разметку на потолке, определив центр окружности, которая позднее должна быть вырезана в перекрытии и будет впоследствии служить проходом на второй этаж.

Определение центров — на потолке и на полу

Определив эту точку, с помощью отвеса ее точно проецируют на пол. Эта отметка станет местом установки опорной стойки.
Далее, в потолке вырезается проем нужной формы, и его края сразу же оформляются декоративно.

Вырезание отверстия в потолке и его отделка

Следующим этапом идет установка опорной стойки, если она будет монолитной.

Если используются готовые комплекты винтовых лестниц, то их сборные детали — опорная стойка, состоящая из отдельных элементов, и ступени, сразу закрепляющиеся на стойке, монтируются одновременно.

Примерная схема такой сборки представлена выше.

Если же ступени будут крепиться на монолитную стойку из бетона или кирпича, то на ней размечаются места, на которых закрепляются с помощью анкерных элементов или сварки специальные кронштейны. На них будут и укладываться, и крепиться ступени.

Если стойка будет иметь большой диаметр и изготавливается из древесины, то для установки ступеней проще всего использовать бруски, имеющие высоту расстояния между ступенями, которая получится при предварительных расчетах.

Бруски закрепляются вертикально на точно размеченные места на столбе, с помощью мощных саморезов. Размер брусков может составлять в сечении 30 × 50 или 50 × 50 мм. Этот способ крепления смело можно назвать самым простым, главное — подготовить нужное количество брусков требуемых размеров.

Под первую ступень с широкой ее стороны, можно предусмотреть на полу надежную подставку из более крупного бруска, который необходимо тщательно обработать.
Верхняя ступень-площадка укладывает на полы второго этажа и надежно закрепляется.

Верхняя ступень обычно заходит на поверхность пола второго этажа

Далее, когда все ступени выставлены, на них устанавливаются балясины, но пока не закрепляются, так как на них нужно сделать отметки для спила под необходимым углом, который будет соответствовать уклону лестницы.

Угол их среза определить легко, для этого процесса потребуется изготовить простой шаблон в виде треугольника. Как сделать это правильно, показано на схеме ниже.

Установка и подгонка балясин и стоек

Когда будут размечены все балясины, их аккуратно спиливают, устанавливают и закрепляют на подготовленные крепления (отверстия, шпунты или пазы), но, кроме них, рекомендовано дополнительно зафиксировать деревянные балясины на клей.

Далее, на балясины устанавливается поручень, который закрепляют к ним с помощью саморезов, закручиваемых под углом. Чтобы избежать повреждения стойки, сначала нужно просверлить канал под саморез соответствующим сверлом (обычно используют Ø 3 мм), а затем в это отверстие вкручивается тонкий, но достаточно длинный саморез.

Можно крепить и на гвозди, но лучше воспользоваться саморезами

Вместо этого некоторые мастера используют обычные гвозди, однако, учитывая хрупкую витую конструкцию лестницы, лучше все же применить саморезы.

Чтобы конструкция была более прочной, можно по всей длине лестницы, с наружной ее стороны, закрепить широкий витой плинтус.

Нередко снаружи конструкцию лестницы прикрывают широким витым плинтусом

Закончив монтаж лестницы, можно переходить к ее окончательной отделке. Можно покрыть ее краской, которая поможет вписать конструкцию в общий дизайн, а можно использовать морилки и цветной или бесцветный лак по дереву.

Если решено изготовить и установить винтовую лестницу самостоятельно, то главное в этом вопросе — сделать конструкцию максимально удобной, надежной и безопасной, особенно в том если в доме проживают люди преклонного возраста и маленькие дети.

При отсутствии опыта и навыков в подобной работе, лучше доверить этот процесс квалифицированному мастеру. В крайнем случае, можно заняться монтажом готовой конструкции, комплект деталей которой изготовлен профессионалами. В этом случае нужно будет точно, до мелочей, выполнять все технологические рекомендации, указанные в инструкции, которая прилагается к такому набору.

Видео: проведение монтажа готового комплекта винтовой лестницы

Как сделать винтовую лестницу на второй этаж, чердак

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

материалу, используемому для строительства системы;
эстетическим характеристикам;
форме;
месту установки;
конструкции перил;
размерам;
стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

входные;
межэтажные;
подсобные;
подвальные;
мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.

модульные либо сборные конструкции;
системы на кронштейнах, больцах, косоурах;
трансформеры и переносные конструкции;
внутренние либо наружные системы;
прикрученные к стене лестничные марши либо отдельно расположенные;
со ступенями открытого или закрытого типа;
с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.  В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
W1- ширина проступи;
W2-ширина заготовки;
α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinα

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
Неудобство подъема мебели.
Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

криволинейные;
полуоборотные;
четверть оборотные;
изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
выбирается место размещения основного стержня, крепится нижний опорный фланец;
первая ступень крепится к полу, она входит во фланец;
строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
вверху закрепляют опорный стержень;
подбирают и устанавливают поручни и защитные ограждения.



Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

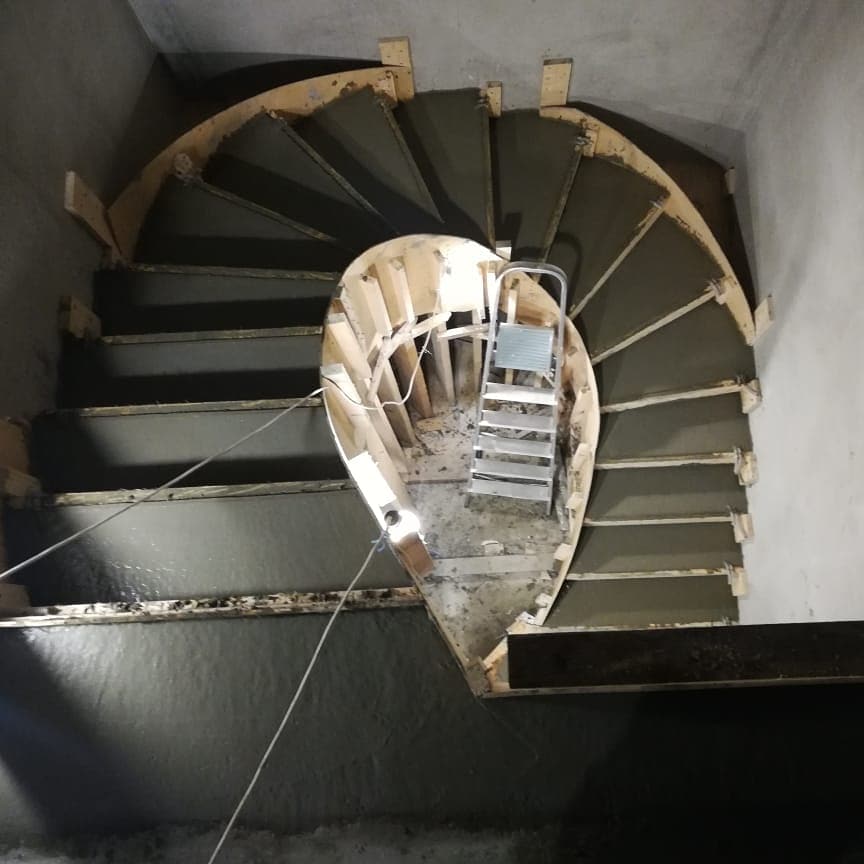

Опалубка для лестницы из бетона
Крыльцо для частного дома
Монтаж чердачных лестниц с видео
Лестницы для дачи и частного дома с фото

Обсудить статью на форуме

Рекомендуем

Косоуры для лестниц своими руками

Как сделать межэтажную лестницу самому

Лестница из бетона своими руками

Как полезно и красиво обустроить место под лестницей

Чем красить деревянную лестницу

Как сделать угловую лестницу с площадкой

Источник: bouw.ru

Это интересно: Сделать детский домик своими руками для дачи, в квартире, из дерева, фанеры: изучаем суть

Разновидности винтовых моделей



Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

с опиранием на стену и опорную конструкцию;
с опорой на специальные опорные стойки.
с опорой на ограждение или на изогнутые тетивы;
с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным
компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих
принципиальное значение:

Профессионалы советуют для
комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции
получается чуть более двух метров, при условии, что несущая опора будет
иметь диаметр 20-50 мм.

Недорогим и в то же время
надежным вариантом, который является одним из самых распространенных, считается
конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях
с балясинами.

Другая конструкция, с
гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями
без сооружения опоры в центре, значительно дороже и требует больше
трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может
иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы
установить ступеньки, делаются углубления в стене, где готовят закладки для
последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности
следует придерживаться следующих рекомендаций:

Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является
свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой
части степеней. Подобный вариант называют лестницей без вертикальной плоскости,
и она имеет более высокие показатели безопасности.
Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры
ширина ступеней должны быть не меньше 10-ти см.
Длина ступеней зависит от назначения лестницы. В случае редкого использования можно
ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько
больше: ступени – 0,8 м, диаметр – около 2 м.
При расчете проектных данных следует предусмотреть, чтобы высота для прохода
человека обеспечивала возможность передвижения по следующему витку, что
составляет около двух метров.
Для центральной опоры оптимальным представляется использование толстостенной
металлической трубы (диаметром около 50 мм), что придает всей конструкции
необходимую крепость. Опора должна устанавливаться точно вертикально, а точка,
на которую она опирается, должна обладать способностью нести всю нагрузку.
При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и
необходимого крепежа. Возможен вариант крепления путем заливки бетоном с
применением растяжек.
Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят
отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются
посредством втулок, их высота должна быть такой же как высота вертикальной
плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими
дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех
шайб, иначе высота всего сооружения получится больше предварительных данных.
Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим,
разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая
прибавить толщину ступенек.
Для придания конструкции прочности последующие ступени укладывается с небольшим
нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными
краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей
последовательности: установка несущей стойки, установка в нужном порядке
проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное
и конечное положение, в конце выполняется закрепление кронштейнов. Завершается
монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила
и сделать поручни.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

материалу, используемому для строительства системы;эстетическим характеристикам;форме;месту установки;конструкции перил;размерам;стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

входные;межэтажные;подсобные;подвальные;мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл. модульные либо сборные конструкции;системы на кронштейнах, больцах, косоурах;трансформеры и переносные конструкции;внутренние либо наружные системы;прикрученные к стене лестничные марши либо отдельно расположенные;со ступенями открытого или закрытого типа;с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Винтовая лестница своими руками

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

Для соединения ступеней со стойкой на них нужно установить специальные втулки.
Ступени покрывайте лаком или краской;
На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
Кронштейны установите между широкими элементами проступей;
После установки последней втулки украсьте ее красивым декоративным оголовком;
Установите все ступени с помощью крепежа;
Закрепите балясины, они могут быть прямыми или фигурного очертания;
Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку Виды лестниц в разрезе Схема линии лестницы по центру марша Схема графического расчета Разрез лестницы Разметка стоек перил Разметка проема Чертеж модульной лестницы Оптимальные размеры ступеней Чертеж винтовой лестницы Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом Винтовая лестница из дерева Винтовая лестница в интерьере Винтовая лестница гусиные лапки Необычная винтовая лестница Наружная лестница с ковкой Монолитная винтовая лестница Межетажная лестница Лестница в стиле хай-тэк Лестница на больцах Лестница со стеклянными ступеньками Двухцветная винтовая лестница Черно-белый дизайн лестницы

Материалы по теме

Лестница на второй этаж своими руками
Изготовление чердачной лестницы
Металлическая лестница своими руками
Особенности выбора лестниц и стремянок
Перила для лестницы своими руками
Лестница для дачи своими руками

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Винтовая лестница своими руками – видео инструкция по сборке

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

Высота – 265 сантиметров;Диаметр – 180 сантиметров;Количество ступеней – 13;Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;Ширина ступени с внутренней стороны – 10 сантиметров;Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем:  2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схемаРасчет винтовой лестницы – чертеж и схемаКонструкция (узлы) винтовой лестницы на обсадной трубеУстройство винтовой лестницы в круглом и квадратном лестничном проемеКонструкция винтовой лестницы — чертеж и схемаМонтаж деревянной винтовой лестницы — чертеж и схемаМногоугольная винтовая лестница – чертеж и схема

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Опалубка для лестницы из бетона Крыльцо для частного дома Монтаж чердачных лестниц с видео Лестницы для дачи и частного дома с фото

Источники:

• https://stroyday.ru/stroitelstvo-doma/interernoe-oformlenie-doma/vintovaya-lestnica-svoimi-rukami.html
• https://derevyannie-doma.com/tehnologii/vintovaya-lestnica-kak-sdelat-svoimi-rukami-chertezhi.html
• http://okarkase.ru/poleznye-sovety/vintovye-lestnicy-svoimi-rukami-kak-vybrat-sdelat-chertezhi-i-ustanovit.html
• http://moydomik. net/lestnica/186-vintovaya-lestnica-sdelat-na-vtoroy-etaz-dom-dacha.html
• https://prorab.guru/zagorodniy-dom/vintovaya-lestnitsa-iz-metalla-svoimi-rukami-slozhno-no-mozhno.html
• http://thewalls.ru/neobyichnyie-resheniya/vintovaia-lestnica-svoimi-rykami-kak-sdelat-vintovyu-lestnicy-iz-dereva-na-vtoroi-etaj-raschet-shema-foto-video.html
• https://bouw.ru/article/kak-sdelaty-vintovuyu-lestnitsu-na-vtoroy-etazh-cherdak



Винтовая лестница сделать самому своими руками: чертеж, фото

Если вами будет обустраиваться винтовая лестница своими руками, чертеж предварительно обязательно должен быть подготовлен, это позволит осуществить работы, избежав ошибок. В качестве особенности такой конструкции выступает то, что ступеньки укрепляются радиально. Это касается реального или воображаемого центра. Если спроецировать лестницу на поверхность пола, то можно будет получить многоугольник или окружность. Может быть изготовлена винтовая лестница своими руками из металла, чертежи обязательно перед этим стоит рассмотреть. Выбирая такие конструкции, можете предпочесть одну из разновидностей системы. Таким образом, ступеньки могут опираться на центральную стойку и на поверхность стен по периметру. Они могут крепиться в других вариантах только на опорную стойку, которая располагается в центре. Ступеньки в некоторых случаях опираются на ограждение или гнутые тетивы, помимо прочего, они могут быть защемлены в опорной стойке.

Особенности изготовления

Если будет возводиться винтовая лестница своими руками, чертеж вам позволит произвести работы правильно. Вы можете позаимствовать тот или иной вариант из данной статьи. Подобные конструкции занимают незначительное пространство, например, при ширине ступеньки в 1 метр диаметр конструкции будет равен 2,2 метра, сюда включена и центральная опора. По факту конструкция будет занимать меньше 2 квадратных метров на поверхности пола. Конструируя изделие, можно придать ему разный угол наклона, наиболее часто он не превышает 45 градусов.

Что необходимо знать перед началом проведения работ

Если будет изготавливаться винтовая лестница своими руками, чертеж вами должен быть подготовлен еще до момента начала работ. Однако важно учесть, что подобные конструкции обладают не очень широкими ступенями, это указывает на то, что передвижение по ним будет затруднено, важно при этом соблюдать осторожность. Будет довольно проблематично разминуться двум людям, которые встретятся на винтовой лестнице. Весьма сложно также передвигать по ней габаритные предметы. Это говорит о том, что рациональнее применять винтовые конструкции в тех помещениях, в которых нет интенсивного движения. К изготовлению придется приложить массу усилий, так как элементы и узлы обладают большей сложностью, если проводить сравнение с обычными.

Подготовка материалов

Если будет изготавливаться винтовая лестница своими руками, чертеж для нее вы можете рассмотреть, прочитав данную статью. Однако не менее важно ознакомиться с технологией проведения процесса и подготовить все необходимые материалы. Ограничиваться в выборе материала не стоит: подойдут твердые породы древесины, среди которых можно выделить клен, бук, а также дуб. Можно запастись профилированным или листовым металлом.

Проектирование лестницы

Конструкция должна быть лишена подступенка, который представляет собой вертикальный элемент, расположенный между соседними ступенями. Это позволит исключить соскальзывание ноги при передвижении. Ступень в средней части должна быть равна 20 см или больше. Надо признать, достаточно часто сегодня изготавливаются винтовые лестницы своими руками. Чертежи, фото помогут вам определиться с выбором конструктивных особенностей. Для того чтобы обеспечить надежность узла крепления ступеней, диаметр средней опорной стойки должен составить пять сантиметров или больше. Высота между ветками должна превышать рост человека, этот показатель эквивалентен двум метрам или больше. При этом не придется наклоняться при использовании подъемного механизма. Что касается полного поворота, то в нём должно быть не меньше 12 ступеней.

Особенности проведения расчета

Перед тем как изготавливать винтовые лестницы своими руками, чертежи подготавливаются мастерами, это позволяет исключать множество ошибок, справиться с которыми бывает очень сложно. Можете взять за основу параметры, которые представлены ниже.

Высота этажа, которая измеряется от поверхности пола первого до основания пола второго этажа, эквивалентна 3 метрам, при этом ширина лестницы равна одному метру. Диаметр стойки в данном случае эквивалентен 20 см. Теперь можно определить диаметр конструкции. Это цифра будет составлена из диаметра опорной стойки и двух ступенек, а точнее, их ширины. Таким образом, нужно будет произвести следующие расчеты: 2х1,0+0,2. В конечном итоге удастся получить значение, равное 2,2 м.

Когда изготавливаются винтовые лестницы своими руками, чертежи подготавливаются домашними мастерами, как правило, самостоятельно. Определив диаметр конструкции, необходимо начертить окружность. На следующем этапе рассчитывается радиус траектории передвижения. Для этого необходимо разделить на 2 диаметр опорной стойки, к которому следует прибавить ширину ступени. Расчет будет выглядеть следующим образом: (1+0,2)/2; необходимое значение эквивалентно 0,6 м.

Следующим шагом станет расчет количества ступеней, которое будет приходиться на 1 виток. Для этого длину траектории передвижения нужно разделить на ширину ступени. Конечное значение равно 18,84, тогда как расчет выглядит следующим образом: 2х3,14х0,6/0,2.

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно определить и высоту ступени. Высота витка должна быть разделена на 19 частей. Шаг между первой ступенью и последней ступенью витка должен быть больше высоты человека. Принять в расчет можно цифру, равную двум метрам, к этому значению нужно прибавить 5 см, это позволит получить высоту витка, расчет при этом выглядит таким образом: 2+0,05; в итоге получается значение, равное 2,05 м.

Определить высоту ступени можно по представленной ниже формуле: 2,05/19. Цифра после расчетов равна 0,11 м. Конечное количество ступеней будет равно 28 штукам: 3/0,11. Получится цифра, равная 27,3. Ее следует округлить.

Вы можете принять за основные следующие параметры лестницы. Высота подъема эквивалентна 300 см, диаметр — 220 см, внутренний диаметр — 20 см, общий угол поворота — 510 градусов, толщина каждой ступени — 5 см, высота ступени — 11, 1 сантиметра. Что касается угла ступени, то эта цифра равна 18,9 градуса, длина ступени – это 100 сантиметров.

Проведение монтажа

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно ознакомиться с технологией проведения процесса. Первоначально устанавливается и фиксируется стойка, которая располагается посередине. На следующем этапе вы можете начинать устанавливать ступени и распорные втулки. Мастеру необходимо зафиксировать верхнюю часть конструкции, а после укрепить перила и поручни. Если вами будет изготавливаться лестница, которая обладает консольным защемлением ступеней, то в качестве материала можно использовать бук. Все заготовки можно вырезать с помощью токарного станка, предназначенного для работы по дереву. Пригодится и ручной электрический инструмент. Если у вас в арсенале нет такого оборудования, то можно заказать подготовку деталей у мастера. Отвес позволит перенести точку угла проема на поверхность пола. Это будет начальная отметка для определения положения опоры. На основании пола необходимо изобразить линию, которая располагается параллельно проему, вырезанному в потолке.

Рекомендации по проведению работ

Когда изготавливается винтовая лестница из дерева своими руками, чертежи вам предстоит подготовить самостоятельно или заказать у профессионала. На следующем этапе на стальной сердечник нужно надеть цилиндрический элемент и стартовую ступень. По тому же принципу устанавливаются остальные элементы. После того как удалось собрать центральную стойку и ступени, следует зафиксировать верхнюю площадку. Далее устанавливаются стойки для перил. Стальной болт-сердечник проходит через две ступени и заканчивается несколько выше самой верхней ступени.

Заключительные работы

Вами может быть изготовлена винтовая лестница своими руками из металла, однако для этого необходимо обладать навыками работы со сварочным аппаратом. Если вы решили использовать древесину, то на последнем этапе можно произвести окрашивание. Для начала поверхность лестницы зачищается наждачкой, после очищается от пыли и покрывается морилкой.

Особенности изготовления металлической лестницы

Может быть изготовлена винтовая лестница своими руками из металла, чертежи таких конструкций могут составить профессионалы. Сборку системы необходимо начинать с монтажа центральной стойки. После этого надеваются втулки, а после — шайбы и сами ступени. После того как эта часть работы будет выполнена, ступени следует развернуть вокруг стойки на необходимое расстояние. Теперь наступает черед крепления кронштейнов. Верхняя ступень фиксируется на межэтажном перекрытии. Когда изготавливается металлическая винтовая лестница своими руками, чертежи позволят вам соблюсти технологию. На последнем этапе монтируются перила, а также поручни.

чертеж своими руками, фото лестниц из дерева на второй этаж, из бревна и металла

Лестница в частном малоэтажном доме несет нагрузку не только функциональную – она должна быть красивой и удобной в пользовании. Даже для одноэтажного дома с мансардой нужно оборудовать какое-нибудь подъемное устройство, а для двух- или трехэтажного дома расчет винтовой лестницы или лестницы другой конструкции жизненно необходим. Винтовые (спиральные) конструкции лестничные конструкции имеют главное достоинство – они занимают мало места. Места же для подъема по такому устройству будет столько же, как и при пользовании обычными маршевыми или другими пространственными конструкциями, а если дом деревянный, то лестница из дерева превосходно дополнит элементы дизайна помещений, не переставая при этом отвечать требованиям безопасности.

Спиральная (винтовая) лестница в деревянном доме

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Разновидности винтовых моделей

Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Виды винтовых лестниц:

• с опиранием на стену и опорную конструкцию;
• с опорой на специальные опорные стойки.
• с опорой на ограждение или на изогнутые тетивы;
• с защемлением в опорную стойку.

Завершающая стадия монтажа

Завершающий этап самостоятельных работ по изготовлению и монтажу винтовой наружной лестницы предполагает ее отделку. Материалами для отделки могут быть различными. Кроме этого на данном этапе необходимо продумать оформление перил и барьера. Благодаря им обеспечивается безопасность использования конструкции и возможность создания оригинального внешнего вида.

К примеру, используют следующие материалы для изготовления ограждения и перил:

• дерево;
• ПВХ;
• металл (в случае с коваными изделиями).

После монтажа винтовой наружной лестницы необходимо отшлифовать все неровности на поверхности, а также сгладить сварные швы. Металл грунтуется и покрывается краской для сохранения состояния материала.

Преимущества и недостатки

• Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
• При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
• В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
• Конструкции можно размещать как у стены, так и посередине комнаты;
• Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

• Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
• Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений — это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Отрицательные стороны винтовых конструкций

• Разная ширина ступеней – не самый удобный вариант для ежедневного частого использования. К такой лестнице придется приноровиться и по ней не получится спускаться не глядя, как это происходит на стандартной маршевой.

Маленькая витая лестница прекрасно подходит для доступа в баньку или уютный винный погребок

• Поднимаясь по спиральной лестнице, человек поворачивается в пространстве более чем на 360°. Для молодых и здоровых это не проблема, а для пожилых или страдающих расстройством вестибулярного аппарата людей такой подъем может доставлять определенный дискомфорт.

• Такие лестницы не предусмотрены для переноски громоздких и тяжелых предметов. Так что, решив установить такую лестницу в доме, нужно заблаговременно определиться с меблировкой верхнего этажа.

В любом случае, раз уж дом двухэтажный, то лестница необходима, а раз так, то лучше, чтобы она была одновременно достаточно функциональной и радовала глаз своей неповторимостью и оригинальностью.

Любая лестница будет многократно красивее, если ее окаймляют элегантные перила и резные балясины

Дубовый дом, дубовая мебель и, разумеется, прочная дубовая лестница с резными балясинами, плавными линиями грациозно изогнутых перил, витыми декоративными перегородками. Такой дом дышит живой энергией натурального дерева и восстанавливает душевное равновесие

Мраморная лестница с коваными перилами и декоративными завитками достойна дворцовых залов

Тончайшая, незаметная металлическая лестница прекрасно дополняет собой минимализм

Широкая витая лестница в большом холле выполнена из дерева и металла, но оригинальная отделка делает ее очень богатой

Дорогой массив темного дерева с шикарным натуральным рисунком, уникальным для каждой ступени. Завитые перила прекрасно дополняются мебелью, изготовленной из такой же древесины и выгодно оттеняются девственно белым цветом отделки комнаты

Кованые перила могут быть не только витыми, но и придавать винтовой лестнице строгость

Аккуратная лестница в углу комнаты выполняет роль вспомогательной и служит прекрасным элементом декора

Великолепная стеклянная лестница добавляет помещению света и блеска лестнице, строгость

Стеклянная лестница с лед-подсветкой волшебно смотрится в темноте

Маленькая винтовая лестница так же гармонично дополняет хай-тек

Аккуратная винтовая лестница, грациозные изгибы тетивы дополнены тонким декоративным поручнем. В данном случае лестница в верхней части имеет подступенки, а нижняя часть собрана без них
На сайте Лестницы Профи можно заказать любую лестницу для частного дома. У нас самые низкие цены в Москве, наши инженеры и мастера предложат оптимальные варианты для Вашего помещения.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.

Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 −500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила довольно трудно.

Сооружение винтовой лестницы — сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

Советы

Несмотря на выбранную конструкцию винтовой наружной лестницы, она должна не только отвечать декоративным требованиям заказчика, а также должна соответствовать строгим техническим нормам по безопасности ее эксплуатации (нормам ГОСТа и СНиПа).

1. Как правило, устройство наружной винтовой лестницы происходит на этапе проектирования самого дома. Однако металлические винтовые лестницы можно пристраивать к зданию и после окончания строительных работ благодаря тому, что она состоит из стальных элементов, которые легко собираются.
2. Если лестница запроектирована как эвакуационная, то ее монтаж можно произвести с тыльной стороны дома, чтобы не ухудшать наружность фасада.
3. Для обеспечения максимальной устойчивости и жесткости конструкции, наружная винтовая лестница проектируется так, чтобы опорой для нее служил фундамент здания. Иначе, она может завалиться.
4. Говоря о размерах винтовой лестницы, то к наружным конструкциям предъявляются аналогичные требования, как и к внутренним. Верхний горизонтальный элемент ступеньки должен быть глубиной в размере 25-40 см, по высоте вертикального элемента ступени размер может быть разным от 13 до 23 см. Наклон ступенек должен составлять 2%, должны оснащаться специальными стоками, которые призваны предотвращать скопление воды. По ширине ступеней: оптимальная величина от 90 до 100 см. При проектировании верхней площадки следует учитывать расстояние от дверного проема до каждого края (это расстояние должен быть не менее 50 сантиметров).
5. При отсутствии других способов подъема на второй ярус здания необходимо учитывать возможность для перемещения крупных предметов, как и при выборе облицовочной плитки, о размерах которой мы писали в материале.

Винтовые лестницы на второй этаж в частном доме: фото, цены

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Винтовая лестница по праву считается королевой среди лестничных систем. Всегда роскошная, с непревзойденным дизайном — такая конструкция служит центральным декоративным элементом, вокруг которого формируется весь интерьер. Винтовые системы лестниц предельно функциональны, но при этом не занимают много полезного пространства. Обзор «Винтовые лестницы на второй этаж в частном доме: фото, цены на конструкции» поможет изучить существующие варианты лестниц и отдать предпочтение функциональной, безопасной и компактной конструкции.

Стильная винтовая лестница из дерева украсит любой интерьер

Винтовая лестница: виды конструкций

Винтовые лестницы являются наиболее привлекательными и необычными конструкциями. Они могут различаться по материалам, применяемым для их изготовления и по стилю конструкции. Классифицируются винтовые лестницы в зависимости от способа опоры проступей (ступеней):

• опора ступеней на стены и столб — в такой конструкции ступени винтовой лестницы клинообразной формы опираются своей широкой частью на периметральные стены, в то время как узкая часть ступеней имеет опору в виде среднего столба. Опорный столб выполняется из камня или может быть набран из утолщений ступеней;
• консольное крепление ступеней вокруг опорного столба — ступени такой винтовой системы консольно крепятся к центральной стойке в виде столба. Крепление ступеней получается довольно жестким, поэтому такая лестница может устанавливаться необязательно рядом со стеной;

Деревянная винтовая лестница с опорой на изогнутую тетиву

• опора ступеней на изогнутую тетиву и ограждение — такая конструкция лестницы не предусматривает центральной опоры. Ступени монтируются в изогнутые спирально тетивы, служащие в то же время и заграждениями. Изготовление такой винтовой конструкции сопряжено с определенными сложностями, однако, она имеет очень привлекательный и оригинальный вид;
• ступени нанизаны узкой частью на обсадную опорную трубу — наиболее распространенный способ крепления ступеней: металлические проступи консольно опираются на внутреннюю опорную стойку в виде трубы. В этой конструкции важно, чтобы труба была не меньше 50 мм в диаметре, так как она выполняет роль несущего элемента в лестничной системе.

Варианты конструкции винтовой лестницы

Для изготовления винтовых лестниц применяются различные материалы, среди которых:

• металл — нержавеющая сталь, легированная сталь, латунь, шлифованный алюминий, чугун;
• дерево — дуб, клен, бук, лиственница, сосна и другие;
• камень, кирпич, керамика, стекло, мрамор.

Для создания винтовых систем применяют разнообразные сочетания материалов, благодаря чему получаются оригинальные и необычные конструкции. Главным их достоинством является высокая прочность и устойчивость к весомым нагрузкам.

Современные винтовые лестницы могут быть самых разнообразных форм и цветов

Расчет винтовых лестниц

Расчет размеров винтовой лестницы во многом зависит от назначения конструкции: будет ли она основная или вспомогательная. Если лестница выполняет роль основной, рекомендуется размер ее ступеней принимать не меньше, чем 90 см в длину, а диаметр проема, в который она будет устанавливаться — 200 см. Получается, что диаметр проема должен быть приблизительно на 20 см больше двух величин длины ступеней. Такая величина проема объясняется необходимостью обустройства винтовой лестничной конструкции ограждением и перилами. Тогда между перилами и поверхностью проема остается зазор в 10 см, что будет способствовать удобному опиранию на поручень. В случае со вспомогательной винтовой лестницей достаточно проема с диаметром 140 см и длиной ступеней 60 см. Обычно такие лестницы используют для подъема на чердак или спуска в подвальное помещение.

Компактная металлическая лестница на чердак

Конструкция винтовых лестниц такова, что при передвижении по ним используется не вся длина ступеней, а только широкая ее часть. Если, к примеру, проектируемая лестница имеет ширину ступени 90 см, то часть от этой ступени будет крепиться к опорному столбу, с другой стороны будет крепиться ограждение. Таким образом, для ходьбы останется около 80 см. Но учитывая, что ступени винтовой конструкции имеют забежное расположение, та их часть, которая крепится у столба, будет нависать над частью последующей ступени. Следовательно, ширина ступени, пригодная для передвижения, сократится еще на 25%. В результате получится, что из всей ступени шириной 90 см использоваться для перемещения будет около 50 см.

Изящная металлическая винтовая лестница

Для достижения более комфортного перемещения, диаметр проема и размеры винтовой лестницы увеличивают. Однако, не следует величину проема принимать более 300 см, в этом случае пространство под занимаемую лестницу позволит установить маршевую конструкцию.

Винтовая лестница своими руками. Чертежи и схемы конструкций

Многочисленные фото винтовых лестниц на второй этаж своими руками свидетельствуют о том, что самостоятельное изготовление таких конструкций вполне возможно. Приступая к изготовлению лестниц, необходимо определить место установки, рассчитать все параметры, разобраться в чертежах винтовых лестниц.

Винтовая лестница с опорой на стены и столб

Для примера рассмотрим винтовую конструкцию лестницы с деревянными клинообразными ступенями и несущей опорой в виде металлического столба. Такую лестницу можно устанавливать как рядом со стеной, так и посредине комнаты.

Схема конструкции лестницы

Основанием конструкции винтовой лестницы служит несущая опора в виде стержня, к которому прикреплены ступени. Как правило, для несущего столба используют массивную металлическую трубу. Опорой ступеней служат прикрепленные к стойке втулки. Их можно изготовить самостоятельно, разрезав стальную трубу на цилиндры определенных размеров. С двух сторон к цилиндрам-втулкам приваривают накладки, имеющие отверстия для насаживания их на опорную стойку.

Обратную сторону ступеней винтовой лестницы можно оборудовать удобными полочками

Для придания втулкам эстетического вида их оклеивают декоративной пленкой соответствующей фактуры. Это может быть имитация дерева или мрамора, в зависимости от сочетания с материалом для ступеней. Иногда в качестве втулок используют деревянные элементы цилиндрической формы. Здесь главное, чтобы торцы всех втулок были параллельны друг другу.

Как сделана винтовая лестница: порядок установки

Монтаж лестницы начинают с установки несущей опоры. Ее длина должна быть больше суммы высоты помещения и толщины верхнего перекрытия на 7 см. На верхнем конце опоры нарезается резьба длиной около 20 см, нижний край опоры бетонируется.

Металл и дерево — популярное сочетание для обустройства винтовых лестниц

Предварительно должны быть заготовлены все необходимые детали лестницы: ступени, втулки распора, манжеты, муфты. Все детали последовательно монтируют на несущей опоре. Как только самая последняя ступень будет установлена, всю систему фиксируют с помощью диска и прикручивания на резьбу крепежной гайки.

Полезный совет! Чтобы со временем лестница при ходьбе не скрипела, необходимо подтягивать верхнюю гайку крепежа по мере усадки проступей.

Далее крепятся все элементы ограждения, проверяется фиксация ступеней и стержней заграждений и окончательно фиксируется верхняя крепежная гайка.

Схема монтажа лестницы

Пояснения к Схеме монтажа лестницы:

1 — ступени лестницы;	12,13 — верхняя и нижняя стойки ограждения;
2 — втулка для распора ступеней;	14 — угловая стойка ограждения;
3 — несущая опора;	15 — перила;
4 — резьба для закрепления стойки;	16 — короткая стойка ограждения;
5 — диск под гайку;	17 — длинная стойка ограждения;
6 — гайка крепежа;	18 — добавочная стойка ограждения;
7 — крепление опоры путем бетонирования;	19 — балюстрада;
8 — фундамент дома;	20 — соединительный палец;
9 — выступ;	21 — накладки втулки;
10 — отверстие под ограждение;	22 — поверхность пола;
11 — крепление ограждения;	23 — перекрытие.



Установка винтовой лестницы своими руками из металла: чертежи конструкции

Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

Ступени винтовой лестницы нанизаны узкой частью на обсадную опорную трубу

Расчет металлической конструкции

Расчет всех параметров лестничной системы осуществляется с учетом следующих моментов:

• чтобы передвижение по лестнице было безопасным, расстояние между соседними витками винтовой конструкции должно быть не менее 2 м;
• если конструкция является основной и устанавливается в помещении, диаметр проема должен соответствовать размеру 200 см, а длина ступени 80 см;
• несущая металлическая опора должна быть выбрана в виде трубы с диаметром не меньше 5 см;

Современная винтовая лестница из металла и стекла

• ширина проступи (ступени) по средней линии составляет не меньше 20 см;
• если винтовая лестница окружена периметральными стенами, расстояние от поручня до поверхности стены должно быть около 10 см, чтобы при передвижении по лестнице было удобно держаться за поручень;
• не стоит увеличивать угол подъема лестницы выше 45 градусов;
• винтовая металлическая лестница должна иметь качественное и устойчивое ограждение;
• для безопасного передвижения по ступеням наружной лестницы рекомендуется использовать антискользящие покрытия.

Для безопасного передвижения винтовую лестницу лучше оборудовать надежными перилами и антискользящим покрытием ступеней

Решив изготовить металлическую лестницу самостоятельно, необходимо знать, что такая конструкция потребует знаний и опыта работы со сварочным аппаратом. Самостоятельному изготовлению подлежат металлические конструкции винтовых лестниц на второй этаж эконом-класса. Устройство таких лестниц предусматривает крепление ступеней к опорной металлической стойке. Все элементы лестницы готовятся отдельно в комфортных условиях, а в помещении производится сама сборка лестницы.

Металлическая винтовая лестница — вид сверху

Подготовка элементов и деталей лестницы

Все элементы лестничной конструкции предварительно заготавливаются согласно чертежам и схемам:

• трубу несущей стойки обрезают по размеру высоты помещения;
• трубу большего диаметра такого же размера;
• металлический стержень для изготовления больцевых креплений;
• уголок металлический для изготовления ступеней.

Винтовые металлические лестницы, окрашенные в яркие цвета

Из трубы большего диаметра нарезают цилиндры для втулок-гильз, которые будут фиксировать ступени на определенной высоте. Длина втулки должна соответствовать высоте ступени. Втулки-гильзы должны плотно нанизываться на опорную трубу. Если между трубой и гильзой остается небольшой зазор, дополнительно приваривают кольца для уплотнения. После выполнения работ все сварочные швы зачищают.

Металлический уголок нарезают по шаблону ступеней и сваривают из этих элементов каркас для ступеней. К каждой ступени приваривают гильзу-втулку и также зачищают швы. Подготавливают больцы.

Сборная металлическая винтовая лестница заводского изготовления

Винтовые лестницы имеют очень узкую ширину ступени по линии перемещения. Во время движения по такой лестнице нога, которая ступает ближе к центральной опоре, опирается на часть ступени с меньшей шириной. Это может привести к соскальзыванию ноги, особенно при перемещении вниз.

Полезный совет! Для удобства перемещения по винтовой лестнице, ступени конструкции не следует оснащать подступенками. Это позволит разместить ступню ноги за линией ступени в узком месте.

Винтовые лестницы из стекла и нержавеющей стали выглядят легкими и воздушными

Далее производят сборку всех деталей и элементов винтовой лестницы. Одну за другой на опорную трубу нанизывают втулки со ступенями. Когда все ступени будут собраны, их положение выравнивают согласно чертежам, и все части сваривают между собой. Все сварочные швы шлифуют. Металлическую поверхность лестницы обрабатывают грунтовкой и покрывают краской. Каркас ступеней заполняют облицовочным материалом.

Когда лестница со ступенями смонтирована, приступают к установке ограждений и перил.

Для наглядности процесса монтажа можно использовать фото винтовых лестниц на второй этаж в частном доме.

Окрас лестницы гармонирует с цветовым решением интерьера

Конструкции винтовых лестниц на второй этаж в частном доме: фото в интерьере

Винтовая лестница на второй этаж дома, помимо своей функциональной нагрузки, несет и главную декоративную составляющую. В связи с этим продумывается не только надежность и удобство конструкции, но и ее соответствующий дизайн.

Если вы отдаете предпочтение минимализму или стилю хай-тек, уместным будет выбрать металлическую конструкцию. Такие лестницы выглядят легкими и всегда будут привлекать внимание. Не стоит забывать и о роли цвета лестницы. К примеру, если лестница черного цвета, ее хорошо поддержит темная мебель, черно-белые картины или ковровые покрытия с сочетанием черно-белых полос.

Винтовая лестница — функциональна и компактна

Если в планируемом вами интерьере лестнице отводится место второстепенного декора, следует выбирать варианты конструкций, окрашенных в светлые оттенки. Матовая, не отражающая других предметов лестница, смотрится гораздо легче, чем темная, и будет почти незаметна. Многие выбирают модели, окрашенные в яркие цвета, а иногда и с разноцветными ступенями.

Полезный совет! Чтобы избежать травматизма при передвижении по лестнице, необходимо оснастить конструкцию качественным ограждением, можно сплошным. Особенно это актуально для семей с маленькими детьми.

Винтовые лестницы эконом-класса

К классическому стилю подойдут винтовые лестницы, выполненные из ценных пород дерева. Такие конструкции также следует поддерживать соответствующей мебелью, желательно почти в тон. Особый шарм деревянным лестницам придают ограждения, выполненные из резных балясин. Не менее элегантно выглядят кованые ограждения в сочетании с деревянной конструкцией лестницы.

Используя для соединения уровней деревянную винтовую лестницу, можно наполнить дом теплом и уютом. Ведь дерево — материал, который впитывает энергию солнца, ветра, дождя и передает ее всему помещению.

Деревянные винтовые лестницы на гнутых тетивах

Если вы хотите придать лестнице легкость и прозрачность, можно использовать конструкции со стеклянными ступенями. Ограждения в данных конструкциях можно подбирать самые различные: деревянные перила в сочетании с балясинами из алюминия, горизонтальное алюминиевое ограждение или ограждение из прозрачного пластика.

Винтовые лестницы на второй этаж в частном доме: фото, цены, изготовители

Применение винтовых лестниц не ограничивается только частными и дачными домами, их с удовольствием используют в офисах, гостиницах, спортивных центрах, клубах и других помещениях общественного назначения. Благодаря своей необычной конструкции и оснащению различными декоративными элементами, винтовые лестницы отлично вписываются в интерьер помещения практически любого дизайна.

Кованая винтовая лестница

Соединяя между собой различные уровни, винтовая конструкция существенно экономит пространство, отводящееся на движение по ней. Это позволяет разместить конструкцию даже в небольших по площади двухэтажных домах. Этот факт и повлиял на невероятную популярность винтовых лестниц на второй этаж в частных домах. Фото, цены на реализуемые под заказ изделия можно увидеть на сайтах фирм-производителей. Как правило, компании предлагают свои готовые винтовые лестницы (цены уточняйте у изготовителя). Но многие из них могут воплощать и дизайнерские проекты самих заказчиков, учитывая индивидуальные размеры и личные пожелания.

Статья по теме:

Чердачная лестница с люком: простота, практичность и доступность. Виды, преимущества и недостатки. Как сделать складную лестницу с люком своими руками. Грамотное использование пространства.

Винтовые лестницы на второй этаж в частном доме (фото, цены указаны на соответствующих сайтах), предлагаемые изготовителями, могут быть выполнены в любом стиле: квадратные или овальные ступени, кованые или резные ограждения, деревянные или стеклянные декоративные элементы. Все зависит от ваших индивидуальных предпочтений и выбранного стиля помещения.

Ступени винтовой лестницы можно оформить яркими красками

Полезный совет! Найти профессионального лестничного мастера сегодня не так легко. Придерживайтесь рекомендаций знакомых, назначайте личные беседы, выясняйте все интересующие моменты и ознакомьтесь с портфолио специалиста.

Где купить винтовые лестницы на второй этаж недорого? В интернете можно найти каталоги продукции самых разных производителей. Модели, представленные в них, выполнены из самых различных материалов: металлические, деревянные, комбинированные, с элементами вставок из стекла, мрамора, керамики, витражей и кованых изделий.

Сварная цельнометаллическая винтовая лестница

Многие компании, стремясь сделать доступными цены на изделия для любого покупателя, предлагают системы скидок на наиболее популярные системы лестниц. Ознакомьтесь с ценами на некоторые модели винтовых конструкций, выполненных из различных материалов от компании «Мистер Степ»:

Модель винтовой лестницы	Материал			Цена за 1 п/м, евро
	Ступени	Поручень	Балясины
GENIUS 010 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см	Ясень, бук	Ясень, бук	Металлические с тросиками из нержавеющей стали	от 1250
SCENIK ONE T	Ясень	Ясень	Ясень	от 2290
GENIUS 030 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см	Ясень, бук	Ясень, бук	Металлические с тросиками из нержавеющей стали	от 1200
GENIUS 050 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см	Ясень, бук	Ясень, бук	Полированная нержавеющая сталь с прутками из нержавеющей стали	от 1750
SCENIK Sport	Массив ясеня	Ясень	Обработанный алюминий с нержавеющими тросиками	от 2450
SCENIK CHIC-LINE Q	Массив ясеня	Ясень	Анодированный алюминий с тросиками из нержавеющей стали	2345



Чтобы заказать конструкцию винтовой лестницы по приемлемой цене, необходимо предоставить фирме-изготовителю следующие данные:

• схему-план комнаты, в которой планируется установка винтовой лестницы;
• место расположения конструкции относительно комнаты;
• размеры помещения с указанием высоты и диаметра отверстия под винтовую лестницу;
• тип модели лестницы на второй этаж, предпочтительные материалы для ее изготовления, особенности общего стиля помещения.

Учитывая все данные, специалистами в течение короткого времени будут созданы изделия, которые должны строго соответствовать эксплуатационным требованиям и нормам, вне зависимости от выбранного дизайна. Кроме того, в целях безопасности эксплуатации, рекомендовано заказывать лестничные конструкции с оснащением их ограждениями и перилами.

Винтовая лестница впишется в любой стиль интерьера

Реализация лестниц — относительно новый вид услуг в строительной отрасли. Помимо импортных конструкций на рынке представлено много изделий отечественных производителей.

Фирмы, занимающиеся продажей лестниц, обычно принимают заказы на конструкции по индивидуальным проектам. Кроме того, они оказывают услуги по доставке и сборке лестничных систем. Но следует учитывать, что стоимость изготовленной по индивидуальным чертежам лестницы будет на 20% дороже стандартной модели. Выбирать вам.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как построить винтовую лестницу: 15 шагов (с иллюстрациями)

Об этой статье

В соавторстве:

Специалист по архитектуре и строительству

Эта статья была написана в соавторстве с Эндрю Питерсом. Эндрю Питерс — специалист по архитектуре и строительству и руководитель Peters Design-Build, архитектурно-строительной фирмы с полным спектром услуг в районе залива Сан-Франциско.Обладая более чем 20-летним опытом, Эндрю специализируется на экологически безопасных и комплексных методах проектирования и строительства. Эндрю имеет степень бакалавра архитектуры и сертификат специалиста по управлению проектами (PMP), а также является аккредитованным специалистом в области энергетического и экологического проектирования (LEED). Он работал менеджером проекта в получившем международную награду «Refract House», представленном Team California в конкурсе Solar Decathlon Министерства энергетики США в 2009 году, проекте, представленном в более чем 600 онлайн-статьях и печатных статьях.Эта статья была просмотрена 171 267 раз.

Соавторы: 15

Обновлено: 21 октября 2021 г.

Просмотров: 171 267

Резюме статьиX

Самый простой способ построить винтовую лестницу — это приобрести комплект модульной винтовой лестницы, который можно собрать вместе. Если вы предпочитаете сделать свой собственный, набросайте план так, чтобы ваша лестница имела минимальный диаметр 26 дюймов и не менее 7 ступеней.5 дюймов глубиной. Когда вы будете готовы к сборке, вам нужно будет отрезать стальную трубу для центральной колонны, а затем закрепить ее деревянной или стальной пластиной. Закрепив центральную колонну, решите, хотите ли вы обрезать собственные заготовки для ступеней или приобрести готовые. Когда у вас есть ступени, вы должны расположить их вокруг колонны так, чтобы передний край каждой следующей ступени нависал над задней частью предыдущей примерно на дюйм. Чтобы затем добавить больше устойчивости, прикрепите к лестнице готовые перила.Чтобы узнать больше советов, в том числе о том, как установить балясины между ступенями винтовой лестницы, читайте дальше!

• Печать
• Отправить фанатскую почту авторам

Спасибо всем авторам за создание страницы, которую прочитали 171 267 раз.

Дизайн своими руками: как сделать винтовую лестницу своими руками из простых фанерных шаблонов

Архитекторы: продемонстрируйте свои проекты и найдите идеальные материалы для следующего проекта с помощью Architizer.  M производители: чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Если вы когда-нибудь задумывались о том, чтобы построить собственную винтовую лестницу, но не знаете, с чего начать, Бен Уйеда из HomeMade Modern только что приблизил вас на один шаг к воплощению этой идеи с помощью этого недавно опубликованного обучающего видео и бесплатных файлов САПР.

Применяя знания и навыки, которые он приобрел в архитектурной школе Корнельского университета, Уйеда исследует срезы цифрового производства и традиционных методов строительства, чтобы предлагать идеи дизайна, шаблоны и инструкции для масс.Для этого сегмента он сочетает фрезерование мебельной фанеры с ЧПУ со склеиванием, зажимом, шлифованием и вождением с использованием традиционных ручных инструментов, в результате чего получается изящная винтовая лестница из многослойной фанеры (без перил, которая скоро появится), прикрепленная к стандартной стальной балке.

Блог HomeMade Modern, основанный архитектором, вскоре опубликует бесплатные файлы САПР для 12 форм, которые были вырезаны на станке с ЧПУ в листах фанеры толщиной 3/4 дюйма, а также полное руководство с фото и текстом, а также список инструментов и инструментов. запасы. По его оценке, несмотря на трудоемкость и время, проект был значительно дешевле, чем большинство сборных металлических винтовых лестниц.

Уеда также объявил, что HomeMade Modern подписала соглашение с Autodesk о работе в новом BUILD Space компании, современной мастерской в ​​Бостоне, посвященной исследованиям и прототипированию цифрового производства и автоматизации строительства для отрасли AEC. И архитектор приглашает сообщество A&D предложить и, возможно, даже поработать над идеями DIY, которые он сможет реализовать на предприятии Autodesk.

Найдите все свое архитектурное вдохновение с помощью Architizer:  Нажмите здесь, чтобы зарегистрироваться сейчас . Вы производитель и хотите связаться с архитекторами? Кликните сюда.

Как покрасить металлическую винтовую лестницу

После того, как вы подготовили свою металлическую винтовую лестницу к покраске, пришло время нанести краску и металлическую отделку.

Шаг 1. Нанесение грунтовки для металла

После очистки металла полностью высушите его, прежде чем начинать грунтование.Чтобы нанести грунтовку на металлическую винтовую лестницу, положите лестницу параллельно винтовой лестнице, а затем используйте лестницу, чтобы добраться до верхних частей металлической лестницы. Не используйте лестницу во время нанесения на нее грунтовки или краски.

Для достижения наилучших результатов на металлической лестнице необходимо использовать как протравливающую, так и толстослойную грунтовку. Начните с нанесения грунтовки для легкого травления непосредственно на металлическую винтовую лестницу. Аккуратно нанесите грунтовку сверху вниз на лестницу. Таким образом, вы сможете поймать большую часть потеков и разгладить их на поверхности металла.После нанесения протравливающего грунта дайте лестнице полностью высохнуть, прежде чем наносить толстослойный грунт.

Необходимо нанести не менее двух слоев толстослойной грунтовки поверх протравливающей грунтовки. Чтобы убедиться, что толстослойный грунт прилипает к протравливающему грунту, нанесите один слой грунтовки и дайте ему полностью высохнуть. При нанесении грунтовки уделяйте особое внимание труднодоступным местам и следите за тем, чтобы не пропустить ни одной точки. Повторяйте процесс, пока не добьетесь желаемого результата.

Возможно, вам придется передвигать лестницу по винтовой лестнице, чтобы добраться до всех участков, требующих грунтовки и покраски.При перемещении лестницы убедитесь, что вы поставили ее в безопасное положение, прежде чем подниматься по ней.

Шаг 2. Выровняйте высохшую грунтовку

Когда грунтовка полностью высохнет, возьмите кусок влажной наждачной бумаги, чтобы разгладить грунтовку. Используйте наждачную бумагу с зернистостью 600, чтобы сгладить поверхность, затем используйте наждачную бумагу с зернистостью 800, чтобы добиться идеальной отделки. При шлифовке грунтовки осторожно трите поверхность и старайтесь не удалять слишком много грунтовки, чтобы не ослабить основу вашей краски.

Шаг 3. Очистите лестницу

После шлифовки грунтовки снова очистите лестницу. Вы можете использовать влажную тряпку, чтобы вытереть пыль и частицы с лестницы. После протирки лестницы дайте ей полностью высохнуть.

Шаг 4. Нанесение краски

При нанесении краски начинайте с верхней части лестницы. Затем спускайтесь вниз. Для нанесения краски можно использовать малярные валики или кисти. Для более качественной отделки вам необходимо нанести на лестницу около трех слоев глянцевой эмалевой краски.Наносите только легкие слои краски, затем дайте каждому слою краски высохнуть или стать липким, прежде чем наносить следующий слой. Чтобы избежать неравномерного окрашивания, наносите каждый слой только за один раз.

Шаг 5. Нанесение полироли или герметика

Когда лакокрасочное покрытие полностью высохнет, нанесите слой полироли или герметика поверх краски. Прежде чем пользоваться лестницей, дайте лаку или герметику полностью высохнуть.

Шаг 6. Снимите покрытия с пола, мебели и приспособлений

После того, как вы закончите покраску металлической лестницы, снимите покрытия с пола, мебели и приспособлений, затем очистите участок.

Деревянная винтовая лестница своими руками: как мы ее строили

Наконец-то я здесь, чтобы сообщить, что мы с Эйприл закончили строить нашу деревянную винтовую лестницу. В течение пяти дней, буквально до дня отъезда из «Танцующего кролика», мы устанавливали подступенки и ступени. Дизайн винтовой лестницы был разработан нашим дорогим Томом Кандиффом, который проинструктировал нас по планировке по телефону и лично во время нашего последнего семинара по деревянным каркасам. Нам потребовалось некоторое время, чтобы полностью понять структуру и ход вещей, но как только мы поняли принципы, все пошло довольно гладко.Ну, само здание было чрезвычайно физически тяжелым, но я отвлекся.

Итак, наша попытка сделать деревянную винтовую лестницу своими руками. Вот как мы его построили.

Деревянная винтовая лестница

Три основных компонента конструкции винтовой лестницы:

• центральная стойка (которая выдерживает вес всего)
• стояки (которые сидят на столбе)
• и ступени (фактические ступени, которые крепятся к подступенкам).

В нашем случае центральная стойка лестницы выполнена из черной акации диаметром у основания, возможно, 10-12 дюймов.Черная акация, если вы еще не знали, чрезвычайно прочная и плотная древесина. Работа с этим деревом не для слабонервных. Ху мальчик.

Да, и примечание: Насчет этих перил (или их отсутствия)… ну, мы не успели построить перила до переезда, но стояки оставили длинными, чтобы можно было спроектировать и установить побольше удобная дата.

Использование гирлянды для определения схемы винтовой лестницы

Раскладка спирали

Планировка в значительной степени была продиктована ромашкой с 14 точками, нарисованной на самой поверхности пола перед стойкой, когда она была установлена. (Мы почти потеряли оригинальные линии, которые были нарисованы в прошлом году, но, к счастью, мы смогли обвести карандашные линии маркером и внимательным взглядом.) Между прочим, у ромашки длинная и увлекательная история, но сейчас не время и не место для этого. Скажем так, это геометрическая магия. (См. внизу этой страницы, чтобы узнать, что можно сделать с помощью ромашки.)

В любом случае, линии ромашки указывают на угол выступающих из стойки подступенков лестницы, но не обязательно на точное положение пазов.Там у нас было пространство для маневра. Используя уровень или палку, приставленную к стойке, я прицелился к линиям и держал уровень параллельно указанным линиям. Тщательно удерживая уровень на месте, я двигал его либо к предыдущему пазу, либо от него, пытаясь добиться постоянного расстояния, но избегая ловушек, связанных с тем, что он находился слишком близко к краю дерева, когда пазы спирально закручивались вокруг столба.

Просверливание 1,5-дюймовых отверстий с помощью Hole Hawg в столбе для черной саранчи

Сверление пазов в центральной стойке

Когда пришло время сверлить пазы, мне пришлось смотреть вниз на пол, используя либо сверло, либо патрон Hole Hawg в качестве ориентира, чтобы определить, что сверло было параллельно линиям. Это был немалый трюк, так как я должен был одновременно удерживать дрель на одном уровне и не допускать, чтобы чертова штука вырвала мои руки из-за невероятного крутящего момента, когда я делал 1,5-дюймовые отверстия в черной акации.

Только что пробуренные и ожидающие долота

К счастью, с 11-м пазом сверление стало проще. Кстати, мы были очень впечатлены корабельными буровыми долотами WoodOwl Tri-Cut для бурения саранчи. Толкание было иногда неудобным, а иногда совершенно болезненным, в зависимости от положения.Самый нижний паз был упражнением в акробатике.

Это не самое худшее положение, которое мне приходилось принимать, чистя этот паз

 Создание подступенков

Подступенки (в данном случае из дуба 3×5) имеют шипы длиной 6 дюймов (в идеале, когда мы можем просверлить так глубоко) и установлены в одинаково глубоких пазах в стойке. Позже они прибиваются двумя 1-дюймовыми колышками к стойке. Подступенки консольные, и в идеале шип должен быть еще длиннее, если это вообще возможно физически. Подступенки имеют хорошую длину 36 дюймов, поэтому 6-дюймовый шип несет весь вес, когда ступеньки используются. Это совсем немного, чтобы спросить. (ПРИМЕЧАНИЕ: позже я усилил каждый свободный конец, потому что очевидно, что это слишком большая консоль для 6-дюймового шипа, чтобы с ним можно было адекватно справиться.)

Быстрое изготовление шипов для подступенков

Эти подступенки были сделаны довольно быстро, так как шипы были довольно маленькими по большому счету. Эйприл пропустила 3×5 через рубанок, чтобы две видимые поверхности были гладкими после вырезания шипов.

Ряды на своих конечных позициях в ожидании колышков



Колышки фиксируют подкосы в центральной стойке и предотвращают раскачивание

В случае, если пазы не были вырезаны точно по уровню, мы вбивали небольшие клинья в паз под подступенком, чтобы поднять подступенок до уровня или даже немного «выше» уровня, предполагая, что они немного осядут при использовании. После того, как они были закреплены, 3×5 казались довольно прочными.

Установка гусениц

Древесина для ступеней (или ступеней) — срубленный вяз, любовно распиленный Томом с неповрежденной живой кромкой.Ширина ступенчатого ложа варьировалась от 14 до 18 дюймов, и мы закрепили ложе в нужном положении на подступенке, чтобы посмотреть, как и где делать надрезы для определения формы. Это была одна из самых приятных частей, так как мы могли просто перемещать дерево, чтобы решить, что выглядит хорошо.

Эйприл использует выемку для текстурирования поверхности ступеней лестницы

После обрезки по размеру Эйприл использовала выемку, чтобы создать красивую нескользящую текстуру поверхности. Кропотливый труд и великолепный результат. Наконец, мы можем покрыть протекторы концентрированным маслом Land Ark (Heritage Natural Finishes), нашим предпочтительным герметиком.

Покрытие ступеней концентрированным маслом для отделки Heritage Natural Finishes

Готовые ступени — вырезанные, выдолбленные и смазанные маслом

Что касается крепления ступеней, мы использовали два 4,5-дюймовых шурупа GRK, чтобы прикрепить ступени к нижней стороне подступенка выше. В идеале, мы когда-нибудь вернемся назад и проложим прокладки между ступенями и подступенками, где это необходимо, и спрячем несколько винтов на верхней поверхности проступи в подступенок.

Обратите внимание на два винта с потайной головкой в ​​каждой ступени с нижней стороны



Другой вид установки подступенков и проступей

Использование лестницы

Поднимаясь и спускаясь по лестнице, скрипа не слышно.Есть некоторое движение в стояках, но в целом очень мало. Эйприл и я поднялись по ступенькам одновременно, и она без проблем полностью выдержала наш вес. Как я уже сказал, позже его можно было бы усилить, но конструкция прочная. У нас не было четких планов по установке перил, хотя оставление подступенков длинными (выходящим за пределы ступеней) означает, что кто-то может позже дополнить конструкцию перилами.

Лестница – это визуальное удовольствие. Я надеюсь, что когда-нибудь у меня будет еще одна возможность построить его снова.Я думаю, что часы неуклюжего сверления и долбления окупились.

ОБНОВЛЕНИЕ: Прочтите мой пост о сокращении винтовой лестницы, чтобы узнать, как мы исправили возможную осадку подступенков почти год спустя — теперь лестница более завершена и прочно укреплена!

Глядя вниз по ступенькам сверху



Вид с противоположной стороны ступеней и небольшое пространство для хранения, созданное спиралью

Насколько хороша винтовая лестница?

Лестница — это компонент здания, который вертикально соединяет различные этажи с помощью ряда ступеней.Существуют различные типы лестниц, которые классифицируются в зависимости от их конструкции, формы, функционального назначения и строительных материалов. В этой статье мы сосредоточимся на типе лестницы, известной как винтовая лестница, поскольку она считается одной из самых привлекательных лестниц.

Что такое винтовая лестница?

Винтовая лестница — это тип лестницы, в которой ряд ступеней обвивается вокруг центральной колонны или центральной стойки. Ширина проступи в этом типе лестницы увеличивается по мере удаления от центрального столба, а ее глубина остается одинаковой и одинаковой на всем протяжении.Поручни и перила проходят по периметру кривой, образованной серией ступенек. Для лучшего понимания просто взгляните на конструкцию винтовой лестницы в плане и на высоте.

Какими бы привлекательными они ни были, винтовые лестницы не подходят в определенных ситуациях, например, где:

01. Плотное движение.

02. Движение есть в обоих направлениях, т.е. вверх и вниз.

03. Перемещение тяжелых грузов, материалов и громоздких или тяжелых предметов.

Где можно использовать винтовые лестницы?

Винтовые лестницы можно использовать как внутри помещений, так и снаружи при следующих обстоятельствах:

01. В условиях ограниченного пространства, особенно для обычных одинарных/двухмаршевых лестниц.

02. Когда трафик низкий и нет движения товаров или крупногабаритных материалов.

03. Когда помещения очень дорогие, т.е. цены на недвижимость настолько высоки, что приходится экономить каждый сантиметр площади, особенно в коммерческих учреждениях.

04. Когда есть необходимость в дополнительной лестнице.

05. Для соединения только двух этажей, а не как непрерывное соединение нескольких этажей.

Давайте посмотрим на несколько примеров внутренних и наружных винтовых лестниц, чтобы развеять все сомнения.

01. Внутренняя винтовая лестница

Внутренняя винтовая лестница может использоваться для внутреннего соединения двух этажей, например, соединения с антресольным этажом, или если вам нужно разместить лестницу в небольшом пространстве.Материалы, которые обычно используются для внутренних винтовых лестниц, — это дерево и металл, такие как нержавеющая сталь и алюминий.

02. Наружная винтовая лестница

Наружная винтовая лестница используется для соединения террас, магазинов или офисов на первом этаже с землей для прямого доступа. Лучшим конструкционным материалом для наружных винтовых лестниц является оцинкованная сталь или алюминий с порошковым покрытием, так как эти лестницы полностью подвержены воздействию окружающей среды.

Типы винтовых лестниц

01.Деревянная винтовая лестница

Деревянные винтовые лестницы считаются одной из лучших альтернатив винтовым лестницам внутри помещений. Он может быть построен только из одного материала, то есть из дерева, или из комбинации двух материалов — дерева и металла.

Различные породы дерева, которые могут быть использованы при строительстве винтовой лестницы:

Дуб является наиболее часто используемой породой древесины для изготовления лестниц. Эта древесина наиболее популярна для изготовления ступеней и поручней лестниц. Дуб легко окрашивать, шлифовать и отделывать. Эти деревья в основном встречаются в различных частях Америки, Азии, Европы и Северной Африки.

b) Винтовая лестница из африканского красного дерева:

Африканское красное дерево — одна из лучших пород древесины, используемая для изготовления компонентов лестниц. Он легкий по весу, поэтому его легко поворачивать и формировать. Эти деревья часто встречаются в западной тропической части Африки, а сегодня они также встречаются по всей Индии, особенно в национальном парке Корбетт, заповеднике дикой природы Таттекад и национальном парке Казиранга.

Ясень имеет закрытый рисунок волокон. Если мы используем золу для изготовления различных частей лестницы, мы можем сэкономить большую часть денег, но изготовление компонентов лестницы довольно сложно. Эти деревья обычно встречаются в северо-восточной части Соединенных Штатов и восточной части Канады.

г) Лестница винтовая кипарисовая:

Кипарис мелкозернистый; легкий вес, он может удерживать краску в течение более длительного времени и может быть красиво обработан. Эти деревья обычно встречаются в юго-восточной части Соединенных Штатов.

e) Вишня Винтовая лестница:

Вишня — более мягкая, но прочная древесина, используемая для изготовления долговечных компонентов лестниц. Эти деревья в основном встречаются в Европе, восточной части Северной Америки и Азии. В Индии вы можете найти эти деревья в холмистых районах Уттар-Прадеша, Кашмира и Химачал-Прадеша.

f) Винтовая лестница из сосны:

Сосна является одним из наиболее распространенных видов хвойной древесины, которая используется для изготовления компонентов лестниц.Обычно он бывает золотисто-желтого или беловатого цвета с коричневыми узлами. Сосновая древесина легкая, недорогая, ее можно обрабатывать и отделывать очень быстро. Эти деревья растут в большинстве районов северного полушария. В Индии сосны можно найти в Ассаме, Нагпуре и в западной части Гималаев.

g) Винтовая лестница из клена:

Клен – это прочная древесина естественного светлого цвета с однородным ограниченным рисунком волокон. Его можно окрасить практически в любой цвет.Эти деревья встречаются в Азии, Европе, Северной Африке, Северной Америке и Канаде.

h) Орех Винтовая лестница:

Орех – красивая, твердая, прочная древесина с разнообразным рисунком волокон и прозрачной отделкой. Эти деревья в основном встречаются в восточной части США, Азии и Европе. В Индии вы можете найти эти деревья в Химачал-Прадеше, Уттар-Прадеше и Кашмире.

i) Винтовая лестница из березы:

Береза ​​похожа на клен по цвету и хорошо поддается отделке.Береза ​​твердая, прочная, устойчива к усадке и сворачиванию. Эти деревья в основном встречаются в Европе, Северной Америке и Азии.

j) Винтовая лестница из гикори:

Гикори — это прочная древесина, которая используется для изготовления компонентов звезд. Он имеет резкие темные и светлые контрастные цвета и славится своим уникальным внешним видом. Эти деревья в основном встречаются в Азии и Северной Америке.

k) Винтовая лестница из тикового дерева:

Тиковое дерево является одним из самых популярных видов твердой древесины, используемой для изготовления компонентов лестниц.Древесина тика имеет цвет от желтого до коричневого, прочная, тяжелая, долговечная и устойчивая к атмосферным воздействиям. Эти деревья считаются родом из Южной Азии, а также являются одними из наиболее предпочтительных пород древесины для изготовления мебели и в качестве конструкционной древесины.

Вышеупомянутые породы дерева в основном используются для изготовления деревянных винтовых лестниц, поскольку они обладают качествами, необходимыми для длительного срока службы и устойчивости к климатическим воздействиям. Давайте теперь посмотрим на некоторые конструкции деревянных лестниц.

Различные модные модели деревянных винтовых лестниц:

02.Металлическая винтовая лестница

Металлические винтовые лестницы считаются наиболее подходящими для улицы. Он может быть построен из одного материала-металла или из двух материалов-дерева и металла. Различные металлы, которые могут быть использованы в конструкции винтовой лестницы:

a) Стальная винтовая лестница:

и имеет дополнительное преимущество в том, что он устойчив к ржавчине.Сталь также считается идеальным металлом для изготовления винтовых лестниц, поскольку она податлива, т.е. его можно сгибать и формировать, не теряя своей прочности.

b) Алюминиевая винтовая лестница:

Алюминий — легкий, устойчивый к коррозии и недорогой металл, используемый при изготовлении лестниц. Алюминий — хороший металл для винтовых металлических лестниц, однако он более хрупок, чем сталь, так как не так хорошо поглощает вибрации, как сталь. Алюминий с большей вероятностью сломается под высоким давлением.

c) Железная винтовая лестница:

Железо считается идеальным металлом для внутренних и наружных винтовых лестниц. Из него можно сделать различные типы ступеней, поручней и перил. Железные винтовые лестницы в сочетании с деревянными элементами делают лестницу более элегантной и привлекательной.

Давайте теперь посмотрим на некоторые конструкции металлических лестниц.

Различные модные узоры металлической винтовой лестницы:

03.Дизайнерская винтовая лестница

Винтовые лестницы, разработанные по индивидуальному заказу, изготавливаются на заказ в соответствии с выбранным вами дизайном и материалом. Ниже представлены винтовые лестницы индивидуального дизайна.

Хотя винтовая лестница может показаться завораживающей и интересной своим внешним видом, возникает вопрос: подходят ли винтовые лестницы для вашего дома? Это безопасная альтернатива?

Чтобы ответить на ваши вопросы, давайте рассмотрим дополнительную информацию о преимуществах и недостатках винтовой лестницы.

Преимущества винтовой лестницы

01. Винтовые лестницы занимают меньше места, так как занимают небольшую площадь.

02. Они имеют универсальный, впечатляющий и привлекающий внимание вид.

03. Винтовую лестницу можно оформить по своему желанию, используя соответствующие материалы.

04. Винтовая лестница добавит ценности вашему дому.

05. Они зарекомендовали себя как лучший вариант второстепенной лестницы.

Недостатки винтовой лестницы

01. Винтовая лестница несколько менее удобна по сравнению с прямой лестницей из-за уникальной ширины перекладины. Они неудобны для движения в обе стороны, т.к. у центрального поста ширина проходов всегда меньше

02. Если не использовать соответствующий материал, это может оказаться опасным, и сохраняется страх падения.

03. Они более крутые по сравнению с другими лестницами, но для удобства можно предусмотреть лестницу большего диаметра.

04. Винтовая лестница оказывается сложной для пользователей старшего возраста.

05. По винтовой лестнице трудно перемещать между этажами мебель или крупногабаритные тяжелые предметы.

06. Сложные в установке и требуют квалифицированного труда.

07. Неудобно при большом трафике.

08. Если конструкция не простая, то они дорогие.

Зная различные преимущества и недостатки винтовой лестницы, вы, возможно, нашли ответ на свой вопрос, является ли она хорошим вариантом или нет.И если вы думаете выбрать его в своем доме, gharpedia здесь, чтобы помочь вам, предоставив конструктивные факторы, которые следует учитывать при проектировании вашей винтовой лестницы.

Расчетные факторы винтовой лестницы

Расчетные факторы винтовых лестниц с их стандартными размерами согласно Стандартам экономии времени для дизайна интерьера и планирования пространства ^[206] приведены ниже:

01. Расположение винтовой лестницы

В первую очередь следует помнить о расположении винтовой лестницы.Причина выбора места в первую очередь заключается в том, чтобы вы не установили деревянную винтовую лестницу снаружи дома, а не в помещении. Таким образом, подумайте мудро и тщательно о местоположении и используйте соответствующий материал для строительства вашей винтовой лестницы.

02. Диаметр винтовой лестницы

Диаметр винтовой лестницы выбирайте исходя из вашего комфорта и наличия свободного места. Винтовая лестница обычно имеет диаметр 42–72 дюйма (1070–1830 мм).Минимальный диаметр винтовой лестницы для общего доступа составляет 48 дюймов (1220 мм), а винтовая лестница диаметром 60 дюймов (1520 мм) обеспечивает удобный переход между этажами. Вы можете использовать винтовую лестницу большего диаметра в элегантных эстетических целях. Здесь обязательно нужно учесть, что диаметр хорошо отделанного проема должен быть как минимум на 2 дюйма (50 мм) больше диаметра винтовой лестницы.

03. Дизайн ступеней винтовой лестницы

Выберите подходящий тип ступеней в зависимости от того, какой вид вы хотите для своей лестницы.Винтовые лестницы обычно имеют от 12 до 16 ступеней на круг. Помимо таких материалов, как дерево, металл, камень и стекло, винтовые лестницы могут быть оснащены несколькими типами и конструкциями ступеней, как показано ниже:

04. Высота подступенка винтовой лестницы

Высота подступенка для различных углов проступи Спиральной лестницы показаны ниже:

Угол протектора	Минимальная высота Risers	протекторов на полный круг
30 ° 0	8 15/16 дюймов (230 мм)	12	12		27 °	27 °	8 дюймов (200 мм)	13 = 351 °
24 ½ ½ °	7 5/16 дюймов (185 мм)	15 = 367 ½ ½ ½ ½ ° 60544
22 ½°	6 11/16 дюймов (170 мм)	16

05.Высота винтовой лестницы

Высота высоты винтовой лестницы всегда должна рассчитываться на основе трех четвертей окружности. На круге с 12 ступенями подъем будет примерно 9 дюймов (230 мм), а высота над головой — 6 футов 9 дюймов (2050 мм). Принимая во внимание, что для круга с 16 ступенями высота подъема 7 дюймов (180 мм) в винтовой лестнице обеспечит высоту 7 футов (2130 мм).

Надеемся, что вся информация, изложенная в этой статье, поможет развеять любые сомнения по поводу винтовой лестницы, которые могли у вас возникнуть.Мы надеемся, что упомянутые выше преимущества и недостатки помогут вам принять решение о том, какая лестница лучше всего соответствует вашим потребностям.

Изображение предоставлено: Изображение 1, Изображение 2, Изображение 3, Изображение 5, Изображение 6, Изображение 7, Изображение 8, Изображение 9, Изображение 19, Изображение 20, Изображение 21, Изображение 22, Изображение 23, Изображение 24, Изображение 25, Изображение 27, Изображение 28, Изображение 29, Изображение 30, Изображение 31, Изображение 32, Изображение 33, Изображение 34, Изображение 35, Изображение 36, Изображение 37, Изображение 38, Изображение 39, Изображение 40, Изображение 41, Изображение 42, Изображение 43 , Изображение 44, Изображение 45, Изображение 46, Изображение 48, Изображение 49, Изображение 50, Изображение 52, Изображение 53, Изображение 54, Изображение 55, Изображение 56, Изображение 57, Изображение 58, Изображение 59, Изображение 60, Изображение 61, Изображение 62, Изображение 63, Изображение 64, Изображение 65, Изображение 66, Изображение 67

Продемонстрируйте свои лучшие проекты

Навигация по записям

Еще из тем

Используйте фильтры ниже, чтобы найти конкретные темы

Альтернативы винтовой лестнице для ремонта вашего дуплекса в Нью-Йорке

Жизнь в дуплексе в Нью-Йорке может быть вашей мечтой, но иметь дело с винтовой лестницей может быстро стать кошмар.Любой, кому приходилось возить белье или пытаться уравновесить чашку дымящегося горячего кофе, может понять это.

«Никто их больше не устанавливает», — говорит Риту Сахеб, основатель Saheb Architecture. Конечно, есть редкие исключения, например, подруга Сахеба, архитектор, которая отремонтировала свой собственный коричневый камень в Гарлеме. («Она и ее муж очень подвижны.» )

Вот почему по ним так сложно ориентироваться: максимальная высота стандартной лестницы (согласно коду) составляет восемь с четвертью дюймов, а спираль может превышать девять дюймов.«Поэтому она имеет тенденцию быть невероятно крутой», — говорит Эндрю Шварц, вице-президент Legacy Stairs and Millwork. Кроме того, длина протектора (куда вы на самом деле ставите ногу) обычно составляет девять дюймов, но нередко спираль для экономии места составляет всего семь дюймов, добавляет он. Затем следует крутой, извилистый, головокружительный поворот на 360 градусов.

---

[Примечание редактора: более ранняя версия этого сообщения была опубликована в декабре 2019 года. Мы снова представляем его с обновленной информацией за февраль 2021 года.]

---

Вопросы безопасности при работе с винтовыми лестницами

Спиральные лестницы одинаково опасны как для молодых, так и для пожилых людей, поэтому Карл Шентон, основатель Shenton Architects, чувствует себя обязанным напоминать клиентам, что они не могут вечно присматривать за своими детьми . «Взрослым достаточно сложно понять, как использовать эти приспособления, а для пятилетнего ребенка это совсем другая история».

Кроме того, вы должны подумать, как вы собираетесь покинуть это пространство в случае пожара, говорит Сахеб.Например, в кооперативе или кондоминиуме вы должны иметь доступ к общей лестнице («выходу») с обоих этажей. Но у вас нет этих требований в таунхаусе, где у вас больше всего свободы действий, и почему у них часто есть спирали.

По этим причинам Ричард Геллес из компании Insensation, занимающейся проектированием лестниц, уводит клиентов от использования спиралей, даже если они хотят установить их из эстетических соображений. «В отличие от кухни или ванной комнаты, которые вы можете заменить через 10 лет, лестница должна служить в течение всего срока службы дома, а со спиралями возникает много проблем», — говорит он.

Pro TipPro Совет:

У вас есть проект с легким дизайном, в котором вы хотите сосредоточиться на одной важной области, например, на кухне, и выполнить косметические работы в остальной части вашего дома, например, отделку полов или ремонт ванных комнат на месте? Рассмотрим реконструкцию Agile x Bolster, которая позволяет реставраторам эффективно продвигаться в процессе проектирования, чтобы максимизировать свой бюджет на строительство. Узнать больше >>

Покупателям обычно не нужны спирали

Винтовая лестница может оттолкнуть покупателей, говорит Лиза К. Липпман, брокер Brown Harris Stevens.«Молодые люди не возражают против них, но если есть место, я бы сделал обратный ход, который не занимает много места. Все предпочитают что-то подобное».

РайондзманахАТАНБРОНКБРУКЛЫНКЕЕНСШТАЦАТЕН ЛЮСТРОКВЕСТЧАЩЕСТРЕЙНЕЙНЕЙНЕЙСКИЙ ПРОИЗВОДИТЕЛЬСКИЙ

На целях до 500 000 упад до $ 750 000UP до $ 1 000 000UP до $ 1250 000UP до $ 1 500 000UP до 2 000 000UP до $ 3 000 000UP до $ 5 000 000up до $ 6 000 000UP до $ 7 000 000 000UP до $ 8 000 000 000 000 000 US не менее чем на $ 70005

. Спальня спальнине менее 3 спаленне менее 4 спален5 и более спален

Ванные комнатыминимум 1 ванная комнатаминимум 1.5 ванных комнат не менее 2 ванных комнат не менее 2,5 ванных комнат не менее 3 ванных комнат не менее 3,5 ванных комнат не менее 4 ванных комнат 4,5 или более ванных комнат

Представлено

Чем больше квартира, тем более негативным будет влияние наличия винтовой лестницы. «Это дуплекс площадью 4000 квадратных футов, где вы видите настоящую премию за несколько этажей, в отличие от ситуации площадью 900 квадратных футов», — говорит Джонатан Миллер, президент и главный исполнительный директор оценочной фирмы Miller Samuel. Спираль может выглядеть непропорционально в таком огромном пространстве.Кроме того, спирали — это «металлические смертельные ловушки для крупного человека», — говорит он.

Архитектор Марьяна Гриншпун из Mammoth Projects говорит, что линейные лестницы будут лучше выглядеть и работать лучше, а «у вас будет гораздо больше возможностей в выборе материалов». и при этом быть в состоянии сохранить его относительно недорогим». (Прокрутите вниз, чтобы увидеть один из ее проектов.)

Вы также можете заключить их в стеклянные панели, не закрывая линию обзора, как это сделала архитектурно-дизайнерская фирма Reddymade при замене винтовой лестницы на чердаке внизу.

Независимо от того, какую конфигурацию вы выберете, плавающие лестницы (где между ступенями ничего не видно) «помогают сохранить ощущение открытости в квартире, пропуская свет», говорит Роберт Рахманян, директор и соавтор. основатель REAL New York.

Brick Underground подробно рассматривает эти и другие варианты ниже, чтобы вы могли найти лестницу, которая подойдет практически для любых спецификаций и любого бюджета.

То, что вы можете получить, зависит от вашего здания.

Замена винтовой лестницы чем-то другим обычно требует, чтобы вы открыли пол с обоих концов, советует Сахиб.

«Планировка новой лестницы определяется расположением существующих несущих балок», — говорит Эстер Спербер, основатель Studio ST Architects. Тогда в лучшем случае можно будет сделать новый проем в перекрытии между существующими балками и избежать разрезания стальной или бетонной конструкции (всегда с разрешения здания). «Вам чаще всего нужно будет добавить новый стальной каркас, чтобы закрепить новый проем между двумя этажами», — добавляет она.

Еще одна большая проблема заключается в том, как будут доставляться изделия, говорит Шварц.В частности, есть ли служебный лифт? Если нет, то насколько велик обычный лифт? Если это прогулка, это также может создать проблемы, хотя «почти нет ничего невозможного».

Ответы на эти вопросы (среди прочих) могут помочь определить ваши варианты. Большинство лестниц предварительно изготавливаются, а затем отправляются в виде более мелких частей, которые можно собрать на месте, хотя размер этих частей может варьироваться.

(Шварц сказал, что одну изготовленную на заказ лестницу пришлось поднимать с помощью крана целиком на крышу дома клиента в Вест-Виллидж на сумму 40 000 долларов — почти столько же, сколько и сама лестница.Только в Нью-Йорке!)

В конечном счете, тип лестницы зависит от вашей конкретной планировки, которая в Нью-Йорке часто бывает длинной и узкой, особенно в таунхаусах. Но это также будет зависеть от того, где расположены ваши двери и окна.

Прямые лестницы — лучший выбор

«Конечно, если в вашем пространстве можно разместить линейную лестницу, это в некотором смысле лучшее решение», — говорит Шентон. Он добавляет, что с архитектурной точки зрения это очень чисто с одним прямым пролетом.

Клиент даже отказался от покупки квартиры на другом этаже, когда понял, что даже самая компактная линейная лестница не подойдет.

Только будьте готовы пожертвовать хоть какими-то квадратными метрами. Средний диаметр спирали составляет пять футов, в то время как, например, чтобы соединить 10-футовое пространство между этажами прямой лестницей, потребуется 15-футовый пробег (каждая ступенька добавляет около 10 дюймов к наклону) при стандартная ширина три фута (плюс любые перила).

Даже если что-то имеет технически меньший размер, это не означает, что это лучшее решение, говорит Гриншпун, который предполагает, что вы можете сделать что-то более сложное с линейной геометрией — «это, по сути, ряд коробок» — без больших затрат. денег на круговой конфигурации.

По этому вопросу существует консенсус. «Наш ответ обычно состоит в том, чтобы превратить лестницу в элемент архитектуры, как с точки зрения ее геометрии, так и с точки зрения ее детализации», — говорит Джо Якобеллис из Mojo Stumer + Associates. По его словам, часто для этого хорошо подходят длинные линейные лестницы, потому что вы можете избежать неэффективности дополнительных площадок.

Спербер говорит, что все ее клиенты выбрали либо прямую лестницу, либо обратную лестницу (подробнее об этом см. ниже). Одним из таких клиентов была семья, которая хотела что-то более безопасное для своего нового ребенка в своем дуплексе в Вест-Виллидж.Поэтому Спербер установил менее крутую лестницу со стеклянными подступенками и перилами, «чтобы сохранить ощущение воздушности и открытости».

Кэтрин С. Смит, агент Warburg Realty, говорит, что прямые лестницы действительно являются лучшим выбором для многих клиентов, в том числе для одной семьи, которая объединила две квартиры с плавающей лестницей, которая подходит прямо к существующей стене книжных шкафов.

Развороты могут быть наиболее компактным вариантом

Если одной прямой лестницы недостаточно, попробуйте развороты.Шварц и Геллес говорят, что это, как правило, самая простая замена спирали, учитывая, что они занимают всего около шести футов в поперечнике расположенных бок о бок ступеней. Два прямых участка соединяются приземлением или возвратом.

Шварц недавно заменил спираль в дуплексе на Манхэттене с поворотом, сделанным из стальных стрингеров, деревянных ступеней и стеклянных панелей. «Смешанная техника была популярным элементом дизайна», — добавляет он.

Они подходят даже для тесных бруклинских коричневых камней (см. ниже).

Вот еще один вариант от Insensation из стали.

Хотя обратная лестница занимает больше места, чем винтовая, вы можете воспользоваться пространством внизу, говорит Спербер, которая установила такую ​​лестницу в своем дуплексе. «Когда мои дочери были маленькими, мы называли нашу кладовую под лестницей манхэттенским гаражом на две коляски». В другом проекте она использовала пространство перед лестницей для большой кухонной кладовой.

Домашний офис также можно спрятать под лестницей, как в этом дуплексе West Village, где скульптурная лестница (с забежным, а не плоским возвратом) была спроектирована Гриншпуном.Гостиная находится наверху, а главная кровать, кабинет/гостевая комната/выход в сад – внизу.

Забежные лестницы похожи на круговые

Если вам нравится внешний вид спирали, но вы «не хотите, чтобы она закручивалась вокруг центральной стойки диаметром семь дюймов», Шентон рекомендует вариант обратного поворота, в котором вместо плоский возврат у вас есть ряд ступенек в форме пирога — или даже то, что он называет непрерывной винтовой лестницей (без прямых частей). «Нагрузка» (или опорная конструкция) для них будет зависеть от пространства, говорит Шентон.Проще всего, когда вокруг него стены, а самонесущий должен иметь под собой косоурную опору, обычно из гнутой стали (читай: дорого).

Сахеб поднялся по винтовой лестнице в дуплексе Мюррей-Хилл, где изначально нижний этаж был просто подвалом с бильярдным столом, но был преобразован в полноценный главный люкс. «Мы установили широкую лестницу, которая имеет более широкий поворот, визуально эффектна и увеличивает ощущение спуска по лестнице, а также хорошо смотрится из спальни.» Она также вырезала отверстия в соседней полустене, чтобы осветить нижние ступени.

Изогнутые лестницы, безусловно, могут произвести сильное визуальное впечатление, например, в этом «холостяцком» дуплексе, отреставрированном Спербером.

Это дерево Забежная лестница со стеклом от Insensation.

Вот лестница Helix Drama от Arcways, которая также является моделью, которая уместно называется NYC Broadway Drama.

Сколько вы можете ожидать заплатить

Если вы работаете с архитектором, вы будете платить за их дизайн, а также материалы и затраты на строительство.

Вы также можете (на удивление!) купить лестницы напрямую в таких местах, как Paragon Stairs, Viewrail и Atlantic Stairs (а также в Arcways, упомянутом выше), и заказать их доставку прямо к вашей двери в плоских упаковках. Существуют модульные наборы, которые варьируются от очень простых сборных до тех, которые изготавливаются вручную и имеют индивидуальные функции.

В этих компаниях по производству лестниц есть штатные дизайнеры и инженеры, которые будут работать с вами, чтобы построить лестницу в соответствии со спецификациями, если вы не работаете с архитектором.Вам понадобится подрядчик для фактической установки (и получения любых разрешений DOB). Все лестницы построены в соответствии со стандартами Международного кодекса строителей (IBC), но ваш подрядчик (или архитектор) должен убедиться, что они также соответствуют кодексу DOB Нью-Йорка, как при проектировании, так и особенно при установке.

Paragon предлагает как нестандартные, так и модульные прямые лестницы. Капитолий – это вариант с одним стрингером, стоимость которого варьируется от 12 000 до 17 000 долларов. Комплект Premium Straight (ниже) стоит от 6000 долларов за деревянные гусеницы и меньше за полностью стальную версию.

Линия полета от Viewrail имеет открытые подступенки и один стрингер с деревянными или стеклянными ступенями на выбор. Цены начинаются с 9 500 долларов за прямую, 13 000 долларов за 90 градусов (что может работать, когда прямая линия слишком длинная) и 15 000 долларов за обратный переход. Ограждения могут быть стержневыми, стеклянными или тросовыми. Все компоненты поставляются вместе и могут быть установлены за один день.

Расположенная в Бруклине компания Atlantic Stairs – еще один местный вариант с начальной ценой около 8000 долларов США за базовый индивидуальный дизайн, по словам представителя компании.

Шварц говорит, Legacy работает напрямую с владельцами примерно в 20% случаев, при этом стартовая цена полного комплекса (проектирование/изготовление/отгрузка) составляет 15 000 долларов США, а основная часть проектов стоит примерно 50 000 долларов США, в которых участвуют архитектор и генеральный директор.

По словам Геллеса, компания Insensation (которая работает в основном с архитекторами и застройщиками) в основном известна своей линией лестниц Stairplane из анодированного алюминия, поскольку она очень легкая с точки зрения установки даже на 40-м этаже здания.Самая популярная модель имеет подсветку ступеней. (Они были установлены в двух дуплексах в The Abbey Condominium, которые были проданы за две недели.) Цены начинаются от 8 000 долларов за стальные и анодированные алюминиевые ступени и 20 000 долларов за стекло и камень и до 70 000 долларов при добавлении освещения.

Если у вас ограниченный бюджет

Базовые модульные комплекты доступны в нескольких конфигурациях (включая спираль). Большинство из них имеют «устойчивые к истиранию» ступени из бука и имеют различную высоту подступенка. Обратите внимание на комплект модульной лестницы с 12 ступенями Dolle Rome за 15527 долларов США и комплект модульной лестницы Arke Kompact White за 3510 долларов США.

Когда спираль — единственный выбор

Конечно, вы всегда можете улучшить свою спираль, а не заменить ее.

Вот что говорит Гриншпун, бывает в некоторых случаях (в основном в таунхаусах), где просто некуда деваться. «В этом случае есть довольно много вариантов спирали, где вы можете работать с любым количеством материалов, включая сталь и дерево», — добавляет она. «Просто избегайте этих дешевых, разбавленных версий Apple Store».

Arcways, Paragon и другие упомянутые источники предлагают спирали в нестандартных конфигурациях.

И дело не в том, что спирали не могут быть крутыми. Legacy создала четыре просторные винтовые лестницы, каждая стоимостью 250 000 долларов США, для четырех дуплексов в 565 Broome Soho, которые были проданы на сумму от 14 до 16 миллионов долларов.

Спираль также часто имеет смысл, когда ведет в сад на крыше, и используется очень редко, говорит Липпман.

Если это так, почему бы не взять пример с владельца дуплекса West Village, показанного выше. «Мы добавили медный желоб, а затем ее подрядчик установил систему орошения, чтобы она могла выращивать растения прямо на перилах», — говорит Шварц.



Часто задаваемые вопросы — Винтовая лестница из металла, стали и дерева

Ваши вопросы, наши ответы.

Все продукты ARKE хранятся на наших складах на рынке США и доставляются в любую точку США в течение 10 дней с момента размещения заказа и авторизации платежа. Доставка в Канаду может занять до трех недель из-за таможенного оформления этих партий.

Есть четыре основных вопроса, на которые необходимо ответить, чтобы определить, какой продукт приобрести.Вот они:

1. Предназначена ли установка для внутреннего или наружного применения?
2. Каков общий размер пространства, доступного для установки? Рекомендуется, чтобы доступное готовое пространство было как минимум на два дюйма больше, чем общий диаметр винтовой лестницы или общая ширина модульной лестницы. Это позволит беспрепятственно пройти через поручни и устранит «точку защемления» поручня в стене или проеме верхнего этажа.
3. Какова общая высота планируемой установки в дюймах? Это измерение должно быть выполнено от «чистого пола» на нижнем уровне до «чистого пола» на верхнем уровне.
4. Вам нужны деревянные ступени или металлические ступени?

Ответив на эти четыре простых вопроса, вы сможете выбрать лучшую лестницу ARKE, соответствующую вашим потребностям.

Рекомендуется, чтобы имеющееся готовое пространство как минимум на два дюйма превышало общий диаметр винтовой лестницы или общую ширину модульной лестницы.Это позволит беспрепятственно пройти через поручни и устранит «точку защемления» поручня в стене или проеме верхнего этажа.

Лестничный комплект ARKE представляет собой проект «Сделай сам» и может быть легко установлен домовладельцем с помощью обычных бытовых инструментов. Большинство установок можно выполнить за один день.

Лестничные комплекты ARKE, хранящиеся на наших складах в США, доступны только в натуральной светлой окраске с полиуретановым защитным покрытием. В зависимости от модели вы можете выбрать ступени из европейского бука или европейского красного дуба.Дополнительные цвета морилки доступны по специальному заказу непосредственно на наших фабриках в Италии. Срок выполнения специальных заказов обычно составляет 12-14 недель с момента покупки.

Да, это можно сделать, соорудив нижнюю лестницу и закрепив площадку для структурной целостности. Затем на этой площадке можно построить второй комплект лестницы.

Да. Серия наборов для наружных винтовых лестниц Eureka доступна в трех готовых цветах: Hi-Gloss Black, Hi-Gloss White или Satin Grey.Все они окрашены порошковой краской премиум-класса, которая выдерживает условия окружающей среды для наружной установки.

Винтовая лестница Enduro Steel защищена горячеоцинкованным покрытием, обеспечивающим многолетнее использование без обслуживания. Не рекомендуется красить модель Enduro Steel, вместо этого выберите окрашенную винтовую лестницу Eureka Finish для вашего внешнего проекта. Однако, если вам необходимо покрасить модель Enduro Steel, необходимо выполнить следующие шаги:

• Дайте модели Enduro Steel установиться не менее 6 месяцев, чтобы она окислилась.
• Удалить окисление со стали.
• Покрасьте устройство промышленной грунтовкой. Мы рекомендуем как минимум два слоя промышленной грунтовки.
• Подождите не менее одной недели, пока промышленная грунтовка полностью высохнет.
• Завершите покраску агрегата финишной краской для металла. Мы рекомендуем минимум два слоя финишной краски выбранного вами цвета.
• Регулярное техническое обслуживание путем подкрашивания металлической краской любых вмятин и царапин поможет предотвратить ржавчину.

Дополнительные варианты поручней и цвета окраски деревянных протекторов доступны по специальному заказу непосредственно на наших заводах в Италии. Срок выполнения специальных заказов обычно составляет 12-14 недель с момента покупки.

Все комплекты винтовых лестниц ARKE диаметром 5 футов 3 дюйма соответствуют установленным в настоящее время требованиям строительных норм и правил IRC. Тем не менее, вы всегда должны уточнять у местного строительного управления любые возможные коды, характерные для вашего географического района или муниципалитета.

Стандартные комплекты винтовых лестниц предназначены для полного поворота на 360 градусов. Поэтому первая ступенька будет прямо под лестничной площадкой. Вы можете использовать нашу программу конфигуратора лестниц на нашем веб-сайте для выбора модели по вашему выбору и распечатать документ на вашем принтере, чтобы показать вам положение каждой ступени лестницы для высоты и размеров вашего проекта.

Треугольная площадка наших стандартных лестничных площадок разработана как универсальная площадка, которая подходит для круглых, прямоугольных и/или антресольных проемов.Посадки дополнительного стиля доступны по специальному заказу непосредственно на наших фабриках в Италии. Срок выполнения специальных заказов обычно составляет 12-14 недель с момента покупки.

Да. Ворота безопасности для детей Kalypto доступны для покупки и могут быть установлены на любой из лестничных комплектов ARKE для внутренней установки.

ARKE предлагает опорную стойку только одной длины для комплекта компактной лестницы. Как правило, в большинстве установок это единственная необходимая дополнительная поддержка.Тем не менее, в некоторых установках, если необходима или желательна дополнительная опора, местный поставщик может изготовить ее до желаемой высоты. ARKE предлагает необходимую соединительную деталь, которая позволит прикрепить ее к металлической конструкции лестницы в этом дополнительном опорном положении.

Все комплекты лестниц поставляются с анкерами из молибдена. Если вы крепите комплект к дереву, замените их болтами с затяжкой аналогичного размера. На странице «Необходимые инструменты» нашего руководства показаны странные метрические сверла.Это каменные биты для бетона. Если вы закрепляете в древесине, используйте обычную дрель, соответствующую размеру только что купленных анкерных болтов.

Большинство людей выльют подкладку того же диаметра, что и комплект для лестницы. Это позволяет закрепить опорную плиту диаметром 8 3/4 дюйма, а также «ножку» FO1, удерживающую на месте самую первую балясину на нижней ступеньке.
