Вольфрамовый электрод для сварки: цена на опт и розницу, скидки. Электроды для сварки в среде защитных газов – интернет-магазин ВсеИнструменты.ру

Posted on By alexxlab

Содержание

Различные типы электродов, используемые в орбитальной TIG-сварке

Вольфрамовые электроды классифицируются на основе химического состава. Более подробную информацию см. в стандарте ISO 6848 (ANSI/AWS A5.12-92).
Электрод состоит либо из чистого вольфрама, либо из вольфрама с добавлением сплавов или оксидов.

Сводная таблица всех типов вольфрамовых электродов, используемых в орбитальной tig-сварке:

Электрод из чистого вольфрама (зеленого цвета)

Используется при ограниченной плотности тока, главным образом с переменным током для сварки алюминиевых сплавов, на краю образуется аккуратный шарик, обеспечивая стабильность дуги.

Чистый вольфрам не рекомендуется для сварки постоянным током из-за среднего качества зажигания и стабильности дуги. Также этот тип электрода может привести к попаданию вольфрама в сварочную ванну.


Преимущества

Основное преимущество – низкая стоимость




Вольфрамовый электрод с цирконием (белого цвета 0,7-0,9% и коричневый от 0,15-0,50%)

Речь идет о стандартном электроде для сварки алюминия с использованием переменного тока.


Преимущества

Качество зажигания и стабильность дуги, допустима высокая плотность тока, снижение риска попадания вольфрама в сварку.



Вольфрамовый электрод с торием (желтого цвета 1%, красного цвета 2% и фиолетового цвета 3%)

Самый известный и распространенный электрод в мире ручной TIG-сварки.

Допускается работа с очень высокой плотностью тока, лучший уровень испускания электронов, умеренная температура электрода, минимизация рисков засорения сварки включениями вольфрама (неиспускаемый элемент).

Вольфрам с торием используется главным образом с постоянным током. Переменный ток используется редко, поскольку в этом случае сложно поддерживать правильность формы шарика на конце электрода.

Недостатки

Торий имеет очень низкий уровень радиоактивных оксидов, поэтому его используют все реже и реже (из соображений гигиены и безопасности). Необходимость защиты при заточке электрода.

Вольфрамовый электрод с церием (серого цвета 1,8-2,2%)

Этот тип электрода появился в США в начале 80-х годов и обогнал модель с торием благодаря нерадиоактивным оксидам.

Он выдерживает такую же плотность тока, как и вольфрамовый, имеет продолжительный срок службы и, самое главное, обеспечивает отличное зажигание и превосходную стабильность.

Преимущества

Универсальный: работает и с постоянным, и с переменным током, активно используется для всех вариантов автоматизированной TIG-сварки.

Вольфрамовый электрод с лантаном (черного цвета 0,8-1,2%, золотистого цвета 1,3-1,7%, синего цвета 1,8-2,2%)

Этот тип электрода очень похож на ториевый.

Преимущества

Универсальный: работает и с постоянным, и с переменным током, активно используется для всех вариантов автоматизированной TIG-сварки. Не имеет рисков радиоактивности

Недостатки

Его характеристики менее совершенны, чем у тория.



Вольфрамовый электрод с церием и лантаном (розового цвета)

Сегодня широко используются вольфрамовые электроды с церием или лантаном, или же с ними обоими без риска радиоактивного воздействия. Они настолько же эффективны, как вольфрамовые электроды с торием.

Преимущества

Упрощенное зажигание и большой срок службы. Это отличный компромисс!



Классификация электродов:

Вас интересуют технологии орбитальной сварки? Предлагаем скачать наш справочник, чтобы правильно выбрать электрод для орбитальной сварки!

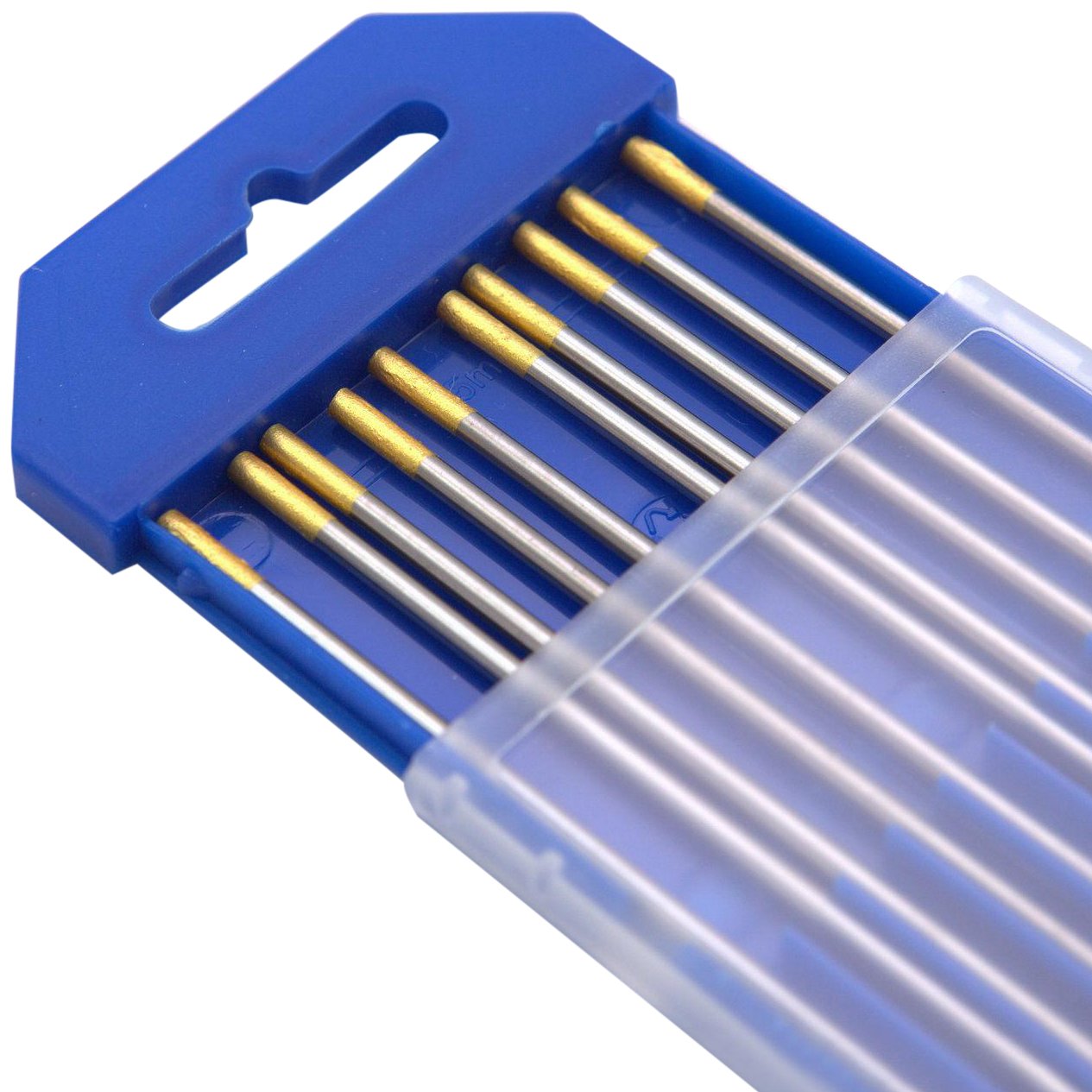

Вольфрамовый электрод WL-15 3.0х150мм (золотой) МТL: характеристики, отзывы, фото, инструкция, цена

Электроды из вольфрама WL-15 золотого цвета, в составе электрода присутствует оксид лантана на 1,5%.

Характеристики:
Вольфрамовый электрод WL, предназначен для аргонодуговой сварки TIG при переменном и постоянном токе (AC/DC) с прямой полярностью. Он сохраняет свою твердость, даже когда раскален, так как вольфрам самый тугоплавкий из известных металлов. Во время сварки расходуется незначительно: сотые доли грамма на 1 метр сварного шва. В чистый вольфрам вводят различные оксиды для улучшения сварочно-технологических свойств.
Универсальный электроды марки WL-15 имеют очень легкий первоначальный запуск дуги, отличную характеристику повторного зажигания, а также низкую склонность к прожигам. Электрод содержит легирующий элемент 1,8-2,2% La2O3 (оксид лантана). Лактановые электроды по сравнению с электродами из чистого вольфрама (марка WP), более долговечны (их износ меньше на 50%) и меньше загрязняют шов. Электрод длительное время сохряняет первоначальную заточку.

Согласно международным стандартам все электроды на основе вольфрама имеют специальную маркировку, показывающую тип и состав. Первая буква в списке – «W», т.е. вольфрам. Вторая обозначает оксид элемента, который используется в качестве легирующей добавки. Среди легирующих оксидов используются:

оксид церия, обозначается буквой «С»;
оксид циркония, обозначается на маркировке буквой «Z»;
оксид лантана – буквой «L»;
оксид тория – «Т»;
чистый вольфрам, который не имеет никаких легирующих добавок, на маркировке обозначается буквой «Р».

После второй буквы идет цифра, которая показывает процент вещества, добавляемого при легировании. Цифра 15 показывает, что в состав входит 1,5% легирующего вещества. Через дефис прописывается второе число – это длина, которая выражается в миллиметрах. Чаще всего используется длина в 175 мм, но встречаются и значения в 50, 75 и 150 мм. Диаметр вольфрамовые электроды могут иметь различный, на 1, 1.6, 2, 2.4, 3, 3.2, 4, 4.8, 5.6, 6.4 мм.

Применение:
Главными областями применения вольфрамовых электродов WL является сварка нелегированных и высоколегированных сталей, алюминия, титана, никеля, меди и магниевых сплавов. Другое применение вольфрамовых лантанированных электродов – это микроплазменная сварка. Оксид лантана улучшает воспламеняемость дуги. Это дает электродам WL неоспоримое преимущество при автоматической сварке. Существует три основных марки электродов WL: WL-10 (цвет маркировки — черный), WL-15 (цвет маркировки- золотистый) и WL-20 (цвет маркировки – синий).

Сварка вольфрамовым электродом в среде защитного газа, орбитальная сварка, автоматическая сварка, сварка труб

Ваш надежный партнер в области орбитальной и автоматизированной сварки и наплавки вольфрамовым электродом в среде защитного газа. .. Компания Polysoude известна своим опытом работы в области орбитальной сварки вольфрамовым электродом в среде защитного газа, широким ассортиментом продукции, в который входит высокоэффективное оборудование для механизированной, автоматизированной, роботизированной и автоматической сварки вольфрамовым электродом в среде защитного газа, а также решения для наплавки.

Автоматизированная сварка

Процессы сварки вольфрамовым электродом в среде защитного газа с холодной и горячей проволокой, а также плазменной сварки остаются основной темой нашей работы в отношении орбитальных сварочных аппаратов, а также автоматизированных и роботизированных сварочных решений.

Автоматизация – основа нашего бизнеса и результат нашего мастерства в указанных выше сварочных процессах.
Более 25 экспертов по сварке по всему миру уделяют особое внимание исключительно трудным областям применения сварки.
За более чем 50 лет опыта в области оборудования для орбитальной сварки труб разного диаметра компания Polysoude вышла сектора аэрокосмической, нефтегазовой, пищевой, химической, фармацевтической промышленности, а также в области полупроводников, теплообменников, генерации энергии и многих других.

Читать далее

Наплавка

Основными преимуществами сварки вольфрамовым электродом в среде защитного газа с холодной и горячей проволокой по сравнению с другими процессами является возможность работы в любых положениях, отличное качество поверхности, четкий результат без брызг… нулевые дефект.
Технологи TIGer – инновация компании Polysoude, основанная на процессе сварки вольфрамовым электродом в среде защитного газа и разработанная, чтобы гарантировать качество, значительно повысить количество наплавляемого материала и уменьшить разбавление.
Все указанные выше процессы могут использоваться на установках RIG для вертикальной и горизонтальной наплавки.

Наши решения в области наплавки применяются, главным образом, в нефтегазовом секторе, а также в области генерации энергии.
Наши 25 специалистов по наплавке к вашим услугам в любой стране мира. Они будут сопровождать ваши проекты.

Читать далее

Вольфрамовые электроды для сварки в аргоне

Вольфрамовые электроды – это электроды для аргонной сварки электрической дугой. Вольфрам является наиболее тугоплавким металлом, а значит, он гарантирует собственную прочность даже при длительной сварке. Вольфрам является неплавящимся электродом и служит для образования дуги. Заполнения шва происходит сварочной проволокой (прутком), подаваемым в область дуги.
Вольфрамовые электроды дополняют содержанием различных окислов (церия, лантана, циркония и прочих). Подобная технология позволяет повысить наиболее важные для сварки характеристики и свойства электродов.

В зависимости от присутствия различных веществ и добавок, электроды разделяют на несколько видов:

WL15 (Gold plus)
Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе (AC/DC).
Электроды из сплава вольфрама с оксидом лантана имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги. Содержание легирующих элементов: La2O3: 1.30-1.70. Содержание Вольфрама % — 97,80

Обозначаются золотистым цветом

WL20
Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе (AC/DC).
Электроды из сплава вольфрама с оксидом лантана имеют очень легкий первоначальный запуск дуги, низкую склонность к прожогам, устойчивую дугу и отличную характеристику повторного зажигания дуги. Содержание легирующих элементов: La2O3: 1.80-2.20. Содержание Вольфрама % — 97,30

Обозначаются синим цветом

WC20
Универсальные вольфрамовые электроды, сварка всех типов сталей и сплавов на переменном и постоянном токе (AC/DC).
Сплав вольфрама с 2% оксида церия улучшает эмиссию электрода. Улучшает начальный запуск дуги и увеличивает допустимый сварочный ток. Содержание легирующих элементов: CeO2: 1.80-2.20. Содержание Вольфрама % — 97,80
Обозначаются серым цветом

WY20
Сварка углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC).
Иттрированые вольфрамовые электроды наиболее стойкие из используемых сегодня неплавящихся электродов. Используется для сварки особо ответственных соединений на постоянном токе прямой полярности.

Содержание легирующих элементов: YtO2: 1.80-2.20. Содержание Вольфрама % -97,80

Обозначаются синим цветом

WT20
Сварка углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе (DC).
Распространенные вольфрамовые электроды, поскольку они первые показали существенные преимущества композиционных электродов над чисто вольфрамовыми при сварке на постоянном токе. Тем не менее, торий — радиоактивный материал низкого уровня, таким образом, пары и пыль, образующаяся при заточке электрода, могут влиять на здоровье сварщика и безопасность окружающей среды.Содержание легирующих элементов: ThO2: 1.70-2.20. Содержание Вольфрама % — 97,30

Обозначаются красным цветом

WP
Сварка Al, Mg и их сплавов на переменном токе (AC).
Электроды обеспечивают хорошую устойчивость дуги при сварке на переменном токе, сбалансированном или не сбалансированном с непрерывной высокочастотной стабилизацией (с осциллятором). Содержание легирующих элементов — отсутствуют.

Содержание Вольфрама % — 99,96

Обозначаются зеленым цветом

WZ20
Сварка Al, Mg и их сплавов на переменном токе (AC).
Вольфрамовые электроды с добавлением оксида циркония предпочтительны для сварки на переменном токе, когда не допускается даже минимальное загрязнение сварочной ванны. Содержание легирующих элементов: ZrO2: 0.70-0.90. Содержание Вольфрама % — 99,10

Обозначаются белым цветом

—

Поставляемые диаметры вольфрамовых электродов: 1,0/1,6/2,0/2,4/3,0/3,2/4,0/4,8/мм
Длина электрода — 175мм.
Упаковка — пластиковый пенал:
10шт. — для диаметров до 4,0мм;
5шт. — для диаметров более 4,0мм.

Вес одного прутка: 1.6мм — 6 г, 2.0мм — 10.5г, 2.4мм — 15г, 3.0мм — 24 г, 3.2мм — 27г, 4.0мм — 41.5г

Смотри  рекомендации по выбору вольфрамового электрода .



Что варят вольфрамовыми электродами

Вольфрамовые электроды являются прутками из вольфрама, которые очень распространены как сварочный материал для сваривания аргонодуговой сваркой. Как правило, их используют для сваривания особо ответственных соединений с использованием постоянного тока обратной полярности, а также для сваривания большинства нержавеющих и высоколегированных сталей. Помимо этого ними сваривают жаропрочные сплавы и цветные металлы.

Технология сваривания, а также производства вольфрамовых электродов работает таким образом, что данный вид электродов обеспечивает стабильное сваривание, стабильную сварочную дугу, а также термостойкость и устойчивость к эксплуатации.

С помощью вольфрамовых сварочных электродов производят сваривание высококачественных сварочных швов. Примечательно, что для сваривания вольфрамовыми электродами не обязательно, чтобы свариваемые детали были разного химического состава. Широкую популярность приобрело сваривание вольфрамовыми электродами в аргоновой среде. Это сильно влияет на процесс сваривания в лучшую сторону. Такое сваривание сразу же прекрасно зарекомендовало себя, особенно при появлении таких металлов, как титан, никель, молибден и высоколегированные стали.

Вольфрамовые электроды являются неплавящимися, однако при сваривании используются вместе с присадочной проволокой. В основном такие электроды применяют для сваривания цветных металлов, а также их сплавов. Помимо этого нередко можно заметить использование вольфрамовых электродов для сварки высоколегированных сталей. Также вольфрамовые электроды используются для получения сварочного шва высокого качества из металлов одного или разных составов.

Неплавящиеся сварочные электроды из вольфрама имеют некоторые отрицательные качества. Среди этих недостатков не очень хорошая зажигаемость сварочной дуги. Для этого нужно совершать зажигание дуги в три этапа:

• Короткое замыкание электрода на заготовке; • Отведение электрода от свариваемого материала на небольшое расстояние; • Возникновение устойчивой сварочной дуги;

Для того чтобы улучшить качество поджога сварочной дуги, а также достичь высокой стабильности при сваривании вольфрамовыми электродами иногда добавляют цирконий. Это позволяет улучшить качество сваривания, а также использовать данный вид электродов в различных токовых средах.

Данный вид сваривания прекрасно зарекомендовал себя для сваривания молибдена, никеля, титана и высоколегированных сталей. В данном случае источником высокой температуры является электрический ток. При таком сваривании основными элементами при сваривании является вольфрамовый электрод и газ аргон. При сваривании неплавящимся электродом подается газ аргон, и сваривание производится уже в защищенной среде. Такая защита прекрасно повышает характеристики сварочного шва, а также делает сам сварочный процесс намного проще и эффективнее.


долговечные вольфрамовые электроды для ТIG-сварки будущего

Правильный выбор для человека и окружающей среды!

Электроды ЕЗ® (добавка: оксиды редкоземельных элементов), разработанные ABICOR BINZEL®, гарантируют лучшие результаты при сварке TIG — без радиоактивности.

Преимущества с первого взгляда:

  • Сварщик не подвергается воздействию радиоактивных материалов.
  • Снижение нагрузки на окружающую среду. Остатки, а также пыль при шлифовке, не являются опасными отходами.
  • Никаких специальных мер защиты при хранении и транспортировке.

Электроды соответствуют норме EN ISO 6848. Каждая упаковка содержит номер партии. Сертификат производства для индивидуальной партии и сертификат безопасности предоставляются по запросу.

Нерадиоактивные альтернативы торированным вольфрамовым электродам

Преимущества ЕЗ®-электродов, говорящие сами за себя:

  • Пик электрода остается холодным
  • Наилучший поджиг и повторный поджиг
  • Высокая стабильность дуги
  • Низкие потери при выгорании
  • Высокая токовая нагрузка
  • Малая деформация пика электрода
  • Универсальны в применении

Электрическая нагрузочная способность

Сравнение сроков службы

При одинаковой плотности тока, электроды ЕЗ® остаются приблизительно на 900°С холоднее, чем электроды WT и, таким образом, имеют гораздо более высокую нагрузочную способность.

Тепловая нагрузка пиков электродов ЕЗ® заметно ниже, чем у электродов WT 20. Таким образом, потери при выгорании электродов ЕЗ® ниже и срок службы дольше.

Электроды ЕЗ® после 150 поджигов имеют гораздо более низкий износ пика электрода, чем электроды WT 20. Электроды ЕЗ®, в отличие от электродов WT 20, после длительных периодов работы обеспечивают быстрый и надежный поджиг.

ЕЗ® *

Электроды с добавками оксидов редкоземельных элементов (смесь окислов). В сравнении с торированными электродами, данные электроды гораздо менее вредны для окружающей среды и не радиоактивны. Неторированные, нерадиоактивные электроды применимы во всем диапазоне мощностей постоянного тока (DC) и переменного тока сварки (АС) нелегированной и высоколегированных сталей, сплавов алюминия, титана, никеля, меди и магния. Благодаря своим отличным свойствам поджига, они идеально подходят для автоматизированных процессов. Благодаря низкой температуре электродов увеличивается токовая нагрузка и срок службы по сравнению с тарированными электродами.

Цветное кодирование: ЕЗ® = Фиолетовый

WLa 10 / 15 / 20

Лантанированные электроды используются при постоянном токе (DC) и переменном токе (АС).

Основными областями их применения являются процессы сварки нелегированных и легированных сталей, алюминия, титана, никеля, меди и магниевых сплавов. Также они применяются для микроплазменной сварки.

Благодаря повышенному содержанию оксида лантана (La2O3), увеличивается способность электродов к поджигу дуги. В целом, однако, срок службы и токовые нагрузки ниже, чем у электродов ЕЗ®. Цветное кодирование: WLa 10 = Черный / WLa 15 = Золотой / WLa 20 = Синий

WCe 20

С добавлением оксида церия (СеO2) повышается нагрузочная способность, по сравнению с чистыми вольфрамовыми электродами, WCe-электроды, однако, являются менее устойчивыми к нагрузкам, чем ЕЗ® и WL электроды. Основной областью применения этих электродов является сварка нелегированных и легированных сталей, сплавов алюминия, титана, никеля, меди и магния при низких и средних величинах постоянного (DC) и переменного (АС) тока. Цветное кодирование: WCe 20 = Серый

WZr 08

Вольфрамовые электроды с добавкой циркония уменьшают опасность попадания вольфрама в сварочный шов. Область применения данных электродов является сварка переменным током (АС), для сварки постоянным током (DC) они менее подходят. Цветное кодирование: WZr 08 = Белый

Вольфрамовые электроды согласно DIN EN ISO 6848 (Уп. = 10 шт.)

Длина 175 мм
Диаметр электрода		 E3®* фиолетовый WLa 10 черный WLa 15 золотой WLa 20 синий WCe 20 серый WZr 08 белый
1,0 mm 700.0304.10 700.0157 700.1 183 700.0219 700.0166 700.0028
1,6 mm 700.0306.10 700.0158 700.1 184 700.0220 700.0167 700.0030
2,0 mm 700. 0307.10 700.0159 700.1185 700.0221 700.0168 700.0032
2,4 mm 700.0308.10 700.0160 700.1186 700.0222 700.0169 700.0034
3,2 mm 700.0310.10 700.0162 700.1 187 700.0223 700.0170 700.0036
4,0 mm 700.0311.10 700.0163 700.0255 700.0242 700.0171 700.0037

* В соответствии с DIN EN ISO 6848.

Вольфрамовые электроды длиной 150 мм по запросу.

По вопросам приобретения вольфрамовых электродов нового поколения обращайтесь к специалистам компании «ДельтаСвар».

Читайте также:

С Новым годом и Рождеством!
Коллектив компании «ДельтаСвар» поздравляет Вас с наступающим Новым годом и Рождеством! . ..

Выставка Weldex-2021
Приглашаем Вас посетить стенд нашей компании на выставке Weldex-2021, которая пройдет 12-15 октября 2021 года в МВЦ «Крокус Экспо»! …

EVOSPARK 2021: новые производственные решения
2021 год для сварочных аппаратов российского производства EVOSPARK стал особенно результативным благодаря выпуску новых производственных решений для сварки и обновлению уже существующих линеек оборудования. Перечислим некоторые из них. …

Новая линейка недорогих российских сварочных полуавтоматов: EVOSPARK Synergic
Изготовитель российского сварочного оборудования бренда EVOSPARK – ООО «Завод технологических источников» – представил и перешел к серийному выпуску новой линейки упрощенных (по сравнению со старшими моделями линейки «EVOMIG») сварочных полуавтоматов MIG/MAG промышленного исполнения. …

Качественные станки для отрезки труб и снятия фасок Orbitalum Tools – всегда отличное решение!
Инновационные отрезные станки компании Orbitalum Tools для мгновенной отрезки и снятия фасок труб, а так же для вырезания колен труб (так же тонкостенных труб из нержавеющей стали). Оптимальная подготовка к автоматизированному процессу сварки! …


Поделиться ссылкой:

Вольфрамовые электроды WL-20 2,4 мм

Характеристики
Технические характеристики: Вольфрамовые электроды WL-20 2,4 мм
Марка WL-20 Состав лантанированный вольфрам
Диаметр электрода 2.4 Назначение универсальные
Цвет синий Длина электрода, мм 175
Количество в упаковке, шт 10 Вес, кг 0.02

Описание: Вольфрамовые электроды WL-20 2,4 мм

Вольфрамовые электроды WL-20 — лантанированный вольфрамовый электрод (цветовой признак – синий цвет). Считается универсальным и применяется для сварки всех типов сталей и сплавов на переменном и постоянном токе (AC/DC). WL-20 имеют в составе оксид лантана, что дает легкость зажигания дуги, устойчивость ее поддержания и низкую склонность к прожогам.

По сравнению с цериевыми и ториевыми, лантановые электроды имеют меньший износ рабочего конца электрода. Лантановые электроды более долговечны и меньше загрязняют вольфрамом сварной шов. Оксид лантана равномерно распределен по длине электрода, что позволяет длительное время сохранять при сварке первоначальную заточку электрода. При сварке на переменном синусоидальном токе рабочий конец электрода должен иметь сферическую форму.

Основные свариваемые материалы: все типы сталей и сплавов на переменном и постоянном токе. Используют для сварки алюминия, меди, высоколегированных сталей, бронзы.

3303

Вольфрамовые электроды WL-20 2,4 мм

Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления дилеров!

Pro-Fusion: радиоактивность торированного вольфрама



Фон

В течение некоторого времени производители вольфрама добавляли оксид к чистому вольфраму для улучшения характеристик зажигания дуги. и долговечность сварочных электродов.В то время как вольфрам с содержанием 2% тория был наиболее часто используемым вольфрамовым материалом для В течение многих лет этот тип электродов подвергается все более тщательному изучению из-за опасений по поводу окружающей среды и безопасности. пользователей этого материала. Опасения возникают из-за того, что элемент торий радиоактивен. Исходя из этого, многие организации оценили альтернативные типы вольфрама, чтобы увидеть, какие изменения в характеристиках они увидят при переходе на нерадиоактивные вольфрам.

Проблема радиоактивности

Торий, используемый в 2%-м торированном вольфраме, является радиоактивным элементом и поэтому может быть опасен для здоровья тех, кто подвергается воздействию к нему и к окружающей среде. Это альфа-излучатель, однако, когда он находится внутри стержня вольфрамового электрода, он заключен в вольфрамовая матрица, поэтому внешнее излучение мало. Основной риск для сварщика возникает при проглатывании материала. Это происходит, прежде всего, при вдыхании пыли, возникающей при шлифовке наконечников для сварки, но также и при в меньшей степени при вдыхании каких-либо паров, выделяющихся при сварке.

Американское общество сварщиков в своем документе A5.12 «Технические условия на электроды из вольфрама и вольфрамового сплава для дуговой сварки и резки» заявляет по этому вопросу следующее: «Торий радиоактивен и может представлять опасность при внешнем и внутреннем облучении.Если альтернативы технически осуществимы, их следует использовать». Они подтверждают, что главная задача при использовании этого материала заключается в проглатывании пыли, образующейся при шлифовке точек на электродах. Они продолжают говорить:

. ..во время заточки наконечников электродов образуется радиоактивная пыль с риском внутреннего облучения. Следовательно, необходимо использовать местную вытяжную вентиляцию для контроля запыленности у источника, дополняемую при необходимости респираторной защитное снаряжение.

Европа также признала опасность 2% тория вольфрама. TWI (Институт сварки), который является британским эквивалентом AWS сообщает, что «Управление по охране труда и технике безопасности Великобритании (HSE) выпустило информационный документ для обеспечения хранение и использование торированных вольфрамовых электродов. В нем указано, что местная вытяжная вентиляция должна быть обеспечена во время операции шлифования, а пыль от шлифовального оборудования и отработанные наконечники утилизируются в герметичном контейнере. на полигон захоронения отходов. Далее, «ВШЭ рекомендовала заводским инспекторам, что там, где торированные вольфрамовые электроды не являются необходимыми для обеспечения качества сварного шва, пользователей следует поощрять к поиску альтернатив».

В очень подробном исследовании, проведенном DVS (Немецким обществом сварщиков), они измерили количество радиоактивного альфа- частицы и спектры энергии гамма-излучения в окружающем воздухе при шлифовке вольфрамовых электродов.Некоторые рекомендации этого исследования включены:

  1. Рекомендуется по возможности работать без использования сварочных электродов, содержащих торий.
  2. Если это невозможно, следует принять меры предосторожности для защиты сотрудников от загрязнения или вдыхания шлифовальной пыли.
  3. Рабочая зона должна регулярно очищаться, чтобы избежать загрязнения, вызванного осаждением пыли.

Еще одно исследование было проведено в Германии Департаментом земли Бавария по вопросам развития и окружающей среды. Они пришел к выводу, что на предприятиях, где отсутствует система пылеудаления при измельчении торированного вольфрама, воздействие вредных частиц в четыре раза больше, чем при экстракции.Однако, несмотря на то, что сбор пыли обеспечивает значительное улучшение, уровни могут быть все еще слишком высокими. Кроме того, они упомянули, что торированные вольфрамовые электроды, хранящиеся в ящиках на полке, не годятся. не представляют потенциальной опасности. На данный момент предложение передано в Комиссию Европейского Сообщества. резко ужесточить правовые нормы в отношении использования и утилизации ториевых электродов.

В штате Калифорния производители вольфрама теперь включают упаковку вольфрамовых электродов с 2%-ным содержанием тория, которая включает предупреждение, подобное тому, которое использует Osram Sylvania, а именно: «ВНИМАНИЕ! Этот продукт содержит или производит химическое вещество, известное Штат Калифорния, чтобы вызвать рак. (Калифорнийский кодекс здоровья и безопасности 25249.5 и последующие)»

Наконец, один из основных U.Производители вольфрама S., Teledyne Tungsten Products, перечисляют следующие предостережения/предупреждения в их листы MSDS:

«Торий — природный низкоуровневый радиоактивный элемент. Торий в первую очередь является источником альфа-излучения. Дочери в распаде цепи испускают альфа-, бета- и гамма-излучение. Радиоактивные элементы регулируются Комиссией по ядерному регулированию.То NRC публикует нормативные акты в отношении радиоактивных материалов».
«Последствия чрезмерного воздействия: … Хроническое вдыхание пыли может вызвать повреждение легких у людей».
«Оценка канцерогенности: НТП-1 (Тория). Примечание: НТП-1: Вещества или группы веществ, о которых известно, что они канцерогенны. «Известные канцерогены» определяются в отчете NTP (Национальной токсикологической программы) как те вещества, для которых существует достаточно доказательства канцерогенности из исследований на людях, чтобы указать на причинно-следственную связь между агентом и раком человека.»
«Токсикологическая информация: . .. Сильное воздействие пыли или проглатывание большого количества растворимых соединений вызывает изменения массы тела, поведения, клеток крови, активности холинэстеразы и спермы у экспериментальных животных».

Нерадиоактивные вольфрамовые материалы

Из-за проблемы, обсуждавшейся в предыдущем разделе, были предложены два важных альтернативных нерадиоактивных вольфрамовых материала. развитый.Первый, представленный в 1980-х годах, чаще всего доступен в виде 2% цериевого вольфрама. Этот материал обычно используется для сварки постоянным током с меньшей силой тока. Фактически, она занимает очень большую долю рынка орбитальной сварки. процесс.

Совсем недавно появился вольфрам с содержанием лантана 1½%, который может стать будущим стандартом для вольфрамовых электродов. 1½% по весу (в отличие от 2%) было выбрано тремя крупнейшими производителями в качестве оптимального количества содержания, исходя из на научных исследованиях, которые показали, что это количество содержания наиболее точно отражает характеристики проводимости 2% тория вольфрам. Таким образом, сварщики обычно могут легко заменить свой радиоактивный 2% торированный материал этим вольфрамом, а не необходимо внести какие-либо изменения в программу сварки.Кроме того, поскольку материал оксида лантана менее плотный, чем оксид тория, палочка из 1½% (по весу) лантанированного вольфрама фактически содержит на 15% больше оксидов по объему, чем палочка из 2% (по весу) торированный вольфрам. Это способствует зажиганию и стабильности дуги, а также долговечности, поскольку дополнительный объем оксидов Держите наконечник прохладнее.

Наконец, вольфрам с содержанием лантана 1½% подходит для сварки как на переменном, так и на постоянном токе. Таким образом, объекты, которые хранят оба 2% торированный вольфрам для сварки постоянным током и другой тип вольфрама (обычно чистый или циркониевый вольфрам) для сварки переменным током. в наличии только один вольфрамовый тип.

Тематические исследования

Чтобы оценить возможность перехода на 1½% лантансодержащего вольфрама для сварки постоянным током, был проведен ряд исследований. были выполнены.Ниже приводится краткое изложение некоторых из них:

Исследование №1

В 1998 году на выставке Американского общества сварщиков в Детройте, штат Мичиган, один крупный производитель вольфрама представил независимую исследование, проведенное на 1½% лантансодержащем вольфраме. Таким образом, 2% тория, 2% церия и 1½% лантана двух производителей. вольфрама сравнивали, наблюдая эрозию наконечника после 300 разрядов дуги постоянного тока как при 70 ампер, так и при 150 ампер.Как в нижнем, так и в при более высокой силе тока вольфрам с содержанием лантана 1½% показал наименьшую степень эрозии острия и наиболее стабильное поведение дуги.

Исследование №2

Военно-воздушные силы провели исследование вольфрама с содержанием лантана 1½% и вольфрама с содержанием тория 2% для оценки характеристик зажигания дуги. текущие возможности и проникновение.Они использовали электроды диаметром 5/32 дюйма для сварки алюминия 6061-T6 и нержавеющей стали 304. с машиной Miller 350 Synchrowave GTAW. Используя как высокочастотный, так и сенсорный пуск, лантансодержащие электроды выполняли лучше или равно торированным электродам. Кроме того, геометрия острия была более стабильной при сильном токе на лантанате. электроды. Не было обнаружено существенной разницы в стабильности дуги, проваре или форме наплавленного валика.Наконец, они пришли к выводу что не было необходимости повторно сертифицировать существующие процедуры сварки или операторов при использовании лантансодержащих электродов.

Исследование №3

Независимые исследования проводились в Институте судюра в Париже, Institut fuer Schweisstechnische Fertigungsverfahren TH-Aachen и в Schweisstechnische Zentralanstalt в Вене.Они обнаружили, что в каждом случае срок службы лантаносодержащие электроды были длиннее, чем ториевые электроды. Кроме того, скорость расхода электрода была выше для торированных электродов, чем для лантаната. Никаких различий в характеристиках зажигания дуги установить не удалось.

Pro-Fusion от Elderfield & Hall

Pro-Fusion специализируется на оптимизации часто упускаемой из виду переменной вольфрамового электрода в процессе сварки.Мы предлагаем превосходное качество 1½% лантанированного вольфрама различных диаметров. Кроме того, мы предлагаем шлифовальный станок для вольфрамовых электродов Sharpshooter для точной геометрии наконечника электрода и электроды для сварки с предварительной шлифовкой, которые обеспечивают гарантированную точность электрода, поскольку они производятся в соответствии с жесткими допусками.

Заключение

Обычно используемый тип вольфрама с содержанием 2% тория представляет собой потенциальную опасность для здоровья.Нерадиоактивный вольфрам с содержанием лантана 1½% представляет собой альтернатива этому материалу, который обеспечивает легкий переход и часто дает лучшие характеристики. Поэтому Pro-Fusion дает следующие рекомендации:

  • Исследование материалов, альтернативных торированному вольфраму. В качестве альтернативы рассмотрите возможность использования высококачественного вольфрама с содержанием 1½% лантана.
  • Рассмотрите возможность использования электродов предварительного заземления.Это гарантирует качество электрода, геометрические размеры наконечника и чистоту поверхности. для оптимальных результатов сварки. Кроме того, он устраняет опасения по поводу наличия радиоактивной торированной шлифовальной пыли на вашем предприятии.

Посетите i-Tungsten.com, чтобы приобрести вольфрамовые электроды Sharpshooter.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Как, когда и зачем менять вольфрамовый электрод в сварочной головке

10 окт Как, когда и зачем менять вольфрамовый электрод в сварочной головке

Опубликовано в 13:00 в орбитальной сварке Тони Норелла (старый)

Зачем заменять вольфрамовый электрод?

Несмотря на то, что орбитальная сварка сама по себе является очень последовательным процессом, частота замены вольфрамового электрода также будет сильно различаться. Толщина стенки, диаметр и материал трубы, параметры рецепта сварки, качество защиты от инертного газа и многие другие параметры могут влиять на срок службы электрода. Вольфрам может выйти из строя в одном сварном шве или пройти более 700 циклов.

Одним из примеров того, что может произойти, когда электрод выходит из строя, является «откат». Сварка может начаться нормально, но часть дуги не следует за швом между двумя частями, и края не соединяются, а откатываются друг от друга.

При такой низкой цене нового вольфрама, обычно всего несколько долларов, и стоимости плохого сварного шва, который может привести к повреждению дорогих компонентов и означать потерю производства, имеет смысл только заранее заменить электрод.

Когда заменять вольфрамовый электрод?

Как понять, что вольфрам испортился? Есть несколько признаков того, что срок службы электрода подходит к концу.

  1. Осмотрите электрод перед использованием.Изменение цвета может варьироваться от мутно-серого цвета до черного цвета углерода. Проверьте, не деформировался ли или не укоротился ли профиль на заземляющем наконечнике.
  2. Проверьте дуговой зазор. Правильные значения будут варьироваться в зависимости от конкретного применения, но они имеют решающее значение для неизменно высокого качества сварных швов. Если этот зазор изменился с момента установки, причиной может быть электрод.
  3. Проверить купон. Разрежьте образец соответствующего размера. Наплавленный валик смещается или внутренний шов прямой, имеет одинаковый размер и правильную ширину для толщины стенки?
  4. Прослушайте звук начала дуги, во время сварки и спада.Сварка начинается с резкого «щелчка»? Если это больше похоже на шипение, велика вероятность того, что электрод вышел из строя. Завершается ли сварка плавным постепенным нисходящим звуком или звук гравийный или шероховатый?

Любое из предыдущих наблюдений может указывать на плохой вольфрам или как минимум на выход.

Как заменить электрод:

  1. Переключить блок питания с WELD на TEST. Это предотвращает непреднамеренную попытку сварки.
  2. С открытыми зажимами поверните ротор, пока не появится доступ к вольфрамовому установочному винту.Ослабьте вольфрамовый установочный винт. На AMI 9-750 для этого требуется шестигранный ключ на 0,050 дюйма. (ПРИМЕЧАНИЕ. Если головка уже использовалась, ротор будет горячим!)
  3. Выбросьте старый электрод и выберите замену, подходящую для вашего приложения. Это будет варьироваться в зависимости от сварочной головки, диаметра трубы и толщины стенки, а также других факторов.
  4. Зажмите короткий отрезок трубки нужного диаметра на стороне головки в стороне от вольфрамового установочного винта.
  5. Поместив щуп нужного дугового промежутка на верхнюю поверхность трубки, вставьте новый вольфрам через отверстие в роторе и положите кончик электрода на щуп.
  6. Убедитесь, что вольфрам плотно прилегает к щупу; затяните установочный винт, зафиксировав электрод на месте. Убедитесь, что установочный винт затянут. Если электрод соскользнет и коснется заготовки во время сварки, компоненты будут повреждены, и сварку придется выполнять заново.
  7. Снимите щуп и кусок трубки и верните ротор в исходное положение.
  8. Проверьте свой новый вольфрам с помощью образца для сварки.

Замена вольфрама — это быстрый, простой и недорогой способ предотвратить дорогостоящие производственные отходы из-за изношенного электрода, а также уменьшить проблемы обеспечения/контроля качества.Наконец, если вы арендуете оборудование для орбитальной сварки, обязательно спросите, как они проверяют состояние вольфрама. Это будет хорошим показателем того, насколько тщательно компания подходит к процессу обновления своего арендного парка.

Электроды для сварки TIG — Wolfram Industrie

Наилучшие условия для высокой стабильности процесса сварки.

Наши электроды для сварки TIG на 100 % разработаны в Германии и изготовлены из порошка. Характеристики обширного ассортимента продукции, состоящего из собственных разработок и электродов стандарта DIN

  • Оптимальная надежность зажигания
  • Низкое выгорание
  • Однородное распределение веществ
  • Долгий срок службы
  • Высокое качество дуги

Как единственный в Европе производитель, имеющий разрешение на производство вольфрам-тория, мы предлагаем не только безызлучательные альтернативы, но и единственные электроды WTh высшего качества.

WS2® WITSTAR®

Области применения: сварка вольфрамовым электродом в среде защитного газа, плазменные системы, технологии освещения и освещения

Первая собственная разработка Wolfram Industrie сегодня известна и популярна во всем мире, и ее часто копируют как единственную серьезную альтернативу WTh. Тем не менее, оригинал с правильными 2 весовыми процентами нашей редкоземельной смеси доступен только у нас.

ИНОСТАР®

Области применения: сварка вольфрамовым электродом в среде защитного газа, плазменные системы, технологии освещения и освещения

Наша последняя передовая разработка с 2013 года: сплав INOSTAR®.Он содержит до 2 весовых процентов смеси редкоземельных элементов, что еще больше улучшает и без того превосходные свойства сплава WS2:

.
  • Еще лучшее зажигание
  • Еще более низкое выгорание
  • Еще больший срок службы

Таким образом, мы видим область применения в основном в высокочистых связках, необходимых в областях медицины, фармацевтики и пищевых технологий. Чувствительные металлы, такие как титан, также можно без проблем сваривать.

ALUSTAR®


Применение: сварка TIG алюминиевых сплавов

ALUSTAR® — это сплав, разработанный специально для сварки алюминия.Его состав продлевает срок службы и улучшает фокусировку дуги. Идеальное формирование купола и сокращение постобработки являются положительными побочными эффектами.

WTh – вольфрам-торий

Области применения: сварка ВИГ, плазменная сварка

Несмотря на опасность, которую могут представлять слаборадиоактивные электроды, многие сварщики в Европе и Азии продолжают доверять «своему красному» WTh30. В сплавы типа WTh в процессе производства добавляют до 4 мас.% диоксида тория.Воспламеняемость увеличивается с более высоким содержанием оксида по сравнению с чистым вольфрамом. Торированный вольфрам используется везде, где необходим стабильный выход электронов: в плазменном напылении, источниках электронного луча, а также при сварке (см. выше).

Электрод «добродушно» реагирует на высокие силы тока. Но с ним нужно обращаться с особой осторожностью: пары или мелкая пыль, образующиеся при сварке или при заточке кончика электрода, могут вызвать проблемы со здоровьем в организме. В этом случае очень важно принять соответствующие меры безопасности (извлечение).

Наша компания является единственным производителем в Европе, имеющим разрешение на производство вольфрамо-тория, поэтому мы предлагаем только электроды WTh, которые на 100% соответствуют немецким стандартам качества.

WP – чистый вольфрам


Области применения: TIG, плазменная сварка, контактная сварка

В производстве электродов WP используется только вольфрамовый порошок очень высокой чистоты не ниже 99,95% без дополнительных легирующих элементов.После кратковременного перемешивания порошок засыпается в форму и уплотняется, затем спекается в стержень и доводится до окончательной формы ротационным обжимом, волочением, шлифованием и другими методами. Работа выхода электрона высока и составляет 4,5 эВ, поэтому на кончике повышается температура и происходит рекристаллизация микроструктуры. Срок службы сравнительно невелик. WP обычно используется только для сварки переменным током, например, на алюминиевых и магниевых сплавах.

WLa – вольфрам лантан


Области применения: TIG, плазменная сварка, контактная сварка

После сплава WTh сплав WLa является наиболее универсальным.При содержании оксида лантана (III) до 2% по весу эта смесь может использоваться для очень широкого спектра применений: электроды для TIG, орбитальной, плазменной и контактной сварки и многие другие. Еще раз: чем выше содержание оксида, тем лучше зажигание электрода. Благодаря низкому содержанию легирующих элементов электрод WLa10 также подходит для сварки алюминия и магния переменным током. Таким образом, этот тип сплава является любимой заменой WTh30 в Европе.

WCe – вольфрам-церий


Области применения: сварка ВИГ, контактная сварка

Для многих сварщиков по всему миру серый WCe20 является новым «красным». Этот тип сплава, содержащий до 2% оксида церия (IV) по весу, должен превзойти материал WTh для сварки TIG и плазменной сварки. Тип электрода универсален в применении и лучше воспламеняется, чем торированные электроды.

WZr – вольфрам-цирконий


Области применения: сварка ВИГ (сварка алюминиевых и магниевых сплавов)

Для сплава типа WZr в порошок вольфрама во время производства добавляется до 0,8 весовых процентов оксида циркония.Этот сплав используется почти исключительно для электродов TIG: благодаря низкому содержанию сплава этот материал подходит для сварки швов, в которых не должно быть посторонних материалов. Сплав также можно использовать для сварки на переменном токе алюминия и магния. Здесь он демонстрирует более стабильную дугу по сравнению с WP.
