Откатные ворота своими руками: чертежи, схемы, эскизы конструкции

Оглавление

• Описание конструкции и принцип функционирования
• Этапы и основные правила монтажа
  • Обустройство фундамента для откатных ворот
  • Основные стадии подготовки закладного элемента
• Особенности консольных конструкций
  • Консольные ворота
  • Подвесные ворота
  • Ворота откатные по рельсу
  • Электрика
• Как самостоятельно сделать и поставить ПОВ
  • Изготавливаем каркас
  • Крепим полотно и замки
  • Изготавливаем и устанавливаем раму в условиях дома
  • Устанавливаем НЭ и фурнитуру
• Установка и подключение автоматики
• Заливка фундамента
• Монтажные работы
  • Подготовка
  • Устанавливаем направляющие
  • Монтирование вала
  • Устанавливаем привод
• Откатные гаражные ворота своими руками
  • Устройство фундамента
• Подключение электрооборудования и автоматики
• Конструкция и принцип работы откатных ворот
  • Принцип работы

Описание конструкции и принцип функционирования

Если ворота подобного типа сравнивать с распашной конструкцией, то стоит отметить, что использовать первые намного проще. При сильном ветре не нужно закреплять створку как у распашных ворот, так как порыв ветра не сможет ударить створкой откатной конструкции.

Чтобы открыть или закрыть распашные ворота, нужно потратить много времени. Прежде всего надо распахнуть одну сторону и зафиксировать створку, затем вторую. После выезда автомобиля все действия нужно проделать в обратном порядке. Откатные ворота экономят много времени.

Различают следующие виды конструкций:

• подвесная;
• с колёсиками, двигающимися по земле;
• консольная.

Подвесное устройство приводится в действие благодаря роликам, которые размещены на смонтированной над выездом направляющей:

Ролики откатных ворот

Недостатком конструкции является то, что в данном случае высота проезда ограничена.

Ворота с роликами, двигающимися по земле, чаще всего применяются в регионах с тёплым климатом. Для работы в уличных условиях с прохладным климатом они не подходят. Если в направляющий профиль налипнет снег или набьётся мусор, створка не сможет исправно функционировать.

Наиболее удачной конструкцией является консольная.

Консольные откатные ворота

Ей не страшен снег или грязь, так как створка передвигается на высоте в несколько см над проездом. Направляющий профиль крепится над каркасом, поэтому высота для проезда автомобильного транспорта не ограничивается.

Консоль получается благодаря защемлению между каретками колёсиков и направляющей рейкой. Стоят консольные ворота дороже распашных, так как требуется монтаж дорогостоящей фурнитуры. Чтобы сэкономить, можно изготовить конструкцию своими руками.

Откатные ворота двигаются по кареткам с колёсиками, которые крепятся на основании из бетона. Каретки перемещаются внутри направляющей рейки, которая приварена к нижней части каркаса. Механизмы не нуждаются в смазке, так как песок или грязь могут прилипнуть к деталям и затруднить функционирование.

Конструкция состоит из таких деталей:

1. Роликовые каретки.
2. Улавливатели.
3. Ролик для поддерживания.
4. Накатной ролик.
5. Заглушки.
6. Направляющая рейка.

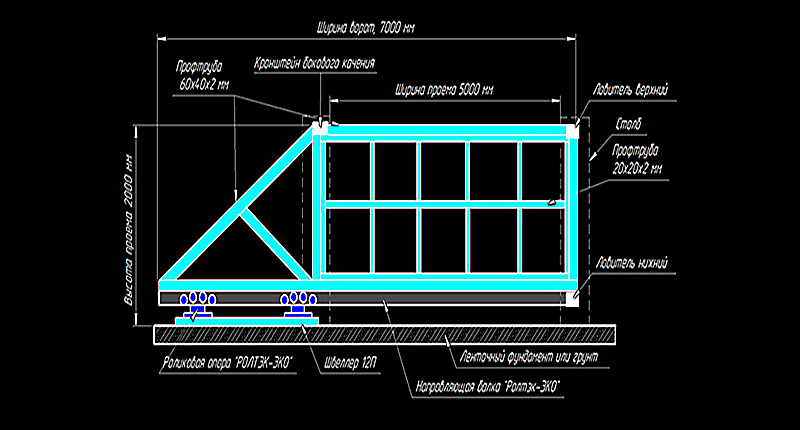

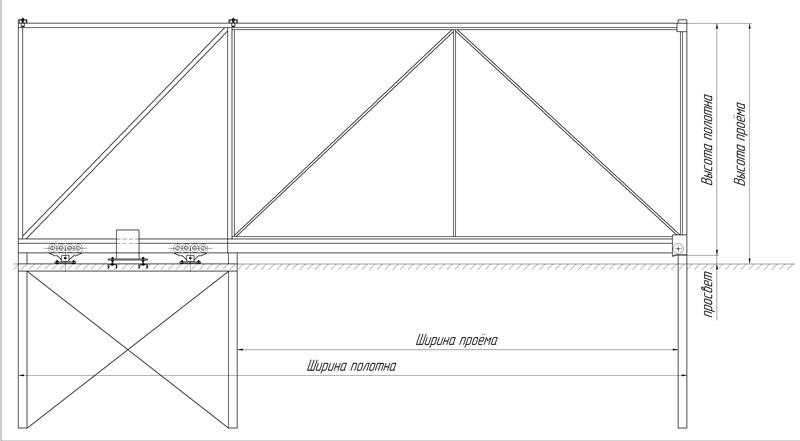

Конструкцию в сборе с нумерацией деталей можно увидеть на рисунке:

Конструкция откатных ворот

Единственным недостатком ворот является то, что они требуют места для отката с одной из сторон.

Устройство можно снабдить электрическим приводом, однако это делать необязательно.

Существует два варианта функционирования створок:

1. Ручное управление за счёт применения человеческой силы.
2. Автоматическое управление с применением электроэнергии.

Первый вариант является аварийным и используется довольно редко. Например, при перебоях электрической энергии.

Конструкция привода состоит из следующих элементов:

1. Электрический двигатель переменного тока 220 В или постоянного 24 В.
2. Червячный редуктор с конической шестерёнкой. Используется для того, чтобы самотормозящая система блокировки не проворачивалась извне.
3. Кинематическое устройство передачи движения от электрического двигателя на двигающиеся створки. Состоит из шестерёнок, цепных и ременных приспособлений.

Привода откатных ворот можно увидеть на рисунке:

Конструкция приводов для автоматических ворот

Для ворот разных типов нужно создавать отдельные привода, которые смогут обеспечить разные виды движения функционирующего механизма на необходимые расстояния. По принципу работы они разделяются на:

1. Телескопические. Состоят из двух и более секций. Оборудуются внутренними ползунками, которые обеспечивают раздвижение секционных элементов для передвижения концевого держателя.
2. Линейные. Крепятся в одной точке. Сдвигают кронштейн по ровной линии внутри корпуса. Можно использовать ременную или цепную передачу, а также вращающийся по гайке винт.
3. Рычажные. Состоят из системы блоков с рычажками.
4. Гидравлические. Используются для устройств с тяжёлыми створками весом более 900 кг и шириной более 4,5 м.

Привода нужно закреплять на поверхности деталей, которые вмонтированы в фундамент:

Монтаж привода откатных ворот

Важно следить за тем, чтобы не было люфтов и перекосов в процессе функционирования системы. Чтобы это исключить, фундамент нужно углублять на глубину, большую уровня промерзания почвы зимой

Этапы и основные правила монтажа

Как только будет составлен план, разбирается по порядку весь процесс установки откатных ворот своими руками. В установке ничего сложного нет, но всё-таки нужно следовать основным этапам монтажа, чтобы избежать в итоге ошибок.

Для начала следует рассмотреть все этапы, которые следует пройти в строгом порядке при установке откатных ворот.

После установки всех необходимых элементов системы производится регулировка ворот. Также проверяют каждый ролик на плавность хода и качество движения самого полотна в системе прокатного механизма. Монтаж автоматической системы отката ворот производится согласно планам.

Обустройство фундамента для откатных ворот

Для начала нужно выполнить план на листке, где будет спланирована траншея по необходимому для установки ворот размеру.

Для этого необходимо учитывать некоторые рекомендации.

• При разработке траншеи нужно учитывать расстояние, которое отступается от границы проёма. Обычно расстояние равняется половине ширины ворот.
• Ширина фундамента может быть подобрана индивидуально при установке ворот. Фактически эта часть размера не влияет на качество установки всего механизма. При конструкции ворот в 40 см, нужно чтобы ширина была на 10– 15 сантиметров больше, по обеим сторонам.
• Глубина при установке откатных ворот не особенно влияет на качество всей конструкции.

Многие специалисты на этот счёт спорят, но всё-таки практика показывает, что глубина и уровень промерзания грунта не особенно влияет, поэтому обычно фундамент выкапывают не больше полуметра. Этого хватит, чтобы залить бетон на 40 см глубины.

Основные стадии подготовки закладного элемента

То есть арматура предварительно сваривается, закладывается и всё заливается целиком бетоном. Постепенно армирования фундамента проводить нельзя. Для проведения таких работ понадобится швеллер с высотой около 18– 20 см и уголки с таким же размером. Из этих компонентов сваривают каркас, а для армирования подбирают арматуру с сечением 12–15.

С помощью швеллера создают несущую конструкцию, которая подходит по размерам траншеи, и только после этого проводят армирование. Арматура приваривается на каркас в области поперечных соединений. По расстоянию ограничений нет, но арматуру обычно прокладывают так, чтобы прутья стояли не ближе 15 см друг к другу. Арматуру можно при необходимости заменить простыми уголками.

После того как каркас полностью сварен, его помещают в траншею. Перед тем как это сделать, необходимо не забыть утрамбовать дно с помощью песка и небольшого количества щебня. Высота утрамбованного материала в итоге не должна превышать 10 см при глубине фундамента в полметра.

Если предварительно с помощью уровня выявляется кривизна каркаса, то нужно подровнять дно при помощи утрамбовывания песка с необходимой стороны.

Свежие записи Домашние растения, которые избавляют от недостатков5 необычных способов использования лука в бытуЕсли руки чешутся: какие овощи уже можно сажать на рассаду

Правда, даже при одинаковом уровне дороги и фундамента часто возникают проблемы из-за того, что дорожное полотно может проседать при низких температурах. Поэтому дорожный просвет должен быть не больше 5 см.

Особенности консольных конструкций

Характерной чертой подобных конструкций является неравномерное распределение веса. Так, если взять для примера брусок и положить его на весы, представив, что он балка, разница в весе будет наглядно продемонстрирована.

Стандартная балка распределяет нагрузку на 2 опоры. Но у консольных ворот один конец балки оказывается навесу. В результате создается нагрузка на опору, превышающая вес консоли многократно.

Консольные ворота

Движение полотна осуществляется за счет перемещения опоры с роликами, имеющимися на балке. При установке опор рядом с забором выкапывается яма, куда помешают закладные элементы (арматурная вязка), после ее заливают бетонным раствором. Далее ставятся опоры балки.

По теме:

НАЗАД

ВПЕРЕД

1 из 3

Если участок находится в регионе с холодным климатом, то лучше предпочесть ворота со средней балкой, поскольку привод не контачит со снегом. Единственный минус – ворота не столь привлекательны, но зато не надо чистить снег с балки снизу.

Подвесные ворота

По теме:

НАЗАД

ВПЕРЕД

1 из 3

Здесь опоры нагружаются равномерно.

Подвесные сдвижные ворота уместны, если что-либо установлено над проемом, например, козырек.

Механизм действует так: балка остается на том же месте, а полотно скользит по нему. Как правило, вешается на 3 столба. Место при открывании предусматривается по ширине панели.

Подвесные ворота для частных домов или хозяйственных помещений на участке монтируют на столбы или перекрытия, без обустройства дорогого фундамента. Балку сверху можно снимать, чтобы пустить грузовые автомобили.

Ворота откатные по рельсу

Монтаж откатных ворот своими руками позволяет сэкономить средства, поскольку конструкция довольно проста и не требует включения сложных механизмов. Здесь ворота открывают и закрывают по рельсу, проложенному параллельно забору. Рельс заливают бетоном по образцу ленточного фундамента. Эти ворота удобны для людей, сезонно проживающих на даче (только лето или часть осени).

Если вы решили сделать встроенную калитку, то учтите, что она неудобна для пожилых людей и детей. По этой причине лучше делать отдельные калитки.

Чтобы сохранить хороший внешний вид конструкции, ворота надо изначально хорошо прокрасить. Покрытия должно хватить на 10 лет.

Электрика

При проеме в пределах 3 метров допускается использовать приводы для потолочно-гаражных ворот с рейкой 3,25 м. Питание привода: 2 жилы*1мм2. При наличии кнопки командования из помещения – еще 2 жилы*1 мм2, аудиодомофон требует еще 2 жилы* 1 мм2, электрозамок – 2 жилы* 1 мм2, электроосвещение – еще 2 жилы 1 мм2.  Таким образом, рекомендуется проложить десятижильный кабель.

Как самостоятельно сделать и поставить ПОВ

Сегодня продаются уже готовые комплекты для ПОВ. Направляющая в них уже тоже есть. Этот набор рассчитан для определенного веса, поэтому перед покупкой нужно рассчитать, какая масса будет у ваших ПОВ.

Если вы хотите создать ПОВ с двумя створками, тогда рациональнее купить два набора.

Элементы для автоматизации конструкции тоже свободно продаются. Стоимость автоматики бывает разной и зависит от функционала. Благодаря этому вы можете подобрать подходящий вариант по выгодной цене. Если нет желания или возможности покупать автоматику, можно пользоваться воротами с помощью ручного привода.

При изготовлении ПОВ придется пользоваться сварой

Изготавливаем каркас

Уложите трубы в нужной форме. Стыковочные углы закрепите сваркой. Обязательно измерьте диагонали. Их неровность может спровоцировать перекошенность ПОВ.

Швы проварите так, чтобы защитить внутреннюю часть рамы от попадания жидкости. Затем снимите внутренние размеры и вырежьте соответствующий каркас из трубы 2*2 сантиметра. Соберите его так же, как и внешний. Соедините эти два каркаса, проводите выравнивание по одной стороне.

Уберите каркас от мусора, обработайте грунтовой смесью. После ее высыхания покройте конструкцию краской.

Если в процессе используете СП, тогда рациональнее применять каркас Ω-образного типа. Панель нужно вставить в него. Ворота из профильного настила нужно укрепить уголками.

Крепим полотно и замки

Сначала срежьте пятки у кареток. Затем получившуюся конструкцию соедините с каркасом. Разнос кареток согласно ширине определяйте уже по факту

Важно проследить, чтобы полотно перекрывало проем по сторонам на двадцать сантиметров, сверху – на десять сантиметров. Зазор между ПОВ и полом должен составлять около пяти сантиметров

При вырезании полотна нужно руководствоваться внутренним размером. Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки.

Если вы будете ставить на ворота врезной замок, тогда нужно предварительно продумать место его крепления.

Изготавливаем и устанавливаем раму в условиях дома

Рама нужна для ПОВ, стоящих на въезде на территорию. Для ее изготовления подойдут трубы 12*12 сантиметров. Размер балки должен превышать размер конструкции. Ее длина должна соответствовать размеру ворот в открытом положении.

Затем трубы, выполняющие функцию вертикальной опоры, нужно закопать в землю минимум на 125 сантиметров и забетонировать. Этот процесс нужно постоянно контролировать строительным уровнем. Если на балке возникнет даже небольшой перекос, незапертые ПОВ могут самостоятельно открываться и закрываться.

Устанавливаем НЭ и фурнитуру

НЭ навесных ворот крепите так, чтобы ее рабочая область «смотрела» вниз.

Если НЭ длиной в шесть метров оказался коротким, можно просто приварить недостающий фрагмент. Выравнивание детали можно выполнить специальными винтами с кронштейнами.  В процессе работы использование строительного уровня обязательно.

Ролики нужно прикрепить наверх конструкции с обеих сторон. Теперь можно подвесить ворота. Ролики нужно завести в середину направляющей и установить заглушки, продающиеся в комплекте.

Теперь можно ставить ручку и замки.

Ворота с верхним подвесом – это современный вариант с высокой надежностью. При правильной эксплуатации они могут прослужить больше пятнадцати лет.

Вместо ПОВ можно установить конструкцию консольного типа. Они монтируются по той же схеме, но их направляющую балку можно ставить на любую высоту.

Чтобы не возникали боковые качания, воротную створку закрепите ограничителем.

Выполнять функцию стопора может накатной ролик, идущий в комплекте. Для закрытия торцов направляющей можно использовать заглушки.

Если вы хотите поставить ворота более трех метров, для фиксации низа ворот нужно использовать НЭ.

Установка и подключение автоматики

Схема установки автоматики

Если вы хотите, чтобы ваши ворота автоматически закрывались и открывались, вам нужно приобрести специальное оборудование и установить его.

Первым делом к швеллеру следует приварить установочную пластину, к которой будет подсоединен привод. Обычно такая пластина идет в комплекте. Для сварки можно воспользоваться профильными трубами, которые привариваются к швеллеру, а потом к ним приваривается пластина. После этого на основание устанавливается сам двигатель и закрепляется при помощи болтов, которые тоже есть в комплекте. На нем имеются регулировочные винты, благодаря которым двигатель можно регулировать положением вверх-вниз, влево-вправо.

Осталось только приварить зубчатые рейки к П-образной раме. Тут понадобятся терпение и точность, так как рейки следует приварить так, чтобы они были как единое целое. Тогда при движении вы не будете слышать никаких посторонних стуков ворот. После чего отрегулируйте привод, чтобы он легко приводил ворота в действие. Осталось только настроить механизм согласно инструкции производителя.

Вот и все, после всех манипуляций ваши ворота готовы к эксплуатации. Вы можете гордиться собой, так как сами смогли сделать такую грандиозную работу. Правильно установленные ворота будут достаточно надежными, а срок их эксплуатации вас порадует.

Заливка фундамента

Перед устройством бетонного основания необходимо изготовить силовую раму, к которой закрепляются ворота. Для этого сделайте каркас из арматуры периодического профиля диаметром 8—10 мм и прикрепите к нему сваркой швеллер №18, как изображено ниже на чертеже. Арматурная сетка приваривается в середине внутренней полки.

Чертеж фундамента под раму длиной 6 м (проем 4 м)

Работы по заливке основания откатных ворот ведутся в таком порядке:

1. Вплотную к существующему столбу выройте прямоугольную яму на глубину 1,5 м под размеры силовой рамы, в нашем случае – 180 х 40 см. Уплотните дно и насыпьте песчаную подушку толщиной 100 мм.
2. Вставьте силовую раму в котлован и зафиксируйте в вертикальном положении кусками арматуры.
3. Вокруг ямы выставьте опалубку требуемой высоты, чтобы основание получилось приподнятым над уровнем дороги, как сделано на фото.
4. Приготовьте бетонную смесь М250 в таких пропорциях: 1 часть цемента М400 перемешивается с 2 частями песка и 4 частями щебня.
5. Укладывайте бетон в котлован послойно, постоянно уплотняя его с помощью штыковой лопаты или стального прута.

Полное затвердевание бетонной смеси произойдет спустя 4 недели. За это время выполните остальные работы – сборку полотна и установку комплектующих на столбы.

Монтажные работы

Если вы взвесели за и против, и остановили свой выбор именно на рулонных воротах, то можно начинать их установку. Нужно отметить, что для достижения лучшего результата, лучше всего доверить выполнение всех работ рабочим, являющимся профессионалами в этом деле.

Изготовить такие ворота своими руками просто невозможно. Максимум о чем можно вести речь – их самостоятельная установка, но данный процесс потребует от человека определенных навыков, инструментов и умений, а они могут отсутствовать.

Но если желаете сэкономить или контролировать действие рабочих, то знать главные этапы монтажа просто необходимо.

Подготовка

Установка ворот, как и все другие работы, нужно начинать с правильной подготовки:

• Здесь речь идет о том, чтобы избавиться от всех элементов отделки и интерьера, которые будут мешать в процессе работы.
• Установку вала вместе с полотном ворот нужно проводить в верхнюю часть проема двери. Поэтому некоторую часть потолочной отделки, если она присутствует, нужно будет разобрать.

Устанавливаем направляющие

Следующий этап установки рулонных ворот заключается в монтаже направляющих. Такие элементы представляют собой планки, в которые и проводится установка краев полотна.

Там они удерживаются при помощи специальной крепежной системы. Данные детали конструкции устанавливают на внутреннюю поверхность бокового проема.

Монтирование вала

Затем в работе с роллетными воротами наступает момент непосредственной установки вала, на котором проводится закрепление полотна. Вся система будет приводиться в движением именно им.

• Данный вал устанавливают в тандеме с коробом.
• Внутрь помещают не только вал, но и систему шестерней, цепная передача, без которых вся система не будет функционировать.
• Как правило, вал обрабатывают специальным составом, препятствующим образованию коррозии. Оборудуется парой шариковых подшипников, которые предают ему вращение.

Устанавливаем привод

Последним этапом работ становится именно эта процедура.

Привод запускает работу всей системы

Он может быть оборудован электромотором или же быть ручным.
Второй вариант намного дешевле, но первый намного практичнее, потому что управление можно будет осуществлять посредством дистанционного пульта.
Помимо всего прочего важно понимать, что рулонные ворота могут иметь дополнительную защиту от нежелательного проникновения воров в виде сигнализации, а также дополнительных замков (см. ).

В заключении все этого стоит добавить, что установка ворот для гаража станет достаточно интересным вариантом, который обладает большим количеством положительных моментов.
Но не стоит забывать при этом, что в целях безопасности, сам въезд на территории необходимо оборудовать дополнительными замками, потому что такие ворота, это, все-таки, достаточно посредственная защита

В остальном, на этот вариант стоит обратить свое внимание.. Рулонные ворота для гаража установить не так и сложно

Если вы посмотрите фото и видео, тогда вы все сразу поймете.

Рулонные ворота для гаража установить не так и сложно. Если вы посмотрите фото и видео, тогда вы все сразу поймете.

Здесь важно не торопиться и делать правильную разметку. Тогда система будет работать долго и не доставлять вам хлопот

Мы часто храним в гараже некоторые старые вещи, ценные и не очень инструменты, запчасти для «железного коня» и прочий инвентарь. Чтобы обезопасить все эти сокровища, необходимо выбрать подходящие ворота.

Современная разработка для гаража – рольставни. Их главное предназначение состоит в обеспечении высочайшего уровня безопасности
и потребности в эстетической составляющей.

Кроме того, возможно сделать рольставни для гаража своими руками и сэкономить немного денег.

Откатные гаражные ворота своими руками

Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.

Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.

Устройство фундамента

Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.

Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – ½ от ширины проема.

Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.

Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.

Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.

Важно учитывать некоторые нюансы:

• Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
• Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
• Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
• Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
• При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.

После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:

• ведро цемента М400;
• два ведра очищенного песка;
• четыре ведра гравия;
• вода – ее объем зависит от уровня влажности песка.

Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.

Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.

Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:

• Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
• После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
• После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.

Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.

Подключение электрооборудования и автоматики

Для того, чтобы ворота не приходилось открывать и закрывать вручную, ставим электропривод с дистанционным управлением.

Перед установкой такого привода нужно проложить питающий электрокабель. Сечение жил провода рекомендуем брать с запасом прочности. Глубина траншеи под кабель составляет 50 см. На дне траншеи делаем песчанную подсыпку толщиной в 10 см и уплотняем ее. Кабель лучше прокладывать в футляре, желательно избегать крутых углов.

Установка электрокабеля в футляре позволит защитить кабель, и в дальнейшем производить ремонт без раскопки в случае его повреждения.

После прокладки проводов, обязательно составьте схему с привязками трассировки к зданию или другим постоянным сооружениям.

С помощью проложенного кабеля можно запитать не только привод и сенсоры автоматики, но и подключить камеру слежения.

Теперь устанавливаем электропривод и подключаем датчики.

Электропривод для откатных ворот

Финальным действием будет подключение электричества с итоговой наладкой оборудования.

Как вы уже поняли, установка откатных ворот процесс довольно-таки сложный и, по возможности, его лучше доверить специалистам. Но если вы решили все сделать своими руками, то наша пошаговая инструкция вам обязательно пригодится.

Какими бы советами Вы дополнили наш обзор?

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

• несколько консольных блоков, распределяющих вес конструкции;
• направляющий рельс;
• концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
• верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
• улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Откатные ворота на сваях своими руками чертежи. Каркас откатных ворот

[REQ_ERR: OPERATION_TIMEDOUT] [KTrafficClient] Something is wrong. Enable debug mode to see the reason.

Как сделать раздвижные ворота: пошаговая инструкция с чертежами

Ролики должны быть произведены из прочного материала, так как на них распределяется огромная нагрузка. Максимально возможная нагрузка и другие показатели рассчитываются по чертежам.

Затем под сделанные расчеты выбираются комплекты запчастей определенных производителей. Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот.

Своими руками можно сделать любую выбранную модель.

Откатные ворота на винтовых сваях

Для этого потребуется подготовить специальные инструменты и материалы. Перед монтажными работами тщательно вымеряются все размеры. Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:. Для использования сварочного агрегата необходимы профессиональные навыки. Воздушный компрессор помогает очень быстро произвести покраску. Подобный инструмент требует очень осторожного обращения. Как возвести фундамент можно посмотреть на видео.

Установка откатных ворот на винтовых сваях

Откатные ворота своими руками следует начинать с разметки места. Ширина траншеи должна быть около полуметра. В качестве опор используются столбы для забора. При монтаже автоматической конструкции нужно предусмотреть место под укладку электрического кабеля. При монтаже основы под забор используется швеллер с арматурой. Бетонная смесь должна застывать в течение шести суток.

Монтаж швеллера требует точных расчетов и аккуратности. На фундамент приходится вся основная нагрузка.

Отличия и конструкция откатных ворот

Разметка выполняется перед тем, как производится сборка откатных ворот своими руками. Чертежи, схемы, эскизы, конструкция проекта помогут поставить отметки правильно. По отметке проема протягивается шнур, который обозначает траекторию передвижения створок.

Также следует произвести фиксацию участков регулировки. Затем определяется расстановка опор с роликами. На схеме показаны все основные элементы сборки. После регулировки движения полотна выполняется установка кольцевого ролика.

Его нужно разместить внутри основной конструкции и зафиксировать крепежными болтами. Далее устанавливается верхний элемент с роликами, которые должны захватывать верх полотна.

Длина стволов может составлять 1,,5 метра, а диаметр 76, 89 или мм. Шаг между винтовыми сваями со стороны консоли откатного полотна принимается в пределах 2,,5 метра.

При самостоятельном вкручивании винтовых свай потребуется помощник. В процессе работы в обязательном порядке следует контролировать вертикальность установки фундаментных столбов.

Места креплений обрабатываются антикоррозийными составами. После готовности опорной основы приступают к непосредственной сборке откатных ворот и установке полотен на роликовые механизмы.

Для удобства пользования консольными воротами, системы комплектуются автоматикой, но схема монтажа разводки должна составляться специалистом заранее и в индивидуальном порядке.

Откатные ворота на винтовых сваях – сравнение отличий, конструкция, монтаж

Конструкция фундамента из винтовых свай позволяет проводить электрику практически на любом этапе установки ворот, но необходимо помнить, что заземление на стальные опоры делать не допускается.

Оно должно располагаться отдельно, иначе усиленного корродирования металла избежать не удастся. Быстро возвести ограждение садового или приусадебного участка поможет использование винтовых свай в качестве фундамента под заборные столбы.

Их монтаж можно выполнять самостоятельно, с привлечением двух-трех человек. Размеры свай зависят от веса забора и грунтовых условий на участке. Приступая к самостоятельному строительству забора или хозяйственной постройки, любой домашний мастер захочет узнать, сколько материалов ему понадобится. Для свайного фундамента расчет количества свай можно выполнить, исходя из их несущей способности и табличных данных, указывающих возможную величину нагрузок от наземной части строения.

Свайный фундамент позволяет устанавливать дома из газобетона на сложных грунтах и при повышенном уровне подземных вод. Обвязка оголовков свай ростверком создает надежную опору для кладки стен, поэтому трещины и сколы на газобетоне вряд ли появятся. Но только в том случае, если работы будут выполнены правильно. Источник: semidelov. Данные не разглашаются. Поля, помеченные звездочкой, обязательны для заполнения. Откатные ворота на винтовых сваях: устройство и монтаж.

Откатные ворота на винтовых сваях — сравнение отличий, конструкция, монтаж.

Поделитесь статьей в соц. Вам таже может быть интересно: Нагрузка на винтовые сваи. Каркасные дома на винтовых сваях. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам СНиП — один месяц, а если быть точнее 28 дней.

Каркас откатных ворот — это основа и самый главный элемент металлической конструкции. От его качества зависит долговечность и функциональность всей системы в целом. Ввиду этого к выбору данной составляющей требуется подходить с особым вниманием и серьезностью. В процессе изготовления принимают участие опытные и квалифицированные специалисты. Имея готовую основу, вы сможете самостоятельно создать ворота.

В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля. В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить.

Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат. Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота на эскизе отмечено буковкой «А» , и в см от швеллера в бетоне расстояние «Б».

В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы. Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот.

Подготовьте ровную площадку место сборки. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг.

Укрепите получившуюся конструкцию саморезами. Должны получиться нижний базовый горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции.

Размер диагоналей должен быть одинаков. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом.

Откатные ворота на винтовых сваях сейчас набирают все большую популярность у потребителей, особенно обустраивающих свое частное хозяйство на даче. Популярность данного типа конструкций растет не просто так — по результатам опросов строительных организаций выяснилось, что их установка экономически выгодна и имеет быстрый срок монтажа по сравнению с аналогами.

Места соединений рамы после сварки должны стать герметичными. Далее, укрепим полотно откатных ворот рёбрами жесткости внутренний каркас рамы. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны..

Конструкция откатных консольных ворот имеет ряд особенностей, предполагающих их более удобную эксплуатацию по сравнению с обычными раздвижными системами. Она не требует установки нижней направляющей, в связи с чем отпадает необходимость постоянной очистки рельсовой канавки, а также верхней поперечины, что позволяет проезжать автомобилям с высоким фургоном или негабаритными грузами.

Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Высота полотен значения не имеет, так как лимитирующая габариты проезжающих машин верхняя планка в проеме отсутствует. Сдерживающим моментом может служить лишь эстетическая сторона, так как с улицы возвышающееся над забором открытое полотно с виднеющимся ригельным каркасом будет смотреться некрасиво. Откатные ворота комплектуются роликовыми опорами, жестко фиксирующимися на закладных деталях бетонного фундамента или на швеллере, соединяющем винтовые сваи, установленные со стороны открытия полотна.

Его движение в обе стороны осуществляется благодаря приваренной к нижнему торцу направляющей балке, или рельсу, в который вставляются ролики.

Основную силовую нагрузку от консольных откатных ворот принимает на себя бетонный фундамент или винтовые сваи, поэтому имеет смысл при их выборе обращать внимание на габариты и вес полотна вместе с консольной частью. Остальные комплектующие удерживают ворота от раскачиваний.

Схема сотрудничества

Он ставится с другой, по отношению к роликовым опорам, стороны ворот, но также как и они — со двора. Откатные ворота на винтовых сваях монтируются в течение дней, причем для работы не устанавливается жестких сезонных рамок, чего нельзя сказать о заливке бетонного основания. Его возводят в теплое и сухое время года.

К тому же, требуется почти месячный перерыв, чтобы раствор смог окончательно затвердеть, а это существенно отдаляет срок монтажа самих ворот. Несомненно, преимуществ у винтовых свай больше, чем у бетонного основания. Их можно использовать повторно, переставив при необходимости с одного места на другое, а бетонный фундамент, оказавшись ненужным, так и останется лежать в земле. Прочные металлические столбы не боятся вибраций и растягивающих нагрузок, а благодаря лопастям они великолепно справляются с выдергивающими усилиями.

Бетон от вибраций может начать рассыпаться, вследствие чего роликовая система разболтается и со временем придет в негодность.

чертежи и схемы с фото эскизов для разного размера ворот, с автоматикой и без, инструкция

Не каждый хозяин участка похвалится обширностью своих владений, позволяющих соорудить отдельно стоящую калитку. Ежедневно пользоваться для прохода людей воротами неудобно, а для маленьких детей затруднительно. Поэтому ворота для дачи с калиткой внутри будут оптимальным вариантом в такой ситуации, даже с учетом недостатков конструкции.

Рекомендации по планированию

Содержание

Прежде чем выбирать тип ворот, составляем схему размещения, учитывая следующие факторы:

1. Ширина створа. Не ориентируйтесь на размеры личного автомобиля. Возможно у друзей, приезжающих на огонёк, они больше. Чтобы не ошибиться, нужно к габаритам самого большого автомобиля добавить метр. Это гарантирует свободный проезд во двор.
2. Определить место врезки дверцы в створку: сбоку или в середину, а также размеры и вид. Не забывайте, что у встраиваемого прохода будет образован порог, который не удобен при прохождении с детской коляской или велосипедом, а у малышей есть риск травмироваться при его преодолении.
3. Вид ворот. Поскольку это могут быть откатные, раздвижные и распашные конструкции, открывающиеся внутрь и наружу, нужно знать, какие условия необходимы для их успешной работы и сколько места им потребуется.
4. Стоимость. Чтобы конструкция прослужила долго, приобретайте дорогой качественный материал. Из дешёвых материалов строятся только времянки.

Особенности ворот с калиткой

Калитку встраивают в ворота как на стадии строительства, так и спустя некоторое время после эксплуатации. Но чтобы она не мешала работе ворот, учитывайте способ открытия. Какой бы вариант не был выбран, избегайте чрезмерно замысловатых конструкций, требующих постоянного обслуживания и ухода.

Откатные ворота с калиткой внутри

Система откатных ворот пользуется повышенной популярностью, так как прост в эксплуатации и не нуждается в большом пространстве. Для безотказной работы требуется ровная поверхность на всём протяжении хода створки. Этот вид привередлив к уходу. Механизм отката заклинит от попавшей грязи, часто перестаёт работать в сильный мороз или при налипании снега.

Все компоненты для их самостоятельного монтажа можно приобрести в специализированных магазинах. Откатные ворота со встроенной калиткой обходятся дороже распашных вариантов из-за стоимости фурнитуры. Но если приобрести высококачественные элементы, они прослужат очень долго. Так как створка при открывании проходит вблизи опорного столба на встроенной калитке не допускается наличие выступающих элементов, способных зацепиться за эти детали. Поэтому ручка делается утопленной или небольшого размера. Встроенный проход снижает жёсткость рамы, так как увеличивается вес конструкции. Поэтому каркас нужно усилить.

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

Ворота распашного типа со встроенной калиткой для дачи

Вид распашных ворот популярен среди домашних мастеров, так как прост по конструкции и лёгок в установке. Для защиты от постороннего вторжения их несложно оснастить различными запирающими устройствами. Если они открываются внутрь, то на дворе должно быть достаточно места для распахивания створок. При открытии наружу нужно иметь в виду, что автомобиль не сможет подъехать к ним вплотную. Поэтому для свободного заезда придётся делать створ больше, в случае недостаточной ширины улицы.

Зимой пространство перед воротами придётся постоянно очищать от снежных заносов. Встраивая калитку с края полотна, ближе к столбу, нужно следить, чтобы она не упиралась при открытии в опору. Чтобы избежать провисания створок, вызываемым дополнительным весом врезанного прохода, к ним снизу приделывают колёсики, которые создают дополнительную опору.

Автоматизированные ворота

В автоматике для распашных и откатных ворот предусмотрена опция под названием «калитка». С её помощью проём или створка открываются на величину, достаточную для свободного прохода людей. Но это не значит, что калитка не нужна. Она более удобна в пользовании, так как не надо ждать, когда автоматика откроет достаточный проход, что весьма актуально в ненастье. А главное, через неё вы попадёте во двор, не штурмуя забор, если случится отключение электроэнергии или выйдет из строя какой-либо элемент автоматики. После чего разблокировать привод, открыть ворота вручную и загнать автомобиль во двор.

После автоматизации распашных ворот нужно следить, чтобы на пути распахивания створок не было посторонних предметов, так как столкновение с ними приведёт к поломке привода. Автоматика откатных разновидностей в таких случаях сама останавливает привод. Как бы хороша и надёжна не была автоматика, но калитку как аварийный вход в конструкции учитывают.

Выбирая комплект автоматики для откатных ворот с калиткой нужно смотреть, чтобы в нём была предусмотрена возможность блокировки включения привода при открытой калитке.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка встроенной деревянной калитки

Модели ворот со встроенными калитками из дерева, благодаря доступности материала, встречаются часто. Если калитка устанавливается в середине, нужно в каркасе ворот по высоте установить две стойки на расстоянии равном её ширине. На одной крепятся навесы или петли, на другой запорные устройства. При установке сбоку достаточно одной, вместо второй используют наружную стойку рамы ворот.

Рама калитки сваривается из профильных труб сечением 2Х2см или уголков. Для прочности по горизонтальности или диагонали привариваются рёбра жёсткости. К ним же будет крепиться обшивка. Готовый каркас с приваренными навесами зачищается, грунтуется и окрашивается. Деревянный каркас применяется крайне редко, так как срок службы изделия не превышает 3 лет.

Для обшивки каркаса используют штакетник, доски, рейки и закрепляют их оцинкованными саморезами. Иногда для снижения расходов используются древесно — полимерные материалы. Древесина должна быть стойкой к неблагоприятным атмосферным воздействиям, например, дуб. Чтобы конструкция прослужила как можно дольше, её в процессе эксплуатации периодически пропитывают антигрибковым составом и красят.

Какой привод для распашных ворот

Этот тип ворот доступен в одно- и двухстворчатой ​​версии. Крылья устанавливаются на шарниры, прикрепленные к стойкам забора. При выборе распашных ворот некоторые владельцы задумываются о покупке привода.

Для некоторых людей использование ворот без соответствующей автоматики кажется неудобным решением. Если владелец собирается приобретать привод для распашных ворот, то ему следует учитывать некоторые чрезвычайно важные моменты.

1. Во-первых, это количество створок – в одностворчатых воротах можно использовать совершенно другие механизмы, чем в двустворчатых.
2. Второй критерий – длина крыла и его вес. Эти факторы необходимо учитывать, чтобы установленный привод работал корректно.

Также крайне важно расстояние петли от края стойки – приводы будут существенно отличаться в случае узких и широких стоек. Следует также учитывать периодичность использования ворот, так как она существенно влияет на срок службы установленного привода.

Рекомендуем прочитать:

• Живой забор: 120 фото подходящих вариантов, выращивание, уход, обрезка, посадка хвойных растений, кустарников (инструкция)

• Забор из профнастила — пошаговая инструкция с фото, как сделать своими руками: выбор материалов, конструкции, техники строительства

• Деревянный забор: инструкция с фото, как сделать своими руками для частного дома, чертежи, способы установки заборов из дерева

На длительность работы приводов распашных ворот и их функциональность огромное влияние оказывает также сопротивление воздуху, которое особенно заметно при сильных порывах ветра.

Для ворот, где вентиляция ограничена (например, ворота с деревянным или неполным наполнением), рекомендуется использовать привод с большей мощностью.

Сплошные ворота оказывают значительно большее сопротивление, поэтому мощность приводов может быть ниже. Это можно учитывать при создании чертежа распашных ворот.

Используемые материалы

В зависимости от личных предпочтений и финансовых возможностей дачные ворота с калиткой внутри обшивают:

• деревом;
• листовым металлом;
• профнастилом;
• металлическим штакетником;
• коваными изделиями;
• сварной сеткой или рабицей;
• комбинацией материалов.

Каркас ворот со встроенной калиткой, как правило, изготовляется из профильных труб различного сечения и должен быть тщательно обработан с удалением грязи, неровностей, ржавчины. После этого его очищают обезжиривающим составом и покрывают грунтовкой, а затем красят. Эти мероприятия увеличат срок службы до максимума.

Профилированные металлические листы

Ворота из профнастила со встроенной калиткой с каждым годом становятся популярнее. Это обстоятельство объясняется тем, что:

• материал создаёт своеобразный дизайн;
• высокая устойчивость к капризам погоды;
• обширная цветовая гамма, способная удовлетворить любые запросы;
• благодаря специальному полимерному покрытию он многие годы не нуждается в защите от коррозии;
• в магазинах можно выбрать листы с глянцевым или полимерным покрытием;
• поскольку вес профнастила невелик, для него не требуется массивный каркас высокой прочности;
• вариант с калиткой не нуждается в регулярном уходе.

Видео по теме: Мастер-класс по изготовлению ворот с калиткой внутри за 3 дня.

Каркас встроенной калитки должен быть более прочным, чем у отдельно стоящей, так как он выдерживает ветровую нагрузку, действующую на ворота из профнастила.

Для ворот и калиток нужно использовать профнастил с двухсторонним покрытием.

Кованые изделия

Модели кованых ворот со встроенной калиткой изготавливаются на заказ или самостоятельно из покупных кованых элементов различной конфигурации, поэтому практически невозможно встретить два одинаковых изделия. Кованые элементы собираются в виде ажурных орнаментов, не препятствующих просмотру территории участка. Плотные узоры не позволят прохожим заглядывать во двор. Выбор этого варианта оправдан для коттеджей и загородных усадеб, так как кованая вязь на маленьком дачном участке со скромным домиком будут выглядеть, мягко выражаясь, странно. Высокая стоимость этой красоты оправдана уникальностью дизайна, долгим сроком службы, совместимостью с любыми материалами. Например, кованая калитка будет отлично смотреться на воротах из профлиста.

Оригинальные ворота

Фото оригинальной въездной группы

При желании изготовить уличные ворота особенными, для подчеркивания стиля, можно установить кованую калитку. Но за это придется заплатить — чаще такой вариант калиток изготавливается на заказ, поэтому они красивого внешнего вида.

На металлических изделиях с помощью ковки можно изобразить ажурные рисунки. Они не препятствуют обозрению внутренней территории.

Можно, наоборот, сделать плотный узор, не дающий возможности случайным прохожим видеть, что происходит за калиткой на участке. Но при этом и рядом находящийся двор должен соответствовать воротам. Глупо будет устанавливать кованые ворота на входе во двор одноэтажного и небольшого по площади дачного домика.

К достоинствам относят:

• уникальность дизайна;
• возможность создавать изделия с разными по сложности рисунками;
• долгий срок эксплуатации;
• совместимость с другими материалами.

Недостатков два – высокая стоимость и необходимость соблюдения технологии изготовления.

На деревянных воротах создают резные выпуклые узоры, украшения в виде сквозных вырезов. Можно для этих же целей использовать краски, но это уже не столь эффектно.

Советы мастеров

В заключении несколько полезных советов по изготовлению и уходу за конструкциями ворот с калиткой:

1. Специалисты рекомендуют применять для встроенных калиток механические замки, так как электромеханические системы, используемые на улице, быстро выходят из строя.
2. Для изготовления рам мастера советуют начинающим приобретать трубы с толщиной стенки 3мм, а не 2. Более толстый металл медленней греется и не сильно деформируется, значит, брака будет меньше.
3. Ширину каркаса калитки лучше делать на 2 — 3см меньше расчётной величины. Это позволит избежать кардинальной переделки, в случае если он окажется велик. А щель, если она будет раздражать, прикрывают наваренным на створку нащельником, который также используется в качестве ограничителя хода створки.
4. Чтобы хулиганы не сняли створки распашных ворот и калиток, на столбах над петлями нужно закрепить ограничители. По одному на каждую опору.
5. Створки с тяжёлой обшивкой лучше навешивать на шариковые петли. Для удобства смазки предпочтительней модели со сквозным отверстием или просверлить самостоятельно, если его нет.
6. К каркасу, сделанному из труб прямоугольного сечения, перед креплением петель рекомендуется приварить проставки толщиной 5мм. Они не позволят прожечь дыры в профиле. Петли привариваются к проставкам.
7. Для экономии средств лучше отказаться от вычурного дизайна выбрав простые геометрические формы.
8. Обшивку каркаса деревом производят по вертикали, горизонтали, диагонали с последующим украшением резьбой или вырезкой фигурных отверстий.

Надеемся, что эта информация поможет тем, кто обустраивает частное подворье или дачную территорию, а выбранная модель ворот надёжно защитит ваш дом и будет прекрасным украшением интерьера приусадебного участка.

Почему выбирают распашные ворота

По способу открывания ворота могут быть распашными и откатными. Створки распашных ворот подвешиваются металлические на петли, которые позволяют частично регулировать их положение и исключают возможность их падения.

Очень важно правильно расположить ворота по отношению друг к другу. Только при правильном выравнивании они позволяют открываться и закрываться свободно и плавно.

Согласно строительным нормам, распашные ворота должны открываться в сторону объекта размещения.

Принимая решение о выборе этого типа ворот, необходимо оставить достаточно места для распахнутых крыльев. Вышеуказанные условия не обязательно должны выполняться откатными воротами.

Выбор ворот в основном зависит от предпочтений владельца недвижимости, но часто он также определяется другими факторами, такими как размер участка или длина проезжей части.

• Основная функция ворот – обеспечить удобный и безопасный доступ транспортного средства на территорию. Кроме того, не менее важен эстетический вид.
• Распашные ворота – традиционное решение, пользующееся большой популярностью. Этот вид ворот в основном ставят на участках с большим расстоянием между забором и постройками.

Распашные ворота также имеют классический вид и красивый дизайн (его можно увидеть на фото распашных ворот), который подходит для большинства стилей, поэтому находит признание у многих поклонников дачи и частного дома.

25 Идеи и планы ворот для собак своими руками

Без сомнения, все мы любим наших питомцев. Но в доме есть много мест, куда домашние животные не могут заходить как раз из соображений безопасности и многих других причин. Так что, если вы хотите уберечь или сохранить вашу мебель или комнату на долгое время от вашего питомца, нет ничего лучше, чем установить ворота для домашних животных. Что ж, вы можете установить лучшие границы и ограничения для своей собаки в желаемых областях, установив ворота для собак своими руками. Для этого не нужно покупать эту дверь в магазине; Вы можете сделать это самостоятельно, взяв рекомендации из этих 25 простых и уникальных идей и планов для собачьих ворот своими руками, упомянутых ниже. Все эти идеи ворот для домашних животных своими руками легко сделать и они очень доступны.

Даже если вы новичок, вы все равно можете работать над этими идеями самодельных ворот для собак, следуя пошаговым инструкциям. В идеале, вы также можете использовать подручные материалы и остатки древесины для работы над этими самодельными воротами для домашних животных. Лучшее в этих индивидуальных воротах для домашних животных — это их изготовление в соответствии с вашими потребностями и спецификациями. Кроме того, вы можете изготовить ворота для собак своими руками в соответствии с размером вашего питомца. Таким образом, собака может легко и комфортно пройти через эту дверь, когда это необходимо. Захватывающе! Вы также можете выбрать план собачьих ворот в соответствии с вашим домашним стилем и интерьером. Разве это не звучит здорово? Конечно да! Давайте кратко рассмотрим каждый план ворот для собак своими руками.

1. Отдельностоящая калитка для домашних животных своими руками

Эту отдельно стоящую калитку для домашних животных очень легко сделать. Самое лучшее в этой поделке то, что вам не нужно устанавливать ее на одно и то же место постоянно. Вы можете изменить местоположение в соответствии с вашими потребностями и требованиями. Если вы хотите сделать эту дверь, вам понадобятся пиломатериалы, деревянные дюбели, стальные петли, торцовочная пила, рулетка, шлифовальный станок, морилка, металлические балясины, дрель, клей для дерева, шурупы для дерева, полиэтилен и аэрозольная краска на ваш выбор. 100шт2до

2. Как построить собачью калитку

Построить собачью калитку не так уж и сложно, как мы думаем. Даже если вы начинающий мастер по дереву, вы все равно можете сделать калитку своими руками. Для этого все, что вам нужно сделать, это выбрать подходящий план DIY. Кроме того, вам также необходимо учитывать требования к пространству и размеру домашних животных, прежде чем настраивать ворота. Кроме того, необходимыми расходными материалами и материалами для этого ремесла являются деревянные ножки, крестовины, шпиндели, стойки, рейки, шурупы, клей для дерева, морилка, настольная пила, рулетка, дрель, аэрозольная краска и молдинги панелей нестандартного размера. этот старый дом

3. Недорогие ворота для собак, сделанные своими руками

Не позволяйте вашей собаке проникать на ваш диван или кухню, установив эти дешевые ворота для собак. В идеале вы можете работать над этим планом, даже если у вас заканчивается бюджет. Более того, эта поделка является наиболее подходящим вариантом для рассмотрения начинающими мастерами. Они могут эффективно сделать эти ворота, используя мелиорированную кроватку, аэрозольную краску, стальные петли и дверные защелки. Если у вас нет восстановленной кроватки, вы также можете выбрать изголовье как наиболее доступный вариант для этих ворот для животных. викторианец

4. Деревянный шлагбаум для собак в помещении

Отделите ворота от зоны содержания вашего питомца, установив эти ворота для собак. В идеале, очень легко и доступно сделать эту дверь с помощью бесплатного плана DIY. Основными материалами для этого ремесла являются сосновые доски, морилка, краска для дерева, шурупы, клей для дерева, полиэтилен и грунтовка для дерева. Кроме того, необходимыми инструментами являются лобзик Kreg, электродрель, рулетка, шлифовальная машина, стальные петли и защелки. Если у вас более высокий бюджет, вы также можете выбрать другой тип древесины, чтобы сделать эти отдельно стоящие ворота. коньки

5. Уличная собачья калитка для большого проема во дворе

Ваши дети любят играть с вашей собакой на заднем дворе? Если да, вам все равно нужно отделить зону для домашних животных на открытом воздухе от места для сидения. Для этого нет ничего лучше, чем добавить эти большие ворота для собак на открытом воздухе. Вы можете открыть эти ворота прямо на заднем дворе без какого-либо взаимодействия с воротами. Итак, соберите его с помощью комплекта ворот из хозяйственного магазина, деревянных досок, деревянных столбов, досок забора, штакетников забора, шурупов, клея для дерева, морилки по вашему выбору, молотка, дрели, рулетки и анкеров для столбов.

6. Отдельно стоящая схема ограждения для домашних животных

Вы ищете очень простой план ограждения для домашних животных? Если да, то эта отдельно стоящая идея ворот для домашних животных своими руками для вас. В идеале, вы можете недорого превратить старую кроватку в собачью калитку с помощью этого «сделай сам». Удивительно! Весь этот проект будет стоить вам всего $10 . Помимо кроватки, другими необходимыми принадлежностями для этого плана являются стальные петли, защелки, баллончик с краской на ваш выбор и серванты. Однако серванты не обязательны, если вы не хотите устанавливать эту дверь на постоянной основе. 100шт2до

7. Как сделать собачью калитку

Сделай сам очень быструю и маленькую собачью калитку, чтобы отделить желаемые зоны от зоны, где обитают домашние животные. Нет необходимости добавлять маленькую дверь. Вы также можете увеличить ширину и высоту двери в соответствии с вашими потребностями. Для этого необходимы инструменты и расходные материалы: доски из тополя, морилка, столярный клей, стальные петли, дверные защелки, шурупы, электродрель, рулетка, настольная пила, электролобзик и зажимы. Наконец, вы также можете покрасить дверь в цвет темного ореха в соответствии с интерьером вашего дома. уилкердос

Установите блокировщик ворот рядом с новым диваном, чтобы защитить его от пушистых питомцев. Не только для собак, но вы также можете рассмотреть этот блокиратор для других домашних животных в вашем доме. К счастью! Сделать блокировщик ворот большего размера очень просто и доступно. Вы также можете сделать это самостоятельно, используя пластиковый решетчатый лист, виниловые решетчатые колпачки, пластиковые стяжки, пружинные зажимы, дрель, липучку, рулетку и циркулярную пилу. Увеличьте или уменьшите длину решетчатого листа в соответствии с вашим пространством. котенок

9. Самодельный проход для собак

Этот проход для собак — идеальный вариант, если вы хотите, чтобы ваш питомец не заходил в нужные места, но только в определенное время. В противном случае ваш питомец может легко пересечь и пройти через эти ворота, когда вы позволите. Сделайте эти проходные ворота, используя деревянные доски, морилку, аэрозольную краску для дерева, дверные петли, напольные захваты, сосновые шпильки и сосновые планки. Кроме того, используйте винты Kreg для гладкой сборки досок. инструкции

10. Ворота для собак со скамейки

Вы недавно работали над проектом скамейки своими руками? Если да, вам будет очень легко сделать эти ворота для скамеек. С этой скамейкой вы можете помешать своему питомцу двигаться вверх и вниз по лестнице в целях безопасности. Необходимые инструменты и расходные материалы для этого проекта — это вырезанные из дерева куски старой скамьи, морилка, столярный клей, стальные петли, дверные защелки, дрель, рулетка, шлифовальный станок и аэрозоль с черной краской цвета ржавчины и олеума для гладкой или матовой отделки. домашний разговор

11. Сделайте раздвижную калитку для собак

Установите эту раздвижную площадку или калитку рядом с входом, чтобы домашние животные не выходили на улицу. Если у вас есть щенки, установка этих ворот будет лучшим вариантом, чтобы они не двигались по всему дому. В идеале, вы можете увеличивать и уменьшать ширину ворот в соответствии с вашими потребностями. Для этого проекта необходимы принадлежности для настила, шурупы с карманными отверстиями, ролики, защелки, столярный клей и обычные оцинкованные шурупы. инструкции

12. Ворота для домашних животных своими руками для дверного проема

Соберите и установите ворота для домашних животных рядом с дверным проемом, чтобы свести к минимуму доступ домашних животных в эту зону. Вы можете быстро снять или сложить эти ворота, когда это необходимо, из-за этой конструкции. Если вы хотите сделать эту дверную калитку для домашних животных, вам понадобятся пластиковая решетка, пластиковые колпачки для решетки, шурупы, клей для дерева, спрей для белой краски, циркулярная пила, рулетка, петли, пистолет для горячего клея и линейка. blackanddecker

13. Индивидуальные ворота для домашних животных, которые можно сделать своими руками

Вы ищете индивидуальный вариант, который не позволит вашим питомцам двигаться вверх и вниз по лестнице? Если да, нет ничего лучше, чем установить эти очень простые ворота для домашних животных. В идеале, новички и начинающие мастера по дереву также могут эффективно работать над этим «сделай сам» с бесплатным планом. Необходимые расходные материалы и материалы для этого проекта: фанера из березы, сращенные деревянные доски, шурупы, клей для дерева, морилка, электродрель, настольная пила, рулетка, шлифовальная машина, стальные петли, дверные защелки и угловые стальные скобы. кимсиксфикс

14. Сделайте свою собственную калитку для домашних животных

Сделайте быструю и очень простую калитку для домашних животных самостоятельно с помощью этого бесплатного плана «Сделай сам». В идеале, вы можете установить эти ворота в любом месте в желаемой части вашего дома. Захватывающе! Вы можете легко сложить эту дверь, когда это необходимо, чтобы получить больше места. Итак, сделайте эти широкие ворота, используя большой пластиковый решетчатый лист, пластиковые решетчатые заглушки, латунные петли, дверные защелки, рулон войлока, настольную пилу, белую аэрозольную краску, решетчатые винты и отвертку. jennifermaker

15. Ворота для собак из картона своими руками

Эти картонные ворота для вас, если вы ищете быстрый и очень доступный способ отделить зону для домашних животных от других зон дома. В идеале, вы можете изготовить эти ворота в кратчайшие сроки и с помощью самых простых материалов для рукоделия. Захватывающе! Человек, не являющийся ремесленником, также может эффективно работать над этим планом. Для этого необходимы следующие материалы и материалы: скрап картона, обложка или бумага с рисунком, ножницы, пистолет для горячего клея, клейкая лента, карандаш, линейка и контактная бумага. два и три четверти

16. Ворота для собак Farmhouse Chic

Несомненно, вы также можете изменить внешний вид своего дома, добавив ворота для домашних животных, особенно если в качестве домашнего животного у вас есть собака. Если вы ищете идею, нет ничего лучше, чем рассмотреть эти шикарные собачьи ворота. Сделайте эту очаровательную и стильную дверь с помощью деревянных досок, циркулярной пилы, шурупов, клея для дерева, баллончика с краской, стальных петель, дверных защелок, дрели, рулетки, шлифовального станка и угловых стальных скоб. Кроме того, вы можете напрямую прикрепить одну сторону этой стенки ворот с помощью стальных петель и кронштейнов. тимберэндкроу

17. Ворота для собак из ПВХ труб своими руками

Неудивительно, что у большинства из нас в доме есть собака. Но если вы хотите получить больше места для комфорта и сидения, лучшим вариантом будет добавление собачьих ворот. Для этого не обязательно покупать новые расходные материалы и материалы. Вы можете использовать промышленные трубы или лом из ваших остатков. Если вы хотите работать с этими воротами из ПВХ-труб, вам потребуются трубы из ПВХ, стяжки, клей для ПВХ, петли, дверные защелки, винты для гипсокартона, дрель, рулетка, труборез и черный аэрозоль для краски. катифишер

18. Ворота для собак на лестнице

Накройте верхний этаж, чтобы дети и домашние животные не двигались. Тем не менее, вы также можете рассмотреть этот план для быстрого ремонта или переделки вашей лестницы. Если вы хотите добавить дверь наверху, нет ничего лучше, чем амбарная дверь. В идеале, вы можете построить и установить эти ворота самостоятельно. Для этого вам потребуются деревянные доски, шурупы, клей для дерева, электродрель, рулетка, настольная пила, наждачная бумага, стальные петли, дверные защелки, защитное снаряжение, скоростной угольник и уровень средней длины. фактическаясказка

19. Дверь амбара Ворота для животных

Установите дверь амбара на лестницу, чтобы завершить декоративный вид. Вы также можете выбрать этот план двери для домашних животных своими руками, если в вашем доме есть домашние животные и дети. Таким образом, вы можете остановить движение своих домашних животных и детей из соображений безопасности. Чтобы сделать эти ворота, вы можете использовать кедровые столбы, морилку по вашему выбору, столярный клей, сверла, рулетку, настольную пилу, шлифовальную машину, зажимы, гвозди, гвоздодер и финишную краску в соответствии с вашим интерьером. изображение

20. Раздвижные собачьи ворота защищают дверь от царапин

Постройте раздвижные собачьи ворота рядом с вашим дверным проемом, чтобы защитить его от царапин. Добавив эту дверь, ваш питомец никогда не будет тянуться к входной двери. Таким образом, вы можете сохранить главную дверь и ограничить доступ домашних животных, когда это необходимо. Итак, сделайте эти ворота с 2 * 4 деревянными планками, деревянными планками, толстой ДВП, дрелью, шурупами, клеем для дерева, морилкой по вашему выбору, рулеткой, настольной пилой и дверной ручкой. инструкции

21. Ворота для домашних животных из мини-труб из ПВХ

Эти ворота из мини-труб из ПВХ являются идеальным и наиболее доступным вариантом для установки в вашем доме в любом месте для ваших питомцев. В идеале, вам не нужно покупать ничего нового, чтобы завершить этот проект. Вы можете использовать подручные материалы и материалы из своей коллекции, чтобы завершить это ремесло. Основными необходимыми материалами для этого плана являются трубы ПВХ, фитинги ПВХ, клей ПВХ, сетка, суперклей и муфта ПВХ. Если вы все еще ищете рекомендации, обратитесь за помощью к учебному плану. ютуб

22.

Строительство собачьей калитки

Постройте собачью калитку в коридоре или дверном проеме, чтобы щенок не мог свободно передвигаться. Если вы начинающий мастер, воспользуйтесь учебным планом. Вы можете получить полное руководство, следуя пошаговой инструкции, представленной в видео. Если вы хотите сделать эти очаровательные ворота для домашних животных, вам потребуются пиломатериалы, деревянные доски, белая краска, клей для дерева, шурупы, стальные петли, дверные защелки, рулетка, торцовочная пила, шлифовальная машина и скоростной угольник. ютуб

23. Современные защитные ворота для домашних животных, сделанные своими руками

Вы можете не дать своим питомцам добраться до опасных мест в доме, установив защитные ворота. В идеале очень легко сделать эти ворота для домашних животных в современном стиле с помощью бесплатного учебного плана «Сделай сам». Не только для безопасности домашних животных, вы также можете рассмотреть этот план двери, чтобы уберечь свои кровати и кушетки от ваших пушистых друзей. Если вы хотите построить эти ворота для домашних животных самостоятельно, вы можете получить полные рекомендации и инструкции, включая детали поставки, упомянутые в видео. ютуб

24. Простая калитка для собаки для входной двери

Сделайте эту простую и очень легкую калитку для собаки для вашего входа и входной двери с помощью этого бесплатного плана «Сделай сам». Захватывающе! Вы можете завершить этот ремесленный проект менее чем за день, как только соберете все материалы. Кроме того, вы также можете работать над этим планом, если в вашем доме есть дети. Основными необходимыми материалами для изготовления этой двери являются деревянные рельсы, деревянные доски, морилка, шурупы, клей для дерева, торцовочная пила, рулетка, шлифовальный станок, петли, дверная защелка, отвертки и гвозди. ютуб

25. Восстановленные ворота для собак своими руками

Если вы ищете недорогие ворота для домашних животных или собак, нет ничего лучше, чем сделать их своими руками из вторсырья. Да, вы можете сделать ворота для домашних животных самостоятельно, следуя этому плану ворот для домашних животных своими руками! Для этого основными необходимыми расходными материалами и материалами являются древесные доски, стальная проволока, кусачки, шурупы, клей для дерева, гвозди, пистолет для гвоздей, торцовочная пила, дрель, дверная ручка и уровень. Сохраните восстановленную древесину, чтобы придать деревенский оттенок вашему домашнему декору с помощью этих ворот. ютуб

Вывод:

Надеемся, что описанные выше планы помогут сделать индивидуальный барьер для вашего дома. Эти барьеры были бы отличным вариантом, если в вашем доме есть дети и домашние животные. Теперь вам не нужно тратить деньги на дорогие ворота для собак. Сделайте их сами, выбрав для себя правильный упомянутый выше план. Пусть ваши питомцы занимаются своими делами, установив ворота для животных самостоятельно!

Рисование фигуры в Visio

В Visio можно создавать собственные пользовательские фигуры, используя фигуры прямоугольника, эллипса, дуги, произвольной формы и карандаша.

Если вы хотите применить цвета заливки к новой фигуре, вам нужно создать замкнутую фигуру. Если вы используете инструмент Rectangle или Ellipse , вы автоматически получаете замкнутые формы. По умолчанию замкнутые фигуры заливаются сплошным цветом.

В этом примере прямоугольник представляет собой замкнутую фигуру, потому что он заполнен сплошным цветом. Вы можете сказать, что треугольник не замкнут, потому что он не заполнен сплошным цветом, и вы можете видеть фон рисунка через фигуру.

Что ты хочешь сделать?

• Нарисуйте прямоугольник или круг

• Нарисуйте нестандартную форму

• Изменить фигуру

• Создание новой основной формы

Нарисовать прямоугольник или круг

org/ItemList»>

1. На Вкладка Главная в группе Инструменты щелкните стрелку рядом с

   Прямоугольник и выполните одно из следующих действий:

   • Чтобы нарисовать прямоугольник, выберите инструмент Прямоугольник .

   • Чтобы нарисовать круг или овал, выберите Инструмент Эллипс .

2. Перетащите, чтобы нарисовать фигуру на странице рисования.

3. Чтобы вернуться к обычному редактированию, в группе Инструменты щелкните инструмент Указатель .

Верх страницы

Нарисовать пользовательскую форму

1. На вкладке Главная в группе Инструменты щелкните стрелку рядом с Прямоугольник и выполните одно из следующих действий:

   • org/ListItem»>

     Чтобы нарисовать прямую линию, выберите инструмент Line .

   • Чтобы нарисовать неправильную форму, выберите инструмент Freeform .

   • Чтобы нарисовать изогнутую линию, выберите инструмент Arc .

2. Чтобы нарисовать первый сегмент, укажите место, где вы хотите начать фигуру, а затем перетащите, пока сегмент не станет нужного размера.

3. org/ListItem»>

   Чтобы нарисовать второй сегмент, укажите на вершину первого сегмента и перетащите.

4. Чтобы нарисовать дополнительные сегменты, наведите курсор на вершину в конце последнего добавленного сегмента, а затем перетащите, чтобы нарисовать следующий сегмент.

   Примечание. Чтобы отменить сегмент, нажмите Ctrl+Z. Сегменты удаляются в порядке, обратном порядку их рисования.

5. Чтобы закрыть фигуру, перетащите конечную точку последнего созданного сегмента на вершину в начале первого сегмента. Форма становится непрозрачной, что указывает на то, что это закрытая форма.

6. org/ListItem»>

   Чтобы вернуться к обычному редактированию, на вкладке Главная в группе Инструменты щелкните инструмент Указатель .

Верх страницы

Редактировать фигуру

Вы можете редактировать большинство фигур в Visio, добавляя, удаляя и изменяя форму сегментов фигуры.

Удалить сегмент из фигуры

1. На вкладке Главная в группе Инструменты щелкните стрелку рядом с Прямоугольник и выберите инструмент Карандаш .

2. Выберите фигуру, из которой вы хотите удалить сегмент, щелкните вершину, которую хотите удалить, и нажмите DELETE.

Добавление сегмента к фигуре

1. На вкладке Главная в группе Инструменты щелкните стрелку рядом с Прямоугольник , а затем щелкните инструмент Карандаш .

2. org/ListItem»>

   Выберите фигуру, к которой вы хотите добавить сегмент, укажите место, куда вы хотите добавить сегмент, и, удерживая нажатой клавишу Ctrl, щелкните мышью.

   В том месте, где вы щелкнули фигуру, появляется новая вершина, создающая новый сегмент.

Изменение формы

1. На вкладке Главная в группе Инструменты щелкните стрелку рядом с Прямоугольник и выберите инструмент Карандаш .

2. org/ListItem»>

   Выберите фигуру, щелкните вершину, которую хотите переместить, а затем перетащите вершину в новое положение.

Верх страницы

Создать новую основную форму

Пользовательскую фигуру можно повторно использовать в других чертежах, сделав ее эталонной фигурой. Чтобы превратить пользовательскую фигуру в эталонную, выполните следующие действия.

1. На панели Shapes щелкните More Shapes , а затем выберите пользовательский набор элементов или создайте новый пользовательский набор элементов, выбрав New Stencil (единицы измерения США) или New Stencil (Metric) .

2. На странице рисования выберите пользовательскую форму и перетащите ее на новый набор элементов в Панель форм .

3. Чтобы переименовать новый шаблон, щелкните его правой кнопкой мыши, выберите Переименовать шаблон и введите имя нового шаблона.

4. На панели Фигуры на пользовательском наборе элементов щелкните Сохранить , чтобы сохранить изменения пользовательского набора элементов с новой эталонной фигурой.

Дополнительные сведения о создании новой эталонной фигуры см. в разделах Создание фигуры или Редактирование эталонной фигуры.

Верх страницы

Напоминание о том, как защитить себя в финансовом отношении во время развода — Sorensen Wealth Management

После 27 лет брака влиятельная пара бизнесменов и филантропов Билл и Мелинда Гейтс объявили 3 мая о разводе. Состояние Билла Гейтса, соучредителя Microsoft, оценивается примерно в 130,5 миллиардов долларов. ¹ Вместе пара известна своей благотворительной деятельностью, в основном осуществляемой через Фонд Билла и Мелинды Гейтс.

Несмотря на то, что они являются одними из самых влиятельных людей в мире, развод может изменить жизнь каждого, независимо от вашего состояния. Если это то, с чем вы, возможно, тоже работаете, есть несколько важных вещей, которые вы можете сделать, чтобы защитить себя в финансовом отношении во время процесса.

7 советов по защите вашего имущества во время развода

Развод вызывает эмоции, и финансовая защита не всегда может быть на первом месте. Но осторожность и подготовка на раннем этапе могут помочь предотвратить финансовый стресс в будущем. Если вы находитесь на стадии развода или рассматриваете этот процесс, помните об этих семи советах.

Совет № 1: ознакомьтесь со своими финансами

Каждая пара по-разному справляется со своими совместными финансами. Некоторые решают разделить обязанности поровну, некоторые могут вовлекать друг друга во все финансовые аспекты, а в некоторых случаях только один человек может заниматься всеми финансовыми обязанностями.

Но когда дело доходит до развода, вам нужно ознакомиться с финансами вашей семьи, особенно если вы не были так вовлечены в них раньше. Поскольку почти каждый финансовый аспект вашей жизни тщательно изучается и решается во время развода, хорошее понимание того, как обстоят дела сейчас, может иметь огромное значение в будущем.

Узнайте обо всех аспектах своих финансов, включая:

• Все активы и их названия (например, дома, автомобили и лодки)
• Задолженность (ипотека, автокредит, персональный кредит, задолженность по кредитной карте, задолженность по студенческому кредиту)
• Доход (общий совокупный доход вашей семьи)
• Инвестиции

Совет № 2.

Закрывайте совместные счета (осторожно)

Если вы и ваш супруг пользуетесь общей кредитной картой, вам следует закрыть счет как можно скорее. Пренебрежение закрытием счета может привести к тому, что вы будете нести ответственность за оплату любых расходов, которые ваш супруг начисляет на карту. Во время развода вы хотите избежать накопления каких-либо дополнительных совместных долгов, включая задолженность по кредитной карте.

Если у вас есть совместный банковский счет, с этим может быть сложнее справиться. Скорее всего, вы также захотите закрыть совместный счет, но вам нужно поговорить со своим адвокатом, прежде чем что-либо делать со счетом. Они могут помочь вам избежать потенциальных юридических проблем, связанных с удалением средств с общего счета.

Совет № 3. Обновите назначения бенефициаров

Скорее всего, ваш супруг указан в качестве бенефициара для различных учетных записей, полисов и активов. Если вы хотите изменить свои назначения бенефициаров, вам нужно будет сделать это для каждого отдельного экземпляра, в котором они указаны. Простое обновление одного элемента или переписывание завещания не гарантирует обновления всех активов.

Возможные обозначения бенефициаров для обновления включают:

• Аннуитеты
• Пенсионные счета (IRAs и 401(k)s)
• Полисы страхования жизни
• Банковские счета (расчетные, сберегательные, компакт-диски)
• Пенсии

Совет № 4: Создайте свою команду профессионалов

Работа с профессионалами может стать решающим шагом в защите ваших активов и финансового благополучия во время развода. Большинство людей начинают с найма адвоката, но есть и другие, которые также могут иметь значение.

Возможные специалисты, к которым можно обратиться:

• Специалист по финансовому планированию : Финансовый специалист может помочь выявить все финансовые активы между вами и вашим супругом, работая над сохранением вашего финансового благополучия во время и после развода.
• CPA : Счет — это еще один финансовый специалист, который может помочь собрать и отсортировать финансовые активы, накопленные за время вашего брака.
• Оценщик : Возможно, вам потребуется обратиться к оценщику для определения точной и справедливой стоимости всего важного имущества — антикварной мебели, произведений искусства, предметов коллекционирования и т. д.
• Посредник по вопросам опеки над детьми : Переговоры об опеке над детьми — непростая задача, и иногда необходимо иметь беспристрастную третью сторону для ведения обсуждения.

Совет № 5. Соберите и защитите важные документы

В процессе развода вы столкнетесь с миллионом мелких деталей, которые необходимо учитывать. Сделайте себе одолжение и выделите время, чтобы собрать все важные документы. Мало того, что вам, вероятно, понадобится что-то из этого во время бракоразводного процесса, вы также захотите защитить свои документы.

Возможные документы включают:

• Свидетельство о рождении и карту социального обеспечения
• Паспорт
• Дипломы и сертификаты
• Предыдущие налоговые декларации
• Текущие налоговые документы (формы W-2, банковские выписки и т. д.)
• Титулы автомобилей
• Дела

Если некоторые документы применимы как к вам, так и к вашему супругу, обязательно сделайте копию для себя и копию для них.

Совет № 6: проведите инвентаризацию дома

Проведение инвентаризации вашего дома вместе с супругом (если возможно) на раннем этапе может быть эффективным способом предотвращения головной боли и стресса в дальнейшем. С помощью фотографий или видео задокументируйте все ценные предметы в вашем доме и их состояние. Задокументируйте дату видео или фотографий и любую соответствующую информацию о мебели или других важных предметах. Это может быть полезно для того, чтобы поставить обе стороны на одну страницу в отношении того, какими активами вы оба владеете и в каком они состоянии.

Если во время процесса пропадет ценный предмет, у вас будет доказательство того, что это было, когда оно в последний раз находилось в доме или на вашей территории, а также в каком состоянии оно было.

Совет № 7: пересмотрите свой бюджет

Дело в том, что развод стоит недешево. Средняя стоимость развода в США составляет 15 000 долларов. ² После завершения развода вам, возможно, придется скорректировать свои ожидания в отношении сбережений и расходов, особенно если вы переходите от двух источников дохода к одному. Специалист по финансовому планированию может помочь вам в процессе определения ваших текущих финансовых потребностей, а также того, как развод может повлиять на ваши планы выхода на пенсию.

Развод болезненный, часто грязный и почти всегда эмоционально изматывающий. Хотя от этого никуда не деться, есть вещи, которые вы можете сделать, чтобы облегчить себе жизнь. Если это то, над чем вы работаете, обратитесь к финансовому специалисту, который поможет сохранить ваши интересы в авангарде процесса продвижения вперед.

1. https://www.businessinsider.com/billionaire-bill-gates-net-worth-spending-2018-8
2. https://www.
