Распашные ворота из профильной трубы в Москве и области, цены

Обшивка:	Металлический профиль
Высота (метр):	1.8 — 3 м
Ширина (метр):	3 — 6 м
Комплектующие:	Alutech, Ролтек
Автоматика:	Alutech, AN Motors, Comunello
Фундамент:	Свайно-винтовой; Монолитный
Столбы:	Металл, Кирпич, Пикс-панель

Производство и установка распашных ворот из профильной трубы – это весьма длительный и трудоемкий процесс.

Идеально справиться со всеми поставленными задачами под силу только специально подготовленному человеку. Без наличия соответствующего опыта и комплекса необходимых инструментов реализация работы может усложниться и очень затянуться.

Предлагаем не рисковать и заказать выполнение всего комплекса работ в компании «Группа мастеров». Специалисты организации осуществят все задания профессионально и быстро. Мы предоставляем услуги «под ключ» в Москве и по области, поэтому вам не придется дополнительно искать людей, чтобы осуществить установку конструкций.

Выполняются изделия, как по типовым, так и по оригинальным чертежам. Цвет отделки, размеры и декоративные особенности готовой конструкции зависят исключительно от предпочтений заказчика. Обратившись в компанию «Группу мастеров», вы сможете получить лучший результат за максимально короткий промежуток времени.

Этапы выполнения работ

Изготовление распашных ворот из профильной трубы осуществляется в следующей последовательности:

• замеры для будущей конструкции;
• подготовка чертежа;
• реализация работы по предварительно составленному заданию;
• сборка и установка конструкции.

В случае с распашными воротами требуется сварить две одинаковые створки. Это простая конструкция, поэтому мастера справятся максимально быстро.

Для создания опор применяются большие профильные трубы, их длина превышает 2,5 метра. Одна треть всего основания помещается в землю и в обязательном порядке бетонируется. Данный подход к фиксации вертикальных опор позволяет достигнуть максимальной прочности, надежности и долговечности.

Ширина распашных ворот всегда превышает 3 метра, а высота – 1,6 метров. При конструировании распашных ворот требуется четко соблюдать симметрию всех элементов. От этого во многом зависит долговечность и прочность конструкции. Специалисты компании «Группа мастеров» готовы выполнить весь комплекс работ в соответствии со всеми стандартами и нормами. В результате вы получите эффективный результат с гарантией сроком на 5 лет.

Популярные цвета ворот из профильной трубы

Хотите купить ворота,
но затрудняетесь с выбором?

Оставьте заявку на бесплатную консультацию специалиста. Мы подготовим для вас лучшее предложение и изготовим ворота по выгодной цене

+7 (495) 532-44-20

Особенности материалов и инструментов

При изготовлении распашных ворот могут применяться овальные, круглые, квадратные или прямоугольные профильные трубы. Они изготавливаются из оцинкованной, углеродистой или нержавеющей стали. Используются горячекатаные, холоднокатаные, бесшовные и сварные трубы. Выбор зависит от предпочтений заказчика, условий эксплуатации и конструктивных особенностей.

Почему стоит заказать у нас

Адекватные цены от производителя

Постгарантийное обслуживание распашных ворот

Бесплатный выезд инженера до 30 км от МКАД

Прозрачный договор и смета без скрытых платежей

Организуем вывоз мусора по завершении всех работ

Монтаж распашных ворот за 1 день

Преимущества распашных ворот

Распашные ворота из профильной трубы имеют ряд преимуществ:

• демократичная цена готовой конструкции;
• высокая скорость монтажа;
• доступность материалов для изготовления;
• неприхотливость в обслуживании;
• возможность установки автоматики;
• долговечность и надежность;
• широкий выбор вариантов дизайнерского оформления.

При выборе данного варианта сооружения ворот отсутствует необходимость создания бетонной площадки под ролики. Эта особенность также позволяет значительно сократить время на реализацию всех заданий.

Схема сотрудничества

Свяжитесь с нами

Ежедневно с 8:00 до 20:00 вы можете оставить заявку или позвонить нам

Выезд замерщика

Специалист-замерщик бесплатно приедет в удобное для вас время

Расчет

Окончательный расчет стоимости

Заключение договора

На месте или в нашем офисе

Изготовление

Все изделия изготавливаются на нашем современном производстве

Доставка и монтаж

Установка изделий и оборудования профессионалами-монтажниками

Закажите распашные ворота из профильной трубы в Москве в компании «Группа мастеров» — оцените наши высокие стандарты обслуживания.

Популярные размеры

виды и изготовление своими руками

Если вы решили установить на своем участке ворота, то перед вами может стать вопрос, какой тип конструкции установить проще и экономичней.

Доступность материалов, простота изготовления и установки, транспортировки и эксплуатации, это лишь краткий список преимуществ, которыми обладают ворота из профильной трубы. Для изготовления конструкции этого типа не требуется большой список материалов и инструментов, главное это умение работать со сварочным аппаратом и знание особенностей стального материала.

Почему из профиля

Главным преимуществом материала является долговечность, надежность и прочность, а главное цена. Конечно существует и ряд недостатков, но их перекрывает доступность профильных труб на рынке.

Плюсы и минусы

Врата из профильных труб имеют ряд достоинств и недостатков, на которые следует обратить внимание.

Основные плюсы:

• Доступность и стоимость профильных труб на рынке;
• Длительная эксплуатация;
• Простая установка, которую можно произвести своими руками, без привлечения специалистов;
• Надежная конструкция;
• Возможность реализации различных дизайнерских решений, в том числе в отношении забора и калитки;

Но существуют и недостатки ворот из данного материала, к ним можно отнести следующие минусы профильных труб:

1. Подверженность к коррозии – при постоянном контакте и взаимодействии с влажной средой, а также при проникновении жидкостей внутрь труб, существует опасность развития ржавчины;
2. При использовании резьбовых креплений, возможно появление деформации конструкции;
3. Большое количество необходимой краски и грунтовки, а также длительное нанесение защитных материалов.

Виды ворот

Ворота из профтрубы подразделяются на разновидности по способам открывания: раздвижные, откатные или распашные. Каждый из этих трех вариантов можно выполнить в уникальном и красивом дизайне, главное это заранее подготовить правильные чертежи для успешного монтажа и удобной эксплуатации в будущем.

Распашные

Самая легкая в установке конструкция, для её монтажа необходима только сварка и болгарка. Такие ворота устанавливаются как к забору, так и на гараж, очень легко, на обычные петли.

Раздвижные

Этот тип часто используется если решено из профиля сконструировать гаражные ворота.

Их можно установить и к обычному забору. Их так же устанавливают на роликах, они сложны в реализации, но при этом имеют большую популярность.

Откатные

Если у вас нет желания возиться с петлями или вы хотите сделать удобную для эксплуатации конструкцию, то можно установить откатное решение на роликах – это более сложно в реализации, но выглядит эффектно и удобнее чем обычные распашные ворота.

Подготовка

Перед тем как начать изготовление ворот из профильной трубы своими руками, нужно провести ряд подготовительных работ, которые позволят изготовить каркас соответствующим образом.

Для начала проведите замеры, затем приступите к составлению чертежей и только после этого приступайте к приобретению материала и монтажу.

Как рассчитать размеры конструкции

Если вы владелец автомобиля, то важно подобрать ширину, которая позволит эксплуатировать машину с удобством. Стандартной является конструкция размером 4 метра в ширину и 2 метра в высоту. Если вы устанавливаете ворота на заранее установленных опорах, то в расчетах учтите размер петель и зазор между створками, а также заранее подсчитайте расстояние между опорами ворот и калитки, если таковая предполагается.

Когда вы определились с размерами, можно приступать к созданию чертежа.

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Можно использовать готовый чертеж:

Данный чертеж ворот с калиткой, если вы её будете сооружать из другого материала, то её можно не использовать при создании чертежа.

Как выбрать профиль

Профиль применяется в различных строительных сферах, поэтому его ассортимент достаточно широк. Трубы различаются по размеру сечения, покрытию, форме и материалу из которого изготовлены: оцинкованная сталь, нержавеющая, углеродистая. Первый тип металла не подойдет для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходит.

Стали различных марок имеют разную плотность и могут использоваться в различных климатических регионах.

Так же профиль различается по технологиям производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но они имеют высокую стоимость. А сварной профиль достаточно дешевый, но он менее устойчив к повреждениям. Выбор профильной трубы для ворот предопределяет срок службы конструкции.

Расчет материала

Именно чертеж позволяет понять нужное количество профильных труб, но кроме их понадобятся и другие необходимые материалы:

1. Петли или ролики – в зависимости от выбранного типа решения;
2. Обшивочный материал и элементы декоры, если таковые предусмотрены;
3. Замок или другие элементы фиксации, например, щеколда или защелка;
4. Грунтовка и краска – для защиты конструкции от возможной коррозии.

Количество материалов можно подсчитать при помощи чертежа, который составлен. Если вы решили использовать предложенный выше пример чертежа, то вам понадобится следующее количество материалов:

• Квадратный профиль 80*80 мм длинной 3 метра в количестве 3 штук, для возведения основания.
• Профильная труба размером 40*20 для сооружения ворот длиной 3 метра в количестве 10 штук.
• Замок для калитки.
• Металлический засов.
• Петли гаражные 6 штук.
• 1 мешок цемента для фундамента основания.
• Грунтовка и краска по 1 литру.

Количество материалов может быть другим, если вы предполагаете сооружение, отличающееся от чертежа выше.

Необходимые инструменты

Перечень инструментария для сооружения может быть различным, но обычно возникает необходимость в следующих инструментах:

1. Сварочный аппарат и электроды;
2. Измерительные инструменты: уровень, уголок, рулетка;
3. Дрель;
4. Болгарка и диски для резки и шлифовки металла;
5. Кисти для нанесения краски и грунтовки.

Пошаговая инструкция сборка и установка своими руками

Когда подготовлен чертеж и материалы, можно приступать к работам по монтажу ворот. Более подробно разобраться как поэтапно установить ворота своими руками можно ознакомившись с видеороликом в конце статьи.

Для начала определитесь, как вы будете сооружать конструкцию: используя сварку или соединяя профиль резьбовым способом.

Сварка или резьба

Если вы не знаете, как правильно сварить ворота, так как не умеете обращаться со сваркой, то можно собрать конструкцию из профильных труб при помощи обычных болтов и дрели. Это более трудоемкий процесс, но его сможет произвести любой домохозяин. В любом случае лучше использовать сварку – если вы не умеете обращаться с аппаратом, можно нанять квалифицированного сварщика для этой цели.

Резка трубы

Нарезка заготовок производится соответственно чертежу, при помощи болгарки и диска для резки металла. На местах срезов металлопрофиль необходимо зачистить шлифовальной машинкой. Ржавчина удаляется так же.

Установка опор

Заранее определяется местоположение будущих ворот, в местах установки опор выкапываются ямы глубиной не менее одного метра и шириной 10 сантиметров. Высота опорных столбов должна соответствовать составленному чертежу и высоте ворот. Внутрь ям засыпается песок, щебень. Затем столбы устанавливаются внутрь ямок, после чего они заливаются бетоном.

Используйте схему или чертеж, подготовленный заранее для правильного монтажа опорных конструкций.

Используя чертеж выше, можно понять, что опора должна быть закопана и забетонирована в землю на глубину 1 метр.

Петли

Петли для монтажа устанавливаются заранее, на местоположение, предусмотренное на чертежах. Петли легче всего приваривать обычным сварочным аппаратом, но при желании их можно монтировать посредством болтов. Варить петли на ворота лучше всего третьими электродами, чтобы не повредить детали или профиль.

Монтаж каркаса

Когда петли приварены к опорам, можно приступать к сборке ворот. Используя чертеж выше, необходимо правильно сложить конструкцию перед сварочными работами на земле. Каждая створка должна иметь форму прямоугольника, при этом в середине каждой, горизонтально земли устанавливаются планки, для целостности конструкции. Чтобы створки имели правильные углы устанавливается диагональная планка.

Все трубы, используемые в конструкции предложенную нами для установки, имеют размер 2 метра. Таким образом согласно чертежу выше, у вас получится две зеркальные створки, на каждую из которых навариваются петли на расстоянии 15 сантиметров от нижнего и верхнего угла. Они позволят прикрепить каркас к опорным столбам.

Крепление к опорам

Процесс крепления к опорам проводится вручную. Для работ понадобится несколько человек: поднимающие каркас и контролирующие процесс крепления каркаса при помощи петель к опорным столбам.

Калитка

Если вы решили устанавливать калитку так же из профильных труб, то её изготовление, монтаж и крепление производится точно так же. Согласно чертежу, предложенному нами, калитка имеет ту же высоту, но три горизонтальные планки должны иметь меньшую длину – 1.2 метра. Сборка конструкции так же производится на земле, согласно рисунку.

После окончания сборки, навариваются 2 петли на расстоянии 15 сантиметров от верхнего и нижнего углов калитки.

Отделка

После завершения работ по монтажу каркаса, его нужно обезжирить, покрыть грунтовкой для предотвращения коррозии и краской для долговечности. Затем конструкцию просушивают и приступают к отделке. Всего существует несколько способов отделки ворот из профильных труб, самыми популярными являются: ковка, профильный лист, дерево, поликарбонат, металлическая сетка или листы.

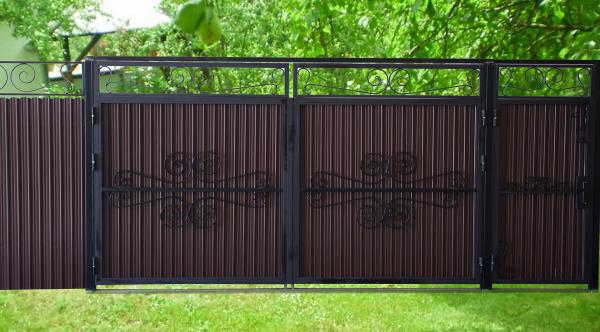

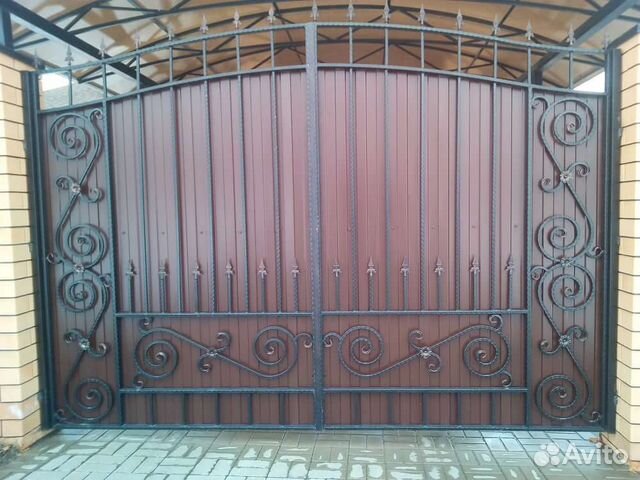

Декор ковкой

Очень эффектно смотрится каркас обшитый кованными деталями из арматуры. Для создания красивых кованных ворот понадобится профессиональная помощь сварщика 3 разряда. Декор ковкой выглядит следующим образом:

Сетка

Обшивка профильного каркаса металлической сеткой смотрится не эффектно, но данный способ позволяет значительно сэкономить на отделке. Сетка очень дешевый материал, а крепить его проще других – можно при помощи болтов, а возможно и использование проволоки. Этот вариант подойдет для реализации на дачных участках.

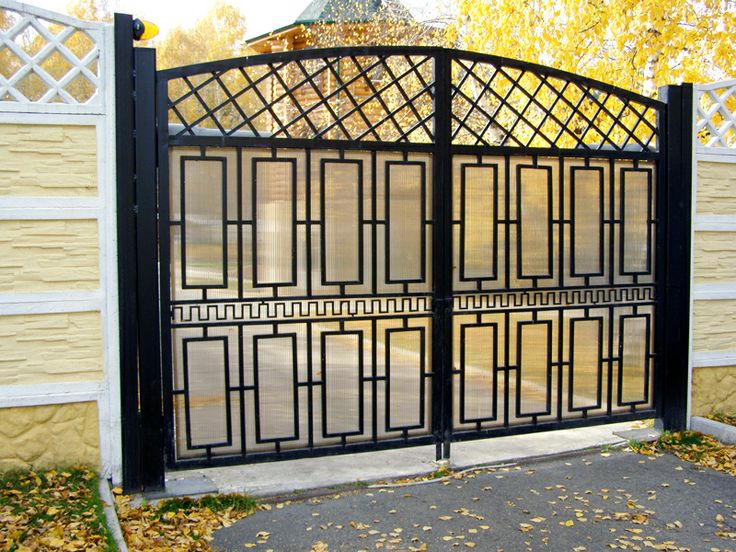

Поликарбонат

Отделка карбонатом сегодня очень популярна, но у неё есть один недостаток – конструкция по сути прозрачна, как и при обшивке каркаса сеткой. Установка поликарбоната на корпуса очень легкая – всё что нужно это сделать отверстия дрелью и закрепить листы поликарбоната на профильных трубах посредством болтов.

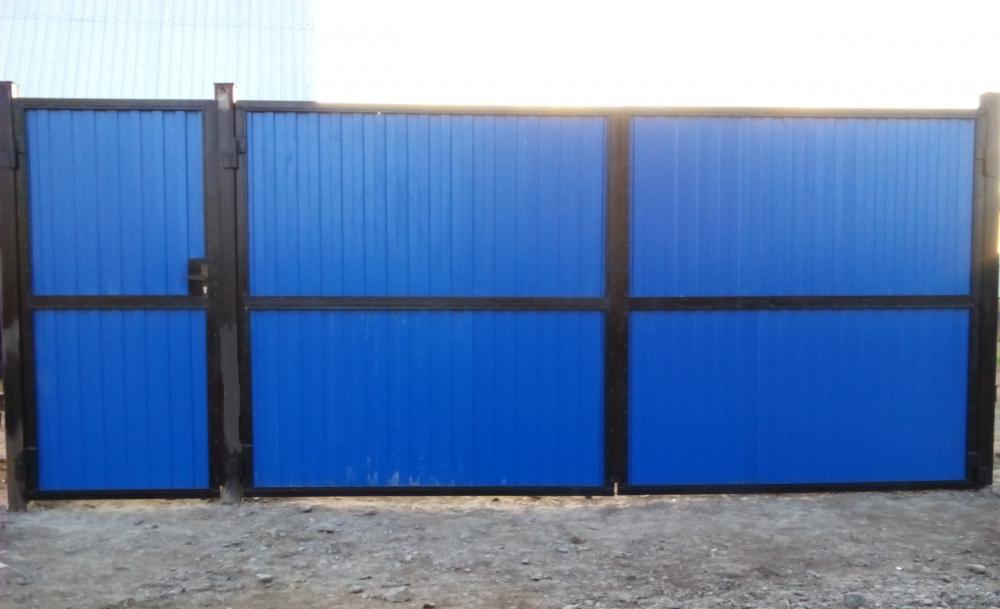

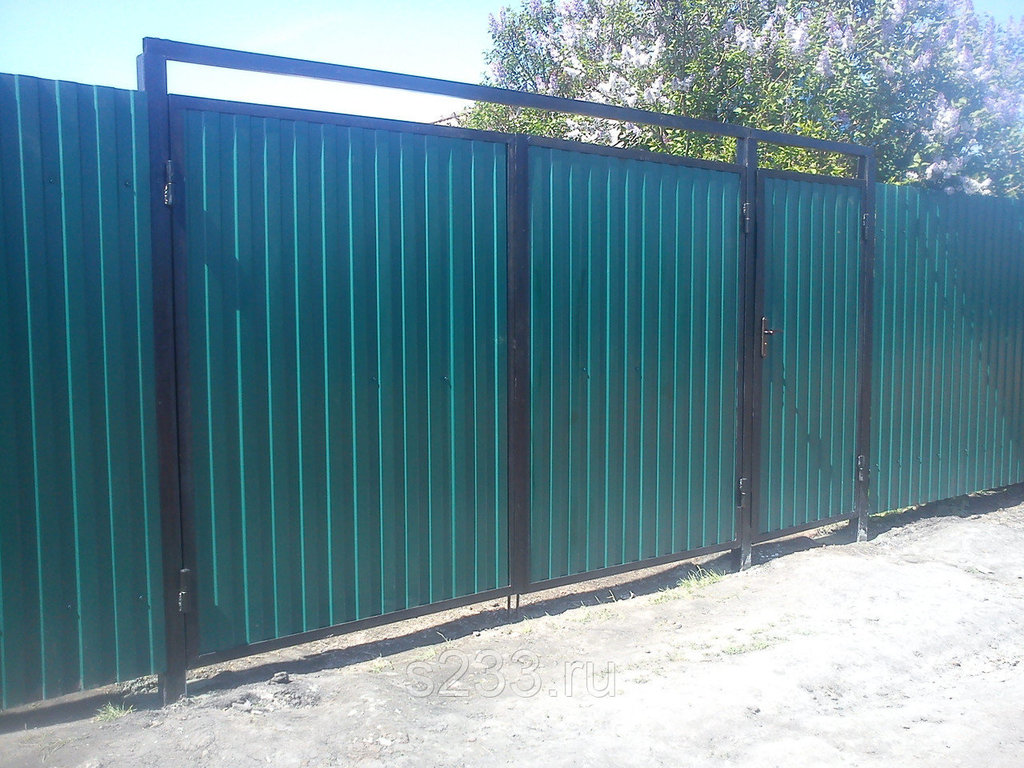

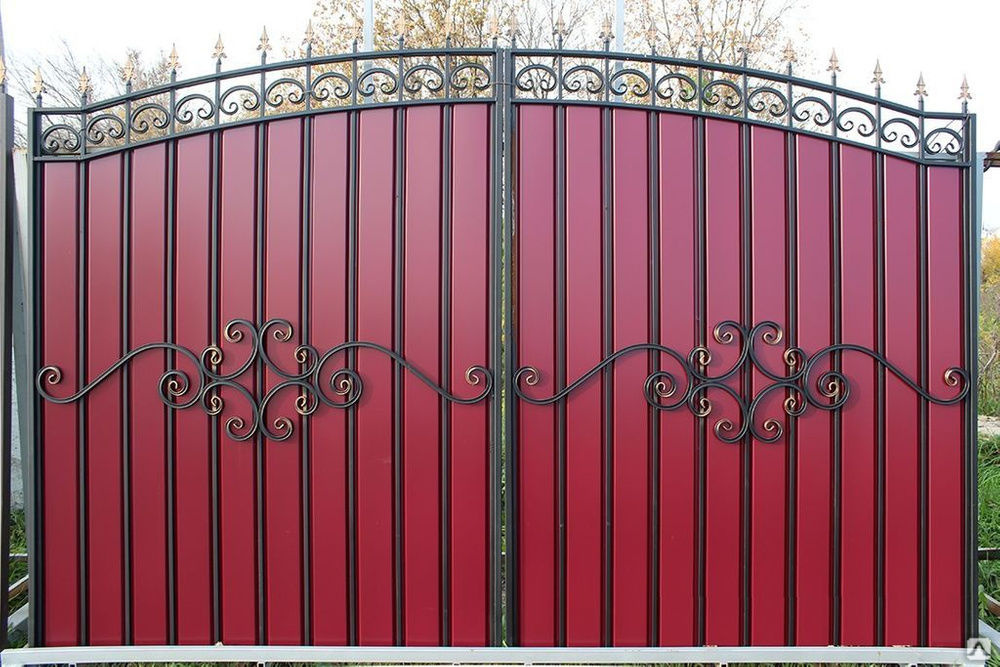

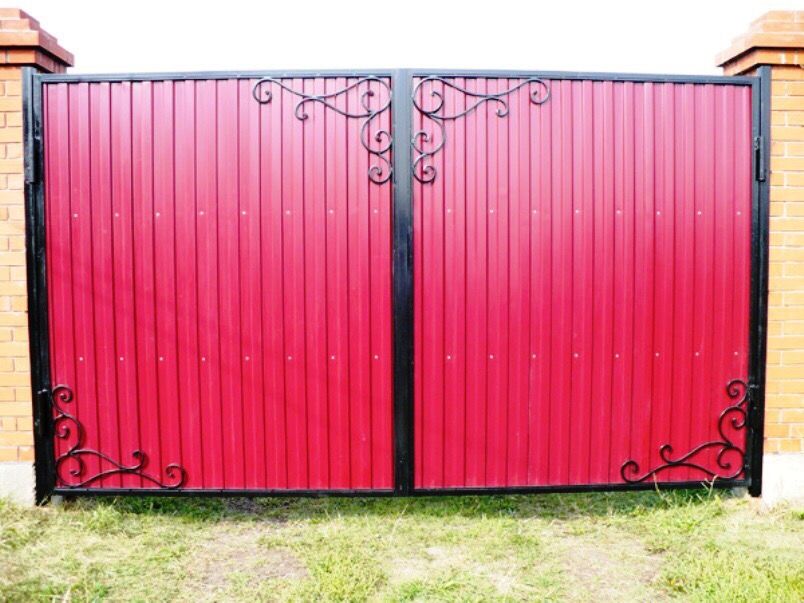

Профлист

Более экономичным и простым в монтаже считается установка на каркас профнастила. Всё что нужно при монтаже профлиста – в нужных местах просверлить отверстия и вкрутить в них болты. Выглядят подобные ворота следующим образом:

Обшивка металлом

В середине девяностых очень популярным была отделка профильного каркаса металлическими листами. Их крепеж производится при помощи сварки – на болтах тяжелые листы металла не смогут держаться. Обычно рекомендуют использование холоднокатаных типов стали для этой цели.

Грунтовка и окраска

После окончания работ по монтажу, следует приступить к обработке металлических поверхностей. Тщательно прогрунтуйте в местах соединения профильных элементов с деталями конструкции, чтобы избежать появления ржавчины.

Древесина

Дерево в роли обшивки ограждений и ворот смотрится очень красиво, кроме того спустя некоторое время обшитые древесиной модели смотрятся еще красивее чем в первоначальной версии. Минусом этого вида обшивки является его низкая устойчивость к гниению и механическому воздействию – после монтажа дерева, его нужно тщательно обработать пропитками, грунтовкой и лаком.

После того как отделка закончена, можно приступить к установке замков, грунтовочным и покрасочным работам, а также могут быть установлены элементы декора.

Установка замков

Обычно систему замка устанавливают в опоры, но если ворота закреплены непосредственно на забор, то можно установить защитный замок и на него.

Приобретать лучше надежные модели замков, со сложным ключом, врезного типа. Многие используют классическую щеколду, которую устанавливают с внутренней стороны двора или гаража. Если отделка была произведена металлическими листами, то вся поверхность каждого полотна должна быть тщательна обработана грунтовкой и окрашена в два слоя.

Видео процесса

Как быстро изготовить и установить сварные распашные ворота из профильных труб показано в данном видеоролике:
