Ворота металлические распашные с калиткой своими руками

Еще лет 30-50 назад распашные ворота для частных домовладений представляли собой простейшие конструкции. Две створки по размеру фиксировались на металлические штыри-засовы, входящие в упоры в асфальте или проложенном на уровне земли бетонном столбе. Калитку для людей приходилось изготавливать и устанавливать отдельно. Собранные из доступных материалов, они часто не сочетались между собой, внося диссонанс в эстетику участка.

Металлические ворота распашные с калиткой с элементами художественной ковки

Но, прогресс не стоит на месте. Конструкции ворот совершенствовались, становясь более удобными и функциональными. Так, в последние несколько лет все большую популярность приобретают распашные ворота с встроенной в них калиткой. Такие изделия стоят дешевле, чем раздельные варианты, более просты в монтаже и комфортны в эксплуатации.

Недорогие металлические распашные ворота из уголка и профнастила синего цвета

Кроме металлических или качественных деревянных входных дверей в дом, частные дачи, особняки, коттеджи обязательно огораживаются забором.

Он визуально обозначает границы частной территории, повышает безопасность и обеспечивает приватность жизни владельцев. Чаще всего хозяева предпочитают устанавливать конструкции из металлопрофиля, дополненные кирпичом, бетоном, металлическими трубами или металлопрокатом. К такому забору лучше всего подойдут ворота из разных типов металла. Распашные металлические ворота с калиткой можно приобрести в готовом виде, или создать своими руками. Главное – правильно выбрать материалы и соблюсти технологии изготовления и монтажа.

Распашные ворота из заборного профнастила с калиткой

Какой материал для распашных ворот с калиткой выбрать

Ворота, как и забор, выполняют несколько важных функций:

  • защищают обитателей дома от проникновения злоумышленников, хулиганов, бродячих и диких животных;

  • создают особенный, привлекательный облик домовладения, гармонично сочетаясь с окружающим ландшафтом, особенностями архитектуры и фасада здания;

  • закрывают от посторонних глаз двор, обеспечивая приватность частной жизни;

  • уличные фонари или светильники, установленные на стойки, освещают пространство и адресную табличку, позволяют уверенно ориентироваться в темное время суток;

  • встроенный почтовый ящик оберегает частную корреспонденцию от действий вандалов.

Зашитые и установленные распашные ворота с фигурной калиткой

Определяясь с материалом, необходимо учесть не только его красоту, прочность и характеристики, но и финансовые возможности владельцев. Безусловно, ворота из стальных листов на прочном каркасе, с фигурной металлической ковкой, выглядят роскошно, и способны выдержать даже удар потерявшей управление машины. Однако, такой вариант далеко не всегда органично вписывается в ландшафт и не каждой семье по карману. Есть не менее прочные, но более дешевые и лаконичные варианты.

Оригинальные распашные ворота с калиткой с ажурной кованой основой и МП

Современная промышленность предлагает огромный выбор материалов для производства въездных ворот с калитками.

  • Самый недорогой и доступный вариант – это заборный профнастил с каркасом из уголка или жесткого профиля.

  • Также, часто используются варианты с гладкими стальными листами или решетчатыми конструкциями из тонких стальных прутьев, арматуры, с зашивкой и без нее.

  • Изделия, выполненные по индивидуальному дизайну, с фигурной ковкой и декоративными элементами, отличаются эффектным внешним видом и высокими эксплуатационными качествами. Но, требуют усиленных стоек из-за значительного веса, и больших капиталовложений.

Решение всецело зависит от вкусов, потребностей владельцев и выделенной на обустройство ограждения денежной суммы.

Арочные металлические распашные ворота с калиткой

Особенности конструкции распашных металлических ворот с калиткой

Если рассматривать самые простые дизайны, которые можно выполнить своими руками, то распашные ворота состоят из следующих элементов:

  • надежные столбы-стойки из труб круглого или прямоугольного сечения 100х100 мм. Часто их обкладывают кирпичом, чтобы внешний вид был более красивым;

  • сварной каркас-рама из прямоугольного металлопрофиля, стальных уголков. Также используются металлические прутья круглого сечения;

  • листы обшивки в виде профилированных или гладких металлических листов.

    Иногда используются другие материалы;

  • 4-6 петель, подобранных в соответствии с массой и длиной створок, и еще две – для калитки;

  • в калитку врезается замок, устанавливаются дверные ручки для удобного открывания и закрывания, иногда – дверной глазок или вырезается зарешеченное окошко;

  • засовы, задвижки или штыри-фиксаторы на внутренней стороне створок.

Основные элементы могут дополняться, варьироваться по усмотрению владельцев недвижимости.

Невысокие прямые металлические распашные ворота с калиткой

Этапы установки распашных металлических ворот с калиткой

Чтобы успешно выполнить поставленную задачу, потребуются не только материалы, но и инструменты:

  • лопата или мини-экскаватор для рытья ям под опорные столбы;

  • болгарка с насадкой-стальной щеткой;

  • машинка для шлифовки угловая;

  • сварочный аппарат;

  • краскопульт или валик, кисти, краска;

  • мастерок, рулетка.

Часть работ можно доверить наемным специалистам или опытным друзьям.



Красивые кованые распашные ворота с декоративными элементами

Ход работ по установке металлических распашных ворот с калиткой

  1. Несущие столбы устанавливаются в ямы глубиной 1,3 метра, дно которых на 30 см засыпают щебнем.

  2. Для фиксации используется ЦПС в пропорции 1:4 (песок можно заменить самым мелким щебнем). Столбы устанавливаются строго вертикально, на глубину 1 метр, заливаются раствором и оставляются на 7-10 дней, чтобы он схватился.

  3. Все металлические элементы осматриваются на предмет ржавчины, которую счищают щеткой или шлифовальной машиной. Затем металл обезжиривается, грунтуется и красится.

  4. Детали сваривают сварочным аппаратом в виде конструкции нужных размеров и формы (арка, квадраты, прямоугольник). В одной из створок привариваются дополнительные стойки для крепления калитки.

  5. Калитку изготавливают отдельно, из того же металлопроката или арматуры. Навешивают на раму с закрепленными петлями.

  6. Все швы шлифуются болгаркой со шлифовальным кругом, грунтуются и прокрашиваются небольшой кисточкой.

  7. Каркас зашивают профнастилом с помощью крепежей, листы соединяют между собой клепками.

  8. Навешивают готовые распашные ворота с калиткой на петли.

Все работы по изготовлению и монтажу ворот выполняются в течение пары дней, и еще неделя требуется на высыхание цементного раствора. Таким образом, экономятся не только деньги, но и время. При желании или отсутствии опыта сварки, можно использовать готовые каркасы, которые предлагают производители въездных ворот.

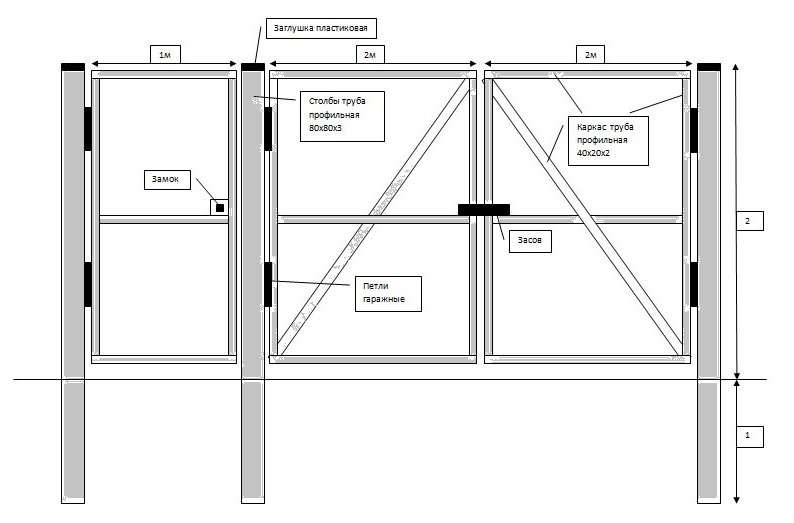

Схема металлического каркаса распашных ворот с встроенной калиткой под зашивку

Самостоятельное создание распашных металлических ворот с калиткой позволяет значительно сэкономить денежные средства. Кроме того, собственноручно разработанный дизайн становится «изюминкой», характерной особенностью домовладения. А прослужит надежная конструкция несколько десятков лет, не требуя ремонта.

Установленные металлические ворота с калиткой из коричневого МП

Ворота из профнастила своими руками

Содержание

  • Какой тип ворот выбрать
  • Необходимые инструменты
  • Как построить ворота из профнастила своими руками
  • Как поставить ворота

У любого ограждения по периметру участка индивидуальной застройки должны быть ворота для въезда автомобиля на территорию и комфортный вход для людей. При этом, для обеспечения защиты от проникновения посторонних, конструкция калиток и ворот должна быть довольно прочной. Профнастил – один из тех материалов, который соответствует данному требованию.

Какой тип ворот выбрать

Из профнастила можно построить разные виды ворот, но основными являются:

  1. Откатные ворота, позволяющие заметно сэкономить пространство в процессе их открывания. Ворота движутся вдоль забора и полностью откатываются вбок. Есть три типа таких ворот: подвесные (традиционные или гаражные), консольные и на колёсах. Консольные – самые популярные, так как они не препятствуют въезду транспорта.
  2. Распашные ворота, встречающиеся чаще остальных. Несмотря на то, что для использования таких ворот требуется много свободного места, они привлекают людей низкой стоимостью и простотой изготовления.
  3. Распашные ворота с калиткой. Иногда не очень удобно при выходе открывать обе створки ворот, по этой причине в них делают небольшую калитку.
  4. Декоративные ворота, украшенные разнообразными коваными элементами. Для изготовления красивых ворот с применением художественных декоративных металлических элементов необязательно быть кузнецом. Такие ворота можно купить в специализированных магазинах, а для их сборки понадобятся только навыки сварщика.

Необходимые инструменты

Как сделать оригинальные въездные ворота из профнастила на даче своими руками? Существуют разные схемы и чертежи с размерами под любой приусадебный участок, нужно только приобрести необходимые материалы и выполнить простую работу.

Для изготовления потребуются такие инструменты, как:

  • карандаш, рулетка, уровень;
  • сварочный аппарат;
  • крестовая отвертка или шуруповерт;
  • болгарка;
  • кисть для покраски и грунтовки;
  • дрель.

Также необходимо заранее подготовить требуемое количество профлиста, металлопрофиля, болтов и саморезов.

Если по периметру участка уже есть ограждение из данного материала, то профнастил для ворот подбирают такого же цвета. Следует также подготовить подходящие петли, способные выдержать общий вес будущей конструкции. Если ворота предполагают встроенную калитку, то засов с петлями нужно подобрать и под нее.

Как построить ворота из профнастила своими руками

  1. Сначала из металлопрофиля при помощи болгарки отрезают куски нужного размера, потом на ровной поверхности собирают раму для створок.
  2. На первом этапе уголки немного прихватываются сваркой, а потом еще раз проверяются по длине, высоте и диагонали.
  3. Внутри рамы для жесткости привариваются перемычки, затем, если нужно, замки, петли и запоры.
  4. После того, как каркас полностью готов, его подвергают антикоррозийной обработке, грунтовке и покраске.
  5. Когда основная часть ворот собрана, прикрепляются остальные конструкции: крыша, декоративные детали, арочные проемы.

Несмотря на то, что профнастил не сильно тяжелый материал, для высоты створок в 2 м нужно сделать заглубление опор как минимум на 0,7 м в грунт. Для каждой опоры следует вырыть яму размерами 20 на 20 см, а после помещения в нее труб она заливается бетоном. Раствор необходимо усилить при помощи арматуры.

В случае воротных опор из бетона, кирпича или природного камня также используется надежное основание глубиной не меньше 1,5 м. особенная внимательность необходима при соблюдении вертикального положения всех столбов. Следует отметить, что при установке ворот необходимо тщательно проверять все размеры и положение ворот, так как от этого зависит легкость их открывания.

Как поставить ворота

  1. Как правило, обшивка профнастилом осуществляется с внешней стороны дачного участка. Кто-то в декоративных целях делает это и со стороны дома.
  2. Листы могут быть высотой 2-2,5 м. длина может быть разной, есть возможность выбрать лист, захватывающий всю ширину створки ворот.
  3. Профлисты крепят к каркасу, используя клепки или саморезы по металлу.
  4. Несущая рама ворот отделывается профилированными листами довольно просто. Сначала листы прикрепляются по контуру, затем прикручиваются к внутренним перемычкам. Соединение двух листов происходит на верхней части волны (гребне).
  5. Если в качестве опор ворот выбраны столбы из тяжелых деревянных брусьев, то установку петель или железной рамы следует осуществлять при помощи болтов или анкеров для дерева длиной 12,5 – 22 см.
  6. Петли приваривают сначала на опорные стойки ворот из профнастила, затем на их каркас, отступая при этом 20-30 см от края. Хватит двух штук на каждую створку, однако с целью перестраховки нередко используют по 3 штуки.
  7. Потом петли необходимо смазать, а створки навесить на опоры.

При четком соблюдении всех норм в результате должны получиться готовые к использованию ворота.

Для монтажа ворот и калитки из профнастила понадобятся относительно небольшие деньги, а вся работа по установке займет не так много времени. Монтаж распашных ворот из профилированного листа следует осуществлять с соблюдением норм безопасности и привлечением одного или двух помощников.

Ворота из профлиста своими руками: откатные, раздвижные, распашные, кованные

01-01-1970

Массовое производство профнастила спровоцировало повальное увлечение самостоятельным изготовлением ограждений дачных участков и загородных коттеджей. Сделать ворота из профнастила своими руками несложно, но от исполнителя потребуются определённые навыки в области строительства, сборки и сварки металлоконструкций, а также проектирования и подбора материалов.

Профлист предельно прост в обращении, но если поставлена задача создания прочных, надёжных и визуально привлекательных ворот для забора из профнастила, то придётся сильно постараться, чтобы не разочароваться в результате и собственных силах.

Достоинства и недостатки заборов, ворот и калиток из профнастила

Профлист — профилированные стальные листы, в сечении имеющие форму гофры. Гофрированные выступы и впадины являются своеобразными рёбрами жёсткости, которые увеличивают прочность створки ворот и обеспечивают противодействие всем видам нагрузок. Металлический профнастил — не единственный материал, который применяется для изготовления ворот. В качестве конкурентных разновидностей можно упомянуть сэндвич-панели, древесина, евроштакетник или поликарбонат. Но стальной профлист превосходит упомянутые варианты по следующим характеристикам:

  • устойчивость к воздействию всех типов атмосферных явлений — в отличие от деревянных или пластиковых конструкций листовому металлу с защитным покрытием не страшны дождь, солнце, снег и морозы;
  • лакокрасочное покрытие надёжно защищает материал от образования коррозии, плесени, грибка и прочих разрушительных факторов естественного происхождения;
  • сочетание металлического каркаса и профилированного листа представляет собой отличную комбинацию, которой не грозит опасность деформации из-за температурного расширения материала и появления электрохимической коррозии;
  • поверхность в виде волны увеличивает жёсткость обшивки ворот и препятствует воздействию ветровой нагрузки и механическим повреждениям.

Разновидности ворот из профнастила

В зависимости от конструктивного устройства и принципа действия различают следующие виды ворот из профнастила:

  • распашные ворота с обшивкой из профлиста — две створки конструкции вращаются на петлях, подвешенных на опорных столбах по бокам проёма;
  • откатные ворота с обшивкой из профнастила — при открывании цельное полотно откатывается вдоль забора при помощи роликовых тележек, общая длина отката принимается равной 1,5 длины полотна;
  • сдвижные (раздвижные) — две створки ворот раздвигаются в разные стороны при открывании и сдвигаются обратно при закрывании;
  • кованые — каркас конструкции изготовлен из кованого металла с использованием классических очертаний и извилистых линий.

Наибольшую популярность приобрели распашные и откатные модели. Об изготовлении откатных ворот рассказывает отдельная статья, с содержанием которой вы можете ознакомиться на соответствующей странице нашего сайта, поэтому в этом обзоре поговорим о самостоятельном изготовлении и установке распашных ворот из профнастила.

Конструкция распашных ворот из профилированного листа

Перед началом самостоятельного изготовления необходимо составить проект будущего изделия, в котором будут отражены основные конструктивные элементы и комплектующие. Детализированное проектирование позволяет определить размеры деталей и подсчитать количество материалов, которое необходимо для сборки, сварки и установки воротных створок распашного типа.

По конструктивному устройству распашные ворота представляют собой совокупность следующих деталей и сборочных единиц:

  1. Опорные столбы — боковые стойки из стальной трубы круглого сечения.
  2. Каркас створок — сварная рама из трубы квадратного сечения, с установленными горизонтально и вертикально перемычками, а также диагональными раскосами.
  3. Стопорные штыри — г-образные детали из железного прутка в комплекте с вмурованными в основание трубами немного большего диаметра и приваренными к каркасу фиксаторами.
  4. Петли — 4 стандартных узла, которые отвечают за удержание и вращение створок.
  5. Нащельник — металлическая полоса, приваренная к одной из створок, отвечающая за скрытие зазора между створками в закрытом положении.
  6. Навесной или врезной замок — запирающее устройство, предотвращающее доступ посторонних на территорию участка.
  7. Фундаментное основание — бетонная опора индивидуального (под каждым столбом) или ленточного типа (связывающая пару столбов).

При разработке чертежа нужно определить габаритные размеры. Высота подбирается исходя из высоты забора и калитки, если они уже установлены. В противном случае высотный размер всех трёх составляющих ограждения принимается равным значению из диапазона от 1500 до 3000 мм. Изготовить конструкцию выше можно только в заводских условиях. Ширина проёма подбирается в зависимости от потребностей (удобство проезда, габариты транспорта, наличие свободного места). Наиболее популярная ширина — в пределах 4-5 метров. Превышение этого показателя грозит повышенной нагрузкой на опорные стойки и петли, а также может стать причиной перекоса полотен.

Габаритные размеры определяют сортамент, который будет использоваться для изготовления деталей. В стандартных случаях каркас створок изготавливают из квадратной трубы размерами 40х40 мм, перемычки и раскосы — 40х20 мм.

Дополнительный вопрос, который интересует большинство самостоятельных мастеров, — какой вид профлиста выбрать для изготовления забора? Рекомендованная марка — С20 с толщиной 0,5 мм и высотой гофры в 2 см. Надёжный и прочный материал, жёсткость которого выдержит любые виды стандартных нагрузок.

Установка опорных столбов

Работы по монтажу распашных ворот из профнастила следует начинать с установки столбов для навешивания створок. Возможны три основных варианта их устройства:

  1. Стальные трубы или швеллерные балки с увеличенной толщиной стенки. Чем толще, тем лучше, переусердствовать в этом вопросе сложно.
  2. Конструкции из кирпича, которые выкладываются по обеим сторонам проёма в виде башен или стоек квадратного сечения с длиной стороны в полтора кирпича.
  3. Готовые стойки из железобетона или самостоятельно возведённые с применением деревянной опалубки и усиливающей арматуры.

Столбы устанавливаются в заранее подготовленные ямы, которые впоследствии заливаются фундаментом. Оптимальное решение — создание ленточного фундамента, соединяющего обе стойки. Глубина залегания опор составляет от 1200 до 1500 мм при стандартных размерах ворот.

При выборе в пользу кирпичных или железобетонных опор, в процессе их возведения необходимо предусмотреть стальные закладные детали, к которым будут крепиться петли. Закладные изготавливают из металлического уголка или профильной трубы и тщательно монтируют в конструкцию опоры распашных ворот. На практике выбор сводится к определению материала, из которого удобнее выполнить опорную стойку.

Сборка и сварка створок

Изготовление каркаса производится в несколько этапов:

  1. Разметка и нарезка заготовок необходимой длины из стального проката выбранного в соответствии с проектом сортамента.
  2. Зачистка торцов труб, обезжиривание кромок в местах сварных швов.
  3. Сборка половин каркаса в размеры согласно чертежу, совмещение свариваемых кромок, соединение на прихватках.
  4. Установка поперечин и диагоналей для придания жёсткости раме, сборка на прихватках с основным контуром.
  5. Сварка собранных стыков полуавтоматической или ручной дуговой сваркой по контуру прилегания деталей.
  6. Зачистка сварных швов от шлака и брызг металла.
  7. Зачистка швов заподлицо с основным металлом со стороны установки обшивки.
  8. Правка рамы с нагревом газовой горелкой.

Для этого этапа изготовления распашных ворот потребуется сварочное оборудование и практические навыки сварки, которая является оптимальным способом крепления металлических элементов между собой. При отсутствии самостоятельного опыта сварочных работ рекомендуется обратиться за помощью к профессионалу.

Окрашивание каркаса

После изготовления рамы её следует зачистить от ржавчины и загрязнений, загрунтовать и окрасить защитным лакокрасочным покрытием. Это обеспечивает продолжительный срок эксплуатации конструкции, предотвращая образование ржавчины и появление дефектов в соединениях. Цвет краски зависит от фантазии исполнителя, но в большинстве случаев он соответствует расцветке настила.

Обшивка полотен профилированным настилом

Выбрав, какую марку профнастила вы будете использовать для облицовки забора, и определившись с необходимыми размерами, при составлении проекта важно предусмотреть, чтобы поперечины и диагонали попадали на впадины обшивки. Для крепления листовой заготовке к готовому каркасу необходим специализированный крепёж. Простые саморезы использовать не допускается — это существенно сократит продолжительность срока службы конструкции. Необходимо заранее приобрести саморезы с шестигранными головками и сферическими резиновыми шайбами. Такой крепёж надёжно защищает кромки просверленных отверстий от попадания влаги и образования ржавчины.

После установки, подгонки и совмещения кромок по периметру, нужно зафиксировать данное положение каркаса и обшивки друг относительно друга и скрепить их саморезами, начиная от середины к краям — прикрутив центральную часть, переходить к нижней и верхней, последние крепёжные детали должны быть установлены по углам полотен. Это позволяет избежать поводок, деформации и вспучивания листов.

Монтаж распашных ворот

После того как створки готовы, можно переходить к завершающей стадии. Ограничение по времени связано с необходимостью застывания залитого фундамента — в идеальном варианте этот срок составляет от 10 дней и больше. Этапы последней операции разбиты на следующие стадии:

  1. Разметка и установка петель на закладных деталях опорных столбов.
  2. Поочерёдная установка створок с установленным профнастилом с привариванием или креплением на болтах ответных деталей петель.
  3. Вывешивание и выравнивание створок распашных ворот по уровню и отвесу. Регулировка зазора между полотнами, установка и приварка нащельника. Стоит обратить внимание, что раму с приваренным нащельником нужно будет всегда открывать первой. Устанавливаете нащельник таким образом, чтобы он полностью перекрывал зазор.
  4. Испытания многократным открыванием и закрыванием, подкрашивание повреждённых поверхностей.

Преимущества установки калитки

Широких воротных створок, которые открываются попарно, достаточно для проезда транспорта, но мало для комфортного передвижения пешеходов. Установка распашных ворот в паре с калиткой из профнастила — более сложная операция, но она обладает преимуществом в виде возможности беспрепятственного прохода пешеходов без необходимости открывания ворот. Небольшие габариты калитки не требуют существенных затрат на усиление конструкции, необходима только установка дополнительного опорного столба, что компенсируется привлекательным внешним видом и удобством повседневного использования ограждения.

Предложения от компании «Заборово»

Самостоятельное изготовление ограждения с распашными воротами из профнастила — хлопотное занятие, которое отнимает множество сил и средств без гарантии положительного результата. Учитывая занятость хозяев, усталость после работы и постоянное откладывание важных дел, вопрос установки ворот может затянуться на долгое время.

Наша компания предлагает услуги по профессиональному изготовлению и установке ворот из профнастила любой конструкции, габаритов и степени сложности в пределах Москвы и Подмосковья. Штатные специалисты — мастера с солидным опытом, которые делают свою работу по отлаженной технологии. Поэтому мы смело гарантируем качество изделий, долговечность и отсутствие нареканий.

В нашем распоряжении — заводские условия изготовления элементов и профессиональные монтажники-строители, оснащённые необходимым оборудованием и инструментами. При необходимости, мы принимаем на себя полный цикл изготовления, включая снятие замеров, расчёт и проектирование конструкции, приобретение материалов и комплектующих, производство сварных металлоконструкций, окрашивание поверхностей и монтаж готового изделия с обшивкой профнастилом.

Не стоит тратить время и деньги на занятия, в которых нет профессиональной подготовки и уверенности в результате. Доверьте дело знатокам отрасли, которые выполнят требуемую работу точно в срок, без замечаний и в пределах разумного бюджета. Для предварительного расчёта стоимости, оставьте заявку на расчёт, заполнив форму на сайте компании или закажите бесплатный выезд замерщика на объект. Проект ворот будет подготовлен точно в соответствии с вашими пожеланиями и потребностями.

С примерами наших работ можно ознакомиться на официальных ресурсах компании в формате просмотра фото и видео. Там же вы увидите комментарии реальных заказчиков, которые оставили свои отзывы о сотрудничестве с нами.

Ворота распашные своими руками. Чертежи, изготовление и установка, установка автоматики

Владельцы гаражей и частных домов уже довольно давно оценили удобство использования въездных ворот распашного типа. Это вполне естественно, особенно если учесть, что изготовление распашных ворот осуществляется на протяжении долгих лет и даже веков. Объяснить такую популярность несложно. Простота эксплуатации и высочайшая надежность – это два фактора, которые всегда ценились весьма высоко. И теперь собственники коттеджей и дачники постоянно ведут работы в области совершенствования их конструкции. Именно поэтому стоит делать ворота распашные своими руками. Если ранее это были глухие конструкции, выполненные из дерева, то сейчас это уже нечто новое, иногда даже с установленной автоматикой и другими современными технологическими новшествами.

Виды и типы ворот распашных

В зависимости от материала принято различать деревянные и металлические ворота. В конструктивном плане это могут быть двустворчатые и одностворчатые ворота. Довольно часто, особенно в конструкции ворот ангаров, гаражей и складов, используется комбинированный тип – двустворчатые ворота с калиткой. Это позволяет экономить материалы и место для организации отдельного входа. Однако в большинстве случаев это будут глухие элементы, и только иногда можно встретить решетчатые или трубчатые ворота с входом прямо в них. Еще один тип ворот – это распашные металлические на две створки, на которых использовано художественное оформление или облицовка крашеным профлистом. В этом случае половинки имеют облегченный вид, а калитка организована рядом с ними. Этот вариант является самым подходящим для частных домов. Ворота из профнастила распашные способны прослужить не одно десятилетие, а ремонт им практически не требуется, чем они выгодно отличаются от аналогов из дерева. Конструкция может иметь дополнительное оснащение автоматикой, что повышает их функционал еще сильнее.

Устройство

Можно рассмотреть типовой чертеж ворот распашных из профнастила. В основу всей конструкции закладывается каркас из квадратного профиля или обычной трубы диаметром 20-40 мм. У каждой створки может быть одна или две горизонтальные прожилины, которые позволяют усилить жесткость всей конструкции. Иногда используются и иные варианты, к примеру одна горизонтальная и две диагональные. Подобное расположение позволяет довольно четко удерживать геометрию ворот.

Сделать ворота распашные своими руками вполне может любой хозяин, если он овладел навыками сборки конструкций из металла. Потребуется владение навыками пользования сварочным аппаратом, болгаркой, буром, измерительными приборами и шуруповертом. Вполне возможно, что в конце потребуется провести покрасочные работы.

Процесс работы

Чтобы сделать ворота распашные своими руками, требуется соблюсти определенные этапы проведения работ. Каждая створка будет прикручиваться при помощи саморезов либо привариваться на петли к столбам. Для одной половинки вполне хватит пары. Петли для ворот распашных должны быть диаметром 20-30 мм. Для столбов уместно использовать металлические трубы, диаметр которых составляет 70-76 мм, либо профилированную трубу сечением 20 х 40 мм. Опорами для ворот могут служить железные трубы, однако конструкция забора будет диктовать их способ монтажа. Для этого требуется предусмотреть пару закладных деталей в кирпичной кладке, и к ним потом будут привариваться навесные стойки для ворот. Для поперечин и диагоналей рекомендовано использовать профиль 20 х 40 или 20 х 20 мм.

Параметры ворот

Практика показывает, что самой подходящей шириной ворот для частного использования можно считать 3 метра. При желании сэкономить не стоит уменьшать габариты более чем на 20 см. В большинстве случаев высота ворот равна двум метрам, при этом не учитывается подъем над землей. Запорный механизм традиционно состоит из штыря в форме буквы «Г», служащего стопором. Он находится в нижней части каждой створки. В основании земли, там, где будет находиться место запирания, предусмотрены отверстия из труб, которые по диаметру на 5-10 мм больше, чем толщина стопоров. Для длины нет жестких ограничений, однако она не должна быть более полуметра. Дополнением к стопорам можно считать горизонтальный затвор, расположенный на линии поперечин.

Самым практичным вариантом признаны ворота распашные из профнастила. Этот материал довольно органично вписывается в общий дизайн, особенно если весь забор выполнен в этом стиле. Профлист на ворота обычно крепится на расстоянии 50-70 мм от основания.

Автоматизация

Так как мы рассматриваем, как сделать ворота распашные своими руками, требуется сказать и о том, как можно снабдить их автоматикой. Это удобное решение для того, чтобы не пришлось открывать их вручную, либо для случаев, когда хочется сделать хоть какую-то модернизацию. На этот случай существует автоматика для распашных ворот. Эта система включает два линейных электропривода, а также блоки управления, антенну, электромагнитный замок и сигнальные лампы. Распашные ворота с электроприводом получают питание от традиционной бытовой электросети. Даже необычный дизайн ворот не будет испорчен таким комплектом, так как все элементы выглядят практически незаметно.

Еще до того как будет установлена автоматика для распашных ворот, требуется предусмотреть несущие столбы. Лучше всего, если они будут выполнены из кирпича или бетона. Распашные ворота с электроприводом могут быть установлены в нескольких вариантах в зависимости от того, в каком направлении открывается створка: наружу, вовнутрь или с доработкой несущих столбов. Монтаж автоматики в каждом случае производится в определенной последовательности. Комплект для распашных ворот может устанавливаться в зависимости от выбранного места. Блок управления системы бывает правым или левым, при этом значимый момент заключается в правильности подбора сечения проводов. У привода имеется одна особенность, которая касается установки, необходимо предусмотреть расстояние от несущего столба.

Сборка и установка

Ворота распашные своими руками требуется изготавливать в стационарных условиях на выровненной поверхности земли. По размеру ворота должны точно совпадать с параметрами, указанными в чертеже. Все заготовки должны быть отпилены при помощи болгарки с допуском на 1 мм. После этого требуется сверить прямые углы, сварить детали будущего периметра половинок ворот, а после этого приступить к поперечинам и диагоналям.

Разметка под петли для ворот распашных делается на расстоянии 30-40 см от края рамы, не меньше, а после этого их уже можно приваривать на места. Шарниры либо приобретаются в магазине, либо заказываются в токарной мастерской. Далее можно подвести навесной столб и проделать все эти действия при помощи сварки методом прихвата. Когда с размерами все определено точно, можно полностью обваривать петлю. Сварочный аппарат можно и не использовать, однако потребуется насквозь прикручивать каждый навес через толстые листы стали насквозь. Когда металл будет окрашен, можно приступать к прикручиванию профлиста шурупами с пресс-шайбой.

Завершающие шаги

Ворота распашные своими руками почти сделаны. Устанавливаются они после проведения разметки опорных столбов, при этом должен соблюдаться центр главной оси ворот. Основание столба предполагает, что в него будет вмонтирована железная труба диаметром 100 мм. Она должна быть вкопана на 130-150 мм. Это лучше всего делать посредством бура соответствующего диаметра, при этом оставив место для заливки бетона примерно на 10 см по всей окружности.

При выставлении основы кирпичного столба требуется использовать уровень и проверять вертикаль в двух плоскостях. Между створками должен иметься зазор в 20 мм, который иногда снаружи прикрывается притворной планкой, ее ширина составляет 50 мм. Этот допуск требуется для тех случаев, когда при жаре металл расширяется, из-за этого створки может просто заклинить. Если вы решили сделать ворота распашные своими руками, то они будут ничуть не хуже заводских, если к процессу сборки вы подойдете с умом.

Обшивка каркаса ворот

Эти работы предполагают, что вы должны взять профлисты и выложить их поверх вашей рамы, изготовленной ранее. Для их крепления используются саморезы или заклепки. Их фиксацию требуется осуществлять в местах углублений. На каждый квадратный метр требуется использовать 10 саморезов. Далее на уже изготовленные петли можно произвести навешивание створок.

Достоинства использования автоматики

Положительные моменты использования такой системы вы оцените в зимнее время, когда вам не потребуется вручную открывать ворота, контактируя с холодным металлом. Вам не нужно будет покидать теплый салон вашего автомобиля, если необходимо открыть ворота, достаточно нажать кнопку на пульте, чтобы они сами распахнулись.

Выводы

Сделать ворота из профнастила распашные своими руками не так уж сложно, важно только обладать необходимыми для этого знаниями и навыками. Вариантов оформления таких конструкций существует довольно много, и описать их все в масштабах одной статьи просто невозможно. Каждый из них индивидуален, и поэтому весь процесс проведения работ можно назвать творческим. Здесь у каждого хозяина имеется возможность для воплощения собственных наработок либо применения уже существующих. Использование различных декоративных элементов в виде деревянной отделки или ковки не запрещается. Это позволит сделать ваши ворота действительно уникальными и заметными среди множества остальных. Ведь при эксплуатации важны не только технические характеристики, но и внешний вид.

Распашные ворота своими руками: технология изготовления

Содержание статьи:
Распашные ворота своими руками: из чего изготовить
Изготовление и монтаж распашных ворот своими руками
Как установить распашные ворота своими руками: нюансы технологии

Распашные ворота, в отличие от других своих сородичей, обладают массой преимуществ, которые уже давно успели оценить многие жители частных домов: это и простота обслуживания, и сравнительно небольшая стоимость их изготовления и установки, и самое главное – надежность и долговечность. Именно о таких воротах мы поговорим в данной статье, в которой вместе с сайтом stroisovety.org подробно изучим технологию их изготовления и расскажем о том, как правильно устанавливать распашные ворота своими руками.

Из чего сделать распашные ворота

Распашные ворота своими руками: из чего изготовить

Вариантов изготовления распашных ворот достаточно много, и, несмотря на то, что они предусматривают использование различных материалов, принцип их создания практически всегда остается один и тот же. С этим ничего не поделаешь, так как от смены материала практически ничего не зависит, разве что характеристики готового изделия и тонкости его изготовления. Именно по этой причине для начала разберемся с материалами, с помощью которых можно изготовить распашные ворота – основных вариантов всего два, а все остальные это всего лишь различные комбинации.

  1. Деревянные распашные ворота. О них много говорить не будем, так как этот материал является не слишком прочным, к тому же достаточно прихотливым в уходе. Выглядят такие ворота красиво, но, как показывает опыт, они не очень практичные.
  2. Металлические распашные ворота. Именно такие конструкции при надлежащем подходе к делу способны превратить любой дом в настоящую крепость. Их преимущества практически ни у кого не вызывают сомнений – это и прочность, и надежность, и долговечность, и простота в эксплуатации, и, самое главное, возможность комбинирования с любыми другими материалами. Здесь важна основа, в качестве которой выступает каркас, а декорировать и сделать его непросматриваемым можно с помощью любого другого материала. Именно такой подход к делу практикует большинство производителей распашных ворот, комбинируя металлическую основу с другим металлом, деревом, поликарбонатом, а также прочими листовыми и другими материалами.

Именно о таких комбинированных распашных воротах, а вернее об их самостоятельном изготовлении, пойдет речь дальше.

Как сделать распашные ворота своими руками

Изготовление и монтаж распашных ворот своими руками

Начать изготовление распашных ворот с калиткой или без нее нужно с того, что подготовить весь необходимый материал. Его понадобится не много: во-первых, это профильная труба сечением 100х100мм (ее нужно около 6-7м, использоваться она будет исключительно для опорных столбиков), во-вторых, не обойтись без профильной трубы сечением 20х40мм или 25х40мм (из этой трубы собирается каркас для створок ворот), в-третьих, необходимы будут навесы с опорным подшипником (с шариком внутри). Ну а дальше все зависит от того, какой материал вы выберете для облицовки каркаса распашных ворот – деревянная рейка и масса крепежа к ней, профилированный настил, а может и обычный металлический лист с коваными элементами или даже обычный сотовый поликарбонат. В общем, чем будут закрыты рамы ворот, решать вам, и от вашего решения целиком и полностью зависит материал, который дополнительно придется приобрести.

Теперь что касается непосредственного изготовления – чтобы проще было понять этот процесс, рассмотрим его по пунктам.

  1. Сборка створок – здесь понадобится сварочный аппарат и умение с ним работать. Для начала нужно сварить рамы – их конфигурацию можно выбрать на свое усмотрение, но в основном это прямоугольники с габаритами от полутора до двух метров по высоте и примерно столько же по ширине. Возможные интерпретации этих прямоугольников заключаются в плавно изогнутых формах верхней их части – для этого понадобится умение гнуть трубы или, по крайней мере, знание того, где это могут делать профессионально. Основным условием изготовления каркаса створок ворот является соблюдение их диагоналей – контролируются они рулеткой еще до того, как конструкция будет полностью и капитально обварена сваркой. То есть сначала рамы собираются, как говорят сварщики, на прихватках и только после того, как вся их геометрия будет полностью выдержана, все стыки капитально обвариваются. Немаловажным элементом конструкции створок ворот является наличие так называемых ребер жесткости (горизонтальных усиливающих перемычек). Их наличие не зависит от того, собираете вы распашные ворота из профнастила или какого-либо другого материала. Расположить усиливающие перемычки можно по-разному, но в основном их устанавливают ближе к верху и низу рам на высоте примерно 400-500мм от верхнего и нижнего края створок. Также на этом этапе работ не лишним будет позаботиться об элементах, которые послужат надежной опорой для установки запирающего механизма ворот – для замка нужно сделать специальный короб из листового железа, который защитит его от природных невзгод, а в частности от воды. В принципе, створки ворот можно обшить, как говорится, на земле – здесь это будет намного удобнее сделать, но следует понимать, что в этом случае усложнится установка ворот в целом.
  2. Подготовка опорных столбиков. С опорами ворот все достаточно просто – для начала их верхнюю часть нужно отглушить, дабы предотвратить попадание внутрь квадратной трубы воды и снега. Потом на них устанавливаются навесы – приваривается та их часть, на которой имеется штырь. Ее нужно располагать так, чтобы штырь смотрел в заглушенную сторону столбика. Петли на левой и правой опоре должны располагаться на одинаковом расстоянии от заглушенного верха. Как правило, первая петля устанавливается на расстоянии 300мм от верха, а вторая на расстоянии 1400мм (при условии, что высота ворот составляет 2000мм). После того как петли будут установлены, в нижней части опор беспорядочно, в разные стороны, навариваются обрезки профильной трубы – они нужны для того, чтобы столбик надежно закрепился в бетоне после их установки в грунт.
  3. Соединение частей распашных ворот в единое изделие. Здесь все достаточно просто – понадобится только перенести местоположение отвесов на столбиках на створки и приварить туда ответные части навесов. Вопрос решается элементарно просто с помощью рулетки.

Ну вот, можно сказать, что ворота готовы, и можно приступать к их установке.

Как сделать каркас распашных ворот фото

Как установить распашные ворота своими руками: нюансы технологии

Установка распашных ворот начинается с земляных работ – для столбиков нужно выкопать ямы глубиной не менее полуметра. Здесь очень важно соблюсти плоскость забора и расстояние между ямами. Когда ямы будут готовы, в них устанавливаются столбики, самым тщательным образом нивелируются относительно всех возможных уровней, корректируется расстояние между ними с точностью до полусантиметра, после чего укрепляются любыми доступными средствами. Задача заключается в том, чтобы надежно зафиксировать их положение – впоследствии, когда бетон застывает, эти крепежи убираются.

Дальше идет процесс бетонирования, который ничего сложного не представляет. Готовим бетон в стандартной пропорции и заливаем его в ямы практически до самого верха, после чего оставляем всю конструкцию на пару-тройку дней для высыхания. Когда бетон высохнет, а столбики прочно укореняться в грунте, на них можно навешивать створки и проверять, насколько точно вы выполнили все работы. Теперь, когда все практически готово, переделывать будет достаточно проблематично, поэтому на предыдущих этапах нужно следовать поговорке «семь раз отмерь – один отрежь».

Металлические распашные ворота из профнастила фото

В заключение несколько слов о том, как модернизировать получившуюся конструкцию и сделать из нее автоматические распашные ворота своими руками. Не спешите говорить, что это сложно. Электрический привод для таких ворот реализуется в полностью готовом к установке виде, и вам понадобится только правильно, согласно прилагаемой производителем схеме, смонтировать его на месте и позаботиться о подаче к нему электрического питания.

Автоматические распашные ворота своими руками фото

Вот так выглядит общий принцип, согласно которому изготавливаются и устанавливаются практически любые распашные ворота своими руками. Несмотря на то, что внешне подобные конструкции выглядят иногда очень даже сложно, на самом деле это самый простой вид ворот. Здесь нужно взять за принцип выражение «глаза боятся, а руки делают», запастись терпением и отнестись к работе со всей скрупулезностью. Главное понять, что мелочей в работе нет – важно все, в том числе настроение, с которым вы беретесь за работу!

Автор статьи Александр Куликов

Красивые самодельные металлические ворота из прорезного металла своими руками | Своими руками

Содержание ✓

  • ✓ Попробую дать несколько советов по изготовлению самодельных ворот
  • ✓ Ворота из металла своими руками – 2 вариант

Так получилось, что нам пришлось строить новый забор. Подробно остановлюсь только на сделанных своими руками новых воротах и калитке.

Две створки ворот размерами 2000×1680 мм и калитка — 1000×1680 мм — были изготовлены из прямоугольного профиля сечением 50×20 мм с толщиной стенки 2 мм и обтянуты с одной стороны сеткой. Но вот беда — ворота и калитка казались пустыми и скучными. На семейном совете было решено сделать накладки из листового металла, но не сплошные, а просечные, в виде ажурного силуэта дерева.

Первоначально были нарисованы несколько черновых вариантов этого сюжета. Затем сюжет укрупнили, дополнили деталями и выполнили в масштабе (фото 1). В качестве материала мы взяли листы железа размерами 1010×2000 мм с крыши старого дома (фото 2), которые валялись без дела на участке.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Перед переносом эскиза их пришлось дополнительно подготовить: расправить фальц, выправить по плоскости (фото 3) и очистить от ржавчины и старой краски (фото 4).

Переносили эскиз на металл двумя способами. Первый использовали для калитки — увеличили рисунок в размер, использовав в качестве основы скреплённые скотчем старые обои, которые и приклеили к металлу клейстером (фото 5-7).

Такой способ имеет свои недостатки: из-за размеров трудно крепить большие куски обоев, и они могут отклеиться в самый неподходящий момент при резке металла. Поэтому для ворот мы перенесли рисунок на кровельное железо мелом, используя метод сетки (фото 8). У него один недостаток — мел в процессе резки стирается, рисунок путается, и приходиться его постоянно подправлять.

Попробую дать несколько советов по изготовлению самодельных ворот


Создавая эскиз, избегайте маленьких, круглых и сильно изогнутых отверстий, так как их зачастую невозможно выпилить.

Кроме того, если ворота закрываются накладкой полностью, то целесообразнее всего оставить в рисунке поля для крепления к раме.

Для уменьшения проблем эскиз нужно рисовать сразу в масштабе. Чтобы не сбиться в процессе перевода рисунка и последующего вырезания накладки, можно закрасить изображение и посмотреть, как это будет выглядеть на просвет.

После переноса рисунка мы приступили к его вырезанию, используя болгарку (фото 9).

При вырезании отверстий соблюдаем правила техники безопасности: используем защитные очки (лучше защитную маску), наушники и режем металл на ровной поверхности, не допуская зажимания и перекоса диска (диск может расколоться, что чревато травмами).

Во время работы удаляем вырезанные фрагменты с помощью отвёртки и пассатижей (фото 10). И ещё — рука, удаляющая отрезанные кусочки, для предотвращения порезов и ожогов, должна быть в перчатке.

Ссылка по теме: Как сделать раздвижные ворота своими руками

Скруглённые участки вырезаем в несколько этапов: сначала небольшими участками по прямой, как можно ближе к рисунку, а потом зачищаем невыпиленные участки зачистным диском.

После выпиливания отдираем обои от железа (фото 11) и зачищаем края (фото 12). На фото 13 представлены вырезанная калитка и её фрагмент (фото 14).

Ацетоном обезжириваем поверхность и в два слоя покрываем её грунтовкой (фото 15). Грунтовка имеет разные цвета, и металл можно не красить. На земле, как нам показались, грунтовать ажурный металл удобнее, чем по месту, тем более что с одной стороны ворот и калитки располагается сетка, которую мы не стали снимать. Перед установкой накладок загрунтовали рамы створок вместе с сеткой.

Для монтажа изделия просверлили отверстия по краям накладки и в про­филе на створках (фото 16). После этого зафиксировали конструкцию с одной стороны болтами с шайбами (фото 17), с другой — гайками (фото 18).

В местах соединения листов между собой были также просверлены отверстия, а через них пропущена проволока для фиксации, которая также служит крепежом накладок к сетке. Чтобы элементы крепления не выделялись, все они были прогрунтованы.

Мы изготовили то, что хотели, — интересные ворота, причём не массивные, а лёгкие и прозрачные (фото 19, вид изнутри). Также освоили лежавшие без дела листы железа и получили своеобразную реакцию соседей — от восхищения до зависти!

Как вариант — можно изготовить накладку не сплошную на всё полотно ворот, а лишь на их часть, например, по центру в виде герба, инициалов хозяев и т. д.

Если делать небольшую накладку, можно воспользоваться электрическим лобзиком.

При большом объёме работ это не проходит из-за неудобства вырезания и быстрого стачивания пилок. После монтажа ворот наши соседи сказали, что есть ещё лазерная резка — отдаёшь эскиз и получаешь готовую накладку, при этом вырезаемые отверстия могут быть очень маленькими.

Читайте также: Раздвижные и распашные ворота – конструкции и устройство

Необходимые для работы инструменты и материалы: углошлифовальная машинка, диски по металлу (отрезные толщиной 1,0-1,5 мм и зачистные), дрель, рулетка, угольник, длинная линейка или ровная рейка, керн, киянка и молоток, пассатижи, ключи, металлическая щётка, кисти, подкладка с ровной поверхностью, бумага для эскизов, карандаш, мел (можно портновский), болты с шайбами и гайками, проволока, ацетон, грунтовка.

Как сделать фигурные ворота из металла с рисунками своими руками – фото


На фото цифрами обозначены:

1. Эскиз накладки.

2. Вот и пригодилось старое железо!

3. Сначала железные листы надо простучать киянкой или молотком.

4. Сдираем корщёткой с железа старую краску и ржавчину.

5. Наносим клейстер на железо.

6. Раскатываем по клейстеру рулон обоев, на котором нанесён рисунок.

7. Рисунок приклеен.

8. Большие рисунки лучше выполнять прямо на металле.

9. Начинаем аккуратно вырезать лишний металл, стараясь держаться как можно ближе к контуру рисунка.

10. Вырезанные кусочки удаляем с помощью отвёртки и пассатижей.

11. Когда весь рисунок вырезан, отдираем обои с металла…

12. …и приступаем к зачистке.

13. Накладка на калитку…

14. …и её фрагмент.

15. Покрываем грунтовкой накладки.

16. Для крепления сверлим в накладках и раме ворот отверстия под имеющиеся болты

17. Обязательно под шляпку болтов подкладываем шайбы.

18. Фиксируем болт с противоположной стороны гайкой с шайбой.

19. Готовые самодельные ворота (вид изнутри). (фото вверху статьи)

Ворота из металла своими руками – 2 вариант


Заменил старые деревянные ворота в мастерской отца новыми металлическими с дверью и украсил металлическими ключами с имитацией старины.

Понадобилось: металлические профили 60×60 мм, 55×55 мм, металлические трубы d 30 мм, 50 мм, листовое железо, болгарка, сварочный аппарат, машинка для шлифовки, трубогиб, шарнирные петли, краска по металлу, кисть, заклепки, арматура.

Из профиля 60×60 мм сварил коробку для ворот (точнее, их имитацию, т.к. они не открываются). Дополнительно усилил каркас со стороны двора вертикальной трубой из того же профиля.

Уложил на горизонтальную поверхность заготовку из листового железа, а поверх нее — сваренный каркас. Чтобы лист в процессе работы не сьехал, изначально «прихватил» его к раме сварочным аппаратом в шахматном порядке, а затем — швами по 5 см.

Дверь к воротам изготовл из профиля 55×55 мм и листового железа (без усиления планками). Навесил ее на шарнирные петли.

К каждому торцу рамы приварил по 3 металлические пластины (с одним отверстием) на равном расстоянии друг от друга. Установил конструкцию в проем и вбил в стены через отверстия пластин металлические стержни, затем приварил их. Зашлифовал элементы конструкции.

В дверь врезал замок, снаружи под ним приварил ручку из катанки. Из листового железа изготовил декоративное крепление петель и накладку для замка, прикрепил их заклепка ми. С внешней стороны покрасил края ворот в черный цвет. Для создания ключей использовал листовое железо (бородка), металлические трубы d 50 мм (ножка) и d 30 мм (ручка).

Сварил детали и отшлифовал изделия. Прикрепил заготовки сваркой крестообразно к глухой части ворот. Покрасил ключи, замочную скважину, декоративные накладки и петли в один цвет.

Получилось, как в старинном замке!

© Автор: Алексей Герасимов. г. Удомля Тверской обл. Фото автора

Автор: Г.Шинкарева

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Общие — Архив | Строительство металлических ворот для подъездной дороги вопрос | Практик-механик

Регис
Гость
