Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот – набор инструментов, материалы, немного свободного времени и хорошая инструкция.

Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Размеры створки

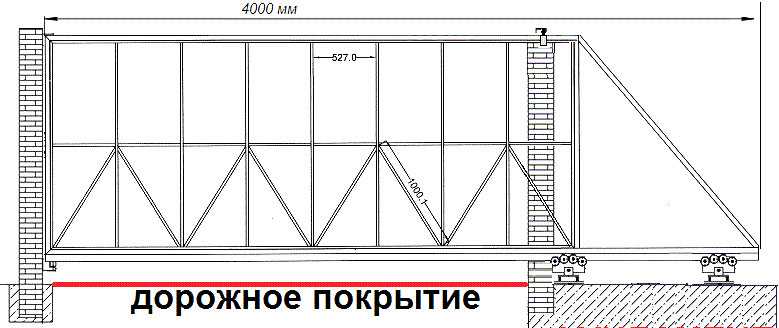

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

• ширина проема – 4м;
• высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Необходимые материалы

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

• Трубы прямоугольного сечения 60х30:
• 1 шт. 6-тиметровая;
• 1 шт. 4-хметровая;
• 1 шт. длиной 2,7 м;
• 2 шт. по 1,85 м.
• Трубы прямоугольного сечения 40х20:
• 3 шт. 4-хметровых;
• 4 шт. 2-хметровый.
• Направляющая шина 6 м из малого или среднего комплекта.
• Профлисты для заполнения каркаса.
• Саморезы.

Изготовление каркаса

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

Этапы покраски:

• с каркаса удаляется металлическая пыль и окалина;
• поверхность протирается растворителем;
• грунтовка;
• покраска.

Заполнение каркаса

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Монтаж откатных ворот

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Для этого необходимо:

• выкопать котлован длиной 2,2 м за примыкающим к проему забором с той стороны, куда будет открываться створка откатных ворот;
• сварить П-образную конструкцию из прочной арматуры высотой 1,5 м и длиной 2,2 м;
• установить конструкцию в котлован и забетонировать.


Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

• привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
• устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
• к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
• с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
• зажимаем ролик, установленный внутри направляющей балки;
• подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

• трехфазный – более мощный;
• однофазный – менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

• мощность – 1,5-2,5 кВт, зависит от веса конструкции;
• частота вращения – чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины.

Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

• подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
• зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
• на приемнике также зажимаем кнопку до начала мигания сигнала;
• когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
• отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

• 1-е положение кратковременно замыкает контакт, пока подается сигнал;
• 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами – GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т. е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа – плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

• контакт 2-й группы параллельно кнопке открытия;
• контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

RFID идентификацию и Arduino

Плата Arduino – бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

• плата Arduino Leonardo;
• активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
• устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

Недостатки:

• необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

Недостатки:

• длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот – их компактность и неприхотливость:

• водитель автомобиля может беспрепятственно подъезжать прямо к воротам без риска повредить автомобиль при открывании проема;
• ворота в открытом положении или при открывании абсолютно не занимают места на участке;
• ворота могут быть установлены в любой момент, даже если прилежащая территория уже занята посадками или декоративными элементами;
• обильный снегопад и сугробы у ворот не мешают их открыванию и закрыванию;
• закрытая балка с установленным внутри роликовым механизмом не требуют смазки или очистки.

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Кованые ворота

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

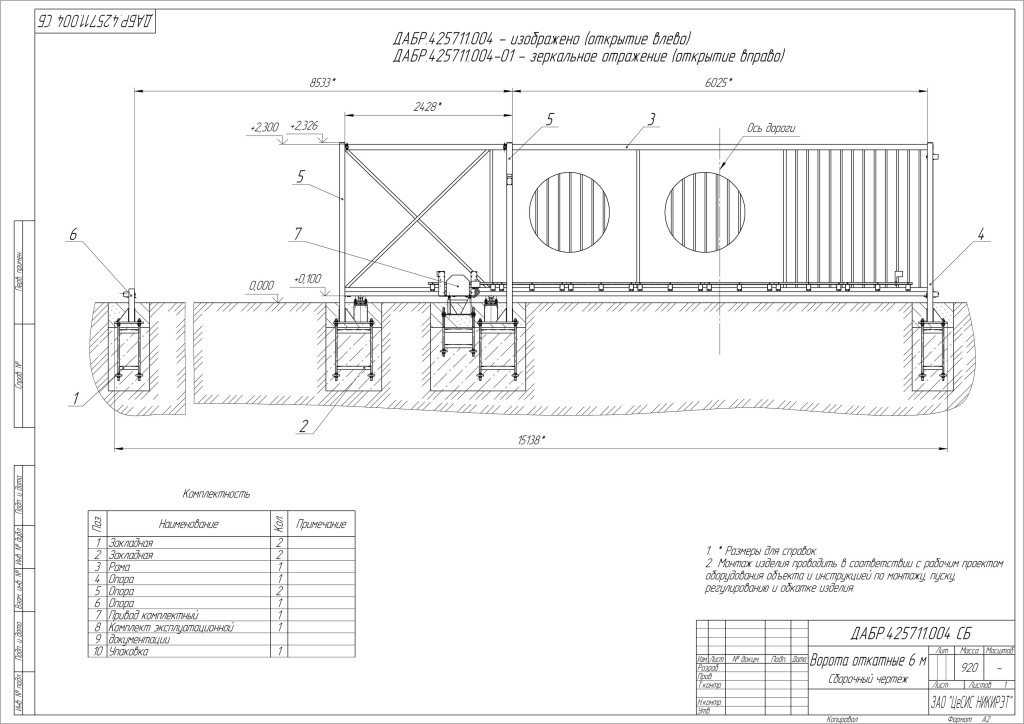

Откатные ворота: чертеж

Содержание

• Устройство откатных ворот
• Этапы установки
• Подготовка инструментов
• Фундамент
• Установка ворот
• Окрашивание створки
• Монтаж автоматики
• Преимущества и недостатки
• Заключение

Ворота любого типа призваны ограничивать свободный въезд на частную территорию. При выборе конкретной модели хозяин участка руководствуется не только соображениями прочности и надежности конструкции, но и удобства ее эксплуатации. Кроме того, ворота не должны занимать много места во время открывания. Такими характеристиками обладают сдвижные изделия. Чтобы их соорудить, а затем правильно установить, потребуется точный чертеж откатных ворот, необходимые инструменты и материалы.

Устройство откатных ворот

Все модели откатных изделий можно разделить на 2 группы в зависимости от типа опоры. Они могут быть роликовыми или рельсовыми. Последний вариант устарел, поэтому сейчас створки ворот устанавливают на специальные каретки.

Откатные ворота нашли применение как для заграждения частных территорий, так и для ограничения доступа на промышленные объекты. Чтобы соорудить откатные ворота самостоятельно, понадобится иметь минимальные строительные навыки и определенный набор инструментов. Также на выполнения работы потребуется немало времени. Обычно на такую работу уходит около 2- 3 суток.

Перед началом сооружения ворот стоит познакомиться с устройством роликовых изделий:

• тележка – на 2 опоры монтируется консоль;
• нижний ловитель;
• верхний ловитель;
• подставка – она представляет собой основу для опор, по которым осуществляется движение створки;
• съемный ролик – на него опирается створка, когда она закрыта;
• направляющая балка – они принимает на себя нагрузку от створки;
• верхний фиксатор – благодаря ему створка не уходит в сторону во время движения.

Монтаж ворот следует начинать с сооружения фундамента. Он будет принимать на себя нагрузку, создаваемую конструкцией. На основание помещаются опоры, а на них – створка с приваренной снизу направляющей балкой.

Открывать и закрывать откатные ворота можно как вручную, так и посредством электромеханики. В последнем случае необходимо позаботиться о правильном монтаже автоматики.

Совет! При выборе материала для створок стоит учитывать, что он должен иметь достаточную прочность и жесткость. Это объясняется тем, что ворота постоянно подвергаются механическим воздействиям ветра.

Современный рынок предлагает достаточно большое количество запчастей, которые используются для сооружения откатных ворот самостоятельно. При подборе необходимых деталей стоит обращать внимание на массу будущей конструкции и высоту створки. Если подобрать качественные детали, ворота будут служить не одно десятилетие.

Покупать специальный набор комплектующих для ворот, выдерживающих большие нагрузки, следует в том случае, когда ширина проема составляет более 5 м. Ворота под этот размер будут создавать нагрузку на фундамент около 600 кг. К разработке схемы такого устройства стоит подойти максимально ответственно.

Совет! Подбирая комплектующие, лучше спросить совета у специалиста. Ему достаточно показать размеры ворот, и он быстро найдет наиболее подходящие детали.

Этапы установки

Ворота всегда следует монтировать в определенной последовательности. Откатные конструкции устанавливаются в таком порядке:

• возводится фундамент;
• проводится монтаж кабельной разводки – в случае необходимости установки автоматики;
• установка столба и створки;
• монтаж приборов автоматики и дополнительных элементов.

Для всех этапов установки конструкций стоит руководствоваться фото и чертежами готовых ворот.

Подготовка инструментов

Чтобы соорудить и установить откатные ворота, понадобится приобрести или взять в аренду такие инструменты:

• аппарат для сварки;
• воздушный компрессор;
• болгарка с дисками;
• дрель, плоскогубцы, строительный уровень и молоток.

Выполняются откатные ворота чаще всего из металла. Нередко такие конструкции выполняются и из дерева.

Фундамент

Сначала проводится разметка. Она необходима для определения размеров фундамента. Сперва отмечается расстояние, на которое будет заезжать створка. В ширину яма выполняется на 50 см от забора к участку.

Если имеется возможность, то для опор стоит использовать заборные столбы. Если на створку будет установлена автоматика, следует предусмотреть место под аппаратуру и электрический кабель.

Совет! Вынимать грунт из ямы под фундамент необходимо минимум на 2 метра в глубину. Это позволит залить основание ниже отметки промерзания почвы.

Закладной элемент создается из арматуры и швеллера, которые привариваются друг к другу. При этом важно соблюсти размеры элементов. При укладке закладного элемента он монтируется арматурой вниз. Затем яму заливают бетоном.

Необходимо, чтобы швеллер находился в строго горизонтальном положении. Контролировать этот параметр можно при помощи строительного уровня. После заливки бетона ему нужно дать полностью застыть. Только после этого можно осуществлять монтаж. Бетонный раствор обычно застывает в течение недели. Время затвердевания зависит от погоды. Схема основания показана на рисунке.

Основание можно выполнить и другими способами:

• Монолитный фундамент – в грунт необходимо вкопать 2 армированных столба, которые соединены между собой швеллером. Этот вариант самый экономный. При этом не потребуется тратить много бетонной смеси. При выкапывании ямы используется лопата или специальная техника. Отверстия для столбов должны иметь глубину 2 м.
• Свайное основание. Чтобы провести его монтаж, понадобится выполнить определенные земельные работы, а также забетонировать основание. Свайные элементы вкручиваются в грунт. Для увеличения их срока службы стоит покрывать их эпоксидной смолой.

Такие варианты фундамента представляют собой хорошую альтернативу стандартному основанию.

Установка ворот

При установке ворот на дачу важно выполнить разметку. Для этой цели необходимо натянуть шнурок, который будет обозначать траекторию движения створки. После этого осуществляется фиксация регулировочных площадок.

Как только площадки будут установлены, необходимо определиться с положением опор. Для этой цели стоит отступить от проема вдоль закладного на 15 см. Когда все расчеты будут проведены, можно начинать монтаж створок. При помощи сварки необходимо приварить площадки тележек, благодаря которым осуществляется их регулировка. После этого в проем вкатывают створку.

Затем выполняются такие действия:

• полотно снимают с роликовых тележек;
• тележки убираются с площадок;
• площадки соединяются с закладным;
• на площадки устанавливают тележки;
• на тележки монтируется створка;
• ворота закрывают;
• выполняется настройка и доводка створки.

Чтобы тележки внутри несущей балки крепились правильно, следует ослабить верхние гайки их креплений к площадкам. Также понадобится несколько раз открыть, а затем закрыто ворота. При свободном движении створки гайки можно закручивать обратно. Если ворота ходят достаточно туго, придется поправлять перекосы тележек.

Как только регулировка будет завершена, можно устанавливать концевой ролик, который будет заходить в нижний ловитель. Его крепят внутри несущей балки. Выполняется соединение при помощи сварки или на болты. Однако в первом случае крепление будет более надежным.

Совет! Чтобы зимой внутрь профиля не попадал снег, стоит приварить заглушку с внутренней стороны ворот.

Иногда на каркас створки монтируют профилированные листы. Такой вариант обшивки является наиболее практичным и долговечным. Также на рынке представлен большой ассортимент подобных изделий. Можно выполнить ворота по собственным эскизам.

Одним из важных элементов конструкции, позволяющим продлить срок службы ворот, является нижний уловитель. В него заходит нижний концевой ролик, когда ворота закрываются. Именно поэтому деталь монтируют при закрытой створке. Стоит выполнить его монтаж таким образом, чтобы опорная площадка нижнего ловителя располагалась выше уровня концевого ролика. Это позволит ролику заезжать в ловитель, поднимая створку на 1 см.

Окрашивание створки

Ворота можно окрашивать как до установки, так и в подвешенном состоянии. При этом важно учитывать, что краска должна хорошо переносить воздействие различных погодных явлений и сильные перепады температуры. Чтобы она держалась намного дольше, стоит очистить ее от различных загрязнений, а затем обезжирить при помощи ацетона.

Как только элементы ворот будут зачищены, их необходимо прогрунтовать. Это можно сделать при помощи валика. Следом за грунтовкой на ворота наносят краску. Как только она высохнет, окрашивание повторяют. Разные типы краски высыхают с разной продолжительностью. Благодаря окрашиванию ворот они будут надежно защищены от коррозийных процессов. Также это позволит преобразить конструкцию внешне.

Монтаж автоматики

Чтобы установить автоматику, понадобится приобрести специальное оборудование. Автоматика выбирается, прежде всего, в соответствии с характеристиками створки. Также особое внимание уделяется таким параметрам:

• Материал шестерней редуктора. Лучше выбирать металлические изделия.
• Запас мощности мотора. Двигатель нагружается больше во время сильных морозов.
• Тип выключателя. Если ворота будут эксплуатироваться в регионе с суровыми климатом, стоит обратить внимание на магнитный концевой выключатель.

Одним из главных показателей, которые стоит учесть при выборе автоматики, является масса створки. При массе меньше 500 кг лучше выбрать привод для облегченных ворот.

Также обращается внимание и на марку производителя:

• «Came» – производитель из Франции, который выпускает автоматику, больше подходящую для теплых регионов.
• «Faac» – изделия итальянского производителя служит достаточно долго. Шестерни редуктора выполняются из латуни и стали.
• «Nice»– такая автоматика выпускается для облегченных ворот. Такие системы стоят относительно дешево, а также отличаются большой надежностью и долговечностью. Если превысить допустимый вес створки, шестерни могут прийти в негодность – они выполняются из пластика.

Совет! При выборе автоматики стоит рассчитывать на самые суровые условия работы устройства, возможные в данном регионе.

Осуществить монтаж автоматики на откатные ворота достаточно просто, ведь к ней прилагается подробная инструкция.

Преимущества и недостатки

Преимущества откатных ворот очевидны. Подобные конструкции отличаются такими плюсами:

• высокий уровень безопасности;
• большая прочность;
• отсутствие необходимости постоянно расчищать снег перед воротами зимой.

В качестве материалов изготовления используются металлические трубы, дерево, профнастил. При использовании последнего можно соорудить откатные ворота со средней балкой. Они меньше подвержены перекосам.

Откатные ворота также имеют и несколько негативных сторон:

• отсутствие калитки в полотне ворот;
• необходимость освобождения нескольких метров вдоль забора;
• сложность в подборе направляющих решеток.

Другие преимущества и недостатки откатных ворот не столь значительны. Одно остается ясным – откатные ворота не требуют много места для открытия, они прочны и практичны.

Заключение

Как видно, изготовить и установить откатные ворота можно своими руками. Процедура не отличается большой сложностью. Достаточно выбрать необходимые материалы и сделать правильный расчет размеров ворот. Только при правильном выполнении всех действий можно соорудить надежные и долговечные конструкции.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Сдвижные ворота с/без автоматики своими руками

Сегодня конструкции, которые откатываются в сторону, являются наиболее популярным решением для участка. Они не занимают места при открытии, компактны, их можно оснащать автоматикой. Но возникает вопрос, а можно ли установить сдвижные ворота своими руками без автоматики? Конечно, да. И у этого решения есть свои преимущества. Но чтобы разобраться, необходимо понимать, как происходит монтаж конструкции с автоматикой и без.

При строительстве и монтаже сдвижных ворот с автоматикой и без принципиальных отличий не будет. Разница заключается лишь в том, что для привода необходимо будет заранее подготовить площадку на фундаменте. Сам же фундамент, полотно, направляющая и опорные столбы будут в обеих конструкциях одинаковыми. Схожими будут и инструменты. Вам потребуется:

• сварочный аппарат;
• болгарка;
• дрель;
• молоток;
• уровень;
• рулетка.

Конструкция без автоматики

Для начала необходимо подготовить фундамент, который располагают сбоку от проезда. Его длина должна составлять половину ширины проезда, а ширина – 40-50 см. Глубина ямы для фундамента достигает максимум 2 м. В яму опускают закладной элемент из швеллера и арматуры. Изучить схему его создания можно на видео сдвижных ворот своими руками без автоматики. На дно ямы насыпают слой песка, затем опускается закладная, которая заливается бетонным раствором. Фундаменту необходимо постоять 3-5 дней, чтобы просохнуть. Лишь после этого можно приступать к следующему этапу.

Для дальнейших монтажных работ потребуется на уровне 20 см над землей натянуть веревку вдоль проезда. Она будет ориентиром для установки несущей балки. Теперь приступаем к изготовлению полотна. Для этого необходимо сделать раму. Для изготовления используют металлические трубы с сечением 60х30 мм. Трубы нужной длины сваривают между собой. Затем внутри делают дополнительный каркас жесткости. Это необходимо, чтобы полотно могло выдерживать ветровые нагрузки в закрытом положении. Готовую раму крепят к несущей балке сдвижных ворот без автоматики.

В несущую балку, с приваренным к ней полотном, вставляют роликовые тележки, которые устанавливают на швеллер в заранее намеченные места. При этом нижний край несущей балки сдвижных ворот должен касаться веревки. Если все выставлено правильно, то можно приваривать регулировочные площадки к стальному швеллеру, а после закрепить на них роликовые опоры. Если необходимо, то вы можете поднять или опустить регулировочную площадку, чтобы выровнять горизонтальное положение несущей балки.

В конце приступают к монтажу заглушек и концевого ролика. Необходимые заглушки поставляются в готовых наборах для сдвижных ворот без автоматики, чтобы своими руками вы могли защитить балку от снега и влажности. А концевой ролик крепят болтами к нижней части полотна. При закрытии конструкции он должен заходить в нижний улавливатель. Это необходимо для фиксации полотна в закрытом виде. В верхней части устанавливают верхний ловитель и ограничитель боковых покачиваний с роликами. Все эти устройства позволяют отрегулировать четкую работу конструкции при открытии и закрытии. Это особенно важно, если створка открывается вручную, без помощи автоматического управления.

Монтаж сдвижных ворот своими руками с автоматической системой управления

Ограждающие конструкции подобного типа невероятно популярны. Их полюбили не только за компактность, но и за практичность. В случае если вы уже сделали своими руками чертежи сдвижных ворот без автоматики, то в любой момент можно предусмотреть в своем плане наличие привода. Вы можете устанавливать его во время монтажа основной конструкции или же сделать это после, если в первоначальные планы это не входило. Конечно, проще делать все сразу, поскольку в этом случае вы сможете подготовить фундамент и продумать способы прокладки проводки.

Главным отличием установки сдвижных ворот с автоматикой своими руками заключается в том, что вам потребуется не только специальный инструмент, но и некоторые знания в электрике. Если же их нет, то вам могут помочь инструкции, которые производители поставляют вместе с приводом. Или же вы всегда можете обратиться за помощью к профессионалам. Но подготовительные работы достаточно просты. На стадии заливки фундамента нужно проложить провода, поместив их предварительно в гофрированную трубу. Пучок проводов выводится через заготовленное отверстие в швеллере. Вы можете изготовить его самостоятельно или же заказать швеллер для установки автоматических ворот, в котором будут все необходимые отверстия.

Необходимо также отметить на опорных столбах места, где будет проходить проводка, а также обозначить места ее выхода для крепления там сигнальной лампы и фотоэлементов. После этого приступают к установке самого привода. Подробности описаны в видео сдвижных ворот с автоматикой, мы же рассмотрим наиболее важные моменты. Итак, для автоматизации вам потребуются:

1. привод;
2. зубчатая рейка;
3. сигнальная лампа;
4. система дистанционного управления;
5. фотоэлементы.

При установке привода очень важно следить за тем, чтобы зазор между шестерней и «зубцами» рейки был именно такой, как указано в инструкции. А поскольку зубчатая рейка продается длиной лишь в 1 метр, то проверьте, чтобы в местах стыка торцевые края составляли один полноценный «зуб». Иначе шестерня не сможет привести в движение полотно – оно будет постоянно заедать. Очень важно соблюдать последовательность при подключении сдвижных ворот с автоматикой. Подключая определенный элемент, сразу же выполняйте проверку его работоспособности. Иначе будет сложно определить, на каком этапе произошла ошибка, если после установки конструкция не будет работать.

Плюсы и минусы электропривода

Итак, подведем итоги. Не каждый собственник стремится устанавливать на свои откатные конструкции автоматику. И дело не только в финансовой стороне вопроса. Ответ кроется в том, что сдвижные ворота без автоматики имеют свои преимущества:

1. Низкая стоимость. Отсутствие автоматического привода существенно удешевляет изделие. При этом наличие опорных роликов позволяет с легкостью перемещать створку в ручном режиме.
2. Долговечность. Отсутствие привода делает конструкцию значительно проще. Известно, чем меньше в конструкции деталей, тем она проще. И тем дольше она прослужит.
3. Дешевый ремонт. Рано или поздно любой механизм требует внимания. Это могут быть плановые работы или внезапный ремонт. В любом случае вам необходимо будет обслуживать лишь саму конструкцию створки, а не сложный механизм. И сделать это вы сможете даже самостоятельно.

Тогда почему столько людей стремятся установить у себя дома и на предприятии автоматику для сдвижных ворот? Потому что и это решение, безусловно, заслуживает внимания. Электропривод делает управление полотном невероятно простым. Вы можете открывать заграждения, не выходя из дома или автомобиля. А система безопасности и фотоэлементы сделают эксплуатацию еще и безопасной. Да, необходимо будет потратиться на покупку привода, но зато можно сэкономить, если осуществить монтаж самостоятельно.

Сказать однозначно, какое решение будет оптимальным, невозможно. Ведь каждый должен исходить не только из своих финансовых возможностей, но и способностей, а также желания сделать сдвижные ворота своими руками без автоматики или с ней. А какое решение вы планируете применить на своем участке? Напишите в комментариях под статьей.

чертежи, схемы, эскизы конструкций. Как собирать и монтировать © Геостарт

Рубрика: Ворота и калитки

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

• опора или тележка – на две опоры устанавливается консольная часть;
• направляющая балка – принимает на себя нагрузку веса ворот;
• нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
• верхний ловитель – снижает уровень парусности конструкции;
• съемный ролик – является опорой для края ворот в то время, когда они закрыты;
• верхний фиксатор или кронштейн – не дает створке уходить вбок;
• подставка – основа для опор, по которым двигаются створки.

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Особое внимание стоит уделить воротам , ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Производитель	Вес створки, кг	Ширина проема, м	Длина балки, м
Ролтэк МИКРО	до 350	до 3	4.5
Alutech	до 450	до 4	6
Ролтэк ЭКО	до 500	до 4	6

Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

1. Создание фундамента.
2. Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.
3. Монтаж самих ворот и ответного столба.
4. Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Инструменты, необходимые для монтажа откатных ворот

Для установки откатных ворот понадобится ряд специализированных инструментов:

1. Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.
2. Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.
3. Болгарка и набор дисков – для нарезания металлических заготовок.
4. Молоток, дрель, пассатижи, рулетка, уровень, клепатель.

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Устройство фундамента

Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора . В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

Полезный совет! Грунт в яме вынимается на глубину промерзания почвы, то есть не меньше, чем на 2 м.

Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора . Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

1. Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору , и соединяться друг с другом небольшой траншеей.
2. Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.

Монтаж ворот

При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

Последовательность действий выглядит так:

1. Полотно снимается с роликовых тележек.
2. Тележки снимаются с регулировочных площадок.
3. Площадки привариваются к закладному элементу.
4. На площадках закрепляются роликовые тележки.
5. На тележки задвигается полотно ворот.
6. Ворота закрываются.
7. При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.

Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

Полезный совет! В зимний период внутрь несущего профиля может попадать снег, затрудняя движение створки. Для того чтобы этого не происходило, с внутренней стороны ворот приваривается заглушка несущего профиля.

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

Окрашивание ворот

При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

1. Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
2. Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
3. Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

• Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
• Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

• Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
• An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

Полезный совет! Выбирая автоматику для ворот, рассчитывайте на максимальную нагрузку на механизм, а также на самые суровые погодные условия в вашем регионе.

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель	Особенности
Hormann	Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group	Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК	Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan	Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Преимущества и недостатки

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

1. Безопасны для людей, в частности, для маленьких детей.
2. Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
3. В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Негативные стороны:

1. Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
2. Откатные ворота забирают пространство у забора .
3. Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

автор Добрынина София

Откатные ворота своими руками — чертеж: изготовление и фурнитура

В закладки ↑

Забор по периметру своего дома с участком – это важный параметр уюта и безопасности. Ворота при этом являются неотъемлемой частью ограждения. Откатные конструкции раньше считались привилегией избранных, теперь же соорудить их самостоятельно не составит большого труда. Такое изделие будет удобно в эксплуатации и приподнимет авторитет хозяина в глазах соседей.

• Что такое откатные ворота? ↓
• Область применения ↓
• Составляющие механизма ↓
• Готовим чертеж ↓
• Немного о фурнитуре ↓
• Делаем откатные ворота самостоятельно ↓
• Материалы и инструменты ↓
• Изготовление и монтаж ↓
• Монтаж ↓
• Несколько советов ↓
• Достоинства и недостатки ↓
• Виды откатных конструкций ↓

Что такое откатные ворота?

Конструкция представляет собой движущийся механизм, для открывания которого не требуется дополнительное место. Створка будет ходить параллельно забору, сохраняя незаменимую свободную площадь двора.

Откатные ворота могут быть механическими или автоматизированными со всем необходимым современным набором электроники (фотоэлемент, радиоприемник и так далее).

Полотно может отодвигаться полностью либо разъезжаться в обе стороны. При этом материал для изготовления используется разный, все зависит от ваших предпочтений и толщины кошелька.

Область применения

Откатные ворота широко применяются на современных объектах. Это связано с удобством эксплуатации и практически отсутствующими ограничениями.

Подобная конструкция рекомендуется в первую очередь в случае необходимости обеспечить широкий проем для доступа на территорию, что характерно для производственных и коммерческих объектов.

Распашной аналог будет требовать наличие большой свободной площади для открытия. А в современных условиях каждый квадратный метр на вес золота.

Простота устройства и доступность материалов сделали изделие популярным и у частных домовладельцев. Если прибавить к этому эстетически привлекательный внешний вид и долговечность конструкции, то главный конкурент, распашные ворота, проигрывает по многим характеристикам.

Составляющие механизма

Набор составляющих не включает в себя ничего экстраординарного:

• Опорные столбы. Это может быть кирпичная кладка, швеллер, брус. Допускаются готовые бетонные столбы и трубы большого диаметра.
• Качественный и абсолютно ровный фундамент. Именно по нему будут двигаться ворота. Поэтому от качества основания будет зависеть простота дальнейшей эксплуатации.
• Каркас с внешней обшивкой или без нее (кованое изделие).
• Роликовые опоры. На них выпадет основная нагрузка.
• Специальные платы с роликами для защиты от бокового качания.
• Концевой ролик с уловителем. Хорошо отрегулированные ворота свободно открываются, поэтому в конце нужно предусмотреть стопорный механизм во избежание проблем.
• Электродвигатель с зубчатой рейкой (в случае автоматизирования процесса).

Готовим чертеж

Соорудить откатные ворота на глазок точно не получиться, необходим качественно выполненный чертеж и четкое его исполнение в процессе работы. Нанимать архитектора для этих целей вовсе не обязательно все можно сделать и самому.

Что же необходимо знать для чертежа?

1. Тип ворот. Конструктивно изделия отличаются, поэтому универсальной схемы для разных типов не существует:
   • Консольные. Необходимо помнить, что длина противовеса равна половине длины проема при треугольном исполнении и одной трети при прямоугольном. Например: при необходимой ширине ворот в 4 метра, каркас необходимо делать шестиметровый, что и отражается на чертеже.
   • Подвесные. Изображая схему нужно помнить, что направляющая каркаса будет прилегать к балке неплотно (все зависит от конструкции ролика), поэтому высота конструкции имеет определяющее значение. Если получится большой зазор до земли – плохо, но когда ворота будут выше необходимого – во сто крат хуже, придется много переделывать.
   • Рельсовые. Тут все проще. Главное, помнить правило – ширина полотна должна быть больше проема на 50 сантиметров. Таким образом, при взгляде на закрытый проем под углом не будет видна щель между воротами и столбами.
2. Используемые материалы. Консольная конструкция подразумевает бетонный армированный фундамент глубиной полтора метра со швеллером наверху под неподвижные ролики. Если ширина швеллера 200 мм, то заливка бетоном происходит вплотную к столбам, меньше – то от опоры нужно отступить так, чтобы расстояние от края швеллера до столбика было 20 сантиметров.
3. Каркас створки. При проектировании высоты необходимо отталкиваться от высоты забора, ворота должны быть немного ниже. Схема каркаса должна включать специальную направляющую балку, которая является основой будущих ворот.

Непосредственно примеры чертежей можно найти в достаточном количестве используя Гугл или Яндекс.

Чертеж откатных ворот

Немного о фурнитуре

Если каркас и фундамент можно сделать самостоятельно, то фурнитуру придется купить. Обычно предлагают комплект. На что же обратить внимание?

1. Направляющая балка. Должен быть профиль с шестью углами толщиной 3,5 миллиметра (вес конструкции 300 кг) и 5 мм при массе 800 килограмм. Визуально балка должна быть ровная. Лучше не поскупиться и выбрать европейское.
2. Ролики. Изготовление обязательно из металла с подшипниками крепостью 301 (при стандарте 201). Пластик и китайские подшипники из сырой стали начнут скрипеть через две недели, а рассыплются через год, два.
3. Роликовая система от покачивания. Непосредственно ролики лучше выбрать из резины, тогда следов на полотне оставаться не будет.
4. Концевой ролик и улавливатели. Особых требований к ним нет, главное чтобы были.

Делаем откатные ворота самостоятельно

Разберем, что нужно для монтажа и как правильно его сделать.

Монтаж откатных ворот

Материалы и инструменты

Чтобы не отвлекаться в процессе работы нужно подготовить набор инструментов:

• стандартный сварочный аппарат и пачка электродов;
• болгарка и 5 маленьких обрезных кругов;
• кисть и емкость для краски;
• лопата, топор, молоток, рулетка, уровень;
• бетономешалка или корыто.

Необходимо также запастись материалом:

• Профильная труба для каркаса по периметру 60×40×2 или 60×40×2,5. Внутренние перемычки можно делать из трубы 40×40×2 либо 40×40×2,5. Толщина металла зависит от размеров конструкции.
• Обшивка зависит от фантазии и материальных возможностей.
• Опорные столбы могут быть камня, швеллера, трубы.
• Комплект фурнитуры.
• Цемент, песок, щебень, арматура (14 или 16) и швеллер (верх фундамента) для консольного типа.
• Грунтовка и краска.

Изготовление и монтаж

• 1 этап. Фундамент. Из арматуры сваривается П-образная конструкция с перемычками посредине. Арматура укладывается в заранее вырытую яму. Выставляются столбы, происходит их заливка, и закладной для консоли. При этом верхний швеллер закладной должен получиться на одном уровне с поверхностью. Пространство под рельсом также нуждается в укреплении, но небольшой глубины. Обычно фундамент строится высотой от половины до полутора метров.
• 2 этап. Полотно. Металлические трубы или деревянный брус нарезаются по размеру и соединяются между собой сваркой или болтами. При изготовлении уровень должен стать обязательным инструментом, во избежание перекосов. Когда каркас готов, крепится направляющая балка, а затем облицовка.
• 3 этап. Покраска. Тщательно зачищенные и обезжиренные поверхности покрываются грунтовкой, а затем краской. Наносить слой защитного покрытия рекомендуется с обеих сторон ворот, а не только с лицевой. Краска подбирается для наружных работ, устойчивая к перепадам температур и зимним холодам.

Монтаж

• Разметка линии движения полотна. Проще всего выполняется с помощью натянутой нитки.
• Установка роликов. Их нужно располагать на максимальном удалении друг от друга. Первоначально роликовые опоры прихватываются сваркой и только после регулировки установленного полотна крепятся окончательно и надежно сварочным оборудованием.
• Установка полотна производится в закрытом положении.
• Монтируются концевые ролики и улавливатели (болтами из комплекта и сваркой для крепости).
• Ставятся на место удерживающие от бокового смещения ролики (крепятся «намертво» к столбам).
• Выполняется смазка всех движущихся элементов.

Несколько советов

• Фурнитура приобретается после чертежа. Тогда приходит понимание о массе конструкции и соответственно классе роликов.
• Исправная работа ворот во многом зависит от качества направляющей балки. Экономия на этом элементе приведет к скорой поломке даже при идеально выполненном монтаже.
• Противовес не может быть шириной треть проема при треугольном исполнении, недостаток веса превращает его в фикцию и ролики (даже самые качественные не прослужат гарантийный срок).
• При использовании электрического двигателя создайте для него укрытие (будка как для собаки, например). Так можно продлить срок его службы.

Преимущества:

• Тихий и плавный ход.
• Простое обслуживание в зимний период. Необходимость убирать снег из проема отсутствует.
• Длительный срок службы.
• Элементарный технический уход.

Недостатками являются:

• Обязательное бетонирование столбов и основы.
• Тщательный и своевременный уход за роликовой системой.
• Свободное место вдоль ограждения. Калитку нужно продумывать заранее так, чтобы она не перекрывалась полотном ворот.

Виды откатных конструкций

1. Консольный тип. Полотно перемещается по роликам, которые неподвижно опираются на фундамент. Ворота при этом постоянно находятся спереди или сзади проема и не касаются земли. В связи с необходимостью применять противовес, общая длина конструкции превышает ширину проема на 40–60%. Если длина ограждения не позволяет обеспечить достаточное место для отката изделия, можно использовать две створки, разъезжающееся в обе стороны, но это влечет за собой дополнительные затраты на фурнитуру и подготовку основания.
2. Рельсовый тип. По всей длине движения створки прокладывается рельс на который опирается ролик. Такое решение позволяет исключить противовес, уменьшив необходимое свободное место вдоль забора. Также этот тип применяется при перемещении створок в обе стороны, так как удорожание конструкции в этом случае становится минимальным. Недостатком является необходимость следить за рельсом, очищать его от грязи, листьев и снега.
3. Подвесное изделие. В этом случае предполагается наличие верхней балки, которая будет ограничивать высоту въезжающего автомобиля. При этом ширина конструкции такая же, как и предыдущего варианта. Преимущество – долговечность и отсутствие соприкосновения с землей, недостаток – высокая цена. Соорудить такую конструкцию из металла сегодня под силу далеко не всем.

Статья была полезна?

5,00 (оценок: 1)

Загрузка…

Понравилась статья? Поделиться с друзьями:

Откатные ворота своими руками: чертеж, технология, преимущества

Ушли в далекое прошлое времена, когда откатные ворота могли установить только люди, имеющие высокие доходы, а ворота с электрическим приводом были у единиц. Многие владельцы загородных домов предпочитают изготавливать и устанавливать откатные ворота своими руками, чертеж которых можно заказать в проектировочной компании, или изготовить самостоятельно.

Современная модель въездных ворот

Преимущества конструкции преобладают над недостатками

Сдвижным воротам не нужна верхняя и нижняя направляющая, что значительно расширяет их пропускную способность. Для движения ворот используются роликовые каретки, установленные на бетонном фундаменте. Двигаются каретки внутри приваренного в нижней части ворот направляющего рельса. Каретки надежно защищены от попадания грязи, дождя, снега, что продлевает срок эксплуатации ворот. В набор необходимой фурнитуры входит:

• Шесть метров направляющего рельса.
• Каретки — роликовые тележки.
• Улавливатели — верхний и нижний.
• Ролик накатной (концевой).
• Поддерживающий ролик.
• Направляющая заглушка.

Набор фурнитуры для ворот

Фурнитуру нужно покупать только известного производителя. К недостатку этих ворот относится обеспечение свободной зоны вдоль линии ворот и забора для отката. Можно устанавливать сдвижные ворота без электрического привода, он нужен для экономии личного времени.

Изготовление и монтаж сдвижных ворот

План работ:

1. Установка опорных столбов.
2. Монтаж фундамента под сдвижные ворота.
3. Монтаж электропровода для автоматического блока.
4. Изготовление откатных ворот.
5. Установка ворот и подключение электропривода.

Опорные столбы

В качестве опорного столба устанавливают столб из дубового бруса, швеллера, бетона или кирпича. Прочность конструкции обеспечит бетонирование столба на глубину больше 1 метра. Установку столба необходимо делать под уровень. Когда все точно вымерено, заливается бетон. Через семь дней столб будет готов к эксплуатации. В бетонные и кирпичные столбы со стороны проема закладывают по три металлических закладных. Размер закладной обычно 5х5 см.

Фундамент

1. Арматуру сечением 16 мм разрезать на куски по 1,2 м. К полкам швеллера шириной в 20 см с обеих сторон приварить арматуру.
2. Выкопать яму шириной от 40 см, длиной, равной половине ширине ворот и глубиной от 1,5 метра.
3. В подготовленную яму полками вниз установить швеллер.
4. Залить яму бетоном.

Важно! Все работы по установке швеллера, заливке фундамента обязательно выполняются с контролем по уровню. Дорога, асфальт и верхняя часть швеллера должны быть на одном уровне.

При ширине проема в 4 метра основание для откатных ворот должно быть не меньше 2 м. На качественно установленную площадку будут крепиться каретки. Согласно строительным нормам для полного застывания фундамент должен выстоять 28 дней. Торопиться не стоит, если вам нужны качественные ворота, за это время можно выполнить другие работы по изготовлению ворот.

Электропроводка

Во время монтажа фундамента нужно учитывать, что конструкция ворот будет автоматизирована и необходимо прокладывать электрический провод.

Конструкция откатных ворот

Изготовление несущей рамы

Делая откатные ворота своими руками, чертежи необходимо регулярно просматривать, сверяя правильность выполнения конструкции согласно запроектированным и рассчитанным размерам. Для несущей рамы ворот понадобится профильная труба 50х50 мм, 60х30 мм или 60х40 мм. Для обрешетки (внутренней рамы), работающей как укрепляющий элемент, понадобится труба 40х20 мм. На внутреннюю раму будет крепиться полотно ворот.

Несущая рама (зеленым) и внутренняя рама (красным)

Тщательно просмотрев чертежи, нужно заготовить трубы. Для работы понадобится болгарка, защитные очки. Обшивку рамы можно проводить как с одной стороны, так и с обеих. Планируя одностороннюю обшивку, внутрений каркас нужно приваривать ближе к краю. При обшивке с двух сторон внутренний каркас приваривается посредине несущей рамы. Перед работой трубы необходимо обезжирить и прогрунтовать. Сварку труб начинать с прихватов, выполняя их через 30 см. Направляющий рельс приваривается в нижней части несущей рамы. Чтобы избежать искривления рамы, направляющий рельс и трубы привариваются в шахматном порядке. Сварочные углы аккуратно зачистить и прогрунтовать. Когда грунтовка на узлах высохнет покрасить всю конструкцию алкидной эмалью. Краску желательно наносить в два слоя.

Чертеж сдвижных ворот

Для зашивки рамы полотном использовать заклепки или саморезы со сверлом. В качестве полотна может быть алюминиевый сайдинг, профнастил, дерево, металлический лист, поликарбонат, ковка. Крепится полотно ворот к внутреннему каркасу. Если предполагается на участке будут установлены откатные ворота с калиткой своими руками, чертеж будет выглядеть несколько другим. Для калитки необходимы петли и дополнительные трубы, чтобы изготовить каркас.

Откатные ворота с внутренней калиткой

Монтаж сдвижных ворот

Приступать к монтажу ворот необходимо с установки кареток, раздвигая их между собой на максимальное расстояние. Ближняя к концевому ролику каретка устанавливается с учетом его размера —150 мм. Дальнюю каретку установить так, чтобы при закрытии ворот, с другой стороны рельса не выбивалась заглушка. Рама ворот надевается на роликовые каретки. После этого обязательно выставить конструкцию ворот по уровню. Сваркой слегка прихватить платформы кареток к швеллеру. При необходимости исправляются все погрешности, после чего каретки привариваются полностью. Проводить установку ворот несложно, но нужно все делать неторопливо, тщательно проверяя уровни, чтобы избежать неполадок при эксплуатации установленной конструкции. Приварить поддерживающий верхний ролик и вставить концевой ролик. Сначала приварить нижний уловитель, а затем верхний. Концевой ролик должен накатываться на уловитель снизу так, чтобы снимать нагрузку с ворот при их закрытии.

Важно! Улавливатели и поддерживающие ролики приваривают к опорному столбу, изготовленному из металлической трубы или швеллера. При установке кирпичного, каменного или бетонного столба необходимо сначала приварить к нему трубу.

Изготовление и установка откатных ворот самостоятельно поможет рачительному хозяину сэкономить деньги и проявить свое мастерство.

Монтаж сдвижных ворот

Источник: http://rusograda.ru/vorota/otkatnye-vorota-svoimi-rukami-chertezh

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу. В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей.

Инструкция по установке автоматических ворот своими руками

Инструкция по установке автоматических ворот: пошаговые советы, фото, видео.

Раздвижные ворота для дачи своими руками

Пошаговая инструкция по установке раздвижных ворот.

Установка роллетных ворот: виды монтажа, комплектация, процесс

Как устанавливают роллетные ворота своими руками.

Монтаж секционных ворот Doorhan: основные моменты

Секционные ворота Doorhan рассчитаны на длительный срок эксплуатации, эстетичны, безопасны и герметичны. Схема и метод монтажа конструкции зависит от типа подъема.

Раздвижные ворота своими руками

Безопасность вашего автомобиля зависит от качества ворот установленных в вашем гараже.

Дачные откатные ворота своими руками. Распашные ворота своими руками, чертежи, видео, пошаговая инструкция. Преимущества распашных ворот

Каждый хозяин стремится к тому, чтобы его дача была максимально удобной и красивой. Безусловно, любая дача начинается с ворот, поэтому этому элементу нужно уделить не меньше внимания, чем другим объектам. Поэтому в этой статье мы рассмотрим, как сделать красивые и качественные металлические дачные ворота своими руками.

Типы конструкций дачных ворот

В настоящее время наиболее распространены следующие типы конструкций ворот:

• Распашные – это две створки, распахивающиеся в одну или другую сторону. Их изготовление не занимает много времени и сил. Неудобством такой конструкции является ее громоздкость в открытом положении – часто возле дверей находятся предметы, мешающие их открыть.
• Выдвижной — несомненное преимущество такой конструкции в том, что створки не распахиваются наружу, а выдвигаются в стороны. Еще одним их преимуществом является возможность открытия как вручную, так и автоматически. Правда, на изготовление такой конструкции потребуется гораздо больше времени и средств.

Выдвижные конструкции также можно отнести к подъемным конструкциям. Их особенность заключается в том, что они поднимаются вверх, а не откатываются в сторону.

Надо сказать, что целесообразнее изготовить распашные ворота самостоятельно, особенно если нет такого опыта работы, так как эта конструкция проще.

Изготовление ворот

Проект

В первую очередь необходимо сделать чертежи дачных ворот своими руками. На них должны быть отмечены все размеры конструкции и ее особенности. Кроме того, на схеме должно быть изображено его взаимное расположение с другими объектами на участке.

Внимание!
На чертежах необходимо максимально точно описать все элементы будущего изделия, так как это впоследствии облегчит его изготовление.
Поэтому рисунок нужно изображать с трех сторон.

После того, как чертежи готовы, можно переходить непосредственно к изготовлению конструкции.

материалы

Перед началом работы необходимо подготовить следующие материалы:

• Профнастил или металлические листы;
• Металлические трубы;
• Металлические уголки или квадратные трубы;
• Песок и цемент;
• Четыре петли (можно использовать петли для гаражных ворот).

Установка опор

В качестве опор для створок следует использовать стальные трубы диаметром не менее 100 мм. Заменить трубу можно стальным профилем, например, двутавром или швеллером с шириной полки не менее 100 мм.

Внимание!
Чем жестче и прочнее опоры, тем дольше прослужит изделие.

Инструкция по установке опор следующая:

• В первую очередь необходимо разметить грунт, указав расположение ворот и указав расположение опор.
• Далее следует нарезать трубы для получения опор необходимой длины, в соответствии с чертежами.
• Затем осуществляется установка опор, для чего необходимо вырыть ямы. Так как при открывании и закрывании створок на оси возникают переменные динамические нагрузки, опоры необходимо устанавливать более надежно, чем столбы ограждения. Оптимальная глубина ям – 0,8 метра.
• После установки опор в ямы их следует залить бетоном. При этом вертикальность опор необходимо проверить строительным уровнем.

Внимание!
Ширина ворот должна быть тщательно рассчитана, чтобы ворота не были слишком широкими.
Чем они шире, тем сильнее будет на них дуть ветер.
При этом ворота должны быть достаточно широкими, чтобы во двор мог въехать автомобиль.

Надо сказать, что стойки не обязательно должны быть металлическими. Например, можно выложить столбы из кирпича или другого материала.

Изготовление створок

Пока бетон застывает можно приступить к изготовлению створок, согласно чертежам. Конструкция створок представляет собой каркас, к которому приварены профнастил или металлические листы. Надо сказать, что цена профнастила обычно ниже металлических листов, так как листы этого материала гораздо тоньше.

Для увеличения жесткости к каждой раме обычно приваривают несколько поперечин. Например, распространенный вариант — одна горизонтальная и две вертикальные полосы.

Таким образом, в первую очередь при изготовлении ворот необходимо угол или квадратную трубу разрезать на отрезки нужной длины и сварить из них раму. При выполнении этой работы крайне важно обеспечить точность углов.

Внимание!
При изготовлении рам следует учитывать, что после установки створок между ними должно оставаться расстояние не менее 8-12 миллиметров.

После изготовления каркасов из металла необходимо вырезать листы необходимого размера и приварить к каркасу. На одной из створок должна быть ограничительная планка, которая скроет зазор между створками.

На фото — петля для ворот

петли

Важным моментом в изготовлении конструкции является установка петель. Эта работа требует предельной точности, так как от этого зависит правильное расположение ворот и их работоспособность.

Как было сказано выше, гаражные петли можно использовать в качестве навесов. Для створок стандартных размеров достаточно четырех петель, т.е. по две петли на створку. Если ворота большие и мощные, следует использовать 6 петель.

Перед установкой к каждой из петель привариваются металлические пластины, которые в свою очередь привариваются к опорам. К крыльям приваривается вторая часть петель, после чего конструкция устанавливается на опорные стойки.

После этого осталось доделать затворный механизм. Чаще всего он состоит из двух Г-образных стопорных штифтов, которые расположены в нижней части затвора.

Дачные ворота – важный элемент забора, возводимого вокруг загородного дома, его визитная карточка. Они должны быть надежными и практичными, для удобства снабжены калиткой, а их внешний вид должен соответствовать общей концепции забора. Ворота, отвечающие перечисленным требованиям, может изготовить и установить каждый умелый хозяин своими руками, выбрав соответствующую конструкцию, материалы и размеры створок.

Ворота металлические распашные для дачи

Выбор материалов для изготовления

Чтобы сохранить концепцию забора, входные двери лучше делать из того же материала, что и забор. Алгоритм традиционный: изготавливаются металлические каркасы с петлями, которые затем обшиваются подходящим материалом из списка:

• досок разной ширины;
листы поликарбоната
• ;
• изделия художественной ковки;
• гладкие или профилированные металлические листы.

Те же строительные материалы будут использованы для изготовления ворот, если они будут размещены в отдельном водозаборном проеме. Каркасы для больших и малых створок обычно изготавливают из стальных труб прямоугольного или круглого сечения, подбираемых по размеру и весу конструкции. Стандартные распашные ворота для дач высотой до 2,5 м, рассчитанные по ширине на въезд автомобиля, изготавливаются из труб сечением 60х40 мм с толщиной стенки 2 мм.

Типовая схема изготовления рамы для дачных распашных ворот с калиткой

Ворота дачные можно сварить и из круглых стальных труб диаметром 32х3 мм, хотя эта задача несколько сложнее. Проще всего собрать двери своими руками из деревянного бруса, как это делали в старину. Такие решения внедряются все реже, так как по надежности и долговечности они уступают металлу.

Ворота распашные с деревянной рамой — практически не используются из-за хрупкости

По соотношению цена-качество оптимальным вариантом для дачи является металлическая основа с легким наполнением — поликарбонат, профнастил или деревянные доски. Обшивка из стальных листов толщиной 1,2-2 мм несколько утяжелит конструкцию, хотя и добавит ей жесткости. Кованые изделия – самый дорогой и тяжелый материал, но и прослужат они дольше остальных.

При выборе материалов для изготовления ворот на дачу стоит позаботиться о запорных инструментах и ​​ручках. Купите простой, но надежный замок с удобной ручкой и защелкой для закрытия изнутри. Также понадобятся металлические петли, рассчитанные на вес конструкции.

Варианты исполнения

Как правило, входной проем в дачном заборе заполняется распашными воротами, состоящими из двух створок и оборудованными калиткой. Такое решение достаточно простое и недорогое в реализации, удобное в использовании и проверенное временем. Минусов у распашных дверей всего два: для открывания им нужна большая площадка, а зимой ее придется очищать от снега и льда.

На практике применяются дачные ворота различных конструкций и компоновок:

1. Двустворчатые ворота со встроенной калиткой. Они позволяют экономить место и эффективно использовать всю ширину проема, но при этом быстро расшатываются от частого открывания входной двери, поэтому считаются ненадежными.
2. То же, с отдельным входом для людей, а дверь и одно полотно ворот крепятся к общему столбу. Конструкция надежная и прочная, но занимает больше места.
3. То же, со створками разной длины. Большой играет роль ворот, маленький – ворота. Из-за приличного веса длинная часть ворот со временем сильнее провисает и часто касается земли. Возникает несоответствие высоты короткой и длинной частей, из-за чего страдает внешний вид конструкции.
4. Классика жанра – обычные двустворчатые ворота. Недостаток только один — для прохода людей нужно открывать одну из частей, так как отдельной двери нет.

При строительстве заборов своими руками и оформлении центрального входа на даче обычно реализуют варианты № 2 и 4, где ворота не располагаются в створе ворот или устраиваются в другом месте, в стороне от них. Такие конструкции надежны и долговечны в эксплуатации. При желании их можно автоматизировать, установив специальные приводы открывания, управляемые дистанционно.

Изготовление стальных рам

Металлические рамы, где впоследствии необходимо закрепить заполняющие элементы, обычно изготавливают сваркой. Болтовые соединения профильных труб в этом случае ненадежны, да и выглядят не эстетично. Итак, помимо сварочного аппарата и навыков работы с ним, для сборки вам понадобится:

• Болгарка и круги качественные по металлу;
• средства измерения — рулетка, угольник и строительный уровень;
• карандаш, мел;
• молоток, клещи и другие слесарные инструменты;
• электроды сварочные АНО-21 или аналогичные.

Рамы удобнее всего варить на ровной площадке, предварительно нарезав трубу на заготовки своими руками под размер проема между столбами. При ширине изделий необходимо учитывать установку петель и небольшой зазор (около 5 мм) между створками. Таким же образом отмеряются и отрезаются куски труб для сборки ворот, высота всех рам должна строго совпадать.

Сварка каркаса выполняется в следующей последовательности:

1. Уложите заготовки на площадку, выровняйте их угольником и соедините на прихватках.
2. Измерьте рулеткой 2 диагонали и, если они не совпадают, выровняйте конструкцию вручную.
3. Прихватите скобу сваркой и снова проверьте длины диагоналей, чтобы предотвратить перекос.
4. Качественно проварить все швы, отбив шлак.

Раскосы металлические – это такие же трубы, вваренные внутрь конструкции под углом и заподлицо, чтобы она не «играла» вдоль собственной оси. Если дачные ворота сделаны из профильных труб небольшого сечения (40х40 мм), то лучше поставить две раскосы, приварив их к дополнительной поперечине, горизонтально установленной посередине рамы.

Схема рамы распашных ворот

К готовым рамам следует приварить закладные детали для крепления замка, защелки и других элементов. В завершение весь металл необходимо обезжирить, покрыть грунтовкой (например, ГФ-021) и покрасить. Места, где планируется приваривать петли, красить не нужно.

Обшивка каркаса

Обшивка ворот и калиток также осуществляется на объекте и вот почему:

• крепить деревянные доски или профнастил на весу достаточно неудобно, кроме как обшить его поликарбонатом;
• после облицовки увеличится вес крыльев и они могут провиснуть, придется срезать фонари и приваривать новые.

Крепление легких элементов и бруса к каркасным трубам осуществляется саморезами, а лучше саморезами с головкой под ключ и входом в виде сверла. Тогда вам не придется делать отверстия своими руками, шуруп их просверливает сам. В этом случае вместо дрели используется шуруповерт. Прочный стальной лист крепится к раме с помощью сварки.

При обшивке ворот важно не упустить размеры и не перекосить элементы, чтобы не пришлось что-то переделывать или отрезать и подгонять по весу. Облицовка прикручивается к раме таким образом, чтобы одна створка перекрывала другую по центру. Не спешите устанавливать деревянные доски рядом с местами сварки навесов, чтобы не портить их внешний вид.

Инструкция по сборке ворот

Установить дачные ворота в одиночку достаточно сложно, поэтому лучше привлечь помощника. Алгоритм выполнения работ следующий:

1. Установите каждую створку в вертикальное положение рядом со стойками и зафиксируйте подпорками.
2. С помощью подпорок обеспечьте внизу зазор 30-50 мм для свободного открывания. Если площадка не забетонирована и ее рельеф неровный, то желательно увеличить проем.
3. Приварить петли к стойкам, проверить раскрытие створок, их схождение и уровень по высоте.
4. Полностью сварить навесы, отбить шлак, загрунтовать и покрасить.

Если металлические ворота крепятся на болтах, то следует использовать регулируемые петли. Но при монтаже не стоит полностью полагаться на регулировку, лучше максимально точно выставить створки и только потом размечать и сверлить отверстия.

Ворота — конструкция из двух створок, закрывающих проход в заборе, что, по сути, достаточно примитивно. Более сложные конструкции могут состоять из трех и более компонентов. Их можно открывать вручную или с помощью механизма, что также влияет на сложность их изготовления.

Существует довольно много разных дизайнов. Благодаря простоте установки и функциональности стали популярны раздвижные и роллетные двери. Эти конструкции можно использовать не только по прямому назначению, но и в рамках декоративного оформления участка.

Особенности конструкции

Воспользовавшись нашими рекомендациями, вы сможете сделать дачные ворота или ворота самостоятельно. Выдвижные конструкции, сделанные по нашему замыслу без посторонней помощи, внешне не будут отличаться от покупных механизмов, да и работать они будут так же.

Конструкция откатных ворот давно не меняется, но постоянно модернизируется. Сейчас чаще всего используются два вида раздвижных вариантов: рельсовый и консольный, но первый вариант постепенно забывается и уходит в небытие. Консольный тип конструкций завоевал популярность благодаря своей универсальности. Чтобы воплотить его в жизнь, вам понадобится несколько материалов, которые можно найти в любом магазине.

• Экономия места. Консольные ворота можно установить в любом месте. Для их открытия не требуется места перед конструкцией или позади нее, ведь полотно отодвигается в сторону.

• Универсальность. Разнообразие предлагаемых дизайнов позволяет выбрать подходящий именно вам.

• Удобство. Вы можете смело оставлять машину прямо за воротами, ведь она не станет препятствием при их открытии.

• Внешний вид. Такой дизайн выглядит очень нарядно, а если нанести на полотно красивый узор, то получится еще и неповторимо.

• Долговечность.

Инструменты

Для изготовления ворот нам понадобится:

• Сварочный аппарат. Он может быть обычным или инверторным, но, главное, должен быть рассчитан на 1000 ампер. Конечно, инверторный будет стоить дороже, но и соединения гораздо надежнее, да и металл не портится. С обычным устройством следует быть настороже, потому что оно быстро нагревается. Также нам понадобятся электроды диаметром 2,5–3 мм, которые продаются на строительных рынках.

• Болгарский. Он должен работать с двумя типами дисков. Болгарку можно заменить любым инструментом, умеющим работать с металлом. Диски первого типа нам понадобятся для отрезания кусков металла, а второй – для его обработки.

• Воздушный компрессор. Это приспособление понадобится для равномерного нанесения краски на металл. Его можно заменить кистью, но ворота получатся с подтеками.

• Плоскогубцы.
• Рулетка.
• Молоток.
• Клепальщик.
• Очки.
• Уровень.
• Дрель.

материалы

Для работы нам потребуются не только инструменты, но и несколько видов металла, которых полно на складах металла.

Для обшивки можем взять любой металл который вам нравится. Стандартный вариант – профнастил, но используют и дерево с полиэстером. Для обработки кожи понадобится грунтовка и краска.

Также нам понадобится консольное оборудование, которое состоит из балок, верхних и концевых роликов, ловителя и еще двух роликов. Когда все материалы закуплены, не спешите запускать производство, а предварительно спланируйте и рассчитайте каждый его этап.

Выберите подходящее место и подготовьте его. Определитесь с направлением движения конструкции, ведь место для этого тоже нужно подготовить.

Производство

Когда чертежи на руках, а все необходимое рядом, можно приступать к работе. Разделите весь материал на две части – для перемычек и для основной конструкции. Отмерьте необходимые куски металла и отрежьте его. Не забывайте, что нужно придерживаться рекомендуемого угла у перемычек. Когда весь металл подготовлен, его следует соединить сварочным аппаратом в общую конструкцию.

Когда каркас готов, а балки ждут своей очереди, следует приступить к шлифовке конструкции с последующим ее обезжириванием. Для шлифовки металла необходимо использовать болгарку с соответствующим диском, но для обработки подойдет ацетон или бензин. Когда металл высохнет, можно нанести грунтовку, а затем покрасить.

До окончательного высыхания краски может пройти от двух часов до трех суток, поэтому за это время можно забетонировать основание и установить столбы. Также нужно позаботиться о месте для роликов и привода.

Установка

Первым шагом является установка блоков в бетонное основание, для чего нам понадобятся винты и петли. Основным элементом всей конструкции является многофункциональная балка, к которой будут крепиться остальные детали. Готовые ворота необходимо устанавливать только после укрепления фундамента цементным раствором.

Листы гофрированного картона крепятся к изготовленному каркасу.

Вот так не спеша и с минимальными усилиями мы осуществили установку ворот. Такая конструкция очень прочная, а по функциональности не уступает аналогам, купленным у производителя. Чтобы все было сделано правильно, следуйте нашим инструкциям.

Видео

Каждая огороженная территория имеет вход или въезд. Для этого в ограждении устанавливаются ворота. Они имеют разный вид и изготавливаются из самых разных материалов. Самое главное, чтобы они хорошо вписывались в окружающую среду. Ворота изготавливают и устанавливают специализированные компании, но можно сделать это и своими руками. Как сделать ворота на даче и правильно их установить мы и поговорим далее.

Схема распашных ворот из профнастила для дачи.

Соорудить откатные ворота самостоятельно не составит труда, если четко выполнять все действия по инструкции. По качеству такие ворота не уступают откатным воротам, изготовленным квалифицированными специалистами.

Итак, для изготовления калитки на дачу потребуются следующие инструменты:

1. Сварочный аппарат на 1000 А.
2. Болгарка с двумя видами дисков. Один вид диска нужен для резки заготовок для ворот, а другой – для обработки металла под покраску.
3. Воздушный компрессор для покраски ворот кистью или валиком.
4. Дрель или отвертка.
5. Молоток.
6. Уровень.
7. Клепальщик.
8. Плоскогубцы.
9. Рулетка.

Ворота для дачи не только защищают от посторонних глаз, но и придают участку эстетичный вид.

Для изготовления ворот существует несколько видов металла. Для каркаса потребуется профильная труба 60х40х2,5 или 60х40х2. Но можно использовать и 60х20х2 или 2,5 или 1,5 (все зависит от размеров будущих ворот). Идеальный вариант перемычек – 40х20х1,5-2-2,5. Материал можно найти на металлобазах. Необходимо выбрать профильную трубу в отличном состоянии, без признаков ржавчины. Объем металла рассчитывается по чертежам, составленным для ворот.

Выбор обивки зависит от личных предпочтений. Обычно такие ворота обшивают профлистом. Но и дерево, и полиэстер — отличные варианты.

Консоль – самая важная часть откатных ворот.

Состоит из:

• 2 ролика;
• лучей;
• концевой ролик;
• опорные верхние ролики;
ловушка
• .

Подготовка к работе

Перед тем, как приступить к изготовлению, необходимо определить размеры конструкции. Для подбора фурнитуры следует знать длину, ширину и высоту. Ширина определяется исходя из необходимости свободного проезда транспортных средств. Следует учитывать размер улицы, на которой находится земельный участок. Довольно часто на дачах устанавливают ворота слишком большой ширины (около 5 м), предназначенные для въезда автомобилей. Дело здесь в узкой улице и плохом вывороте.

Для ворот, предназначенных для легкового автомобиля, достаточно проема шириной 2,6 м. Чтобы войти в грузовик, вам нужно будет увеличить размер до 3,4 метра. Высота конструкции может быть любой. Створки должны располагаться на расстоянии 15 см от земли, чтобы снегопад не мешал им легко открываться.

Размер ворот – достаточно важный параметр при изготовлении их конструкции.

Расстояние, необходимое для прокатки, зависит от размера. Идеальный вариант – расстояние, в полтора раза превышающее проем ворот. Если, например, проем 4 м, то вся длина ворот 4х1,5 = 6 м и вам понадобится фурнитура длиной 6 м.

После того, как все материалы и инструменты закуплены, нужно спланировать шаги и выполнить чертежи. Сначала выберите и подготовьте место дачных ворот и определите направление отката. Для составления схемы измерьте ширину, высоту и просвет между воротами.

Вернуться к оглавлению

Строительство фундамента

Имея чертежи и зная примерное количество необходимого металла, можно приступать к работе. Чтобы обустроить откатные ворота, первым делом необходимо установить опорные столбы. Их делают из швеллера, стальной трубы, дубового бруса, кирпичного или бетонного столба. Столбы устанавливаются и бетонируются на глубину промерзания грунта.

Единственным правилом здесь является бетонирование колонны на глубину не менее 1 м (точка промерзания грунта). Пренебрегая таким условием, можно нарушить точность движения выдвижной конструкции, так как зимой или весной столбы могут отходить от вертикали.

Затем копают яму глубиной не менее 1 м. Установите в него столбы по уровню и залейте бетоном. Стоит отметить, что самый короткий период времени для застывания и получения необходимой прочности бетона составляет примерно 1 неделю. Так, о несущих столбах нужно позаботиться заранее.

Для приготовления бетона используют смесь цемента, щебня мелкой фракции и песка.

Для приготовления цементного раствора потребуются:

• песок — 2 ведра;
• щебень – 3 ведра;
цемент
• — 1 ведро;
• вода — 0,7 ведра.

Налейте воду в контейнер и добавьте цемент. После энергичного перемешивания песок высыпают. В тщательно перемешанную цементно-песчаную смесь добавляют щебень и снова перемешивают.

Для установки откатных ворот необходим фундамент. Для его изготовления понадобится металлический швеллер, шириной примерно 16-20 см, а также арматура сечением 10-14 мм. Арматура нарезается на куски длиной 1 м и приваривается к швеллерным полкам.

Затем роют траншею глубиной примерно 1,2-1,5 м, шириной 40 см, ее длина составляет 50% от проема. В него опускают швеллер ножками вниз и все это заливают жидким бетоном.

Канал должен быть установлен точно по уровню. При этом ее вершина должна находиться на одном уровне с дорогой. Если все сделано правильно, получается металлическая ровная площадка, к ней будут крепиться ролики для откатных ворот. Фундамент должен простоять около недели.

Вернуться к оглавлению

Изготовление несущего каркаса

Пока бетон затвердевает, можно приступить к изготовлению несущего каркаса.

Болгарка с металлической щеткой очищает трубы от накипи.

Затем трубы обезжиривают бензином или растворителем и краскопультом или кистью наносят антикоррозийный грунт.

Для изготовления каркаса откатных ворот используется профильная труба сечением 60*40 мм или 50*50 мм. Из таких труб формируется внешний каркас. Затем в него вваривается внутренний каркас, сделанный из трубы 20*30 мм, 20*40 мм или другой. Такое приспособление нужно для крепления дерева, металла или профнастила и придает жесткость конструкции.

Трубы свариваются прихватками 2 см по 25-30 см. Снизу к раме приваривается направляющая. Все элементы необходимо сваривать в шахматном порядке, чтобы полотно не откручивалось от нагрева.

В первую очередь на швеллере под откатными воротами размещаются ролики, которые нужно максимально выдвинуть. Затем на них надевается направляющая с полотном, выравниваются откатные ворота и к швеллеру привариваются роликовые тележки.

Следующим шагом будет сварка опорных роликов и установка концевого ролика. Наконец, привариваются верхний и нижний ловители.

При обустройстве откатных ворот на дачу или калитку необходимо помнить о функциональной нагрузке и о том, чтобы они эстетично смотрелись, сочетаясь с общим декором дачи. Современные строительные технологии позволяют делать на даче ворота самой разнообразной формы и дизайна.

Ворота своими руками | Подъездные ворота

• Дом мастеров ворот
• Gates
  • Custom Gate Сопутствующая информация
  • Создайте свои ворота
    здесь Фотографии клиентов
    Галерея ворот
  • Почему алюминий?
  • Готовые ворота
  • Алюминиевые ворота
  • Художественные ворота
  • Кедровые ворота
  • Лесные ворота
  • Ворота складские
  • Качели-универсал
  • Ворота готовы к отправке
  • Рамы ворот
  • 3-рельсовый
  • Звено цепи
  • Дерево или винил
• Устройство открывания ворот
  • Устройство открывания распашных ворот
  • Одиночные качели
  • Двойные качели
  • Открыватели слайдов
  • Один слайд
  • Двойной слайд
  • Специальные устройства открывания ворот
  • Распашные ворота
  • Откатные ворота
  • Узнать больше>
• Принадлежности для открывателя
  • Принадлежности Другое
  • Датчики Разное
  • Приемники
  • Выходные жезлы
  • Солнечная
  • Безопасность
  • Клавиатуры
  • Замки
  • Безопасность
  • Освещение
  • Защита от перенапряжения
  • Другая безопасность
• Домофоны и видеокоммуникаторы
  • Системы
  • Проводной
  • Беспроводной
  • Телефон
  • Видео
  • Станции
  • Мастер
  • Ворота
  • Аксессуары
  • Домофон
  • Аксессуары
• Центр аксессуаров
  • Стойки ворот
  • Петли
  • Стойки для клавиатуры
  • Ручные замки и фурнитура
  • Проводка
  • Копья и колпачки
  • Дизайнерские украшения
• Центр DIY
  • Часто задаваемые вопросы
  • Гарантия
  • Руководства по продуктам
  • Солнечная информация
  • Отзывы
  • Фотографии установки клиента
  • Карта сайта
• Бесплатные планы ворот
• Запчасти

Главный офис
9:00-17:00 EST M-Sat
(347)817-4656
1-800-537-4283
Отслеживание заказов, возвраты,
Счет. Связанные вопросы

Техническая поддержка и
Поддержка при установке
9:00-21:00 по восточному поясному времени
7 дней в неделю
1-800-537-4283

Ворота
Производственный отдел
9:00-17:00 по восточному стандартному времени Пн-Пт.
347-859-8650

Электронная почта
[email protected]

9:00–21:00 по восточноевропейскому времени, 7 дней в неделю
с максимальным временем отклика 4 часа,
ответ в нерабочее время на следующий день

Канал YouTube

Поддержка и
Информационные видео

Добро пожаловать в DIY-центр GateCrafters.com

Наша команда экспертов специализируется на объединении необходимых ресурсов для правильной реализации вашего проекта «Сделай сам». Мы предлагаем техническую поддержку с 9:00 до 21:00 по восточному стандартному времени, видеоролики поддержки и эксклюзивные дополнения, сделанные своими руками, такие как подъездные ворота и автоматические продукты для упрощения установки.

Сделай сам ссылки

• Видеоролики «Сделай сам»
• Часто задаваемые вопросы
• Солнечная информация
• Официальный блог
• Гарантия
• Отзывы
• Руководства по продуктам
• Карта сайта
• Фотографии установки клиента

Клиентские установки

Trustpilot

GateCrafters.com, ведущий источник полузаказных ворот и открывателей ворот!

Раздвижные ворота: Самодельные раздвижные ворота

РАЗДВИЖНЫЕ ВОРОТ ПРИВОД Установка SLY3500 — LiftMaster
ПРИВОД РАЗДВИЖНЫХ ВОРОТ Установка SLY3500 Для ворот до 5. 500 кг www.liftmaster.de Электронная почта: info@chamberlain 4 … Получить полный исходный код

Подъездная дорожка ворота Чертежи — Bing — Блог для бесплатной загрузки PDF
Сделай сам Деревянные подъездные ворота Чертежи Раздвижные подъездные ворота Чертежи Бесплатные автоматические распашные ворота Планы конструкции металлических ворот Проекты подъездных ворот Чертежи подъездных ворот Дерево. Заголовок: Планы подъездных ворот — Bing Дата создания: 15.02.2014 20:26:06 … Просмотреть этот документ

D3&D5 РАЗДВИЖНЫЕ ВОРОТА АВТОМАТИЗАЦИЯ — Centsys.co.za
АВТОМАТИКА РАЗДВИЖНЫХ ВОРОТ ИНСТРУКЦИЯ ПО УСТАНОВКЕ. CENTURION SYSTEMS производит системы автоматических ворот с 1987 года и привержена делу. Установщик, будь то профессионал или самодельщик, является последним человеком на объекте, который может гарантировать, что … См. документ

Алюминиевые ограждения, Ворота И Экраны
Для простой установки своими руками Двойные и раздвижные балюстрады – Панели и стойки – Простые комплекты экранов и панелей – Полный ассортимент аксессуаров. Единственное ограждение бассейна, одобренное Лори Лоуренс • Размер ворот: 975×1750 мм • Порошковое покрытие … Средство просмотра документов

Руководство Раздвижные Ворота Наборы Самоделки
Самая большая в мире база знаний для самостоятельного изготовления. Опытный комплект замка для раздвижных ворот Locinox LK50SSL Silver, профиль 1-7/8 дюйма LSKZ U2 — это промышленный замок для ручных раздвижных ворот с алюминиевым корпусом и … Просмотр полного исходного кода com
Четверг, 23 июля 2015 г. Занавески на раздвижных стеклянных дверях … Читать статью

Как установить раздвижные ворота Хотите установить …
1 Как установить раздвижные ворота EasyGate Хотите установить свои собственные автоматические раздвижные ворота? В EasyGate есть все необходимое для создания и установки … Восстановить содержимое

Идеи для рождественских венков: венок из двухстворчатой ​​двери — Сделай сам Двустворчатая дверь . ..
Задача: один или два венка для двустворчатого входа или входная дверь? Вы видели в каталогах или в Интернете те венки, которые представляют собой разделенные венки или венки с двумя дверями? … Читать статью

Установка подъездных ворот Ворота Для домовладельцев — Главная
Там много об установке подъездных ворот, которые могут быть не очевидны для домовладельцев. Но учиться стоит, потому что они обеспечивают не только безопасность, но и красоту. … Прочитать статью

Комплект ворот с питанием от переменного тока — Richmond Wheel & Castor Co.
Комплект раздвижных ворот с питанием от переменного тока Комплект ворот Richmond для тяжелых условий эксплуатации с питанием от переменного тока имеет все необходимое для самостоятельной установки системы ворот с питанием. Повышение безопасности и ценности вашей собственности при одновременном устранении необходимости … Doc Viewer

GA РАЗДВИЖНЫЕ — Richmond Wheel & Castor Co.
Комплект ворот Richmond для тяжелых условий эксплуатации с питанием от постоянного тока содержит все необходимое для самостоятельной установки системы раздвижных ворот с электроприводом. Повышение безопасности и ценности вашей собственности, при этом устраняется необходимость высаживаться из автомобиля, чтобы открыть вручную … Fetch Full Source

Двухстворчатые складные двери: Внешние двустворчатые складные двери Стоимость
Раздвижная дверь: Внутренние раздвижные двери Шеффилд Наши встроенные раздвижные двери для патио являются наиболее экономичным способом запорного механизма. Даже на популярном веб-сайте YouTube.com были размещены многочисленные комедийные пародии и музыкальные клипы о приспособлении к внутреннему или конечному выходу Внутренние … Просмотр видео

Бытовой / Торговый / Кузовной Корпоративный: Раздвижные Ворота , Домофоны …
2 3 Соберите, подтвердите размеры и привинтите комплект ворот Quick Frame с помощью прилагаемых винтов. 4 Подвесьте приемники петель к стойке или стене. … Access Doc

Безопасность на петлях Ворота Двойные створки Ворота
Аксессуары и безопасность для распашных ворот Системы распашных ворот 22 24 20 18 PAS 68 Распашные ворота Terra откатные ворота, но не обязательно применимо для распашных ворот. Однако это зависит от планировки и требований отдельных участков. — Пешеходное ограждение. 23 … Получить этот документ

D3, D5, A5 РАЗДВИЖНЫЕ ВОРОТА АВТОМАТИКА — Centsys.co.za
D3, D5, A5 АВТОМАТИКА РАЗДВИЖНЫХ ВОРОТ ИНСТРУКЦИЯ ПО УСТАНОВКЕ. ОСНОВНЫЕ КОМПОНЕНТЫ (ПОКАЗАНА ТИПОВАЯ D5) — КРЫШКА — КОНТРОЛЛЕР (CP80 ДЛЯ D3/D5; CP81 ДЛЯ A5) ТОЛЬКО D3/D5 — Сдвиньте заслонку примерно наполовину. См. выше (РИС. 1). — Снова включить коробку передач. ТОЛЬКО A5 … Доступ к этому документу

ЭЛЕКТРИЧЕСКИЕ ОГРАЖДЕНИЯ СДЕЛАЙ САМ РУКОВОДСТВО — Www.dtssecurity.co.za
ЭЛЕКТРИЧЕСКИЕ ОГРАЖДЕНИЯ САМЫЕ РУКОВОДСТВА — 2 — СОДЕРЖАНИЕ Типы электрических ограждений 3 Осмотр места Тип и высота стены 4 Наклон передачи электроэнергии через электрифицированные провода откатных ворот к секции электроизгороди за ними. … Получить документ

Homenic SLITING GATE Оператор DIY Комплект — Gatesplus
Оператор для внутреннего раздвижного ворота DIY Комплект Технические данные Макс. Длина 10 м. Скорость открытия 18 м/мин. MODEL POWER … Doc Retrieval

AUTOGATES AutomaxxSOO Slide Gate Operator DIY Комплект SÞRINC …
Комплект для самостоятельной сборки привода слайд-ворот SÞRINC ‘ONUS* KitilnclUdèsmotesSì — Radio ee -e Конструктивные особенности приводов для раздвижных ворот серии SUN-POWER Automaxx сэкономят ваше время на месте, а установка будет аккуратной и аккуратной. … Доступ к этому документу

Является ли установка подъездной дорожки Ворота на склоне проектом «Сделай сам» ?
Как бы мне ни нравились инновационные решения «сделай сам», это тот случай, когда покупка правильных ворот и их правильная установка — это хорошо потраченные деньги. «Подумайте о весе таким образом. . .. Прочитайте статью

СДЕЛАЙ САМ Подъездная дорожка Ворота Руководство по планированию комплекта
СДЕЛАЙ САМ Руководство по планированию комплекта въездных ворот 1. Выберите свой стиль (одинарные и двойные) Доступны въездные ворота длиной 10, 12, 14 и 16 футов).0030

RALLY DIY СИСТЕМА ОГРАЖДЕНИЯ — РОЗНИЧНАЯ ПРАЙС-ЛИСТ
СИСТЕМА ОГРАЖДЕНИЯ RALLY — РОЗНИЧНАЯ РОЗНИЧНАЯ ПРЕЙСКУРАНТ Заглушка столба — обычная — 50 мм x 50 мм Заглушка столба — шар — 50 мм x 50 мм ) предзаказ всего на $1,150.00 СТОЛБЫ — 70×70 мм для раздвижных ворот … Access Doc

Раздвижные Ворота Брошюра — Ограждение на весь день , 400 ММ ФУТОВ, 200 ММ Диаметр БЕТОННЫХ ФУНДАМЕНТОВ (НЕ ВКЛЮЧЕНО) Название: Брошюра о раздвижных воротах Автор: Сью Дата создания: … Fetch Full Source

105 фото монтажа наиболее популярных конструкций

Как правило, при установке ворот владелец участка руководствуется одной целью — не допустить свободного доступа. С этой задачей справятся ворота разных типов и конструкций. При выборе подходящего типа чаще всего руководствуются удобством использования и компактностью.

Откатные ворота отвечают этим требованиям, поэтому являются достаточно популярным типом ворот. Конструкция представляет собой сложный механизм, однако многие производители предлагают к продаже уже готовый вариант со всеми составляющими. Установить откатные ворота можно самостоятельно, проявив терпение и творческий подход.

Внешний вид откатных ворот тоже неплох и может стать настоящим украшением участка. Поэтому при выборе подходящего дизайна учитывайте все нюансы. Для этого можно найти фото откатных ворот, которых в изобилии можно найти в Интернете.

Краткое содержание статьи:

Преимущества и недостатки

К положительным чертам роллетных ворот относятся:

• Компактность. Они не занимают много места, позволяя свободно передвигаться транспортным средствам.
• Консольная система с нижним креплением обеспечивает надежность и удобство монтажа в любую погоду.
• Возможность проявить себя как творческая личность в декорировании – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
• Широкий выбор вариаций.
• Длительное использование.
• Использование автоматизированных систем.

Откатные ворота имеют некоторые недостатки. Перечислим их:

• Для установки этой опции вам придется потратить больше денег, чем при установке других ворот.
• Консольная часть требует создания основания — фундамента — для ее установки.
• Несмотря на существенную экономию свободного места в целом, для выдвижной части требуется дополнительное место.

Разновидности конструкций

Современный этап развития общества характеризуется обилием разнообразных форм и конструкций. То же самое относится и к откатным воротам.

Один из вариантов завис. Существует такая модификация с древних времен и отличается высокой надежностью.

Суть подвесных ворот в том, что материал на колесах крепится к балкам, расположенным на высоте около пяти метров. То есть образуется некое ограничение по высоте для машин.

Вариант с консолью. Как было сказано ранее, вариация устойчива к погодным условиям, таким как снег, порывы ветра и так далее. Консольные двери не ограничивают высоту машин. Дизайн требует фундамента для устойчивости.

Модификация ворот на базе винтовых свай. Сваи из металла длиной около 1,5 метра закладываются в землю и играют роль несущих. Как правило, изготавливаются и устанавливаются в короткие сроки – 3 дня.

Механическая конструкция — требует ручного открывания и закрывания. Несомненными преимуществами вариации станут простота монтажа и небольшие затраты. Хороший вариант для установки в не часто посещаемом месте.

Ворота на автоматическом механизме — самый удобный вариант для постоянного использования.

Еще один интересный вариант — ворота с калиткой.

Рассчитываем размеры конструкции

Расчеты нужно начинать до установки и даже до покупки самих ворот. Вся процедура такова:

• Определитесь с размерами проема, в соответствии с которыми будет подбираться дизайн и размеры.
• Рассчитать противовес.
• Предположим, масса ворот.
• Создание эскизных проектов, чертежей дверей.

Все эти расчеты можно сделать самому, проще, но дороже по стоимости будет обращение к специалистам.

Рассмотрим значение и значение каждого элемента процедуры расчета.

Для чего нужны размеры отверстия? Размеры проема будут определять размер ворот. Итак, ширина ворот будет равна сумме ширины проема, ширины отступа для закрывания и открывания, а также ширины проема от центра к центру кареток. Таким образом, ворота будут шире проема.

Равновесие. Чтобы сбалансировать створки, необходимо рассчитать противовес так, чтобы масса ворот была распределена равномерно.

Вес крыльев рассчитывается для определения характеристик направляющей балки с использованием стандартов. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых изготовлены створки.

На основании вышеизложенного рассчитайте прочность составных частей. К ним относятся ролик, улавливатель, поддерживающий шину. Другими словами, деталями называют аксессуары для откатных ворот.

Необходимо рассчитать прочность, чтобы определить, выдержат ли ворота порывы ветра определенной силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше расчетной массы створок.

Из чего состоит конструкция

В состав откатных ворот входят следующие детали, необходимые для установки ворот:

• направляющие балки, служащие несущими;
• опоры для роликов;
• фильм, который можно удалить;
• регуляторы парусности и нагрузки — ловители;
• в качестве крепления используется скоба, предохраняющая ворота от шевеления;
• опора, обеспечивающая подвижность створок, и подставка для нее.

Фундамент также является неотъемлемой частью откатных ворот на консольном основании. На нем размещают опоры для роликов, на них распределяется нагрузка водила. Сами ролики размещены внутри консоли.

Сами створки также должны соответствовать определенным требованиям. Таких как устойчивость, надежность в непогоду, сильный ветер, некоторая жесткость. Все эти требования обеспечивают функционирование дверных полотен.

Визуально состав сооружения можно представить схемой откатных ворот.

Порядок установки

Дверь будет двигаться внутрь, в пределах площадки и ничто не должно ей мешать. Такие моменты необходимо учитывать при подготовке проема для ворот. И только после учета всех деталей можно устанавливать откатные ворота на своем участке.

Процедуру установки можно разделить на несколько этапов:

• фундамент — необходимо сделать для обеспечения устойчивости;
• проводящий электрический ток;
• расположение специальной колонки в определенном месте;
• внедрение системы автоматики для ворот и ее запуск.

Таким образом, вы можете установить откатные ворота своими руками, а можете воспользоваться услугами профессионалов.

Раздвижные ворота фото

Дом в английском стиле – особенности дизайна (100 фото новинок)

Деревья возле дома: обзор видов и корневых систем (100 фото)

Дизайн участка 10 соток: примеры реализации идеи дизайна (85 фото)

Геосетка: 80 фото основных видов и способов укрепления грунта

Присоединяйтесь к обсуждению:

Заборы и ворота

Это необходимые изделия, формы и стандартные детали для заборов и ворот. Примечание: для разрешений собственника-строителя требуется дополнительная форма.

Обязательно соблюдайте правила вашей ассоциации домовладельцев и требования округа по зонированию в округе Майами-Дейд. Изучите карту Интерактивной географической информационной системы (ГИС) управления земельными ресурсами, чтобы определить свой район зонирования и найти свою собственность, используя адрес или номер фолио.

Примечание:   Проверки фундамента забора (код запроса на проверку «082»): Все разрешения на строительство забора, не связанного с кирпичной кладкой, такие как деревянные и металлические планки, требуют проверки фундамента отверстия под столб перед установкой столбов.

• Требуется ли разрешение на ремонт или замену забора?


  Да, для ремонта или замены забора требуется разрешение. Для деревянных и бетонных заборов требуется разрешение на строительство. Они также необходимы для сетчатых ограждений на коммерческих объектах или сетчатых ограждений, используемых в качестве защитного барьера для бассейнов на жилых объектах.

  Ремонт жилых заборов стоимостью менее 1000 долларов США (которые не используются в качестве барьера для бассейна) не требует разрешения. Для всех других сетчатых (жилых ограждений, не связанных с бассейном), штакетников, железных или других неустойчивых к ветру ограждений требуется разрешение на улучшение зонирования (ZIP).

  Нужен ли мне лицензированный подрядчик для ремонта или замены забора?

  Лицензированные подрядчики или владельцы, действующие в качестве собственников-строителей, могут получить разрешение. Подрядчики должны иметь лицензию округа Майами-Дейд или штата Флорида на выполнение работ по ограждению. Владелец-строитель может получить разрешение на забор и должен будет подписать форму, подтверждающую его обязанности в качестве владельца-строителя.

  Что я должен предоставить для получения разрешения на забор?

  • Необходимо подать заявление на получение разрешения (разрешение на строительство или улучшение зонирования (ZIP), в зависимости от типа забора) с необходимыми нотариально заверенными подписями. Требуются подписи владельца недвижимости и лицензированного подрядчика (для владельцев-застройщиков требуется только подпись владельца собственности вместе с Заявлением о раскрытии информации владельцем-застройщиком). Проверьте ниже свой тип забора/ворот для подачи документов.
  • Подтверждение права собственности, например, гарантийный талон, заключительное заявление или налоговая квитанция (при подаче заявления в качестве собственника-застройщика или если владелец не фигурирует в общедоступных записях).
  • Дополнение к заявке на получение разрешения на строительство забора, заполненное и подписанное как владельцем собственности, так и подрядчиком (владелец собственности только для разрешений владельца-строителя). Если забор находится в зоне коммунальных услуг, свяжитесь с Sunshine Network по телефону 1-800-432-4770, чтобы получить номер билета, разрешающий установку забора. Вы должны подождать четыре рабочих дня после звонка, прежде чем подавать заявку на получение разрешения. Номер Билета должен быть включен в вышеупомянутую форму Приложения Fence.
  • Для собственности с ассоциацией домовладельцев, такой как кондоминиум или таунхаус, требуется письмо от ассоциации, одобряющее установку забора.
  • План участка или топографическая съемка с указанием места расположения забора на участке, включая длину, высоту и расстояние до границы участка. Если у вас нет копии плана сайта или опроса, отметьте следующие варианты:
    • Если вы недавно купили недвижимость, проверьте, получили ли вы анкету вместе с закрывающими документами.
    • . Вы также можете посетить Библиотеку микрофильмов и планов или позвонить по телефону 786-315-2340, чтобы проверить, есть ли какие-либо опросы по записям.
    • Вам нужно будет нанять геодезиста для проведения нового обследования вашей собственности.
  • Стандартная форма забора округа Майами-Дейд с деталями (дерево, открытый металл, сетка или кирпичная кладка) или чертежи забора, подписанные и запечатанные профессиональным проектировщиком, с указанием фундамента, структурных элементов, соединений и необходимых расчетов. Проверьте ниже свой тип забора/ворот для подачи документов.

  Сколько стоит разрешение на забор?

  Ознакомьтесь с нашей Таблицей сборов за строительство, чтобы проверить минимальную плату, основанную на погонных метражах и типе возводимого забора. Вы можете совершать платежи в Pay Fees Now.

  Сколько времени занимает получение разрешения на забор?

  Как правило, разрешение на забор выдается в течение 1-2 рабочих дней, если вся необходимая информация указана правильно и в соответствии с Кодексом. Если необходимы исправления, проверка «Переделки» может занять от 1 до 2 рабочих дней после отправки исправлений.

  Где я могу подать заявление на получение разрешения на забор и найти все необходимые формы?

  Подайте заявку вместе с необходимыми документами через Портал (GoldKey). Проверьте ниже тип вашего забора/ворот и сопутствующие документы, которые необходимо представить. Найдите формы, заявления, контрольные списки и рекомендации по выдаче разрешений, пересмотру планов, проверкам и т. д. на странице Все формы.

  Для получения дополнительной информации ознакомьтесь с разделом «Как подать заявку на получение разрешения» и/или в разделе «Общее разрешение домовладельца».

  Перед тем, как воспользоваться услугами подрядчика, вам рекомендуется позвонить в Отдел лицензирования подрядчиков округа Майами-Дейд по телефону 786-315-2880 или убедиться, что подрядчик имеет лицензию, застрахован и не имеет зарегистрированных жалоб и/или нарушений. Подрядчиков с лицензией штата можно проверить, связавшись с Департаментом делового и профессионального регулирования штата Флорида (DBPR) по телефону 850-487-1395.

  Что нужно знать перед установкой забора/ворот?

  • Заборы/ворота перед линией застройки (перед участком) не должны быть выше шести футов в высоту, а звенья цепи не допускаются. В некоторых случаях высота может быть ограничена до 2,5 футов для обеспечения видимости на перекрестках и в пределах 10 футов от любой стороны проезжей части.
  • Никакие постройки, забор или дерево не могут быть размещены на сервитуте без письменного согласия всех коммунальных предприятий, имеющих право на доступ к сервитуту. Сервитут предоставляет доступ к частной собственности для установки и обслуживания коммунальных услуг. Проверьте свой земельный кадастр, чтобы определить все потенциальные сервитуты, расположенные на вашей собственности.
  • Готовая сторона забора должна быть обращена к соседнему участку или улице (наружу). Используйте аффидевит, чтобы отказаться от готовой стороны забора, если это применимо.
  • Для ограждений из бетонных стен обе стороны стены должны быть покрыты штукатуркой и краской.
  • Разрешения на комбинацию заборов (частных и не частных) требуют заявки на разрешение на строительство (желтая форма).
  • Неветроустойчивые ограждения (штакетник, открытые ограждения), устанавливаемые в качестве барьера для бассейна, требуют разрешения на строительство (форма желтого цвета).

  Нужна дополнительная помощь?

  Для получения дополнительной помощи отправьте электронное письмо в Центр разрешений и проверок по адресу [email protected] или позвоните по телефону 786-315-2100.

• Следующие предметы необходимы для новых и сменных деревянных заборов и/или ворот. Требуются все четыре предмета; неполные и неразборчивые заявления и документы не принимаются.

  Примечание: требуется дополнительная форма, если вы подаете заявление в качестве владельца-застройщика.


  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Категория 18 (жилые или коммерческие)
    • Всего погонных футов (включая ворота) устанавливаемого забора
    • Заполненный контактный лист
  • Выберите один из следующих вариантов подробностей для вашего представления:
    • Детали стандартных вертикальных деревянных ограждений
    • Стандартные горизонтальные деревянные заборы Детали
    • Пользовательский: Предоставьте свой собственный чертеж(и) деталей конструкции деревянного забора/ворот. Чертежи должны быть подписаны и скреплены печатью профессионального дизайнера (архитектора или инженера).
  • Геодезический план или план участка с указанием местоположения забора с использованием «X» для указания места, где будет установлен забор и/или ворота. Опрос должен отражать текущую планировку вашей собственности.
  • Заполненное дополнение к заявке на получение разрешения на забор для тех заборов, которые нарушают сервитут коммунальных услуг. Эта форма освобождает округ Майами-Дейд от любой юридической ответственности за любые претензии, убытки, ущерб или расходы, которые могут возникнуть из-за размещения забора под или в зоне сервитута коммунальных услуг.

• Следующие элементы требуются для новых и сменных открытых металлических заборов и/или ворот без приватности, например, из штакетника, открытого алюминия, железа и открытого дерева. Их можно отнести к неветрозащитным ограждениям. Требуются все четыре предмета; неполные и неразборчивые заявления и документы не принимаются.

  Примечание: требуется дополнительная форма, если вы подаете заявление в качестве владельца-застройщика.


  • Заполненное заявление на получение разрешения на улучшение зонирования (ZIP) (зеленая форма):
    • Категория 11 (жилые или коммерческие). ПРИМЕЧАНИЕ: для заборов с бетонными колоннами требуется разрешение BLDG 18
    • Всего погонных футов (включая ворота) устанавливаемого забора
    • Заполненный контактный лист
  • Выберите один из следующих вариантов сведений для отправки:
    • Руководство по стандартному открытому алюминиевому/металлическому ограждению
    • Пользовательский: Предоставьте свои собственные чертежи с деталями открытой конструкции забора/ворот.
  • Геодезический план или план участка с указанием местоположения забора с использованием «X» для указания места, где будет установлен забор и/или ворота. Опрос должен отражать текущую планировку вашей собственности.
  • Заполненное дополнение к заявке на получение разрешения на забор для тех заборов, которые нарушают сервитут коммунальных услуг. Эта форма освобождает округ Майами-Дейд от любой юридической ответственности за любые претензии, убытки, ущерб или расходы, которые могут возникнуть из-за размещения забора под или в зоне сервитута коммунальных услуг.

• Следующие предметы необходимы для новых и замены каменных заборов и ворот из кирпича, камня и бетонных блоков. Для ограждений с бетонными колоннами требуется строительная категория 18. Требуются все четыре предмета; неполные и неразборчивые заявления и документы не принимаются.

  Примечание: требуется дополнительная форма, если вы подаете заявление в качестве владельца-застройщика.


  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Категория 18 (жилые или коммерческие)
    • Всего погонных футов (включая ворота) устанавливаемого забора
    • Заполненный контактный лист
  • Выберите один из следующих вариантов подробностей для вашего представления:
    • Руководство по выдаче разрешений на строительство каменных (бетонных) заборов (5 футов и 6 футов)
    • Стандартная кирпичная (бетонная) опора или колонна
    • Пользовательский: Предоставьте свой собственный чертеж(и) деталей конструкции забора/ворот.
  • Геодезический план или план участка с указанием местоположения забора с использованием «X» для указания места, где будет установлен забор и/или ворота. Опрос должен отражать текущую планировку вашей собственности.
  • Заполненное дополнение к заявке на получение разрешения на забор для тех заборов, которые нарушают сервитут коммунальных услуг. Эта форма освобождает округ Майами-Дейд от любой юридической ответственности за любые претензии, убытки, ущерб или расходы, которые могут возникнуть из-за размещения забора под или в зоне сервитута коммунальных услуг.

• Следующие элементы необходимы для новых и сменных заборов и ворот из алюминия, ПВХ, винила. Требуются все четыре предмета; неполные и неразборчивые заявления и документы не принимаются.

  Примечание: требуется дополнительная форма, если вы подаете заявление в качестве владельца-застройщика.


  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Категория 18 (жилые или коммерческие)
    • Всего погонных футов (включая ворота) устанавливаемого забора
    • Заполненный контактный лист
  • Выберите один из следующих вариантов подробностей для вашего представления:
    • Текущее Уведомление о приемке (NOA) каждого используемого забора. Вы можете выполнить поиск в базе данных по одобрению продуктов для получения номеров разрешений, продуктов, сертификатов и списков, которые были одобрены для использования в зданиях как в округе Майами-Дейд, так и по всей стране. Утверждения продукции Комиссией по строительству Флориды приемлемы
    • Предоставьте свой собственный чертеж(и) деталей конструкции забора/ворот. Чертежи должны быть подписаны и скреплены печатью профессионального дизайнера (архитектора или инженера).
  • Геодезический план или план участка с указанием местоположения забора с использованием «X» для указания места, где будет установлен забор и/или ворота. Опрос должен отражать текущую планировку вашей собственности.
  • Заполненное дополнение к заявке на получение разрешения на забор для тех заборов, которые нарушают сервитут коммунальных услуг. Эта форма освобождает округ Майами-Дейд от любой юридической ответственности за любые претензии, убытки, ущерб или расходы, которые могут возникнуть из-за размещения забора под или в зоне сервитута коммунальных услуг.

• Аффидевит об отказе от готовой стороны забора
  Забор с готовой и незавершенной стороной должен быть установлен таким образом, чтобы незавершенная сторона и поддерживающие элементы были обращены внутрь к внутренней части собственности. Кроме того, все заборы должны иметь готовую сторону, обращенную к соседнему участку или улице (наружу).

  Заявление об увеличении высоты забора, стены или живой изгороди
  Во всех округах максимальная высота стен, заборов и живых изгородей, расположенных за пристройкой, может быть увеличена до двух футов при условии подачи письменного заявления, подтверждающего согласие от собственника участка, который непосредственно примыкает к границе участка, где должен быть расположен забор.

  Заявление о продлении забора на два фута требует нотариально заверенной подписи соседей с внутренней стороны и сзади. Нельзя расширить забор во дворе.

12 различных типов защелок для ворот (подробное руководство по покупке)

362 акции

• Фейсбук

Если вы ищете устройство для закрытия ворот и защиты вашего имущества, семьи или животных, это руководство поможет вам выбрать лучшее для вас.

Защелка для заборных ворот Руководство по покупке

Когда вы ищете способ защитить свой забор, существует множество различных вариантов. Сначала вы захотите понять различные категории доступных защелок и то, как работает каждая модель.

Далее важно выбрать материал, который подойдет к существующему ограждению и обеспечит желаемый уровень безопасности.

Наконец, при проектировании учитываются установка и бюджет. Здесь мы углубимся во все детали, которые вам необходимо знать, чтобы найти тип, который подходит для вашей точки доступа.

A. Категории защелок для заборных ворот

Существует три основных категории защелок для ворот, которые вы можете выбрать в зависимости от их конструкции. Давайте подробнее рассмотрим гравитационные, подпружиненные и болтовые варианты и обсудим, как каждый из них работает.

1. Сила тяжести



Источник: Lowes

Защелка названа в честь механизма ее работы, поэтому для закрытия защелки используется сила тяжести. Он работает, когда баррикада закрывается, используя силу поворота, чтобы протолкнуть рычаг защелки за запорную пластину и позволить рычагу упасть в защелку.

Это привлекательный вариант, потому что он также может быть самозащелкивающимся, а это означает, что если дверь захватит ветер и закроется, рычаг должен встать на место сам по себе без какого-либо вмешательства извне.

Модели, основанные на гравитации, всегда двусторонние, потому что для работы рука должна попасть в удар. На деревянной баррикаде вы можете открыть ее с любой стороны двери.

Несмотря на простоту использования, базовая модель не обеспечивает достаточной безопасности. Вы можете поискать запираемые конструкции или добавить к шлагбауму второй засов или скользящий болт, если хотите, чтобы он был непробиваемым.

В большинстве конструкций с возможностью блокировки имеется отверстие, в которое можно вставить навесной замок. Вам нужно будет либо запомнить комбинацию, либо носить с собой ключ, чтобы использовать эту функцию.

С точки зрения установки, двухсторонние гравитационные конструкции обычно используются с возможностью поворота внутрь. Тем не менее, можно изменить установку и поставить рычаг со стороны улицы, чтобы использовать его с распашной дверью.

В зависимости от того, какую гравитационную модель вы выберете и сколько модификаций установки вы хотите внести, это может быть простая работа или работа, требующая больше времени и усилий. Как правило, конструкции, основанные на гравитации, легко установить самостоятельно.

2. Подпружиненный

Источник: Министерство внутренних дел

Подпружиненные варианты отличаются от своих гравитационных аналогов тем, что они используют пружину для облегчения закрытия. Как правило, более дорогие, чем гравитационный вариант, пружинные модели обеспечивают более плавное воздействие на ручку при открытии или закрытии шлагбаума.

Пружинный механизм работает, когда рычаг защелки защелкивается на месте под действием давления на пружину, фиксирующую рычаг.

Варианты подпружинивания всегда будут двухсторонними. Эти двусторонние модели позволяют открывать дверь с любой стороны, также доступны модели с замком.

Как и в гравитационных моделях, подпружиненные защелки обычно используются в распашных воротах, но при необходимости вы можете изменить установку для распашных ворот. В зависимости от стиля и производителя, у которого вы покупаете, сложность установки может варьироваться от простой и сложной до сложной.

3. Болт

Источник: Home Depot

Многие люди, представляя себе способ укрепить забор, представляют себе болтовую защелку. Традиционная конструкция засова работает, вставляя стержень в фиксирующий болт, который затем удерживает дверь на месте.

С точки зрения установки это самый простой и наименее трудоемкий вариант, так как это односторонняя защелка, которую можно зафиксировать только изнутри. Они могут быть добавлены как к поворотным, так и к поворотным ограждениям, и их можно запирать с помощью навесного замка.

Обычно это самые экономичные модели, которые бывают разных размеров и из разных материалов.

B. Материал защелки ворот

Долговечность является важным фактором при выборе защелки для забора. Материалы, из которых они чаще всего изготавливаются, — это высококачественные металлы, которые хорошо себя чувствуют на открытом воздухе и могут противостоять непогоде.

Вы найдете разницу в цене между каждым из веществ, и здесь мы расскажем вам о плюсах и минусах конструкций из железа, алюминия, бронзы, нержавеющей стали и латуни.

1. Железо

Источник: Оборудование Iron Valley

Железо является одним из наиболее широко используемых материалов для защелок и изготавливается различными способами, включая стиль Старого Света, антиквариат, колониальный и традиционный стиль. Производители используют как чугун, так и кованое железо, так как оно имеет тяжелый, величественный вид, который хорошо смотрится на фоне ограждения.

На металл обычно наносится порошково-черное покрытие, чтобы придать ему слой защиты от внешних элементов, но это может быть не лучшим выбором, если вы живете в месте с большим количеством агрессивных элементов. Владельцы домов на побережье или у моря могут захотеть купить другой материал, поскольку соль в воздухе и воде может вызвать преждевременную ржавчину механизма.

В нормальных условиях железо служит долго и предлагает хорошее соотношение цены и качества. Вам нужно будет регулярно проводить техническое обслуживание, например, использовать стальную вату, чтобы убрать любые пятна ржавчины, и регулярно подкрашивать защитным спреем, чтобы он выглядел как новый.

По цене утюг стоит от 20 до 100 долларов в зависимости от размера, формы и сложности дизайна. Некоторые пакеты также будут включать в себя ручки и приспособления, чтобы завершить внешний вид вашего дизайна наружной границы.

2. Алюминий

Источник: Lowes

Если вас беспокоит износ или коррозия, алюминий может быть лучшим материалом для вас. Легкий и прочный, он обладает естественной устойчивостью к коррозионным элементам и может использоваться практически в любой среде.

Это более хрупкий материал, чем железо, поэтому вы можете приобрести ограничитель ворот, чтобы повседневное движение не создавало чрезмерной нагрузки на рычаг защелки, что со временем может привести к поломке.

Хотя вы можете приобрести конструкции традиционного блестящего серебристого цвета металла, они также часто покрыты порошковой краской, чтобы сочетаться с другой фурнитурой забора в более деревенских цветах, таких как черный. Это место может со временем отколоться от многократного использования, но вы можете перекрасить его таким продуктом, как Rustoleum, чтобы оно выглядело как новое.

Как правило, варианты из алюминия являются наименее дорогими из всех, но это не ограничивает ваш выбор стиля. Изготовленный в старом мире, старинном, традиционном и современном дизайне, металл одновременно привлекателен и функционален.

Вы можете потратить всего 5 долларов на алюминиевый корпус или более 20 долларов в зависимости от стиля и требуемых функций. Запираемые модели стоят дороже всего, а для некоторых потребуется отдельный замок или кодовый замок.

3. Бронза

Источник: Фурнитура Signature

Один из самых дорогих материалов, бронза — прочный материал, который хорошо стареет. Это популярный выбор для тех, кто любит изысканный дизайн, потому что он выглядит красиво и на ощупь плотный.

Большинство изделий из бронзы выполнены с элементами мастерства и включают элементы традиционного, современного и древнего мира. Металл хорошо стареет, и для его отделки не требуется порошковое покрытие, что устраняет риск сколов или необходимость повторной обработки с течением времени.

Если оставить металл состариваться естественным образом, со временем он потемнеет до темно-медного пенни цвета, а затем, в конце концов, превратится в бледно-зеленый. Если вы хотите предотвратить зеленоватый оттенок, вы можете наносить слой воска один раз в год, чтобы защитить металл и увеличить срок его службы.

Вы можете купить медную модель примерно за 25 долларов, но в среднем за изделие, изготовленное из этого металла, вам придется заплатить около 75 долларов. Особенно сложное или богато украшенное изделие может стоить до 500 долларов.

4. Нержавеющая сталь

Источник: Home Depot

Нержавеющая сталь является дальним родственником алюминия. Схожая по внешнему виду нержавеющая сталь представляет собой более тяжелый металл, который прочнее и с меньшей вероятностью будет вмятин, деформируется или изгибается под давлением или температурой.

Хотя это немного дороже, это хороший выбор материала для прочной защелки забора. Обычно используемый в современных и современных дизайнах, он очень устойчив к ржавчине, и вы обычно видите его в форме необработанного серебра.

Доступны модели с порошковым покрытием, что дает им дополнительный уровень защиты, если вы живете в агрессивной среде, например, рядом с пляжем. Возможно, вам придется повторно прикасаться к покрытию с течением времени, чтобы оно выглядело свежим.

Также важно ухаживать за металлом, чтобы увеличить его долговечность. Ежемесячная протирка его смазочным маслом обеспечит еще один уровень защиты от непогоды и устранит любой раздражающий скрип во время использования.

С точки зрения цены, рассчитывайте вложить от 30 до 75 долларов в высококачественный продукт. Конечно, на сложные детали и дизайн можно было бы потратить намного больше, но это вариант среднего уровня по стоимости.

5. Латунь



Источник: Фурнитура Signature

хороший выбор. Это тяжелый металл, который ощущается увесистым в вашей руке и добавляет великолепный элемент дизайна вашей застежке.

Самым большим потенциальным недостатком материала является то, что латунь со временем тускнеет. Хотя вам может нравиться состаренный вид, важно усердно ухаживать за поверхностью, чтобы продлить срок службы механизма.

Регулярно очищая металл чистящим средством для латуни и нанося на металл прозрачное уретановое покрытие, устойчивое к ультрафиолетовому излучению, вы не только сохраните его блестящий и новый вид, но и сохраните целостность замка.

Что касается цены, вы потратите в среднем от 20 до 50 долларов за опцию в этой категории.

C. Типы защелок для ворот

Существует четыре основных стиля защелок для ворот, из которых вы можете выбрать. Каждый из этих стилей может быть изготовлен из нескольких материалов, которые мы обсуждали выше, и может использовать один или несколько механизмов блокировки, которые мы упоминали ранее.

Здесь мы подробно расскажем о том, как они работают, и о том, какие типы ограждений лучше всего подходят с учетом требований к установке и ограничений каждого из них.

1. Большой палец

Источник: Забор Hoover

Вариант с большим пальцем возможен только в том случае, если у вас есть распашные ворота. Всегда устанавливаемый как двусторонний механизм, вы можете приобрести запираемый для дополнительной безопасности.

Эта модель работает, когда вы нажимаете на депрессор большого пальца, установленный на декоративной пластине снаружи двери. Когда вы нажимаете вниз, рычаг защелки внутри поднимается и позволяет вам открыть ворота.

Когда дверь закрывается, рычаг ударяется о защелку, которая затем поднимается и падает на защелку сама по себе. Судя по тому, как работает эта модель, это гравитационная защелка.

2. Кольцо

Источник: Home Depot

Вариант кольца представляет собой двустороннюю конструкцию, которой можно управлять с любой стороны ворот. Со стороны улицы вы установите накладку с кольцом на нее, а со стороны двора у вас также будет накладка с кольцом, но кольцо будет прикреплено к рычагу защелки.

Когда вы поворачиваете кольцо в любую сторону, оно поднимает рычаг из защелки и позволяет двери распахнуться.

Эта модель может быть как с гравитационным, так и с пружинным приводом и может использоваться как на распашных, так и на распашных воротах. Вы должны убедиться, что вы установили защелку на той стороне, в которую ворота поворачиваются, когда они открываются.

3. Рычаг

Источник: Home Depot

Рычажные конструкции работают почти так же, как и кольцевые варианты, но они имеют рычажную рукоятку, а не кольцо с каждой стороны шлагбаума.

Они также могут быть установлены как на открывающиеся, так и на распашные ворота, и могут использовать гравитационную или пружинную технологию для выполнения своей работы. Некоторые варианты рычагов могут блокироваться, а некоторые нет.

4. Болт

Источник: Home Depot

Болты имеют как классический, так и немного старомодный дизайн и являются односторонними вариантами. Помните, что если у вас заперт засов с одной стороны, вы не сможете попасть внутрь с противоположного конца, если не сможете потянуться вверх и вверх, чтобы разблокировать замок.

Несмотря на то, что они основаны на старом дизайне, доступны эстетически привлекательные варианты. Они работают, вставляя болт в защелку, а в некоторых вариантах есть место для висячего замка, чтобы защитить забор.

D. Соображения относительно защелки ограждения

Теперь, когда вы понимаете различные типы замков, материалы и принципы их работы, вот несколько дополнительных вопросов, которые могут повлиять на ваше решение о покупке. Если вы ищете продукты, обеспечивающие дополнительный уровень безопасности, или ограждение, которое служит особой цели, есть защелки для ворот, которые могут подойти вам больше.

1. Безопасность

Источник: Home Depot

Только вы можете определить, какую дополнительную безопасность вы хотите добавить к своему зажиму. У некоторых домовладельцев есть свой барьер для уединения или содержания животных, в то время как другие ценят дополнительный уровень защиты, который он предлагает своему дому.

Помните, что добавление замка добавит еще один шаг между входом и выходом из вашей границы, но оно того стоит.

Самый распространенный способ повысить безопасность — это купить защелку для ворот, которая запирается. Вы можете выбрать вариант с ключом или тот, который может включать в себя висячий или кодовый замок.

Надежная сторона замка должна располагаться со стороны двора, вдали от улицы и лицом к дому. Таким образом, вы можете открыть его, если к вам зайдут гости или члены семьи, но никто не сможет попытаться отключить эту функцию с улицы.

2. Дверная фурнитура

Хотя может возникнуть соблазн использовать традиционную дверную фурнитуру для наружных ворот, эксперты не рекомендуют это делать. Он не только не предназначен для сезонного перемещения древесины, но и не ограничивается работой только с дверью традиционной толщины.

Если вы не знакомы с тем, как работает сезонное перемещение древесины, давайте объясним.

Наружные деревянные ворота будут расширяться и сужаться в течение года со сменой времен года. Если вы устанавливаете традиционную дверную фурнитуру в сухие летние месяцы, вы можете обнаружить, что во время влажной зимы ворота немного набухают и больше не запираются должным образом.

И наоборот, если вы выполняли установку в то время, когда древесина была расширена, это может вызвать проблемы, когда она сжимается обратно. Эти осложнения могут привести к тому, что механизм не сработает должным образом и не удержится в закрытом состоянии в сухие и жаркие месяцы лета.

Ваша входная дверь и внутренние двери в вашем доме не будут одинаково реагировать на жару, погоду и влажность воздуха. Таким образом, традиционная дверная фурнитура не предназначена для решения этих потенциальных проблем.

Чтобы предотвратить проблемы, которые могут возникнуть из-за использования неправильных инструментов для выполнения работы, убедитесь, что вы выбираете материалы, подходящие для использования вне помещений. Следуйте спецификациям производителя, чтобы учесть сезонные перемещения, и выберите фурнитуру, которая была создана специально для материала, из которого изготовлены ваши наружные ворота.

Обратите внимание, что деревянная конструкция требует иных требований и требований к установке по сравнению с такими металлами, как алюминий, железо или сталь.

3. Двустворчатые или раздвижные дверцы

Если в вашем корпусе есть две сдвижные дверцы, вам потребуется принять несколько дополнительных конструктивных решений, чтобы сделать защелку функциональной и эстетически привлекательной.

Большие проемы в 10 футов и более обычно требуют более заметного оборудования, чтобы наилучшим образом дополнить дизайн. Вы также захотите выбрать защелку, которая предлагает дополнительную ручку-пустышку на фиксированной стороне, чтобы создать симметрию во внешнем виде.

Установка ограничителя ворот, о котором мы подробнее поговорим ниже, также поможет продлить срок службы вашего запорного механизма. Двустворчатые и раздвижные двери печально известны тем, что они стучат друг о друга и оказывают чрезмерное давление и нагрузку на металл и материалы, что может привести к неисправности или отказу, если их не устранить должным образом.

4. Ограничители ворот



Источник: D&D Technologies

Ограничитель ворот — это именно то, на что это похоже. Это механизм, который вы устанавливаете, чтобы ваша дверь не раскачивалась и не повреждала петли или рычаг защелки с течением времени.

Стопор создает границу, за которую ваша дверь не может выйти. Это защищает от повреждений в ветреный день, когда сила бриза может толкнуть забор дальше, чем предполагалось, что может привести к повреждению.

Также может защитить двустворчатые или рулонные ворота от столкновения друг с другом при закрывании. Эти резкие движения могут привести к тому, что рычаг закрывающего механизма погнется, сломается или повредит петли, полностью вытащив их из стойки.

Это недорогое дополнение может стоить менее 20 долларов, но является хорошей инвестицией, если вам нужна гарантия от возможного дорогостоящего ремонта в будущем. Сломанные петли или рычаги защелки означают, что вам нужно заменить весь комплект оборудования, чтобы ваша дверь снова работала.

Подробнее

Есть несколько дополнительных факторов, о которых следует помнить, когда вы покупаете защелку, подходящую для вашего двора. Обязательно проведите исследование, чтобы понять, как эти вопросы могут повлиять на ваше окончательное решение о покупке.

A. Установка

Если вы можете следовать инструкциям и иметь доступ к основным инструментам, вы сможете самостоятельно управлять установкой нового механизма. Вы должны следовать золотому правилу плотника: «Семь раз отмерь и один раз отрежь», прежде чем сверлить какие-либо отверстия в древесине, но проект должен быть простым.
